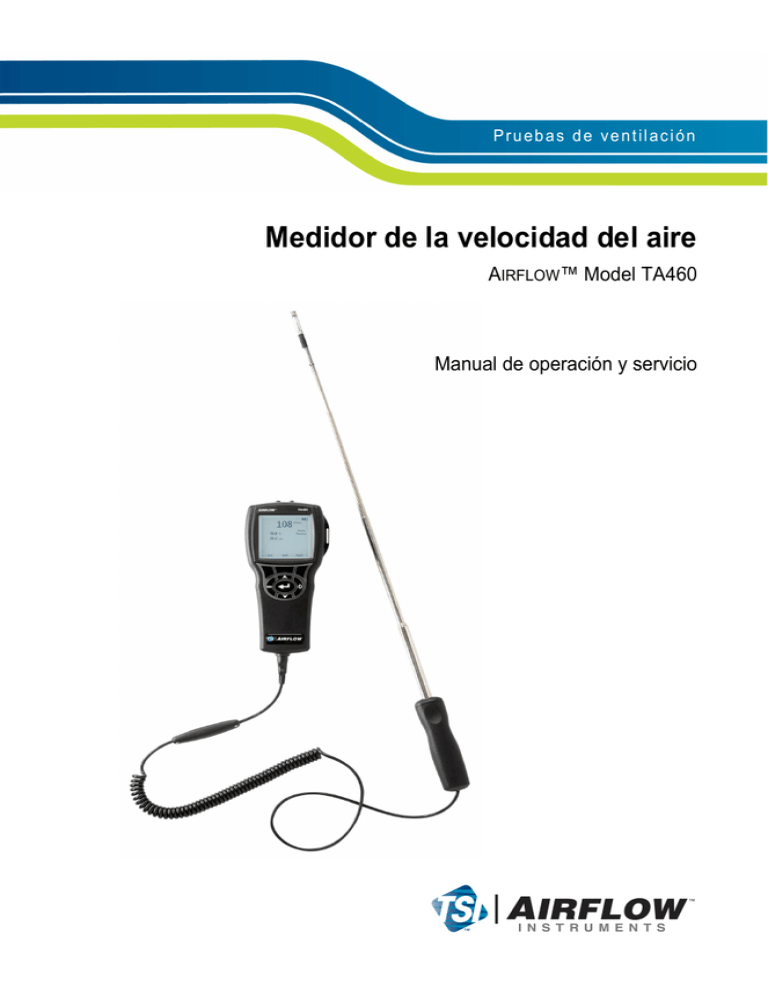

Pruebas de ventilación
Medidor de la velocidad del aire
AIRFLOW™ Model TA460
Manual de operación y servicio
Copyright©
TSI Incorporated / 2007-2008 / Todos los derechos reservados.
Dirección
TSI Incorporated / 500 Cardigan Road / Shoreview, MN 55126 / EE.UU.
Nº de fax
(651) 490-3824
LIMITACIÓN DE GARANTÍA Y RESPONSABILIDADES (efectivo en julio de 2000)
El vendedor garantiza que los artículos a la venta que se describen más adelante, en condiciones de
uso y servicio normales como se describen en el manual del operador, estarán libres de defectos de
fabricación y material durante veinticuatro (24) meses, o durante el tiempo especificado en el
manual del operador, desde la fecha de envío al cliente. Ese periodo de garantía incluye cualquier
garantía obligatoria. Esta garantía limitada está sujeta a las siguientes exclusiones:
a.
Los sensores de hilo caliente o de lámina caliente que se usan en los anemómetros de
investigación, así como otros ciertos componentes, cuando están indicados en las
especificaciones, están garantizados durante 90 días desde la fecha del envío.
b.
Las piezas reparadas o sustituidas como resultado de los servicios de reparación, están
garantizadas contra defectos de mano de obra y material, bajo uso normal, durante 90 días
desde la fecha de envío.
c.
El vendedor no proporciona ninguna garantía en artículos acabados que hayan sido fabricados
por otros, ni en fusibles, baterías y otros materiales consumibles. Solamente se aplicará la
garantía original del fabricante.
d.
A menos que el Vendedor lo autorice de forma específica y separada por escrito, el Vendedor
no ofrece ninguna garantía y no tendrá responsabilidad alguna con respecto a artículos que
sean incorporados en otros productos o equipo, o que sean modificados por otros que no sean
el Vendedor.
Lo siguiente SUSTITUYE a todas las otras garantías y está sujeto a las LIMITACIONES que aquí
se expresan. NO SE DECLARA NINGUNA OTRA GARANTÍA EXPRESA O IMPLÍCITA
DE IDONEIDAD PARA UN FIN PARTICULAR O DE COMERCIABILIDAD.
HASTA DONDE LA LEY LO PERMITE, EL REMEDIO EXCLUSIVO DEL USUARIO O
COMPRADOR, Y EL LÍMITE DE LA RESPONSABILIDAD DEL VENDEDOR POR
CUALQUIER PÉRDIDA, LESIÓN O DAÑOS RELACIONADOS CON LOS ARTÍCULOS
(INCLUIDAS LAS RECLAMACIONES BASADAS EN CONTRATO, NEGLIGENCIA,
AGRAVIO, ESTRICTA RESPONSABILIDAD U OTRAS) SERÁ LA DEVOLUCIÓN DE LOS
ARTÍCULOS AL VENDEDOR Y EL REEMBOLSO DEL PRECIO DE COMPRA, O, A
DISCRECIÓN DEL VENDEDOR, LA REPARACIÓN O SUSTITUCIÓN DE LOS
ARTÍCULOS. EN NINGÚN CASO SERÁ EL VENDEDOR RESPONSABLE POR DAÑOS
ESPECIALES, CONSECUENTES O INCIDENTALES. EL VENDEDOR NO SERÁ
RESPONSABLE DE LOS COSTES O CARGOS POR INSTALACIÓN, DESENSAMBLAJE O
REINSTALACIÓN. No se podrá iniciar ninguna acción contra el Vendedor, no importa qué tipo de
acción, cuando hayan transcurrido 12 meses desde la causa de la demanda. Los riesgos de pérdida
de artículos en garantía devueltos por el comprador a la fábrica del vendedor, serán a cuenta del
Comprador, y serán a cuenta del Vendedor cuando éste los devuelva al Comprador, en el caso de
que fueran devueltos.
Se considera que el Comprador y todos los usuarios han aceptado esta LIMITACIÓN DE
GARANTÍA Y RESPONSABILIDAD, que contiene la completa y exclusiva garantía limitada del
Vendedor. Esta LIMITACIÓN DE GARANTÍA Y REPONSABILIDAD no puede corregirse,
modificarse ni se puede renunciar a alguno de sus términos, excepto cuando haya sido aprobado por
escrito y firmado por la oficina del Vendedor.
Política de servicio
Sabiendo que los instrumentos inoperativos o defectuosos son tan perjudiciales para TSI como
lo son para nuestros clientes, nuestra política de servicio está diseñada para proporcionar rápida
atención a cualquier problema. Si descubre alguna anomalía, por favor póngase en contacto con
su oficina de ventas o representante más cercano, o llame al departamento de Servicio al Cliente
en él número (800) 874-2811 (EE.UU.) o (1) 651-490-2811 (internacional).
CONTENIDO
CAPITULO 1 DESEMPAQUETADO E IDENTIFICACIÓN DE
LAS PIEZAS ........................................................................................1
CAPITULO 2 CONFIGURACIÓN....................................................... 3
Alimentación eléctrica para el modelo de la AIRFLOW TA460 ........ 3
Instalación de las pilas .............................................................. 3
Utilización del adaptador CA opcional ...................................... 3
Utilización de la sonda telescópica ................................................ 3
Extensión de la sonda ............................................................... 3
Repliegue de la sonda............................................................... 3
Conexión de la impresora portátil opcional con bluetooth ............. 4
Conexión con un ordenador ........................................................... 4
CAPÍTULO 3 OPERACIÓN................................................................ 5
Funciones del teclado..................................................................... 5
Términos comunes .........................................................................5
Menús .............................................................................................6
CONFIGURACIÓN DE LA PANTALLA ..................................................... 6
PRESIÓN CERO .................................................................................6
CONFIGURACIÓN...............................................................................6
CONFIGURACIÓN DEL FLUJO.............................................................. 7
CONFIGURACIÓN REAL / ESTÁNDAR ................................................... 7
REGISTRO DE DATOS ........................................................................ 7
Mediciones ................................................................................ 7
Modo registro / Configuración del registro ................................ 7
Eliminar datos............................................................................8
% de memoria ........................................................................... 8
APLICACIONES ..................................................................................8
Impresión de datos mediante la impresora portátil ........................ 8
LogDat2™ Downloading Software ................................................. 8
CAPÍTULO 4 MANTENIMIENTO .....................................................11
Recalibración ................................................................................11
Estuches o cajas...........................................................................11
Almacenamiento ...........................................................................11
CAPÍTULO 5 RESOLUCIÓN DE PROBLEMAS ............................. 13
APÉNDICE A ESPECIFICACIONES ...............................................15
APÉNDICE B CONFIGURACIÓN DEL INTERRUPTOR PLD ........ 19
iii
Capítulo 1
Desempaquetado e identificación de las
piezas
Desempaquete cuidadosamente el instrumento y accesorios del contendedor
de transporte. Compruebe las piezas individuales cotejándolas con la lista de
componentes que aparece a continuación. Si falta alguna pieza o está
dañada, notifique inmediatamente a TSI.
1. Caja de transporte
2. Instrumento
3. Punta de presión estática
4. Tubos de goma
5. Cable USB
6. CD-ROM con software de descarga
7. Adaptador CA
1
Capítulo 2
Configuración
Alimentación eléctrica para el modelo de la AIRFLOW TA460
El medidor de velocidad del aire AIRFLOW TA460 puede alimentarse en una
de estas dos formas: con cuatro pilas de tamaño AA o con el adaptador de
corriente CA opcional
Instalación de las pilas
Inserte las cuatro pilas AA, como se indica en el diagrama ubicado en el
interior del compartimento para las pilas. El AIRFLOW TA460 está
diseñado para operar con pilas recargables alcalinas o de NiMH. La vida
de las pilas será más corta si se usan pilas de NiMH. Si se usan pilas de
NiMH se tendrá que cambiar el interruptor PLD. Consulte el Apéndice
B, Configuración del interruptor PLD. Las pilas de carbón y zinc no son
recomendadas debido al peligro de fuga del ácido de la pila.
Utilización del adaptador CA opcional
Al usar el adaptador de corriente alterna (CA), no se pasará a través de
las pilas (si están instaladas). Asegúrese de proporcionar el voltaje y
frecuencia correctos, que están marcados en la parte posterior del
adaptador CA.
Utilización de la sonda telescópica
La sonda telescópica contiene los sensores de velocidad, temperatura y
humedad. Al usar la sonda, asegúrese de que la ventana del sensor esté
completamente expuesta y que la muesca de orientación esté de frente en
sentido ascendente.
NOTA: Para las mediciones de temperatura y humedad, asegúrese de que
haya al menos 7,5 cm de sonda dentro del flujo para permitir que los
sensores de temperatura y humedad se encuentren en la corriente de aire.
Extensión de la sonda
Para extender la sonda, sujete el mango con una mano mientras tira de
la punta de la sonda con la otra mano. No sujete el cable mientras
extiende la sonda ya que eso impediría que la sonda se extienda.
Repliegue de la sonda
Para replegar la sonda, sujete el mango con una mano mientras empuja
suavemente la punta de la sonda con la otra mano. Si siente que la
antena de la sonda se está doblando, tire suavemente del cable de la
3
sonda hasta que se repliegue la sección más pequeña de la antena.
Repliegue el resto de la antena empujando la punta de la sonda.
Conexión de la impresora portátil opcional con bluetooth
Para conectar la impresora con bluetooth al AIRFLOW TA460, encienda la
unidad y la impresora. Luego seleccione la tecla virtual MENÚ. Desde el
Menú, use las teclas S y T para seleccionar Descubrir Impresora y pulse la
tecla . Si hay otras impresoras bluetooth TSI en la zona, apáguelas antes de
realizar la búsqueda. El AIRFLOW TA460 entonces buscará y hará una lista
de todos los dispositivos bluetooth disponibles. Seleccione el dispositivo
“Handy700”.
Si el AIRFLOW TA460 ha sido conectado anteriormente a una impresora TSI,
entonces debería reconectarse automáticamente a esa impresora.
Si la impresora imprime signos de interrogación (??????), asteriscos
(******) o caracteres al azar, reiníciela, apagándola y encenciéndola de
nuevo. Si es necesario, consulte el Manual de la impresora portátil.
Conexión con un ordenador
Use el cable USB para interfaz de ordenador, que se proporciona con el
AIRFLOW TA460, para conectar el instrumento a un ordenador con el fin de
descargar los datos almacenados o para realizar un sondeo remoto. Conecte
el extremo con la etiqueta “ORDENADOR” al puerto USB del ordenador y
el otro extremo al puerto de datos del AIRFLOW TA460.
Para obtener más información sobre cómo descargar datos almacenados,
consulte la sección del capítulo 3 titulada LogDat2™ Downloading
Software.
Precaución: Este símbolo se usa para indicar que el
puerto de datos del Airflow TA460 no está pensado para
la conexión a una red de telecomunicaciones pública.
Conecte el puerto de datos USB solamente a otro puerto
USB.
4
Capítulo 3
Operación
Funciones del teclado
Tecla ON/OFF
Púlsela para encender y apagar el AIRFLOW
TA460. Durante la secuencia de encendido la
pantalla mostrará lo siguiente: Número de modelo,
número de serie, Revisión del software y Última
fecha de calibración.
Teclas de flecha
(ST)
Púlselas para desplazarse por las diferentes
elecciones cuando está configurando un
parámetro. Al pulsar las teclas ST
simultáneamente se bloqueará el teclado para
impedir los ajustes no autorizados en los
instrumentos. Para desbloquear el teclado, pulse
las teclas ST simultáneamente.
Tecla (Enter)
Púlsela para aceptar un valor o condición.
Teclas virtuales de
flecha (go h) y de
Menú
Pulse las teclas de flecha para cambiar de elección
cuando está configurando un parámetro. Pulse la
tecla virtual Menú para hacer las selecciones del
menú, que son Configuración de pantalla, Presión
cero, Configuración, Configuración del flujo,
Configuración real/estándar, Registro de datos,
Aplicaciones, Calibración e Impresora.
Términos comunes
En este manual hay varios términos que se usan en diferentes lugares. A
continuación se muestra una breve explicación de los significados de esos
términos.
Muestra
Consiste en todos los parámetros de medición
almacenados al mismo tiempo.
ID de prueba
Un grupo de muestras. Las estadísticas (promedio,
mínimo, máximo y recuento) son calculadas para
cada ID de prueba. El número máximo de ID de
pruebas es 100.
5
Constante de tiempo
La constante de tiempo es un periodo promediado.
Si está experimentando flujos fluctuantes, una
constante de tiempo más larga ralentizará esas
fluctuaciones. La visualización en pantalla se
actualizará cada segundo, pero la lectura que se
visualiza será la promedio durante el último
periodo de constante de tiempo. Por ejemplo, si la
constante de tiempo es de 10 segundos, la pantalla
se actualizará cada segundo, pero la lectura
visualizada será la promedio de los últimos 10
segundos. A esto se le denomina también
“promedio móvil”.
Intervalo de
registros
El intervalo de registros es un periodo de
frecuencia en el que el instrumento registra
lecturas. Por ejemplo, si el intervalo de registros
está establecido en 30 minutos, cada muestra será
el promedio de los últimos 30 minutos.
Menús
CONFIGURACIÓN DE LA PANTALLA
Él menú de configuración de la pantalla es donde configurará los parámetros
deseados que se van a visualizar en la pantalla de proceso. Con un parámetro
seleccionado puede entonces usar la tecla virtual ON para que se muestre en
la pantalla de proceso o seleccionar la tecla virtual OFF para desactivar el
parámetro. Utilice la tecla virtual PRIMARIO para que un parámetro se
muestre en la pantalla de proceso con una visualización más grande.
Solamente se puede seleccionar un parámetro como primario y se pueden
seleccionar hasta 4 parámetros secundarios al mismo tiempo.
PRESIÓN CERO
Pare poner a cero la lectura de la presión, seleccione el menú Presión cero.
El instrumento indicará si la puesta a cero de la presión ha tenido éxito.
CONFIGURACIÓN
El menú Configuración es donde puede establecer los parámetros de
configuración generales. Entre éstos se incluyen Idioma, Busca, Seleccionar
Unidades, Constante de tiempo, Contraste, Definir hora, Definir fecha,
Formato de hora, Formato de fecha, Luz de fondo y Auto Off. Use las teclas
virtuales g o h para ajustar la configuración en cada opción y use la tecla para aceptar la configuración.
6
CONFIGURACIÓN DEL FLUJO
En el modo Configuración del flujo hay 5 tipos: Conducto redondo, Conducto
rectangular, Área del conducto, Sirena y Factor K. Use las teclas virtuales g
o h para desplazarse por los tipos y luego pulse la tecla para aceptar el
tipo deseado. Para cambiar el valor, seleccione la opción Introducir
Configuración y pulse la tecla .
NOTA: Los números de cono son los modelos de los conos. Por ejemplo,
100 se refiere al modelo de cono número AM 100. Solamente se
pueden usar con esta función coos con los siguientes números de
modelo: AM 100, AM 300, AM 600 y AM 1200. Si se elige un
número de modelo de cono, el instrumento volverá al modo de
medición y usará una curva preprogramada para calcular la
magnitud del flujo a partir de la velocidad.
CONFIGURACIÓN REAL / ESTÁNDAR
En el menú Real/Estándar puede elegir las mediciones y parámetros reales o
estándar. En este menú el usuario puede también seleccionar la Temperatura
estándar, la Presión estándar y una fuente de la temperatura real. El
AIRFLOW TA460 mide la presión barométrica real.
REGISTRO DE DATOS
Mediciones
Las mediciones que se van a registrar son independientes de las
mediciones visualizadas en pantalla, por tanto deben seleccionarse en
REGISTRO DE DATOS Æ Mediciones.
Modo registro / Configuración del registro
Puede establecer el Modo de registro como Manual, Guardado
automático, Clave constante, Tiempo constante, Programa 1 o
Programa 2.
•
El modo Manual no guarda los datos automáticamente, sino que le
pide al usuario que guarde una muestra.
•
En el modo de Guardado automático, el usuario manualmente toma
muestras que son registradas automáticamente.
•
En el modo Clave constante (Cont-key), el usuario comienza a
tomar lecturas y registrarlas presionando la tecla . El instrumento
continuará tomando mediciones hasta que se presione otra vez la
tecla .
•
En el modo Tiempo constante (Cont-time), el usuario comienza a
tomar lecturas presionando la tecla . El instrumento continuará
7
tomando muestras hasta que haya transcurrido un periodo de
tiempo establecido.
•
Los modos Guardado automático, Clave constante y Tiempo
constante tienen la siguiente configuración adicional de Registro:
Configuración del registro
Modo
Guardado automático
Intervalo de registros
Clave constante
Intervalo de registros
Tiempo constante
Intervalo de registros
Duración de la prueba
•
Al pulsar las teclas ST simultáneamente se bloqueará el teclado
para impedir los ajustes no autorizados en los instrumentos. Para
desbloquear el teclado, pulse las teclas ST simultáneamente.
Eliminar datos
Utilice esta función para eliminar todos los datos, eliminar la prueba o
eliminar la muestra.
% de memoria
Esta opción muestra la memoria disponible. La función Eliminar todo,
dentro de Eliminar datos, borrará la memoria y restablecerá la memoria
disponible.
APLICACIONES
En el menú Aplicaciones puede elegir Velocidad de la corriente de aire,
Flujo de calor, Turbulencia y % de Aire exterior. Después de elegir una de
estas aplicaciones, tome mediciones o introduzca datos en cada línea.
Impresión de datos mediante la impresora portátil
Para imprimir los datos registrados, primero entre en el menú REGISTRO
DE DATOS. A continuación, use el elemento ELEGIR PRUEBA para
seleccionar los datos que se van a imprimir. Despues de seleccionar la
prueba, use los elementos VER ESTADÍSTICAS y VER MUESTRAS para
seleccionar las estadísticas o puntos concretos de datos que desea ver e
imprimir. Después de seleccionar VER ESTADÍSTICAS o VER
MUESTRAS, pulse la tecla IMPRIMIR para imprimir los datos.
LogDat2™ Downloading Software
El producto AIRFLOW TA460 viene con un software especial denominado
LogDat2 Downloading Software, que está diseñado para proporcionarle la
máxima flexibilidad y potencia. Para instalar este software en su ordenador,
siga las instrucciones que vienen en la etiqueta del software LogDat2 CDROM.
8
Para descargar los datos del AIRFLOW TA460, conecte el cable USB
suministrado al AIRFLOW TA460 y al puerto USB de un ordenador.
Después, arrranque el software LogDat2. Dentro del software, puede
seleccionar los tests que desea descargar o hacer doble click sobre ellos para
abrirlos.
9
Capítulo 4
Mantenimiento
El AIRFLOW TA460 requiere muy poco mantenimiento para que continúe
funcionando bien.
Recalibración
Para mantener un alto grado de precisión en las mediciones, recomendamos
que devuelva su AIRFLOW TA460 a TSI para su recalibración anual. Póngase
en contacto con una de las oficinas de TSI o con su distribuidor local para
organizar dicho servicio y para recibir un número de Autorización de
devolución del material (RMA). Para rellenar un formulario RMA online,
visite el sitio Web de TSI, http://service.tsi.com.
TSI Instruments Ltd.
Stirling Road
Cressex Business Park
High Wycombe
Bucks
HP12 3RT United Kingdom
Tel: +44 (0) 149 4 459200
Fax: +44 (0) 149 4 459700
El AIRFLOW TA460 puede también ser recalibrado fuera de los centros de
TSI, utilizando el menú CALIBRACIÓN. Estos ajustes realizados fuera de
los centros están pensados para realizar cambios de calibración poco
importantes, que concuerden con los estándares de calibración del usuario.
El ajuste realizado por su cuenta NO está pensado como una función de
calibración completa. Para una completa calibración y certificación, de
múltiples puntos, el instrumento debe ser enviado a la fábrica.
Estuches o cajas
Si la caja del instrumento o su alojamiento de almacenaje necesitan limpieza,
límpielos con un paño blando y alcohol isopropílico o un detergente suave.
Nunca sumerja el AIRFLOW TA460. Si la caja de éste o el adaptador de
corriente AC se rompen, deben ser sustituidos inmediatamente para evitar
que se entre en contacto con voltajes peligrosos.
Almacenamiento
Quite las pilas cuando vaya a almacenar la unidad durante más de un mes,
con el fin de evitar que se produzcan daños debidos a fugas en las pilas.
11
Capítulo 5
Resolución de problemas
La tabla 5-1 lista los síntomas, las causas posibles y las soluciones
recomendadas en relación con los problemas encontrados con el AIRFLOW
TA460. Si su síntoma no aparece en la lista, o si ninguna de las soluciones
resuelve su problema, póngase en contacto con TSI.
Tabla 5-1: Resolución de problemas con el AIRFLOW TA460
Síntoma
Sin visualización
en pantalla
La lectura de la
velocidad fluctúa
de forma inestable
Causas posibles
La unidad no está
encendida
Pilas con poca carga o
agotadas
Suciedad en los contactos
de las pilas
Un flujo fluctuante
El teclado no
responde
El teclado está bloqueado
Aparece un
mensaje de error
del instrumento
La memoria está llena
Fallo en el instrumento
Aparece un
mensaje de error de
la sonda
Fallo en la sonda
Acción correctiva
Encienda la unidad.
Sustituya las pilas o
enchufe la unidad con el
adaptador CA.
Limpie los contactos de
las pilas
Vuelva a colocar la sonda
en una zona de flujo
menos turbulento o use
una constante de tiempo
más larga
Desbloquee el teclado
presionado las teclas ST
simultáneamente.
Descargue datos si así lo
desea y a continuación
ELIMINE TODO en la
memoria.
Es necesario enviar el
instrumento a la fábrica
para mantenimiento
Es necesario enviar la
sonda a la fábrica para
mantenimiento.
13
ADVERTENCIA
Cuando la temperatura sea excesiva, retire la sonda inmediatamente:
el calor excesivo puede dañar el sensor. Los límites de la
temperatura de funcionamiento los puede encontrar en Apéndice A,
Especificaciones. El sensor de presión está protegido de daños hasta
una presión de 7 PSI (48 kPa o 360 mmHg). ¡A una presión más alta
puede explotar!
14
Apéndice A
Especificaciones
Las especificaciones están sujetas a cambio sin previo aviso.
Velocidad (Sonda TA):
Rango:
0 a 50 m/s
±3% de lectura o ±0,015 m/s, la que sea más alta
Precisión1&2:
Resolución:
0,01 m/s
Velocidad (tubo piloto):
De 1,27 a 78,7 m/s
Rango3:
10,16 m/s
Precisión4:
Resolución:
0,01 m/s
Tamaño del conducto:
Rango:
De 1 a 635 cm en incrementos de 0,1 cm
Capacidad de flujo volumétrico:
Rango:
El rango real es una función de la velocidad real, la
presión, el tamaño del conducto y el factor K
Temperatura (Sonda TA):
Rango:
De -10 a 60°C
±0,3°C
Precisión5:
Resolución:
0,1°C
Humedad relativa (Sonda TA):
Rango:
De 0 a 95% HR
±3% HR
Precisión6:
Resolución:
0,1% HR
Temperatura de la lámpara mojada (Sonda TA):
Rango:
De 5 a 60°C
Resolución:
0,1°C
Punto de condensación (Sonda TA):
Rango:
De -15 a 49°C
Resolución:
0,1°C
Flujo de calor (Sonda TA):
Rango:
Función de la velocidad, temperatura, humedad y
presión barométrica
Mediciones disponibles: Flujo de calor sensible, flujo de calor latente,
flujo de calor total y factor de calor sensible
Unidades medidas:
BTU/hr, kW
15
Presión estática / diferencial:
-15 a +15 pulg. H2O (-28,0 a +28,0 mm Hg, -3735 a +3735 Pa)
Rango7:
Precisión: ±1% de lectura ±0,005 pulg. H2O (±1 Pa, ±0,01 mm Hg)
Resolución: 0,001 pulg. H2O (0,1 Pa, 0,01 mm Hg)
Presión barométrica:
Rango:
20,36 a 36,648 pulg. Hg (517,15 a 930,87 mm Hg)
Precisión:
2% de la lectura
Rango de temperatura del instrumento:
Funcionando (Electrónica):
De 5 a 45°C
Funcionando (Sonda):
De -10 a 60°C
Almacenamiento:
De -20 a 60°C
Condiciones de operación del instrumento:
Altitud hasta 4000 metros
Humedad relativa de hasta 80%, sin condensación
Grado de polución 1 conforme a la normativa IEC 664
Sobretensiones pasajeras de categoría II
Capacidades de almacenamiento de datos:
Rango:
26.500+ muestras y 100 identificadores (ID) de pruebas
(una muestra puede contener catorce tipos de mediciones)
Intervalo de registros:
Intervalos:
1 segundo a 1 hora
Constante de tiempo:
Intervalos:
Seleccionable por el usuario
Tiempo de respuesta:
Velocidad:
200 mseg
Temperatura:
2 minutos (hasta 66% del valor final)
Presión:
0,1 mseg
Humedad:
<1 minuto (hasta 66% del valor final)
Dimensiones externas del medidor:
9,7 cm x 21,1 cm x 5,3 cm
Dimensiones de la sonda del medidor:
Longitud de la sonda:
101,60 cm
Diámetro de la punta de la sonda: 7 mm
Diámetro de la base de la sonda: 13 mm
Dimensiones de la sonda articulada:
Longitud de la sección articulada: 15,24 cm
Diámetro de la rótula articulada: 9,50 mm
Peso del medidor:
Peso con pilas: 0,36 kg
16
Requisitos de potencia eléctrica:
Cuatro pilas de tamaño AA (incluidas) o adaptador CA (opcional) de 7,2
VDC, 300 mA, 4-18 vatios (el voltaje y la frecuencia de entrada varían en
función del adaptador que se use)
1
2
3
4
5
6
7
Temperatura compensada sobre un rango de temperatura del aire de 5 a 65°C.
La declaración de precisión de ±3.0% de la lectura ó ±0,015 m/s, la que sea más grande,
comienza a 0,15 m/s y va hasta 50 m/s inclusive.
No se recomienda hacer mediciones de la velocidad de la presión por debajo de 5 m/s, ya
que están mejor indicadas para velocidades superiores 10 m/s. El rango puede variar en
función de la presión barométrica.
La precisión es una función de conversión de presión a velocidad. La precisión de la
conversión mejora cuando se incrementan los valores reales de la presión.
Precisión con la caja del instrumento a 25°C, sume un valor de incertidumbre de 0,03°C por
si se produce cambio en la temperatura del instrumento.
Precisión con la sonda a 25°C. Sume un valor de incertidumbre de 0,2% HR/°C para
cambios en la temperatura de la sonda. Incluye un 1% de histéresis.
Rango de sobrepresión = 190 pulg. H2O (7 psi , 360 mmHg, 48 kPa).
17
Apéndice B
Configuración del interruptor PLD
Para acceder al interruptor PLD, quite las pilas de su compartimento En el
interior del compartimento de las pilas hay una ventana con un solo
interruptor PLD (consulte la figura B-1). La tabla siguiente muestra las
funciones del interruptor.
Precaución: Asegúrese de que se ha desconectado la corriente
antes de cambiar la configuración del interruptor PLD.
Interruptor
1
Función
NiMH
Configuración
OFF: Pilas alcalinas
ON: Pilas de NiMH recargables
Figura B-1: Ubicación del interruptor PLD
19
AIRFLOW Instruments, TSI Instruments Ltd.
Stirling Road, Cressex Business Park
High Wycombe, Bucks, HP12 3RT United Kingdom
Reino
Unido
Tel: +44 1494 459200 E-mail: [email protected]
Francia
Tel: +33 491 95 21 90 E-mail: [email protected]
Alemania Tel: +49 241 523030 E-mail: [email protected]
Póngase en contacto con su distribuidor de AIRFLOW local o visite nuestro sitio Web
www.airflowinstruments.co.uk para obtener las especificaciones más detalladas.
Calidad garantizada según la norma ISO 9001:2000
P/N 6001254 Rev C
Copyright © 2008 by TSI Incorporated
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
