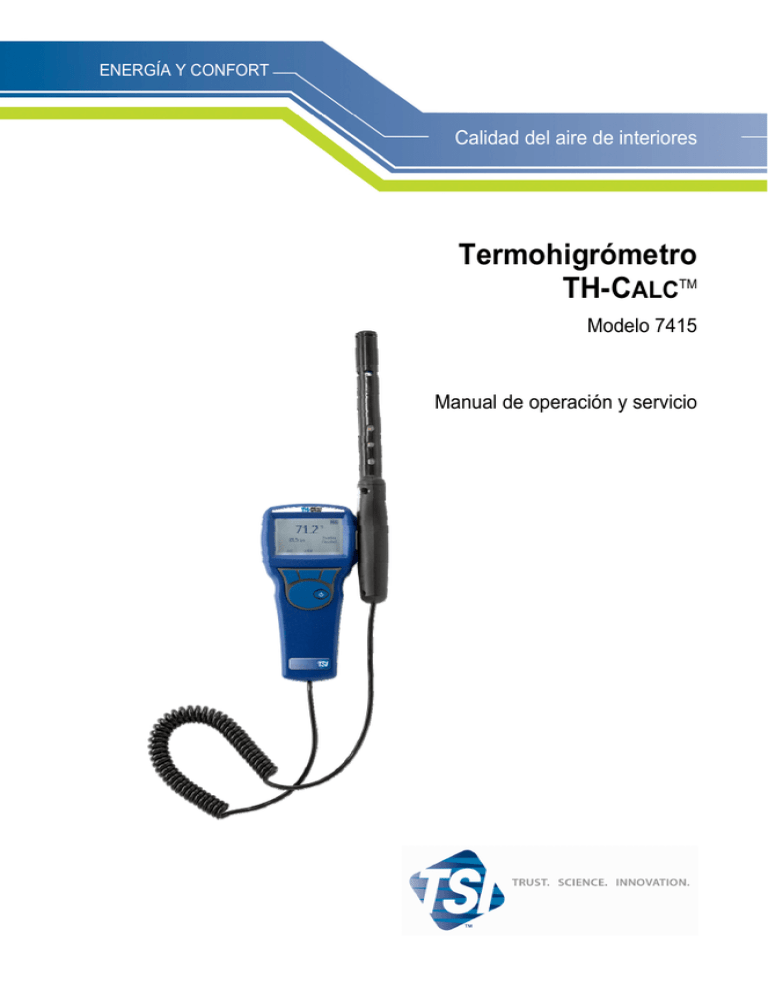

Indoor Air Quality TH-Calc Thermohygrometer Model 7415

Indoor Air Quality TH-Calc Thermohygrometer Model 7415

ENERGÍA Y CONFORT

Calidad del aire de interiores

Termohigrómetro

TH-C

ALC

TM

Modelo 7415

Manual de operación y servicio

Copyright

©

TSI Incorporated / Mayo 2007 / Todos los derechos reservados.

Dirección

TSI Incorporated / 500 Cardigan Road / Shoreview, MN 55126 / EE.UU.

Nº de fax

(651) 490-3824

LIMITACIÓN DE GARANTÍA Y RESPONSABILIDADES (efectivo en julio de 2000)

El vendedor garantiza que los artículos a la venta que se describen más adelante, en condiciones de uso y servicio normales como se describen en el manual del operador, estarán libres de defectos de fabricación y material durante veinticuatro (24) meses, o durante el tiempo especificado en el manual del operador, desde la fecha de envío al cliente. Ese periodo de garantía incluye cualquier garantía obligatoria. Esta garantía limitada está sujeta a las siguientes exclusiones: a. Los sensores de hilo caliente o de lámina caliente que se usan en los anemómetros de investigación, así como otros ciertos componentes, cuando están indicados en las especificaciones, están garantizados durante 90 días desde la fecha del envío.

b. Las piezas reparadas o sustituidas como resultado de los servicios de reparación, están garantizadas contra defectos de mano de obra y material, bajo uso normal, durante 90 días desde la fecha de envío.

c. El vendedor no proporciona ninguna garantía en artículos acabados que hayan sido fabricados por otros, ni en fusibles, baterías y otros materiales consumibles. Solamente se aplicará la garantía original del fabricante.

d. A menos que el Vendedor lo autorice de forma específica y separada por escrito, el Vendedor no ofrece ninguna garantía y no tendrá responsabilidad alguna con respecto a artículos que sean incorporados en otros productos o equipo, o que sean modificados por otros que no sean el Vendedor.

Lo siguiente SUSTITUYE a todas las otras garantías y está sujeto a las LIMITACIONES que aquí se expresan. NO SE DECLARA NINGUNA OTRA GARANTÍA EXPRESA O IMPLÍCITA

DE IDONEIDAD PARA UN FIN PARTICULAR O DE COMERCIABILIDAD.

HASTA DONDE LA LEY LO PERMITE, EL REMEDIO EXCLUSIVO DEL USUARIO O

COMPRADOR, Y EL LÍMITE DE LA RESPONSABILIDAD DEL VENDEDOR POR

CUALQUIER PÉRDIDA, LESIÓN O DAÑOS RELACIONADOS CON LOS ARTÍCULOS

(INCLUIDAS LAS RECLAMACIONES BASADAS EN CONTRATO, NEGLIGENCIA,

AGRAVIO, ESTRICTA RESPONSABILIDAD U OTRAS) SERÁ LA DEVOLUCIÓN DE LOS

ARTÍCULOS AL VENDEDOR Y EL REEMBOLSO DEL PRECIO DE COMPRA, O, A

DISCRECIÓN DEL VENDEDOR, LA REPARACIÓN O SUSTITUCIÓN DE LOS

ARTÍCULOS. EN NINGÚN CASO SERÁ EL VENDEDOR RESPONSABLE POR DAÑOS

ESPECIALES, CONSECUENTES O INCIDENTALES. EL VENDEDOR NO SERÁ

RESPONSABLE DE LOS COSTES O CARGOS POR INSTALACIÓN, DESENSAMBLAJE O

REINSTALACIÓN. No se podrá iniciar ninguna acción contra el Vendedor, no importa qué tipo de acción, cuando hayan transcurrido 12 meses desde la causa de la demanda. Los riesgos de pérdida de artículos en garantía devueltos por el comprador a la fábrica del vendedor, serán a cuenta del

Comprador, y serán a cuenta del Vendedor cuando éste los devuelva al Comprador, en el caso de que fueran devueltos.

Se considera que el Comprador y todos los usuarios han aceptado esta LIMITACIÓN DE

GARANTÍA Y RESPONSABILIDAD, que contiene la completa y exclusiva garantía limitada del

Vendedor. Esta LIMITACIÓN DE GARANTÍA Y REPONSABILIDAD no puede corregirse, modificarse ni se puede renunciar a alguno de sus términos, excepto cuando haya sido aprobado por escrito y firmado por la oficina del Vendedor.

Política de servicio

Sabiendo que los instrumentos inoperativos o defectuosos son tan perjudiciales para TSI como lo son para nuestros clientes, nuestra política de servicio está diseñada para proporcionar rápida atención a cualquier problema. Si descubre alguna anomalía, por favor póngase en contacto con su oficina de ventas o representante más cercano, o llame al departamento de Servicio al Cliente en él número (800) 874-2811 (EE.UU.) o (1) 651-490-2811 (internacional).

CONTENIDO

CAPÍTULO 1 DESEMPAQUETADO E IDENTIFICACIÓN

DE LAS PIEZAS..................................................................................1

CAPÍTULO 2 CONFIGURACIÓN.......................................................3

Alimentación eléctrica para el modelo 7415 del

Termohigrómetro TH-C

ALC

.............................................................3

Instalación de las pilas ..............................................................3

Using the Probe ..............................Error! Bookmark not defined.

CAPÍTULO 3 OPERACIÓN................................................................5

Funciones del teclado.....................................................................5

CAPÍTULO 4 MANTENIMIENTO .......................................................7

Recalibración ..................................................................................7

Estuches o cajas.............................................................................7

Almacenamiento .............................................................................7

CAPÍTULO 5 RESOLUCIÓN DE PROBLEMAS ...............................9

APÉNDICE A ESPECIFICACIONES ...............................................11

iii

Capítulo 1

Desempaquetado e identificación de las piezas

Desempaquete cuidadosamente el instrumento y accesorios del contendedor de transporte. Compruebe las piezas individuales cotejándolas con la lista de componentes que aparece a continuación. Si falta alguna pieza o está dañada, notifique inmediatamente a TSI.

1. Caja de transporte

2. Instrumento

1

Capítulo 2

Configuración

Alimentación eléctrica para el modelo 7415 del Termohigrómetro

TH-C

ALC

El Modelo 7415 funciona con cuatro pilas AA.

Instalación de las pilas

Inserte las cuatro pilas AA, como se indica en el diagrama ubicado en el interior del compartimiento para las pilas. El modelo 7415 está diseñado para operar con pilas recargables alcalinas o de NiMH, aunque no recarga las pilas de NiMH. La vida de las pilas será más corta si se usan pilas de NiMH. Las pilas de carbón y zinc no son recomendadas debido al peligro de fuga del ácido de la pila.

Uso de la Sonda

La sonda sensora confía en la difusión del aire. Para obtener mejores resultados, intente mantener la sonda sensora rodeada de aire en movimiento. No respire en la sonda, ya que podría necesitar tiempo para reestabilizarse.

3

Capítulo 3

Operación

Funciones del teclado

Tecla ON/OFF

Tecla %RH

Púlsela para encender y apagar el modelo 7415.

Durante la secuencia de encendido la pantalla mostrará lo siguiente: Número de modelo, número de serie, Revisión del software y Última fecha de calibración.

Al pulsar esta tecla la pantalla cambia a la humedad relativa.

Tecla WB

Al pulsar esta tecla la pantalla cambia a bombilla mojada.

Tecla °C

Changing Units

(Cambio de unidades)

Al pulsar esta tecla la pantalla cambia a temperatura.

Para cambiar las unidades de la temperatura y la bombilla mojada, pulse y mantenga pulsada la tecla sin nombre durante 5 segundos para que aparezca el menú. Luego use la tecla

ST

y

ENTER para seleccionar las unidades en °C o °F.

5

Capítulo 4

Mantenimiento

El modelo 7415 requiere muy poco mantenimiento para que continúe funcionando bien.

Recalibración

Para mantener un alto grado de precisión en las mediciones, recomendamos que devuelva su modelo 7415 a TSI para su recalibración anual. Póngase en contacto con una de las oficinas de TSI o con su distribuidor local para organizar dicho servicio y para recibir un número de Autorización de devolución del material (RMA). Para rellenar un formulario RMA online, visite el sitio Web de TSI, http://service.tsi.com

.

EE.UU. y ámbito internacional

TSI Incorporated

500 Cardigan Road

Shoreview MN 55126-3996

Tel: (800) 874-2811

490-2811

Fax: (651) 490-3824

Estuches o cajas

Si la caja del instrumento o su alojamiento de almacenaje necesitan limpieza, límpielos con un paño blando y alcohol isopropílico o un detergente suave.

Nunca sumerja el modelo 7415. Si la caja de éste o el adaptador de corriente

AC se rompen, deben ser sustituidos inmediatamente para evitar que se entre en contacto con voltajes peligrosos.

Almacenamiento

Quite las pilas cuando vaya a almacenar la unidad durante más de un mes, con el fin de evitar que se produzcan daños debidos a fugas en las pilas.

7

Capítulo 5

Resolución de problemas

La tabla 5-1 lista los síntomas, las causas posibles y las soluciones recomendadas en relación con los problemas encontrados con el modelo

7415. Si su síntoma no aparece en la lista, o si ninguna de las soluciones resuelve su problema, póngase en contacto con TSI.

Tabla 5-1: Resolución de problemas con el modelo 7415

Síntoma

Sin visualización en pantalla

Causas posibles

La unidad no está encendida

Pilas con poca carga o agotadas

Acción correctiva

Encienda la unidad.

Sustituya las pilas.

La temperatura inicial se lee alta o baja

Lectura de humedad casi cero o no creíble

Aparece un mensaje de error del instrumento

Suciedad en los contactos de las pilas

El sensor de la temperatura está todavía ajustándose a la temperatura

Limpie los contactos de las pilas.

Permita tiempo suficiente para que la temperatura se estabilice.

La sonda está expuesta a luz intensa

Déle sombra a la sonda cuando esté tomando muestras.

Fallo en el instrumento Es necesario enviar el instrumento a la fábrica para mantenimiento.

ADVERTENCIA

Cuando la temperatura sea excesiva, retire la sonda inmediatamente: el calor excesivo puede dañar el sensor. Los límites de la temperatura de funcionamiento los puede encontrar en

Apéndice A,

Especificaciones .

9

Apéndice A

Especificaciones

Las especificaciones están sujetas a cambio sin previo aviso.

Temperatura:

Rango:

Precisión

1

De -10 a 60°C

: ±0,6°C

Resolución: 0,1°C

Tiempo de respuesta 30 segundos (90% del valor final, velocidad del

Unidades aire a 2 m/s)

°F o °C (seleccionable por el usuario)

Tipo Termistor

Humedad:

Rango

Precisión

2

De 0 a 95% HR

±3% HR (incluye histéresis del ±1%.)

Tiempo de respuesta

Tipo de sensor

20 segundos (para el 63% del valor final)

Capacitivo de película delgada

Rango de temperatura del instrumento:

Funcionando (Electrónica): De 5 a 45°C

Funcionando (Sonda):

Almacenamiento:

De -10 a 60°C

De -20 a 60°C

Condiciones de operación del instrumento:

Altitud hasta 4000 metros

Humedad relativa de hasta 80%, sin condensación

Grado de polución 1 conforme a la normativa IEC 664

Sobretensiones pasajeras de categoría II

Dimensiones externas del medidor:

8,4 cm × 17,8 cm × 4,4 cm

Peso del medidor:

Peso con pilas: 0,27 kg

Requisitos de potencia eléctrica:

Cuatro pilas de tamaño AA (incluidas)

1

Precisión con la caja del instrumento a 25°C, sume un valor de incertidumbre de 0,05°C por si se produce cambio en la temperatura del instrumento.

2

Precisión con la sonda a 25°C. Sume un valor de incertidumbre de 0,2% HR/°C para cambios en la temperatura de la sonda. Incluye un 1% de histéresis.

11

TSI Incorporated – 500 Cardigan Road, Shoreview, MN 55126 U.S.A

EE.UU. Tel: E-mail: [email protected]

Website:

www.tsi.com

Reino

Unido

Tel: +44 149 4 459200 E-mail: [email protected]

Website:

www.tsiinc.co.uk

Francia Tel:

E-mail: [email protected] Website: www.tsiinc.fr

+49 241 523030

+46 8 595 13230

E-mail: [email protected] Website

: www.tsiinc.de

E-mail: [email protected]

India Tel:

E-mail: [email protected]

Website:

www.tsi.se

China Tel:

Póngase en contacto con su distribuidor de TSI local o visite nuestro sitio Web www.tsi.com para obtener las especificaciones más detalladas.

P/N 6001243 Rev A Copyright © 2007 by TSI Incorporated
