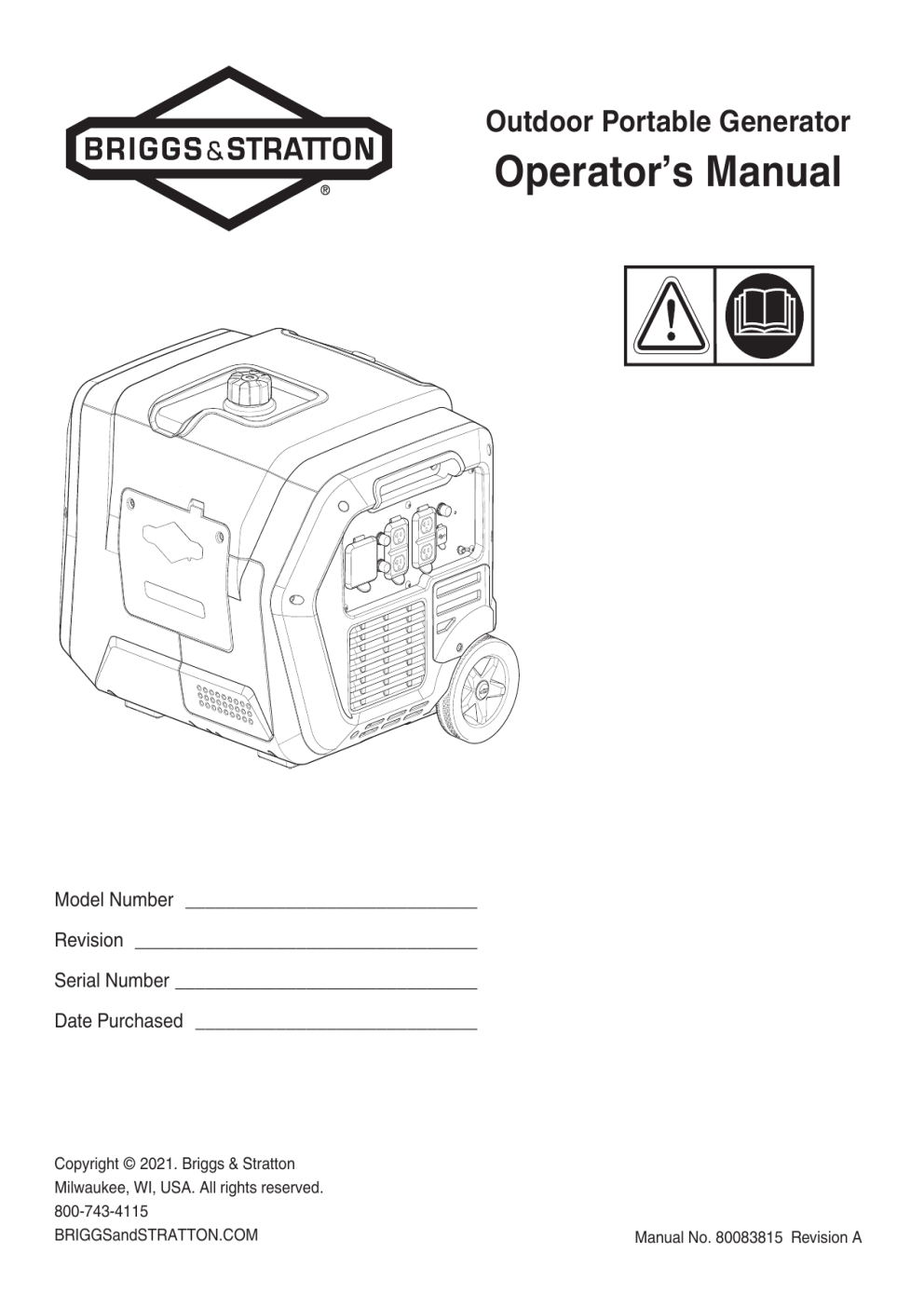

Outdoor Portable Generator

Operator’s Manual

Model Number _____________________________

Revision __________________________________

Serial Number ______________________________

Date Purchased ____________________________

800-743-4115

BRIGGSandSTRATTON.COM

Manual No. 80083815 Revision A

Equipment Description

Table of Contents

Equipment Description. . . . . . . . . . . . . . . . . . . . . . . . . 2

Features and Controls . . . . . . . . . . . . . . . . . . . . . . . . . 4

Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

FCC Compliance Statement . . . . . . . . . . . . . . . . . . . 15

Troubleshooting/Specifications . . . . . . . . . . . . . . . . . 16

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Register Your Product

To ensure prompt and complete warranty coverage, register your product online at www.onlineproductregistration.com.

Symbols and Meanings

Signal

DANGER

WARNING

CAUTION

NOTICE

Meaning

Indicates a hazard which, if not avoided,

will

result in death or serious injury.

Indicates a hazard which, if not avoided,

could

result in death or serious injury.

Indicates a hazard which, if not avoided,

could

result in minor or moderate injury.

Indicates information considered important, but not hazard-related.

Symbol Name

Safety Alert

Symbol

Explanation

Indicates a potential personal injury hazard.

Operator’s

Manual

Toxic Fumes

Fire

Electric

Shock

Hot Surface

Failure to follow warnings, instructions and operator’s manual could result in death or serious injury.

Engine exhaust contains carbon monoxide, a poisonous gas that will kill you in minutes. You cannot smell it or see it.

Fuel and its vapors are extremely flammable which could cause burns or fire resulting in death or serious injury.

Engine exhaust could cause fire resulting in death or serious injury.

Generator could cause electrical shock resulting in death or serious injury.

Muffler could cause burns or resulting in serious injury.

WARNING!

This product can expose you to chemicals including gasoline engine exhaust, which is known to the State of California to cause cancer, and carbon monoxide, which is known to the State of

California to cause birth defects or other reproductive harm.

For more information go to www.P65Warnings.ca.gov.

Equipment Description

Read this manual carefully and become familiar with your outdoor generator. Know its applications, its limitations, and any hazards involved. Save these original instructions for future reference.

The outdoor generator is an engine–driven, revolving field, alternating and direct current (AC & DC) generator.

It was designed to supply electrical power for operating compatible electrical lighting, appliances, tools and motor loads. The generator’s revolving field is driven by a singlecylinder engine.

To move generator, press button and pull handle out.

Press button to push handle back in.

The portable generator can be used to power outdoor items using extension cords or for providing power to your travel trailer/ recreational vehicle (RV). DO NOT connect generator to a home’s electrical system.

The generator is not intended to supply systems that are legally required, for serious life safety or health hazards, or where lack of power hampers rescue of fire-fighting operations.

Every effort has been made to ensure that the information in this manual is both accurate and current. However, the manufacturer reserves the right to change, alter or otherwise improve the generator and this documentation at any time without prior notice.

NOTICE

If you have questions about intended use, contact an authorized service dealer. This equipment is designed to be used with Briggs & Stratton® authorized parts only.

System Ground

The generator neutral is floating, which means that the neutral wire is isolated from the grounding fastener and the

AC receptacle ground pins. On a floating neutral generator the AC receptacle ground pins are not functional. Electrical devices, such as a GFCI, requiring a functioning AC receptacle ground pin will not operate.

Special Requirements

There may be federal or state regulations, local codes, or ordinances that apply to the intended use of the generator.

Please consult a qualified electrician, electrical inspector, or the local agency having jurisdiction.

This generator is not intended to be used at a construction site or similar activity as defined by NFPA 70-2017 (NEC) section 590.6.

2 BRIGGSandSTRATTON.COM

Connect Battery

You must connect the battery to the generator to enable electric or remote starting. The display panel, LED’s and e-choke system are powered by the battery also.

1. Remove screw and panel from in front of the battery.

2. Connect the two pin connector from the battery to the generator.

Pairing Remote Start Fob to the Generator

The remote start fob needs to be paired with the generator to remotely start your generator. To pair the fob with the generator, follow the instructions below:

1. Press and hold the activate switch for 10 seconds and the on/off button light will begin to flash blue.

Activate Switch

Equipment Description

InfoHub™ Portable Wireless App

Download the InfoHub Portable App* to pair the

Bluetooth® enabled generator to your approved Android or iOS smartphone and follow the in app instructions.

The generator is equipped with a status LED (under QPT switch) to indicate the Bluetooth status. A blinking blue

LED indicates the generator is ready to be paired to the

App on your smartphone. A solid blue LED indicates your generator is connected to the App on your smartphone.

A red LED indicates a fault in the generator’s Bluetooth system, contact your closest Briggs & Stratton authorized service dealer.

The InfoHub Portable App allows you to access information about your generator directly through your smartphone.

The power usage displayed in the app is a percentage of total generator output. Each receptacle is limited by the receptacles capacity and circuit breaker. See

Connecting

Electrical Loads

* Data rates apply

The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Briggs & Stratton is under license. Other trademarks and trade names are those of their respective owners.

On/Off Button

2. Within 30 seconds, press and hold either button on the remote start fob for 2 seconds. The on/off button light will blink rapidly 3 times signaling the remote start fob has been paired.

NOTICE

All remote start fobs can be disconnected by pressing both the on/off button and activate switch on the generator at the same time for 10 seconds.

Equipment Description

Fuel Cap

Maintenance Cover

Grounding Fastener

Choke Lever (under cover)

Air Cleaner (under cover)

Battery Cover

Retractable Handle

On/Off Button

Activate Switch

Low Oil Indicator

Hour Meter

QPT Button

Fuel Valve

Recoil Starter

Spark Arrester Muffler/Exhaust

Identification Label

Oil Service Cover

Oil Fill Cap/Dipstick (under cover)

Oil Drain Plug (under cover)

Activate Switch — Push to turn on the generator display.

Air Cleaner — Filters engine intake air.

Battery Cover — Remove to gain access to the battery.

Choke Lever — Used when manually starting a cold engine.

Fuel Cap — Add unleaded fuel here.

Fuel Valve — Used to turn fuel supply on and off to engine.

Grounding Fastener — Consult your local agency having jurisdiction for grounding requirements in your area.

Hour Meter — The LED displays and records how many hours your generator has run (up to 999.9).

Identification Label — Provides model and serial number of generator.

Low Oil Indicator — This unit is equipped with a low oil protection device. Oil must be at proper level for engine to run. If the engine oil drops below a preset level, an oil switch will stop the engine. Check oil level with dipstick.

Maintenance Cover — Remove to gain access to the choke lever, spark plug and air cleaner.

Oil Drain Plug — Drain engine oil here.

Oil Fill Cap/Dipstick — Check and add engine oil here.

Oil Service Cover — Remove to gain access to the oil fill and drain.

QPT® (QUIET POWER TECHNOLOGY®) Button — Use this button to turn off the QPT.

Recoil Starter — Used to start the engine manually.

Retractable Handle — Press button and pull handle out to move generator. Press button to push handle back in.

Spark Arrester Muffler/Exhaust — Lowers engine noise and is equipped with a spark arrester screen.

On/Off Button — Push and hold for one second to start or stop generator.

4 BRIGGSandSTRATTON.COM

Features and Controls

Compare the illustrations with your generator to familiarize yourself with the locations of various controls and product warnings.

Carbon Monoxide

(CO) Shutdown

Indicator Light

USB Ports

120 Volt AC, 20 Amp

Duplex Receptacle

120 Volt AC, 30 Amp

Travel Trailer Receptacle

Circuit Breakers

120 Volt AC, 20 Amp, Duplex Receptacle — Used to supply 120 Volt AC, single phase, 60 Hz power for electrical lighting, appliance, tool and motor loads.

120 Volt AC, 30 Amp Travel Trailer Receptacle — May be used to supply electrical power for the operation of

120 Volt AC, 30 Amp, single phase, 60 Hz electrical, travel trailer loads.

Circuit Breakers (AC) — Push-to-reset circuit breakers are provided to protect the generator against electrical overload.

Carbon Monoxide (CO) Shutdown Indicator Light —

Indicates the engine shutdown due to carbon monoxide accumulation around the generator or a CO shutdown system fault occurred.

USB Ports — Use ports to recharge most USB powered devices.

Features and Controls

Exhaust/muffler

Point away from home

6 BRIGGSandSTRATTON.COM

Operation

Step 1: Safe Location

Before starting the portable generator there are two equally important safety concerns regarding carbon monoxide poisoning and fire that must be addressed.

Operation Location to Reduce the Risk of

Carbon Monoxide Poisoning

The engine exhaust of all fossil fuel burning equipment, such as a portable generator, contains carbon monoxide, a poisonous gas that will kill you in minutes. You cannot smell it, see it, or taste it. Even if you do not smell exhaust fumes, you could still be exposed to carbon monoxide gas.

By law it is required in many states to have a carbon monoxide alarm in operating condition in your home. A carbon monoxide alarm is an electronic device that detects hazardous levels of carbon monoxide. When there is a buildup of carbon monoxide, the alarm will alert the occupants by flashing visual indicator light and alarm.

Smoke alarms cannot detect carbon monoxide gas.

Carbon Monoxide Alarm(s)

Install carbon monoxide alarm inside your home. Without working carbon monoxide alarms, you will not realize you are getting sick and dying from carbon monoxide poisoning.

Operation

DANGER!

Engine exhaust contains carbon monoxide, a poisonous gas that will kill you in minutes. You cannot smell it, see it, or taste it.

Even if you do not smell exhaust fumes, you could still be exposed to carbon monoxide gas.

• Operate portable generator only outdoors, at least

20 ft. (6.1 m) from occupied spaces with exhaust pointed away to reduce the risk of carbon monoxide accumulating.

• Install battery-operated carbon monoxide alarms or plug-in carbon monoxide alarms with battery back-up according to the manufacturer’s instructions. Smoke alarms cannot detect carbon monoxide gas.

• Do not run portable generator inside homes, garages, basements, crawlspaces, sheds, or other partiallyenclosed spaces even if using fans or opening doors and windows for ventilation. Carbon monoxide can quickly build up in these spaces and can linger for hours, even after this product has shut off.

If you start to feel sick, dizzy, weak, or your homes carbon monoxide alarm sounds while using this product, get to fresh air right away. Call emergency services. You may have carbon monoxide poisoning.

20 ft.

(6.1 m) min.

Prevent Carbon Monoxide (CO) Poisoning

• Use outdoors at least 20 ft. (6.1 m) from any home.

• Point exhaust away from all homes and occupied spaces.

• Install CO alarms inside your home.

To better educate yourself about all carbon monoxide risks, go to www.takeyourgeneratoroutside.com.

Operation

Operation Location to Reduce the Risk of Fire

WARNING!

Exhaust heat/gases could ignite combustibles, structures or damage fuel tank causing a fire, resulting in death or serious injury.

• Portable generator must be at least 5 ft. (1.5 m) from any structure, overhang, trees, shrubs, or vegetation over 12 in. (30.5 cm) in height.

• Do not place portable generator under a deck or other type of structure that may confine airflow. Smoke alarm(s) must be installed and maintained indoors according to the manufacturer’s instructions/recommendations.

• Carbon monoxide alarms cannot detect smoke.

• Do not place portable generator in manner other than shown.

5 ft. (1.5 m) min.

MUFFLER

5 ft. (1.5 m) min.

20 ft. (6.1 m) min.

8 BRIGGSandSTRATTON.COM

Step 2: Oil and Fuel

1. Move generator outdoors to a flat, level surface.

2. Turn dial and open cover over oil fill area.

3. Clean area around oil fill and remove oil fill cap/dipstick.

4. Using an oil funnel, slowly pour contents of oil bottle into oil fill opening. Checking oil level frequently, fill to point of overflowing.

NOTICE

Do not screw in dipstick when checking oil level.

Operation

Fuel must meet these requirements:

• Clean, fresh, unleaded fuel with a minimum of 87 octane.

• Gasoline with an ethanol content up to 10% is acceptable.

E10 E15

NOTICE

Do not mix oil in fuel or modify engine to run on alternate fuels. Use of unapproved fuels could damage engine and will not be covered under warranty.

See

High Altitude

for 5,000 ft. and above.

WARNING!

Fuel and its vapors are extremely flammable which could cause burns or fire resulting in death or serious injury.

• Do not refuel during operation.

• Do not smoke during refueling.

• Turn engine off and let it cool at least 2 minutes before removing fuel cap.

• Fill fuel tank outdoors. Keep fuel away from sparks, open flames, pilot lights, heat, and other ignition sources.

Check fuel lines, tank, cap and fittings frequently for cracks or leaks. Replace if necessary.

7. Slowly remove fuel cap to relieve pressure in tank.

8. Slowly add unleaded fuel to red max fill indicator in fuel tank. Be careful not to fill above the indicator. This allows adequate space for fuel expansion.

Max Fill Indicator

NOTICE

Pause to permit oil to settle. Wipe dipstick clean each time oil level is checked. DO NOT overfill.

5. Replace and fully tighten oil fill cap/dipstick.

6. Replace cover over oil fill area.

Low Oil Indicator

The low oil indicator system is designed to prevent engine damage caused by not enough engine oil. If engine oil level drops below a preset level, the red LED low oil indicator light comes on and an oil level switch will stop the engine. If engine stops or the red LED low oil indicator light comes on when you try to start the generator, check the engine oil level.

9. Install fuel cap and let any spilled fuel evaporate before starting engine.

High Altitude

At altitudes over 5,000 ft. (1524 m), a minimum 85 octane fuel is acceptable. To remain emissions compliant, high altitude adjustment is required. Operation without this adjustment will cause decreased performance, increased fuel consumption, and increased emissions.

See an authorized Briggs & Stratton dealer for high altitude adjustment information. Operation of the engine at altitudes below

2,500 ft. (762 m) with the high altitude kit is not recommended.

Transporting

When transporting equipment, turn fuel valve to off ( ) position. Do not tip engine or equipment at an angle which causes fuel to spill.

Operation

Step 3: Generator Start Up

Turn off all electrical loads connected to the generator. Use the following start instructions:

1. Make sure unit is outdoors on a level surface.

NOTICE

Failure to operate the unit on a level surface may cause the unit to shut down.

2. Turn fuel valve clockwise to the on ( ) position.

Wireless Remote Starting

3. Press and hold on/off ( ) button for one second on remote start fob to activate generator.

Start Button

NOTICE

If generator failed to start, on/off button will turn red for 5 seconds, then blink green for up to one minute.

Repeat step 4A.

4B.

For manual starting

; grasp recoil and pull slowly until slight resistance is felt. Then pull rapidly to start engine.

The e-choke may still engage with a low battery.

NOTICE

If generator continues not to start, your battery may be discharged too low and you will need to manually choke the engine. Remove the maintenance cover and position the choke lever to the choke position (to the right as shown). The e-choke will automatically turn the choke off once the generator starts. Reinstall maintenance cover.

On/Off Button

4. Within 5 seconds, press and hold start ( ) button for one second. The on/off button on generator will blink blue when a signal is received and generator will start.

NOTICE

If the generator failed to start, the generator on/ off button will turn red for 5 seconds, then blink green for up to one minute. Repeat step 4.

Manual or Electric Starting

3. Press the activate switch (

) to turn on the display.

The on/off button (

) will blink green for up to one minute.

Activate Switch

On/Off Button

Fuel Valve

NOTICE

If the on/off button doesn’t blink green, the battery is not connected or too low to start the generator.

NOTICE

This unit is equipped with an e-choke system.

An e-choke system means there is no manual priming or choking required as long as the battery is connected and charged.

4A.

For electric starting

; press and hold on/off button

(

) for one second while it’s blinking green to start generator. Once generator starts, on/off button will turn blue indicating generator is ready for use.

Choke Lever

NOTICE

If engine starts but fails to run, see

Low Oil Indicator

Remote Start Lockout

The remote start can be locked out so that your generator can not be started remotely. To lock out remote start, press the activate switch (

) to turn on the display, then press and hold on/off button on generator for 10 seconds. The on/off light will then blink red three times signifying remote start function is locked out. To unlock, repeat.

Pressing either button on the remote start fob, the on/off button will blink red 3 times when locked and will blink blue

3 times when unlocked.

Step 4: Connecting Electrical Loads

Using Extension Cords

1. Only use grounded cords marked for outdoor use rated for your loads.

To provide power using extension cords

Total

Amperage

Up to 13A

Minimum Guage, Outdoor Rated

Up to 50 FT (15 M) Up to 100 FT (30 M)

Up to 15A

Up to 20A

Up to 30A

2. Follow cord safety instructions.

3. Install carbon monoxide alarm(s).

10 BRIGGSandSTRATTON.COM

4. When operating generator with extension cords, make sure it is located in an open, outdoor area, at least 20 ft. (6.1 m.) from occupied spaces with exhaust pointed away.

5. Extension cords running directly into home, powering indoor items IS NOT RECOMMENDED.

DANGER!

Engine exhaust contains carbon monoxide, a poisonous gas that will kill you in minutes. You cannot smell it, see it, or taste it.

Even if you do not smell exhaust fumes, you could still be exposed to carbon monoxide gas.

• Extension cords running directly into the home increase your risk of carbon monoxide poisoning through openings.

• If an extension cord running directly into the home is used to power indoor items, the operator recognizes that this increases the risk of CO poisoning to people inside the home and assumes that risk.

WARNING!

Damaged or overloaded extension cords could overheat, arc, and burn resulting in death or serious injury.

NOTICE

For generator output required, see

Generator

Capacity.

Connect electrical loads in off position then turn on for operation.

5 Volt DC USB Ports

The maximum combined current available for the USB ports is 2.1 Amps at 5 Volts. The USB port allows you to recharge most USB powered devices with a USB charging cable (not included).

Travel Trailer

Receptacle

20 Amps of current.

Duplex

Receptacles

120 Volt AC, 20 Amp, Duplex Receptacles

USB Ports

NOTICE

For maximum output, use the bottom USB port.

NOTICE

For charging ITE (Information Technology

Equipment) only.

Use receptacles to operate 120 Volt AC, single-phase, 60

Hz electrical loads requiring up to 2,400 Watts (2.4 kW) at

Operation

120 Volt AC, 30 Amp, Travel Trailer Receptacle

Use a NEMA TT–30 plug with this receptacle. Connect a

3–wire travel trailer cord set rated for 125 Volt AC loads at

30 Amps to the plug.

This receptacle powers 120 Volt AC, 60 Hz, single phase travel trailer loads requiring up to 3,600 watts (3.6 kW) of power at 30 Amps.

Power Use

The power use monitor indicates percentage of total generator load using LED’s. The first green LED indicates generator is operating normally or producing more than 5% load. The fourth green LED comes on after 50% load is reached. The last yellow LED comes on after 100% load is reached.

Overload Alarm

Power Use

Monitor

QPT Button

Main Reset

Output Indicator

The green LED output indicator light comes on when the generator is operating normally. It indicates that the generator is producing power at the receptacles. It will also start flashing red if you start to overload the generator.

Overload Alarm

The red LED overload alarm light comes on and cuts power to the receptacles if you overload the generator.

The output indicator light will also go off. If the generator was overloaded, you must turn off and unplug all electrical loads, press the MAIN RESET button on the generator control panel and then plug in and restart electrical loads one at a time to continue in normal operating mode.

QPT (QUIET POWER TECHNOLOGY)

This feature is designed to greatly improve fuel economy.

The QPT will automatically come on when the generator is started. To turn off, press QPT button.

When QPT is on, engine speed increases as loads are connected, and decreases as loads are removed.

When QPT is off, engine will run at full governed speed.

NOTICE

Always push button to turn QPT off when using

DC USB ports.

Operation

Generator Capacity

To make sure your generator can supply enough running watts and starting watts for the items you will power at the same time, follow these three simple steps:

1. Select the items you will power at the same time. See following list for typical wattages.

Tool or Appliance

Light Bulb - 75 Watt

Refrigerator/Freezer

Window AC - 10,000 BTU

Microwave Oven - 1000 Watt

Plasma Television - 50”

Laptop

Running

Watts*

550

1000

500

250

Starting

Watts**

1350

2100

* Typical wattages listed are approximate only. Check tool or appliance for actual wattage.

** The momentary electrical current the generator can provide to start electric motors, per Briggs & Stratton standard 628K. It does not represent the power required to continuously run electrical loads. It is the maximum current that can momentarily be supplied when starting a motor, multiplied by the generator’s rated voltage.

2. Total the running watts. This is the amount of power your generator must produce to keep your items running. See following example:

Example

Tool or Appliance Running Watts Starting Watts

Window AC - 10000 BTU

Refrigerator/Freezer

Plasma Television

Light (75 Watts)

1000

550

500

2125 Total

Running Watts

2100

1350

—

2100 Highest

Starting Watts

Total running watts

Highest starting watts

Total generator watts required

= 2125

= 2100

= 4225

3. Estimate the starting watts you will need. Because not all motors start at the same time, total starting wattage can be estimated by adding only the item with the highest additional starting watts requirements to the total running watts from step 2.

Power Management

To manage generator power, sequentially add loads as follows:

1. With nothing connected to generator, start the engine outdoors.

2. Plug in and turn on the first load, preferably the largest load you have.

3. Permit the generator output to stabilize (engine runs smoothly and attached device operates properly).

4. Plug in and turn on the next load.

5. Again, permit the generator to stabilize.

6. Repeat steps 4 and 5 for each additional load.

Never add more loads than the generator capacity. Take special care to consider starting watts in generator capacity.

Carbon Monoxide (CO) Shutdown System

Automatically shuts down the engine when harmful levels of carbon monoxide accumulate around the generator or a CO shutdown system fault occurs. After shutdown, the indicator light will blink for at least five minutes per the chart below.

The CO shutdown system DOES NOT replace carbon monoxide alarms. Install battery-powered carbon monoxide alarm(s) in your home. Do not run generator in enclosed areas.

Color/Pattern Description

Red

•• ••

Blue

• • •

Carbon monoxide accumulated around generator. Move generator to an open, outdoor area 20 ft. (6.1 m) from occupied spaces with exhaust pointed away. Automatic shutoff is an indication generator was improperly located. Air out premises (e.g. open windows and doors) before reoccupying.

CO shutdown system fault occured*.

See Briggs & Stratton authorized service dealer.

*Blue light will blink for five seconds at the startup of generator to show the CO shutdown system is functioning properly.

Step 5: Generator Shutdown

1. Turn off and unplug all electrical loads from generator panel receptacles. Never stop engine with electrical devices plugged in and turned on.

2. Let engine run at no-load for one minute to stabilize internal temperatures of engine and generator.

3. Press the on/off button on the generator or either button on the remote start fob.

12 BRIGGSandSTRATTON.COM

Maintenance

Maintenance Schedule

Follow the hourly or calendar intervals, whichever occurs first. More frequent service is required when operating in adverse conditions noted below.

First 5 Hours

• Change engine oil

Every 8 Hours or Daily

• Clean debris

• Check engine oil level

Every 50 Hours or Yearly

• Clean engine air cleaner

Every 100 Hours or Yearly

• Change engine oil

• Service spark plug

• Inspect muffler and spark arrester

1, 2

• Check/Adjust valve clearance

• Clean fuel tank and filter

Every 250 Hours

• Clean combustion chamber

1, 2

Service more often under dirty or dusty conditions.

See any authorized dealer for service.

General Recommendations

Regular maintenance will improve the performance and extend the life of the generator. See any Briggs & Stratton

Authorized Service Dealer for maintenance and service.

The generator’s warranty does not cover items that have been subjected to operator abuse or negligence. To receive full value from the warranty, the operator must maintain the generator as instructed in this manual.

All service and adjustments should be made at least once each season. A new spark plug and clean air filter assure proper fuel-air mixture and help your engine run better and last longer. Follow requirements in

Maintenance Schedule

Emissions Control

Maintenance, replacement, or repair of the emissions control devices and systems may be performed by any non-road engine repair establishment or individual.

However, to obtain ”no charge” emissions control service, the work must be performed by a factory authorized dealer.

See

Emissions Warranty

• Generator is equipped with a G-trim engine.

Maintenance

Cleaning

Daily or before use, look around and underneath the generator for signs of oil or fuel leaks. Clean any accumulated debris. Keep area around muffler free from any debris.

• Use a soft bristle brush to loosen caked on dirt or oil.

• Use a damp cloth to wipe exterior surfaces clean.

NOTICE

Improper treatment of generator could damage it and shorten its life. Do not expose generator to excessive moisture, dust, dirt, or corrosive vapors. Do not insert any objects through cooling slots.

Battery Maintenance

The generator is equipped with an automatic battery charging circuit that charges the battery while the engine is running. If the generator isn’t used frequently, the battery should be connected to a trickle charger or battery maintainer (not included) to keep it properly charged.

1. Remove panel from in front of the battery.

2. Disconnect the two pin connector from the battery to the generator.

NOTICE

Do not exceed 1.5 Amp charging rate.

3. Follow the instructions included with the trickle charger or battery maintainer.

Remote Start FOB Batteries

Follow the instructions below if you need to replace the batteries in the remote start fob:

1. Loosen and remove screws from cover, then remove cover.

2. Remove the discharged batteries and insert two new

CR2016 lithium batteries with the “+” terminal facing up.

3. Reinstall the cover and screws and tighten.

Maintenance

Engine Maintenance

Oil Recommendations

We recommend the use of Briggs & Stratton Warranty

Certified oils for best performance. Other high-quality detergent oils are acceptable if classified for service SF or higher. Do not use special additives. See

Common

Service Parts.

Outdoor temperatures determine the proper oil viscosity for the engine. Use the chart to select the best viscosity for the outdoor temperature range expected.

CAUTION

Avoid prolonged or repeated skin contact with used motor oil. Used motor oil has been shown to cause skin cancer in certain laboratory animals.

Thoroughly wash exposed areas with soap and water.

KEEP OUT OF REACH OF CHILDREN. DON’T

POLLUTE. CONSERVE RESOURCES. RETURN

USED OIL TO COLLECTION CENTERS.

Changing Engine Oil

If you are using your generator under extremely dirty or dusty conditions, or in extremely hot weather, change the oil more often.

Change the oil while the engine is still warm from running, as follows:

1. Make sure unit is on a level surface.

2. Remove cover over the oil fill area.

3. Remove oil drain plug and drain oil completely into a suitable container.

Oil Drain

Plug

* Below 4°C (40°F) the use of SAE 30 will result in hard starting.

** Above 27°C (80°F) the use of 10W30 may cause increased oil consumption. Check oil level more frequently.

Checking/Adding Engine Oil

Oil level should be checked prior to each use or at least every 8 hours of operation. Keep oil level maintained.

1. Make sure generator is on a level surface.

2. Remove cover over the oil fill area.

3. Clean area around oil fill, remove dipsitck and wipe with clean cloth. Replace dipstick. Remove and check oil level.

NOTICE

Do not screw in dipstick when checking oil level.

4. Verify oil is at full mark on dipstick.

4. Reinstall oil drain plug and tighten securely. Remove dipstick.

5. Slowly pour recommended oil (about 20 oz. (0.6 l)) into oil fill opening. Pause to permit oil to settle. Fill to

Full mark on dipstick.

6. Wipe dipstick clean each time oil level is checked. Do not overfill.

7. Reinstall dipstick. Tighten cap securely.

8. Wipe up any spilled oil.

9. Replace cover over oil fill area.

Service Air Cleaner

WARNING!

Fuel and its vapors are extremely flammable which could cause burns or fire resulting in death or serious injury.

• Do not start and run engine with air filter removed.

Your engine will not run properly and may be damaged if you run it with a dirty air cleaner. Service more often if operating under dirty or dusty conditions.

5. If needed, slowly pour oil into oil fill opening to the point of overflowing.

6. Replace and tighten dipstick.

NOTICE

Do not attempt to crank or start engine before it has been properly serviced with recommended oil. This could result in an engine failure.

7. Replace cover over oil fill area.

14 BRIGGSandSTRATTON.COM

1. Loosen the two maintenance cover screws and remove the maintenance cover.

Maintenance

2. Clean area around spark plug and remove spark plug boot.

2. Remove three air cleaner cover screws and slide air cleaner assembly out.

Air Cleaner

3. Remove spark plug and inspect spark plug.

4. Replace spark plug if electrodes are pitted, burned or porcelain is cracked. Use the recommended replacement spark plug. See

Common Service Parts

5. Check electrode gap with wire feeler gauge and reset spark plug gap to recommended gap if necessary

(see

Specifications

Screws

Breather Filter

3. Carefully remove foam air cleaner from the assembly.

4. Carefully remove breather filter from the base by pulling it out towards you.

5. Wash foam air cleaner and breather filter in liquid detergent and water only. Squeeze dry in a clean cloth.

6. SATURATE foam air cleaner in clean engine oil and squeeze in a clean cloth to remove excess oil.

7. Reinstall clean or new foam air cleaner inside assembly.

8. Reinstall clean or new breather filter inside base.

9. Slide air cleaner assembly into base and tighten screws.

10. Reinstall the maintenance cover and hand tighten the cover screws.

Service Spark Plug

Changing the spark plug will help your engine to start easier and run better.

1. Loosen the two maintenance cover screws and remove the maintenance cover.

6. Install spark plug and tighten firmly. Reinstall spark plug boot.

7. Reinstall maintenance cover and hand tighten screws.

Inspect Spark Arrester

Inspect spark arrester for damage or carbon blockage. If damage is found or cleaning is needed, see a Briggs &

Stratton Authorized Service Dealer.

WARNING!

Contact with muffler area could cause burns resulting in serious injury.

• Do not touch hot parts.

• It is a violation of California Public Resource Code, Section

4442, to use or operate the engine on any forest-covered, brush-covered, or grass-covered land unless the exhaust system is equipped with a spark arrester, as defined in Section 4442, maintained in effective working order.

Other states or federal jurisdictions may have similar laws, reference Federal Regulation 36 CFR Part 261.52.

Common Service Parts

Air Cleaner . . . . . . . . . . . . . . . . . . . . . . . . . . . 84001978

Breather Filter. . . . . . . . . . . . . . . . . . . . . . . . . 84001981

Spark Plug . . . . . . . . . . . . . . . . . . . . . . . . . . . 84001980

Engine Oil Bottle . . . . . . . . . . . . . . . . . . . . . . . . 100028

Synthetic Oil Bottle . . . . . . . . . . . . . . . . . . . . . . 100074

Contact an authorized service dealer or

BRIGGSandSTRATTON.com for a full list of parts and diagrams.

Storage

If storing the unit for more than 30 days, use the following guidelines to prepare it for storage.

Long Term Storage Instructions

1. Clean the generator as outlined in

Cleaning

2. Change engine oil while engine is still warm, drain oil from crankcase. Refill with recommended grade. See

Changing Engine Oil

3. Treat or drain fuel from generator as fuel can become stale when stored over 30 days.

Each time you fill the container with fuel, add STA-BIL

360°® PROTECTION™ to the fuel as specified by the manufacturer’s instructions. This keeps fuel fresh and decreases fuel-related problems or contamination in the fuel system.

It is not necessary to drain fuel from the engine when STA-

BIL 360°® PROTECTION™ is added as instructed. Before storage, turn the engine ON for 2 minutes to move the fuel and stabilizer through the fuel system.

If fuel in the engine has not been treated with STA-

BIL 360°® PROTECTION™, it must be drained into an approved container. Then run the engine until it stops from lack of fuel.

WARNING!

Fuel and its vapors are extremely flammable and explosive which could cause burns, fire or explosion resulting in death or serious injury.

• When storing fuel or equipment with fuel in tank, store away from furnaces, stoves, water heaters, clothes dryers or other appliances that have pilot light or other ignition source because they could ignite fuel vapors.

• When draining fuel, turn generator engine off and let it cool at least 2 minutes before removing fuel cap. Loosen cap slowly to relieve pressure in tank. Drain fuel tank outdoors. Keep fuel away from sparks, open flames, pilot lights, heat, and other ignition sources.

• Check fuel lines, tank, cap and fittings frequently for cracks or leaks. Replace if necessary.

4. Turn fuel valve counterclockwise to the off ( ) position.

5. Charge battery as outlined in

Battery Maintenance

6. Store generator in clean, dry area and cover with a suitable protective cover that does not retain moisture.

WARNING!

Storage covers could cause a fire resulting in death or serious injury.

FCC Compliance Statement

FCC Part 15 Information to User

Pursuant to part 15.21 of the FCC Rules, you are cautioned that changes or modifications to transceiver not expressly approved by Briggs & Stratton could void your authority to operate the portable generator.

This device complies with part 15 of the FCC Rules.

Operation is subject to the following two conditions: (1)

This device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

• Do not place a storage cover over a hot or running generator. Let equipment cool for a sufficient time before placing the cover on the equipment.

16 BRIGGSandSTRATTON.COM

Troubleshooting/Specifications

Problem

Engine is running, but no AC output is available.

Cause

1. One of the circuit breakers is open.

2. Poor connection or defective cord set.

3. Connected device is bad.

4. Red LED light is steady. Generator is overloaded or overheated.

1. Generator is overloaded.

Correction

1. Reset circuit breaker.

2. Check and repair.

3. Connect another device that is in good condition.

4. See

Generator Capacity

. Press

MAIN RESET button on control panel.

1. See

Generator Capacity

Engine runs well at no-load but

“bogs down” when loads are connected.

Engine will not start; starts and runs rough or shuts down when running.

1. Fuel valve is in off ( ) position.

2. Low oil indicator light comes on. Low oil level.

3. Dirty air cleaner.

4. Out of fuel.

5. Spark plug wire not connected to spark plug.

6. Flooded with fuel.

7. Battery not connected or discharged.

Engine shuts down and CO shutdown system LED blinks red

(•• ••).

1. Generator improperly located.

1. Turn fuel valve to on ( ) position.

2. Fill crankcase to proper level or place generator on level surface.

3. Clean or replace air cleaner.

4. Fill fuel tank.

5. Connect wire to spark plug.

6. Wait 5 minutes and re-crank engine.

7. Connect or charge battery.

1. Move generator to an open, outdoor area. Air out premises (e.g. open windows and doors) before reoccupying. See

Carbon Monoxide

(CO) Shutdown System.

For all other issues, see a Briggs & Stratton authorized dealer.

Specifications

Rated Wattage* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,700

Starting Wattage** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4,500

AC Current at 120 Volts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30.8 Amps

Frequency. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 Hz

Phase . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Single Phase

Displacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13.7 cu. in. (224 cc)

Spark Plug Gap . . . . . . . . . . . . . . . . . . . . . . . . 0.028-0.031 in. (0.7-0.8 mm)

Fuel Capacity . . . . . . . . . . . . . . . . . . . . . . . . 3.5 U.S. Gallons (13.25 Liters)

Oil Capacity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Ounces (0.6 Liters)

*Generator per PGMA (Portable Generator Manufacturers’ Association) standard ANSI/PGMA G300-2018, Safety and Performance of

Portable Generators.

**Per Briggs & Stratton 628K.

Notes

18 BRIGGSandSTRATTON.COM

Notes

Warranty

BRIGGS & STRATTON PRODUCTS WARRANTY POLICY

Limited Warranty

Briggs & Stratton warrants that, during the warranty period specified below, it will repair or replace, free of charge, any part that is defective in material or workmanship or both. Transportation charges on product submitted for repair or replacement under this warranty must be borne by purchaser. This warranty is effective for and is subject to the time periods and conditions stated below. For warranty service, find the nearest Authorized Service Dealer in our dealer locator map at www.briggsandstratton.com. The purchaser must contact the Authorized Service Dealer, and then make the product available to the Authorized Service

Dealer for inspection and testing.

There is no other express warranty. Implied warranties, including those of merchantability and fitness for a particular purpose, are limited to the warranty period listed below, or to the extent permitted by law.

Liability for incidental or consequential damages are excluded to the extent exclusion is permitted by law. Some states or countries do not allow limitations on how long an implied warranty lasts, and some states or countries do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation and exclusion may not apply to you. This warranty gives you specific legal rights and you may also have other rights which vary from state to state or country to country.**

WARRANTY PERIOD

Consumer Use

36 months ▲

Commercial Use

12 months

▲ Battery (if equipped) 3 months consumer use, none commercial use.

** In Australia - Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled to a replacement or refund for a major failure and for compensation for any other reasonably foreseeable loss or damage. You are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not amount to a major failure. For warranty service, find the nearest Authorized Service Dealer in our dealer locator map at BRIGGSandSTRATTON.COM, or by calling 1300 274 447, or by emailing or writing to [email protected], Briggs & Stratton

Australia Pty Ltd, 1 Moorebank Avenue, NSW, Australia, 2170.

The warranty period begins on the date of purchase by the first retail or commercial consumer. “Consumer use” means personal residential household use by a retail consumer. “Commercial use” means all other uses, including use for commercial, income producing or rental purposes. Once a product has experienced commercial use, it shall thereafter be considered as a commercial use product for purposes of this warranty.

Save your proof of purchase receipt. If you do not provide proof of the initial purchase date at the time warranty service is requested, the manufacturing date of the product will be used to determine the warranty period. Product registration is not required to obtain warranty service on Briggs & Stratton products.

ABOUT YOUR WARRANTY

Warranty service is available only through Briggs & Stratton Authorized Service Dealers. Most warranty repairs are handled routinely, but sometimes requests for warranty service may not be appropriate. This warranty covers only defects in materials or workmanship. It does not cover damage caused by improper use or abuse, improper maintenance or repair, normal wear and tear, or stale or unapproved fuel.

Improper Use and Abuse

- The proper, intended use of this product is described in the Operator’s Manual. Using the product in a way not described in the

Operator’s Manual or using the product after it has been damaged will not be covered under this warranty. Warranty coverage will also not be provided if the serial number on the product has been removed or the product has been altered or modified in any way, or if the product has evidence of abuse such as impact damage or water/chemical corrosion damage.

Improper Maintenance or Repair

- This product must be maintained according to the procedures and schedules provided in the Operator’s Manual, and serviced or repaired using genuine Briggs & Stratton parts or equivalent. Damage caused by lack of maintenance or use of non-original parts is not covered by warranty.

Normal Wear and Tear

- Like most mechanical devices, your unit is subject to wear even when properly maintained. This warranty does not cover repairs when normal use has exhausted the life of a part or the equipment. Maintenance and wear items such as filters, belts, cutting blades, and brake pads (except engine brake pads) are not covered by warranty due to wear characteristics alone, unless the cause is due to defects in material or workmanship.

Stale or Unapproved Fuel

- In order to function correctly, this product requires fresh fuel that conforms to the criteria specified in the Operator’s Manual. Engine or equipment damage caused by stale fuel or the use of unapproved fuels (such as E15 or E85 ethanol blends) is not covered by warranty.

Other Exclusions

- This warranty excludes damage due to accident, abuse, modifications, alterations, improper servicing, freezing or chemical deterioration.

Attachments or accessories that were not originally packaged with the product are also excluded. There is no warranty coverage on equipment used for primary power in place of utility power or on equipment used in life support applications. This warranty does not include used, reconditioned, second-hand, or demonstration equipment or engines. This warranty also excludes failures due to acts of God and other force majeure events beyond the manufacturer’s control.

80088366EN (Rev. A)

20 BRIGGSandSTRATTON.COM

Número de modelo __________________________

Revisión __________________________________

Número de serie ____________________________

Fecha de compra ___________________________

800-743-4115

BRIGGSandSTRATTON.COM

Generador portátil para uso en exteriores

Manual del operador

Descripción del equipo

Índice

Descripción del equipo. . . . . . . . . . . . . . . . . . . . . . . . . 2

Características y controles. . . . . . . . . . . . . . . . . . . . . . 4

Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Almacenamiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Declaración de cumplimiento de la FCC . . . . . . . . . 15

Solución de problemas/Especificaciones. . . . . . . . . 16

Garantía. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Registre su producto

Con el fin de garantizar la cobertura de la garantía de forma oportuna y completa, registre su producto en línea en www.onlineproductregistration.com.

Símbolos y advertencias

Señal

PELIGRO

ADVERTENCIA

PRECAUCIÓN

AVISO

operador

Gases

Tóxicos

Incendio eléctrica

Advertencias

Indica un peligro que, si no se evita,

ocasionará

la muerte o lesiones graves.

Indica un peligro que si no es evitado,

podría

ocasionar la muerte o heridas graves.

Indica un peligro que, si no se evita,

podría

ocasionar lesiones menores o moderadas.

Indica una información considerada importante, pero no relacionada con un peligro.

Símbolo Nombre

Símbolo de alerta de seguridad

Explicación

Indica un posible riesgo para su integridad física.

Manual del

Descarga

El no cumplir con leer y seguir las advertencias, las instrucciones y el manual del operador podrían dar como resultado la muerte o lesiones graves.

La descarga de escape del motor contiene monóxido de carbono, un gas tóxico que mata en cuestión de minutos. No puede olerse ni verse.

El combustible y sus vapores son extremadamente inflamables, lo que podría causar quemaduras o incendios que conlleven la muerte o lesiones graves.

El escape del motor puede causar un incendio que conlleve la muerte o lesiones graves.

El generador podría provocar electrocución que conlleve lesiones graves o la muerte.

Símbolo Nombre

Superficie caliente

Explicación

El silenciador puede causar quemaduras que podrían comportar lesiones graves.

¡ADVERTENCIA!

Este producto puede exponerlo a sustancias químicas entre las que se incluyen emisiones de escape de motor de gasolina, reconocidas por el

Estado de California como causantes de cáncer; y monóxido de carbono, reconocido por el Estado de

California como causante de defectos de nacimiento u otros problemas reproductivos. Para obtener más información, visite www.P65Warnings.ca.gov

Descripción del equipo

Lea este manual cuidadosamente y familiarícese con el generador. Conozca sus aplicaciones, sus limitaciones, y cualquier riesgo implicado. Guarde estas instrucciones para futuras consultas.

El generador exterior es un generador de corriente alterna y continua (CA y CC), con inductor giratorio, accionado por un motor. Se ha diseñado para suministrar energía eléctrica a equipos de iluminación, aparatos, herramientas y motores eléctricos compatibles. El inductor giratorio del generador está impulsado por un motor mono cilíndrico.

Para mover el generador, presione el botón y mueva la manivela hacia afuera. Presione el botón para empujar nuevamente hacia dentro la manivela.

El generador portátil produce energía que puede usarse para aparatos que empleen cables prolongadores o para suministrar energía a su remolque de viaje o casa rodante

(recreational vehicle, RV). NO conecte el generador al sistema eléctrico de un casa.

El generador no está pensado para alimentar sistemas requeridos por ley, en caso de graves peligros para la seguridad o daños a la salud ni cuando la pérdida de potencia obstaculiza el rescate de operaciones para apagar incendios.

Se ha realizado el máximo esfuerzo para reunir en este manual la información más precisa y actualizada. No obstante, el fabricante se reserva el derecho de modificar, alterar o mejorar de cualquier otra forma el generador y este documento en cualquier momento y sin previo aviso.

AVISO

Si tiene alguna pregunta acerca del uso esperado, póngase en contacto con el distribuidor autorizado. Este equipo se ha diseñado para usarse con partes autorizadas de Briggs & Stratton® únicamente.

2 BRIGGSandSTRATTON.COM

Puesta a tierra del sistema

El neutro del generador es flotante, lo que significa que el cable neutro está aislado del conector a tierra y de la clavija de conexión a tierra del receptáculo de CA. En un generador con neutro flotante, las clavijas de conexión a tierra de los receptáculos de CA no son funcionales.

Los dispositivos eléctricos que necesiten una clavija de conexión a tierra funcional en el receptáculo de CA, como un GFCI, no funcionarán.

Requisitos especiales

Pueden existir ordenanzas o códigos locales, federales o del estado que se apliquen al uso previsto del generador.

Consulte a un electricista calificado, a un inspector eléctrico o a la agencia local con jurisdicción en el tema:

Este generador no debe utilizarse en un emplazamiento de obra según se define por NFPA 70-2017 (NEC) sección 590.6.

Conexión de la batería

Debe conectar la batería al generador para permitir el arranque eléctrico o remoto. El panel de la pantalla, los

LED y el sistema de estárter electrónico también están alimentados por la batería.

1. Quite el tornillo y el panel de delante de la batería.

2. Conecte el conector de dos clavijas de la batería al generador.

Emparejamiento del llavero de arranque remoto con el generador

El llavero de arranque remoto se tiene que emparejar con el generador para arrancar de forma remota el generador. Para emparejar el llavero con el generador, siga las instrucciones siguientes:

1. Mantenga presionado el interruptor de activación durante 10 segundos y la luz del botón de encendido/ apagado empezará a parpadear en azul.

Activate Switch

Descripción del equipo

2. En los 30 segundos posteriores, mantenga pulsado el botón del llavero de arranque remoto durante 2 segundos. La luz del botón de encendido/apagado parpadeará rápidamente 3 veces indicando que el llavero de arranque remoto se ha emparejado.

AVISO

Todos los llaveros de arranque remoto se pueden desconectar presionando el botón de encendido/apagado y el interruptor de activación en el generador simultáneamente durante 10 segundos.

Aplicación inalámbrica InfoHub™ Portable

Descargue la aplicación InfoHub Portable* para emparejar el generador habilitado para Bluetooth® con su smartphone Android o iOS aprobado y siga las instrucciones de la aplicación.

El generador está equipado con una luz LED que indica el estado del Bluetooth. Una luz titilante azul indica que el generador está enviando una señal a la aplicación en su teléfono inteligente. Una luz roja indica una falla en el sistema de Bluetooth del generador; contacte al agente de servicio autorizado Briggs & Stratton más cercano a usted.

La aplicación InfoHub Portable le permite acceder a información sobre su generador directamente a través de su smartphone.

La aplicación muestra un porcentaje de la potencia total del consumo de energía del generador. Cada receptáculo está limitado por su capacidad de almacenamiento y por el interruptor. Consulte la sección

Cómo conectar las cargas eléctricas

* Se aplican tarifas de datos

La palabra y logos Bluetooth® son marcas registradas propiedad de

Bluetooth SIG, Inc., y cualquier uso de tales marcas por parte de Briggs

& Stratton está sometido a un acuerdo de licencias. Otras marcas y nombres comerciales son propiedad de sus respectivos dueños.

On/Off Button

Descripción del equipo

Tapa de combustible

Cubierta de mantenimiento

Conector a tierra

Palanca del cebador (bajo el cubierta

)

Filtro de aire (bajo el cubierta

)

Cubierta de la batería

Manija retráctil

Botón de encendido/apagado

Interruptor de activación

Indicador de nivel bajo de aceite

Medidor de horas

Botón QPT

Válvula de combustible

Arrancador con cuerda

Silenciador/Escape con protector contra chispas

Etiqueta de identificación

Cubierta de servicio de aceite

Tapón de aceite/Varilla medidora

Tapón de drenaje de aceite

(bajo el cubierta )

(bajo el cubierta

)

Arrancador con cuerda – Se usa para arrancar el motor manualmente.

Botón de encendido/apagado – Mantenga oprimido un segundo para arrancar o parar el generador.

Botón QPT® (QUIET POWER TECHNOLOGY®) – Use este botón para desactivar el QPT.

Conector a tierra – Consulte a la agencia de su localidad que tenga jurisdicción sobre los requisitos para conexiones a tierra en su región.

Cubierta de la batería – Quítela para obtener acceso a la batería.

Cubierta de mantenimiento – Quítela para obtener acceso a la palanca del ahogador, la bujía y el limpiador de aire.

Cubierta de servicio de aceite – Quítela para obtener acceso al tapón y drenaje de aceite.

Etiqueta de identificación – Muestra el modelo y el número de serie del generador.

Indicador de nivel bajo de aceite – Esta unidad está equipada con un dispositivo de protección contra un nivel bajo de aceite.

El aceite debe tener un nivel apropiado para que el motor funcione. Si el aceite del motor cae por debajo de un nivel predeterminado, un interruptor de aceite parará el motor. Revise el nivel de aceite con la varilla medidora.

Interruptor de activación – Oprima para encender la pantalla.

Limpiador de aire – Filtra el aire de entrada al motor.

Manija retráctil – Oprima el botón y jale la manija para mover el generador. Oprima el botón para volver a meter la manija.

Medidor de horas – La pantalla LED muestra y registra cuántas horas ha funcionado su generador (hasta 999.9).

Palanca de ahogador – Se usa para arrancar manualmente un motor frío.

Válvula de combustible – Se usa para iniciar y cortar la alimentación de combustible al motor.

Silenciador/Escape con protector contra chispas – Reduce el ruido del motor y está equipado con una pantalla de protección contra chispas.

Tapa de combustible – Añada combustible sin plomo aquí.

Tapón de aceite/Varilla medidora – Revise y añada el aceite del motor aquí.

Tapón de drenaje de aceite – Drene el aceite del motor aquí.

4 BRIGGSandSTRATTON.COM

Características y controles

Compare las ilustraciones con su generador para familiarizarse con la ubicación de los diversos controles y advertencias del producto.

Luz indicadora del sistema de apagado por monóxido de carbono (CO)

Puertos USB

Toma doble de 120 voltios de CA, 20 A

Toma de 120 voltios de

CA, 30 A para remolques

Disyuntores

Disyuntor del circuito (CA) — Los disyuntores del circuito con un botón para el restablecimiento están instalados para proteger al generador de una sobrecarga eléctrica.

Luz indicadora del sistema de apagado por monóxido de carbono (CO) — Indica el apagado del motor debido a una acumulación de monóxido de carbono alrededor del generador o a una falla ocurrida en el sistema.

Puertos USB — use estos puertos para recargar la mayoría de los dispositivos con carga mediante USB.

Toma doble de 120 voltios de CA, 20 A — Se usa para suministrar energía de 120 voltios de CA, monofásica y de

60 Hz para operar luces, electrodomésticos, herramientas y cargas de motores eléctricos.

Toma de 120 voltios de CA, 30 A para remolques — Se puede usar para suministrar energía eléctrica para cargas eléctricas de remolque de 120 VCA, 30 A, monofásicas, 60 Hz.

Características y controles

Mofle/Escape

Apúntelo lejos de la casa.

6 BRIGGSandSTRATTON.COM

Operación

Paso 1: Ubicación segura

Antes de arrancar el generador portátil hay dos problemas de seguridad igualmente importantes con respecto a la intoxicación por monóxido de carbono e incendios que debe abordarse.

Ubicación de funcionamiento del generador portátil para reducir el riesgo de intoxicación por monóxido de carbono

El escape del motor de todos los equipos que queman combustibles fósiles, como el generador portátil, contiene monóxido de carbono, un gas tóxico que mata en cuestión de minutos. Además de que no se lo puede ver, es inodoro e insípido. Incluso si no huele los gases del escape, puede estar expuesto al monóxido de carbono.

En muchos estados, la ley requiere que tenga en casa una alarma en funcionamiento de monóxido de carbono.

Una alarma de monóxido de carbono es un dispositivo electrónico que detecta niveles peligrosos de monóxido de carbono. Cuando haya una acumulación de monóxido de carbono, la alarma avisará a los inquilinos con una alarma y una luz indicadora, visible e intermitente. Las alarmas de humo no pueden detectar el monóxido de carbono.

Alarma(s) de monóxido de carbono

Instale alarmas de monóxido de carbono dentro de su casa.

Sin alarmas de monóxido de carbono en funcionamiento, no se dará cuenta de que se está intoxicando y muriendo debido a una intoxicación por monóxido de carbono.

Operación

¡PELIGRO!

La descarga de escape del motor contiene monóxido de carbono, un gas tóxico que mata en cuestión de minutos. Además de que no se lo puede ver, es inodoro e insípido.

Incluso si no huele los gases del escape, puede estar expuesto al monóxido de carbono.

• Opere generador portátil únicamente en exteriores y a una distancia de al menos 6,1 m (20 pies) de espacios donde haya personas u objetos, con el escape apuntando en la dirección opuesta para reducir el riesgo de acumulación de monóxido de carbono.

• Instale alarmas de monóxido de carbono con baterías o enchufe (batería de respaldo) siguiendo las instrucciones del fabricante. Las alarmas de humo no pueden detectar el monóxido de carbono.

• No opere generador portátil dentro de hogares, garajes, sótanos, espacios reducidos, cobertizos u otros espacios parcialmente cerrados, incluso si usa ventiladores o deja las puertas y ventanas abiertas. El monóxido de carbono se puede acumular rápidamente en estos espacios y puede permanecer durante horas, incluso después de que se apaga este producto.

Si comienza a sentirse mal, mareado o débil o si la alarma de monóxido de carbono de su hogar empieza a sonar mientras utiliza el producto, tome aire fresco inmediatamente. Llame a los servicios de emergencia.

Puede haberse intoxicado con monóxido de carbono.

carbono (CO)

• Utilice en exteriores al menos 6,1 m (20 pies) de cualquier casa.

• Apunte el escape en la dirección opuesta de las casas y de los espacios donde haya personas u objetos.

• Instale alarmas de CO dentro de su casa.

6,1 m (20 pies) min.

Para obtener más información sobre los riesgos del monóxido de carbono, visite www.takeyourgeneratoroutside.com.

Operación

Ubicación de funcionamiento para reducir el riesgo de incendio

¡ADVERTENCIA!

Los gases y el calor de escape pueden inflamar los materiales combustibles y las estructuras o dañar el tanque de combustible y provocar un incendio, lo que podría comportar la muerte o lesiones graves.

• El generador portátil debe encontrarse al menos a 1,5 m

(5 pies) de cualquier estructura, alero, árboles, arbustos o vegetación de más de 30,5 cm (12 in) de altura.

• No coloque el generador portátil bajo una cubierta u otro tipo de estructura que pueda limitar el flujo de aire. Se deben instalar y mantener alarma(s) de humo en el interior de acuerdo con las instrucciones y/o recomendaciones del fabricante.

• Las alarmas de monóxido de carbono no pueden detectar el humo.

• No coloque el generador portátil en forma distinta a la que se muestra.

1,5 m (5 pies) min.

6,1 m (20 pies) min.

8 BRIGGSandSTRATTON.COM

Paso 2: Aceite y combustible

1. Mueva el generador al aire libre a una superficie nivelada y plana.

2. Gire la perilla y abra la cubierta sobre el área de llenado de aceite.

Tapón de aceite/

Varilla medidora

3. Limpie el área alrededor del orificio de llenado de aceite y quite el tapón/varilla medidora.

4. Usando un embudo para aceite, vierta lentamente el contenido de la botella de aceite en el orificio de llenado. Revisando el nivel de aceite frecuentemente, llene hasta el punto de desbordamiento.

AVISO

No atornille la varilla al verificar el nivel de aceite.

Nivel de aceite lleno

Operación

AVISO

No mezcle el aceite con el combustible ni modifique el motor para que opere con combustibles alternos. El uso de combustibles sin aprobación puede dañar el motor y no está cubierto por la garantía.

Consulte la sección

Gran altura

en el caso de estar a una altura de 1524 m (5000 pies) o superior.

¡ADVERTENCIA!

El combustible y sus vapores son extremadamente inflamables, lo que podría causar quemaduras o incendios que conlleven la muerte o lesiones graves.

• No recargue combustible si el generador está en funcionamiento.

• No fume durante la carga de combustible.

• Apague el motor y déjelo enfriar por al menos 2 minutos antes de retirar la tapa de combustible.

• Llene el tanque de combustible al aire libre. Mantenga el combustible alejado de chispas, llamas abiertas, llamas pilotos, fuentes de calor y otras fuentes de ignición.

Compruebe con frecuencia si existen grietas o fugas en las mangueras de combustible, el tanque, la tapa y los accesorios. Cambie si es necesario.

7. Quite lentamente la tapa para eliminar la presión del tanque.

8. Añada lentamente combustible sin plomo hasta la marca roja de nivel máximo en el tanque de combustible. Tenga cuidado de no llenar por encima del indicador. Así dejará suficiente espacio para la expansión del combustible.

Indicador de llenado máximo

AVISO

Haga pausas para dejar que el aceite se asiente.

Limpie la varilla medidora cada vez que revise el aceite.

NO llene en exceso.

5. Vuelva a colocar el tapón/varilla medidora y apriete.

6. Vuelva a colocar la cubierta sobre el área de llenado.

Indicador de nivel bajo de aceite

El sistema indicador de nivel bajo de aceite está diseñado para evitar daños al motor debido a la falta de aceite. Si el nivel de aceite cae por debajo de un nivel preestablecido, la luz indicadora roja de nivel bajo de aceite se enciende y un interruptor de nivel de aceite parará el motor. Si el motor se para o la luz roja indicadora de nivel bajo de aceite se enciende cuando trate de arrancar el generador, revise el nivel de aceite del motor.

El combustible debe cumplir con estos requisitos:

• Ser un combustible sin plomo, fresco, limpio y con un mínimo de 87 octanos.

• Se acepta gasolina que contenga hasta 10 % de etanol.

E10 E15

9. Instale la tapa del tanque de combustible y espere a que se evapore el combustible que se haya derramado antes de arrancar el motor.

Gran altitud

A altitudes superiores a los 1524 m (5000 pies), es aceptable usar gasolina con un mínimo de 85 octanos.

Para permanecer en cumplimiento con el control de emisiones, se requiere el ajuste de alta altitud. El funcionamiento sin este ajuste provocará una disminución en el rendimiento y un aumento en el consumo de combustible y en las emisiones.

Consulte a su distribuidor autorizado de Briggs & Stratton para obtener información sobre el ajuste para gran altitud.

No se recomienda operar el motor a altitudes inferiores a

762 m (2500 pies) con el kit para gran altitud.

Transporte

Cuando transporte el equipo, gire la válvula de combustible a la posición de apagado ( ). No incline el motor o el equipo a un ángulo que cause que se derrame el combustible.

Operación

Paso 3: Puesta en marcha del generador

Desconecte todas las cargas eléctricas del generador Siga las siguientes instrucciones de puesta en marcha:

1. Asegúrese de que la unidad esté al aire libre sobre una superficie nivelada.

AVISO

No operar la unidad en una superficie plana puede hacer que la unidad se apague.

2. Gire la válvula del combustible en sentido horario a la posición de encendido ( ).

Arranque remoto inalámbrico

3. Mantenga presionado el botón de encendido/apagado

( ) durante un segundo del llavero de arranque remoto para activar el generador.

Botón de arranque

Botón de encendido/apagado

4. En los 5 segundos posteriores, mantenga presionado el botón de arranque ( ). El botón de encendido/ apagado del generador parpadeará en azul cuando se reciba una señal y el generador arrancará.

AVISO

Si el generador no arranca, el botón de encendido/apagado del generador se volverá rojo durante

5 segundos y, a continuación, parpadeará en verde durante un máximo de un minuto. Repita el paso 4.

Arranque manual o eléctrico

3. Presione el interruptor de activación (

) para encender la pantalla. El botón de encendido/ apagado (

) parpadeará en verde durante un máximo de un minuto.

Interruptor de activación

Botón de encendido/apagado

Válvula de combustible

AVISO

Si el botón de encendido/apagado no parpadea en verde, la batería no está conectada o es demasiado baja para arrancar el generador.

AVISO

Esta unidad está equipada con un sistema de estárter electrónico. Un sistema de estárter electrónico significa que no es necesario el cebado o estrangulación manuales siempre que la batería esté conectada y cargada.

4A.

Para el arranque electrónico

, mantenga presionado el botón de encendido/apagado (

) durante un segundo mientras parpadea en verde para arrancar el generador. Una vez que el generador arranque, el botón de encendido/apagado se volverá azul, lo que indica que el generador está listo para su uso.

AVISO

Si el generador no arranca, el botón de encendido/apagado se volverá rojo durante 5 segundos y, a continuación, parpadeará en verde durante un máximo de un minuto. Repita el paso 4A.

4B.

Para el arranque manual

, sujete el retroceso y tire lentamente hasta que note una leve resistencia. A continuación, tire con rapidez para arrancar el motor.

El estárter electrónico puede seguir activado con una batería baja.

AVISO

Si el generador sigue sin arrancar, puede que la batería tenga una carga demasiado baja y tendrá que estrangular manualmente el motor. Extraiga la tapa de mantenimiento y ponga la palanca del estárter en la posición de estárter (a la derecha, tal y como se muestra).

El estárter electrónico apagará automáticamente el estrangulamiento una vez que arranque el generador.

Vuelva a colocar la tapa de mantenimiento.

Palanca del ahogador

AVISO

Si el motor arranca pero no funciona correctamente, consulte

Indicador de bajo nivel de aceite

Bloqueo del arranque remoto

El arranque remoto se puede bloquear para que el generador no se pueda arrancar de forma remota. Para bloquear el arranque remoto, presione el interruptor de activación (

) para encender la pantalla, luego mantenga presionado el botón de encendido/apagado del generador durante 10 segundos. A continuación, la luz de encendido/ apagado parpadeará en rojo tres veces, lo que significa que la función de arranque remoto está bloqueada. Para desbloquearlo, repita el proceso.

Al presionar el botón del llavero de arranque remoto, el botón de encendido/apagado parpadeará en rojo 3 veces cuando esté bloqueado y en azul 3 cuando esté desbloqueado.

10 BRIGGSandSTRATTON.COM

Paso 4: Cómo conectar las cargas eléctricas

Uso de los cables prolongadores

1. Solo use cables de extensión con conexión a tierra identificados para el uso en exteriores y con la clasificación adecuada para sus cargas.

Proporcionar energía usando cables prolongadores

Amperaje total

Hasta 13A

Válvula mínima con clasificación para exteriores

Hasta 15m (50 pies) Hasta 30m (100 pies)

Hasta 15A

Hasta 20A

Hasta 30A

2. Siga las instrucciones de seguridad de los cables.

3. Instale alarmas de monóxido de carbono.

4. Cuando use el generador con cables de extensión, asegúrese de colocarlo en un área abierta, exterior, a una distancia de al menos 6,1 m (20 pies) de espacios donde haya personas u objetos y con el escape apuntando en la dirección opuesta.

5. NO SE RECOMIENDAN los cables de extensión que se conectan directamente a la casa para alimentar dispositivos para interiores.

¡PELIGRO!

La descarga de escape del motor contiene monóxido de carbono, un gas tóxico que mata en cuestión de minutos. Además de que no se lo puede ver, es inodoro e insípido. Incluso si no huele los gases del escape, puede estar expuesto al monóxido de carbono.

• Los cables de extensión que se conectan directamente a la casa aumentan el riesgo de intoxicación por monóxido de carbono a través de orificios.

• Si se usa el cable de extensión que se conecta directamente a la casa para alimentar dispositivos para interiores, el operador reconoce que esto aumenta el riesgo de intoxicación por monóxido de carbono de las personas que se encuentren dentro de la casa y, por consiguiente, asume tal riesgo.

¡ADVERTENCIA!

Cables prolongadores dañados o sobrecargados pueden recalentarse, formar arco y quemarse dando lugar a riesgos de muerte o lesiones graves.

AVISO

Para verificar la salida del generador requerida, consulte la sección

Capacidad del generador.

Conecte las cargas eléctricas en la posición de apagado (OFF) y proceda a encender.

Operación

Puertos USB de 5 voltios de CC

La corriente combinada máxima disponible en los puertos

USB es de 2,1 A a 5 voltios. El puerto USB le permite recargar la mayoría de dispositivos alimentados mediante

USB con un cable cargador USB (no incluido).

Toma para remolques

Tomas doble

Puertos USB

AVISO

Para la salida máxima, use el puerto USB inferior.

AVISO

Únicamente para la carga de equipo de tecnología de la información (ITE).

Toma doble de 120 voltios de CA, 20 A

Use cada toma para operar cargas eléctricas monofásicas de 120 voltios de CA y 60 Hz que requieran hasta 2,400 vatios (2.4 kW) con una corriente de 20 A.

Toma de 120 voltios de CA, 30 A para remolques

Use un enchufe NEMA TT–30 con esta toma. Conecte un cable para remolque de 3 hilos con capacidad para cargas de 125 VCA a 30 A en este enchufe.

Use esta toma para cargas de remolque de 120 VCA, 60

Hz, monofásicas que requieran un máximo de 3,600 vatios

(3.6 kW) de potencia a 30 A.

Operación

Uso de alimentación

El monitor de uso de alimentación indica el porcentaje del total de carga del generador utilizando LED. El primer LED verde indica que el generador está funcionando de forma normal o produciendo más del 5 % de carga. El cuarto LED verde se enciende cuando se alcanza el 50 % de carga. El último LED amarillo se enciende al alcanzar el 100 % de carga.

Alarma de sobrecarga salida

Botón QPT

Reinicio principal

Indicador de salida

La luz LED verde indicadora de salida se enciende cuando el generador funciona normalmente. Indica que el generador está alimentando energía a los receptáculos.

También empezará a parpadear en rojo si empieza a sobrecargar el generador.

Alarma de sobrecarga

La luz LED roja de alarma de sobrecarga se enciende y corta la alimentación a los receptáculos en caso de que sobrecargue el generador. La luz indicadora de salida también se apagará. Si el generador fue sobrecargado, debe apagarlo y desconectar todas las cargas eléctricas, oprimir el botón MAIN RESET (REINICIO PRINCIPAL) en el tablero de control del generador, y luego conectar y reiniciar las cargas eléctricas una por una para continuar en modo de operación normal.

QPT (QUIET POWER TECHNOLOGY)

Esta característica está diseñada para mejorar en gran medida la economía de combustible. El QPT se activará automáticamente cuando se arranque el generador. Para desactivarlo, oprima el botón QPT.

Cuando el QPT está activado, la velocidad del motor aumenta conforme se conectan cargas, y disminuye conforme se desconectan.

Cuando el QPT está desactivado, el motor funcionará a toda su velocidad regulada.

AVISO

Siempre oprima el botón para desactivar QPT cuando use puertos USB de CC.

Capacidad del generador

Para asegurarse de que el generador puede suministrar una cantidad suficiente de vatios en funcionamiento y de vatios de arranque para los aparatos que desea dotar de corriente al mismo tiempo, siga estas sencillas instrucciones:

1. Seleccione los aparatos que desea dotar de corriente al mismo tiempo. Consulte la siguiente lista para verificar los vatajes comunes.

Herramienta o electrodoméstico

Bombilla - 75 vatios

Refrigerador/Congelador

Aire acondicionado de ventana - 10000 BTU

Horno microondas - 1000 vatios

Televisión plasma - 50 pulg.

Computadora portátil

Vatios en funcionamiento*

550

Vatios de arranque**

1350

1000

500

250

2100

* Los vatajes comunes descritos solo son aproximados.

Revise la herramienta o electrodoméstico para el vataje correcto.

** Corriente eléctrica momentánea que el generador puede suministrar a los motores de encendido eléctrico según el estándar 628K de Briggs & Stratton. No representa la alimentación requerida para suministrar cargas eléctricas continuas. Es la corriente máxima que puede suministrarse momentáneamente al encender un motor multiplicada por el voltaje nominal del generador.

12 BRIGGSandSTRATTON.COM

2. Sume los vatios en funcionamiento. Esta es la cantidad de energía que el generador debe producir para mantener los aparatos funcionando. Vea el siguiente ejemplo:

Ejemplo

Herramienta o electrodoméstico

Aire acondicionado de ventana

Refrigerador

Televisión plasma

Bombilla (75 vatios)

Vatios de marcha

1000

550

500

2125 vatios totales en funcionamiento

Total vatios en funcionamiento

Vatios de arranque

2100

1350

—

2100 vatios de arranque más altos

= 2125

Vatios de arranque más altos = 2100

Total de los vatios del generador requerido = 4225

3. Calcule la cantidad de vatios de arranque que necesitará. Dado que no todos los motores arrancan al mismo tiempo, el vataje de arranque total puede calcularse sumando solo el aparato con mayor exigencia de vatios de arranque adicionales a los vatios de en funcionamiento totales del paso 2.

Administración de energía

Para administrar la energía del generador, secuencialmente agregue cargas de la siguiente manera:

1. Mientras el generador no está conectado a nada, arranque el motor al aire libre.

2. Conecte la primera carga, preferentemente la carga más grande.

3. Permite que la salida del generador se estabilice

(el motor funciona con normalidad y el aparato conectado funciona bien).

4. Conecte y enciende la carga siguiente.

5. Nuevamente, permita que la salida del generador se estabilice.

6. Repita los pasos 4 y 5 para cada carga adicional.

Nunca conecte más cargas que la capacidad del generador. Considere con especial cuidado las vatios de arranque en la capacidad del generador.

Operación

Sistema de apagado por monóxido de carbono (CO)

Apaga automáticamente el motor cuando hay acumulación de niveles peligrosos de monóxido de carbono alrededor del generador o si hay una falla en el sistema de apagado de CO. Después de que se apague el motor, la luz indicadora parpadeará durante al menos cinco minutos de la manera indicada en el cuadro que se muestra más abajo.

El sistema de apagado de CO NO reemplaza a las alarmas de monóxido de carbono. Instale alarmas de monóxido de carbono alimentadas a batería dentro de su casa. No use el generador en áreas cerradas.

Color/Patrón

Rojo

•• ••

Azul

• • •

Descripción

Monóxido de carbono acumulado alrededor del generador. Mueva el generador a una zona abierta, al aire libre, a una distancia de al menos 6,1 m

(20 pies) de espacios donde haya personas u objetos y con el escape apuntando en la dirección opuesta.

El apagado automático es un indicio de que el generador no está colocado en un lugar adecuado. Airee las instalaciones (por ej., abra ventanas y puertas) antes de volver a ocuparlas.

Ha ocurrido una falla en el sistema de apagado de CO.

Consulte a un centro de servicio autorizado de Briggs & Stratton.

La luz azul parpadeará durante cinco segundos después de que se arranque el generador para indicar que el sistema de apagado de CO funciona correctamente.

Paso 5: Apagado del generador

1. Apague y desenchufe todas las cargas eléctricas de los tomas del panel del generador. Nunca arranque o detenga el motor con dispositivos eléctricos enchufados y encendidos.

2. Permita que el motor funcione sin carga durante varios minutos para que se estabilicen las temperaturas internas del motor y el generador.

3. Presione el botón de encendido/apagado del generador o el botón del llavero de arranque remoto.

Mantenimiento

Plan de mantenimiento

Observe los intervalos de horas o de calendario, los que sucedan primero. Cuando se trabaja en las condiciones adversas, el mantenimiento debe realizarse con mayor frecuencia.

Las primeras 5 horas

• Cambie el aceite del motor

Cada 8 horas de uso o todos los días

• Limpie los residuos

• Verifique el nivel de aceite del motor.

Cada 50 horas de uso o cada año

• Limpie el filtro de aire del motor

Cada 100 horas de uso o cada año

• Cambie el aceite del motor

• Dé servicio a la bujía

• Inspeccione el silenciador y el protector contra chispas

1,2

• Revise y ajuste la separación de la válvula

• Limpie el tanque y filtro de combustible

Cada 250 horas

• Limpie la cámara de combustión

1, 2

Sin embargo, para que el mantenimiento del control de emisiones sea hecho “sin costo alguno”, un distribuidor autorizado por la fábrica debe realizar el trabajo. Consulte la sección

Garantía de emisiones

• El generador está equipado con un motor G-ajuste.

Limpieza

Cada día, o antes de cada uso, examine la parte de alrededor y debajo del generador en busca de signos de pérdida de aceite o combustible. Limpie cualquier residuo acumulado. Mantenga el área alrededor del silenciador libre de cualquier residuo.

• Use un cepillo de cerda suave para eliminar los restos de suciedad o aceite endurecidos.

• Use un paño húmedo para limpiar las superficies exteriores.

AVISO

El uso inadecuado del generador podría estropearlo y acortar su vida útil. No exponga el generador a excesos de humedad, polvo, suciedad o vapores corrosivos. No inserte ningún objeto por las ranuras de refrigeración.

Mantenimiento de la batería

El generador está equipado con un circuito automático de carga de la batería, que carga la batería mientras el motor está funcionando. Si el generador no se usa con frecuencia, la batería debe conectarse a un cargador lento o un conservador de batería (no incluido) para mantenerla cargada.

1. Quite el panel que está frente a la batería.

Realice el mantenimiento con mayor frecuencia en condiciones de polvo o suciedad.

Consulte a su distribuidor autorizado si necesita servicio.

Recomendaciones generales

El mantenimiento regular mejorará en gran medida el rendimiento y prolongará la vida útil del generador.

Consulte a cualquier distribuidor autorizado de Briggs &

Stratton para solicitar mantenimiento y servicio.

La garantía del generador no cubre los elementos sujetos a un uso indebido o negligente por parte del operador.

Para hacer valer la garantía, el usuario deberá mantener el generador conforme a las instrucciones de este manual.

Todos los ajustes y las reparaciones se deberán realizar al menos una vez por temporada. La instalación de una bujía nueva y la limpieza del filtro de aire garantizan una mezcla de combustible-aire correcta y permiten que el motor funcione mejor y dure más. Siga los requisitos establecidos en el

Plan de mantenimiento

Control de emisiones

Cualquier individuo o establecimiento de reparaciones de motores pequeños para aplicaciones fuera de carretera puede realizar el mantenimiento, reemplazo o reparación de los dispositivos o sistemas de control de emisiones.

2. Desconecte el conector de dos clavijas de la batería al generador.

AVISO

No exceda una corriente de carga de 1.5 Amp.

3. Siga las instrucciones incluidas con el cargador lento o con el conservador de batería.

Baterías del llavero de arranque remoto

Siga las instrucciones que aparecen a continuación si necesita sustituir las baterías del llavero de arranque remoto:

1. Afloje y quite los tornillos de la tapa y, a continuación, quite la tapa.

2. Extraiga las baterías descargadas e inserte dos baterías de litio CR2016 nuevas con el terminal “+” hacia arriba.

3. Vuelva a colocar la tapa y los tornillos y apriételos.

14 BRIGGSandSTRATTON.COM

Mantenimiento del motor

Recomendaciones para el aceite

Recomendamos el uso de aceites Briggs & Stratton con garantía certificada para un mejor rendimiento. Otros aceites detergentes de alta calidad son aceptables si cuentan con la clasificación de servicio SG, SH, SJ o superior. No use aditivos especiales. Consulte la sección

Piezas de servicio comunes.

Las temperaturas exteriores determinarán la viscosidad adecuada del aceite para el motor. Use la tabla para seleccionar la mejor viscosidad para el rango de temperatura exterior esperado.

Mantenimiento

AVISO

No intente arrancar el motor antes de suministrarle adecuadamente el aceite recomendado. Esto podría provocar una avería en el motor.

7. Vuelva a colocar la cubierta sobre el área de llenado.

PRECAUCIÓN

Evite el contacto prolongado o repetido de la piel con el aceite usado del motor. Se ha demostrado que el aceite usado de motor produce cáncer de piel en algunos animales de laboratorio. Lave minuciosamente las áreas expuestas con agua y jabón.

MANTENER FUERA DEL ALCANCE DE LOS

NIÑOS. NO CONTAMINE. CONSERVE

RECURSOS. DEPOSITE EL ACEITE USADO EN

UN PUNTO DE RECOGIDA.

Cómo cambiar el aceite del motor

Si usa el generador en condiciones extremas de suciedad, polvo o calor, cambie el aceite con más frecuencia.

Cambie el aceite con el motor caliente después de haber funcionado de la siguiente manera:

1. Asegúrese de que la unidad esté sobre una superficie nivelada.

2. Gire la perilla y abra la cubierta sobre el área de llenado de aceite.

3. Retire el tapón de drenaje del aceite y drene el aceite por completo en un contenedor adecuado.

Tapón de drenaje del aceite

* El uso de SAE 30 a temperaturas inferiores a 4°C (40°F) provocará dificultades de arranque.

** El uso de 10W30 a temperaturas superiores a 27°C

(80°F) puede provocar un aumento en el consumo de aceite. Revise el nivel de aceite con más frecuencia.

Revisar/agregar aceite de motor

Compruebe el nivel de aceite antes de cada uso o cada

8 horas de funcionamiento, como mínimo. Rellene si es necesario.

1. Asegúrese de que el generador esté sobre una superficie nivelada.

2. Gire la perilla y abra la cubierta sobre el área de llenado de aceite.

3. Limpie el área alrededor del orificio de llenado de aceite, retire la varilla indicadora de nivel y límpiela con un trapo limpio. Instale nuevamente la varilla del aceite. Sáquela y compruebe el nivel de aceite.

AVISO

No atornille la varilla al verificar el nivel de aceite.

4. Verifique que el aceite alcance la marca de FULL

(lleno) en la varilla.

Nivel de aceite lleno

5. Si es necesario, vierta lentamente aceite por el orificio de llenado hasta el punto de desbordamiento.

6. Vuelva a colocar la varilla y apriétela.

4. Instale de nuevo el tapón de drenaje del aceite y apriete firmemente. Retire la varilla del aceite.

5. Vierta lentamente el aceite recomendado

(aproximadamente 20 oz. (0,6 l)) en el orificio de llenado de aceite. Deje de verter aceite por un momento para permitir que el aceite se asiente. Vierta aceite hasta que alcance la marca FULL (lleno) en la varilla.

6. Limpie la varilla del aceite cada vez que verifique el nivel de aceite. No agregue aceite en exceso.

7. Instale de nuevo la varilla del aceite. Apriete el tapón firmemente.

8. Limpie el aceite que se haya derramado.

9. Vuelva a colocar la cubierta sobre el área de llenado.

Mantenimiento

Mantenimiento del filtro de aire

¡ADVERTENCIA!

El combustible y sus vapores son extremadamente inflamables, lo que podría causar quemaduras o incendios que conlleven la muerte o lesiones graves.

• Nunca encienda o haga funcionar el motor sin el filtro de aire.

Si se usa con un filtro de aire sucio, el motor no funcionará correctamente y puede sufrir daños. Limpie o reemplace el filtro de aire con mayor frecuencia si opera en un lugar que haya polvo o suciedad.

1. Afloje los dos tornillos de la cubierta de mantenimiento y quítela.

10. Vuelva a colocar la cubierta de mantenimiento y apriete con la mano los tornillos.

Realizar el mantenimiento de la bujía

Cambiar la bujía hará que el motor arranque más fácilmente y funcione mejor.

1. Afloje los dos tornillos de la cubierta de mantenimiento y quítela.

2. Limpie la zona de alrededor de la bujía y quite la bota.

2. Quite los tres tornillos de la cubierta del limpiador de aire y deslice el conjunto del limpiador de aire hacia afuera.

Limpiador de aire

3. Retire la bujía e inspecciónela.

4. Cambie la bujía si los electrodos están picados o quemados, o si la porcelana está agrietada. Utilice la bujía de repuesto recomendada. Consulte la sección

Piezas de servicio comunes

5. Revise la separación de los electrodos con un calibrador de separaciones y, de ser necesario, restablezca la separación de la bujía conforme a la separación recomendada (consulte

Especificaciones

Tornillos

Filtro del respiradero

3. Quite cuidadosamente del conjunto el limpiador de aire de espuma.

4. Quite cuidadosamente el filtro del respiradero de la base, jalándolo hacia usted.

5. Lave el limpiador de aire de espuma y el filtro del respiradero solamente con agua y detergente líquido.

Oprímalos con un trapo seco para secarlos.

6. SATURE el limpiador de aire de espuma en aceite de motor limpio y apriételo contra un trapo limpio para eliminar el exceso de aceite.

7. Vuelva a instalar el limpiador de aire limpio, o uno nuevo, dentro del conjunto.

8. Vuelva a instalar el filtro de respiradero limpio, o uno nuevo, dentro de la base.

9. Deslice el conjunto del limpiador de aire al interior de la base y apriete los tornillos.

6. Instale la bujía y ajuste firmemente. Vuelva a colocar la bota de la bujía.

7. Vuelva a colocar la cubierta de mantenimiento y apriete con la mano los tornillos.

Inspeccione el silenciador y el supresor de chispas

Inspeccione la pantalla antichispas si presenta daños o acumula carbonilla. Si se encuentran daños o si se necesita una limpieza, consulte a un distribuidor de servicio autorizado de Briggs & Stratton.

¡ADVERTENCIA!

El contacto con el área del silenciador podría provocar quemaduras y causar lesiones graves.

• NO toque las piezas calientes.

• Operar el motor en un área boscosa, de matorrales o pastosa es una violación de la Sección 4442 del

Código de recursos públicos de California, a menos que el sistema de escape esté equipado con un extintor de chispas, como se establece en la Sección 4442, que funcione de forma eficiente. Otras jurisdicciones federales o estatales pueden tener leyes similares, para más información consulte la Parte 261.52 de la

Regulación federal 36 del Código de regulaciones federales (Code of Federal Regulations, CFR).

16 BRIGGSandSTRATTON.COM

Piezas de servicio comunes

Limpiador de aire . . . . . . . . . . . . . . . . . . . . . 84001978

Filtro de respiradero . . . . . . . . . . . . . . . . . . . 84001981

Bujía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84001980

Botella de aceite de motor . . . . . . . . . . . . . . . . 100028

Botella de aceite sintético . . . . . . . . . . . . . . . . . 100074

Contacte a un distribuidor de servicio autorizado o visite

BRIGGSandSTRATTON.COM. para consultar una lista completa de partes y diagramas.

Almacenamiento

Si no usará el generador durante más de 30 días, considere las siguientes pautas de almacenamiento.

Instrucciones de almacenamiento a largo plazo

1. Limpie el generador como se indica en la sección

Limpieza

2. Cambie el aceite del motor con el motor aún caliente y drene el aceite desde el cárter. Vuelva a llenar con un aceite de grado recomendado. Consulte la sección

Cómo cambiar el aceite del motor

3. Trate o drene el combustible del generador, ya que el combustible puede echarse a perder si se almacena durante más de 30 días.

Cada vez que llene el contenedor con combustible, añada

STA-BIL 360°® PROTECTION™ al combustible según lo especificado en las instrucciones del fabricante. Así mantendrá el combustible en buen estado y reducirá los problemas relacionados con el mismo o la contaminación en el sistema de combustible.

No es necesario drenar el combustible del motor cuando se añade STA-BIL 360°® PROTECTION™ según las instrucciones. Antes de proceder al almacenamiento, encienda el motor durante dos minutos para mover la mezcla de combustible y estabilizador por todo el sistema de combustible.

Si el combustible del motor no se ha tratado con STA-BIL

360°® PROTECTION™, debe drenarse en un contenedor aprobado para tal fin. A continuación, haga funcionar el motor hasta que se detenga por falta de combustible.

¡ADVERTENCIA!

El combustible y sus vapores son extremadamente inflamables y explosivos, lo que podría causar quemaduras, incendios o explosiones que conlleven la muerte o lesiones graves.

• Al almacenar combustible o equipo con combustible en el tanque manténgalo alejado de calderas, estufas, calentadores de agua, secadoras de ropa u otros aparatos que tengan una llama piloto u otras fuentes de ignición porque éstos podrían prender en fuegos los vapores del combustible.

• Cuando drene el combustible, apague el motor del generador y déjelo enfriar al menos 2 minutos antes de quitar la tapa de llenado de combustible. Luego afloje lentamente la tapa para eliminar la presión del tanque.

Vacíe el tanque de combustible a la intemperie. Mantenga

Almacenamiento

el combustible alejado de chispas, llamas abiertas, llamas pilotos, fuentes de calor y otras fuentes de ignición.

• Compruebe con frecuencia si existen grietas o fugas en las mangueras de combustible, el tanque, la tapa y en los acoples. Cambie si es necesario.

4. Cargar batería como se indica en la sección

Mantenimiento de la batería

5. Gire la válvula del combustible en sentido contrario al de las agujas del reloj hasta la posición de cierre ( ).

6. Almacene el generador en un área limpia y seca, y cubra la unidad con una funda adecuada que no retenga la humedad.

¡ADVERTENCIA!

Las fundas para almacenamiento pueden causar un incendio que conlleve la muerte o lesiones graves.

• No coloque la cubierta de almacenamiento sobre el generador cuando esté caliente o encendido. Deje enfriar el equipo durante el tiempo necesario antes de cubrirlo.

Declaración de cumplimiento de la FCC

Parte 15 de la Comisión Federal de Comunicaciones

(Federal Communications Commission, FCC) -

Información para el usuario

Según lo dispuesto en la parte 15.21 del Reglamento de la

FCC, se advierte que las alteraciones o las modificaciones en el transmisor no expresamente aprobadas por Briggs

& Stratton podrían anular su autorización para utilizar el generador portátil.

Este dispositivo cumple con lo dispuesto en la parte 15 del Reglamento de la FCC. El funcionamiento está sujeto a las condiciones mencionadas a continuación: (1) Este dispositivo no puede causar interferencias perjudiciales, y (2) este dispositivo debe asumir la recepción de interferencias, incluidas las que pueden causar efectos indeseados.

Este equipo ha sido probado y cumple los límites para dispositivos digitales de Clase B según la parte 15 del

Reglamento de la FCC. Estos límites han sido diseñados para ofrecer protección razonable contra interferencias en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y se utiliza de acuerdo con las instrucciones, puede causar interferencias dañinas a las radiocomunicaciones. Sin embargo, no se puede garantizar que dicha interferencia no ocurra en una instalación determinada. Si este equipo ocasiona interferencias perjudiciales en la recepción de radio o televisión, lo que puede comprobarse apagando y encendiendo el equipo, el usuario está obligado a intentar corregir las interferencias tomando una o varias de las siguientes medidas:

• Cambie la orientación o la posición de la antena receptora.

• Separe más el equipo de la unidad receptora.

• Conecte el equipo a una toma ubicada en un circuito distinto al de la unidad receptora.

• Consulte a un técnico especializado en radio y televisión en caso de necesitar ayuda.

Solución de problemas/Especificaciones

Problema

El motor funciona, pero la salida de CA no está disponible.

Causa

1. Uno de los disyuntores está abierto.

2. Mala conexión o conjunto de cables defectuosos.

3. El dispositivo conectado es deficiente.

4. La luz LED de color rojo no parpadea.

El generador está sobrecargado o sobrecalentado.

Solución

1. Restablezca el disyuntor.

2. Revise y repare.

3. Conecte otro dispositivo en buenas condiciones.

4. Consulte la sección

Capacidad del generador

. Presione el botón MAIN

RESET (REINICIO PRINCIPAL ) en el panel de control.

El motor funciona bien sin carga, pero se atasca cuando se conectan las cargas.

1. El generador está sobrecargado.

1. Consulte la sección

generador

Capacidad del

1. La válvula de combustible está en la posición de apagado OFF ( ).

2. La luz del indicador de nivel bajo de aceite se enciende. Bajo nivel de aceite.

1. Coloque la válvula de combustible en la posición de encendido ON ( ).

2. Llene el cárter hasta el nivel adecuado o coloque el generador sobre una superficie plana.

El motor no arranca; arranca y funciona en forma forzada o se apaga cuando está en funcionamiento.

3. El filtro de aire está sucio.

4. Sin combustible.

5. El cable de la bujía no está conectado a la bujía.

6. Ahogado con combustible.

3. Limpie o reemplace el filtro de aire.

4. Llene el tanque de combustible.

5. Conecte el cable a la bujía.

6. Espere 5 minutos y vuelva a arrancar el motor.

7. Batería no conectada o descargada.

7. Conecte o cargue la batería.

1. Mueva el generador a una zona abierta, exterior. Airee las instalaciones (por ej., abra

El motor se apaga y la luz roja de CO Guard parpadea (•• ••).

1. El generador no está colocado en un lugar adecuado.

ventanas y puertas) antes de volver a ocuparlas. Consulte la sección

Sistema de apagado por monóxido de carbono (CO).

Para cualquier otro problema, consulte a un distribuidor autorizado de Briggs & Stratton.

Especificaciones

Potencia nominal*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3,700

Potencia de arranque** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4,500

Corriente de carga a 120 voltios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30.8 A

Frecuencia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60 Hz

Fase. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Monofásico

Desplazamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13.7 cu in. (224 cc)

Separación de la bujía . . . . . . . . . . . . . . . . . . . 0.7-0.8 mm (0.028-0.031 in)

Capacidad de combustible . . .13.25 litros (3.5 galones estadounidenses)

Capacidad de aceite . . . . . . . . . . . . . . . . . . . . . . . . . . 0.6 litros (20 onzas).

* Generador según la norma ANSI/PGMA G300-2018 de la PGMA, Seguridad y Desempeño de Generadores Portátiles.

**Según Briggs & Stratton 628K.

18 BRIGGSandSTRATTON.COM

Notas

Garantía

PÓLIZA DE GARANTÍA PARA PRODUCTOS BRIGGS & STRATTON

Garantía limitada

Briggs & Stratton garantiza que, durante el período de garantía especificado a continuación, reparará o reemplazará, sin cargo, cualquier pieza defectuosa en cuanto a material, mano de obra o ambos. Los gastos de transporte del producto sometido a reparación o cambio conforme a garantía estarán a cargo del comprador. Esta garantía se mantiene vigente durante los períodos de tiempo indicados a continuación y está sujeta a dichos períodos y a las condiciones presentadas a continuación. Para servicio de garantía, localice al distribuidor de servicio autorizado más cercano en nuestro localizador de distribuidores en www.BriggsandStratton.com. El comprador debe ponerse en contacto con el distribuidor de servicio autorizado y entregarle el producto para la inspección y prueba.

No existe ninguna otra garantía explícita. Las garantías implícitas, incluidas las de comerciabilidad y adecuación para un fin determinado, están limitadas al período de garantía indicado continuación, o en la medida permitida por la ley.

La responsabilidad de daños fortuitos o consecuentes queda excluida en la medida que dicha exclusión esté permitida por ley. Algunos estados o países no contemplan limitaciones en cuanto a la duración de una garantía implícita, y otros estados o países no permiten la exclusión o limitación de daños consecuentes o incidentales, en cuyo caso la limitación y la exclusión anteriores pueden no ser aplicables a usted. Esta garantía le otorga determinados derechos legales y es posible que tenga otros derechos que pueden variar de un país o estado a otro.**

PERÍODO DE GARANTÍA

Uso Privado

36 meses ▲

Uso Comercial

12 meses

▲ Batería (si tuviera) 3 meses de uso privado, ninguno en caso de uso comercial.

** En Australia, nuestros productos vienen con garantías que no pueden excluirse bajo la Ley Australiana del Consumidor. Usted tiene derecho a una sustitución o a un reembolso por una avería importante y a compensación por cualquier otra pérdida o daño razonablemente previsibles. También tiene derecho a la reparación o el reemplazo de los productos si éstos no son de una calidad aceptable y la falla no equivale a una gran falla. Para obtener servicio de garantía, localice al distribuidor de servicio autorizado más cercano en nuestro mapa de localización de distribuidores en BRIGGSandSTRATTON.COM, o llame al 1300 274 447, o envíe un correo electrónico a [email protected], o escriba a Briggs & Stratton Australia Pty Ltd, 1 Moorebank Avenue, NSW, Australia, 2170.

El período de garantía comienza a partir de la fecha de compra por el primer cliente de venta minorista o comercial. "Uso privado" significa uso doméstico residencial personal por un consumidor minorista. "Uso comercial" significa todos los demás usos, como el uso para fines comerciales, de producción de ingresos o de alquiler.

Una vez que el producto haya experimentado uso comercial, será considerado en adelante como producto de uso comercial para fines de esta garantía.

Guarde su recibo de compra. Si no aporta constancia de la fecha de compra inicial al solicitar el servicio de garantía, se tomará la fecha de fabricación del producto para determinar el período de garantía. No se requiere el registro de producto para obtener servicio de garantía en los productos de Briggs & Stratton.

ACERCA DE SU GARANTÍA

El servicio de garantía sólo está disponible a través de los distribuidores de servicio autorizados de Briggs & Stratton. La mayor parte de las reparaciones en el período de garantía se atienden de manera rutinaria, pero algunas veces las peticiones para el servicio de garantía pueden no ser apropiadas. Esta garantía

SOLAMENTE cubre defectos de material y mano de obra. Esta no cubre daños causados por uso inadecuado o abuso, mantenimiento o reparación no apropiada, desgaste normal o combustible caducado o no aprobado.

Uso inadecuado y maltrato

: El uso adecuado, para el cual está diseñado este producto, se describe en el Manual del operador. Usar el producto de una manera no descrita en el Manual del operador o usar el producto después de ha sido dañado anulará su garantía. No se permite la garantía si se ha retirado el número de serie del producto o éste ha sido alterado o modificado de cualquier manera, o si el producto tiene evidencia de abuso tal como daño por impacto o daño por corrosión por agua o química.

Mantenimiento o reparación no apropiados

: Este producto debe recibir mantenimiento según los procedimientos y cronogramas provistos en el Manual del operador, y se le debe dar servicio o reparar utilizando partes Briggs & Stratton genuinas. El daño causado por la falta de mantenimiento o uso de piezas no originales no está cubierto por la garantía.

Desgaste normal

: Como la mayoría de los dispositivos mecánicos, su unidad está sujeta a desgaste incluso cuando recibe mantenimiento apropiado. Esta garantía no cubre reparaciones cuando el uso normal ha agotado la vida útil de una pieza o del equipo. El mantenimiento y desgaste de piezas tales como filtros, correas, cuchillas de corte y pastillas de freno (excepto las pastillas de freno del motor) no están cubiertas por la garantía debido solo a las características de desgaste, a menos que la causa se deba a defectos de materiales o mano de obra.

Combustible descompuesto o no aprobado

: Para funcionar correctamente, este producto requiere el uso de combustible fresco que cumpla con los criterios especificados en el Manual del Operario. Cualquier daño causado al motor o al equipo debido al uso de combustible descompuesto o no aprobado (como las mezclas de etanol E85 o E15) no estará cubierto por la garantía.

Otras exclusiones

: Esta garantía no cubre los daños debidos a accidente, maltrato, modificaciones, alteraciones, mantenimiento inadecuado, congelación o deterioro químico. Los accesorios que no viniesen en el paquete original del producto también se excluyen. La garantía no cubre el uso de equipo como fuente de alimentación principal en lugar de una toma de corriente habitual o en equipo utilizado en aplicaciones de soporte vital. Esta garantía no incluye equipos o motores usados, reacondicionados, de segunda mano o de demostración. Esta garantía excluye las fallas por casos fortuitos y otros casos de fuerza mayor que el fabricante no puede controlar.

80088366ES (Rev. A)

20 BRIGGSandSTRATTON.COM

Thank you for your participation!

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project

Simplicity 030814-01 Operator's Manual

Simplicity 030814-00 Operator's Manual

Simplicity 030805-01 Manual

Simplicity 030805-00 Manual

Briggs & Stratton 030711-00, 30676, 30680 Operator's Manual

Simplicity 030807-01 Operator's Manual

Simplicity 030807-00 Operator's Manual

Simplicity 030719-00 Operator's Manual
