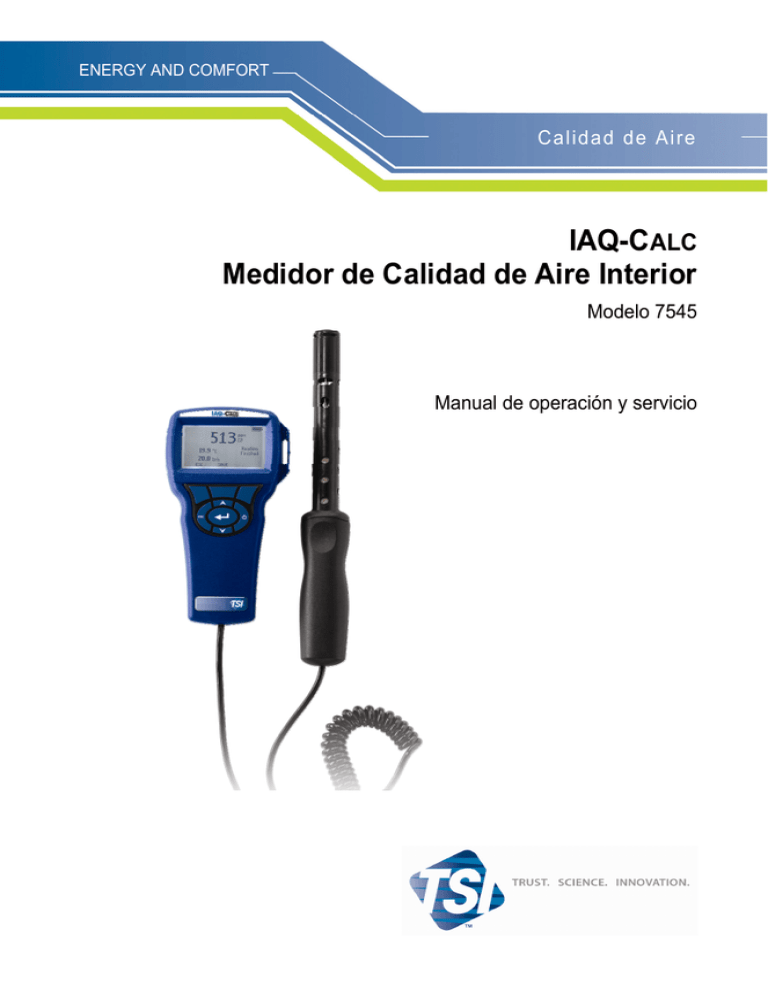

ENERGY AND COMFORT
Calidad de Aire
IAQ-CALC
Medidor de Calidad de Aire Interior
Modelo 7545
Manual de operación y servicio
Copyright©
TSI Incorporated / 2007-2008 / Todos los derechos reservados.
Dirección
TSI Incorporated / 500 Cardigan Road / Shoreview, MN 55126 / EE.UU.
Nº de fax
(651) 490-3824
LIMITACIÓN DE GARANTÍA Y RESPONSABILIDADES (efectivo en julio de 2000)
El vendedor garantiza que los artículos a la venta que se describen más adelante, en condiciones de
uso y servicio normales como se describen en el manual del operador, estarán libres de defectos de
fabricación y material durante veinticuatro (24) meses, o durante el tiempo especificado en el
manual del operador, desde la fecha de envío al cliente. Ese periodo de garantía incluye cualquier
garantía obligatoria. Esta garantía limitada está sujeta a las siguientes exclusiones:
a.
Los sensores de hilo caliente o de lámina caliente que se usan en los anemómetros de
investigación, así como otros ciertos componentes, cuando están indicados en las
especificaciones, están garantizados durante 90 días desde la fecha del envío.
b.
Las piezas reparadas o sustituidas como resultado de los servicios de reparación, están
garantizadas contra defectos de mano de obra y material, bajo uso normal, durante 90 días
desde la fecha de envío.
c.
El vendedor no proporciona ninguna garantía en artículos acabados que hayan sido fabricados
por otros, ni en fusibles, baterías y otros materiales consumibles. Solamente se aplicará la
garantía original del fabricante.
d.
A menos que el Vendedor lo autorice de forma específica y separada por escrito, el Vendedor
no ofrece ninguna garantía y no tendrá responsabilidad alguna con respecto a artículos que
sean incorporados en otros productos o equipo, o que sean modificados por otros que no sean
el Vendedor.
Lo siguiente SUSTITUYE a todas las otras garantías y está sujeto a las LIMITACIONES que aquí
se expresan. NO SE DECLARA NINGUNA OTRA GARANTÍA EXPRESA O IMPLÍCITA
DE IDONEIDAD PARA UN FIN PARTICULAR O DE COMERCIABILIDAD.
HASTA DONDE LA LEY LO PERMITE, EL REMEDIO EXCLUSIVO DEL USUARIO O
COMPRADOR, Y EL LÍMITE DE LA RESPONSABILIDAD DEL VENDEDOR POR
CUALQUIER PÉRDIDA, LESIÓN O DAÑOS RELACIONADOS CON LOS ARTÍCULOS
(INCLUIDAS LAS RECLAMACIONES BASADAS EN CONTRATO, NEGLIGENCIA,
AGRAVIO, ESTRICTA RESPONSABILIDAD U OTRAS) SERÁ LA DEVOLUCIÓN DE LOS
ARTÍCULOS AL VENDEDOR Y EL REEMBOLSO DEL PRECIO DE COMPRA, O, A
DISCRECIÓN DEL VENDEDOR, LA REPARACIÓN O SUSTITUCIÓN DE LOS
ARTÍCULOS. EN NINGÚN CASO SERÁ EL VENDEDOR RESPONSABLE POR DAÑOS
ESPECIALES, CONSECUENTES O INCIDENTALES. EL VENDEDOR NO SERÁ
RESPONSABLE DE LOS COSTES O CARGOS POR INSTALACIÓN, DESENSAMBLAJE O
REINSTALACIÓN. No se podrá iniciar ninguna acción contra el Vendedor, no importa qué tipo de
acción, cuando hayan transcurrido 12 meses desde la causa de la demanda. Los riesgos de pérdida
de artículos en garantía devueltos por el comprador a la fábrica del vendedor, serán a cuenta del
Comprador, y serán a cuenta del Vendedor cuando éste los devuelva al Comprador, en el caso de
que fueran devueltos.
Se considera que el Comprador y todos los usuarios han aceptado esta LIMITACIÓN DE
GARANTÍA Y RESPONSABILIDAD, que contiene la completa y exclusiva garantía limitada del
Vendedor. Esta LIMITACIÓN DE GARANTÍA Y REPONSABILIDAD no puede corregirse,
modificarse ni se puede renunciar a alguno de sus términos, excepto cuando haya sido aprobado por
escrito y firmado por la oficina del Vendedor.
Política de servicio
Sabiendo que los instrumentos inoperativos o defectuosos son tan perjudiciales para TSI como
lo son para nuestros clientes, nuestra política de servicio está diseñada para proporcionar rápida
atención a cualquier problema. Si descubre alguna anomalía, por favor póngase en contacto con
su oficina de ventas o representante más cercano, o llame al departamento de Servicio al Cliente
en él número (800) 874-2811 (EE.UU.) o (1) 651-490-2811 (internacional).
CONTENIDO
CAPÍTULO 1 DESEMPAQUETADO E IDENTIFICACIÓN
DE LAS PIEZAS..................................................................................1
CAPÍTULO 2 CONFIGURACIÓN....................................................... 3
Alimentación eléctrica para el modelo 7545 IAQ-CALC Calidad
de Aire Interior ................................................................................3
Instalación de las pilas .............................................................. 3
Utilización del adaptador CA opcional ...................................... 3
Uso de la Sonda ........................................................................3
Conexión a un ordenador ............................................................... 3
CAPÍTULO 3 OPERACIÓN................................................................ 5
Funciones del teclado..................................................................... 5
Términos comunes .........................................................................5
Menús .............................................................................................6
CONFIGURACIÓN DE LA PANTALLA ..................................................... 6
CONFIGURACIÓN...............................................................................6
PRESIÓN BAROMÉTRICA .................................................................... 6
CERO CO ..........................................................................................7
REGISTRO DE DATOS ........................................................................ 7
Mediciones ................................................................................ 7
Modo registro / Configuración del registro ................................ 7
Eliminar datos............................................................................7
% de memoria ........................................................................... 7
APLICACIONES ..................................................................................8
LogDat2™ Downloading Software ................................................. 8
CAPÍTULO 4 MANTENIMIENTO ....................................................... 9
Recalibración ..................................................................................9
Estuches o cajas............................................................................. 9
Almacenamiento ............................................................................. 9
CAPÍTULO 5 RESOLUCIÓN DE PROBLEMAS ............................. 11
APÉNDICE A ESPECIFICACIONES ...............................................13
iii
Capítulo 1
Desempaquetado e identificación de las
piezas
Desempaquete cuidadosamente el instrumento y accesorios del contendedor
de transporte. Compruebe las piezas individuales cotejándolas con la lista de
componentes que aparece a continuación. Si falta alguna pieza o está
dañada, notifique inmediatamente a TSI.
1. Caja de transporte
2. Instrumento
3. Cable USB
4. CD-ROM con software de descarga
5. Accesorio de Calibración
6. Adaptador AC
1
Capítulo 2
Configuración
Alimentación eléctrica para el modelo 7545 IAQ-CALC Calidad de
Aire Interior
El Modelo 7545 de IAQ-CALC puede alimentarse en una de estas dos
formas: con cuatro pilas de tamaño AA o con el adaptador de corriente CA
opcional.
Instalación de las pilas
Inserte las cuatro pilas AA, como se indica en el diagrama ubicado en el
interior del compartimento para las pilas. El modelo 7545 está diseñado
para operar con pilas recargables alcalinas o de NiMH, aunque no
recargará las pilas NiMH. La vida de las pilas será más corta si se usan
pilas de NiMH. Las pilas de carbón y zinc no son recomendadas debido
al peligro de fuga del ácido de la pila.
Utilización del adaptador CA opcional
Al usar el adaptador de corriente alterna (CA), no se pasará a través de
las pilas (si están instaladas). Asegúrese de proporcionar el voltaje y
frecuencia correctos, que están marcados en la parte posterior del
adaptador CA.
Uso de la Sonda
El elemento sensible mide por difusión de aire. Para obtener resultados
óptimos, intente mantener la sonda rodeada de aire en movimiento. No
respire directamente en el sensor. Las personas exhalan niveles de CO2
que exceden los 10.000 ppm y podría llevar tiempo que el sensor se
reestabilize. Use el soporte de la sonda para sostenerla cuando se está
midiendo en modo automático
Conexión a un ordenador
Use el cable USB para interfaz de ordenador, que se proporciona con el
modelo 7545, para conectar el instrumento a un ordenador con el fin de
descargar los datos almacenados o para realizar un sondeo remoto. Conecte
el extremo con la etiqueta “ORDENADOR” al puerto USB del ordenador y
el otro extremo al puerto de datos del modelo 7545.
Para obtener más información sobre cómo descargar datos almacenados,
consulte la sección del capítulo 3 titulada LogDat2™ Downloading
Software.
3
Precaución: Este símbolo se usa para indicar que el
puerto de datos del modelo 7545 no está pensado para la
conexión a una red de telecomunicaciones pública.
Conecte el puerto de datos USB solamente a otro puerto
USB.
4
Capítulo 3
Operación
Funciones del teclado
Tecla ON/OFF
Púlsela para encender y apagar el modelo 7545.
Durante la secuencia de encendido la pantalla
mostrará lo siguiente: Número de modelo, número
de serie, Revisión del software y Última fecha de
calibración.
Teclas de flecha
(ST)
Púlselas para desplazarse por las diferentes
elecciones cuando está configurando un
parámetro. Al pulsar las teclas ST
simultáneamente se bloqueará el teclado para
impedir los ajustes no autorizados en los
instrumentos. Para desbloquear el teclado, pulse
las teclas ST simultáneamente.
Tecla (Enter)
Púlsela para aceptar un valor o condición.
Teclas virtuales de
flecha (go h) y de
Menú
Pulse las teclas de flecha para cambiar de elección
cuando está configurando un parámetro. Pulse la
tecla virtual Menú para hacer las selecciones del
menú, que son Configuración de pantalla,
Configuración, Presión barométrica, Registro de
datos, Aplicaciones e Calibración.
Términos comunes
En este manual hay varios términos que se usan en diferentes lugares. A
continuación se muestra una breve explicación de los significados de esos
términos.
Muestra
Consiste en todos los parámetros de medición
almacenados al mismo tiempo.
ID de prueba
Un grupo de muestras. Las estadísticas (promedio,
mínimo, máximo y recuento) son calculadas para
cada ID de prueba. El número máximo de ID de
pruebas es 100.
5
Constante de tiempo
La constante de tiempo es un periodo promediado.
Si está experimentando flujos fluctuantes, una
constante de tiempo más larga ralentizará esas
fluctuaciones. La visualización en pantalla se
actualizará cada segundo, pero la lectura que se
visualiza será la promedio durante el último
periodo de constante de tiempo. Por ejemplo, si la
constante de tiempo es de 10 segundos, la pantalla
se actualizará cada segundo, pero la lectura
visualizada será la promedio de los últimos 10
segundos. A esto se le denomina también
“promedio móvil”.
Intervalo de
registros
El intervalo de registros es un periodo de
frecuencia en el que el instrumento registra
lecturas. Por ejemplo, si el intervalo de registros
está establecido en 30 minutos, cada muestra será
el promedio de los últimos 30 minutos.
Menús
CONFIGURACIÓN DE LA PANTALLA
Él menú de configuración de la pantalla es donde configurará los parámetros
deseados que se van a visualizar en la pantalla de proceso. Con un parámetro
seleccionado puede entonces usar la tecla virtual ON para que se muestre en
la pantalla de proceso o seleccionar la tecla virtual OFF para desactivar el
parámetro. Utilice la tecla virtual PRIMARIO para que un parámetro se
muestre en la pantalla de proceso con una visualización más grande.
Solamente se puede seleccionar un parámetro como primario y se pueden
seleccionar hasta 2 parámetros secundarios al mismo tiempo.
CONFIGURACIÓN
El menú Configuración es donde puede establecer los parámetros de
configuración generales. Entre éstos se incluyen Idioma, Busca, Seleccionar
Unidades, Constante de tiempo, Contraste, Definir hora, Definir fecha,
Formato de hora, Formato de fecha, Luz de fondo y Auto Off. Use las teclas
virtuales g o h para ajustar la configuración en cada opción y use la tecla para aceptar la configuración.
PRESIÓN BAROMÉTRICA
El menú de presión barométrica es donde establece el valor de la presión
barométrica, el cuál puede afectar a la medida de CO2.
6
CERO CO
El menú de Cero CO establece el valor base (cero) para la lectura de CO.
Haga solo cero el valor de CO en aire fresco, donde no haya presencia de
CO, o con la sonda conectada a un gas cero.
REGISTRO DE DATOS
Mediciones
Las mediciones que se van a registrar son independientes de las
mediciones visualizadas en pantalla, por tanto deben seleccionarse en
REGISTRO DE DATOS Æ Mediciones.
Modo registro / Configuración del registro
Puede establecer el Modo de registro como Manual, Guardado
automático o Clave constante.
•
El modo Manual no guarda los datos automáticamente, sino que le
pide al usuario que guarde una muestra.
•
En el modo de Guardado automático, el usuario manualmente toma
muestras que son registradas automáticamente.
•
En el modo Clave constante (Cont-key), el usuario comienza a
tomar lecturas y registrarlas presionando la tecla . El instrumento
continuará tomando mediciones hasta que se presione otra vez la
tecla .
•
Los modos Guardado automático y Clave constante tienen la
siguiente configuración adicional de Registro:
Modo
Guardado
automático
Clave constante
•
Configuración del registro
Intervalo de registros
Intervalo de registros
Al pulsar las teclas ST simultáneamente se bloqueará el teclado
para impedir los ajustes no autorizados en los instrumentos. Para
desbloquear el teclado, pulse las teclas ST simultáneamente.
Eliminar datos
Utilice esta función para eliminar todos los datos, eliminar la prueba o
eliminar la muestra.
% de memoria
Esta opción muestra la memoria disponible. La función Eliminar todo,
dentro de Eliminar datos, borrará la memoria y restablecerá la memoria
disponible.
7
APLICACIONES
Puede seleccionar % Aire Exterior en el Menú Aplicaciones. Tras escoger
esta opción, tome medidas o introduzca datos para cada línea.
LogDat2™ Downloading Software
El producto IAQ-CALC Model 7545 viene con un software especial
denominado LogDat2 Downloading Software, que está diseñado para
proporcionarle la máxima flexibilidad y potencia. Para instalar este software
en su ordenador, siga las instrucciones que vienen en la etiqueta del CD del
software LogDat2.
Para descargar los datos del modelo 7545, conecte el cable USB
suministrado al modelo 7545 y al puerto USB de un ordenador. Se puede
utilizar cualquier puerto USB. Después, arrranque el software LogDat2.
Dentro del software, puede seleccionar los tests que desea descargar o hacer
doble click sobre ellos para abrirlos.
8
Capítulo 4
Mantenimiento
El modelo 7545 requiere muy poco mantenimiento para que continúe
funcionando bien.
Recalibración
Para mantener un alto grado de precisión en las mediciones, recomendamos
que devuelva su modelo 7545 a TSI para su recalibración anual. Póngase en
contacto con una de las oficinas de TSI o con su distribuidor local para
organizar dicho servicio y para recibir un número de Autorización de
devolución del material (RMA). Para rellenar un formulario RMA online,
visite el sitio Web de TSI, http://service.tsi.com.
EE.UU. y ámbito internacional
TSI Incorporated
500 Cardigan Road
Shoreview MN 55126-3996
Tel: (800) 874-2811
(651) 490-2811
Fax: (651) 490-3824
El modelo 7545 puede también ser recalibrado fuera de los centros de TSI,
utilizando el menú CALIBRACIÓN. Estos ajustes realizados fuera de los
centros están pensados para realizar cambios de calibración poco
importantes, que concuerden con los estándares de calibración del usuario.
El ajuste realizado por su cuenta NO está pensado como una función de
calibración completa. Para una completa calibración y certificación, de
múltiples puntos, el instrumento debe ser enviado a la fábrica.
Estuches o cajas
Si la caja del instrumento o su alojamiento de almacenaje necesitan limpieza,
límpielos con un paño blando y alcohol isopropílico o un detergente suave.
Nunca sumerja el modelo 7545. Si la caja de éste o el adaptador de corriente
AC se rompen, deben ser sustituidos inmediatamente para evitar que se entre
en contacto con voltajes peligrosos.
Almacenamiento
Quite las pilas cuando vaya a almacenar la unidad durante más de un mes,
con el fin de evitar que se produzcan daños debidos a fugas en las pilas.
9
Capítulo 5
Resolución de problemas
La tabla 5-1 lista los síntomas, las causas posibles y las soluciones
recomendadas en relación con los problemas encontrados con el modelo
7545. Si su síntoma no aparece en la lista, o si ninguna de las soluciones
resuelve su problema, póngase en contacto con TSI.
Tabla 5-1: Resolución de problemas con el modelo 7545
Síntoma
Sin visualización
en pantalla
Medida de
Humedad próxima
a cero o no fiable
Altos niveles de
CO2
Causas posibles
La unidad no está
encendida
Pilas con poca carga o
agotadas
Suciedad en los contactos
de las pilas
Sonda expuesta a
radiación solar muy
intensa
Respiración directamente
en la sonda
El teclado no
responde
El teclado está bloqueado
Aparece un
mensaje de error
del instrumento
La memoria está llena
Fallo en el instrumento
Acción correctiva
Encienda la unidad.
Sustituya las pilas o
enchufe la unidad con el
adaptador CA.
Limpie los contactos de
las pilas
Ponga la sonda a la
sombra mientras tome
muestras
Retire la sonda de la
respiración y deje que se
reestabilize.
Desbloquee el teclado
presionado las teclas ST
simultáneamente.
Descargue datos si así lo
desea y a continuación
ELIMINE TODO en la
memoria.
Es necesario enviar el
instrumento a la fábrica
para mantenimiento
ADVERTENCIA
Cuando la temperatura sea excesiva, retire la sonda inmediatamente:
el calor excesivo puede dañar el sensor. Los límites de la
temperatura de funcionamiento los puede encontrar en Apéndice A,
Especificaciones.
11
Apéndice A
Especificaciones
Las especificaciones están sujetas a cambio sin previo aviso.
CO2:
Rango:
Precisión 1:
Resolución:
Sensor type:
0 a 5000 ppm
±3% de lectura o ±50 ppm, la que sea más alta
1 ppm
Infrarrojo no dispersivo (NDIR)
CO Sensor:
Rango:
Precisión:
0 a 500 ppm
±3% de lectura o ±3 ppm, la que sea más alta [añadir
±0.28%/°F (±0.5%/°C) fuera de la temperatura de
calibración]
Resolución:
0.1 ppm
Tiempo de respusta:: <60 segundos hasta el 90% del valor final.
Tipo de sensor:
Electro-químico
Temperatura:
Rango:
Precisión 2:
Resolución:
Tiempo de respuesta:
Unidades:
Tipo de sensor:
De 0 a 60°C
±0,6°C
0,1°C
30 segundos (90% del valor final, a velocidad de aire:
2 m/s)
°F o °C (seleccionable por el usuario)
Termistor
Humedad:
Rango:
Precisión 2:
Resolución:
Tiempo de respuesta:
Tipo de sensor:
De 5 a 95% HR
±3% HR (incluye ±1% histeresis)
0,1% HR
20 segundos (para 63% del valor final)
Capacitivo de capa fina
Rango de temperatura del instrumento:
Funcionando (Electrónica): De 5 a 45°C
Almacenamiento:
De -20 a 60°C
Condiciones de operación del instrumento:
Altitud hasta 4000 metros
Humedad relativa de hasta 80%, sin condensación
Grado de polución 1 conforme a la normativa IEC 664
Sobretensiones pasajeras de categoría II
13
Capacidades de almacenamiento de datos:
Rango:
26.900 datos con 4 parámetros de medida
Intervalo de registros:
Intervalos:
1 segundo a 1 hora (seleccionable por el usuario)
Constante de tiempo:
Intervalos:
1 s, 5 s, 10 s, 20 s, 30 (seleccionable por el usuario)
Dimensiones externas del medidor:
8,4 cm × 17,8 cm × 4,4 cm
Dimensiones de la sonda del medidor:
Longitud de la sonda:
17,8 cm
Diámetro de la punta de la sonda: 1,9 cm
Peso del medidor:
Peso con pilas:
0,27 kg
Requisitos de potencia eléctrica:
Cuatro pilas de tamaño AA (incluidas) o adaptador CA (opcional) de 9
VDC, 300 mA, 4-18 vatios (el voltaje y la frecuencia de entrada varían en
función del adaptador que se use)
1
Añadir ±0.2%/○F (±0.2%/○C) fuera de la temperatura de calibración.
A 77°F (25°C). Añadir incertidumbre de ±0.2%/°F (±0.2%/°C) fuera de la temperatura de
calibración
3
A 77°F (25°C).Añadir incertidumbre de ±0.03% RH/°F (±0.03% RH/°C) fuera de la
2
temperatura de calibración
14
TSI Incorporated – 500 Cardigan Road, Shoreview, MN 55126 U.S.A
EE.UU.
Tel: +1 800 874 2811
E-mail: [email protected]
Website: www.tsi.com
Reino
Unido
Tel: +44 149 4 459200 E-mail: [email protected]
Website: www.tsiinc.co.uk
Francia
Tel: +33 491 95 21 90 E-mail: [email protected] Website: www.tsiinc.fr
Alemania Tel: +49 241 523030
E-mail: [email protected] Website: www.tsiinc.de
India
Tel: +91 80 41132470 E-mail: [email protected]
China
Tel: +86 10 8260 1595 E-mail: [email protected]
Póngase en contacto con su distribuidor de TSI local o visite nuestro sitio Web www.tsi.com
para obtener las especificaciones más detalladas.
P/N 6001223 Rev B
Copyright © 2008 by TSI Incorporated
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
