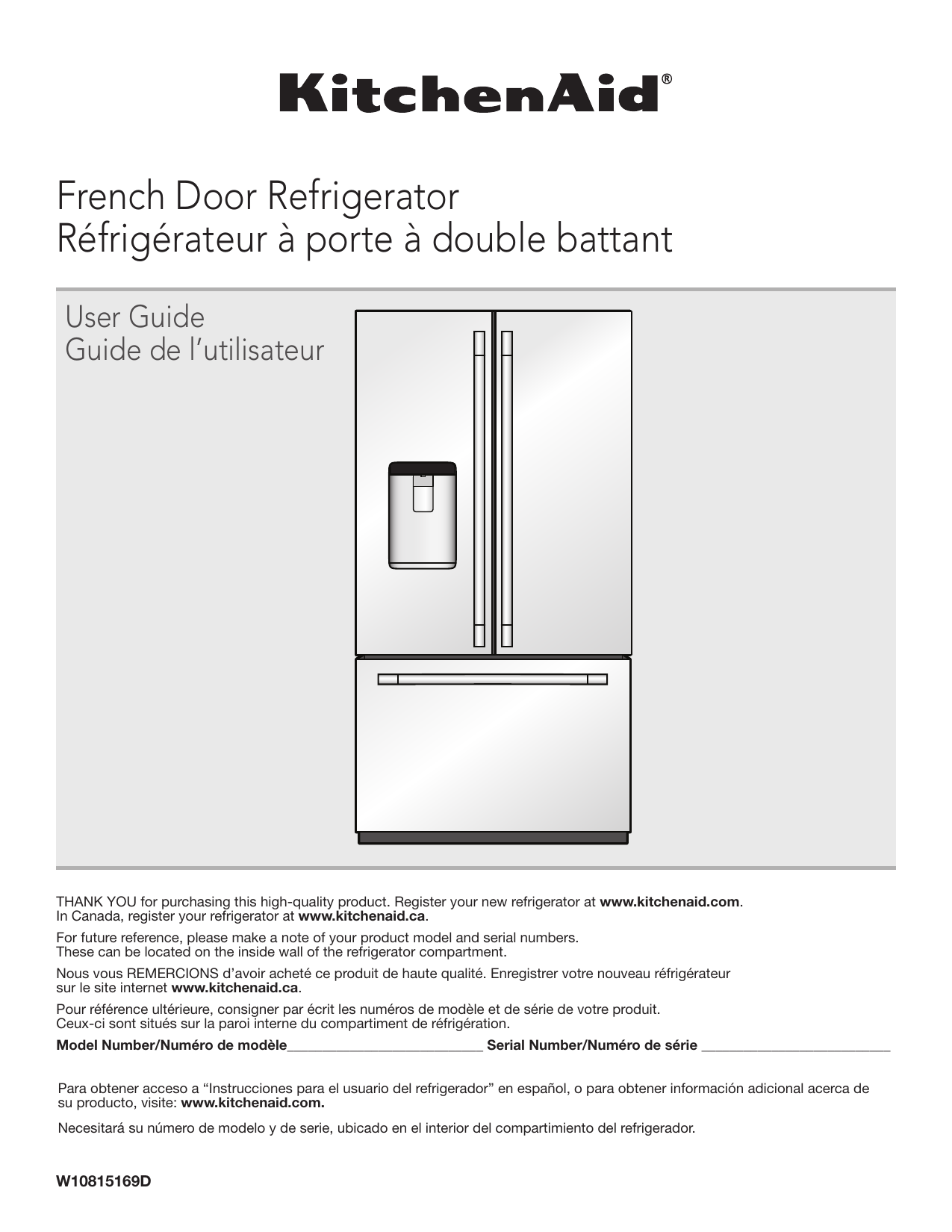

KitchenAid KRFC704FBS French Door Refrigerator User Guide

French Door Refrigerator
Réfrigérateur à porte à double battant
User Guide
Guide de l’utilisateur
THANK YOU for purchasing this high-quality product. Register your new refrigerator at www.kitchenaid.com.
In Canada, register your refrigerator at www.kitchenaid.ca.
For future reference, please make a note of your product model and serial numbers.
These can be located on the inside wall of the refrigerator compartment.
Nous vous REMERCIONS d’avoir acheté ce produit de haute qualité. Enregistrer votre nouveau réfrigérateur
sur le site internet www.kitchenaid.ca.
Pour référence ultérieure, consigner par écrit les numéros de modèle et de série de votre produit.
Ceux-ci sont situés sur la paroi interne du compartiment de réfrigération.
Model Number/Numéro de modèle____________________________ Serial Number/Numéro de série ___________________________
Para obtener acceso a “Instrucciones para el usuario del refrigerador” en español, o para obtener información adicional acerca de
su producto, visite: www.kitchenaid.com.
Necesitará su número de modelo y de serie, ubicado en el interior del compartimiento del refrigerador.
W10815169D
TABLE OF CONTENTS/TABLE DES MATIÈRES
REFRIGERATOR SAFETY...............................................................3
PARTS AND FEATURES.................................................................4
What’s New Behind the Doors?....................................................5
GETTING STARTED........................................................................6
INSTALLATION INSTRUCTIONS....................................................8
Unpack the Refrigerator................................................................8
Location Requirements.................................................................8
Remove and Replace Refrigerator Doors.....................................9
Remove and Replace
Freezer Drawer Fronts.................................................................12
Electrical Requirements..............................................................13
Water Supply Requirements.......................................................13
Connect the Water Supply..........................................................13
Handle Installation and Removal................................................15
Refrigerator Leveling
and Door Closing........................................................................16
FILTERS AND ACCESSORIES ....................................................17
Water Filtration System...............................................................17
Install Air Filter.............................................................................18
Install Produce Preserver
(on some models)........................................................................18
Accessories.................................................................................19
REFRIGERATOR USE...................................................................19
Opening and Closing Doors........................................................19
Using the Controls......................................................................20
External Dispenser Controls.......................................................21
Lighting the Refrigerator.............................................................22
Water and Ice Dispensers...........................................................22
Ice Maker and Storage Bin ........................................................25
Shelves, Bins, and Drawers........................................................25
Freezer Drawers..........................................................................28
Audio Reference..........................................................................28
REFRIGERATOR CARE................................................................29
Cleaning......................................................................................29
Lights...........................................................................................30
Vacation and Moving Care..........................................................30
TROUBLESHOOTING...................................................................31
PERFORMANCE DATA SHEET....................................................37
WARRANTY...................................................................................38
2
SÉCURITÉ DU RÉFRIGÉRATEUR...............................................39
PIÈCES ET CARACTÉRISTIQUES...............................................40
Quoi de neuf en coulisse?..........................................................41
MISE EN PLACE............................................................................42
INSTRUCTIONS D’INSTALLATION..............................................44
Déballage du réfrigérateur..........................................................44
Exigences d’emplacement..........................................................44
Retrait et réinstallation des portes du réfrigérateur....................45
Retrait et réinstallation de l’avant
du tiroir de congélation...............................................................48
Spécifications électriques...........................................................49
Spécifications de l’alimentation en eau......................................49
Raccordement à la canalisation d’eau.......................................49
Installation et retrait des poignées..............................................50
Nivellement du réfrigérateur
et fermeture de la porte...............................................................52
FILTRES ET ACCESSOIRES ........................................................53
Système de filtration d’eau.........................................................53
Installation du filtre à air..............................................................54
Installation du conservateur de produits frais (sur certains
modèles)......................................................................................54
Accessoires.................................................................................55
UTILISATION DU RÉFRIGÉRATEUR...........................................55
Ouverture et fermeture des portes..............................................55
Utilisation des commandes........................................................56
Commandes de distributeur externe..........................................57
Éclairage du réfrigérateur............................................................58
Distributeurs d’eau et de glaçons...............................................58
Machine à glaçons et bac d’entreposage .................................61
Tablettes, balconnets et tiroirs....................................................62
Tiroirs du congélateur.................................................................64
Référence audio..........................................................................64
ENTRETIEN DU RÉFRIGÉRATEUR.............................................65
Nettoyage....................................................................................65
Lampes........................................................................................66
Précautions à prendre pour les
vacances ou le déménagement..................................................66
DÉPANNAGE..................................................................................67
FICHE DE DONNÉES RELATIVES AU RENDEMENT................74
GARANTIE......................................................................................75
REFRIGERATOR SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
DANGER
WARNING
You can be killed or seriously injured if you don't immediately
follow instructions.
You can be killed or seriously injured if you don't follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
IMPORTANT SAFETY INSTRUCTIONS
WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:
Plug into a grounded (earthed) outlet.
Do not remove ground prong.
■ Do not use an adapter.
■ Do not use an extension cord.
■ Disconnect power before servicing.
■ Replace all parts and panels before operating.
■ Remove doors from your old refrigerator.
■ Use nonflammable cleaner.
■ Do not store or use petrol, flammable liquids or gas in the
vicinity of this or other electrical appliances. The fumes can
cause fires or explosions.
■
■
Do not store explosive substances such as aerosol cans
with a flammable propellant in this refrigerator.
■ Do not use or place electrical devices inside the refrigerator
compartments if they are not of the type expressly
authorized by the manufacture.
■ Use two or more people to move and install refrigerator.
■ Disconnect power before installing ice maker (on ice maker
kit ready models only).
■
A qualified service technician must install the water line and
ice maker.
■ Connect to a potable water supply only.
■ Use a sturdy glass when dispensing ice (on some models).
■
This appliance is not intended for use by persons (including
children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning
use of the appliance by a person responsible for their safety.
■ Children should be supervised to ensure that they do not
play with the appliance.
■ To avoid the risk of children becoming trapped and
suffocating, do not allow them to play or hide inside the
refrigerator.
■ If the power supply cord is damaged, it must be replaced by
the manufacturer or its service agent or a similarly qualified
person.
■
SAVE THESE INSTRUCTIONS
State of California Proposition 65 Warnings:
WARNING: This product contains one or more chemicals known to the State of California to cause cancer.
WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or other
reproductive harm.
3
Proper Disposal of
Your Old Refrigerator
WARNING
Suffocation Hazard
Remove doors from your old refrigerator.
Failure to do so can result in death or brain damage.
IMPORTANT: Child entrapment and suffocation are not
problems of the past. Junked or abandoned refrigerators are
still dangerous—even if they will sit for “just a few days.” If
you are getting rid of your old refrigerator, please follow these
instructions to help prevent accidents.
Before You Throw Away Your Old Refrigerator or Freezer:
■ Take off the doors.
■ Leave the shelves in place so that children may not easily
climb inside.
Important information to know about disposal of
refrigerants:
Dispose of refrigerator in accordance with Federal and Local
regulations. Refrigerants must be evacuated by a licensed,
EPA certified refrigerant technician in accordance with
established procedures.
PARTS AND FEATURES
In-Door-Ice®
ice storage
Temperature
Control UI
Under-shelf
storage (on
some models)
Air filter
Herb bin
storage
Water filter
Removable
bin
4
FreshSeal™
dairy bin
Slide-away split
shelf
Dual gallon
storage
Pull-out tray
FreshSeal™
crispers
Temperaturecontrolled
pantry drawer
What’s New Behind the Doors?
Your KitchenAid® French door bottom-mount refrigerator comes equipped
with various innovative storage and energy efficient features.
Energy and Normal Operating Sounds
Removable Door Bins
Your new French door bottom-mount refrigerator has been
designed with a linear compressor to optimize energy efficiency
and better regulate temperatures to match cooling demand. You
may notice that it operates differently than your previously owned
refrigerator. It is normal for the high-efficiency compressor to
run for extended periods of time at varying speeds in order to
consume only the energy necessary for optimum efficiency. In
addition, during various stages of the cooling cycle, you may
hear normal operating sounds that are unfamiliar to you.
Door bins that can be easily removed from the metal finish base
they sit on, making them ideal for carrying condiments or items
from refrigerator to table. The bins are dishwasher safe for easy
cleaning.
In-Door-Ice® Ice Dispensing System
The ice maker and ice storage bin are located in the door for easy
access to filtered ice while freeing up valuable shelf space inside.
Dual Evaporator
The refrigerator and freezer compartments have separate
evaporators to provide fresh food and frozen food with optimal
storage climates: cool and humid in the fresh food, cold and dry
in the freezer, no mixing of air between the compartments to
reduce the transfer of food odors and tastes from refrigerator,
and allow freezer air to remain dry to control frost and reduce
freezer burn.
Air Filter
An air filter is 15 times more powerful than baking soda at
reducing common food odors inside the refrigerator. Replace
your air filter every 6 months for maximum odor reduction.
Produce Preserver
Ethylene is a natural gas produced by fruits and vegetables to
promote ripening. The Produce Preserver absorbs ethylene to
delay the over-ripening of fresh produce. As a result, certain
produce items will stay fresh longer.
EveryDrop Water Filter
®
EveryDrop® water filters are NSF®† Certified to reduce most
contaminants, including chlorine taste and odor, lead, pesticides,
and trace amounts of pharmaceuticals. EveryDrop® brand
filters are the only filters tested and certified for your refrigerator
system. Replace your EveryDrop® filter every 6 months for
maximum contaminant reduction.
Water Dispenser with Measured Fill
The Measured Fill feature allows you to dispense a desired
amount of filtered water in handy increments 8, 16, or 24 oz.
Water Dispenser with Favorite Fill
The Favorite Fill feature allows you to save 2 custom presets that
can be programmed for favorite items that are frequently filled
like a coffee pot or a water bottle.
Slide-Away Split Shelf
This shelf features a versatile design that allows three-quarters
of the shelf to retract to accommodate taller items, up to 16.75
inches. This flexibility helps maximize storage space and optimize
organization.
NSF is a registered trademark of NSF International.
FreshSeal™ Dairy Bin
A dedicated dairy bin with the FreshSeal™ gasket to help extend
the freshness and preserve the flavor of butter and other dairy
items.
FreshSeal™ Crispers
These upgraded crisper drawers use a gasket seal to maintain
the ideal temperature and humidity levels to keep produce fresh
longer. These drawers also feature premium soft-close glides
that provide the best extension for easy access and maximum
visibility to your produce items.
Pull-Out Tray
The tray fully extends for easy access and visibility. The tray also
features soft self-close glides that provide effortless movement,
even when fully loaded. The tray is removable, making cleaning
easy.
Herb Storage Bin
This is a cylinder with FreshSeal™ to keep sensitive items like
herbs fresh longer. The container allows water to be added
to keep stems wet without covering leaves. It can be placed
anywhere in the refrigerator and accommodates tall items like
parsley, cilantro, and rosemary in addition to herbs like oregano,
thyme, and mint.
Under Shelf Storage (on some models)
Utilizes typically empty space beneath the shelf to create a
prep zone ideal for dough, desserts, casseroles, or marinating
meats. The slide-out pan is oven and dishwasher safe and easily
transitions from fridge to oven.
Adjustable Shelves on Flipper System
Shelves that can be adjusted up or down easily with the flip of
a lever, allowing them to be adjusted without having to unload
them. The shelves are easy to clean and let you use the whole
shelf edge to edge for full visibility and accessibility.
Temp Control Pantry
Four temperature presets are available on the interior control to
keep items at the optimal temperature. You can choose from
meat/fish, cold drinks, deli/cheese, and wine. Pantry slides opens
effortlessly, even when fully loaded, with soft, self-close glides
and features the best extension in freestanding refrigeration.
3-Tier Freezer Drawer with Extend-Freeze™ Setting
A drawer system that organizes items on 3 levels making them
easier to store and find. The lower drawer includes a divider.
There’s also an in-door pizza pocket, a pull-out drawer for
smaller items and third level glass shelf for small, flat items.
The Extend-Freeze™ setting takes the entire freezer to its coldest
setting to help reduce freezer burn and extend the life of frozen
items.
†®
5
Fingerprint-Resistant Steel and Black Stainless Steel
(on some models)
A specialized coating for stainless steel that resists smudges,
fingerprints, and water marks. It is easy to clean with just water
and a towel.
Power Outage Indicator
If the power should go out while you are away from home, this
indicator will let you know that the refrigerator has been without
power.
To view videos on door removal/
replacement, door adjustment, water
filter installation, air filter installation,
shelf adjustment or removal, and Wi-Fi
(if applicable) connectivity, scan the code
to the left with your mobile device.
LED Lighting
There is bright LED strip lighting for maximum illumination.
LED lights do not require replacement.
Door Alarm
A helpful alarm sounds when the refrigerator door or freezer
drawer is left ajar.
GETTING STARTED
INSTALLATION CHECKLIST
✔ Electrical Power
WARNING
✔ Final Checks
❑❑ Install air filter and Produce Preserver according to instructions
in corresponding packaging.
❑❑ Remove all shipping material.
❑❑ Set temperature controls to the recommended setting.
❑❑ Save instructions and other literature.
❑❑ Send in registration card or register your product online.
WATER FILTER INSTALLATION
❑❑ Locate the water filter compartment in the lower left-hand side
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
❑❑ Plug refrigerator into a grounded 3 prong outlet.
✔ Doors
❑❑ If doors need to be removed during installation, see the
“Remove and Replace Doors” section in the instructions.
❑❑ Check that handles are secure and installed according to the
instructions.
❑❑ Doors seal completely.
❑❑ Refrigerator is level. (Remove base grille and adjust leveling
feet so they are snug against the floor.)
❑❑ Doors are even across the top. (Use door alignment feature if
necessary.)
❑❑ Base grille is properly attached to the refrigerator.
✔ Ice and Water System (on some models)
❑❑ Connect refrigerator to a cold water supply with 20-120 psi
water pressure, as specified in the instructions.
❑❑ Make sure the household water supply is connected and
turned on.
❑❑ Check that the water supply line behind refrigerator is not
kinked.
❑❑ Only use recommended water supply tubing, copper, or PEX,
as specified in the instructions.
❑❑ Install water filter according to the instructions.
❑❑ Flush water system with 3 gallons (11.4 L) of water, as
specified in the instructions.
❑❑ Check for water leaks at all connections.
❑❑ Turn on ice maker if refrigerator is connected to water supply.
(If not connected to water supply, turn off ice maker.)
6
❑❑
❑❑
❑❑
❑❑
of the refrigerator compartment. Push on the right side of the
filter door to open.
Align the arrow on the water filter cap with the cutout notch in
the filter housing and insert filter.
Once the filter is inserted, turn the filter clockwise 90° (¼ turn)
until it locks into the housing.
Push water filter door closed to latch.
Flush 3 gallons (11.4 L) of water through the water system to
clear air from the water line and to keep the dispenser from
dripping and/or avoiding decreased dispenser flow.
NOTE: If the filter is not installed correctly, water may
dispense at a lower flow rate and there will be slower ice
production. Improper filter installation may also cause the
water filter housing to leak.
DOOR ALIGNMENT
Shelf Height Adjustment
Tools Required
Depending on the width of the door opening, the following tools
may be required to remove, replace, and align the refrigerator
doors.
Tools Needed:
❑❑ 1/4" hex nut driver – base grille, freezer drawer screws, and
brake/leveling feet
Shelf height can be adjusted by changing the adjustable shelf
mounts between their vertical and horizontal positions.
❑❑ Carefully lift the shelf off the shelf mounts and turn the flipper
to the desired orientation.
❑❑ Repeat for remaining shelf mounts.
❑❑ Ensure the shelf is properly seated on the shelf mounts.
Tools Provided:
❑❑ 1/8" hex key – handle setscrews and door alignment
Door alignment tool instructions
Features:
❑❑ Creates an even horizontal gap
between the refrigerator doors.
❑❑ Solves door alignment issues
during installation and improves door seal.
Align Refrigerator Doors
✔ If doors are uneven:
❑❑ Ensure the refrigerator is level.
❑❑ Keeping both refrigerator doors closed, pull out the freezer
drawer. Locate the bottom hinge pin of the right-hand
refrigerator door. The alignment screw is inside the bottom
hinge pin.
❑❑ Insert the short end of the 1/8" hex key wrench (packed with
the Door Handle Installation Instructions) into the bottom hinge
pin until it is fully engaged in the alignment screw.
To raise the refrigerator door, turn the hex key to the right.
To lower the door, turn the hex key to the left.
❑❑ Continue to turn the alignment screw until the tops of the
doors are aligned.
ENERGY SAVER MODE AND NORMAL
OPERATING SOUNDS
Your new French Door Bottom-Mount refrigerator has been
designed to optimize energy efficiency and better regulate
temperatures to match cooling demand.
You may notice that it operates differently from your previously
owned refrigerator.
It is normal for the high-efficiency compressor to run for extended
periods of time at varying speeds in order to consume only the
energy necessary for optimum efficiency.
In addition, during various stages of the cooling cycle, you may
hear normal operating sounds that are unfamiliar to you.
Energy Saver Mode
Turns off the anti-sweat heaters to save the customer power.
When the icon is bright, the function is activated (heaters OFF);
icon off means that it is inactive (heaters ON). The user can toggle
the feature by pressing the button. If the user lives in a climate
with high humidity, Energy Saver mode is not recommended.
A
B
A. Bottom hinge pin
B. ¹⁄8" hex key wrench
7
INSTALLATION INSTRUCTIONS
Unpack the Refrigerator
WARNING
Location Requirements
WARNING
Excessive Weight Hazard
Use two or more people to move and install
refrigerator.
Failure to do so can result in back or other injury.
Explosion Hazard
Refrigerator Delivery
n A minimum door opening of 33" (838 mm) is required. If
door opening is 36" (914 mm) or less, then removal of doors,
drawer, and hinges is required.
n Cart the refrigerator from the side for all door openings.
When Moving Your Refrigerator:
Your refrigerator is heavy. When moving the refrigerator for
cleaning or service, be sure to cover the floor with
cardboard or hardboard to avoid floor damage. Always pull
the refrigerator straight out when moving it. Do not wiggle or
“walk” the refrigerator when trying to move it, as floor
damage could occur.
Remove the Packaging
n Remove tape and glue residue from surfaces before turning on
the refrigerator. Rub a small amount of liquid dish soap over
the adhesive with your fingers. Wipe with warm water and dry.
n Do not use sharp instruments, rubbing alcohol, flammable
fluids, or abrasive cleaners to remove tape or glue. These
products can damage the surface of your refrigerator.
n Dispose of/recycle all packaging materials.
Keep flammable materials and vapors, such as
gasoline, away from refrigerator.
Failure to do so can result in death, explosion, or fire.
IMPORTANT: This appliances is intended to be used in
household and similar applications such as:
■■ Staff kitchen areas in shops, office and other working
environments,
■■ Farm houses and by clients in hotels, motels and other
residential type environments,
■■ Bed and breakfast type environments,
■■ Catering and similar non-retail applications.
To ensure proper ventilation for your refrigerator, allow for a
1/2" (1.25 cm) space on each side and at the top. Allow for a
1" (2.54 cm) space behind the refrigerator. If your refrigerator has
an ice maker, allow extra space at the back for the water line
connections. When installing your refrigerator next to a fixed wall,
leave a 3³⁄4" (9.5 cm) minimum space between the refrigerator
and wall to allow the door to swing open.
NOTE: This refrigerator is intended for use in a location where
the temperature ranges from a minimum of 55°F (13°C) to a
maximum of 110°F (43°C). The preferred room temperature
range for optimum performance, which reduces electricity usage
and provides superior cooling, is between 60°F (15°C) and 90°F
(32°C). It is recommended that you do not install the refrigerator
near a heat source, such as an oven or radiator.
Clean Before Using
After you remove all of the packaging materials, clean the inside
of your refrigerator before using it. See the cleaning instructions
in the “Refrigerator Care” section.
Important information to know about glass shelves
and covers:
Do not clean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
Tempered glass is designed to shatter into many small,
pebble-size pieces. This is normal. Glass shelves and covers
are heavy. Use both hands when removing them to avoid
dropping.
1/2" (1.25 cm)
3³⁄4" (9.5 cm)
8
Remove and Replace Refrigerator Doors
NOTE: Measure the width of your door opening to see whether or not you need to remove the refrigerator doors to move the
refrigerator into your home. If door removal is necessary, see the following instructions.
IMPORTANT: If the refrigerator was previously installed and you are moving it out of the home, before you begin, turn the refrigerator
control off. Unplug the refrigerator or disconnect power. Remove food and adjustable door or utility bins from doors.
Gather the required tools and read all instructions before removing doors.
TOOLS NEEDED: TORX† T25† screwdriver and a #2 Phillips screwdriver
WARNING
Electrical Shock Hazard
Disconnect power before removing doors.
Failure to do so can result in death or electrical shock.
Water Dispenser
Tubing Connection
Top Right Hinge
B
C
A
D
A. TORX T25 screws
B. Hinge cover screw
C. Top hinge cover
D. Top hinge
A
A. Outer ring
Door at 90° Angle
to Cabinet°
Wiring Plug
Top Left Hinge
A
90°
B
C
A. TORX T25 screws
B. Ground wire (Do not remove.)
C. Do not remove screws.
†TORX and T25 are trademarks of Acument Intellectual Properties, LLC.
9
A
WARNING
Excessive Weight Hazard
Use two or more people to move and install
refrigerator.
Failure to do so can result in back or other injury.
Bottom Door Hinge
For your convenience, the refrigerator doors have bottom hinges
with door closers. These closers allow the doors to swing fully
closed with just a gentle push.
IMPORTANT: So that the closers feature will operate properly,
the doors must be removed only when open to a 90° angle to the
front of the cabinet. If one or both doors were not at a 90° angle
when removed, the bottom door hinge must be reset.
A. Hinge base parallel to the bottom edge of the door
4. Turn the hinge until the hinge base is at a 90° angle to the
bottom edge of the door.
A
90°
A. Hinge base turned to a 90° angle with the bottom edge of the door
90°
Reset the Door Hinge
1. Lift the door from the bottom hinge pin and place it on a flat
surface.
2. Using a TORX T25 screwdriver, remove the bottom hinge with
the bushing from the cabinet.
A
5. Remove the hinge from the door. Using a driver with a #2
square bit, reattach the bottom hinge to the refrigerator
cabinet.
6. The hinge is now reset and prepared for the door to be
replaced. See “Replace Refrigerator Doors” later in
this section.
Remove Refrigerator Doors
WARNING
Electrical Shock Hazard
Disconnect power before removing doors.
Failure to do so can result in death or electrical shock.
B
Remove Right-Hand Door
A. Bushing
B. Hinge base
3. Insert the bottom hinge and bushing into the corresponding
slot in the bottom of the door.
NOTE: Make sure that the base of the hinge is parallel to the
bottom of the door.
1. Unplug refrigerator or disconnect power.
2. Keep the refrigerator doors closed until you are ready to lift
them free from the cabinet.
NOTE: Provide additional support for the refrigerator door
while the hinges are being removed. Do not depend on the
door gasket magnets to hold the door in place while you are
working.
3. Using a Phillips screwdriver, remove the cover from the top
hinge.
4. Using the TORX T25 screwdriver, remove the 3 screws from
the top hinge and set aside.
10
A
B
C
D
3. Disconnect the wiring plug located on top of the door hinge.
A. Top hinge cover screw
B. Top hinge cover
C. TORX T25 screws
D. Top hinge
■■
WARNING
Grasp each side of the wiring plug. With your left thumb,
press down to release the catch and pull the sections of
the plug apart.
NOTE: Do not remove the green ground wire. It should
remain attached to the door hinge.
Excessive Weight Hazard
Use two or more people to lift the refrigerator door.
Failure to do so can result in back or other injury.
5. Open the door until it is at a 90° angle to the front of the
cabinet.
6. Lift the refrigerator door from the bottom hinge pin. The top
hinge will come away with the door.
Remove Left-Hand Door
IMPORTANT: The tubing and wiring for the water dispenser run
through the left-hand door hinge, so they must be disconnected
before removing the door.
1.Using a Phillips screwdriver, remove the cover from the top
hinge.
4. Using the TORX T25 screwdriver, remove the 3 internal
screws from the top hinge and set aside.
NOTE: Provide additional support for the refrigerator door
while the hinges are being removed. Do not depend on the
door gasket magnets to hold the door in place while you are
working.
A
B
A
B
A. TORX T25 screws
B. Ground wire (Do not remove.)
5. Lift the refrigerator door from the bottom hinge pin. The top
hinge will come away with the door.
A. Top hinge cover screw
B. Top hinge cover
2.Disconnect the water dispenser tubing located on top of the
door hinge. Firmly pull up on the clasp. Then, pull the tubing
out of the fitting.
NOTE: It may not be necessary to remove the bottom hinges
and brake feet assemblies to move the refrigerator through a
doorway.
■■
Only if necessary, use a TORX T25 screwdriver to remove
the bottom hinges and brake feet screws.
NOTE: The water dispenser tubing remains attached to the
left-hand refrigerator door.
11
Replace Right-Hand Refrigerator Door
1. Set the right-hand door onto the bottom hinge pin.
2.Insert the top hinge pin into the open hole in the top of the
refrigerator door.
3. Using the 3 TORX T25 screws, fasten the hinge to the
cabinet. Do not tighten the screws completely.
Replace Drawer Front
1. Pull out the freezer drawer glides to their full extension.
2. Holding the drawer front by its sides, align the top screws,
located at the bottom inside of the drawer front, with the
drawer glide bracket slots.
NOTE: It helps if one person holds the drawer glides steady
while another person aligns the drawer front and inserts the
studs into the slots.
Replace Left-Hand Refrigerator Door
IMPORTANT: Do not intertwine the water tubing and wiring
bundles when reconnecting them.
1. Set the left-hand door onto the bottom hinge pin.
A
2. Using the 3 TORX T25 screws, fasten the hinge to the
cabinet. Do not tighten the screws completely.
3. Reconnect the water dispenser tubing.
Insert the tubing firmly into the fitting until it stops. Close the
clasp around the tubing. The clasp snaps into place between
the fitting and the collar. Connect blue female side with blue
male side and clasp. Repeat with gray female and gray male
side.
4. Reconnect the electrical wiring.
■■
Push together the 2 sections of the wiring plug.
Final Steps
A. Drawer front screw
1. Completely tighten the 5 internal TORX T25 screws (3 on the
right-hand door hinge and 2 on the left-hand door hinge).
2. Replace both top hinge covers.
Remove and Replace
Freezer Drawer Fronts
3. Tighten the 2 screws at the top of the drawer front (1 on the
left-hand side and 1 on the right-hand side) and replace the
2 screws on the bottom.
Final Steps
WARNING
Freezer Drawer
Remove Drawer Front
1. Open the freezer drawer to its full extension.
2. Loosen the 2 top screws that fasten the drawer front to the
drawer glides. The 2 screws (1 on the left-hand side and 1
on the right-hand side) are located inside the drawer front.
3. Remove the 2 screws at the bottom, inside the drawer front
that fasten the drawer front to the drawer glides.
4. Lift up on the drawer front to release the screws from the
drawer glide bracket slot.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
A
Failure to follow these instructions can result in death,
fire, or electrical shock.
1. Plug into a grounded 3 prong outlet.
2.Reset the controls. See “Using the Controls” section.
3. Return all removable parts and food to the drawers.
A. Drawer glide bracket slots
12
Electrical Requirements
■■
Allow the storage tank on the reverse osmosis system to refill
after heavy use. The tank capacity could be too small to keep
up with the requirements of the refrigerator.
NOTE: Faucet-mounted reverse osmosis systems are not recommended.
■■
If your refrigerator has a water filter, it may further reduce
the water pressure when used in conjunction with a reverse
osmosis system. Remove the water filter. See “Water
Filtration System” section.
WARNING
If you have questions about your water pressure, call a licensed,
qualified plumber.
Electrical Shock Hazard
Connect the Water Supply
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Read all directions before you begin.
IMPORTANT:
Do not use an extension cord.
■■
Failure to follow these instructions can result in death,
fire, or electrical shock.
Plumbing must be installed in accordance with the
International Plumbing Code and any local codes and
ordinances.
■■
Copper and PEX tubing connections from the household
water line to the refrigerator are acceptable and will help
avoid off-taste or odor in your ice or water. Check for leaks.
If PEX tubing is used instead of copper, we recommend the
following Part Numbers: W10505928RP (7 ft [2.14 m] jacketed
PEX), 8212547RP (5 ft [1.52 m] PEX), or W10267701RP
(25 ft [7.62 m] PEX).
■■
Install tubing only in areas where temperatures will remain
above freezing.
■■
Connect to a potable water supply only.
Before you move your refrigerator into its final location, it
is important to make sure you have the proper electrical
connection.
Recommended Grounding Method
A 115 Volt, 60 Hz, AC only 15 or 20 A fused, grounded electrical
supply is required. It is recommended that a separate circuit
serving only your refrigerator and approved accessories
be provided. Use an outlet that cannot be turned off by a switch.
Do not use an extension cord.
Do not use with water that is microbiologically unsafe or
of unknown quality without adequate disinfection before
or after the system. Systems certified for cyst reduction
may be used on disinfected waters that may contain
filterable cysts.
If the supply cord is damaged it must be replaced by the
manufacturer or its service agent or a similarly qualified person.
Do not use a cord that shows cracks or abrasion damage along
its length, or at either the plug or connector end.
IMPORTANT: If this product is connected to a GFCI (Ground
Fault Circuit Interrupter) protected outlet, nuisance tripping of the
power supply may occur, resulting in loss of cooling. Food quality
and flavor may be affected. If nuisance tripping has occurred,
and if the condition of the food appears poor, dispose of it.
NOTE: Before performing any type of installation or cleaning, turn
off cooling, then disconnect the refrigerator from the electrical
source. When you have finished, reconnect the refrigerator to the
electrical source and turn on cooling. See “Using the Controls”
section.
Water Supply Requirements
A cold water supply with water pressure between 35 and 120 psi
(241 and 827 kPa) is required to operate the water dispenser and
ice maker. If you have questions about your water pressure, call
a licensed, qualified plumber.
NOTE: If the water pressure is less than what is required, the flow
of water from the water dispenser could decrease or ice cubes
could be hollow or irregular shaped.
Reverse Osmosis Water Supply
IMPORTANT: The pressure of the water supply coming out
of a reverse osmosis system going to the water inlet valve of
the refrigerator needs to be between 35 and 120 psi (241 and
827 kPa).
Tools Needed:
Gather the required tools and parts before starting installation.
■■
Flat-blade screwdriver
■■
7/16" and 1/2" open-end wrenches or 2 adjustable wrenches
1/2" nut driver
NOTE: Do not use a piercing-type or ³⁄16" (4.76 mm) saddle valve
which reduces water flow and clogs easier.
■■
Connect to Water Line
IMPORTANT: If you turn the refrigerator on before the water is
connected, turn off the ice maker.
1. Unplug refrigerator or disconnect power.
2. Turn off main water supply. Turn on nearest faucet long
enough to clear line of water.
3. Use a quarter-turn shut-off valve or the equivalent, served by
a 1/2" household supply line.
NOTE: To allow sufficient water flow to the refrigerator, a minimum
1/2" (12.7 mm) size household supply line is recommended.
If a reverse osmosis water filtration system is connected to your
cold water supply, the water pressure to the reverse osmosis
system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).
■■
Check to see whether the sediment filter in the reverse
osmosis system is blocked. Replace the filter if necessary.
13
A
B
C
A
B
D
C
D
A. Sleeve
B. Nut
C. Copper tubing (to refrigerator)
D. Household supply line (1/2" [12.7 mm] minimum)
A. Copper tubing
B. “P” clamp
4. Now you are ready to connect the copper tubing to the
shut-off valve. Use 1⁄4" (6.35 mm) O.D. (outside diameter)
soft copper tubing to connect the shut-off valve and the
refrigerator.
■■
Ensure that you have the proper length needed for the job.
Be sure both ends of the copper tubing are cut square.
■■
Slip compression sleeve and compression nut onto copper
tubing as shown. Insert end of tubing into outlet end squarely
as far as it will go. Screw compression nut onto outlet end
with adjustable wrench. Do not overtighten.
C. Compression nut
D. Compression sleeve
3. Turn on water supply to refrigerator and check for leaks.
Correct any leaks.
Complete the Installation
WARNING
Electrical Shock Hazard
A
Plug into a grounded 3 prong outlet.
B
Do not remove ground prong.
C
Do not use an adapter.
Do not use an extension cord.
A. Compression sleeve
B. Compression nut
C. Copper tubing
Failure to follow these instructions can result in death,
fire, or electrical shock.
5. Place the free end of the tubing into a container or sink and
turn on main water supply to flush out tubing until water is
clear. Turn off shut-off valve on the water pipe.
1.Plug into a grounded 3 prong outlet.
NOTE: Always drain the water line before making the final
connection to the inlet of the water valve to avoid possible
water valve malfunction.
6. Bend the copper tubing to meet the water line inlet which
is located on the back of the refrigerator cabinet as shown.
Leave a coil of copper tubing to allow the refrigerator to be
pulled out of the cabinet or away from the wall for service.
NOTE: Allow 24 hours to produce the first batch of ice. Discard
the first 3 batches of ice produced. Allow 3 days to completely
fill the ice storage bin.
Connect to Refrigerator
Follow the connection instructions specific to your model.
1. Remove plastic cap from water valve inlet port. Attach the
copper tubing to the valve inlet using a compression nut
and sleeve as shown. Tighten the compression nut. Do not
overtighten. Confirm copper tubing is secure by pulling on
copper tubing.
2. Create a service loop with the copper tubing. Avoid kinks
when coiling the copper tubing. Secure copper tubing to
refrigerator cabinet with a “P” clamp.
14
2.Flush the water system. See “Water and Ice Dispensers”
section.
Handle Installation and Removal
Parts Included: refrigerator door handles (2), refrigerated drawer
handles (2), freezer drawer handle (1), 1/8" hex key, spare
setscrew(s)
NOTE: The freezer drawer handle is shorter than the refrigerator
door handles. Handle style may vary by model.
Install Handles
Refrigerator Doors
NOTE: Handle mounting setscrews are preinstalled inside the
handle.
1. Remove the handles from the packaging inside the
refrigerator and place them on a soft surface.
5. Using a clockwise motion, tighten the setscrew just until it
begins to contact the shoulder screw. Do not fully tighten.
6. Repeat steps 4 and 5 to fasten the lower setscrew.
7. Once both setscrews have been partially tightened as
instructed in the previous steps, fully tighten both setscrews.
IMPORTANT: When the screws feel tight, tighten them an
additional quarter turn. The handle is not properly installed
without this extra tightening.
8. Repeat steps 2 through 7 to install the other handle onto the
adjacent refrigerator door.
Freezer Drawer
1. With the drawer closed, place the handle onto the shoulder
screws so that the setscrews are facing down toward the
floor.
2. Open a refrigerator compartment door. On the closed
door, place a handle onto the shoulder screws so that the
setscrews are facing the adjacent door.
A
B
A
B
A. Shoulder screw
B. Setscrews inside the handle
2. Firmly push the handle toward the drawer until the handle
base is flush against the drawer.
A. Shoulder screws
B. Setscrews inside the handle
3. Insert the short end of the hex key into the left-hand hole and
slightly rotate the hex key until it is engaged in the setscrew.
3.Firmly push the handle toward the door until the handle base
is flush against the door.
4.While holding the handle, insert the short end of the hex key
into the upper hole and slightly rotate the hex key until it is
engaged in the setscrew.
4. Using a left-to-right motion, tighten the setscrew a quarter
turn at a time just until it begins to contact the shoulder
screw. Do not fully tighten.
5. Repeat steps 3 and 4 to fasten the right-hand setscrew to
the shoulder screw.
6. Once both setscrews have been partially tightened
as instructed in the previous steps, fully tighten both
setscrews.
IMPORTANT: When the screws feel tight, tighten them an
additional quarter turn. The handle is not properly installed
without this extra tightening.
7. Save the hex key and all instructions.
15
3. Move the refrigerator to its final location.
Remove the Handles
1. While holding the handle, insert the short end of the hex key
into a setscrew hole and slightly rotate the hex key until it is
engaged in the setscrew.
2. Using a right-to-left motion, loosen the setscrew a quarter
turn at a time.
3. Repeat steps 1 and 2 for the other setscrew. Slowly pull the
handle away from the door or drawer.
4. If necessary, use a Phillips screwdriver to remove the
shoulder screws from the door.
Remove and Replace Handle Medallions (optional)
The handles for your model have red medallions on the ends.
Replacement medallions are available for purchase. See
“Accessories” to order.
1. Using a 1/8" hex key, remove the medallion from the end of
the handle.
2. Replace medallion.
4. Using the 1⁄4" hex driver, lower the brake feet. Turn them
clockwise until the rollers are off the floor and both brake feet
are snug against the floor. This keeps the refrigerator from
rolling forward when opening the refrigerator doors or freezer
drawer.
IMPORTANT: If you need to make further adjustments
involving the brake feet, you must turn both brake feet the
same amount to keep the refrigerator level.
5. Use a level to make sure the refrigerator is level from side to
side and front to back.
6. Make sure the doors are even at the top and that the space
between the bottom of the refrigerator doors and the top of
the freezer drawer is even. If necessary, align the doors.
To Align the Doors:
■■
Keeping both refrigerator doors closed, pull out the freezer
drawer. Locate the bottom hinge pin of the right-hand
refrigerator door. The alignment screw is inside the bottom
hinge pin.
■■
Insert the short end of the 1/8" hex key wrench (packed with
the Door Handle Installation Instructions) into the bottom
hinge pin until it is fully engaged in the alignment screw.
3. Using the fastener removed in Step 1, attach the medallion to
the handle.
To raise the refrigerator door, turn the hex key to the right.
To lower the door, turn the hex key to the left.
■■
A
ontinue to turn the alignment screw until the doors are
C
aligned.
A. Handle medallion
Refrigerator Leveling
and Door Closing
A
The base grille covers the adjustable brake feet and roller
assemblies located at the bottom of the refrigerator below the
freezer drawer. Before making any adjustments, remove the base
grille and move the refrigerator to its final location.
Tools Needed: 1/4" hex driver
Tools Provided: 1/4" hex key
1. Use a 1/4" hex nut driver to remove both screws in base
grille.
2. Remove the base grille. Using both hands, grasp the grille
firmly and pull it toward you. Open the freezer drawer to
access the brake feet.
NOTE: To allow the refrigerator to roll easier, raise the brake
feet by turning them counterclockwise. The front rollers will
be touching the floor.
16
B
A. Bottom hinge pin
B. 1/8" hex key wrench
7. Make sure the refrigerator is steady. If the refrigerator seems
unsteady or rolls forward when a door or drawer is pulled
open, adjust the brake feet.
To Steady the Refrigerator:
Open the freezer drawer. Using a 1/4" hex driver, turn both
brake feet clockwise the same amount until the brake feet are
snug against the floor. Check again. If not satisfied, continue
to adjust the brake feet by half turns of the screw until the
refrigerator does not roll forward when the drawer is opened.
NOTE: Having someone push against the top of the
refrigerator takes some weight off the brake feet. This makes
it easier to turn the screws.
8. Replace the base grille by aligning the ends of the grille with
the leveling assemblies on each side and snapping the grille
into place. Use a 1/4" hex nut driver to reinstall screws.
■■
FILTERS AND ACCESSORIES
4. Remove the water filter cap from the water filter.
Water Filtration System
Do not use with water that is microbiologically unsafe or
of unknown quality without adequate disinfection before
or after the system. Systems certified for cyst reduction
may be used on disinfected waters that may contain
filterable cysts.
Replace and Install the Water Filter
5. Install the water filter cap onto the new filter. Be sure to align
the arrows so the groves in filter align with ribs in filter cap.
The water filter should be replaced every 6 months based on a
flow rate of .50 gpm—.60 gpm (1.89 lpm - 2.27 lpm) that filters
200 gallons (757.1 liters) of water.
To order a replacement filter, contact us. See “Accessories”
section in the User Guide for information on ordering.
NOTE: If the filter is not installed correctly, water may dispense
at a lower flow rate and there will be slower ice production.
Improper filter installation may also cause the water filter housing
to leak.
1. Push the water filter door to open, located bottom left of
refrigerator compartment.
6. Insert the filter into the housing.
2. Twist the water filter and turn 90° counterclockwise to unlock.
7. Twist the water filter and turn 90° clockwise until it locks into
place and that arrows are aligned.
3. Pull the filter out of the housing.
8. Push the water filter door closed.
17
The Water Filter Status Light
Replacing the Air Filter
The water filter status lights will help you know when to change
your water filter.
■■
ORDER FILTER (yellow) — It is almost time to change the
water filter. “Order Filter” display is ON all of the time but OFF
in Showroom mode and Sabbath mode.
■■
REPLACE FILTER (red) — Replace the water filter. While
you are dispensing water, “Replace Filter” icon will flash
constantly from the beginning to the end of dispensing. After
14 days without replacing the Water Filter, the “Replace Filter”
icon will blink 7 times and an alert tone will sound 3 times at
the end of dispensing.
■■
RESET FILTER — Touch MAX COOL and MAX ICE together
for 3 seconds to reset water filter. The display will do a
3-second countdown, then flash the icon and play a tone.
Install Air Filter
An air filter is 15 times more powerful than baking soda at
reducing common food odors inside the refrigerator.
On some models, your refrigerator’s accessory packet includes
an air filter which must be installed prior to use.
The disposable air filter should be replaced every 6 months.
To order a replacement air filter, contact us. See “Accessories”
section in the User Guide for information on ordering.
1. Remove the used air filter by squeezing in on the side tabs.
2. Install the new air filter following the instructions in the
previous sections.
Install Produce Preserver
(on some models)
The produce preserver absorbs ethylene to slow the ripening
process of many produce items. As a result, certain produce
items will stay fresh longer.
Ethylene production and sensitivity varies, depending on the type
of fruit or vegetable. To preserve freshness, it is best to separate
produce with sensitivity to ethylene from fruits that produce
moderate-to-high amounts of ethylene.
Apples
Asparagus
NOTE: When cover is removed for the first time, a small foam
part the size of the filter will need to be discarded.
3. Snap the filter into place.
Very High
Very Low
Low
Low
Broccoli
High
Very Low
Citrus Fruit
2. Pull out plastic cover over the vented cover.
High
Medium
Carrots
Install the air filter behind the vent cover, located on the rear wall
near the middle of the refrigerator.
1. Remove the air filter from its packaging.
Ethylene
Production
Berries
Cantaloupe
Installing the Air Filter
Sensitivity
to Ethylene
Medium
High
Low
Very Low
Medium
Very Low
Grapes
Low
Very Low
Lettuce
High
Very Low
Pears
High
Very High
Spinach
High
Very Low
Installing the Produce Preserver
For your convenience, the suction-mounted produce preserver
can be installed in either the crisper or the refrigerated drawers.
CAUTION: IRRITANT
MAY IRRITATE EYES AND SKIN. DANGEROUS FUMES
FORM WHEN MIXED WITH OTHER PRODUCTS.
A
A. Air filter
Do not mix with cleaning products containing ammonia,
bleach or acids. Do not get in eyes, on skin or clothing. Do
not breathe dust. Keep out of reach of children.
FIRST AID TREATMENT: Contains potassium
permanganate. If swallowed, call a Poison Control Center or
doctor immediately. Do not induce vomiting. If in eyes, rinse
with water for 15 minutes. If on skin, rinse with water.
1. Wash the interior of a drawer with a solution of mild dish soap
and warm water and dry thoroughly.
18
2. Find the package containing the Produce Preserver inside the
refrigerator and install the Produce Preserver into the drawer
according to the instructions provided in the package.
REFRIGERATOR USE
Replacing the Produce Preserver
The disposable packet(s) should be replaced every 6 months or
when the status indicator changes completely from white to red.
To order replacements, contact us. See “Accessories” section for
information on ordering.
1. Remove the used packets from the produce preserver
housing.
2. Remove the used status indicator.
Opening and Closing Doors
There are 2 refrigerator compartment doors. The doors can
be opened and closed either separately or together. There is
a vertically hinged seal on the left refrigerator door.
■■
When the left-side door is opened, the hinged seal
automatically folds inward so that it is out of the way.
■■
When both doors are closed, the hinged seal automatically
forms a seal between the 2 doors.
3. Install the replacement packets and status indicator using the
instructions included in the package.
A
Accessories
The following accessories are available for your refrigerator.
To order an accessory, contact us and ask for the part number.
In the U.S.A., visit our website www.kitchenaid.com or call
1-800-422-1230.
In Canada, visit our webpage www.kitchenaid.ca or call
1-800-807-6777.
Affresh® Stainless Steel Cleaner:
In U.S.A., order Part #W10355016
In Canada, order Part #W10355016B
Affresh® Stainless Steel Wipes:
In U.S.A., order Part #W10355049
In Canada, order Part #W10355049B
Affresh® Kitchen & Appliance Cleaner:
In U.S.A., order Part #W10355010
In Canada, order Part #W10355010B
Water Filter:
In U.S.A., order Part #EDR2RXD1
In Canada, order Part #EDR2RXD1B
Air Filter:
Order Part #W10311524 or AIR1
Produce Preserver Starter kit:
Order Part #P1UB6S1
A. Hinged seal
The refrigerator compartment door switch is located in the top
left and right hinge cover.
■■
The door switch uses magnet to sense door opening/closing.
Ensure there are no magnet or electronic devices (Speaker,
CoolVox®, etc) within 3 inches of the hinge cap.
NOTE: The light and internal user interface (UI) will not turn on if
the door opening is not detected.
■■
A
Produce Preserver Refill kit:
Order Part #P1KC6R1
Door Handle Medallions:
Order Part #W10762987 (Black)
Order Part #W10762993 (Chrome)
A. Hinge cover
19
Using the Controls
The Temperature Control UI is located above the external
dispenser and on the side of the left refrigerator door.
View Temperature Set Points
1. Touch [—]/[+] for Refrigerator or [—]/[+] for Freezer and toggle
through temperature set points.
NOTE: To view temperature in degrees Celsius, touch and
hold the [°F/°C] button for 3 seconds and the temperature
display will change. To return to Fahrenheit, touch and hold
the [°F/°C] for 3 seconds and the temperature display will
change.
To activate Temperature mode for Drawer, touch DRAWER
and toggle through 4 optional temperature settings: Meats •
Fish, Cold Drinks, Deli • Cheese, and Wine. The display will
show the temperature set point of the selected setting for
the Drawer.
Recommended Refrigerator Temperature
Recommended Freezer Temperature
Viewing and Adjusting Temperature Set Points
For your convenience, your refrigerator and freezer controls are
preset at the factory.
When you first install your refrigerator, make sure that the
controls are still set to the recommended set points. The factory
recommended set points are 37°F (3°C) for the refrigerator and
0°F (-18°C) for the freezer.
IMPORTANT:
■■
Wait 24 hours before you put food into the refrigerator. If you
add food before the refrigerator has cooled completely, your
food may spoil.
NOTE: Adjusting the set points to a colder-thanrecommended setting will not cool the compartments any
faster.
■■
If the temperature is too warm or too cold in the refrigerator
or freezer, first check the air vents to be sure they are not
blocked before adjusting the controls.
■■
The recommended settings should be correct for normal
household use. The controls are set correctly when milk or
juice is as cold as you like and when ice cream is firm.
NOTE: Areas such as a garage, basement, or porch may have
higher humidity or extreme temperatures. You may need to
adjust the temperature away from the recommended settings
to accommodate for these conditions.
■■
20
Wait at least 24 hours between adjustments. Recheck the
temperatures before other adjustments are made.
Adjust Temperature Set Points
Refrigerator set-point range: 33°F to 45°F (1°C to 7°C)
Freezer set point range: -6°F to 5°F (-22°C to -15°C)
1. Touch [—]/[+] to adjust the Refrigerator zone. The display will
show the temperature set point of the selected compartment
as shown.
2. When the temperature in is the range of Extend-Freeze™,
the display will light up. Extend-Freeze™ is activated at the
coldest Freezer set point.
When adjusting temperature set points,
use the following chart as a guide:
REFRIGERATOR too cold
REFRIGERATOR setting 1° higher
REFRIGERATOR too warm
REFRIGERATOR setting 1° lower
FREEZER too cold
FREEZER setting 1° higher
FREEZER too warm/
too little ice
FREEZER setting 1° lower
Extend-Freeze™
This feature acts on the most-relevant storage parameters that
must be controlled to minimize moisture migration from frozen
food. This in turn reduces the freezer burn occurrence.
To turn on the Extend-Freeze™ feature, toggle to the coldest
Freezer temperature set point.
To turn off the Extend-Freeze™ feature, toggle from the coldest
freezer set point to any other temperature.
Max Cool
The Max Cool feature assists with periods of high refrigerator
use, full grocery loads, or temporarily warm room temperatures.
Sound On/Off
The Sound button allows the customer to turn the sound on
and off.
■■
To turn on the Max Cool feature, press the Max Cool button.
When the button is pressed, the icon will blink 3 times and
appear on the display screen.
■■
To turn on the Sound feature, press the Sound button. When
the button is pressed, the Sound icon will blink 3 times and
appear on the display screen.
■■
To manually turn off the Max Cool feature, press the Max
Cool button and the display will blink 3 times and turn off.
The Max Cool feature will remain ON for 24 hours unless
manually turned off. Adjusting the refrigerator temperature will
automatically turn off the Max Cool feature.
NOTE: Setting the freezer to a colder temperature may make
some foods, such as ice cream, harder.
■■
To manually turn off the Sound feature, press the Sound
button and the display will blink 3 times and turn off.
Max Ice
The Max Ice feature assists with increasing the cooling for the
freezer compartment in order to increase ice production.
■■
■■
To turn on or off the Max Ice feature, press the Max Ice
button. When the button is pressed to turn the feature on, the
icon will blink 3 times and appear on the display screen.
To manually turn off the Max Ice feature, press the Max Ice
button and the display will blink 3 times and turn off. The
Max Ice feature will remain ON for 24 hours unless manually
turned off. Adjusting the freezer temperature will automatically
turn off the Max Ice feature.
NOTE: Setting the freezer to a colder temperature may make
some foods, such as ice cream, harder.
Water Filter Reset
Displays the status of the water filter. To reset the water filter,
press MAX ICE and MAX COOL for 3 seconds. After countdown,
the Good icon will blink 3 times and remain lit.
NOTE: The water filter status lights on the internal controls will
let you know when to change your water filter.
■■
ORDER FILTER (Yellow) — Order a replacement water filter.
REPLACE FILTER (Red) — Replace the water filter. While you
are dispensing water, Replace Filter icon will flash constantly
from beginning to the end of dispensing. After 14 days
without replacing the Water Filter, the Replace Filter icon will
blink 7 times and an alert tone will sound 3 times, at the end
of dispensing. See “Water Filtration System” section.
NOTE: REPLACE FILTER will remain illuminated if a filter reset
is not done.
■■
■■
RESET FILTER — Touch MAX ICE and MAX COOL at the
same time on the temperature control display for 3 seconds
to reset water filter. The display will do a 3-second countdown
and then flash the icon and play a tone.
Energy Saver
Power Outage
The Power Outage indicator lets you know if the power supply
to the refrigerator has been OFF and the freezer temperature has
risen.
The control panel display will read “Power Outage” and an alert
tone will sound 3 times. Touch any button to stop the tone and
turn off the Power Outage icon.
Once the power outage has been confirmed, “Power Outage,”
will disappear.
Showroom Mode
This mode is used when the refrigerator is on display in a retail
store or if you want to turn the cooling off and deactivates all
other functions except interior lighting). Showroom mode can be
used when going on vacation, see “Vacation and Moving Care”
section for proper steps on leaving your refrigerator in this mode
for long periods of time.
If you turn on Showroom mode, the word “Showroom” will light
up on the display. Enter or Exit Showroom mode by pressing and
holding °F/°C and DRAWER at the same time for 3 seconds.
NOTE: Empty ice maker if refrigerator is going to be turned off for
an extended period of time.
Sabbath Mode
Sabbath mode is designed to have all the benefits of saving even
more energy, yet maintaining food freshness. The freezer and
refrigerator user set points remain unchanged while in this mode.
If you unintentionally turn on Sabbath mode, the word “Sabbath”
will light up on the display. Enter and exit Sabbath mode by
pressing and holding °F/°C and SOUND at the same time for
3 seconds.
NOTE: You will be unable to dispense or change temperature set
points in Sabbath mode. Your interior lighting and control panels
will all be inactive in Sabbath mode.
External Dispenser Controls
The Dispenser UI is located above the external dispenser of the
refrigerator.
Your refrigerator will turn off the vertical mullion heater and
dispenser heater when Energy Saver is enabled.
To turn Energy Saver on, press and hold the Energy Saver
button for 3 seconds. The Energy Saver icon will blink 3 times
and then remain lit as shown.
IMPORTANT: When Energy Saver is enabled and the LED is ON,
the dispenser heater and vertical mullion heater will be turned off.
■■
■■
Press and hold ENERGY SAVER for 3 seconds again to turn
the heaters back on.
IMPORTANT: The display screen on the dispenser control panel
will turn off automatically and enter “sleep” mode when the
control buttons and dispenser paddles have not been used for
2 minutes or more. Touch any control button to reactivate the
display screen.
21
2. Release the dispenser paddle for 5 seconds. Repeat steps
1 and 2 until water begins to flow.
Additional Features
Door Ajar Alarm
The Door Ajar Alarm feature sounds an alarm when the
refrigerator door(s) or freezer drawer is open for 5 minutes and
cooling is turned on. The alarm will repeat every 2 minutes. Close
all doors and drawer to turn it off.
NOTE: To mute the audible alarm while keeping the doors open,
such as while cleaning the inside of the refrigerator, touch any
button on the control panel. The alarm sound will be temporarily
turned off, but the Door Ajar icon will still be displayed on the
dispenser control panel.
3. Once water begins to flow, continue depressing and releasing
the dispenser pad (5 seconds on, 5 seconds off) until a total
of 3 gal (12 L) has been dispensed.
Calibrate Measured Fill
Household water pressure may affect the accuracy of the
Measured Fill feature. So, for optimum performance of your
water dispenser, you must first calibrate Measured Fill.
IMPORTANT:
■■
Lighting the Refrigerator
Flush the water system before calibrating Measured Fill.
For best results, calibration should be performed when water
is not being used in the house.
1. Place a sturdy measuring cup (1-cup [237 mL] size) on the
dispenser tray centered in front of the ice/water dispenser
paddle.
■■
The refrigerator has an interior light that comes on any time the
door is opened.
NOTE: The light is an LED which does not need to be replaced.
If the LED does not illuminate when the door is opened, call
Service to replace the light. See “Assistance or Service” in
“Warranty” section for contact information.
NOTE: Depending on your model, a measuring cup may be
provided.
!
Replace
Filter
Order
Filter
!
Water and Ice Dispensers
Door
Ajar
!
Dispense
!
a1 oz = b1 L
"#$#!a2 oz =
! b2 L
! a3 oz =
! b3 L
!
Calibration
!
%&#'#(')!"#$#
!
!
A
IMPORTANT:
■■
Allow 3 hours for the refrigerator to cool down and chill water.
■■
Allow 24 hours to produce the first batch of ice. Discard the
first 3 batches of ice produced.
■■
The dispensing system will not operate if the left-hand
refrigerator door is open.
B
!
Replace
Filter
Order
Filter
!
Door
Ajar
!
Dispense
!
a1 oz = b1 L
"#$#!a2 oz =
! b2 L
! a3 oz =
! b3 L
!
Calibration
!
C
%&#'#(')!"#$#
!
!
A
B
A. Water dispenser paddle
B. Ice dispenser paddle
C. Measuring cup (1 cup)
Ensure that you do not have any Measured Fill preset
selected.
2. Touch and hold the Measured Fill button for 3 seconds to
enter into Calibration mode. The Calibration and Measured
Fill icons will illuminate and remain lit while the Measured Fill
feature is being calibrated.
A. Water dispenser paddle
B. Ice dispenser paddle
Flush the Water System
Air in the water dispensing system can cause the water dispenser
to drip. After connecting the refrigerator to a water source or
replacing the water filter, flush the water system.
Flushing the water dispensing system forces air from the water
line and filter and prepares the water filter for use. Additional
flushing may be required in some households.
NOTE: As air is cleared from the system, water may spurt out of
the dispenser.
1. Using a sturdy container, depress and hold the water
dispenser paddle for 5 seconds.
22
NOTE: You may touch MEASURED FILL to exit at any time in
Calibration mode. The Calibration icon will disappear and the
display will return to the Home screen.
3. Press and hold the water dispenser paddle, as needed, to
dispense water to the 1-cup fill line in the measuring cup.
NOTE: If overfilling or spilling occurs, discard the water and
restart the calibration process.
4. When 1 cup of water has been correctly dispensed into
the measuring cup, touch MEASURED FILL to confirm the
calibration.
5. When Measured Fill calibration has been confirmed, the
Calibration icon will disappear and the display will return
to the home screen.
Save Favorite Fill
Household water pressure may affect the accuracy of the
Favorite Fill feature. So, for optimum performance of your water
dispenser, you must first calibrate Measured Fill. (See Measured
Fill section).
NOTE: Water will not be dispensed using the Favorite Fill feature
unless your preferred Favorite Fill amount is saved first.
IMPORTANT:
■■ Flush the water system before Favorite Fill.
■■ For best results, calibration should be performed when water
is not being used in the house.
1. Place a preferred-size cup on the dispenser tray centered in
front of the ice/water dispenser paddle.
2. Select either Favorite 1 or Favorite 2, and then touch and
hold the Favorite Fill button for 3 seconds to enter into Saving
mode. The Favorite Fill icon will illuminate and remain lit while
the Favorite Fill feature is being saved.
NOTE: You may touch FAVORITE FILL to exit at any time in
Saving mode and the display will return to the Home screen.
3. Press and hold the water dispenser paddle, as needed, to
dispense water to the preferred-size cup.
NOTE: If overfilling or spilling occurs, discard the water and
restart the saving process.
4. When the preferred amount of water has been correctly
dispensed into the cup, touch the Favorite Fill button to
confirm the favorite amount.
5. When Favorite Fill amount has been confirmed, the display
will return to the home screen.
Dispensing
Touch CUBED ICE or CRUSHED ICE for your ice selection.
NOTES:
■■
For crushed ice, cubes are crushed before being dispensed.
This may cause a slight delay when dispensing crushed ice.
Noise from the ice crusher is normal and pieces of ice may
vary in size.
■■
When changing from crushed to cubed, a few ounces of
crushed ice will be dispensed along with the first cubes.
Dispensing Water
IMPORTANT:
■■ Dispense at least 1 qt (1 L) of water every week to maintain a
fresh supply.
■■
If the flow of water from the dispenser decreases, it could be
caused by low water pressure.
■■
With the water filter removed, dispense 1 cup (237 mL)
of water. If 1 cup (237 mL) of water is dispensed in 8
seconds or less, the water pressure to the refrigerator
meets the minimum requirement.
If it takes longer than 8 seconds to dispense 1 cup
(237 mL) of water, the water pressure to the refrigerator
is lower than recommended. See “Water Supply
Requirements” and “Troubleshooting” sections for
suggestions.
To Dispense Water — Standard:
1. Press a sturdy glass against the water dispenser paddle.
■■
2. Remove the glass to stop dispensing.
NOTE: The Dispense Water button does not enable standard
dispensing. It only functions in Measured Fill mode.
To Dispense Water — Measured Fill:
Measured Fill allows you to dispense a specified amount of water
with the touch of a few buttons.
1. Put a sturdy glass under waterspout. Touch MEASURED FILL
to activate.
NOTE: The amount of water you select will be dispensed.
Make sure the container can hold the entire volume. If ice
is in the container, you may need to adjust your selection.
2. Touch MEASURED FILL to turn on, then touch to select
8 oz (0.2 L), 16 oz (0.5 L), or 24 oz (0.7 L). Touch the fourth
time to exit Measured Fill display.
3. Touch DISPENSE WATER (center button) or press paddle and
the selected amount of water will be dispensed.
NOTES:
■■
The Measured Fill dispenser will automatically time out after
1 minute of inactivity.
■■
You can refill several glasses with the same measurement
by continuing to touch DISPENSE WATER (center button)
after each glass fill.
Measured Fill options are listed in the following chart:
Ounces
8
16
24
Cups
1
2
3
Liters
0.2
0.5
0.7
NOTE: Most coffee cups (commonly 4 to 6 oz [118 to 177 mL]
per cup) are not the same size as a measuring cup
(8 oz [237 mL]). You may need to recalibrate Measured Fill to
underfill or to avoid unintentionally overfilling coffee cups.
4. Dispense water.
NOTE: While dispensing water, the flow of water will
automatically stop once the desired volume has been
dispensed.
■■
Press a sturdy glass against the dispenser paddle below
the waterspout.
OR
Place the glass below the waterspout and touch
DISPENSE WATER for hands-free dispensing.
5. To pause dispensing before the selected volume has been
dispensed, touch DISPENSE WATER a second time or touch
the water dispenser paddle. Touch DISPENSE WATER or
paddle again to resume dispensing remaining amount.
■■
NOTE: If you stop dispensing before the desired volume has
been dispensed, the display will turn off after 1 minute. If you
have not resumed by then, it will reset back to the original
amount.
6. To select a new volume or start dispensing the same volume
again, you must first finish dispensing the selected volume or
turn off the Measured Fill feature (either by waiting 1 minute
so it will automatically turn off or by touching CUBED ICE
or CRUSHED ICE to manually turn it off), and then select
Measured Fill again.
To Dispense Water — Favorite Fill:
Favorite Fill allows you to dispense a preferred amount of water
with the touch of a few buttons.
1. Put a sturdy glass under waterspout. Touch FAVORITE FILL
to activate.
NOTE: The amount of water you select will be dispensed.
Make sure the container can hold the entire volume. If ice
is in the container, you may need to adjust your selection.
2. Touch FAVORITE FILL to turn on, then touch to select
Favorite 1 or Favorite 2. Touch the third time to exit Favorite
Fill display.
23
3. Touch DISPENSE WATER (center button) or press paddle and
the selected amount of water will be dispensed.
WARNING
NOTES:
■■
The Favorite Fill dispenser will automatically time out after
1 minute of inactivity.
You can refill several glasses with the same measurement by
continuing to touch DISPENSE WATER (center button) after
each glass fill.
4. Dispense water.
NOTE: While dispensing water, the flow of water will
automatically stop once the desired volume has been
dispensed.
■■
■■
Press a sturdy glass against the dispenser paddle below
the waterspout.
OR
Place the glass below the waterspout and touch
DISPENSE WATER for hands-free dispensing.
5. To pause dispensing before the selected volume has been
dispensed, touch DISPENSE WATER a second time or touch
the water dispenser paddle. Touch DISPENSE WATER or
paddle again to resume dispensing remaining amount.
NOTE: If you stop dispensing before the desired volume has
been dispensed, the display will turn off after 1 minute. If you
have not resumed by then, it will reset back to the original
amount.
6. To select a new volume or start dispensing the same volume
again, you must first finish dispensing the selected volume
or turn off the Favorite Fill feature (either by waiting 1 minute
so it will automatically turn off or by touching CUBED ICE
or CRUSHED ICE to manually turn it off), and then select
Favorite Fill again.
■■
Cut Hazard
Use a sturdy glass when dispensing ice.
Failure to do so can result in cuts.
2. Press a sturdy glass against the dispenser paddle. Hold the
glass close to the dispenser opening, so ice does not fall
outside of the glass.
IMPORTANT: You do not need to apply a lot of pressure to
the paddle to activate the ice dispenser. Pressing hard will not
make the ice dispense faster or in greater quantities.
3. Remove the glass to stop dispensing.
NOTE: Ice may continue to dispense for several seconds after
removing the glass from the dispenser paddle. The dispenser
may continue to make noise for a few seconds after dispensing.
The Dispenser Drip Tray
!
The drip tray can be removed to carry to the sink to empty or
clean.
Replace
Filter
Order
Filter
!
Door
Ajar
!
Dispense
!
a1 oz = b1 L
"#$#!a2 oz =
! b2 L
! a3 oz =
! b3 L
!
Calibration
!
%&#'#(')!"#$#
!
■■
Lift up on the front edge of the tray and pull forward to
remove.
■■
The drip tray can also slide out to assist in Measured/Favorite
Fill.
!
The Ice Dispenser
IMPORTANT:
■■
If the ice cubes are hollow or have an irregular shape, it
could be because of low water pressure. See “Water Supply
Requirements” section.
■■
Ice travels from the ice storage bin through the dispenser
chute to the dispenser. To turn off the ice maker, see “Ice
Maker and Storage Bin” section.
The dispenser may continue to make noise and ice may
continue to dispense for several seconds after releasing
the dispenser button or paddle.
To Clean the Ice Dispenser Chute:
Humidity causes ice to naturally clump together. Ice particles
can build up until the ice dispenser chute becomes blocked.
If ice is not dispensed regularly, it may be necessary to empty the
ice storage bin and clean the ice delivery chute, the ice storage
bin, and the area beneath the storage bin every 2 weeks.
■■
■■
If necessary, remove the ice clogging the storage bin and
delivery chute using a plastic utensil.
Clean the ice delivery chute and the bottom of the ice storage
bin using a warm, damp cloth, and then dry thoroughly.
To Dispense Ice:
Paddle Dispensing
1. Select the desired type of ice by pressing CUBED ICE or
CRUSHED ICE.
■■
The Dispenser Light
1. When you use the dispenser, the light will automatically
turn on.
2. The dispenser light also serves as an automatic nightlight.
Once the ambient light in the room is reduced, the auto
sensor will cause the dispenser light to illuminate.
The Dispenser Lock
The dispenser can be locked for easy cleaning or to avoid
unintentional dispensing by small children and pets.
NOTE: The lock feature does not shut off power to the
refrigerator or the dispenser light. It simply deactivates the
controls and dispenser levers. To turn off the ice maker, see “Ice
Maker and Storage Bin” section.
■■
24
Touch and hold CUBED ICE for 3 seconds to lock the
dispenser.
■■
Touch and hold CUBED ICE for 3 seconds to unlock the
dispenser.
■■
The display screen indicates when the dispenser is locked.
Ice Maker and Storage Bin
IMPORTANT: To avoid low ice production and poor quality ice,
flush the water system before turning on the ice maker. See
“Water Dispenser” section.
■■
Following installation, allow 24 hours to produce the first
batch of ice. Discard the first 3 batches of ice produced.
Allow 2 to 3 days to fill the ice storage bin.
■■
The quality of your ice will be only as good as the quality
of the water supplied to your ice maker. Avoid connecting
the ice maker to a softened water supply. Water softener
chemicals (such as salt) can damage parts of the ice maker
and lead to poor quality ice. If a softened water supply
cannot be avoided, make sure the water softener is operating
properly and is well-maintained.
■■
If the ice in the storage bin clumps together, break up ice
using a plastic utensil and discard ice. Do not use anything
sharp to break up the ice. This can cause damage to the ice
bin and the dispenser mechanism.
■■
3. Close the ice compartment door.
Remove and Replace the Ice Storage Bin
■■
Do not store anything in the ice storage bin.
Ice Maker in the Refrigerator
The ice maker is located on the left door behind the bins. Ice
cubes are ejected into the ice storage bin located on the lefthand refrigerator door.
Turn the Ice Maker On/Off
1. Push up on the latch on the left-hand side of the ice
compartment to open the door.
Remove the ice storage bin by inserting your fingers into the
hole at the base of the bin and pulling the latch to release the
bin from the compartment. Lift the storage bin up and pull it
straight out.
Replace the storage bin inside the ice compartment and push
down to make sure it is firmly in place.
Ice Production Rate
■■
■■
The ice maker should produce approximately 3 lbs (1.4 kg)
of ice per day under normal operation.
■■
To increase ice production, select the “Fast Ice” feature from
the control panel. See “Using the Controls” section.
Shelves, Bins, and Drawers
Slide-Away Split Shelf
Some shelves will tuck away to create room for taller objects.
1. To retract the front section of the shelf, push the adjustable
portion of the shelf as far back as needed toward the rear of
the refrigerator.
2. Extend the front glass and front trim of the shelf by pulling the
retracted portion of the shelf outward until it is fully extended.
2. Turn on the ice maker by moving the switch to the On (I)
position.
NOTES:
■■ To manually turn off the ice maker, move the control to the
Off (O) position.
■■
Your ice maker has an automatic shutoff. The sensor will
automatically stop ice production if the storage bin is full,
if the door is open, or the storage bin is removed. The
control will remain in the On (up) position.
25
Wine Rack and/or Under Shelf Storage Pan
3.Apply pressure to the top of the shelf to ensure the shelf is
properly seated on the shelf mounts.
Under one shelf, there are brackets installed to the supports (one
bracket on each support). The wine rack or under-shelf storage
rests in these brackets.
To remove and replace the wine rack or pan:
1. Remove the wine rack/pan by lifting it up off the brackets.
Press the right-hand side of the rack inward until it is free of
its bracket. Lower the right-hand side slightly and disengage
the left-hand side from its bracket.
2. Replace the wine rack/pan by inserting the left-hand side into
its bracket. Press inward on the right-hand side until it will
slide past the bracket edge and set it into its bracket.
NOTE: Under shelf storage pan utilizes typically empty space
beneath the shelf to create a prep zone ideal for doughs,
desserts, casseroles, or marinating meats. The slide-out pan is
oven and dishwasher safe and easily transitions from fridge to
oven.
To remove and replace shelves:
1. Make sure adjustable shelf mounts are in the lower position
before removing shelves. Also doors will need to be open at
a 90˚ angle. If open wider, it will make it harder to remove the
shelves.
2. Remove the middle shelf or top shelf by lifting it up and out
of the shelf supports. Then pull the shelf forward and tilt down
to a vertical position. Turn the shelf at an angle and pull out of
the refrigerator.
Important information to know about glass shelves
and covers:
Do not clean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
Tempered glass is designed to shatter into many small,
pebble-size pieces. This is normal. Glass shelves and covers
are heavy. Use both hands when removing them to avoid
dropping.
Shelves and Shelf Frames
The shelves in your refrigerator are adjustable to meet your
individual storage needs.
Storing similar food items together in your refrigerator and
adjusting the shelves to fit different heights of items will make
finding the exact item you want easier. It will also reduce the
amount of time the refrigerator door is open and save energy.
Shelf Height Adjustment
Shelf height can be adjusted by changing the adjustable shelf
mounts between their vertical and horizontal positions.
1. Carefully lift the shelf off the shelf mounts and turn the flipper
to the desired orientation.
2. Repeat for remaining shelf mounts.
26
NOTE: Remove middle shelf first before removing top shelf.
Infinity slide glass shelves should be pushed back in. When
tilted up, make sure glass does not slide to front.
3. Remove the bottom shelf by lifting it up and out of the
shelf supports. Then pull the shelf forward and tilt up to
a vertical position. Turn the shelf at an angle and pull out
of the refrigerator.
4. Replace the middle and top shelves by putting the shelf in the
refrigerator at an angle with the shelf front down. Lift the front
of the shelf up and slide in until rear shelf drops into the shelf
supports. Lower the front of the shelf and make sure that the
shelf is in position.
5. Replace the bottom shelf by putting the shelf in the
refrigerator at an angle with the shelf up. Lift the front of the
shelf down and slide in until rear shelf drops into the shelf
supports. Lower the front of the shelf and make sure that
the shelf is in position.
Shelves with under-shelf lighting (on some models)
By moving LED lighting to a new spot under the shelves, this
leading-edge technology improves interior refrigerator lighting
and aids in locating storage items.
Pull-Out Tray
To remove and replace the pull-out tray:
1. Pull the tray to the fully open position or when it stops.
2. Lift up and out of gliders toward the front of the refrigerator.
3. Replace the tray by placing it on the bottom tray guide and
pushing it past the tray stop into position.
To replace crisper(s) cover(s):
1. Remove the crisper pan, platter pocket, and crisper glass
before removing the crisper.
2. Fit back of cover frame into supports on side walls of the
refrigerator and lower the front of the cover frame into place.
3. Slide rear of glass insert into cover frame and lower front into
place.
Refrigerator Door Bins
The bins on your refrigerator door are adjustable to meet your
individual storage needs.
FreshSeal™ Crisper Drawers
These upgraded crisper drawers use a gasket seal to maintain
the ideal temperature and humidity levels to keep produce fresh
longer. These drawers also feature premium soft-close glides
that provide the best extension for easy access and maximum
visibility to your produce items.
To remove and replace the drawers:
1.Grasp the handle at the bottom of the drawer and slide the
drawer straight out to the stop. Lift the drawer off the bottom
guide.
2.Replace the drawer by placing it on the bottom drawer guide
and pushing it past the drawer stop into position.
To remove the crispers cover (can remove only if platter
pocket is removed first):
1. Remove the platter pocket first.
FreshSeal™ Herb Bin
This is a cylinder with a FreshSeal™ to keep sensitive items
like herbs fresh longer. The container allows water to be added
to keep stems wet without covering leaves. It can be placed
anywhere in the refrigerator and accommodates tall items like
parsley, cilantro, and rosemary in addition to herbs like oregano,
thyme, and mint.
2. Holding the glass insert firmly with one hand, press up in
center of glass insert until it rises above the plastic frame.
Gently slide the glass insert forward to remove.
27
Audio Reference
Freezer Drawers
Tone Assignment
Small Items Bin (on some models)
This drawer divider is not removable and is for small, delicate
items. For storage flexibility, the drawer bin can move forward
and back, allowing you to store larger items in one section of
the freezer.
Pizza Pocket
POWER ON
Cooling system is turned on every time
the product is powered on.
POWER OFF
Cooling system is turned off.
KEY PRESS
User presses a valid button.
INVALID (ERROR)
User presses 2 or more valid buttons at
the same time. Count-down interruption
for press-and-hold buttons. User presses
pad when dispensing is not allowed.
ENGAGE
Acknowledgment of entry into any mode
or completion of dispensing.
DISENGAGE
Acknowledgment of exit from any mode
ALERT
Power Outage alert, Door Ajar alert
Space at the front of the drawer allows vertical storage of
additional pizza boxes.
Third Tier
This shelf is not removable. To allow access, the third tier is able
to move backward, allowing access to items in the area below.
Ice Bin (on some models)
This table is for quick reference only. See corresponding sections
for details. In case of inconsistency, section details will prevail.
Ice storage for second ice maker.
B
A
A. Pizza pocket
B. Third tier
28
REFRIGERATOR CARE
DO USE
DO NOT USE
✔ Soft, clean cloth
✘ Abrasive cloths
✘ Paper towels or newsprint
Cleaning
WARNING
✘ Steel-wool pads
✔ Warm, soapy water with a
mild detergent
✘ Abrasive powders or liquids
✘ Ammonia
✘ Citrus-based cleaners
✘ Acidic or vinegar-based
cleaners
✘ Oven cleaners
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
Both the refrigerator and freezer sections defrost automatically.
However, clean both sections about once a month to avoid
buildup of odors. Wipe up spills immediately.
Exterior Cleaning
Please see the exterior cleaning information specific to your
model.
Style 1 — Smooth Door
IMPORTANT: Damage to smooth finish due to improper use of
cleaning products or using non-recommended cleaning products
is not covered under the warranty. Sharp or blunt instruments will
mark the finish.
✔ Soft, clean cloth
✘ Steel-wool pads
✘ Stainless steel cleaner is for
stainless steel parts only!
Do not allow the stainless
steel cleaner and polish
to come into contact with
any plastic parts such as
the trim pieces, dispenser
covers, or door gaskets.
Style 3 — Fingerprint-Resistant Stainless and
Fingerprint-Resistant Black Stainless
IMPORTANT:
■■
Avoid exposing stainless steel appliances to caustic or
corrosive elements such as high-salt, high-moisture, or
high-humidity environments. Damage due to exposure to
these elements is not covered under the warranty.
✔ Soft, clean cloth
✘ Abrasive cloths
✘ Paper towels or newsprint
✘ Steel-wool pads
✘ Abrasive cloths
✘ Paper towels or newsprint
✔ Warm, soapy water with a
mild detergent
✔ For heavy soil, use ONLY
a stainless steel cleaner
designed for appliances.
To order the cleaner, see
“Accessories” section.
✔ Warm, soapy water with a
mild detergent
✘ Abrasive powders or liquids
✘ Window sprays
✘ Abrasive powders or liquids
✘ Ammonia
✘ Window sprays
✘ Acidic or vinegar-based
cleaners
✘ Ammonia
✘ Oven cleaners
✘ Acidic or vinegar-based
cleaners
✘ Oven cleaners
✘ Flammable fluids
NOTE: Paper towels scratch and may dull the clear coat of the
painted door. To avoid possible damage, use only soft, clean
clothes to polish and wipe the doors.
Style 2 — Stainless Steel
IMPORTANT:
■■
Use recommended stainless steel cleaners and cloths
only. Damage to stainless steel finish due to improper use
of cleaning products or using non-recommended cleaning
products is not covered under the warranty.
■■
Avoid exposing stainless steel appliances to caustic or
corrosive elements such as high-salt, high-moisture, or
high-humidity environments. Damage due to exposure to
these elements is not covered under the warranty.
✘ Flammable fluids
NOTES:
■■
If unintentional contact does occur, clean plastic part with
a sponge and mild detergent in warm water. Dry thoroughly
with a soft cloth.
■■
Just because a cleaner is a liquid does not mean it is
nonabrasive. Many liquid cleansers formulated to be gentle
on tile and smooth surfaces still damage stainless steel.
■■
Citric acid permanently discolors stainless steel. To avoid
damaging the finish of your stainless steel refrigerator:
Do not allow these substances to remain on the finish:
✘ Mustard ✘ Citrus-based sauces
✘ Tomato juice
✘ Citrus-based products
✘ Marinara sauce
Interior Cleaning
29
IMPORTANT: Refrigerator shelves with under-shelf, LED lighting
are not dishwasher safe.
1. Unplug refrigerator or disconnect power.
NOTE: Put refrigerator in Showroom Mode while on Vacation.
See “Using the Controls” section.
1. Remove all food from the refrigerator.
2. Hand wash, rinse, and dry removable parts and interior
surfaces thoroughly. Use a clean sponge or soft cloth and a
mild detergent in warm water.
2. If your refrigerator has an automatic ice maker:
NOTE: Do not use abrasive or harsh cleaners such as window
sprays, scouring cleansers, flammable fluids, cleaning waxes,
concentrated detergents, bleaches, or cleansers containing
petroleum products on plastic parts, interior and door liners,
or gaskets.
3. Plug in refrigerator or reconnect power.
When the last load of ice drops, press the switch to OFF
for display to be unlit on the top inside of the refrigerator,
depending on your model.
3. Empty the ice bin.
Condenser Cleaning
■■
Turn off the water supply to the ice maker at least 1 day
ahead of time.
■■
4. Turn off the temperature controls. See “Using the Controls”
section.
5. Clean refrigerator, wipe it, and dry well.
There is no need for routine condenser cleaning in normal
home operating environments. If the environment is particularly
greasy or dusty or there is significant pet traffic in the home,
the condenser should be cleaned every 6 months to ensure
maximum efficiency.
If you need to clean the condenser, please call for service.
Lights
The lights in both the refrigerator and freezer compartments
are LEDs which do not need to be replaced. If the lights do not
illuminate when the door or drawer is opened, call for assistance
or service. In the U.S.A., call 1-800-253-1301. In Canada, call
1-800-807-6777.
Vacation and Moving Care
Vacations
If You Choose to Leave the Refrigerator On While You’re
Away:
1. Use up any perishables and freeze other items.
2. If your refrigerator has an automatic ice maker and is
connected to the household water supply, turn off the water
supply to the refrigerator. Property damage can occur if the
water supply is not turned off.
6. Tape rubber or wood blocks to the tops of both doors to prop
them open far enough for air to get in. This stops odor and
mold from building up.
Moving
When you are moving your refrigerator to a new home, follow
these steps to prepare it for the move.
1. If your refrigerator has an automatic ice maker:
■■
Turn off the water supply to the ice maker at least 1 day
ahead of time.
■■
Disconnect the water line from the back of the refrigerator.
When the last load of ice drops, press the switch to OFF
either on the ice maker or the control, depending on your
model.
2. Remove all food from the refrigerator and pack all frozen food
in dry ice.
■■
3. Empty the ice bin.
4. Unplug refrigerator.
5. Clean, wipe, and dry thoroughly.
6. Take out all removable parts, wrap them well, and tape them
together so they don’t shift and rattle during the move.
3. If you have an automatic ice maker, turn off the ice maker.
7. Depending on the model, raise the front of the refrigerator
so it rolls more easily OR raise the leveling screws so they
don’t scrape the floor. See “Adjust the Doors” or “Refrigerator
Leveling and Door Closing” section.
■■ Press the switch to OFF for the door ice maker.
4. Empty the ice bin.
8. Tape the doors closed and tape the power cord to the back of
the refrigerator.
If You Choose to Turn Off the Refrigerator Before You Leave:
When you get to your new home, put everything back and refer to
the “Installation Instructions” section for preparation instructions.
Also, if your refrigerator has an automatic ice maker, remember to
reconnect the water supply to the refrigerator.
30
TROUBLESHOOTING
First try the solutions suggested here. If you need further assistance or more recommendations that may help you avoid a service
call, refer to the warranty page in this manual, visit www.kitchenaid.custhelp.com or call 1-800-253-1301.
In Canada, visit www.kitchenaid.ca.
Contact us by mail with any questions or concerns at the address below:
In the U.S.A.:
KitchenAid Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
In Canada:
KitchenAid Brand Home Appliances
Customer eXperience Centre
200 – 6750 Century Ave.
Mississauga, Ontario L5N 0B7
Please include a daytime phone number in your correspondence.
First try the solutions suggested here or visit our website at www.kitchenaid.custhelp.com.
Refrigerator Operation
WARNING
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
If you experience
The refrigerator will not
operate.
Possible Causes
Check electrical supply.
Solution
Plug the power cord into a grounded 3 prong outlet.
Do not use an extension cord.
Make sure there is power to the outlet. Plug in a lamp to see if
the outlet is working.
Reset a tripped circuit breaker. Replace any blown fuses.
NOTE: If problems continue, contact an electrician.
Check controls.
Make sure the controls are turned on. See “Using the Controls”
section.
New installation
Allow 24 hours following installation for the refrigerator to cool
completely.
NOTE: Adjusting the temperature controls to the coldest setting
will not cool either compartment more quickly.
The motor seems to run
too much.
Refrigerator control is in Showroom
mode (on some models).
If the refrigerator is in Showroom mode, cooling is turned off and
“Showroom” will be illuminated on the control panel. See “Using
the Controls” section for more information.
High-efficiency compressor and fans
Larger, more efficient refrigerators run longer at lower, more
energy efficient speeds.
The room or outdoor temperature
is hot.
It is normal for the refrigerator to work longer under these
conditions. For optimum performance, place the refrigerator in
an indoor, temperature-controlled environment. See “Location
Requirements” section.
A large amount of warm food has
been recently added.
Warm food will cause the refrigerator to run longer until the air
cools to the desired temperature.
31
TROUBLESHOOTING
First try the solutions suggested here or visit our website at www.kitchenaid.custhelp.com.
If you experience
The motor seems to run
too much. (cont.)
The lights do not work.
The Temperature Control
UI does not turn on
Possible Causes
Solution
The door(s) are opened too frequently Warm air entering the refrigerator causes it to run more. Open
the door less often.
or for too long.
The refrigerator door or freezer
drawer is ajar.
Make sure the refrigerator is level. See “Refrigerator Leveling and
Door Closing” section. Keep food and containers from blocking
the door.
The refrigerator control is set too
cold.
Adjust the refrigerator control to a less-cold setting until the
refrigerator temperature is as desired.
The door or drawer gasket is dirty,
worn, or cracked.
Clean or change the gasket. Leaks in the door seal will cause
the refrigerator to run longer in order to maintain desired
temperatures.
Your refrigerator is equipped with
LED lighting which does not need
to be replaced.
If there is power to the refrigerator and the lights do not
illuminate when a door or drawer is opened, call for service
or assistance.
Doors have been open longer than
10 minutes.
Close the doors and drawer to reset and open to resume
lighted task.
The door switch is not sensing the
door opening.
Ensure there are no magnets or electronic devices within
3" (7.6 cm) of the hinge cover.
The door switch is not sensing the
door opening.
Ensure there are no magnets or electronic devices within
3" (7.6 cm) of the hinge cover.
Unusual Noise
To listen to normal refrigerator sounds, go to the Product Help/FAQ section of the brand website and search for “normal sounds.”
Below are listed some normal sounds with explanations.
The refrigerator seems
noisy.
The compressor in your new
refrigerator regulates temperature
more efficiently while using less
energy and operates quietly.
Due to this reduction in operating noise, you may notice
unfamiliar noises that are normal.
Sound of the compressor High-efficiency compressor and fans
running longer than
expected
Larger, more-efficient refrigerators run longer at lower, more
energy efficient speeds.
Pulsating/Whirring
Fans/compressor adjusting to
optimize performance during normal
compressor operation
This is normal.
Popping
Contraction/expansion of inside
walls, especially during initial
cooldown
This is normal.
Hissing/Dripping
Flow of refrigerant or flow of oil in the
compressor
This is normal.
Vibration
The refrigerator may not be steady.
Adjust the leveling screws and lower the leveling foot firmly
against the floor. See “Refrigerator Leveling and Door Closing”
section.
Rattling/Banging
Movement of the water lines against
the refrigerator cabinet or of items
placed on top of the refrigerator
cabinet
Move excess water line away from the refrigerator cabinet or
fasten excess tubing to the cabinet. See “Connect the Water
Supply” section or remove items from the top of the refrigerator.
Sizzling
Water dripping on the heater during
Defrost cycle
This is normal.
Water running/Gurgling
May be heard when ice melts during
the Defrost cycle and water runs into
the drain pan
This is normal.
Buzzing and clicking
Heard when the water valve opens
and closes to dispense water and/or
fill the ice maker
If the refrigerator is connected to a water line, this is normal. If
the refrigerator is not connected to a water line, turn off the ice
maker.
Repetitive clicking
Dual evaporator valve regulating the
cooling operation
You may hear rapid repetitive clicking sounds as the unit
switches from cooling one compartment to cooling the other.
This sound is normal.
32
TROUBLESHOOTING
First try the solutions suggested here or visit our website at www.kitchenaid.custhelp.com.
If you experience
Possible Causes
Solution
Unusual Noise (cont.)
Creaking/Cracking/
Grinding
May be heard as ice is being ejected
from the ice maker mold.
This is normal.
Clatter
May be heard when the ice falls into
the ice storage bin.
This is normal.
Temperature and Moisture
Temperature is too warm. The refrigerator has just been
installed.
The controls are not set correctly for
the surrounding conditions.
Allow 24 hours following installation for the refrigerator to cool
completely.
Adjust the controls a setting colder. Check the temperature in
24 hours. See “Using the Controls” section.
The door(s) are opened often or not
Minimize door openings and keep doors fully closed.
closed completely. Allows warm air to
enter refrigerator.
A large load of food was recently
added.
Temperature is too cold
The refrigerator air vent(s) are
in the refrigerator/crisper. blocked.
Allow several hours for refrigerator to return to normal
temperature.
If the air vent located in the middle rear of the refrigerator
compartment is blocked by items placed directly in front of it, the
refrigerator will get too cold. Move items away from the air vent.
The controls are not set correctly for
the surrounding conditions.
Adjust the controls a setting warmer. Check the temperature in
24 hours. See “Using the Controls” section.
The ice storage bin is not in the
correct position.
See “Ice Maker and Ice Storage Bin” section.
Temperature is too cold
in the pantry drawer.
The control is not set correctly for the
items stored in drawer.
Adjust the temperature setting. See “Using the Controls” in the
“Refrigerator Use” section.
There is interior moisture
buildup.
NOTE: Some moisture
buildup is normal.
The room is humid.
A humid environment contributes to moisture buildup.
The door(s) are opened often or not
closed completely. Allows humid air
to enter the refrigerator.
Minimize door openings and close doors completely.
The door(s) are blocked open.
Move food packages away from door.
A bin or shelf is in the way.
Push bin or shelf back into the correct position.
Storing liquid in open containers
This adds humidity to the refrigerator interior. Keep all containers
tightly covered.
The drawer is opened often or left
open.
Minimize drawer openings and close drawer completely
after use.
Poor door seal
Ensure door seals are making full contact with the refrigerator
cabinet to allow for an adequate seal.
Temperature controls are not set
correctly.
See “Using the Controls” section for recommended temperature
settings.
The refrigerator is not connected to
a water supply or the water supply
shut-off valve is not turned on.
Connect refrigerator to water supply and turn water shut-off
valve fully open.
There is a kink in the water source
line.
A kink in the line can reduce water flow. Straighten the water
source line.
The ice maker is not turned on.
Make sure the ice maker is ON. See “Ice Maker and Ice Storage
Bin” section.
The refrigerator has just been
installed.
Wait 24 hours after ice maker installation for ice production to
begin. Wait 3 days for full ice production.
The refrigerator door is not closed
completely.
Close the door firmly. If it does not close completely, see “The
doors will not close completely” in this table.
A large amount of ice was recently
removed.
Allow sufficient time for ice maker to produce more ice. See “Ice
Maker and Ice Storage Bin” section for ice production rates.
There is frost/ice
buildup in the freezer
compartment.
Ice and Water
The ice maker is not
producing ice or is not
producing enough ice.
33
TROUBLESHOOTING
First try the solutions suggested here or visit our website at www.kitchenaid.custhelp.com.
If you experience
Possible Causes
Solution
Ice and Water (cont.)
The ice maker is not
producing ice or is not
producing enough ice.
(cont.)
The ice cubes are hollow
or small.
NOTE: This is an
indication of low water
pressure.
Off-taste, odor, or gray
color in the ice or water
An ice cube is jammed in the ice
maker.
Remove ice from ice maker with a plastic utensil.
A water filter is installed on the
refrigerator.
Remove the water filter and operate the ice maker. If ice volume
improves, then the filter may be clogged or incorrectly installed.
Replace filter or reinstall it correctly.
A reverse osmosis water filtration
system is connected to the cold
water supply.
This can decrease water pressure. See “Water Supply
Requirements” section.
The water shut-off valve is not fully
open.
Turn the water shut-off valve to fully open.
There is a kink in the water source
line.
A kink in the line can reduce water flow. Straighten the water
source line.
A water filter is installed on the
refrigerator.
Remove filter and operate ice maker. If ice quality improves, then
the filter may be clogged or incorrectly installed. Replace filter or
reinstall it correctly.
A reverse osmosis water filtration
system is connected to the cold
water supply.
This can decrease water pressure. See “Water Supply
Requirements” section.
Questions remain regarding water
pressure.
Call a licensed, qualified plumber.
Newly installed refrigerator requires
flush of water system.
Flush the water system. See “Water and Ice Dispensers” section
for water system flushing instructions.
Recently installed or replaced
plumbing connections. New
plumbing connections can cause
discolored or off-flavored ice and
water.
Discard the ice and wash the ice storage bin. Flush the water
system with 3 gal. (12 L) of water. Allow 24 hours for the ice
maker to make new ice and discard the first 3 batches of ice
produced.
Using a water supply connection type It is recommended to use copper tubing or KitchenAid® supply
other than recommended.
line, Part Number 8212547RP. See “Connect to Water Line”
section.
The water and ice
dispenser will not
operate properly.
34
The ice has been stored too long.
Discard ice and wash ice storage bin. Allow 24 hours for ice
maker to make new ice.
The water has been stored too long.
Dispense at least 1 qt (1 L) of water per week to maintain a fresh
supply.
Odor from stored food has
transferred to the ice.
Use airtight, moisture-proof packaging to store food.
There are minerals (such as sulfur)
in the water.
A water filter may need to be installed to remove the minerals.
There is a water filter installed on the
refrigerator.
Gray or dark discoloration in ice may indicate that the water
filtration system needs additional flushing. Flush the water system
after installing and before using a new water filter. See “Water and
Ice Dispensers” section for water filter flushing instructions.
The water filter needs to be replaced.
Replace the disposable water filter at least every 6 months or
when indicated. See “Water Filtration System” section.
The refrigerator is not connected to
a water supply or the water supply
shut-off valve is not turned on.
Connect the refrigerator to the water supply and turn the water
shut-off valve fully open.
There is a kink in the water source
line.
A kink in the water line can reduce water flow from the water
dispenser and result in hollow or irregular shaped ice. Straighten
the water source line.
The refrigerator has just been
installed.
Flush and fill the water system. See “Water and Ice Dispensers”
section.
The water pressure to the house is
not at or above 35 psi (241 kPa).
The water pressure to the house determines the flow from the
dispenser. See “Water Supply Requirements” section.
TROUBLESHOOTING
First try the solutions suggested here or visit our website at www.kitchenaid.custhelp.com.
If you experience
Possible Causes
Solution
Ice and Water (cont.)
The water and ice
dispenser will not
operate properly. (cont.)
A reverse osmosis water filtration
system is connected to the cold
water supply.
A reverse osmosis water filtration system can decrease water
pressure. See “Water Supply Requirements” section.
The water filter may be clogged.
Remove the water filter and operate dispenser. If water flow
increases, your filter is clogged and needs to be replaced.
See “Water Filtration System” section.
The water filter is installed incorrectly. Remove the water filter and reinstall. See “Water Filtration
System” section.
The refrigerator door or freezer
drawer is not closed completely.
Close the door or drawer firmly. If it does not close completely,
see “The doors will not close completely” section.
The refrigerator doors were recently
removed.
Make sure the water dispenser wire/tube assembly has been
properly reconnected at the top of the refrigerator door. See
“Refrigerator Leveling and Door Closing” section.
Ice is clogged in the ice storage bin
or ice is blocking the ice delivery
chute.
Remove the ice clogging the storage bin and delivery chute
using a plastic utensil if necessary. Clean the ice delivery chute
and the bottom of the ice storage bin using a warm, damp cloth,
then dry both thoroughly. To avoid clogging and to maintain a
fresh supply of ice, empty the storage bin and clean both the
storage bin and delivery chute every 2 weeks.
Ice bin is difficult to
remove from door.
Ice level in bin may be high and
uneven from normal ice production
and augering of ice during
dispensing.
Dispense 2-3 glasses of ice, then try removing the ice bin.
The ice dispenser
jams while dispensing
crushed ice.
Crushed ice is blocking the ice
delivery chute.
Switch from crushed ice to cubed ice to clear the ice dispenser.
Then switch back to crushed ice.
Water is leaking or
dripping from the
dispenser system.
NOTE: A few drops of
water after dispensing
are normal.
The glass was not held under the
dispenser long enough.
Hold the glass under the dispenser 2 to 3 seconds after releasing
the dispenser lever.
Ice continues to flow
from the dispenser.
NOTE: A few cubes
dispensed after releasing
the dispenser lever is
normal.
The glass was not held under the
dispenser long enough.
Hold the glass under the dispenser 2 to 3 seconds after releasing
the dispenser lever.
Water continues to
drip from the dispenser
beyond the first few
drops.
The refrigerator has just been
installed.
Flushing the water system removes air from the lines which
causes the water dispenser to drip. Flush the water system.
See “Water and Ice Dispensers” section.
The water filter was recently installed
or replaced.
Flushing the water system removes air from the lines which
causes the water dispenser to drip. Flush the water system.
See “Water and Ice Dispensers” section.
There may be a loose water
connection.
Check for water in bottom of refrigerator compartment, hinge
area, or by household connection in back of product.
The water line connections were not
fully tightened.
See “Connecting the Water” section.
Recently removed the doors and
did not fully tighten water line
connection.
See “Refrigerator Leveling and Door Closing” section.
The glass is not held close enough to
where the ice exits the chute.
Hold the glass close to where the ice exits the chute.
Water is leaking from the
back of the refrigerator.
Crushed or cubed ice
misses the glass when
dispensing ice.
35
TROUBLESHOOTING
First try the solutions suggested here or visit our website at www.kitchenaid.custhelp.com.
If you experience
Possible Causes
Solution
Water from the dispenser Water from the dispenser is chilled to
is warm.
50°F (10°C).
This is normal.
The refrigerator has just been
installed.
Allow 24 hours after installation for the water supply to cool
completely.
A large amount of water was recently
dispensed.
Allow 3 hours for the water supply to cool completely.
Water has not been recently
dispensed.
The first glass of water may not be cool. Discard the first glass
of water dispensed.
The refrigerator is not connected to
a cold water pipe.
Make sure the refrigerator is connected to a cold water pipe.
See “Water Supply Requirements” section.
Doors
WARNING
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
To view an animation showing how to adjust and align the doors, refer to the Product Help/FAQ section of the brand website and
search for “Door Closing and Door Alignment.”
The doors will not close
completely.
The door is blocked open.
Move food packages away from door.
A bin or shelf is in the way.
Push bin or shelf back into the correct position.
Recently installed
Remove all packaging materials.
The doors are difficult to
open.
The door gaskets are dirty or sticky.
Clean gaskets and contact surfaces with mild soap and warm
water. Rinse and dry with soft cloth.
The doors appear to be
uneven.
The doors need to be aligned or the
refrigerator needs to be leveled.
See “Refrigerator Leveling and Door Closing” section.
The refrigerator is
unsteady or it rolls
forward when opening
and closing doors.
The refrigerator brake feet are not
snug against the floor.
Remove the base grille. Turn both brake feet (1 on each side)
clockwise, the same amount, until they are snug against the
floor. See “Refrigerator Leveling and Door Closing section.
36
PERFORMANCE DATA SHEET
Water Filtration System
Model P9WB2L/P9RFWB2L Capacity 200 Gallons (757 Liters)
System tested and certified by NSF International against NSF/ANSI
Standard 42, Standard 53, Standard 401, and CSA B483.1 for
the reduction of contaminants specified on the Performance
Data Sheet.
This system has been tested according to NSF/ANSI Standards 42, 53, 401, and CSA B483.1 for the reduction of the substances listed below.
The concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible
limit for water leaving the system, as specified in NSF/ANSI Standards 42, 53, 401, and CSA B483.1.
Substance Reduction Aesthetic Effects Influent Challenge Concentration Maximum Permissable
Product Water Concentration
50% reduction
Chlorine Taste/Odor
2.0 mg/L ± 10%
Particulate Class I*
At least 10,000 particles/mL
85% reduction
Contaminant Reduction
Influent Challenge Concentration Maximum Permissable
Product Water Concentration
L e a d : @ p H 6 .5 / @ p H 8 . 5
0.15 mg/L ± 10%
0.01 0 mg/L
Benzene
0.015 mg/L ± 10%
0.00 5 mg/L
p-Dichlorobenzene
0.225 mg/L ± 10%
0.07 5 mg/L
Carbofuran
0.08 mg/L ± 10%
0.040 mg/L
Toxaphene
0.015 ± 10%
0.00 3 mg/L
Atrazine
0.009 mg/L ± 10%
0.00 3 mg/L
Asbestos
10 7 to 108 fibers/L††
99%
50,000/L min.
9 9 . 9 5%
Live Cysts†
Turbidity
11 NTU ± 10%
0.5 NTU
0.0002 mg/L
Lindane
0.002 ± 10%
Tetrachloroethylene
0.015 mg/L ± 10%
0.00 5 mg/L
O-Dichlorobenzene
1.8 mg/L ± 10%
0.60 mg/L
Ethylbenzene
2.1 mg/L ± 10%
0.70 mg/L
1,2,4 - Trichlorobenzene
0.210 mg/L ± 10%
0.07 mg/L
2,4 - D
0.210 mg/L ± 10%
0.07 mg/L
Styrene
2.0 mg/L ± 10%
0.1 mg/L
Toluene
3.0 mg/L ± 10%
1.0 mg/L
E nd r i n
0.006 mg/L ± 10%
0.00 2 mg/L
Atenolol
200 ± 20%
30 ng/L
Trimethoprim
140 ± 20%
20 ng/L
Linuron
140 ± 20%
20 ng/L
Estrone
140 ± 20%
20 ng/L
Nonylphenol
1400 ± 20%
200 ng/L
Average % Reduction
97.0%
>99.9%
Average %Reduction
>99.3% / 98.6%
93.8%
99.8%
8 1. 9 %
>95%
87.0%
>99%
>99.99%
96.9%
>99.2%
96.6%
92.3%
86.9%
>99.8%
88.5%
99.6%
93.5%
81.7%
95.7%
96.1%
96.3%
95.3%
95.5%
Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.75 gpm (2.84 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 68°F to 71.6°F (20°C to
22°C). Rated service capacity = 200 gallons (757 liters).
The compounds certified under NSF 401 have been deemed as “emerging compounds/incidental contaminants.” Emerging compounds/incidental
contaminants are those compounds that have been detected in drinking water supplies at trace levels. While occurring at only trace levels, these
compounds can affect the public acceptance/perception of drinking water quality.
It is important that operational, maintenance, and filter replacement
Do not use with water that is microbiologically unsafe or of unknown
requirements be carried out for the product to perform as advertised.
quality without adequate disinfection before or after the system.
Property damage can occur if all instructions are not followed.
Systems certified for cyst reduction may be used on disinfected
waters that may contain filterable cysts.
The disposable cartridge must be changed at least every 6 months.
EPA Est. No. 082047-TWN-001
Use replacement filter P9RFWB2L, part #EDR2RXD1/EDR2RXD1B.
Refer to the “Warranty” section (in the User Instructions or User
2015 suggested retail price of $49.99 U.S.A./$49.99 Canada. Prices
Guide) for the Manufacturer’s limited warranty, name, and telephone
are subject to change without notice.
number.
The filter monitor system measures the amount of water that passes
Application Guidelines/Water Supply Parameters
through the filter and alerts you when it is time to replace the filter.
Refer to the “Using the Controls” or “Water Filtration System” section
Water Supply
Potable City or Well
(in the User Instructions or User Guide) to learn how to check the
Water Pressure
30 - 120 psi (207 - 827 kPa)
water filter status.
Water Temperature
33° - 100°F (0.6° - 37.8°C)
After changing the water filter, flush the water system. See “Water
Service Flow Rate
0.75 gpm (2.84 L/min.) @ 60 psi
and Ice Dispensers” or “Water Dispenser” in the User Instructions or
User Guide.
These contaminants are not necessarily in your water supply. While
testing was performed under standard laboratory conditions, actual
performance may vary.
The product is for cold water use only.
The water system must be installed in compliance with state and
local laws and regulations.
*Class I particle size: >0.5 to <1 um
†Based on the use of Cryptosporidium parvum oocysts
††Fibers greater than 10 um in length
® NSF is a registered trademark of NSF International.
37
KITCHENAID®
REFRIGERATION
LIMITED WARRANTY
ATTACH YOUR RECEIPT HERE. PROOF OF PURCHASE
IS REQUIRED TO OBTAIN WARRANTY SERVICE.
Please have the following information available when you call the
Customer eXperience Center:
■■ Name, address, and telephone number
■■ Model number and serial number
■■ A clear, detailed description of the problem
■■ Proof of purchase, including dealer or retailer name and address
IF YOU NEED SERVICE:
1. Before contacting us to arrange service, please determine whether your product requires repair. Some questions can be addressed without
service. Please take a few minutes to review the Troubleshooting section of the Use and Care Guide or visit producthelp.kitchenaid.com.
2. All warranty service is provided exclusively by our authorized KitchenAid Service Providers. In the U.S. and Canada, direct all requests for
warranty service to:
KitchenAid Customer eXperience Center
In the U.S.A., call 1-800-422-1230. In Canada, call 1-800-807-6777.
If outside the 50 United States or Canada, contact your authorized KitchenAid dealer to determine whether another warranty applies.
TEN YEAR LIMITED WARRANTY
WHAT IS COVERED
WHAT IS NOT COVERED
ONE YEAR LIMITED WARRANTY (PARTS AND LABOR)
For one year from the date of purchase, when this major appliance is
installed, operated, and maintained according to instructions attached to or
furnished with the product, KitchenAid brand of Whirlpool Corporation or
Whirlpool Canada LP (hereafter “KitchenAid”) will pay for factory specified
replacement parts and repair labor to correct defects in materials or
workmanship that existed when this major appliance was purchased or, at
its sole discretion, replace the product. In the event of product replacement,
your appliance will be warranted for the remaining term of the original unit’s
warranty period.
SECOND THROUGH FIFTH YEAR LIMITED WARRANTY ON CAVITY
LINER AND SEALED REFRIGERATION SYSTEM (PARTS AND LABOR)
In the second through fifth years from the date of original purchase, when
this major appliance is installed, operated, and maintained according to the
instructions attached to or furnished with the product, KitchenAid will pay
for factory specified replacement parts and repair labor for the following
components to correct non-cosmetic defects in materials or workmanship
in this part that prevent function of the refrigerator and that existed when
this major appliance was purchased:
■■ Refrigerator/freezer cavity liner if the part cracks due to defective
materials or workmanship.
■■ Sealed refrigeration system (includes compressor, evaporator, condenser,
dryer, and connecting tubing).
SIXTH THROUGH TENTH YEAR LIMITED WARRANTY ON SEALED
REFRIGERATION SYSTEM (PARTS ONLY—LABOR NOT INCLUDED)
In the sixth through tenth year from the date of purchase, when this major
appliance is installed, operated, and maintained according to instructions
attached to or furnished with the product, KitchenAid will pay for factory
specified replacement parts to correct defects in materials or workmanship
in the sealed refrigeration system (includes compressor, evaporator,
condenser, dryer, and connecting tubing) that existed when this major
appliance was purchased.
1. Commercial, non-residential, or multiple-family use, or use
inconsistent with published user, operator, or installation
instructions.
2. In-home instruction on how to use your product.
3. Service to correct improper product maintenance or
installation, installation not in accordance with electrical or
plumbing codes, or correction of household electrical or
plumbing (e.g., house wiring, fuses, or water inlet hoses).
4. Consumable parts (e.g., light bulbs, batteries, air or water
filters, preservation solutions).
5. Defects or damage caused by the use of non-genuine
KitchenAid parts or accessories.
6. Damage from accident, misuse, abuse, fire, floods, acts of
God, or use with products not approved by KitchenAid.
7. Repairs to parts or systems to correct product damage
or defects caused by unauthorized service, alteration, or
modification of the appliance.
8. Cosmetic damage, including scratches, dents, chips, and
other damage to the appliance finishes, unless such damage
results from defects in materials and workmanship and is
reported to KitchenAid within 30 days.
9. Discoloration, rust, or oxidation of surfaces resulting from
caustic or corrosive environments including, but not limited
to, high salt concentrations, high moisture or humidity, or
exposure to chemicals.
10. Food or medicine loss due to product failure.
11. Pickup or delivery. This product is intended for in-home repair.
12. Travel or transportation expenses for service in remote
locations where an authorized KitchenAid servicer is not
available.
13. Removal or reinstallation of inaccessible appliances or builtin fixtures (e.g., trim, decorative panels, flooring, cabinetry,
islands, countertops, drywall) that interfere with servicing,
removal, or replacement of the product.
14. Service or parts for appliances with original model/serial
numbers removed, altered, or not easily determined.
The cost of repair or replacement under these excluded
circumstances shall be borne by the customer.
YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED
WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.
Service must be provided by a KitchenAid designated service company.
This limited warranty is valid only in the United States or Canada and
applies only when the major appliance is used in the country in which it
was purchased. This limited warranty is effective from the date of original
consumer purchase. Proof of original purchase date is required to obtain
service under this limited warranty.
DISCLAIMER OF IMPLIED WARRANTIES
IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A
PARTICULAR PURPOSE, ARE LIMITED TO TEN YEARS OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do
not allow limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This warranty
gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.
DISCLAIMER OF REPRESENTATIONS OUTSIDE OF WARRANTY
KitchenAid makes no representations about the quality, durability, or need for service or repair of this major appliance other than the
representations contained in this warranty. If you want a longer or more comprehensive warranty than the limited warranty that comes
with this major appliance, you should ask KitchenAid or your retailer about buying an extended warranty.
LIMITATION OF REMEDIES: EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES
YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.
KITCHENAID SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the
exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives
you specific legal rights, and you also may have other rights that vary from state to state or province to province.
04/17
38
SÉCURITÉ DU RÉFRIGÉRATEUR
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
DANGER
AVERTISSEMENT
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
AVERTISSEMENT : Pour réduire le risque d’incendie, de choc électrique ou de blessure dans le cadre de l’utilisation du
réfrigérateur, suivre les consignes de base suivantes :
■
Brancher sur une prise de terre (reliée à la masse).
■
Ne pas retirer la broche de terre.
■
Ne pas utiliser d’adaptateur.
Un technicien qualifié doit installer le tuyau d’eau et le
distributeur de glaçons.
Raccorder uniquement à une arrivée d’eau potable.
Utiliser un verre robuste pour prendre des glaçons (sur
certains modèles).
■ Cet appareil ne convient pas à une utilisation par des
personnes (y compris des enfants) à capacités physiques,
sensorielles ou mentales réduites, ou possédant un
manque d'expérience et de connaissances, à moins
qu'elles ne soient placées sous supervision ou qu'elles
aient reçu des instructions concernant l’utilisation de
l'appareil par une personne responsable de leur sécurité.
■ Les enfants doivent être placés sous surveillance afin de
s'assurer qu'ils ne jouent pas avec l'appareil.
■
Ne pas utiliser de rallonge.
Débrancher la source de courant électrique avant l'entretien.
■ Replacer pièces et panneaux avant de faire la remise en marche.
■ Enlever les portes de votre vieux réfrigérateur.
■ Utiliser un produit de nettoyage ininflammable.
■
■
■
Ne pas utiliser ou conserver d’essence ni de liquides ou gaz
inflammables à proximité de cet ou d’autres appareils électriques. Les
fumées peuvent causer des incendies ou des explosions.
■
Ne pas conserver de substances explosives, par exemple des bombes
aérosols contenant un agent propulseur, dans ce réfrigérateur.
■
Ne pas utiliser ni placer dans les compartiments du réfrigérateur des
dispositifs électriques d’un type autre que celui expressément autorisé
par le fabricant.
■ Utiliser
■
■
deux ou plus de personnes pour déplacer et installer le
réfrigérateur.
Débrancher le réfrigérateur avant l'installation de la machine à
glaçons (seulement pour modèles prêts à recevoir une machine
à glaçons).
■
■
Pour éviter le risque que des enfants restent enfermés à
l’intérieur et s’asphyxient, ne pas les laisser jouer ou se cacher
dans le réfrigérateur.
■
Si le cordon d’alimentation est endommagé, il doit être remplacé
par le fabricant ou son technicien d’entretien ou une personne
présentant une qualification similaire.
CONSERVEZ CES INSTRUCTIONS
Avertissements de la proposition 65 de l'État de Californie :
AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de
cancers.
AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de
malformations et autres déficiences de naissance.
39
Mise au rebut du vieux réfrigérateur
AVERTISSEMENT
Risque de suffoquer
Enlever les portes de votre vieux réfrigérateur.
Le non-respect de cette instruction peut causer
un décès ou des lésions cérébrales.
IMPORTANT : Le risque qu’un enfant puisse se retrouver coincé
et suffoquer n’est pas chose du passé. Les réfrigérateurs jetés
ou abandonnés restent dangereux, même s’ils ne restent à
l’extérieur que pour “quelques jours seulement”. Si l’ancien
réfrigérateur doit être mis aux rebuts, suivre les instructions
suivantes afin d’éviter les accidents.
Avant de jeter le vieux réfrigérateur ou congélateur :
■ Enlever les portes.
■ Laisser les tablettes en place de sorte que les enfants ne
puissent pas y pénétrer facilement.
Renseignements importants à propos de la mise au
rebut des fluides réfrigérants :
Mettre le réfrigérateur au rebut conformément à la
réglementation fédérale et locale. Les fluides réfrigérants
doivent être évacués par un technicien certifié et agréé par
l’EPA conformément aux procédures établies.
PIÈCES ET CARACTÉRISTIQUES
Bac à glaçons
In-Door-Ice®
Interface
utilisateur de
commande de
température
Rangement
sous tablette
(sur certains
modèles)
Compartiment
à produits
laitiers avec
FreshSeal™
Tablette divisée
coulissante
Filtre à
air
Balconnet à
rangement
double
Tablette de
rangement à
plateau
Bac à
fines
herbes
Bacs à légumes
avec FreshSeal™
Filtre à eau
Tiroir à contrôle
de température
prédéfinie
Balconnet
de porte
amovible
40
Quoi de neuf en coulisse?
Votre réfrigérateur KitchenAid® avec porte à double battant est équipé
de plusieurs fonctions écoénergétiques et innovatrices d’entreposage.
Consommation d’énergie et bruits de fonctionnement
normaux
Votre nouveau réfrigérateur avec porte à double battant et
congélateur en bas possède un compresseur linéaire qui offre
une consommation écoénergétique optimale et une régulation
de la température plus efficace afin de pallier les besoins de
refroidissement. Il est possible de remarquer qu’il fonctionne
différemment de votre réfrigérateur précédent. Il est normal que
le compresseur haute efficacité fonctionne à vitesse variable
pendant une durée prolongée, et ce, afin de consommer
uniquement le niveau d’énergie nécessaire à une efficacité
maximale. D’autre part, au cours de différentes étapes du
programme de refroidissement, des bruits de fonctionnement
normaux qui ne vous sont pas familiers peuvent être entendus.
Système de distribution de glaçons In-Door-Ice®
La machine à glaçons et le bac d’entreposage sont situés dans
la porte pour permettre un accès facile aux glaçons tout en
libérant de l’espace de tablette à l’intérieur.
Évaporateur double
Le réfrigérateur et le congélateur sont munis d’évaporateurs
séparés pour offrir une température d’entreposage optimale
pour les aliments frais et congelés. L’environnement reste donc
frais et humide pour les aliments frais et froid et sec pour les
aliments congelés. Puisqu’il n’y a pas d’échange d’air entre
les deux sections, il y a peu de transfert d’odeurs et de goûts
du réfrigérateur. De plus, l’air froid reste sec pour réduire la
production de givre et limiter les brûlures de congélation.
Filtre à air
Un filtre à air est 15 fois plus puissant que le bicarbonate de
soude pour réduire les odeurs courantes d’aliments à l’intérieur
du réfrigérateur. Remplacez le filtre à air tous les 6 mois pour
une réduction maximale des odeurs.
Tablette divisée coulissante
Grâce à sa conception polyvalente, une partie de la tablette,
soit trois quarts, peut se rétracter pour accueillir les articles plus
grands en hauteur jusqu’à 16,75 pouces. Cette flexibilité aide à
maximiser l’espace de rangement et optimiser l’organisation.
Balconnets de porte amovibles
Les balconnets de porte sont idéaux pour le transport des
condiments ou des aliments du réfrigérateur vers la table car ils
peuvent être facilement retirés du logement en fini métal. Les
balconnets sont résistants au lave-vaisselle pour un nettoyage
facile.
Compartiment à produits laitiers avec FreshSeal™
Grâce au compartiment à produits laitiers avec joint FreshSeal™,
la fraîcheur et la saveur du beurre et d'autres produits laitiers
peuvent être conservés plus longtemps.
Bacs à légumes avec FreshSeal™
Ces bacs à légumes améliorés sont dotés d’un joint d’étanchéité
pour mieux contrôler les niveaux de température et d’humidité
afin de conserver plus longtemps la fraîcheur des fruits et
légumes. Ces bacs comportent également des glissières à
fermeture douce qui fournissent la meilleure extension pour un
accès facile et une visibilité maximale à vos fruits et légumes
frais.
Tablette de rangement à plateau
La tablette peut être complètement déployée pour un accès
facile et une meilleure visibilité. La tablette comporte également
des glissières à fermeture douce et automatique qui fournissent
un mouvement fluide, même lorsque la tablette est pleinement
chargée. La tablette est amovible pour un nettoyage facile.
Bac à fines herbes
L’éthylène est un gaz naturel produit par les fruits et les légumes
pour favoriser le processus de maturation. Le conservateur
pour produits frais absorbe l’éthylène, permettant ainsi un
ralentissement du processus de maturation des produits frais.
Ainsi, la fraîcheur de certains produits frais est prolongée.
Ceci est un contenant avec joint FreshSeal™ pour conserver au
frais plus longtemps les aliments sensibles tels que les herbes.
Ce contenant permet l’ajout de l’eau pour garder humides les
tiges sans couvrir les feuilles. Il peut être placé n’importe où dans
le réfrigérateur et accepte des aliments grands en hauteur tels
que le persil, la coriandre, le romarin en plus des herbes telles
que l’origan, le thym et la menthe.
Filtre à eau EveryDrop®
Rangement sous tablette (sur certains modèles)
Conservateur de produits frais
Les filtres à eau EveryDrop® sont certifiés NSF®† pour réduire
la présence de la majorité des contaminants incluant le goût
et l’odeur de chlore, le plomb, les pesticides et les traces de
produits pharmaceutiques. Les filtres de marque EveryDrop®
sont les seuls filtres testés et certifiés pour le système de votre
réfrigérateur. Remplacez votre filtre EveryDrop® tous les 6 mois
pour une réduction maximale des contaminants.
Distributeur d’eau avec remplissage mesuré
La fonction de remplissage mesuré vous permet de distribuer
une quantité désirée d’eau filtrée à coups de 8, 16 ou 24 oz.
Distributeur d’eau avec remplissage préféré
Utilise l’espace normalement non utilisé sous la tablette pour
créer une zone de préparation idéale pour les pâtes, les desserts,
les casseroles ou les marinades de viande. Le plateau amovible
est résistant au four et au lave-vaisselle et peut être transféré
facilement du réfrigérateur vers le four.
Tablettes réglables sur système de levier
Les tablettes peuvent être facilement réglées vers le haut ou
vers le bas au moyen d’un levier sans qu’il faille les décharger.
Les tablettes sont faciles à nettoyer et peuvent être utilisées
complètement d’un bord à l’autre tout en maintenant une visibilité
totale et une facilité d’accès.
Le remplissage préféré permet de distribuer la quantité d’eau
filtrée souhaitée.
NSF est une marque déposée de NSF International.
†®
41
Tiroir à contrôle de température prédéfinie
Éclairage à DEL
Quatre réglages de température prédéfinie sont disponibles sur
le panneau de commande interne pour aider à conserver les
aliments à la température optimale. Les choix de température
prédéfinie sont : meat/fish (viande/poisson), cold drinks (boissons
froides), deli/cheese (charcuterie/fromage) et wine (vin). Le tiroir
s'ouvre facilement, même si pleinement chargé, grâce aux
glissières à fermeture douce et automatique qui offrent également
le meilleur déploiement de réfrigération autoportante.
Le réfrigérateur est doté d'éclairage à DEL pour maximiser
l'illumination. Les ampoules à DEL ne nécessitent aucun
remplacement.
Tiroir de congélation à 3 niveaux avec réglage
Extend-Freeze™
Un système de tiroir pour organiser les aliments sur trois niveaux
pour que ça soit plus facile de les trouver. Le tiroir inférieur
comprend un diviseur. Il y a aussi une poche de pizza dans la
porte, un tiroir amovible pour les plus petits aliments et une
tablette en verre au troisième niveau pour les aliments plats. Le
réglage Extend-Freeze™ abaisse la température du congélateur
au réglage le plus froid afin de réduire le risque de brûlure de
congélation et prolonger la durée des aliments congelés.
Alarme de la porte
Une alarme retentit lorsque la porte du réfrigérateur ou du tiroir
du congélateur est laissée ouverte.
Témoin de coupure de courant
Si le courant est interrompu alors que vous êtes loin de votre
domicile, ce témoin vous avertit du fait que l’alimentation
électrique du réfrigérateur a été interrompue.
Pour visionner une vidéo expliquant
comment enlever/remettre en place
une porte, ajuster une porte, installer
un filtre à eau ou à air, positionner ou
retirer une tablette et effectuer une
connexion Wi-Fi, balayez le code de
gauche à l’aide de votre appareil mobile.
Acier résistant à empreinte digitale et en acier
inoxydable noir (sur certains modèles)
Un revêtement spécial pour l’acier inoxydable qui résiste à des
taches, des empreintes digitales et des traces d’eau. Il est facile
à nettoyer avec un peu d’eau et une serviette.
LISTE DE VÉRIFICATION POUR
L’INSTALLATION
MISE EN PLACE
✔ Alimentation électrique
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
❑ Brancher le réfrigérateur sur une prise à 3 alvéoles reliée
à la terre.
✔ Portes
❑ Si les portes doivent être retirées lors de l’installation, se
reporter à la section “Retirer et replacer les portes” contenue
dans les instructions.
❑ S’assurer que les poignées sont bien fixées et installées selon
les instructions.
❑ Les portes ferment complètement hermétiquement.
❑ Le réfrigérateur est de niveau (retirer la grille de la base et
ajuster les pieds de nivellement de façon à ce qu’ils soient
en contact avec le plancher).
❑ Les portes sont alignées au sommet. (Utiliser la fonction
d’ajustement de la porte au besoin.)
❑ La grille de la base est convenablement fixée au réfrigérateur.
42
✔Système de glaçons et d’eau (sur certains modèles)
❑ Raccorder le réfrigérateur à une canalisation d’alimentation en
eau froide avec pression de 20 à 120 psi tel que spécifié dans
les instructions.
❑ S’assurer que l’alimentation en eau courante est raccordée et
ouverte.
❑ S’assurer que la canalisation d’alimentation en eau, située
derrière le réfrigérateur, n’est pas déformée.
❑ N’utiliser que la canalisation d’alimentation en eau
recommandée (cuivre ou PEX) conformément aux instructions.
❑ Installer le filtre à eau conformément aux instructions.
❑ Rincer le système de distribution d’eau à l’aide de 3 gallons
(11,4 L) d’eau, conformément aux instructions.
❑ Vérifier l’absence de fuites au niveau de chaque raccord.
❑ Mettre sous tension la machine à glaçons si le réfrigérateur
est relié à l’alimentation en eau. (Si tel n’est pas le cas, mettre
la machine à glaçons hors tension).
✔ Dernières vérifications
❑ Installer le filtre à air et le conservateur pour produits
frais conformément aux instructions dans les emballages
correspondants.
❑ Retirer tout l’emballage d’expédition.
❑ Régler les commandes de température aux réglages
recommandés.
❑ Conserver les instructions et autres documents éventuels.
❑ Envoyer la carte d’enregistrement ou enregistrer le produit
en ligne.
INSTALLATION DU FILTRE À EAU
❑ Repérer le compartiment du filtre à eau au côté gauche
inférieur du compartiment de réfrigération. Pousser sur
le côté droit de la porte à filtre pour l'ouvrir.
❑ Aligner la flèche sur le capuchon du filtre à eau avec l’encoche
du logement à filtre et insérer le filtre.
❑ Après l’avoir inséré, tourner le filtre dans le sens horaire de
90° (¼ tour) jusqu’à ce qu’il s’emboîte dans le logement.
❑ Pousser sur la porte à filtre pour le verrouiller fermer.
❑ Rincer le système de distribution d’eau à l’aide de 3 gallons
❑ Continuer à tourner la vis d’alignement jusqu’à ce que le
dessus de la porte soit aligné.
(11,4 L) d’eau pour évacuer l’air de la canalisation d’eau et
pour empêcher le distributeur de goutter ou de réduire le débit
du distributeur.
REMARQUE : Si le filtre n’est pas correctement installé, l’eau
ne coulera pas et aucune glace ne sera produite. L’installation
incorrecte du filtre peut entraîner une fuite d’eau.
A
B
A. Axe de charnière inférieure
B. Clé à tête hexagonale de 1/8"
ALIGNEMENT DES PORTES
OUTILS REQUIS
En fonction de la largeur de l’ouverture de la porte, les outils
suivants s’avèrent peut-être nécessaires pour retirer, réinstaller et
aligner les portes du réfrigérateur.
Outils nécessaires :
❑ Tourne-écrou à tête hexagonale de 1/4" – Grille de la base, vis
du tiroir et pied de stabilisation
Réglage de la hauteur de tablettes
La hauteur de tablette peut être ajustée en repositionnant
les supports ajustables de tablette sur leurs axes vertical et
horizontal.
❑ Retirer doucement la tablette en la soulevant de ses supports,
puis tourner la languette selon l’orientation souhaitée.
❑ Répéter l’opération pour les supports de tablette restants.
❑ S’assurer que la tablette est convenablement remise en place
sur ses supports.
Outils fournis :
❑ Clé à tête hexagonale de 1/8" – Vis de la poignée et
alignement de la porte
INSTRUCTIONS D’UTILISATION DES OUTILS
D’ALIGNEMENT DE PORTES
Caractéristiques :
❑ Crée un espace parfaitement
horizontal entre les portes du
réfrigérateur.
❑ Résout les problèmes d’alignement
des portes pendant l’installation et
améliore l’étanchéité des portes
Alignement des portes du réfrigérateur
✔ Si les portes ne sont pas bien alignées :
❑ Vérifier que le réfrigérateur est d’aplomb.
❑ Tout en gardant les deux portes du réfrigérateur fermées,
retirer le tiroir du congélateur. Repérer l’axe de charnière
inférieure de la porte de droite du réfrigérateur. La vis
d’alignement se trouve à l’intérieur de l’axe de la charnière
inférieure.
❑ Introduire l’extrémité courte de la clé à tête hexagonale de
1/8" (jointe aux instructions d’installation de la poignée de
porte) dans l’axe de la charnière inférieure jusqu’à ce qu’elle
soit complètement engagée dans la vis d’alignement.
Pour soulever la porte du réfrigérateur, tourner la clé à tête
hexagonale vers la droite.
Pour abaisser la porte, tourner la clé à tête hexagonale vers
la gauche.
MODE DE CONSOMMATION
RÉDUITE D’ÉNERGIE ET BRUITS
DE FONCTIONNEMENT NORMAUX
Le nouveau réfrigérateur avec porte à double battant et
congélateur en bas est conçu pour un niveau écoénergétique
optimal et une régulation de la température plus efficace afin
de pallier les besoins de refroidissement.
Le nouveau réfrigérateur fonctionne peut-être différemment du
réfrigérateur précédent.
Il est normal que le compresseur haute efficacité fonctionne à
vitesse variable pendant une durée prolongée, et ce, afin de
consommer uniquement le niveau d’énergie nécessaire à une
efficacité maximale.
D’autre part, au cours de différentes étapes du programme de
refroidissement, des bruits de fonctionnement normaux qui ne
sont pas familiers peuvent être entendus.
Mode Energy Saver (économie d’énergie)
Fermer les réchauffeurs anti suintement pour réduire la
consommation d’énergie. Lorsque l’icône s’illumine, la fonction
est active (réchauffeurs fermés), lorsqu’il est tamisé, la fonction
est inactive (réchauffeurs fermés). L’utilisateur peut passer d’un
mode à l’autre en appuyant sur l’interrupteur. Si l’utilisateur
demeure dans un environnement où l’humidité est élevée, le
mode de consommation réduite est suggéré.
43
INSTRUCTIONS D’INSTALLATION
Exigences d’emplacement
Déballage du réfrigérateur
AVERTISSEMENT
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le réfrigérateur.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
Risque d'explosion
Garder les matériaux et les vapeurs inflammables, telle
que l'essence, loin du réfrigérateur.
Livraison du réfrigérateur
n Une ouverture de porte minimum de 33" (838 mm) est
nécessaire. Si l’ouverture est inférieure ou égale à 36"
(914 mm), il faudra enlever les portes, tiroirs et charnières.
n Pousser le chariot avec le réfrigérateur de côté pour toutes les
ouvertures de porte.
Déplacement de votre réfrigérateur :
Votre réfrigérateur est lourd. Lors du déplacement de votre
réfrigérateur pour le nettoyage ou un entretien ou réparation,
veiller à recouvrir le plancher avec du carton ou un panneau
de fibres dures pour éviter qu'il ne subisse tout dommage.
Toujours tirer le réfrigérateur tout droit lors de son
déplacement. Ne pas incliner le réfrigérateur d’un côté ou de
l’autre ni le “faire marcher” en essayant de le déplacer car le
plancher pourrait être endommagé.
Retrait des matériaux d’emballage
n Enlever tout résidu de ruban adhésif et de colle des surfaces
du réfrigérateur avant de le mettre en marche. Frotter une
petite quantité de savon liquide à vaisselle sur l’adhésif avec
les doigts. Rincer à l’eau tiède et sécher.
n Ne pas utiliser d’instruments coupants, d’alcool à friction, de
liquides inflammables ou de nettoyants abrasifs pour enlever le
ruban adhésif ou la colle. Ces produits peuvent endommager
la surface du réfrigérateur.
n Éliminer ou recycler tous les matériaux d’emballage.
Nettoyage avant utilisation
Le non-respect de cette instruction peut causer
un décès, une explosion ou un incendie.
IMPORTANT : Ce réfrigérateur est conçu pour un usage
domestique, à l’intérieur uniquement.
Cet appareil est destiné à un usage domestique et à d’autres
usages similaires comme :
■■
Espace de cuisine pour personnel de boutiques, bureaux et
autres environnements professionnels.
■■
Résidences fermières et utilisation par les clients d’hôtels, de
motels et d’autres types de résidences.
■■
Environnements de type chambres d’hôtes.
banquets et autres utilisations non commerciales semblables.
Pour obtenir une aération appropriée pour votre réfrigérateur,
laisser un espace de 1/2" (1,25 cm) de chaque côté et
au sommet. Laisser un espace de 1" (2,54 cm) derrière le
réfrigérateur. Si le réfrigérateur comporte une machine à
glaçons, s’assurer qu’un espace additionnel est prévu à l’arrière
pour permettre les raccordements des conduits d’eau. En cas
d’installation du réfrigérateur près d’un mur fixe, laisser un
minimum de 33/4" (9,5 cm) entre le réfrigérateur et le mur pour
permettre à la porte de s’ouvrir sans obstruction.
REMARQUE : Ce réfrigérateur est conçu pour être utilisé dans
un endroit où la température est comprise entre un minimum
de 55 °F (13 °C) et un maximum de 110 °F (43 °C). La plage de
température ambiante idéale pour un rendement optimal est
comprise entre 60 °F (15 °C) et 90 °F (32 °C). Respecter cette
plage de température permet aussi de réduire la consommation
d’électricité et d’optimiser l’efficacité du refroidissement. Il est
recommandé de ne pas installer le réfrigérateur près d’une
source de chaleur comme un four ou un radiateur.
■■
Après avoir enlevé tous les matériaux d’emballage, nettoyer
l’intérieur du réfrigérateur avant de l’utiliser. Consulter les
instructions de nettoyage dans la section “Entretien du
réfrigérateur ”.
Importants renseignements à savoir au sujet des tablettes
et des couvercles en verre :
Ne pas nettoyer les tablettes ou couvercles en verre avec de
l’eau tiède quand ils sont froids. Les tablettes et les
couvercles peuvent se briser s'ils sont exposés à des
changements soudains de température ou à un impact tel
que coup brusque. Le verre trempé est conçu pour éclater
en d’innombrables pièces minuscules. Ceci est normal. Les
tablettes et les couvercles en verre sont lourds. Les saisir à
deux mains lors de leur dépose afin d'éviter de les faire
tomber.
44
1/2 po (1,25 cm)
3 ³⁄4 po (9,5 cm)
Retrait et réinstallation des portes du réfrigérateur
REMARQUE : En fonction de la largeur de l’ouverture de la porte, il faudra peut-être retirer les portes du réfrigérateur pour pouvoir
introduire le réfrigérateur dans le domicile. Si les portes doivent être retirées, consulter les instructions suivantes.
IMPORTANT : Si le réfrigérateur était déjà installé et qu’il doit être déplacé hors de votre domicile, effectuer d’abord les opérations
suivantes : fermez la commande du réfrigérateur. Débrancher le réfrigérateur ou déconnecter la source de courant électrique. Retirer
les aliments et les balconnets de la porte du réfrigérateur.
Rassembler les outils nécessaires et lire toutes les instructions avant de retirer les portes.
OUTILS REQUIS : Tournevis TORX† T25† et tournevis cruciforme no 2
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant d'enlever les portes.
Le non-respect de cette instruction peut causer un décès ou un choc électrique.
Raccord de tuyau du
distributeur d’eau
Charnière supérieure droite
B
C
A
D
A. Vis TORX T25
B. Vis du couvre-charnière
C. Couvre-charnière supérieur
D. Charnière supérieure
A
A. Bague externe
Porte formant un angle de
90° par rapport à l’armoire
Fiche de câblage
Charnière supérieure gauche
A
90°
B
C
A. Vis TORX T25
B. Conducteur de mise à la terre
(Ne pas retirer.)
C. Ne pas retirer les vis
†TORX et T25 sont des marques d’Acument Intellectual Properties, LLC.
45
A
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le réfrigérateur.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
Charnière inférieure de la porte
Pour plus de commodité, les portes du réfrigérateur comportent
des charnières inférieures avec ferme-porte. Ces ferme-porte
permettent aux portes de se fermer complètement d’un simple
toucher.
IMPORTANT : Pour que la fonction de ferme-porte fonctionne
correctement, les portes doivent être retirées uniquement
lorsqu’elles sont ouvertes à un angle de 90° par rapport à la
partie avant du placard. Si l’une ou l’autre des portes n’était
pas à un angle de 90° lors de la dépose, la charnière de porte
inférieure doit être réinitialisée.
A. Base de la charnière parallèle au rebord inférieur de la porte
4. Tourner la charnière jusqu’à ce que la base de cette dernière
soit à un angle de 90° par rapport au rebord inférieur de la
porte.
A
90°
A. Base de la charnière tournée à un angle
de 90° par rapport au rebord inférieur de la porte
5. Retirer la charnière de la porte. À l’aide d’un tournevis à
pointe carrée n° 2, retirer la charnière inférieure avec le
coussinet hors du cabinet du réfrigérateur.
90°
6.La charnière est maintenant réinitialisée et prête pour la
réinstallation de la porte. Consulter la section “ Réinstallation
des portes du réfrigérateur ” plus loin dans cette section.
Réinitialisation de la charnière de porte
1. Soulever la porte hors de la charnière inférieure et la placer
sur une surface de niveau.
2. À l’aide d’un tournevis TORX T25 , retirer la charnière
inférieure avec le coussinet hors du cabinet.
Retrait des portes du réfrigérateur
AVERTISSEMENT
A
Risque de choc électrique
Déconnecter la source de courant électrique avant
d'enlever les portes.
Le non-respect de cette instruction peut causer
un décès ou un choc électrique.
Retrait de la porte de droite
B
A. Bague
B. Base de la charnière
3. Insérer la charnière inférieure et le coussinet dans la fente
correspondante dans le bas de la porte.
REMARQUE : S’assurer que la base de la charnière est parallèle
au bas de la porte.
46
1. Débrancher le réfrigérateur ou déconnecter la source
d’alimentation.
2. Laisser les portes du réfrigérateur fermées jusqu’au moment
de les détacher du cabinet.
REMARQUE : Prévoir un support supplémentaire pour
la porte du réfrigérateur pendant le retrait des charnières.
La force d’attraction des aimants de la porte ne suffit pas
à la maintenir en place pendant la manutention.
3. À l’aide d’un tournevis cruciforme, retirer le couvre-charnière
de la charnière supérieure.
4. Avec le tournevis TORX T25, enlever les 3 vis de la charnière
du haut et les conserver pour plus tard.
A
2.Débrancher le tuyau du distributeur d’eau situé sur la
charnière de la porte. Tirer fermement l’attache vers le haut.
Tirer ensuite le tuyau hors du raccord.
REMARQUE : Le tuyau du distributeur d’eau reste fixé à la
porte de gauche du réfrigérateur.
B
C
D
A. Vis du couvre-charnière
supérieur
B. Couvre-charnière supérieur
C. Vis TORX T25
D. Charnière supérieure
3. Débrancher le câblage situé sur la charnière de la porte.
■■
AVERTISSEMENT
Saisir chaque côté de la fiche de câblage. Avec le pouce
gauche, appuyer sur le loquet pour le dégager et écarter
les deux sections de la fiche.
REMARQUE : Ne pas retirer le conducteur vert relié à
la terre. Il doit rester fixé à la charnière de porte.
Risque du poids excessif
Utiliser deux ou plus de personnes pour soulever la
porte du réfrigérateur.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
5. Ouvrir la porte jusqu’à ce qu’elle soit à un angle de 90° par
rapport à l’avant du cabinet.
6. Soulever la porte du réfrigérateur de l’axe de la charnière
inférieure. La charnière supérieure se dégage en même temps
que la porte.
4. Avec le tournevis TORX T25, enlever les 3 vis internes
de la charnière du haut et les conserver pour plus tard.
REMARQUE : Prévoir un support supplémentaire pour
la porte du réfrigérateur pendant le retrait des charnières.
La force d’attraction des aimants de la porte ne suffit pas
à la maintenir en place pendant la manutention.
A
Retrait de la porte de gauche
IMPORTANT : Étant donné que le raccordement de l’eau et
le câblage électrique passent par la charnière de la porte de
gauche, ils doivent être déconnectés avant de retirer la porte.
1.À l’aide d’un tournevis cruciforme, retirer le couvre-charnière
de la charnière supérieure.
B
A
B
A. Vis TORX T25
B. Conducteur de mise à la terre (Ne pas retirer.)
5. Soulever la porte du réfrigérateur de l’axe de la charnière
inférieure. La charnière supérieure se dégage en même
temps que la porte.
REMARQUE : Il ne sera peut-être pas nécessaire d’enlever
les charnières inférieures et les pieds de stabilisation pour
faire passer le réfrigérateur dans un cadre de porte.
A. Vis du couvre-charnière supérieur
B. Couvre-charnière supérieur
■■
Au besoin, utiliser un tournevis TORX T25 pour enlever la
charnière du bas et les vis des pieds de stabilisation.
47
Réinstallation de la porte de droite du réfrigérateur
1. Placer la porte de droite sur l’axe de charnière inférieure.
2.Insérer l’axe de charnière supérieure dans le trou béant du
sommet de la porte du réfrigérateur.
3. À l’aide des 3 vis TORX T25, serrer la charnière au cabinet.
Ne pas complètement serrer les vis.
Réinstallation de la porte de gauche du réfrigérateur
Réinstallation de l’avant du tiroir
1. Déployer complètement les glissières de tiroir du congélateur.
2. Tout en saisissant l’avant du tiroir par les côtés, aligner la vis
du haut, située à l’intérieur de l’avant du tiroir, en bas, avec
les encoches des supports de glissières de tiroir.
REMARQUE : Pour faciliter l’opération, une personne peut
maintenir les glissières de tiroir en place pendant qu’une
autre aligne l’avant du tiroir et insère les pitons dans les
encoches.
IMPORTANT : Ne pas emmêler le tuyau d’eau et les faisceaux
de câblage en les reconnectant.
1. Placer la porte de gauche sur l’axe de charnière inférieure.
A
2. À l’aide des 3 vis TORX T25, serrer la charnière au cabinet.
Ne pas complètement serrer les vis.
3. Raccorder le tuyau du distributeur d’eau.
Enfoncer fermement le tuyau dans le raccord jusqu’à ce
qu’il s’arrête. Fixer l’attache autour du tube. L’attache se fixe
autour du raccord et du collier. Brancher les côtés femelle
et mâle bleus, puis serrer. Répéter avec les côtés femelle et
mâle gris.
4. Rebrancher le câblage.
■■
Remboîter les deux sections de la fiche de câblage.
Étapes finales
A. Vis de l’avant du tiroir
1. Serrer complètement les six vis internes TORX T25 (trois
sur la charnière de la porte de droite et deux sur la charnière
de la porte de gauche).
2. Réinstaller les deux couvre-charnières supérieurs.
Retrait et réinstallation de l’avant
du tiroir de congélation
Tiroir du congélateur
3. Serrer les deux vis situées au sommet de l’avant du tiroir
(une à gauche et une à droite) et réinstaller les deux vis
du bas.
Étapes finales
AVERTISSEMENT
Retrait de l’avant du tiroir
1. Ouvrir complètement le tiroir de congélation.
2. Desserrer les deux vis supérieures fixant l’avant du tiroir aux
glissières de tiroir. Les deux vis (une à gauche et une à droite)
se trouvent à l’intérieur de l’avant du tiroir.
3. R
etirer les deux vis situées au bas, à l’intérieur de l’avant du
tiroir qui maintient l’avant du tiroir aux glissières du tiroir.
4. S
oulever l’avant du tiroir pour dégager les vis des encoches
de la patte de glissière du tiroir.
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
A
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
1. Brancher sur une prise de courant à 3 alvéoles, reliée à
la terre.
2.Réinitialiser les commandes. Consulter la section “ Utilisation
des commandes ”.
3. Replacer toutes les pièces amovibles et aliments dans
les tiroirs.
A. Encoches de la patte de glissière du tiroir
48
Spécifications électriques
■■
■■
AVERTISSEMENT
■■
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Pour toute question au sujet de la pression de votre eau, faire
appel à un plombier qualifié agréé.
Ne pas enlever la broche de liaison à la terre.
Raccordement à la canalisation d’eau
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
Avant de placer le réfrigérateur à son emplacement final, il
est important de s’assurer d’avoir le raccordement électrique
approprié.
Méthode recommandée de liaison à la terre
Chaque appareil doit être alimenté par un circuit à 115 V CA,
60 Hz relié à la terre et protégé par un fusible de 15 A ou 20 A.
On recommande que le réfrigérateur et les accessoires
approuvés soient alimentés par un circuit indépendant. Utiliser
une prise de courant dont l’alimentation ne peut pas être
interrompue par un interrupteur. Ne pas utiliser de rallonge.
Si le cordon d’alimentation est endommagé, il doit être remplacé
par le fabricant, son agent de service ou toute autre personne
également qualifiée. Ne pas utiliser un cordon craquelé ou qui
présente des dommages d’abrasion sur la gaine, la fiche ou le
connecteur.
IMPORTANT : Si ce produit est connecté à une prise protégée
par un disjoncteur de fuite à la terre, un déclenchement
intempestif peut se produire et causer une perte de
refroidissement. La qualité et la saveur des aliments risquent
d’être affectées. Si un déclenchement intempestif se produit et
si les aliments semblent de piètre qualité, jeter le tout.
REMARQUE : Avant de procéder à tout type d’installation
ou de nettoyage, fermer la commande de refroidissement
comme illustré, puis déconnecter le réfrigérateur de la source
d’alimentation. Une fois l’opération terminée, reconnecter le
réfrigérateur à la source d’alimentation et ouvrir de nouveau la
commande de refroidissement. Consulter la section “ Utilisation
des commandes”.
Spécifications de l’alimentation en eau
Une alimentation en eau froide avec une pression entre 35 et
120 lb/po (241 à 827 kPa) est nécessaire pour faire fonctionner le
distributeur d’eau et la machine à glaçons. Pour toute question
au sujet de la pression de votre eau, faire appel à un plombier
qualifié agréé.
REMARQUE : Si la pression en eau est inférieure aux critères
minimaux, le débit du distributeur d’eau pourrait diminuer ou
entraîner la formation de glaçons creux ou de forme irrégulière.
Alimentation en eau par osmose inverse
IMPORTANT : La pression de l’alimentation en eau entre le
système d’osmose inverse et le robinet d’arrivée d’eau du
réfrigérateur doit être entre 35 et 120 lb/po (241 à 827 kPa).
Si un système de purification de l’eau par osmose inverse est
raccordé à votre alimentation en eau froide, la pression de l’eau
au système doit être d’un minimum de 40 à 60 lb/po — (276 à
414 kPa).
Vérifier que le filtre à sédiment dans le système à osmose
inverse n’est pas obstrué. Remplacer le filtre si nécessaire.
Laisser le réservoir du système d’osmose inverse se remplir
après une utilisation intense. La capacité du réservoir est
peut-être trop faible pour répondre aux spécifications du
réfrigérateur.
REMARQUE : Un système d’osmose inverse monté sur
robinet est déconseillé.
Si votre réfrigérateur comporte un filtre à eau, celui-ci peut
réduire la pression de l’eau lorsqu’il est utilisé avec un
système d’osmose inverse. Enlever le filtre à eau. Consulter
la section “ Système de filtration de l’eau ”.
Lire toutes les instructions avant de commencer.
IMPORTANT :
■■
■■
■■
■■
Réaliser l’installation de plomberie conformément aux
prescriptions du International Plumbing Code et des normes
et codes locaux en vigueur.
Il est possible d’utiliser des raccords en cuivre ou en
polyéthylène réticulé pour le raccordement de la canalisation
d’eau du domicile au réfrigérateur — ils contribuent à éviter
que l’eau ait un goût ou une odeur désagréable. Vérifier qu’il
n’y a pas de fuites.
Si l’on utilise un tuyau en polyéthylène réticulé au lieu d’un
tuyau de cuivre, nous recommandons les numéros de pièce
suivants : W10505928RP (PEX chemisé de 7 pi (2,14 m)),
8212547RP (PEX de 5 pi (1,52 m)), ou W10267701RP (PEX
de 25 pi (7,62 m)).
Installer des tuyaux seulement là où les températures
resteront au-dessus du point de congélation.
Raccorder à la canalisation d’arrivée d’eau potable
uniquement.
Ne pas utiliser pour le filtrage d'une eau
microbiologiquement polluée ou de qualité inconnue en
l'absence d'un dispositif de désinfection adéquat avant ou
après le système. Les systèmes certifiés pour la réduction
de kyste peuvent être utilisés pour l'eau désinfectée qui
peut contenir des kystes filtrables.
Outils nécessaires :
Rassembler les outils et pièces nécessaires avant d’entreprendre
l’installation.
■■ Tournevis à lame plate
■■ Clés plates de 7/16" et 1/2" ou 2 clés à molette
■■ Tourne-écrou de 1/4"
REMARQUE : Ne pas employer de robinet d’arrêt à étrier de
3/16" (4,76 mm) ou de type à percer, car cela réduit le débit d’eau
et augmente le risque d’obstruction.
Raccordement à la canalisation d’eau
IMPORTANT : Si l’on doit mettre en marche le réfrigérateur avant
de raccorder la canalisation d’eau, placer la machine à glaçons à
arrêt.
1. Débrancher le réfrigérateur ou déconnecter la source
d’alimentation.
2. Couper l’alimentation principale en eau. Ouvrir le robinet le
plus proche assez longtemps pour vider l’eau du tuyau.
3. Utiliser un robinet d’arrêt quart de tour ou équivalent alimenté
par une canalisation d’alimentation domestique de 1/2".
REMARQUE : Pour que le réfrigérateur reçoive un débit
d’eau suffisant, on recommande l’emploi d’une canalisation
d’alimentation domestique en cuivre de 1/2" (12,7 mm).
49
2. Créer une boucle de service avec le tube en cuivre. Éviter
de déformer le tube de cuivre en l’enroulant. Fixer le tube en
cuivre au cabinet du réfrigérateur à l’aide d’une bride “ P ”.
A
B
A
B
C
C
D
D
A. Bague
B. Écrou
C. Canalisation en cuivre (jusqu’au réfrigérateur)
D. Canalisation d’alimentation en eau du domicile
(1/2" [12,7 mm] minimum)
4.Il est maintenant possible de connecter le tuyau en cuivre au
robinet d’arrêt. Utiliser un diamètre extérieur de 1⁄4" (6,35 mm)
(diamètre extérieur) pour raccorder le robinet d’arrêt au
réfrigérateur.
■■
S’assurer d’avoir la longueur nécessaire pour une
installation correcte. Il faut s’assurer que les deux extrémités
du tuyau en cuivre sont bien coupées à angle droit.
■■
Installer la bague et l’écrou à compression sur le tuyau
en cuivre tel qu’indiqué. Insérer l’extrémité du tuyau aussi
profondément que possible dans l’extrémité de sortie et à
l’équerre. Visser l’écrou de compression sur l’extrémité de
sortie du raccord à l’aide d’une clé à molette. Ne pas serrer
excessivement.
A. Tube en cuivre
B. Bride en “ P ”
C. Écrou à compression
D. Bague de compression
3. Ouvrir l’arrivée d’eau alimentant le réfrigérateur et vérifier
l’absence de fuites. Éliminer toute fuite détectée.
Achever l’installation
AVERTISSEMENT
A
B
Risque de choc électrique
C
A. Bague de compression
B. Écrou de compression
C. Tube en cuivre
5. Placer l’extrémité libre de la canalisation dans un contenant
ou un évier et rétablir l’alimentation principale en eau pour
nettoyer le tuyau jusqu’à ce que l’eau soit limpide. Fermer
le robinet d’arrêt sur le tuyau d’alimentation en eau.
REMARQUE : Toujours vidanger le tuyau d’alimentation en
eau avant de faire le raccordement final sur l’entrée du robinet
pour éviter tout mauvais fonctionnement éventuel
du robinet.
6. Courber le tuyau de cuivre de façon à le raccorder à l’arrivée
de la canalisation d’eau située à l’arrière du cabinet du
réfrigérateur, comme illustré. Laisser une partie du tube en
cuivre enroulée pour permettre de dégager le réfrigérateur
du placard ou du mur en cas de dépannage.
Raccordement au réfrigérateur
Suivre les instructions relatives au modèle utilisé pour le
raccordement.
1.Ôter le capuchon de plastique de l’orifice d’entrée d’eau.
Raccorder le tube de cuivre au robinet d’arrivée d’eau à l’aide
d’un écrou et d’une bague de compression, comme illustré.
Serrer l’écrou de compression. Ne pas serrer excessivement.
Vérifier la solidité du raccordement en tirant sur le tube en
cuivre.
50
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
1.Brancher l’appareil sur une prise à 3 alvéoles reliée à la terre.
2.Rincer le système de distribution d’eau. Consulter la section
“ Distributeurs d’eau et de glaçons ”.
REMARQUE : Prévoir un délai de 24 heures pour la production
du premier lot de glaçons. Jeter les 3 premières quantités de
glaçons produites. Prévoir un délai de 3 jours pour le remplissage
complet du bac d’entreposage.
Installation et retrait des poignées
Pièces incluses : Poignées de la porte du réfrigérateur (2),
poignées des tiroirs réfrigérés (2), poignée du tiroir du congélateur
(1), clé hexagonale 1/8" et vis de réglage supplémentaires
REMARQUE : La poignée du tiroir du congélateur est plus courte
que les poignées de porte du réfrigérateur. Le style des poignées
peut varier selon le modèle.
Tiroir du congélateur
Installation des poignées
Portes du réfrigérateur
REMARQUE : Les vis de blocage sont pré-installées sur la
poignée.
1. Avec le tiroir fermé, placer la poignée sur les vis à épaulement
de façon à ce que les vis de blocage soient orientées vers le
plancher.
1. Retirer les poignées de l’emballage à l’intérieur du
réfrigérateur et les placer sur une surface plane.
A
2.Ouvrir la porte du compartiment de réfrigération. Sur la porte
fermée, placer une poignée sur les vis à épaulement de façon
à ce que les vis de blocage soient orientées vers la porte
adjacente.
B
A. Vis à épaulement
B. Vis de blocage à l’intérieur de la poignée
A
B
2.Pousser fermement la poignée vers le tiroir jusqu’à ce que
la base de la poignée soit en affleurement avec le tiroir.
3.Introduire le côté court de la clé à tête hexagonale dans le
trou gauche, puis tourner légèrement la clé à tête hexagonale
pour l’engager dans la vis de blocage.
A. Vis à épaulement
B. Vis de blocage à l’intérieur de la poignée
3.Pousser fermement la poignée vers la porte jusqu’à ce que
la base de la poignée soit en affleurement avec la porte.
4.Tout en maintenant la poignée, introduire le côté court de
la clé à tête hexagonale dans le trou supérieur, puis tourner
légèrement la clé à tête hexagonale pour l’engager dans la
vis de blocage.
4. E
n tournant la clé de gauche à droite, serrer la vis de blocage
d’un quart de tour à la fois, jusqu’à ce qu’elle commence à
toucher la vis à épaulement. Ne pas serrer complètement.
5. Répéter les étapes 3 et 4 pour serrer la vis de blocage du
côté droit sur la vis à épaulement.
6. Une fois les deux vis de blocage partiellement serrées
comme décrit dans les étapes précédentes, serrer
complètement les deux vis de blocage.
5. Serrer la vis de blocage jusqu’à ce qu’elle commence à
toucher la vis à épaulement en la tournant dans le sens
horaire. Ne pas serrer complètement.
IMPORTANT : Lorsque les vis semblent serrées, les
serrer d’un quart de tour supplémentaire. Sans ce serrage
supplémentaire, la poignée ne sera pas correctement
installée.
7. Conserver la clé à tête hexagonale et toutes les instructions.
6. Répéter les étapes 4 et 5 pour serrer la vis de blocage
inférieure.
7. Une fois les deux vis de blocage partiellement serrées
comme décrit dans les étapes précédentes, serrer
complètement les deux vis de blocage.
IMPORTANT : Lorsque les vis semblent serrées, les
serrer d’un quart de tour supplémentaire. Sans ce serrage
supplémentaire, la poignée ne sera pas correctement
installée.
8. Répéter les étapes 2 à 7 pour installer l’autre poignée sur
la porte adjacente du réfrigérateur.
51
Démontage des poignées
1. Tout en maintenant la poignée, introduire le côté court de la
clé à tête hexagonale dans le trou d’une vis de blocage, puis
tourner légèrement la clé à tête hexagonale pour l’engager
dans la vis de blocage.
2. Desserrer la vis de blocage en la tournant d’un quart de tour
à la fois dans le sens droit vers gauche.
3. Répéter les étapes 1 et 2 pour l’autre vis de blocage. Tirer
lentement sur la poignée pour la dégager de la porte ou du
tiroir.
4. Si nécessaire, retirer les vis à épaulement de la porte avec
un tournevis cruciforme.
Dépose et remplacement des médaillons de poignée
(option)
Les poignées présentes sur votre modèle comportent des
médaillons rouges aux extrémités. Il est possible de faire
l’achat de médaillons de remplacement. Consulter la section
“ Accessoires ” pour commander.
1. Retirer le médaillon de l’extrémité de la poignée à l’aide
d’une clé hexagonale de 1/8".
2. Replacer le médaillon.
4. À
l’aide d’un tourne-écrou de 1⁄4 po, abaisser le pied de
stabilisation. Les tourner dans le sens horaire, jusqu’à ce que
les roulettes ne touchent plus le sol et que les deux pieds
de stabilisation soient fermement en appui sur le sol. Cet
arrangement vise à empêcher le réfrigérateur de rouler vers
l’avant à l’ouverture des portes ou du tiroir de congélation.
IMPORTANT : Si des ajustements sont nécessaires par la
suite et si cela comprend les pieds de stabilisation, les deux
pieds de stabilisation doivent être tournés de façon égale
pour conserver l’aplomb du réfrigérateur.
5. À l’aide d’un niveau, vérifier que le réfrigérateur est d’aplomb
transversalement et d’avant en arrière.
6.Vérifier que le dessus des portes est égal et que l’espace
entre le bas des portes du réfrigérateur et le haut du tiroir
du réfrigérateur est égal. Au besoin, aligner les portes.
Pour aligner les portes :
■■ Tout en gardant les deux portes du réfrigérateur fermées,
retirer le tiroir du congélateur. Repérer l’axe de charnière
inférieure de la porte de droite du réfrigérateur. La vis
d’alignement se trouve à l’intérieur de l’axe de la charnière
inférieure.
■■ Introduire l’extrémité courte de la clé à tête hexagonale de
1/8" (jointe aux instructions d’installation de la poignée de
porte) dans l’axe de la charnière inférieure jusqu’à ce qu’elle
soit complètement engagée dans la vis d’alignement.
3. Utiliser les agrafes retirées à l’étape 1 et fixer le médaillon à
la poignée.
■■
A
Pour soulever la porte du réfrigérateur, tourner la clé à tête
hexagonale vers la droite.
Pour abaisser la porte, tourner la clé à tête hexagonale vers
la gauche.
Continuer à tourner la vis d’alignement jusqu’à ce que les
portes soient alignées.
A. Médaillon de poignée
Nivellement du réfrigérateur
et fermeture de la porte
La grille de base recouvre les pieds de stabilisation réglables
et les roulettes situées au bas du réfrigérateur sous le tiroir du
congélateur. Avant de réaliser les ajustements, retirer la grille de
la base et déplacer le réfrigérateur à son emplacement définitif.
Outil nécessaire : Tourne-écrou de 1/4"
Outil fourni : Clé hexagonale de 1/4"
1. Dévisser les deux vis de la grille de la base à l’aide d’un
tourne-écrou à tête hexagonale de 1/4".
2. Retirer le casier de la base. Saisir la grille fermement et la
tirer vers soi en utilisant les deux mains. Ouvrir le tiroir du
congélateur pour accéder aux pieds de stabilisation.
REMARQUE : Pour permettre au réfrigérateur de rouler plus
facilement, soulever les pieds de stabilisation en les tournant
dans le sens antihoraire. Les roulettes avant toucheront le
plancher.
3. Déplacer le réfrigérateur jusqu’à sa position de service finale.
52
A
B
A. Axe de charnière inférieure
B. Clé à tête hexagonale de 1/8"
7. S’assurer que le réfrigérateur est stable. Si le réfrigérateur
semble instable ou qu’il roule vers l’avant lorsqu’on ouvre
la porte ou le tiroir, régler les pieds de stabilisation.
Stabilisation du réfrigérateur :
■■ Ouvrir le tiroir du congélateur. Utiliser un tourne-écrou de
1/4" pour tourner les deux pieds de stabilisation du même
nombre de tours dans le sens horaire, jusqu’à ce qu’ils soient
fermement en appui sur le sol. Vérifier de nouveau. Si le
résultat n’est pas satisfaisant, continuer de régler les pieds
de nivellement en tournant la vis par demi-tours jusqu’à
ce que le réfrigérateur ne roule plus vers l’avant lors de
l’ouverture du tiroir.
REMARQUE : Le fait d’exercer une pression contre le dessus
du réfrigérateur permet d’alléger le poids appliqué aux pieds
de stabilisation. Ceci facilite le réglage des vis.
8. Réinstaller la grille de la base en alignant les extrémités de
la grille avec les dispositifs de nivellement de chaque côté
et emboîter la grille. Utiliser un tourne-écrou de 1/4" pour
réinstaller les vis.
FILTRES ET ACCESSOIRES
4. Retirer le capuchon du filtre à eau.
Système de filtration d’eau
Ne pas utiliser pour le filtrage d'une eau
microbiologiquement polluée ou de qualité inconnue en
l'absence d'un dispositif de désinfection adéquat avant ou
après le système. Les systèmes certifiés pour la réduction
de kyste peuvent être utilisés pour l'eau désinfectée qui
peut contenir des kystes filtrables.
Remplacer et installer le filtre à eau
Le filtre à eau doit être remplacé tous les 6 mois sur la base d’un
débit de .50 gpm—.60 gpm (1,89 lpm - 2,27lpm) qui filtre
200 gallons (757,1 liters) d’eau.
Pour commander un filtre à air de rechange, nous contacter.
Consulter la section “Accessoires” du Guide d’utilisation pour
obtenir des renseignements sur le processus de commande.
REMARQUE : Si le filtre n’est pas installé correctement, le
débit d’eau sera plus faible et la production de glaçons plus
lente. La mauvaise installation d’un filtre peut aussi laisser fuir le
compartiment du filtre.
1. Pousser sur la porte du filtre à eau située dans le coin
inférieur gauche du réfrigérateur pour l’ouvrir.
2. Faire tourner le filtre à eau de 90° dans le sens antihoraire
pour le déverrouiller.
3. Retirer le filtre du logement.
5. Installer le capuchon de filtre à eau sur le nouveau filtre.
Aligner correctement les flèches pour aligner les rainures
du filtre et les nervures du capuchon.
6. Placer le filtre dans le logement.
7. Faire tourner le filtre de 90° dans le sens horaire jusqu’à ce
qu’il soit verrouillé en place et que les flèches soient alignées.
8. Refermer la porte du filtre à eau.
53
Témoin lumineux du filtre à eau
Remplacement du filtre à air
Le témoin lumineux de l’état du filtre à eau indique quand
changer le filtre à eau.
■■
COMMANDER FILTRE (jaune) — Il est presque temps de
changer le filtre à eau. L’affichage “ Commander filtre ”
s’allume en tout temps, mais est éteint en mode d’exposition
et Sabbat.
■■
REMPLACER FILTRE (rouge) — Remplacer le filtre à eau. Au
cours de la distribution d’eau, “ Remplacer filtre ” clignote
sept fois et un signal d’alerte retentit trois fois.
■■
RÉINITIALISATION DU FILTRE — Appuyer sur MAX COOL
(refroidissement maximal) et MAX ICE (production de glaçons
maximale) pendant 3 secondes pour réinitialiser le filtre à eau.
L’affichage exécutera un compte à rebours de 3 secondes,
puis fera clignoter l’icône et fera entendre un signal.
Installation du filtre à air
Un filtre à air est 15 fois plus puissant que le bicarbonate de
soude pour réduire les odeurs courantes d’aliments à l’intérieur
du réfrigérateur.
Sur certains modèles, le sachet d’accessoires du réfrigérateur
comprend un filtre à air qui doit être installé avant d’utiliser le
réfrigérateur.
La cartouche de filtre à air jetable doit être remplacée tous les
6 mois.
Pour commander un filtre à air de rechange, nous contacter.
Consulter la section “ Accessoires ” du Guide d’utilisation pour
obtenir des renseignements sur le processus de commande.
1. Retirer l’ancien filtre à air en serrant les onglets latéraux.
2. Installer le filtre à air en suivant les instructions des sections
précédentes.
Installation du conservateur de produits
frais (sur certains modèles)
Le sachet de conservation pour produits frais absorbe l’éthylène,
permettant ainsi un ralentissement du processus de maturation
de nombreux produits frais. Ainsi, la fraîcheur de certains
produits frais est prolongée.
La production d’éthylène et la sensibilité des produits à l’éthylène
varient selon le type de fruit ou de légume. Pour préserver la
fraîcheur des produits, il est conseillé de séparer les produits frais
sensibles à l’éthylène des fruits qui en produisent en quantité
modérée à élevée.
Sensibilité à
l’éthylène
Production
d’éthylène
Pommes
Élevée
Très élevé
Asperges
Moyen
Très bas
Petits fruits
Installation du filtre à air
Installer le filtre derrière le couvercle d’aération situé le long de
la paroi arrière, près du milieu du réfrigérateur.
1. Retirer le filtre à air de son emballage.
2. Tirer sur le couvercle de plastique sur le couvercle de
ventilation.
REMARQUE : Lorsque le couvercle est enlevé pour la première
fois, une petite pièce en mousse de la taille du filtre devra être
retirée et jetée.
3. Emboîter le filtre pour le mettre en place.
A
A. Filtre à air
54
Bas
Bas
Brocoli
Élevée
Très bas
Cantaloup
Moyen
Élevée
Carottes
Bas
Très bas
Agrumes
Moyen
Très bas
Raisin
Bas
Très bas
Laitue
Élevée
Très bas
Poires
Élevée
Très élevé
Épinards
Élevée
Très bas
Installation du conservateur pour produits frais
Pour plus de commodité, le conservateur pour produit frais à
fixation par succion peut être installé dans le bac à légumes ou
les tiroirs réfrigérés.
ATTENTION : IRRITANT
PEUT IRRITER LES YEUX ET LA PEAU. DÉGAGE DES
ÉMANATIONS DANGEREUSES LORSQUE MÉLANGÉ
AVEC D’AUTRES PRODUITS.
Ne pas mélanger avec d’autres agents de nettoyage tels
que l’ammoniaque, un agent de blanchiment ou des
acides. Éviter tout contact avec les yeux, la peau ou les
vêtements. Ne pas respirer les poussières. Tenir hors de la
portée des enfants.
PREMIERS SOINS : Contient du permanganate de
potassium. En cas d’ingestion, appeler immédiatement un
centre antipoison ou un médecin. Ne pas provoquer le
vomissement. En cas de contact avec les yeux, rincer avec
de l’eau pendant 15 minutes. En cas de contact avec la
peau, bien rincer avec de l’eau.
1. Laver l’intérieur de chaque tiroir à l’aide d’une solution de
savon doux et d’eau tiède; sécher complètement.
UTILISATION DU
RÉFRIGÉRATEUR
2. Trouver l’emballage contenant le conservateur pour produits
frais à l’intérieur du réfrigérateur, puis installer le conservateur
pour produits frais dans le tiroir selon les instructions fournies
dans l’emballage.
Remplacement du sachet de conservation
pour produits frais
Le sachet jetable doit être remplacé tous les 6 mois ou lorsque
le témoin est entièrement passé du blanc au rouge.
Pour commander des filtres de rechange, nous contacter.
Consulter la section “ Accessoires ” pour connaître le processus
de commande.
1. Retirer les sachets usagés du logement du conservateur pour
produits frais.
Ouverture et fermeture des portes
Le compartiment de réfrigération possède 2 portes. Les portes
peuvent être ouvertes et fermées séparément ou ensemble. Il
y a sur la porte de gauche du réfrigérateur un joint à charnière
verticale.
■■
Lors de l’ouverture de la porte du côté gauche, le joint à
charnière se replie automatiquement vers l’intérieur pour qu’il
n’y ait pas d’interférence.
■■
Lorsque les deux portes sont fermées, le joint à charnière
assure automatiquement l’étanchéité entre les 2 portes.
2. Retirer le témoin usagé.
3. Installer les sachets et le témoin neufs en suivant les
instructions incluses dans l’emballage.
A
Accessoires
Les accessoires suivants sont disponibles pour votre
réfrigérateur. Pour commander un accessoire, nous contacter
et demander le numéro de pièce.
Aux É.-U., consulter notre page Web à l’adresse
www.kitchenaid.com ou nous contacter au 1 800 422-1230.
Au Canada, consulter notre page Web à l’adresse
www.kitchenaid.ca ou nous contacter au 1 800 807-6777.
Nettoyant pour acier inoxydable affresh® :
Aux É.-U., commander le numéro de pièce W10355016
Au Canada, commander le numéro de pièce W10355016B
Lingettes pour acier inoxydable affresh® :
Aux É.-U., commander le numéro de pièce W10355049
Au Canada, commander le numéro de pièce W10355049B
Nettoyant pour la cuisine et les électroménagers affresh® :
Aux É.-U., commander le numéro de pièce W10355010
Au Canada, commander le numéro de pièce W10355010B
Filtre à eau :
Aux États-Unis, commander le numéro de pièce EDR2RXD1
Au Canada, commander le numéro de pièce EDR2RXD1B
Filtre à air :
Commander le numéro de pièce W10311524 ou AIR1
Trousse de démarrage pour conservateur pour produits
frais :
Commander le numéro de pièce P1UB6S1
A. Joint à charnière
Le contacteur de porte du compartiment de réfrigération est
situé dans le couvre-charnière droit et gauche supérieur.
■■
Le contacteur de porte utilise un aimant pour détecter
l’ouverture ou la fermeture de la porte.
S’assurer qu’aucun dispositif électronique ou avec aimant
(haut-parleur, CoolVox®, etc.) ne se trouve dans
les 3 pouces du couvre-charnière.
REMARQUE : La lumière et l’interface utilisateur interne ne
s'allument pas si l’ouverture de porte n’est pas détectée.
■■
A
Ensemble-recharge de conservateur pour produits frais :
Commander le numéro de pièce P1KC6R1
Médaillons de poignée de porte :
Commander la pièce W10762987 (noir)
Commander la pièce W10762993 (chrome)
A. Couvre-charnière
55
Utilisation des commandes
Les commandes sont situées au-dessus du distributeur externe
et sur le côté de la porte gauche du réfrigérateur.
Pour activer le mode Température du garde-manger, appuyer
sur DRAWER (tiroir), puis choisir entre les 4 options de
réglage de température : Viandes, poissons, spécialités,
fromages, produits marinés et vin. L’affichage indique le point
de réglage de température du garde-manger.
Température recommandée du réfrigérateur
Température recommandée du congélateur
Visualisation et réglage des points de réglage
de température
Pour votre commodité, les commandes du réfrigérateur et du
congélateur sont préréglées à l’usine.
Lors de l’installation initiale du réfrigérateur, s’assurer que les
commandes sont encore préréglées aux points de réglage
recommandés. Les points de réglage recommandés à l’usine
sont de 37 °F (3 °C) pour le réfrigérateur et 0 °F (-18 °C) pour
le congélateur.
IMPORTANT :
■■
Attendre 24 heures avant d’ajouter des aliments dans
le réfrigérateur. Si on ajoute des aliments avant que le
réfrigérateur ne soit complètement refroidi, les aliments
risquent de se gaspiller.
REMARQUE : Ajuster les points de réglage à un réglage
plus froid que celui qui est recommandé ne refroidira pas
les compartiments plus rapidement.
■■
Si la température est trop tiède ou trop froide dans le
réfrigérateur ou le congélateur, vérifier d’abord les évents
pour s’assurer qu’ils ne sont pas bloqués, avant de régler
les commandes.
■■
Les réglages recommandés devraient être corrects pour
une utilisation domestique normale. Les réglages sont faits
correctement lorsque le lait ou le jus sont aussi froids que
désiré et lorsque la crème glacée est ferme.
REMARQUE : Dans des zones comme un garage, un soussol ou un porche, la température peut être extrême ou le taux
d’humidité supérieur à celui de votre domicile. Il peut s’avérer
nécessaire d’ajuster la température à d’autres réglages que
les réglages recommandés afin de s’adapter à ces conditions.
Attendre au moins 24 heures entre chaque réglage. Vérifier
à nouveau les températures avant de procéder à d’autres
réglages.
Consulter les points de réglage de température
1. Appuyer sur [-]/[+] du réfrigérateur ou [-]/[+] du congélateur
pour activer le mode température et choisir les points de
réglage de température.
■■
REMARQUE : Pour modifier la température et l’afficher
en Celsius, maintenir enfoncer le bouton [°F/°C] pendant
3 secondes. Pour revenir en Fahrenheit, maintenir enfoncé
le bouton [°F/°C] pendant 3 secondes.
56
Réglage des points de réglage de température
Échelle des points de réglage pour le réfrigérateur :
33 °F à 45 °F (1 °C à 7 °C)
Échelle des points de réglage pour le congélateur :
-6 °F à 5 °F (-22 °C à -15 °C)
1. Appuyer sur [-]/[+] pour modifier la température du
réfrigérateur. L’affichage indique le point de réglage de
température du compartiment sélectionné, comme illustré.
2. L’affichage se met en marche lorsque la température atteint
le point de réglage Pure/Extend-Freeze™. Pure/ExtendFreeze™ est actif pour le point de réglage le plus bas du
congélateur.
Pour ajuster les points de réglage de température,
utiliser le tableau suivant comme guide :
RÉFRIGÉRATEUR trop
froid
RÉFRIGÉRATEUR Réglage
1° plus élevé
RÉFRIGÉRATEUR trop
tiède
RÉFRIGÉRATEUR Réglage
1° plus bas
CONGÉLATEUR trop froid
CONGÉLATEUR Réglage
1° plus élevé
CONGÉLATEUR trop
tiède/trop peu de glaçons
CONGÉLATEUR Réglage
1° plus bas
Extend-Freeze™ (congélation prolongée)
Cette fonction a une incidence sur la majorité des paramètres
d’entreposage pouvant être commandés pour réduire la perte
d’humidité des aliments congelés. Elle permet ainsi de réduire
les brûlures de congélation.
Pour activer la fonction Extend-Freeze™ (congélation prolongée),
sélectionner le point de réglage de température du congélateur
le plus bas.
Pour fermer la fonction Extend-Freeze™ (congélation prolongée),
sélectionner tout autre point de réglage de température du
congélateur.
Max Cool (refroidissement maximal)
La fonction Max Cool (refroidissement maximal) est utile lors de
périodes d’utilisation intense du réfrigérateur, de l’ajout d’une
grande quantité d’aliments ou de l’élévation temporaire de la
température de la pièce.
■■
Pour activer la fonction Max Cool (refroidissement maximal),
appuyer sur le bouton Max Cool. En appuyant sur le bouton,
l’icône clignote 3 fois, puis reste affichée.
■■
Pour éteindre manuellement la fonction Max Cool
(refroidissement maximal), appuyer sur le bouton Max Cool,
l’affichage clignotera 3 fois, puis s’éteindra. La fonction
Max Cool (refroidissement maximal) reste activée pendant
24 heures à moins d’être désactivée manuellement. Régler
la température du réfrigérateur fermera automatiquement la
fonction Max Cool.
REMARQUE : Le réglage du congélateur à une température
plus froide peut rendre certains aliments, comme la crème
glacée, plus durs.
Max Ice (production de glaçons maximale)
La fonction Max Ice (production de glaçons maximale) refroidit
davantage le congélateur dans le but d’augmenter la production
de glaçons.
■■
Pour activer ou désactiver la fonction Max ice (production
de glaçons maximale), appuyer sur le bouton Max Ice. En
appuyant sur le bouton pour activer la fonction, l’icône
clignote 3 fois, puis reste affichée.
■■
Pour éteindre manuellement la fonction Max Ice (production
de glaçons maximale), appuyer sur le bouton Max Ice,
l’affichage clignotera 3 fois, puis s’éteindra. La fonction Max
Ice (glaçons max.) reste activée pendant 24 heures à moins
d’être annulée manuellement. Régler la température du
réfrigérateur fermera automatiquement la fonction Max Ice.
REMARQUE : Le réglage du congélateur à une température
plus froide peut rendre certains aliments, comme la crème
glacée, plus durs.
Réinitialisation du filtre à eau
Affiche l’état du filtre à eau. Pour réinitialiser le filtre à eau,
appuyer sur MAX ICE et MAX COOL pendant 3 secondes. Après
3 secondes, l’icône Good clignote 3 fois puis reste allumée.
REMARQUE : Les témoins lumineux de l’état du filtre à eau
situés sur les commandes du distributeur indiquent quand
changer le filtre à eau.
■■
COMMANDER FILTRE (jaune) — Commander un filtre à eau
de rechange.
REMPLACER FILTRE (rouge) — Remplacer le filtre à eau. Au
cours de la distribution d’eau, “ Remplacer filtre ” clignote
sept fois et un signal d’alerte retentit trois fois. Consulter la
section “ Système de filtration de l’eau ”.
REMARQUE : REMPLACER FILTRE reste allumé si aucun filtre
n’est installé.
■■
■■
RÉINITIALISATION DU FILTRE — Appuyer sur les boutons
MAX ICE et MAX COOL simultanément pendant 3 secondes
pour réinitialiser le filtre à eau. L’affichage effectuera un
compte à rebours de 3 secondes, puis fera clignoter l’icône
et entendre une tonalité.
Économie d’énergie
Son activé/désactivé
Le bouton de son permet à l’utilisateur d’activer ou de désactiver
les sons.
■■
Pour activer les sons, appuyer sur le bouton de son. En
appuyant sur le bouton, l’icône de son clignote 3 fois, puis
reste affichée.
■■
Pour éteindre manuellement la fonction de son, appuyer sur
le bouton de son, l’affichage clignotera 3 fois, puis s’éteindra.
Panne de courant
Le témoin de panne de courant indique à l’utilisateur que
l’alimentation électrique du réfrigérateur a été interrompue et que
la température du congélateur a augmenté.
L’affichage de température du tableau de commande indiquera
“ Panne de courant ” et une alarme retentira à trois reprises.
Appuyer sur un bouton pour faire cesser l’alarme, puis sur un
autre bouton pour fermer l’icône de panne de courant.
Une fois la panne de courant confirmée, “ Panne de courant ”
disparaît et l’affichage revient à l’écran d’accueil.
Mode Showroom (exposition)
Ce mode est utilisé lorsque le réfrigérateur est en exposition
dans un magasin ou lorsque’on souhaite de désactiver le
refroidissement et toutes les autres fonctions sauf l’éclairage
interne. Le mode Showroom (exposition) peut être utilisé
lorsqu’on part en vacance. Consulter la section “Précautions à
prendre pour les vacances ou le déménagement” pour les étapes
correctes à suivre lorsqu’on laisse le réfrigérateur dans ce mode
pendant de longues périodes.
Si l’on active le mode Showroom (exposition), le mot
“Showroom” (exposition) s’allume sur l’affichage. Pour entrer ou
sortir du mode Showroom (exposition), appuyer simultanément
sur °F/°C et DRAWER (tiroir) pendant 3 secondes.
REMARQUE : Si le réfrigérateur doit être éteint pendant une
longue période, vider la machine à glaçons.
Mode Sabbat
Le mode Sabbat est conçu pour permettre d’économiser encore
plus sur la consommation d’électricité tout en maintenant les
aliments au frais. Les points de réglage du congélateur et le
réfrigérateur ne changent pas avec ce mode. Si le mode Sabbat
est activé de façon involontaire, le mot “ Sabbat ” s’allume
sur l’affichage. Entrer ou sortir du mode Sabbat en appuyant
simultanément sur °F/°C et SOUND (son) pendant 3 secondes.
REMARQUE : Il est impossible d’utiliser le distributeur ou de
modifier la température en mode Sabbat. L'éclairage interne et
les panneaux de commande sont inactifs en mode Sabbat.
Commandes de distributeur externe
La commande se trouve sur le dessus du distributeur externe
du réfrigérateur.
En mode économie d’énergie, votre réfrigérateur fermera la
cloison verticale de chauffage et le distributeur de chaleur, si
possible.
Pour activer ENERGY SAVER, appuyer sur la touche
ENERGY SAVER pendant 3 secondes. L’icône ENERGY
SAVER clignote 3 fois, puis reste affichée.
IMPORTANT : Lorsque le mode économie d’énergie est utilisé
et que la DEL est allumée, le distributeur de chaleur et la cloison
verticale de chauffage s’éteindront.
■■
■■
Maintenir enfoncé pendant 3 secondes le bouton ENERGY
SAVER pour réactiver les chauffages.
IMPORTANT : L’écran d’affichage sur le tableau de commande
du distributeur s’éteint automatiquement et entre au mode
“ Veille ” lorsque les boutons de commande et les leviers du
distributeur n’ont pas été utilisés pendant au moins 2 minutes.
Appuyer sur n’importe quel bouton de commande pour réactiver
l’écran d’affichage.
57
Caractéristiques supplémentaires
Alarme de porte entrouverte
La fonction d’alarme de porte entrouverte fait retentir un signal
d’alarme lorsqu’une porte ou un tiroir du congélateur est ouvert
pendant 5 minutes et que le refroidissement est activé. L’alarme
retentit toutes les 2 minutes. Fermer le tiroir et toutes les portes
pour désactiver l’alarme.
REMARQUE : Pour que l’alarme sonore cesse de retentir tout
en gardant les portes ouvertes, comme pendant le nettoyage de
l’intérieur du réfrigérateur, appuyer sur n’importe quel bouton du
tableau de commande. Le son de l’alarme sera temporairement
fermé, mais l’icône de porte entrouverte restera affichée sur le
tableau de commande du distributeur.
Éclairage du réfrigérateur
Le réfrigérateur est muni d’une lampe intérieure qui s’allume
chaque fois que la porte est ouverte.
REMARQUE : La lampe est une DEL qui n’a pas besoin d’être
remplacée. Si la DEL ne s’allume pas quand on ouvre la porte,
appeler le service de dépannage pour faire changer la lampe.
Consulter la section “ Assistance ou service ” de la Garantie pour
obtenir plus de renseignements.
Distributeurs d’eau et de glaçons
■■
■■
2. Relâcher la plaque du distributeur pendant 5 secondes.
Répéter les étapes1 et 2, jusqu’à ce que l’eau commence
à couler.
3. Une fois que l’eau commence à couler, continuer d’appuyer
et de relâcher la plaque du distributeur (appui pendant
5 secondes, relâchement pendant 5 secondes) jusqu’à ce
qu’un total de 3 gal (12 L) ait été distribué.
Calibration du remplissage mesuré
La pression en eau du domicile peut affecter la précision de
la fonction Remplissage mesuré. Pour un rendement optimal
du distributeur d’eau, il faut d’abord calibrer la fonction de
remplissage mesuré.
IMPORTANT :
■■
Purger le circuit d’eau avant de calibrer le remplissage
mesuré.
Pour de meilleurs résultats, le calibrage doit être effectué
lorsque personne n’utilise d’eau dans le domicile.
1. Placer une tasse à mesurer robuste (format 1 tasse 237 ml)
sur le plateau d’égouttement du distributeur, centré devant
la plaque de distribution d’eau/de glaçons.
■■
REMARQUE : Pour certains modèles, une tasse à mesurer
est incluse.
IMPORTANT :
■■
REMARQUE : Pendant l’évacuation de l’air du système, de l’eau
peut gicler du distributeur.
1. Utiliser un récipient robuste pour appuyer sur la plaque du
distributeur d’eau pendant 5 secondes.
Attendre 3 heures pour que le réfrigérateur et l’eau
refroidissent.
!
Replace
Filter
Order
Filter
!
Prévoir un délai de 24 heures pour la production du premier
lot de glaçons. Jeter les 3 premières quantités de glaçons
produites.
Door
Ajar
!
Dispense
!
a1 oz = b1 L
"#$#!a2 oz =
! b2 L
! a3 oz =
! b3 L
!
Calibration
!
%&#'#(')!"#$#
!
!
A
Le système de distribution ne fonctionne pas lorsque la porte
gauche du réfrigérateur est ouverte.
B
!
Replace
Filter
Order
Filter
!
Door
Ajar
!
Dispense
!
a1 oz = b1 L
"#$#!a2 oz =
! b2 L
! a3 oz =
! b3 L
!
Calibration
!
%&#'#(')!"#$#
!
!
A
B
C
A. Plaque du distributeur d’eau
B. Plaque de distribution de glace
C. Tasse à mesurer (1 tasse)
A. Plaque du distributeur d’eau
B. Plaque de distribution de glace
Rinçage du circuit d’eau
De l’air piégé dans le système de distribution d’eau peut
faire dégoutter le distributeur d’eau. Après avoir raccordé le
réfrigérateur à une source d’alimentation en eau ou remplacé le
filtre à eau, vidanger le circuit d’eau.
Le fait de rincer le système de distribution d’eau évacue l’air de la
canalisation et du filtre et conditionne le filtre à eau. Un amorçage
supplémentaire peut s’avérer nécessaire dans certains domiciles.
58
S’assurer de ne pas avoir sélectionné une des options
Measured Fill (remplissage mesuré).
2. Maintenir enfoncée la touche de remplissage mesuré pendant
3 secondes pour accéder au mode de calibration. Les icônes
Calibration et Remplissage mesuré s’allument et restent
allumées pendant le calibrage de la fonction de remplissage
mesuré.
REMARQUE : Appuyer sur un bouton MEASURED FILL
(remplissage mesuré) pour sortir du mode calibration à
tout moment. Les icônes Calibrage et Remplissage mesuré
s’éteignent.
3. Maintenir enfoncée la plaque du distributeur à eau, aussi
longtemps que nécessaire, pour remplir la tasse d’eau
jusqu’à la ligne de remplissage de 1 tasse.
REMARQUE : Si un remplissage excessif ou un renversement se
produit, jeter l’eau et réinitialiser le processus de calibrage.
4. Une fois qu’une tasse d’eau a été correctement versée dans
la tasse à mesurer, appuyer sur le bouton MEASURED FILL
(remplissage mesuré) pour confirmer le calibrage.
5. Une fois le calibrage de la fonction Remplissage mesuré
confirmé, l’icône de calibration disparaît et l’affichage revient
à l’écran d’accueil.
Sauvegarder le remplissage préféré
La pression en eau du domicile peut affecter la précision de
la fonction Remplissage préféré. Pour un rendement optimal
du distributeur d’eau, il faut d’abord calibrer la fonction de
remplissage mesuré. (Consulter la section Remplissage préféré).
REMARQUE : L'eau ne sera pas distribuée en utilisant la fonction
Favorite Fill (remplissage préféré) à moins que le montant de
remplissage préféré soit enregistré en premier.
IMPORTANT :
■■ Purger le circuit d’eau avant de calibrer le remplissage préféré.
■■ Pour de meilleurs résultats, le calibrage doit être effectué
lorsque personne n’utilise d’eau dans le domicile.
1. Placer une tasse à mesurer robuste (format 1 tasse 237 ml)
sur le plateau d’égouttement du distributeur, centré devant
la plaque de distribution d’eau/de glaçons.
2. Sélectionner Préféré 1 ou Préféré 2, puis maintenir enfoncé
le bouton Remplissage préféré pendant 3 secondes pour
accéder au mode de calibration. Les icônes Calibration et
Remplissage préféré s’allument et restent allumées pendant
le calibrage de la fonction de remplissage préféré.
REMARQUE : Appuyer sur un bouton FAVORITE FILL
(remplissage préféré) pour sortir du mode calibration à
tout moment. Les icônes Calibrage et Remplissage préféré
s’éteignent.
3. Maintenir enfoncée la plaque du distributeur à eau, aussi
longtemps que nécessaire, pour remplir la tasse d’eau
jusqu’à la ligne de remplissage de 1 tasse.
REMARQUE : Si un remplissage excessif ou un renversement
se produit, jeter l’eau et réinitialiser le processus de calibrage.
4. Une fois qu’une tasse d’eau a été correctement versée
dans la tasse à mesurer, appuyer sur le bouton Favorite fill
(remplissage mesuré) pour confirmer le calibrage.
5. Une fois le calibrage de la fonction Remplissage préféré
confirmé, l’icône de calibration disparaît et l’affichage revient
à l’écran d’accueil.
Distribution
Appuyer sur CUBED ICE (glaçons) ou CRUSHED ICE (glace
concassée) pour sélectionner un type de glace.
REMARQUE :
■■
Pour de la glace concassée, les glaçons sont concassés
avant d’être distribués. Cette action peut causer un court
délai lors de la distribution de glace concassée. Le bruit du
broyeur de glaçons est normal et la dimension des morceaux
de glace peut varier.
■■
Lorsqu’on passe du mode glace concassée au mode
glaçons, quelques onces de glace concassée sont
distribuées avec les premiers glaçons.
Distribution d’eau
IMPORTANT :
■■ Distribuer au moins 1 pte (1 L) d’eau chaque semaine pour
maintenir un approvisionnement en eau fraîche.
■■ La diminution du débit en provenance du distributeur peut
être causée par une faible pression en eau.
■■
Avec le filtre à eau retiré, verser l’équivalent d’une (1)
tasse d’eau (237 ml). Si l’équivalent d’une tasse (237 ml)
d’eau est distribué en 8 secondes ou moins, cela signifie
que la pression en eau alimentant le réfrigérateur répond
au critère minimal.
S’il faut plus de 8 secondes à la machine pour distribuer
l’équivalent d’une tasse (237 ml) d’eau, cela signifie
que la pression en eau alimentant le réfrigérateur est
inférieure au niveau recommandé. Consulter la section
“ Spécifications de l’alimentation en eau ” et “ Dépannage ”
pour des suggestions sur la marche à suivre.
Distribution d’eau — Normale :
1. Appuyer un verre résistant contre la plaque du distributeur
d’eau.
■■
2. Retirer le verre pour arrêter la distribution.
REMARQUE : Le bouton de remplissage mesuré ne permet pas
la distribution normale. Il ne fonctionne qu’en mode Remplissage
mesuré.
Distribution d’eau — Remplissage mesuré :
La fonction Remplissage mesuré permet de distribuer une
quantité d’eau précise en appuyant simplement sur quelques
boutons.
1. Placer un verre robuste sous le bec verseur. Appuyer sur
MEASURED FILL (remplissage mesuré) pour activer.
REMARQUE : La quantité d’eau distribuée correspondra à la
quantité sélectionnée. Vérifier que le récipient peut contenir la
totalité du volume. Si de la glace se trouve dans le récipient, il
faut peut-être ajuster la sélection.
2. Appuyer sur MEASURED FILL (remplissage mesuré) pour
activer la fonction, puis sur 8 oz (0,2 L) 16 oz (0,5 L) ou 24 oz
(0,7 L). Appuyer une quatrième fois pour quitter l’affichage du
Remplissage mesuré.
3. Appuyer sur DISPENSE WATER (distribuer de l’eau) au
centre ou sur la plaque pour distribuer la quantité d’eau
sélectionnée.
REMARQUES :
■■
Le distributeur de remplissage mesuré s’arrêtera
automatiquement après 1 minute d’inactivité.
■■
Il est possible de remplir plusieurs verres en utilisant la même
mesure en continuant d’appuyer sur la touche DISPENSER
WATER (distributeur d’eau) au centre après chaque
remplissage.
Les options de remplissage mesuré sont indiquées dans le
tableau suivant :
Onces
8
16
24
Tasses
1
2
3
Litre
0,2
0,5
0,7
REMARQUE : La plupart des tasses à café (généralement de
4 à 6 oz (118 à 177 ml) par tasse) ne sont pas de la même taille
qu’une tasse à mesurer (8 oz [237 ml]). Il peut être nécessaire
de calibrer de nouveau le remplissage mesuré pour éviter un
remplissage excessif non intentionnel des tasses à café.
4. Distribuer de l’eau.
REMARQUE : Pendant la distribution d’eau, le débit d’eau
s’arrête automatiquement une fois que le volume désiré a été
distribué.
■■ Appuyer un verre robuste contre la plaque de distribution
sous le bec verseur.
OU
■■ Placer le verre sous le bec verseur et appuyer sur le
bouton DISPENSE WATER (distribution d’eau) pour une
distribution sans mains.
5. Pour arrêter la distribution avant que la quantité sélectionnée
n’ait été atteinte, appuyer sur DISPENSER FILL (distribution
d’eau) une deuxième fois ou sur la plaque de distribution.
Appuyer de nouveau sur DISPENSE WATER (distribution
59
d’eau) ou sur la plaque pour reprendre la distribution de
l’eau restante.
REMARQUE : Si le remplissage est arrêté avant que le
volume souhaité soit atteint, l’affichage se ferme après
1 minute. Si le remplissage n’est pas continué dans cette
période, la fonction se réinitialise au volume d’origine.
6. Pour sélectionner un nouveau volume ou relancer la
distribution d’un volume identique, il faut d’abord finir de
distribuer le volume sélectionné ou désactiver la fonction
Remplissage mesuré (en attendant 1 minute que la machine
s’éteigne automatiquement ou en appuyant sur CUBED ICE
(glaçons) ou CRUSHED ICE (glace concassée) pour l’éteindre
manuellement) et la réactiver ensuite.
Distribution d’eau — Remplissage préféré :
La fonction Remplissage préféré permet de distribuer une
quantité d’eau précise en appuyant simplement sur quelques
boutons.
1. Placer un verre robuste sous le bec verseur. Appuyer sur
FAVORITE FILL (remplissage préféré) pour activer.
REMARQUE : La quantité d’eau distribuée correspondra à la
quantité sélectionnée. Vérifier que le récipient peut contenir la
totalité du volume. Si de la glace se trouve dans le récipient, il
faut peut-être ajuster la sélection.
2. Appuyer sur FAVORITE FILL (remplissage préféré) pour
mettre la fonction en marche, puis appuyer sur Préféré 1 ou
Préféré 2. Appuyer une troisième fois pour quitter l’affichage
du Remplissage préféré.
3. Appuyer sur DISPENSE WATER (distribuer de l’eau) au centre
pour distribuer la quantité d’eau sélectionnée.
REMARQUES :
■■
Le distributeur de remplissage préféré s’arrêtera
automatiquement après 1 minute d’inactivité.
Il est possible de remplir plusieurs verres en utilisant la même
mesure en continuant d’appuyer sur la touche DISPENSER
WATER (distributeur d’eau) au centre après chaque
remplissage.
4. Distribuer de l’eau.
■■
Distributeur à glaçons
IMPORTANT :
■■
Des glaçons creux ou dont la forme est irrégulière peuvent
être causés par une faible pression d’eau. Consulter la
section “ Spécifications de l’alimentation en eau ”.
■■
Les glaçons passent du bac d’entreposage à glaçons au
distributeur par le goulet du distributeur. Pour éteindre la
machine à glaçons, consulter la section “ Machine à glaçons
et bac d’entreposage ”.
Il est possible que le distributeur continue à faire du bruit et à
distribuer des glaçons pendant plusieurs secondes après que
l’on a relâché le bouton ou la plaque du distributeur.
Nettoyage du goulot du distributeur à glaçons :
L’humidité entraîne l’agglomération des glaçons. Des particules
de glace peuvent s’accumuler et obstruer le goulot du
distributeur à glaçons.
Si l’on n’a pas besoin de distribuer des glaçons régulièrement, il
peut s’avérer nécessaire de vider le bac d’entreposage à glaçons
et de nettoyer à la fois le goulot de distribution des glaçons,
le bac d’entreposage à glaçons et la zone située sous le bac
d’entreposage toutes les 2 semaines.
■■
■■
Si nécessaire, retirer les glaçons obstruant le bac
d’entreposage et le goulot de distribution des glaçons à l’aide
d’un ustensile en plastique.
Nettoyer le goulot de distribution des glaçons et le fond du
bac d’entreposage à glaçons à l’aide d’un chiffon tiède et
humide, puis sécher soigneusement ces deux sections.
Distribution de glace :
Plaque de distribution
1. Sélectionner le type de glace désiré en appuyant sur CUBED
ICE (glaçons) ou CRUSHED ICE (glace concassée).
■■
AVERTISSEMENT
REMARQUE : Pendant la distribution d’eau, le débit d’eau
s’arrête automatiquement une fois que le volume désiré a été
distribué.
■■
Appuyer un verre robuste contre la plaque de distribution
sous le bec verseur.
OU
Placer le verre sous le bec verseur et appuyer sur le
bouton DISPENSE WATER (distribution d’eau) pour une
distribution sans mains.
5. Pour arrêter la distribution avant que la quantité sélectionnée
n’ait été atteinte, appuyer sur DISPENSER FILL (distribution
d’eau) une deuxième fois ou sur la plaque de distribution.
Appuyer de nouveau sur DISPENSE WATER (distribution
d’eau) ou sur la plaque pour reprendre la distribution de
l’eau restante.
■■
REMARQUE : Si le remplissage est arrêté avant que le
volume souhaité soit atteint, l’affichage se ferme après
1 minute. Si le remplissage n’est pas continué dans cette
période, la fonction se réinitialise au volume d’origine.
6. Pour sélectionner un nouveau volume ou relancer la
distribution d’un volume identique, il faut d’abord finir de
distribuer le volume sélectionné ou désactiver la fonction
FAVORITE FILL (Remplissage préféré) (en attendant
1 minute que la machine s’éteigne automatiquement ou en
appuyant sur CUBED ICE (glaçons) ou CRUSHED ICE (glace
concassée) pour l’éteindre manuellement) et la réactiver
ensuite.
Risque de coupure
Utiliser un verre robuste pour prendre des glaçons.
Le non-respect de cette instruction peut causer
des coupures.
2. Appuyer un verre robuste contre la plaque de distribution.
Tenir le verre près de l’ouverture du distributeur pour que les
glaçons ne tombent pas à côté du verre.
IMPORTANT : Il n’est pas nécessaire d’exercer une pression
importante sur la plaque pour activer le distributeur de
glaçons. Une pression forte ne donne pas une distribution
plus rapide de glaçons ou des quantités plus grandes.
3. Retirer le verre pour arrêter la distribution.
REMARQUE : La distribution de glaçons peut se poursuivre
pendant plusieurs secondes après que le verre a été retiré de la
plaque du distributeur. Le distributeur peut continuer à faire du
bruit pendant quelques secondes après la distribution.
Plateau d’égouttement du distributeur
Le plateau d’égouttement peut être enlevé pour en vider le
contenu dans l’évier ou le nettoyer.
60
!
Replace
Filter
Order
Filter
!
Door
Ajar
!
Dispense
!
a1 oz = b1 L
"#$#!a2 oz =
! b2 L
! a3 oz =
! b3 L
!
Calibration
!
%&#'#(')!"#$#
!
!
■■
Soulever l’avant du plateau et tirer vers l’avant pour le retirer.
■■
Le plateau d’égouttement peut également être retiré pour
faciliter le remplissage mesuré/préféré.
Machine à glaçons du réfrigérateur
La machine à glaçons est située dans la porte de gauche, derrière
les balconnets. Les glaçons sont éjectés dans le bac d’entreposage
à glaçons situé sur la porte de gauche du réfrigérateur.
Mise en marche/arrêt de la machine à glaçons
1. Pousser le loquet sur le côté gauche du compartiment à
glaçons pour ouvrir la porte.
Lumière du distributeur
1. Lorsqu’on utilise le distributeur, l’éclairage s’allume
automatiquement.
2. La lumière du distributeur peut aussi servir de veilleuse
automatique la nuit. Une fois la lumière ambiante de la pièce
tamisée, le capteur automatique permettra à la lumière du
distributeur de s’allumer.
Verrouillage du distributeur
Le distributeur peut être désactivé pour faciliter le nettoyage ou
pour éviter une distribution involontaire par de jeunes enfants ou
des animaux de compagnie.
REMARQUE : La fonction de verrouillage n’interrompt pas
l’alimentation électrique au réfrigérateur ni la lampe du
distributeur. Elle sert simplement à désactiver les commandes
et leviers du distributeur. Pour éteindre la machine à glaçons,
consulter la section “ Machine à glaçons et bac d’entreposage ”.
■■
Appuyer sur CUBED ICE (glaçons) pendant 3 secondes pour
verrouiller le distributeur.
■■
Appuyer sur CUBED ICE (glaçons) pendant 3 secondes pour
déverrouiller le distributeur.
■■
L’écran d’affichage indique si le distributeur est verrouillé.
2. Mettre en marche la machine à glaçons en tournant le
commutateur à la position Marche (I).
REMARQUES :
■■ Pour arrêter la machine à glaçons manuellement, mettre
la commande à la position Arrêt (O).
■■
La machine à glaçons comporte un système d’arrêt
automatique. Le détecteur arrête automatiquement
la production de glaçons si le bac d’entreposage est
plein, si la porte est ouverte ou si l’on retire le bac
d’entreposage à glaçons. La commande restera en
position Marche.
Machine à glaçons et bac d’entreposage
IMPORTANT : Afin d’éviter une faible production de glaçons ou
des glaçons de mauvaise qualité, vidanger le circuit d’eau avant
de mettre en marche la machine à glaçons. Consulter la section
“ Distributeur d’eau ”.
■■
Prévoir un délai de 24 heures après l’installation pour la
production des premiers glaçons. Jeter les 3 premières
quantités de glaçons produites. Accorder 2 à 3 jours au bac
d’entreposage des glaçons pour qu’il se remplisse.
■■
La qualité des glaçons dépend de la qualité de l’eau fournie
à la machine à glaçons. Éviter de connecter la machine à
glaçons à une alimentation en eau adoucie. Les produits
chimiques adoucisseurs d’eau (comme le sel) peuvent
endommager certaines pièces de la machine à glaçons et
entraîner une mauvaise qualité de glaçons. Si l’alimentation en
eau adoucie ne peut être évitée, s’assurer que l’adoucisseur
d’eau fonctionne bien et qu’il est bien entretenu.
■■
Si des glaçons sont agglomérés dans le bac d’entreposage,
les briser à l’aide d’un ustensile en plastique et les jeter. Ne
pas utiliser d’objet pointu pour briser la glace. Ceci peut
endommager le bac d’entreposage et le mécanisme du
distributeur.
■■
Ne rien conserver à l’intérieur du bac à glaçons.
3. Fermer la porte du compartiment à glaçons.
Retrait et réinstallation du bac d’entreposage à glaçons
■■
Retirer le bac d’entreposage à glaçons en insérant les
doigts dans le trou situé à la base du bac et en tirant le
loquet pour libérer le bac du compartiment. Soulever le bac
d’entreposage à glaçons en le soulevant et en le dégageant
en ligne droite.
■■
Réinstaller le bac d’entreposage dans le compartiment à
glaçons et appuyer dessus pour s’assurer qu’il est bien en
place.
61
Taux de production des glaçons
■■
Dans des conditions d’utilisation normales, la machine à
glaçons devrait produire environ 3 lb (1,4 kg) de glaçons par
jour.
■■
Pour augmenter la production de glaçons, sélectionner la
fonction Glaçons rapides à partir du tableau de commande.
Consulter la section “ Utilisation des commandes ”.
Tablettes, balconnets et tiroirs
Tablette divisée coulissante
Certaines tablettes se rabattent pour créer de la place pour des
articles plus grands.
1. Pour rabattre la section avant de la tablette, pousser sur la
section réglable de la tablette vers l’arrière du réfrigérateur,
aussi loin qu’il est possible de le faire.
2. Déployer l’avant en verre et la garniture de la tablette en tirant
sur la partie rétractée de la tablette jusqu’à ce qu’elle soit
complètement déployée.
Importants renseignements à savoir au sujet des tablettes
et des couvercles en verre :
Ne pas nettoyer les tablettes ou couvercles en verre avec de
l’eau tiède quand ils sont froids. Les tablettes et les
couvercles peuvent se briser s'ils sont exposés à des
changements soudains de température ou à un impact tel
que coup brusque. Le verre trempé est conçu pour éclater
en d’innombrables pièces minuscules. Ceci est normal. Les
tablettes et les couvercles en verre sont lourds. Les saisir à
deux mains lors de leur dépose afin d'éviter de les faire
tomber.
Tablettes et cadres de tablettes
Les tablettes de réfrigérateur sont réglables afin de s’adapter
à vos besoins de rangement.
Afin de pouvoir trouver plus facilement l’article que l’on
cherche, on peut remiser ensemble des aliments semblables
dans le réfrigérateur et régler les tablettes pour les adapter
aux différentes tailles d’articles. Ceci réduira également la
durée d’ouverture de la porte du réfrigérateur et permettra
d’économiser de l’énergie.
Réglage de la hauteur de tablettes
La hauteur de tablette peut être ajustée en repositionnant
les supports ajustables de tablette sur leurs axes vertical et
horizontal.
1. Retirer doucement la tablette en la soulevant de ses supports,
puis tourner la languette selon l’orientation souhaitée.
2. Répéter l’opération pour les supports de tablette restants.
Casier ou plateau à vin
Sous une des tablettes, des équerres de support sont
accrochées sur les crémaillères (une équerre sur chaque
crémaillère). Le casier ou plateau à vin est accroché aux
équerres.
Retrait et réinstallation du casier à vin :
1. Dépose — Soulever le casier/plateau à vin pour le dégager de
ses supports. Comprimer le casier à vin sur le côté droit (vers
l’intérieur) pour le libérer totalement du support incorporé à
l’équerre. Abaisser légèrement le côté droit du casier, puis
dégager le côté gauche du support incorporé à l’équerre de
gauche.
2. Réinstallation — Insérer le côté gauche du casier/plateau
dans le support incorporé à l’équerre de gauche. Comprimer
le casier à vin sur le côté droit (vers l’intérieur) pour pouvoir
faire glisser le côté droit dans le support incorporé à l’équerre
de droite.
REMARQUE : Le plateau de rangement sous la tablette utilise
l’espace normalement non utilisé sous la tablette pour créer
une zone de préparation idéale pour les pâtes, les desserts, les
casseroles ou les marinades de viande. Le plateau amovible
est résistant au four et au lave-vaisselle et peut être transféré
facilement du réfrigérateur vers le four.
3.Appliquer une pression sur le haut de la tablette pour vérifier
qu’elle est correctement appuyée sur les supports de
tablette.
Pour enlever et réinstaller les tablettes :
1. S’assurer que les supports ajustables de tablette sont placés
à la position la plus basse avant de retirer les tablettes. Les
portes doivent aussi être ouvertes à un angle de 90˚. Les
tablettes seront plus difficiles à retirer si les portes sont
ouvertes plus grand.
2. Ôter la tablette du milieu ou supérieure en la soulevant pour la
sortir des supports de tablette. Tirer ensuite sur la tablette et
l’incliner en position verticale vers le bas. Incliner la tablette à
un angle et la retirer du réfrigérateur.
REMARQUE : Retirer la tablette du milieu avant celle du haut.
Les tablettes coulissantes en verre Infinity devraient être
repoussées vers le fond. Lorsqu’elles sont inclinées, s’assurer
que le verre ne glisse pas vers l’avant.
3. Ôter la tablette du bas en la soulevant pour la sortir des
supports de tablette. Tirer ensuite sur la tablette en l’inclinant
à la verticale vers le haut. Incliner la tablette à un angle et la
retirer du réfrigérateur.
62
4. Replacer la tablette du milieu et du haut en les plaçant dans
le réfrigérateur en utilisant un angle, l’avant de la tablette vers
le bas. Soulever l’avant de la tablette vers le haut jusqu’à
ce que l’arrière de la tablette se place sur les supports de
tablette. Abaisser l’avant de la tablette et s’assurer que la
tablette est bien en position.
5. Replacer la tablette du bas en la plaçant dans le réfrigérateur
en utilisant un angle, l’avant de la tablette vers le haut.
Incliner l’avant de la tablette jusqu’à ce que l’arrière de la
tablette se place sur les supports de tablette. Abaisser l’avant
de la tablette et s’assurer que la tablette est bien en position.
Tablettes équipées d’éclairage à DEL par en dessous
(sur certains modèles)
En déplaçant l’éclairage à DEL à un nouvel emplacement sous
les tablettes, cette technologie de pointe améliore l’éclairage de
l’intérieur du réfrigérateur et aide à retrouver les articles désirés.
Tablette de rangement à plateau
Retrait et réinstallation de la tablette de rangement
à plateau :
1. Tirer sur la tablette de rangement à plateau en position
ouverte complète ou jusqu’en butée.
2. La lever et la sortir hors des glissières vers l’avant du
réfrigérateur.
3. Une fois les pinces désengagées, retirer avec soins l’espace
de rangement à plateau.
Bacs à légumes FreshSeal™
Ces bacs à légumes améliorés sont dotés d'un joint d'étanchéité
pour mieux contrôler les niveaux de température et d'humidité
afin de conserver plus longtemps la fraîcheur des fruits et
légumes. Ces bacs comportent également des glissières à
fermeture douce qui fournissent la meilleure extension pour un
accès facile et une visibilité maximale à vos fruits et légumes
frais.
Retrait et réinstallation des tiroirs :
1.Saisir la poignée au bas du tiroir et soulever l’avant du tiroir
jusqu’à passer la butée du tiroir et extraire le tiroir en le
faisant glisser vers l’extérieur jusqu’à la butée. Retirer le tiroir
des guides inférieurs.
Remise en place du couvercle des bacs à légumes :
1. Retirer le plateau du bac à légumes, l’espace de rangement
à plateau et le verre du bac à légumes avant d’ôter le bac à
légumes.
2. P
lacer l’arrière du cadre du couvercle dans les supports des
parois latérales du réfrigérateur et abaisser l’avant du cadre
du couvercle pour le mettre en place.
3. Faire glisser l’encart arrière de verre dans le cadre du
couvercle et abaisser l’avant pour le mettre en place.
Balconnets de porte du réfrigérateur
Les balconnets dans les portes du réfrigérateur sont réglables
afin de s’adapter à vos besoins de rangement.
Bac à fines herbes FreshSeal™
Ceci est un contenant avec joint FreshSeal™ pour conserver au
frais plus longtemps les aliments sensibles tels que les herbes.
Ce contenant permet l'ajout de l'eau pour garder humides les
tiges sans couvrir les feuilles. Il peut être placé n'importe où dans
le réfrigérateur et accepte des aliments grands en hauteur tels
que le persil, la coriandre, le romarin en plus des herbes telles
que l'origan, le thym et la menthe.
2.Replacer le tiroir en le plaçant sur la glissière inférieure du
tiroir et en le poussant au-delà de la butée d’arrêt du tiroir.
Pour enlever le couvercle des bacs à légumes (ne peut être
enlevé que si l’espace de rangement à plateau est d’abord
enlevé) :
1. Enlever l’espace de rangement à plateau en premier.
2.En maintenant fermement l’encart de verre d’une main,
appuyer sur le milieu de l’encart de verre jusqu’à ce qu’il
s’élève au-dessus du cadre en plastique. Faire glisser
doucement l’encart de verre vers l’avant pour le retirer.
63
Tiroirs du congélateur
Référence audio
Compartiment pour petits articles (sur certains modèles)
Le séparateur de tiroir ne peut être enlevé et est conçu pour les
articles petits et délicats. Pour une plus grande souplesse de
rangement, on peut déplacer le tiroir vers l’avant ou l’arrière pour
entreposer des articles plus gros dans une section donnée du
congélateur.
Espace à pizza
Un espace à l’avant du tiroir permet le stockage à la verticale
de boîtes de pizza supplémentaires.
Tonalités
APPAREIL MIS
SOUS TENSION
Le système de refroidissement se met en
marche dès que le produit est alimenté.
ARRÊT DE
L’ALIMENTATION
Le système de refroidissement est
désactivé.
TOUCHE
UTILISÉE
L’utilisateur appuie sur une touche valide.
INVALIDE
(ERREUR)
L’utilisateur appuie sur 2 boutons valides
ou plus en même temps. Interruption de
compte à rebours pour les boutons à
maintenir enfoncés. L’utilisateur appuie
sur la plaque alors que la distribution
n’est pas permise.
ENGAGER
L’interface utilisateur (IU) est verrouillée.
La fonction Glaçons rapides est activée.
La distribution du remplissage mesuré
est terminée. Smart Grid est activé
lorsqu’une connexion Wi-Fi est exécutée
par l’utilisateur.
DÉSENGAGER
L’IU est déverrouillée. La fonction Glaçons
rapide est désactivée. Le décompte du
distributeur est terminé.
ALERTE
Alerte Wi-Fi, porte entrouverte ou
connexion Wi-Fi perdue pendant
12 heures.
Troisième niveau
Cette tablette ne peut être enlevée. Pour permettre l’accès, le
troisième niveau peut être déplacé vers l’arrière, ce qui permet
d’atteindre des articles dans la zone de dessous.
Bac à glaçons (sur certains modèles)
Stockage des glaçons de la deuxième machine à glaçons.
B
Tableau de référence rapide seulement. Consulter la section
correspondante pour plus de détails. En cas de différence, utiliser
les renseignements de la section.
A
A. Espace à pizza
B. Troisième niveau
64
ENTRETIEN DU
RÉFRIGÉRATEUR
Nettoyage
AVERTISSEMENT
■■
Ne pas exposer les électroménagers en acier inoxydable
à des éléments caustiques ou corrosifs tels que le sel, un
niveau élevé d’humidité ou des environnements très humides.
Les dommages causés par l’exposition à de tels éléments ne
sont pas couverts par la garantie.
✔ Chiffon doux et propre
✘ Chiffons abrasifs
✘ Essuie-tout ou papier journal
✘ Tampons en laine d’acier
✔ Eau tiède et savonneuse
avec détergent doux
✘ Poudres ou liquides abrasifs
✘ Ammoniaque
✘ Nettoyants à base
d’agrumes
✘ Nettoyants acides ou à base
de vinaigre
Risque d'explosion
Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un décès,
une explosion ou un incendie.
Les sections de réfrigération et de congélation se dégivrent
automatiquement. Toutefois, nettoyer les deux compartiments
environ une fois par mois afin d’éviter une accumulation
d’odeurs. Essuyer les renversements immédiatement.
✘ Nettoyants à four
✔ Pour les saletés
importantes, utiliser
UNIQUEMENT un
nettoyant pour acier
inoxydable conçu pour les
appareils concernés. Pour
commander le nettoyant,
consulter la section
“ Accessoires ”.
Nettoyage des surfaces externes
Consulter les instructions de nettoyage extérieur relatives à votre
modèle.
Style 1 — Porte lisse
IMPORTANT : Les dommages au revêtement lisse en raison
d’un mauvais usage des produits nettoyants ou de l’utilisation
de produits nettoyants non recommandés ne sont pas
couverts par la garantie. Des instruments aiguisés ou coupants
dépareraient le revêtement.
✔ Chiffon doux et propre
✘ Chiffons abrasifs
✘ Essuie-tout ou papier journal
Style 3 — Acier inoxydable résistant aux empreintes de
doigts et revêtement noir résistant aux empreintes de doigts
IMPORTANT :
■■
Éviter d’exposer les appareils en acier inoxydable à
des éléments caustiques ou corrosifs tels que des
environnements présentant une forte teneur en sel et en
humidité. Les dommages dus à l’exposition à ces éléments
ne sont pas couverts par la garantie.
✔ Chiffon doux et propre
✘ Poudres ou liquides abrasifs
✘ Nettoyants à vitre en
vaporisateur
✘ Tampons en laine d’acier
✔ Eau tiède et savonneuse
avec détergent doux
✘ Ammoniaque
✘ Nettoyants à four
✘ Fluides inflammables
N’utiliser que les produits de nettoyage et les lingettes pour
acier inoxydable uniquement. Les dommages au revêtement
en acier inoxydable en raison d’un mauvais usage des
produits nettoyants ou de l’utilisation de produits nettoyants
non recommandés ne sont pas couverts par la garantie.
✘ Nettoyants à vitre en
vaporisateur
✘ Nettoyants acides ou à base
de vinaigre
✘ Nettoyants à four
■■
✘ Poudres ou liquides abrasifs
✘ Ammoniaque
✘ Nettoyants acides ou à base
de vinaigre
REMARQUE : Les essuie-tout peuvent érafler et ternir le
revêtement transparent de la porte peinte. Afin d’éviter tout
dommage éventuel, utiliser des chiffons en tissu doux pour polir
et essuyer les portes.
Style 2 — Acier inoxydable
IMPORTANT :
✘ Chiffons abrasifs
✘ Essuie-tout ou papier journal
✘ Tampons en laine d’acier
✔ Eau tiède et savonneuse
avec détergent doux
✘ Le nettoyant pour acier
inoxydable doit être utilisé
sur les pièces en acier
inoxydable uniquement!
Veiller à ce que le nettoyant
et poli pour acier inoxydable
n’entre pas en contact avec
les pièces de plastique
comme les garnitures,
couvercles de distributeurs
ou joints de porte.
✘ Fluides inflammables
REMARQUE :
■■
En cas de contact non intentionnel, nettoyer la pièce de
plastique avec une éponge et un détergent doux dans de
l’eau tiède. Sécher soigneusement avec un chiffon doux.
■■
Un nettoyant sous forme liquide ne signifie pas forcément
qu’il n’est pas abrasif. Beaucoup de nettoyants liquides
formulés pour nettoyer le carrelage et autres surfaces lisses
en douceur peuvent tout de même endommager l’acier
inoxydable.
■■
L’acide citrique décolore l’acier inoxydable de façon
définitive. Afin d’éviter d’endommager le fini en acier
inoxydable du réfrigérateur :
Ne pas laisser les produits suivants pendant une durée
prolongée sur le revêtement
65
✘ Moutarde
✘ Jus de tomate
✘ Sauce marinera
✘ Sauces à base d’agrumes
✘ Produits à base d’agrumes
Nettoyage de l’intérieur
IMPORTANT : Les tablettes du réfrigérateur équipées d’éclairage
DEL par en dessous ne sont pas lavables au lave-vaisselle.
1. Débrancher le réfrigérateur ou déconnecter la source
d’alimentation.
2. Laver à la main, rincer et sécher les pièces amovibles et les
surfaces internes soigneusement. Utiliser une éponge propre
ou un linge doux et un détergent doux dans de l’eau tiède.
REMARQUE : Ne pas utiliser de nettoyants puissants
ou abrasifs tels que les nettoyants à vitre en atomiseurs,
nettoyants à récurer, liquides inflammables, cires nettoyantes,
détergents concentrés, agents de blanchiment ou nettoyants
contenant du pétrole sur les pièces en plastique, les
garnitures intérieures et garnitures de portes ou sur les joints
de portes.
3. Brancher le réfrigérateur ou reconnecter la source
d’alimentation.
Nettoyage du condensateur
Le condensateur n’a pas besoin d’être nettoyé souvent dans
des conditions de fonctionnement domestique normales. Si
l’environnement est particulièrement graisseux, poussiéreux,
ou s’il y a des animaux domestiques dans la maison, le
condensateur devrait être nettoyé tous les 6 mois pour assurer
une efficacité maximale.
Communiquer avec le service si le condensateur a besoin
d’être nettoyé.
Lampes
Les lampes dans le réfrigérateur et le congélateur sont à DEL et
n’ont pas besoin d’être remplacées. Si les lampes ne s’allument
pas lorsqu’on ouvre la porte, appeler les numéros fournis pour
obtenir de l’aide ou un dépannage. Aux États-Unis, composer le
1 800 253-1301. Au Canada, composer le 1 800 807-6777.
Précautions à prendre pour les vacances
ou le déménagement
Vacances
Si le réfrigérateur est laissé en marche pendant votre
absence :
1. Consommer toutes les denrées périssables et congeler les
autres articles.
2. Si le réfrigérateur comporte une machine à glaçons
automatique et qu’il est raccordé à la source
d’approvisionnement en eau du domicile, fermer la source
d’approvisionnement en eau du réfrigérateur. Des dommages
matériels peuvent subvenir si l’alimentation en eau n’est pas
coupée.
3. Si votre machine à glaçons est automatique, éteindre la
machine à glaçons.
■■
66
Mettre le commutateur de la machine à glaçons de
la porte sur arrêt.
4. Vider le bac à glaçons.
Si l’utilisateur choisit d’arrêter le réfrigérateur avant son
absence :
REMARQUE : Mettre le réfrigérateur en mode Showroom
(exposition) pendant les vacances. Consulter la section
“Utilisation des commandes”.
1. Enlever tous les aliments du réfrigérateur.
2. Si le réfrigérateur est équipé d’une machine à glaçons
automatique :
■■
Fermer l’approvisionnement en eau de la machine à
glaçons au moins 1 jour à l’avance.
Lorsque les derniers glaçons tombent, appuyer sur le
commutateur de fermeture pour éteindre l’affichage du
haut, à l’intérieur du réfrigérateur, selon le modèle.
3. Vider le bac à glaçons.
■■
4. Éteindre les commandes de température. Consulter la section
“ Utilisation des commandes ”.
5. Nettoyer le réfrigérateur, l’essuyer et bien le sécher.
6. À l’aide d’un ruban adhésif, placer des blocs de caoutchouc
ou de bois dans la partie supérieure de chaque porte de
façon à ce qu’elles soient suffisamment ouvertes pour
permettre à l’air d’entrer et d’éviter l’accumulation d’odeur
ou de moisissure.
Déménagement
En cas de déménagement et de déplacement du réfrigérateur
dans une nouvelle habitation, suivre ces étapes pour préparer
le déménagement.
1. Si le réfrigérateur est équipé d’une machine à glaçons
automatique :
■■
Fermer l’approvisionnement en eau de la machine à
glaçons au moins 1 jour à l’avance.
■■
Débrancher la canalisation d’eau de l’arrière du
réfrigérateur.
Lorsque les derniers glaçons tombent, appuyer sur le
commutateur pour fermer la machine à glaçons de la
porte ou les commandes, selon le modèle.
2. Retirer tous les aliments du réfrigérateur et placer tous les
aliments congelés dans de la neige carbonique.
■■
3. Vider le bac à glaçons.
4. Débrancher le réfrigérateur.
5. Bien nettoyer, essuyer et sécher.
6. Retirer toutes les pièces amovibles, bien les envelopper et
les attacher ensemble avec du ruban adhésif pour qu’elles ne
bougent et ne s’entrechoquent pas durant le déménagement.
7. Selon le modèle, soulever l’avant du réfrigérateur pour qu’il
roule plus facilement OU soulever les pieds de nivellement
pour qu’ils n’égratignent pas le plancher. Consulter la section
“ Ajustement des portes ” ou “ Nivellement du réfrigérateur et
fermeture de la porte”.
8. Fermer les portes à l’aide de ruban adhésif et fixer le cordon
d’alimentation à la partie arrière du réfrigérateur.
Lors de l’arrivée à votre nouveau domicile, remettre tout en
place et consulter la section “ Instructions d’installation ” pour
les instructions de préparation. Aussi, si le réfrigérateur
comporte une machine à glaçons automatique, ne pas oublier
de rebrancher l’approvisionnement en eau au réfrigérateur.
DÉPANNAGE
Essayez d’abord les solutions suggérées ici. Pour obtenir de l’aide ou des conseils qui permettront peut-être d’éviter une
intervention de dépannage, consultez la page de garantie de ce manuel, ou visitez le site www.kitchenaid.custhelp.com, ou
composez le 1 800 253-1301. Au Canada, visitez le site www.kitchenaid.ca.
Il est possible d’adresser ses commentaires ou questions par courrier à l’adresse ci-dessous :
Aux États-Unis :
KitchenAid Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Au Canada :
KitchenAid Brand Home Appliances
Customer eXperience Centre
200 – 6750 Century Ave.
Mississauga, Ontario L5N 0B7
N’oubliez pas d’indiquer dans votre correspondance un numéro de téléphone où l’on peut vous joindre dans la journée.
Essayez d’abord les solutions suggérées ici ou visitez notre site Web au www.kitchenaid.custhelp.com.
Fonctionnement du réfrigérateur
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
Si les problèmes
suivants surviennent
Le réfrigérateur ne
fonctionne pas.
Causes possibles
Solution
Inspecter l’alimentation électrique. Brancher le cordon d’alimentation dans une prise à 3 alvéoles reliée à
la terre.
Ne pas utiliser de rallonge.
S’assurer que la prise est alimentée. Brancher une lampe pour voir si
la prise fonctionne.
Réarmer le disjoncteur déclenché. Remplacer tout fusible grillé.
REMARQUE : Si le problème persiste, appeler un électricien.
Inspecter les commandes.
S’assurer que les commandes sont activées. Consulter la section
“ Utilisation des commandes ”.
Nouvelle installation
Accorder 24 heures après l’installation pour que le réfrigérateur se
refroidisse complètement.
REMARQUE : Le fait d’ajuster les commandes de température sur le
réglage le plus froid ne refroidira pas le compartiment plus rapidement.
Le moteur semble
fonctionner
excessivement.
Les commandes du réfrigérateur
sont en mode Exposition (sur
certains modèles).
Si le réfrigérateur est en mode Exposition, le refroidissement est
désactivé et “ Exposition ” s’allume sur le tableau de commande.
Consulter la section “ Utilisation des commandes ” pour plus de
renseignements.
Compresseur et ventilateur à
rendement élevé.
Un réfrigérateur écoénergétique de grande taille fonctionne à une
vitesse inférieure et plus écoénergétique que d’autres appareils.
67
DÉPANNAGE
Essayez d’abord les solutions suggérées ici ou visitez notre site Web au www.kitchenaid.custhelp.com.
Si les problèmes
suivants surviennent
Causes possibles
Solution
Fonctionnement du réfrigérateur (suite)
Le moteur semble
La température de la pièce ou la
fonctionner
température extérieure est élevée.
excessivement. (suite)
Les ampoules ne
fonctionnent pas.
L’interface utilisateur
de commande de
température ne
s’allume pas
Il est normal que le réfrigérateur fonctionne pendant plus longtemps
dans ces conditions. Pour un rendement optimal, placer le réfrigérateur
dans un environnement d’intérieur à température stable. Consulter la
section “ Exigences d’emplacement ”.
Une grande quantité d’aliments
tièdes a été récemment ajoutée.
Lorsque l’on place des aliments tièdes dans le réfrigérateur, l’appareil
fonctionne plus longtemps : jusqu’à ce que l’air soit refroidi à la
température désirée.
Les portes sont ouvertes
fréquemment ou pendant
trop longtemps.
L’air tiède qui entre dans le réfrigérateur prolonge son fonctionnement.
Ouvrir la porte moins souvent.
La porte du réfrigérateur ou
du tiroir du congélateur est
entrouverte.
Vérifier que le réfrigérateur est de niveau. Consulter la section
“Nivellement du réfrigérateur et fermeture de la porte”. Empêcher les
aliments et les récipients d’obstruer la porte.
La commande du réfrigérateur est
placée à un réglage trop froid.
Ajuster la commande du réfrigérateur à un réglage moins froid jusqu’à
ce que la température du réfrigérateur souhaitée soit atteinte.
Le joint de la porte ou du tiroir est
sale, usagé ou craquelé.
Nettoyer ou remplacer le joint d’étanchéité. Si le joint de la porte
présente des fuites, le réfrigérateur fonctionnera plus longtemps pour
maintenir la température souhaitée.
Votre réfrigérateur est muni de
DEL qui ne doivent pas être
remplacées par l’utilisateur.
Si le réfrigérateur est alimenté, mais que les DEL ne fonctionnent pas
lorsqu’une porte ou un tiroir est ouvert, communiquer avec le service
pour obtenir de l’aide.
Les portes ont été ouvertes
pendant plus de 10 minutes.
Fermer les portes et le tiroir à réinitialiser, puis les rouvrir pour reprendre
la tâche surlignée.
Le contacteur de porte ne détecte
pas l’ouverture de porte.
S’assurer qu’aucun aimant ou dispositif électronique ne se trouve dans
les 3 pouces du couvre-charnière.
Le contacteur de porte ne détecte
pas l’ouverture de porte.
S’assurer qu’aucun aimant ou dispositif électronique ne se trouve dans
les 3 pouces du couvre-charnière.
Sons inhabituels
Pour écouter des bruits qui font partie du fonctionnement normal du réfrigérateur, consulter la section Aide avec le produit/FAQ du
site Web de notre marque à la section “ Bruits normaux ”. Voici une liste de sons normaux, accompagnée d’explications.
Le réfrigérateur
semble bruyant.
Le compresseur de votre nouveau
réfrigérateur régule la température
plus efficacement tout en utilisant
moins d’énergie; il fonctionne
aussi plus silencieusement.
Les bruits de fonctionnement étant moins importants, il sera possible
de remarquer des bruits inconnus qui sont en réalité normaux.
Le bruit du
Compresseur et ventilateur à
compresseur qui
rendement élevé.
fonctionne plus
longtemps que prévu.
Les réfrigérateurs plus gros et efficaces fonctionnent plus longtemps
à des vitesses inférieures et plus écoénergétiques.
Pulsation/
bruissement
Les ventilateurs/le compresseur
qui s’ajustent pour optimiser
le rendement durant le
fonctionnement normal du
compresseur.
Ceci est normal.
Éclatement
Contraction/expansion des
parois internes, surtout lors du
refroidissement initial.
Ceci est normal.
Sifflement/
égouttement
Écoulement de liquide réfrigérant
ou d’huile dans le compresseur.
Ceci est normal.
Vibration
Le réfrigérateur n’est peut-être
pas stable.
Ajuster les vis de nivellement et abaisser le pied de nivellement avant
de façon à ce qu’il soit bien en contact avec le plancher. Consulter la
section “Nivellement du réfrigérateur et fermeture de la porte”.
68
DÉPANNAGE
Essayez d’abord les solutions suggérées ici ou visitez notre site Web au www.kitchenaid.custhelp.com.
Si les problèmes
suivants surviennent
Causes possibles
Solution
Sons inhabituels (suite)
Entrechoquement/
martèlement
Mouvement des conduites d’eau
contre le cabinet du réfrigérateur
ou d’objets posés sur le dessus
du cabinet du réfrigérateur.
Éloigner l’excédent de canalisation d’eau du cabinet du réfrigérateur ou
la fixer dessus. Consulter la section “ Raccordement à la canalisation
d’eau ” ou retirer les objets du sommet du réfrigérateur.
Grésillement
De l’eau goutte sur l’élément de
chauffage durant le programme
de dégivrage.
Ceci est normal.
Écoulement d’eau/
gargouillement
Peut se produire lorsque la glace
fond lors du programme de
dégivrage et que l’eau s’écoule
dans le plateau de dégivrage.
Ceci est normal.
Bourdonnement et
cliquetis
Se produit lorsque le robinet
d’eau s’ouvre et se referme pour
distribuer de l’eau ou remplir la
machine à glaçons.
Si le réfrigérateur est raccordé à une canalisation d’arrivée d’eau, cela
est normal. Éteindre la machine à glaçons si le réfrigérateur n’est pas
raccordé à une canalisation d’arrivée d’eau.
Cliquetis répétitif
Soupape de régulation double de
la fonction de refroidissement.
Un son de cliquetis rapide et répétitif peut être entendu lorsque l’unité
passe du refroidissement d’un compartiment à un autre. Ceci est
normal.
Craquement/broyage
Peut se produire lorsque la glace
est éjectée du moule à glaçons.
Ceci est normal.
Fracas
Peut se produire lorsque les
glaçons tombent dans le bac
d’entreposage.
Ceci est normal.
Température et humidité
La température est
trop élevée.
La température est
trop basse dans le
réfrigérateur/bac à
légumes.
La température est
trop basse dans le
garde-manger.
Le réfrigérateur vient d’être
installé.
Accorder 24 heures après l’installation pour que le réfrigérateur se
refroidisse complètement.
Le réglage des commandes n’est
pas adapté à l’environnement de
l’appareil.
Régler les commandes à un cran plus froid. Vérifier la température au
bout de 24 heures. Consulter la section “ Utilisation des commandes ”.
La/les portes sont ouvertes
fréquemment ou ne sont pas
complètement fermées. Ceci
permet à l’air chaud de pénétrer
dans le réfrigérateur.
Minimiser les ouvertures de porte et garder les portes complètement
fermées.
Une grande quantité d’aliments a
été récemment ajoutée.
Attendre quelques heures pour permettre au réfrigérateur de revenir à
une température normale.
Une ouverture d’évacuation du
réfrigérateur est bloquée.
Si l’ouverture d’évacuation située au milieu à l’arrière du compartiment
de réfrigération est obstruée par des articles placés directement
devant, le réfrigérateur sera trop froid. Éloigner les objets de l’ouverture
d’évacuation.
Le réglage des commandes n’est
pas adapté à l’environnement de
l’appareil.
Régler les commandes à un réglage plus chaud. Vérifier la température
au bout de 24 heures. Consulter la section “ Utilisation des
commandes ”.
Le bac d’entreposage à glaçons
est mal installé.
Consulter la section “ Machine à glaçons et bac d’entreposage ”.
Le réglage des commandes
n’est pas adapté aux articles
entreposés dans le tiroir.
Ajuster le réglage de température. Consulter la partie “ Utilisation des
commandes ” dans la section “ Utilisation du réfrigérateur ”.
Il y a accumulation
La pièce est humide.
d’humidité à
l’intérieur.
REMARQUE : Une
certaine accumulation
d’humidité est
normale.
Un environnement humide contribue à l’accumulation d’humidité.
69
DÉPANNAGE
Essayez d’abord les solutions suggérées ici ou visitez notre site Web au www.kitchenaid.custhelp.com.
Si les problèmes
suivants surviennent
Causes possibles
Solution
Température et humidité (suite)
Il y a accumulation
d’humidité à
l’intérieur.
REMARQUE : Une
certaine accumulation
d’humidité est
normale. (suite)
Du givre ou de la
glace s’est accumulé
dans le compartiment
de congélation.
La/les portes sont ouvertes
fréquemment ou ne sont pas
complètement fermées. Cela
permet à l’air humide de pénétrer
dans le réfrigérateur.
Minimiser les ouvertures de porte et garder les portes complètement
fermées.
Une porte est bloquée en position
ouverte.
Déplacer les emballages d’aliments pour libérer la porte.
Un compartiment ou une tablette
bloque le passage.
Replacer le compartiment ou la tablette correctement.
Entreposage de liquides dans des
récipients ouverts.
Cela ajoute de l’humidité à l’intérieur du réfrigérateur. Bien fermer tous
les récipients.
Le tiroir est fréquemment ouvert
ou est laissé ouvert.
Réduire les ouvertures du tiroir et garder le tiroir complètement fermé.
Joint de la porte en mauvais état.
S’assurer que les joints de porte sont en parfait contact avec le cabinet
du réfrigérateur pour que l’étanchéité soit assurée.
Les commandes de température
ne sont pas correctement réglées.
Consulter la section “ Utilisation des commandes ” pour connaître les
réglages de température recommandés.
Le réfrigérateur n’est pas
raccordé à l’alimentation en eau
ou le robinet d’arrêt d’eau n’est
pas ouvert.
Brancher le réfrigérateur à l’alimentation en eau et ouvrir le robinet
d’arrêt d’eau complètement.
La canalisation de la source
d’eau du domicile comporte une
déformation.
Une déformation dans la canalisation peut réduire l’écoulement d’eau.
Redresser la canalisation d’eau.
La machine à glaçons n’est pas
allumée.
S’assurer que la machine à glaçons est en marche. Consulter la section
“ Machine à glaçons et bac d’entreposage ”.
Le réfrigérateur vient d’être
installé.
Attendre 24 heures après l’installation de la machine à glaçons pour
que la production de glaçons commence. Attendre 3 jours pour que
la production de glaçons soit complète.
La porte du réfrigérateur n’est pas
complètement fermée.
Bien fermer la porte. Si elle ne ferme pas complètement, consulter la
partie “ Les portes ne ferment pas bien ” plus loin dans cette section.
Une grande quantité de glaçons a
été récemment prélevée.
Attendre suffisamment pour que la machine à glaçons produise plus de
glaçons. Consulter la section “ Machine à glaçons et bac d’entreposage
à glaçons ” pour connaître le taux de production de glaçons.
Un glaçon est coincé dans le bras
éjecteur de la machine à glaçons.
Enlever le glaçon du bras éjecteur avec un ustensile en plastique.
Un filtre à eau est installé sur le
réfrigérateur.
Enlever le filtre à eau et faire fonctionner la machine à glaçons. Si le
volume de glace augmente, le filtre est probablement obstrué ou mal
installé. Remplacer le filtre ou le réinstaller correctement.
Un système de filtration de l’eau
par osmose inverse est raccordé
à l’alimentation en eau froide.
Ceci peut réduire la pression de l’eau. Consulter la section
“ Spécifications de l’alimentation en eau ”.
Le robinet d’arrêt de la
canalisation d’eau n’est pas
complètement ouvert.
Ouvrir le robinet d’arrêt complètement.
La canalisation de la source
d’eau du domicile comporte une
déformation.
Une déformation dans la canalisation peut réduire l’écoulement d’eau.
Redresser la canalisation d’eau.
Un filtre à eau est installé sur le
réfrigérateur.
Enlever le filtre et faire fonctionner la machine à glaçons. Si la qualité
des glaçons s’améliore, le filtre est probablement obstrué ou mal
installé. Remplacer le filtre ou le réinstaller correctement.
Glaçons et eau
La machine à glaçons
ne produit pas ou
pas suffisamment de
glaçons.
Les glaçons sont
creux ou petits.
REMARQUE : Cela
indique une faible
pression d’eau.
70
DÉPANNAGE
Essayez d’abord les solutions suggérées ici ou visitez notre site Web au www.kitchenaid.custhelp.com.
Si les problèmes
suivants surviennent
Causes possibles
Solution
Glaçons et eau (suite)
Les glaçons sont
creux ou petits.
REMARQUE : Cela
indique une faible
pression d’eau. (suite)
Un système de filtration de l’eau
par osmose inverse est raccordé
à l’alimentation en eau froide.
Ceci peut réduire la pression de l’eau. Consulter la section
“ Spécifications de l’alimentation en eau ”.
D’autres questions concernant la
pression de l’eau?
Appeler un plombier agréé et qualifié.
Mauvais goût,
mauvaise odeur ou
couleur grise des
glaçons ou de l’eau.
Lorsqu’on vient d’installer un
réfrigérateur, le système de
distribution d’eau doit être rincé.
Rincer le système de distribution d’eau. Consulter la section
“ Distributeurs d’eau et de glaçons ” pour des instructions sur le rinçage
du système de distribution d’eau.
Raccords de plomberie
récemment installés ou
remplacés. Des raccords de
plomberie neufs peuvent entraîner
une décoloration ou un mauvais
goût des glaçons et de l’eau.
Jeter les glaçons et laver le bac d’entreposage à glaçons. Rincer le
circuit d’eau avec 3 gal (12 l) d’eau. Attendre 24 heures pour que
la machine à glaçons produise de nouveaux glaçons et jeter les
3 premiers lots de glaçons produits.
La canalisation d’alimentation en
eau est différente de celle qui est
recommandée.
L’utilisation d’une canalisation en cuivre ou d’une canalisation
d’alimentation en eau KitchenAid® est recommandée — numéro de
pièce 8212547RP. Consulter la section “ Raccordement à la canalisation
d’eau ”.
Les glaçons ont été conservés
pendant trop longtemps.
Jeter les glaçons et laver le bac d’entreposage à glaçons. Attendre
24 heures pour la fabrication de nouveaux glaçons.
L’eau a été conservée pendant
trop longtemps.
Distribuer au moins 1 pte (1 l) d’eau chaque semaine pour maintenir un
approvisionnement en eau fraîche.
Les glaçons ont pris l’odeur des
aliments.
Utiliser des emballages hermétiques et à l’épreuve de l’humidité pour
conserver les aliments.
L’eau contient des minéraux
(tels que le soufre).
L’installation d’un filtre à eau peut être requise afin d’enlever les
minéraux.
Un filtre à eau est installé sur le
réfrigérateur.
Une décoloration grise ou foncée de la glace indique que le système de
filtration de l’eau nécessite un rinçage supplémentaire. Rincer le circuit
d’eau avant d’installer ou d’utiliser un nouveau filtre à eau. Consulter la
section “ Distributeurs d’eau et de glaçons ” pour des instructions sur le
rinçage du filtre à eau.
Le filtre à eau doit être remplacé.
Remplacer le filtre à eau jetable au moins tous les 6 mois ou lorsque
signalé. Consulter la section “ Système de filtration de l’eau ”.
Le réfrigérateur n’est pas
raccordé à l’alimentation en eau
ou le robinet d’arrêt d’eau n’est
pas ouvert.
Brancher le réfrigérateur à l’alimentation en eau et ouvrir complètement
le robinet d’arrêt d’eau.
La canalisation de la source
d’eau du domicile comporte une
déformation.
Une déformation dans la canalisation d’eau peut réduire le débit au
distributeur d’eau et entraîner la formation de glaçons creux ou de
forme irrégulière. Redresser la canalisation d’eau.
Le réfrigérateur vient d’être
installé.
Rincer et remplir le système de distribution d’eau. Consulter la section
“ Distributeurs d’eau et de glaçons ”.
La pression en eau du domicile
est inférieure à 35 lb/po (241 kPa).
La pression en eau du domicile détermine la taille du débit depuis le
distributeur. Consulter la section “ Spécifications de l’alimentation en
eau ”.
Un système de filtration de l’eau
par osmose inverse est raccordé
à l’alimentation en eau froide.
Un système de filtration de l’eau par osmose inverse peut réduire la
pression de l’eau. Consulter la section “ Spécifications de l’alimentation
en eau ”.
Le filtre à eau est peut-être
obstrué.
Enlever le filtre à eau et faire fonctionner le distributeur. Si le débit
d’eau augmente, cela signifie que votre filtre est obstrué et doit être
remplacé. Consulter la section “ Système de filtration de l’eau ”.
Le filtre à eau est mal installé.
Enlever le filtre à eau et le réinstaller. Consulter la section “ Système de
filtration de l’eau ”.
Le distributeur
d’eau et de glaçons
ne fonctionne pas
correctement.
71
DÉPANNAGE
Essayez d’abord les solutions suggérées ici ou visitez notre site Web au www.kitchenaid.custhelp.com.
Si les problèmes
suivants surviennent
Causes possibles
Solution
Glaçons et eau (suite)
Le distributeur
d’eau et de glaçons
ne fonctionne pas
correctement. (suite)
La porte du réfrigérateur ou
du tiroir du congélateur est
entrouverte.
Bien fermer la porte ou le tiroir. Si elle ne ferme pas complètement,
consulter la section “ Les portes ne ferment pas complètement ”.
Les portes du réfrigérateur ont été
récemment enlevées.
S’assurer que l’assemblage câble/tuyau du distributeur d’eau a été
correctement reconnecté au sommet de la porte du réfrigérateur.
Consulter la section “ Nivellement du réfrigérateur et fermeture de la
porte ”.
Des glaçons obstruent le bac
d’entreposage ou le goulet de
distribution des glaçons.
À l’aide d’un ustensile en plastique, si nécessaire, retirer les
glaçons obstruant le bac d’entreposage ou le goulet de distribution
des glaçons. Nettoyer le goulet de distribution et le fond du bac
d’entreposage à l’aide d’un chiffon tiède et humide, puis sécher
soigneusement ces deux sections. Pour éviter toute obstruction
et maintenir un approvisionnement frais en glaçons, vider le bac
d’entreposage et nettoyer à la fois le bac d’entreposage et le goulet
de distribution toutes les 2 semaines.
Le bac à glaçons est
difficile à retirer de la
porte.
La quantité de glaçons dans le
bac peut être élevée et inégale en
comparaison à une production
de glaçons normale, la glace peut
ainsi créer de la pression sur les
parois.
Distribuer 2 à 3 verres de glaçons, puis essayer d’enlever le bac.
Le distributeur de
glaçons se bloque
lorsqu’il distribue de
la glace concassée.
De la glace concassée obstrue le
goulet de distribution de glaçons.
Pour dégager le distributeur à glaçons, passer de la glace concassée
au mode glaçons. Revenir ensuite à la glace concassée.
De l’eau suinte ou
dégoutte du système
de distribution.
REMARQUE : Il est
normal que quelques
gouttes s’écoulent de
la machine après la
distribution d’eau.
Le verre n’a pas été maintenu
sous le distributeur assez
longtemps.
Maintenir le verre sous le distributeur 2 à 3 secondes après avoir
relâché le levier du distributeur.
Distribution continue
de glaçons.
REMARQUE : Le
distributeur peut
laisser passer
quelques glaçons
après que le bras
ait été relâché, c’est
normal.
Le verre n’a pas été maintenu
sous le distributeur assez
longtemps.
Maintenir le verre sous le distributeur 2 à 3 secondes après avoir
relâché le levier du distributeur.
De l’eau continue
de dégoutter du
distributeur — plus
que quelques
gouttes.
Le réfrigérateur vient d’être
installé.
Le fait de rincer le circuit d’eau permet d’éliminer l’air retenu dans les
canalisations, ce qui entraîne l’égouttement du distributeur. Rincer le
système de distribution d’eau. Consulter la section “ Distributeurs d’eau
et de glaçons ”.
Le filtre à eau a été récemment
installé ou changé.
Le fait de rincer le circuit d’eau permet d’éliminer l’air retenu dans les
canalisations, ce qui entraîne l’égouttement du distributeur. Rincer le
système de distribution d’eau. Consulter la section “ Distributeurs d’eau
et de glaçons ”.
Une connexion d’eau peut ne pas
être bien serrée.
Vérifier la présence d’eau dans le compartiment inférieur du
réfrigérateur, dans la zone de la charnière ou près de la connexion à la
canalisation d’alimentation domestique à l’arrière du réfrigérateur.
De l’eau fuit
par l’arrière du
réfrigérateur.
72
Les raccords de la canalisation
Consulter la section “ Raccordement de l’eau ”.
d’eau n’ont pas été complètement
serrés.
DÉPANNAGE
Essayez d’abord les solutions suggérées ici ou visitez notre site Web au www.kitchenaid.custhelp.com.
Si les problèmes
suivants surviennent
Causes possibles
Solution
Glaçons et eau (suite)
De l’eau fuit
par l’arrière du
réfrigérateur. (suite)
Les portes ont été récemment
retirées et le raccord de la
canalisation en eau n’a pas été
complètement serré.
Consulter la section “ Nivellement du réfrigérateur et fermeture de la
porte ”.
De la glace
Le verre n’est pas tenu
concassée ou des
suffisamment près de la chute de
glaçons tombent à
glaçons.
côté du verre pendant
la distribution.
L’eau du distributeur
est tiède.
Tenir le verre plus près de la chute de glaçons.
L’eau du distributeur est réfrigérée Ceci est normal.
à 50 °F (10 °C).
Le réfrigérateur vient d’être
installé.
Attendre 24 heures après l’installation pour que l’alimentation en eau
refroidisse complètement.
Une grande quantité d’eau a été
récemment distribuée.
Accorder 3 heures pour que l’alimentation en eau refroidisse
complètement.
On n’a pas distribué d’eau
récemment.
Le premier verre d’eau peut ne pas être froid. Jeter le premier verre
d’eau distribué.
Le réfrigérateur n’est pas raccordé à
S’assurer que le réfrigérateur est raccordé à la canalisation d’arrivée d’eau
une canalisation d’arrivée d’eau froide. froide. Consulter la section “ Spécifications de l’alimentation en eau ”.
Portes
AVERTISSEMENT
Risque d'explosion
Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un décès,
une explosion ou un incendie.
Pour voir une vidéo détaillant l’ajustement et l’alignement des portes, consulter la section Aide avec le produit/
FAQ du site Web de notre marque et chercher “ Fermeture et alignement des portes ”.
Si les problèmes
suivants surviennent
La porte ne ferme pas
complètement.
Causes possibles
Solution
La porte est bloquée en position
ouverte.
Déplacer les emballages d’aliments pour libérer la porte.
Un compartiment ou une tablette
bloque le passage.
Replacer le compartiment ou la tablette correctement.
Récemment installé.
Enlever tous les matériaux d’emballage.
Les portes sont difficiles
à ouvrir.
Les joints de la porte sont collants ou
sales.
Nettoyer les joints et les surfaces de contact au savon doux
et à l’eau tiède. Rincer et sécher avec un linge doux.
Les portes semblent mal
alignées.
Les portes doivent être alignées ou
l’aplomb du réfrigérateur effectué.
Consulter la section “ Nivellement du réfrigérateur et fermeture
de la porte”.
Le réfrigérateur est
instable ou roule vers
l’avant lorsqu’on ouvre
ou ferme les portes.
Les pieds de nivellement ne sont pas
fermement en appui sur le sol.
Retirer le casier de la base. Tourner les deux pieds de
stabilisation (1 de chaque côté) du même nombre de tours
dans le sens horaire, jusqu’à ce qu’ils soient fermement en
appui sur le sol. Consulter la section “ Nivellement du
réfrigérateur et fermeture de la porte ”.
73
FEUILLE DE DONNÉES SUR LA PERFORMANCE
FICHE DE DONNÉES RELATIVES AU RENDEMENT
Système de filtration d’eau intérieur
Modèle P9WB2L/P9RFWB2L /Capacité : 200 gallons (757 litres)
Système testé et certifié par NSF International en vertu de la
norme NSF/ANSI 42, de la norme NSI 53 et de la norme 401 pour
la réduction des substances énumérées ci-dessous.
Ce produit a été testé selon les normas NSF/ANSI 42, 53 et 401 pour la réduction des substances énumérées ci-dessous. La
concentration des substances indiquées dans l’eau entrant dans le système a été réduite à une concentration moindre ou
égale à la limite permissible pour l’eau qui quitte le système, tel que spécifié dans les normes NSF/ANSI 42, 53 et 401.
Réd. de substances
Effets esthétiques
Goût/odeur de chlore
Particules (classe I*)
Réduction de contaminant
Concentration dans l’eau à
Limite permissible de concentration du produit % de réd.
traiter
dans l’eau
moyenne
2,0 mg/L ± 10 %
50 % reduction
97,0 %
Au moins 10 000 particules/mL
85 % reduction
>99,9 %
Concentration dans l’eau à
Limite permissible de concentration du produit % de réd.
traiter
dans l’eau
moyenne
Plomb : à pH 6,5 / à pH 8,5
0,15 mg/L± 10 %
0,010 mg/L
>99,3 % / 98,6 %
0,015 mg/L ± 10 %
0,005 mg/L
93,8 %
Benzène
p-dichlorobenzène
0,225 mg/L ± 10 %
0,075 mg/L
99,8 %
Carbofuran
0,08 mg/L ± 10 %
0,040 mg/L
81,9 %
Toxaphène
0,015 ± 10 %
0,003 mg/L
>95 %
Atrazine
0,009 mg/L ± 10 %
0,003 mg/L
87,0 %
99 %
>99 %
Asbestos
107 à 108 fibres/L††
Kystes opérationnels†
50,000/L min.
99,95 %
>99,99 %
Turbidité
11 uTN ± 10 %
0,5 uTN
96,9 %
Lindane
0,002 ± 10 %
0,0002 mg/L
>99,2 %
Tétrachloroéthylène
0,015 mg/L ± 10 %
0,005 mg/L
96,6 %
O-dichlorobenzène
1,8 mg/L ± 10 %
0,60 mg/L
92,3 %
Éthylbenzène
2,1 mg/L ± 10 %
0,70 mg/L
86,9 %
1,2,4-Trichlorobenzène
0,210 mg/L ± 10 %
0,07 mg/L
>99,8 %
2,4 - D
0,210 mg/L ± 10 %
0,07 mg/L
88,5 %
Styrène
2,0 mg/L ± 10 %
0,1 mg/L
99,6 %
Toluène
3,0 mg/L ± 10 %
1,0 mg/L
93,5 %
Endrine
0,006 mg/L ± 10 %
0,002 mg/L
81,7 %
Atenolol
200 ± 20 %
30 ng/L
95,7 %
Triméthoprime
140 ± 20 %
20 ng/L
96,1 %
Linuron
140 ± 20 %
20 ng/L
96,3 %
Estrone
140 ± 20 %
20 ng/L
95,3 %
Nonylphénol
1400 ± 20 %
200 ng/L
95,5 %
Paramètres de test : pH = 7,5 ± 0,5 à moins d’indications contraires. Débit = 0,75 gpm (2,84 Lpm). Pression = 60 lb/po2 (413,7 kPa).
Température = 68 °F à 71,6 °F (20 °C à 22 °C). Capacité de service nominale = 200 gallons (757 litres). Les composés certifiés en vertu
de la norme NSF 401 sont considérés comme appartenant à la catégorie des “composés émergents/contaminants secondaires”. Les “composés
émergents/contaminants secondaires” sont des composés qui ont été détectés à de faibles concentrations dans des sources d’approvisionnement
en eau potable; même s’ils n’apparaissent qu’à de faibles concentrations, ces composés peuvent influencer la perception et le niveau d’acceptation de
la qualité de l’eau potable par le public.
Il est essentiel que les exigences de fonctionnement, d’entretien et de
remplacement de filtre soient respectées pour que ce produit donne le
rendement annoncé. Des dommages matériels peuvent subvenir si toutes
les instructions ne sont pas respectées.
La cartouche jetable doit être remplacée tous les 6 mois au plus tard.
Utiliser le filtre de rechange P9RFWB2L, référence EDR2RXD1/
EDR2RXD1B. Prix suggéré au détail en 2015 de 49,99 $US/49,99 $ CAN.
Les prix peuvent être modifiés sans préavis.
Le système de contrôle du filtre mesure la quantité d'eau qui passe
par le filtre et vous alerte lorsqu'il faut remplacer le filtre. Consulter les
sections “Utilisation des commandes” ou “Système de filtra tion
d’eau” (dans les instructions d’utilisation ou le Guide d’utilisation) pour
savoir comment vérifier l’état du filtre à eau.
Après avoir remplacé le filtre à eau, purger le système d’eau. Voir
“Distributeurs d’eau et de glaçons”ou “Distributeurs d’eau” dans les
instructions d’utilisation ou le guide d’utilisation.
Ces contaminants ne sont pas nécessairement présents dans votre
approvisionnement en eau. Même si le te st a été effectué dans des
conditions de laboratoire standard, le rendement réel peut varier.
Le produit ne doit être utilisé que pour l’eau froide.
* Classe I - taille des particules : > 0,5 à <1 µm
†
Cas de la filtration de kystes de Cryptosporidium parvum.
Fibres de longueur supérieure à 10 µ m
® NSF est une marque déposée de NSF International.
††
74
Le circuit d’eau doit être installé conformément aux lois et règlements
locaux et à ceux de l’État concerné.
Ne pas utiliser pour le filtrage d’une eau microbiologiquement polluée
ou de qualité inconnue en l’absence d’un dispositif de désinfection
adéquat avant ou après le système. Les systèmes certifiés pour la
réduction de kyste peuvent être utilisés pour l’eau désinfectée qui peut
contenir des kystes filtrables. EPA Est. No. 082047-TWN-001
Veuillez vous référer à la section “Garantie” (dans les instructions
d’utilisation ou le guide d’utilisation) pour la garantie limitée, le nom
et le numéro de téléphone du fabricant.
Directives d’application/Paramètres d’approvisionnement en eau
Approvisionnement en eau
Pression de l’eau
Température de l’eau
Débit nominal
Pression d’eau
30 - 120 lb/po 2(207 - 827 kPa)
33 ° - 100 °F (0.6 ° - 37.8 °C)
0,75 gpm (2,84 L/m) à 60 lb/po 2
GARANTIE LIMITÉE
DES APPAREILS
DE RÉFRIGÉRATION
KITCHENAID®
ATTACHEZ ICI VOTRE REÇU DE VENTE. UNE PREUVE D’ACHAT EST
OBLIGATOIRE POUR OBTENIR L’APPLICATION DE LA GARANTIE.
Lorsque vous appelez le centre d’eXpérience à la clientèle, veuillez
garder à disposition les renseignements suivants :
■■ Nom, adresse et numéro de téléphone
■■ Numéros de modèle et de série
■■ Une description claire et détaillée du problème rencontré
■■ Une preuve d’achat incluant le nom et l’adresse du marchand
ou du détaillant
SI VOUS AVEZ BESOIN D’UN DÉPANNAGE :
1. Avant de nous contacter pour obtenir un dépannage, veuillez déterminer si des réparations sont nécessaires pour votre produit.
Certains problèmes peuvent être résolus sans intervention de dépannage. Prenez quelques minutes pour parcourir la section
Dépannage ou Résolution de problèmes du guide d’utilisation et d’entretien ou rendez-vous sur le producthelp.kitchenaid.com.
2. Tout dépannage sous garantie doit être effectué exclusivement par nos fournisseurs de dépannage autorisés KitchenAid.
Aux É.-U. et au Canada, dirigez toutes vos demandes de service sous garantie au :
Centre d’eXpérience de la clientèle KitchenAid
Aux É.-U., composez le 1 800 422-1230. Au Canada, composez le 1 800 807-6777.
Si vous résidez à l’extérieur du Canada ou des 50 États des États-Unis, contactez votre marchand KitchenAid autorisé pour déterminer
si une autre garantie s’applique.
GARANTIE LIMITÉE DE DIX ANS
CE QUI EST COUVERT
CE QUI N’EST PAS COUVERT
GARANTIE LIMITÉE D’UN AN
(PIÈCES ET MAIN-D’OEUVRE)
Pendant un an à compter de la date d’achat, lorsque ce gros appareil
ménager est installé, utilisé et entretenu conformément aux instructions
jointes à ou fournies avec le produit, la marque KitchenAid de Whirlpool
Corporation ou Whirlpool Canada LP (ci-après désignées “KitchenAid”)
décidera à sa seule discrétion de remplacer le produit ou de couvrir le
coût des pièces de remplacement spécifiées par l’usine et de la maind’oeuvre nécessaires pour corriger les vices de matériaux ou de fabrication
qui existaient déjà lorsque ce gros appareil ménager a été acheté. S’il est
remplacé, l’appareil sera couvert pour la période restant à couvrir de la
garantie limitée d’un an du produit d’origine.
GARANTIE LIMITÉE DE LA DEUXIÈME À LA CINQUIÈME
ANNÉE INCLUSIVEMENT SUR LA DOUBLURE DE LA CAVITÉ
ET SUR LE SYSTÈME DE RÉFRIGÉRATION SCELLÉ
(PIÈCES ET MAIN-D’ŒUVRE)
De la deuxième à la cinquième année inclusivement à compter de la date
d’achat initiale, lorsque ce gros appareil ménager est installé, utilisé et
entretenu conformément aux instructions jointes au produit ou fournies
avec, la marque KitchenAid paiera pour les pièces de rechange spécifiées
par l’usine et la main-d’oeuvre concernant les composants suivants pour
corriger les défauts non esthétiques de matériau ou de fabrication de ladite
pièce qui empêchent le réfrigérateur de fonctionner et qui étaient déjà
présents lorsque ce gros appareil ménager a été acheté :
■■ Doublure de la cavité du réfrigérateur/congélateur si la pièce se fissure en
raison d’un vice de matériau ou de fabrication.
■■ Système de réfrigération scellé (y compris le compresseur, l’évaporateur,
le condenseur, le séchoir et les conduits de connexion).
GARANTIE LIMITÉE DE LA SIXIÈME À LA DIXIÈME ANNÉE
INCLUSIVEMENT SUR LE SYSTÈME DE RÉFRIGÉRATION SCELLÉ
(PIÈCES SEULEMENT - MAIN-D’ŒUVRE EXCLUSE)
De la sixième à la dixième année inclusivement à compter de la date d’achat
initiale, lorsque ce gros appareil ménager est installé, utilisé et entretenu
conformément aux instructions jointes au produit ou fournies avec, KitchenAid
paiera pour les pièces de rechange spécifiées par l’usine pour corriger
les défauts non esthétiques de matériau ou de fabrication du système de
réfrigération scellé (incluant le compresseur, l’évaporateur, le condensateur, le
séchoir et les conduits de connexion) qui étaient déjà présents lorsque ce gros
appareil ménager a été acheté.
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA
PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE
PAR LA PRÉSENTE. Le dépannage doit être fourni par une compagnie
de service désignée par KitchenAid. Cette garantie limitée est valide
uniquement aux États-Unis ou au Canada et s’applique exclusivement
lorsque le gros appareil ménager est utilisé dans le pays où il a été acheté.
La présente garantie limitée est valable à compter de la date d’achat initial
par le consommateur. Une preuve de la date d’achat initial est exigée pour
obtenir un dépannage dans le cadre de
la présente garantie limitée.
1. Usage commercial, non résidentiel ou par plusieurs
familles, ou non-respect des instructions d’utilisation, de
fonctionnement ou d’installation.
2. Visite à domicile pour montrer à l’utilisateur comment utiliser
l’appareil.
3. Visites de service pour rectifier une installation ou un entretien
fautifs du produit, une installation non conforme aux codes
d’électricité ou de plomberie ou la rectification de l’installation
électrique ou de la plomberie du domicile (ex : câblage
électrique, fusibles ou tuyaux d’arrivée d’eau du domicile).
4. Pièces consomptibles (ex : ampoules, piles, filtres à air ou à
eau, solutions de conservation).
5. Défauts ou dommages résultant de l’utilisation de pièces ou
accessoires autres que d’origine KitchenAid.
6. Dommages causés par : accident, mauvaise utilisation, abus,
incendie, inondations, catastrophe naturelle ou utilisation de
produits non approuvés par KitchenAid.
7. Réparations aux pièces ou systèmes dans le but de rectifier
un dommage ou des défauts résultant d’une réparation,
altération ou modification non autorisée faite à l’appareil.
8. Défauts d’apparence, notamment les éraflures, traces de
choc, fissures ou tout autre dommage subi par le fini de
l’appareil ménager, à moins que ces dommages ne résultent
de vices de matériaux ou de fabrication et ne soient signalés
à KitchenAid dans les 30 jours suivant la date d’achat.
9. Décoloration, rouille ou oxydation des surfaces résultant
d’environnements caustiques ou corrosifs incluant des
concentrations élevées de sel, un haut degré d’humidité
ou une exposition à des produits chimiques (exemples non
exhaustifs).
10. Perte d’aliments ou de médicaments due à la défaillance du
produit.
11. Enlèvement ou livraison. Ce produit est conçu pour être
réparé au domicile.
12. Frais de déplacement et de transport pour le dépannage/la
réparation dans une région éloignée où une compagnie de
service KitchenAid autorisée n’est pas disponible.
13. Retrait ou réinstallation d’appareils inaccessibles ou de
dispositifs préinstallés (ex : garnitures, panneaux décoratifs,
plancher, meubles, îlots de cuisine, plans de travail, panneaux
de gypse) qui entravent le dépannage, le retrait ou le
remplacement du produit.
14. Dépannage et pièces pour des appareils dont les numéros de
série et de modèle originaux ont été enlevés, modifiés ou ne
peuvent pas être facilement identifiés.
Le coût d’une réparation ou d’un remplacement dans le cadre
de ces circonstances exclues est à la charge du client.
75
CLAUSE D’EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES
LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D’APTITUDE À UN USAGE
PARTICULIER, SONT LIMITÉES À DIX ANS OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et certaines provinces
ne permettent pas de limitation sur la durée des garanties implicites de qualité marchande ou d’aptitude à un usage particulier, de sorte que la
limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez
également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre.
EXONÉRATION DE RESPONSABILITÉ DANS LES DOMAINES NON COUVERTS PAR LA GARANTIE
KitchenAid décline toute responsabilité au titre de la qualité, de la durabilité ou en cas de dépannage ou de réparation nécessaire sur ce gros
appareil ménager autre que les responsabilités énoncées dans la présente garantie. Si vous souhaitez une garantie plus étendue ou plus
complète que la garantie limitée fournie avec ce gros appareil ménager, adressez-vous à KitchenAid ou à votre détaillant pour obtenir les
modalités d’achat d’une garantie étendue.
LIMITATION DES RECOURS : EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION
PRÉVUE PAR LA PRÉSENTE. KITCHENAID N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS.
Certains États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces
limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous
pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre.
04/17
W10815169D
W10815171D-SP
/™ ©2018. Used under license in Canada. All rights reserved.
Utilisé sous licence au Canada. Tous droits réservés.
®
05/18

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
