Maytag UXT2030ADW Range Hood Owner's Manual

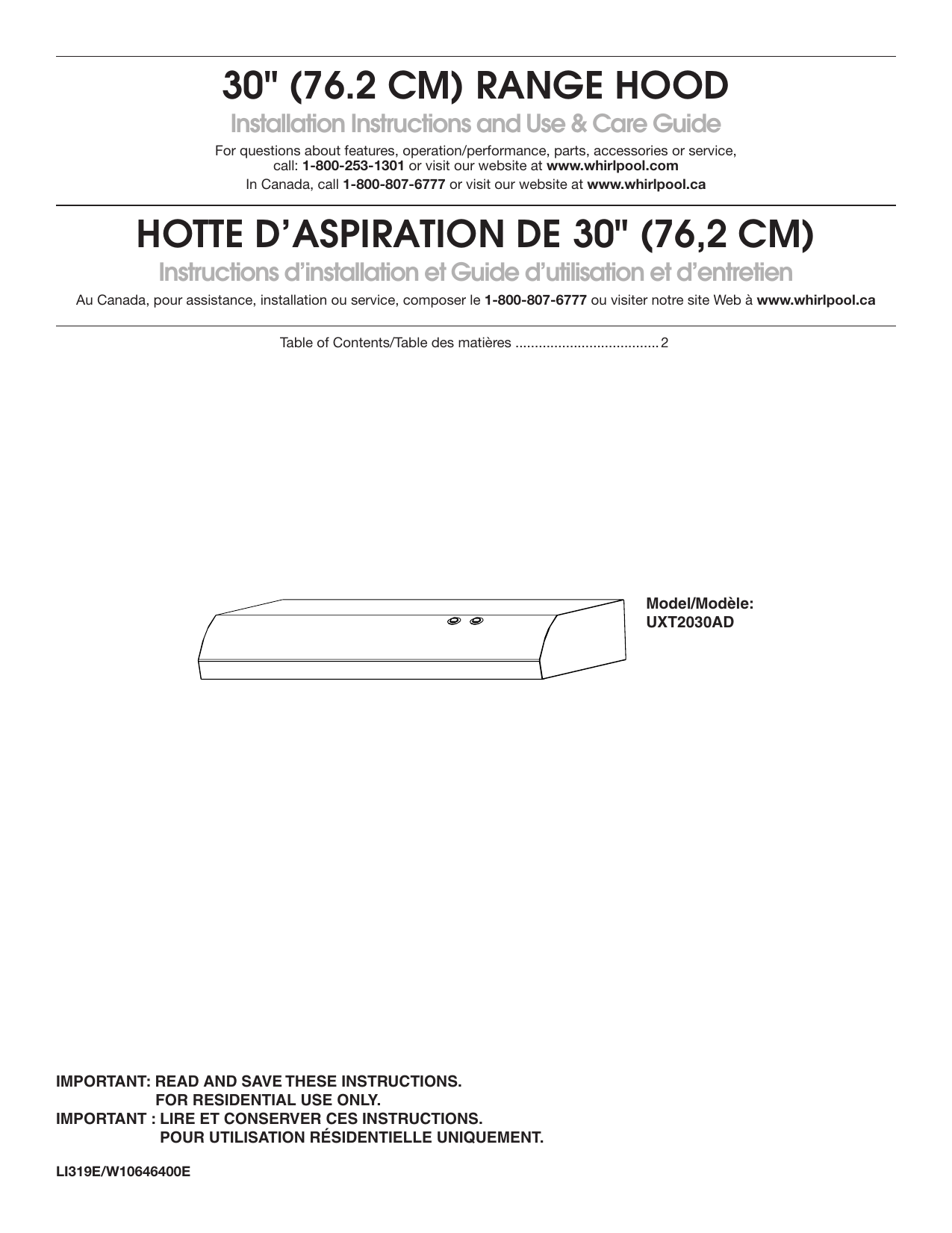

30" (76.2 CM) RANGE HOOD
Installation Instructions and Use & Care Guide
For questions about features, operation/performance, parts, accessories or service,
call: 1-800-253-1301 or visit our website at www.whirlpool.com
In Canada, call 1-800-807-6777 or visit our website at www.whirlpool.ca
HOTTE D’ASPIRATION DE 30" (76,2 CM)
Instructions d’installation et Guide d’utilisation et d’entretien
Au Canada, pour assistance, installation ou service, composer le 1-800-807-6777 ou visiter notre site Web à www.whirlpool.ca
Table of Contents/Table des matières...................................... 2
Model/Modèle:
UXT2030AD
IMPORTANT: READ AND SAVE THESE INSTRUCTIONS.
FOR RESIDENTIAL USE ONLY.
IMPORTANT : LIRE ET CONSERVER CES INSTRUCTIONS.
POUR UTILISATION RÉSIDENTIELLE UNIQUEMENT.
LI319E/W10646400E
TABLE OF CONTENTS
RANGE HOOD SAFETY..................................................................2
INSTALLATION REQUIREMENTS..................................................4
Tools and Parts..............................................................................4
Location Requirements.................................................................4
Venting System.............................................................................5
Electrical Requirements................................................................6
INSTALLATION INSTRUCTIONS....................................................7
RANGE HOOD USE.......................................................................10
Range Hood Controls.................................................................10
RANGE HOOD CARE....................................................................11
Cleaning......................................................................................11
WIRING DIAGRAM........................................................................12
ASSISTANCE OR SERVICE..........................................................13
In the U.S.A.................................................................................13
In Canada....................................................................................13
WARRANTY...................................................................................14
TABLE DES MATIÈRES
SÉCURITÉ DE LA HOTTE DE CUISINIÈRE................................15
EXIGENCES D’INSTALLATION....................................................17
Outillage et pièces.......................................................................17
Exigences d’emplacement..........................................................17
Circuit d’évacuation....................................................................18
Spécifications électriques...........................................................19
INSTRUCTIONS D’INSTALLATION..............................................20
UTILISATION DE LA HOTTE........................................................23
Commandes de la hotte de cuisinière........................................23
ENTRETIEN DE LA HOTTE..........................................................24
Nettoyage....................................................................................24
SCHÉMA DE CÂBLAGE................................................................25
ASSISTANCE OU SERVICE..........................................................26
Au Canada...................................................................................26
GARANTIE......................................................................................27
RANGE HOOD SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
DANGER
WARNING
You can be killed or seriously injured if you don't immediately
follow instructions.
You can be killed or seriously injured if you don't follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
2
State of California Proposition 65 Warnings:
WARNING: This product contains one or more chemicals known to the State of California to cause cancer.
WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or other
reproductive harm.
IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
3
INSTALLATION REQUIREMENTS
Tools and Parts
Optional accessories
Gather the required tools and parts before starting
installation. Read and follow the instructions provided
with any tools listed here.
Power
cord kit
Part Number
W10355452*
Tools needed
Metal snips
Wire stripper
#2 Phillips
screwdriver
Flat-blade
screwdriver
Pencil
Drill with ¹⁄₈"
(3 mm), ¹⁄₂"
(13 mm)
and 1¹⁄₄"
(3 cm) bits
* For information on ordering, see the “Assistance or Service”
section.
Location Requirements
IMPORTANT: Observe all governing codes and ordinances.
Caulking gun and weatherproof
caulking compound
■■
It is the installer’s responsibility to comply with installation
clearances specified on the model/serial/rating plate.
The model/serial/rating plate is located inside the range
hood on the left wall.
■■
Range hood location should be away from strong draft
areas, such as windows, doors, and strong heating vents.
■■
Cabinet opening dimensions that are shown must be
used. Given dimensions provide minimum clearance.
Consult the cooktop/range manufacturer installation
instructions before making any cutouts.
■■
This range hood is recommended for use with cooktops
with a maximum total rating of 40,000 BTUs or less.
■■
Grounded electrical outlet is required. See “Electrical
Requirements” section.
■■
All openings in ceiling and wall where range hood will
be installed must be sealed.
■■
These range hoods are factory set for vented installations.
Models that are capable of being installed as non-vented
(recirculating) require charcoal filters. See the “Assistance or
Service” section for information on ordering charcoal filters.
Jigsaw or keyhole saw
Parts supplied
Remove parts from package. Check that all parts are included.
#8-18 x 1"
(4.2 x 25 mm)
flat-head screws
#8-18 x ⁵⁄₈"
(4.2 x 16 mm)
truss-head screws
Drywall
anchors
Mounting
brackets
For Mobile Home Installations
The installation of this range hood must conform to the
Manufactured Home Construction Safety Standards, Title
24 CFR, Part 328 (formerly the Federal Standard for Mobile
Home Construction and Safety, title 24, HUD, Part 280),
or when such standard is not applicable, the standard for
Manufactured Home Installation 1982 (Manufactured Home
Sites, Communities and Setups) ANSI A225.1/NFPA 501A
or latest edition, or with local codes.
7" (17.8 cm) round vent
mounting plate
Part Number W10388168*
Product Dimensions
Parts needed
120V, 75W
maximum,
type E26
lamp
UL Listed/CSA
Approved
wire connectors
For 7" (17.8 cm) round vented installations
Vent clamps as
required
7" (17.8 cm) round
metal vent system with
wall or roof cap
4
Stainless steel cleaner
and polish
Part Number 31462A*
7" (17.8 cm)
round damper
Part Number
W10355451*
6⁹⁄₁₆" (16.7 cm)
2"
(5.1 cm)
1"
(2.5 cm)
4¹⁵⁄₁₆"
(12.5 cm)
1"
(2.5 cm)
29¹⁵⁄₁₆" (76.0 cm)
9"
(22.9 cm)
1¹⁄₂"
(3.8 cm)
18⁵⁄₈"
(47.3 cm)
Top Venting
Installation Clearances
Wall Venting
B
A
A
B
C
A
D
B
A. 7" (17.8 cm) round vent
through roof (purchased
separately)
B. Roof cap with damper
(purchased separately)
A. 7" (17.8 cm) round vent out
the top and through the wall
(purchased separately)
B. Wall cap with damper
(purchased separately)
Cold Weather Installations
E
An additional backdraft damper should be installed to
minimize backward cold air flow and a thermal break should
be installed to minimize conduction of outside temperatures
as part of the vent system. The damper should be on the cold
air side of the thermal break.
The break should be as close as possible to where the
vent system enters the heated portion of the house.
Makeup Air
A. 24" (61 cm) minimum distance from electric cooking surface
24" (61 cm) minimum distance from gas cooking surface
30" (76.2 cm) suggested maximum above the cooking surface
B. 18" (45.7 cm) minimum clearance - upper cabinet to countertop
C. 30" (76.2 cm) minimum cabinet opening width
D. 12" (30.5 cm) cabinet depth
E. 36" (91.4 cm) base cabinet height
Venting System
Venting Methods
NOTES:
■■
Flexible vent is not recommended. Flexible vent
creates both back pressure and air turbulence
that greatly reduce performance.
The vent system is optional for this model.
Vent system can terminate either through the roof or wall.
Use 7" (17.8 cm) or larger round vent with a maximum length
of 50 ft (15.2 m) for vent system.
■■
Local building codes may require the use of makeup
air systems when using ventilation systems greater than
specified CFM of air movement. The specified CFM varies
from locale to locale. Consult your HVAC professional
for specific requirements in your area.
Venting Requirements
■■
Vent system must terminate to the outdoors.
■■
Do not terminate the vent system in an attic
or other enclosed area.
■■
Do not use a 4" (10.2 cm) laundry-type wall cap.
■■
Use 7" (17.8 cm) round metal vent. Rigid metal
vent is recommended. Plastic or metal foil vent
is not recommended.
The length of vent system and number of elbows should
be kept to a minimum to provide efficient performance.
For the most efficient and quiet operation:
■■
■■
Use no more than three 90° elbows.
■■
Make sure there is a minimum of 24" (61 cm) of straight
vent between the elbows if more than 1 elbow is used.
■■
Do not install 2 elbows together.
■■
Use clamps or duct tape to seal all joints in the vent system.
■■
The vent system must have a damper. If roof or wall cap has
a damper, do not use damper supplied with the range hood.
■■
Use caulking to seal exterior wall or roof opening
around the cap.
5
Calculating Vent System Length
To calculate the length of the system you need, add the
equivalent feet (meters) for each vent piece used in the system.
Vent System
Vent Piece
45° elbow
2.5 ft (0.8 m)
90° elbow
5 ft (1.5 m)
7" (17.8 cm) wall cap
0 ft (0 m)
Electrical Requirements
Observe all governing codes and ordinances.
Ensure that the electrical installation is adequate and in
conformance with National Electrical Code, ANSI/NFPA
70 (latest edition) or CSA Standards C22.1-94, Canadian
Electrical Code, Part 1 and C22.2 No. 0-M91 (latest edition),
and all local codes and ordinances.
If codes permit and a separate ground wire is used, it is
recommended that a qualified electrician determine that
the ground path is adequate.
A copy of the above code standards can be obtained from:
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
■■
A 120 volt, 60 Hz., AC only, 15-amp, fused
electrical circuit is required.
■■
If the house has aluminum wiring, follow
the procedure below:
1. Connect a section of solid copper wire
to the pigtail leads.
2. Connect the aluminum wiring to the added section
of copper wire using special connectors and/or tools
designed and UL Listed for joining copper to aluminum.
Follow the electrical connector manufacturer’s recommended
procedure. Aluminum/copper connection must conform
with local codes and industry accepted wiring practices.
■■
Wire sizes and connections must conform with the rating
of the appliance as specified on the model/serial/rating
plate. The model/serial/rating plate is located inside the
range hood on the left wall.
■■
Wire sizes must conform to the requirements of the National
Electrical Code, ANSI/NFPA 70 (latest edition) or CSA
Standards C22. 1-94, Canadian Electrical Code, Part 1
and C22.2 No. 0-M91 (latest edition), and all local codes
and ordinances.
Example vent system
90˚ elbow
6 ft (1.8 m)
Wall cap
2 ft (0.6 m)
1 - 90° elbow
= 5 ft (1.5 m)
1 - wall cap
= 0 ft (0 m)
8 ft (2.4 m) straight
= 8 ft (2.4 m)
System length
= 13 ft (3.9 m)
Maximum Recommended Length
7" (17.8 cm) Round Vent
6
= 50 ft (15.2 m)
INSTALLATION INSTRUCTIONS
NOTES:
■■
Depending on your model, determine which venting
method to use: roof or wall.
■■
It is recommended that the vent system be installed before
the range hood is installed. Go to “Venting System” in the
“Installation Requirements” section if you need assistance.
■■
Before making cutouts, make sure there is proper clearance
within the ceiling or wall for the vent system.
3. Install Brackets
1. Disconnect Power
WARNING
Electrical Shock Hazard
Disconnect power before servicing.
Replace all parts and panels before operating.
Failure to do so can result in death or electrical shock.
2. Mark Hole Locations
Align the exterior edge of the mounting brackets
with the exterior edges of the upper cabinet.
IMPORTANT: The brackets should touch the upper cabinet.
With a pencil, mark the upper holes on the brackets.
■■
Using a #2 Phillips screwdriver, install the drywall anchors.
Using #8-18 x 1" (4.2 x 25 mm) flat-head #2 Phillips screws,
install the mounting brackets using the upper holes.
NOTE: For installations to a surface other than drywall,
it is recommended that a qualified contractor determine
the anchoring method.
■■
4. Prepare Range Hood
■■
Set the range hood on its back on a covered surface.
■■
Using a #2 Phillips screwdriver, remove the 7"
(17.8 cm) round vent mounting plate attached
with 3.5 x 9.5 mm screws.
■■
Using a #2 Phillips screwdriver, remove the electrical
box cover.
■■
Using a flat-blade screwdriver, remove the appropriate
power supply knockout.
7
5. Mark Hole Locations
6. Mark and Cut Vent Opening
7" (17.8 cm) Round Vent System
1"
(2.5 cm)
A
■■
Lift the range hood into place and insert the mounting bracket
tabs through the slots in the back of the range hood.
Using the 7" (17.8 cm) round vent mounting plate, draw
the vent opening outline on the underside of the cabinet:
--
Place the vent mounting plate on the bottom of the
cabinet. Position the edge of the plate with the widest
distance (A) between the hole and edge of the mounting
plate against the wall. Position the side edges of the
mounting plate between the dots marked previously.
IMPORTANT: The widest edge (A) of the vent
mounting plate must be positioned against the wall.
--
Trace the 7" (17.8 cm) vent opening (solid line)
on the cabinet bottom.
AA
90˚
■■
Using a jigsaw or keyhole saw, cut the vent opening
1" (2.5 cm) larger than the 7" (17.8 cm) hole traced
(dashed line).
7. Drill Electrical Opening
C
C
B
Hold the range hood firmly in place with one hand and
bend each mounting tab (A) upward approximately 90°.
Mark the hole at the power supply knockout (B).
Mark the 4 vent hole locations (C) on the top of the range hood.
OPTIONAL: Mark the hole in each mounting tab.
Remove the range hood and set it aside.
Using a 11/4" (3 cm) drill bit, drill the hole in the dot
marked previously at the electrical strain relief.
OPTIONAL: Using a 1/8" (3 mm) drill bit, drill pilot holes
for the dots marked previously at each mounting tab
at an approximate 45° angle in an upward direction.
8
8. Prepare Range Hood Vents
and Mounting Tabs
x2
B
10. Mount Range Hood
D
C
A
■■
Install Strain Relief
Install a UL Listed/CSA Approved 1/2" (13 mm)
strain relief (A).
■■
Mounting Tabs
Start a #8-18 x 5/8" (4.2 x 16 mm) truss-head screw into
the mounting tab (D) on each side of the range hood
as shown in the inset. Insert the screws approximately
2 turns into the mounting tab holes.
■■
7" (17.8 cm) Round Vent Installations
Remove both top knockouts (B and C).
■■
Lift the range hood into place, positioning the rear slots
over the mounting brackets.
■■
Using a Phillips screwdriver, push on the screws that
are started into the top mounting tabs and bend the
tabs against the cabinet side walls. Attach the screws
to the cabinet side walls.
IMPORTANT: Do not overtighten the screws.
■■
For direct wire installations, run the home power supply
cable according to the National Electric Code or CSA
standards and local codes and ordinances. There must
be enough wiring from the fused disconnect (or circuit
breaker) box to make the connection in the range hood
electrical terminal box.
■■
Tighten the strain relief screws.
NOTE: Do not reconnect power until the installation
is complete.
OPTIONAL: If you prefer, bend the rear tabs against
the rear of the range hood and attach to the wall using
#8-18 x 5/8" (4.2 x 16 mm) truss-head screws.
9. Attach Vent Damper or Transition
7" (17.8 cm) Round Vent Mounting Plate
A
B
C
11. Connect Vent System
■■
Using (2) short Phillips head screws, install the 7" (17.8 cm)
round vent mounting plate over the vent knockouts
removed in Step 8. Position the wide flange (C) to the front.
NOTE: An optional 7" (17.8 cm) round damper (A),
Part Number W10355451 is available as an accessory.
For information on ordering, see the “Assistance
or Service” section.
■■
If installing the optional round damper, position
it over the round vent mounting plate.
■■
Connect the ventwork to the range hood.
■■
Seal joints with vent clamps or duct tape to make
secure and airtight.
■■
Check that the backdraft dampers work properly.
9
12. Make Electrical Connection
A
B
C
13. Complete the Installation
■■
Install a 120V, 75W maximum, light bulb with
E26 base. See “Replacing the Light Bulb” in
the “Range Hood Care” section.
■■
If removed previously, replace the filter. See “Metal
Grease Filter” in the “Range Hood Care” section.
Check the operation of the range hood fan and light.
See the “Range Hood Use” section.
If the range hood does not operate, check to see whether
a circuit breaker has tripped or a household fuse has blown.
Disconnect the power and check the wiring connections.
NOTE: To get the most efficient use from your new
range hood, read the “Range Hood Use” section.
■■
RANGE HOOD USE
Option 1 - Direct Wire Installations
■■
Use a UL Listed/CSA Approved wire connector
and connect the 3 white wires (A) together.
■■
Use a UL Listed/CSA Approved wire connector
and connect the 2 black wires (B) together.
The range hood is designed to remove smoke, cooking
vapors, and odors from the cooktop area. For best results,
start the hood before cooking and allow it to operate several
minutes after the cooking is complete to clear all smoke and
odors from the kitchen.
The hood controls are located on the front panel of
the range hood.
A
WARNING
C
B
Fire Hazard
A. Light housing and cover
B. Grease filter retainer
C. Grease filter
Electrically ground the blower.
Use copper wire.
Connect ground wire to green ground screw in
terminal box.
Failure to do so can result in death, fire, or
electrical shock.
Connect the green (or bare) ground wire (C) from the
power supply to the green ground screw in the electrical
box and tighten the screw securely.
Reinstall the electrical box cover.
Reconnect power.
■■
Option 2 - Power Cord Kit Installations
For optional power cord kit installations, follow the instructions
supplied with the power cord kit. See the “Assistance or
Service” section for information on ordering.
NOTE: Use only with range hood cord connection kits that
have been investigated and found acceptable for use with
this model range hood.
10
Range Hood Controls
Off
On
Off
A
High
Low
B
A. On/Off light switch
B. Fan speed switch
Operating the light
Press the light switch to the left to turn the light On.
Press the light switch to the right to turn the light Off.
Operating the fan
The fan has 2 speeds.
Press the fan switch to the left for Low speed.
Press the fan switch to the right for High speed.
Return the fan switch to the center to turn the fan Off.
RANGE HOOD CARE
Cleaning
IMPORTANT: Clean the hood and grease filters frequently
according to the following instructions. Replace the grease
filter before operating hood.
Exterior Surfaces
IMPORTANT: Do not use soap-filled scouring pads,
abrasive cleaners, cooktop polishing creme, steel wool,
gritty washcloths, or paper towels.
To avoid damage to the stainless steel, do not use cleaners
that contain chlorine.
Cleaning Method:
■■
Liquid detergent or all-purpose cleaner:
Rinse with clean water and dry with a soft, lint-free cloth.
■■
Glass cleaner to remove fingerprints.
■■
For stainless steel models, rub in the direction of the
grain to avoid scratching or damaging the surface.
■■
For stainless steel models, use Stainless Steel Cleaner
and Polish, Part Number 31462A (not included):
See the “Assistance or Service” section to order.
Metal Grease Filter
To Clean the Filter:
1. Remove the screw from the grease filter retainer.
2. Turn the grease filter retainer to release the filter.
A
Replacing the Light Bulb
Turn off the range hood and allow the light bulb to cool.
1. Disconnect power.
2. Squeeze the plastic lens cover and remove it from the hood.
3. Screw a 120V, 75W maximum, light bulb with
E26 base into the socket.
4. Replace the lens cover by squeezing the cover
and inserting the tabs into the slots.
5. Reconnect power.
If the new light does not operate, make sure the light bulb
is inserted correctly before calling service.
A. Filter retainer
3. Wash the metal filter as needed in a dishwasher
or hot detergent solution.
To Replace the Filter:
1. To reinstall the filter, place the back edge of the filter into the
channel at the rear of the hood. Push the filter into place and
turn the filter retainer to secure the filter to the range hood.
2. Replace the screw in the grease filter retainer.
11
WIRING DIAGRAM
SE116C
Light Switch
On - Off
BK
Motor Switch
Low - Off - High
BK
Brown - Red
12
9.36 ±10% Ohms
N
C19
RD
BK
BK
Speed 1
Common
WH
RD
BR
WH
Motor Characteristics
Power Supply
120 VAC
Frequency
60 Hz
Amperage
0.65 ±10% A
Wattage Rating
38 ±10% Watts
Motor Resistance
16.98 ±10% Ohms
Brown - White
WH
Speed 2
WH
RD
BR
WH
L
Ground
Screw
GND
ASSISTANCE OR SERVICE
If you need service
In Canada
Please refer to the warranty page in this manual.
If you need replacement parts
If you need to order replacement parts, we recommend that
you use only factory specified parts. Factory specified parts
will fit right and work right because they are made with the
same precision used to build every new appliance.
To locate factory specified replacement parts in your area,
call the following customer assistance telephone number
or your nearest designated service center.
Call the Whirlpool Canada LP Customer eXperience
Centre toll-free: 1-800-807-6777 or visit our webpage
www.whirlpool.ca.
Our consultants provide assistance with:
■■
Scheduling of service. Whirlpool designated service
technicians are trained to fulfill the product warranty
and provide after-warranty service anywhere in Canada.
■■
Features and specifications on our full line of appliances.
■■
Referrals to local Whirlpool dealers.
■■
Call the Whirlpool Customer eXperience Center toll-free:
1-800-253-1301 or visit our website at www.whirlpool.com.
Use and maintenance procedures.
■■
Accessory and repair parts sales.
Our consultants provide assistance with:
■■
Referrals to local dealers, repair parts distributors,
and service companies. Whirlpool Canada LP designated
service technicians are trained to fulfill the product warranty
and provide after-warranty service anywhere in Canada.
In the U.S.A.
■■
Scheduling of service. Whirlpool designated service
technicians are trained to fulfill the product warranty
and provide after-warranty service anywhere in the
United States.
■■
Features and specifications on our full line of appliances.
■■
Referrals to local dealers.
■■
Installation information.
■■
Use and maintenance procedures.
■■
Accessory and repair parts sales.
■■
Specialized customer assistance (Spanish speaking,
hearing impaired, limited vision, etc.).
For further assistance
If you need further assistance, you can write to Whirlpool
Canada LP with any questions or concerns at:
Whirlpool Brand Home Appliances
Customer eXperience Centre
Whirlpool Canada LP
200 - 6750 Century Ave.
Mississauga, Ontario L5N 0B7
Please include a daytime phone number in your correspondence.
For further assistance
If you need further assistance, you can write to Whirlpool
Corporation with any questions or concerns at:
Whirlpool Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Please include a daytime phone number in your correspondence.
13
WHIRLPOOL®
MAJOR APPLIANCE
LIMITED WARRANTY
ATTACH YOUR RECEIPT HERE. PROOF OF PURCHASE IS
REQUIRED TO OBTAIN WARRANTY SERVICE.
Please have the following information available when you call the
Customer eXperience Center:
■■ Name, address and telephone number
■■ Model number and serial number
■■ A clear, detailed description of the problem
■■ Proof of purchase including dealer or retailer name and address
IF YOU NEED SERVICE:
1. Before contacting us to arrange service, please determine whether your product requires repair.
Some questions can be addressed without service. Please take a few minutes to review the
Troubleshooting or Problem Solver section of the Use and Care Guide, scan the QR code on
the right to access additional resources, or visit www.whirlpool.com/product_help.
2. All warranty service is provided exclusively by our authorized Whirlpool Service Providers.
In the U.S. and Canada, direct all requests for warranty service to:
www.whirlpool.com/product_help
Whirlpool Customer eXperience Center
In the U.S.A., call 1-800-253-1301. In Canada, call 1-800-807-6777.
If outside the 50 United States or Canada, contact your authorized Whirlpool dealer to determine whether another warranty applies.
WHAT IS COVERED
ONE YEAR LIMITED WARRANTY
WHAT IS NOT COVERED
1. Commercial, non-residential, multiple-family use, or use inconsistent with published user,
operator or installation instructions.
2. In-home instruction on how to use your product.
3. Service to correct improper product maintenance or installation, installation not in accordance
with electrical or plumbing codes or correction of household electrical or plumbing (i.e. house
wiring, fuses or water inlet hoses).
4. Consumable parts (i.e. light bulbs, batteries, air or water filters, preservation solutions, etc.).
5. Defects or damage caused by the use of non-genuine Whirlpool parts or accessories.
6. Conversion of products from natural gas or L.P. gas.
7. Damage from accident, misuse, abuse, fire, floods, acts of God or use with products not
approved by Whirlpool.
8. Repairs to parts or systems to correct product damage or defects caused by unauthorized
service, alteration or modification of the appliance.
9. Cosmetic damage including scratches, dents, chips, and other damage to the appliance finishes
unless such damage results from defects in materials and workmanship and is reported to
Whirlpool within 30 days.
YOUR SOLE AND EXCLUSIVE
10. Discoloration, rust or oxidation of surfaces resulting from caustic or corrosive environments
REMEDY UNDER THIS LIMITED
including but not limited to high salt concentrations, high moisture or humidity or exposure to
WARRANTY SHALL BE PRODUCT
chemicals.
REPAIR AS PROVIDED HEREIN.
11.
Food or medicine loss due to product failure.
Service must be provided by a
12. Pick-up or delivery. This product is intended for in-home repair.
Whirlpool designated service
company. This limited warranty
13. Travel or transportation expenses for service in remote locations where an authorized Whirlpool
is valid only in the United States
servicer is not available.
or Canada and applies only when
14.
Removal or reinstallation of inaccessible appliances or built-in fixtures (i.e. trim, decorative
the major appliance is used in the
panels, flooring, cabinetry, islands, countertops, drywall, etc.) that interfere with servicing,
country in which it was purchased.
removal or replacement of the product.
This limited warranty is effective
from the date of original consumer 15. Service or parts for appliances with original model/serial numbers removed, altered or not easily
purchase. Proof of original
determined.
purchase date is required to obtain
The
cost of repair or replacement under these excluded circumstances shall be borne by the
service under this limited warranty.
customer.
For one year from the date
of purchase, when this major
appliance is installed, operated
and maintained according to
instructions attached to or
furnished with the product,
Whirlpool Corporation or
Whirlpool Canada LP (hereafter
“Whirlpool”) will pay for Factory
Specified Replacement Parts and
repair labor to correct defects in
materials or workmanship that
existed when this major appliance
was purchased, or at its sole
discretion replace the product. In
the event of product replacement,
your appliance will be warranted
for the remaining term of the
original unit’s warranty period.
DISCLAIMER OF IMPLIED WARRANTIES
IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A
PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not
allow limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This warranty gives
you specific legal rights, and you also may have other rights that vary from state to state or province to province.
DISCLAIMER OF REPRESENTATIONS OUTSIDE OF WARRANTY
Whirlpool makes no representations about the quality, durability, or need for service or repair of this major appliance other than the
representations contained in this warranty. If you want a longer or more comprehensive warranty than the limited warranty that comes with
this major appliance, you should ask Whirlpool or your retailer about buying an extended warranty.
LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES
YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.
WHIRLPOOL SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the
exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives
you specific legal rights, and you also may have other rights that vary from state to state or province to province.
11/14
14
SÉCURITÉ DE LA HOTTE DE CUISINIÈRE
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
DANGER
AVERTISSEMENT
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Avertissements de la proposition 65 de l'État de Californie :
AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de
cancers.
AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de
malformations et autres déficiences de naissance.
15
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
AVERTISSEMENT : POUR RÉDUIRE LE RISQUE
D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES
CORPORELS, RESPECTER LES INSTRUCTIONS
SUIVANTES :
■ Utiliser cet appareil uniquement dans les applications
envisagées par le fabricant. Pour toute question, contacter
le fabricant.
■ Avant d'entreprendre un travail d'entretien ou de nettoyage,
interrompre l'alimentation de la hotte au niveau du tableau
de disjoncteurs, et verrouiller le tableau de disjoncteurs
pour empêcher tout rétablissement accidentel de
l'alimentation du circuit. Lorsqu'il n'est pas possible de
verrouiller le tableau de disjoncteurs, placer sur le tableau
de disjoncteurs une étiquette d'avertissement proéminente
interdisant le rétablissement de l'alimentation.
■ Tout travail d'installation ou câblage électrique doit être
réalisé par une personne qualifiée, dans le respect des
prescriptions de tous les codes et normes applicables, y
compris les codes du bâtiment et de protection contre les
incendies.
■ Ne pas faire fonctionner un ventilateur dont le cordon ou la
fiche est endommagé(e). Jeter le ventilateur ou le retourner
à un centre de service agréé pour examen et/ou réparation.
■ Une source d'air de débit suffisant est nécessaire pour le
fonctionnement correct de tout appareil à gaz (combustion
et évacuation des gaz à combustion par la cheminée), pour
qu'il n'y ait pas de reflux des gaz de combustion. Respecter
les directives du fabricant de l'équipement de chauffage et
les prescriptions des normes de sécurité - comme celles
publiées par la National Fire Protection Association (NFPA)
et l'American Society for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE), et les prescriptions des
autorités réglementaires locales.
■ Lors des opérations de découpage et de perçage dans un
mur ou un plafond, ne pas endommager les câblages
électriques et les canalisations qui peuvent s’y trouver.
■ Les ventilateurs d'évacuation doivent toujours décharger
l'air à l'extérieur.
MISE EN GARDE : Cet appareil est conçu uniquement
pour la ventilation générale. Ne pas l'utiliser pour l'extraction
de matières ou vapeurs dangereuses ou explosives.
MISE EN GARDE : Pour minimiser le risque d'incendie
et évacuer adéquatement les gaz, veiller à acheminer l'air
aspiré par un conduit jusqu'à l'extérieur - ne pas décharger
l'air aspiré dans un espace vide du bâtiment comme une
cavité murale, un plafond, un grenier, un vide sanitaire ou
un garage.
AVERTISSEMENT : POUR RÉDUIRE LE RISQUE
D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS
MÉTALLIQUES.
AVERTISSEMENT : POUR MINIMISER LE RISQUE
D'UN FEU DE GRAISSE SUR LA CUISINIÈRE :
■ Ne jamais laisser un élément de surface fonctionner à
puissance de chauffage maximale sans surveillance. Un
renversement/débordement de matière graisseuse pourrait
provoquer une inflammation et la génération de fumée.
Utiliser une puissance de chauffage moyenne ou basse
pour le chauffage d'huile.
■ Veiller à toujours faire fonctionner le ventilateur de la hotte
lors de la cuisson avec une puissance de chauffage élevée
ou lors de la cuisson d'un mets à flamber (à savoir crêpes
Suzette, cerise jubilée, steak au poivre flambé).
■ Nettoyer fréquemment les ventilateurs d'extraction. Veiller à
ne pas laisser la graisse s'accumuler sur les surfaces du
ventilateur ou des filtres.
■ Utiliser toujours un ustensile de taille appropriée. Utiliser
toujours un ustensile adapté à la taille de l'élément
chauffant.
AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE
DOMMAGES CORPORELS APRÈS LE DÉCLENCHEMENT
D'UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUER
LES RECOMMANDATIONS SUIVANTES :a
■ Placer sur le récipient un couvercle bien ajusté, une tôle à
biscuits ou un plateau métallique POUR ÉTOUFFER LES
FLAMMES, puis éteindre le brûleur. VEILLER À ÉVITER
LES BRÛLURES. Si les flammes ne s'éteignent pas
immédiatement, ÉVACUER LA PIÈCE ET APPELER LES
POMPIERS.
■ NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT
ENFLAMMÉ - vous risquez de vous brûler.
■ NE PAS UTILISER D'EAU, ni un torchon humide - ceci
pourrait provoquer une explosion de vapeur brûlante.
■ Utiliser un extincteur SEULEMENT si :
– Il s'agit d'un extincteur de classe ABC, dont on connaît le
fonctionnement.
– Il s'agit d'un petit feu encore limité à l'endroit où il s'est
déclaré.
– Les pompiers ont été contactés.
– Il est possible de garder le dos orienté vers une sortie
pendant l'opération de lutte contre le feu.
a
Recommandations tirées des conseils de sécurité en cas
d'incendie de cuisine publiés par la NFPA.
■ AVERTISSEMENT : Pour réduire le risque d'incendie
ou de choc électrique, ne pas utiliser ce ventilateur avec un
quelconque dispositif de réglage de la vitesse à semiconducteurs.
LIRE ET CONSERVER CES INSTRUCTIONS
16
EXIGENCES D’INSTALLATION
Outillage et pièces
Accessoires en option
Rassembler les outils et pièces nécessaires avant
d’entreprendre l’installation. Lire et observer les instructions
fournies avec chacun des outils de la liste ci-dessous.
Ensemble du cordon
d'alimentation
Pièce numéro
W10355452*
Outils nécessaires
Cisaille de ferblantier
Pince à dénuder
Tournevis
Phillips n˚ 2
Tournevis à
lame plate
Crayon
Perceuse avec
forets de ¹⁄₈"
(3 mm), ¹⁄₂"
(13 mm) et
1 ¹⁄₄" (3 cm)
Nettoyant et poli pour
acier inoxydable
Pièce numéro 31462A*
* Pour des renseignements sur la commande, voir la section
“Assistance ou service”.
Exigences d’emplacement
IMPORTANT : Observer les dispositions de tous les codes
et règlements en vigueur.
■■
C’est à l’installateur qu’incombe la responsabilité
de respecter les distances de séparation spécifiées
sur la plaque signalétique. La plaque signalétique est
située à l’intérieur de la hotte, sur la paroi de gauche.
Pistolet à calfeutrage et composé
de calfeutrage résistant aux
intempéries
■■
Installer la hotte de cuisinière à distance de toute zone
exposée à des courants d’air, comme fenêtres, portes
et bouches de chauffage à fort débit.
Scie sauteuse ou scie à guichet
■■
Respecter les dimensions indiquées pour les ouvertures
à découper dans les meubles. Ces dimensions tiennent
compte des valeurs minimales des dégagements de
séparation. Avant d’effectuer des découpages, consulter
les instructions d’installation fournies par le fabricant
de la table de cuisson/cuisinière.
■■
Il est recommandé d’utiliser cette hotte avec une table
de cuisson dont la puissance totale ne dépasse pas
40 000 BTU.
■■
Une prise de courant électrique reliée à la terre est
nécessaire. Voir la section “Spécifications électriques”.
Pièces fournies
Retirer les pièces de l’emballage. Vérifier que toutes
les pièces sont présentes.
Vis à tête plate
n˚ 8-18 x 1"
(4,2 x 25 mm)
Vis à tête bombée
n˚ 8-18 x 5/8"
(4,2 x 16 mm)
■■
Assurer l’étanchéité au niveau de chaque ouverture
découpée dans le plafond ou le mur pour l’installation
de la hotte de cuisinière.
Chevilles
d'ancrage
Brides de
montage
■■
Ces hottes de cuisinière ont été configurées à l’usine pour
une installation avec décharge à l’extérieur. Les modèles
pouvant être installés dans une configuration sans décharge
à l’extérieur (recyclage) nécessitent des filtres à charbon.
Voir la section “Assistance ou service” pour connaître le
processus de commande des filtres à charbon.
Plaque de montage de conduit
circulaire de 7" (17,8 cm)
Pièce numéro W10388168*
Installation dans une résidence mobile
Pièces nécessaires
Lampe de
120 V,
75 watts
maximum,
à culot E26
Connecteurs
de fils
homologués UL/CSA
L’installation de cette hotte doit satisfaire aux exigences
de la norme Manufactured Home Construction Safety
Standards, Titre 24 CFR, partie 328 (anciennement Federal
Standard for Mobile Home Construction and Safety, titre 24,
HUD, partie 280); lorsque cette norme n’est pas applicable,
l’installation doit satisfaire aux critères de la plus récente
édition de la norme Manufactured Home Installation 1982
(Manufactured Home Sites, Communities and Setups) ANSI
A225.1/NFPA 501A ou des codes et règlements locaux.
Pour installations avec conduit
d’évacuation circulaire de 7" (17,8 cm)
Brides de conduit
selon le besoin
Clapet anti-reflux
circulaire de 7" (17,8 cm)
Pièce numéro
W10355451*
Circuit d'évacuation métallique
circulaire de 7" (17,8 cm)
avec bouche de décharge à
travers le mur ou à travers le toit
17
Dimensions du produit
Circuit d’évacuation
6⁹⁄₁₆" (16,7 cm)
2"
(5,1 cm)
Méthodes d’évacuation
1"
(2,5 cm)
4¹⁵⁄₁₆"
(12,5 cm)
1"
(2,5 cm)
9"
(22,9 cm)
29¹⁵⁄₁₆" (76,0 cm)
1¹⁄₂"
(3,8 cm)
18⁵⁄₈"
(47,3 cm)
REMARQUES :
■■
L’emploi d’un conduit flexible est déconseillé. Un conduit
flexible peut causer une rétro-pression et des turbulences
de l’air, ce qui réduit considérablement la performance.
Le circuit d’évacuation est facultatif pour ce modèle.
La sortie à l’extérieur du circuit d’évacuation peut se faire
à travers le toit ou à travers un mur. Utiliser un conduit
d’évacuation circulaire de 7" (17,8 cm) ou plus large, d’une
longueur maximale de 50 pi (15,2 m) pour le circuit d’évacuation.
■■
Évacuation par le dessus
Distances de dégagement à respecter
Évacuation par le mur
B
A
A
B
C
A
D
B
A. Conduit circulaire
de 7" (17,8 cm) pour
évacuation à travers le toit
(à acheter séparément)
B. Bouche de décharge
sur toit avec clapet
(à acheter séparément)
A. Conduit rond de 7" (17,8 cm)
avec sortie par le dessus
et décharge à travers le mur
(à acheter séparément)
B. Bouche de décharge
à travers le mur avec clapet
(à acheter séparément)
Installations dans les régions au climat froid
E
On doit installer un clapet anti-retour supplémentaire à
l’arrière pour minimiser le reflux d’air froid et incorporer
un élément d’isolation thermique pour minimiser la conduction
de chaleur par l’intermédiaire du conduit d’évacuation,
de l’intérieur de la maison à l’extérieur. Le clapet anti-retour
doit être placé du côté air froid de la résistance thermique.
L’élément d’isolation thermique doit être aussi proche que
possible de l’endroit où le circuit d’évacuation s’introduit
dans la partie chauffée de la maison.
Air d’appoint
A. 24" (61 cm) de distance minimale à partir
de la surface de cuisson électrique
24" (61 cm) de distance minimale à partir
de la surface de cuisson au gaz
30" (76,2 cm) de distance maximale suggérée
au-dessus de la surface de cuisson
B. 18" (45,7 cm) de dégagement minimal entre
le placard supérieur et le plan de travail
C. 30" (76,2 cm) de largeur minimale d’ouverture du placard
D. 12" (30,5 cm) de profondeur de placard
E. 36" (91,4 cm) de hauteur du placard du bas
18
Les codes locaux en bâtiment peuvent imposer l’emploi d’un
circuit de renouvellement de l’air/introduction d’air d’appoint,
lors de l’utilisation d’un circuit d’aspiration de débit supérieur
à une valeur spécifiée en pieds cubes par minute. Le débit
spécifié en pieds cubes par minute varie d’une juridiction
à l’autre. Consulter un professionnel des installations de
chauffage ventilation/climatisation au sujet des exigences
spécifiques applicables dans la juridiction locale.
Exigences concernant l’évacuation
■■
Le système doit décharger l’air à l’extérieur.
■■
Ne pas terminer le circuit d’évacuation dans un grenier
ou dans un autre espace clos.
■■
Ne pas utiliser une bouche de décharge murale
de 4" (10,2 cm) normalement utilisée pour un
équipement de buanderie.
■■
Utiliser un conduit d’évacuation métallique circulaire de
7" (17,8 cm). Un conduit en métal rigide est recommandé.
Ne pas utiliser de conduit de plastique ou en aluminium.
La longueur du circuit d’évacuation et le nombre
de coudes doivent être réduits au minimum pour
des performances optimales.
Pour un fonctionnement efficace et silencieux :
■■
Exemple de circuit d’évacuation
Coude à 90˚
6 pi (1,8 m)
2 pi (0,6 m)
1 coude à 90°
= 5 pi (1,5 m)
1 bouche de décharge murale
= 0 pi (0 m)
Section droite de 8 pi (2,4 m)
= 8 pi (2,4 m)
= 13 pi (3,9 m)
■■
Ne pas utiliser plus de trois coudes à 90°.
Longueur totale
■■
Veiller à ce qu’il y ait une section droite de conduit
d’un minimum de 24" (61 cm) entre les coudes si
l’on doit utiliser plus d’un coude.
Longueur maximale recommandée
■■
Ne pas installer 2 coudes successifs.
■■
Utiliser des brides ou du ruban adhésif pour conduit
pour assurer l’étanchéité de chaque jointure du circuit
d’évacuation.
■■
Le circuit d’évacuation doit comporter un clapet
anti-reflux. Si la bouche de décharge murale ou
par le toit comporte un clapet, ne pas utiliser
le clapet fourni avec la hotte de cuisinière.
■■
À l’aide d’un produit de calfeutrage, assurer
l’étanchéité autour de la bouche de décharge
à l’extérieur (à travers le mur ou le toit).
Calcul de la longueur du circuit d’évacuation
Pour calculer la longueur effective du circuit d’évacuation
nécessaire, additionner les longueurs équivalentes (en pieds
ou mètres) de tous les composants utilisés dans le circuit.
Circuit d’évacuation
Composant
Coude à 45°
2,5 pi (0,8 m)
Coude à 90°
5 pi (1,5 m)
Bouche de décharge
murale de 7" (17,8 cm)
0 pi (0 m)
Bouche de
décharge
murale
Circuit d’évacuation avec conduits
circulaires de 7" (17,8 cm)
= 50 pi (15,2 m)
Spécifications électriques
Observer les dispositions de tous les codes
et règlements en vigueur.
S’assurer que l’installation électrique est correcte et
qu’elle satisfait aux exigences de la plus récente édition
de la norme National Electrical Code, ANSI/NFPA 70
ou de la norme CSA C22. 1-94, Code canadien de
l’électricité, partie 1 et C22.2 No. 0-M91 (dernière édition),
et de tous les codes et règlements en vigueur.
Si les codes le permettent et si l’on utilise un conducteur
distinct de liaison à la terre, il est recommandé qu’un
électricien qualifié vérifie la qualité de la liaison à la terre.
Pour obtenir un exemplaire des normes des codes
ci-dessus, contacter :
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
■■
L’appareil doit être alimenté par un circuit de 120 V,
CA seulement, 60 Hz, 15 ampères, protégé par fusible.
■■
Si le domicile possède un câblage en aluminium,
suivre la procédure ci-dessous :
1. Raccorder une section de câble en cuivre massif
aux conducteurs en queue de cochon.
2. Connecter le câblage en aluminium à la section
ajoutée de câblage en cuivre en utilisant des
connecteurs et/ou des outils spécialement conçus
et homologués UL pour fixer le cuivre à l’aluminium.
Suivre la procédure recommandée par le fabricant de
connecteurs électriques. Les raccordements aluminium/
cuivre doivent satisfaire aux prescriptions des codes
locaux et de l’industrie, et être conformes aux pratiques
de câblage reconnues.
■■
Le calibre des conducteurs et les connexions doivent
être compatibles avec les caractéristiques électriques
de l’appareil spécifiées sur la plaque signalétique. La
plaque signalétique de l’appareil est située à l’intérieur
de la hotte, sur la paroi de gauche.
■■
Le calibre des conducteurs doit être conforme aux
exigences du National Electrical Code, de la plus récente
édition de la norme ANSI/NFPA 70 ou des normes CSA
C22. 1-94, Code canadien de l’électricité, partie 1 et
C22.2 No. 0-M91 (édition la plus récente) et de tous
les codes et règlements en vigueur.
19
REMARQUES :
INSTRUCTIONS D’INSTALLATION
■■
Selon le modèle, déterminer la méthode d’évacuation
à utiliser : à travers le toit ou à travers le mur.
■■
Il est recommandé que l’installation du circuit
d’évacuation soit réalisée avant celle de la
hotte. Voir “Circuit d’évacuation” dans la section
“Exigences d’installation” en cas de besoin.
■■
Avant d’exécuter les découpages, vérifier qu’il existe
un dégagement suffisant dans le plafond ou le mur
pour le conduit d’évacuation.
3. Installation des brides
1. Déconnecter la source
de courant électrique
AVERTISSEMENT
■■
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Replacer pièces et panneaux avant de faire la remise
en marche.
Le non-respect de ces instructions peut causer
un décès ou un choc électrique.
À l’aide d’un tournevis Phillips n° 2, installer
les chevilles d’ancrage.
À l’aide des vis à tête plate n° 8-18 x 1" (4,2 x 25 mm)
Phillips n° 2, installer les brides de montage en utilisant
les trous supérieurs.
REMARQUE : Pour les installations sur une surface autre
qu’un panneau de gypse, il est recommandé de faire appel
à du personnel qualifié pour déterminer la méthode d’ancrage.
■■
4. Préparation de la hotte
2. Marquage de l’emplacement
des trous
Aligner le bord extérieur des brides de montage
avec les bords extérieurs du placard supérieur.
IMPORTANT : Les brides de montage doivent être
en contact avec le placard supérieur.
Marquer les trous supérieurs des brides avec un crayon.
20
■■
Placer la hotte en appui sur la face arrière,
sur une surface couverte.
■■
À l’aide d’un tournevis Phillips n° 2, retirer la plaque
de montage du conduit rond de 7" (17,8 cm) attachée
avec des vis de 3,5 x 9,5 mm.
■■
À l’aide d’un tournevis Phillips n° 2, retirer le couvercle
du boîtier de raccordement.
■■
A l’aide d’un tournevis à lame plate, retirer l’opercule
pour le passage de l’alimentation électrique approprié.
5. Marquage de l’emplacement
des trous
6. Marquage et découpage
de l’ouverture d’évacuation
Circuit d’évacuation pour conduit circulaire
de 7" (17,8 cm)
1"
(2.5 cm)
A
■■
Remettre la hotte en place et insérer les pattes des brides
de montage dans les fentes situées à l’arrière de la hotte.
À l’aide de la plaque de montage de conduit circulaire de
7" (17,8 cm), marquer le tracé de l’ouverture d’évacuation
sur la face inférieure du placard :
--
Placer la plaque de montage de conduit sur le fond
du placard. Positionner contre le mur le bord de la
plaque de montage comportant la plus grande distance
(A) entre le trou et le bord de la plaque. Positionner
les bords latéraux de la plaque de montage entre
les trous marqués préalablement.
IMPORTANT : Le bord le plus large (A) de la plaque
de montage doit être positionné contre le mur.
--
Marquer le tracé de l’ouverture d’évacuation
de 7" (17,8 cm) sur le fond du placard (ligne
continue sur l’illustration).
AA
90˚
■■
C
C
B
Utiliser une scie sauteuse ou une scie à guichet
pour découper une ouverture d’évacuation
de 1" (2,5 cm) plus large que le trou de 7" (17,8 cm)
tracé en pointillés sur l’illustration.
7. Perçage des ouvertures
des câbles électriques
Maintenir la hotte en place d’une main ferme et plier
chaque patte de montage (A) vers le haut en formant
un angle de 90° environ.
Marquer le trou à l’emplacement de l’opercule pour
le passage de l’alimentation électrique (B).
Marquer l’emplacement des 4 trous d’évacuation (C)
sur la partie supérieure de la hotte.
FACULTATIF : Marquer le trou de chaque patte de montage.
Retirer la hotte et la mettre de côté.
À l’aide d’un foret de 11/4" (3 cm), percer le trou à
l’emplacement du serre-câble marqué précédemment.
FACULTATIF : À l’aide d’un foret de 1/8" (3 mm), percer des
avant-trous aux emplacements de chaque patte de montage
marqués précédemment, à un angle d’environ 45° vers le haut.
21
8. Préparation des conduits
d’évacuation et des pattes
de montage de la hotte
x2
B
10. Montage de la hotte
D
C
A
■■
Installation du serre-câble
Installer un serre-câble de 1/2" (13 mm) homologué
UL/CSA (A).
■■
Pattes de montage
Engager des vis à tête bombée n° 8-18 x 5/8" (4,2 x 16 mm)
dans les pattes de montage (D) de chaque côté de la hotte
comme illustré. Faire tourner les vis sur environ 2 tours
à travers les trous des pattes de montage.
■■
Installations d’évacuation pour conduit circulaire
de 7" (17,8 cm)
Retirer les deux opercules supérieurs (B et C).
9. Fixation du clapet anti-reflux ou
du raccord de transition d’évacuation
■■
Suspendre la hotte en positionnant les encoches
arrières sur les brides de montage.
■■
À l’aide du tournevis Phillips, visser complètement les
vis précédemment engagées dans les pattes de montage
et plier les pattes contre les parois latérales du placard.
Fixer les vis sur les parois latérales du placard.
IMPORTANT : Ne pas trop serrer les vis.
■■
Pour les installations à raccordement direct, acheminer
le câble d’alimentation du domicile selon les prescriptions
du Code national de l’électricité ou des normes CSA et des
codes et règlements locaux. La longueur du câblage depuis
le tableau de distribution (avec fusibles ou disjoncteurs) doit
être suffisante pour réaliser facilement le raccordement dans
le boîtier de connexion de la hotte.
■■
Serrer les vis du serre-câble.
REMARQUE : Ne pas mettre le système sous tension
avant d’avoir complètement terminé l’installation.
FACULTATIF : Il est également possible de plier les pattes
arrière contre l’arrière de la hotte, et de les fixer à la paroi
à l’aide de vis à tête bombée n° 8-18 x 5/8" (4,2 x 16 mm).
Plaque de montage de conduit circulaire
de 7" (17,8 cm)
A
B
C
■■
À l’aide de (2) vis courtes à tête Phillips, installer la
plaque de montage de conduit circulaire de 7" (17,8 cm)
par-dessus les opercules d’évacuation retirés lors de
l’étape 8. Positionner le rebord large (C) à l’avant.
REMARQUE : Un clapet anti-reflux circulaire de 7"
(17.8 cm) (A), (pièce numéro W10355451) est disponible
en option. Pour des renseignements sur la commande,
voir la section “Assistance ou service”.
■■
En cas d’installation du clapet circulaire anti-reflux en
option, le positionner par-dessus la plaque de montage
de conduit circulaire.
22
11. Raccordement du circuit d’évacuation
■■
Raccorder le circuit d’évacuation à la hotte.
■■
Assurer l’étanchéité des jointures avec des brides de conduit
ou du ruban adhésif pour conduit.
■■
Vérifier que les clapets anti-reflux fonctionnent correctement.
12. Raccordement électrique
A
B
C
Option 1 - Installations avec raccordement
par câblage direct
■■
Connecter ensemble les 3 conducteurs blancs (A)
à l’aide d’un connecteur de fils homologué UL/CSA.
■■
Connecter ensemble les 2 conducteurs noirs (B)
à l’aide d’un connecteur de fils homologué UL/CSA.
AVERTISSEMENT
13. Achever l’installation
■■
Installer une ampoule de 75 watts maximum, 120 V,
à culot E26. Voir “Remplacement de l’ampoule” dans
la section “Entretien de la hotte”.
■■
Réinstaller le filtre s’il a été retiré précédemment. Voir “Filtre
à graisse métallique” dans la section “Entretien de la hotte”.
Contrôler le fonctionnement du ventilateur de la hotte
et de la lampe. Voir la section “Utilisation de la hotte”.
Si la hotte ne fonctionne pas, vérifier que le coupe-circuit
ne s’est pas déclenché et qu’aucun fusible n’est grillé.
Déconnecter la source de courant électrique et inspecter
les connections du câblage.
REMARQUE : Pour pouvoir tirer le plus grand parti de
la nouvelle hotte de cuisinière, lire la section “Utilisation
de la hotte”.
■■
UTILISATION DE LA HOTTE
La hotte de cuisinière est conçue pour extraire fumée, vapeurs
de cuisson et odeurs de la zone de la table de cuisson. Pour
obtenir les meilleurs résultats, mettre le ventilateur de la hotte en
marche avant d’entreprendre une cuisson, et laisser le ventilateur
fonctionner pendant plusieurs minutes après l’achèvement d’une
cuisson pour pouvoir évacuer de la cuisine toute trace d’odeur
de cuisson, vapeur ou fumée.
Les commandes de la hotte sont situées sur le panneau avant
de la hotte.
A
Risque d'incendie
Relier le ventilateur à la terre.
Utiliser du fil en cuivre.
Brancher le fil relié à la terre à la vis verte reliée à la
terre dans la boîte de la borne.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
C
B
A. Logement et protège-ampoule de l’ampoule
B. Patte de retenue du filtre à graisse
C. Filtre à graisse
Commandes de la hotte de cuisinière
Off
■■
Connecter le conducteur de liaison à la terre (vert ou
nu) (C) du câble d’alimentation à la vis verte de liaison
à la terre située dans le boîtier de connexion de la hotte,
et bien serrer la vis.
Réinstaller le couvercle du boîtier de connexion.
Reconnecter la source de courant électrique.
Option 2 - Installations avec l’ensemble
du cordon d’alimentation
Pour les installations avec l’ensemble du cordon d’alimentation
facultatif, suivre les instructions fournies avec l’ensemble du
cordon d’alimentation. Voir la section “Assistance ou service”
pour plus d’informations sur le processus de commande.
REMARQUE : Utiliser uniquement avec des nécessaires
de raccordement du cordon d’alimentation de la hotte de
cuisinière dont l’utilisation a été testée et déclarée adéquate
pour ce modèle de hotte de cuisinière.
On
Off
High
Low
A
B
A. Commutateur d’éclairage Marche/arrêt
B. Commutateur de vitesse du ventilateur
Fonctionnement de la lampe
Pousser le commutateur d’éclairage vers la gauche
pour allumer la lumière.
Pousser le commutateur d’éclairage vers la droite
pour éteindre la lumière.
Fonctionnement du ventilateur
Le ventilateur comporte 2 vitesses.
Pousser le commutateur du ventilateur vers la gauche
pour la vitesse réduite.
Pousser le commutateur du ventilateur vers la droite
pour la vitesse élevée.
Placer le commutateur du ventilateur à la position “Off”
pour éteindre le ventilateur.
23
ENTRETIEN DE LA HOTTE
Nettoyage
IMPORTANT : Nettoyer fréquemment la hotte et les filtres
à graisse en suivant les instructions suivantes. Réinstaller
le filtre à graisse avant de faire fonctionner la hotte.
Surfaces externes
IMPORTANT : Ne pas utiliser de tampons de récurage
savonneux, de nettoyants abrasifs, de crème à polir pour
table de cuisson, de laine d’acier, de chiffons de lavage
rugueux ou d’essuie-tout.
Pour éviter d’endommager les surfaces en acier inoxydable,
ne pas utiliser de nettoyants contenant du chlore.
Méthode de nettoyage :
■■
Détergent liquide ou nettoyant tout usage :
Rincer à l’eau propre et sécher avec un chiffon
doux sans charpie.
■■
Nettoyant à vitre pour éliminer les traces de doigts.
■■
Pour les modèles en acier inoxydable, frotter dans
la direction du grain pour éviter d’égratigner ou
d’endommager la surface.
■■
Pour les modèles en acier inoxydable, utiliser le
nettoyant et poli pour acier inoxydable – pièce
n° 31462A (non inclus) :
Voir la section “Assistance ou service” pour commander.
Filtre à graisse métallique
Nettoyage du filtre :
1. Ôter la vis de la patte de retenue du filtre à graisse.
2. Faire pivoter la patte de retenue du filtre à graisse
pour libérer le filtre.
A
A. Patte de retenue du filtre
3. Laver le filtre métallique si nécessaire au lave-vaisselle
ou dans une solution de détergent chaude.
Remplacement du filtre :
1. Pour réinstaller le filtre, placer le rebord arrière du filtre
dans la rainure à l’arrière de la hotte. Enfoncer le filtre
en place et faire pivoter la patte de retenue du filtre
pour fixer le filtre à la hotte.
2. Réinstaller la vis de la patte de retenue du filtre à graisse.
24
Remplacement de l’ampoule
Éteindre la hotte et laisser l’ampoule refroidir.
1. Déconnecter la source de courant électrique.
2. Exercer une pression sur le cabochon en plastique
de protection pour pouvoir le retirer de la hotte.
3. Installer une ampoule de 75 watts maximum,
120 V, à culot E26.
4. Réinstaller le cabochon : exercer une pression
sur le cabochon pour pouvoir insérer les pattes
dans les ouvertures d’insertion.
5. Reconnecter la source de courant électrique.
Si la nouvelle lampe ne fonctionne pas, vérifier que l’ampoule
est correctement insérée dans sa douille avant de demander
l’intervention d’un dépanneur.
SCHÉMA DE CÂBLAGE
SE116C
Commutateur
d’eclairage
Marche - Arrêt
Marron - Rouge
9,36 ±10% Ohms
Neu
C19
N
Vitesse 1
Commun
BL
R
MAR
BL
Caractéristiques du moteur
Alimentation électrique
120 VCA
Fréquence
60 Hz
Intensité
0,65 ±10% A
Puissance nominale
38 ±10% Watts
Résistance du moteur
Marron - Blanc
16,98 ±10% Ohms
BL
Vitesse 2
BL
R
MAR
BL
R
N
N
N
Contacteur du moteur
Faible - Arrêt - Élevé
Ph
Vis de mise
à la terre
Terre
25
ASSISTANCE OU SERVICE
Si vous avez besoin de service
■■
Caractéristiques et spécifications sur toute
notre gamme d’appareils électroménagers.
■■
Références aux marchands locaux.
■■
Consignes d’utilisation et d’entretien.
■■
Vente d’accessoires et de pièces de rechange.
■■
Orientation vers des concessionnaires, distributeurs de
pièces de rechange et services de réparation locaux. Les
techniciens de service désignés par Whirlpool Canada LP
sont formés pour remplir la garantie des produits et fournir
un service après la garantie partout au Canada.
Consulter la page de garantie du présent manuel.
Si vous avez besoin de pièces de rechange
Si vous avez besoin de commander des pièces de rechange,
nous vous recommandons d’utiliser seulement des pièces
spécifiées par l’usine. Les pièces spécifiées par l’usine
conviendront et fonctionneront bien car elles sont fabriquées
avec la même précision que celle utilisée pour fabriquer
chaque nouvel appareil.
Pour localiser des pièces spécifiées par l’usine dans votre
région, composer le numéro de téléphone d’aide à la clientèle
suivant ou appeler le centre de service désigné le plus proche.
Au Canada
Veuillez appeler sans frais le Centre pour l’eXpérience
de la clientèle de Whirlpool Canada au : 1-800-807-6777
ou visitez notre site web à www.whirlpool.ca.
Nos consultants vous renseigneront
sur les sujets suivants :
■■
26
Programmation d’une intervention de dépannage.
Les techniciens de service désignés par Whirlpool
sont formés pour remplir la garantie des produits et
fournir un service après garantie partout au Canada.
Pour plus d’assistance
Si vous avez besoin de plus d’assistance, vous pouvez
soumettre par écrit toute question ou préoccupation
à Whirlpool Canada à l’adresse suivante :
Whirlpool Brand Home Appliances
Centre pour l’eXpérience de la clientèle
Whirlpool Canada
200 - 6750 Century Ave.
Mississauga, Ontario L5N 0B7
Veuillez inclure dans votre correspondance un numéro
de téléphone où l’on peut vous joindre dans la journée.
GARANTIE LIMITÉE DES
GROS APPAREILS
MÉNAGERS
WHIRLPOOL®
ATTACHEZ ICI VOTRE REÇU DE VENTE. UNE PREUVE D’ACHAT EST
OBLIGATOIRE POUR OBTENIR L’APPLICATION DE LA GARANTIE.
Lorsque vous appelez le centre d’eXpérience de la clientèle, veuillez
garder à disposition les renseignements suivants :
■■ Nom, adresse et numéro de téléphone
■■ Numéros de modèle et de série
■■ Une description claire et détaillée du problème rencontré
■■ Une preuve d’achat incluant le nom et l’adresse du marchand ou du
détaillant
SI VOUS AVEZ BESOIN DE SERVICE :
1. Avant de nous contacter pour obtenir un dépannage, veuillez déterminer si des réparations sont nécessaires
pour votre produit. Certains problèmes peuvent être résolus sans intervention de dépannage. Prenez quelques
minutes pour parcourir la section Dépannage ou Résolution de problèmes du guide d’utilisation et d’entretien,
scannez le code QR
ci-contre avec votre téléphone intelligent pour accéder à des ressources supplémentaires, ou rendez-vous sur
le site http://www.whirlpool.ca.
http://www.whirlpool.ca
2. Tout service sous garantie doit être effectué exclusivement par nos fournisseurs de dépannage autorisés
Whirlpool. Aux É.-U. et au Canada, dirigez toutes vos demandes de service sous garantie au
Centre d’eXpérience de la clientèle Whirlpool
Aux É.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777.
Si vous résidez à l’extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Whirlpool autorisé pour déterminer si une
autre garantie s’applique.
GARANTIE LIMITÉE DE UN AN
CE QUI EST COUVERT
CE QUI N’EST PAS COUVERT
Pendant un an à compter de la date
d’achat, lorsque ce gros appareil
ménager est installé, utilisé et entretenu
conformément aux instructions jointes
à ou fournies avec le produit, Whirlpool
Corporation ou Whirlpool Canada,
LP (ci-après désignées “Whirlpool”)
décidera à sa seule discrétion de
remplacer le produit ou de couvrir le
coût des pièces spécifiées par l’usine
et de la main-d’œuvre nécessaires pour
corriger les vices de matériaux ou de
fabrication qui existaient déjà lorsque
ce gros appareil ménager a été acheté.
S’il est remplacé, l’appareil sera couvert
pour la période restant à courir de la
garantie limitée d’un an du produit
d’origine.
LE SEUL ET EXCLUSIF RECOURS
DU CLIENT DANS LE CADRE DE
LA PRÉSENTE GARANTIE LIMITÉE
CONSISTE EN LA RÉPARATION
PRÉVUE PAR LA PRÉSENTE. Le
service doit être fourni par une
compagnie de service désignée par
Whirlpool. Cette garantie limitée est
valide uniquement aux États-Unis ou
au Canada et s’applique exclusivement
lorsque le gros appareil ménager est
utilisé dans le pays où il a été acheté.
La présente garantie limitée est valable
à compter de la date d’achat initial
par le consommateur. Une preuve de
la date d’achat initial est exigée pour
obtenir un dépannage dans le cadre de
la présente garantie limitée.
1. Usage commercial, non résidentiel ou par plusieurs familles, ou non-respect des instructions
de l’utilisateur, de l’opérateur ou des instructions d’installation.
2. Visite d’instruction à domicile pour montrer à l’utilisateur comment utiliser l’appareil.
3. Visites de service pour rectifier une installation ou un entretien fautifs du produit, une
installation non conforme aux codes d’électricité ou de plomberie, ou la rectification de
l’installation électrique ou de la plomberie du domicile (ex : câblage électrique, fusibles ou
tuyaux d’arrivée d’eau du domicile).
4. Pièces consomptibles (ex : ampoules, batteries, filtres à air ou à eau, solutions de
conservation, etc.).
5. Défauts ou dommage résultant de l’utilisation de pièces ou accessoires Whirlpool non
authentiques.
6. Conversion de votre produit du gaz naturel ou du gaz de pétrole liquéfié.
7. Dommages causés par : accident, mésusage, abus, incendie, inondations, catastrophe
naturelle ou l’utilisation de produits non approuvés par Whirlpool.
8. Réparations aux pièces ou systèmes dans le but de rectifier un dommage ou des défauts
résultant d’une réparation, altération ou modification non autorisée faite à l’appareil.
9. Défauts d’apparence, notamment les éraflures, traces de choc, fissures ou tout autre
dommage subi par le fini de l’appareil ménager, à moins que ces dommages ne résultent
de vices de matériaux ou de fabrication et ne soient signalés à Whirlpool dans les 30 jours
suivant la date d’achat.
10. Décoloration, rouille ou oxydation des surfaces résultant d’environnements caustiques
ou corrosifs incluant des concentrations élevées de sel, un haut degré d’humidité ou une
exposition à des produits chimiques (exemples non exhaustifs).
11. Perte d’aliments ou de médicaments due à la défaillance du produit.
12. Enlèvement ou livraison. Ce produit est conçu pour être réparé à l’intérieur du domicile.
13. Frais de déplacement et de transport pour le dépannage/la réparation dans une région
éloignée où une compagnie de service Whirlpool autorisée n’est pas disponible.
14. Retrait ou réinstallation d’appareils inaccessibles ou de dispositifs préinstallés (ex :
garnitures, panneaux décoratifs, plancher, meubles, îlots de cuisine, plans de travail,
panneaux de gypse, etc.) qui entravent le dépannage, le retrait ou le remplacement du
produit.
15. Service et pièces pour des appareils dont les numéros de série et de modèle originaux ont
été enlevés, modifiés ou ne peuvent pas être facilement identifiés.
Le coût d’une réparation ou d’un remplacement dans le cadre de ces circonstances exclues
est à la charge du client.
27
CLAUSE D’EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES
LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D’APTITUDE À UN USAGE
PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et provinces ne
permettent pas de limitation sur la durée des garanties implicites de qualité marchande ou d’aptitude à un usage particulier, de sorte que la
limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez
également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre.
EXONÉRATION DE RESPONSABILITÉ DANS LES DOMAINES NON COUVERTS PAR LA GARANTIE
Whirlpool décline toute responsabilité au titre de la qualité, de la durabilité ou en cas de dépannage ou de réparation nécessaire sur ce gros
appareil ménager autre que les responsabilités énoncées dans la présente garantie. Si vous souhaitez une garantie plus étendue ou plus
complète que la garantie limitée fournie avec ce gros appareil ménager, adressez-vous à Whirlpool ou à votre détaillant pour obtenir les
modalités d’achat d’une garantie étendue.
LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION
PRÉVUE PAR LA PRÉSENTE. WHIRLPOOL N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS.
Certains États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces
limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous
pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre.
11/14
/™ © 2016 Whirlpool. Used under license in Canada. All rights reserved.
Utilisé sous licence au Canada. Tous droits réservés.
®
W10646400E
1/16

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
