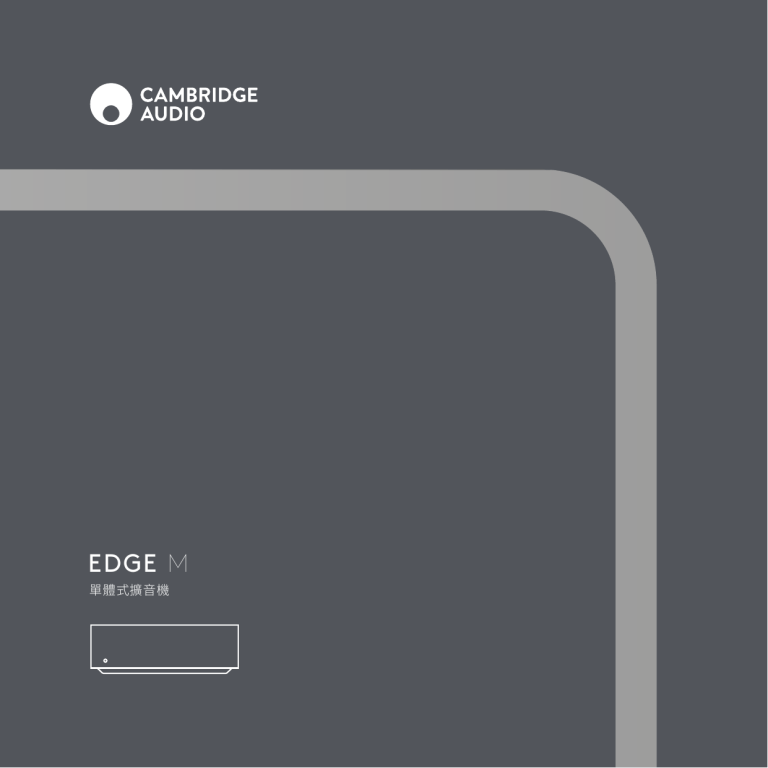

EDGE M
單體式擴音機
目錄
重要安全資訊
重要安全資訊
3
前置面板
4
後置面板
5
電源同步
6
平衡立體聲連接
7
非平衡立體聲連接
8
技術規格
9
故障排除
10
首先,謝謝您選擇 Cambridge Audio。
但歸根究底,這一切的關鍵不只在於設備本身,甚至也不在於音樂,
而是您的聽樂體驗。我們希望 Edge 能夠帶您重溫生命中的奇跡時
刻,讓您回想起當初愛上音樂的原因。
現在坐下深吸一口氣,讓音樂引領您跨越喧囂,前往心之所向。
3.注意所有警告。
Stuart George
CAMBRIDGE AUDIO 董事總經理
5.請勿在近水處使用本產品。
6.僅用乾布清潔。
8.請勿安裝在任何熱源(如散熱器、供熱
送風裝置、爐灶)或其他發熱設備(包括
擴音機)附近。
9.請勿忽視極化或接地型插頭的安全作
用。極化插頭有兩個插腳,一寬一窄。接
地型插頭有兩個插腳和一個接地插腳。
寬插腳或接地插腳旨在保障您的安全。
如果提供的插頭和您的插座不符,請聯
絡電氣技工,更換無用的插座。
對我自己而言,使用優質的揚聲器系統聆聽音樂總是喚起相同的反
應,它控制我的身體,佔據我的大腦,讓我不厭其煩地反覆細味。可以
在數個小時的發現之旅中流連忘返,如癡如醉地欣賞多年不曾聽過
的曲目,一切宛如煥然一新。全身的細胞因激動而顫抖,我沉浸在樂
韻中點頭微笑、敲打節拍,如果加上一杯美酒,我更會像傻瓜一樣手
舞足蹈!這些歌曲仿佛第一次聽到般讓我興奮,同時又勾起美好的感
覺和回憶,一絲喜悅浮上心頭。這真是妙不可言。
歷經五十載,Cambridge Audio 的全部工程和設計工作依然由我們
的倫敦和劍橋專門團隊在英國本地開展。現在公司的員工人數增加,
而總部亦搬至倫敦市中心,我們仍自豪地延續傳統,堅持製造世界一
流的 HI-FI 系統。
我們對完美音質的追求基於簡單的原則:最大程度減少訊號路徑元
件的數量,所有元件均經過精挑細選,經真人試聽鑒別,保證還原最
純音質。我們為自己的作品感到無比自豪,並全力以赴力臻完善。
4.遵照所有說明。
7.請勿堵塞任何通風口。請按照製造商說
明進行安裝。
Cambridge Audio 從不低估音樂感動人心的力量。它的美妙難以言
喻,箇中魅力卻易於意會。
Cambridge Audio 的原身是一家由一群才華橫溢主修科技的畢業生
在英國劍橋創立的小型研發公司。1968年,這家前途無限的公司將注
意力轉向立體聲擴音機,Cambridge Audio 便從此誕生。1960 年代
的英國實在是百花齊放、充滿驚喜的年代——當年英國樂隊開始在全
球取得前所未有的成功,英國錄音室在錄音技術上引領業界,一小部
分雄心勃勃的英國工程師開始生產設備,以求完美再現這些標誌性
唱片的每一處細節。
1.閱讀本說明書。
2.保留本說明書。
我深信您正翹首以待,準備使用您最新購置的產品開始一場又一場
的聽覺盛宴;希望我們的產品超越您的期望,為您帶來持續多年的
愉悅享受。
正是因為這股強大的力量,我們開發了巔峰之作 Edge,凝聚五
十年精準工程設計、連續不斷的音訊創新和對音樂的執著熱
愛。Cambridge Audio 自成立以來專注追求唯一的目標:生產可忠實
再現純粹自然聲音的音訊設備。不增添什麼,也不減少什麼。
為了您自身的安全,請仔細閱讀以下重
要安全說明,然後再嘗試連接本產品至主
電源。如此您還將可以享受本產品最佳效
能,延長其使用壽命:
10.請避免踐踏或擠壓電源線,尤其是插
頭、方便插座及從本產品引出之處。
本指南旨在簡化安裝和使用本產品的過程。本文件所含資訊於印刷
時均經仔細檢查以求準確;然而,本著精益求精的原則,Cambridge
Audio 可能會隨時更改設計和規格而不另行通知。
本文件包含受版權保護的專有資訊。保留所有權利。未經製造商事先
書面許可,嚴禁以任何機械、電子或其他方式以任何形式複製本說明
書任何部分。所有商標和註冊商標均為其各自所有者的財產。
© Copyright Cambridge Audio Ltd 2020.
確保為您的 Edge 產品註冊:
WWW.CAMBRIDGEAUDIO.COM/REGISTER
了解最新產品、軟件更新和獨家優惠的最新消息。
11.僅使用製造商規定的附件/配件。
12.僅使用製造商規定或隨
本產品出售的手推車、支
架、三腳架、托架或桌子。
使用手推車時,請小心移
動手推車/產品組合,以
避免因翻側而造成傷害。
13.雷雨天或長時間不使用時,請將本產品
的電源拔除。
14.所有維修工作皆由合資格人士完成。倘
本產品受損,如電源線或插頭受損、產
品遭濺入液體或掉入異物、產品被雨水
淋濕或受潮、無法正常運作或跌落等,
便需要進行維修。
警告:
- 請勿將本產品放置於密閉空間;如果
您希望將本產品放置於架子上,請將其
放於架子頂層,確保盡量通風。請勿在
本產品上方放置任何物品。請勿將其放
置在地毯或其他柔軟表面上,請勿堵塞
任何進氣口或出氣口格柵。請勿使用報
紙、桌布、窗簾等物件遮蓋通風格柵。
EDGE M
3
- 請勿讓本產品接觸雨水或受潮,以減
少火災或觸電的風險。本產品不可在
近水處使用,亦不可受水或其他液體滴
濺。勿在本產品上擺放盛載液體的物品
(如花瓶)
- 如果電池放置不當,可能引起爆炸。僅
更換相同或同等類型電池。
- 電池(電池組或已安裝的電池)不得暴
露於陽光、火源等過熱環境中。
- 安裝本產品時必須確保可以從電源
插座(或產品背部的電器連接器)拔下
電源插頭。當電源插頭用作切斷電源
裝置時,應確保切斷電源裝置可以隨
時使用。
- 安裝或操作本產品前,請參閱外部後置
面板上的電氣與安全資料。
- 僅使用本產品提供的電源線。
在熱帶氣候條件下使用本產品 - 本產品
僅可在環境溫度不超過 45 攝氏度的情
況下使用。
本產品屬 1 類電器,必須連接到帶有保護
接地連接的電源插座。
等邊三角形內帶箭咀的閃電標誌旨在提
醒用戶本產品外殼內有未絕緣的
「危險電
壓」
,其強度可能足以對人造成觸電風險。
警告:為降低觸電風險,請勿卸下機蓋(或
後蓋)
。本產品內部沒有用戶可以維修的
部件。維修工作由合資格人士完成。
等邊三角形內感嘆號標誌旨在提醒用戶
本產品相關服務手冊中有重要操作和維
護說明。
通風
重要事項!本產品運作時溫度可能升高。
請勿將多台產品上下堆疊。
避免小件異物透過通風格柵掉入。如發生
此情況,立即關機,切斷電源,並聯絡您的
經銷商尋求建議。
位置擺放
仔細選擇安裝位置。避免放置在太陽直
射或接近熱源的位置。本產品上方不得放
置明火,如點燃的蠟燭。另外請避免放置
在震動和灰塵過多、過冷或過度潮濕的位
置。本產品宜於溫和的氣候環境使用。
本產品必須安裝在牢固水平的表面。請勿
放置在書架等封閉區域內或櫥櫃內。請勿
將本產品放置在不穩的表面或架子上。本
產品可能掉落,對兒童或成年人造成嚴重
傷害,並嚴重損壞產品本身。請勿在本產
品上方放置其他設備。
唱機轉盤或 CRT 電視不應放置在本產品
附近,以避免雜散磁場可能帶來的干擾。
電子音訊元件的磨合期大約為一週(如
果每天使用數小時)
。這將有助新元件穩
定效能,且聲音特性將在這段時間內得
到改善。
電源
僅應使用標籤上注明的電源類型運行本
產品。如果您不確定家中的電源類型,請
諮詢您的產品經銷商或本地電力公司。
如果長時間不使用本產品,請從電源插座
拔下插頭。
超出負荷
請勿使牆上插座或延長電線超出負荷,
因為這可能帶來火災或觸電的風險。超
出負荷的交流電插座、延長電線、磨損的
電源線、受損或破裂的電線絕緣層及破
損的插頭均存在危險。可能造成觸電或
火災危害。
確保安全地插入每條電線。為避免嗡鳴和
噪音,請勿將互連引線和電源線或揚聲器
引線捆在一處。
清潔
如需清潔本產品,請使用不起毛的乾布
擦拭機殼。請勿使用任何含酒精、氨或磨
料的清潔液體。請勿在本產品上或附近噴
灑氣溶膠。
電池棄置
電池可能包含對環境有害的物質。請依據
當地環境/電子回收指南,妥善謹慎地棄置
任何廢電池。
維修
此類產品不可由用戶維修。如本產品疑似
出現問題,切勿嘗試修理、拆解或重新組
裝。忽視此防範措施可能導致嚴重觸電。
如出現問題或故障,請聯絡您的經銷商。
WEEE 標誌
有輪垃圾桶上打上交叉的標
誌是指歐盟指定電氣及電子
設備分開收集的標誌。本產
品含有應重複使用、回收或
循環使用的電氣及電子設備,不應與未分
類的常規廢物共同處置。請退還本產品,
或者聯絡向您銷售本產品的授權經銷商
了解詳情。
CE 標誌
按照本說明手冊使用和安裝
本產品時,本產品符合歐洲低
電壓 (2014/35/EU)、電磁兼容性 (2014/30/
EU) 及能源相關產品環保設計 (2009/125/
EC) 指令。本產品應僅使用 Cambridge
Audio 配件,且必須由合資格維修人士進
行維修,方可保證持續合規。
RCM(監管合規標誌)
本產品符合澳洲、紐西蘭
ERAC 和 ACMA 的安全、EMC
及無線電通訊要求。
小心:表面高溫。請勿觸碰
本產品持續運作時,產品兩側
散熱器可能變熱。
由於兩側散熱器表面不適合貼標籤,產品
未貼有貼紙。
EDGE M
5
前置面板
後置面板
1.待機/開
1.電壓選擇器開關
7.自動關機 (APD) 開關
在待機模式(LED 燈暗)和開機狀態(LED 燈
亮)之間切換。待機模式為低電量模式,功耗少
於 0.5W。
注意︰僅供 Cambridge Audio 維修人員使用!
8.連結
自動關機 (APD)
閒置 20 分鐘後產品會自動切換為待機模式。
如需啟用或停用該功能,請使用產品背部的
APD 開關。
1
請在本說明書「電源同步」部分查閱更多詳情。
2.交流電源插座
3.平衡/非平衡輸入
4.平衡/非平衡開關
5. 迴路輸出
6.揚聲器端子
1
2
3
4
5
7
6
8
EDGE M
7
電源同步
平衡立體聲連接
使用兩個 Edge M 擴音機之間的連接線來同步開機/
待機。
將 Edge NQ 與兩個 Edge M 擴音機配合使用的範例。
在立體聲連接中,每個 Edge M 都會驅動一個揚聲器。
觸發器輸入
Edge M 可以連接至家居自動化設備的觸發器控制輸
出接口,用以控制 Edge M 的電源狀態。輸入電平介於
5V 和 12V 之間。
Edge M 上的平衡開關必須位於「平衡」位置
Balanced
Unbalanced
Balanced
Unbalanced
EDGE M
9
非平衡立體聲連接
技術規格
使用非平衡的 RCA 連接時,Edge M 上的平衡開關必
須位於「非平衡」位置。
持續功率輸出:200W RMS 至 8 Ohms350W RMS 至 4 Ohms
Balanced
Unbalanced
總諧波失真(未加權)︰
額定功率時 <0.002% 1kHz (8 Ohms)
頻率回應:
<3Hz – >80kHz +/-1dB
額定功率時 <0.02% 20Hz – 20kHz (8 Ohms)
訊噪比(參考 1W 至 8 Ohm)
:
>93 dB
增益:
28dB (RCA)/ 22dB (XLR)
訊噪比(參考最大功率)︰
輸入敏感度:
輸入阻抗:
輸入:
輸出:
最大功耗:
待機功耗:
>115 dB
1.6V RMS (RCA) / 3.5V RMS (XLR)
平衡 47k Ohm非平衡 47k Ohm
平衡、非平衡
揚聲器、迴路輸出
1000W
<0.5W
尺寸:150 x 460 x 405mm(5.9 x 18.1 x 15.9")
Balanced
Unbalanced
重量:
23.6kg (52.0lbs)
EDGE M
11
故障排除
如果您在使用 Edge M 時遇到任何問題,請瀏覽我們網頁上的幫助部分,網
址為 http://techsupport.cambridgeaudio.com
設備沒電
有響亮的嗡鳴或嗡嗡聲
•確保安全連接交流電電源線。
•確保所有互連接沒有鬆動或故障。
•確保插頭完全插入牆壁插座內,且已
經開啟。
•檢查電源插頭或轉換器內的保險絲。
沒有聲音
•確保產品未處於待機模式。
•檢查來源元件是否適當連接。
•檢查揚聲器是否適當連接。
一個聲道沒有聲音
•檢查揚聲器連接。
•檢查互連接。
低音弱或立體聲成像擴散
•確保揚聲器的接線相位相同。
WWW.CAMBRIDGE AU DIO.COM
Gallery Court, Hankey Place London
se1 4bbUnited Kingdom
Cambridge Audio 是 Audio Partnership Plc 品牌。英格
蘭註冊號 2953313
AP37150/A
