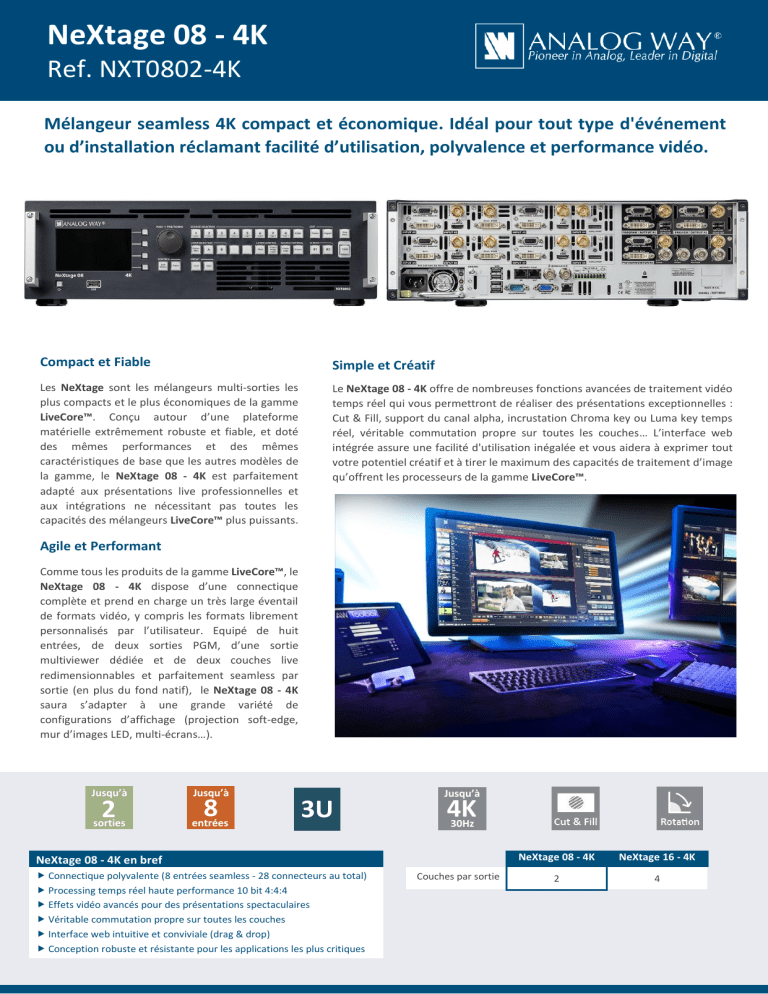

NeXtage 08 - 4K
Ref. NXT0802-4K
Mélangeur seamless 4K compact et économique. Idéal pour tout type d'événement
ou d’installation réclamant facilité d’utilisation, polyvalence et performance vidéo.
Compact et Fiable
Simple et Créatif
Les NeXtage sont les mélangeurs multi-sorties les
plus compacts et le plus économiques de la gamme
LiveCore™. Conçu autour d’une plateforme
matérielle extrêmement robuste et fiable, et doté
des mêmes performances et des mêmes
caractéristiques de base que les autres modèles de
la gamme, le NeXtage 08 - 4K est parfaitement
adapté aux présentations live professionnelles et
aux intégrations ne nécessitant pas toutes les
capacités des mélangeurs LiveCore™ plus puissants.
Le NeXtage 08 - 4K offre de nombreuses fonctions avancées de traitement vidéo
temps réel qui vous permettront de réaliser des présentations exceptionnelles :
Cut & Fill, support du canal alpha, incrustation Chroma key ou Luma key temps
réel, véritable commutation propre sur toutes les couches… L’interface web
intégrée assure une facilité d'utilisation inégalée et vous aidera à exprimer tout
votre potentiel créatif et à tirer le maximum des capacités de traitement d’image
qu’offrent les processeurs de la gamme LiveCore™.
Agile et Performant
Comme tous les produits de la gamme LiveCore™, le
NeXtage 08 - 4K dispose d’une connectique
complète et prend en charge un très large éventail
de formats vidéo, y compris les formats librement
personnalisés par l’utilisateur. Equipé de huit
entrées, de deux sorties PGM, d’une sortie
multiviewer dédiée et de deux couches live
redimensionnables et parfaitement seamless par
sortie (en plus du fond natif), le NeXtage 08 - 4K
saura s’adapter à une grande variété de
configurations d’affichage (projection soft-edge,
mur d’images LED, multi-écrans…).
Jusqu’à
Jusqu’à
sorties
entrées
2
8
3U
Jusqu’à
4K
30Hz
NeXtage 08 - 4K en bref
 Connectique polyvalente (8 entrées seamless - 28 connecteurs au total)
 Processing temps réel haute performance 10 bit 4:4:4
 Effets vidéo avancés pour des présentations spectaculaires
 Véritable commutation propre sur toutes les couches
 Interface web intuitive et conviviale (drag & drop)
 Conception robuste et résistante pour les applications les plus critiques
Couches par sortie
NeXtage 08 - 4K
NeXtage 16 - 4K
2
4
PRINCIPALES CARACTERISTIQUES
ENTRÉES
Conception robuste et résistante
8 entrées actives, 28 connecteurs d’entrée
4x HDMI (dont 2x HDMI jusqu’à 4k30hz)
2x DisplayPort
6x DVI-I (dont 2x DVI Dual-Link jusqu’à 2560x1600)
8x 3G/HD/SD-SDI
8 ports analogiques universels (4x HD15 & 4x DVI-A)
Connectique polyvalente (8 entrées seamless - 28 connecteurs au total)
Formats d’entrée jusqu’au Dual Link 60hz 4:4:4 ou 4k30hz 4:4:4
Formats de sortie jusqu’au 4K30Hz 4:4:4
Prise en charge des sources Quad HD
Véritable commutation propre sur toutes les couches et sur les 8 sources
Fonction de rotation des sorties (par pas de 90°)
Fréquence d’affichage indépendante par sortie
Déplacement d’une couche le long d’une trajectoire programmable
Nombreuses options de transitions multicouches
Sortie Preview/Mosaïque/Monitoring indépendante
Mosaïque de Monitoring personnalisable par l’utilisateur (8 mémoires)
Interface web intuitive et drag & drop, compatible avec plusieurs plates-formes
Affichage à l’écran des images miniatures dynamiques des sources connectées
Architecture collaborative (jusqu’à 5 opérateurs en parallèle)
Mémoires simples (Presets) et mémoires multi-écrans (Master Presets) pour rappeler
facilement vos configurations sur tous vos écrans
SORTIES
2 sorties avec 5 connecteurs par sortie
4 ports analogiques universels (2x HD15 & 2x DVI-A)
2x 3G/HD/SD-SDI
1x DVI-I Dual-Link jusqu’à 2560x1600 (sortie #1)
1x DVI/HDMI 4K jusqu’à 4k30hz 4:4:4 (sortie #2)
2x SFP (transmission SDI par fibre optique)
SORTIE MONITORING
2 ports analogiques universels (HD15 & DVI-A)
1x DVI-I
2x 3G/HD/SD-SDI
1x RGBs/RGsB/RGB/YPrBr/YC/comp analog
Jusqu’à 8 fenêtres et libellés personnalisables
Grande variété de configurations d’affichage (mixer, hard-edge, soft-edge)
Formats de sortie personnalisables pour les résolutions non standards (10 mémoires)
COUCHES
Possibilité de créer des retours scène vidéo
2 couches redimensionnables par sortie (parfaitement
Seamless)
1 fond natif par sortie
Gestion avancée des ressources de processing
Fond natif à partir de sources live ou d’images fixes
TRANSITIONS & EFFETS
Images fixes : Prise en charge du canal alpha pour un arrière-plan transparent
True A/B Mix (mixage au T-Bar sans restriction)
Bordures: Edge, Smooth, Smooth Edge, Shadow…
Transitions: Cut, Fade, Slide, Wipe, Circle, Stretch,
Depth, Flying window
Effets: Background Cut, Transparence, incrustation
Chroma key ou Luma key, DSK, H&V Flip, Cut & Fill
Autres effets: N&B, Négatif, Sépia et Solarisation
Mode ‘Custom Canvas’ pour placer librement les sorties sur un espace pixellaire
Zone d'intérêt personnalisable sur toutes les sorties
Cut & Fill (en utilisant deux sources live ou bien une source live et une image fixe)
Silencieux : 49 dB à 1 m lorsque la température ambiante est inférieure à 32°C/90°F
Modularité associative : Contrôle d’un ensemble de processeurs LiveCore™ depuis
Vertige™ ou RCU pour créer des surfaces d’affichage immenses
Séquenceur programmable
Service de maintenance à distance
IMAGES & LOGOS
Compatible HDCP
Jusqu’à 100 images disponibles et redimensionnables
Import directement via la Web RCS
Capture d’images depuis les entrées live
Dimensions (en Rack Units - RU)
 3RU
Dissipation thermique
 683 BTU/h
Dimensions (sans poignées avant et support de
montage en rack)
 W 17.32’’ x H 5.23’’ x D 20.47’’
 L 440 mm x H 133 mm x P 520 mm
Garantie
3 ans pièce et mains d’œuvre ; Retour dans nos locaux
Dimensions (avec les poignées)
 W 19’’ x H 5.23’’ x D 21.41’’
 L 482.6 mm x H 133 mm x P 544 mm
Poids sans les accessoires
 14.8 kg / 32.63 lbs
Poids du colis avec les accessoires
 20.9 kg / 46.10 lbs
Conditions d’opérations
 Température : 0 à 40°C (32 à 104°F)
 Humidité : 10% à 80%, sans condensation
Intensité sonore (@1,6m de hauteur @25°C)
 Avant : 49 [email protected]
 Arrière : 50 [email protected]
Alimentation
 100-240 VAC 50/60Hz 8A extractible
 Consommation maximum: 200 W
Normes de sécurité
 IEC/UL/EN 60950-1, CSA22.2#60950-1, UL Listed
(US & Canada) File:E359143
Livré avec
 1 x Câble d’alimentation électrique
 1 x Logiciel de contrôle à distance (Web RCS)
 1 x Rackmount kit
 1 x Câble Ethernet (pour le contrôle)
 1 x Connecteur MCO 10 broches
 1 x Manuel utilisateur (PDF)*
 1 x Guide de démarrage rapide intégrant les
instructions de sécurité *
CONTRÔLE
Web RCS: Interface graphique ergonomique et intuitive
VertigeTM: Console de contrôle premium
RCU: Unité de contrôle rackable
Shot Box2 & Control Box2: Rappel des presets
Protocole de contrôle TCP/IP et drivers AMX/Crestron
AW VideoCompositor: interface intuitive Crestron®
AUTRES FONCTIONS
Tally/GPI-O
Entrée Frame Lock indépendante avec fonction boucle
EXTENSION
Contrôle de plusieurs châssis depuis VertigeTM ou RCU
pour créer une solution d’affichage grand format
Spécifications sujettes à modification sans avertissement préalable
NXT0802-4K_FR-17/10/2018
