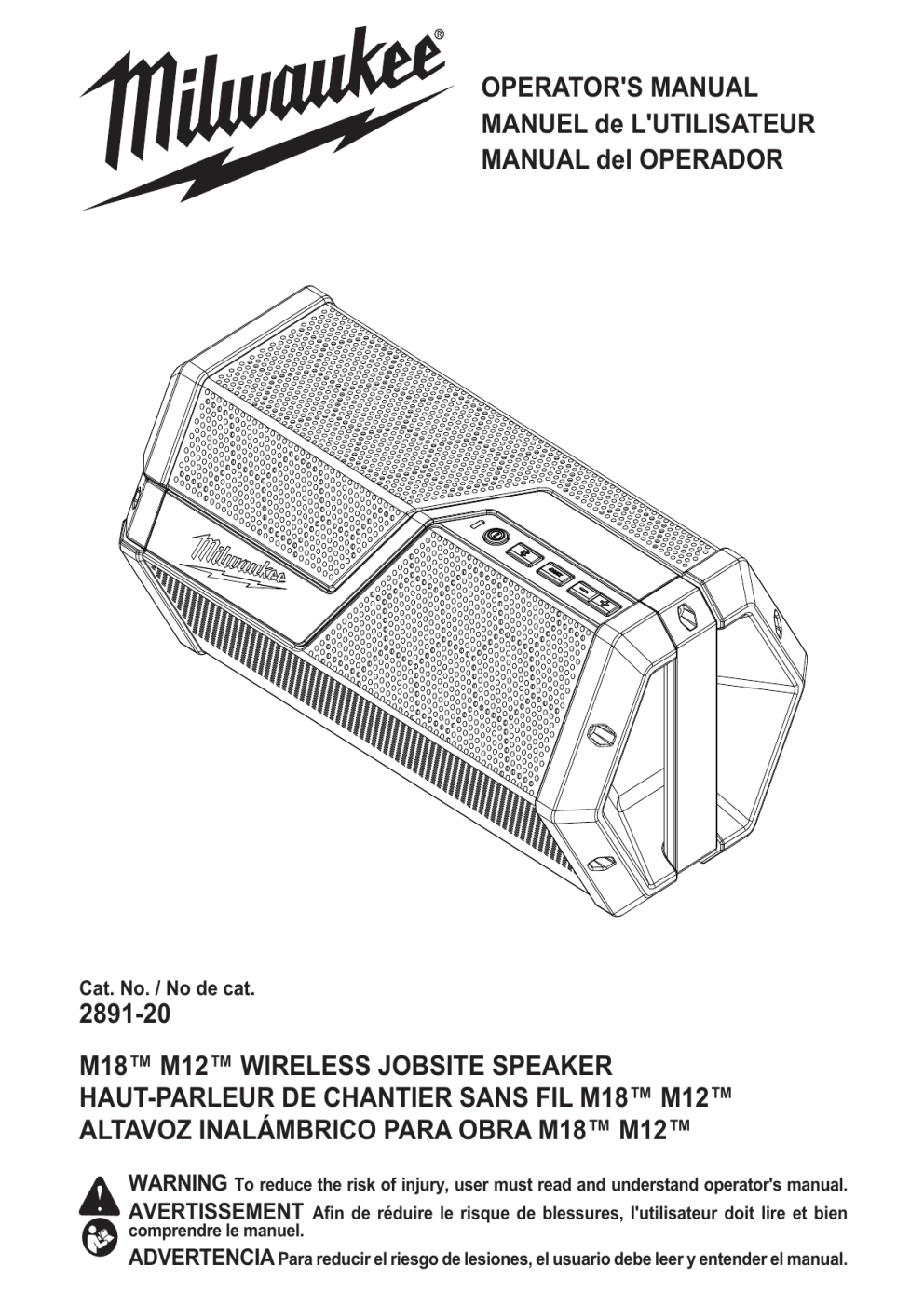

Milwaukee 2891-20 Operator's Manual

OPERATOR'S MANUAL
MANUEL de L'UTILISATEUR
MANUAL del OPERADOR
Cat. No. / No de cat.
2891-20
M18™ M12™ WIRELESS JOBSITE SPEAKER
HAUT-PARLEUR DE CHANTIER SANS FIL M18™ M12™
ALTAVOZ INALÁMBRICO PARA OBRA M18™ M12™
WARNING To reduce the risk of injury, user must read and understand operator's manual.
AVERTISSEMENT Afin de réduire le risque de blessures, l'utilisateur doit lire et bien
comprendre le manuel.
ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.
IMPORTANT SAFETY INSTRUCTIONS
Read, understand and follow all
WARNING instructions.
Failure to heed all
Federal Communications Commission
WARNING: Changes or modifications to this unit
not expressly approved by the party responsible for
compliance could void the user’s authority to operate
the equipment.
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions: (1)
this device may not cause harmful interference, and
(2) this device must accept any interference received,
including interference that may cause undesired
operation.
NOTE: This equipment has been tested and found
to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against
harmful interference in a residential installation. This
equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful
interference to radio communications. However, there
is no guarantee that interference will not occur in a
particular installation. If this equipment does cause
harmful interference to radio or television reception,
which can be determined by turning the equipment
off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
•Reorient or relocate the receiving antenna.
•Increase the separation between the equipment and
receiver.
•Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
•Consult the dealer or an experienced radio/TV technician for help.
The transmitter must not be co-located or operated in
conjunction with any other antenna or transmitter. This
equipment complies with the FCC RF radiation exposure limits set forth for an uncontrolled environment.
This equipment should be installed and operated with
a minimum distance of 20 cm between the radiator and
any part of your body.
warnings listed below, may result in electric shock,
fire and/or serious personal injury. Keep these instructions.
• Read these instructions.
• Keeps these instructions.
• Heed all warnings.
• Follow all instructions.
• Do not use this apparatus near water. Never immerse
the apparatus in liquid or allow a liquid to flow inside the
apparatus. Water entering an apparatus will increase
the risk for electric shock.
• Clean only with dry cloth. Certain cleaning agents
and solvents are harmful to plastics and other insulated
parts. Some of these include: gasoline, turpentine,
lacquer thinner, paint thinner, chlorinated cleaning solvents, ammonia and household detergents containing
ammonia. Clean dust and debris from vents. Keep the
apparatus handle clean, dry and free of oil or grease.
• Do not block any ventilation openings. Install in
accordance with the manufacturer’s instructions.
• Do not use near any heat sources such as radiators,
heat registers, stoves, or other apparatus (including
amplifiers) that produce heat.
• Use only attachments/accessories specified by the
manufacturer.
• Only operate this apparatus in a well ventilated area.
• Refer all servicing to qualified service personnel.
Servicing is required when the apparatus has been
damaged in any way, such as power-supply cord or
plug is damaged, liquid has been spilled or objects
have fallen into the apparatus, the apparatus has
been exposed to rain or moisture or does not operate
normally. Service or maintenance performed by unqualified personnel could result in a risk of injury.
• A battery operated apparatus with integral batteries or a separate battery pack must be recharged
only with the specified charger for the battery. A
charger that may be suitable for one type of battery
may create a risk of fire when used with another battery.
• Use battery operated apparatus only with specifically designated battery packs. Use of any other batteries may create a risk of fire.
• When battery pack is not in use, keep it away from
other metal objects like: paper clips, coins, keys,
nails, screws, or other small metal objects that can
make a connection from one terminal to another.
Shorting the battery terminals together may cause
sparks, burns, or a fire.
• Avoid body contact with grounded surfaces such
as pipes, radiators, ranges and refrigerators. There
is an increased risk of electric shock if your body is
grounded.
• Never disassemble the apparatus or try to do any
rewiring on the apparatus's electrical system.
• Do not expose this apparatus to dripping and splashing, or place objects filled with liquids on this unit.
SYMBOLOGY
Volts
Direct Current
Double Insulated
Amps
C
SPECIFIC SAFETY RULES
US
UL Listing for Canada and U.S.
Indoor Use Only
• Maintain labels and nameplates. These carry important information. If unreadable or missing, contact
a MILWAUKEE service facility for a free replacement.
• This apparatus is designed to be powered by either
an 18 volt or a 12 volt MILWAUKEE Li-ion battery
pack. Do not attempt to use with any other voltage or
power supply.
2
To reduce the risk of injury, user must
read operator's manual.
Energy Efficiency
3
SPECIFICATIONS
Guidelines for Using Extension Cords
• If you are using an extension cord outdoors, be sure
it is marked with the suffix “W-A” (“W” in Canada)
to indicate that it is acceptable for outdoor use.
• Be sure your extension cord is properly wired
and in good electrical condition. Always replace a
damaged extension cord or have it repaired by a
qualified person before using it.
• Protect your extension cords from sharp objects,
excessive heat and damp or wet areas.
Recommended Minimum Wire Gauge
For Extension Cords*
Cat. No....................................................... 2891-20
Volts......................................................... 12/18 DC
Amps...................................................................2.6
Battery Type............................... M12™ and M18™
Charger Type............................. M12™ and M18™
USB Output Volts............................................ 5 DC
Max USB Output Amps.......................................2.1
Recommended Ambient
Operating Temperature.......................0°F to 125°F
FUNCTIONAL DESCRIPTION
Nameplate Amps
2
1
7
3
8
5
4
0 - 2.0
2.1 - 3.4
3.5 - 5.0
5.1 - 7.0
7.1 - 12.0
12.1 - 16.0
16.1 - 20.0
6
9
25'
18
18
18
18
16
14
12
Extension Cord Length
50'
75'
100'
150'
18
18
18
16
14
12
10
18
18
16
14
12
10
--
18
16
14
12
10
---
16
14
12
12
----
* Based on limiting the line voltage drop to five volts at 150%
of the rated amperes.
GROUNDING
connecting the groundWARNING Improperly
ing wire can result in the risk of
1.
2.
3.
4.
5.
6.
7.
8.
9.
electric shock. Check with a qualified electrician
if you are in doubt as to whether the outlet is
properly grounded. Do not modify the plug provided with the tool. Never remove the grounding
prong from the plug. Do not use the tool if the
cord or plug is damaged. If damaged, have it
repaired by a MILWAUKEE service facility before
use. If the plug will not fit the outlet, have a
proper outlet installed by a qualified electrician.
Low battery indicator
Power button
Bluetooth indicator button
Aux indicator button
Volume down
Volume up
AC/DC power supply jack
AUX jack
USB power outlet
Grounded Tools (Three-Prong Plugs)
Tools marked “Grounding Required” have a three
wire cord and three prong grounding plug. The plug
must be connected to a properly grounded outlet
(See Figure A). If the tool should electrically malfunction or break down, grounding provides a low
resistance path to carry electricity away from the
user, reducing the risk of electric shock.
The grounding prong in the plug is connected through
the green wire inside the cord to the grounding
system in the tool. The green wire in the cord must
be the only wire connected to the tool's grounding
system and must never be attached to an electrically
“live” terminal.
Your tool must be plugged into an appropriate outlet, properly installed and
grounded in accordance with all codes
and ordinances. The plug and outlet
Fig. A
should look like those in Figure A.
EXTENSION CORDS
Grounded tools require a three wire extension
cord. Double insulated tools can use either a two
or three wire extension cord. As the distance from
the supply outlet increases, you must use a heavier
gauge extension cord. Using extension cords with
inadequately sized wire causes a serious drop in
voltage, resulting in loss of power and possible tool
damage. Refer to the table shown to determine the
required minimum wire size.
The smaller the gauge number of the wire, the greater
the capacity of the cord. For example, a 14 gauge
cord can carry a higher current than a 16 gauge cord.
When using more than one extension cord to make
up the total length, be sure each cord contains at
least the minimum wire size required. If you are using
one extension cord for more than one tool, add the
nameplate amperes and use the sum to determine
the required minimum wire size.
Double Insulated Tools (Two-Prong Plugs)
Tools marked “Double Insulated” do not require
grounding. They have a special double insulation
system which satisfies OSHA requirements and
complies with the applicable standards
of Underwriters Laboratories, Inc., the
Canadian Standard Association and
the National Electrical Code. Double
Insulated tools may be used in either
of the 120 volt outlets shown in Figures Fig. B Fig. C
B and C.
4
ASSEMBLY
Recharge only with the charger
WARNING specified
for the battery. For spe-
• Once the device has successfully paired with the
speaker, use the controls on the Bluetooth capable
device to move through tracks and control volume.
Volume
cific charging instructions, read the operator’s
and
buttons to decrease or increase
manual supplied with your charger and battery. Use the
the
volume.
Removing/Inserting the Battery
To remove the battery, push in the release buttons
MAINTENANCE
and pull the battery pack away from the tool.
To reduce the risk of injury, always
WARNING
Always remove battery pack before
unplug
the charger and remove the
WARNING changing or removing accessories.
battery pack from the charger or tool before
To insert the battery, slide the pack into the body performing any maintenance. Never disassemble
of the tool. Make sure it latches securely into place. the tool, battery pack or charger. Contact a
use accessories specifically MILWAUKEE service facility for ALL repairs.
WARNING Only
recommended for this tool. Others
Maintaining Tool
may be hazardous.
Keep your tool, battery pack and charger in good
repair by adopting a regular maintenance program.
Low Battery Indicator
To protect the life of the battery pack, the low battery Inspect your tool for issues such as undue noise,
indicator will flash red when the battery's charge is misalignment or binding of moving parts, breakage of
low, but still operable. The indicator will light solid red parts, or any other condition that may affect the tool
when the battery's charge is inoperable. If this happens, operation. Return the tool, battery pack, and charger
remove the battery pack and charge it according to the to a MILWAUKEE service facility for repair. After six
months to one year, depending on use, return the
charger’s instructions.
tool, battery pack and charger to a MILWAUKEE
Using the AC/DC Power Supply
service facility for inspection.
Only use MILWAUKEE 18 volt AC/DC power supply If the tool does not start or operate at full power with
Cat. No. 23-81-0155. Insert the power supply into the a fully charged battery pack, clean the contacts on
18 volt DC jack on the back of the speaker. Plug the the battery pack. If the tool still does not work proppower supply into a suitable wall outlet.
erly, return the tool, charger and battery pack, to a
MILWAUKEE service facility for repairs.
Connecting an Auxiliary Device
reduce the risk of personal inConnect an MP3 player, CD player, or other audio
WARNING To
jury and damage, never immerse
device directly to the speaker using the stereo auxiliary
jack AUX.
your tool, battery pack or charger in liquid or
allow a liquid to flow inside them.
USB Power Outlet
Cleaning
This outlet can be used to charge a cell phone, power
an MP3 player or any other device that uses less than
2.1A of DC electrical current.
NOTE: Any device that uses more than 2.1 A of DC
electrical current will trip a self-resetting overload and
disable the output.
Clean dust and debris from vents. Keep handles
clean, dry and free of oil or grease. Use only mild
soap and a damp cloth to clean, since certain cleaning agents and solvents are harmful to plastics and
other insulated parts. Some of these include gasoline,
turpentine, lacquer thinner, paint thinner, chlorinated
OPERATION
cleaning solvents, ammonia and household deterreduce the risk of fire or electric gents containing ammonia. Never use flammable or
WARNING To
shock, do not expose this speaker combustible solvents around tools.
to rain or moisture.
Repairs
For repairs, return the tool, battery pack and charger
Turning On/Off and
to the nearest service center.
Connecting to Bluetooth
Press the Power
button to turn the speaker on
ACCESSORIES
and off.
only recommended accessoPress the Bluetooth
button to turn the Bluetooth
WARNING Use
ries.
Others may be hazardous.
on. The speaker will begin to search for a previously
For a complete listing of accessories, go online to
paired device.
www.milwaukeetool.com
or contact a distributor.
• If no Bluetooth device was previously paired, Bluetooth will enter standy mode. The indicator light will
SERVICE - UNITED STATES
be solid.
(1.800.729.3878)
• To pair the speaker to a new device,
Monday-Friday, 7:00 AM - 6:30 PM CST
press and hold the Bluetooth button for
2 seconds until the indicator light flashes.
or visit www.milwaukeetool.com
It will then be in pair mode and can be
Contact Corporate After Sales Service Technical
connected to a different device.
Support with technical, service/repair, or warranty
• To pair a device to the speaker, select
questions.
"M18/M12 Wireless Jobsite Speaker" on
the Bluetooth capable device.
Email: [email protected]
• Once paired, the speaker will automatically
Become a Heavy Duty Club Member at
reconnect to the same device when the
www.milwaukeetool.com to receive important
speaker is turned on.
notifications regarding your tool purchases.
1-800-SAWDUST
5
LIMITED WARRANTY - MEXICO,
CENTRAL AMERICA & CARIBBEAN
SERVICE - CANADA
Milwaukee Tool (Canada) Ltd
1.800.268.4015
TECHTRONIC INDUSTRIES' warranty is for 5 year since the original
purchase date.
This warranty card covers any defect in material and workmanship
on this Power Tool.
To make this warranty valid, present this warranty card, sealed/
stamped by the distributor or store where you purchased the product,
to the Authorized Service Center (ASC). Or, if this card has not been
sealed/stamped, present the original proof of purchase to the ASC.
Call toll-free 1 800 832 1949 to find the nearest ASC, for service, parts,
accessories or components.
Procedure to make this warranty valid
Take the product to the ASC, along with the warranty card sealed/
stamped by the distributor or store where you purchased the product,
and there any faulty piece or component will be replaced without
cost for you. We will cover all freight costs relative with this warranty
process.
Exceptions
This warranty is not valid in the following situations:
a) When the product is used in a different manners from the end-user
guide or instruction manual.
b) When the conditions of use are not normal.
c) When the product was modified or repaired by people not authorized
by TECHTRONIC INDUSTRIES.
Note: If cord set is damaged, it should be replaced by an Authorized
Service Center to avoid electric risks.
SERVICE AND ATTENTION CENTER:
Presidente Masarik No.29 Piso 7
Col. Polanco V Sección
Miguel Hidalgo C.P.11560 Mexico, DF.
Ph. 52 55 4160-3547
IMPORTED AND COMMERCIALIZED BY:
TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.
Presidente Masarik No.29 Piso 7
Col. Polanco V Sección
Miguel Hidalgo C.P.11560 Mexico, DF.
Monday-Friday, 7:00 AM - 4:30 PM CST
or visit www.milwaukeetool.ca
LIMITED WARRANTY
USA & CANADA
Every MILWAUKEE power tool* (see exceptions below) is warranted
to the original purchaser only to be free from defects in material and
workmanship. Subject to certain exceptions, MILWAUKEE will repair
or replace any part on an electric power tool which, after examination,
is determined by MILWAUKEE to be defective in material or workmanship for a period of five (5) years** after the date of purchase unless
otherwise noted. Return of the power tool to a MILWAUKEE factory
Service Center location or MILWAUKEE Authorized Service Station,
freight prepaid and insured, is required. A copy of the proof of purchase
should be included with the return product. This warranty does not
apply to damage that MILWAUKEE determines to be from repairs
made or attempted by anyone other than MILWAUKEE authorized
personnel, misuse, alterations, abuse, normal wear and tear, lack of
maintenance, or accidents.
Normal Wear: Many power tools need periodic parts replacement and
service to achieve best performance. This warranty does not cover
repair when normal use has exhausted the life of a part including,
but not limited to, chucks, brushes, cords, saw shoes, blade clamps,
o-rings, seals, bumpers, driver blades, pistons, strikers, lifters, and
bumper cover washers.
*This warranty does not cover Air Nailers & Staplers; Airless Paint
Sprayer; Cordless Battery Packs; Gasoline Driven Portable Power
Generators; Hand Tools; Hoist – Electric, Lever & Hand Chain;
M12™ Heated Gear; Reconditioned Product; and Test & Measurement Products. There are separate and distinct warranties available
for these products.
**The warranty period for Job Site Radios, M12™ Power Port, M18™
Power Source, Jobsite Fan and Trade Titan™ Industrial Work Carts
is one (1) year from the date of purchase. The warranty period for the
Cables for the Drain Snake is two (2) years from the date of purchase.
The warranty period for the LED in the LED Work Light and the LED
Upgrade Bulb for the Work Light is the lifetime of the product subject
to the limitations above. If during normal use the LED or LED Bulb
fails, the part will be replaced free of charge.
Warranty Registration is not necessary to obtain the applicable warranty on a MILWAUKEE power tool product. The manufacturing date
of the product will be used to determine the warranty period if no proof
of purchase is provided at the time warranty service is requested.
ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT
REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CONTRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.
IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT
PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE
LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR
PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,
EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CONSEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN
ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS
FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL
DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT
APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU
OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.
TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS
ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION
ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS
FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH
DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WARRANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE
EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES
DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO
YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,
AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM
STATE TO STATE.
This warranty applies to product sold in the U.S.A. and Canada only.
Please consult the ‘Service Center Search’ in the Parts & Service
section of MILWAUKEE’s website www.milwaukeetool.com or call
1.800.SAWDUST (1.800.729.3878) to locate your nearest service
facility for warranty and non-warranty service on a MILWAUKEE
electric power tool.
Model:
Date of Purchase:
Distributor or Store Stamp:
6
CONSIGNES DES SÉCURITÉ
IMPORTANTES
comprendre et suivre
AVERTISSEMENT Lire,
toutes les instructions. Le
•Ne jamais exposer cet appareil à des risques de
coulures et d’éclaboussements, et ne jamais poser d’objets remplis de liquides sur cet appareil.
RÈGLES DE SÉCURITÉ
PARTICULIÈRE
non respect des avertissements ci-dessous peut
entraîner un choc électrique, un incendie et/ou des
blessures graves. Conserver ces instructions.
•Lire les instructions suivantes.
•Conserver ces instructions.
•Respecter tous les avertissements.
•Suivre toutes les instructions.
•Ne pas utiliser cet appareil à proximité de l’eau.
Ne jamais immmerger l’appareil dans un liquide ou
laisser un liquide s’infiltrer dans celui-ci. La pénétration de l’eau dans l’appareil accroît le risque de choc
électrique.
•Nettoyer seulement avec un chiffon sec. Certains
agents de nettoyage et certains solvants peuvent
détériorer le plastique et d’autres pièces isolées. En
voici des exemples : l’essence, la térébenthine, les
diluants à laque ou à peinture, les solvants chlorés,
l’ammoniaque et les détergents à usage domestique
qui en contiennent. Nettoyer les évents de l’outil
des débris et de la poussière. Garder les poignées
de l’outil propres, sèches et exemptes d’huile ou de
graisse.
•Ne pas obstruer les ouvertures de ventilation. Installer conformément aux instructions du fabricant.
•Ne pas faire fonctionner l’outil électrique à
proximité de sources de chaleurs comme des
radiateurs, des registres de chaleur, des poêles ou
d’autres appareils (notamment des amplificateurs)
produisant de la chaleur.
•Utiliser seulement des accessoires spécifiés par
le fabricant.
•Utiliser uniquement cet appareil dans un lieu bien
ventilé.
•Confier toute réparation à un personnel de service qualifié. Une réparation est nécessaire si
l’appareil est endommagé d’une façon quelconque, comme : cordon ou prise d’alimentation
endommagé(e), liquide renversé ou objets tombés
dans l’appareil, exposition de l’appareil à la pluie ou
à l’humidité, appareil ne fonctionnant pas normalement. La réparation ou l’entretien par des personnes
non qualifiées présente des risques de blessures.
•Le bloc-piles d’un appareil fonctionnant à piles,
qu’il soit intégré ou amovible, ne doit être rechargé qu’avec le chargeur spécifié. Un chargeur
approprié pour un type de piles peut créer un risque
d'incendie s'il est utilisé avec un autre type de piles.
•Utiliser exclusivement les blocs-piles spécifiquement indiqués pour l’appareil. L'usage de tout autre bloc-piles peut créer un risque d'incendie.
•Lorsque le bloc-piles n’est pas en usage, le tenir à
l’écart d’articles métalliques tels que : les attaches trombones, pièces de monnaie, clés, clous,
vis et autres petits objets métalliques risquant
d'établir le contact entre les deux bornes. La mise
en court-circuit des bornes des piles peut causer des
étincelles, des brûlures ou un incendie.
•Éviter tout contact du corps avec des surfaces
mises à la terre, telles que les tuyaux, radiateurs,
cuisinières et réfrigérateurs. Le risque de choc
électrique est accru lorsque le corps est mis à la terre.
•Ne jamais démonter l’appareil ou tenter de procéder à la réfection du câblage de son système
électrique.
•Entretenez les étiquettes et plaques signalétiques.
Les indications qu’elles contiennent sont précieuses.
Si elles deviennent illisibles ou se détachent, faitesles remplacer gratuitement à un centre de service
MILWAUKEE accrédité.
• Cet outil fonctionne avec une alimentation d’un
bloc-piles au Li-ion de MILWAUKEE de 12 volts ou
de 18 volts. Ne pas tenter d’utiliser cet outil avec une
autre tension ou avec un autre type d’alimentation.
Federal Communications Commission
AVERTISSEMENT: Les changements ou les modifications apportés à cette unité non expressément approuvés par l’organisme responsable de la conformité
peuvent annuler l’autorité de l’utilisateur à utiliser cet
équipement.
Ce dispositif est conforme à la partie 15 des règles de
la FCC. Son fonctionnement est soumis aux conditions
suivantes : (1) cet appareil ne doit produire aucun brouillage préjudiciable et (2) cet appareil doit fonctionner en
dépit de tout brouillage capté, y compris le brouillage
pouvant mener à un fonctionnement non désiré.
Cet équipement a été testé et déclaré conforme aux
limites des dispositifs numériques de classe B, en vertu
de la section 15 des réglementations de la FCC. Ces
limites ont pour but de fournir une protection raisonnable
contre les interférences nuisibles dans le cadre d’une
installation résidentielle. Cet équipement génère, utilise
et peut émettre de l’énergie de radiofréquence. Il est
donc recommandé de l’installer et de l’utiliser conformément aux instructions afin d’éviter toute interférence
nuisible aux communications radio.
Cependant, il n’existe aucune garantie selon laquelle
des interférences ne se produiront pas dans le cas
d’une installation spécifique. Si cet appareil provoque
des interférences nuisibles pour les réceptions radio et
télévisées, ce qui peut être déterminé en l’éteignant puis
en le rallumant, il est conseillé d’y remédier en suivant
l’une ou plusieurs des mesures suivantes:
•Réorienter ou repositionner l’antenne réceptrice.
•Augmenter l’espace entre l’équipement et le récepteur.
•Brancher l’équipement dans une prise sur un circuit
différent de celui sur lequel le récepteur est connecté.
•Consulter le concessionnaire ou un technicien radio/
TV expérimenté pour obtenir de l’aide.
L’émetteur ne doit pas être localisé ou fonctionner
conjointement avec tout autre transmetteur ou antenne.
Le présent appareil est conforme aux normes de limite
d’exposition aux radiations RF dans les espaces non
protégés selon la FCC. Cet appareil doit demeurer à une
distance minimale de 20 cm de votre corps.
7
CORDONS DE RALLONGE
PICTOGRAPHIE
Si l’emploi d’un cordon de rallonge est nécessaire,
un cordon à trois fils doit être employé pour les outils
mis à la terre. Pour les outils à double isolation, on
Courant continu
peut employer indifféremment un cordon de rallonge
à deux ou trois fils. Plus la longueur du cordron entre
l’outil et la prise de courant est grande, plus le calibre
Double isolation
du cordon doit être élevé. L’utilisation d’un cordon de
rallonge incorrectement calibré entraîne une chute
de voltage résultant en une perte de puissance qui
Ampères
risque de détériorer l’outil. Reportez-vous au tableau
ci-contre pour déterminer le calibre minimum du cordon. Moins le calibre du fil est élevé, plus sa conducAfin de réduire le risque de blessures,
l’utilisateur doit lire le manuel de tivité est bonne. Par exemple, un cordon de calibre
14 a une meilleure conductivité qu’un cordon de
l’utilisateur.
calibre 16. Lorsque vous utilisez plus d’une rallonge
pour couvrir la distance, assurez-vous que chaque
Underwriters Laboratories, Inc.,
cordon possède le calibre minimum requis. Si vous
États-Unis et Canada
utilisez un seul cordon pour brancher plusieurs outils,
additionnez le chiffre d’intensité (ampères) inscrit sur
Utilisation en intérieur uniquement
la fiche signalétique de chaque outil pour obtenir le
calibre minimal requis pour le cordon.
Efficacité énergétique
Volts
US
C
Directives pour l’emploi des
cordons de rallonge
SPECIFICATIONS
• Si vous utilisez une rallonge à l’extérieur, assurezvous qu’elle est marquée des sigles « W-A »(« W »
au Canada) indiquant qu’elle est adéquate pour
usage extérieur.
• Assurez-vous que le cordon de rallonge est correctement câblé et en bonne condition. Remplacez
tout cordon derallonge détérioré ou faites-le
remettre en état par une personne compétente
avant de vous en servir.
• Tenez votre cordon de rallonge à l’écart des objets
ranchants, des sources de grande chaleur et des
endroits humides ou mouillés.
Calibres minimaux recommandés
pour les cordons de rallonge*
No de Cat................................................... 2891-20
Volts......................................................... 12/18 CD
Ampères..............................................................2,6
Type de batterie ........................... M12™ et M18™
Type de chargeur ......................... M12™ et M18™
Tension à la sortie du port USB....................... 5 CD
Ampérage à la sortie du port USB.......................2,1
Température ambiante de fonctionnement
recommandée ........... -18°C à 50°C (0°F à 125°F)
DESCRIPTION FONCTIONNELLE
2
1
7
3
8
5
4
6
9
Fiche
signalétique
Ampères
7,6
12,2
22,8
30,4
45,7
60,9
0 - 5,0
5,1 - 8,0
8,1 - 12,0
12,1 - 15,0
15,1 - 20,0
16
16
14
12
10
16
16
14
12
10
16
14
12
10
10
14
12
10
10
--
12
10
----
12
-----
Longueur du cordon de rallonge (m)
* Basé sur sur une chute de voltage limite de 5 volts à
150% de l’intensité moyenne de courant.
MISE A LA TERRE
le fil de mise à la terre
AVERTISSEMENT Si
est incorrectement rac-
1.
2.
3.
4.
5.
6.
7.
8.
9.
cordé, il peut en résulter des risques de choc
électrique. Si vous n’êtes pas certain que la prise
dont vous vous servez est correctement mise à
la terre, faites-la vérifier par un électricien.
N’altérez pas la fiche du cordon de l’outil.
N’enlevez pas de la fiche, la dent qui sert à la
mise à la terre. N’employez pas l’outil si le cordon
ou la fiche sont en mauvais état. Si tel est le cas,
faites-les réparer dans un centre-service
MILWAUKEE accrédité avant de vous en servir.
Si la fiche du cordon ne s’adapte pas à la prise,
faites remplacer la prise par un électricien.
Indicateur de faible niveau des piles
Bouton alimentation
Bouton indicateur de Bluetooth
Bouton indicateur AUX
Diminuer le volume
Augmenter le volume
Prise d’alimentation en CA/CD
Prise AUX
Prise d’alimentation USB
8
Utilisation de l'alimentation en CA/CD
Outils mis à la terre (Trois fiches à broches)
Utiliser uniquement l’alimentation en CA/CD de 18
V de MILWAUKEE, no de cat. 23-81-0155. Insérer
l’alimentation dans la prise CD de 18 V à l’arrière du
haut-parleur. Brancher l’alimentation dans une prise
murale appropriée.
Les outils marqués « Mise à la terre requise » sont
pourvus d’un cordon à trois fils dont la fiche a trois
dents. La fiche du cordon doit être branchée sur une
prise correctement mise à la terre (voir Figure A). De
cette façon, si une défectuosité dans le circuit électrique de l’outil survient, le relais à la terre fournira
un conducteur à faible résistance pour décharger le
courant et protéger l’utilisateur contre les risques de
choc électrique.
La dent de mise à la terre de la fiche est reliée au
système de mise à la terre de l’outil via le fil vert
du cordon. Le fil vert du cordon doit être le seul fil
raccordé à un bout au système de mise à la terre
de l’outil et son autre extrémité ne doit jamais être
raccordée à une borne sous tension électrique.
Votre outil doit être branché sur une prise appropriée,
correctement installée et mise à la terre
conformément aux codes et ordonnances en vigueur. La fiche du cordon
et la prise de courant doivent être
semblables à celles de la Figure A. Fig. A
Raccord d'un dispositif auxiliaire
Brancher un lecteur MP3, un lecteur de CD ou tout
autre dispositif audio directement au haut-parleur au
moyen de la prise auxiliaire stéréo AUX.
Prise d'alimentation USB
Cette prise peut être utilisée pour charger un téléphone cellulaire, alimenter un lecteur MP3 ou tout autre dispositif qui utilise un courant électrique continu
de moins de 2,1 V.
REMARQUE : tout dispositif utilisant un courant électrique continu de plus de 2,1 V déclenchera une surcharge à réamorçage automatique et désactivera la
sortie d’alimentation.
MANIEMENT
AVERTISSEMENT Pour réduire
les risques
d’incendie et de choc
électrique, ne pas exposer ce haut-parleur à la
Les outils marqués « Double Isolation » n’ont pas pluie ou à l’humidité.
besoin d’être raccordés à la terre. Ils sont pourvus
Marche/arrêt et connectivité Bluetooth
d’une double isolation conforme eux exigences de
pour allumer et
l’OSHA et satisfont aux normes de l’Underwriters Appuyer sur le bouton alimentation
Laboratories, Inc., de l’Association canadienne de éteindre le haut-parleur.
Appuyer
sur
le
bouton
Bluetooth
pour
activer le
normalisation (ACNOR) et du « National Electrical
Bluetooth. Le haut-parleur commencera à rechercher
Code » (code national de l’électricité).
un
dispositif
précédemment
apparié.
Les outils à double isolation peuvent
• Si aucun dispositif Bluetooth n’a été précédemêtre branchés sur n’importe laquelle
ment apparié, le Bluetooth passera en mode veille.
des prises à 120 volt illustrées ciL’indicateur s’allume en continu.
contre Figure B et C.
Fig. B Fig. C • Pour apparier le haut-parleur à un
nouveau dispositif, appuyer et maintenir
le bouton Bluetooth
pour 2 secondes
MONTAGE DE L'OUTIL
jusqu’à ce que l’indicateur clignote. Le
Ne recharger la batterie mode Apparier sera activé et le haut-parAVERTISSEMENT qu’avec
le chargeur spéci- leur peut être connecté à un autre dispositif.
fié. Pour les instructions de charge spécifiques, • Pour apparier un dispositif au
lire le manuel d’utilisation fourni avec le chargeur haut-parleur, choisir « Haut-parleur de
et les batteries.
chantier sans fil M12/M18 » ("M18/M12
Wireless Jobsite Speaker") sur le
Insertion/Retrait de la batterie
Pour retirer la batterie, enfoncer les boutons de dispositif compatible Bluetooth.
•
Une fois apparié, le haut-parleur se recondéverrouillage et la tirer hors de l’outil.
necte automatiquement au même dispositif lorsqu’il
Il faut toujours retirer la est allumé.
AVERTISSEMENT batterie et verrouiller la
• Une fois le dispositif correctement apparié au hautdétente de l’outil avant de changer ou d’enlever parleur, utiliser les commandes du dispositif compatles accessoires.
ible Bluetooth pour faire défiler les pistes et contrôler
Pour insérer la batterie, la glisser dans le corps de le volume.
l’outil. S’assurer qu’elle est fixée solidement.
Volume
L’emploi d’accessoires Utiliser les boutons
et
pour augmenter et diAVERTISSEMENT autres
que ceux qui sont
minuer
le
volume.
expressément recommandés pour cet outil peut
comporter des risques.
Outils à double isolation
(Deux fiches à broches)
Indicateur de faible niveau des piles
Pour protéger la durée de vie du bloc-piles, l’indicateur
de faible niveau des piles clignotera en rouge une fois
que la charge des piles est faible, mais toujours fonctionnelle. L’indicateur s’allume en rouge solide une fois
que les piles ne peuvent plus fonctionner. Si cela se
produit, retirer le bloc-piles et le charger conformément
aux instructions fournies avec le chargeur.
9
GARANTIE LIMITÉE AUX ÉTATS-UNIS ET AU CANADA
ENTRETIEN
minimiser les risques
AVERTISSEMENT Pour
de blessures corporelles,
Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous) est
garanti à l’acheteur d’origine uniquement pour être exempt de vices
de matériaux et de fabrication. Sous réserve de certaines exceptions,
MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique
qui, après examen par MILWAUKEE, s’est avérée être affectée d’un
vice de matériau ou de fabrication et ce pendant une période de cinq (5)
ans** à compter de la date d’achat, sauf indication contraire. Le retour
de l’outil électrique, à un centre de réparations en usine MILWAUKEE
ou à un centre d’entretien agréé MILWAUKEE, est requis en port
prépayé et assuré. Une copie de la preuve d’achat doit être présentée
avec le produit retourné. Cette garantie ne couvre pas les dommages
que MILWAUKEE détermine être causés par des réparations ou des
tentatives de réparation par quiconque autre que le personnel agréé
par MILWAUKEE, ou par des utilisations incorrectes, des altérations,
des utilisations abusives, une usure normale, une carence d’entretien
ou des accidents
Usure normale : Plusieurs outils électriques requièrent un remplacement et un entretien périodique de leurs pièces pour un meilleur
rendement. Cette garantie ne couvre pas la réparation des pièces
due à l’utilisation normale de l’outil, y compris, mais sans s’y limiter,
les mandrins, les brosses, les cordes, les sabots de scie, les porteslames, les joints toriques, les joints, les amortisseurs, les lames
d’entraînement, les pistons, les percuteurs, les crochets et les rondelles
à couvercle amortisseur.
*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneumatiques, aux pulvérisateurs à peinture sans air, aux blocs-piles pour
outils sans fil, aux génératrices d’alimentation portatives à essence,
aux outils à main, aux monte-charges – électriques, à levier et à chaîne
(manuels), aux vestes chauffantes M12™, aux produits réusinés, ni
aux produits d’essai et de mesure. Il existe des garanties séparées
distinctes pour ces produits.
**La période de garantie applicable pour les radios de chantier, le port
d’alimentation M12™, la source électrique M18™, le ventilateur de
chantier et les chariots de travail industriels Trade Titan™ est d’une
durée d’un (1) an à compter de la date d’achat. La période de garantie
pour les Câbles de la sonde spirale est de deux (2) ans à compter de
la date d’achat. La période de garantie couvrant la DEL de la lampe
de travail à DEL et l’ampoule améliorée à DEL de la lampe de travail
est une garantie à vie du produit soumise aux limitations ci-dessus.
En cas de défaillance de la DEL ou de l’ampoule à DEL pendant son
utilisation normale, la pièce défaillante sera remplacée gratuitement.
L’enregistrement de la garantie n’est pas nécessaire pour bénéficier
de la garantie en vigueur sur un outil électrique MILWAUKEE. La date
de fabrication du produit servira à établir la période de garantie si
aucune preuve d’achat n’est fournie lorsqu’une demande de service
sous garantie est déposée.
L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION
ET DE REMPLACEMENT DÉCRITS DANS LES PRÉSENTES EST
UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT
MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION,
VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS,
MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGESINTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES
D’AVOCATS, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES
À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS L’EXCLUSION
OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS,
LES RESTRICTIONS CI-DESSUS PEUVENT DONC NE PAS VOUS
ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET
REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE
SOIT VERBALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA
LOI. MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y
COMPRIS, MAIS SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE
DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE
TELLE STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR
LA LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE
À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL
QUE CELA EST DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET
PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE
DES GARANTIES IMPLICITES, LES RESTRICTIONS CI-­DESSUS
PEUVENT DONC NE PAS VOUS ÊTRE APPLICABLES. LA
PRÉSENTE VOUS CONFÈRE DES DROITS LÉGAUX PARTICULIERS; VOUS BÉNÉFICIEZ ÉGALEMENT D’AUTRES DROITS QUI
VARIENT D’UN ÉTAT À UN AUTRE.
Cette garantie s’applique aux produits vendus aux États-Unis et au
Canada uniquement.
Veuillez consulter la rubrique Centre SAV Milwaukee, dans la section Pièces et Services du site Web de MILWAUKEE, à l’adresse
www.milwaukeetool.com, ou composer le 1-800-SAWDUST
(1-800-729-3878) afin de trouver le centre de service de votre région
le plus proche pour l’entretien, sous garantie ou non, de votre outil
électrique MILWAUKEE.
débranchez le chargeur et retirez la batterie du
chargeur ou de l’outil avant d’y effectuer des
travaux d’entretien. Ne démontez jamais l’outil,
la batterie ou le chargeur. Pour toute réparation,
consultez un centre de service MILWAUKEE accrédité.
Entretien de l’outil
Gardez l’outil en bon état en adoptant un programme
d’entretien ponctuel. Inspectez votre outil pour des
questions telles que le bruit excessif, de grippage
des pièces mobiles, de pièces cassées ou toute
autre condition qui peut affecter le fonctionnement
de l'outil. Retournez votre outil à un centre de service
MILWAUKEE accrédité pour obtenir le service. Après
une période pouvant aller de 6 mois à un an, selon
l’usage, retournez votre outil à un centre de service
MILWAUKEE accrédité pour d'inspection.
Si l’outil ne démarre pas ou ne fonctionne pas à
pleine puissance alors qu’il est branché sur une
batterie complètement chargée, nettoyez les points
de contact entre la batterie et l’outil. Si l’outil ne
fonctionne toujours pas correctement, renvoyez
l’outil, le chargeur et la batterie à un centre de service
MILWAUKEE accrédité.
minimiser les risques
AVERTISSEMENT Pour
de blessures ou de dommages à l'outil, n'immergez jamais l'outil, la batterie ou le chargeur et ne laissez pas de liquide
s'y infiltrer.
Nettoyage
Débarrassez les évents des débris et de la poussière.
Gardez les poignées propres, à sec et exemptes
d’huile ou de graisse. Le nettoyage doit se faire
avec un linge humide et un savon doux. Certains
nettoyants tels l’essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés,
l’ammoniaque et les détergents d’usage domestique qui en contiennent pourraient détériorer le
plastique et l’isolation des pièces. Ne laissez jamais
de solvants inflammables ou combustibles auprès
des outils.
Réparations
Pour les réparations, retournez outil, batterie et
chargeur en entier au centre-service le plus près.
ACCESOIRES
L’utilisation d’autres acAVERTISSEMENT cessoires
que ceux qui
sont spécifiquement recommandés pour cet
outil peut comporter des risques.
Pour une liste complète des accessoires, visiter le
site internet www.milwaukeetool.com ou contactez
un distributeur.
SERVICE - CANADA
Milwaukee Tool (Canada) Ltd
1.800.268.4015
Monday-Friday, 7:00 AM - 4:30 PM CST
www.milwaukeetool.ca
10
GARANTIE LIMITÉE – MEXIQUE,
AMÉRIQUE CENTRALE ET CARAÏBES
•No use cerca de ninguna fuente de calor tal como
radiadores, registros de calefacción, estufas u otros
aparatos (incluyendo amplificadores) que producen
calor.
•Utilice solo accesorios especificados por el fabricante.
•Solo opere este aparato en un área con buena
ventilación.
•Para dar servicio al aparato, envíelo al personal
de servicio calificado. El servicio se requiere cuando el aparato se ha dañado de alguna manera, tal
como el cable de corriente o el enchufe está dañado,
se vertió líquido o cayeron objetos sobre el aparato,
se ha expuesto a lluvia o humedad o no funciona con
normalidad. El servicio o mantenimiento realizado
por personal no calificado podría ocasionar un riesgo
de lesiones.
•Un aparato operado por batería con baterías integradas o una batería aparte debe recargarse
únicamente con el cargador especificado para la
batería. Un cargador que pudiera ser adecuado para
un tipo de batería puede crear un riesgo de incendio
cuando se usa con otra batería.
•Use el aparato operado por batería únicamente
con los paquetes de batería específicamente designados. El uso de cualquier otra batería puede ocasionar un riesgo de incendio.
•Cuando la batería no esté en uso, manténgala alejada de otros objetos metálicos como sujetapapeles, monedas, llaves, clavos, tornillos u otros
objetos metálicos pequeños que puedan formar
una conexión de una terminal a otra. Causar un
Modèle :
cortocircuito al juntar las terminales de las baterías
puede causar chispas, quemaduras o un incendio.
Date d’achat :
•Evite el contacto corporal con superficies conecSceau du distributeur ou du magasin :
tadas a tierra tales como tuberías, radiadores, estufas y refrigeradores. Existe un mayor riesgo de
descarga eléctrica si su cuerpo está en contacto con
la tierra.
•
Nunca desarme el aparato ni intente recablear el
INSTRUCCIONES IMPORTANTES
sistema eléctrico de mismo.
DE SEGURIDAD
•No exponga este aparato a escurrimientos y salcomprenda y siga todas picaduras ni coloque objetos llenos de líquido
ADVERTENCIA Lea,
las instrucciones. No seguir sobre esta unidad.
todas las advertencias que se enumeran a continuREGLAS ESPECIFICAS
ación podría provocar una descarga eléctrica, incenDE SEGURIDAD
dio y/o lesiones graves. Conserve estas instruc•Guarde las etiquetas y las placas de especificaciociones.
nes. Éstas contienen información importante. Si son
ilegibles o están extraviadas, póngase en contacto con
•Lea estas instrucciones.
un centro de servicio de MILWAUKEE para obtener el
•Conserve estas instrucciones.
reemplazo gratis.
•Respete todas las advertencias.
•Este aparato está diseñado para tener una alimen•Siga todas las instrucciones.
•No use este aparato cerca del agua. Nunca sum- tación con baterías de Li-ion de 18 voltios o 12
erja el aparato en líquido ni permita que un líquido voltios de MILWAUKEE. No intente usar con ningún
fluya dentro del aparato. Si se introduce agua en un otro voltaje o fuente de energía.
aparato, aumentará el riesgo de descarga eléctrica.
Federal Communications Commission
•Limpie únicamente con un paño seco. Ciertos
agentes y solventes de limpieza pueden dañar el
plástico y otras partes aisladas. Algunos de estos ADVERTENCIA: Los cambios o modificaciones hechos
incluyen la gasolina, trementina, adelgazador de a esta unidad sin la autorización expresa del responbarniz, adelgazador de pintura, solventes de limpieza sable del cumplimiento de la norma podrían anular la
con cloro, amoniaco y detergentes caseros que con- autoridad del usuario para manejar el equipo.
tienen amoniaco. Limpie el polvo y la basura de las Este dispositivo cumple con el apartado 15 de las
rejillas. Mantenga el asa del aparato limpia, seca y normas de la FCC. Su operación está sujeta a las
libre de aceite o grasa.
siguientes dos condiciones: (1) este dispositivo no debe
•No obstruya las aberturas de ventilación. Instale ocasionar interferencia nociva y (2) este dispositivo
de conformidad con las instrucciones del fabricante. debe aceptar cualquier interferencia que se reciba,
incluyendo la interferencia que pueda ocasionar operación indeseada.
TECHTRONIC INDUSTRIES' garantit le produit pendant cinq ans à
partir de la date d’achat d’origine. Le présent bon de garantie couvre
tous les vices de matériau et de fabrication que peut afficher cet outil
électrique. Pour assurer la validité de la présente garantie, veuillez
présenter le bon de commande, estampillé du sceau du distributeur
ou du magasin où le produit a été acheté, au centre de réparations
agréé. Si le bon de commande n’a pas été estampillé, veuillez fournir
la preuve d’achat d’origine au centre de réparations agréé. Pour
un entretien, des pièces, des accessoires ou d’autres composants,
composer sans frais le 1-800-832-1949 afin d’obtenir les coordonnées
du centre de réparations agréé le plus près.
Procédure pour assurer la validité de la garantie
Présenter le produit au centre de réparations agréé, accompagné du
bon de commande estampillé du sceau du distributeur ou du magasin
où le produit a été acheté. Toute pièce défectueuse ou tout composant
défectueux sera remplacé sans frais. Milwaukee assume tous les frais
de transport liés à ce processus de garantie.
Exceptions
La garantie ne s’applique pas dans les situations suivantes :
a) Si le produit a été utilisé pour une fin autre que celle indiquée dans
le guide de l’utilisateur final ou le manuel d’instructions.
b) Si les conditions d’utilisations ne sont pas habituelles.
c) Si le produit a été modifié ou réparé par une personne non autorisée
par TECHTRONIC INDUSTRIES.
Note : Si le cordon électrique est endommagé, il doit être remplacé par
un centre de réparations agréé pour éviter les risques d’électrocution.
CENTRE DE RÉPARATIONS ET DE SERVICE:
Presidente Masarik No.29 Piso 7
Col. Polanco V Sección
Miguel Hidalgo C.P.11560 Mexico, DF.
Ph. 52 55 4160-3547
IMPORTÉ ET COMMERCIALISÉ PAR :
TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.
Presidente Masarik No.29 Piso 7
Col. Polanco V Sección
Miguel Hidalgo C.P.11560 Mexico, DF.
11
DESCRIPCION FUNCIONAL
Se ha verificado y determinado que este equipo cumple
con los límites correspondientes a los dispositivos
digitales de Clase B, de acuerdo con la Parte 15 de
las Normas de la FCC. Estos límites se han diseñado
para garantizar una protección razonable contra
interferencias perjudiciales en instalaciones residenciales. Este equipo genera, utiliza y puede radiar
energía de radiofrecuencia y, si no se instala y utiliza
en conformidad con las instrucciones, puede generar
interferencia perjudicial para la radiocomunicación.
No obstante, no se garantiza que no se produzca interferencia en una instalación concreta. Si este equipo,
en efecto, genera interferencia perjudicial para la recepción de radio o televisión, que se puede determinar
apagando y encendiendo el equipo, se insta al usuario
a intentar corregir la interferencia tomando una o varias
de las siguientes medidas:
•Reorientar o reubicar la antena receptora.
•Aumentar la distancia que separa al equipo del receptor.
•Conectar el equipo a un tomacorriente de otro circuito
distinto a aquel que tiene conectado el receptor.
•Solicitar ayuda al distribuidor o a un técnico de radio
y televisión experto.
El transmisor no debe colocarse ni operarse junto con
cualquier otra antena o transmisor. Este equipo cumple
con los límites de exposición de radiación RF de la FCC
establecidos para un ambiente no controlado. Este
equipo debe instalarse y operarse con una distancia
mínima de 20 cm entre el radiador y cualquier parte
de su cuerpo.
2
1
7
3
8
5
4
6
9
ENSAMBLAJE
la batería sólo con
ADVERTENCIA Recargue
el cargador especificado
Calibre mínimo recomendado para
cables de extensiones eléctricas*
Largo de cable de Extensión en (m)
Amperios
(En la placa) 7,6 12,2 22,8 30,4 45,7 60,9
0 - 5,0
16
16
16
14
12
12
5,1 - 8,0
16
16
14
12
10
-8,1 - 12,0
14
14
12
10
--12,1 - 15,0
12
12
10
10
--15,1 - 20,0
10
10
10
---*Basado en limitar la caída en el voltaje a 5 volts al 150%
de los amperios.
para ella. Para instrucciones específicas sobre
cómo cargar, lea el manual del operador suministrado con su cargador y la batería.
Como se inserta/quita la batería en la
herramienta
Para retirar la batería, presione los botones de
liberación y jale de la batería para sacarla de la
herramienta.
reducir el riesgo de leADVERTENCIA Para
siones, extraiga siempre la
batería antes de acoplar o desacoplar accesorios.
Para introducir la batería, deslícela en el cuerpo de
la herramienta. Asegúrese de que quede bien firme
en su posición.
Utilice únicamente accesoADVERTENCIA rios
específicamente recomendados para esta herramienta. El uso de accesorios no recomendados podría resultar
peligroso.
TIERRA
haber riesgo de desADVERTENCIA Puede
carga eléctrica si se conecta
1.
2.
3.
4.
5.
6.
7.
8.
9.
SIMBOLOGÍA
Indicador de batería baja
Botón de encendido
Botón indicador de Bluetooth
Botón indicador auxiliar
Menor volumen
Mayor volumen
Conector de fuente de energía CA/CD
Conector AUX
Salida para alimentación por USB
EXTENSIONES ELECTRICAS
Las herramientas que deben conectarse a tierra
cuentan con clavijas de tres patas y requieren
que las extensiones que se utilicen con ellas sean
Corriente continua
también de tres cables. Las herramientas con doble
aislamiento y clavijas de dos patas pueden utilizarse
Doble aislamiento
indistintamente con extensiones de dos a tres cables.
El calibre de la extensión depende de la distancia que
exista entre la toma de la corriente y el sitio donde
Amperios
se utilice la herramienta. El uso de extensiones inadecuadas puede causar serias caídas en el voltaje,
Para reducir el riesgo de lesiones, el resultando en pérdida de potencia y posible daño a
usario debe leer el manual del la herramienta. La tabla que aquí se ilustra sirve de
operador.
guía para la adecuada selección de la extensión.
Mientras menor sea el número del calibre del cable,
UL Listing Mark para
mayor será la capacidad del mismo. Por ejemplo,
US
C
Canadá y Estados Unidos
un cable calibre 14 puede transportar una corriente
mayor que un cable calibre 16. Cuando use mas
Para uso en interiores
de una extensión para lograr el largo deseado,
exclusivamente
asegúrese que cada una tenga al menos, el mínimo
tamaño de cable requerido. Si está usando un cable
de extensión para mas de una herramienta, sume
Eficiencia energética
los amperes de las varias placas y use la suma para
determinar el tamaño mínimo del cable de extensión.
ESPECIFICACIONES
No de Cat................................................... 2891-20 Guías para el uso de cables de extensión
Volts......................................................... 12/18 CD • Si está usando un cable de extensión en sitios al
Amperios.............................................................2,6
aire libre, asegúrese que está marcado con el sufijo
Tipo de batería ...............................M12™ y M18™
“W-A” (“W” en Canadá) el cual indica que puede
Tipo de cargador ............................M12™ y M18™
ser usado al aire libre.
Voltaje de salida USB...................................... 5 CD • Asegúrese que su cable de extensión está corAmperaje de salida USB.....................................2,1
rectamente cableado y en buenas condiciones
Temperatura ambiente recomendada
eléctricas. Cambie siempre una extensión dañada
para operar............... -18°C to 50°C (0°F to 125°F)
o hágala reparar por una persona calificada antes
de volver a usarla.
• Proteja su extensión eléctrica de objetos cortantes,
calor excesivo o areas mojadas.
Volts
12
el cable de conexión de puesta a tierra incorrectamente. Consulte con un electricista certificado si tiene dudas respecto a la conexión de
puesta a tierra del tomacorriente. No modifique
el enchufe que se proporciona con la herramienta. Nunca retire la clavija de conexión de
puesta a tierra del enchufe. No use la herramienta si el cable o el enchufe está dañado. Si
está dañado antes de usarlo, llévelo a un centro
de servicio MILWAUKEE para que lo reparen. Si
el enchufe no se acopla al tomacorriente, haga
que un electricista certificado instale un tomacorriente adecuado.
Indicador de batería baja
Para proteger la duración de la batería, el indicador
de baja batería parpadeará en rojo cuando la carga
de la batería esté baja, pero aún puede funcionar. El
indicador encenderá rojo sólido cuando la carga de la
batería no funcione. Si esto sucede, retire la batería y
cargue siguiendo las instrucciones del cargador.
Herramientas con conexión a tierra
(Enchufes de tres clavijas)
Las herramientas marcadas con la frase “Se requiere conexión de puesta a tierra” tienen un cable
de tres hilo y enchufes de conexión de puesta a
tierra de tres clavijas. El enchufe debe conectarse
a un tomacorriente debidamente conectado a tierra
(véase la Figura A). Si la herramienta se averiara o
no funcionara correctamente, la conexión de puesta
a tierra proporciona un trayecto de baja resistencia
para desviar la corriente eléctrica de la trayectoria
del usuario, reduciendo de este modo el riesgo de
descarga eléctrica.
La clavija de conexión de puesta a tierra en el
enchufe está conectada al sistema de conexión de
puesta a tierra de la herramienta a través del hilo
verde dentro del cable. El hilo verde debe ser el único
hilo conectado al sistema de conexión de puesta a
tierra de la herramienta y nunca se debe unir a una
terminal energizada.
Su herramienta debe estar enchufada en un tomacorriente apropiado, correctamente
instalado y conectado a tierra según
todos los códigos y reglamentos. El
enchufe y el tomacorriente deben
Fig. A
asemejarse a los de la Figura A.
Usar la fuente de energía CA/CD
Use solamente la fuente de energía CA/CD de 18
voltios de MILWAUKEE Cat. No. 23-81-0155. Inserte
la fuente de energía en el conector CD de 18 voltios
en la parte trasera del altavoz. Conecte la fuente de
energía a una salida de pared apropiada.
Conexión de un dispositivo auxiliar
Conecte un reproductor MP3, reproductor de CD u
otro dispositivo de audio directamente en la bocina
con el conector auxiliar estéreo AUX.
Tomacorriente para USB
Este tomacorriente puede usarse para cargar un
teléfono celular, encender un reproductor de MP3
o cualquier otro dispositivo que use menos de 2.1 A
de corriente eléctrica DC.
NOTA: Cualquier dispositivo que use más de 2.1 A
de corriente eléctrica DC activará una sobrecarga
de restablecimiento automático y deshabilitará el
tomacorriente.
OPERACION
ADVERTENCIA Para reducir el riesgo de un
incendio o descarga eléctrica, no exponga esta bocina a la lluvia o humedad.
Herramientas con doble aislamiento
(Clavijas de dos clavijas)
Encendido/apagado y conectar
Bluetooth
Las herramientas marcadas con “Doble aislamiento”
no requieren conectarse “a tierra”. Estas herramientas tienen un sistema aislante que satisface los estándares de OSHA y llena los estándares aplicables
de UL (Underwriters Laboratories), de la Asociación
Canadiense de Estándares (CSA) y el
Código Nacional de Electricidad. Las
herramientas con doble aislamiento
pueden ser usadas en cualquiera de
los toma corriente de 120 Volt mostraFig. B Fig. C
dos en las Figuras B y C.
Oprima el botón de encendido
para encender y
apagar el altavoz.
Oprima el botón de Bluetooth
para encender. El
altavoz empezará a buscar un dispositivo emparejado
previamente.
• Si no se emparejó un dispositivo Bluetooth
previamente, Bluetooth entrará en modo de espera.
La luz del indicador será sólida.
13
Reparaciones
• Para emparejar el altavoz con un
dispositivo nuevo, oprima y sostenga el
botón de Bluetooth durante 2 segundos
hasta que la luz del indicador parpadee.
Después estará en modo de emparejamiento y podrá conectarse a un dispositivo
diferente.
• Para emparejar un dispositivo al altavoz,
seleccione "Altavoz inalámbrico para obra
M18/M12" ("M18/M12 Wireless Jobsite
Speaker") en el dispositivo compatible
con Bluetooth.
• Una vez emparejado, el altavoz reconocerá
automáticamente el mismo dispositivo cuando se
encienda el altavoz.
• Una vez que el dispositivo se haya emparejado
exitosamente con el altavoz, use los controles en el
dispositivo compatible con Bluetooth para pasar por
las pistas y controlar el volumen.
Use los botones
y
Si su herramienta, batería o cargador están dañados,
envíela al centro de servicio más cercano.
ACCESORIOS
Utilice sólo los accesorios
ADVERTENCIA específicamente
recomenda-
dos. Otros accesorios puede ser peligroso.
Para una lista completa de accessorios, visite
nuestro sitio en Internet: www.milwaukeetool.com o
póngase en contacto con un distribuidor.
SOPORTE DE SERVICIO - MEXICO
CENTRO DE ATENCION A CLIENTES
Techtronic Industries Mexico, S.A. de C.V.
Av. Presidente Masarik 29 Piso 7
11560 Polanco V Seccion
Miguel Hidalgo, Distrito Federal, México
01 (800) 030-7777 o (55) 4160-3540
Lunes a Viernes (9am a 6pm)
O contáctanos en www.milwaukeetool.com.mx
Volumen
para bajar o subir el volumen.
GARANTÍA LIMITADA - E.U.A. Y CANADÁ
MANTENIMIENTO
reducir el riesgo de una
ADVERTENCIA Para
lesión, desconecte siempre
Cada herramienta eléctrica* MILWAUKEE (vea las excepciones
más adelante) se garantiza al comprador original únicamente contra
defectos en materiales y mano de obra. Sujeto a ciertas excepciones,
MILWAUKEE reparará o reemplazará cualquier parte de una herramienta eléctrica que, tras una revisión, MILWAUKEE determine que
tiene defectos en material o mano de obra durante un período de cinco
(5) años** después de la fecha de compra, a menos que se indique
lo contrario. Se requiere que se envíe la herramienta eléctrica a un
Centro de Servicio de fábrica de MILWAUKEE o a una Estación de
Servicio Autorizada de MILWAUKEE, con flete prepagado y asegurado.
Debe incluirse una copia del comprobante de compra con el producto
enviado. Esta garantía no aplica a daños que MILWAUKEE determine
que son ocasionados por reparaciones o intentos de reparaciones
realizados por una persona que no sea personal autorizado de
MILWAUKEE, uso indebido, alteraciones, maltrato, desgaste normal,
falta de mantenimiento o accidentes.
Desgaste normal: Muchas herramientas eléctricas necesitan reemplazos periódicos de partes y servicio para lograr el mejor rendimiento.
Esta garantía no cubre la reparación cuando el uso normal ha agotado
la vida útil de una parte, incluyendo, entre otras, mandriles, cepillos,
cables, zapatas de sierra, abrazaderas de hoja, juntas tóricas, sellos,
parachoques, cuchillas de propulsión, pistones, percutores, elevadores
y arandelas de la cubierta del parachoques.
*Esta garantía no cubre las clavadoras y grapadoras neumáticas,
pulverizador de pintura sin aire, baterías inalámbricas, generadores
portátiles accionados por gasolina, herramientas manuales, polipasto
eléctrico, de palanca y cadena manual, prendas calefactadas M12™;
productos reacondicionados, y productos de prueba y medición. Hay
garantías independientes y distintas disponibles para estos productos.
**El periodo de garantía de los radios para obra, puerto de energía
M12™, fuente de poder M18™, ventilador para obra y carros de
trabajo industriales Trade Titan™ es de un (1) año a partir de la fecha
de compra. El periodo de garantía de los cables de la sonda flexible
para desagües es de dos (2) años a partir de la fecha de compra. El
periodo de garantía del LED de la lámpara de trabajo LED y el foco
de cambio a LED para la lámpara de trabajo es por toda la vida del
producto, sujeto a las limitaciones mencionadas anteriormente. Si
durante el uso normal falla el LED o el foco LED, la parte se reemplazará sin cargo alguno.
No es necesario el registro de la garantía para obtener la garantía correspondiente para un producto de herramienta eléctrica MILWAUKEE.
La fecha de manufactura del producto se utilizará para determinar el
periodo de garantía si no se proporciona comprobante de compra al
solicitar el servicio en garantía.
la herramienta antes de darle cualquier mantenimiento. Nunca desarme la herramienta ni trate
de hacer modificaciones en el sistema eléctrico
de la misma. Acuda siempre a un Centro de Servicio MILWAUKEE para TODAS las reparaciones.
Mantenimiento de las herramientas
Adopte un programa regular de mantenimiento y
mantenga su herramienta en buenas condiciones.
Inspeccione la herramienta para problemas como
ruidos indebidos, desalineadas o agarrotadas
de partes móviles, piezas rotas o cualquier otra
condición que pueda afectar el funcionamiento de
la herramienta. Envíe su herramienta al Centro de
Servicio MILWAUKEE para reparación. Después
de 6 meses a un año, dependiendo del uso
dado, envíe su herramienta al Centro de Servicio
MILWAUKEE más cercano para la inspección.
Si la herramienta no arranca u opera a toda su
potencia con una batería completamente cargada,
limpie, con una goma o borrador, los contactos de la
batería y de la herramienta. Si aun asi la herramienta
no trabaja correctamente, regrésela, con el cargador
y la batería, a un centro de servicio MILWAUKEE.
reducir el riesgo de leADVERTENCIA Para
siones, descarga eléctrica o
daño a la herramienta, nunca la sumerja en
líquidos ni permita que estos fluyan dentro de la
misma.
Limpieza
Limpie el polvo y suciedad de las ventilas. Mantenga los mangos limpios, secos y libres de aceite
o grasa. Use solo jabón neutro y un trapo húmedo
para limpiar, ya que algunos substancias y solventes
limpiadores son dañinos a los plásticos y partes
aislantes. Algunos de estos incluyen: gasolina,
turpentina,thíner, lacas, thíner para pinturas, solventes para limpieza con cloro, amoníaco y detergentes
caseros que tengan amonia. Nunca usa solventes inflamables o combustibles cerca de una herramienta.
14
LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPARACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN
DEL CONTRATO PARA LA COMPRA DE TODO PRODUCTO DE
MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE
COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ RESPONSABLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ESPECIALES,
EMERGENTES O PUNITIVOS, NI DE NINGÚN COSTO, HONORARIOS LEGALES, GASTOS, PÉRDIDAS O DEMORAS ALEGADOS
COMO CONSECUENCIA DE ALGÚN DAÑO, FALLA O DEFECTO EN
NINGÚN PRODUCTO, INCLUYENDO, ENTRE OTROS, RECLAMACIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS ESTADOS NO
PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RESPONSABILIDAD
POR DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE LA
ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE
EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y REEMPLAZA TODAS LAS DEMÁS GARANTÍAS EXPRESAS, ESCRITAS U ORALES.
EN LA MEDIDA EN QUE LO PERMITA LA LEY, MILWAUKEE
DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO,
SIN LIMITACIÓN, CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPECÍFICO; EN
LA MEDIDA EN QUE DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN
A LA DURACIÓN DE LA GARANTÍA EXPRESA CORRESPONDIENTE
SEGÚN SE DESCRIBIÓ ANTERIORMENTE. ALGUNOS ESTADOS
NO PERMITEN LIMITACIONES SOBRE LA DURACIÓN DE UNA
GARANTÍA IMPLÍCITA, POR LO QUE LA ANTERIOR LIMITACIÓN
PUDIERA NO APLICARSE A USTED. ESTA GARANTÍA LE DA
DERECHOS LEGALES ESPECÍFICOS Y USTED PODRÍA ADEMÁS
TENER OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO.
Esta garantía aplica a productos vendidos en los Estados Unidos y
en Canadá únicamente.
Consulte la ‘Búsqueda de Centros de Servicio’ en la sección de Refacciones y Servicio del sitio web de MILWAUKEE
www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878)
para localizar el centro de servicio más cercano para servicio dentro
y fuera de la garantía para una herramienta eléctrica MILWAUKEE.
PÓLIZA DE GARANTÍA - VALIDA
SOLO PARA MÉXICO, AMÉRICA
CENTRAL Y EL CARIBE
TECHTRONIC INDUSTRIES., garantiza por 5 años este producto a
partir de la fecha original de compra.
Esta garantía cubre cualquier defecto que presenten las piezas,
componentes y la mano de obra contenidas en este producto Para
América Central y el Caribe se debe confirmar en el Centro de Servicio
Autorizado el plazo de la garantía.
Para hacer efectiva la Garantía deberá presentar al Centro de Servicio Autorizado la Póliza de Garantía sellada por el establecimiento
en donde adquirió el producto. Si no la tienen, podrá presentar el
comprobante de compra original.
Usted puede llamar sin costo al teléfono 01 800 832 1949 o por
correo electrónico a la dirección "[email protected]", para
ubicar el Centro de Servicio Autorizado más cercano a su domicilio,
en el cual además podrá adquirir partes, componentes, consumibles
y accesorios, que usted necesite.
Procedimiento para hacer válida la garantía
Acuda al Centro de Servicio con el producto y la póliza de garantía
sellada por el establecimiento donde realizó la compra. Ahí se reemplazará cualquier pieza o componente defectuoso sin cargo alguno
para el usuario final. La empresa se hace responsable de los gastos
de transportación razonablemente erogados que se deriven del
cumplimiento de la presente garantía.
Excepciones
La garantía perderá validez en los siguientes casos:
a) Cuando el producto se hubiese utilizado en condiciones distintas
a las normales.
b) Cuando el producto no hubiese sido operado de acuerdo con el
instructivo de uso que le acompaña.
c) Cuando el producto hubiese sido alterado o reparado por personas
no autorizadas por TECHTRONIC INDUSTRIES.
Nota: Si el cordón de alimentación es dañado, este debe ser remplazado por el fabricante o por un Centro de Servicio Autorizado
para evitar riesgo.
15
CENTRO DE SERVICIO Y ATENCIÓN A CLIENTES
Presidente Masarik No.29 Piso 7
Col. Polanco V Sección
Miguel Hidalgo C.P.11560 Mexico, DF.
Tel. 52 55 4160-3547
IMPORTADO Y COMERCIALIZADO POR:
TECHTRONIC INDUSTRIES MEXICO, S.A. DE C.V.
Presidente Masarik No.29 Piso 7
Col. Polanco V Sección
Miguel Hidalgo C.P.11560 Mexico, DF.
Modelo:
Fecha de Compra:
Sello del Distribuidor:
MILWAUKEE TOOL
13135 West Lisbon Road
Brookfield, WI 53005 USA
58142891d2
01/17
01606700102Q-02(A)
Printed in China

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
