www.noctua.at

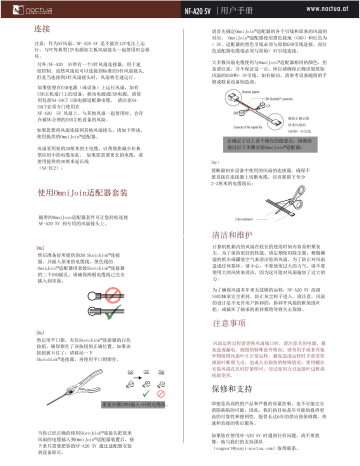

NF-A20 5V | 用户手册
连接
注意:作为5V风扇,NF-A20 5V 是不能在12V电压上运
行,与PC等典型12V电源如主板风扇接头一起使用时会损
坏。
另外:NF-A20 5V带有一个3针风扇连接器,用于速
度控制。虽然风扇也可以连接到标准的3针风扇接头,
但是当连接到3针风扇接头时,风扇将全速运行。
请首先确定OmniJoin™适配器的各个引线和原来的风扇的
对应。 OmniJoin™适配器使用黑色接地(GND)和红色为
+ 5V。适配器的黑色引线必须与原始GND引线连接,而红
色适配器电缆端必须与原始+ 5V引线连接。
大多数风扇电缆使用与OmniJoin™适配器相同的颜色,但
是请注意,并不保证这一点,所以请确保正确识别原始
风扇的GND和+ 5V引线。如有疑问。请参考设备随附的手
册或联系设备制造商。
如果您想在USB电源(或设备)上运行风扇,如有
USB主机端口上的设备,移动电源或USB电源,请使
用包括NA-SAC7 USB电源适配器电缆。 请注意NA-
SAC7必须专门使用在
NF-A20 5V 风扇上。与其他风扇一起使用时,会存
在破坏合理的USB主机设备的风险。
OmniJoin adaptor
3M SkotchlokTM connectors
+5V
GND
确保正确识别
Connector of the original fan
如果您想将风扇连接到其他风扇接头,请如下所述,
使用提供的OmniJoin™适配器。
风扇采用短的20厘米的主电缆,以帮助您减少在典
型应用中的电缆杂乱。 如果您需要更长的电缆,请
使用提供的30厘米延长线
(NA-EC2)。
原来风扇的
GND和+ 5V引线
在确定了以上各个潜在的隐患后,请继续
通过以下步骤安装OmniJoin™适配器:
Step 1
剪断最初在设备中使用的风扇的连接器。确保不
要直接在连接器上切断电缆,应该要留下至少
2-3厘米的电缆线长:
使用OmniJoin适配器套装
随带的OmniJoin适配器套件可让您轻松连接
NF-A20 5V 到专用的风扇接头上。
2-3cm minimum!
清洁和维护
Step 2
然后准备好所提供的3M Skotchlok™连接
器,并插入原来的电缆线,黑色线的
OminJoin™适配器用来接Skotchlok™连接器
的二个GND插孔。请确保两根电缆线已完全
插入到里面。
计算机机箱内的风扇在较长的使用时间内容易积聚灰
尘。为了保持更好的性能,请定期使用除尘器,稍微潮
湿的纸巾或罐装空气来清洁您的风扇。为了防止对风扇
造成任何损坏,请小心,不要使用过大的力气。请不要
使用大的风转来清洁,因为这可能对风扇施加了过大的
力。
为了确保风扇多年来无故障的运转,NF-A20 5V 高级
SSO2轴承完全密封,防止灰尘粒子进入。请注意,风扇
的设计是不允许用户拆卸的,拆卸开风扇的框架或叶
轮,或破坏了轴承的密封都将导致失去保修。
注意事项
Step 3
然后用平口钳,夹住Skotchlok™连接器的白色
按钮。确保钳住了该按钮的正确位置。如果该
按钮被卡住了,请移动一下
Skotchlok™连接器,再使用平口钳钳住。
风扇运转过程需更换风扇端口时,请注意关闭电源,避
免造成漏电、烧毁的特殊意外情况;请勿用手或者其他
外物阻碍风扇叶片正常运转,避免造成运转时手部受伤
或扇叶断裂飞出,造成人员损伤的特殊情况;使用螺丝
安装风扇孔位时拧紧即可,勿过度用力引起扇叶边框或
机箱变形。
保修和支持
重复步骤2和3插入+5V的电缆线。
当你已经正确的使用Skotchlok™连接头把原来
风扇的电缆插入到OmniJoin™适配器装置后,接
下来只需要把你的NF-A20 5V 通过适配器安装
到设备即可。
即便是再高档的产品和严格的质量控制,也不可能完全
消除缺陷的可能,因此,我们的目标是尽可能的提供更
高的可靠性和便利性,提供长达6年的供应商保修期,快
速和直接的售后服务。
如果您在使用NF-A20 5V 时遇到任何问题,请不要犹
豫,地与我们的支持团队
(support@yanyi-noctua.com)取得联系。
保修卡
公
司
姓
名
电
话
详细地址
产品名称
产品型号
年
购买日期
购买凭证
月
日
可网络提交(背面:保修网址)
产品问题
描述
NOCTUA保修政策
保修期限:NOCTUA产品自原始购买之日起享有 6 年内保修期。
维修方式:根据具体的故障情况对配件进行维修或更换。
根据中国的三包法律和法规,上述政策仅适用于在中国大陆购买的NOCTUA产
品。如果产品是从中国大陆以外的地区购买,将不在中国的三包法律和法规涵盖
范围内。
保修范围将不包含,设备中软件部分、其它设备损坏造成的意外、未按照产品规
格误用、 错误安装、滥用、自行修改序列号、自然或人为导致的灾害。
为保障您的权益,运输途中导致的产品损坏,将不在保修范围内,请向物流公司
或经销商申请索赔。
根据产品送修时的故障现象,产品寄送至我司中心检测/修理/更换,将由维修中心
通过专业的诊断进行检测并确定相应的维修/更换方案。
导热膏、矽胶产品、CPU散热器、炫彩铝盖,产品使用后外观问题不在保修范围
内。
在法律允许的范围内,上述保修政策可能不时更新。
联系方式
公司名称:深圳市皇鹰冠科技有限公司
经营地址:深圳市福田区八卦路25号八卦岭工业区514栋505-506
联系电话:0755 83665577
保修网址:http://noctua.at/cn/support/rma-form
