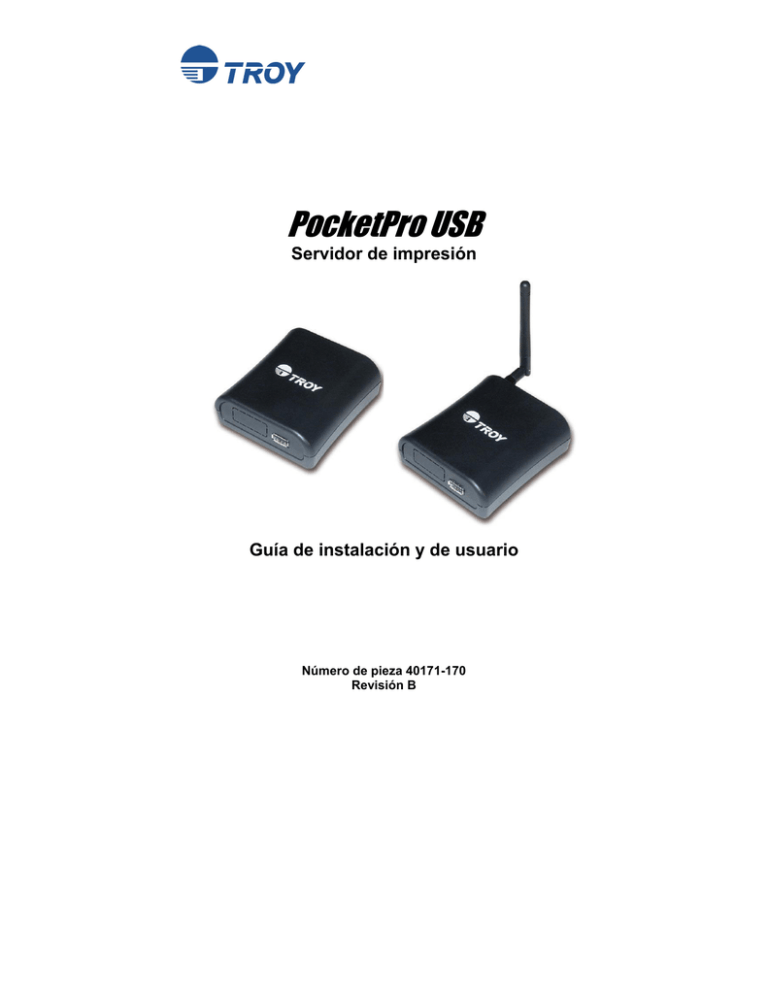

PocketPro USB
PocketPro USB
Servidor de impresión
Guía de instalación y de usuario
Número de pieza 40171-170
Revisión B
Aviso
TROY GROUP, INC. DESCARGA ESPECÍFICAMENTE LA RESPONSABILIDAD
SOBRE LAS GARANTÍAS IMPLÍCITAS Y LA ADECUACIÓN DE ESTE
PRODUCTO PARA UN OBJETIVO EN PARTICULAR. TROY no se hace responsable
de ningún error contenido en este manual ni de ningún daño que pudiera resultar de la
utilización, beneficios de datos o cualquier otro daño accidental o resultante de la
utilización de los servicios de los productos TROY. La información contenida en este
documento está sujeta a cambios sin previo aviso.
Marcas registradas
HP, HP/UX, LaserJet, DesignJet, DeskJet, PaintJet, JetDirect y JetAdmin son marcas
comerciales de Hewlett-Packard Company. DEC, DECserver, VMS, LAT y ULTRIX
son marcas comerciales de Digital Equipment Corporation. UNIX es una marca
comercial de UNIX Systems Laboratories. Ethernet es una marca comercial de Xerox
Corporation. PostScript es una marca comercial de Adobe Systems Incorporated.
Netware es una marca comercial de Novell, Inc. Apple, Macintosh, LaserWriter y
AppleTalk son marcas comerciales de Apple Computer, Inc. IBM, LAN Server y AIX
son marcas comerciales de International Business Machines Corporation. LAN Manager,
Windows y MS-DOS son marcas comerciales de Microsoft Corporation. VINES es una
marca comercial de Banyan Systems Inc. PrintKit es una marca comercial de Northlake
Software. QADD es una marca comercial de Network Compatibility Group. LAN
Attached y UNIX Printing para VINES son una marca comercial de Incognito Software
Inc. ExtendView, Xadmin 32 y WebXAdmin son marcas comerciales de TROY Group,
Inc. TROY es una marca comercial registrada de TROY Group, Inc.
La información y las descripciones aquí contenidas son propiedad de TROY Group, Inc.
Dichas descripciones e información no puede copiarse, esparcirse ni distribuirse sin el
consentimiento expreso por escrito de TROY Group, Inc. Esta publicación está sujeta a
cambios sin previo aviso.
0560
TROY Group, Inc.
2331 S. Pullman Street
Santa Ana, CA 92705
TEL: (949) 250-3280
FAX: (949) 250-8972
http://www.troygroup.com
[email protected]
© Copyright 2003 TROY Group, Inc.
Impreso en los Estados Unidos de América
1 de septiembre de 2003
Guía de usuario
TABLA DE CONTENIDOS
Introducción ............................................................................................ 1
Contenido del paquete............................................................................. 1
Acerca de esta guía de usuario ................................................................ 2
Componentes del servidor de impresión ................................................. 3
Indicadores luminosos...................................................................... 4
Requisitos del sistema Windows............................................................. 5
Requisitos del sistema Macintosh ........................................................... 5
Protocolos de red admitidos.................................................................... 5
Requisitos del servidor de impresión inalámbrico .................................. 6
Configuración del hardware (versiones con cable e inalámbricas)......................... 7
Verificación de la conexión a la impresora............................................. 9
Configuración de PocketPro USB......................................................... 10
Configuración del servidor de impresión utilizando una conexión
Ethernet ................................................................................................. 10
Configuración del servidor de impresión inalámbrico por primera vez.13
Configuración de la cola de impresión de Windows ............................ 14
Configuración de la cola de impresión de Macintosh ........................... 15
Métodos de administración ................................................................... 17
Utilidad ExtendView...................................................................... 17
Utilidad web ExtendView.............................................................. 17
Utilidad XAdmin32........................................................................ 17
Utilidad WebXAdmin .................................................................... 18
Utilidad HP JetAdmin.................................................................... 18
Utilidad HP Web JetAdmin ........................................................... 18
Consola de comandos..................................................................... 19
Resolución de problemas ...................................................................... 20
Problemas de impresión ................................................................. 20
Resolución de problemas de configuración de red ........................ 23
Resolución de problemas de Windows .......................................... 24
Resolución de problemas de configuración inalámbrica ...................... 24
Cargar nuevo firmware (Utilizando la utilidad de actualización TCP/IP) ................. 25
Cargar nuevo firmware (Macintosh OS-X) ................................................... 29
Obtener asistencia técnica..................................................................... 30
Devolución de productos ...................................................................... 31
Contactos............................................................................................... 32
Servicio técnico.............................................................................. 32
Reseñal legales y de seguridad.............................................................. 33
Documento Nº 40171-170 Revisión B
Guía de usuario
LÉAME PRIMERO
Instrucciones de instalación de TROY
(PARA UTILIZAR CON SERVIDORES DE IMPRESIÓN TROY POCKETPRO USB)
NOTA: Esta guía de usuario se encuentra disponible en otros idiomas que
pueden imprimirse desde el CD de instalación de TROY PocketPro USB.
Introducción
El TROY PocketPro USB es un servidor de impresión compacto de alto
rendimiento que se conecta al puerto USB de su impresora. Este servidor de
impresión admite y detecta automáticamente conexiones de red 100baseTX Fast
Ethernet y 10baseT Ethernet y la versión inalámbrica permite también
conexiones a redes inalámbricas 802.11b. La instalación pueden llevarla a cabo
los usuarios menos expertos, a la vez que proporciona a los profesionales de las
redes funciones avanzadas para su configuración. Consulte la TROY PocketPro
USB Administrator’s Guide (Guía del administrador de TROY PocketPro
USB) (proporcionada en formato PDF en el CD de instalación de TROY
PocketPro USB) para obtener información sobre las funciones avanzadas y las
opciones de configuración disponibles para este producto. TROY confía en que
disfrutará de las muchas características del servidor de impresión PocketPro
USB. Para obtener más información sobre este producto o para descargar
actualizaciones de firmware, visite el sitio web de TROY en
http://www.troygroup.com/wireless.
Contenido del paquete
Servidor de impresión TROY PocketPro USB
Adaptador de fuente de alimentación
Cable A-B USB
Guía del usuario (este documento)
CD de instalación de TROY PocketPro (incluye una copia electrónica de
la TROY PocketPro USB Administrator’s Guide)
Tarjeta de garantía de TROY
Kit de montaje en escritorio
Kit de montaje de impresora
Documento Nº 40171-170 Revisión B
1
TROY Group, Inc.
IMPORTANTE
"Para una configuración avanzada de software de su equipo y del
servidor de impresión PocketPro USB, consulte la TROY
PocketPro USB Administrator’s Guide (proporcionada en formato
PDF en el CD TROY PocketPro USB Installation).
"Debe utilizar Adobe Acrobat Reader 5.0 o superior para
visualizar o imprimir los archivos PDF contenidos en el CD.
"Asegúrese de rellenar y enviar por correo la tarjeta de garantía
electrónica que acompaña al CD TROY PocketPro USB
Installation.
Acerca de esta guía de usuario
Esta guía de usuario contiene información acerca de los requisitos de
sistema, resolución básica de problemas e instrucciones sobre lo
siguientes puntos:
Instalación del hardware del servidor de impresión
Configuración del servidor de impresión PocketPro USB para su
utilización sobre la red
Configuración de la cola de impresión de Windows
Configuración de la cola de impresión de Macintosh
NOTA: El servidor de impresión PocketPro USB puede utilizarse con
otros sistemas operativos. Consulte la Guía del administrador de
PocketPro USB (proporcionada en formato PDF en el CD de
instalación de TROY PocketPro USB) para obtener información
detallada.
2
Guía de usuario
Componentes del servidor de impresión
El servidor de impresión PocketPro USB incluye los componentes
siguientes. A continuación se incluyen descripciones detalladas de estos
componentes:
Conector de alimentación – El cable de alimentación se conecta
aquí.
Botón de prueba – Pulsar este botón durante menos de tres
segundos imprimirá una página de prueba en la impresora. Al
pulsar y mantener pulsado este botón durante más de cinco
segundos se restablecerá el servidor de impresión con sus valores
predeterminados de fábrica.
Indicadores LED de estatus – utilizados para indicar los estados
de funcionamiento del servidor de impresión. Consulte la página 8
de esta guía de usuario para obtener descripciones detalladas sobre
la luz de los indicadores LED de estatus.
Puerto Ethernet – Este puerto se utiliza para la conexión de
PocketPro USB a una tarjeta Ethernet, concentrador, enrutador o a
otro punto de acceso con cable para acceder a la red.
Puerto USB – Este puerto se utiliza para conectar el puerto
PocketPro USB a una impresora USB. Debe utilizar un cable USB
A (en el lado del servidor de impresión) a B (lado de la impresora).
Documento Nº 40171-170 Revisión B
3
TROY Group, Inc.
Indicadores luminosos
El extremo posterior del servidor de impresión PocketPro USB
proporciona tres indicadores luminosos (diodos emisores de luz) para
poder controlar con facilidad. La tabla siguiente define la función de
cada uno de los indicadores luminosos.
Etiqueta
Color
POWER
Estado
Encendido
NARANJA
Apagado
100BASETX
Encendido
VERDE
Apagado
LINK/
ACTIVITY
Encendido
AMARILLO
Apagado
Parpadeando
100BASETX+
LINK/ACTIVITY
100BASETX+
LINK/ACTIVITY
AMARILLO
VERDE
AMARILLO
VERDE
Parpadeando de
forma
alternativa
Parpadeando
simultáneamente
Estatus
El dispositivo recibe
alimentación.
El dispositivo no recibe
alimentación.
La unidad está
transmitiendo a 100
megabits por segundo.
La unidad está
transmitiendo a 10
megabits por segundo (o
transmitiendo
inalámbricamente si no
hay Ethernet conectada a
la versión inalámbrica).
Existe un enlace
Ethernet (o enlace
inalámbrico si no hay
Ethernet conectada a la
versión inalámbrica)
No existe un enlace
Ethernet.
Hay actividad de red.
Se ha producido un error
grave o una excepción.
Se está actualizando el
firmware.
4
Guía de usuario
Requisitos del sistema Windows™
Para configurar los parámetros del servidor de impresión PocketPro USB
(versiones con cable e inalámbrica) utilizando la Utilidad ExtendView
suministrada en Windows, su sistema basado en Windows debería incluir
los componentes siguientes:
Un PC con un procesador a 133 MHz o superior
Un sistema operativo Microsoft Windows 98SE, ME, 2000 o XP
Un mínimo de 64 MB o RAM (memoria)
Al menos 3 MB de espacio disponible en el disco duro para
instalar el software
Una unidad de CD-ROM (para cargar el software)
Un PC equipado con un conector de puerto USB versión 1.1 ó 2.0
Una conexión a Internet mediante módem cable o DSL o un
módem RDSI o de marcación externa (para el registro del producto
en línea)
Requisitos del sistema Macintosh
Los usuarios de Macintosh pueden acceder a los parámetros de
configuración del servidor de impresión PocketPro USB a través de un
navegador web estándar utilizando la dirección IP dinámica DHCP o la
dirección IP estática predeterminada del servidor de impresión
(192.0.0.192).
Protocolos de red admitidos
TCP/IP
TELNET
WINS
DHCP
AppleTalk
IPX/SPX
Net Beui
Documento Nº 40171-170 Revisión B
5
TROY Group, Inc.
Requisitos del servidor de impresión
inalámbrico
Para imprimir en la versión inalámbrica de PocketPro USB, necesita una
red inalámbrica 802.11b compuesta por algunos de los elementos
siguientes:
Un PC activado para 802.11b inalámbrico o impresión directa a la
impresora de Macintosh (Modo Ad-Hoc o Punto a punto).
Un punto de acceso inalámbrico 802.11b que admite equipos
activados para Ethernet inalámbrica y con cable para imprimir al
servidor de impresión inalámbrico.
Para configurar e imprimir en el servidor de impresión inalámbrico
PocketPro USB, necesitará obtener la información siguiente de su
administrador de red inalámbrica:
Modo inalámbrico utilizado (Infraestructura o Ad-Hoc)
El SSID (identificador de conjunto de servicio) para su red
inalámbrica.
El Canal de frecuencia de radio de la red inalámbrica.
Si está utilizando TCP/IP (recomendado para Redes Windows) y
no está conectado a un servidor DHCP (para obtener una dirección
IP automáticamente), contará con una dirección IP exclusiva para
el servidor de impresión inalámbrico PocketPro USB (por ejemplo:
192.168.1.14). Si el servidor de impresión inalámbrico PocketPro
USB no se encuentra sobre la misma subred IP que los equipos
desde los que está imprimiendo, también necesitará una máscara de
subred y una dirección de enrutador (pasarela predeterminada).
Configuración WEP (Privacidad equivalente con cable)
NOTA: Si necesita asistencia para la instalación o configuración de
su servidor de impresión PocketPro USB, solicítela de su
administrador de sistemas o llame al Soporte técnico de TROY en el
número (800) 332-6427, de 8AM a 8PM, de Lunes a Viernes,
Horario de la Costa Este. Los clientes situados fuera de los Estados
Unidos, llamen al número (394) 232-0899. Los clientes europeos,
llamen al +49 (0) 7032-9454-21.
6
Guía de usuario
Configuración hardware (versiones con cable e
inalámbrico)
NOTA: Asegúrese de revisar los requisitos de hardware en la sección
anterior para asegurarse de que dispone de la información necesaria
antes de instalar el servidor de impresión.
1. Antes de intentar instalar el servidor de impresión TROY PocketPro
USB, asegúrese de haber instalado y configurado su impresora, tal y
como se describe en la documentación que acompañaba a su
impresora.
2. Escriba la dirección MAC de 12 dígitos impresa en la etiqueta
situada en la parte inferior del servidor de impresión (por ejemplo:
004017023F96). Puede que necesite este número para configurar el
servidor de impresión.
3. Monte el servidor de impresión sobre la impresora o el escritorio:
Montaje en impresora – adjunte el servidor de impresión a una
ubicación apropiada del lateral o la parte posterior de su
impresora. Aplique una tira adhesiva de Velcro (suministrada en
el kit de montaje de la impresora) a la impresora y en la parte
superior del servidor de impresión, ya que va a adjuntarse a la
impresora.
Documento Nº 40171-170 Revisión B
7
TROY Group, Inc.
Montaje sobre escritorio
– adjunte los pies de goma
adhesivos (suministrados
en el kit de montaje en
escritorio) a la parte
inferior del servidor de
impresión PocketPro USB,
tal y como se muestra a
continuación.
4. Conecte el servidor de impresión PocketPro USB a su impresora
utilizando un cable estándar USB A (lado del servidor de impresión)
a B (lado de la impresora).
5. Conecte el adaptador de alimentación del servidor de impresión
PocketPro USB al receptáculo CA apropiado y, a continuación,
conecte el cable de alimentación al servidor de impresión PocketPro
USB. El servidor de impresión se ejecutará mediante una secuencia
de diagnósticos de arranque durante unos segundos.
Si el servidor de impresión funciona apropiadamente, el
indicador luminoso verde parpadeará momentáneamente y, a
continuación, se apagará; el indicador luminoso amarillo se
iluminará (el modo predeterminado inalámbrico ad-hoc) y se
iluminará el indicador luminoso naranja, indicando que el
dispositivo está recibiendo alimentación (consulte la página 8
para obtener descripciones detalladas sobre el estatus de los
indicadores luminosos).
Si el indicador luminoso verde parpadea de forma continuada
siguiendo un patrón regular, entonces, hay problemas. Si este
fuera el caso, pruebe APAGANDO la unidad y, a continuación,
volviéndola a ENCENDER.
Si el problema persiste, consulte la sección Resolución de
problemas en esta Guía de usuario. Cuando se apaga el
indicador luminoso verde, el resto de los indicadores del servidor
de impresión parpadean siguiendo un patrón aleatorio.
8
Guía de usuario
Verificación de la conexión a la impresora
NOTA: Antes de intentar imprimir, es muy importante verificar la
conexión entre el servidor de impresión y la impresora. Si esta
conexión no funciona, no podrá imprimir.
1. Verifique que tanto el servidor de impresión como la impresora están
conectados y listos y que se ha conectado convenientemente un cable
USB entre el servidor de impresión y la impresora.
2. Imprima una página de prueba pulsando una vez el botón Test
(Prueba). Si la conexión es buena, se imprimirá una página de
prueba en la impresora. Si no se imprime nada, asegúrese de que el
cable USB está convenientemente conectado, su impresora está en
línea y que no existen ninguna condición de error con la impresora
(fuera de línea, atasco de papel, sin tóner, etc.).
NOTA: La página de prueba sólo funcionará con impresoras que
puedan imprimir directamente PCL, PostScript o texto.
No
funcionará con algunas impresoras “Windows”, como HP DeskJet
820 (que realiza la rasterización de la imagen en el PC), tampoco
funcionará con los plóters HP-GL/2 o RTL (a menos que esté
instalada la opción PostScript. Para dichos dispositivos, debe
imprimir un trabajo desde un programa apropiado con el objeto de
probar la conexión del servidor de impresión con la impresora.
Si ninguna de las sugerencias anteriores funciona, consulte los consejos
para la resolución de problemas que encontrará en esta guía de usuario.
Para obtener consejos adicionales para la resolución de problemas,
consulte la sección de resolución de problemas en la PocketPro USB
Administrator’s Guide (que se proporciona en formato PDF en el CD
TROY PocketPro USB Installation), o bien póngase en contacto con el
Soporte técnico de TROY en el número (800) 332-6427, o bien visite el
sitio web de TROY en http://www.troygroup.com, o también puede enviar
un mensaje de correo electrónico a [email protected]
para obtener asistencia. Los clientes de fuera de los Estados Unidos,
llamen al número (304) 232-0899. Los clientes europeos, llamen al +49
(0) 7032-9454-21, o bien envíen un mensaje de correo electrónico a
[email protected] para obtener asistencia.
Documento Nº 40171-170 Revisión B
9
TROY Group, Inc.
Configuración de PocketPro USB
Una vez completada con éxito la instalación del hardware, el servidor de
impresión PocketPro USB puede configurarse mediante una conexión Ethernet.
Si está utilizando un servidor de impresión inalámbrico, todavía puede
configurarlo a través de una conexión Ethernet, o de forma opcional, configurar
el servidor de impresión a través de una conexión inalámbrica, tal y como se
describe en la página 13.
Configuración del servidor de impresión utilizando una
conexión Ethernet
Para los sistemas operativos de Microsoft Windows, el método recomendado
para configurar uno o más servidores de impresión sobre su red es utilizar la
Utilidad ExtendedView (que se proporciona en el CD TROY PocketPro USB
Installation). Para sistemas operativos que no son Windows, (por ejemplo,
sistemas Macintosh o Unix, etc.), puede utilizarse un navegador web estándar
(por ejemplo, Microsoft Internet Explorer o Netscape Navigator) para acceder a
los parámetros de configuración del servidor de impresión. No se necesita
ningún software adicional.
NOTA: No se necesita ninguna configuración para usuarios Macintosh, a
menos que disponga de la versión inalámbrica, en cuyo caso tendrá que
configurar los parámetros inalámbricos del servidor de impresión.
INSTALACIÓN DE LA UTILIDAD EXTENDVIEW (SISTEMAS OPERATIVOS
WINDOWS):
1.
Asegúrese de que el equipo PC está conectado y tiene acceso a la red.
2.
Conecte un cable Ethernet disponible desde el concentrador de su red al
servidor de impresión PocketPro USB. Asegúrese de que el servidor de
impresión está encendido.
3.
Inserte el CD suministrado con su servidor de impresión dentro de la unida
CD-ROM de su equipo. El CD debería iniciarse automáticamente y mostrar
una pantalla de menú. Haga clic en Instalar Software (Install Software).
4.
Seleccione Utilidades de administración TCP/IP (TCP/IP Management
Utilities) y, a continuación, haga clic en Siguiente (Next).
5.
Seleccione ExtendView y, a continuación, haga clic en Instalar (Install).
6.
Inicie la utilidad haciendo clic en Inicio, Programas, TROY GROUP
Printing y, a continuación, ExtendView.
10
Guía de usuario
7.
Cuando aparezca la pantalla de Bienvenida, haga clic en Siguiente (Next),
elija cualquier nombre para su Nombre de vista (View Name), seleccione
Crear automáticamente una vista con la configuración predeterminada
(Automatically create a view with default settings) y, a continuación, haga
clic en Terminar (Finish).
8.
Haga doble clic en el servidor de impresión en el que desea imprimir de la
lista.
El nombre predeterminado del servidor de impresión es
TWC_xxxxxx (donde xxxxxx son los seis últimos dígitos de la dirección
MAC que se encuentra en la etiqueta situada en la parte posterior del
servidor de impresión).
9.
Si está utilizando TCP/IP (recomendado para la impresión de Windows) y
no tiene un servidor DHCP (consulte la nota siguiente), tendrá que asignar
manualmente una Dirección IP válida (si no está seguro de qué dirección IP
es válida, pregunte a su administrador de red) y haga clic en Aceptar (OK).
10. Configure los parámetros inalámbricos de 802.11b (sólo para la versión
PocketPro USB inalámbrico). Para operar sobre una red 802.11b, debe
ajustar el modo inalámbrico (ad-hoc o infraestructura), canal SSID,
velocidad de datos y cifrado WEP del servidor de impresión PocketPro
USB Wireless a la misma configuración que la red inalámbrica con la que
desea se comunique el servidor de impresión. Todos los nodos de una red
inalámbrica tienen que tener los mismos parámetros para poder
comunicarse entre ellos.
NOTA: Consulte el apéndice referente a seguridad (una copia impresa
acompaña al servidor de impresión inalámbrico PocketPro USB y también
está disponible en el sitio web de TROY en http://www.troygroup.com) para
obtener más instrucciones sobre la configuración de la seguridad inalámbrica.
NOTA: Si está utilizando DHCP en su red, el servidor de impresión puede
haber adquirido una configuración IP válida en este punto y no es necesaria
ninguna otra configuración. Puede funcionar bien si su servidor DHCP
permite que el servidor de impresión mantenga permanentemente esta
dirección, pero en la mayoría de los casos querrá utilizar una dirección
estática fuera del rango reservado para DHCP (consulte la documentación del
servidor DHCP para obtener más detalles). Cuando configure su puerto de
impresora, el servidor de impresión se dirigirá a una dirección IP estática.
Para asignar una dirección IP estática, haga clic con el botón derecho del
ratón en el servidor de impresión que aparece en el menú y, a continuación,
seleccione Configuración (Configuration). En la ficha TCP/IP, en Resolución
de dirección IP (IP Address Resolution), seleccione Establecer como
permanente (Set Permanent) y asigne una dirección IP estática para su red.
Haga clic en Aceptar para guardar la nueva configuración.
Documento Nº 40171-170 Revisión B
11
TROY Group, Inc.
UTILIZACIÓN DE LA UTILIDAD WEBXADMIN (SISTEMAS OPERATIVOS QUE NO
SON WINDOWS):
1.
Asegúrese de que el equipo PC está conectado y tiene acceso a la red.
2.
Conecte un cable Ethernet disponible desde el concentrador de su red al
servidor de impresión PocketPro USB. Asegúrese de que el servidor de
impresión está encendido.
3.
Con su impresora y el servidor de impresión encendidos y listos, pulse el
botón test (prueba) situado en el servidor de impresión para imprimir una
página de prueba. La página de prueba mostrará la dirección IP actual
asignada al servidor de impresión por parte de su servicio DHCP de red. Si
la red no utiliza DHCP, entonces el servidor de impresión tendrá la
dirección IP predeterminada de 192.0.0.192. En cualquier caso, su equipo
debe utilizar una dirección IP distinta de la utilizada por el servidor de
impresión con el objeto de establecer una conexión entre los dos
dispositivos.
4.
Configure los parámetros inalámbricos de 802.11b (sólo para la versión
PocketPro USB inalámbrico). Para operar sobre una red 802.11b, debe
ajustar el modo inalámbrico (ad-hoc o infraestructura), canal SSID,
velocidad de datos y cifrado WEP del servidor de impresión PocketPro
USB Wireless a la misma configuración que la red inalámbrica con la que
desea se comunique el servidor de impresión. Todos los nodos de una red
inalámbrica tienen que tener los mismos parámetros para poder
comunicarse entre ellos.
5.
Desde el equipo principal, abra una ventana de navegador web estándar (por
ejemplo, Microsoft Internet Explorer o Netscape Navigator), escriba la
dirección IP del servidor de impresión en la barra de dirección del
navegador web y, a continuación, pulse Intro. Se mostrará la Utilidad
WebXAdmin, permitiéndole configurar los parámetros del servidor de
impresión.
Consulte la PocketPro USB Administrator’s Guide
(proporcionada en formato PDF en el CD TROY PocketPro USB
Installation) para obtener información detallada sobre la utilización de la
Utilidad WebXAdmin.
NOTA: Consulte el apéndice referente a seguridad (una copia
impresa acompaña al servidor de impresión inalámbrico PocketPro
USB y también está disponible en el sitio web de TROY en
http://www.troygroup.com) para obtener más instrucciones sobre la
configuración de la seguridad inalámbrica.
12
Guía de usuario
Configuración del servidor de impresión inalámbrico por
primera vez.
Para configurar el servidor de impresión PocketPro USB Wireless por
primera vez desde un equipo a través de una conexión inalámbrica
802.11b, tendrá que cambiar temporalmente los parámetros de su
ordenador para hacerlos coincidir con los parámetros predeterminados
del servidor de impresión de la forma siguiente:
Modo inalámbrico: Ad-Hoc (algunas veces conocido como
Punto a punto)
Canal: 11
SSID (o nombre de red inalámbrica): printer
NOTA: No es necesario cambiar la configuración de su equipo si
está configurando los parámetros del servidor de impresión
mediante una conexión Ethernet.
Ya debería ser capaz de configurar el servidor de impresión utilizando la
Utilidad ExtendView o la Configuración mediante navegador web, tal y
como se ha descrito en las secciones anteriores.
NOTA: Asegúrese de ajustar su equipo de nuevo con los parámetros
inalámbricos originales tras terminar de configurar el servidor de
impresión PocketPro USB Wireless.
NOTA: Para obtener información detallada sobre la utilización de la
Utilidad WebXAdmin, consulte TROY PocketPro USB Administrator’s
Guide (proporcionada en formato PDF en el CD TROY PocketPro
USB Installation).
NOTA: Consulte el apéndice referente a seguridad (una copia
impresa acompaña al servidor de impresión inalámbrico PocketPro
USB y también está disponible en el sitio web de TROY en
http://www.troygroup.com) para obtener más instrucciones sobre la
configuración de la seguridad inalámbrica.
Documento Nº 40171-170 Revisión B
13
TROY Group, Inc.
Configuración de la cola de impresión de
Windows
TROY recomienda la utilización del software ExtendNet Connect for TCP/IP
para la configuración del puerto de impresora de Windows (suministrado en el
CD TROY PocketPro USB Installation). Los servidores de impresión TROY
también son compatibles con el puerto TCP/IP y los puertos LPR estándar. Si
está utilizando el puerto TCP/IP estándar, el número de puerto predeterminado
es 9100. Siga los pasos siguientes para instalar y utilizar ExtendNet Connect for
TCP/IP:
1. Instale el ExtendConnect IP Port Monitor introduciendo el CD suministrado
con su servidor de impresión y pulsando en Instalar software (Install
Software).
2.
Seleccione Impresión de Windows ExtendNet Connect (ExtendNet
Connect Windows Printing), haga clic en Siguiente (Next), haga clic en
ExtendNet Connect para TCP/IP (ExtendNet Connect for TCP/IP) y, a
continuación, en Instalar (Install). Siga las instrucciones en pantalla para
completar la instalación.
3.
Instale el controlador de la impresora de acuerdo con la documentación de
la impresora.
4.
Haga clic en el botón Inicio (Start) de Windows, seleccione Configuración
(Settings) y, a continuación Impresoras (Printers) (Inicio (Start), a
continuación, Impresoras y faxes (Printers and faxes) si utiliza Windows
XP).
5.
Haga clic con el botón derecho del ratón en la impresora que desee asociar
con el puerto de red y, a continuación, seleccione Propiedades (Properties).
6.
Si utiliza Windows NT/2000/XP, vaya a la ficha Puertos. Si utiliza
Windows 95/98/ME, vaya a la ficha Detalles y, a continuación haga clic en
Agregar puerto (Add port).
7.
Si utiliza Windows NT/2000/XP, resalte TROY Wireless ExtendNet
Connect IP Monitor, y haga clic en Nuevo puerto (New Port).
8.
Si utiliza Windows 95/98/ME, seleccione Otro (Other), resalte TROY
Wireless ExtendNet Connect IP Monitor, y haga clic en Aceptar (OK). Se
iniciará la búsqueda de los servidores de impresión disponibles.
9.
Resalte el servidor de impresión para el que desee crear el puerto y haga clic
en AGREGAR (ADD).
10. Asegúrese de está seleccionado el puerto que acaba de crear y haga clic en
Aplicar (Apply). Ya está preparado para imprimir.
14
Guía de usuario
Configuración de la cola de impresión de
Macintosh
El servidor de impresión TROY admite el protocolo AppleTalk funcionando en
Ethernet (también conocido como EtherTalk). Esta capacidad permite a equipos
Macintosh imprimir trabajos en una misma impresora junto a trabajos de
Windows, UNIX, NetWare y otros equipos.
NOTA: Los servidores de impresión TROY también son compatibles con la
opción Macintosh TCP/IP Printer en el Centro de impresión, siempre que
disponga de una Dirección IP válida configurada (consulte la sección
“Configuración de su PocketPro USB”). Escriba la Dirección IP del servidor
de impresión para la “Dirección de impresora” (Printer’s Address) y
asegúrese de marcar la opción “Utilizar la cola predeterminada sobre el
servidor” (Use default queue on server) y seleccione el "Modelo de
impresora" (Printer Model) correcto.
Las posibilidades AppleTalk del servidor de impresión TROY, permiten que la
impresora aparezca como un nodo de impresión compartible en una red
AppleTalk Phase 2. El servidor de impresión TROY envía la información a
equipos Macintosh en la red y aparece automáticamente en el Centro de
impresión o Seleccionado de cada equipo Macintosh. Las aplicaciones (como
por ejemplo, Microsoft Word, Excel, PageMaker, etc…) pueden imprimir en
Macintosh sin modificaciones ni software especial.
CONFIGURACIÓN DE MACINTOSH (SO 8.X Y 9.X):
Identifique la impresora a la que está conectada el servidor de impresión e
instale el controlador de la impresora.
1.
Verifique que la opción Ethernet está activada en el Panel de control de red
o en el Panel de control AppleTalk.
2.
En una estación de trabajo Macintosh, en el menú Apple, abra el
Seleccionador.
3.
Si la ventana del Seleccionador muestra una lista de zonas AppleTalk,
seleccione la zona necesaria. Haga clic en el icono del controlador de
impresora que va a utilizar. Si dispone de una impresora Postscript, puede
utilizar el controlador LaserWriter.
4.
Seleccione el nombre del servidor de impresión (el nombre predeterminado
es TWC_xxxxxx_P1_AT, donde "xxxxxx" son los últimos seis dígitos de la
dirección Ethernet.).
5.
Cierre el Seleccionador. Ya puede imprimir en la impresora utilizando
cualquier aplicación estándar de Macintosh.
Documento Nº 40171-170 Revisión B
15
TROY Group, Inc.
CONFIGURACIÓN DE MACINTOSH (SO 10.X)
1.
Si aún no lo ha hecho, defina el nombre de su equipo yendo a la carpeta
Aplicaciones*, seleccionando Preferencias de sistema (System
Preferences) y, a continuación, Compartir (Sharing). Escriba el nombre
del equipo en la sección Identidad de red (si lo desea, también puede
establecer la dirección IP aquí).
2.
Active Ethernet y AppleTalk haciendo clic en la carpeta Aplicaciones y en
Red (Network). A continuación en Configurar (Configure): seleccione
Ethernet integrada (Built-in Ethernet) (puede dejar la Ubicación: como
Automática).
3.
Haga clic en la ficha AppleTalk; asegúrese de que la casilla de verificación
situada junto a Activar AppleTalk está seleccionada. Si es necesario,
seleccione la Zona AppleTalk apropiada (puede dejar el Configuración
(Configure): como Automática).
4.
A continuación, vaya a la carpeta Aplicaciones, abra la carpeta Utilidades y
seleccione Centro de impresión. Aparecerá la Lista de impresoras (Si no ha
configurado ninguna, ésta aparecerá vacía). Haga clic en Agregar
impresora… (Add Printer...), y, a continuación, seleccione AppleTalk en
lugar de Servicios de directorio (Directory Services).
5.
Deben aparecer todas las impresoras AppleTalk disponibles en la red. Haga
clic en la que desee agregar y, a continuación, haga clic en Agregar (Add).
La impresora aparecerá ahora en la Lista de impresoras.
6.
Para imprimir desde una aplicación, vaya a Archivo (File) y, a
continuación, Imprimir (Print), seleccione la impresora que desee y haga
clic en Imprimir (Print).
*NOTA:
Puede accederse a la carpeta Aplicaciones generalmente haciendo
doble clic sobre el icono de disco duro de Macintosh en el escritorio.
NOTA: Los servidores de impresión TROY también son compatibles con la
opción Macintosh TCP/IP Printer en el Centro de impresión, siempre que
disponga de una Dirección IP válida configurada (consulte la sección
“Configuración de su PocketPro USB”). Escriba la Dirección IP del servidor
de impresión para la “Dirección de impresora” (Printer’s Address) y
asegúrese de marcar la opción “Utilizar la cola predeterminada sobre el
servidor” (Use default queue on server) y seleccione el "Modelo de
impresora" (Printer Model) correcto.
16
Guía de usuario
Métodos de administración
TROY ofrece una variedad de formas de configurar y controlar el
servidor de impresión PocketPro USB (versiones con cable e
inalámbricas) utilizando una o más de las siguientes utilidades que
pueden descargarse desde el sitio web especificado:
Utilidad ExtendView
utilizada para la configuración avanzada del servidor de impresión
y le permite configurar parámetros para Netware, TCP/IP,
AppleTalk (y parámetros para el servidor de impresión
inalámbrico).
utiliza una interfaz de usuario gráfica de 32 bits.
funciona con equipos PC Windows que ejecutan protocolos
TCP/IP o IPX/SPX.
incluido en el CD de instalación del servidor de impresión TROY.
puede descargarse desde los sitios web de TROY:
EE.UU.: http://www.troygroup.com/wireless
Europa: http://www.troygroup.de
después de la instalación, esta utilidad puede ejecutarse desde el
menú de INICIO.
Utilidad web ExtendView
le permite configurar el servidor de impresión con un navegador
web estándar como Netscape Navigator o Microsoft Internet
Explorer.
requiere una Máquina virtual Java en Netscape o Internet Explorer.
Utilidad XAdmin32
utilizada para la configuración avanzada del servidor de impresión
y le permite configurar parámetros para NetWare, TCP/IP,
AppleTalk.
utiliza una interfaz de usuario gráfica de 32 bits.
funciona con equipos PC Windows que ejecutan protocolos
TCP/IP o IPX/SPX.
incluido en el CD de instalación del servidor de impresión TROY.
puede descargarse desde los sitios web de TROY:
Documento Nº 40171-170 Revisión B
17
TROY Group, Inc.
EE.UU.: http://www.troygroup.com/wireless
Europa: http://www.troygroup.de
después de la instalación, esta utilidad puede ejecutarse desde el
menú de INICIO.
la contraseña predeterminada es ACCESS.
utilizada para la recarga de firmware.
Utilidad WebXAdmin
le permite configurar el servidor de impresión con un navegador
web estándar como Netscape Navigator o Microsoft Internet
Explorer.
no se necesita ningún software adicional en el sistema.
puede utilizarse sobre cualquier sistema que admite capacidades de
navegador web.
escriba la dirección IP en la barra de direcciones del navegador
web para conectarse.
la contraseña predeterminada es ACCESS.
Utilidad HP JetAdmin
una utilidad HP basada en Windows (el servidor de impresión
TROY funciona transparentemente con JetAdmin).
NOTA: La Utilidad HP JetAdmin ya no se encuentra disponible para
su descarga en el sitio web de HP.
Utilidad HP Web JetAdmin
una utilidad HP basada en un navegador web (funciona con
navegadores web, como por ejemplo, Netscape Navigator o
Microsoft Internet Explorer).
puede descargarse desde el sitio web de HP http://www.hp.com.
18
Guía de usuario
Consola de comandos
una consola orientada a línea de comandos.
contiene funciones no disponibles a través de ExtendView,
XAdmin32 o WebXAdmin.
la contraseña predeterminada es ACCESS.
puede accederse mediante TELNET, Utilidad TROY XConfig
NetWare o WebXAdmin.
escriba HELP para obtener una lista de comandos de consola
(consulte la PocketPro USB Administrator’s Guide para obtener
una lista completa de comandos, o bien visite el sitio web de
TROY en http://www.troygroup.com).
Documento Nº 40171-170 Revisión B
19
TROY Group, Inc.
Solución de problemas
Esta sección describe los procedimientos de solución a los problemas que
pueda encontrar en el servidor de impresión TROY y se divide en las
secciones siguientes:
Problemas de instalación
Problemas intermitentes
Resolución de problemas específicos de protocolo
Si ha seguido los pasos de esta sección y cree su servidor de impresión es
defectuoso, consulte el capítulo Servicio al cliente y garantía en la Guía
de administradores de PocketPro USB (proporcionada en formato pdf en
el CD TROY PocketPro USB Installation) para obtener información
acerca de la devolución de productos defectuosos.
Problemas de impresión
Si no puede imprimir con el servidor de impresión TROY tras instalarlo,
compruebe los siguientes puntos:
Asegúrese de que la impresora está encendida y en línea y que
todos los cables están correctamente conectados.
Si la impresora se inicializa con éxito pero no puede imprimir en ella, el
problema puede ser uno de los siguientes:
Existe un problema con la interfaz entre el servidor de impresión y
la impresora.
Existe un problema con la conexión de red o el cableado.
Existe un problema de configuración de la cola, del servidor de
impresión u otro problema de protocolo.
COMPROBACIÓN
IMPRESORA:
DE LA INTERFAZ ENTRE EL SERVIDOR DE IMPRESIÓN Y LA
1. Asegúrese de que el servidor de impresión está adecuadamente
conectado a la impresora.
2. Una vez encendida la impresora, espere a que se inicialice y, a
continuación, imprima una página de autocomprobación pulsando el
botón Test situado en la parte posterior del servidor de impresión
durante aproximadamente un segundo.
NOTA: Si se pulsa el botón Test durante más de cinco segundos, se
restaurarán los parámetros de configuración predeterminados de fábrica.
20
Guía de usuario
Si no se imprime la página de prueba, existe la posibilidad de que
se trate de un problema de hardware. Compruebe nuevamente las
conexiones. Si aún no puede imprimir, asegúrese de que la
impresora puede imprimir texto, PCL o PostScript (la
autocomprobación no funcionará a menos que la impresora pueda
utilizar uno de estos formatos). La única manera de probar estas
impresoras es utilizar una aplicación con los controladores de
impresora adecuados.
Los siguientes son algunos ejemplos de impresoras que no
admiten la impresión directa de archivos de texto:
Algunas impresoras Windows (por lo general, impresoras de
inyección de tinta de gama baja) realizan toda la
cuadriculación en el controlador de la impresora, de manera
que ésta sólo comprende un archivo de imagen sin tratar.
Muchos (trazadores) plóters sólo admiten HP-GL/2, RTL o
lenguajes patentados.
Si las impresiones aparecen distorsionadas, intente imprimir
utilizando el controlador de impresora de texto / genérico.
Si la impresión de prueba se realiza correctamente pero no puede
imprimir un trabajo o el resultado sale distorsionado, asegúrese de que la
impresora está configurada en el Lenguaje de descripción de página
correcto. La mayoría de las impresoras admiten el modo AUTO, lo que
significa que pueden cambiar automáticamente entre PCL PostScript.
Sin embargo, las impresoras más antiguas, como la LaserJet II, LaserJet
III y LaserJet IIISi necesitan ser configuradas sen el lenguaje que desee
mediante el panel de control de la impresora. Además, verifique que ha
configurado los controladores correctamente en la estación de trabajo.
Algunas impresoras, como la Epson Stylus, necesitan unos controladores
especiales si se utilizan controladores estándar PCL o PostScript.
Documento Nº 40171-170 Revisión B
21
TROY Group, Inc.
COMPROBACIÓN DE LA CONEXIÓN DE RED Y EL CABLEADO:
Si la prueba de impresión se realiza correctamente pero no puede
imprimir documentos, compruebe la conexión de red y el cableado.
Si los indicadores luminosos no están encendidos, es probable que
exista un cable 10baseT o 100baseTX en mal estado, o que el
puerto del concentrador no esté bien. Si es posible, pruebe un
cable y un puerto de concentrador diferente, o pruebe un
dispositivo diferente en el cable.
Si utiliza un concentrador, verifique que el puerto del concentrador
está en buen estado probando le servidor de impresión en un puerto
diferente.
Si dispone de un puente o un enrutador colocado entre el servidor
de impresión TROY y el equipo anfitrión, asegúrese de que el
dispositivo está configurado para permitir que el servidor de
impresión envíe y reciba datos desde el anfitrión. Por ejemplo, un
puente puede configurarse para permitir que pasen solamente un
cierto tipo de direcciones Ethernet (un proceso conocido como
filtrado), por lo tanto, estos puentes deben configurarse para
permitir direcciones de servidor de impresión TROY. De la misma
manera, un enrutador puede configurarse para dejar pasar
solamente ciertos protocolos, por lo que asegúrese de que el
protocolo deseado, pueda pasar por el servidor de impresión
TROY. En el caso de los enrutadores, asegúrese también de que el
protocolo puede enrutarse (LAT, NetBEUI y DLC/LLC no son
enrutables).
Si el trabajo está en la cola, pero no imprime, asegúrese de que no
está intentando imprimir un trabajo de texto en una impresora
PostScript. Si dispone de una impresora que puede cambiar de
lenguaje automáticamente, asegúrese de que la impresora no se
fuerza en el modo PostScript.
Asegúrese de que no intenta realizar una operación ilegal como
intentar imprimir un formulario de tamaño legal cuando la
impresora no lo admite.
22
Guía de usuario
Resolución de problemas de configuración de red
Si está utilizando TCP/IP, asegúrese de que su equipo y el servidor
de impresión se encuentran sobre el mismo segmento IP o que
pueden alcanzarse recíprocamente con un comando PING desde la
unidad central. La Dirección IP que asigne al servidor de
impresión debe encontrarse sobre la misma red lógica que sus
equipos principales (por ejemplo, si su equipo tiene una dirección
IP de 192.189.207.3, el servidor de impresión PocketPro USB
debería tener un IP de 192.189.207.x, donde x es un número entero
entre 1 y 254), o bien, debe configurar adecuadamente la dirección
del enrutador para trabajar con el servidor de impresión.
Si su servidor de impresión se ajusta a Auto o DHCP para obtener
una Dirección IP, es posible que la Dirección IP del servidor de
impresión pueda cambiar. Configure su servidor DHCP para
ofrecer servicio permanente al servidor de impresión, o bien
configure el servidor de impresión para que se encuentre sobre una
dirección ESTÁTICA fuera del alcance de las direcciones DHCP.
El problema puede ser el resultado de una dirección IP duplicada o
con una falta de coincidencia. Verifique que la dirección IP se ha
cargado correctamente en el servidor de impresión TROY
(mediante la página de prueba de impresión o mediante la consola
remota) y asegúrese de que ningún otro nodo de la red utiliza esta
dirección (las direcciones IP duplicadas son la mayor causa de
problemas de impresión TCP/IP). Si la dirección no es correcta,
compruebe si el procedimiento de carga se ejecutó correctamente.
Verifique también que el equipo anfitrión y el servidor de
impresión se encuentran en la misma subred (por ejemplo, si el
servidor de impresión tiene una máscara de subred 255.255.255.0,
el equipo anfitrión debe tener la misma máscara de subred) o que
el enrutador está configurado correctamente para pasar datos entre
los dos dispositivos.
Si se ha cargado una dirección IP incorrecta, compruebe los
servidores de archivos de la red con DHCP, BOOTP o RARP
activado y asegúrese de que estos servidores de archivos no están
configurados para cargar direcciones IP en el servidor de
impresión.
Documento Nº 40171-170 Revisión B
23
TROY Group, Inc.
Resolución de problemas de Windows
Si tiene problemas imprimiendo con Windows, asegúrese de que puede
buscar la dirección del servidor de impresión TROY utilizando el
comando de DOS PING ipaddress, donde ipaddress es la dirección
IP del servidor de impresión TROY. Si no encuentra el servidor de
impresión, no podrá imprimir.
Resolución de problemas de configuración inalámbrica
Asegúrese de que el adaptador inalámbrico del equipo y/o el punto de
acceso están apropiadamente configurados y tenga en cuenta los
parámetros, prestando especial atención al modo inalámbrico, SSID o
nombre de red, WEP o seguridad y los parámetros de Dirección IP, de
forma que pueda configurar su servidor de impresión con los mismos
parámetros inalámbricos.
Asegúrese de disponer de una buena señal inalámbrica desde su equipo
PC y desde el servidor de impresión, que el servidor de impresión se
encuentre dentro del alcance (90 metros o 300 pies) y que se encuentra
alejado de objetos metálicos y otros dispositivos que generan señales de
radio (como Bluetooth, teléfonos sin cables y hornos microondas).
Asegúrese de que el equipo está ajustado al modo de infraestructura si se
están conectado a través de un punto de acceso o ad-hoc (802.11) si se
están conectando al servidor de impresión sin un punto de acceso.
Consulte la documentación del adaptador inalámbrico para obtener
detalles.
Si desea utilizar cifrado WEB o protección con contraseña para su red
inalámbrica y el adaptador inalámbrico o el punto de acceso utilizan
normalmente una contraseña o frase de acceso en vez de WEP, debería
permitirle escribir 0x seguido de una clave de diez dígitos (para WEP de
40 bits o 64 bits) o de veintiséis dígitos (para WEP de 128 bits) en
formato hexadecimal (0-9 o A-F).
Si está obteniendo un rendimiento lento o tiene problemas intermitentes
al conectar, pruebe cambiando el canal RF de la red inalámbrica. El canal
RF puede cambiarse a través de la Utilidad ExtendView o la Utilidad de
configuración mediante navegador web para el servidor de impresión.
Consulte la documentación del adaptador inalámbrico y/o del punto de
acceso para obtener más información. Tendrá que cambiar el canal al
menos tres por debajo o por encima de cualquier otra red inalámbrica que
se encuentre dentro del alcance.
24
Guía de usuario
Cargar nuevo Firmware (utilizando la utilidad de
actualización TCP/IP)
NOTA: El firmware del servidor de impresión puede también actualizarse
utilizando la Utilidad XAdmin32 descargando el software y los procedimiento
desde el sitio web de TROY http://www.troygroup.com.
1. Ejecute la utilidad TROY Wireless Update para TCP/IP. Aparecerá
la ventana About Update for TCP/IP (Acerca de la actualización
TCP/IP). Haga clic en Aceptar para continuar. Aparecerá la ventana
Select Update File (Seleccionar archivo de actualización).
2. Seleccione el tipo de archivo UpdateFiles (*.bin), ubique el archivo
bin PocketPro USB y, a continuación, haga clic en Open. Aparecerá
una ventana (véase la página siguiente) mostrando el(los) archivo(s)
que ha seleccionado incluyendo el nivel de revisión y el código de
fecha de cada archivo.
Documento Nº 40171-170 Revisión B
25
TROY Group, Inc.
3. Verifique que el(los) archivo(s) son correctos y, a continuación, haga
clic en OK. La utilidad empezará a buscar servidores de impresión
cualificados que se hayan enviado previamente a la red.
4. Cuando se complete el proceso de búsqueda, haga clic en OK para
continuar. Se mostrará una lista de dispositivos encontrados.
26
Guía de usuario
5. Seleccione el PocketPro USB que desea actualizar, haga clic en el
icono verde o haga clic en UPDATE
START. El proceso de
actualización de firmware se iniciará automáticamente, en cuanto
PocketPro USB esté listo.
Documento Nº 40171-170 Revisión B
27
TROY Group, Inc.
6. Cuando esté listo PocketPro USB, comenzará la actualización
firmware. Se mostrará la dirección IP del servidor de impresión, así
como el archivo que está cargando.
7. Se mostrará el registro de actualización cuando haya terminado el
proceso de actualización. Haga clic en Close para continuar.
28
Guía de usuario
Cargar nuevo firmware (sistemas operativos Macintosh)
NOTA: Para actualizar el firmware del servidor de impresión desde
sistemas operativos distintos de Windows o Macintosh, consulte la
PocketPro USB Administrator's Guide (proporcionada en formato
PDF en el CD PocketPro USB Installation).
1. Si está utilizando el sistema operativo OS-X de Macintosh,
descargue el archivo de firmware a su escritorio.
2. Vaya a la ventana de mensajes de comandos de la terminal y escriba
cd desktop.
3. Escriba tftp <especifique la dirección IP del servidor de impresión>
y, a continuación, pulse Intro (por ejemplo, tftp 192.168.0.4).
4. Escriba binary y, a continuación pulse Intro.
5. En la ventanilla tftp>, escriba put <nombre de archivo de firmware>
<contraseña del servidor de impresión> (ejemplo: put ppusb.bin
access).
Documento Nº 40171-170 Revisión B
29
TROY Group, Inc.
Obtener asistencia técnica
El servicio técnico TROY está disponible para ayudarle con cualquier
pregunta relacionada con la configuración, funcionamiento o
mantenimiento del servidor de impresión TROY PocketPro USB.
Servicio mundial por Internet
La página web de TROY, situada en http://www.troygroup.com/wireless,
proporciona respuestas a muchos problemas técnicos normales y también
incluye copias de manuales de producto y otra información, además de
imágenes de carga de utilidades y firmware.
Servicio técnico
Norteamérica y Sudamérica
Si necesita hablar con uno de nuestros especialistas del servicio técnico,
nuestra línea de asistencia está abierta de lunes a viernes de 8AM a 8PM
(horario estándar de la costa Este de EE.UU.).
Los 48 estados contiguos de EE.UU.: (800) 332-6427
Canadá, Alaska, Hawai y Sudamérica: +1-304-232-0899
E-mail: [email protected]
Europa
El soporte técnico está disponible en alemán o inglés de Lunes a Jueves
de 9 AM a 12 PM y de 1 PM a 5 PM y los viernes de 9 AM a 12 PM y de
1 PM a 4 PM.
Teléfono:
E-mail:
Sitio web:
+49-7032-9454-21
[email protected]
http://www.troygroup.de
30
Guía de usuario
Devolución de productos
Si necesita devolver un producto TROY por cualquier motivo (averías,
envío incorrectos, etc), siga los pasos descritos a continuación:
1. Póngase en contacto con el grupo de Soporte técnico TROY en el
teléfono (304) 232-0899 para solicitar un número de Autorización de
devolución de mercancías (RGA) (para los clientes de Norteamérica
y Sudamérica), o llame al +49-7032-9454-21 (para los clientes
europeos) y solicite un número de Autorización de devolución de
material (RMA).
2.
Prepare el número de serie de la unidad que vaya a devolver. Se le
pedirá el número de serie para verificar la cobertura de la garantía.
Anote estos números de serie en el espacio proporcionado a continuación
para futuras referencias.
Nº de modelo del servidor de impresión: _______________________
N/S del servidor de impresión: _______________________________
Asegúrese de escribir el número RMA o RGA en el exterior del embalaje
que utilice para devolver el producto. Envíe el o los productos
defectuosos a la siguiente dirección:
Norteamérica y Sudamérica:
Europa:
TROY Group, Inc.
RGA Nº _________
3 Bryan Drive
Wheeling, WV 26003
TROY GmbH
RMA Nº _________
Schwarzwaldstr. 99
D-71083 Herrenberg,
Alemania
Documento Nº 40171-170 Revisión B
31
TROY Group, Inc.
Contactos
Oficinas centrales de la compañía
TROY Group, Inc.
2331 South Pullman Street
Santa Ana, CA 92705 EE.UU.
(949) 250-3280
Servicio técnico
Norteamérica y Sudamérica
Los 48 estados contiguos de EE.UU.: (800) 332-6427
Canadá, Alaska, Hawai y Sudamérica: +1-304-232-0899
E-mail: [email protected]
Europa
Teléfono:
E-mail:
Sitio web:
+49-7032-9454-21
[email protected]
http://www.troygroup.de
32
Guía de usuario
Reseñal legales y de seguridad
Declaración de conformidad de FCC para los usuarios de los
Estados Unidos
Este equipo se ha probado y se ha encontrado que cumple con los límites
de un dispositivo digital de Clase B, de acuerdo con el Apartado 15 de la
normativa FCC. Estos límites están diseñados para proporcionar una
protección razonable contra las interferencias perjudiciales en una
instalación residencial. Este equipo genera, utiliza y puede emitir
energía de radiofrecuencia y, si no se instala y se utiliza de acuerdo con
las instrucciones puede provocar interferencias perjudiciales a la
recepción de radio o televisión. Sin embargo, no existen garantías de que
el equipo no provocará interferencias en una instalación particular. Si
este equipo provoca interferencias a la recepción de radio y televisión, lo
que puede determinarse encendiendo o apagando el equipo, se anima al
usuario a intentar corregir las interferencias mediante una o varias de las
siguientes medidas:
Reoriente o vuelva a colocar la antena receptora.
Aumente la separación entre el equipo y el receptor,
Conecte el equipo a una toma de corriente que se encuentre en un
circuito distinto del receptor.
Consulte con el proveedor o con un técnico de radio/televisión
experimentado para obtener ayuda.
La potencia de salida radiada de PocketPro USB se encuentra muy por
debajo de los límites de exposición de frecuencia de radio de FCC. Sin
embargo, PocketPro USB debería utilizarse de forma que se reduzca al
mínimo el potencial de contacto humano durante el funcionamiento
normal.
Documento Nº 40171-170 Revisión B
33
TROY Group, Inc.
Advertencia
La conexión de un cable de interfaz sin protección a este equipo anulará
la Certificación FCC de este dispositivo y podría provocar niveles de
interferencia que exceden los límites establecidos por la FCC para este
equipo. Es responsabilidad del usuario obtener y utilizar un cable de
interfaz de equipo protegido con este dispositivo. Si este equipo tiene
más de un conector de interfaz, no deje ningún cable conectado a
interfaces que no estén utilizándose. Los cambios o modificaciones no
aprobados expresamente por el fabricante podrían anular la autoridad del
usuario para hacer funcionar el equipo.
Para usuarios europeos
Este producto se encuentra en conformidad con los requisitos de
protección de la Directiva del Consejo de la Unión Europa 89/336/EEC
sobre la aproximación de las leyes de los estados miembros en lo
relacionado con la compatibilidad electromagnética. Troy Group no
puede hacerse responsable de ningún fallo para satisfacer los requisitos
de protección resultantes de una modificación no recomendada del
producto.
Este producto se ha probado y se ha encontrado que cumple con los
límites para los Equipos de tecnología de la información de clase B
según el CISPR 22/Estándar europeo EN55022. Los límites para los
equipos de clase B se dividieron para entornos residenciales típicos para
proporcionar una protección razonable contra las interferencias con
dispositivos de comunicaciones con licencias.
Para usuarios canadienses
Este aparato de Clase B cumple con las directrices canadienses ICES003.
Cet appareil numérique de la class B est conforme à la norme NMB-003
du Canada.
34
Guía de usuario
Declaración de conformidad
Según 47CFR, Partes 2 y 15 para Ordenadores personales de Clase B y
periféricos y/o placas CPU y suministros de energía utilizando con
ordenadores personales de Clase B:
Nosotros:
Ubicados en:
TROY GROUP, INC.
2331 South Pullman Street
Santa Ana, CA EE.UU.
Declaramos, bajo total responsabilidad, que el producto aquí
identificado, cumple con las normas 47CFR, Parte 2 y 15 de la FCC
como un dispositivo digital de Clase B. Cada uno de los productos
comercializados es idéntico a la unidad representativa que cumplió, tras
realizar una comprobación, con los estándares. Los registros que se
mantienen continúan reflejando que los equipos que se fabrican se
encuentran dentro de la variación aceptada, siguiendo la producción de
cantidad y comprobación sobre unas bases estadísticas, tal y como
requiere 47CFR §2.909. El funcionamiento está sujeto a las dos
condiciones siguientes: (1) Este dispositivo no causará interferencias
dañinas y (2) este dispositivo debe aceptar cualquier interferencia que
reciba, incluyendo aquellas que puedan provocar un funcionamiento no
deseado.
Nombre de marca:
Tipo de producto:
Modelo:
TROY
Adaptador de impresora
PocketPro USB
Documento Nº 40171-170 Revisión B
35
TROY Group, Inc.
Información legal
Para satisfacer los requisitos de exposición de radiofrecuencia (RF), este
dispositivo y su(s) antena(s) deben hacerse funcionar dentro de una
distancia de separación de al menos 20 cm de cualquier persona y no
debe colocarse ni hacerse funcionar junto con ningún otro transmisor ni
antena. Los usuarios finales deben recibir instrucciones específicas de
funcionamiento para satisfacer el cumplimiento de la exposición RF.
Unión Europea (UE)
TROY declara por la presente que la tecnología inalámbrica 802.11b
incorporada al PocketPro USB es compatible con los requisitos
fundamentales y otras disposiciones relevantes de la Directiva Europea
1999/5/EC. La función interna es un dispositivo de radio utilizando la
banda de frecuencia 2.4 GHz (2.400GHz – 2.4835GHz). Está pensado
para el establecimiento de comunicaciones con otros dispositivos
802.11b activados. La tecnología inalámbrica 802.11b interna cumple
con todas las regulaciones PARA SU USO EN INTERIORES aplicables
en los países siguientes: Austria, Bélgica, Dinamarca, Finlandia, Grecia,
Alemania, Islandia, Irlanda, Luxemburgo, Noruega, Portugal y Suecia.
El uso de la tecnología inalámbrica 802.11b en otros países distintos de
los aquí enumerados podría estar restringido: antes de utilizar productos
802.11b, confirme con la autoridad de administración de frecuencias en
el país donde piensa utilizarlos. LA UTILIZACIÓN EN EXTERIORES
REQUIERE UNA LICENCIA EN MUCHOS PAÍSES Y ESTÁ
PROHIBIDA EN ITALIA. En algunas situaciones o entornos, la
utilización de tecnología inalámbrica 802.11b podría verse restringida
por el propietario del edificio o por los representantes responsables de la
organización, por ejemplo, a bordo de aviones, en hospitales o en
cualquier otro entorno donde el riesgo de interferencias con otros
dispositivos o servicios se percibiera o identificara como dañino.
Si no está seguro de la política que se aplica al uso en una organización o
entorno determinado, se le anima a que pida autorización para utilizar
tecnología inalámbrica 802.11b antes de conectarla. Consulte con su
médico o fabricante de dispositivos médicos personales (marcapasos,
aparatos para los oídos, etc.) por si existieran restricciones en el uso de
tecnología inalámbrica 802.11b.
36
Guía de usuario
Estados Unidos de América y Canadá
Se ha probado y cumple con los Estándares FCC PARA USO
DOMÉSTICO Y DE OFICINA.
Consulte FCC 47CFR, Parte
15.19(b)(2).
Este dispositivo cumple con la parte 15 de las normas FCC y con RSS210 / RSS-139 de la Industria de Canadá.
El funcionamiento está sujeto a las dos condiciones siguientes: (1) Este
dispositivo no causará interferencias dañinas y (2) este dispositivo debe
aceptar cualquier interferencia que reciba, incluyendo aquellas que
puedan provocar un funcionamiento no deseado.
Tenga en cuenta que cualquier cambio o modificación en este equipo no
aprobado expresamente por el fabricante podría anular la autorización de
FCC para hacer funcionar el equipo.
Canadá (Reseña IC)
Para evitar interferencias de radio en los servicios con licencia, este
dispositivo está pensado para su utilización en interiores y lejos de
ventanas para proporcionar la máximo protección. Los equipos
instalados en exteriores está sujetos a permisos de licencia.
Pour éviter toute interférence radio avec le service faisant l’objet de cette
autorisation, cet appareil est conçu pour fonctionner en intérieur et à
l’écart des fenêtres afin d’assurer un masquage maximum. Une
autorisation est nécessaire pour faire fonctionner cet appareil en
extérieur.
Documento Nº 40171-170 Revisión B
37
Parámetros predeterminados para Servidores de
impresión PocketPro USB
Dirección IP: 192.0.0.192
Método TCP/IP : AUTO (BOOTP y DHCP están ACTIVADOS)
Contraseña : access
Parámetros predeterminados para el servidor de impresión
PocketPro USB Wireless :
Modo inalámbrico : Ad-Hoc
ESSID : printer (minúsculas)
Canal RF : 11
NOTA: Si pulsa el botón Test durante más de cinco segundos se
restaurarán los parámetros de configuración predeterminados
de fábrica.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
