detalles técnicos
Av. Callao 295 • Piso 2 • (C1022AAC) • Buenos Aires • Argentina
Tel/Fax: (54-011) 4373-7400 / 4343-4030 (líneas rotativas)
www.m3kargentina.com.ar • [email protected]

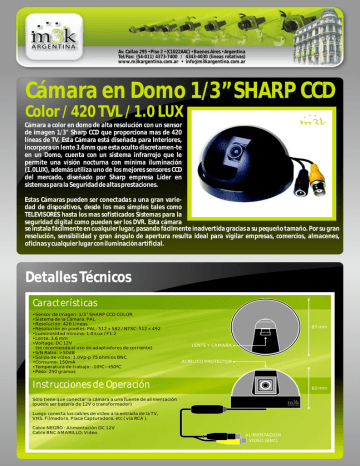

Cámara en Domo 1/3” SHARP CCD
Color / 420 TVL / 1.0 LUX
Cámara a color en domo de alta resolución con un sensor
de imagen 1/3" Sharp CCD que proporciona mas de 420
líneas de TV. Esta Cámara está diseñada para Interiores,
incorpora un lente 3.6mm que esta oculto discretamen-te
en un Domo, cuenta con un sistema infrarrojo que le
permite una visión nocturna con mínima iluminación
(1.0LUX), además utiliza uno de los mejores sensores CCD
del mercado, diseñado por Sharp empresa Líder en
sistemas para la Seguridad de altas prestaciones.
Estas Cámaras pueden ser conectadas a una gran variedad de dispositivos, desde los mas simples tales como
TELEVISORES hasta los mas sofisticados Sistemas para la
seguridad digital como pueden ser los DVR. Esta cámara
se instala fácilmente en cualquier lugar, pasando fácilmente inadvertida gracias a su pequeño tamaño. Por su gran
resolución, sensibilidad y gran ángulo de apertura resulta ideal para vigilar empresas, comercios, almacenes,
oficinas y cualquier lugar con iluminación artificial.
Detalles Técnicos
Características
• Sensor de imagen: 1/3” SHARP CCD COLOR
• Sistema de la Cámara: PAL
• Resolución: 420 Lineas
• Resolución en pixeles: PAL: 512 x 582 / NTSC: 512 x 492
• Luminosidad mínima: 1.0 Lux / F1.2
• Lente: 3.6 mm
• Voltage: DC 12V
(se recomienda el uso de adaptadores de corriente)
• S/N Ratio: > 50dB
• Salida de vídeo: 1.0Vp-p 75 ohmios BNC
• Consumo: 150mA
• Temperatura de trabajo: -10ºC~+50ºC
• Peso: 250 gramos
87 mm
LENTE Y CÁMARA
ACRÍLICO PROTECTOR
Instrucciones de Operación
60 mm
Sólo tiene que conectar la cámara a una fuente de alimentación
(puede ser batería de 12V o transformador)
Luego conecta los cables de video a la entrada de la TV,
VHS, Filmadora, Placa Capturadora, etc ( vía RCA ).
Cable NEGRO : Alimentación DC 12V
Cable BNC AMARILLO: Video
ALIMENTACION
VIDEO (BNC)
