PRECAUCIÓN

PRECAUCIÓN
ÍNDICE

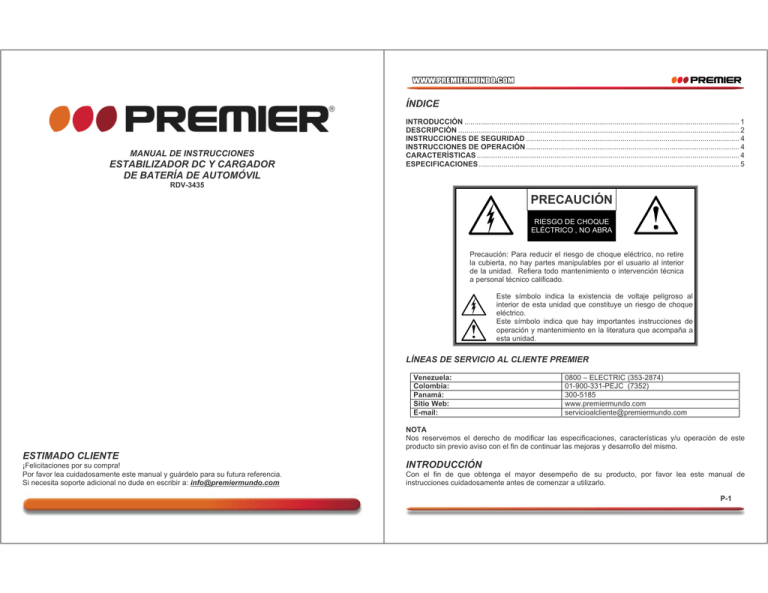

MANUAL DE INSTRUCCIONES
ESTABILIZADOR DC Y CARGADOR
DE BATERÍA DE AUTOMÓVIL
INTRODUCCIÓN ...................................................................................................................................... 1
DESCRIPCIÓN ......................................................................................................................................... 2
INSTRUCCIONES DE SEGURIDAD ........................................................................................................ 4
INSTRUCCIONES DE OPERACIÓN ........................................................................................................ 4
CARACTERÍSTICAS ................................................................................................................................ 4
ESPECIFICACIONES ............................................................................................................................... 5
RDV-3435
PRECAUCIÓN
RIESGO DE CHOQUE
ELÉCTRICO , NO ABRA
Precaución: Para reducir el riesgo de choque eléctrico, no retire
la cubierta, no hay partes manipulables por el usuario al interior
de la unidad. Refiera todo mantenimiento o intervención técnica
a personal técnico calificado.
Este símbolo indica la existencia de voltaje peligroso al
interior de esta unidad que constituye un riesgo de choque
eléctrico.
Este símbolo indica que hay importantes instrucciones de
operación y mantenimiento en la literatura que acompaña a
esta unidad.
LÍNEAS DE SERVICIO AL CLIENTE PREMIER
Venezuela:
Colombia:
Panamá:
Sitio Web:
E-mail:
0800 – ELECTRIC (353-2874)
01-900-331-PEJC (7352)
300-5185
www.premiermundo.com
[email protected]
NOTA
Nos reservemos el derecho de modificar las especificaciones, características y/u operación de este
producto sin previo aviso con el fin de continuar las mejoras y desarrollo del mismo.
ESTIMADO CLIENTE
¡Felicitaciones por su compra!
Por favor lea cuidadosamente este manual y guárdelo para su futura referencia.
Si necesita soporte adicional no dude en escribir a: [email protected]
INTRODUCCIÓN
Con el fin de que obtenga el mayor desempeño de su producto, por favor lea este manual de
instrucciones cuidadosamente antes de comenzar a utilizarlo.
P-1
VISTA POSTERIOR
DESCRIPCIÓN
VISTA FRONTAL
Indicador de Encendido
Fusible
Reemplace con un fusible del mismo tipo:
Fusible AC: 250V, 3A
Fusible DC: 250V, 3A
Ventilador
¡No cubra esta ventanilla!
P-2
Selector de Función
Interruptor On/Off
Manténgalo apagado antes de conectar la
batería o la carga
P-3
•
•
•
•
•
•
•
INSTRUCCIONES DE SEGURIDAD
Apague la unidad antes de conectarla a la batería o a la carga.
Coloque la unidad en lugar libre de líquidos y ventilado.
Mantenga conectada la batería o la carga cuando esté utilizando la unidad.
Mantenga la unidad fuera del alcance de los niños.
La conexión reversa de los polos positivo y negativo está prohibida.
No utilice la unidad si está mojada.
No intente reparar la unida usted mismo. Remita toda revisión, mantenimiento y reparación a
personal de servicio técnico autorizado.
INSTRUCCIONES DE OPERACIÓN
1. Conecte la unidad a la batería o a la carga directamente a través del cable DC.
2. Conecte el cable rojo (terminal positivo) “+” al terminal positivo “+” de la batería o carga, y el cable
negro (terminal negativo “-“) al terminal negativo de la batería o carga.
3. Para utilizar la unidad como cargador de batería coloque el selector de función en la posición “CH”.
Para utilizar la unidad como estabilizador DC coloque el selector de función en la posición “DC”.
4. Conecte la unidad al tomacorriente SC.
5. Encienda la unidad con el interruptor. Cuando el indicador LED se encienda, significa que la unidad
está operando.
6. La unidad está integrada con un sistema de protección. Si la unidad entra en el modo de protección
dejará de funcionar. Si desea continuar usándola, apague la unidad por 30 segundos y luego vuelva
a encenderla.
CARACTERÍSTICAS
•
•
•
•
Diseño de alta frecuencia
Ventilador inteligente, se activa automáticamente cuando la temperatura está por encima de 60ºC.
Diseño de voltaje universal, compatible con 110V y 220V.
Sistema integrado de protección completa:
• Protección de salida de voltaje alto/bajo
• Protección de sobrecalentamiento
• Protección de sobrecarga
• Protección contra corto circuito
• Detección de conexión de batería
P-4
ESPECIFICACIONES
Entrada
Salida
Rango de entrada de voltaje
AC 110V – AC 264V
Frecuencia de entrada
50/60Hz ± 2Hz
Consumo de energía sin carga
0.5Ws
Corriente de entrada máxima (AC 220V)
2.5A
Corriente de entrada máxima (AC 110V)
4A
Corriente de aumento
90A
Voltaje flotante
13.8V ± 0.3V
Corriente de carga (máxima)
10A
Más del 80%
Eficiencia
Polaridad reversa
Protección
Sobre-corriente de salida
Voltaje bajo de salida
Desconexión de energía cuando se desconecta la batería
Temperatura de la unidad
Calor de Operación Temperatura de la superficie de la
batería
Medio Ambiente
Aspectos Físicos
<60ºC
<60ºC
Temperatura de Operación
0-35ºC
Temperatura de Almacenamiento
-25 a +60ºC
Humedad Relativa de Operación
<85%
Humedad Relativa de Almacenamiento
<95%
Dimensiones
16 x 13 x 10 cm
Peso Neto
1.65Kg
P-5
