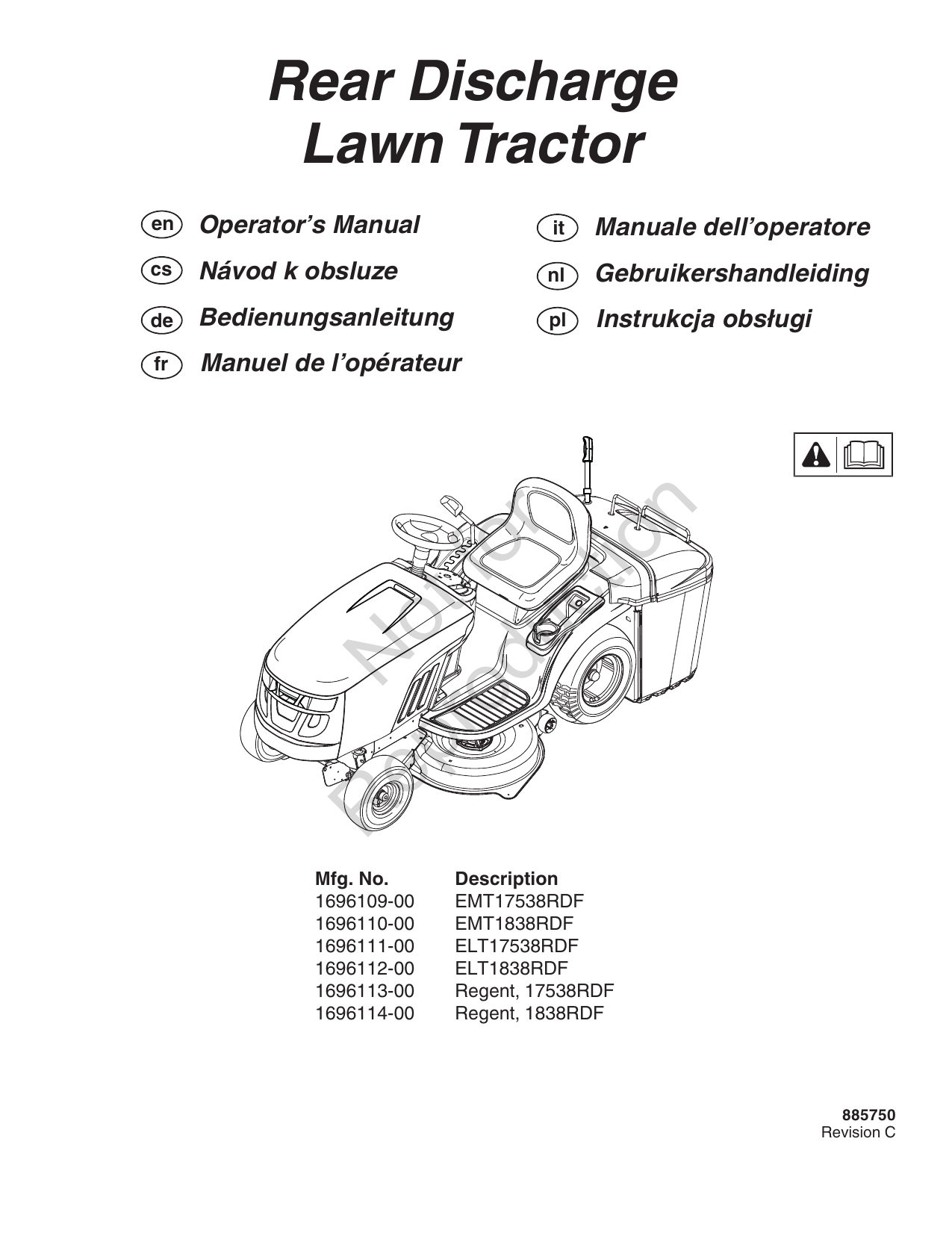

Rear Discharge
Lawn Tractor
Operator’s Manual
it
Manuale dell’operatore
cs
Návod k obsluze
nl
Gebruikershandleiding
de
Bedienungsanleitung
pl
Instrukcja obsugi
fr
Manuel de l’opérateur
R
N
ep o
ro t fo
du r
ct
io
n
en
Mfg. No.
1696109-00
1696110-00
1696111-00
1696112-00
1696113-00
1696114-00
Description
EMT17538RDF
EMT1838RDF
ELT17538RDF
ELT1838RDF
Regent, 17538RDF
Regent, 1838RDF
885750
Revision C
2
N
ep o
ro t fo
du r
ct
io
n
R
6
en
A
7
B
N
ep o
ro t fo
du r
ct
io
n
R
5
C
A
B
D
A
3
9
8
B
A
N
ep o
ro t fo
du r
ct
io
n
C
10
12
A
A
B
D
R
11
A
A
C
E
B
F
G
E
G
H
4
15
C
en
B
B
C
N
ep o
ro t fo
du r
ct
io
n
R
13
14
A
16
A
A
D
5
6
N
ep o
ro t fo
du r
ct
io
n
R
CONTENTS
Front Cover .......................................................................................................... 1
Illustrations .......................................................................................................... 3
Operator Safety ................................................................................................... 8
Features and Controls ...................................................................................... 16
Operation ........................................................................................................... 19
Safety Interlock System Tests .......................................................................... 19
Maintenance ...................................................................................................... 24
Troubleshooting ................................................................................................ 28
Specications .................................................................................................... 30
Warranty ............................................................................................................. 31
General Information
Thank you for purchasing this quality-built riding mower. When operated and maintained according to the instructions in
this manual, your product will provide many years of dependable service.
This manual contains safety information to make you aware of the hazards and risks associated with riding mowers and
how to avoid them. This riding mower is designed and intended only for cutting grass and is not intended for any other
purpose. It is important that you read and understand these instructions thoroughly before attempting to start or operate
the equipment. Save these original instructions for future reference.
Product Reference Data
CE Identication Tag
Record your model name/number, manufacturer’s
identication numbers, and engine serial numbers in the space
provided for easy access. These numbers can be found in the
locations shown.
A.
B.
C.
D.
E.
F.
G.
H.
I.
N
ep o
ro t fo
du r
ct
io
n
When contacting your authorized dealer for replacement
parts, service, or information you MUST have these
numbers.
PRODUCT
Model Description Name/Number
Unit MFG Number
Manufacturer’s Identication Number
Manufacturer’s Serial Number
Manufacturer’s Name and Address
Maximum Engine Speed in Rotations per Minute
Power Rating in Kilowatts
Mass of Unit in Kilograms
CE Compliance Logo
Year of Manufacture
Guaranteed Sound Power in Decibels
REFERENCE
DATA
A
Unit SERIAL Number
Mower Deck SERIAL Number
Dealer Name
Date Purchased
R
Mower Deck MFG Number
Engine Model
Engine Type/Spec
Engine Code/Serial Number
xxxxxxx
SERIAL NO.
xxxxxxxxxx
D
xxxx min-1
E x.x kW
F xxx kg
B
C
XXXXXXXXXXXXXXXXXXXXXX
XXXXXXXXXXXXXXXXX
ENGINE REFERENCE DATA
Engine Make
MODEL NO.
G
20xx
xxx
I
dB
H
“Vibration measurement uncertainty – machine vibration
was recorded using methods and procedures outlined in
the appropriate International Standards in eect at the time
of manufacture. The uncertainties due to the measurement
may result in a variance of up to 5% from the published
value shown in the Declaration of Conformity.”
The Illustrated Parts List for this machine can be downloaded from BRIGGSandSTRATTON.com. Please provide model
and serial number when ordering replacement parts.
Copyright © 2012 Briggs & Stratton Power Products Group, LLC
Milwaukee, WI, All rights reserved.
en
7
Operator Safety
Important Safety Instructions
SAVE THESE INSTRUCTIONS - This manual contains important instructions that should be followed during the initial set-up,
the operation, and the maintenance of the equipment. Save
these original instructions for future reference.
Safety Symbols and Meanings
Wear Eye
Protection
Read
Manual
Fuel
Shut-O
Shock
Kickback
Hazardous
Chemical
Fast
Explosion
Hot Surface
Slow
Roll-Over
Hazard
Stop
On/O
Oil
Choke
Fuel
Amputation
Hazard
The safety alert symbol is used to identify safety information about hazards that can result in personal injury. A signal
word (DANGER, WARNING, or CAUTION) is used with the
alert symbol to indicate the likelihood and the potential severity
of injury. In addition, a hazard symbol may be used to represent
the type of hazard.
DANGER indicates a hazard which, if not avoided, will
result in death or serious injury.
WARNING indicates a hazard which, if not avoided,
could result in death or serious injury.
8
WARNING
Certain components in this product and its related accessories contain chemicals known to the State of California to
cause cancer, birth defects, or other reproductive harm. Wash
hands after handling.
WARNING
Battery posts, terminals, and related accessories contain
lead and lead compounds - chemicals known to the State of
California to cause cancer, birth defects, or other reproductive
harm. Wash hands after handling.
N
ep o
ro t fo
du r
ct
io
n
Toxic Fumes
Moving Parts
NOTICE indicates a situation that could result in damage to
the product.
WARNING
The engine exhaust from this product contains chemicals
known to the State of California to cause cancer, birth defects, or
other reproductive harm.
R
Fire
CAUTION indicates a hazard which, if not avoided,
could result in minor or moderate injury.
WARNING
Running engine gives o carbon monoxide, an odorless,
colorless, poison gas.
Breathing carbon monoxide can cause headache, fatigue,
dizziness, vomiting, confusion, seizures, nausea, fainting
or death.
• Operate equipment ONLY outdoors.
• Keep exhaust gas from entering a conned area through
windows, doors, ventilation intakes, or other openings.
WARNING
Running engines produce heat. Engine parts, especially
muer, become extremely hot.
Severe thermal burns can occur on contact.
Combustible debris, such as leaves, grass, brush, etc.
can catch re.
• Allow muer, engine cylinder and ns to cool before
touching.
• Remove accumulated debris from muer area and
cylinder area.
• It is a violation of California Public Resource Code, Section
4442, to use or operate the engine on any forest-covered,
brush-covered, or grass-covered land unless the exhaust
system is equipped with a spark arrester, as dened in
Section 4442, maintained in eective working order. Other
states or federal jurisdictions may have similar laws. Contact the original equipment manufacturer, retailer, or dealer
to obtain a spark arrester designed for the exhaust system
installed on this engine.
Safe Operation Practices
Operating Safety
Power equipment is only as safe as the operator. If it is
misused, or not properly maintained, it can be dangerous!
Remember, you are responsible for your safety and that of those
around you. Use common sense, and think through what you are
doing. If you are not sure that the task you are about to perform
can be safely done with the equipment you have chosen, ask a
professional: contact your local authorized dealer.
Read the Manual
R
N
ep o
ro t fo
du r
ct
io
n
The operator’s manual contains important safety information you
need to be aware of BEFORE you operate your unit as well as
DURING operation.
Safe operating techniques, an explanation of the product’s features
and controls, and maintenance information is included to help you
get the most out of your equipment investment.
Be sure to completely read the Safety Rules and Information found
on the following pages. Also completely read the Operation section.
Children
Reverse
Tragic accidents can occur with children. Do not allow them
anywhere near the area of operation. Children are often
attracted to the unit and mowing activity. Never assume that
children will remain where you last saw them. If there is a
risk that children may enter the area where you are mowing,
have another responsible adult watch them.
Do not mow in reverse unless
absolutely necessary.
Always look down and
behind before and while
traveling in reverse even
with the mower blades
disengaged.
DO NOT GIVE CHILDREN RIDES ON THIS UNIT! This
encourages them to come near the unit in the future while it
is running, and they could be seriously hurt. They may then
approach the unit for a ride when you are not expecting it,
and you may run over them.
en
9
Slope Operation
3.5 ft
(1,5 m)
20.0 ft (6,0 m)
You could be seriously injured or even killed if you use this unit on too
steep an incline. Using the unit on a slope that is too steep or where you
don’t have adequate traction can cause you to lose control or roll over.
A good rule of thumb is to not operate on any slope you cannot back up
(in 2-wheel drive mode). You should not operate on inclines with a slope
greater than a 3.5 foot rise over a 20 foot length. Always drive up and
down slopes: never cross the face.
Also note that the surface you are driving on can greatly impact stability
and control. Wet grass or icy pavement can seriously aect your ability
to control the unit.
If you feel unsure about operating the unit on an incline, don’t do it. It’s
not worth the risk.
Moving Parts
N
ep o
ro t fo
du r
ct
io
n
This equipment has many moving parts that can injure you or someone else.
However, if you are seated in the seat properly and follow all the rules in this book,
the unit is safe to operate.
The mower deck has spinning mower blades that can amputate hands and feet.
Do not allow anyone near the equipment while it is running!
To help you, the operator, use this equipment safely, it is equipped with an
operator-present safety system. Do NOT attempt to alter or bypass the system.
See your dealer immediately if the system does not pass all the safety interlock
system tests found in this manual.
Thrown Objects
R
This unit has spinning mower blades. These blades can pick up and throw
debris that could seriously injure a bystander. Be sure to clean up the area to
be mowed BEFORE you start mowing.
Do not operate this unit without the entire grass catcher or discharge guard
(deector) in place.
Do not allow anyone in the mowing area while the unit is running! If someone
does enter the area, shut the unit o immediately until they leave.
Fuel and Maintenance
Gasoline is extremely flammable. Its vapors are also extremely flammable
and can travel to distant ignition sources. Gasoline must only be used as
a fuel, not as a solvent or cleaner. Fuel should never be stored any place
where its vapors can build up or travel to an ignition source like a pilot
light. Fuel belongs in an approved, plastic, sealed gas can, or in the tractor
fuel tank with the cap securely closed. Spilled fuel needs to be cleaned up
immediately.
Proper maintenance is critical to the safety and performance of your unit.
Be sure to perform the maintenance procedures listed in this manual and be
sure to periodically test the safety system.
10
Read these safety rules and follow them closely. Failure to obey these rules could result in loss of control
of unit, severe personal injury or death to you, or bystanders, or damage to property or equipment. This
mowing deck is capable of amputating hands and feet and throwing objects. The triangle in text signies important cautions or warnings which must be followed.
GENERAL OPERATION
16. Use extra care when loading or unloading the unit into
a trailer or truck.
17. Always wear eye protection when operating this unit.
18. Data indicates that operators, age 60 years and
above, are involved in a large percentage of power
equipment-related injuries. These operators should
evaluate their ability to operate the equipment safely
enough to protect themselves and others from injury.
19. Follow the manufacturer’s recommendations for wheel
weights or counterweights.
20. Keep in mind the operator is responsible for accidents
occurring to other people or property.
21. All drivers should seek and obtain professional and
practical instruction.
22. Always wear substantial footwear and trousers. Never
operate when barefoot or wearing sandals.
23. Before using, always visually check that the blades
and blade hardware are present, intact, and secure.
Replace worn or damaged parts.
24. Disengage attachments before: refueling, removing an
attachment, making adjustments (unless the adjustment can be made from the operator’s position).
25. When the machine is parked, stored, or left unattended, lower the cutting means unless a positive mechanical lock is used.
26. Before leaving the operator’s position for any reason,
engage the parking brake (if equipped), disengage the
PTO, stop the engine, and remove the key.
27. To reduce re hazard, keep the unit free of grass,
leaves, & excess oil. Do not stop or park over dry
leaves, grass, or combustible materials.
R
N
ep o
ro t fo
du r
ct
io
n
1. Read, understand, and follow all instructions in the
manual and on the unit before starting.
2. Do not put hands or feet near rotating parts or under
the machine. Keep clear of the discharge opening at
all times.
3. Only allow responsible adults, who are familiar with
the instructions, to operate the unit (local regulations
can restrict operator age).
4. Clear the area of objects such as rocks, toys, wire,
etc., which could be picked up and thrown by the
blade(s).
5. Be sure the area is clear of other people before mowing. Stop the unit if anyone enters the area.
6. Never carry passengers.
7. Do not mow in reverse unless absolutely necessary.
Always look down and behind before and while travelling in reverse.
8. Never direct discharge material toward anyone. Avoid
discharging material against a wall or obstruction. Material may ricochet back toward the operator. Stop the
blade(s) when crossing gravel surfaces.
9. Do not operate the machine without the entire grass
catcher, discharge guard (deector), or other safety
devices in place.
10. Slow down before turning.
11. Never leave a running unit unattended. Always disengage the PTO, set parking brake, stop engine, and
remove keys before dismounting.
12. Disengage blades (PTO) when not mowing. Shut o
engine and wait for all parts to come to a complete
stop before cleaning the machine, removing the grass
catcher, or unclogging the discharge guard.
13. Operate the machine only in daylight or good articial
light.
14. Do not operate the unit while under the inuence of
alcohol or drugs.
15 Watch for trac when operating near or crossing
roadways.
TRANSPORTING AND STORAGE
1. When transporting the unit on an open trailer, make
sure it is facing forward, in the direction of travel. If the
unit is facing backwards, wind lift could damage the
unit.
2. Always observe safe refueling and fuel handling practices when refueling the unit after transportation or
storage.
3. Never store the unit (with fuel) in an enclosed poorly
ventilated structure. Fuel vapors can travel to an ignition source (such as a furnace, water heater, etc.)
and cause an explosion. Fuel vapor is also toxic to
humans and animals.
en
4. Always follow the engine manual instructions for storage preparations before storing the unit for both short
and long term periods.
5. Always follow the engine manual instructions for
proper start-up procedures when returning the unit to
service.
6. Never store the unit or fuel container inside where
there is an open ame or pilot light, such as in a water
heater. Allow unit to cool before storing.
11
SLOPE OPERATION
WARNING
Never operate on slopes greater than 17.6 percent
(10°) which is a rise of 3-1/2 feet (106 cm) vertically in
20 feet (607 cm) horizontally.
When operating on slopes use additional wheel
weights or counterweights. See your dealer/retailer to
determine which weights are available and appropriate
for your unit.
Select slow ground speed before driving onto slope.
In addition to front weights, use extra caution when
operating on slopes with rear-mounted grass catchers.
Mow UP and DOWN the slope, never across the face,
use caution when changing directions and DO NOT
START OR STOP ON SLOPE.
CHILDREN
Tragic accidents can occur if the operator is not alert to the
presence of children. Children are often attracted to the unit
and the mowing activity. Never assume that children will
remain where you last saw them.
1. Keep children out of the mowing area and under the
watchful care of another responsible adult.
2. Be alert and turn unit o if children enter the area.
3. Before and during reverse operation, look behind and
down for small children.
4. Never carry children, even with the blade(s) o. They
may fall o and be seriously injured or interfere with
safe unit operation. Children who have been given
rides in the past may suddenly appear in the mowing
area for another ride and be run over or backed over
by the machine.
5. Never allow children to operate the unit.
6. Use extra care when approaching blind corners,
shrubs, trees, or other objects that may obscure vision.
R
N
ep o
ro t fo
du r
ct
io
n
Slopes are a major factor related to loss-of-control and tipover accidents, which can result in severe injury or death.
Operation on all slopes requires extra caution. If you cannot
back up the slope or if you feel uneasy on it, do not operate
on it.
Control of a walk-behind or ride-on machine sliding on a
slope will not be regained by the application of the brake.
The main reasons for loss of control are: insucient tire grip
on the ground, speed too fast, inadequate braking, the type
of machine is unsuitable for its task, lack of awareness of
the ground conditions, incorrect hitching and load distribution.
1. Mow up and down slopes, not across.
2. Watch for holes, ruts, or bumps. Uneven terrain could
overturn the unit. Tall grass can hide obstacles.
3. Choose a slow speed so that you will not have to stop
or change speeds while on the slope.
4. Do not mow on wet grass. Tires may loose traction.
5. Always keep unit in gear especially when traveling
down slopes. Do not shift to neutral and coast downhill.
6. Avoid starting, stopping, or turning on a slope. If tires
lose traction, disengage the blade(s) and proceed
slowly straight down the slope.
7. Keep all movement on slopes slow and gradual. Do
not make sudden changes in speed or direction,
which could cause the machine to rollover.
8. Use extra care while operating machines with grass
catchers or other attachments; they can aect the stability of the unit. Do not use on steep slopes.
9. Do not try to stabilize the machine by putting your foot
on the ground (ride-on units).
10. Do not mow near drop-os, ditches, or embankments.
The mower could suddenly turn over if a wheel is over
the edge of a cli or ditch, or if an edge caves in.
11. Do not use grass catchers on steep slopes.
12. Do not mow slopes you cannot back up them.
13. See your authorized dealer/retailer for recommendations of wheel weights or counterweights to improve
stability.
14. Remove obstacles such as rocks, tree limbs, etc.
15. Use slow speed. Tires may lose traction on slopes
even through the brakes are functioning properly.
16. Do not turn on slopes unless necessary, and then,
turn slowly and gradually downhill, if possible.
TOWED EQUIPMENT (RIDEON UNITS)
1. Tow only with a machine that has a hitch designed for
towing. Do not attach towed equipment except at the
hitch point.
2. Follow the manufacturer’s recommendations for
weight limit for towed equipment and towing on
slopes.
3. Never allow children or others in or on towed equipment.
4. On slopes, the weight of the towed equipment may
cause loss of traction and loss of control.
5. Travel slowly and allow extra distance to stop.
6. Do not shift to neutral and coast down hill.
12
EMISSIONS
1. Engine exhaust from this product contains chemicals
known, in certain quantities, to cause cancer, birth defects, or other reproductive harm.
2. Look for the relevant Emissions Durability Period and
Air Index information on the engine emissions label.
SERVICE AND MAINTENANCE
N
ep o
ro t fo
du r
ct
io
n
Safe Handling of Gasoline
1. Extinguish all cigarettes, cigars, pipes, and other
sources of ignition.
2. Use only approved gasoline containers.
3. Never remove the gas cap or add fuel with the engine
running. Allow the engine to cool before refueling.
4. Never fuel the machine indoors.
5. Never store the machine or fuel container where there
is an open ame, spark, or pilot light such as near a
water heater or other appliance.
6. Never ll containers inside a vehicle or on a truck bed
with a plastic bed liner. Always place containers on
the ground away from your vehicle before lling.
7. Remove gas-powered equipment from the truck or
trailer and refuel it on the ground. If this is not possible, then refuel such equipment on a trailer with a portable container, rather than from a gasoline dispenser
nozzle.
8. Keep nozzle in contact with the rim of the fuel tank or
container opening at all times until fueling is complete.
Do not use a nozzle lock-open device.
9. If fuel is spilled on clothing, change clothing immediately.
10. Never over-ll the fuel tank. Replace gas cap and
tighten securely.
11. Use extra care in handling gasoline and other fuels.
They are ammable and vapors are explosive.
12. If fuel is spilled, do not attempt to start the engine but
move the machine away from the area of spillage and
avoid creating any source of ignition until fuel vapors
have dissipated.
13. Replace all fuel tank caps and fuel container caps securely.
12. Do not use gasoline containing METHANOL, gasohol
containing more than 10% ETHANOL, gasoline additives, or white gas because engine/fuel system damage could result.
13. If the fuel tank must be drained, it should be drained
outdoors.
14. Replace faulty silencers/muers.
15. Use only factory authorized replacement parts when
making repairs.
16. Always comply with factory specications on all settings and adjustments.
17. Only authorized service locations should be utilized for
major service and repair requirements.
18. Never attempt to make major repairs on this unit unless you have been properly trained. Improper service
procedures can result in hazardous operation, equipment damage and voiding of manufacturer’s warranty.
19. On multiple blade mowers, take care as rotating one
blade can cause other blades to rotate.
20. Do not change engine governor settings or overspeed the engine. Operating the engine at excessive
speed can increase the hazard of personal injury.
21. Disengage drive attachments, stop the engine, remove the key, and disconnect the spark plug wire(s)
before: clearing attachment blockages and chutes,
performing service work, striking an object, or if the
unit vibrates abnormally. After striking an object, inspect the machine for damage and make repairs before restarting and operating the equipment.
22. Never place hands near the moving parts, such as a
hydro pump cooling fan, when the tractor is running.
(Hydro pump cooling fans are typically located on top
of the transaxle).
23. Units with hydraulic pumps, hoses, or motors: WARNING: Hydraulic uid escaping under pressure may
have sucient force to penetrate skin and cause
serious injury. If foreign uid is injected into the skin
it must be surgically removed within a few hours by a
doctor familiar with this form of injury or gangrene may
result. Keep body and hands away from pin holes or
nozzles that eject hydraulic uid under high pressure.
Use paper or cardboard, and not hands, to search for
leaks. Make sure all hydraulic uid connections are
tight and all hydraulic hoses and lines are in good condition before applying pressure to the system. If leaks
occur, have the unit serviced immediately by your authorized dealer.
24. WARNING: Stored energy device. Improper release of springs can result in serious personal injury.
Springs should be removed by an authorized technician.
25. Models equipped with an engine radiator: WARNING:
Stored energy device. To prevent serious bodily injury
from hot coolant or steam blow-out, never attempt to
remove the radiator cap while the engine is running.
Stop the engine and wait until it is cool. Even then,
use extreme care when removing the cap.
R
Service & Maintenance
1. Never run the unit in an enclosed area where carbon
monoxide fumes may collect.
2. Keep nuts and bolts, especially blade attachment
bolts, tight and keep equipment in good condition.
3. Never tamper with safety devices. Check their proper
operation regularly and make necessary repairs if they
are not functioning properly.
4. Keep unit free of grass, leaves, or other debris buildup. Clean up oil or fuel spillage. and remove any fuelsoaked debris. Allow machine to cool before storage.
5. If you strike an object, stop and inspect the machine.
Repair, if necessary, before restarting.
6. Never make adjustments or repairs with the engine
running.
7. Check grass catcher components and the discharge
guard frequently and replace with manufacturer’s recommended parts, when necessary.
8. Mower blades are sharp. Wrap the blade or wear
gloves, and use extra caution when servicing them.
9. Check brake operation frequently. Adjust and service
as required.
10. Maintain or replace safety and instructions labels, as
necessary.
11. Do not remove the fuel lter when the engine is hot as
spilled gasoline may ignite. Do not spread fuel line
clamps further than necessary. Ensure clamps grip
hoses rmly over the lter after installation.
en
13
Safety Decals
Decal - Height of Cut
Part No. 1730264
885540
Pb
Pb
CCA
@18°C
190
20 HR
AH
17
885627
Decal - Battery
Part No. 885627
Decal - Ignition
Switch
Part No. 885749
N
ep o
ro t fo
du r
ct
io
n
Decal - Roll Release
Part No. 7101935
1723175
Decal - Danger,
Discharge Tube
Part No. 1721107
R
Decal - Main Panel CE
Part No. 1723175
_
( 20 LB )
Decal - Danger, Rotating
Blades
Part No. 1720389
Decal - Mower
Cutting Width
Part No. 885624
_
(34 LB )
Decal - Drawbar Warning
Part No. 729677
Figure 1
14
Safety Icons
Warning: Read Operator’s Manual.
Read and understand the Operator’s
Manual before using this machine.
Danger: Machine Rollover.
Do not use this machine on slopes
greater than 10°.
Danger: Dismemberment.
This machine can amputate limbs.
Keep bystanders and children away
when engine is running.
Danger: Thrown Objects.
This machine is capable of throwing
objects and debris. Keep bystanders
away.
Danger: Dismemberment.
This mower deck can amputate limbs.
Keep hands and feet away from
blades.
Danger: Thrown Objects.
Do not operate without rst
connecting the discharge tube.
R
N
ep o
ro t fo
du r
ct
io
n
Warning: Remove Key Before
Servicing.
Remove the key and consult technical
literature before performing repairs or
maintenance.
en
15
R
N
ep o
ro t fo
du r
ct
io
n
Features and Controls
Figure 2
16
Throttle/Choke Control
Choke-A-Matic Intek 4175
This controls the engine speed and choke (See Figure
2). Move the throttle/choke control to the FAST position
to increase engine speed, and to the SLOW position to
decrease engine speed. Move the throttle/ choke control
past the FAST position to the CHOKE position to start a
cold engine. A warm engine may not require choking.
NOTE: Always operate the rider with the throttle/ choke
control in the FAST position.
Ground Speed Pedals
The tractor’s forward ground speed is controlled by the
forward ground speed control pedal. The tractor’s reverse
ground speed is controlled by the reverse ground speed
control pedal.
Depressing either pedal will increase ground speed. Note
that the further down the pedal is depressed, the faster the
tractor will travel.
Seat Adjustment Lever
Headlights
This switch turns the tractor headlights on and o.
Reverse Mowing Option RMO
PTO Switch
R
The PTO (Power Take-O) switch engages and disengages attachments that use the PTO. To engage the
PTO, pull UP on the switch. Push DOWN to disengage.
Note that the operator must be seated rmly in the tractor
seat for the PTO to function.
Ignition Switch
Catcher Full Alarm
The “catcher full” alarm sounds when the grass catcher
has been lled with cut grass. When the alarm sounds, disengage the PTO, travel to the area in which you desire to
dump the grass, then empty the catcher.
N
ep o
ro t fo
du r
ct
io
n
The Reverse Mowing Option allows for mowing (or use of
other PTO driven attachments) while traveling in reverse.
If you choose to mow in reverse, turn the RMO key after
the PTO is engaged. The L.E.D. light will illuminate, and
the operator can then mow in reverse. Each time the PTO
is engaged the RMO needs to be reactivated if desired.
The seat can be adjusted forward and back. Move the
lever, position the seat as desired, and release the lever to
lock the seat into position.
NOTE: When using the unit for leaf collection, the alarm
may not be activated by dry leaves.
Parking Brake Knob
This is used to lock the parking brake when the tractor is
stopped. Fully depressing the brake pedal and pulling up
on the knob engages the parking brake.
Brake Pedal
Depressing the brake pedal applies the tractor brake.
The ignition switch starts and stops the engine, it has four
positions:
OFF
Stops the engine and shuts o the
electrical system.
LIGHTS
ON
Allows the headlights to turn on.
RUN
Allows the engine to run and powers the
electrical system.
START
Cranks the engine for starting.
Fuel Tank
Pull up tractor hood to access the fuel tank. Turn cap
counterclockwise to remove.
NOTE: Never leave the ignition switch in the RUN position
with the engine stopped. This drains the battery.
en
17
Mower Lift Lever
This controls the mower cutting height. Pull lever to lower
the height and pull up to raise the height. The cutting height
is adjustable between 2,5 cm (1,0”) and 8,9 cm (3,5”).
Catcher Open/Close Lever
This opens the catcher so that it may be emptied and
closes it for mowing. To empty the catcher, extend the
grass catcher handle and pull forward on the handle. To
close, push the lever backward until the catcher closes
and locks. Release the grass catcher handle.
Transmission Release Lever
N
ep o
ro t fo
du r
ct
io
n
This deactivates the transmission so that the tractor can be
pushed by hand. See Pushing the Tractor By Hand.
Figure 3
Throttle Control Intek 7180
This controls the engine speed (See Figure 3). Move the
throttle control forward to increase engine speed and
back to decrease engine speed. Always operate at FULL
throttle.
R
Choke Intek 7180
18
Close the choke for cold starting. Open the choke once
the engine starts. A warm engine may not require choking. Move the lever forward to close the choke.
Operation
Safety Interlock System Tests
Check Tire Pressure
This unit is equipped with safety interlock switches and
other safety devices. These safety systems are present for
your safety: do not attempt to bypass safety switches, and
never tamper with safety devices.
Tires should be checked periodically to provide the
optimum traction and to guarantee the best cut (see
Figure 4).
NOTE: These pressures may dier slightly from the
“Maximum Ination” stamped on the side walls of the tires.
WARNING
If the unit does not pass a safety test, do not operate it. See an authorized dealer.
Test 1 — Engine should NOT crank if:
• PTO switch is ON, OR
• Brake pedal is NOT fully depressed (parking brake
OFF), OR
• The cruise control lever is NOT in NEUTRAL.
• Operator is sitting in seat, AND.
• PTO switch is OFF, AND
• Brake pedal is fully depressed (parking brake ON),
AND
• The cruise control lever is in NEUTRAL.
Test 3 — Engine should SHUT OFF if:
• Operator rises o seat.
PSI
bar
15 x 6,0
14
0,96
20 x 8,0
10
0,68
N
ep o
ro t fo
du r
ct
io
n
Test 2 — Engine SHOULD crank and start if:
Size
Test 4 — Check Mower Blade Stopping Time
Mower blades and mower drive belt should come to a
complete stop within ve seconds after electric PTO
switch is turned OFF. If mower drive belt does not stop
within ve seconds, see an authorized dealer.
Figure 4
Oil Recommendations
We recommend the use of Briggs & Stratton Warranty
Certied oils for best performance. Other high-quality detergent oils are acceptable if classied for service SF, SG,
SH, SJ or higher. Do not use special additives.
Outdoor temperatures determine the proper oil viscosity for
the engine. Use the chart to select the best viscosity for the
outdoor temperature range expected.
Test 5 — Check Reverse Mow Option RMO
R
• Engine should shut o if reverse travel is attempted if
the PTO has been switched on and RMO has not been
activated.
• RMO light should illuminate when RMO has been activated.
WARNING
Mowing in reverse can be hazardous to bystanders. Tragic accidents can occur if the operator is not alert
to the presence of children. Never activate the RMO if
children are present. Children are often attracted to the unit
and the mowing activity.
* Below 40°F (4°C) the use of SAE 30 will result in hard starting.
** Above 80°F (27°C) the use of 10W-30 may cause increased oil
consumption. Check oil level more frequently.
en
19
Checking/Adding Oil
High Altitude
Before adding or checking the oil
At altitudes over 1,524 meters (5,000 feet), a minimum 85
octane/85 AKI (89 RON) gasoline is acceptable. To remain
emissions compliant, high altitude adjustment is required.
Operation without this adjustment will cause decreased
performance, increased fuel consumption, and increased
emissions. See an authorized dealer for high altitude adjustment information.
•
Place engine level.
•
Clean the oil ll area of any debris.
1. Remove the dipstick (A, Figure 5) and wipe with a
clean cloth.
2. Insert and tighten the dipstick.
3. Remove the dipstick and check the oil level. It should
be at the FULL mark (B) on the dipstick.
4. If low, add oil slowly into the engine oil ll (C). Do not
overll. After adding oil, wait one minute and then
recheck the oil level.
NOTE: Do not add oil at the quick oil drain (if equipped).
5. Replace and tighten the dipstick.
Oil Pressure
If the oil level is below the ADD mark, add oil until it reaches
the FULL mark. Start the engine and check for proper pressure before continuing to operate.
If the oil level is between the ADD and FULL marks, do not
start the engine. Contact an authorized dealer to have the
oil pressure problem corrected.
Fuel Recommendations
When Adding Fuel
• Turn engine o and let engine cool at least 3 minutes
before removing the fuel cap.
• Fill fuel tank outdoors or in well-ventilated area.
• Do not overll fuel tank. To allow for expansion of the
fuel, do not ll above the bottom of the fuel tank neck.
• Keep fuel away from sparks, open ames, pilot lights,
heat, and other ignition sources.
• Check fuel lines, tank, cap, and ttings frequently for
cracks or leaks. Replace if necessary.
• If fuel spills, wait until it evaporates before starting
engine.
1. Pull up tractor hood to access the fuel tank.
2. Clean the fuel cap area of dirt and debris. Remove
the fuel cap (A, Figure 6).
R
Fuel must meet these requirements:
•
Clean, fresh, unleaded gasoline.
•
A minimum of 87 octane/87 AKI (91 RON). High altitude use, see below.
•
Gasoline with up to 10% ethanol (gasohol) or up to
15% MTBE (methyl tertiary butyl ether) is acceptable.
CAUTION: Do not use unapproved gasolines, such as
E85. Do not mix oil in gasoline or modify the engine to run
on alternate fuels. This will damage the engine components and void the engine warranty.
To protect the fuel system from gum formation, mix a fuel
stabilizer into the fuel. See the Storage section. All fuel is
not the same. If starting or performance problems occur,
change fuel providers or change brands. This engine is
certied to operate on gasoline. The emissions control system for this engine is EM (Engine Modications).
20
WARNING
Fuel and its vapors are extremely ammable and
explosive.
Fire or explosion can cause severe burns or
death.
N
ep o
ro t fo
du r
ct
io
n
If the oil pressure is too low, a pressure switch (if equipped)
will either stop the engine or activate a warning device on
the equipment. If this occurs, stop the engine and check
the oil level with the dipstick.
Operation of the engine at altitudes below 762 meters
(2,500 feet) with the high altitude kit is not recommended.
3. Fill the fuel tank (B) with fuel. To allow for expansion
of the fuel, do not ll above the bottom of the fuel tank
neck.
4. Reinstall the fuel cap.
Starting the Engine
Intek 7180:
WARNING
Fuel and its vapors are extremely ammable and
explosive.
Fire or explosion can cause severe burns or
death.
When Starting Engine
• Ensure that spark plug, muer, fuel cap, and air
cleaner (if equipped) are in place and secured.
• Do not crank engine with spark plug removed.
• If engine oods, set choke (if equipped) to OPEN/RUN
position, move throttle (if equipped) to FAST position
and crank until engine starts.
Intek 4175:
2. Make sure equipment drive controls are disengaged.
3. Move the throttle control to the FAST position. Operate the engine in the FAST position.
4. Move the choke control to the CHOKE position.
NOTE: Choke is usually unnecessary when restarting a
warm engine.
5. Insert the key into the ignition switch and turn it to the
ON/START position.
6. As the engine warms up, move the choke control to
the RUN position.
Intek 4175 and 7180:
In the event of an emergency the engine can be
stopped by simply turning the ignition switch to STOP.
Use this method only in emergency situations. For normal
engine shut down follow the procedure given in Stop the
Rider and Engine.
N
ep o
ro t fo
du r
ct
io
n
WARNING
Engines give o carbon monoxide, an odorless,
colorless, poison gas.
Breathing carbon monoxide can cause nausea,
fainting, or death.
Fire or explosion can cause severe burns or
death.
• Start and run engine outdoors.
• Do not start or run engine in enclosed area, even if
doors or windows are open.
1. Check the oil level. See the Checking/Adding Oil
section.
NOTE: If the engine does not start after repeated attempts,
contact an authorized dealer.
1. Check the oil level. See the Checking/Adding Oil
section.
Driving the Tractor
2. Make sure equipment drive controls are disengaged.
1. Sit in the seat and adjust the seat so that you can comfortably reach all the controls and see the dashboard
display.
3. Move the throttle/choke control to the CHOKE
position.
R
NOTE: Choke is usually unnecessary when restarting a
warm engine.
4. Insert the key into the ignition switch and turn it to the
ON/START position.
5. After the engine starts, move the throttle/choke
control to the FAST position. Warm up the engine by
running it for at least a minute before engaging the
blade rotation control or driving the rider.
6. After warming the engine, Always operate the rider
with the throttle/choke control in the FAST position.
en
2. Engage the parking brake.
3. Make sure the PTO switch is disengaged.
4. Start the engine (see Starting the Engine).
5. Disengage the parking brake and release the brake
pedal.
6. Depress the forward ground speed control pedal to
travel forward. Release the pedal to stop. Note that the
further down the pedal is depressed the faster the tractor will travel.
7. Stop the tractor by releasing the ground speed control
pedals, setting the parking brake, and stopping the engine (see Stopping the Tractor and Engine).
21
Mowing
Pushing the Tractor by Hand
1. Set the mower cutting height to the desired level using
the mower lift lever.
1. Disengage the PTO and turn the engine o.
2. Engage the parking brake. Make sure the PTO switch is
disengaged.
3. Start the engine (see Starting the Engine).
4. Intek 4175: Set the throttle/choke control to the FAST
position.
Intek 7180: Set the throttle control to FULL.
5. Engage the PTO to activate the mower blades.
6. Begin mowing.
NOTE: When the “catcher full” alarm sounds, turn o the
PTO immediately to prevent the discharge tube from plugging. Travel to the desired location and empty the catcher
(see Emptying the Catcher).
3. Pull up and push toward the rear of the unit to engage
the transmission. The tractor can now be driven.
WARNING
Towing the unit will cause transmission damage.
Do not use another vehicle to push or pull this unit. Do not
actuate the transmission release lever while the engine is
running.
Parking Brake Function
Applying the Parking Brake - See Figure 8. To lock the
parking brake, release the ground speed pedals (A), fully
depress the brake pedal (B), pull UP on the parking brake
knob (C), and then release brake pedal.
N
ep o
ro t fo
du r
ct
io
n
7. When nished, shut o the PTO and raise the deck
using the mower lift lever.
2. Pull the lever (A, Figure 7) toward the front of the unit
and push down to lock in place. The tractor can now be
pushed by hand.
8. Stop the engine (see Stopping the Tractor and
Engine).
Reverse Mowing Option RMOTM
WARNING
Mowing in reverse can be hazardous to bystanders.
Tragic accidents can occur if the operator is not alert to the
presence of children. Never activate the RMO if children
are present. Children are often attracted to the unit and the
mowing activity.
R
The Reverse Mowing Option (RMO) allows the operator to
mow in reverse (see Features and Controls). To activate,
turn the RMO key after the PTO is engaged. The L.E.D. light
will illuminate, and the operator can then mow in reverse.
Each time the PTO is engaged the RMO needs to be
reactivated if desired. The key should be removed to restrict
access to the RMO.
22
Releasing the Parking Brake - See Figure 8. To release
the parking brake, fully depress the brake pedal (B) and
push the parking brake knob (C) DOWN.
Stopping the Tractor and Engine
WARNING
Fuel and its vapors are extremely ammable and
explosive.
Fire or explosion can cause severe burns or
death.
Cutting Height Adjustment
The mower lift lever (A, Figure 10) is used to lower and raise
the deck to the desired cutting height. The cutting height is
adjustable between 2,5 cm (1,0”) and 8,9 cm (3,5”).
To lower the deck, pull back slightly on the mower lift lever,
push it to the left and slide it down. To raise the deck, pull
up on the mower lift lever and lock in notch to the right.
• Do not choke the carburetor to stop the engine.
1. Return the ground speed control(s) to neutral.
Attaching a Trailer
2. Disengage the PTO and wait for all moving parts to stop.
The maximum horizontal drawbar force allowed is 280
Newton. The maximum vertical drawbar force is 160
Newton. This equates to a 113 kg (250 lbs) trailer on a 10
degree hill. Secure the trailer with an appropriately sized
clevis pin (A, Figure 11) and clip (B).
3. Move the throttle control (or throttle/choke control) to
SLOW position and turn the ignition key to OFF. Remove the key.
Emptying the Catcher
N
ep o
ro t fo
du r
ct
io
n
1. Extend the grass catcher handle and rotate forward until
the grass catcher assembly is completely open at the
bottom (see Figure 9).
2. Empty the grass from the catcher.
R
3. Rotate the grass catcher assembly back to the closed
position before mowing.
en
23
Maintenance
Maintenance Chart
TRACTOR AND MOWER
ENGINE
Every 8 Hours or Daily
First 5 Hours
Check safety interlock system
Change engine oil
Clean debris o tractor and mower deck
Every 8 Hours or Daily
Clean debris from engine compartment
Check engine oil level
Every 25 Hours or Annually *
Every 25 Hours or Annually *
Check tire pressure
Clean engine air lter and pre-cleaner **
Check mower blade stopping time
Check tractor and mower for loose hardware
Every 50 Hours or Annually *
Change engine oil
Replace oil lter
Clean battery and cables
Annually
Check tractor brakes
Replace air lter
See Dealer Annually to
Replace pre-cleaner
Lubricate tractor and mower
See Dealer Annually to
Inspect muer and spark arrester
N
ep o
ro t fo
du r
ct
io
n
Check mower blades **
Every 50 Hours or Annually *
* Whichever comes rst
** Check blades more often in regions with sandy soils or
high dust conditions.
Replace spark plug
Replace fuel lter
Clean engine air cooling system
* Whichever comes rst
** Clean more often in dusty conditions or when airborne
debris is present.
Emissions Statement
R
Maintenance, replacement, or repair of the emissions control
devices and systems may be performed by any non-road
engine repair establishment or individual. However, to obtain
“no charge” emissions control service, the work must be performed by a factory authorized dealer.
Check Tire Pressure
Tires should be checked periodically to provide the
optimum traction and to guarantee the best cut (see
Figure 4).
NOTE: These pressures may dier slightly from the
“Maximum Ination” stamped on the side walls of the tires.
24
WARNING
Unintentional sparking can result in re or electric shock.
Unintentional start-up can result in entanglement, traumatic amputation, or laceration.
Before performing adjustments or repairs:
• Disconnect the spark plug wire and keep it away
from the spark plug.
• Disconnect battery at negative terminal (only engines with electric start).
• Use only correct tools.
• Do not tamper with governor spring, links, or other
parts to increase engine speed.
• Replacement parts must be of the same design and
installed in the same position as the original parts.
Other parts may not perform as well, may damage
the unit, and may result in injury.
• Do not strike the ywheel with a hammer or hard object because the ywheel may shatter during operation.
Check Mower Blade Stopping Time
Mower blades and mower drive belt should come to a complete stop within ve seconds after the electric PTO switch
is turned o.
1. With tractor in neutral, PTO disengaged and operator in
seat, start the engine.
2. Engage the PTO and wait several seconds. Disengage
the PTO.
3. If mower drive belt does not stop within ve seconds,
see an authorized dealer.
Battery Maintenance
10. Place battery inside battery container. Secure with hold
down and screws.
11. Push seat down.
Charging the Battery
WARNING
Keep open ames and sparks away from the battery; the gasses coming from it are highly explosive. Ventilate the battery well during charging.
A dead battery or one too weak to start the engine may
be the result of a defect in the charging system or other
electrical component. If there is any doubt about the cause
of the problem, see your dealer. If you need to replace the
battery, see the Cleaning the Battery and Cables section.
N
ep o
ro t fo
du r
ct
io
n
WARNING
When removing or installing battery cables,
disconnect the negative cable FIRST and
reconnect it LAST. If not done in this order, the
positive terminal can be shorted to the frame by
a tool.
9. Reattach the battery cables, positive cable rst, then
the negative cable using hardware.
WARNING
Battery posts, terminals, and related accessories
contain lead and lead compounds - chemicals known to
the State of California to cause cancer, birth defects, or
other reproductive harm. Wash hands after handling.
To charge the battery, follow the instructions provided by
the battery charger manufacturer as well as all warnings
included in the Operator Safety section of this manual.
Charge the battery until fully charged. Do not charge at a
rate higher than 10 amps.
Changing the Oil
Cleaning the Battery and Cables
1. Pull seat up to access the battery and cables.
2. Remove screws (A, Figure 12) and battery hold down
(B).
R
3. Slide the battery (C) forward inside the battery container (D).
4. Remove hardware (E) then disconnect negative cable
(F) from battery.
5. Remove hardware (G) then disconnect positive cable
(H) from battery.
6. Remove battery and place on a at surface.
7. Clean battery container with a solution of baking soda
and water.
8. Clean the battery terminals and cable ends with a wire
brush and battery terminal cleaner.
en
Used oil is a hazardous waste product and must be disposed of properly. Do not discard with household waste.
Check with your local authorities, service center, or dealer
for safe disposal/recycling facilities.
Remove Oil
1. With engine o but still warm, disconnect the spark
plug wire (D, Figure 5) and keep it away from the
spark plug.
2. Remove the dipstick (A).
3. Remove the oil drain cap as shown in Figure 13. Drain
the oil into an approved container.
4. After the oil has drained, install the oil drain cap.
25
Servicing the Air Filter
Changing the Oil Filter
For replacement intervals, see the Maintenance Chart.
1. Drain the oil from the engine. See Remove Oil section.
2. Remove the oil lter (A, Figure 14) and dispose of
properly.
3. Before you install the new oil lter, lightly lubricate the
oil lter gasket with fresh, clean oil.
4. Install the oil lter by hand until the gasket contacts
the oil lter adapter, then tighten the oil lter 1/2 to 3/4
turns.
5. Add oil. See Add Oil section.
6. Start and run the engine. As the engine warms up,
check for oil leaks.
1. Remove the fasteners (A, Figure 15) and the air lter
cover (B).
2. To remove the lter (C), lift the end of the lter and
then pull the lter o the intake (D).
3. To loosen debris, gently tap the lter on a hard surface. If the lter is excessively dirty, replace with a new
lter.
Add Oil
•
Place engine level.
•
Clean the oil ll area of any debris.
•
See the Specications section for oil capacity.
1. Remove the dipstick (A, Figure 5) and wipe with a
clean cloth.
2. Pour the oil slowly into the engine oil ll (C). Do not
overll. After adding oil, wait one minute and then
check the oil level.
3. Install and tighten the dipstick.
R
4. Remove the dipstick and check the oil level. It should
be at the FULL mark (B) on the dipstick.
5. Install and tighten the dipstick.
26
NOTICE: Do not use pressurized air or solvents to clean
the lter. Pressurized air can damage the lter and solvents will dissolve the lter.
N
ep o
ro t fo
du r
ct
io
n
7. Stop the engine and check the oil level. It should be at
the FULL mark on the dipstick.
WARNING
Fuel and its vapors are extremely ammable and
explosive.
Fire or explosion can cause severe burns or
death.
• Never start or run the engine with the air cleaner
assembly or air lter removed.
4. Wash the pre-cleaner in liquid detergent and water.
Then allow it to thoroughly air dry. Do not oil the precleaner.
5. Assemble the dry pre-cleaner to the lter.
6. Install the lter on the intake. Push the end of the lter
into the base as shown. Make sure lter ts securely in
the base.
7. Install air lter cover and secure with fasteners.
Washing the Mower Deck
Storage
NOTE: The washout port allows you to connect a typical
garden hose to the mower deck to remove grass and debris
from the underside. This ensures proper and safe operation
of the mower.
WARNING
Before running the mower, make sure the hose is
properly connected and does not come into contact with the blades. When the mower is running
and the blades are engaged, the person cleaning
the mower deck must be in the operator position, and
there are no bystanders. Failure to follow these precautions may result in serious injury or death.
1. Place the tractor on a level surface.
When Storing Fuel Or Equipment With Fuel in Tank
• Store away from furnaces, stoves, water heaters, or
other appliances that have pilot lights or other ignition
sources because they can ignite fuel vapors.
Equipment
Disengage the PTO, set the parking brake, and remove
the key.
Battery life will be increased if it is removed. Put in a cool,
dry place and fully charged about once a month. If the battery is left in the unit, disconnect the negative cable.
N
ep o
ro t fo
du r
ct
io
n
2. Attach the quick disconnect (not included) (A, Figure 16)
to garden hose (B) and connect to washout port (C) on
on either side of mower deck.
3. Run water to remove grass and debris from underside of
mower deck.
4. Turn the mower on and place in the highest cutting position.
5. Stop the engine (see Stopping the Tractor and Engine).
6. Remove the garden hose and quick disconnect from the
washout port when completed.
7. Repeat for washout port on other side.
WARNING
Never store the unit (with fuel) in an enclosed, unventilated structure. Fuel vapors can travel to an
ignition source (such as a furnace, water heater,
etc.) and cause an explosion. Fuel vapor is also
toxic to humans and animals.
Fuel System
Fuel can become stale when stored over 30 days. Stale
fuel causes acid and gum deposits to form in the fuel system or on essential carburetor parts. To keep fuel fresh,
use Briggs & Stratton® Advanced Formula Fuel Treatment & Stabilizer, available wherever Briggs & Stratton
genuine service parts are sold.
For engines equipped with a FRESH START® fuel cap,
use Briggs & Stratton FRESH START® available in a
drip concentrate cartridge.
R
There is no need to drain gasoline from the engine if a
fuel stabilizer is added according to instructions. Run the
engine for 2 minutes to circulate the stabilizer throughout
the fuel system before storage.
Engine Oil
While the engine is still warm, change the engine oil. See
Changing the Oil section.
Before starting the unit after it has been stored:
• Check all uid levels. Check all maintenance items.
• Perform all recommended checks and procedures
found in this manual.
• Allow the engine to warm up for several minutes before
use.
en
27
Troubleshooting
Troubleshooting the Tractor
Engine starts hard or
runs poorly.
Engine knocks.
Excessive oil
consumption.
Engine exhaust is
black.
Fully depress brake pedal.
PTO (electric clutch)
switch is in ON position.
Place in OFF position.
Cruise control engaged.
Move knob to NEUTRAL/OFF position.
Out of fuel.
If engine is hot, allow it to cool, then rell the fuel tank.
Engine ooded.
Disengage the choke.
Fuse is blown.
See authorized dealer.
Battery terminals require
cleaning.
See Cleaning the Battery and Cables section.
Battery discharged or
dead.
Recharge or replace battery.
Wiring loose or broken.
Visually check wiring. If wires are frayed or broken, see authorized
dealer.
Solenoid or starter motor
faulty.
See authorized dealer.
Safety interlock switch
faulty.
Water in fuel.
See authorized dealer.
See authorized dealer.
Gas is old or stale.
See authorized dealer.
Fuel mixture too rich.
Clean air lter.
Engine has other
problem.
See authorized dealer.
Low oil level.
Check/add oil as required.
Using wrong grade oil.
See Oil Recommendations Chart.
Engine running too hot.
See authorized dealer.
Using wrong grade oil.
See Oil Recommendations Chart.
Too much oil in
crankcase.
Dirty air lter.
Drain excess oil.
Choke closed.
Open choke.
Ground speed control
pedals not depressed.
Depress pedals.
Transmission release
lever in PUSH position.
Move into DRIVE position.
Engine runs, but tractor
Parking brake is
will not drive.
engaged.
Traction drive belt is
broken or slipping.
28
REMEDY
N
ep o
ro t fo
du r
ct
io
n
Engine will not
turnover or start.
LOOK FOR
Brake pedal not
depressed.
R
PROBLEM
See Servicing the Air Filter section.
Disengage parking brake.
See authorized dealer.
Troubleshooting the Tractor Continued
PROBLEM
Brake will not hold.
LOOK FOR
Internal brake worn.
REMEDY
See authorized dealer.
Steering linkage is loose. See authorized dealer.
Tractor steers hard or
handles poorly.
Improper tire ination.
See Check Tire Pressure section.
Front wheel spindle
bearings dry.
See authorized dealer.
Troubleshooting the Mower
Mower cut is uneven.
Mower cut is rough
looking.
REMEDY
See authorized dealer.
Mower not leveled
properly.
See authorized dealer.
Blades are damaged.
See authorized dealer.
Tractor tires not properly
inated.
See Check Tire Pressure section.
Engine speed too slow.
Set to full throttle.
Ground speed too fast.
Slow down.
Blades need sharpening.
See authorized dealer.
Mower has other
problem.
Engine speed too slow.
See authorized dealer.
Set to full throttle.
Ground speed to fast.
Slow down.
Dirty or clogged air lter.
See Servicing Air Filter section.
N
ep o
ro t fo
du r
ct
io
n
Mower will not raise.
LOOK FOR
Lift linkage not properly
attached or damaged.
R
PROBLEM
Cutting height set too low. Cut tall grass at maximum cutting height during rst pass.
Engine stalls easily
with mower engaged.
Excessive mower
vibration.
Engine not up to
operating temperature.
Run engine for several minutes to warm-up.
Starting mower in tall
grass.
Catcher assembly not
closing properly.
Start the mower in a cleared area.
Mower has other
problem.
See authorized dealer.
PTO not engaged.
Engine runs and tractor
drives, but mower will Mower has other
not drive.
problem.
Catcher full alarm
does not sound when
catcher is full.
en
Grass buildup around
lever.
Close catcher until latches are engaged. If still not closing
properly, see authorized dealer.
Engage the PTO.
See authorized dealer.
Clean area around lever.
Alarm has other problem. See authorized dealer.
29
Specifications
ENGINE
CHASSIS
Briggs & Stratton
Make
Displacement
Electrical System
Oil Capacity
Spark Plug Gap
Spark Plug Torque
Spark Plug, EMS “X”
Briggs & Stratton®,
Intek SeriesTM 4175 OHV
500 cc (30,5 cu in.)
Battery: 12 Volt, 190 CCA
Alternator: 9 amp
1,4 L (48 oz)
0,76 mm (0.030 in.)
20 Nm (180 in-lbs)
792015
Briggs & Stratton
Displacement
Electrical System
Oil Capacity
Spark Plug Gap
Spark Plug Torque
Spark Plug, EMS “X”
Briggs & Stratton®,
Intek SeriesTM 7180 OHV
656 cc (40,03 cu in.)
Battery: 12 Volt, 190 CCA
Alternator: 9 amp
1,9 L (64 oz)
0,76 mm (0.030 in.)
20 Nm (180 in-lbs)
792015
Power rating
Rear Wheels
6,0 L (1,5 gal)
Tire Size: 15 x 6.0
Ination Pressure: 14 psi (0,96 bar)
Tire Size: 20 x 8,0
Ination Pressure: 10 psi (0,68 bar)
TRANSMISSION
Type
Engine Oil
Speeds
@ 3400 rpm
Continuous Torque
Output
Hydrostatic Hydro Gear
Synthetic 5W30
Forward: 0-9,0 km/h (0-5,6 mph)
Reverse: 0-4,5 km/h (0-2,8 mph)
233 Nm (172 ft-lbs)
MOWER
Width of Cut
Number of Blades
Base Deck Platform
Cutting Height
Cutting Positions
96,5 cm (38”)
2
Rear Discharge
2,5-8,9 cm (1,0-3,5”)
6
N
ep o
ro t fo
du r
ct
io
n
Make
Fuel Tank Capacity
Front Wheels
R
The gross power rating for individual gas engine models is labeled in accordance with SAE (Society of Automotive Engineers) code J1940 (Small Engine Power & Torque Rating Procedure), and rating performance has been obtained and
corrected in accordance with SAE J1995 (Revision 2002-05). Torque values are derived at 3060 RPM; horsepower values
are derived at 3600 RPM. The gross power curves can be viewed at www.BRIGGSandSTRATTON.COM. Net power values are taken with exhaust and air cleaner installed whereas gross power values are collected without these attachments.
Actual gross engine power will be higher than net engine power and is aected by, among other things, ambient operating
conditions and engine-to-engine variability. Given the wide array of products on which engines are placed, the gas engine
may not develop the rated gross power when used in a given piece of power equipment. This dierence is due to a variety
of factors including, but not limited to, the variety of engine components (air cleaner, exhaust, charging, cooling, carburetor, fuel pump, etc.), application limitations, ambient operating conditions (temperature, humidity, altitude), and engine-toengine variability. Due to manufacturing and capacity limitations, Briggs & Stratton may substitute an engine of higher rated
power for this Series engine.
Parts and accessories
Contact an authorized dealer for details.
30
BRIGGS & STRATTON POWER PRODUCTS GROUP, L.L.C. OWNER WARRANTY POLICY
LIMITED WARRANTY
Briggs & Stratton Power Products Group, LLC will repair and/or replace, free of charge, any part(s) of the equipment that is
defective in material or workmanship or both. Briggs & Stratton Corporation will repair and/or replace, free of charge, any part(s)
of the Briggs & Stratton engine* (if equipped) that is defective in material or workmanship or both. Transportation charges on
product submitted for repair or replacement under this warranty must be borne by purchaser. This warranty is effective for the time
periods and subject to the conditions stated below. For warranty service, find the nearest Authorized Service Dealer using our
dealer locator at www.BriggsandStratton.com.
There is no other express warranty. Implied warranties, including those of merchantability and fitness for a particular purpose, are
limited to one year from purchase or to the extent permitted by law. Liability for incidental or consequential damages are excluded
to the extent exclusion is permitted by law.
Some states or countries do not allow limitations on how long an implied warranty lasts, and some states or countries do not
allow the exclusion or limitation of incidental or consequential damages, so the above limitation and exclusion may not apply to
you. This warranty gives you specific legal rights and you may also have other rights which vary from state to state or country to
country.
WARRANTY PERIOD
Consumer Use
2 Years
2 Years
1 Year
Commercial Use
90 Days
1 Year
1 Year
N
ep o
ro t fo
du r
ct
io
n
Item
Equipment
Engine*
Battery
The warranty period begins on the date of purchase by the first retail consumer or commercial end user, and continues for the period
of time stated above. “Consumer use” means personal residential household use by a retail consumer. “Commercial use” means all
other uses, including use for commercial, income producing or rental purposes. Once product has experienced commercial use, it
shall thereafter be considered as commercial use for purposes of this warranty.
No warranty registration is necessary to obtain warranty on Briggs & Stratton products. Save your proof of purchase receipt. If you do
not provide proof of the initial purchase date at the time warranty service is requested, the manufacturing date of the product will be
used to determine warranty eligibility.
ABOUT YOUR WARRANTY
R
We welcome warranty repair and apologize to you for being inconvenienced. Warranty service is available only through servicing
dealers authorized by Briggs & Stratton or BSPPG, LLC.
Most warranty repairs are handled routinely, but sometimes requests for warranty service may not be appropriate. This warranty only
covers defects in materials or workmanship. It does not cover damage caused by improper use or abuse, improper maintenance or
repair, normal wear and tear, or stale or unapproved fuel.
Improper Use and Abuse - The proper, intended use of this product is described in the Operator’s Manual. Using the product in a
way not described in the Operator’s Manual or using the product after it has been damaged will void your warranty. Warranty is not
allowed if the serial number on the product has been removed or the product has been altered or modified in any way, or if the product
has evidence of abuse such as impact damage, or water/chemical corrosion damage.
Improper Maintenance or Repair - This product must be maintained according to the procedures and schedules provided in the
Operator’s Manual, and serviced or repaired using genuine Briggs & Stratton parts. Damage caused by lack of maintenance or use of
non-original parts is not covered by warranty.
Normal Wear - Like all mechanical devices, your unit is subject to wear even when properly maintained. This warranty does not cover
repairs when normal use has exhausted the life of a part or the equipment. Maintenance and wear items such as filters, belts, cutting
blades, and brake pads (engine brake pads are covered) are not covered by warranty due to wear characteristics alone, unless the
cause is due to defects in material or workmanship.
Stale Fuel - In order to function correctly, this product requires fresh fuel that conforms to the criteria specified in the Operator’s
Manual. Damage caused by stale fuel (carburetor leaks, clogged fuel tubes, sticking valves, etc) is not covered by warranty.
* Applies to Briggs & Stratton engines only. Warranty coverage of non-Briggs & Stratton engines is provided by the engine manufacturer.
en
31
32
N
ep o
ro t fo
du r
ct
io
n
R
OBSAH
Titulní strana ........................................................................................................ 1
Ilustrace................................................................................................................ 3
Bezpenost obsluhy ........................................................................................... 8
Vlastnosti a ovládání......................................................................................... 16
Ovládání ............................................................................................................. 19
Testy soupravy bezpenostní blokování ........................................................ 19
Údržba ................................................................................................................ 24
ešení problém ............................................................................................... 28
Technické údaje ................................................................................................. 30
Záruka................................................................................................................. 31
Obecné informace
D KUJEME VÁM Dkujeme vám za zakoupení této kvalitní snhové frézy. Když se se zaízením zachází v souladu s
pokyny v tomto návodu, váš výrobek vám nabídne spoustu rok spolehlivé služby.
Tento návod obsahuje bezpe nostní informace, které vás seznamují s riziky a s nebezpe ími spojenými s traktorovými
seka kami a jak se jim m žete vyvarovat. Tato seka ka je postavena a ur ena pouze k sekání trávy a není ur ena k
žádným jiným ú el m. Je d ležité, abyste si ped pokusem o startování a provoz tohoto zaízení pe etli tyto pokyny a
d kladn jim porozumli. Tyto p vodní pokyny si uložte pro pozd jší použití.
Referenní údaje výrobku
Identikaní znaka CE
Zapište si název/ íslo vašeho modelu, identika ní ísla
výrobce a sériová ísla motoru do poskytnutého prostoru pro
snadný pístup. Tato ísla je možno nalézt v zobrazených
místech.
A.
B.
C.
D.
E.
F.
G.
H.
I.
N
ep o
ro t fo
du r
ct
io
n
P i kontaktování vašeho autorizovaného prodejce kv li
náhradním díl m, servisu i informacím MUSÍTE mít tato
ísla.
REFERENNÍ ÚDAJE VÝROBKU
Název/ íslo popisu modelu
Výrobní íslo jednotky
Identika ní íslo výrobce
Sériové íslo výrobce
Název a adresa výrobce
Maximální rychlost motoru v otá kách za minutu
Výkon v kilowattech
Hmotnost jednotky v kilogramech
Logo shody CE
Rok výroby
Zaru ený zvukový výkon v decibelech
A
SÉRIOVÉ íslo jednotky
SÉRIOVÉ íslo plošiny frézy
Jméno prodejce
Datum zakoupení
R
Výrobní íslo plošiny frézy
Model motoru
Typ/Spec motoru
Kód/Sériové íslo motoru
xxxxxxx
SERIAL NO.
xxxxxxxxxx
D
xxxx min-1
E x.x kW
F xxx kg
B
C
XXXXXXXXXXXXXXXXXXXXXX
XXXXXXXXXXXXXXXXX
REFERENNÍ ÚDAJE MOTORU
Zna ka motoru
MODEL NO.
G
20xx
xxx
I
dB
H
“Nejistota spojená s m ením vibrací – vibrace stroje
byly zaznamenány s použitím metod a postup uvedených
v píslušných mezinárodních normách platných v dob
výroby. Nejistoty spojené s mením mohou vést k odchylce
až do 5 % zveejnné hodnoty uvedené v Prohlášení o
shod.”
Seznam sou ástek s ilustracemi pro toto zaízení je možno stáhnout z webových stránek BRIGGSandSTRATTON.com.
Pi objednávce náhradních sou ástek prosím zadejte model a sériové íslo.
Copyright © 2012 Briggs & Stratton Power Products Group, LLC
Milwaukee, WI, Všechna práva vyhrazena.
cs
7
Bezpenost obsluhy
D ležité bezpenostní pokyny
TYTO POKYNY SI ULOŽTE - Tento návod obsahuje d ležité
pokyny, které je nutno dodržovat pi po áte ním nastavení,
provozu a údržb zaízení. Tyto p vodní pokyny si uložte
pro pozd jší použití.
Bezpenostní znaky a jejich význam
P et te
si návod
Palivo
Vypnutí
Zastavit
Exploze
Zapn/Vypn
Nebezpená
chemická
látka
Rychle
Horký povrch
Pomalu
Nebezpeí
p evrácení
Olej
Syti
Palivo
Riziko
amputace
Symbol bezpe nostního varování se používá k
identikaci bezpe nostních informací o rizicích, která mohou
vést k osobním poranním. Signální slova (NEBEZPE Í,
VAROVÁNÍ nebo POZOR) jsou používána s varovnou zna kou
k upozornní na pravdpodobnost a možnost vážnosti
poškození. Zna ka rizika m že být navíc použita k reprezentaci
typu rizika.
NEBEZPE Í ukazuje riziko, které, jestliže se mu
nevyvarujete, povede ke smrti nebo vážnému poranní.
VAROVÁNÍ ukazuje na riziko, které, jestliže se mu
nevyvarujete, m že vést ke smrti nebo vážnému poranní.
8
UPOZORN NÍ ukazuje na situaci, která by mohla vést k
poškození výrobku.
VAROVÁNÍ
Výfukové plyny z frézy obsahují chemické látky, o kterých
je ve státu Kalifornie známo, že zp sobují rakoviny, vrozené
vady a jiné rozmnožovací problémy.
VAROVÁNÍ
Ur ité sou ástky tohoto výrobku a píslušné dopl ky
obsahují chemické látky, o kterých je ve státu Kalifornie známo,
že zp sobují rakoviny, vrozené vady a jiné rozmnožovací
problémy. Po zacházení si myjte ruce.
VAROVÁNÍ
Uložení baterie, póly a pidružené dopl ky obsahují olovo
a složky olova, chemické látky, o kterých je Kalifornii známo, že
zp sobují rakovinu a defekty plod a jiné reproduktivní škody. Po
zacházení si myjte ruce.
N
ep o
ro t fo
du r
ct
io
n
Toxické výpary Zp tný vrh
Používejte
ochranu oí
Šok
Pohyblivé ásti
R
Požár
POZOR ukazuje na riziko, které, jestliže se ho
nevyvarujete, m že vést k malému i stednímu poranní.
VAROVÁNÍ
Z bžícího motoru vychází oxid uhelnatý, bezbarvý,
nezapáchající otravný plyn.
Vdechování oxidu uhelnatého m že vést k bolestem
hlavy, únav, závratím, zvracení, popletení, záchvat m,
nevolnosti, omdlévání i smrti.
• Zaízení používejte POUZE venku.
• Výfukové plyny udržujte od vstupu do uzavených ploch okny,
dvemi, vtracími i jinými otvory.
VAROVÁNÍ
Provoz motoru vede ke vzniku tepla. Díly motoru, zejména
tlumi výfuku, jsou za provozu extrémn horké.
Pi dotyku m že dojít k vážným popáleninám.
Holavý odpad, jako napíklad listí, tráva, koví atd. mohou
chytit.
• Ped dotykem vy kejte, až tlumi , cylindry motoru a lopatky
motoru vychladnou.
• Odstra te nahromadný materiál z tlumi e a oblasti
cylindru.
• Použití zaízení na jakékoli zalesnné i zatravnné ploše
bez ádn udržovaného lapa e jisker v souladu s denicí
v ásti 4442 je porušením pedpis Veejných pravidel pro
Kalifornii, ást 4442. Jiné státy nebo federální jurisdikce
mohou mít podobné zákony. Chcete-li zakoupit lapa
jisker vhodný pro výfukový systém nainstalovaný na tomto
motoru, kontaktujte výrobce p vodního zaízení, prodejce
nebo dodavatele.
Postupy pro bezpené použití
Bezpenost p i provozu
Bezpenost tohoto za ízení závisí na obsluze. Jestliže se
správn nepoužívá i neudržuje, m že být nebezpe né. Pamatujte
si, že jste zodpovdní za vaši bezpe nost a za bezpe nost osob
kolem vás. Používejte zdravý rozum, pemýšlejte nad tím, kam
jedete. Jestliže si nejste jistí, zda úkol, který plánujete, lze bezpe n
provést se zaízením, které jste si vybrali, zeptejte se odborníka,
kontaktujte vašeho místního prodejního zástupce.
P et te si návod
R
N
ep o
ro t fo
du r
ct
io
n
Návod k obsluze obsahuje d ležité bezpe nostní informace, které
musíte znát D ÍVE, než budete jednotku používat i BHEM provozu.
Jsou zahrnuty bezpe né provozní postupy, vysvtlení funkcí a
ovlada produktu a informace o údržb, abyste z vašeho produktu
získali co nejvíce.
Ujistte se, že si zcela pe tete bezpe nostní pravidla a informace na
následujících stránkách. Také si pe tte celou ást Provoz.
D ti
S dtmi m že dojít k tragickým nehodám. Nedovolte jim
pístup nikde poblíž provozu. Dti jsou asto pitahovány
k jednotce a k sekání. Nikdy se nedomnívejte, že dti
z stanou tam, kde jste je naposledy vidli. Jestliže existuje
riziko, že pi se pi sekání mohou na plochu dostat dti,
požádejte jinou dosplou zodpovdnou osobu o dozor.
Zpáteka
Jestliže to není nezbytn
nutné, nesekejte ve
zpáte ce. Ped couváním
se vždy podívejte dol a
dozadu, i když není kosa
aktivní.
DTI NEVOZTE NA TÉTO JEDNOTCE! Podporuje je to
v tom, aby se pohybovaly poblíž jednotky, zatímco bží, a
mohlo by dojít k jejich vážnému poranní. Mohly by pak pijít
k jednotce, aby se svezly, když to ne ekáte, a mohli byste je
pejet.
cs
9
Provoz na svahu
3.5 ft
(1,5 m)
20.0 ft (6,0 m)
Jestliže tuto jednotku používáte na píliš prudkém svahu, mohli byste se
vážn poranit i dokonce zabít. Použití jednotky na svaku, který je píkrý,
i bez píslušné trakce, m že zp sobit ztrátu kontroly i pevrácení.
Dobrým hrubým pravidlem je vyvarovat se provozu na jakýchkoli
svazích, kde se nem žete vrátit (v režimu pohonu na dv kola). Nesmí
se používat na svazích se sklonem vtším než 105 cm pes 6 metr .
Vždy jezdte nahoru a dol po svahu: nikdy ne napí .
Všímejte si také povrchu, na kterém jezdíte, protože m že mít velký vliv
na stabilitu a ovládání. Mokrá tráva i namrzlý chodník mohou výrazn
ovlivnit vaši schopnost ídit jednotku.
Jestliže si nejste jistí provozem jednotky na svahu, nepoužívejte ji tam.
Riziko se nevyplácí.
Pohyblivé ásti
N
ep o
ro t fo
du r
ct
io
n
Toto zaízení má mnoho pohyblivých ástí, které mohou poranit vás i nkoho
jiného. Jestliže však ádn sedíte na seda ce a dodržujte pravidla z tohoto
návodu, provoz jednotky je bezpe ný.
Sekací ást má otá ející se nože, které mohou amputovat ruce a nohy. Nedovolte,
aby se k zaízení za chodu kdokoli pibližoval.
Na pomoci vám, obsluze, s bezpe ným používáním, má zaízení bezpe ností
systém pro obsluhu. Systém se NEPOKOUŠEJTE pozmnit i obejít. Jestliže
systém nesplní všechny bezpe nostní testy uvedené v tomto návodu, okamžit
kontaktujte prodejce.
Odhazované p edm ty
R
Tato jednotka má otá ející se sekací nože. Tyto nože mohou zvedat a
odhazovat odpad, který m že vážn poranit osoby stojící poblíž. Ujistte se,
že P ED za átkem sekání plochu uklidíte.
Tuto jednotku nepoužívejte bez celé nádoby na trávu i odhazovacího
chráni e.
Zatímco jednotka bží, nikomu nedovolte pístup do sekací plochy. Jestliže na
plochu kdokoli vstoupí, jednotku okamžit vypnte do doby, než zase odejde.
Palivo a údržba
Benzín je velice holavý. Jeho výpary jsou také velice holavé a mohou
cestovat ke vzdáleným zdrojm vzplanutí. Benzín se smí používat pouze
jako palivo, nikdy ne jako rozpouštdlo i istidlo. Palivo nesmí být nikdy
ukládáno nikde, kde mže dojít ke hromadní par i penosu ke zdrojm
vzplanutí, jako je pilotní svtlo. Palivo patí do schválených plastových
uzavených kanystr i do nádrže frézy s uzávrem. Rozlité palivo musí být
okamžit vyištno.
Pro bezpenost a výkon jednotky je dležitá ádná údržba. Zajistte
provádní postup údržby uvedených v tomto návodu a ujistte se, že
pravideln testujete bezpenostní systém.
10
Pe tte si prosím bezpe nostní pokyny a dodržujte je. Nedodržování tchto pokyn m že vést ke ztrát
kontroly nad jednotkou, vážnému poranní i smrti vás, osob poblíž, i k poškození majetku i zaízení.Toto
sekací za ízení je schopné amputovat ruce a nohy a odhazovat p edm ty. Trojúhelník v textu znamená
d ležité upozornní nebo varování, které je nutno dodržet.
OBECNÝ PROVOZ
16. Pi nakládání jednotky na návs i skládání z návsu
na stroj dávejte zvláštní pozor.
17. Pi provozu jednotky vždy používejte ochranu o í.
18. Dostupná data ukazují, že obsluha ve vku 60 let a
starší je pítomná ve vtší ásti poranní spojených
s pohonem stroj . Tato obsluha musí zhodnotit
své schopnosti bezpe n ovládat zaízení tak, aby
ochránila sebe i ostatní ped poranním.
19. Dodržujte pokyny výrobce pro závaží na kola a
vyvážení.
20. Pamatujte si, že obsluha je zodpovdná za nehody i
poškození.
21. Všichni idi i by mli vyhledat a obdržet profesionální
a praktické školení.
22. Vždy noste dobré boty a kalhoty. Zaízení nikdy
nepoužívejte naboso i v sandálech.
23. Ped použitím vždy pekontrolujte nože, zda jsou
na míst, nepoškozené a bezpe né. Poškozené i
opotebované ásti vym te.
24. Dopl ky odpojte ped: tankováním, odstra ováním
nástroj , úpravami (krom pípad , kdy je lze provést z
pozice obsluhy).
25. Když je stroj zaparkovaný, uložený i ponechaný bez
dozoru, snižte sekací ást krom pípad , kdy se
používá mechanický zámek.
26. Ped odchodem z pozice obsluhy vždy aktivujte
parkovací brzdu (kde je), deaktivujte PTO, zastavte
motor a vyndejte klí .
27. Ke snížení rizika požáru jednotku udržujte bez trávy,
listí a nadmrného oleje. Nezastavujte a neparkujte
nad suchým listím, trávou i výbušnými materiály.
R
N
ep o
ro t fo
du r
ct
io
n
1. Ped nastartováním si pe tte, porozumjte a
dodržujte všechny pokyny na zaízení a v manuálu.
2. Pod rotující ásti i do jejich blízkosti nedávejte ruce
nebo nohy. Nikdy neblokujte výstup.
3. Provoz jednotky povolte pouze zodpovdným
dosplým osobám, kterým jsou známy pokyny (místní
pedpisy mohou omezit vk obsluhy).
4. Plochu zbavte pedmt , jako jsou kameny, hra ky,
dráty, atd., které by mohly být sebrány a odhozeny
noži.
5. Ped sekáním pekontrolujte, že na ploše nejsou žádní
jiní lidé. Jestliže na plochu kdokoli vstoupí, jednotku
zastavte.
6. Nikdy nevozte pasažéry.
7. Jestliže to není nezbytn nutné, nesekejte ve
zpáte ce. Ped couváním se vždy podívejte dol a
dozadu.
8. Odpadovým materiálem nikdy na nikoho nemite.
Vyvarujte se vývodu materiálu proti zdi i pekážkám.
M že dojít k odražení materiálu zpt smrem
k obsluze. Pi pecházení štrku i kamínk zastavte
nože.
9. Tuto jednotku nepoužívejte bez celé nádoby na trávu
i odhazovacího chráni e i jiných bezpe nostních
zaízení.
10. Ped zatá ením zpomalte.
11. Nikdy nenechte stroj bžet bez dozoru. Ped slézáním
vždy deaktivujte PTO, zatáhnte ru ní brzdu, zastavte
motor a vyndejte klí e.
12. Když nesekáte, deaktivujte nože (PTO). Ped ištním
stroje, vyndáváním zachycova e trávy i odstranním
chráni e vypnte motor a vy kejte, až se všechny
ásti zcela zastaví.
13. Se strojem pracujte pouze za denního svtla nebo za
dobrého umlého svtla.
14. S pístrojem nezacházejte pod vlivem alkoholu nebo
lék .
15 Pi pejíždní silnice i poblíž silnice kontrolujte provoz.
PEPRAVA A ULOŽENÍ
1. Pi peprav jednotky na oteveném vozíku se ujistte,
že je oto ená dopedu a ve smru cesty. Jestliže je
jednotka oto ená zpt, mohl by ji poškodit vítr.
2. Pi tankování jednotky po peprav i skladování vždy
dodržujte pravidla bezpe ného tankování a zacházení
s palivem.
3. Jednotku (s palivem) nikdy neskladujte v uzavených
špatn vtraných prostorech. Výpary paliva mohou
cestovat ke zdroj m vzplanutí (jako jsou pece,
ohíva e vody, atd.) a zp sobit explozi. Výpary paliva
jsou také toxické pro lidi a zvíata.
cs
4. Ped skladováním frézy na delší i kratší vždy
následujte pokyny výrobce pro pípravu ke skladování.
5. Když za nete frézu opt používat, vždy dodržujte
pokyny pro ádn spuštní.
6. Zaízení i palivovou nádrž neukládejte uvnit, kde je
otevený ohe i pilotní svtlo, jako napíklad ohíva
vody. Ped uložením dovolte, aby jednotka vychladla.
11
PROVOZ NA SVAHU
VAROVÁNÍ
Nikdy nepracujte na svazích vtších než 17,6
procent (10°), což je vertikální nár st 106 cm na 6 m
horizontáln.
Za provozu na svazích používejte další závaží. K
rozhodnutí, zda jsou k dispozici závaží vhodná pro vaši
jednotku, kontaktujte vašeho dodavatele i prodejce.
Ped ízením po svahu zvolte pomalou rychlost. Když
jste na svahu se zadním košem na trávu, používejte
pední závaží a dávejte zvýšený pozor.
Sekejte NAHORU a DOL po svahu, nikdy ne
napí . Dávejte pozor pi zmn smru a NA SVAHU
NEZASTAVUJTE A NESTARTUJTE.
D TI
Jestliže si obsluha neuvdomí pítomnost dtí, m že dojít k
tragickým nehodám. Dti jsou asto pitahovány k jednotce
a k sekání. Nikdy se nedomnívejte, že dti z stanou tam,
kde jste je naposledy vidli.
1. Udržujte dti z oblasti sekání a pod ádným dozorem
jiné dosplé osoby.
2. Dávejte pozor a jednotku vypnte, jestliže se poblíž
objeví dti.
3. Ped couváním a bhem nho se dívejte zpt a dol ,
zda tam nejsou dti.
4. Nikdy nevozte dti, ani s vypnutými noži. Mohly
by spadnout a vážn se poradit i interferovat s
bezpe ným provozem jednotky. Dti, které byly
v minulosti svezené, se mohou najednou objevit
v oblasti sekání pro další svezení, mohou pak být
pejeté nebo do nich m že být strojem nacouváno.
5. Nikdy nedovolte, aby s pístrojem zacházely dti.
6. Jestliže se blížíte do zatá ek, kde nevidíte, ke ke m,
strom m nebo jiným pedmt m, které omezují vaši
viditelnost, dávejte prosím zvýšený pozor.
R
N
ep o
ro t fo
du r
ct
io
n
Svahy jsou d ležitým faktorem spojeným se ztrátou kontroly
a pevrácením, které mohou vést k vážnému poranní
nebo smrti. Provoz na všech svazích si vyžaduje zvláštní
pozornost. Jestliže nem že na svah vyjet pozadu nebo
jestliže jste si na svahu nejistí, nesekejte ho.
Kontrola nad strojem, na kterém se sedí, nebude na svahu
získaná zpt s pomocí brzdy. Hlavními d vody ztráty
kontroly jsou: nedostate né uchycení na zemi, píliš veliká
rychlost, nedostate né brzdní, typ stroje nevhodný pro
daný úkol, nedostatek znalostí stavu povrchu, nesprávné
uchycení i distribuce nákladu.
1. Sekejte nahoru a dol po svazích, nikdy ne napí .
2. Dávejte pozor na díry, vyježdné koleje nebo hrboly.
Nerovný povrch by mohl jednotku peklopit. Vysoká
tráva m že ukrývat pekážky.
3. Vyberte si pomalou rychlost, abyste na svahu
nemuseli zastavovat i mnit rychlost.
4. Nesekejte na mokré tráv Pneumatiky mohou ztratit
trakci.
5. Jednotku vždy udržujte v rychlosti, zvlášt pi cest ze
svahu. Cestou dol neate na neutrál.
6. Vyvarujte se startování, zastavování i otá ení na
svahu. Jestliže pneumatiky ztratí trakci, deaktivujte
nože a pak pomalu pokra ujte dol po svahu.
7. Veškerý pohyb na svazích udržujte pomalý a
postupný. Neprovádjte náhlé zmny rychlosti i
smru, které by mohly vést k pevrácení.
8. Pi použití jednotky s nádobou na trávu i jinými
dopl ky dávejte zvýšený pozor na stabilitu jednotky.
Nepoužívejte na strmých svazích.
9. Stroj se nepokoušejte stabilizovat tím, že budete na
zem dávat nohy.
10. Nesekejte poblíž výkop , struh nebo hrází Jestliže je
kolo nad pevisem i dolíkem, seka ka by se mohla
najednou pevrátit.
11. Nádoby na trávu nepoužívejte na strmých svazích.
12. Nesekejte na stráních, kde se nem žete vrátit.
13. Doporu ení závaží k vylepšení stability si prodiskutujte
s vaším autorizovaným prodejcem.
14. Odstra te r zné pedmty, jako napíklad kameny,
vtve apod.
15. Používejte pomalou rychlost. I pi ádné funkci brzd
m že na svazích dojít ke ztrát uchycení pneumatik.
16. Jestliže to není nezbytn nutné, na stráních se
neotá ejte, jestliže se oto it musíte, i te tak pomalu
a smrem dol , jestliže je to možné.
TAŽENÉ ZAÍZENÍ (JEDNOTKY SE
SEDADLY)
1. Tahejte pouze se strojem, který má zapojení
postavené pro tahání. Tažené zaízení nepipojujte
nikde jinde, než v bod pro tažení.
2. Dodržujte pokyny výrobce pro omezení hmotnosti
taženého zaízení a tažení na svazích.
3. Dti ani nikoho jiného nepouštjte na tažené zaízení.
4. Na svazích m že hmotnost taženého zaízení zp sobit
ztrátu upevnní a ztrátu kontroly.
5. Cestujte pomalu a povolte vzdálenost navíc
k zastavení.
6. Cestou dol neate na neutrál.
12
EMISE
1. Výfukové plyny z tohoto výrobku obsahují chemické
látky, o kterých je známo, že v ur itém množství
zp sobují rakovinu, vrozené vady i jiné poruchy
reproduk ního systému.
2. Prostudujte si dané informace o dob trvání emisí a
vzdušném indexu na emisní nálepce motoru.
SERVIS A ÚDRŽBA
N
ep o
ro t fo
du r
ct
io
n
Bezpené zacházení s benzínem
1. Uhaste všechny cigarety, doutníky, dýmky a jiné zdroje
vzplanutí.
2. Používejte pouze schválené nádoby na benzín.
3. Zátku nikdy nesundávejte i palivo nepidávejte za
chodu motoru. Ped doléváním paliva dovolte, aby
motor vychladl.
4. Palivo nikdy nedopl ujte uvnit.
5. Stroj i nádobu na palivo neskladujte uvnit, kde jsou
otevené paprsky, jiskry i svtlo pilotu jako jsou
napíklad ohíva e vody i jiná zaízení.
6. Nádoby nikdy nepl te uvnit vozidla nebo na
nákladním vozidle nebo na pívsu s plastovou výplní.
Ped plnním vždy nádobu umístte na zem, pry od
vozidla.
7. Benzínové pístroje odstra te od vozidla i návsu a
pl te je na zemi. Jestliže to není možné, tak pak ho
napl te na pívsu s penosnou nádobou, spíše než
pímo z adaptéru benzínu.
8. Udržujte kontakt mezi nálevkou a okrajem nádrže
nebo otvorem nádoby do té doby, než je tankování
ukon eno. Nepoužívejte uzamykatelné adaptéry.
9. Jestliže došlo k rozlití paliva na oble ení, okamžit ho
vym te.
10. Nádrž nikdy nepepl ujte. Vrate zátku a bezpe n
utáhnte.
11. Pi zacházení s benzínem a jinými palivy dávejte
zvýšený pozor. Paliva jsou holavá a páry jsou
výbušné.
12. Jestliže dojde k rozlití paliva, nepokoušejte se
nastartovat motor, ale pístroj peneste z místa rozlití a
vyvarujte se tvorb jakýchkoli zdroj ohn do té doby,
než dojde k odchodu par paliva.
13. Všechny zátky nádrží a nádob na palivo opatrn
namontujte zpt.
12. Nepoužívejte benzín obsahující METANOL, benzín
obsahující více než 10 % ETANOLU, písady
do benzínu i bílý plyn, protože by mohlo dojít k
poškození motoru/palivového systému.
13. Jestliže je nutno vyprázdnit nádrž, u i te tak venku.
14. Vym te rozbité tlumi e.
15. Pi provádní oprav používejte pouze náhradní díly
schválené výrobcem.
16. Pi všech nastaveních a úpravách vždy dodržujte
výrobní specikace.
17. Pro vtší servis a opravy by mla být používána pouze
schválená servisní centra.
18. Jestliže jste k tomu nebyli ádn vyškoleni, pak se
nikdy sami nepokoušejte provést žádné vtší opravy.
Špatný postup pi opravách m že vést k nebezpe né
funkci, poškození zaízení a porušení záruky výrobce.
19. U seka ek s více noži dávejte pozor, protože oto ení
jednoho nože m že zp sobit rotaci jiných nož .
20. Nem te nastavení ízení motoru i nadmrné
rychlosti motoru. Provoz motoru pi nadmrné
rychlosti m že zvýšit riziko poranní osob.
21. Deaktivujte pohon pipojení, zastavte motor a odpojte
drát(y) sví ky nebo vyndejte klí zapalování díve, než:
istíte blokování dopl k , provádíte servis, narazíte
na pedmt nebo jestliže jednotka neobvykle vibruje.
Po nárazu do pedmtu stroj pekontrolujte pro
známky poškození a ped optovným nastartováním a
provozem zaízení provete opravy.
22. Poblíž pohyblivých ástí, jako jsou napíklad vtrák
hlazení, za chodu nikdy nedávejte ruce. (Hydraulický
chladící vtrák se normáln nachází na vrchní ásti ).
23. Jednotky s hydraulickými erpadly, hadi kami a
motory: VAROVÁNÍ: Hydraulická kapalina unikající
pod tlakem m že být dostate n silná na proražení
pokožky a zp sobení vážného poranní. Jestliže
dojde ke vniknutí cizí kapaliny pod k ži, musí být do
nkolika hodin chirurgicky odstranna lékaem, který
má zkušenosti s podobným typem poranní, jinak
by mohlo dojít ke gangrén. Tlo a ruce udržujte
mimo otvory i trysky, ze kterých vychází hydraulická
kapalina pod vysokým tlakem. Pro hledání únik
používejte papír i lepenku a ne ruce. Ped aplikací
tlaku do systému pekontrolujte, že všechna spojení
s hydraulickou kapalinou jsou utažená a všechny
hydraulické hadi ky jsou v dobrém stavu. Jestliže
dojde k úniku, okamžit požádejte autorizovaného
dodavatele o servis jednotky.
24. VAROVÁNÍ: Zaízení s uloženou energií. Nesprávné
uvolnní pružin m že vést k vážnému poranní.
Pružiny musí odstra ovat autorizovaný technik.
25. Modely vybavené radiátorem motoru: VAROVÁNÍ:
Zaízení s uloženou energií. Aby se pedešlo vážnému
poranní horkou chladící kapalinou i uniklou párou,
nikdy se nepokoušejte sundat zátku radiátoru, když
bží motor. Zastavte motor a vy kejte, až vychladne. I
pak však dávejte pi sundávání uzávru velký pozor.
R
Servis a údržba
1. Jednotku nikdy nespouštjte na uzaveném míst, kde
m že docházet k hromadní oxidu uhelnatého.
2. Matice a šrouby, zvlášt pak šrouby držící nože,
udržujte utažené, zaízení udržujte v dobrém stavu.
3. Nikdy nem te bezpe nostní zaízení. Jejich
ádnou funkci pravideln kontrolujte a, jestliže ádn
nefunguje, provete nutné opravy.
4. Jednotku udržujte bez trávy, listí a jiného
nahromadného odpadu. Vy istte jakýkoli rozlitý olej
i palivo a odstra te jakýkoli odpad s palivem. Ped
uložením dovolte, aby stroj vychladl.
5. Jestliže narazíte na pedmt, zastavte stroj a
pekontrolujte ho. Jestliže je to nutné, ped dalším
startováním ji opravte.
6. Nikdy neprovádjte opravy i úpravy s bžícím
motorem.
7. Pravideln kontrolujte ásti nádoby na trávu a
odhrnova e trávy a, jestliže je to nutné, nahrate je
doporu enými sou ástkami výrobce.
8. Nože seka ky jsou ostré. N ž zabalte i používejte
rukavice, pi servisu dávejte vtší pozor.
9. asto kontrolujte funkci brzd. Jestliže je to nutné,
opravte a provete servis.
10. Udržujte bezpe nostní nálepky a, jestliže je to nutné,
vym te je.
11. Když je motor teplý, nevyndávejte palivový ltr,
protože by mohlo dojít ke vzplanutí rozlitého paliva.
Úchyt palivových hadi ek neroztahujte více, než je
to nutné. Ujistte se, že uchycení po instalaci drží
hadi ky nad ltrem.
cs
13
Bezpenostní štítky
Štítek - Výška sekání
ást . 1730264
885540
Pb
Pb
CCA
@18°C
190
20 HR
AH
17
885627
Štítek - Baterie
ást . 885627
Štítek - Spína
zapalování
ást . 885749
N
ep o
ro t fo
du r
ct
io
n
Štítky - Uvoln ní válce
ást . 7101935
1723175
Štítek - Nebezpeí,
odhazovací trubice
ást . 1721107
R
Štítky - Hlavní panel CE
ást . 1723175
_
( 20 LB )
Štítek - Nebezpeí,
rotující nože
ást . 1720389
Štítek - Sekací
ší ka
ást . 885624
_
(34 LB )
Štítek - Varování tahací lišty
ást . 729677
Obrázek 1
14
Bezpenostní ikony
Varování: P et te si Návod k
obsluze.
Ped použitím tohoto stroje si pe tte
Návod k obsluze.
Nebezpeí: Ztráta konetin.
Tento stroj m že amputovat
kon etiny. Když bží motor, osoby i
dti udržujte mimo dosah.
Nebezpeí: Ztráta konetin.
Tato seka ka m že amputovat
kon etiny. Ruce a nohy udržujte mimo
dosah nož .
Nebezpeí: P evrácení stroje.
Tento stroj nepoužívejte na stráních
prudších než 10°.
Nebezpeí: Odhazované p edm ty.
Od tohoto ezacího stroje mohou
odletovat r zné pedmty a odpad.
Osoby udržujte mimo dosah.
Nebezpeí: Odhazované
p edm ty.
Nepoužívejte bez pedchozího
pipojení odpadového žlabu.
R
N
ep o
ro t fo
du r
ct
io
n
Varování: P ed servisem vyndejte
klí.
Ped provádním oprav i údržby
vyndejte klí a prostudujte si
technickou literaturu.
cs
15
R
N
ep o
ro t fo
du r
ct
io
n
Funkce a ovládání
Obrázek 2
16
ízení plynu/sytie
Choke-A-Matic (Intek 4175)
Tento ídí rychlost motoru a syti . (viz Obrázek 2). Plyn/
syti peneste do polohy RYCHLE ke zvýšení rychlosti
motoru a do polohy POMALU ke snížení rychlosti motoru.
Pi startování se studeným motorem peneste ovlada
plynu/syti e pes polohu RYCHLE do polohy SYTI . Teplý
motor nemusí potebovat syti .
POZNÁMKA: Pi provozu motoru mjte ovlada plynu/
syti e vždy nastavený na polohu RYCHLE.
Pedály pozemní rychlosti
Pední pozemní rychlost traktoru je ízena pedálem
pozemní rychlosti. Zpáte ní pozemní rychlost traktoru je
ízena pedálem zpáte ní pozemní rychlosti.
Stisk kteréhokoli z pedál zvýší rychlost. Pozor, ím dále je
pedál stla en, tím rychleji se traktor bude pohybovat.
Páka nastavení sedadla
Sedadlo je možno upravit dopedu i zpt. Peneste páku,
seda ku dejte do požadované polohy a páku uvolnte k
uzam ení seda ky v dané poloze.
Sv tlomety
Tento spína zapíná i vypíná svtlomety traktoru.
Plný alarm
Volba reverzního sekání (RMO)
Spína PTO
N
ep o
ro t fo
du r
ct
io
n
Volba reverzního sekání umož uje sekání ( i použití
dopl k s pohonem PTO) pi zptném pohybu. Jestliže
se rozhodnete sekat ve zptném chodu, oto te klí RMO
pro aktivaci PTO. Rozsvítí se LED kontrolka a obsluha
m že sekat ve zptném chodu. Po každé aktivaci PTO se
vyžaduje optovná aktivace RMO.
R
Spína PTO (Power Take-O) aktivujte a deaktivuje
dopl ky, které používají PTO. K aktivaci PTO zatáhnte
spína NAHORU. K deaktivaci stisknte DOL. Pozor,
aby PTO fungovalo, obsluha musí sedt pevn na
sedace traktoru.
Spína zapalování
Plný alarm zazní, když je nádoba na trávu plná. Když zazní
varování, deaktivujte PTO, pejdte na plochu, kde chcete
trávu nechat, pak nádobu vyprázdnte.
POZNÁMKA: Když jednotku používáte pro sbr listí, suché
listy nemusejí alarm aktivovat.
Tlaítko parkovací brzdy
Používá se k uzam ení parkovací brzdy, když je traktor
zastavený. Plné stisknutí pedálu brzdy a zatažení tla ítka
aktivuje parkovací brzdu.
Brzdový pedál
Stisk brzdového pedálu aplikuje brzdu traktoru.
Spína zapalování spouští a zastavuje motor a má ti
polohy:
VYP.
ZAPNOUT
SVTLA
Zastaví motor a vypne elektrický
systém..
Palivová nádrž
K pístupu k nádrži zvednte kapotu traktoru. K vyndání
zátku oto te proti smru hodinových ru i ek.
Umožní zapnutí svtel.
SPUSTIT
Umožní bh motoru a nabíjí
elektrický systém.
START
Pipraví motor pro startování.
POZNÁMKA: Když je motor zastavený, spína zapalování
nikdy nenechávejte v poloze SPUSTIT. Vybíjí to baterii.
cs
17
Páka zvedání sekaky
Tato kontroluje výšku sekání. Páku zatáhnte ke snížení
výšky a zatáhnte smrem nahoru ke zvýšení výšky. Výška
sekání je nastavitelná mezi 2,5 cm a 8,9 cm.
Páka otevení/zavení nádoby na trávu
Tato otevírá nádoby, aby ji šlo vyprázdnit, a zavírá ji pro
sekání. K vyprázdnní nádoby prodlužte držadlo nádoby
na trávu a zatáhnte ho vped. K uzavení zatla te za páku
zpt, až se nádoba uzave a uzamkne. Uvolnte páku
nádoby na trávu.
Páka uvoln ní p evodovky
N
ep o
ro t fo
du r
ct
io
n
Tato deaktivuje pevodovku, takže je možné traktor tla it
ru n. Viz Runí tlaení traktoru.
Obrázek 3
Ovlada plynu (Intek 7180)
Tento ídí rychlost motoru (viz Obrázek 3). Ovlada plynu
peneste vped ke zvýšení rychlosti motoru a zpt ke
snížení rychlosti motoru. Vždy pracujte pi PLNÉM plynu.
R
Syti (Intek 7180)
18
Pro studené startování zavete syti . Když dojde k
nastartování motoru, syti otevete. Teplý motor nemusí
potebovat syti . Pá ku posu te dopedu k zavení syti e.
Provoz
Testy soupravy bezpenostní blokování
P ekontrolujte tlak pneumatik
Tato jednotka je vybavena spína i bezpe nostního
blokování a jinými bezpe nostními zaízeními. Tyto
bezpe nostní systémy existují pro vaši bezpe nost:
bezpe nostní spína e se nepokoušejte obcházet a s
bezpe nostními zaízeními nemanipulujte.
Pneumatiky je nutno pravideln kontrolovat k zajištní
optimální trakce a zajištní nejlepšího sekání (viz Obrázek
4).
POZNÁMKA: Tyto tlaky se mohou malinko lišit od
maximálního nahuštní na stran pneumatik.
VAROVÁNÍ
Jestliže jednotka neprojde bezpe nostním testem,
nepoužívejte ji. Kontaktujte autorizovaného
prodejce.
Test 1 – Motor by se NEM L otáet, jestliže:
• Je zapnutý spína PTO, NEBO
• Pedál brzdy NENÍ pln stisknut (VYPNUTÁ parkovací
brzda) NEBO
• Páka tempomatu NENÍ v NEUTRÁLU.
Velikost
PSI
bar
15 x 6,0
14
0,96
20 x 8,0
10
0,68
• Obsluha sedí na seda ce A
• Spína PTO je VYPNUTÝ A
N
ep o
ro t fo
du r
ct
io
n
Test 2 – Motor by se M L otáet a startovat, jestliže:
• Pedál brzdy je pln stisknut (ZAPNUTÁ parkovací
brzda) A
• Páka tempomatu je v NEUTRÁLU.
Test 3 – Motor by se m l VYPNOUT, jestliže:
• Obsluha se zvedne ze sedadla.
Test 4 — P ekontrolujte dobu zastavení nože sekaky
Doporuení oleje
Pro nejlepší výkon doporu ujeme použití olej schválených
pro použití s výrobky Briggs & Stratton. Pijatelné jsou i
jiné kvalitní istící oleje za pedpokladu, že jsou ozna ené
pro servis SF, SG, SH, SJ i vyšší. Nepoužívejte speciální
pídavky.
Venkovní teplota ur uje ádnou viskozitu pro motor. K
výbru nejlepší viskozity pro o ekávanou venkovní teplotu
použijte tabulku.
R
Nože seka ky a hnací emen seka ky se musí zcela
zastavit do pti sekund po pesunu spína e PTO do VYPN
polohy. Jestliže se hnací emen seka ky nezastaví do pti
sekund, kontaktujte autorizovaného prodejce výrobk .
Obrázek 4
Test 5 — Kontrola volby reverzního sekání (RMO)
• Motor se musí vypnout, jestliže dojde k pokusu o
couvání, když je zapnuté PTO a není aktivní RMO.
• Svtlo RMO se musí rozsvítit, když dojde k aktivaci
RMO .
VAROVÁNÍ
Sekání pi couvání m že být nebezpe né pro
kolemstojící osoby. Jestliže si obsluha neuvdomí
pítomnost dtí, m že dojít k tragickým nehodám. RMO
nikdy neaktivujte, když jsou pítomné dti. Dti jsou asto
pitahovány k jednotce a k sekání.
cs
* Pi teplotách pod 4°C (40°F) povede použití SAE 30 k obtížnému
startování.
** Pi teplotách nad 27°C (80°F) povede použití 10W-30 ke zvýšené
spoteb oleje. Pravideln kontrolujte množství oleje.
19
Kontrola/P idávání oleje
Vysoká nadmo ská výška
P ed p idáním i kontrolou oleje
Pi nadmoských výškách nad 1 524 metr se vyžaduje
benzín s minimem 85 oktan /85 AKI (89 RON). Abyste
dodržovali pedpisy o emisích, vyžaduje se úprava pro
vysokou nadmoskou výšku. Provoz bez této úpravy
povede ke zhoršení výkonu, zvýšené spoteb paliva a
vtším emisím. K obdržení informací o úprav pro vyšší
nadmoskou výšku kontaktujte autorizovaného prodejce.
•
Motor umístte na rovinu.
•
Plochu pro plnní oleje vy istte.
1. Vyndejte mrku (A, Obrázek 5) a otete ji istou látkou.
2. Vložte a utáhnte mrku.
3. Mrku vyndejte a pekontrolujte množství oleje. Ml by
být na zna ce PLNÝ (B) na mrce.
4. Jestliže je množství nízké, pomalu pidejte motorový
olej k doplnní (C). Nep eplujte. Po pidání oleje
vy kejte jednu minutu a pak množství oleje zkontrolujte
ješt jednou.
POZNÁMKA: Olej nevlévejte do otvoru pro rychlé
vypouštní oleje (jestliže existuje).
Nedoporu uje se používání se soupravou pro vysoké
nadmoské výšky pi nadmoské výšce pod 762 metr
(2500 stop).
VAROVÁNÍ
Palivo a jeho páry jsou velice holavé a výbušné.
Ohe i exploze mohou zp sobit vážné
popáleniny nebo smrt.
5. Vložte zpt a utáhnte mrku.
N
ep o
ro t fo
du r
ct
io
n
Tlak oleje
TANKOVÁNÍ
• Vypnte motor a ped odstranním uzávru ho nechte
vychladit alespo po dobu 3 minut.
• Nádrž pl te venku nebo v dobe vtraném prostoru.
• Nádrž nepepl ujte. Aby se umožnila expanze paliva,
netankujte nad spodní ást hrdla nádrže.
• Palivo udržujte mimo otevený ohe , jiskry, pilotní
svtla, teplo nebo jiné zdroje vzplanutí.
• Palivové trubi ky, nádrž a uzávr asto kontrolujte pro
známky poškození. Jestliže je to nutné, nahrate je
novými.
• Jestliže dojde k rozlití paliva, ped dalším startováním
vy kejte, než znovu vyschne.
Jestliže je tlak oleje píliš nízký, tlakový spína (kde
existuje) zastaví motor i aktivuje varovné zaízení na
pístroji. Jestliže k tomu dojde, zastavte motor a s mrkou
zkontrolujte množství oleje.
Jestliže je olej pod zna kou P IDAT, pidejte olej, až
dosáhne na zna ku PLNÝ. Nastartujte motor a ped dalším
provozem pekontrolujte ádný tlak.
Jestliže je hladina oleje mezi zna kami P IDAT a PLNÝ,
motor nestartujte. K náprav problému s tlakem oleje
kontaktujte autorizovaného prodejce.
1. K pístupu k nádrži zvednte kapotu traktoru.
Doporuení paliva
•
R
Palivo musí splovat tyto požadavky:
istý, erstvý, bezolovnatý benzín.
•
Minimáln 87 oktan /87 AKI (91 RON). Pro vysoké
nadmoské výšky, viz poznámka níže.
•
Pijatelný je benzín až s 10% etanolu (gasohol) i až
15% MTBE (metylterciárbutyléter).
POZOR: Nepoužívejte neschválené benzíny, jako je
napíklad E85. Do benzínu nepidávejte olej a motor
nemodikujte tak, aby fungoval s jinými palivy. Došlo by
tak k poškození sou ástek motoru a porušení záruky
motoru.
K ochran palivového systému ped tvorbou gumy do
paliva pimíchejte stabilizátor paliva. Viz ást Skladování
. R zná paliva se liší. Jestliže dojde k problém m se
startováním i výkonem, zm te dodavatele i zna ku
paliva. Tento motor je ur ený pro funkci na benzín. Systém
pro kontrolu emisí pro tento motor je EM (Modikace
motoru).
20
2. Plochu kolem palivového ví ka o istte od ne istot a
odpadu. Sundejte palivové ví ko (A, Obrázek 6).
3. Palivovou nádrž (B) natankujte benzínem. Aby se
umožnila expanze paliva, netankujte nad spodní ást
hrdla nádrže.
4. Palivovou zátku vrate zpt.
Startování motoru
Intek 7180:
VAROVÁNÍ
Palivo a jeho páry jsou velice holavé a výbušné.
Ohe i exploze mohou zp sobit vážné
popáleniny nebo smrt.
P i startování motoru
• Ujistte se, že sví ky, dusítko, uzávr nádrže a ltr
(kde existují) jsou na svém míst a bezpe né.
• Nestartujte motor, je-li zapalovací sví ka
vyšroubována.
• Jestliže dojde k peplnní motoru palivem, nastavte
syti , kde existuje, do polohy OTEV ÍT/JET, plyn, kde
existuje, peneste do polohy RYCHLE a startujte, až
se motor nastartuje.
2. Ujistte se, že ovlada e pohonu zaízení jsou
neaktivní.
3. Pá ku plynu posu te do polohy RYCHLE. Motor
používejte v poloze RYCHLE.
4. Pá ku syti e posu te do polohy SYTI .
POZNÁMKA: Pi startování teplého motoru není
normáln syti poteba.
5. Klí vložte do zapalování a zapnte ho do polohy
ZAPN/START.
6. Jak se motor oheje, pá ku syti e nastavte do polohy
SPUSTIT.
Intek 4175 a 7180:
V p ípad pohotovostní situace lze motor vypnout
jednoduše otoením spínae do polohy STOP. Tuto
metodu používejte pouze v nouzových situacích. Pi
normálním zastavování motoru postupujte podle pokyn
uvedených vZastavení stroje a motoru.
N
ep o
ro t fo
du r
ct
io
n
VAROVÁNÍ
Z motoru vychází oxid uhelnatý (bezbarvý
nezapáchající otravný plyn).
Vdechování oxidu uhelnatého m že vést
k nevolnostem, mdlobám nebo smrti.
Ohe i exploze mohou zp sobit vážné
popáleniny nebo smrt.
• Startujte a provozujte venku.
• Motor nespouštjte uvnit, i když jsou otevená okna a
dvee.
1. Zkontrolujte množství oleje. Viz ást Kontrola/
Pidávání oleje.
POZNÁMKA: Jestliže motor nenastartuje po opakovaných
pokusech, kontaktujte autorizovaného prodejce.
ízení traktoru
Intek 4175:
1. Zkontrolujte množství oleje. Viz ást Kontrola/
Pidávání oleje.
2. Ujistte se, že ovlada e pohonu zaízení jsou
neaktivní.
1. Sednte si na seda ku a upravte ji tak, abyste pohodln
dosáhli na všechny ovlada e a vidli palubní desku.
2. Aktivujte parkovací brzdu.
3. Ujistte se, že spína PTO je vypnutý.
4. Nastartujte motor (viz Startování motoru).
POZNÁMKA: Pi startování teplého motoru není normáln
syti poteba.
5. Deaktivujte parkovací brzdu a uvolnte pedál brzdy.
R
3. Ovlada plynu/syti peneste to polohy SYTI .
4. Klí vložte do zapalování a zapnte ho do polohy
ZAPN/START.
5. Po nastartování motoru peneste ovlada plynu/syti e
do polohy RYCHLE. Motor zahejte tím, že pobží
alespo minutu ped aktivací ovlada e rotace nože i
jízdou.
6. K pohybu vped stisknte pedál rychlosti ped. K
zastavení pedál uvolnte. Pozor, ím dále je pedál
stla en, tím rychleji se traktor bude pohybovat.
7. Traktor zastavte uvolnním pedálu rychlosti,
nastavení parkovací brzdy a zastavením motoru (viz
Zastavení traktoru a motoru).
6. Po zahátí motoru stroj používejte vždy s ovlada em
plynu/syti e v RYCHLÉ poloze.
cs
21
Sekání
Runí tlaení traktoru
1. Sekací výšku seka ky nastavte na požadovaný stupe
s pomocí páky zvedání seka ky.
1. Deaktivujte funkci PTO a vypnte motor
2. Aktivujte parkovací brzdu. Ujistte se, že spína PTO je
vypnutý.
3. Nastartujte motor (viz Startování motoru).
4. Intek 4175: Nastavte ovlada plynu/syti e do polohy
RYCHLE.
Intek 7180: Ovlada plynu nastavte na PLNÝ.
5. K aktivaci nož seka ky zapnte funkci PTO.
6. Za nte sekat.
POZNÁMKA: Po rozeznní alarmu „plný koš“ ihned
vypnte PTO, aby nedošlo k ucpání výhozu. Zajete
do požadovaného místa a vyprázdnte koš (viz.
Vyprazdování koše).
3. K aktivaci pevodovky zatáhnte nahoru a tla te
smrem do zadní ásti jednotky. Traktor je nyní možno
ídit.
VAROVÁNÍ
Tahání jednotky povede k poškození pevodovky.
Nepoužívejte jiná vozidla k tažení i tla ení jednotky. Když
bží motor, neaktivujte páku uvolnní pevodovky.
Funkce parkovací brzdy
Použití parkovací brzdy - Viz Obrázek 8. K uzam ení
parkovací brzdy uvolnte pedály pozemní rychlosti (A),
pln stisknte brzdový pedál (B), a NAHORU zatáhnte
tla ítko parkovací brzdy (C) a pak uvolnte brzdový pedál.
N
ep o
ro t fo
du r
ct
io
n
7. Po ukon ení vypnte funkci PTO a zvednte palubu
s použitím páky zvedání seka ky.
2. Páku (A, Obrázek 7) zatáhnte k pední ásti jednotky a
stisknte ji dol k uzam ení. Traktor nyní m žete tla it.
8. Zastavte motor (viz Zastavení traktoru a motoru).
Volba reverzního sekání (RMOTM)
VAROVÁNÍ
Sekání pi couvání m že být nebezpe né pro
kolemstojící osoby. Jestliže si obsluha neuvdomí
pítomnost dtí, m že dojít k tragickým nehodám. RMO
nikdy neaktivujte, když jsou pítomné dti. Dti jsou asto
pitahovány k jednotce a k sekání.
R
Volba reverzního sekání (RMO) obsluze umož uje sekání
pozadu (viz Funkce a ovladae). K aktivaci oto te klí
RMO po aktivaci funkce PTO. Rozsvítí se LED kontrolka a
obsluha m že sekat ve zptném chodu. Po každé aktivaci
PTO se vyžaduje optovná aktivace RMO. Aby se omezil
pistup k RMO, klí je nutno vyndávat.
22
Uvoln ní parkovací brzdy - Viz Obrázek 8. K uvolnní
parkovací brzdy pln stisknte brzdový pedál (B) a
stisknte tla ítko parkovací brzdy (C) smrem DOL.
Použití tempomatu
K AKTIVACI:
1. Tla ítko tempomatu (D, Obrázek 8) zatáhnte nahoru.
2. Stisknte pedál pozemní rychlosti vped (A).
3. Tla ítko tempomatu (D) zvednte na požadovanou
rychlost. Tempomat se uzamkne v jedné z pti poloh.
K DEAKTIVACI:
1. Stisknte brzdový pedál (B).
NEBO
2. Stisknte pedál pozemní rychlosti vped (A).
Zastavení traktoru a motoru
VAROVÁNÍ
Palivo a jeho páry jsou velice holavé a výbušné.
Ohe i exploze mohou zp sobit vážné
popáleniny nebo smrt.
• Nehaste karburátor k zastavení motoru.
1. Ovlada pozemní rychlosti vrate do neutrálu.
2. Vypnte funkci PTO a vy kejte, až se zastaví všechny
pohyblivé ásti.
3. Ovlada plynu ( i ovlada plynu/syti e) peneste do
POMALÉ polohy a klí zapalování to VYPN polohy. Klí
vyndejte.
Úprava výšky sekání
Páka zvedání seka ky (A, Obrázek 10) se používá ke
snížení a zvýšení plochy k získání požadované výšky
sekání. Výška sekání je nastavitelná mezi 2,5 cm a 8,9 cm.
Ke snížení plochy páku zvedání seka ky zatáhnte mírn
zpt, zatla te ji smrem doleva a posu te smrem dol .
Ke zvýšení plochy zatáhnte za páku zvedání seka ky a
uzamknte ji v otvoru na pravé stran.
P ipojení vozíku
Maximální povolená horizontální tahací síla je 280 N.
Maximální vertikální tahací síla je 160 N. To se rovná
113kg vozíku na desetistup ovém svahu. Vozík zajistte
se vhodnou závla kou (A, Obrázek 11) a klipem (B).
Vyprázdn ní koše
2. Z koše vyndejte trávu.
N
ep o
ro t fo
du r
ct
io
n
1. Prodlužte držadlo koše a oto te ho smrem dopedu, až
bude vespodu zcela otevený (viz Obrázek 9).
R
3. Ped sekáním koš oto te zpt do uzavené polohy.
cs
23
Údržba
Plán údržby
TRAKTOR A SEKA KA
MOTOR
Každých 8 hodin i denn
Prvních 5 hodin
Pekontrolujte bezpe nostní zamykací systém
O istte odpad z traktoru a plošiny seka ky
O istte odpad z motoru
Každých 8 hodin i denn
Zkontrolujte množství oleje
Každých 25 hodin i ron *
Každých 25 hodin i ron *
Pekontrolujte tlak pneumatik
Pekontrolujte ltr motoru a pedbžný isti **
Pekontrolujte dobu zastavení nože seka ky
Traktor a seka ku pekontrolujte pro volné sou ástky
Každých 50 hodin i ron *
Každých 50 hodin i ron *
Vym te motorový olej
Vym te olejový ltr
Vy istte baterii a kabely
Ron
Pekontrolujte brzdy traktoru
Vym te vzduchový ltr
Každý rok navštivte prodejce pro následující
Traktor a seka ku namažte
Vym te ped istící ást
Každý rok navštivte prodejce pro následující
Pekontrolujte tlumi a zachycova jisker
N
ep o
ro t fo
du r
ct
io
n
Pekontrolujte nože seka ky **
Vym te motorový olej
* Kterékoli nastane první
** Nože pekontrolujte astji v místech s pís itou p dou
i za prašných podmínek.
Vym te sví ku
Vym te palivový ltr
Vy istte vzduchový chladící systém motoru
* Kterékoli nastane první
** Za prašných podmínek i v pítomnosti ne istot ve
vzduchu istte astji.
Prohlášení o emisích
R
Údržba, výmny i náhrady zaízení a systém ke
kontrole emisí mohou být provedeny jakýmkoli servisem
i jednotlivcem. Abyste však obdrželi servis kontrol
emisí zdarma, práce musí být provedena pracovištm
autorizovaným prodejcem.
P ekontrolujte tlak pneumatik
Pneumatiky je nutno pravideln kontrolovat k zajištní
optimální trakce a zajištní nejlepšího sekání (viz Obrázek
4).
POZNÁMKA: Tyto tlaky se mohou malinko lišit od
maximálního nahuštní na stran pneumatik.
24
VAROVÁNÍ
Neplánované jiskení m že vést k požáru nebo
k elektrickému šoku.
Neplánované spuštní m že vést k zamotání,
amputacím i poranním.
P ed provád ním úprav i oprav:
• Odpojte drát sví ek a uložte ho pry od sví ek.
• Odpojte baterii z negativního pólu (pouze motory s
elektrickým startérem).
• Vždy používejte správné nástroje.
• Ke zvýšení rychlosti nem te pružiny, spojení i jiné
ásti.
• Náhradní díly musí být stejné a namontované do
stejné polohy, jako p vodní ást. Jiné sou ástky
nemusí stejn dobe fungovat, mohou poškodit
jednotku i vést k poranní.
• Do kola pohonu nenarážejte s kladivem i tvrdými
pedmty, za provozu by mohlo dojít k jeho rozbití.
P ekontrolujte dobu zastavení nože sekaky
Nože seka ky a hnací emen seka ky se musí zcela
zastavit do pti sekund po pesunu spína e PTO do
vypnuté polohy.
1. S traktorem v neutrálu deaktivujte funkci PTO a s
obsluhou na seda ce nastartujte motor.
2. Aktivujte funkci PTO a vy kejte nkolik sekund.
Deaktivujte funkci PTO.
3. Jestliže se hnací emen seka ky nezastaví do pti
sekund, kontaktujte autorizovaného prodejce výrobk .
Údržba baterie
VAROVÁNÍ
Uložení baterie, póly a pidružené dopl ky obsahují
olovo a složky olova, chemické látky, o kterých je
Kalifornii známo, že zp sobují rakovinu a defekty plod a
jiné reproduktivní škody. Po zacházení si myjte ruce.
išt ní baterie a kabel
10. Baterii umístte uvnit krabice na baterii. Upevnte ji s
pomocí šroub .
11. Zatla te dol seda ku.
Nabíjení baterie
VAROVÁNÍ
Otevený plamen a jiskry udržujte mimo dosah
baterie, protože plyny, které z ní vycházejí, jsou
vysoce výbušné. Pi nabíjení baterii dobe vtrejte.
Mrtvá baterie i baterie, která je píliš slabá k nastartování
motoru, m že vést k poškození nabíjení i jiných
elektrických sou ástek. Jestliže máte jakékoli pochybnosti
o pí inách tohoto problému, kontaktujte vašeho prodejce.
Jestliže baterii potebujete vymnit, postupujte podle ásti
ištní baterie a kabel .
N
ep o
ro t fo
du r
ct
io
n
VAROVÁNÍ
Pi odstraování i montáži kabel baterie,
NEJDÍVE odpojte negativní kabel a pipojte ho
jako POSLEDNÍ. Jestliže to není provedeno v
tomto poadí, pozitivní pól mže být zkracován k
rámu s pomocí nástroje.
9. Znovu pipojte kabely baterie, nejdíve pozitivní a pak
negativní.
K nabití baterie postupujte podle pokyn uvedených
výrobcem nabíje ky baterií a podle varování zahrnutých v
ásti Bezpenost obsluhy v tomto návodu. Baterii nabíjejte
do té doby, až bude plná. Nenabíjejte rychleji než pi 10
ampérech.
Vým na oleje
1. Seda ku vytáhnte nahoru k pístupu k baterii a
kabel m.
R
2. Vyndejte šrouby (A, Obrázek 12) a baterii držte
smrem dol (B).
Použitý olej je nebezpe ný odpad a je nutná jeho ádná
likvidace. Nelikvidujte s domácím odpadem. Pro bezpe nou
likvidaci i recyklování kontaktujte vaši místní správu,
servisní stedisko i prodejce.
3. Baterii (C) posu te uvnit krabi ky na baterii (D)
smrem dopedu.
4. Odstra te hardware (E) a pak z baterie odpojte
negativní kabel (F).
5. Odstra te hardware (G) a pak z baterie odpojte
pozitivní kabel (H).
6. Baterii vyndejte a umístte ji na rovný povrch.
7. Nádobu na baterii vy istte s roztokem zažívací sody a
vody.
Vyprázdn te olej
1. S vypnutým ale stále teplým motorem odpojte drát
sví ky (D, Obrázek 5) a udržujte ho mimo sví ku.
2. Vyndejte mrku (A).
3. Vyndejte zátku na olej, jak je to zobrazeno na Obrázku
13. Olej vypuste do schválené nádoby.
4. Po vypuštní oleje zátku vložte zpt a utáhnte.
8. Póly baterie a konce kabelu vy istte drátným
kartá em a ísti em na póly baterie.
cs
25
Servis vzduchového ltru
Vým na olejového ltru
Vhodnou dobu mezi výmnami naleznete v tabulce
Údržby.
1. Z motoru odstra te olej. Viz ást Odstranní oleje.
2. Vyndejte olejový ltr (A, Obrázek 14) a ádn ho
zlikvidujte.
3. Ped instalací nového olejového ltru lehce namažte
tsnní olejového ltru s erstvým a istým olejem.
4. Ru n namontujte olejový ltr do té doby, až se bude
dotýkat adaptéru olejového ltru, pak ho utáhnte o
1/2 až 3/4 oto ení.
5. Pidejte olej. Viz ást Pidání oleje.
6. Nastartujte motor a nechte ho bžet. Po zahátí motoru
hledejte stopy úniku oleje.
P idání oleje
Motor umístte na rovinu.
•
Plochu pro plnní oleje vy istte.
•
Kapacity na olej, viz ást Technické údaje.
1. Vyndejte mrku (A, Obrázek 5) a o istte s istým
hadrem.
2. Pomalu pidejte motorový olej k doplnní (C).
Nep eplujte. Po pidání oleje vy kejte jednu minutu
a pak zkontrolujte množství oleje.
26
R
4. Mrku vyndejte a pekontrolujte množství oleje. Ml by
být na zna ce PLNÝ (B) na mrce.
5. Vložte a utáhnte mrku.
POZOR: K istní ltru nepoužívejte stla ený vzduch i
edidla. Stla ený vzduch m že poškodit ltr a edidla ho
mohou rozpustit.
1. Sundejte upevnní (A, Obrázek 15) a kryt
vzduchového ltru (B).
2. K odstranní ltru (C) zvednte konec ltru a pak ltr
vytáhnte ze vstupu (D).
3. K uvolnní ne istot ltrem opatrn poklepejte na
tvrdém povrchu. Jestliže je ltr nadmrn špinavý,
vym te ho za nový ltr.
•
3. Vložte a utáhnte mrku.
• Motor nikdy nespouštjte s odstranným vzduchovým
isti em i ltrem.
N
ep o
ro t fo
du r
ct
io
n
7. Zastavte motor a pekontrolujte množství oleje. Ml by
být na zna ce PLNÝ na mrce.
VAROVÁNÍ
Palivo a jeho páry jsou velice holavé a výbušné.
Ohe i exploze mohou zp sobit vážné
popáleniny nebo smrt.
4. Ped istící ást istte v istící látce s vodou. Pak
ji ponechte na vzduchu vyschnout. Ped istící ást
nemažte.
5. Suché ped istící zaízení pimontujte k ltru.
6. Filtr namontujte na vstup. Konec ltru zatla te do
základny, jako je to na obrázku. Ujistte se, že ltr se
hodí na základnu.
7. Namontujte kryt vzduchového ltru a upevnte.
Mytí podlahy sekaky
Skladování
POZNÁMKA: Mycí otvor vám umož uje pipojení typické
zahradní hadice k seka ce k odstranní trávy a odpadu z její
spodní ásti. To zajistí ádný a bezpe ný provoz seka ky.
VAROVÁNÍ
Ped spuštním seka ky se ujistte, že hadi ka
je ádn pipojena a není v kontaktu s noži. Když
seka ka bží a nože jsou aktivní, osoba istící
podlahu musí být v provozní poloze, nesmí jít o
náhodnou osobu. Nedodržení tchto bezpe nostních
opatení m že vést k vážnému poranní i smrti.
1. Traktor postavte na rovný povrch.
P i skladování paliva i za ízení s palivem v nádrži
• Skladujte oddlen od kamen, trub, ohíva vody i
jiných zaízení, která mají pilotní svtlo nebo jiný zdroj
vzntu, protože by mohlo dojít ke vznícení palivových
plyn .
Za ízení
Deaktivujte PTO, zapnte parkovací brzdu a vyndejte klí .
Vyndáním baterie se prodlouží její životnost. Uložte na
chladném suchém míst a pln nabijte asi jednou za
msíc. Jestliže je baterie ponechána v jednotce, odpojte
negativní kabel.
N
ep o
ro t fo
du r
ct
io
n
2. Pipojte rychlé odpojení (není zahrnuto) (A, Obrázek 16)
k zahradní hadici (B) a istící port (C) pipojte k obou
stranám podlahy.
3. Puste vodu k odstranní trávy a odpadu ze spodní
strany podlahy.
4. Seka ku zapnte a umístte na nejvyšší sekací polohu.
5. Zastavte motor (viz Zastavení traktoru a motoru).
6. Sundejte zahradní hadici, po dokon ení ji rychle odpojte
z mycího otvoru.
7. Opakujte pro mycí otvor na druhé stran.
VAROVÁNÍ
Jednotku (s palivem) nikdy neskladujte v
uzavených špatn vtraných prostorech. Výpary
paliva mohou cestovat ke zdroj m vzplanutí (jako
jsou pece, ohíva e vody, atd.) a zp sobit explozi.
Výpary paliva jsou také toxické pro lidi a zvíata.
Palivový systém
Jestliže je palivo skladováno po dobu delší 30 dn , m že
se zkazit. Zkažené palivo vede ke sraženinám kyselin
a gumy v palivovém systému i v nezbytných ástech
karburátoru. Abyste palivo udržovali erstvé, používejte
pokroilé ošet ení paliva a stabilizátor Briggs & Stratton®, které jsou dostupné z prodejních míst originálních
sou ástek Briggs & Stratton.
R
U motor s palivovou zátkou FRESH START® používejte
produkt Briggs & Stratton FRESH START®, který je k
dispozici v kazet na kapání koncentrátu.
Jestliže je do paliva pidán stabilizátor v souladu s pokyny,
není poteba benzín vypouštt. Motor zapnte po dobu
2 minut, aby stabilizátor ped uložením mohl obíhat
palivovým systémem.
Motorový olej
Motorový olej vym te, zatímco je motor stále teplý. Viz
Výmna oleje.
P ed startováním jednotky po skladování:
• Pekontrolujte množství všech kapalin. Pekontrolujte
všechny položky, které si vyžadují údržbu.
• Vykonejte doporu ené kontroly a postupy uvedené v
návodu.
• Ped použitím ponechte motoru nkolik minut, aby se
ohál.
cs
27
ešení problém
ešení problém pro traktor
Motor se neotáí i
nestartuje.
Obtížné startování
motoru i problémy s
funkcí motoru.
Motor rachotí.
ZKONTROLUJTE
Není stisknut pedál brzdy.
Pln stisknte pedál brzdy.
Spína PTO (elektrická spojka)
je v ZAPNUTÉ poloze.
Dejte ho do VYPNUTÉ polohy.
Je aktivována regulace rychlosti
jízdy.
Knoík peneste do polohy NEUTRÁL/VYPNUT.
Došlo palivo.
Motor je zalitý.
Jestliže je motor horký, nechte ho vychladnout a pak natankujte
nádrž.
Deaktivujte syti .
Pepálená pojistka.
Kontaktujte autorizovaného prodejce.
Póly baterie si vyžadují ištní.
Viz ást ištní baterie a kabel .
Baterie je vybitá i mrtvá.
Baterii znovu nabijte i vym te.
Elektrická instalace je volná i
rozbitá.
Zrakem pekontrolujte elektrickou instalaci. Jestliže jsou nkteré
dráty poškozené, kontaktujte autorizovaného prodejce.
Porucha elektromagnetu i
startéru.
Kontaktujte autorizovaného prodejce.
Porucha spína e
bezpe nostního zámku.
Kontaktujte autorizovaného prodejce.
Voda v palivu.
Kontaktujte autorizovaného prodejce.
Palivo je staré i zvtralé.
Kontaktujte autorizovaného prodejce.
Sms paliva je píliš bohatá.
Vy istte vzduchový ltr.
Motor má jiný problém.
Kontaktujte autorizovaného prodejce.
Nedostate né množství oleje.
Podle poteby pekontrolujte/pidejte olej.
Použití nesprávného druhu oleje. Viz Tabulka doporueného oleje.
Motor je pi bhu píliš horký.
Výfuk motoru je erný.
Kontaktujte autorizovaného prodejce.
Použití nesprávného druhu oleje. Viz Tabulka doporueného oleje.
R
Nadm rná spot eba
oleje.
EŠENÍ
N
ep o
ro t fo
du r
ct
io
n
PROBLÉM
Píliš mnoho oleje ve skíni
zalomené hídele.
Vypuste nadbyte ný olej.
Špinavý vzduchový ltr.
Viz ást Servis vzduchového ltru.
Syti je zavený.
Otevete syti .
Nejsou stisknuty pedály ovládání Stisknte pedály.
pozemní rychlosti.
Motor b ží, ale traktor
nejede.
Páka uvolnní pevodovky je v
poloze TLA IT.
Peneste ji do polohy ÍDIT.
Je zapnutá parkovací brzda.
Vypnte parkovací brzdu.
emen pohonu trakce je rozbit
i padá.
28
Kontaktujte autorizovaného prodejce.
ešení problém pro traktor (pokraování)
PROBLÉM
ZKONTROLUJTE
Vnitní ást brzdy je
opotebovaná.
Je rozbité spojení ízení.
Brzda nedrží.
Traktor se obtížn
ovládá.
EŠENÍ
Kontaktujte autorizovaného prodejce.
Kontaktujte autorizovaného prodejce.
ídí i Nesprávné nahuštní pneumatik. Prostudujte si ást Kontrola tlaku pneumatik.
Ložiska pedního kola jsou
suchá.
Kontaktujte autorizovaného prodejce.
ešení problém pro sekaku
Sekaka se nezvedne.
Sekání je nerovnom rné.
Výsledky sekání nejsou
uspo ádané.
ZKONTROLUJTE
Spojení zvedání není ádn
pipojeno i je poškozeno.
EŠENÍ
Kontaktujte autorizovaného prodejce.
Seka ka není ádn vyrovnána.
Kontaktujte autorizovaného prodejce.
Nože jsou poškozeny.
Kontaktujte autorizovaného prodejce.
N
ep o
ro t fo
du r
ct
io
n
PROBLÉM
Pneumatiky traktoru nejsou
ádn nahuštny.
Prostudujte si ást Kontrola tlaku pneumatik.
Rychlost motoru je píliš nízká.
Nastavte plný plyn.
Pozemní rychlost je píliš vysoká. Zpomalte.
Nože potebují nabrousit.
Kontaktujte autorizovaného prodejce.
Seka ka má jiný problém.
Kontaktujte autorizovaného prodejce.
Rychlost motoru je píliš nízká.
Nastavte plný plyn.
Pozemní rychlost je píliš vysoká. Zpomalte.
R
Špinavý i ucpaný vzduchový
ltr.
Výška sekání je nastavena píliš
S p ipevn nou sekakou nízko.
dojde k ast jšímu
Motor není zahátý na provozní
zhasínání motoru.
teplotu.
Nadm rné vibrace
sekaky.
cs
V prvním kole sekejte vysokou trávu na nejvyšším nastavení
sekání.
Motor nechte nkolik minut bžet k zahátí.
Startování seka ky ve vysoké
tráv.
Seka ku startujte na isté ploše.
Nádoba na trávu se dobe
nezavírá.
Nádobu zavete, až dojde k aktivaci uchycení. Jestliže se stále
ádn nezavírá, kontaktujte autorizovaného prodejce.
Seka ka má jiný problém.
Kontaktujte autorizovaného prodejce.
Funkce PTO je vyazená.
Motor b ží a traktor jede,
Seka ka má jiný problém.
ale sekaka nefunguje.
Alarm nádoby na trávu
nezní, i když je nádoba
plná.
Viz ást Servis vzduchového ltru.
Aktivujte funkci PTO.
Kontaktujte autorizovaného prodejce.
Hromadní trávy kolem páky.
Vy istte plochu kolem páky.
Alarm má jiný problém.
Kontaktujte autorizovaného prodejce.
29
Technické údaje
MOTOR
PODVOZEK
Briggs & Stratton
Znaka
Obsah válc
Elektrický systém
Kapacita na olej
Mezera svíky
Mezera svíky
Svíka, EMS “X”
Briggs & Stratton®,
Intek SeriesTM 4175 OHV
500 cc (30,5 kub palc )
Baterie: 12 V, 190 CCA
Alternátor: 9 amp
1,4 l
0,76 mm (0,030 palce)
20 Nm (0,030 palce)
792015
Briggs & Stratton
Obsah válc
Elektrický systém
Kapacita na olej
Mezera svíky
Mezera svíky
Svíka, EMS “X”
Briggs & Stratton®,
Intek SeriesTM 7180 OHV
656 cc (40,03 kub palc )
Baterie: 12 V, 190 CCA
Alternátor: 9 amp
1,9 l
0,76 mm (0,030 palce)
20 Nm (0,030 palce)
792015
Výkon
Zadní kola
6,0 l
Velikost pneumatik: 15 x 6,0
Ina ní tlak: 14 psi (0,96 bar)
Velikost pneumatik: 20 x 8,0
Ina ní tlak: 10 psi (0,68 bar)
PEVODOVKA
Typ
Motorový olej
Rychlosti
@ 3400 rpm
Trvalý toivý výkon
Výkon
Hydrostatická hydro rychlost
Syntetický 5W30
Vped: 0-9,0 km/h (0-5,6 mílí za hodinu)
Zpt: 0-4,5 km/h (0-2,8 mílí za hodinu)
133 Nm (stop-libru)
SEKA KA
Ší e sekání
Poet nož
Základna
Sekací výška
Sekací polohy
96,5 cm (38”)
2
Zadní výstup
2,5-8,9 cm
6
N
ep o
ro t fo
du r
ct
io
n
Znaka
Kapacita nádrže
P ední kola
Souástky a doplky
R
Hodnocení hrubého výkonu jednotlivých model benzínových motor je v souladu s kodexem SAE (Society of Automotive
Engineers) J1940 (Postupy pro hodnocení výkonu malých motor ) a hodnocení bylo obdrženo a upraveno v souladu s SAE
J1995 (Revize 2002-05). Hodnoty naptí jsou získány pi 3060 otá kách za minutu, hodnoty výkonu jsou získány pi 3600
otá kách za minutu. Hrubé výkonové kivky naleznete na stránce www.BRIGGSandSTRATTON.COM. Hodnoty istého
výkonu jsou získány s namontovaným výfukem a isti em vzduchu, zatímco hrubá hodnota je bez pipojení tchto ástí.
Skute ný hrubý výkon motoru bude nižší než istý výkon motoru, mimo jiné na nj budou mít vliv okolní podmínky a drobné
rozdíly mezi jednotlivými motory. S ohledem na širokou adu výrobk , na které jsou motory používány, benzínové motory
nemusí dosáhnout stanovaný hrubý výkon, když jsou používány jako sou ást pístroje. Tento rozdíl je výsledkem celé ady
faktor v etn, ale bez omezení na, dalších ástí motoru ( isti vzduchu, výfuk, nabíjení, chlazení, karburátor, palivová
pumpa, atd.), aplikace omezení, okolních podmínek (teplota, vlhkost, nadmoská výška) a rozdíl mezi jednotlivými motory.
Vzhledem k omezením výroby a kapacity m že spole nost Briggs & Stratton motor nahradit silnjším motorem stejné série.
K získání podrobností kontaktujte autorizovaného prodejce.
30
BRIGGS AND STRATTON POWER PRODUCTS GROUP, L.L.C. PODMÍNKY ZÁRUKY MAJITELE
OMEZENÁ ZÁRUKA
Spolenost Briggs & Stratton Power Products Group, LLC zdarma opraví i nahradí jakékoli souástky tohoto výrobku,
které jsou defektivní v provedení i materiálu i obou. Spolenost Briggs & Stratton Corporation zdarma opraví i nahradí
jakékoli souástky motoru* Briggs and Stratton (jestliže byl dodán), které jsou defektivní v provedení i materiálu i obou.
Za pepravní náklady spojené s pepravou výrobku k oprav i náhrad pi uplatnní záruky je zodpovdný zákazník. Tato
záruka je platná pro dobu a pedmt stanovené v níže uvedených podmínkách. Pro uplatnní záruky prosím vyhledejte
nejbližšího oprávnného prodejce na naší map k vyhledávání prodejc na stránkách www.BriggsandStratton.com.
Neexistují jiné výslovné záruky. Implikované záruky, vetn tch týkajících se prodejnosti a vhodnosti pro uritý úel, jsou
omezeny na jeden rok od zakoupení i v rozsahu povoleném zákonem. Zodpovdnost za vedlejší i následné škody je
vylouena v rozsahu povoleném zákony.
Nkteré státy a zem nepovolují omezení toho, jak dlouho mže implikovaná záruka trvat, a nkteré státy nebo zem
nepovolují vylouení nebo omezení incidentních i následných škod, takže výše uvedená omezení i vylouení nemusí ve
vašem pípad platit. Tato záruka vám dává specická práva a práva, která budete mít, se mohou lišit mezi jednotlivými
státy a zemmi.
ZÁRUNÍ DOBA
Soukromé použití
2 roky
2 roky
1 rok
Komerní použití
90 dní
1 rok
1 rok
N
ep o
ro t fo
du r
ct
io
n
Položka
Zaízení
Motor
Baterie
Záruní lhta zaíná v den zakoupení prvním soukromým i komerním uživatelem a pokrauje po dobu uvedenou výše.
"Soukromé použití¨ znamená osobní použití v domácnosti soukromým uživatelem. ¨Komerní použití¨zahrnuje všechna ostatní
použití, vetn pro komerní, výnosné a nájemné úely. Jestliže u výrobku jednou došlo ke komernímu použití, pro úely této
záruky bude nadále považován za komerní použití.
Pro obdržení záruky na výrobky Briggs & Stratton není nutná registrace záruky. Uschovejte si váš pokladní doklad. Jestliže pi
reklamaci nepedložíte doklad s datem zakoupení výrobku, pro urení oprávnní k reklamaci bude použit den výroby.
O VAŠÍ ZÁRUCE
R
Vítáme vaše reklamace a litujeme, že jste mli potíže. Záruní služby jsou dostupné pouze skrze servisní agenty autorizované
spoleností Briggs & Stratton nebo BSPPG, LLC.
Vtšina reklamaních oprav probíhá bez problém, ale nkdy nemusí být žádost o záruní služby vhodná. Tato záruka se týká
pouze defekt v materiálu a provedení. Netýká se škod vzniklých nesprávným použitím nebo zneužitím, nevyhovující údržbou
i opravou, normálním opotebováním i starým i neschváleným palivem.
Nevhodné použití a zneužití - ádné a vhodné použití tohoto výrobku je popsáno v Návodu k použití. Použití výrobku
zpsobem, který není popsán v Návodu k použití, i použití výrobku po jeho poškození ruší platnost záruky. Záruka je neplatná,
jestliže bylo odstranno i jakkoli pozmnno sériové íslo výrobku, jestliže výrobek nese známky nesprávného použití, jako
napíklad známky nárazu i vodní i chemické koroze.
Nevhodná údržba i oprava - Tento výrobek musí být udržován v souladu s postupy a plány v Návodu k použití, k oprav i
servisu se smí používat pouze originální souástky od rmy Briggs & Stratton. Na poškození zpsobená nedostatkem údržby
i použitím jiných souástek se nevztahuje záruka.
Normální opotebování - Jako všechna jiná mechanická zaízení, i vaše jednotka podléhá opotebování, i když bude ádn
udržována. Záruka se nevztahuje na pípady, kdy normální použití vedlo k vypršení životnosti výrobku nebo jeho ásti. Údržba
a opotebování položek jako ltry, kabely, nože i brzdící destiky (motorové brzdící destiky jsou kryty) nejsou souástí záruky,
jestliže jsou výsledkem samotného opotebování, krom pípad, kdy je tomu tak výsledkem defektu v materiálu i provedení.
Staré palivo - Aby tento výrobek ádn fungovat, vyžaduje si erstvé palivo, které je v souladu s podmínkami uvedenými v
Návodu k použití. Na poškození zpsobené starým palivem (úniky z karburátoru, ucpané palivové hadiky, nepohyblivé ventily,
atd.) se nevztahuje záruka.
* Platí pouze pro motory Briggs and Stratton. Záruka na motory jiných výrobc než spolenosti Briggs and Stratton je poskytována výrobcem
motoru.
cs
31
32
N
ep o
ro t fo
du r
ct
io
n
R
INHALT
Deckblatt .............................................................................................................. 1
Abbildungen ........................................................................................................ 3
Bedienersicherheit .............................................................................................. 8
Funktionen und Bedienelemente..................................................................... 16
Bedienung .......................................................................................................... 19
Wartung .............................................................................................................. 24
Fehlersuche und -behebung ............................................................................ 28
Technische Daten ............................................................................................. 30
Garantie .............................................................................................................. 31
Allgemeine Informationen
Vielen Dank für den Kauf dieses hochwertigen Aufsitzmähers. Wenn Sie das Produkt gemäß den Angaben in dieser
Bedienungsanleitung bedienen und warten, wird es Ihnen viele Jahre lang zuverlässig nützliche Dienste leisten.
Dieses Handbuch beinhaltet Sicherheitshinweise, um Ihnen die Gefahren und Risiken im Zusammenhang mit Aufsitzmähern
bewusst zu machen, und Ihnen zu vermitteln, wie man sie vermeidet. Dieser Aufsitzmäher ist ausschließlich zum Mähen von
Rasenächen und für keinen anderen Zweck gedacht. Es ist wichtig, dass Sie diese Bedienungsanleitung gründlich durchlesen
und verstehen, bevor Sie die Maschine in Betrieb nehmen oder nutzen. Bewahren Sie diese Original-Bedienungsanleitung
zum späteren Nachschlagen auf.
Produktdaten
CE-Zeichen
Tragen Sie die Bezeichnung und Nummer Ihres Modells,
die Herstellernummern und die Seriennummer des Motors
in die vorgesehenen Felder ein, um ein späteres Aunden
zu erleichtern. Diese Nummern stehen auf den jeweiligen
abgebildeten Teilen.
A.
B.
C.
D.
E.
F.
G.
H.
I.
N
ep o
ro t fo
du r
ct
io
n
Identikationsnummer des Herstellers
Seriennummer des Herstellers
Name und Adresse des Herstellers
Maximale Motorendrehzahl in Umdrehungen pro Minute
Nutzleistung in Kilowatt
Gewicht des Geräts in Kilogramm
CE-Konformitätslogo
Baujahr
Gwährte Schalleistung in Dezibel
Sie MÜSSEN über diese Angaben verfügen, um
Ersatzteile, Serviceleistungen oder Informationen vom
zugelassenen Fachhändler zu erhalten.
PRODUKTDATEN
Modellbezeichnung, Name/ Nummer
Herstellernummer des Produkts
Händlername
MODEL NO.
xxxxxxx
SERIAL NO.
xxxxxxxxxx
Seriennummer des Produkts
Seriennummer des Mähwerks
R
Herstellernummer des Mähwerks
A
Kaufdatum
D
xxxx min-1
E x.x kW
F xxx kg
B
C
XXXXXXXXXXXXXXXXXXXXXX
XXXXXXXXXXXXXXXXX
G
20xx
xxx
I
dB
H
MOTORANGABEN
Motorhersteller
Motormodell
Motortyp/ Spezif.
Motorkennzeichen/ Seriennummer
“Unsicherheit der Vibrationsmessung – Die Maschinenvibration wurde mit Verfahren und Methoden aufgezeichnet,
die in den entsprechenden, zum Zeitpunkt der Fertigung
gültigen internationalen Standards beschrieben waren. Die
Messunsicherheiten können zu einer Abweichung von bis zu
5 % von dem Wert führen, der in der Konformitätserklärung
veröentlicht wurde.“
Die illustrierte Teileliste zu dieser Maschine kann von BRIGGSandSTRATTON.com heruntergeladen werden. Bitte geben Sie
das Modell und die Seriennummer bei der Bestellung von Ersatzteilen an.
Copyright © 2012 Briggs & Stratton Power Products Group, LLC
Milwaukee, WI, USA. Alle Rechte vorbehalten.
de
7
Bedienersicherheit
Wichtige Sicherheitshinweise
BEWAHREN SIE DIESE BEDIENUNGSANLEITUNG GUT AUF
- Diese Bedienungsanleitung enthält wichtige Anleitungen, die bei
der Erstinbetriebnahme, der Bedienung und Wartung der Maschine zu befolgen sind. Bewahren Sie diese Original-Bedienungsanleitung zum späteren Nachschlagen auf.
Warnsymbole und deren Bedeutung
Augenschutz
tragen
Handbuch
lesen
Kraftstoabsperrung
Stroschlag
Stopp
Rückschlag
Explosion
Ein/Aus
Gefährliche
chemikalie
Schnell
Heisse
oberäche
Langsam
Gefahr durch
umkippen
Öl
Choke
Kraftsto
Amputationsgefahr
Das Warnsymbol wird zur Kennzeichnung von Sicherheitshinweisen über Gefahren verwendet, die Personenschäden
verursachen können. Ein Signalwort (GEFAHR, WARNUNG oder
VORSICHT) wird zusammen mit dem Warnsymbol verwendet,
um die Wahrscheinlichkeit und den potenziellen Schweregrad von
Verletzungen anzuzeigen. Außerdem kann ein Gefahrensymbol
verwendet werden, um die Art der Gefahr darzustellen.
GEFAHR weist auf eine Gefahr hin, die zum Tod oder zu
schweren Verletzungen führt, wenn sie nicht vermieden wird.
WARNUNG weist auf eine Gefahr hin, die zum Tod oder zu
schweren Verletzungen führen könnte, wenn sie nicht vermieden
wird.
8
ACHTUNG weist auf eine Situation hin, die zu einer Beschädigung des Produkts führen könnte.
WARNUNG
Gemäß den Erkenntnissen des Staates Kalifornien enthalten
die Motorabgase dieses Produkts Chemikalien, die Krebs oder
Geburtsfehler verursachen oder die Fortpanzungsfähigkeit beeinträchtigen können.
WARNUNG
Gemäß den Erkenntnissen des Staates Kalifornien enthalten
bestimmte Bestandteile und Zubehörteile des Produkts Chemikalien, die Krebs oder Geburtsfehler verursachen oder die Fortpanzungsfähigkeit beeinträchtigen können. Waschen Sie sich nach der
Bedienung die Hände.
WARNUNG
Die Batteriepole, Anschlüsse und entsprechende Zubehörteile enthalten Blei und Bleikomponenten - Chemikalien, die gemäß
den Erkenntnissen des Staates Kalifornien Krebs oder Geburtsfehler verursachen oder die Fortpanzungsfähigkeit beeinträchtigen
können. Waschen Sie sich nach der Bedienung die Hände.
N
ep o
ro t fo
du r
ct
io
n
Toxische gase
Bewegliche
teile
R
Feuer
VORSICHT weist auf eine Gefahr hin, die zu leichten
bis mittelschweren Verletzungen führen könnte, wenn sie nicht
vermieden wird.
WARNUNG
Ein laufender Motor erzeugt Kohlenmonoxid, ein geruchloses,
farbloses und giftiges Gas.
Das Einatmen von Kohlenmonoxid kann Kopfschmerzen,
Müdigkeit, Benommenheit, Übelkeit, Erbrechen, Verwirrung,
epileptische Anfälle, Ohnmacht verursachen oder zum Tod
führen.
• Die Maschine darf NUR im Freien verwendet werden.
• Es ist sicherzustellen, dass keine Abgase durch Fenster, Türen,
Lüftungsönungen oder andere Önungen in geschlossene
Räume gelangen.
WARNUNG
Laufende Motoren erzeugen Wärme. Teile des Motors, besonders der Schalldämpfer, können sehr heiß werden.
Bei Berührung kann es zu schweren Verbrennungen kommen.
Brennbare Fremdkörper wie Laub, Gras, Zweige usw. können sich entzünden.
• Schalldämpfer, Zylinder und Kühlrippen vor dem Berühren
abkühlen lassen.
• Fremdkörperansammlungen vom Schalldämpfer- und Zylinderbereich entfernen.
• Der Einsatz des Motors auf Wald-, Busch- oder Grasland
verstößt gegen das kalifornische Gesetz (public resource
code, section 4442), wenn die Auspuanlage nicht mit
einem vorgeschriebenen betriebsfähigen Funkenfänger
ausgestattet ist. Andere Staaten oder Bundesgerichtsbar
keiten können ähnliche Gesetze besitzen. Kontaktieren Sie
den Originalhersteller oder Händler, um einen passenden
Funkenfänger für die an diesem Motor installierte Auspuanlage zu beziehen.
Sicherer Betrieb
Bediensicherheit
Die Sicherheit eines Geräts mit Kraftantrieb hängt wesentlich vom
Bediener ab. Wird es falsch verwendet oder nicht ordnungsgemäß
gewartet, kann es gefährlich sein! Denken Sie daran, dass Sie für
Ihre eigene Sicherheit und die Ihrer Mitmenschen verantwortlich sind.
Handeln Sie nach Ihrem gesunden Menschenverstand und überlegen
Sie sich genau, was Sie tun. Wenn Sie sich nicht sicher sind, ob Sie
die Aufgabe mit der gewählten Maschine sicher durchzuführen können,
fragen Sie einen Fachmann. Wenden Sie sich an Ihren Fachhändler vor
Ort.
Lesen Sie das Handbuch
R
N
ep o
ro t fo
du r
ct
io
n
Die Bedienungsanleitung beinhaltet wichtige Sicherheitsinformationen,
die Sie VOR sowie WÄHREND des Betriebs Ihrer Maschine
beachten müssen.
Sie beschreibt Methoden zur sicheren Bedienung, erläutert die
Funktionen und Bedienelemente des Produkts und gibt Anleitungen zur
Wartung, damit Sie das Beste aus Ihrer Investition herausholen können.
Lesen Sie alle Sicherheitsregeln und -informationen auf den folgenden
Seiten sorgfältig durch. Lesen Sie außerdem den Abschnitt Bedienung
vollständig durch.
Kinder
Kinder können Opfer von tragischen Unfällen werden. Lassen Sie
nicht zu, dass sie sich in der Nähe des Arbeitsbereiches aufhalten.
Kinder werden oft von Rasenmähern und vom Rasenmähen magisch
angezogen. Gehen Sie niemals davon aus, dass Kinder dort bleiben,
wo Sie sie zuletzt gesehen haben. Wenn die Gefahr besteht, dass
Kinder in Ihren Mähbereich laufen, lassen Sie sie durch einen
verantwortungsbewussten Erwachsenen beaufsichtigen.
LASSEN SIE KINDER NICHT AUF DEM RASENMÄHER MITFAHREN!
Dies ermutigt sie auch in Zukunft sich in der Nähe der laufenden
Maschine aufzuhalten. Dabei könnten sie sich schwer verletzen. In
einem Moment, in dem Sie es nicht erwarten, könnten sie sich dann der
Maschine nähern und überfahren werden.
de
Rückwärts fahren
Mähen Sie nie rückwärts, sofern
es nicht unbedingt
notwendig ist.
Schauen Sie
immer nach
unten und nach
hinten, bevor und
während
Sie rückwärts
fahren, auch
wenn die
Mähmesser
ausgerückt sind.
9
Arbeit auf geneigten Flächen
3.5 ft
(1,5 m)
20.0 ft (6,0 m)
Sie könnten schwer verletzt oder sogar getötet werden, wenn Sie mit einem
Aufsitzmäher an zu steilen Hängen mähen. Wenn Sie einen Aufsitzmäher an
einem Hang verwenden, der zu steil ist oder an dem Sie keine ausreichende
Bodenhaftung besitzen, können Sie die Kontrolle über das Gerät verlieren
und sich überschlagen.
Als Faustregel gilt, mit der Maschine keine Hänge zu befahren, an denen Sie
(im Zweiradantriebmodus) nicht zurücksetzen können. Nicht an Hängen mit
einem Gefälle von mehr als 106,68 cm (3,5 Fuß) Steigung über eine Länge
von 609,60 cm (20 Fuß) arbeiten. Fahren Sie Steigungen immer senkrecht
hoch und runter: Fahren Sie niemals quer zum Hang.
Die zu befahrende Oberäche hat einen erheblichen Einuss auf Stabilität
und Kontrolle. Feuchtes Gras oder ein vereister Boden kann Ihre Kontrolle
über das Gerät stark beeinträchtigen.
Wenn Sie unsicher sind, die Maschine an einem Hang zu betreiben,
unterlassen Sie dies. Gehen Sie kein Risiko ein.
Bewegliche Teile
N
ep o
ro t fo
du r
ct
io
n
Diese Maschine verfügt über viele bewegliche Teile, die Sie oder andere
Personen verletzen können. Wenn Sie jedoch ordnungsgemäß Ihren Platz im Sitz
eingenommen haben und alle Regeln in dieser Bedienungsanleitung befolgen, ist
dieses Gerät sicher zu bedienen.
Im Mähwerk benden sich rotierende Messer, die Hände oder Füße abtrennen
können. Lassen Sie niemanden in die Nähe der laufenden Maschine!
Um Ihnen, der Bedienperson, dabei zu helfen dieses Gerät sicher zu verwenden,
ist es mit einem Sicherheitssystem versehen, dass die Anwesenheit einer
Bedienperson kontrolliert. Versuchen Sie NICHT, das System zu ändern oder
zu umgehen. Suchen Sie sofort Ihren Händler auf, wenn das System nicht alle
Sicherheitsverriegelungstests in diesem Handbuch besteht.
Gefahr durch schleudernde Gegenstände
R
Diese Maschine verfügt über sich drehende Mähmesser. Diese Messer können
Fremdkörper aufnehmen und auswerfen, so dass eine Person in der Nähe
ernsthaft verletzt werden könnte. Reinigen Sie die Rasenäche, bevor Sie mit dem
Mähen beginnen.
Die Maschine darf nicht bedient werden, wenn die Grasfangeinrichtung oder der
Auswurfschutz (Leitblech) nicht ordnungsgemäß angebracht wurden.
Lassen Sie niemanden in die Nähe des Mähbereichs während die Maschine läuft!
Falls jemand den Bereich betritt, schalten Sie die Maschine sofort aus, bis die
Person sich wieder entfernt hat.
Kraftstoff und Wartung
Benzin ist extrem leicht entflammbar. Seine Dämpfe sind ebenfalls
extrem entflammbar und können zu entfernten Zündquellen schweben.
Benzin darf nur als Kraftstoff verwendet werden, nicht als Lösungs- oder
Reinigungsmittel. Kraftstoff sollte nie an einem Ort gelagert werden, wo
sich seine Dämpfe anstauen oder sich zu einer Zündquelle wie einer
Kontrolllampe bewegen können. Kraftstoff gehört in einen zugelassenen,
versiegelten Kunststoffkanister oder in den Kraftstofftank des Aufsitzmähers,
wobei darauf zu achten ist, dass der Tankdeckel sicher verschlossen ist.
Verschütteter Kraftstoff muss sofort entfernt werden.
Eine ordnungsgemäße Wartung ist für die Sicherheit und Leistung Ihres
Gerätes wichtig. Führen Sie die in diesem Handbuch aufgelisteten
Wartungsverfahren sowie regelmäßige Überprüfungen des
Sicherheitssystems durch.
10
Lesen Sie sich diese Sicherheitsregeln durch, und befolgen Sie sie strikt. Bei Nichtbeachtung dieser Regeln
besteht die Gefahr, dass Sie die Kontrolle über das Gerät verlieren. Dies kann Ihnen oder anderen Personen
schwere Verletzungen bis hin zur Todesfolge zufügen. Durch das Mähwerk können Hände und Füße abgeschnitten und Objekte umher geschleudert werden. Das Dreieck im Text hebt wichtige Sicherheits
warnungen hervor, die unbedingt befolgt werden müssen.
ALLGEMEINER BETRIEB
16. Seien Sie besonders vorsichtig beim Be- und Entladen der
Maschine auf einen/von einem Anhänger oder Transporter.
17. Tragen Sie immer einen Augenschutz, wenn Sie diese Maschine betreiben.
18. Erhebungen zeigen, dass der prozentuale Anteil von Personen über 60 Jahre, die durch Maschinen mit Kraftantrieb
verletzt werden, sehr hoch ist. Diese Bediener sollten ihre
Fähigkeit einschätzen, das Gerät sicher genug zu bedienen,
um sich und andere vor Verletzungen zu schützen.
19. Folgen Sie den Empfehlungen des Herstellers für die Radoder Gegengewichte.
20. Denken Sie immer daran, dass der Bediener für alle Unfälle
an Personen und Sachwerten verantwortlich ist.
21. Alle Fahrer sollten versuchen, professionelle und praktische
Anleitungen zu erhalten.
22. Tragen Sie immer stabiles Schuhwerk und Hosen. Betreiben
Sie das Gerät niemals barfuss oder in Sandalen.
23. Überprüfen Sie vor der Benutzung des Geräts immer durch
Sichtprüfung, ob die Messer und die Messerbefestigungen
vorhanden, intakt und sicher sind. Tauschen Sie verschlissene oder beschädigte Teile aus.
24. Rücken Sie Zubehörgeräte aus, bevor Sie tanken, ein Zubehör auswechseln, Einstellungen vornehmen (es sei denn,
die Einstellung kann von der Position des Bedieners aus
durchgeführt werden).
25. Wenn die Maschine geparkt, gelagert oder unbeaufsichtigt
gelassen wird, senken Sie das Mähwerk ab, es sei denn, es
wird eine mechanische Sperre verwendet.
26. Bevor Sie aus irgendeinem Grund die Bedienposition verlassen, ziehen Sie die Feststellbremse (sofern vorhanden) an,
kuppeln Sie die Antriebswelle aus, stellen Sie den Motor ab
und ziehen Sie den Schlüssel ab.
27. Um die Brandgefahr zu reduzieren, sorgen Sie dafür, dass
das Gerät frei von Gras und Blättern und überschüssigem
Öl ist. Parken oder halten Sie nicht über trockenen Blättern,
Gras oder brennbarem Material.
R
N
ep o
ro t fo
du r
ct
io
n
1. Lesen, verstehen und befolgen Sie alle Anweisungen im
Handbuch und am Gerät, bevor Sie dieses bedienen.
2. Halten Sie Hände und Füße fern von rotierenden Teilen und
der Unterseite der Maschine. Halten Sie sich immer von der
Auswurfönung fern.
3. Erlauben Sie nur verantwortungsbewussten Erwachsenen,
die mit den Anleitungen vertraut sind, das Gerät zu bedienen
(örtliche Vorschriften können eine Altersbeschränkung des
Bedieners vorschreiben).
4. Halten Sie den Bereich von frei Objekten, wie Steinen, Spielzeug, Kabel, die aufgenommen werden und durch das/die
Messer weggeschleudert werden könnten.
5. Vor dem Mähen ist sicher zu stellen, dass sich im Bereich
keine Personen benden. Halten Sie die Maschine an, wenn
jemand den Bereich betritt.
6. Nehmen Sie niemals Mitfahrer mit.
7. Mähen Sie nie rückwärts, sofern es nicht unbedingt notwendig ist. Schauen Sie immer nach unten und nach hinten,
bevor und während Sie rückwärts fahren.
8. Richten Sie das Auswurfmaterial nie direkt auf Personen.
Vermeiden Sie das Auswerfen von Material gegen Wände
oder Hindernisse. Das Material könnte gegen die Bedienperson zurückgeschleudert werden. Stoppen Sie das/die
Messer, wenn Sie Kiesächen überqueren.
9. Nehmen Sie die Maschine nicht in Betrieb, ohne den vollständigen Grasfänger, Auswurfschutz (Leitblech) oder andere Sicherheitseinrichtungen angebracht zu haben.
10. Verlangsamen Sie die Fahrt, bevor Sie wenden.
11. Lassen Sie die laufende Maschine niemals unbeaufsichtigt.
Rücken Sie stets die Messerantriebswelle (PTO) aus, ziehen
Sie die Parkbremse an, stellen Sie den Motor ab und ziehen
Sie die Schlüssel ab, bevor Sie absteigen.
12. Rücken Sie die Messerantriebswelle (PTO) aus, wenn Sie
nicht mähen. Stellen Sie den Motor ab und warten Sie, bis
alle Teile vollständig zum Stillstand gekommen sind, bevor
Sie die Maschine säubern, den Grasfänger abnehmen oder
den Auswurfschutz von Blockierungen befreien.
13. Betreiben Sie die Maschine nur bei Tageslicht oder starkem
Kunstlicht.
14. Betreiben Sie die Maschine nie unter dem Einuss von Alkohol oder Drogen.
15 Achten Sie auf den Verkehr, wenn Sie in der Nähe von Straßen arbeiten oder Straßen überqueren.
TRANSPORT UND LAGERUNG
1. Wenn Sie das Gerät auf einem oenen Anhänger transportieren, achten Sie darauf, dass es nach vorn in Fahrtrichtung
schaut. Wenn es rückwärts gerichtet wird, könnte Windauftrieb das Gerät beschädigen.
2. Verwenden Sie immer sichere Praktiken beim Auftanken
und bei der Handhabung von Kraftsto, wenn Sie das Gerät
nach Transport oder Lagerung betanken.
3. Lagern Sie das Gerät nie (mit Kraftsto betankt) in einem
schlecht belüfteten Bereich. Kraftstodämpfe können
zu einer Zündquelle (wie einem Ofen, Wasserboiler etc.)
schweben und eine Explosion verursachen. Kraftstodämpfe sind außerdem für Menschen und Tiere giftig.
de
4. Befolgen Sie immer die Bedienungsanleitung für den Motor,
um das Gerät auf die Lagerung sowohl für kurze als auch für
längere Zeiträume vorzubereiten.
5. Befolgen Sie immer die Anweisungen für ordnungsgemäße
Inbetriebnahmeverfahren in der Bedienungsanleitung für
den Motor, wenn Sie das Gerät wieder in Betrieb nehmen.
6. Lagern Sie das Gerät oder den Kraftstobehälter nie in Innenräumen, in denen eine oene Flamme oder Zündamme
vorhanden ist, wie zum Beispiel in der Nähe eines Warmwasserbereiters. Lassen Sie das Gerät abkühlen, bevor Sie
es lagern.
11
ARBEIT AUF GENEIGTEN FLÄCHEN
WARNUNG
Fahren Sie niemals auf Abhängen, die steiler als 17,6 Prozent
sind (10°), was einer vertikalen Erhöhung von 106 cm auf 607
cm horizontaler Länge bedeutet.
Wenn die Maschine an Hängen zum Einsatz kommt, sind
zusätzliche Radgewichte oder Gegengewichte zu verwenden.
Wenden Sie sich an Ihren Händler, um herauszunden,
welche Gewichte verfügbar und geeignet für Ihre Maschine
sind.
Wählen Sie eine langsame Fahrgeschwindigkeit aus,
bevor Sie auf die geneigte Fläche fahren. Seien Sie bei der
Verwendung von hinten angebrachten Grasfangeinrichtungen
trotz der Gewichte an der Vorderseite besonders vorsichtig,
wenn Sie auf geneigten Flächen arbeiten.
Mähen Sie auf einer geneigten Fläche nach OBEN und
nach UNTEN, nie quer zum Hang. Seien Sie vorsichtig
bei Richtungsänderungen. FAHREN SIE AUF EINER
GENEIGTEN FLÄCHE NICHT AN UND HALTEN SIE NICHT
AN.
KINDER
Unzureichende Aufmerksamkeit des Bedieners in der Nähe von
Kindern kann zu tragischen Unfällen führen. Kinder werden oft
durch das Gerät und das Rasenmähen angezogen. Gehen Sie
niemals davon aus, dass Kinder dort bleiben, wo Sie sie zuletzt
gesehen haben.
1. Halten Sie Kinder außerhalb des Mähbereiches und unter
der sorgfältigen Obhut eines anderen verantwortlichen Erwachsenen.
2. Seien Sie vorsichtig und schalten Sie die Maschine ab,
wenn Kinder in der Nähe sind.
3. Vor und während des Rückwärtsfahrens, schauen Sie nach
hinten und nach unten und achten Sie auf kleine Kinder.
4. Nehmen Sie niemals Kinder mit, selbst dann nicht, wenn
das/die Messer abgeschaltet sind. Sie könnten herunterfallen und sich ernsthaft verletzten oder den sicheren Betrieb
stören. Kinder, die in der Vergangenheit mitfahren durften,
können plötzlich im Mähbereich erscheinen, weil sie nochmals mitgenommen werden wollen, und könnten dabei
überfahren oder umgeworfen werden.
5. Lassen Sie das Gerät nie von Kindern betreiben.
6. Seien Sie besonders vorsichtig, wenn Sie sich unübersichtlichen Ecken, Büschen, Bäumen oder anderen Gegenständen nähern, die den Blick behindern.
R
N
ep o
ro t fo
du r
ct
io
n
Geneigte Flächen (Abhänge, Steigungen) sind häug Ursache
für den Verlust der Kontrolle und das Umkippen des Geräts, was
zu schweren Verletzungen und zum Tod führen kann. Die Arbeit
auf einem Hang erfordert besondere Vorsicht. Falls Sie auf einem
Hang nicht zurücksetzten können oder falls Sie sich unsicher fühlen, mähen Sie dort nicht.
Durch das Anziehen der Bremse kann man die Kontrolle über
einen handgeführten oder Aufsitzmäher, der auf einen Hang ins
Rutschen gekommen ist, nicht wiedererlangen. Die Hauptgründe
für den Verlust der Kontrolle sind: unzureichende Bodenhaftung
der Reifen, zu hohe Geschwindigkeit, falsches Bremsen, ungeeigneter Maschinentyp für die Arbeit, Nichtbeachtung der Bodenbedingungen, falsches Anhängen und falsche Lastverteilung.
1. Mähen Sie stets senkrecht nach oben und unten, nicht quer
zum Hang.
2. Passen Sie auf Löcher, Furchen oder Hügel auf. Unebenes
Terrain kann zum Umkippen des Geräts führen. Hindernisse
können durch hohes Gras verdeckt sein.
3. Wählen Sie eine niedrige Geschwindigkeit, sodass Sie nicht
anhalten oder die Geschwindigkeit ändern müssen, während Sie auf der Steigung sind.
4. Mähen Sie nicht auf nassem Gras. Die Reifen könnten
sonst die Traktion verlieren.
5. Fahren Sie Abhänge stets mit eingelegtem Gang hinunter.
Fahren Sie niemals im Leerlauf einen Abhang hinunter.
6. Vermeiden Sie es, an Abhängen zu starten, anzuhalten
oder umzudrehen. Sollten die Reifen die Traktion verlieren,
rücken Sie die Messer aus und bewegen Sie sich langsam
gerade den Abhang hinunter.
7. Führen Sie alle Bewegungen auf Steigungen langsam und
schrittweise durch. Führen Sie keine plötzlichen Geschwindigkeits- und Richtungsänderungen durch. Diese könnten
zum Umkippen der Maschine führen.
8. Seien Sie besonders vorsichtig, wenn Sie die Maschine mit
Grasfangeinrichtungen oder anderem Zubehör betreiben;
diese können die Stabilität des Gerätes beeinträchtigen.
Verwenden Sie das Gerät nicht an steilen Abhängen.
9. Versuchen Sie nicht, die Maschine zu stabilisieren, indem
Sie Ihren Fuß auf den Boden stellen (bei Aufsitzmähern).
10. Mähen Sie nicht in der Nähe von steilen Abhängen, Gräben
oder Böschungen. Der Mäher könnte plötzlich umkippen,
wenn ein Rad über die Kante eines Felsvorsprungs oder
Grabens kommt oder wenn eine Kante nachgibt.
11. Verwenden Sie keine Grasfangeinrichtungen an steilen Abhängen.
12. Mähen Sie keine Abhänge, wenn Sie dort nicht zurücksetzen können.
13. Informieren Sie sich bei Ihrem autorisierten Händler/Einzelhändler über empfohlene Reifengewichte oder Gegengewichte zur Verbesserung der Stabilität.
14. Entfernen Sie Hindernisse, wie Steine, Baumstümpfe etc.
15. Fahren Sie langsam. Die Räder könnten auf geneigten Flächen die Traktion verlieren, selbst wenn die Bremsen ordnungsgemäß funktionieren.
16. Wenden Sie nicht auf Abhängen, wenn es nicht unbedingt
erforderlich ist. Falls doch, dann sollten Sie möglichst langsam wenden und schrittweise hinunter fahren.
ABSCHLEPPZUBEHÖR (BEI AUFSITZGERÄTEN)
1. Schleppen Sie nur mit einer Maschine ab, die über eine
dafür geeignete Anhängerkupplung verfügt. Hängen Sie
Zubehör nur an der Anhängerkupplung an.
2. Befolgen Sie die Herstellerempfehlungen in Bezug auf die
Gewichtsbeschränkungen für das Ziehen von Zubehör und
das Abschleppen an Hängen / Steigungen.
3. Erlauben Sie es niemals, dass sich Kinder oder andere Person auf dem gezogenen Zubehör benden.
4. An Abhängen / Steigungen kann das Gewicht des gezogenen Zubehörs zum Verlust des Kraftschlusses und somit
zum Verlust der Kontrolle über das Fahrzeug führen.
5. Fahren Sie langsam und beachten Sie, dass Sie einen längeren Bremsweg haben.
6. Fahren Sie niemals im Leerlauf einen Abhang hinunter.
12
ABGASE
1. Die Motorenabgase von diesem Produkt enthalten Chemikalien, von denen bekannt ist, dass sie in bestimmten Mengen Krebs oder Geburtsfehler verursachen oder negative
Auswirkung auf die Fortpanzung haben können.
2. Suchen Sie nach den relevanten Informationen zu Emissionsgrenzwerten auf dem Motorenetikett.
SERVICE UND WARTUNG
11. Entfernen Sie den Kraftstolter nicht, wenn der Motor noch
heiß ist, da sich sonst ausgelaufenes Benzin entammen
kann. Spreizen Sie Kraftstoeitungsschellen nicht mehr als
nötig. Achten Sie darauf, dass nach der Montage die Schellen die Schläuche fest über dem Filter halten.
12. Verwenden Sie kein Benzin, dass METHANOL enthält
oder Gasöl, dass mehr als 10% ETHANOL enthält, BenzinZusatzstoe oder weißes Gas, da es sonst zu Schäden am
Motor/Kraftstosystem kommen kann.
13. Wenn der Tank entleert werden muss, sollte dies im Freien
geschehen.
14. Ersetzen Sie schadhafte Dämpfer/Schalldämpfer.
15. Verwenden Sie nur vom Hersteller zugelassene Ersatzteile,
wenn Sie Reparaturen vornehmen.
16. Halten Sie sich bei allen Einstellungen und Ausrichtungen
immer an die Herstellerangaben.
17. Es sollten nur zugelassene Dienstleister für größere Wartungsarbeiten und Reparaturen hinzugezogen werden.
18. Versuchen Sie nie, größere Reparaturen an dieser Maschine vorzunehmen, es sei denn Sie wurden entsprechend
geschult. Unsachgemäße Wartungsverfahren können zu
gefährlichem Betrieb, Schäden an der Maschine und zum
Erlöschen der Herstellergarantie führen.
19. Bei Mähern mit mehreren Messern müssen Sie vorsichtig
sein, da das Drehen eines Messers dazu führen kann, dass
sich auch die anderen Messer drehen.
20. Verändern Sie die Motorreglereinstellungen nicht und drehen Sie den Motor nicht zu hoch. Der Betrieb des Motors
mit zu hoher Drehzahl kann die Verletzungsgefahr erhöhen.
21. Rücken Sie angetriebenes Zubehör aus, stoppen Sie die
Maschine, ziehen Sie den Schlüssel ab und unterbrechen
Sie das/die Zündkerzenkabel bevor Sie: Blockierungen an
Zubehör und Rinnen entfernen, Wartungsarbeiten vornehmen, oder wenn Sie gegen ein Objekt schlagen oder wenn
das Gerät unnormal vibriert. Nachdem Sie ein Objekt getroffen haben, sollten Sie die Maschine auf Schäden überprüfen
und Reparaturen durchführen, bevor Sie das Gerät wieder
neu starten und in Betrieb nehmen.
22. Bringen Sie Hände niemals in die Nähe sich bewegender
Teile, z. B. an den Hydropump-Kühlventilator, wenn der Traktor läuft. (Hydropump-Kühlventilatoren benden sich normalerweise oben auf der Treibachse)
23. Geräte mit hydraulischen Pumpen, Schläuchen oder Motoren: WARNUNG: Hydrauliküssigkeit, die unter Druck
austritt, kann die Haut durchdringen und ernsthafte Schäden
verursachen. Wenn Fremdüssigkeit auf die Haut gespritzt
wird, muss diese innerhalb weniger Stunden von einem
Arzt operativ entfernt werden, der sich mit dieser Art von
Verletzung auskennt, ansonsten kann es zu Wundbrand
kommen. Halten Sie Körper und Hände von den Stiftlöchern
oder Düsen fern, die Hydrauliküssigkeit unter hohem Druck
ausstoßen. Verwenden Sie Papier oder Karton und nicht die
Hände, um Undichtheiten aufzuspüren. Achten Sie darauf,
dass alle Hydrauliküssigkeitsanschlüsse dicht sind und
sich alle Hydraulikschläuche und Leitungen in einem guten
Zustand benden, bevor Sie das System mit Druck beaufschlagen. Wenn Undichtheiten auftreten, müssen Sie das
Gerät sofort von einem autorisierten Händler warten lassen.
24. WARNUNG: Geräte mit Energiespeicher. Eine versehentliche Freigabe von Federn kann zu schweren Verletzungen
führen. Federn müssen durch einen autorisierten Techniker
entfernt werden.
25. Modelle, die mit einem Motorkühler ausgestattet sind:
WARNUNG: Geräte mit Energiespeicher. Entfernen Sie
den Kühlerdeckel nie bei laufendem Motor, um schwere Körperverletzungen durch heiße Kühlüssigkeit oder Dampf zu
vermeiden. Stellen Sie den Motor ab und lassen Sie ihn abkühlen. Auch danach gilt äußerste Vorsicht beim Entfernen
des Deckels.
N
ep o
ro t fo
du r
ct
io
n
Sicherer Umgang mit Kraftsto
1. Löschen Sie alle Zigaretten, Zigarren, Pfeifen und andere
Zündquellen.
2. Verwenden Sie nur zugelassene Benzinkanister.
3. Nehmen Sie bei laufendem Motor niemals den Tankdeckel
ab oder füllen Kraftsto nach. Den Motor vor dem Auftanken
abkühlen lassen.
4. Betanken Sie die Maschine nie in Innenräumen.
5. Lagern Sie die Maschine oder den Kraftstobehälter nicht
in Räumen, in denen eine oene Flamme, Funken oder eine
Anzeigeleuchte (wie an einem Wasserboiler oder anderen
Geräten) vorhanden ist.
6. Befüllen Sie Behälter nie innerhalb eines Fahrzeugs oder auf
einem LKW-Anhänger mit Kunststoauskleidung. Stellen
Sie den Behälter immer auf den Boden, von Ihrem Fahrzeug
entfernt, bevor Sie ihn befüllen.
7. Wenn es möglich ist, entfernen Sie gasgetriebene Geräte
vom LKW oder Anhänger und betanken Sie diese auf dem
Boden. Falls das nicht möglich ist, betanken Sie das Gerät
besser mit einem tragbaren Kanister auf dem Anhänger auf,
anstatt mit einer Zapfpistole.
8. Achten Sie darauf, dass die Düse bis zum Ende des Auftankens immer mit dem Rand des Kraftstotanks oder Behälters im Kontakt bleibt. Verwenden Sie keine Zapfpistole mit
Verriegelungsvorrichtung.
9. Falls Kraftsto auf Ihre Kleidung gelangt, wechseln Sie diese
bitte sofort.
10. Füllen Sie nicht zu viel in den Tank. Schrauben Sie den
Tankdeckel wieder sicher zu.
11. Seien Sie besonders vorsichtig, wenn Sie Benzin und andere Kraftstoe verwenden. Sie sind entammbar und ihre
Dämpfe sind explosiv.
12. Falls Kraftsto verschüttet wird, versuchen Sie nicht, den
Motor zu starten, sondern bringen Sie die Maschine aus
dem Bereich weg, in dem der Kraftsto verschüttet wurde,
und vermeiden Sie jede Art von Zündquelle, bis die Kraftstodämpfe abgezogen sind.
13. Schrauben Sie alle Tankdeckel und Benzinkanister sorgfältig
wieder zu.
R
Service und Wartung
1. Betreiben Sie das Gerät niemals in geschlossenen Bereichen, wo sich Kohlenmonoxiddämpfe ansammeln könnten.
2. Halten Sie Muttern und Schrauben, besonders die der Messer, fest angezogen und achten Sie darauf, dass die Geräte
in einem guten Zustand bleiben.
3. Manipulieren Sie niemals Sicherheitsvorrichtungen. Überprüfen Sie deren einwandfreien Betrieb regelmäßig und
nehmen Sie die nötigen Reparaturen vor, wenn sie nicht ordnungsgemäß funktionieren.
4. Halten Sie das Gerät von Gras, Blättern oder anderen Ablagerungen frei. Säubern Sie das Gerät von verschüttetem Öl
und allen Ablagerungen, die mit Kraftsto vollgesogen sind.
Lassen Sie das Gerät abkühlen, bevor Sie es lagern.
5. Wenn die Messer ein Objekt treen, stoppen und inspizieren
Sie die Maschine. Reparieren Sie sie, falls nötig, bevor Sie
sie wieder starten.
6. Führen Sie niemals bei laufendem Motor Einstellungen und
Reparaturen durch.
7. Komponenten des Grasfängers und der Auswurfschutz
müssen regelmäßig überprüft werden und bei Bedarf durch
die empfohlenen Ersatzteile des Herstellers ausgetauscht
werden.
8. Die Mähmesser sind scharf. Umwickeln Sie die Messer oder
tragen Sie Handschuhe und seien Sie besonders vorsichtig,
wenn Sie sie warten.
9. Überprüfen Sie die Bremsenfunktion regelmäßig. Nehmen
Sie Einstellungen und Wartungsarbeiten wie vorgeschrieben
vor.
10. Belassen Sie Sicherheits- und Anleitungsaufkleber an ihrem
Platz oder ersetzen Sie sie, falls erforderlich.
de
13
Sicherheitsaufkleber
Aufkleber - Schnitthöhe
Artikel-Nr. 1730264
885540
Pb
Pb
CCA
@18°C
190
20 HR
AH
17
885627
Aufkleber - Batterie
Artikel-Nr. 885627
Aufkleber - Zündschalter
Artikel-Nr. 885749
N
ep o
ro t fo
du r
ct
io
n
Aufkleber - Rollfreigabe
Artikel-Nr. 7101935
1723175
Aufkleber - Gefahr,
Auswurfkanal
Artikel-Nr. 1721107
R
Aufkleber - Hauptbedienfeld CE
Artikel-Nr. 1723175
_
( 20 LB )
Aufkleber - Gefahr, rotierende Messer
Artikel-Nr. 1720389
Aufkleber - Mähbreite
Artikel-Nr. 885624
_
(34 LB )
Aufkleber - Achtung Zugstange!
Artikel-Nr. 729677
Abbildung 1
14
Sicherheitssymbole
Gefahr: Umkippen der Maschine!
Betreiben Sie diese Maschine nicht an
Steigungen von über 10°.
Gefahr: Verstümmelungsgefahr!
Diese Maschine kann Gliedmaßen
abschneiden. Halten Sie Zuschauer
und Kinder fern, wenn der Motor läuft.
Gefahr: Gefahr durch umher
geschleuderte Gegenstände!
Diese Maschine kann Objekte und
Geröll umher schleudern. Halten Sie
sicheren Abstand zu Passanten.
Gefahr: Verstümmelungsgefahr!
Dieses Mähwerk kann Gliedmaßen
abschneiden. Halten Sie Hände und
Füße in einem sicheren Abstand von
den Messern.
Gefahr: Gefahr durch umher
geschleuderte Gegenstände!
Vor dem Bedienen, erst den
Auswurfkanal befestigen.
R
Warnung: Vor Wartungsarbeiten
Schlüssel entfernen!
Ziehen Sie den Schlüssel ab und
schlagen Sie in den technischen
Anleitungen nach, bevor Sie
Reparaturen oder Wartungsarbeiten
durchführen.
N
ep o
ro t fo
du r
ct
io
n
Warnung: Bedienungsanleitung
lesen!
Lesen und verstehen Sie die
Bedienungsanleitung, bevor Sie diese
Maschine verwenden.
de
15
R
N
ep o
ro t fo
du r
ct
io
n
Funktionen und Bedienelemente
Abbildung 2
16
Gas- und Choke-Hebel
Choke-A-Matic Intek 4175
Dieser steuert die Motordrehzahl und den Choke (siehe
Abbildung 2). Für die Erhöhung der Motordrehzahl ist der
Gas- und Choke-Hebel in die Stellung SCHNELL zu stellen.
Für eine Verringerung der Motordrehzahl ist er in die Stellung
LANGSAM zu stellen. Für das Anlassen eines kalten Motors
ist der Gas- und Choke-Hebel über die Position SCHNELL
hinaus in die Stellung CHOKE zu bringen. Ein warmer Motor
muss nicht mit dem Choke betätigt werden.
HINWEIS: Fahren Sie den Aufsitzmäher immer mit dem
Gas- und Choke-Hebel in der Position SCHNELL.
Scheinwerfer
Dieser Schalter schaltet die Scheinwerfer des Mähers ein
und aus.
Rückwärtsmähoption RMO
Die Vorwärtsfahrgeschwindigkeit des Traktors wird durch das
Vorwärtsgaspedal geregelt. Die Rückwärtsfahrgeschwindigkeit des Traktors wird durch das Rückwärtsgaspedal geregelt.
Durch Drücken auf eines der beiden Pedale wird die Fahrgeschwindigkeit erhöht. Je weiter das Pedal nach unten gedrückt
wird, desto schneller bewegt sich der Traktor.
Sitzeinstellhebel
Der Sitz kann nach vorn und nach hinten verschoben werden.
Bewegen Sie den Hebel, positionieren Sie den Sitz wie gewünscht und lassen Sie den Hebel los, um den Sitz in dieser
Position einrasten zu lassen.
Warnung vor voller Grasfangeinrichtung
Der Warnton für "Grasauangeinrichtung voll" ertönt, wenn
die Grasfangeinrichtung vollständig mit Gras gefüllt ist. Wenn
der Warnton ertönt, Antriebswelle auskuppeln, an eine gewünschte Abladestelle für das Gras fahren und Auangeinrichtung entleeren.
N
ep o
ro t fo
du r
ct
io
n
Die Rückwärtsmähoption ermöglicht das Mähen im
Rückwärtsgang (oder die Verwendung von anderen mit der
Antriebswelle angetriebenen Zubehörkomponenten). Wenn
Sie rückwärts mähen wollen, drehen Sie nach Einkupplung
der Antriebswelle den RMO-Schlüssel. Nachdem die LED
aueuchtet, kann der Bediener im Rückwärtsgang mähen.
Jedes Mal, wenn die Antriebswelle eingekuppelt wird, muss
die RMO-Funktion, wenn gewünscht, neu aktiviert werden.
Fahrgeschwindigkeitspedale
Antriebswellenkupplungsschalter
Zündschalter
R
Der Antriebswellenkupplungsschalter (PTO = Power
Take-O) kuppelt Zubehörkomponenten, die von der Antriebswelle angetrieben werden, ein und aus. Um die Antriebswelle einzukuppeln, Kupplung nach OBEN ziehen.
Nach UNTEN drücken, um auszukuppeln. Der Bediener
muss fest im Sitz des Mähers sitzen, damit die Kupplung
funktioniert.
Der Zündschalter startet und stoppt den Motor; er hat vier
Positionen:
AUS
Stoppt den Motor und schaltet das
die elektrische Anlage aus.
LICHT
EIN
Ermöglicht die Einschaltung der
Frontscheinwerfer.
BETRIEB Ermöglicht den Betrieb des Motors und
versorgt die elektrische Anlage mit Strom.
START
HINWEIS: Wenn die Maschine zum Aufsammeln von Blättern
verwendet wird, wird der Warnton möglicherweise aufgrund
von trockenen Blätter nicht ausgelöst.
Feststellbremsenknopf
Dieser dient zum Anziehen der Feststellbremse, wenn der
Traktor still steht. Wenn das Bremspedal ganz durchgedrückt
und der Knopf herausgezogen wird, aktiviert dies die Feststellbremse.
Bremspedal
Durch Herunterdrücken des Bremspedals wird die Traktorbremse angezogen.
Kraftstotank
Heben Sie die Motorhaube hoch, um an den Kraftstotank zu
gelangen. Den Deckel zum Entfernen gegen den Uhrzeigersinn drehen.
Ermöglicht den Betrieb des Motors und
versorgt die elektrische Anlage mit Strom.
HINWEIS: Lassen Sie niemals den Zündschalter in der Position RUN (BETRIEB), wenn der Motor abgestellt wurde.
Dadurch wird die Batterie entladen.
de
17
Mäher-Hebearm
Dieser steuert die Schnitthöhe des Mähers. Zum Absenken
Hebel ziehen; Hebel nach oben ziehen, um das Mähwerk anzuheben. Die Schnitthöhe ist zwischen 2,5 cm (1,0“) und 8,9
cm (3,5“) einstellbar.
Hebel Grasauangeinrichtung Önen/
Schließen
Dieser önet die Grasauangeinrichtung zum Entleeren und
schließt sie zum Mähen. Zur Entleerung der Grasauangeinrichtung, Hebel herausziehen und am Gri nach vorn ziehen.
Zum Schließen, Hebel solange nach hinten drücken, bis die
Auangeinrichtung schließt und einrastet. Hebelgri für Grasauangeinrichtung loslassen.
Übertragungsfreigabe-Hebel
N
ep o
ro t fo
du r
ct
io
n
Dieser deaktiviert das Getriebe, so dass der Traktor von Hand
bewegt werden kann. Siehe Mäher per Hand schieben.
Abbildung 3
Gasregler Intek 7180
Dieser steuert die Motordrehzahl (siehe Abbildung 3). Um
die Motordrehzahl zu erhöhen, den Gashebel nach vorn
stellen; um die Motordrehzahl zu verringern, den Gashebel
zurückziehen. Die Maschine immer mit VOLLGAS betreiben.
Choke Intek 7180
R
Für den Kaltstart ist der Choke zu schließen. Önen Sie den
Choke, nachdem der Motor startet. Ein warmer Motor muss
nicht mit dem Choke betätigt werden. Hebel nach vorn bewegen, um den Choke zu schließen.
18
Bedienung
Kontrollen des Sicherheitsverriegelungssystems
Dieses Gerät ist mit Sicherheitsverriegelungsschaltern und
anderen Sicherheitsvorrichtungen ausgestattet. Diese Sicherheitssysteme dienen Ihrer Sicherheit. Versuchen Sie
nicht, die Sicherheitsschalter zu umgehen und machen Sie
sich niemals an den Sicherheitseinrichtungen zu schaen.
Reifendruck prüfen
Die Reifen sind regelmäßig zu überprüfen, um eine optimale
Traktion und beste Mähergebnisse zu erzielen (siehe
Abbildung 4).
HINWEIS: Diese Luftdruckwerte können geringfügig von den
Maximalwerten abweichen, die auf den Seiten der Reifen
aufgeprägt sind.
WARNUNG
Wenn das Gerät einen Sicherheitstest nicht besteht,
nehmen Sie es NICHT in Betrieb. Suchen Sie einen zugelassenen Händler auf.
Test 1 — Der Motor darf sich NICHT starten lassen,
wenn:
• Der Antriebswellenkupplungsschalter (PTO) in der Stellung ON steht ODER
• Das Bremspedal NICHT vollständig durchgedrückt wird
(Feststellbremse AUS) ODER
Größe
PSI
Bar
15 x 6,0
14
0,96
20 x 8,0
10
0,68
N
ep o
ro t fo
du r
ct
io
n
• Sich der Geschwindigkeitsregler NICHT in der NEUTRAL-Position bendet.
Test 2 — Der Motor SOLLTE starten, wenn:
Abbildung 4
• Der Bediener auf dem Sitz sitzt UND
• Der Antriebswellenkupplungsschalter (PTO) in der Stellung OFF (Aus) steht UND
• Das Bremspedal vollständig durchgedrückt ist (Feststellbremse AN) UND
• Sich der Geschwindigkeitsregler in der NEUTRAL-Position bendet.
Test 3 — Der Motor sollte sich ABSCHALTEN, wenn:
• Sich der Bediener vom Sitz erhebt.
Empfehlungen zum Öl
Für die bestmögliche Leistung empfehlen wir die Verwendung
von Ölen, die durch die Briggs & Stratton-Garantie abgedeckt
sind. Andere hochwertige Öle sind zulässig, wenn sie für die
Service-Klassen SF, SG, SH, SJ oder höher klassiziert sind.
Keine speziellen Additive verwenden.
Die Lufttemperaturen bestimmen die richtige Ölviskosität für
den Motor. Verwenden Sie die Tabelle, um die beste Viskosität
für den erwarteten Außentemperaturbereich auszuwählen.
Test 4 — Zeit bis zum Stillstand der Mähmesser prüfen
R
Die Mähmesser und der Antriebsriemen des Mähers sollten innerhalb von fünf Sekunden nach dem Ausschalten
des elektrischen Antriebswellenkupplungsschalters zum
vollständigen Stillstand kommen. Wenn der Antriebsriemen
des Mähers nicht innerhalb von 5 Sekunden zum Stillstand
kommt, setzen Sie sich mit Ihrem autorisierten Händler in
Verbindung.
Test 5 — Überprüfung der Rückwärtsmähfunktion
RMO
• Der Motor sollte sich ausschalten, wenn beim Versuch
des Rückwärtsfahrens die Antriebswelle eingekuppelt ist
und die RMO-Funktion nicht aktviert wurde.
• Die RMO-Lampe sollte aueuchten, wenn die RMOFunktion aktiviert wurde.
WARNUNG
Mähen im Rückwärtsgang kann für Zuschauer gefährlich sein. Unzureichende Aufmerksamkeit des Bedieners
in der Nähe von Kindern kann zu tragischen Unfällen führen.
Aktivieren Sie nie die Rückwärtsmähoption, wenn Kinder
anwesend sind. Kinder werden oft durch das Gerät und das
Rasenmähen angezogen.
de
* Bei Temperaturen unter 4 °C führt die Verwendung von SAE 30 zu
einem schweren Start.
** Über 27°C kann die Verwendung von 10W-30 zu einem höheren
Ölverbrauch führen. Überprüfen Sie den Ölstand öfter.
19
Überprüfen des Ölstands/Auüllen von Öl
Einsatz in großen Höhen
Vor dem Nachfüllen von Öl bzw. der Ölstandskontrolle
Bei Höhen von über 1524 Metern über NN ist ein Kraftsto
mit mindestens 85 Oktan/85 AKI (89 RON) zulässig. Damit
die Emissionen im zulässigen Bereich bleiben, ist eine Anpassung für große Höhen erforderlich. Der Betrieb ohne diese
Anpassung führt zu verringerter Leistung, erhöhtem Kraftstoverbrauch und erhöhten Emissionen. Bitten Sie einen autorisierten Händler um Informationen über Einstellungen für große
Höhen.
•
Den Motor waagerecht stellen.
•
Schmutz vom Öleinfüllbereich entfernen.
1. Den Ölmessstab (A, Abbildung 4) herausziehen und mit
einem sauberen Tuch abwischen.
2. Den Ölmessstab wieder hinein stecken und festziehen.
3. Den Ölmessstab herausnehmen und den Ölstand über
prüfen. Er sollte sich bei der Markierung FULL (VOLL) (B)
auf dem Ölmessstab benden.
4. Bei zu niedrigen Ölstand langsam Öl in den Motoröleinfüll
stutzen (C) füllen. Nicht überfüllen. Warten Sie nach
dem Einfüllen des Öls ca. 1 Minute lang und überprüfen
Sie dann den Ölstand erneut.
HINWEIS: Kein Öl am Öl-Schnellablass einfüllen (falls vorhanden).
Öldruck
Falls der Öldruck zu niedrig ist, wird ein Druckschalter (falls
vorhanden) entweder den Motor stoppen oder ein Warngerät
am Gerät aktivieren. Wenn dies geschieht, stoppen Sie den
Motor und überprüfen Sie den Ölstand mit dem Ölmessstab.
Wenn der Ölstand unter der Markierung ADD (Auüllen)
liegt, füllen Sie so lange Öl nach, bis es die Markierung FULL
(VOLL) erreicht. Starten Sie den Motor und überprüfen Sie
den Druck, bevor Sie das Gerät betreiben.
Falls der Ölstand zwischen den Markierungen ADD und FULL
liegt, starten Sie den Motor nicht. Wenden Sie sich an einen
autorisierten Händler, um das Problem mit dem Öldruck beheben zu lassen.
Treibstoempfehlungen
Bei der Betankung
• Stellen Sie den Motor ab und lassen Sie ihn mindestens
3 Minuten abkühlen, bevor Sie die Verschlusskappe
entfernen.
• Den Kraftstotank im Freien oder in einem gut belüfteten
Bereich füllen.
• Überfüllen Sie den Kraftstotank nicht. Füllen Sie den
Kraftsto nicht über die Unterkante des Tankstutzens auf,
damit sich das Benzin ausdehnen kann.
• Halten Sie den Kraftsto von Funken, oenen Flammen,
Zündammen, Hitze oder anderen Zündquellen fern.
• Überprüfen Sie die Kraftstoeitungen, den Tank, den
Tankdeckel und die Anschlüsse regelmäßig auf Risse und
Undichtheiten. Wechseln Sie die Teile gegebenenfalls
aus.
• Sollte Kraftsto auslaufen, warten Sie ab, bis dieser
verdunstet ist und starten Sie erst dann den Motor.
1. Heben Sie die Motorhaube hoch, um an den Kraftstotank
zu gelangen.
R
Kraftsto muss diese Anforderungen erfüllen:
•
Sauberes, frisches, unverbleites Benzin.
•
Mindestens 87 Oktan/87 AKI (91 RON). Bei Verwendung in
großer Höhe, siehe unten.
•
Benzin mit bis zu 10 % Ethanol (Ethanol/Benzin-Kraftsto)
oder bis zu 15% MTBE (Methyl-Tertiär-Butylether) ist zu
lässig.
VORSICHT: Verwenden Sie keine ungenehmigten Benzinsorten, wie zum Beispiel E85. Vermischen Sie das Öl nicht
zu Benzin und modizieren Sie den Motor nicht, damit er mit
anderen Kraftstoen läuft. Dies schadet den Motorenkomponenten und führt zur Ungültigkeit der Garantie.
Um das Kraftstosystem vor Gummibildung zu schützen, mischen Sie einen Kraftstostabilisator in den Kraftsto. Siehe
Abschnitt Lagerung . Nicht jeder Kraftsto ist gleich. Falls
Start- oder Leistungsprobleme auftreten, wechseln Sie die
Tankstelle oder wechseln Sie die Marke. Der Motor ist für
einen Betrieb mit Kraftsto geeignet Das Emissionskontrollsystem für diesen Motor ist EM (Engine Modications).
20
WARNUNG
Der Kraftsto und die Dämpfe sind leicht entzündbar
und es besteht Explosionsgefahr.
Feuer oder Explosionen können schwere
Verbrennungen oder sogar Tod zur Folge haben.
N
ep o
ro t fo
du r
ct
io
n
5. Ölmessstab wieder einstecken und festziehen.
Der Betrieb des Motors in Höhen unter 762 Metern mit dem
Kit für große Höhenlagen wird nicht empfohlen.
2. Reinigen Sie den Bereich um den Tankdeckel von
Schmutz und Ablagerungen. Entfernen Sie den Tank
deckel (A, Abbildung 6).
3. Den Kraftstotank (B) mit Kraftsto füllen. Lassen Sie dem
Kraftsto Platz zur Ausdehnung, befüllen Sie den Kraftstotank nur bis zur Unterkante des Einfüllstutzens.
4. Setzen Sie den Tankdeckel wieder auf.
Intek 7180:
Starten des Motors
WARNUNG
Der Kraftsto und die Dämpfe sind leicht entzündbar
und es besteht Explosionsgefahr.
Feuer oder Explosionen können schwere
Verbrennungen oder sogar Tod zur Folge haben.
BEIM STARTEN DES MOTORS
• Stellen Sie sicher, dass die Zündkerze, der
Schalldämpfer, der Tankdeckel und der Luftlter (je nach
Ausstattung) sicher montiert sind.
• Den Motor nicht starten, wenn die Zündkerze
herausgenommen wurde.
• Falls der Motor absäuft, stellen Sie den Choke (falls
vorhanden) auf die Position OFFEN/BETRIEB, bewegen
Sie den Hebel (falls vorhanden) in die Position SCHNELL
und lassen Sie den Motor an.
Intek 4175:
2. Vergewissern Sie sich, dass die Antriebssteuerungen ausgekuppelt sind.
3. Den Gashebel in die Position FAST (SCHNELL) schieben.
Betreiben Sie den Motor in der Position FAST (SCHNELL).
4. Bringen Sie den Choke-Hebel in die Position CHOKE.
HINWEIS: Beim erneuten Start eines warmen Motors ist der
Choke gewöhnlich nicht nötig.
5. Stecken Sie den Schlüssel in den Zündschalter und drehen Sie diesen in die Position EIN/START.
6. Wenn sich der Motor aufwärmt, den Chokehebel auf die
die Position BETRIEB stellen.
Intek 4175 und 7180:
Im Notfall kann der Motor abgestellt werden, indem ganz
einfach der Zündschalter auf STOPP gedreht wird. Verwenden Sie diese Methode nur in Notfällen. Für eine normale
Motorabstellung befolgen Sie das Verfahren, welches unter Anhalten des Traktors und Abstellen des Motors beschrieben
wird.
N
ep o
ro t fo
du r
ct
io
n
WARNUNG
Der Motor setzt Kohlenmonoxid frei, ein geruchlo
ses, farbloses und giftiges Gas.
Wird Kohlenmonoxid eingeatmet, kann dies zu Übel
keit, Ohnmacht oder zum Tod führen.
Feuer oder Explosionen können schwere Verbrennungen
oder sogar Tod zur Folge haben.
• Starten und Laufen des Motors im Freien.
• Starten oder verwenden Sie die Maschine nicht in
geschlossenen Räumen, auch wenn Türen und Fenster
geönet sind.
1. Prüfen Sie den Ölstand. Siehe hierzu im Abschnitt Überprüfen des Ölstands/Au üllen von Öl.
HINWEIS: Falls der Motor nach wiederholten Versuchen nicht
startet, wenden Sie sich an einen autorisierten Händler.
Fahren des Traktors
1. Prüfen Sie den Ölstand. Siehe hierzu im Abschnitt Überprüfen des Ölstands/Au üllen von Öl.
2. Vergewissern Sie sich, dass die Antriebssteuerungen ausgekuppelt sind.
1. Im Sitz Platz nehmen und den Sitz so einstellen, dass Sie
bequem alle Bedienelemente erreichen und die Armaturenbrettanzeige sehen können.
2. Ziehen Sie die Feststellbremse an.
3. Vergewissern Sie sich, dass die Antriebswelle ausgekuppelt ist.
HINWEIS: Beim erneuten Start eines warmen Motors ist der
Choke gewöhnlich nicht nötig.
4. Starten Sie den Motor (siehe Starten des Motors).
R
3. Bringen Sie den Gas- und Choke-Hebel in die Stellung
CHOKE.
4. Stecken Sie den Schlüssel in den Zündschalter und drehen
Sie diesen in die Position EIN/START.
5. Stellen Sie nach dem Motorstart den Gas- und Choke-Hebel in die Position SCHNELL. Lassen Sie den Motor mindestens 1 Minute warmlaufen, bevor Sie die Messerrotation
einkuppeln oder den Mäher fahren.
6. Fahren Sie den Aufsitzmäher nach dem Aufwärmen des
Motors immer mit dem Gas- und Choke-Hebel in der Position SCHNELL.
de
5. Lösen Sie die Feststellbremse und das Bremspedal.
6. Zum Vorwärtsfahren, das Vorwärtsgaspedal nach unten
drücken. Zum Anhalten, vom Pedal gehen. Je weiter das
Pedal nach unten gedrückt wird, desto schneller fährt der
Traktor.
7. Zum Anhalten des Traktors, von den Gaspedalen gehen,
Feststellbremse anziehen und Motor abstellen (siehe Anhalten des Rasenmähers und Abstellen des Motors).
21
Mähen
Bewegen des Traktors per Hand
1. Stellen Sie die Schnitthöhe des Mähers mithilfe des
Mäher-Hebearms auf die gewünschte Höhe ein.
2. Ziehen Sie die Feststellbremse an. Vergewissern Sie sich,
dass die Antriebswelle ausgekuppelt ist.
3. Starten Sie den Motor (siehe Starten des Motors).
4. Intek 4175: Schieben Sie den Gas-/Choke-Hebel in die
Position SCHNELL (FAST).
Intek 7180: Stellen Sie die Gashebel auf FULL (VOLLGAS).
5. Kuppeln Sie die Antriebswelle ein, um die Mähmesser zu
aktivieren.
6. Beginnen Sie mit dem Mähen.
HINWEIS: Wenn der Alarmton "Grasfangeinrichtung voll"
ertönt, kuppeln Sie die Antriebswelle sofort aus, um ein Verstopfen des Auswurfkanals zu verhindern. Fahren Sie an die
gewünschte Stelle und entleeren Sie die Grasfangeinrichtung
(siehe Entleeren der Grasfangeinrichtung).
2. Hebel (A, Abbildung 7) in Richtung der Vorderseite des
Mähers ziehen und zum Einrasten nach unten drücken.
Der Traktor kann nun per Hand geschoben werden.
3. Zum Einrücken des Getriebes hochziehen und in Richtung
der Rückseite des Mähers drücken. Mit dem Traktor kann
jetzt gefahren werden.
WARNUNG
Ein Abschleppen des Geräts verursacht Schäden am
Getriebe. Verwenden Sie kein anderes Fahrzeug, um dieses
Gerät zu ziehen oder zu schieben. Den Freilaufhebel nicht bei
laufendem Motor betätigen.
Funktion der Feststellbremse
Feststellbremse anziehen - Siehe Abbildung 8. Um
die Feststellbremse anzuziehen, gehen Sie von den
Gaspedalen (A), drücken Sie das Bremspedal vollständig
nach unten (B), ziehen Sie den Feststellbremsenknopf nach
OBEN (C) und gehen Sie dann vom Bremspedal.
N
ep o
ro t fo
du r
ct
io
n
7. Wenn Sie damit fertig sind, kuppeln Sie die Antriebswellenkupplung aus und heben Sie das Mähwerk mithilfe des
Mäher-Hebearms an.
1. Antriebswelle (PTO) auskuppeln und Motor abstellen.
8. Stellen Sie den Motor ab (siehe Anhalten des Rasenmähers und Abstellen des Motors).
Rückwärtsmähoption RMOTM
R
WARNUNG
Mähen im Rückwärtsgang kann für Zuschauer gefährlich sein. Unzureichende Aufmerksamkeit des Bedieners in der
Nähe von Kindern kann zu tragischen Unfällen führen. Aktivieren Sie nie die Rückwärtsmähoption, wenn Kinder anwesend
sind. Kinder werden oft durch das Gerät und das Rasenmähen
angezogen.
Mit der Rückwärtsmähfunktion (RMO) kann der Bediener
im Rückwärtsgang mähen (siehe Funktionen und
Bedienelemente). Um diese Funktion zu aktivieren, nach
dem Einkuppeln der Antriebswelle den RMO-Schlüssel
drehen. Nachdem die LED aueuchtet, kann der Bediener im
Rückwärtsgang mähen. Jedes Mal, wenn die Antriebswelle
eingekuppelt wird, muss die RMO-Funktion, wenn gewünscht,
neu aktiviert werden. Der Schlüssel sollte abgezogen werden,
um den Zugri auf die RMO-Funktion einzuschränken.
22
Feststellbremse lösen - Siehe Abbildung 8. Um die
Feststellbremse zu lösen, Bremspedal vollständig nach
unten drücken (B) und den Feststellbremsenknopf nach
UNTEN (C) drücken.
Anhalten des Rasenmähers und Abstellen
des Motors
WARNUNG
Der Kraftsto und die Dämpfe sind leicht entzündbar
und es besteht Explosionsgefahr.
Feuer oder Explosionen können schwere
Verbrennungen oder sogar Tod zur Folge haben.
• Drosseln Sie NICHT den Vergaser, um den Motor
abzustellen.
1. Den Fahrgeschwindigkeitshebel wieder in die Neutralstel
lung bringen.
2. Die Antriebswelle auskuppeln und warten, bis alle sich bewegende Teile zum Stillstand gekommen sind.
Der Mäher-Hebearm (A, Abbildung 10) wird verwendet, um
das Mähergehäuse auf die gewünschte Schnitthöhe anzuheben. Die Schnitthöhe ist zwischen 2,5 cm (1,0“) und 8,9 cm
(3,5“) einstellbar.
Zum Absenken des Mähwerks den Mäher-Hebearm leicht
zurück ziehen, nach links drücken und nach unten schieben.
Zum Anheben des Mähwerks den Mäher-Hebearm nach oben
ziehen und in der rechten Einkerbung einrasten lassen.
Anbringen eines Anhängers
Die zulässige maximale Horizontalkraft auf die Zugstange
beträgt 280 Newton. Die zulässige maximale Vertikalkraft auf
die Zugstange beträgt 160 Newton. Dies entspricht einem
113 kg (250 lbs) schweren Anhänger, der auf einer Steigung
mit 10° Gefälle benutzt wird. Der Anhänger ist mit einem
entsprechend großen Lastösenbolzen (A, Abbildung 11) und
Bügel (B) zu sichern.
N
ep o
ro t fo
du r
ct
io
n
3. Den Gashebel (oder Gas-/Choke-Hebel )in die Position
LANGSAM schieben und den Zündschlüssel in die AUSStellung drehen. Den Schlüssel abziehen.
Einstellen der Schnitthöhe
Entleeren des Grasfangbehälters
1. Den Grasfanggri herausziehen und nach vorn schwenken,
bis die Grasfangbaugruppe am Boden komplett oen ist
(siehe Abbildung 9).
2. Das Gras aus dem Auangbehälter entleeren.
R
3. Die Grasfangbaugruppe zum Mähen wieder in die geschlossene Stellung drehen.
de
23
Wartung
Wartungstabelle
ZUGMASCHINE UND MÄHER
MOTOR
Alle 8 Betriebsstunden oder täglich
Erste 5 Betriebsstunden
Prüfen des Sicherheitsverriegelungssystems
Ablagerungen vom Traktor und Mähwerk beseitigen.
Ablagerungen aus dem Motorraum entfernen.
Alle 25 Betriebsstunden oder jährlich *
Reifendruck prüfen.
Alle 8 Betriebsstunden oder täglich
Motorölstand prüfen.
Alle 25 Betriebsstunden oder jährlich *
Motorluftlter und Vorreiniger kontrollieren.**
Zeit bis zum Stillstand der Mähmesser prüfen.
Traktor und Mähwerk auf lose Teile kontrollieren.
Alle 50 Betriebsstunden oder jährlich *
Batterie und Kabel säubern.
Alle 50 Betriebsstunden oder jährlich *
Motoröl wechseln.
Öllter austauschen.
Jährlich
Luftlter ersetzen.
Vorreiniger wechseln.
Den Händler jährlich für folgende Aufgaben
aufsuchen:
Schalldämpfer und Funkenfänger überprüfen.
N
ep o
ro t fo
du r
ct
io
n
Bremsen des Traktors kontrollieren.
Den Händler jährlich für folgende Aufgaben
aufsuchen:
Traktor und Mähwerk schmieren.
Mähmesser kontrollieren.**
Motoröl wechseln.
* Je nachdem, was zuerst eintritt
** Überprüfen Sie die Messer in Gegenden mit sandigen Böden
oder starker Staubbelastung öfter.
Zündkerze austauschen.
Kraftstolter austauschen.
Motorluftkühlsystem reinigen.
* Je nachdem, was zuerst eintritt
** Bei staubigen Umgebungsbedingungen oder wenn in der
Luft schwebende feste Teilchen vorhanden sind, häuger
reinigen.
Emissionserklärung
R
Wartungs-, Austausch- oder Reparaturarbeiten an Einrichtungen zur Emissionskontrolle an Motoren, die nicht im öentlichen
Straßenverkehr eingesetzt werden, können in jeder Werkstatt
und von jedem Fachmann durchgeführt werden. Um jedoch die
Berechtigung für den kostenlosen Emissionskontrollservice zu
erhalten, müssen diese Arbeiten bei einem zugelassenen Vertragshändler durchgeführt werden.
Reifendruck prüfen
Die Reifen sind regelmäßig zu überprüfen, um eine optimale
Traktion und beste Mähergebnisse zu erzielen (siehe
Abbildung 4).
Hinweis: Diese Luftdruckwerte können geringfügig von den
Maximalwerten abweichen, die auf den Seiten der Reifen
aufgeprägt sind.
24
WARNUNG
Funken können Feuer oder Stromschläge verursa
chen.
Ein ungewollte Inbetriebsetzung kann zum Einzie
hen, Abtrennen von Gliedmaßen oder zu Schnittverletzungen führen.
Vor Einstellungs- oder Reparaturarbeiten:
• Das Zündkabel abziehen und von der Zündkerze fern
halten.
• Die Batterie an der negativen Klemme trennen (nur
Motoren mit Elektrostart).
• Die richtigen Werkzeuge verwenden.
• Keine Reglerfeder, Gestänge oder andere Teilen manipulieren, um die Drehzahl zu erhöhen.
• Ersatzteile müssen den Originalteilen entsprechen
und in derselben Position angebracht werden. Andere
Ersatzteile können möglicherweise nicht richtig funktionieren, das Gerät beschädigen und zu Verletzungen
führen.
• Nicht mit einem Hammer oder einem anderen harten
Gegenstand gegen das Schwungrad schlagen, weil es
sonst später während des Betriebs brechen könnte.
Prüfen der Zeit bis zum Stillstand der Mähmesser
9. Batteriekabel mithilfe von Befestigungselemente wieder
anschließen, das Pluskabel zuerst, dann das Minuskabel.
Die Mähermesser und der Antriebsriemen des Mähers sollten
innerhalb von fünf Sekunden nach dem Ausschalten des elektrischen Antriebswellenkupplungsschalters zum vollständigen
Stillstand kommen.
10. Batterie in den Batteriebehälter setzen. Mit Niederhalter
und Schrauben befestigen.
1. Setzen Sie sich auf den Sitz, starten Sie den Motor im
Leerlauf des Traktors bei ausgekuppelter Antriebswelle.
2. Kuppeln Sie die Antriebswelle ein und warten Sie ein paar
Sekunden. Kuppeln Sie die Antriebswelle aus.
3. Wenn der Antriebsriemen des Mähers nicht innerhalb von 5
Sekunden zum Stillstand kommt, setzen Sie sich mit Ihrem
autorisierten Händler in Verbindung.
11. Sitz nach unten drücken.
Laden der Batterie
WARNUNG
Halten Sie oene Flammen und Funkten von der Batterie fern; die austretenden Gase sind hoch explosiv.
Die Batterie beim Auaden gut belüften.
Batteriewartung
N
ep o
ro t fo
du r
ct
io
n
WARNUNG
Wenn Sie die Batteriekabel trennen oder anschlie
ßen, ziehen Sie das Minuskabel ZUERST ab und
schließen Sie es ZULETZT wieder an. Wird diese
Reihenfolge nicht befolgt,
kann der positive Anschluss durch ein Werkzeug mit
dem Rahmen kurzgeschlossen werden.
Eine vollständig entladene Batterie oder eine, die zu schwach
ist, um den Motor zu starten, kann zu einem Defekt im
Ladesystem oder an anderen elektrischen Komponenten
führen. Wenn Zweifel an der Ursache des Problems bestehen,
setzen Sie sich mit Ihrem lokalen Händler in Verbindung. Wenn
Sie die Batterie auswechseln müssen, siehe im Abschnitt
Reinigen der Batterie und der Kabel.
WARNUNG
Die Batteriepole, Anschlüsse und entsprechende Zubehörteile enthalten Blei und Bleikomponenten - Chemikalien, die gemäß den Erkenntnissen des Staates Kalifornien
Krebs oder Geburtsfehler verursachen oder die Fortpanzungsfähigkeit beeinträchtigen können. Waschen Sie sich
nach der Bedienung die Hände.
Reinigen der Batterie und der Kabel
R
1. Sitz nach oben klappen, um Zugang zu Batterie und
Kabel zu erlangen.
2. Schrauben (A, Abbildung 12) und Batterieniederhalter (B)
entfernen.
3. Batterie (C) innerhalb des Batteriebehälters (D) nach vorn
schieben.
Um die Batterie zu laden, befolgen Sie die Anleitungen, die
vom Hersteller des Batterieladegeräts angegeben werden,
sowie die Warnhinweise in dieser Anleitung im Kapitel
Bedienersicherheit. Laden Sie die Batterie vollständig auf.
Laden Sie nicht mit einem höheren Strom als 10 A auf.
Ölwechsel
Altöl ist Sondermüll, der ordnungsgemäß entsorgt werden
muss. Entsorgen Sie es nicht im Hausmüll. Informationen zur
Entsorgung von Altöl erhalten Sie bei Behörden, Werkstätten
oder Fachhändlern.
Öl ablassen
1. Ziehen Sie das Zündkabel (D, Abbildung 5) von der Zünd
kerze ab, solange der Motor noch warm ist und halten Sie
es von der Zündkerze fern.
2. Ölmessstab (A) herausnehmen.
4. Demontieren Sie die Befestigungselemente (E) und lösen
Sie das negative Kabel (F) von der Batterie.
3. Ölablassdeckel, wie in Abbildung 13 dargestellt, entfernen.
Das Öl in einen zugelassenen Behälter ablassen.
5.
Demontieren Sie die Befestigungselemente (G) und lösen
Sie das positive Kabel (H) von der Batterie.
4. Nach dem Ablassen des Öls den Ölablassdeckel befestigen.
6.
Batterie entnehmen und auf eine ebene Fläche stellen.
7.
Batteriebehälter mit einer Lösung aus Backpulver und
Wasser reinigen.
8. Batterieanschlüsse und Kabelenden mit einer Drahtbürste und einem Reinigungsmittel für Batterieanschlüsse
reinigen.
de
25
Warten des Luftlters
Austausch des Öllters
Zu Austauschintervallen siehe Wartungstabelle.
1. Lassen Sie das Öl aus dem Motor ab. Siehe hierzu Abschnitt Ablassen des Öls.
2. Öllter (A, Abbildung 14) entfernen und ordnungsgemäß
entsorgen.
3. Vor dem Einsetzen eines neuen Öllters, Gummidichtung
des Öllters leicht mit frischem, sauberem Öl schmieren.
4. Öllter per Hand einsetzen, bis die Gummidichtung die
Filtersteckvorrichtung erreicht hat und dann Öllter mit
einer 1/2 bis 3/4 Umdrehung festziehen.
5. Füllen Sie Öl auf. Siehe hierzu im Abschnitt Einfüllen
von Öl.
6. Starten Sie den Motor und lassen Sie ihn warm laufen.
Wenn sich der Motor aufwärmt, auf Ölundichtheiten kontrollieren.
Öl nachfüllen
HINWEIS: Verwenden Sie keine Druckluft oder Lösungsmittel,
um den Filter zu reinigen. Druckluft kann den Filter beschädigen und Lösungsmittel lösen den Filter auf.
1. Befestigungselemente (A, Abbildung 15) und Luftlterabdeckung entfernen (B).
2. Um den Filter (C) zu entfernen, Filterende nach oben
heben und dann den Filter vom Einlass (D) abziehen.
3. Klopfen Sie mit dem Filter leicht gegen eine harte Oberäche, um Ablagerungen zu entfernen. Falls der Filter extrem
schmutzig ist, ersetzen Sie ihn durch einen neuen Filter.
N
ep o
ro t fo
du r
ct
io
n
7. Motor abstellen und Ölstand kontrollieren. Er sollte bei
der Markierung VOLL am Ölmessstab sein.
WARNUNG
Der Kraftsto und die Dämpfe sind leicht entzündbar
und es besteht Explosionsgefahr.
Feuer oder Explosionen können schwere
Verbrennungen oder sogar Tod zur Folge haben.
• Niemals den Motor mit abgenommenem Luftlter oder
Filtereinsatz starten oder laufen lassen.
4. Waschen Sie den Vorreiniger in einer Lösung aus Spülmittel und Wasser. Lassen Sie ihn anschließend an der Luft
trocknen. Ölen Sie den Vorreiniger nicht.
•
Den Motor waagerecht stellen.
•
Schmutz vom Öleinfüllbereich entfernen.
5. Montieren Sie den trockenen Vorreiniger am Filter.
•
Zum Ölfassungsvermögen siehe den Abschnitt Technische Daten.
6. Filter auf Einlass befestigen. Filterende wie dargestellt in
den Träger drücken. Sicherstellen, dass der Filter fest
auf dem Träger sitzt.
1. Ölmessstab (A, Abbildung 5) herausziehen und mit
einem sauberen Tuch abwischen.
2. Öl langsam in den Motoröleinfüllstutzen (C) gießen. Nicht
überfüllen. Warten Sie nach dem Einfüllen des Öls ca. 1
Minute lang und prüfen Sie den Ölstand.
3. Ölmessstab wieder einstecken und befestigen.
R
4. Ölmessstab herausziehen und den Ölstand kontrollieren.
Er sollte sich bei der Markierung VOLL (B) auf dem Ölmessstab benden.
5. Ölmessstab wieder einstecken und befestigen.
26
7. Montieren Sie die Luftlterabdeckung mit den Befestigungselementen.
Auswaschen des Mähwerks
HINWEIS: Der Waschanschluss ermöglicht den Anschluss eines üblichen Gartenschlauchs an das Mähwerk, um Gras und
Verunreinigungen von der Unterseite zu entfernen. Dadurch
wird ein ordnungsgemäßer und sicherer Betrieb des Mähers
gewährleistet.
WARNUNG
Vor dem Betrieb des Mähers ist sicherzustellen,
dass der Schlauch ordnungsgemäß befestigt wurde
und nicht mit den Messern in Berührung kommt. Bei
laufendem Mäher und eingekuppelten Messern muss
die Person, die das Mähergehäuses reinigt, in der
Bedienposition sitzen und es dürfen sich keine Personen in
der Nähe benden. Wenn diese Vorsichtsmaßnahmen nicht
befolgt werden, kann es zu schweren Verletzungen oder
zum Tod kommen.
1. Stellen Sie den Traktor auf eine ebene Fläche.
WARNUNG
Lagern Sie das Gerät nie (mit Kraftsto betankt)
in einem geschlossenen, schlecht gelüfteten Bereich. Kraftstodämpfe können zu einer Zünd
quelle (wie einem Ofen, Wasserboiler et
schweben und eine Explosion verursachen.
Kraftstodämpfe sind außerdem für Menschen und
Tiere giftig.
Beim lagern von kraftsto oder von geräten mit kraftsto im tank
• Das Gerät muss immer außerhalb der Reichweite von
Brennöfen, Heizöfen, Wasserkochern oder anderen
Geräten gelagert werden, die über eine Zündamme
oder andere Zündquellen verfügen, welche die Kraftstodämpfe entzünden könnten.
Gerät
Kuppeln Sie die Antriebswelle aus, ziehen Sie die Feststellbremse an und ziehen Sie den Schlüssel ab.
Die Lebensdauer der Batterie wird erhöht, wenn diese herausgenommen wird. Lagern Sie sie vollständig geladen ca.
einen Monat lang an einem kühlen, trockenen Ort. Wird die
Batterie im Gerät gelassen, trennen Sie das Minuskabel.
R
N
ep o
ro t fo
du r
ct
io
n
2. Befestigen Sie die Schnelltrennkupplung (nicht im Lieferumfang) (A, Abbildung 16) an den Gartenschlauch (B) und
verbinden Sie sie mit dem Wasseranschluss (C) auf einer
der beiden Seiten des Mähwerks.
3. Wasser laufen lassen, um Gras und Verunreinigungen von
der Unterseite des Mähergehäuses zu entfernen.
4. Den Mäher einschalten und auf die höchste Schnitthöhe
stellen.
5. Motor abstellen (siehe Anhalten des Rasenmähers und
Abstellen des Motors).
6. Nach Abschluss Gartenschlauch und Schnellkupplung vom
Wasseranschluss trennen.
7. Vorgang für den Wasseranschluss auf der anderen Seite
wiederholen.
Lagerung
Kraftstosystem
Kraftsto kann altern, wenn er länger als 30 Tage gelagert
wird. Abgestandener Kraftsto führt dazu, dass sich Säure
und Gummiablagerungen im Kraftstosystem oder auf wichtigen Teilen des Vergasers bilden. Um Kraftsto frisch zu
halten, verwenden Sie den Kraftstostabilisator mit verbesserter Formel von Briggs & Stratton®, der überall dort
erhältlich ist, wo Originalteile von Briggs & Stratton verkauft
werden.
Verwenden Sie bei Motoren, die mit dem FRESH START®
Tankdeckel ausgestattet sind, Briggs & Stratton FRESH
START®. Dieses Produkt ist in einer Tropfkonzentrat-Patrone
erhältlich.
Es ist nicht nötig, den Kraftsto aus dem Motor abzulassen,
wenn ein Kraftstostabilisator gemäß den Anweisungen
hinzugefügt wird. Lassen Sie den Motor vor der Einlagerung
2 Minuten lang laufen, damit der Stabilisator durch das
Kraftstosystem zirkuliert.
Motoröl
Bei noch warmem Motor das Motoröl wechseln. Siehe Abschnitt Ölwechsel.
Bevor Sie das Gerät nach der Lagerung starten:
• Überprüfen Sie alle Flüssigkeitsstände. Überprüfen Sie
alle Wartungspunkte.
• Führen Sie alle im Motorhandbuch empfohlenen Überprüfungen und Verfahren durch.
• Lassen Sie den Motor vor der Verwendung einige Minuten
warmlaufen.
de
27
Fehlersuche und -behebung
Fehlersuche beim Aufsitzmäher
Der Motor dreht nicht
durch oder startet nicht.
ÜBERPRÜFEN
PROBLEMLÖSUNG
Bremspedal nicht durchgedrückt.
Bremspedal vollständig durchdrücken.
Antriebswellenkupplungsschalter
(elektrische Kupplung) steht in der
Position EIN.
Stellen Sie ihn auf AUS.
Geschwindigkeitsregler aktiviert.
Bewegen Sie den Knopf in die Stellung NEUTRAL/AUS.
Kraftsto ist aufgebraucht.
Lassen Sie den Motor abkühlen, wenn er heiß ist, und
füllen Sie anschließend den Kraftstotank wieder auf.
Motor ist abgesoen.
Choke deaktivieren.
Die Sicherung ist durchgebrannt.
Gerät zum Fachhändler bringen.
Batterieanschlüsse müssen gereinigt
werden.
Sieh hierzu im Abschnitt Reinigen der Batterie und
Kabel.
Batterie ist teilweise oder vollständig
entladen.
Batterie laden oder ersetzen.
N
ep o
ro t fo
du r
ct
io
n
PROBLEM
Kabel lose oder gebrochen.
Kabel einer Sichtprüfung unterziehen. Falls die Kabel
gebrochen oder ausgefranst sind, Gerät zu einem
Fachhändler bringen.
Elektromagnet oder Startermotor defekt. Gerät zum Fachhändler bringen.
Sicherheitsverriegelungsschalter defekt. Gerät zum Fachhändler bringen.
Wasser im Kraftsto.
Gerät zum Fachhändler bringen.
Kraftsto ist alt oder abgestanden.
Gerät zum Fachhändler bringen.
Kraftstogemisch zu stark.
Der Motor startet schwer
Der Motor hat ein anderes Problem.
oder läuft schlecht.
Zu hoher Ölverbrauch.
Motorauspu ist
schwarz.
Ölstand kontrollieren und ggf. Öl nachfüllen.
Es wurde falsches Öl verwendet.
Siehe hierzu die Tabelle Empfehlungen zum Öl.
Motor läuft zu heiß.
Gerät zum Fachhändler bringen.
Es wurde falsches Öl verwendet.
Siehe hierzu die Tabelle Empfehlungen zum Öl.
Zuviel Öl im Kurbelgehäuse.
Überschüssiges Öl ablassen.
Luftlter verschmutzt.
Siehe hierzu Abschnitt Wartung des Luftlters.
Choke geschlossen.
Den Choke önen.
Die Fahrgeschwindigkeitspedale sind
nicht durchgedrückt.
Pedale durchdrücken.
Der Übertragungs-Lösehebel steht in
der Position SCHIEBEN.
Motor läuft, aber der
Aufsitzmäher fährt nicht. Feststellbremse ist angezogen.
Der Fahrantriebsriemen ist beschädigt
oder rutscht.
28
Gerät zum Fachhändler bringen.
Niedriger Ölstand.
R
Motor klopft.
Den Luftlter reinigen.
Hebel in die Position FAHREN bringen.
Feststellbremse lösen.
Gerät zum Fachhändler bringen.
Fehlersuche und -behebung beim Traktor Fortsetzung
PROBLEM
Bremse funktioniert
nicht.
Traktor lenkt schlecht
oder lässt sich nicht gut
handhaben.
ÜBERPRÜFEN
Die eingebaute Bremse ist abgenutzt.
PROBLEMLÖSUNG
Gerät zum Fachhändler bringen.
Lenkgestänge ist locker.
Gerät zum Fachhändler bringen.
Reifendruck stimmt nicht.
Siehe hierzu im Abschnitt Überprüfen des
Reifendrucks.
Achslager der Vorderräder sind trocken. Gerät zum Fachhändler bringen.
Fehlersuche beim Mäher
PROBLEM
ÜBERPRÜFEN
Hebegestänge ist nicht richtig befestigt
Mähwerk lässt sich nicht
oder beschädigt.
anheben.
Motor wird leicht
abgewürgt, wenn das
Mähwerk eingekuppelt
wird.
Zu starke
Mähervibration.
Motor läuft und Traktor
fährt, doch Mähwerk
wird nicht angetrieben.
Warnton für
"Auangvorrichtung
voll" ertönt nicht, wenn
die Grasfangeinrichtung
voll ist.
de
Gerät zum Fachhändler bringen.
Die Messer sind beschädigt.
Gerät zum Fachhändler bringen.
N
ep o
ro t fo
du r
ct
io
n
Der Schnitt sieht grob
aus.
Der Mäher ist nicht richtig nivelliert.
Die Reifen des Traktors sind nicht richtig Siehe hierzu Abschnitt Reifendruck überprüfen .
aufgepumpt.
Motordrehzahl ist zu niedrig.
Drehzahl auf Vollgas einstellen.
Fahrgeschwindigkeit zu schnell.
Verlangsamen.
Messer müssen geschärft werden.
Gerät zum Fachhändler bringen.
Der Mäher hat ein anderes Problem.
Gerät zum Fachhändler bringen.
Motordrehzahl ist zu niedrig.
Drehzahl auf Vollgas einstellen.
Fahrgeschwindigkeit zu schnell.
Verlangsamen.
Schmutziger oder verstopfter Luftlter.
Siehe hierzu im Abschnitt Wartung des Luftlters.
Schnitthöhe ist zu niedrig eingestellt.
Schneiden Sie hohes Gras während des ersten
Durchgangs bei maximaler Schnitthöhe.
Lassen Sie den Motor einige Minuten lang warm laufen.
Motor ist nicht auf Betriebstemperatur
erwärmt.
R
Der Schnitt ist uneben.
PROBLEMLÖSUNG
Gerät zum Fachhändler bringen.
Starten des Mähers in hohem Gras.
Starten Sie den Mäher in einem bereinigten Bereich.
Die Grasauangeinrichtung schließt
nicht ordnungsgemäß.
Auangvorrichtung schließen, bis die Riegel einrasten.
Schließt sie immer noch nicht, suchen Sie einen
Fachhändler auf.
Der Mäher hat ein anderes Problem.
Gerät zum Fachhändler bringen.
Antriebswelle nicht eingekuppelt.
Antriebswelle einkuppeln.
Der Mäher hat ein anderes Problem.
Gerät zum Fachhändler bringen.
Gras bendet sich um den Hebel
herum.
Bereich um den Hebel herum reinigen.
Der Ausfall des Alarms hat eine andere
Ursache.
Gerät zum Fachhändler bringen.
29
Technische Daten
MOTOR
FAHRGESTELL
Briggs & Stratton
Fabrikat
Hubraum
Elektrisches System
Ölfassungsvermögen
Zündkerzenspalt
Anzugsmoment
Zündkerze
Zündkerze, EMS “X”
Briggs & Stratton®,
Intek SeriesTM 4175 OHV
500 cc (30.5 Kubikzoll)
Batterie: 12 Volt, 190 CCA
Generator 9 A
1,4 L (48 oz)
0,76 mm (0.030 Zoll)
20 Nm (180 in Lbs)
792015
Fassungsvermögen des
Kraftstotanks
6,0 L (1,5 Gallonen)
Vorderräder
Reifengröße: 15 x 6.0
Reifenluftdruck: 14 psi (0,96 bar)
Hinterräder
Reifengröße: 20 x 8,0
Reifenluftdruck: 10 psi (0,68 bar)
GETRIEBE
Typ
Motoröl
Geschwindigkeit
@ 3400 U/min
Dauerdrehmoment
Hydrostatisches Getriebe
Synthetisch 5W30
Vorwärts: 0-9,0 km/h (0-5,6 mph)
Rückwärts: 0-4,5 km/h (0-2,8 mph)
233 Nm (172 ft-lbs)
Briggs & Stratton
Hubraum
Elektrisches System
Ölfassungsvermögen
Zündkerzenspalt
Anzugsmoment
Zündkerze
Zündkerze, EMS “X”
Briggs & Stratton®,
Intek SeriesTM 7180 OHV
656 cc (40,03 Kubikzoll)
Batterie: 12 Volt, 190 CCA
Generator 9 A
1,9 L (64 oz)
0,76 mm (0.030 Zoll)
RASENMÄHER
Schnittbreite
Anzahl der Messer
Grundabdeckung
Schnitthöhe
Schnitthöhenpositionen
96,5 cm (38 Zoll)
2
Auswurf hinten
2,5-8.9 cm (1,0-3,15 Zoll)
6
20 Nm (180 in Lbs)
792015
Nennleistungsangaben
N
ep o
ro t fo
du r
ct
io
n
Fabrikat
R
Die Nennleistung für einzelne Modelle mit gasbetriebenem Motor ist in Übereinstimmung mit dem SAE (Society of Automotive Engineers) - Code J1940 (Small Engine Power & Torque Rating Procedure) angegeben, und die Bewertung der
Leistung wurde in Übereinstimmung mit SAE J1995 (Revision 2002-05) vorgenommen und korrigiert. Drehmomentwerte
werden bei 3060 U/min, Leistungswerte bei 3600 U/min ermittelt. Die Leistungskennlinien sind unter www.BRIGGSandSTRATTON.COM dargestellt. Die Nettoleistungswerte wurden mit montiertem Auspu und Luftreiniger gemessen,
während die Bruttoleistungswerte ohne diese Anbauten ermittelt wurden. Die tatsächliche bewertete Motorleistung ist
höher als die Nutzleistung des Motors und wird u.a. durch die Betriebsbedingungen und Abweichungen von einem Motor
zum anderen bestimmt. In Anbetracht der breiten Vielfalt an Produkten, in die Motoren eingebaut werden, kann es sein,
dass der Motor nicht die bewertete Leistung entwickelt, wenn er in einem bestimmten motorgetriebenen Gerät verwendet
wird. Dieser Unterschied lässt sich auf eine Vielfalt von Faktoren zurückführen, einschließlich u.a. Vielfalt der Motorkomponenten (Luftreiniger, Auspu, Ladung, Kühlung, Vergaser, Kraftstopumpe etc.), Einschränkungen bezüglich der Anwendung, Betriebsbedingungen (Temperatur, Luftfeuchtigkeit, Einsatzhöhe) und Abweichungen von einem Motor zum anderen.
Auf Grund von Herstellungs- und Leistungsbegrenzungen kann Briggs & Stratton einen Motor mit einer höheren Leistung
durch den Motor dieser Serie ersetzen.
Teile und zubehör
Für detaillierte Informationen wenden Sie sich an einen autorisierten Händler.
30
BRIGGS & STRATTON POWER PRODUCTS GROUP, L.L.C. GARANTIEURKUNDE
EINGESCHRÄNKTE GARANTIE
Briggs & Stratton Power Products Group, LLC repariert und/oder ersetzt kostenlos jegliche(n) Teil(e) des Gerätes, die Fehler an
Material oder Verarbeitung aufweisen. Briggs & Stratton corporation repariert und/oder ersetzt kostenlos jegliche(n) Teil(e) des
Briigs & Stratton Motors* (falls vorhanden), die Fehler an Material oder Verarbeitung oder beides aufweisen. Die Transportkosten
für das zur Reparatur oder zum Austausch eingesandte Produkt unter dieser Garantie müssen vom Käufer getragen werden. Diese
Garantie ist für die Zeiträume und unter den unten genannten Bedingungen wirksam. Für Garantieleistungen finden Sie mit Hilfe
unserer Händler-Suchfunktion unter www.BriggsandStratton.com den nächsten autorisierten Servicehandler.
Es besteht keine andere ausdrückliche Garantie. Implizierte Garantien, einschließlich der der allgemeinen Gebrauchs-tauglichkeit
oder Eignung für einen bestimmten Zweck, sind auf ein Jahr ab dem Kaufdatum oder auf den gesetzlich zugelassenen Umfang
beschränkt. Die Haftbarkeit für Folge- oder Begleitschäden ist soweit ausgeschlossen, wie gesetzlich zulässig.
In einigen Staaten ist die Dauer der implizierten Garantie bzw. die Beschränkung von Folge- oder Begleitschäden nicht zuässig,
daher könnte die oben genannte Beschränkung oder Ausnahme eventuell nicht auf Sie zutreffen. Durch diese Garantie erhalten
Sie spezielle Rechte, und von einem Staat zum anderen können Sie außerdem andere, von Land zu Land variierende Rechte
haben.
GRANTIEZEITRAUM
Element Verbraucher-Nutzung
Equipment
2 Jahre
Motor*
2 Jahre
Batterie
1 Jahr
Kommerzielle Nutzung
90 Tage
1 Jahr
1 Jahr
ÜBER IHRE GARANTIE
N
ep o
ro t fo
du r
ct
io
n
Der Garantiezeitraum beginnt am Kaufdatum des ersten Einzelhandelskunden oder kommerziellen Endbenutzeres und dauert
für den oben genannten Zeitraum. „Verbraucher-Nutzung“ bedeutet die private Verwendung im eigenen Haushalt durch einen
Einzelhandelskunden. „Kommerzielle Nutzung“ bezieht sich auf alle anderen Verwendungen, einschließlich die Verwendung für
kommerzielle, Einkommen erzeugende oder Vermiedungszwecke. Wenn das Produkt einmal kommerziell genutzt wurde, wird es
hernach für die Zwecke dieser Garantie als kommerziell genutztes Produkt betrachtet.
Für die Gültigkeit der Garantie für Briggs & Stratton Produkte ist keine Garantieregistrierung erforderlich. Bewahren Sie einfach Ihren
Kaufbeleg auf. Wenn Sie zu dem Zeitpunkt, an dem die Garantieleistung gefordert wird, keinen Beleg für das Datum des Erstkaufs
vorlegen können, wird das Herstellungsdatum des Produkts verwendet, um zu bestimmen, ob das Gerät noch Garantie hat.
R
Wir führen gern Reparaturen im Rahmen der Garantie aus und entschuldigen uns für die Ihnen entstandenen Unannehmlichkeiten.
Garantieleistungen sind nur über von Briggs & Stratton oder BSPPG, LLC autorisierte Händler verfügbar.
Die meisten Garantiereparaturen werden routinemäßig gehandhabt, manchmal sind jedoch Anträge auf Reparaturen im Rahmen
der Garantie unangemessen. Diese Garantie erstreckt sich ausshließlich auf Fehler in Material und Verarbeitung. Sie deckt keine
durch unsachgemäße Verwendung oder Missbrauch des Gerätes, unsachgemäße Wartung oder Reparatur, normale Abnutzung und
Verschleiß oder alten oder nicht zugelassenen Kraftstoff ab.
Unsachgemäße Verwendung und Missbrauch - Der ordnungsgemäße beabsichtigte Verwendungszweck dieses Produkts ist in der
Bedienungsanleitung beschrieben. Die Verwendung des Produkts auf eine Weise, die in der Bedienungsanleitung nicht beschrieben
ist, oder die Verwendung des Produkts nach Beschädigung löscht Ihre Garantie aus. Eine Garantieleistung ist ausgeschlossen,
wenn die Seriennummer des Produkts entfernt oder das Produkt auf irgendeine Weise verändert oder modifiziert wurde oder wenn
das Produkt nachweislich unsachgemäß verwendet wurde, z.B. Schäden durch äußere Einwirkung oder durch Wasser/chemische
Korrosion aufweist.
Unsachgemäße Wartung oder Reparatur - Dieses Produkt muss gemäß den in der Bedienungsanleitung angegebenen Verfahren
und Terminen gewartet und unter Verwendung von Originalersatzteilen von Briggs & Stratton repariert werden. Durch fehlende
Wartung oder die Verwendung von Nicht-Original-Ersatzteilen verursachte Schäden sind durch die Garantie nicht abgedeckt.
Normale Abnutzung - Wie alle mechanischen Geräte unterliegt Ihre Einheit der normalen Abnutzung, selbst wenn sie
ordnungsgemäß gewartet wird. Diese Garantie deckt keine Reparaturen ab, wenn Teile oder das gesamte Gerät durch den normalen
Gebrauch verschlissen sind. Wartungs- und Verschleißteile wie Filter, Riemen, Schneideklingen und Bremsbelege (einschließlich
Motor-Bremsbelege) sind allein auf Grund ihrer Verschleißeigenschaft nicht durch die Garantie abgedeckt, es sei denn die
Schadensursache ist auf Fehler in Material und Verarbeitung zurückzuführen.
Alter Kraftstoff - Für eine ordnungsgemäße Funktion benötigt dieses Produkt frischen Kraftstoff, der den in der Bedienungsanleitung beschriebenen Kriterien entspricht. Durch alten Kraftstoff verursachte Schäden (Undichtigkeiten im Vergaser, verstopfte
Kraftstoffschläuche, festgefahrene Ventile etc.) sind nicht durch die Garantie abgedeckt.
* Trifft nur auf Motoren von Briggs & Stratton zu. Die Garantieabdeckung für Motoren, die nicht von Briggs & Stratton stammen, wird
durch den jeweiligen Motorhersteller festgelegt.
de
31
32
N
ep o
ro t fo
du r
ct
io
n
R
CONTENU
Carter avant ......................................................................................................... 1
Illustrations .......................................................................................................... 3
Sécurité de l'opérateur ....................................................................................... 8
Fonctions et commandes ................................................................................. 16
Fonctionnement ................................................................................................ 19
Entretien ............................................................................................................. 24
Dépannage ......................................................................................................... 28
Spécications .................................................................................................... 30
Garantie .............................................................................................................. 31
Généralités
Nous vous remercions d’avoir acheté ce tracteur de pelouse de qualité. S’il est utilisé et entretenu selon les instructions de ce
manuel, votre produit vous procurera de nombreuses années de service able.
Ce manuel contient des informations de sécurité pour vous faire prendre conscience des dangers et des risques associés aux
tracteurs de pelouse et la façon de les éviter. Cette tondeuse autoportée est conçue à l'intention seulement pour couper le gazon
et n'est pas pour autres intentions. Il est important de lire et comprendre complètement ces instructions avant d’essayer de
mettre en marche ou de faire fonctionner cet équipement. Conserver ces instructions d’origine pour vous y reporter dans
le futur.
Données de référence du produit
Étiquettes d'identication CE
Noter le nom du modèle ou son numéro, les numéros
d’identication du fabricant et les numéros de série du
moteur dans l’espace réservé pour qu’ils soient facilement
accessibles. Ces numéros se trouvent aux emplacements
illustrés.
A.
B.
C.
D.
E.
F.
G.
H.
I.
N
ep o
ro t fo
du r
ct
io
n
Numéro d’identication du fabricant
Numéro de série du fabricant
Nom et adresse du fabricant
Régime maximal du moteur en tours par minute
Puissance nominale en kilowatts
Masse d’unité en kilogrammes
Logo de conformité CE
Année de fabrication
Puissance sonore en décibels garantie
Lorsque l'on contacte le distributeur homologué pour
obtenir des pièces de rechange, des réparations ou toute
information, il FAUT avoir ces numéros.
DONNÉES DE RÉFÉRENCE DU PRODUIT
A
Nom/Numéro de désignation du modèle
Numéro de fabricant d'unité
MODEL NO.
xxxxxxx
SERIAL NO.
xxxxxxxxxx
Numéro de série d'unité
Numéro de SÉRIE du plateau de coupe de
coupe de tondeuse
tondeuse
Nom du distributeur
Date d'achat
R
Numéro de fabricant du plateau de
D
xxxx min-1
E x.x kW
F xxx kg
B
C
XXXXXXXXXXXXXXXXXXXXXX
XXXXXXXXXXXXXXXXX
G
20xx
xxx
I
dB
H
DONNÉES DE RÉFÉRENCE DU MOTEUR
Marque du moteur
Type/Spécications du moteur
Modèle du moteur
Numéro de code/série du moteur
« Incertitude de mesure des vibrations – les vibrations
de la machine ont été enregistrées en faisant appel à des
méthodes et des procédures décrites dans les normes
internationales correspondantes en vigueur au moment de
la fabrication. Les incertitudes relatives à la mesure peuvent
donner lieu à une lecture s’écartant jusqu’à 5 % de la valeur
annoncée dans la Déclaration de conformité ».
La liste des pièces illustrées pour cette machine peut être téléchargée sur le site BRIGGSandSTRATTON.com. Fournir le
modèle et le numéro de série au moment de commander les pièces de rechange.
Copyright © 2012 Briggs & Stratton Power Products Group, LLC
Milwaukee, WI, Tous droits réservés.
fr
7
Sécurité de l'opérateur
Instructions importantes de sécurité
CONSERVER CES INSTRUCTIONS - Ce manuel contient des
instructions importantes qui doivent être suivies pendant l’installation initiale, l’utilisation et l’entretien de la machine. Conserver ces
instructions pour toute consultation ultérieure.
Symboles de sécurité et leur signication
Porter une
protection
oculaire
Lire
Manuel
Coupure du
carburant
Eet de
recul
Explosion
Produits
chimiques
dangereux
Rapide
Surface
chaude
Lent
Danger de
renversement
Arrêt
Marche / Arrêt
Huile
Starter
Carburant
AVERTISSEMENT
Les gaz d’échappement de ce moteur contiennent des substances chimiques pouvant causer des cancers, des malformations
fœtales ou d’autres problèmes de fécondation.
AVERTISSEMENT
Certains composants de cet équipement et de ses accessoires contiennent des produits chimiques reconnus dans l’état de
Californie comme étant cause de cancer, d’anomalies congénitales
ou d’autres eets néfastes sur la fonction de reproduction. Se
laver les mains après manipulation. Se nettoyer les mains après la
manipulation.
AVERTISSEMENT
Les relais, bornes et autres accessoires de la batterie
contiennent du plomb, des composants en plomb, et produits
chimiques. L'État de Californie est conscient qu'ils peuvent provoquer des maladies cancérigènes, des anomalies congénitales
ou autre dangers de reproduction. Se nettoyer les mains après la
manipulation.
AVERTISSEMENT
Les moteurs en marche dégages du monoxyde de carbone,
un gaz toxique sans odeur et sans couleur.
Respirer du monoxyde de carbone peut provoquer des
maux de tête, de la fatigue, des vertiges, vomissements, de
la confusion, des crises, nausées, évanouissements, voire
même la mort.
• Utiliser la machine UNIQUEMENT à l’extérieur.
• Empêcher les gaz d’échappement de pénétrer dans un endroit
fermé à travers les fenêtres, portes, prises d’air ou autres ouvertures.
Risque d'amputation
Le symbole d'alerte sécurité est utilisé pour marquer les
informations de sécurité sur les risques pouvant entraîner des
blessures sur les personnes. Un mot-indicateur (DANGER, AVERTISSEMENT ou MISE EN GARDE) est utilisé avec le symbole de
sécurité pour indiquer la probabilité et la gravité potentielle des
blessures. En outre, un symbole de danger peut être utilisé pour
représenter le type de danger.
DANGER indique un danger qui, si non évité, résultera à la
mort ou blessure grave.
AVERTISSEMENT indique un danger qui, si non évité,
peut résulter à la mort ou blessure grave.
8
AVIS indique une situation qui pourrait endommager l’équipement.
N
ep o
ro t fo
du r
ct
io
n
Vapeurs
toxiques
Choc
R
Feux
Pièces en mouvement
MISE EN GARDE indique un danger qui, si non évité, peut
résulter à une blessure mineure.
AVERTISSEMENT
Le fonctionnement des moteurs produit de la chaleur. Les
pièce du moteur, en particulier le silencieux, devient extrèmement chaud.
Plusieurs brûlures thermiques peuvent se produire au
contact.
Les débris combustibles tels que les feuilles, l’herbe, la
brousse, etc. peuvent prendre feu.
• Laisser refroidir le pot d’échappement, le cylindre du moteur et
les ailettes avant de les toucher.
• Retirer les débris accumulés dans la région du pot d’échappement et du cylindre.
• L’utilisation ou le fonctionnement du moteur sur des terrains
forestiers, broussailleux ou herbeux constituent une violation
de la Section 4442 du Code des ressources publiques de
Californie, à moins que le système d’échappement ne soit
équipé d’un pare-étincelles, comme le dénit la Section 4442,
maintenu en bon état de marche. D’autres états ou juridictions
fédérales peuvent avoir des lois similaires. Contacter le fabriquant, détaillant ou revendeur d’origine de la machine pour
obtenir un pare-étincelles conçu pour le système d’échappement installé sur ce moteur.
Conditions d’utilisation en toute sécurité
Sécurité de fonctionnement
Un matériel électrique est sûr tant que l'est son utilisateur. Il
peut être dangereux s'il n'est pas utilisé à bon escient ou s'il n'est pas
correctement entretenu ! Rappel : l'utilisateur est responsable de sa
propre sécurité et de celle de ceux qui sont à ses côtés. Faire preuve
de bon sens et bien penser à ce que l'on fait. En cas de doute sur une
opération à eectuer sans danger avec l'équipement choisi, s'adresser
à un professionnel : Contacter le distributeur local homologué.
Lecture du manuel
R
N
ep o
ro t fo
du r
ct
io
n
Le manuel d'utilisation comporte d'importantes informations relatives
à la sécurité qu'il faut connaître AVANT d'utiliser la machine ainsi que
PENDANT son fonctionnement.
Ce manuel comporte des techniques de fonctionnement en toute
sécurité, une explication des caractéristiques et des commandes de
la machine et des informations relatives à l'entretien pour proter au
maximum de l'investissement dans la machine.
S'assurer de lire, dans son intégralité, la section sur les règles et
informations relatives à la sécurité gurant dans les pages suivantes.
Lire également la section sur le fonctionnement dans son intégralité.
Enfants
Des accidents tragiques peuvent se produire avec des enfants.
Ne jamais leur permettre de se tenir à proximité de la zone
d'opération. Les enfants sont souvent attirés par la machine et
l'activité de tonte. Ne jamais supposer que les enfants resteront
là où ils ont été vus pour la dernière fois. S'il existe un risque
que des enfants puissent venir à proximité de l'endroit où l'on
tond, demander à un autre adulte responsable de les surveiller.
NE JAMAIS PERMETTRE AUX ENFANTS DE MONTER
SUR CETTE MACHINE ! Et ce, pour ne pas les encourager
à s'en approcher à l'avenir quand elle est en marche car ils
pourraient gravement se blesser. Ils risqueraient de s'en
approcher pour monter dessus quand on ne s'y attend pas et
de se faire écraser.
fr
Marche arrière
Ne pas tondre en marche
arrière à moins que
cela ne soit absolument
indispensable. Toujours
regarder vers le bas et vers
l'arrière avant et pendant
une marche arrière même
avec les lames de tondeuse
désembrayées.
9
Fonctionnement en pente
3.5 ft
(1,5 m)
20.0 ft (6,0 m)
Il existe un danger grave de blessure, voire de mort, en cas d'utilisation de
cette machine dans une pente trop raide. Utiliser la machine sur une pente
trop raide ou sur laquelle la traction est inadéquate peut entraîner la perte de
contrôle ou le retournement de la machine.
En règle générale, il est recommandé de ne pas faire fonctionner la machine
sur une pente sur laquelle on ne peut pas faire marche arrière (en mode 2
roues motrices). Ne pas utiliser la machine sur des plans inclinés ayant une
pente supérieure à une élévation de 3,5 pieds sur une longueur de 20 pieds.
Toujours conduire en montant ou en descendant les pentes : jamais en
travers.
Noter également que la surface sur laquelle on conduit peut
considérablement aecter la stabilité et le contrôle. De l'herbe mouillée ou
une chaussée verglacée peut gravement aecter la capacité de contrôle de
l'unité.
En cas de doute sur l'utilisation de l'unité sur un plan incliné, ne pas l'utiliser.
Ça ne vaut pas le coup.
Pièces en mouvement
N
ep o
ro t fo
du r
ct
io
n
Cette machine comporte de nombreuses pièces en mouvement qui peuvent
blesser l'utilisateur ou autrui. Néanmoins si l'utilisateur est assis correctement
sur le siège et suit scrupuleusement toutes les règles gurant dans ce manuel,
il n'y a aucun danger à se servir de cette machine.
Le plateau de coupe de la tondeuse comporte des lames de tondeuse
rotatives susceptibles d'amputer les mains et les pieds. Ne jamais laisser qui
que ce soit près de la machine quand elle est en marche !
Pour permettre à l'utilisateur de se servir de cette machine en toute sécurité,
elle est équipée d'un dispositif de sécurité avec utilisateur présent. NE
PAS tenter d'altérer ni de contourner le dispositif. Consulter le distributeur
immédiatement si le dispositif ne réussit pas tous les tests du système de
verrouillage de sécurité gurant dans ce manuel.
Objets projetés
R
Cette unité comporte des lames de tondeuse rotatives. Ces lames peuvent
ramasser et projeter des débris susceptibles de gravement blesser un spectateur.
S'assurer de bien nettoyer la zone à tondre AVANT de commencer à tondre.
Ne pas utiliser cette unité avant d'avoir mis le bac de ramassage complet ou la
protection d'évacuation (déecteur) en place.
Ne jamais laisser qui que ce soit près de la machine quand elle est en marche ! Si
quelqu'un se trouve dans la zone, arrêter immédiatement la machine et attendre
que cette personne parte.
Carburant et entretien
L'essence est extrêmement inflammable. Ses vapeurs sont également
extrêmement inflammables et peuvent se déplacer vers des sources de
combustion à distance. Utiliser l'essence uniquement comme carburant, non
pas comme solvant ou nettoyant. Ne jamais remiser le carburant dans des
endroits où ses vapeurs peuvent s'accumuler ou se déplacer vers une source
de combustion telle qu'une veilleuse. Le carburant doit être remisé dans
des bidons en plastique, hermétiques et homologués, ou dans le réservoir
d'essence du tracteur, le bouchon étant bien fermé. Essuyer immédiatement
toute éclaboussure d'essence.
Un entretien adéquat est essentiel à la sécurité et à la performance de la
machine. S'assurer d'effectuer les procédures d'entretien indiquées dans ce
manuel et surtout de tester périodiquement le dispositif de sécurité.
10
Lire ces règles de sécurité et les suivre de près. Le non respect de ces règles peut résulter en une perte
du contrôle de la machine, des blessures graves ou mortelles à l’utilisateur ou aux personnes se trouvant à
proximité ou en des dommages aux biens matériels ou à l’équipement. Ce plateau de coupe peut amputer
des mains et des pieds, et projeter des objets. Le triangle dans le texte indique que des mises en garde
ou avertissements importants doivent être respectés.
FONCTIONNEMENT GÉNÉRAL
16. Faire très attention lors du chargement ou du déchargement
de la machine sur une remorque ou un camion.
17. Toujours porter une protection oculaire lors de l'utilisation de
cette unité.
18. Les données indiquent que les opérateurs âgés de 60 ans et
plus sont impliqués dans un fort pourcentage des blessures
associées au matériel électrique. Ces utilisateurs doivent
évaluer leur capacité à faire fonctionner la machine de manière susamment sûre pour se protéger et protéger autrui
de toute blessure.
19. Suivre les recommandations du fabricant concernant les
poids de roues ou contre-poids.
20. Ne pas oublier que l'utilisateur est responsable des accidents blessant autrui ou des biens matériels.
21. Tous les conducteurs doivent obtenir une instruction professionnelle et pratique.
22. Toujours porter des chaussures et des pantalons résistants.
Ne jamais faire fonctionner la machine pieds nus ou en sandales.
23. Avant toute utilisation, toujours inspecter visuellement que
les lames et leur visserie sont présentes, intactes et sécurisées. Remplacer les pièces usées ou endommagées.
24. Débrayer les accessoires avant de : faire le plein, retirer un
accessoire, eectuer des réglages (sauf si le réglage peut
se faire de la position de l'opérateur).
25. Lorsque la machine est stationnée, remisée ou laissée sans
supervision, abaisser les moyens de coupe à moins d'utiliser
un dispositif de verrouillage mécanique positif.
26. Avant de quitter la place de l’utilisateur pour quelque raison
que ce soit, serrer le frein à main (si la machine en est équipée), débrayer la PDF, arrêter le moteur et retirer la clé.
27. Pour diminuer les risques d'incendie, conserver l'unité
exempte d'herbe, de feuilles et d'excès d'huile. Ne pas s'arrêter ou se garer sur des feuilles sèches, de l'herbe ou des
matériaux combustibles.
R
N
ep o
ro t fo
du r
ct
io
n
1. Lire, comprendre et suivre toutes les instructions gurant
sur la machine et dans le manuel avant de se servir de la
machine.
2. Ne jamais placer les mains ou les pieds près des pièces en
mouvement ou sous la machine. Toujours se tenir à l'écart
de l'ouverture d'éjection.
3. Ne laisser que des adultes responsables, qui connaissent
les instructions, utiliser la machine (des réglementations
locales peuvent limiter l'âge de l'opérateur).
4. Retirer de la zone à tondre les objets tels que des pierres,
des jouets, des câbles, etc. qui pourraient être aspirés puis
projetés par les lames.
5. S'assurer que personne ne se trouve dans la zone avant de
tondre. Arrêter la machine si une personne pénètre dans la
zone.
6. Ne jamais transporter de passagers.
7. Ne pas tondre en marche arrière à moins que cela ne soit
absolument indispensable. Toujours regarder vers le bas et
vers l'arrière avant et pendant une marche arrière.
8. Ne jamais diriger le matériau de décharge vers quiconque.
Éviter de décharger du matériau contre un mur ou une obstruction. Le matériau risque de ricocher vers l'opérateur.
Arrêter les lames pour traverser des surfaces en gravier.
9. Ne pas utiliser la machine sans que la totalité du sac à
herbe, la protection de décharge (déecteur) ou les autres
dispositifs de sécurité ne soient en place.
10. Ralentir avant de tourner.
11. Ne jamais laisser une machine en marche sans supervision. Toujours débrayer la prise de force, mettre le frein de
stationnement, arrêter le moteur et retirer les clés avant de
descendre de la machine.
12. Débrayer les lames (PDF) quand on ne tond pas. Arrêter le
moteur et attendre que toutes les pièces soient complètement arrêtées avant de nettoyer la machine, de retirer le bac
de ramassage ou de dégager la protection d'évacuation.
13. N'utiliser la machine qu'à la lumière du jour ou dans une
lumière articielle de bonne qualité.
14. Ne pas utiliser la machine sous l'emprise de l'alcool ou de
drogues.
15 Surveiller la circulation lors de l'utilisation à proximité des
routes ou en les traversant.
TRANSPORT ET REMISAGE
1. Lors du transport de l'unité sur une semi-remorque découverte, s'assurer que l'unité est dirigée vers l'avant, dans le
sens de la marche. Si l'unité est dirigée vers l'arrière, la
poussée éolienne risquerait d'endommager l'unité.
2. Toujours respecter les pratiques sûres de plein d'essence et
de manipulation d'essence pour faire le plein de la machine
après transport ou remisage.
3. Ne jamais remiser l'unité (avec le carburant) dans une
structure médiocrement ventilée. Les vapeurs de carburant
peuvent se déplacer vers une source d'inammation (telle
qu'une chaudière, un chaue-eau, etc.) et entraîner une explosion. Les vapeurs de carburant sont également toxiques
pour les humains et les animaux.
fr
4. Toujours suivre les instructions du manuel de moteur pour
les préparatifs de remisage avant de remiser la machine
pour de courtes et longues périodes.
5. Toujours suivre les instructions du manuel du moteur pour
les procédures adéquates de mise en marche lors de la
remise en service de la machine.
6. Ne jamais remiser l'unité ou le bidon de carburant à l'intérieur où il y a une amme nue ou une veilleuse, comme avec
un chaue-eau. Laisser l'unité refroidir avant de remiser.
11
FONCTIONNEMENT EN PENTE
AVERTISSEMENT
Ne jamais faire fonctionner sur des pentes supérieures à 17,6
pour cent (10°), soit une élévation de 106 cm (3-1/2 pieds)
verticalement sur 607 cm (20 pieds) horizontalement.
Lors de l'utilisation de la machine sur des pentes, utiliser des
poids de roues ou contrepoids supplémentaires. Consulter
le distributeur/revendeur pour déterminer quels poids sont
disponibles et adéquats pour la machine.
Sélectionner une vitesse de déplacement lente avant de
conduire sur une pente. En plus des poids avant, faire preuve
d'extrême prudence lors de l'utilisation sur les pentes de la
machine munie de bacs de ramassage à xation arrière.
Tondre en MONTANT et en DESCENDANT la pente, jamais
en travers, faire preuve de prudence pour changer de
directions et NE PAS DÉMARRER NI S'ARRETER SUR UNE
PENTE.
ENFANTS
Des accidents tragiques peuvent se produire lorsque l'opérateur
n'est pas averti de la présence d'enfants. Les enfants sont souvent
attirés par la machine et l'activité de tonte. Ne jamais supposer
que les enfants resteront là où ils ont été vus pour la dernière fois.
1. Éloigner les enfants de la zone à tondre et les laisser sous la
surveillance d'un adulte autre que l'opérateur.
2. Faire preuve de vigilance et arrêter la machine si des enfants pénètrent dans la zone.
3. Avant et pendant une marche arrière, regarder derrière et
vers le bas pour la présence éventuelle de petits enfants.
4. Ne jamais transporter d'enfants même lorsque les lames
sont arrêtées. Ils risquent de tomber et de gravement se
blesser ou d'interférer avec l'utilisation sûre de la machine.
Les enfants que l'on a transportés par le passé risquent
d'apparaître brusquement dans la zone à tondre pour se
faire transporter à nouveau et risquent de se faire écraser ou
passer dessus par la machine.
5. Ne jamais laisser les enfants se servir de la machine.
6. Faire preuve de prudence à l'approche d'angles morts, d'arbustes, d'arbres et d'autres objets susceptibles de masquer
la vision.
R
N
ep o
ro t fo
du r
ct
io
n
Les pentes sont un facteur important dans les accidents dus aux
pertes de contrôle et aux renversements, qui peuvent résulter en
blessures graves voir la mort. Le fonctionnement sur toutes les
pentes requiert une prudence supplémentaire. Si on ne peut pas
reculer sur une pente ou si on n'est pas confortable, ne pas faire
fonctionner.
Le contrôle d'une machine poussée ou autoportée qui glisse sur
une pente ne sera pas recouvré par l'application du frein. Les principales raisons de la perte de contrôle sont les suivantes : adhérence de pneus insusante au sol, vitesse trop rapide, freinage
inadéquat, type de machine non adapté à sa tâche, manque de
connaissance des conditions de terrain, attelage et distribution de
la charge incorrects.
1. Tonder en descendant ou en remontant les pentes et non en
travers.
2. Faire attention aux trous, sillons ou bosses. La machine
peut se renverser sur un terrain irrégulier. L'herbe haute peut
cacher des obstacles.
3. Choisir une vitesse basse permettant de gravir la pente
sans avoir à s'arrêter ou changer de vitesses.
4. Ne pas tondre de l'herbe mouillée. Les pneus risquent de
perdre de leur traction.
5. Toujours conserver la machine embrayée, surtout en descendant des pentes. Ne pas mettre au point mort et rouler
en roue libre pour descendre la pente.
6. Éviter de démarrer, de s'arrêter ou de tourner sur une pente.
Si les pneus perdent de leur traction, débrayer la ou les
lames et descendre lentement la pente en ligne droite.
7. En pente, tous les mouvements doivent être lents et progressifs. Ne pas eectuer de changements brusques de
vitesse ou de direction et ce, pour ne pas faire faire un tonneau à la machine.
8. Faire preuve d'extrême prudence lors de l'utilisation de
machines munies de bacs de ramassage ou d'autres accessoires car ceux-ci peuvent aecter la stabilité de l'unité. Ne
pas utiliser sur des pentes raides.
9. Ne pas essayer de stabiliser la machine en mettant le pied
au sol (unités autoportées).
10. Ne pas tondre à proximité d'à-pics, de fossés ou de talus.
La tondeuse pourrait brusquement se renverser si une
roue passe au bord d'un à-pic ou d'un fossé ou si un bord
s'eondre.
11. Ne pas utiliser le bac de ramassage sur des pentes raides.
12. Ne pas tondre sur des pentes si on ne peut pas faire marche
arrière.
13. Consulter le distributeur/revendeur agréé pour toute recommandation concernant les poids de roues ou les contrepoids
pour améliorer la stabilité.
14. Retirer tous les obstacles tels que pierres, branches
d'arbres, etc.
15. Conduire lentement. Les pneus risquent de perdre de leur
traction sur les pentes même si les freins fonctionnent correctement.
16. Ne pas tourner sur les pentes sauf en cas de nécessité et,
ensuite, tourner lentement et progressivement en descendant si possible.
ÉQUIPEMENT REMORQUÉ (UNITÉS AUTOPOR
TÉES)
1. Ne remorquer qu'avec une machine munie d'un attelage
prévu pour le remorquage. NE PAS attacher l'équipement
remorqué sauf au point d'attelage.
2. Suivre les recommandations du fabricant pour ce qui est
des limites de poids pour l’équipement en remorque et le
remorquage sur les pentes.
3. Ne jamais laisser des enfants ou toute autre personne monter dans ou sur un équipement remorqué.
4. Sur les pentes, le poids de l'équipement remorqué risque
d'entraîner une perte de traction et une perte de contrôle.
5. Se déplacer lentement et prévoir une distance supplémentaire pour s'arrêter.
6. Ne pas mettre au point mort et rouler en roue libre pour de
cendre la pente.
12
ÉMISSIONS
1. L'échappement du moteur de cet article contient des produits chimiques connus, dans certaines quantités, pour provoquer cancer, anomalies congénitales ou autre danger de
reproduction.
2. Consulter l'information concernant la période de durabilité
des émissions et l'indice d'air sur I'étiquette d'émissions du
moteur.
RÉPARATIONS ET ENTRETIEN
11. Ne pas retirer le ltre de carburant lorsque le moteur est
chaud car de l'essence renversée risque de s'enammer.
Ne pas écarter les colliers de conduites de carburant plus
qu'il ne le faut. S'assurer que les colliers maintiennent les
tuyaux fermement sur le ltre après l'installation.
12. Ne pas utiliser d'essence contenant du MÉTHANOL, du
gasohol contenant plus de 10 % d'ÉTHANOL, des additifs
d'essence ou de l'essence minérale car cela risquerait d'endommager le moteur/circuit de carburant.
13. Si le réservoir d'essence doit être vidé, le faire à l'extérieur.
14. Remplacer les silencieux défectueux.
15. Utiliser uniquement des pièces de rechange homologuées
par l'usine lors de réparations.
16. Toujours se conformer aux spécications d'usine sur tous les
paramètres et réglages.
17. Seuls les centres de service homologués doivent être utilisés pour eectuer les entretiens et réparations importants.
18. Ne jamais tenter d'eectuer des réparations importantes sur
cette machine à moins d'avoir reçu une formation adéquate.
Des procédures d'entretien inadéquates peuvent entraîner
un fonctionnement hasardeux, endommager le matériel et
annuler la garantie du fabricant.
19. Sur les tondeuses à lames multiples, faire preuve de prudence étant donné qu'une lame peut entraîner la rotation
des autres lames.
20. Ne pas modier les paramètres du régulateur de vitesse du
moteur ni emballer le moteur. Faire fonctionner le moteur à
une vitesse excessive peut accroître le risque de blessures
corporelles.
21. Débrayer les accessoires d'entraînement, arrêter le moteur,
retirer la clé et déconnecter les ls de bougie avant de : dégager les obstructions d'accessoires et les goulottes, eectuer des réparations ou lorsque l'unité vibre anormalement.
En cas de contact avec un objet, inspecter la machine pour
tout dommage et réparer avant de redémarrer et d'utiliser
l'équipement.
22. Ne jamais placer les mains à proximité des pièces en mouvement telles que le ventilateur de refroidissement de la
pompe hydro lorsque le moteur tourne. (Les ventilateurs de
refroidissement de pompe hydro sont généralement situés
sur le dessus de la boîte-pont.)
23. Unités munies de pompes hydrauliques, tuyaux ou moteurs :
Avertissement : Toute fuite de liquide hydraulique sous pression peut avoir susamment de force pour pénétrer la peau
et provoquer des blessures graves. Si du liquide étranger
est injecté sous la peau, il doit être éliminé par voie chirurgicale dans les heures qui suivent par un médecin connaissant ce type de blessure et ce, pour éviter la gangrène.
Garder le corps et les mains à l'écart des trous de goupilles
ou des becs qui projètent du liquide hydraulique sous
haute pression. Utiliser du papier ou du carton, non pas les
mains, pour rechercher les fuites. S'assurer que toutes les
connexions du liquide hydraulique sont bien serrées et que
tous les tuyaux et conduites hydrauliques sont en bon état
avant d'appliquer de la pression au système. Si les fuites ont
lieu, faire réparer immédiatement l'unité par un distributeur
agréé.
24. Avertissement : Dispositif à énergie accumulée. Un relâchement inadéquat des ressorts peut entraîner de graves
blessures corporelles. Les ressorts doivent être enlevés par
un technicien agréé.
25. Modèles munis d'un radiateur de moteur : Avertissement :
Dispositif à énergie accumulée. Pour éviter toute blessure
corporelle grave d'une éruption de réfrigérant chaud ou de
vapeur, ne jamais tenter de retirer le bouchon du radiateur
lorsque le moteur tourne. Arrêter le moteur et attendre qu'il
refroidisse. Même à ce point, faire preuve d'extrême prudence lors de la dépose du bouchon.
N
ep o
ro t fo
du r
ct
io
n
Manipulation sans danger de l'essence
1. Éteindre cigarettes, cigares, pipes et autres sources de
combustion.
2. Utiliser uniquement des conteneurs d'essence homologués.
3. Ne jamais retirer le bouchon d'essence ou ajouter du carburant lorsque le moteur tourne. Laisser le moteur refroidir
avant de faire le plein.
4. Ne jamais faire le plein de la machine à l'intérieur.
5. Ne jamais remiser la machine ou le bidon de carburant où il
y a une amme nue, une étincelle ou une veilleuse, comme
près d'un chaue-eau ou de tout autre appareil ménager.
6. Ne jamais remplir les bidons à l'intérieur d'un véhicule ou sur
un plateau de camion recouvert de plastique. Toujours placer les bidons sur le sol, éloignés de tout véhicule, avant de
les remplir.
7. Retirer tout équipement à essence du camion ou de la
remorque et faire le plein sur le sol. Quand cela n'est pas
possible, faire le plein d'un tel équipement sur une semi-remorque avec un bidon portable plutôt qu'avec un distributeur
d'essence.
8. Garder le bec en contact avec le bord du réservoir d'essence ou de l'ouverture du bidon à tout moment jusqu'à
obtention du plein. NE PAS utiliser de dispositif à ouverture
bloquée de bec.
9. En cas d'éclaboussures d'essence sur les vêtements, en
changer immédiatement.
10. Ne jamais remplir excessivement le réservoir d'essence.
Remettre le bouchon d'essence en place et bien serrer.
11. Faire preuve d'extrême prudence lors de la manipulation de
l'essence et de tout autre carburant. Ils sont inammables et
les vapeurs sont explosives.
12. En cas de déversement de carburant, ne pas essayer de
faire démarrer le moteur mais éloigner la machine de la zone
du déversement et éviter de créer toute source d'inammation avant la dissipation des vapeurs d'essence.
13. Remettre tous les bouchons de réservoir d'essence et les
bouchons de bidons de carburant en place en les serrant
bien.
R
Réparations et entretien
1. Ne jamais faire fonctionner dans un endroit clos où des
fumées de monoxyde de carbone peuvent s'accumuler.
2. Conserver les écrous et boulons bien serrés, en particulier
les boulons de xation de lames, et la machine en bon état
de marche.
3. Ne jamais altérer les dispositifs de sécurité. Vérier régulièrement leur bon fonctionnement et réparer le cas échéant.
4. Conserver l'unité exempte d'herbe, de feuilles ou de toute
autre accumulation de débris. Nettoyer tout déversement
d'huile et de carburant, et éliminer tout débris trempé de carburant. Laisser la machine refroidir avant de la remiser.
5. En cas de contact avec un objet, arrêter et inspecter la
machine. Réparer, si besoin est, avant de redémarrer.
6. Ne jamais eectuer de réglages ou de réparations lorsque le
moteur tourne.
7. Inspecter fréquemment les composantes du bac de ramassage et la protection d'évacuation, et remplacer avec les
pièces recommandées du fabricant, selon le besoin.
8. Les lames de la tondeuse sont aûtées. Enrober les lames
ou porter des gants, et faire très attention en les réparant.
9. Vérier fréquemment le fonctionnement des freins. Ajuster
et réparer le cas échéant.
10. Prendre soin des étiquettes de sécurité et d'instructions et
les remplacer au besoin.
fr
13
Étiquettes de sécurité
Décalcomanie - Hauteur de coupe
Réf. 1730264
885540
Pb
Pb
CCA
@18°C
190
20 HR
AH
17
885627
Décalcomanie - Batterie
Réf. 885627
Décalcomanie
- Interrupteur
d’allumage
Réf. 885749
N
ep o
ro t fo
du r
ct
io
n
Décalcomanie – Débrayage du rouleau
Réf. 7101935
1723175
Décalcomanie – Danger,
tube d’éjection
Réf. 1721107
R
Décalcomanie - Tableau
principal CE
Réf. 1723175
_
( 20 LB )
Autocollant - Danger,
Lames en rotation
Réf. 1720389
Décalcomanie Largeur de coupe
du plateau de
coupe
Réf. 885624
_
(34 LB )
Décalcomanie - Avertissement
concernant la barre d’attelage
Réf. 729677
Figure 1
14
Icônes de sécurité
Avertissement : Lire le manuel de
l’utilisateur.
Lire et comprendre le contenu du manuel
utilisateur avant de faire fonctionner
cette machine.
Danger : Renversement de la
machine.
Ne pas utiliser cette machine sur des
pentes supérieures à 10°.
Danger : Démembrement.
Cette machine peut amputer des
membres. Garder les spectateurs
et les enfants à distance lorsque le
moteur tourne.
Danger : Objets projetés.
Cette machine est capable de projeter
des objets et des débris. Tenir les
spectateurs à distance.
Danger : Démembrement.
Le plateau de coupe de cette tondeuse
peut amputer des membres. Tenir les
mains et les pieds à l'écart des lames.
Danger : Objets projetés.
Ne pas utiliser sans avoir d’abord
connecté le tube d’éjection.
R
N
ep o
ro t fo
du r
ct
io
n
Avertissement : Retirer la clé avant
toute réparation.
Retirer la clé et consulter la
documentation technique avant
d'eectuer toute réparation ou tout
entretien.
fr
15
R
N
ep o
ro t fo
du r
ct
io
n
Fonctions et commandes
Figure 2
16
Commande de gaz/starter
Choke-A-Matic Intek 4175
Ceci commande le régime du moteur et le starter (voir Figure
2). Déplacer la commande de gaz/starter sur la position RAPIDE pour augmenter la vitesse du moteur et sur la positon
LENT pour diminuer la vitesse du moteur. Déplacer la commande de gaz/starter après la position RAPIDE à la position
STARTER pour démarrer un moteur froid. Un moteur chaud
ne doit pas nécessiter de starter.
REMARQUE : Toujours faire fonctionner la tondeuse
autoportée avec la commande de gaz/starter en position
RAPIDE.
Pédales de vitesse d'avancement
La vitesse du tracteur en marche avant est commandée par la
pédale de vitesse en marche avant. La vitesse d’avancement
du tracteur en marche arrière est commandée par la pédale
de vitesse d’avancement en marche arrière.
Enfoncer l'une ou l'autre pédale pour augmenter la vitesse.
Noter que plus la pédale est enfoncée, plus le tracteur se
déplacera vite.
Levier de réglage du siège
Le siège peut être réglé d'avant en arrière. Déplacer le levier,
positionner le siège comme souhaité et relâcher le levier pour
bloquer le siège en position.
Phares
Ce commutateur allume ou éteint les phares du tracteur.
Option de tonte en marche arrière
RMO
L’alarme de « bac à herbe rempli » se déclenche quand le
bac à herbe est rempli d’herbe coupée. Quand l’alarme se
déclenche, débrayer la PDF, se déplacer vers la zone dans
laquelle vous souhaitez jeter l’herbe, puis vider le bac à herbe.
N
ep o
ro t fo
du r
ct
io
n
L'option de tonte en marche arrière permet de tondre (ou
d'utiliser d'autres accessoires entraînés par la prise de force)
lors du déplacement en marche arrière. Pour tondre en
marche arrière, tourner la clé RMO après avoir embrayé la
prise de force. Le voyant DEL s'allumera et l'opérateur peut
alors tondre en marche arrière. Chaque fois que la prise de
force est engagée, la RMO doit être réactivée pour être utilisée.
Alarme de bac à herbe rempli
Commutateur de prise de force
Contacteur
R
Le commutateur de PDF (prise de force) embraye et
débraye les accessoires utilisant la PDF. Pour embrayer la
prise de force, tirer le commutateur vers le haut. Tirer vers le
bas pour débrayer. Noter que l'opérateur doit être fermement
assis dans le siège du tracteur pour que la prise de force
fonctionne.
Le contacteur d’allumage permet de démarrer ou d’arrêter le
moteur. Il présente quatre positions :
ARRÊT
Arrête le moteur et éteint le
système électrique.
VOYANTS
ALLUMÉS
Permet aux phares de s’allumer.
MARCHE
Permet au moteur de tourner et
alimente le système électrique.
DÉMARRAGE
Lance le moteur pour le faire
démarrer.
NOTE : Quand la machine est utilisé epour ramasser des
feuilles, il se peut que les feuilles sèches ne déclenchent pas
l’alarme.
Bouton de frein de stationnement
Ce qui est utilisé pour verrouiller le frein à main quand le tracteur est arrêté. Pour engager le frein de stationnement, enfoncer la pédale de frein à fond et tirer le bouton vers le haut.
Pédale de frein
Appuyer sur la pédale de frein pour appliquer le frein du tracteur.
Réservoir de carburant
Tirer vers la haut le capot du tracteur pour accéder au réservoir de carburant. Tourner le capuchon dans le sens contraire
des aiguilles d’une montre pour le retirer.
NOTE : Ne jamais laisser l’interrupteur d’allumage sur la position MARCHE quand le moteur est arrêté. Ceci décharge
la batterie.
fr
17
Levier de levage du carter de coupe
Ce qui commande la hauteur de coupe de la tondeuse. Tirer
le levier pour abaisser la hauteur et tirer vers le haut pour augmenter la hauteur. La hauteur de coupe est réglable entre 2,5
cm (1,0 po) et 8,9 cm (3,5 po).
Levier d’ouverture/fermeture du bac à
herbe
Ce qui ouvre le bac à herbe pour pouvoir le vider et le ferme
pour la tonte. Pour vider le bac à herbe, étirer la poignée du
bac à herbe et la tirer vers l’avant. Pour fermer, pousser le
levier vers l’arrière jusqu’à ce que le bac se ferme et se verrouille. Relâcher le levier du bac à herbe.
Levier de débrayage de transmission
N
ep o
ro t fo
du r
ct
io
n
Ce qui débraye la transmission pour que le tracteur puisse être
poussé à la main. Voir Pousser le tracteur à la main.
Figure 3
Commande d'accélération
Intek 7180
Ceci commande la vitesse du moteur (voir Figure 3). Tirer le
levier de commande de gaz vers l’avant pour augmenter le
régime du moteur et vers l’arrière pour diminuer le régime du
moteur. Toujours faire fonctionner à plein régime.
R
Starter Intek 7180
18
Fermer le starter pour un démarrage à froid. Ouvrir le starter
une fois que le moteur démarre. Un moteur chaud ne doit
pas nécessiter de starter. Pousser la manette vers l'avant
pour fermer le starter.
Fontionnement
Tests de système d'interverrouillage de
sécurité
Cette unité est munie de commutateurs d'interverrouillage de
sécurité et d'autres dispositifs de sécurité. Ces systèmes de
sécurité sont présents par mesure de sécurité : ne pas tenter
de contourner les commutateurs de sécurité et ne jamais
altérer les dispositifs de sécurité.
Vérication de la pression des pneus
Les pneus doivent être vériés périodiquement pour orir
une traction optimale et pour garantir la meilleure coupe (voir
Figure 4).
NOTE : Ces pressions peuvent légèrement diérer de celles
de la marque « Gonage maximal » apposée sur le anc des
pneus.
AVERTISSEMENT
Si l'unité échoue à un test de sécurité, ne pas s'en
servir. Consulter un revendeur agréé.
Test 1 — Le moteur NE DOIT PAS démarrer si :
• Le commutateur de prise de force est sur ON (Marche),
OU
• Que la pédale de frein n'est PAS complètement appuyée
(frein de stationnement OFF (Arrêt)), OU
PSI
bar
15 x 6,0
14
0,96
20 x 8,0
10
0,68
N
ep o
ro t fo
du r
ct
io
n
• Que le levier de commande de vitesse est en position
NEUTRAL (Point mort).
Dimension
Test 2 — Le moteur DOIT tourner et démarrer si :
• L’utilisateur est assis dans son siège ET
Figure 4
• Le commutateur de PDF est DÉSACTIVÉ ET
• La pédale de frein est complètement enfoncée (frein à
main SERRÉ) ET
• Le levier du régulateur de vitesse est au POINT MORT.
Test 3 – Le moteur devrait se COUPER si :
• L’utilisateur se lève de son siège.
Test 4 – Vérier le temps d’arrêt des lames de la tondeuse
Nous recommandons l’utilisation d’huiles garanties et certiées Briggs & Stratton pour obtenir les meilleures performances. D’autres huiles détergentes de haute qualité sont
acceptables si elles sont de catégorie SF, SG SH, SJ ou supérieure. Ne pas utiliser d’additifs spéciaux.
Les températures extérieures déterminent la viscosité de
l’huile convenant au moteur. Utiliser le tableau pour sélectionner la meilleure viscosité pour la fourchette de températures
extérieures prévues.
R
Les lames de la tondeuse et la courroie d'entraînement de
la tondeuse doivent complètement s'arrêter dans les cinq
secondes après avoir mis le commutateur de prise de force
en position OFF (Arrêt). Si la courroie d'entraînement de la
tondeuse ne s’arrête pas dans les cinq secondes, consulter
un revendeur agréé.
HUILES RECOMMANDÉES
Test 5 – Vérication de l’option de tonte en marche
arrière OTMA
• Le moteur doit s'arrêter si une marche arrière est tentée
et que la prise de force a été activée et que la RMO n'a
pas été activée.
• Le voyant RMO doit s'allumer lorsque la RMO est activée.
AVERTISSEMENT
Tondre en marche arrière risque d'être dangereux
pour les spectateurs. Des accidents tragiques peuvent se
produire lorsque l'opérateur n'est pas averti de la présence
d'enfants. Ne jamais activer la RMO en présence d'enfants.
Les enfants sont souvent attirés par la machine et l'activité de
tonte.
fr
* En-dessous de 40° F (4° C), il sera dicile de démarrer le SAE 30.
** Au-dessus 27°C (80°F) l'utilisation de 10W-30 peut causer une
augmentation de consomption d'huile. Vérier le niveau d'huile plus
fréquemment.
19
Vérication/adjonction d’huile
Haute altitude
Avant de vérier ou de faire le plein d’huile
À des altitudes supérieures à 1 524 mètres (5 000 pieds),
de l’essence d'au minimum 85 octanes/85 AKI (89 RON) est
acceptable. Pour rester en conformité avec les normes d’émissions, un réglage pour les hautes altitudes est nécessaire.
Faire fonctionner le moteur sans ce réglage donnera lieu à
des performances moindres, une consommation de carburant
supérieure et une augmentation des émissions. Consulter un
distributeur autorisé pour l’ajustement nécessaire pour rouler
en haute altitude.
•
Mettre le moteur de niveau.
•
Débarrasser de tout débris la zone de remplissage d’huile.
1. Retirer la jauge d'huile (A, Figure 5) et la essuyer avec un
chion propre.
2. Insérer la jauge d’huile et la serrer.
3. Retirer la jauge d’huile et vérier le niveau d’huile. Le
niveau devrait atteindre la marque PLEIN (B) sur la jauge
d'huile.
4. Si le niveau est faible, ajoutez lentement de l’huile dans
l’orice de remplissage du moteur (C). Ne pas trop
remplir. Après avoir fait le plein, attendre une minute et
revérier le niveau d’huile.
NOTE : Ne pas ajouter d’huile au niveau du purgeur d’huile
rapide (si la machine en est équipée).
5. Replacer la jauge d’huile et la serrer.
Pression d’huile
AVERTISSEMENT
Le carburant et ses vapeurs sont extrèmement am
mables et explosifs.
Les incendies ou les explosions peuvent entraîner de
graves brûlures, voire même la mort.
LORS DE L'ADDITION DU CARBURANT
• Arrêter le moteur et le laisser refroidir au moins 3 minutes
avant de retirer le bouchon de réservoir.
• Remplir le réservoir de carburant à l'extérieur ou dans un
local extrêmement bien ventilé.
• Ne jamais remplir en excès le réservoir de carburant. Pour
permettre à l’essence de se détendre, ne pas dépasser
pas la base du col du réservoir de carburant en le
remplissant.
• Garder le carburant loin des étincelles, des ammes
nues, des lampes témoins, de chaleur et d'autres sources
d'allumage.
• Vérier les conduits d’essence, le réservoir, le bouchon
du réservoir et les raccords pour y détecter toute ssure
ou fuite. Remplacer si nécessaire.
• Si le carburant renverse, attendre jusqu'à ce qu'il soit
vaporisé avant de mettre en marche le moteur.
N
ep o
ro t fo
du r
ct
io
n
Si la pression d’huile est trop faible, un manostat (si la machine en est équipée) arrêtera le moteur ou bien activera un
dispositif d’avertissement sur la machine. Si cela se produit,
arrêter le moteur et vérier le niveau d’huile avec la jauge
d'huile.
Il n’est pas recommandé defaire fonctionner le moteur à des
altitudes inférieures à 762 mètres (2 500 pieds) avec le kit
haute altitude.
Si le niveau d’huile est en-dessous de la marque AJOUTER,
compléter le niveau d’huile jusqu’à ce qu’il atteigne la marque
PLEIN. Démarrer le moteur et vérier que la pression soit adéquate avant de continuer à l’utiliser.
Si le niveau d’huile est entre les marques AJOUTER et PLEIN,
ne pas démarrer le moteur. Prener contact avec un distributeur autorisé pour faire corriger le problème de pression
d’huile.
Recommandations de carburant
R
Le carburant doit répondre aux critères suivants :
•
Essence sans plomb, propre et fraîche.
•
Au minimum 87 octanes/87 AKI (91 RON). Utilisation en
haute altitude, voir ci-dessous.
•
De l’essence contenant jusqu’à 10 % d’éthanol (alcool
fabriqué à partir de grain) ou jusqu’à 15 % de MTBE (éther
méthyltertiobutylique) est acceptable.
MISE EN GARDE : Ne pas utiliser d’essence non approuvée
telle que l’E85. Ne pas mélanger de l'huile avec l'essence ou
modier le moteur an qu'ils puissent utiliser des carburants
alternatifs. Ce qui endommagerait les composants du moteur
etannulerait la garantie du moteur.
Pour empêcher que de la gomme ne se forme dans le circuit
d'alimentation, mélanger un stabilisateur de carburant à l’essence. Voir la section Remisage. Tous les carburants ne sont
pas identiques. Si des problèmes de démarrage ou de performance se produisent, changer de fournisseur de carburant ou
changer de marque. Ce moteur est certié pour fonctionner
à l'essence. Le système de contrôle des émissions pour ce
moteur est EM (Modications du moteur).
20
1. Tirer vers la haut le capot du tracteur pour accéder au
réservoir de carburant.
2. Nettoyer la zone autour du bouchon de réservoir en enlevant toute la poussière et les débris. Retirer le bouchon du
réservoir (A, Figure 6).
3. Remplisser le réservoir de carburant (B) avec de l’essence. Pour permettre au carburant de se détendre,
ne pas dépasser la base du col du réservoir de carburant.
4. Replacer le bouchon du réservoir.
Démarrage du moteur
Intek 7180:
AVERTISSEMENT
Le carburant et ses vapeurs sont extrèmement ammables et explosifs.
Les incendies ou les explosions peuvent entraîner
de graves brûlures, voire même la mort.
Mise en marche du moteur
• S'assurer que la bougie d'allumage, le silencieux, le
bouchon de carburant et ltre à air (si équippé) sont en
place et bien xés.
• Ne pas lancer le moteur quand la bougie est retirée.
• Si le moteur se noie, mettre le starter (si l’unité en est
équipée) sur la position OUVERT/MARCHE, amener la
manette des gaz (si l’unité en est équipée) sur la position
RAPIDE et lancer le moteur jusqu’à ce qu’il démarre.
Intek 4175:
3. Déplacer la manette de gaz sur la position RAPIDE. Faites
fonctionner le moteur sur la position RAPIDE.
4. Amenez la commande de starter sur la position STARTER.
NOTE : Habituellement, le starter n’est pas nécessaire pour
redémarrer un moteur chaud.
5. Insérer la clé de contact dans le contacteur et la tourner
sur MARCHE/DÉMARRER.
6. Au fur et à mesure que le moteur se réchaue, amener la
commande de starter sur la position MARCHE.
Intek 4175 et 7180:
En cas d'urgence, le moteur peut être arrêté en tournant
simplement le contacteur sur ARRÊT. Utiliser cette méthode uniquement dans des situations d’urgence. Pour arrêter
normalement le moteur, suivre la procédure indiquée dans la
section Arrêter la tondeuse et le moteur.
REMARQUE : Si le moteur ne démarre pas après plusieurs
tentatives, contacter un revendeur agréé.
Conduite du tracteur
1. Vérier le niveau d’huile. Voir la section Vérication/
adjonction d’huile.
2. S’assurer de débrayer les commandes d’entraînement de
l’équipement.
R
3. Déplacer la commande de gaz/starter à la position STARTER.
REMARQUE : Habituellement, le starter n’est pas nécessaire
pour redémarrer un moteur chaud.
4. Insérer la clé de contact dans le contacteur et la tourner
sur MARCHE/DÉMARRER.
5. Après le démarrage du moteur, déplacer la commande
de gaz/starter à la position RAPIDE. Réchauer le moteur
pendant au moins une minute avant d'engager la commande de rotation de la lame ou de conduire la tondeuse
autoportée.
6. Après le réchauage du moteur, Toujours faire fonctionner
la tondeuse autoportée avec la commande de gaz/starter
à la position RAPIDE.
fr
2. S'assurer de débrayer les commandes d'entraînement de
l'équipement.
N
ep o
ro t fo
du r
ct
io
n
AVERTISSEMENT
Les moteurs dégages du monoxyde de carbone, un
gaz toxique sans odeur et sans couleur.
Respirer du monoxyde de carbone peut provoquer
des nausées, des évanouissements, voire même la
mort.
Les incendies ou les explosions peuvent entraîner de graves
brûlures, voire même la mort.
• Faire fonctionner le moteur dehors.
• Ne pas faire tourner le moteur dans un endroit clos,
même si les portes ou les fenêtres sont ouvertes.
1. Vérier le niveau d'huile. Voir la section Vérication/
adjonction d’huile.
1. S'asseoir sur le siège et le régler de manière à pouvoir
confortablement atteindre toutes les commandes et voir le
tableau de bord.
2. Serrer le frein de stationnement.
3. S'assurer que le commutateur de prise de force jaune est
débrayé.
4. Démarrer le moteur (voir Démarrage du moteur).
5. Débrayer le frein de stationnement et relâcher la pédale de
frein.
6. Appuyer sur la pédale de commande de vitesse de marche
avant pour avancer. Relâcher la pédale pour s'arrêter. Noter
que plus la pédale est enfoncée, plus le tracteur se déplacera vite.
7. Arrêter le tracteur en relâchant les pédales de commande
de vitesse de déplacement, en mettant le frein de stationnement et en arrêtant le moteur (voir Arrêter le tracteur et le moteur).
21
Tonte
Pousser le tracteur à la main
1. Régler la hauteur de coupe de la tondeuse au niveau voulu
en utilisant le levier de levage du carter de coupe.
2. Serrer le frein de stationnement. S'assurer que le commutateur de prise de force (PDF) jaune est débrayé.
3. Démarrer le moteur (voir Démarrage du moteur).
4. Intek 4175: Amener la commande de gaz/starter sur la
position RAPIDE.
1. Débrayer la prise de force et arrêter le moteur.
2. Tirer le levier (A, Figure 7) vers l’avant de la machine et
le pousser vers le bas pour le verrouiller. Le tracteur peut
maintenant être poussé à la main.
3. Tirer vers le haut et pousser vers l’arrière de la machine
pour embrayer la transmission. Le tracteur peut désormais
être conduit.
Intek 7180: Amener la commande des gaz sur PLEIN.
5. Embrayer la PDF pour activer les lames de la tondeuse.
6. Commencer à tondre.
NOTE : Quand l’alarme « bac à herbe rempli » se déclenche,
couper immédiatement la PDF pour éviter que le tube d’évacuation ne se bouche. Se déplacer à l’endroit voulu et vider le
sac à herbe (voir Vider le sac à herbe).
7. Une fois terminé, couper la PDF et lever le carter en utilisant le levier de levage du carter de coupe.
Fonction de frein de stationnement
Actionnement du frein à main - Voir Figure 8. Pour
verrouiller le frein à main, relâcher les pédales de vitesse
d’avancement (A), enfoncer complétement la pédale de
frein (B), tirer vers le HAUT le bouton du frein à main (C) et
relâcher ensuite la pédale de frein.
N
ep o
ro t fo
du r
ct
io
n
8. Arrêter le moteur (voir Arrêter le tracteur et le moteur ).
AVERTISSEMENT
Remorquer l'unité endommagera la transmission. Ne
pas utiliser un autre véhicule pour pousser ou tirer cette unité.
Ne pas enclencher le levier de débrayage de transmission
pendant que le moteur tourne.
Option de tonte en marche arrière RMOTM
AVERTISSEMENT
Tondre en marche arrière risque d'être dangereux pour
les spectateurs. Des accidents tragiques peuvent se produire
lorsque l'opérateur n'est pas averti de la présence d'enfants. Ne
jamais activer la RMO en présence d'enfants. Les enfants sont
souvent attirés par la machine et l'activité de tonte.
R
L’option de tonte en marche arrière (OTMA) permet
à l’utilisateur de tondre en marche arrière (voir
Caractéristiques et commandes). Pour activer, tourner la
clé de l’OTMA une fois que la PDF est embrayée. Le voyant
DEL s'allumera et l'opérateur peut alors tondre en marche
arrière. Chaque fois que la prise de force est engagée, la RMO
doit être réactivée pour être utilisée. La clé doit être retirée
pour empêcher l’accès à l’OTMA.
22
Desserrage du frein à main - Voir Figure 8. Pour
desserrer le frein à main, enfoncer complétement la pédale
de frein (B) et poussez VERS LE BAS le bouton du frein à
main (C).
Arrêt du tracteur et du moteur
AVERTISSEMENT
Le carburant et ses vapeurs sont extrèmement ammables et explosifs.
Les incendies ou les explosions peuvent entraîner
de graves brûlures, voire même la mort.
• Ne pas étrangler le carburateur pour arrêter le moteur.
Réglage de la hauteur de coupe
Le levier de levage du plateau de coupe (A, Figure 10) est
utilisé pour abaisser ou rehausser le plateau à la hauteur de
coupe voulue. La hauteur de coupe est réglable entre 2,5 cm
(1,0 po) et 8,9 cm (3,5 po).
Pour abaisser le carter, tirer le levier de levage du carter de
coupe légèrement vers l’arrière, le pousser vers la gauche
et faites le glisser vers le bas. Pour lever le carter, tirer sur le
levier de levage du carter de coupe et le bloquer en l’enclenchant vers la droite.
1. Ramener la ou les commandes de déplacement au point
mort.
2. Débrayer la PDF and attendez que toutes les parties mobiles
s’immobilisent.
3. Amener la commande des gaz sur la position LENT et
tournez la clé de contact sur ARRÊT. Retirer la clé.
Vider le bac à herbe
Fixation d'une remorque
L'eort de traction horizontal maximum admissible est de 280
N. L'eort de traction vertical maximum est de 160 N. Ce qui
équivaut à une remorque de 113 kg (250 lb) sur une pente
de 10 degrés. Attacher la remorque à l’aide d’un axe à épaulement correctement dimensionné (A, Figure 11) et d’une
attache (B).
2. Vider l’herbe du bac à herbe.
N
ep o
ro t fo
du r
ct
io
n
1. Étirer la poignée du bac à herbe et faites-la tourner vers
l’avant jusqu’à ce que l’assemblage du bac à herbe soit
complètement ouvert dans le fond (voir Figure 9).
R
3. Faites tourner l’assemblage du bac à herbe en le ramenant
sur la position fermée avant de tondre.
fr
23
Entretien
Tableau de maintenance
TRACTEUR ET TONDEUSE
MOTEUR
Toutes les 8 heures ou chaque jour
Premières 5 heures
Contrôler le système de verrouillage de sécurité
Retirer les débris du tracteur et du plateau de coupe de
la tondeuse
Retirer les débris du compartiment moteur
Toutes les 25 heures ou chaque année *
Vérication de la pression des pneus
Contrôle du temps d'arrêt des lames de tondeuse
Vérier le tracteur et la tondeuse pour qu’il n’y ait pas
d’éléments desserrés
Toutes les 50 heures ou chaque année *
Changement de l'huile moteur
Toutes les 8 heures ou chaque jour
Contrôler le niveau d'huile moteur
Toutes les 25 heures ou chaque année *
Nettoyer le ltre à air et le dépoussiéreur du moteur **
Toutes les 50 heures ou chaque année *
Changement de l'huile moteur
Remplacer le ltre à huile
Chaque année
Nettoyer la batterie et les câbles
Changer le ltre à air
Contrôle des freins de tracteur
Remplacer le dépoussiéreur
Voir le concessionnaire chaque année pour
N
ep o
ro t fo
du r
ct
io
n
Lubrier le tracteur et la tondeuse
Voir le concessionnaire chaque année pour
Inspecter le silencieux d’échappement et l’écran pareétincelles
Changer les bougies d'allumage
Vérier les lames de la tondeuse **
* Indiéremment, ce qui se présente en premier.
** Vérier plus fréquemment les lames dans les régions ayant
des sols sablonneux ou dans lesquelles il y a beaucoup de
poussière.
Remplacer le ltre à essence
Nettoyer le système de refroidissement à air du moteur
* Indiéremment, ce qui se présente en premier.
** Nettoyer plus fréquemment lorsqu'il y a beaucoup de
poussière dans l'air ou lorsque des débris sont en
suspension dans l'air.
Déclaration sur les émissions
R
La maintenance, le remplacement ou la réparation des dispositifs et systèmes de contrôle des émissions peuvent être
eectués par tout établissement de réparation de moteurs nonroutiers ou particulier. Cependant, pour obtenir un service aprèsvente « gratuit » du contrôle des émissions, le travail doit être
eectué par un revendeur agréé de l’usine.
Vérication de la pression des pneus
Les pneus doivent être vériés périodiquement pour orir
une traction optimale et pour garantir la meilleure coupe (voir
Figure 4).
NOTE : Ces pressions peuvent légèrement diérer de celles
de la marque « Gonage maximal » apposée sur le anc des
pneus.
24
AVERTISSEMENT
Des étincelles involontaires peuvent provoquer un
incendie ou un choc électrique.
Un démarrage involontaire peut entraîner un
enchevêtrement, une amputation traumatique ou
une lacération.
Avant d'eectuer des réglages ou des réparations
• Débrancher le câble de la bougie d'allumage et le tenir
à l’écart de la bougie.
• Déconnecter la batterie à la borne négative (uniquement pour les moteurs à démarrage électrique).
• Utiliser uniquement des outils appropriés.
• Ne pas traquer le ressort du régulateur de vitesse, les
tringles ou d’autres pièces, pour augmenter la vitesse
du moteur.
• Les pièces de rechange doivent être les mêmes et installées dans la même position que les pièces d’origine.
D’autres pièces peuvent ne pas fonctionner aussi bien,
peuvent endommager la machine et peuvent provoquer
des blessures.
• Ne pas frapper le volant avec un marteau ou un objet
dur dans la mesure où le volant peut se briser pendant
l’utilisation.
Contrôle du temps d'arrêt des lames de tondeuse
Les lames de coupe et leur courroie d’entraînement doivent
s’arrêter complètement dans les cinq secondes qui suivent la
coupure du commutateur de PDF.
1. Une fois le tracteur au point mort, la prise de force débrayée et l'opérateur sur son siège, démarrer le moteur.
2. Embrayer la prise de force et attendre plusieurs secondes.
Débrayer la prise de force.
3. Si la courroie d'entraînement de la tondeuse ne s’arrête
pas dans les cinq secondes, consulter un revendeur agréé.
Entretien de la batterie
10. Placer la batterie à l’intérieur de la plateforme de batterie.
Fixer avec des dispositifs de retenue et des vis.
11. Pousser le siège vers le bas.
Chargement de la batterie
AVERTISSEMENT
Tenir la batterie à l'écart des ammes nues et des
étincelles ; les gaz en émanant sont hautement
explosifs. Bien ventiler la batterie pendant sa charge.
Une batterie morte ou pas susamment chargée pour faire
démarrer le moteur risque d'être le résultat d'un système de
charge ou de toute autre composante électrique défectueux.
En cas de doute sur la cause du problème, contacter un
distributeur. Pour remplacer la batterie, consulter la section
Nettoyage de la batterie et des câbles.
N
ep o
ro t fo
du r
ct
io
n
AVERTISSEMENT
Lors du retrait ou de l'installattion des câbles de
batterie, débrancher D’ABORD les câbles négatifs et
rebrancher les EN DERNIER. Si ce n’est pas fait
dans cet ordre, la borne positive peut-être connectée
au châssis à l’aide d’un outil.
9. Reconnecter les câbles de la batterie, le câble positif
en premier lieu et ensuite le câble négatif, à l’aide de la
visserie de xation.
AVERTISSEMENT
Les relais, bornes et autres accessoires de la batterie contiennent du plomb, des composants en plomb, et
produits chimiques. L'État de Californie est conscient qu'ils
peuvent provoquer des maladies cancérigènes, des anomalies congénitales ou autre dangers de reproduction. Se
nettoyer les mains après la manipulation.
Nettoyage de la batterie et des câbles
1. Tirer le siège vers le haut pour accéder à la batterie et aux
câbles.
Pour charger la batterie, suivre les instructions fournies
par le fabricant du chargeur de batterie ainsi que tous
les avertissements gurant dans la section Sécurité de
l'opérateur de ce manuel. Recharger la batterie jusqu'à sa
charge maximale. Ne pas charger à une puissance supérieure
à 10 A.
Vidanger l’huile
L’huile vidangée est un produit de résidus dangereux et doit
être jetée de façon appropriée. Ne pas la jeter avec les déchets
ménagers. Vérier le lieu de collecte ou de recyclage avec les
autorités locales, le centre de services ou le concessionnaire.
R
2. Retirer les vis (A, Figure 12) et plaquer la batterie vers le
bas (B).
3. Faire glisser la batterie (C) vers l’avant à l’intérieur de la
plateforme de la batterie (D).
4. Retirer la visserie de xation (E) et débrancher le câble
négatif (F) de la batterie.
5.
Retirer la visserie de xation (G) et débrancher le câble
positif (H) de la batterie.
6.
Retirer la batterie et la placer sur une surface plane.
7.
Nettoyer la plateforme de la batterie avec une solution de
bicarbonate de sodium et d’eau.
Vidanger l’huile
1. Le moteur éteint mais encore chaud, déconnecter le
câble de la bougie (D, Figure 5) et le tenir à l’écart de la
bougie.
2. Retirer la jauge (A).
3. Retirer le bouchon de vidange d’huile comme illustré sur la
Figure 13. Vidanger l’huile dans un récipient homologué.
4. Une fois que l’huile est vidangée, remettre en place le bouchon de vidange d'huile.
8. Nettoyer les bornes de la batterie et les extrémités des
câbles avec une brosse métallique et un nettoyant pour
borne de batterie.
fr
25
Entretien du ltre à air
Changer l’huile du ltre
Pour les fréquences de remplacement, voir le Tableau de
maintenance..
1. Vidanger l’huile du moteur. Voir la section Vidanger
l’huile.
2. Retirer le ltre à huile (A, Figure 14) et le jeter de manière
appropriée.
3. Avant d’installer le nouveau ltre à huile, lubrier légèrement le joint statique du ltre à huile avec de l’huile propre
et récemment achetée.
4. Monter le ltre à huile à la main jusqu’à ce que le joint
statique soit en contact avec l’adaptateur du ltre à huile,
puis resserrer le ltre à huile d’½ à ¾ de tour.
AVERTISSEMENT
Le carburant et ses vapeurs sont extrêmement
inammables et explosifs.
Les incendies ou les explosions peuvent entraîner de
graves brûlures, voire même la mort.
• Ne pas démarrer ou ne jamais faire tourner le moteur
lorsque l’assemblage du ltre à air ou le ltre à air est
retiré.
AVIS : Ne pas utiliser de l'air comprimé ou solvants pour nettoyer
le ltre. L’air comprimé peut endommager le ltre et les solvants
dissoudront le ltre.
5. Ajouter de l’huile. Voir section Ajouter de l’huile.
1. Retirer l’attache (A, Figure 15) et la protection du ltre à air (B).
6. Démarrer le moteur et le faire fonctionner. Au fur et à mesure que le moteur se réchaue, vérier s’il y a des fuites
d’huiles.
2. Pour retirer le ltre (C), soulever l’extrémité du ltre et tirer
ensuite le ltre pour le dégager de l’admission (D).
Faire le plein d’huile
3. Pour libérer les débris, taper doucement le ltre sur une surface dure. Si le ltre est trop sale, le remplacer par un nouveau
ltre.
N
ep o
ro t fo
du r
ct
io
n
7. Arrêter le moteur et vérier le niveau d’huile. Il devrait
atteindre le niveau PLEIN sur la jauge d’huile.
4. Nettoyer le dépoussiéreur avec un liquide détergent et de
l’eau. Ensuite le laisser sécher complètement à l’air. Ne pas
lubrier le dépoussiéreur.
5. Attacher le dépoussiéreur sec au ltre.
•
Mettre le moteur de niveau.
•
Débarrasser de tout débris la zone de remplissage
d’huile.
6. Installer le ltre sur l’admission. Pousser l’extrémité du ltre
dans la base comme sur l’illustration. S'assurer que le ltre et
bien insérer bien dans la base.
•
Voir la section Spécications pour les capacités d’huile.
7. Installer la protection du ltre à air et fermer à l’aide d’attaches.
1. Retirer la jauge d'huile (A, Figure 5) et la essuyer avec un
chion propre.
2. Verser lentement l’huile dans l’orice de remplissage du
moteur (C). Ne pas trop remplir. Après avoir ajouté de
l’huile, attendre une minute, puis vérier le niveau d’huile.
R
3. Replacer la jauge d'huile et la resserrer.
4. Retirer la jauge d’huile et vérier le niveau d’huile. Le
niveau devrait atteindre la marque PLEIN (B) sur la jauge
d'huile.
5. Replacer la jauge d'huile et la resserrer.
26
Lavage du plateau de coupe
NOTE : L’orice de lavage vous permet de brancher un tuyau
d’arrosage normal sur le plateau de coupe pour retirer l’herbe
et les débris du dessous. pour assurer un fonctionnement
approprié et sûr de la tondeuse.
AVERTISSEMENT
Avant de faire fonctionner la tondeuse, s'assurer que
le tuyau est correctement connecté et n'entre pas
en contact avec les lames. Lorsque la tondeuse est
en marche et les lames embrayées, la personne qui
nettoie le plateau de coupe doit être à la place de
l'opérateur et à l'écart de tout spectateur. Ne pas suivre ces
précautions risque de causer des lésions graves voire la
mort.
1. Stationnez le tracteur sur une surface plane.
AVERTISSEMENT
Ne jamais remiser la machine (avec du carburant) dans un endroit fermé et dépourvu de
ventilation. Les vapeurs de carburant peuvent se
se déplacer vers une source d'inammation
(telle qu'une chaudière, un chaue-eau, etc.)
etc.) et entraîner une explosion. Les vapeurs de
carburant sont également toxiques pour les humains
et les animaux.
Entreposer du carburant ou du matériel ayant du carburant dans le réservoir
• Entreposer en les tenant à l’écart des chaudières,
poêles, chaue-eau ou autres appareils ménagers ayant
une veilleuse ou une autre source d’allumage pouvant
enammer les vapeurs d’essence.
Machine
Débrayer la prise de force, mettre le frein de stationnement et
retirer la clé.
R
N
ep o
ro t fo
du r
ct
io
n
2. Attacher le dispositif de déconnexion rapide (non fourni) (A,
Figure 16) au tuyau d’arrosage (B) et le brancher sur l’orice
de lavage (C) .
3. Faire couler de l’eau pour retirer l’herbe et les débris du
dessous du plateau de coupe.
4. Démarrer la tondeuse et la régler sur la position de coupe la
plus haute.
5. Arrêter le moteur (voir Arrêter le tracteur et moteur).
6. Débrancher le tuyau et le dispositif de déconnexion rapide
du raccordement eau une fois complété.
7. Répéter l’opération pour l’orice de lavage de l’autre côté.
Remisage
La durée de vie de la batterie augmentera si on la retire. Placer la batterie dans un endroit frais et sec en la rechargeant
environ une fois par mois. Si la batterie est laissée dans
l'unité, déconnecter le câble négatif.
Système d’alimentation
Le carburant peut s’éventer quand il est stocké plus de 30
jours. Le carburant éventé entraîne la formation de dépôts
d’acide et de gomme dans le circuit d’alimentation ou sur les
pièces essentielles du carburateur. Pour que le carburant
conserve toutes ses propriétés, utiliser le stabilisateur et
agent de traitement de carburant à formule avancée
Briggs & Stratton®, disponible partout où les pièces de rechange d’origine Briggs & Stratton sont vendues.
Pour les moteurs équipés d’un bouchon de réservoir de
carburant FRESH START®, utiliser FRESH START® de
Briggs & Stratton, disponible sous forme de cartouche
compte-gouttes de concentré.
Il n’est pas nécessaire de purger l’essence du moteur si un
stabilisateur de carburant a été ajouté selon les instructions.
Avant son remisage, faire tourner le moteur pendant 2
minutes pour faire circuler le stabilisateur dans le circuit
d’alimentation.
Huile de moteur
Pendant que le moteur est encore chaud, changer l’huile du
moteur. Voir ls section Changer l’huile moteur.
Avant de faire démarrer l'unité après remisage :
• Contrôler tous les niveaux de liquide. Contrôler tous les
points d'entretien.
• Faire toutes les vérications et procédures recommandées se trouvant dans ce manuel.
• Laisser le moteur se réchauer pendant quelques minutes
avant toute utilisation.
fr
27
Dépannage
Dépannage du tracteur
PROBLÈME
CAUSE
SOLUTION
Pédale de frein pas
enfoncée.
Enfoncer complètement la pédale de frein.
Le commutateur de prise
de force (embrayage
électrique) est sur la
position MARCHE.
Régulateur de vitesse
engagé.
Mettre en position ARRÊT.
Panne de carburant.
Si le moteur est chaud, le laisser refroidir puis remplir le réservoir de
carburant.
Moteur noyé.
Débrayer le starter.
Placer le bouton en NEUTRE/ARRÊT.
Le fusible est disjoncté.
Consulter le distributeur homologué.
Moteur ne tourne pas ou
Bornes de la batterie sales. Voir la section Nettoyage de la batterie et des câbles.
ne démarre pas.
Recharger ou changer la batterie.
Câble désserré ou
sectionné.
Vérier visuellement le câblage. S’il y a des câbles elochés ou
cassés, consulter un revendeur agréé.
Bobine ou démarreur
défectueux.
Consulter le distributeur homologué.
Contacteur de verrouillage
de sécurité défectueux.
Consulter le distributeur homologué.
Eau dans le carburant.
Consulter le distributeur homologué.
N
ep o
ro t fo
du r
ct
io
n
Batterie déchargée ou
morte.
Essence vieille ou éventée. Consulter le distributeur homologué.
Détonations au niveau
du moteur.
Consommation
excessive d'huile.
Mélange trop riche.
Nettoyer ltre à air.
Autre problème de moteur. Consulter le distributeur homologué.
Niveau d'huile insusant.
Vérier/faire l’appoint d’huile le cas échéant.
Huile de type incorrect.
Voir Tableau de recommandations pour l’huile.
R
Moteur démarre
dicilement ou ne
fonctionne pas bien.
Moteur trop chaud.
Consulter le distributeur homologué.
Huile de type incorrect.
Voir Tableau de recommandations pour l’huile.
Excès d'huile dans le
carter moteur.
Vidanger l'excès d'huile.
Filtre à air encrassé.
Échappement du moteur
est noir.
Starter fermé.
Voir la section Entretien du ltre à air.
Ouvrir le starter.
Pédales de déplacement
pas enfoncées.
Appuyer sur les pédales.
Débrayer la transmission
en amenant le levier sur la
position POUSSER.
Amener le levier sur la position CONDUITE.
Le moteur tourne, mais
le tracteur n'avance pas. Frein de stationnement
serré.
Débrayer le frein de stationnement.
La courroie d'entraînement Consulter le distributeur homologué.
de traction est cassée ou
elle glisse.
28
Dépannage du tracteur suite
PROBLÈME
Le frein de stationnement
ne tient pas.
Tracteur braque
dicilement ou se
manœuvre mal.
CAUSE
SOLUTION
Frein interne usé.
Consulter le distributeur homologué.
Tringlerie de direction
desserrée.
Consulter le distributeur homologué.
Pneus mal gonés.
Voir la section Vérier la pression des pneus.
Paliers de fusées du roue
avant secs.
Consulter le distributeur homologué.
Dépannage de la tondeuse
Coupe de tondeuse
irrégulière.
Coupe de tondeuse
irrégulière.
Moteur cale facilement
lorsque tondeuse
embrayée.
Vibrations excessives de
tondeuse.
Le moteur tourne mais
le tracteur ne veut pas
avancer.
L’alarme du bac à herbe
ne se déclenche quand il
est plein.
fr
SOLUTION
Tringlerie de levage mal
xée ou endommagée.
Consulter le distributeur homologué.
Carter de coupe pas de
niveau.
Consulter le distributeur homologué.
Les lames sont
endommagées.
Consulter le distributeur homologué.
Pneus du tracteur mal
gonés.
Voir la section Vérier la pression des pneus.
Régime moteur trop bas.
Mettre sur pleine commande des gaz.
N
ep o
ro t fo
du r
ct
io
n
La tondeuse ne s'élève
pas.
CAUSE
Vitesse de déplacement trop Ralentir.
rapide.
Les lames nécessitent d’être Consulter le distributeur homologué.
autées.
Autre problème avec la
Consulter le distributeur homologué.
tondeuse.
Régime moteur trop bas.
Mettre sur pleine commande des gaz.
Vitesse de déplacement trop
rapide.
Filtre à air encrassé ou
obstrué.
Hauteur de coupe réglée
trop bas.
Moteur pas à sa température
de fonctionnement.
Ralentir.
Démarrage de la tonte dans
des herbes hautes.
Démarrer tondeuse dans une zone dégagée.
L’assemblage du bac à
herbe ne se ferme pas
correctement.
Fermer le bac à herbe jusqu’à ce que les loquets s’enclenchent d’un coup
sec. S’il ne se ferme toujours pas, consulter un distributeur agréé.
Autre problème avec la
tondeuse.
Consulter le distributeur homologué.
R
PROBLÈME
Voir la section Entretien du ltre à air.
Couper l'herbe haute à hauteur de coupe maximum au premier passage.
Faire tourner le moteur quelques minutes pour le laisser chauer.
La PDF n’est pas embrayée. Embrayer la PDF.
Autre problème avec la
tondeuse.
Consulter le distributeur homologué.
Accumulation de débris
autour du levier.
Nettoyer la zone autour du levier.
Autre problème d’alarme.
Consulter le distributeur homologué.
29
Spécifications
MOTEUR
CHÂSSIS
Briggs & Stratton
Capacité du réservoir
d'essence
Pneus avant
Marque
Déplacement
Système électrique
Briggs & Stratton®,
Intek SeriesTM 4175 OHV
30,5 po (500 cm³)
Batterie : 12 volts, 190 ADF
Alternateur : 9 A
1,4 L (48 oz)
Capacité d'huile
Écartement des
électrodes de bougie
0,76 mm (0,030")
Couple de serrage
de bougie
20 Nm (180 po-lb)
Bougie d’allumage, EMS « X » 792015
Briggs & Stratton
Marque
Déplacement
Système électrique
Briggs & Stratton®,
Intek SeriesTM 7180 OHV
40,03 po (656 cm³)
Batterie : 12 volts, 190 ADF
Alternateur : 9 A
1,9 L (64 oz)
Puissance nominale
TRANSMISSION
Type
Huile moteur
Vitesses
à 3 400 tr/min
Couple de sortie
Engrenages hydrostatiques
Synthétique 5W30
Marche avant : de 0 à 9,0 km/h
(0 à 5,6 mph)
Marche arrière : de 0 à 4,5 km/h
(0 à 2,8 mph)
233 Nm (172 pied-lb)
TONDEUSE
Largeur de coupe
Nombre de lames
Plateau de carrosserie
de base
Hauteur de coupe
Positions de coupe
96,5 cm (38”)
2
N
ep o
ro t fo
du r
ct
io
n
Capacité d’huile
Écartement des
électrodes de bougie
0,76 mm (0,030»)
Couple de serrage
de bougie
20 Nm (180 po-lb)
Bougie d’allumage, EMS « X » 792015
Pneus arrière
6,0 L (1,5 gal)
Dimensions des pneus :
15 x 6,0
Pression de gonage : 0,96 bar
(14 psi)
Dimensions des pneus :
20 x 8,0
Pression de gonage : 0,68 bar
(10 psi)
Évacuation par l’arrière
2,5-8,9 cm (1,0-3,5")
6
R
Les étiquettes de puissance nominale brute pour les modèles de moteurs à essence individuels répondent au code
J1940 (Small Engine Power & Torque Rating Procedure) de la SAE (Society of Automotive Engineers) ; et la performance
nominale a été obtenue et corrigée conformément à SAE J1995 (Révision 2002-05). Les valeurs de couple sont dérivées à 3 060 tr/min ; les valeurs de puissance sont dérivées à 3 600 tr/min. Les courbes de puissance brute peuvent être
consultées sur le site www.BRIGGSandSTRATTON.COM. Les valeurs données pour la puissance nette sont mesurées
avec l’échappement ou le ltre à air installé tandis que les valeurs données pour la puissance brute sont recueillies sans
ces accessoires. La puissance brute du moteur sera plus élevée que la puissance nette du moteur et elle aectée, entre
autres, par les conditions atmosphériques de fonctionnement et les variations entre les moteurs. Étant donné la gamme
étendue de produits sur lesquels les moteurs sont placés, il se peut que le moteur à essence ne développe pas la puissance nominale brute quand il est utilisé sous une version spécique d’alimentation électrique. Cette diérence est due à
diérents facteurs, y compris, mais sans toutefois s’y limiter, la diversité des composants du moteur (ltre à air, échappement, chargement, refroidissement, carburateur, pompe à carburant, etc.), la limite des applications, les conditions atmosphériques de fonctionnement (température, humidité, altitude) et les variations entre les moteurs. En raison des limites de
fabrication et de capacité, Briggs & Stratton peut substituer un moteur d’une puissance nominale supérieure pour le moteur
de cette série.
Pièces et accessoires
Contacter un revendeur agréé pour de plus amples détails.
30
BRIGGS & STRATTON POWER PRODUCTS GROUP, L.L.C. GARANTIE DU PROPRIÉTAIRE POLITIQUE
GARANTIE LIMITÉE
Si une pièce de cet équipement présente un vice de matériau ou de fabrication, Briggs & Stratton Power Products Group, LLC la
réparera ou la remplacera gratuitement. Si une pièce du moteur Briggs & Stratton (si équipé) présente un vice de matériau ou de
fabrication, Briggs & Stratton Corporation la réparera ou la remplacera gratuitement. Les frais de transport du produit à réparer ou
remplacer seront, dans le cadre de cette garantie, réglés par l’acheteur. Cette garantie est en vigueur pour les périodes de temps
et conformément aux conditions stipulées ci-dessous. Pour obtenir le service de garantie, veuillez vous adresser au distributeur
autorisé le plus proche dont vous trouverez les coordonnées sur www.BriggsandStratton.com.
Il n’existe aucune autre garantie expresse. Les garanties implicites, y compris celles de qualité marchande et d’adaptation à un
emploi particulier, sont limitées à une année à partir de la date d’acquisition ou conformément à ce qui est prévu par la loi. La
responsabilité juridique pour les dommages consécutifs ou indirects est excluse dans la mesure où l’exclusion est autorisée par la
loi.
Certains États ou pays ne permettent pas les limitations de durée de la garantie implicite. Certains États ou pays n’autorisent pas
l’exclusion ou la limitation des dommages consécutifs ou indirects. Dans ce cas, la limitation ci-dessus ne s’applique pas à votre
cas. La présente garantie vous offre des droits juridiques spécifiques et il se peut que vous ayez d’autres droits qui varient d’une
juridiction à une autre, ou de pays à pays.
PÉRIODE DE GARANTIE
Utilisation commerciale
90 jours
1 an
1 an
N
ep o
ro t fo
du r
ct
io
n
Article Utilisation par le consommateur
Équipement
2 années
Moteur*
2 années
Batterie
1 an
La garantie commence à la date d’acquisition du produit par le consommateur au détail ou commercial final, et continue tout au
long de la période indiquée ci-dessus. « Utilisation par le consommateur » signifie que le produit sera utilisé par un consommateur
au détail dans un but privé. « Utilisation commerciale » indique toutes les autres utilisations possibles, y compris commerciales,
génératrices de revenus ou locatives. Une fois que le produit a été utilisé dans un but commercial, il sera considéré comme
d’utilisation commerciale dans le cadre de cette garantie.
Aucun enregistrement de la garantie n’est nécessaire pour obtenir la garantie des produits de marque Briggs & Stratton. Veuillez
garder le reçu de votre achat. Si vous ne pouvez pas fournir la preuve de l’achat au moment de faire une demande se rapportant à la
garantie, la date de fabrication du produit sera utilisée pour déterminer l’admissibilité à la garantie.
À PROPOS DE VOTRE GARANTIE
R
Nous sommes totalement disponibles à réaliser des réparations dans le cadre de la garantie et nous nous prions d’accepter no
excuses anticipées pour les désagréments éventuels. Le service de garantie est offert uniquement par l’intermédiaire des distributeurs
autorisés par Briggs & Stratton ou BSPPG, LLC.
Parfois les demandes de réparations dans le cadre de la garantie peuvent ne pas être pertinentes. Cette garantie couvre uniquement
les vices de matériau ou de fabrication. Elle ne couvre pas des dommages causés par une mauvaise utilisation ou des abus, un
mauvais entretien ou une réparation incorrecte, une usure normale ou l’utilisation de carburant vicié ou non approuvé.
Mauvaise utilisation et abus - Une bonne utilisation, telle que prévue, du produit est décrite dans le manuel de l’opérateur.
L’utilisation de la machine de façon autre que celle décrite dans le manuel de l’opérateur ou son utilisation après qu’elle ait été
endommagée annulera la garantie. Vous ne pourrez vous prévaloir de la garantie si le numéro de série sur la machine a été supprimé
ou si la machine a été modifiée d’une manière quelconque, ou si elle présente des preuves d’abus, tel que coups, corrosion par l’eau
ou des produits chimiques.
Mauvais entretien ou réparation - Cette machine doit être entretenue conformément aux procédures et aux intervalles indiqués
dans le manuel de l’opérateur, l’entretien et les réparations doivent être effectués avec des pièces d’origine Briggs & Stratton. Les
dommages causés par un manque d’entretien ou l’utilisation de pièces n’étant pas d’origine ne sont pas couverts par la garantie.
Usure normale - Comme tous les appareils mécaniques, malgré un bon entretien, le vôtre est sujet à une usure. La présente
garantie ne couvre pas les réparations lorsque la durée de vie de la machine s’est achevée après une utilisation normale. Les articles
d’entretien et d’usure, tels que filtres, courroies, lames et plaquettes de freins (les plaquettes de frein moteur sont couvertes) ne sont
pas couverts par la garantie, uniquement en raison de leur caractéristique d’usure, à moins que la cause soit due à des vices du
matériel ou de fabrication.
Carburant vicié - Afin de fonctionner correctement, cette machine doit être alimentée avec un carburant propre conforme au critère
précisé dans le manuel de l’opérateur. Les dommages causés par un carburant vicié (fuites de carburant, conduites bouchées,
soupapes collantes, etc.) ne sont pas couverts par la garantie.
* Concerne les moteurs Briggs & Stratton seulement. La couverture pour les moteurs autres que Briggs & Stratton est offerte par le
fabricant du moteur.
fr
31
32
N
ep o
ro t fo
du r
ct
io
n
R
INDICE
Copertina anteriore ............................................................................................. 1
Illustrazioni .......................................................................................................... 3
Sicurezza dell'operatore ..................................................................................... 8
Caratteristiche e comandi ................................................................................ 16
Funzionamento .................................................................................................. 19
Manutenzione .................................................................................................... 24
Individuazione e correzione dei problemi ...................................................... 28
Dati tecnici ......................................................................................................... 30
Garanzia ............................................................................................................. 31
Informazioni di carattere generale
La ringraziamoper avere acquistato questa falciatrice senza sterzo di qualità. Se viene usato e mantenuto seguendo le
istruzioni del presente manuale, questo prodotto Le darà molti anni di servizio adabile.
Il presente manuale contiene istruzioni sulla sicurezza nalizzate a rendere l'utente consapevole dei pericoli e dei rischi
associati con queste falciatrici senza sterzo e sul modo di evitarli. Questa falciatrice senza sterzo è stata progettata e destinata
solo al taglio dell'erba e non per alcun altro scopo. È importante leggere e comprendere completamente queste istruzioni prima
di cercare di avviare o utilizzare la macchina. Conservare l'originale delle presenti istruzioni per potervi fare riferimento in
futuro.
Dati di riferimento del prodotto
Targhetta di riconoscimento CE
Per averli facilmente a portata di mano, annotare nome/
numero del modello, numeri di riconoscimento del produttore
e numeri di matricola del motore nello spazio apposito. Detti
numeri si trovano nelle posizioni indicate.
A.
B.
C.
D.
E.
F.
G.
H.
I.
N
ep o
ro t fo
du r
ct
io
n
Codice di identicazione del produttore
Numero di matricola del produttore
Potenza nominale in kW
Velocità massima del motore in giri al minuto
Indirizzo e nome del produttore
Anno di produzione
Simbolo di conformità CE
Massa dell'unità in kg
Potenza acustica in decibel garantita
Quando ci si mette in contatto con il concessionario
autorizzato locale per ordinare pezzi di ricambio, per
richiedere interventi o per ottenere informazioni si
DEVONO avere a disposizione questi numeri.
DATI DI RIFERIMENTO DEL PRODOTTO
Numero/Nome di descrizione del motore
Codice del PRODUTTORE dell'unità
A
xxxxxxx
SERIAL NO.
xxxxxxxxxx
Numero di matricola dell'unità
R
Codice del PRODUTTORE dell'acces- Numero di MATRICOLA dell'elemento di
sorio di falciatura
falciatura
Nome del concessionario
MODEL NO.
Data di acquisto
D
xxxx min-1
E x.x kW
F xxx kg
B
C
XXXXXXXXXXXXXXXXXXXXXX
XXXXXXXXXXXXXXXXX
G
20xx
xxx
I
dB
H
DATI DI RIFERIMENTO DEL MOTORE
Marca del motore
Modello del motore
Tipo/Dati del motore
Numero di matricola/codice del motore
“Incertezza di misurazione della vibrazione – la vibrazione
della macchina è stata registrata usando metodi e procedure
descritti negli standard internazionali relativi in vigore al momento della produzione. Le incertezze di misurazione possono
dare come risultato una varianza no al 5% dal valore pubblicato presente nella Dichiarazione di conformità.”
La lista delle parti illustrate di questa macchina può essere scaricata da BRIGGSandSTRATTON.com. Quando si ordinano
pezzi di ricambio fornire modello e numero di serie.
Copyright © 2012 Briggs & Stratton Power Products Group, LLC
Milwaukee, WI, tutti i diritti riservati.
it
7
Sicurezza dell'operatore
Importanti istruzioni di sicurezza
CONSERVARE LE PRESENTI ISTRUZIONI - Questo manuale
contiene istruzioni importanti ceh devono essere seguite durante
la regolazione iniziale, il funzionamento e la manutenzione della
macchina. Conservare l'originale delle presenti istruzioni per
potervi fare riferimento in futuro.
Simboli indicanti rischio e relativi signicati
Indossare
protezione
per gli occhi
Leggere
manuale
Chiusura del
carburante
Contraccolpo
Arresto
Scossa
elettrica
Esplosione
Acceso/Spento
Prodotti chimici
Superci
pericolosi
estremamente
calde
Rapido
Lento
Rischio di
cappottamento
AVVERTENZA
Lo scarico emesso dal motore della macchina contiene sostanze chimiche che, nello Stato della California, sono suscettibili
di generare malattie quali cancro, malformazioni alla nascita e altri
problemi relativi all’apparato riproduttivo.
AVVERTENZA
Certi componenti di questo prodotto e i relativi accessori contengono sostanze chimiche che, nello Stato della California, sono
note per essere causa di cancro, malformazioni alla nascita e altri
problemi relativi all’apparato riproduttivo. Dopo averli maneggiati,
lavarsi le mani.
AVVERTENZA
Poli, terminali e relativi accessori delle batterie contengono
piombo e composti di piombo, sostanze chimiche che nello Stato
della California sono noti come causa di cancro, malformazioni alla
nascita e altri problemi relativi all’apparato riproduttivo. Dopo averli
maneggiati, lavarsi le mani.
Olio
Valvola
dell'aria
Carburante
Rischio di
amputazioni
Il simbolo avvertenza di sicurezza si utilizza per identicare
norme di sicurezza che, in caso di mancato rispetto, possono provocare gravi lesioni personali. La macchina utilizza un messaggio
(PERICOLO, AVVERTENZA o ATTENZIONE), oltre ad un simbolo
di pericolo, per sottolineare l’eventualità e la potenziale pericolosità del danno. Inoltre, è applicato un simbolo di rischio aggiuntivo
indicante il tipo di rischio in questione.
PERICOLO indica un rischio che, se non evitato, può provocare morte o lesioni gravi.
AVVERTENZA indica un rischio che, se non evitato, può
provocare morte o lesioni gravi.
8
AVVISO indica una situazione chepotrebbe causare danni al
prodotto.
N
ep o
ro t fo
du r
ct
io
n
Fumi tossici
Parti in movimento
R
Incendio
ATTENZIONE indica un rischio che, se non evitato, potrebbe provocare lesioni di media o lieve entità.
AVVERTENZA
Il motore in funzione emette monossido di carbonio, un gas
inodore, incolore e velenoso.
Respirare monossido di carbonio può provocare cefalea,
spossatezza, vertigini, vomito, confusione, colpo apoplettico,
nausea, svenimenti o morte.
• Utilizzare la macchina SOLO all'esterno.
• Prestare attenzione anché i gas di scarico non entrino in uno
spazio limitato attraverso nestre, porte, prese di ventilazione o
altre aperture.
AVVERTENZA
I motori accesi generano calore Alcune parti del motore,
specialmente la marmitta, diventano estremamente calde.
In caso di contatto sussiste il rischio di gravi ustioni.
I detriti inammabili, ad esempio foglie, erba, paglia, ecc.
possono incendiarsi.
• Lasciare sempre rareddare marmitta, cilindro del motore e
alette prima di toccarli.
• Rimuovere i detriti accumulati dalla zona di marmitta
e cilindro.
• È una violazione del codice sulle risorse pubbliche della California, sezione 4442, l'uso o in funzionamento del motore in
zone forestali, cespugliose o erbose a meno che lo scarico
non sia dotato di parascintille, come denito nella sezione
4442, conservati in perfetta funzionalità. Altri stati o giurisdizioni federali possono avere leggi simili. Contattare il produttore
originale dell’a macchina oppure il rivenditore o concessionario per ordinare un parascintille progettato specicatamente
per l’impianto di scarico di questo motore.
Pratiche per l'uso in sicurezza
Uso in condizioni di sicurezza
Le attrezzature meccaniche sono tanto sicure solo quanto lo è
il loro operatore. Se usate male o non mantenute in modo adeguato
possono divenire pericolose! Ricordarsi che si è responsabili non solo
della propria sicurezza ma anche di quella degli astanti. Usare buon
senso e valutare tutti gli aspetti di ciò che si sta facendo. Se non si ha
la certezza che il compito che si sta per intraprendere possa essere
eseguito in modo sicuro, con l'attrezzatura scelta per farlo, riferirsi a un
professionista Contattare il concessionario autorizzato locale.
Leggere il manuale
R
N
ep o
ro t fo
du r
ct
io
n
Il manuale per l'operatore contiene informazioni importanti sulla
sicurezza che è necessario conoscere PRIMA di usare l'unità e
DURANTE l'uso.
Le tecniche di uso in condizioni di sicurezza, una spiegazione delle
caratteristiche del prodotto e dei comandi e le informazioni sulla
manutenzione sono forniti per garantire che l'utente possa trarre il
massimo vantaggio dall'investimento fatto nella macchina.
Accertarsi di leggere completamente le norme e le informazioni sulla
sicurezza trovate nelle pagine seguenti. Inoltre, leggere completamente
la sezione Funzionamento.
Bambini
Retromarcia
Con i bambini si possono vericare incidenti tragici. Non
permettere che si avvicino a nessuna delle aree in cui si sta
usando la macchina. I bambini sono attratti dall’unità al lavoro
e dall’attività che la circonda. Non assumere mai che i bambini
rimarranno fermi dove sono stati visti l'ultima volta. Se esiste la
possibilità che ci siano bambini nell'area che si sta falciando,
farsi aiutare da un altro adulto responsabile che possa
guardarli.
Non falciare in retromarcia
a meno che la cosa
non sia assolutamente
necessaria. Guardare
sempre in basso e dietro
prima di mettersi in
retromarcia e quando ci
si sposta in retromarcia
anche se le lame di
falciatura non sono
impegnate.
NON LASCIARE CHE BAMBINI SALGANO SU QUESTA
UNITÀ! Ciò invoglia il bambino ad avvicinarsi all’unità in futuro
e a trovarsi in posizione da essere coinvolto in un serio
infortunio. I bambini possono avvicinarsi all’unità per fare un
giro quando meno lo si aspetta e si può correre il rischio di
investirli.
it
9
Uso su terreno in pendenza
3.5 ft
(1,5 m)
20.0 ft (6,0 m)
L'uso di questa macchina su terreno in forte pendenza può essere causa di
lesioni serie o fatali. L'uso dell'unità su terreno in forte pendenza, o in condizioni
in cui non si ha una trazione adeguata sul terreno, può causare la perdita del
controllo e la cappottata della macchina.
Una buona regola pratica è di non usare la macchina su di un terreno in
pendenza su cui non si può salire all'indietro (in modalità a 2 ruote motrici). Non
si dovrebbe usare la macchina su terreni con una pendenza superiore a 3,5
piedi di dierenza in altezza su una distanza di 20 piedi (1 m in altezza su 6 di
distanza). Su terreno in pendenza guidare sempre in marcia avanti: non andare
mai di traverso.
Notare anche che il tipo di supercie su cui si guida può avere molta inuenza
sulla stabilità e sul controllo dell'unità. Erba bagnata o pavimentazione
ghiacciata possono inuire moltissimo sulla capacità di riuscire a controllare la
macchina.
Se non ci si sente sicuri a usare l'unità su terreno inclinato, è meglio non farlo. Il
rischio non vale la pena.
Parti in movimento
N
ep o
ro t fo
du r
ct
io
n
Questa macchina è dotata di molte parti che si muovono e possono provocare
lesioni personali o ad altri. Però, se si sta seduti correttamente sul sedile e si
seguono le regole contenute nel presente manuale, l'unità può essere utilizzata
in modo sicuro.
Il piano di falciatura è dotato di lame di falciatura ruotanti che possono amputare
mani e piedi. Non lasciare che nessuno si avvicini alla macchina mentre essa è
in marcia!
Per aiutare l'operatore a usarla in condizioni di sicurezza, la macchina è stata
dotata di un sistema di sicurezza che rileva la presenza dell'operatore. NON
cercare di modicare o alterare questo sistema. Se il sistema non passa i test
del presente manuale per il controllo del sistema di interblocchi di sicurezza,
rivolgersi immediatamente al concessionario locale.
Oggetti scagliati
R
L'unità è dotata di lame di falciatura che girano rapidamente. Le lame possono
raccogliere detriti e scagliarli intorno lesionando gravemente gli astanti. Accertarsi
di pulire l'area di lavoro togliendo oggetti estranei PRIMA di falciare.
Non usare l'unità senza che l'intero raccoglitore dell'erba o la protezione di scarico
(deettore) siano al loro posto.
Non consentire a nessuno di stare attorno nell'area in cui si sta lavorando! Se
qualcuno si avvicina, spegnere immediatamente l'unità e aspettare che la persona
si allontani.
Carburante e manutenzione
La benzina è altamente inammabile. E lo sono anche i suoi vapori che possono
spostarsi e raggiungere fonti di iniezione distanti. La benzina deve essere
usata solo come carburante e non come solvente o agente di pulizia. Essa
non dovrebbe essere mai conservata in un posto in cui i suoi vapori possono
concentrarsi o raggiungere fonti di accensione come, ad esempio, una amma
pilota. Il carburante deve essere conservato in contenitori a tenuta di plastica
approvati per la benzina o nel serbatoio del trattore con il tappo chiuso in modo
sicuro. Il carburante versato deve essere pulito immediatamente.
Una manutenzione adeguata è essenziale per la sicurezza e per le prestazioni
dell'unità. Accertarsi di eseguire le procedure di manutenzione elencate nel
presente manuale, specialmente le prove periodiche del sistema di sicurezza.
10
Leggere le regole sulla sicurezza e seguirle strettamente. La mancata osservanza di queste regole potrà
risultare in perdita di controllo dell’unità, lesioni gravi o mortali all’operatore e agli astanti o danni materiali o
alla macchina. La base della falciatrice può amputare mani e piedi e scagliare oggetti. Il triangolo inserito nel testo indica importanti messaggi di attenzione o avvertenza che devono essere osservati.
GENERALITÀ OPERATIVE
16. Fare attenzione particolare quando si carica o scarica l'unità
da un rimorchio o da un autocarro.
17. Quando si lavora con l'unità indossare sempre occhiali di
protezione.
18. Risultati di studio indicano che gli operatori di 60 anni di età
o di età maggiore sono coinvolti in molti degli infortuni dovuti
all’uso di macchine automatiche. Tali operatori dovranno valutare la propria capacità di usare la macchina in modo sucientemente sicuro da garantire che non causeranno lesioni
a se stessi o ad altri.
19. Osservare i consigli del produttore riguardanti il peso o contrappeso delle ruote.
20. Tenere presente che l’operatore è responsabile per qualsiasi
incidente nei riguardi di terzi o proprietà.
21. Tutti gli operatori dovrebbero richiedere e ricevere addestramento professionale e pratica.
22. Indossare sempre calzature e pantaloni robusti. Non operare a piedi scalzi o indossando dei sandali.
23. Prima dell'uso, controllare sempre a vista che le lame e gli
elementi associati siano presenti, senza danni e in condizioni di sicurezza. Sostituire i pezzi consumati o danneggiati.
24. Disimpegnare gli accessori prima di: fare rifornimento di carburante, togliere un accessorio o eseguire una regolazione
(a meno che la regolazione non possa essere eseguita dalla
posto dell'operatore).
25. Quando la macchina è parcheggiata, in rimessa o senza supervisione, abbassare gli elementi di taglio a meno che non
venga usato un sistema di bloccaggio meccanico.
26. Prima di abbandonare il posto dell'operatore per una
qualsiasi ragione, impegnare il freno di parcheggio (se in
dotazione), disimpegnare il PTO (presa di forza), fermare il
motore e togliere la chiave.
27. Per ridurre il pericolo di incendio, togliere erba, foglie e olio
in eccesso. Non fermarsi o parcheggiare sopra foglie secche, erba o materiali inammabili.
R
N
ep o
ro t fo
du r
ct
io
n
1. Prima di avviare questa macchina, leggere, comprendere e
seguire tutte le istruzioni applicate sull’unità e fornite nel manuale.
2. Non avvicinare le mani o i piedi agli elementi in rotazione
o sotto la macchina. Non stare mai davanti alle aperture di
scarico.
3. Permettere che l'unità sia operata solo da adulti responsabili
e a conoscenza delle istruzioni (la normativa locale può limitare l'età dell'operatore).
4. Liberare l'area da oggetti estranei come sassi, giocattoli, li,
ecc. che potrebbero essere aerrati e scagliati dalla lama o
lame.
5. Accertarsi che non ci siano altre persone nell'area prima
di cominciare a falciare. Fermare l'unità se qualcuno entra
nell'area in cui si sta lavorando.
6. Non trasportare mai altre persone.
7. Non falciare in retromarcia a meno che la cosa non sia assolutamente necessaria. Prima di muoversi e quando ci si
sposta in retromarcia guardare in basso e alle spalle.
8. Non dirigere mai lo scarico dei materiali verso qualcuno.
Evitare di scaricare materiali contro un muro o un ostacolo.
Il materiale potrebbe rimbalzare indietro contro l'operatore.
Fermare la lama o le lame quando si attraversa una zona
ghiaiosa.
9. Non operare la macchina senza il raccoglitore dell'erba e la
protezione di scarico (deettore), o senza che gli altri dispositivi di sicurezza siano al loro posto.
10. Rallentare prima di sterzare.
11. Non lasciare l’unità in funzione senza supervisione. Prima
di scendere, disimpegnare sempre la PTO (presa di forza),
mettere il freno di parcheggio, fermare il motore e togliere la
chiave.
12. Disimpegnare le lame (PTO, presa di forza) quando non si
sta falciando. Prima di pulire la macchina, togliere il raccoglitore dell'erba o disincagliare la protezione di scarico,
spegnere il motore e aspettare che tutte le parti siano completamente ferme.
13. Usare la macchina solo di giorno o in buone condizioni di
illuminazione articiale.
14. Non operare l’unità in stato di ebbrezza o sotto l’eetto di
medicinali o sostanze stupefacenti.
15 Fare attenzione al traco quando si lavora in prossimità di
una strada o di un incrocio.
TRASPORTO E RIMESSAGGIO
1. Quando la si trasporta su di un rimorchio aperto, accertarsi
che l'unità sia rivolta in avanti nella direzione di viaggio. Se
l'unità è rivolta all'indietro il vento potrebbe sollevarla e danneggiarla.
2. Quando si rifornisce l’unità dopo il trasporto o il rimessaggio,
osservare sempre le norme di rifornimento e trattamento
sicuro del carburante.
3. Non rimessare mai l'unità (con carburante all'interno) in una
struttura mal ventilata. I vapori del carburante possono raggiungere una fonte di accensione (ad esempio, una caldaia,
uno scaldacqua, ecc.) e provocare un'esplosione. Inoltre i
vapori del carburante sono tossici per gli esseri umani e per
gli animali.
it
4. Prima di mettere in rimessa l’unità per breve o lungo tempo,
seguire sempre le istruzioni di preparazione al rimessaggio
fornite dal manuale del motore.
5. Quando si rimette l’unità in funzione, seguire sempre le
procedure di corretto avviamento fornite dal manuale del
motore.
6. Non conservare mai la macchina o i contenitori del carburante in un luogo in cui ci sia una amma accesa o una
amma pilota, come quella di uno scaldaacqua. Prima di
mettere in rimessa lasciare che l'unità si rareddi.
11
USO SU TERRENO IN PENDENZA
AVVERTENZA
Non usare mai su terreno con una pendenza superiore al 17,6
percento (10°), cioè con una dierenza verticale di 3,5 piedi
(106 cm) su una distanza orizzontale di 20 piedi (607 cm).
Quando si usa la macchina su terreno in pendenza usare
pesi o contrappesi delle ruote supplementari. Riferirsi al
concessionario/rivenditore per stabilire quali pesi siano
disponibili e adatti alla propria unità.
Prima di immettersi su un terreno in pendenza scegliere una
velocità bassa. Oltre a usare pesi sulle gomme anteriori,
prestare attenzione particolare quando si usa su terreno in
pendenza un'unità con raccoglitore di erba posteriore.
Falciare in SU e GIÙ sul terreno in pendenza, mai di traverso,
facendo attenzione quando si cambia direzione e NON
PARTIRE O FERMARSI SUL TERRENO IN PENDENZA.
BAMBINI
Si possono vericare incidenti tragici se l’operatore non presta attenzione alla presenza di bambini. I bambini sono attratti dall’unità
al lavoro e dall’attività che la circonda. Non assumere mai che i
bambini rimarranno fermi dove sono stati visti l'ultima volta.
1. Tenere i bambini fuori dall’area in cui si sta lavorando e sotto
la supervisione attenta di un altro adulto responsabile.
2. Essere pronti a spegnere l’unità se i bambini entrano nell’area.
3. Prima di iniziare una retromarcia e quando si va all'indietro
guardarsi alle spalle e in basso per controllare che non ci
siano bambini piccoli attorno.
4. Non trasportare mai bambini, neppure con la lama o le lame
non operative. Possono cadere e lesionarsi o interferire con
l'uso dell'unità in condizioni di sicurezza. Una volta che abbiano fatto un giro sulla macchina i bambini possono venire
improvvisamente nell'area di lavoro per chiedere di fare un
altro giro e possono essere travolti.
5. Non consentire mai a un bambino di operare l’unità.
6. Prestare attenzione particolare quando ci si avvicina ad
angoli ciechi o ad arbusti, alberi o altri oggetti che possono
essere di impedimento alla visibilità.
R
N
ep o
ro t fo
du r
ct
io
n
I terreni in pendenza sono una delle cause maggiori di incidenti
provocati da perdita di controllo o da ribaltamento e che possono
risultare in lesioni gravi o fatali. L'uso su terreno in pendenza richiede attenzione particolare. Se non si riesce a indietreggiare sul
terreno in pendenza o non ci si sente a proprio agio nel farlo, non
operare la macchina.
Frenando non si potrà riprendere il comando di una macchina
che sta andando in retromarcia o sulla quale si sta avanzando, se
si perde il controllo su terreno in pendenza. Le ragioni principali
per cui si perde il controllo sono: presa insuciente delle gomme
sul terreno, velocità troppo elevata, frenatura non adeguata, tipo
di macchina inadatto al lavoro, mancata consapevolezza delle
condizioni del terreno e aggancio erroneo di carico o della sua
distribuzione.
1. Falciare in salita o in discesa e non trasversalmente sul terreno in pendenza.
2. Fare attenzione a buche, solchi o cunette. Il terreno disuguale può far ribaltare l'unità. L'erba alta nasconde gli ostacoli.
3. Scegliere una velocità in modo da non doversi fermare o
cambiare marcia quando si è su un terreno in pendenza.
4. Non falciare erba bagnata. Le gomme potrebbero perdere
aderenza.
5. Tenere sempre la marcia innestata specialmente in discesa.
Non mettere in folle per procedere per inerzia in discesa.
6. Evitare avviamento, fermate o sterzate su terreno in pendenza. Se le gomme perdono trazione sul terreno, disimpegnare le lame e procedere lentamente in linea retta in
discesa.
7. Su terreno in pendenza muoversi sempre lentamente e in
modo graduale. Non cambiare improvvisamente velocità
perché l'unità potrebbe ribaltarsi.
8. Fare attenzione particolare quando si usa la macchina con il
raccoglitore di erba o altri accessori che potrebbero inuenzarne la stabilità. Non usare su terreno in forte pendenza.
9. Non cercare di stabilizzare la macchina mettendo un piede
a terra (unità su cui si guida).
10. Non falciare in prossimità di abbassamenti di terreno, fossati
o alzaie. La macchina potrebbe ribaltarsi improvvisamente
se una ruota va oltre il bordo di un dirupo o fossato o se il
bordo cede.
11. Non usare il raccoglitore dell'erba su terreno in forte pendenza.
12. Non falciare su di un terreno sul quale non si può indietreggiare.
13. Per consigli su pesi o contrappesi per le ruote che possono
migliorare la stabilità, rivolgersi al rivenditore autorizzato locale.
14. Togliere tutti gli ostacoli, ad esempio sassi, rami di albero,
ecc.
15. Usare velocità bassa. Su terreno in pendenza le gomme potrebbero perdere aderenza anche se i freni funzionano.
16. Non sterzare su terreno in pendenza a meno che non sia
assolutamente necessario, e in tal caso curvare lentamente
e gradualmente, in discesa se possibile.
ATTREZZATURE TRAINATE (SOLO UNITÀ SU
CUI SI GUIDA)
1. Trainare solo con macchine che sono dotate di apposito
aggancio per il traino. NON collegare le attrezzature da trainare se non all'apposito punto di aggancio.
2. Seguire i consigli del produttore per quanto riguarda i limiti
di peso in traino e il traino su terreno in pendenza.
3. Non consentire mai che bambini o altri viaggino sull'attrezzatura trainata.
4. Su terreno in pendenza, il peso del traino può provocare la
perdita di aderenza e di controllo.
5. Viaggiare lentamente e lasciare spazio supplementare per
frenare.
6. Non mettere in folle per procedere per inerzia in discesa.
12
EMISSIONI
1. Gli scarichi del motore di questo prodotto contengono
sostanze chimiche che, in certe quantità, sono note come
causa di cancro, difetti genetici o altre disfunzioni all’apparato riproduttivo.
2. Vedere le informazioni pertinenti di Emission Durability Period (periodo di durata delle emissioni) e Air Index (indice
dell’aria) sull’etichetta delle emissioni del motore.
ASSISTENZA E MANUTENZIONE
11. Non rimuovere il tappo del carburante quando il motore è
caldo perché si potrebbe vericare un versamento di benzina che può prendere fuoco. Non spaziare i morsetti del
tubo del carburante più di quanto non sia necessario. Dopo
l'installazione, accertarsi che i morsetti ssino le manichette
in modo sicuro sul ltro.
12. Non usare benzina che contiene METANOLO, gasolio che
contiene più del 10% di ETANOLO, additivi per benzina o
benzina bianca perché potrebbero danneggiare l'impianto
del motore/combustibile.
13. Se si rende necessario svuotare il serbatoio del carburante,
lo si dovrà fare all'aperto.
14. Sostituire silenziatori/marmitte difettose.
15. Nel fare le riparazioni usare solamente i pezzi di ricambio
autorizzati dalla fabbrica.
16. Nell'eseguire regolazioni e nel fare impostazioni, attenersi
sempre alle speciche della fabbrica.
17. Per operazioni di manutenzione e riparazioni maggiori ci si
dovrebbe rivolgere solo a un centro di assistenza autorizzato.
18. Non tentare mai di eseguire riparazioni maggiori sull’unità
a meno di non essere opportunamente addestrati. L'esecuzione incorretta di una procedura di manutenzione può creare condizioni operative pericolose, procurare danni all’unità
e annullare la garanzia del produttore.
19. Prestare attenzione quando si gestisce un elemento di
falciatura con più lame perché una lama che si muove può
mettere in rotazione le altre lame.
20. Non modicare le impostazioni del regolatore del motore o
alzare il limitatore di velocità del motore. Il funzionamento
del motore a velocità troppo alta aumenta il pericolo di lesioni alla persona.
21. Disimpegnare gli accessori, fermare il motore, togliere la
chiave e scollegare il lo o i li della candela o delle candele
prima di: pulire ostruzioni degli accessori e scarichi, eseguire
lavori di manutenzione o se l'unità vibra in modo eccessivo.
Dopo avere urtato un oggetto, ispezionare la macchina per
vericare che non ci siano danni ed eseguire eventuali riparazioni prima di riavviare e riutilizzare l'apparecchiatura.
22. Non mettere mai le mani vicino a parti in movimento, come
ad esempio la ventola di rareddamento dell'idropompa,
quando il trattore è in moto. (Le ventole di rareddamento
dell'idropompa sono normalmente situate sulla parte superiore della trasmissione a trazione anteriore).
23. Unità dotate di pompe, manichette o motori idraulici:
AVVERTENZA: Il uido idraulico che fuoriesce ad alta pressione può possedere forza suciente da perforare la pelle
e causare lesioni gravi. Per evitare cancrena, uidi estranei
iniettati nella pelle devono essere tolti chirurgicamente entro
poche ore dell'incidente da un medico pratico di questo tipo
di infortuni. Tenere il corpo e le mani lontani dai fori degli
spinotti o da ugelli che possono espellere uido a pressione
elevata. Per controllare se ci sono perdite, usare un pezzo
di carta o di cartone, non una mano. Prima di mettere l'impianto sotto pressione, accertarsi che le connessioni del
uido idraulico siano tutte ben serrate e che le manichette
e i tubi siano in buone condizioni. Se si verica una perdita,
fare intervenire immediatamente il rivenditore autorizzato.
24. AVVERTENZA: Dispositivo di accumulo di energia. Il disimpegno inopportuno di una molla può essere causa di gravi
lesioni alla persona. Le molle dovrebbero essere rimosse
solo da parte di un tecnico autorizzato.
25. Modelli dotati di radiatore del motore: AVVERTENZA: Dispositivo di accumulo di energia. Per evitare lesioni serie alla
persona causate da liquido refrigerante ad alta temperatura,
non togliere mai il tappo del radiatore quando il motore è in
marcia. Fermare il motore e aspettare che si rareddi. E
anche a quel punto, prestare molta attenzione quando si toglie il tappo.
N
ep o
ro t fo
du r
ct
io
n
Gestione sicura della benzina
1. Spegnere sigarette, sigari, pipe e altre fonti di accensione.
2. Usare solo contenitori approvati per benzina.
3. Non togliere mai il tappo del serbatoio né fare rifornimento
con il motore acceso. Lasciare che il motore si rareddi
prima di fare rifornimento.
4. Non fare mai rifornimento al chiuso.
5. Non rimessare mai la macchina o i contenitori del carburante
in un luogo in cui ci sia una amma viva o una amma pilota,
come in vicinanza di uno scaldacqua o altro elettrodomestico.
6. Non riempire mai recipienti all’interno di un’auto o sul pianale di un autocarro o di un rimorchio foderati in plastica.
Prima di riempire, sistemare sempre il recipiente sul terreno
e lontano dal veicolo.
7. Rimuovere dall'autocarro o dal rimorchio apparecchiature
alimentate a benzina e riempire il serbatoio con l'unità a
terra. Quando ciò non sia possibile, rifornire tali apparecchiature sul rimorchio usando un recipiente portatile piuttosto che direttamente da una pompa di benzina.
8. Tenere sempre il boccaglio a contatto con il bordo del serbatoio o contenitore di carburante nché il rifornimento non sia
nito. Non usare boccagli che possono essere tenuti aperti
automaticamente.
9. Cambiarsi immediatamente se si è versato carburante sui
proprio indumenti.
10. Non riempire mai il serbatoio del carburante in modo eccessivo. Rimettere il tappo e serrare in modo sicuro.
11. Usare sempre molta cura nel gestire benzina e altri combustibili. Essi sono inammabili e i loro vapori possono esplodere.
12. Quando si è versato del carburante non cercare di avviare
il motore ma spostare l’unità dall’area in cui si è versato il
carburante per evitare la possibilità di accensione dei vapori
nché questi non si siano dispersi.
13. Rimettere a posto in modo sicuro i tappi dei serbatoi e dei
contenitori di carburante.
R
Servizio e manutenzione
1. Non mettere mai in moto l'unità in un'area in cui i vapori di
ossido di carbonio si possono addensare.
2. Tenere i dadi e i bulloni ben serrati e l’unità in buone condizioni operative, specialmente i dadi dell'accessorio a lama.
3. Non alterare mai i dispositivi di sicurezza. Controllare regolarmente che funzionino in modo corretto ed eseguire le
riparazioni necessarie in caso di malfunzionamento.
4. Tenere l'unità libera da erba, foglie o altri detriti. Pulire versamenti di olio e combustibile e rimuovere i detriti che ne
fossero imbevuti. Prima di mettere in rimessa lasciare che la
macchina si rareddi.
5. Se si urta un oggetto fermare la macchina e ispezionarla.
Eseguire eventuali riparazioni prima di ripartire.
6. Non eseguire mai regolazioni o riparazioni con il motore in
moto.
7. Controllare frequentemente gli elementi del raccoglitore di
erba e la protezione di scarico e sostituire con pezzi consigliati dal produttore, se necessario.
8. Le lame della falciatrice sono alate. Quando si esegue la
manutenzione di una lama, coprirla o indossare guanti e prestare attenzione particolare.
9. Controllare spesso il funzionamento del freno. Regolare e
intervenire come richiesto.
10. Mantenere in ordine e sostituire se necessario le etichette
contenenti istruzioni e informazioni relative alla sicurezza.
it
13
Etichette di sicurezza
Etichetta - altezza di taglio
Parte n. 1730264
885540
Pb
Pb
CCA
@18°C
190
20 HR
AH
17
885627
Etichetta - batteria
Parte n. 885627
Etichetta: interruttore di accensione
Parte n. 885749
N
ep o
ro t fo
du r
ct
io
n
Etichetta - sgancio rullo
Parte n. 7101935
1723175
Etichetta - pericolo,
tubo di scarico
Parte n. 1721107
R
Etichetta - Pannello
principale CE
Parte n. 1723175
_
( 20 LB )
Etichetta: pericolo, lame
ruotanti
Parte n. 1720389
Etichetta - ampiezza di taglio
Parte n. 885624
_
(34 LB )
Etichetta - avvertenza barra di traino
Parte n. 729677
Figura 1
14
Icone di sicurezza
AVVERTENZA: Leggere il manuale
per l'operatore.
Prima di usare questa macchina,
leggere e comprendere il manuale per
l'operatore.
Pericolo: Cappottata della macchina.
Non usare la macchina su terreni con
pendenza superiore ai 10°.
Pericolo: Smembramento.
Questa macchina può amputare gli
arti. Tenere lontani astanti e bambini
quando il motore è in marcia.
Pericolo: Oggetti scagliati.
Questa unità è capace di scagliare
oggetti e detriti. Tenere lontani gli
astanti.
Pericolo: Smembramento.
Il piano per falciatura è capace di
amputare gli arti. Tenere mani e piedi
lontani dalle lame.
Pericolo: Oggetti scagliati.
Non utilizzare senza prima collegare il
tubo di scarico.
R
N
ep o
ro t fo
du r
ct
io
n
AVVERTENZA: Togliere la chiave
prima di eseguire la manutenzione.
Togliere la chiave e consultare la
documentazione tecnica prima di fare
riparazioni o eseguire procedure di
manutenzione.
it
15
R
N
ep o
ro t fo
du r
ct
io
n
Funzioni e comandi
Figura 2
16
Comando di farfalla/valvola
dell’aria - Choke-A-Matic
Intek 4175
Controlla la velocità del motore e la valvola dell’aria (vedere
Figura 2). Portare il comando della valvola dell’aria/farfalla in
posizione VELOCE per aumentare la velocità del motore e in
posizione LENTO per diminuirla. Per avviare il motore freddo,
portare il comando di farfalla/valvola dell’aria sulla posizione
VALVOLA DELL’ARIA. Se il motore è caldo la valvola dell’aria
potrebbe non servire.
NOTA: Usare sempre la falciatrice con il comando di farfalla/valvola dell’aria in posizione VELOCE.
Pedali velocità
La velocità di avanzamento sul terreno del trattore viene
controllata dal pedale corrispondente. La velocità indietro del
trattore è controllata dal pedale di comando della velocità in
retromarcia.
Premendo uno dei pedali si aumenta la velocità di avanzamento sul terreno. Notare che quanto più si spinge il pedale
della velocità tanto più alta sarà la velocità di spostamento del
trattore.
Leva di regolazione del sedile
Fari
L'interruttore delle luci accende e spegne i fari.
Opzione di falciatura in retromarcia
RMO
Allarme raccoglitore pieno
L'allarme “raccoglitore pieno” suona quando il raccoglierba è
pieno di erba tagliata. Quando l'allarme suona, disinserire la
PTO, andare nell'area in cui si vuole scaricare l'erba e svuotare
i raccoglitore.
N
ep o
ro t fo
du r
ct
io
n
L’opzione di falciatura in retromarcia consente di falciare
(o di usare altri accessori azionati da PTO) mentre si va a
marcia indietro. Se si decide di tagliare l'erba in retromarcia,
girare la chiave RMO dopo aver azionato la PTO. La spia a
LED si accenderà e l’operatore può spostarsi a marcia indietro. Ogni volta che la PTO viene azionata occorre riattivare la
RMO, se desiderato.
Il sedile può essere spostato avanti e indietro. Alzare la leva,
posizionare il sedile e rilasciare la leva per bloccare il sedile in
posizione.
Interruttore di PTO presa di forza
La PTO (presa di forza) inserisce e disinserisce gli accessori
che utilizzano la PTO. Per impegnare il PTO, tirare l'interruttore in SU. Spingere in GIÙ per disimpegnarlo. Notare che
l'interruttore di PTO (presa di forza) funziona solamente se
l'operatore è fermamente seduto sul sedile.
NOTA: Quando si usa l'unità per raccogliere foglie, l'allarme
potrebbe non essere attivato dalle foglie secche.
Manopola del freno di stazionamento
Si usa per bloccare il freno di stazionamento quando si arresta
il trattore. Premendo completamente il pedale del freno e tirando la manopola si aziona il freno di stazionamento.
Pedale del freno
Premendo il pedale del freno si impegna il freno del trattore.
R
Interruttore di accensione
L’interruttore di accensione serve ad avviare e fermare il motore; può assumere tre posizioni:
OFF (spento)
Arresta il motore e spegne
l’impianto elettrico.
LUCI
ACCESE
Consente ai fari di accendersi.
MARCIA
Consente il funzionamento del
motore ed alimenta l’impianto
elettrico.
START
Fa girare il motore perché si avvii.
Serbatoio del carburante
Sollevare il cofano del trattore per accedere al serbatoio del
carburante. Girare il tappo in senso antiorario per rimuoverlo.
NOTA: Non lasciare mai l’interruttore di accensione sulla posizione RUN (marcia) quando il motore è fermo. Così facendo si
scarica la batteria.
it
17
Leva di sollevamento del tagliaerba
Controlla l'altezza di taglio della falciatrice. Premere la leva per
abbassare l'altezza e tirare verso l'alto per aumentare l'altezza.
L'altezza di taglio è regolabile tra 2,5 cm (1,0”) e 8,9 cm (3,5”).
Leva raccoglitore aperto/chiuso
Apre il raccoglitore perché possa essere svuotato e lo chiude
per falciare. Per svuotare il raccoglitore, estrarre la manopola
del raccoglierba e spingerla in avanti. Per chiudere, spingere la
leva all'indietro no a che il raccoglitore si chiude e si blocca.
Rilasciare la manopola del raccoglierba.
Leva di rilascio della trasmissione
N
ep o
ro t fo
du r
ct
io
n
Disattiva la trasmissione di modo che il trattore possa essere
spostato a mano. Vedere Spinta del trattore a mano.
Figura 3
Comando della farfalla Intek 7180
Controlla la velocità del motore (vedere Figura 3). Spostare il
comando della farfalla in avanti per aumentare la velocità del
motore e indietro per diminuirla. Lavorare sempre con farfalla
AL MASSIMO.
R
Valvola dell'aria Intek 7180
18
Chiudere la valvola dell'aria per avviare il motore da freddo.
Aprire la valvola dell'aria una volta che il motore si sia avviato. Se il motore è caldo la valvola dell'aria potrebbe non
servire. Per chiudere la valvola dell'aria spostare la leva in
avanti.
Funzionamento
Test del sistema di interblocchi di sicurezza
Controllare la pressione delle gomme
L'unità è dotata di interruttori di interblocco di sicurezza e
di altri dispositivi di sicurezza. Questi dispositivi sono stati
installati per ragioni di sicurezza personale: Non cercare di
neutralizzare gli interblocchi di sicurezza e non manomettere
mai nessuno di questi dispositivi.
Gli pneumatici devono essere controllati periodicamente
per assicurare un'ottima trazione e garantire il taglio migliore
(vedere Figura 4).
NOTA: Questi valori di pressione possono essere leggermente
diversi dai valori di "pressione massima" stampigliati sul lato
degli pneumatici stessi.
AVVERTENZA
Non usare l'unità se non supera un test di sicurezza.
Rivolgersi a un rivenditore autorizzato.
Prova 1 — Il motore NON si avvia se:
• L'interruttore di PTO (presa di forza) è ON (impegnato),
OPPURE
• Il pedale del freno NON è premuto sino in fondo (freno di
parcheggio DISINSERITO), OPPURE
Misura
PSI
Bar
• La leva della regolazione di crociera NON è in FOLLE.
15 x 6,0
14
0,96
20 x 8,0
10
0,68
• L’operatore è seduto sul sedile, E
N
ep o
ro t fo
du r
ct
io
n
Prova 2: il motore DOVREBBE girare e avviarsi se:
• L’interruttore di PTO (presa di forza) è OFF (disimpegnato), E
• Il pedale del freno è premuto sino in fondo (freno di parcheggio INSERITO), E
• La leva del controllo automatico della velocità di crociera
è in FOLLE.
Prova 3 — il motore deve SPEGNERSI se:
• L’operatore si alza dal sedile.
Prova 4 — Verica del tempo di arresto della lama di
falciatura
Figura 4
Raccomandazioni per l’olio
Per le migliori prestazioni, si consiglia l'uso di oli con certicato
di garanzia Briggs & Stratton. Altri oli detergenti di alta qualità
sono accettabili se classicati per servizio SF, SG, SH, SJ o
superiore”. Non utilizzare additivi speciali.
Le temperature esterne determinano la corretta viscosità
dell'olio per il motore. Usare la tabella per selezionare la migliore viscosità per l'intervallo di temperature esterne previsto.
R
Le lame di falciatura e la cinghia di trasmissione dell'elemento di falciatura dovrebbero fermarsi completamente
entro cinque secondi dopo che l'interruttore del PTO (presa
di forza) elettrico è stato messo su OFF (disimpegnato). Se
la cinghia di trasmissione non si ferma entro cinque secondi,
rivolgersi a un rivenditore autorizzato.
Prova 5 — Opzione di taglio in retromarcia RMO Controllo
• Il motore si spegnerà se si cerca di andare in retromarcia
quando il PTO (presa di forza) è stato attivato e l’opzione
RMO (falciatura in retromarcia) non lo è stata.
• La spia luminosa (falciatura in retromarcia) si accenderà
quando l’opzione RMO è stata attivata.
AVVERTENZA
La falciatura in retromarcia può essere pericolosa
per gli astanti. Si possono vericare incidenti tragici se
l’operatore non presta attenzione alla presenza di bambini.
Non attivare mai l'opzione RMO quando ci sono bambini. I
bambini sono attratti dall’unità al lavoro e dall’attività che la
circonda.
it
* Al di sotto di 40°F (4°C) l'uso di SAE 30 avrà come conseguenza un
avvio dicile.
** Al di sopra di 80°F (27°C) l'uso di 10W-30 può causare maggiore
consumo di olio. Controllare il livello dell'olio più di frequente.
19
Controllo/rabbocco dell’olio
Altitudine elevata
Prima di rabboccare o controllare il livello dell’olio.
Ad altitudini superiori a 1.524 metri (5.000 piedi), è accettabile
benzina con numero minimo di ottoni 85/85 AKI (89 RON). Per
la conformità delle emissioni è richiesta una regolazione per
altitudini elevate. Il funzionamento senza regolazione causa
prestazioni inferiori, maggiore consumo di carburante e maggiori emissioni. Per informazioni sulla regolazione ad altitudini
elevate, rivolgersi a un rivenditore autorizzato.
•
Posizionare il motore su una supercie piana.
•
Eliminare tutti i detriti dalla zona di riempimento dell'olio.
1. Togliere l'asta di livello (A, Figura 5) e pulire con un
panno pulito.
2. Mettere l'asta di livello e stringerla.
Si sconsiglia il funzionamento del motore ad altitudini inferiori
a 762 metri (2.500 piedi) con il kit per altitudini elevate.
3. Rimuovere l’astina e controllare il livello dell’olio. Deve
essere al segno PIENO (B) dell'asta di livello.
4. Se è basso, aggiungere lentamente l'olio al punto di riempimento (C). Non riempire eccessivamente. Dopo aver
aggiunto l'olio, attendere un minuto e controllare di nuovo
il livello.
NOTA: non aggiungere olio allo scarico rapido (se presente).
5. Rimettere l'asta di livello e stringerla.
Pressione dell’olio
Se l'olio è al di sotto del segno AGGIUNGI, aggiungere olio
no a raggiungere il segno PIENO. Avviare il motore e vericare che la pressione sia corretta prima di continuare a operare.
Se il livello dell'olio è tra il segno AGGIUNGI e il segno PIENO,
non avviare il motore . Contattare un rivenditore autorizzato
per far eliminare il problema della pressione dell'olio.
Consigli per il carburante
R
È necessario che la benzina sia conforme a questi requisiti:
•
Benzina pulita, nuova, senza piombo.
•
Numero minimo di 87 ottani/87 AKI (91 RON) Altitudini elevate vedere in seguito.
•
Benzina con un massimo del 10% di etanolo (gasolio) o un
massimo del 15% MTBE (etere metilico t-butilico) è accettabile.
ATTENZIONE: Non usare benzine non appropriate, come
E85. Non mescolare olio alla benzina né modicare il motore
perché possa operare con carburanti alternativi. Questo danneggerebbe i componenti del motore e ne invaliderebbe la
garanzia.
Per proteggere l'impianto carburante da formazioni gommose,
miscelare al carburante uno stabilizzante. Vedere la sezione
Rimessaggio . Non tutti i carburanti sono uguali. Se si vericano problemi di avvio o di prestazioni, cambiare il fornitore
o la marca del carburante. Questo motore è certicato per
funzionare a benzina. Sistema di controllo delle emissioni di
scarico: EM (Engine Modications).
20
Durante il rifornimento del carburante
• Spegnere il motore e lasciarlo rareddare per almeno 3
minuti prima di rimuovere il tappo del carburante.
• Eettuare il rifornimento del carburante all’aperto oppure
in un locale ben ventilato.
• Non mettere troppo carburante nel serbatoio. Per
consentire l'espansione del carburante, non riempire al di
sopra del fondo del collo del serbatoio.
• Tenere il carburante lontano da scintille, amme libere,
amme pilota e altre fonti di ignizione.
• Controllare spesso linee del carburante, serbatoio, tappo
e accessori per eventuali lesioni o perdite. Sostituire se
necessario.
• Se il carburante si versa, attendere che sia evaporato
prima di avviare il motore.
N
ep o
ro t fo
du r
ct
io
n
Se la pressione dell'olio è troppo bassa, un interruttore di
pressione (se in dotazione) arresta il motore oppure attiva un
dispositivo di avvertenza sull'unità. Se ciò avviene, arrestare il
motore e controllare il livello di olio con l'asta di livello.
AVVERTENZA
Il carburante e i suoi vapori sono estremamente
inammabili ed esplosivi.
Incendi ed esplosioni possono provocare gravi
ustioni o morte.
1. Sollevare il cofano del trattore per accedere al serbatoio
del carburante.
2. Liberare la zona intorno al tappo del carburante da sporco
e detriti. Togliere il tappo del carburante (A, Figura 6).
3. Rabboccare il (B) carburante. Per consentire l'espansione
del carburante, non riempire al di sopra del fondo del collo
del serbatoio.
4. Rimettere il tappo del carburante.
Intek 7180:
Avviamento del motore
AVVERTENZA
Il carburante e i suoi vapori sono estremamente
inammabili ed esplosivi.
Incendi ed esplosioni possono provocare gravi
ustioni o morte.
Quando si avvia il motore
• Assicurarsi che candela, marmitta, tappo del carburante
e ltro dell'aria (se in dotazione) siano al loro posto e
ssati.
• Non far girare il motore senza candela.
• Se il motore si ingolfa, impostare la ventola dell'aria
(se presente) in posizione APRI/MARCIA, spostare
l'acceleratore (se presente) in posizione VELOCE e far
girare no a che il motore si avvia.
Intek 4175:
1. Controllare il livello dell’olio. Vedere la sezione Controllo/
rabbocco dell’olio.
2. Accertarsi che i comandi di trasmissione dell’apparecchiatura siano disimpegnati.
R
3. Portare il comando di farfalla/valvola dell’aria in posizione
VALVOLA DELL’ARIA.
NOTA: Di solito la valvola dell'aria non è necessaria se si riavvia il motore caldo.
4. Inserire la chiave nell'interruttore di accensione e spostarla
sulla posizione ON/AVVIO.
5. Dopo l'avvio del motore, portare il controllo di farfalla/valvola dell'aria in posizione VELOCE. Scaldare il motore lasciandolo andare per almeno un minuto prima di innestare
il comando di rotazione della lama o di guidare l'unità.
6. Dopo aver riscaldato il motore, usare sempre la falciatrice
con il comando di farfalla/valvola dell’aria in posizione VELOCE.
it
2. Accertarsi che i comandi di trasmissione dell'apparecchiatura siano disimpegnati.
3. Spostare il comando della farfalla no alla posizione VELOCE. Far funzionare il motore nella posizione VELOCE.
4. Portare il comando della valvola dell’aria alla posizione
VALVOLA DELL'ARIA.
NOTA: Di solito la valvola dell'aria non è necessaria se si riavvia il motore caldo.
5. Inserire la chiave nell’interruttore di accensione e spostarla
sulla posizione ON/AVVIO.
6. Quando il motore si è riscaldato, portare il comando dell’a
ria nella posizione di MARCIA.
Intek 4175 e 7180:
In caso di emergenza il motore può essere fermato semplicemente portando l'interruttore di accensione sulla
posizione OFF spento. Usare questo metodo solamente in
situazioni di emergenza. Per spegnere il motore in condizioni
operative normali seguire la procedura fornita in Arresto di falciatrice e motore.
N
ep o
ro t fo
du r
ct
io
n
AVVERTENZA
Il motori emettono monossido di carbonio, un gas
inodore, incolore e velenoso.
Respirare monossido di carbonio può provocare
nausea, svenimenti o morte.
Incendi ed esplosioni possono provocare gravi ustioni o
morte.
• Avviare e far girare il motore all'aperto..
• Non avviare né far girare il motore in una zona recintata
anche se porte e nestre sono aperte.
1. Controllare il livello dell'olio. Vedere la sezione Controllo/
rabbocco dell'olio.
NOTA: Se il motore non parte dopo ripetuti tentativi, contattare
un concessionario autorizzato.
Guida del trattore
1. Sedersi sul sedile e regolare il sedile in modo da poter raggiungere comodamente tutti i comandi e vedere il display
del cruscotto.
2. Tirare il freno di stazionamento.
3. Accertarsi che l'interruttore di PTO (presa di forza) sia disimpegnato.
4. Avviare il motore (vedere Avviamento del motore).
5. Togliere il freno di parcheggio e rilasciare il pedale del
freno.
6. Per cominciare a muoversi in avanti premere il pedale di
comando della velocità avanti. Togliere il piede dal pedale
per fermarsi. Notare che quanto più si spinge il pedale della
velocità tanto più alta sarà la velocità di spostamento del
trattore.
7. Arrestare il trattore togliendo il piede dai pedali della velocità, mettendo il freno di stazionamento e arrestando il
motore (vedere Arresto di trattore e motore).
21
Falciatura
Spinta del trattore a mano
1. Impostare l'altezza di taglio della falciatrice al livello desiderato usando il la leva di sollevamento della falciatrice.
2. Tirare il freno di stazionamento. Accertarsi che l'interruttore
di PTO (presa di forza) sia disimpegnato.
3. Avviare il motore (vedere Avviamento del motore).
4. Intek 4175: Spostare il comando di valvola a farfalla/valvola dell’aria sulla posizione VELOCE.
Intek 7180: Impostare la farfalla su APERTA.
5. Inserire la PTO per attivare le lame della falciatrice.
6. Iniziare a falciare.
NOTA: Quando suona l’allarme "raccoglitore pieno", spegnere
immediatamente la PTO per impedire che il tubo di scarico si
ostruisca. Andare no al punto scelto e svuotare il raccoglitore
(vedere Svuotamento del raccoglitore).
7. Alla ne, spegnere la PTO (presa di forza) e sollevare il
piano utilizzando la leva di sollevamento della falciatrice.
2. Tirare la leva (A, Figura 7), verso la parte anteriore dell’unità e spingere in basso per bloccare in posizione. A questo punto il trattore può essere spinto a mano.
3. Tirare verso l'alto e spingere verso il retro dell'unità per innestare la trasmissione. Il trattore può essere guidato.
AVVERTENZA
Il traino dell'unità causerà danno al cambio. Non
usare un altro veicolo per spingere o tirare questa unità. Non
azionare la leva della valvola di sbloccaggio della trasmissione con il motore in marcia.
Funzione del freno di parcheggio
Applicazione del freno di stazionamento - Vedere la
Figura 8. Per bloccare il freno di stazionamento, rilasciare
i pedali della velocità di avanzamento sul terreno (A),
premere no in fondo il pedale del freno (B), tirare vero l'alto
la manopola del freno (C) e rilasciare il pedale del freno.
N
ep o
ro t fo
du r
ct
io
n
8. Arrestare il motore (vedere Arresto di trattore e
motore).
1. Disimpegnare il PTO (presa di forza) e spegnere il motore.
TM
Opzione di falciatura in retromarcia RMO AVVERTENZA
La falciatura in retromarcia può essere pericolosa per
gli astanti. Si possono vericare incidenti tragici se l’operatore
non presta attenzione alla presenza di bambini. Non attivare
mai l'opzione RMO quando ci sono bambini. I bambini sono
attratti dall’unità al lavoro e dall’attività che la circonda.
R
L’opzione di falciatura in retromarcia (RMO) consente di
falciare all'indietro (vedere Funzioni e comandi). Per attivarla,
ruotare la chiavetta dell’RMO dopo avere inserito la PTO. La
spia a LED si accenderà e l’operatore può spostarsi a marcia
indietro. Ogni volta che la PTO viene azionata occorre riattivare
la RMO, se desiderato. La chiavetta deve essere rimossa per
impedire l’accesso alla funzione RMO.
22
Disinserimento del freno di parcheggio - Vedere Figura
8. Per rilasciare il freno di stazionamento, premere a fondo
il pedale del freno (B) spingere la manopola del freno di
stazionamento (C) IN BASSO.
Arresto del trattore e del motore
AVVERTENZA
Il carburante e i suoi vapori sono estremamente
inammabili ed esplosivi.
Incendi ed esplosioni possono provocare gravi
ustioni o morte.
• NON aprire la valvola dell'aria per arrestare il motore.
1. Riportare il controllo velocità di avanzamento sul terreno in
folle.
2. Disinnestare la PTO e aspettare che tutte la parti in movimento si fermino.
3. Spostare il comando della farfalla su SLOW (lento) e girare
la chiave alla posizione OFF (spento). Togliere la chiave.
Regolazione dell'altezza di taglio
La leva di sollevamento del tagliaerba (A, Figure 10) viene
utilizzata per alzare ed abbassare la base all'altezza di taglio
desiderata. L'altezza di taglio è regolabile tra 2,5 cm (1,0”) e
8,9 cm (3,5”).
Per abbassare la base, tirare leggermente indietro la leva di
sollevamento del tagliaerba, spingerla a sinistra e farla scorrere in basso. Per sollevare la base, tirare le leva di sollevamento del tagliaerba e bloccarla nella tacca a destra.
Attacco di un rimorchio
La forza massima della barra di traino orizzontale consentita è
280 Newton. Quella verticale è 160 Newton. Questo equivale
ad un rimorchio di 250 libbre (113 kg) su una collina con dislivello di 10 gradi. Fissare il rimorchio in modo sicuro con perno
di aggancio di misura adeguata (A, Figura 11) e fermaglio (B).
Svuotamento del raccoglitore
2. Svuotare il raccoglierba.
N
ep o
ro t fo
du r
ct
io
n
1. Estrarre e ruotare in avanti la maniglia del dispositivo di
insaccatura dell'erba no a quando esso non sia completamente aperto sul fondo (vedere Figura 9).
R
3. Ruotare il gruppo raccoglierba per riportarlo alla posizione
chiusa prima di falciare.
it
23
Manutenzione
Tabella di manutenzione
TRATTORE E ELEMENTO DI FALCIATURA
MOTORE
Ogni 8 ore o giornalmente
Dopo le prime 5 ore
Controllare il sistema degli interblocchi di sicurezza
Eliminare i detriti dal trattore e dalla base della falciatrice.
Cambiare l'olio motore
Ogni 8 ore o giornalmente
Controllare il livello dell'olio motore
Eliminare i detriti dal comparto motore
Ogni 25 ore o una volta l'anno *
Ogni 25 ore o una volta l'anno *
Pulire ltro dell'aria del motore e pre-ltro
Controllare la pressione delle gomme
Ogni 50 ore o una volta l'anno *
Vericare il tempo di arresto della lama di falciatura
Cambiare l'olio motore
Controllare il trattore per rilevare bulloneria allentata
Sostituire il ltro dell’olio
Ogni 50 ore o una volta l'anno *
Una volta l'anno
Pulire la batteria e i cavi
Sostituire il ltro dell'aria
Controllare i freni del trattore
Sostituire il pre-ltro
Visitare il rivenditore una volta l'anno per
Visitare il rivenditore una volta l'anno per
Ispezionare il silenziatore e il parascintille
Ispezionare le lame della falciatrice **
Sostituire la candela
N
ep o
ro t fo
du r
ct
io
n
Lubricare il trattore e l'elemento di falciatura
* Quello dei due che viene prima
** Nelle regioni con suoli sabbiosi o in condizioni di polvere
abbondante, controllare le lame più spesso.
Sostituire il ltro del carburante
Pulire l'impianto di rareddamento ad aria del motore
* Quello dei due che viene prima
** In presenza di polvere o di detriti aerotrasportati pulire più
spesso
Dichiarazione emissioni
R
Solo personale o azienda che si occupa delle riparazioni dei
motori in ocina potranno procedere alla manutenzione, sostituzione o riparazione dei dispositivi e impianti di controllo delle
emissioni. Per ottenere un servizio di controllo delle emissioni
"gratuito", è necessario che il controllo stesso sia eettuato da
un concessionario autorizzato.
Controllare la pressione delle gomme
Gli pneumatici devono essere controllati periodicamente
per assicurare un'ottima trazione e garantire il taglio migliore
(vedere Figura 4).
NOTA: Questi valori di pressione possono essere leggermente
diversi dai valori di "pressione massima" stampigliati sul lato
degli pneumatici stessi.
24
AVVERTENZA
Una scintilla accidentale può provocare un incen
dio oppure una scossa elettrica.
L'avvio accidentale può provocare schiacciamento,
amputazione o lacerazione degli arti.
Prima di eventuali regolazioni o riparazioni
• Scollegare il cavo della candela e tenerlo lontano dalla
stessa.
• Scollegare il terminale negativo della batteria (solamente sui motori ad avviamento elettrico).
• Usare solo attrezzi corretti.
• Non manomettere le molle del regolatore, i collegamenti o altre parti per aumentare la velocità del motore.
• I ricambi devono essere uguali e installati nella stessa posizione dei componenti originali. Pezzi diversi
potrebbero non funzionare bene, danneggiare l'unità e
causare lesioni.
• Non battere il volano con un martello o un oggetto duro
in quanto si potrebbe lesionare ed esplodere durante il
funzionamento.
Vericare il tempo di arresto della lama di falciatura
9. Ricollegare i cavi della batteria, il positivo per primo, poi il
negativo usando la minuteria di montaggio
Le lame e la cinghia di trazione del tagliaerba devono arrestarsi completamente entro cinque secondi dopo la disattivazione dell'interruttore della PTO elettrica.
10. Mettere la batteria all'interno del contenitore. Fissare con
fermo e viti.
11. Spingere in basso il sedile.
1. Avviare il motore con il trattore in folle, il PTO disimpegnato
e l'operatore seduto sul sedile.
2. Impegnare il PTO e aspettare diversi secondi. Disimpegnare il PTO (presa di forza).
3. Se la cinghia di trasmissione non si ferma entro cinque secondi, rivolgersi a un rivenditore autorizzato.
Manutenzione della batteria
AVVERTENZA
Tenere la batteria lontana da amme vive e scintille
perché i suoi vapori sono altamente inammabili.
Caricare la batteria in ambiente ben ventilato.
Una batteria scarica o troppo poco carica per avviare il motore
può essere il risultato di un di un sistema di carica difettoso o
di altro problema di un elemento dell'impianto elettrico. In caso
di dubbi sulla causa del problema, rivolgersi al concessionario
locale. Quando si rende necessario sostituire la batteria,
vedere la sezione Pulizia della batteria e dei cavi.
N
ep o
ro t fo
du r
ct
io
n
AVVERTENZA
Quando si tolgono o si installano i cavi della batteria,
scollegare il cavo negativo per PRIMO
e ricollegarlo per ULTIMO. Se non si segue questo
ordine, il cavo positivo potrebbe cortocircuitare sul
telaio tramite un attrezzo.
Carico della batteria
AVVERTENZA
Poli, terminali e relativi accessori delle batterie contengono piombo e composti di piombo, sostanze chimiche che
nello Stato della California sono noti come causa di cancro,
malformazioni alla nascita e altri problemi relativi all’apparato
riproduttivo. Dopo averli maneggiati, lavarsi le mani.
Per sostituire la batteria, seguire le istruzioni fornite dal
produttore del caricabatteria oltre a tutte le avvertenze
contenute nella sezione Sicurezza dell'operatore di questo
manuale. Caricare la batteria completamente. Non caricare a
un amperaggio superiore a 10 A.
Cambio dell’olio
Pulizia della batteria e dei cavi
1. Tirare il sedile verso l'alto per accedere a batteria e cavi.
2. Togliere viti (A, Figura 12) e fermo della batteria (B).
R
3. Far scorrere la batteria C in avanti all'interno del contenitore della stessa D.
4. Rimuovere la minuteria di montaggio (E) e scollegare il
cavo negativo (F) dalla batteria.
5.
Rimuovere la minuteria di montaggio (G) e scollegare il
cavo positivo (H) dalla batteria.
6.
Togliere la batteria e metterla su una supercie piatta.
7.
Pulire lo scomparto della batteria usando una soluzione di
bicarbonato di sodio in acqua.
L'olio esausto è un riuto pericoloso e deve essere smaltito
correttamente. Non smaltire con i riuti domestici. Rivolgersi
alle autorità locali oppure a centri di raccolta e smaltimento
autorizzati.
Rimuovere l’olio
1. Con il motore spento ma ancora caldo, scollegare il lo
della candela (D, Figura 5) e tenerlo lontano dalla
candela.
2. Rimuovere l'astina (A).
3. Togliere il tappo di spurgo dell’olio come mostra la
Figura 13. Drenare l'olio in un contenitore approvato.
4. Dopo aver spurgato l'olio, mettere il il tappo di scolo.
8. Pulire i morsetti della batteria e le estremità dei cavi con
una spazzola metallica e un detergente per terminali.
it
25
Sostituzione del ltro dell’olio
Per gli intervalli di sostituzione, consultare la Tabella di manutenzione.
1. Scolare l'olio dal motore. Vedere la sezione Rimozione
dell'olio.
2. Rimuovere il ltro dell'olio (A, Figura 14) e smaltirlo
correttamente.
3. Prima di installare il nuovo ltro dell'olio, lubricare leggermente la guarnizione con olio - nuovo, pulito.
4. Installare a mano il ltro dell'olio no a che la guarnizione
non tocca l'adattatore del ltro, quindi avvitare da 1/2 a
3/4 di giro.
5. Aggiungere olio. Vedere la sezione Aggiunta dell'olio .
6. Avviare e far girare il motore. Mentre il motore si riscalda,
controllare che non ci siano perdite d'olio.
Aggiungere olio
AVVISO: Non usare aria pressurizzata né solventi per pulire il
ltro. L’aria compressa può danneggiare il ltro, mentre i solventi possono corroderlo.
1. Togliere i ssaggi (A, Figura 15) e il coperchio del ltro
dell'aria (B).
2. Rimuovere il ltro (C), sollevare l’estremità ed estrarlo dalla
presa di aspirazione (D).
3. Per togliere i detriti, battere delicatamente il ltro su una supercie dura. Se il ltro è troppo sporco, sostituirlo con uno
nuovo.
4. Lavare il pre-ltro in detergente liquido e acqua. Lasciare
asciugare completamente all’aria. Non oliare il pre-ltro.
•
Posizionare il motore su una supercie piana.
•
Eliminare tutti i detriti dalla zona di riempimento dell'olio.
•
Vedere la sezione Dati tecnici per la capacità di olio.
1. Togliere l'asta di livello (A, Figura 5) e pulire con un
panno pulito.
2. Versare lentamente l'olio al punto di riempimento (C).
Non riempire eccessivamente. Dopo aver aggiunto
l'olio, attendere un minuto e control lare il livello dell’olio.
3. Mettere l'asta di livello e stringerla.
4. Estrarre l'asta di livello e controllare il livello dell'olio Deve
essere al segno PIENO (B) dell'asta di livello.
R
5. Mettere l'asta di livello e stringerla.
26
AVVERTENZA
Il carburante e i suoi vapori sono estremamente
inammabili ed esplosivi.
Incendi ed esplosioni possono provocare gravi
ustioni o morte.
• Non avviare né mettere mai in funzione il motore senza il
gruppo del ltro o il ltro dell’aria.
N
ep o
ro t fo
du r
ct
io
n
7. Arrestare il motore e controllare il livello di olio. Deve essere al segno PIENO dell'asta di livello.
Manutenzione del ltro dell'aria
5. Rimontare il pre-ltro asciutto al ltro.
6. Installare il ltro sulla presa di aspirazione Spingere l'estremità del ltro nella base come mostrato. Controllare che il
ltro sia perfettamente montato sulla base.
7. Installare la copertura del ltro dell'aria e assicurare con
ssaggi.
Lavaggio del piano di falciatura
NOTA: Il portello per la pulizia consente di collegare un normale tubo da giardino al piano della falciatrice per togliere erba e
detriti dalla parte inferiore. Questo assicura un funzionamento
corretto e sicuro della falciatrice.
AVVERTENZA
Prima di avviare la falciatrice, assicurarsi che il essibile sia correttamente collegato e che non venga
in contatto con le lame. Quando la falciatrice è in
funzione e le lame innestate, la persona che pulisce
il piano della falciatrice deve essere nella posizione
dell'operatore e non ci devono essere astanti. Il mancato
rispetto di queste precauzioni può provocare gravi lesioni
personali o morte.
Rimessaggio
AVVERTENZA
Non mettere mai in rimessa l'unità (con carburante)
in una struttura all'interno mal venti lata. I vapori del
carburante possono raggiungere una fonte di
accensione (ad esempio, una caldaia, uno scaldacqua, ecc.) e provocare un'esplosione. Inoltre i
vapori del carburante sono tossici per gli esseri
umani e per gli animali.
Immagazzinaggio del dispositivo con il combustibile
nel serbatoio
• Tenere sempre lontano da fornaci, stufe, scaldabagni
o altri apparecchi che hanno amma pilota o altre fonti
di ignizione perché potrebbero accendere i vapori del
carburante.
1. Mettere il trattore su di una supercie livellata.
Apparecchio
Disimpegnare il PTO (presa di forza), mettere il freno di parcheggio e togliere la chiave.
La batteria dura più a lungo se viene rimossa. Circa una volta
al mese, metterla in un luogo fresco e asciutto completamente
caricata Scollegare il cavo del negativo se si lascia la batteria
nell'unità.
N
ep o
ro t fo
du r
ct
io
n
2. Collegare il connettore per il collegamento veloce (non in
dotazione) (A, Figura 16) al tubo da giardino (B) e collegare
la porta di lavaggio (C) su uno dei lati della falciatrice.
3. Aprire l'acqua e togliere erba e detriti dalla parte inferiore del
piano della falciatrice.
4. Accendere la falciatrice e mettere alla posizione di taglio più
alta.
5. Arrestare il motore (vedere Arresto di trattore e motore).
6. Alla ne, scollegare tubo da giardino e collegamento veloce
dalla porta di pulizia.
7. Ripetere per la porta di lavaggio sull'altro lato.
Impianto di alimentazione
Se conservato per oltre 30 giorni, il carburante può scadere.
Il carburante scaduto fa sì che si formino depositi acidi e
gommosi nell’impianto carburante o su parti essenziali
del carburatore. Per mantenere fresco il carburante usare
il trattamento stabilizzante per carburante formula
avanzata Briggs & Stratton® disponibile presso i rivenditori
di pezzi di ricambio originali Briggs & Stratton.
R
Per motori dotati di tappo carburante FRESH START®, usare
FRESH START® Briggs & Stratton disponibile in cartuccia
concentrata a gocciolamento..
Non è necessario scaricare il carburante dal motore se viene
aggiunto uno stabilizzante secondo le istruzioni. Far girare il
motore per due minuti per far circolare lo stabilizzante in tutto
l’impianto carburante prima dello stoccaggio.
Olio motore
Con il motore ancora caldo, sostituire l'olio motore. Vedere la
sezione Cambio dell'olio.
Prima di avviare l'unità dopo un periodo di rimessaggio:
• Controllare il livello di tutti i uidi. Vericare tutti i punti della
manutenzione.
• Eseguire i controlli e le procedure consigliati in questo manuale.
• Lasciare che il motore si riscaldi per diversi minuti prima di
usare la macchina.
it
27
Individuazione e correzione dei problemi
Individuazione e correzione dei problemi del trattore
PROBLEMA
Il motore non gira o non
si avvia.
ESAMINARE
Pedale del freno non premuto.
Premere no in fondo il pedale del freno.
L'interruttore della PTO (frizione
elettrica) è nella posizione di
acceso, ON.
Disattivarlo.
Controllo crociera
attivato.
Manca carburante.
Spostare la manopola sulla posizione di folle/spento, Neutral/O.
Chiudere la valvola dell'aria.
Il fusibile è bruciato.
Rivolgersi al rivenditore autorizzato.
I morsetti della batteria devono
essere puliti.
La batteria è scarica o fuori uso.
Vedere la sezione Pulizia della batteria e dei cavi.
Lo scarico del motore è
nero.
Il motore gira ma il
trattore non si sposta.
28
Controllare visivamente i cavi. Se sono consumati o rotti,
rivolgersi a un rivenditore autorizzato.
N
ep o
ro t fo
du r
ct
io
n
Consumo d'olio
eccessivo.
Ricaricare o sostituire la batteria.
Solenoide o motorino di
avviamento difettosi.
Rivolgersi al rivenditore autorizzato.
Interruttore di interblocco di
sicurezza difettoso.
Rivolgersi al rivenditore autorizzato.
C'è acqua nel carburante.
Rivolgersi al rivenditore autorizzato.
Benzina vecchia o stagnante.
Rivolgersi al rivenditore autorizzato.
La miscela del carburante è
troppo ricca.
Pulire il ltro dell'aria.
Il motore ha altri problemi.
Rivolgersi al rivenditore autorizzato.
Il livello dell'olio è basso.
Controllare il livello dell'olio e aggiungere secondo necessità.
L'olio è di gradazione sbagliata.
Vedere Tabella consigli per l'olio.
Il motore marcia troppo caldo.
Rivolgersi al rivenditore autorizzato.
L'olio è di gradazione sbagliata.
Vedere Tabella consigli per l'olio.
Troppo olio nel
basamento.
Il ltro dell'aria è sporco.
Spurgare l'olio in eccesso.
Bobina d'arresto chiusa.
Aprire la valvola dell'aria.
Pedali di controllo della velocità
di avanzamento sul terreno non
premuti.
Premere i pedali.
Leva di rilascio della
trasmissione in posizione
SPINTA.
Spostare in posizione di guida.
Il freno di stazionamento è
inserito.
La cinghia di trasmissione della
trazione è rotta o scivolata.
Togliere il freno di parcheggio.
R
Il motore batte in testa.
Se il motore è caldo, lasciare che si rareddi e quindi rifornire il
serbatoio del carburante.
Il motore è ingolfato.
Cavi allentati o rotti.
Il motore fa fatica a
partire e funziona male.
RIMEDIO
Vedere la sezione Manutenzione del ltro dell'aria.
Rivolgersi al rivenditore autorizzato.
Individuazione e correzione dei problemi del trattore segue
PROBLEMA
Il freno di parcheggio
non tiene.
Il trattore è dicile
da sterzare o è poco
maneggevole.
ESAMINARE
Freno interno usurato.
RIMEDIO
Rivolgersi al rivenditore autorizzato.
Il leveraggio di sterzata è
allentato.
Rivolgersi al rivenditore autorizzato.
La pressione delle gomme non è Vedere la sezione Controllo della pressione delle gomme.
corretta.
Cuscinetti del mandrino delle
Rivolgersi al rivenditore autorizzato.
ruote anteriori asciutti.
Individuazione e correzione dei problemi dell'elemento di falciatura
La falciatura non è
uniforme.
La falciatura ha un
aspetto grossolano.
Il motore si arresta
facilmente quando
l'elemento di falciatura è
impegnato.
La falciatrice vibra in
modo eccessivo.
La falciatrice non è livellata in
modo corretto.
Le lame sono danneggiate.
Rivolgersi al rivenditore autorizzato.
Le gomme del trattore non sono
adeguatamente gone.
Vedere la sezione Controllo della pressione delle gomme.
La velocità del motore è troppo
bassa.
La velocità della macchina è
troppo alta.
Impostare a tutta farfalla.
Le lame devono essere alate.
Rivolgersi al rivenditore autorizzato.
La falciatrice ha altri problemi.
Rivolgersi al rivenditore autorizzato.
La velocità del motore è troppo
bassa.
Velocità di avanzamento sul
terreno troppo rapida.
Filtro dell'aria sporco o ostruito.
Impostare a tutta farfalla.
Ridurre la velocità.
Ridurre la velocità.
Vedere la sezione Manutenzione del ltro dell'aria.
L'altezza di taglio è troppo
bassa.
Tagliare l'erba alta al massimo di altezza di taglio nella prima
passata.
Il motore non è alla temperatura
d'esercizio.
Far girare il motore per alcuni minuti per riscaldarlo.
Il tagliaerba comincia nell'erba
alta.
Avviare l'elemento di falciatura in una zona pulita.
Il gruppo raccoglitore non si
chiude correttamente.
Chiudere il raccoglitore no a che i fermi si bloccano. Se
ancora non si chiude correttamente, rivolgersi a un rivenditore
autorizzato.
La falciatrice ha altri problemi.
Rivolgersi al rivenditore autorizzato.
PTO non innestata.
Il motore è avviato e il
trattore è in marcia ma la La falciatrice ha altri problemi.
falciatrice non funziona.
Accumulo di erba attorno alla
L'allarme raccoglitore
leva.
pieno non suona quando
L'allarme ha altri problemi.
il raccoglitore è pieno.
it
Rivolgersi al rivenditore autorizzato.
N
ep o
ro t fo
du r
ct
io
n
L'elemento di falciatura
non si alza.
ESAMINARE
RIMEDIO
Il leveraggio di sollevamento non Rivolgersi al rivenditore autorizzato.
è collegato in modo corretto o è
danneggiato.
R
PROBLEMA
Innestare la PTO.
Rivolgersi al rivenditore autorizzato.
Pulire l'area attorno alla leva.
Rivolgersi al rivenditore autorizzato.
29
Dati tecnici
MOTORE
TELAIO
Briggs & Stratton
Marca
Cilindrata
Impianto elettrico
Capacità d'olio
Distanza elettrodo
candela
Coppia candela
Candela , EMS “X”
Briggs & Stratton®,
Intek SeriesTM 4175 OHV
500 cc (30,5 cu in.)
Batteria: 12 Volt, 190 CCA
Alternatore: 9 Amp.
1,4 L (48 oz)
0,76 mm (0.030 in.)
20 Nm (180 in-lbs)
792015
Briggs & Stratton
Cilindrata
Impianto elettrico
Capacità d’olio
Distanza elettrodo
candela
Coppia candela
Candela , EMS “X”
Potenza nominale
Briggs & Stratton®,
Intek SeriesTM 7180 OHV
656 cc (40,03 cu in.)
Batteria: 12 Volt, 190 CCA
Alternatore: 9 Amp.
1,9 L (64 oz)
0,76 mm (0.030 in.)
20 Nm (180 in-lbs)
792015
Ruote posteriori
6,0 L (1,5 gal)
Dimensioni gomme: 15 x 6.0
Pressione di gonaggio: 14 psi
(0,96 bar)
Dimensioni gomme: 20 x 8,0
Pressione di gonaggio: 10 psi
(0,68 bar)
TRASMISSIONE
Tipo
Olio motore
Velocità
@ 3400 giri al minuto
Coppia continua
Uscita
Motore idraulico idrostatico
Sintetico 5W30
In avanti: 0-9,0 km/h (0-5,6 mph)
Retromarcia: 0-4,5 km/h (0-2,8 mph)
233 Nm (172 ft-lbs)
FALCIATRICE
Larghezza di taglio
Numero di lame
Piattaforma piano
di base
Altezza di taglio
Posizioni di taglio
96,5 cm (38”)
2
Scarico posteriore
2,5-8,9 cm (1,0-3,5”)
6
N
ep o
ro t fo
du r
ct
io
n
Marca
Capacità del serbatoio
del carburante
Ruote anteriori
R
Le etichette dei dati nominali di potenza lorda per i modelli con motore sono forniti in conformità a SAE (Society of Automotive Engineers), codice J1940 (Small Engine Power & Torque Rating Procedure), e i dati di prestazione sono stati ricavati e
corretti in conformità a SAE J1995 (Revisione 2002-05). I valori di coppia sono stati derivati a 3060 RPM, i valori di potenza
cavallo motore sono stati derivati a 3600 RPM. Le curve di potenza lorda possono essere visualizzate sul sito web www.
BRIGGSandSTRATTON.COM. I valori di potenza netti sono ricavati con il ltro di sato e dell’aria installati mentre i valori
di potenza lordi sono ricavati senza questi accessori. La potenza lorda reale del motore sarà superiore a quella netta ed
è inuenzata, fra altri fattori, da condizioni operative ambientali e variabilità da motore a motore. Data la vasta gamma di
prodotti su cui sono installati i motori, il motore a gas potrebbe non sviluppare la potenza lorda nominale quando usato su
una data apparecchiatura. La dierenza è dovuta a diversi fattori compreso, ma non limitato a, varietà dei componenti del
motore (ltro dell’aria, sato, carica, rareddamento, carburatore, pompa del carburante, ecc.), restrizioni applicative, condizioni operative ambientali (temperatura, umidità, altitudine) e variabilità da motore a motore. A causa di limitazioni produttive e di capacità, Briggs & Stratton potrà sostituire questo motore di serie con un motore di potenza nominale superiore.
Pezzi di ricambio e accessori
Rivolgersi a un rivenditore autorizzato.
30
BRIGGS & STRATTON POWER PRODUCTS GROUP, L.L.C. GARANZIA PER L’UTENTE
GARANZIA LIMITATA
Briggs & Stratton Power Products Group, LLC riparerà e/o sostituirà, gratuitamente, ogni parte dell’apparecchio che si riveli
difettosa nel materiale o nella lavorazione o in entrambi. Briggs & Stratton Corporation riparerà e/o sostituirà, gratuitamente, ogni
parte dell’apparecchio del motore Briggs & Stratton* (se in dotazione) che si riveli difettosa nel materiale o nella lavorazione o in
entrambi. I costi per il trasporto del prodotto inviato per la riparazione o la sostituzione ai sensi di questa garanzia devono essere
sostenuti dall’acquirente. Questa garanzia è valida per i periodi di tempo e alle condizioni a cui è soggetta indicati di seguito. Per
l’assistenza in garanzia, Trovare il centro di assistenza autorizzato più vicino usando il nostro strumento di ricerca concessionari
sui siti web www.BriggsandStratton.
Non c’è alcuna altra garanzia espressa. Le garanzie implicite, comprese quelle di commerciabilità e adeguatezza ad uno
scopo particolare, si limitano a un anno dalla data di acquisto o nella misura in cui è consentito dalla legge. Nella misura in cui
l’esclusione è consentita dalla legge, sono escluse responsabilità per danni incidentali o consequenziali.
Alcuni stati o Paesi non consentono limiti alla durata della garanzia implicita e alcuni stati o Paesi non ammettono l’esclusione o
la limitazione di danni incidentali o consequenziali, quindi la suddetta limitazione ed esclusione potrebbe non applicarsi al singolo
utente. Questa garanzia dà all’utente specifici diritti legali e lo stesso potrebbe avere altri diritti che variano da stato a stato o da
Paese a Paese.
PERIODO DI GARANZIA
Uso commerciale
90 giorni
1 anno
1 anno
N
ep o
ro t fo
du r
ct
io
n
Articolo
Uso del consumatore
Apparecchiatura
2 anni
Motore*
2 anni
Batteria
1 anno
Il periodo di garanzia comincia il giorno dell’acquisto da parte del consumatore al dettaglio o dell’utente finale commerciale e continua
per il periodo di tempo suddetto. “Uso del consumatore” significa uso domestico residenziale personale da parte di un consumatore
al dettaglio. “Uso commerciale” significa ogni altro uso, compreso l’uso a scopi commerciali, che generano reddito o di noleggio. Se il
prodotto viene utilizzato a fini commerciali sarà pertanto considerato come soggetto ad uso commerciale ai fini di questa garanzia.
Non è necessaria alcuna registrazione di garanzia per ottenere la garanzia sui prodotti Briggs & Stratton. Conservare la ricevuta di
acquisto come prova. Se non viene fornita una prova della data di acquisto iniziale all’atto della richiesta dell’assistenza in garanzia,
sarà utilizzata la data di produzione del prodotto per stabilire l’idoneità della garanzia.
INFORMAZIONI SULLA GARANZIA
R
Accogliamo le riparazioni in garanzia e ci scusiamo per l’inconveniente. Il servizio di garanzia è disponibile solo attraverso i rivenditori
autorizzati da Briggs & Stratton o BSPPG, LLC.
La maggior parte delle riparazioni in garanzia è gestita normalmente, ma qualche volta le richieste di assistenza in garanzia
potrebbero non essere appropriate. Questa garanzia si applica solo in casi di difetti di materiali o lavorazione. Non copre i danni
provocati da uso improprio o abuso, manutenzione o riparazioni non corrette, usura e rotture normali o carburante scaduto o non
approvato.
Uso improprio e abuso - L’uso corretto previsto per questo prodotto è descritto nel Manuale per l’operatore. L’uso del prodotto in
modi non descritti nel Manuale per l’operatore o l’uso del prodotto dopo che è stato danneggiato annulla la garanzia. La garanzia non
è consentita se il numero di serie del prodotto è stato rimosso o se il prodotto è stato alterato o modificato in qualche modo o se il
prodotto presenta prove di abuso quali danni da impatti o danni da corrosione per acqua/sostanze chimiche.
Manutenzione o riparazioni non corrette - Questo prodotto deve ricevere la manutenzione prevista secondo le procedure e i
programmi contenuti nel Manuale per l’operatore e l’assistenza o le riparazioni devono essere eseguite usando componenti Briggs &
Stratton. I danni provocati da mancanza di manutenzione o da uso di componenti non originali non sono coperti da garanzia.
Usura normale - Come tutti i dispositivi meccanici, questa unità è soggetta ad usura anche se riceve la manutenzione corretta.
Questa garanzia non copre le riparazioni previste quando l’uso normale ha esaurito la vita di una parte o dell’apparecchio. Gli articoli
usati per la manutenzione e soggetti ad usura come filtri, cinghie, lame per il taglio e pastiglie per freni (le pastiglie per i freni del
motore sono coperte) non sono coperti da garanzia per le sole caratteristiche di usura, a meno che la causa sia dovuta a difetti di
materiali o lavorazione.
Carburante scaduto - Per un corretto funzionamento, questo prodotto ha bisogno di carburante pulito che sia conforme ai criteri
specificati nel Manuale per l’operatore. I danni provocati da carburante scaduto (perdite al carburatore, tubi per il carburante intasati,
valvole bloccate) non sono coperti da garanzia.
* Si applica solo a motori Briggs & Stratton. La copertura della garanzia per motori non-Briggs & Stratton viene fornita dal produttore
del motore.
it
31
32
N
ep o
ro t fo
du r
ct
io
n
R
INHOUD
Front Cover / Voorblad ........................................................................................ 1
Illustraties ............................................................................................................ 3
Veiligheid van de gebruiker ............................................................................... 8
Functies en bedieningselementen .................................................................. 16
Gebruik ............................................................................................................... 19
Controle van het veiligheidsvergrendelsysteem............................................ 19
Onderhoud ......................................................................................................... 24
Problemen oplossen ......................................................................................... 28
Specicaties ...................................................................................................... 30
Garantie .............................................................................................................. 31
Algemene informatie
Hartelijk dank voor de aankoop van deze hoogwaardige zitmaaier. Uw grasmaaier zal u vele jaren betrouwbare diensten
bewijzen, wanneer u de machine gebruikt en onderhoudt zoals vermeld in de instructies in deze handleiding.
Deze handleiding bevat veiligheidsinformatie om u te wijzen op de gevaren en risico’s verbonden met zitgrasmaaiers en
hoe u deze kunt vermijden. Deze zitgrasmaaier is alleen ontworpen en bedoeld voor het grasmaaien en voor geen enkel
ander doel. Het is belangrijk dat u deze instructies grondig doorleest en begrijpt voordat u de maaier probeert te starten of
te bedienen. Bewaar deze originele instructies voor toekomstig gebruik.
Productreferentiegegevens
CE-identicatieplaatje
Noteer de naam en het nummer van uw model, de
identicatienummers van de fabrikant en de serienummers van
de motor in de daartoe voorziene ruimte zodat u ze bij de hand
hebt. Deze nummers vindt u op de afgebeelde locaties.
A.
B.
C.
D.
E.
F.
G.
N
ep o
ro t fo
du r
ct
io
n
Wanneer u contact opneemt met uw erkend verdeler voor
reserveonderdelen, service of informatie, MOET u over
deze nummers beschikken.
REFERENTIEGEGEVENS VAN HET PRODUCT
Omschrijvende benaming/nummer van het model
Poductienummer van het maaidek
Naam van de verdeler
SERIENUMMER van de machine
A
MODEL NO.
xxxxxxx
SERIAL NO.
xxxxxxxxxx
SERIEnummer van het maaidek
R
Fabricagenr. van de machine
Productidenticatienummer van de fabrikant
Serienummer van de fabrikant
Naam en adres van de fabrikant
Maximale motorsnelheid in toeren per minuut
Nominaal vermogen in kilowatt
Gewicht van de machine in kilogram
CE-logo (als bevestiging dat aan de CE-vereisten wordt voldaan)
H. Bouwjaar
I. Gegarandeerd geluidsniveau in decibel
Aankoopdatum
REFERENTIEGEGEVENS VAN DE MOTOR
Motormerk
Motormodel
Motortype/-specificatie
Code/serienummer van de motor
D
xxxx min-1
E x.x kW
F xxx kg
B
C
XXXXXXXXXXXXXXXXXXXXXX
XXXXXXXXXXXXXXXXX
G
20xx
xxx
I
dB
H
“Betrouwbaarheid trillingsmeting – de trilling van de machine is gemeten met de methodes en procedures die worden
beschreven in de Internationale Standaards die ten tijde van
de fabricage van kracht waren. De betrouwbaarheid van deze
meting mag tot 5% afwijken van de gepubliceerde waarde die
wordt genoemd in de Verklaring van overeenstemming.”
De getoonde onderdelenlijst voor deze machine kunt u downloaden op BRIGGSandSTRATTON.com. Geef het model en
serienummer aan als u vervangende onderdelen bestelt.
Copyright © 2012 Briggs & Stratton Power Products Group, LLC
Milwaukee, WI, Alle rechten voorbehouden.
nl
7
veiligheid van de gebruiker
Belangrijke veiligheidsinstructies
BEWAAR DEZE INSTRUCTIES- Deze handleiding bevat belangrijke instructies die tijdens het eerste instellen, het bedienen en het onderhoud van deze machine opgevolgd moeten
worden. Bewaar deze originele instructies voor toekomstig
gebruik.
Gevarensymbolen en hun betekenis
Toxische gassen Terugslag
Draag oog
bescherming
Lees
handleiding
Brandstof
Afsluiten
Gevaar
Chemisch
Snel
Schok
Stoppen
Explosie
Aan/Uit
Heet oppervlak
Langzaam
Omrollen
Gevaar
Olie
Choke
Brandstof
Verlies van
lichaamsdelen
Het veiligheidssymbool wordt gebruikt om te wijzen op
gevaren die persoonlijk letsel kunnen veroorzaken. Een signaalwoord (GEVAAR, WAARSCHUWING of VOORZICHTIG) wordt
gebruikt samen met het waarschuwingspictogram om te wijzen op
de waarschijnlijkheid en de mogelijke ernst van het letsel. Verder
kan een gevarensymbool worden gebruikt om het soort gevaar aan
te duiden.
GEVAAR duidt op een risico, dat indien het niet wordt
vermeden, de dood of een ernstig lichamelijk letsel tot gevolg zal
hebben.
WAARSCHUWING duidt op een risico, dat indien het
niet wordt vermeden, de dood of een ernstig lichamelijk letsel tot
gevolg kan hebben.
8
LET OP duidt op een situatie die schade aan het product zou
kunnen veroorzaken.
WAARSCHUWING
De motoruitlaatgassen van dit toestel bevatten chemicaliën
waarvan aan de staat Californië bekend is dat deze kanker, geboorteafwijkingen of andere nadelige eecten op de voortplanting
veroorzaken.
WAARSCHUWING
Bepaalde onderdelen van dit product en de bijbehorende
accessoires bevatten chemische stoen waarvan bekend is in
de staat Californië dat ze kanker, geboorteafwijkingen en andere
voortplantingsrisico’s veroorzaken. Was uw handen na werken met
de accu.
WAARSCHUWING
Accucontactpennen, aansluitklemmen en verwante accessoires bevatten lood en loodverbindingen – dit zijn chemische stoen
waarvan in de staat Californië bekend is dat ze kanker en geboorteafwijkingen kunnen veroorzaken of een ander voortplantingsrisico
inhouden. Was uw handen na werken met de accu.
N
ep o
ro t fo
du r
ct
io
n
Bewegende delen
R
Brand
VOORZICHTIG duidt op een gevaar dat, indien het niet
wordt voorkomen, licht of matig letsel zou kunnen veroorzaken.
WAARSCHUWING
Draaiende motor stoot koolmonoxide uit, een geurloos, kleur
loos, giftig gas.
Het inademen van koolmonoxide kan hofdpijn, vermoeidheid, duizeligheid, braken, verwardheid, toevallen, misselijkheid, auwvallen of de dood veroorzaken.
• Gebruik de machine ALLEEN buiten.
• Zorg er voor dat er geen uitlaatgas terecht komt in een gesloten
ruimte via ramen, deuren, ventilatie- of andere openingen.
WAARSCHUWING
Draaiende motoren produceren warmte. Motoronderdelen,
vooral geluiddempers, worden uiterst heet.
Dit kan, bij aanraking, leiden tot ernstige brandwonden.
Brandbare resten, zoals bladeren, gras, snoeihout, enz. kunnen vuur vatten.
• Laat geluiddemper, motorcilinder en koelvinnen afkoelen
voordat u ze aanraakt.
• Verwijder brandbare stoen die zich in en rondom de geluiddemper en cilinder hebben opgehoopt.
• Overeenkomstig de California Public Resource Code
Section 4442 is het verboden de motor te gebruiken in of
in de buurt van een bos-, kreupelhout- of grasgebied tenzij
het uitlaatsysteem is uitgerust met een vonkenvanger, zoals
gedenieerd in Section 4442, die in goede staat wordt
gehouden. Andere staten en federale jurisdicties kunnen
soortgelijke wetgeving kennen. Neem contact op met de
fabrikant, verkoper of dealer om een vonkenvanger te
verkrijgen die geschikt is voor het op deze motor gemonteerde
uitlaatsysteem.
Veilige methoden van gebruik
Gebruiksveiligheid
Machines met motoraandrijving zijn net zo veilig als de
gebruiker ervan. Als een machine verkeerd wordt gebruikt of niet
goed wordt onderhouden, kan deze gevaarlijk zijn! Vergeet niet dat u
verantwoordelijk bent voor uw veiligheid en die van de personen in uw
omgeving. Gebruik uw gezonde verstand en denk na bij wat u doet. Als
u niet met zekerheid weet of de taak die u wil uitvoeren op een veilige
manier met de door u gekozen machine kan worden uitgevoerd, vraagt
u raad aan een vakman: neem contact op met uw erkende dealer.
Lees de handleiding
R
N
ep o
ro t fo
du r
ct
io
n
In de gebruikershandleiding staat belangrijke veiligheidsinformatie
waarvan u op de hoogte moet zijn VOOR u uw toestel gebruikt en
waarvan u zich bewust moet zijn TIJDENS het gebruik.
U vindt er technieken voor een veilig gebruik, een toelichting
bij de functies en bedieningselementen van het toestel en
onderhoudsinformatie om u te helpen uw investering in het toestel
maximaal te laten renderen.
Vergeet niet de veiligheidsvoorschriften en -informatie op de volgende
pagina's volledig te lezen. Lees dus het volledige hoofdstuk "Gebruik" .
Kinderen
Met kinderen kunnen zich tragische ongevallen voordoen. Laat ze
niet in de buurt komen van de plaats waar u het toestel gebruikt.
Kinderen worden vaak aangetrokken door de machine en het
maaien. Ga er nooit van uit dat kinderen op de plaats blijven
staan waar u ze het laatst zag. Als het risico bestaat dat kinderen
in de buurt komen van waar u aan het maaien bent, laat u een
verantwoordelijke volwassene op hen passen.
Achteruit
Maai niet achteruit, tenzij
absoluut noodzakelijk.
Kijk altijd naar onderen
en achter u voor en
terwijl u achteruitrijdt,
zelfs wanneer de
maaibladen niet zijn
geactiveerd.
LAAT NOOIT KINDEREN MEE RIJDEN OP DEZE MACHINE!
Anders moedigt u hen namelijk aan om in de toekomst ook in de
buurt van het toestel te komen terwijl het draait en dan kunnen zij
ernstig gewond raken. Zij kunnen naar het toestel komen om mee
te mogen rijden wanneer u dat niet verwacht en u zou ze omver
kunnen rijden.
nl
9
Gebruik op hellingen
3.5 ft
(1,5 m)
20.0 ft (6,0 m)
U kunt ernstig gewond raken of zelfs omkomen wanneer u de zitmaaier op
een te steile helling gebruikt. Als u het toestel op een helling gebruikt die te
steil is of waarop u niet voldoende tractie hebt, kan u de controle over de
zitmaaier verliezen of ermee omkantelen.
Een goede vuistregel is het toestel niet te gebruiken op een helling waar
u niet achteruit op kan rijden (in tweewielaandrijvingsmodus). U mag de
zitmaaier niet gebruiken op een helling met een hoogteverschil van meer
dan 1,07 meter over een afstand van 6,10 meter of 17,6% (10°). Rijd altijd
op hellingen in de hellingsrichting: nooit overdwars.
Merk ook op dat de bovenlaag waarop u rijdt van grote invloed kan zijn op
de stabiliteit en bestuurbaarheid van de zitmaaier. Nat gras of een beijzeld
wegdek kan uw vermogen om de zitmaaier onder controle te houden ernstig
beperken.
Als u zich niet zeker voelt bij het gebruiken van de zitmaaier op een helling,
doe het dan niet. Het is het risico niet waard.
Bewegende delen
N
ep o
ro t fo
du r
ct
io
n
Dit toestel heeft vele bewegende delen waaraan u of iemand anders zich kan
verwonden. Als u echter correct op de bestuurdersstoel zit en alle voorschriften in
deze handleiding naleeft, is de machine veilig in gebruik.
Het maaidek heeft ronddraaiende maaibladen die in staat zijn om handen of voeten af
te hakken. Laat niemand in de buurt van de machine wanneer het maaiblad werkt!
Om u als bestuurder deze grasmaaier veilig te helpen gebruiken is hij voorzien
van een veiligheidssysteem dat nagaat of de bestuurder correct op de
bestuurdersstoel zit. Probeer NIET om het systeem te wijzigen of te overbruggen.
Neem onmiddellijk contact op met uw dealer als het systeem niet alle tests van het
veiligheidsvergrendelsysteem doorstaat die u in deze handleiding vindt.
Rondvliegende voorwerpen
R
Dee machine heeft ronddraaiende maaibladen. De maaibladen kunnen
afvalmateriaal opnemen en wegslingeren waardoor een omstander ernstig
gewond kan raken. Zorg ervoor dat u het te maaien oppervlak opruimt VOOR u
begint te maaien.
Gebruik de maaier niet zonder dat de volledige grasopvangzak of
afvoerbeschermkap (deector) is aangebracht.
Laat niemand in de buurt van de machine komen terwijl deze werkt! Als toch
iemand in de buurt komt, zet u het toestel onmiddellijk uit tot deze persoon weer
weg is.
Brandstof en onderhoud
Benzine is uiterst ontvlambaar. Ook benzinedampen zijn uiterst ontvlambaar
en kunnen zich in de omgeving verplaatsen naar ontstekingsbronnen. Benzine
mag alleen als brandstof worden gebruikt, niet als oplos- of schoonmaakmiddel.
Brandstof mag nooit op een plaats worden bewaard waar een concentratie van
benzinedampen kan ontstaan of waar de dampen tot bij een ontbrandingsbron
zoals een waakvlam terecht kunnen komen. Brandstof hoort in een geschikte,
afgesloten kunststof jerrycan of in de brandstoftank van de zitmaaier met een
goed gesloten dop. Gemorste brandstof moet onmiddellijk worden verwijderd.
Correct onderhoud is cruciaal voor de veiligheid en de prestaties van
uw machine. U dient de onderhoudsprocedures uit te voeren die in deze
handleiding staan en het veiligheidssysteem met regelmatige intervallen te
testen.
10
Lees deze veiligheidsrichtlijnen volg ze zorgvuldig op. Als u zich niet aan de voorschriften houdt, kan u de controle over
het toestel verliezen of kan dat leiden tot zware verwondingen of de dood voor u of personen in de buurt van het toestel of
beschadiging van het toestel of andere voorwerpen. Het maaidek is in staat om handen en voeten af te hakken en
voorwerpen in het rond te slingeren. De gevarendriehoek in de tekst wijst op belangrijke aandachtspunten of waarschuwingen die nageleefd moeten worden.
ALGEMEEN GEBRUIK
16. Wees extra voorzichtig wanneer u de zitmaaier op een
aanhangwagen of vrachtwagen zet of hem eraf haalt.
17. Draag altijd een veiligheidsbril wanneer u het toestel gebruikt.
18. Uit gegevens blijkt dat gebruikers vanaf de leeftijd van 60
jaar betrokken zijn in een groot percentage van ongevallen met toestellen met motoraandrijving die letselschade
tot gevolg hebben. Gebruikers in die leeftijdcategorie
moeten nagaan of zij in staat zijn om de machine voldoende veilig te gebruiken om zichzelf en anderen te
behoeden voor verwondingen.
19. Houd u aan de aanbevelingen van de fabrikant voor wielgewichten en tegengewichten.
20. Vergeet niet dat de gebruiker verantwoordelijk is voor ongevallen waarvan personen of voorwerpen het slachtoer
worden.
21. Alle bestuurders zouden zich professionele en praktische
instructies moeten laten geven.
22. Draag altijd stevig schoeisel en een lange broek. Gebruik
de zitmaaier nooit blootsvoets of op sandalen.
23. Controleer voor elk gebruik visueel of de bladen en het
bevestigingsmateriaal van de bladen zijn aangebracht,
intact zijn en stevig vastzitten. Vervang versleten of beschadigde onderdelen.
24. Schakel appendages/hulpstukken uit voor: het bijvullen van brandstof, het verwijderen van een appendage/
hulpstuk en het bijregelen (tenzij de bijregeling vanop de
bestuurdersstoel kan gebeuren).
25. Wanneer de machine geparkeerd of opgeborgen is of
onbeheerd wordt achtergelaten, laat u de snijinrichting
zakken tenzij een positief mechanisch slot wordt gebruikt.
26. Voor u de bestuurdersstoel om welke reden dan ook verlaat, activeert u de parkeerrem (indien uw maaier ermee
is uitgerust), schakelt u de PTO uit, zet u de motor uit en
haalt u de sleutel uit het contact.
27. Om het brandgevaar te beperken zorgt u ervoor dat er
zich geen gras, bladeren of olieresten op de zitmaaier bevinden. Stop of parkeer niet boven droge bladeren, gras
of brandbare materialen.
R
N
ep o
ro t fo
du r
ct
io
n
1. Voor u begint, leest u alle instructies in de handleiding en
op het toestel en zorgt u ervoor dat u ze begrijpt; leef ze
ook na.
2. Houd handen en voeten uit de buurt van bewegende
onderdelen en de onderkant van de machine. Blijf ook
steeds uit de buurt van de afvoeropening.
3. Laat alleen verantwoordelijke volwassenen die vertrouwd
zijn met de instructies met het toestel werken (de lokale
wetgeving kan leeftijdsbeperkingen voor de gebruiker opleggen)
4. Zorg ervoor dat zich binnen het te maaien gebied geen
voorwerpen bevinden zoals stenen, speelgoed, draden,
enz. die door het blad/de bladen opgenomen en weggeslingerd zouden kunnen worden.
5. Vergewis u ervan dat zich geen andere personen in de
buurt bevinden voor u begint te maaien. Zet het toestel
stop wanneer iemand in de buurt komt.
6. Vervoer nooit passagiers.
7. Maai niet achteruit, tenzij absoluut noodzakelijk. Kijk altijd
naar onderen en achter u voor en terwijl u achteruitrijdt.
8. Richt het afgevoerde materiaal nooit op iemand. Vermijd
afvoeren van materiaal tegen een wand of obstakel. Het
materiaal kan terugkaatsen naar de gebruiker. Stop het
blad/de bladen wanneer u over grind rijdt.
9. Gebruik de maaier niet wanneer de volledige grasopvangzak, de afvoerbeschermkap (deector) of andere
veiligheidsvoorzieningen niet volledig zijn aangebracht.
10. Verlaag uw snelheid voordat u een bocht neemt.
11. Laat de maaier nooit onbeheerd draaien. Schakel altijd
de PTO uit, activeer de parkeerrem, leg de motor stil en
haal de sleutels uit het contact voor u van de zitmaaier
stapt.
12. Schakel de bladen (PTO) uit wanneer u niet aan het
maaien bent. Leg de motor stil en wacht tot alle onderdelen volledig tot stilstand zijn gekomen voor u de machine
schoonmaakt, de grasopvangzak verwijdert of de afvoerbescherming vrij maakt van verstoppingen.
13. Gebruik de machine alleen bij daglicht of goede kunstmatige verlichting.
14. Gebruik het toestel niet onder invloed van alcohol of
drugs.
15 Let op het verkeer als u in de buurt van een weg werkt of
een weg moet oversteken.
TRANSPORT EN BERGING
1. Zorg ervoor dat de voorkant van de zitmaaier naar voren,
d.w.z. in de rijrichting, gericht is wanneer u hem op een
open aanhangwagen vervoert. Als de voorkant van de
zitmaaier naar achteren is gericht, kan de opstuwende
kracht van de wind de zitmaaier beschadigen.
2. Leef altijd de voorschriften inzake veilig bijvullen van
brandstof en omgang met brandstof na wanneer u het
toestel bijvult na transport of berging.
3. Berg de machine (met brandstof) nooit op in een afgesloten, slecht geventileerde ruimte. Benzinedampen
kunnen in contact komen met een ontstekingsbron (zoals
een geiser, boiler etc.) en een explosie veroorzaken.
Brandstofdampen zijn ook giftig voor mens en dier.
nl
4. Volg steeds de instructies in de motorhandleiding voor
het voorbereiden van de berging voor u het toestel voor
zowel korte als lange periodes opbergt.
5. Volg altijd de instructies in de motorhandleiding voor de
correcte opstartprocedures wanneer u het toestel opnieuw in gebruik neemt.
6. Berg het toestel of een benzinehouder nooit op in een
ruimte met een open vlam of waakvlam, zoals van een
watergeiser. Laat het toestel afkoelen voor u het opbergt.
11
GEBRUIK OP HELLINGEN
WAARSCHUWING
Gebruik de zitmaaier nooit op hellingen van meer dan 17,6
percent (10°) wat neerkomt op een hoogteverschil van 106
cm over een afstand van 607 cm.
Wanneer u op hellingen maait, moet u extra wielgewichten
of tegengewichten gebruiken. Neem contact op met uw
verdeler/kleinhandelaar die u kan zeggen welke gewichten
verkrijgbaar en geschikt zijn voor uw maaier.
Kies een lage rijsnelheid voor u de helling oprijdt. Gebruik
gewichten vooraan en wees bovendien extra voorzichtig
wanneer u op een helling maait met een op de achterkant
aangebrachte grasopvangzak.
Maai IN DE HELLINGSRICHTING, nooit overdwars, wees
voorzichtig wanneer u van richting verandert en START OF
STOP NIET OP EEN HELLING.
KINDEREN
Er kunnen zich tragische ongevallen voordoen als de gebruiker
onvoldoende aandacht heeft voor de aanwezigheid van kinderen. Kinderen worden vaak aangetrokken door de machine en
de maaiactiviteit. Ga er nooit van uit dat kinderen op de plaats
blijven staan waar u ze het laatst zag.
1. Houd kinderen uit de buurt van waar u aan het maaien
bent en laat een andere verantwoordelijke volwassene
goed op ze passen.
2. Wees attent en zet het toestel uit als kinderen in de buurt
komen.
3. Voor en tijdens het achteruitrijden moet u achter u en
naar beneden kijken zodat u kleine kinderen op kan merken.
4. Voer nooit kinderen mee, zelfs niet als het blad/de bladen
is/zijn uitgeschakeld. Zij zouden kunnen vallen en ernstig
gewond raken of de veilige bediening van de zitmaaier
kunnen hinderen. Kinderen die ooit al mee hebben
mogen rijden kunnen plotseling in het maaigebied opduiken voor nog een ritje en daarbij vooruit of achteruit
omver worden gereden.
5. Laat kinderen nooit het toestel bedienen.
6. Wees extra voorzichtig bij het naderen van blinde hoeken, struiken, bomen of andere voorwerpen die het zicht
kunnen beperken.
R
N
ep o
ro t fo
du r
ct
io
n
Hellingen vormen een belangrijke factor met betrekking tot ongevallen door verlies van controle en kantelen die tot ernstige
letsels of de dood kunnen leiden. Bij gebruik op hellingen is
extra voorzichtigheid geboden. Als u de helling niet achteruit
op kan rijden of als u zich niet op uw gemak voelt op de helling,
gebruikt u de zitmaaier beter niet op die helling.
Door de rem te gebruiken zal u een (zelftrekkende) duwmaaier
of een zitmaaier NIET onder controle krijgen als de machine op
een helling begint te glijden. De hoofdredenen voor verlies van
controle zijn: onvoldoende grip van de banden, te hoge snelheid, onvoldoende remmen, ongeschikt type machine voor de
taak, onvoldoende aandacht voor de toestand van de bodem,
onjuiste verdeling van de aanhanglast en belading.
1. Maai hellingen in de hellingsrichting, niet overdwars.
2. Let op voor putten, voren of bulten. Als het terrein oneffen is, kan de zitmaaier kantelen. Obstakels kunnen door
hoog gras aan het zicht worden onttrokken.
3. Kies een lage snelheid zodat u niet hoeft te stoppen of
van snelheid hoeft te veranderen terwijl u zich op de helling bevindt.
4. Maai niet als het gras nat is. De banden kunnen dan hun
grip verliezen.
5. Rijd altijd met de zitmaaier in versnelling, in het bijzonder
wanneer u hellingen afrijdt. Zet de maaier niet in neutraal
om zo van een helling te rijden.
6. Vermijd op een helling te starten, stoppen of draaien. Als
de banden hun grip verliezen, schakelt u het maaiblad/de
maaibladen uit en rijdt u traag de helling recht af.
7. Voer alle bewegingen op hellingen traag en geleidelijk
uit. Verander niet plotseling van snelheid of richting, want
dan kan de zitmaaier omkantelen.
8. Wees extra voorzichtig bij het bedienen van machines
met grasopvangzakken of andere appendages; zij kunnen de stabiliteit van de machine negatief beïnvloeden.
Gebruik ze niet op steile hellingen.
9. Probeer de machine niet te stabiliseren door uw voet op
de grond te zetten (bij zitmaaiers).
10. Maai niet in de buurt van steile dalingen, grachten of wallen. De grasmaaier zou plotseling kunnen kantelen als
een wiel over de rand van een klif of gracht raakt of als
een rand inzakt.
11. Gebruik geen grasopvangzak op steile hellingen.
12. Maai geen hellingen waar u niet achteruit op kan rijden.
13. Neem contact op met uw erkende verdeler/kleinhandelaar voor aanbevelingen inzake wielgewichten of tegengewichten om de stabiliteit te verbeteren.
14. Verwijder obstakels zoals stenen, dikke takken, enz.
15. Houd een lage snelheid aan. Zelfs als de remmen naar
behoren werken kunnen de banden op hellingen hun grip
verliezen.
16. Maak geen bochten op hellingen tenzij noodzakelijk, en
draai dan traag en gelijkmatig indien mogelijk naar beneden.
AANHANGUITRUSTING (ZITMAAIERS)
1. Sleep alleen met een machine die is uitgerust met een
bevestigingsvoorziening die geschikt is voor slepen. Bevestig geen aanhanguitrusting op een andere plaats dan
op de bevestigingsvoorziening.
2. Houd u aan de aanbevelingen van de fabrikant inzake de
gewichtslimieten voor aanhanguitrusting en het slepen
op hellingen.
3. Laat nooit kinderen of andere personen in of op de aanhanguitrusting plaatsnemen.
4. Op hellingen kan het gewicht van de aanhanguitrusting
verlies van grip en van controle veroorzaken.
5. Rijd traag en houd rekening met extra stopafstand.
6. Zet de maaier niet in vrijloop om zo van een helling te rijden.
12
UITLAATGASSEN
1. De motoruitlaatgassen van deze machine bevatten chemische stoen waarvan men weet dat ze in bepaalde
hoeveelheden kanker of aangeboren afwijkingen veroorzaken of het voortplantingssysteem schaden.
2. De relevante informatie inzake duurzaamheidsperiode en
luchtkwaliteit van uitlaatgassen vindt u op het motoruitlaatgassenlabel.
ONDERHOUD
12. Gebruik geen benzine die METHANOL bevat, geen
gasohol met meer dan 10% ETHANOL en ook geen
benzine-additieven of superbenzine want daardoor kan
de motor of het brandstofsysteem beschadigd worden.
13. Als u de brandstoftank leeg moet laten lopen, moet u dat
in de open lucht doen.
14. Vervang defecte knaldempers/knalpotten.
15. Gebruik uitsluitend door de fabrikant toegelaten reserveonderdelen wanneer u herstellingen uitvoert.
16. Houd u altijd aan de specicaties van de fabrikant voor
instellingen en bijregelingen.
17. Doe voor grote onderhoudsbeurten en herstellingen uitsluitend een beroep op erkende servicepunten.
18. Probeer nooit grote herstellingen aan dit toestel uit te
voeren tenzij u daarvoor de nodige opleiding hebt genoten. Onjuiste onderhouds- en herstellingsprocedures
kunnen leiden tot gevaar tijdens het gebruik, beschadiging van het toestel en het vervallen van de fabrieksgarantie.
19. Bij maaiers met meerdere bladen moet u goed oppassen
want als u een blad laat draaien kan dat andere bladen
doen draaien.
20. Wijzig de toerenregelaar van de motor niet en drijf de
motor evenmin op. De motor gebruiken met een te grote
snelheid kan het risico op persoonlijke letsels doen toenemen.
21. Schakel de aandrijfappendages uit, zet de motor
uit, haal de sleutel uit het contact en maak de
ontstekingsbougiekabel(s) los: alvorens blokkeringen
van de appendages en de afvoertrechter te verwijderen,
onderhoud of reparaties uit te voeren, een voorwerp te
raken of wanneer de machine abnormaal trilt Wanneer u
een voorwerp hebt geraakt, inspecteert u de machine op
schade voor u ze opnieuw start en ze gebruikt.
22. Blijf met uw handen altijd uit de buurt van bewegende
onderdelen, zoals de koelventilator van de hydropomp,
wanneer de zitmaaier draait. (De koelventilator van de
hydropomp bevindt zich normaal op de bovenkant van de
aandrijfas).
23. Toestellen met hydraulische pompen, leidingen en motoren: WAARSCHUWING: Hydraulische vloeistof die onder
druk ontsnapt kan voldoende kracht hebben om door de
huid te dringen en ernstige verwondingen te veroorzaken.
Als lichaamsvreemde vloeistof onder de huid terecht
is gekomen, moet ze binnen de paar uren chirurgisch
worden verwijderd door een arts die vertrouwd is met dit
soort letsels. Anders kan gangreen (koudvuur) optreden.
Blijf met uw lichaam en handen uit de buurt van de pengaten of vulopeningen die hydraulische vloeistof onder
hoge druk uitstoten. Gebruik papier en karton in plaats
van uw handen om lekken op te sporen. Controleer of
alle hydraulische vloeistofaansluitingen goed dicht zijn
en alle hydraulische slangen en leidingen in goede staat
verkeren voor u het systeem onder druk zet. Als er lekken optreden, laat u uw machine onmiddellijk door een
erkend verdeler herstellen.
24. WAARSCHUWING: Apparaat met verzamelde energie.
De foutieve ontspanning van veren kan tot ernstige lichamelijke verwondingen leiden. Veren moeten door een
bevoegd technicus worden verwijderd.
25. Modellen die zijn uitgerust met een motorradiator:
WAARSCHUWING: Apparaat met verzamelde energie.
Om ernstig lichamelijk letsel door warme koelvloeistof of
ontsnappende stoom te voorkomen, mag u de dop van
de radiator nooit proberen verwijderen terwijl de motor
draait. Leg de motor stil en wacht tot hij is afgekoeld.
Zelfs dan moet u nog erg voorzichtig zijn wanneer u de
dop verwijdert.
N
ep o
ro t fo
du r
ct
io
n
Veilig omgaan met benzine
1. Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
2. Gebruik uitsluitend houders die zijn goedgekeurd om
benzine te bevatten.
3. Verwijder nooit de brandstofdop en vul nooit brandstof
bij terwijl de motor draait. Laat de motor afkoelen vóór u
benzine bijvult.
4. Vul de machine nooit binnenshuis bij.
5. Berg de machine of de benzinehouder nooit op in een
ruimte met een open vlam of waakvlam, zoals in de buurt
van een watergeiser of ander toestel.
6. Vul houders nooit in een voertuig of in een laadbak met
plastic bekleding. Plaats houders steeds op de grond en
uit de buurt van uw voertuig voor u ze vult.
7. Haal toestellen die op benzine werken van de vrachtwagen of aanhangwagen en vul ze op de grond bij. Als dat
niet mogelijk is, vult u de toestellen op een aanhangwagen bij met een draagbare houder in plaats van met een
benzinepomppistool.
8. Houd het mondstuk steeds in contact met de rand van de
brandstoftank of houder tot het bijvullen is voltooid. Gebruik geen voorzieningen die het mondstuk vanzelf open
houden.
9. Als u brandstof op uw kleding hebt gemorst, trek dan onmiddellijk iets anders aan.
10. Doe de brandstoftank nooit te vol. Breng de dop weer
aan en draai ze stevig vast.
11. Wees extra voorzichtig bij de omgang met benzine en
andere brandstoen. Zij zijn ontbrandbaar en de dampen
zijn ontplofbaar.
12. Als u brandstof hebt gemorst, mag u de motor niet proberen te starten maar verplaatst u de machine weg van de
plaats waar u hebt gemorst en vermijdt u het creëren van
elke mogelijke ontstekingsbron tot de brandstofdampen
zijn vervlogen.
13. Breng de dop van de brandstoftank en van de brandstofhouder weer stevig aan.
R
Onderhoud
1. Laat het toestel nooit draaien in een gesloten ruimte waar
zich koolmonoxidedampen kunnen verzamelen.
2. Zorg ervoor dat alle moeren en bouten, in het bijzonder
de bevestigingsbouten van de maaibladen, goed vastzitten en houd het toestel in een goede toestand.
3. Knoei nooit met de veiligheidsvoorzieningen. Controleer
regelmatig of de veiligheidsvoorzieningen naar behoren
functioneren en voer de nodige herstellingen uit als ze
niet naar behoren werken.
4. Zorg ervoor dat zich geen gras, bladeren en ander afvalmateriaal opstapelen of afzetten in en op het toestel.
Neem gemorste olie of brandstof op en verwijder alle met
brandstof doordrenkte afval. Laat de machine afkoelen
voor u ze opbergt.
5. Als u een voorwerp raakt, stopt u en inspecteert u de machine. Herstel indien nodig alvorens opnieuw te starten.
6. Voer nooit aanpassingen of herstellingen uit terwijl de
motor draait.
7. Inspecteer veelvuldig de onderdelen van de grasopvangzak en afvoerbescherming en vervang waar nodig door
onderdelen die door de fabrikant worden aanbevolen.
8. Maaibladen zijn scherp. Omwikkel de bladen of draag
handschoenen en wees extra voorzichtig wanneer u aan
de maaibladen werkt.
9. Controleer veelvuldig de remwerking. Regel bij en herstel waar nodig.
10. Houd de veiligheids- en instructielabels in goede staat of
vervang ze waar nodig.
11. Verwijder de brandstolter niet wanneer de motor warm
is want gemorste brandstof kan ontbranden. Spreid de
klemmen van de brandstoeiding niet verder dan noodzakelijk. Zorg ervoor dat de klemmen de leidingen stevig
op de lter geklemd houden na de installatie.
nl
13
Veiligheidsstickers
Sticker - Snijhoogte
Ond. nr. 1730264
885540
Pb
Pb
CCA
@18°C
190
20 HR
AH
17
885627
Sticker - Accu
Ond. nr. 885627
Sticker - Contact
Ond. nr. 1722806
N
ep o
ro t fo
du r
ct
io
n
Sticker - Neutraal
Ond. nr. 7101935
1723175
Sticker – Gevaar,
ontluchtingsleiding
Ond. nr. 1721107
R
Sticker – Hoofdpaneel CE
Ond. nr. 1723175
_
( 20 LB )
Sticker - Gevaar, draaiende bladen
Ond. nr. 1720389
Sticker – Snijbreedte van maaier
Ond. nr. 885624
_
(34 LB )
Sticker - Disselwaarschuwing
Ond. nr. 729677
Afbeelding 1
14
Veiligheidspictogrammen
Waarschuwing: Lees de
gebruikershandleiding.
lees en begrijp de gebruikershandleiding
voordat u deze machine gebruikt.
Gevaar: Kantelen van de zitmaaier.
Gebruik deze machine niet op hellingen
van meer dan 10°.
Gevaar: Afhakken van ledematen.
Deze machine kan ledematen
afhakken. Houd iedereen en zeker
kinderen uit de buurt wanneer de motor
draait.
Gevaar: rondvliegende voorwerpen.
Deze machine kan voorwerpen en afval
in het rond slingeren. Houd iedereen uit
de buurt.
Gevaar: Afhakken van ledematen.
Deze zitmaaier kan ledematen
afhakken. Blijf met uw handen en voeten
uit de buurt van de bladen.
Gevaar: rondvliegende
voorwerpen.
Bedien het apparaat niet zonder eerst
de ontluchtingsleiding te hebben
aangesloten.
R
N
ep o
ro t fo
du r
ct
io
n
Waarschuwing: Haal de sleutel uit
het contact voor u aan de zitmaaier
werkt.
Haal de sleutel uit het contactslot en
raadpleeg technische naslagwerken
voor u reparaties of onderhoud uitvoert.
nl
15
R
N
ep o
ro t fo
du r
ct
io
n
Functies en bedieningselementen
Afbeelding 2
16
Gas-/chokehendel
Choke-A-Matic 4175-serie
Deze regelt het motortoerental en de choke. Zet de gas-/
chokehendel in de stand SNEL om het motortoerental te
verhogen en in de stand LANGZAAM om het motortoerental
te verlagen. Zet de gas-/chokehendel voorbij de stand SNEL,
in de stand CHOKE om een koude motor te starten. bij een
warme motor hoeft de choke eventueel niet te worden gebruikt.
OPM.: Werk alleen met de zitmaaier met de gas-/chokehendel in de stand SNEL.
Deze schakelaar schakelt de koplampen van de zitmaaier in
en uit.
Achteruitmaaioptie RMO
Wanneer u een van de pedalen indrukt neemt de rijsnelheid
toe. Merk op dat hoe meer het pedaal wordt ingedrukt, hoe
sneller de zitmaaier rijdt.
Snelheidsregelaar
Hendel om de positie van de bestuur
dersstoel aan te passen
De stoel kan vooruit of achteruit worden geschoven. Trek
aan de hendel, geef de stoel de gewenste plaats en laat de
hendel los om de stoel op die positie te vergrendelen.
N
ep o
ro t fo
du r
ct
io
n
Dankzij de achteruitmaaioptie is het mogelijk om te maaien
(of andere hulpstukken te gebruiken die door de PTO worden aangedreven) terwijl achteruit wordt gereden. Als u
ervoor kiest om achteruit te maaien, draait u aan de RMOsleutel nadat de PTO is geactiveerd. Het LED-lampje
licht op en de bestuurder kan vanaf dat ogenblik achteruit
maaien. Telkens wanneer de PTO wordt geactiveerd moet
de RMO opnieuw worden geactiveerd, indien gewenst.
Alarm: afvalbak vol
Het “afvalbak vol” alarm wordt geactiveerd wanneer de grasopvangzak vol met gemaaid gras is. Klinkt het geluid, koppel
dan de aftakas (PTO) af, rijd naar uw stortplaats en leeg de
afvalbak.
OPM.: Gebruikt u de verzamelaar voor het opruimen van bladeren, dan kan het alarm niet klinken wanneer u droge bladeren verzamelt.
R
De Aftakasschakelaar (PTO ; Power Take-O) koppelt
uitbreidingen die door de aftakas (PTO) gebruikt worden,
aan en af. Om de PTO te activeren, trekt u de schakelaar
OMHOOG. Duw de schakelaar naar BENEDEN om de PTO
te deactiveren. Merk op dat de bestuurder stevig op de bestuurdersstoel van de zitmaaier moet zitten om de PTO te
laten werken.
Contact
De vooruitrijsnelheid van de zitmaaier wordt geregeld met het
vooruitrijsnelheidspedaal. De achteruitrijsnelheid van de zitmaaier wordt geregeld met het achteruitrijsnelheidspedaal.
Worden gebruikt om de snelheid in frontale rijrichting te vergrendelen. De snelheidsregelaar heeft zes vergrendelposities.
Koplampen
Aftakasschakelaar
Snelheidspedalen
Met de contactschakelaar wordt de motor gestart en stopgezet; de schakelaar kan in drie standen staan:
UIT
Zet de motor stop en schakelt het elektrische
systeem uit.
AAN
Laat de motor draaien en activeert het elektrische systeem.
START
Zwengelt de motor aan om hem te doen
starten.
OPM.: Laat de contactschakelaar nooit in de stand AAN
("RUN") staan als de motor niet draait. Hierdoor wordt de accu
leeggetrokken.
nl
17
Hendel van maaidekhefsysteem
Parkeerremknop
Wordt gebruikt om de handrem te vergrendelen
wanneer de zitmaaier is gestopt. Druk het rempedaal volledig in en trek aan de knop om de parkeerrem te activeren.
Rempedaal
Wanneer u het rempedaal indrukt wordt de rem van de zitmaaier geactiveerd.
Brandstoftank
Trek de kap van de zitmaaier omhoog om bij de brandstoftank te komen. Draai de dop naar links om deze te verwijderen.
Regelt de snijhoogte van de maaier. Trek de hendel
omlaag om de snijhoogte te verminderen en trek de hendel
omhoog om de snijhoogte te vergroten. De snijhoogte kan
worden aangepast van 2,5 cm (1,0”) tot 8,9 cm (3,5”).
Hendel afvalbak openen/sluiten
Hiermee opent u de afvalbak, zodat deze geleegd kan worden. Trek nogmaals aan de hendel om de bak te sluiten. Om
de grasopvangzak te legen, dient u de hendel uit te trekken
en naar voren te duwen. Om de afvalbak te sluiten, dient u de
hendel naar achteren te trekken tot de afvalbak sluit en vergrendeld wordt. Laat de hendel van de grasopvangzak los.
Hendel voor transmissie vrijgeven
N
ep o
ro t fo
du r
ct
io
n
Hiermee deactiveert u de transmissie, zodat de zitmaaier
handmatig voortgerold kan worden. Zie De zitmaaier handmatig voortrollen.
Gashendel Intek 7180
Hiermee regelt u de motorsnelheid (zie Afbeelding 3). Beweeg de gashendel naar voren om de motorsnelheid te
verhogen. Beweeg de gashendel naar achteren om de motorsnelheid te verlagen. Werk altijd met VOLGAS.
R
Choke Intek 7180
Afbeelding 3
18
Sluit de choke bij een koude start. Open de choke zodra de
motor start. bij een warme motor hoeft de choke eventueel
niet te worden gebruikt. Duw de hendel naar voren om de
choke te sluiten.
Gebruik
Controle van het veiligheidsvergrendelsysteem
Uw machine is uitgerust met veiligheidsvergrendelingsschakelaars en andere veiligheidsvoorzieningen. Deze
veiligheidssystemen zijn er voor uw veiligheid: probeer de
veiligheidsschakelaars niet te overbruggen en knoei niet met
de veiligheidsvoorzieningen.
Controleer de bandenspanning
De bandenspanning moet regelmatig worden gecontroleerd
om te zorgen voor maximale tractie en het beste maairesultaat
(zie Afbeelding 4).
OPM.: Denk eraan dat deze waarden iets kunnen afwijken
van de maximale bandenspanning die op de zijkant van de
banden staat vermeld.
WAARSCHUWING
Als uit een test blijkt dat niet alle veiligheidsvoorzieningen correct werken, mag u de machine niet gebruiken. Raadpleeg een erkende dealer.
Test 1 — De motor mag NIET aanslaan als:
• De PTO-schakelaar in de stand AAN staat, OF
• Het rempedaal NIET volledig is ingedrukt (parkeerrem
uitgeschakeld), OF
PSI
bar
15 x 6.0
14
0,96
20 x 8.0
10
0,68
N
ep o
ro t fo
du r
ct
io
n
• De rijsnelheidsregelhendels NIET in de VRIJLOOPSTAND ("NEUTRAL") staan.
Bandenmaat
Test 2 — De motor ZOU MOETEN aanslaan als:
• De bestuurder op de stoel zit, EN
• De PTO-schakelaar in de stand UIT staat, EN
• Het rempedaal volledig is ingedrukt (parkeerrem
ingeschakeld),EN
• De cruise control-hendel bevindt zich in de NEUTRAALstand.
Test 3 — De motor moet AFSLAAN als :
• De bestuurder van zijn stoel opstaat.
Test 4 - Remtijd van het maaiblad controleren
Aanbevolen motorolie
Voor de beste prestatie raden wij het gebruik van Briggs &
Stratton Warranty Certied oliesoorten aan. Andere hoogwaardige soorten reinigingsolie zijn acceptabel als zij geschikt zijn
voor SF, SG, SH, SJ of hoger. Gebruik geen speciale additieven.
De buitentemperaturen bepalen de juiste olieviscositeit voor
de motor. Bepaal met behulp van de tabel de beste viscositeit
voor het verwachte buitentemperatuurbereik.
R
De maaibladen en de aandrijfriem van het maaidek moeten
volledig tot stilstand komen binnen de vijf seconden nadat de
elektrische PTO-schakelaar UIT is gezet. Als de aandrijfriem
van de maaier niet binnen de vijf seconden stopt, moet u contact opnemen met een erkende dealer.
Afbeelding 4
Test 5 — Controle van de achteruitmaaioptie RMO
• De motor moet afslaan als u achteruit probeert te rijden
terwijl de PTO ingeschakeld is en de RMO niet werd geactiveerd.
• Het RMO lampje moet branden wanneer de RMO werd
geactiveerd.
WAARSCHUWING
Achteruit maaien kan gevaarlijk zijn voor omstanders.
Er kunnen zich tragische ongevallen voordoen als de gebruiker onvoldoende aandacht heeft voor de aanwezigheid van
kinderen. Activeer de RMO nooit als er kinderen in de buurt
zijn. Kinderen worden vaak aangetrokken door de machine en
de maaiactiviteit.
nl
* Onder 4°C (40°F) zal het gebruik van SAE 30 leiden tot problemen bij
het starten.
** Boven 27°C (80°F) kan het gebruik van 10W-30 leiden tot een hoger
olieverbruik. Controleer het oliepeil vaker.
19
Olie controleren/bijvullen
Grote hoogte
Voordat u olie bijvult of het oliepeil controleert
Op hoogtes van meer dan 1.524 meter (5.000 feet) is benzine
met minimaal 85 octaan/85 AKI (89 RON) acceptabel. Een
afstelling voor grote hoogtes is vereist om aan de emissieeisen te blijven voldoen. Gebruik zonder deze afstelling leidt
tot verminderde prestaties, hoger brandstofverbruik en hogere
emissies. Raadpleeg een erkende dealer voor informatie over
afstelling voor grote hoogtes.
•
Zet de motor waterpas.
•
Reinig rond de olievulopening.
1. Verwijder de peilstok (A, afbeelding 5) en veeg deze met
een schone doek af.
2. Installeer de peilstok en draai deze vast.
3. Verwijder de peilstok en controleer het oliepeil Het peil
dient ter hoogte van de markering VOL (B) op de peilstok
te zijn.
4. Als het peil te laag is, vul dan langzaam olie bij via de
motorolievulopening (C). Vul niet teveel bij. Wacht na het
bijvullen van de olie één minuut en controleer het oliepeil
nogmaals.
OPM: Voeg geen olie toe via de plug voor snel olie aftappen
(indien aanwezig).
WAARSCHUWING
Brandstof en brandstofdampen zijn uiterst ontvlam
baar en explosief.
Brand of explosie kan ernstige brandwonden of
dodelijk letsel veroorzaken.
Bij het toevoegen van brandstof
• Schakel de motor uit en laat de motor ten minste
gedurende 3 minuten afkoelen voordat u de benzinedop
verwijdert.
• Vul de brandstoftank buiten of in een goed geventileerde
ruimte.
• Vul de brandstoftank niet te veel. Vul de brandstoftank
niet tot boven de onderkant van de nek zodat de
brandstof kan uitzetten.
• Houd de brandstof uit de buurt van vonken,
open vlammen, waakvlammen, hitte en andere
ontstekingsbronnen.
• Controleer brandstoeidingen, tank, vuldop en
koppelingen regelmatig op barsten of lekken. Vervang
deze, indien noodzakelijk.
• Indien brandstof wordt gemorst, dient u te wachten tot
deze verdampt is voordat u de motor start.
N
ep o
ro t fo
du r
ct
io
n
5. Breng de peilstok weer aan en draai hem vast.
Het gebruik van de motor op hoogtes van minder dan 762
meter (2.500 feet) met de set voor grote hoogtes wordt niet
aanbevolen.
Oliedruk
Als de oliedruk te laag is, zal een drukschakelaar (indien aanwezig) de motor stoppen of een waarschuwingsvoorziening
activeren. Als dit gebeurt, stop dan de motor en controleer het
oliepeil met de peilstok.
Als het oliepeil tot onder de markering BIJVULLEN is gedaald,
moet u olie bijvullen tot aan de markering VOL. Start de motor
en controleer of de juiste druk aanwezig is voordat u doorgaat.
Start de motor niet als het oliepeil tussen de markeringen
BIJVULLEN en VOL staat. Neem contact op met een erkende
dealer en laat het oliedrukprobleem verhelpen.
1. Trek de kap van de zitmaaier omhoog om bij de brandstof
tank te komen.
Aanbevolen brandstof
R
De brandstof moet aan deze eisen voldoen:
2. Verwijder eventueel vuil rondom de benzinedop. Verwijder
de brandstofdop (A, Afbeelding 6).
•
Schone, verse, loodvrije benzine.
•
Minimaal 87 octaan/87 AKI (91 RON). Zie hieronder voor
gebruik op grote hoogte.
3. Vul de brandstoftank (B) met brandstof. Vul de brandstoftank niet voorbij de onderkant van de vulhals zodat de
brandstof nog kan uitzetten.
•
Benzine met max. 10% ethanol (gasohol) of max. 15%
MTBE (methyltertiairbutylether) is acceptabel.
4. Draai de tankdop weer vast.
VOORZICHTIG: Gebruik geen benzines die niet zijn goedgekeurd zoals E85. Meng geen olie in de benzine en pas de
motor niet aan voor alternatieve brandstoen. Daardoor worden de motoronderdelen beschadigd en vervalt de garantie
voor de motor.
Voeg een brandstofstabilisator aan de brandstof toe om het
brandstofsysteem tegen gomvorming te beschermen. Zie de
paragraaf Opslag. Niet alle brandstoen zijn gelijk. Verander
bij start- of prestatieproblemen van tankstation of merk. Deze
motor is gecerticeerd om op benzine te lopen. Het emissieregelsysteem voor deze motor is EM (Engine Modications).
20
De motor starten
Intek 7180:
WAARSCHUWING
Brandstof en brandstofdampen zijn uiterst ontvlambaar en explosief.
Brand of explosie kan ernstige brandwonden of
dodelijk letsel veroorzaken.
Bij het starten van de motor
• Zorg dat de bougie, de geluiddemper, de benzinedop en
het luchtlter (indien aanwezig) aanwezig zijn en goed
vastzitten.
• Tracht de motor niet te starten terwijl de bougie
verwijderd is.
• Als de motor verzuipt, zet de choke (indien aanwezig)
in de stand OPEN/DRAAIEN, zet de gashendel (indien
aanwezig) in de stand SNEL en start de motor totdat
deze aanslaat.
Intek 4175:
2. Zorg dat de rijbediening van de zitmaaier gedeactiveerd
is.
3. Zet de gashendel in de stand SNEL. Gebruik de motor in
de stand SNEL.
4. Zet de choke in de stand CHOKE.
OPM.: De choke-functie is meestal niet nodig als u een
warme motor opnieuw start.
5. Steek de sleutel in het contactslot en draai hem in de
stand AAN/START.
6. Zet de choke in de stand DRAAIEN wanneer de motor is
opgewarmd.
Intek 4175 en 7180:
In een noodgeval kunt u de motor direct stilleggen door
de contactsleutel op STOP te zetten. Gebruik deze methode uitsluitend in noodsituaties. Voor het normaal uitschakelen van de motor volgt u de procedure in De maaier en de
motor stoppen.
N
ep o
ro t fo
du r
ct
io
n
WAARSCHUWING
Motoren stoten koolmonoxide uit, een geurloos,
kleurloos, giftig gas.
Het inademen van koolmonoxide kan misselijkheid,
auwvallen of de dood veroorzaken.
Brand of explosie kan ernstige brandwonden of
dodelijk letsel veroorzaken.
• Start en laat de motor buiten draaien.
• Start of laat de motor niet draaien in een afgesloten
ruimte, zelfs als de deuren of ramen open staan.
1. Controleer het oliepeil. Zie onder Oliepeil controleren/
olie bijvullen.
OPM.: Neem contact op met een erkende dealer als de motor
ook na herhaalde pogingen niet aanslaat.
Met de zitmaaier rijden
1. Controleer het oliepeil. Zie onder Oliepeil controleren/
olie bijvullen.
2. Zorg dat de rijbediening van de zitmaaier gedeactiveerd
is.
R
3. Zet de gashendel/choke in de stand CHOKE.
4. Steek de sleutel in het contactslot en draai hem in de
stand AAN/START.
1. Ga op de bestuurdersstoel zitten en pas de positie van de
stoel zo aan dat u gemakkelijk bij alle bedieningselementen
kan en het display op het dashboard kan lezen.
2. Trek de handrem aan.
3. Zorg dat de PTO-schakelaar uitgeschakeld is.
4. Start de motor (zie De motor starten).
5. Schakel de parkeerrem uit en laat het rempedaal los.
5. Start de motor en zet de gas-/chokehendel in de stand
SNEL (FAST). Warm de motor op door deze tenminste
één minuut te laten draaien alvorens de draaiende messen toe te voegen of de zitmaaier te besturen.
6. Duw het vooruitrijsnelheidspedaal in om vooruit te rijden.
Laat het pedaal los om te stoppen. Merk op dat hoe meer
het pedaal wordt ingedrukt, hoe sneller de zitmaaier rijdt.
6. Na het opwarmen van de motor: werk alleen met de zitmaaier met de gas-/chokehendel in de stand SNEL.
7. Stop de zitmaaier door de snelheidspedalen los te laten, de
handrem aan te trekken en de motor te stoppen (zie De zitmaaier en motor stopzetten).
nl
21
Maaien
De zitmaaier met de hand voortduwen
1. Zet de maaihoogte in de gewenste stand met behulp van de
hendel van het maaidekhefsysteem.
2. Trek de handrem aan. Zorg dat de PTO-schakelaar uitgeschakeld is.
3. Start de motor (zie De motor starten).
4. Zet de gashendel in de stand VOL.
Of, de gas-/chokehendel in de stand SNEL.
1. Schakel de PTO uit en leg de motor stil.
2. Trek de hendel (A, Afbeelding 7) aan tot de voorzijde van
de unit en druk deze vervolgens naar beneden om te vergrendelen. U kunt de zitmaaier nu met de hand voortduwen.
3. Trek de hendel omhoog en duw deze naar de achterzijde
van de unit om de transmissie te starten. De maaier kan nu
rijden.
5. Schakel de PTO in om de maaibladen te activeren.
6. Begin te maaien.
OPM.: Als het alarmsignaal “grasopvangzak vol” klinkt, moet u
de PTO onmiddellijk uitschakelen om te voorkomen dat de afvoerbuis verstopt raakt. Rijd naar een geschikte plaats en leeg
de grasopvangzak (zie De grasopvangzak legen).
7. Wanneer u klaar bent, schakelt u de PTO uit en tilt u het
maaidek met behulp van de hendel van het maaidekhefsysteem op.
Parkeerremfunctie
De parkeerrem gebruiken- Zie afbeelding 8. Om de
parkeerrem in te schakelen laat u de rijsnelheidspedalen
(A) los, duwt u het rempedaal (B), volledig in, trekt u de
parkeerremknop (C) OMHOOG en laat u vervolgens het
rempedaal los.
N
ep o
ro t fo
du r
ct
io
n
8. Stop de motor (zie De zitmaaier en motor stoppen).
WAARSCHUWING
De zitmaaier slepen leidt tot schade aan de transmissie. Gebruik geen ander voertuig om deze machine voort te
duwen of te trekken. Activeer de transmissievrijgavehendel niet
terwijl de motor draait.
Achteruitmaaioptie RMOTM
WAARSCHUWING
Achteruit maaien kan gevaarlijk zijn voor omstanders.
Er kunnen zich tragische ongevallen voordoen als de gebruiker
onvoldoende aandacht heeft voor de aanwezigheid van kinderen.
Activeer de RMO nooit als er kinderen in de buurt zijn. Kinderen
worden vaak aangetrokken door de machine en de maaiactiviteit.
De parkeerrem uitschakelen - Zie afbeelding 8. Om de
parkeerrem uit te schakelen trapt u het rempedaal (B) geheel
in en drukt u op de knop van de parkeerrem (C) OMLAAG.
Werking van snelheidsregelaar
DE SNELHEIDSREGELAAR ACTIVEREN:
R
Met de Reverse Mowing Option (RMO) kan de bestuurder
achteruit maaien (zie Functies en bedieningselementen).
U kunt dit activeren door de RMO-sleutel te verdraaien na
het activeren van de PTO. Het LED-lampje licht op en de
bestuurder kan vanaf dat ogenblik achteruit maaien. Telkens
wanneer de PTO wordt geactiveerd moet de RMO opnieuw
worden geactiveerd, indien gewenst. De sleutel dient te worden
verwijderd om de toegang tot de RMO-functie te beperken.
1. Druk op de cruise control-knop (D, Afbeelding 8).
2. Druk het gaspedaal vooruit in (A).
3. Trek de cruise control-knop omhoog (D) wanneer u op de
gewenste snelheid bent. De snelheidsregelaar wordt in een
van de vijf vergrendelstanden vergrendeld.
DE SNELHEIDSREGELAAR UITSCHAKELEN:
1. Druk het rempedaal in (B).
OF
2. Druk het gaspedaal vooruit in (A).
22
De zitmaaier en motor stopzetten
WAARSCHUWING
Brandstof en brandstofdampen zijn uiterst ontvlambaar en explosief.
Brand of explosie kan ernstige brandwonden of
dodelijk letsel veroorzaken.
Afstelling van de maaihoogte
De hendel van het maaidekhefsysteem (A, Afbeelding 10)
wordt gebruikt om de maaidek op de gewenste snijhoogte in te
stellen. De snijhoogte kan worden aangepast van 2,5 cm (1,0”)
tot 8,9 cm (3,5”).
1. Zet de rijsnelheidsregeling(en) in de neutrale stand.
Om het maaidek te laten zakken, trekt u de hendel van het
maaidekhefsysteem iets achteruit om hem vervolgens naar
links te duwen en naar beneden te schuiven. Om het maaidek op te tillen, trekt u de hendel van het maaidekhefsysteem
omhoog en vergrendelt u de hendel in de uitsparing aan de
rechterkant.
2. Ontkoppel de aftakas (PTO) en wacht tot alle bewegende
delen gestopt zijn..
Een aanhanger bevestigen
• De carburateur niet smoren om de motor uit te schakelen.
3. Plaats de gashendel (of gashendel/choke) in de stand
LANGZAAM en draai het contact UIT. Haal de sleutel uit
het contact.
De grasopvangzak legen
De maximaal toegelaten horizontale trekkracht op de koppelstand bedraagt 280 Newton. De maximaal toegelaten
verticale kracht op de koppelstand bedraagt 160 Newton. Dit
is gelijk aan een aanhangwagen van 113 kg (250 lbs) op een
heuvel met een hellingshoek van 10°. Bevestig de aanhangwagen met een borgpen (A, Afbeelding 11) en klem (B) van
de juiste afmetingen.
N
ep o
ro t fo
du r
ct
io
n
1. Trek de hendel van de grasopvangzak uit en draai deze
naar voren tot de grasopvangzak aan de onderzijde geheel
open is (zie Afbeelding 9).
2. Verwijder het gras uit de grasopvangzak.
R
3. Draai de grasopvangzak terug in de gesloten positive voor
u gaat maaien.
nl
23
Onderhoud
Onderhoudschema
ZITMAAIER EN MAAIDEK
MOTOR
Om de 8 uur of dagelijks
De eerste 5 uren
Controleer het veiligheidsvergrendelsysteem
Verwijder het vuil van de zitmaaier en het maaidek
Verwijder het vuil uit de motorruimte
Om de 25 uur of jaarlijks*
Controleer het oliepeil van de motor
Reinig het motorluchtlter en het voorlter **
Controleer de stoptijd van de maaibladen
Controleer de zitmaaier en het maaidek op losse
bevestigingsmiddelen
Om de 50 uur of jaarlijks*
Reinig de accu en kabels
Controleer de remwerking van de zitmaaier
Raadpleeg uw dealer jaarlijks om
Om de 50 uur of jaarlijks*
Ververs de motorolie
Vervang het olielter
Jaarlijks
Vervang het luchtlter
Vervang het voorlter
Raadpleeg uw dealer jaarlijks om
Inspecteer de geluiddemper en vonkenvanger
N
ep o
ro t fo
du r
ct
io
n
Smeer de zitmaaier en het maaidek
de bougie te vervangen
* Welke als eerste komt
** Controleer de bladen vaker op plaatsen met zandige
bodem of in zeer stoge omgevingen
Emissieverklaring
Om de 8 uur of dagelijks
Om de 25 uur of jaarlijks*
Controleer de bandenspanning
Controleer de maaibladen **
Ververs de motorolie
Reinig het luchtkoelsysteem van de motor
* Welke als eerste komt
** In stoge omgevingen of als vuil in de lucht aanwezig
is, moet u vaker reinigen.
WAARSCHUWING
Onbedoelde vonken kunnen resulteren in brand of
een elektrische schok.
Ongewild starten kan leiden tot beknelling, traumatische amputatie of scheurwonden.
R
Onderhoud, vervangen en reparatie van de apparatuur en systemen voor de emissieregeling kan worden uitgevoerd door een
persoon of bedrijf gespecialiseerd in de reparatie van niet op de
weg gebruikte motoren. Maar voor de kostenloze emissieregeling-service moeten deze werkzaamheden worden uigevoerd
door een erkende dealer.
Vervang het brandstolter
Controleer de bandenspanning
De bandenspanning moet regelmatig worden gecontroleerd
om te zorgen voor maximale tractie en het beste maairesultaat
(zie Afbeelding 4)
OPM.: Denk eraan dat deze waarden iets kunnen afwijken
van de maximale bandenspanning die op de zijkant van de
banden staat vermeld.
24
Vóór het uitvoeren van instellingen of reparaties:
• Maak de bougiekabel los en houd de kabel op veilige
afstand van de ontstekingsbougie.
• Neem de minkabel van de accu los (alleen bij maaiers
met elektrisch starten).
• Gebruik alleen correct gereedschap.
• Verander niets aan de regulateur, koppelingen of andere onderdelen om het motortoerental te verhogen.
• Vervangende onderdelen moeten identiek zijn aan
en op dezelfde positie worden geïnstalleerd als de
originele onderdelen. Andere onderdelen zullen minder
goed werken, kunnen de maaier beschadigen en kunnen letsel veroorzaken.
• Sla niet op het vliegwiel met een hamer of een ander
hard voorwerp want het vliegwiel kan door een dergelijke handeling in stukken uiteenvallen.
Remtijd van het maaidek controleren
De maaibladen en de aandrijfriem van het maaidek moeten
volledig tot stilstand komen binnen de vijf seconden na het uitschakelen van de elektrische PTO-schakelaar.
1. Start de motor wanneer de zitmaaier in vrijloop staat, de
PTO-koppeling uitgeschakeld is en de bestuurder op de
stoel zit.
2. Activeer de PTO en wacht meerdere seconden. Deactiveer
de PTO.
3. Als de aandrijfriem van de maaier niet binnen de vijf seconden stopt, moet u contact opnemen met een erkende
dealer.
Onderhoud van de accu
10. Plaats de accu in de accuhouder. Bevestig het met de
houder en schroeven.
11. Klap de stoel weer neer.
De accu opladen
WAARSCHUWING
Houd open vlammen en vonken uit de buurt van de
accu; de uit de accu ontsnappende gassen zijn zeer
explosief. Zorg voor een goede ventilatie tijdens het
laden van de batterij.
Een lege batterij of een batterij die te zwak is om de motor te
starten kan het gevolg zijn van een defect in het laadsysteem of
in een ander elektrisch onderdeel. Als u twijfelt aan de oorzaak
van het probleem neemt u contact op met uw verdeler. Als de
accu moet vervangen, raadpleeg dan het gedeelte De accu en
kabels reinigen.
N
ep o
ro t fo
du r
ct
io
n
WAARSCHUWING
Als u de batterij plaatst of verwijdert,
moet u de negatieve batterijkabel als EERSTE loskoppelen en als LAATSTE terug aansluiten.
Doet u dat niet, dan bestaat de kans op kortsluiting
tussen de positieve pool en een stuk gereedschap.
9. PLaats de accukabels terug en sluit eerst de positieve
kabel en vervolgens de negatieve kabel aan. Gebruik de
schroeven en vulringen.
WAARSCHUWING
Accucontactpennen, aansluitklemmen en verwante
accessoires bevatten lood en loodverbindingen – dit zijn
chemische stoen waarvan in de staat Californië bekend is
dat ze kanker en geboorteafwijkingen kunnen veroorzaken
of een ander voortplantingsrisico inhouden. Was uw handen
na werken met de accu.
De batterij en batterijkabels schoonmaken
De olie verversen
Gebruikte olie is een gevaarlijk afvalproduct en moet op de
juiste manier worden afgevoerd. Voer het niet met het huishoudelijk afval af. Raadpleeg de plaatselijke autoriteiten, het
servicecentrum of uw dealer voor veilige afvoer-/recyclingbedrijven.
R
1. Trek de stoel omhoog zodat u bij de accu en de kabels
kunt.
Om de accu op te laden volgt u de aanwijzingen van de
fabrikant van de acculader en neemt u alle waarschuwingen
in acht die onder Veiligheid van de gebruiker in deze
handleiding zijn vermeld. Laad de batterij tot ze volledig is
opgeladen. Laad niet op met een vermogen van meer dan 10
ampère.
2. Verwijder de schroeven (A, Afbeelding 12) en
accuhouder(B).
3. Schuif de accu (C) naar voren in de accuhouder (D).
Olie verwijderen
4. Verwijder schroef (E) en vulring (F) en ontkoppel de negatieve kabel(G) van de accu.
1. Maak met uitgeschakelde, maar nog steeds warme motor
de bougiekabel (D, Afbeelding 5) los en zorg dat deze niet
in de buurt van de bougie komt.
5.
Verwijder schroef (H) en vulring (I) en ontkoppel de positieve kabel (J) van de accu.
2. Verwijder de peilstok (A).
6.
Verwijder de accu en plaats deze op een vlak oppervlak.
3. Verwijder de olieaftapplug zoals getoond in Afbeelding 13.
Laat de olie in een daarvoor goedgekeurde jerrycan lopen.
7.
Reinig de accuhouder met een mengsel van zuiveringszout en water.
4. Draai de olieaftapplug weer vast nadat de olie is afgetapt.
8. Maak de polen van de accu en de uiteinden van de kabels schoon met een staalborstel en schoonmaakmiddel
voor accupolen.
nl
25
Luchtlter onderhouden
Het olielter vervangen
Voor vervangingsintervallen zie het Onderhoudsschema.
1. Tap de olie af terwijl de motor warm is. Zie Olie verwijderen .
2. Verwijder het olielter (A, afbeelding. 13) en voer dit op
de juiste manier af.
3. Smeer de olielterpakking lichtjes met verse, schone
olie in voordat u het nieuwe olielter plaatst.
4. Installeer het olielter met de hand totdat de pakking
contact maakt met de olielteradapter en draai het
olielter dan een 1/2 of 3/4 slag vast.
WAARSCHUWING
Brandstof en brandstofdampen zijn uiterst ontvlambaar en
explosief.
Brand of explosie kan ernstige brandwonden of dodelijk
letsel veroorzaken.
• Nooit de motor starten of laten draaien zonder de
luchtltereenheid of het luchtlter.
6. Start en laat de motor draaien. Controleer of olielekkage als de motor eenmaal is opgewarmd.
1. Verwijder de bevestigingen (A, afbeelding 14) en de
luchtlterkap (B).
7. Stop de motor en controleer het oliepeil opnieuw. De
olie moet op de markering VOL op de peilstok staan.
2. Verwijder het lter (C) door het einde van het lter op
te tillen en het lter van de inlaat te trekken(D).
N
ep o
ro t fo
du r
ct
io
n
5. Vul olie bij. Zie onder Olie bijvullen .
LET OP: Reinig het lter niet met perslucht of oplosmiddelen. Perslucht kan het lter beschadigen en oplosmiddelen kunnen het lter oplossen.
3. Tik het lter voorzichtig op een hard oppervlak om het
vuil los te maken. Als het lter zeer vuil is, vervang het
dan door een nieuw lter.
Olie bijvullen
•
Zet de motor waterpas.
•
Reinig rond de olievulopening.
•
Zie het hoofdstuk Specicaties voor de oliecapaciteit.
1. Verwijder de peilstok (A, Afb. 4) en veeg deze met een
schone doek af.
2. Giet de olie langzaam in de vulopening (C). Voeg niet
te veel brandstof toe. Wacht na het bijvullen één minuut en controleer het oliepeil dan nogmaals.
3. Plaats de peilstok en druk deze goed aan.
R
4. Verwijder de peilstok en lees het oliepeil af. De olie
moet op de markering VOL (B) op de peilstok staan.
5. Plaats de peilstok en druk deze goed aan.
26
4. Was het voorlter in water met een vloeibaar afwasmiddel. Laat het dan goed aan de lucht drogen. Breng
geen olie aan op het voorlter.
5. Monteer het droge voorlter op het lter.
6. Plaats het lter op de inlaat. Druk het uiteinde van het
lter in de basis zoals getoond. Verzeker u ervan dat
het lter goed op de basis is gemonteerd.
7. Plaats de luchtlterkap en bevestig deze.
Het maaidek wassen
Opbergen
OPM.: De uitwas-poort stelt u in staat om een gebruikelijke
tuinslang op de maaier aan te sluiten om gras en vuil van de
onderzijde te verwijderen. Dit zorgt voor een de juiste en veilige
werking van de maaier.
WAARSCHUWING
Voor het gebruiken van de maaier controleert u of de
slang goed is bevestigd en niet in contact komt met
de maaibladen. Als de maaier draait en de bladen
geactiveerd zijn moet de persoon die de maaier
schoonmaakt op de bestuurdersstoel zitten, en er
mogen geen omstanders zijn. Het niet naleven van deze
instructies kan ernstige letsels of de dood tot gevolg hebben.
1. Plaats de zitmaaier op een vlak oppervlak.
Als u brandstof bewaart of machines met brandstof in
de tank
• Sla het niet op in de buurt van ovens, kachels, waterverwarmers of andere toestellen met waakvlammen of
andere ontstekingsbronnen omdat ze benzinedampen
kunnen ontsteken.
Uitrusting
Schakel de PTO uit, trek de handrem aan en verwijder de
sleutel uit het contact.
De accu zal langer meegaan als deze wordt verwijderd. Zet
deze op een koele, droge plaats en laad deze één keer per
maand volledig op. Als u de accu in de zitmaaier laat zitten,
moet u minkabel loskoppelen.
N
ep o
ro t fo
du r
ct
io
n
2. Koppel de snelle ontkoppeling (niet inbegrepen) (A, Afbeelding 15) aan de tuinslang(B) en sluit deze aan op de uitwaspoort (C) aan beide zijden van de maaidek.
3. Reinig met stromend water gras en vuil van de onderzijde
van het maaidek.
4. Zet de maaier aan en stel hem in op de hoogste
maaihoogte.
5. Stop de motor (zie De zitmaaier en motor stopzetten).
6. Verwijder de tuinslang en de snelaansluiting van de afspuitaansluiting als u klaar bent.
7. Herhaal dit voor de uitwas-poort aan de andere kant.
WAARSCHUWING
Zet de machine (met brandstof) nooit weg in een afgesloten, niet geventileerde ruimte. Benzinedampen
kunnen in contact komen met een ontstekingsbron
(zoals een geiser, boiler etc.) en een explosie
veroorzaken. Brandstofdampen zijn ook giftig voor
mens en dier.
Brandstofsysteem
Brandstof kan verschalen als het langer dan 30 dagen wordt
bewaard. Verschaalde brandstof kunnen leiden tot zuur- en
gomafzettingen in het brandstofsysteem of op essentiële carbureteuronderdelen. Om de brandstof vers te houden, kunt u
Briggs & Stratton® Brandstofconservering & -stabilisator met geavanceerde formule gebruiken, verkrijgbaar waar
originele Briggs & Stratton-onderdelen worden verkocht.
R
Gebruik voor motoren die zijn voorzien van een FRESH
START® brandstofdop de Briggs & Stratton FRESH
START® verkrijgbaar als druppelconcentraatpatroon.
U hoeft de benzine niet uit de motor af te tappen als een
brandstofstabilisator volgens de instructies wordt toegevoegd.
Laat voor het opbergen van de machine de motor 2 minuten
lopen zodat de stabilisator door het brandstofsysteem kan
circuleren.
Motorolie
Ververs de motorolie als de motor nog warm is. Zie het hoofdstuk Olie verversen.
Voor u het toestel start nadat het werd opgeborgen:
• Controleer het peil van alle vloeistoen. Controleer alle
onderhoudspunten.
• Voer alle aanbevolen controles en procedures in deze
handleiding uit.
• Laat de motor enkele minuten warmlopen voordat u het
toestel gebruikt.
nl
27
Problemen oplossen
Problemen met de zitmaaier oplossen
De motor wil niet
aanslaan of starten.
Motor start moeilijk of
loopt niet goed.
Overdreven olieverbruik.
Motoruitlaat is zwart.
De motor loopt maar de
maaier wil niet rijden.
28
OPLOSSING
Rempedaal is niet ingedrukt.
Druk het rempedaal volledig in.
PTO-schakelaar (elektrische
koppeling) staat in de stand
AAN.
Zet de schakelaar in de stand UIT.
Snelheidsregelaar
ingeschakeld.
Geen brandstof meer.
Zet de knop in de stand VRIJ/UIT.
Motor verzopen.
Schakel de choke uit.
Zekering is doorgeslagen.
Raadpleeg een erkende dealer.
De polen van de batterij moeten
worden schoongemaakt.
Zie De accu en kabels reinigen.
De batterij is leeg of stuk.
Accu opladen of vervangen.
Bedrading los of defect.
Controleer de bedrading visueel. Raadpleeg een erkende dealer
als de draden gerafeld of gebroken zijn.
Solenoïde of startmotor defect.
Raadpleeg een erkende dealer.
Schakelaar
veiligheidsvergrendelsysteem
defect.
Water in brandstof.
Raadpleeg een erkende dealer.
Benzine is oud of verschaald.
Raadpleeg een erkende dealer.
Te rijk brandstofmengsel.
Maak luchtlter schoon.
Als de motor warm is, laat u hem afkoelen en vult u vervolgens
brandstof bij.
Raadpleeg een erkende dealer.
Motor heeft een ander probleem. Raadpleeg een erkende dealer.
Laag oliepeil.
Controleer oliepeil en voeg olie toe indien nodig.
Verkeerde oliekwaliteit gebruikt.
Zie Tabel met aanbevolen oliesoorten.
R
Kloppende motor.
ZOEK NAAR
N
ep o
ro t fo
du r
ct
io
n
PROBLEEM
De motor raakt oververhit.
Raadpleeg een erkende dealer.
Verkeerde oliekwaliteit gebruikt.
Zie Tabel met aanbevolen oliesoorten.
Te veel olie in oliecarter.
Tap overtollige motorolie af.
Vuile luchtlter.
Zie Luchtlter onderhouden.
Choke dicht.
Open de choke.
Rijsnelheidspedalen niet
ingedrukt.
Druk de pedalen in.
Ontgrendelingshendel van de
transmissie staat in de stand
DUWEN.
Zet de hendel in de stand RIJDEN.
Parkeerrem is ingeschakeld.
Zet de parkeerrem uit.
Tractieaandrijfriem is gebroken
of slipt.
Raadpleeg een erkende dealer.
Problemen met de zitmaaier oplossen vervolg
PROBLEEM
Rem houdt niet.
Zitmaaier is moeilijk te
besturen of gedraagt
zich slecht.
ZOEK NAAR
Rem binnenin versleten.
OPLOSSING
Raadpleeg een erkende dealer.
Stuurstangenmechanisme zit
los.
Raadpleeg een erkende dealer.
Onjuiste bandenspanning.
Zie Bandenspanning controleren.
Lagers van voorwielas zijn
droog.
Raadpleeg een erkende dealer.
Problemen met het maaidek oplossen
Maaier maait niet gelijk.
Maairesultaat ziet er
onafgewerkt uit.
De motor valt
gemakkelijk stil tijdens
het maaien.
Overdreven
maaiervibraties.
De motor loopt en de
zitmaaier rijdt, maar de
maaier wil niet rijden.
Het alarm “opvangzak
vol” klinkt niet als de
opvangzak vol is.
nl
OPLOSSING
Raadpleeg een erkende dealer.
Maaidek niet waterpas.
Raadpleeg een erkende dealer.
Maaibladen zijn beschadigd.
Raadpleeg een erkende dealer.
De banden van de zitmaaier zijn
niet goed opgeblazen.
Zie Bandenspanning controleren.
Motorsnelheid te laag.
Geef volgas.
Rijsnelheid te hoog.
Rij trager.
De maaibladen moeten
geslepen worden.
Raadpleeg een erkende dealer.
Zitmaaier heeft een ander
probleem.
Raadpleeg een erkende dealer.
Motorsnelheid te laag.
Geef volgas.
Rijsnelheid te hoog.
Rij trager.
Vuil of verstopt luchtlter.
Zie Luchtlter onderhouden.
Maaihoogte te laag ingesteld.
Stel de maaihoogte bij de eerste maaibeurt van lang gras in op
de hoogste stand.
Laat de motor een aantal minuten warmdraaien.
N
ep o
ro t fo
du r
ct
io
n
Het maaidek komt niet
omhoog.
ZOEK NAAR
Stangenmechanisme van
hefsysteem niet correct
bevestigd of beschadigd.
R
PROBLEEM
Motor niet op
bedrijfstemperatuur.
De maaier wordt gestart in lang
gras.
Start de motor op een plaats zonder lang gras.
De opvangzak sluit niet goed.
Sluit de opvangzak tot de grendels dichtklikken. Als de zak nog
niet goed sluit, neemt u contact op met de dealer.
Zitmaaier heeft een ander
probleem.
Raadpleeg een erkende dealer.
PTO is niet ingeschakeld.
Schakel de PTO in.
Zitmaaier heeft een ander
probleem.
Raadpleeg een erkende dealer.
Grasophoping rond de hendel.
Reinig het gebied rond de hendel.
Alarm heeft een ander probleem. Raadpleeg een erkende dealer.
29
Specificaties
MOTOR
CHASSIS
Briggs & Stratton
Inhoud brandstoftank
Voorwielen
Briggs & Stratton®, Intek SeriesTM
4175 OHV
Cilinderinhoud
500 cc (30.5 cu in)
Elektrisch systeem
Accu: 12 Volt, 190 CCA
Dynamo: 9 ampère.
Oliecapaciteit
1,4 L (48 oz)
Elektrodenafstand bougies 0,76 mm (0,030 in.)
Aanhaalmoment bougie
20 Nm (180 in-lbs)
Gloeibougie, EMS “X”
792015
Merk
Briggs & Stratton
Briggs & Stratton®, Intek SeriesTM
7180 OHV
Cilinderinhoud
656 cc (40,03 cu in)
Elektrisch systeem
Accu: 12 Volt, 190 CCA
Dynamo: 9 ampère.
Oliecapaciteit
1,9 L (64 oz)
Elektrodenafstand bougies 0,76 mm (0,030 in.)
Aanhaalmoment bougie
20 Nm (180 in-lbs)
Gloeibougie, EMS “X”
792015
Nominaal vermogen
TRANSMISSIE
Type
Motorolie
Hydrostatische Hydroversnelling
Synthetisch 5W30
Snelheden
@ 3400 rpm
Continu beschikbaar
koppel Uitgaand
Vooruit: 0-9,0 km/u (0-5,6 mph)
Achteruit: 0-4,5 km/h (0-2,8 mph)
233 Nm (172 ft-lbs)
MAAIER
Maaibreedte
Aantal bladen
Platform basisdek
Maaihoogte
Maaistanden
96,5 cm (38”)
2
Achterwaartse uitworp
2,5-8,9 cm (1,0-3,5”)
6
N
ep o
ro t fo
du r
ct
io
n
Merk
Achterwielen
6,0 L (1,5 gal)
Bandenmaat: 15 x 6,0
Bandenspanning: 14 psi (0,96 bar)
Bandenmaat: 20 x 8,0
Bandenspanning: 10 psi (0,68 bar)
R
Het nominale brutovermogen voor afzonderlijke modellen met benzinemotor wordt gegeven volgens SAE (Society of
Automotive Engineers), code J1940 (Small Engine Power and Torque Rating Procedure) en het nominale vermogen is
verkregen en gecorrigeerd volgens SAE J1995 (herzien 2002-05). Koppelwaarden zijn afgeleid bij 3060 RPM; paardenkrachtwaarden zijn afgeleid bij 3600 RPM. De graeken van het bruto vermogen kunt u zien op www.BRIGGSandSTRATTON.COM. Het netto vermogen wordt gemeten met geplaatste uitlaat en luchtlter maar het bruto vermogen wordt gemeten zonder deze onderdelen. Het werkelijke brutomotorvermogen zal hoger zijn dan het netto motorvermogen en wordt o.a.
beïnvloed door omgevingsomstandigheden en verschillen tussen de motoren. Gezien de vele verschillende producten
waarop onze motoren worden aangebracht zal de benzinemotor mogelijk niet zijn nominale brutovermogen ontwikkelen
wanneer hij wordt gebruikt in een door een motor aangedreven machine. Dit verschil wordt veroorzaakt door diverse factoren waaronder, maar niet uitsluitend, de verscheidenheid aan motoronderdelen (luchtlter, uitlaat, turbo, koelen, carburateur, brandstofpomp etc.), toepassingsbeperkingen, omgevingsomstandigheden (temperatuur, vochtigheid, hoogte) en
verschillen tussen motoren. Vanwege productie- en capaciteitsbeperkingen kan het zijn dat Briggs & Stratton een motor
met een hoger nominaal vermogen gebruikt in plaats van de standaardmotor voor deze serie.
Onderdelen en accessoires
Neem contact op met een erkende dealer voor details.
30
BELEID VAN BRIGGS & STRATTON POWER PRODUCTS GROUP, L.L.C. INZAKE EIGENAARSGARANTIE
BEPERKTE GARANTIE
Briggs & Stratton Power Products Group, LLC zal alle onderdelen van het apparaat met materiaal- en/of fabricagefouten gratis
repareren en/of vervangen. Briggs & Stratton Corporation zal alle onderdelen van de Briggs & Stratton motor* met materiaal- en/
of fabricagefouten gratis repareren en/of vervangen. Transportkosten voor producten die worden teruggestuurd ter reparatie of
vervanging onder deze garantie komen voor rekening van de koper. Deze garantie is van kracht gedurende de onderstaande
perioden en onder de onderstaande voorwaarden. Voor garantieservice kunt u de dichtstbijzijnde erkende servicedealer vinden
met behulp van de dealerzoekfunctie op www.BriggsandStratton.com.
Er zijn geen andere expliciete garanties van toepassing. Impliciete garanties, inclusief voor verkoopbaarheid en geschiktheid voor
een bepaald doel, zijn beperkt tot één jaar na aankoop of in de wettelijke toegestane mate. Aansprakelijkheid voor incidentele of
gevolgschade wordt uitgesloten voorzover dit wettelijk toegestaan is.
Bepaalde staten of landen staan geen beperkingen toe over hoe lang een impliciete garantie geldig is en bepaalde staten of
landen staan geen uitsluiting of beperking toe voor incidentele of gevolgschade, zodat de hoger vermelde beperking en uitsluiting
misschien niet op u van toepassing is. Deze garantie verleent u specifieke wettelijke rechten en het is mogelijk dat u ook andere
rechten hebt die per staat of per land verschillen.
GARANTIEPERIODE
Consumentengebruik Commercieel gebruik
2 jaar
90 dagen
2 jaar
1 jaar
1 jaar
1 jaar
N
ep o
ro t fo
du r
ct
io
n
Onderdeel
Uitrusting
Motor*
Accu
De garantieperiode start op de datum van aankoop door de eerste consument (detailhandel) of commerciële eindgebruiker en is geldig
gedurende de hierboven vermelde periode. “Consumentengebruik” betekent persoonlijk huishoudelijk gebruik door een particuliere
consument. “Commercieel gebruik” betekent ieder ander gebruik, inclusief het gebruik voor commerciële huurdoeleinden of voor het
genereren van inkomen. Zodra het product voor commerciële doelen is gebruikt, zal het hierna worden beschouwd als commercieel
gebruik voor doeleinden van deze garantie.
Er is geen garantieregistratie vereist om een garantie op Briggs & Stratton-producten te krijgen. Bewaar uw kwitantie als
aankoopbewijs. Als u geen bewijs kunt leveren van de oorspronkelijke datum op het moment waarop u om garantieservice verzoekt,
zal de productiedatum van het product worden gebruikt om te bepalen of het product onder de garantie valt.
OVER UW GARANTIE
R
U kunt altijd een beroep doen op onze reparatie onder garantie en we verontschuldigen ons voor het geleden ongemak.
Garantieservice wordt alleen verleend door servicedealers die door Briggs & Stratton of BSPPG, LLC zijn erkend.
De meeste reparaties onder garantie worden routinematig afgehandeld, maar aan bepaalde garantieverzoeken kan soms niet worden
voldaan. Deze garantie geldt alleen voor materiaal- en/of fabricagefouten. Het geldt niet voor schade die is veroorzaakt door verkeerd
gebruik of misbruik, verkeerd onderhoud of reparatie, normale slijtage of het gebruik van verschaalde of niet-goedgekeurde brandstof.
Verkeerd gebruik en misbruik - Het juiste, bedoelde gebruik van dit product wordt beschreven in de gebruikershandleiding. Als
u het product gebruikt op een manier die niet is beschreven in de gebruikershandleiding of als u het product gebruikt
nadat het is beschadigd, vervalt uw garantie. Garantie is niet toegestaan als het serienummer op het product is verwijderd of als
het product op een of andere manier is gewijzigd of aangepast, of als het product blijkt te zijn mishandeld zoals herkenbaar is aan
inslagschade of beschadiging door water/chemische corrosie.
Verkeerd onderhoud of reparatie - Dit product moet worden onderhouden volgens de procedures en schema's in de
gebruikershandleiding en voor service- en reparatiewerkzaamheden moeten originele Briggs & Stratton-onderdelen worden gebruikt.
Schade die is veroorzaakt door gebrekkig onderhoud of het gebruik van niet-originele onderdelen valt niet onder de garantie.
Normale slijtage - Net zoals alle mechanische apparaten is ook uw apparaat onderhevig aan slijtage zelfs als het goed wordt
onderhouden. Deze garantie dekt de reparatie niet wanneer de levensduur van een onderdeel of het apparaat door normaal gebruik
is verstreken. Onderdelen die moeten worden onderhouden en aan slijtage onderhevig zijn zoals filters, riemen, snijbladen en
remblokken (met uitzondering van motorremblokken) vallen niet onder de garantie als het uitsluitend om slijtagekenmerken gaat, maar
wel als er sprake is van materiaal- en/of fabricagefouten.
Verschaalde brandstof - Om goed te werken, heeft dit product brandstof nodig die voldoet aan de specificaties in de
gebruikershandleiding. Schade die is veroorzaakt door verschaalde brandstof (lekkage van de carburateur, verstopte
brandstofslangen, vastzittende kleppen etc) valt niet onder de garantie.
* Geldt alleen voor Briggs & Stratton-motoren. De garantie voor niet-Briggs & Stratton-motoren wordt gegeven door de motorfabrikant.
nl
31
32
N
ep o
ro t fo
du r
ct
io
n
R
ZAWARTO
Okadka ................................................................................................................ 1
Ilustracje............................................................................................................... 3
Bezpieczestwo operatora ................................................................................. 8
Funkcje i elementy sterowania......................................................................... 16
Dziaanie ............................................................................................................. 19
Testy systemu blokady bezpieczestwa ......................................................... 19
Konserwacja ...................................................................................................... 24
Rozwizywanie problemów .............................................................................. 28
Dane techniczne ................................................................................................ 30
Gwarancja .......................................................................................................... 31
Informacje ogólne
Dzikujemy za nabycie tej wysokiej jakoci kosiarki jezdnej. Eksploatowany i konserwowany zgodnie z instrukcjami produkt
bdzie suy niezawodnie przez wiele lat.
Ponisza instrukcja obsugi zawiera informacje na temat zagroe i ryzyka zwizanych z kosiarkami jezdnymi i jak si przed
nimi ustrzec. Niniejsza kosiarka jezdna zostaa skonstruowana i jest przeznaczona wycznie do koszenia trawy i nie nadaje si
do adnego innego celu. Przed uruchomieniem bd eksploatacj urzdzenia, uytkownik musi koniecznie dokadnie zapozna
si i zrozumie niniejsze instrukcje. Prosz zachowa oryginaln instrukcj do wykorzystania w przyszoci.
Dane referencyjne produktu
Oznaczenia CE
W wyznaczonym miejscu prosz zapisa nazw/numer
modelu, numery identykacyjne producenta i numery seryjne
silnika, aby atwo byo je odnale. Numery te znajduj si w
pokazanych miejscach.
A.
B.
C.
D.
E.
F.
G.
H.
I.
N
ep o
ro t fo
du r
ct
io
n
Kontaktujc si ze swoim autoryzowanym dealerem
w sprawie czci zamiennych, serwisu lub informacji,
NALEY przygotowa te numery.
PRODUKT
DANE REFERENCYJNE
Opis modelu - nazwa/numer
Numer identykacyjny producenta
Numer seryjny producenta
Nazwa i adres producenta
Maksymalna prdko silnika w obrotach na minut
Moc znamionowa w kilowatach
Masa urzdzenia w kilogramach
Logo zgodnoci CE
Rok produkcji
Gwarantowany poziom mocy dwiku w decybelach
A
Numer producenta (MFG number)
jednostki
Numer producenta (MFG number)
Numer SERYJNY zespou kosiarki
R
zespou kosiarki
Numer SERYJNY jednostki
Nazwa dealera
Data zakupu
DANE REFERENCYJNE SILNIKA
Marka silnika
Model silnika
Rodzaj/dane tech. silnika
Nr kat./numer seryjny silnika
MODEL NO.
xxxxxxx
SERIAL NO.
xxxxxxxxxx
D
xxxx min-1
E x.x kW
F xxx kg
B
C
XXXXXXXXXXXXXXXXXXXXXX
XXXXXXXXXXXXXXXXX
G
20xx
xxx
I
dB
H
“Niepewno pomiaru wibracji – wibracje urzdzenia
zostay zarejestrowane przy uyciu metod i procedur
okrelonych w odpowiednich standardach midzynarodowych,
obowizujcych w chwili produkcji. Niepewno pomiaru moe
waha si do 5% od wartoci przedstawionych w Deklaracji
Zgodnoci.”
Ilustrowan list czci tej maszyny mona pobra ze strony BRIGGSandSTRATTON.com. Zamawiajc czci zamienne
prosz poda numer modelu i numer seryjny.
Copyright © 2012 Briggs & Stratton Power Products Group, LLC
Milwaukee, WI, Wszelkie prawa zastrzeone.
pl
7
Bezpieczestwo operatora
Wane instrukcje bezpieczestwa
NALEY ZACHOWA TE INSTRUKCJE - Niniejsza instrukcja
zawiera wane informacje, których naley przestrzega
podczas wstpnego montau, eksploatacji i konserwacji
urzdzenia. Prosz zachowa oryginaln instrukcj do
wykorzystania w przyszoci.
Symbole bezpieczestwa i ich znaczenia
Odrzut
Wybuch
Naley zakada Niebezpieczna
substancja
ochron oczu
chemiczna
Naley
przeczyta
instrukcje
Odcicie
paliwa
Wstrzs
Szybko
Gorca
powierzchnia
Wolno
Zagroenie
przewróceniem si
Stop
Wczone /
Wyczone
OSTRZEENIE
Spaliny silnika pochodzce z tego urzdzenia, zawieraj
substancje chemiczne, o których wiadomo w stanie Kalifornia, e
powoduj raka, wady wrodzone i upoledzenie podnoci.
OSTRZEENIE
Niektóre elementy tego produktu i jego akcesoraia, zawieraj
substancje chemiczne, o których wiadomo w stanie Kalifornia, e
powoduj raka, wady wrodzone i upoledzenie podnoci. Po ich
dotkniciu, naley umy rce.
OSTRZEENIE
Kocówki akumulatora, zaciski i odpowiednie akcesoria
zawieraj oów oraz zwizki oowiu, o których wiadomo w stanie
Kalifornia, e powoduj raka, wady wrodzone i upoledzenie
podnoci. Po ich dotkniciu, naley umy rce.
Olej
Ssanie
Paliwo
Zagroenie
amputacj
Symbol alarmu bezpieczestwa uywany jest do
oznaczenia informacji o bezpieczestwie dotyczcych zagroe,
które mog spowodowa obraenia. Sowo sygnalizujce
(NIEBEZPIECZESTWO, OSTRZEENIE lub UWAGA)
stosowane jest z symbolami alarmowymi, aby zasygnalizowa
prawdopodobiestwo i potencjalny stopie obrae. Dodatkowo,
symbol zagroenia moe by uywany do zasygnalizowania
rodzaju zagroenia.
NIEBEZPIECZESTWO sygnalizuje zagroenie, które, jeli
nie unikniemy go, spowoduje mier lub powane obraenia.
OSTRZEENIE sygnalizuje zagroenie, które, jeli nie
unikniemy go, moe spowodowa mier lub powane obraenia.
8
UWAGA, sygnalizuje sytuacj, która moe spowodowa
uszkodzenie produktu.
N
ep o
ro t fo
du r
ct
io
n
Opary
toksyczne
Ruchome czci
R
Poar
UWAGA sygnalizuje zagroenie, które które w
przypadku jego nieuniknicia, moe spowodowa niewielkie lub
umiarkowane obraenia.
OSTRZEENIE
Pracujce silniki wydzielaj tlenek wgla, bezwonny,
bezbarwny i trujcy gaz.
Wdychanie tlenku wgla moe spowodowa bóle gowy,
zmczenie, zawroty gowy, wymioty, dezorientacj, napady
drgawkowe, nudnoci, omdlenie lub mier.
• Urzdzenie powinno by eksploatowane TYLKO na zewntrz.
• Nie pozwoli, aby gazy wylotowe dostay si do zamknitych
pomieszcze przez okna, drzwi, wloty wentylacyjne lub inne
otwory.
OSTRZEENIE
Pracujcy silnik wytwarza ciepo. Czci silnika, szczególnie
tumik, nagrzewaj si do wysokich temeratur.
Przy kontakcie z nimi mog powstawa powane oparzenia.
atwopalne pozostaoci, takie jak licie, trawa i inne
zanieczyszczenia mog si atwo zapali.
• Przed dotkniciem naley schodzi tumik, cylinder silnika i
ebra.
• Usun nagromadzone zanieczyszczenia z obszaru tumika i
cylindra.
• Uywanie lub obsugiwanie silnika na terenie zalesionym,
zakrzewionym lub trawiastym, jeli ukad wydechowy
silnika nie jest wyposaony w sprawny iskrochron, stanowi
naruszenie Przepisu 4442. W innych stanach lub na terenach
objtych jurysdykcj federaln mog obowizywa podobne
przepisy. Skontaktuj si z producentem oryginalnego
sprztu, sprzedawc detalicznym lub dealerem, aby
uzyska iskrochron przeznaczony do ukadu wydechowego,
zainstalowanego na tym silniku.
Bezpieczna obsuga
Bezpieczestwo obsugi
Bezpieczestwo sprztu zmechanizowanego zaley wycznie od
jego operatora. Jeli jest nieprawidowo stosowany lub konserwowany,
moe stanowi niebezpieczestwo! Pamitaj, e jeste odpowiedzialny
za bezpieczestwo swoje i osób przebywajcych w pobliu. Kieruj si
zdrowym rozsdkiem i myl o tym co robisz. Jeeli nie masz pewnoci,
czy zadanie, które zamierzasz wykona moe by bezpiecznie
wykonane za pomoc wybranego przez ciebie sprztu, zapytaj
profesjonalisty: skontaktuj si z miejscowym autoryzowanym dealerem.
Naley przeczyta instrukcje
R
N
ep o
ro t fo
du r
ct
io
n
Instrukcja obsugi zawiera wane informacje dotyczce bezpieczestwa,
które musisz zna PRZED przystpieniem do obsugi maszyny, jak równie
PODCZAS obsugi.
Podano techniki bezpiecznej obsugi, opisy funkcji i urzdze
sterowniczych produktu oraz informacje dotyczce jego konserwacji,
aby pomóc uytkownikowi w maksymalny sposób wykorzysta rodki
zainwestowane w zakupiony sprzt.
Pamitaj, aby w caoci przeczyta przepisy i informacje dotyczce
bezpieczestwa, znajdujce si na nastpnych stronach. Naley równie
przeczyta w caoci cz pt. Obsuga.
Dzieci
Moe doj do tragicznych wypadków z udziaem dzieci.
Nie dopuszczaj, aby dzieci znajdoway si w pobliu miejsca
dziaania urzdzenia. Dzieci s czsto zainteresowane
urzdzeniem i koszeniem. Nigdy nie wolno zakada, e dzieci
pozostan w miejscu, w którym ostatnio byy widziane. Jeeli
istnieje ryzyko, e dzieci mog wej na teren, na którym
odbywa si koszenie, zle ich pilnowanie innej odpowiedzialnej
osobie dorosej.
Wsteczny
Jeli nie jest to bezwzgldnie
konieczne, nie wolno kosi
na biegu wstecznym.
Podczas jazdy na
wstecznym biegu, zawsze
patrz za siebie i na dó,
nawet gdy ostrza kosiarki
s odczone.
NIGDY NIE ZABIERAJ DZIECI NA PRZEJADK NA
TEJ MASZYNIE! To zachca je do podchodzenia póniej w
poblie pracujcej maszyny, co moe skoczy si powanymi
obraeniami ciaa. Dzieci mog zbliy si do maszyny z
zamiarem odbycia przejadki, gdy uytkownik nie spodziewa
si tego i mog zosta przejechane.
pl
9
Koszenie na wzniesieniach
3.5 ft
(1,5 m)
20.0 ft (6,0 m)
Uycie tej maszyny na zbyt stromym zboczu moe spowodowa powane
obraenia ciaa, a nawet mier. Uycie tej maszyny na zboczu, które jest zbyt
strome lub gdzie nie ma wystarczajcej przyczepnoci, moe spowodowa
utrat panowania nad maszyn lub jej przewrócenie.
Dobr praktyk jest niewjedanie na zbocza, na które nie mona wjecha na
wstecznym biegu (w trybie napdu na 2 koa). Urzdzenia nie naley uywa
na zboczach o nachyleniu wikszym ni 1 metr (3,5 stopy) wysokoci na 6
metrów (20 stóp) dugoci. Zawsze naley jedzi w gór i w dó zbocza: nigdy
w poprzek.
Naley równie zauway, e powierzchnia, po której jedziemy ma duy wpyw
na stabilno i kierowanie. Mokra trawa lub oblodzony chodnik mog w duym
stopniu wpywa na zdolno kierowania maszyn.
W przypadku wtpliwoci co do uywania maszyny na zboczu, nie naley tego
robi. Nie warto ryzykowa.
Ruchome czci
N
ep o
ro t fo
du r
ct
io
n
Urzdzenie to posiada wiele ruchomych czci, które mog zrani
uytkownika lub inne osoby. Jeeli jednak zajmujesz prawidow pozycj
na fotelu i postpujesz wedug wszystkich zalece podanych w niniejszej
instrukcji, maszyna ta jest bezpieczna w obsudze.
W skad zespou kosiarki wchodz obracajce si ostrza, które mog obci
donie i stopy. Nie naley dopuszcza nikogo w poblie urzdzenia, kiedy jest
ono wczone!
Aby pomóc operatorowi w bezpiecznym uywaniu urzdzenia, jest ono
wyposaone w system zabezpieczajcy z wycznikiem naciskowym w fotelu.
NIE WOLNO próbowa dokonywa zmian lub obchodzi tego systemu.
Natychmiast skontaktuj si z dealerem, jeeli system nie przejdzie pomylnie
wszystkich testów blokad zabezpieczajcych, które zostay opisane w
niniejszej instrukcji.
Wyrzucane przedmioty
R
Urzadzenie posiada wirujce ostrza. Ostrza te mog spowodowa podniesienie
i wyrzucenie w powietrze drobnych przedmiotów, które mog zrani osoby
postronne. Pamitaj, aby oczyci miejsce koszenia PRZED jego rozpoczciem.
Nie wolno kosi bez przyczonego caego apacza trawy ani bez zaoonej osony
wylotowej (deektora).
Nie naley dopuszcza nikogo w miejsce koszenia, kiedy urzdzenie jest
wczone! W przypadku, gdy kto wejdzie w na teren, na którym odbywa si
koszenie, naley natychmiast wyczy urzdzenie do czasu odejcia tej osoby.
Paliwo i konserwacja
Benzyna jest niezwykle atwopalna. Jej opary s równie niezwykle atwopalne i
mog przemieszcza si do odleg ych róde zap onu. Benzyny nale y u ywa
wy cznie jako paliwa, nie za jako rozpuszczalnika lub rodka czyszcz cego.
Paliwa nie wolno przechowywa w adnym miejscu, w którym jego opary mog
gromadzi si lub przemieszcza do ród a zap onu, jakim jest np. p omie
pilota. Paliwo nale y przechowywa w atestowanych, plastikowych, szczelnie
zamkni tych kanistrach lub w zbiorniku paliwa ci gnika, zakr conym szczelnie
korkiem. Rozlane paliwo nale y natychmiast wyczyci .
Prawid owa konserwacja ma podstawowe znaczenie dla bezpieczestwa i
dzia ania urz dzenia. Pami taj, aby wykonywa procedury konserwacyjne
wymienione w niniejszej instrukcji, szczególnie okresowe sprawdzenia systemu
bezpieczestwa.
10
Przeczytaj ponisze zasady dotyczce bezpieczestwa i postpuj zgodnie z nimi: Niezastosowanie si do poniszych
zasad moe spowodowa utrat kontroli nad urzdzeniem, powane obraenia lub mier osoby obsugujcej
urzdzenie lub osób znajdujcych si w pobliu, lub zniszczenie wasnoci lub sprztu. Urzdzenie moe spowodowa
ucicie doni i stóp i wyrzuca w powietrze drobne przedmioty. Trójkt w tekcie oznacza wane przestrogi lub
ostrzeenia, których naley przestrzega.
OGÓLNE ZASADY OBSUGI
R
N
ep o
ro t fo
du r
ct
io
n
1. Przed wczeniem urzdzenia naley przeczyta, zrozumie
i postpowa zgodnie z instrukcjami znajdujcymi si na
urzdzeniu i w instrukcjach obsugi.
2. Nie naley zblia rk i stóp do ruchomych czci maszyny
lub wkada ich pod ni. Zawsze naley trzyma si z
daleka od otworu wylotowego.
3. Maszyn mog obsugiwa tylko odpowiedzialne osoby
dorosle, które zapoznay si z instrukcjami (miejscowe
przepisy mog ogranicza wiek operatora).
4. Usu z otoczenia przedmioty takie jak kamienie, zabawki,
drut, itp., które mog zosta uniesione i rzucone w powietrze
przez ostrze(-a).
5. Przed rozpoczciem koszenia upewnij si, czy w pobliu nie
ma innych osób. Zatrzymaj maszyn, gdy kto si zbliy.
6. Nie wolno przewozi pasaerów.
7. Jeli nie jest to bezwzgldnie konieczne, nie wolno kosi na
biegu wstecznym. Przed i podczas cofania, zawsze patrz do
tyu oraz w dó.
8. Nigdy nie dopuszczaj do wyrzucania materiau w kierunku
osób. Unikaj wyrzucania materiau w stron ciany lub
przeszkody. Taki materia moe odbi si rykoszetem w
stron operatora. Zatrzymaj ostrza podczas przejedania
przez nawierzchnie wirowe.
9. Nie wolno kosi bez przyczonego caego apacza trawy ani
bez zaoonej osony wylotowej (deektora).
10. Przed zakrtem naley zwolni.
11. Nigdy nie zostawiaj wczonego urzdzenia bez nadzoru.
Przed zejciem z maszyny zawsze naley rozczy zespó
odbioru mocy, zacign hamulec postojowy, wyczy silnik
i wyj kluczyki.
12. Gdy nie odbywa si koszenie, naley wyczy ostrza
(zespó odbioru mocy). Przed przystpieniem do
czyszczenia maszyny, demontau apacza trawy lub
usunicia zanieczyszcze z osony otworu wylotowego,
wycz silnik i poczekaj, a wszystkie czci cakowicie
zatrzymaj si.
13. Urzdzenia wolno uywa wycznie za dnia lub przy
dobrym sztucznym owietleniu.
14. Nie wolno obsugiwa urzdzenia bdc pod wpywem
alkoholu lub narkotyków.
15 W pobliu dróg lub podczas ich przekraczania, naley
uwaa na ruch drogowy.
16. Podczas adowania maszyny na przyczep lub samochód
lub jej wyadowywania, naley zachowa szczególn
ostrono.
17. Podczas obsugi maszyny naley zawsze nosi okulary
ochronne.
18. Dane statystyczne wskazuj, e operatorzy, w wieku 60 lat
i starsi, odnosz wysoki procent obrae powodowanych
przez sprzt zmechanizowany. Operatorzy tacy powinni
oceni swoje zdolnoci obsugiwania urzdzenia, tak aby
zabezpieczy siebie i innych przed obraeniami.
19. Naley stosowa si do zalece producenta dotyczcych
obciników kó lub przeciwwag.
20. Pamitaj, e operator jest odpowiedzialny za wypadki,
które mog przytra si innym osobom lub spowodowa
zniszczenie mienia.
21. Wszystkie osoby kierujce kosiark powinny przej
szkolenie zawodowe i praktyczne.
22. Naley zawsze mie zaoone solidne buty i dugie spodnie.
Nigdy nie obsuguj maszyny boso lub w sandaach.
23. Przed uyciem, zawsze sprawd wzrokowo, czy ostrza
i ich osprzt znajduj si na waciwych miejscach,
s nieuszkodzone i waciwie zabezpieczone. Naley
wymienia zuyte lub uszkodzone czci.
24. Wycz urzdzenia dodatkowe przed: uzupenieniem paliwa,
demontaem urzdze dodatkowych i wykonywaniem
regulacji, jeli regulacji nie mona wykona ze stanowiska
operatora.
25. Na czas parkowania, przechowywania lub pozostawienia
maszyny bez nadzoru, jeli nie ma blokady mechanicznej,
naley obniy urzdzenia tnce.
26. Przed zejciem z fotela operatora, z dowolnego powodu,
naley wczy hamulec postojowy (jeeli jest na
wyposaeniu), wyczy zespó odbioru mocy, wyczy
silnik i wyj klucz ze stacyjki.
27. Aby zmniejszy niebezpieczestwo poaru, naley usun
z powierzchni urzdzenia traw, licie i nadmiar oleju. Nie
zatrzymuj si w miejscach pokrytych suchymi limi, traw
lub materiaami palnymi.
TRANSPORT I PRZECHOWYWANIE
1. Podczas transportu urzdzenia na odkrytej przyczepie,
naley dopilnowa, aby stao ono przodem do kierunku
jazdy. Jeeli urzdzenie bdzie stao na przyczepie tyem
do kierunku jazdy, sia wiatru moe spowodowa jego
uszkodzenie.
2. Zawsze przestrzegaj zasad bezpiecznego uzupeniania
paliwa oraz zasad bezpiecznego postpowania z
paliwem podczas tankowania paliwa po przewoeniu lub
przechowywaniu urzdzenia.
3. Nie naley przechowywa urzdzenia (z paliwem)
w zamknitych, niedostatecznie wentylowanych
pomieszczeniach. Opary paliwa mog przedosta si do
róda zaponu (takiego jak piec, podgrzewacz wody, etc.) i
spowodowa wybuch. Opary paliwa s równie toksyczne
dla ludzi i zwierzt.
pl
4. Zawsze naley przestrzega instrukcji obsugi silnika,
dotyczcych przygotowa przed przechowywaniem
urzdzenia, zarówno przez krótszy jak i duszy czas.
5. Zawsze naley przestrzega instrukcji obsugi silnika
odnonie procedur waciwego uruchamiania po ponownym
rozpoczciu eksploatacji urzdzenia.
6. Nie wolno przechowywa maszyny ani pojemnika na paliwo
w pomieszczeniu, w którym jest nieosonity ogie lub ogie
pilota, który moe znajdowa si np. w podgrzewaczach
wody. Przed magazynowaniem urzdzenia naley zaczeka,
a ostygnie.
11
KOSZENIE NA WZNIESIENIACH
OSTRZEĽENIE
Nigdy nie naley uywa urzdzenia na zboczach o
nachyleniu powyej 17,6% (10°), co oznacza wzniesienie
o wysokoci pionowej 106 cm (3-1/2 stopy) i dugoci 607
cm (20 stóp).
Podczas pracy na zboczach naley stosowa dodatkowe
obciniki kó lub przeciwwagi. Skontaktuj si z
autoryzowanym dealerem/sprzedawc, aby okreli,
jakie obciniki s dostpne i mog by stosowane w
urzdzeniu.
Przed wjechaniem na zbocze naley wczy nisk
prdko terenow. Podczas pracy na zboczach naley
zachowa szczególn ostrono jeli zamontowano
przednie obciniki, a szczególnie gdy zostay
zamontowane tylne zbieraki trawy.
Naley kosi W GÓR i W DÓ zbocza, nigdy w poprzek,
zachowujc ostrono podczas zmiany kierunku.
NIE WOLNO RUSZA ANI ZATRZYMYWA SI NA
ZBOCZU.
DZIECI
Jeeli uytkownik nie zwraca uwagi na obecno dzieci, moe
doprowadzi do wypadków. Dzieci s czsto zainteresowane
urzdzeniem i koszeniem. Nigdy nie wolno zakada, e dzieci
pozostan w miejscu, w którym ostatnio byy widziane.
1. Dzieci powinny przebywa poza obszarem koszenia i by pod
baczn opiek innej odpowiedzialnej osoby dorosej.
2. Bd czujny i wycz urzdzenie jeli dzieci wejd na teren
jego pracy.
3. Przed i podczas cofania, naley spojrze do tyu i w dó, aby
sprawdzi, czy w pobliu nie ma maych dzieci.
4. W adnym wypadku nie wolno przewozi dzieci, nawet, gdy
ostrza s wyczone. Dzieci mog spa, a w wyniku tego
odnie powane obraenia lub zakóci bezpieczne dziaanie
maszyny. Dzieci, które w przeszoci przewoono na kosiarce,
mog nagle pojawi si na terenie koszenia i wtedy moe
doj do ich przejechania podczas jazdy maszyn do przodu
lub do tyu.
5. Nigdy nie naley pozwala dzieciom na obsug urzdzenia.
6. Naley zachowa szczególn ostrono zbliajc si do
zakrtów z ograniczon widocznoci, krzewów, drzew i
innych przedmiotów, które mog ogranicza widoczno.
R
N
ep o
ro t fo
du r
ct
io
n
Wzniesienia to jeden z najwaniejszych czynników zwizanych
z utrat kontroli i wywrotkami, które mog prowadzi do cikich
obrae lub mierci. Eksploatacja maszyny na wzniesieniach
wymaga szczególnej uwagi. Jeli uytkownik nie moe podjecha
pod wzniesienie na wstecznym biegu lub czuje si niepewnie na
wzniesieniach, nie powinien na nich kosi.
Panowania nad lizgajc si po zboczu maszyn samojezdn
lub pchan nie mona odzyska naciskajc na hamulec. Gówne
przyczyny utraty panowania: niedostateczna przyczepno opon
do podoa, nadmierna prdko, nieprawidowe hamowanie,
nieprawidowy rodzaj maszyny do wykonania danego zadania,
brak rozpoznania stanu podoa, nieprawidowe zamocowanie i
rozmieszczenie adunku.
1. Naley kosi w gór i w dó zboczy, nie w poprzek.
2. Naley uwaa na dziury, koleiny lub wyboje. Nierówne
podoe moe doprowadzi do przewrócenia urzdzenia. W
wysokiej trawie mog by ukryte przeszkody.
3. Naley wybra na tyle niski bieg, aby nie by zmuszonym do
zatrzymania si lub zmiany biegów na zboczu.
4. Nie wolno kosi mokrej trawy. Opony mog straci
przyczepno.
5. Maszyna musi by zawsze ustawiona na biegu, szczególnie
podczas jazdy w dó. Nie naley wcza biegu jaowego i
zjeda ze wzniesienia rozpdem.
6. Naley unika uruchamiania, zatrzymywania lub zawracania
maszyny na wzniesieniach. W przypadku utraty przyczepnoci
naley wyczy ostrza i powoli zjecha ze zbocza.
7. Na zboczach naley porusza si powoli i stopniowo. Nie
wolno raptownie zmienia kierunku i prdkoci jazdy, mogoby
to spowodowa przewrócenie si maszyny.
8. Podczas stosowania zbieraków trawy lub innych urzdze
doczanych naley zachowa szczególn ostrono,
poniewa maj one wpyw na stabilno maszyny. Nie naley
kosi na bardzo stromych zboczach.
9. Nie wolno podpiera si nog stawian na ziemi w celu
ustabilizowania maszyny (maszyny samojezdne).
10. Nie wolno kosi w pobliu stromych zboczy, rowów ani
nasypów. Kosiarka moe raptownie przewróci si, jeeli koo
spadnie z krawdzi skarpy lub rowu, lub w przypadku osunicia
si takiej krawdzi.
11. Nie naley uywa zbieraków trawy na bardzo stromych
zboczach.
12. Nie naley kosi zboczy, po których nie mona wjecha na
wstecznym biegu.
13. Skontaktuj si z autoryzowanym dealerem/sprzedawc, aby
uzyska wskazówki dotyczce obciników kó i przeciwwag
poprawiajcych stabilno.
14. Naley usun przeszkody takie jak kamienie, gazie, etc.
15. Naley jecha powoli. Opony mog straci przyczepno na
zboczach, pomimo tego, e hamulce bd dziaa prawidowo.
16. Nie naley skrca na zboczach jeli nie bdzie to konieczne,
a w razie potrzeby skrca powoli i, jeli to moliwe, w dó
zbocza.
SPRZT HOLOWANY (MASZYNY
SAMOJEZDNE)
1. Holowa wolno wycznie za pomoc maszyny wyposaonej
w zaczep do holowania. Holowany sprzt wolno mocowa
wycznie w punkcie zawieszenia.
2. Naley stosowa zalecenia producenta dotyczce
ograniczenia masy holowanego sprztu i holowania na
zboczach.
3. Nie wolno przewozi dzieci ani innych osób na holowanym
sprzcie.
4. Masa sprztu holowanego na zboczach moe spowodowa
utrat przyczepnoci i kontroli nad maszyn.
5. Podczas holowania adunków naley jecha z niewielk
prdkoci i zachowa dodatkow odlego na zatrzymanie
si.
6. Nie naley wcza biegu jaowego i zjeda ze wzniesienia
rozpdem.
12
EMISJE
1. Spaliny silnika pochodzce z tego urzdzenia, zawieraj
substancje chemiczne, o których wiadomo, e w pewnych
ilociach powoduj raka, wady wrodzone i upoledzenie
podnoci.
2. Sprawd na etykiecie emisji silnika odpowiednie informacje
dotyczce okresu utrzymywania si emisji i indeksu powietrza.
SERWIS I KONSERWACJA
12. Nie uywaj benzyny o zawartoci METANOLU, mieszanki
benzyny z alkoholem zawierajcej powyej 10% ETANOLU,
dodatków do benzyny lub nafty, poniewa moe wystpi
uszkodzenie silnika/ukadu paliwowego.
13. W razie koniecznoci, zbiornik paliwa naley oprónia na
wieym powietrzu.
14. Wymieniaj uszkodzone tumiki.
15. Podczas napraw korzystaj tylko z fabrycznych, autoryzowanych
czci zamiennych.
16. Przy wszystkich ustawieniach i regulacjach zawsze naley
przestrzega parametrów fabrycznych.
17. Serwis i naprawy powinny by wykonywane tylko w
autoryzowanych punktach serwisowych.
18. Nie naley samemu przeprowadza powaniejszych napraw
urzdzenia, jeli nie uzyskano wczeniej waciwego szkolenia
w tym zakresie. Nieprawidowe procedury naprawy mog
powodowa niebezpieczne dziaanie urzdzenia, jego
uszkodzenie i utrat gwarancji producenta.
19. W przypadku maszyn z wieloma ostrzami, naley zachowa
ostrono, poniewa obracanie jednego ostrza moe
spowodowa obracanie si innych ostrzy.
20. Nie wolno zmienia ustawie regulatora prdkoci silnika ani
ogranicznika obrotów silnika. Praca silnika z nadmiernymi
obrotami moe zwikszy niebezpieczestwo spowodowania
obrae.
21. Odcz napd doczanych urzdze, wycz silnik, wyjmij
kluczyk ze stacyjki i rozcz przewód od wiecy zaponowej
przed oczyszczeniem blokad i rkawów doczanych
urzdze, wykonaniem obsugi technicznej, a take po
uderzeniu o przeszkod lub w przypadku nienormalnych
wibracji urzdzenia. Po uderzeniu o przeszkod naley
sprawdzi, czy maszyna nie zostaa uszkodzona i dokona
naprawy przed ponownym uruchomieniem i eksploatacj.
22. Podczas dziaania cignika nigdy nie zbliaj rk do czci
ruchomych, takich jak wentylator chodzenia pompy pynu
hydraulicznego. (Wentylatory chodzenia pompy pynu
hydraulicznego s najczciej umieszczone na zespole
przeniesienia napdu.)
23. Urzdzenia wyposaone w pompy, we lub silniki
hydrauliczne: OSTRZEENIE: Wydostajcy si pod cinieniem
z ukadu pyn hydrauliczny moe mie dostateczn si, aby
przebi skór i spowodowa powane obraenia ciaa. W
przypadku dostania si pod skór obcego pynu, musi on
zosta chirurgicznie usunity przez lekarza posiadajcego
wiedz na temat tego rodzaju obrae, gdy w przeciwnym
razie moe wystpi zgorzel (gangrena) tkanek. Trzymaj
rce i inne czci ciaa z dala od otworów lub dysz, z których
wydobywa si pyn hydrauliczny pod wysokim cinieniem. Do
zatkania takich wycieków naley uy papieru lub tektury,
nie doni. Przed podaniem cinienia do ukadu sprawd, czy
wszystkie poczenia w ukadzie hydraulicznym s szczelne
oraz czy przewody i we elastyczne s w dobrym stanie.
Jeli wystpi przecieki, naley natychmiast odda urzdzenie
do naprawy do autoryzowanego zakadu.
24. OSTRZEENIE: Urzdzenie akumulujce energi.
Nieprawidowe zwolnienie spryn moe spowodowa
powane obraenia. Spryny powinny by zwolnione przez
upowanionego technika.
25. Modele wyposaone w chodnic silnika: OSTRZEENIE:
Urzdzenie akumulujce energi. Aby zapobiec obraeniom
ciaa spowodowanym przez gorc ciecz chodzc lub
wydostajc si z ukadu par, nigdy nie zdejmuj korka
chodnicy przy wczonym silniku. Wycz silnik i zaczekaj, a
si ochodzi. Nawet wtedy, zachowaj szczególn ostrono
podczas zdejmowania korka.
R
N
ep o
ro t fo
du r
ct
io
n
Bezpieczne postpowanie z benzyn
1. Naley zgasi papierosy, cygara, fajki i inne róda zaponu.
2. Naley uywa tylko atestowanych pojemników do
przechowywania benzyny.
3. Podczas pracy silnika nigdy nie wolno zdejmowa korka wlewu
paliwa ani uzupenia paliwa. Przed uzupenieniem paliwa
naley poczeka, a silnik ostygnie.
4. Nigdy nie naley uzupenia paliwa w pomieszczeniu.
5. Nie wolno przechowywa maszyny ani pojemnika na paliwo
w pomieszczeniu, w którym jest nieosonity ogie, iskrzenie
lub pomie pilota, np. w pobliu podgrzewaczy wody i innych
urzdze.
6. Nigdy nie napeniaj pojemników wewntrz pojazdu lub na
skrzyni samochodu ciarowego z plastikow wykadzin.
Przed nalaniem paliwa, zawsze ustaw pojemnik na podou, z
dala od pojazdu.
7. Z pojazdu lub przyczepy naley zdj urzdzenie napdzane
benzyn i uzupeni paliwo na ziemi. Jeli nie bdzie to
moliwe, napeni urzdzenie znajdujce si na przyczepie
raczej paliwem z przenonego pojemnika, a nie bezporednio
z dystrybutora.
8. Pistolet dystrybutora naley trzyma tak, aby cay czas
dotyka brzegu zbiornika paliwa lub otworu pojemnika, a
do zakoczenia tankowania. Nie uywa blokady pistoletu
dystrybutora.
9. Naley natychmiast zmieni ubranie, jeli wyleje si na nie
paliwo.
10. Nie wolno tankowa do zbiornika wikszej ni dopuszczalna
iloci paliwa. Po zakoczeniu tankowania, naley zaoy i
dobrze dokrci korek wlewu paliwa.
11. Naley zachowa szczególn ostrono w obchodzeniu si
z benzyn i innymi paliwami. S one atwopalne, a ich opary
mog wybuchn.
12. Jeli zostao rozlane paliwo, nie próbuj uruchamia silnika, ale
odsu urzdzenie od miejsca, w którym jest rozlane paliwo i
unikaj wytworzenia róda zaponu do chwili, a rozprosz si
opary paliwa.
13. Dokadnie zamykaj wszystkie zbiorniki paliwa i pojemniki na
paliwo.
Serwis i konserwacja
1. Nigdy nie pozwalaj na uruchomienie urzdzenia w zamknitym
pomieszczeniu, gdzie mog zbiera si opary tlenku wgla.
2. Naley pamita, aby nakrtki i ruby, a szczególnie ruby
mocujce ostrza, byy dobrze dokrcone i dba o dobry stan
urzdzenia.
3. Nigdy nie naley manipulowa przy urzdzeniach
zabezpieczajcych. Regularnie sprawdza ich sprawne
dziaanie i dokonywa koniecznych napraw w przypadku
niewaciwego dziaania.
4. Usuwaj nagromadzone na powierzchni urzdzenia licie, traw
i inne zanieczyszczenia. Oczyszczaj wycieki oleju lub paliwa i
usuwaj wszelkie zanieczyszczenia nasczone paliwem. Przed
magazynowaniem urzdzenia naley zaczeka, a ostygnie.
5. W przypadku uderzenia o przeszkod, naley zatrzyma si i
sprawdzi stan urzdzenia. Przed ponownym uruchomieniem,
naprawi, jeli bdzie to konieczne.
6. Podczas pracy silnika nigdy nie wolno dokonywa regulacji lub
napraw.
7. Naley czsto sprawdza czci zbieraków trawy i w razie
koniecznoci wymienia je na nowe czci zalecane przez
producenta.
8. Ostrza kosiarki s ostre. Podczas pracy z nimi, naley je
owija lub zakada grube skórzane rkawice i zachowa
szczególn ostrono.
9. Naley czsto sprawdza dziaanie hamulców. W razie
koniecznoci wykonywa regulacje i naprawy.
10. Zachowuj, a w razie koniecznoci wymieniaj, etykiety o
bezpieczestwie i z instrukcjami.
11. Nie wyjmuj ltru paliwa przy gorcym silniku, poniewa moe
nastpi zapon rozlanej benzyny. Nie rozcigaj zacisków
przewodów paliwowych bardziej, ni jest to konieczne. Zwró
uwag, aby po montau ltra, zaciski mocno obejmoway
przewody powyej ltra.
pl
13
Naklejki bezpieczestwa
Oznaczenie Wysoko koszenia
Nr czci 1730264
885540
Pb
Pb
CCA
@18°C
190
20 HR
AH
17
885627
Oznaczenie Akumulator
Nr czci 885627
Oznaczenie
- Przecznik
zaponu
Nr czci 885749
N
ep o
ro t fo
du r
ct
io
n
Oznaczenie –
Zwolnienie przekadni
Nr czci 7101935
1723175
Oznaczenie Niebezpieczestwo,
Rura wylotowa
Nr czci 1721107
R
Oznaczenie - Gówny
panel CE
Nr czci 1723175
_
( 20 LB )
Oznaczenie Niebezpieczestwo,
Wirujce ostrza
Nr czci 1720389
Oznaczenie
- Szeroko
koszenia kosiarki
Nr czci 885624
_
(34 LB )
Oznaczenie – Ostrzeenie
o zaczepie holowniczym
Nr czci 729677
Rysunek 1
14
Ikony bezpieczestwa
Niebezpieczestwo: Moliwo
przewrócenia si maszyny.
Nie uywaj maszyny, jeli stopie
nachylenia podoa przekracza 10°.
Niebezpieczestwo: Moliwo
odcicia koczyn.
Ta maszyna moe spowodowa
obcicie koczyn. Zakaz zbliania si
osób postronnych i dzieci podczas
pracy silnika.
Niebezpieczestwo: Wyrzucane
przedmioty.
Maszyna moe wyrzuca w powietrze
drobne przedmioty. Zakaz zbliania
si osób postronnych.
Niebezpieczestwo: Moliwo
odcicia koczyn.
Ta kosiarka moe spowodowa
obcicie koczyn. Trzyma rce i
stopy z dala od ostrzy.
Niebezpieczestwo: Wyrzucane
przedmioty.
Nie obsugiwa bez podczonej
rury wylotowej.
N
ep o
ro t fo
du r
ct
io
n
Ostrzeenie: Naley zapozna si z
Instrukcj operatora.
Przed uruchomieniem urzdzenia
przeczytaj i upewnij si, e
przeczytae i rozumiesz doczone
instrukcje obsugi.
R
Ostrzeenie: Przed przegldem
naley wyj kluczyk.
Przed rozpoczciem konserwacji lub
naprawy, wycz silnik i wyjmij kluczyk
oraz zapoznaj si z dokumentacja
techniczn.
pl
15
R
N
ep o
ro t fo
du r
ct
io
n
Funkcje i elementy sterowania
Rysunek 2
16
Regulacja przepustnicy/ssania
Choke-A-Matic (Intek 4175)
Pozwala na regulacj prdkoci silnika i ssania (patrz Rysunek
2). Regulator przepustnicy/ssania naley przesun w pooenie
SZYBKO, aby zwikszy prdko obrotów silnika; pooenie
WOLNO zmniejsza prdko obrotów silnika. Przesun
regulator przepustnicy/ssania za pooenie SZYBKO, do
pooenia SSANIE, aby uruchomi zimny silnik. Ciepy silnik
moe nie wymaga stosowania ssania.
UWAGA: Pojazd naley zawsze eksploatowa z regulacj
przepustnicy/ssania ustawion w pooenie SZYBKO.
Peday prdkoci jazdy
Prdko jazdy cignika w przód jest sterowana pedaem
regulacji prdkoci jazdy na biegu naprzód. Prdko jazdy
cignika wstecz jest sterowana pedaem regulacji prdkoci jazdy
na biegu wstecznym.
Naciniecie kadego z tych pedaów powoduje zwikszenie
prdkoci jazdy. Naley zauway, e im bardziej peda jest
wcinity, tym wiksza jest prdko jazdy cignika.
Dwignia regulacji fotela operatora
Fotel mona przesuwa do przodu lub do tyu. Przesu dwigni,
ustaw fotel zgodnie z wymaganiami i zwolnij dwigni, aby
zablokowa fotel w ustawionym pooeniu.
Reektory
Przecznik ten wcza i wycza reektory przednie cignika.
Opcja koszenia wstecz - Reverse
Mowing Option (RMO)
Alarm „peny zbierak” rozlega si, kiedy zbierak trawy zostanie
napeniony traw. Kiedy rozlegnie si alarm naley rozczy
PTO, przejecha w miejsce gdzie ma by wyrzucona trawa i
opróni zbierak.
N
ep o
ro t fo
du r
ct
io
n
Opcja koszenia wstecz - RMO (ang. Reverse Moving
Option) umoliwia wczenie kosiarki (lub innych urzdze
napdzanych przez zespó odbioru mocy, PTO) podczas jazdy
na wstecznym biegu. W przypadku wybrania opcji koszenia
wstecz, przekr klucz RMO po wczeniu zespou odbioru
mocy, PTO. Zawieci si wskanik LED, wskazujcy wczenie
funkcji RMO i operator moe rozpocz koszenie na biegu
wstecznym. Przy kadym wczeniu zespou PTO, naley w
razie potrzeby ponownie wczy funkcj RMO.
Alarm penego zbieraka
Przecznik odbioru mocy PTO
Przecznik odbioru mocy, PTO (ang. Power Take-O) wcza i
wycza dodatkowe urzdzenia wykorzystujce zespó odbioru
mocy, PTO. Do zaczenia zespou odbioru mocy naley
pocign DO GÓRY przecznik PTO. Aby odczy zespó
PTO, naley popchn ten przecznik W DÓ. Naley zwróci
uwag, e aby zespó PTO dziaa, operator musi siedzie
caym ciarem na fotelu.
UWAGA: Kiedy urzdzenie uywane jest do zbierania lici, suche
licie mog nie aktywowa alarmu.
Gaka hamulca postojowego
Uywane do blokowania hamulca postojowego, kiedy cignik
nie jedzie. Wczenie hamulca postojowego nastpuje po
wciniciu pedau hamulca do oporu i pocignicia ku górze
gaki hamulca postojowego.
Przecznik zaponu
R
Peda hamulca
Przecznik zaponu (stacyjka) wcza i wycza silnik. Posiada on
trzy pooenia:
WY#CZONY
Wycza silnik i odcza ukad
elektryczny.
$WIATA
W#CZONE
Umoliwia wczenie przednich
reektorów.
PRACA
Umoliwia dziaanie silnika i
zasilanie ukadu elektrycznego.
Nacinici pedau hamulca uruchamia hamulce cignika.
Zbiornik paliwa
Podnie mask cignika, aby uzyska dostp do zbiornika
paliwa. Aby zdj korek naley przekrci go w lewo.
START
Wcza rozrusznik w celu
uruchomienia silnika.
UWAGA: Nigdy nie naley pozostawia przecznika zaponu
w pooeniu PRACA, przy wyczonym silniku. Powoduje to
rozadowanie akumulatora.
pl
17
Dwignia podnoszenia kosiarki
Pozwala na regulacj wysokoci koszenia. Aby zmniejszy
wysoko koszenia, naley opuci dwigni w dó lub pocign
j do góry, aby zwikszy wysoko koszenia. Wysoko
koszenia mona regulowa pomidzy 2,5 cm (1,0”) a 8,9 cm
(3,5”).
Dļwignia otwierania/zamykania zbieraka
Umoliwia otwarcie zbieraka w celu jego oprónienia i zamknicie
go na czas koszenia. Aby opróni zbierak, naley rozcign
uchwyt zbieraka i pocign. Aby zamkn, naley popchn
dwigni w ty, tak aby zbierak zamkn si i zablokowa na swoim
miejscu. Zwolni uchwyt zbieraka trawy.
Dwignia zwolnienia blokady przekazania
napdu
N
ep o
ro t fo
du r
ct
io
n
Umoliwia wyczenie blokady przekazania napdu, tak aby
cignik mona byo przesuwa pchajc go rcznie. Patrz
R czne pchanie ci gnika.
Rysunek 3
Manetka przepustnicy (Intek 7180)
Reguluje prdko obrotów silnika (patrz Rysunek 3). Przesun
manetk przepustnicy do przodu, aby zwikszy obroty silnika
oraz do tyu, aby je zmniejszy. Zawsze wykorzystuj PENE
otwarcie przepustnicy.
R
Ssanie (Intek 7180)
18
Zamknij ssanie przy uruchamianiu zimnego silnika. Otwórz
ssanie, gdy tylko silnik uruchomi si. Ciepy silnik moe nie
wymaga stosowania ssania. Aby zamkn ssanie, przesu
dwigni do przodu.
Obsuga
Testy systemu blokady bezpieczestwa
Sprawdzi cinienie w oponach
Urzdzenie to wyposaone jest w przeczniki blokady
bezpieczestwa i inne urzdzenia zabezpieczajce.
Systemy bezpieczestwa maj zapewni bezpieczestwo
uytkownika: nie naley próbowa omija przeczników
bezpieczestwa i nie wolno manipulowa przy urzdzeniach
zabezpieczajcych.
Opony naley okresowo sprawdza, aby zapewni optymaln
przyczepno i zagwarantowa jak najlepsze koszenie (patrz
Rysunek 4).
UWAGA: Wartoci cinienia mog nieznacznie odbiega od
wartoci "cinienia maksymalnego" umieszczonych na bokach
opon.
OSTRZEENIE
Jeli urzdzenie nie przejdzie testu bezpieczestwa,
nie naley go uywa. Naley skontaktowa si z
autoryzowanym dealerem.
Test 1 – Silnik NIE powinien si wczy jeli:
• Przecznik PTO jest w pooeniu W#CZONY, LUB
• Peda hamulca NIE jest do koca wcinity (hamulec
postojowy WY#CZONY) LUB
• Dwignia tempomatu NIE JEST w pozycji NEUTRALNEJ.
Wymiary
PSI
bar
15 x 6,0
14
0,96
20 x 8,0
10
0,68
• Operator jest na fotelu, I
N
ep o
ro t fo
du r
ct
io
n
Test 2 — Silnik POWINIEN si wczy jeli:
• Przecznik PTO jest w pooeniu WY#CZONY, I
• Peda hamulca jest do koca wcinity (hamulec
postojowy W#CZONY), I
• Element sterujcy tempomatem znajduje si w pozycji
NEUTRALNEJ.
Test 3 – Silnik powinien WYCZY SI jeli:
• Operator podniesie si z fotela.
Test 4 — Sprawdzenie czasu zatrzymywania ostrza
Zalecenia dotyczce oleju
Aby osign najlepsz wydajno silnika zaleca si
stosowanie olejów rmy Briggs & Stratton z certykatem
gwarancji. Dopuszczalne s inne oleje detergentowe wysokiej
jakoci, jeli sklasykowane s jako oleje klasy SF, SG, SH,
SJ, lub wyszej. Nie uywa dodatków specjalnych.
Temperatury zewntrzne wyznaczaj waciw lepko
oleju dla silnika. Najlepsz lepko dla zakresu temperatur
zewntrznych naley wybra przy uyciu wykresu.
R
Ostrza kosiarki i jej pas napdowy powinny si cakowicie
zatrzyma w cigu piciu sekund po WY#CZENIU
elektrycznego przecznika PTO. Jeli pas napdowy
kosiarki nie zatrzyma si w cigu piciu sekund, naley
skontaktowa si z autoryzowanym dilerem.
Rysunek 4
Test 5 — Sprawdzenie opcji koszenia wstecz (RMO)
• Silnik powinien wyczy si w przypadku usiowania
ruszenia wstecz, jeeli zespó odbioru mocy (PTO) zosta
wczony, a funkcja RMO nie zostaa aktywowana.
• Kontrolka funkcji RMO powinna zapali si po wczeniu
tej funkcji.
OSTRZEENIE
Koszenie na biegu wstecznym moe stanowi
zagroenie dla osób stojcych w pobliu. Jeeli uytkownik
nie zwraca uwagi na obecno dzieci, moe doprowadzi
do wypadków. Nigdy nie wolno wcza RMO, gdy w pobliu
s dzieci. Dzieci s czsto zainteresowane urzdzeniem i
koszeniem.
pl
* W temperaturach niszych ni 4°C (40°F) stosowanie oleju SAE 30
utrudni rozruch.
** W temperaturach powyej 27°C (80°F) stosowanie 10W-30 moe
spowodowa zwikszone zuycie oleju. Naley czciej sprawdza
poziom oleju.
19
Sprawdzanie/uzupenianie oleju
Due wysokoci
Przed uzupenieniem lub sprawdzeniem poziomu oleju
Na wysokociach powyej 1 524 meterów (5,000 stóp),
dopuszczalna jest benyzna minimum 85 oktanowa/85 AKI (89
RON). Aby zachowa zgodno emisji z normami, wymagana
jest regulacja dla duych wysokoci. Praca bez takiej regulacji
spowoduje obnienie wydajnoci, zwikszenie zuycia paliwa
i zwikszy emisj spalin. Informacje na temat regulacji dla
duych wysokoci mona uzyska u autoryzowanego dilera.
•
Ustawi silnik poziomo.
•
Obszar wlewu oleju oczyci z wszelkich zanieczyszcze.
1. Wyj prtowy wskanik poziomu (A, Rysunek 5) i
wytrze czyst ciereczk.
2. Woy i wsun do oporu prtowy wskanik poziomu.
3. Wyj wskanik i sprawdzi poziom oleju. Powinien on
siga do oznaczenia PENY (B) na prtowym wskaniku
poziomu.
4. Jeli poziom jest niski, powoli wla olej do zbiornika oleju
(C). Nie przepenia zbiornika. Po uzupenieniu oleju
naley zaczeka jedn minut, a nastpnie ponownie
sprawdzi poziom oleju.
WANE: Nie uzupenia oleju przez szybki spust oleju (jeli
jest na wyposaeniu).
Cinienie oleju
Jeli cinienie oleju jest zbyt niskie, przecznik cinienia (jeli
jest na wyposaeniu) zatrzyma silnik lub uruchomi na sprzcie
urzdzenie ostrzegajce. W takiej sytuacji naley zatrzyma
silnik i sprawdzi poziom prtowym wskanikiem.
Jeli poziom oleju jest niszy ni poziom znacznika
UZUPENI, uzupeni olej do osignicia poziomu
znacznika PENY. Przed dalsz obsug, uruchomi silnik i
sprawdzi prawidowe cinienie.
Jeli poziom oleju jest pomidzy znacznikami UZUPENI
i PENY, nie uruchamia silnika. Skontaktowa si z
autoryzowanym dealerem, aby skorygowa problem cinienia
oleju.
Zalecenia dotyczce paliwa
R
Paliwo musi spenia nastpujce wymagania:
•
Czysta, wiea, bezoowiowa benzyna.
•
Minimalna liczba oktanowa 87/87 AKI (91 RON).
Zastosowanie na duej wysokoci, patrz poniej.
•
Dopuszczalne jest stosowanie benzyny o zawartoci do
10% etanolu (gazoholu) lub do 15% MTBE (eter metylotert-butylowy).
PRZESTROGA: Nie stosowa niedpouszczalnych benzyn,
takich jak na przykad E85. Nie miesza oleju z benzyn ani
nie modykowa silnika w celu dostosowania go do pracy
na alternatywnych paliwach. Spowoduje to uszkodzenie
elementów silnika i uniewani gwarancj na silnik.
Aby zabezpieczy ukad paliwowy przed tworzeniem si
ywicy, do paliwa naley doda stabilizator paliwa. Patrz cz
Przechowywanie. Kade paliwo jest inne. Jeli wystpi
problemy z rozruchem lub wydajnoci, naley zmieni
dostawc lub gatunek paliwa. Jest to silnik benzynowy. System
kontroli emisji spalin tego silnika to EM (Engine Modications
-pol. modykacje silników).
20
OSTRZEENIE
Paliwo i jego opary s atwopalne i wybuchowe.
Poar lub wybuch mog spowodowa grone
oparzenia lub mier.
Podczas uzupeniania paliwa
• Wyczy silnik i pozostawi do ostygnicia na co
najmniej 3 minuty i dopiero wtedy zdj korek wlewu
paliwa.
• Napenia zbiornik paliwa na zewntrz budynku lub w
dobrze wietrzonym miejscu.
• Nie dopuszcza do przelania zbiornika paliwa. Aby
zapewni rozpranie paliwa, nie naley napenia
zbiornika paliwa powyej dolnej czci szyjki wlewu
paliwa.
• Nie wolno trzyma paliwa w pobliu róde iskier,
nieosonitych pomieni, pomieni pilota, róda ciepa lub
innych róde zaponu.
• Sprawdzi, czy przewody paliwa, zbiornik, korek wlewu
lub zcza nie s pknite lub nie przeciekaj. Jeli to
konieczne, naley je wymieni.
• Jeli paliwo rozleje si, zaczekaj a zanim wczysz silnik.
N
ep o
ro t fo
du r
ct
io
n
5. Woy i wsun do oporu prtowy wskanik poziomu.
Nie zaleca si pracy silnika na wysokociach poniej 762
metrów (2,500 stóp) z zestawem dla duych wysokoci.
1. Podnie mask cignika, aby uzyska dostp do
zbiornika paliwa.
2. Oczyci z wszelkich zanieczyszcze i pozostaoci obszar
wlewu paliwa. Wyj korek wlewu paliwa (A, Rysunek 6).
3. Zbiornik paliwa napeni (B) benzyn. Aby zapewni
rozpranie paliwa, nie naley napenia zbiornika paliwa
powyej dolnej czci szyjki wlewu paliwa.
4. Ponownie zaoy korek wlewu paliwa.
Uruchamianie silnika
Intek 7180:
OSTRZEENIE
Paliwo i jego opary s atwopalne i wybuchowe.
Poar lub wybuch mog spowodowa grone
oparzenia lub mier.
Uruchamianie silnika
• Sprawdzi czy wieca zaponowa, tumik, korek wlewu
i ltr powietrza (jeli jest na wyposaeniu) s na swoim
miejscu i dobrze zmocowane.
• Nie naley uruchamia silnika kiedy wieca zaponowa
jest wyjta.
• W przypadku zalania silnika, ustaw ssanie (jeli jest na
wyposaeniu) w pozycji OTWÓRZ/URUCHOM, przesu
przepustnic (jeli jest na wyposaeniu) w pozycj
SZYBKO i próbuj uruchomi silnik.
• Uruchamiaj i uywaj silnika na zewntrz.
• Nie wcza silnika w pomieszczeniu, nawet jeli drzwi
lub okna s otwarte.
Intek 4175:
3. Przesun manetk przepustnicy w pooenie SZYBKO.
Urzdzenie naley eksploatowa z ustawieniem obrotów
silnika na SZYBKO.
4. Przesun regulator kolektora sscego w pooenie
SSANIE.
UWAGA: Ssanie jest zazwyczaj niepotrzebne podczas
uruchamiania ciepego silnika.
5. Woy kluczyk do stacyjki i przekrci go w pooenie
W./URUCHOM.
6. W miar rozgrzewania si silnika, przesun manetk
ssania w pooenie PRACA.
Intek 4175 i 7180:
W sytuacji awaryjnej, silnik mona wyczy po prostu
przekrcajc wycznik zaponu w pozycj STOP. Sposobu
tego naley uywa wycznie w sytuacjach awaryjnych.
Aby wyczy silnik w normalny sposób, naley postpowa
wedug procedury podanej w Wy czanie pojazdu i silnika.
UWAGA: Jeli nie mona uruchomi silnika po kilku próbach,
naley skontaktowa si z autoryzowanym dealerem.
Kierowanie cignikiem
1. Sprawdzi poziom oleju. Zapozna si z czci
Sprawdzanie/uzupenianie oleju.
2. Sprawdzi, czy kontrolki napdu urzdze s rozczone.
R
3. Przesun manetk przepustnicy/regulator kolektora
sscego w pooenie SSANIE.
UWAGA: Ssanie jest zazwyczaj niepotrzebne podczas
uruchamiania ciepego silnika.
4. Woy kluczyk do stacyjki i przekrci go w pooenie
W./URUCHOM.
5. Po uruchomieniu silnika, przesun regulator
przepustnicy/ssania w pooenie SZYBKO. Przed
wczeniem regulatora obrotów ostrza lub ruszeniem
pojazdem, rozgrza silnik uruchamiajc go na co najmniej
jedn minut.
6. Po rozgrzaniu silnika, pojazd naley zawsze eksploatowa
z regulacj przepustnicy/ssania ustawion w pooenie
SZYBKO.
pl
2. Sprawdzi, czy kontrolki napdu urzdze s rozczone.
N
ep o
ro t fo
du r
ct
io
n
OSTRZEENIE
Silniki wydzielaj tlenek wgla, bezwonny,
bezbarwny i trujcy gaz.
Wdychanie tlenku wgla moe spowodowa
nudnoci, omdlenie lub smier.
Poar lub wybuch mog spowodowa grone
oparzenia lub mier.
1. Sprawdzi poziom oleju. Zapozna si z czci
Sprawdzanie/uzupenianie oleju.
1. Usi na fotelu i ustawi go w taki sposób, aby mona byo
wygodnie dosign do wszystkich urzdze sterujcych i
widzie wskaniki na tablicy rozdzielczej.
2. Zaczy hamulec postojowy.
3. Sprawdzi, czy przecznik zespou odbioru mocy PTO jest
rozczony.
4. Uruchomi silnik (patrz Uruchamianie silnika).
5. Zwolnij peda hamulca i wycz hamulec postojowy.
6. Nacinij peda sterowania prdkoci jazdy naprzód, aby
jecha do przodu. Zwolnij peda, aby zatrzyma si. Naley
zauway, e im bardziej peda jest wcinity, tym wiksza
jest prdko jazdy cignika.
7. Zatrzymaj cignik zwalniajc peday sterowania
prdkoci, zacz hamulec postojowy i wycz silnik (patrz
Wy czanie ci gnika i silnika).
21
Koszenie
Rczne pchanie cignika
1. Przy pomocy dwigni podnoszenia ustawi wysoko
koszenia na dany poziom.
2. Zaczy hamulec postojowy. Sprawdzi, czy przecznik
zespou odbioru mocy PTO jest rozczony.
3. Uruchomi silnik (patrz Uruchamianie silnika).
4. Intek 4175: Ustawi manetk przepustnicy/regulator
ssania w pooenie SZYBKO.
Intek 7180: Ustawi przepustnic w pooenie OBROTY
MAKS.
1. Odcz zespó odbioru mocy PTO i wycz silnik.
2. Przesun dwigni (A, Rysunek 7) w przód i nacisn
w dó, aby zablokowa na miejscu. Cignik mona teraz
pcha rcznie.
3. Pocign w gór i przesun w ty, aby zaczy napd.
Mona teraz jecha cignikiem.
6. Rozpocz koszenie.
OSTRZEENIE
Holowanie urzdzenia spowoduje uszkodzenie
przekadni napdowej. Nie uywa innego pojazdu do pchania
lub holowania tej maszyny. Nie wcza dwigni zwolnienia
blokady przekazania napdu podczas dziaania silnika.
UWAGA: Kiedy rozlegnie si alarm ostrzegajcy, e „zbierak
jest peny”, naley natychmiast wyczy PTO, aby nie
dopuci do zatkania rury wylotowej. Przejecha do wybranego
miejsca i opróni zbierak (patrz Opró nianie zbieraka).
Dziaanie hamulca postojowego
5. Wczy PTO, aby uruchomi ostrza kosiarki.
8. Wycz silnik (patrz Wy czanie ci gnika i silnika).
Opcja koszenia wstecz (Reverse Mowing
Option-RMOTM).
OSTRZEENIE
Koszenie na biegu wstecznym moe stanowi
zagroenie dla osób stojcych w pobliu. Jeeli uytkownik
nie zwraca uwagi na obecno dzieci, moe doprowadzi
do wypadków. Nigdy nie wolno wcza RMO, gdy w pobliu
s dzieci. Dzieci s czsto zainteresowane urzdzeniem i
Opcja koszenia wstecz (RMO) pozwala operatorowi na
koszenie podczas jazdy w ty (patrz Funkcje i elementy
sterowania). Aby aktywowa, po wczeniu PTO naley
przekrci kluczyk RMO. Zawieci si wskanik LED,
wskazujcy wczenie funkcji RMO i operator moe rozpocz
koszenie na biegu wstecznym. Przy kadym wczeniu zespou
PTO, naley w razie potrzeby ponownie wczy funkcj
RMO. Aby ograniczy dostp do funkcji koszenia na biegu
wstecznym naley wyj kluczyk.
22
Rozczanie hamulca postojowego - Patrz Rysunek 8.
Aby rozczy hamulec postojowy, naley cakowicie wcisn
peda hamulca (B) i popchn gak hamulca postojowego (C)
W DÓ.
Obsuga funkcji ustawiania staej prdkoci
(tempomatu)
ABY WCZY:
1. Wycign gak tempomatu (D, Rysunek 8).
R
koszeniem.
Wczanie hamulca postojowego - Patrz Rysunek 8. Aby
zablokowa hamulec postojowy, zwolnij peday regulacji
prdkoci jazdy (A), do oporu nacinij peda hamulca (B),
pocignij DO GÓRY gak hamulca postojowego (C), a
nastpnie zwolnij peda hamulca.
N
ep o
ro t fo
du r
ct
io
n
7. Po zakoczeniu, wyczy PTO i podnie zespó kosiarki
przy pomocy dwigni podnoszenia.
2. Nacisn peda sterowania prdkoci jazdy naprzód (A).
3. Pocign do góry gak tempomatu (D), po osigniciu
danej prdkoci jazdy. Tempomat zostanie zablokowany
w jednym ze swoich piciu ustalonych pooe.
ABY WYCZY:
1. Nacisn peda hamulca (B).
LUB
2. Nacisn peda sterowania prdkoci jazdy naprzód (A).
Wyczanie cignika i silnika
OSTRZEENIE
Paliwo i jego opary s atwopalne i wybuchowe.
Poar lub wybuch mog spowodowa grone
oparzenia lub mier.
•
Nie wcza ssania ganika, aby zatrzyma silnik.
Regulacja wysokoci koszenia
Dwignia podnoszenia (A, Rysunek 10) jest uywana do
obniania i podnoszenia zespou kosiarki na odpowiedni
wysoko cicia. Wysoko koszenia mona regulowa
pomidzy 2,5 cm (1,0”) a 8,9 cm (3,5”).
Aby obniy zespó, przesun dwigni podnoszenia lekko
w ty, przesun w lewo i opuci do dou. Aby unie zespó
kosiarki, wycign dwigni podnoszenia i zablokowa j w
naciciu po prawej stronie.
1. Ustawi peda/y sterowania prdkoci w pooenie
neutralne.
2. Odczy PTO i zaczeka, a wszystkie czci ruchome
zatrzymaj si.
Oprónianie zbieraka
Maksymalna dopuszczalna sia dziaajca na zaczep
holowniczy w paszczynie poziomej wynosi 280N.
Maksymalna dopuszczalna sia dziaajca na zaczep
holowniczy w paszczynie pionowej wynosi 160N. Jest to
równowane z holowaniem przyczepy o masie 113 kg (250
funtów) po zboczu o nachyleniu 10 stopni. Zabezpieczy
przyczep odpowiednim sworzniem z bem paskim (A,
Rysunek 11) i zawleczk (B).
N
ep o
ro t fo
du r
ct
io
n
3. Przesun manetk przepustnicy(lub manetk
przepustnicy/regulator kolektora sscego) w pooenie
POWOLI i przekrci kluczyk wycznika zaponu w
pooenie WY.. Wyj kluczyk ze stacyjki.
Doczanie przyczepy
1. Wycign uchwyt zbieraka trawy i obróci w przód, tak
aby zbierak cakowicie otworzy si na dole (patrz Rysunek
9).
2. Usun traw ze zbieraka.
R
3. Przed rozpoczciem koszenia obróci zbierak trawy z
powrotem do pozycji zamknitej.
pl
23
Konserwacja
Tabela konserwacji
CIGNIK I KOSIARKA
SILNIK
Po kadych 8 godzinach pracy lub codziennie
Po pierwszych 5 godzinach pracy
Sprawdzi system blokady bezpieczestwa
Oczyci kosiark i cignik z zanieczyszcze
Oczyci komor silnika z zanieczyszcze
Co 25 godzin lub co roku *
Sprawdzi poziom oleju w silniku
Wyczyci ltr powietrza i ltr wstpny silnika **
Sprawdzi czas zatrzymywania ostrza
Sprawdzi czy nie ma luzów w elementach cignika/
kosiarki
Co 50 godzin lub co roku *
Oczyci akumulator i kable
Co 50 godzin lub co roku *
Wymieni olej silnika
Wymieni ltr oleju
Raz do roku
Wymieni ltr powietrza
Sprawdzi hamulce ciagnika
Co roku skontaktowa si z dealerem, aby
Nasmarowa cignik i kosiark
Wymieni ltr wstpny
Co roku skontaktowa si z dealerem, aby
N
ep o
ro t fo
du r
ct
io
n
Sprawdzi tumik i iskrochron
Wymieni wiece zaponowe
* W zalenoci od tego co nastpi szybciej
** Jeli urzdzenie jest eksploatowane na obszarach
piaszczystych lub w warunkach duego zapylenia, ostrza
naley sprawdza czciej.
Owiadczenie na temat emisji
R
Konserwacj, wymiany lub naprawy urzdze i ukadów
ograniczania emisji moe wykonywa rma lub osoba
wyspecjalizowana w naprawach silników pojazdów terenowych.
Aby jednak skorzysta z bezpatnej usugi kontroli emisji, prac
t musi wykona fabrycznie autoryzowany dealer.
Sprawdzi cinienie w oponach
Opony naley okresowo sprawdza, aby zapewni optymaln
przyczepno i zagwarantowa jak najlepsze koszenie (patrz
Rysunek 4).
UWAGA: Wartoci cinienia mog nieznacznie odbiega od
wartoci "cinienia maksymalnego" umieszczonych na bokach
opon.
24
Po kadych 8 godzinach pracy lub codziennie
Co 25 godzin lub co roku *
Sprawdzi cinienie w oponach
Sprawdzi ostrza kosiarki **
Wymieni olej silnika
Wymieni ltr paliwa
Oczyci system chodzenia silnika powietrzem
* W zalenoci od tego co nastpi szybciej
** W warunkach zapylenia lub jeli obecne s
zanieczyszczenia w powietrzu, czyci czciej.
OSTRZEENIE
Przypadkowe iskrzenie moe spowodowa poar
lub poraenie prdem.
Przypadkowe uruchomienie moe spowodowa
zapltanie, amputacj urazow lub rany.
Przed wykonaniem regulacji lub napraw:
• Odczy przewód wiecy zaponowej i przechowywa
go z dala od wiecy.
• Odczy akumulator od ujemnego zacisku (tylko silniki
z zaponem elektrycznym).
• Naley uywa tylko odpowiednich narzdzi.
• Nie manipulowa przy sprynie regulatora prdkoci
silnika, cznikach i innych czciach w celu
zwikszenia prdkoci silnika.
• Naley stosowa takie same czci zamienne i
instalowa je w tym samym pooeniu co czci
oryginalne. Inne czci mog nie dziaa wystarczajco
dobrze, mog równie uszkodzi urzdzenie i
spowodowa obraenia.
• Nie uderza w koo zamachowe motkiem lub innymi
cikimi przedmiotami, poniewa w czasie eksploatacji
moe ono pkn.
Sprawdzenie czasu zatrzymywania ostrza
kosiarki
Ostrza kosiarki i jej pas napdowy powinny si cakowicie
zatrzyma w cigu piciu sekund po wyczeniu elektrycznego
przecznika PTO.
1. Uruchom silnik przy wczonym hamulcu postojowym,
rozczonym ukadzie odbioru mocy PTO i z operatorem
na fotelu.
2. Zacz PTO i odczekaj kilka sekund. Rozczy PTO.
3. Jeli pas napdowy kosiarki nie zatrzyma si w cigu
piciu sekund, naley skontaktowa si z autoryzowanym
dilerem.
Konserwacja akumulatora
10. Woy akumulator do pojemnika. Zabezpieczy
elementem dociskajcym i wkrtami.
11. Przesun fotel w dó.
adowanie akumulatora
OSTRZEENIE
Nie wolno trzyma akumulatora w pobliu pomieni
lub iskier; ulatniajce si gazy s atwo wybuchowe.
Podczas adowania akumulatora naley go dobrze
wentylowa.
Awaria w systemie adowania lub awaria innego elementu
elektrycznego mog spowodowa, e akumulator wyaduje
si lub bdzie zbyt saby, aby uruchomi silnik. W przypadku
wtpliwoci co do przyczyny problemu, naley skontaktowa
si ze swoim dealerem. Jeli konieczna jest wymiana
akumulatora, naley zapozna si z rozdziaem Czyszczenie
akumulatora i kabli.
N
ep o
ro t fo
du r
ct
io
n
OSTRZEENIE
Podczas monta u i demonta u przewodów
akumulatora, roz czaj przewód ujemny jako
PIERWSZY i pod czaj go jako OSTATNI. W
przypadku niezachowania tej kolejnoci, zacisk
dodatni mo e zosta zwarty z mas przez narz dzie.
9. Korzystajc z oprzyrzdowania, ponownie podczy
przewody akumulatora, najpierw przewód dodatni, a
nastpnie ujemny.
OSTRZEENIE
Kocówki akumulatora, zaciski i odpowiednie akcesoria zawieraj oów oraz zwizki oowiu, o których wiadomo
w stanie Kalifornia, e powoduj raka, wady wrodzone i
upoledzenie podnoci. Po ich dotkniciu, naley umy
rce.
Podczas adowania akumulatora naley postpowa zgodnie
z instrukcjami podanymi przez producenta adowarki do
akumulatora, jak równie przestrzega ostrzee zawartych
w rozdziale Bezpieczestwo operatora w niniejszym
podrczniku. aduj akumulator do cakowitego naadowania.
Nie adowa prdem wikszym ni 10 amperów.
Wymiana oleju
Czyszczenie akumulatora i przewodów
R
1. Przesun fotel do góry, aby uzyska dostp do
akumulatora i przewodów.
2. Wyj wkrty (A, Rysunek 12) i element dociskajcy
akumulator (B).
3. Przesun akumulator w przód (C) do pojemnika na
akumulator (D).
4. Zdj oprzyrzdowanie (E) i odczy od akumulatora
ujemny przewód (F).
5.
Zdj oprzyrzdowanie (G), a nastpnie odczy od
akumulatora przewód dodatni (H).
6.
Wyj akumulator i ustawi na paskiej powierzchni.
7.
Wyczyci pojemnik na akumulator wodnym roztworem
sody oczyszczonej.
Zuyty olej stanowi zagroenie dla rodowiska i powinien by
waciwie utylizowany. Nie wlewa go do odpadów domowych.
Informacje dotyczce bezpiecznego usuwania/miejsc
utylizacji oleju mona uzyska od wadz lokalnych, w centrach
serwisowych lub u dealera.
Usun olej
1. Gdy silnik jest wyczony, ale wci jeszcze ciepy,
odczy przewód wiecy zaponowej (D, Rysunek 5) i
odsun go od wiecy.
2. Wyj prtowy wskanik poziomu (A).
3. Zdj korek spustu oleju jak pokazano na Rysunek 13.
Spuci olej do atestowanego pojemnika.
4. Po spuszczeniu oleju, zainstalowa korek spustu oleju.
8. Oczyci zaciski akumulatora i kocówki przewodów
szczotk drucian i rodkiem do czyszczenia zacisków
akumulatora.
pl
25
Serwisowanie ltra powietrza
Wymiana ltra oleju
Czstotliwo wymiany opisano w Tabeli konserwacji.
1. Spuci olej z silnika. Patrz rozdzia Usuwanie oleju .
2. Wyj ltr oleju (A, Rysunek 14) i zutylizowa w
odpowiedni sposób.
3. Przed zainstalowaniem nowego ltra oleju, delikatnie
nasmarowa uszczelk ltra oleju wieym, czystym
olejem.
4. Instalowa rcznie ltr oleju do chwili a uszczelka
dotknie cznika ltra, a nastpnie dokrci ltr oleju za
pomoc 1/2 do 3/4 obrotów.
5. Uzupeni ilo oleju. Patrz rozdzia Uzupenianie oleju .
6. Uruchomi silnik. W miar nagrzewania si silnika,
sprawdzi czy olej nie przecieka.
Uzupenianie oleju
UWAGA: Do czyszczenia ltra nie naley uywa spronego
powietrza lub rozpuszczalników. Sprone powietrze moe
uszkodzi ltr, a rozpuszczalniki mog spowodowa jego
rozpuszczenie.
1. Usun elementy mocujce (A, Rysunek 15) oraz oson
ltra powietrza (B).
2. Aby usun ltr (C) naley unie kocówk ltra, a
nastpnie wyciagn ltr z wlotu (D).
3. Aby usun zanieczyszczenia, delikatnie poklepa tward
cz ltra. Jeli ltr jest wyjtkowo mocno zabrudzony,
wymieni na nowy.
•
Ustawi silnik poziomo.
•
Obszar wlewu oleju oczyci z wszelkich zanieczyszcze.
•
Patrz rozdzia Dane techniczne, gdzie podano iloci
oleju.
1. Wyj prtowy wskanik poziomu (A, Rysunek 5) i
wytrze czyst ciereczk.
2. Powoli wla olej przez otwór wlewowy silnika (C). Nie
przepenia zbiornika. Po uzupenieniu oleju naley
zaczeka jedn minut, a nastpnie sprawdzi poziom
oleju.
3. Woy i wsun do oporu prtowy wskanik poziomu.
R
4. Wyj wskanik i sprawdzi poziom oleju. Powinien
on siga do oznaczenia PENY (B) na prtowym
wskaniku poziomu.
5. Woy i wsun do oporu prtowy wskanik poziomu.
26
• Nigdy nie naley wcza ani pozwala na prac silnika ze
zdjtym zestawem do oczyszczania powietrza lub ltrem
powietrza.
N
ep o
ro t fo
du r
ct
io
n
7. Wyczy silnik i sprawdzi poziom oleju. Powinien on
siga do oznaczenia FULL (PENY) na prtowym
wskaniku poziomu.
OSTRZEENIE
Paliwo i jego opary s atwopalne i wybuchowe.
Poar lub wybuch mog spowodowa grone
oparzenia lub mier.
4. Umy ltr wstpny w detergencie pynnym i wodzie.
Pozostawi do cakowitego wyschnicia. Nie smarowa
ltra wstpnego olejem.
5. Zamontowa suchy ltr wstpny do ltra.
6. Zainstalowa ltr we wlocie. Wsun koniec ltra do bazy,
jak pokazano na ilustracji. Sprawdzi, czy ltr zosta dobrze
umieszczony w bazie.
7. Zainstalowa oson ltra powietrza i zabezpieczy
elementami mocujcymi.
Mycie zespou kosiarki
Przechowywanie
UWAGA: Otwór na podczenie wypukiwania pozwala na
podczenie typowego wa ogrodowego do czci zespou
kosiarki, aby usun traw i zanieczyszczenia ze spodniej
czci. Zapewnia to waciw i bezpieczn eksploatacj
kosiarki.
OSTRZEENIE
Przed uruchomieniem kosiarki, naley sprawdzi,
czy w jest prawidowo podczony i nie styka si
z ostrzami. Kiedy kosiarka jest wczona, a ostrza
s zaczone, osoba czyszczca zespó kosiarki
musi znajdowa si na miejscu operatora i nie wolno
pozwoli, aby w pobliu znajdoway si osoby postronne.
Nieprzestrzeganie tych rodków ostronoci moe
spowodowa powane obraenia lub mier.
1. Ustawi cignik na równej powierzchni.
Przechowywanie paliwa lub urzdzenia z paliwem w
zbiorniku
• Przechowywa z dala od pieców, kuchenek,
podgrzewaczy wody lub innych urzdze posiadajcych
pomienie pilota lub inne róda zaponu poniewa mog
one zapali opary paliwa.
Urzdzenie
Odcz zespól odbioru mocy PTO, wcz hamulec postojowy i
wyjmij kluczyk.
Wyjcie kluczyka zwikszy ywotno akumulatora. Umieci
w chodnym, suchym miejscu i adowa do pena raz w
miesicu. Jeli akumulator zostaje w urzdzeniu, naley
odczy kabel ujemny.
N
ep o
ro t fo
du r
ct
io
n
2. Doczy szybkozcze (nie ma na wyposaeniu) (A,
Rysunek 16) do wa ogrodowego (B) i podczy do
otworu do przepukiwania (C) na zespole kosiarki.
OSTRZEENIE
Nie naley przechowywa urzdzenia (z paliwem) w
zamknitych, niewentylowanych pomieszczeniach.
Opary paliwa mog przedosta si do róda
zaponu (takiego jak piec, podgrzewacz wody, etc.)
i spowodowa wybuch. Opary paliwa s równie
toksyczne dla ludzi i zwierzt.
3. Odkrci wod w celu usunicia trawy i zanieczyszcze ze
spodniej strony zespou kosiarki.
4. Wczy kosiark i ustawi w pooeniu najwyszego cicia.
5. Wyczy silnik (patrz Wy czanie ci gnika i silnika).
6. Po zakoczeniu odczy wa ogrodowego i szybkozcze
od otworu do przepukiwania.
R
7. Powtórzy te czynnoci w otworze po przeciwnej stronie.
Ukad paliwowy
Jeli paliwo jest przechowywane przez okres duszy ni 30
dni moe sta si zwietrzae. Zwietrzae paliwo powoduje
tworzenie si osadów gumy i kwasów w ukadzie paliwa
lub w najwaniejszych czciach ganika. Aby zachowa
wieo paliwa, naley zastosowa zaawansowany
rodek uszlachetniajcy i stabilizujcy paliwo Briggs
& Stratton®, dostpny we wszystkich punktach sprzeday
oryginalnych czci zamiennych Briggs & Stratton.
W przypadku silników wyposaonych w korek wlewu paliwa
FRESH START®, naley zastosowa Briggs & Stratton
FRESH START® dostpny w postaci pynnego koncentratu
znajdujcego si w pojemniku.
Jeli stabilizator paliwa dodawany jest zgodnie z instrukcj,
nie ma potrzeby spuszczania paliwa z silnika. Przed
przechowywaniem, wczy silnik na 2 minuty, aby
rozprowadzi stabilizator w ukadzie paliwa.
Olej silnikowy
Kiedy silnik jest wci ciepy, wymieni olej. Zapozna si z
rozdziaem Wymiana oleju .
Przed uruchomieniem urzdzenia po jego
przechowywaniu naley:
• Sprawdzi poziomy wszystkich pynów. Sprawdzi
wszystkie pozycje wymagane podczas konserwacji.
• Wykona wszystkie zalecane kontrole i procedury opisane
w tym podrczniku.
• Przed uyciem urzdzenia pozwoli na nagrzanie si
silnika przez kilka minut.
pl
27
Rozwizywanie problemów
Wykrywanie i usuwanie usterek cignika
Silnik nie obraca si
lub nie mona go
uruchomi.
SZUKAJ
ROZWIZANIE
Peda hamulca nie wcinity.
Nacisn do koca peda hamulca.
Przecznik PTO (sprzgo
elektryczne) w pooeniu W.
Przesun w pooenie WY.
Wczona regulacja staej
prdkoci (tempomat).
Przesun gak w pooenie JAOWY/WY.
Brak paliwa.
Jeli silnik jest gorcy, naley zaczeka a schodzi si, a
nastpnie ponownie napeni zbiornik paliwa.
Zalany silnik.
Rozczy ssanie.
Przepalony bezpiecznik
Skontaktowa si z autoryzowanym dealerem.
Kocówki akumulatora
wymagaj czyszczenia.
Zapozna si z rozdziaem Czyszczenie akumulatora i kabli.
Rozadowany lub niesprawny
akumulator.
Naadowa lub wymieni akumulator.
Lune lub uszkodzone
okablowanie.
Sprawdzi wzrokowo okablowanie. Jeli przewody s
postrzpione lub zerwane, skontaktuj si z autoryzowanym
dealerem.
N
ep o
ro t fo
du r
ct
io
n
PROBLEM
Uszkodzony zawór
Skontaktowa si z autoryzowanym dealerem.
elektromagnetyczny lub
rozrusznik.
Uszkodzony przecznik blokady Skontaktowa si z autoryzowanym dealerem.
bezpieczestwa.
Trudno uruchomi
silnik lub pracuje
nieprawidowo.
Skontaktowa si z autoryzowanym dealerem.
Stara lub zwietrzaa benzyna.
Skontaktowa si z autoryzowanym dealerem.
Za bogata mieszanka paliwowa.
Wyczyci ltr powietrza.
Wystpuje inny problem z
silnikiem.
Skontaktowa si z autoryzowanym dealerem.
Niski poziom oleju.
Sprawdzi/doda olej, zgodnie z potrzeb.
Stosowanie oleju niewaciwej
klasy.
Silnik nagrzewa si zbyt mocno.
Patrz Tabela zalecanych olejów.
R
Silnik stuka.
Woda w paliwie.
Stosowanie oleju niewaciwej
Nadmierne zuycie oleju. klasy.
Zbyt duo oleju w skrzyni
korbowej.
Ukad wydechowy jest
czarny.
Skontaktowa si z autoryzowanym dealerem.
Patrz Tabela zalecanych olejów.
Spuci nadmiar oleju.
Brudny ltr powietrza.
Patrz cz Serwisowanie ltra powietrza.
Ssanie zamknite.
Otworzy ssanie.
Peda regulacji prdkoci jezdnej Nacisn peday.
nie wcinity.
Silnik dziaa, ale cignik
nie jedzie.
Dwignia zwolnienia blokady
Przesun w pooenie JAZDA.
przekazania napdu w pooeniu
PCHA.
Hamulec postojowy jest
Wyczy hamulec postojowy.
wczony.
Pasek napdowy jest zerwany
lub lizga si.
28
Skontaktowa si z autoryzowanym dealerem.
Wykrywanie i usuwanie usterek cignika (cig dalszy)
PROBLEM
Hamulec nie trzyma.
Cignik trudny do
kierowania lub obsugi.
SZUKAJ
Zuyty hamulec wewntrzny.
ROZWIZANIE
Skontaktowa si z autoryzowanym dealerem.
Luny mechanizm zwrotniczy.
Skontaktowa si z autoryzowanym dealerem.
Nieprawidowe napompowanie
opon.
Patrz rozdzia Sprawdzanie cinienia opon.
Suchy trzpie oyska
przedniego koa.
Skontaktowa si z autoryzowanym dealerem.
Wykrywanie i usuwanie usterek kosiarki
Kosiarka nie podnosi
si.
Kosiarka kosi nierówno.
SZUKAJ
czniki podnoszenia s
nieprawidowo zamocowane lub
uszkodzone.
Kosiarka nie jest odpowiednio
wypoziomowana.
Nadmierne wibracje
kosiarki.
Silnik dziaa, cignik
jedzie, ale kosiarka nie
pracuje.
Skontaktowa si z autoryzowanym dealerem.
Opony cignika nieodpowiednio
napompowane.
Patrz rozdzia Sprawdzanie cinienia opon.
Za niskie obroty silnika.
Cakowicie otwórz przepustnic
Zwolni.
Skontaktowa si z autoryzowanym dealerem.
Skontaktowa si z autoryzowanym dealerem.
Cakowicie otwórz przepustnic
Prdko jazdy zbyt szybka.
Zwolni.
Brudny lub zatkany ltr
powietrza.
Wysoko koszenia ustawiona
zbyt nisko.
Silnik nie osiga temperatury
roboczej.
Patrz rozdzia Serwisowanie ltra powietrza.
R
Za niskie obroty silnika.
Wysok traw podczas pierwszego koszenia naley ci na
maksymalnej wysokoci.
Uruchom silnik na kilka minut, aby si rozgrza.
Uruchamianie kosiarki w
wysokiej trawie.
Uruchomi kosiark na oczyszczonym obszarze.
Zespó zbieraka nie zamyka si
prawidowo.
Zamkn zbierak tak, aby zamkny sie zaczepy. Jeli
nadal nie zamyka si waciwie, naley skontaktowa si z
autoryzowanym dealerem.
Wystpuje inny problem z
kosiark.
Skontaktowa si z autoryzowanym dealerem.
Zespó odbioru mocy PTO nie
jest zaczony.
Wystpuje inny problem z
kosiark.
Nagromadzenie trawy wokó
dwigni.
Zaczy zespó odbioru mocy PTO.
Brak alarmu penego
zbieraka w chwili jego
Wystpuje inny problem z
cakowitego napenienia.
alarmem.
pl
Skontaktowa si z autoryzowanym dealerem.
Ostrza s uszkodzone.
Prdko jazdy zbyt szybka.
Skoszona trawa wyglda Ostrza wymagaj naostrzenia.
nierówno.
Wystpuje inny problem z
kosiark.
Silnik zatrzymuje si
przy uruchomieniu
kosiarki.
ROZWIZANIE
Skontaktowa si z autoryzowanym dealerem.
N
ep o
ro t fo
du r
ct
io
n
PROBLEM
Skontaktowa si z autoryzowanym dealerem.
Oczyci obszar wokó dwigni.
Skontaktowa si z autoryzowanym dealerem.
29
Dane techniczne
SILNIK
PODWOZIE
Briggs & Stratton
Pojemno zbiornika paliwa
Przednie koa
Marka
Briggs & Stratton®,
Seria IntekTM 4175 OHV
Pojemno silnika
500 cm3 (30,5 cali szeciennych)
Ukad elektryczny
Akumulator: 12 Volt, 190 CCA
Prdnica prdu przemiennego: 9 amp
Pojemno ukadu olejowego 1,4 l (48 oz)
Szczelina wiecy zaponowej 0,76 mm (0,030 cala)
Moment obrotowy wiecy
zaponowej
20 Nm (180 in-lbs)
wieca zaponowa, EMS “X”
792015
Briggs & Stratton
Pojemno silnika
Ukad elektryczny
Pojemno ukadu
olejowego
Szczelina wiecy
zaponowej
Moment obrotowy
wiecy zaponowej
wieca zaponowa,
EMS “X”
Moc znamionowa
Briggs & Stratton®,
Seria IntekTM 7180 OHV
656 cm3 (40,03 cali szeciennych)
Akumulator: 12 Volt, 190 CCA
Prdnica prdu przemiennego: 9 amp
1,9 l (64 oz)
0,76 mm (0,030 cala)
SKRZYNIA BIEGÓW
Rodzaj
Olej silnikowy
Prdkoci
przy 3400 obr./min
Stay moment obrotowy
Hydrostatyczna Hydro Gear
Syntetyczny 5W30
Do przodu: 0-9,0 km/godz.
(0-5,6 mil/godz.)
Jazda wstecz: 0-4,5 km/godz.
(0-2,8 mil/godz.)
233 Nm (172 ft-lbs)
KOSIARKA
Szeroko cicia
Liczba opat
Platforma podstawowego
zespou
Wysoko koszenia
Pozycje cicia
96,5 cm (38”)
2
Odrzut tylny
2,5-8,9 cm (1,0-3,5”)
6
20 Nm (180 in-lbs)
792015
N
ep o
ro t fo
du r
ct
io
n
Marka
Tylne koa
Pojemno: 6,0 litrów (1,5 gal.)
Rozmiar opon: 15 x 6,0
Cinienie w oponach: 14 psi (0,96 bara)
Rozmiar opon: 20 x 8,0
Cinienie w oponach: 10 psi (0,68 bara)
R
Maksymalna moc znamionowa poszczególnych modeli silników benzynowych jest podawana zgodnie z przepisami J1940
(Small Engine Power & Torque Rating Procedure) ustalonymi przez SAE (Society of Automotive Engineers), a otrzymana
moc znamionowa zostaa uzyskana i skorygowana zgodnie z wymaganiami SAE J1995 (Aktualizacja 2002-05). Warto
momentu obrotowego zostaa okrelona przy 3060 obr./min; warto koni mechanicznych zostaa obliczona przy 3600
obr./min. Z krzywymi mocy maksymalnej mona zapozna si na stronie www.BRIGGSandSTRATTON.COM. Wartoci
mocy netto uzyskano podczas mierzenia z zainstalowanym wydechem i ltrem powietrza, podczas gdy maksymalne
wartoci mocy silnika uzyskano bez tych elementów. Rzeczywista maksymalna moc silnika bdzie wysza od wartoci
mocy netto silnika i bd mie na to wpyw, midzy innymi, zewntrzne warunki eksploatacji oraz rónice jednostkowe
pomidzy poszczególnymi silnikami. Przy tak szerokim asortymencie produktów, w których silniki s montowane, w
konkretnym urzdzeniu silnik benzynowy moe nie uzyska maksymalnej mocy znamionowej. Takie zrónicowanie jest
skutkiem dziaania wielu czynników, w tym midzy innymi elementów silnika (ltr powietrza, wydech, poziom naadowania
akumulatora, chodzenie, ganik, pompa paliwowa itd.), ogranicze dotyczcych stosowania, zewntrznych warunków
eksploatacji (temperatura, wilgotno, wysoko) oraz indywidualnych rónic pomidzy silnikami. Z powodu ogranicze
produkcyjnych i pojemnoci silników, dla tej serii rma Briggs & Stratton moe zamontowa silnik o wyszej mocy
znamionowej.
Czci i akcesoria
Aby uzyska wicej szczegóów naley skontaktowa si z autoryzowanym dealerem.
30
BRIGGS & STRATTON POWER PRODUCTS GROUP, L.L.C. GWARANCJA DLA WACICIELA
GWARANCJA OGRANICZONA
Briggs & Stratton Power Products Group, LLC gwarantuje bezp atn wymian i/lub napraw ka dej cz ci niniejszego sprz tu w wypadku
wyst pienia wad materia owych lub w wykonawstwie, b d obydwóch. Briggs & Stratton Corporation gwarantuje bezp atn wymian i/lub
napraw ka dej cz ci silnika* produkcji rmy Briggs and Stratton (jeli jest na wyposa eniu) w wypadku wyst pienia wad materia owych
lub w wykonawstwie, b d obydwóch. Op aty za transport produktu przekazanego do naprawy lub wymiany w ramach niniejszej
gwarancji musi ponosi nabywca. Gwarancja obowi zuje przez okresy oraz na warunkach podanych poni ej. Obs ug serwisow nale y
wykonywa w najbli szym autoryzowanym punkcie serwisowym, który mo na znale w witrynie internetowej www.BriggsandStratton.
com.
Nie udziela si innej wyranej gwarancji. Gwarancje domniemane, w tym mi dzy innymi gwarancja wartoci handlowej lub przydatnoci
do konkretnego celu s wa ne przez jeden rok od daty zakupu lub przez okres, na jaki pozwala prawo. Odpowiedzialno z tytu u szkód
ubocznych lub wynikowych jest wykluczona w zakresie dopuszczalnym przez prawo.
Niektóre stany lub kraje mog nie zezwala na ograniczenie okresu odpowiedzialnoci za szkody uboczne lub nast pcze, a niektóre
stany lub kraje nie zezwalaj na wykluczenia lub ograniczenie odpowiedzialnoci za szkody uboczne lub nast pcze, w zwi zku z tym
powy sze ograniczenie i wykluczenie mog nie dotyczy niektórych u ytkowników. Niniejsza gwarancja daje u ytkownikowi okrelone
prawa. U ytkownik mo e mie równie inne prawa, które s odmienne w ka dym stanie lub kraju.
OKRES WANOCI GWARANCJI
Zastosowanie konsumenckie
2 lata
2 lata
1 rok
Zastosowanie komercyjne
90 dni
1 rok
1 rok
N
ep o
ro t fo
du r
ct
io
n
Pozycja
Urz dzenie
Silnik*
Akumulator
Okres wa noci gwarancji rozpoczyna si w dniu zakupu przez pierwszego konsumenta detalicznego lub komercyjnego u ytkownika
kocowego i trwa przez okres podany powy ej. „Zastosowanie konsumenckie" oznacza u ytkowanie we w asnym gospodarstwie domowym
konsumenta. „Zastosowanie komercyjne" oznacza wszystkich innych u ytkowników wykorzystuj cych urz dzenie do celów komercyjnych,
zarobkowych i pod wynajem. Po jednorazowym wykorzystaniu produktu do celów komercyjnych, w rozumieniu niniejszej gwarancji jest on
uwa any za urz dzenie komercyjne.
Do uzyskania gwarancji na produkty marki Briggs & Stratton nie jest wymagana adna rejestracja. Nale y zachowa dowód zakupu.
Jeli w chwili wyst pienia o obs ug gwarancyjn u ytkownik nie przedstawi dowodu zakupu, do ustalenia wa noci gwarancji okres jej
obowi zywania zostanie ustalony na podstawie daty wyprodukowania urz dzenia.
INFORMACJE O GWARANCJI
R
Dzi kujemy za zwrócenie si do nas w sprawie naprawy gwarancyjnej i przepraszamy za niedogodnoci. Obs uga gwarancyjna jest dost pna
wy cznie w autoryzowanych punktach obs ugi rm Briggs & Stratton lub BSPPG, LLC.
Wi kszo napraw gwarancyjnych jest wykonywana rutynowo, ale czasami proby o serwisowanie gwarancyjne mog nie by w aciwe.
Gwarancja obejmuje wy cznie wadliwy materia lub wykonanie produktu. Nie obejmuje ona uszkodze spowodowanych niew aciwym
u ytkowaniem lub u ytkowaniem niezgodnym z przeznaczeniem, niew aciw konserwacj lub napraw , normalnym zu yciem, ani starym
b d nieodpowiednim paliwem.
Niewa ciwe U ytkowanie lub u ytkowanie niezgodne z przeznaczeniem- W instrukcji obs ugi podano w aciwy sposób eksploatacji
urz dzenia. U ytkowanie produktu w sposób inny ni to opisano w Instrukcji obs ugi lub u ytkowanie uszkodzonego produktu powoduje
uniewa nienie gwarancji. Gwarancja zostaje uniewa niona, jeli numer seryjny produktu zosta usuni ty lub produkt zosta zmieniony b d
zmodykowany, b d produkt wykazuje lady uszkodzenia powsta ego w wyniku uderzenia lub dzia ania wody b d korozji.
Niewa ciwa konserwacja lub naprawa- Produkt musi by konserwowany zgodnie z procedurami i harmonogramami podanymi w Instrukcji
obs ugi oraz serwisowany i naprawiany z wykorzystaniem oryginalnych cz ci rmy Briggs & Stratton. Gwarancja nie obejmuje szkód
powsta ych w wyniku braku konserwacji lub u ywanie nieoryginalnych cz ci.
Normalne zu ycie - Podobnie, jak wszystkie urz dzenia mechaniczne, ten sprz t podlega zu yciu nawet przy w aciwej konserwacji.
Gwarancja nie obejmuje napraw, gdy normalna eksploatacja skróci a okres ywotnoci produktu lub cz ci. Gwarancja nie obejmuje cz ci
podlegaj cych konserwacji i zu yciu, takich jak ltry, pasy, ostrza tn ce i ok adziny hamulcowe (gwarancj s obj te ok adziny hamulcowe
silnika), jeli ulegaj one naturalnemu zu yciu eksploatacyjnemu, jeli przyczyn zu ycia nie s wady materia owe lub spowodowane
niew aciwym wykonaniem.
Stare paliwo- Prawid owe dzia anie tego produktu wymaga wie ego paliwa, spe niaj cego kryteria wyszczególnione w Instrukcji obs ugi.
Gwarancja nie obejmuje szkód powsta ych w wyniku stosowania starego paliwa (wycieki z ganika, zatkane przewody paliwowe, sklejanie si
zaworów itp.).
* Dotyczy wy cznie silników rmy Briggs and Stratton. Producent silników udziela gwarancji na silniki nie b d ce wyrobami rmy Briggs and Stratton.
pl
31
N
ep o
ro t fo
du r
ct
io
n
R
Briggs & Stratton Power Products Group, LLC
P. O. Box 702
Milwaukee, WI U. S. A.
