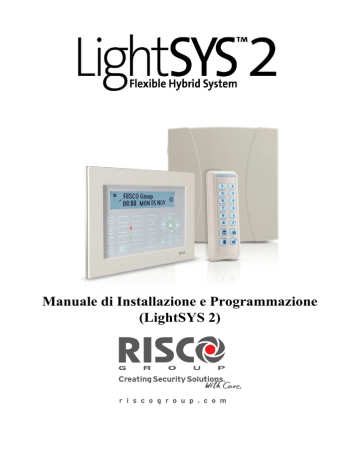

Manuale di Installazione e Programmazione

(LightSYS 2)

Avviso Importante

Questa guida viene fornita alle seguenti condizioni e con le seguenti restrizioni:

La guida contiene informazioni proprietarie che appartengono a RISCO Group. Queste informazioni sono fornite esclusivamente allo scopo di fornire assistenza agli utenti che utilizzano il sistema solo se debitamente autorizzati.

Nessuna parte del contenuto deve essere utilizzata per scopi diversi o rivelata a terzi o riprodotta in qualsiasi modo, elettronico o meccanico, senza esplicito consenso scritto da parte di RISCO Group.

Le informazioni qui contenute hanno scopo puramente informativo.

Le informazioni di questo documento sono soggette a modifiche senza preavviso.

Marchi e dati aziendali e individuali utilizzati nei seguenti esempi appartengono ai rispettivi aventi diritto

Dichiarazione di conformità

Con la presente RISCO Group dichiara che le centrali e gli accessori della serie LightSYS sono progettati per rispettare le seguenti norme:

EN50131-1, EN50131-3 Grado 2

EN50130-5 Classe ambientale II

EN50131-6 Tipo A

UK: DD243:2004, PD 6662:2004, ACPO (Polizia)

EN50136-1-1 e EN50136-2-1 :

ATS 5 per IP/GPRS; ATS 2 per PSTN

Sicurezza della segnalazione: - Sicurezza della sostituzione S2

- Sicurezza della informazione I3

Tutti i diritti riservati.

2013 RISCO Group Ottobre 2013

Pagina ii

Indice dei Contenuti

CAPITOLO 1 INTRODUZIONE .................................................................................... 12

C

HE COS

È IL

S

ISTEMA

L

IGHT

SYS 2?

............................................................................... 12

Architettura e Caratteristiche Principali LightSYS 2 ....................................................... 14

C

ARATTERISTICHE

L

IGHT

SYS 2 ........................................................................................ 15

Scheda Principale ........................................................................................................ 15

Moduli di Espansione Zone

......................................................................................... 15

Espansioni Zone Radio ............................................................................................... 16

Aree/Partizioni ............................................................................................................... 16

Gruppi di Inserimento

.................................................................................................. 17

Tastiere .......................................................................................................................... 17

Tasti Macro Programmabili ......................................................................................... 18

Codici Utente e Livelli di Autorità

............................................................................... 18

Uscite Programmabili

................................................................................................... 19

Comunicatore Digitale / Modo “Seguimi” .................................................................. 20

Modulo Vocale Interattivo

............................................................................................ 21

Moduli di Espansione Alimentatori da 1.5 A o 3 A

.................................................. 21

Programmatore Orario ................................................................................................. 21

Memoria Eventi

............................................................................................................. 22

Auto Diagnostica / Auto Configurazione

................................................................... 22

Riduzione dei Falsi Allarmi .......................................................................................... 23

M

ODI DI COMUNICAZIONE DI

L

IGHT

SYS 2 ......................................................................... 24

Canali di comunicazione

............................................................................................. 24

Segnalazione eventi e Utilizzatori .............................................................................. 24

Comunicazione via cloud ............................................................................................ 25

CAPITOLO 2 POSIZIONAMENTO E CABLAGGIO DELLA CENTRALE

................ 30

F

ASI DI INSTALLAZIONE DELLA

L

IGHT

SYS 2 ...................................................................... 30

Scelta del luogo di posizionamento della centrale .................................................. 30

P

OSIZIONAMENTO A PARETE DEL CONTENITORE

L

IGHT

SYS 2

......................................... 31

Alimentatore RISCO e scheda principale ................................................................. 32

Cablaggio Scheda Principale ..................................................................................... 35

Scheda Principale

— Connessione Bus

.............................................................................. 35

Cablaggio degli ingressi di zona

........................................................................................... 37

Cablaggio dell’alimentazione dei dispositivi ausiliari

......................................................... 38

Cablaggio della Sirena Interna

.............................................................................................. 39

Cablaggio del Tamper Sirena ............................................................................................... 40

Cablaggio Uscite di Utilità

...................................................................................................... 40

Tamper Antirimozione (Opzionale)

............................................................................ 41

Collegamento di una linea telefonica alla centrale LightSYS 2

............................. 43

Pagina iii

Posizionamento dei Moduli di Comunicazione

........................................................ 43

GSM/GPRS

............................................................................................................................. 43

Modulo di comunicazione IP ad innesto rapido .................................................................. 45

Modem veloce PSTN ad innesto rapido

.............................................................................. 45

Impostazione dei Connettori, Ponticelli e Microinterruttori della Centrale

........... 46

Connettori ................................................................................................................................. 46

Ponticello JMP1

...................................................................................................................... 47

Microinterruttori ....................................................................................................................... 48

Collegamento della batteria tampone ........................................................................ 49

CAPITOLO 3 INSTALLAZIONE DEGLI ACCESSORI BUS

...................................... 50

C

ONNESSIONI

B

US

............................................................................................................. 50

C

ONFIGURAZIONE DEGLI INDIRIZZI

ID

DEGLI ACCESSORI

BUS ......................................... 51

I

NSTALLAZIONE DEI DISPOSITIVI SU

BUS

........................................................................... 53

Tastiere

.......................................................................................................................... 53

Espansione 8-Zone ...................................................................................................... 53

Terminazione delle zone ............................................................................................. 54

Uscite di utilità

............................................................................................................... 55

Ricevitore Radio ........................................................................................................... 58

Alimentatore Supplementare supervisionato da 1.3 o 3Amp.

............................... 60

Predisposizione Ponticelli ...................................................................................................... 65

Modulo Vocale .............................................................................................................. 66

Sirene

............................................................................................................................. 68

ProSound (versione B) ........................................................................................................... 68

Lumin 8 (disponibile per altri mercati) .................................................................................. 70

Collegamento dei rivelatori BUS ........................................................................................... 70

Espansione a Singola Zona ........................................................................................ 71

Completare l'installazione

........................................................................................... 74

CAPITOLO 4 PROGRAMMAZIONE DEL SISTEMA

................................................. 75

M

ETODI DI

P

ROGRAMMAZIONE

........................................................................................... 75

Software di Configurazione

......................................................................................... 75

PTM: Modulo Trasferimento Programmazione

........................................................ 75

Tastiera LCD ................................................................................................................. 77

Tasti di Comando .................................................................................................................... 77

Inserire etichette di testo:

....................................................................................................... 78

Timeout tastiera: ..................................................................................................................... 78

A

CCEDERE AL MENÙ DI

P

ROGRAMMAZIONE

T

ECNICA

....................................................... 79

Prima alimentazione .................................................................................................... 79

Modalità di funzionamento regolare

.......................................................................... 79

Identificare i dispositivi collegati

................................................................................. 80

Auto - Configurazione

............................................................................................................. 80

Pagina iv

Test del Bus ............................................................................................................................. 80

D

ISPOSITIVI

R

ADIO

............................................................................................................. 81

Passo 1: Memor izzare un’Espansione Radio .......................................................... 81

Passo 2: Calibrare il ricevitore radio

.......................................................................... 81

Passo 3: Memorizzazione di un dispositivo radio .................................................... 82

P

ROGRAMMAZIONE DEI RILEVATORI

BUS

.......................................................................... 83

Programmazione dei rilevatori sul BUS della centrale

............................................ 83

Passo 1: Aggiungere un rilevatore alla centrale

................................................................. 83

Passo 2: Impostare i parametri di una zona BUS .............................................................. 83

Passo 3: Impostare i parametri avanzati di una zona BUS

.............................................. 83

Programmazione di un rilevatore BUS su un espansione zone BUS

................... 84

Passo 1: Aggiungere l’espansione zone BUS alla centrale

.............................................. 84

Passo 2: Aggiungere un rilevatore BUS

.............................................................................. 84

Passo 3: Impostare i parametri di una zona BUS .............................................................. 84

Passo 4: Impostare i parametri avanzati di una zona BUS

.............................................. 85

U

SCITA DALLA PROGRAMMAZIONE TECNICA

...................................................................... 85

R

IPORTARE LA CENTRALE AI VALORI DI FABBRICA

(

DEFAULT

) ........................................... 85

M

ENÙ DELLA

P

ROGRAMMAZIONE

T

ECNICA

....................................................................... 86

Concetti del menù di programmazione

..................................................................... 86

1 S

ISTEMA

.......................................................................................................................... 88

Timers ....................................................................................................................................... 88

Sistema: Timers ...................................................................................................................... 88

Controlli Sistema ..................................................................................................................... 95

Sistema: Controlli: Base ......................................................................................................... 95

Sistema: Controlli: Avanzati ................................................................................................ 100

Sistema: Controlli: Communicatore .................................................................................... 108

Sistema: Controlli: EN 50131

.............................................................................................. 109

Sistema: Controlli: DD243 ................................................................................................... 112

Sistema: Controlli: CP-01

.................................................................................................... 114

Sistema: Controlli: Accessori ............................................................................................... 114

Etichette

................................................................................................................................. 117

Sistema: Etichette ................................................................................................................. 117

Risposte del Sistema

............................................................................................................ 117

Sistema: Risposte del Sistema: Modo Tamper ................................................................ 117

Sistema: Risposte del Sistema: Volume Messaggi

.......................................................... 118

Risposte Sistema: Z. Radio Persa ...................................................................................... 118

Varie

........................................................................................................................................ 119

Sistema: Varie ....................................................................................................................... 119

Orario NTP .................................................................................................................. 120

Sistema: Orario

..................................................................................................................... 120

Informazioni Service

.................................................................................................. 121

Sistema: Informazioni Service

............................................................................................. 121

Aggiornamento Firmware

.......................................................................................... 122

Sistema: Aggiornamento Firmware

.................................................................................... 122

Pagina v

2 Z

ONE

.............................................................................................................................. 123

Parametri ..................................................................................................................... 123

Zone: Parametri: In Sequenza ............................................................................................ 123

Zona: Parametri: Per Parametro ......................................................................................... 126

Utilizzare questa funzione per cambiare uno specific parametro. ................................. 126

Zone: Parametro: Risposta .................................................................................................. 138

Configurazione Zone Bus

.................................................................................................... 141

Zone Bus: OPR12 (WatchOUT PIR) .............................................................................. 143

Zone Bus: iWISE/BWare DT Grado 2

............................................................................ 144

Zone Bus: LuNAR Industriale/iWISE/BWare DT Grado 3 ........................................... 145

Zone Bus: iWISE/BWare QUAD Grado 2

...................................................................... 147

Zone Bus: iWISE/BWare QUAD Grado 3 ...................................................................... 147

Zone Bus: ODT15 (WatchOUT DT)

............................................................................... 148

Zone Bus: WatchIN DT Grado 3 ..................................................................................... 150

Zone Bus: Microfono Selettivo (RK66S) ........................................................................ 151

Configurazione Zone Radio ................................................................................................. 152

Zone Radio: Tutti i trasmettitori monodirez.(RWT95, RWT72, RWT312, ecc..) e

Sensore di fumo e calore monodirez./bidirez.(RWX34S) ............................................ 153

Zone Radio: PIR (RWX95), WatchOUT (RWX312) e Barriere Radio (RWX74) ...... 153

Zone Radio: Trasmettitori per Contatti (RWX73M / F) ................................................ 154

Programmi Di Test

..................................................................................................... 157

Zone in ‘AND’ .............................................................................................................. 160

Conferma Allarme

...................................................................................................... 162

3 U

SCITE DI

U

TILITÀ

......................................................................................................... 163

Uscita: Non Usata ...................................................................................................... 164

Uscita: Sistema ........................................................................................................... 164

Uscite di Utilità: Sistema ...................................................................................................... 164

Tasti Rapidi

............................................................................................................................ 164

Parametro .............................................................................................................................. 164

Uscita: Partizione ........................................................................................................ 167

Tasti Rapidi ............................................................................................................................ 168

Parametro

.............................................................................................................................. 168

Uscita: Zona ................................................................................................................ 172

Uscita: Zona ........................................................................................................................... 172

Tasti Rapidi

............................................................................................................................ 172

Parametro .............................................................................................................................. 172

Uscita: Codici Utente ................................................................................................. 173

Uscita: Modo di Attivazione ................................................................................................. 174

Tasti Rapidi

............................................................................................................................ 174

Parametro .............................................................................................................................. 174

Default

.................................................................................................................................... 174

Range ..................................................................................................................................... 174

Logica di Attivazione e Disattivazione.

.............................................................................. 176

4 G

ESTIONE

C

ODICI

......................................................................................................... 177

Pagina vi

Codici Utente

............................................................................................................... 178

Tasti Rapidi

............................................................................................................................ 178

Parametro .............................................................................................................................. 178

Default

.................................................................................................................................... 178

Range ..................................................................................................................................... 178

Grand Master

.............................................................................................................. 181

Tecnico ........................................................................................................................ 181

Sub Tecnico

................................................................................................................ 181

N. di Cifre Codici ......................................................................................................... 182

5 C

OMUNICAZIONE

........................................................................................................... 182

Modi Comunicazione

................................................................................................. 182

Communicazione: Modi: PSTN ........................................................................................... 183

Tasti Rapidi

............................................................................................................................ 183

Parametro .............................................................................................................................. 183

Default

.................................................................................................................................... 183

Range ..................................................................................................................................... 183

Communicazione: Modi: GSM ........................................................................................... 186

Tasti Rapidi ............................................................................................................................ 186

Parametro

.............................................................................................................................. 186

Default .................................................................................................................................... 186

Range

..................................................................................................................................... 186

Communicazione: Modi: TCP/IP ......................................................................................... 193

Tasti Rapidi

............................................................................................................................ 193

Parametro .............................................................................................................................. 193

Default

.................................................................................................................................... 193

Range ..................................................................................................................................... 193

Communicazione: Modi: LRT

.............................................................................................. 198

Tasti Rapidi ............................................................................................................................ 198

Parametro

.............................................................................................................................. 198

Default .................................................................................................................................... 198

Range

..................................................................................................................................... 198

MS (Centrale Operativa di Ricezione Allarmi)

....................................................... 201

Tasti Rapidi

............................................................................................................................ 201

Parametro

.............................................................................................................................. 201

Default .................................................................................................................................... 201

Range

..................................................................................................................................... 201

Configura U/D (Software di Configurazione)

.......................................................... 213

Tasti Rapidi

............................................................................................................................ 213

Parametro .............................................................................................................................. 213

Default

.................................................................................................................................... 213

Range ..................................................................................................................................... 213

Numeri Seguimi FM (Follow-Me) ............................................................................. 216

Tasti Rapidi

............................................................................................................................ 216

Parametro .............................................................................................................................. 216

Pagina vii

Default .................................................................................................................................... 216

Range

..................................................................................................................................... 216

Tasti Rapidi ............................................................................................................................ 221

Parametro

.............................................................................................................................. 221

Default .................................................................................................................................... 221

Range

..................................................................................................................................... 221

Tasti Rapidi ............................................................................................................................ 222

Parametro

.............................................................................................................................. 222

Default .................................................................................................................................... 222

Range

..................................................................................................................................... 222

Cloud

............................................................................................................................ 223

Tasti Rapidi

............................................................................................................................ 223

Parametro .............................................................................................................................. 223

Default

.................................................................................................................................... 223

Range

..................................................................................................................................... 223

Tasti Rapidi ............................................................................................................................ 224

Parametro .............................................................................................................................. 224

Default .................................................................................................................................... 224

Range ..................................................................................................................................... 224

6 M

ESSAGGI

V

OCALI

........................................................................................................ 225

Ascolta/Assegna Messaggi ....................................................................................... 225

Tasti Rapidi ............................................................................................................................ 225

Parametro .............................................................................................................................. 225

Default .................................................................................................................................... 225

Range ..................................................................................................................................... 225

Messaggi Locali .......................................................................................................... 227

Tasti Rapidi ............................................................................................................................ 227

Parametro

.............................................................................................................................. 227

Default .................................................................................................................................... 227

Range

..................................................................................................................................... 227

7 C

ONFIGURAZIONE

.......................................................................................................... 228

Accessori Bus

............................................................................................................. 228

Configurazione: Accessori BUS ............................................................................... 228

Tasti Rapidi ............................................................................................................................ 228

Parametro .............................................................................................................................. 228

Default .................................................................................................................................... 228

Range

..................................................................................................................................... 228

Accessori Radio .......................................................................................................... 246

Configurazione: Accessori Radio

............................................................................. 246

Tasti Rapidi

............................................................................................................................ 246

Parametro .............................................................................................................................. 246

Default

.................................................................................................................................... 246

Range ..................................................................................................................................... 246

8 O

PZ

.

A

CCESSORI

........................................................................................................... 249

Pagina viii

Tasti Rapidi ............................................................................................................................ 249

Parametro

.............................................................................................................................. 249

Default .................................................................................................................................... 249

Range

..................................................................................................................................... 249

Tasti Rapidi ............................................................................................................................ 250

Parametro

.............................................................................................................................. 250

Default .................................................................................................................................... 250

Range

..................................................................................................................................... 250

Sirene

........................................................................................................................... 252

Tasti Rapidi

............................................................................................................................ 252

Parametro .............................................................................................................................. 252

Default

.................................................................................................................................... 252

Range ..................................................................................................................................... 252

Sirene BUS

.................................................................................................................. 253

Sirene Radio Bidirezionali ......................................................................................... 256

Tasti Rapidi ............................................................................................................................ 256

Parametro

.............................................................................................................................. 256

Default .................................................................................................................................... 256

Range

..................................................................................................................................... 256

Lettori Prox

.................................................................................................................. 258

Alimentatori Supplementari da 1.3 o 3 Amp.

.......................................................... 260

0 E

SCI DA

P

ROGRAMMAZIONE

......................................................................................... 261

CAPITOLO 5 MENÙ FUNZIONI PER IL TECNICO .................................................. 263

Operazioni

................................................................................................................... 263

APPENDICE A CARATTERISTICHE TECNICHE

................................................... 268

APPENDICE B ACCESSORI LIGHTSYS ................................................................. 272

APPENDICE C CAVI DA UTILIZZARE

..................................................................... 276

APPENDICE D LIBRERIA DEI MESSAGGI VOCALI

.............................................. 278

APPENDICE E CODICI REPORT .............................................................................. 282

APPENDICE F MESSAGGI DEL MENÙ MEMORIA EVENTI

................................ 288

APPENDICE G MAPPA DEL MENÙ TECNICO

....................................................... 304

Menù della Programmazione Tecnica ..................................................................... 305

APPENDICE H CONFORMITÀ EN 50131 E EN 50136

........................................... 313

APPENDICE I AGGIORNAMENTO FIRMWARE DA REMOTO

........................... 316

Per effettuare l’aggiornamento da tastiera procedere come segue:

.......................... 316

Pagina ix

Passo 1: Impostazioni dei parametri di comunicazione per la comunicazione

IP/GPRS ............................................................................................................................. 316

Passo 2: Verifica della versione attuale del proprio sistema LightSYS ..................... 316

Passo 3: Inserire l’indirizzo del file di aggiornamento

.................................................. 316

Passo 4: Effettuare l’aggiornamento

.............................................................................. 317

Passo 5: Verifica dell’esito positivo dell’aggiornamento

.............................................. 317

Per effettuare l’aggiornamento da Software di Configurazione procedere come segue:

................................................................................................................................. 318

Passo 1: Verifica versione attuale del proprio sistema LightSYS .............................. 318

Passo 2: Compilare i campi indirizzo del file di aggiornamento

................................. 318

Passo 3: Effettuare aggiornamento ................................................................................ 319

Fase 4: Verifica dell’avvenuto aggiornamento

.............................................................. 320

Ripristino della Comunicazione con la Centrale ........................................................... 321

Pagina x

Indice delle Figure

Figura 1-1 Tastiere supportate dalla LightSYS 2

................................................................................... 17

Figura 2-1 supporti di sgancio del contenitore ...................................................................................... 31

Figura 2-2 Riferimenti per le viti di fissaggio

....................................................................................... 31

Figura 2-3 Posizionamento dell’alimentatore

........................................................................................ 32

Figura 2-4 Posizionamento della scheda principale

............................................................................... 34

Figura 2-5: Diagramma di cablaggio della scheda principale

................................................................ 35

Figura 2-6: Morsettiera scheda principale

............................................................................................. 35

Figura 2-7: Morsettiera per le connessioni bus

...................................................................................... 36

Figura 2-8: Cablaggio U01 per una sirena autoalimentata ..................................................................... 41

Figura 2-9: Tamper Antirimozione

........................................................................................................ 42

Figura 2-10 Posizionamento del modulo GSM/GPRS e dell’antenna

................................................... 44

Figura 2-11 Posizionamento del modulo IP

.......................................................................................... 45

Figura 2-12 Posizionamento del modem veloce PSTN ......................................................................... 45

Figura 2-13 Posizionamento e collegamento della batteria

................................................................... 49

Figura 3-1: Morsettiera per le connessioni BUS

.................................................................................... 50

Figura 3-2: Espansioni zone scheda e schema di montaggio ................................................................. 53

Figura 3-3: Espansione Zone posizionata all’interno del contenitore della LightSYS

........................... 55

Figura 3-4: Modulo espansione Uscite a 4 Relè (Es. di cablaggio del modulo UO4)

............................ 55

Figura 3-5: Modulo di espansione a 8 Uscite a collettore aperto U08.

.................................................. 56

Figura 3-6: Modulo di espansione Uscite X-10.

.................................................................................... 56

Figura 3-7: Ricevitore Radio

................................................................................................................. 58

Figura 3-9: Alimentatore da 3 Amp.

...................................................................................................... 60

Figura 3-8: Alimentatore da 1.3 Amp.

................................................................................................... 60

Figura 3-10: Modulo Alimentatore all’interno del Contenitore Metallico ............................................. 61

Figura 3-11: Schema di Cablaggio dell’Alimentatore

........................................................................... 63

Figura 3-12: Scheda elettronica del Modulo Vocale

............................................................................. 66

Figura 3-13: Cablaggio Modulo Vocale — Box Messaggi ................................................................... 67

Figura 3-14: Cablaggio della sirena ProSound su BUS

......................................................................... 68

Pagina xi

Capitolo 1 Introduzione

Questo capitolo illustra attraverso i tre argomenti seguenti l’architettura e le caratteristiche del sistema LightSYS 2:

Che cosa è il sistema LightSYS 2?, questa pagina

Architettura e potenzialità del sistema LightSYS 2, pagina 14

Caratteristiche del sistema LightSYS 2, pagina 15

Che cos’è il Sistema LightSYS 2?

LightSYS™ 2 è un Sistema di sicurezza ibrido gestibile via Smartphone che offre completa flessibilità di comunicazione e la massima libertà di scelta tra accessori e rivelatori Cablati,

Radio Bidirezionali o via Bus RISCO.

L’App per smartphone permette all’utente di controllare in qualsiasi momento la propria casa o il proprio ufficio e verificare in tempo reale un allarme in corso. La possibilità di usare qualsiasi combinazione di dispositivi come sirene e rivelatori radio bidirezionali, i vantaggi del collegamento via RISCO Bus e la flessibilità di comunicazione via IP, GSM/GPRS o PSTN fanno di LightSYS 2 un sistema adatto a qualsiasi installazione residenziale e piccolo commerciale e vi farà risparmiare tempo e costi di installazione

LightSYS 2 controlla e supervisiona fino a 32 zone e, tramite il BUS integrato a 4 fili, permette il collegamento di una serie di moduli opzionali come: diversi modelli di tastiera, lettori di prossimità, espansioni zone, modulo vocale interattivo, espansioni radio 868/433 MHz, alimentatori, espansioni uscite e una vasta gamma di rivelatori BUS.

LightSYS 2 integra la possibilità di segnalare gli eventi tramite più vettori di comunicazione indipendenti o in backup, con un’ interfaccia PSTN integrata e moduli IP e GSM/GPRS ad innesto, tutti alloggiati nel contenitore della centrale.

LightSYS 2 include un avanzato sistema di diagnostica remota, una tecnologia Auto-Install™ e un Test del BUS che verifica la qualità di comunicazione tra la centrale e i moduli connessi rilevando problemi potenziali dovuti ad errori di cablaggio, disturbi e/o segnale insufficiente.

LightSYS può anche essere programmata e/o controllata da un software di Configurazione per Windows installato sul disco fisso di un Personal Computer.

Al fine di garantire una manutenzione semplice e veloce del prodotto, LightSYS 2 può essere aggiornata localmente o da remoto tramite la comunicazione via IP o GPRS.

Pagina 12

Questo manuale spiega dettagliatamente come installare l’hardware del sistema e come programmare la scheda principale LightSYS 2. Di seguito sono elencate le varie fasi dell’installazione del sistema:

Fase 1: Posizionamento della Scheda principale (Capitolo 2)

Fase 2: Identificazione e Cablaggio delle Tastiere e dei Moduli di Espansione (Capitolo 3)

Fase 3: Programmazione del sistema (Capitoli 4 e 5)

Nota:

Questo manuale descrive tutte le fasi sopra riportate tra le quali la fase 3 di Programmazione del sistema che comprende tutte le opzioni programmabili tramite tastiera.

Figura 1-1 Architettura LightSYS 2

Pagina 13

Architettura e Caratteristiche Principali LightSYS 2

Caratteristiche

Zone

LightSYS

8 – 32 cablate, radio o via RISCO BUS in qualsiasi combinazione

4

4

Partizioni

Gruppi di Inserimento per

Partizione

Resistenze di zona

Uscite programmabili

Codici utente

Memoria eventi

Tastiere

Telecomandi radio

Lettori di Prossimità

N. Telefonici/indirizzi E-mail per l’utente (Seguimi FM)

Comunicazione

Codici impianto MS

Ingressi aggiuntivi

Max. Corrente Erogabile

Sirene

Programmi settimanali

Completamente selezionabili

4 a bordo espandibili a 14

16

500

4 filari o radio (monodirezionali o bidirezionali)

16 multi-funzione + 200 stand-alone

8

16

PSTN integrata

Modulo IP ad innesto o modem veloce PSTN

GSM/GPRS ad innesto

4

Tamper sirena, tamper contenitore

1.5 A o 4 A

4

4

Pagina 14

Caratteristiche LightSYS 2

Scheda Principale

La scheda principale è il cuore del sistema LightSYS 2 e ha le caratteristiche seguenti:

8 zone filari.

4 Uscite: o

1 uscita a relè da 1A (programmabile). o

3 uscite Opto-Relè da 100 mA (programmabili).

Ingresso tamper per il contenitore (Normalmente Chiuso).

Ingresso tamper per il contenitore della sirena (supervisionato con una resistenza da

2.2 Kohm).

Interfaccia BUS 4 fili per la connessione di tutti i moduli di espansione e accessori del sistema.

Uscita supervisionata per una sirena interna. Offre la tipologia di tensione richiesta

(continua o modulata) per una o più sirene elettroniche piezo, sirene autoalimentate o altoparlanti.

Supporta svariate tipologie di funzionamento delle zone.

Include 4 diverse terminazioni di zona: circuito normalmente chiuso (NC), circuito normalmente aperto (NO), supervisionato con una resistenza di fine linea (EOL) e supervisionato con doppia resistenza di fine linea (DEOL) (fare riferimento al

Capitolo 2, Posizionamento e Cablaggio della Scheda principale).

Resistenze di fine linea programmabili.

Memoria di 500 Eventi con data e ora.

Contenitore in metallo (alim. da 1.5 A o 4 A) o policarbonato (Alim. da 1.5 A).

Moduli di Espansione Zone

Permette la gestione di altre 24 zone.

Moduli di Espansione a 8 zone (max. 3), moduli di Espansione Zone BUS (max. 4).

L’espansione zone BUS supporta fino a max 32 rivelatori.

Fino a 2 espansioni radio 868MHz o 433Mhz.

4 terminazioni di zona: Normalmente Chiusa (NC), Normalmente Aperta (NO), con singola Resistenza di Fine Linea (EOL) e Doppia Resistenza di Fine Linea (DEOL).

Resistenze di fine linea personalizzabili.

Fino a 25 diverse tipologie di programmazione delle zone.

Inserimento forzato delle zone programmabile singolarmente.

Gestione diretta dei contatti a filo per le tapparelle con impulsi e finestra di tempo programmabili.

Pagina 15

Espansioni Zone Radio

Fino a due ricevitori radio per centrale.

Il ricevitore radio include le caratteristiche seguenti: o

Fino a 32 zone radio supervisionate (modalità BUS). o

Fino a 16 telecomandi multifunzione (modalità BUS). o

Fino a 200 telecomandi stand-alone (modalità BUS e stand-alone). o

2 uscite a relè (1A). o

Tecnologia rolling code. o

Gestione dell’interferenza radio. o

Tempo di supervisione programmabile. o

Calibrazione ricevitore radio con rilevazione soglia disturbo in frequenza. o

Rilevazione Tamper. o

Rilevazione della batteria scarica dei trasmettitori. o

Supervisione dei trasmettitori. o

Frequenza nominale: 868.65 MHz o 433.92 MHz. o

Può essere installato all’interno o all’esterno del contenitore della centrale.

Utilizzando il ricevitore radio la LightSYS 2 è in grado di gestire i trasmettitori seguenti: o

Rivelatori PIR/PET. o

Rivelatori di fumo. o

Contatti porte/finestre, trasmettitori per tapparelle con conteggio impulsi integrato, trasmettitori con doppio ingresso per contatto finestra e tapparella, trasmettitori universali, etc. o

Fino a 16 telecomandi a 4 tasti rolling code. o

Telecomandi antirapina a doppio tasto. o

Rivelatore antiallagamento. o

Rivelatore sismico con o senza contatto. o

Rivelatore di CO. o

Rivelatore di gas. o

Rivelatore di rottura vetro. o

Rivelatore volumetrico da esterno WatchOUT.

Aree/Partizioni

Fino a 4 partizioni/aree indipendenti.

Ogni zona può essere associata a qualsiasi partizione del sistema.

Ogni partizione/area supporta le funzioni di zone in comune e di zone in “AND”.

Disponibile l’Opzione Aree per gestire zone assegnate a più partizioni (zone comuni) in logica OR anziché AND. Se viene disabilitata l’Opzione Aree, allora le zone comuni a più partizioni non vengono inserite finché tutte le partizioni a cui sono associate non vengono inserite. Se invece viene abilitata l’Opzione Aree, le zone in comune a più partizioni vengono inserite ogni qualvolta anche una sola delle partizioni a cui sono assegnate viene inserita.

Pagina 16

Gruppi di Inserimento

I gruppi sono composti da un insieme di zone all’interno di una area/partizione e vengono usati per inserire parzialmente il sistema.

Per ognuna delle aree/partizioni possono essere definiti fino a 4 gruppi di inserimento.

L’inserimento dei gruppi va effettuato premendo in tastiera i tasti funzione (A, B, C, e D), tramite SMS o telecomando. Ogni tasto rappresenta un diverso gruppo di zone.

Ogni zona può essere associata a qualsiasi gruppo.

Gli utenti possono inserire ognuno dei quattro gruppi singolarmente.

Tastiere

LightSYS 2 supporta fino a 4 tastiere filari o radio (monodirezionali o bidirezionali).

Modello: RP128KC Modello: RP432KP Modello:RP128KP Mod.: RW132KL1P

Figura 1-1 Tastiere supportate dalla LightSYS 2

Le tastiere includono le seguenti funzioni:

3 coppie di tasti di emergenza (Rapina, Incendio ed Emergenza).

Ogni tastiera permette di usare un codice coercizione.

Tag di prossimità opzionali.

Doppia protezione tamper antiapertura e antirimozione.

Buzzer interno.

Riscontro acustico delle operazioni effettuate da tastiera.

Tasti rapidi ed intuitivi per l’esclusione delle zone.

Tasto rapido per l’inserimento parziale e totale.

Se il sistema è suddiviso in più partizioni, la tastiera può essere associata ad una specifica partizione.

Possono essere programmati dei tasti funzione (A,B,C,D) per eseguire una specifica sequenza di comandi.

Pagina 17

Tasti Macro Programmabili

In alternativa ai gruppi di inserimento i quattro tasti A, B, C, e D della tastiera possono essere programmati per attivare una sequenza di comandi alla sola pressione del tasto. Ad esempio, l’utente può premere il tasto A per attivare una macro (sequenza di comandi) che inserisce il primo piano e allo stesso tempo accende le luci delle scale all’ingresso dell’abitazione. Il tasto

B, invece, può essere configurato per accedere direttamente alla funzione di cambio codice utente senza passare tramite menù. I tasti macro permettono di semplificare al massimo l’uso del sistema da parte dell’utente.

Codici Utente e Livelli di Autorità

Il sistema LightSYS 2 può essere utilizzato tramite Codici Utente individuali con un massimo di 6 cifre per codice. Ad ogni codice utente può essere assegnato un Livello di Autorità e la possibilità di gestire partizioni multiple.

In caso di installazioni ad alta sicurezza è disponibile anche un opzione che richiede il disinserimento del sistema con un doppio codice.

1 codice tecnico

1 codice sub tecnico

1 codice Grand Master

Fino a 16 codici utente

8 Livelli di autorità

I codici possono essere composti da 4 o 6 cifre (di default 4 cifre)

Ad ogni utente può essere assegnato un tag di prossimità o un telecomando

Pagina 18

Uscite Programmabili

La scheda principale del sistema LightSYS 2 comprende 4 Uscite programmabili: 1 uscita a relè (programmabile 1A) e 3 uscite transistorizzate da 100 mA. Queste uscite possono comandare una serie di dispositivi esterni in relazione agli eventi del sistema come allarmi di zona, partizione, aree, eventi generali di sistema, attivazioni utente, o altri eventi basati ad esempio sul programmatore orario del sistema.

Apertura porta, attivazione videoregistratore ed altri eventi, possono essere comandati dalle uscite del sistema LightSYS 2. Nel caso in cui le quattro uscite a bordo della scheda principale non siano sufficienti è possibile, tramite moduli di espansione, ampliare il numero di uscite.

La centrale supporta fino a 10 uscite addizionali (oltre alle 4 presenti sulla scheda principale).

Sono disponibili diversi tipi di espansioni Uscite: Espansione a 4 uscite a relè,

Espansione a 8 uscite a collettore aperto, Espansione a 2 uscite a relè (presenti a bordo dell’ Espansione zone radio o dell’alimentatore supplementare da 3 Amp.).

Le uscite di utilità possono seguire gli eventi di sistema, i codici oppure i programmi orari.

Le uscite di utilità possono essere programmate per seguire fino a 5 zone e cambiare di stato per qualsiasi evento ad esse legato.

Modulo X-10: La centrale LightSYS 2 supporta anche il collegamento di un Modulo

Trasmittente X-10 su Bus. La tecnologia X-10 converte gli eventi delle uscite programmabili dalla centrale LightSYS 2 in un protocollo decodificato dal Modulo

Trasmittente. Quando attivato, questo modulo trasmette segnali di controllo e comandi attraverso la rete elettrica 220 V esistente nell’abitazione a cui vengono collegati dei Dispositivi Riceventi X-10 (tramite le normali prese elettriche). Questi dispositivi riceventi, opportunamente collegati, comandano le luci, elettrodomestici e qualsiasi altra apparecchiatura collegata alla rete elettrica. Il Modulo Trasmittente

X-10 disponibile per la LightSYS 2 può comandare 8 o 16 Dispositivi Riceventi da collegare nell’abitazione.

Pagina 19

Comunicatore Digitale / Modo “Seguimi”

Il comunicatore Digitale integrato nella LightSYS 2 è in grado di utilizzare numerosi formati di comunicazione, compreso il formato SIA e l’ADEMCO Contact ID. E’ possibile memorizzare fino a 3 numeri telefonici per la Società di Ricezione Allarmi (MS – Monitoring

Station) con la possibilità di selezionare la tipologia di eventi da inviare e la priorità dei numeri da contattare.

La centrale LightSYS 2 disponde anche di una sezione dedicata alla comunicazione indirizzata all’utente, chiamata Seguimi (FM – Follow Me) la quale dispone di 16 numeri telefonici che possono essere programmati per ricevere delle segnalazioni in caso di anomalie o allarmi.

Per potere ascoltare la guida vocale quando ci si interfaccia telefonicamente alla centrale o quando si viene contattati, è necessario disporre del Modulo Vocale Interattivo.

Comunicatore digitale integrato

Trasmissione in diversi formati, incluso ADEMCO Contact ID e SIA a diverse destinazioni FM.

Codice impianto/utente per ogni partizione con codici impianto/utente di backup aggiuntivi.

Le tre destinazioni MS possono essere contattatate nei seguenti modi: o

PSTN o

GSM o

IP o

GPRS o

SMS o

Trasmettitore a Lunga Portata (LRT)

Flessibilità nelle segnalazioni dei report in modo Multi Ricevitore o backup.

Il comunicatore offre inoltre un funzionamento chiamato “Traffico Telefonico” con il quale segnalazioni di eventi “non-urgenti” (Test, Inserimenti e Disinserimenti) possono essere raggruppate e trasmesse tutti insieme dopo un periodo di tempo pre stabilito. E’ possibile inoltre inviare segnalazioni di test giornaliere e segnalare l’entrata e/o uscita dalla programmazione tecnica.

Seguimi FM: Oltre alla sezione dedicata alla Società di Ricezione Allarmi, la centrale

LightSYS 2 dispone di una sezione dedicata all’utente che permette di essere contattato in vocale, tramite messaggi SMS o E-Mail.

Pagina 20

Modulo Vocale Interattivo

Il Modulo Vocale avanzato fornisce messaggi vocali digitalizzati circa lo stato del sistema

LightSYS 2 e permette ad un telefono remoto di interagire con il sistema tramite una guida vocale che istruisce l’utente circa le varie funzioni disponibili tramite toni DTMF. Il modulo vocale avanzato permette le funzioni seguenti:

Al verificarsi di un evento come un allarme, un anomalia o una variazione di stato del sistema, il modulo vocale informa le persone chiamate circa il tipo di evento verificatosi (ad esempio: allarme intrusione, incendio, assenza rete elettrica) tramite dei messaggi vocali preregistrati. L’utente contattato può acquisire il messaggio ed interagire a distanza con il sistema.

Le operazioni possibili da remoto includono: o

Inserimento e disinserimento di una o più partizioni o

Esclusione Zone o

Attivazione Uscite con conferma avvenuta operazione o

Modifica dei numeri telefonici da chiamare in caso di eventi o

Ascolto ambientale e comunicazione in viva voce (parla/ascolta) o

Personalizzare il messaggio iniziale e cinque messaggi libreria

Moduli di Espansione Alimentatori da 1.5 A o 3 A

Sebbene la scheda principale della LightSYS 2 eroghi 800mA di corrente per dispositivi ausiliari (500mA per la sirena), l’uso di un numero addizionale di moduli di espansione e di rivelatori potrebbe richiede una corrente maggiore. Per soddisfare questa esigenza, LightSYS

2 permette il collegamento di un massimo di quattro Moduli di Espansione Alimentatori remoti collegati alla rete elettrica e al Bus a 4 fili della centrale.

Ognuno di questi moduli fornisce una corrente di 1.5 o 3 Ampere per permette di alimentare i dispositivi ausiliari, comandare sirene piezo o altoparlanti al verificarsi di una condizione di allarme. Ogni Modulo Alimentatore prevede il collegamento di una batteria di backup ed è totalmente supervisionato dalla centrale per Assenza Rete 220 V, Basso Livello Batteria,

Guasto Uscita di Alimentazione Ausiliaria, e Integrità Circuito Sirena.

Programmatore Orario

Sfruttando l’orologio interno del sistema, la centrale LightSYS 2 è in grado di essere programmata per effettuare delle operazioni automatiche in determinati orari su base settimanale, in periodi di vacanza o nell’arco delle 24 ore successive.

Le operazioni che può effettuare il sistema LightSYS 2 sono le seguenti:

Programmazione degli inserimenti e disinserimenti automatici di una o più partizioni del sistema basati su 2 fasce orarie giornaliere.

Programmazione di attivazione di gruppi di uscite per un massimo di 4 uscite per gruppo.

Limitazione di alcuni codici utente ad effettuare il disinserimento del sistema entro fasce orarie prestabilite (il programma impedisce agli utenti di disinserire il sistema durante le fasce orarie programmate).

Pagina 21

Memoria Eventi

LightSYS 2 ha la capacità di registrare fino a 500 eventi come inserimenti, disinserimenti, esclusioni, allarmi, anomalie, ripristini ecc. Questi eventi vengono registrati con data e ora e, quando applicabile, con numero di Zona, Partizione, Codice Utente, Tastiera ecc… Gli eventi possono essere visualizzati su tastiera con display LCD o scaricati dalla Società di

Installazione tramite il Software di Configurazione.

Auto Diagnostica / Auto Configurazione

Il sistema LightSYS 2 comprende varie funzioni di autodiagnosi tra le quali:

Auto Configurazione e Test Del BUS, che permette al sistema di configurare automaticamente i moduli connessi e verificarne il buon funzionamento visualizzando individualmente i risultati sulla tastiera LCD (o tramite Software di

Configurazione) in valori percentuali che indicano l’efficienza dell’unità testata.

Risultati inferiori al 100% possono indicare problemi di cablaggio, connessioni scadenti, o degradazione della componentistica. Una immediata rilevazione può aiutare ad eliminare problemi potenziali che potrebbero verificarsi in seguito.

Sistema di auto-diagnosi che, periodicamente e automaticamente, esegue un test approfondito segnalando eventuali guasti e anomalie.

Modo Manutenzione che, quando selezionato, esegue un auto test di molti dei suoi componenti e circuiti interni.

Prova di movimento per verificare il corretto funzionamento dei sensori permettendo al tecnico o all’utente di eseguire la verifica da solo, senza alcun aiuto.

In Modo test, infatti, l’attivazione di un sensore o l’apertura di un contatto genera un allarme acustico in tastiera la quale registra, per la successiva visualizzazione, tutti i sensori attivati durante il test.

La centrale LightSYS 2 può essere programmata tramite: o

Tastiere in locale. o

Modulo di trasferimento programmazione: Usato per memorizzare la programmazione di qualsiasi centrale LightSYS. Il dispositivo non necessita di fonti di alimentazione. o

Software di Configurazione in locale o da remoto. o

E’ possibile aggiornare la centrale da remoto tramite canale IP.

Pagina 22

Riduzione dei Falsi Allarmi

Al fine di evitare allarmi impropri, il sistema LightSYS 2 comprende una serie di funzioni programmabili come ad esempio:

Zone in “AND”. Solo l’attivazione di due zone entro un intervallo programmabile causano la condizione di allarme.

Conteggio impulsi e finestra di tempo applicata singolarmente per zona.

Esclusione automatica delle zone, dopo un numero programmabile di attivazioni la specifica zona viene automaticamente esclusa dal sistema e non vengono più generati allarmi su sirena e comunicazioni telefoniche entro le ore 24.00.

Tempi di Ingresso e Uscita riprodotti tramite toni acustici e/o visualizzati sul display delle tastiere.

Tempo di ritardo sulla comunicazione telefonica degli allarmi. Se il sistema viene disinserito entro il tempo di ritardo la comunicazione telefonica dell’allarme non viene effettuata.

Doppia verifica degli allarmi incendio. Se un rivelatore di fumo viene attivato il sistema lo ripristina automaticamente e genera allarme solo dopo una seconda attivazione dello stesso.

Terminatore di Uscita/Ultima uscita. Impostando un tempo di ritardo in uscita abbastanza lungo, il sistema si inserisce accorciando il tempo di uscita solo dopo che la porta di uscita viene aperta e richiusa (per maggiori dettagli fare riferimento al

Capitolo 4 Programmazione Tipologie di Zona).

Errore Utente, questa funzione consente di inviare alla Società di Ricezione Allarmi una segnalazione di errore da parte dell’utente se il sistema viene disinserito correttamente entro una finestra di tempo prestabilita.

Pagina 23

Modi di comunicazione di LightSYS 2

LightSYS 2 comunica gli eventi alle Centrali Operative di Ricezione Eventi e ai privati utilizzando vari vettori di comunicazione, sia direttamente che via cloud RISCO. Gli stessi vettori di comunicazione, nelle due diverse modalità, possono essere utilizzati anche per la programmazione remota e le operazioni di assistenza e diagnostica.

Canali di comunicazione

I canali principali tramite i quali LightSYS 2 comunica sono:

PSTN (integrata)

IP (per abilitarlo fare riferimento alla pagina 45)

Il modulo IP LightSYS è un modulo ad innesto semplice da installare che permette al sistema di comunicare via reti IP. Può essere usato come vettore di comunicazione principale, in parallelo ad altri vettori, o in backup ai canali GSM/GPRS o PSTN.

GSM/GPRS (per abilitarlo fare riferimento alla pagina 43)

Il modulo GSM/GPRS di LightSYS è un modulo ad innesto semplice da installare che permette al sistema di comunicare via rete GSM/GPRS. Può essere usato come vettore di comunicazione principale, in parallelo ad altri vettori, o in backup ai canali IP o PSTN.

Periferica Radio a Lunga Portata (ove disponibile)

Segnalazione eventi e Utilizzatori

Utente — L’utente, in funzione della configurazione effettuata dalla società di installazione, può utilizzare le app per smartphone per inserire e disinserire totalmente o parzialmente il proprio sistema gestendo gruppi e partizioni, escludendo sensori e attivando uscite. Funzioni aggiuntive sono disponibili utilizzando l’interfaccia web.

LightSYS 2 comprende una funzionalità chiamata Seguimi FM che prevede una comunicazione di alcuni eventi selezionabili a numeri telefonici o e-mail. Questa caratteristica comunica l’evento in chiaro tramite messaggi vocali, messaggi sms ed e-mail.

LightSYS 2 include anche una comunicazione vocale remota tramite PSTN o GSM che può essere utilizzata per specifiche esigenze come ad esempio il soccorso anziani.

Pagina 24

Società di Ricezione Eventi — LightSYS 2 può trasmettere le segnalazioni degli eventi a una o più Centrali Operative direttamente o tramite un server cloud RISCO, utilizzando uno qualsiasi dei vettori di comunicazione disponibili.

LightSYS2 include i protocolli di comunicazione eventi principali compreso

ADEMCO Contact ID, SIA/IP e SIA livello 1 con testo via PSTN. La segnalazione degli eventi può avvenire anche via GPRS, SMS o IP utilizzando il software di ricezione IP Receiver di RISCO.

Società di installazione — A seconda di come è programmato il sistema la società di

Installazione può, come l’utente, ricevere messaggi di evento sfruttando la funzione

Seguimi FM, magari selezionando eventi espressamente tecnici (consultare il Capitolo

5: Menù Funzioni per il Tecnico).

La società di installazione può inoltre collegarsi al sistema LightSYS 2 da una o più postazioni remote per configurare, manutenere e testare la centrale utilizzando il

Software di Configurazione RISCO. La connettività con LightSYS 2 per le operazioni appena descritte può avvenire tramite i vettori di comunicazione disponibili o anche via server Cloud RISCO.

Comunicazione via cloud

RISCO Cloud è un’applicazione server proprietaria che fornisce agli utenti e ai partner di

RISCO la possibilità di sfruttare le avanzate caratteristiche dei propri sistemi di allarme.

Mantenendo una “Connessione sempre attiva” via IP o GRPS con le centrali di allarme,

RISCO Cloud permette agli utenti di gestirsi autonomamente il propri sistemi via

Smartphone e Applicazioni Web, e alle Società di Ricezione Eventi di offrire ai propri clienti una infrastruttura di comunicazione più affidabile con una comunicazione

ridondante, nonché il controllo remoto e la diagnostica dei sistemi collegati.

In aggiunta le società di installazione possono beneficiare di una connessione via cloud (o direttamente via IP/GPRS/GSM) per configurare e manutenere gli impianti tramite il software di Configurazione RISCO che offre:

Programmazione

Diagnostica

Manutenzione

Test

Pagina 25

Come funziona ?

Gestione e controllo via applicazioni Smartphone e Web

La gestione e il controllo remoto degli impianti da parte dell’utente rappresenta un trend in forte espansione che consente al proprietario del sistema di allarme di essere sempre connesso al suo impianto ed avere il controllo completo senza costi aggiuntivi per la connessione alla centrale operativa di una Società di Ricezione Eventi.

Il sistema di sicurezza LightSYS™ 2 permette agli Utenti di essere sempre connessi e avere tutto sotto controllo in qualsiasi parte del mondo essi si trovino.

Applicazioni per Smartphone:

Gli utenti residenziali e i gestori dei piccoli esercizi commerciali oggi possono, con l’applicazione iRISCO per smartphone, controllare i propri sistemi LightSYS™ 2. La modernissima app consente all’utente di inserire e disinserire totalmente o parzialmente il proprio impianto, visualizzare la memoria degli eventi occorsi, attivare dispositive domotici, escludere sensori, verificare lo stato del sistema ed altro. L’app è disponibile per iPhone, iPad e Android.

Applicazione per Web:

L’applicazione web di RISCO Group permette agli utenti residenziali e ai gestori dei piccoli esercizi commerciali di monitorare, controllare e configurare i propri sistemi

LightSYS™ 2 via web browser. Oltre alle caratteristiche descritte per l’app smartphone iRISCO, gli utenti possono usare l’applicazione web per registrare iI propri sistemi di allarme, aggiungere utenti e password e tante altre opzioni.

L’applicazione è supportata dal Server Cloud RISCO all’indirizzo www.riscocloud.com

Pagina 26

Percorso della comunicazione via cloud

Il Cloud RISCO, per la comunicazione tra la centrale di allarme e la Società di Ricezione

Eventi, offre una nuova strada più affidabile, ridondante e migliore della già ottima comunicazione offerta dalle connessioni dirette IP e GPRS.

Il Cloud RISCO è disponibile sia come server privato di una terza società (ad esempio una vigilanza privata o una società di installazione) o come server pubblico gestito da

RISCO.

Pagina 27

Modalità di backup

Modalità in parallelo

Pagina 28

Le opzioni di configurazione e connettività del cloud sono riportate nella tabella seguente:

Opzioni disponibili e Possibilità di Connettività Configurazione

Sistema

Moduli di

Comunicaz. installati

Canale utilizzato dal Cloud

GSM/GPRS

+

PSTN

GSM/GPRS

+ IP

+

PSTN

IP + PSTN

GPRS

GPRS

IP

GSM/GPRS

+ IP + PSTN

IP

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

(PSTN)

S

(Cloud)

S

(PSTN)

S

(Cloud e/o IP)

S

S

(PSTN)

S

(PSTN e/o

GSM)

S

(Cloud)

S

(Cloud e/o

GPRS)

Pagina 29

Capitolo 2 Posizionamento e Cablaggio della Centrale

Questo capitolo tratta le fasi di posizionamento e di cablaggio della scheda principale

LightSYS 2. Grazie alla modularità del sistema, l’assemblaggio dello specifico modulo dipenderà dalla configurazione desiderata.

Fasi di installazione della LightSYS 2

Le fasi di installazione del sistema LightSYS 2 vengono elencate nell’ordine raccomandato.

Una descrizione dettagliata viene data nelle sezioni successive del manuale.

1. Pianificare l’installazione.

2. Posizionare la centrale LightSYS a parete.

3. Inserire l’alimentatore RISCO e la scheda principale nel contenitore della LightSYS.

4. Cablare la scheda principale (zone, uscite, ecc..).

5. Collegare la linea telefonica.

6. Inserire i moduli di comunicazione ad innesto.

7. Posizionare e cablare i moduli di espansione.

8. Impostare i microinterruttori e i ponticelli sulla scheda principale e sui vari moduli di espansione.

9. Collegare la batteria in tampone e l’alimentazione della rete elettrica 220V.

10. Effettuare l’auto-configurazione e completare la programmazione del sistema.

Scelta del luogo di posizionamento della centrale

Prima di montare la LightSYS 2, studiare attentamente i locali in modo da scegliere lʹesatta posizione dʹinstallazione per avere la migliore copertura possibile (GSM e/o trasmettitori radio, se installati) e per facilitare l’accesso allʹeventuale utente del sistema dʹallarme. Le considerazioni sul luogo di posizionamento della LightSYS 2 sono le seguenti:

In posizione centrale rispetto ai trasmettitori radio

Vicino ad una sorgente di alimentazione della rete elettrica.

In prossimità della borchia telefonica dellʹutente.

Lontano da sorgenti di interferenza, incluse: o

Fonti dirette di calore. o

Apparecchiature elettroniche come computer, televisioni, ecc. o

Grossi oggetti metallici, che possono schermare lʹantenna.

In una posizione dove la comunicazione vocale può essere sentita nella modalità di inserimento parziale.

In un luogo asciutto.

Nel caso in cui si installi il modulo GSM/GPRS prima di predisporre il sistema nella posizione definitiva, assicurarsi che il segnale GSM sia buono (si raccomanda di avere almeno un segnale pari a 4 su 5).

Pagina 30

Nota:

Per le considerazioni sulla distanza di cablaggio e il posizionamento della messa a terra, fare riferimento all’Appendice C: Cavi da Utilizzare.

Posizionamento a parete del contenitore LightSYS 2

La scheda principale della LightSYS 2 viene alloggiata in un contenitore in plastica appositamente progettato, composto da una base posteriore di fissaggio ed un coperchio frontale, e caratterizzato da supporti di fissaggio in plastica per tutti i moduli installati all’interno del contenitore.

Per montare il contenitore a parete procedere come segue:

1. Separare le due parti premendo sui supporti in plastica circolari posti su entrambi i lati in modo da sganciare il coperchio del contenitore.

Figura 2-1 supporti di sgancio del contenitore

2. Appoggiare la base di fissaggio sulla parete e segnare la posizione dei fori di fissaggio (4 fori di fissaggio e un foro aggiuntivo per fissare il supporto per la protezione tamper antirimozione).

Nota: Per installare la LightSYS 2 all'interno di un contenitore in metallo

(RP432BM – non disponibile per l’Italia,

RP432BM1) fare riferimento alle istruzioni fornite con il contenitore.

Figura 2-2 Riferimenti per le viti di fissaggio

3. Effettuare i fori nelle posizioni segnate e inserire i tasselli.

Pagina 31

Alimentatore RISCO e scheda principale

La LightSYS 2 viene alimentata tramite un alimentatore AC/DC (100-240Vca

50/60Hz, 14.4V—1.5A).

Attenzione:

Il collegamento alla rete di alimentazione 220V deve essere eseguito da un tecnico certificato.

1. Il sistema deve essere collegato alla rete elettrica tramite un interruttore che deve interrompere entrambi i poli e deve essere di tipo magnetotermico e differenziale per proteggere l’impianto da guasti verso terra. Questo interruttore deve essere facilmente accessibile.

(vedere Figura 2-3):

A. Posizionare l’alimentatore nell’alloggiamento dedicato.

B. A seconda dell’ubicazione della presa elettrica, rimuovere le predisposizioni a sfondare per permettere il passaggio dei cavi nella parte a destra o a sinistra del contenitore della centrale.

C. Non collegare il cavo dell’alimentatore alla presa elettrica in questa fase.

Figura 2-3 Posizionamento dell’alimentatore

Nota: L'alimentatore da 1.5A può essere montato sia all'interno del contenitore in policarbonato mod. RP432B che nel contenitore in metallo mod. RP432BM. L'alimentatore da

4A può essere montato solo nel contenitore in metallo mod. RP432BM1.

Pagina 32

Attenzione:

Quando la centrale è alimentata, la tensione di rete è presente sulla scheda

 elettronica.

Per evitare il rischio di scariche elettriche, scollegare le sorgenti di alimentazione (sia rete eletrica che batteria) e cavi telefonici prima di qualsiasi intervento di manutenzione.

In nessun caso la tensione proveniente dalla rete elettrica può essere connessa alla centrale in un punto diverso dal blocchetto porta fusibile

 dedicato appunto a questo tipo di connessione.

Il sistema deve essere collegato alla rete elettrica tramite un interruttore che deve interrompere entrambi i poli e deve essere di tipo magnetotermico e differenziale per proteggere l’impianto da guasti verso

 terra. Questo interruttore deve essere facilmente accessibile.

Per la protezione contro il rischio di incendio, sostituire i fusibili guasti con fusibili dello stesso modello e capacità.

Predisporre il collegamento alla rete elettrica in un punto facilmente accessibile

Rischio di danneggiamento se la batteria viene sostituita con una di tipologia errata. Per rispettare le normative EU effettuare la sostituzione solo con una batteria della stessa tipologia e con le stesse caratteristiche.

Smaltire le batterie come segnalato dal costruttore.

2. Agganciare la scheda principale ai suoi quattro punti di fissaggio

all’interno del contenitore, come riportato in Figura 2-4

Pagina 33

Figura 2-4 Posizionamento della scheda principale

3. Cablare tutti i moduli di espansione richiesti come descritto nel Capitolo 3:

Installazione degli Accessori BUS.

Pagina 34

Cablaggio Scheda Principale

La centrale LightSYS 2 integra connettori e interfacce per tutti i moduli di espansione principali. Inoltre la morsettiera della scheda principale permette l’utilizzo di dispositivi di segnalazione acustica nonché di comunicazione digitale necessari per la realizzazione di un sistema d’allarme completo.

Figura 2-5: Diagramma di cablaggio della scheda principale

Scheda Principale — Connessione Bus

Figura 2-6: Morsettiera scheda principale

I quattro morsetti a sinistra degli ingressi di zona, rappresentano il BUS di espansione. Questi morsetti supportano la connessione di tastiere, moduli di espansione e altri dispositivi. Le connessioni sono da morsetto a morsetto con codici colore come di seguito elencati:

AUX RED (Rosso): Alimentazione +12Vcc BUS YEL (Giallo): Connessione segnale Dati

COM BLK (Nero): Alimentazione 0V BUS GRN (Verde): Connessione segnale Dati

Collegare tastiere ed espansioni/accessori necessari all’installazione utilizzando le connessioni

BUS. (Fare riferimento alla tabella sui cavi da utilizzare nell’Appendice C).

Pagina 35

Figura 2-7: Morsettiera per le connessioni bus

Pagina 36

Note:

1. Il BUS del sistema LightSYS supporta connessioni in parallelo da qualsiasi punto.

2. Per avere la massima stabilità del sistema è consigliabile NON superare la distanza massima di cablaggio di 300 metri calcolata sommando tutte le diramazioni del BUS di

Espansione.

3. Nel caso in cui si verifichi un problema di comunicazione, collegare due resistenze da

2.2KΩ in parallelo sui dati (morsetti giallo e verde), una in centrale e l’altra sul dispositivo che evidenzia la problematica.

4. Se il dispositivo è alimentato tramite una sorgente di alimentazione esterna, NON

collegare il cavo di alimentazione (rosso, +12V) tra il dispositivo e la centrale

LightSYS.

5. Per evitare possibili cadute di tensione, causate dalla lunghezza dei cavi o da molti moduli collegati al BUS, utilizzare un cavo di qualità e di sezione appropriata (fare riferimento alla tabella sui cavi da utilizzare riportata nell’Appendice C).

Cablaggio degli ingressi di zona

Lo schema seguente illustra tutte le connessioni possibili, per i sensori e rivelatori, collegati agli ingressi di zona.

Pagina 37

Note:

1. Nel caso in cui si colleghi un sensore utilizzando il singolo bilanciamento resistivo (EOL) o senza alcun bilanciamento (N.C. o N.O.) bisognerà provvedere a configurare altre zone per i circuiti di manomissione dei sensori.

2. E’ consigliabile utilizzare per il cablaggio delle zone il Doppio Bilanciamento resistivo

(DEOL) utilizzando 2 resistenze dal valore selezionabile in centrale. Con questo collegamento si hanno le segnalazioni di allarme e tamper individuali per ogni zona tramite un collegamento a due fili. Inoltre il doppio bilanciamento garantisce una protezione più elevata contro le manomissioni della linea che va dal rivelatore alla centrale.

3. Sulla LightSYS è possibile definire il valore delle resistenza di fine linea per ogni singola espansione zona a 8 ingressi. La selezione viene effettuata tramite tastiera, scegliendo tra le seguenti possibilità :

ID

EOL DEOL

0 Personalizzato

1 2.2K 2.2K (Default)

2 4.7K 6.8K

3 6.8K 2.2K

4 10K 10K

5 3.74K 6.98K

6 2.7K 2.7K

ID

7

8

9

10

11

12

13

EOL

4.7K

3.3K

1K

3.3K

5.6K

2.2K

2.2K

DEOL

4.7k

4.7K

1K

3.3K

5.6K

1.1K

4.7K

*Singolo Bilanciamento Resistivo (EOL) Doppio Bilanciamento Resistivo (DEOL)

Cablaggio dell’alimentazione dei dispositivi ausiliari

Utilizzare i morsetti di alimentazione ausiliaria marcati AUX (+) e COM (-) per alimentare rivelatori di movimento, sensori di rottura vetro e altri sensori che richiedono una alimentazione 12 Vcc. Per un corretto dimensionamento, l’assorbimento totale dai morsetti di alimentazione AUX (AUX RED + AUX) non deve superare 800mA.

Pagina 38

Note:

Se l’uscita di alimentazione ausiliaria viene sovraccaricata la centrale va in

 autoprotezione e non eroga più alimentazione. Se questo succede bisogna disconnettere tutti i carichi dall’uscita e attendere 10 secondi prima di ricollegarli.

Per collegare rivelatori di fumo a 4 fili o altri sensori che richiedono per il ripristino dopo un allarme la rimozione dell’alimentazione per qualche secondo, alimentarli tramite il morsetto AUX (+) e tramite il morsetto di una uscita che possa erogare il riferimento negativo di alimentazione. Ricordare di programmare l’uscita come “Break

12V”. In questo modo da tastiera sarà possibile commutare per qualche secondo l’uscita ripristinando il sensore dopo un allarme. Per maggiori dettagli fare riferimento alla Figura seguente relativa al cablaggio dei rivelatori di fumo:

Per aumentare la corrente disponibile in funzione del numero di dispositivi ausiliari collegati al sistema, è possibile utilizzare dei Moduli di Espansione Alimentazione da connettere al BUS della centrale (fare riferimento alla sezione relativa al Cablaggio

dell’alimentatore supplementare a pagina 60).

Per prevenire cadute di tensione dovute agli assorbimenti in corrente e alla lunghezza dei cavi, utilizzare cavi di sezione appropriata facendo riferimento alla tabella sui cavi riportata nel l’Appendice C

.

Cablaggio della Sirena Interna

I morsetti Bell/LS forniscono alimentazione alla sirena interna. Verificare la corretta polarità (+ e -) prima di connettere la sirena.

E’ importante posizionare correttamente il microinterruttore BELL/LS del banco DIP_SW1 in centrale (vedi pagina

48). La posizione dipende dal tipo di sirena interna che si andrà ad

utilizzare.

Per un corretto dimensionamento, l’assorbimento di corrente dal morsetto di alimentazione

BELL + non deve superare 500 mA.

Pagina 39

Nota:

Per evitare la segnalazione di anomalia sirena, se NON si connette alcun dispositivo ai morsetti BELL/LS, cortocircuitare questi morsetti tramite una resistenza da 2.2KΩ in parallelo.

Cablaggio del Tamper Sirena

Collegare l’uscita tamper del contenitore della sirena ai morsetti BELL TMP e COM della scheda centrale utilizzando una resistenza da 2.2KΩ in parallelo.

Importante:

Notare che l’ingresso tamper della sirena è bilanciato tramite una resistenza da 2.2KΩ

(Resistenza colore: Rosso, Rosso, Rosso) tra i morsetti BELL TMP e COM

BELL/LS + : Per collegare il riferimento positivo fisso della sirena.

BELL/LS - : Per collegare il riferimento negativo di comando della sirena.

BELL TMP: Per collegare l’ingresso tamper della sirena.

Cablaggio Uscite di Utilità

Le uscite di utilità della centrale LightSYS 2 possono essere attivate seguendo una periodicità o al verificarsi di diversi eventi di sistema. Come specificato nel Capitolo 4,

Menù Uscite, possono essere programmate varie modalità di attivazione dei dispositivi.

Per maggiori dettagli, vedi pagina 55.

Pagina 40

Per cablare l’uscita UO1 per comandare una qualsiasi sirena autoalimentata:

L’uscita di utilità UO1 può essere utilizzata per attivare una sirena autoalimentata.

Figura 2-8: Cablaggio U01 per una sirena autoalimentata

Per cablare le Uscite di Utilità 2-4:

Collegare il dispositivo all’uscita come illustrato sotto:

UO2

Alimentazione

Esterna

Tamper Antirimozione (Opzionale)

L’interruttore tamper antirimozione è una caratteristica opzionale che offre una maggiore protezione sul tentativo di manomissione della centrale. Nel caso in cui la LightSYS venga rimossa dalla parete, la vite fissata alla parte in plastica a sfondare e attaccata alla placca in metallo del meccanismo del tamper causa la rottura della parte in plastica che rimane appesa alla parete. Come risultato, l’interruttore tamper antirimozione viene rilasciato e viene generato un allarme. Per questa caratteristica operare come segue:

1. Far scivolare il meccanismo del tamper (dalla destra) fino e sentire uno scatto quando viene raggiunto il suo alloggiamento. La lamella del tamper viene appoggiata sopra il foro di montaggio della vite.

2. Quando il contenitore della LightSYS è montato a parete, fissare anche la vite del tamper e la lamella del tamper adiacente (per fissare il supporto del tamper

antirimozione fare riferimento alla fase

2 a pagina 31)

3. Attaccare i fili dell’interruttore tamper all’innesto PLUG2 sulla scheda principale

della LightSYS (vedi pagina 46).

Il tamper antirimozione è posizionato sul lato posteriore della base del contenitore e viene

costantemente mantenuto premuto dalla sezione mostrata in ‎Figura 2-9.

Pagina 41

Nota:

Se l’installazione non include il tamper antirimozione, impostare il microinterruttore 4 del

banco DIP_SW1 su ON. (vedi pagina 48)

Figura 2-9: Tamper Antirimozione

Pagina 42

Collegamento di una linea telefonica alla centrale LightSYS 2

1. Collegare la linea telefonica in arrivo alla centale sui morsetti PHONE

LINE.

2. Collegare gli apparecchi telefonici dell’abitazione ai morsetti PHONE SET oppure al connettore PLUG3 RJ11opzionale.

Nota:

Per assicurare la capacità di isolamento della linea e rispettare le norme FCC parte 68 l’apparecchiatura deve essere collegata direttamente alle linea telefonia del gestore.

Indipendente dalla connessione tramite RJ11 o tramite morsetti, il connettore della linea deve essere collegato alla linea del gestore senza che vi siano altri telefoni o apparecchi di telecomunicazione intermedi. Gli eventuali altri apparecchi telefonici devono essere collegati solo a valle (in serie) alla centrale di allarme.

Posizionamento dei Moduli di Comunicazione

GSM/GPRS

Per attivare il modulo GSM/GPRS

1. Posizionare la scheda di comunicazione GSM/GPRS opzionale (montata

suoi supporti cilindrici di posizionamento). Vedi Figura 2-10.

2. Inserire la carta SIM desiderata (che non sia di tipologia 3G) e, se richiesto, inserire il codice PIN, oppure eliminarlo preventivamente inserendo la SIM all’interno di un cellulare.

Note:

Assicurarsi di conoscere il codice PIN. Attenzione: dopo 3 tentativi errati (riconosciuti dalla SIM) di inserimento del PIN, la scheda si blocca e richiede il PUK. Sarà necessario inserire il codice PUK per sbloccare la scheda SIM.

Importante: Non installare una carta SIM con la centrale sotto tensione.

Non toccare il microchip della carta SIM! Facendolo potreste causare una scarica

 elettrostatica che potrebbe danneggiare la SIM.

Una volta inserita la SIM, controllare il funzionamento della scheda eseguendo una chiamata e controllando il livello del segnale GSM. Per maggiori informazioni vedere il menù di programmazione relativo al Modulo GSM.

Pagina 43

3. Posizionare la piastra dell’antenna e inserirla nel suo apposito alloggiamento a destra

del contenitore. (Vedere Figura 2-10)

Nota: Per installare il GSM all'interno di un contenitore in metallo, fare riferimento alle istruzioni fornite con il contenitore.

Figura 2-10 Posizionamento del modulo GSM/GPRS e dell’antenna

Pagina 44

Modulo di comunicazione IP ad innesto rapido

Per attivare il modulo di IP ad innesto rapido

1. Posizionare il modulo di comunicazione IP opzionale (montato sui suoi

supporti cilindrici di posizionamento) come illustrato nella Figura 2-11

2. Collegare il cavo di rete al modulo IP, assicurarsi che il cavo sia collegato ad una presa di rete.

Figura 2-11 Posizionamento del modulo IP

Modem veloce PSTN ad innesto rapido

Per attivare il Modem veloce PSTN ad innesto rapido

Posizionare il modem veloce PSTN opzionale (montato sul suo supporto di

posizionamento) come illustrato in Figura 2-12.

Figura 2-12 Posizionamento del modem veloce PSTN

Pagina 45

Impostazione dei Connettori, Ponticelli e Microinterruttori della Centrale

Connettori

Connettore Descrizione Funzione

PLUG 1 Bus Innesto a 4 pin per un facile collegamento al bus

PLUG 2 Tamper Usato per il collegamento del tamper antirimozione opzionale

PLUG 3 Telefono

PLUG 4 Voice

Usato per il collegamento di un telefono locale (lo stesso funzionamento dei morsetti PHONE SET)

Utilizzato per collegare modulo vocale avanzato

(RP432EV) alla LightSYS.

Permette il collegamento del modulo vocale al connettore VOICE situato (PLUG 4) sulla scheda principale della centrale LightSYS. Il cavo per questa connessione è fornito con il modulo vocale. Tramite questo connettore il modulo vocale trasmette i segnali audio alla centrale LightSYS che li inoltra sulla linea telefonica per le operazioni di comunicazione remota con i numeri telefonici ‘Seguimi FM’.

Questa connessione è necessaria per il corretto funzionamento del modulo.

PLUG 5

PLUG 6

RS-232 Utilizzato per la comunicazione locale con il software di configurazione.

Utilizzare questo connettore per collegare l’alimentatore RISCO fornito con la centrale.

Nota: La spina dell’alimentatore per la rete elettrica può essere tagliata e il cavo di alimentazione può essere collegato alla morsettiera con fusibile fornita (Vedere

Figura 2-3).

Inoltre, se necessario, l’alimentazione 12V in ingresso alla centrale LightSYS può essere collegata tramite i due morsetti (–) e (+) vicini.

Pagina 46

PLUG 7 Batteria Utilizzare questo innesto per collegare la batteria in tampone da 12V, 7Ah (non fornita).

Ponticello JMP1

La LightSYS è dotata di un ponticello interno da utilizzare per la protezione sulla scarica della batteria. Utilizzare la tabella seguente per impostare il ponticello.

Posizione Funzione

(Di fabbrica)

Salvaguardia della batteria disabilitata; La batteria viene scaricata completamente durante una mancanza della rete elettrica (nessuna protezione sulla scarica completa).

Nota:

In questa posizione, la LightSYS inizierà ad alimentarsi dalla batteria anche se non sarà prima collegata la rete elettrica.

Salvaguardia della Batteria Abilitata: Se accade una mancanza della rete Elettrica, la LightSYS scollega automaticamente la batteria quando la tensione sulla batteria va sotto 10,5 Volt.

Questo viene fatto per evitare che la batteria in tampone si possa danneggiare a causa della sua scarica completa.

Note:

In questa posizione, la LightSYS non inizierà ad alimentarsi da batteria a meno che non sarà prima collegata la rete elettrica.

Pagina 47

Microinterruttori

ON

1 2

3 4

Factory

Default

Microinterruttori Stato

(DIP_SW1)

1: Bell ON: Bell: Per comandare un altoparlante provvisto di driver interno.

OFF (Default): Per comandare un altoparlante non provvisto di driver interno.

2: Default

3: Esclusione tamper antirimozione

4: Esclusione tamper antiapertura

ON: Riporta ai valori di fabbrica codice tecnicio, sub-tecnico e grand master ed esclude i circuiti tamper.

OFF (Default): Mantiene i codici ai loro valori attuali.

ON: Esclude il tamper antirimozione, usare questa impostazione durante la programmazione se non è connesso nessun tamper all’innesto PLUG2.

OFF (Default): Il tamper antirimozione della centrale non viene escluso.

ON: Esclude il tamper antiapertura (frontale), usare questa impostazione quando la centrale LightSYS viene installata all’interno del contenitore metallico RP432BM1.

OFF (Default): Il tamper antiapertura della centrale non viene escluso.

* L’impostazione dei microinterruttori 3 e 4, come descritti in questa tabella,

sono applicabili solo alla centrale LightSYS versione B (P/N:RP432M00000B) e successive.

Pagina 48

Collegamento della batteria tampone

Inserire la batteria e collegare i cavi volanti alla batteria rispettando la polarità (Rosso +)

(Nero ‐), PLUG7 (pagina 47).

Figura 2-13 Posizionamento e collegamento della batteria

Note:

La scheda principale è progettata per lavorare con una batteria in tampone ricaricabile

 agli acidi di piombo, approvata per la sicurezza, da 12V a 7Ah che viene utilizzata solo in caso di mancanza dellʹalimentazione principale.

La centrale è protetta contro l’inversione di polarità della batteria. Tuttavia, il mancato rispetto di queste istruzioni può comportare danni a persone e/o attrezzature.

La batteria non è fornita con LightSYS.

La batteria ricaricabile di LightSYS deve essere caricata per almeno 24 ore.

La batteria è controllata ogni 1 minuto.

Esiste la possibilità di rischio di esplosione se la batteria viene sostituita con un’altra di tipo errato.

Rispettare le disposizioni per lo smaltimento delle batterie scariche.

La batteria nel prodotto va sostituita ogni 3-5 anni.

L’alimentazione da rete elettrica e batteria deve rimanere sconnessa fino a quando non sono state effettuate tutte le connessioni e le successive verifiche delle stesse.

Utilizzare il ponticello interno (JMP1) per la configurazione delle impostazioni

opzionali della Protezione di Scarico della Batteria. Vedi pagina 47.

Pagina 49

Capitolo 3

Installazione degli Accessori BUS

Questo capitolo illustra l’installazione dei dispositivi sul BUS della LightSYS 2, tra cui:

Tastiere, pagina 53

Espansione 8-Zone, pagina 53

Uscite di utilità, pagina 55

Ricevitore Radio, pagina 58

Error! Reference source not found.Alimentatore Supplementare supervisionato da 1.3 o 3

mp., pagina 60

Modulo Vocale, pagina 66

Sirene, pagina 68

Collegamento dei rivelatori BUS, pagina 70

Espansione a Singola Zona, pagina 71

Completare l'installazione, pagina 74.

Per la descrizione dettagliata delle opzioni di ogni dispositivo fare riferimento alle istruzioni fornite assieme ad esso.

Connessioni Bus

I quattro morsetti a sinistra degli ingressi di zona, rappresentano il BUS di espansione. Questi morsetti supportano la connessione di tastiere, moduli di espansione e altri dispositivi. Le connessioni sono da morsetto a morsetto con codici colore come di seguito elencati:

AUX RED (Rosso): Alimentaz. +12Vcc BUS YEL (Giallo): Connessione segnale Dati

COM BLK (Nero): Alimentazione 0V BUS GRN (Verde): Connessione segnale Dati

Collegare tastiere ed espansioni/accessori necessari all’installazione utilizzando le connessioni

BUS.

Figura 3-1 : Morsettiera per le connessioni BUS

Pagina 50

Note:

1. Il BUS del sistema LightSYS supporta connessioni in parallelo da qualsiasi punto.

2. Per avere la massima stabilità del sistema è consigliabile NON superare la distanza massima di cablaggio di 300 metri calcolata sommando tutte le diramazioni del BUS di

Espansione.

3. Nel caso in cui si verifichi un problema di comunicazione, collegare due resistenze da

2.2KΩ in parallelo sui dati (morsetti giallo e verde) in centrale e sul dispositivo che evidenzia la problematica.

4. Se il dispositivo è alimentato tramite una sorgente di alimentazione esterna, NON

collegare il cavo di alimentazione (rosso, +12V) tra il dispositivo e la centrale.

5. Per evitare possibili cadute di tensione, causate dalla lunghezza dei cavi o da molti moduli collegati al BUS, utilizzare un cavo di qualità e di sezione appropriata (fare riferimento all’Appendice C: Cavi da Utilizzare).

Configurazione degli indirizzi ID degli accessori BUS

Per la gran parte dei dispositivi è necessario impostare tramite i microinterruttori un identificativo ID.

I dispositivi si suddividono in categorie. Ogni categoria di dispositivi ha un numero identificativo sequenziale che viene settato tramite i microinterruttori. Prima di alimentare il dispositivo settare i microinterruttori secondo l’illustrazione qui di seguito riportata:

ID

09

10

11

12

13

14

15

16

05

06

07

08

01

02

03

04

1

Microinterruttori

2 3 4 5

OFF OFF OFF OFF OFF

ON OFF OFF OFF OFF

OFF ON OFF OFF OFF

ON ON OFF OFF OFF

OFF OFF ON OFF OFF

ON OFF ON OFF OFF

OFF ON ON OFF OFF

ON ON ON OFF OFF

OFF OFF OFF ON OFF

ON OFF OFF ON OFF

OFF ON OFF ON OFF

ON ON OFF ON OFF

OFF OFF ON ON OFF

ON OFF ON ON OFF

OFF ON ON ON OFF

ON ON ON ON OFF

ID

25

26

27

28

29

30

31

32

21

22

23

24

17

18

19

20

1

Microinterruttori

2 3 4 5

OFF OFF OFF OFF ON

ON OFF OFF OFF ON

OFF ON OFF OFF ON

ON ON OFF OFF ON

OFF OFF ON OFF ON

ON OFF ON OFF ON

OFF ON ON OFF ON

ON ON ON OFF ON

OFF OFF OFF ON ON

ON OFF OFF ON ON

OFF ON OFF ON ON

ON ON OFF ON ON

OFF OFF ON ON ON

ON OFF ON ON ON

OFF ON ON ON ON

ON ON ON ON ON

Note:

La gran parte degli accessori ha quattro microinterruttori, mentre i rivelatori BUS ne hanno cinque.

La numerazione da 9 a 32 è disponibile solo per i rivelatori BUS.

Se un microinterruttore viene cambiato di posizione, su qualsiasi dispositivo, è necessario togliere e ridare tensione al dispositivo.

Pagina 51

Il primo modulo di qualsiasi categoria è da impostare come ID= 1.

Le categorie che hanno un ID sequenziale sono:

Tastiere (LCD, tastiera con lettore di prossimità integrato)

Espansioni Zone (espansioni zone 8 ingressi, espansione zone bus)

Espansioni Uscite (Espansione Uscite a 4 relè, Espansioni da 8 Uscite a “collettore aperto”, Espansione 2 Uscite a Relè situate sul modulo di espansione di alimentazione da 3A, Espansione 2 Uscite a Relè situate sul modulo di Espansione

Zone Radio, Uscite X-10)

Alimentatore supplementare da 3 Amp.

Zona Bus

Espansione zone radio.

Note:

1.

2.

La centrale può supportare un carico massimo di 1.5 Amp. Se si necessita maggiore alimentazione installare un alimentatore supplementare (3 Amp).

A bordo dell’alimentatore supplementare da 3 Amp supervisionato ed a bordo dell’espansione Zone Radio, sono presenti due uscite programmabili. Queste appartengono alla categoria delle “Uscite” ed hanno un loro banco di microinterruttori dedicato, da utilizzare per assegnare l’indirizzo ID.

Massimo numero di dispositivi collegabili in centrale:

Totale

Espansione Zone Filari

Zone Bus

Espansioni Zone Radio

Espansioni Zone Bus

Espansioni Uscite

Tastiere

Alimentatore da 3A

Sirene BUS (ProSound / Lumin8)

3

32

2

4

4

4

4

4

Pagina 52

Installazione dei dispositivi su BUS

Tastiere

La centrale LightSYS 2 supporta diverse tipologie di tastiere. Possono essere associate fino a 4

tastiere ad una centrale come mostrato a pagina 17.

Per installare la tastiera su BUS

1. Aprire il guscio della Tastiera.

2. Predisporre il numero di indirizzo ID.

3. Collegare la tastiera al BUS.

4. Predisposizione dell’interruttore Tamper antirimozione (Solo nel modello

RP128KP)

5. Di fianco al banco di microinterruttori si trova un potenziometro da utilizzare per regolare la luminosità ed il contrasto del display LCD (Modello RP128KCL).

Nei modelli RP128KP e RP432KP questo parametro è impostabile tenendo premuto OK.

6. Chiudere il guscio della tastiera.

Espansione 8-Zone

L’espansione 8 zone per LightSYS (RP432EZ8) aumenta il numero di zone della centrale.

Possono essere collegate fino a 3 RP432EZ8 al sistema LightSYS (per un totale di 32 sensori).

Figura 3-2: Espansioni zone scheda e schema di montaggio

Pagina 53

Per installare i moduli di Espansione 8-Zone

1. Predisporre il banco dei microinterruttori:

Microinterruttori

Microinterruttori 1-5

Microinterruttori 6-7

Microinterruttore 8:

Esclusione tamper

Descrizione

Definisce il numero ID dell’Espansione Zone.

Non applicabile

Da utilizzare al posto del cortocircuito tra i morsetti TMP/COM.

2. Collegare l’espansione zone al BUS della LightSYS.

3. Cablare gli ingressi si zona come segue: a. E’ possible collegare fino a otto zone cablate alla centrale, utilizzando un appropriato cavo di allarme schermato. b. Collegare ogni dispositivo ad un ingresso di Zona (Z) e al COM ad essa dedicato.

Ogni due zone condividono un morsetto COM. Ad esempio Z1 e Z2 dividono un

COM, come Z3 e Z4 e le altre di conseguenza.

Terminazione delle zone

4. Alimentare i dispositivi Ausiliari. Fare riferimento alla sezione (Cablaggio

dell’alimentazione dei dispositivi ausiliari, pagina 38)

Nota:

L’espansione RP432EZ8 consente di selezionare il valore resistivo per effettuare i bilanciamenti di fine linea. La selezione avviene tramite i tasti rapidi:



.

5. Posizionare il/i modulo/i di espansione Zone all’interno del contenitore della

LightSYS negli appositi alloggiamenti a sinistra della scheda della centrale. In alternativa è possible alloggiare i moduli in un contenitore esterno.

Pagina 54

Figura 3-3: Espansione Zone posizionata all’interno del contenitore della LightSYS

Uscite di utilità

Le uscite programmabili della centrale LightSYS possono essere attivate seguendo una periodicità o al verificarsi di diversi eventi di sistema. Come specificato nel Capitolo 4,

Menù Uscite, possono essere programmate varie modalità di attivazione dei dispositivi.

Figura 3-4: Modulo espansione Uscite a 4 Relè (Es. di cablaggio del modulo UO4)

Pagina 55

Figura 3-5: Modulo di espansione a 8 Uscite a collettore aperto U08.

Figura 3-6: Modulo di espansione Uscite X-10.

Note:

Uscite sul modulo UO8:

Assorbimento in Corrente: 25 mA, nominali / 30 mA, max.;

Contatti; 12V collettore aperto, Attiva “Pull-Down”, 70 mA, max.

Uscite sul modulo UO4:

Assorbimento in Corrente: 25 mA, nominali / 140 mA, max.;

Contatti: 5 A / 24Vcc (Contatti in scambi libero di tensione).

Per installare i moduli di Espansione Uscite:

1. Predisporre l’indirizzo ID dell’espansione Uscite utilizzando il banco di microinterruttori.

2. Cablare l’espansione Uscite al BUS della LightSYS.

3. Cablare i dispositivi alle uscite di utilità come segue:

a. UO4 – Relè (vedere Figura 2-8 e Figura 3-4)

b. UO8 – a collettore aperto:

AUX GND

UO1 UO2

Pagina 56

c. Cablaggio del modulo uscite X-10: Il modulo uscite X-10 permette di interfacciare il sistema LightSYS ai sistemi di automazione domestica con protocollo X-10 che consentono di effettuare delle attivazioni trasmettendo dei comandi tramite la rete elettrica della proprietà. i. Dopo aver collegato il modulo all’interfaccia bus 485 del sistema, connettere un cavo del tipo RJ25 (cavo telefonico a 4 fili) tra il connettore ad innesto RJ11 del modulo X-10 e il dispositivo trasmittente

X-10 OM (non fornito da RISCO). ii. Inserire il dispositivo trasmittente X-10 OM in una presa di alimentazione 220V dell’impianto. iii. Inserire i dispositivi ricevitori X-10 (non forniti da RISCO) nelle prese di alimentazione 220V dell’impianto che comandano, luci, elettrodomestici, ecc. iv. Configurare i banchi di microinterruttori dei moduli riceventi X-10 e del modulo trasmittente X-10 come spiegato nelle istruzioni fornite con essi.

4. Alloggiare il modulo di espansione Uscite all’interno del contenitore della centrale o in un contenitore esterno, a seconda dello spazio disponibile (Vedere

Figura 3-3) .

5. Se l’Espansione Uscite è installata in un contenitore separato, possono essere utilizzati i morsetti TAMP e COM come segue: Collegare uno (o più) interruttori normalmente chiusi (NC) in serie tra il morsetto TMP e il morsetto COM per chiudere il circuito quando il contenitore è chiuso.

Nota:

Non è necessario collegare un interruttore tamper se un altro modulo all’interno dello stesso contenitore ne ha già uno collegato. Non collegare nessuna resistenza di fine linea all’ingresso tamper. Se l’ingresso Tamper del modulo non viene utilizzato, cortocircuitarlo al negativo

(COM).

Pagina 57

Ricevitore Radio

Il ricevitore radio di LightSYS 2 (RP432EW) è un’unità flessibile che può essere utilizzata sia come un’espansione radio su Bus se collegata alla centrale LightSYS 2, sia come ricevitore radio stand-alone, ideale per il controllo di passi carrai in aree di parcheggio.

Supporta fino a 200 telecomandi e 2 uscite.

Possono essere collegati fino a due moduli di Espansione Radio sul BUS della centrale

LightSYS 2.

Montaggio a muro

1. Tappi per viti/fori

2. Foro di fissaggio superiore

3. Fori di fissaggio inferiori

(opzionali)

4. Foro per tamper antirimozione

Schema del Ricevitore

(senza coperchio)

1. Foro della vite opzionale

(utilizzato per chiudere il coperchio anteriore e posteriore)

2. LED rosso

3. LED verde

4. Pulsante Prog.

5. Microinterruttori

6. Tamper contenitore

7. Connettore bus

8. Morsettiera

Figura 3-7: Ricevitore Radio

Pagina 58

Per installare il ricevitore radio

1. Separare la base di fissaggio dall'unità principale.

2. Utilizzare la base di fissaggio come dima per segnare i fori da effettuare.

3. Rimuovere i tappi per le viti necessari per coprire i fori.

4. Montare la base alla parete.

5. Aprire il coperchio frontale del ricevitore radio.

6. Predisporre i microinterruttori come segue:

Impostazione

Microinterruttori

Microint. 1- 3

Descrizione

Microint. 4 – 6

Microint. 7

:

Microint. 8

Tre microinterruttori per impostare l’indirizzo ID del

Ricevitore radio.

Tre microinterruttori per impostare l’indirizzo ID dell'espansione uscite.

Abilita/Disabilita l’espansione uscite

Off: Disabilitata

On: Abilitata

Modalità di funzionamento del ricevitore

Off: Modalità Bus

On: Modalità Stand-Alone

7.

Cablare il ricevitore radio al bus.

8. Collegare i dispositivi alle Uscite di utilità (Relè da 12V—, 1A max. con contatti

in scambio). Vedere Figura 2-8 e Figura 3-4.

9. Riposizionare il ricevitore radio sulla staffa di montaggio.

10. Serrare la vite di fissaggio. Avvitare le viti di posizionamento

11. Chiudere il coperchio anteriore. Usare un tappo per la vite rimosso al passaggio 3 sulla parte posteriore.

Nota:

Per ulteriori informazioni fare riferimento alle Istruzioni del Ricevitore Radio (per l’installazione sul Bus LightSYS 2 o per l’utilizzo come ricevitore radio stand-alone).

Pagina 59

Alimentatore Supplementare supervisionato da 1.3 o 3Amp.

N.O

2

C

UO

N.C

N.O

1

C

UO

N.C

BAT

(Ponticello

Batteria)

Collegamento

Batteria

(LED PS=ALIM.)

ON

PS

(LED UO=USCITE)

UO

1 2 3 4

1 2 3 4

OC

(LED sovraccaico)

BELL/LS

(Ponticello

Altoparlante/

Sirena)

ON ON

1

SW1

2 3 4

OFF

LS

BELL

COM

BLK

BUS

TAMP

YEL GRN

+ -

BELL LS

AUX

RED

AC

BUS

Altoparlante/

Sirena

Alimentazione per altri accessori, rivelatori, etc

Transformatore

Figura 3-8: Alimentatore da 3 Amp.

SIRENA / ALTOPARLANTE

Figura 3-9: Alimentatore da 1.3 Amp.

Per installare l’alimentatore supplementare supervisionato da 3Amp.

1. Posizionare l’alimentatore supplementare e la batteria in tampone all’interno del contenitore metallico.

Importante:

Gli interventi di manutenzione sul Modulo Alimentatore devono essere eseguiti SOLO da personale qualificato (installatore).

A meno che non si stia eseguendo una manutenzione, il contenitore dell’Alimentatore deve essere SEMPRE chiuso (con le viti).

Utilizzare SOLO cavi conformi alle normative vigenti.

Utilizzare SOLO cavi per la rete elettrica conformi alle normative vigenti.

Il sistema è stato progettato per essere utilizzato SOLO da interno

Pagina 60

Figura 3-10: Modulo Alimentatore all’interno del Contenitore Metallico

Nota:

Prima di procedere all’installazione, calcolare l’assorbimento di corrente totale dei dispositivi collegati, in modo da non superare il massimo assorbimento disponibile dall’Alimentatore.

Importante:

Per evitare il rischio di scariche elettriche, scollegare tutte le sorgenti di alimentazione prima di qualsiasi intervento di manutenzione. In nessun caso la tensione proveniente dalla rete elettrica può essere collegata al modulo in un punto diverso dal blocchetto porta fusibile dedicato a questo tipo di connessione.

2. Posizionare il contenitore dell’alimentatore in un luogo asciutto e pulito, vicino alla rete elettrica.

3. Aprire il contenitore metallico dell’alimentatore svitando le viti apposite.

4. Quando si fissa al muro il contenitore metallico dell’alimentatore supplementare da 3 Amp., si consiglia di utilizzare viti da Ø4.2mm, 32mm di lunghezza (DIN

7981 4.2X32 ZP).

5. Collegare il cavo della rete elettrica della proprietà al blocchetto porta fusibile dedicato.

6. Collegare i morsetti del Modulo Alimentatore come segue: a. Collegamento dei morsetti del BUS: Collegare solo 3 dei quattro morsetti del bus 485. Il collegamento della tensione positiva (AUX) non deve essere eseguito.

MORSETTI ESPANSIONE BUS

COM BUS BUS

Colore

BLK (Nero) YEL (Giallo) GRN (Verde)

Pagina 61

Importante:

NON effettuare la connessione tra il morsetto AUX (RED) del modulo di alimentazione e lo stesso morsetto sul BUS del sistema LightSYS 2. Questo morsetto viene utilizzato per alimentare altri moduli o dispositivi ausiliari come sensori, rivelatori ecc.

Nota:

Il modulo di espansione alimentazione ha una connessione autonoma, tramite trasformatore, alla rete elettrica 220 Volt. Questo modulo fornisce l’alimentazione 12 Volt a tutte le tastiere e i moduli ad esso connessi. b. Cablaggio dell’ingresso tamper (TMP): I moduli di espansione alimentazione hanno un ingresso tamper (TMP) Normalmente Chiuso riferito al negativo (COM). Cablare l’interruttore tamper del contenitore del modulo di alimentazione a questi ingresso al fine di proteggerlo da tentativi di sabotaggio.

Note:

Non utilizzare alcuna resistenza di bilanciamento per questo ingresso tamper.

Questo è un ingresso Normalmente Chiuso al negativo.

Se l’ingresso Tamper del modulo non viene utilizzato, cortocircuitarlo al negativo

(COM). c. BELL/LS (+) (-): Morsetti utilizzati per collegare una sirena esterna comandata dall’alimentatore supplementare (sirena esterna o altoparlante).

Questa uscita può pilotare una sirena piezo o un semplice altoparlante in funzione della predisposizione dei ponticelli qui di seguito descritti.

Note:

1. Per evitare la segnalazione di anomalia sirena, se NON si connette alcun dispositivo ai morsetti BELL/LS, cortocircuitare questi morsetti tramite una resistenza da 2.2K Ω in parallelo.

2. Usare un cavo di allarme schermato di sezione appropriata in funzione della distanza

(fare riferimento all’Appendice C: Cavi da Utilizzare).

3. La sirena connessa all’uscita sirena del modulo alimentatore supplementare funzionerà esattamente come la sirena connessa alla centrale. d. AUX RED(+): Utilizzato insieme al morsetto COM (-) per fornire alimentazione ai dispositivi ausiliari (es. sensori volumetrici, rivelatori di fumo/rottura vetri e qualsiasi altro dispositivo che richiede un’alimentazione

12Vcc). L’assorbimento di corrente totale dal Modulo Alimentatore (tramite i morsetti AUX/COM e BELL/LS) è di 3A.

Pagina 62

Nota:

Se una o entrambe le uscite AUX / BELL/LS sono sovraccaricate, l’Alimentatore interrompe il funzionamento e il Modulo Alimentatore deve essere resettato utilizzando la tastiera LCD della LightSYS 2 come segue:

Scollegare tutti i carichi dai morsetti AUX/COM per almeno 10 secondi prima di ricollegare qualsiasi carico a questi morsetti. Poi effettuare di nuovo il Ripristino Sovraccarico, utilizzando il menù delle funzioni utente della LightSYS 2. e. TERRA (Earth): Utilizzato per collegare il morsetto di terra al punto di messa a terra del contenitore. Utilizzare almeno 16 AWG.

f. AC: Utilizzati per il collegamento dei fili (solitamente di colore viola) in uscita dal trasformatore (16.5Vca/50 VA).

Al Modulo Alimentatore

Alla Connessione Di Terra

Dalla Rete

Elettrica

Blu

Marrone

Giallo-Verde

(Almeno 1.00 MM2)

Figura 3-11: Schema di Cablaggio dell’Alimentatore

Pagina 63

7. Predisporre il numero di Indirizzo ID e ponticello come segue:

Modulo

Alimentatore

Uscite a Relè

Microinterruttori Descrizione

PS/SW1-SW3

PS/SW4

UO/ SW1-SW3

UO/SW4

Usati per impostare il numero di identificazione ID per il Modulo

Alimentatore.

Abilita/disabilita il Modulo Alimentatore a comunicare sul bus 485 della LightSYS 2.

On (su): Comunicazione abilitata.

Off (giù): Comunicazione disabilitata.

Utilizzati per impostare il numero di identificazione ID per le Uscite a Relè a bordo del Modulo Alimentatore.

Abilita/disabilita le Uscite sull’Alimentatore a comunicare sul bus 485 della LightSYS 2.

On (su): Comunicazione abilitata.

Off (giù): Comunicazione disabilitata.

Nota:

Se il microinterruttore PS/SW4, o UO/SW4 è su Off, il numero di identificazione ID definito tramite SW1-SW3 non verrà riconosciuto dalla LightSYS 2. Quindi sarà possibile associare con quell’indirizzo ID un altro accessorio della stessa categoria. Il LED UO/PS lampeggerà indicando che non c’è comunicazione con la centrale LightSYS 2.

Pagina 64

Predisposizione Ponticelli

Ponticell o

Descrizione

BAT

BELL/LS

Salvaguardia della Batteria

Se si verifica una assenza della rete elettrica, il modulo SMPS scollega automaticamente la batteria quando la tensione della

Un solo pin

(estratto) batteria scende sotto i 10.8 Volt. Questo viene effettuato per evitare che la batteria in tampone si possa danneggiare a causa della scarica completa. entrambi i pin (inserito)

Nota:

La batteria viene scaricata completamente durante una mancanza della rete elettrica (nessuna protezione sulla scarica completa).

Se viene selezionata la configurazione su entrambi i pin, la batteria può essere danneggiata, di conseguenza può essere anche neccessario sostituirla.

Utilizzati per determinare il modo di funzionamento del Modulo Alimetatore a seconda del tipo di sirena collegata ai morsetti BELL/LS.

Nota:

La sirena(e) collegata al Modulo Alimentatore funziona come la sirena(e) collegata direttamente alla centrale.

BELL

(sirena piezo)

Per comandare una sirena piezo che integra il driver, posizionare il ponticello su di un solo pin (estratto); I morsetti

BELL/LS erogheranno una tensione di alimentazione 12Vcc costante in caso di allarme panico o intrusione ed una tensione intermittente in caso di allarme incendio.

LS

(altoparlante)

Per comandare un’altoparlante non provvisto di driver interno, posizionare il ponticello su entrambi i pin (inserito). I morsetti BELL/LS produrranno una tensione modulata continua in caso di allarme panico o intrusione e una tensione modulata intermittente in caso di allarme incendio.

8. Posizionare la batteria nella parte in basso del contenitore dell’Alimentatore.

9. Collegare i cavi della batteria dall’Alimentatore ai morsetti della batteria Rosso

(+), Nero (-).

Nota:

Utilizzare solo batterie di tipo al piombo sigillate, da 12V -, 18 AH (max.)

Pagina 65

Modulo Vocale

Figura 3-12: Scheda elettronica del Modulo Vocale

Per installare il modulo vocale:

1. Predisporre il numero di Indirizzo ID come segue:

2

3

Mic. Descrizione

1 Esclusione del

Tamper

4

Opzionale

Test

Utilizzo

Esclude/Disabilita il morsetto TMP

Non utilizzato

Abilita ad ascoltare tutti i messaggi utilizzando un altoparlante (da almeno 32 Ohm) collegato tra i morsetti

Test Spkr e COM.

Microfono Interno Predispone il microfono interno (integrato) o un microfono esterno per la registrazione dei messaggi vocali:

On: Utilizza il microfono interno (integrato) del modulo vocale per la registrazione dei messaggi vocali.

Off: Utilizza il microfono di una unità “Box Messaggi” per la registrazione dei messaggi vocali.

Pagina 66

Schema di cablaggio:

Figura 3-13: Cablaggio Modulo Vocale — Box Messaggi a. Connessione BUS: La connessione al bus 485 della centrale può essere effettuata tramite i morsetti del modulo vocale AUX (RED), COM (BLK),

BUS (YEL) e BUS (GRN) oppure collegando il connettore rapido a 4 conduttori, fornito con il modulo, al morsetto BUS PLUG1. b. Se necessario, collegare l’Unità Box Messaggi come illustrato nello schema sopra. c. VOICE (PLUG4): Permette il collegamento del modulo vocale al connettore

VOICE situato sulla scheda elettronica della centrale LightSYS 2. Il cavo per questa connessione è fornito con il modulo vocale. Tramite questo connettore il modulo vocale trasmette i segnali audio alla centrale che li inoltra sulla linea telefonica per le operazioni di comunicazione remota con i numeri telefonici Seguimi FM.

2. Predisporre il modulo vocale all’interno del contenitore plastico assieme alla centrale LightSYS 2 e collegare le due unità.

Pagina 67

Sirene

3. Predisporre l’unità Box Messaggi in un luogo dove sia possible effettuare le operazioni di ascolto ambientale.

Per la descrizione dettagliata delle opzioni delle sirene (ProSound o Lumin 8) fare riferimento alle istruzioni fornite assieme al prodotto.

ProSound (versione B)

Tamper

Collegamento alla batteria

Collegamento alla lampada

Power

LED1

Altoparlante interno

Collegamento al bus del sistema

ProSYS

DIP1

ON CTS

1 2 3 4 5

DIP2

ON CTS

CONFIG

1 2 3 4 5

LED2

Lampeggiante

Figura 3-14: Cablaggio della sirena ProSound su BUS

Pagina 68

Per installare le sirene su BUS LightSYS 2.

1. Collegare la sirena come illustrato in Figura 3-14.

a. Impostare i relativi microinterruttori per selezionare la modalità di funzionamento su BUS. b. Posizionare il microinterruttore 4 del banco DIP1 su ON per selezionare la modalità di funzionamento su BUS. c. Il microinterruttore 5 del banco DIP1 definisce la tipologia di suonata (ON =

Lenta, OFF = Veloce). d. I microinterruttori 1-3 del banco DIP1 definiscono l’indirizzo ID della sirena sul BUS. Possono essere collegate fino a 4 sirene alla centrale LightSYS 2. e. Il microinterruttore 2 del banco DIP2 seleziona il tipo di suono (ON =

Francese, OFF = Standard) . f. Il microinterruttore 5 del banco DIP2 deve essere impostato su ON affinchè il tamper della sirena venga gestito sul BUS.

Note:

1. La sirena non si attiverà se la batteria non è collegata o se non è presente un alimentazione ai morsetti di ingresso PS+, PS-. Utilizzare questi morsetti solo se si ha a disposizione una sorgente di alimentazione da 1.6A per la sirena.

2. Dopo aver alimentato la sirena, questa non si attiverà per un periodo di 20 secondi (sia l’altoparlante che il lampeggiante) al fine di evitare attivazioni accidentali durante l’installazione.

3. L’ingresso di comando (C+/-) è disabilitato nella modalità di configurazione BUS.

4. Le uscite PROX (anti-avvicinamento) e TRBL (Anomalia) sono disabilitate nella modalità di configurazione BUS. Tutte le informazioni in questo caso saranno trasmesse via BUS alla centrale LightSYS 2.

5. Per proteggere la batteria dalla scarica completa, la sirena la scollega automaticamente quando la tensione di alimentazione in ingresso scende al di sotto dei 10.5 Vcc.

Pagina 69

Lumin 8 (disponibile per altri mercati)

Collegamento dei rivelatori BUS

Possono essere indirizzati un massimo di 32 rivelatori sul BUS della centrale LightSYS 2. I rivelatori BUS possono essere configurati sul BUS principale oppure tramite l’espansione zone BUS (BZE).

Per la descrizione dettagliata delle opzioni di ogni rivelatore fare riferimento alle istruzioni fornite assieme al prodotto.

Collegamento di un rivelatore BUS al BUS principale di LightSYS

1. Utilizzando i microinterruttori impostare il corretto indirizzo ID del rivelatore

(da 1 a 32).

Nota:

Per i rivelatori WatchOUT, LuNAR e WatchIN e Microfono Selettivo selezionare, tramite il microinterruttore dedicato, la modalità di funzionamento BUS.

2. Cablare i morsetti bus AUX RED (Rosso), COM BLK (Nero), BUS YEL (Giallo) e

BUS GRN (Verde) al BUS della LightSYS 2.

Nota:

La lunghezza massima del cavo calcolando tutte le diramazioni è di 300 metri.

Collegare un rivelatore BUS utilizzando l’espansione zone BUS (BZE)

Nota Importante:

Il collegamento di un rivelatore BUS, utilizzando la BZE, può essere effettuato solo se l’espansione zone BUS è versione firmware 09 o successiva (P/N: RP128EZB000x)

1. Selezionare l’ID della BZE (da 1 a 3) usando i microinterruttori 1-3 del banco SW1.

2. Impostare il microinterruttore 3 del banco SW2 su ON.

3. Cablare i morsetti della BZE marcati come TO PANEL al BUS della LightSYS 2.

4. Impostare l’indirizzo del rivelatore BUS (da 1 a 32) utilizzando il banco di microinterruttori a bordo del rivelatore.

Pagina 70

Nota:

Non ripetere lo stesso indirizzo di un rivelatore BUS due volte sulla stessa scheda di espansione BZE.

5. Cablare i morsetti BUS di ogni rivelatore ai morsetti TO DEVICE della espansione BZE. (Vedere la figura seguente).

Nota:

Per avere la massima stabilità del sistema è consigliabile NON superare la distanza massima di cablaggio pari a 300 metri, calcolati sommando tutte le diramazioni del BUS di Espansione.

AUX

RED

LightSYS

COM

BLK

BUS

YEL GRN

Espansione Zone BUS

ID

CONFIG

1 2 3 4 1 2 3 4

RED BLK YEL GRN

TO PANEL

RED BLK YEL GRN

TO DEVICE

Fino a 4 Espansione Zone BUS

ID

CONFIG

1 2 3 4 1 2 3 4

RED

BLK YEL GRN

TO PANEL

RED

BLK YEL GRN

TO DEVICE

Fino a 300 metri

Fino a 300 metri

Fino a 32 Rivelatori Bus

Fino a 32 Rivelatori Bus

Quando è collegata alla centrale LightSYS 2 l’espansione zone BUS deve essere impostata per supportare 32 zone BUS. Possono essere collegate fino a 4 espansioni zone BUS alla centrale

LightSYS 2.

Espansione a Singola Zona

L’espansione a singola zona (BZ1) consente di connettere qualsiasi rivelatore al BUS RISCO.

Utilizzando la connessione BUS si può facilitare l’installazione collegando qualsiasi rilevatore tradizionale a qualsiasi punto della linea BUS. Può essere inoltre selezionata per ogni rivelatore una delle terminazioni supportate dalla centrale: NO, NC, EOL, DEOL.

Pagina 71

Per collegare l’espansione (BZ1) al Bus della LightSYS

Nota:

Possono essere installate fino a 32 Espansioni a Singola Zona sul Bus LightSYS 2.

1. Impostare l’ID dell’espansione (1-32) utilizzando i microinterruttori 1-5.

 SW1 (1 - 5): microinterruttori ID. Definiscono l’ID dell’espansione a singola zona

 SW1 - 6: Non usato

2. Cablare i fili Rosso (AUX RED), Nero (COM BLK), Giallo (BUS YEL) e Verde (BUS

GRN) al BUS LightSYS 2.

Nota:

Per ottenere la massima stabilità è raccomandabile non superare i 300 metri di distanza dall’espansione BZ1 alla centrale LightSYS 2 o l’espansione zone BUS.

Cablaggio dell’espansione BZ1 al BUS principale LightSYS

AUX

RED

LightSYS

COM

BLK

BUS

YEL GRN

...

Fino a 32 Espansioni BZ1

Nero

BZ 1

Bianco

Nero

BZ 1

Bianco

Nero

BZ 1

Bianco

1 2 32

Pagina 72

Cablaggio dell’espansione BZ1 all’Espansione Zone BUS

AUX

RED

LightSYS

COM

BLK

BUS

YEL GRN

Espansione Zone BUS

RED BLK

TO PANEL

YEL GRN RED BLK YEL

TO DEVICE

GRN

...

Fino a 32 Espansioni BZ1

BZ 1 BZ 1

Nero Bianco Nero

Bianco

...

Fino a 8 Espansioni Zone BUS

Espansione Zone BUS

1 2

...

RED

Fino a

BLK

TO PANEL

300 m

YEL

GRN

RED BLK YEL

TO DEVICE

GRN

...

Fino a 32 Espansioni BZ1

...

Fino a 300 m

Nero

BZ 1

BZ 1

Bianco Nero Bianco

Nero

BZ

32

1

Bianco

BZ 1

Nero

Bianco

1 2 32

Note:

Quando si collega l’espansione BZ1 all’Espansione Zone BUS cablare l’espansione BZ1 ai morsetti dell’espansione BUS identificati come TO DEVICE.

3. Cablare i fili Nero e Bianco dell’ espansione BZ1 ai morsetti del rivelatore secondo la terminazione desiderata.

Nota:

I fili Nero e Bianco sono l’equivalente degli ingressi di zona sul sistema LightSYS 2.

Pagina 73

Completare l'installazione

Per completare l’installazione

1. Installare il contenitore della LightSYS 2 nella posizione desiderata e fissarlo a muro mediante le viti di fissaggio.

2. Fornire alimentazione alla centrale.

Nota:

Se non è stato collegato il tamper anti rimozione impostare il microinterruttore 4 del banco

DIP_SW1 in posizione ON per disabilitare la segnalazione di tamper antirimozione.

3. Chiudere il coperchio frontale e avvitare la vite di chiusura.

4. Una volta completata l’installazione dei dispositivi BUS, il cablaggio e l’impostazione dei microinterruttori e del ponticelli proseguire al Capitolo 4:

Programmazione del Sistema e al Capitolo 5: Menù Funzioni per il Tecnico.

Pagina 74

Capitolo 4 Programmazione del Sistema

Metodi di Programmazione

Ci sono 3 possibili metodi per programmare la centrale LightSYS 2:

Software di Configurazione

Modulo di Trasferimento della Programmazione (PTM)

Tastiera LCD

Software di Configurazione

Applicazione software che permette la programmazione della centrale LightSYS 2 tramite PC.

Utilizzando il software la centrale può essere programmata nei seguenti modi: programmazione in locale tramite PC collegati via cavo alla centrale LightSYS 2 programmazione da remoto, comunicando con la centrale in uno dei seguenti metodi: o

Linea telefonica PSTN (lato centrale), modem PSTN (lato PC) o

Rete TCP/IP, installando il modulo IP ad innesto o

GPRS installando il Modulo GSM/GPRS ad innesto

Per maggiori informazioni sulla programmazione della LightSYS 2 da Software di

Configurazione consultare il “Manuale del Software di Configurazione”.

PTM: Modulo Trasferimento Programmazione

Il PTM è un dispositivo portatile che permette di memorizzare la configurazione di sistema di una centrale LightSYS 2. Questo dispositivo può tenere memorizzata la programmazione e trasferirla ad una centrale.

Per memorizzare la programmazione di una centrale sul PTM:

1. Collegare il PTM al connettore identificato come PLUG 1 sulla scheda principale con il LED rosso rivolto verso la morsettiera della centrale. Il LED rosso inizierà a lampeggiare lentamente.

2. Impostare il microinterruttore numero 2 su ON in centrale.

Nota:

Il microinterruttori n.2 deve essere abilitato nella programmazione tecnica (Tasti Rapidi



,

pagina 119).

3. Da una tastiera dell’impianto accedere al menù di Programmazione Tecnica.

4. Senza apportare nessuna modifica, uscire dal menù di Programmazione Tecnica premendo [0]. Il LED rosso sul PTM inizierà a lampeggiare velocemente, e la tastiera mostrerà quanto segue:

Salvataggio Dati

Mdl Trasf. Prg.

Pagina 75

5. Quando il LED smetterà di lampeggiare velocemente, la tastiera emetterà due toni e il display mostrerà quanto segue:

Dati Salvati

Attendere…

6. La tastiera ritornerà al menù principale mostrando data e ora.

7. Scollegare il PTM dal connettore PLUG 1.

8. Riposizionare il microinterruttore numero 2 su OFF.

9. Il PTM ora conterrà una copia della configurazione della centrale.

Per traferire la configurazione salvata dal PTM alla centrale:

1. Collegare il PTM al connettore identificato come PLUG 1 sulla scheda principale con il LED rosso rivolto verso la morsettiera della centrale. Il LED rosso inizierà a lampeggiare lentamente.

2. Impostare il microinterruttore numero 2 su ON.

Nota:

Il microinterruttori n.2 deve essere abilitato (Tasti Rapidi



,

pagina 119).

3. Momentaneamente rimuovere l’alimentazione dall’unità centrale (sia rete elettrica che batteria in tampone).

4. Ridare tensione alla centrale. Dopo poco il LED a bordo del PTM inizierà a lampeggiare velocemente, questo indica che i dati stanno venendo copiati dal PTM alla centrale. La tastiera LCD mostrerà quanto segue:

Attendere…

5. Quando il LED smetterà di lampeggiare la tastiera emettera un tono e il display ritornerà al menù principale mostrando data e ora.

6. Rimuovere il PTM dal connettore PLUG 1.

7. Riposizionare il microinterruttore 2 su OFF.

8. Da una tastiera LCD accedere al menù di Programmazione Tecnica.

9. Senza apportare modifiche uscire dal menù di Programmazione Tecnica premendo

[0]. Il LED sul PTM lampeggierà rapidamente ed il display mostrerà quanto segue:

Vuoi Salvare

I Dati? S

10. Premere / / .

11. La tastiera emetterà due toni e mosterà quanto segue:

Attendere…

Salvataggio Dati

12. La tastiera ritornerà a visualizzare il menù iniziale e la centrale avrà ora la configurazione scaricata dal PTM.

13. Re impostare data ed ora perse a causa dell’alimentazione rimossa al punto 3.

Pagina 76

Tastiera LCD

La tastiera LCD permette di compiere semplici operazioni e programmare la centrale 2 in modo facile ed intuitivo. Questo manuale illustra come programmare la centrale da tastiera LCD modello RP432KP.

Tasti di Comando

La seguente tabella descrive le funzioni svolte dai vari tasti durante la programmazione:

Tastiera LCD

RP432KP

Tastiera LCD

RP128KCL

/

Tastiera Touch

Screen RP128KP

Funzione

I tasti numerici vengono usati per digitare i codici numerici necessari per inserire e disinserire il sistema, attivare gli allarmi di emergenza e per molte altre funzioni.

Per tornare indietro (su) / uscire / non salvare.

Disinserisce il sistema dopo l’inserimento del codice utente oppure termina i comandi e conferma i dati da memorizzare.

Scorre un elenco verso il basso / Sposta il cursore verso destra.

/

/

Scorre un elenco verso l’alto/sposta il cursore verso sinistra;  Informa sullo stato del sistema.

/

/

In Modo di Funzionamento Normale:

Attiva l’Inserimento Parziale.

Nel Menù Funzioni Utente: Modifica i dati.

Anche, utilizzare questo tasto per commutare tra varie scelte di programmazione all’interno di una selezione (ad es.: per scegliere tra

ABILITATO e DISABILITATO, (S) SI e (N)

NO, Livelli di Autorità per i Codici Utente, ecc..

In Modo di Funzionamento Normale:

Attiva l’Inserimento Totale.

Nel Menù Funzioni Utente: Modifica i dati.

Se non si ha chiaro il menù dove ci si trova, premere ripetutamente il tasto al menù principale.

Pagina 77

per ritornare

Inserire etichette di testo:

Utilizzare i tasti della tastiera per scrivere diversi caratteri come riportato nella tabella che segue. Continuando a premere un tasto si scorreranno i caratteri associati terminando con uno spazio bianco. La centrale LightSYS dispone di 74 caratteri (lettere, numeri e simboli).

Il tasto

Il tasto

Il tasto

Il tasto

Il tasto

Il tasto

Il tasto

Il tasto

Il tasto

Il tasto

 =

8tuvTUV

= 9wxyzWXYZ

=

0

Il tasto

= 1,'?!"–()@/:_+&*#

= 2abcABC

= 3defDEF

= 4ghiGHI

= 5jklJKL

= 6mnoMNO

= 7pqrsPQRS

= Sposta il cursore a sinistra

Il tasto

= Sposta il cursore a destra

Il tasto

= Conferma e salvataggio

Timeout tastiera:

Al fine di ricordare al Tecnico che il sistema è in programmazione tecnica, la tastiera emette una serie di toni acustici se, dopo 15 minuti, non viene premuto alcun tasto, il display, in questo caso, mostra quanto segue:

Tempo Scaduto

Premi un Tasto

La pressione di un qualsiasi tasto tacita il cicalino della tastiera e richiede l’inserimento del codice tecnico seguito da tecnica. per abilitare nuovamente il display in programmazione

Pagina 78

Accedere al menù di Programmazione Tecnica

Prima alimentazione

Nota:

La prima volta che il sistema viene alimentato può essere preceduto da un aggiornamento firmware automatico, circa tre minuti, durante il quale l’icona di aggiornamento ( ) e l’icona di alimentazione ( ) verranno mostrate sulla tastiera e il LED lampeggerà. Non rimuovere l’alimentazione durante questo periodo.

Prima alimentazione della centrale LightSYS 2:

1. Rimuovere l’alimentazione del sistema.

2. Posizionare il microinterruttore 2 (Default) su ON. (vedi pagina 48).

3. Fornire alimentazione alla centrale già assemblata.

4. Premere il tasto .

5. Selezionare al lingua. Scorrere le opzioni e premere il pulsante .

Nota:

L’opzione Lingua, nel sistema LightSYS è sempre accessibile premendo simultaneamente i tasti e .

6. Inserire il codice Tecnico (default:



) e premere .

7. Settare la data, l’orario e confermare premendo il tasto .

8. Il sistema automaticamente entrarà in modalità configurazione automatica degli accessori.

9. Spostarsi nella sezione "Auto - Configurazione" come di seguito descritto.

Modalità di funzionamento regolare

Per accedere alla modalità di Programmazione Tecnica:

1. Dal display principale premere .

2. Inserire il codice Tecnico (default: ) e premere .

3. Selezionare [1] Programmazione Tecnica e premere .

4. Ora ci si trova in modalità Programmazione Tecnica. Andare nella sezione "Auto -

Configurazione" descritta al paragrafo seguente.

Pagina 79

Identificare i dispositivi collegati

Auto - Configurazione

Nota:

Di default, quando si entra nel menù Tecnico con il default abilitato (Microinterruttore 2 in

ON), il sistema porterà automaticamente al menù Auto-Configurazione. Se la tastiera visualizza la dicitura SCANSIONE BUS, passare al passo 2 sotto descritto.

1. Digitare i tasti rapidi



(Configurazione, Accessori Bus, Auto-Config.).

2. Premere per iniziare la Scansione del BUS (procedura automatizzata) che identificherà gli accessori collegati al BUS della centrale.

3. Verificare che la tastiera visualizzi tutti gli accessori collegati. Se qualche dispositivo non è presente nell’elenco, assicurarsi che gli sia stato attribuito il corretto numero ID per la sua categoria di appartenenza.

4. Premere per confermare quanto visualizzato a display e passare al dispositivo successivo.

5.

Ripeter le fasi 3 e 4 finchè non sono stati configurati tutti i dispositivi e settati i parametri basilari

.

Note:

1. Quando si aggiunge un’espansione zone è necessario selezionare i valori resistivi da utilizzare, a seconda dei rivelatori che si ha intenzione di collegare. I valori di default corrispondono a 2.2K per terminazioni EOL e DEOL.

2. Quando si aggiunge una Espansione Radio, selezionare SI su “escludi Box Tamper” nel caso in cui si alloggi l’espansione all’interno del contenitore della centrale.

Test del Bus

Il Test del Bus (tasti rapidi



) invia comandi di test multipli ad ogni dispositivo collegato alla centrale, assicurandosi che ci sia una comunicazione affidabile.

Premere per iniziare la procedura automatica di Test del Bus in cui ogni dispositvo viene testato per verificare il valore di comunicazione espresso in percentuale.

Nota:

Se viene mostrato un valore inferiore al 100%, verificare il collegamento del dispositivo alla centrale e ripetere il Test del BUS.

Pagina 80

Dispositivi Radio

Ognuna delle 32 zone di LightSYS 2 può essere definita come zona radio.

Passo 1: Memorizzare un’Espansione Radio

1. Dal menù di Programmazione Tecnico, selezionare



(Configurazione,

Accessori Bus, Configurazione Manuale, Espansioni Radio)

2. Inserire l’ID del ricevitore (1 o 2) e premendo , selezionare tipo:WM e premere

.

3. Se il ricevitore viene alloggiato all’interno del contenitore della LightSYS 2 selezionare [S] Si alla voce “escludi Box Tamper” per escludere il tamper contenitore. Premere e procedere al passo 2.

Passo 2: Calibrare il ricevitore radio

Per potere avere una comunicazione performante l’intensità del segnale dei trasmettitori deve essere superiore alla soglia di disturbo misurata in fase di calibrazione.

1. Dal menù di Programmazione Tecnica, selezionare



(Configurazione

,

Accessori Radio, Calibra EZ R.)

2. Selezionare il ricevitore radio e premere

.

3. Utilizzando , selezionare [S] Si alla voce ‘Calibra Mdl?’ e premere

4. Dopo pochi secondi viene visualizzata a display la nuova soglia di rumore misurata.

5. Il valore mostrato sulla prima riga rappresenta l’ultimo valore impostato.

6.

.

Impostare manualmente una soglia maggiore rispetto a quella visualizzata con la misurazione precedente (vedi Spiegazione) e premere per confermare.

Spiegazione:

La Calibrazione rappresenta il livello di rumore RF proveniente da altre trasmissioni radio sulla stessa frequenza dei dispositivi radio RISCO. Questo ‘rumore’ potrebbe essere causato da dispositivi di un altro sistema d’allarme di un vicino di casa o da altre apparecchiature che funzionano su una frequenza radio molto vicina. Queste sono trasmissioni ‘indesiderate’ che il ricevitore radio della LightSYS deve riconoscere ed escludere per ottenere una comunicazione più pulita con i suoi trasmettitori radio.

La soglia (impostata sopra) rappresenta il minimo valore di segnale necessario da un trasmettitore radio affinchè il ricevitore possa riconoscerlo. Per assicurare che forti trasmissioni “indesiderate” momentanee non causino condizioni di interferenze radio del ricevitore, è possibile impostare manualmente questa ‘soglia’ ad un valore maggiore rispetto a quello ottenuto nel processo di calibrazione automatica.

Con la soglia impostata, il ricevitore della LightSYS riconoscerà solo i propri trasmettitori radio che avranno un segnale di almeno 10 punti maggiore della soglia rilevata/impostata nella fase di calibrazione.

Pagina 81

Passo 3: Memorizzazione di un dispositivo radio

Ogni dipositivo radio deve essere identificato dal ricevitore della centrale. Per

memorizzare una tastiera tramite segnale RF

1. Dal menù di Programmazione Tecnica, selezionare  (Configurazione,

Accessori Radio, Memorizza)

2. Selezionare 1) Via Radio e premere .

3. Selezionare il ricevitore che verrà utilizzato per la registrazione.

4. Selezionare 1) Zone e premere .

5.

Utilizzando i tasti numerici, inserire il numero di zona desiderato e premere

6. Il ricevitore radio ora è in modalità apprendimento. Inviare un messaggio di scrittura da una zona radio come illustrato nella tabella seguente:

Dispositivo radio

Rivelatori / Contatti /

Antiallagamento / Sismici

Rivelatori di fumo

Invio messaggio di scrittura

Premere l’interruttore tamper per 3 secondi.

Rivelatori Gas, CO

Pulsante panico a doppio tasto

Telecomando a 4 Tasti

Telecomando a 8 Tasti

Bidirezionale

Tastiera a LED Bidirezionale

Inserire batterie. Il messaggio di scrittura viene automaticamente inviato per 10 secondi.

Premere il tasto di ‘test’ per 3 secondi

Premere entrambi i tasti per almeno 7 secondi.

Premere il tasto  per almeno 2 secondi

Premere e mantenere premuti i tasti ( e ) per almeno 7 secondi.

Premere e mantenere premuti i tasti ( e ) per almeno 7 secondi.

7. Usando i tasti frecce, selezionare [SUPERVISIONATO] o [NON

SUPERVISIONATO] per la zona radio e premere .

8. Ripetere le fasi da 3 a 6 fino a che tutte le zone radio non sono memorizzate.

9. Impostare i parametri delle zone radio facendo riferimento al paragrafo ‘Parametri

delle zone’ (vedi pagina 123).

Pagina 82

Programmazione dei rilevatori BUS

La sezione seguente descrive i passaggi per aggiungere un rilevatore BUS alla centrale

LightSYS 2. I rilevatori BUS possono essere installati sul BUS principale della centrale o su un espansione zone BUS.

Programmazione dei rilevatori sul BUS della centrale

Passo 1: Aggiungere un rilevatore alla centrale

Nota:

Nel caso sia stata già effettuata l’auto-configurazione, passare al passo 2 sotto: Impostare i parametri di una zona BUS.

1. Dal menù di Programmazione Tecnica premere    per accedere alla categoria delle Zone BUS.

2. Premere per spostare il cursore sul campo ID.

3. Digitare l’ID del rilevatore come settato dai suoi microinterruttori (01-32).

Nota:

Il parametro a display “(x:yy) Tipo: NO” rappresenta la posizione del rilevatore BUS all’interno del sistema. Nella dicitura 0:yy lo 0 rappresenta che il rilevatore BUS è indirizzato sulla centrale e non su una espansione zone BUS. Yy rappresenta invece l’ID del rilevatore impostato tramite i suoi microinterruttori (Massimo 32).

4. Utilizzando i tasti freccia spostarsi sul campo Tipo. Utilizzare il tasto selezionare il tipo di rilevatore.

5. Ripetere i passaggi 2 – 4 per gli altri rilevatori BUS.

Passo 2: Impostare i parametri di una zona BUS

per

1. Dal menù di Programmazione Tecnica premere [2] Zone > [1] Parameteri > [1] In

Sequenza.

2. Selezionare il numero della zona dove è stato associate il rilevatore e premere

.

3. Configurare i suoi parametri.

Passo 3: Impostare i parametri avanzati di una zona BUS

1. Dal menù di Programmazione Tecnica premere [2] Zone > [1] Parameteri > [2]

Per Parametro > [7] Avanzati > [4] Zone Bus.

2. Selezionare il numero della zona alla quale è stata asscociata la zona BUS e premere .

3. Configurare i parametri avanzati della zona BUS.

Pagina 83

Programmazione di un rilevatore BUS su un espansione zone BUS

Utilizzando l’espansione zone BUS è possibile creare un ramo BUS separato dedicato solo ai rilevatori connessi ad esso. La nuova tratta BUS incrementa la sicurezza del sistema in caso di manomissione di un sensore. Possono essere aggiunte fino a quattro

espansione zone BUS al sistema (vedere il diagramma a pagina 71)

Passo 1: Aggiungere l’espansione zone BUS alla centrale

Nota:

Nel caso sia stata già effettuata l’auto-configurazione, passare al passo 2 sotto: Aggiungere un rilevatore BUS.

1. Dal menù di Programmazione Tecnica premere     per entrare all’interno del menù dedicato all’aggiunta delle Espansioni BUS.

2. Utilizzando i tasti freccia e numerici selezionare un ID per l’espansione Zone

BUS.

3. Utilizzando i tasti freccia spostarsi sulla voce TIPO. Utilizzando il tasto scorrere fino a BZE32 e premere .

Passo 2: Aggiungere un rilevatore BUS

Fare riferimento al passo 1 nella sezione precedente (Programmazione dei rivelatori sul Bus della centrale) per assegnare il rilevatore BUS al sistema.

Nota:

Quando il rilevatore su BUS è collegato ad un espansione zone BUS, il valore X (x:yy) a display è da configurare con il valore dell’ID dell’espansione BUS. Il campo yy rappresenta l’ID del rilevatore BUS come impostato da microinterruttori.

Passo 3: Impostare i parametri di una zona BUS

1. Dal menù di Programmazione Tecnica premere [2] Zone > [1] Parameteri > [1] In

Sequenza.

2. Selezionare il numero della zona dove è stato associate il rilevatore e premere

.

3. Configurare i suoi parametri.

Nota:

Nella dicitura XY:ZZ la X rappresenta l’ ID dell’espansione zone BUS come settato da microinterruttori.

Pagina 84

Passo 4: Impostare i parametri avanzati di una zona BUS

1. Dal menù di Programmazione Tecnica premere [2] Zone > [1] Parameteri > [2]

Per Parametro > [7] Avanzati > [4] Zone Bus.

2. Selezionare il numero della zona alla quale è stata asscociata la zona BUS e premere .

3. Configurare i parametri avanzati della zona BUS.

Uscita dalla programmazione tecnica

1. Impostare il microinterruttore 2 (Default) in posizione OFF.

2. Chiudere il contenitore della centrale per evitare la segnalazione di tamper.

3. Premere ripetutamente per ritornare a visualizzare il “menù iniziale”.

4. Premere  > per uscire e salvare le impostazioni modificate.

Nota:

Il sistema non consentirà l’uscita automatica dal menù di Programmazione Tecnica se sono presenti allarmi “tamper” nel Sistema. Chiudere tutti i tamper prima di uscire dalla

Programmazione Tecnica.

Riportare la centrale ai valori di fabbrica (default)

Questa funzione è utilizzata nel caso in cui si necessiti di riportare la centrale ai valori di fabbrica, cancellando tutti i cambiamenti apportati alla programmazione.

Per ripristinare i valori di fabbrica:

1. Dal menù di Programmazione Tecnica, selezionare:

1) Sistema > 5) Varie > 2) Default C.le

2. Utilizzando il tasto selezionare se si desidera effettuare il default della centrale o della centrale e delle etichette di testo. Se si seleziona[N] No, il default verrà applicato solo alla programmazione della centrale, se si seleziona [S] Si il default sarà applicato alla centrale ed alle etichette di testo. Premere confermare.

per

3. Utilizzando il tasto impostare [S] Si e confermare la propria scelta.

4. Uscire dalla Programmazione Tecnica e salvare i dati.

Pagina 85

Menù della Programmazione Tecnica

Concetti del menù di programmazione

In questa sezione viene utilizzata la seguente simbologia:

1. I tasti numerici vengono rappresentati con  a meno che non si faccia riferimento al tasto finale di una particolare sequenza, in tal caso verrà rapprensentato con

.

2. Le finestre di testo vengono rappresentate con il tipo di carattere déjàVu Sans mono:

Sistema:

1)Timers

Note:

1. Se il controllo di Sistema Programmazione Consenso Utente è impostato su S, il codice

Grand Master dovrà autorizzare il Codice Tecnico ad entrare all’interno del menù di

Programmazione Tecnica. In questo caso il codice Grand Master dovrà essere inserito dopo il codice tecnico per permettere all’installatore l’accesso alla modalità di programmazione.

2. Le opzioni selezionabili nei menù tramite i tasti rapidi sono visualizzate solo per i moduli riconosciuti dal sistema. Per i moduli non riconosciuti, le opzioni selezionabili nei menù non saranno visualizzate. In questo caso la lista delle opzioni potrebbe non essere visualizzata in ordine successivo.

Di seguito vengono descritte tutte le opzioni di programmazione del sistema LightSYS 2 ed elencati anche i tasti rapidi per accedere direttamente alle funzioni senza spostarsi all’interno dei menù con i tasti freccia:

Sistema, pagina 88

Zone, pagina 123

Uscite, pagina 163

Gestione Codici, pagina 177

Comunicazione, pagina 182

Messaggi Vocali, pagina 225

Configurazione, pagina 228

Opzioni Accessori, pagina 249

Esci, pagina 261

Pagina 86

Le intestazioni delle colonne hanno il seguente significato:

Intestazione

Colonna

Tasti Rapidi

Descrizione

Parametro

Default

Range

Costituiscono una scorciatoia per accedere direttamente alla programmazione della funzione specifica senza passare tramite menù e sottomenù.

Il nome dell’opzione da programmare.

Il valore impostato in fabbrica per questa opzione, scelto affinché l’opzione, così programmata, possa incontrare le esigenze della maggior parte degli impianti.

Dove applicabile, indica una serie di valori compresi tra un valore minimo ed uno massimo.

Per programmare utilizzando i Tasti Rapidi, procedere come segue:

1. Entrare in Programmazione Tecnica, la prima riga del menù visualizzerà Prog.

Tecnica.

2. Partendo da sinistra, premere in sequenza le cifre relative ai Tasti Rapidi, evidenziate nella colonna Tasti Rapidi, poi premere il tasto

Nota:

All’interno del menù di programmazione tecnica il tasto

.

permette di tornare al livello precedente del menù mentre il tasto esempio S (Si) e N (No).

permette di commutare tra più opzioni come ad

Pagina 87

1 Sistema

Il Menù Sistema comprende una serie di sotto menù e viene utilizzato per impostare i parametri generali di sistema tra i quali, ad esempio, i diversi temporizzatori, le etichette delle partizioni ecc..

Il menù sistema comprende i sottomenù che seguono:



Timers, pagina 88



Controlli, pagina 94



Etichette, pagina 116



Risposte Sistema, pagina 117



Varie, pagina 119



Orario NTP, pagina 120



Informazioni Service, pagina 121



Aggiornamento Firmware, pagina 122



Timers

Questo sottomenù contiene parametri relativi alle temporizzazioni del sistema.

Sistema: Timers

Tasti Rapidi Parametro Default Range



Ingr/Uscita 1

Ritardo di Ingresso e Uscita del Temporizzatore 1.



Ritardo Ing. 1

20 secondi 01-255 secondi

Durata del tempo di ritardo in Ingresso del 1° temporizzatore per il disinserimento del sistema



Ritardo Usc. 1

30 secondi 01-255 secondi

Durata del tempo di ritardo in Uscita dai locali del 1° temporizzatore, quando l’inserimento del sistema viene fatto da un dispositivo interno ai locali da proteggere.



Ingr/Uscita 2

Ritardo di Ingresso e Uscita del Temporizzatore 2

Pagina 88

Tasti Rapidi Parametro



Ritardo Ing. 2

Default

45 secondi

Range

01-255 secondi

Durata del tempo di ritardo in Ingresso del 2° temporizzatore per il disinserimento del sistema



Ritardo Usc. 2

60 secondi 01-255 secondi

Durata del tempo di ritardo in Uscita dai locali del 2° temporizzatore, quando l’inserimento del sistema viene fatto da un dispositivo interno ai locali da proteggere.



Tempo Sirena

04 minuti 01-90 minuti

Tempo di attivazione di tutte le Uscite Sirena del sistema dopo l’attivazione di un allarme.



Ritardo Sirena

00 minuti 00-10 min./sec.

Tempo di ritardo prima che tutte le uscite programmate come segue sirena si attivino dopo la rilevazione di un allarme; i cicalini delle tastiere non sono interessati da questa programmazione



Break S. Aux

10 secondi 00-90 secondi

Specifica per quanto tempo l’alimentazione ausiliaria utilizzata normalmente per i rivelatori di fumo, erogata tramite una uscita programmata come “Break 12 Vcc”, verrà interrotta per ripristinare i sensori dopo un allarme. Il comando di ripristino dei rivelatori di fumo può essere effettuato dall’utente tramite le

Funzioni Utente o automaticamente dal sistema se è abilitata l’opzione di doppia verifica dell’allarme incendio. (Fare riferimento all’opzione Doppia Verifica degli Allarmi Incendio, alla

pagina 100).



Moduli Radio

Specifica i valori dei temporizzatori riferiti ai Moduli di Espansione

Zone Radio.

Pagina 89

Tasti Rapidi Parametro Default Range



Interferenza

20 secondi Non attivo, 10, 20 o 30 secondi

Specifica per quanto tempo i Moduli di Espansione Radio del sistema LightSYS tollerano un’interferenza radio, casuale o voluta, capace di oscurare le segnalazioni dei trasmettitori radio presenti nel sistema. Se l’interferenza è presente per il tempo specifico programmato, allo scadere di quest’ultimo la centrale segnalerà questo evento trasmettendo un Codice Report alla Centrale

Operativa MS (Fare Riferimento ai Codici Report: Interferenza Radio a

pagina 282). Se la funzione Interferenza Udibile è programmata a SI,

la centrale attiverà anche la sirena esterna (Consultare l’opzione

Interferenza udibile alla pagina 98).

NON ATTIVO: la programmazione NON ATTIVO indica che la centrale non rileverà e non genererà alcun allarme locale o segnalazione telefonica per interferenze radio.



Supervisione

2

0-7 Ore

Specifica con quale frequenza il sistema LightSYS controllerà di aver ricevuto, individualmente, i segnali di ogni trasmettitore del sistema. La centrale genererà una segnalazione locale di guasto identificando la zona di ogni trasmettitore dal quale non ha ricevuto alcun segnale entro il periodo di tempo di Supervisione programmato. La centrale, se opportunamente programmata, trasmetterà un Codice Report di Supervisione alla Centrale

Operativa MS. (Fare riferimento ai Codici Report: Anomalia Zona

Radio, pagina 284).

Nota:

Il valore 0 ore disabilita la funzione di supervisione. E’ necessario impostare un numero minimo di ore non superiore a 2 al fine di garantire la conformità IMQ – SISTEMI DI SICUREZZA Livello di prestazione C e un numero non superiore alle 4 ore al fine di garantire la conformità IMQ – SISTEMI DI SICUREZZA Livello di prestazione B.

Una segnalazione di anomalia relativa all’interferenza radio viene visualizzata tramite il lampeggio veloce del LED PRONTO ( ) della tastiera. Per l’indicazione in chiaro l’utente deve accedere al menù di Visualizzazione Guasti.

Pagina 90

Tasti Rapidi Parametro



Supervisione

Accessori

Default

058

Range

1-255 secondi

Indica la frequenza con cui il sistema genera una richiesta di supervisione per un dispositivo radio bidirezionale.

Se nessuno degli accessori risponde alla chiamata, almeno una volta, nel periodo di “Tempo di Supervisione”, il sistema considera l’accessorio perso.

Nota:

Il dispositivo genera un messaggio di supervisione in base al tempo impostato.

Importante: Il “Tempo di Supervisione” (espresso in ore) deve essere impostato con un valore maggiore del tempo di

“Supervisione Accessori” in modo da prevenire falsi eventi di accessori radio persi.



Modo Service

020 1-255 secondi

Definisce la finestra di tempo durante la quale, abilitando la funzione Modo Service dal menù Utente, i tamper degli accessori radio possono rimanere aperti, per sostituire la batteria, senza generare una segnalazione di manomissione.



Ritardo 220 Volt

060 001-255 minuti

In caso di assenza rete elettrica questo parametro specifica il tempo di ritardo oltre il quale verrà trasmessa una segnalazione telefonica e, se programmata, attivata una uscita.

Nota:

La segnalazione telefonica può essere trasmessa tramite messaggio vocale utilizzando il Modulo Vocale Avanzato e/o tramite messaggio digitale ad una Società di Ricezione allarmi se abilitato il codice report per l’evento di assenza rete elettrica. Il ripristino della rete elettrica 220 Volt genera sempre una segnalazione di ripristino immediata.

Pagina 91

Tasti Rapidi Parametro Default Range



Funzione Ronda

30 01-99 minuti

Questo parametro specifica per quanto tempo il sistema resta disinserito dopo che è stato digitato un codice Ronda, autorizzato al disinserimento di una o più partizioni del sistema. Dopo il tempo programmato il sistema si inserirà automaticamente.

Nota

Il Codice Ronda deve avere il livello di Autorità RONDA e può essere un codice digitato in tastiera, una chiave digitale o un Tag di prossimità.



N. Allarmi prima dell’Esclusione Zone

00 Da 00 a 15

(Swinger Shutdown)

La parola “swinger” identifica una violazione ripetitiva di una stessa zona che spesso risulta essere un falso allarme causato da un malfunzionamento o da un problema ambientale o ancora da un’installazione errata del rilevatore o del sensore.

Questo parametro specifica il numero massimo di violazioni annunciate (sirena) e segnalate (comunicazione telefonica) che possono occorrere durante un singolo periodo di inserimento prima che la zona, e solo quella zona, venga automaticamente esclusa.

Notare che se il sistema rimane inserito per più giorni, il contatore numero allarmi si azzererà automaticamente alle ore 00:00

(mezzanotte) di ogni giorno.

Note:

Il valore 00 disabilita la funzione per cui ogni zona si riarmerà sempre.

Il valore non deve essere superiore a 10 per rispettare la conformità alla normativa EN 50131.

Pagina 92

Tasti Rapidi Parametro Default Range



Attesa Tentativi

30

secondi

0–255 secondi

Questa funzione imposta il numero di secondi che il sistema

LightSYS attenderà prima di richiamare lo stesso numero telefonico dopo aver già effettuato il primo tentativo.

Questo parametro riguarda sia le comunicazioni digitali MS alla

Centrale Operativa MS, sia le comunicazioni FM Seguimi ai numeri telefonici di Privati.

Usare i tasti e per selezionare le opzioni.



Fine Temp. Usc

10 0–255 secondi

Modifica il segnale acustico negli ultimi secondi del tempo di uscita

(sulle tastiere), indicando all’utente che è quasi terminato il tempo d’uscita a disposizione.



Prima Buzzer Parz.

15 01-99 secondi

Quando il sistema è inserito in parziale definisce per quanto tempo il Buzzer della tastiera dovrà suonare prima che si attivi la sirena esterna. Questo timer ha effetto solo se il controllo di sistema

Sirena>Buzzer è impostato su S.



Stato inserimento

000 0-255 secondi

Definisce se mostrare lo stato del sistema una volta inserito.

Quando impostato a 0, lo stato del sistema verrà mostrato durante l’inserimento. Quando impostato con un valore diverso da 0, dopo l’inizio dell’inserimento, lo stato verrà mostrato solo per l’intervallo di tempo impostato.



Manutenzione

000

0-255 settimane

Utilizzare questo timer per generare periodicamente un messaggio promemoria di richiesta intervento. L’utente potrà comunque inserire e disinserire il sistema. Quando il valore è diverso da 0, il sistema prenderà questo campo come riferimento per iniziare il conteggio al contrario. Quando le settimane saranno esaurite il display delle tastiere, a impianto disinserito, mostreranno un messaggio di richiesta manutenzione. Per resettare il messaggio è necessario che il tecnico resetti il timer, inserisca un codice di sblocco o effettui un reset da remoto.

Pagina 93

Tasti Rapidi Parametro Default Range



Pagamento

000

0-255 settimane

Utilizzare questo timer per generare un promemoria per il pagamento da parte dell’utente. Quando questo timer è impostato diverso da 0, il sistema prenderà questo riferimento per iniziare il conteggio al contrario. Una settimana prima della scadenza del timer verrà mostrato un messaggio di avvertimento su tutte le tastiere LCD a impianto disinserito. Allo scadere del timer il sistema inibirà la funzione di inserimento.

Per resettare il timer inserire un codice di sblocco o tecnico, oppure effettuare un reset remoto.



Tempo Impulso

00 secondi 0-255 secondi

Questo temporizzatore influenza solo le zone con un Conteggio

Impulsi maggiore di uno ( vedi

ZZ

, pagina 140).

Se una zona interessata rimane aperta (non pronta) per il tempo qui definito, allora verrà attivata e genererà un evento in funzione della sua programmazione.

Nota:

Il valore 00 disabilita la funzione. In questo caso se la zona dovesse rimane aperta non genererà alcun evento finchè non verrà completato il conteggio degli impulsi programmati.



Inattività

Partizione

000 min. 0-255 min.

Questo timer fa riferimento ai programmi settimanali di inserimento/disinserimento automatico. Se non si verifica l’apertura di una delle zone associate alle partizioni interessate dal programmatore orario per il tempo espresso in questo parametro

(000-255 minuti), allora le partizioni interessate si inseriranno.

Nota: Il parametro Inattività Ptz. deve essere impostato su SI nel menù Utente > Imposta Timers > Programmi > Settimanale > N.

Programma > Ins./Disins. > 6) Inattività Ptz.

Pagina 94



Controlli Sistema

Questo menù contiene i dati che configurano il funzionamento di alcuni parametri generali del sistema.

Accedere e configurare i controlli di sistema come segue:

Sistema: Controlli: Base

Tasti Rapidi Parametro Default Range



Programmazione di Base

Questa sezione fa riferimento ai controlli di sistema più comuni.

 

Inserimento Veloce

Si Si/No

SI: evita di digitare il Codice Utente quando s’inserisce l’impianto in

Parziale o in Totale .

NO: è necessario digitare un Codice Utente valido per inserire l’impianto in Parziale

Nota

o in Totale .

Notare che l’inserimento Veloce permette solo l’inserimento della partizione in cui la tastiera risiede. Per inserire più partizioni è comunque necessario digitare il codice Utente.

 

Uscita Veloce

Si Si/No

SI: l’utente può attivare l’Uscita di Utilità senza bisogno di digitare il

Codice Utente.

NO: per attivare l’Uscita di Utilità è richiesto l’inserimento di un Codice

Utente valido.

 

Esclusione Zone

Si Si/No

SI: è possibile escludere le zone dopo l’inserimento di un Codice Utente valido abilitato a questa operazione.

NO: la funzione di esclusione Zone NON è abilitata.

 

Esclusione Veloce

No Si/No

SI: evita la digitazione di un Codice Utente valido per escludere le zone.

NO: per escludere le zone, un Utente abilitato, deve inserire il proprio codice.

Pagina 95

Tasti Rapidi Parametro Default Range

 

Codice Falso Silenzioso

No

Si/No

SI: un Report Codice Falso (se programmato) verrà trasmesso alla

Centrale Operativa della Società di Ricezione Allarmi (MS) se per tre volte consecutive si proverà ad Inserire o Disinserire l’impianto. Nessun allarme acustico verrà generato localmente ma solo una segnalazione di anomalia sulle tastiere del sistema tramite il LED ALIMENTAZIONE

lampeggiante rapidamente.

NO: verrà generato un allarme locale tramite le sirene dell’impianto.

 

Toni Sirena

No Si/No

SI: Inserendo o disinserendo il sistema tramite telecomando, una tastiera o un ingresso chiave la sirena interna collegata ai morsetti

BELL/LS + e – emetterà brevi toni acustici come segue:

Inserimento da chiavi digitali, ingressi chiave e telecomandi: 1 tono.

Disinserimento da ingressi chiave e telecomandi: 2 toni.

Disinserimento con sistema in memoria d’allarme da ingressi chiave e telecomandi: 3 toni.

NO: non viene generato nessun tono.

Nota

Il disinserimento da tastiera e da chiavi digitali tramite Moduli Lettori chiave su bus non attivano alcun tono acustico.

 

Esclusione Zone 3 minuti

Si

Si/No

SI: in caso di mancanza totale di alimentazione al sistema, al successivo ripristino dell’alimentazione, le zone verranno escluse automaticamente per 3 minuti al fine di permettere ai rivelatori di movimento e/o ai rivelatori di fumo di stabilizzarsi evitando la possibilità di generare falsi allarmi.

NO: questa funzione è disabilitata

Pagina 96

Tasti Rapidi Parametro Default Range

 

Panico Udibile

No Si/No

SI: un allarme panico generato da tastiera (Coppia Tasti dedicati alla funzione) o da una zona programmata come panico, genererà un allarme sulle sirene dell’impianto e le relative chiamate telefoniche vocali e digitali (se abilitate). L’allarme panico verrà anche visualizzato sul display delle tastiere.

NO: un allarme panico generato da tastiera o da zona programmata come panico, non attiverà le sirene dell’impianto ma l’allarme sarà silenzioso (Comunicazione telefonica Vocale e Digitale ed eventuali uscite programmate come allarme panico). L’allarme panico non verrà visualizzato sui display delle tastiere del sistema.

Nota:

Il sistema può essere programmato per segnalare allarmi panico con protocolli digitali ad una Società di Ricezione Allarmi e messaggi Vocali se viene utilizzato il Modulo Vocale Avanzato (opzionale).

Con l’opzione Panico Udibile abilitata, l’attivazione delle sirene dell’impianto avviene solo se l’allarme panico viene generato da una zona la cui risposta del sistema non è stata programmata come silenziosa.

 

Buzzer -->Sirena

No Si/No

SI: se si verifica un allarme a sistema inserito in Parziale, i cicalini delle tastiere dell’impianto suoneranno per il tempo definito in Buzzer

Parziale (vedi pagina 93) prima dell’attivazione delle sirene interne ed

esterne.

NO: un allarme in Parziale attiverà i cicalini delle tastiere e le sirene immediatamente.

Pagina 97

Tasti Rapidi Parametro Default Range

 

Interferenza Udibile

No

Si/No

SI: se l’interferenza radio esterna è presente per il tempo impostato, la centrale attiverà la sirena esterna e segnalerà l’anomalia alla Centrale

Operativa (MS) se abilitato il relativo codice report. (Fare riferimento ai

Codici Report: Interferenza Radio, pagina 282).

NO: come sopra ma la sirena esterna non verrà attivata.

 

Toni Uscita in Parziale

Si

Si/No

Definisce se le tastiere emetteranno i toni acustici durante il tempo di uscita per lʹinserimento parziale.

SI: le tastiere emetteranno i toni acustici.

NO: le tastiere non emetteranno i toni acustici.

 

Abilita Chiave all’Inserimento Forzato

No Si/No

SI: se la zona, programmata come ingresso chiave, è abilitata all’Inserimento/Disinserimento di una partizione, all’atto dell’inserimento escluderà automaticamente tutte le zone aperte (Non

Pronte all’inserimento). In memoria eventi l’inserimento della partizione verrà riportato come “Inserimento Forzato” (INS.FORZ.). Le zone inserite , se attivate provocheranno una condizione di allarme, quelle escluse, anche se ritornano allo stato di “Pronto” non genereranno alcun allarme.

NO: la partizione non si inserirà fino a quando tutte le zone ad essa associate non tornano alla condizione di “Pronto” (Zona chiusa, non violata)

Pagina 98

Tasti Rapidi Parametro

 

Segnalazione di Pre-

Inserimento

Default

Si

Range

Si/No

Questa funzione fa riferimento agli Inserimenti e Disinserimenti automatici del sistema LightSYS.

SI: per ogni partizione programmata per l’Inserimento Automatico (fare riferimento alla funzione Programmatore Settimanale descritta nel

Manuale Utente LightSYS) il sistema LightSYS attiverà il Timer di

Ritardo Uscita a 255 (4,25 minuti) secondi prima dell’effettivo Auto-

Inserimento della partizione.

Durante questo periodo di tempo le tastiere associate alla partizione che sta per inserirsi emetteranno una segnalazione acustica di avvertimento e, se durante questo periodo di tempo viene inserito in tastiera un

Codice Utente valido, l’inserimento Automatico della partizione verrà ritardato di 45 minuti.

Se la partizione che si è “auto-inserita” viene disinserita digitando un

Codice Utente valido, la partizione non si inserirà più automaticamente nell’arco della giornata corrente.

Il tempo di pre-inserimento di 255 secondi non viene applicato se l’inserimento automatico è riferito al modo Parziale.

NO: l’Inserimento Automatico di una o più partizioni avverrà all’ora stabilita. Il tempo di ritardo in Uscita e le segnalazioni acustiche delle tastiera rispetteranno la programmazione effettuata.

Pagina 99

Sistema: Controlli: Avanzati

Tasti Rapidi



Parametro

Funz. Avanzate

Default Range

Questa sezione fa riferimento ai controlli avanzati del sistema.

 

Doppia Verifica degli

Allarmi Incendio

No Si/No

SI: dopo la rilevazione di fumo o fiamma da parte di un rilevatore incendio, per verificare la condizione, viene tolta l’alimentazione alla linea incendio (uscita programmata come “Break 12 Vcc” ) per il tempo programmato con il parametro “Break S-AUX (pagina

89). Quando l’alimentazione viene ripristinata se, entro 1 minuto,

viene nuovamente rilevata una successiva condizione d’allarme, il sistema genera un allarme incendio.

NO: la verifica degli allarmi incendio non è abilitata.

 

Tamper Bus

Si Si/No

SI: viene generato un allarme tamper se si interrompe la comunicazione sul Bus tra la centrale e un Modulo di Espansione.

NO: non viene generato alcun allarme tamper ma solo un’indicazione di anomalia sulle tastiere del sistema tramite il lampeggio veloce del LED ALIMETAZIONE .

 

Codice Grand Master

No Si/No

SI: solo l’utente Grand Master può modificare tutti i Codici Utente e predisporre la DATA e l’ORA di sistema.

NO: insieme al Grand Master, gli utenti con Livello di Autorità di

Master e Manager possono modificare tutti i Codici con un Livello di Autorità minore e la DATA / ORA di sistema.

Pagina 100

Tasti Rapidi Parametro Default Range

 

Opzioni Aree

No Si/No

Questo parametro modifica il funzionamento delle zone in comune assegnate a più partizioni come di seguito spiegato:

SI: se abilitato le partizioni si comportano come aree del sistema gestendo le zone in comune come segue:

Le zone in comune (assegnate a più aree/partizioni) vengono inserite ogni qualvolta che una delle aree/partizioni a cui sono assegnate viene inserita. Questo modo di funzionamento delle zone comuni è di tipo “OR”.

Le zone in comune vengono disinserite solo quando tutte le aree/partizioni a cui sono assegnate vengono disinserite. Al disinserimento il funzionamento delle zone comuni è di tipo

“AND”.

NO: se disabilitato questo parametro fa funzionare le partizioni con zone in comune come segue:

Le zone in comune vengono inserite solo quando tutte le partizioni a cui sono assegnate vengono inserite. Il tipo di funzionamento è in “AND”.

Le zone in comune vengono disinserite quando anche una sola delle partizioni a cui sono assegnate viene disinserita. Il funzionamento per il disinserimento, in questo caso, è del tipo “OR”.

 

Zona Percorso Globale

Si Si/No

SI: Tutte le zone programmate come Percorso o Interna + Percorso saranno zone di percorso per tutte le partizioni esistenti.

NO: Le zone programmate come Percorso o Interna + Percorso sono riferite alla sola partizione di appartenenza.

 

Ora Legale/Solare

Si Si/No

SI: LightSYS predisporrà automaticamente l’ora di sistema un’ora avanti in primavera (l’ultima domenica di Marzo) e un’ora indietro in autunno (l’ultima domenica di ottobre)

NO: non viene eseguita alcuna modifica automatica dell’ora di sistema

Pagina 101

Tasti Rapidi Parametro Default Range

 

Esclusione Zone 24 Ore

Si Si/No

SI: Le zone programmate come 24 Ore potranno essere escluse dall’utente.

NO: Le zone 24 ore non possono essere escluse.

 

LED Tamper

No Si/No

SI: in caso di Allarme Tamper si illuminerà il LED TAMPER ( ) in tastiera. Il sistema potrà essere utilizzato se la condizione di

Tamper è stata ripristinata.

Tuttavia, per ripristinare il LED TAMPER in tastiera sarà necessario inserire il Codice Tecnico quindi l’intervento della

Società d’Installazione o di quella di Ricezione Allarmi.

NO: il LED TAMPER in tastiera verrà automaticamente ripristinato al ripristino della condizione di tamper.

 

Reset Tecnico

No Si/No

SI: per ripristinare il sistema dopo una condizione d’allarme, rendendolo quindi PRONTO (LED acceso) per un inserimento successivo, bisognerà inserire il Codice Tecnico (entrando e uscendo dalla Programmazione Tecnica) . In questo caso il ripristino di un allarme richiederà l’intervento della Società d’Installazione o di quella di Ricezione Allarmi. Sul display delle tastiere verrà visualizzato il messaggio CHIAMA TECNICO. (Al tentativo di Inserimento il display visualizzerà “Nome Partizione”

RS emettendo tre brevi segnali acustici di errore). Notare che il

LED (Pronto all’inserimento) si accenderà dopo l’inserimento del

Codice Tecnico quando tutte le zone della partizione saranno in sicurezza (chiuse).

NO: quando la partizione viene ripristinata dopo un allarme, il

LED (Pronto all’inserimento) si illuminerà quando tutte le zone della partizione sono in sicurezza (chiuse).

Nota:

Ricordare che, affinché l’impianto sia pronto per un inserimento successivo LED PRONTO ( ) acceso, gli ingressi di zona devono ripristinarsi.

Pagina 102

Tasti Rapidi Parametro

 

Reset Tamper con

Codice Tecnico

Default

No

Range

Si/No

SI: dopo un allarme Tamper il sistema non sarà pronto per essere inserito e il LED TAMPER ( ) sulle tastiere resterà illuminato.

Per Ripristinare il sistema e renderlo pronto per un successivo inserimento, dovrà intervenire la Società d’Installazione o quella di

Ricezione Allarmi e digitare in tastiera il Codice Tecnico (entrando e uscendo dalla Programmazione Tecnica).

NO: dopo un allarme Tamper il sistema si porrà in condizione di pronto all’inserimento non appena l’allarme Tamper è stato ripristinato.

 

Inserim. in condizione di Batteria Scarica

Si Si/No

SI: permette l’inserimento del sistema anche se è presente una condizione di Basso Livello Batteria (valido anche per le batterie dei Moduli di Espansione Alimentazione).

NO: non permette l’inserimento del sistema se è presente una condizione di Basso Livello Batteria.

 

Sirena 30/10

No Si/No

SI: in allarme, la sirena interna (morsetti BELL/LS), alternerà 30 secondi di suono con 10 secondi di pausa per la durata del tempo sirena programmato.

NO: la sirena interna suonerà ininterrottamente per il tempo sirena programmato.

 

Suono Incendio

No Si/No

SI: durante un allarme incendio la sirena esterna effettuerà un ciclo di tre brevi toni acustici seguiti da una breve pausa.

NO: durante l’allarme incendio la sirena effettuerà un ciclo di 2 secondi in attivazione (ON) e 2 secondi in pausa (OFF).

Pagina 103

Tasti Rapidi Parametro Default Range

 

Configurazione CEI

No Si/No

SI: I parametri seguenti funzioneranno come di seguito spiegato:

Auto Inserimento Forzato: All’Auto-Inserimento del sistema le zone aperte non vengono escluse e non inibiscono l’inserimento automatico. Se aperte allo scadere del tempo di uscita genereranno un allarme su una uscita programmata come “Allarme Auto-Inserimento”. Questa uscita segue la temporizzazione della sirena.

Zona Radio Persa: In caso di mancata supervisione di un trasmettitore radio (fare anche riferimento al Timer

Supervisione Radio a pagina 90), apparirà una segnalazione

silenziosa d’allarme sulla tastiera e verrà attivata un’uscita programmata come “Zona Radio Persa”.

Codice Ronda: Se un Utente con Livello di Autorità Ronda disinserisce una o più partizioni del sistema, il sistema si inserisce automaticamente dopo un tempo programmato. Se una zona è aperta all’atto dell’inserimento, il sistema si inserirà e attiverà un allarme su una uscita programmata come “Allarme Auto- Inserimento”. Questa uscita segue la temporizzazione della sirena.

Codici di Accesso: Non è possibile programmare codici di accesso con meno di 4 cifre ad esclusione dei codici SOLO

INSERIMENTO e TEMPORANEO.

NO: I parametri seguenti funzioneranno come di seguito spiegato:

Auto Inserimento Forzato: all’Auto-Inserimento del sistema tutte le zone aperte verranno automaticamente escluse e non genereranno alcun allarme (esclusione permanente).

Zona Radio Persa: In caso di mancata supervisione di un trasmettitore radio la centrale registrerà una segnalazione locale di guasto tramite il lampeggio veloce del LED

ALIMENTAZIONE .

Codice Ronda: Se un Utente con Livello di Autorità Ronda disinserisce una o più partizioni del sistema, il sistema si inserisce automaticamente dopo un tempo programmato. Se una zona è aperta all’atto dell’inserimento, il sistema escluderà automaticamente questa zona (esclusione permanente).

Codici di Accesso: Il sistema permette la programmazione di codici d’accesso da 1 a 4/6 cifre.

Pagina 104

Tasti Rapidi Parametro

 

Non Rispondere alle

Telefonate

Default

No

Range

Si/No

Questo parametro viene utilizzato per disabilitatre la ricezione delle chiamate in ingresso che arrivano in vocale (PSTN o GSM).

SI: le chiamate in arrivo sul canale vocale vengono bloccate.

NO: le chiamate in arrivo sul canale vocale non vengono bloccate.

Nota:

Le chiamate dati via canale GSM sono ancora attive.

 

Inibizione Tastiera

all’Auto-Inserimento

No Si/No

SI: Quando una partizione viene inserita manualmente o con un

Inserimento Automatico ed è stato definito un Disinserimento

Automatico, tutte le tastiere programmate per la partizione che si

Auto Disinserirà vengono inibite. Non sarà quindi possibile disinserire quella specifica partizione da tastiera.

Nota:

La partizione può essere disinserita solo da Software di

Configurazione o, come programmato, tramite la funzione di

Disinserimento Automatico.

NO: Quando una partizione viene inserita manualmente o tramite

Inserimento Automatico ed è stato definito un Disinserimento

Automatico, le tastiere che gestiscono quella partizione potranno comunque disinserirla.

 

Cicalino=Ritardo Sirena

Si Si/No

SI: Il cicalino in tastiera sarà silenzioso durante il ritardo Sirena.

NO: Il cicalino della tastiera suonerà immediatamente se si verifica un’allarme.

 

Sirena interna=Cicalino

Si Si/No

SI: La sirena interna segue il cicalino della tastiera.

NO: La sirena interna segue la sirena esterna (e non il cicalino della tastiera).

Pagina 105

Tasti Rapidi Parametro

 

Conferma=Sirena

Interna

Default

No

Range

Si/No

SI: Un allarme confermato attiva la sirena interna.

Nota

Un allarme confermato elimina il ritardo del cicalino, causando l’attivazione della sirena interna immediatamente.

NO: La sirena interna si attiva normalmente (al termine del ritardo sirena).

 

Conferma=Sirena Esterna

Si Si/No

SI: Un allarme confermato attiva la sirena esterna.

Nota

Un allarme confermato elimina il ritardo sirena, causando l’attivazione della sirena esterna immediatamente.

NO: La sirena esterna si attiverà normalmente (alla fine del ritardo sirena).

 

Errore Uscita su Sirena

Interna

Si Si/No

Questa opzione determina il tempo di attivazione della sirena interna (speaker) quando la porta d’uscita è programmata come

“Ultima Uscita” e non viene richiusa entro lo scadere del tempo di uscita (generando un “errore uscita”).

SI: L’ “errore uscita” sulla sirena interna segue il tempo sirena.

NO: L’ “errore uscita” attiva la sirena interna finchè non viene effettuato un reset.

 

Report Tamper al

Disinserimento

No Si/No

Questa opzione determina se la segnalazione di tamper a impianto disinserito deve essere inviata tramite un codice report alla

Centrale Operativa di Ricezione Allarmi (MS).

SI: La segnalazione di tamper viene sempre inviata.

NO: La segnalazione di tamper a impianto disinserito non viene inviata.

Nota:

Il ripristino del tamper viene sempre inviato in formato MS, indipendentemente da questo controllo di sistema.

Pagina 106

Tasti Rapidi Parametro Default Range

 

Inserimento No 220V

Si Si/No

SI:Il sistema può essere inserito con una condizione di assenza rete elettrica 220V rilevata dalla scheda principale, da un alimentatore supplementare su Bus o da una sirena su Bus.

NO: Il sistema non può essere inserito con una condizione di assenza rete Elettrica 220V.

 

Lampeggiante all’Ins.

No Si/No

Questa opzione permette di confermare l’inserimento del sistema attivando il lampeggiante della sirena.

SI: Dieci secondi di indicazione di conferma sul lampeggiante quando il sistema viene inserito.

NO: Nessuna indicazione di conferma sul lampeggiante quando il sistema viene inserito.

 

Ultima Uscita in Parz.

No Si/No

Questa opzione determina il comportamento della zona programmata come “Ultima Uscita” quando il sistema viene inserito in Parziale.

SI: Non è necessario aprire e chiudere la porta se la porta è chiusa per permettere l’inserimento del sistema in parziale. La zona si comporta come una tipologia zona “Ingresso/Uscita (Aperta)”.

NO: Non ci si sarà alcuna modifica al funzionamento della zona

“Ultima Uscita” in inserimento Parziale.

Pagina 107

Tasti Rapidi Parametro Default Range

 

Lampeggiante in Parz.

No Si/No

SI: Per l’inserimento in parziale o di gruppo, verrà riprodotto un lampeggio di conferma tramite il lampeggiante della sirena o tramite l’attivazione di un uscita (Uscite di utilità >Segue

Partizione > Lamp/Toni Ins.) alla fine del ritardo d’uscita.

NO: Per l’inserimento in parziale o di gruppo, non verrà riprodotto nessun lampeggio dalla sirena al termine del ritardo d’uscita.

 

No Informazioni su LCD

No Si/No

SI: Due minuti dopo l’ultima operazione in tastiera, il display della tastiera si spegnerà. Dopo aver premuto un tasto, il display visualizzerà il messaggio “INSERIRE CODICE:” (Inserire il

Codice). Digitando un Codice Utente valido o avvicinando il proprio tag, il display tornerà al funzionamento normale ma, due minuti dopo l’ultima operazione effettuata in tastiera, il display tornerà a spegnersi. Selezionare questa opzione per evitare che lo stato del sistema in tastiera possa essere visto al di fuori dell’area protetta.

NO: il display LCD della tastiera funzionerà normalmente.

Sistema: Controlli: Communicatore

Tasti Rapidi



Parametro

Communicatore

Default Range

 

Abilita MS

No Si/No

SI: abilita le comunicazioni per la segnalazione di allarmi, anomalie, test, ecc. alla Centrale Operativa (MS).

NO: disabilita le comunicazioni alla Centrale Operativa MS. Scegliere questa programmazione se l’impianto NON è collegato con una

Società di Ricezione Allarmi.

Pagina 108

Tasti Rapidi Parametro Default Range

 

Abilita FM (Seguimi)

Si Si/No

SI: abilita le comunicazioni del modo “Seguimi” (Follow Me) per segnalare gli eventi a numeri telefonici di Privati. (Fare riferimento al

Modo Seguimi FM illustrato alla pagina 216).

Se sono state abilitate sia le comunicazioni FM che quelle MS, il sistema chiamerà prima i numeri MS e poi successivamente i numeri

FM.

Nota

Se la funzione FM è abilitata e non c’è installato il modulo vocale, verranno inviati solo dei toni acustici al posto dei messaggi vocali.

NO: disabilita le comunicazioni nel modo “Seguimi” (FM).

 

Abilita CS

Si Si/No

SI: Abilita la comunicazione tra la Società d’Installazione e il sistema

LightSYS tramite il Software di Configurazione. Questa opzione permette in remoto tramite una linea telefonica di collegarsi al sistema ed effettuare programmazioni, verifiche di funzionamento, attivazioni ecc.

NO: disabilita la comunicazione.

 

Abilita Cloud

No Si/No

SI: Abilita la comunicazione tra la centrale LightSYS 2 ed il server

RISCO Cloud.

NO: Non abilita la comunicazione tra la centrale LightSYS 2 ed il server RISCO Cloud.

Sistema: Controlli: EN 50131

Tasti Rapidi



Parametro Default Range

EN 50131

Questa sezione fa riferimento ai controlli che si applicano alle normative EN 50131.

Pagina 109

Tasti Rapidi Parametro

 

Programmazione

Consenso Utente

Default

No

Range

Si/No

Questa opzione limita l’autorizzazione di Tecnico e Sub‐Tecnico ad accedere al menù di Programmazione Tecnica.

SI: è necessario digitare un codice Grand Master per autorizzare l’installatore ad accedere alla modalità di programmazione per 1 ora.

NO: il tecnico non ha bisogno di un codice di autorizzazione.

 

Inserimento con Guasti

Si Si/No

Specifica se la partizione o il sistema possono essere inseriti in caso di guasti/anomalie.

SI: il sistema può essere inserito anche con guasti presenti.

NO: quando l’Utente avvia l’inserimento e vi è un guasto nel sistema/partizione, l’Utente deve confermare che è a conoscenza di tutti i guasti prima di proseguire con il processo di inserimento. E’ necessario che l’utente scorra la lista dei guasti. Alla fine della lista apparirà la seguente domanda: « Escl. Anomalie? » Utilizzando il tasto dovrà commutare l’opzione a [S] SI e premere

 

Ripristino Allarmi

No Si/No

.

SI: l’Utente deve confermare che è a conoscenza dell’allarme nel sistema prima di reinserirlo. Il sistema rimane in condizione di “non pronto all’inserimento” finché non si conferma l’allarme. L’utente deve confermare l’allarme accedendo al menù Visualizza > Memoria

Allarme.

NO: l’Utente non deve confermare l’allarme prima di reinserire il sistema.

 

Memoria Eventi EN

No Si/No

SI: Solo gli eventi obbligatori (specificati nella normative EN) standard) saranno mostrati nella memoria eventi.

NO: Tutti gli eventi saranno mostrati nella memoria eventi.

 

Conferma Ripristino Guasti

No

Si/No

SI: l’Utente deve confermare manualmente il ripristino dei guasti nella condizione di normalità. Questo viene fatto dal Menù Utente >

Visualizza Guasti > Premendo OK.

NO: il report di ripristino di ogni guasto è automatico.

Pagina 110

Tasti Rapidi Parametro Default Range

 

Allarme Zone Istantanee

Si Si/No

SI: una zona violata che non faccia parte del percorso d’uscita genera un allarme durante il tempo d’uscita. Un report d’allarme viene inviato alla Centrale Operativa (MS) all’inizio della procedura di inserimento.

NO: una zona violata che non faccia parte del percorso d’uscita annulla l’inserimento. Verrà inviato un codice di report alla Centrale

Operativa (MS) alla fine della prima procedura di inserimento andata a buon fine.

 

Ritardo Report MS/Sirena

No Si/No

Questa funzione viene utilizzata per ridurre le false comunicazioni d’allarme alla Centrale Operativa (MS).

SI: il report alla centrale Operativa (MS) e lʹallarme acustico della sirena vengono posticipati di 30 secondi o fino alla fine di un intervallo preimpostato (il più breve dei due) dopo la violazione di una zona fuori dal percorso di ingresso.

NO: una zona violata al di fuori dal percorso di ingresso genera un allarme durante il tempo di ingresso con invio di un report alla centrale Operativa (MS).

 

Segnale 20 Minuti

No Si/No

SI: prima di inserire il sistema, questo controlla le zone che non hanno inviato un segnale di supervisione o di attivazione da più di 20 minuti. Queste zone si considerano “non pronte”. Una partizione alla quale è assegnata una zona non pronta non può essere inserita.

NO: prima di inserirsi il sistema non controlla se vi sono zone che non hanno inviato un segnale da oltre 20 minuti.

 

Attenuazione di 6 dB in

Test (di comunicazione)

No Si/No

SI: il ricevitore radio della centrale LightSYS sarà attenuato di 6 dB nei test di comunicazione.

NO: il ricevitore radio della centrale LightSYS funziona normalmente.

Pagina 111

Sistema: Controlli: DD243

Tasti Rapidi Parametro Default Range



DD243

Questa sezione fa riferimento ai controlli che si applicano alle normative DD243.

 

Escludi Zone Ingresso/Uscita

Si

Si/No

SI: le zone Ingresso/Uscita potranno essere escluse dallʹUtente.

NO: è impossibile escludere una zona Ingresso/Uscita.

 

Disabilita Ingresso

No Si/No

SI: il processo di conferma allarmi sarà disabilitato quando inizia il tempo di ingresso.

NO: il processo di conferma allarmi sarà attivo anche quando inizia il tempo di ingresso.

 

Disabilita Zone Temporizzate

No

Si/No

SI: la centrale disattiva le zone di accesso (Ingresso/Uscita,

Ingresso/Uscita(Aperta), Percorso d’Ingresso e Uscita Finale) perché non contribuiscano al processo di conferma allarmi quando inizia il tempo di ingresso.

Nota

La conferma sequenziale può essere stabilita solo tra due zone confermate, poste al di fuori del percorso di ingresso.

NO: la violazione delle zone di accesso contribuisce al processo di conferma allarmi quando inizia il tempo di ingresso.

 

Reset Tecnico

No Si/No

SI: è necessaria una conferma di reset da parte del tecnico in modo da ripristinare il sistema dopo una conferma allarmi. Il sistema non può essere inserito finché non si esegue la conferma di reset da parte del tecnico. Il reset può essere eseguito inserendo il codice di sblocco o accedendo alla modalità di programmazione o eseguendo la funzione di “Reset Tecnico” da tastiera.

NO: per inserire e disinserire il sistema si può utilizzare uno qualsiasi dei mezzi disponibili (tastiera, telecomandi, da remoto via telefono, ecc.)

Pagina 112

Tasti Rapidi Parametro

 

Inserito/Disinserito solo

da Chiave Memorizzata

Default

No

Range

Si/No

SI: Il sistema può essere inserito o disinserito solo con un ingresso chiave memorizzata.

Nota

Se il sistema ha più di una zona definita come Chiave Memorizzata l’operazione di inserimento/disinserimento si verifica solo dopo che tutte le zone sono stata inserite/disinserite.

NO: per inserire e disinserire il sistema si può utilizzare uno qualsiasi dei mezzi disponibili (tastiera, telecomandi, da remoto via telefono, ecc.).

 

Telecomando non Disinserisce

No

Si/No

Determina se il disinserimento del sistema dipende dal tempo di ritardo in ingresso.

SI: Il sistema può essere disinserito da un telecomando solo durante il tempo d’ingresso.

Nota

Un telecomando non può disinserire il sistema quando la centrale è inserita. Questa funzione è applicabile solo all’inserimento totale.

NO: il sistema può essere disinserito da qualsiasi periferica in qualsiasi momento.

Pagina 113

Sistema: Controlli: CP-01

Tasti Rapidi



Parametro

CP-01

Default Range

Questa sezione fa riferimento ai controlli che si applicano per la conformità con la SIA CP 01.

 

Rinizia T. Uscita

No Si/No

Questo parametro viene utilizzato per definire se il tempo di uscita ripartirà un’altra volta quando una zona ingresso/uscita viene attivata due volte durante il tempo di uscita.

SI: il tempo di uscita ripartirà un’altra volta quando una zona ingresso/uscita viene attivata due volte durante il tempo di uscita.

NO: Il tempo di uscita non viene influenzato se una zona ingresso/uscita viene attivata durante il tempo di uscita.

 

Parz. Automatico

No Si/No

Questo parametro viene utilizzato per definire il modo di inserimento del sistema quando utilizzando una tastiera, nessuna zona ingresso/uscita viene attivata durante il tempo di uscita.

SI: Se nessuna zona viene attivata durante il tempo di uscita il sistema si inserirà automaticamente in modalità Parziale.

NO: Se nessuna zona viene attivata durante il tempo di uscita il sistema si inserirà regolarmente in modalità Totale.

Sistema: Controlli: Accessori

Tasti Rapidi



Parametro

Accessori

Default Range

 

AM = Tamper

No Si/No

Utilizzato per definire il funzionamento della rilevazione di Anti-

Mascheramento in un rivelatore Bus.

SI: La rilevazione di Anti-Mascheramento attiverà un allarme tamper.

NO: La rilevazione di Anti-Mascheramento sarà considerato solo come un guasto/anomalia.

Pagina 114

Tasti Rapidi Parametro Default Range

 

Prox AM = Tamper

No Si/No

Utilizzato per definire il funzionamento della rilevazione dell’antiavvicinamento segnalato tramite il canale MW in un rivelatore WatchOUT DT Extreme.

SI: La rilevazione dell’Antiavvicinamento attiverà un allarme tamper.

NO: La rilevazione di Anti-Mascheramento sarà considerato solo come un guasto/anomalia.

Si noti che l’Antiavvicinamento si attiva in modo implulsivo per un tempo di circa 2.2 secondi quando una persona si avvicina al rivelatore per tentare di coprirlo.

Assicurarsi che l’Antiavvicinamento sia stato abilitato nella configurazione dei parametri zone bus del WatchOUT DT.

 

Prox Sirena = Tamper

No Si/No

Questo parametro è riferito alla sirena collegata su Bus.

SI: Il circuito di antiavvicinamento se attivato genererà un allarme tamper tramite la sirena.

NO: Il circuito di antiavvicinamento se attivato genererà solo un anomalia visualizzata nel menù dei guasti del sistema e in memoria eventi.

 

No 12V Sirena = Tamper

No Si/No

Questo parametro è riferito alla sirena collegata su Bus.

SI: Un anomalia di alimentazione 12V della sirena provocherà un allarme tamper.

NO: Un anomalia di alimentazione 12V della sirena verrà solo registrata nel menù dei guasti di sistema e nella memoria eventi.



Attivazione RF

No Si/No

Stabilisce se la centrale LightSYS può attivare la tastiera radio bidirezionale durante i tempi di ingresso/uscita o quando fallisce l’inserimento del sistema.

SI: La centrale attiva la tastiera per gli eventi che occorrono nel sistema.

NO: La centrale non attiva la tastiera. Utilizzare questa opzione per risparmiare le batterie.

Pagina 115

Tasti Rapidi Parametro Default Range



TC Ins. Totale Istantaneo

No Si/No

SI: l’inserimento totale da qualsiasi telecomando bidirezionale sarà immediato.

NO: l’inserimento totale da qualsiasi telecomando bidirezionale sarà ritardato seguendo il tempo di ritardo uscita 1.



TC Ins. Parziale Istantaneo

No Si/No

SI: l’inserimento parziale da qualsiasi telecomando bidirezionale sarà immediato.

NO: l’inserimento parziale da qualsiasi telecomando bidirezionale sarà ritardato seguendo il tempo di ritardo uscita 1.



TC Disinserimento +

Codice

No Si/No

Definisce se è necessario un codice PIN per eseguire le operazioni di disinserimento utilizzando uno qualsiasi dei telecomandi bidirezionali

Pagina 116



Etichette

Permette di editare l’etichetta Globale del sistema e le etichette di testo delle 4 partizioni disponibili che verranno visualizzate sui display delle tastiere LCD. Per modificare l’etichette

dalla tastiera fare riferimento a pagina 78.

Sistema: Etichette

Tasti Rapidi







Parametro

Sistema

Default

Security System

Range

16 caratteri

Permette di editare l’etichetta globale di sistema.

Partizione da 1 a 4 Partizione 1 - 4 16 caratteri

Permette di editare le etichette delle 4 partizioni del sistema.



Risposte del Sistema

Il menù Risposte del Sistema permette di impostare le risposte riprodotte dal sistema a seguito di vari eventi.

Sistema: Risposte del Sistema: Modo Tamper

Tasti Rapidi



Parametro

Modo Tamper

Default Range

 

Programma la risposta del sistema se viene generato un allarme

Tamper di un modulo di espansione, tastiera, zona configurata in doppio bilanciamento resistivo (DEOL), ingresso tamper sirena e ingresso tamper contenitore. Le opzioni disponibili sono le seguenti:

Silenzioso

Solo Sirena

Solo Cicalino (della tastiera)

Sirena + Cicalino (della Tastiera)

In Disinserimento

–

Imposta la risposta riprodotta dall’attivazione tamper quando il sistema è disinserito

Pagina 117

Tasti Rapidi Parametro Default Range

 

In Inserimento

–

Imposta la risposta riprodotta dall’attivazione tamper quando il sistema

è inserito

Sistema: Risposte del Sistema: Volume Messaggi

Tasti Rapidi



Parametro

Volume Messaggi

Default Range

Imposta il volume della sirena interna (solo se è un’altoparlante) connessa ai morsetti Bell+/Ls-. Il volume è selezionabile da 0 (nullo) a

9 (volume massimo). Dopo il cambiamento un suono sarà emesso dallo speaker (altoparlante) per valutare la selezione.

 

Anomalie

9 0-9

Determina il volume della sirena interna quando si verifica una anomalia.

 

Chime

9 0-9

Determina il volume della sirena interna all’attivarsi del chime. Il chime indica una zona aperta ad impianto disinserito.

 

Ingr./Uscita

9 0-9

Determina il volume della sirena interna durante i ritardi in

Ingresso/Uscita.

 

In Allarme

9 0-9

Determina il volume della sirena interna durante l’allarme.

Risposte Sistema: Z. Radio Persa

Tasti Rapidi



Parametro

Z. Radio Persa

Default Range

Imposta la risposta del sistema quando viene rilevata una zona radio persa. La risposta del sistema può essere come una condizione di anomalia o come un allarme tamper.

Come Anomalia

Come Tamper

Pagina 118



Varie

Il menù Varie permette di configurare varie impostazioni del sistema come la lingua, le

Normative e altri parametri.

Accedere e configurare i parametri nel menù Varie come segue:

Sistema: Varie

Tasti Rapidi



Parametro Default Range

Abil/Dis.DIP 2

Abilita Default Abilita/Disabilita

Utilizzato per definire se il microinterruttore n.2 del banco DIP_SW1 della LightSYS è abilitato o disabilitato.

Abilitato: Quando viene tolta alimentazione alla centrale e ridata con questo microinterruttore in posizione ON (su), i codici Tecnico, Sub-

Tecnico e Grand-Master ritorneranno ai valori impostati di fabbrica.

In questo caso, dopo l’accesso al menù della Programmazione

Tecnica, il sistema automaticamente proporrà di eseguire l’Auto-

Configurazione degli accessori collegati al BUS.

Commutare l’opzione abilita/disabilita default con il tasto .



Default Centrale

Ripristina le opzioni di programmazione di fabbrica.

L’opzione Default centrale permette di selezionare se si desidera effettuare il default della centrale o della centrale e delle etichette di testo. Utilizzare il tasto per selezionare l’opzione S e confermare la propria scelta con il tasto .

Cancella Periferiche Radio



Cancella i dispositivi radio senza modificare i parametri attualmente impostati nel sistema.

 

Normative

Imposta alcuni parametri di programmazione della centrale in conformità alla normativa selezionata:

EN 50131 (Vedere Conformità EN 50131, pagina 313)

DD243, pagina 112

CP-01, pagina 114

Pagina 119

Tasti Rapidi Parametro



ID Nazione



Default Range

Imposta i parametri di programmazione della centrale in conformità al codice ID nazione selezionato. Ogni paese ha i suoi parametri predefiniti.

0EN

0IT

Nota:

Selezionando un ID nazione differente da quello in uso la centrale verrà automaticamente riportata ai valori di fabbrica.

Lingua

Imposta la lingua di sistema (per la tastiera, messaggi SMS e E-mail).

Messaggi LCD –Modifica la lingua in tastiera

Msg. Vocali

Modifica la lingua dei messaggi vocali. (Questa opzione è disponibile solo se il modulo vocale è configurato nel sistema

).



Orario NTP

Utilizzato per aggiornare automaticamente l’ora (NTP o Daytime) tramite rete IP o GPRS.

Sistema: Orario

Tasti Rapidi







Parametro Default Range

Protocollo

Daytime

Selezionare il protocollo internet da utilizzare per aggiornare l’ora:

NTP (Network Time Protocol)

DAYTIME

Nome/IP

99.150.184.201

L’indirizzo IP o nome server.

Porta TCP

00013

Porta del server.

Pagina 120

Tasti Rapidi



Parametro Default Range

Fuso Orario (GMT/Universal Time Clock UTC)

Scorrere attraverso le opzioni disponibili:



) GMT-12:00



) GMT+13:00 .

Utilizzare i tasti

GMT (ora di Greenwich).

per aumentare o ridurre il fuso orario UTC



Informazioni Service

Questo menù permette di programmare le informazioni relative al Servizio di Assistenza, consultabili dall’Utente.

Sistema: Informazioni Service

Tasti Rapidi



Parametro

Nome Service

Default

16 caratteri

Range

Permette di inserire il nominativo della Società di Assistenza preposta alla manutenzione dell’impianto.



N.Tel. Service

16 caratteri

Permette di inserire il numero telefonico della Società preposta alla manutenzione dell’impianto.

Pagina 121



Aggiornamento Firmware

La centrale LightSYS permette di aggiornare da remoto il firmware della centrale tramite IP o

GPRS. All’interno del menù di aggiornarnamento del firmware è necessario definire la posizione del file di aggiornamento. La richiesta di aggiornamento remoto può essere inizializzata dalla tastiera LightSYS o dal Software di Configurazione. Per informazioni più

dettagliate fare riferimento alla guida per l’aggiornamento firmware da remoto a pagina 316.

Nota:

Le opzioni del menù aggiornamento firmware sono disponibili solo se il modulo IP o GSM sono installati.

Accedere e configurare i parametri nel menù aggiornamento software come segue:

Sistema: Aggiornamento Firmware

Tasti Rapidi



Parametro

Nome/IP

Default firmware.riscogroup.com

Range



Inserire il nome o l’IP del server dove è posizionato il file di aggiornamento.

Porta TCP

80



Inserire la porta TCP del server dove è posizionato il file di aggiornamento.

Nome File

CMD.TXT

Inserire il nome del file. Contattare il Supporto Tecnico riguardo il

parametro da inserire per il nome file.



Ricevi File

Selezionare il canale di comunicazione da utilizzare per effettuare l’aggiornamento.

Via IP

Via GPRS

Pagina 122

2 Zone

LightSYS supporta fino a 32 zone. Ogni zona può essere definita come zona cablata, zona radio o zona BUS. I parametri di ogni zona variano a seconda della tipologia di zona in uso

(filare, radio o BUS).

Il menù Zone permette di programmare tutti i parametri di configurazione degli ingressi di zona del sistema.

Una volta entrati all’interno del menù Zone vengono visualizzati i sottomenù di seguito elencati:



Parametri, pagina 123



Programmare di Testo, pagina 143



Zone in ‘And’, pagina 160



Confermare Allarme, pagina 162



Parametri

I parametri di questo sottomenù possono essere programmati visualizzando in sequenza tutte le opzioni di configurazione (In Sequenza) o in alternativa, selezionando un’opzione specifica e richiamandola direttamente (Per Parametro).



Zone: Parametri: In Sequenza

Importante:

Nella programmazione delle Zona In Sequenza, i parametri vengono programmati in sequenza per ogni zona. Una volta programmati tutti i parametri della zona 01 si passerà alla programmazione di tutti i parametri per la zona 02, poi per la 03 e così fino all’ultima zona da programmare.

Se si sceglie di programmare le zone del sistema con la funzione In Sequenza, le modifiche effettuate ad uno o più parametri di una zona verranno registrate solo dopo la programmazione dell’ultimo parametro (Etichetta).

Quando si è programmato l’ultimo parametro Etichetta, la pressione del tasto verrà seguita da un tono acustico di un secondo che confermerà la registrazione di tutti i parametri modificati per quella zona.

Come alternativa alla programmazione delle Zone nel modo In Sequenza è possibile programmare (o verificare) singolarmente i parametri delle zone richiamandoli direttamente dal relativo menù. Per programmare i parametri singolarmente, selezionare lo specifico parametro dalla lista di seguito elencata.

La procedura che segue descrive come programmare tutti i parametri di una zona utilizzando il menù In Sequenza.

Pagina 123

Il menù In Sequenza permette la programmazione sequenziale di tutte le caratteristiche per ogni zona:

 Etichetta, pagina 126

 Partizioni, pagina 126

 Gruppo, pagina 126

 Tipologia, pagina 126

 Risposta Zone, pagina 138

 Terminazione, pagina 139

 Risposta Loop, pagina 139

 Avanzati, pagina 140

La procedura che segue descrive come programmare tutti i parametri di una zona

utilizzando il menù In Sequenza.

1. Entrare nel menù Zone come descritto alla pagina 123 .

2. Dall’interno del menù Zone premere [1] per accedere al sottomenù Parametri.

3. Dall’interno del sottomenù Parametri premere [1] per accedere al sottomenù In Sequenza.

Il display mostrerà:

Parametri Zone:

Zona#=01 (XY:ZZ)

Importante:

Il display mostra, affianco alla zona selezionata, il tipo di zona e la sua locazione all’interno del sistema XY:ZZ

X: Tipologia di zona (E=zona cablata, W=zona radio, B=zona BUS, I=ingresso aggiuntivo zona bus)

Y: L’ I.D. del modulo di espansione zone “0” rappresenta la scheda di centrale, ad esempio:

E0:04 rappresenta la zona filare 04 sulla scheda principale.

B0:15 rappresenta la zona BUS 15 sul BUS principale.

ZZ La numerazione della zona all’interno del sistema (01-32)

4.

Specificare il numero della zona che si vuole programmare ad esempio 01 per la zona 1, poi premere per accedere alla programmazione delle Etichette.

5. Inserire l’etichetta di zona. L’etichetta può avere 16 caratteri (vedi pagina 78).

6. Premere per confermare e per andare avanti e selezionare le partizioni alle quali associare le zone. Il display mostrerà:

P=1234 Z=XX

S...

Pagina 124

Note

Le XX nel campo Z=XX riportano il numero della zona che si sta programmando.

Se il sistema gestisce più partizioni è possibile assegnare questa zona a più di una partizione.

In questo caso il funzionamento della zona dipenderà da come è impostato il parametro

“Opzione Aree”. Per maggiori informazioni consultare il parametro Opzione Aree alla

pagina 101.

Sistema non partizionato significa che ha solo una partizione, la numero 1(Partizione 1).

Usare i tasti da , , , or per commutare lo stato di assegnazione della zona alle partizioni da [S] SI a [.] NO e viceversa.

7. Premere per confermare e procedere a selezionare l’associazione ai gruppi. Il display mostrerà:

Grp.=ABCD Z=01

. . . .

Usare i tasti o e premere il pulsante

per portare il cursore lampeggiante sotto il gruppo desiderato

per associare la zona scegliendo [S] SI oppure lasciare [.]

NO. In alternativa, usare i tasti da , , , or di assegnazione della zona alla gruppo da [S] SI a [.] NO.

per commutare lo stato

Nota:

Ogni partizione ha 4 gruppi di inserimento a cui è possibile assegnare una o più zone per effettuare livelli di inserimento differenti.

8. Premere mostrerà:

per confermare e e per procedere a selezionare il tipo di zona. Il display

Z=01 Tipo:

01)Ing./Usc. 1

Sucessivamente si passa ai parametri: Risposta Zona (pagina 138), Terminazione (pagina

139) e Risposta Loop (pagina 139).

Pagina 125



Zona: Parametri: Per Parametro

Utilizzare questa funzione per cambiare uno specific parametro.

Tasti Rapidi

 

Parametro

Etichetta

Default Range

L’etichetta identifica una specifica zona all’interno del sistema.

L’etichetta può avere fino a 16 caratteri, come descritto a pagina 78.

 

Partitizioni

Selezionare le partizioni alle quali associare le zone (1–4).

Gruppo

Selezionare i gruppi ai quali associare le zone premendo il tasto

 

Tipologia

.

Il sottomenù Tipo di Zona permette di configurare il tipo di funzionamento che le zone dovranno avere nei diversi stati di funzionamento del sistema LightSYS. Gli stati di funzionamento del sistema LightSYS sono i seguenti:

Disinserito: il sistema genera un allarme solo se vengono attivate zone di tipo 24 ore, Incendio, Panico e Anomalie Tamper.

Inserito: il sistema genera allarmi se viene attivata una qualsiasi tipologia di zona ad eccezione della zona “Attiva Uscita”.

Inserito di Gruppo A,B,C,D: il sistema genera allarmi se viene attivata una qualsiasi tipologia di zona ad eccezione delle zone

“Interne” e della zona “Attiva Uscita”.

Inserito in Parziale: il sistema genera allarme solo per le zone che

NON sono state programmate come zone interne (escluse in parziale).

Nota:

Le zone da escludere durante l’Inserimento Parziale devono essere programmate con tipologia Interna. Sono disponibili le seguenti tipologie:

07: Interna+Ingresso/Uscita 1, 08: Interna+Ingresso/Uscita 2, 09:

Interna+Ingresso/Uscita (Aperta) 1, 10: Interna+Ingresso/Uscita (Aperta)

2, 11: Interna + Percorso, 12: Interna + Istantanea.

Pagina 126

Tasti Rapidi Parametro Default Range



ZZ



Non Usata

Nessuno

Disabilita la zona selezionata. Questa programmazione va usata per tutte le zone non utilizzate.



ZZ



Ing./Usc. 1

(Ingresso/Uscita 1)

Ins.Totale/Parziale/Gruppi

Usata per le Porte di Ingresso e Uscita dai locali. Se attivate, le zone così programmate, comandano il temporizzatore di Ritardo in Ingresso 1 e non causano un allarme intrusione durante i tempi di ritardo in

Ingresso e Uscita specificati nel menù Sistema/Timers opzione

Ingr./Uscita 1 (pagina 88).



ZZ



Ing./Usc. 2

(Ingresso/Uscita 2)

Ins.Totale /Parziale/Gruppi

Come sopra tranne che per il riferimento al Tempo di Ritardo che in questo caso è Ingr./Uscita 2 .



ZZ



Ing/Usc. (Ap.) 1

(Ingresso/Uscita

(Aperta))

Default per zona 1 Ins.Totale /Parziale/Gruppi

Viene utilizzata per una porta di Ingresso Uscita che per comodità viene lasciata aperta ad impianto disinserito.

Questa zona ha lo stesso funzionamento della zona Ingresso/Uscita 1 precedentemente descritta con la differenza che, anche se aperta, permette comunque l’inserimento dell’impianto. E’ fondamentale, per evitare un allarme, che questa zona si richiuda prima dello scadere del tempo di Ritardo in Uscita.

Pagina 127

Tasti Rapidi Parametro Default Range



ZZ



Ing/Usc. (Ap.) 2

(Ingresso/Uscita

(Aperta))

Ins.Totale /Parziale/Gruppi

Viene utilizzata per una porta di Ingresso Uscita che per comodità viene lasciata aperta ad impianto disinserito.

Questa zona ha lo stesso funzionamento della zona Ingresso/Uscita 2 precedentemente descritta con la differenza che, anche se aperta, permette comunque l’inserimento dell’impianto. E’ fondamentale, per evitare un allarme, che questa zona si richiuda prima dello scadere del tempo di Ritardo in Uscita.



ZZ



Percorso

(Percorso di Ingresso)

Ins.Totale /Parziale/Gruppi

Generalmente questa zona va assegnata a quei rivelatori che sono installati a protezione del percorso di ingresso, l’area compresa tra la porta principale di accesso ai locali e la Tastiera dell’impianto.

Una zona così programmata genera un allarme intrusione istantaneo se attivata a meno che non venga attivata dopo la zona Ingresso/Uscita. In questo caso la zona di Percorso non genera allarme per tutto il tempo di ritardo in Ingresso.

Nota:

Il funzionamento della zona programmata come percorso quando nel sistema ci sono più partizioni, varia a seconda della programmazione dell’opzione Percorso Globale del menù Controlli del Sistema, pagina

101.



ZZ



Istantanea

Default per tutte le zone ad eccezione delle zone 1, 2, 3 e 4

Ins.Totale /Parziale/Gruppi

Normalmente utilizzata per quelle zone che se attivate devono generare una condizione di allarme intrusione immediatamente. Protezioni perimetrali come rivelatori di rottura vetro, contatti su finestre, rivelatori di sfondamento sono normalmente collegati a zone così programmate.

Non programmare con questa tipologia rivelatori di movimento che devono essere esclusi nell’inserimento Parziale del sistema.

Le zone così programmate causano un allarme immediato se attivate

(anche se il tempo di Ritardo in Uscita non è ancora terminato)

Pagina 128

Tasti Rapidi Parametro Default Range



ZZ



Int+Ing/Usc1

(Interna + Ingr./Uscita 1)

(Esclusa in Parziale)

Ins.Totale

Nota: Usando i Gruppi A,B,C o

D queste zone non vengono inserite.

Normalmente assegnata a porte interne o rivelatori di movimento che proteggono l’area tra la porta d’ingresso e la tastiera.

 se il sistema è inserito in TOTALE, un zona così programmata, se attivata, farà partire il temporizzatore di Ritardo in Ingresso 1 per permettere il disinserimento del sistema.

 se il sistema è inserito in PARZIALE, la zona verrà esclusa.

Importante:

Per maggior sicurezza, nella fase di inserimento in parziale attivabile con la pressione con il tasto , si preme questo tasto due volte, il sistema annulla il tempo di ritardo in ingresso. Questa funzione può essere utilizzata quando tutti i componenti della famiglia sono rientrati e il sistema, inserito in parziale, non richiede un tempo di ritardo in ingresso.

Questa funzione viene applicata solo al tempo di ritardo ingresso 1.



ZZ



Int+Ing/Usc2

(Interna + Ingr./Uscita 2)

(Esclusa in Parziale)

Ins.Totale

Nota: Usando i Gruppi A, B, C o D queste zone non vengono inserite.

Come la zona precedente ma riferita al Tempo di Ritardo Ingr./Uscita 2.



ZZ



I+In/Us(Ap.) 1

Ins.Totale

(Interna+Ingresso/Uscita) (Aperta)

Nota: Usando i Gruppi A, B, C

(Esclusa in Parziale)

o D queste zone non vengono inserite.

Viene utilizzata per una porta di Ingresso Uscita che per comodità viene lasciata aperta ad impianto disinserito. Il suo funzionamento è uguale a

quello della Zona Ingresso/Uscita (Aperta) (Zona Tipo 03 pagina 127)

con la differenza che, se l’impianto viene inserito in PARZIALE questa zona viene esclusa.

Pagina 129

Tasti Rapidi Parametro Default Range



ZZ



I+In/Us(Ap.) 2

Ins.Totale

(Interna+Ingresso/Uscita) (Aperta)

(Esclusa in Parziale)

Nota: Usando i Gruppi A, B, C o D queste zone non vengono inserite.

Viene utilizzata per una porta di Ingresso Uscita che per comodità viene lasciata aperta ad impianto disinserito. Il suo funzionamento è uguale a

quello della Zona Ingresso/Uscita (Aperta) (Zona Tipo 03 pagina 127)

con la differenza che, se l’impianto viene inserito in PARZIALE questa zona viene esclusa.



ZZ



Int+Percorso

(Interna+Percorso di Ingresso)

(Esclusa in Parziale)

Default

per zona 2

Ins.Totale

Nota: Usando i Gruppi A, B, C o D queste zone non vengono inserite.

Generalmente questa zona va assegnata a quei rivelatori che sono installati a protezione del percorso di ingresso, l’area compresa tra la porta principale di accesso ai locali e la Tastiera dell’impianto. Il suo funzionamento è uguale a quello della Zona di Percorso

precedentemente descritta (Zona tipo 05 pagina 128), con la differenza

che, se l’impianto viene inserito in PARZIALE, questa zona viene esclusa.



ZZ



Int.+Istant.

Default per le

(Interna+Istantanea)

zone 3 e 4

Ins.Totale

Nota: Usando i Gruppi A, B, C

(Esclusa in Parziale)

o D queste zone non vengono inserite.

Normalmente utilizzata per dei rivelatori di movimento che non vengono interessati dal movimento dell’utente durante il Tempo di

Ritardo in Ingresso.

Con il sistema inserito in TOTALE: l’attivazione di questa zona genera un allarme intrusione.

Con il sistema inserito in PARZIALE: la zona verrà esclusa.

Pagina 130

Tasti Rapidi Parametro Default



ZZ



Attiva Uscita

(Attiva Uscita di Utilità)

Range

Usata per un dispositivo che, se attivato in qualsiasi momento, comanderà una Uscita di Utilità programmata per questa funzione

(Segue Stato Zona).

L’uscita potrà essere utilizzata per comandare un LED, un relè, un dispositivo acustico, ecc.. La zona comanderà l’uscita indipendentemente dallo stato del sistema (Inserito/disinserito).

Nota:

Una zona così programmata è completamente indipendente dallo stato di funzionamento del sistema. Le attivazioni di questa zona non vengono registrate nella memoria degli eventi e non vengono trasmesse tramite comunicatore digitale o comunicatore vocale avanzato.



ZZ



Giorno

Ins.Totale/Parziale/Gruppi

Usata normalmente per delle porte non utilizzate frequentemente (ad esempio le porte di emergenza) o delle finestre che normalmente devono essere sempre chiuse. Una zona così programmata ha la funzione di avvertire l’utente quando, ad impianto disinserito, viene violata.

Se il sistema è inserito in TOTALE o in PARZIALE, l’attivazione di questa zona causerà un allarme intrusione istantaneo.

Se il sistema è disinserito, la violazione di questa zona causerà il lampeggio rapido dei LED ALIMENTAZIONE tastiere del sistema

di tutte le

(segnalazione di anomalia). Questo per richiamare l’attenzione dell’utente affinchè, verificando i guasti in tastiera, si accorga dell’evento.

In opzione, la violazione di questa zona, può essere segnalata via linea telefonica alla Centrale Operativa della Società di Ricezione

Allarmi (MS) come Anomalia Zona Giorno.

Se programmata questa zona attiverà anche eventuali Uscite configurate come Anomalia Zona Giorno.



ZZ



24 Ore

Qualsiasi Stato del Sistema

Normalmente utilizzata per quei dispositivi sempre inseriti che, se attivati, devono generare un allarme istantaneo indifferentemente dallo stato dell’impianto (inserito o disinserito).

Pagina 131

Tasti Rapidi Parametro Default Range



ZZ



Incendio



ZZ



Rapina

Qualsiasi Stato del Sistema

Utilizzata per i rivelatori di fumo o altri tipi di rivelatori utilizzati per l’antincendio. Questa tipologia può anche essere utilizzata per una zona a cui è collegato un pulsante di emergenza da attivare manualmente.:

Se violata, questa zona causa un Allarme Incendio immediato

Le zone programmate come incendio sono sempre supervisionate e, un guasto nel cablaggio della zona, causerà un segnale di Anomalia

Incendio tramite il lampeggio veloce del LED INCENDIO sulle tastiere del sistema.

Qualsiasi Stato del Sistema

Generalmente utilizzata per dei pulsanti cablati o trasmettitori radio antipanico.

Se attivata, indipendentemente dallo stato dell’impianto, genererà un Allarme Panico immediato che attiverà le sirene a messo che la zona non sia stata programmata per una risposta Silenziosa del sistema.

La condizione di allarme della zona non verrà visualizzata sul display delle tastiere se l’opzione Panici Udibile del menù Controlli

Sistema è disabilitata (Controlli Sistema, Panico Udibile, pagina 97).



ZZ



Emergenza

Qualsiasi Stato del Sistema

Questa zona viene usata per eventuali pulsanti di emergenza o trasmettitori radio. L’attivazione di questa zona genera un allarme tramite sirene del sistema e, se abilitate, le comunicazioni telefonica alla

Società di Ricezione Allarmi e Modulo Vocale Avanzato (opzionale).

La zona genera allarme qualsiasi sia lo stato del sistema.



ZZ



Chiave Imp.

(Comando Chiave Impulsivo)

Se richiesto, per inserire e disinserire il sistema tramite un dispositivo esterno, non prodotto da RISCO, è possibile programmare una zona come ingresso chiave impulsivo. Il comando esterno, che deve essere di tipo impulsivo, permette di inserire o disinserire una o più partizioni del sistema.

Pagina 132

Tasti Rapidi Parametro Default Range



ZZ



Uscita Finale

(Terminatore Tempo di Ritardo in

Uscita)

Ins.Totale/Parziale/Gruppi

Questa zona funziona come una nomale zona Ingresso/Uscita (Aperta)

(vedere

ZZ

, pagina 127) con la differenza che, dal momento

in cui si apre e si richiude o, si chiude poiché già aperta al momento dell’inserimento, il sistema si inserirà dopo 10 secondi azzerando il tempo di uscita programmato.

Una zona così programmata permette di evitare allarmi impropri dovuti a tempi di uscita troppo brevi. Usando questa zona è possibile impostare un tempo di ritardo in uscita molto lungo e alla richiusura di questa zona, uscendo dai locali, il sistema si inserirà dopo 10 secondi azzerando il tempo di uscita programmato.

Durante il tempo di ritardo d’uscita, il sistema si comporterà come segue:

1. Nessuna attivazione di questa zona, la partizione verrà inserita seguendo il tempo di ritardo d’uscita programmato.

2. Aprendo e chiudendo questa zona, il temporizzatore di uscita viene azzerato e l’impianto si inserirà in 10 secondi.

3. Ogni qualvolta la zona viene aperta e richiusa, il temporizzatore di uscita viene di nuovo azzerato e l’impianto si inserirà in 10 secondi.

Pagina 133

Tasti Rapidi Parametro Default Range



ZZ



Chiave Mem.

(Comando Chiave Memorizzato)

Se richiesto, per inserire e disinserire il sistema tramite un dispositivo esterno, non prodotto da RISCO, è possibile programmare una zona come ingresso chiave memorizzato. Il comando esterno, che deve essere di tipo memorizzato, permette di inserire o disinserire una o più partizioni del sistema.

Notare che se gli inserimenti e disinserimenti del sistema vengono effettuati sia da tastiera che dal dispositivo connesso a questa zona, in alcuni casi bisognerà commutare il dispositivo e ricommutarlo affinché il sistema effettui l’operazione di inserimento e disinserimento.

Esempio:

Dopo l’inserimento di una o più partizioni effettuato dal dispositivo connesso alla zona se il disinserimento viene fatto da tastiera, per inserire ancora il sistema con il dispositivo esterno, portare l’ingresso in posizione disinserito e poi in posizione inserito per inserire il sistema.

Se la zona così programmata è assegnata a più di una partizione, e una di queste partizioni è stata inserita da tastiera, con il dispositivo in posizione disinserito avverrà quanto segue:

Inserendo il sistema con il dispositivo esterno tutte le partizioni

 disinserite verranno inserite.

Disinserendo il sistema con il dispositivo, tutte le partizioni verranno disinserite.

Pagina 134

Tasti Rapidi Parametro Default Range



ZZ



Percorso + I/U

(Percorso in Totale, Ingresso/Uscita

Ins.Totale/Parziale/Gruppi

in Parziale)

Normalmente utilizzata per quei rivelatori o contatti che proteggono l’area tra la porta d’ingresso ai locali e la tastiera dell’impianto.

Se il sistema è inserito in PARZIALE, una zona così programmata funziona come una zona Ingresso/Uscita, soggetta ai Tempi di

Ritardo del Timer Ingresso/Uscita 1 (Menù Sistema/Timers, opzione

Ingr./Uscita 1)

Se il sistema è inserito in TOTALE, una zona così programmata diventa una zona di Percorso d’ingresso che causerà: o un allarme intrusione immediato se attivata prima dell’attivazione di una zona Ingresso/ Uscita; o resterà esclusa per tutto il tempo di Ritardo in Ingresso se attivata dopo una Zona Ingresso/Uscita.



ZZ



Chiave Imp.+ Ritardo

(Comando Chiave Impulsivo con Tempi di Ritardo)

Stessa funzione del Comando Chiave impulsivo (Opzione 19) ma con la differenza che vengono mantenuti i tempi di ritardo in ingresso e uscita.

(Fare riferimento a Chiave Impulsiva, pagina 132).



ZZ



Chiave Mem.+ Ritardo

(Comando Chiave Memorizzato con Tempi di Ritardo)

Stessa funzione del Comando Chiave memorizzato (Opzione 21) ma con la differenza che vengono mantenuti i tempi di ritardo in ingresso e

uscita. (Fare riferimento a Chiave Memorizzata, pagina 134).



ZZ



Tamper

Qualsiasi Stato del Sistema

Per il rilevamento di manomissioni. La zona opera come la zona 24 ore ma con un codice di report speciale (vedere Appendice E: Codici Report).

Nota:

Per questa tipologia di zona la risposta zona viene determinata a seconda della risposta tamper definita all’interno del menù Sistema 

Risposte Sistema  Risposta Tamper

Pagina 135

Tasti Rapidi Parametro Default Range



ZZ



Tecnica

Qualsiasi Stato del Sistema

Questa zona opera come la zona 24 ore, il suo codice di report deve essere impostato manualmente secondo i rilevatori collegati alla zona.



ZZ



Allagamento

Qualsiasi Stato del Sistema

Utilizzata per i rivelatori di liquidi o per i flussostati. La zona opera come la zona 24 ore ma con un codice di segnalazione speciale di allagamento (vedere Appendice E: Codici Report).



ZZ



Gas

Qualsiasi Stato del Sistema

Per il rivelatore di perdite di gas naturali (metano, butano, propene). La zona opera come la zona 24 ore ma con un codice di segnalazione speciale di allarme gas (vedere Appendice E: Codici Report).



ZZ



CO

Qualsiasi Stato del Sistema

Per i rilevatori di CO (monossido di carbonio). La zona opera come la zona 24 ore ma con un codice di segnalazione speciale di allarme CO

(vedere Appendice E: Codici Report).



ZZ



Terminatore d’Uscita

Una zona così programmata permette di evitare allarmi impropri dovuti a tempi di uscita troppo brevi. Usando questa zona è possibile impostare un tempo di ritardo in uscita molto lungo e alla richiusura di questa zona, uscendo dai locali, il sistema si inserirà dopo 10 secondi azzerando il tempo di uscita programmato.

Durante il tempo di ritardo d’uscita, il sistema si comporterà come segue:

1. Nessuna attivazione di questa zona, la partizione verrà inserita seguendo il tempo di ritardo d’uscita programmato.

2. Aprendo e chiudendo questa zona, il temporizzatore di uscita viene azzerato e l’impianto si inserirà in 10 secondi.

3. Ogni qualvolta la zona viene aperta e richiusa, il temporizzatore di uscita viene di nuovo azzerato e l’impianto si inserirà in 10 secondi.

Note:

Lo stato della zona programmata come Terminatore d’Uscita non influenza lo stato della partizione.

Questa zona non attiva nessun evento a sistema inserito.

Pagina 136

Tasti Rapidi Parametro Default Range



ZZ



Alta Temperatura

Qualsiasi Stato del Sistema

Per rilevatori di temperatura (alta). La zona opera come la zona 24 ore ma con un codice di segnalazione speciale (vedere Appendice E: Codici

Report).

ZZ

Bassa Temperatura

Qualsiasi Stato del Sistema

Per rilevatori di temperatura (bassa). La zona opera come la zona 24 ore ma con un codice di segnalazione speciale (vedere Appendice E: Codici

Report).



ZZ



Box Chiavi

Questa tipologia di zona è principalmente utilizzata in Scandinavia.

L’attivazione di questo tipo di zona viene registrato in memoria eventi.

Può essere anche riportata alla Centrale Operativa (MS). Non viene attivata nessuna sirena localmente.

Quando si utilizza questa zona, si deve cablare il contatto di allarme

(solitamente di un contatto magnetico) ad un box chiavi esterno e il tamper al contatto apposito del contenitore.



ZZ



Chiave Ins.

Questo tipo di zona è utilizzata dagli istituti bancari per controllare l’inserimento della porta del caveu o dell’ingresso alla tesoreria della banca.

Utilizzare questa zona per inserire istantaneamente la partizione di allocazione della zona. Questa zona non può effettuare operazioni di disinserimento.



ZZ



Chiave Ins. + Rit.

Si comporta alla stessa maniera della zona Chiave Ins. (



ZZ



) ma l’inserimento segue il tempo di ritardo in uscita programmato.

Pagina 137

Zone: Parametro: Risposta

 

Risposta Zone

Tasti Rapidi

Questo menù permette di impostare la risposta del sistema all’allarme provocato da una zona. La comunicazioni telefoniche non vengono interessate da questo parametro.

Possono essere selezionate le seguenti risposte zone:

Silenziosa — La zona non attiverà alcun dispositivo acustico di segnalazione allarme.

Solo Sirena — Vengono attivate le sirene del sistema per la durata del

Tempo Sirena o finché che non viene inserito in tastiera un Codice

Utente valido seguito dalla pressione .

Solo Cicalino — Attiva i cicalini delle tastiere del sistema.

Sirena + Cicalino — Le sirene e i cicalini delle tastiere si attivano contemporaneamente.

Chime — Oltre ad offrire la normale protezione contro le intrusioni, questa funzione segnala tramite un tono acustico in tastiera, la sua violazione ad impianto DISINSERITO.

Se il sistema è INSERITO, l’allarme della zona attiverà SOLO la Sirena.

SIR/INS CIC/D (Sirena ad impianto inserito, Cicalino ad impianto disinserito) — In caso di allarme accade quanto segue:

A sistema DISINSERITO si attiveranno solo i cicalini delle tastiere.

A sistema INSERITO si attiveranno solo le sirene.

Parametro Default Range



In Inserimento Totale

Seleziona il suono che verrà riprodotto quando una zona di sistema viene violata con l’impianto in stato Inserito In Totale.



In Inserimento Parziale

Seleziona il suono che verrà riprodotto quando una zona di sistema viene violata con l’impianto in stato Inserito In Parziale.



In Disinserimento

Seleziona il suono che verrà riprodotto quando una zona di sistema viene violata con l’impianto in stato Disinserito.

Pagina 138



Terminazione

Il menù terminazione permette di configurare la terminazione fisica del circuito collegato all’ingresso di zona.



N/C

NC, EOL, DEOL, e NO

Usata per contatti Normalmente Chiusi (NC) senza Resistenza di Fine

Linea EOL.

EOL

Usata per contatti Normalmente Chiusi (NC) e/o Normalmente Aperti

(NO) in una zona supervisionata con una Resistenza di Fine Linea

(fornita).



DEOL

Usata per contatti Normalmente Chiusi (NC) in una zona che utilizza almeno 2 Resistenze di Fine Linea EOL per identificare su due fili i segnali d’Allarme e di Tamper.



N/O

Usata per contatti Normalmente Aperti (NO) senza Resistenza di Fine

Linea EOL.

Tasti Rapidi Parametro

 

Risposta Loop

Default Range

Imposta il tempo minimo che un circuito di zona deve rimanere aperto prima di generare una condizione d’allarme:

1) Normale: 400 ms (millisecondi)

2) Lenta: 1 secondo

3) Veloce: 10 ms (millisecondi)

4) Extra Veloce 1 ms (millisecondi). Questo tempo di risposta Loop viene normalmente utilizzato per i contatti a fune per tapparella o altri dispositivi che richiedono un tempo di risposta molto veloce.

Pagina 139



Avanzati



ZZ

Inserimento Forzato

Disabilitato Abilitato /

Disabilitato

Questo menù permette di abilitare o disabilitare, individualmente, l’Inserimento Forzato per ognuna delle zone del sistema. Procedere come segue:

1. Se abilitata per una o più zone, la funzione Inserimento Forzato permette l’inserimento dell’impianto anche se quelle zone, così programmate, sono aperte (violate).

2. Se una o più zone programmate per l’inserimento forzato sono violate nel periodo in cui l’impianto è disinserito, questo verrà segnalato tramite il lampeggio veloce del LED PRONTO sulle tastiere dell’impianto.

3. Dopo che il sistema è stato inserito tutte le zone abilitate all’Inserimento Forzato, se violate, vengono escluse.

Se una di queste zone torna a riposo (si richiude) verrà automaticamente re-inclusa nel sistema e pronta a generare allarmi se attivata.

Parametro Default Range Tasti Rapidi



ZZ

Conta Impulsi

1 01–15

Permette di programmare il numero di impulsi che una zona dovrà ricevere prima che il sistema generi un condizione di allarme. Dopo un tempo di 25 secondi tra un impulso ed un altro il conteggio degli impulsi viene azzerato ed un nuovo impulso sarà interpretato come primo impulso. Il tipo di impulso è in funzione del tempo di apertura loop

programmato per la zona selezionata illustrato alla pagina 139.

Pagina 140



ZZ

Annulla Allarme

Disabilitato

Questo parametro definisce se una segnalazione di allarme di una zona alla Centrale Operativa (MS) sarà immediata o ritardata:

Abilitato

: Una segnalazione alla Centrale Operativa (MS) verrà ritardato secondo il parametro Ritardo Annulla Allarme 5) Comunicatore >

2 MS > 6 Timers MS > 2 Ritardo Annulla Allarme,

pagina 208.

Disabilitato: Una segnalazione alla Centrale Operativa (MS) verrà inviata immediatamente.

Tasti Rapidi Parametro Default Range

 

Configurazione Zone Bus

Il menù Parametri Zone BUS contiene le opzioni che permettono di programmare parametri speciali dedicati ad una Zona BUS. Le opzioni sono definite a seconda della tipologia di rivelatore BUS.

Lunar Industriale Grado 3: E’ un rivelatore doppia tecnologia da soffitto che può essere installato fino ad una altezza di 8.6 metri e integra la rivoluzionaria tecnologia Anti-Cloak™ Technology

(ACT™).

WatchOUT PIR: Il rivelatore da esterno ad infrarosso passivo, è un dispositivo a microprocessore che elabora i segnali rilevati tramite due canali all’infrarosso passivo (PIR).

WatchOUT DT: Il rivelatore da esterno doppia tecnologia, è un dispositivo a microprocessore che elabora i segnali rilevati tramite due canali all’infrarosso passivo (PIR) e due canali a microonda

(MW).

Pagina 141

WatchIN DT Grado 3: Il rivelatore industriale a doppia tecnologia

Grado 3 è un rivelatore con una elaborazione digitale del segnale basata su due canali all’infrarosso passivo e due a microonde.

iWISE DT Grado 3: E’ un rivelatore di movimento che integra sia

Antimascheramento che tecnologia Anti-Cloak™ (ACT™). Include la funzione Green Line che permette la disabilitazione del canale microonda quando il sistema è disinserito ed è disponibile nei modelli 15m e 25m.

iWISE DT Grado 2: E’ un rivelatore di movimento che integra tecnologia Anti-Cloak™ (ACT™). Include la funzione Green Line che permette la disabilitazione del canale microonda quando il sistema è disinserito ed è disponibile nei modelli 15m e 25m.

iWISE QUAD Grado 3: E’ un rivelatore di movimento all’infrarosso passivo che integra Antimascheramento e tecnologia

PIR QUAD.

iWISE QUAD Grado 2: E’ un rivelatore di movimento all’infrarosso passivo che integra tecnologia PIR QUAD.

Espansione a Singola Zona (BZ1): Consente di connettere qualsiasi rivelatore tradizionale al BUS RISCO.

BWare DT Grado 2: E’ un rivelatore di movimento a doppia tecnologia con una elaborazione digitale del segnale basata su un canale all’infrarosso passivo (PIR) e un canale a microonde in banda

K (MW).

BWare DT Grado 3: E’ un rivelatore di movimento a doppia tecnologia con antimascheramento e una elaborazione digitale del segnale basata su un canale all’infrarosso passivo (PIR) e un canale a microonde (MW) in banda K.

BWare QUAD Grado 2: E’ un rivelatore di movimento all’infrarosso passivo che integra tecnologia PIR QUAD.

BWare QUAD Grado 3: E’ un rivelatore di movimento all’infrarosso passivo che integra Antimascheramento e tecnologia

PIR QUAD.

Microfono Selettivo: Il microfono selettivo rileva la vibrazione e la temperatura di una specifica superficie e reagisce a tutte le tipologie di attacco conosciute.

Utilizzare le istruzioni seguenti per impostare i parametri per il relativo rivelatore BUS.

Pagina 142

Per configurare i parametri del rivelatore zona BUS:

1. Dal menù Avanzati, premere [4] per accedere ai parametri delle Zone Bus.

2. Selezionare la zona che è stata assegnata al rivelatore zona BUS e premere

Apparirà il menù dei parametri Zone BUS.

.

3. Utilizzare le tabelle seguenti per configurare i parametri per ogni tipo di rivelatore

Zona BUS.

Zone Bus: OPR12 (WatchOUT PIR)

Tasti Rapidi Parametro Default

ZZ

LED

3 LED

Range

Configura il funzionamento dei LED.

Off - LED disabilitati.

Solo Rosso - Solo il LED rosso è attivo. L’opzione è consigliata per evitare che l’intruso comprenda comportamento e aree di copertura del rivelatore.

3 LED

- Tutti e tre i LED sono attivi.

ZZ

Sensibilità

Normale

Configura la sensibilità del PIR del rivelatore.

Bassa

Media

Normale

Alta

ZZ

Tipo Lenti

Grandangolo

Configura il rivelatore per funzionare con il tipo di lenti installate.

Grandangolo

Barriera / Lunga Portata

ZZ

Modo Relè Aux

Off

Abilita l’uscita a relé per dispositivi ausiliari del rivelatore.

Off - L’uscita ausiliaria a relé è disabilitata.

24 Ore - L’uscita ausiliaria a relé si attiverà sempre se si verifica una condizione di allarme.

Solo Notte - L’uscita ausiliaria a relé si attiverà se si verifica una condizione di allarme solo durante la notte. (Crepuscolare tramite fotocellula integrata nella scheda elettronica dell’unità).

ZZ

Tempo Relè Aux

2.2 Secondi 2.2–480 secondi

Configura il tempo di attivazione del relé.

2.2 Secondi

2 Minuti

4 Minute

8 Minuti

Pagina 143

Zone Bus: iWISE/BWare DT Grado 2

Tasti Rapidi Parametro Default

ZZ

LED

On

Determina il modo di funzionamento dei LED.

Off - Disabilita il funzionamento dei LED.

On - Abilita il funzionamento dei LED.

ZZ

Portata MW

Trimmer

Range

Determina la regolazione della portata del canale MW (microonda).

Minima

25%

50%

65%

85%

Massima

Trimmer

(La portata MW viene regolata tramite il trimmer sulla scheda elettronica).

ZZ

ACT

No

Definisce il modo di funzionamento della tecnologia Anti-Cloak™ (ACT) .

No - ACT disabilitato

Si - ACT abilitato

ZZ

Auto-Esclusione MW

No

Stabilisce se il canale a microonda deve essere disabilitato automaticamente se il rilevatore verifica un anomalia di funzionamento sullo stesso.

No - Il canale MW non viene escluso se viene rilevato un problema sul canale MW. Una condizione di allarme non verrà rilevata finchè il canale

MW non verrà ripristinato.

Si

- In caso di anomalia MW, il rivelatore commuterà a funzionare con il solo canale PIR.

ZZ

Green Line

Si

La funzione Green Line evita emissioni radio superflue nell’ambiente quando i locali sono occupati. Questa funzione permette la disabilitazione del canale microonda quando il sistema è disinserito.

No

- Il canale MW è sempre in funzione.

Si

- Il canale MW si spegne quando la centrale LightSYS è disinserita.

La funzione Green Line evita emissioni radio superflue nell’ambiente quando i locali sono occupati.

Pagina 144

Tasti Rapidi Parametro Default

ZZ

Auto Test

Remoto

Range

Utilizzato per testare le tecnologie di rilevazione. Nel caso di test fallito, verrà registrata in centrale un’anomalia di Auto-Test della zona.

Remoto

(Manuale) - l’auto test viene effettuato tramite la centrale quando viene manualmente selezionata l’opzione Diagnostica Zone Bus dal Menù Tecnico Manutenzione della LightSYS.

Locale

(automatico) - Se non viene rilevata alcuna attivazione per 1 ora, il rivelatore eseguirà l’auto test.

Zone Bus: LuNAR Industriale/iWISE/BWare DT Grado 3

Tasti Rapidi Parametro Default

ZZ

LED

On

Range

Determina il modo di funzionamento dei LED.

Off

- Disabilita il funzionamento dei LED.

On

- Abilita il funzionamento dei LED.

ZZ

Portata MW

Trimmer

Determina la regolazione della portata del canale MW (microonda).

Minima

25%

50%

65%

85%

Massima

Trimmer

(La portata MW viene regolata tramite il trimmer sulla scheda elettronica).

ZZ

ACT

No

Definisce il modo di funzionamento della tecnologia Anti-Cloak™ (ACT) .

No

- ACT disabilitato

Si - ACT abilitato

ZZ

Auto-Esclusione MW

No

Stabilisce se il canale a microonda deve essere disabilitato automaticamente se il rilevatore verifica un anomalia di funzionamento sullo stesso.

No

- Il canale MW non viene escluso se viene rilevato un problema sul canale MW. Una condizione di allarme non verrà rilevata finchè il canale

MW non verrà ripristinato.

Si - In caso di anomalia MW, il rivelatore commuterà a funzionare con il solo canale PIR.

Pagina 145

Tasti Rapidi Parametro Default

ZZ

Green Line

Si

Range

La funzione Green Line evita emissioni radio superflue nell’ambiente quando i locali sono occupati. Questa funzione permette la disabilitazione del canale microonda quando il sistema è disinserito.

No

- Il canale MW è sempre in funzione.

Si

- Il canale MW si spegne quando la centrale LightSYS è disinserita.

La funzione Green Line evita emissioni radio superflue nell’ambiente quando i locali sono occupati.

ZZ

Anti-Mask

Abilitato

Il canale ad infrarossi attivo rileva qualsiasi tentativo di mascheramento del campo visivo del rivelatore.

Disabilitato

Abilitato e si comporterà come impostato tramite i tasti rapidi

ZZ.

ZZ

Ins./Disins.

No

Imposta il funzionamento della rilevazione dell’anti-mascheramento quando il sistema è inserito o disinserito.

No

– l’anti-mascheramento si comporterà sia a sistema inserito che disinserito come impostato tramite i tasti rapidi

ZZ

e

ZZ sopra.

Si – L’anti-mascheramento e I LED verranno disabilitati ad impianto inserito.

ZZ

Auto Test

Remoto

Utilizzato per testare le tecnologie di rilevazione. Nel caso di test fallito, verrà registrata in centrale un’anomalia di Auto-Test della zona.

Remoto

(Manuale) - l’auto test viene effettuato tramite la centrale quando viene manualmente selezionata l’opzione Diagnostica Zone Bus dal Menù Tecnico Manutenzione della LightSYS.

Locale

(automatico) - Se non viene rilevata alcuna attivazione per 1 ora, il rivelatore eseguirà l’auto test.

Pagina 146

Zone Bus: iWISE/BWare QUAD Grado 2

Tasti Rapidi Parametro Default

ZZ

LED

On

Determina il modo di funzionamento dei LED.

Off

- Disabilita il funzionamento dei LED.

On - Abilita il funzionamento dei LED.

ZZ

Sensibilità

Alta

Configura la sensibilità del PIR del rivelatore.

Bassa

Alta

ZZ

Auto Test

Remoto

Range

Utilizzato per testare le tecnologie di rilevazione. Nel caso di test fallito, verrà registrata in centrale un’anomalia di Auto-Test della zona.

Remoto

(Manuale) - l’auto test viene effettuato tramite la centrale quando viene manualmente selezionata l’opzione Diagnostica Zone Bus dal Menù Tecnico Manutenzione della LightSYS.

Locale

(automatico) - Se non viene rilevata alcuna attivazione per 1 ora, il rivelatore eseguirà l’auto test.

Zone Bus: iWISE/BWare QUAD Grado 3

Tasti Rapidi Parametro Default

ZZ

LED

On

Determina il modo di funzionamento dei LED.

Off

- Disabilita il funzionamento dei LED.

On

- Abilita il funzionamento dei LED.

ZZ

Sensibilità

Alta

Range

Configura la sensibilità del PIR del rivelatore.

Bassa

Alta

ZZ

Anti-Mask

Abilitato

Il canale ad infrarossi attivo rileva qualsiasi tentativo di mascheramento del campo visivo del rivelatore.

Disabilitato

Abilitato e si comporterà come impostato tramite i tasti rapidi

ZZ.

Pagina 147

Tasti Rapidi Parametro Default Range

ZZ

Ins./Disins.

No

Imposta il funzionamento della rilevazione dell’anti-mascheramento quando il sistema è inserito o disinserito.

No – l’anti-mascheramento si comporterà sia a sistema inserito che disinserito come impostato tramite i tasti rapidi

ZZ

e

ZZ sopra.

Si – L’anti-mascheramento e i LED verranno disabilitati ad impianto inserito.

ZZ

Auto Test

Remoto

Utilizzato per testare le tecnologie di rilevazione. Nel caso di test fallito, verrà registrata in centrale un’anomalia di Auto-Test della zona.

Remoto

(Manuale) - l’auto test viene effettuato tramite la centrale quando viene manualmente selezionata l’opzione Diagnostica Zone Bus dal Menù Tecnico Manutenzione della LightSYS.

Locale

(automatico) - Se non viene rilevata alcuna attivazione per 1 ora, il rivelatore eseguirà l’auto test.

Zone Bus: ODT15 (WatchOUT DT)

Tasti Rapidi Parametro Default

ZZ

LED

3 LED

Range

Configura il funzionamento dei LED.

Off

- LED disabilitati.

Solo Rosso

- Solo il LED rosso è attivo . L’opzione è consigliata per evitare che l’intruso comprenda comportamento e aree di copertura del rivelatore.

3 LED - Tutti e tre i LED sono attivi.

ZZ

Sensibilità

Normale

Configura la sensibilità del rivelatore (MW+ PIR).

Bassa

Media

Normale

Alta

ZZ

Portata MW

Trimmer

Determina la regolazione della portata del canale MW (microonda).

Minima

20%

40%

60%

80%

Massima

Trimmer (La portata MW viene regolata tramite il trimmer sulla scheda elettronica).

Pagina 148

Tasti Rapidi Parametro Default

ZZ

Sensibilità AM Bassa Sensibilità

Range

Determina la sensibilità dell’anti-mascheramento ad IR attivo.

Bassa Sensibilità

Alta Sensibilità

ZZ

Tipo Lenti

Grandangolo

Configura il rivelatore per funzionare con il tipo di lenti installate.

Grandangolo

Barriera / Lunga Portata

ZZ

Anti-Mask

Abilitato

Il canale ad infrarossi attivo rileva qualsiasi tentativo di mascheramento del campo visivo del rivelatore.

Disabilitato

Abilitato e si comporterà come impostato tramite i tasti

ZZ.

ZZ

Ins./Disins.

No

Imposta il funzionamento dei LED e dell’Anti-Mascheramento (IR attivo e Antiavvicinamento) quando il sistema è inserito o disinserito.

No

– l’anti-mascheramento

(IR attivo e Antiavvicinamento) e i LED si comportano sia a sistema inserito che disinserito come impostati tramite i tasti rapidi

ZZ, ZZ e

ZZ.

Si

– L’Anti-Mascheramento (IR attivo e Antiavvicinamento) e i LED vengono disabilitati ad impianto inserito.

ZZ

Prox AM

Disabilitato

Configura il funzionamento dell’antiavvicinamento.

Disabilitato

Abilitato

Pagina 149

Zone Bus: WatchIN DT Grado 3

Tasti Rapidi Parametro Default

ZZ

LED

3 LED

Range

Configura il funzionamento dei LED.

Off

- LED disabilitati.

Solo Rosso - Solo il LED rosso è attivo . L’opzione è consigliata per evitare che l’intruso comprenda comportamento e aree di copertura del rivelatore.

3 LED

- Tutti e tre i LED sono attivi.

Parametro Default Range Tasti Rapidi

ZZ

Sensibilità

Normale

Configura la sensibilità del rivelatore (MW + PIR).

Bassa

Media

Normale

ACT (Tecnologia Anti-Cloak™)

ZZ

Portata MW

Trimmer

Determina la regolazione della portata del canale MW (microonda).

Minima

25%

50%

65%

85%

Massima

Trimmer (La portata MW viene regolata tramite il trimmer sulla scheda elettronica).

ZZ

Logica Allarme

PIR e MW (AND)

Imposta la logica di funzionamento per l’attivazione dell’allarme.

PIR e MW (AND) – L’allarme viene attivato solo se entrambe le tecnologie di rilevazione PIR e MW rilevano l’intruso (logica AND).

PIR o MW (OR) – L’allarme viene attivato quando o la tecnologia PIR o quella MW rileva l’intruso (logica OR).

ZZ

Tipo Lenti

Grandangolo

Configura il rivelatore per funzionare con il tipo di lenti installate.

Grandangolo

Barriera / Lunga Portata

ZZ

Anti-Mask

Abilitato

Il canale ad infrarossi attivo rileva qualsiasi tentativo di mascheramento del campo visivo del rivelatore.

Disabilitato

Abilitato e si comporterà come impostato tramite i tasti

ZZ.

Pagina 150

ZZ

Ins./Disins.

No

Imposta il funzionamento dei LED e dell’Anti-Mascheramento quando il sistema è inserito o disinserito.

No

– l’anti-mascheramento e i LED si comportano sia a sistema inserito che disinserito come impostati tramite i tasti rapidi

ZZ

e

ZZ

sopra.

Si

– L’Anti-Mascheramento (IR attivo e Antiavvicinamento) e i LED vengono disabilitati ad impianto inserito.

Parametro Default Range Tasti Rapidi

ZZ

Green Line

Si

La funzione Green Line evita emissioni radio superflue nell’ambiente quando i locali sono occupati. Questa funzione permette la disabilitazione del canale microonda quando il sistema è disinserito.

No

- Il canale MW è sempre in funzione.

Si

- Il canale MW si spegne quando la centrale LightSYS è disinserita.

La funzione Green Line evita emissioni radio superflue nell’ambiente quando i locali sono occupati.

ZZ

SRT- Discriminazione

No

oggetti che oscillano

Questa opzione permette al rilevatore di discriminare oggetti che oscillano entro un’area definita evitando di generare allarmi impropri nella sezione microonda.

No - SRT è disabilitato.

Si - SRT è abilitato.

Zone Bus: Microfono Selettivo (RK66S)

Tasti rapidi Parametro Default

ZZ

LED Off

Determina il modo di funzionamento dei LED.

Off - Disabilita il funzionamento dei LED.

On

- Abilita il funzionamento dei LED.

Range

Pagina 151

Tasti rapidi Parametro Default Range

ZZ

Sens. Sismico Livello 1

Definisce la soglia di sensibilità del sensore sismico del rivelatore.

LIVELLO 1

LIVELLO 2

LIVELLO 3

LIVELLO 4

LIVELLO 5

LIVELLO 6

LIVELLO 7

LIVELLO 8

ZZ

Temp. Interf. 10 Sec 10, 20, 40, 80 secondi

Definisce la finestra di tempo nella quale il segnale di vibrazione viene accumulato (tempo di integrazione). Mentre il parametro “Sens.

Sismico” stabilisce una soglia di allarme, questo parametro definisce la persistenza del segnale che, se supera la soglia definita, attiva l’evento di allarme.

ZZ

Sens. Esplosione Bassa

Usato per rilevare segnali estremamente corti ed intensi (incluso esplosioni e colpi di mazza).

BASSA

ALTA

ZZ

Temperatura

Usato per abilitare il sensore di temperatura.

OFF

ON

ZZ

Al.Bassa Temp. -40

°C -99°C to 99°C

Attiva una condizione di allarme quando viene raggiunto il livello di bassa temperatura impostato.

ZZ

Al.Alta Temp. 85°C

-99°C to 99°C

Attiva una condizione di allarme quando viene raggiunto il livello di alta temperatura impostato.

ZZ

Ins./Disins.

Questo paramentro non è disponibile.

ZZ

Auto Test

Questo parametro non è disponibile.



Configurazione Zone Radio

Il menù Parametri Zone Radio contiene parametri di programmazione speciali dedicati a zone radio (monodirezionali e bidirezioanali). Le opzioni sono definite a seconda del tipo di rivelatore.

Utilizzare le istruzioni seguenti per impostare i parametri per il relativo rivelatore/trasmettitore radio.

Pagina 152

Zone Radio: Tutti i trasmettitori monodirez.(RWT95, RWT72, RWT312, ecc..) e Sensore di fumo e calore monodirez./bidirez.(RWX34S)

Tasti rapidi Parametro

ZZ

N. di Serie

Default Range

L’identificativo a 11 cifre riportato sull’etichetta del sensore (solo visualizzazione)

ZZ

Controlli

ZZ

Supervisione No Si/No

Definisce se questa zona verrà supervisionata dal sistema secondo il

tempo impostato nel timer “Supervisione Accessori” (vedere pag. 91).

ZZ

Modo Operat. Fumo

(solo RWX34S bidirezionale)

Definisce il modo operativo del rivelatore.

FUMO

TEMPERATURA

FUMO e TEMPERATURA

Zone Radio: PIR (RWX95), WatchOUT (RWX312) e Barriere Radio (RWX74)

Tasti Rapidi Parametro

ZZ

N. di Serie

Default Range

L’identificativo a 11 cifre riportato sull’etichetta del sensore

ZZ

Controlli

ZZ

Supervisione No Si/No

Definisce se questa zona verrà supervisionata dal sistema secondo il

tempo impostato nel timer “Supervisione Accessori” (vedere pag. 91).

ZZ

LED Si Si/No

Definisce se abilitare/disabilitare il funzionamento dei LED.

ZZ

Inibiz. TX 2.5 Min 2.5 min/ 2.5 sec

Normale 2.5 Min

Veloce 2.5 Sec

Pagina 153

Tasti Rapidi Parametro Default Range

ZZ

Sensibilità

Definisce la sensibilità del rivelatore.

BASSA

ALTA

BASSA

MEDIA

ALTA

MASSIMA

(Solo WatchOUT)

(Per Barriere Radio) Definisce la sensibilità del rivelatore (per quanto tempo deve essere interrotta la trasmissione IR della barriera per generare un evento di allarme)

BASSA

900 mSEC

MEDIA

675 mSEC

ALTA

450 mSEC

MASSIMA 225 mSEC

Zone Radio: Trasmettitori per Contatti (RWX73M / F)

Tasti Rapidi Parametro Default Range

ZZ

N. di Serie

L’identificativo a 11 cifre riportato sull’etichetta del sensore

ZZ

Controlli

ZZ

Supervisione No Si/No

Definisce se questa zona verrà supervisionata dal sistema secondo il

tempo impostato nel timer “Supervisione Accessori” (vedere pag. 91).

ZZ

LED Si Si/No

Definisce se abilitare/disabilitare il funzionamento dei LED.

ZZ

Abilita Reed Si Si/No

Si (Abilita) oppure

No (disabilita) il magnete del trasmettitore.

ZZ

Inibiz. TX Off On/Off

Utilizzare questo parametro per definire il minimo periodo di tempo tra due allarmi.

Inibiz.TX ON: Solamente un messaggio di allarme viene trasmesso nell’arco di tempo di 2.5 minuti.

Inibiz.TX OFF: La rilevazione dell’allarme viene trasmessa immediatamente.

Pagina 154

Tasti Rapidi Parametro Default Range

ZZ

Term. Ingresso (IN1 o IN2): N/O N/O, N/C, EOL e 1mSEC

Utilizzare questo parametro per programmare il tipo di collegamento utilizzato sull’ingresso (IN) 1 o 2 del trasmettitore.

1ms. (Tapparella) (solo RWX73F - IN2) : Specifica che l’ingresso 2 conterà il numero di impulse di apertura e chiusura ricevuti. Se l’ingresso supera il numero di impulsi predefinito, l’ingresso si attiverà.

Dopo 25 secondi di timeout, il conteggio impulsi verrà resettato.

N/O: Utilizzato per contatti normalmente aperti (NO) senza resistenza EOL di terminazione.

N/C: Utilizzato per contatti normalmente chiusi (NC) senza resistenza

EOL di terminazione.

DEOL: Utilizzato per contatti normalmente chiusi (NC) che utilizza due resistenze EOL da 10 KΩ per identificare su due filo condizioni di allarme e tamper.

ZZ

T.Risp. Ingr.

(IN1 o IN2)

500 10/500mSEC

10 mSEC

500mSEC

Set the duration for which a zone violation must exist in order for the zone to trigger an alarm condition.

ZZ

Anti-Sabotaggio Disabilitato Disabil./Abilit.

(solo X73F - IN 1)

Abilitato oppure

Disabilitato il magnete anti-sabotaggio del trasmettitore.

ZZ

Impulsi 02 01-16

(solo X73F – IN 2)

Definire qui il numero degli impulsi per l’ingresso.

Pagina 155

Tasti Rapidi



Parametro Default Range

Val. Resistivo

Con LightSYS è possibile definire il valore delle resistenza di fine linea per ogni singola espansione zona a 8 ingressi. La selezione viene effettuata tramite tastiera, scegliendo tra le seguenti possibilità:

EOL DEOL EOL DEOL



Personalizzato



4.7K 4.7k



2.2K 2.2K (Default)



3.3K 4.7K



4.7K 6.8K



6.8K 2.2K



10K 10K



3.74K 6.98K



2.7K 2.7K











1K

3.3K

5.6K

2.2K

2.2K

1K

3.3K

5.6K

1.1K

4.7K.

*Singolo Bilanciamento Resistivo (EOL) Doppio Bilanciamento Resistivo

(DEOL)

Pagina 156



Programmi Di Test

Il seguente menù serve per eseguire test diagnostici del sistema. Si noti che ogni test si riferisce all’ultima attivazione del dispositivo. Le prove possono essere eseguite sui seguenti elementi:

Tasti Rapidi Parametro Default Range



Auto Test Zone

Questa funzione permette di eseguire un test automatico (dinamico) di un gruppo di sensori antintrusione (rivelatori rottura vetro, microfoni selettivi, sensori sismici, ecc.) che rispondono a una sorgente artificiale di rumore, vibrazione ecc.

Questo tipo di Test è molto utile per quei sensori che sono installati in ambienti ad alto rischio ove non è possibile tollerare un eventuale guasto o malfunzionamento del sensore. E’ possibile testare con questo criterio fino ad un massimo di 16 zone.

La sorgente di rumore o vibrazione (ad esempio un generatore di frequenze acustiche o vibrazioni) deve essere un dispositivo da posizionare nelle vicinanze dei sensori, sufficientemente vicino per allarmarli non appena viene attivato.

Una Uscita di Utilità (fare riferimento alla funzione Auto Test Sensori,

pagina 165), opportunamente programmata, viene utilizzata per

alimentare e quindi attivare il dispositivo utilizzato come sorgente di rumore. Il periodo di attivazione di questa Uscita viene programmato in funzione a quanto specificato di seguito.

Sarà necessario programmare l’ora del giorno per l’inizio del primo ciclo di test, poi, ogni quanto tempo il test deve essere ripetuto (da ogni ora ad ogni 24 ore)

Se tutti i sensori abilitati per questa funzione vengono attivati durante il test, un messaggio appropriato verrà trasmesso alla Centrale Operativa

MS (se viene programmato il relativo codice Report. Fare riferimento a

Codici Report: Anomalie, pagina 282) indicante che l’Auto-Test è riuscito

correttamente.

Contemporaneamente il messaggio di “Auto-Test Sensori Riuscito” verrà registrato nella Memoria Eventi della centrale.

Pagina 157

Tasti Rapidi



Parametro Default Range

Se, durante un ciclo di test, uno o più sensori non si allarmano, verrà generato un messaggio di “Auto-Test Sensori Fallito”. Questo messaggio, come il precedente, verrà registrato nella Memoria Eventi della Centrale e trasmesso alla Centrale Operativa (MS).

Per impostare le Zone per l’Auto-Test.

1. Premere

per mostrare:

Zone per il Test

01)No

2. Premere per specificare la prima delle possibili 16 zone per l’Auto Test:

Posizione 01:

Zona:00 (00-32)

3. Inserire le due cifre del numero della prima zona da

programmare per il test.

4. Confermare la propria selezione con il tasto

.

5. Premere di nuovo zone da impostare.

e ripetere le fasi precedenti per tutte le

6. Premere ripetutamente per uscire.

Per impostare il periodo di esecuzione del test:

1. Premere

per mostrare:

Ore Periodo Test:

Ogni:00 (00-24)

2. Inserire l’intervallo di tempo, in ore, tra i test. Di fabbrica è impostato a 00 Ore. Il range è da 00 a 24 ore.

3. Confermare la propria selezione con il tasto .

4. Premere ripetutamente

Zone in Test

per uscire.

Questo test permette di verificare fino a 8 rivelatori che causano falsi allarmi.

Ponendo un rivelatore in test si permette al sistema LightSYS di verificarne il funzionamento senza generare allarmi locali (sirena) o remoti (comunicazioni telefoniche). Un rivelatore in test, ad impianto inserito, registra la sua attivazione in memoria eventi ed evidenzia

Pagina 158

all’utente la sua attivazione tramite una segnalazione di anomalia in tastiera (LED ALIMENTAZIONE lampeggiante velocemente). Se il rivelatore non ha generato allarmi per 14 giorni, automaticamente viene reincluso nel sistema ed è pronto ad attivare, se allarmato, i dispositivi di segnalazione allarmi. Se questo rivelatore si attiva nel periodo in cui il sistema è inserito, il conteggio dei 14 giorni riparte.

Questa funzione è molto utile quando si sostituisce un rivelatore che genera falsi allarmi ma non si è certi che la causa sia lo stesso rivelatore o un eventuale disturbo ambientale. Questo test dà la possibilità di verificare il rivelatore senza causare allarmi inutili.

Per impostare le Zone in Test

1. Dal menù principale di Programmazione, con il display che visualizza sulla prima riga Prog. Tecnica, premere i tasti rapidi



. Il display mostrerà:

Zone Per il Test

01) No 

2. Per mettere una zona in test premere

Posizione 01:

Zona:00 (00-32)

. Il display mostrerà:

3. Usando i tasti numerici [da 0 a 9], selezionare la zona da mettere in test, ad esempio 01 per la zona 1

4. Premere per confermare e visualizzare il menù iniziale.

5. Per aggiungere una seconda zona da mettere in test (massimo 8) premere e ripetere la procedura precedente, o premere

per tornare al livello precedente del menù.

Pagina 159



Zone in ‘AND’

Default: Nessuna Zona in condizione ‘AND’

Per una maggior sicurezza ed immunità contro i falsi allarmi, due zone specifiche possono essere “legate” insieme così che, solo se attivate entrambe entro un certo periodo di tempo

(da 1 a 9 minuti), viene generato un allarme.

Questa funzione (Zone in ‘AND’) è molto utile quando viene utilizzata per delle zone collegate a rivelatori di movimento installati in ambienti critici, soggetti a falsi allarmi.

La LightSYS permette la programmazione di 10 diverse coppie di zone che possono essere liberamente programmate.

Tasti Rapidi



Parametro

Zone in ‘And’

Default

Non Attivo

Range

Per accedere al menù Zone in ‘AND’ procedere come segue:

1. Dal menù di programmazione tecnica, premere i tasti rapidi



. Il display mostrerà:

Zone in ‘And’:

01) 01 Con 01

2.

Premere per modificare il primo gruppo (01) di zone

:

Gruppo ‘And’ 01:

1ma=01 2da=01

3. Selezionare le due zone manualmente inserendo i numeri delle zone desiderate all’interno dei campi Prima e Seconda. Se necessario usare i tasti o per posizionare il cursore all’interno dei campi di inserimento numeri di zona.

Nota:

Se all’interno di una coppia viene programmata la stessa zona, il sistema attiverà un allarme quando la zona si attiverà 2 volte (doppio evento).

Pagina 160

Tasti Rapidi Parametro Default Range

4. Premere per stabilire come LightSYS elaborerà il processo di attivazione delle due zone della coppia:

Coppia: 01,02

1)Non Attivo

Entrare e configurare i parametri della funzione zone in ‘AND’ come di seguito spiegato:

1) Non Attivo — Usato per disabilitare temporaneamente il gruppo delle due Zone.

2) Ordinato — Usato per far si che la condizione d’allarme venga generata SOLO se si attiva la prima zona e successivamente la seconda del gruppo.

3) Non Ordinato — Utilizzato se si vuole che l’attivazione delle due zone del gruppo non segua un ordine specifico. Sia che si attivi la prima zona e poi la seconda, o viceversa, verrà comunque generato un allarme. Le zone devono comunque attivarsi entrambe.

5. Premere per impostare l’intervallo massimo di tempo che può intercorrere tra la prima e la seconda attivazione

Tempo ‘And’: XX,YY

Tempo=1 Minuti

6. Se la seconda attivazione della zona non avviene entro il tempo stabilito, la memoria della prima attivazione viene cancellata.

(XX,YY indicano le due zone del gruppo).

Default: 1 minuto

Range: da 1 a 9 minuti

Ripetere l’intero processo sopra descritto per tutti gli altri gruppi di zone in ‘AND’, che si vogliono programmare (max 10).

Pagina 161



Conferma Allarme

Il menù di conferma allarme permette di definire la protezione contro i falsi allarmi e viene utilizzato per la verifica degli allarmi

Tasti Rapidi Parametro Default Range





Conferma Allarme

Conferma Partizioni



Definisce quali partizioni saranno definite per la conferma sequenziale dellʹallarme.

Ogni partizione assegnata ha un timer separato che equivale al tempo di conferma impostato nel menù “Timer Conferma Allarmi”

(vedere pagina 209).

Un allarme intrusione confermato verrà riportato se si rilevano due condizioni separate di allarme nella stessa partizione associata alla conferma allarmi durante il periodo di conferma.

per commutare Scorrere tra le quattro partizioni e utilizzare il tasto da N (No) a S (Si).

Conferma Zone

Definisce quali zone saranno definite per la conferma sequenziale dellʹallarme.

Quando la prima zona genera un allarme il sistema trasmette l’allarme corrispondente. Se la seconda zona va in allarme durante il periodo di conferma, la centrale trasmette l’allarme della zona e il codice di report.

Nota:

Una zona confermata è parte della conferma sequenziale solo se la partizione in cui si verifica l’allarme è definita come partizione confermata.

Qualsiasi codice utente valido può resettare un allarme confermato.

Se la prima zona viene violata e non ripristinata fino alla fine del tempo di conferma (nessun allarme dalla seconda zona), questa zona viene esclusa dal processo di conferma fino al successivo inserimento.

 Scorrere tra le otto zone e utilizzare il tasto

N

(No) a S (Si).

per commutare da

Pagina 162

3 Uscite di Utilità

Il menù Uscite permette l’accesso ad una serie di sottomenù e relativi parametri per la programmazione degli eventi che dovranno attivare una o più uscite del sistema, elettroniche o a relè.

Aggiungendo moduli di espansione uscite è possibile arrivare fino ad un elevato numero di uscite che possono essere attivate da eventi differenti del sistema.

Una volta entrati nel Menù Uscite dal Menù principale di Programmazione Tecnica, vengono visualizzati i sottomenù che seguono:



Non Usata, pagina 164



Sistema, pagina 164



Partizione, pagina 166



Zona, pagina 172



Codice Utente, pagina 173

Per accedere al menù Uscite procedere come segue:

1. Con la centrale che visualizza sulla prima riga Prog. Tecnica, premere

, o, in alternativa, premere i tasti

3) Uscite e premere

Selez. UU (0:01)

01)Uscita 1

o finché non viene visualizzato il menù

. Il display mostrerà:

2.

Inserire i due numeri che identificano l’uscita da programmare usando lo “0” per le uscite da 1 a 9 (01, 02, ecc.) e premere .

3.

Adesso è possibile programmare l’uscita selezionata utilizzando le informazioni di seguito riportate.

Nota:

I numeri visualizzati tra parentesi indicano il modulo di espansione uscite e il numero dell’uscita di quel modulo. Nell’esempio sopra viene riportato (0:01) ovvero la prima uscita della scheda principale. Ad esempio (1:04) indicherebbe la quarta uscita del primo modulo di espansione, ecc.

Pagina 163



Uscita: Non Usata

L’opzione non usata disabilita l’uscita selezionata.

1.

Accedere al Uscite e selezionare un uscita.

2.

Premere per disabilitare l’uscita selezionata.



Uscita: Sistema

Il menù Sistema delle uscite contiene i parametri relativi agli eventi di sistema.

Uscite di Utilità: Sistema

Tasti Rapidi Parametro

 

Segue Sirena

Si attiva all’attivazione della sirena. Se la sirena ha un ritardo definito, l’uscita di utilità si attiva trascorso tale intervallo.

 

No Linea Telefonica

Si attiva in caso di rilevamento di un guasto della linea telefonica. Se è impostato un ritardo di rilevazione sulla mancanza della linea urbana

(PSTN), l’uscita si attiva trascorso tale intervallo.

 

Comunicazione MS Fallita

Si attiva quando non si riesce a stabilire la comunicazione con la

Centrale Ricezione Allarmi MS.

Si disattiva dopo che una chiamata con la Centrale Ricezione Allarmi

MS sarà andata a buon fine.

 

Guasto Generico

Si attiva quando viene rilevata un’anomalia nel sistema.

Si disattiva quando l’anomalia viene risolta.

 

Batteria (Centrale) Scarica

Si attiva quando il sistema LightSYS rileva una carica insufficiente della propria batteria in tampone. La soglia per la rilevazione di batteria scarica testata tramite il carico del sistema è di 11,5 Volt.

 

Assenza 220Vca

Si attiva quando manca la tensione della rete elettrica al sistema.

Questa uscita segue il tempo di ritardo programmato nel menù

sistema illustrato alla pagina 91.

Pagina 164

Tasti Rapidi Parametro

 

Auto-Test Sensori

La programmazione fa riferimento alla funzione Auto-Test dinamico dei Sensori del sistema LightSYS (Tasti Rapidi ,

descritto alla pagina 157).

L’uscita, così programmata, s’intende parte di un circuito che fornisce un’alimentazione commutabile a un dispositivo sorgente di rumore (o vibrazioni) usato per la funzione di Auto-Test

Sensori.

 

Test Batteria

L’uscita si attiva ogni volta che la centrale esegue il test della batteria.

Questo test viene eseguito automaticamente ogni giorno alle ore 9:00.

L’uscita si attiva in modo impulsivo per 10 secondi. Questa uscita può essere usata per attivare un dispositivo che sovraccarica la batteria che altrimenti viene testata in modo dinamico usando il carico del sistema.

 

Sirena Intrusione

Si attiva quando viene generato un allarme intrusione in qualsiasi partizione del sistema e rimane attiva per il tempo di allarme programmato per l’attivazione della Sirena (Menù Sistema  Timers 

Tempo Sirena).

 

Prog. Orario

L’uscita di utilità viene comandata dal programmatore orario del sistema LightSYS. Per maggiori informazioni consultare il paragrafo del programmatore orario del Manuale Utente LightSYS.

 

Break 12 Vcc. Aux.

Questa uscita si attiva se viene rilevato un allarme incendio ed è impostata la funzione di doppia verifica degli allarmi incendio. Questa uscita si attiva anche se l’utente effettua il ripristino dei rivelatori di fumo da tastiera. L’uscita viene usata per alimentare la linea dei rivelatori di fumo. Per maggiori informazioni sulle funzioni associate

ad una uscita così programmata consultare la pagina 89 di questo

manuale e il paragrafo relativo al ripristino dei rivelatori di fumo nel

Manuale Utente LightSYS.

Pagina 165

Tasti Rapidi Parametro

 

Errore GSM

Relativo al modulo GSM/GPRS. Si attiva l’uscita nei seguenti casi:

La carta SIM non è presente nel modulo GSM/GPRS o la carta

SIM è guasta

Il livello di segnale GSM è basso

Anomalia rete GSM

 

Test Sirena

Si attiva l’uscita quando viene selezionata l’opzione “Test Sirena” e si disattiva quando viene completata la funzione “Test Sirena” (vedi

pagina 265).

 

Prog. Tecnica

L’attivazione dell’uscita segue lo stato di programmazione del sistema.

Si attiva quando il sistema si trova in modalità di programmazione tecnica e si disattiva quando si esce dalla modalità di programmazione tecnica.

 

Test Sensori (Zone)

Si attiva l’uscita quando viene selezionata la funzione “Test Zone” e si disattiva quando viene completata la funzione “Test Zone” (vedi pagina

265).

 

Intrusione/Zona

Si attiva l’uscita (programmabile solo in modo Impulso N/C o N/O) quando viene generato un allarme intrusione in qualsiasi partizione del sistema (per le successive attivazioni dell’uscita non viene tenuto conto del tempo di allarme programmato per l’attivazione della sirena). Il numero massimo di volte che l’uscita può essere attivata dalla stessa zona viene determinato dal Temporizzatore di sistema “N. Allarmi prima dell’Esclusione Zone” (Tasti rapidi



).

 

Rapina/Zona

Si attiva l’uscita (programmabile solo in modo Impulso N/C o N/O) quando viene generato un allarme rapina in qualsiasi partizione del sistema. Il numero massimo di volte che l’uscita può essere attivata dalla stessa zona viene determinato dal Temporizzatore di sistema “N.

Allarmi prima dell’Esclusione Zone” (Tasti rapidi



).

Pagina 166

Tasti Rapidi Parametro

 

Incendio/Zona

Si attiva l’uscita (programmabile solo in modo Impulso N/C o N/O) quando viene generato un allarme incendio in qualsiasi partizione del sistema. Il numero massimo di volte che l’uscita può essere attivata dalla stessa zona viene determinato dal Temporizzatore di sistema “N.

Allarmi prima dell’Esclusione Zone” (Tasti rapidi



).

 

Emergenza/Zona

Si attiva l’uscita (programmabile solo in modo Impulso N/C o N/O) quando viene generato un allarme emergenza in qualsiasi partizione del sistema. Il numero massimo di volte che l’uscita può essere attivata dalla stessa zona viene determinato dal Temporizzatore di sistema “N.

Allarmi prima dell’Esclusione Zone” (Tasti rapidi



).

 

24 Ore/Zona

Si attiva l’uscita (programmabile solo in modo Impulso N/C o N/O) quando viene attivata una zona programmata 24 Ore in qualsiasi partizione del sistema. Il numero massimo di volte che l’uscita può essere attivata dalla stessa zona viene determinato dal Temporizzatore di sistema “N. Allarmi prima dell’Esclusione Zone” (Tasti rapidi



).



Uscita: Partizione

Il menù Partizione permette di programmare per l’uscita una serie di eventi di partizione. L’evento programmato per l’uscita può gestire una o più partizioni.

Per accedere al menù Uscita, Partizione, procedere come segue:

1. Accedere al menù uscite come descritto alla pagina 163.

2. Premere

UO=01 Segue:

2)Partizione  due volte e poi

 o

.

Il display mostrerà:

3. Premere

.

Il display mostrerà:

Ev.Partiz.: UU=01

01)Pronto a Ins 

4. Selezionare l’evento di partizione da associare all’uscita scegliendolo dalla lista di seguito riportata. Usare i tasti o per scorrere gli eventi disponibili.

Pagina 167

Tasti Rapidi Parametro



Pronto all’Inserimento

L’uscita si attiva quando una delle Partizioni per cui è stata programmata è in condizione di Pronto all’Inserimento.

 

Allarme

L’uscita si attiva quando una delle Partizioni per cui è stata programmata ha generato un qualsiasi tipo di Allarme.

 

Inserito

L’uscita si attiva quando una delle Partizioni per cui è stata programmata è inserita in Totale o Parziale. L’uscita si attiverà immediatamente, non considerando il tempo di ritardo di uscita impostato.

 

Allarme Intrusione

L’uscita si attiva quando una delle Partizioni per cui è stata programmata genera un Allarme Intrusione.

 

Incendio

Attiva l’uscita quando si verifica un allarme incendio o tramite la pressione dei tasti funzione sulle tastiere relativo alle partizioni a cui l’uscita è stata associata.

 

Allarme Rapina

Attiva l’uscita quando si verifica un allarme rapina o tramite la pressione dei tasti funzione sulle tastiere relativo alle partizioni a cui l’uscita è stata associata.

 

Emergenza

Attiva l’uscita quando si verifica un allarme emergenza o tramite la pressione dei tasti funzione sulle tastiere relativo alle partizioni a cui l’uscita è stata associata.

 

Cicalino Tastiera

L’uscita si attiva quando i cicalini delle tastiere delle partizioni, alle quali è stata associata, si attivano. I casi sono: durante l’Auto

Inserimento del sistema, nei tempi di Ritardo in Ingresso e Uscita, ad una condizione di allarme.

Pagina 168

Tasti Rapidi Parametro

 

Chime

L’uscita si attiva quando una tastiera della partizione a cui l’uscita è stata associata, segnala il CHIME (controllo giorno). La tastiera deve essere programmata per questa funzione. La funzione chime viene normalmente usata per segnalare l’ingresso di persone all’interno di un negozio. La zona interessata da questa funzione và programmata come risposta zona Chime.

 

Ritardo Ingresso/Uscita

L’uscita si attiva quando si avviano i tempi di Ritardo in Ingresso e

Uscita relativi alla partizione a cui l’uscita è stata associata.

 

Anomalia Incendio

L’uscita si attiva quando viene rilevata una condizione di

ANOMALIA INCENDIO nella partizione per a cui l’uscita è stata assegnata.

 

Anomalia (Zona) Giorno

L’uscita si attiva quando viene rilevata una condizione di

ANOMALIA ZONA GIORNO nella partizione per a cui l’uscita è stata assegnata. Per maggiori informazioni sulla zona con tipologia

Giorno fare riferimento alla pagina 131.

 

Guasto Generico

l’Uscita si attiva se viene rilevata una qualsiasi ANOMALIA nella partizione a cui l’uscita è stata assegnata.

 

Inserimento Parziale

L’Uscita si attiva quando la partizione a cui è stata associata viene inserita in Parziale.

 

Tamper

L’uscita si attiva quando si verifica un qualsiasi allarme di

Manomissione (Tamper). L’uscita si ripristina al ripristinarsi dell’evento di manomissione.

 

Disinserito

Si attiva quando tutte le partizioni a cui è assegnata vengono disinserite.

Pagina 169

Tasti Rapidi Parametro

 

Segue Sirena

L’uscita si attiva quando una delle partizioni associate è in allarme e la sirena è attivata. L’uscita rimane attiva per il tempo Sirena programmato (Menù Sistema -> Timers -> Tempo Sirena) o finchè il sistema non viene disinserito e quindi resettata la condizione d’allarme.

Note:

L’uscita non si attiverà per generare i Toni Sirena all’Inserimento.

 

Sirena Off in Parziale

Questa opzione programma il funzionamento dell’uscita di seguito spiegato:

In Inserimento Totale si comporta come Segue Sirena.

In Inserimento Parziale, l’uscita in caso di allarme non viene attivata.

Nota:

Associando questa uscita a più Partizioni, se si verifica un allarme da una zona che si trova in una partizione inserita in Totale, l’uscità così programmata si attiverà. Al contrario se l’allarme viene generato da una diversa partizione inserita in Parziale, l’uscita non si attiverà.

In Inserimento Parziale, una zona programmata come 24 Ore non attiverà questa uscita.

 

Esclusione Zone

L’uscita si attiva quando viene effettuato l’inserimento totale o parziale di una o più partizioni con una o più zone escluse.

 

Allarme Auto-Inserimento

Attiva l’uscita quando non vi sono zone pronte all’inserimento alla fine del periodo di preavviso nel processo di autoinserimento. Il ripristino dell’uscita avviene allo scadere del tempo sirena o al disinserimento da parte dell’Utente.

 

Zona Radio Persa

Attiva l’uscita quando si ha una zona radio persa nel sistema. Il ripristino dell’uscita avviene allo scadere del tempo sirena o al disinserimento da parte dell’Utente.

Pagina 170

Tasti Rapidi Parametro

 

Sirena/Toni Ins.

L’uscita si attiva quando una delle partizioni associate è in allarme e la sirena è attivata. L’uscita rimane attiva per il tempo Sirena programmato (Menù Sistema -> Timers -> Tempo Sirena) o finchè il sistema non viene disinserito e quindi resettata la condizione d’allarme.

Questa uscita si attiverà per generare i Toni Sirena all’Inserimento ed utilizza un suono speciale per gli allarmi incendio.

Nota:

Per segnalare un allarme incendio l’uscita non seguirà il

temporizzatore “Ritardo sirena” (vedi pagina 89) ma si attiverà

immediatamente. L’uscita si attiverà alternando 5 secondi di attivazione e due secondi di disattivazione per la durata del tempo sirena programmato.

 

Lamp./Toni Ins.

Un uscita utilizzata per attivare un lampeggiante. L’uscita viene attivata quando una delle partizioni associate è in allarme o durante l’attivazione dei toni sirena all’Inserimento. L’uscita rimane attiva finchè il sistema non viene disinserito. L’uscita viene anche attivata nella modalità Test Lampeggiante.

 

Inserimento Fallito

Si attiva quando una delle partizioni associate fallisce l’inserimento e si disattiva quando il sistema viene ripristino da parte dell’utente.

 

Allarme Confermato

L’uscita si attiva quando un allarme confermato viene rilevato in una delle partizione associate e si disattiva quando viene ripristinato l’allarme confermato.

 

Coercizione

L’uscita si attiva quando una delle Partizioni per cui è stata programmata genera un Allarme Coercizione (da tastiera).

 

Conf.Al.Rapina

L’uscita si attiva quando un allarme rapina viene rilevato e confermato in una delle partizione associate e si disattiva quando viene ripristinato l’allarme confermato.

Pagina 171

1. Premere . Il display mostrerà:

P=1234 UU=XX

S...

Nota:

XX nel campo UO=XX, si riferisce al numero dell’uscita che si stà programmando.

2. Usare il tasto per commutare tra [S] SI e [.] NO per assegnare all’uscita le partizioni che dovranno comandarla.

-OPPURE-

Premere direttamente i tasti [da 1 a 4] per selezionare o escludere le partizioni.

3. Premere e procedere con la programmare delle opzioni successive dell’uscita

come illustrato a pagina 174 e seguenti.



Uscita: Zona

Il menù uscite, zona, programma una serie di eventi che riguardano le zone del sistema. Ogni uscita può essere programmata per essere attivata da un gruppo di massimo 5 zone differenti.

Per accedere al menù Uscita di Zona, procedere come segue:

1. Accedere al menù Uscite come illustrato alla pagina 163.

2. Premere

UU=01 Segue:

3)Zona  due volte e poi

 o

.

Il display mostrerà:

3. Premere Il display mostrerà

:

Ev.Di Zona: UU=01

1)Stato Zona 

4. Selezionare uno degli eventi riportati della tabella che segue:

Uscita: Zona

Tasti Rapidi





Parametro

Segue Stato Zona

L’uscita segue lo stato della zona. L’attivazione dell’uscita è indipendente dallo stato dell’impianto (INSERITO/DISINSERITO).

Segue Allarme

L’uscita si attiva quando la zona ad essa associata genera un allarme.

Pagina 172

Tasti Rapidi





Parametro

Segue Inserito

L’uscita si attiva quando la zona ad essa associata viene inserita.

Segue Disinserito

L’uscita si attiva quando la zona ad essa associata viene disinserita.

5. Premere . Il display mostrerà:

Zona Per UU=XX

Zona:00 1ma

6.

Inserire i numeri delle zone all’interno del gruppo premendo ogni volta per passare alla posizione successiva. Per ogni uscita si possono definire fino a cinque zone all’interno del gruppo che l’attiveranno.

Nota:

Selezionando un numero di zona inesistente il display mostrerà una linea tratteggiata al posto del numero (--).

7.

Premere e procedere con la programmazione delle opzioni successive

dell’uscita come illustrato alla pagina 174 e seguenti.



Uscita: Codici Utente

Questa opzione permette l’attivazione dell’uscita selezionata quando l’utente del Sistema effettua le seguenti operazioni: accede al Modo Funzioni Utente, seleziona ATTIVITA’/ATTIVA USCITE e dopo aver premuto , l’utente deve inserire il proprio codice. Se il suo codice è abilitato ad attivare le Uscite, l’uscita si attiverà come programmato. ll Tecnico può stabilire quali Codici Utente del sistema sono abilitati alle operazioni di attivazione delle Uscite.

Per maggiori dettagli sull’attivazione delle uscite con i Codici Utente, fare riferimento al

Manuale Utente della LightSYS consultando il paragrafo relativo all’attivazione uscite tramite codice utente.

Nota:

L’uscita si attiverà inserendo il Codice Utente solo se il parametro Attiva Uscita Veloce del

menù Controlli del Sistema è disabilitato (fare riferimento alla pagina 95). Se il parametro

descritto è abilitato, non è necessario digitare il Codice Utente ma non sarà possibile abilitare alcune uscite solo a determinati utenti.

Pagina 173

Per accedere al menù Uscita di Codice Utente, procedure come segue:

1. Accedere al menù Uscite come illustrato alla pagina 163.

2. Dall’interno del menù Uscite premere

. Il display mostrerà:

UU=01 Segue:

4)Codice Utente 

3. Premere

Cod. Per UU=01:

Il display mostrerà:

00)GRAND N

4. Usare il tasto disponibili.

o per selezionare i Codici Utente desiderati tra i 16

5. Usare il tasto per commutare tra [S] SI o [N] NO gli utenti che avranno la possibilità di attivare l’uscita selezionata.

6. Premere e procedere con la programmazione del Modo di Attivazione delle uscite di seguito illustrato:

Uscita: Modo di Attivazione

Tasti Rapidi

Parametro

Impulso N/C

Default

05 secondi

Range

01-90 secondi

L’uscita sarà sempre attivata (relè eccitato/pull-down) (N/C) prima di essere comandata. Quando viene comandata si disattiverà per il tempo di Impulso specificato di seguito, quindi si riattiverà automaticamente.

1. Premere

poi premere .

2. Scegliere il tempo di impulso desiderato da 01 a 90 secondi.

3.

Utilizzando il tasto , scegliere la logica di attivazione AND o

OR (funzione disponibile per gli eventi assegnati alle Partizioni o alle Zone del sistema) e premere .

4.

Premere per selezionare l’etichetta di testo da associare all’uscita (vedere nota in basso).

Pagina 174

Tasti Rapidi

Parametro Default Range

Memorizzata N/C

L’uscita sarà sempre attivata (relè eccitato/pull-down) ) (N/C) prima di essere comandata. Quando viene comandata si disattiverà e rimarrà in questa condizione (memorizzata) fino al ripristino dell’evento per cui

è stata programmata.

1.

Premere

 poi premere .

2.

3.

Utilizzando il tasto , scegliere la logica di attivazione AND o

OR (funzione disponibile per gli eventi assegnati a più Partizioni o Zone del sistema) e premere .

Utilizzando il tasto , scegliere la logica di disattivazione

AND o OR (funzione disponibile per gli eventi assegnati alle

Partizioni o alle Zone del sistema) e premere .

4. Premere

Impulso N/O

e programmare una etichetta di testo per l’uscita.

05 secondi 01-90 secondi

L’uscita sarà sempre disattivata (relè diseccitato/pull-up) (N/O) prima di essere comandata. Quando viene comandata si attiverà per il tempo di Impulso specificato di seguito, quindi si disattiverà automaticamente.

1. Premere

 poi premere .

2. Scegliere il tempo di impulso desiderato da 01 a 90 secondi.

3. Utilizzando il tasto , scegliere la logica di attivazione AND o

OR (funzione disponibile per gli eventi assegnati alle Partizioni o alle Zone del sistema) e premere .

4. Premere e programmare una etichetta di testo per l’uscita.

Pagina 175

Tasti Rapidi

Parametro Default Range

Memorizzata N/O 05 secondi 01-90 secondi

L’uscita sarà sempre disattivata (relè diseccitato/pull-up) (N/O) prima di essere comandata. Quando viene comandata di attiverà e rimarrà in questa condizione (memorizzata) fino al ripristino dell’evento per cui

è stata programmata.

1. Premere

seguito da .

2. Utilizzando il tasto , scegliere la logica di attivazione AND o

OR (funzione disponibile per gli eventi assegnati alle Partizioni o alle Zone del sistema) e premere .

3. Utilizzando il tasto , scegliere la logica di disattivazione

AND o OR (funzione disponibile per gli eventi assegnati alle

Partizioni o alle Zone del sistema) e premere .

4. Premere e programmare una etichetta di testo per l’uscita

Nota:

Si possono creare etichette di testo per ogni uscita del sistema con una lunghezza massima di 10 caratteri. Fare riferimento al paragrafo

Inserimento di una nuova etichetta di testo usando la tastiera LCD,

pagina 78.

Logica di Attivazione e Disattivazione.

Quando l’uscita è assegnata a più partizioni o zone è possibile stabilirne la logica di attivazione come di seguito spiegato:

Se l’uscita è stata programmata come Memorizzata N/O o N/C, è possibile definire sia la logica di funzionamento in attivazione che quella in disattivazione.

Se l’uscita è stata programmata come Impulso N/O o N/C, è possibile stabilire solo la logica in attivazione.

Ad esempio, se abbiamo una uscita programmata come Inserimento Partizioni 1, 2 e 3, con modo di attivazione Memorizzato, sarà possibile decidere quanto segue:

Logica attivazione programmata = AND. L’uscita si attiverà solo quando tutte e tre le partizioni verranno inserite.

Logica di disattivazione programmata = OR. L’uscita si disattiverà quando una qualsiasi delle tre partizioni viene disinserita.

Pagina 176

4 Gestione Codici

Il menù Codici permette di accedere ai sottomenù e relativi parametri per la programmazione delle opzioni relative ai codici utente. In aggiunta ai normali codici utente il sistema LightSYS ha 3 codici particolari di seguito illustrati:

Codice Grand Master: Utilizzato dal proprietario del sistema d’allarme o dal responsabile della sicurezza.

Codice Tecnico: Usato dalla Società di Installazione per la programmazione del sistema.

Codice Sub-Tecnico: Questo codice viene programmato tramite codice tecnico e permette di effettuare solo alcune programmazioni del sistema.

Questo paragrafo spiega come effettuare le seguenti programmazioni:

Configurazione del Livello di Autorità di ogni Codice Utente.

Assegnazione di una o più partizioni ad ognuno dei Codici Utente.

Modifica dei Codici Grand Master, Tecnico e Sub-Tecnico.

Modifica dei Codici del sistema da 4 a 6 cifre per aumentare il livello di sicurezza.

Dopo essere entrati nel menù Gestione Codici è possibile accedere ai seguenti sottomenù:

Codici Utente, pagina 177

Grand Master, pagina 181

Tecnico, pagina 181

Sub-Tecnico, pagina 181

Cifre Codici, pagina 182

Per accedere al menù di Gestione Codici procedere come segue:

1. Dal menù principale di programmazione tecnica (Display prima riga Prog.

Tecnica), premere

, o premere il tasto o fino a raggiungere il menù 4) Gest. Codici poi premere

1) Codici Utente.

. Il diplay mostrerà il primo sottomenù

2. Adesso ci si trova all’interno del menù di Gestione Codici e si possono scorrere tutti i relativi sottomenù descritti nelle pagine che seguono.

Pagina 177



Codici Utente

I diritti dell’Utente si possono definire assegnando a ogni singolo Utente livelli di autorità e partizioni specifiche. Nel sistema si possono definire fino a 16 utenti.

1. Accedere al menù 4) Gest. Codici

2. Premere 1 per accedere al menù Codici Utente

3. Selezionare l’utente e premere

4. Impostare le Partizioni e i Livelli di Autorità come segue

Tasti Rapidi Parametro

 

Partizioni

Default Range

Specificare la partizione(i) alla quale l’utente designato può avere accesso tramite i tasti da

 a

.

 

Livelli di Autorità

Il menù Livelli di Autorità permette di assegnare un livello per ognuno dei codici utente del sistema. Il sistema permette la configurazione di diversi livelli di autorità per incontrare le esigenze degli utenti.

Utilizzando il tasto

commutare i Livelli di Autorità disponibili:

Master: Non ci sono limitazioni sul numero di Codici Master possibili (purché essi non eccedano il numero massimo dei Codici rimanenti nel sistema ) o

Restrizione all’assegnazione e alla modifica dei Codici Utente che appartengono al Livello Master e ai livelli sotto elencati (es.:

Utente, Solo Inserimento, e Temporaneo) o

Accesso solo alle partizioni ad esso associate.

Attiva Uscita: Normalmente utilizzato per comandare dispositivi collegati alle Uscite di Utilità del sistema (es.: una porta, ecc.). Questa tipologia di codice permette solo di comandare una uscita del sistema.

Coercizione: Se obbligato a disinserire il sistema, l’Utente può assecondare il malintenzionato, nel frattempo viene inviato un allarme coercizione silenzioso alla Centrale Ricezione Allarmi MS.

Per farlo, deve essere utilizzato uno speciale codice di coercizione che disinserisce regolarmente il sistema inviando un Allarme

Coercizione.

Pagina 178

Tasti Rapidi Parametro Default Range

Ronda: Questo utente può effettuare sia l’inserimento che il disinserimento del sistema. Quando viene utilizzato un codice Ronda per disinserire, il sistema resterà disinserito per un periodo di tempo predefinito per poi inserirsi automaticamente. (Fare riferimento alla

Funzione Ronda illustrata alla pagina 92).

Utente, No Esclusione Zone: Questa tipologia di codice ha tutte le abilitazioni della tipologia Utente ma non ha il permesso di escludere le zone del sistema.

Temporaneo: Il Codice Temporaneo è un codice che viene immediatamente cancellato dal sistema una volta che è stato utilizzato per inserire una o più partizioni. Il codice viene tipicamente utilizzato per le domestiche, i custodi, o altro personale che deve entrare nei locali prima dell’arrivo del proprietario. Questi codici solo usati per le seguenti funzioni: o

Per inserire una sola volta una o più partizioni o

Per disinserire una o più partizioni. In questo caso sarà possibile effettuare anche un inserimento.

Solo Inserimento: Non ci sono limitazioni sul numero di Codici di

Solo Inserimento possibili (purché essi non eccedano il numero massimo dei Codici rimanenti nel sistema). I Codici di Solo

Inserimento sono molto utili per i dipendenti di un’azienda che quando arrivano sul posto di lavoro il sistema è già stato disinserito ma, quando vanno via, hanno la responsabilità di chiudere i locali ed inserire il sistema d’allarme. Questi codici sono abilitati al solo inserimento di una o più partizioni.

Pagina 179

Tasti Rapidi Parametro

Default Range

Utente: Non ci sono limitazioni sul numero di Codici Utente possibili (purché essi non eccedano il numero massimo dei Codici rimanenti nel sistema). Il codice di livello utente ha accesso alle funzioni seguenti: o

Inserimento e disinserimento o

Esclusione zone o

Accesso alle partizioni ad esso associate o

Visualizzazione dello stato del sistema, guasti e anomalie, memoria d’allarme o

Ripristino dell’uscita di alimentazione ausiliaria commutabile

(reset rivelatori di fumo) o

Attivazione delle Uscite di Utilità assegnate o

Modifica del proprio codice o

Controllo delle attività di Teleassistenza remota o

Abilitazione ad effettuare alcuni test del sistema ad eccezione del Test Sensori

Pagina 180



Grand Master

Il Codice Grand Master viene utilizzato dal proprietario del sistema ed è il livello massimo di

Autorità.

Il proprietario può impostare/modificare il Codice Grand Master.

Default: 1234

Note:

Il codice Grand Master può anche essere modificato dallo stesso Grand Master tramite menù utente.

Il codice Grand Master è identificato come Codice Utente 00.

E’ possibile avere solo un codice con questo livello di autorità nel sistema. Il codice Grand

Master può effettuare tutte le funzioni utente disponibili ed è sempre abilitato a operare su tutte le partizioni del sistema.

Il Grand Master, il Tecnico e il Sub-Tecnico possono modificare alcuni livelli di Codici ma non possono visualizzarli. Il codice verrà visualizzato sotto forma di asterischi [****].



Tecnico

Default: 1111

Il codice Tecnico permette di accedere al menù di Programmazione Tecnica, permettendo di modificare i parametri del sistema. Il codice Tecnico viene utilizzato dai tecnici delle aziende di installazione per programmare il sistema.

Il tecnico può modificare il codice Tecnico.



Sub Tecnico

Default: 2222

Il codice Sub-Tecnico consente un accesso limitato ai parametri del menù di Programmazione

Tecnica. Serve ai tecnici inviati dall’azienda di installazione per eseguire ad esempio, funzioni di ordianaria manutenzione. Il Sub-Tecnico potrà accedere con il proprio codice solo ad alcuni menù (gli altri non saranno visualizzati).

Al codice Sub-Tecnico è proibito l’accesso ai seguenti parametri:

Abilita default

Abilita MS

Abilita U/D (Software di Configurazione)

Cifre Codici

Codice Tecnico

Pagina 181



N. di Cifre Codici

Questo parametro specifica il numero di cifre (4 o 6) dei Codici Tecnico, Sub-Tecnico, Grand

Master e Master. Tutti gli altri codici (es.: Utente, Solo Inserimento, Temporaneo) possono essere da 1 cifra al numero di cifre specificato in questo parametro.

Note:

Quando si modifica il numero di cifre dei codici tutti i Codici Utente vengono cancellati e devono essere riprogrammati o ritrasmessi tramite il software di configurazione.

Impostando l’opzione a 6 cifre, i codici di fabbrica (default) a 4 cifre come 1-2-3-4 (Grand

Master), 1-1-1-1 (Tecnico) e 2-2-2-2 (Sub-Tecnico) diventano automaticamente 1-2-3-4-0-0,

1-1-1-1-0-0 e 2-2-2-2-0-0, rispettivamente.

Se si torna all’opzione 4 cifre questi codici vengono ripristinati come da default a 4 cifre.

5 Comunicazione

Il menù Comunicatore fornisce accesso ai sottomenù e ai parametri collegati che permettono al sistema di stabilire la comunicazione con le centrali ricezione allarmi MS, coi numeri telefonici FM e con il Software di Configurazione.

Il menù Comunicatore si divide nei seguenti sottomenù:



Modi Comunicazione, pagina 182



MS (Centrale Ricezione Allarmi), pagina 198



Configura U/D (Software di Configurazione), pagina 213



Numeri Seguimi FM, pagina 216



Modi Comunicazione

Questo menù permette di configurare i parametri dei metodi di comunicazione (canali) della centrale LightSYS. Sono disponibili 4 canali di comunicazione:

PSTN

GSM

TCP/IP

LRT (Trasmettitore a Lunga Portata)

Pagina 182

Communicazione: Modi: PSTN

Tasti Rapidi Parametro Default Range



PSTN

Il menù PSTN contiene i parametri per la comunicazione tramite la linea telefonica urbana.



Timers

Timers collegati alla comunicazione tramite canale PSTN.

 

Ritardo Linea Telefonica

02 minuti 00–20 minuti

Tempo dopo il quale il sistema considera la linea PSTN come persa. Questo intervallo specifica inoltre il ritardo prima del report dellʹevento nella memoria eventi o l’attivazione di un’uscita di utilità che segue questo evento.

Se impostato a 00 indica che non c’è supervisione per la mancanza della linea telefonica.

 

Attesa Tono Linea

03 00–10 secondi

Il numero di secondi che il sistema attende perché venga rilevato un tono di linea.



Controlli

 

Allarme No PSTN

No Si/No

Si: attiva le sirene esterne se la linea telefonica, collegata alla centrale LightSYS, viene interrotta o se si verifica l’interruzione del servizio telefonico oltre il periodo definito nel parametro Ritardo

Linea Telefonica.

No: la mancanza della linea telefonica non genererà attivazioni acustiche.

Pagina 183

Tasti Rapidi Parametro Default Range

 

(Salto) Segreteria

Si Si/No

Si: abilita la funzione di “salto” Segreteria Telefonica, utilizzata per evitare che una segreteria telefonica presente nel luogo di installazione dell’impianto, interferisca con le operazioni di

Teleassistenza. La centrale si comporta come segue:

 il software di configurazione, installato sul computer della

Società d’Installazione, chiama l’impianto ove è richiesta la funzione di Teleassistenza

 l’operatore effettua tramite software la chiamata alla centrale remota poi, dopo aver atteso 1 squillo, preme la barra

 spaziatrice del PC. automaticamente il software interrompe la chiamata, attende un periodo di tempo di circa 15 – 20 secondi e richiama la centrale remota.

 il sistema è programmato per prendere questa seconda chiamata al primo squillo, escludendo ogni interazione con la segreteria.

Nota:

Questa opzione serve per evitare le interferenze tra segreterie telefoniche e operazioni di telegestione da remoto.

No: l’opzione salto segreteria è disattivata e la comunicazione avviene in maniera normale (la centrale risponde dopo il numero di squilli programmati nella funzione Squilli U/D).



Parametri

 

Selezione Telefonica

DTMF

DTMF (Toni),

Impulsi 20 BPS e

Impulsi 10 BPS

Viene utilizzata per impostare il tipo di selezione dei numeri telefonici. La scelta da fare deve essere conforme al tipo di linea telefonica che si sta utilizzando.

Dtmf (Toni)

Impulsi, 20BPS

Impulsi, 10BPS

Pagina 184

Tasti Rapidi Parametro Default Range

 

Squilli U/D

12 01-15

Il numero di squilli prima che il sistema risponda ad una chiamata in arrivo.

 

Prefisso OFF GSM

Prefisso dell’area ove è installato il sistema (codice area). Questo numero viene cancellato prima di chiamare il un numero telefonico FM quando il sistema cerca di selezionare il numero dalla rete PSTN (funzione non necessaria per installazioni in

Italia).

 

Prefisso PBX

Un numero composto per accedere alla linea in uscita quando il sistema è collegato sotto un centralino telefonico (Private Branch

Exchange: PBX) e non direttamente alla linea PSTN. Il sistema aggiunge automaticamente il numero per prendere la linea quando cerca di eseguire una chiamata dalla linea PSTN



Avviso di Chiamata

Inserire il comando per disattivare l’avviso di chiamata quando la linea telefonica viene impegnata durante una segnalazione alla

Centrale Operativa (MS), come definito dal proprio gestore telefonico, per esempio: *70.

Questo comando apparirà solo durante il primo tentativo di inviare una segnalazione al numero MS (PSTN o GSM).

Nota:

Non utilizzare la funzione di disattivazione dell’Avviso di

Chiamata in modo inappropriato. Usando questa funzione su una linea telefonica con l’avviso di chiamata non attivo si impedirà la corretta segnalazione alla Centrale Operativa (MS).

Pagina 185

Communicazione: Modi: GSM

Tasti Rapidi



Parametro

GSM

Default Range

Il menù GSM contiene i parametri per la comunicazione del sistema tramite la rete GSM/GPRS.



Timers

Permette di programmare i timers collegati alle operazioni con il modulo GSM.



Basso Segnale GSM

010 minuti 001–255 minuti

Intervallo dopo il quale la centrale trasmetterà un evento in caso di basso segnale GSM. Il basso segnale è definito come livello di segnale al di sotto del livello minimo accettabile impostato nel parametro

Livello Segnale GSM (tasti rapidi



).



Assenza Rete GSM

002 minuti 001–255 minuti

Intervallo dopo il quale la centrale trasmetterà una segnalazione in caso di assenza della rete GSM.



Scadenz

a

SIM

00 mesi 00–36 mesi

Una scheda SIM prepagata ha una durata stabilita dal provider (se non ricaricata per un certo periodo la SIM scade). Dopo ogni ricarica della SIM l’Utente deve reimpostare manualmente la scadenza della scheda. La tastiera radio mostra un messaggio quando si richiede l’indicazione di stato.

Impostare la data di scadenza (in mesi) della SIM con i tasti numerici secondo quanto stabilito dal provider.



Autotest MS via GPRS

Questo parametro permette di controllare la connessione tra il

Software di Ricezione IP/GSM di RISCO Group e la centrale LightSYS tramite la trasmissione di una segnalazione automatica (Auto Test) dal modulo GSM via canale GPRS. Assicurarsi che il canale GPRS sia stato correttamente configurato nel software di ricezione IP/GSM.

L’informazione riguardante quale MS viene utilizzato per effettuare l’auto test è definito dal parametro Report / N. telefonici MS “eventi urgenti”.

L’intervallo di tempo per effettuare l’auto test con ognuno dei MS è

Pagina 186

Tasti Rapidi Parametro Default Range definito dai parametri Primario, Secondario e Backup. La tabella seguente descrive come i tre MS utilizzano gli intervalli di tempo primario, secondario e backup nelle varie opzioni dei report / N. telefonici MS. Per ogni intervallo definire il numero di volte tra 1 e

65535. Ogni volta rappresenta un intervallo di 10 secondi.

Condizione

Auto-Test MS 2

Condizione

Auto-Test

MS 3

Report / N. telefonici

MS “Eventi

Urgenti”

Non

Chiamare

Condizione

Auto-Test

MS 1

N/A

Chiama il 1° Primario

Chiama il 2° N/A

Chiama il 3° N/A

Chiama Tutti Primario

Chiama il 1° e usa il 2° di

Backup

Primario

N/A

N/A

Primario

N/A

Primario

Secondario (se

MS 1 va a buon fine). Backup (se

MS1 non va a buon fine).

N/A

N/A

N/A

Primario

Primario

N/A

Chiama il 1° e usa il 2° e il

3° di Backup

Primario

Chiama il 1° e usa il 3° di

Backup;

Chiama il 2°

Primario

Chiama il 2° e usa il 3° di

Backup;

Chiama il 1°

Primario

Secondario (se

MS 1 va a buon fine). Backup

(se MS 1 non va a buon fine).

Secondario (se

MS 2 va a buon fine).

Backup (se MS

2 non va a buon fine)

Primario

Primario

Secondario (se

MS 2 va a buon fine).

Backup (se MS

2 non va a buon fine)

Secondario (se

MS 2 va a buon fine).

Backup (se MS

2 non va a buon fine)

Pagina 187

Tasti Rapidi Parametro Default Range

Nota

:

Quando si utilizza l’autotest MS via GPRS si deve impostare il modo di comunicazione MS come “solo GPRS” (tasti rapidi



) . Il codice di report per l’Autotest MS è 999 (Contact ID) o ZZ (SIA).

Esempio Auto Test MS:

Se viene selezionato MS 1 (Solo GPRS), MS 2 (Solo GPRS) e il parametro Report / N. telefonici è impostato “Chiama il 1° e usa il 2° di Backup” (utilizzando le impostazioni di fabbrica “default” per l’intervallo di tempo primario, secondario e backup), la segnalazione dell’evento sarà la seguente:

In una condizione normale:

L’Auto Test MS tramite rete GPRS utilizzando il modulo GSM avverrà ogni 90 secondi come da impostazione di fabbrica nell’intervallo di tempo Primario.

L’Auto Test MS tramite rete GPRS utilizzando il modulo GSM avverrà ogni 3600 secondi (1 ora) come da impostazione di fabbrica nell’intervallo di tempo Secondario.

Se la comunicazione al MS 1 fallisce, la segnalazione dell’auto test tramite rete GPRS avverrà ogni 90 secondi come da impostazione di fabbrica nell’intervallo di tempo backup. Quando la comunicazione al MS 1 verrà ripristinata, la segnalazione dell’auto test tramite rete

GPRS ritornerà all’intervallo di tempo Secondario e quindi avverrà ogni 3600 secondi (1 ora).



GPRS

Il seguente menù definisce i parametri necessari quando si utilizza il canale di comunicazione GPRS.



Punto Accesso (APN)

Per stabilire una connessione GPRS è richiesto un punto (indirizzo) di accesso alla rete GPRS. Il punto di accesso cambia da paese a paese e da un gestore all’altro (il punto di accesso viene fornito dal proprio gestore).

Per questo parametro, il sistema permette di inserire fino a 30 caratteri alfanumerici e simboli (!, &, ?, etc.).

Pagina 188

Tasti Rapidi Parametro Default Range



Nome Utente (APN)

Inserire il nome utente per la connessione GPRS (se richiesto). Il nome utente viene fornito dal proprio gestore.

Per questo parametro, il sistema permette di inserire fino a 20 caratteri alfanumerici e simboli (!, &, ?, etc.).



Password (APN)

La password per la connessione GPRS viene fornita dal proprio gestore (se richiesta).

Per questo parametro, il sistema permette di inserire fino a 20 caratteri alfanumerici e simboli.

E-mail



I seguenti parametri di programmazione vengono utilizzati per permettere di inviare messaggi di evento Seguimi FM utilizzando indirizzi di posta elettronica (e-mail) tramite connessione GPRS.

Nota:

Per abilitare l’invio delle Email devono essere definiti i parametri

GPRS (vedi tasti rapidi



).

 

Nome/IP SMTP

000.000.000.000

Nome o indirizzo IP del server SMTP.

 

Porta SMTP 00000

00000–65535

Numero della porta del server SMTP.

 

Indirizzo Email

Indirizzo Email della centrale LightSYS che la identifica ai destinatari.

 

Nome Utente SMTP

Nome che identifica l'Utente per il server SMTP. Il sistema supporta un nome Utente con un massimo di 25 caratteri alfanumerici e simboli (!, &, ? ecc).

Pagina 189

Tasti Rapidi Parametro Default Range

 

Password SMTP

La password che identifica l’Utente per il server SMTP. Il sistema supporta una password con un massimo di 25 caratteri alfanumerici e simboli (!, &, ? ecc).

Di seguito riportiamo una tabella con le configurazioni operatore per operatore.

Le informazioni riportate fanno riferimento a dati raccolti tramite i gestori di telefonia mobile aggiornati alla data del 30 settembre 2013.

Parametri di Configurazione GPRS per ogni operatore di telefonia mobile

Punto di accesso

GPRS (APN)

Nome utente

(APN)

Password

(APN)

Nome / IP

SMTP (*)

Porta SMTP

VODAFONE

web.omnitel.it oppure mobile.vodafone.it vuoto vuoto smtp.net.vodafone.it mail.posta.tim.it mail.libero.it

00025

TIM

ibox.tim.it vuoto vuoto

00025

WIND

internet.wind vuoto vuoto

00025

Nome Utente

SMTP

Password

SMTP

N/A

N/A

N/A

N/A

N/A

N/A

(*) Siccome gli operatori potrebbero modificare periodicamente l’indirizzo IP SMTP, si consiglia di impostare in centrale il Nome

SMTP invece dell’Indirizzo IP SMTP.



Controlli

Permette di controllare l’interagibilità con il modulo GSM.

 

ID Chiamata

Si Si/No

La funzione ID Chiamata permette di restringere le operazioni da remoto via SMS solo per i numeri FM predefiniti. Se il numero in entrata viene riconosciuto come uno dei numeri FM, l’operazione verrà eseguita.

Pagina 190

Tasti Rapidi Parametro Default Range



Parametri

Permette di programmare alcuni parametri collegati all’utilizzo del modulo GSM.

 

Codice PIN

Il codice PIN (Personal Identity Number) è un codice a 4 o 8 cifre che permette di accedere alla rete del provider GSM all’accensione del modulo GSM.

Nota:

E’ possibile cancellare la funzione di richiesta del codice PIN inserendo la SIM in un normale telefono cellulare e disabilitando la funzione.

 

Numero Telefonico SIM

Numero di telefono della SIM. Il sistema utilizza questo parametro per ricevere lʹora dalla rete GSM in modo da aggiornare la data e l’ora del sistema.

 

Numero Centro Messaggi

Il numero di telefono del servizio invio messaggi. Questo numero viene fornito automaticamente dall’operatore di rete.

 

Livello Segnale GSM

Disabilitato/Segnale

Basso/Segnale Alto

Imposta il livello minimo accettabile del segnale di rete GSM al di sotto del quale viene generato un evento dopo l’intervallo di tempo impostato nel parametro Basso Segnale GSM (tasti rapidi



).

Opzioni: Disabilitato (Nessun evento per basso livello segnale di rete) / Segnale Basso / Segnale Alto.

Pagina 191

Tasti Rapidi Parametro Default Range



SIM Prepagata

Quando vengono utilizzate SIM prepagate, queste opzioni vengono utilizzate per ricevere informazioni riguardanti il livello del credito della scheda SIM.

 

Controllo Credito

A seconda del provider di rete l’Utente può ricevere il livello di credito della scheda SIM prepagata inviando un comando SMS predefinito ad un numero definito o chiamando un numero predefinito tramite il canale vocale. L’attivazione della richiesta di credito può avvenire tramite codice Grand Master.

Tramite SMS: inserire il messaggio da inviare al provider ed il numero telefonico del provider a cui si deve inviare la richiesta via SMS di visualizzazione del credito.

In Vocale: inserire il numero di telefono a cui inoltrare la chiamata.

Comando Servizio: inserire il testo del comando servizio indicato dal provider.

 

Inserire Dati (Numero Telefonico TX SMS)

Il numero di telefono del provider al quale inviare la richiesta di visualizzazione del credito via SMS o tramite chiamata, a seconda della selezione eseguita alla voce Controllo Credito.

 

Numero Telefonico RX SMS

Il numero di telefono del provider dal quale riceviamo il messaggio

SMS automatico di visualizzazione del credito.

 

Messaggio SMS

Quando viene effettuato un controllo manuale del livello di credito, questo messaggio verrà inviato al gestore in modo da ricevere il credito residuo della carta SIM. Il messaggio è predefinito dal proprio gestore.

* Quando viene utilizzato un comando di servizio questo campo non deve essere compilato.

Pagina 192

Tasti Rapidi Parametro Default Range

Nota:

Tutti i metodi riportati nella seguente tabella permettono la visualizzazione del credito residuo sul display LCD della tastiera e possono essere inoltrati, se programmati, tramite SMS ad uno o più numeri FM.

Consultare la tabella seguente per compilare i campi riguardanti il livello del credito della scheda SIM:

OPERATORE

Controllo

Credito

RICHIESTA CREDITO RESIDUO

TIM

Tramite

SMS

WIND

Tramite

SMS

4155

Comand o

Servizio

*123#

VODAFONE

Tramite

SMS

In

Vocale

404 404 N.Telef. TX

SMS

N.Telef. RX

SMS

Messaggio

Credito

Communicazione: Modi: TCP/IP

40916

40916

PRE CRE

SIN

WIND

4155

*123# VODAFON

E

404

SALDO vuoto TRAFFICO vuoto

Tasti Rapidi Parametro Default Range



TCP/IP

Il menù TCP/IP contiene i parametri per la comunicazione del sistema tramite la rete IP.



Configura IP

Il menù Configura IP contiene i parametri per la comunicazione del sistema tramite la rete IP.



Modalità IP

Stabilisce se l’indirizzo IP a cui fa riferimento LightSYS è dinamico o statico.



IP Dinamico

Il sistema fa riferimento ad un indirizzo IP fornito via DHCP.

Pagina 193

Tasti Rapidi Parametro Default Range



IP Statico

Il sistema ha un indirizzo IP statico.



Porta Centrale

Porta TCP utilizzata dalla centrale LightSYS.



IP Centrale (disponibile solo se impostato IP Statico)

Indirizzo IP della centrale LightSYS



Subnet Mask (disponibile solo se impostato IP Statico)

Nell'architettura delle reti TCP/IP, una subnet mask o "maschera di sottorete", è necessaria all’apparato (centrali d’allarme, PC, ecc.) che deve comunicare con un altro indirizzo IP per sapere se deve instradare i pacchetti verso il gateway della sua rete locale oppure usare l'indirizzo di rete locale del destinatario (ethernet, token ring o quant'altro).

Normalmente viene indicata con un indirizzo di 4 byte scritti sotto forma di 4 numeri decimali separati da un punto, come nel caso degli indirizzi IP, ad esempio: 255.255.255.000.



IP Gateway (disponibile solo se impostato IP Statico)

Il gateway (dall'inglese, portone, passaggio) è un dispositivo di rete che opera al livello di rete e superiori del modello ISO/OSI.

Il suo scopo principale è quello di veicolare i pacchetti di rete all'esterno della rete locale (LAN). Da notare che gateway è un termine generico che indica il servizio di inoltro dei pacchetti verso l'esterno; il dispositivo hardware che porterà a termine questo compito è tipicamente un router.

Nelle reti più semplici è presente un solo gateway che inoltra tutto il traffico diretto all'esterno verso la rete internet. In reti più complesse in cui sono presenti parecchie subnet, ognuna di queste fa riferimento ad un gateway che si occuperà di instradare il traffico dati verso le altre sottoreti o a rimbalzarlo ad altri gateway.

Spesso i gateway non si limitano a fornire la funzionalità di base di routing ma integrano altri servizi come proxy DNS, firewall, NAT, etc

L’indirizzo IP del Gateway è quindi l’ indirizzo IP del router collegato allo stesso segmento LAN di LightSYS.

Pagina 194

Tasti Rapidi Parametro Default Range



DNS Primario (disponibile solo se impostato IP Statico)

Domain Name System (spesso indicato con DNS) è un servizio utilizzato per la conversione di nomi di host in indirizzi IP e viceversa. Il servizio è realizzato tramite un database distribuito, costituito dai server DNS.

Il nome DNS denota anche il protocollo che regola il funzionamento del servizio, i programmi che lo implementano, i server su cui questi girano, l'insieme di questi server che cooperano per fornire il servizio.

I nomi DNS, o "nomi di dominio", sono una delle caratteristiche più visibili di Internet.

Inserire l’indirizzo IP del DNS primario della rete..



DNS Second. (disponibile solo se impostato IP Statico)

Inserire l’indirizzo IP del DNS secondario della rete.



E-mail

Permette di programmare i parametri che consentono ad LightSYS di inviare Email agli utenti FM, che in questo caso saranno degli indirizzi Email e non dei numeri di telefono.

 

Nome/IP SMTP

000.000.000.000

Nome o indirizzo IP del server SMTP della posta elettronica.

Pagina 195

Tasti Rapidi Parametro Default Range

 

Porta SMTP

00000

00000–65535

Indirizzo della porta TCP del server SMTP. Default: 00025

 

Indirizzo Email

Indirizzo E-mail della centrale LightSYS che la identifica ai destinatari. Default: [email protected]

 

Nome Utente SMTP

Nome che identifica l'Utente per il server SMTP. Il sistema supporta un nome Utente con un massimo di 10 caratteri alfanumerici e simboli (!, &, ? ecc).

 

Password SMTP

La password che identifica l’Utente per il server SMTP. Il sistema supporta una password con un massimo di 10 caratteri alfanumerici e simboli (!, &, ? ecc).



Nome/IP Centrale

Fino a 32 Caratteri

Nome o Indirizzo IP utilizzato per identificare la centrale LightSYS in rete. Default: Security_System



Autotest MS via IP

Questo parametro permette di controllare la connessione tra il

Software di Ricezione IP/GSM di RISCO Group e la centrale LightSYS tramite la trasmissione di una segnalazione automatica (Auto Test) dal modulo TCP/IP via canale IP. Assicurarsi che il canale IP sia stato correttamente configurato nel software di ricezione IP/GPRS.

L’informazione riguardante quale MS viene utilizzato per effettuare l’auto test è definito dal parametro Report / N. telefonici MS “eventi urgenti”.

L’intervallo di tempo per effettuare l’auto test con ognuno dei MS è definito dai parametri Primario, Secondario e Backup. La tabella seguente descrive come i tre MS utilizzano gli intervalli di tempo primario, secondario e backup nelle varie opzioni dei report / N. telefonici MS. Per ogni intervallo definire il numero di volte tra 1 e

65535. Ogni volta rappresenta un intervallo di 10 secondi.

Pagina 196

Tasti Rapidi Parametro

Report / N. telefonici MS

“Eventi

U rgenti”

Non Chiamare

Chiama il 1°

Chiama il 2°

Chiama il 3°

Chiama Tutti

Chiama il 1° e usa il 2° di

Backup

Condizione

Auto-Test

MS 1

Default Range

Condizione Auto-

Test MS 2

Condizione

Auto-Test

MS 3

N/A

Primario

N/A

N/A

Primario

Primario

Chiama il 1° e usa il 2° e il 3° di

Backup

Primario

Chiama il 1° e usa il 3° di

Backup; Chiama il 2°

Primario

N/A

N/A

Primario

N/A

Primario

Secondario (se MS 1 va a uon fine).

Backup (se MS1 non va a buon fine)

N/A

N/A

N/A

Primario

Primario

N/A

Secondario (se

MS 1 va a buon fine). Backup (se

MS1 non va a buon fine)

Secondario (se MS

2 va a buon fine).

Backup (se MS 2 non va a buon fine)

Primario Secondario (se MS

2 va a buon fine).

Backup (se MS 2 non va a buon fine)

Chiama il 2° e usa il 3° di

Backup; Chiama il 1°

Primario Primario Secondario (se MS

2 va a buon fine).

Backup (se MS 2 non va a buon fine)

Nota

:

Quando si utilizza l’autotest MS via IP si deve impostare il modo di comunicazione MS come “solo IP” (tasti rapidi



)

. Il codice di report per l’Autotest MS è 999 (Contact ID) o ZZ (SIA).

Pagina 197

Tasti Rapidi Parametro Default Range

Esempio Auto Test MS:

Se viene selezionato MS 1 (Solo IP), MS 2 (Solo IP) e il parametro

Report / N. telefonici è impostato “Chiama il 1° e usa il 2° di Backup”

(utilizzando le impostazioni di fabbrica “default” per l’intervallo di tempo primario, secondario e backup), la segnalazione dell’evento sarà la seguente:

In una condizione normale:

L’Auto Test MS tramite rete IP utilizzando il modulo TCP/IP avverrà ogni 30 secondi come da impostazione di fabbrica nell’intervallo di tempo Primario.

L’Auto Test MS tramite rete IP utilizzando il modulo TCP/IP avverrà ogni 3600 secondi (1 ora) come da impostazione di fabbrica nell’intervallo di tempo Secondario.

Se la comunicazione al MS 1 fallisce, la segnalazione dell’auto test tramite rete IP avverrà ogni 30 secondi come da impostazione di fabbrica nell’intervallo di tempo backup. Quando la comunicazione al MS 1 verrà ripristinata, la segnalazione dell’auto test tramite rete

IP ritornerà all’intervallo di tempo Secondario e quindi avverrà ogni

3600 secondi (1 ora).

Communicazione: Modi: LRT

Parametro Default Range Tasti Rapidi



LRT (Trasmettitore Radio a lunga portata)

Il menù del modulo LRT contiene i parametri per impostare un sistema di comunicazione radio a lunga portata, utilizzando i protocolli LARS, LARS1 o LARS2 (Location Aided Routing) per facilitare la trasmissione di eventi dettagliati alla Centrale operativa di Ricezione Allarmi (MS).

Pagina 198

Tasti Rapidi Parametro Default Range



Codice Impianto

000000 0–00FFFF

Il numero che identifica il cliente presso la Centrale Operativa (MS). È possibile definire un codice impianto per ogni MS. Sono codici a 6 cifre assegnati dalla Centrale Ricezione Allarmi.

Note:

Per il Codice Impianto nel formato di comunicazione Contact ID:

Il codice impianto verrà sempre trasmesso a 4 cifre, per esempio: Un numero definito come 000012 verrà trasmesso come 0012

Il range di cifre dalle quali è composto del Codice Impianto dipenda dal protocollo LARS in uso, come segue:

Versione Range

LARS 0000–7779 (prime tre cifre: solo da 0–7)

LARS1 0000–1FFF

LARS2 0000–FFFF

Se vengono definite più di 4 cifre, il sistema trasmette sempre le ultime 4 cifre del codice impianto, per esempio: Il codice impianto che è stato definito come 123456 verrà trasmesso come

3456.

In Contact ID si posso inserire cifre e lettere A-F. Il carattere A viene sempre tramesso come 0 per esempio: Il codice impianto che è stato definito come 00C2AB verrà trasmesso come C20B

Per il Codice Impianto nel formato di comunicazione SIA:

I codici impianto in formato SIA devono essere formati solo da cifre decimali (da 0 a 9).Il codice impianto può essere trasmesso da 1 a 6 cifre. Per trasmettere un codice impianto con meno di 6 cifre utilizzare la cifra “0”, per esempio: Per il codice impianto

1234 digitare 001234. In questo caso il sistema non trasmetterà la cifra “0” alla centrale ricezione allarmi MS.

Per trasmettere la cifra “0” nel formato SIA, posizionata alla sinistra del numero, utilizzare la lettera “A” invece del numero

“0”. Per esempio, per trasmettere il codice impianto 0407 digitare 00A407, per il codice impianto a 6 cifre ad esempio

001207 digitare AA1207

Pagina 199

Tasti Rapidi Parametro Default Range



Modo comunic.

0 LARS 0–3

LARS1 0–7

LARS2 0–F

Definisce, tramite un codice ad una cifra, il protocollo di comunicazione LRT stabilito dal sistema con la Centrale Operativa

(MS).



Test Periodico

00 Ore: 00–96

Min: 00–59

Il Test Periodico consente di definire quanto spesso il sistema dovrà automaticamente instaurare una comunicazione con la Centrale

Operativa (MS) per confermare il suo corretto funzionamento. Il Test

Periodico invia il Codice Impianto e un Codice di Test Superato (in format Contact ID 602).



Param. No Com.

060 0-255

Specifica la soglia di tempo per instaurare una comunicazione tra l’LRT ed il BUS, raggiunta la quale viene inviata una comunicazione alla Centrale Operativa (MS).



Controlli LRT



Dis. Ctrl. Batteria

S Si/No

Si: [Da usare quando il Modulo LRT viene alloggiato nel contenitore della centrale LightSYS] L’anomalia della batteria scarica del LRT non verrà considerata dal sistema.

NO: [Da usare quando quando il Modulo LRT viene alloggiato in nel suo contenitore dedicato] L’anomalia della batteria scarica del LRT verrà considerata dal sistema.

Pagina 200



MS (Centrale Operativa di Ricezione Allarmi)

Il menù MS contiene i parametri che permettono al sistema di stabilire la comunicazione con la Centrale Operativa di Ricezione Allarmi (MS) e trasmettere dati.

Tasti Rapidi Parametro Default Range



Modo di Comunicazione – Tipo

Definisce la comunicazione stabilita dal sistema con ogni Centrale

Ricezione Allarmi. Il sistema può inviare report in 4 formati di comunicazione:

Vocale

IP

SMS

RADIO



Vocale

I report alla Centrale Ricezione Allarmi MS sono eseguiti tramite la rete PSTN o GSM. I report possono essere eseguiti tramite vari canali. I canali selezionabili dipendono dall’hardware installato nel sistema. Selezionare il canale preferito come di seguito spiegato:

PSTN/GSM: il sistema controlla se la linea PSTN è disponibile. In caso di normale funzionamento tutte le chiamate e le trasmissioni dati sono eseguite tramite la linea

PSTN. In caso di problemi sulla linea PSTN, il sistema passa alla linea GSM.

GSM/PSTN: la centrale controlla se la linea GSM è disponibile. In caso di normale funzionamento tutte le chiamate e le trasmissioni dati sono eseguite tramite la linea

GSM. In caso di problemi sulla linea GSM, il sistema passa alla linea PSTN.

Solo PSTN: le chiamate in uscita vengono eseguite solo tramite la linea PSTN. Utilizzare questa opzione per istallazioni in cui non è disponibile una linea GSM.

Solo GSM: le chiamate in uscita vengono eseguite solo tramite la linea GSM. Utilizzare questa opzione per istallazioni in cui non è disponibile una linea PSTN.

Se richiesto il numero telefonico può includere una serie di caratteri speciali elencati di seguito insieme alle funzioni corrispondenti.

(E’ possibile usare i tasti o per scorrere l’intera lista dei caratteri speciali). Se si chiama da un centralino telefonico (PBX) non inserire il numero della linea in uscita.

Pagina 201

Tasti Rapidi Parametro Default Range

Funzione

Interrompe la composizione ed attende un un tono di linea

Inserisce una pausa prima di continuare la composizione del numero

Carattere visualizzato

w

,

Inserisce un trattino

Invia il carattere DTMF *

Inserisce una spazio

Invia il carattere DTMF #

Cancella i caratteri visualizzati partendo dalla posizione del cursore

-

*

#

premere e mantenere premuto [*]) e poi [0]



IP

Gli eventi criptati sono inviati alla Centrale Ricezione Allarmi tramite rete IP o GPRS utilizzando il protocollo TCP/IP. Si utilizza la crittografia a 128 BIT AES. Il software IP/GSM Receiver installato sul

PC della Centrale Ricezione Allarmi MS che riceve i messaggi e li trasforma in protocolli standard utilizzati dalle applicazioni della

Centrale Operativa MS (ad esempio Contact ID).

Nota:

Per permettere la comunicazione GPRS la scheda SIM deve supportare il canale dati GPRS.

I report via IP possono essere eseguiti tramite vari canali. I canali selezionabili dipendono dall’hardware installato nel sistema.

Selezionare il canale richiesto tramite il Software di Configurazione come di seguito spiegato:

IP/GPRS: la centrale controlla se la rete IP è disponibile. In caso di normale funzionamento tutte le chiamate e le trasmissioni dati sono eseguite tramite la rete IP. In caso di problemi sulla rete IP, il report viene inviato via rete GPRS.

GPRS/IP: la centrale controlla se la rete GPRS è disponibile. In caso di normale funzionamento tutte le chiamate e le trasmissioni dati sono eseguite tramite GPRS. In caso di problemi il report viene inviato via rete IP.

Solo IP: il report viene eseguito solo tramite la rete IP.

Solo GPRS: il report viene eseguito solo tramite la rete GPRS.

Inserire un indirizzo IP e una porta relativi alla Centrale Operativa

(MS) che riceverà i report dal sistema.

Pagina 202

Tasti Rapidi Parametro Default Range



SMS

Gli eventi sono inviati alla Centrale Ricezione Allarmi MS utilizzando messaggi SMS criptati (crittografia 128 BIT AES). Ogni messaggio di evento contiene informazioni che includono il codice identificativo dell’impianto, il codice di report, il formato di comunicazione, l'ora dell’evento e altri dati utili. I messaggi di evento vengono ricevuti dal software di ricezione IP/GSM della RISCO Group installato sul PC della Centrale Ricezione Allarmi MS. Il software di ricezione IP/GSM trasforma i messaggi SMS in protocolli standard utilizzati dalle applicazioni della Centrale Operativa MS (ad esempio Contact ID).

Questo canale richiede che la Centrale Ricezione Allarmi MS utilizzi il software di ricezione IP/GSM di RISCO Group.

Inserire il numero di telefono della Centrale Operativa (MS) incluso il codice area e lettere speciali (se richiesti). Se si chiama da un centralino telefonico (PBX) non inserire il numero della linea in uscita

(vedi opzione Vocale).

Inserire il numero di telefono della Centrale Operativa (MS) che riceverà i report dal sistema.

Pagina 203

Tasti Rapidi Parametro Default Range



RADIO

Gli eventi sono inviati alla Centrale Ricezione Allarmi (MS) utilizzando una comunicazione radio a lunga portata tramite il

Modulo LRT.



Codici Impianto

Il numero che identifica il cliente presso la Centrale Ricezione Allarmi

MS. È possibile definire un codice impianto per ogni MS. Sono codici a 6 cifre assegnati dalla Centrale Ricezione Allarmi.

Note:

Per il Codice Impianto nel formato di comunicazione Contact ID:

Il codice impianto verrà sempre trasmesso a 4 cifre, per

 esempio: Un numero definito come 000012 verrà trasmesso come 0012

Se vengono definite più di 4 cifre, il sistema trasmette sempre le ultime 4 cifre del codice impianto, per esempio: Il codice

 impianto che è stato definito come 123456 verrà trasmesso come

3456.

In Contact ID si posso inserire cifre e lettere A-F. Il carattere A viene sempre tramesso come 0 per esempio: Il codice impianto che è stato definito come 00C2AB verrà trasmesso come C20B.

Per il Codice Impianto nel formato di comunicazione SIA:

Il codice impianto per il formato SIA deve essere programmato come un numero decimale (Solo cifre da 0 a 9)

Il codice impianto può essere trasmesso da 1 a 6 cifre. Per trasmettere un codice impianto con meno di 6 cifre utilizzare la cifra “0”, per esempio: Per il codice impianto 1234 digitare

001234. In questo caso il sistema non trasmetterà la cifra “0” alla centrale ricezione allarmi MS.

Per trasmettere la cifra “0” nel formato SIA, posizionata alla sinistra del numero, utilizzare la lettera “A”invece del numero

“0”. Per esempio, per trasmettere il codice impianto 0407 digitare 00A407, per il codice impianto a 6 cifre ad esempio

001207 digitare AA1207.

Pagina 204

Tasti Rapidi Parametro Default Range



Formati di Comunicazione

Permettono al sistema di contattare con il corretto formato digitale di comunicazione il ricevitore degli eventi installato presso la Centrale

Ricezione Allarmi MS.

I codici vengono caricati automaticamente una volta selezionato il formato:

Contact ID: il sistema carica i codici di report in formato ADEMCO

Contact (Point) ID.

SIA: il sistema carica i codici di report in formato SIA (Security

Industry Association).

Nota:

Per consultare la lista completa dei Codici di Report vedere

l’Appendice E: Codici Report a pagina 282.



Controlli

Permette di programmare i controlli collegati alle operazioni con la

Centrale Operativa di ricezione allarmi (MS).



Traffico Telefonico

No Si/No

SI: per ridurre il “traffico” telefonico alla Centrale Operativa (MS), il sistema trattiene gli eventi non urgenti (inserimenti, disinserimenti e test) fino a 12 ore e li trasmette in gruppo in orari di “traffico” ridotto programmabili (ad esempio nelle ore notturne). Per la programmazione dell’orario, fare riferimento alla funzione Test

Periodico descritta a pagina 208.

NO: tutti gli eventi vengono trasmessi quando si verificano.



Vedi Kissoff

No Si/No

Si: quando il comunicatore trasmette con successo una segnalazione alla Centrale Operativa (MS) ricevendo un segnale di conferma chiamato “kissoff”, tutti i LED della tastiera si illuminano per un secondo e viene emesso un tono acustico a confermare che la comunicazione è avvenuta con successo.

No: non viene dato alcun riscontro per la ricezione del segnale di

“kissoff”.

Pagina 205

Tasti Rapidi Parametro Default



Vedi Handshake

No

Range

Si/No

Si: quando il comunicatore trasmette una segnalazione alla Centrale

Operativa (MS) e riceve il segnale di “handshake”, tutti i LED della tastiera si illuminano per un secondo.

No: nessuna indicazione per stabilire la ricezione del segnale di

“handshake” dal ricevitore della Centrale Operativa (MS).



Kissoff Udibile

No

Si/No

SI: quando il comunicatore trasmette con successo una segnalazione alla Centrale Operativa (MS) e riceve da quest’ultima il segnale di

“kissoff”, il cicalino della tastiera emetterà un breve tono acustico a conferma che la comunicazione è avvenuta con successo.

NO: Non viene dato alcun riscontro acustico alla ricezione del segnale di “kissoff”



Testo SIA

No

Si/No

Si: Le segnalazioni MS con il formato SIA supporteranno la trasmissione di testo sul canale vocale. Nota (Il ricevitore digitale della centrale operativa (MS) deve supportare il protocollo di testo

SIA).

No: Il formato SIA non supporterà la trasmissione di testo.



Test MS Random

No Si/No



Si: Quando viene alimentata la centrale verrà settata in modo casuale un orario di test tra 00:00 e 23:59. Una volta che l’orario viene settato, questo sarà l’orario della segnalazione di test MS fissato dalla centrale. L’orario potrà essere visualizzato nel parametro Test

Periodico MS (tasti rapidi



). L’intervallo per l’invio del test sarà come definito nel timer Test Periodico MS.

No: Il test periodico avverrà all’orario definito dall’installatore nel timer Test Periodico MS (



).

Parametri

Permette di programmare i parametri relativi alle operazioni con la

Centrale Operativa di Ricezione Allarmi (MS).

Pagina 206

Tasti Rapidi Parametro Default Range



Tentativi MS

08 01–15

Numero di volte che la centrale richiama la Centrale Operativa (MS) dopo aver fallito la prima chiamata (ad esempio perché il numero era occupato).



Ripristino Allarmi



Specifica in quale condizione verrà segnalato il ripristino di un allarme. Questa segnalazione informa la Centrale Operativa (MS) che la condizione d’allarme si è ripristinata in funzione dell’opzione specificata in questo parametro. Se si è richiesta la segnalazione dei ripristini bisogna programmare un codice di report di ripristino valido.

Reset Sirenail report di ripristino allarme viene trasmesso allo scadere del Tempo Sirena.

Segue Zonail report di ripristino allarme viene trasmesso quando la zona che ha generato l’allarme torna a riposo (si ripristina da una condizione di violazione).

Al Disinserimento - Il Report di Ripristino allarme viene trasmesso quando il sistema (o la partizione in cui si è verificato l’allarme) viene disinserita, anche se il tempo sirena è già scaduto.

Timers MS

Permette di programmare tutti i timers collegati alle operazioni con le centrali ricezione allarmi MS.

Pagina 207

Tasti Rapidi Parametro



Test Periodico

Default Range

Il test periodico permette di impostare una scadenza utilizzata dal sistema per stabilire automaticamente una comunicazione con la

Centrale Operativa (MS) per controllare la funzionalità della connessione. Il test periodico consiste nell’invio del codice impianto e di un codice di report per il test valido (Contact ID 602, SIA TX).

Impostare l'orario del test e l'intervallo per il report del test periodico:

1

2

3

4

5

D

0

6

7

8 (H)

9 (M)

Significato

Mai

Ogni giorno

Ogni due giorni

Ogni tre giorni

Ogni quattro giorni

Ogni cinque giorni

Ogni sei giorni

Ogni settimana

Ogni ora

Ogni mese



Ritardo Annulla Allarme

15 sec. 00-255 secondi

Definisce il tempo di ritardo prima dell’invio del report di allarme alla Centrale Operativa (MS). Se il sistema viene disinserito entro il tempo impostato, nessun allarme viene trasmesso alla Centrale

Operativa (MS).



Errore Utente

15 min.

Questo temporizzatore viene utilizzato quando viene inviato un allarme per errore e, disinserendo correttamente l’impianto entro la finestra di tempo impostata, è richiesto di inviare alla Centrale

Operativa (MS) un codice di report Errore Utente. Il temporizzatore

Errore Utente inizia dopo che è terminato il tempo di Ritardo

Annulla Allarme impostato.

Nota:

Il codice report di Errore Utente deve essere programmato manualmente.

Pagina 208

Tasti Rapidi Parametro Default Range



Ascolto Ambientale

120 1-255 secondi

Durata della finestra di tempo per permettere alla Centrale Operativa

(MS) l’ascolto ambientale e di eseguire un verifica dell’allarme.

Terminato il tempo, il sistema riaggancia.

La Centrale Operativa (MS) può estendere il tempo di ascolto ambientale durante la conversazione premendo il tasto "1" sul telefono. In questo caso, il tempo disponibile per l’ascolto ambientale verrà resettato e inizierà di nuovo.

Premendo "2" durante l’ascolto ambientale si passerà alla modalità viva voce.

Premendo "*" durante il tempo di ascolto ambientale verrà termitata la chiamata.



Conferma Allarmi

I tempi di conferma sono correlati alla conferma sequenziale dell’allarme zone.



Inizio conferma

000 1–120 minuti

Specifica che il sistema non attiva il processo di conferma sequenziale finché non termina il tempo impostato in questa funzione. Questo tempo inizia quando il sistema viene inserito ed evita di trasmettere "allarmi confermati", generati in situazioni in cui una persona potrebbe essere rimasta accidentalmente bloccata all'interno dell'area protetta.



Tempo Conferma

Allarme

030 30–60 minuti



Specifica un periodo di tempo che inizia quando un allarme viene attivato per la prima volta. Se un secondo allarme viene attivato prima dello scadere del Tempo Conferma Allarme, il sistema trasmetterà un evento di “Allarme Confermato" alla centrale operativa (MS).

Report/Numeri Telefonici (MS)

Il menù Report/Numeri Telefonici (MS) permette di definire quali eventi trasmettere e a quali numeri telefonici.

Pagina 209

Tasti Rapidi Parametro Default Range



MS: Inseriti/Disinseriti

1mo, 2do Bckp

Invia un report di inserimento/disinserimento alla Centrale

Operativa (MS).

Non Chiamare: nessun report viene inviato

Chiama Primo: segnala gli inserimenti/disinserimenti al MS 1.

Chiama 2ndo: segnala gli inserimenti/disinserimenti al MS 2.

Chiama Terzo: segnala gli inserimenti/disinserimenti al MS 3.

Chiama Tutti: segnala gli inserimenti/disinserimenti a tutti gli

MS.

1mo, 2do Backup: segnala gli inserimenti/disinserimenti a MS 1.

Se la comunicazione non viene stabilita, chiama MS 2.

1mo,2do3zoBckup: segnala gli inserimenti/disinserimenti al MS1.

Se la comunicazione non viene stabilita, chiama MS 2 e 3.

1mo,3zoBackup;2do: segnala gli inserimenti/disinserimenti al

MS1. Se la comunicazione non viene stabilita, chiama MS 3.

Inoltre chiama anche MS 2.

2do, 3zo Backup; 1mo: segnala gli inserimenti/disinserimenti al

MS2. Se la comunicazione non viene stabilita, chiama MS 3.

Inoltre chiama anche MS 1.

Pagina 210

Tasti Rapidi Parametro Default



MS Urgenti

1mo, 2do Bckp

Range

Segnala eventi urgenti (allarmi) alla Centrale Operativa (MS).

Non Chiamare: nessun report viene inviato

Chiama Primo: segnala gli allarmi al MS 1.

Chiama 2ndo: segnala gli allarmi al MS 2.

Chiama Terzo: segnala gli allarmi al MS 3.

Chiama Tutti: segnala gli allarmi a tutti gli MS.

1 mo,2do Backup segnala gli allarmi al MS 1. Se la comunicazione non viene stabilita, chiama MS 2.

1mo,2do3zoBckup: segnala gli allarmi al MS 1. Se la comunicazione non viene stabilita, chiama MS 2 e 3.

1mo,3zoBackup;2do: segnala gli allarmi al MS 1. Se la comunicazione non viene stabilita, chiama MS 3. Inoltre chiama anche MS 2.

2do, 3zo Backup; 1mo: segnala gli allarmi al MS 2. Se la comunicazione non viene stabilita, chiama MS 3. Inoltre chiama anche MS 1.

Pagina 211

Tasti Rapidi Parametro Default Range



MS No Urgenti

1mo, 2do Bckp

Segnala eventi non urgenti (Guasti, supervisione, test periodici, ecc) alla Centrale Operativa (MS).

Non Chiamare: nessun report viene inviato

Chiama Primo: segnala gli eventi non urgenti al MS 1.

Chiama 2ndo: segnala gli eventi non urgenti al MS 2.

Chiama Terzo: segnala gli eventi non urgenti al MS 3.

Chiama Tutti: segnala gli eventi non urgenti a tutti gli MS.

1 mo,2do Backup: segnala gli eventi non urgenti al MS 1. Se la comunicazione non viene stabilita, chiama MS 2.

1mo,2do3zoBckup: segnala gli eventi non urgenti al MS 1. Se la comunicazione non viene stabilita, chiama MS 2 e 3.

1mo,3zoBackup;2do: segnala gli eventi non urgenti al MS 1. Se la comunicazione non viene stabilita, chiama MS 3. Inoltre chiama anche MS 2.

2do, 3zo Backup; 1mo: segnala gli eventi non urgenti al MS 2. Se la comunicazione non viene stabilita, chiama MS 3. Inoltre chiama anche MS 1.



Codici Report

Permette di visualizzare e/o programmare i codici trasmessi dal sistema per il report degli eventi (ad esempio allarmi, guasti, ripristini, test di supervisione, ecc.) alla Centrale Ricezione Allarmi

MS. I codici specificati per ogni tipo di trasmissione di un evento funzionano in base alle politiche interne della Centrale Operativa

(MS). Prima di programmare qualsiasi codice è importante controllare i protocolli della Centrale Operativa (MS). I codici di report vengono assegnati per default secondo il formato di comunicazione SIA o Contact ID.

Assegnare un codice di report specifico per ogni evento basato sul formato di report alla Centrale Operativa (MS). Un evento non assegnato ad un codice di report non viene inviato alla Centrale

Operativa (MS). Per una lista completa degli eventi trasmissibili

vedere l’Appendice E: Codici Report a pag. 282.

Pagina 212



Configura U/D (Software di Configurazione)

Il menù Configurazione U/D contiene i parametri che permettono al Software di

Configurazione di stabilire la connessione con il sistema.

Tasti Rapidi Parametro Default Range



Sicurezza

Permette di impostare i parametri per la comunicazione remota tra il tecnico e il sistema utilizzando il Software di

Configurazione.



Codice Accesso (remoto)

5678

Permette di programmare un Codice di Accesso Remoto (fino a 8 caratteri alfanumerici) che verrà memorizzato nel sistema

LightSYS. Questo stesso codice di Accesso deve essere successivamente programmato nel Profilo dell’impianto del software di configurazione per permettere il collegamento locale e remoto tramite Personal Computer.

Anche se non necessario, è consigliabile utilizzare un Codice d’Accesso Remoto diverso per ogni impianto.

Per consentire la comunicazione con successo sia il codice di accesso che il Codice ID devono coincidere tra la centrale e il software.



Codice ID

0001

Definisce un codice ID che serve come estensione del Codice di

Accesso.

Questo stesso codice ID deve essere successivamente programmato nel Profilo dell’impianto del software di configurazione per permettere il collegamento locale e remoto tramite Personal Computer.

Gli installatori utilizzano spesso il codice di registrazione presso la Centrale Operativa (MS) come Codice ID ma è possibile utilizzare qualsiasi altro codice a 4 cifre

Per consentire la comunicazione con successo, il codice di accesso e il Codice ID devono coincidere tra la centrale e il software.

Pagina 213

Tasti Rapidi Parametro Default Range



Blocco MS



000000

Il codice di blocco MS è una funzione di sicurezza che deve essere usata congiuntamente al Software di Configurazione.

Tramite il Software di Configurazione è possibile ottenere un grado di riservatezza elevato quando si visualizzano i parametri di configurazione dedicati alla Centrale Operativa (MS).

Lo stesso codice a 6 cifre che deve essere salvato nella centrale deve essere inserito nel corrispondente profilo di installazione creato nel Software di Configurazione.

Se il codice blocco MS inserito nella centrale ed il codice blocco

MS inserito nel Software di Configurazione non corrispondono, il tecnico della Centrale Ricezione Allarmi MS non potrà modificare i seguenti parametri tramite il Software di Configurazione: Blocco

MS, Codice Tecnico, Porta IP MS, Indirizzo IP MS, Numero

Telefonico MS, Abilita Default, Codici Impianto MS, Formato di

Comunicazione MS, Canale MS, Abilita MS, Codice ID, Codice di

Accesso.

Numero Telefonico U/D

Vi sono inseriti 3 numeri telefonici che la centrale può chiamare per la comunicazione col Software di Configurazione. Se non vi sono numeri predefiniti, la richiamata può essere eseguita con qualsiasi numero. L’installatore inserirà il numero di telefono quando stabilisce la comunicazione con la centrale. Se è stato indicato almeno un numero, sarà il solo numero richiamabile.

Quando il Software di Configurazione stabilisce la comunicazione con la centrale, invia alla centrale il proprio numero telefonico. (Questo numero deve essere impostato nel

Software di Configurazione come N. Richiamata nel menù

ComunicazioniConfigurazione via Modem e/o GSM).

Se la centrale identifica uno dei numeri come numero preimpostato, la chiamata verrà interrotta e la centrale richiamerà quel numero.

Pagina 214

Tasti Rapidi Parametro Default Range



Controlli

Permette di programmare i controlli.



Richiamata UD

Si Si/No

La funzione di richiamata serve per far si che il sistema, una volta che riceve una chiamata di teleassistenza, richiami un numero telefonico preimpostato al quale è collegato un computer con caricato il Software di Configurazione. Questo offre una maggiore sicurezza per le operazioni da remoto con il Software di

Configurazione.

Si:

richiamata U/D abilitata.

No: richiamata U/D disabilitata.



U/D con Consenso

Utente

Si Si/No



Si: Per effettuare una sessione di Teleassistenza (U/D) tramite il

Software di Configurazione l’utente Grand Master del sistema deve iniziare la procedura di chiamata del computer remoto attivando una specifica funzione del menù Funzioni Utente.

No: Una sessione di Teleassistenza remota può essere effettuata indipendentemente dalla presenza dell’utente.

IP e Porta U/D

Indirizzo IP e porta TCP del PC dove è installato il Software di

Configurazione. Se si ha un router collegato al PC si deve inserire l’indirizzo IP assegnato al router.

Questo parametro verrà utilizzata quando è richiesto di effettuare una connessione remota dalla centrale al software di configurazione. La connessione può essere fatta su IP o GPRS.

Nota:

Nel software di configurazione, all’interno di Comunicatore 

Parametri U/D  Indirizzo IP e Porta U/D si deve inserire l’indirizzo IP e la Porta TCP del PC dove è installato il Software.

Pagina 215



Numeri Seguimi FM (Follow-Me)

Oltre all’invio di report alla Centrale Operativa (MS), la centrale LightSYS ha una funzione per comunicare coi numeri telefonici Seguimi (FM) che permette di segnalare eventi di sistema ad una destinazione FM predefinita utilizzando messaggi vocali, SMS o Email. Nel sistema si possono definire fino a 16 destinazioni seguimi FM.

Nota

Se la funzione FM è abilitata e non c’è installato il modulo vocale, verranno inviati solo dei toni acustici al posto dei messaggi vocali..

Tasti Rapidi



Parametro

Report/N. Telef. FM

Default Range

Programma i parametri per ognuno dei numeri telefonici FM per stabilire come verranno effettuate le chiamate sfruttando la

Funzione “Seguimi” (FM). Possono essere programmati fino a 16 numeri FM nel sistema.

Modo Comunic.



Permette di configurare il formato del messaggio inviato al destinatario FM, al verificarsi di un evento.



Vocale

L’invio dei report FM viene fatto tramite messaggi vocali attraverso la rete PSTN o GSM.

La segnalazione degli eventi tramite Vocale può essere eseguita tramite differenti canali. I canali selezionabili dipendono dall’hardware installato nel sistema. Selezionare il canale richiesto come spiegato di seguito.



PSTN/GSM

Il sistema controlla se la linea PSTN è disponibile. In caso di normale funzionamento tutti i messaggi vocali sono inviati tramite la linea PSTN. In caso di problemi sulla linea PSTN, il sistema passa alla linea GSM.



GSM/PSTN

La centrale controlla se la linea GSM è disponibile. In caso di normale funzionamento tutti i messaggi vocali sono inviati tramite la linea GSM. In caso di problemi sulla linea GSM, il sistema passa alla linea PSTN.

Pagina 216

Tasti Rapidi Parametro Default Range



Solo PSTN

Le chiamate in uscita vengono eseguite solo tramite canale vocale

PSTN. Utilizzare questa opzione per installazioni in cui non è disponibile una linea GSM.



Solo GSM

Le chiamate in uscita vengono eseguite solo tramite canale vocale

GSM. Utilizzare questa opzione per installazioni in cui non è disponibile una linea PSTN.



E-Mail

L’invio dei report FM viene fatto tramite messaggi E-mail attraverso la rete IP o GPRS. Ogni messaggio e-mail contiene informazioni tra cui l’etichetta di sistema, il tipo di evento e la data/ora. Digitare l’indirizzo email per la destinazione Seguimi

FM definita come modo di comunicazione tramite E-Mail.



IP/GPRS

In caso di funzionamento normale le E-mail vengono inviate tramite la rete IP. In caso di problemi sulla rete IP, l’E-mail viene inviata via rete GPRS

.



GPRS/IP

In caso di funzionamento normale le E-mail vengono inviate tramite GPRS. In caso di problemi l’E-mail viene inviata tramite rete IP

.



Solo IP

Il report viene inviato solo tramite la rete IP.



Solo GPRS

Il report viene inviato solo tramite la rete GPRS



SMS

I report FM vengono inviati via SMS. Ogni messaggio di evento contiene informazioni tra cui l’etichetta di sistema, il tipo di evento e la data/ora dell’evento.

Pagina 217

Tasti Rapidi Parametro Default Range



Partizioni

Associare le partizioni dalle quali gli eventi verranno segnalati al numero telefonico FM.



Eventi

Ad ogni destinazione FM può essere assegnato un proprio pacchetto di eventi. Selezionare gli eventi da segnalare ad ogni

FM.

Evento Descrizione Default

Allarmi

All. Intrusione Allarme Intrusione nel sistema

Incendio

Emergenza

Allarme incendio nel sistema

Allarme emergenza nel sistema

Rapina

Tamper

Coercizione

Allarme antirapina nel sistema

Qualsiasi allarme tamper nel sistema

Allarme Coercizione nel sistema generato dall’Utente xx

Conferma allarme Indicazione di allarme confermato

Inserimenti/Disinserimenti

Inserito

Disinserito

Operazione di inserimento eseguita nel sistema

Operazione di disinserimento eseguita nel sistema

Si

Si

Si

Si

Si

Si

No

No

No

Guasti



Codice Falso

Dopo 3 tentativi di inserimento di un codice errato No



Batteria Scarica

Indicazione batteria scarica della centrale LightSYS No

Centrale

(< 11 Vcc)



Batteria Scarica

Indicazione di batteria scarica da qualsiasi dispositivo radio nel sistema

No

Zona radio



Interferenza

Indicazione di interferenza nel sistema No



Zona Radio

Dispositivo radio perso. Quando non viene ricevuto No

Persa il segnale di supervisione dal dispositivo radio

Pagina 218



No 220 Volt

Interruzione dell’alimentazione principale 220Vca.

Questa attivazione segue un ritardo predefinito nel timer Ritardo Assenza 220Vca



Guasto Sirena Anomalia Sirena nel sistema



Guasto Bus

Anomalia Bus nel sistema



Batteria Scarica

Sirena

Indicazione di batteria scarica da parte di quasiasi sirena nel sistema



Guasto

PSTN

Linea PSTN mancante. Se è impostato un ritardo per l’assenza PSTN, questo messaggio di report viene inviato trascorso tale intervallo



Guasto IP

GSM

Guasto GSM

Problemi di comunicazione con la rete IP

Guasto generale GSM (rete GSM non disponibile, basso segnale GSM, codice PIN errato, nessuna comunicazione con il Modulo GSM, password GPRS

Guasto SIM

Qualsiasi guasto inerente la scheda SIM

Scadenza SIM

Report FM che viene inviato 30 giorni prima della scadenza del Timer Scadenza SIM per le SIM prepagate

Credito SIM errata, anomalia IP GPRS, nessuna connessione

GPRS, richiesta codice PUK)

Un messaggio SMS automatico di credito (o altro messaggio ricevuto dal numero del provider indicato in Numero Telefonico RX SMS sarà trasferito al numero FM)

Ambientali

Allarme Gas

Allagamento

Allarme gas (gas naturale) da rilevatori gas di zona

Allarme allagamento da una zona definita come zona allagamento

Allarme CO

Allarme CO (monossido di carbonio) da una zona definita come rivelatore CO

Alta Temperatura Allarme alta temperatura da un rivelatore di temperatura

Bassa

Allarme bassa temperatura da un rivelatore di temperatura

Temperatura

Tecnico

Allarme da una zona definita come Tecnica

Si

No

No

No

No

No

No

No

No

No

No

No

No

Pagina 219

Varie

Esclusione zone

Test Periodico

Zona esclusa

Il messaggio FM stabilito in base all'intervallo definito nell’opzione test periodico nei parametri dei

Numeri Seguimi FM.

Programmazione

Remota

Il sistema è in modalità di programmazione remota



Ripristini

No

No

No

Evento

Allarmi

Allarme

Descrizione

Ripristino dell’allarme intrusione nel sistema

Default

No

Intrusione

Tamper

Ripristino di qualsiasi allarme tamper nel sistema

Guasti



Batteria Scarica della Centrale

Ripristino dell’indicazione di batteria scarica della centrale LightSYS



Batteria Scarica

Ripristino dell’indicazione di batteria scarica da

Zona Radio qualsiasi dispositivo radio



Interferenza

Ripristino dell’indicazione di interferenza nel sistema



Zona Radio

Ripristino della segnalazione dal dispositivo radio

No

No

No

No

No

Persa



No 220 Volt

Ripristino dopo l’interruzione dell’alimentazione

220Vca



Guasto Sirena Ripristino anomalia sirena



Guasto Bus

Ripristino anomalia Bus



Batteria Scarica

Sirena

Ripristino batteria scarica della sirena



Guasto PSTN Linea PSTN ripristinata

No

No



Guasto IP

Soluzione del guasto di comunicazione sulla rete IP No

GSM

Guasto GSM

Ripristino guasto generale del GSM No

Pagina 220

Ambientali

Gas

Allagamento

Allarme gas resettato

Allarme allagamento resettato

CO

Allarme CO resettato

Alta Temperatura Allarme alta temperatura resettato

Bassa Temp.

All. Tecnico

Allarme bassa temperatura resettato

Ripristino allarme da una zona definita come

Tecnica

Tasti Rapidi Parametro Default Range



Controllo Remoto

Si/No



Ascolto Ambientale

No Si/No

Permette all’Utente di una destinazione FM di eseguire l’ascolto e conversare in remoto con la struttura ove installata la centrale

LightSYS.



Programmazione

Remota

Si Si/No



Permette all’Utente della destinazione FM di accedere al menù delle Operazioni da Remoto ed eseguire tutte le opzioni di programmazione disponibili per il suo livello di accesso. Vedere il manuale dell’Utente per maggiori informazioni.

Controlli

Permette di programmare i controlli collegati alle operazioni FM.



Stop FM al

Disinserimento

Si Si/No

Si: al disinserimento della partizione le chiamate di allarme ai numeri telefonici Seguimi FM verranno automaticamente bloccate dal codice Utente (anche l’evento FM “Disinserito” non verrà trasmesso)

No: al disinserimento delle partizioni con codice Utente le chiamate di allarme ai numeri telefonici Seguimi FM continueranno sino alla fine del ciclo automatico.

No

No

No

No

No

No

Pagina 221

Tasti Rapidi Parametro Default Range



NoReport in Parziale

No Si/No

Si: Non verranno trasmesse le segnalazione FM per gli eventi di allarme e di tamper durante l’inserimento parziale o di gruppo.

No: Verranno trasmesse tutte le segnazioni FM per qualsiasi tipo di evento durante l’inserimento parziale o di gruppo.

Parametri



Permette di programmare i parametri collegati alle operazioni FM.



Tentativi FM 03

01–15

Numero di tentativi di richiamata ad ogni numero telefonico FM programmato nel sistema.



Ripetizione Messaggi 01

01–05

Numero di volte che viene ripetuto un messaggio vocale una volta stabilita la connessione col numero FM.



Test Periodico

Il test periodico permette di impostare un orario e un intervallo di tempo utilizzato dal sistema per stabilire automaticamente una comunicazione con la destinazione FM definita per l’evento Test

Periodico. Impostare l'ora e i minuti ai quali attivare la chiamata e l'intervallo per il report del test periodico:

D Significato

2

3

4

0

1

5

6

7

8 (H)

9 (M)

Mai

Ogni giorno

Ogni due giorni

Ogni tre giorni

Ogni quattro giorni

Ogni cinque giorni

Ogni sei giorni

Ogni settimana

Ogni ora

Ogni mese

Pagina 222



Cloud

Definire qui i parametri per la comunicazione tra la centrale LightSYS 2 e il server Cloud.

Tasti Rapidi



Parametro

Indirizzo IP

Default riscocloud.com

Range

L’indirizzo IP o nome del server. Se il sistema LightSYS 2 è connesso al

Cloud RISCO utilizzare: riscocloud.com. Altrimenti inserire l’indirizzo

IP o il nome dove il server cloud è collocato.

Porta IP

33000







Indirizzo della porta del server.

Password AAAAAA

Fino a 16 caratteri

Specificare la password per l’accesso al server (fare attenzione alle maiuscole e minuscole).

Nota:

Questa password può essere modificata solo prima della prima connessione con il server RISCO Cloud.

Canale

01–05

La comunicazione con il cloud può avvenire attraverso il canale IP o

GPRS, a seconda di quale canale di comunicazione è presente nel proprio sistema.

Solo IP -OPPURE-

Solo GPRS

Pagina 223

Tasti Rapidi



Parametro Default Range

Controlli

01–05

La centrale LightSYS 2 supporta le comunicazioni multi-canale degli eventi per le segnalazioni MS e FM quando connessa al Cloud. Utilizzare queste impostazioni per decidere se inviare le segnalazioni FM e MS in parallelo ai report al server Cloud, oppure se solamente in backup quando la comunicazione tra la LightSYS 2 e il Cloud non è attiva).

Nota: Quando è in funzione la modalità backup, il funzionamento segue

quanto specificato nel menù MS (vedere pagina 201) e nel menù Seguimi

FM (vedere pagina 216).

MS Chiama Tutti

Si: Segnalazioni alla Centrale Operativa MS in parallelo al cloud.

No: Segnalazioni alla Centrale Operativa MS inviate solo quando in modalità backup (quando il cloud non è connesso).

FM Chiama Tutti

Si: Segnalazioni Seguimi FM in parallelo al Cloud.

No: Segnalazioni Seguimi FM inviate solo quando in modalità backup

(quando il cloud non è connesso)

Pagina 224

6

Messaggi Vocali

Questo menù serve per impostare i parametri dei messaggi vocali.

Nota:

Questo menù verrà visualizzato solo se il modulo vocale è stato configurato nel sistema.

Il menù Messaggi Vocali si divide nei seguenti sottomenù:



Ascolta/Assegna, di seguito



Messaggi Locali, pagina 227



Ascolta/Assegna Messaggi

Tasti Rapidi



Parametro Default Range

Ascolta/Assegna

Utilizzare questo menù per personalizzare i messaggi vocali delle Zone,

Partizioni, Uscite, Macro e Messaggio Comune che il modulo vocale reproduce quando si accede al sistema da un telefono remoto, o che possono essere sentiti localmente nel sistema.

Ci sono 2 modi per personalizzare un messaggio vocale:

1. Registrazione di un messaggio: Il

Messaggio Comune e il

Messaggi Personalizzabili sono messaggi che possono essere registrati dall’installatore. La registrazione può essere fatta sia tramite il microfono integrato nel modulo vocale che tramite il microfono a bordo dell’unità box messaggi.

Nota:

La definizione di quale microfono deve essere utilizzato è determinata dal microinterruttore 4 posizionato sulla scheda elettronica del modulo vocale.

2. Assegnazione di messaggi libreria: L’installatore assegna un messaggio vocale alle zone, partizioni e uscite o macro. Al verificarsi di un evento viene attivato anche il corrispondente messaggio vocale.

Ogni messaggio è formato da massimo 4 parole. Ogni parola è stata preregistrata e identificata da un numero. Quando compila un messaggio, il tecnico inserisce il numero di ogni parola nella sequenza del messaggio. Il sistema riconosce i numeri ed emette le parole assegnate. (vedere Appendice D: Libreria dei Messaggi Vocali). Ad esempio: Il sistema riproduce “Camera Bambini Finestra Velux" se il tecnico inserisce la sequenza: “088 066 194 524”.

Pagina 225

 

 

 

 

 

Tasti Rapidi

 

Parametro Default Range

La tabella nell’Appendice D mostra le descrizioni preimpostate, ognuna indicata con un numero a 3 cifre.

Nota:

Nella libreria dei messaggi vocali, le voci da 001 a 005 permettono di inserire messaggi personalizzabili. Le parole personalizzate sono i messaggi registrati all’opzione

.

Dopo la registrazione o l’assegnazione di un messaggio si può verificare il messaggio associato tramite la selezione dell’opzione [1]

Ascolta.

Msg. Comune

Registrazione di un messaggio che identifica il luogo dove è installato l’impianto con nominativo dell’utente ed eventuale numero telefonico. Il messaggio comune di indirizzo ha una durata massima di 10 secondi. Il messaggio comune di default è: Salve! Questo è il suo sistema di

sicurezza.

Msg. Zone

Assegnazione di un messaggio per la zona nella quale l’evento è accaduto.

Ad esempio, Cucina. Ogni messaggio è formato da massimo 4 parole.

Msg. Partizioni

Assegnazione di un messaggio per la partizione nella quale l’evento è accaduto. Ad esempio, Primo Piano. Ogni messaggio è formato da massimo 4 parole.

Msg. Uscite

Assegnazione di un messaggio per le uscite di utilità che semplifica il loro funzionamento a distanza, consentendo all’utente l’ascolto di una parola precisa (come per es. Riscaldamento) per ognuna delle uscite di utilità.

Msg. Macro

Assegnazione di un messaggio per una Macro che semplifica il suo funzionamento per l’utente.

Msg. Personalizz.

Registrazione di messaggi personalizzabili da attribuire poi alle zone, partizioni, uscite o macro. Ogni messaggio ha una durata massimo di 2 secondi.

Pagina 226



Messaggi Locali

Tasti Rapidi



Parametro

Msg. Locali

Default Range

Quando accade un evento, il sistema può informare i presenti sullo stato del sistema tramite la riproduzione di un messaggio vocale in locale. A seconda dell'evento, si può decidere se abilitare o disabilitare il messaggio locale di stato del sistema. Abilitare o disabilitare i seguenti messaggi locali di evento in base alle necessità:

Parametro Descrizione



Allarme Intrusione

Allarme Intrusione



Allarme Incendio

Allarme Incendio



Allarme Emergenza

Allarme Emergenza



Allarme Rapina



Allarme Tamper

Allarme Rapina

Allarme Tamper



Allarmi Ambientali Allagamento, Gas, CO e Temperatura



Inserito Totale



Insertio Parziale

Sistema/partizione inserita in Totale

Sistema/partizione inserita in Parziale



Disinserimento



Messaggio Stato

Partizione/sistema disinseriti

Stato udibile quando si preme il tasto di stato

Sistema (non applicabile)



Ingresso/Uscita sulla tastiera

Sistema in scansione del tempo di ingresso/uscita



Autoinserimento Sistema in autoinserimento



Attivazione Uscite

Uscita attivata o disattivata (Uscite definite come Segue Codice)



Test Sensori

Prova di movimento dei sensori. LightSYS riproduce il numero di zona e la descrizione

Default

Si

Si

Si

No

Si

Si

Si

Si

Si

Si

Si

Si

No

Si

Pagina 227

7 Configurazione

Il menù Configurazione permette di accedere ai sotto menù utilizzati per aggiungere, rimuovere o testare gli accessori nel sistema.

Il menù Configurazione si divide nei seguenti sottomenù:



Accessori Bus, di seguito



Accessori Radio, pagina 246



Accessori Bus

Questo menù permette di aggiungere gli accessori Bus (tastiere, moduli di espansione, ecc) del sistema LightSYS. Inoltre è possibile effettuare vari test per verificare il corretto funzionamento degli accessori installati e la qualità di comunicazione sul bus del sistema.

Auto-Configurazione

Configurazione Manuale

Diagnostica

Configurazione: Accessori BUS

Tasti Rapidi



Parametro

Auto-Config.

Default Range

Il menù Auto Configurazione permette al tecnico della società di installazione di effettuare una configurazione automatica di tutti gli accessori connessi al bus del sistema LightSYS.

Nota:

Di default, quando si entra nel menù della Programmazione Tecnica con il default abilitato (Microinterruttore 2 in ON), il sistema porterà automaticamente al menù di Auto Configurazione.

Per identificare automaticamente tutti gli accessori sul bus

procedere come segue:

1. Digitare i tasti rapidi



(Configuarazione, Accessori Bus,

Auto-Config.

).

2. Premere per iniziare la Scansione del BUS (procedura automatizzata) che identificherà gli accessori collegati al BUS della centrale.

Pagina 228

Tasti Rapidi Parametro Default Range

3. Verificare che la tastiera visualizzi tutti gli accessori collegati.

Se qualche dispositivo non è presente nell’elenco, assicurarsi che gli sia stato attribuito il corretto ID per la sua categoria di appartenenza.

4. Premere per confermare quanto visualizzato a display e passare al dispositivo successivo.

5.

Ripeter le fasi 3 e 4 finchè non sono stati configurati tutti i dispositivi e settati i parametri basilari.

Config. Manuale



Utilizzare questa opzione per configurare manualmente gli accessori bus del sistema.

 

Tastiere

FASE 1: Selezionare un tipo di tastiera:

1. Premere

. Il display mostrerà:

Tastiere:

ID=01 Tipo=LCD

2. Usare i tasti e per posizionare il cursore sul campo del numero ID della tastiera e digitare il numero a 2 cifre della tastiera da aggiungere o eliminare dal sistema. La tastiera codificata con indirizzo ID 1 deve essere assegnata in programmazione come ID 01.

Nota:

Assicurarsi che la tastiera che si vuole aggiungere abbia il banco di microinterruttori configurato con ID 1 come spiegato nella Configurazione degli Indirizzi ID degli Accessori BUS, pagina

51.

3. Spostarsi con il cursore (tasto ) sul campo Tipo e usare il tasto per scorrere le tipologie di tastiere disponibili elencate di seguito:

 No (nessuna tastiera) (usato per cancellare la tastiera)

 LCD (Modello RP128KP), LCDP (Modello RP128KPP)

 LCDI (Modello RP432KP), LCDPI (Modello RP432KPP)

 WLKP (tastiera radio monodirezionale)

 W2KL (tastiera radio a LED bidirezionale)

Pagina 229

Tasti Rapidi Parametro Default

FASE 2: Assegna Partizione:

Range

1. Premere per memorizzare la selezione effettuata e procedere con la, descritta di seguito.

Se all’interno del campo Tipo era presente un modello di tastiera e si è selezionato NO, il display mostrerà:

Assegna Partiz.:

Tast=01 Ptz=1

2. Usare i tasti [da

a

] per assegnare la tastiera alla partizione. (Nell’esempio: Tastiera 01 alla Partizione 1).

Nota:

Ricordare che un sistema non partizionato si intende con una sola partizione.

L’assegnazione della partizione alla tastiera permette alla tastiera di visualizzare la descrizione della partizione specifica. I tasti di inserimento rapido ed altre funzioni utente saranno riferite solo alla partizione assegnata in questo menù (FASE 2).

3. Premere per confermare.

FASE 3: Assegnazione Controllo Partizione:

Permette di assegnare alla tastiera le partizioni che quest’ultima dovrà controllare.

1. Dopo aver premuto v per memorizzare l’opzione precedente il display mostrerà:

P=1234 TS=xx

SSSS S=Si

2. Premere i numeri relativi alle partizioni da assegnare a questa tastiera tramite i tasti da 1 a 4, la pressione ripetuta dei tasti permette di commutare tra la [S] SI e [.] NO per abilitare o no le partizioni alla tastiera. In alternativa si può spostare il

e cursore sotto la partizione desiderata tramite i tasti

e poi premere

Nota:

tra la [S] SI e [.] NO

Le due xx rappresentano l’indirizzo ID della tastiera.

3. Premere per ripetere questo procedimento per tutte le tastiere da aggiungere al sistema (fino a 4).

4. Premere per tornare al livello precedente del menù.

Pagina 230

Tasti Rapidi Parametro Default



Espansione Zone

To selezionare un Espansione Zone:

1. Premere



. Il display mostrerà:

Espansione Zone

ID=1 Tipo=No

Range

2. Usare i tasti o per posizionare il cursore sul campo dell’indirizzo ID del modulo di espansione zone (ZE) che si vuole Aggiungere o Cancellare dal sistema. Il primo Modulo di Espansione Zone va programmato con il primo numero I.D. che è 1.

Nota:

Assicurarsi che l’Espansione Zone che si vuole aggiungere abbia il banco di microinterruttori configurato con ID 1 come spiegato nella Configurazione degli Indirizzi ID degli Accessori

BUS, pagina 51.

3. Con il cursore posizionato sul campo Tipo, premere il tasto

per fare apparire in modo sequenziale una delle opzioni seguenti:

No (nessuna Espansione Zone) (usato per cancellare un

Modulo)

NZE08 (Espansione 8 Zone Filari)

Nota:

Quando viene aggiunta un Espansione Zone si deve definire i valori resistivi da utilizzare per le zone dell’espansione in funzione del tipo di rivelatori che si intende collegare all’espansione. Di default il valore resistivo è settato a 2.2K per la terminazione EOL e DEOL. (consultare la Tabella dei Valori Resistivi



,

pagina 155).

4. Premere per confermare e memorizzare la selezione

5. Ripetere il procedimento per l’eventuali altre Espansioni Zone installate nel sistema.

Pagina 231

Tasti Rapidi Parametro Default



Espansione Uscite

Per selezionare un Espansione Uscite:

1. Premere



. Il display mostrerà:

Esp. Uscite:

ID=1 Tipo=No

Range

2. Usare i tasti e per posizionare il cursore sul campo dell’indirizzo ID del modulo di espansione uscite (UO) che si vuole Aggiungere o Cancellare dal sistema. Il primo Modulo di Espansione Uscite va programmato con il primo numero

I.D. che è 1.

Nota:

Assicurarsi che l’Espansione Uscite che si vuole aggiungere abbia il banco di microinterruttori configurato con ID 1 come spiegato nella Configurazione degli Indirizzi ID degli Accessori

BUS, pagina 51.

3. Con il cursore posizionato sul campo Tipo, premere il tasto

per fare apparire in modo sequenziale una delle opzioni seguenti:

No (nessuna Espansione Uscite) (usato per cancellare un

Modulo)

UO04 (Espansione Uscite a 4 relè)

UO08 (Espansione 8 Uscite elettroniche a “collettore aperto”)

XO08 (Modulo Trasmittente X-10 per “Home Automation” )

UO02 (2 Uscite a Relè situate sul modulo di espansione di alimentazione da 3A)

Pagina 232

Tasti Rapidi Parametro Default Range

4. Premere per confermare e memorizzare la selezione

5. Ripetere il procedimento per l’eventuali altre Espansioni

Uscite installate nel sistem

6. Premere per tornare al livello precedente del menù.

Nel caso in cui si voglia “cancellare” il Modulo di Espansione

Uscite, selezionare NO tra le opzioni relative al TIPO e premere

**Cancella**

. Il display mostrerà:

Sei Sicuro ? N

Premere

-Oppure-

per tornare al display precedente.

7. Premere per selezionare la [S] SI e confermare la cancellazione.

per

Pagina 233

Tasti Rapidi Parametro Default Range



Modulo Alimentatore

Per selezionare un Modulo di Espansione Alimentazione:

1. Accedere



. Il display mostrerà:

Alimentatore:

ID=1 Tipo=No

2. Usare i tasti e per posizionare il cursore sul campo dell’indirizzo ID del modulo di espansione alimentazione (PS) che si vuole Aggiungere o Cancellare dal sistema. Il primo

Modulo Alimentatore va programmato con il primo numero

I.D. che è 1.

Nota:

Assicurarsi che il modulo alimentatore che si vuole aggiungere abbia il banco di microinterruttori configurato con ID 1 come spiegato nella Configurazione degli Indirizzi ID degli Accessori

BUS, pagina 51.

3. Posizionare il cursore sul campo Tipo e usare il tasto commutare tra le opzioni e selezionare l’Alimentatore richiesto come segue:

No

PS01: Modulo Alimentatore da 1.3A

PS02: Modulo Alimentatore da 3A

per

4. Premere per confermare e memorizzare la selezione.

Se è stato selezionato NO, saltare la fase che segue. Il display mostrerà

Controlli: : AL=1

1)Usc. Sirena? N

Se al Modulo Alimentatore s’intende collegare una Sirena o un Altoparlante, premere il tasto per selezionare [S] SI e premere

Nota:

altrimenti, premere solo il tasto

.

Se viene selezionato S (SI) il sistema supervisionerà la presenza di un carico all’uscita sirena dell’alimentatore segnalando eventuali anomalie del circuito collegato a questa uscita.

Pagina 234

Tasti Rapidi Parametro Default Range

1. Ripetere il procedimento per gli eventuali altri Moduli

Alimentatori installati.

2. Nel caso in cui si voglia “cancellare” il Modulo Alimentatore,

. selezionare No tra le opzioni relative al Tipo e premere

Il display mostrerà:

**Cancella**

Sei Sicuro ? N

3. Premere il tasto per selezionare la [S] SI e confermare la cancellazione.



Espansione Radio

per

La centrale LightSYS può supportare fino a due moduli di espansione radio. Ogni modulo può supportare fino a 32 zone radio e 16 telecomandi ‘rolling code’ (per maggiori informazioni fare riferimento al Manuale di Installazione del ricevitore Radio LightSYS).

Per selezionare un Espansione Radio:

1. Premere



. Il display mostrerà:

Modulo Radio:

ID=1 Tipo=No

2. Usare i tasti e per posizionare il cursore sul campo dell’indirizzo ID del modulo di espansione radio (WM) che si vuole Aggiungere o Cancellare dal sistema.

3. Selezionare il ricevitore radio ID (1 o 2). Utilizzando il tasto

impostare il Tipo a WM e premere.

4. Il display mostrerà:

WME=1: Escludi

Tamper Box ? N

Se il ricevitore radio è installato all’interno del contenitore della LightSYS premere il tasto per selezionare [S] SI per escludere il tamper box. Confermare con il tasto .

5. Ripetere la stessa procedura per il secondo modulo di espansione radio.

Pagina 235

Tasti Rapidi Parametro Default Range

 

Lettore Prox

Per selezionare un Lettore di Prossimità:

1. Premere



. Il display mostrerà:

Lettore Prox:

ID=01 Tipo=No

2. Usare i tasti o per posizionare il cursore sul campo

ID=01 e inserire il numero del Lettore di Prossimità che si vuole Aggiungere o Cancellare dal sistema. Il numero ID del

Lettore viene impostato tramite il banco di microinterruttori presente sul lettore. Per maggiori informazione fare riferimento alle istruzioni fornite con il Lettore di Prossimità.

3. Posizionare il cursore sul campo TIPO e usare il tasto commutare tra No, e PKR (Lettore di Prossimità).

per

4. Premere . Il display mostrerà:

P=1234 PK01

S... S=Si

5. Usare i tasti o e il tasto o i tasti [da 1 a 4] per assegnare le partizioni che verranno controllate dallo specifico

Lettore di Prossimità (S di Si sotto il numero della partizione per assegnarla al lettore).

6. Premere . Il display mostrerà:

Controlli: PKR=1

Ins.Istant. S

Usare il tasto selezionare la [N] NO o la [S] SI come di seguito spiegato:

[S] SI se da questo lettore si desidera l’inserimento istantaneo del sistema eliminando il tempo di ritardo in

Uscita.

[N] NO se il tempo di ritardo in uscita deve essere mantenuto poiché questo lettore è situato all’interno dei locali.

LED Pronto S

Usare il tasto

per commutare tra le opzioni seguenti:

[S] SI per visualizzare da questo lettore lo stato di Pronto all’inserimento del sistema.

Pagina 236

Tasti Rapidi Parametro Default Range

[N] NO per NON visualizzare da questo lettore lo stato di

Pronto all’inserimento del sistema.

LED Inserito S

Usare il tasto

per commutare tra le opzioni seguenti:

[S] SI per visualizzare da questo lettore lo stato di

Inserimento Totale del sistema.

[N] NO per NON visualizzare da questo lettore lo stato di

Inserimento Totale del sistema.

LED Parziale S

Usare il tasto per commutare tra le opzioni seguenti:

[S] SI per visualizzare da questo lettore lo stato di

Inserimento Parziale del sistema.

[N] NO per NON visualizzare da questo lettore lo stato di

Inserimento Parziale del sistema.

LED Esclus. S

Usare il tasto per commutare tra le opzioni seguenti:

[S] SI per visualizzare da questo lettore lo stato di

Esclusione Zone quando il lettore è abbinato ad una sola partizione.

[N] NO per NON visualizzare da questo lettore lo stato di

Esclusione Zone quando il lettore è abbinato ad una sola partizione.

7. Premere .

Pagina 237

Tasti Rapidi Parametro Default



Modulo Vocale

Per selezionare il Modulo Vocale:

1. Premere



. Il display mostrerà:

Modulo Vocale

Tipo=No

Range

2. Posizionare il cursore sul campo Tipo e usare il tasto per commutare tra NO e VOICE (il solo tipo di Modulo Vocale disponibile).

3. Premere . Il display mostrerà:

Cod.Accesso Rem.

Cod.: 00

4. Inserire il Codice di Accesso Remoto al modulo vocale e



Sirena

premere . Il codice di accesso remoto vocale a due cifre permette all’utente di chiamare il numero telefonico a cui è collegato il sistema LightSYS e, alla risposta, dopo aver digitato questo codice, accedere alla guida vocale del modulo vocale.

Per selezionare e configurare una sirena:

1. Premere



. Il display mostrerà:

Sirena Esterna:

ID=1 Tipo=No

2. Utilizzare i tasti e per posizionare il cursore sotto il numero ID al quale si vuole assegnare e configurare la sirena.

3. Con il cursore sul campo Tipo, utilizzare il tasto commutare e scegliere la sirena da configurare:

LUM8 (Lumin 8, vedere pagina 70)

per

SIRN (ProSound Versione A)

SIRN2 (ProSound Versione B, vedere pagina 68)

EXSRN (Sirena Esterna radio bidirezionale)

INTSR (Sirena Interna radio bidirezionale)

Pagina 238

Tasti Rapidi Parametro Default Range

4. Premere . Per informazioni aggiuntive riguardo le funzioni della sirena fare riferimento alle istruzioni fornite con la sirena. Apparirà il display relativo alle partizioni da assegnare.

P=1234 SIR=1

S...

5. Premere i numeri relativi alle partizioni da assegnare a questo alimentatore tramite i tasti da 1 a 4. In alternativa utilizzare i tasti e per spostare il cursore sotto la partizione desiderata e utilizzare il tasto per commutare tra [S] SI o [N] NO per assegnare quella partizione alla sirena.

5. Premere

Sirena= 1

.

.

Il display mostrerà:

Abilita Suono? S

6. Utilizzare il tasto per commutare tra [S] SI o [N] NO per attivare o disattivare il suono della sirena.

7. Premere

Sirena= 1

Toni in Ins.? S

. Il display mostrerà:

8. Utilizzare il tasto per commutare tra [S] SI o [N] NO.

Se si, la sirena emetterà un tono acustico per indicare lo stato di inserimento.

9. Premere

Sirena= 1

Lamp. in Ins.? S

. Il display mostrerà:

10. Utilizzare il tasto per commutare tra [S] SI o [N] NO.

Se si, la sirena lampeggerà per indicare lo stato di inserimento.

11. Ripetere i passi da 2 a 10 per eventuali altre sirene.

Pagina 239

Tasti Rapidi Parametro

 

Zone BUS

Default Range

Possono essere indirizzati un massimo di 32 rivelatori BUS alla centrale

LightSYS. I rivelatori BUS possono essere configurati sul BUS principale oppure tramite l’espansione zone BUS (BZE).

Per la descrizione dettagliata delle opzioni di ogni rivelatore fare riferimento alle istruzioni fornite assieme ad esso.

Per selezionare un rivelatore bus:

1. Premere



. Il display mostrerà:

Zona Bus: (01)

(0:01)Tipo=No

Nota:

Nella designazione 0:yy, lo 0 rappresenta che il rivelatore bus è sul bus principale della centrale e non è assegnato ad una espansione zone bus. Le yy rappresentano il numero ID del rivelatore bus (fino a 32) come impostato tramite i microinterruttori del rivelatore.

2. Utilizzare i tasti e per posizionare il cursore sopra il campo ID=1 e digitare il numero ID della Zona BUS da aggiungere o cancellare.

Assicurarsi che il numero di indirizzo ID programmato sul rivelatore sia identico al numero ID selezionato durante la fase di programmazione descritta.

3. Posizionare il cursore sopra il campo Tipo, e premere il tasto

per commutare e scegliere il modello di rivelatore, come segue:

No (nessun rivelatore Bus) (usato per cancellare il rivelatore)

OPR12 (Rivelatore WatchOUT PIR)

ODT15 (Rivelatore WatchOUT DT)

WatIN (Rivelatore WatchIN DT)

ILUN3 (Rivelatore LuNAR Industriale Grado 3)

 iDTG3 (Rivelatore iWISE DT Grado 3)

 iQUG3 (Rivelatore iWISE QUAD Grado 3)

 iDTG2 (Rivelatore iWISE DT Grado 2)

 iQUG2 (Rivelatore iWISE QUAD Grado 2)

BZ1 (Espansione Singola Zona BUS)

Pagina 240

Tasti Rapidi Parametro Default

SEISM (Microfono Selettivo)

BDTG3 (Rivelatore BWare DT Grado 3)

BQUG3 (Rivelatore BWare QUAD Grado 3)

BDTG2 (Rivelatore BWare DT Grado 2)

BQUG2 (Rivelatore BWare QUAD Grado 2)

Range

4. Premere per confermare. Ripetere lo stesso procedimento per eventuali altri rivelatori su BUS.

Nota:

I rivelatori iWISE BUS includono un ingresso di zona aggiuntivo.

Quando viene selezionato un rivelatore iWISE Bus apparirà la seguente domanda: "Assegna Ing. Z-Bus alla Zona xx? N"

Selezionando [S] SI verrà assegnato l’ingresso aggiuntivo alla zona consecutiva del rivelatore iWISE Bus selezionato.

Per esempio: Se il rivelatore Bus con ID 0:01 (Zona 1 nel sistema) è definito come iDTG2 in questo caso l’ingresso aggiuntivo del rivelatore verrà assegnato come Zona 2.



Modulo GSM/GPRS

Per selezionare il modulo GSM/GPRS:

1. Premere



. Il display mostrerà:

Modulo GSM:

Tipo=No

2. Con il cursore posizionato sul campo Tipo, utilizzare il tasto

per commutare e scegliere l’opzione GSM.

3. Premere

Nota:

per confermare.

Se il modulo Modem è presente ed è stato selezionato NO, premere per tornare al display precedente -OPPURE- premere il tasto per visualizzare a display un messaggio di conferma per la cancellazione.

Pagina 241

Tasti Rapidi Parametro Default Range



IP

Per configurare il Modulo IP

1. Premere



. Il display mostrerà:

Modulo IPC:

Tipo=No

2. Con il cursore posizionato sul campo Tipo, utilizzare il tasto

per commutare e scegliere l’opzione IPC.

3. Premere

Nota:

per confermare.

Se il modulo Modem è presente ed è stato selezionato NO, premere per tornare al display precedente -OPPURE-



Modem

Premere il tasto per visualizzare a display un messaggio di conferma per la cancellazione.

Il Modem Veloce permette la comunicazione dati a 2400 bps tramite linea telefonica PSTN per effettuare la programmazione da remoto della centrale LightSYS utilizzando il software di configurazione.

Per selezionare il modem veloce PSTN:

1. Premere



. Il display mostrerà:

Modem:

Tipo=No

2. Con il cursore posizionato sul campo Tipo, utilizzare il tasto

per commutare e scegliere l’opzione Modm.

3. Premere

Nota:

per confermare.

Se il modulo Modem è presente ed è stato selezionato NO, premere per tornare al display precedente -OPPURE-

Premere il tasto per visualizzare a display un messaggio di conferma per la cancellazione.

Pagina 242

Tasti Rapidi Parametro Default Range



Espansione Z-Bus

Possono essere definite fino a 4 Espansioni Zone Bus. Ogni espansione crea un Bus aggiuntivo che viene utilizzato solo per i rivelatori Bus collegati ad esso. Il bus aggiuntivo aumenta la sicurezza del sistema nel caso un rivelatore Bus venga sabotato.

Per selezionare un Espansione Z-Bus

1. Premere



. Il display mostrerà:

Espansione Bus:

ID=1 Tipo=No

2. Con il cursore posizionato sul campo Tipo, utilizzare il tasto

per commutare e scegliere l’opzione BZE32.

3. Premere per confermare.



LRT (Trasmettitore a Lunga Portata)

Il modulo LRT permette la comunicazione radio a lunga portata degli eventi per la Centrale Operativa (MS).

Per selezionare un LRT (trasmettitore a lunga portata)

1. Premere



. Il display mostrerà:

Modulo LRT:

Tipo=No

2. Con il cursore posizionato sul campo Tipo, utilizzare il tasto

per commutare e scegliere l’opzione MAT.



3. Premere

Diagnostica

per confermare.



Il menù diagnostica viene utilizzato per effettuare il test, la scansione e la verifica della comunicazione sul bus dei moduli accessori.

Test del Bus

Il menù Test del Bus permette alla centrale LightSYS di controllare la comunicazione sul bus 485 di ognuno dei moduli di espansione e delle tastiere con il sistema.

Pagina 243

Tasti Rapidi



Parametro Default Range

Per accedere al menù Test del Bus procedere come segue:

1.

Premere



.

2.

Dall’interno del menù accessori premere

 per attivare la funzione Test del Bus.

Il test del Bus inizierà a collegarsi con tutti i moduli accessori connessi al bus del sistema ed il display mostrerà:

Test del Bus:

>--XXXXXXXX--<

Alla fine del test il sistema mostrerà tutti i dispositivi programmati, gli indirizzi ID e la qualità di comunicazione espressa in punti percentuali come di seguito mostrato:

Qualità Com. Bus:

VOICE:01 =100% 

Qualità Com. Bus:

GSM:02 =100% 

Qualità Com. Bus:

LCDPI:01 =99% 

Un risultato minore del 100% indica problemi di comunicazione sul bus se relativo modulo come ad esempio: cablaggio scadente, cablaggio realizzato in un ambiente elettrico molto critico, fonti di disturbi di elevata intensità, moduli della stessa categoria con lo stesso indirizzo

ID ecc..

Scansione Bus

Il menù di Scansione Bus permette di effettuare la lettura sul bus 485 di tutti i moduli connessi, sia quelli programmati nel sistema che quelli non programmati.

Per accedere al menù di Scansione Bus procedere come segue:

1. Premere



.

2.

Dall’interno del menù accessori premere

 per attivare la funzione Scansione Bus. La scansione del Bus inizierà e il display mostrerà:

Scansione Bus:

>--XXXXXXXXXX--<

Pagina 244

Tasti Rapidi



Parametro Default Range

3. Usare i tasti o per scorrere la lista dei moduli accessori rilevati sul bus 485 come ad esempio tastiere, espansioni zone, moduli uscite ecc.:

Scansione Bus:

TIP=WM ID=01

Scansione Bus:

TIP=LCD ID=01

Scansione Bus:

TIP=VOICE ID=01

Il sistema visualizza tutti i moduli connessi al bus e i rispettivi indirizzi ID.

Verifica Moduli

Il menù Verifica Moduli permette di visualizzare la lista di tutti i moduli aggiunti al sistema con la fuzione Auto-Configurazione o

Configurazione Manuale nel menù



, pagina 228.

Per accedere al menù Verifica Moduli procedere come segue:

1. Premere



.

Il display mostrerà:

Verifica Moduli:

VOICE:01 =VOICE

2. Usare i tasti o per scorrere la lista dei moduli accessori programmati nel sistema ed accertarsi che tutte le tastiere, espansioni zone, moduli uscite, ecc. siano stati programmati e identificati correttamente.

Verifica Moduli:

IPC :01 =IPC

Verifica Moduli:

WM :01 =WM

Il sistema mostra ogni dispositivo programmato, il suo numero di indirizzo ID e la connessione al bus del sistema. La funzione di Verifica

Moduli aiuta il tecnico ad identificare eventuali errori di programmazione dei moduli.

Pagina 245



Accessori Radio

Il menù Accessori Radio permette di accedere ai sottomenù utilizzati per la memorizzazione e la cancellazione dei accessori radio nel sistema. Il menù Accessori

Radio si divise nei seguenti sottomenù:

Calibra EZ Radio

Memorizza

Cancella

Nota:

La memorizzazione dei accessori radio può essere fatta solo se è stato definita nel sistema un espansione radio.

Configurazione: Accessori Radio

Tasti Rapidi Parametro Default



Calibrazione dell’Espansione Zone Radio

Range

Nota:

La Calibrazione è il secondo di tre passaggi consigliati per la definizione delle Zone Radio.

Vedere Fase 1: Espansione Radio

Fase 3: Memorizza



, sotto



p. 235

Misura la soglia di rumore RF che il ricevitore radio sta rilevando.

Questo parametro viene utilizzato per l’indicazione di interferenza radio in modo da eliminare falsi allarmi per interferenze al di sotto della soglia impostata. Il range è da 00 a 99.

La Calibrazione rappresenta il livello di rumore RF proveniente da altre trasmissioni radio sulla stessa frequenza dei dispositivi radio RISCO.

Questo ‘rumore’ potrebbe essere causato da dispositivi di un altro sistema d’allarme di un vicino di casa o da altre apparecchiature che funzionano su una frequenza radio molto vicina. Queste sono trasmissioni ‘indesiderate’ che il ricevitore radio della LightSYS deve riconoscere ed escludere per ottenere una comunicazione più pulita con i suoi trasmettitori radio.

Per misurare ed impostare la soglia di disturbo RF procedere come segue:

1. Premere



.

Il display mostrerà:

Selez Esp.Radio:

1)ID:1 TIP:WM

Pagina 246

Tasti Rapidi



Parametro Default Range

2. Selezionare l’Espansione Radio da calibrare e premere . Il display mostrerà quanto segue visualizzando il valore corrente del livello di soglia:

Soglia=XX WME:1

Calibra MDL.? N

3. Per effettuare la calibrazione automatica usare il tasto per selezionare la [S] Si. Appena finito il processo di calibrazione verrà visualizzato il nuovo valore di soglia come di seguito mostrato:

Soglia=XX WME:1

Nuova Soglia=YY

4. Per confermare il nuovo valore premere

-OPPURE-

.

Per modificare il valore manualmente inserire il valore desiderato e premere .

Nota:

Per assicurare che forti segnali momentanei di interferenze radio (per disturbi ambientali) non causino allarmi di interferenza radio, è possibile inserire un valore di soglia maggiore rispetto a quello ottenuto nel processo di calibrazione.

Con la soglia impostata, il ricevitore della LightSYS riconoscerà solo i propri trasmettitori radio che avranno un segnale di almeno 10 punti

maggiore della soglia rilevata/impostata nella fase di calibrazione.

Memorizza

Nota:

La memorizzazione è il terzo di tre passaggi consigliati per la definizione delle Zone Radio.

Vedere Fase 1: Espansione Radio

Fase 3: Memorizza

,

pagina 235



, di seguito.

Ogni dispositivo radio deve essere identificato nella memoria del ricevitore radio con un processo chiamato “Memorizzazione”.

La memorizzazione può essere eseguita inviando un segnale RF da ogni dispositivo, o digitando il numero seriale univoco all’interno del sistema. La memorizzazione può avvenire in locale utilizzando la tastiera, o da remoto utilizzando il Software di Configurazione.

Pagina 247

Tasti Rapidi Parametro Default Range

LightSYS supporta fino a due espansioni radio (vedi pagina 235). Se

sono presenti due espansioni radio nel sistema, il primo display che verrà mostrato nel menù di memorizzazione degli accessori radio richiederà di specificare su quale ricevitore radio deve essere memorizzato il dispositivo:

Selez.Mdl.Radio

1)ID1 TIP:WM

Nota:

Il numero delle espansioni radio presenti influenza solo il numero totale delle tastiere radio possibili: due tastiere per ogni espansione per un massimo di quattro. Mentre, le massime 32 zone e 16 telecomandi sono il numero totale disponibile nel sistema da considerare indipendentemente della presenza o meno della seconda espansione radio.

Via Radio



Per memorizzare un accessorio radio:

1. Selezionare 1) Via Radio e premere .

2. Selezionare il ricevitore radio da utilizzare per la modalità di memorizzazione.

3. Selezionare la categoria 1)Zone, 2)Telecomandi, 3)Tastiere,

4)Sirene e premere .

4. Utilizzando i tasti numerici, inserire il numero del dispositivo desiderato e premere .

5. Il Ricevitore Radio è modalità di memorizzazione. Inviare un messaggio di scrittura “write” dal dispositivo radio.

6. Procedere sucessivamente con la programmazione nella sezione di parametri delle zone.



Via Nr. Serie

Stessa procedura come descritta nella memomizzazione Via Radio

(precedentemente) con la differenza che invece di inviare una trasmissione radio si deve scrivere le 11 cifre del numero di serie del dispositivo radio

 seguito dal tasto

Cancella

per confermare.

Utilizzare questo sottomenù per cancellare un dispositivo radio.

Pagina 248

8

Opz. Accessori

Questo menù permette di accedere e di configurare manualmente i parametri relativi a vari accessori del sistema dei quali si richiede di personalizzare le impostazioni rispetto a quelle fornite di default (fabbrica).

Il Menù Opzione Accessori si divide nei seguenti sottomenù (la visualizzazione dei vari sottomenù dipende dagli accessori installati nel sistema):



Tastiere, sotto



Telecomandi, pagina 250



Sirene, pagina 252



Lettori Prox, pagina 256



Alimentatori, pagina

260

Tasti Rapidi



Parametro Default Range

Tastiere

Selezionare una tastiera e premere .

I seguenti parametri possono essere definiti per ogni tastiera Via Filo

(BUS) o Via Radio (Monodirezionale o Bidirezionale) collegata:

Etichetta: Etichetta di identificazione della tastiera.

Assegna Ptz.: Assegnare la partizione di appartenenza della tastiera che normalmente viene utilizzata per gli inserimenti rapidi.

Gestione Ptz.: Specifica le partizioni che vengono controllate dalla

Controlli: tastiera in oggetto.

Procedere attraverso i parametri da controllare:

Tasti di Emergenza

I tasti per le emergenze (rapina, incendio e emergenza) possono essere abilitati o disabilitati per ogni tastiera.

Si: Abilita il funzionamento dei tasti della tastiera per le emergenze.

No: Disabilita il funzionamento dei tasti della tastiera per le emergenze.

LCD Multiplo (Bus)

Si: la tastiera mostrerà lo stato di tutte le partizioni associate.

No: la tastiera mostrerà solo lo stato della sua partizione d’assegnazione.

Toni in Usc. (bidirezionale)— riproduce i toni durante il tempo di ritardo in uscita.

Pagina 249

Tasti Rapidi

Tasti Rapidi



Parametro Default Range

N. di serie:

Identificazione del numero di serie a 11 cifre della tastiera

(monodirezionale o bidirezionale)

Tasto Funzione (bidirezionale)

Disabilita — I tasti funzione della tastiera vengono disabilitati.

Rapina

— Invia un allarme rapina

Parla/Asc.MS— Il sistema chiama la centrale operativa MS per stabilire una comunicazione vocale full duplex.

UU Tasto 1 (bidirezionale): Assegna l’uscita che verrà attivata dalla pressione prolungata del tasto  della tastiera.

UU Tasto 2 (bidirezionale): Assegna l’uscita che verrà attivata dalla pressione prolungata del tasto  della tastiera.

UU Tasto 3 (bidirezionale): Assegna l’uscita che verrà attivata dalla pressione prolungata del tasto  della tastiera.

Parametro Default Range

Telecomandi

Opzioni per i telecomandi 4 tasti monodirezionali:

Il menù telecomandi definisce il funzionamento dei tasti del telecomando radio. Ogni telecomando ha 4 tasti, e ogni tasto può essere programmato per un differente modo di funzionamento.

1. Il primo passo nel menù è di selezionare un utente. Ogni utente ha un solo telecomando. Quando selezionato premere .

2. Selezionare un tasto (da 1 a 4) e definire il funzionamento a seconda delle opzioni disponibili di seguito. Nota: Ogni tasto ha la sua propria lista di opzioni disponibili. La lista varia tra i tasti.

I modi di funzionamento disponibili sono:

Non Usato: tasto disattivato.

Inserimento Totale: il tasto viene utilizzato per l’inserimento totale delle partizioni associate al telecomando.

Disinserimento: il tasto serve per disinserire le partizioni ad esso assegnate.

Inserimento Parziale: il tasto viene utilizzato per lʹinserimento parziale delle partizioni associate al telecomando.

Pagina 250

Tasti Rapidi Parametro Default Range

Gruppo: il tasto viene utilizzato per l’inserimento di gruppo delle partizioni assegnate.

Attiva Uscita il tasto viene utilizzato per attivare

un’ uscita di utilit

à.

Antirapina: il tasto serve per inviare un allarme antirapina.

Nota:

L’inserimento totale o parziale può essere definite come istantaneo o ritardato (Ritardo in Uscita).

Le opzioni disponibili per ogni tasto sono:

Tasto 1 (): Non Attivo, Ins. Totale, Ins. Parziale, Gruppi e Attiva Uscita.

Tasto 2 (): Non Attivo, Disinserimento e Attiva Uscita.

Tasto 3: Non Attivo, Ins. Totale, Ins. Parziale, Gruppi, Attiva Uscita,

Rapina.

Tasto 4: Non Attiva, Ins. Totale, Ins. Parziale, Gruppi e Attiva Uscita.

Opzioni per i telecomandi a 8 tasti bidirezionali:

N. di Serie: mostra il numero di serie del telecomando.

Assegna Partizioni: specifica le partizioni che vengono controllate dal telecomando in oggetto.

Controlli : si può definire se inviare un allarme antirapina dal telecomando.

Codice: se necessario impostare il codice PIN per il telecomando a 8 tasti (combinazione dei numeri da 1 a 4).

UU per Tasto (da 1 a 3): assegnare ai primi tre tasti le uscite di utilità.

Pagina 251

Tasti Rapidi Parametro Default Range

Descrizione delle Opzioni del Telecomando Bidirezionale

Tasto rapido

Opzione Descrizione

N. di serie

Identificazione del numero ad 11 cifre del telecomando (solo visualizzazione)

Assegna

Specifica le partizioni che sono controllate dallo

Partizione specific telecomando.

,

Controlli

Abilita Rapina: Abilita/disabilita i tasti per l’allarme rapina

Codice PIN

UU Tasto 1: Il tasto viene usato per attivare un uscita di utilità

UU tasto 2: Il tasto viene usato per attivare un uscita di utilità

UU Tasto 3: Il tasto viene usato per attivare un uscita di utilità



Sirene

Il menù Sirene permette di definire tutti i parametri delle sirene che possono essere collegate alla centrale LightSYS come accessorio Bus o Radio.

Il menù Sirene si divide nei seguenti sottomenù:

Parametri

Orari Lampeg.

Nota:

Per accedere a questo sotto menù è necessario che sia installata una Sirena nel sistema. Per

maggiori dettagli fare riferimento a pagina 238.

Tasti Rapidi Parametro Default Range



Parametri

Utilizzare questo menù per definire tutti i parametri della sirena. I parametri che vengono modificati fanno riferimento ad una specifica sirena.

Selezionare l’ID della sirena per la quale si vuole modificare i parametri e premere .

Pagina 252

Tasti Rapidi Parametro Default Range

Sirene BUS

 

Etichetta

Etichetta che identifica la sirena.

 

Assegna Ptz.

Specifica le partizioni che sono controllate dalla sirena specificata.

Premere . Il display mostrerà:

P=1234 SIR=1

SSSS

Usare il tasto o i tasti [da 1 a 4] per assegnare le partizioni che verranno controllate da questa sirena (S di Si sotto il numero della partizione per assegnarla all’alimentatore).

 

Lampeggiante

Impostare questo parametro per definire il funzionamento del lampeggiante di un sirena su BUS. Vedere



pagina 238.





Opzioni Lampegg.

Segue Sirena

Definisce il modo di funzionamento del lampeggiante della sirena.

Sempre Spento – Il lampeggiante viene disattivato.

Segue Sirena — il lampeggiante viene attivato quando la sirena è attivata.

Segue Allarme — il lampeggiante viene attivato quando si verifica un allarme nella partizione alla quale la sirena è associata.





N. Lampeggi

40

Definisce il numero di lampeggi del lampeggiante in un minuto.

20 [Volte/Min.]

30 [Volte/Min.]

40 [Volte/Min.]

50 [Volte/Min.]

60 [Volte/Min.]

Pagina 253

Tasti Rapidi Parametro Default Range





Lamp. In Ins.

01 01-20 (secondi)

Tempo di attivazione del lampeggiante all’inserimento del sistema.

Nota

Se l’opzione per segnalare l’inserimento tramite lampeggiante è configurata a NO (fare riferimento alla sezione della Sirena come accessorio bus,



pagina 238) questo parametro verrà

ignorato.

 

LED Sirena

Segue l’inserimento

Definisce il modo di funzionamento del LED 2 di stato della sirena.

Sempre Acceso - Il LED 2 di stato è sempre acceso

Sempre Spento - Il LED 2 di stato è sempre spento

Segue Inserimento - Il LED 2 di stato si attiva quando una delle partizioni associate alla sirena viene inserita (sia in Totale che in

Parziale)

Segue Allarme - Il LED 2 di stato si attiva dopo ogni condizione d’allarme

Continuo (Solo per Lumin8) — Il LED di stato sarà costantemente acceso fisso

.

Lampeggiante (Solo per Lumin8) — Il LED di stato sarà costantemente acceso lampeggiante

.

 

Test Batteria

Ogni 24 Ore

Permette di abilitare il test automatico della batteria della sirena.

Mai: Il sistema non effettuerà il test della batteria

Ogni 24 Ore: il sistema effettuerà il test batteria ogni 24 ore.

 

Livello Prox.

3 0-9 (secondi)

(Solo per ProSound)

Stabilisce il tempo in secondi di persistenza dell’evento prima che la sirena attivi l’allarme di manomissione per avvicinamento. Il valore 0 indica che il circuito di prossimità è disattivato.

Pagina 254

Tasti Rapidi Parametro Default Range

 

Volume

9 (0-9)

(Solo per Lumin8)

Imposta il volume in allarme dell’altoparlante della sirena. Il volume segue una scala da 0 (silenzioso) a 9 (volume massimo). Dopo aver impostato/modificato il volume, l’altoparlante emette un suono per la valutazione del volume selezionato.

 

Luce Logo

Definisce il modo di funzionamento della Lampada (luce) Logo.





Opzioni Luce Logo

Segue Orari

Sempre Acceso – La luce logo rimane sempre accesa.

Sempre Spento – La luce logo rimane sempre spenta.

Segue Orari – La luce logo funziona secondo gli orari definiti all’interno del menù Orari Luce (Tasti Rapidi:



).





Luminosità

05 (01–10%)

Usato per impostare il livello di luminosità della luce logo della sirena.

 

Alimentaz.

SCB SAB/SCB

(Solo per Lumin 8)

Usato per definire la modalità di alimentazione SAB o SCB della Sirena

LuMIN8:

Modo SAB — L’alimentazione per l’attivazione della sirena sarà erogata dalla centrale.

Modo SCB — L’alimentazione per l’attivazione della sirena sarà erogata dalla batteria della sirena.

 

Assorbimento

Basso Standard/Basso

(Solo per Lumin 8)

Imposta la modalità di assorbimento della sirena.

Basso - L’assorbimeto sirena sarà limitato a 150mA / 106dB.

Standard - L’assorbimeto sirena sarà limitato a 350mA /112dB.

(presumendo un solo piezo).

Pagina 255

Tasti Rapidi Parametro Default Range

 

Tipo Suono

Suono 1

(Solo per Lumin 8)

Imposta il tipo di suono in allarme. Specificare quale dei quattro suoni deve essere associato alla sirena selezionata:

Suono 1

Suono 2

Suono 3

Suono 4



Orari Luce Logo

Specifica qui la durata di illuminazione della luce logo della sirena.

Ora Inizio – Specificare l’orario di attivazione della lampada (luce) e premere il tasto per confermare.

Ora Fine – Specificare l’orario di disattivazione della lampada (luce)

per confermare. e premere il tasto

Sirene Radio Bidirezionali

Tasti Rapidi

 

Parametro

Etichetta

Default Range

Etichetta che identifica la sirena, per impostare l’etichetta fare riferimento

a pagina 78.

 

Assegna Ptz.

Specifica le partizioni che sono controllate dalla sirena specificata.

Premere . Il display mostrerà:

P=1234 SIR=1

SSSS

Usare il tasto o i tasti [da 1 a 4] per assegnare le partizioni che verranno controllate da questa sirena (S di Si sotto il numero della partizione per assegnarla all’alimentatore).

Pagina 256

Tasti Rapidi Parametro Default Range

 





Lampeggiante

Utilizzare questo menu per definire i parametri relativi al lampeggiante della sirena.

Opz. Lampegg.

Segue Sirena

Definisce il modo di funzionamento del lampeggiante.

SEMPRE SPENTO — Il lampeggiante viene disattivato.

SEGUE SIRENA — Il lampeggiante viene attivato quando la sirena viene attivata.

SEGUE ALLARME — Il lampeggiante viene attivato quando si verifica un allarme nella partizione alla quale la sirena è associata.





N. Lampeggi

40





Definisce il numero di lampeggi del lampeggiante in un minuto.

20 [Volte/Min.]

30 [Volte/Min.]

40 [Volte/Min.]

50 [Volte/Min.]

60 [Volte/Min.]

Lamp. in Ins.

01 01-20 (secondi)

Tempo di attivazione del lampeggiante all’inserimento del sistema.

Nota:

Se l’opzione per segnalare l’inserimento tramite lampeggiante è configurata a NO (fare riferimento alla sezione della Sirena come accessorio bus,



pagina 238) questo parametro verrà

ignorato.

Pagina 257

Tasti Rapidi Parametro

 

Volume

Default Range

Imposta il volume dell’altoparlante della sirena. Il volume segue una scala da 0 (silenzioso) a 9 (volume massimo). Dopo aver impostato/modificato il volume, l’altoparlante emette un suono per la valutazione del volume selezionato.





Allarme 9 (1-9)





Livello volume durante una condizione di allarme.

Toni Sir. 9 (1-9)





Livello volume dei toni prodotti durante l’inserimento.

Ing./Usc. 0 (1-9)

Livello volume del suono riprodotto durante i tempi di ritardo ingresso e in uscita (Default: 0 = disabilitato).

 

N. di Serie

L’identificativo a 11 cifre riportato sull’etichetta della sirena (solo visualizzazione)

 

Supervisione

Definisce se questa sirena verrà supervisionata dal sistema secondo il

tempo impostato nel timer “Supervisione Accessori” (vedere pag. 91).



Lettori Prox

Questo menù permette di definire o modificare i parametri dei Lettori di Prossimità (PKR) che possono essere collegati alla LightSYS come un accessorio bus. Fino a 8 lettori di

Prossimità possono essere collegati alla centrale LightSYS.

Dal menù selezionare un PKR e premere

Nota:

.

Per accedere a questo sotto menù è necessario che sia installato un lettore di prossimità

(PKR) nel sistema. Per maggiori dettagli fare riferimento a pagina 236.

Pagina 258

Tasti Rapidi Parametro Default Range



Gestione Ptz.

Specifica le partizioni che sono controllate dal PKR specificato.

Premere . Il display mostrerà:

P=1234 PK=1

S… S=Si

Usare il tasto o i tasti [da 1 a 4] per assegnare le partizioni che verranno controllate dallo specifico Lettore di Prossimità (S di Si sotto il numero della partizione per assegnarla al lettore).



Controlli

Utilizzare questo menù per definire i controlli del PKR. Scorrere la lista ed utilizzare il tasto per commutare tra [S] SI o [N] NO ogni

opzione. (Vedere pag. 236)

Ins. Istant.

LED Pronto

LED Inserito

LED Parziale

LED Esclusione

Premere per salvare le impostazioni.

Pagina 259



Alimentatori Supplementari da 1.3 o 3 Amp.

Questo menù permette di definire e modificare i parametri degli Alimentatori da 1.3 o 3 Amp. collegati alla LightSYS 2 come un accessorio bus. Fino a 4 alimentatori possono essere collegati alla centrale LightSYS 2.

Dal menù selezionare un Alimentatore e premere

Tasti Rapidi Parametro Default

.

Range



Gestione Ptz.

Specifica le partizioni che sono controllate dall’alimentatore specificato.

Premere . Il display mostrerà:

P=1234 AL=1

SSSS

Usare il tasto o i tasti [da 1 a 4] per assegnare le partizioni che verranno controllate da questo alimentatore (S di Si sotto il numero della partizione per assegnarla all’alimentatore).



Controlli

Premere . Il display mostrerà:

Controlli: AL=1

Abilita Sir.? N

Se al Modulo Alimentatore si intende collegare una sirena o un altoparlante, premere confermare.

Nota:

per selezionare [S] SI e premere per

Se viene selezionato [S] SI il sistema supervisionerà la presenza di un carico all’uscita sirena dell’alimentatore segnalando eventuali anomalie del circuito collegato a questa uscita.

Pagina 260

0 Esci da Programmazione

Il menù Esci dalla Programmazione permette di salvare tutti i dati programmati e tornare al modo di funzionamento utente del sistema LightSYS 2.

Importante: Tutte le modifiche effettuate nella sessione di programmazione vengono registrate solo effettuando la corretta procedura per uscire dalla Programmazione Tecnica.

Per accedere al menù Esci dalla Prog. Tecnica procedere come segue:

1. Dal menù principale della programmazione tecnica (Display prima riga Prog.

Tecnica ) premere [0], o premere il tasto o fino a raggiungere il menù

[0] Esci e poi premere

Prog.Tecnica:

0)Esci

.

Il display sopra riportato rappresenta l’ultimo menù disponibile della

Programmazione Tecnica del sistema LightSYS 2. Dopo aver premuto il tasto

.

Il display mostrerà:

Vuoi Salvare

I Dati ? S

2. Selezionare le opzioni desiderate per salvare o annullare le modifiche di programmazione effettuate come di seguito spiegato. Per salvare la programmazione, dal display precedente, premere il tasto mostrerà:

Attendere...

Salvataggio Dati

Non appena i dati sono stati salvati il display mostrerà:

Dati Salvati

Attendere...

. Il display

Successivamente, il sistema effettuerà una verifica dei tamper.

Il display mostrerà:

Verifica Tamper

...Attendere...

Se viene rilevata una condizione di tamper (sirena, contenitore o altro) il display mostrerà la lista dei tamper aperti nel sistema.

Si consiglia di scorrere in giù la lista e sistemare i tamper aperti prima di uscire dalla modalità di programmazione tecnica in modo da evitare condizioni di allarme tamper. Dopo aver controllato la lista dei tamper aperti premere il tasto per confermare.

Pagina 261

Se ci sono dei tamper aperti, il display mostrerà:

Tamper Aperti

Esci comunque? N

Selezionando [S] SI uscendo dalla programmazione tecnica verrà segnalata una condizione di allarme tamper nel sistema.

Quando la procedura di salvataggio dati è terminata e nessun tamper aperto viene rilevato la tastiera mostrerà il modo normale di funzionamento utente del sistema.

-OPPURE-

Per annullare le modifiche di programmazione effettuate, con il display che visualizza:

Vuoi Salvare

I Dati ? S

Premere il tasto

Il display mostrerà:

Dati Precedenti.

Attendere...

per commutare la [S] SI in [N] NO e premere il tasto

Il sistema effettuerà sempre la verifica tamper (esattamente come spiegato precedentemente).

La tastiera visualizzerà il modo normale di funzionamento utente del sistema.

.

Pagina 262

Capitolo 5 Menù Funzioni Per il Tecnico

Questo capitolo descrive i parametri e le opzioni di programmazione riguardanti il menù di funzioni per il tecnico.

Il sistema LightSYS 2 viene fornito con una gran varietà di funzioni selezionabili disponibili per il tecnico, l’utente ed il Grand Master. Questa sezione del manuale descrive il menù completo delle funzioni accessibili con il codice tecnico, delle quali le più utilizzate sono descritte dettagliatamente nei capitoli precedenti.

La tabella seguente mostra le operazioni disponibili all’installatore utilizzando la tastiera.

Operazioni

Attività

Toni Tastiera

Chime

Chime Locale—Permette di selezionare se attivare o disattivare il suono della tastiera in uso, per tutte le funzioni che interessano il chime.

Chime Globale— Permette di selezionare se attivare o disattivare il suono delle tastiere di una partizione per tutte le funzioni che interessano il chime.

Cicalino On/Off — Utilizzato per definire se abilitare o disabilitare il buzzer interno della tastiera in uso, durante i tempi di Ingresso/Uscita, ritardo in Uscita e allarmi incendio e intrusione.

Num. Telefonici

Progr./Modifica (Telefono o Email)

Prog.Num/Email: Utilizzato per inserire i numeri telefonici o gli indirizzi E-Mail delle destinazioni FM (massimo 16) da contattare tramite Messaggi Vocali, SMS o

E-mail. Per maggiori informazioni fare riferimento a pagina 216.

Etichetta: Utilizzato per definire le etichette per le destinazioni FM. Inserire

l’etichetta come descritto nelle istruzioni a pagina 78.

Funzione utilizzata per bloccare le comunicazione FM durante un’ allarme.

Stop Telefono

Funzione utilizzata per bloccare le comunicazioni FM durante un’allarme.

Nota:

Opzione disponibile solo se è disabilitata (N) la funzione Stop FM al Disins.

Test Num. Tel.

Utilizzato per effettuare una chiamata di test verso il numero telefonico selezionato.

Pagina 263

Operazioni

Visualizza

Guasti Sistema

Funzione utilizzata nel momento in cui il sistema evidenzia un problema, identificato dal lampeggio dell’icona di alimentazione nelle Istruzioni di Installazione della Tastiera LightSYS.

, come descritto

Memoria Allarmi

Mostra i cinque eventi di allarme più recenti memorizzati dal sistema.

Stato Partizioni

Permette di visualizzare lo stato delle partizioni, le anomalie e le zone “non pronte”.

Nota:

Premendo il tasto con la tastiera che mostra il menù iniziale, verrà mostrato lo stato della partizione assegnata alla tastiera in uso.

Digitando [CODICE] con la tastiera che mostra il menù iniziale, verrà mostrato lo stato delle partizioni assegnate al codice digitato.

Stato Zone

Visualizza tutte le zone di sistema e il loro stato.

Informazioni

Permette di visualizzare le informazioni di sistema inserite precedentemente e la versione di sistema.

Rileva Indirizzo IP

Utilizzare questa funzione per visualizzare l’indirizzo IP della centrale

LightSYS 2. Questa opzione è disponibile solo se è connesso un modulo IP alla centrele.

Imposta Timers

Ins. Data & Ora

Utilizzare questa funzione per impostare la data e l’ora nel seguente formato:

OO:MM GG/MM/AA

Questa impostazione è indispensabile se si ha intenzione di utilizzare il programmatore orario.

Programmi

Settimanale Questa funzione da la possibilità di impostare fino a quattro programmi settimanali con due fasce orarie giornaliere, durante i quali il sistema può inserirsi/disinserirsi automaticamente, attivare delle uscite di utilità o inibire dei codici utente.

Pagina 264

Operazioni

Prossimo INS/DIS Questa funzione da la possibilità di programmare una operazione di inserimento/disinserimento automatico ad un orario specifico entro le prossime 24 ore.

Vacanze

Con questa funzione si possono definire fino a 20 periodi di vacanza e le partizioni che dovranno inserirsi automaticamente durante il periodo di vacanza.

Memoria Eventi

Permette di verificare gli eventi memorizzati dal sistema, incluso la data e l’ora di quando si è verificato.

Note:

La memoria eventi non può essere cancellata.

Per saltare 10 eventi sucessivi o precedenti premere i tasti ripetutamente.

Manutenzione

Test Zone

Test Tastiera

Test degli indicatori della tastiera.

Funzione utilizzata per testare la funzionalità delle zone del sistema. Il Test delle zone dura al massimo 60 minuti. Durante gli ultimi 5 minuti del test, la tastiera utilizzata per avviare la procedura segnalerà che il test sta per terminare.

Zone attivate — Il test mostretà le zone attivate e il tipo di rilevatore.

Zone non attivate Il test mostrerà le zona non attivate.

Test Sirena

Attiva l’altoparlante della sirena selezionata.

Test Lampeggiante

Attiva il lampeggiante.

Diagnostica

In questo menù è possibile effettuare i seguenti test:

Batteria: Test della batteria in tampone collegata alla centrale, all’alimentatore supplementare o alle sirene.

Valore Resistivo Zone: Testa il valore resistivo e il voltaggio delle zone cablate.

Zone Bus:

Effettua la diagnostica dei rivelatori BUS e visualizza la versione firmware .

Espansione Zone: Effettua la diagnostica delle espansioni zone installate e visualizza la versione firmware.

Pagina 265

Operazioni

Alimentatori: Effettua la diagnostica degli alimentatori supplementari installati e visualizza la versione firmware.

Sirene: Effettua la diagnostica sulle sirene installate e visualizza la versione firmware.

Modulo GSM: Effettua i seguenti test del modulo GSM/GPRS ad innesto.

 Segnale: Visualizza il livello di segnale misurato dal Modulo GSM.

(0=Nessun segnale, 5= Segnale molto alto)

 Versione: Visualizza la versione del modulo GSM

 IMEI: Visualizza il numero IMEI del modulo GSM. Questo numero viene utilizzato per l’identificazionde della LightSYS nel Software di Ricezione

IP/GSM di RISCO quando viene utilizzata la comunicazione GSM o GPRS.

Modulo TCP/IP: Effettua i seguenti test del modulo TCP/IP ad innesto.

 Indirizzo IP: Visualizza l’indirizzo IP della LightSYS.

 Versione: Visualizza la versione firmware del modulo TCP/IP.

 Indirizzo MAC: Visualizza l’indirizzo MAC del modulo TCP/IP. Questo numero viene usato per l’identificazionde della LightSYS nel Software di

Ricezione IP/GSM di RISCO quando viene utilizzata la comunicazione IP.

Modulo Radio: Visualizza la versione firmware del modulo radio e permette di attivare i seguenti test per gli accessori radio riconosciuti nel sistema

(telecomandi, zone radio, tastiere radio).

Test Comunicazione — Visualizza il risultato dell’ultimo test di comunicazione dopo l’ultima trasmissione (ultima rilevazione o ultimo segnale di supervisione) del dispositivo selezionato. Per ricevere un valore di segnale aggiornato, attivare il dispositivo prima di effettuare il test di comunicazione.

Per una comunicazione radio ritenuta accettabile, il valore del segnale deve essere più alto rispetto al livello di soglia di rumore misurato durante la calibrazione del modulo radio.

Test Batteria — Visualizza il risultato dell’ultimo test della batteria del dispositivo selezionato eseguito dopo l’ultima trasmissione. L’esito con successo viene confermato con il messaggio OK. Per ricevere un valore aggiornato, attivare il dispositivo prima di effettuare il test.

Vers. Centrale: Visualizza la versione firmware della centrale e la data di creazione del software.

Vers.Mdl.Vocale: Visualizza la versione firmware del modulo vocale e la data di creazione del software.

Tastiere: Visualizza la versione firmware delle tastiere modello RP432.

Pagina 266

Operazioni

Tasti Macro

Il sistema LightSYS 2 permette all’installatore o all’utente Grand Master di registrare una serie di comandi e assegnarli ad un tasto Macro. Per maggiori informazioni fare riferimento al Manuale Utente della LightSYS.

TC Stand-Alone

LightSYS 2 permette all’installatore o all’utente Grand Master di assegnare fino a 200 telecomandi che possono essere utilizzare per per il controllo, ad esempio, dell’accesso ad aree di parcheggio. Per maggiori informazioni fare riferimento al Manuale Utente della LightSYS 2.

Pagina 267

Appendice A

Caratteristiche Tecniche

Scheda Principale

Alimentazione di rete

Assorbimento di Corrente:

Ricarica Batteria in tampone:

Uscite di Alimentazione

Informazioni tecniche

Alimentatore 100-240Vca 50/60Hz, 14,4V—1.5A

60 mA, nominale / 70 mA, max.

12 V fino a 7 Ah (classe HB o migliore)

Uscite Programmabili

Alimentazione Ausiliaria (AUX):

Con Alimentatore da 1.5A: Assorbimento totale da tutti i morsetti AUX = 800mA [AUX = 500mA max.;

BUS (AUX RED) = 800mA max.]

Con Alimentatore da 4A: Assorbimento totale da tutti i morsetti AUX = 1500mA [AUX = 500mA max.;

BUS (AUX RED) = 1000mA max.]

Uscita Sirena (Bell/LS): 12 V—/ 500 mA, max.

UO1: a relè con contatti in scambio (24V—, 1A)

UO2-UO4: 100 mA, opto relè

Dimensioni Contenitore

Contenitore in Policarbonato mod. RP432B (per

Alim. da 1.5A): 290 x 254 x 97 mm

Contenitore in metallo, piccolo mod. RP432BM(*)

(per Alim. da 1.5A): 264 x 299 x 80 mm

Contenitore in metallo, grande Mod. RP432BM1

(per Alim. da 1.5A o 3A): 420 x 379 x 95 mm

(*)=Non disponibile per l’Italia.

290 x 254 x 97 mm

Da-10°C a 55°C (Da 14°F a 131°F)

Dimensioni

Temperatura di funzionamento

Temperatura di stoccaggio

Peso

Da -20°C a 60°C (Da -4°F a 140°F)

1.9 Kg (batteria inclusa)

Tastiere LCD (RP432KP, RP432KPP)

Tensione nominale di alim.

13.8V—, +/-10%,

Assorbimento di Corrente

LCD (RP432KP): 48 mA nom./ 52 mA max.

Prox LCD ( RP432KPP): 62 mA nom./ 130 mA max.

Collegamento con la Centrale 4-fili BUS, fino a 300 metri dalla Centrale

Dimensioni

153 x 84 x 28 mm

Temperatura di funzionamento

Da-10°C a 55°C (Da 14°F a 131°F)

Pagina 268

Temperatura di stoccaggio

Frequenza RF Prossimità

Da -20°C a 60°C (Da -4°F a 140°F)

13,56MHz

Tastiere Touchscreen (RP128KP01, RP128KPP1)

Tensione nominale di alim.

13.8V—, +/-10%,

Assorbimento di Corrente RP128KP01: 30mA nom./180 mA max.

RP128KPP1(con prox): 30mA nom./280mA max.

Collegamento con la Centrale 4 fili BUS, fino a 300 metri dalla Centrale

Dimensioni

Temperatura di funzionamento

Temperatura di stoccaggio

210 mm x 152 mm x 20 mm

Da-10°C a 55°C (Da 14°F a 131°F)

Da -20°C a 60°C (Da -4°F a 140°F)

Frequenza RF Prossimità

13.56MHz

Tastiere LCD (RP128KP, RP128KPP)

Tensione nominale di alim.

13.8V—, +/-10%,

Assorbimento di Corrente

RP128KP: 100 mA max.

RP128KPP (con prox) 250 mA max.

Collegamento con la Centrale 4 fili BUS, fino a 300 metri dalla Centrale

Dimensioni

16.2 cm x 12.2 cm x 3 cm

Tastiere a LED Bidirezionali (RW132KL 1/2 P)

Tensione di alimentazione

3V (2 batterie CR123 in parallelo)

Assorbimento di Corrente

10μA Nom., 100 mA Max.

Collegamento con la Centrale Via Radio

Dimensioni

Espansioni Zone (RP432EZ8)

Tensione nominale di alimentazione

10 cm x 4,5 cm x 2,5 cm

13.8V—, +/-10%;

Assorbimento di Corrente

25 mA, nominali / 30 mA, max.

Collegamento con la Centrale 4 fili BUS, fino a 300 metri dalla Centrale

Dimensioni

10.5 cm x 6.6 cm x 1.8 cm

Espansione a 4 Uscite a Relè (RP296EO4)

Tensione nominale di alimentazione

13.8V—, +/-10%;

Assorbimento di Corrente

Contatti

140 mA, max.

4 Relè, 5 A / 24 V— (Contatti in scambio liberi da

Tensione)

Pagina 269

Collegamento con la Centrale 4 fili BUS, fino a 300 metri dalla Centrale

Dimensioni

10.5 cm x 6.6 cm x 2.2 cm

Espansione a 8 Uscite O/C (RP296EO8)

Tensione nominale di alimentazione

13.8V—, +/-10%;

Assorbimento di Corrente

Contatti

30 mA, max.

A Collettore Aperto, Attiva “Pull-Down”, 70 mA, max

Collegamento con la Centrale 4 fili BUS, fino a 300 metri dalla Centrale

Dimensioni

Modulo X-10

10.5 cm x 6.6 cm x 1.8 cm

Tensione nominale di alimentazione

13.8V—, +/-10%;

Assorbimento di corrente

30 mA, max

Collegamento con la Centrale 4 fili BUS, fino a 300 metri dalla Centrale

Dimensioni

Espansione Radio (RP432EW)

10.5 cm x 6.6 cm x 1.8 cm

Tensione di alimentazione

Assorbimento di corrente

Frequenza

Immunità RF

Portata radio in aria libera

Uscite a relè

Temp. di funzionamento

12 - 14.4V —

40 mA, nominale; 65mA, max.

RW432EW8 – 868.65 MHz;

RW432EW4 – 433.92 MHz

Conforme EN50130-4

300 metri

12V—, 1A a relè con contatti in scambio

Da -10°C a 55°C (Da 14°F a 131°F)

Temperatura di stoccaggio

Da -20°C a 60°C (Da -4°F a 140°F)

Collegamento con la Centrale 4 fili BUS, fino a 300 metri dalla Centrale

Dimensioni

125.5 x 78 x 25.5 mm

Lettore di Prossimità (RP128PKR)

Tensione di alimentazione

Assorbimento di corrente

13.8V—,+/-10%;

70 mA, nominali / 180 mA max.

Collegamento con la Centrale 4 fili BUS, fino a 300 metri dalla Centrale

Dimensioni

40 mm x 43.6 mm x 22 mm (1.57“ x 1.7“ x 0.86“)

Modulo Vocale (RP432EV)

Tensione di alimentazione

13.8V—,+/-10%;

Pagina 270

Assorbimento di corrente

Temp. di funzionamento

30 mA nominali / 70 mA max.

0-70°C

Collegamento con la Centrale 4 fili BUS, fino a 300 metri dalla Centrale

Sirene ProSound (RS200WA, RS200WAP)

Ingresso di alimentazione

Assorbimento di corrente a riposo

Da 13.5 a 14.2V—, 200 mA max.

54 mA + corrente di ricarica

Corrente di ricarica batteria

Assorbimento di corrente

140 mA max.

1.6A (Sirena + Lampeggiante)

Pressione Sonora altoparl.

106 dB a 3 metri

Collegamento con la Centrale Collegamento con la Centrale

Dimensioni

30.5 cm X 21.8 cm X 11.6 cm

* Per maggiori informazioni tecniche fare riferimento al manuale della sirena

Singola Zona di Espansione (RP128EZ01)

Tensione di alimentazione

13.8V—,+/-10%;

Assorbimento di corrente

20mA

Collegamento con la Centrale 4 fili BUS, fino a 300 metri dalla Centrale

Modulo GSM ad innesto (RP432GSM)

Tensione di alimentazione

13.8V—,+/-10%;

Assorbimento di corrente

In trasmissione - 300mA

In standby - 30mA

Dimensioni

80 mm x 50 mm x 25 mm

Modulo IP ad innesto (RW132IP)

Tensione di alimentazione

Assorbimento di corrente

13.8V—,+/-10%;

90mA max.

Dimensioni

70 mm x 60 mm

Modem 2400 ad innesto (RP432MD24)

Tensione di alimentazione

Assorbimento di corrente

13.8V—,+/-10%;

20 mA, nominale / 60 mA, max.

Dimensioni

70 mm x 25 mm

Espansione Zone BUS (RP432EZB)

Tensione di alimentazione

Assorbimento in corrente

13.8V—,+/-10%;

20 mA, nominale

Collegamento con la Centrale 4 fili BUS, fino a 300 metri dalla Centrale

Dimensioni

10.5 cm x 6.6 cm x 1.8 cm

Pagina 271

Appendice B

Accessori LightSYS

Tastiere

RP432KP

RP432KPP

RP128KP

RP128KPP2

RP128KCL

RP128KCLP

RP200KT

RP128KT

RP132KL1/2P

Descrizione

Tastiera LCD LightSYS

Tastiera LCD LightSYS con Lettore di Prossimità integrato

(13.56 MHz)

Tastiera ProSYS Touchscreen, bianca

Tastiera ProSYS Touchscreen con Lettore di Prossimità integrato (13.56 MHz)

Tastiera LCD (serigrafia ad icone)

Tastiera LCD con Lettore di Prossimità integrato e comprensiva di 2 tag di prossimità (display grande e serigrafia ad icone) (125 KHz)

10 chiavi di prossimità (13.56 MHz)

10 chiavi di prossimità (125 KHz)

Tastiera LED bidirezionale con lettore di prossimità integrato (1–da interno, bianca; 2–da esterno, nera)

Descrizione

Modulo di espansione 8 ingressi di zona

Modulo di espansione 8, 16, 24 o 32 rivelatori BUS

Modulo di espansione singola zona BUS

Descrizione

Espansioni Zone

RP432EZ8

RP128EZB000B

RP128EZ01

Espansioni Radio

RP432EW8

RP432EW4

Modulo di espansione 32 zone radio, 868 MHz

Modulo di espansione 32 zone radio, 433 MHz

Telecomandi e Rivelatori Radio

868 Mhz

Telecomandi e Rivelatori

Radio 433 Mhz

Descrizione

RWT920868

RWT92P868

RWX34S868

RWT72M868

RWT72P868

RWT72X868

RWT920433

RWT92P433

RWX34S433

RWT72M433

-

-

Rivelatore radio a infrarosso passivo

Rivelatore radio a infrarosso passivo con funzione esclusione animali

Rivelatore di fumo e di calore senza fili Mono e

Bidirezionale

Trasmettitore per contatti comprensivo di magnete

Trasmettitore per contatti a filo per tapparelle

Trasmettitore a 2 canali per

Pagina 272

RW132KF2A

RP128T4RC

RWT540868

RWT50P868

RWT51P8

RWT52P868

RWT6SW868

RWT6FW868

RWT6C08

RWT6G0868

RWT6GS8

RWT312PR8

RWT312PR8

RWX312PR8

RWT9508

RWT95P8

RWT9208

RWT92P8

RWX73M8

RW132KF2H

RP296T4RC

RWT540000EUA

RWT50EUV2

RWT51P4

RWT52P433

RWT6SW433

RWT6FW433

RWT6C04

RWT6G0433

RWT6GS4

RWT312PR4

RWT312PR4

RWX312PR4

RWT9504

RWT95P4

RWT9204

RWT92P4

RWX73M4 contatto porta e tapparelle

Telecomando a 8 tasti bidirezionale

Telecomandi “rolling code” a 4 tasti

Telecomandi 4 tasti a 3 canali

Telecomando antipanico a pendant

Telecomando antipanico con braccialetto

Telecomando antipanico a 2 tasti

Sensore radio sismico

Rivelatore radio antiallagamento

Rivelatore radio di monossido di carbonio

Rivelatore radio di rottura vetri

Rivelatore radio per fughe di

GAS

Rivelatore radio da esterno

WatchOUT

Rivelatore radio da esterno

WatchOUT

Rivelatore radio

Bidirezionale da esterno

WatchOUT

Rivelatore PIR Radio iWAVE

Rivelatore PIR PET Radio iWAVE

Rivelatore PIR Radio iWISE

Rivelatore PIR PET Radio iWISE

Trasmettitore per

Porte/Finestre Bidirez.

Pagina 273

Alimentatore

Remoto

RP296EPS

RP128EPS

RP128PSPSIQA

Moduli Uscite

Programmabili

RP296E04

RP296E08

Schede Vocali

RP432EV

RP128EVL000A

Lettori chiave di Prossimità

RP128PKR3

RP200KT

Modulo X-10

RP296EXT

Modulo IP

RW132IP

Modulo GSM/GPRS

RP432GSM

RGSMANT100A

Modem Veloce

PSTN (2400 BPS)

RP432MD24

Ricevitore IP/GSM

RP128IP0000A

Sirene esterne

RS200WA

RS200WAP

RS200LW

Teleassistenza

RP128EE

RW132EUSB

RP132CB

Descrizione

Alimentatore da 1.3 A (solo scheda elettronica)

Alimentatore da 3 A (solo scheda elettronica)

Alimentatore da 3 A con trasformatore e box metallico

Descrizione

Moduli di Espansione Uscite a 4 relè

Moduli di Espansione Uscite a 8 Uscite a collettore aperto

Descrizione

Modulo vocale LightSYS

Unità Box Messaggi

Descrizione

Lettore chiavi di prossimità 13.56MHz

10 chiavi di prossimità (13.56 MHz)

Descrizione

Modulo Trasmittente X-10

Descrizione

Modulo Plug-In TCP/IP

Descrizione

Modulo Plug-In GSM/GPRS + Antenna

Antenna GSM con 3 metri di cavo

Descrizione

Modulo Plug-In Modem Veloce per LightSYS

Descrizione

Software di ricezione IP/GSM

Descrizione

Sirena esterna ProSound

Sirena esterna ProSound con circuito di Prossimità

Illuminatore per sirena ProSound

Descrizione

Modulo di trasferimento programmazione

Convertitore USB/RS232

Interfaccia RS232 per il collegamento diretto del PC con il sistema LightSYS. Richiede l’utilizzo del Software di

Configurazione

Pagina 274

Rivelatori BUS

RK315DT

RK325DT

RK312PR

RK200DTG3

RK815DTB

RK515DTB

RK825DTB

RK800Q0B

RK500QB

RK815DTB2

RK825DTB2

RK800Q0B2

RK66S

Centrale e contenitori

RP432M

RP432B

RP128B5

RP432PS00EUA

RP432IN (xx)

RP432BM1

RP432PS1

Descrizione

Rivelatore da esterno WatchOUT DT + snodo

Rivelatore industriale da parete WatchIN DT + snodo

Rivelatore da esterno WatchOUT PIR + snodo

Rivelatore da soffitto LuNAR Industriale Grado 3 iWISE Bus DT AM Grado 3, portata 15m

BWare Bus DT AM Grado 3 iWISE Bus DT AM Grade 3 , portata 25m iWISE Bus QUAD AM Grado 3, portata 15m

BWare Bus QUAD AM Grado 3 iWISE Bus DT AM Grado 2 , portata 15m iWISE Bus DT AM Grado 2 , portata 25m iWISE Bus QUAD AM Grado 2, portata 15m

Microfono Selettivo

Descrizione

Scheda principale LigthSYS 2

Contenitore LightSYS in policarbonato

Contenitore in plastica per accessori + tamper

Alimentatore da 1.5A per LightSYS 2

Kit istruzioni LightSYS 2 (lingua)

Contenitore in Metallo LightSYS 2

Alimentatore 4A per LightSYS 2

Pagina 275

Appendice C Cavi da Utilizzare

La scelta e l’utilizzo corretto dei cavi è fondamentale per la corretta installazione e funzionamento del sistema LightSYS. Scegliere cavi schermati per sistemi d’allarme della giusta sezione per ridurre al minimo cadute di tensione e garantire l’affidabilità del sistema.

Le tavole che seguono forniscono utili informazioni per la scelta dei cavi.

Cavo Schermato d’allarme

Diametro del Cavo millimetri

Resistenza per Metri

per metro

per 100 m

n x 0.22 n x 0.50 n x 0.75 n x 1.0 n x 1.5 n x 2.5

0.50

0.80

0.90

1.00

1.27

1.63

0.085

0.032

0.026

0.020

0.013

0.008

8.5

3.2

2.6

2.0

1.3

0.82

Tavola 5-1: Resistenza del Cavo

Cavo

n x 0.50 n x 0.75 n x 1.00

Cablaggio massimo combinato del

Bus di Espansione in metri

200

333

400

Tavola 5-2

: Lunghezza totale dell’Espansione Bus 4 fili in funzione del cavo utilizzato

Nota:

Per avere la massima stabilità del sistema è consigliabile NON superare la distanza massima di cablaggio di 300 metri calcolati sommando tutte le diramazioni del BUS di Espansione.

Per distanze maggiori di 300 metri, contattare il Supporto Tecnico della RISCO Group per ricevere informazioni dettagliate.

Pagina 276

Alimentazio ne Ausiliaria

Totale:

Corrente

Massima assorbita per Ramo

20 mA

30 mA

40 mA

50 mA

60 mA

70 mA

80 mA

90 mA

100 mA

Tipo di Cavo utilizzato per una specifica n x 1.00

Lunghez za max. in metri

1195

793

597

478

396

341

299

264

239

n x 0.75

Lunghez za max. in metri

945

628

472

378

314

270

237

209

189

Ramificazione n x 0.50

Lunghez za max. in metri

750

500

375

300

250

214

187

166

123

n x 0.34

Lunghez za max. in metri

472

314

236

189

157

135

118

105

94

n x 0.22

Lunghez za max. in metri

296

197

148

118

98

84

74

66

59

Tavola 5-3: Lunghezza della Linea di Alimentazione di una Ramificazione del BUS calcolata in funzione del cavo utilizzato e dell’assorbimento in corrente dei Rivelatori

Nota:

Le lunghezze dei cavi indicate rappresentano la distanza in un’unica direzione tra la sorgente di alimentazione ausiliaria e l’ultimo rivelatore del ramo.

Corrente

Massima per una Sirena

Esterna:

Corrente

Massima assorbita per

Ramo

100 mA

200 mA

300 mA

400 mA

500 mA

650 mA

238

119

79

59

48

37

Tipo di Cavo utilizzato per una specifica

1.00

Lunghezz a max. in metri

191

95

63

48

38

29

Ramificazione

0.75

Lunghezz a max. in metri

151

76

50

38

30

23

0.50

Lunghezz a max. in metri

0.34

Lunghezza

94

47

31

24

19

15

max. in metri

Tavola 5-4: Cablaggio di una Sirena Esterna

Nota:

Le lunghezze dei cavi indicate rappresentano la distanza tra la scheda di centrale e una Sirena Esterna installata nel ramo.

Pagina 277

000

Usato

001

(Personalizzabile 1)

002

(Personalizzabile 2)

003

(Personalizzabile 3)

004

(Personalizzabile 4)

005

(Personalizzabile 5)

A

006 A

007 Abbassare

008 Accesso

009 Acqua

010 Acustico

011 Al

012 Alimentato

013 Alimentatore

014 Alimentazione

015 Alla

016 Allarme

017 Allarmi

018 Alta

019 Alto

020 Altoparlante

021 Alzare

022 Ambientale

023 Ammezzato

024 Amministrazione

025 Analogico

026 Angolo

027 Animali

028 Anomalia

029 Anteriore

030 Anti

031 Antiallagamento

032 Anticamera

033 Antimascheramento

138 Da

139 Dal

140 Data

141 Dati

142 Dei

143 Delle

144 Denaro

145 Dentro

146 Deposito

147 Destra

148 Di

149 Diagnostica

150 Diciannove

151 Diciassette

152 Diciotto

153 Dietro

154 Digitale

155 Direttore

156 Direzione

157 Disattivare

158 Disattivata

159 Discesa

160 Disimpegno

161 Disinserimento

162 Disinserita

163 Disinserite

164 Disinserito

165 Dispositivo

166

Diversamente abile

167 Dodici

168 Donne

169 Dopo

170 Doppia

171 Due

E

Appendice D

Libreria dei Messaggi Vocali

M

273 Macchina

274 Macchinario

275 Macro

276 Magazzino

277 Magnete

278 Magnetico

279 Mancanza

280 Manomissione

281 Manuale

282 Master

283 Matrimoniale

284 Mattinata

285 Meccanico

286 Medico

287 Medio

288 Meeting

289 Memoria

290 Memoria eventi

291 Memorizzazione

292 Mensa

293 menù

294 Messaggio

295 Mezzanino

296 Microonde

297 Moda

298 Modificare

299 Modo

300 Monodirezionale

301

Monossido carbonio di

302 Motore

303 Movimento

304 Muro

305 Musica

N

409 Ripostiglio

410 Riprodurre

411 Risco

412 Ristoro

413 Ritardo

414 Rottura

415 Rottura vetro

S

416 Sala

417 Salone

418 Scadenza

419 Scala

420 Scarica

421 Scarico

422 Scorrevole

423 Scorte

424 Scrivania

425 Scuola

426 Secondo

427 Sedici

428 Sei

429 Selezionare

430 Seminterrato

431 Sensore

432 Sera

433 Server

434 Servizio

435 Sette

436 Shocktec

437 Si

438 Sicurezza

439 Sim

440 Singolo

441 Sinistra

442 Sirena

W

546 Watchin

547 Watchout

Z

548 Zero

549 Zona

550 Zona BUS

551 Zone

552 0

553 1

554 2

555 3

556 4

557 5

558 6

559 7

560 8

561 9

Pagina 278

034 Antirapina

035 Aperta

036 Apertura

037 Appartamento

038 Area

039 Aria condizionata

040 Armadio

041 Arte

042 Ascensore

043 Assenza

044 Assistente

045 Assistenza

046 Atrio

047 Attesa

048 Attico

049 Attivare

050 Attivata

051 Attivita

052 Attivo

053 Attrezzatura

054 Audio

055 Aula

056 Ausiliaria

057 Auto

058 Automatic

059 Avvicinamento

B

060 B

061 Bacheca

062 Bagni

063 Bagno

064 Balcone

065 Ballatoio

066 Bambini

067 Banco

068 Barra

069 Barriera

070 Basculante

172 E

190 Falegnameria

191 Famiglia

192 Farmaci

193 Fine

194 Finestra

195 Fm

196 Fontana

197 Formazione

198 Freddo

199 Frigorifera

200 Frigorifero

201 Fronte

202 Fumo

203 Funzione

204 Fuori

G

205 Gabbia

206 Garage

207 Gas

173 E'

174 Edificio

175 Educazione

176 Elemento

177 Elettrico

178 Elettronica

179 Emergenza

180 Entrata

181 Esclusione

182 Esercitazioni

183 Est

184 Esterna

185 Esterne

186 Esterno

187 Evento

F

188 Fabbrica

189 Facciata

306 Nastro

307 Negozio

308 Nel

309 Nessun

310 Nessuna

311 Non

312 Nord

313 Nord est

314 Nord ovest

315 Notte

316 Nove

317 Numeri

318 Numero

319 Nuovo

O

320 O

321 Officina

322 Open Space

323 Operativo

324 Operazione

325 Orario

326 Orologio

327 Ospite

328 Otto

329 Ovest

P

330 Padronale

331 Palestra

332 Panetteria

333 Panico

334 Pannello

335 Parcheggio

336 Parco

337 Partizione

338 Partizioni

339 Parziale

340 Passaggio

341 Passivo

Pagina 279

443 Sismico

444 Sistema

445 Societa'

446 Soffitto

447 Soggiorno

448 Solarium

449 Sono

450 Sopra

451 Sorveglianza

452 Sotto

453 Sottopavimento

454 Sottotetto

455 Spazio

456 Spazzatura

457 Speciale

458 Spedizione

459 Spegnimento

460 Stanza

461 Stato

462 Strada

463 Strumenti

464 Studio

465 Su

466 Sud

467 Sud est

468 Sud ovest

469 Superiore

470 Supermarket

T

471 Tamper

472 Tapparella

473 Tastiera

474 Tasto

475 Taverna

476 Tecnica

477 Tecnico

478 Telecamera

479 Telecomando

071 Bassa

072 Basso

073 Batteria

074 Beni

075 Biblioteca

076 Bidirezionale

077 Biliardo

078 Bloccare

079 Botola

080 Box

081 bracciale

082 Break

083 Bussola

C

084 C

085 Cabina

086 Cablato

087 Caffetteria

088 Camera

089 Caminetto

090 Cancello

091 Cantiere

092 Cantina

093 Capannone

094 Carico

095 Cartello

096 Caseificio

097 Cassa

098 Cassaforte

099 Caveau

100 Cctv

101 Ced

102 Cella

103 Centrale

104 Centralino

105 Centro

106 Chiama

107 Chiamate

364 Porta

365 Porte

366 Portico

367 Portoncino

368 Portone

369 Posteriore

370 Pozzo

371 Pranzo

372 Precedente

373 Premere

374 Preparazione

375 Prestiti

376 Prima

377 Primo

378 Principale

379 Produzione

342 Passo carrabile

343 Patio

344 Per

345 Perimetrale

346 Perimetro

347 Persiana

348 Persiane

349 Pianerottolo

350 Piano

351 Pianta

352 Pianterreno

353 Piazzola di sosta

354 Piccolo

355 Pir

356 Piscina

357 Piu

358 Pneumatico

359 Pomeriggio

360 Pompa

361 Pompe

362 Ponte

363 Ponteggio

208 Gazebo

209 Generale

210 Gestione

211 Giardino

212 Giochi

213 Gioco

214 Gioielleria

215 Giorno

216 giu

217 Gradi

218 Gradinata

219 Griglia metallica

220 Gruppo A

221 Gruppo B

222 Gruppo C

223 Gsm

224 Guardaroba

225 Guardiola

226 Guasti

H

227 Ha

228 Handicap

I

229 I

230 Il

231 Immagazzinaggio

232 In

233 Incendio

234 Indietro

235 Inferiore

236 Inferriata

237 Infissi

238 Informazioni

239 Infrastrutture

240 Ingegneria

241 Ingressi

242 Ingresso

243 Iniziale

480 Telecomunicazioni

481 Telefonica

482 Telefonici

483 Telefonico

484 Temperatura

485 Tenda

486 Tensione

487 Terminare

488 Termovelocimetrico

489 Terra

490 Terzo

491 Test

492 Tetto

493 Tinello

494 Tipografia

495 Totale

496 Trasmettitore

497 Trave

498 Tredici

499 Trenta

500 Trentacinque

501 Trentadue

502 Trentaquattro

503 Trentasei

504 Trentatre

505 Trentuno

506 Tutte

507 Tv

U

508 Ufficio

509 Ultimo

510 Un

511 Una

512 Undici

513 unita

514 Uno

515 Uscire

516 Uscita

Pagina 280

108 Chime

109 Chiosco

110 Chiusa

111 Cinque

112 Citta

113 Cliente

114 Co

115 Codice

116 Coercizione

117 Comando

118 Commerciale

119 Commutazione

120

Condizionatore d'aria

121 Condominio

122 Conferenza

123 Confermare

124 Contabilita

125 Contatore

126 Contatto

127 Conteggio

128 Controllare

129 Controllo

130 Controsoffitto

131 Corrente

132 Corridoio

133 Corso

134 Cortile

135 Credito

136 Cucina

137 Custode

244 Inserimento

245 Interna

246 Interni

247 Interno

248 Interrato

249 Intrusione

250 Ip

251 Isolamento

252 Iwave

253 Iwise

L

254 L'ultimo

255 La

256 Laboratorio

257 Lampeggiante

258 Lato

259 Lavanderia

260 Le

261 Letto

262 Lettore

263 Libreria

264 Limite

265 Linea

266 Livello

267 Lo

268 Loggia

269 Luce

270 Luci

271 Lunar

272 Luogo

380 Programmazione

381 Pronte

382 Proprieta'

383 Prosound

384 Pulizie

385 Pulsante

Q

386 Quadro

387 Quattoridici

388 Quattro

389 Questo

390 Quindici

R

391 Radio

392 Ragazze

393 Ragazzi

394 Rampa

395 Rapina

396 Reception

397 Recinzione

398 Refrigerazione

399 Registrare

400 relè

401 Remoto

402 Rete

403 Retro

404 Ribalta

405 Ricevitore

406 Ricezione

407 Richiesta

408 Rilevatore

517 Uscite

518 Utente

519 utilita

V

520 Valvola

521 Vano

522 Varchi

523 Varco

524 Velux

525 Vendite

526 Venti

527 Venticinque

528 Ventidue

529 Ventinove

530 Ventiquattro

531 Ventisei

532 Ventisette

533 Ventitre

534 Ventotto

535 Ventuno

536 Vetri

537 Vetro

538 Via

539 Via radio

540 Vibrazione

541 Vicino

542 Videoregistratore

543 Vigilanza

544 Vitron

545 Volumetrico

Pagina 281

Appendice E

Codici Report

Codici Report

Parametro

Allarmi

Allarme antirapina

Contact ID

120

Ripristino allarme antirapina 120

Incendio 115

Ripristino allarme incendio 115

Allarme emergenza 100

Ripristino allarme emergenza 100

Allarme coercizione 121

Ripristino allarme coercizione 121

Tamper box centrale 137

Ripristino tamper box centrale

137

Allarme confermato 139

Ripristino allarme confermato 139

Inserimento recente

Guasti Centrale

459

Guasto Sirena

Ripristino Guasto Sirena

321

321

Guasto Alimentazione AUX 300

Ripristino Guasto Alim. AUX 300

Anomalia BUS

Ripristino Anomalia BUS

Batteria scarica

Ripristino batteria scarica

333

333

302

302

Assenza 220Vca

Ripristino 220Vca

Data & Ora non settate

Data & Ora settate

Codice falso

Ripristino codice falso

301

301

626

625

421

421

SIA

PA

PH

FA

FH

MA

MH

HA

HH

TA

TR

AT

AR

JT

JD

ET

ER

YT

YR

JA

YA

YH

YP

YQ

BV

Categoria report

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Non Urgente

Non Urgente

Non Urgente

Non Urgente

Non Urgente

Non Urgente

Non Urgente

Non Urgente

Non Urgente

Non Urgente

Non Urgente

Non Urgente

Non Urgente

Non Urgente

Non Urgente

Pagina 282

Codici Report

Parametro

Contact ID

Guasto linea telefonica centrale

Ripristino linea telefonica centrale

Interferenza radio

351

351

344

Ripristino interferenza radio 344

Anomalia GSM 330

Ripristino anomalia GSM

Pre-allarme GSM

Guasto IP

Ripristino Guasto IP

Inserimenti & Disinserimenti

Inserito da utente 401

Disinserito da utente

Inserimento parziale

401

441

330

Disinserito dopo allarme

Inserimento da chiave

Disinserimento da chiave

Inserimento automatico

Disinserimento automatico 403

Inserimento da remoto 407

Disinserimento da remoto

Inserimento forzato

407

574

458

409

409

403

Inserimento veloce

Report MS nessun inserim.

Errore autoinserimento

Zone

Allarme intrusione 130

Ripristino allarme intrusione 130

Allarme incendio 110

Ripristino allarme incendio 110

408

654

455

Allarme zona giorno 155

Riprist. allarme zona giorno 155

Pagina 283

SIA

LT

LR

BA

BH

FA

FH

BA

BH

CL

CD

CI

OA

CL

OP

CF

OR

CS

OS

CA

CL

OP

CG

IR

XQ

XH

IA

Categoria report

Non Urgente

Non Urgente

Non Urgente

Non Urgente

Non Urgente

Non Urgente

Non Urgente

Non Urgente

Non Urgente

Inserimento/Disinserimento

Inserimento/Disinserimento

Inserimento/Disinserimento

Inserimento/Disinserimento

Inserimento/Disinserimento

Inserimento/Disinserimento

Inserimento/Disinserimento

Inserimento/Disinserimento

Inserimento/Disinserimento

Inserimento/Disinserimento

Inserimento/Disinserimento

Inserimento/Disinserimento

Inserimento/Disinserimento

Inserimento/Disinserimento

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Codici Report

Parametro

Contact ID

Allarme antirapina 120

Ripristino allarme antirapina 120

Allarme emergenza 100

Ripristino allarme emergenza 100

Allarme zona 24 ore 133

Ripristino allarme zona 24 ore 133

Allarme zona ingresso/uscita 134

Ripristino allarme ingresso/uscita

134

Allarme allagamento

Ripristino allarme allagamento

Allarme gas

154

154

Ripristino allarme gas

Allarme CO

Ripristino allarme CO

Allarmi ambientali

151

151

162

162

150

Ripristino allarmi ambientali 150

Bassa temperatura (congela allarme)

159

Ripristino bassa temperatura 159

Alta temperatura 158

Ripristino alta temperatura 158

Anomalia zona 380

Ripristino anomalia zona

Anomalia intrusione

Ripristino anomalia intrusione

Esclusione zona

Ripristino esclusione zona

Esclusione intrusione

Ripristino esclusione intrusione

380

380

380

570

570

573

573

Pagina 284

ZH

KA

KH

UT

UJ

BT

BJ

UB

UU

BB

BU

GA

GH

GA

GH

UA

UH

ZA

SIA

PA

PH

MA

MH

BA

BH

BA

BH

WA

WH

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Categoria report

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Codici Report

Parametro

Contact ID

Assenza supervisione zona radio

Ripristino supervisione zona radio

Tamper

381

381

Ripristino tamper

Zona radio persa

144

144

381

Ripristino zona radio persa 381

Batteria scarica 384

Ripristino batteria scarica

Test zona fallito

Ripristino test zona

Allarme zona

Ripristino allarme zona

Allarme confermato

134

139

Ripristino allarme confermato 139

Tastiere Radio

384

380

380

134

Tamper

Ripristino tamper

Batteria scarica

Ripristino batteria scarica

Tastiera persa

Ripristino tastiera persa

Telecomandi

Inserito da telecomando

Disinserito da telecomando 409

Batteria scarica 384

Ripristino batteria scarica

Sirene Radio

384

Tamper

Ripristino tamper

Batteria scarica

Ripristino batteria scarica

145

145

384

384

355

355

409

145

145

384

384

Pagina 285

SIA

UT

UJ

XR

TA

TR

XT

XR

CS

OS

XT

XT

XR

BZ

TA

TR

UJ

BA

BH

BV

TA

TR

UT

UJ

XT

XR

UT

Categoria report

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Non Urgente

Non Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Urgente

Non Urgente

Non Urgente

Urgente

Urgente

Inserimento/Disinserimento

Inserimento/Disinserimento

Non Urgente

Non Urgente

Urgente

Urgente

Non Urgente

Non Urgente

Codici Report

Parametro

Sirena persa

Ripristino sirena persa

Contact ID

355

355

Interferenza radio 380

Ripristino interferenza radio 380

Modulo Radio I/U & X-10

Batteria scarica

Ripristino batteria scarica

Modulo I/U perso

384

384

355

Ripristino modulo I/U perso 355

Tamper 145

Ripristino tamper

Assenza 220Vca

145

301

Ripristino 220Vca

Interferenza radio

301

380

Ripr. Interferenza radio

Modulo Alimentatore remoto

380

Guasto Sirena

Ripr. Guasto Sirena

Assenza 220Vca

Ripristino 220Vca

Guasto Alimentazione AUX 300

Ripristino Guasto Alim. AUX 300

Sovraccarico 312

321

321

301

301

312

627

Ripristino sovraccarico

Messaggi Generici

Ingresso in programmazione locale

Uscita dalla programmazione locale

Ingresso in programmazione remota

Uscita dalla programmazione remota

628

627

628

Pagina 286

AT

AR

XQ

XH

BZ

TA

TR

SIA

BZ

XQ

XH

XT

XR

Categoria report

Urgente

Urgente

Urgente

Urgente

YA

YH

AT

AR

YP

YQ

YP

YQ

LB

RS

Non Urgente

Non Urgente

Urgente

Urgente

Urgente

Urgente

Non Urgente

Non Urgente

Urgente

Urgente

Non Urgente

Non Urgente

Non Urgente

Non Urgente

Non Urgente

Non Urgente

Non Urgente

Non Urgente

Inserimento/Disinserimento

LS (LX)

Inserimento/Disinserimento

RB

Inserimento/Disinserimento

Inserimento/Disinserimento

Codici Report

Parametro

Test comunicazione MS

Autotest MS

Richiamata CS

Reset del sistema

Inizio ascolto ambientale

Errore Utente

Test sensori

Ripristino test sensori

Errore uscita

Attivazione Modo Service

Fine Modo Service

Contact ID

606

406

607

607

602

999

411

305

374

393

393

SIA

RP

ZZ

RB

RR

LF

OC

BC

LB

LX

Categoria report

Non Urgente

Non Urgente

Non Urgente

Urgente

Urgente

Urgente

Non Urgente

Non Urgente

Non Urgente

Non Urgenti

Non Urgenti

Pagina 287

Appendice F

Messaggio Evento

12V OK Alim=X

EZ=XX 12V Aux OK

220V OK Alim=X

Accesso Progr.

Al.Tecnico Z=XX

All.AM Prx Z=XX

All.Cancell.P=X

AllagamentoZ=XX

Allarme CO Z=XX

Allarme Z=XX

Alrm. Conf. P=XX

Alrm. Gas Z=XX

Alta Temp Zn=XX

AltaTempOk Z=XX

Anl.Giorno Z=XX

Anml Bat.Alim=XX

Anml. 12V Z=XX

Anml. PIR Z=XX

Anml.Incen.Z=XX

Messaggi Del Menù Memoria Eventi

Spiegazione

Ripristino Alimentazione Ausiliaria 12Vcc di uno specifico Alimentatore ID=X

Ripristino Alimentazione Ausiliaria 12Vcc di uno specifico Modulo di Espansione Zone ID=XX

Ripristino Rete 220V di uno specifico

Alimentatore ID=X

Accesso alla Programmazione Tecnica del

Sistema

Allarme della zona XX definita come tecnica

Allarme antiavvicinamento (AM) sulla specifica

Zona Bus (XX)

Allarme cancellato nella partizione (X)

Allarme allagamento zona (XX)

Allarme dal rilevatore di CO dalla zona (XX)

Allarme intrusione relativo ad una specifica zona

(XX)

Si è verificato un allarme confermato nella partizione (XX)

Allarme dal rilevatore di Gas della zona (XX)

Allarme alta temperatura da un rivelatore di temperatura della zona (XX)

Ripristino dell’allarme alta temperatura generato da un rivelatore di temperatura della zona (XX)

Anomalia della zona giorno (XX)

Batteria scarica di uno specifico Alimentatore

(XX)

Anomalia 12V della zona BUS (XX)

Anomalia canale PIR della specifica zona BUS

(XX)

Anomalia della linea dei rivelatori di Fumo collegati sulla specifica Zona (XX)

Pagina 288

Messaggio Evento

Anml.Aux Sir.=XX

Anml. IR Z=XX

AnomaliaMW Z=XX

Anml. PIR Z=XX

Anml.Spkr Sir=XX

Anml.Prox Sir=XX

Assenza 220V

Z=xxAtest Fal.

Z=xx A-test OK

Attiv.Usc.Z=XX

Attivata UU=XX

Attv.BoxCh.Z=XX

Atv.UU=xx TC=YY

Auto Ins.A: P=X

Auto Ins.B: P=X

Auto Ins.C: P=X

Auto Ins.D: P=X

Auto Test OK

AutoTst Fallito

Aux OK Sirena=X

Bas.TempOk Z=XX

Spiegazione

Anomalia alimentazione AUX della sirena ID=XX

Anomalia canale IR della specifica Zona BUS

(XX)

Anomalia canale MW della specifica Zona BUS

(XX)

Anomalia canale PIR della specifica Zona BUS

(XX)

Anomalia Altoparlante (Speaker) sulla sirena

ID=XX

Guasto del circuito di antiavvicinamento della sirena (XX)

Assenza Rete 220V della Scheda di Centrale

Auto-Test fallito della specifica Zona BUS (XX)

Auto-Test riuscito della specifica Zona BUS (XX)

Attivazione uscita tramite Zona (XX)

Attivazione di una specifica Uscita di Utilità (XX)

Attivazione Zona (XX) definita come tipo “Box

Chiavi”

Attivazione Uscita (XX) da telecomando (YY)

Inserimento Automatico Giornaliero del Gruppo

A della specifica partizione (X)

Inserimento Automatico Giornaliero del Gruppo

B della specifica partizione (X)

Inserimento Automatico Giornaliero del Gruppo

C della specifica partizione (X)

Inserimento Automatico Giornaliero del Gruppo

D della specifica partizione (X)

L’AutoTest dinamico dei Sensori è riuscito

L’AutoTest dinamico dei Sensori è fallito

Ripristino anomalia alimentazione AUX sirena

ID=X

Allarme bassa temperatura ripristinato su un

Pagina 289

Messaggio Evento

Bassa Temp Z=XX

Batt.OK Sir.=X

Bat.Scar.Sir.=X

Bat.OK TC=XX

Bat.Scar. TC=XX

Anml.Com.Cloud

Cloud Connesso

Cloud Disconnes

Err.Login Cloud

Anml Bat.Alim=X

Batt.OK Alim=X

Batt.Scar.Z=XX

Batt. Scarica

C.Falso PKR=X

CambioCodice=XX

Chv.A: Z=XX P=Y

Chv.B: Z=XX P=Y

Chv.C: Z=XX P=Y

Chv.D: Z=XX P=Y

Cod.Falso TS=X

Spiegazione

rilevatore di temperatura della zona (XX)

Ripristino dell’ allarme bassa temperatura generato da un rivelatore di temperatura della zona (XX)

Ripristino batteria della sirena ID=X

Batteria scarica della sirena ID=X

Ripristino batteria del telecomando TX (XX)

Batteria scarica del telecomando (XX)

Problemi di comunicazione con il server Cloud

La comunicazione con il server è funzionante

La comunicazione con il server non è funzionante

Problemi di Login con il server Cloud

Batteria Scarica di uno specifico Alimentatore (X)

Ripristino Batteria di uno specifico Alimentatore

ID=X

Batteria Scarica di una specifica Zona Radio (XX)

Batteria Scarica della Scheda di Centrale

Tentativo di Disinserimento del sistema per 3 volte con tag di prossimità errato dal lettore

(PKR) ID=X

Modifica di un Codice Utente

Inserimento Gruppo A nella partizione (Y) tramite la specifica zona (XX) programmata come

Chiave

Inserimento Gruppo B nella partizione (Y) tramite la specifica zona (XX) programmata come

Chiave

Inserimento Gruppo C nella partizione (Y) tramite la specifica zona (XX) programmata come

Chiave

Inserimento Gruppo D nella partizione (Y) tramite la specifica zona (XX) programmata come

Chiave

Codice errato inserito per tre volte in tastiera X

Pagina 290

Messaggio Evento

Coerciz.P=Y C=XX

M.Vocale:Com.OK

Com. OK Mdl.IP

Com. OK PKR=X

Com OK Sirena=XX

Com. OK Alim=XX

Com. OK GSM

Com. OK UU=XX

Com. OK EZ=XX

Com. OK Z=XX

Com. OK WME=XX

Com. OK Tast=X

Conf.Alrm.Z=XX

Ripr.Rapina P=Y

Conf.Rapina P=Y

DataSet.C=XX

Dis.Chv:Z=XX P=Y

Dis.Giornal:P=X

Spiegazione

Allarme Coercizione generato sulla Partizione (Y) da uno specifico codice utente (XX)

Ripristino della comunicazione con il Modulo

Vocale Avanzato

Ripristino comunicazione BUS con il Modulo IP

Ripristino Comunicazione BUS con il lettore di prossimità (PKR) ID=X

Ripristino comunicazione BUS con la sirena ID=X

Ripristino della comunicazione del Modulo

Alimentatore ID=X

Ripristino comunicazione BUS del modulo

GSM/GPRS

Ripristino della comunicazione BUS del Modulo

Uscite di Utilità ID=X

Ripristino della comunicazione BUS del Modulo di Espansione Zone ID=X

Ripristino comunicazione BUS con la Zona BUS

(XX)

Ripristino della comunicazione di uno specifico

Modulo di Espansione Radio.

Ripristino della comunicazione BUS della tastiera

(X)

Si è verificato un allarme confermato nella zona

(XX)

Ripristino segnalazione rapina nella partizione Y

Confermata segnalazione di rapina nella partizione Y

Settaggio data effettuato da uno specifico utente

(XX)

Disinserimento da Zona (XX) programata come

Ingresso Chiave di una specifica Partizione (Y)

Disinserimento Automatico Giornaliero di una specifica Partizione (X)

Pagina 291

Messaggio Evento

Dis.Remoto:P=X

Dis:P=X C=YY

Dis:P=X TC=XX

Emerg. Tast=X

ErroreIns. P=X

Escl.Anml. C=XX

Escl.Box e Sir.

Esclusione Z=XX

Funz.ne=XX C=YY

GSM:Anomalia IP

GSM:Anomalia MS

GSM:Cod.PIN OK

GSM:Cod.PUK OK

GSM:Err.Cod.PUK

GSM:Guasto SIM

Spiegazione

Disinserimento Remoto (Software di

Configurazione) di una specifica Partizione (X)

Disinserimento di una specifica Partizione (X) con uno specifico Codice Utente (YY)

Indica il Disinserimento di una specifica

Partizione tramite un Telecomando (TX Radio) di tipo “Rolling Code” a Codice Variabile

Allarme Emergenza (soccorso medico) dalla

Tastiera ID=X (Coppia Tasti dedicati alla funzione)

Errore in inserimento della partizione (X) tramite la funzione Ronda a causa di alcune zone aperte

I guasti (anomalie) del sistema sono stati esclusi dal codice utente (XX)

Esclusione Tamper Sirena e Contenitore Centrale tramite funzione utente

Esclusione di una specifica zona (XX)

Funzione di Programmazione/Attivazione effettuata con uno specifico Codice Utente (YY). Il numero (XX) visualizzato rappresenta la selezione dei “Tasti Rapidi” utilizzati per attivare la particolare funzione. Ad esempio, se l’evento visualizzato è FUNZ 21 C=00, significa che è stata attivata una uscita UU con Codice Utente Grand

Master. Infatti se si selezionano i tasti rapidi per attivare l’uscita, la sequenza da digitare sarà: *,

2,1, poi il numero dell’uscita da attivare

Indirizzo IP non corretto

Comunicazione fallita con la Centrale Operativa

(MS)

Il codice PIN della carta SIM è corretto

Il codice PUK inserito è corretto

Richiesta codice PUK

Carta SIM non inserita correttamente o assente

Pagina 292

Messaggio Evento

GSM:IP OK

GSM:Mdl.Com.OK

GSM:Mdl.No Com.

GSM:MS OK

GSM:No Rete

GSM:PIN Errato

GSM:PW Err.GPRS

GSM:PW OK GPRS

GSM:Rete OK

GSM:Seg.leBasso

GSM:Segnale OK

GSM:Guasto SIM

GSM:SIM OK

GuastoBat.Sir=X

Guasto L.Telef.

Guasto Z=XX

I.Parz:P=Y C=XX

Incendio Z=XX

Incendio Tast=X

Inizio Ins. P=X

Ins.A:P=X C=YY

Ins.A:P=X TC=YY

Spiegazione

Ripristino connessione IP

Ripristino anomalia interna Modulo BUS

GSM/GPRS

Anomalia interna del Modulo BUS GSM/GPRS

Ripristino comunicazione GPRS con la Centrale

Operativa (MS)

Rete GSM assente o non disponibile

Codice PIN inserito non corretto

Password di autenticazione della connessione

GPRS non corretta

Password di autenticazione della connessione

GPRS corretta

Ripristino rete GSM

Livello di segnale GSM non soddisfacente o scarso

Livello di segnale GSM accettabile

Carta SIM non inserita o guasta

Ripristino della scheda SIM (funzionante, inserita correttamente, ecc)

Guasto batteria dopo il test dinamico della sirena

ID=X

Assenza Linea Telefonica

Segnalazione di Guasto sulla Zona (XX)

Partizione Y inserita da utente XX

Allarme incendio dalla specifica zona (XX)

Allarme Incendio dalla Tastiera ID=X (Coppia

Tasti dedicati alla funzione)

Inizio fase di inserimento. Tempo di Uscita attivo.

Inserimento del Gruppo di Zone A della partizione (X) con il Codice Utente (YY)

Inserimento del Gruppo A della partizione (X)

Pagina 293

Messaggio Evento

Ins.B:P=X C=YY

Ins.B:P=X TC=YY

Ins.C:P=X C=YY

Ins.C:P=X TC=YY

Ins.Chv:Z=YY P=X

Ins.D:P=XX C=YY

Ins.D:P=X TC=YY

Ins.Forzato P=X

Ins.Giornal:P=X

Ins.Remoto:P=X

Ins:P=Y C=XX

Ins:P=Y TC=XX

Interf.za WME=X

IPC:AGG. SW OK

IPC:DHCP OK

IPC:Download OK

IPC:Err.Agg.SW.

Spiegazione

tramite telecomando TX (YY)

Inserimento del Gruppo B della partizione (X) con il Codice Utente (YY)

Inserimento del Gruppo B della partizione (X) tramite telecomando TX (YY)

Inserimento del Gruppo C della partizione (X) con il Codice Utente (YY)

Inserimento del Gruppo C della partizione (X) tramite telecomando TX (YY)

Inserimento da Ingresso Chiave di una specifica

Partizione (X)

Inserimento del Gruppo di Zone D della partizione (X) con il Codice Utente (YY)

Inserimento del Gruppo D della partizione (X) tramite telecomando TX (YY)

Inserim. Forzato di una specifica Partizione (X)

Inserimento Automatico Giornaliero di una specifica Partizione (X)

Inserimento Remoto (Software di Teleassistenza) di una specifica Partizione (X)

Inserimento di una specifica Partizione con uno specifico Codice Utente (XX)

Inserimento di una specifica Partizione (Y) tramite un Telecomando TX (XX)

Segnale di interferenza radio di uno specifico

Modulo di Espansione Radio ID=X

Aggiornamento software del Modulo IPC riuscito

Riuscita l’acquisizione di un indirizzo IPC dinamico dal server DHCP

L’IPC è riuscito a scaricare il file di aggiornamento firmware dal server

Aggiornamento software del Modulo IPC non riuscito

Pagina 294

Messaggio Evento

IPC:Err.Downld.

IPC:Err.M.Even.

IPC:Errore DHCP

IPC:Errore HW

IPC:Errore Mail

IPC:Errore NTP

IPC:Errore Rete

IPC:Hardware OK

IPC:Err.M.Even.

IPC:Mail OK

IPC:MS=X Errore

IPC:MS=X OK

IPC:NTP OK

IPC:Rete OK

Len.Sporca Z=XX

LRT:Bat.Scar.

LRT:Batt. Ok

LRT:cod.Imp. OK

LRT:Cod.Imp.Err

Spiegazione

L’IPC non è riuscito a scaricare il file di aggiornamento firmware dal server

L’IPC non è riuscito a registrare la memoria eventi in una risorsa esterna connessa alla rete

Ethernet

Non riuscita l’acquisizione di un indirizzo IP dinamico dal server DHCP

Errore hardware interno nel modulo IPC

L’IPC non è riuscito ad inviare un email

L’IPC non è riuscito ad acquisire data/ora dal server NTP

L’IPC non è riuscito a collegarsi alla rete

(Ethernet)

Nessun errore hardware nell’IPC

L’IPC è riuscito a registrare la memoria eventi in una risorsa esterna connessa alla rete Ethernet

L’IPC è riuscito ad inviare un email

Comunicazione fallita con la Centrale Operativa

(MS). L’ IPC non è riuscito a segnalare l’evento allo specifico MS (X).

Comunicazione riuscita con la Centrale

Operativa (MS). L’ IPC è riuscito a segnalare l’evento allo specifico MS (X).

L’IPC è riuscito ad acquisire data/ora dal server

NTP

IPC è riuscito a collegarsi alla rete (Ethernet)

Segnalazione lenti sporche della zona BUS (XX) relativa allo specifico rivelatore da esterno

Batteria scarica del modulo LRT (trasmettitore a lunga portata)

Batteria ripristinata del modulo LRT

Riprist. errore codice impianto del modulo LRT

Errore codice impianto del modulo LRT

Pagina 295

Messaggio Evento

LRT:Errore HW

LRT:Guasto Bat.

LRT:Hardware OK

LRT:Modo Com.OK

LRT:ModoCom.Err

LRT:Ripr. Batt.

NoCom M.Vocale

Com.OK M.Vocale

Mask Z=XX

Mdl.Trasf.Prog.

Mod.N.Telef.=XX

Modif.Prog.=XX

MS=X Com. OK

MS=X Com.Fall.

No 12V Alim=X

No 12V Aux

NO 12V EZ=X

Spiegazione

Errore HW del modulo LRT

Guasto della batteria del modulo LRT

Ripristino dell’errore HW del modulo LRT

Comunicazione ok del modulo LRT

Anomalia di comunicazione del modulo LRT

Ripristino batteria del modulo LRT

Anomalia di comunicazione BUS con il Modulo

Vocale

Ripristino della comunicazione con il Modulo

Vocale

Segnalazione di Mascheramento della Zona (XX)

E’ stato utilizzato il Modulo di Trasferimento per

Programmare la Centrale

Modifica da Funzione Utente del numero telefonico “Seguimi FM” (XX)

Modifica della programmazione del controllo accessi per gli orari settimanali, le fasce giornaliere e i gruppi di accesso. Ogni modifica effettuata genera 2 eventi distinti. Le XX del primo evento identificano la sequenza di tasti rapidi che identifica l’opzione modificata, mentre le XX del secondo evento identificano il numero del programma modificato (ad esempio gruppo di accesso 04)

Ripristino della Comunicazione con la Società di

Ricezione Allarmi

La Comunicazione con la Società di Ricezione

Allarmi è Fallita

Guasto Uscita di Alimentazione Ausiliaria 12Vcc di uno specifico Alimentatore ID=X

Guasto Uscita Alimentazione Ausiliaria 12Vcc della Scheda di Centrale

Guasto Uscita Alimentazione Ausiliaria 12Vcc di un Modulo di Espansione Zone ID=X

Pagina 296

Messaggio Evento

Assenza 220V

No 220V Alim=X

No Com. Mdl.IP

No Com. PKR=X

No Com.Sirena= X

No Com. Alim= X

No Com. EZ= X

No Com. BZE=X

No Com. GSM

No Com. LRT

No Com. Tast=X

No Com. UU=X

No Com. WME=X

No Com. Z=XX

No Interf.WME= X

No Mask Z=XX

NoRicaricaSir =X

No Sir. Alim =X

No Sirena

Spiegazione

Assenza Rete 220V della Scheda di Centrale

Mancanza Rete 220V di uno specifico

Alimentatore ID=X

Anomalia di comunicazione BUS con il modulo

IP

Anomalia di comunicazione BUS con lettore di prossimità (PKR) ID=X

Anomalia di comunicazione BUS con la sirena

ID=X

Errore di comunicazione di uno specifico Modulo

Alimentatore ID=X

Errore di comunicazione di uno specifico Modulo di Espansione Zone ID=X

Anomalia di comunicazione BUS di una specifica espansione zone BUS ID=X

Anomalia di comunicazione BUS del GSM

Anomalia di comunicazione del modulo LRT

(trasmettitore a lunga portata)

Anomalia di comunicazione della tastiera ID=X

Errore di comunicazione di uno specifico Modulo

Uscite di Utilità ID=X

Anomalia di comunicazione di uno specifico

Modulo di Espansione Radio ID=X

Anomalia di comunicazione BUS con la Zona

BUS (XX)

Ripristino di Interferenza Radio di uno Specifico

Modulo di Espansione Zone Radio

Riprist. segnalazione di mascheramento della

Zona (XX)

Anomalia di ricarica batteria della sirena ID=X

Guasto Uscita Sirena di uno specifico

Alimentatore ID=X

Guasto Uscita Sirena della Scheda di Centrale

Pagina 297

Messaggio Evento

No Com. WME=X

NoCom M.Vocale

No Com. Tast=X

Ora Non Settata

OraSettata C=XX

Rapina Zn=XX

Rapina Tast =X

Rapina TC =XX

Parz.:P=Y TC=XX

Parz.Remoto:P=X

ParzGiornal:P=X

Persa Z= XX

Program. Remota

Pross.Parz:P=X

ProssimoDis:P=XX

Spiegazione

Errore di comunicazione di uno specifico Modulo di Espansione Radio ID=X

Anomalia di comunicazione BUS con il Modulo

Vocale

Errore di comunicazione di una specifica Tastiera

(X) sul BUS

Orologio non settato

Modifica ora di sistema effettuata dal Codice

Utente (XX)

Allarme Rapina generato dalla specifica zona

(XX)

Allarme Rapina da Tastiera ID=X (Coppia Tasti dedicati alla funzione)

E’ stato premuto il tasto Rapina sul telecomando

TX ID=XX

Inserimento Parziale di una specifica Partizione

(Y) tramite Telecomando TX ID=XX

Inserimento Parziale effettuato da remoto di una specifica Partizione (X)

Inserimento Parziale giornaliero di una specifica

Partizione (X)

Una specifica Zona Radio non ha trasmesso la segnalazione di Supervisione entro il Tempo programmato nel Menù Sistema, Timer Radio,

Timer Supervisione.

E’ stata effettuata la Programmazione Remota della Centrale

Inserimento Parziale Automatico di una specifica

Partizione (X) programmato dall’utente per essere effettuato una sola volta (Prossimo

Inserimento Parziale)

Disinserimento Automatico di una specifica

Partizione (X) programmato dall’utente per essere effettuato una sola volta (Prossimo

Disinserimento)

Pagina 298

Messaggio Evento

ProssimoIns:P=X

Prox OK Sir.=X

Re-Incl.Box/Sir

Reinclus. Z=XX

Reset Micro

Rip.Allag.Z=XX

Rip.BoxChv.Z=XX

Ripr.Batt.Z=XX

Rip.Guasto Z=XX

Rip.TecnicoZ=XX

Ripr.Al.CO Z=XX

Ripr.AMPrx Z=XX

Ripr. Batteria

Ripr.Batt.Sir=X

Ripr.Batt.Z=XX

Ripr.Conf. Z=XX

Ripr. L.Telef.

Spiegazione

Inserimento Automatico di una specifica

Partizione (X) programmato dall’utente per essere effettuato una sola volta (Prossimo

Inserimento)

Ripristino guasto circuito antiavvicinamento sirena ID=X

Reinclusione del tamper Sirena e Contenitore della Centrale tramite funzione utente

Reinclusione di una specifica zona (XX) precedentemente esclusa

Reset del Microprocessore dovuto all’alimentazione del sistema

Ripristino dell’allarme Allagamento della zona

(XX)

Ripristino Zona (XX) definita come tipo “Box

Chiavi”

Ripristino Batteria di una specifica Zona Radio

(XX)

Ripristino segnalazione di Guasto sulla Zona

(XX)

Ripristino dell’allarme della zona XX definita come tecnica

Ripristino dell’allarme della zona XX attivata da un rilevatore di CO

Ripristino allarme antiavvicinamento (AM) sulla specifica Zona BUS (XX)

Ripristino dell’anomalia della batteria della centrale

Ripristino buon funzionamento batteria della sirena (X)

Ripristino anomalia della batteria della zona radio XX

Ripristino allarme confermato della zona XX

Ripristino della Linea Telefonica

Pagina 299

Messaggio Evento

Riprist. Sirena

Rst.Ricar.Sir=X

Rp.Al.Rapina P=Y

Ripr.Tamp.Box

Ripr.Tamp.BZE=XX

Ripr.Tamp.EZ=XX

Ripr.Tmp.Vocale

Ripr.Tamp.Sir.

Ripr.UscitaZ=XX

Ripr.Tamp.UU=XX

Ripr.Tamp.WME=XX

Ripr.Tamp.Z=XX

Ripr.Tamper LRT

Ripr.Tmp.Alim=X

Ripr.Tmp.Sir.=X

Ripr.Tmp.Tast=X

Ripr.UscitaZ=XX

Ripris.12V Z=XX

Ripris.Gas Z=XX

Ripris:P=Y C=XX

Riprist.MW Z=XX

Spiegazione

Ripristino Uscita Sirena della Scheda di Centrale

Ripristino anomalia ricarica batteria della sirena

ID=X

Allarme rapina ripristinato sulla partizione Y

Ripristino tamper ingresso Contenitore Centrale

Ripristino tamper della specifica espansione

Zone Bus (XX)

Ripristino tamper della specifica espansione zone

(XX)

Ripristino Tamper Modulo Vocale

Ripristino tamper sirena esterna

Disattivazione uscita tramite Zona (XX)

Ripristino tamper della specifica espansione

Uscite (XX)

Ripristino tamper della specifica espansione radio (XX)

Ripristino tamper della specifica zona (XX)

Ripristino tamper del modulo LRT (trasmettitore a lunga portata)

Ripristino tamper dello specifico alimentatore

ID=X

Ripristino tamper della specifica sirena (X)

Ripristino tamper della specifica tastiera (X)

Disattivazione uscita tramite Zona (XX)

Ripristino alimentazione ausiliaria di una specifica zona (XX)

Ripristino dell’allarme del rilevatore di gas della zona XX

Ripristino della partizione Y tramite uno specifico codice (XX)

Ripristino anomalia canale MW della Zona BUS

(XX)

Pagina 300

Messaggio Evento

Ripris.PIR Z=XX

Riprist. Sirena

Riprist.12V Aux

Riprist.IR Z=XX

Ripristino 220V

Ripris.12V Z=XX

Ripristino Z=XX

Rp.Anl.Gio.Z=XX

Rp.Anl.Inc.Z=XX

Rp.C.FalsoPKR=X

Rp.C.Falso TS=X

Rp.Tmp.Prox S=X

Rs.Car.Pot.AL=X

Rst.Carico AL=X

Rs.L.SporcaZ=XX

Ripr. Batteria

Rs.Car.Pot.AL=X

RTX BatScar S=Y

RTX Bat. OK S=Y

Sismico OK Z=XX

Anl.Sismico Z=XX

Spiegazione

Ripristino anomalia PIR della Zona BUS (XX)

Ripristino uscita sirena della Scheda Centrale

Ripristino Alimentazione Ausiliaria 12Vcc della

Scheda di Centrale

Ripristino dell’anomalia IR della zona Bus (XX)

Ripristino Rete 220V della Scheda di Centrale

Ripristino Alimentazione della Zona BUS (XX)

Ripristino di un allarme occorso precedentemente

Ripristino dell’anomalia zona giorno XX

Ripristino dell’anomalia zona incendio XX

Ripristino tentativo di Disinserimento del sistema con tag di prossimità errato dal lettore (PKR)

ID=X

Ripristino dell’allarme Codice Falso. E’ stato inserito un codice valido sulla tastiera ID=X

Ripristino antiavvicinamento Sirena ID=X

Ripristino sovraccatico potenziale di uno specifico alimentatore ID=X

Ripristino sovraccarico di uno specifico alimentatore ID=X

Ripristino segnalazione lenti sporche della zona

BUS (XX) relativa allo specifico rivelatore da esterno

Ripristino Batteria della Scheda di Centrale

Ripristino sovraccarico potenziale di uno specifico alimentatore supplementare ID=X

Batteria scarica sezione RTX della sirena radio Y

Ripristino batteria scarica sezione RTX della sirena radio Y

Test rivelatore sismico nella zona Bus XX è riuscito

Anomalia test rivelatore sismico nella zona Bus

XX

Pagina 301

Messaggio Evento

Sir.= Y Persa

Sir.= y Trovata

Spkr BatSc. S=y

Spkr Bat.OK S=Y

STU=Y Rs.Linea

STU=Y Anml.Linea

STU=Y Reset

Sovrac.Pot.AL=X

Sovraccar. AL=X

Spkr OK Sir.=XX

Tamper Alim=XX

Tamper Box

Tamper BZE=XX

Tamper EZ=X

Tamper LRT

Tamper M.Vocale

Tamper Sirena

Tamper Sirena=X

Tamper Tast=X

Tamper Z= XX

Test Fall.Z=XX

Tamp.Mdl.UU=X

Spiegazione

La sirena radio Y è considerata persa dopo il test di supervisione

Il ricevitore radio della LightSYS ha ricevuto un segnale della sirena radio Y dopo averla considerate persa

Condizione di Batteria scarica della sezione speaker (altoparlante) della sirena radio Y

Ripristino della batteria scarica della sezione

Speaker (altoparlante) della sirena radio Y

Ripristino linea dell’adattatore STU con ID=Y

Anomalia linea dell’adattatore STU con ID=Y

Reset linea dell’adattatore STU con ID=Y

Sovraccarico potenziale di uno specifico alimentatore supplementare ID=X

Sovraccarico di uno specifico alimentatore supplementare ID=X

Ripristino altoparlante (speaker) Sirena ID=X

Allarme Tamper di una specifico alimentatatore supplementare ID=X

Allarme tamper all’ingresso di manomissione del contenitore della centrale

Tamper della specifica espansione Zone Bus (XX)

Allarme Tamper di uno specifico Modulo di

Espansione Zone ID=X

Tamper del Modulo LRT (trasmettitore a lunga portata)

Allarme Tamper del Modulo Vocale Avanzato

Allarme Tamper dell’ingresso in centrale dedicato alla manomissione della sirena esterna

Allarme Tamper Sirena ID=X

Allarme Tamper di una specifica Tastiera ID=X

Allarme Tamper di una specifica Zona (XX)

Indica che la specifica Zona (XX) ha fallito il Test

Allarme Tamper di una specifico Modulo di

Pagina 302

Messaggio Evento

Tmp.Prox Sir.=X

Trovata Z=XX

TS=Y Persa

TS=Y Trovata

TS=Y Bat.Scar.

Attivata UU=XX

Uscita Program.

Com.OK M.Vocale

NoCom M.Vocale

A-Test OK Z=XX

A-Test Fal.Z=XX

Spiegazione

Espansione Uscite di Utilità ID=X

Tamper circuito antiavvicinamento della sirena

ID=X

Una specifica Zona Radio ha ripreso a trasmettere una segnalazione (supervisione, allarme, tamper, ecc.)

La specifica tastiera radio Y non ha trasmesso la segnalazione di Supervisione entro il Tempo programmato nel Menù Sistema, Timer Radio,

Timer Supervisione. è persa

La specifica tastiera radio Y ha ripreso a trasmettere una segnalazione (supervisione, tamper, ecc..)

Batteria scarica sulla specifica tastiera radio Y

Attivazione di una specifica Uscita di Utilità (XX)

Uscita dalla Programmazione Tecnica del

Sistema

Ripristino anomalia di comunicazione BUS con il modulo vocale avanzato

Anomalia di comunicazione BUS con il modulo vocale avanzato

Indica che la specifica zona (XX) ha effettuato correttamente la funzione di Auto Test

Autotest fallito della specifica zona (XX)

Pagina 303

1) Prog. Tecnica

2) Attività

Appendice G

Mappa Del Menù Tecnico

Fare riferimento al menù della Programmazione Tecnica a pagina 304.

Toni Tastiera

Numeri Telefonici

Visualizza

Chime

Cicalino On/Off

Guasti Sistema

Memoria Allarmi

Stato Partizioni

Stato Zone

Informazioni

Assistenza

Versione Sistema

Numero di Serie

ID Centrale

Imposta Timers

Memoria Eventi

Manutenzione

Inserimento Data & Ora

Programmi

Vacanze

Test Zone

Test Tastiera

Test Sirena

Test Lampeggiante

Test Accessori Radio

Diagnostica

Batteria Centrale

Valore Resistivo Zone

Espansione Zone

Alimentatori

Sirena

Modulo GSM

Modulo TCP/IP

Versione Modulo Radio

Versione Centrale

Versione Modulo Vocale

Versione Tastiere

LRT

Pagina 304

Menù della Programmazione Tecnica

1) Sistema

1) Timers

2) Controlli

01) Ingr/Uscita 1

02) Ingr/Uscita 2

03) Tempo Sirena

04) Ritardo Sirena

05) Break S. Aux

1)Base

2)Avanzati

3)Comunicazione

4) Norme EN 50131

5) Norme DD243

6) Norme CP-01

06) Moduli Radio

061) Interferenza

062) Supervisione

07) Ritardo 220V

08) Funzione Ronda

09) Num All./Escl. Zn.

10) Attesa Tentativi

01) Inser. Veloce

02) Usc. Veloce

03) Escl. Zone

04) Escl. Veloce

05) C. Falso Silenzioso

06)Toni Sirena

07)Esclusione Zone 3Min.

01)Doppia Ver. Incendio

02) Tamper BUS

03) Codice G.M.

04) Opz. Aree

05) Percorso G.

06) Ora Leg./Solare

07) Escl. Zone 24Ore

08) LED Tamper

09) Reset Tec.

10) Tamper Tec.

11) Ins. Bat. Sc.

12) Sirena 30/10

13) Suono Inc.

14) Config. CEI

1) Abilita MS

2) Abilita FM

3) Abilita CS

4) Abilita Cloud

1) Prog. Codice Utn.

2) Inser. Con Guasti

3) Ripristino Allarmi

4) Memoria Eventi EN

5) Ripristino Guasti

1) Esclus. Zone I/U

2) Disabilita Ing.

3) Disab. Zn. Temp.

Pagina 305

11) Fine Tempo Uscita

12) Buzzer Parziale

13)Stato Inserito

14) Manutenzione

15) Pagamento

16) T. Impulso

17) Inattività Partizione

08) Rapina Udi.

09) Buzz.  Sirena

10) Interf. Udibile.

11)Toni Usc. Parz.

12)Ch.ve Forzata

13)Pre-Inser.

15) No Risposta Telefonate

16) No Tast. Auto-Inserimento

17) Cicalino = Rit. Sir.

18) Sir. Int. = Cic.

19) Conf. All. = Sir. Interna

20) Conf. All. = Sir. Esterna

21) Err. Us / Sir. Interna

22) Rpt Tmp Dis.

23) Ins No220V

24) Lampeggio Ins.

25) Ult. Us. Parziale

26) Lampeg. Parziale

27) No info LCD

6) Allarme da Zone Istantanee

7) Ritardo Rpt. MS / Sirena

8) Segnale 20Min.

9) Attenua 6dB

4) Reset Tecnico

5) I/D Solo Chiave

6) TC. Non dis.

3) Etichette

4) Risposte Sistema

5) Varie

6) Orario NTP

7) Info Service

8)Aggiornamento

Firmware

7) Accessori

1) Sistema

2) Partizione 1

1) Modo Tamper

2) Volume Messaggi

3) Zona Radio Persa

1) Abil./Disab. DIP2

2) Default Centrale

1) Protocollo

2) Nome/IP NTP

3) Porta Server NTP

4) Fuso Orario

1) Nome Service

2) N. Tel Service

1) Indirizzo IP

2) Porta TCP

3) Nome File

4) Download File

1) Reinizia Tempo Uscita 2) Parziale Automatico

1) AM = Tamper 6) Attivaz. RF

2) Prox. AM = Tamp. 7) TC Ins.Totale Istantaneo

3) Partizione 2

4) Partizione 3

1) In Disinserimento

1) Silenziosa

2) Solo Sirena

3) Solo Cicalino

4) Sirena + Cicalino

1) Anomalie

2) Chime

1) Come Anomalia

3) Cancel. Radio

4) Normative

1) NTP

00) GMT-11:00 

1) Via IP

5) Partizione 4

2) In Inserimento

1) Silenziosa

2) Solo Sirena

3) Solo Cicalino

4) Sirena + Cicalino

3) Ingresso / Uscita

4) In Allarme

2) Come Tamper

5) ID Nazione

6) Lingua

2) DAYTIME

33) GMT+1300

2) Via GPRS

Pagina 306

2) Zone

1) Parameteri

2) Prog. Di Test

3) Zone In AND

4) Conferma Allar.

1) In Sequenza

2) Per Parametro

3) Val.Resistivo

1) Auto - Test

2) Zone In Test

1) Conferma Partiz.

2) Conferma Zone

1) Etichetta

2) Partizioni

3) Tipologia

00) Non Usata

01) Ing./Uscita 1

02) Ing./Uscita 2

03) Ing./Uscita(AP) 1

04) Ing./Uscita(AP) 2

05) Percorso

06) Istantanea

07) Interna+Ing./Uscita 1

08) Interna+Ing./Uscita 2

09) Interna+Ing./Uscita 1 (AP)

10) Interna+Ing./Uscita 2 (AP)

11) Interna+Percorso

12) Interna+Instantanea

13) Attiv. Uscita

14) Giorno

15) 24 Ore

16) Incendio

17) Rapina

4) Risposta Zone

1) In Inserim. Tot.

2) In Inserim. Parz.

3) In Disinserim.

5) Terminazione

01) N/C

02) EOL

6) Risposta Loop

7) Avanzati

1) ZZ Inserim. Forzato

2) ZZ Conta Impulsi

3) ZZ Annulla Allarme

4) Zone BUS

5) Zone Radio

00) Personalizz.  12) 2.2k; 4.7k

1) Periodo Test 2) Selezione Zone

1)Abilitato 2)Disabilitato

18) Emergenza

19) Chiave Imp.

20) Usc. Finale

21) Chiave Mem.

22) Percorso + I/U

23) Chiave Imp. + Ritar.

24) Chiave Mem.+Ritar.

25) Tamper

26) Tecnica

27) Allagamento

28) Gas

29) CO

30) Terminat. Usci.

31) Alta Temperatura

32) Bassa Temperatura

33) Box Chiavi

34) Chiave Ins.

35) Chiave Ins.+Rit.

03) DEOL

04) N/O

Pagina 307

3) Uscite

0) Non Usata

1) Segue Sistema

01) Segue Sirena

02) No Linea Telef.

03) Com. Fallita

04) Guasto Generico

05) Batt. Scarica

06) Assenza 220V

07) Auto Test Zone

2) Segue Partizione

08) Test Batteria

01) Pronto a Inserim.

02) Allarme

03) Inserito

3) Segue Zona

4) Segue Cod. Utn

04) Intrusione

05) Incendio

06) Allarme Rapina

07) Emergenza

08) Cicalino Tastiera

09) Chime

10) Ingresso/Uscita

1) Stato Zona

2) Allarme

1) Impulsiva N/C

2) Memorizzata N/C

4) Gestione Codici

1) Codici Utente

2) Grand Master

3) Tecnico

4) Sub Tecnico

5) Cifre Codice

5) Comunicazione

1) Modi Comunic.

1) Partizioni

2) Levelli di Autorità

1) 4 Cifre

2) 6 Cifre

1) PSTN

1) Timers

2) Controlli

2) Parametri

09) Sirena Intrusione

10) Prog. Orario

11) Break 12V Aux

12) Errore GSM

13) Test Sirena

14) Prog. Tecnica

15) Test Sensori

16) Intrusione/Zona

11) Anml. Incendio

12) Anml. Giorno

13) Guasto Generico

14) Inserim. Parziale

15) Tamper

16) Disinserimento

17) Segue Sirena

18) Sir. Off/Parziale

19) Esclusione Zone

20) All. Auto – Inserim.

3) Inserito

4) Disinserito

3) Impulsiva N/O

4) Memorizzata N/O

1) Ritardo Linea Telef.

2) Tempo Tono Linea

1) Allarme Linea Telef.

2) Segreteria

1) Selez. Telef.

1)DTMF

17) Allarme Rapina/Zona

18) Incendio/Zona

19) Emergenza/Zona

20) 24 Ore/Zona

21) Zn. Radio Persa

22) Sir. / Toni Ins.

23) Lamp. / Toni Ins.

24) Ins. Fallito

25) Alrm. Confermato

26) Coercizione

27) Conf. All.Rapina

Pagina 308

2) GSM

3) TCP/IP

1) Timers

2) GPRS

3) Email

4) Controlli

5) Parametri

6) SIM Prepagata

1) Configura IP

2) Email

3) Nome / IP Centrale

4) Autotest MS

2)Impulsi,20BPS

3)Impulsi,10BPS

2) Squilli U/D

3) Pref. OFF GSM

4) Prefisso PBX

5) Avviso Chiamata

1) Basso Segnale

2) Assenza Rete

3) Scadenza SIM

4) Autotest MS

1) Punto Accesso

2) Nome Utente

3) Password

1) Nome/IP SMTP

2) Porta SMTP

3) Indirizzo E-Mail

4) Nome Utn. SMTP

5) Password SMTP

1) ID Chiamata

1) Codice PIN

2) Num. Tel. SIM

3) N. Centro Msg.

4) Liv. Segnale

1) Contr. Credito

2) N. Tel. TX SMS

3) N. Tel. RX SMS

4) Messaggio SMS

1) Modalità IP

1) IP Statico

2) IP Dinamico

2) Porta

1) Nome/IP SMTP

2) Porta SMTP

3) Indirizzo E-mail

4) Nome Utn. SMTP

5) Password SMTP

1) Primario

2) Secondario

3) Backup

Pagina 309

2) MS

3) Configura CS

1) Cod. Impianto

2) Modo Comunic.

3) Test Periodico

4) Param. No Com

5) Controlli

1) Vocale

2) IP

3) SMS

4) Radio

1) Contact ID

2) SIA

1) Traffico T.

2) Vedi Kissoff

3) Vedi Handshake

4) Kissoff udibile

5) Testo SIA

6) Test MS Random

1) Tentativi MS

2) Ripr. Allarmi

1) Test Periodico

2) Annulla Allarme

3) Errore Utente

4) Ascolto Ambientale

5) Conferma Allarme

1) MS: Ins. / Dis.

2) MS: Urgenti

3) MS: No Urgenti

1) Edita Codici

2) Cancella Tutti

4) LRT

1) Modo Comunic.

2) Cod. Impianto

3) Formati Com.

4) Controlli

5) Parametri

6) Timers MS

7) Report / N. Telef.

8) Codici Report

1) Reset Sirena

2) Segue Zona

3)Al Disinserimento

3) Solo IP

4) Solo GPRS

1) Dis. Controllo Batteria

1) PSTN/GSM

2) GSM/PSTN

3) Solo PSTN

4) Solo GSM

1) IP/GPRS

2) GPRS/IP

Pagina 310

4) N. Seguimi FM

6) Msg. Vocali

1) Ascolta / Assegna

2) Msg. Locali

7) Configurazione

1) Accessori BUS

1) Msg. Comune

2)Msg. Zone

3)Msg. Partizioni

1) Auto - Config.

2) Cfg. Manuale

3) Diagnostica

1) Sicurezza

2) N. Tel. U/D

3) Controlli

4) IP e Porta UD

1) Report/N. Tel.

2) Controlli

3) Parametri

4) Msg. Uscite

5) Msg. Macro

6) Personalizzati

01) Tastiere

02) Espans. Zone

03) Espans. Uscite

04) Alimentatori

05) Espans. Radio

06) Lettori Prox

07) Mdl. Vocale

08) Sirene

1) Test del BUS

2) Scansione BUS

1) Cod. Accesso

2) Codice ID

3) Blocco MS

1) Richiama CS

2) CS consenso Utn.

1) Indirizzo IP

2) Porta TCP

1) Modo Comunicaz.

1) Vocale

2) E-mail

3) SMS

2) Partizioni

3) Eventi

4) Ripristini

5) Controllo Remoto

1)Dis. Stop FM

2) No Report In Parziale

1) Tentativi FM

2) Ripetizione Msg.

3) Test Periodico

1) Ascolto Ambientale

2) Prog. Remota

09) Zone BUS

10) GSM

11) IP

12) Modem

13) Espans. Z.-BUS

14) LRT

3) Verifica Mdl.

Pagina 311

2) Accessori Radio

8) Opz. Accessori

1) Tastiere

2) Telecomandi

(Monodirezionali)

(Bidirezionali)

3) Sirene

4) Lettori di Prox

5) Alimentatori

0) Esci

1) Calibra E.Z. Radio

2) Memorizza

7221) Via Radio 1) Zone 2) Telecomandi 3) Tastiere 4) Sirene

7222) Via N. Seriale

3) Cancella

1) Etichetta

1) Zone 2) Telecomandi 3) Tastiere 4) Sirene

2) Assegna Partiz.

3) Gestione Partiz.

4) Controlli 1) Tasti Emer. 2) LCD Multiplo

0)Non Usato 1) Ins. 2) Dis. 3) Parz. 4) Gruppi 5) Usc. 6) Panico

5) Nr.di Serie No. 6) Assegna Ptz.7) Controlli Rapina Abil. 8) Codice PIN 9–11) UO Tasto 1–3

1

) Parametri

83101) Etichetta

83102) Lampeg. 1) Contr. Lamp. 2) N. Lampeggi 3) Lamp. In Ins.

83103) LED Sirena 1) Sempre Acceso 3) Segue Inserito

2) Sempre Spento

83104) Test Batteria 1) Mai 2) Ogni 24 ore

4) Segue Allarme

83105) Livello Prox

83106) Volume

83107) Luce Logo

831071) Tipo 1) Sempre Acc. 2) Sempre Spen. 3) Segue Or.

831072) Luminosità

83108) Alimentaz. 1)Modo SAB 2)Modo SCB

83109) Assorbimento 1) Basso 2) Standard

83110) Tipo Suono 1) – 4)

2) Orari Lampeg. 1) Ora Inizio 2) Ora Fine

1) Gestione Ptz.

2) Controlli

1) AL

8511) Gestione Ptz.

8512) Controlli 1) Abilita Sir.?

Pagina 312

Appendice H

Conformità EN 50131 e EN 50136

Dichiarazione di conformità

Con la presente RISCO Group dichiara che la centrale e gli accessori della serie LightSYS sono progettati per rispettare le seguenti norme:

EN50131-1, EN50131-3 Grado 2

EN50130-5 classe ambientale II

EN50131-6 Tipo A

UK: DD243:2004, PD 6662:2004, ACPO (Polizia)

EN50136-1-1 e EN50136-2-1 :

ATS 5 per IP/GPRS; ATS 2 per PSTN

Sicurezza di segnalazione: - sicurezza di sostituzione S2

- sicurezza di informazione I3

Conformità EN50136

I moduli IP e GSM sono conformi ai seguenti standard:

EN50136-1-1

EN50136-1-1/A2

EN50136-2-1

EN50136-2-1/A1

EN50136-2-2:1998

Il modulo PSTN è conforme ai seguenti standard:

EN50136-1-2:1998

EN50136-1-3:1998

EN50136-2-2:1998

EN50136-2-3:1998

EN50136-1-4:1998

EN50136-2-4:1998

Il modulo PSTN è in grado di collegarsi al ricevitore digitale di una Centrale

Operativa di Ricezione Allarmi (MS) tramite qualsiasi ricevitore conforme alle normative EN50136 rispettando tutte le normative sulla sicurezza dello scambio di dati.

Pagina 313

Quando si utilizzano i moduli IP e/o GSM, può essere interfacciato anche il

Ricevitore IP. Il Ricevitore deve essere connesso ad un software di ricezione eventi che rispetti le normative EN50136-2-1 A1:2001. Se la connessione tra il Ricevitore IP e il software viene persa, un messaggio di errore apparirà nella coda eventi.

Per avere una segnalazione di “Acknoledge” dal ricevitore della Società di Ricezione

Allarmi MS, il parametro Kiss-Off S/N (vedi pagina 205) deve essere impostato su S.

Calcolo dei possibili codici logici:

I codici logici sono codici stampati sulla tastiera radio per permettere l’accesso di livello 2

(utenti) e 3 (tecnico)

Tutti i codici – hanno una struttura a 4 cifre: xxxx

Si possono utilizzare le cifre da 0-9

Non ci sono codici non consentiti . Tutti i codici da 0001 a 9999 sono consentiti

Non si creano codici invalidi dato che dopo aver inserito 4 cifre, l’invio delle stesse è automatico. Quando si cerca di creare un codice inesistente i codici vengono respinti

Calcolo delle possibili chiavi fisiche:

Le chiavi fisiche sono applicate al telecomando

Si suppone che solo un utente possegga un telecomando e che quindi le chiavi fisiche siano considerate come livello di accesso 2

Ogni telecomando ha un codice di identificazione a 24 bit con 2 24 opzioni

Un telecomando deve essere riconosciuto e registrato dalla centrale LightSYS, occorre quindi eseguire una procedura di trasmissione del segnale di “write”

Un telecomando valido è stato “acquisito” dalla centrale e consente sia l’inserimento che il disinserimento

Un telecomando non valido non è stato “acquisito” dalla centrale e non consente l’inserimento e il disinserimento

Sistema di monitoraggio

L’unità principale viene monitorata per problemi di alimentazione di rete (Vca), guasti alla batteria e altro

Tutti gli altri elementi radio sono controllati, comunicando eventuali problemi di scarica della batteria

Pagina 314

Impostazioni di LightSYS per rispettare i requisiti della norma EN 50131

1.

Accedere al menù di Programmazione Tecnica:

2.

All'interno del menù Sistema[1] premere [5] per accedere al menù Varie

3.

All'interno del menù Varie [4] per selezionare EN 50131

4.

Selezionando [EN 50131] si verificheranno le seguenti variazioni nel software LightSYS:

Caratteristica Conformità EN 50131

Timer

Ritardo Linea Telefonica

Ritardo Ingresso

Ritardo assenza 220Vca

Tempo Interferenza

Supervisione RX

Immediato (0 min)

45 sec (massimo consentito)

Immediato (0 min)

000 minuti

Controlli di sistema

Inserimento veloce

Guasto Codice Falso

Inserimento Forzato

Programmazione solo consenso

Utente

Inserisci con guasti

Ripristino Allarmi

Memoria eventi EN50131

Conferma ripristino guasti

Allarme con tempo d’uscita

Verifica dei segnali trasmessi dai sensori negli ultimi 20 minuti

Allarme solo da zone istantanee

Attenuazione di 6Db in Test

2 Ore

Imposta su NO

Imposta su SI

Imposta su NO

Imposta su SI

Imposta su NO

Imposta su SI

Imposta su SI

Imposta su SI

Imposta su NO

Imposta su SI

Imposta su SI

Imposta su SI

Dopo che gli utenti in possesso di codice hanno effettuato l'ultima operazione in tastiera, le indicazioni a display dovranno essere inibite a chi non è in possesso di codici validi, mostrando a display la richiesta "Inserire Codice:"

Dopo l’inserimento per 3 volte consecutive di un codice errato, verrà mostrata a display e memorizzata in memoria eventi una segnalazione di “codice errato” e verrà inviata alla

Centrale di Ricezioni Allarmi una segnalazione. La segnalazione di codice errato rimarrà attiva fintanto che non verrà ripristinata da un utente con codice valido.

Pagina 315

Appendice I Aggiornamento Firmware da Remoto

Questa appendice spiega come effettuare l’aggiornamento da remoto del firmware della centrale LightSYS utilizzando la tastiera, un comando SMS o tramite il Software di

Configurazione. L’aggiornamento da remoto è effettuabile tramite IP o GSM.

Note:

1. E’ consigliabile effettuare l’aggiornamento tramite la tastiera con ID 1

(non tastiera via radio).

2. L’aggiornamento software non cancella la programmazione presente in centrale.

3. RISCO consiglia ugualmente di mantenere una copia di backup della programmazione della centrale.

Per effettuare l’aggiornamento da tastiera procedere come segue:

Passo 1: Impostazioni dei parametri di comunicazione per la comunicazione IP/GPRS

1. Impotare tutti i parametri richiesti per la comunicazione GPRS o IP come spiegato

nella sezione Comunicazione (vedi pagina 182).

Passo 2: Verifica della versione attuale del proprio sistema LightSYS

1. Dal menù principale premere e inserire il codice tecnico seguito da

2. Utilizzando i tasti freccia scorrere fino al menù Visualizza > Informazioni > Versione sistema.

Nota:

.

Se l’aggiornamento non dovesse essere andato a buon fine il menù mostrerà la versione della centrale/accessori precedente.

Passo 3: Inserire l’indirizzo del file di aggiornamento

1. Nel menù

Sistema,

Agg. Firmware, inserire i dati che identificano la locazione del file di aggiornamento:

Nome/IP: Inserire l’indirizzo IP del router/gateway dove è posizione il file di aggiornamento. Default: firmware.riscogroup.com

Porta TCP: Inserire la porta del router/gateway dove è posizionato il file. Default: 00080

Nome File: Inserire il nome del file. Default: CMD.TXT

Note:

1. Il nome del file è un dato sensibile.

2. Contattare il Supporto Tecnico riguardo il parametro da inserire per il nome file.

Pagina 316

Passo 4: Effettuare l’aggiornamento

1. Dal menù di programmazione tecnica selezionare

Sistema,

Aggiornamento

Firmware

Ricevi File.

2. Selezionare la modalità di ricezione tra le seguenti opzioni:

Via IP

Via GPRS

Nota:

Ognuna delle due opzioni di ricezione è disponibile se il modulo necessario è installato e riconosciuto dal sistema (modulo IP e

GSM/GPRS).

Se la vostra centrale dispone di un modulo IP o GPRS è possibile avviare la ricezione del file inviando un SMS di comando alla centrale nel seguente formato:

(Se l’indirizzo IP e la Porta TCP sono stati già configurati) a. Via IP - 97239637777IPFILE. b. Via GSM (GPRS) – 97239637777GSMFILE.

(Se l’indirizzo IP e la Porta TCP non sono stati configurati, questi devono essere aggiunti in coda al comando inviato via SMS) a. Via IP - 97239637777IPFILE212.150.25.223:80. b. Via GSM (GPRS) – 97239637777GSMFILE212.150.25.223:80.

3. Una volta selezionato, la centrale LightSYS inizierà a ricevere il file richiesto. Il tempo richiesto per completare la procedura di aggiornamento varia in funzione della velocità e della quantità di dati da ricevere. Una volta terminata la ricezione la centrale inizierà automaticamente la procedura di aggiornamento dei dispositivi ad essa connessi.

Note:

1. Durante la procedura di aggiornamento il display della tastiera non visualizzerà nulla.

2. Durante la fase di ricezione il LED verde STATUS a bordo della centrale lampeggierà lentamente. Quando inizierà la fase di aggiornamento il LED lampeggerà velocemente.

Passo 5: Verifica dell’esito positivo dell’aggiornamento

1. Dal menù principale premere e inserire il codice tecnico seguito da .

3. Utilizzando i tasti freccia scorrere fino al menù Visualizza > Informazioni > Versione sistema

. Apparirà la versione della centrale aggiornata.

Nota:

Se l’aggiornamento non dovesse essere andato a buon fine il menù mostrerà la versione della centrale/accessori precedente.

Pagina 317

Per effettuare l’aggiornamento da Software di Configurazione procedere come segue:

Passo 1: Verifica versione attuale del proprio sistema LightSYS

Per accertarsi che l’aggiornamento sia andato a buon fine (Fase 4), prendere nota della versione software attuale dell’unità principale.

1. Accedere al Software di Configurazione.

2. Selezionare il cliente.

3. Selezionare l’icona Connetti

LightSYS.

per stabilire una connessione con la centrale

4. Selezionare Attività Test centrale e accessori.

5. Nel riquadro dedicato alla Centrale, selezionare Test. La versione attuale della

Centrale apparirà nella casella Versione.

Passo 2: Compilare i campi indirizzo del file di aggiornamento

4. Nella finestra di Sistema, riquadro Aggiornamento firmware, compilare i campi che identificano la posizione del file di aggiornamento:

Indirizzo IP: Inserire l’indirizzo IP del router/gateway dov’è posizionato il file.

Default: firmware.riscogroup.com

Porta TCP: Inserire la porta del router/gateway dov’è posizionato il file.Default: 00080

Nome File: Inserire il nome del file di aggiornamento. Default: CMD.TXT

Contattere il Supporto Tecnico riguardo il parametro da inserire per il nome file.

5. Selezionare Invia finestra corrente .

Pagina 318

Passo 3: Effettuare aggiornamento

Nota: Assicurarsi di essere online e connessi alla centrale (se non lo si fosse selezionare

Connetti ).

1. Nella finestra Attività Aggiornamento Firmware Centrale selezionare il Canale di Aggiornamento tra le seguenti due opzioni:

Aggiorna tramite IP

Aggiorna tramite GPRS

2. Confermare con il tasto Aggiornamento… . Apparirà la seguente finestra:

Pagina 319

Il messaggio che appare vi informa che il software di aggiornamento remoto potrebbe riportare l’unità principale ai suoi valori di fabbrica, per questo motivo consigliamo di effettuare una copia di backup di tutte le informazioni dei clienti.

3. Inserire la password di sicurezza per l’aggiornamento e selezionare

Aggiornamento….

Contattare il Supporto Tecnico per la password.

4. Chiudere la sessione in corso (selezionare Disconnetti ) per iniziare la procedura di aggiornamento. Durante la fase di ricezione il LED verde STATUS a bordo della centrale lampeggerà lentamente. Quando inizierà la fase di aggiornamento il LED lampeggerà velocemente.

Note:

1. Il tempo richiesto per completare la procedura di aggiornamento varia in funzione della velocità e della quantità di dati da ricevere.

2. Se la procedura fallisce, la precedente versione di LightSYS sarà automaticamente ripristinata.

Fase 4: Verifica dell’avvenuto aggiornamento

1. Connettersi al sistema (selezionare Connetti ).

Nota: Se la connessione con la centrale dovesse fallire è possibile che la centrale ripristini i suoi valori di fabbrica (default) durante la procedura di aggiornamento. In questo caso fare riferimento alla sezione Ripristino della

Comunicazione con la Centrale di seguito spiegata.

2. Finestra Attività Test Centrale e Accessori. Nel riquadro dedicato alla Centrale selezionare Test. La versione attuale della centrale apparirà nella casella Versione.

Nota: Se l’aggiornamento fallisce la precedente versione della centrale apparirà nella casella Versione.

Pagina 320

Ripristino della Comunicazione con la Centrale

Per stabilire una comunicazione con la Centrale selezionare Connetti .

Se la connessione con la centrale dovesse fallire è possibile che la centrale ripristini i suoi valori di default durante la procedura di aggiornamento. In questo caso seguire questa procedura:

1. Andare nella finestra Parametri CS (SW di Config.).

2. Prima di ripristinare i valori di fabbrica annotare tutti i Parametri di Sicurezza

(Codice di Accesso Remoto, Codice ID Remoto, Blocco MS) in questa finestra. Questi parametri serviranno al punto 5 di questa procedura.

3. Per ripristinare i Parametri di Sicurezza al loro valore di default cliccare con il tasto destro su Codice di Accesso Remoto, Codice ID Remoto e Blocco MS e selezionare

Ripristino Default.

4. Ricconnettersi al sistema (selezionare Connetti ).

Nota per la connessione IP:

Se la connessione dovesse fallire, andare nella finestra Comunicazione Modi

Comunicazione Modulo TCP/IP e digitare l’Indirizzo IP e Porta TCP. Questi parametri possono essere ottenuti dalla tastiera. Ora riconnettersi al sistema.

5. Dopo che la comunicazione viene stabilita andare nella finestra Parametri U/D e ripristinare i Parametri di Sicurezza originali appuntati precedentemente al punto 2 di questa procedura.

6. Inviare questi valori alla centrale.

Pagina 321

Informazioni per i Clienti

La sottoscritta RISCO Group, dichiara sotto la propria responsabilità che questo prodotto è conforme ai requisiti essenziali e alle altre rilevanti disposizioni della Direttiva Europea

1999/5/EC.

Per le Dichiarazioni di Conformità CE, visitate il nostro sito web: www.riscogroup.com

Garanzia Limitata RISCO Group

RISCO Group e le sue consociate e partecipate (venditore) garantisce che i propri prodotti sono privi di difetti nei materiali e di lavorazione in caso di utilizzo normale per un periodo di 24 mesi dalla data di produzione. Dato che il Venditore non installa o collega il prodotto e poiché il suddetto prodotto può essere utilizzato insieme a prodotti non realizzati dal

Venditore, il Venditore non garantisce le prestazioni del sistema di sicurezza in cui viene utilizzato questo prodotto. Gli obblighi e le responsabilità del Venditore relativamente a questa garanzia sono limitati alla riparazione e sostituzione, a discrezione del Venditore, entro un tempo ragionevole dalla data di consegna, di tutti i prodotti che non rispettano le specifiche.

Il Venditore non fornisce altra garanzia, implicita o esplicita, e non garantisce altresì la commercializzazione o adeguatezza a qualsiasi scopo particolare. In nessun caso il venditore sarà ritenuto responsabile di danni conseguenti o accidentali per la violazione di questa o altra garanzia implicita o esplicita o sulla base di qualsiasi altra responsabilità.

Gli obblighi del Venditore non includono per la presente garanzia spese di trasporto o installazione o altre responsabilità per danni diretti o indiretti o consequenziali o per ritardi. Il

Venditore non afferma che il proprio prodotto non può essere aggirato o danneggiato, che il prodotto costituisce un impedimento a ferimento di persone o danni alle proprietà dovuti a intrusione, furto, incendio o altro o che il prodotto fornisca in tutti i casi adeguata protezione o avvertimento.

Il venditore non sarà in nessun caso responsabile per eventuali danni diretti o indiretti o per perdite dovute a qualsiasi tipo di manomissione, sia intenzionale che involontaria come copertura, spruzzo o verniciatura di lenti, specchi o di qualsiasi altra parte del rivelatore.

L’acquirente accetta che un allarme adeguatamente installato e mantenuto può solo ridurre il rischio di intrusione, furto o incendio senza preavviso, ma non è una garanzia o assicurazione che tali eventi non si verifichino o che non vi saranno per loro conseguenza danni a cose o persone. Conseguentemente il venditore non è responsabile per danni a cose o persone o perdite sulla base dell’affermazione che il prodotto non ha segnalato l’evento. Comunque, se il venditore viene ritenuto responsabile direttamente o indirettamente di perdite o danni nell'ambito della presente garanzia limitata, indipendentemente da causa o origine, tale responsabilità copre al massimo il prezzo di acquisto del prodotto che rappresenta quindi l'unica e sola rivalsa contro il venditore. Nessun dipendente o rappresentante del Venditore è autorizzato a modificare in alcuno modo o ad estendere questa garanzia.

ATTENZIONE: Il prodotto deve essere controllato almeno una volta a settimana.

Pagina 322

Contattare RISCO Group

RISCO Group è impegnata sul fronte dell'assistenza alla clientela e al prodotto. Per contattarci visitare il nostro sito (www.riscogroup.it) o utilizzare i seguenti recapiti telefonici o e-mail:

Regno Unito

Brasile

Tel:+44-(0)-161-655-5500 Tel: +55-11-3661-8767

E-mail: [email protected] E-mail: [email protected]

Italia

Tel: +39-02-66590054

E-mail: [email protected]

Spagna

Tel:+34-91-490-2133

E-mail: [email protected]

Francia

Tel: +33-164-73-28-50

E-mail: [email protected]

Belgio (Benelux)

Tel: +32-2522 7622

E-mail: [email protected]

USA

Tel: +1-631-719-4400

E-mail: [email protected]

Cina (Shanghai)

Tel: +86-21-52-39-0066

E-mail: [email protected]

Cina (Shenzhen)

Tel: +86-755-82789285

E-mail: [email protected]

Polonia

Tel: +48-22-500-28-40

E-mail: [email protected]

Israele

Tel: +972-3963-7777

E-mail: [email protected]

Australia

Tel: + 1-800-991-542

E-mail: [email protected]

Il prodotto RISCO è stato fornito da:

Tutti i diritti riservati.

Nessuna parte di questo documento può essere riprodotta in alcuna forma senza permesso scritto dell'editore.

Pagina 323

Tutti i diritti riservati.

© RISCO Group 10/2013

Pagina 324

5IN2140
