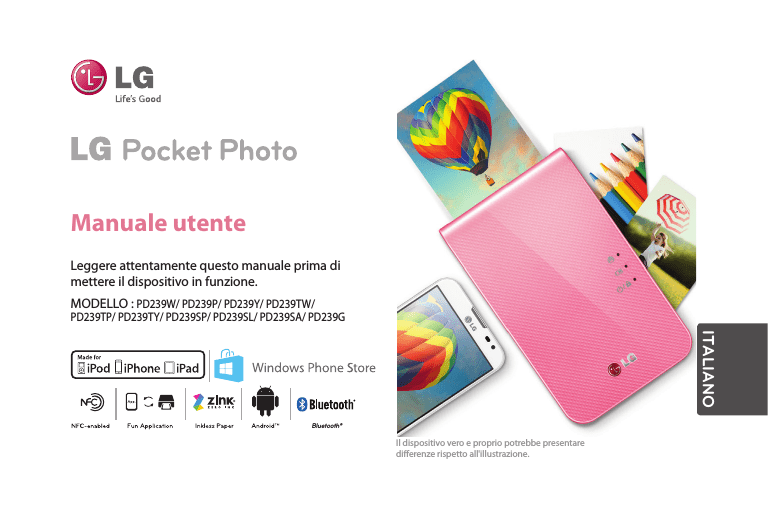

Manuale utente
Leggere attentamente questo manuale prima di
mettere il dispositivo in funzione.
MODELLO : PD239W/ PD239P/ PD239Y/ PD239TW/
PD239TP/ PD239TY/ PD239SP/ PD239SL/ PD239SA/ PD239G
ITALIANO
Bluetooth®
Il dispositivo vero e proprio potrebbe presentare
differenze rispetto all'illustrazione.
Informazioni sulla
sicurezza
ATTENZIONE
RISCHIO DI SCOSSA ELETTRICA
NON APRIRE
ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSA
ELETTRICA NON RIMUOVERE IL COPERCHIO (O
IL COPERCHIO POSTERIORE). LE PARTI INTERNE
CHE NON POSSONO ESSERE MANUTENZIONATE
DALL’UTENTE RICHIEDONO L’OPERA DEL PERSONALE
DI SERVIZIO QUALIFICATO.
Questo simbolo di un fulmine all’interno
di un triangolo equilatero avverte l’utente
della presenza di tensione pericolosa non
isolata all'interno dell'unità di grandezza
sufficiente a provocare scosse elettriche pericolose.
Il punto esclamativo in un triangolo
equilatero avverte l’utente della presenza
di importanti istruzioni operative e
2
di manutenzione (riparazione) all’interno della
documentazione fornita con il prodotto.
ATTENZIONE: PER EVITARE INCENDI O SCOSSE
ELETTRICHE NON ESPORRE QUESTO PRODOTTO A
PIOGGIA O UMIDITA'.
ATTENZIONE: Non installare questa apparecchiatura
in uno spazio ristretto come una libreria o unità simili.
ATTENZIONE: Non ostruire le aperture di
ventilazione. Installare secondo le istruzioni del
fabbricante.
Le fessure e aperture della custodia sono previste per
la ventilazione e per assicurare un funzionamento
corretto del prodotto e per proteggerlo dal
surriscaldamento. Le aperture non devono mai
essere ostruite appoggiando il prodotto sul letto,
sul sofà, sul tappeto o altra superficie similare.
Questo prodotto non dovrà essere essere disposto
in condizione chiusa come in uno scaffale per libri
o scaffale generico salvo che non sia prevista una
ventilazione corretta e che siano soddisfatte le
istruzioni del fabbricante esatte.
FARE ATTENZIONE al cavo elettrico
Gran parte dei dispositivi richiedono di essere
posizionati su un circuito dedicato;
Cioè una singola presa di corrente che alimenta solo
quel dispositivo e non ha prese e circuiti aggiuntivi.
Controllare la pagina delle specifiche su questo
manuale per essere sicuri. Non sovraccaricare
le prese di corrente su parete. Le prese a parete
sovraccaricate, prese allentate o danneggiate, cavi
di prolunga, cavi di alimentazione danneggiati,
o l'isolamento del cavo danneggiato sono tutte
situazioni pericolose. Tutte queste condizioni
potrebbero provocare scosse elettriche o incendi.
Esaminare periodicamente il cavo del dispositivo,
e se il suo aspetto indica danneggiamento o
deterioramento, scollegarlo, interrompere l'uso
del dispositivo e sostituire il cavo con un ricambio
identico fornito da un centro servizi autorizzato.
Proteggere il cavo elettrico dal cattivo uso, come
torcere, piegare, stringere, bloccare con le porte o
calpestare. Prestare particolare attenzione a spine,
prese di corrente e al punto d'uscita del cavo dal
dispositivo. Per disconnettere l'elettricità dalla rete,
estrarre la spina dalla rete. Durante l'installazione
del prodotto, assicurarsi che la spina sia facilmente
accessibile.
Questo dispositivo è dotato di batteria portatile o
accumulatore.
Modo sicuro per rimuovere la batteria o la batteria
dall'apparecchiatura: Rimuovere la batteria
vecchia o il pacco batterie, seguendo i passi inversi
a quelli seguiti per l'assemblaggio. Per evitare
la contaminazione dell'ambiente e provocare
possibili minacce alla salute umana e animale, la
vecchia batteria o il pacco batterie vanno gettate
nel contenitore appropriato nei punti di raccolta
designati. Non smaltire le batterie o batteria insieme
ai rifiuti domestici. Si raccomanda di utilizzare i
sistemi locali di rimborso di batterie e accumulatori.
La batterie non devono essere esposte a calore
eccessivo, come ad esempio alla luce diretta del sole,
fuoco o simili.
AVVISO: Per informazioni sulla sicurezza
inclusa l’identificazione del prodotto e i dati
di alimentazione: fare riferimento all'etichetta
principale all'interno dell’apparato.
AVVISO: Usare esclusivamente l'adattatore AC fornito
3
con questo dispositivo. Non usare un alimentatore
di un dispositivo o un produttore diverso. L'uso di
un altro cavo di alimentazione o di un alimentatore
potrebbe provocare danni al dispositivo e annullare
la garanzia.
ATTENZIONE:
yy L’apparecchio non deve essere esposto all’acqua
(gocce o spruzzi) e quindi sopra al dispositivo non
devono essere posti oggetti contenenti liquidi,
come ad esempio i vasi da fiori.
yy Rispettare le distanze minime attorno all'apparato
per una sufficiente ventilazione, non inferiore a 5
cm.
yy La ventilazione non dovrebbe essere impedita
coprendo le aperture di ventilazione con oggetti,
come giornali, tovaglie, tende, ecc..
yy Non si devono appoggiare sorgenti di fiamma
libera sul dispositivo, come le candele accese.
yy La batteria al litio interna non dovrebbe essere
sostituita dall'utilizzatore a causa di pericolo di
esplosione se la batteria non viene sostituita in
modo corretto, e deve essere sostituita con lo
stesso tipo di batteria da un tecnico esperto.
4
,,Note
Temperatura di funzionamento del dispositivo
Con basse temperature ambientali, il
dispositivo non stampa. Portarlo all'interno
e consentire circa 10 minuti per regolare la
temperatura di funzionamento specificata ((5
°C - 40 °C). Quindi provare a stampare di nuovo.
(Per usarlo in modo appropriato, si suggerisce
di non utilizzarlo all'esterno durante l'inverno.)
>>Attenzione
ATTENZIONE durante l'uso di questo prodotto
in ambienti con bassa umidità.
yy In ambienti con bassa umidità potrebbe
provocare elettricità statica.
yy Si consiglia si usare questo prodotto dopo
aver toccato un oggetto metallico che
conduce elettricità.
Contents
Informazioni sulla sicurezza . . . . . . . . . . . . . 2
FASE 1 Come iniziare . . . . . . . . . . . . . . . . . . . . 6
Oggetti in dotazione . . . . . . . . . . . . . . . . . . . . . 6
Panoramica prodotto . . . . . . . . . . . . . . . . . . . . . 6
Alimentazione Accesa/Spenta . . . . . . . . . . . . 7
FASE 2 Ricaricare la batteria . . . . . . . . . . . . . 7
FASE 3 Inserimento della carta per le foto 9
Pulizia della testina della stampante
usando Smart Sheet . . . . . . . . . . . . . . . . . . . . . 10
A proposito della carta da foto . . . . . . . . . . 10
Soluzione per l'inceppamento della carta 12
FASE 4 Installare le app . . . . . . . . . . . . . . . . 12
Installazione di app per telefono Android 12
Impostazioni dell'app . . . . . . . . . . . . . . . . . . . 13
Installazione di app per iPhone . . . . . . . . . . 14
Configurazione di Bluetooth per iPhone 14
Installazione di app per
Windows Phone . . . . . . . . . . . . . . . . . . . . . . . . 15
Impostazione del Bluetooth di
Windows Phone . . . . . . . . . . . . . . . . . . . . . . . . 15
FASE 5 Stampa delle foto . . . . . . . . . . . . . . . 16
Stampare usando un telefono Android . 16
Stampare usando un iPhone . . . . . . . . . . . . 20
Stampare tramite Windows Phone . . . . . . 23
Utilizzare la modalità modifica . . . . . . . . . . . 25
Note sulla stampa . . . . . . . . . . . . . . . . . . . . . . . 26
Controllare dove poter acquistare
della carta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Aggiornamento del dispositivo . . . . . . . . . . 27
Controllo dell'etichetta . . . . . . . . . . . . . . . . . 28
A proposito dell'indicatore LED . . . . . . . . . 29
Specifiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Risoluzione problemi . . . . . . . . . . . . . . . . . . 33
5
FASE 1 Come iniziare
Panoramica prodotto
Interruttore
(Alimentazione)
Oggetti in dotazione
Porta micro USB
(per ricaricare)
Stampate LG Pocket Photo
Slot uscita
carta
Forellino di
Reset
Indicatore
LED
Cavo USB
Carta da foto ZINK
Caricatore
Manuale semplice
yy A seconda del modello, gli articoli forniti
potrebbero presentare differenze.
6
Vassoio
della carta
Pulsante
coperchio
superiore
Alimentazione Accesa/Spenta
FASE 2 Ricaricare la
batteria
Il dispositivo usa una batteria incorporata. Prima di
utilizzarlo, ricaricare completamente la batteria. (Fare
riferimento in basso)
Acceso: Far scorrere l'interruttore nella direzione
della freccia.
Off Far scorrere l'interruttore nella direzione
opposta.
,,Nota
yy Quando si accende il dispositivo, l'indicatore
lampeggia per 5 secondi. Quindi
LED
la stampante sarà disponibile.
yy Per maggiori informazioni, vedere "A
proposito dell'indicatore LED"
Tempo di ricarica della batteria :: 1.5 ore
Controllo dello stato della carica con gli indicatori
LED
: Ricarica
: Completamente
yy Spegnimento
carica
yy 0 % : lampeggia per ca. 30 sec. e si spegne.
yy LG Pocket Photo si ricarica sempre quando è
collegato all'alimentazione elettrica tranne
durante la stampa.
7
Caricatore (adattatore AC)
yy Modello : ADS-5MA-06A 05050GPG
yy Produttore: SHENZHEN HONOR ELECTRONIC CO.
,LTD.
yy Input : 100 - 240 V ~, 50 / 60 Hz Max. 0.3 A
yy Output : 5 V 0 1.0 A
yy Non smontare o deformare.
yy Non applicare scosse elettriche.
,,Nota
yy A seconda del modello, l’adattatore può non
yy Evitare temperature troppo alte o troppo
basse e umidità.
yy Al momento dell’acquisto di un adattatore,
fare riferimento alle specifiche consigliate
sopra.
yy E' possibile connettere il dispositivo al PC
usando il cavo USB in dotazione, ma i tempi
di ricarica potrebbero essere maggiori.
yy Se non si utilizza l’adattatore consigliato, il
tempo di ricarica può variare.
yy Il tempo di funzionamento a batteria può
variare a seconda dello stato della batteria,
dello stato operativo e delle condizioni
ambientali.
essere incluso negli elementi forniti.
>>Attenzione
yy Maneggiare con cura durante la ricarica per
prevenire scosse elettriche.
8
yy Non collocare nelle vicinanze di attrezzature
per il riscaldamento.
,,Nota
yy Quando la batteria è scarica, la stampa sarà
disponibile dopo aver effettuato una ricarica
per più di 10 minuti.
FASE 3 Inserimento della
carta per le foto
yy Quando il dispositivo è acceso, non è possibile
aprire il coperchio superiore. Per aprirlo,
spegnere il dispositivo.
1. Aprire il coperchio superiore.
2. Aprire la confezione della carta per le foto.
3. Fare scorrere Smart Sheet (Blu) e la carta
per le foto insieme all'interno dello slot per
l'inserimento della carta. Smart Sheet sarà espulso
automaticamente prima della prima stampa.
yy Non inserire più di 10 fogli di carta fotografica e 1
Smart Sheet. In caso contrario 2 fogli potrebbero
essere espulsi o la carta potrebbe incepparsi.
yy Una volta che la confezione è stata aperta,
conservare la carta rimanente in una borsa di
plastica ermetica dopo averla usata.
Photo Paper
con lato bianco
in alto
Smart Sheet
con lato codice a
barre in basso
9
Pulizia della testina della stampante
usando Smart Sheet
Smart sheet (Cleaner)
Quando si inserisce un nuovo smart sheet e della
carta da foto, il dispositivo scansiona ili codice a
barre di smart sheet per mantenere la carta da foto
ottimizzata. (Sarà espulso prima della prima stampa.)
Per preservare la massima qualità, rimuovere
i materiali esterni dalla testina utilizzando la
funzionalità per la pulizia.
Nota su Smart sheet
Quando si utilizza Smart Sheet, dovrebbe
essere utilizzato con carta da foto della stessa
confezione.
yy Utilizzando smart sheet da un'altra
confezione, la qualità potrebbe essere
minore.
yy Se la qualità di stampa non è corretta o è
troppo bassa, stampare smart sheet 3-5
volte ripetutamente.
yy Riutilizzare smart sheet fino a consumare
la carta da foto dalla stessa confezione.
A proposito della carta da foto
Confezione carta da foto
10
Utilizzare l'esclusiva carta da foto per LG Pocket
Photo.
Altrimenti la qualità di stampa non potrà essere
garantita e potrebbe danneggiare Pocket Photo.
Nota sulla carta da foto
yy Non danneggiare o piegare i fogli.
yy L'uso di carta sporca può provocare
malfunzionamenti.
yy Assicurarsi di usare la carta entro la data di
scadenza.
yy Utilizzando smart sheet prodotta da un'altra
compagnia la qualità potrebbe essere
inferiore.
yy Non collocare all'interno di una macchina o
esporre alla luce solare diretta o all'umidità.
yy Non lasciare in un luogo in cui la
temperatura o l'umidità siano troppo alte o
troppo basse. Ciò potrebbe ridurre la qualità
delle foto stampate.
yy Maneggiare con cura per non sporcare
quando si tocca la carta.
yy Una volta estratta dalla confezione, la carta
potrebbe arricciarsi dopo un certo periodo
di tempo. Si consiglia di adoperarla il prima
possibile.
11
Soluzione per l'inceppamento della
carta
Non estrarre la carta. Spegnere e accendere
ripetutamente il dispositivo, la carta sarà espulsa
automaticamente.
yy Se sono presenti materiali esterni o polvere sul
rullo, potrebbe non essere possibile eiettarlo in
modo corretto.
In questo caso, rimuovere il materiale esterno
dalla testina utilizzando del nastro adesivo. Quindi
pulire utilizzando smart sheet e riprovare.
yy Se non è possibile risolvere il problema, fare
riferimento a "Risoluzione problemi".
FASE 4 Installare le app
Installazione di app per telefono
Android
Bluetooth®
Da Play Store (Android market)
Cercare “LG Pocket Photo”.
12
Usando il codice QR
Scansionare il codice QR sulla scatola del prodotto.
Usando NFC
Fare riferimento a “Stampare usando NFC”.
Tagging: Al momento del primo tagging, si viene
diretti a Play Store
dove è possibile scaricare LG Pocket Photo App.
Preparazione : Prima di utilizzare NFC
Per stampare una
foto utilizzando
NFC, andare in
[Impostazioni] per
smart phone, quindi
attivare la modalità
[Lettura e scrittura].
Impostazioni dell'app
Bluetooth®
Configurare le opzioni in [Impostazioni].
** GPS : Global Positioning System usando un
satellite
yy Per ottimizzare la stampa delle foto, attivare tutte
le modalità e utilizzare l'app pocket photo.
Vedere "Guida" per maggiori dettagli
Per maggiori informazioni sull'app, toccare [
]
*
yy NFC : Stampa usando NFC (solo per dispositivi
mobili abilitati per NFC)
yy Bluetooth : Stampa usando Bluetooth
**
yy GPS : Salva la posizione dove hai scattato una
foto
* NFC : Near Field Communication
13
Installazione di app per iPhone
Dall'App Store
Cercare “LG Pocket Photo”.
Usando il codice QR
Scansionare il codice QR sulla scatola del prodotto.
Configurazione di Bluetooth per
iPhone
1. Sulla pagina iniziale dell'iPhone, toccare
[Impostazione].
2. Toccare “Bluetooth”, quindi toccare lo slider per
accendere Bluetooth [On].
3. Per connettere il dispositivo Pocket Photo
all'iPhone, accendere il dispositivo e assicurarsi
che sia in modalità rilevabile.
4. Quando l'iPhone ha trovato il dispositivo, toccare
il nome del modello di Pocket Photo sullo
schermo.
14
Vedere "Guida" per maggiori dettagli
Per maggiori informazioni sull'app, toccare [
]
Installazione di app per Windows
Phone
Dall’App Store
Cercare “LG Pocket Photo”.
Impostazione del Bluetooth di
Windows Phone
1. Sulla schermata iniziale di Windows Phone,
toccare [Impostazione].
2. Selezionare “Bluetooth” sul sistema e toccare il
dispositivo di scorrimento per attivare il Bluetooth
[On].
3. Per connettere il dispositivo Pocket Photo a
Windows Phone, accendere il dispositivo e
assicurarsi che sia in modalità rilevabile.
4. Quando viene trovato il dispositivo, toccare il
nome del modello di Pocket Photo sulla lista.
5. Dopo aver selezionato [Connesso], eseguire
l’applicazione.
15
FASE 5 Stampa delle foto
Stampare usando un telefono
Android
Bluetooth®
Stampare usando Bluetooth (
)
Bluetooth®
Preparazione : Accendere il dispositivo
e iniziare a
stampare quando il LED bianco
(pulsante
) si accende.
1. Eseguire LG Pocket Photo App su telefono
Android.
2. Selezionare una foto da stampare, e toccare [
].
3. Toccare [OK], quindi inizierà a cercare dispositivi
Bluetooth.
yy Per stampare, configurare la modalità di stampa o
il numero di foto sulla schermata di anteprima.
4. Quando LG Pocket Photo è accoppiata per la
prima volta, appare [Bluetooth pairing request].
Per avviare la stampa, toccare [Pairing] o inserire il
codice PIN ‘0000’.
16
yy Se Smart Sheet è nel dispositivo, sarà espulso
prima dell'avvio della stampa.
Stampare usando NFC (
)
Controlla se il tuo telefono Android supporta NFC.
Bluetooth®
yy Come leggere l'etichetta NFC : Avvicinare lo
smartphone all'etichetta NFC sul dispositivo.
NFC
3. Scegliere una foto da stampare ed etichettare,
quindi la stampa si avvia immediatamente. Da
questo momento è possibile seguire l'app e
stampare una foto con la sola etichettatura.
1. Quando si etichetta per la prima volta, si collega
a Play Store dove è possibile scaricare l'app LG
Pocket Photo.
2. Andare in [Impostazione] nell'app installata e
selezionare [NFC].
17
>>Attenzione
yy Se una etichetta NFC non p letta,
controllarne la posizione su LG Pocket Photo
e sullo smartphone. Quindi riprovare a
stampare.
(A seconda del tipo di smartphone, la
posizione dell'etichetta NFC potrebbe
presentare delle differenze.)
yy Se la cassa dello smartphone è placcato in
cromo, NFC non è disponibile. A seconda del
materiale o dello spessore della cassa, NFC
potrebbe non essere letto in modo ottimale.
yy Non collocare lo smartphone su
pocket photo quando si utilizza NFC (la
stessa immagine può essere stampata
ripetutamente.)
,, E' possibile stampare foto direttamente da
telefoni Android o da PC tramite Bluetooth senza
l'app. Scegliere una foto e selezionare [Bluetooth]
in [Condividere] o [Menù].
18
>>Attenzione
yy Controllare il livello della carica di Pocket
Photo, quando il dispositivo non può cercare
dispositivi Bluetooth.
yy È possibile stampare foto inferiori a 10 MB.
yy La schermata delle impostazioni potrebbe
essere differenze a seconda del produttore
del telefono.
yy Durante la connessione allo smartphone
di un'altro produttore, alcune funzioni
potrebbero essere limitate a seconda delle
condizioni.
Configurare Pocket Photo App per telefono
Android
Puoi controllare la carica rimanente della batteria,
il numero delle foto stampate, la versione del
dispositivo, gli aggiornamenti, l'indirizzo MAC e
modificare le impostazioni della modalità di stampa,
ecc.
1. Eseguire LG Pocket Photo App su telefono
Android.
(Per selezionare [Informazioni sul dispositivo],
impostare su [On] il Bluetooth dello smartphone.)
2. Andare su [Impostazione].
3. Toccare [Informazioni sul dispositivo].
[
] Cassetto
carta pieno
Stampa senza spazi bianchi. (Il
bordo dell'immagine può essere
tagliato.)
[
] Immagine
piena
Stampa un'immagine intera.
(Sul bordo della carta possono
presentarsi degli spazi bianchi.)
19
Alimentazione
automatica OFF
Configurare un'ora per lo
spegnimento automatico del
dispositivo.
(Il default è [5 min]. Se configuri
su [Off ], il dispositivo può essere
acceso fino a 2,5 ore quando è
completamente carico.)
,,Nota
y Maggiore è l'intervallo di tempo impostato
y
per [Alimentazione automatica OFF],
maggiore è il consumo della batteria. Il
numero delle stampe massime potrebbe
variare.
yy Suggeriamo di mantenere le impostazioni
predefinite del dispositivo.
20
Stampare usando un iPhone
Stampare usando Bluetooth (
)
Bluetooth®
Preparazione : Accendere il dispositivo
e iniziare a
stampare quando il LED bianco
(pulsante
) si accende.
1. Eseguire LG Pocket Photo App su iPhone.
2. Selezionare una foto da stampare, e toccare [
].
3. Apparirà il messaggio "Vuoi stampare?". Premere
[OK] per avviare la stampa.
yy Per stampare, configurare la modalità di
stampa o il numero di foto sulla schermata di
anteprima.
yy Se Bluetooth non è connesso, appare il
messaggio "Dispositivo accoppiato non
trovato." (fare riferimento alle impostazioni del
Bluetooth per iPhone.)
yy Se Smart Sheet è nel dispositivo, sarà espulso
prima dell'avvio della stampa.
Configurazione di iPhone Pocket Photo App
Puoi controllare la carica rimanente della batteria,
il numero delle foto stampate, la versione del
dispositivo, gli aggiornamenti, l'indirizzo MAC e
modificare le impostazioni della modalità di stampa,
ecc.
1. Eseguire LG Pocket Photo App su iPhone.
(Per selezionare [Informazioni sul dispositivo],
impostare su [On] il Bluetooth i iPhone.)
2. Andare su [Impostazione].
3. Toccare le opzioni Configurazione per applicare le
modifiche.
21
Alimentazione
automatica OFF
Configurare un'ora per lo
spegnimento automatico del
dispositivo.
(Il default è [5 min]. Se configuri
su [Off ], il dispositivo può essere
acceso fino a 2,5 ore quando è
completamente carico.)
,,Nota
[
] Cassetto
carta pieno
Stampa senza spazi bianchi. (Il
bordo dell'immagine può essere
tagliato.)
[
] Immagine
piena
Stampa un'immagine intera.
(Sul bordo della carta possono
presentarsi degli spazi bianchi.)
22
yy Maggiore è l'intervallo di tempo impostato
per [Alimentazione automatica OFF],
maggiore è il consumo della batteria. Il
numero delle stampe massime potrebbe
variare.
yy Suggeriamo di mantenere le impostazioni
predefinite del dispositivo.
Stampare tramite Windows Phone
Modalità di stampa
] Carta piena: stampe senza spazio bianco. (Il
yy [
bordo dell’immagine può essere tagliato.)
Stampare usando Bluetooth (
] Immagine piena: stampa un’immagine
yy [
nel suo insieme. (Sul bordo della carta possono
presentarsi degli spazi bianchi.)
)
Bluetooth®
Preparazione : Accendere il dispositivo
e iniziare a
stampare quando il LED bianco
(pulsante
) si accende.
1. Eseguire LG Pocket Photo App su Windows Phone.
2. Selezionare una foto da stampare e toccare [
].
3. Appare il messaggio “Vuoi stampare?” Premere
[OK] per avviare la stampa.
yy Se la stampa non parte, controllare
l’alimentazione del dispositivo.
yy Se il Bluetooth non è collegato, selezionare il
dispositivo Pocket Photo registrato o resettare
il Bluetooth selezionando [Ricerca…. ].
23
,,Nota
yy Se Smart Sheet è nel dispositivo, sarà
espulso prima dell’avvio della stampa.
yy Per stampare, impostare la modalità di
stampa o il numero di foto sulla schermata
di anteprima. L’impostazione della modalità
di stampa e del numero di foto stampata è
supportata solo per il modello PD239.
Vedere “Guida” per maggiori dettagli
Per maggiori informazioni sull’app, toccare
[ ] / [Guida].
Alla pagina http://popoguide.lge.com sotto
scaricabile, è possibile scaricare il manuale di
istruzioni per PC.
Nota su Windows Phone
yy È possibile controllare Manuale, Condivisione,
Versione della app e Dove acquistare la carta
toccando [ ].
yy Windows Phone non supporta l’installazione di
app e la stampa di foto tramite la funzione NFC.
24
yy Se si utilizza Windows Phone, la stampa di una foto
nella cartella normale via Bluetooth è disponibile
solo quando si utilizza l’applicazione.
yy Le limitazioni di Windows Phone
-- Le informazioni sul dispositivo non sono
supportate
Utilizzare la modalità modifica
Puoi modificare qualità, colore o dimensioni di una
foto utilizzando lo strumento nel menu.
Usa la funzione modifica con una varietà di filtri per la
correzione dell'immagine
-- Windows Phone non supporta l’aggiornamento
firmware /TMD* di Pocket Photo.
(A http://www.lg.com, sotto Scaricabile, è possibile
scaricare il tool di aggiornamento di Pocket Photo
per PC Windows.)
TMD*: TMD significa dati di correzione del colore.
25
Note sulla stampa
yy L'immagine stampato potrebbe risultare non
identica all'immagine originale a causa del
metodo di stampa (stampa a trasferimento
termico).
yy Usa l'app più recente di LG Pocket Photo ( quando
stampi una foto ottimizza l'immagine.)
yy Maggiore la risoluzione dell'immagine, maggiore
sarà la qualità della foto stampata. (La risoluzione
corretta è superiore a 1280 x 2448 pixel.)
yy Quando la batteria è completamente carica, è
possibile stampare fino a 30 fogli di seguito.
yy Le stampe massime si basano sullo standard di
immagine a colori ISO 24712 e il numero di foto
stampate può variare in funzione delle condizioni
ambientali (tempo, temperatura, umidità o
metodo di stampa).
yy Se ci sono più dispositivi LG Pocket Photo,
controllare l'indirizzo MAC sull'etichetta per
scegliere quello che si desidera usare. (Fare
riferimento all'etichetta principale.)
26
yy La ricerca e il trasferimento Bluetooth potrebbero
fallire a causa di questo ambiente. Controllare le
condizioni di Bluetooth sul dispositivo e riprovare.
yy Se si accoppiano smartphone multipli, potrebbe
verificarsi un nuovo accoppiamento.
>>Attenzione
yy Non estrarre la carta con forza durante la
stampa.
yy Non aprire lo sportello superiore durante la
stampa.
yy Non collocare oggetti di fronte allo slot di
uscita della carta.
yy Se al dispositivo si applicano scosse o
viene mosso, la qualità della foto stampata
potrebbe ridursi.
yy La stampa per immagini per Passaporti /
VISTI potrebbe non essere adatta. Si consiglia
di stampare le immagini prese in studio.
yy La qualità della stampa potrebbe differire
dall'immagine originale (quando l'ambiente
è troppo buio o poco illuminato). Utilizzare
l'immagine dopo averla corretta utilizzando
l'app Pocket Photo.
yy La risoluzione dell'app Pocket photo è
ottimizzata a 800x480 pixel.
Controllare dove poter acquistare
della carta
1. Per controllare dove poter acquistare della carta,
andare nella schermata delle impostazioni o del
menu.
2. Dopo aver premuto [
], selezionare un Paese.
Aggiornamento del dispositivo
Puoi aggiornare il dispositivo accoppiando lo
smartphone usando il software più recente per
migliorare il funzionamento del prodotto e/o
aggiungere nuove funzionalità.
1. Connetti il dispositivo e lo smartphone tramite
Bluetooth.
2. Esegui l'app Run the Pocket Photo quindi premi il
menu [Impostazione].
3. La versione corrente e le versioni successive
vengono visualizzate se esiste la nuova versione.
27
4. Premere il pulsante [Aggiorna] per aggiornare il
dispositivo.
Controllo dell'etichetta
Se ci sono più dispositivi LG Pocket Photo, controllare
l'indirizzo MAC sull'etichetta per scegliere quello che
si desidera usare.
,,Nota
yy Durante la procedura di aggiornamento,
non spegnere il dispositivo o premere il
pulsante Reset.
yy Questa unità non può essere aggiornata ad
una versione precedente del software.
yy Se non esiste una versione superiore,
apparirà il messaggio [Questa è la versione
più recente.].
yy A http://www.lg.com, sotto Scaricabile, è
possibile scaricare il tool di aggiornamento
di Pocket Photo per PC Windows.
28
1. Aprire il coperchio superiore.
A proposito dell'indicatore
LED
Gli indicatori LED mostra la condizione del
dispositivo.
2. E' possibile vedere l'etichetta del prodotto.
,,Nota
Quando il dispositivo è acceso, non è possibile
aprire il coperchio superiore. Per aprirlo,
spegnere il dispositivo.
Colore
LED
Condizioni/
Alimentazione
Attesa/
Acceso
Descrizione
Attende la
stampa. Spegne il
dispositivo
Se è lasciato
inutilizzato per
un po'.
29
Aggiornamento
Aggiornamento/
o accensione/
Lampeggiamento
spegnimento (Auto)
Off
Per stampare,
accendere il
dispositivo.
Errore/
Aggiornamento non
Lampeggiamento riuscito
Ricarica in corso
30
Per stampare,
accendere il
dispositivo.
Completamente
carica
La batteria è
completamente
carica
Stampando
continuamente,
La temperatura
la batteria si è
della batteria è alta
surriscaldata. (Si
(superiore a 40 °C)
prega di attendere
un po’.)
Carta assente,
carta inceppata,
Errore/
annullato, aperto,
Lampeggiamento temperatura alta/
bassa, formato file
non supportato
Basso livello
Per stampare,
batteria/
caricare il
Lampeggiamento dispositivo.
Sostituire la
batteria
Il livello rimanente
della batteria è
meno del 30%
Specifiche
Dimensione foto
50 mm x 76 mm (Dimensioni
punto: 640 x 1224)
Trasferimento dati
Stampa/
tramite Bluetooth o
Lampeggiamento
Stampa
Tipo/dimensione
file immagine
PNG (Max: 1350x1050), JPEG
(Baseline) / meno di 10 MB
(JPEG progressivo non
supportato.)
Dopo stampe
continue il
dispositivo
Modalità
potrebbe
raffreddamento/ raffreddare
automaticamente
Lampeggio
la sua temperatura
interna. Attendere
un istante prima di
stampare ancora.
Carta
multimediale
usata
ZINKTM Photo Paper (esclusiva
per LG)
Ambiente
archiviazione
carta
multimediale
Temperatura : 20 - 25 °C
Umidità : 40 - 55 % RH
Ambiente
funzionamento
dispositivo
Temperatura : 5 - 40 °C
Umidità : meno del 70 % (35 °C)
(Un avviso sulla temperatura
appare nell'app.)
Ambiente di
stampa ottimale
Temperatura : 15 - 32 °C
Umidità : meno del 70 % (32 °C)
31
Indicatore LED
Alimentazione / Attesa /
trasmissione Bluetooth /
Caricato / Scaricato / Errore /
Condizione della stampante /
Aggiornamento
Comunicazione
Bluetooth 4.0
Connettore
esterno
Porta micro USB per ricaricare
la batteria
Alimentazione
(Adattatore) DC 5 V 0 1.0 A
energia Bus (USB)
Durata batteria
Batteria ricaricabile da 500
mAh Li-Polymer
Alimentazione
Adattatore AC 5 V 0 1.0 A
Risoluzione
immagine
Oltre 1280 x 2448 pixel
Dimensioni (S x
P x A)
76 mm x 126 mm x 20 mm
Peso netto
221 g
Versione di
supporto
dell’applicazione
Pocket Photo
yy Android v2.2 o superiore
yy iOS v5.1 o superiore
yy Windows Phone 8.0 o
superiore
yy Il telefono potrebbe essere incompatibile con il
dispositivo a seconda di produttore, ambiente o
sistema operativo (Android o iOS).
yy Progetto e specifiche sono soggette a modifica
senza avviso preventivo.
yy All other product and brand names are trademarks
or registered trademarks of their respective
owners.
Risoluzione problemi
Sintomo
Nessuna
alimentazione
L'accoppiamento
Bluetooth non
funziona in modo
ottimale.
Causa / Soluzione
La batteria è scarica.
Assicurarsi che il dispositivo
sia connesso al caricatore p
al PC in modo appropriato
durante la ricarica.
Accendere e spegnere
Bluetooth sullo smartphone,
quindi accoppiarlo con il
dispositivo nelle impostazioni
dello smartphone.
Accendere il dispositivo
e provare a stampare
(accoppiare) di nuovo in 5 sec.
Assicurarsi che il dispositivo
sia acceso.
La carta si è
inceppata prima
della stampa.
La carta si è
inceppata durante
la stampa.
1. Spegnere e accendere
ripetutamente il
dispositivo, la carta sarà
espulsa automaticamente.
2. Se la soluzione precedente
non funziona, aprire il
coperchio superiore e
sistemare correttamente la
carta. Quindi inserirla con
Smart Sheet (Blu) o estrarre
la carta lentamente e con
delicatezza.
La foto stampata
Aprire il coperchio superiore,
presenta delle
sistemare la carta e inserirla
linee.
con Smart Sheet posto sul
fondo. Quindi provare a
Stampa di
stampare di nuovo. (Per
immagine
aprire il coperchio superiore,
incompleta o
fare riferimento a "Controllo
stampa assente.
dell'etichetta"
(Il bordo
Impostare [Print mode] su [
dell'immagine sulla
] nelle impostazioni
foto è tagliato.
dell'app, quindi l'immagine
sarà stampata per intero..
Sul bordo della
Quando [Print mode] è
carta appaiono
impostata su [
] , nelle
degli spazi bianchi. proporzioni dell'immagine
della carta potrebbe apparire
uno spazio bianco e
l'immagine non è la stessa.
Quando la modalità stampa è
impostata su
[
] , il bordo dell'immagine
può essere tagliato altrimenti
sul bordo della carta potrebbe
apparire un piccolo spazio
bianco.
La qualità delle
foto stampate è
troppo bassa.
Se si ingrandisce un'immagine
usando il menù [ ] nell'app,
la qualità della foto stampata
potrebbe diminuire.
Spegnere il dispositivo e
inserire Smart Sheet sulla
parte inferiore delle carte.
Quindi provare a stampare
di nuovo.
Assicurarsi che la dimensione
della foto sia maggiore della
risoluzione appropriata (1280
x 2448 pixel)
Quando si utilizza Smart
Sheet, dovrebbe essere
utilizzato con carta da foto
della stessa confezione.
Se si usa carta da foto di altre
compagnie, non possiamo
garantire la qualità della
stampa e le foto potrebbero
subire danni.
Il dispositivo non
stampa.
Il dispositivo
di spegne
automaticamente.
Le soluzioni
precedenti non
funzionano.
Preriscaldamento necessario.
Attendere circa 2 minuti.
Assicurarsi che nel dispositivo
sia presente della carta.
Effettuare dopo l'espulsione
di Smart Sheet potrebbe
richiedere alcuni istanti.
Assicurarsi che il file della foto
sia minore di 10 MB.
Solo baseline JPEG, PNG
(Max: 1350x1050) supportato.
Controllare il tempo di
[Alimentazione automatica
OFF] nelle impostazioni
dell'app.
Premere il foro di Reset con un
oggetto appuntito come una
penna affilata per inizializzare.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
