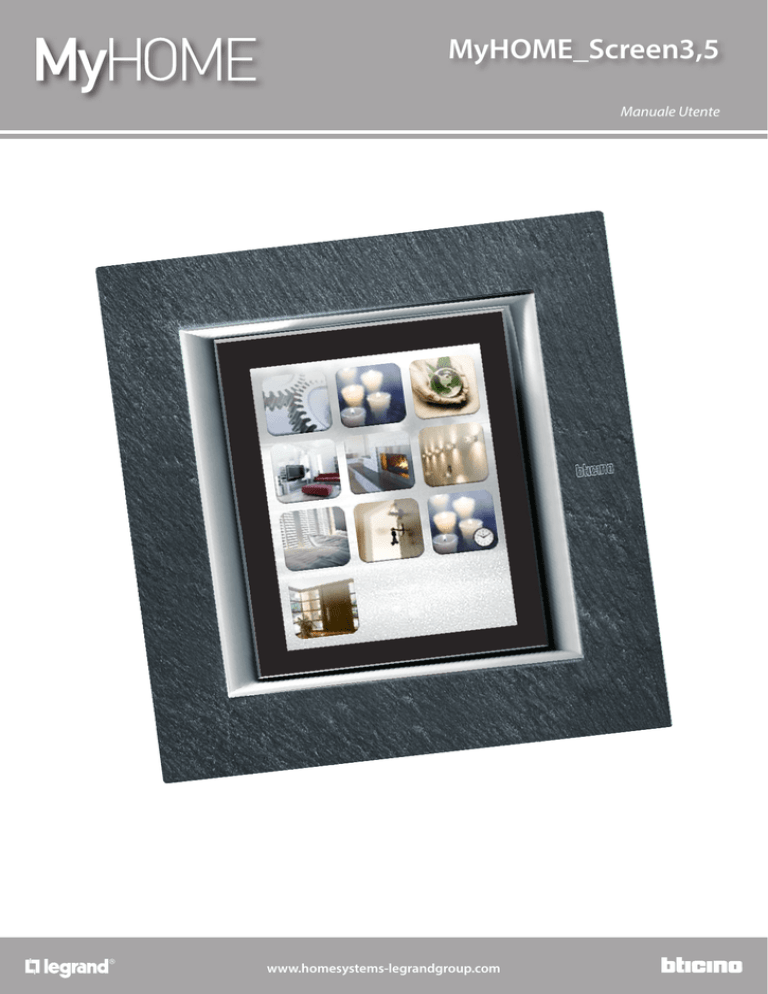

MyHOME_Screen3,5

MyHOME_Screen3,5

Manuale Utente

www.homesystems-legrandgroup.com

MyHOME_Screen3,5

Manuale Utente

3

Indice

MyHOME_Screen3,5

Manuale Utente

Introduzione 4

Il MyHOME_Screen 4

Descrizione generale

La Home page

4

4

La pagina funzioni 5

Le frecce di navigazione

La pagina di arrivo

Utilizzo 8

Le applicazioni 8

6

7

Illuminazione 9

Automazione 12

Scenari

Scenari evoluti e programmati

Termoregolazione + Climatizzazione

Antifurto

Diffusione sonora

43

46

16

18

23

Diffusione sonora multicanale

Contenuti Multimediali

50

53

Videocitofonia 59

Gestione energia 60

Personalizzazione 73

Setup 73

Sveglia

Beep

Beep Soglia

Orologio

Display

Password

76

77

81

73

75

75

3

MyHOME_Screen3,5

Manuale Utente

Introduzione

Il MyHOME_Screen

Descrizione generale

Il MyHOME_Screen è un dispositivo multimediale che ti permette la gestione centralizzata di tutte le funzioni MyHOME in modo semplice ed intuitivo.

Toccando con un dito le icone dell’ampio display è infatti possibile controllare svariate soluzioni

MyHOME, come ad esempio: comandare gli attuatori di luci e serrande, richiamare scenari preimpostati, regolare la temperatura delle zone della termoregolazione, escludere e inserire/ disinserire l’antifurto, gestire la diffusione sonora, accedere alle nuove funzioni di gestione energia.

È possibile, inoltre, tramite MyHOME_Screen accedere a contenuti multimediali come la Radio via

WEB e il MEDIA CLIENT.

Il MyHOME_Screen è sempre acceso e attivo, la retroilluminazione del display si attiva al primo tocco.

Tutte le pagine di navigazione del MyHOME_Screen vengono create e personalizzate dall’installatore alle soluzioni MyHOME presenti nel tuo impianto secondo le tue esigenze.

Le pagine di navigazione rappresentate nel presente manuale sono puramente indicative.

La Home page

Nella Home page, sono presenti le icone che rappresentano le applicazioni che puoi gestire e l’icona setup (sempre presente). In fase di programmazione è possibile inserire ulteriori informazioni come data, ora o temperatura, (la possibilità di inserimento è subordinata allo spazio lasciato libero dalle icone).

Per maggiori informazioni rivolgiti al tuo installatore.

1

2

1. Ora

.

2. Applicazioni.

3. Setup.

3

4 5

4

MyHOME_Screen3,5

Manuale Utente

La pagina funzioni

Dalla Home page, selezionando l’applicazione desiderata si accede alla pagina delle funzioni.

Basta toccare l’icona del comando per accendere una luce, alzare le tapparelle di casa o attivare uno scenario.

Esempio pagina Automazione

Tapparella

Cancelletto

Irrigazione

Esempio pagina Scenari

NOTTE

GIORNO

Modulo scenari

5

MyHOME_Screen3,5

Manuale Utente

Le frecce di navigazione

Le frecce presenti nella parte bassa del display hanno le seguenti funzioni:

1 2 3

1. Scorre il contenuto della pagina verso l’alto

.

2. Scorre il contenuto della pagina verso il basso.

3. Torna alla pagina precedente.

In alcune pagine è presente un quarto pulsante che consente di eseguire alcune funzioni particolari.

6 7

6

MyHOME_Screen3,5

Manuale Utente

La pagina di arrivo

Con il software di configurazione è possibile definire una pagina di Default che verrà presentata sul display dopo un periodo di inattività del MyHOME_Screen.

L’installatore potrà scegliere come pagina di arrivo l’ultima pagina visitata prima dello stand-by, la home page o la pagina preferiti (pagina che contiene l’ora e alcune funzioni di automazione e scenari).

Se in fase di configurazione questa pagina non è stata attivata il display visualizza la Home page.

1 2

10:22:35

3

Dimmer

4

Tenda avanzata

Scenario evoluto

1. Torna alla Home Page

.

2. Ora.

3. Spostamento fra le pagine disponibili che compongono la pagina preferiti.

4. Funzioni preferite fra i sistemi di automazione e scenari.

7

MyHOME_Screen3,5

Manuale Utente

Utilizzo

Le applicazioni

Con il MyHOME_Screen puoi gestire le seguenti applicazioni del sistema:

Automazione

Illuminazione

Questa applicazione ti permette di gestire in modo semplice tutti gli automatismi del tuo impianto domotico, come tapparelle, serrande, tende motorizzate, prese comandate, impianto di irrigazione ecc.

Questa applicazione ti permette di accendere, spegnere e regolare una singola luce o un gruppo di luci e di gestire accensioni temporizzate.

Questa applicazione ti permette di attivare e modificare gli scenari del tuo impianto MyHOME.

Scenari

Diffusione multimediale

Antintrusione

Termoregolazione

Gestione energia

Videocitofonia

Questa applicazione ti permette di gestire il tuo impianto di diffusione sonora MyHOME.

Questa applicazione ti permette di controllare e gestire lo stato dell’impianto antifurto.

Questa applicazione ti permette di controllare e regolare il tuo impianto di riscaldamento e condizionamento, permettendoti di intervenire regolando la temperatura zona per zona, secondo le tue esigenze del momento.

Questa applicazione ti permette di controllare lo stato dei carichi energetici, di visualizzare consumi/produzioni di energia e di effettuare una supervisione dell’impianto elettrico, intervenendo sui dispositivi di riarmo dei salvavita.

In funzione dell’impianto videocitofonico installato puoi comandare per ogni posto esterno l’apertura della serratura e/o l’accensione luce scale, comunicare con i posti interni, comunicare con un centralino associato e sfruttare la funzione di videocontrollo sulle telecamere associate al tuo impianto MyHOME.

8 9

8

MyHOME_Screen3,5

Manuale Utente

L’icona Setup, sempre presente nella Home page, ti permette di accedere alla pagina delle impostazioni del MyHOME_Screen (Display, Versione, Rete, ecc.).

DISPLAY

VERSIONE

RETE

Per maggiori informazioni vedi il capitolo Personalizzazione.

Illuminazione

Ti permette di accendere, spegnere, regolare una singola luce o gruppi di luci.

Tocca l’icona illuminazione .

Il display visualizza la pagina nella quale sono presenti le luci che puoi comandare.

Luce cucina

Luci giardino

Luce sala

Il display, in base alla programmazione può presentare sette tipi di comandi diversi:

9

MyHOME_Screen3,5

Manuale Utente

LUCE SINGOLA

Questo comando consente di accendere e spegnere una singola luce.

Luce cucina

GRUPPO DI LUCI

Questo comando consente di accendere e spegnere contemporaneamente un insieme di luci.

Luci giardino

DIMMER

Questo comando consente di accendere, spegnere e regolare una luce con variatore di intensità luminosa.

Luce sala

La regolazione avviene agendo sulle icone - e +, l’intensità della luce viene rappresentata graficamente.

A seconda del dimmer installato (10 o 100 livelli) l’intensità luminosa viene rappresentata con tacche acceso/spento (10 livelli) o tacche con minore intensità luminosa (100 livelli).

Se la luce non funziona o non è collegata appare una lampadina rotta.

Livello minimo

Dimmer acceso al 100%

Guasto

10 11

10

MyHOME_Screen3,5

Manuale Utente

INSIEME DIMMER

Questo comando consente di accendere, spegnere e regolare contemporaneamente più luci con variatore di intensità luminosa.

La regolazione avviene agendo sulle icone - e +, l’intensità della luce non viene rappresentata graficamente.

I dimmer dell’insieme potrebbero essere regolati a livelli di intensità luminosa differenti, perciò la regolazione avviene aumentando o diminuendo il livello di tutti i dimmer partendo dalla loro regolazione attuale.

Luci camere

LUCE TEMPORIZZATA A TEMPI PREFISSATI

Questo comando consente di accendere una luce impostando il tempo di accensione con l'icona .

Temporizzazione a tempi prefissati non attiva

1’

Temporizzazione a tempi prefissati attiva

1’

I tempi impostabili possono essere:

fissi:7 tempi differenti non modificabili

configurabili: 20 tempi configurabili tramite software

LUCE TEMPORIZZATA FISSA

Questo comando consente di accendere una luce per un solo tempo impostato tramite il software di configurazione.

L’icona mostra in percentuale il tempo residuo di accensione.

L’icona mostra lo stato di attivazione della temporizzazione.

Temporizzazione a tempo fisso non attivo

12:10

Temporizzazione a tempo fisso attivo (manca circa la metà del tempo per lo spegnimento)

12:10

LUCE SCALE

Questo comando consente di attuare la funzione Luce scale della videocitofonia.

11

MyHOME_Screen3,5

Manuale Utente

Automazione

Permette di comandare tapparelle, cancelli, serrature ecc.

Tocca l’icona automatismi .

Il display visualizza la pagina nella quale sono presenti gli automatismi che puoi comandare.

Tapparella

Cancelletto

Irrigazione

Per consentirti una immediata identificazione sono state create delle icone differenziate in base al reale utilizzo dell’automatismo.

Serranda

Tenda

Cancello (automazione)

Cancello (illuminazione/videocitofonia)

Insieme automazione

Basculante

Ventilatore

Irrigazione

Presa comandata

Serratura

Contatto

COMANDI PER ATTUATORI AVANZATI

Tutti i comandi di automazione hanno una modalità avanzata che, nel caso l’attuatore installato

è di tipo avanzato, ti permette di visualizzare la percentuale di apertura e definirla con valori in percentuale.

2

1 3

1. Chiude la serranda

.

4

2. Visualizza la percentule di apertura.

3. Apre la serranda.

4. Aumenta/diminuisce in step del 10% l’apertura.

12 13

12

MyHOME_Screen3,5

Manuale Utente

TENDA-SERRANDA-CANCELLO-BASCULANTE

Questi comandi ti permettono di aprire e chiudere le tende, le tapparelle ecc. con il semplice tocco di un dito.

In base alla programmazione effettuata dall’installatore, il funzionamento può avvenire in due modalità differenti:

Modalità sicura

Il movimento di apertura o chiusura avviene finchè tocchi l'icona corrispondente, l’icona cambia presentando l’indicazione del movimento.

Rilasciando l'icona avviene automaticamente lo stop.

Esempi in modalità sicura:

1 2

Stop

1. Finchè tieni premuta l’icona la tenda si apre

.

2. Se togli il dito la tenda si ferma.

1 2

Stop

1. Finchè tieni premuta l’icona la serranda scende

.

2. Se togli il dito la serranda si ferma.

Modalità normale

Il movimento di apertura o chiusura inizia toccando l'icona corrispondente; durante il movimento l’icona cambia presentando l'icona di Stop e l’indicazione del movimento in corso. Per bloccare il movimento devi toccare l'icona .

Esempi in modalità normale:

1 2

Stop

1. Toccando l’icona attivi l’apertura del cancello

.

2. Per fermarlo devi toccare l’icona di stop.

1 2

Stop

1. Toccando l’icona attivi la chiusura della basculante

.

2. Per fermarlo devi toccare l’icona di stop.

CANCELLO (ILLUMINAZIONE/VIDEOCITOFONIA)

Il movimento di apertura e chiusura inizia toccando l’icona .

Il movimento termina automaticamente a fine corsa del cancello..

13

MyHOME_Screen3,5

Manuale Utente

INSIEME AUTOMAZIONE

Questo comando ti permette di attivare contemporaneamente più automatismi, ad esempio potresti con un solo tocco abbassare o alzare tutte le tapparelle di casa.

Il movimento si attiva toccando una delle icone "freccia", per bloccare devi toccare .

VENTILATORE

Questo comando ti permette di accendere e spegnere un ventilatore.

L’icona indica quando il ventilatore è in funzione.

Spento Acceso

1 2

1. Tocca per accendere

.

2. Tocca per spegnere.

PRESA COMANDATA

Questo comando, rappresentato da una presa, ti permette di accendere e spegnere un apparecchio generico, potrebbe essere un elettrodomestico o altro.

Anche in questo caso l’icona ti indica lo stato dell’apparecchio comandato.

1

Spento

2

Acceso

1. Tocca per accendere

.

2. Tocca per spegnere.

SERRATURA

Toccando l'icona attivi un’elettroserratura.

Questo comando funziona come un pulsante, la serratura è attivata finchè tocchi l'icona e si disattiva al rilascio. Se controlla una serratura dell’impianto videocitofonico, il tempo di attivazione

è fissato dalla configurazione della serratura.

1

1. Attiva serratura

.

14 15

14

MyHOME_Screen3,5

Manuale Utente

IRRIGAZIONE

Questo comando ti permette di accendere e spegnere l’impianto di irrigazione.

L’icona indica quando l’irrigazione è in funzione.

Spento Acceso

1 2

1. Tocca per accendere

.

2. Tocca per spegnere.

CONTATTO

Questo comando fornisce una vista sincronizzata dello stato di un contatto collegato all’impianto.

1 2

1. Contatto chiuso

.

2. Contatto aperto.

15

MyHOME_Screen3,5

Manuale Utente

Scenari

Ti permette di attivare gli scenari che sono stati precedentemente memorizzati in una o più

“centraline scenari” e “moduli scenari” del tuo sistema MyHOME.

Tocca l’icona scenari .

Il display visualizza la pagina nella quale sono presenti gli scenari che puoi attivare.

NOTTE

Scenario 1

Scenario 2

Tocca l’icona per attivare lo scenario.

SCENARIO DELLA CENTRALINA SCENARI

NOTTE

Questo comando consente di attivare uno scenario della Centralina Scenari.

Se decidi di modificare l’impostazione dello scenario sulla Centralina, puoi farlo liberamente, il

MyHOME_Screen in seguito eseguirà il nuovo scenario da te impostato.

SCENARIO DEL MODULO SCENARI

Scenario 1

Questo comando ti consente di attivare uno scenario del Modulo Scenari.

Inoltre toccando l'icona appariranno delle nuove icone che ti consentono di cancellare o programmare un nuovo scenario secondo la modalità di funzionamento del Modulo Scenari.

Se l’icona non è visualizzata, il modulo scenari è bloccato.

16 17

16

MyHOME_Screen3,5

Manuale Utente

Creazione nuovo scenario

1 2

1. Tocca l’icona per iniziare la programmazione di un nuovo scenario.

2. Tocca l’icona per terminare la programmazione.

3. Tocca l’icona per tornare al menù degli scenari da te impostati.

Cancellazione di uno scenario

1

1. Se decidi di cancellare uno scenario da te impostato, tocca l’icona.

3

17

MyHOME_Screen3,5

Manuale Utente

Scenari evoluti e programmati

Selezionando questa applicazione, in funzione della configurazione effettuata dall’installatore e personalizzata alle soluzioni MyHOME presenti nel tuo impianto puoi controllare gli scenari evoluti e programmati (massimo 20).

Tocca l’icona scenari evoluti e programmati .

In questa pagina d’esempio vengono visualizzate entrambe le funzioni: Scenario programmato e

Scenario evoluto.

1 2 3

7

Scenario programmato

6 5

Scenario evoluto

4

1. Abilita.

2. Avvia scenario.

3. Ferma scenario.

4. Disabilita.

5. Modifica lo scenario.

6. Avvia scenario.

7. Abilita/Disabilita.

18 19

18

MyHOME_Screen3,5

Manuale Utente

SCENARIO PROGRAMMATO

Questo scenario permette di inviare un insieme di comandi in seguito al verificarsi di una o più azioni o ad un’ora stabilita.

È possibile gestire fino a 20 dei 300 scenari configurati nel Programmatore Scenari.

Per questo scenario le quattro azioni possibili sono:

– Abilita scenario - Disabilita scenario

Sono comandi che consentono di abilitare/disabilitare lo scenario senza azionarlo.

Se lo scenario è abilitato e si verifica la condizione di attivazione, le azioni dello scenario vengono eseguite.

– Start - Stop

Sono comandi di partenza e arresto dello scenario, indipendentemente dalla condizione programmata.

Esempi di configurazione:

Scenario programmato

Scenario programmato

Scenario programmato

Scenario programmato

Scenario programmato

Scenario programmato

19

MyHOME_Screen3,5

Manuale Utente

SCENARIO EVOLUTO

Questo scenario permette di inviare un comando ad un’ora stabilita e al verificarsi di un’azione.

È possibile creare fino a 20 scenari.

Per questo scenario le due azioni possibili sono:

– Abilita/Disabilita scenario

Comando che consente di abilitare/disabilitare lo scenario senza azionarlo. Se lo scenario è abilitato e si verificano le condizioni di attivazione, le azioni dello scenario vengono eseguite.

– Start

Comando di forzatura dello scenario.

1 2

Scenario evoluto

1. Scenario evoluto Abilitato.

2. Scenario evoluto Disabilitato.

Scenario evoluto

La seconda condizione, "condizione su dispositivo", può essere legata allo stato di una luce, un dimmer, una sonda temperatura o ad un amplificatore della diffusione sonora.

Esempio di scenario evoluto

Se alle ore 20:00 (condizione oraria) l’amplificatore A1 PF1 è spento (condizione su dispositivo) viene generato un comando di ON che lo accende (azione)

Modifica la condizione oraria

Per modificare la condizione oraria tocca .

Scenario evoluto

Viene visualizzata la seguente pagina: utilizza le frecce per impostare l’orario desiderato, conferma con .

Scenario "condizione oraria"

20 21

20

Scenario "condizione oraria" + "condizione su dispositivo"

MyHOME_Screen3,5

Manuale Utente

Modifica la condizione su dispositivo

Nel caso sia configurata una "condizione su dispositivo", nella pagina di modifica "condizione oraria" è presente la freccia per accedere ad una delle seguenti pagine:

Condizione stato luce puoi variare lo stato della luce. Gli stati che possono essere utilizzati come condizione di avvio dello scenario sono ON (acceso) e OFF (spento).

Accensione Luce

OFF

21

MyHOME_Screen3,5

Manuale Utente

Condizione valore dimmer puoi variare il valore di dimming del dimmer.

I valori ammessi sono: OFF, dal 20% al 100% con incrementi di 20%.

Accensione Dimmer

20% – 40%

Condizione valore audio puoi variare il valore dell’audio dell’amplificatore.

I valori ammessi vanno da 0% a 100% con incremento di 20% e 30%.

Amplificatore 18

0% – 20%

Condizione valore temperatura puoi variare il valore di temperatura della sonda.

I valori di temperatura ammessi vanno da -5,0 °C a 50,0 °C con variazione di 0,5 °C.

Temperatura

22 23

22

MyHOME_Screen3,5

Manuale Utente

Termoregolazione + Climatizzazione

Questo comando ti permette di tenere sotto controllo la temperatura in tutta la casa e regolarla zona per zona secondo l’esigenza del momento. Inoltre se hai installato un impianto di condizionamento potrai gestire singolarmente tutti gli splitter presenti sull’impianto, agendo sulla regolazione della temperatura, sulla velocità delle ventole ecc.

Tocca l’icona termoregolazione .

Il display visualizza una pagina con l’elenco degli Impianti (Centrali), delle Zone non controllate

(se presenti), delle Sonde esterne (se presenti) e degli impianti di condizionamento; nel caso sia presente solo una Centrale, si accede direttamente ad una pagina con l’icona della Centrale scelta

(4 zone/99 zone) e l’elenco delle Zone.

CENTRALE 4 ZONE

Zona 1

CLIMATIZZAZIONE

La gestione della termoregolazione è possibile solamente se sulla Centrale è stata attivata la funzione Controllo remoto.

Toccando l'icona Centrale si accede ad una pagina di visualizzazione dello Stato della Centrale, nella stessa pagina è presente l'icona per accedere all'elenco delle possibili modalità da impostare.

CENTRALE 4 ZONE

CENTRALE 4 ZONE

23

MyHOME_Screen3,5

Manuale Utente

Ogni tipologia di modalità avrà un'icona dedicata:

Modalità Settimanale

Modalità Manuale

Modalità Temporizzato (solo per Centrale 4 Zone)

Modalità Ferie

Modalità festivo/weekend

Modalità Scenari (solo per Centrale 99 Zone)

Modalità OFF

Modalità Antigelo

Modalità Estate/Inverno

Toccando le icone e puoi scorrere le modalità

Toccando l’icona torni alla pagina precedente.

Tocca l’icona per accedere al sottomenù della modalità.

Modalità Settimanale

Modalità Manuale

Modalità Temporizzato

24 25

24

MyHOME_Screen3,5

Manuale Utente

Modalità Settimanale

Selezionando un programma tra i 3 estivi o i 3 invernali (impostati precedentemente nella centrale) il tuo impianto funzionerà in modo automatico seguendo la programmazione impostata.

Per confermare il programma da impostare toccare l'icona .

Programmi estivi

Programma 1

Programma 2

Programma 3

Programmi invernali

Programma 1

Programma 2

Programma 3

25

MyHOME_Screen3,5

Manuale Utente

Modalità Manuale

Consente di impostare una temperatura costante in tutte le zone del tuo impianto.

Toccando le icone e diminuisci o aumenti il valore di temperatura di 0.5°C. Per confermare la temperatura impostata toccare l'icona .

Manuale

23.5°C

Modalità Temporizzato (solo per Centrale 4 Zone)

Consente di eseguire la modalità manuale su tutte le zone per un tempo determinato.

Toccando le icone e diminuisci o aumenti il valore di temperatura di 0.5°C.

Toccando le icone e definisci le ore e i minuti durate i quali la Centrale funziona in modalità

Manuale.

Per confermare temperatura, ore e minuti impostati toccare l'icona .

Manuale

23.5°C

26 27

26

MyHOME_Screen3,5

Manuale Utente

Modalità Ferie

Questa modalità ti consente di mantenere (in caso di assenze prolungate, come ad esempio per ferie) l’impianto in Antigelo o Protezione termica fino alla data e all’ora impostate, al termine sarà impostato il programma settimanale scelto.

Toccando le icone e definisci la data.

Per confermare toccare l'icona .

Toccando le icone e definisci le ore e i minuti.

Per confermare toccare l'icona e selezionare il programma da impostare.

27

MyHOME_Screen3,5

Manuale Utente

Modalità festivo/weekend

Consente di selezionare un particolare profilo giornaliero per un periodo determinato.

Il programma viene eseguito fino alla data e all’ora programmata, al termine della quale sarà ripristinato il programma settimanale scelto.

Toccando le icone e definisci la data.

Per confermare toccare l'icona .

Toccando le icone e definisci le ore e i minuti.

Per confermare toccare l'icona e selezionare il programma da impostare.

Modalità Scenari (solo per Centrale 99 Zone)

Selezionando uno scenario tra i 16 estivi o i 16 invernali, il tuo impianto funzionerà in modo automatico seguendo lo scenario impostato.

Per confermare lo scenario da impostare toccare l'icona .

Scenari estivi

Scenario 1

Scenario 2

Scenario 3

28 29

28

MyHOME_Screen3,5

Manuale Utente

Scenari invernali

Scenario 1

Scenario 2

Scenario 3

Modalità OFF

Toccando l'icona è possibile mettere in OFF tutte le zone dell'impianto.

Modalità Antigelo

Toccando l'icona è possibile impostare in tutte le zone dell'impianto la temperatura di Antigelo.

Modalità Estate/Inverno

Toccando l'icona è possibile impostare il modo di funzionamento dell'impianto (Estate/

Inverno).

29

MyHOME_Screen3,5

Manuale Utente

ZONE

Puoi controllare tutte le zone presenti sul tuo impianto.

Toccando le icone e puoi scorrere le zone inserite.

Toccando l’icona torni alla pagina precedente.

Tocca per accedere ai singoli sottomenù delle zone.

CENTRALE 4 ZONE

ZONA 1

CLIMATIZZAZIONE

La sonda termica

L’offset locale della sonda è la regolazione della manopola posta sulla sonda presente in ogni zona del tuo impianto di termoregolazione.

Se la sonda è posta in (antigelo/protezione termica) o in OFF, dal MyHOME_Screen non sarà possibile alcuna regolazione, per cambiare l’impostazione sarà necessario agire direttamente sulla manopola della sonda.

30 31

30

MyHOME_Screen3,5

Manuale Utente

ZONE (CON FUNZIONE FAN-COIL)

Se è presente la sonda con la funzione di regolazione della velocità del fan-coil questa pagina oltra alla visualizzazione visualizzazione del nome della zona, della Temperatura misurata e impostata prevede anche la scelta tra le seguenti velocità: Minima, Media, Massima e Automatica.

ZONA 2

6

5

3

1

ZONA 2

23.5°C

35.0°C

+2

4

2

1. Zona.

2. Temperatura rilevata.

3. Tasti regolazione e temperatura impostata

.

4. Stato della sonda.

5. Velocità fan-coil.

6. Modalità della centrale.

ZONE (CENTRALE 99 ZONE)

Premendo l'icona Zone la pagina prevede la visualizzazione del nome della zona, la visualizzazione della temperatura misurata, l'impostazione della temperatura se in modalità manuale, l'attivazione della modalità manuale/automatica, la visualizzazione dello stato della sonda (-3 -2 -1 0 +1 +2 +3).

31

MyHOME_Screen3,5

Manuale Utente

ZONA 1

ZONA 1

23.5°C

35.0°C

+2

ZONE (CENTRALE 4 ZONE)

Premendo l'icona Zone la pagina prevede la visualizzazione del nome della zona, la visualizzazione della Temperatura misurata e impostata e lo stato della sonda (-3 -2 -1 0 +1 +2 +3).

ZONA 1

ZONA 1

23.5°C

35.0°C

+2

SONDE ESTERNE

Se sull’impianto sono presenti delle sonde radio esterne, tramite l’apposita zona è possibile visualizzare la temperatura da esse misurata.

32 33

32

MyHOME_Screen3,5

Manuale Utente

SONDE ESTERNE

SONDA GIARDINO 28.5°C

ZONE NON CONTROLLATE

Se sull’impianto sono presenti delle sonde atte alla sola misurazione della temperatura (zone non controllate) tramite l’apposita zona è possibile visualizzare la temperatura da esse misurata.

ZONE NON CONTROLLATE

BOX 28.5°C

33

MyHOME_Screen3,5

Manuale Utente

CLIMATIZZAZIONE

Toccando l’icona “Climatizzazione” si accede ad una pagina nella quale sarà possibile visualizzare tutti gli oggetti (splitter) inseriti e configurati precedentemente tramite software. Se allo splitter

è stato associato un indirizzo di sonda SLAVE il MyHOME_Screen sarà in grado di visualizzare la temperatura rilevata nell’ambiente associato.

CLIMATIZZAZIONE

1

23.5°C

SOGGIORNO

1

CUCINA

2

SPEGNI TUTTO

1. Spegne lo splitter.

2. Spegne tutti gli splitter sull’impianto MyHOME.

23.5°C

SOGGIORNO

1

1

1

Caldo

Freddo

Deumidifica

2 3

1. Invia il comando.

2. Torna alla pagina precedente.

3. Spegne lo splitter.

34 35

34

MyHOME_Screen3,5

Manuale Utente

Modalità avanzata

23.5°C

SOGGIORNO

1

1

1

2

Caldo

Freddo

Deumidifica

3

1. Accendi il comando.

2. Torna alla pagina precedente.

3. Spegni lo splitter.

Tramite la modalità avanzata è possibile gestire lo splitter come se lo facessi direttamente dal telecomando.

1

Automatico

25.5°C

Alta

Swing

2 3

1. Tocca l’icona per gestire manualmente lo splitter.

35

MyHOME_Screen3,5

Manuale Utente

Toccando l’icona è possibile cambiare la modalità di funzionamento dello splitter (automatico, raffrescamento, riscaldamento, deumidificatore, ventilazione).

Con le icone e diminuisci o aumenti il valore di temperatura di 0.5°C o 1°C (dipende dallo splitter installato).

Toccando l’icona è possibile cambiare la velocità della ventola (automatica, alta, media, bassa, silenzioso).

L’icona spegne lo swing e l’icona lo accende.

2. Torna alla pagina precedente.

3. Conferma le modifiche apportate manualmente al comando selezionato.

Le funzioni del comando dipendono dal tipo di splitter installato sull’impianto e dalla configurazione fatta tramite software

Sistema HVAC

Toccando l’icona “HVAC” accedi ad una pagina nella quale sarà possibile visualizzare tutte le unità di climatizzazione del sistema BACnet inserite e configurate precedentemente tramite software.

HVAC

AC Unit and Fancoil

ATU

Floor Heating

Di seguito verranno presentate le diverse tipologie di unità di climatizzazione che puoi controllare tramite MyHOME_Screen; per ciascuna verranno evidenziati i parametri disponibili.

36 37

36

MyHOME_Screen3,5

Manuale Utente

AC Unit and Fancoil

AC Unit and Fancoil

1

2

23.5°C

AMBIENTE

GENERALE

1. Spegne l’unità di climatizzazione.

2. Spegne tutte le unità sull’impianto MyHOME.

1

23.5°C

AMBIENTE

Inverno

Modo operativo

25.5°C

Valore temperatura

Auto

Velocità ventola

1. Tocca l’icona per gestire manualmente l’unità di climatizzazione..

Toccando l’icona è possibile cambiare la modalità di funzionamento dell’unità (automatico, raffrescamento, riscaldamento, deumidificatore, ventilazione).

Con le icone e diminuisci o aumenti il valore di temperatura di 0.5°C o 1°C (dipende dall’unità installata).

Toccando l’icona è possibile cambiare la velocità della ventola (automatica, alta, media, bassa, silenzioso).

37

MyHOME_Screen3,5

Manuale Utente

Auto

Direzione aria

Toccando l’icona è possibile cambiare la direzione dell’aria (automatica, avanti, indietro, casuale, circolazione lenta, circolazione, circolazione veloce, stop).

ATU

ATU

1

23.5°C

AMBIENTE

1. Spegne l’unità

38 39

38

MyHOME_Screen3,5

Manuale Utente

23.5°C

AMBIENTE

1

Inverno

Modo operativo

25.5°C

Valore temperatura

Auto

Velocità ventola

1. Tocca l’icona per gestire manualmente l’unità.

Toccando l’icona è possibile cambiare la modalità di funzionamento dell’unità (automatico, raffrescamento, riscaldamento, deumidificatore, ventilazione).

Con le icone e diminuisci o aumenti il valore di temperatura di 0.5°C o 1°C (dipende dall’unità installata).

Toccando l’icona è possibile cambiare la velocità della ventola (automatica, alta, media, bassa, silenzioso).

45%

Umidità

50%

Valore umidità

Flusso aria

Con le icone e diminuisci o aumenti (in percentuale) il valore di umidità.

39

MyHOME_Screen3,5

Manuale Utente

60%

Valore flusso aria

40%

Min. flusso aria

80%

Max. flusso aria

Con le icone e diminuisci o aumenti (in percentuale) il flusso dell’aria.

Con le icone e diminuisci o aumenti (in percentuale) l’impostazione minima del flusso dell’aria.

Con le icone e diminuisci o aumenti (in percentuale) l’impostazione massima del flusso dell’aria.

50%

Riciclo aria

50%

Sonda qualità aria

Con le icone e diminuisci o aumenti (in percentuale) il riciclo dell’aria.

40 41

40

MyHOME_Screen3,5

Manuale Utente

Floor Heating

Floor Heating

1

23.5°C

AMBIENTE

1. Spegne l’unità.

23.5°C

AMBIENTE

1

Inverno

Modo operativo

25.5°C

Valore temperatura

1. Tocca l’icona per gestire manualmente l’unità.

Toccando l’icona è possibile cambiare la modalità di funzionamento dell’unità (automatico, raffrescamento, riscaldamento, deumidificatore, ventilazione).

Con le icone e diminuisci o aumenti il valore di temperatura di 0.5°C o 1°C (dipende dall’unità installata).

41

MyHOME_Screen3,5

Manuale Utente

VRV/VAV

VRV/VAV

1

23.5°C

AMBIENTE

1. Spegne l’unità.

23.5°C

AMBIENTE

1

Inverno

Modo operativo

25.5°C

Valore temperatura

50%

Valore flusso aria

1. Tocca l’icona per gestire manualmente l’unità.

Toccando l’icona è possibile cambiare la modalità di funzionamento dell’unità (automatico, raffrescamento, riscaldamento, deumidificatore, ventilazione).

Con le icone e diminuisci o aumenti il valore di temperatura di 0.5°C o 1°C (dipende dall’unità installata).

Con le icone e diminuisci o aumenti (in percentuale) il flusso dell’aria.

42 43

42

MyHOME_Screen3,5

Manuale Utente

Antifurto

Questo comando ti permette di controllare lo stato dell’impianto antifurto (inserito/disinserito) e delle singole zone.

Tocca l’icona antifurto .

Il display visualizza nella parte superiore l’icona che si riferisce allo stato dell’impianto (il lucchetto aperto indica impianto disinserito, quello chiuso impianto inserito) nella parte centrale puoi scorrere le zone in cui è suddiviso e sapere quali sono attive.

2 1

3

4

Perimetrale

Taverna

1. impianto disinserito.

2. inserimento impianto.

3. zona 1 attiva.

4. zona 2 disattivata.

Attiva/disattiva le zone

Quando l’antifurto è disinserito puoi disattivare (o riattivare) una o più zone dell’impianto, questo ti permette di personalizzare il funzionamento dell’impianto secondo le tue esigenze. Puoi ad esempio escludere le zone relative ai sensori ad infrarossi, lasciando attive le zone perimetrali

(porta d’ingresso e finestre), ciò ti permette di muoverti liberamente all’interno della casa senza dover rinunciare alla sicurezza.

Perimetrale

Questa personalizzazione è possibile soltanto ad impianto disinserito, agendo sulle icone delle singole zone (non presenti sul display ad impianto inserito).

Taverna

Per rendere attiva la personalizzazione tocca l’icona di conferma: ti apparirà una pagina in cui digitare il tuo codice utente per confermare le zone attive sull’impianto.

43

MyHOME_Screen3,5

Manuale Utente

Per personalizzare e contemporaneamente inserire l’antifurto tocca direttamente l’icona, come spiegato nella pagina seguente.

Inserisci/disinserisci l’antifurto

Per modificare lo stato dell’impianto tocca l’icona (per inserire). (per disinserire).

Inserire l’antifurto

Disinserire l’antifurto

Nella pagina visualizzata digita il tuo codice utente della Centrale antifurto e conferma con .

Se la diffusione sonora è abilitata sentirai il messaggio vocale “inserito” o “disinserito.

1

2 3 4 5 6 7

8

PASSWORD:

1

2 3 4 5 6 7

8

PASSWORD: *****

I numeri da 1 a 8 riportati in basso (presenti solo nella pagina di inserimento dell’impianto) indicano lo stato delle zone. Nell’esempio le zone 1 e 8 sono attive, mentre dalla 2 alla 7 sono disattive/escluse.

44 45

44

MyHOME_Screen3,5

Manuale Utente

Che tipo di allarme si è verificato?

Se in tua assenza si sono verificati degli allarmi, al tuo rientro in casa troverai una videata simile a quella dell’esempio con le seguenti informazioni: icona centrale corrisponde al tipo di allarme verificatosi, indicazione di ora, data, tipo di allarme e zona in cui si è verificato.

Esempio allarme "intrusione" intrusione

11:01 17.07 Z 1

1

1. Indicazione di:

– ora

– data

– zona

Tipologie di allarme:

– : intrusione;

– : effrazione; antipanico; tecnico.

La segnalazione di allarme rimane memorizzata sino ad un nuovo inserimento dell’impianto.

Per consultare la memoria allarmi tocca l’icona sulla pagina principale.

Tocca l’icona per cancellare l’allarme

45

MyHOME_Screen3,5

Manuale Utente

Diffusione sonora

Puoi controllare completamente il tuo impianto di diffusione sonora.

Tocca l’icona diffusione sonora .

Il display visualizza nella parte superiore l’icona che si riferisce alla sorgente musicale, nella parte centrale puoi scorrere gli amplificatori da controllare.

Radio

Soggiorno

Taverna

SORGENTE MUSICALE

Puoi scegliere tra il Sintonizzatore radio e una sorgente esterna (Aux), come ad esempio un lettore

CD controllato tramite il Controllo Stereo o collegato tramite ingresso RCA.

Radio

1

Radio

2

3

1. Cambia sorgente.

2. Cambia canale (tra quelli memorizzati).

3. Sintonizzatore canali.

Sorgente esterna

AUX

1

2

1. Cambia sorgente.

2. Cambia brano (se la sorgente lo prevede).

46 47

46

MyHOME_Screen3,5

Manuale Utente

Sintonizza la radio

Il MyHOME_Screen ti permette di sintonizzare la radio del tuo impianto di diffusione sonora ed anche di memorizzare i tuoi canali preferiti.

Radio

2

Radio 1

1

3

4

5

6

7

1. Sorgente audio.

3. Frequenza.

4. Funzione RDS

5. Cambio frequenza.

6. Modalità di ricerca dei canali (Automatica o manuale) il canale selezionato .

AMPLIFICATORE

Questo comando ti permette di accendere, spegnere un amplificatore e regolarne il volume tramite - e +, il livello del volume viene rappresentato graficamente sul display.

1

2

3

1. Spento.

2. Volume basso

3. Volume alto.

INSIEME DI AMPLIFICATORI

Puoi comandare un insieme di amplificatori.

Gli amplificatori dell’insieme potrebbero essere regolati a livelli di volume differenti, perciò la regolazione del volume avviene aumentando o diminuendo il livello di tutti gli amplificatori partendo dalla loro regolazione attuale.

47

MyHOME_Screen3,5

Manuale Utente

AMPLIFICATORE DI POTENZA

Questo comando ti permette di accendere, spegnere e gestire il nuovo amplificatore di potenza.

Radio

Soggiorno

Amplificatore potenza

1 2

1. Icona ON/OFF per l’accensione e lo spegnimento dell’amplificatore di potenza.

2. Apre il menù di gestione dell’amplificatore di potenza

Tocca l’icona per entrare nel menù di gestione.

Viene visualizzata la seguente pagina:

+1

Normale

Alti

+1

Bassi

48 49

48

MyHOME_Screen3,5

Manuale Utente

Equalizzatore

Tocca l’icona o per scegliere la curva di equalizzazione:

Dance

Regolazione Alti

Per regolare il livello degli alti tra -10 e +10 tocca l’icona o :

+3

Alti

Regolazione Bassi

Per regolare il livello dei bassi tra -10 e +10 tocca l’icona o :

-1

Bassi

Bilanciamento

Per regolare il bilanciamento del suono tra canale destro e sinistro tocca l’icona o .

1

2

1. Bilanciamento destro.

Loudness (LOUD)

L’attivazione della modalità LOUD introduce una speciale enfasi delle basse e alte frequenze durante bassi volumi d’ascolto.

Tocca l’icona o per attivare o disattivare il LOUD.

49

MyHOME_Screen3,5

Manuale Utente

Diffusione sonora multicanale

Puoi controllare completamente il tuo impianto di diffusione sonora multicanale.

Tocca l’icona diffusione sonora multicanale .

Nell’esempio il display visualizza due ambienti configurati (Soggiorno e Camera) e l’insieme di tutti gli amplificatori (Generale).

Tocca per accedere ai singoli sottomenù.

Soggiorno

Sala

Generale

Esempio: sottomenù "Generale"

In questo caso la sorgente scelta è la radio.

Radio

Generale

Esempio: sottomenù dell’Ambiente 1

In questo caso la sorgente scelta è il CD (Aux).

CD

Sala da pranzo

Ambiente 1

50 51

50

MyHOME_Screen3,5

Manuale Utente

Esempio: sottomenù della sorgente "Radio"

In questa pagina trovi tutti i controlli di sintonizzazione

della radio.

Radio

Radio

Amplificatori casa

1:

Radio 1

1

1. Toccando sul display viene visualizzata una nuova pagina che ti consente di memorizzare fino a 15 stazioni radio.

RDS Radio

Amplificatori casa

1:

Radio 1

2 2

3

2. Seleziona il numero di stazione da memorizzare.

3. Tocca OK per confermare.

51

MyHOME_Screen3,5

Manuale Utente

Esempio: sottomenù della sorgente "CD"

CD

2

SOGGIORNO

1

1. Cambia brano.

2. Torna alla pagina precedente.

52 53

52

MyHOME_Screen3,5

Manuale Utente

Contenuti Multimediali

Oltre alle normali sorgenti dell’impianto di diffusione sonora è possibile dal MyHOME_Screen accedere a contenuti multimediali presenti in rete, quali la Radio IP e il Media Client.

Tocca l’icona diffusione sonora o diffusione multicanale .

Nell’esempio il display visualizza l'ambiente configurato (Soggiorno).

Seleziona per accedere ai singoli sottomenù.

Soggiorno

Scegliere tra le sorgenti disponibili la sorgente multimediale:

Multimedia

Soggiorno

Nella fascia superiore del sottomenù sono presenti le seguenti funzioni:

1 2 3

1. ON sorgente.

2. cambia sorgente.

3. Apre il menù di regolazione sorgente selezionata.

53

MyHOME_Screen3,5

Manuale Utente

SORGENTI MULTIMEDIALI: RADIO IP

In questa pagina vengono visualizzate due opzioni per la gestione dei contenuti multimediali tramite rete Ethernet.

Multimedia

Radio IP

Servers

Selezionando sul display viene caricata una nuova pagina che ti consente di visualizzare tutte le radio memorizzate precedentemente tramite il software.

Radio 1

Radio 2

Radio 3

Radio 4

54 55

54

MyHOME_Screen3,5

Manuale Utente

2

4

Selezionando sul display, appare una nuova pagina che consente di controllare tramite il player le Radio IP.

1

Radio 3

3

5

6

1. Nome della radio.

2. Stop.

3. Passa alla radio precedente.

4. Pausa.

5. Passa alla radio successiva.

6. Torna alla pagina precedente.

7. Torna alla principale.

7

55

MyHOME_Screen3,5

Manuale Utente

SORGENTI MULTIMEDIALI: MEDIA CLIENT

Tramite la funzione Media Client è possibile ascoltare musica (.mp3) da un PC collegato alle rete.

Selezionando

Servers

sul display viene caricata una nuova pagina che ti consente di visualizzare tutti i PC collegati alla rete Ethernet.

Radio IP

Servers

Selezionando un PC (es.

Pc3

) sul display viene caricata una nuova pagina che ti consente di visualizzare le cartelle (

Immagini

,

Musica

,

Playlist

e

Video

) contenute all'interno del player predefinito per l'ascolto della musica.

Pc1

Pc2

Pc3

Pc4

Selezionando la cartella

Musica

e successivamente una cartella (es.

Tutti gli artisti

) verranno visualizzati tutti gli artisti presenti nel catalogo multimediale del player predefinito.

Musica

Tutti i file musicali

Genere

Tutti gli artisti

Artisti partecipanti

56 57

56

MyHOME_Screen3,5

Manuale Utente

Selezionando un artista (es.

U2

) verranno visualizzati tutti gli album dell'artista scelto.

Selezionando l'

Album

(es.

The Best Of

) verranno visualizzate le tracce contenute all'interno dell'album.

ROLLING STONES

LINKIN PARK

BEATLES

U2

57

MyHOME_Screen3,5

Manuale Utente

Selezionare la traccia che si desidera ascoltare (es.

One

). Appare la pagina del player di controllo che visualizza alcune informazioni relative alla traccia in riproduzione.

Beautiful Day

Numb

Gone

One

1

2

4

Brano

Artista

Album

Durata

6

One

U2

The Best Of

01:16/04:35

7

3

5

1. Informazioni sulla traccia in riproduzione.

2. Stop.

3. Passa alla traccia precedente.

4. Pausa.

5. Passa alla traccia successiva.

6. Torna alla pagina precedente.

7. Torna alla principale della diffusione sonora.

58 59

58

MyHOME_Screen3,5

Manuale Utente

Videocitofonia

In funzione dell’impianto e della configurazione effettuata, puoi comandare per ogni posto esterno l’apertura della serratura e/o l’accensione luce scale.

Tocca l’icona videocitofonia .

Il display visualizza la pagina principale della videocitofonia:

1 2

Posto esterno

1. Attiva serratura.

2. Attiva luce scale.

Quando giunge una chiamata dal posto esterno il display visualizza la seguente pagina (se il

MyHOME_Screen è cablato sull’impianto di Videocitofonia).

In questo caso, per il posto esterno sono presenti i comandi "Luce scale" e "Serratura".

Tocca le icone per attivare il comando di accensione luce scale e/o apertura serratura.

Posto esterno

LUCE SCALE

SERRATURA

59

MyHOME_Screen3,5

Manuale Utente

Gestione energia

Questa funzione ti permette di controllare lo stato dei carichi energetici, di visualizzare consumi/ produzioni di energia e di effettuare una supervisione dell’impianto elettrico, intervenendo sui dispositivi di riarmo dei salvavita.

Tocca l'icona .

Ti permette di visualizzare e comandare i dispositivi STOP&GO e di controllare il corretto funzionamento dei carichi presenti nel tuo impianto MyHOME.

Permette di monitare i consumi e la produzione di energia per le grandezze: elettricità, gas, acqua, riscaldamento/raffrescamento, acqua calda sanitaria (m3,

L, kWh, KW).

Gestione carichi (con presenza di centrale di gestione carichi)

La centrale controllo carichi permette di controllare la potenza impegnata al fine di prevenire distacchi di energia da parte del contatore, escludendo i carichi secondo la priorità impostata dall’installatore.

Gestione carichi (senza la centrale di gestione carichi)

Se sull’impianto non è presente la centrale di gestione carichi, quest’applicazione permette di verificare i consumi dei carichi solo se si utilizzano attuatori evoluti.

60 61

60

MyHOME_Screen3,5

Manuale Utente

SUPERVISIONE IMPIANTO

Tocca l’icona supervisione impianto .

Il display visualizza la pagina nella quale sono presenti i dispositivi STOP&GO (visibili a seconda dell’installazione effettuata).

STOP&GO

STOP&GO PLUS

Diagnostica carichi

Per ogni dispositivo viene visualizzato lo stato e toccando l'icona si accede ai dettagli dei singoli

STOP&GO e Load diagnostic.

Ogni tipologia di stato avrà un'icona dedicata:

Chiuso

Aperto

Aperto per cortocircuito

Aperto per sovratensione

Aperto per guasto verso terra

Aperto per blocco

61

MyHOME_Screen3,5

Manuale Utente

Stop&Go

STOP&GO

STOP&GO

Abilita

Entrando nella pagina di dettaglio del dispositivo STOP&GO è presente l'icona per attivare o disattivare il riarmo automatico.

Stop&Go Plus

STOP&GO PLUS

STOP&GO PLUS

Abilita Verifica

Entrando nella pagina di dettaglio del dispositivo STOP&GO PLUS è presente l’icona per attivare o disattivare il riarmo automatico, è inoltre possibile attivare o disattivare toccando l'icona la verifica dell'impianto.

L'impostazione del tempo che deve intercorrere prima del riarmo viene eseguita al momento della configurazione dello STOP&GO.

62 63

62

MyHOME_Screen3,5

Manuale Utente

Stop&Go BTest

STOP&GO BTest

STOP&GO BTest

Abilita Autotest

Entrando nella pagina di dettaglio del dispositivo STOP&GO BTest è presente l’icona per attivare o disattivare il riarmo automatico; è possibile inoltre attivare o disattivare la funzione autotest toccando l'icona .

Se attivata, tramite le icone o è possibile impostare la frequenza (numero di giorni tra un test e il successivo) di autotest.

63

MyHOME_Screen3,5

Manuale Utente

Diagnostica carichi

La funzione “Diagnostica carichi” permette di verificare il corretto funzionamento dei carichi tramite la misurazione della corrente differenziale assorbita dagli stessi.

Diagnostica carichi

Forno

Microonde

Lavatrice

Entrando nella pagina Diagnostica carichi puoi visualizzare lo stato dei carichi.

L’icona indica che il carico funziona correttamente; l’icona indica che il carico funziona correttamente, ma la corrente differenziale è vicina ai limiti di norma; l’icona indica che la corrente differenziale supera i limiti di norma causando l’apertura del salvavita.

64 65

64

VISUALIZZAZIONE CONSUMI/PRODUZIONE

Tocca l’icona Visualizzazione Consumi/Produzione .

Il display visualizza la pagina dei consumi monitorati.

MyHOME_Screen3,5

Manuale Utente

ELETTRICITA’

ACQUA

GAS

Tocca l’icona o per scorrere la pagina di gestione energia.

Sono previste le seguenti funzioni di controllo:

Elettricità

Acqua

Gas

Acqua calda

Riscaldamento/Raff.

Visualizza l’energia elettrica consumata o prodotta dall’impianto.

Collegando il conta impulsi ad un contatore dell’acqua con uscita ad impulsi, è possibile visualizzare il relativo consumo/produzione sull’impianto.

Collegando il conta impulsi ad un contatore del Gas con uscita ad impulsi è possibile visualizzare il relativo consumo sull’impianto.

Collegando il conta impulsi ad un contatore dedicato all’acqua calda, oppure alla relativa uscita ad impulsi di una centralina di contabilizzazione del calore, presente nei moduli d’utenza d’appartamento (nel caso di riscaldamento centralizzato), è possibile visualizzare il relativo consumo sull’impianto.

Collegando il conta impulsi ad un contatore con uscita ad impulsi di calore, è possibile visualizzare le calorie/frigorie rilevate sull’impianto di

Riscaldamento/Raffrescamento (in kWh termici).

Tocca l’icona per impostare i valori delle unità di misura dei relativi controlli consumo/ produzione (€/kW, ...) :

In questo manuale è descritto il solo controllo

Elettricità

, in quanto il MyHOME_Screen gestisce in egual modo tutti i controlli energetici.

65

MyHOME_Screen3,5

Manuale Utente

Elettricità

Tocca l’icona per visualizzare le informazioni di consumo o produzione di energia elettrica:

2

3

5

ELETTRICITA’

30.09.09

0,450 kW/h

Cumulativo

0,050 kW/h

Attuale

1

4

6

7 8

1. Cambia tra giorni/mesi/ultimi 12 mesi.

2. Scorri giorni/mesi.

3. Consumi totali.

grafica consumi totali

.

5. Consumo istantaneo.

6. Imposta il valore delle soglie superate le quali viene generato un allarme.

alla pagina precedente

.

unità di misura .

Giorni

La visualizzazione delle informazioni giornaliera si suddivide in:

Giorno corrente

ELETTRICITA’

30.09.09

0,450 kW/h

Cumulativo

0,050 kW/h

Attuale

66 67

66

MyHOME_Screen3,5

Manuale Utente

Giorni precedenti

ELETTRICITA’

29.09.09

0,475 kW/h

Cumulativo

Informazioni grafiche

Tocca l’icona per visualizzare le informazioni grafiche di consumo.

2,40

ELETTRICITA’

30.09.09

kWh/ora

1,20

1 12 24

Tocca l’icona per visualizzare le informazioni di consumo in tabella.

67

MyHOME_Screen3,5

Manuale Utente

6

7

4

5

8

Ora

1

2

3

30.09.09

kWh

0,425

0,350

0,200

0,180

0,150

0,200

0,400

0,435

Mesi

Tocca l’icona per passare dalla visualizzazione “giorni” alla visualizzazione “mesi”:

1

3

ELETTRICITA’

08.09

250,540 kW/h

Cumulativo

8,255 kW/h

Media giornaliera

2

4

1. Consumi totali del mese.

2. Indicazione grafica consumi giornalieri del mese.

3. Consumo medio giornaliero del mese.

4. Indicazione grafica consumo medio orario del mese.

68 69

68

MyHOME_Screen3,5

Manuale Utente

Ultimi 12 mesi

Tocca l’icona per passare dalla visualizzazione “mesi” alla visualizzazione “ultimi 12 mesi ”:

1

ELETTRICITA’ ultimi 12 mesi

1.952,200 kW/h

Cumulativo

2

1. Consumi totali ultimi 12 mesi.

2. Indicazione grafica consumi degli ultimi 12 mesi.

Soglie

Tocca l’icona per impostare le soglie

1

4

Soglie

Soglia 1

2

Soglia 2

2

3

1. Aumenta o diminuisci il valore.

2. Tocca per azzerare la soglia.

3. Tocca per confermare.

Puoi abilitare o disabilitare la riproduzione di un allarme sonoro nelle Personalizzazioni > Beep

Soglia

69

MyHOME_Screen3,5

Manuale Utente

GESTIONE CARICHI (CON PRESENZA DI CENTRALE DI GESTIONE CARICHI)

Tocca l’icona Controllo carichi .

1

2

3

Forno

Microonde

Lavatrice

4

1. Il carico è attivo.

2. Visualizza consumi istantanei e contatori*.

3. Il carico è stato disattivato.

4. Imposta i valori delle unità di misura dei relativi controlli consumo/produzione (€/kW, ...).

Nel caso in cui la centrale rileva un sovraccarico sull’impianto, viene disattivato il carico con priorità minore (impostato precedentemente da software), e mostrata l’icona .

Toccala per forzare la riattivazione del carico (la durata dell’attivazione sarà di default di 4 ore).

* Disponibile solo per gli attuatori evoluti

70 71

70

MyHOME_Screen3,5

Manuale Utente

Entrando nella pagina di dettaglio del carico e toccando le icone e diminuisci o aumenti il tempo di forzatura (2 ore e 30 minuti di default).

Toccando l’icona torni alla pagina principale nella quale l’icona indica che il carico è stato forzato correttamente.

Forno

Forno

2:30

1

Forno

1. Il carico è forzato e attivo.

Se la centrale rileva che viene comunque superato il limite di carico impostato, il carico in oggetto viene comunque disattivato.

1

Forno

1. Il carico è forzato e disattivo.

71

MyHOME_Screen3,5

Manuale Utente

Entrando nella pagina di informazioni del carico, puoi visualizzare il consumo istantaneo e toccando le icone azzeri i contatori di consumo.

Tocca l’icona per passare la visualizzazione da W a € e viceversa.

Forno

Forno

0,050 €

0,800 €

16/04/2010 16:30

5,085 €

01/04/2010 00:01

GESTIONE CARICHI (SENZA LA CENTRALE DI GESTIONE CARICHI)

Tocca l’icona Controllo carichi .

Forno

Microonde

Lavatrice

72 73

72

MyHOME_Screen3,5

Manuale Utente

Personalizzazione

Setup

Puoi personalizzare alcune funzioni del MyHOME_Screen accedendo a questa pagina.

Tocca l’icona .

Il display visualizza la pagina di setup.

SVEGLIA

BEEP

BEEP SOGLIA

Sveglia

Tocca l’icona per attivare o disattivare la sveglia.

Sveglia attiva

1

SVEGLIA

1. Tocca per disabilitare.

Sveglia disattiva

1

SVEGLIA

1. Tocca per abilitare.

Per impostare l’ora di attivazione della sveglia, tocca l’icona .

Viene visualizzata la seguente pagina:

73

MyHOME_Screen3,5

Manuale Utente

Utilizza le frecce per impostare l’orario, ad ogni tocco aumenti o decrementi di una unità, tenendo appoggiato il dito aumenti o decrementi velocemente.

Tocca l’icona per accedere alla pagina di selezione della frequenza di attivazione della sveglia.

Una volta

Lunedì

Martedì

Mercoledì

Tocca l’icona corrispondente per scegliere se ripetere la sveglia

Una volta

,

Lunedì

,

Martedì

,

Mercoledì

,

Giovedì

,

Venerdì

,

Sabato

,

Domenica

.

Se è configurata la diffusione sonora, nell’angolo in basso a destra è presente l’cona che ti permette di accedere alla pagina di configurazione della diffusione sonora per la sveglia, in caso di diffusione sonora multicanale occorrerà scegliere l’ambiente.

Si potranno scegliere le condizioni della diffusione sonora all’attivazione della sveglia (sorgente, amplificatori, volume).

74 75

74

MyHOME_Screen3,5

Manuale Utente

Radio

Camera da letto

È consigliabile non utilizzare una sorgente multimediale per la sveglia.

All’attivazione della sveglia il volume aumenta fino ad arrivare a quello impostato.

Toccando il display con la sveglia attiva, si fisserà il volume degli amplificatori al valore attuale

(interrompendo l’aumento automatico del volume).

In mancanza di una pressione del display, dopo due minuti gli amplificatori si spegneranno.

Beep

Puoi attivare e disattivare il segnale acustico udibile al tocco delle zone.

SVEGLIA

BEEP

BEEP SOGLIA

Se il Beep è in OFF il dispositivo non emetterà alcun segnale acustico.

Beep Soglia

Puoi attivare e disattivare il segnale acustico udibile al raggiungimento di una soglia impostata per una linea elettrica.

SVEGLIA

BEEP

BEEP SOGLIA

75

MyHOME_Screen3,5

Manuale Utente

Orologio

Per accedere alle pagine di impostazione dell’orologio tocca l’icona .

OROLOGIO

Viene visualizzata la seguente pagina.

Utilizza le frecce per impostare ora, minuti e secondi, ad ogni tocco aumenti o decrementi di una unità, tenendo appoggiato il dito aumenti o decrementi velocemente.

Tocca l’icona per accedere alla pagina di impostazione della data.

L’ora programmata comparirà nella Home page e/o Pagina di Default, se prevista in fase di programmazione.

Utilizza le frecce per impostare giorno, mese e anno, ad ogni tocco aumenti o decrementi di una unità, tenendo appoggiato il dito aumenti o decrementi velocemente.

Conferma toccando l’icona .

La data programmata comparirà nella Home page e/o Pagina di Default, se prevista in fase di programmazione.

76 77

76

MyHOME_Screen3,5

Manuale Utente

Display

Per accedere alla pagina di controllo del display tocca l’icona .

Viene visualizzata la seguente pagina:

Taratura

Luminosità

Screen saver

PULIZIA SCHERMO

Tocca l’icona . Lo schermo viene disattivato per un tempo configurabile tramite software. Il display visualizza la seguente pagina:

01 : 15

1

1. Tempo residuo per la pulizia schermo.

77

MyHOME_Screen3,5

Manuale Utente

Pulire unicamente con un panno soffice.

Non utilizzare solventi, materiali abrasivi o corrosivi.

Non usare solventi o prodotti corrosivi

Nota: Lo schermo LCD è stato prodotto usando un’avanzata tecnologia ad alta precisione.

E’ possibile, tuttavia, che compaiano fino a 5 piccoli punti neri e/o luminosi (rossi, blu, verdi) in maniera continua sullo schermo LCD. Si tratta del risultato normale del processo di produzione e non indica un funzionamento errato e/o difettoso.

TARATURA

Per accedere alla pagina che ti permette di regolare la precisione del tocco sul display, tocca .

TARATURA

Viene visualizzata la seguente pagina:

+

Premere la croce

Tocca il simbolo “croce” visualizzato sul display, in tutte le posizioni (5).

Apparirà l’icona due volte nelle aree estreme del display.

Conferma toccando sulle icone.

La taratura avverrà in modo automatico.

78 79

78

MyHOME_Screen3,5

Manuale Utente

Questa procedura, nonostante abbia dei controlli sulla pressione, è molto delicata, se eseguita in modo errato potrebbe portare il dispositivo a non comprendere più le aree di pressione dell’utente con relativo blocco. In questo caso è necessario l’intervento dell’installatore.

LUMINOSITÀ

Per scegliere la luminosità da utilizzare durante la modalità Screensaver tocca l’icona .

LUMINOSITÀ

Il display visualizza la pagina di scelta del livello di luminosità.

– Spento.

– Bassa.

– Normale.

– Alta.

Tocca l’icona corrispondente per scegliere il livello di luminosità.

Puoi annullare la scelta toccando l’icona oppure confermare la scelta toccando .

SALVASCHERMO

Puoi attivare la funzione Salvaschermo toccando l’icona nella pagina di Setup:

SALVASCHERMO

Viene visualizzata la seguente pagina:

– No screensaver: il display si oscura in base al livello di luminosità impostato.

– Linea: una linea di colore grigio scorre dall’alto verso il basso.

– Bolle: delle bolle colorate appaiono sullo schermo.

– Ora: una striscia di colore grigio, con l’ora corrente scorre dall’alto verso il basso.

– Testo: una striscia di colore grigio, con un testo a piacere (configurabile da software) scorre dall’alto verso il basso.

Tocca l’icona corrispondente per scegliere lo screen saver.

Puoi annullare la scelta toccando l’icona oppure confermare la scelta toccando .

79

MyHOME_Screen3,5

Manuale Utente

EFFETTI DI TRANSIZIONE

Per scegliere gli Effetti di transizione da una pagina all’altra da utilizzare tocca l’icona .

EFFETTI DI TRANSIZIONE

Viene visualizzata la seguente pagina:

– Nessuno: il passaggio da una pagina all’altra è diretto, senza nessun tipo di effetto.

– Blending: il passaggio da una pagina all’altra è evidenziato da un leggero effetto di scomparsa/apparizione della pagina.

– Mosaic: il passaggio da una pagina all’altra è evidenziato da una serie di tasselli rettangolari che compongono la nuova pagina.

– Ingrandisci: la pagina che viene caricata appare con un effetto di ingrandimento.

Tocca l’icona corrispondente per scegliere l’effetto desiderato.

Puoi annullare la scelta toccando l’icona oppure confermare la scelta toccando .

RETE

Tocca l’icona per visualizzare la pagina di setup della scheda di rete del MyHOME_Screen:

RETE

Viene visualizzata la seguente pagina:

HW4890

Project

Mac

IP

Subnet mask

Gateway

DNS

Stato connessione

00:03:50:00:18:c7

169.254.253.4

255.255.0.0

192.168.1.1

192.168.1.1

192.168.1.1

Giù

Tocca l’icona per abilitare o disabilitare la scheda di rete.

Per tornare alla pagina precedente tocca l’icona .

80 81

80

MyHOME_Screen3,5

Manuale Utente

Password

Se l’utilizzo del MyHOME_Screen è protetto da password toccando il display viene visualizzata la seguente pagina.

PASSWORD: *****

Utilizza i tasti numerici per digitare la password (di base 12345).

Con puoi cancellare.

Conferma con .

Se la password è corretta sul display viene visualizzata la Home page.

Cambia Password

In qualsiasi momento puoi modificare la password esistente.

La nuova password dovrà essere di 5 cifre.

Tocca l’icona.

PASSWORD

Sul display viene proposta la pagina per la digitazione della password (vedi pagina precedente):

Digita la password esistente;

Conferma con .

PASSWORD: 14725

Se la password è corretta puoi digitare la nuova password (la password viene visualizzata sul display).

Memorizza attentamente la nuova password prima di premere OK perchè una volta attivata la protezione sarà indispensabile per poter utilizzare il MyHOME_Screen.

81

MyHOME_Screen3,5

Manuale Utente

Attiva protezione

Per proteggere l’accesso al MyHOME_Screen da interventi indesiderati, puoi attivare la protezione.

Così facendo, l’accesso alle funzioni sarà possibile solo a chi conosce la password.

Disattiva

PASSWORD

Attiva

PASSWORD

VERSIONE

Per accedere alla pagina che ti permette di visualizzare le informazioni del MyHOME_Screen, tocca l’icona .

VERSIONE

Dopo 10 secondi il MyHOME_Screen ritorna automaticamente alla pagina di Setup.

Hai dimenticato la password

In questo caso puoi risolvere il problema togliendo e ridando l’alimentazione al MyHOME_Screen, dopo l’accensione del display puoi utilizzare le funzioni prima che intervenga il blocco; accedi al menù di personalizzazione e disattiva il blocco oppure modifica la password.

Non risponde alle pressioni

In questo caso puoi risolvere il problema togliendo e ridando l’alimentazione al MyHOME_Screen.

Ripetere l’operazione di taratura.

Attenzione: l’uso di dispositivi radio non garantisce la corretta indicazione dello stato da parte del MyHOME_Screen.

82 83

82 83

MyHOME_Screen3,5

Manuale Utente

Legrand SNC

128, av. du Maréchal-de-Lattre-de-Tassigny

87045 Limoges Cedex - France www.legrand.com

BTicino SpA

Viale Borri, 231

21100 Varese www.bticino.com

Legrand SNC si riserva il diritto di variare in qualsiasi momento i contenuti illustrati nel presente stampato e di comunicare, in qualsiasi forma e modalità, i cambiamenti apportati.

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
