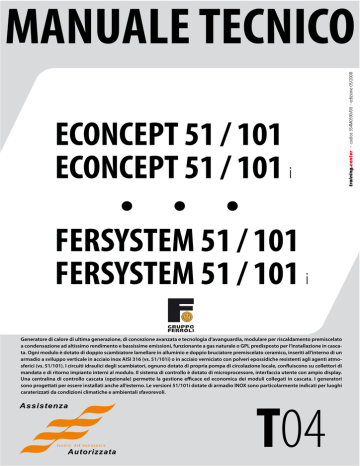

T04
training.center ¬ codice 354M0590/00 ¬ edizione 05/2008
MANUALE TECNICO
ECONCEPT 51 / 101 ¬ ECONCEPT 51 i / 101 i ¬ FERSYSTEM 51 / 101 ¬ FERSYSTEM 51 i / 101 i
manuale.tecnico
SOMMARIO
SEZIONE 1 ¬ CARATTERISTICHE E DATI TECNICI GENERALI• .........................................................................3
1.1 Interfaccia utente ....................................................................................................................................................................................................................3
1.2 Vista generale.............................................................................................................................................................................................................................4
1.3 Tabella dati tecnici...................................................................................................................................................................................................................5
SEZIONE 2 ¬ CIRCUITO IDRAULICO• .................................................................................................................6
2.1 Circuito idraulico......................................................................................................................................................................................................................6
SEZIONE 3 ¬ CIRCUITO GAS / ARIA / FUMI• ......................................................................................................7
3.1 Circuito gas..................................................................................................................................................................................................................................7
3.2 Regolazione pressione al bruciatore ...........................................................................................................................................................................7
3.3 Miscelatore aria/gas...............................................................................................................................................................................................................8
3.5 Gruppo bruciatore ..................................................................................................................................................................................................................9
3.6 Elettrodi di accensione / rivelazione............................................................................................................................................................................9
3.7 Vasca raccogli condensa .....................................................................................................................................................................................................9
3.8 Collegamento con tubi coassiali e tubi separati..................................................................................................................................................9
SEZIONE 4 ¬ CIRCUITO ELETTRICO•..................................................................................................................10
4.1 Scheda elettronica..................................................................................................................................................................................................................10
4.2 Sensori di temperatura.........................................................................................................................................................................................................10
4.3 Schemi elettrici .........................................................................................................................................................................................................................11
SEZIONE 5 ¬ MODALITÀ DI FUNZIONAMENTO• ..............................................................................................12
5.1 Modalità OFF ..............................................................................................................................................................................................................................12
5.3 Modalità STAND-BY................................................................................................................................................................................................................12
5.4 Modalità SANITARIO...............................................................................................................................................................................................................12
5.5 Modalità RISCALDAMENTO..............................................................................................................................................................................................13
5.6 Modalità SONDA ESTERNA...............................................................................................................................................................................................15
5.7 Modalità COMFORT ..............................................................................................................................................................................................................16
5.8 Modalità TEST............................................................................................................................................................................................................................16
5.9 Modalità ANTIGELO................................................................................................................................................................................................................16
5.10 Caricamento impianto.......................................................................................................................................................................................................16
5.11 Sensore di mandata cascata ..........................................................................................................................................................................................17
5.12 Contatto d’uscita variabile ..............................................................................................................................................................................................17
5.13 Contatto segnalazione anomalie................................................................................................................................................................................17
5.14 Ingresso RESET remoto .....................................................................................................................................................................................................17
5.15 Valvola a 3 vie ..........................................................................................................................................................................................................................17
5.16 Temperatura protezione scambiatore primario.................................................................................................................................................17
5.18 Cronocomando remoto (OpenTherm) ...................................................................................................................................................................18
5.19 Anomalie....................................................................................................................................................................................................................................18
5.20 Menù parametri service....................................................................................................................................................................................................20
5.21 Menù tipo impianto............................................................................................................................................................................................................23
5.22 Funzionalità aggiuntive.....................................................................................................................................................................................................23
SEZIONE 6 ¬ MODULO 101•................................................................................................................................24
6.1 Introdizione.................................................................................................................................................................................................................................24
6.2 Menù tipo impianto...............................................................................................................................................................................................................24
6.3 Modalità SANITARIO...............................................................................................................................................................................................................24
6.4 Modalità RISCALDAMENTO ...............................................................................................................................................................................................24
6.5 Modalità TEST.............................................................................................................................................................................................................................24
6.6 Menù SERVICE ...........................................................................................................................................................................................................................25
6.7 Configurazione centralina AX5200SQ - impostazioni funzione caldaia...............................................................................................25
2
codice manuale tecnico: 354M059000 ¬ nome file: 354M059000.pdf ¬ edizione: 05/2008 ¬ tipo: T04
ECONCEPT 51 / 101 ¬ ECONCEPT 51 i / 101 i ¬ FERSYSTEM 51 / 101 ¬ FERSYSTEM 51 i / 101 i
1.1 Interfaccia utente
16
17
19
18
20
23
22
5
4
2
11
3
1
13
10
6
21 25 24 15
12
manuale.tecnico
SEZIONE 1 ¬ CARATTERISTICHE E DATI TECNICI GENERALI
9
8
7
14
Legenda
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Tasto decremento temperatura acqua sanitaria (*)
Tasto incremento temperatura acqua calda sanitaria (*)
Tasto decremento temperatura impianto riscaldamento
Tasto incremento temperatura impianto riscaldamento
Display
Tasto selezione modalità Estate/Inverno
Tasto selezione modalità Economy/Comfort (*) e accensione/spegnimento apparecchio
Tasto ripristino
Indicazione funzionamento sanitario (*)
Indicazione modalità Estate
Indicazione multi-funzione (lampeggia durante la funzione protezione scambiatore)
Indicazione modo Eco (Economy) (*)
Indicazione funzionamento riscaldamento
Tasto Accensione / Spegnimento apparecchio
Indicazione bruciatore acceso
Compare collegando il cronocomando Remoto (opzionale)
Simbolo informazioni
Indicazione corpo caldaia superiore
Indicazione richiesta sblocco anomalia corpo caldaia superiore
Indicazione anomalia
Indicazione funzionamento circolatore
Compare collegando la sonda esterna (opzionale)
Indicazione spegnimento caldaia
Indicazione corpo caldaia inferiore
Indicazione richiesta sblocco anomalia corpo caldaia inferiore
*) bollitore opzionale installato
codice manuale tecnico: 354M059000 ¬ nome file: 354M059000.pdf ¬ edizione: 05/2008 ¬ tipo: T04
3
ECONCEPT 51 / 101 ¬ ECONCEPT 51 i / 101 i ¬ FERSYSTEM 51 / 101 ¬ FERSYSTEM 51 i / 101 i
manuale.tecnico
1.2 Vista generale
44
44
16
19
22
22
81
82
278
81
82
278
161
161
186
196
193
16
19
191
C
186
196
191
C
193
44
16
22
81
82
278
19
161
186
196
114
179
7
7
191
7
7
114
179
193
252
10
10
10
10
11
11
11
11
154
32
253
MODELLO 51 - 51 i
154
252
252 32 253
MODELLO 101 - 101 i
Legenda
7 Entrata gas
10 Mandata impianto
11 Ritorno impianto
16 Ventilatore
19 Camera combustione
22 Bruciatore
32 Circolatore riscaldamento
44 Valvola gas
81 Elettrodo di accensione
82 Elettrodo di rilevazione
114 Pressostato acqua
154 Tubo scarico condensa
161 Scambiatore di calore a condensa
179 Valvola di non ritorno
186 Sensore di ritorno
191 Sensore fumi
193 Sifone
196 Bacinella condensa
252 Rubinetto di scarico a tre vie
253 Rubinetto di intercettazione
278 Sensore doppio (sicurezza + riscaldamento)
C Centralina regolatore di cascata e staffa di supporto (opzionale)
4
codice manuale tecnico: 354M059000 ¬ nome file: 354M059000.pdf ¬ edizione: 05/2008 ¬ tipo: T04
253 32
ECONCEPT 51 / 101 ¬ ECONCEPT 51 i / 101 i ¬ FERSYSTEM 51 / 101 ¬ FERSYSTEM 51 i / 101 i
1.3 Tabella dati tecnici
Portata termica
Potenza termica (50 ÷ 30°C)
RENDIMENTI
Rendimento (80 ÷ 60°C)
%
%
%
%
%
Rendimento (50 ÷ 30°C)
Rendimento 30%
Classe di efficienza direttiva 92/42 EEC
Classe di emissione NOx
CO2 gas G20 (Metano)
CO2 gas G31 (G.P.L.)
ALIMENTAZIONE GAS
Pressione gas alimentazione G20 (Metano)
Portata gas G20 (Metano)
Ugello gas G20 (Metano)
Pressione gas alimentazione G31 (G.P.L.)
Portata gas G31 (G.P.L.)
Ugello gas G31 (G.P.L.)
Pressione di esercizio
Contenuto acqua circuito
Pmax
Pmin
49,8
11,2
99,6
11,2
48,8
11,0
97,6
11,0
53,0
12,0
106,,
12,0
Pmax
Pmin
Pmax
Pmin
98
98,5
98
98,5
106,4
107,5
106,4
107,5
109
109


5
5
9,0
8,5
9,0
10
9,5
10
9,5
Pmax
Pmin
Pmax
Pmin
8,5
1,19
10,54
20
mbar
m3/h
Ø mm
mbar
kg/h
Ø mm
RISCALDAMENTO
Temperatura massima
Pmin
kW
kW
kW
Potenza termica (80 ÷ 60°C)
101 - 101 i
Pmax
20
5,27
1,19
7,2
2 x 7,2
37
37
3,9
0,88
5,3
Pmax
7,8
0,88
2 x 5,3
Pmin
Pmax
Pmin
95
95
6 ÷ 0,8
6 ÷ 0,8
10
13
mm
mm
mm
kg
DN
DN
DN
1650
1650
700
700
400
400
124
150
50
80
40
50
80
40
V/Hz
W
IP
230 / 50
230 / 50
°C
bar
litri
manuale.tecnico
51 - 51 i
POTENZE
DIMENSIONI, PESI & ATTACCHI
Altezza
Larghezza
Profondità
Peso a vuoto
Attacco impianto gas
Attacchi impianto riscaldamento
Attacco scarico condensa
ALIMENTAZIONE ELETTRICA
Tensione di alimentazione
Potenza elettrica assorbita
Grado di protezione
codice manuale tecnico: 354M059000 ¬ nome file: 354M059000.pdf ¬ edizione: 05/2008 ¬ tipo: T04
190
380
X5D
X5D
5
ECONCEPT 51 / 101 ¬ ECONCEPT 51 i / 101 i ¬ FERSYSTEM 51 / 101 ¬ FERSYSTEM 51 i / 101 i
manuale.tecnico
SEZIONE 2 ¬ CIRCUITO IDRAULICO
2.1 Circuito idraulico
161
278
278
161
186
186
193
193
154
25
154
14
32
161
36
186
32
25
193
252
114
252
253
14
252
154
MODELLO 51 - 51 i
10
10
11
11
MODELLO 101 - 101 i
Legenda
10 Mandata impianto
11 Ritorno impianto
14 Valvola di sicurezza
25 Valvola di non ritorno
32 Circolatore riscaldamento
36 Sfiato aria automatico
114 Pressostato acqua
154 Tubo scarico condensa
161 Scambiatore di calore a condensa
186 Sensore di ritorno
193 Sifone
252 Rubinetto di intercettazione e scarico a tre vie
253 Rubinetto di intercettazione
278 Sensore doppio (sicurezza + riscaldamento)
6
36
278
25
114
114
14
codice manuale tecnico: 354M059000 ¬ nome file: 354M059000.pdf ¬ edizione: 05/2008 ¬ tipo: T04
36
32
253
ECONCEPT 51 / 101 ¬ ECONCEPT 51 i / 101 i ¬ FERSYSTEM 51 / 101 ¬ FERSYSTEM 51 i / 101 i
3.1 Circuito gas
44
44
16
16
161
161
196
196
191
191
44
16
manuale.tecnico
SEZIONE 3 ¬ CIRCUITO GAS / ARIA / FUMI
161
196
7
191
7
MODELLO 51 - 51 i
Legenda
7 Entrata gas
16 Ventilatore
44 Valvola gas
161 Scambiatore di calore a condensa
MODELLO 101 - 101 i
191 Sensore fumi
196 Vaschetta raccogli condensa
3.2 Regolazione pressione al bruciatore
L’apparecchio può funzionare a gas Metano o G.P.L., viene predisposto in fabbrica per l’uso di uno dei due gas, come riportato sull’imballo e sulla targhetta dati tecnici dell’apparecchio stesso. Qualora si renda necessario utilizzare l’apparecchio
con gas diverso, è necessario dotarsi dell’apposito kit di trasformazione.
H
H
F
F
A
G
D
A
D
G
C
B
C
B
Legenda
A Presa di pressione a monte
B Presa di pressione a valle
C Vite di regolazione portata massima (Trhottle del venturi)
D Vite di regolazione portata minima (OFFSET)
F Centralina di comando
G Valvola gas
H Ventilatore
Sistema di parzializzazione “Trhottle”
Sistema di parzializzazione gas della portata massima. La regolazione
avviene agendo sulla vite “C” in modo da aprire/chiudere la portata
della valvola gas con buona precisione.
ATTENZIONE
•
•
•
operazioni di manutenzione su apparecchi a gas richiedono personale specializzato (pericolo di vita);
prima di effettuare qualsiasi operazione verificare che la strumentazione utilizzata sia idonea e di precisione (± 2Pa);
si raccomanda di fare molta attenzione, alcune parti metalliche potrebbero avere bordi taglienti.
codice manuale tecnico: 354M059000 ¬ nome file: 354M059000.pdf ¬ edizione: 05/2008 ¬ tipo: T04
7
manuale.tecnico
ECONCEPT 51 / 101 ¬ ECONCEPT 51 i / 101 i ¬ FERSYSTEM 51 / 101 ¬ FERSYSTEM 51 i / 101 i
.) Trasformazione gas di alimentazione
• togliere alimentazione elettrica a monte della caldaia;
• chiudere il rubinetto del gas;
• portare il/i termostato/i ambiente al minimo;
• aprire l’armadio;
• togliere le viti di fissaggio che collegano la valvola gas al venturi (rif. D - fig. A);
• spostare la valvola gas (rif. A - fig. A) dalla sezione di appoggio sul venturi facendo attenzione alla
guarnizione e all’ugello gas (rif. C - fig A);
• sostituire l’ugello gas (vedi tabella dati tecnici);
• applicare la targhetta adesiva contenuta nel kit di trasformazione vicino alla tabella dati tecnici;
• ricollegare la valvola gas ed il venturi posizionando attentamente la guarnizione e l’ugello gas;
• facendo attenzione a non spingere troppo inserire le viti (rif. D - fig. A) nell’apposita sede, in modo
da fissare la valvola gas al venturi;
• ripristinare alimentazione elettrica alla caldaia;
• accendere la caldaia ed entrare nel menù di configurazione per selezionare il tipo di gas;
• uscire dal menù di configurazione;
• verificare la CO2 alla massima portata termica;
• verificare il rapporto aria/gas (OFFSET) e la CO2 alla minima portata termica;
• chiudere l’armadio;
F
E
A
C
fig A
Legenda
A Vite regolazione portata minima portata
B Vite regolazione portata massima portata
C Ugello gas
D Viti di fissaggio venturi / Valvola gas
E Venturi
F Ventilatore
.) Verifica della CO2 alla massima portata termica
• Inserire uno strumento di analisi combustione nel tubo fumi,
• accendere la caldai e portarla in modalità test;
• agendo sul tasto + riscaldamento portare la caldaia alla massima potenza riscaldamento (100%);
• verificare che il valore della CO2 sia compreso tra:
• 8,7 ÷ 9,2 % per il Gas Naturale (G20);
• 10 ÷ 10,5 % per il Gas Propano (G31);
• nel caso in cui i valori siano diversi da quelli indicati regolare la CO2 agendo sulla vite di regolazione
(rif.1 - fig. B) portare i valori della CO2 a quelli indicati;
• una volta terminato uscire dalla modalità test;
• togliere lo strumento di analisi di combustione inserito sul tubo dei fumi;
.) Verifica del rapporto gas/aria (OFFSET) e della CO2 alla minima portata termica
• togliere alimentazione elettrica a monte della caldaia;
• chiudere il rubinetto del gas;
• portare il/i termostato/i ambiente al minimo;
• con un cacciavite aprire il punto di prelievo a valle della valvola gas e collegare la presa di pressione
alla presa positiva del manometro differenziale (rif. 1 - fig. C);
• Inserire uno strumento di analisi combustione nel tubo fumi;
• ridare gas di alimentazione alla caldaia;
• ripristinare alimentazione elettrica alla caldaia;
• portare la caldaia in modalità test;
• agendo sul tasto - riscaldamento portare la caldaia alla minima potenza riscaldamento (0%);
• verificare che i valori della pressione differenziale rilevati dal manometro siano tra - 3 e 0 Pa ;
• verificare che il valore della CO2 rilevato sia compreso tra:
• 8,2 ÷ 8,7 % per il Gas Naturale (G20);
• 9,5 ÷ 10 % per il Gas Propano (G31);
• nel caso in cui i valori siano diversi da quelli indicati:
1. rimuovere la vite posta a copertura della vite di regolazione dell’ OFFSET (rif. 1 - fig D);
2. con la vite di OFFSET (rif. 1 - fig E) regolare i valori differenziali, verificando che la CO2 sia corretta;
• una volta terminata la regolazione, portare la caldaia alla massima potenza (100%);
• si raccomanda di verificare i valori della CO2 alla potenza massima e minima almeno 2/3 di volte;
• uscire dalla modalità test;
• togliere alimentazione elettrica alla caldaia;
• riposizionare il tappo a copertura della vite di regolazione dell’ OFFSET e sigillare con vernice o apposito sigillo;
• togliere gas di alimentazione alla caldaia;
• togliere il tubo siliconico dal punto di pressione posto a valle della valvola gas;
• con un cacciavite a taglio chiudere il punto di prelievo a valle della valvola gas;
• togliere lo strumento di analisi combustione sul tubo dei fumi
• ripristinare alimentazione elettrica alla caldaia ed aprire il gas;
• regolare nuovamente i termostati ambiente;
B
D
1
fig B
1
fig. C
1
fig. D
1
fig E
3.3 Miscelatore aria/gas
Una novità applicata a questo prodotto è il miscelatore ad effetto “venturi”. Tale miscelatore funge da vero e proprio iniettore, mantenendo costante il rapporto aria/
gas necessario per la combustione. Il funzionamento è semplice ed intuitivo: il ventilatore, crea una depressione attraverso il venturi, questo permette una iniezione del
gas e dell’ aria. La depressione creata dall’effetto venturi consente una miscelazione
istantanea aria/gas. La miscela di gas/aria viene spinta dal ventilatore nella camera sottostante dove, attraverso dei piccoli fori, arriva al bruciatore. Il sistema venturi
garantisce un funzionamento corretto della caldaia anche con pressioni gas di rete
molto inferiori a quelle minime previste. Gli iniettori venturi non hanno parti mobili
e non richiedono manutenzione.
8
codice manuale tecnico: 354M059000 ¬ nome file: 354M059000.pdf ¬ edizione: 05/2008 ¬ tipo: T04
ECONCEPT 51 / 101 ¬ ECONCEPT 51 i / 101 i ¬ FERSYSTEM 51 / 101 ¬ FERSYSTEM 51 i / 101 i
3.4 Ventilatore
B
Alimentato a 230 Vac 50 Hz e comandato a 24 Vdc dalla scheda, il ventilatore ha il compito di aspirare aria e gas attraverso il venturi e spingere la miscela nel bruciatore
ceramico.
In figura vengono evidenziati i contatti A e B, rispettivamente il contatto a 24 Vdc e
quello a 230 Vac 50 Hz.
3.5 Gruppo bruciatore
1
Ogni gruppo bruciatore è costituito da un telaio in AISI 316 che supporta i bruciatori
ceramici, da una piastra forata ed un coperchio bruciatore in lamiera alluminata.
La miscela aria/gas proveniente dal venturi viene distribuita uniformemente dalla
piastra forata per passare al bruciatore ceramico. Il bruciatore è composto da tavole
in ceramica particolare (6 per quello da 50kW) spesse circa 15 mm forate opportunamente (~ 8300 fori). I fori costituiscono il passaggio per la miscela aria/gas. La fiamma
si estenderà su tutta la superficie inferiore del bruciatore dall’alto verso il basso.
Legenda
1 coperchio bruciatore
2 guarnizione siliconica
3 piastra forata
4 bruciatore ceramico
manuale.tecnico
A
2
3
4
5
5 telaio porta bruciatore
3.6 Elettrodi di accensione / rivelazione
Isolante
Al2 O3 96% SM
Gli elettrodi di accensione e di rivelazione sono composti da una lega metallica (Kanthal) che resiste alle temperature ed all’ossidazione; la base è costituita da un com-
48
posito in allumina vetrinata che ha lo scopo di proteggerli ed isolarli elettricamente.
Sono fissati su una staffa in modo da facilitarne il montaggio sullo scambiatore principale.
Filo
Kanthal A1
Ø 11,7 ± 0,2
Ø 6,35
11
Ø 2,6
Ø 9,5
Il Kanthal è una lega d’acciaio ed altri elementi utili (tipo il tungsteno), che resiste alla deformazione
fino a temperature di 1300°C ed oltre. E’ un metodo che si presenta bene per combustibili gassosi e la
risposta del sistema è sufficientemente veloce. Il principio è di usare la fiamma come parte integrante
del circuito di rilevazione: la combustione causa la ionizzazione dell’atmosfera della fiamma rendendola conduttiva. Praticamente un potenziale elettrico all’elettrodo, con la massa del telaio otteniamo
un passaggio di corrente. L’effetto risultante è pulsante e unidirezionale, in pratica la fiamma funziona
come raddrizzatore. La scheda elettronica rileva un passaggio di corrente minimo di 03 - 0,5 μA (si
consiglia almeno 1 μA).
Ø 8 ± 0,2
Ø 3,4 ± 0,2
20
15,5 ± 0,2
Rayal Ferrozincato
Isolante
Al2 O3 96% SM
11
50 ± 2
38
Ø 11,7 ± 0,2
Ø4
Ø 2,6
Rayal Ferrozincato
Ø 9,5
Ø 8 ± 0,2
Ø 3,4 ± 0,2
Filo
Kanthal A1
20
30
11 ± 0,1
15
29,5 ± 0,5
15
12
27
Ø3
20 ± 0,5
30 ± 0,1
nr 2 fori Ø13 ± 0,1
74
,5
Filo
Kanthal A1
11
47
32
61,5
6,5
1,5
5 X 45°
3.7 Vasca raccogli condensa
La vasca raccogli condensa in alluminio e nella stessa è alloggiato il sensore fumi (rif.
B - figura a lato).
B
3.8 Collegamento con tubi coassiali e tubi separati
Prima di procedere all’installazione, verificare la massima lunghezza consentita tramite un semplice calcolo:
1. definire completamente lo schema del sistema di camini sdoppiati, inclusi accessori e terminali di
uscita.
2. consultare la tabella nel manuale utente ed individuare le perdite in meq (metri equivalenti) di ogni
componente, a seconda della posizione di installazione.
3. verificare che la somma totale delle perdite sia inferiore o uguale alla massima lunghezza consentita
in tabella sottostante:
Massima lunghezza consentita per ogni singolo corpo bruciatore/scambiatore
Condotti separati
20meq
Verifica
Una verifica indicativa sul buon funzionamento del ventilatore, sulla corretta installazione dei condotti
aria/fumi e sul rispetto della loro massima lunghezza prevista, può essere effettuata collegando un
manometro differenziale.
codice manuale tecnico: 354M059000 ¬ nome file: 354M059000.pdf ¬ edizione: 05/2008 ¬ tipo: T04
9
ECONCEPT 51 / 101 ¬ ECONCEPT 51 i / 101 i ¬ FERSYSTEM 51 / 101 ¬ FERSYSTEM 51 i / 101 i
manuale.tecnico
SEZIONE 4 ¬ CIRCUITO ELETTRICO
4.1 Scheda elettronica
La scheda DBM12K é stata sviluppata per funzionare su caldaie premix solo riscaldamento e combinate ad accumulo (con
bollitore esterno). La DBM12K è una scheda d’accensione e regolazione integrata che insieme al display DSP12 è in grado
di governare: ventilatore (con motore a 230Vac e segnali di controllo a 24Vdc), valvola gas (VK), pompa impianto, pompa
bollitore o valvola 3 vie motorizzata (230Vac), elettrodo d’accensione, elettrodo di rilevazione, sensore fumi, pressostato
acqua, doppio sensore riscaldamento (regolazione + sicurezza), sensore ritorno, sensore sanitario, sonda esterna, sensore
di mandata cascata, contatto segnalazione anomalie, ingresso reset remoto, ingresso 0÷10Vdc, contatto d’uscita variabile
(impostazione software), termostato ambiente o comando remoto (OpenTherm) ed un secondo termostato ambiente. La
scheda é in grado di funzionare con frequenza di tensione di rete di 50Hz o 60Hz. Per semplicità, le varie modalità operative descrivono il comportamento della caldaia senza la sonda esterna (opzionale), senza il comando remoto (opzionale)
e con i parametri impostati al valore di default: il funzionamento di questi dispositivi e le varie impostazioni, sono spiegati
nei relativi paragrafi.
4.2 Sensori di temperatura
Sono sensori NTC a contatto che aumentano la loro resistività al diminuire della temperatura e sono connessi direttamente alla scheda principale.
186
sensore NTC
10
278
sensore doppio
Temperatura (°C)
Resistenza (K Ω)
100
0,68
90
0,92
80
1,25
70
1,7
60
2,5
50
3,6
40
5,3
30
8
25
10
15
15,6
5
25,3
B
A
D
C
Verifiche sul doppio sensore
Con il tester è possibile misurare il valore resistivo (KΩ) dei due sensori AB e CD,
come con i sensori singoli.
codice manuale tecnico: 354M059000 ¬ nome file: 354M059000.pdf ¬ edizione: 05/2008 ¬ tipo: T04
A
C
B
D
ECONCEPT 51 / 101 ¬ ECONCEPT 51 i / 101 i ¬ FERSYSTEM 51 / 101 ¬ FERSYSTEM 51 i / 101 i
manuale.tecnico
4.3 Schemi elettrici
Legenda
A Solo modello ECONCEPT 101-101i
16 Ventilatore
32 Circolatore riscaldamento
42 Sensore di temperatura sanitario (non fornito)
44 Valvola gas
72 Termostato ambiente (non fornito)
72B Secondo termostato ambiente (non fornito)
81 Elettrodo d’accensione
82 Elettrodo di rilevazione
95 Valvola deviatrice (A= Fase riscaldamento - B= Fase sanitario - C= Neutro / non fornita)
98 Interruttore
114 Pressostato acqua
130 Circolatore sanitario (non fornito)
138 Sonda esterna (non fornita)
139 Cronocomando remoto (non fornito)
186 Sensore ritorno
191 Sensore temperatura fumi
278 Sensore doppio (Sicurezza + Riscaldamento)
298 Sensore di temperatura cascata (non fornito)
299 Ingresso 0-10 Vdc
300 Contatto bruciatore acceso (contatto pulito)
301 Contatto anomalia (contatto pulito)
302 Ingresso reset remoto (230 Volt)
codice manuale tecnico: 354M059000 ¬ nome file: 354M059000.pdf ¬ edizione: 05/2008 ¬ tipo: T04
11
ECONCEPT 51 / 101 ¬ ECONCEPT 51 i / 101 i ¬ FERSYSTEM 51 / 101 ¬ FERSYSTEM 51 i / 101 i
manuale.tecnico
SEZIONE 5 ¬ MODALITÀ DI FUNZIONAMENTO
5.1 Modalità OFF
In assenza di anomalie, premendo per 5 sec il tasto Economy/Comfort é sempre possibile portare la caldaia nella modalità
OFF. Tutte le richieste vengono terminate ed il display visualizza il simbolo OFF. La pompa resterà commutata in funzione
di eventuali azioni di post circolazione; una volta terminate la pompa verrà fermata. Restano attive solo la protezione
antigelo e l’antibloccaggio pompa. Per riportare il sistema alla modalità operativa basta premere per 5 sec il tasto Economy/Comfort.
5.2 Modalità FH
La modalità FH viene attivata automaticamente la prima volta che si fornisce alimentazione elettrica alla scheda, dopo aver
ripristinato la pressione impianto nominale (F37) o dopo aver ripristinato l’anomalia per sovratemperatura (A03). La modalità FH dura 120 sec: inizialmente la pompa si attiva per 30 sec, dopodiché si disattiva e riattiva ogni 15 sec. Nei primi 10 sec
della modalità FH, il display indica la versione software delle schede. In modalità FH si può accedere ai menù service.
5.3 Modalità STAND-BY
In assenza di anomalie, di modalità a priorità maggiore, di richieste riscaldamento e sanitario, la caldaia é in Stand-By. Il
display visualizza l’attuale temperatura del sensore riscaldamento. In entrambi i casi restano attive la protezione antigelo
e l’antibloccaggio pompa. In modalità Stand-By é possibile modificare i setpoint, impostare la modalità OFF, la modalità
Estate/Inverno, la funzione Economy/Comfort, portare la caldaia in modalità Test, accedere al menù tipo impianto ed accedere ai menù service.
5.4 Modalità SANITARIO
Sono previste 6 configurazioni di tipo caldaia modificabili con un parametro (parametro service, default= 1).
Parametro P.02=1, caldaia solo riscaldamento
In questa configurazione, la caldaia non gestisce la modalità sanitario: non è possibile modificare il setpoint della temperatura dell’acqua calda sanitaria e la funzione Economy/Comfort. Allo stesso modo, non viene generata l’anomalia 12.
Auto-configurazione del tipo caldaia
Nel caso in cui sia necessario installare il kit bollitore esterno alla caldaia, si potrà usufruire della funzione di auto-configurazione
del tipo caldaia. Se la scheda è configurata come solo riscaldamento (parametro service, default= 1), basta togliere alimentazione
elettrica e collegare i relativi morsetti alla sonda bollitore: ripristinando la tensione, la scheda si autoconfigurerà come accumulo con
doppia pompa (parametro service= 2). Da quel momento in poi, interrompendo la sonda bollitore verrà generata l’anomalia 12 e,
anche togliendo l’ alimentazione elettrica, la scheda rimane configurata come accumulo (con sonda).
Parametro P.02=2, caldaia combinata ad accumulo con doppia pompa
In assenza di anomalie, di modalità a priorità maggiore, la modalità sanitario ha inizio quando c’é richiesta da parte del
sensore bollitore (setpoint utente –2°C; parametro service, default= 2°C) in modalità Comfort. Il campo di regolazione
della temperatura dell’acqua calda sanitaria é compreso tra i 10°C ed il massimo (parametro service, default= 65°C). La
pompa Impianto viene disattivata (se stava funzionando) e la pompa bollitore viene attivata immediatamente; non appena la temperatura di mandata (circuito primario) scende sotto il punto di accensione (parametro service, default= 80°C),
il bruciatore viene acceso. Per i primi 20 sec la potenza viene decrementata lentamente in modo da evitare shock termici
allo scambiatore primario. Il display visualizza l’attuale temperatura del sensore bollitore, il simbolo rubinetto è acceso ad
indicare la modalità sanitario ed il simbolo fiamma indica la presenza di fiamma. L’ obiettivo del microprocessore è quello
di mantenere una temperatura di mandata (circuito primario) uguale al valore impostato (parametro service, default=
80°C). La modulazione di fiamma inizia al superamento di tale valore, mentre lo spegnimento del bruciatore avviene
quando la temperatura del sensore di mandata supera di 5°C (valore fisso) il setpoint primario; non appena la temperatura
scende sotto quest’ultimo, il bruciatore riparte. La modalità sanitario, termina quando è soddisfatto il sensore bollitore
(setpoint utente +0°C) oppure selezionando la modalità Economy; se non c’è nessuna richiesta riscaldamento, la pompa
bollitore continua a funzionare per un tempo pari al valore della post circolazione dopo sanitario (parametro service, default= 30sec) mentre il ventilatore resta alimentato per un tempo pari alla post ventilazione (parametro service, default=
30sec). Se invece sarà presente una richiesta riscaldamento, la scheda andrà a servire direttamente quest’ultima senza
eseguire la post circolazione dopo sanitario (parametro service, default= 30 sec). In modalità sanitario é possibile modificare i setpoint, impostare la modalità OFF, la modalità Estate/Inverno, la funzione Economy/Comfort, portare la caldaia in
modalità Test, accedere al menù tipo impianto o accedere ai menù service.
Parametro P.02=3, caldaia combinata ad accumulo con valvola 3 vie
In assenza di anomalie, di modalità a priorità maggiore, la modalità sanitario ha inizio quando c’é richiesta da parte del
sensore bollitore (setpoint utente –2°C; parametro service, default= 2°C) in modalità Comfort. Il campo di regolazione
della temperatura dell’acqua calda sanitaria é compreso tra i 10°C ed il massimo (parametro service, default= 65°C). La
pompa viene attivata immediatamente e la valvola 3 vie si posiziona in sanitario; non appena la temperatura di mandata
(circuito primario) scende sotto il punto di accensione (parametro service, default= 80°C), il bruciatore viene acceso. Per
i primi 20 sec la potenza viene decrementata lentamente in modo da evitare shock termici allo scambiatore primario. Il
display visualizza l’attuale temperatura del sensore bollitore, il simbolo rubinetto è acceso ad indicare la modalità sanitario
ed il simbolo fiamma indica la presenza di fiamma. L’ obiettivo del microprocessore è quello di mantenere una temperatura di mandata (circuito primario) uguale al valore impostato (parametro service, default= 80°C). La modulazione di
fiamma inizia al superamento di tale valore, mentre lo spegnimento del bruciatore avviene quando la temperatura del
sensore di mandata supera di 5°C (valore fisso) il setpoint primario; non appena la temperatura scende sotto quest’ultimo,
il bruciatore riparte. La modalità sanitario, termina quando è soddisfatto il sensore bollitore (setpoint utente +0°C) oppure
selezionando la modalità Economy; se non c’è nessuna richiesta riscaldamento, la pompa impianto continua a funzionare
per un tempo pari al valore della post circolazione dopo sanitario (parametro service, default= 30sec) mentre il ventilatore
resta alimentato per un tempo pari alla post ventilazione (parametro service, default= 30sec). Se invece è presente una
12
codice manuale tecnico: 354M059000 ¬ nome file: 354M059000.pdf ¬ edizione: 05/2008 ¬ tipo: T04
richiesta riscaldamento, la scheda andrà a servire direttamente quest’ultima senza eseguire la post circolazione dopo
sanitario (parametro service, default= 30sec). In modalità sanitario é possibile modificare i setpoint, impostare la modalità
OFF, la modalità Estate/Inverno, la funzione Economy/Comfort, portare la caldaia in modalità Test, accedere al menù tipo
impianto o accedere ai menù service.
Parametro P.02=4, caldaia solo riscaldamento di maggior potenza
In questo caso, le funzionalità sono identiche alla configurazione 1: tranne che per alcuni default setting.
Auto-configurazione del tipo caldaia
Nel caso in cui sia necessario installare il kit bollitore esterno alla caldaia, si può usufruire della funzione di auto-configurazione del
tipo caldaia. Se la scheda è configurata come solo riscaldamento di maggior potenza (parametro service, default= 4), basta togliere
alimentazione elettrica e collegare i morsetti alla sonda bollitore: ripristinando tensione, la scheda si autoconfigurerà come accumulo
con doppia pompa di maggior potenza (parametro service= 2). Da quel momento in poi, interrompendo la sonda bollitore viene
generata l’anomalia 12 e, anche togliendo l’ alimentazione elettrica, la scheda rimarrà configurata come accumulo (con sonda).
Parametro P.02=5, caldaia combinata ad accumulo doppia pompa di maggior potenza
In questo caso, le funzionalità sono identiche alla configurazione 2: tranne che per alcuni default setting.
Parametro P.02=6, caldaia combinata ad accumulo con valvola 3 vie di maggior potenza
In questo caso, le funzionalità sono identiche alla configurazione 3: tranne che per alcuni default setting.
5.5 Modalità RISCALDAMENTO
Il funzionamento di questa modalità operativa è legato al valore del parametro selezione richiesta riscaldamento (parametro menù tipo impianto, default= 0).
Parametro P.01=0, normale richiesta riscaldamento
In assenza di anomalie, di modalità a priorità maggiore, la modalità riscaldamento ha inizio quando non c’è richiesta di acqua calda sanitaria (in modalità Comfort), nel caso sia selezionata la modalità Inverno, c’é richiesta da parte del termostato
ambiente o comando remoto (o entrambi). Il campo di regolazione della temperatura riscaldamento é compreso tra i 20°C
ed il massimo (parametro service, default= 90°C).
manuale.tecnico
ECONCEPT 51 / 101 ¬ ECONCEPT 51 i / 101 i ¬ FERSYSTEM 51 / 101 ¬ FERSYSTEM 51 i / 101 i
L’attivazione della richiesta avviene come riportato di seguito:
Solo comando remoto
La caldaia lavora con il setpoint calcolato dal comando remoto (modulante); il quale può essere limitato dalla regolazione della
temperatura Riscaldamento impostata.
Solo termostato ambiente collegato su ingresso comando remoto
La caldaia lavora alla temperatura Riscaldamento impostata (fisso).
Comando remoto in richiesta e secondo termostato ambiente aperto
La caldaia lavora con il setpoint calcolato dal comando remoto (modulante); il quale può essere limitato dalla regolazione della
temperatura Riscaldamento impostata.
Comando remoto in richiesta e secondo termostato ambiente chiuso
La caldaia lavora alla temperatura Riscaldamento impostata (fisso).
Comando remoto in OFF e secondo termostato ambiente chiuso
La caldaia lavora alla temperatura Riscaldamento impostata (fisso).
Comando remoto in OFF e secondo termostato ambiente aperto
Nessuna richiesta riscaldamento.
Termostato ambiente collegato su ingresso comando remoto e secondo termostato ambiente chiuso
La caldaia lavora alla temperatura Riscaldamento impostata (fisso).
Immediatamente viene attivata la pompa; per 20 sec é inibita l’accensione del bruciatore. In questo tempo il microprocessore determina il punto di partenza della rampa riscaldamento (parametro service, default= 2°C/min) quindi, una volta
che il bruciatore é acceso, la potenza viene fornita in modo graduale. Il display visualizza l’attuale temperatura del sensore
riscaldamento, il simbolo radiatore è acceso ad indicare la modalità riscaldamento ed il simbolo fiamma indica la presenza
di fiamma. Al raggiungimento della massima potenza (parametro service modificabile in modalità Test, default= 100%) ci
sarà modulazione solo per mantenere la temperatura di mandata al setpoint impostato. Lo spegnimento del bruciatore
avviene quando la temperatura del sensore supera di 5°C il setpoint utente: la successiva riaccensione avviene quando
é trascorso il tempo di attesa riscaldamento (parametro service, default= 4min) indicato con “d” e se la temperatura del
sensore é inferiore al setpoint utente. La modalità riscaldamento termina quando viene aperto il contatto termostato
ambiente o quando il comando remoto non richiede più calore, oppure impostando il funzionamento Estate. In entrambi
i casi il ventilatore resta alimentato per un tempo pari alla post ventilazione (parametro service, default= 30sec) mentre
la pompa continua a funzionare per un tempo pari al valore della post circolazione pompa riscaldamento (parametro
service, default= 15min). In modalità riscaldamento é possibile modificare i setpoint, impostare la modalità OFF, la modalità Estate/Inverno, la funzione Economy/Comfort, portare la caldaia in modalità Test, accedere al menù tipo impianto o
accedere ai menù service.
Parametro P.01=1, richiesta Comando Remoto con abilitazione on/off esterna
In assenza di anomalie, di modalità a priorità maggiore, la modalità riscaldamento ha inizio quando non c’è richiesta acqua
calda sanitaria (modalità Comfort), nel caso sia selezionata la modalità Inverno e siano soddisfatte le successive regole. Il
campo di regolazione temperatura riscaldamento é compreso tra 20°C ed il massimo (parametro service, default= 90°C).
L’attivazione della richiesta avviene come riportato di seguito:
Comando Remoto in richiesta e secondo Termostato ambiente aperto
Nessuna richiesta riscaldamento.
Comando remoto in richiesta e secondo termostato ambiente chiuso
La caldaia lavora con il setpoint calcolato dal comando remoto (modulante); il quale può essere limitato dalla regolazione della
codice manuale tecnico: 354M059000 ¬ nome file: 354M059000.pdf ¬ edizione: 05/2008 ¬ tipo: T04
13
manuale.tecnico
ECONCEPT 51 / 101 ¬ ECONCEPT 51 i / 101 i ¬ FERSYSTEM 51 / 101 ¬ FERSYSTEM 51 i / 101 i
temperatura Riscaldamento impostata.
Comando remoto in OFF e secondo termostato ambiente chiuso
Nessuna richiesta riscaldamento.
Comando remoto in OFF e secondo Termostato ambiente aperto
Nessuna richiesta riscaldamento.
Immediatamente viene attivata la pompa; per 20 sec é inibita l’accensione del bruciatore. In questo tempo il microprocessore determina il punto di partenza della rampa riscaldamento (parametro service, default= 2°C/min) quindi, una volta
che il bruciatore é acceso, la potenza viene fornita in modo graduale. Il display visualizza l’attuale temperatura del sensore
riscaldamento, il simbolo radiatore è acceso ad indicare la modalità riscaldamento ed il simbolo fiamma indica la presenza
di fiamma. Al raggiungimento della massima potenza (parametro service modificabile in modalità Test, default= 100%) ci
sarà modulazione solo per mantenere la temperatura di mandata al setpoint impostato. Lo spegnimento del bruciatore
avviene quando la temperatura del sensore supera di 5°C il setpoint utente: la successiva riaccensione avviene quando
é trascorso il tempo di attesa riscaldamento (parametro service, default= 4 min) indicato con “d” e se la temperatura del
sensore é inferiore al setpoint utente. La modalità riscaldamento termina quando viene aperto il contatto del secondo
termostato ambiente o il comando remoto termina la richiesta, oppure impostando il funzionamento Estate. In entrambi
i casi il ventilatore resta alimentato per un tempo pari alla post ventilazione (parametro service, default= 30 sec) mentre
la pompa continua a funzionare per un tempo pari al valore della post circolazione pompa riscaldamento (parametro service, default= 15min). In modalità riscaldamento é possibile modificare i setpoint, impostare la modalità OFF, la modalità
Estate/Inverno, la funzione Economy/Comfort, portare la caldaia nella modalità Test, accedere al menù tipo impianto o
accedere ai menù service.
Parametro P.01=2, richiesta segnale 0-10Vdc controllo temperatura con abilitazione ON/OFF esterna
In assenza di anomalie, di modalità a priorità maggiore, la modalità riscaldamento inizia quando non c’è richiesta acqua
calda sanitaria (modalità Comfort), nel caso sia selezionata la modalità inverno e siano soddisfatte le successive regole. Il
campo di regolazione temperatura riscaldamento é compreso tra 20°C ed il massimo (parametro service, default= 90°C).
L’attivazione della richiesta avviene come riportato di seguito:
Ingresso 0-10Vdc < 3Vdc e secondo Termostato ambiente aperto
Nessuna richiesta riscaldamento.
Ingresso 0-10Vdc > 3Vdc e secondo Termostato ambiente aperto
Nessuna richiesta riscaldamento.
Ingresso 0-10Vdc > 3Vdc e secondo Termostato ambiente chiuso
La caldaia lavora con il setpoint di temperatura calcolato dall’ingresso 0-10Vdc; il quale può essere limitato dalla regolazione della
temperatura riscaldamento impostata.
INGRESSO 0 - 10 Vdc (Vdc) Setpoint di temperatura (°C)
00
00
01
00
02
00
03
20
04
33
05
43
06
53
07
63
08
73
09
83
10
90
Ingresso 0-10Vdc < 3Vdc e secondo termostato ambiente chiuso
Nessuna richiesta riscaldamento.
Immediatamente viene attivata la pompa; per 20 sec é inibita l’accensione del bruciatore. In questo tempo il microprocessore determina il punto di partenza della rampa riscaldamento (parametro service, default= 2°C/min) quindi, una volta
che il bruciatore é acceso, la potenza viene fornita in modo graduale. Il display visualizza l’attuale temperatura del sensore
riscaldamento, il simbolo radiatore è acceso ad indicare la modalità riscaldamento ed il simbolo fiamma indica la presenza
di fiamma. Al raggiungimento della massima potenza (parametro service modificabile in modalità Test, default= 100%)
ci sarà modulazione solo per mantenere la temperatura di mandata al setpoint di temperatura calcolato dall’ingresso 010Vdc. Lo spegnimento del bruciatore avviene quando la temperatura del sensore supera di 5°C il setpoint di temperatura
calcolato dall’ingresso 0-10Vdc: la successiva riaccensione avviene quando é trascorso il tempo di attesa riscaldamento
(parametro service, default= 4min) indicato con “d” e se la temperatura del sensore é inferiore al setpoint di temperatura
calcolato dall’ingresso 0-10Vdc. La modalità riscaldamento termina quando viene aperto il contatto del secondo termostato ambiente o il segnale d’ingresso 0-10Vdc è inferiore ai 3Vdc, oppure impostando il funzionamento Estate. In entrambi
i casi il ventilatore resta alimentato per un tempo pari alla post ventilazione (parametro service, default= 30sec) mentre la
pompa continua a funzionare per un tempo pari al valore della post circolazione pompa riscaldamento (parametro service, default= 15min). In modalità riscaldamento é possibile modificare i setpoint, impostare la modalità OFF, la modalità
Estate/Inverno, la funzione Economy/Comfort, portare la caldaia nella modalità Test, accedere al menù tipo impianto o
accedere ai menù service.
Parametro P.01=3, richiesta segnale 0-10Vdc controllo potenza con abilitazione on/off esterna
In assenza di anomalie, di modalità a priorità maggiore, la modalità riscaldamento inizia quando non c’è richiesta di acqua
calda sanitaria (modalità Comfort), nel caso sia selezionata la modalità inverno e siano soddisfatte le successive regole. Il
campo di regolazione temperatura riscaldamento é compreso tra 20°C ed il massimo (parametro service, default= 90°C).
14
codice manuale tecnico: 354M059000 ¬ nome file: 354M059000.pdf ¬ edizione: 05/2008 ¬ tipo: T04
L’attivazione della richiesta avviene come riportato di seguito:
Ingresso 0-10Vdc < 3Vdc e secondo Termostato ambiente aperto
Nessuna richiesta riscaldamento.
Ingresso 0-10Vdc > 3Vdc e secondo Termostato ambiente aperto
Nessuna richiesta riscaldamento.
Ingresso 0-10Vdc > 3Vdc e secondo Termostato ambiente chiuso
La caldaia lavora con il setpoint di potenza calcolato dall’ingresso 0-10Vdc; il quale può essere limitato dalla regolazione della temperatura Riscaldamento impostata.
INGRESSO 0 - 10 Vdc (Vdc) Setpoint di potenza (°C)
00
Bruciatore OFF
01
Bruciatore OFF
02
Bruciatore OFF
03
Bruciatore ON: 035%
04
Bruciatore ON: 044%
05
Bruciatore ON: 054%
06
Bruciatore ON: 064%
07
Bruciatore ON: 073%
08
Bruciatore ON: 083%
09
Bruciatore ON: 093%
10
Bruciatore ON: 100%
manuale.tecnico
ECONCEPT 51 / 101 ¬ ECONCEPT 51 i / 101 i ¬ FERSYSTEM 51 / 101 ¬ FERSYSTEM 51 i / 101 i
Ingresso 0-10Vdc < 3Vdc e secondo Termostato ambiente chiuso
Nessuna richiesta riscaldamento.
Immediatamente viene attivata la pompa; per 20 sec é inibita l’accensione del bruciatore. Una volta che il bruciatore é
acceso, la potenza viene regolata al setpoint di potenza calcolato dall’ingresso 0-10Vdc. Il display visualizza l’attuale temperatura del sensore riscaldamento, il simbolo radiatore è acceso ad indicare la modalità riscaldamento ed il simbolo fiamma indica la presenza di fiamma. Durante questo tipo di richiesta riscaldamento non ci sarà modulazione in temperatura.
Lo spegnimento del bruciatore avviene quando la temperatura del sensore supera di 5°C il setpoint utente: la successiva
riaccensione avviene quando é trascorso il tempo di attesa riscaldamento (parametro service, default= 4min) indicato con
“d” e se la temperatura del sensore é inferiore al setpoint utente. La modalità riscaldamento termina quando viene aperto
il contatto del secondo termostato ambiente o il segnale d’ingresso 0-10Vdc è inferiore ai 3Vdc, oppure impostando il
funzionamento Estate. In entrambi i casi il ventilatore resta alimentato per un tempo pari alla post ventilazione (parametro
service, default= 30sec) mentre la pompa continua a funzionare per un tempo pari al valore della post circolazione pompa
riscaldamento (parametro service, default= 15min). Il comando remoto può essere collegato ma non contribuirà a generare nessuna richiesta alla caldaia. In modalità riscaldamento é possibile modificare i setpoint, impostare la modalità OFF,
la modalità Estate/Inverno, la funzione Economy/Comfort, portare la caldaia nella modalità Test, accedere al menù tipo
impianto o accedere ai menù service.
Parametro P.01=4, controllo di due zone con comando remoto e secondo termostato ambiente
Questo tipo di richiesta riscaldamento non risulta possibile in configurazione tipo caldaia 3 e 6. Nelle altre configurazioni,
la fase riscaldamento della valvola 3 vie non viene utilizzata: è quindi possibile gestire un secondo circolatore riscaldamento. Impostando il parametro P.01=4, si ha lo stesso funzionamento che si ottiene impostando lo stesso P.01=1, normale
richiesta riscaldamento. Ma quando il contatto del secondo termostato ambiente è chiuso, viene alimentata la fase riscaldamento della valvola 3 vie.
5.6 Modalità SONDA ESTERNA
Quando viene installata la sonda esterna (opzionale) sul display del pannello comandi (part. 5 - fig. 1) viene attivato il
relativo simbolo (part. 22 fig. 1). Il sistema di regolazione caldaia lavora con “Temperatura Scorrevole”. In questa modalità,
la temperatura dell’impianto di riscaldamento viene regolata a seconda delle condizioni climatiche esterne, in modo da
garantire un elevato comfort e risparmio energetico durante tutto il periodo dell’anno. In particolare, all’aumentare della
temperatura esterna viene diminuita la temperatura di mandata impianto, a seconda di una determinata “curva di compensazione”.
Con regolazione a Temperatura Scorrevole, la temperatura impostata attraverso i tasti riscaldamento (part. 3 e 4 - fig. 1) diviene la massima temperatura di mandata impianto. Si consiglia di impostare al valore massimo per permettere al sistema
di regolare in tutto il campo utile di funzionamento. La caldaia deve essere regolata in fase di installazione dal personale
qualificato. Eventuali adattamenti possono essere comunque apportati dall’utente per il miglioramento del comfort. Curva di compensazione e spostamento delle curve Premendo il tasto (part. 8 - fig. 1) per 5 sec, viene visualizzata l’attuale
curva di compensazione (fig. 10) ed è possibile modificarla con i tasti sanitario (part. 1 e 2 - fig. 1). Regolare la curva desiderata da 1 a 10 secondo la caratteristica (fig. 12). Regolando la curva a 0, la regolazione a temperatura scorrevole risulta
disabilitata.
OFFSET= 20
OFFSET= 40
Se alla caldaia è collegato il comando remoto (opzionale), le regolazioni descritte in precedenza vengono
gestite secondo quanto riportato
nella tabella sottostante. Inoltre,
sul display del pannello comandi,
è visualizzata l’attuale temperatura
ambiente rilevata dal comando remoto stesso.
Esempio di spostamento parallelo delle curve di compensazione
codice manuale tecnico: 354M059000 ¬ nome file: 354M059000.pdf ¬ edizione: 05/2008 ¬ tipo: T04
15
manuale.tecnico
ECONCEPT 51 / 101 ¬ ECONCEPT 51 i / 101 i ¬ FERSYSTEM 51 / 101 ¬ FERSYSTEM 51 i / 101 i
Regolazione temperatura riscaldamento La regolazione può essere eseguita sia dal menù del comando remoto sia dal pannello comandi caldaia.
Regolazione temperatura sanitario
La regolazione può essere eseguita sia dal menù del comando remoto sia dal pannello comandi caldaia.
(con bollitore opzionale installato)
Commutazione Estate/Inverno
La modalità Estate ha priorità su un’eventuale richiesta riscaldamento del comando remoto.
Selezione Eco/Comfort
(con bollitore opzionale installato)
• Disabilitando il sanitario dal menù del comando remoto, la caldaia seleziona la modalità Economy. In
questa condizione, il tasto eco/comfort sul pannello caldaia, è disabilitato.
• Abilitando il sanitario dal menù del comando remoto, la caldaia seleziona la modalità comfort. In questa
condizione, col tasto eco/comfort sul pannello caldaia, è possibile selezionare una delle due modalità.
Sia il comando remoto sia la scheda caldaia gestiscono la regolazione a temperatura scorrevole: tra i due,
ha priorità la temperatura scorrevole della scheda caldaia.
Temperatura Scorrevole
5.7 Modalità COMFORT
Parametro P.02=1, caldaia solo riscaldamento
La selezione non risulta possibile.
Parametro P.02=2, caldaia combinata ad accumulo doppia pompa
In modalità Economy si disabilita la richiesta sanitario generata dal sensore bollitore.
In modalità Comfort si abilita la richiesta sanitario generata dal sensore bollitore.
Parametro P.02=3, caldaia combinata ad accumulo con valvola 3 vie
In modalità Economy si disabilita la richiesta sanitario generata dal sensore bollitore.
In modalità Comfort si abilita la richiesta sanitario generata dal sensore bollitore.
5.8 Modalità TEST
In assenza di anomalie, la modalità Test ha inizio premendo i tasti riscaldamento insieme per 5 sec. Per segnalare il Test i
simboli Radiatore e Rubinetto inizieranno a lampeggiare insieme. Immediatamente vengono attivati Pompa e bruciatore;
dopo lo step d’accensione, la potenza viene forzata al valore del parametro Potenza Massima Riscaldamento (di default
pari a 100%). Il display visualizza: l’attuale valore di Potenza Massima Riscaldamento (da 0 a 100%). In queste condizioni
premendo i tasti riscaldamento, si ha una immediata variazione della potenza della caldaia da 0 a 100%: premendo il
tasto Reset entro 5 sec dalla modifica, il microprocessore imposta questo valore come Potenza Massima Riscaldamento
aggiornando automaticamente il parametro service (di default pari a 100%). Se il tasto Reset non viene premuto oppure
premuto 5 sec dopo aver premuto i tasti riscaldamento, il microprocessore non andrà a modificare l’impostazione del
parametro Potenza Massima Riscaldamento. Terminato il Test il settaggio del parametro, se modificato, verrà mantenuto
fino alla successiva modifica. Lo spegnimento del bruciatore avviene quando la temperatura del sensore Riscaldamento
supera i 95°C: la successiva riaccensione, quando la temperatura del sensore scende al di sotto dei 90°C. Nel caso in cui
sia attiva la modalità Test e vi sia un prelievo d’acqua calda sanitaria, sufficiente ad attivare la modalità Sanitario, la caldaia
resta in modalità Test. La modalità Test termina automaticamente dopo 15 min oppure premendo i tasti riscaldamento
insieme per 5 sec.
5.9 Modalità ANTIGELO
In assenza di anomalie, di modalità a priorità maggiore, in modalità Off oppure Stand-By, la modalità Antigelo ha inizio se
la temperatura del sensore riscaldamento é inferiore a 5°C. Se la caldaia non è in blocco, vengono attivati la Pompa ed il
bruciatore; una volta che questo é acceso, la potenza viene forzata al minimo. In modalità Off il display visualizza il simbolo OFF; in Stand-By il display si comporta come per la modalità riscaldamento. Lo spegnimento del bruciatore avviene
quando la temperatura del sensore riscaldamento supera i 15°C che corrisponde al termine della funzione Antigelo; il
Ventilatore resta alimentato per un tempo pari alla Post ventilazione (Parametro service, di default pari a 30sec) mentre la
Pompa continua a funzionare per un tempo pari al valore della Post Circolazione pompa riscaldamento (Parametro service,
default= 15min). Se la caldaia si trova in blocco, verrà attivata la sola Pompa Impianto: questa verrà disattivata quando
il sensore riscaldamento supererà i 7°C e dopo il tempo di post-circolazione riscaldamento (Parametro service, default=
6min). In modalità Antigelo é possibile modificare i setpoint, impostare la modalità OFF, la modalità Estate/Inverno, la
funzione Economy/Comfort, portare la caldaia nella modalità Test, accedere al Menù Tipo impianto oppure accedere ai
Menù Service.
5.10 Caricamento impianto
Questa funzione risulta possibile solo in configurazione tipo caldaia 1 e 4. Nelle altre configurazioni, la fase sanitario della
valvola 3 vie è già utilizzata: non è quindi possibile gestire l’elettrovalvola di di caricamento acqua impianto. Il comando
può essere dato in modalità manuale dal pannello comandi caldaia oppure in modalità manuale o automatica dal Cronocomando Remoto.
Attivazione manuale dal pannello comandi (con o senza Cronocomando Remoto collegato)
Quando il contatto del Pressostato Acqua viene aperto, la scheda genera la relativa anomalia. Con l’anomalia F37 attiva, una singola pressione del tasto Reset azionerà l’elettrovalvola di caricamento acqua impianto per un tempo massimo di 4 min. Se prima
dello scadere di questo timer il contatto del Pressostato Acqua viene chiuso, la scheda disattiverà l’anomalia e dopo due sec anche
l’elettrovalvola: la caldaia potrà funzionare normalmente al termine della modalità FH. Nel caso in cui al termine del quarto min il
contatto del Pressostato Acqua sia ancora aperto, la scheda disattiverà l’elettrovalvola generando l’anomalia di tipo blocco A23 (23
da remoto). L’utente dovrà quindi sbloccare la caldaia prima di procedere con un nuovo ciclo di caricamento acqua impianto: dopo
il Reset, la scheda andrà a riverificare il contatto del Pressostato Acqua. In caso sia chiuso (esempio: caricamento attraverso un rubinetto sull’impianto), la caldaia potrà funzionare normalmente. In caso sia aperto, diagnosticherà la relativa anomalia ed un nuovo
ciclo di caricamento sarà disponibile. Attivando il caricamento dal pannello comandi non ci sono limitazioni sul numero massimo di
azionamenti giornalieri dell’elettrovalvola.
Attivazione manuale/automatica dal Cronocomando Remoto (con Cronocomando Remoto collegato)
La logica di caricamento avviene come per la modalità sopra descritta. La scheda caldaia riesce a distinguere se la richiesta di attivazione del caricamento arriva da remoto (Cronocomando) o dal frontale caldaia (Pannello Comandi). Quindi, attivando il caricamento
dal Cronocomando Remoto saranno possibili solo 3 azionamenti consecutivi dell’elettrovalvola in 24 ore. Questo sia in modalità di
16
codice manuale tecnico: 354M059000 ¬ nome file: 354M059000.pdf ¬ edizione: 05/2008 ¬ tipo: T04
riempimento manuale, sia in modalità di riempimento automatica. Praticamente, alla 4° richiesta in 24 ore, la caldaia attiverà l’anomalia di tipo blocco A24 (24 da remoto). L’utente dovrà quindi sbloccare la caldaia: dopo il Reset, la scheda andrà a riverificare il contatto
del Pressostato Acqua. In caso sia chiuso (esempio: caricamento attraverso un rubinetto sull’impianto), la caldaia potrà funzionare
normalmente. In caso sia aperto, diagnosticherà la relativa anomalia ed un nuovo ciclo di caricamento sarà disponibile.
Attenzione
Con anomalia F37, A23 o A24 attive: il funzionamento della pompa e del bruciatore sono disattivati. L’anomalia F37 attiva la stringa
di testo “RIEMPIMENTO” sul display del Cronocomando Remoto nel caso in cui il relativo parametro del Cronocomando Remoto sia in
manuale o automatico. Le anomalie A23 e A24 attivano la stringa di testo “RESET CALDAIA” sul display del Cronocomando Remoto.
5.11 Sensore di mandata cascata
Il funzionamento del sensore di mandata cascata è legato al valore del relativo parametro (Parametro Menù Tipo impianto, di default pari a 0). Con l’impostazione di fabbrica, il sensore è utilizzato. La caldaia utilizza soltanto il sensore doppio.
Impostando il parametro a 1, il sensore viene attivato. La modulazione si baserà quindi sul sensore di mandata cascata;
ed il display, in stand-by ed in richiesta riscaldamento, visualizzerà l’attuale temperatura letta dal sensore stesso. Il sensore
doppio riscaldamento verrà monitorato comunque per gestire la protezione scambiatore primario, la protezione per sovra-temperatura mandata e per l’indicazione sovratemperatura scambiatore.
5.12 Contatto d’uscita variabile
Il funzionamento di questa uscita (contatto pulito) è legato al valore del relativo parametro (Parametro service, default= 0).
Con l’impostazione di fabbrica, il contatto viene chiuso ogni volta che il bruciatore è acceso. Impostando il parametro a 1,
il contatto viene chiuso ogni volta che la protezione legionella sta funzionando.
manuale.tecnico
ECONCEPT 51 / 101 ¬ ECONCEPT 51 i / 101 i ¬ FERSYSTEM 51 / 101 ¬ FERSYSTEM 51 i / 101 i
5.13 Contatto segnalazione anomalie
Il contatto in uscita (contatto pulito), viene chiuso ogni volta che viene generata un’anomalia.
5.14 Ingresso RESET remoto
Questo ingresso (Fase e Neutro a 230Vac) è utilizzato per resettare un’anomalia di tipo blocco, con una limitazione di 5
reset in un’ora.
5.15 Valvola a 3 vie
Questo tipo di controllo risulta possibile solo in configurazione tipo caldaia 3 e 6. Ci sono due possibilità di collegamento:
valvole a 3 vie a due fili e valvole a 3 vie a tre fili, entrambe vengono pilotate dalla scheda alla stessa maniera. Le valvole a 3
vie a due fili vengono pilotate dalla fase riscaldamento della valvola 3 vie. Inizialmente, la valvola è posizionata in sanitario.
La valvola ha una molla che la riporta in posizione sanitario ogni volta che viene tolta tensione al motore della valvola stessa. E’ necessario alimentarla ogni volta che la caldaia deve lavorare in modalità riscaldamento o in modalità Test (incluso il
tempo di Post Circolazione pompa riscaldamento). Le valvole a 3 vie a tre fili vengono invece pilotate dalla fase riscaldamento e dalla fase sanitario della valvola 3 vie. Attraverso il relativo parametro (Parametro Menù Tipo impianto, di default
pari a 0 sec) viene definito il tempo con cui vengono alimentate le due fasi. Impostato a 0, il sistema mantiene alimentate
le due fasi continuamente (in funzione del tipo di richiesta) con un ritardo di 15 sec per la transizione in riscaldamento. Se
il parametro viene impostato ad un valore diverso da 0, il sistema alimenta le due fasi (in funzione del tipo di richiesta) fino
allo scadere della temporizzazione. In questo modo, le valvole a due fili possono essere pilotate come quelle a tre fili.
5.16 Temperatura protezione scambiatore primario
Quando la differenza tra l’attuale temperatura del sensore riscaldamento e l’attuale temperatura del sensore ritorno supera il valore del relativo parametro (Parametro service, default= 25°CP02= 1), l’indicazione di temperatura sul display lampeggia e verrà attivata una riduzione della potenza caldaia. Questo sia in riscaldamento che in sanitario, anche se durante
quest’ultima modalità il decremento sarà più veloce. La protezione non è attiva per i primi 30 sec dal momento in cui viene
ionizzata la fiamma. Se il bruciatore viene spento finchè era attiva la protezione, il display continuerà a lampeggiare anche
in stand-by; fino ad una successiva richiesta di calore.
5.17 Frequenze ventilatore
La caldaia lavora con diversi parametri (a seconda della modalità): alcuni modificabili ed alcuni non modificabili.
Modalita’ Sanitario
La massima velocità del ventilatore è definita dal parametro frequenza massima ventilatore in sanitario (parametro service, default= 180Hz-P02=4). La minima velocità del ventilatore è definita dal parametro Frequenza minima ventilatore (parametro service,
default= 50Hz). La velocità del ventilatore (quindi la potenza della caldaia) può essere modificata col parametro Potenza massima
sanitario (parametro service, default= 100%) secondo la seguente regola:
Esempio con potenza massima sanitario = 65%
Velocità attuale = (180 – 50)*65/100 + 50 = 134,5 Hz (±2Hz)
Modalita’ Riscaldamento
La massima velocità del ventilatore è definita dal parametro Frequenza massima ventilatore in riscaldamento (Parametro service, default= 180Hz-P02=4). La minima velocità del ventilatore è definita dal parametro Frequenza minima ventilatore (Parametro service,
default= 50Hz). La velocità del ventilatore (quindi la potenza della caldaia) può essere modificata col parametro Potenza massima
riscaldamento (parametro service, default= 100%) secondo la seguente regola:
Esempio con Potenza massima riscaldamento = 80%
Velocità attuale = (180 – 50)*80/100 + 50 = 154 Hz (±2Hz)
Offset minima velocità del ventilatore
Ogni volta che il microprocessore dovrà decrementare la velocità del ventilatore nella banda che va dal valore definito dal parametro frequenza minima ventilatore (parametro service, default= 50Hz) + 30Hz al valore definito dal parametro Frequenza minima ventilatore (Parametro service, default= 50Hz), lo farà in maniera lenta per evitare di far perdere la fiamma all’elettrodo di ionizzazione.
codice manuale tecnico: 354M059000 ¬ nome file: 354M059000.pdf ¬ edizione: 05/2008 ¬ tipo: T04
17
ECONCEPT 51 / 101 ¬ ECONCEPT 51 i / 101 i ¬ FERSYSTEM 51 / 101 ¬ FERSYSTEM 51 i / 101 i
manuale.tecnico
5.18 Cronocomando remoto (OpenTherm)
La connessione avviene sullo stesso connettore del termostato ambiente: per prima cosa, togliere il ponte e collegare i
due cavi provenienti dall’OpenTherm. Le regolazioni vengono gestite come riportato nella tabella del libretto caldaia.
5.19 Anomalie
Le possibili condizioni di errore funzionamento, sono visualizzate sul display LCD della scheda e del comando remoto.
Codice anomalia
Comando Remoto
Scheda
01
A01
02
A02
03
A03
04
A04
05
A05
06
A06
07
F07
08
F08
09
F09
10
F10
11
F11
12
F12
13
F13
14
F14
15
F15
23
A23
24
A24
34
F34
35
F35
37
F37
39
F39
41
A41
42
F42
50
F50
62
A62
64
A64
Mancanza fiamma
Fiamma parassita
Protezione per sovra-temperatura mandata
Anomalia F07 ripetuta 3 volte in 24 ore
Anomalia F15 per 1 ora di seguito
Fiamma persa 5 volte in 4 min
Temperatura fumi elevata
Indicazione sovra-temperatura scambiatore
Indicazione sovra-temperatura scambiatore
Sensore NTC riscaldamento guasto
Sensore NTC ritorno guasto
Sensore NTC sanitario guasto
Sensore NTC fumi guasto
Sensore NTC sicurezza guasto
Anomalia feedback ventilatore
Mancato raggiungimento pressione nominale entro 4 min
3 riempimenti in 24 ore
Anomalia tensione di rete
Anomalia frequenza tensione di rete
Pressione impianto insufficiente
Sensore NTC esterno guasto
Protezione per sensore scollegato
Protezione per differenza sensori mandata
Sensore NTC cascata guasto
Anomalia valvola gas scollegata
5 reset da remoto nell’ultima ora
TIPO
BLOCCO
BLOCCO
BLOCCO
BLOCCO
BLOCCO
BLOCCO
BLOCCO
BLOCCO
BLOCCO
SE ATTIVO
BLOCCO
BLOCCO
Anomalia 1 - Mancanza fiamma (BLOCCO)
Ad ogni richiesta d’accensione del bruciatore, viene attivato il ventilatore. Una volta raggiunto il valore d’accensione, inizia il primo tentativo d’accensione: valvola gas e trasformatore d’accensione sono attivati per 5 sec. Se la scheda rileva fiamma, la potenza viene poi gestita dal sistema di
regolazione; in caso contrario il controllo fiamma, dopo 10 sec di attesa, inizia il secondo tentativo d’accensione. Se la scheda rileva fiamma, la
potenza viene poi gestita dal sistema di regolazione; in caso contrario il controllo fiamma, dopo 10 sec di attesa, inizia il terzo ed ultimo tentativo
d’accensione. Se la scheda rileva fiamma, la potenza viene poi gestita dal sistema di regolazione; in caso contrario, il controllo fiamma genera
l’anomalia 1 e si porta in blocco (RESET).
Anomalia 2 - Fiamma parassita (BLOCCO)
L’anomalia viene generata se con bruciatore spento il sistema rileva una corrente di ionizzazione. Il controllo fiamma si porta in blocco.
Anomalia 3 - Protezione per sovra-temperatura mandata (BLOCCO)
Caso 1 L’intervento della sovra-temperatura mandata (sensore sicurezza > 105°C) in assenza di richiesta di accensione non genera alcuna anomalia.
Caso 2 Ogni volta che il bruciatore viene spento per superamento della temperatura limite di mandata (90°C in Riscaldamento; 95°C in Sanitario e
Test), il sistema attiva un timer della durata di 10 sec. La protezione per sovra-temperatura mandata, viene attivata se il sensore di sicurezza
supera i 105°C entro questi 10 sec. L’intervento della sovra-temperatura mandata (in sanitario, riscaldamento o antigelo), comporta il blocco del controllo fiamma. Il comando di accensione della pompa resta attivo in funzione del tipo di richiesta in corso o per l’esecuzione di
eventuali post-circolazioni previste.
Caso 3 Se al momento della richiesta d’accensione del bruciatore (in sanitario, riscaldamento o antigelo) il sensore di sicurezza si trova ad un valore
superiore ai 105°C, il sistema attiva un timer della durata massima di 60 sec; se entro questo tempo entrambi i sensori non scendono sotto
i 100°C, viene generato il blocco del controllo fiamma.
Caso 4 L’intervento della sovra-temperatura mandata (sensore di sicurezza oltre i 105°C) durante la richiesta di accensione con fiamma presente
genera il blocco del controllo fiamma.
Anomalia 4 - Anomalia F07 ripetuta 3 volte in 24 ore (blocco)
Se l’anomalia 7 si verifica 3 volte in 24 ore, la caldaia attiverà l’anomalia 4 di tipo blocco (RESET).
Anomalia 5 - Anomalia F15 per 1 ora di seguito (BLOCCO)
Se la caldaia resta in anomalia 15 per 1 ora di seguito, verrà attivata l’anomalia 5 di tipo blocco (RESET).
Anomalia 6 - Fiamma persa 5 volte in 4 min (BLOCCO)
La fiamma viene persa se il bruciatore è acceso da almeno 10 sec e tutto d’un tratto sparisce il segnale di fiamma. Se questa condizione si verifica
5 volte in un tempo di 4 min, il controllo fiamma genera l’anomalia 6 e si porta in blocco (Reset).
Anomalia 7 - Temperatura Fumi elevata
Ogni volta che il sensore fumi supera i 95°C per 2 min consecutivi, viene attivata l’anomalia 7. L’anomalia causa la disattivazione dei comandi di
accensione bruciatore per 15 min. L’anomalia viene risolta se, dopo questo tempo, il sensore fumi si trova ad un valore inferiore ai 95°C.
18
codice manuale tecnico: 354M059000 ¬ nome file: 354M059000.pdf ¬ edizione: 05/2008 ¬ tipo: T04
ECONCEPT 51 / 101 ¬ ECONCEPT 51 i / 101 i ¬ FERSYSTEM 51 / 101 ¬ FERSYSTEM 51 i / 101 i
Ogni volta che il doppio sensore di mandata supera i 99°C, viene attivata l’anomalia 8. Questa anomalia non verrà visualizzata sul display: verrà solo
salvata nello storico delle anomalie. L’anomalia viene risolta quando il doppio sensore di mandata torna sotto i 90°C.
Anomalia 9 - Indicazione sovra-temperatura scambiatore
Ogni volta che il sensore di ritorno supera i 99°C, viene attivata l’anomalia 9. Questa anomalia non verrà visualizzata sul display: verrà solo salvata
nello storico delle anomalie. L’anomalia viene risolta quando il sensore di ritorno torna sotto i 90°C.
Anomalia 10 - Sensore NTC Riscaldamento guasto
Il doppio sensore di mandata racchiude due identici sensori al proprio interno: entrambi vengono utilizzati per la sicurezza (protezione sovra-temperatura) ed uno dei due per la regolazione. Il cablaggio avviene con 4 cavi, 2 per ciascun sensore, come per i comuni sensori NTC. Il guasto, inteso
come corto circuito o circuito aperto, di uno dei due sensori causa la disattivazione dei comandi di accensione bruciatore. In questa condizione
nessuna richiesta di funzionamento può essere soddisfatta. Risolvendo il guasto, la protezione viene immediatamente disattivata.
Anomalia 11 - Sensore NTC ritorno guasto
Il guasto, inteso come corto circuito o circuito aperto, del sensore causa la disattivazione dei comandi di accensione bruciatore. In questa condizione nessuna richiesta di funzionamento può essere soddisfatta. Risolvendo il guasto, la protezione viene immediatamente disattivata.
Anomalia 12 - Sensore NTC sanitario guasto
Il guasto, inteso come corto circuito o circuito aperto, del sensore causa la disattivazione dei comandi di accensione bruciatore durante il solo
funzionamento sanitario. In questa condizione solo un’eventuale richiesta di funzionamento riscaldamento può essere soddisfatta. Risolvendo il
guasto, la protezione viene immediatamente disattivata.
Anomalia 13 - Sensore NTC fumi guasto
Il guasto, inteso come corto circuito o circuito aperto, del sensore causa la disattivazione dei comandi di accensione bruciatore. In questa condizione nessuna richiesta di funzionamento può essere soddisfatta. Risolvendo il guasto, la protezione viene immediatamente disattivata.
manuale.tecnico
Anomalia 8 - Indicazione sovra-temperatura scambiatore
Anomalia 14 - Sensore NTC Sicurezza guasto
Il doppio sensore di mandata racchiude due identici sensori al proprio interno: entrambi vengono utilizzati per la sicurezza (protezione sovra-temperatura) ed uno dei due per la regolazione. Il cablaggio avviene con 4 cavi, 2 per ciascun sensore, come per i comuni sensori NTC. Il guasto, inteso
come corto circuito o circuito aperto, di uno dei due sensori causa la disattivazione dei comandi di accensione bruciatore. In questa condizione
nessuna richiesta di funzionamento può essere soddisfatta. Risolvendo il guasto, la protezione viene immediatamente disattivata.
Anomalia 15 – Anomalia feedback ventilatore
Se la scheda misura una frequenza di 20Hz minore del minimo o di 20Hz maggiore del massimo, viene attivata l’anomalia 15: la quale causa la
disattivazione dei comandi di accensione bruciatore. Quando la frequenza torna all’interno del range corretto di lavoro, la protezione viene immediatamente disattivata.
Anomalia 23 - Mancato raggiungimento pressione nominale entro 4 min (BLOCCO)
Dopo aver iniziato un ciclo di riempimento impianto in modalità manuale o automatica, nel caso in cui al termine del quarto min il contatto del
Pressostato Acqua sia ancora aperto, la scheda disattiverà l’elettrovalvola generando lo stato di tipo blocco.
Anomalia 24 - 3 riempimenti in 24 ore (BLOCCO)
Attivando il caricamento dal comando remoto saranno possibili solo 3 azionamenti consecutivi dell’elettrovalvola in 24 ore. Questo sia in modalità
di riempimento manuale, sia in modalità di riempimento automatica. Praticamente, alla 4° richiesta in 24 ore, la caldaia attiverà l’anomalia di tipo
blocco.
Anomalia 34 - Anomalia tensione di rete
Ogni volta che la tensione di rete diventa inferiore a 180Vac, viene attivata l’anomalia 34. Questa anomalia non disattiva la richiesta: la scheda continuerà a funzionare fino al limite minimo di tensione (circa 170Vac), oltre il quale si spegnerà. L’anomalia viene risolta quando la tensione di rete
diventa maggiore a 185Vac.
Anomalia 35 – Anomalia frequenza tensione di rete
La scheda è in grado di lavorare con frequenza di rete pari a 50Hz o 60Hz: tuttavia è necessario impostare il relativo parametro service (di default
pari a 50Hz). Quando la scheda riconosce un’incongruenza tra il valore programmato e l’effettiva frequenza di rete, viene attivata l’anomalia 35.
L’anomalia viene risolta modificando il parametro.
Anomalia 37 - Pressione impianto insufficiente
In caso d’apertura del contatto del pressostato H2O (per 5 sec consecutivi) durante il funzionamento della caldaia, viene immediatamente spento
il bruciatore ed arrestata la pompa (se attiva). Risolvendo il guasto, la protezione viene immediatamente disattivata ed automaticamente verrà
attivata la Modalità FH.
Anomalia 39 – Sensore NTC esterno guasto
Il guasto, inteso come corto circuito o circuito aperto (con Temperatura Scorrevole abilitata), del sensore non causa la disattivazione dei comandi
di accensione bruciatore. Se il sistema stava lavorando a Temperatura Scorrevole, la modulazione verrà adeguata al setpoint utente riscaldamento
impostato. Risolvendo il guasto, l’anomalia viene immediatamente disattivata.
Anomalia 41 - Protezione per sensore scollegato (blocco)
Ad ogni richiesta di accensione del bruciatore, il sistema attiva un timer della durata massima di 15 sec dal momento in cui viene aperta la valvola
gas. Se prima dello scadere della temporizzazione la temperatura letta dal sensore di mandata subisce una variazione di ±1°C, la sequenza di avviamento può proseguire; in caso contrario il sistema spegne il bruciatore e dopo 10 sec di attesa, inizia un secondo tentativo d’accensione. Se prima
dello scadere della temporizzazione la temperatura letta dal sensore di mandata subisce una variazione di ±1°C, la sequenza di avviamento può
proseguire (azzerando il numero dei tentativi disponibili); in caso contrario il sistema spegne il bruciatore e dopo 10 sec di attesa, inizia un terzo
tentativo d’accensione. Se prima dello scadere della temporizzazione la temperatura letta dal sensore di mandata subisce una variazione di ±1°C, la
sequenza di avviamento può proseguire (azzerando il numero dei tentativi disponibili); in caso contrario il sistema spegne il bruciatore e generato il
blocco del controllo fiamma. Il comando di accensione della pompa resta attivo per l’esecuzione del tempo di postcircolazione previsto.
Anomalia 42 - Protezione per differenza sensori mandata
La protezione viene attivata quando la temperatura rilevata dai due sensori di mandata differisce, in valore assoluto, di un valore maggiore di 6°C.
L’intervento della protezione, durante una richiesta (sanitario, riscaldamento o antigelo), comporta la disattivazione dei comandi di accensione del
bruciatore. Il comando di accensione della pompa resta attivo in funzione del tipo di richiesta in corso o per l’esecuzione della post-circolazione prevista. La protezione viene disattivata quando la temperatura rilevata dai due sensori di mandata differisce, in valore assoluto, di un valore minore di 4°C.
Anomalia 50 – Sensore NTC Cascata guasto
Il guasto, inteso come corto circuito o circuito aperto, del sensore causa la disattivazione dei comandi di accensione bruciatore. In questa condizione nessuna richiesta di funzionamento può essere soddisfatta. Risolvendo il guasto, la protezione viene immediatamente disattivata.
Anomalia 62 – Anomalia valvola gas scollegata (BLOCCO)
Praticamente, quando la scheda rileva la disconnessione della valvola gas, attiverà l’anomalia di tipo blocco.
Anomalia 64 – 5 reset da remoto nell’ultima ora (BLOCCO)
Praticamente, alla 6° richiesta di reset remoto nell’ultima ora, la caldaia attiverà l’anomalia di tipo blocco.
codice manuale tecnico: 354M059000 ¬ nome file: 354M059000.pdf ¬ edizione: 05/2008 ¬ tipo: T04
19
ECONCEPT 51 / 101 ¬ ECONCEPT 51 i / 101 i ¬ FERSYSTEM 51 / 101 ¬ FERSYSTEM 51 i / 101 i
manuale.tecnico
5.20 Menù parametri service
La scheda è dotata di due menù: uno di configurazione e l’altro definito service.
a). menù di configurazione
L’accesso al menù di configurazione avviene premendo i tasti sanitario insieme per 10 sec.
Sono disponibili 4 parametri modificabili solo da scheda per questioni di sicurezza eccetto uno (P.02).
COMANDO REMOTO
NO
29
SCHEDA
P.01
P.02
NO
P.03
NO
P.04
Descrizione
Non utilizzato
Frequenza massima ventilatore sanitario (P.02= 1)
Frequenza massima ventilatore sanitario (P.02= 2)
Frequenza massima ventilatore sanitario (P.02= 3)
Frequenza massima ventilatore sanitario (P.02= 4)
Frequenza massima ventilatore sanitario (P.02= 5)
Frequenza massima ventilatore sanitario (P.02= 6)
Frequenza massima ventilatore riscaldamento (P.02= 1)
Frequenza massima ventilatore riscaldamento (P.02= 2)
Frequenza massima ventilatore riscaldamento (P.02= 3)
Frequenza massima ventilatore riscaldamento (P.02= 4)
Frequenza massima ventilatore riscaldamento (P.02= 5)
Frequenza massima ventilatore riscaldamento (P.02= 6)
Post ventilatore
Range
Non modificare
Non modificare
Non modificare
Non modificare
Non modificare
Non modificare
Non modificare
Non modificare
Non modificare
Non modificare
Non modificare
Non modificare
Non modificare
0 - 120 sec
Impostato
1
185
185
185
215
215
215
185
185
185
215
215
215
30
L’uscita dal menù di configurazione avviene premendo i tasti sanitario insieme per 10 sec.
b). menù service
L’acceso al Menù Service della scheda avviene premendo il tasto RESET per 10 sec.
Premendo i tasti Riscaldamento sarà possibile scegliere “tS”, “In”, “Hi” oppure “rE”:
• “tS” significa menù parametri trasparenti,
• “In” significa menù informazioni,
• “Hi” significa menù history,
• “rE” significa reset del menù history.
Una volta selezionato il Menù, per accedervi, sarà necessaria una pressione del tasto RESET.
tasti + / riscaldamento
tasti + / riscaldamento
tasti + / riscaldamento
tasto eco/comfort
premuto per 3 sec.
parametri trasparenti
La scheda é dotata di 29
parametri trasparenti modificabili anche da comando
remoto
20
menù informazioni
menù storico informazioni
codice manuale tecnico: 354M059000 ¬ nome file: 354M059000.pdf ¬ edizione: 05/2008 ¬ tipo: T04
ECONCEPT 51 / 101 ¬ ECONCEPT 51 i / 101 i ¬ FERSYSTEM 51 / 101 ¬ FERSYSTEM 51 i / 101 i
COMANDO REMOTO SCHEDA Descrizione
01
P.01
02
P.02
03
P.03
04
P.04
05
P.05
06
P.06
07
P.07
08
P.08
09
P.09
10
P.10
11
P.11
12
P.12
13
P.13
14
P.14
15
P.15
16
P.16
17
P.17
18
P.18
19
P.19
20
21
22
P.20
P.21
P.22
Non utilizzato
Selezione tipo caldaia
Frequenza minima ventilatore sanitario (P.02= 1)
Frequenza minima ventilatore sanitario (P.02= 2)
Frequenza minima ventilatore sanitario (P.02= 3)
Frequenza minima ventilatore sanitario (P.02= 4)
Frequenza minima ventilatore sanitario (P.02= 5)
Frequenza minima ventilatore sanitario (P.02= 6)
Potenza accensione (P.02= 1)
Potenza accensione (P.02= 2)
Potenza accensione (P.02= 3)
Potenza accensione (P.02= 4)
Potenza accensione (P.02= 5)
Potenza accensione (P.02= 6)
Frequenza ventilatore in stand-by
Utilizzato
Rampa riscaldamento
Utilizzato
Post circolazione pompa riscaldamento
Tempo attesa riscaldamento
Potenza massima riscaldamento
Funzionamento pompa
Non utilizzato
Temperatura spegnimento pompa durante postcircolazione (P.02= 1)
Temperatura spegnimento pompa durante postcircolazione (P.02= 2)
Temperatura spegnimento pompa durante postcircolazione (P.02= 3)
Temperatura spegnimento pompa durante postcircolazione (P.02= 4)
Temperatura spegnimento pompa durante postcircolazione (P.02= 5)
Temperatura spegnimento pompa durante postcircolazione (P.02= 6)
Massimo setpoint utente riscaldamento
Post circolazione pompa sanitario
Non utilizzato
Potenza massima sanitaria
Non utilizzato (P.02= 1)
Massimo setpoint utente sanitario (P.02= 2)
Massimo setpoint utente sanitario (P.02= 3)
Non utilizzato (P.02= 4)
Massimo setpoint utente sanitario (P.02= 5)
Massimo setpoint utente sanitario (P.02= 6)
Non utilizzato (P.02= 1)
Isteresi bollitore (P.02= 2)
Isteresi bollitore (P.02= 3)
Non utilizzato (P.02= 4)
Isteresi bollitore (P.02= 5)
Isteresi bollitore (P.02= 6)
Non utilizzato (P.02= 1)
Setpoint primario (P.02= 2)
Setpoint primario (P.02= 3)
Non utilizzato (P.02= 4)
Setpoint primario (P.02= 5)
Setpoint primario (P.02= 6)
Non utilizzato (P.02= 1)
Non utilizzato (P.02= 2)
Non utilizzato (P.02= 3)
Non utilizzato (P.02= 4)
Non utilizzato (P.02= 5)
Non utilizzato (P.02= 6)
Range
Non modificare
1÷6
1 ÷ 185Hz
1 ÷ 185Hz
1 ÷ 185Hz
1 ÷ 215Hz
1 ÷ 215Hz
1 ÷ 215Hz
1 ÷ 100%
1 ÷ 100%
1 ÷ 100%
1 ÷ 100%
1 ÷ 100%
1 ÷ 100%
0 ÷ 255Hz
Non modificare
1 ÷ 10°C/min
Non modificare
0 ÷ 20 min
0 ÷ 20 min
0 ÷ 100%
0= post circolazione
1= continuo
Non modificare
1 ÷ 100°C
1 ÷ 100°C
1 ÷ 100°C
1 ÷ 100°C
1 ÷ 100°C
1 ÷ 100°C
20 ÷ 90°C
0 ÷ 255 sec
Non modificare
1 ÷ 100%
Non modificare
55 ÷ 65°C
55 ÷ 65°C
Non utilizzato
55 ÷ 65°C
55 ÷ 65°C
Non modificare
0 ÷ 100°C
0 ÷ 100°C
Non utilizzato
0 ÷ 100°C
0 ÷ 100°C
Non modificare
0 ÷ 100°C
0 ÷ 100°C
Non utilizzato
0 ÷ 100°C
0 ÷ 100°C
0 ÷ 30°C
0 ÷ 30°C
0 ÷ 30°C
0 ÷ 60°C
0 ÷ 60°C
0 ÷ 60°C
codice manuale tecnico: 354M059000 ¬ nome file: 354M059000.pdf ¬ edizione: 05/2008 ¬ tipo: T04
Valore
0
1
50
50
50
50
50
50
40
40
40
40
40
40
0
manuale.tecnico
“tS” - Menù Parametri Trasparenti
La scheda é dotata di 29 parametri trasparenti modificabili anche da comando remoto (menù service):
0
2
20
15
15
100
0
100
20
20
20
20
20
20
90
30
120
100
-65
65
-65
65
-2
2
-2
2
-80
80
-80
80
25
25
25
30
30
30
21
ECONCEPT 51 / 101 ¬ ECONCEPT 51 i / 101 i ¬ FERSYSTEM 51 / 101 ¬ FERSYSTEM 51 i / 101 i
manuale.tecnico
23
P.23
27
P.27
Temperatura protezione scambiatore primario (P.02= 1)
Temperatura protezione scambiatore primario (P.02= 2)
Temperatura protezione scambiatore primario (P.02= 3)
Temperatura protezione scambiatore primario (P.02= 4)
Temperatura protezione scambiatore primario (P.02= 5)
Temperatura protezione scambiatore primario (P.02= 6)
Non utilizzato
Non utilizzato
Non utilizzato (P.02= 1)
Protezione legionella (P.02= 2)
Protezione legionella (P.02= 3)
Non utilizzato (P.02= 4)
Protezione legionella (P.02= 5)
Protezione legionella (P.02= 6)
Selezione funzionamento relè d’uscita variabile
28
P.28
Frequenza tensione di rete
29
P.29
Frequenza massima ventilatore in sanitario (P.02= 1)
Frequenza massima ventilatore in sanitario (P.02= 2)
Frequenza massima ventilatore in sanitario (P.02= 3)
Frequenza massima ventilatore in sanitario (P.02= 4)
Frequenza massima ventilatore in sanitario (P.02= 5)
Frequenza massima ventilatore in sanitario (P.02= 6)
24
P.24
25
P.25
26
P.26
0 ÷ 30°C
0 ÷ 30°C
0 ÷ 30°C
0 ÷ 60°C
0 ÷ 60°C
0 ÷ 60°C
Non modificabile
Non modificabile
Non utilizzato
0 ÷ 7= giorni d’attivazione
0 ÷ 7= giorni d’attivazione
Non utilizzato
0 ÷ 7= giorni d’attivazione
0 ÷ 7= giorni d’attivazione
0= bruciatore acceso
1= pompa legionella
0= 50Hz
1= 60Hz
Non utilizzato
Non utilizzato
Non utilizzato
Non utilizzato
Non utilizzato
Non utilizzato
25
25
25
30
30
30
4
8
-0
0
-0
0
0
0
185
185
185
215
215
215
Premendo i tasti +/- riscaldamento è possibile scorrere la lista parametri, rispettivamente in ordine crescente o decrescente. Per modificare il valore di un parametro basta premere i tasti +/- sanitario: la modifica viene salvata automaticamente. Il
parametro potenza massima riscaldamento può essere modificato in modalità test. Per tornare al menù service basta una
pressione del tasto Reset. L’uscita dal menù service della scheda avviene premendo il tasto RESET per 10 sec.
“In” - Menù Informazioni
La scheda è in grado di visualizzare le seguenti informazioni:
t.01
t.02
t.03
t.04
t.05
t.06
F.07
U.08
t.09
P.10
F.11
Sensore NTC riscaldamento
Sensore NTC sanitario
Sensore NTC ritorno
Sensore NTC fumi
Sensore NTC esterno
Sensore NTC sicurezza
Frequenza ventilatore attuale
Segnale 0 ÷ 10 Vdc attuale
Sensore NTC cascata
Non utilizzato
Corrente di ionizzazione attuale (μA)
05 ÷ 125 °C
05 ÷ 125 °C
05 ÷ 125 °C
05 ÷ 125 °C
-30 ÷ 75 °C (valori negativi lampeggiano)
05 ÷ 125 °C
00 ÷ 255 Hz
00 ÷ 12 Vdc
05 ÷ 125 °C
-00= bruciatore spento
Premendo i tasti +/- riscaldamento è possibile scorrere la lista informazioni. Per visualizzarne il valore basta premere i tasti
+/- sanitario. In caso di sensore danneggiato, la scheda visualizza i trattini. Per tornare al menù service basta una pressione
del tasto Reset. L’uscita dal menù service della scheda avviene premendo il tasto Reset per 10 sec.
“Hi” - Menù History
Il microprocessore è in grado di memorizzare le ore totali con scheda alimentata (Ht) e le ultime 10 anomalie (con il dettaglio dell’ora in cui si sono verificate riferite al parametro Ht). Il dato Storico H1 rappresenta l’anomalia più recente che si è
verificata mentre il dato Storico H10 rappresenta l’anomalia meno recente che si è verificata. I codici delle anomalie salvate
vengono visualizzati anche sul relativo menù del comando remoto OpenTherm.
“rE” - RESET History
Premendo per 3 sec il tasto Eco/comfort è possibile cancellare tutte le anomalie memorizzate nel Menù History: automaticamente la scheda esce dal Menù Service, in modo da confermare l’operazione. Per tornare al Menù Service è sufficiente
una pressione del tasto Reset.
22
codice manuale tecnico: 354M059000 ¬ nome file: 354M059000.pdf ¬ edizione: 05/2008 ¬ tipo: T04
ECONCEPT 51 / 101 ¬ ECONCEPT 51 i / 101 i ¬ FERSYSTEM 51 / 101 ¬ FERSYSTEM 51 i / 101 i
L’accesso al menù tipo impianto avviene premendo il tasto Estate/Inverno per 10 sec. Sono disponibili 8 parametri modificabili solo da scheda.
COMANDO REMOTO SCHEDA Descrizione
NO
P.01
NO
P.02
NO
P.03
NO
P.04
NO
P.05
NO
P.06
NO
P.07
NO
P.08
Selezione richiesta riscaldamento
Selezione sensore cascata
Non utilizzato
Tempo valvola 3 vie
Non utilizzato
Non utilizzato
Non utilizzato
Non utilizzato
Range
0÷4
0= disabilitato
1= abilitato
Non modificare
0 ÷ 255 sec
Non modificare
Non modicare
Non modicare
Non modicare
Valore
0
0
0
0
0
1
80
5
5.22 Funzionalità aggiuntive
1. Antibloccaggio Pompe
Dopo 24 ore di inattività, le Pompe vengono attivate per 5 sec.
2. Antibloccaggio Valvola 3 vie
Ogni 24 ore, la Valvola 3 vie viene completamente commutata dalla posizione sanitario alla posizione riscaldamento e viceversa.
3. Post-Cirolazione
Durante la post-cirolazione riscaldamento, se la temperatura letta dal sensore di mandata scende sotto il valore Temperatura spegnimento pompa durante Post Circolazione (Parametro service, default= 20°C), la pompa viene disattivata dopo 15 sec. Se la temperatura letta dal sensore di mandata risale sopra 25°C, la pompa viene attivata. Questo algoritmo è attivo durante tutto il tempo di
post-cirolazione riscaldamento.
4. Modalità FH
La prima volta che si alimenta la scheda e quindi la caldaia, viene attivata la modalità FH della durata di 120 sec. Per evitare questa
modalità, basta togliere la tensione d’alimentazione a 230Vac; e successivamente alimentare la caldaia con il tasto Eco/comfort
premuto. Non appena il display attiverà tutti i simboli, si potrà rilasciare il tasto. Questa funzione può tornare utile all’installatore o
durante le operazioni del tecnico Service. Al contrario, per ripetere nuovamente la modalità FH, ad esempio per ripetere la procedura
automatica di sfiato aria, bisogna togliere la tensione d’alimentazione a 230Vac per 2 sec.
5. Protezione Legionella
Questa funzione può essere abilitata o disabilitata con il relativo parametro (Parametro service, default= 0). Settato a 0, la protezione
risulterà disabilitata. Settato tra 1 e 7, il parametro esprime l’intervallo in giorni tra un’attivazione e la successiva: 1 significa 24 ore,
7 significa 168 ore. Quando questo tempo è trascorso, si attiva un timer di 15 min: durante questo periodo, il setpoint utente viene
impostato al valore massimo (Parametro service, default= 65°C) e la modalità Economy verrà by-passata.
6. Antigelo bollitore
Impostando il sanitario in Economy, il setpoint bollitolre viene impostato a 10°C. Questo significa che quando il sensore scenderà al
di sotto di 8°C, la caldaia si accenderà in modalità sanitario fino a raggiungere i 10°C.
7. Hardware
Tensione: 230Vac +10%, -15%
Frequenza: 50Hz ±5%
Protezione: 1 fusibile da 3.15A F 250Vac (Sul cablaggio)
La scheda è in grado di lavorare con tensione di alimentazione pari a 180Vac. Questo però non garantisce la massima potenza al
ventilatore e di conseguenza il corretto funzionamento della regolazione.
codice manuale tecnico: 354M059000 ¬ nome file: 354M059000.pdf ¬ edizione: 05/2008 ¬ tipo: T04
manuale.tecnico
5.21 Menù tipo impianto
23
ECONCEPT 51 / 101 ¬ ECONCEPT 51 i / 101 i ¬ FERSYSTEM 51 / 101 ¬ FERSYSTEM 51 i / 101 i
manuale.tecnico
SEZIONE 6 ¬ MODULO 101
6.1 Introdizione
Il sistema è costituito da due schede DBM12K collegate ad un unico display DSP12: non è necessaria nessuna impostazione. Tutta la parte di funzionamento e regolazione, così come gli ingressi e le uscite per l’installazione, risultano uguali al
sistema con una scheda DBM12K collegata ad un unico display DSP12.
6.2 Menù tipo impianto
Per la gestione dell’attivazione e della disattivazione dei due moduli in caso di richiesta riscaldamento, il sistema utilizza 4
parametri del Menù Tipo Impianto, da P.05 a P.08. L’accesso al menù tipo impianto avviene premendo il tasto Estate/Inverno insieme per 10 sec. Sono disponibili 8 parametri modificabili solo da scheda.
COMANDO REMOTO SCHEDA Descrizione
NO
P.01
NO
P.02
NO
P.03
NO
P.04
NO
P.05
NO
P.06
NO
P.07
NO
P.08
Selezione richiesta riscaldamento
Selezione sensore cascata
Non utilizzato
Tempo valvola 3 vie
Timer cascata sec
Timer cascata min
Potenza attivazione
Potenza disattivazione
Range
0÷4
0= disabilitato
1= abilitato
Non modificare
0 ÷ 255 sec
0 ÷ 59 sec
0 ÷ 255 min
0 ÷ 100%
0 ÷ 95%
Valore
0
0
0
0
0
1
80
5
Premendo i tasti Riscaldamento sarà possibile scorrere la lista dei parametri, rispettivamente in ordine crescente o decrescente. Per modificare il valore di un parametro basterà premere i tasti Sanitario: la modifica verrà salvata automaticamente. L’uscita dal Menù Tipo impianto avviene premendo il tasto Estate/Inverno insieme per 10 sec.
6.3 Modalità SANITARIO
In caso di richiesta sanitario, i due moduli si accendono contemporaneamente, attivando i relativi circolatori. Sul display,
vengono attivate entrambe le frecce. Per entrambi, l’obiettivo del microprocessore è quello di mantenere una temperatura di mandata (circuito primario) uguale al valore impostato (parametro service, default= 80°C).
6.4 Modalità RISCALDAMENTO
In caso di richiesta riscaldamento, il display decide qual è il primo modulo da attivare in funzione delle ore di funzionamento. Viene attivato subito quello con il minor numero di ore di funzionamento e sul display viene attivata la relativa freccia,
mentre l’altro rimane inizialmente spento; in funzione del tipo di richiesta, viene trasmesso il determinato setpoint e la
regolazione avviene come nel sistema con una scheda DBM12K collegata ad un unico display DSP12. Quando la potenza
riscaldamento del modulo acceso raggiunge la soglia definita Potenza attivazione (parametro menù tipo impianto, di
default pari a 80%), viene attivato un timer la cui durata è definita dalla somma dei parametri Timer cascata sec (Parametro
Menù Tipo impianto, di default pari a 0 sec) e Timer cascata min (Parametro Menù Tipo impianto, di default pari a 1 min).
Se allo scadere di questo timer, il modulo acceso ha ancora una potenza riscaldamento maggiore o uguale alla Potenza
attivazione (Parametro Menù Tipo impianto, di default pari a 80%), viene attivato anche il modulo inizialmente spento e
sul display viene attivata la relativa freccia; in funzione del tipo di richiesta, viene trasmesso lo stesso setpoint inviato al
modulo già acceso e la regolazione avviene come nel sistema con una scheda DBM12K collegata ad un unico display
DSP12. Nel normale funzionamento, una volta a regime, i due moduli inizieranno a modulare la loro potenza. Quando la
potenza riscaldamento di entrambi i moduli accesi raggiunge la soglia definita Potenza disattivazione (parametro menù
tipo impianto, di default pari a 5%), viene attivato un timer la cui durata è definita dalla somma dei parametri Timer cascata
sec (parametro menù tipo impianto, di default pari a 0 sec) e Timer cascata min (Parametro Menù Tipo impianto, di default
pari a 1 min). Se allo scadere di questo timer, entrambi i moduli accesi hanno ancora una potenza riscaldamento minore
alla Potenza disattivazione (Parametro Menù Tipo impianto, di default pari a 5%), viene disattivato quello con il maggior
numero di ore di funzionamento e sul display viene disattivata la relativa freccia. L’altro modulo rimarrà acceso per continuare a soddisfare la richiesta in corso: arriverà a spegnersi, in funzione del tipo di richiesta, come nel sistema con una
scheda DBM12K collegata ad un unico display DSP12.
6.5 Modalità TEST
In assenza di anomalie, la modalità Test ha inizio premendo i tasti riscaldamento insieme per 5 sec. Per segnalare il Test i
simboli Radiatore e Rubinetto inizieranno a lampeggiare insieme. Immediatamente vengono attivati Pompa e bruciatore
di entrambi i moduli; dopo lo step d’accensione, la potenza viene forzata al valore del parametro Potenza Massima Riscaldamento (di default pari a 100%). Il display visualizza: l’attuale valore di Potenza Massima Riscaldamento (da 0 a 100%) e
vengono attivate entrambe le frecce. In queste condizioni premendo i tasti riscaldamento, si ha una immediata variazione
della potenza di entrambi i moduli da 0 a 100%: premendo il tasto Reset entro 5 sec dalla modifica, il microprocessore
imposta questo valore come Potenza Massima Riscaldamento aggiornando automaticamente i parametri Installatore di
entrambe le centraline (di default pari a 100%). Se il tasto Reset non viene premuto oppure premuto 5 sec dopo aver
premuto i tasti riscaldamento, il microprocessore non andrà a modificare l’impostazione dei parametri Potenza Massima
Riscaldamento. Terminato il Test il settaggio del parametri, se modificato, verrà mantenuto fino alla successiva modifica.
Premendo il tasto Eco/Comfort, si avrà il seguente funzionamento ciclico:
Corpo caldaia superiore acceso, corpo caldaia inferiore spento
•
•
Corpo caldaia superiore spento, corpo caldaia inferiore acceso
•
Corpo caldaia superiore acceso, corpo caldaia inferiore acceso (condizione iniziale)
Sul display, questa funzione viene indicata dalle relative frecce.
24
codice manuale tecnico: 354M059000 ¬ nome file: 354M059000.pdf ¬ edizione: 05/2008 ¬ tipo: T04
Lo spegnimento del bruciatore avviene quando la temperatura del sensore riscaldamento supera i 95°C: la successiva riaccensione, quando la temperatura del sensore scende al di sotto dei 90°C. Nel caso in cui sia attiva la modalità Test e vi sia
un prelievo d’acqua calda sanitaria, sufficiente ad attivare la modalità Sanitario, la caldaia resta in modalità Test. La modalità
Test termina automaticamente dopo 15 min oppure premendo i tasti riscaldamento insieme per 5 sec.
6.6 Menù SERVICE
La scheda è dotata di due Menù: uno di configurazione e l’altro definito Service. Una volta all’interno di questi Menù, premendo il tasto Eco/Comfort, si potrà decidere di entrare nel menù dei singoli moduli. Sul display, questa funzione viene
indicata dalle relative frecce. Questo non vale per il menù “tS” significa Menù Parametri Trasparenti. Modificando un parametro, il display trasmetterà lo stesso valore ad entrambi i moduli.
6.7 Configurazione centralina AX5200SQ - impostazioni funzione caldaia
Caldaia
Potenza massima (kW)
Potenza minima (%)
Modello 51
Modello 101
51 kW
101 kW
1%
1%
codice manuale tecnico: 354M059000 ¬ nome file: 354M059000.pdf ¬ edizione: 05/2008 ¬ tipo: T04
manuale.tecnico
ECONCEPT 51 / 101 ¬ ECONCEPT 51 i / 101 i ¬ FERSYSTEM 51 / 101 ¬ FERSYSTEM 51 i / 101 i
25
CUSTOMER SERVICE .it
SERVIZIO TECNICO ASSISTENZA CLIENTI
http://www.stacgruppoferroli.com
Ferroli SpA
Via Ritonda 78/A ¬ 37047 San Bonifacio (Verona) ¬ Italia
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
