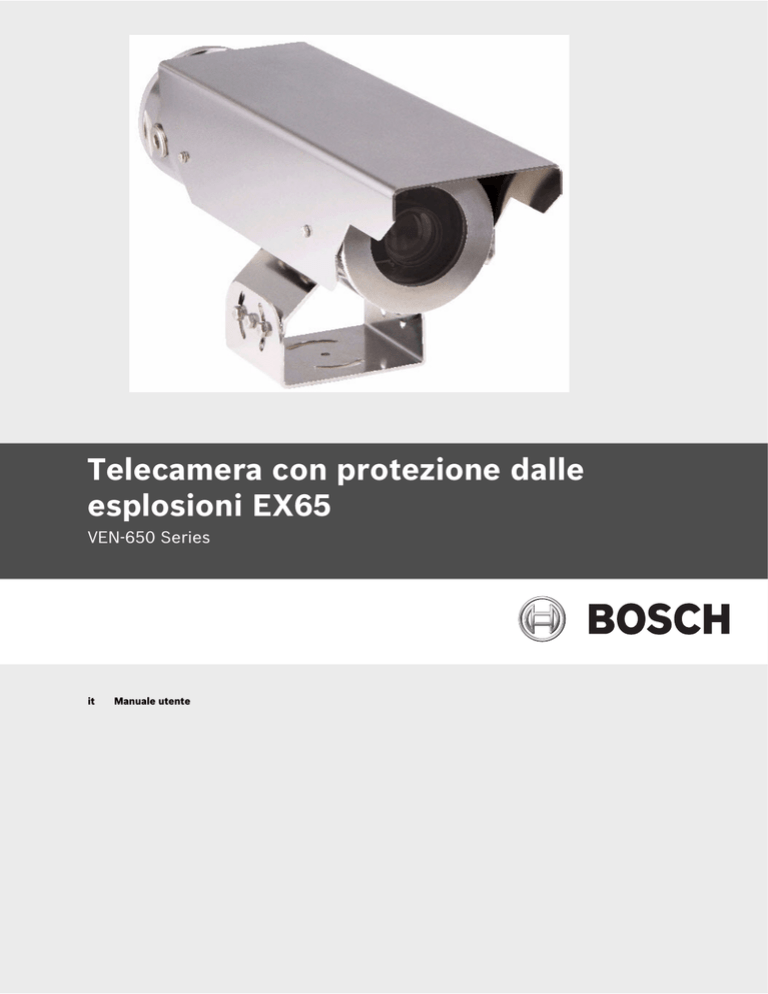

Telecamera con protezione dalle
esplosioni EX65
VEN-650 Series
it
Manuale utente
Telecamera con protezione dalle esplosioni
EX65
Sommario | it
3
Sommario
1
Sicurezza
5
1.1
Norme di sicurezza
5
1.2
Istruzioni importanti per la sicurezza
5
1.3
Informazioni importanti
7
1.4
Conformità a FCC ed ICES
1.5
Certificazione UL
10
1.6
Certificazione con protezione dalle esplosioni
10
1.7
Informazioni di giunzione
11
1.8
Informazioni Bosch
11
1.9
Garanzia / Limitazione della responsabilità
12
2
Descrizione
13
2.1
Disimballaggio
13
9
2.2
Elenco dei componenti
13
2.2.1
Componenti inclusi con il Prodotto
13
2.2.2
Componenti forniti dall'utente
13
3
Pianificazione
14
3.1
Tabella delle dimensioni
14
3.2
Operazioni preliminari iniziali
15
4
Installazione
16
5
Collegamenti
17
5.1
Requisiti del cavo di alimentazione
17
5.1.1
Schema della distanza dei cavi
17
5.2
Requisiti per cavi coassiali
17
5.3
Requisiti del cavo di allarme
18
5.4
Requisiti del cavo in fibra ottica
18
5.5
Come effettuare i collegamenti
18
6
Configurazione
20
7
Montaggio
22
7.1
Montaggio dell'unità EX65
22
7.2
Installazione del tettuccio parasole
23
Bosch Security Systems, Inc.
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
4
Telecamera con protezione dalle esplosioni
EX65
it | Sommario
8
Funzionamento
24
8.1
Menu
24
8.1.1
Menu di livello superiore
24
8.1.2
Tasti di navigazione del menu
25
8.2
Modalità predefinite
25
8.3
Comunicazione per il controllo della telecamera (Bilinx)
26
8.4
Struttura del menu principale
27
8.4.1
Sottomenu Modalità
27
8.4.2
Sottomenu ALC
28
8.4.3
Sottomenu Shutter/AGC
29
8.4.4
Sottomenu Day/Night
30
8.4.5
Sottomenu Ottimizza/Motore dinamico
31
8.4.6
Sottomenu Color (Colore)
32
8.4.7
Sottomenu VMD
33
8.5
Struttura del menu Install (Installa)
34
8.5.1
Sottomenu Lingua
34
8.5.2
Sottomenu Lens Wizard (Configurazione guidata obiettivo)
35
8.5.3
Sottomenu Sincronizzazione
35
8.5.4
Sottomenu Allarme I/O
36
8.5.5
Sottomenu Collegamenti
36
8.5.6
Sottomenu Test segnali
37
8.5.7
Sottomenu ID telecamera
37
8.5.8
Sottomenu Filtro privacy masking
38
8.5.9
Sottomenu Standard
38
9
Risoluzione dei problemi
39
9.1
Funzionamento della telecamera
39
10
Manutenzione
40
10.1
Riparazioni
40
10.2
Trasferimento e smaltimento
40
10.3
Rimozione della telecamera e dell'obiettivo
41
10.4
Installazione della telecamera e dell'obiettivo
41
10.5
Regolazione del back focus
42
10.6
Sostituzione dell'alloggiamento di montaggio
43
11
Dati tecnici
44
Glossario
46
Indice
51
F.01U.412.061 | 2.0 | 2011.08
Manuale utente
Bosch Security Systems, Inc.
Telecamera con protezione dalle esplosioni
EX65
1
Sicurezza
1.1
Norme di sicurezza
Sicurezza | it
5
PERICOLO!
Alto rischio: questo simbolo indica una situazione di pericolo imminente, ad esempio
"Tensione pericolosa" all'interno del prodotto.
La mancata osservanza di quanto indicato in questo simbolo può causare scosse elettriche,
gravi lesioni fisiche o danni letali.
AVVERTIMENTO!
Rischio medio: indica una situazione potenzialmente pericolosa.
La mancata osservanza di quanto indicato in questo simbolo potrebbe causare lesioni di lieve
o media entità.
ATTENZIONE!
Rischio basso: indica una situazione potenzialmente pericolosa.
La mancata osservanza di quanto indicato in questo simbolo potrebbe causare danni a cose o
danneggiare l'unità.
1.2
Istruzioni importanti per la sicurezza
Leggere, seguire e conservare per riferimento futuro le seguenti istruzioni sulla sicurezza.
Seguire tutte le avvertenze riportate sull'unità e nelle istruzioni operative prima di utilizzare
l'unità.
1.
Pulizia - Scollegare l'unità dalla presa prima di eseguire le operazioni di pulizia. Attenersi
a tutte le istruzioni fornite con l'unità. In genere è sufficiente un panno asciutto per la
pulizia, tuttavia è anche possibile utilizzare un panno privo di lanugine e leggermente
inumidito o una pelle di daino. Non utilizzare detergenti liquidi o spray.
2.
Fonti di calore - Non installare l'unità in prossimità di fonti di calore come radiatori,
termoconvettori, fornelli o altri apparecchi (inclusi amplificatori) che producono calore.
3.
Ventilazione - Per prevenire il surriscaldamento e garantire un funzionamento affidabile,
l'involucro dell'unità è dotato di aperture. Non ostruire o coprire tali aperture. Non
inserire l'unità in un involucro privo della necessaria ventilazione o senza seguire le
istruzioni del produttore.
4.
Acqua - Non utilizzare l'unità in prossimità di acqua (ad esempio vicino ad una vasca, una
bacinella, un lavandino, un cesto della biancheria, in uno scantinato umido, presso una
piscina, in un'installazione esterna o in una qualsiasi area classificata come ambiente
umido), a meno che non sia completamente installata e sigillata. Per ridurre il rischio
d'incendio o di scosse elettriche, non esporre questo prodotto a pioggia o umidità, a
meno che non sia completamente installata e sigillata.
5.
Introduzione di oggetti e liquidi - Non introdurre mai oggetti di alcun tipo nell'unità
attraverso le aperture, poiché è possibile entrare in contatto con tensioni pericolose e
causare il cortocircuito con il rischio di incendi e scosse elettriche. Non versare mai
liquidi di qualsiasi tipo sull'unità, a meno che non sia completamente installata e sigillata.
Non poggiare sull'unità recipienti, quali vasi o tazze, contenenti liquidi, a meno che
questa non sia completamente installata e sigillata.
6.
Fulmini - Per una maggiore protezione durante i temporali o quando l'unità viene lasciata
incustodita o inutilizzata per lunghi periodi di tempo, scollegare l'unità dalla presa a muro
Bosch Security Systems, Inc.
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
6
Telecamera con protezione dalle esplosioni
EX65
it | Sicurezza
ed il sistema via cavo. Ciò consente di prevenire eventuali danni dovuti a fulmini e
sovratensioni della linea elettrica.
7.
Regolazione dei controlli - Regolare solo i controlli specificati nelle istruzioni operative.
Una regolazione errata di altri controlli può causare danni all'unità. L'uso di controlli o
regolazioni oppure lo svolgimento di procedure in modo diverso da quanto specificato,
può causare un'esposizione pericolosa a radiazioni.
8.
Sovraccarico - Non sovraccaricare le prese e le prolunghe, onde evitare il rischio di
incendi o scosse elettriche.
9.
Protezione del cavo di alimentazione e della spina - Posizionare la spina ed il cavo di
alimentazione in modo che non vengano calpestati o schiacciati da oggetti posti sopra o
contro l'uscita delle prese elettriche. Per le unità con alimentazione a 230 VAC, 50 Hz, il
cavo di alimentazione deve essere conforme alle ultime versioni della normativa IEC
60227. Per le unità con alimentazione a 120 VAC, 60 Hz, il cavo di alimentazione deve
essere conforme alle ultime versioni della normativa UL 62 e CSA 22.2 No.49.
10. Scollegamento alimentazione - L'alimentazione viene fornita alle unità ogni volta che il
cavo viene collegato alla fonte di alimentazione. Il cavo di alimentazione è il dispositivo
principale per lo spegnimento di tutte le unità.
11. Alimentatori - Utilizzare l'unità solo con i tipi di alimentatori indicati sulla targhetta.
Prima di procedere, assicurarsi di scollegare l'alimentazione dal cavo che si desidera
installare nell'unità.
–
Per le unità funzionanti con alimentazione a batteria, consultare le istruzioni
operative.
–
Per le unità con fonti di alimentazione esterne, utilizzare esclusivamente gli
alimentatori consigliati o approvati.
–
Per le unità con alimentazione a corrente limitata, è necessario che l'alimentatore sia
conforme alla normativa EN60950. Sostituzioni improprie possono danneggiare
l'unità o causare incendi o scosse elettriche.
–
Per le unità con alimentazione a 24 VAC, la massima tensione applicabile non deve
essere superiore a ±10% o a 28 VAC. I cavi di alimentazione devono essere conformi
alle normative locali in materia di sistemi elettrici (livelli di alimentazione di Classe
2). Non effettuare la messa a terra dell'alimentatore in corrispondenza della
morsettiera o dei terminali di alimentazione dell'unità.
–
Se non si è certi del tipo di alimentatore da utilizzare, contattare il proprio
rivenditore o l'azienda elettrica locale.
12. Interventi tecnici - Non tentare di riparare l'unità personalmente. L'apertura o la
rimozione delle coperture può esporre a tensioni pericolose ed altri rischi. Richiedere
sempre l'intervento di personale tecnico qualificato per eventuali riparazioni.
13. Danni che richiedono l'intervento di tecnici - Scollegare l'unità dalla presa a muro e
rivolgersi a personale tecnico qualificato quando l'apparecchiatura viene danneggiata, ad
esempio:
–
danni al cavo di alimentazione o alla spina
–
esposizione ad umidità, acqua e/o intemperie (pioggia, neve, ecc.)
–
caduta di liquidi all'interno o sopra l'unità
–
caduta di oggetti all'interno dell'unità
–
caduta dell'unità o danni alla custodia
–
modifica delle prestazioni dell'unità
–
errato funzionamento dell'unità durante l'esecuzione delle istruzioni d'uso.
14. Componenti di ricambio - Assicurarsi che il tecnico dell'assistenza abbia utilizzato
componenti di ricambio specificati dal produttore o aventi le stesse caratteristiche di
F.01U.412.061 | 2.0 | 2011.08
Manuale utente
Bosch Security Systems, Inc.
Telecamera con protezione dalle esplosioni
EX65
Sicurezza | it
7
quelli originali. Le sostituzioni improprie possono causare incendi, scosse elettriche o
altri rischi.
15. Controlli di sicurezza - Al termine dell'intervento di manutenzione o riparazione
dell'unità, è necessario effettuare dei controlli relativi alla sicurezza per accertare il
corretto funzionamento dell'unità.
16. Installazione - Installare l'unità in conformità con le istruzioni del produttore e con le
normative locali vigenti.
17. Componenti ausiliari o modifiche - Utilizzare esclusivamente componenti ausiliari/
accessori specificati dal produttore. Eventuali modifiche all'apparecchiatura non
espressamente approvate da Bosch potrebbero invalidare la garanzia o, in caso di
accordo di autorizzazione, il diritto dell'utente all'uso dell'unità.
Direttive UE coperte da questa dichiarazione:
Direttive bassa tensione 72/9/EC
Direttiva di compatibilità elettromagnetica 89/336/EEC
1.3
Informazioni importanti
Accessori - Non collocare questa unità su un sostegno, un cavalletto, una staffa o una
mensola instabile; poiché potrebbe cadere, danneggiandosi, e causare gravi infortuni e/o
danni gravi all'unità. Utilizzare solo carrelli, supporti, cavalletti, mensole o tavoli specificati
dal produttore. Se si utilizza un carrello, prestare attenzione durante lo spostamento
dell'apparecchio sul carrello per evitare danni alle persone causati dal ribaltamento. Arresti
bruschi, forza eccessiva o superfici irregolari possono causare il ribaltamento dell'unità e del
carrello. Montare l'unità attenendosi alle istruzioni del produttore.
Interruttore di alimentazione unipolare - Incorporare un interruttore di alimentazione
unipolare, con separazione dei contatti di almeno 3 mm in ciascun polo, nell'impianto elettrico
dell'edificio. Se è necessario aprire l'alloggiamento per eventuali interventi tecnici e/o altre
attività, utilizzare l'interruttore unipolare come dispositivo di scollegamento principale per
spegnere l'unità.
Segnale della telecamera - Proteggere il cavo con una protezione primaria se il segnale della
telecamera supera i 42 metri, in conformità alla normativa NEC800 (CEC Sezione 60).
Messa a terra del cavo coassiale:
–
Se all'unità è collegato un sistema via cavo esterno, accertarsi che sia dotata di messa a
terra.
–
Collegare l'apparecchiatura esterna agli ingressi dell'unità solo dopo aver collegato
correttamente la spina di messa a terra alla relativa presa o il terminale di messa a terra
ad una sorgente di terra.
–
Prima di scollegare la spina o il terminale di messa a terra, scollegare i connettori di
ingresso dell'unità dall'apparecchiatura esterna.
–
Quando si collega un'apparecchiatura esterna all'unità, attenersi alle norme di sicurezza,
ad esempio sulla messa a terra.
Solo per i modelli USA - La sezione 810 del National Electrical Code, ANSI/NFPA No.70 fornisce
informazioni relative ad un'adeguata messa a terra della struttura di montaggio e di supporto,
alla messa a terra del cavo coassiale ad un dispersore, alle dimensioni dei conduttori di messa
a terra, all'ubicazione del dispersore, al collegamento agli elettrodi di messa a terra ed ai
requisiti per gli elettrodi di messa a terra.
Bosch Security Systems, Inc.
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
8
Telecamera con protezione dalle esplosioni
EX65
it | Sicurezza
Smaltimento - Questo prodotto Bosch è stato sviluppato e fabbricato con materiali e
componenti di alta qualità riciclabili e riutilizzabili. Questo simbolo indica che le
apparecchiature elettroniche ed elettriche non più utilizzabili devono essere raccolte e
smaltite separatamente dai rifiuti domestici. Normalmente esistono impianti di raccolta
differenziata per prodotti elettronici ed elettrici non più utilizzati. Smaltire queste unità in un
impianto di riciclaggio compatibile con l'ambiente, in conformità alla Direttiva Europea 2002/
96/EC.
Sorveglianza elettronica - Questo dispositivo è esclusivamente progettato per l'uso in luoghi
pubblici. Le leggi federali statunitensi vietano severamente la registrazione surrettizia di
comunicazioni orali.
Dichiarazione ambientale - Bosch tiene in particolare considerazione gli aspetti legati
all'inquinamento ambientale. Questa unità è stata progettata nel maggiore rispetto
dell'ambiente possibile.
Dispositivo sensibile alla scariche elettrostatiche - Osservare le precauzioni CMOS/MOSFET
corrette per evitare scariche elettrostatiche.
NOTA: è necessario indossare fascette da polso dotate di messa a terra ed attenersi alle
precauzioni di sicurezza ESD appropriate quando si manipolano le schede a circuiti stampati
sensibili alle scariche elettrostatiche.
Capacità del fusibile - Per la sicurezza del dispositivo, è necessario predisporre un sistema di
protezione del circuito di diramazione con una capacità massima del fusibile pari a 16 A. in
conformità con la normativa NEC800 (CEC Sezione 60).
Spostamento - Scollegare l'alimentazione prima di spostare l'unità. L'unità deve essere
spostata con la massima cautela. L'uso di forza eccessiva o eventuali urti possono
danneggiare l'unità e le unità disco rigido.
Segnali esterni - L'installazione di segnali esterni, soprattutto relativi alla distanza dai
conduttori di alimentazione e di illuminazione ed alla protezione transitoria, deve essere
conforme a NEC725 e NEC800 (Norma CEC 16-224 e Sezione CEC 60).
Apparecchiature collegate in modo permanente - Incorporare un dispositivo di
disconnessione dell'alimentazione facilmente accessibile esterno all'apparecchiatura.
Apparecchiature collegabili - Installare la presa di corrente vicino all'apparecchiatura in modo
che sia facilmente accessibile.
Ricollegamento all'alimentazione - Se, a causa del superamento delle temperature operative
indicate, fosse necessario spegnere l'unità, scollegare il cavo di alimentazione, attendere
almeno 30 secondi, quindi ricollegare il cavo.
Linee di alimentazione - Non collocare l'unità in prossimità di linee elettriche sospese, circuiti
d'alimentazione, luci elettriche ed altri luoghi similari.
SELV - Tutte le porte di ingresso/uscita sono circuiti SELV (Safety Extra Low Voltage). I
circuiti SELV devono essere collegati solo ad altri circuiti SELV.
Poiché i circuiti ISDN sono considerati come circuiti di tensione rete telefonica, non collegare
il circuito SELV a circuiti di tensione rete telefonica (TNV).
Messa a terra del sistema/Messa a terra di sicurezza
La messa a terra del sistema (video) è indicata dal simbolo
.
La messa a terra di sicurezza (alimentazione) è indicata dal simbolo
.
In alcuni paesi è necessario utilizzare la messa a terra del sistema per conformarsi agli
standard di sicurezza o alle pratiche di installazione. Bosch non consiglia di collegare la messa
a terra del sistema ad una messa a terra di sicurezza ove ciò non sia espressamente richiesto.
Tuttavia, se si collegano la messa a terra del sistema e la messa a terra di sicurezza ed i
F.01U.412.061 | 2.0 | 2011.08
Manuale utente
Bosch Security Systems, Inc.
Telecamera con protezione dalle esplosioni
EX65
Sicurezza | it
9
circuiti di messa a terra causano interferenze al segnale video, usare un trasformatore di
isolamento (acquistabile a parte presso Bosch).
ATTENZIONE!
Il collegamento della messa a terra del sistema alla messa a terra di sicurezza può generare
circuiti di messa a terra dannosi per il sistema TVCC.
Messa a terra dell'unità - Per il montaggio dell'unità in ambienti potenzialmente umidi,
accertarsi che il sistema sia collegato a terra tramite il connettore dell'alimentazione (vedere
Sezione 5.1 Requisiti del cavo di alimentazione, Pagina 17).
Perdita di segnale video - La perdita del segnale video è una caratteristica delle registrazioni
video digitali, per cui Bosch Security Systems non è responsabile di eventuali danni dovuti alla
mancanza di informazioni video. Per ridurre il rischio di perdita di informazioni digitali, Bosch
Security Systems consiglia di utilizzare sistemi di registrazione multipli ridondanti ed una
procedura di backup di tutte le informazioni analogiche e digitali.
1.4
Conformità a FCC ed ICES
Informazioni FCC
(solo per i modelli U.S.A. e Canada)
Questa apparecchiatura è stata collaudata e ritenuta conforme ai limiti stabiliti per i
dispositivi digitali della Classe B, ai sensi del Comma 15 delle normative FCC. Questi limiti
sono stabiliti per fornire un grado di protezione adeguato contro le interferenze dannose in
installazioni domestiche. L'apparecchiatura genera, utilizza e può irradiare energia in
radiofrequenza e, se non installata ed utilizzata in conformità alle istruzioni, può causare
interferenze dannose alle comunicazioni radio. Non è comunque garantita l'assenza di
interferenze in alcune installazioni. Qualora l'apparecchiatura dovesse provocare interferenze
nella ricezione radiotelevisiva, cosa che si può verificare spegnendo e riaccendendo
l'apparecchio, si consiglia di eliminare l'interferenza in uno dei seguenti modi:
–
riorientare e riposizionare l'antenna ricevente;
–
aumentare la distanza tra l'apparecchiatura ed il ricevitore;
–
collegare l'apparecchiatura ad una presa di un circuito diverso da quello a cui è collegato
il ricevitore;
–
rivolgersi al rivenditore o ad un tecnico radio/TV qualificato per ottenere assistenza.
Non è consentito apportare modifiche all'unità, volontarie o accidentali, senza l'autorizzazione
esplicita dell'ente competente. Tali modifiche possono annullare l'autorizzazione dell'utente
ad utilizzare l'apparecchiatura. Se necessario, l'utente dovrà richiedere l'assistenza del
rivenditore o di un tecnico radiotelevisivo qualificato.
Per ulteriori informazioni, consultare l'opuscolo elaborato dalla Commissione federale delle
comunicazioni How to Identify and Resolve Radio-TV Interference Problems (Come identificare e
risolvere i problemi d'interferenza radio/TV), Tale opuscolo è disponibile presso U.S.
Government Printing Office, Washington, DC 20402, N. 004-000-00345-4.
Bosch Security Systems, Inc.
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
10
1.5
Telecamera con protezione dalle esplosioni
EX65
it | Sicurezza
Certificazione UL
Esclusione di responsabilità
Underwriter Laboratories Inc. ("UL") non ha collaudato le prestazioni o l'affidabilità degli
aspetti relativi alla sicurezza o alla segnalazione di questo prodotto. UL ha collaudato solo i
rischi di incendio, urto e/o incidente, come stabilito dai propri Standard(s) for Safety for
Closed Circuit Television Equipment, UL 2044. La certificazione UL non riguarda le prestazioni o
l'affidabilità degli aspetti relativi alla sicurezza o alla segnalazione di questo prodotto.
UL NON EMETTE ALCUNA GARANZIA O CERTIFICAZIONE RIGUARDANTE LE PRESTAZIONI O
L'AFFIDABILITÀ DEGLI ASPETTI RELATIVI ALLA SICUREZZA O ALLA SEGNALAZIONE DI
QUESTO PRODOTTO.
Esclusione di responsabilità
Underwriter Laboratories Inc. ("UL") non ha collaudato le prestazioni o l'affidabilità degli
aspetti relativi alla sicurezza o alla segnalazione di questo prodotto. UL ha collaudato solo i
rischi di incendio, urto e/o incidente, come stabilito dai propri Standard(s) for Safety for
Information Technology Equipment, UL 60950-1. La certificazione UL non riguarda le
prestazioni o l'affidabilità degli aspetti relativi alla sicurezza o alla segnalazione di questo
prodotto.
UL NON EMETTE ALCUNA GARANZIA O CERTIFICAZIONE RIGUARDANTE LE PRESTAZIONI O
L'AFFIDABILITÀ DEGLI ASPETTI RELATIVI ALLA SICUREZZA O ALLA SEGNALAZIONE DI
QUESTO PRODOTTO.
1.6
Certificazione con protezione dalle esplosioni
Telecamera per uso in ambienti pericolosi
Bosch Security Systems B.V.
Modelli di telecamere NEN-65
12-24 VDC, 12-24 VAC, Classe 2, 20 watt (1,5 A massimo)
Numero di controllo 3RR9
Classe I, Gruppi C e D; Classe II, Gruppi E, F e G; Classe III
Classe I, Zona 1, AEx d IIB T6; Ex d IIB T6 X
AEx tD 21 T85°C
DIP DIP A21 Ta85°C X
Tipo 4X, IP67
DEMKO 10 ATEX 0948139X
CE 0344 II 2 GD
Ex d IIB T6 Gb
Ex tb IIIC T85°C Db IP67
-50 °C < Ta < 60 °C
F.01U.412.061 | 2.0 | 2011.08
Manuale utente
Bosch Security Systems, Inc.
Telecamera con protezione dalle esplosioni
EX65
1.7
Sicurezza | it
11
Informazioni di giunzione
Giunzione filettata (Tutti i modelli) Designazione Distanza Filettature
Dal coperchio posteriore della
Profondità del
(mm)
complete
fissaggio (mm)
M 103
2
fissate
7
14,5
M 103
2
7
18,5
3/4-14 NPT
N/A
5
N/A
M 103
2
8
18,5
scatola di giunzione alla piastra di
collegamento della scatola di
giunzione
Dall'alloggiamento alla piastra di
collegamento della scatola di
giunzione
Dall'elemento di oscuramento
dell'apertura di alimentazione alla
piastra di collegamento della scatola
di giunzione (quattro aperture
fornite)
Alloggiamento e coperchio
anteriore/striscia
Per ottenere ulteriori informazioni sui giunti antifiamma, contattare Bosch Security Systems.
AVVERTIMENTO!
Per ridurre il rischio di esplosione in atmosfere pericolose, le distanze dei condotti devono
disporre di un raccordo a tenuta collegato alla parete della custodia.
AVVERTIMENTO!
NON APRITE QUANDO POTREBBE ESSERE PRESENTE UN'ATMOSFERA ESPLOSIVA.
1.8
Informazioni Bosch
Copyright
Questo manuale è proprietà intellettuale di Bosch Security Systems ed è protetto da
copyright. Tutti i diritti riservati.
Marchi
Tutti i nomi dei prodotti hardware e software utilizzati nel presente documento sono marchi
registrati e devono essere trattati come tali.
NOTA
Questo manuale è stato redatto con estrema attenzione e le informazioni in esso contenute
sono state verificate scrupolosamente. Al momento della stampa, il testo risulta completo e
corretto. Come conseguenza dei continui aggiornamenti dei prodotti, il contenuto della guida
dell'utente è soggetto a modifica senza alcun preavviso. Bosch Security Systems declina ogni
responsabilità per danni, diretti o indiretti, derivanti da errori, incompletezza o discrepanze
tra la guida dell'utente ed il prodotto descritto.
Ulteriori informazioni
Per ulteriori informazioni, rivolgersi al rappresentante Bosch Security Systems più vicino o
visitare il sito Web www.boschsecurity.it
Bosch Security Systems, Inc.
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
12
1.9
Telecamera con protezione dalle esplosioni
EX65
it | Sicurezza
Garanzia / Limitazione della responsabilità
L'unità EX65 dispone di una garanzia di 3 anni.
BOSCH Security Systems garantisce che i propri prodotti, al momento della spedizione, sono
privi di difetti del materiale o di realizzazione, in normali condizioni di utilizzo e servizio, per i
rispettivi periodi di garanzia specificati nella pianificazione dei costi applicabile, se non
diversamente pubblicato.
Per assicurare la conformità con le limitazioni di funzionamento, l'acquirente deve fare
riferimento alla scheda tecnica applicabile.
La garanzia risulterà nulla (i) se il Prodotto non viene utilizzato in conformità con i requisiti di
installazione, ambientali, meccanici o elettrici, o entro i limiti di deterioramento termico, o (ii)
nella misura in cui qualsiasi malfunzionamento venga provocato da utilizzo errato, abuso,
vandalismo, negligenza, installazione o applicazione impropria, contraffazione, incidenti o
negligenza nell'utilizzo, nella memorizzazione, nel trasporto o nella gestione o se i
contrassegni di identificazione originali sul prodotto sono stati rimossi, danneggiati o alterati,
da illuminazione, elettricità, acqua, fuoco, ambiente o altri rischi, o cause di forza maggiore, o
altri impatti al di fuori delle normali linee guida di funzionamento.
La garanzia riportata sopra è soggetta a (i) reclami scritti immediatamente e (ii) offerta
tempestiva a BOSCH Security Systems di un'opportunità di ispezionare e testare il Prodotto
indicato come difettoso da parte dell'acquirente. Tale ispezione potrebbe essere basata sulle
premesse dell'acquirente e/o BOSCH Security Systems potrebbe richiedere la restituzione del
Prodotto a spese dell'acquirente. Tuttavia, BOSCH Security Systems non deve essere
responsabile per i costi di imballaggio, ispezione o lavorazione legati alla restituzione del
Prodotto. Nessun Prodotto deve essere accettato per un servizio di garanzia non
accompagnato da una Autorizzazione al reso emessa da BOSCH.
La responsabilità di BOSCH Security Systems sono quelle riportate sopra o altrimenti sono
esclusivamente limitate alla sostituzione (Prodotto nuovo o rinnovato), riparazione o credito
del prezzo di acquisto ammortizzato, poiché BOSCH Security potrebbe decidere, per qualsiasi
Prodotto che viene restituito dall'acquirente durante il periodo di garanzia applicabile o per i
servizi per i quali è stato fornito un avviso tempestivo di difetto da parte dell'acquirente e che
BOSCH Security rileva come soggetti a regolazione in garanzia.
La garanzia di BOSCH Security System non deve essere ampliata, ridotta o modificata, e
nessun obbligo o responsabilità deve derivare da rendering o consiglio tecnico di BOSCH
Security, da strutture o servizi connessi all'ordine dell'acquirente del prodotto fornito indicato
sopra.
Per ulteriori informazioni sulla garanzia di questo prodotto, consultare la sezione Garanzia del
sito Web di Assistenza Clienti di Bosch all'indirizzo www.boschsecurity.us/en-us/Service/
CustomerCare.
F.01U.412.061 | 2.0 | 2011.08
Manuale utente
Bosch Security Systems, Inc.
Telecamera con protezione dalle esplosioni
EX65
2
Descrizione | it
13
Descrizione
La telecamera con protezione dalle esplosioni EX65 è una telecamera per la sorveglianza
intelligente ad elevate prestazioni per ambienti esplosivi. Utilizzando l'imaging Dinion 2X, la
telecamera offre una qualità dell'immagine impareggiabile anche nelle peggiori condizioni di
illuminazione. La struttura in acciaio inossidabile 316L elettrolucidato garantisce la massima
protezione ambientale disponibile al giorno d'oggi. Composta da una singola unità
preassemblata con una scatola di giunzione integrata, l'unità EX65 è progettata per essere
semplice da installare. Attraverso uno qualsiasi dei quattro (4) ingressi del conduttore da 3/
4" (adattatore M20 incluso con le versioni PAL), vengono effettuati i collegamenti al comodo
blocco terminale; rimane anche spazio per qualsiasi cablaggio aggiuntivo. Accessibile anche
attraverso la scatola di giunzione, il modulo a fibre ottiche opzionale offre versatilità per tratte
in cavo più lunghe in situazioni in cui le interferenze elettromagnetiche rappresentano un
problema.
2.1
Disimballaggio
Questa unità è un'apparecchiatura elettromeccanica, pertanto deve essere maneggiata con
cura. Se un articolo ha subito danni durante il trasporto, segnalare immediatamente il
problema al corriere.
Verificare che siano presenti tutti i componenti indicati nell'elenco riportato di seguito. Se uno
dei componenti risultasse mancante, contattare il rappresentante di vendita o l'assistenza
clienti di Bosch Security Systems.
La scatola d'imballaggio originale è il contenitore più sicuro per il trasporto dell'unità e deve
essere riutilizzata in caso di restituzione della stessa all'assistenza. Conservarla per eventuali
usi successivi.
2.2
Elenco dei componenti
2.2.1
Componenti inclusi con il Prodotto
2.2.2
Quantità
Elemento
1
Telecamera con protezione dalle esplosioni EX65
1
Tettuccio parasole
4
Bulloni M4 con rondelle per tettuccio parasole
1
Chiave esagonale da 1,5 mm
1
Strumento multiuso
1
Manuale utente
Componenti forniti dall'utente
Quantità
Elemento
3
Bulloni M6 x 1 x 16 mm con rondelle di sicurezza
1
Bottiglia di grasso Jet-Lube® NCS-30 (se richiesto)
1
Tubo di grasso Molykote® BG 20 (se richiesto)
1
Tubo di pasta LA-CO Slic-Tite® con PTFE (se richiesto)
Bosch Security Systems, Inc.
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
14
3
Telecamera con protezione dalle esplosioni
EX65
it | Pianificazione
Pianificazione
Prima di installare l'unità, fare riferimento alle informazioni riportate di seguito. Questa
sezione fornisce informazioni sulle dimensioni e linee guida che offrono assistenza per la
pianificazione dell'installazione.
3.1
Tabella delle dimensioni
135
5.30
128
5.04
102
4.01
116
4.57
125
4.93
Immagine 3.1 Vista anteriore
471
18.54
114
4.50
208
8.18
90°
100
3.94
381
15.01
Immagine 3.2 Vista laterale
F.01U.412.061 | 2.0 | 2011.08
Manuale utente
Bosch Security Systems, Inc.
Telecamera con protezione dalle esplosioni
EX65
Pianificazione | it
15
3/4-in. NPTX 4
6.6
0.26
71°
60.0
Ø 2.36
Immagine 3.3 Vista dal basso
3.2
Operazioni preliminari iniziali
–
Determinare la tensione operativa nella sede di installazione. La scheda del circuito
stampato è configurata automaticamente per il funzionamento a 12 VDC o a 24 VAC.
L'unità può ricevere una gamma di tensione di ingresso compresa tra 10,5 VDC e 40 VDC
o tra 12 VAC e 28 VAC senza danni, ma si consiglia di rimanere entro la gamma di
tensione specificata nella Sezione 1.6 Certificazione con protezione dalle esplosioni.
–
Tutte le unità sono state testate prima della spedizione. Si consiglia di controllare il
funzionamento dell'unità prima di eseguire l'installazione.
ATTENZIONE!
È consigliabile che l'installatore indossi una fascetta ESD o che scarichi l'elettricità statica a
terra prima di maneggiare qualsiasi componente elettronico.
Bosch Security Systems, Inc.
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
16
Telecamera con protezione dalle esplosioni
EX65
it | Installazione
4
Installazione
Questo capitolo spiega nel dettaglio le linee guida di installazione per l'unità EX65. È
importante considerare la seguente procedura.
AVVERTIMENTO!
Non accendere l'unità in un ambiente esplosivo a meno che l'alloggiamento non sia
completamente installato, che i terminali anteriori e posteriori non siano serrati e che tutte le
aperture non siano correttamente chiuse e sigillate. Scollegare l'alimentazione prima di
eseguire l'assistenza o di smontare l'unità.
Sulla base dei requisiti di protezione dalle esplosioni del luogo di installazione, determinare il
metodo di installazione appropriato e seguire tutte le linee guida e le legislazioni locali. È
importante tenere in mente le seguenti informazioni durante l'installazione:
–
È consigliabile configurare l'obiettivo della telecamera prima di eseguire l'installazione,
poiché le regolazioni dell'obbiettivo richiedono l'apertura dell'unità, consultare la
Sezione 6 Configurazione, Pagina 20.
–
È necessario rimuovere i cappucci terminali anteriori e posteriori dell'unità per eseguire
l'accesso all'elettronica interna o per regolare l'obiettivo. Le viti ad incasso sui terminali
sono strette per impostazione predefinita. È più facile rimuovere il cappuccio terminale
anteriore con il tettuccio parasole rimosso.
–
Quando si avvitano i cappucci terminali, verificare che le filettature siano pulite e
lubrificate con grasso Jet-Lube® NCS-30 o equivalente.
–
Prima di avvitare i cappucci terminali, verificare che le guarnizioni o-ring siano pulite e
lubrificate con il grasso Molykote® BG 20 (di Dow Corning) o equivalente.
–
Verificare che tutti i tappi NPT da 3/4" siano avvitati saldamente nelle aperture del
condotto NTP da 3/4" con pasta LA-CO Slic-Tite® con PTFE, applicare secondo le
istruzioni del produttore presenti sull'etichetta.
–
Verificare che l'unità sia cablata e sigillata correttamente con una guarnizione del
condotto o un manicotto e cavo adeguato per l'ambiente previsto. Usare una pasta LA-CO
Slic-Tite® con silicone per filettature PTFE su tutti i condotti o filettature del manicotto.
–
Seguire attentamente tutte le istruzioni del produttore per applicare il grasso e la pasta.
–
Se si utilizzano manicotti per cavi, devono disporre di certificati ATEX ed IECEx per Ex d
–
Tutte le aperture dei condotti non utilizzate devono disporre di tappo di interruzione NPT
IIB Gb ed Ex tb IIIB Db in conformità allo standard IP67 per almeno 85 °C.
da 3/4-14" certificato per Classe I, Gruppi C, e D; Classe II, Gruppi E, F e G e Classe III;
Classe I, Zona 1, AEx d IIB; AEx tD 21; Ex d IIB; DIP A21 per ambienti pericolosi, come
fornito in dotazione con l'unità.
–
Le aperture dei condotti non utilizzate devono essere chiuse con il tappo per condotti in
dotazione.
–
La temperatura superficiale massima dell'unità non deve mai raggiungere gli 85 °C
quando non viene utilizzata entro l'intervallo di esercizio ambientale compreso tra –50 °C
e 60 °C.
–
Se si avvia l'unità al di sotto di -40 °C, potrebbe verificarsi un ritardo dal momento in cui
viene accesa la telecamera al momento in cui l'uscita video è disponibile.
–
Lo snodo tra la scatola di giunzione e l'alloggiamento è fissato tramite un agente
bloccante della filettatura per fissaggio permanente. Lo snodo non deve essere rimosso
poiché potrebbero verificarsi danni al percorso antifiamma.
–
Il dispositivo è stato sottoposto al test di resistenza agli impatti a 2 J. Deve essere
installato dove non verrà sottoposto ad impatti.
–
Per temperature ambienti inferiori a –10 °C, usare la scatola di cablaggio adatta per la
temperatura ambiente minima.
F.01U.412.061 | 2.0 | 2011.08
Manuale utente
Bosch Security Systems, Inc.
Telecamera con protezione dalle esplosioni
EX65
5
Collegamenti | it
17
Collegamenti
Tutti i collegamenti richiesti sono accessibili rimuovendo il cappuccio terminale comodamente
posizionato sul retro dell'unità EX65.
NOTA!
Prestare attenzione a non far cadere i cappucci terminali per evitare danni alle filettature del
cappuccio.
5.1
Requisiti del cavo di alimentazione
AVVERTIMENTO!
Prima di procedere, scollegare l'alimentazione con il relativo cavo. Accertarsi che la tensione
dell'unità corrisponda alla tensione ed al tipo di alimentazione che si sta utilizzando.
Collegare l'alimentazione da un alimentatore da 12 - 24 VAC o da 12 - 24 VDC classe 2.
Utilizzare un cavo flessibile da 16 a 22 AWG o un cavo rigido da 16 a 26 AWG; spelare di 5 mm
la guaina.
Dimensioni del cavo
Cavo flessibile: AWG da 16 a 22
Forma del cavo
Circolare
Conduttori
Versione a 2 conduttori
Specifiche ambientali
Certificato per uso in esterno
Cavo rigido: AWG da 16 a 26
5.1.1
Schema della distanza dei cavi
Questa tabella elenca le distanze massime dei cavi per i cavi da 14, 16 e 18 AWG collegati alla
telecamera da 24 VAC camera.
Watt
14 AWG (2,5 mm)
16 AWG (1,5 mm)
18 AWG (1 mm)
20
289 m
182 m
114 m
Tutti i modelli
5.2
Requisiti per cavi coassiali
Tipo di cavo
RG-59/U per distanze < 300 m
RG-11/U per distanze < 600 m
Dimensioni del cavo
Diametro esterno compreso tra 4,6 mm e 7,9 mm
Forma del cavo
Circolare
Schermatura
Schermatura in rame intrecciato > 93%
Conduttore centrale
Conduttore centrale flessibile in rame
Resistenza DC
< 15 Ohm/1000 m (RG-59/U)
< 6 Ohm/1000 m (RG-11/U)
Impedenza del cavo
75 Ohm
Certificazione
UL
Specifiche ambientali
Certificato per uso in esterno
Temperatura nominale
> 80 °C
Fonti
Belden 9259
Bosch Security Systems, Inc.
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
18
5.3
Telecamera con protezione dalle esplosioni
EX65
it | Collegamenti
Requisiti del cavo di allarme
Il blocco terminali EX65 contiene un collegamento Uscita allarme.
Diametro cavo max
22-28 AWG sia per il cavo flessibile che per il cavo rigido
Capacità di scambio
Tensione massima 30 VAC o +40 VDC. Max 0,5 A continua, 10 VA.
dell'uscita relè allarme
5.4
Requisiti del cavo in fibra ottica
Alcuni modelli EX65 consentono di trasmettere video su una fibra multimodale analogica
invece che tramite un cavo coassiale.
Multimodale
Tipo di fibra
50/125 µm, 62,5/125 µm, fibra di vetro multimodale a basse
perdite
Distanza massima
4 Km
Larghezza di banda
Da 5 Hz a 10 MHz
video
Lunghezza d'onda
Componenti richiesti
850 nm
Ricevitore in fibra Bosch LTC 4642 all'estremità dell'unità di
controllo del sistema
Morsettiera
5.5
ST
Come effettuare i collegamenti
Quando si eseguono i collegamenti, fare riferimento alla seguente illustrazione :
Immagine 5.1 Terminatori di collegamento del cavo EX65
1
2
3
4
5
6
7
F.01U.412.061 | 2.0 | 2011.08
Terminali per cavi di alimentazione in entrata e di allarme in uscita
Uso all'interno della telecamera. NON collegare alcun cavo a questi terminali
Ingresso alimentazione (12–24 VDC/12–24 VAC)
Ingresso alimentazione (12–24 VDC/12–24 VAC)
Uscita allarme
Uscita allarme
Connettore BNC o connettore ST in fibra ottica (in funzione del modello)
Manuale utente
Bosch Security Systems, Inc.
Telecamera con protezione dalle esplosioni
EX65
Collegamenti | it
19
ATTENZIONE!
I collegamenti al blocco terminali devono essere effettuati ai terminali sul lato sinistro. Non
effettuare collegamenti ai terminali sul lato destro del blocco.
1.
Allentare le viti ad incasso sul cappuccio terminale posteriore tramite la chiave esagonale
in dotazione. Allentare il cappuccio terminale posteriore tramite lo strumento multiuso in
dotazione. Per prevenire danni alla guarnizione o-ring, per ciascun mezzo giro in senso
antiorario, tornare indietro in un quarto di giro in senso orario. (vedere la Figura 5.2 di
seguito).
Nota: per prevenire danni alle filettature dei cappucci, prestare attenzione a non far
cadere i cappucci terminali.
Immagine 5.2 Rimozione dei cappucci terminali con lo strumento multiuso
2.
3.
Svitare il cappuccio terminale posteriore a mano.
Cavi di alimentazione passante, di allarme (se utilizzato) e video attraverso uno qualsiasi
dei quattro ingressi del condotto da 3/4".
4.
Collegare un'estremità del cavo di alimentazione al terminale 3 e l'altra estremità al
terminale 4.
Nota: i terminali di ingresso dell'alimentazione non sono sensibili alla polarità.
5.
6.
Collegare i cavi di uscita allarme ai terminali 5 e 6.
Per modelli video standard, collegare il cavo coassiale video con un connettore BNC
maschio al terminale 7.
Nota: come accessorio opzionale, è disponibile un adattatore UTP (VDA-455UTP) che
consente il collegamento di un cavo video UTP al connettore BNC.
7.
Per modelli video in fibra ottica, collegare un cavo in fibra ottica terminato al connettore
ST femmina.
8.
Verificare che la guarnizione o-ring e le filettature siano pulite ed ingrassate prima di
sostituire il cappuccio terminale posteriore. Utilizzare lo strumento multiuso in dotazione
per serrare il cappuccio terminale posteriore. Verificare che la guarnizione o-ring sia
sigillata correttamente. Dopo aver serrato il cappuccio, verificare non sia presente alcuno
spazio vuoto tra il cappuccio ed il corpo dell'alloggiamento.
9.
Serrare le viti ad incasso sul cappuccio terminale posteriore tramite la chiave esagonale
in dotazione.
Bosch Security Systems, Inc.
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
20
6
Telecamera con protezione dalle esplosioni
EX65
it | Configurazione
Configurazione
Regolazioni dell'obiettivo della telecamera
È necessario rimuovere il cappuccio terminale anteriore per effettuare le regolazioni
dell'obiettivo. Potrebbe essere necessario rimuovere il gruppo staffa interno per ottenere un
accesso più semplice ai controlli dell'obiettivo.
È possibile effettuare le regolazioni della telecamera in remoto, tramite l'interfaccia Bilinx
"tramite il cavo coassiale" o direttamente sulla telecamera, rimuovendo il gruppo staffa
interno. Quando il collegamento di comunicazione Bilinx è attivo, i tasti sulle telecamere sono
disattivati. Per ulteriori informazioni, vedere Sezione 8 Funzionamento, Pagina 24.
1.
Allentare la vite ad incasso sul cappuccio terminale anteriore tramite la chiave esagonale
in dotazione.
Nota: prestare attenzione a non far cadere i cappucci terminali per evitare danni alle
filettature del cappuccio.
2.
Allentare il cappuccio terminale anteriore tramite lo strumento multiuso in dotazione. Per
prevenire danni alla guarnizione o-ring, per ciascun mezzo giro in senso antiorario,
tornare indietro in un quarto di giro in senso orario.
3.
Svitare il cappuccio terminale anteriore a mano. Potrebbe essere necessario rimuovere il
tettuccio parasole per rimuovere più facilmente il cappuccio terminale anteriore.
4.
Per regolare l'obiettivo ed accedere ai pulsanti del menu Dinion:
a.
Tramite lo strumento multiuso in dotazione, allentare i tre (3) bulloni (elemento 1, di
seguito) che tengono il gruppo staffa interno.
F.01U.412.061 | 2.0 | 2011.08
Manuale utente
Bosch Security Systems, Inc.
Telecamera con protezione dalle esplosioni
EX65
b.
Configurazione | it
21
Sollevare il gruppo fuori dall'alloggiamento.
Immagine 6.1 Telecamera estratta dall'alloggiamento
1
2
3
5.
Gruppo staffa di montaggio interno
Telecamera Dinion 2X
Pulsanti del menu Dinion
Allenare le viti ad incasso dell'obiettivo per eseguire le regolazioni di messa a fuoco/
zoom.
6.
Utilizzare la vite ad incasso contrassegnata N <— —> ∞ per regolare la messa a fuoco
dell'immagine.
–
Girare la vite ad incasso verso sinistra per eseguire la messa a fuoco verso (N)
(vicino) (zoom avanti).
–
Girare la vite ad incasso verso destra per eseguire la messa a fuoco verso (F)
(lontano) / infinito (∞) (zoom indietro).
7.
Utilizzare la vite ad incasso contrassegnata T <— —> W per regolare le impostazioni del
telezoom o del grandangolo.
–
Girare la vite ad incasso verso sinistra per una lunghezza focale teleobiettivo
(stretta)
–
8.
Girare la vite ad incasso verso destra per una lunghezza focale più ampia
Serrare di nuovo le viti ad incasso dell'obiettivo dopo aver effettuato le regolazioni della
messa a fuoco.
9.
Per effettuare regolazioni tramite il menu principale di Dinion 2X per una configurazione
più dettagliata, fare riferimento alla Sezione 8 Funzionamento, Pagina 24.
10. Far scorrere il gruppo staffa interno di nuovo nell'alloggiamento della telecamera e
verificare che si blocchi in posizione nel retro dell'alloggiamento. La staffa non deve
ruotare e la telecamera deve essere completamente dritta.
11. Tramite una chiave da 10 mm, serrare i tre (3) bulloni per fissare il gruppo staffa di
montaggio interno.
12. Verificare che la guarnizione o-ring e le filettature siano pulite ed ingrassate prima di
sostituire il cappuccio terminale anteriore. Utilizzare lo strumento multiuso in dotazione
per serrare il cappuccio terminale posteriore. Verificare che la guarnizione O-ring sia
sigillata correttamente. Dopo aver serrato il cappuccio, verificare non sia presente alcuno
spazio vuoto tra il cappuccio ed il corpo dell'alloggiamento.
13. Serrare la vite ad incasso sul cappuccio terminale anteriore tramite la chiave esagonale in
dotazione.
Bosch Security Systems, Inc.
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
22
Telecamera con protezione dalle esplosioni
EX65
it | Montaggio
7
Montaggio
7.1
Montaggio dell'unità EX65
Seguire tutte le normative locali relative al cablaggio ed all'installazione di alloggiamenti con
protezione dalle esplosioni.
ATTENZIONE!
Verificare che la posizione selezionata sia protetta da oggetti che potrebbero cadere, contatto
accidentale con oggetti in movimento ed interferenze involontarie da parte del personale.
Seguire tutti tutte le normative edilizie applicabili.
È necessario seguire le seguenti linee guida relative all'installazione:
–
Posizionare l'unità in modo da evitare interferenze intenzionali o accidentali.
–
Selezionare l'hardware di montaggio ed una superficie di montaggio in grado di
supportare il peso combinato dell'apparecchiatura in tutte le condizioni di vibrazione e
temperatura previste.
–
Fissare il cablaggio.
L'unità EX65 può essere montata su una staffa Bosch compatibile con bulloni M6 o qualsiasi
altra staffa speciale tramite bulloni M6 o da 1/4" –20. Verificare che una staffa lavorata sia in
grado di supportare al meno tre volte il peso del sistema. Per trovare la corrispondenza ai fori
dell'alloggiamento per il montaggio, consultare la Figura 7.1.
3/4-in. NPTX 4
6.6
0.26
71°
60.0
Ø 2.36
Immagine 7.1 Vista dal basso con dettaglio dell'alloggiamento per il montaggio
1.
Scegliere una superficie di montaggio e, se necessario, preparare la superficie eseguendo
tre fori pre-trapanati e maschiati M6 x 1 x 20 mm in una linea in cui si trovino a 30 mm di
distanza dal centro al centro ed in linea con l'obiettivo di sorveglianza desiderato (vedere
la Figura 7.1).
2.
Assegnare tre bulloni in acciaio inossidabile M6 x 1 x 16 mm con rondelle di sicurezza e
verificare che la superficie di montaggio e le filettature dei bulloni siano pulite e prive di
detriti.
3.
È anche possibile applicare alcune gocce di agente bloccante per le filettature di media
forza ai bulloni secondo le istruzioni del produttore.
4.
Fissare l'alloggiamento di montaggio (vedere la Figura 7.1, elemento 1) alla superficie di
montaggio con i bulloni M6 x 1 x 16 mm e le rondelle di sicurezza tramite una chiave da
10 mm o lo strumento multiuso in dotazione. Non serrarlo completamente.
F.01U.412.061 | 2.0 | 2011.08
Manuale utente
Bosch Security Systems, Inc.
Telecamera con protezione dalle esplosioni
EX65
5.
Montaggio | it
23
Allentare leggermente i sei bulloni M6 su entrambi i lati dell'alloggiamento per il
montaggio, tramite una chiave da 10 mm o lo strumento multiuso in dotazione ed
effettuare le regolazioni direzionali sull'unità EX65, in modo che punti l'obiettivo di
sorveglianza desiderato (vedere le immagini si seguito).
6.
Serrare tutti i bulloni di montaggio da 4,1 a 6,8 N m (da 3 a 5 piedi-libbra).
7.
Collegare il cablaggio come spiegato nella Sezione 5 Collegamenti, Pagina 17 e seguire
tutte le normative e le leggi locali relative ai dispositivi con protezione dalle esplosioni.
8.
Collegare il cavo di messa a terra, posizionato nella parte inferiore dell'alloggiamento, su
un materiale dotato di messa a terra adatto (condotto dotato di messa a terra o un cavo
di messa a terra).
7.2
Installazione del tettuccio parasole
1.
Allineare i fori di montaggio del tettuccio parasole con i fori maschiati nel corpo dell'unità
EX65.
2.
Installare i bulloni M4 in dotazione attraverso i fori dei bulloni del tettuccio parasole nel
corpo dell'unità e serrarli a mano.
3.
Serrare i bulloni in dotazione su 2 N/m (1,5 piedi-libbra) tramite una chiave da 7 mm o lo
strumento multiuso in dotazione.
Bosch Security Systems, Inc.
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
24
Telecamera con protezione dalle esplosioni
EX65
it | Funzionamento
8
Funzionamento
La telecamera effettua normalmente riprese ottimali senza bisogno di ulteriori regolazioni. Nel
sistema di menu, sono disponibili impostazioni avanzate di configurazione che consentono di
ottenere prestazioni ottimali in condizioni particolari. Le modifiche vengono implementate
immediatamente in modo da consentire il confronto tra le diverse impostazioni.
8.1
Menu
8.1.1
Menu di livello superiore
Sono disponibili due menu di livello superiore: il menu Main (Principale) ed il menu Install
(Installa). Entrambi i menu presentano funzioni selezionabili direttamente o sottomenu per le
impostazioni avanzate. Tale menu consente di selezionare ed impostare le funzioni di
ottimizzazione dell'immagine. Il menu Install (Installa) consente di configurare le impostazioni
di installazione. Pere accedere ai menu, seguire la procedura riportata di seguito.
1.
Aprire il pannello laterale situato su un lato della telecamera.
Bos
ch
2.
Sbloccare il pulsante del back focus.
Bosch
3.
Individuare i cinque tasti di navigazione dietro il pannello laterale.
Immagine 8.1 Tastiera di configurazione avanzata della telecamera
Tasto
1
2
3
4
5
F.01U.412.061 | 2.0 | 2011.08
Descrizione
Tasto su
Tasto destra
Tasto giù
Tasto sinistra
Tasto menu/selezione (centrale)
Manuale utente
Bosch Security Systems, Inc.
Telecamera con protezione dalle esplosioni
EX65
4.
Funzionamento | it
25
Accesso al menu appropriato:
–
Per accedere al menu principale, tenere premuto il tasto centrale per meno di 1
secondo. Il menu principale viene visualizzato sul monitor. Se non si è soddisfatti
delle modifiche apportate, è sempre possibile ripristinare i valori predefiniti.
–
Per accedere al menu Install (Installa), tenere premuto il tasto centrale per più di 2
secondi.
8.1.2
Tasti di navigazione del menu
Cinque tasti consentono di spostarsi all'interno del sistema dei menu.
–
Utilizzare i tasti su o giù per scorrere il menu verso l'alto o verso il basso.
–
Premere i tasti sinistra o destra per spostarsi tra le opzioni o impostare i parametri.
–
All'interno di un menu, premere 2 volte in rapida successione il tasto di menu/selezione
per ripristinare i valori predefiniti dell'elemento selezionato.
–
Per chiudere tutti i menu contemporaneamente, tenere premuto il tasto di menu/
selezione finché la schermata dei menu non viene chiusa o selezionare continuamente la
voce Esci.
Alcuni menu si chiudono automaticamente dopo circa due minuti; altri devono essere chiusi
manualmente.
8.2
Modalità predefinite
Per rendere più semplice la configurazione, sono disponibili sei modalità predefinite con
relative impostazioni. È possibile selezionare una di queste modalità nel sottomenu Installa/
Modalità. La definizione delle modalità è riportata di seguito:
1.
24-hour (24 ore)
Modalità di installazione predefinita che offre immagini stabili per un periodo di 24 ore.
Queste impostazioni sono ottimizzate per un'installazione immediata.
2.
Traffic (Traffico)
Consente di catturare oggetti veloci in movimento utilizzando l'otturatore predefinito in
condizioni di illuminazione variabili.
3.
Low light (Illuminazione bassa)
Fornisce un incremento ulteriore, ad esempio di AGC e SensUp, per ottenere immagini
utilizzabili in condizioni di scarsa illuminazione.
4.
Smart BLC
Impostazioni ottimizzate per la cattura dei dettagli in condizioni estreme di contrasto e
luminosità.
5.
Low noise (Disturbo basso)
Consente di impostare miglioramenti per ridurre i disturbi nelle immagini. Si tratta di una
modalità utile per l'aggiornamento dei sistemi di memorizzazione IP e DVR, poiché la
riduzione dei disturbi consente di limitare lo spazio di memorizzazione richiesto.
6.
Analog systems (Sistemi analogici)
Utilizzare questa modalità se la telecamera è collegata solo ad un sistema analogico (ad
esempio matrici con VCR) o ad un monitor CRT. Si tratta di una modalità utile per una
valutazione o prova del funzionamento della telecamera quando viene collegata
direttamente ad un monitor CRT.
Bosch Security Systems, Inc.
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
26
8.3
Telecamera con protezione dalle esplosioni
EX65
it | Funzionamento
Comunicazione per il controllo della telecamera (Bilinx)
La telecamera è dotata di un ricetrasmettitore per comunicazioni coassiali (denominato anche
Bilinx). In combinazione con il software VP-CFGSFT, è possibile modificare l'impostazione
della telecamera da qualsiasi punto del cavo coassiale. È possibile accedere a tutti i menu in
remoto ed avere il controllo totale della telecamera. Con questo tipo di comunicazioni è
inoltre possibile disattivare i pulsanti sulla telecamera. Per evitare di perdere la
comunicazione con una telecamera installata, la selezione Communication On/Off
(Comunicazione attivata/disattivata) non è disponibile quando si usa il telecomando. È
possibile accedere a questa funzione solo tramite i tasti sulla telecamera. Tali tasti possono
essere utilizzati anche per disattivare le comunicazioni Bilinx.
Tasti della telecamera disattivati
Quando il collegamento di comunicazione Bilinx è attivo, i tasti sulla telecamera sono
disattivati.
F.01U.412.061 | 2.0 | 2011.08
Manuale utente
Bosch Security Systems, Inc.
Telecamera con protezione dalle esplosioni
EX65
8.4
Funzionamento | it
27
Struttura del menu principale
Elemento
Selezione
Modalità
Sottomenu
Descrizione
Consente di configurare le modalità operative
da 1 a 6
ALC
Sottomenu
Shutter/AGC
Sottomenu
Controllo del livello del video
Controllo dello shutter e del guadagno
automatico
Day/Night
Sottomenu
Commutazione Day/Night per il
funzionamento a colori/monocromatico
Ottimizza/Motore dinamico
Sottomenu
Consente di migliorare immagini e prestazioni
Colore
Sottomenu
Consente di regolare il bilanciamento del
bianco e la resa dei colori
VMD
Sottomenu
Video Motion Detection (Rilevazione del
movimento video)
8.4.1
Sottomenu Modalità
Elemento
Selezione
Descrizione
Modalità
Da 1 a 6
Consente di selezionare la modalità operativa.
ID Modalità
Alphanumeric
Nome della modalità (massimo 11 caratteri)
(Alfanumerico)
Copia mod.
Numeri di
Consente di copiare le impostazioni della modalità
attiva
modalità
corrente sul numero di modalità selezionato.
disponibili
Default mode
(Modalità
Sottomenu
Consente di ripristinare le impostazioni predefinite sulla
telecamera.
predefinita)
EXIT (ESCI)
Bosch Security Systems, Inc.
Consente di tornare al menu principale.
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
28
Telecamera con protezione dalle esplosioni
EX65
it | Funzionamento
8.4.2
Sottomenu ALC
Elemento
Selezione
Descrizione
Livello ALC
Da -15 a +15
Consente di selezionare l'intervallo entro il quale
funzionerà ALC. Si consiglia di impostare un valore
positivo in condizioni di scarsa illuminazione ed un valore
negativo in caso di luminosità elevata.
Alcune regolazioni ALC consentono di migliorare i
contenuti delle scene quando è attiva l'opzione Smart
BLC.
Picco/media
Da -15 a +15
Consente di regolare il bilanciamento del controllo del
video tra picco e media. Un valore negativo assegna una
priorità maggiore ai livelli di illuminazione media, mentre
un valore positivo la assegna ai livelli di illuminazione di
picco. Obiettivo video iris: scegliere un livello medio per
risultati ottimali (le impostazioni di picco possono
provocare oscillazioni).
Velocità ALC
Lenta, media,
Consente di regolare la velocità del circuito di controllo
veloce
del livello del video. Per la maggior parte delle scene è
necessario mantenere il valore predefinito.
Encoder DVR/IP
On, Off
On: l'uscita della telecamera è ottimizzata per il
collegamento ad un encoder DVR o IP per compensare i
metodi di compressione.
Off: l'uscita della telecamera è ottimizzata per il
collegamento ad un sistema analogico (matrice o
monitor).
EXIT (ESCI)
F.01U.412.061 | 2.0 | 2011.08
Consente di tornare al menu principale.
Manuale utente
Bosch Security Systems, Inc.
Telecamera con protezione dalle esplosioni
EX65
8.4.3
Funzionamento | it
29
Sottomenu Shutter/AGC
Elemento
Selezione
Descrizione
Shutter
AES, FL, Fisso
AES (shutter automatico): la regolazione della
velocità ottimale dello shutter viene eseguita
automaticamente.
FL: modalità senza sfarfallio, consente di evitare
interferenze causate da fonti luminose (solo per
obiettivi video iris e DC iris).
FISSO - consente di utilizzare una velocità dello
shutter definita dall'utente.
Shutter
1/50 (PAL), 1/60
In modalità AES, la velocità impostata per
predefinito
(NTSC) 1/100, 1/120,
l'otturatore viene mantenuta finché il livello di
(AES)
1/250,
illuminazione della scena è sufficientemente alto.
o
1/500, 1/1000,
In modalità Fisso, consente di selezionare la
Shutter fisso
1/2000, 1/5000,
velocità dello shutter.
1/10 K
Shutter in uso
Consente di visualizzare il valore dell'otturatore
utilizzato dalla telecamera per confrontare i livelli
di illuminazione e la velocità ottimale
dell'otturatore durante la configurazione.
Controllo
On, Fisso
On: la telecamera imposta automaticamente il
guadagno
valore del guadagno minimo necessario per
mantenere una buona qualità dell'immagine.
Fisso: consente di impostare un valore AGC fisso.
AGC massimo
Da 0 a 30 dB
Consente di selezionare il valore massimo del
o
guadagno durante l'uso della funzione AGC.
AGC fisso
Consente di selezionare l'impostazione del
guadagno per utilizzare un guadagno Fisso (il
valore 0 indica assenza di guadagno).
AGC effettivo
Consente di visualizzare il valore AGC effettivo
della telecamera per confrontare il livello di
guadagno con i livelli di illuminazione e le
prestazioni di ripresa.
SensUp
Off, 2x, 3x, …, 10x
Dynamic
Consente di selezionare il fattore in base al quale
la sensibilità della telecamera verrà incrementata.
Se la funzione è attiva, è possibile che l'immagine
risulti disturbata o presenti delle macchie. Si
tratta del normale funzionamento della
telecamera. Inoltre, gli oggetti in movimento
potrebbero risultare sfocati.
EXIT (ESCI)
Bosch Security Systems, Inc.
Consente di tornare al menu principale.
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
30
Telecamera con protezione dalle esplosioni
EX65
it | Funzionamento
8.4.4
Sottomenu Day/Night
Elemento
Selezione
Descrizione
Day/Night
Auto, Color
Auto: la telecamera attiva e disattiva il filtro blocca
(Colore),
infrarossi in base al livello di illuminazione della scena.
Mono
Monocromatico: il filtro blocca infrarossi viene rimosso,
fornendo una sensibilità IR completa.
Color (Colore): la telecamera produce sempre un segnale
a colori indipendentemente dai livelli di illuminazione.
Livello
Da -15 a +15
commutazione
Consente di impostare il livello video in modalità
automatica, in cui la telecamera passa al funzionamento in
monocromatico.
Un valore basso (negativo) significa che la telecamera
passa in monocromatico con un livello di illuminazione più
basso. Un valore alto (positivo) significa che la telecamera
passa in monocromatico con un livello di illuminazione più
alto.
Priorità
Movimento,
In modalità AUTO:
Color
Color (Colore) - La telecamera produce immagini a colori
(Colore)
finché il livello di illuminazione lo consente.
Movimento: la telecamera produce immagini nitide senza
sfocature dovute al movimento finché il livello di
illuminazione lo consente (passa al funzionamento in
monocromia prima rispetto alla priorità Color (Colore)).
Contrasto IR
Extra,
Extra: la telecamera ottimizza il contrasto nelle
Normale
applicazioni con elevati livelli di illuminazione IR.
Selezionare questa modalità per sorgenti di luce ad
infrarossi (da 730 a 940 nm) e per scene con erba e foglie
verdi.
Normale: la telecamera ottimizza il contrasto nelle
applicazioni monocromatiche con illuminazione visibile.
Burst colore
(mono)
On, Off
Off: la visualizzazione a colori del segnale video è
disattivata se la telecamera è in modalità monocromatica.
On: la visualizzazione a colori del segnale video rimane
attiva anche in modalità monocromatica (opzione
necessaria in alcuni codificatori IP e DVR).
EXIT (ESCI)
F.01U.412.061 | 2.0 | 2011.08
Consente di tornare al menu principale.
Manuale utente
Bosch Security Systems, Inc.
Telecamera con protezione dalle esplosioni
EX65
8.4.5
Funzionamento | it
31
Sottomenu Ottimizza/Motore dinamico
Elemento
Selezione
Descrizione
Motore
Off, XF-DYN,
Off: consente di disattivare l'ottimizzazione automatica
dinamico
2X-DYN*,
delle immagini (consigliata solo in fase di test).
SmartBLC
XF-DYN: viene attivata l'elaborazione interna aggiuntiva
per applicazioni in condizioni di scarsa luminosità
(traffico, ecc.).
2X-DYN: questa funzione aggiunge alle funzioni XF-DYN la
doppia esposizione. In condizioni di illuminazione
estreme, i pixel di ogni esposizione vengono combinati
per offrire un'immagine più dettagliata (utilizzare 2X-DYN
quando non è richiesta l'opzione SmartBLC).
SmartBLC: la finestra BLC ed il fattore di ponderazione
vengono definiti automaticamente. La telecamera regola
in modo dinamico questi dati per modificare le condizioni
di illuminazione. Include tutti i vantaggi della funzione 2XDYN.
Autoblack
On, Off
L'impostazione di Autoblack su On consente di aumentare
automaticamente la visibilità dei dettagli anche quando il
contrasto della scena non è netto a causa di nebbia,
foschia, ecc.
Livello nero
Da -50 a +50
Consente di regolare il livello di offset del nero.
Un valore basso (negativo) rende il livello più scuro. Un
valore alto (positivo) rende il livello più chiaro e consente
la visualizzazione di maggiori dettagli nelle aree più scure.
Definizione
Da -15 a +15
Consente di regolare la definizione dell'immagine.
L'impostazione predefinita è 0.
Un valore basso (negativo) rende l'immagine meno
definita. Aumentando la definizione è possibile
visualizzare maggiori dettagli.
Una maggiore definizione può migliorare la visualizzazione
dei dettagli delle targhe, della fisionomia dei volti e dei
bordi di alcune superfici.
Riduzione
Automatica,
In modalità AUTOMATICA, la telecamera riduce
dinamica
Off
automaticamente i disturbi nell'immagine.
disturbi
Ciò potrebbe causare alcune sfocature provocate da
oggetti che si muovono molto rapidamente di fronte alla
telecamera. È possibile correggere tale difetto ampliando
il campo visivo o selezionando Off.
Bosch Security Systems, Inc.
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
32
Telecamera con protezione dalle esplosioni
EX65
it | Funzionamento
Elemento
Selezione
Descrizione
Inversione
On, Off
Utilizzare questa funzione per ridurre il bagliore nel
livello di picco
monitor CRT/LCD.
bianco
Nelle applicazioni ANPR/LPR consente di ridurre il
bagliore dei fari. Effettuare test sul posto per accertarsi
che l'applicazione ne tragga vantaggio e che non sia fonte
di distrazione per gli operatori del sistema di sicurezza.
EXIT (ESCI)
8.4.6
Consente di tornare al menu principale.
Sottomenu Color (Colore)
Elemento
Selezione
Descrizione
Bilanciamento
ATW,
ATW: bilanciamento automatico del bianco che consente
del bianco
AWBhold
alla telecamera di eseguire regolazioni costanti del colore
(Pausa AWB),
per una riproduzione ottimale.
Manuale
AWBhold (Pausa AWB): consente di sospendere la
funzione ATW e salvare le impostazioni dei colori.
Manuale: consente di impostare manualmente il guadagno
del rosso, verde e blu secondo le specifiche esigenze.
Velocità
Veloce,
Consente di regolare la velocità del circuito di controllo
Media, Lenta
del bilanciamento del bianco.
Guadagno rosso Da -5 a +5
ATW ed AWBHold (Pausa AWB): consente di regolare il
guadagno del rosso per ottimizzare il punto bianco.
Guadagno blu
Da -50 a +50
Manuale: consente di regolare il guadagno del rosso.
Da -5 a +5
ATW ed AWBHold (Pausa AWB): consente di regolare il
guadagno del blu per ottimizzare il punto bianco.
Da -50 a +50
Manuale: consente di regolare il guadagno del blu.
Guadagno verde Da -50 a +50
Manuale: consente di regolare il guadagno del verde.
Saturazione
Consente di regolare la saturazione del colore Con il
Da -15 a +5
valore -15 si ottiene un'immagine monocromatica.
EXIT (ESCI)
F.01U.412.061 | 2.0 | 2011.08
Consente di tornare al menu principale.
Manuale utente
Bosch Security Systems, Inc.
Telecamera con protezione dalle esplosioni
EX65
8.4.7
Funzionamento | it
33
Sottomenu VMD
Elemento
Selezione
Descrizione
VMD
Off, Silent
Off: la funzione di rilevazione del movimento VMD (Video
(Silenzioso),
Motion Detection) è disattivata.
OSD
Silent (Silenzioso): il movimento video genera un allarme
silenzioso.
OSD: il movimento video genera un allarme con messaggio
di testo sullo schermo.
Area VMD
Sottomenu
Selezionare per accedere al menu di impostazione
dell'area e definire l'area di rilevazione.
Motion indicator
Indica il picco di movimento misurato nell'area
(Indicatore di
selezionata. Premere il pulsante di navigazione destro,
movimento)
sinistro o centrale per ripristinare i valori predefiniti.
VMD sensitivity
Consente di impostare il livello desiderato di sensibilità
(Sensibilità
per il movimento. Più è lunga la barra bianca, maggiore è il
VMD)
movimento richiesto per attivare l'allarme VMD. Se il
livello di movimento supera la soglia impostata, si attiva
l'allarme.
Testo dell'allarme visualizzato sullo schermo (massimo 16
OSD alarm text
Alphanumeric
(Testo allarme
(Alfanumerico caratteri).
OSD)
)
EXIT (ESCI)
Consente di tornare al menu principale.
Selezione di un'area per il filtro VMD
Per impostare un'area per il filtro VMD, accedere al menu Area selezionando l'opzione VMD
Area (Area VMD) dal menu VMD. Quando si accede al menu Area, l'area corrente viene
visualizzata con l'angolo superiore sinistro lampeggiante. È possibile spostare l'angolo
lampeggiante dell'immagine con i tasti freccia su, giù, sinistra, destra. Premere il tasto
Selezione per spostare il cursore lampeggiante sull'angolo opposto, che ora può essere
spostato. Premere di nuovo Selezione per bloccare l'area ed uscire dal menu dell'area.
È possibile programmare un'area VMD.
Nota
Quando la funzione VMD è attiva, le fluttuazioni normali della luce o i fattori ambientali
possono contribuire alla generazione di falsi allarmi. Per questo, si consiglia di non collegare
l'uscita allarme VMD della telecamera ad un sistema di allarme controllato, onde evitare
l'insorgenza di allarmi indesiderati.
Bosch Security Systems, Inc.
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
34
Telecamera con protezione dalle esplosioni
EX65
it | Funzionamento
8.5
Struttura del menu Install (Installa)
Elemento
Selezione
Descrizione
Lingua
Sottomenu
Selezionare la lingua dell'OSD (On-screen Display)
Lens Wizard
Sottomenu
(Configurazione
Selezionare per ottimizzare il punto di back focus della
combinazione obiettivo-telecamera.
guidata
obiettivo)
Sincronizzazion
Sottomenu
Consente di impostare i parametri di sincronizzazione
Sottomenu
Consente di programmare la funzionalità di ingresso ed
e
Allarme I/O
uscita allarme.
Collegamenti
Sottomenu
Parametri di connessione
Test segnali
Sottomenu
Modelli di testo e testi
ID telecamera
Sottomenu
Selezionare per accedere al sottomenu ID
Filtro privacy
Sottomenu
Consente di impostare un'area di filtraggio
masking
Default ALL
Sottomenu
Consente di ripristinare le impostazioni predefinite per
tutte le modalità
(TUTTI
predefiniti)
8.5.1
Sottomenu Lingua
Elemento
Selezione
Descrizione
Lingua
Inglese
Consente di visualizzare i menu sull'OSD nella lingua
Spagnolo
scelta.
Francese
Tedesco
Portoghese
Polacco
Italiano
Olandese
Russo
EXIT (ESCI)
F.01U.412.061 | 2.0 | 2011.08
Consente di tornare al menu Install (Installa).
Manuale utente
Bosch Security Systems, Inc.
Telecamera con protezione dalle esplosioni
EX65
8.5.2
Funzionamento | it
35
Sottomenu Lens Wizard (Configurazione guidata obiettivo)
NOTA!
Queste opzioni sono impostate in fabbrica. Non sono necessarie ulteriori modifiche.
Elemento
Selezione
Descrizione
Tipo di obiettivo
Auto,
Auto: imposta la selezione automatica del tipo di
Manuale, DC-
obiettivo.
iris, Video
Modalità Manuale, DC-iris e Video: selezionare
un'opzione per impostare il tipo di obiettivo desiderato.
Detected
Consente di visualizzare il tipo di obiettivo rilevato
(Rilevato)
quando si utilizza la rilevazione automatica
dell'obiettivo.
Set Backfocus now
Selezionare per aprire completamente l'iris. Per
(Imposta back
impostare il back focus per un particolare tipo di
focus adesso)
obiettivo, attenersi alle istruzioni riportate di seguito.
Dopo aver effettuato la messa a fuoco, l'oggetto rimane
a fuoco in condizioni di illuminazione intensa o scarsa.
Set LVL (Imposta
Solo per obiettivi video iris.
LVL)
Consente di regolare il controllo sull'obiettivo per
impostare il livello dell'indicatore al centro (vedere di
seguito).
EXIT (ESCI)
8.5.3
Consente di tornare al menu Install (Installa).
Sottomenu Sincronizzazione
Elemento
Selezione
Descrizione
Sincronizzazione
Interno
Interno: per un funzionamento della telecamera non
Line lock
sincronizzato.
(Blocco linea) Line lock (Blocco linea): per bloccare l'alimentazione AC
Blocco alta
Blocco alta tensione: consente di sincronizzare la
tensione
telecamera con il segnale di sincronizzazione fornito al
Genlock,
connettore SYNC.
Genlock: consente di sincronizzare la sottoportante
della telecamera con il segnale fornito al connettore
SYNC.
Fase orizzontale
Subphase
EXIT (ESCI)
Bosch Security Systems, Inc.
-25 . . 0 . . +25 Consente di regolare l'offset della fase orizzontale.
0, 2. . . 358
Consente di regolare la fase sottoportante.
Consente di tornare al menu Install (Installa).
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
36
Telecamera con protezione dalle esplosioni
EX65
it | Funzionamento
8.5.4
Sottomenu Allarme I/O
Elemento
Selezione
Ingresso allarme Nessuno,
Descrizione
Selezionare Nessuno per disattivare l'ingresso allarme.
Alto, Basso
Selezionare attivo-alto o attivo-basso per il connettore di
ingresso allarme.
Azione allarme
Nessuna,
Consente di selezionare la modalità operativa della
Modalità
telecamera quando l'ingresso allarme è attivo.
da 1 a 6,
Mono
Uscita allarme
VMD,
VMD: il relè di uscita si chiude con gli allarmi VMD.
Dispositivo
Dispositivo esterno: consente di rendere disponibile il relè
esterno,
per dispositivi di comunicazione remota.
Modalità
Modalità notturna attiva (Night mode active): il relè di
notturna
uscita si chiude quando la telecamera è in modalità
attiva (Night
monocromatica.
mode active),
Commutazione filtro (Filter toggle): il relè di uscita si
Commutazion
chiude appena prima che il filtro IR cominci a muoversi e
e filtro (Filter
si apre quando il livello video si è stabilizzato (da 2 a 3
toggle)
secondi)
EXIT (ESCI)
8.5.5
Consente di tornare al menu Install (Installa).
Sottomenu Collegamenti
Elemento
Selezione
Ingresso
Z alto, 75 ohm Selezionare 75 Ohm se l'ingresso sincronizzato
sincronizzato
Filtro notch
Descrizione
esterno non è terminato.
On, Off
Consente di attivare o disattivare il filtro notch. Tale
filtro è in grado di eliminare un effetto Moiré o delle
imperfezioni di colore causate da linee verticali o
oggetti ravvicinati (ad es. barre di sicurezza verticali
sopra le finestre).
Comunic. Bilinx
On, Off
Se impostate su OFF, le comunicazioni Bilinx vengono
disattivate.
Pulsanti telecamera
Attiva,
Consente di attivare e disattivare il funzionamento dei
Disattiva
pulsanti della telecamera.
Compensazione
Off,
La compensazione del cavo consente di evitare l'uso
cavo
Predefinito,
di amplificatori nelle connessioni coassiali a lunga
RG59, RG6,
distanza fino a 1000 m. Per risultati ottimali,
Coax12
selezionare il tipo di cavo coassiale utilizzato oppure,
se sconosciuto, lasciare l'impostazione predefinita.
F.01U.412.061 | 2.0 | 2011.08
Manuale utente
Bosch Security Systems, Inc.
Telecamera con protezione dalle esplosioni
EX65
Funzionamento | it
37
Elemento
Selezione
Descrizione
Liv. compens.
0, 1, 2,. . .+15
Consente di impostare il livello di compensazione del
cavo
EXIT (ESCI)
8.5.6
Consente di tornare al menu Install (Installa).
Sottomenu Test segnali
Elemento
Selezione
Mostra ID
Off, On
Descrizione
Selezionare On per attivare la sovrimpressione dell'ID
telecamera
Modello Test
della telecamera sul segnale del test video.
Barre a colori 100,
Selezionare il modello di test desiderato per facilitare
Scala di grigi 11
l'installazione e la ricerca di guasti.
gradazioni,
Seghettato,
Scacchiera,
Tratteggiato,
Piano UV
EXIT (ESCI)
8.5.7
Consente di tornare al menu Install (Installa).
Sottomenu ID telecamera
Elemento
Selezione
ID telecamera
Descrizione
Inserire un nome della telecamera composto da 17
caratteri. Utilizzare i tasti freccia Sinistra/Destra per
spostarsi nella stringa ed i tasti Su/Giù per selezionare il
carattere. Utilizzare Seleziona per uscire.
Visual. pos. ID
Off, In alto a
Selezionare la posizione dello schermo dell'ID della
sinistra, In alto
telecamera.
a destra, In
basso a sinistra,
In basso a
destra
Camera ID
On, Off
Consente di visualizzare un bordo grigio dietro l'ID della
border
telecamera per facilitare la lettura.
Indirizzo MAC
Consente di visualizzare l'indirizzo MAC (impostazione
di fabbrica, non può essere modificata).
Barre scorrev.
On, Off
La barra scorrevole si sposta continuamente per
indicare che l'immagine è live e non bloccata o
riprodotta.
Bosch Security Systems, Inc.
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
38
Telecamera con protezione dalle esplosioni
EX65
it | Funzionamento
Elemento
Selezione
Descrizione
Visual. ID
Off, In alto a
Consente di visualizzare la modalità della telecamera nella
modalità
sinistra, In alto
posizione selezionata sullo schermo.
a destra, In
basso a sinistra,
In basso a
destra
EXIT (ESCI)
8.5.8
Consente di tornare al menu Install (Installa).
Sottomenu Filtro privacy masking
Elemento
Selezione
Descrizione
Modello
Nero, Grigio,
Consente di selezionare il modello per tutti i filtri.
Bianco,
Disturbo
Mask
1, 2, 3, 4
Consente di applicare il filtro a quattro aree differenti.
Attivo
On, Off
Consente di attivare o disattivare ognuno dei quattro filtri.
Finestra
Sottomenu
Selezionare per aprire una finestra in cui definire l'area di
mascheramento.
Selezione di un'area per il filtro privacy masking
Per impostare un'area per il filtro privacy masking, accedere al menu Area selezionando la
relativa opzione dal menu del filtro Privacy masking. Quando si accede al menu Area, l'area
corrente viene visualizzata con l'angolo superiore sinistro lampeggiante. È possibile spostare
l'angolo lampeggiante dell'immagine con i tasti freccia su, giù, sinistra, destra. Premere il
tasto Selezione per spostare il cursore lampeggiante sull'angolo opposto, che ora può essere
spostato. Premere di nuovo Selezione per bloccare l'area ed uscire dal menu dell'area.
Sono disponibili quattro aree di filtro privacy programmabili.
8.5.9
Sottomenu Standard
Elemento
Selezione
Descrizione
Restore All
No, Sì
Ripristina i valori predefiniti (di fabbrica) per tutte le
(Ripristina
impostazioni delle sei modalità. Selezionare SÌ, quindi
tutto)
premere il tasto di menu/selezione per ripristinare tutti i
valori.
Al termine dell'operazione, viene visualizzato il messaggio
RESTORED! (RIPRISTINATI).
F.01U.412.061 | 2.0 | 2011.08
Manuale utente
Bosch Security Systems, Inc.
Telecamera con protezione dalle esplosioni
EX65
Risoluzione dei problemi | it
9
Risoluzione dei problemi
9.1
Funzionamento della telecamera
39
La tabella che segue facilita l'identificazione delle cause dei guasti e, qualora possibile, la loro
correzione.
Guasto
Cause possibili
Soluzione
Mancata
Telecamera difettosa.
Collegare un monitor locale alla
telecamera e verificarne le funzioni.
trasmissione delle
immagini alla
Connessioni difettose dei Verificare cavi, prese, contatti e
postazione remota.
cavi.
collegamenti.
Collegamenti difettosi dei Verificare che i collegamenti video e di
cavi.
sincronizzazione non siano invertiti.
Quando si utilizza l'alimentazione CC,
verificare che la polarità sia corretta.
Nessun
Configurazione dell'unità. Verificare tutti i parametri di
configurazione.
collegamento
stabilito, mancata
Installazione errata.
trasmissione delle
Verificare cavi, prese, contatti e
collegamenti.
immagini.
Bosch Security Systems, Inc.
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
40
Telecamera con protezione dalle esplosioni
EX65
it | Manutenzione
10
Manutenzione
10.1
Riparazioni
PERICOLO!
Scollegare l'alimentazione prima di eseguire l'assistenza o di smontare l'alloggiamento o
l'unità. Non rimuovere mai i cappucci terminali anteriori o posteriori a meno che
l'alimentazione non sia disconnessa dall'unità EX65.
ATTENZIONE!
Non aprire mai l'alloggiamento della telecamera Dinion 2X. L'unità non contiene componenti
sostituibili dall'utente. Accertarsi che tutti gli interventi di manutenzione o riparazione
vengano eseguiti solo da personale qualificato (specialisti di elettrotecnica o di tecnologie di
rete). Nel dubbio, contattare il centro di assistenza tecnica del proprio rivenditore.
L'unità EX65 dispone di alcuni componenti sostituibili dall'utente, inclusi i cappucci terminali
anteriori e posteriori, la telecamera Dinion 2X e l'obiettivo e l'alloggiamento di montaggio.
Questi componenti sono disponibili come ricambi, contattare il centro di assistenza locale per
informazioni su come ottenere questi componenti.
10.2
Trasferimento e smaltimento
L'unità deve essere trasferita ad un'altro proprietario solo insieme a questa guida di
installazione. L'unità contiene materiali dannosi per l'ambiente, il cui smaltimento deve
avvenire in conformità con la legislazione vigente. Dispositivi difettosi o in esubero andranno
smaltiti da personale specializzato o consegnati al punto di raccolta locale per i materiali
dannosi.
F.01U.412.061 | 2.0 | 2011.08
Manuale utente
Bosch Security Systems, Inc.
Telecamera con protezione dalle esplosioni
EX65
10.3
Manutenzione | it
41
Rimozione della telecamera e dell'obiettivo
1.
Rimuovere l'alloggiamento della telecamera scorrevole, come visualizzato nei passi da 1 a
3 della Sezione 6 Configurazione, Pagina 20.
Immagine 10.1 Telecamera estratta dall'alloggiamento
Numero
1
2
3
Descrizione
Gruppo staffa di montaggio interno
Telecamera Dinion 2X
Pulsanti del menu Dinion
2.
Rimuovete tutti i collegamenti sul retro della telecamera.
3.
Posizionare il bullone di montaggio per la telecamera nella parte inferiore
dell'alloggiamento scorrevole e rimuovere il bullone con un cacciavite Phillips #3.
10.4
4.
Rimuovere la telecamera dall'alloggiamento per il montaggio.
5.
Rimuovere l'obiettivo dalla telecamera.
Installazione della telecamera e dell'obiettivo
1.
2.
Installare un nuovo obiettivo nella telecamera.
Verificare che la telecamera e l'obiettivo siano direzionati verso il lato anteriore e che
siano paralleli all'alloggiamento scorrevole.
3.
Reinstallare il bullone di montaggio con un cacciavite Phillips #3. Serrare i bulloni di
montaggio della telecamera su 4,5 N/m (3,3 piedi-libbra).
4.
Completare le regolazioni del back focus come descritto nella sezione 10.5. Eseguire tutti
i collegamenti sul retro della telecamera negli stessi punti di collegamento in cui si
trovavano quando sono stati rimossi.
5.
Reinstallare l'alloggiamento scorrevole nell'alloggiamento, come visualizzato nei passi da
9 a 12 della Sezione 6 Configurazione, Pagina 20.
Bosch Security Systems, Inc.
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
42
Telecamera con protezione dalle esplosioni
EX65
it | Manutenzione
10.5
Regolazione del back focus
Per ottimizzare la definizione dell'immagine sia ad un livello di luce intenso che scarso, è
necessario regolare il back focus. Utilizzare l'esclusiva funzione Lens Wizard (Configurazione
guidata obiettivo) della telecamera. Questo garantisce che l'oggetto da riprendere rimanga
sempre a fuoco, anche con la massima apertura iris dell'obiettivo (ad esempio, di notte).–
Quando si esegue il back focus di obiettivi varifocal, eseguire la regolazione per ottenere
immagini nitide sia nella posizione grandangolo che telezoom, sia per la messa a fuoco
lontana che vicina.– Quando si esegue il back focus degli obiettivi di zoom, verificare che
l'oggetto da riprendere rimanga a fuoco durante tutto l'intervallo di zoom dell'obiettivo.Per
regolare il back focus:
1.
Aprire il pannello laterale situato su un lato della telecamera.
Bos
ch
2.
Sbloccare il pulsante del back focus.
Bosch
3.
Tenere premuto il tasto centrale per più di due (2) secondi finché non viene visualizzato il
menu Install (Installa).
4.
Selezionare Lens Wizard (Configurazione guidata obiettivo) e spostare il cursore
sull'opzione Set Back Focus Now (Imposta back focus ora).
5.
Regolare il back focus come necessario.
Bosch
6.
Bloccare il pulsante del back focus.
Bosch
7.
Tenere premuto il tasto centrale per più di due (2)secondi finché non scompaiono tutti i
menu.
8.
F.01U.412.061 | 2.0 | 2011.08
Chiudere il pannello laterale.
Manuale utente
Bosch Security Systems, Inc.
Telecamera con protezione dalle esplosioni
EX65
10.6
Manutenzione | it
43
Sostituzione dell'alloggiamento di montaggio
1.
Scollegare l'alimentazione dall'unità EX65 e, facoltativamente, rimuovere tutti i
collegamenti.
2.
Tramite una chiave da 10 mm o lo strumento multiuso in dotazione, rimuovere i tre (3)
bulloni M6 che tengono fermo l'alloggiamento di montaggio sulla superficie di montaggio.
3.
Sistemare l'unità EX65 in una posizione sicura.
4.
Tramite una chiave da 7 mm o lo strumento multiuso in dotazione, rimuovere i sette (7)
bulloni M4 che tengono fermo l'alloggiamento di montaggio sull'alloggiamento.
5.
Installare un nuovo alloggiamento di montaggio con installazione inversa e serrare i sette
(7) bulloni M4 su 2 N/m (1,5 piedi-libbra).
6.
Bosch Security Systems, Inc.
Terminare l'installazione come descritto nella Sezione 7 Montaggio, Pagina 22.
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
44
11
Telecamera con protezione dalle esplosioni
EX65
it | Dati tecnici
Dati tecnici
Dati tecnici - Telecamera EX65
Specifiche elettriche
Codice prodotto
Tensione nominale
Frequenza nominale
VEN-650V05-1A3
12 VDC/24 VAC (±10%)
50 Hz
VEN-650V05-2A3
12 VDC/24 VAC (±10%)
60 Hz
VEN-650V05-1A3F 12 VDC/24 VAC (±10%)
50 Hz
VEN-650V05-2A3F 12 VDC/24 VAC (±10%)
60 Hz
VEN-650V05-1S3
12 VDC/24 VAC (±10%)
50 Hz
VEN-650V05-2S3
12 VDC/24 VAC (±10%)
60 Hz
VEN-650V05-1S3F 12 VDC/24 VAC (±10%)
50 Hz
VEN-650V05-2S3F 12 VDC/24 VAC (±10%)
60 Hz
Consumo (Tipico)
a 12 VDC
6 W - 10,2 W
a 24 VAC
9,4 W - 15,7 W
a 12 VDC con l'opzione a fibre ottiche
7,7 W - 11,3 W
a 24 VAC con l'opzione a fibre ottiche
11,3 W - 17,6 W
Tipo CCD
1/3" interline, doppio shutter WDR
Specifiche meccaniche
Dimensioni (A x L x P)
–
Telecamera
381 mm x 114 mm x 114 mm
Peso
–
Acciaio
12,9 kg
inossidabile
–
Alluminio
Struttura
6,4 kg
Acciaio inossidabile 316L elettrolucidato o alluminio
anodizzato
Finestra di
Vetro galleggiante borosilicato robusto da 9 mm
visualizzazione
Intervallo panoramica/
Panoramica: ±36°
inclinazione della
Inclinazione: ±45°
staffa
F.01U.412.061 | 2.0 | 2011.08
Manuale utente
Bosch Security Systems, Inc.
Telecamera con protezione dalle esplosioni
EX65
Dati tecnici | it
45
Video
Pixel attivi
Modelli PAL
752 x 582
Modelli NTSC
768 x 494
Risoluzione orizzontale
540 linee TV
Rapporto segnale/
> 50 dB
rumore
Uscita video
Video composito 1 Vpp, 75 Ohm
Specifiche ambientali
Temperatura di esercizio
–
Standard1
- Modelli in alluminio da -50 °C a 60 °C
- Modelli in acciaio inossidabile da -50 °C a 55 °C
–
con l'opzione a fibre
ottiche1
Temperatura di stoccaggio
Da -55 °C a 70 °C
Umidità di esercizio
Da 0% a 100% relativa (condensa, dopo averla installata e
sigillata)
Umidità di stoccaggio
Da 20% a 98% relativa (senza condensa)
1. Periodo di riscaldamento necessario per avvio a freddo a -50 °C.
Bosch Security Systems, Inc.
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
46
Telecamera con protezione dalle esplosioni
EX65
it | Glossario
Glossario
A
AES
Automatic Electronic Shutter (shutter elettronico automatico) (vedere Iris elettronico).
AGC (Automatic Gain Control, controllo guadagno automatico)
Componenti elettroniche che regolano il guadagno o l'amplificazione del segnale video. La
funzione AGC è utilizzata in condizioni di scarsa illuminazione con iris completamente aperto.
ALC (Auto Level Control, controllo automatico livello)
Regolazione del livello video per ottenere la luminosità desiderata. Può essere eseguita
elettronicamente o mediante un controllo iris.
Apertura
Dimensione dell'apertura nell'iris che controlla la quantità di luce che raggiunge il sensore
CCD. Maggiore è il numero F, minore è la quantità di luce che colpisce il sensore. Un
incremento di un F-stop, dimezza la quantità di luce.
Auto black
Tecnica che consente di potenziare il segnale video per produrne uno con ampiezza maggiore,
anche quando il contrasto della scena non è netto (bagliore, nebbia, foschia, ecc.).
AutoIris
L'apertura iris dell'obiettivo si regola automaticamente per consentire la corretta
illuminazione del sensore della telecamera. Con un obiettivo iris a trasmissione diretta (DC),
la telecamera controlla le dimensioni dell'apertura. Un obiettivo video iris è dotato del circuito
di controllo nell'obiettivo stesso.
AWB (Auto White Balance, bilanciamento del bianco automatico)
Funzione che consente alle telecamere a colori di regolare automaticamente la resa del colore
in modo da offrire un colore naturale, indipendentemente dalla luminosità.
B
Back focus
Distanza tra il piano dell'immagine e la parte posteriore dell'obiettivo. Una corretta
regolazione del back focus garantisce che la telecamera rimanga a fuoco in diverse condizioni.
Bilinx
Protocollo di comunicazione che consente l'esecuzione di aggiornamenti, configurazione e
controllo in remoto tramite il cavo video (coassiale o passivo UTP).
BLC (Back Light Compensation, compensazione del controluce)
Consente di amplificare alcune parti dell'immagine selezionata per compensare differenze di
contrasto notevoli quando solo una parte dell'immagine è fortemente illuminata (ad esempio,
una persona davanti ad una porta illuminata dal sole). Vedere anche Smart BLC.
F.01U.412.061 | 2.0 | 2011.08
Manuale utente
Bosch Security Systems, Inc.
Telecamera con protezione dalle esplosioni
EX65
Glossario | it
47
C
Campo visivo
Misura dell'area visibile nel campo visivo della telecamera. Il campo visivo diminuisce con
l'aumentare della lunghezza focale ed aumenta con il diminuire della lunghezza focale.
CCD (Charged Coupled Device)
Un CCD è un tipo di sensore dell'immagine statica usato nelle telecamere TVCC. Il sensore
converte l'energia luminosa in segnali elettrici.
D
Day/Night (sensibilità agli infrarossi)
Una telecamera che visualizza colori normali in situazioni in cui l'illuminazione è sufficiente
(condizioni di luce diurna) ed in cui è possibile aumentare la sensibilità quando l'illuminazione
è scarsa (condizioni di luce notturna). Ciò è possibile mediante la rimozione del filtro blocca
infrarossi necessario per ricavare una buona resa dei colori. La sensibilità può essere
migliorata ulteriormente mediante l'integrazione di una serie di campi per ottimizzare il
rapporto segnale/rumore della telecamera (questo potrebbe provocare sfocature).
DNR (Dynamic Noise Reduction, riduzione dinamica disturbi)
Tecnica di elaborazione video digitale che consente di misurare i disturbi (imperfezioni
dell'immagine) e ridurli automaticamente.
F
F-Stop
Vedere Numero F.
Filtro privacy masking
Capacità di impedire che un'area specifica venga ripresa per motivi di conformità alle leggi
sulla privacy ed ai requisiti specifici del paese.
Formato CCD
Indica le dimensioni del sensore utilizzato. In generale, più grande è il sensore, più sensibile è
la telecamera e migliore sarà la qualità dell'immagine. Il formato viene fornito in pollici, ad
esempio 1/3" o 1/2".
I
Illuminazione ad infrarossi
Radiazione elettromagnetica (luce) con una lunghezza d'onda maggiore rispetto a quella
visibile dall'occhio umano. L'illuminazione ad infrarossi è presente maggiormente al
crepuscolo ed all'alba e nelle lampade ad incandescenza. Gli illuminatori ad infrarossi sono
disponibili sotto forma di lampade con i filtri, LED o laser appropriati. I sensori CCD sono
meno sensibili ai raggi infrarossi rispetto alla luce visibile, mentre gli illuminatori ad infrarossi
possono aumentare significativamente il livello totale di illuminazione, producendo
un'immagine di qualità notevolmente superiore a livelli di luminosità bassi.
Indirizzo Bilinx
L'indirizzo può essere impostato a livello locale mediante lo strumento CTFID (Configuration
Tool for Imaging Devices) Bilinx.
IRE (Institute of Radio Engineers)
Misura per l'ampiezza video che divide l'area che va dalla sincronizzazione minima al livello di
Bosch Security Systems, Inc.
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
48
Telecamera con protezione dalle esplosioni
EX65
it | Glossario
picco del bianco in 140 unità uguali: 140 IRE sono pari a 1 V picco a picco. L'intervallo del
video attivo è pari a 100 IRE.
Iris elettronico
L'iris elettronico (o AES - Automatic Electronic Shutter) consente di regolare la velocità dello
shutter per compensare le variazioni dell'illuminazione. In alcuni casi può eliminare la
necessità di un obiettivo AutoIris.
L
Lens Wizard (Configurazione guidata obiettivo)
La configurazione guidata dell'obiettivo viene usata quando si imposta il back focus. Consente
di aprire completamente l'iris mantenendo il livello video corretto tramite AES.
Lunghezza focale
Distanza tra il centro ottico dell'obiettivo e l'immagine di un oggetto situato ad una distanza
all'infinito dall'obiettivo. Ad una lunghezza focale maggiore corrisponde un campo visivo
minore (effetto telezoom) e viceversa.
Lux
L'unità di misura internazionale (SI) per l'intensità della luce. Equivale all'illuminazione di una
superficie ad un metro di distanza da una candela.
N
Numero F
Misura standard dell'apertura dell'obiettivo, che corrisponde al diametro dell'iris, diviso per la
lunghezza focale dell'obiettivo. Minore è l'apertura massima (numero F o F-stop), maggiore
sarà la quantità di luce che passa attraverso l'obiettivo.
O
OSD
Acronimo di On-screen Display: i menu appaiono sul monitor di visualizzazione.
P
Profondità di campo
La distanza fra il punto più vicino e quello più lontano che appare messo a fuoco. Minore è
l'apertura, maggiore è la profondità di campo.
PWIE
Peak White Inverse Engine (motore di inversione livello di picco del bianco): la luce bianca
viene automaticamente trasformata in nera per ridurre eventuali fasci luminosi. Si tratta di una
funzione utile nelle applicazioni di controllo del traffico e dei parcheggi.
F.01U.412.061 | 2.0 | 2011.08
Manuale utente
Bosch Security Systems, Inc.
Telecamera con protezione dalle esplosioni
EX65
Glossario | it
49
R
Rapporto segnale/rumore
Il rapporto tra un segnale video utile ed i rumori indesiderati misurato in dB.
Regione di interesse
Un'area specifica di un campo visivo, utilizzata dall'algoritmo di rilevazione del movimento per
identificare il movimento.
Risoluzione
Misura del più piccolo dettaglio che può essere visualizzato in un'immagine. Nei sistemi
analogici, la misurazione viene generalmente eseguita in TVL (o linee TV) orizzontali. Maggiore
è il valore TVL, maggiore sarà la risoluzione.
S
Saturazione
L'ampiezza del segnale di crominanza che influisce sulla brillantezza del colore.
Sensibilità
Misura della quantità di luce necessaria per produrre un segnale video standard. I valori della
sensibilità vengono espressi in lux (vedere Lux).
SensUp (sensitivity up, incremento della sensibilità)
Consente di aumentare la sensibilità della telecamera prolungando il tempo di integrazione sul
CCD (con una riduzione del tempo di shutter da 1/50 a 1/5 s). Questa operazione è resa
possibile grazie all'integrazione del segnale proveniente da diversi campi video consecutivi
allo scopo di ridurre le interferenze.
Shutter predefinito
Funzione che consente di impostare una velocità elevata per lo shutter in modo da eliminare
le sfocature degli oggetti in movimento ed offrire immagini estremamente nitide e dettagliate
in condizioni di illuminazione soddisfacente. Quando il livello di illuminazione diminuisce e le
altre regolazioni sono state ultimate, la velocità dello shutter ritorna alle impostazioni
standard per mantenere la sensibilità.
Smart BLC (Back Light Compensation, compensazione del controluce)
La funzione Smart BLC consente alla telecamera di compensare automaticamente le aree
luminose di una scena con contrasto elevato senza dover definire una finestra o un'area.
T
Temperatura colore
Misura relativa al colore di illuminazione. Generalmente usata per specificare la correzione del
bilanciamento del colore di una telecamera ed ottenere un'immagine con colori naturali.
U
UTP (Unshielded Twisted Pair, doppino non schermato)
Variante del cablaggio con doppino intrecciato; il cavo UTP è privo di schermatura. I cavi di un
doppino sono intrecciati tra loro per ridurre al minimo le interferenze provocate dagli altri
doppini intrecciati presenti nel cavo. Il doppino UTP rappresenta il tipo di cablaggio principale
per le applicazioni telefoniche ed il tipo di cablaggio di rete più diffuso.
Bosch Security Systems, Inc.
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
50
Telecamera con protezione dalle esplosioni
EX65
it | Glossario
V
VMD
Video Motion Detection (rilevazione del movimento video): algoritmo per la rilevazione del
movimento, in cui la telecamera confronta l'immagine corrente con un'immagine di riferimento
e conta la differenza nel numero di pixel tra un'immagine e l'altra. Quando il numero di
modifiche dei pixel supera la soglia configurata dall'utente, viene generato un allarme.
W
WDR (Wide Dynamic Range, ampia gamma dinamica)
La gamma dinamica di una telecamera è la differenza tra i livelli di segnale minimo e massimo
accettabili. Una scena con livelli di illuminazione molto bassi o molto alti richiede una
telecamera con un'ampia gamma dinamica per essere ripresa correttamente e per produrre
immagini utili.
F.01U.412.061 | 2.0 | 2011.08
Manuale utente
Bosch Security Systems, Inc.
Telecamera con protezione dalle esplosioni
EX65
Indice | it
51
Indice
A
AES 29
AGC 29
ALC 27
Autoblack 31
tettuccio parasole 23
V
VMD 33
B
bilanciamento del bianco 32
Bilinx 26
burst colore 30
C
collegamento delle telecamere 18
configurazione della telecamera 20
Contrasto IR 30
D
Day/night 30
E
elenco dei componenti 13
F
fibra ottica
multimodale 18
filtro privacy masking 38
Filtro VMD 33
G
grandangolo 21
guadagno blu 32
guadagno rosso 32
guadagno verde 32
I
installare l'obiettivo della telecamera 41
installazione 16, 22
installazione del tettuccio parasole 23
inversione livello di picco bianco 32
L
Lens Wizard (Configurazione guidata obiettivo) 34
livello commutazione 30
M
malfunzionamenti 39
messa a fuoco 21
modalità 25
modalità di configurazione 25
montaggio 22
motore dinamico 31
N
navigazione nei menu 25
R
regolazione della messa a fuoco 42
riduzione dinamica disturbi 31
rimuovere l'obiettivo della telecamera 41
risoluzione dei problemi 39
S
saturazione 32
shutter 29
Sincronizzazione 35
sostituire l'alloggiamento di montaggio 43
T
telezoom 21
Bosch Security Systems, Inc.
Manuale utente
F.01U.412.061 | 2.0 | 2011.08
52
Telecamera con protezione dalle esplosioni
EX65
it | Indice
F.01U.412.061 | 2.0 | 2011.08
Manuale utente
Bosch Security Systems, Inc.
