TBG 120 MC TBG 150 MC TBG 210 MC

TBG 120 MC TBG 150 MC TBG 210 MC

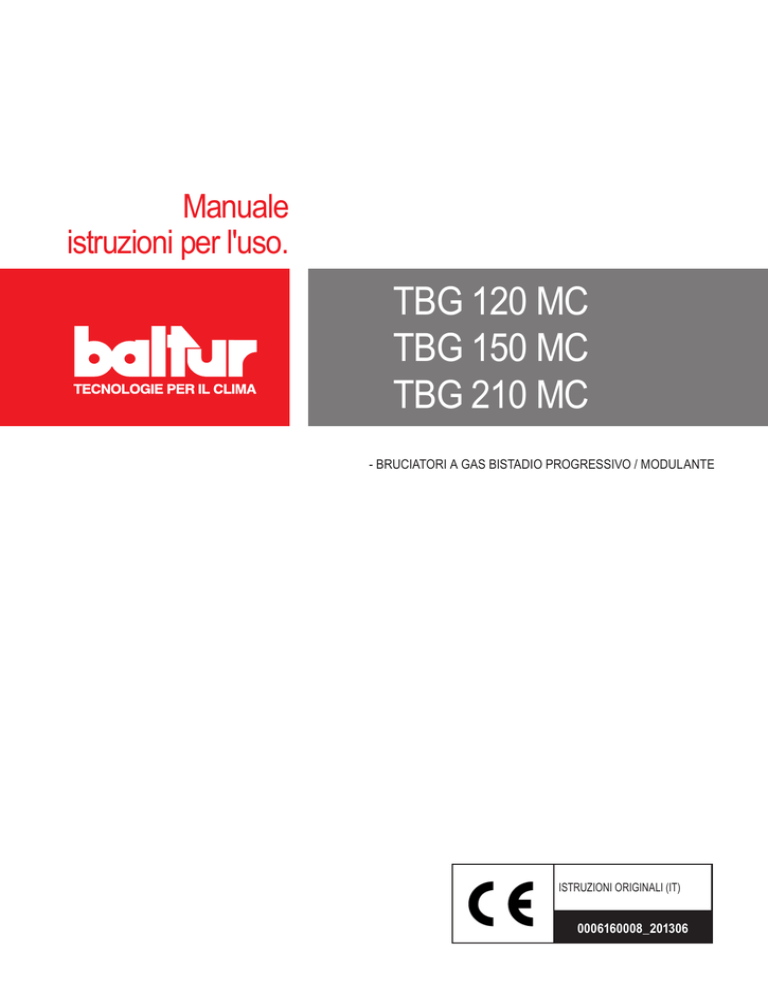

Manuale
istruzioni per l'uso.
TBG 120 MC
TBG 150 MC
TBG 210 MC
- BRUCIATORI A GAS BISTADIO PROGRESSIVO / MODULANTE
ISTRUZIONI ORIGINALI (IT)
0006160008_201306
Dichiarazione di Conformità
Dichiariamo che i nostri prodotti
BPM...; BGN…; BT…; BTG…; BTL…; TBML...; Comist…; GI…;
GI…Mist; Minicomist…; PYR…; RiNOx…; Spark...; Sparkgas...;
TBG...;TBL...; TBML ...; TS…; IBR...; IB...
(Variante: … LX, per basse emissioni NOx)
Descrizione:
bruciatori ad aria soffiata di combustibili liquidi, gassosi e misti, domestici e industriali
rispettano i requisiti minimi imposti dalle Direttive Europee:
2009/142/CE ..............................................(D.A.G.)
2004/108/CE...............................................(C.E.M.)
2006/95/CE.................................................(D.B.T.)
2006/42/CE ................................................(D.M.)
e sono conformi alle Norme Europee:
UNI EN 676:2008 (gas e misti, lato gas)
UNI EN 267:2002 (gasolio e misti, lato gasolio)
Tali prodotti sono pertanto marcati:
Dr. Riccardo Fava
Amministratore Delegato / CEO
Baltur S.p.A.
0085
18/11/2010
Pericolo
Avvertenze
ATTENZIONE
Informazioni
CARATTERISTICHE TECNICHE...................................................................................................................................................................................... 4
LINEA DI ALIMENTAZIONE.............................................................................................................................................................................................. 6
APPLICAZIONE DEL BRUCIATORE ALLA CALDAIA....................................................................................................................................................... 7
COLLEGAMENTI ELETTRICI........................................................................................................................................................................................... 8
DESCRIZIONE DEL FUNZIONAMENTO.......................................................................................................................................................................... 9
APPARECCHIATURA DI COMANDO E CONTROLLO LME 22....................................................................................................................................... 10
REGOLAZIONE DELL'ARIA SULLA TESTA DI COMBUSTIONE ALL’AVVIO DEL BRUCIATORE.................................................................................. 13
ACCENSIONE E REGOLAZIONE.................................................................................................................................................................................... 13
CONSIGLI PER UN CORRETTO FUNZIONAMENTO..................................................................................................................................................... 17
REGOLAZIONE CAMME SERVOMOTORE SQN 72.XA4A20......................................................................................................................................... 18
ISTRUZIONI PER L’ACCERTAMENTO DELLE CAUSE DI IRREGOLARITÁ NEL FUNZIONAMENTO E LORO ELIMINAZIONE................................. 19
SCHEMA ELETTRICO...................................................................................................................................................................................................... 20
1 / 22
0006160008_201306
ITALIANO
• Prima di iniziare a usare il bruciatore leggere attentamente quanto esposto nell’opuscolo “AVVERTENZE PER L’UTENTE, PER L’USO IN
SICUREZZA DEL BRUCIATORE” presente a corredo del manuale istruzioni, che costituisce parte integrante ed essenziale del prodotto.
BALTUR
S.p.A.il bruciatore o di eseguire la manutenzione.
• Leggere attentamente le istruzioni prima di mettere
in funzione
Via Ferrarese 10 - 44042 CENTO (Ferrara) ITALIA
Tel.eseguiti
051.684.37.11
Faxpersonale
051.685.75.27/28
• I lavori sul bruciatore e sull’impianto devono essere
solo da
qualificato.
(International Tel. ++39.051.684.37.11 - Fax ++39.051.683.06.86)
• L’alimentazione elettrica dell’impianto deve essere
disinserita- http://www.baltur.com
prima di iniziare i-lavori.
http://www.baltur.it
E-MAIL [email protected]
• Se i lavori non sono eseguiti correttamente si rischiano incidenti pericolosi.
ITALIANO
Avvertenze Per l’Utente Per l’USo in SicUrezzA Del BrUciAtore
PremeSSA
BrUciAtori
Queste avvertenze si propongono di contribuire alla sicurezza nella
utilizzazione dei componenti per impianti di riscaldamento ad uso civile e
produzione di acqua calda per uso sanitario, mediante l’indicazione di quei
comportamenti che é necessario od opportuno adottare al fine di evitare
che le loro originarie caratteristiche di sicurezza risultino compromesse
da eventuali installazioni non corrette, usi erronei, impropri o irragionevoli.
La diffusione delle avvertenze fornite da questa guida mira anche alla
sensibilizzazione del pubblico dei “consumatori” ai problemi della sicurezza
mediante un linguaggio necessariamente tecnico ma facilmente accessibile.
E’ esclusa qualsiasi responsabilità contrattuale ed extracontrattuale del
costruttore per i danni causati da errori nell’installazione e nell’uso, e
comunque da inosservanza delle istruzioni date dal costruttore stesso.
• Questo apparecchio dovrà essere destinato solo all’uso per il quale é stato
espressamente previsto: applicato a caldaie, generatori di aria calda,
forni o altri focolari simili, situati in luogo riparato dagli agenti atmosferici.
Ogni altro uso é da considerarsi improprio e quindi pericoloso.
Avvertenze GenerAli
• ll libretto di istruzioni costituisce parte integrante ed essenziale del
prodotto e dovrà essere consegnato all’utente. Leggere attentamente
le avvertenze contenute nel libretto in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d’uso e manutenzione.
Conservare con cura il libretto per ogni ulteriore consultazione.
• L’installazione dell’apparecchio deve essere effettuata in ottemperanza
alle norme vigenti, secondo le istruzioni del costruttore a da personale professionalmente qualificato. Per personale professionalmente qualificato si
intende quello avente competenza tecnica nel settore dei componenti di
impianti di riscaldamento ad uso civile e produzione di acqua calda ad uso
sanitario e, in particolare, i centri assistenza autorizzati dal costruttore.
Un’errata installazione può causare danni a persone, animali o cose, per
i quali il costruttore non é responsabile.
• Dopo aver tolto ogni imballaggio assicurarsi dell’integrità del contenuto.
In caso di dubbio non utilizzare l’apparecchio e rivolgersi al fornitore.
Gli elementi dell’imballaggio (gabbia di legno, chiodi, graffe, sacchetti
di plastica, polistirolo espanso, ecc.) non devono essere lasciati alla
portata dei bambini in quanto potenziali fonti di pericolo. Inoltre, onde
evitare inquinamento, vanno raccolti e depositati in luoghi predisposti
allo scopo.
• Prima di effettuare qualsiasi operazione di pulizia o di manutenzione,
disinserire l’apparecchio dalla rete di alimentazione agendo sull’interruttore
dell’impianto e/o attraverso gli appositi organi di intercettazione.
• In caso di guasto e/o di cattivo funzionamento dell’apparecchio, disattivarlo,
astenendosi da qualsiasi tentativo di riparazione o di intervento diretto.
Rivolgersi esclusivamente a personale professionalmente qualificato.
L’eventuale riparazione dei prodotti dovrà essere effettuata solamente
da un centro di assistenza autorizzato dalla BAltUr utilizzando
esclusivamente ricambi originali. Il mancato rispetto di quanto sopra, può
compromettere la sicurezza dell’apparecchio. Per garantire l’efficienza
dell’ apparecchio e per il suo corretto funzionamento é indispensabile fare
effettuare da personale professionalmente qualificato la manutenzione
periodica attenendosi alle indicazioni fornite dal costruttore.
• Se l’apparecchio dovesse essere venduto o trasferito ad un altro
proprietario o se si dovesse traslocare e lasciare l’apparecchio,
assicurarsi sempre che il libretto accompagni l’apparecchio in modo che
possa essere consultato dal nuovo proprietario e/o dall’installatore.
• Per tutti gli apparecchi con optionals o kit (compresi quelli elettrici) si
dovranno utilizzare solo accessori originali.
• ll bruciatore deve essere installato in un locale adatto con aperture
minime di ventilazione secondo quanto prescritto dalle norme vigenti e
comunque sufficienti per ottenere una perfetta combustione
• Non ostruire né ridurre la sezione delle griglie di aspirazione dell’aria
del bruciatore, e le aperture di aerazione del locale dove é installato un
bruciatore o una caldaia, per evitare che si creino situazioni pericolose
come la formazione di miscele tossiche ed esplosive.
• Prima di collegare il bruciatore accertarsi che i dati di targa siano
corrispondenti a quelli della rete di alimentazione (elettrica, gas, gasolio
o altro combustibile).
• Non toccare parti calde del bruciatore. Queste, normalmente situate in
vicinanza della fiamma e dell’eventuale sistema di preriscaldamento del
combustibile, diventano calde durante il funzionamento e permangono
tali anche dopo un arresto non prolungato del bruciatore.
• Allorché si decide di non utilizzare, in via definitiva il bruciatore, si
dovranno far effettuare da personale professionalmente qualificato le
seguenti operazioni:
a) Disinserire l’alimentazione elettrica staccando il cavo di alimentazione
dell’interruttore generale.
b) Chiudere l’alimentazione del combustibile attraverso la valvola manuale
di intercettazione e asportare i volantini di comando dalla loro sede.
c) Rendere innocue quelle parti che potrebbero essere potenziali fonti
di pericolo.
Avvertenze particolari
• Accertarsi che, chi ha eseguito l’installazione del bruciatore, lo abbia
fissato saldamente al generatore di calore in modo che la fiamma si
generi all’interno della camera di combustione del generatore stesso.
• Prima di avviare il bruciatore e almeno una volta all’anno, far effettuare
da personale professionalmente qualificato le seguenti operazioni:
a) Tarare la portata di combustibile del bruciatore secondo la potenza
richiesta dal generatore di calore.
b) Regolare la portata d’aria comburente per ottenere un valore di
rendimento combustione almeno pari al minimo imposto dalle norme
vigenti.
c) Eseguire il controllo della combustione onde evitare la formazione
di incombusti nocivi o inquinanti oltre i limiti consentiti dalle norme
vigenti.
d) Verificare la funzionalità dei dispositivi di regolazione e di sicurezza.
e) Verificare la corretta funzionalità del condotto di evacuazione dei
prodotti della combustione.
f) Controllare al termine delle regolazioni che tutti i sistemi di bloccaggio
meccanico dei dispositivi di regolazione siano ben serrati.
g) Accertarsi che nel locale caldaia siano presenti le istruzioni relative
all’uso e manutenzione del bruciatore.
• In caso di ripetuti arresti in blocco del bruciatore non insistere con le
procedure di riarmo manuale, ma rivolgersi a personale professionalmente
qualificato per ovviare a tale situazione anomala.
• La conduzione e la manutenzione devono essere effettuate esclusivamente
da personale professionalmente qualificato, in ottemperanza alle
disposizioni vigenti.
2 / 22
0006160008_201306
AlimentAzione elettricA
•
•
•
•
•
•
•
La sicurezza elettrica dell’apparecchio è raggiunta soltanto quando lo
stesso è corretamente collegato a un’efficace impianto di messa a terra,
eseguito come previsto dalle vigenti norme di sicurezza. E’ necessario
verificare questo fondamentale requisito di sicurezza. In caso di dubbio,
richiedere un controllo accurato dell’impianto elettrico da parte di
personale professionalmente qualificato, poiché il costruttore non é
responsabile per eventuali danni causati dalla mancanza di messa a
terra dell’impianto.
Far verificare da personale professionalmente qualificato che l’impianto
elettrico sia adeguato alla potenza massima assorbita dall’apparecchio,
indicata in targa, accertando in particolare che la sezione dei cavi
dell’impianto sia idonea alla potenza assorbita dall’apparecchio.
Per l’alimentazione generale dell’apparecchio della rete elettrica, non
é consentito l’uso di adattatori, prese multiple e/o prolunghe.
Per l’allacciamento alla rete occorre prevedere un interruttore
onnipolare con distanza d’apertura dei contatti uguale o superiore a 3
mm, come previsto dalle normative di sicurezza vigenti.
Sguainare l’isolante esterno del cavo di alimentazione nella misura
strettamente necessaria al collegamento, evitando così che il filo possa
venire a contatto con parti metalliche.
L’alimentazione elettrica del bruciatore deve prevedere il neutro a terra.
In caso di controllo della corrente di ionizzazione con neutro non a terra
è indispensabile collegare tra il morsetto 2 (neutro) e la terra il circuito
RC.
L’uso di un qualsiasi componente che utilizza energia elettrica comporta
l’osservanza di alcune regole fondamentali quali:
•
•
•
- d) che la pressione di alimentazione del combustibile sia compresa
nei valori riportati in targhetta del bruciatore;
•
- e) che l’impianto di alimentazione del combustibile sia dimensionato
per la portata necessaria al bruciatore e che sia dotato di tutti i
dispositivi di sicurezza e controllo prescritti dalle norme vigenti.
Allorché si decida di non utilizzare il bruciatore per un certo periodo,
chiudere il rubinetto o i rubinetti di alimentazione del combustibile.
Avvertenze particolari per l’uso del gas
•
Far verificare da personale professionalmente qualificato:
- a) che la linea di adduzione e la rampa siano conformi alle norme
e prescrizioni vigenti.
•
•
•
•
- b) che tutte le connessioni gas siano a tenuta.
Non utilizzare i tubi del gas come messa a terra di apparecchi elettrici.
Non lasciare l’apparecchio inutilmente inserito quando, lo stesso non
è utilizzato e chiudere sempre il rubinetto del gas.
In caso di assenza prolungata dell’utente dell’apparecchio chiudere il
rubinetto principale di adduzione del gas al bruciatore.
Avvertendo odore di gas:
- a) non azionare interruttori elettrici, il telefono e qualsiasi altro oggetto
che possa provocare scintille;
- b) aprire immediatamente porte e finestre per creare una corrente
d’aria che purifichi il locale;
- non tirare i cavi elettrici
- c) chiudere i rubinetti del gas;
- non permettere che l’apparecchio sia usato da bambini o da persone
inesperte.
ll cavo di alimentazione dell’apparecchio non deve essere sostituito
dall’utente. In caso di danneggiamento del cavo, spegnere
l’apparecchio, e, per la sua sostituzione,rivolgersi esclusivamente a
personale professionalmente qualificato.
Allorché si decida di non utilizzare l’apparecchio per un certo periodo
é opportuno spegnere l’interruttore elettrico di alimentazione a tutti
i componenti dell’impianto che utilizzano energia elettrica (pompe,
bruciatore, ecc.).
AlimentAzione con GAS, GASolio, o Altri comBUStiBili
Avvertenze generali
•
- c) che il bruciatore sia alimentato dal tipo di combustibile per il quale
é predisposto;
- non toccare l’apparecchio con parti del corpo bagnate o umide e/o
a piedi umidi
- non lasciare esposto l’apparecchio ad agenti atmosferici (pioggia,
sole, ecc.) a meno che non sia espressamente previsto.
•
- b) la regolazione della portata del combustibile secondo la potenza
richiesta al bruciatore;
L’installazione del bruciatore deve essere eseguita da personale
professionalmente qualificato e in conformità alle norme e disposizioni
vigenti, poiché un’errata installazione può causare danni a persone,
animali o cose, nei confronti dei quali il costruttore non può essere
considerato responsabile.
Prima dell’installazione si consiglia di effettuare una accurata pulizia
interna di tutte le tubazioni dell’impianto di adduzione del combustibile
onde rimuovere eventuali residui che potrebbero compromettere il buon
funzionamento del bruciatore.
Per la prima messa in funzione dell’apparecchio far effettuare da
personale professionalmente qualificato le seguenti verifiche:
•
- d) chiedere l’intervento di personale professionalmente qualificato.
Non ostruire le aperture di aerazione del locale dove é installato un
apparecchio a gas, per evitare situazioni pericolose quali la formazione
di miscele tossiche ed esplosive.
cAmini Per cAlDAie AD Alto renDimento e Simili
E’ opportuno precisare che le caldaie ad alto rendimento e simili scaricano
nel camino i prodotti della combustione (fumi) a temperatura relativamente
bassa. Nella condizione sopra esposta i tradizionali camini, comunemente
dimensionati (sezione ed isolamento termico) possono non essere adatti per
funzionare correttamente perché il sensibile raffreddamento che i prodotti
della combustione subiscono nel percorrere gli stessi consente, molto
probabilmente, un abbassamento della temperatura anche al di sotto del
punto di condensazione. In un camino che lavori in regime di condensazione
si ha presenza di fuliggine allo sbocco in atmosfera quando si brucia gasolio
od olio combustibile oppure presenza di acqua di condensa lungo il camino
stesso, quando si brucia gas (metano, GPL, ecc.). Da quanto sopra esposto
si deve dedurre che i camini collegati a caldaie ad alto rendimento e simili
devono essere dimensionati (sezione ed isolamento termico) per l’uso
specifico per evitare l’inconveniente sopra descritto.
- a) il controllo della tenuta nel tratto interno ed esterno dei tubi di
adduzione del combustibile;
3 / 22
0006160008_201306
ITALIANO
Avvertenze Per l’Utente Per l’USo in SicUrezzA Del BrUciAtore
ITALIANO
CARATTERISTICHE TECNICHE
POTENZA TERMICA
TBG 120 MC
TBG 150 MC
TBG 210 MC
MAX kW
1200
1500
2100
MIN kW
240
300
400
BISTADIO PROGRESSIVO / MODULANTE
FUNZIONAMENTO
EMISSIONI NOx
< 120 (Classe II secondo EN 676)
mg/kWh
1,5
2,2
3
r.p.m.
2800
2800
2800
kW
1,60
2,40
3,20
10
10
16
kW
MOTORE
POTENZA ELETTRICA ASSORBITA*
FUSIBILE di linea
A 400 V
26 kV - 40 mA – 230 V / 50 Hz
TRASFORMATORE D’ACCENSIONE
3N ~ 400 V ±10%- 50 Hz
TENSIONE
IP 44
GRADO DI PROTEZIONE
SONDA DI IONIZZAZIONE
RILEVAZIONE FIAMMA
RUMOROSITA’ **
dBA
PESO
kg
75,5
79
85
87
91
94
Gas naturale (G 20)
PORTATA
PRESSIONE
MAX
m³n/h
120,7
150,9
211,2
MIN
m³n/h
24,1
30,2
40,3
MAX
mbar
MATERIALE A CORREDO
360
TBG 120 MC
TBG 150 MC
FLANGIA ATTACCO BRUCIATORE
2
GUARNIZIONE ISOLANTE
1
TBG 210 MC
PRIGIONIERI
N° 4 M 12
N° 4 M 12
N° 4 M 12
DADI ESAGONALI
N° 4 M 12
N° 4 M 12
N° 4 M 12
RONDELLE PIANE
N° 4 Ø 12
N° 4 Ø 12
N° 4 Ø 12
*) Assorbimento totale, in fase di partenza, con trasformatore d’accensione inserito.
**) Pressione sonora misurata nel laboratorio del costruttore, con bruciatore funzionante su caldaia di prova, alla portata termica nominale
massima
CAMPO DI LAVORO
TBG 120 MC
TBG 150 MC
TBG 210 MC
4 / 22
0006160008_201306
I campi di lavoro sono
ottenuti su caldaie di prova
rispondenti alla norma
EN676 e sono orientativi
per gli accoppiamenti
bruciatore-caldaia. Per il
corretto funzionamento
del bruciatore le
dimensioni della camera
di combustione devono
essere rispondenti alla
normativa vigente; in
caso contrario vanno
consultati i costruttori.
1)
2)
3)
4)
5)
6)
7)
8)
9)
Testa di combustione
Guarnizione
Flangia attacco bruciatore
Dispositivo regolazione testata
Cerniera
Flangia attacco rampa gas
Quadro elettrico
Motore
Servomotore regolazione aria / gas
A
A1
A2
B
B1
B6
C
D
min
D
max
E
Ø
F
Ø
I
L
min
L
max
M
N
TBG 120 MC
690
320
370
550
380
200
1250
200
450
224
219
320
280
370
M12
235
TBG 150 MC
690
320
370
550
380
200
1250
200
450
240
219
320
280
370
M12
250
TBG 210 MC
690
320
370
550
380
200
1250
200
450
250
219
320
280
370
M12
255
N° 0002934650
COMPONENTI QUADRO ELETTRICO
10) Apparecchiatura
11) Pressostato aria
12) Trasformatore d’accensione
13) Contattore motore
14) Relè termico
15) Spina 7 poli
16) Spina 4 poli
17) Pannello sinottico
5 / 22
0006160008_201306
ITALIANO
N° 0002471380
DIMENSIONI DI INGOMBRO
La rampa gas è omologata secondo normativa EN 676 e viene
fornita separatamente dal bruciatore.
Installare, a monte della valvola gas, una valvola di intercettazione
manuale e un giunto antivibrante, come da disegno 0002911090.
Nel caso di rampa gas dotata di regolatore di pressione non
incorporato in una valvola monoblocco, installare gli accessori sulla
tubazione del gas in prossimità del bruciatore:
• Per evitare forti cadute di pressione all’accensione predisporre
un tratto di tubazione lungo 1,5 ÷ 2 m. tra il punto di applicazione
dello stabilizzatore o riduttore di pressione ed il bruciatore.
Questo tubo deve avere un diametro uguale o superiore al
raccordo di attacco al bruciatore.
• Per migliorare il funzionamento del regolatore di pressione,
applicarlo sulla tubazione orizzontale, dopo il filtro. Il regolatore
di pressione del gas deve essere regolato mentre lavora alla
massima portata effettivamente utilizzata dal bruciatore.
La pressione in uscita deve essere regolata ad un valore
leggermente inferiore a quella massima realizzabile, (quella che si
ottiene avvitando quasi a fine corsa la vite di regolazione).
Avvitando la vite di regolazione, la pressione in uscita del
regolatore aumenta e svitando diminuisce.
SCHEMA DI PRINCIPIO LINEA ALIMENTAZIONE BRUCIATORE
0002911090
ITALIANO
LINEA DI ALIMENTAZIONE
RAMPA GAS FORNITA DAL COSTRUTTORE
1)
2)
3)
4)
5)
6)
7)
Valvola di intercettazione manuale
Giunto antivibrante
Filtro gas
Pressostato di minima pressione gas
Valvola di sicurezza
Regolatore di pressione
Dispositivo di controllo tenuta valvole (obbligatorio per bruciatore
con portata termica nominale massima superiore a 1200 kW)
8)
9)
10)
11)
12)
13)
6 / 22
0006160008_201306
A CURA DELL’INSTALLATORE
Valvola di lavoro ad apertura lenta
Servomotore regolazione aria / gas
Serranda regolazione aria
Pressostato aria
Testa di combustione
Valvola a farfalla regolazione gas
0002934720
APPLICAZIONE DEL BRUCIATORE
ALLA CALDAIA
ITALIANO
MONTAGGIO GRUPPO TESTATA
• Adeguare la posizione della flangia di attacco 5 allentando le
viti 6 in modo che la testata di combustione penetri nel focolare
della quantità consigliata dal costruttore del generatore.
• Posizionare sul cannotto la guarnizione isolante 3 interponendo
la corda 2 tra flangia e guarnizione.
• Fissare il Gruppo Testata 4 alla caldaia 1 tramite i prigionieri, le
rondelle e i relativi dadi in dotazione 7.
Sigillare completamente con materiale idoneo lo spazio tra il
cannotto del bruciatore e il foro sul refrattario all’interno del
portellone caldaia.
Sono possibili diverse soluzioni di montaggio 8, 8a, della rampa
valvole come evidenziato nel disegno a fianco. Scegliere la posizione più razionale in base alla conformazione dle locale caldaia
e la posizione di arrivo dellatubazione gas.
0002936520
MONTAGGIO RAMPA GAS
Con Valvole di dimensioni notevoli es. DN65 o DN80
prevedere un adeguato supporto per evitare sollecitazioni
eccessive al raccordo di attacco della rampa gas.
• Posizionare la semicerniere presenti sulla chiocciola bruciatore
in corrispondenza di quelle presenti sul gruppo testata.
• Infilare il perno cerniera 10 nella posizione ritenuta più idonea.
• Collegare i cavi (accensione e ionizzazione) ai relativi elettrodi,
chiudere la cerniera bloccando il bruciatore mediante le viti 11
• Inserire la leva comando farfalla gas sull’albero bloccandola
con il relativo dado..
7 / 22
0006160008_201306
0002936840
MONTAGGIO CORPO VENTILANTE
ITALIANO
COLLEGAMENTI ELETTRICI
La linea di alimentazione trifase deve essere provvista di interruttore
con fusibili. E’ inoltre richiesto dalle Norme un interruttore sulla
linea di alimentazione del bruciatore, posto all’esterno del locale
caldaia in posizione facilmente raggiungibile. Per i collegamenti
elettrici (linea e termostati) attenersi allo schema elettrico
allegato. Per eseguire il collegamento del bruciatore alla linea di
alimentazione procedere come segue:
• Rimuovere il coperchio svitando le 4 viti (1) di figura 1, senza
togliere lo sportellino trasparente. In questo modo è possibile
accedere al quadro elettrico del bruciatore.
• Allentare le viti (2) e, dopo aver rimosso la piastrina stringicavi
(3), far passare attraverso il foro le due spine a 7 e a 4 poli
(vedi figura 2). Collegare i cavi di alimentazione (4) al teleruttore,
fissare il cavo di terra (5) e serrare il relativo pressacavo.
• Riposizionare la piastrina stringicavi come da figura 3. Ruotare
l’eccentrico (6) in modo che la piastrina eserciti una adeguata
pressione ui due cavi, quindi stringere le viti che fissano la
piastrina. Collegare infine le due spine a 7 e a 4 poli.
Gli alloggiamenti dei cavi per le spine a 7 e 4 poli sono previsti
rispettivamente per cavo Φ 9,5÷10 mm e Φ 8,5÷9 mm,
questo per assicurare il grado di protezione IP 54 (Norma
CEI EN60529) relativamente al quadro elettrico.
• Per richiudere il coperchio del quadro elettrico, avvitare le4
viti (1) esercitando una coppia di serraggio di circa 5 Nm per
assicurare la corretta tenuta. A questo punto, per accedere al
pannello comandi (8), sganciare lo sportellino trasparente (7),
esercitando una leggera pressione con le mani nella direzione
delle frecce di figura 4, farlo scorrere per un breve tratto e
separarlo dal coperchio.
• Per una corretta risistemazione dello sportellino trasparente sul
quadro procedere come indicato in figura 5:posizionare i ganci in
corrispondenza delle rispettive sedi (9), far scorrere lo sportellino
nella direzione indicata dalla freccia fino ad avvertire un leggero
scatto. A questo punto è garantita un’adeguata tenuta.
l’apertura del quadro elettrico del bruciatore è consentita
esclusivamente a personale professionalmente qualificato.
Fig. 2
Fig. 3
Fig. 4
Fig. 1
8 / 22
0006160008_201306
Fig. 5
DESCRIZIONE DEL FUNZIONAMENTO
pannellino.psd
mediante la rotazione del servomotore, la posizione di chiusura in sosta.
Nel caso in cui il dispositivo di controllo non rilevi la presenza di
fiamma, l’apparecchiatura si arresta in “blocco di sicurezza” (7) entro
3 secondi dall’apertura della valvola principale. In caso di “blocco di
sicurezza” le valvole vengono immediatamente richiuse. Per sbloccare
1
2
3
4
Interruttore generale acceso/spento
Spia chiusura termostati
Spia motore ventola
Spia trasformatore d’accensione
5 Spia valvole gas
7 Spia di Blocco
8 Pulsante di sblocco
9
11
10
DESCRIZIONE DEL FUNZIONAMENTO
DELLA MODULAZIONE
Quando il bruciatore è acceso alla portata minima, se la sonda di
modulazione lo consente (regolata ad un valore di temperatura o
pressione superiore a quella esistente in caldaia) il servomotore di
regolazione aria / gas inizia a girare;
-- rotazione oraria la portata d’aria aumenta;
-- rotazione antioraria la portata diminuisce.
determinando un aumento graduale dell’erogazione di aria di
combustione e, di conseguenza del gas, fino a raggiungere
l’erogazione massima cui il bruciatore è stato regolato. Il bruciatore
resta nella posizione di massima erogazione fino a quando
la temperatura o pressione raggiunge un valore sufficiente a
determinare l’intervento della sonda di modulazione che fa
ruotare il servomotore di regolazione aria in senso inverso a
quello precedente. La rotazione all’indietro e quindi la riduzione
dell’erogazione aria e gas, avviene a brevi intervalli di tempo. Con
questa manovra il sistemadi modulazione cerca di equilibrare la
qualntità di calore fornito alla caldaia con quello che la stessacede
all’utilizzo. La sonda di modulazione applicata alla caldaia rileva le
variazioni di richiesta ed automaticamente provvede a adeguare
l’erogazione di combustibile e di aria / gas con rotazione in aumento
oppure in diminuzione. Se anche con erogazione al minimo si
raggiunge il valore limite (temperatura o pressione) cui è regolato
il dispositivodi arresto completo (termostato o pressostato) il
bruciatore viene arrestato dall’intervento dello stesso.
Riabbassandosi la temperatura o pressione al di sotto del valore di
intervento del dispositivo di arresto il bruciatore viene nuovamente
inserito secondo il programma descritto nel paragrafo precedente.
9 / 22
0006160008_201306
ITALIANO
La rampa gas in dotazione è composta da una valvola di sicurezza
in versione ON/OFF e da una valvola principale a singolo stadio
ad apertura lenta.
La regolazione della portata di combustibile in primo e in secondo
stadio è effettuata mediante una valvola a farfalla profilata
(11), azionata dal servomotore elettrico (9). Il movimento della
serranda dell'aria (10) è generato dalla rotazione del servomotore
(9) mediante il sistema di leve e tiranti. Per la regolazione della
posizione della serranda aria in funzione della potenza bruciata in
primo e in secondo stadio, consultare il paragrafo: “Accensione
e regolazione”. Alla chiusura dell’interruttore generale (1), se
i termostati sono chiusi, la tensione raggiunge l’apparecchiatura di
comando e controllo che avvia il bruciatore (2).
Viene così inserito il motore del ventilatore (3) per effettuare la
preventilazione della camera di combustione. Contemporaneamente
si ha la rotazione del servomotore di comando (9) che porta la
farfalla del gas (11) e la serranda aria (10), mediante l'azione del
leveraggio, nella posizione di apertura corrispondente alla seconda
fiamma. La fase di preventilazione avviene pertanto con serranda
aria in posizione di seconda fiamma. Al termine della fase di
preventilazione la farfalla gas e la serranda aria vengono portate
nella posizione di prima fiamma, quindi si inserisce il trasformatore
d’accensione (4) e, dopo 2 secondi si aprono le valvole del gas (5).
La presenza della fiamma, rilevata dal dispositivo di controllo,
consente il proseguimento e il completamento della fase di
accensione con la disinserzione del trasformatore. Successivamente
si verifica il passaggio al secondo stadio di potenza mediante
apertura progressiva della farfalla gas e contemporaneamente della
serranda aria. Nel momento in cui la richiesta di calore da parte
dell'impianto viene soddisfatta, il termostato caldaia interviene e
determina l'arresto del bruciatore. La serranda aria raggiunge,
mot_reg01.psd
l’apparecchiatura dalla posizione di sicurezza occorre premere il
pulsante di sblocco (8).
APPARECCHIATURA DI COMANDO E CONTROLLO LME 22...
ITALIANO
Funzionamento, indicazioni, diagnstica
ROSSO
GIALLO
VERDE
Il pulsante di sblocco «EK...» è l’elemento principale per poter accedere a tutte le funzioni di
diagnostica (attivazione e disattivazione), oltre a sbloccare il dispositivo di comando e controllo.
Il «LED» multicolore da l’indicazione dello stato del dispositivo di comando e controllo sia
durante il funzionamento che durante la funzione di diagnostica
Sia «LED» che «EK...» sono posizionati sotto il pulsante trasparente premendo il quale si procede allo sblocco del dispositivo di comando e controllo.
Possibilità di due funzioni di diagnostica:
1. Indicazione visiva direttamente sul pulsante di sblocco: funzionamento e diagnosi dello stato del dispositivo.
2. Diagnostica con interfaccia: in questo caso è necessario il cavo di collegamento OCI400 che può essere collegato ad un PC con
software ACS400, o ad analizzatori gas di differenti costruttori (vedere foglio tecnico 7614).
Indicazione visiva:
Durante il funzionamento sul pulsante di sblocco è indicata la fase in cui il dispositivo di comando e controllo si trova, nella tabella sottostante sono riepilogate le sequenze dei colori ed il loro significato. Per attivare la funzione di diagnosi premere per almeno 3 sec. il pulsante di sblocco un lampeggìo veloce di colore rosso indicherà che la funzione è attiva (vedere foglio dati 7614); analogamente per disattivare
la funzione basterà premere per almeno 3 sec. il pulsante di sblocco, (la commutazione verrà indicata con luce gialla lampeggiante).
Posizione di
funzionamento
Posizione di
funzionamento
Diagnostica
interfaccia PC / analizzatore diagnostica
Tabella codice colore
Indicazioni dello stato del dispositivo di comando e controllo
Condizione
Condizioni di attesa TW, altri stati intermedi
Fase di accensione
Funzionamento corretto, intensità di corrente rilevatore fiamma superiore al minimo ammesso
Funzionamento non corretto, intesità di corrente rilevatore fiamma
inferiori al minimo ammesso
Sequenza colori
................
Diminuzione tensione di alimentazione
Verde
Verde intermittente
Rosso
Segnalazione guasto (vedere legenda colori)
Rosso intermittente
Luce parassita durante l’accensione del bruciatore
Verde Rosso alternati
Lampeggìo veloce per diagnostica
Rosso
Giallo intermittente
Giallo e Rosso alternati
Condizione di blocco bruciatore
Nessuna luce
Colori
Nessuna luce
Rosso lampeggiante rapido
Giallo
Verde
10 / 22
0006160008_201306
In caso di blocco bruciatore nel pulsante di sblocco sarà fissa la luce rossa.
Premendo per più di 3 sec. la fase di diagnosi verrà attivata (luce rossa con lampeggio rapido), nella tabella sottostante viene riportato il
significato della causa di blocco o malfunzionamento in funzione del numero di lampeggi (sempre di colore rosso).
Premendo il pulsante di sblocco per almeno 3 sec. si interromperà la funzione di diagnosi (per dettagli vedere foglio tecnico 7614).
Lo schema sotto riportato indica le operazioni da eseguire per attivare le funzioni di diagnostica.
Indicazione ottica
“ AL” al morsetto 10
Possibile cause
Assenza del segnale di fiamma alla fine del tempo di sicurezza «TSA»
2 lampeggi
●●
- Malfunzionamento valvole combustibile
On
- Malfunzionamento rilevatore fiamma
- Difettosità nella taratura del bruciatore, assenza di combustibile
- Mancata accensione difettosità trasformatore di accensione
- Malfunzionamento pressostato aria LP
3 lampeggi
●●●
On
4 lampeggi
●●●●
On
5 lampeggi
●●●●●
On
6 lampeggi
●●●●●●
On
7 lampeggi
●●●●●●●
- Mancanza segnale pressostato dopo T10
- Contatto del pressostato LP incollato in posizione di riposo
On
Luce estranea durante la fase di accensione
- Assenza segnale pressostato aria LP
- Contatto del pressostato LP incollato in posizione di lavoro
Non utilizzata
Assenza del segnale di fiamma durante funzionamento normale, ripetizione
accensione (limitazione nel numero delle ripetizioni dell’accensione)
- Anomalia delle valvole combustibile
- Anomalie del rilevatore fiamma
- Difettosità nella taratura del bruciatore
8 lampeggi
●●●●●●●●
On
Non utilizzata
9 lampeggi
●●●●●●●●●
On
Non utilizzata
10 lampeggi
●●●●●●●●●●
Off
Problemi di cablaggio elettrico o danneggiamenti interni al dispositivo
14 lampeggi
●●●●●●●●●●●●●●
Off
CPI contatto non chiuso
- In condizioni di diagnosi di anomalia il dispositivo rimane disattivato. il bruciatore è spento.
- La segnalazione di allarme «AL» è sul morsetto 10 che è sotto tensione per riattivare il dispositivo e iniziare un nuovo ciclo procedere
premendo per 1 sec. (< 3 sec) il pulsante di sblocco.
11 / 22
0006160008_201306
ITALIANO
Diagnosi della causa di malfunzionamento e blocco
ITALIANO
Schema dei collegamenti e controllo della sequenza di lavoro dell’apparecchiatura LME22…
t1 Tempo di preventilazione
t1´ Tempo di ventilazione
t3 Tempo pre-accensione
t3n Tempo di post-accensione
t4 Intervallo tra l’accensione «Off» ed l’apertura di «BV2»
t10 Tempo disponibile per la rilevazione della pressione aria del pressostato
t11 Tempo di apertura programmato per l’attuatore «SA»
t12 Tempo di chiusura programmato per l’attuatore «SA»
t22 2° tempo di sicurezza
TSA Tempo di sicurezza per l’accensione
tw Tempo di attesa
AGK25... Resistenza PTC
AL Messaggio di errore (allarme)
BCI Interfaccia di Comunicazione del Bruciatore
BV...Valvola del Combustibile
CPI Indicatore di Posizione Chiusa
Dbr..Ponticello cablaggio
EK.. Pulsante di reset del blocco remoto (interno)
EK2 Pulsante di reset del blocco remoto
ION Sonda di Ionizzazione
FS Segnale di Fiamma
FSVAmplificatore del segale di fiamma
GP Pressostato gas
H Interruttore principale
HS Contatto ausiliario, relè
ION Sonda di Ionizzazione
K1...4
Relè Interni
KL Fiamma bassa
LK Serranda dell’Aria
LKP Posizione della serranda dell’aria
LP Pressostato aria
LR Modulazione
M Motore ventola
MS Motore sincrono
NL Carico nominale
NT Alimentatore elettrico
QRA... Rivelatore di Fiamma
QRC… Rivelatore di fiamma blu bl br marrone sw nero
R Termostato / pressostato di controllo
RV Dispositivo di regolazione del gas
SA Attuatore SQN...
SB Termostato di limiti di sicurezza
STBTermostato di limiti di sicurezza
Si Fusibile esterno
t Tempo
W Termostato di Limiti / Pressostato
Z Trasformatore dell’accensione
ZV Valvola a gas pilota
A Comando di Avvio (accensione da «R»)
B-B´Intervallo per la formazione della fiamma
C Bruciatore arrivato in posizione di funzionamento
C-D Funzionamento del bruciatore (generazione di calore)
D Spegnimento controllato da «R»
-- Il bruciatore viene spento immediatamente
-- Il controllo del bruciatore sarà immediatamente
pronto per un nuovo avvio
I 1° Camma attuatore
LME 22.233 C2
TSA
s
3
t1
s
20
t3
s
3
t3n
s
2,5
t4
s
8
t11
s
30
t12
s
30
LME 22.331 C2
3
30
3
2,5
8
12
12
Apparecchiatura o
programmatore
12 / 22
0006160008_201306
REGOLAZIONE DELL'ARIA
SULLA TESTA DI COMBUSTIONE
ALL’AVVIO DEL BRUCIATORE
La testa di combustione è dotata di un dispositivo di regolazione
che consente di chiudere (spostare in avanti) o aprire (spostare
indietro) il passaggio dell’aria tra il disco e la testa. Si riesce così
ad ottenere, chiudendo il passaggio, un'elevata pressione a monte
del disco anche per le portate basse. L'elevata velocità e turbolenza
dell'aria consente una migliore penetrazione della stessa nel
combustibile, quindi, un'ottima miscela e stabilità di fiamma. Può
essere indispensabile avere un'elevata pressione d'aria a monte
del disco, per evitare pulsazioni di fiamma, questa condizione è
praticamente indispensabile quando il bruciatore lavora su focolare
pressurizzato e/o ad alto carico termico.
Verificare la centratura della testa di combustione rispetto
al disco. la non perfetta centratura, potrebbe causare una
cattiva combustione ed eccessivo riscaldamento della testa
con conseguente rapido deterioramento.
Istruzioni per il funzionamento in modalità manuale del
bruciatore.
E’ possibile effettuare il controllo della combustione su tutto
il campo di lavoro del bruciatore comandando manualmente
l’apparecchiatura. Dopo aver scollegato il connettore caldaia (A)
che porta i segnali della linea termostatica, inserire al suo posto il
connettore (B) fornito a corredo del bruciatore. Agire sul pulsante
+/- per aumentare o diminuire l’erogazione di gas e aria. Terminato
il controllo, reinserire connettore caldaia (A) in modo da ripristinare
Le regolazioni sono indicative; posizionare la testa di
combustione in funzione delle caratteristiche del focolare.
BRUCIATORE
TBG 120 MC
TBG 150 MC
TBG 210 MC
X
17÷ 54
17÷ 36
14÷ 51
Valore indicato dall’indice 4
1÷5
1 ÷ 3,2
1÷5
X= Distanza testa-disco; regolare la distanza X seguendo le
indicazioni sottostanti:
• allentare la vite 1
• agire sulla vite 2 per posizionare la testa di combustione 3
riferendosi all’indice 4.
• regolare la distanza X tra il valore minimo e massimo secondo
quanto indicato in tabella.
il funzionamento automatico.
• Verificare che ci sia acqua in caldaia e che le saracinesche
dell’impianto siano aperte.
• Verificare con assoluta certezza che lo scarico dei prodotti di
combustione possa avvenire liberamente (serrande caldaia e
camino aperte).
• Verificare che la tensione della linea elettrica corrisponda a
quella richiesta dal bruciatore. I collegamenti elettrici (motore
e linea principale) devono essere predisposti per il valore di
tensione disponibile. Verificare che tutti i collegamenti elettrici,
realizzati sul posto, siano correttamente eseguiti come da
schema elettrico. Per evitare il funzionamento della seconda
fiamma, aprire il circuito del termostato di secondo stadio.
• Regolazione della potenza di prima accensione
-- posizionare la camma regolazione portata gas di accensione
sul servomotore elettrico ad un angolo di apertura di 30°
(0002937390). Se esiste, aprire completamente il regolatore
di portata della valvola di sicurezza.
-- Inserire ora l’interruttore (1), l’apparecchiatura di comando
riceve così tensione ed il programmatore determina
l’inserzione del bruciatore come descritto nel capitolo
“Descrizione del funzionamento”. Durante la fase di
preventilazione accertarsi che il pressostato di controllo
della pressione aria effettui lo scambio (da posizione di
chiuso senza rilevamento di pressione, deve passare nella
posizione di chiuso con rilevamento di pressione dell’aria).
13 / 22
0006160008_201306
ITALIANO
ACCENSIONE E REGOLAZIONE
pannellino.psd
ITALIANO
2
Interruttore generale acceso/spento 5
7
Spia chiusura termostati
3
Spia motore ventola
4
Spia trasformatore d’accensione
Spia di Blocco
Pulsante di sblocco
acc_reg001.psd
12
8
Spia valvole gas
13
mot_reg01.psd
1
10
Se il pressostato aria non rileva la pressione sufficiente non
viene inserito il trasformatore di accensione (4) e nemmeno
le valvole del gas (5), pertanto l’apparecchiatura si arresta
in “blocco” (7).
-- Alla prima accensione possono verificarsi “blocchi” successivi
dovuti a:
-- Lo sfogo dell’aria dalla tubazione del gas non è stato eseguito
correttamente e quindi la quantità di gas è insufficiente per
consentire una fiamma stabile.
-- Il “blocco” con presenza di fiamma può essere causato da
instabilità della stessa nella zona di ionizzazione, per un
rapporto aria/gas non corretto.
-- Correggere la portata d'aria erogata, agendo sulla
vite/viti (12) in corrispondenza del cuscinetto (13).
- rotazione oraria la portata d'aria aumenta,
- rotazione antioraria la portata d'aria diminuisce.
Procedere con la regolazione aria fino a quando non si trova
una posizione che permette l'accensione senza conseguente
blocco.
-- Può capitare che la corrente di ionizzazione sia contrastata
dalla corrente di scarica del trasformatore di accensione, le
due correnti hanno un percorso in comune sulla “massa”
del bruciatore, pertanto il bruciatore si porta in blocco per
insufficiente ionizzazione. Invertire l’alimentazione (lato 230V.)
del trasformatore d’accensione.
-- Altra causa di blocco può essere una insufficiente “messa a
terra” della carcassa del bruciatore.
Regolazione della potenza in secondo stadio.
Dopo aver completato la regolazione per la prima accensione,
premere l’interruttore sul connettore (B) verso il massimo.
Verificare che la camma di regolazione portata gas di secondo stadio
del servomotore elettrico sia posizionata a 130°.
• Per la regolazione della portata di gas agire sul regolatore
di pressione della valvola. Consultare le istruzioni relative
al modello di valvola gas installata. Evitare di mantenere in
funzione il bruciatore se la portata termica bruciata è superiore
a quella massima ammessa per la caldaia, onde evitare possibili
danni alla stessa.
• Per la regolazione della portata d'aria, agendo sulle viti (12),
correggere l’angolo di rotazione della serranda aria nella
posizione idonea a garantire la giusta quantità per la potenza
bruciata.
• Verificare con gli appositi strumenti i parametri di combustione
(C02 max= 10%, O2 min=3%, CO max=0,1%)
Regolazione della potenza in primo stadio. Terminata la regolazione del bruciatore in secondo stadio, riportare
il bruciatore in primo stadio. Premere l’interruttore sul connettore
(B) verso il minimo senza variare la regolazione della valvola gas
già effettuata.
• Regolare la portata di gas di 1° stadio al valore desiderato,
agendo sulla camma III di regolazione di minima potenza del
servomotore (vedi 0002937390).
• Correggere se necessario l'erogazione di aria comburente
operando sulla vite/viti (12).
• Verificare con gli appositi strumenti i parametri di combustione
in primo stadio (CO2 max= 10%, O2 min=3%, CO max=0,1%).
Regolazione della portata di accensione
• Una volta effettuata la regolazione del primo stadio occorre
spegnere il bruciatore e verificare che l’accesnsione avvenga
in modo corretto. In caso di necessità è possibile ottimizzare
la regolazione del bruciatore in fase di accensione operando
come segue:
• Regolare la portata di gas all’accensione, agendo sulla
camma IV di regolazione della potenza di accensione (vedi
0002937380). Solitamente si consiglia di regolare la camma
14 / 22
0006160008_201306
• Il pressostato aria ha lo scopo di impedire l’apertura delle
valvole gas se la pressione dell’aria non è quella prevista.
Il pressostato deve quindi essere regolato per intervenire
chiudendo il contatto quando la pressione dell’aria nel
bruciatore raggiunge il valore sufficiente. Qualora il pressostato
aria non rilevi una pressione superiore a quella di taratura,
l’apparecchiatura esegue il suo ciclo ma non si inserisce il
trasformatore d’accensione e non si aprono le valvole del
gas e di conseguenza il bruciatore si arresta in “blocco”.
Per accertare il corretto funzionamento del pressostato aria
occorre, con bruciatore acceso in 1° stadio, aumentarne il
valore di regolazione fino a verificarne l’intervento a cui deve
conseguire l’immediato arresto in “blocco” del bruciatore.
Aggiustare la regolazione del pressostato a un valore
leggermente inferiore alla effettiva pressione dell’aria rilevata
in primo stadio di funzionamento. Sbloccare il bruciatore e
verificare il corretto avviamento dello stesso.
• Il pressostato di controllo della pressione del gas (minima) ha
lo scopo di impedire il funzionamento del bruciatore quando la
pressione del gas non risulta quella prevista. Il pressostato di
minima deve utilizzare il contatto che si trova chiuso quando
il pressostato rileva una pressione superiore a quella a cui
è regolato. La regolazione del pressostato di minima deve
quindi avvenire all’atto della messa in funzione del bruciatore
in funzione della pressione che si riscontra di volta in volta.
Precisiamo che l’intervento (apertura di circuito) di qualsiasi
pressostato quando il bruciatore è in funzione (fiamma accesa)
determina immediatamente l’arresto del bruciatore. Alla prima
accensione del bruciatore è indispensabile verificare il corretto
funzionamento dello stesso.
• Verificare l’intervento dell’elettrodo ionizzazione scollegando
il ponte tra i morsetti 30 e 31 del circuito stampato e avviare
il bruciatore. L’apparecchiatura deve eseguire completamente
il suo ciclo e 3 secondi dopo che si è formata la fiamma di
accensione, arrestarsi in “blocco”. Occorre effettuare questa
verifica anche con bruciatore già acceso, scollegando il ponte
tra i morsetti 30 e 31 (16), l’apparecchiatura si deve portare
immediatamente in “blocco”.
• Verificare l’efficienza dei termostati o pressostati di caldaia
(l’intervento deve arrestare il bruciatore).
Ultimate le regolazioni accertarsi visivamente che la lamina su
cui agisce il cuscinetto abbia un profilo progressivo. Verificare
inoltre con gli appositi strumenti che durante i passaggi da
1° a 2° stadio i parametri di combustione non si discostino
eccessivamente dai valori ottimali.
ITALIANO
IV ad un angolo leggermente superiore a quello della camma
III di primo stadio.
• Correggere se necessario l’erogazione di aria comburente
operando sulla vite/viti (12).
Controllare che l’accensione avvenga regolarmente. Nel
caso in cui sia chiuso il passaggio tra testa e disco, può
capitare che la velocità della miscela (aria/combustibile) sia
talmente elevata da rendere difficoltosa l’accensione. Aprire,
per gradi, il regolatore fino a raggiungere una posizione in
cui l’accensione avviene regolarmente ed accettare questa
posizione come definitiva.
MISURAZIONE DELLA CORRENTE
DI IONIZZAZIONE
Per misurare la corrente di ionizzazione, togliere il ponticello dai
morsetti 30-31 del circuito stampato a bruciatore spento. Collegare
agli stessi morsetti i terminali di un microamperometro di scala
adeguata e far ripartire il bruciatore. Una volta comparsa la fiamma,
sarà possibile misurare il valore della corrente di ionizzazione, il cui
valore minimo per assicurare il funzionamento dell’apparecchiatura
deve essere di 3 µA. Terminata la misurazione ripristinare il
ponticello in precedenza scollegato.
15 / 22
0006160008_201306
1- Elettrodo ionizzazione
2- Elettrodo accensione
3- Disco fiamma
4- Miscelatore
5- Tubo mandata gas
TBG 120 MC
TBG 150 MC
TBG 210 MC
16 / 22
0006160008_201306
A
5
15
5
B
5
5
5
C
6
-
N°0002934691
ITALIANO
SCHEMA REGOLAZIONE ELETTRODI / SONDA IONIZZAZIONE
• Effettuare almeno una volta all’anno e comunque in conformità
alle norme vigenti, l’analisi dei gas di scarico della combustione
verificando la correttezza dei valori di emissioni.
• Controllare il filtro del combustibile, se è sporco sostituirlo.
• Verificare che tutti i componenti della testa di combustione siano
in buono stato e non deformati dalla temperatura, privi di impurità
o depositi derivanti dall’ambiente di installazione o da una cattiva
combustione.
• Controllare l’efficienza degli elettrodi.
Nel caso si renda necessaria la pulizia della testa di combustione,
estrarne i componenti seguendo la procedura sotto indicata:
• togliere il dado di fissaggio e sganciare la leva comando farfalla
gas (1).
• svitare le due viti (2) e ruotare il bruciatore attorno al perno (3) infilato
nell’apposita cerniera (figura 1).
• Dopo aver sfilato i cavi di accensione e ionizzazione (3) dai terminali
dei rispettivi elettrodi, svitare completamente il dado (4) e avvitare
la vite (5), facendola avanzare all’interno del raccordo mandata
gas (8) di figura 3 per un tratto sufficiente a garantire il successivo
smontaggio del gruppo miscelazione.
• Utilizzando la stessa chiave, agire sullo snodo sferico (6) nella
direzione indicata dalla freccia sganciando la leva di avanzamento
della testa di combustione (figura 2).
• Sollevare leggermente il raccordo mandata gas (8) (figura 3). e
sfilare l’intero gruppo miscelazione nella direzione indicata dalla
freccia (9) di figura 4.
• Completate le operazioni di manutenzione, procedere con il
rimontaggio della testa di combustione, seguendo a ritroso il
percorso sopra descritto, dopo aver verificato la corretta posizione
degli elettrodi di accensione e di ionizzazione.
della chiusura del bruciatore, tirare delicatamente verso
! All’atto
il quadro elettrico, mettendoli in leggera tensione, i due cavi di
accensione e di ionizzazione, quindi sistemarli nelle apposite sedi
(7) di figura 2. Questo eviterà che i due cavi vengano danneggiati
dalla ventola durante il funzionamento del bruciatore.
ITALIANO
CONSIGLI PER UN CORRETTO
FUNZIONAMENTO
figure-2
figure-3
0002936850
figure 1
figura-4
17 / 22
0006160008_201306
PERNO INSERZIONE ED ESCLUSIONE ACCOPPIAMENTO MOTORE
- ALBERO CAMME
SCALA DI RIFERIMENTO
INDICATORE DI POSIZIONE
I
CAMMA REGOLAZIONE ARIA 2° FIAMMA (120°)
II
CHIUSURA TOTALE ARIA (BRUCIATORE FERMO) (0°)
III CAMMA REGOLAZIONE ARIA 1° FIAMMA (10°)
IV CAMMA REGOLAZIONE ARIA ACCENSIONE (30° IV > III)
V CAMMA INSERZIONE TRASFORMATORE ACCENSIONE
(40° V > III (circa 5° / 10°)
PER MODIFICARE LA REGOLA ZIONE DELLE CAMME
UTIZZATE, SI AGISCE SUI RISPETTIVI ANELLI (I -II - III ...)
L’INDICE DELL’ANELLO INDICA SULLA RISPETTIVA SCALA
DI RIFERIMENTO L’ANGOLO DI ROTAZIONE IMPOSTATO PER
OGNI CAMMA
18 / 22
0006160008_201306
CAMME REGOLABILI
0002937390
ITALIANO
REGOLAZIONE CAMME
SERVOMOTORE SQN 72.XA4A20
IRREGOLARITÁ
CAUSA POSSIBILE
RIMEDIO
L’apparecchio va in “blocco” con 1) Disturbo della corrente di Ionizzazione da
fiamma (lampada rossa accesa).
parte del trasformatore di accensione.
Guasto circoscritto al dispositivo di 2) Sensore di fiamma (sonda ionizzazione)
controllo fiamma.
inefficiente
3) Sensore di fiamma (sonda ionizzazione)
in posizione non corretta.
4) Sonda ionizzazione o relativo cavo a
massa
5) Collegamento elettrico interrotto del
sensore di fiamma
6) Tiraggio inefficiente o percorso fumi
ostruito.
7) Disco fiamma o testa di combustione
sporchi o logori.
8) Apparecchiatura guasta.
9) Manca ionizzazione.
1) Invertire l’alimentazione (lato 230V) del
trasformatore di accensione e verificare
con micro-amperometro analogico
2) Sostituire il sensore di fiamma
3) Correggere la posizione del sensore di
fiamma e, successivamente, verificarne
l’efficienza inserendo il micro-amperometro
analogico.
4) Verificare visivamente e con strumento.
5) Ripristinare il collegamento.
6) Controllare che i passaggi fumo caldaia/
raccordo camino siano liberi.
7) Verificare visivamente ed eventualmente
sostituire.
8) Sostituirla.
9) Se la “massa” dell’apparecchiatura non
è efficiente non si verifica la corrente
di ionizzazione. Verificare l’efficienza
della “massa” all’apposito morsetto della
apparecchiatura e al collegamento a “terra”
dell’impianto elettrico.
L’apparecchio va in “blocco”, il gas esce, 1) Guasto nel circuito di accensione.
ma la fiamma non è presente
2) Cavetto trasformatore d’accensione
( l a m p a d a r o s s a a c c e s a).G u a scarica a massa.
sto circoscritto al circuito di
3) Cavetto trasformatore di accensione
accensione.
scollegato.
4) Trasformatore d’accensione guasto
5) La distanza tra elettrodo e massa non
è corretta.
6) Isolatore sporco e quindi l’elettrodo
scarica a massa.
1) Verificare l’alimentazione del trasformatore
d’accensione (lato 230V) e circuito alta
tensione (elettrodo a massa o isolatore
rotto sotto il morsetto di bloccaggio).
2) Sostituirlo.
3) Collegarlo.
4) Sostituirlo.
5) Metterlo alla corretta distanza.
6) Pulire o sostituire l’isolatore e l’elettrodo.
L’apparecchio va in “blocco”, il gas 1) Rapporto aria/gas non corretto.
esce, ma la fiamma non è presente 2) La tubazione del gas non è stata
(lampada rossa accesa)
adeguatamente sfogata dall’aria (caso
di prima accensione).
3) La pressione del gas è insufficiente o
eccessiva.
4) Passaggio aria tra disco e testa troppo
chiuso.
1) Correggere il rapporto aria/gas (probabilmente
c’è troppa aria o poco gas)
2) Sfogare ulteriormente, con le dovute cautele,
la tubazione del gas.
3) Verificare il valore della pressione gas
al momento dell’accensione (usare
manometro ad acqua, se possibile).
4) Adeguare l’apertura disco/testa.
19 / 22
0006160008_201306
ITALIANO
ISTRUZIONI PER L’ACCERTAMENTO DELLE CAUSE DI IRREGOLARITÁ
NEL FUNZIONAMENTO E LORO ELIMINAZIONE
CORRENTE MINIMA DI IONIZZAZIONE 3 µA
**
A RICHIESTA
ITALIANO
SCHEMA ELETTRICO
20 / 22
0006160008_201306
IT
A1
APPARECCHIATURA
A3
CONTROLLO TENUTA VALVOLE
B1
FOTORESISTENZA / ELETTRODO DI IONIZZAZIONE / FOTOCELLULA UV
F1
RELE’ TERMICO
FU1
FUSIBILI
HO
SPIA BLOCCO ESTERNA / LAMPADA FUNZIONAMENTO RESISTENZE AUSILIARIE
H1
SPIA DI FUNZIONAMENTO
H17
SPIA FUNZIONAMENTO VENTILATORE
H19
SPIA FUNZIONAMENTO VALVOLE PRINCIPALI
H2
SPIA DI BLOCCO
H23
SPIA FUNZIONAMENTO TRASFORMATORE
K1
RELE’ MOTORE
KE
CONTATTORE ESTERNO
K7
RELÉ AUSILIARIO
MV
MOTORE
N1
REGOLATORE ELETTRONICO
PM
PRESSOSTATO DI MASSIMA
P1
CONTAORE
PA
PRESSOSTATO ARIA
Pm
PRESSOSTATO DI MINIMA
S1
INTERRUTTORE MARCIA ARRESTO
S2
PULSANTE SBLOCCO
S4
SELETTORE AUT-MAN
S5
COMMUTATORE MIN-MAX
SG
INTERRUTTORE GENERALE
T2
TERMOSTATO 2 STADIO
TA
TRASFORMATORE D'ACCENSIONE
TC
TERMOSTATO CALDAIA
TS
TERMOSTATO DI SICUREZZA
X1
MORSETTIERA BRUCIATORE
X1B/S
CONNETTORE ALIMENTAZIONE
X2B/S
CONNETTORE 2° STADIO
X3
CONNETTORE Pm
X4
CONNETTORE YP
X8B/S
CONNETTORE VPS 504
X9
CONNETTORE TRASFORMATORE
X18
CONNETTORE SINOTTICO
Y10
SERVOMOTORE ARIA
Y1
ELETTROVALVOLA PRINCIPALE
Z1
FILTRO
DIN / IEC
IT
GNYE
VERDE / GIALLO
BU
BLU
BN
BRUNO
BK
NERO
BK*
CONNETTORE NERO CON SOVRASTAMPA
21 / 22
0006160008_201306
ITALIANO
SIGLA
ITALIANO
22 / 22
0006160008_201306
Baltur S.p.A.
Via Ferrarese, 10
44042 Cento (Fe) - Italy
Tel. +39 051-6843711
Fax: +39 051-6857527/28
www.baltur.it
[email protected]
- Il presente catalogo riveste carattere puramente indicativo. La casa, pertanto, si riserva ogni possibilità di modifica dei dati tecnici e quant’altro in esso riportato.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
