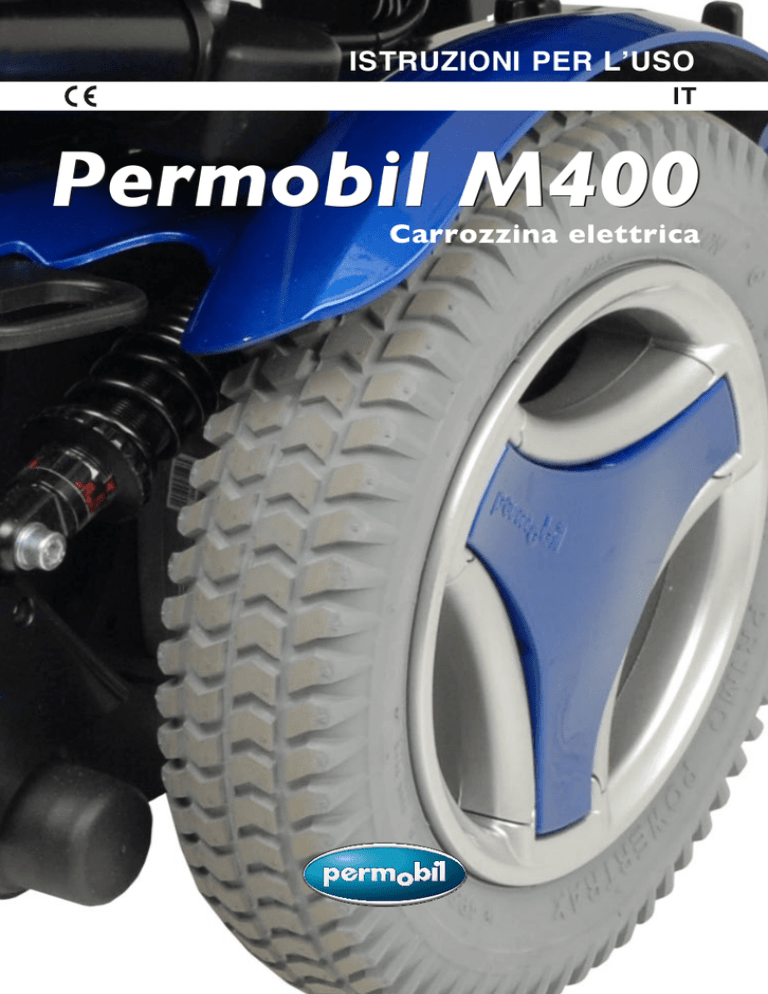

Permobil M400

Permobil M400
ISTRUZIONI PER L’USO
IT
Permobil M400
Carrozzina elettrica
Indirizzi Permobil
Sede generale del gruppo Permobil
Permobil Europe BV
Beitel 11
6466 GZKerkrade
Nederland
Tel: +31 (0)45 564 54 90
Fax: +31 (0)45 564 54 91
Email: [email protected]
Uffici vendite e assistenza in Italia
Permobil AB
Box 120
861 23 Timrå
Sweden
Tel: +46 60 59 59 00
Fax: +46 60 57 52 50
E-mail:[email protected]
Permobil M400
Carrozzina elettrica
Realizzato ed edito da Permobil AB, Svezia
Edizione: 3. 2011-11
Codice: 205262-IT-0
Istruzioni per l'uso Permobil M400
Indice
Informazioni importanti ............................................................................................ 6-7
Norme di sicurezza................................................................................................. 8-23
Struttura e funzionamento............................................................................................ 24
Generalità - panoramica........................................................................................ 24
Trazione - ammortizzatori...................................................................................... 25
Ruote..................................................................................................................... 26
Luci - catarifrangenti.............................................................................................. 26
Batterie - fusibile principale - presa di ricarica...................................................... 27
Sedile..................................................................................................................... 28
Consolle di comando R-Net con display LCD monocromatico ............................. 30
Consolle di comando R-Net con display LCD a colori .......................................... 38
Consolle di comando R-Net con LED ................................................................... 48
Uso 55
Generalità - guida.................................................................................................. 56
Errore Joystick . .................................................................................................... 57
Tecniche di guida.................................................................................................. 58
Funzioni del sedile ............................................................................................... 62
Funzionamento del disinnesto dei freni manuale.................................................. 73
Norme di guida...................................................................................................... 68
Ricarica delle batterie............................................................................................ 74
Trasporto...................................................................................................................... 76
Consigli per il trasporto in aereo........................................................................... 78
Cassetta degli attrezzi........................................................................................... 80
Cura e manutenzione............................................................................................ 82
Manutenzione e riparazioni.......................................................................................... 80
Generalità – conservazione delle batterie............................................................. 81
Sostituzione delle batterie..................................................................................... 86
Riattivazione del fusibile principale/sezionatore delle batterie............................... 90
Accessori...................................................................................................................... 91
Specifiche tecniche...................................................................................................... 92
Ricerca dei guasti......................................................................................................... 94
Etichette....................................................................................................................... 99
5
Istruzioni per l'uso Permobil M400
Informazioni importanti
Informazioni importanti sulle istruzioni per l’uso
Grazie per aver scelto questa carrozzina elettrica. Il nostro obiettivo è che i
nostri clienti siano sempre soddisfatti di avere scelto questa carrozzina e noi
come fornitori.
Prima di iniziare a utilizzare la carrozzina, raccomandiamo di leggere e comprendere il contenuto delle presenti istruzioni per l'uso, in particolare la sezione
sulla Sicurezza.
Le istruzioni per l'uso descrivono principalmente le funzioni e le caratteristiche
della carrozzina e come utilizzarla nel modo migliore. Inoltre, contengono informazioni importanti relative alla sicurezza e alla manutenzione e descrivono i
problemi che si possono incontrare durante la guida.
Conservare sempre le istruzioni per l’uso insieme alla carrozzina per poterle
consultare in caso di dubbi relativi all’uso, alla sicurezza e alla manutenzione.
Altre informazioni sui nostri prodotti sono disponibili sul nostro sito Internet,
www.permobil.com.
Se riporta l’etichetta ”Prodotto personalizzato”, la carrozzina è stata modificata
in base a richieste ed esigenze particolari. Aspetto e funzionamento possono
dunque differire dalla versione standard presentata in queste istruzioni per l’uso
o dall’aspetto e dal funzionamento di altre carrozzine dello stesso tipo.
Tutte le informazioni, le immagini, le figure e le specifiche si basano sulle informazioni sul prodotto disponibili alla data di stampa delle presenti istruzioni per
l’uso. Le figure e le immagini presenti nelle istruzioni per l'uso sono esemplificative
e non riportano sempre la riproduzione esatta delle diverse parti della carrozzina.
Ci riserviamo il diritto di apportare modifiche al prodotto senza preavviso.
Gli ipovedenti possono leggere il documento in formato PDF al sito www.permobil.
com oppure ordinare la versione a caratteri grandi.
Supporto/Assistenza
Per qualsiasi necessità di supporto o assistenza, rivolgersi a Permobil Customer
Support Center.
Tel. +46-60-59 59 03, Fax +46-60-59 59 10, E-mail: supp[email protected]
Ricambi e accessori
Per ordinare ricambi e accessori, rivolgersi a Permobil Customer Support Center.
Tel. +46-60-59 59 01, Fax +46-60-57 24 86, E-mail: [email protected]
Questo prodotto ha una durata prevista di 7 anni.
Rottamazione
In caso di dubbi, rivolgersi a Permobil Customer Support Center per maggiori
informazioni sulle vigenti procedure di rottamazione.
Tel. +46-60-59 59 03, Fax +46-60-59 59 10, E-mail: [email protected]
6
Istruzioni per l'uso Permobil M400
Informazioni importanti
Garanzia e assistenza
Le carrozzine elettriche Permobil sono coperte da un anno di garanzia o dalla
garanzia prevista nel contratto. La garanzia copre anomalie, difetti dei materiali
e difetti di produzione manifestatisi durante il periodo di garanzia in normali
condizioni di uso.
La garanzia non copre:
• difetti dovuti a normale usura
•articoli di consumo come batterie, pneumatici/camere d'aria, rivestimenti,
cuscini
• difetti dovuti a carenze di manutenzione
• difetti e danni dovuti a manomissioni o incidenti.
I prodotti venduti a privati sono soggetti alle disposizioni vigenti in materia di
tutela dei consumatori.
Le riparazioni in garanzia devono essere effettuate da Permobil AB oppure un
centro autorizzato da Permobil AB.
Per maggiori informazioni, rivolgersi a Permobil Customer Support Center.
Tel. +46-60-59 59 03, Fax +46-60-59 59 10, E-mail: [email protected]
Rapporto sugli incidenti
In caso di incidente, siete pregati di rivolgervi al rappresentante Permobil più
vicino. In genere, si tratta della persona che vi ha assistito al momento dell'acquisto. Prima di rivolgervi al rappresentante, visitate il sito www.permobil.com. Fate
clic sul link corrispondente al vostro Paese, quindi aprite la pagina dei contatti.
Troverete tutti i dati dei contatti e un documento di riferimento che indica le informazioni da fornire al nostro team per approfondire l'incidente. Fornite informazioni il più possibile dettagliate. La vostra collaborazione è molto preziosa per noi.
Per aumentare la qualità dei prodotti e garantirne la sicurezza per l'intera vita
utile, siete pregati di inviarci i rapporti sugli incidenti (Incident Reports). Come si
evince anche dalle linee guida MEDDEV 2.12/1 e dall’Allegato 9, il produttore
deve ”Incoraggiare gli utenti o gli appositi responsabili a inviare rapporti sugli
incidenti occorsi con i dispositivi medici in conformità ai criteri previsti dalle
stesse linee guida in merito al rapporto sugli incidenti al produttore e/o all'autorità competente, ai sensi delle norme nazionali”.
La vostra collaborazione è essenziale per soddisfare i requisiti normativi e
garantire agli utenti la massima sicurezza dei prodotti. Ci auguriamo che non
abbiate mai motivo di utilizzare queste informazioni, ma in caso di incidente siete
pregati di rivolgervi a noi.
Certificazione del prodotto
Questo prodotto è certificato ai sensi delle norme EN 12184 e ISO 7176.
7
Istruzioni per l'uso Permobil M400
Norme di sicurezza
Norme di sicurezza - Generalità
La carrozzina elettrica è un veicolo a motore e, pertanto, deve essere utilizzata
con la massima cautela. Prima di utilizzare la carrozzina, raccomandiamo di
leggere e rispettare le indicazioni e le norme di sicurezza contenute nelle presenti istruzioni per l'uso, perché l'uso errato può comportare pericolo di lesioni
all'utente e danni alla carrozzina e agli oggetti circostanti.
Simboli di avvertenza
Nelle istruzioni per l’uso compaiono i seguenti ”simboli di avvertenza”, che
richiamano l’attenzione su situazioni che possono comportare problemi, pericoli,
lesioni personali o danni alla carrozzina ecc.
m ATTENZIONE!
Prestare attenzione.
m AVVERTENZA
Prestare la massima attenzione.
Rischio di lesioni personali e danni alla carrozzina e agli oggetti circostanti.
m ATTENZIONE!
Permobil declina qualsiasi responsabilità per eventuali danni a cose e
persone dovuti al mancato rispetto da parte dell'utente o di terzi delle
raccomandazioni, delle avvertenze e delle indicazioni contenute nelle
presenti istruzioni per l'uso.
8
Istruzioni per l'uso Permobil M400
Norme di sicurezza
Norme di sicurezza - Generalità
Alla consegna, la carrozzina può essere stata impostata e regolata in base alle
vostre esigenze. Rivolgersi pertanto sempre al proprio centro ortopedico prima
di apportare modifiche o regolazioni alla carrozzina. Alcune regolazioni possono
compromettere la sicurezza/le funzioni della carrozzina o la sua conformità alle
vostre esigenze.
Per un utilizzo corretto, è importante prendersi il tempo necessario per familiarizzare con la carrozzina e i suoi accessori, i pulsanti, le varie funzioni, i comandi di
guida, le possibilità di regolazione del sedile ecc., prima di utilizzarla.
Non fare mai il giro di prova da soli. È importante avere qualcuno vicino a cui
potersi rivolgere in caso di bisogno.
Per accertarsi che il sedile non sia stato danneggiato durante il trasporto, prima
di utilizzarlo controllare quanto segue.
•
Controllare che tutti i prodotti ordinati siano presenti. Se si ritiene che manchi qualcosa, contattare al più presto il centro di assistenza più vicino o
Permobil per maggiori informazioni.
•
Controllare che non si siano verificati danni durante il trasporto e che il sedile
e i relativi accessori siano integri. In caso di danni o altri difetti, contattare al
più presto il centro di assistenza più vicino o Permobil per maggiori informazioni prima di proseguire il controllo.
Controllare inoltre che le batterie siano completamente cariche e i pneumatici
siano gonfiati correttamente prima di utilizzare la carrozzina.
Se si riscontrano anomalie nella carrozzina o si ritiene che possa essere difettosa, interrompere immediatamente il giro di prova, spegnere la carrozzina e contattare il centro di assistenza più vicino o Permobil per maggiori informazioni.
9
Istruzioni per l'uso Permobil M400
Norme di sicurezza
Norme di sicurezza
m AVVERTENZA
Uso
I bambini devono sempre utilizzare la carrozzina sotto la supervisione di un
adulto. Se la carrozzina è dotata di luci, accenderle sempre in condizioni di
scarsa illuminazione e qualora si proceda vicino a strade pubbliche. Ricordare
sempre che i conducenti di automezzi possono avere difficoltà a vedervi.
Prestare la massima attenzione quando si procede vicino a dislivelli non protetti, su pendenze ripide o su superfici rialzate. Uno spostamento imprevisto o
una velocità eccessiva in tali circostanze può causare lesioni personali o danni
a cose.
Non tentare di superare con la carrozzina marciapiedi o altri dislivelli superiori a
70 mm. Per superare un marciapiede o una superficie rialzata simile, talvolta
è più semplice non affrontare l’ostacolo a un angolo di 90°. Tuttavia, l’ostacolo
non deve mai essere affrontato a un angolo superiore a 10°, cioè superandolo con una ruota anteriore oltre 90 mm prima che con l’altra ruota anteriore.
Tentando di superare un dislivello a un angolo maggiore, la carrozzina potrebbe ribaltarsi.
Ridurre la velocità quando si procede su superfici irregolari o morbide. Non
utilizzare la carrozzina su scale normali o scale mobili. Utilizzare sempre
l'ascensore.
Non sollevare né spostare la carrozzina facendo leva sulle parti mobili, sul
sedile o sul relativo sollevatore. In caso contrario sussiste il rischio di lesioni
personali o danni a cose o alla carrozzina.
ATTENZIONE
Uso
Non utilizzare la carrozzina sotto l'effetto dell'alcool. L'alcool può limitare la
capacità di guida e mettere a repentaglio la sicurezza.
Alcuni deficit motori e l'assunzione di determinati farmaci, sia con prescrizione
medica che da banco, possono limitare la propria capacità di utilizzare in modo
sicuro la carrozzina. Rivolgersi al proprio medico per qualsiasi informazione in
merito a deficit motori e farmaci.
10
Istruzioni per l'uso Permobil M400
Norme di sicurezza
Norme di sicurezza
m AVVERTENZA
Manutenzione e assistenza
Effettuare esclusivamente gli interventi di assistenza e manutenzione descritti
nelle istruzioni per l’uso. Tutti gli altri interventi di assistenza e manutenzione,
le modifiche e i lavori a carrozzina e relativi accessori devono essere effettuati
da centri di assistenza autorizzati o personale con adeguate conoscenze e
a regola d’arte. In caso di dubbi, rivolgersi sempre a un centro di assistenza
autorizzato o a Permobil.
Scollegare l’alimentazione prima di qualsiasi lavoro/intervento all’impianto
elettrico della carrozzina.
Utilizzare esclusivamente ricambi e accessori approvati o raccomandati da
Permobil. L'utilizzo di altri componenti può compromettere le funzioni e la sicurezza della carrozzina. Inoltre si può invalidare la garanzia della carrozzina.
Ricordare che il sedile è pesante e presenta diverse parti mobili, quindi sussiste il rischio di schiacciamento.
Limiti di peso
Il peso max utente della carrozzina è indicato nella sezione delle specifiche
delle istruzioni per l'uso in dotazione al modello di sedile fornito. L'utilizzo della
carrozzina da parte di un utente che supera il peso max consentito può comportare lesioni personali o danni a cose o alla carrozzina, oltre a invalidare la
garanzia della carrozzina.
Non fare salire altre persone sulla carrozzina. In caso contrario sussiste il
rischio di lesioni personali o danni a cose o alla carrozzina. Non fare salire
altre persone sulla carrozzina. In caso contrario sussiste il rischio di lesioni
personali o danni a cose o alla carrozzina.
m ATTENZIONE!
Prima dell'uso
All'occorrenza, ad es. se sussistono motivi medici, l'utente deve esercitarsi
all'utilizzo della carrozzina insieme a un assistente che conosca il funzionamento della carrozzina nonché capacità ed eventuali deficit psico-fisici
dell'utente.
11
Istruzioni per l'uso Permobil M400
Norme di sicurezza
Norme di sicurezza
AVVERTENZA
Guida su superfici inclinate
Quando si procede in discesa, selezionare sempre la velocità minima e guidare con attenzione. Se si procede in discesa con la carrozzina, il baricentro
dell'utente potrebbe spostarsi in avanti. Se la carrozzina procede troppo velocemente, è possibile fermarla rilasciando il joystick e riprendere la discesa a
una velocità inferiore.
Evitare frenate e partenze brusche. Fermarsi rilasciando il joystick. Se si spegne la carrozzina con l'interruttore generale sulla consolle di comando mentre
la carrozzina è in movimento, la carrozzina potrebbe fermarsi in modo improvviso. Fissare sempre correttamente la cintura di fissaggio raccomandata.
Quando si procede in salita, tentare di mantenere una velocità costante. In
caso di fermata o partenza in salita, la carrozzina è più difficile da controllare.
Non utilizzare la carrozzina su pendenze più ripide rispetto a quanto indicato
nelle presenti istruzioni per l'uso. Sussiste il rischio di perdita di controllo della
carrozzina.
12
Istruzioni per l'uso Permobil M400
Norme di sicurezza
Norme di sicurezza
m AVVERTENZA
Guida su superfici inclinate
Non utilizzare la carrozzina su superfici che presentano un'inclinazione laterale
superiore rispetto a quanto indicato nelle presenti istruzioni per l'uso. Sussiste
il rischio di ribaltamento.
Non salire né scendere da rampe sprovviste di protezioni laterali per evitare il
rischio di caduta della carrozzina dalla rampa.
Quando si procede in salita, accertarsi che la carrozzina sia sempre perpendicolare alla pendenza. Procedendo in un'altra angolazione sussiste il rischio
di ribaltamento o caduta. Prestare la massima attenzione quando si procede
in salita.
Non utilizzare mai la carrozzina su superfici inclinate coperte da neve, ghiaccio, ghiaia, fango, sabbia, foglie bagnate e simili né su superfici irregolari.
13
Istruzioni per l'uso Permobil M400
Norme di sicurezza
Norme di sicurezza
m AVVERTENZA
Uso - sterzata/guida in curva
Il rischio di ribaltamento della carrozzina aumenta in caso di velocità di sterzata
elevata, curve strette, superfici irregolari, cambi di direzione repentini e se si
passa da una superficie a basso attrito (ad es. un prato) a una ad attrito elevato
(ad es. un vialetto ghiaiato).
Per prevenire il ribaltamento e il conseguente rischio di lesioni personali o
danni a cose, procedere sempre a bassa velocità in sede di sterzata/guida in
curva e cambi di direzione simili.
Uso - disinnesto dei freni elettromagnetici della carrozzina
Per prevenire la perdita di controllo della carrozzina, accertarsi che si trovi su
una superficie asciutta e piana prima di disinnestare i freni.
L'utente può disinnestare i freni stando seduto sulla carrozzina esclusivamente
in presenza di un'altra persona che possa intervenire in caso di necessità.
Non disinnestare mai i freni se la carrozzina si trova in pendenza. La carrozzina potrebbe spostarsi in modo incontrollato causando lesioni personali o danni
a cose o alla carrozzina.
14
Istruzioni per l'uso Permobil M400
Norme di sicurezza
Norme di sicurezza
m ATTENZIONE!
Guida su superfici irregolari o morbide
Quando sulla carrozzina è impostata la velocità minima e le batterie non
sono completamente cariche, può risultare difficile procedere su alcune
superfici, ad es. pietrisco, sabbia, moquette o tappeti alti.
Guida al buio e in condizioni di scarsa illuminazione
La guida al buio su strade pubbliche è consentita solo se la carrozzina è dotata
di luci anteriori e posteriori funzionanti e nel rispetto delle norme di circolazione
nazionali o locali.
15
Istruzioni per l'uso Permobil M400
Norme di sicurezza
Norme di sicurezza
m AVVERTENZA
Utilizzo di sollevatore del sedile e dispositivi di inclinazione di sedile e
schienale
Accertarsi che niente e nessuno possa rimanere incastrato fra telaio e sedile
quando si utilizzano il sollevatore del sedile o i dispositivi di inclinazione del sedile e dello schienale. L'utilizzo di queste funzioni sposta il baricentro, aumentando il rischio di ribaltamento. Procedere quindi sempre a bassa velocità e utilizzare queste funzioni solamente su una superficie piana e mai su pendenze,
rampe, colline o altre superfici inclinate.
Baricentro
I seguenti fattori possono influenzare il baricentro del sedile/della carrozzina,
comportando un maggior rischio di ribaltamento:
• sollevamento del sedile;
• altezza e inclinazione del sedile;
• posizione o distribuzione del peso del corpo;
• guida su superfici inclinate, ad es. rampe o pendii;
• peso aggiuntivo di zaino o altri accessori.
Se la carrozzina inizia a muoversi in modo inaspettato, rilasciare immediatamente il joystick per fermarla. NON utilizzare l'interruttore generale per fermare
la carrozzina, tranne che in casi di emergenza. La carrozzina potrebbe fermarsi in modo brusco e incontrollato, provocando lesioni personali.
Tubo del sedile fisso
L'altezza del sedile può essere regolata da centri di assistenza autorizzati o
personale con adeguate conoscenze e in grado di svolgere un lavoro a regola
d'arte. Per maggiori informazioni, vedere il manuale di servizio.
16
Istruzioni per l'uso Permobil M400
Norme di sicurezza
Norme di sicurezza
m AVVERTENZA
Cintura di fissaggio
La cintura di fissaggio Permobil è progettata esclusivamente per tenere
in posizione l'utente e non per proteggerlo in caso di collisione/incidente.
Controllare periodicamente che la cintura non presenti danni o punti particolarmente usurati.
Posizionamento sulla carrozzina e trasferimento dalla carrozzina
Accertarsi che la carrozzina sia spenta prima di salire, scendere o sollevare il
bracciolo con la consolle di comando.
Durante il trasferimento sulla e dalla carrozzina, adottare tutte le precauzioni
atte a ridurre la distanza fra carrozzina e punto in cui si trasferisce l’utente. Se
la distanza è elevata, l’utente può perdere l’equilibrio o cadere.
Permobil consiglia all’utente di salire o scendere dalla carrozzina in presenza
di altri che possono controllare i movimenti o prestare assistenza.
Prestare attenzione quando ci si piega o allunga per prendere qualcosa.
Non utilizzare mai il joystick come maniglia o punto di appoggio.
Non utilizzare le pedane o i braccioli come sostegno per salire o scendere
dalla carrozzina. Le pedane e i braccioli non sono progettati per sopportare
pesi particolari. Il sovraccarico può provocarne il cedimento, con conseguenti
lesioni personali o danni a cose o alla carrozzina.
17
Istruzioni per l'uso Permobil M400
Norme di sicurezza
Norme di sicurezza
m AVVERTENZA
Passeggeri
La carrozzina non è progettata per il trasporto di passeggeri di qualsiasi età,
né per il trasporto di merci pesanti diverse dagli oggetti personali dell’utente. Il
peso max utente indicato nelle istruzioni per l’uso del sedile fornito non deve
essere superato. Si potrebbero compromettere la manovrabilità e la stabilità
della carrozzina.
Uso in condizioni climatiche estreme
Le carrozzine Permobil sono progettate per resistere alla maggior parte delle
condizioni climatiche, tuttavia si raccomanda di non esporre la carrozzina a
freddo intenso, umidità persistente, pioggia battente, forti nevicate ecc. Se la
carrozzina è stata esposta a questi fattori, non utilizzarla finché non è perfettamente asciutta.
Ricordare che alcune superfici della carrozzina/del sedile possono surriscaldarsi o diventare molto fredde in caso di esposizione a sole o freddo intenso.
Se uno o più carter del sedile o la pulsantiera della consolle di comando presentano crepe o danni simili, devono essere sostituiti per prevenire l’infiltrazione di umidità e danni all’elettronica.
Non utilizzare la carrozzina su superfici ghiacciate o scivolose. Tali condizioni
possono ridurre le prestazioni e la sicurezza della carrozzina causando incidenti,
lesioni personali o danni a cose o alla carrozzina.
ATTENZIONE: Prestare la massima attenzione se si utilizza ossigeno nelle
immediate vicinanze di circuiti elettronici e altri componenti infiammabili. Per
maggiori informazioni sull'utilizzo dell'ossigeno, rivolgersi al proprio fornitore.
18
Istruzioni per l'uso Permobil M400
Norme di sicurezza
Norme di sicurezza
AVVERTENZA
Trasporto
La carrozzina deve essere trasportata esclusivamente su veicoli appositamente omologati. Verificare sempre con il trasportatore che il veicolo sia progettato,
allestito e assicurato per il trasporto di un utente seduto nella carrozzina. La
carrozzina non è progettata come un sedile automobilistico, quindi non può
offrire la stessa sicurezza di un normale sedile, a prescindere da quanto sia
sicuro l'ancoraggio al veicolo.
Accertarsi che la carrozzina sia fissata accuratamente e che i freni siano innestati (le ruote motrici della carrozzina devono essere bloccate). La carrozzina
può essere fissata con cinghie agli occhielli di fissaggio anteriori e posteriori, segnalati da etichette gialle, oppure utilizzando il sistema di ancoraggio
Permolock.
In caso di trasporto con l’utente seduto nella carrozzina, accertarsi che la
carrozzina sia fissata con un sistema omologato e adatto al peso complessivo
della carrozzina.
• Per il fissaggio si possono utilizzare esclusivamente gli occhielli di fissaggio
della carrozzina oppure il sistema di ancoraggio Permolock.
• Permobil consiglia di dotare la carrozzina di poggiatesta e di utilizzarlo durante il trasporto.
• È importante che l’utente, durante il trasporto, utilizzi una cintura di sicurezza
a tre punti agganciata al pianale e al lato del veicolo.
• La cintura di fissaggio in vita della carrozzina è progettata esclusivamente per
tenere in posizione l’utente e non per fornire la protezione assicurata dalle
normali cinture di sicurezza del veicolo.
19
Istruzioni per l'uso Permobil M400
Norme di sicurezza
Norme di sicurezza
m AVVERTENZA
Manutenzione e assistenza
Effettuare esclusivamente gli interventi di assistenza e manutenzione descritti
nelle istruzioni per l’uso. Tutti gli altri interventi di assistenza e manutenzione,
inclusa la programmazione del sistema di comando, devono essere effettuati
da un centro di assistenza qualificato, autorizzato da Permobil a eseguire
interventi sui propri prodotti. Eventuali impostazioni errate possono rendere la
carrozzina instabile o incontrollabile. Inoltre, queste modifiche possono invalidare la garanzia della carrozzina.
Prima di qualsiasi lavoro all'impianto elettrico della carrozzina, accertarsi che il
sezionatore delle batterie sia in posizione OFF.
Prestare la massima attenzione quando si utilizzano oggetti metallici vicino alle
batterie. Un eventuale cortocircuito può provocare un'esplosione. Utilizzare
sempre guanti e occhiali protettivi.
Utilizzare esclusivamente ricambi e accessori approvati o raccomandati da
Permobil. L'utilizzo di altri componenti può compromettere le funzioni e la sicurezza della carrozzina. Inoltre si può invalidare la garanzia della carrozzina.
Il collegamento di apparecchi elettrici o elettronici non approvati all'impianto
elettrico della carrozzina può causare danni alla carrozzina e comportare movimenti incontrollati o imprevisti. Inoltre può invalidare la garanzia.
Ricordare che la carrozzina è pesante e presenta diverse parti mobili, quindi
sussiste il rischio di schiacciamento e impigliamento di abiti o altri oggetti.
Ricarica delle batterie
Effettuare la ricarica in ambienti con sufficiente ricambio d'aria, evitando guardaroba e ripostigli. Non effettuare la ricarica in bagni o lavanderie. Utilizzare
esclusivamente un caricabatterie con corrente di ricarica max 10 A (valore
medio) (il valore effettivo della corrente di ricarica non deve superare 12 A).
Non è possibile e non è nemmeno consentito guidare la carrozzina durante la
ricarica.
20
Istruzioni per l'uso Permobil M400
Norme di sicurezza
Norme di sicurezza
m AVVERTENZA
Circuiti di sicurezza elettronici
I prodotti Permobil sono dotati di circuiti di sicurezza. I circuiti di inibizione prevengono il funzionamento della carrozzina in determinate condizioni. I circuiti
di riduzione della velocità limitano la velocità max della carrozzina in alcune
circostanze. I circuiti di finecorsa limitano le funzioni della carrozzina in alcune
circostanze. I circuiti di protezione dal sovraccarico spengono la carrozzina
in caso di sovraccarico. In caso di dubbi sul corretto funzionamento di questi
circuiti, l'utente deve interrompere immediatamente l'utilizzo della carrozzina e
rivolgersi a un centro di assistenza autorizzato o a Permobil.
Qualsiasi tentativo di modifica dei circuiti di sicurezza compromette la sicurezza della carrozzina e può comportare un funzionamento instabile o incontrollabile. Inoltre può invalidare la garanzia.
Sostituzione di batterie e fusibili
Durante la sostituzione di batterie e fusibili, il fusibile principale deve sempre
essere disinserito.
Prestare la massima attenzione quando si utilizzano oggetti metallici vicino alle
batterie. Un eventuale cortocircuito può provocare un'esplosione. Utilizzare sempre guanti e occhiali protettivi.
Gonfiaggio dei pneumatici
Controllare periodicamente che i pneumatici della carrozzina presentino la
pressione corretta. Una pressione errata può compromettere la stabilità e la
manovrabilità della carrozzina.
La pressione raccomandata è di 200 kPa (2,0 bar). Ricordare che una sovrappressione comporta il rischio di esplosione.
21
Istruzioni per l'uso Permobil M400
Norme di sicurezza
Norme di sicurezza
m AVVERTENZA
Sostituzione dei pneumatici
Non utilizzare attrezzi affilati o appuntiti per sostituire i pneumatici.
Rimessaggio
La carrozzina e i relativi accessori devono sempre essere spenti quando non
sono utilizzati. Conservarli sempre in un luogo sicuro, in modo che non possano essere utilizzati da persone non autorizzate.
Non conservare mai la carrozzina in luoghi esposti a condensa (vapore o umidità), ad es. lavanderie o locali simili.
In caso di dubbi sul corretto rimessaggio della carrozzina e dei relativi accessori, contattare il proprio fornitore o Permobil per maggiori informazioni.
Danni o difetti alla carrozzina e ai relativi accessori
Se si riscontrano anomalie nella carrozzina e nelle relative funzioni o si ritiene
che la carrozzina possa essere difettosa, interrompere immediatamente il giro
di prova, spegnere la carrozzina e contattare il centro di assistenza più vicino
o Permobil per maggiori informazioni.
È molto importante informare al più presto Permobil di eventuali danni alla
carrozzina e ai relativi accessori insorti durante il trasporto, la guida o per altri
motivi. Sussiste il rischio di compromettere la sicurezza e l'affidabilità della
carrozzina e dei relativi accessori.
22
Istruzioni per l'uso Permobil M400
Norme di sicurezza
Norme di sicurezza
m ATTENZIONE!
Smaltimento delle batterie
Le batterie esaurite o guaste devono essere smaltite nel rispetto dell'ambiente
e delle procedure di smaltimento locali.
Requisiti EMC
L’elettronica della carrozzina può subire l’interferenza di campi elettromagnetici esterni (ad es. di telefoni cellulari) e, allo stesso tempo, generare campi
elettromagnetici che possono interferire con impianti esterni (ad es. i sistemi
antifurto dei negozi).
I valori limite di Compatibilità Elettromagnetica (EMC) per le carrozzine elettriche sono definiti nelle norme armonizzate alla direttiva 93/42/CEE Dispositivi
medici.
Le carrozzine elettriche Permobil soddisfano questi valori limite.
23
Istruzioni per l'uso Permobil M400
Struttura e funzionamento
Struttura e funzionamento
Generalità
Permobil M400 è una carrozzina elettrica per la guida in interni e all'aperto,
destinata a persone con disfunzioni motorie.
La carrozzina è costituita da un telaio e un sedile. Al telaio sono integrate l’elettronica, l’alimentazione e le funzioni di comando della carrozzina. Il sedile comprende telaio, seduta/schienale, braccioli/poggiagambe ed eventuali accessori/
optional quali poggiatesta, poggiapolpacci, supporto petto ecc. Permobil M400
può essere combinata con diversi modelli di sedili, forniti con istruzioni per l'uso
separate.
Nelle presenti istruzioni per l’uso, mostriamo la carrozzina combinata con il
nostro sedile Corpus 3G. L’utilizzo del telaio e la maggior parte delle sue funzioni sono tuttavia gli stessi a prescindere dal modello di sedile.
Panoramica
1
2
10
3
9
4
8
7
5
6
1. Schienale
6. Ruota anteriore pivottante
2. Consolle di comando
7. Ruota motrice
3. Sedile
8. Ruota posteriore pivottante
4. Poggiagambe
9. Telaio
5. Pedane
24
10. Braccioli
Istruzioni per l'uso Permobil M400
Struttura e funzionamento
Trazione
Permobil M400 presenta un gruppo di trazione per ogni ruota motrice. Il gruppo
di trazione è costituito da un motore elettrico con motoriduttore e freno (elettromagnetico).
Motoriduttore
Motore elettrico
Freno magnetico
Ammortizzatori
La carrozzina è dotata di due ammortizzatori con forza delle molle regolabile.
Regolazione della forza delle molle
La regolazione deve essere effettuata da personale con conoscenze specifiche su
struttura e funzionamento della carrozzina. Per l'eventuale regolazione, rivolgersi al
centro di assistenza più vicino o direttamente al reparto di assistenza Permobil.
Ammortizzatori.
25
Istruzioni per l'uso Permobil M400
Struttura e funzionamento
Ruote
Le ruote motrici della carrozzina sono dotate di pneumatici con camera d'aria.
Le ruote pivottanti sono dotate di pneumatici pieni.
Luci e catarifrangenti
La versione standard della carrozzina è dotata di catarifrangenti anteriori, posteriori e laterali.
Luci e indicatori di direzione sono opzionali.
Catarifrangenti anteriori.
Catarifrangenti posteriori.
Catarifrangente laterale.
26
Istruzioni per l'uso Permobil M400
Struttura e funzionamento
Batterie
Le batterie della carrozzina si trovano sotto il carter del telaio. Entrambe le batterie sono facilmente accessibili per la sostituzione.
Batteria anteriore.
Batteria posteriore.
Fusibile principale/Sezionatore delle batterie
La carrozzina presenta un fusibile principale di tipo automatico che può essere
riattivato quando salta. Funziona anche come sezionatore delle batterie e si
gestisce (ON/OFF) tramite una presa nella parte posteriore del telaio.
Presa di ricarica
La presa di ricarica è posta sul lato inferiore della consolle di comando.
Presa di ricarica sulla consolle di
comando.
27
Istruzioni per l'uso Permobil M400
Struttura e funzionamento
Sedile
Permobil M400 può essere combinata con diversi modelli di sedili, forniti con
istruzioni per l'uso separate. Le funzioni elettrocomandate del sedile si azionano
dalla consolle di comando generale o dalla consolle di comando ICS del sedile (se
la carrozzina ne è dotata). Per motivi di sicurezza, in alcune posizioni, le funzioni
elettrocomandate del sedile possono limitare l’utilizzo di altre funzioni del sedile e
la velocità massima della carrozzina. In alcune posizioni, una funzione del sedile
potrebbe anche impedire la guida della carrozzina.
Sollevatore del sedile
Permobil M400 può essere dotata di un sollevatore del sedile elettrocomandato
che permette di regolare in continuo il sedile fino a un’altezza di 200 mm, idonea
per tavoli, banchi di lavoro ecc.
Inclinazione del sedile
Permobil M400 può essere dotata di dispositivo elettrocomandato che consente
di regolare in continuo l'inclinazione del sedile fino a 50°.
Sollevatore del sedile.
Inclinazione del sedile.
28
Istruzioni per l'uso Permobil M400
Struttura e funzionamento
Poggiagambe
m AVVERTENZA
NB - Indicazioni valide solo per carrozzine dotate di pedane separate.
Quando la carrozzina è ferma e i poggiagambe sono completamente ritratti, le ruote anteriori della
carrozzina devono sempre essere allineate (A). Se le ruote anteriori sono inclinate (B), sussiste
il rischio di danneggiare i poggiagambe e le pedana spingendoli verso le ruote. Sussiste anche il
rischio di schiacciamento di piedi e gambe dell’utente.
A. Ruote anteriori in posizione
corretta
B. Ruote anteriori in posizione
errata
29
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con display LCD monocromatico
Generalità
La consolle di comando è costituita da un joystick, pulsanti funzione e un
display. Sul lato posteriore della consolle si trovano la presa di ricarica e due
prese più piccole per il comando delle funzioni dall'esterno.
La carrozzina può essere dotata, oltre che della normale consolle di comando,
anche di una consolle di comando ausiliaria per il sedile.
Panoramica della consolle di comando
Pulsanti funzione
Display
Joystick
30
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con display LCD monocromatico
Presa di ricarica
Questa presa si utilizza solo per ricaricare e bloccare la carrozzina. Non collegare alcun cavo di programmazione a questa presa. La presa non deve essere
utilizzata per alimentare altre attrezzature elettriche. Il collegamento di altre
attrezzature elettriche può danneggiare il sistema di controllo o ridurre la compatibilità elettromagnetica (EMC) della carrozzina.
Contatto di ricarica
In sede di collegamento, il fermo del
contatto di ricarica
deve essere rivolto
verso l’alto.
Presa di
ricarica
m
AVVERTENZA
La garanzia sulla carrozzina decade se si collegano al contatto di ricarica sulla consolle di comando
attrezzature diverse dal caricabatterie della carrozzina o dalla presa di ricarica.
31
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con display LCD monocromatico
Pulsanti funzione
La consolle di comando può comprendere fino a 10 pulsanti funzione.
Avvisatore acustico
Interruttore generale
MODE
Mode/Modalità
Velocità massima
Riduci/aumenta
PROFILE
Profile/Profilo
Luci*)
Lampeggiatori di
emergenza*)
Indicatore di direzione*)
Indicatore di direzione
sinistro*)
*) Indicazioni valide solo per carrozzine dotate di luci.
Interruttore generale
L'interruttore generale gestisce l'elettronica del sistema di comando che fornisce
corrente ai motorini della carrozzina.
m
AVVERTENZA
Non utilizzare l’interruttore generale per fermare la carrozzina, tranne che in casi di emergenza.
L’utente potrebbe essere scagliato dal sedile oppure si può ridurre la durata dei componenti di
trazione della carrozzina.
Avvisatore acustico
Premendo l'interruttore viene emesso un segnale acustico di avvertimento.
Velocità massima
Generalmente, questi pulsanti riducono oppure aumentano la velocità massima
della carrozzina. A seconda della programmazione del sistema di comando, premendo questo pulsante potrebbe essere visualizzata una videata temporanea.
32
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con display LCD monocromatico
Mode/Modalità
Con il pulsante Mode, l'utente può scorrere le modalità di funzionamento disponibili del sistema di comando. Le modalità disponibili dipendono dalla programmazione e dalle altre unità esterne collegate al sistema di comando.
Profile/Profilo
Con il pulsante Profile, l'utente può scorrere i profili disponibili del sistema di
comando. Il numero di profili disponibili dipende dalla programmazione del sistema di comando. A seconda della programmazione del sistema di comando, premendo questo pulsante potrebbe essere visualizzata una videata temporanea.
Lampeggiatori di emergenza*)
Questo pulsante attiva/disattiva i lampeggiatori di emergenza della carrozzina.
I lampeggiatori di emergenza si utilizzano quando la carrozzina può comportare un pericolo o essere d’ostacolo a terzi. Premere il pulsante per attivare i
lampeggiatori di emergenza e premerlo nuovamente per disattivarli. Quando i
lampeggiatori di emergenza sono attivati, la spia vicino al pulsante di comando
lampeggia in sincronia con tutti gli indicatori di direzione.
Luci*)
Questo pulsante attiva/disattiva le luci della carrozzina. Premere il pulsante per
accendere le luci e premerlo nuovamente per spegnerle. Quando si attivano le
luci, si accende anche la spia vicino al pulsante di comando.
Indicatore di direzione sinistro*)
Questo pulsante attiva/disattiva l’indicatore di direzione sinistro della carrozzina.
Premere il pulsante per attivare l'indicatore di direzione e premerlo nuovamente
per disattivarlo. Quando l’indicatore di direzione sinistro è attivato, la spia vicino al
pulsante di comando lampeggia in sincronia con l’indicatore.
Indicatore di direzione destro*)
Questo pulsante attiva/disattiva l’indicatore di direzione destro della carrozzina.
Premere il pulsante per attivare l'indicatore di direzione e premerlo nuovamente
per disattivarlo. Quando l’indicatore di direzione destro è attivato, la spia vicino al
pulsante di comando lampeggia in sincronia con l’indicatore.
*) Indicazioni valide solo per carrozzine dotate di luci.
33
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con display LCD monocromatico
Presa per l'interruttore generale esterno
Questa presa consente di attivare o disattivare il sistema di controllo con un'unità
esterna.
Presa per il pulsante Profile esterno (Indicazioni valide solo se i profili sono programmati
e vengono utilizzati.)
Questa presa consente di selezionare il profilo con un’unità esterna.
Presa per l'interruttore generale
esterno
Presa per il pulsante Profile esterno
34
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con display LCD monocromatico
Display
Il display della consolle di comando visualizza lo stato generale del sistema di
comando. Il sistema di comando è attivo quando il display è acceso.
Simboli
Il display R-Net presenta alcuni simboli visualizzati continuamente e altri visualizzati solo in determinate condizioni. Di seguito è riportata una videata tipica del
display con il profilo 1 impostato.
Profilo impostato
Indicatore delle batterie
Denominazione
del profilo
Indicatore di velocità
Indicatore delle batterie
L'indicatore delle batterie mostra lo stato delle batterie.
Luce fissa
Indica che tutto funziona correttamente.
Lampeggio lento
Il sistema di comando funziona correttamente ma
occorre ricaricare la batteria al più presto.
Lampeggio alternato
Le batterie della carrozzina sono in fase di ricarica.
Per riutilizzare la carrozzina è necessario scollegare
il caricabatterie e riavviare il sistema di comando.
35
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con display LCD monocromatico
Indicatore di velocità massima
Indica la velocità massima impostata.
La velocità massima si regola con gli appositi pulsanti di aumento e riduzione.
Profilo attuale
Il numero del profilo indica il profilo attualmente
utilizzato dal sistema di comando. Il testo indica la
denominazione o la descrizione del profilo attualmente utilizzato dal sistema di comando.
In uso
Quando il sistema di comando presenta più metodi
per il comando diretto, ad es. un altro modulo joystick o un modulo doppio per il comando da parte
dell'accompagnatore, il modulo attivo è indicato con
il simbolo In uso.
Limitazione della velocità
Questo simbolo appare quando la velocità della
carrozzina è limitata, ad es. quando il sedile è sollevato. Se lo spostamento della carrozzina è inibito, il
simbolo lampeggia.
Riavviare
Questo simbolo lampeggia quando il sistema di
comando deve essere riavviato, ad es. dopo la
riconfigurazione del modulo.
36
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con display LCD monocromatico
Guasto
Il sistema di comando può rilevare numerosi tipi di
guasti. Questo simbolo appare quando il sistema
rileva un guasto non sufficientemente grave da causare un arresto del funzionamento.
Temperatura dei motorini
Questo simbolo appare quando il sistema di comando limita l'alimentazione ai motorini per proteggerli
dal surriscaldamento.
Temperatura del sistema di comando
Questo simbolo appare quando viene limitata l'alimentazione al sistema di comando per proteggerlo
dal surriscaldamento.
Attendere
Questo simbolo appare quando il sistema di comando commuta fra diverse fasi. Ad es., può apparire
quando si accede alla modalità di programmazione.
Il simbolo è animato, quindi si può seguire l'andamento della clessidra.
Arresto di emergenza
Se il sistema di comando è programmato per l'inibizione del funzionamento o per la regolazione
automatica del sedile, generalmente si collega un
pulsante di arresto di emergenza attraverso la presa
per il pulsante Profile esterno. Questo simbolo lampeggia se il pulsante di arresto di emergenza viene
utilizzato o disattivato.
37
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con display LCD a colori
Generalità
La consolle di comando è costituita da un joystick, pulsanti funzione e un
display. Sul lato posteriore della consolle si trovano la presa di ricarica e due
prese più piccole per il comando delle funzioni dall'esterno.
La carrozzina può essere dotata, oltre che della normale consolle di comando,
anche di una consolle di comando ausiliaria per il sedile.
Panoramica della consolle di comando
Pulsanti funzione
Display
Joystick
38
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con display LCD a colori
Presa di ricarica
Questa presa si utilizza solo per ricaricare e bloccare la carrozzina. Non collegare alcun cavo di programmazione a questa presa. La presa non deve essere
utilizzata per alimentare altre attrezzature elettriche. Il collegamento di altre
attrezzature elettriche può danneggiare il sistema di controllo o ridurre la compatibilità elettromagnetica (EMC) della carrozzina.
Contatto di ricarica
In sede di collegamento, il fermo del
contatto di ricarica
deve essere rivolto
verso l’alto.
Presa di
ricarica
m
AVVERTENZA
La garanzia sulla carrozzina decade se si collegano al contatto di ricarica sulla consolle di comando
attrezzature diverse dal caricabatterie della carrozzina o dalla presa di ricarica.
39
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con display LCD a colori
Pulsanti funzione
La consolle di comando può comprendere fino a 10 pulsanti funzione.
Avvisatore acustico
Interruttore generale
MODE
Mode/Modalità
Velocità massima
Riduci/aumenta
PROFILE
Profile/Profilo
Luci*)
Lampeggiatori di
emergenza*)
Indicatore di direzione*)
Indicatore di direzione sinistro*)
*) Indicazioni valide solo per carrozzine dotate di luci.
Interruttore generale
L'interruttore generale gestisce l'elettronica del sistema di comando che fornisce
corrente ai motorini della carrozzina.
m
AVVERTENZA
Non utilizzare l’interruttore generale per fermare la carrozzina, tranne che in casi di emergenza.
L’utente potrebbe essere scagliato dal sedile oppure si può ridurre la durata dei componenti di trazione della carrozzina.
Avvisatore acustico
Premendo l'interruttore viene emesso un segnale acustico di avvertimento.
Velocità massima
Generalmente, questi pulsanti riducono oppure aumentano la velocità massima
della carrozzina. A seconda della programmazione del sistema di comando, premendo questo pulsante potrebbe essere visualizzata una videata temporanea.
40
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con display LCD a colori
Mode/Modalità
Con il pulsante Mode, l'utente può scorrere le modalità di funzionamento disponibili del sistema di comando. Le modalità disponibili dipendono dalla programmazione e dalle altre unità esterne collegate al sistema di comando.
Profile/Profilo
Con il pulsante Profile, l'utente può scorrere i profili disponibili del sistema di
comando. Il numero di profili disponibili dipende dalla programmazione del sistema di comando. A seconda della programmazione del sistema di comando, premendo questo pulsante potrebbe essere visualizzata una videata temporanea.
Lampeggiatori di emergenza*)
Questo pulsante attiva/disattiva i lampeggiatori di emergenza della carrozzina.
I lampeggiatori di emergenza si utilizzano quando la carrozzina può comportare un pericolo o essere d’ostacolo a terzi. Premere il pulsante per attivare i
lampeggiatori di emergenza e premerlo nuovamente per disattivarli. Quando i
lampeggiatori di emergenza sono attivati, la spia vicino al pulsante di comando
lampeggia in sincronia con tutti gli indicatori di direzione.
Luci*)
Questo pulsante attiva/disattiva le luci della carrozzina. Premere il pulsante per
accendere le luci e premerlo nuovamente per spegnerle. Quando si attivano le
luci, si accende anche la spia vicino al pulsante di comando.
Indicatore di direzione sinistro*)
Questo pulsante attiva/disattiva l’indicatore di direzione sinistro della carrozzina.
Premere il pulsante per attivare l'indicatore di direzione e premerlo nuovamente
per disattivarlo. Quando l’indicatore di direzione sinistro è attivato, la spia vicino al
pulsante di comando lampeggia in sincronia con l’indicatore.
Indicatore di direzione destro*)
Questo pulsante attiva/disattiva l’indicatore di direzione destro della carrozzina.
Premere il pulsante per attivare l'indicatore di direzione e premerlo nuovamente
per disattivarlo. Quando l’indicatore di direzione destro è attivato, la spia vicino al
pulsante di comando lampeggia in sincronia con l’indicatore.
*) Indicazioni valide solo per carrozzine dotate di luci.
41
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con display LCD a colori
Presa per l'interruttore generale esterno
Questa presa consente di attivare o disattivare il sistema di controllo con un'unità esterna.
Presa per il pulsante Profile esterno (Indicazioni valide solo se i profili sono programmati
e vengono utilizzati.)
Questa presa consente di selezionare il profilo con un’unità esterna.
Presa per l'interruttore generale
esterno
Presa per il pulsante Profile esterno
42
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con display LCD a colori
Display
Il display della consolle di comando visualizza lo stato generale del sistema di
comando. Il sistema di comando è attivo quando il display è acceso.
Simboli
Il display R-Net presenta alcuni simboli visualizzati continuamente e altri visualizzati solo in determinate condizioni. Di seguito è riportata una videata tipica del
display con il profilo 1 impostato.
Indicatore della
batteria
Orologio
Tachimetro
Denominazione del profilo
Indicatore della
velocità max
Profilo attuale
Indicatore delle batterie
L'indicatore delle batterie mostra lo stato delle batterie.
Luce fissa
Indica che tutto funziona correttamente.
Lampeggio lento
Il sistema di comando funziona correttamente ma
occorre ricaricare la batteria al più presto.
Lampeggio alternato
Le batterie della carrozzina sono in fase di ricarica.
Per riutilizzare la carrozzina è necessario scollegare
il caricabatterie e riavviare il sistema di comando.
43
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con display LCD a colori
Indicatore di velocità massima
Indica la velocità massima impostata.
La velocità massima si regola con gli appositi pulsanti di aumento e riduzione.
Profilo attuale
Il numero del profilo indica il profilo attualmente
utilizzato dal sistema di comando. Il testo indica la
denominazione o la descrizione del profilo attualmente utilizzato dal sistema di comando.
In uso
Quando il sistema di comando presenta più metodi
per il comando diretto, ad es. un altro modulo joystick o un modulo doppio per il comando da parte
dell'accompagnatore, il modulo attivo è indicato con
il simbolo In uso.
Limitazione della velocità
Questo simbolo appare quando la velocità della
carrozzina è limitata, ad es. quando il sedile è sollevato. Se lo spostamento della carrozzina è inibito, il
simbolo lampeggia.
Riavviare
Questo simbolo lampeggia quando il sistema di
comando deve essere riavviato, ad es. dopo la
riconfigurazione del modulo.
44
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con display LCD a colori
Temperatura dei motorini
Questo simbolo appare quando il sistema di comando limita l'alimentazione ai motorini per proteggerli
dal surriscaldamento.
Temperatura del sistema di comando
Questo simbolo appare quando viene limitata l'alimentazione al sistema di comando per proteggerlo
dal surriscaldamento.
Attendere
Questo simbolo appare quando il sistema di comando commuta fra diverse fasi. Ad es., può apparire
quando si accede alla modalità di programmazione.
Il simbolo è animato, quindi si può seguire l'andamento della clessidra.
Arresto di emergenza
Se il sistema di comando è programmato per l'inibizione del funzionamento o per la regolazione
automatica del sedile, generalmente si collega un
pulsante di arresto di emergenza attraverso la presa
per il pulsante Profile esterno. Questo simbolo lampeggia se il pulsante di arresto di emergenza viene
utilizzato o disattivato.
45
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con display LCD a colori
Menu di impostazione
Il menu di impostazione permette all'utente di impostare orologio, luminosità
del display, colore dello sfondo ecc. Al menu si accede premendo contemporaneamente i pulsanti di aumento e riduzione della velocità max. Scorrere quindi il
menu portando il joystick verso l'alto o il basso. Uscire dal menu di impostazione
selezionando ”Exit” in fondo al menu e portando il joystick verso destra.
Impostazione dell'ora (Set Time)
Selezionare ”Set Time” nel menu. Portare il joystick verso destra per accedere al
menu di impostazione dell'ora. Selezionare quindi ”Anno”, ”Mese”, ”Data”, ”Ore”
o ”Minuti” portando il joystick verso sinistra o destra. Impostare il valore desiderato portando il joystick verso l'alto o il basso. Uscire dal menu di impostazione
selezionando ”Esci” e portando il joystick verso l'alto o il basso.
Visualizzazione dell'ora (Display Time)
Selezionare ”Display Time” nel menu. Portare il joystick verso destra o sinistra
per selezionare il formato 12 o 24 ore oppure “Off” per non visualizzare l'orologio
sul display.
46
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con display LCD a colori
Percorrenza (Distance)
Selezionare ”Distance” nel menu. Portare il joystick verso destra per accedere
al menu di impostazione della percorrenza. Selezionare quindi ”Percorrenza
totale”, ”Viaggio”, ”Visualizza percorrenza” o ”Azzeramento” portando il joystick
verso l'alto o il basso.
-
Percorrenza totale (Total Distance):
Mostra la percorrenza totale registrata
dal sistema di comando.
-
Viaggio (Trip Distance): Mostra la percorrenza totale dall'ultimo azzeramento.
-
Visualizza percorrenza (Display
Distance): Permette di commutare
fra Viaggio e Percorrenza totale sul
display.
-
Azzeramento (Clear trip distance):
Portare il joystick verso destra per
azzerare il misuratore del Viaggio.
-
Esci (Exit): Portare il joystick verso
destra per uscire dal menu di impostazione.
Luminosità (Backlight)
Selezionare ”Backlight” nel menu. Portare il joystick verso destra o sinistra per
impostare la luminosità desiderata per lo sfondo del display. L'impostazione si
effettua in 10 passi fissi da 10 a 100%.
Sfondo (Background)
Selezionare ”Background” nel menu. Portare il joystick verso destra o sinistra per
selezionare “Blu”, “Bianco” o “Auto”.
-
Blu (Blue): Tutti i profili dello sfondo del display sono blu.
-
Bianco (White): Tutti i profili dello sfondo del display sono bianchi.
-
Automatico (Auto): Lo sfondo del display è programmato in base ai vari
profili, ad esempio è blu per il profilo lento destinato alla guida in interni e
bianco per il profilo rapido destinato alla guida all'aperto.
Diagnostica (Diagnostics)
Riservato ai tecnici addestrati.
47
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con LED
Generalità
La consolle di comando è costituita da un joystick, pulsanti funzione e un
display. Sul lato posteriore della consolle si trovano la presa di ricarica e due
prese più piccole per il comando delle funzioni dall'esterno.
La carrozzina può essere dotata, oltre che della normale consolle di comando,
anche di una consolle di comando ausiliaria per il sedile.
Panoramica della consolle di comando
Pulsanti funzione
Joystick
48
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con LED
Presa di ricarica
Questa presa si utilizza solo per ricaricare e bloccare la carrozzina. Non collegare alcun cavo di programmazione a questa presa. La presa non deve essere
utilizzata per alimentare altre attrezzature elettriche. Il collegamento di altre
attrezzature elettriche può danneggiare il sistema di controllo o ridurre la compatibilità elettromagnetica (EMC) della carrozzina.
Contatto di ricarica
In sede di collegamento, il fermo del
contatto di ricarica
deve essere rivolto
verso l’alto.
Presa di ricarica
m
AVVERTENZA
La garanzia sulla carrozzina decade se si collegano al contatto di ricarica sulla consolle di comando
attrezzature diverse dal caricabatterie della carrozzina o dalla presa di ricarica.
49
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con LED
Pulsanti funzione
La consolle di comando con LED comprende complessivamente 9 pulsanti
funzione.
Interruttore generale
Indicatore di tensione
delle batterie
Mode/Modalità
Indicatore del sedile
Lampeggiatori di
emergenza*)
Indicatore di direzione
sinistro*)
Avvisatore acustico
Indicatore di velocità
max/profilo
Velocità max/profilo
Riduci/aumenta
Luci*)
Indicatore di direzione*)
*) Indicazioni valide solo per carrozzine dotate di luci.
Interruttore generale
L'interruttore generale gestisce l'elettronica del sistema di comando che fornisce
corrente ai motorini della carrozzina.
m
AVVERTENZA
Non utilizzare l’interruttore generale per fermare la carrozzina, tranne che in casi di emergenza.
L’utente potrebbe essere scagliato dal sedile oppure si può ridurre la durata dei componenti di trazione della carrozzina.
Avvisatore acustico
Premendo l'interruttore viene emesso un segnale acustico di avvertimento.
Velocità max/selezione del profilo
Generalmente, questi pulsanti riducono oppure aumentano la velocità massima
della carrozzina. In applicazioni speciali, i pulsanti possono essere utilizzati per
selezionare il profilo di guida.
50
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con LED
Mode/Modalità
Con il pulsante Mode, l'utente può scorrere le modalità di funzionamento disponibili del sistema di comando. Le modalità disponibili dipendono dalla programmazione e dalle altre unità esterne collegate al sistema di comando.
Lampeggiatori di emergenza*)
Questo pulsante attiva/disattiva i lampeggiatori di emergenza della carrozzina.
I lampeggiatori di emergenza si utilizzano quando la carrozzina può comportare un pericolo o essere d’ostacolo a terzi. Premere il pulsante per attivare i
lampeggiatori di emergenza e premerlo nuovamente per disattivarli. Quando i
lampeggiatori di emergenza sono attivati, la spia vicino al pulsante di comando
lampeggia in sincronia con tutti gli indicatori di direzione.
Luci*)
Questo pulsante attiva/disattiva le luci della carrozzina. Premere il pulsante per
accendere le luci e premerlo nuovamente per spegnerle. Quando si attivano le
luci, si accende anche la spia vicino al pulsante di comando.
Indicatore di direzione sinistro*)
Questo pulsante attiva/disattiva l’indicatore di direzione sinistro della carrozzina.
Premere il pulsante per attivare l'indicatore di direzione e premerlo nuovamente
per disattivarlo. Quando l’indicatore di direzione sinistro è attivato, la spia vicino al
pulsante di comando lampeggia in sincronia con l’indicatore.
Indicatore di direzione destro*)
Questo pulsante attiva/disattiva l’indicatore di direzione destro della carrozzina.
Premere il pulsante per attivare l'indicatore di direzione e premerlo nuovamente
per disattivarlo. Quando l’indicatore di direzione destro è attivato, la spia vicino al
pulsante di comando lampeggia in sincronia con l’indicatore.
*) Indicazioni valide solo per carrozzine dotate di luci.
51
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con LED
Indicatore di tensione delle batterie
Mostra la tensione residua delle batterie (da sinistra a destra):
Rosso+Giallo+Verde
Rosso+Giallo
Rosso = Ricarica max
= Mezza ricarica
= Ricaricare le batterie
Si raccomanda di familiarizzare con il funzionamento di questo indicatore durante la guida. Proprio come l'indicatore di carburante delle automobili, non indica
esattamente l’autonomia residua bensì fornisce un’indicazione di massima per
evitare arresti imprevisti a causa dello scaricamento delle batterie.
L'indicatore mostra un valore più preciso dopo circa 1 minuto di guida.
m
ATTENZIONE
L'indicatore di tensione delle batterie funge anche da "indicatore di difetto" dell'elettronica della
carrozzina. Vedere pag. 96 per maggiori informazioni.
52
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con LED
Indicatore di velocità massima
Velocità
Indica la velocità max impostata per la carrozzina.
1 -
2 spie
= Bassa velocità
3 -
4 spie
= Media velocità
5 spie
= Velocità max
Profilo di guida
In applicazioni speciali, la carrozzina può essere programmata con più profili di
guida; in tal caso, le spie indicano il profilo di guida selezionato. Sono disponibili
fino a 5 profili di guida.
m
ATTENZIONE
L'indicatore di velocità massima/profilo di guida funge anche da "indicatore di difetto" dell'elettronica della carrozzina. Vedere pag. 96 per maggiori informazioni.
53
Istruzioni per l'uso Permobil M400
Struttura e funzionamento (R-net)
Consolle di comando R-Net con LED
Indicatore del sedile
In alcuni modelli di sedile, le funzioni elettriche di sollevamento e inclinazione
sedile, angolazione dello schienale e inclinazione dei poggiagambe possono
essere gestite con il joystick sulla consolle di comando. La funzione del sedile
attiva è indicata dall'indicatore del sedile sulla consolle di comando.
Indicatore del sedile
54
Istruzioni per l'uso Permobil M400
Uso
Uso
Generalità
Permobil M400 è progettata sia per l'uso in interni che all'aperto. Durante la guida
in interni, prestare attenzione a passaggi stretti, porte, ingressi e durante la salita
e la discesa con ascensori, rampe ecc. Ricordare che durante il sollevamento o
l’inclinazione del sedile sussiste il rischio di schiacciamento, in particolare se la
carrozzina si trova al margine di un tavolo, di un banco o simili.
All’aperto, ricordare di procedere a velocità limitata in discese ripide e prestare
grande attenzione quando si procede su superfici irregolari o oblique, in salita e in
presenza di ostacoli. Mantenersi sempre a distanza di sicurezza da bordi e scarpate.
Prima di utilizzare la carrozzina su strada e in altri luoghi pubblici, si raccomanda
di fare diversi giri di prova in un ambiente che si conosce bene, in modo da familiarizzare con il funzionamento della carrozzina e dei relativi accessori nelle diverse
situazioni.
55
Istruzioni per l'uso Permobil M400
Uso
Generalità - guida
Controllare che la consolle di comando sia montata correttamente e il joystick si
trovi in posizione neutra. Accertarsi di disporre di un supporto adeguato, ad es. il
bracciolo della carrozzina, sul lato del joystick. Non utilizzare mai il joystick come
supporto - l'alta velocità in curva e la guida su superfici irregolari possono ridurre
la capacità di controllo della carrozzina. Accertarsi che il comando di disinnesto
dei freni sia inserito correttamente nel telaio (freni innestati).
1. Accendere la carrozzina premendo l’interruttore generale sulla consolle di
comando.
2. Selezionare il profilo di guida desiderato con il pulsante PROFILE (se il sistema è programmato per più profili di guida), vedere pag. 40.
3. Spingere lentamente il joystick in avanti per guidare in marcia avanti oppure
all’indietro per procedere in retromarcia.
4. La velocità si regola con gli appositi pulsanti di aumento e riduzione.
L'elettronica della carrozzina permette di superare dislivelli a velocità superridotta. È possibile avvicinarsi al dislivello a velocità normale, quindi rallentare
e superarlo.
56
Istruzioni per l'uso Permobil M400
Uso
Errore Joystick - Elettronica R-Net
Spostando il joystick dalla posizione centrale prima, durante o immediatamente
dopo l'attivazione del sistema di comando, il display visualizza per 5 secondi la
videata del joystick spostato. Nelle consolle di comando senza display, le spie
dell’indicatore di tensione delle batterie lampeggiano alternativamente. Se non si
rilascia il joystick durante questo intervallo, il sistema registra un errore e non è
possibile guidare la carrozzina. Per poter guidare nuovamente la carrozzina: verificare che il joystick si trovi in posizione centrale, quindi spegnere e riaccendere
la carrozzina.
Videata: Joystick spostato
Se R-Net rileva un guasto nell'elettronica della carrozzina che deve essere
riparato, nelle consolle di comando con display viene visualizzata una videata
diagnostica come quella riportata di seguito. Nelle consolle di comando senza
display, le spie dell'indicatore di tensione delle batterie lampeggiano velocemente.
In tal caso, contattare al più presto l'assistenza locale.
Modulo
identificato
Messaggio di
errore
PM
Low Battery
Module
Error
0506
2C00
Codice di errore
Videata: Videata diagnostica su display monocromatico
57
Istruzioni per l'uso Permobil M400
Uso
Tecniche di guida
L'elettronica della consolle di comando "interpreta" i movimenti del joystick e
comanda i corrispondenti spostamenti della carrozzina. Per la guida normale non
sono richieste tecniche specifiche, un notevole vantaggio per gli utenti inesperti.
Per iniziare, è sufficiente portare il joystick nella direzione desiderata.
Cercare di adottare sempre una guida morbida, evitando frenate brusche e manovre improvvise.
MARCIA AVANTI
CURVA A SINISTRA
CURVA A DESTRA
RETROMARCIA 58
Istruzioni per l'uso Permobil M400
Uso
m ATTENZIONE!
Non effettuare il primo giro di prova da soli. Il giro di prova consente di controllare l'interazione fra
utente e carrozzina ed è possibile che occorra l'aiuto di terzi.
Prima di guidare, accertarsi che la leva di disinnesto dei freni sia in posizione di guida.
m AVVERTENZA
Non utilizzare mai il joystick come supporto - l'alta velocità in curva e la guida su superfici irregolari
possono ridurre la capacità di controllo della carrozzina.
Se la carrozzina si sposta in modo indesiderato, RILASCIARE IL JOYSTICK!
In tal modo si interrompe immediatamente il movimento della carrozzina.
59
Istruzioni per l'uso Permobil M400
Uso
Consolle di comando R-Net
Bloccaggio/sbloccaggio della carrozzina
Il sistema di comando può essere bloccato in due modi. È possibile premere una
sequenza di pulsanti sulla pulsantiera o utilizzare una chiave. Il metodo utilizzato
dipende dalla programmazione del sistema.
Bloccaggio con la pulsantiera:
• Tenere premuto l'interruttore generale mentre il sistema di comando è attivato.
•Dopo 1 secondo, il sistema di comando emette un "bip". Rilasciare l'interruttore generale.
• Portare il joystick in avanti finché il sistema di comando non emette un "bip".
• Portare il joystick all'indietro finché il sistema di comando non emette un "bip".
• Rilasciare il joystick. Viene emesso un “bip” prolungato.
• A questo punto la carrozzina è bloccata.
Nelle consolle di comando con display viene visualizzata la seguente videata:
Sbloccaggio:
• Premere l'interruttore generale se il sistema di comando è disattivato. Nelle
consolle di comando senza display, le spie dell'indicatore di velocità lampeggiano alternativamente.
• Portare il joystick in avanti finché il sistema di comando non emette un "bip".
• Portare il joystick all'indietro finché il sistema di comando non emette un
"bip".
• Rilasciare il joystick. Viene emesso un “bip” prolungato.
• A questo punto la carrozzina è sbloccata.
60
Istruzioni per l'uso Permobil M400
Uso
Consolle di comando R-Net
Bloccaggio con la chiave
• Premere l'interruttore generale se il sistema di comando è disattivato.
• Inserire la chiave nel contatto di ricarica sulla consolle di comando ed estrarla.
• A questo punto la carrozzina è bloccata.
Nelle consolle di comando con display viene visualizzata la seguente videata:
Sbloccaggio:
• Premere l'interruttore generale se il sistema di comando è disattivato. Nelle
consolle di comando senza display, le spie dell'indicatore di velocità lampeggiano alternativamente.
• Inserire la chiave nel contatto di ricarica ed estrarla.
• A questo punto la carrozzina è sbloccata.
61
Istruzioni per l'uso Permobil M400
Uso
Funzioni del sedile R-Net con LCD
(Solo alcuni modelli di sedili)
In alcuni sedili, le funzioni elettriche possono essere gestite con il joystick sulla
consolle di comando. Alcuni modelli
presentano tre memorie. In ogni memoria è possibile salvare la posizione degli
attuatori del sedile. In tal modo, è possibile ripristinare facilmente una posizione del sedile salvata in precedenza.
Azionamento del sedile
1. Premere il pulsante ”Mode” una o
più volte finché sul display della
consolle di comando non appare
l'icona di una funzione del sedile,
vedere figura.
2. Portare il joystick a sinistra o destra
per selezionare la funzione del sedile. Il display visualizza l'icona della
funzione del sedile selezionata.
3. Portare il joystick in avanti o all'indietro per comandare la funzione.
Di seguito sono illustrate alcune icone
che possono apparire sul display. Le
icone visualizzate dipendono dal modello di sedile e dalle funzioni disponibili.
Funzione del sedile
Funzione del sedile attivata.
m
ATTENZIONE
Se insieme all'icona del sedile viene
visualizzato il simbolo ”M”, è attivata una
funzione di memoria ed è necessario
portare il joystick a sinistra o destra per
selezionare la funzione del sedile.
Funzione del sedile
Funzione di memoria
Portare il joystick a sinistra o destra per selezionare la funzione.
Il display visualizza l'icona della funzione selezionata.
62
Istruzioni per l'uso Permobil M400
Uso
Funzioni del sedile R-Net con LCD
(Solo alcuni modelli di sedili)
Ripristino della posizione di guida
Premere il pulsante ”Mode” una o più
volte finché sul display della consolle di
comando non appare la videata standard con l'indicatore di velocità, vedere
figura.
Videata standard con
l'indicatore di velocità.
63
Istruzioni per l'uso Permobil M400
Uso
Funzioni del sedile R-Net con LCD
(Solo alcuni modelli di sedili)
In alcuni sedili, il sistema di comando
presenta tre memorie per le posizioni
del sedile. In ogni memoria viene salvata la posizione degli attuatori del sedile.
In tal modo, è possibile ripristinare facilmente una posizione del sedile salvata
in precedenza.
Ripristino di una posizione salvata
1. Premere il pulsante ”Mode” una o
più volte finché sul display della
consolle di comando non appare
un'icona del sedile.
2. Portare il joystick a sinistra o destra
per selezionare la memoria (M1,
M2 o M3). Il display della consolle
di comando visualizza un'icona del
sedile e il simbolo ”M” per la memoria selezionata, vedere figura.
Funzione di memoria
attivata.
3. Portare il joystick in avanti e tenerlo
in posizione per riportare il sedile
nella posizione salvata. Per motivi
di sicurezza, è necessario tenere in
posizione il joystick finché il sedile
non si è riportato nella posizione
desiderata. Quando il sedile raggiunge la posizione salvata, il movimento si interrompe.
m
ATTENZIONE
Il movimento del sedile può essere interrotto in
qualsiasi momento rilasciando il joystick.
Ripristino della posizione di guida
Premere il pulsante ”Mode” una o più
volte finché sul display della consolle di
comando non appare la videata standard
con l'indicatore di velocità, vedere figura.
64
Videata standard con
l'indicatore di velocità.
Istruzioni per l'uso Permobil M400
Uso
Funzioni del sedile R-Net con LCD
(Solo alcuni modelli di sedili)
Salvataggio della posizione
1. Portare le funzioni elettriche del
sedile nella posizione desiderata.
2. Attivare la funzione del sedile/di
memoria (se non è attivata) premendo il pulsante ”Mode” una o più
volte finché sul display della consolle di comando non appare un'icona
del sedile.
3. Portare il joystick a sinistra o destra
per selezionare la memoria (M1,
M2 o M3). Il display della consolle
di comando visualizza un'icona del
sedile e il simbolo ”M” per la memoria selezionata, vedere figura.
Funzione di memoria
attivata.
4. Portare il joystick all'indietro per attivare la ”funzione di salvataggio”.
Accanto al simbolo della memoria
”M” appare una freccia, vedere figura.
5. Salvare la posizione attuale portando il joystick in avanti e tenendolo in
posizione finché la freccia accanto
al simbolo della memoria "M" non
scompare.
Ripristino della posizione di guida
Premere il pulsante ”Mode” una o più
volte finché sul display della consolle di
comando non appare la videata standard con l'indicatore di velocità, vedere
figura alla pagina precedente.
Funzione di salvataggio
attivata.
65
Istruzioni per l'uso Permobil M400
Uso
Funzioni del sedile R-Net con
LED
(Solo alcuni modelli di sedili)
In alcuni modelli di sedile, le funzioni
elettriche di sollevamento e inclinazione
sedile, angolazione dello schienale e
inclinazione dei poggiagambe possono
essere gestite con il joystick sulla consolle di comando. Per le altre funzioni
del sedile è necessaria una consolle di
comando speciale.
Azionamento del sedile
1. Premere il pulsante ”Mode” una o
più volte finché non si accende il
LED di una funzione del sedile.
2. Portare il joystick a sinistra o destra
per selezionare la funzione del sedile. Si accende il LED della funzione
del sedile desiderata.
Indicatore del sedile
3. Portare il joystick in avanti o all'indietro per comandare la funzione.
Portare il joystick verso sinistra o destra per selezionare la funzione.
Si accende il LED della funzione selezionata.
66
Istruzioni per l'uso Permobil M400
Uso
Funzioni del sedile R-Net con LED
(Solo alcuni modelli di sedili)
Ripristino della posizione di guida
Premere il pulsante ”Mode” una o più volte finché sul display della consolle di
comando non appare la videata standard con l'indicatore di velocità, vedere
figura.
67
Istruzioni per l'uso Permobil M400
Uso
Norme di guida
m AVVERTENZA
Se la carrozzina è dotata di ruote di supporto, devono sempre essere montate durante la guida.
Sussiste il rischio di ribaltamento.
Considerare sempre che una velocità e distanze di frenata elevate aumentano il pericolo di incidenti.
Non procedere mai a velocità elevate o a piena velocità nei passaggi piccoli, su marciapiedi stretti
ecc. in quanto una manovra o una sterzata errata può causare un incidente.
Tenere presente che una pendenza laterale può compromettere la stabilità della carrozzina, facendola sterzare in quella direzione. Di conseguenza, non guidare mai a piena velocità su una superficie
con pendenza laterale.
L’utilizzo della funzione di inclinazione del sedile sposta il baricentro e può influenzare negativamente le caratteristiche di guida. Non guidare mai a piena velocità se il sedile è molto inclinato.
68
Istruzioni per l'uso Permobil M400
Uso
Norme di guida
Superamento di ostacoli
Non tentare di superare con la carrozzina ostacoli più alti di 80 mm. Superando
questo limite, aumenta il rischio di ribaltamento e di danni alla carrozzina.
Superare sempre gli ostacoli con grande attenzione. Per superare un ostacolo,
talvolta è più semplice non affrontarlo a un angolo di 90°. Tuttavia, l’ostacolo
non deve mai essere affrontato a un angolo superiore a 10°, cioè superandolo
con una ruota anteriore oltre 90 mm prima che con l’altra ruota anteriore, in
quanto aumenta il rischio di ribaltamento.
Max 80 mm.
m AVVERTENZA
Non tentare di superare con la carrozzina ostacoli più alti di 80 mm. Superare sempre gli ostacoli con
grande attenzione.
m AVVERTENZA
Quando il sedile è sollevato, il baricentro è più alto e aumenta il rischio di ribaltamento. Utilizzare
pertanto il sollevatore del sedile soltanto su superfici piane.
69
Istruzioni per l'uso Permobil M400
Uso
Guida in discesa
Dovendo affrontare una discesa, procedere a bassa velocità e con grande
attenzione.
Evitare frenate brusche e manovre improvvise e tenere sempre una velocità che
consenta di controllare la carrozzina in modo sicuro e affidabile.
Se la discesa presenta una superficie irregolare (ad es. erba, ghiaia, sabbia, ghiaccio o neve), prestare particolare attenzione.
Inclina
zio
massim ne
a 9°
Inclinazione sicura 8°
m AVVERTENZA
Non affrontare discese di inclinazione superiore a 8°.
Stabilità dinamica ai sensi della norma ISO 7176-2 = 6°.
m AVVERTENZA
Se la discesa presenta una superficie irregolare (ad es. erba, ghiaia, sabbia, ghiaccio o neve),
prestare particolare attenzione.
Quando il sedile/schienale è sollevato/inclinato, il baricentro è più alto e aumenta il rischio di ribaltamento. Utilizzare pertanto le funzioni del sedile soltanto su superfici piane e procedere a bassa
velocità e con grande attenzione.
70
Istruzioni per l'uso Permobil M400
Uso
Guida in salita
Dovendo affrontare una salita, procedere sempre con grande cautela.
Evitare manovre improvvise e tenere sempre una velocità che consenta di controllare la carrozzina in modo sicuro e affidabile.
Se la salita presenta una superficie irregolare (ad es. erba, ghiaia, sabbia,
ghiaccio o neve), prestare particolare attenzione.
zione
Inclina
a 9°
massim
Inclinazione sicura 8°
m AVVERTENZA
Non affrontare salite di inclinazione superiore a 8°.
Stabilità dinamica ai sensi della norma ISO 7176-2 = 6°.
m AVVERTENZA
Se la salita presenta una superficie irregolare (ad es. erba, ghiaia, sabbia, ghiaccio o neve), prestare particolare attenzione.
Quando il sedile/schienale è sollevato/inclinato, il baricentro è più alto e aumenta il rischio di ribaltamento. Utilizzare pertanto le funzioni del sedile soltanto su superfici piane e procedere a bassa
velocità e con grande attenzione.
71
Istruzioni per l'uso Permobil M400
Uso
Guida su superfici oblique
Dovendo affrontare una superficie obliqua, procedere sempre con grande attenzione.
Evitare manovre improvvise e tenere sempre una velocità che consenta di controllare la carrozzina in modo sicuro e affidabile.
Se la superficie obliqua è irregolare (ad es. erba, ghiaia, sabbia, ghiaccio
o neve), prestare particolare attenzione.
Max 9°
m AVVERTENZA
Non procedere su superfici con inclinazione laterale superiore a 6º. Sussiste il rischio di ribaltamento.
m AVVERTENZA
Se la superficie obliqua è irregolare (ad es. erba, ghiaia, sabbia, ghiaccio o neve), prestare particolare attenzione.
Quando il sedile è sollevato, il baricentro è più alto e aumenta il rischio di ribaltamento. Utilizzare
pertanto il sollevatore del sedile soltanto su superfici piane.
72
Istruzioni per l'uso Permobil M400
Uso
Disinnesto manuale dei freni elettromagnetici
La carrozzina è dotata di disinnesto dei
freni manuale su entrambe le ruote motrici, cioè i freni possono essere disinnestati
per spostare la carrozzina manualmente.
I comandi di disinnesto dei freni si trovano sul lato anteriore del telaio.
Disinnesto dei freni
1. Spegnere la carrozzina con l'interruttore generale sulla consolle di
comando.
2. Estrarre i comandi di disinnesto per
disinnestare i freni. A questo punto
è possibile spostare manualmente
la carrozzina.
Comando di disinnesto dei freni.
Reinnesto dei freni
Inserire a fondo i comandi di disinnesto.
Accertarsi che entrambi i comandi di
disinnesto si trovino al finecorsa.
m AVVERTENZA
Non utilizzare mai la carrozzina su superfici
inclinate con i freni disinnestati.
Freno magnetico disinnestato.
Verificare sempre che la carrozzina sia spenta
prima di innestare/disinnestare i freni.
Per prevenire la perdita di controllo della carrozzina, accertarsi che si trovi su una superficie
piana e asciutta prima di disinnestare i freni.
Chiunque sposti manualmente una carrozzina
con i freni disinnestati deve accertarsi di procedere in modo sicuro e privo di rischi.
Dopo lo spostamento manuale della carrozzina, ripristinare sempre la leva di disinnesto
dei freni.
m ATTENZIONE!
Quando i freni sono disinnestati, non è possibile guidare la carrozzina.
Freno magnetico innestato.
73
Istruzioni per l'uso Permobil M400
Uso
Ricarica delle batterie
Quando occorre ricaricare le batterie
La frequenza di ricarica delle batterie dipende da alcuni fattori fra cui modalità
di utilizzo della carrozzina e temperatura, età e composizione delle batterie.
L'autonomia delle batterie si riduce gradualmente con il tempo.
La durata delle batterie dipende principalmente da autonomia residua al
momento della ricarica e frequenza di scaricamento/ricarica.
Per garantire la massima durata, non lasciare scaricare completamente le batterie. Ricaricare sempre le batterie immediatamente quando si scaricano.
Se l'indicatore di tensione delle batterie mostra che l'autonomia delle batterie
si riduce più rapidamente del solito, è possibile che le batterie siano esaurite e
debbano essere sostituite.
m AVVERTENZA
Utilizzare esclusivamente il caricabatterie in dotazione alla carrozzina o raccomandato da
Permobil. L'utilizzo di caricabatterie diversi può danneggiare le batterie, l'elettronica della carrozzina o lo stesso caricabatterie. Inoltre, può comportare il surriscaldamento dei componenti con
conseguente rischio di incendio.
Prestare la massima attenzione quando si utilizzano oggetti metallici vicino alle batterie. Un
eventuale cortocircuito può provocare un'esplosione. Utilizzare sempre guanti e occhiali protettivi.
Utilizzare esclusivamente un caricabatterie con corrente di ricarica max 10 A (valore medio).
(Il valore effettivo della corrente di ricarica non deve superare 12 A.)
Effettuare la ricarica in ambienti con sufficiente ricambio d'aria, evitando guardaroba e ripostigli.
Non effettuare la ricarica in bagni o lavanderie.
Per interrompere una ricarica in corso, scollegare la tensione di rete prima di staccare la spina
del caricabatterie. In tal modo si evitano la formazione di scintille e un’usura eccessiva della spina
stessa.
Non collegare prolunghe al cavo del caricabatterie.
Il caricabatterie può surriscaldarsi, quindi non deve essere coperto. Posizionare il caricabatterie
in un ambiente ben aerato.
Sostituire la spina del caricabatterie qualora sia danneggiata o si surriscaldi durante la ricarica.
Entrambe le spine del cavo del caricabatterie e dell'ingresso di ricarica della carrozzina devono
essere sostituite se una parte è danneggiata o usurata. La sostituzione delle spine deve essere
effettuata da personale qualificato.
74
Istruzioni per l'uso Permobil M400
Uso
Ricarica delle batterie
Ricarica
Accertarsi che la carrozzina sia spenta con l'interruttore generale sulla consolle di comando, quindi collegare il contatto di ricarica alla presa di ricarica.
L'indicatore di tensione delle batterie sulla consolle di comando della carrozzina
si accende a indicazione che la ricarica è in corso.
ATTENZIONE!
LEGGERE ATTENTAMENTE LE ISTRUZIONI IN DOTAZIONE AL CARICABATTERIE PRIMA
DI INIZIARE LA RICARICA DELLA CARROZZINA.
m AVVERTENZA
Spegnere la carrozzina con l'interruttore generale sulla consolle di comando prima di iniziare la
ricarica.
Accertarsi che il contatto di ricarica sia inserito correttamente nella presa di ricarica.
Quando il caricabatterie è collegato non è possibile guidare la carrozzina.
Presa di ricarica sulla consolle di
comando.
75
Istruzioni per l'uso Permobil M400
Trasporto
Trasporto
La carrozzina deve essere trasportata esclusivamente su veicoli appositamente
omologati.
Controllare che la carrozzina sia fissata correttamente e che i freni siano innestati.
La carrozzina può essere fissata con cinghie agli occhielli di fissaggio anteriori
e posteriori, segnalati da un’etichetta gialla.
Fissare la carrozzina utilizzando il sistema di ancoraggio dei carichi del veicolo
e in conformità alle istruzioni della casa automobilistica. Controllare sempre che
i punti di fissaggio sul veicolo di trasporto siano ancorati saldamente.
Etichetta.
76
Occhiello di fissaggio
posteriore destro.
Istruzioni per l'uso Permobil M400
Trasporto
m AVVERTENZA
La carrozzina deve essere trasportata esclusivamente su veicoli appositamente omologati.
Verificare sempre con il trasportatore che il veicolo sia progettato, allestito e assicurato per il
trasporto di un utente seduto nella carrozzina. La carrozzina non è progettata come un sedile
automobilistico, quindi non può offrire la stessa sicurezza di un normale sedile, a prescindere da
quanto sia sicuro l'ancoraggio al veicolo.
Accertarsi che la carrozzina sia fissata accuratamente e che i freni siano innestati (le ruote
motrici della carrozzina devono essere bloccate). La carrozzina può essere fissata con cinghie
agli occhielli di fissaggio anteriori e posteriori, segnalati da etichette gialle, oppure utilizzando il
sistema di ancoraggio Permolock.
In caso di trasporto con l’utente seduto nella carrozzina, accertarsi che la carrozzina sia fissata
con un sistema omologato e adatto al peso complessivo della carrozzina.
•
Per il fissaggio si possono utilizzare esclusivamente gli occhielli di fissaggio della carrozzina
oppure il sistema di ancoraggio Permolock.
•
Permobil consiglia di dotare la carrozzina di poggiatesta e di utilizzarlo durante il trasporto.
•
È importante che l’utente, durante il trasporto, utilizzi una cintura di sicurezza a tre punti
agganciata al pianale e al lato del veicolo.
•
La cintura di fissaggio in vita della carrozzina è progettata esclusivamente per tenere in posizione l’utente e non per fornire la protezione assicurata dalle normali cinture di sicurezza del
veicolo.
Testata e approvata
M400 Corpus 3G è testata e approvata per il trasporto ai sensi della norma
ISO 7176-19:2001, con l'utente seduto sulla carrozzina e il telaio fissato agli
occhielli di fissaggio o con Permolock C3.
M400 PS è testata e approvata per il trasporto ai sensi della norma ISO 717619:2001, con l'utente seduto sulla carrozzina e il telaio fissato agli occhielli di
fissaggio.
77
Istruzioni per l'uso Permobil M400
Trasporto
Consigli per il trasporto in aereo
Prima di un trasporto in aereo, occorre valutare principalmente tre aspetti.
1. Batterie
Batterie al gel: Generalmente non devono essere rimosse dalla carrozzina.
Staccare i cavi della batteria e isolare i terminali.
Batterie con elettrolito: Generalmente le compagnie aeree richiedono che le
batterie siano estratte dalla carrozzina e trasportate in appositi contenitori messi
a disposizione dalle compagnie stesse.
2. Ingombro e peso della carrozzina
Il peso e l'ingombro della carrozzina rivestono una certa importanza a seconda
del tipo di aereo utilizzato per il trasporto. Più piccolo è l'aereo, minore è il peso/
ingombro consentito e viceversa. Chiedere sempre informazioni precise alla
compagnia aerea interessata.
m ATTENZIONE!
Alcune compagnie aeree si rifiutano di trasportare batterie con elettrolito.
78
Istruzioni per l'uso Permobil M400
Trasporto
Consigli per il trasporto in aereo
3. Prevenzione di danni
Durante il trasporto in aereo, la carrozzina verrà movimentata insieme ad altri
bagagli in uno spazio stretto, quindi è importante prendere le precauzioni necessarie per evitare danni.
Coprire la consolle di comando con materiale assorbente morbido (polistirene o
simile) e angolarla in direzione dello schienale. Proteggere allo stesso modo gli
altri elementi sporgenti. Eventuali cavi sfusi devono essere fissati a sedile o
carter con nastro adesivo.
m ATTENZIONE!
Per garantire un trasporto sicuro ed evitare spiacevoli sorprese all'ultimo minuto, rivolgersi sempre
alla compagnia aerea prima del viaggio.
79
Istruzioni per l'uso Permobil M400
Manutenzione e riparazioni
Manutenzione e riparazioni
Affinché la carrozzina funzioni come previsto, è importante utilizzarla correttamente e sottoporla a manutenzione periodicamente. In tal modo, la durata della
carrozzina sarà maggiore e diminuirà il rischio di difetti.
Cassetta degli attrezzi
La carrozzina è dotata di una cassetta degli attrezzi che contiene i seguenti
attrezzi utili per la manutenzione e le riparazioni più facili.
ATTREZZO
APPLICAZIONE
Chiavi a brugola
Manutenzione generica/regolazione del sedile
Chiavi fisse 10-11, 12-13 mm
Manutenzione generica/sostituzione delle batterie
Manovella
Sollevamento manuale del sedile
2 Cacciaviti
Manutenzione generica
m ATTENZIONE!
Per alcune riparazioni possono essere necessari attrezzi diversi da quelli in dotazione alla
carrozzina.
Prima di sostituire batterie e fusibili, disinserire sempre l'alimentazione della consolle di comando.
m AVVERTENZA
L'uso non previsto della carrozzina e dei relativi dispositivi può aumentare il rischio di incidenti.
Eventuali modifiche e interventi ai dispositivi vitali della carrozzina devono essere effettuati da
centri di assistenza autorizzati. Rivolgersi sempre a un centro di assistenza autorizzato in caso
di dubbi.
80
Istruzioni per l'uso Permobil M400
Manutenzione e riparazioni
Generalità – conservazione delle batterie
• Ricordare che una batteria si scarica anche se non viene utilizzata e che
una batteria scarica può congelare, se la temperatura esterna è rigida. Se la
carrozzina deve rimanere inutilizzata per un periodo prolungato, ricordare di
ricaricare le batterie una volta al mese per prevenire danni.
• Non conservare la carrozzina in luoghi esposti a condensa (vapore o umidità),
ad es. lavanderie o locali simili.
• La carrozzina può essere conservata in ambienti non riscaldati. La migliore
protezione contro la corrosione si ottiene conservando la carrozzina in un
locale con temperatura superiore di alcuni gradi rispetto alla temperatura
ambiente, visto che queste condizioni mantengono l’aria più secca.
• Se la carrozzina è dotata di batterie con elettrolito, controllare periodicamente
il livello dell'elettrolito. Se la carrozzina è dotata di batterie al gel, non occorre
controllare il livello del liquido.
• La durata delle batterie dipende esclusivamente dalla ricarica periodica.
Breve rimessaggio
Affinché il ciclo di ricarica assicuri la massima autonomia della batteria, il locale
di rimessaggio deve avere una temperatura minima di +5°C. Il rimessaggio a
meno di +5°C aumenta il rischio che la batteria al successivo utilizzo non si
ricarichi completamente. Inoltre aumenta il rischio di corrosione.
Rimessaggio prolungato
La carrozzina può essere conservata in un ambiente non riscaldato, ma la batteria deve essere sottoposta a ricarica di manutenzione almeno una volta al mese.
m AVVERTENZA
Prestare la massima attenzione quando si utilizzano oggetti metallici vicino alle batterie. Un
eventuale cortocircuito può provocare un'esplosione. Utilizzare sempre guanti e occhiali protettivi.
81
Istruzioni per l'uso Permobil M400
Manutenzione e riparazioni
Cura e manutenzione
La cura e la manutenzione regolari prevengono usura precoce e danni alla
carrozzina. Di seguito sono riportati alcuni consigli generici di Permobil. Se i
rivestimenti sono particolarmente sporchi oppure il trattamento della superficie
presenta danni, rivolgersi a Permobil per maggiori informazioni.
Rivestimenti in tessuto/vinile
Per la normale pulizia, lavare i rivestimenti con acqua tiepida e sapone neutro
non abrasivo. Utilizzare un panno morbido o una spazzola morbida. Asportare
resti d'acqua saponata con un panno secco e pulito prima che la superficie si
asciughi. La procedura può essere ripetuta per rimuovere sporco difficile o macchie resistenti. All’occorrenza è possibile togliere i copricuscini prima della pulizia. Vedere anche i consigli per il lavaggio dei rivestimenti sulle relative etichette.
Disinfezione
È consentita la pulizia con un disinfettante spray o liquido testato e approvato.
L'elenco aggiornato di tutti i disinfettanti approvati è riportato sul sito dell'ente
svedese per la tutela della natura: www.snf.se.
Superfici metalliche
Per la normale pulizia, utilizzare preferibilmente un panno morbido/una spugna,
acqua calda e un detergente neutro. Ripassare accuratamente con un panno
umido e asciugare.
Per rimuovere segni dalle superfici semiopache, applicare una cera morbida
(seguendo le istruzioni sulla confezione).
Per rimuovere segni e graffi dalle superfici lucide, utilizzare un lucido per automobili liquido o in pasta. Dopo la lucidatura, ripristinare la lucentezza della
superficie applicando una cera morbida per automobili.
Plastica
Per la normale pulizia, lavare le superfici plastiche con un panno morbido, acqua
tiepida e un detergente neutro. Ripassare accuratamente con un panno umido e
asciugare con un panno morbido. Non utilizzare solventi né detergenti domestici
abrasivi.
m AVVERTENZA
Non lavare la carrozzina con un getto d'acqua! Si può danneggiare l'elettronica. Durante la pulizia,
la carrozzina deve sempre essere spenta.
82
Istruzioni per l'uso Permobil M400
Manutenzione e riparazioni
Cura e manutenzione
Cinture di fissaggio
Controllare periodicamente che le cinture di sicurezza non presentino danni
o punti particolarmente usurati.
Disinnesto dei freni
Controllare periodicamente, circa 1
volta al mese, che la leva di disinnesto
dei freni funzioni correttamente.
Quando i freni sono disinnestati, non
deve essere possibile guidare la carrozzina.
I due comandi di disinnesto dei
freni della carrozzina.
83
Istruzioni per l'uso Permobil M400
Manutenzione e riparazioni
Cura e manutenzione
Sostituzione delle camere d'aria
1. Disinserire l'interruttore generale
sulla consolle di comando.
2. Sistemare su cavalletti il telaio
della carrozzina in modo da sollevare da terra la ruota desiderata.
3. Smontare la ruota motrice, fissata
con quattro viti.
4. Sgonfiare il pneumatico
camera d'aria.
con
m AVVERTENZA
5. Rimuovere le sei viti (5) di fissaggio delle due metà del cerchio (1
e 4), vedere la seguente figura.
Non rimuovere la vite centrale.
Accertarsi che il pneumatico con camera
d'aria sia sgonfio prima di smontare il cerchio.
Rischio di lesioni personali.
6. Smontare il cerchio.
7. Sostituire la camera d'aria (2) nel pneumatico (3) e montare le due metà del
cerchio (1 e 4). Serrare le sei viti con una chiave dinamometrica.
Coppia di serraggio: 22 Nm.
8. Gonfiare il pneumatico alla pressione raccomandata di 200 kPa (2 bar).
9.Montare la ruota sulla carrozzina. Serrare le viti con una chiave dinamometrica. Coppia di serraggio: 24 Nm.
1
3
2
84
4
5
Istruzioni per l'uso Permobil M400
Manutenzione e riparazioni
Cura e manutenzione
Pressione
Controllare periodicamente che i pneumatici della carrozzina presentino la pressione corretta. Una pressione errata può compromettere la stabilità e la manovrabilità
della carrozzina mentre una pressione insufficiente aumenta l’usura delle ruote e
diminuisce la distanza percorribile. Verificare quindi periodicamente che i pneumatici siano gonfiati a una pressione di 200-250 kPa (2-2,5 bar).
Gonfiaggio
1. Svitare il cappuccio di plastica della valvola di gonfiaggio del pneumatico.
2.Collegare il manometro alla valvola di gonfiaggio e portare la pressione dei
pneumatici al livello previsto.
Valvola di gonfiaggio
m AVVERTENZA
La pressione consigliata per i pneumatici con camera d'aria è 200 kPa (2 bar). Una sovrappressione comporta il rischio di esplosione.
Una pressione errata può compromettere la stabilità e la manovrabilità della carrozzina.
Controllare periodicamente che la pressione dei pneumatici sia quella indicata.
85
Istruzioni per l'uso Permobil M400
Manutenzione e riparazioni
Sostituzione delle batterie
Batteria anteriore
1. Sistemare la carrozzina su una superficie piana.
2. Estrarre i poggiagambe e, se possibile, sollevare il sedile.
3. Disinserire l'interruttore generale
sulla consolle di comando.
4. Portare il fusibile principale in posizione OFF, vedere figura.
OFF
ON
Fusibile principale/sezionatore delle
batterie (ON/OFF).
5. Rimuovere le due manopole di fissaggio del carter anteriore del telaio.
Sollevare il bordo inferiore del carter
e tirarlo in avanti. Prestare attenzione alla posizione di montaggio del
carter, parzialmente sovrapposto al
telaio.
Il carter anteriore del telaio è fissato
con due pomelli.
Batteria anteriore.
86
Istruzioni per l'uso Permobil M400
Manutenzione e riparazioni
Sostituzione delle batterie
Batteria anteriore
6. In alcuni modelli, le batterie sono
fissate con appositi fermi. Per rimuoverli, premerli verso il basso e verso
il centro del telaio, vedere figura.
7. Rimuovere i collegamenti della batteria. Vedere anche l'etichetta all'interno del carter anteriore del telaio.
8. Sollevare/estrarre la batteria dal telaio con l'ausilio dell'apposita fascetta.
AVVERTENZA
In alcuni modelli, le batterie sono
fissate con appositi fermi.
Prestare la massima attenzione quando si utilizzano oggetti metallici vicino alle batterie. Un
eventuale cortocircuito può provocare un'esplosione. Utilizzare sempre guanti e occhiali protettivi.
Le batterie sono pesanti e devono essere movimentate con attenzione.
Le batterie esaurite o guaste devono essere
smaltite nel rispetto dell'ambiente e delle procedure di smaltimento locali.
9. Inserire una nuova batteria nel telaio
con l'ausilio dell'apposita fascetta,
lasciando la fascetta sulla batteria.
La batteria si installa con i poli rivolti
in avanti.
10.Ripristinare i collegamenti sulla
nuova batteria. Vedere anche l'etichetta all'interno del carter anteriore
del telaio.
11.Installare gli eventuali fermi della
batteria inserendoli a pressione
nelle apposite prese nel telaio,
vedere la figura sopra.
12.Rimontare il carter anteriore del telaio. Ricordare che il carter è parzialmente sovrapposto al bordo anteriore del telaio.
87
Collegamenti delle batterie.
Il carter anteriore è parzialmente
sovrapposto al bordo anteriore del
telaio.
Istruzioni per l'uso Permobil M400
Manutenzione e riparazioni
Sostituzione delle batterie
Batteria posteriore
1. Sistemare la carrozzina su una superficie piana.
2. Estrarre i poggiagambe e, se possibile, sollevare il sedile.
3. Disinserire l'interruttore generale
sulla consolle di comando.
4. Portare il fusibile principale in posizione OFF, vedere figura.
OFF
ON
Fusibile principale/sezionatore delle
batterie (ON/OFF).
5. Rimuovere il carter anteriore del telaio, vedere pag. 86.
6. Smontare il carter superiore del
telaio, fissato con due pomelli,
vedere figura.
7. Smontare il carter posteriore del telaio
tirandolo verso l'alto/all'indietro.
Smontare il carter posteriore del
telaio.
88
Istruzioni per l'uso Permobil M400
Manutenzione e riparazioni
Sostituzione delle batterie
Batteria posteriore
8. Rimuovere l'elettronica estraendo
le linguette di bloccaggio sui lati
sinistro e destro del telaio. Vedere
figura.
9. In alcuni modelli, le batterie sono
fissate con appositi fermi. Per rimuoverli, premerli verso il basso e verso
il centro del telaio, vedere figura.
10.Rimuovere i collegamenti della batteria. Vedere anche l'etichetta all'interno
del carter posteriore del telaio.
Rimuovere l'elettronica estraendo
con cautela le linguette di bloccaggio sui lati sinistro e destro del telaio.
11. Sollevare/estrarre la batteria dal telaio con l'ausilio dell'apposita fascetta.
m AVVERTENZA
Prestare la massima attenzione quando si utilizzano oggetti metallici vicino alle batterie. Un
eventuale cortocircuito può provocare un'esplosione. Utilizzare sempre guanti e occhiali protettivi.
Le batterie sono pesanti e devono essere movimentate con attenzione.
Le batterie esaurite o guaste devono essere
smaltite nel rispetto dell'ambiente e delle procedure di smaltimento locali.
In alcuni modelli, le batterie sono
fissate con appositi fermi.
12.Inserire una nuova batteria nel telaio
con l'ausilio dell'apposita fascetta,
lasciando la fascetta sulla batteria.
Rimontare gli eventuali fermi della
batteria.
13.Ripristinare i collegamenti sulla
nuova batteria. Vedere anche l'etichetta all'interno del carter posteriore del telaio.
14.Installare l'elettronica sul telaio.
15.Rimontare i carter del telaio.
Collegamenti delle batterie.
89
Istruzioni per l'uso Permobil M400
Manutenzione e riparazioni
Riattivazione del fusibile principale/sezionatore delle batterie
m AVVERTENZA
Se il fusibile principale salta, spesso vi è un guasto elettrico. L'utilizzo del fermo principale è riservato
agli assistenti. Identificare la causa prima di riattivare l'interruttore. In caso di dubbi, rivolgersi a un
centro di assistenza.
Il fusibile principale funziona anche come sezionatore delle batterie, ma nelle
istruzioni per l'uso viene chiamato fusibile principale.
Poiché il fusibile principale è di tipo automatico, non occorre sostituirlo e può
essere riattivato quando salta. Per riattivare il fusibile, portare l'interruttore in
posizione ON.
OFF
ON
Si accede al fusibile principale
attraverso una presa nella parte
posteriore del telaio.
m ATTENZIONE!
Scollegare l'alimentazione sulla consolle di comando prima di scollegare l'alimentazione disinserendo il fusibile principale.
90
Istruzioni per l'uso Permobil M400
Accessori
Accessori
Lo sviluppo degli accessori delle carrozzine elettriche Permobil è continuo.
Rivolgersi al rivenditore Permobil più vicino per maggiori informazioni sugli
accessori disponibili per la propria carrozzina.
91
Istruzioni per l'uso Permobil M400
Specifiche tecniche
Specifiche tecniche
Le specifiche indicate alle pagine seguenti sono valide soltanto per Permobil
M400 abbinata al sedile Corpus 3G.
Altezza 1.170 mm.
Per dimensioni e pesi dei singoli sedili, vedere le istruzioni per l’uso allegate.
Lunghezza
1.105 mm.
Larghezza
620 mm.
Ingombro minimo per trasporto = Lunghezza: 815 mm, larghezza: 620 mm,
altezza: 780 mm.
92
Istruzioni per l'uso Permobil M400
Specifiche tecniche
DATI
Generalità
Nome.............................................................................................................. Permobil M400
Classe della carrozzina . ..................................................................................................... B
Dimensioni e peso
Lunghezza.............................................................................................................. 1.105 mm.
Larghezza.................................................................................................................. 620 mm.
Altezza..................................................................................................................... 1.170 mm
Ingombro minimo per trasporto, LxPxA.................................................... 815x620x780 mm.
Peso, batterie e sedile Corpus 3G inclusi ................................................................. 171 kg.
Dimensioni max batterie............................................................................ 260x167x178 mm.
Ruote
Dimensioni pneumatici, ruote motrici .......................................................................... 3.00-8
Dimensioni pneumatici, ruote pivottanti...................................................................... 200x50
Pressione racc. .......................................................................................... 200 kPa (2,0 bar)
Prestazioni
Autonomia .............................................................................................................. 30-35 km.
Raggio di sterzata min ............................................................................................. 585 mm.
Spazio di sterzata min .......................................................................................... 1.050 mm.
Dislivello superabile (spazio di rincorsa: 0 cm.)......................................................... 60 mm.
Dislivello superabile (spazio di rincorsa: 50 cm.)....................................................... 80 mm.
Luce min sotto la carrozzina ...................................................................................... 80 mm.
Pendenza superabile ......................................................................................................... 9°
Inclinazione sicura ............................................................................................................. 8°
Guida su superfici oblique . ............................................................................................... 9°
Stabilità statica in discesa ............................................................................................... 16°
Stabilità statica in salita ................................................................................................ 10,5°
Stabilità statica su superfici oblique ............................................................................. 14,5°
Velocità max marcia avanti .............................................................................. 6/10/12 km/h.
CENTRALINA ELETTRONICA R-Net
Elettronica
PM120
Consolle di comando
JSM-L-SV
Batterie
Tipo consigliato.............................................................................................. Gruppo 34, Gel
Capacità delle batterie........................................................................ 2x60 Ah (6 e 10 km/h)
2x73 Ah (10 e 12 km/h)
Tempo di ricarica.................................................................................................. circa 8 ore.
Fusibili
Fusibile principale........................................................................................................... 63 A
Alimentazione di comando
Joystick........................................................................................................................ 1,5 Nm
Pulsanti........................................................................................................................ 2,0 Nm
Istruzioni per l'uso Permobil M400
Ricerca dei guasti
Diagnostica R-Net
Quando si verifica un guasto o un'anomalia nell'elettronica della carrozzina, il
display della consolle di comando visualizza le informazioni rilevanti. Queste
informazioni possono poi essere utilizzate per localizzare il guasto/l'anomalia e
la relativa causa.
Ricerca dei guasti e riparazioni devono sempre essere effettuate da tecnici
autorizzati e competenti in merito all’elettronica della carrozzina. Per maggiori
informazioni su ricerca dei guasti e interventi, vedere il manuale di servizio del
modello di carrozzina specifico.
Videate diagnostiche
Videata diagnostica attuale
Quando intervengono i circuiti protettivi integrati del sistema di comando e non
è più possibile guidare la carrozzina, il display della consolle di comando visualizza una videata diagnostica.
La videata indica un guasto nel sistema, cioè che R-Net ha rilevato un problema
nell'impianto elettrico della carrozzina.
ATTENZIONE!
Se il guasto risiede in un modulo attualmente inutilizzato, è possibile continuare a guidare la carrozzina ma di tanto in tanto viene visualizzata la videata diagnostica.
Spegnere la carrozzina e lasciarla spenta per alcuni minuti. Riaccendere la
carrozzina. Se il problema persiste, spegnere la carrozzina e contattare l'assistenza locale. Annotare le informazioni visualizzate in chiaro sul display della
consolle di comando e comunicarle all'assistenza locale.
Non utilizzare la carrozzina prima di avere risolto il problema, a meno che il
tecnico dell'assistenza locale non fornisca istruzioni diverse.
m AVVERTENZA
La diagnostica deve sempre essere effettuata da tecnici competenti in merito al sistema di comando
elettronico della carrozzina. Una riparazione errata o impropria può compromettere la sicurezza della
carrozzina.
Permobil declina qualsiasi responsabilità per eventuali danni a persone e cose dovuti a riparazioni
errate o improprie.
94
Istruzioni per l'uso Permobil M400
Ricerca dei guasti
Esempio di videata che indica un guasto nel sistema
Modulo identificato
Messaggio di
errore
PM
PM
Low Battery
Controller
Fault
2C00
Codice di errore
Modulo identificato
Qui è indicato il modulo del sistema di comando che ha rilevato il problema.
PM= Modulo di alimentazione
JSM= Modulo joystick
Messaggio di errore
Il messaggio di errore descrive brevemente il tipo di guasto.
Codice di errore
Il codice a 4 cifre indica il circuito protettivo intervenuto.
Riparazione delle unità difettose
Gli unici componenti sostituibili del sistema di comando R-Net corrispondono ai
ricambi approvati OEM (contattare Permobil per maggiori informazioni). Le unità
difettose devono quindi essere inviate a Permobil o a un riparatore autorizzato
Permobil per la riparazione.
m ATTENZIONE!
La garanzia sulla carrozzina decade in caso di sostituzioni di componenti non autorizzate da
Permobil. Permobil declina qualsiasi responsabilità per perdite causate da apertura, regolazione o
modifica non autorizzata di un componente del sistema di comando R-Net.
95
Istruzioni per l'uso Permobil M400
Ricerca dei guasti
Diagnostica di R-Net con LED
Indicatore di tensione delle batterie
A ogni avvio della carrozzina, vengono controllati alcuni componenti dell’elettronica. Se questi sono difettosi, sulla consolle di comando lampeggiano una o più spie
dell'indicatore di tensione delle batterie e dell'indicatore di velocità/profilo di guida.
Ricerca dei guasti e riparazioni devono sempre essere effettuate da tecnici
autorizzati e competenti in merito all’elettronica della carrozzina. Per maggiori
informazioni su ricerca dei guasti e provvedimenti, vedere il manuale di servizio
del modello di carrozzina specifico.
Luce fissa
Non si sono riscontrati problemi. Il numero delle spie accese dipende dalla
tensione residua delle batterie. In caso di batterie completamente cariche, si
accendono tutte le spie.
Lampeggio lento delle spie rosse, 1 - 2
Occorre ricaricare immediatamente le batterie.
Lampeggio veloce, 1-10 spie
È stato rilevato un guasto nell'elettronica e non è possibile guidare la carrozzina.
• Spegnere la carrozzina.
•Controllare che tutti i cavi visibili e il cavo della consolle di comando siano
collegati correttamente.
Riaccendere la carrozzina. Se il problema persiste, contare il numero di spie
lampeggianti, quindi controllare la possibile causa e l’intervento nella tabella
accanto.
Non utilizzare la carrozzina prima di avere risolto il problema, a meno che il
tecnico dell'assistenza locale non fornisca istruzioni diverse.
m AVVERTENZA
La diagnostica deve sempre essere effettuata da tecnici competenti in merito al sistema di comando
elettronico della carrozzina. Una riparazione errata o impropria può compromettere la sicurezza della
carrozzina.
Permobil declina qualsiasi responsabilità per eventuali danni a persone e cose dovuti a riparazioni
errate o improprie.
m ATTENZIONE!
Gli eventuali segnali di difetto sugli indicatori non compaiono durante la guida della carrozzina, ma
si ripresentano all’avvio successivo.
96
Istruzioni per l'uso Permobil M400
SEGNALE
DI DIFETTO
Ricerca dei guasti
INDICAZIONE DI DIFETTO - INTERVENTO
1 spia - Bassa tensione della batteria
Controllare lo stato della batteria. Controllare il contatto fra batteria e consolle di
comando.
2 spie - Interruzione nel motore di trazione sinistro
Controllare il collegamento al motore di trazione sinistro.
3 spie - Cortocircuito al motore di trazione sinistro
Controllare i contatti e i cavi del motore di trazione.
4 spie - Interruzione nel motore di trazione destro
Controllare il collegamento al motore di trazione destro.
5 spie - Cortocircuito al motore di trazione destro
Controllare i contatti e i cavi del motore di trazione.
6 spie - Caricabatterie collegato
Scollegare il caricabatterie.
7 spie - Errore joystick
Prestare attenzione a non agire sul joystick all'avviamento.
8 spie - Errore sistema di comando
Controllare i contatti della fase finale.
9 spie - Interruzione nel circuito dei freni
Controllare i contatti del freno magnetico.
10 spie - Tensione della batteria elevata
Controllare la batteria e i contatti fra batteria e consolle di comando.
7+5 spie - Errore di comunicazione
Controllare che il cavo della consolle di comando sia integro e collegato correttamente.
Indicatore dell'attuatore - Attuatore difettoso
Se la carrozzina è dotata di più attuatori, controllare quale non funziona.
Controllare i cavi di collegamento degli attuatori.
97
Istruzioni per l'uso Permobil M400
Ricerca dei guasti
Guida alla ricerca dei guasti
La seguente guida alla ricerca dei guasti descrive diversi guasti e problemi che
possono verificarsi durante l’utilizzo della carrozzina e gli interventi consigliati.
Ricordare che questa guida non descrive tutti i guasti e problemi che possono
verificarsi e in caso di dubbio è sempre opportuno rivolgersi a un centro di assistenza o a Permobil.
PROBLEMA
POSSIBILE CAUSA
INTERVENTO
La carrozzina non si avvia.
Batterie scariche.
Ricaricare le batterie.
Cavo di collegamento alla
consolle di comando
staccato.
Ricollegare il cavo.
Fusibile principale su
OFF ad es. dopo
la sostituzione delle batterie.
Riattivare il fusibile principale.
Vedere pag. 90.
Fusibile principale saltato.
Vedere pag. 90.
La carrozzina non funziona.
Caricabatterie collegato.
Scollegare il caricabatterie e
staccare il cavo di ricarica dalla presa di ricarica della carrozzina.
Freni disinnestati.
Innestare i freni.
Carrozzina bloccata con
la chiave di sicurezza.
Sbloccare la carrozzina.
Vedere pag. 60.
La carrozzina si ferma durante la guida.
Cavo di collegamento alla
consolle di comando
staccato.
Ricollegare il cavo.
Fusibile principale saltato.
Vedere pag. 90.
La carrozzina procede solo
Sedile sollevato o inclinato
a velocità ridotta.
eccessivamente.
Per i modelli con sollevamento
e inclinazione del sedile
elettrocomandati.
La carrozzina non si ricarica.
Abbassare il sedile o ridurre
l’inclinazione. Vedere le istruzioni
per l’uso del sedile.
Fusibile principale su
Riattivare il fusibile principale.
OFF ad es. dopo
Vedere pag. 90.
la sostituzione delle batterie.
98
Istruzioni per l'uso Permobil M400
Etichette
Etichette
Osservare attentamente tutte le etichette presenti sulla carrozzina, perché contengono informazioni importanti per un utilizzo sicuro e corretto della carrozzina.
Non rimuovere le etichette dalla carrozzina. Qualora un'etichetta fosse illeggibile o
mancasse, ordinarne una di ricambio a Permobil.
Disinnesto dei freni
L'etichetta mostra la posizione del comando di disinnesto, sia con i freni disinnestati che innestati.
Il disinnesto dei freni è descritto a pag. 73.
Fusibile principale/Sezionatore delle
batterie
L'etichetta mostra la posizione in cui
deve essere posto l'interruttore per disinserire o inserire l'alimentazione.
Il fusibile principale/sezionatore delle
batterie è descritto a pag. 90.
Collegamenti delle batterie e fusibili
L'etichetta mostra i poli delle batterie e i
fusibili presenti sulla carrozzina.
La sostituzione delle batterie è descritta
a pag. 86-89.
99
Istruzioni per l'uso Permobil M400
Etichette
Punti di fissaggio
L'etichetta (una per punto di fissaggio)
mostra il punto in cui fissare la carrozzina per il trasporto.
Il trasporto della carrozzina è descritto
a pag. 76.
Leggere le istruzioni
L'etichetta segnala la necessità di leggere e comprendere le istruzioni prima
della regolazione o dell'uso.
Rischio di schiacciamento
L'etichetta segnala il rischio di
schiacciamento.
Numero di serie
Numero di serie
Tipo di prodotto
Prodotta in
(Paese di
montaggio
finale) da
(indirizzo
dell'impianto
di montaggio
finale)
Data di montaggio
Codice EAN
Peso max utente
100
IT
Permobil M400
Codice: 205262-IT-0
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
