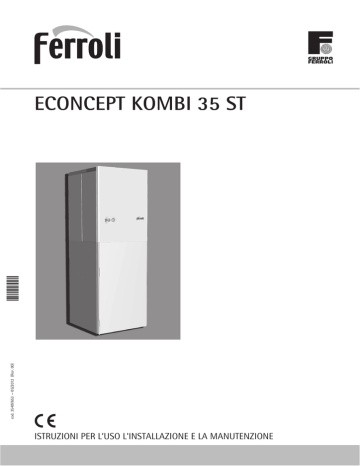

ECONCEPT KOMBI 35 ST
cod. 3540V653 — 05/2012 (Rev. 00)
9
ECONCEPT KOMBI 35 ST
ISTRUZIONI PER L’USO L'INSTALLAZIONE E LA MANUTENZIONE
ECONCEPT KOMBI 35 ST
B
•
•
•
•
•
•
•
Leggere attentamente le avvertenze contenute in questo libretto di istruzioni in quanto forniscono importanti
indicazioni riguardanti la sicurezza di installazione,
l’uso e la manutenzione.
Il libretto di istruzioni costituisce parte integrante ed essenziale del prodotto e deve essere conservato dall’utilizzatore con cura per ogni ulteriore consultazione.
Se l’apparecchio dovesse essere venduto o trasferito
ad un altro proprietario o se si dovesse traslocare, assicurarsi sempre che il libretto accompagni la caldaia in
modo che possa essere consultato dal nuovo proprietario e/o dall’installatore.
L’installazione e la manutenzione devono essere effettuate in ottemperanza alle norme vigenti, secondo le
istruzioni del costruttore e devono essere eseguite da
personale professionalmente qualificato.
Un’errata installazione o una cattiva manutenzione
possono causare danni a persone, animali o cose. È
esclusa qualsiasi responsabilità del costruttore per i
danni causati da errori nell’installazione e nell’uso e comunque per inosservanza delle istruzioni date dal costruttore stesso.
Prima di effettuare qualsiasi operazione di pulizia o di
manutenzione, disinserire l’apparecchio dalla rete di
alimentazione agendo sull’interruttore dell’impianto e/o
attraverso gli appositi organi di intercettazione.
In caso di guasto e/o cattivo funzionamento dell’apparecchio, disattivarlo, astenendosi da qualsiasi tentativo
di riparazione o di intervento diretto. Rivolgersi esclusivamente a personale professionalmente qualificato.
L’eventuale riparazione-sostituzione dei prodotti dovrà
essere effettuata solamente da personale professio-
•
•
•
•
•
•
•
nalmente qualificato utilizzando esclusivamente ricambi originali. Il mancato rispetto di quanto sopra può
compromettere la sicurezza dell’apparecchio.
Per garantire il buon funzionamento dell’apparecchio è
indispensabile fare effettuare da personale qualificato
una manutenzione periodica.
Questo apparecchio dovrà essere destinato solo
all’uso per il quale è stato espressamente previsto.
Ogni altro uso è da considerarsi improprio e quindi pericoloso.
Dopo aver rimosso l’imballaggio assicurarsi dell’integrità del contenuto. Gli elementi dell’imballaggio non
devono essere lasciati alla portata di bambini in quanto
potenziali fonti di pericolo.
L’apparecchio non è destinato ad essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di
esperienza o di conoscenza, a meno che esse abbiano
potuto beneficiare, attraverso l’intermediazione di una
persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l’uso dell’apparecchio.
In caso di dubbio non utilizzare l’apparecchio e rivolgersi al fornitore.
Lo smaltimento dell'apparecchio e dei suoi accessori
deve essere effettuato in modo adeguato, in conformità alle norme vigenti.
Le immagini riportate nel presente manuale sono una
rappresentazione semplificata del prodotto. In questa
rappresentazione possono esserci lievi e non significative differenze con il prodotto fornito.
B
Questo simbolo indica “Attenzione” ed è posto in corrispondenza di tutte le avvertenze
relative alla sicurezza. Attenersi scrupolosamente a tali prescrizioni per evitare pericolo
e danni a persone, animali e cose.
A
Questo simbolo richiama l’attenzione su una nota o un’avvertenza importante
Dichiarazione di conformità
Il costruttore: FERROLI S.p.A.
Indirizzo: Via Ritonda 78/a 37047 San Bonifacio VR
dichiara che questo apparecchio è conforme alle seguenti direttive CEE:
•
•
•
•
Direttiva Apparecchi a Gas 2009/142
Direttiva Rendimenti 92/42
Direttiva Bassa Tensione 2006/95
Direttiva Compatibilità Elettromagnetica 2004/108
Presidente e Legale rappresentante
Cav. del Lavoro
Dante Ferroli
2
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
1 Istruzioni d’uso ........................................................................................................................ 4
1.1 Presentazione ........................................................................................................................................ 4
1.2 Pannello comandi................................................................................................................................... 5
1.3 Accensione e spegnimento .................................................................................................................... 7
1.4 Regolazioni............................................................................................................................................. 8
2 Installazione ........................................................................................................................... 14
2.1 Disposizioni generali ............................................................................................................................ 14
2.2 Luogo d’installazione ............................................................................................................................ 14
2.3 Collegamenti idraulici ........................................................................................................................... 14
2.4 Collegamento gas ................................................................................................................................ 15
2.5 Collegamenti elettrici ............................................................................................................................ 16
2.6 Condotti fumo ....................................................................................................................................... 17
2.7 Collegamento scarico condensa .......................................................................................................... 20
2.8 Installazione del solo kit “Bassa Temperatura” (opzionale).................................................................. 21
2.9 Installazione del solo kit “Solare” (opzionale) ....................................................................................... 24
2.10 Installazione del Kit “Bassa Temperatura” e Kit “Solare” (opzionali) .................................................. 27
3 Servizio e manutenzione ....................................................................................................... 28
3.1 Regolazioni........................................................................................................................................... 28
3.2 Messa in servizio .................................................................................................................................. 29
3.3 Manutenzione....................................................................................................................................... 33
3.4 Risoluzione dei problemi ...................................................................................................................... 35
4 Caratteristiche e dati tecnici ................................................................................................. 37
4.1 Dimensioni e attacchi ........................................................................................................................... 37
4.2 Vista generale e componenti principali................................................................................................. 38
4.3 Circuito idraulico ................................................................................................................................... 40
4.4 Tabella dati tecnici................................................................................................................................ 41
4.5 Diagrammi ............................................................................................................................................ 42
4.6 Schema elettrico................................................................................................................................... 43
4.7 DBM29 (ECOTRONIC tech) - Centralina Solare (Se installata)........................................................... 49
4.8 Scheda zone bassa temperatura FZ4B (Se installata).........................................................................58
9
cod. 3540V653 - 05/2012 (Rev. 00)
3
ECONCEPT KOMBI 35 ST
1. Istruzioni d’uso
1.1 Presentazione
La ringraziamo di aver scelto ECONCEPT KOMBI 35 ST, una caldaia da incasso con bollitore solare integrato FERROLI di concezione avanzata, tecnologia d'avanguardia, elevata affidabilità e qualità costruttiva. La preghiamo di leggere attentamente il presente manuale perché fornisce importanti indicazioni riguardanti la sicurezza di installazione,
uso e manutenzione.
ECONCEPT KOMBI 35 ST è un generatore termico a camera stagna per riscaldamento e produzione di acqua calda
sanitaria premiscelato a condensazione ad altissimo rendimento e bassissime emissioni, funzionante a gas naturale
o GPL e dotato di sistema di controllo a microprocessore. Il corpo caldaia è composto da uno scambiatore lamellare
in alluminio e da un bruciatore premiscelato, ceramico, dotato di accensione elettronica con controllo di fiamma a ionizzazione, di ventilatore a velocità modulante e valvola gas modulante.
La caldaia è predisposta per il collegamento ad uno o più collettori solari, che vengono utilizzati per la produzione di
acqua calda sanitaria. Nell'apparecchio è infatti integrato uno speciale bollitore solare a stratificazione ed un avanzato circuito con pompa solare a velocità variabile, che permette di massimizzare il risparmio ottenibile da un impianto
a pannelli solari.
Per quanto riguarda la produzione di acqua calda per riscaldamento, ECONCEPT KOMBI 35 ST può essere dotata di
una doppia circuitazione interna che permette la gestione contemporanea ed indipendente di due zone riscaldamento.
4
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
1.2 Pannello comandi
12 1
14
2
19
15
5 16
7
10
eco
c o m f o rt
ecomfort
m ode
11
13
9
27
26
bar
reset
24
3
25 23 4 22
21
20 18 17
6
8
fig. 1 - Pannello di controllo
Legenda
1=
2=
3=
4=
5=
6=
7=
8=
9=
10 =
11 =
12 =
13 =
14 =
15 =
16 =
17 =
18 =
19 =
20 =
21 =
22 =
IT
Tasto decremento impostazione temperatura
acqua calda sanitaria
Tasto incremento impostazione temperatura acqua calda sanitaria
Tasto decremento impostazione temperatura
impianto riscaldamento (zona alta temperatura)
Tasto incremento impostazione temperatura impianto riscaldamento (zona alta temperatura)
Display
Tasto selezione modalità Estate / Inverno
Tasto selezione modalità Economy / Comfort
Tasto Ripristino
Tasto accensione / spegnimento apparecchio
Tasto menù "Temperatura Scorrevole" (zona
alta temperatura)
Indicazione raggiungimento temperatura acqua
calda sanitaria impostata
Simbolo acqua calda sanitaria
Indicazione funzionamento sanitario
Impostazione / temperatura uscita acqua calda
sanitaria (lampeggiante durante la funzione
“Protezione scambiatore”)
Indicazione modalità Eco (Economy) o Comfort
Temperatura sensore esterno (con sonda esterna opzionale)
Compare collegando la Sonda esterna o il Cronocomando Remoto (opzionali)
Temperatura ambiente (con Cronocomando Remoto opzionale)
Indicazione bruciatore acceso e potenza attuale (lampeggiante durante la funzione “Protezione fiamma”)
Indicazione funzionamento antigelo
Indicazione pressione impianto riscaldamento
Indicazione Anomalia
23 = Impostazione / temperatura mandata riscaldamento - zona alta temperatura (lampeggiante
durante la funzione “Protezione scambiatore”)
24 = Simbolo riscaldamento
25 = Indicazione funzionamento riscaldamento
26 = Indicazione raggiungimento temperatura mandata riscaldamento impostata
27 = Indicazione modalità Estate
cod. 3540V653 - 05/2012 (Rev. 00)
5
ECONCEPT KOMBI 35 ST
Indicazione durante il funzionamento
Riscaldamento
La richiesta riscaldamento (generata da Termostato Ambiente o Cronocomando Remoto) è indicata dal lampeggio
dell'aria calda sopra il radiatore (part. 24 e 25 - fig. 1).
Il display (part. 23 - fig. 1) visualizza l’attuale temperatura della mandata riscaldamento e durante il tempo di attesa riscaldamento la scritta “d2”.
Le tacche di graduazione riscaldamento (part. 26 - fig. 1), si accendono man mano che la temperatura del sensore riscaldamento raggiunge il valore impostato.
ec o
co m fort
eco
ec o
co m fort
eco
m o de
m o de
bar
bar
re s et
re s et
fig. 2
Sanitario
La richiesta riscaldamento bollitore è indicata dal lampeggio dell'acqua calda sotto il rubinetto (part. 12 e 13 - fig. 1).
Il display (part. 14 - fig. 1) visualizza l’attuale temperatura d’uscita dell’acqua calda sanitaria e durante il tempo di attesa
sanitario la scritta “d1“.
Le tacche di graduazione sanitario (part. 11 - fig. 1), si accendono man mano che la temperatura del sensore bollitore
raggiunge il valore impostato.
comfort
ec o
co m fort
comfort
ec o
co m fort
m o de
m o de
bar
bar
re s et
re s et
fig. 3
Esclusione bollitore (economy)
Il riscaldamento/mantenimento in temperatura del bollitore può essere escluso dall'utente. In caso di esclusione, vi sarà
erogazione di acqua calda sanitaria solo da parte del circuito solare (se installato); quest’ultimo viene gestito dalla centralina DBM29 le cui specifiche sono riportate al cap. 4.7.
Quando il riscaldamento del bollitore è attivo (impostazione di default), sul display è attivo il simbolo comfort (part. 15 fig. 1), mentre quando è disinserito, sul display è attivo il simbolo eco (part. 15 - fig. 1).
Il bollitore può essere disattivato dall’utente (modalità ECO) premendo, il tasto economy/comfort (part. 7 - fig. 1). Per
attivare la modalità COMFORT premere nuovamente il tasto economy/comfort (part. 7 - fig. 1).
6
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
1.3 Accensione e spegnimento
Caldaia non alimentata elettricamente
e co
co m f or t
m o de
reset
fig. 4 - Caldaia non alimentata elettricamente
B
Togliendo alimentazione elettrica e/o gas all'apparecchio il sistema antigelo non funziona. Per lunghe soste
durante il periodo invernale, al fine di evitare danni dovuti al gelo, è consigliabile scaricare tutta l’acqua della
caldaia, quella sanitaria e quella dell’impianto; oppure scaricare solo l’acqua sanitaria e introdurre l’apposito
antigelo nell’impianto di riscaldamento, conforme a quanto prescritto alla sez. 2.3.
Accensione caldaia
Fornire alimentazione elettrica all'apparecchio.
e co
co mf ort
m od e
reset
fig. 5 - Accensione caldaia
•
•
•
•
Per i successivi 180 secondi il display visualizza FH che identifica il ciclo di sfiato aria dall'impianto riscaldamento.
Durante i primi 5 secondi il display visualizza anche la versione software della scheda.
Aprire il rubinetto del gas a monte della caldaia.
Scomparsa la scritta FH, la caldaia è pronta per funzionare automaticamente ogni qualvolta si prelevi acqua calda
sanitaria o vi sia una richiesta al termostato ambiente.
Spegnimento caldaia
Premere il tasto
(part. 9 - fig. 1) per 1 secondo.
e co
com f ort
m o de
reset
fig. 6 - Spegnimento caldaia
Quando la caldaia viene spenta, la scheda elettronica è ancora alimentata elettricamente.
È disabilitato il funzionamento sanitario e riscaldamento. Rimane attivo il sistema antigelo.
IT
cod. 3540V653 - 05/2012 (Rev. 00)
7
ECONCEPT KOMBI 35 ST
Per riaccendere la caldaia, premere nuovamente il tasto
(part. 9 fig. 1) per 1 secondo.
e co
c o mfo rt
eco
m ode
bar
reset
fig. 7
La caldaia sarà immediatamente pronta per funzionare ogni qualvolta si prelevi acqua calda sanitaria o vi sia una richiesta al termostato ambiente.
1.4 Regolazioni
Commutazione Estate/Inverno
Premere il tasto
(part. 6 - fig. 1) per 1 secondo.
eco
co mfort
eco
m ode
bar
res et
fig. 8
Il display attiva il simbolo Estate (part. 27 - fig. 1): la caldaia erogherà solo acqua sanitaria. Rimane attivo il sistema
antigelo.
Per disattivare la modalità Estate, premere nuovamente il tasto
(part. 6 - fig. 1) per 1 secondo.
Regolazione temperatura riscaldamento (zona alta temperatura)
Agire sui tasti riscaldamento
simo di 90°C.
(part. 3 e 4 - fig. 1) per variare la temperatura da un minimo di 20°C ad un mas-
eco
co m for t
eco
m o de
bar
reset
fig. 9
Questa temperatura diviene la massima temperatura di mandata impianto anche per la zona bassa temperatura (se installata). Non
impostare ad un valore più basso di quello della “Regolazione temperatura riscaldamento (zona bassa temperatura)”:
8
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
Regolazione temperatura riscaldamento (zona bassa temperatura - Opzionale)
Con cronocomando remoto opzionale installato
Agire sul tasto “Regolazione temperatura riscaldamento” (vedi relativo manuale) per variare la temperatura da un minimo di 20°C ad un massimo di 40°C.
Senza cronocomando remoto opzionale installato
La regolazione della temperatura riscaldamento per la zona bassa temperatura è fissata a 40° C.
La modifica di tale impostazione dovrà essere effettuata solo da Personale qualificato.
Regolazione della temperatura ambiente
•
•
Se alla caldaia non è stato collegato il kit zona bassa temperatura (opzionale) la regolazione ambiente della zona
alta temperatura, può essere gestita da un termostato ambiente o da un cronocomando remoto.
Se alla caldaia è stato collegato il kit zona bassa temperatura (opzionale) la regolazione ambiente della zona alta
temperatura può essere gestita solo da un termostato ambiente. Mentre la regolazione ambiente della zona bassa
temperatura può essere gestita da un termostato ambiente o da un cronocomando remoto.
Nota: vedi Schemi elettrici
Regolazione della temperatura ambiente (con termostato ambiente opzionale)
Impostare tramite il termostato ambiente la temperatura desiderata all’interno dei locali. Nel caso non sia presente il termostato ambiente la caldaia provvede a mantenere l’impianto alla temperatura di setpoint mandata impianto impostata.
Regolazione della temperatura ambiente (con cronocomando remoto opzionale)
Impostare tramite il cronocomando remoto la temperatura ambiente desiderata all’interno dei locali. La caldaia regolerà
l'acqua impianto in funzione della temperatura ambiente richiesta. Per quanto riguarda il funzionamento con cronocomando remoto, fare riferimento al relativo manuale d'uso.
Regolazione temperatura sanitario
Agire sui tasti sanitario
di 65°C.
(part. 1 e 2 - fig. 1) per variare la temperatura da un minimo di 10°C ad un massimo
e co
co m fo rt
eco
m ode
bar
re set
fig. 10
IT
cod. 3540V653 - 05/2012 (Rev. 00)
9
ECONCEPT KOMBI 35 ST
Temperatura scorrevole
Quando viene installata la sonda esterna (opzionale) sul display del pannello comandi (part. 5 - fig. 1) è visualizzata
l’attuale temperatura esterna rilevata dalla sonda esterna stessa. Il sistema di regolazione caldaia lavora con “Temperatura Scorrevole”. In questa modalità, la temperatura dell’impianto di riscaldamento viene regolata a seconda delle
condizioni climatiche esterne, in modo da garantire un elevato comfort e risparmio energetico durante tutto il periodo
dell’anno. In particolare, all’aumentare della temperatura esterna viene diminuita la temperatura di mandata impianto,
a seconda di una determinata “curva di compensazione”.
Con regolazione a Temperatura Scorrevole, la temperatura impostata attraverso i tasti riscaldamento (part. 3 e 4 - fig. 1)
diviene la massima temperatura di mandata impianto (zona alta e bassa temperatura). Si consiglia di impostare al valore massimo per permettere al sistema di regolare in tutto il campo utile di funzionamento.
La caldaia deve essere regolata in fase di installazione dal personale qualificato. Eventuali adattamenti possono essere
comunque apportati dall’utente per il miglioramento del comfort.
Curva di compensazione e spostamento delle curve - Zona alta Temperatura con Cronocomando remoto opzionale installato
Questo è possibile solo nel caso in cui non sia stato installato il kit zona bassa temperatura (opzionale).
Fare riferimento al relativo manuale d'uso.
Curva di compensazione e spostamento delle curve - Zona Alta Temperatura senza Cronocomando
Remoto opzionale collegato
Premendo una volta il tasto
(part. 10 - fig. 1) viene visualizzata l’attuale curva di compensazione (fig. 11) ed è possibile modificarla con i tasti sanitario
(part. 1 e 2 - fig. 1).
Regolare la curva desiderata da 1 a 10 secondo la caratteristica (fig. 13).
Regolando la curva a 0, la regolazione a temperatura scorrevole risulta disabilitata.
fig. 11 - Curva di compensazione
Premendo i tasti riscaldamento
modificabile con i tasti sanitario
(part. 3 e 4 - fig. 1) si accede allo spostamento parallelo delle curve (fig. 14),
(part. 1 e 2 - fig. 1).
fig. 12 - Spostamento parallelo delle curve
Premendo nuovamente il tasto
10
(part. 10 - fig. 1) si esce dalla modalità regolazione curve parallele.
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
Curva di compensazione e spostamento delle curve - Zona Bassa Temperatura con Cronocomando
Remoto opzionale collegato
Fare riferimento al relativo manuale d’uso.
Curva di compensazione e spostamento delle curve - Zona Bassa Temperatura senza Cronocomando Remoto opzionale collegato
Premere il tasto ECONOMY/COMFORT (part.7 - fig. 1) per 10 secondi; viene visualizzato il parametro o01 ossia l’attuale curva di compensazione ed è possibile modificarla con i tasti sanitario (part.1 e 2 - fig. 1).
Regolare la curva desiderata da 1 a 10 secondo la caratteristica (fig. 13). Regolando la curva a 0, la regolazione a temperatura scorrevole risulta disabilitata.
Premendo il tasto riscaldamento (part. 4 - fig. 1) si accede al parametro o02 ossia lo spostamento parallelo delle curve
(fig. 14), modificabile con i tasti sanitario (part. 1 e 2 - fig. 1).
Premendo nuovamente il tasto ECONOMY/COMFORT (part. 7 - fig. 1) per 10 secondi, si esce dalla modalità regolazione curve parallele.
Riferimenti per Curva di compensazione e spostamento delle curve
Se la temperatura ambiente risulta inferiore al valore desiderato si consiglia di impostare una curva di ordine superiore
e viceversa. Procedere con incrementi o diminuzioni di una unità e verificare il risultato in ambiente.
90
85
80
10
9
8
7
6
5
4
70
3
60
2
50
1
40
30
20
20
10
0
-10
-20
fig. 13 - Curve di compensazione
OFFSET = 20
OFFSET = 40
90
85
80
10
9
8
6
5
70
4
60
3
50
2
40
1
30
20
7
20
10
0
-10
-20
90
85
80
10
9
8
7
6
5
4
3
70
2
60
1
50
40
30
20
20
10
0
-10
-20
fig. 14 - Esempio di spostamento parallelo delle curve di compensazione
IT
cod. 3540V653 - 05/2012 (Rev. 00)
11
ECONCEPT KOMBI 35 ST
Regolazioni da cronocomando remoto
Regolazioni da cronocomando remoto con Zona Bassa Temperatura
Se alla caldaia è collegato il Cronocomando Remoto (opzionale), le regolazioni descritte in precedenza ven-
A gono gestite secondo quanto riportato nella tabella 1. Inoltre, sul display del pannello comandi (part. 5 - fig. 1),
è visualizzata l'attuale temperatura ambiente rilevata dal Cronocomando Remoto stesso.
Tabella. 1
Regolazione temperatura sanitario
La regolazione può essere eseguita sia dal menù del Cronocomando
Remoto sia dal pannello comandi caldaia.
Selezione Eco/Comfort
Disabilitando il sanitario dal menù del Cronocomando Remoto, la caldaia
seleziona la modalità Economy. In questa condizione, il tasto ECONOMY/
COMFORT (part. 7 - fig. 1) sul pannello caldaia, è disabilitato.
Abilitando il sanitario dal menù del Cronocomando Remoto, la caldaia seleziona la modalità Comfort. In questa condizione, con il tasto ECONOMY/
COMFORT (part. 7 - fig. 1) sul pannello caldaia, è possibile selezionare una
delle due modalità.
Regolazioni da cronocomando remoto senza Zona Bassa Temperatura
alla caldaia è collegato il Cronocomando Remoto (opzionale), le regolazioni descritte in precedenza venA Se
gono gestite secondo quanto riportato nella tabella 1. Inoltre, sul display del pannello comandi (part. 5 - fig. 1),
è visualizzata l'attuale temperatura ambiente rilevata dal Cronocomando Remoto stesso.
Tabella. 2
Regolazione temperatura riscaldamento
La regolazione può essere eseguita sia dal menù del Cronocomando Remoto sia dal
pannello comandi caldaia.
Regolazione temperatura sanitario
La regolazione può essere eseguita sia dal menù del Cronocomando Remoto sia dal
pannello comandi caldaia.
Commutazione Estate/Inverno
La modalità Estate ha priorità su un'eventuale richiesta riscaldamento del Cronocomando Remoto.
Selezione Eco/Comfort
Disabilitando il sanitario dal menù del Cronocomando Remoto, la caldaia seleziona la
modalità Economy. In questa condizione, il tasto eco/confort (part. 7 - fig. 1) sul pannello caldaia, è disabilitato.
Abilitando il sanitario dal menù del Cronocomando Remoto, la caldaia seleziona la
modalità Comfort. In questa condizione, con il tasto eco/confort (part. 7 - fig. 1) sul pannello caldaia, è possibile selezionare una delle due modalità.
Temperatura Scorrevole
Sia il Cronocomando Remoto sia la scheda caldaia gestiscono la regolazione a Temperatura Scorrevole: tra i due, ha priorità la Temperatura Scorrevole della scheda caldaia.
Regolazione pressione idraulica impianto
La pressione di caricamento ad impianto freddo, letta sull'idrometro caldaia, deve essere di circa 1,0 bar. Se la pressione dell'impianto scende a valori inferiori al minimo, la scheda caldaia attiverà l'anomalia F37 (fig. 15).
e co
com fort
m ode
reset
fig. 15 - Anomalia pressione impianto insufficiente
12
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
Agendo sul rubinetto di caricamento (Part.1 - fig. 16), riportare la pressione dell'impianto ad un valore superiore a 1,0 bar.
Nella parte inferiore della caldaia è presente un manometro (part. 2 - fig. 16) per la visualizzazione della pressione anche in assenza di alimentazione.
1
2
fig. 16 - Rubinetto di caricamento
Una volta ripristinata la pressione impianto, la caldaia attiverà il ciclo di sfiato aria di 180 secondi identificato
A dal display con FH.
A fine operazione, richiudere sempre il rubinetto di caricamento (part. 1 - fig. 16)
IT
cod. 3540V653 - 05/2012 (Rev. 00)
13
ECONCEPT KOMBI 35 ST
2. Installazione
2.1 Disposizioni generali
L'INSTALLAZIONE DELLA CALDAIA DEVE ESSERE EFFETTUATA SOLTANTO DA PERSONALE SPECIALIZZATO
E DI SICURA QUALIFICAZIONE, OTTEMPERANDO A TUTTE LE ISTRUZIONI RIPORTATE NEL PRESENTE MANUALE TECNICO, ALLE DISPOSIZIONI DI LEGGE VIGENTI, ALLE PRESCRIZIONI DELLE NORME NAZIONALI E
LOCALI E SECONDO LE REGOLE DELLA BUONA TECNICA
2.2 Luogo d’installazione
Il circuito di combustione dell’apparecchio è stagno rispetto l’ambiente di installazione e quindi l’apparecchio può essere
installato in qualunque locale. L’ambiente di installazione tuttavia deve essere sufficientemente ventilato per evitare che
si creino condizioni di pericolo in caso di, seppur piccole, perdite di gas. Questa norma di sicurezza è imposta dalla
Direttiva CEE n° 2009/142 per tutti gli apparecchi utilizzatori di gas, anche per quelli cosiddetti a camera stagna.
Il luogo di installazione deve essere privo di polveri, oggetti o materiali infiammabili o gas corrosivi. L’ambiente deve
essere asciutto e non soggetto al gelo.
l’apparecchio viene racchiuso entro mobili o montato affiancato lateralmente, deve essere previsto lo spaA Se
zio per lo smontaggio della mantellatura e per le normali attività di manutenzione
2.3 Collegamenti idraulici
Avvertenze
La potenzialità termica dell’apparecchio va stabilita preliminarmente con un calcolo del fabbisogno di calore dell’edificio
secondo le norme vigenti. L’impianto deve essere corredato di tutti i componenti per un correto e regolare funzionamento. Si consiglia d’interporre, fra caldaia ed impianto di riscaldamento, delle valvole d’intercettazione che permettano, se
necessario, d’isolare la caldaia dall’impianto.
B
Lo scarico della valvola di sicurezza deve essere collegato ad un imbuto o tubo di raccolta, per evitare lo sgorgo di
acqua a terra in caso di sovrapressione nel circuito di riscaldamento. In caso contrario, se la valvola di scarico dovesse intervenire allagando il locale, il costruttore della caldaia non potrà essere ritenuto responsabile.
Non utilizzare i tubi degli impianti idraulici come messa a terra di apparecchi elettrici.
Prima dell’installazione effettuare un lavaggio accurato di tutte le tubazioni dell’impianto per rimuovere residui o impurità
che potrebbero compromettere il buon funzionamento dell’apparecchio.
B
Deve essere prevista inoltre l'installazione di un filtro sulla tubazione di ritorno impianto per evitare che impurità o fanghi provenienti dall'impianto possano intasare e danneggiare i generatori di calore.
L'installazione del filtro è assolutamente necessaria in caso di sostituzione dei generatori in impianti esistenti.
Il costruttore non risponde di eventuali danni causati al generatore dalla mancanza o non adeguata installazione di tale filtro.
Effettuare gli allacciamenti ai corrispettivi attacchi secondo il disegno alla sez. 4.1 ed ai simboli riportati sull’apparecchio.
L'apparecchio è dotato di una doppia circuitazione interna, che permette la gestione di due zone riscaldamento: una
zona a bassa temperatura (impianto a pavimento) ed una zona ad alta temperatura (radiatori, scaldasalviette, etc.).
Impianto solare
L'apparecchio è provvisto di uno specifico circuito interno per il collegamento ad uno o più collettori solari esterni. Il circuito interno di ECONCEPT KOMBI 35 ST comprende: bollitore solare a stratificazione con serpentino solare, limitatore
di flusso, gruppo riempimento, valvola di sicurezza solare, pompa di circolazione a velocità variabile e vaso di espansione solare. Effettuare gli allacciamenti ai corrispettivi attacchi, rispettando le prescrizioni riportate di seguito.
•
•
•
14
Nel circuito solare usare preferibilmente tubi in acciaio o rame. Date le elevate temperature che il fluido termovettore
può raggiungere, non è consentito l'uso di tubazioni in plastica, ad esempio di tubi in PE o in materiali simili. La deformazione o la rottura delle tubature causa un'avaria generale del sistema!
I diametri delle tubature devono essere correttamente dimensionati. In particolare, un dimensionamento eccessivo
rallenta la velocità dell'impianto e riduce il rendimento del sistema. Per ridurre al massimo la perdita di pressione nel
circuito solare, la velocità di flusso nel tubo in rame non dovrebbe superare gli 1,5 m/s. Per una trasmissione ideale
del calore, per i collettori è necessario un flusso nominale di 40 l/h per ogni m2 di superficie lorda del collettore.
Tutti i componenti dell'impianto devono essere dimensionati in modo da assicurare una portata volumetrica uniforme
con la portata nominale richiesta.
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
•
•
•
•
•
Le tubature esterne alla caldaia vanno dotate di adeguata protezione termica, per evitare un'eccessiva dispersione.
In particolare, in caso di tubazioni posate all'aperto, scegliere isolamento resistente agli agenti atmosferici, ai raggi
UV e ai danni da volatili.
IL circuito solare deve essere a perfetta tenuta. Verificare tutte le giunzioni tra tubature e la corretta esecuzione delle
eventuali saldature. Usare raccordi a compressione soltanto se la resistenza termica confermata dal loro costruttore
è pari a 200º C.
La presenza di aria nel circuito solare ne influenza notevolmente il rendimento. E' necessario quindi installare idonei
dispositivi di sfiato sui punti più alti del circuito solare (ad es. in corrispondenza dei vertici delle colonne montanti)
ed assicurare che l'impianto sia completamente sfiatato dopo la messa in servizio e dopo ogni operazione di manutenzione. I tubi di mandata e di ritorno devono essere posti in opera con adeguate pendenze rivolte verso gli sfiati,
evitando la formazione di sacche da'aria. Come dispositivi di sfiato è possibile utilizzare dispositivi automatici o manuali (raccomandati). I dispositivi di sfiato devono resistere a temperature fino a 150° C. Se l'impianto non è in funzione e i dispositivi di sfiato automatico non sono bloccati, ne può fuoriuscire vapore. Pertanto i dispositivi di sfiato
automatico devono essere bloccati mentre l'impianto è in funzione.
Il circuito solare deve essere riempito con apposito fluido termovettore, specifico per impianti solari. Si raccomanda
l'utilizzo del prodotto "FERSOL LT" o "FERSOL ULTRA LT" che forniscono rispettivamente una adeguata protezione antigelo per temperature fino a -12°C e fino a -25°C, rispettivamente. La tipologia di fluido andrà selezionata in
genere avendo come riferimento la temperatura esterna di progetto dell'impianto di riscaldamento nella zona di installazione. A tale temperatura (es. -5°C) occorre aggiungere circa 7°C come fattore di sicurezza: quindi nell'esempio citato sarà sufficiente la protezione antigelo del fluido "FERSOL LT". Il fluido solare premiscelato FERSOL
contiene glicole propilenico atossico e inibitori della corrosione termostabili fino a 300°C (condizione limite di temperatura di picco raggiungibile per tempi molto brevi).
Per le operazioni di riempimento impianto solare e sfiato dell'impianto solare fare riferimento alla sez. 3.2. Per le
operazioni di verifica periodica sullo stato del fluido e di manutenzione fare riferimento alla sez. 3.3.
Caratteristiche dell’acqua impianto
In presenza di acqua con durezza superiore ai 25° Fr (1°F = 10ppm CaCO3), si prescrive l’uso di acqua opportunamente
trattata, al fine di evitare possibili incrostazioni in caldaia. Il trattamento non deve comunque ridurre la durezza a valori
inferiori a 15°F (DPR 236/88 per utilizzi d’acqua destinati al consumo umano). È indispensabile il trattamento dell’acqua
utilizzata nel caso di impianti molto estesi o di frequenti immissioni di acqua di reintegro nell’impianto. Se in questi casi
si rendesse successivamente necessario lo svuotamento parziale o totale dell’impianto, si prescrive di effettuare nuovamente il riempimento con acqua trattata.
Sistema antigelo, liquidi antigelo, additivi ed inibitori
La caldaia è equipaggiata di un sistema antigelo che attiva la caldaia in modo riscaldamento quando la temperatura
dell’acqua di mandata impianto scende sotto i 6 °C. Il dispositivo non è attivo se viene tolta alimentazione elettrica e/o
gas all'apparecchio. Qualora si renda necessario, è consentito l’uso di liquidi antigelo, additivi e inibitori, solo ed esclusivamente se il produttore di suddetti liquidi o additivi fornisce una garanzia che assicuri che i suoi prodotti sono idonei
all’uso e non arrecano danni allo scambiatore di caldaia o ad altri componenti e/o materiali di caldaia ed impianto. E’
proibito l’uso di liquidi antingelo, additivi e inibitori generici, non espressamente adatti all’uso in impianti termici e compatibili con i materiali di caldaia ed impianto.
2.4 Collegamento gas
B
Prima di effettuare l’allacciamento, verificare che l’apparecchio sia predisposto per il funzionamento con il tipo
di combustibile disponibile ed effettuare una accurata pulizia di tutte le tubature gas dell’impianto, per rimuovere eventuali residui che potrebbero compromettere il buon funzionamento della caldaia.
L’allacciamento gas deve essere effettuato all’attacco relativo (vedi fig. 43) in conformità alla normativa in vigore, con
tubo metallico rigido oppure con tubo flessibile a parete continua in acciaio inox, interponendo un rubinetto gas tra impianto e caldaia. Verificare che tutte le connessioni gas siano a tenuta.La portata del contatore gas deve essere sufficiente per l’uso simultaneo di tutti gli apparecchi ad esso collegati. Il diametro del tubo gas, che esce dalla caldaia, non
è determinante per la scelta del diametro del tubo tra l’apparecchio ed il contatore; esso deve essere scelto in funzione
della sua lunghezza e delle perdite di carico, in conformità alla normativa in vigore.
B
IT
Non utilizzare i tubi del gas come messa a terra di apparecchi elettrici.
cod. 3540V653 - 05/2012 (Rev. 00)
15
ECONCEPT KOMBI 35 ST
2.5 Collegamenti elettrici
Collegamento alla rete elettrica
B
La sicurezza elettrica dell’apparecchio è raggiunta soltanto quando lo stesso è correttamente collegato ad un efficace impianto di messa a terra eseguito come previsto dalle vigenti norme di sicurezza. Far verificare da personale
professionalmente qualificato l’efficienza e l’adeguatezza dell’impianto di terra, il costruttore non è responsabile per
eventuali danni causati dalla mancanza di messa a terra dell’impianto. Far verificare inoltre che l’impianto elettrico
sia adeguato alla potenza massima assorbita dall’apparecchio, indicata in targhetta dati caldaia.
La caldaia è precablata e dotata di cavo di allacciamento alla linea elettrica di tipo "Y" sprovvisto di spina. I collegamenti
alla rete devono essere eseguiti con allacciamento fisso e dotati di un interruttore bipolare i cui contatti abbiano una
apertura di almeno 3 mm, interponendo fusibili da 3A max tra caldaia e linea. E’ importante rispettare le polarità (LINEA:
cavo marrone / NEUTRO: cavo blu / TERRA: cavo giallo-verde) negli allacciamenti alla linea elettrica. In fase di installazione o sostituzione del cavo di alimentazione, il conduttore di terra deve essere lasciato 2 cm più lungo degli altri.
B
II cavo di alimentazione dell’apparecchio non deve essere sostituito dall’utente. In caso di danneggiamento
del cavo, spegnere l’apparecchio e, per la sua sostituzione, rivolgersi esclusivamente a personale professionalmente qualificato. In caso di sostituzione del cavo elettrico di alimentazione, utilizzare esclusivamente cavo
“HAR H05 VV-F” 3x0,75 mm2 con diametro esterno massimo di 8 mm.
Sonda temperatura collettore solare
La sonda temperatura collettore solare (non fornita) deve essere posizionata nel circuito solare in uscita all'ultimo collettore e deve essere collegata alla centralina di controllo dopo aver effettuato le operazioni di riempimento del circuito
solare descritte alla sez. 2.3. La centralina di controllo è posizionata sul retro della scatola elettrica, lato sinistro. La sonda va collegata tra i morsetti 5 e 6, rimuovendo le resistenze (da conservare per usi futuri).
Termostato ambiente (optional)
B
ATTENZIONE: IL TERMOSTATO AMBIENTE DEVE ESSERE A CONTATTI PULITI. COLLEGANDO 230 V.
AI MORSETTI DEL TERMOSTATO AMBIENTE SI DANNEGGIA IRRIMEDIABILMENTE LA SCHEDA ELETTRONICA.
Nel collegare cronocomandi o timer, evitare di prendere l'alimentazione di questi dispositivi dai loro contatti di
interruzione. La loro alimentazione deve essere effettuata tramite collegamento diretto dalla rete o tramite pile,
a seconda del tipo di dispositivo.
Sonda esterna (optional)
Collegare la sonda ai rispettivi morsetti. La massima lunghezza consentita del cavo elettrico di collegamento caldaia –
sonda esterna è di 50 m. Può essere usato un comune cavo a 2 conduttori. La sonda esterna va installata preferibilmente sulla parete Nord, Nord-Ovest o su quella su cui si affaccia la maggioranza del locale principale di soggiorno. La
sonda non deve mai essere esposta al sole di primo mattino, ed in genere, per quanto possibile, non deve ricevere
irraggiamento solare diretto; se necessario, va protetta. La sonda non deve in ogni caso essere montata vicino a finestre, porte, aperture di ventilazione, camini, o fonti di calore che potrebbero alterarne la lettura.
fig. 17 - Posizionamento sconsigliato sonda esterna
16
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
Accesso alla morsettiera elettrica
Dopo aver tolto il pannello superiore anteriore, è possibile accedere alla morsettiera collegamenti elettrici (vedi fig. 18).
La disposizione dei morsetti per i diversi allacciamenti è riportata anche nello schema elettrico alla fig. 46.
fig. 18 - Accesso alla morsettiera
2.6 Condotti fumo
L’apparecchio è di “tipo C” a camera stagna e tiraggio forzato, l’ingresso aria e l’uscita fumi devono essere collegati ad
uno dei sistemi di evacuazione/aspirazione indicati di seguito. L'apparecchio è omologato per il funzionamento con tutte
le configurazioni camini Cxy riportate nella targhetta dati tecnici (alcune configurazioni sono riportate a titolo di esempio
nel presente capitolo). E' possibile tuttavia che alcune configurazioni siano espressamente limitate o non consentite da
leggi, norme o regolamenti locali. Prima di procedere con l'installazione verificare e rispettare scrupolosamente le prescrizioni in oggetto. Rispettare inoltre le disposizioni inerenti il posizionamento dei terminali a parete e/o tetto e le distanze minime da finestre, pareti, aperture di aerazione, ecc.
B
Questo apparecchio di tipo C deve essere installato utilizzando i condotti di aspirazione e scarico fumi forniti
dal costruttore secondo UNI-CIG 7129/92. Il mancato utilizzo degli stessi fa decadere automaticamente ogni
garanzia e responsabilità del costruttore.
condotti fumo di lunghezza superiore al metro, in fase di installazione deve essere tenuto conto della naA Nei
turale dilatazione dei materiali durante il funzionamento.
Per evitare deformazioni lasciare ad ogni metro di condotto uno spazio di dilatazione di circa 2 ÷ 4 mm.
2 ÷ 4 mm
fig. 19 - Dilatazione
IT
cod. 3540V653 - 05/2012 (Rev. 00)
17
ECONCEPT KOMBI 35 ST
Collegamento con tubi coassiali
C33
C33
C33
C13
fig. 20 - Esempi di collegamento con tubi coassiali (
= Aria /
C13
C13
= Fumi)
Per il collegamento coassiale montare sull'apparecchio uno dei seguenti accessori di partenza. Per le quote di foratura
a muro riferirsi alla sez. 4.1. È necessario che eventuali tratti orizzontali dello scarico fumi siano mantenuti in leggera
pendenza verso la caldaia per evitare che eventuale condensa rifluisca verso l’esterno causando gocciolamento.
Ø 60
147
120
142
120
041002X0
041006X0
Ø 100
Ø 127
Ø 80
Ø 100
Ø 60
041001X0
fig. 21 - Accessori di partenza per condotti coassiali
Prima di procedere con l’installazione, verificare con la tabella 3 che non sia superata la massima lunghezza consentita
tenendo conto che ogni curva coassiale dà luogo alla riduzione indicata in tabella. Ad esempio un condotto Ø 60/100
composto da una curva 90° + 1 metro orizzontale ha una lunghezza tot. equivalente di 2 metri.
Tabella. 3 - Massima lunghezza condotti coassiali
Coassiale 60/100
Coassiale 80/125
Massima lunghezza consentita
7m
25 m
Fattore di riduzione curva 90°
1m
0.5 m
Fattore di riduzione curva 45°
0.5 m
0.25 m
18
cod. 3540V653 - 05/2012 (Rev. 00)
IT
E C O
N
C E P T
K
O
M
B
I
3
5
S T
Collegamento con tubi separati
C53
C33
C53
fig. 22 - Esempi di collegamento con tubi separati (
B23
= Aria /
C13
= Fumi)
Per il collegamento dei condotti separati montare sull'apparecchio il seguente accessorio di partenza:
Ø 81
87
65
65
Ø 81
fig. 23 - Accessorio (cod. 041039X0) di partenza per condotti separati
Prima di procedere con l’installazione, verificare che non sia superata la massima lunghezza consentita tramite un semplice calcolo:
1. Definire completamente lo schema del sistema di camini sdoppiati, inclusi accessori e terminali di uscita.
2. Consultare la tabella 5 ed individuare le perdite in meq (metri equivalenti) di ogni componente, a seconda della posizione di installazione.
3. Verificare che la somma totale delle perdite sia inferiore o uguale alla massima lunghezza consentita in tabella 4.
Tabella. 4 - Massima lunghezza condotti separati
Condotti separati
55 meq
Massima lunghezza consentita
Tabella. 5 - Accessori
Perdite in meq
Aspirazione
aria
Ø 80
TUBO
CURVA
TRONCHETTO
TERMINALE
CAMINO
IT
1 m M/F
45° M/F
90° M/F
con presa test
aria a parete
fumi a parete con antivento
Aria/fumi sdoppiato 80/80
1KWMA83W
1KWMA65W
1KWMA01W
1KWMA70W
1KWMA85A
1KWMA86A
1KWMA84U
cod. 3540V653 - 05/2012 (Rev. 00)
1.0
1.2
1.5
0.3
2.0
-
Scarico fumi
Verticale
Orizzontale
1.6
2.0
1.8
2.0
0.3
5.0
12.0
19
ECONCEPT KOMBI 35 ST
Collegamento a canne fumarie collettive
C83
C43
C43
fig. 24 - Esempi di collegamento a canne fumarie (
= Aria /
= Fumi)
Se si intende collegare la caldaia ECONCEPT KOMBI 35 ST ad una canna fumaria collettiva o ad un camino singolo a tiraggio
naturale, canna fumaria o camino devono essere espressamente progettati da personale tecnico professionalmente qualificato in conformità alle norme vigenti ed essere idonee per apparecchi a camera stagna dotati di ventilatore.
In particolare, camini e canne fumarie devono avere le seguenti caratteristiche:
•
•
•
•
•
•
•
•
•
Essere dimensionati/e secondo il metodo di calcolo riportato nelle norme vigenti.
Essere a tenuta dei prodotti della combustione, resistenti ai fumi ed al calore ed impermeabili alle condense.
Avere sezione circolare o quadrangolare, con andamento verticale ed essere prive di strozzature.
Avere i condotti che convogliano i fumi caldi adeguatamente distanziati o isolati da materiali combustibili.
Essere allacciati ad un solo apparecchio per piano.
Essere allacciati ad un’unica tipologia di apparecchi (o tutti e solo apparecchi a tiraggio forzato oppure tutti e solo
apparecchi a tiraggio naturale).
Essere privi di mezzi meccanici di aspirazione nei condotti principali.
Essere in depressione, per tutto lo sviluppo, in condizioni di funzionamento stazionario.
Avere alla base una camera di raccolta di materiali solidi o eventuali condense munita di sportello metallico di chiusura a tenuta d’aria.
2.7 Collegamento scarico condensa
La caldaia è dotata di sifone interno per lo scarico condensa. Montare il raccordo d’ispezione A ed il tubo flessibile B,
innestandolo a pressione per circa 3 cm e fissandolo con una fascetta. Riempire il sifone con circa 0,5 lt. di acqua e
collegare il tubo flessibile all’impianto di smaltimento.
fig. 25
20
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
2.8 Installazione del solo kit “Bassa Temperatura” (opzionale)
Montaggio Kit (fig. 26)
1.
2.
3.
4.
Togliere il tappo da 1/2” e da 1”.
Montare la “Tubazione Ritorno Bassa Temperatura”
Montare il Gruppo “Valvola 3 vie”
Montare il “Gruppo pompa + Tubazione Mandata Impianto”
1
1/2"
1
1"
4
3
2
fig. 26 - Installazione Kit Bassa Temperatura
Montaggio centralina FZ4B (fig. 27)
1.
2.
3.
4.
5.
Svitare le 2 viti “1” e togliere il coperchio “A”
Sollevare il gancetto (2) e togliere il coperchio (B)
Fissare la vite centrale superiore (3) sulla lamiera (C)
Agganciare la centralina FZ4B (D) sulla vite “3”
Avvitare le 2 viti (4) sulla lamiera (C).
D
4
3
1
2
4
B
A
1
fig. 27 - Montaggio centralina
IT
cod. 3540V653 - 05/2012 (Rev. 00)
21
ECONCEPT KOMBI 35 ST
Effettuare i collegamenti elettrici (fig. 28)
1.
2.
3.
4.
5.
6.
7.
8.
Cavo bipolare (nero + faston rossi) al termostato di sicurezza zona bassa temperatura (317a)
Cavo bipolare (nero + faston bianchi) al sensore mandata zona bassa temperatura (319a)
Cavo tripolare (nero) al circolatore zona bassa temperatura (318a)
Cavo tripolare (nero) alla valvola miscelatrice zona bassa temperatura (315a)
Collegare il cavo tripolare (D) del kit zona bassa temperatura ai morsetti L, T, N della morsettiera caldaia.
Togliere il connettore A ed inserire il connettore C del kit zona bassa temperatura nella sede
Collegare il cavo bipolare (B) del kit zona bassa temperatura al connettore A della caldaia.
Collegare il termostato ambiente (72a - vedi manuale istruzioni) o il cronocomando remoto zona bassa temperatura
(139a - vedi manuale istruzioni) al connettore C.
Effettuare AUTO-CONFIG. della centralina FZ4B (vedi sez. "Avvertenze" a pag. 48).
Montare i coperchi della centralina FZ4B tolti in precedenza.
BIANCO
BIANCO
BIANCO
MARRONE
BLU
315a 318a
BIANCO
MARRONE
BLU
BLU
GIALLO/VERDE
MARRONE
317a
MARRONE
BLU
BLU
NERO
MARRONE
BIANCO
BIANCO
BLU
MARRONE
BLU
MARRONE
G/V
G/V
D
C
B
319a
319a 317a
230V
AUX
1 2 3 4 5 6
DIRECT SENSOR MODUL
C
L T N
D
315a
A
MIX
7 8
B
318a
fig. 28 - Collegamenti elettrici
Modifica parametri centralina DBM05C (pannello caldaia)
Dopo aver installato e collegato tutti i componenti del kit bassa temperatura è necessario modificare alcuni parametri.
Parametri
La scheda è dotata di due Menù: uno definito Service e l’altro di configurazione.
22
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
“Menù Service”
L’acceso al Menù Service della scheda avviene premendo il tasto Reset per 10 secondi. Premendo i tasti Riscaldamento sarà possibile scegliere “tS”, “In”, “Hi” oppure “rE”. “tS” significa Menù Parametri Trasparenti, “In” significa Menù Informazioni, “Hi” significa Menù History, “rE” significa Reset del Menù History.
Selezionare il Menù “tS” e premeree del tasto Reset.
La scheda é dotata di 29 parametri trasparenti modificabili anche da Comando Remoto (Menù Service). Premendo i
tasti Riscaldamento sarà possibile scorrere la lista dei parametri, rispettivamente in ordine crescente o decrescente.
Per modificare il valore di un parametro basterà premere i tasti Sanitario: la modifica verrà salvata automaticamente.
•
Modificare parametro P02 del “Menù Service” a 6.
Per tornare al Menù Service è sufficiente una pressione del tasto Reset. L’uscita dal Menù Service della scheda avviene
premendo il tasto Reset per 10 secondi.
“Menù di configurazione”
L’accesso al Menù di configurazione avviene premendo i tasti sanitario insieme per 10 secondi.
Sono disponibili 9 parametri modificabili solo da scheda per questioni di sicurezza. Premendo i tasti Riscaldamento sarà
possibile scorrere la lista dei parametri, rispettivamente in ordine crescente o decrescente. Per modificare il valore di
un parametro basterà premere i tasti Sanitario: la modifica verrà salvata automaticamente.
•
•
Modificare parametro P02 del “Menù di configurazione” a 180.
Modificare parametro P03 del “Menù di configurazione” a 180.
L’uscita dal Menù di configurazione avviene premendo i tasti sanitario insieme per 10 secondi.
IT
cod. 3540V653 - 05/2012 (Rev. 00)
23
ECONCEPT KOMBI 35 ST
2.9 Installazione del solo kit “Solare” (opzionale)
Montaggio Kit (fig. 29 e fig. 30)
1.
2.
3.
4.
5.
Togliere la “Tubazione di Mandata Boiler” (1)
Togliere il Tappo da 3/4” e i Tappi da 1/2” sul Boiler (2)
Montare il Gruppo Valvola 3 vie “RED SUN” (3)
Montare la “Tubazione Mandata Solare Boiler” (4)
Montare la “Tubazione Flussometro/Boiler + il “Gruppo Pompa/Flussimetro” (5)
2
3/4"
3
1/2"
1
2
5
4
2
1/2"
fig. 29 - Installazione Kit Solare
24
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
1. Montare il Vaso Espansione da 18 litri “6” fissandolo con la ghiera.
2. Inserire dal lato POSTERIORE la Tubazione Ritorno Solare “7”.
3. Montare il Manometro “8”
7
8
6
fig. 30 - Installazione Kit Solare
IT
cod. 3540V653 - 05/2012 (Rev. 00)
25
ECONCEPT KOMBI 35 ST
Montaggio centralina DBM29 (fig. 31)
1. Togliere il tappo “A” e svitare la vite a croce sottostante.
2. Estrarre la mascherina “B” dalla base “C”.
3. Avvitare la vite superiore “D” sulla lamiera (lasciare uno spazio di circa 3 mm dalla lamiera), quindi agganciare l’involucro e fissarlo per mezzo della vite “G”.
4. Richiudere la centralina.
C
D
B
A
G
fig. 31 - Montaggio centralina
Effettuare i collegamenti elettrici (fig. 32)
1.
2.
3.
4.
5.
6.
Cavo bipolare (bianco) al sensore ritorno solare (314)
Cavo tripolare (nero) al circolatore solare (310)
Cavo tripolare (E) ai morsetti L,T,N della morsettiera caldaia
Togliere il connettore (A) ed inserire il connettore (G) del kit solare
Collegare il cavo bipolare (F) del kit solare al connettore (A) della caldaia
Collegare il termostato ambiente (72 - vedi manuale istruzioni) o il cronocomando remoto (139 - vedi manuale istruzioni) al connettore (G)
310
314
E
1 2 3 4 5 6
DIRECT SENSOR MODUL
G
230V
AUX
G
310
L T N
E
F
A
314
MIX
7 8
F
fig. 32 - Collegamenti elettrici
26
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
2.10 Installazione del Kit “Bassa Temperatura” e Kit “Solare” (opzionali)
Montaggio kit
Per il montaggio del kit Bassa Temperatura e del kit Solare, fare riferimento al cap. 2.8 e al cap. 2.9.
Montaggio centraline
Per il montaggio della centralina FZ4B (kit Bassa Temperatura) e la centralina DBM29 (kit Solare) fare riferimento al
cap. 2.8 e al cap. 2.9.
Effettuare i collegamenti elettrici
1.
2.
3.
4.
5.
6.
7.
8.
9.
Cavo bipolare (nero + faston rossi) al termostato di sicurezza zona Bassa Temperatura (317a)
Cavo bipolare (nero + faston bianchi) al sensore mandata zona Bassa Temperatura (319a)
Cavo tripolare (nero) al circolatore zona Bassa Temperatura (318a)
Cavo tripolare (nero) alla valvola miscelatrice zona Bassa Temperatura (315a)
Collegare il cavo tripolare (D) del kit zona Bassa Temperatura ai morsetti L, T, N della morsettiera caldaia.
Togliere il connettore A ed inserire il connettore C del kit zona Bassa Temperatura nella sede
Collegare il cavo bipolare (F) del kit Solare al connettore A della caldaia.
Collegare il cavo bipolare (G) del kit solare al cavo bipolare (B) del kit Bassa Temperatura.
Collegare il termostato ambiente (72a - vedi manuale istruzioni) o il cronocomando remoto zona Bassa Temperatura
(139a - vedi manuale istruzioni) al connettore C.
10. Cavo bipolare (bianco) al sensore ritorno solare (314)
11. Cavo tripolare (nero) al circolatore solare (310)
12. Cavo tripolare (E) ai morsetti L,T,N della morsettiera caldaia.
Effettuare AUTO-CONFIG. della centralina FZ4B (vedi sez. "Avvertenze" a pag. 48).
Montare i coperchi della centralina FZ4B tolti in precedenza.
BIANCO
BIANCO
BLU
MARRONE
BIANCO
BIANCO
BLU
MARRONE
BLU
MARRONE
GIALLO/VERDE
315a 318a
MARRONE
BLU
BLU
NERO
MARRONE
BIANCO
BIANCO
BLU
MARRONE
BLU
MARRONE
G/V
G/V
D
317a
E
C
F
B
G
310
319a
314
310
319a 317a
1 2 3 4 5 6
DIRECT SENSOR MODUL
C
230V
AUX
D+E
L T N
315a
A
MIX
7 8
318a
F
314
fig. 33 - Collegamenti elettrici
Modifica parametri
Dopo aver installato e collegato tutti i kit è necessario modificare alcuni parametri come indicato nella sez. "Modifica
parametri centralina DBM05C (pannello caldaia)" a pag. 22.
IT
cod. 3540V653 - 05/2012 (Rev. 00)
27
ECONCEPT KOMBI 35 ST
3. Servizio e manutenzione
Tutte le operazioni di regolazione, trasformazione, messa in servizio, manutenzione descritte di seguito, devono essere
effettuate solo da Personale Qualificato e di sicura qualificazione (in possesso dei requisiti tecnici professionali previsti dalla
normativa vigente) come il personale del Servizio Tecnico Assistenza Clienti di Zona.
FERROLI declina ogni responsabilità per danni a cose e/o persone derivanti dalla manomissione dell’apparecchio da parte
di persone non qualificate e non autorizzate.
3.1 Regolazioni
Trasformazione gas di alimentazione
L'apparecchio può funzionare con alimentazione a gas Metano o G.P.L. e viene predisposto in fabbrica per l'uso di uno
dei due gas, come chiaramente riportato sull'imballo e sulla targhetta dati tecnici dell'apparecchio stesso. Qualora si
renda necessario utilizzare l'apparecchio con gas diverso da quello preimpostato, è necessario dotarsi dell'apposito kit
di trasformazione e operare come indicato di seguito:
1.
2.
3.
4.
5.
6.
7.
Rimuovere il mantello.
Aprire la camera stagna.
Sostituire l'ugello A inserito nel miscelatore con quello contenuto nel kit di trasformazione.
Riassemblare e verificare la tenuta della connessione.
Applicare la targhetta contenuta nel kit di trasformazione vicino alla targhetta dati tecnici.
Rimontare camera stagna e mantello.
Modificare il parametro relativo al tipo di gas:
•
•
•
•
•
portare la caldaia in modo stand-by
premere i tasti sanitario (part. 1 e 2 - fig. 1) per 10 secondi: il display visualizza “P01“ lampeggiante.
premere i tasti sanitario (part. 1 e 2 - fig. 1) per impostare il parametro 00 (per il funzionamento a metano) oppure
01 (per il funzionamento a GPL).
premere i tasti sanitario (part. 1 e 2 - fig. 1) per 10 secondi.
la caldaia torna in modo stand-by
8. Controllare la pressione di esercizio.
9. Tramite un analizzatore di combustione, collegato all'uscita fumi della caldaia, verificare che il tenore di CO2 nei fumi, con caldaia in funzionamento a potenza massima e minima, corrisponda a quello previsto in tabella dati tecnici
per il corrispettivo tipo di gas.
A
fig. 34 - Sostituzione ugello gas
28
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
Attivazione modalità TEST
Premere contemporaneamente i tasti riscaldamento (part. 3 e 4 - fig. 1) per 5 secondi per attivare la modalità TEST. La
caldaia si accende al massimo della potenza di riscaldamento impostata come al paragrafo successivo.
Sul display, i simboli riscaldamento (part. 24 - fig. 1) e sanitario (part. 12 - fig. 1) lampeggiano; accanto verranno visualizzate rispettivamente la potenza riscaldamento e l’attuale valore della corrente di fiamma (uA x 10).
e co
co mfo rt
eco
mo de
bar
re set
fig. 35 - Modalità TEST (potenza riscaldamento = 100%)
Premere i tasti riscaldamento (part. 3 e 4 - fig. 1) per aumentare o diminuire la potenza (Minima=0%, Massima=100%).
Premendo il tasto sanitario “-” (part. 1 - fig. 1) la potenza della caldaia viene regolata immediatamente al minimo (0%).
Premendo il tasto sanitario “+” (part. 2 - fig. 1) la potenza della caldaia viene regolata immediatamente al massimo
(100%).
Nel caso in cui sia attiva la modalità TEST e vi sia un prelievo d’acqua calda sanitaria, sufficiente ad attivare la modalità
Sanitario, la caldaia resta in modalità TEST ma la Valvola 3 vie si posiziona in sanitario.
Per disattivare la modalità TEST, ripetere la sequenza d’attivazione.
La modalità TEST si disabilita comunque automaticamente dopo 15 minuti oppure chiudendo il prelievo d’acqua calda
sanitaria (nel caso vi sia stato un prelievo d’acqua calda sanitaria sufficiente ad attivare la modalità Sanitario).
Regolazione della potenza riscaldamento
Per regolare la potenza in riscaldamento posizionare la caldaia in funzionamento TEST (vedi sez. 3.1). Premere i tasti
riscaldamento (part. 3 e 4 - fig. 1) per aumentare o diminuire la potenza (minima = 00 - Massima = 100). Premendo il
tasto RESET entro 5 secondi, la potenza massima resterà quella appena impostata. Uscire dal funzionamento TEST
(vedi sez. 3.1).
3.2 Messa in servizio
Prima di accendere la caldaia
•
•
•
•
•
•
•
•
•
IT
Aprire le eventuali valvole di intercettazione tra caldaia ed impianti.
Verificare la tenuta dell’impianto gas, procedendo con cautela ed usando una soluzione di acqua saponata per la
ricerca di eventuali perdite dai collegamenti.
Verificare la corretta precarica del vaso di espansione (rif. sez. 4.4).
Riempire l’impianto idraulico ed assicurare un completo sfiato dell’aria contenuta nella caldaia e nell’impianto,
aprendo la valvola di sfiato aria posta nella caldaia e le eventuali valvole di sfiato sull’impianto.
Riempire il sifone di scarico condensa e verificare il corretto collegamento all’impianto di smaltimento condensa.
Verificare che non vi siano perdite di acqua nell’impianto, nei circuiti acqua sanitaria, nei collegamenti o in caldaia.
Verificare l’esatto collegamento dell’impianto elettrico e la funzionalità dell’impianto di terra
Verificare che il valore di pressione gas per il riscaldamento sia quello richiesto
Verificare che non vi siano liquidi o materiali infiammabili nelle immediate vicinanze della caldaia
cod. 3540V653 - 05/2012 (Rev. 00)
29
ECONCEPT KOMBI 35 ST
Verifiche durante il funzionamento
•
•
•
•
•
•
•
•
•
•
Accendere l’apparecchio come descritto nella sez. 1.3.
Assicurarsi della tenuta del circuito del combustibile e degli impianti acqua.
Controllare l’efficienza del camino e condotti aria-fumi durante il funzionamento della caldaia.
Verificare la corretta tenuta e funzionalità del sifone e dell’impianto di smaltimento condensa.
Controllare che la circolazione dell’acqua, tra caldaia ed impianti, avvenga correttamente.
Assicurarsi che la valvola gas moduli correttamente sia nella fase di riscaldamento che in quella di produzione d’acqua sanitaria.
Verificare la buona accensione della caldaia, effettuando diverse prove di accensione e spegnimento, per mezzo
del termostato ambiente o del comando remoto.
Tramite un analizzatore di combustione, collegato all'uscita fumi della caldaia, verificare che il tenore di CO2 nei fumi, con caldaia in funzionamento a potenza massima e minima, corrisponda a quello previsto in tabella dati tecnici
per il corrispettivo tipo di gas.
Assicurarsi che il consumo del combustibile indicato al contatore, corrisponda a quello indicato nella tabella dati tecnici alla sez. 4.4.
Verificare la corretta programmazione dei parametri ed eseguire le eventuali personalizzazioni richieste (curva di
compensazione, potenza, temperature, ecc.).
Circuito solare (opzionale)
Il Circuito Solare viene gestito dalla Centralina DBM29 le cui specifiche sono riportate al cap. 4.7.
7
Ritorno solare
Mandata solare
Per la messa in servizio dell’impianto solare è necessario dotarsi della apposita pompa di riempimento e seguire la procedura seguente, rispettando l’ordine delle fasi di seguito descritte. Eseguire sempre a collettori freddi cioè alla mattina
o alla sera. Se ciò non è possibile coprire i pannelli con coperture opache ai raggi solari.
VISTA POSTERIORE
9
12
17
16
1
11
10
fig. 36 - Circuito solare
Legenda
1
7
9
10
30
Rubinetto di riempimento
Manometro
Filtro
Contenitore
11
12
16
17
cod. 3540V653 - 05/2012 (Rev. 00)
Rubinetto di svuotamento
Limitatore di portata
Pompa
Sfiato
IT
ECONCEPT KOMBI 35 ST
1. Prova di tenuta del circuito solare
Aprire il dispositivo di sfiato nel circuito collettori solari (rif. 17 - fig. 36).
Rimuovere i pannelli anteriori del mantello caldaia. Aprire il rubinetto di riempimento (rif. 1 - fig. 36) e quello di svuotamento (rif. 11 - fig. 36) circuito solare.
Applicare un tubo flessibile dal rubinetto (rif. 11) al contenitore (rif. 10 - fig. 36) e dalla pompa (rif. 16 - fig. 36) al rubinetto (rif. 1).
L/min
L/min
12
12
fig. 37 - Chiuso
fig. 38 - Aperto
Girare in posizione orizzontale (fig. 37) la vite di regolazione del limitatore di portata (rif. 12 - fig. 36) che quindi viene così chiuso.
Pompare il fluido termovettore nel circuito con la pompa di riempimento (rif. 16), finché non esce dal rubinetto di svuotamento (rif. 11 - fig. 36)
Mantenere la circolazione del fluido sfiatando l'impianto dallo sfiato dei collettori (rif. 17 - fig. 36).
Terminato lo sfiato, chiudere il rubinetto di svuotamento (11) ed il dispositivo di sfiato (rif. 17).
Portare la pressione a 4,5 bar e chiudere il rubinetto (rif. 1 - fig. 36).
Attendere alcuni minuti, effettuando un controllo visivo dei raccordi e delle saldature, e riverificare la pressione che deve
rimanere stabile sul manometro (rif. 7 - fig. 36).
Eliminare eventuali perdite riscontrate e se del caso effettuare un nuovo controllo di tenuta con fluido termovettore solare.
2. Risciaquo del circuito solare
Mantenendo l'impianto carico e la vite del limitatore di portata (12) in posizione orizzontale (chiuso), collegare un filtro
(9) sul tubo di svuotamento allacciato al rubinetto (11)
Aprire il rubinetto (11) e il rubinetto (1), depressurizzando il circuito solare
Verificare la chiusura del dispositivo di sfiato impianto (17)
Pompare con la pompa (16) il fluido termovettore solare dal contenitore (10) nel circuito solare, per circa 10-15 minuti
(in funzione della lunghezza delle tubazioni dell'impianto)
Controllare il filtro (9) ed eventualmente pulirlo.
3. Riempimento del circuito solare
Verificare la pressione di precarica del vaso di espansione solare (rif. 308 - fig. 44), che dovrebbe essere di circa 0,30,5 bar al di sotto della pressione (finale) di riempimento in modo che anche a freddo la membrana del vaso sia leggermente in tensione (valore consigliato: 1,5 bar).
Chiudere il rubinetto (11) e riempire il circuito solare mettendolo in pressione.
Se si raggiunge una pressione pari a 2 bar (valore consigliato a freddo per impianti fino a 15 metri di dislivello tra il punto
più alto del collettore solare e il vaso di espansione), chiudere anche il rubinetto (1) e girare la vite del limitatore di portata (12) in posizione verticale (aperto).
Scollegare i tubi flessibili e la pompa di riempimento dai rubinetti rif. 1 e rif. 11 di fig. 36.
4. Sfiato del circuito solare
•
•
•
•
•
IT
Attivare la modalità FH (vedi specifiche al cap. 4.7).
La pompa solare inizierà a funzionare in modo continuativo.
Aprire lo sfiato impianto ed assicurare un completo sfiato.
Disattivare la modalità FH (vedi specifiche al cap. 4.7).
Il manometro dovrebbe indicare 1,5 - 2 bar nel circuito. Se necessario riportare in pressione ripetendo le operazioni precedenti.
cod. 3540V653 - 05/2012 (Rev. 00)
31
ECONCEPT KOMBI 35 ST
5. Regolazione del limitatore di portata
ECONCEPT KOMBI 35 ST è dotata di una pompa solare a velocità variabile controllata da un avanzato sistema di regolazione, che ottimizza la portata nel circuito solare al variare delle condizioni di lavoro ed a seconda delle richieste di calore.
Per un corretto funzionamento, la portata nel circuito solare deve essere preregolata in fase di messa in servizio tramite
il limitatore di portata (fig. 39) al valore di 2 lt/min per pannello.
4
L/min
12
10
8
6
4
2
fig. 39 - Limitatore di portata
Attivare la modalità “Regolazione del limitatore di portata” (vedi specifiche al cap. 4.7).
Agire con una chiave di manovra (da 9 mm) sul comando del limitatore (4 - fig. 39) ed effettuare la regolazione della portata.
Disattivare la modalità “Regolazione del limitatore di portata (vedi specifiche al cap. 4.7).
6. Sensore temperatura collettore solare
Per collegare il sensore collettore solare è necessario scollegare la resistenza “A” dai morsetti posti sul cavo denominato “PT1000”. A questo punto collegare la sonda collettore solare “311” negli stessi morsetti.
A
PT 1000
B
M
B
M
PT 1000
A
311
fig. 40 - Collegamento sensore collettore solare
32
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
3.3 Manutenzione
Controllo periodico
Per mantenere nel tempo il corretto funzionamento dell’apparecchio, è necessario far eseguire da personale qualificato
un controllo annuale che preveda le seguenti verifiche:
•
•
•
•
•
•
•
•
•
•
I dispositivi di comando e di sicurezza (valvola gas, flussometro, termostati, ecc.) devono funzionare correttamente.
Il circuito di evacuazione fumi deve essere in perfetta efficienza.
(Caldaia a camera stagna: ventilatore, pressostato, ecc. - La camera stagna deve essere a tenuta: guarnizioni, pressacavi ecc.)
(Caldaia a camera aperta: antirefoleur, termostato fumi, ecc.)
I condotti ed il terminale aria-fumi devono essere liberi da ostacoli e non presentare perdite
Il bruciatore e lo scambiatore devono essere puliti ed esenti da incrostazioni. Per l’eventuale pulizia non usare prodotti chimici o spazzole di acciaio.
L'elettrodo deve essere libero da incrostazioni e correttamente posizionato.
Gli impianti gas e acqua devono essere a tenuta.
La pressione dell’acqua dell’impianto a freddo deve essere di circa 1 bar; in caso contrario riportarla a questo valore.
La pompa di circolazione non deve essere bloccata.
Il vaso d’espansione deve essere carico.
La portata gas e la pressione devono corrispondere a quanto indicato nelle rispettive tabelle.
pulizia del mantello, del cruscotto e delle parti estetiche della caldaia può essere eseguita con un
A L’eventuale
panno morbido e umido eventualmente imbevuto con acqua saponata. Tutti i detersivi abrasivi e i solventi
sono da evitare.
Circuito solare
Si raccomanda di verificare periodicamente lo stato e la pressione a freddo del fluido nel circuito, in particolare almeno
una volta ogni due-tre anni, possibilmente al termine del periodo più critico in relazione al rischio di stagnazione prolungata del fluido nei collettori (surriscaldamento del fluido dovuto alla massima insolazione con contemporaneo fermo/
inutilizzo dell'impianto: es. la verifica andrebbe condotta subito dopo i mesi delle ferie estive).
Nel caso di utilizzo del fluido solare FERSOL lo stato del fluido, ovvero la stabilità della protezione, è indicata visivamente dalla colorazione rosa/violacea del fluido e il viraggio a una colorazione diversa (incolore) indica il degrado ad
un livello di protezione minimo.A questo punto si raccomanda la completa sostituzione del fluido, o comunque di verificare che il Ph non sia inferiore a 8 e in tal caso procedere comunque alla sostituzione del liquido per non avere inconvenienti.
Non effettuare diluizioni del fluido con acqua o altri fluidi. Rabboccare all'occorrenza solo con lo stesso prodotto.
Non utilizzare in impianti realizzati con materiali non compatibili con liquidi moderatamente alcalini (PH 8 - 10).
Avvertenze per lo smaltimento: il fluido non è considerato pericoloso per la salute e per l'ambiente, tuttavia non va smaltito o diluito in acque potabili (es. acque di falda) o per alimenti.
IT
cod. 3540V653 - 05/2012 (Rev. 00)
33
ECONCEPT KOMBI 35 ST
Apertura e chiusura del mantello
Per aprire il mantello della caldaia vedi fig. 41
B
Prima di effettuare qualsiasi operazione all’interno della caldaia, disinserire l’alimentazione elettrica e chiudere
il rubinetto gas a monte
fig. 41 - Apertura mantello
Analisi della combustione
É possibile effettuare l'analisi della combustione attraverso i punti di prelievo aria (part. 2) e fumi (part. 1) raffigurati in fig. 42.
Per effettuare la misurazione occorre:
1.
2.
3.
4.
5.
Aprire i punti di prelievo aria e fumi
Introdurre le sonde
Premere i tasti "+" e "-" per 5 secondi in modo da attivare la modalità TEST
Attendere 10 minuti per far giungere la caldaia in stabilità
Effettuare la misura
Per il metano la lettura del CO2 deve essere compresa tra 8,7 ed il 9 %.
Per il GPL la lettura del CO2 deve essere compresa tra 9,5 ed il 10 %.
A Analisi effettuate con caldaia non stabilizzata possono causare errori di misura.
2
2
1
1
fig. 42 - Analisi della combustione
34
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
3.4 Risoluzione dei problemi
Diagnostica
La caldaia è dotata di un avanzato sistema di autodiagnosi. Nel caso di un’anomalia alla caldaia, il display lampeggia
insieme al simbolo anomalia (part. 22 - fig. 1) indicando il codice dell’anomalia (part. 21 - fig. 1).
Vi sono anomalie che causano blocchi permanenti (contraddistinte con la lettera “A”): per il ripristino del funzionamento
è sufficiente premere il tasto RESET (part. 8 - fig. 1) per 1 secondo oppure attraverso il RESET del cronocomando remoto (opzionale) se installato; se la caldaia non riparte è necessario, prima, risolvere l’anomalia.
Altre anomalie causano blocchi temporanei (contraddistinte con la lettera “F”) che vengono ripristinati automaticamente
non appena il valore rientra nel campo di funzionamento normale della caldaia.
Lista anomalie scheda caldaia DBM05D
Tabella. 6 - Lista anomalie
Codice
Anomalia
anomalia
Possibile causa
Mancanza di gas
A01
A02
A03
A04
A05
A06
Anomalia elettrodo di
rivelazione/accensione
Valvola gas difettosa
Pressione gas di rete insufficiente
Sifone ostruito
Segnale fiamma presente
Anomalia elettrodo
con bruciatore spento
Anomalia scheda
Sensore riscaldamento
danneggiato
Intervento protezione
Mancanza di circolazione d’acqua
sovratemperatura
nell’impianto
Presenza aria nell’impianto
Intervento sicurezza condotto
Anomalia F07 generata 3 volte
evacuazione fumi
nelle ultime 24 ore
Anomalia F15 generata per 1 ora
Intervento protezione ventilatore
consecutiva
Anomalia elettrodo di ionizzazione
Mancata accensione del
bruciatore
Mancanza fiamma dopo fase di
accensione (6 volte in 4 min.)
Fiamma instabile
Anomalia Offset valvola gas
condotti aria/fumi ostruiti
F07
Temperatura fumi elevata
F10
Anomalia sensore di mandata 1
F11
Anomalia sensore ritorno
F12
Anomalia sensore sanitario
F13
Anomalia sonda scambiatore
F14
Anomalia sensore di mandata 2
F15
Anomalia ventilatore
IT
Sifone ostruito
La sonda scambiatore rileva per
oltre 2 minuti una temperatura
eccessiva
Sensore danneggiato
Cablaggio in corto circuito
Cablaggio interrotto
Sensore danneggiato
Cablaggio in corto circuito
Cablaggio interrotto
Sensore danneggiato
Cablaggio in corto circuito
Cablaggio interrotto
Sonda danneggiata
Cablaggio in corto circuito
Cablaggio interrotto
Sensore danneggiato
Cablaggio in corto circuito
Cablaggio interrotto
Mancanza di tensione
alimentazione 230V
Segnale tachimetrico interrotto
Ventilatore danneggiato
Soluzione
Controllare che l’afflusso di gas alla caldaia sia regolare
e che siastata eliminata l’aria dalle tubazioni
Controllare il cablaggio dell’elettrodo e che lo stesso sia
posizionato correttamente e privo di incrostazioni
Verificare e sostituire la valvola a gas
Verificare la pressione del gas di rete
Verificare ed eventualmente pulire il sifone
Verificare il cablaggio dell’elettrodo di ionizzazione
Verificare la scheda
Controllare il corretto posizionamento e funzionamento
del sensore di riscaldamento
Verificare il circolatore
Sfiatare l’impianto
Vedi anomalia F07
Vedi anomalia F15
Controllare la posizione dell’elettrodo di ionizzazione ed
eventualmente sostituirlo
Controllare il bruciatore
Verificare taratura Offset alla minima potenza
Liberare l’ostruzione da camino, condotti di evacuazione
fumi e ingresso aria e terminali
Verificare ed eventualmente pulire il sifone
Controllare lo scambiatore
Verificare il cablaggio o sostituire il sensore
Verificare il cablaggio o sostituire il sensore
Verificare il cablaggio o sostituire il sensore
Verificare il cablaggio o sostituire la sonda scambiatore
Verificare il cablaggio o sostituire il sensore
Verificare il cablaggio del connettore 3 poli
Verificare il cablaggio del connettore 5 poli
Verificare il ventilatore
cod. 3540V653 - 05/2012 (Rev. 00)
35
ECONCEPT KOMBI 35 ST
Codice
Anomalia
anomalia
Possibile causa
Soluzione
F21
Pressione acqua impianto non
corretta
La pressione sta raggiungendo il
valore massimo
Verificare l’impianto
Verificare la valvola di sicurezza
Verificare il vaso di espansione
A26
Intervento protezione impianto
Anomalia F40 generata 3 volte
nell’ultima ora
Vedi anomalia F40
F34
F35
F37
Tensione di alimentazione
inferiore a 170V
Frequenza di rete anomala
Pressione acqua impianto non
corretta
F39
Anomalia sonda esterna
F40
Pressione acqua impianto non
corretta
A41
F42
F47
Problemi alla rete elettrica
Verificare l’impianto elettrico
Problemi alla rete elettrica
Pressione troppo bassa
Sensore danneggiato
Sonda danneggiata o corto circuito
cablaggio
Sonda scollegata dopo aver
attivato la temperatura scorrevole
Verificare l’impianto elettrico
Caricare impianto
Verificare il sensore
Pressione troppo alta
Sensore mandata staccato dal
tubo
Anomalia sensore riscaldamento Sensore danneggiato
Anomalia sensore di pressione
Cablaggio interrotto
acqua impianto
Posizionamento sensori
Verificare il cablaggio o sostituire il sensore
Ricollegare la sonda esterna o disabilitare la
tempe-ratura scorrevole
Verificare l’impianto
Verificare la valvola di sicurezza
Verificare il vaso di espansione
Controllare il corretto posizionamento e funzionamento
del sensore di riscaldamento
Sostituire il sensore
Verificare il cablaggio
Lista anomalie scheda solare DBM29 (Se installata)
Codice
Possibile causa
anomalia
F82
Anomalia configurazione regolatore
F83
F84
F85
F87
Soluzione
Solo con Parametro P26=1, Stand alone
Il guasto, inteso come corto circuito o circuito aperto, del sensore causa la disattivazione della Pompa Solare e la chiusura della tapparella. Risolvendo il guasto, la proSensore PT1000 Collettore Solare
tezione viene immediatamente disattivata.
Per segnalare questa anomalia, il simbolo S3 verrà disattivato mentre il simbolo
Anomalia e la backlight inizieranno a lampeggiare.
Il guasto, inteso come corto circuito o circuito aperto, del sensore causa la disattivazione della Pompa Solare. Risolvendo il guasto, la protezione viene immediatamente
Sensore NTC Ritorno Collettore Solare
disattivata.
Per segnalare questa anomalia, il simbolo S4 verrà disattivato mentre il simbolo
Anomalia e la backlight inizieranno a lampeggiare.
Solo con Parametro P26=0, Comunicante
Il guasto, inteso come mancanza di comunicazione con la scheda caldaia per 60
Anomalia comunicazione scheda caldaia
secondi consecutivi, causa la disattivazione della Pompa Solare e la chiusura della
tapparella. Risolvendo il guasto, la protezione viene immediatamente disattivata.
Solo con Parametro P25<>0, Funzionamento senza flussometro
Questa anomalia viene attivata quando, con Pompa Solare attivata, la scheda non
Protezione per mancanza di circolazione rileva portata sul circuito solare per 10 minuti consecutivi. Il guasto causa la disattivazione della Pompa Solare. Una volta verificata e risolta l’anomalia, è possibile
rimuovere la protezione attivando e disattivando la modalità OFF.
Anomalia scheda zone bassa temperatura FZ4B (se installata)
La centralina indica il modo di funzionamento della caldaia e le proprie anomalie attraverso il display integrato: “St” significa Stand-by (nessuna richiesta in corso), “CH” significa che la centralina controllo zone richiede l’attivazione della
modalità riscaldamento alla caldaia, “DH” significa produzione Acqua Calda Sanitaria. Di seguito i codici della anomalie:
Codice
anomalia
F70
F71
F72
F73
F74
F75
F76
F77
Possibile causa
Soluzione
Anomalia sensore NTC (T1)
Anomalia sensore NTC (T2)
Anomalia sensore NTC (T3)
Anomalia sensore NTC (T4)
Comunicazione con scheda caldaia non presente
Comunicazione con Comando Remoto (RT1) non presente
Comunicazione con Comando Remoto (RT2) non presente
Comunicazione con Comando Remoto (RT3) non presente
Con circuito / contatto aperto
Con circuito / contatto aperto
Con circuito / contatto aperto
Con circuito / contatto aperto
(Solo con Comando Remoto collegato)
(Solo con Comando Remoto collegato)
(Solo con Comando Remoto collegato)
I codici delle anomalie vengono visualizzati anche sul relativo menù del Comando Remoto durante il normale funzionamento.
36
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
4. Caratteristiche e dati tecnici
221
4.1 Dimensioni e attacchi
9 - Ø 3/4”
120 120
180
8 - Ø 3/4”
10 - Ø 3/4”
47
110 90
57 68
55
48
41
41
44
1057
1800
54
45 45
180
322 - Ø 3/4”
7 - Ø 1/2”
11 - Ø 3/4”
600
600
fig. 43 - Dimensioni e attacchi
7
8
9
10
11
323
IT
Entrata gas
Mandata acqua calda sanitario
Entrata acqua fredda sanitario
Mandata impianto
Ritorno impianto
Ritorno ricircolo acqua sanitaria
cod. 3540V653 - 0/2012 (Rev. 00)
37
ECONCEPT KOMBI 35 ST
4.2 Vista generale e componenti principali
5
56
29
82
188
16
278
341
196
14b
193
22
161
14a
186
36
95
246
44
40
194
32
74
130
180
233
fig. 44 - Componenti principali
38
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
Legenda fig. 44 e fig. 45
5
8
9
10
11
14a
14b
16
22
29
32
36
40
44
56
74
82
95
97
IT
Camera stagna
Mandata acqua sanitaria
Entrata acqua sanitaria
Mandata impianto
Ritorno impianto
Valvola di sicurezza riscaldamento
Valvola di sicurezza sanitario
Ventilatore
Bruciatore
Collettore uscita fumi
Circolatore riscaldamento
Sfiato aria automatico
Vaso espansione sanitario
Valvola gas
Vaso di espansione riscaldamento
Rubinetto di carico
Elettrodo di rilevazione
Valvola deviatrice
Anodo di magnesio
130
145
154
155
161
179
180
186
188
193
194
196
233
241
246
278
322
341
cod. 3540V653 - 05/2012 (Rev. 00)
Circolatore bollitore
Manometro
Scarico condensa
Sensore temperatura bollitore
Scambiatore di calore a condensa
Valvola di non ritorno
Bollitore
Sensore di ritorno
Elettrodo d’accensione
Sifone
Scambiatore acqua sanitaria
Bacinella condensa
Rubinetto scarico bollitore
By-pass
Trasduttore di pressione
Sensore doppio (Sicurezza + Riscaldamento)
Ritorno ricircolo acqua sanitaria
Sonda scambiatore
39
ECONCEPT KOMBI 35 ST
4.3 Circuito idraulico
161
278
56
196
186
246
36
193
154
95
32
74
241
14a
194
14b
145
40
10
11
179
322
130
9
179
8
97
155
180
233
fig. 45 - Circuito idraulico
40
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
4.4 Tabella dati tecnici
Dato
Unità
Valore
Portata termica max riscaldamento
kW
34.8
(Q)
Portata termica min riscaldamento
kW
6.5
(Q)
Potenza Termica max riscaldamento (80/60°C)
kW
34.2
(P)
Potenza Termica min riscaldamento (80/60°C)
kW
6.3
(P)
Potenza Termica max riscaldamento (50/30°C)
kW
36.7
Potenza Termica min riscaldamento (50/30°C)
kW
6.9
Portata termica max sanitario
kW
34.8
Portata termica min sanitario
kW
6.5
Potenza Termica max sanitario
kW
34.2
Potenza Termica min sanitario
kW
6.3
Rendimento Pmax (80-60°C)
%
98.5
Rendimento Pmin (80-60°C)
%
97.0
Rendimento Pmax (50-30°C)
%
105.5
Rendimento Pmin (50-30°C)
%
106.9
Rendimento 30%
%
109.1
Classe efficienza direttiva 92/42 EEC
-
Classe di emissione NOx
-
5
Pressione gas alimentazione G20
mbar
20
Portata gas max G20
m3/h
3.68
Portata gas min G20
m3/h
0.69
Pressione gas alimentazione G31
mbar
37
Portata gas max G31
kg/h
2.73
Portata gas min G31
kg/h
0.51
Pressione max esercizio riscaldamento
bar
3
Pressione min esercizio riscaldamento
bar
0.8
Temperatura max riscaldamento
°C
95
Contenuto acqua riscaldamento
litri
2
Capacità vaso di espansione riscaldamento
litri
10
Pressione precarica vaso di espansione riscaldamento
bar
1
Pressione max di esercizio sanitario
bar
9
Pressione min di esercizio sanitario
bar
0.25
Contenuto acqua sanitario
litri
180
Capacità vaso di espansione sanitario
litri
12
Pressione precarica vaso di espansione sanitario
bar
l/10min
290
Portata sanitaria 't 30°C
l/h
1100
Grado protezione
IP
X5D
Tensione di alimentazione
V/Hz
Potenza elettrica assorbita
W
200
Potenza elettrica assorbita sanitario
W
200
Peso a vuoto
kg
118
(tmax)
(PMW)
(D)
230V/50Hz
C13-C23-C33-C43-C53-C63-C83-B23-B33
PIN CE
IT
(PMS)
3
Portata sanitaria 't 30°C
Tipo di apparecchio
(NOx)
0063BR3161
cod. 3540V653 - 05/2012 (Rev. 00)
41
ECONCEPT KOMBI 35 ST
4.5 Diagrammi
Perdita di carico/Prevalenza circolatori zona Alta Temperatura
H [m H2O] 7
3
6
2
5
A
4
1
3
2
1
0
0
500
1.000
2.000 Q [l/h]
1.500
A
Perdite di carico caldaia
1 - 2 - 3 Velocità circolatore
Perdita di carico/Prevalenza circolatori zona Bassa Temperatura
H [m H2O] 7
6
3
5
2
4
3
1
B
2
1
0
0
500
1.000
1.500
2.000
Q [l/h]
B
Perdite di carico caldaia
1 - 2 - 3 Velocità circolatore
42
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
4.6 Schema elettrico
Schema elettrico di serie
186
188
138 256
230V
AUX
L T N
DIRECT SENSOR MODUL
1 2 3 4 5 6
82
L
N
230V
50Hz
16
32
T° T°
16
DBM05D
278
341
44
130
GND
OUT
+5V
246
155
139
95
72
MIX
7 8
DSP05
fig. 46 - Schema elettrico di serie
IT
cod. 3540V653 - 05/2012 (Rev. 00)
43
ECONCEPT KOMBI 35 ST
Legenda fig. 46 - fig. 47 - fig. 48 - fig. 49
16
32
44
72
Ventilatore
Circolatore riscaldamento
Valvola gas
Termostato ambiente Zona Alta Temperatura
(non fornito)
72a Termostato ambiente 1a zona bassa temperatura (non fornito)
82 Elettrodo di rilevazione
95 Valvola deviatrice
130 Circolatore bollitore
138 Sonda esterna (non fornita)
139 Cronocomando remoto Zona Alta Temperatura
(non fornito)
139a Cronocomando remoto 1a zona bassa temperatura (non fornito)
155 Sonda temperatura bollitore
186 Sensore di ritorno
188 Elettrodo d’accensione
246 Trasduttore di pressione
256 Segnale circolatore riscaldamento modulante
278 Sensore doppio (Sicurezza + Riscaldamento)
310 Circolatore impianto solare
311 Sensore temperatura collettore (opzionale)
314 Sensore ritorno solare
315a Valvola miscelatrice 1a zona bassa temperatura
A = MARRONE: FZ4B (9) - VALVOLA (6)
B = BLU: FZ4B (10) - VALVOLA (2)
C = NERO: FZ4B (11) - VALVOLA (3)
317a Termostato di sicurezza 1a zona bassa temperatura
318a Circolatore 1a zona bassa temperatura
319a Sensore modulazione 1a zona bassa temperatura
341 Sonda scambiatore
44
cod. 3540V653 - 05/2012 (Rev. 00)
IT
IT
130
44
16
L
N
230V
50Hz
32
82
188
DBM05D
DSP05
186
GND
OUT
+5V
T° T°
cod. 3540V653 - 05/2012 (Rev. 00)
95
246
155
341
278
16
L T N
230V
AUX
MIX
7 8
72
139
1 2 3 4 5 6
DIRECT SENSOR MODUL
138 256
1
1
2
314
2
4
311
3
3
5
1
6
3.9 KOhm
2
7
10 9
8
8
9
7
10 11
DBM29
11
310
12
6
5
4
3
2
1
ECONCEPT KOMBI 35 ST
Schema elettrico con solo kit Solare (opzionale) installato
fig. 47 - Schema elettrico con solare
45
46
130
44
16
L
N
230V
50Hz
32
82
188
DBM05D
DSP05
186
GND
OUT
+5V
T° T°
cod. 3540V653 - 05/2012 (Rev. 00)
95
246
155
341
278
138 256
7 8
MIX
72a
139a
1 2 3 4 5 6
DIRECT SENSOR MODUL
72
16
L T N
230V
AUX
318a
317a
315a
AB C
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
319a
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33
FZ4B
ECONCEPT KOMBI 35 ST
Schema elettrico con solo kit zona Bassa Temperatura (opzionale) installato
fig. 48 - Schema elettrico con zona bassa temperatura
IT
IT
130
44
16
L
N
230V
50Hz
32
82
188
DBM05D
DSP05
186
GND
OUT
+5V
T° T°
cod. 3540V653 - 05/2012 (Rev. 00)
95
246
155
341
278
138 256
MIX
7 8
72a
139a
1 2 3 4 5 6
DIRECT SENSOR MODUL
72
16
L T N
230V
AUX
1
1
2
4
311
3
3
5
1
6
3.9 KOhm
2
7
10 9
318a
317a
315a
AB C
8
8
9
7
6
12
5
4
3
2
1
319a
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33
FZ4B
10 11
DBM29
11
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
314
2
310
ECONCEPT KOMBI 35 ST
Schema elettrico con kit Solare e kit zona Bassa Temperatura (opzionali) installati
fig. 49 - Schema elettrico con solare e zona bassa temperatura
47
ECONCEPT KOMBI 35 ST
Avvertenze
Prima di collegare il sensore temperatura collettore, rimuovere la resistenza tra i morsetti 5 e
A Attenzione:
6 della centralina DBM29.
Attenzione: Prima di collegare il termostato ambiente sulla zona diretta, togliere i ponticelli sulle morsettiere.
A Attenzione: La caldaia è predisposta per il funzionamento con termostato ambiente sulle zone bassa temA peratura. Collegando il cronocomando remoto sarà necessario configurare la centralina FZ4B. Per fare questo, premere il tasto AUTOCFG (vedi fig. 50) fino al lampeggio contemporaneo di tutti i leds della scheda
FZ4B. La caldaia sarà quindi pronta per funzionare con cronocomando remoto sulla bassa temperatura.
Nel caso si voglia collegare nuovamente il termostato ambiente al posto del cronocomando remoto, effettuare
nuovamente la procedura sopraindicata, portando in richiesta (contatto pulito) il termostato ambiente stesso.
+
OK
AUTOCFG
FZ4B
fig. 50 - Centralina FZ4B
48
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
4.7 DBM29 (ECOTRONIC tech) - Centralina Solare (Se installata)
Interfaccia utente
13
1
15
2
3
12
4
11
8
14
5
21 22 6 7 16
A
B
23
C
9
D
fig. 51
1
Attivato: temperatura collettore solare sufficiente per lo scambio, normale funzionamento
2
3
Lampeggiante: indicazione funzione riconoscimento collettore solare freddo
Attivato: indicazione funzione antigelo collettore solare
Attivato: tapparella chiusa per raggiungimento massima temperatura bollitore
4
Disattivato: tapparella aperta, normale funzionamento
Attivato: temperatura collettore solare ok, normale funzionamento
5
6
7
8
9
11
12
13
Lampeggiante: indicazione funzione raffreddamento collettore solare
Indicazione funzionamento circolatore solare
Indicazione funzionamento caldaia in sanitario
Indicazione funzionamento caldaia in riscaldamento
Indicazione anomalia scheda solare
Indicazione bruciatore caldaia acceso
Indicazione temperatura ritorno collettore solare / bollitore superiore
Indicazione temperatura collettore solare / bollitore
Attivato: sensore temperatura collettore solare ok, normale funzionamento
Disattivato: anomalia sensore temperatura collettore solare
IT
14
Lampeggiante: indicazione funzione temperatura limite collettore solare
Attivato: sensore temperatura ritorno collettore solare ok, normale funzionamento
15
Disattivato: anomalia sensore temperatura ritorno collettore solare
Attivato: temperatura bollitore caldaia corretta, normale funzionamento
16
21
22
23
Lampeggiante: indicazione funzione raff. bollitore
Attuale velocità circolatore solare (A=Minima, E=Massima)
Info sensore temperatura collettore solare
Info sensore temperatura ritorno collettore solare
Attivato: richiesta riscaldamento integrativo/smaltimento calore eccedente
A
B
C
D
Disattivato: no richiesta riscaldamento integrativo/smaltimento calore eccedente
Tasto ON/OFF / Invio
Tasto selezione parametri
Tasto selezione parametri
Tasto informazione / Accesso menù service
cod. 3540V653 - 05/2012 (Rev. 00)
49
ECONCEPT KOMBI 35 ST
Accensione
Ogni volta che si fornisce alimentazione elettrica al regolatore il display attiverà tutti i simboli per 2 secondi; mentre, nei
successivi 5 secondi, il display indicherà la versione software del regolatore.
Modalità Stand-By
Dopo la fase di accensione, in assenza di anomalie e/o richieste a priorità maggiore, il regolatore si porta in stand-by.
Verranno quindi visualizzate le seguenti informazioni:
•
•
Visualizzazione stand-by: temperatura sensore PT1000 Collettore Solare S3 con range 1¸175°C, il simbolo S3 sarà
acceso; temperatura sensore NTC Ritorno Collettore Solare S4 con range 1¸125°C, il simbolo S4 sarà acceso.
Premendo il tasto Info per 1 secondo, il regolatore torna in stand-by.
Funzionamento
Attivazione Circolatore Solare
Se la temperatura del Sensore Bollitore è minore del valore del parametro Temperatura massima serbatoio (Parametro
installatore, di default pari a 60°C) e se la differenza (in positivo) tra la temperatura del Sensore Collettore Solare S3 e
la temperatura del Sensore Bollitore è maggiore o uguale al valore del parametro Differenziale di temperatura inserimento (Parametro installatore, di default pari a 6°C) allora il regolatore ECOTRONIC tech attiva il Circolatore Solare.
Per segnalare questa modalità, il simbolo Circolatore Solare verrà acceso.
Modulazione Circolatore Solare
Quando il Circolatore Solare sta funzionando ed il parametro Funzionamento Circolatore Solare (Parametro installatore, di default pari a 0=On/Off ) è impostato a 1, l’algoritmo di modulazione è:
1. Se la differenza tra la temperatura del Sensore Collettore Solare S3 ed il Sensore Ritorno Collettore Solare S4 è
minore o uguale del valore del parametro Differenziale temperatura modulazione Circolatore Solare – Minimo (Parametro installatore, di default pari a 10°C), il Circolatore Solare lavora a velocità 1 (Minima potenza, 40%). Per segnalare questa modalità, verrà acceso il simbolo A.
2. Se la differenza tra la temperatura del Sensore Collettore Solare S3 ed il Sensore Ritorno Collettore Solare S4 è
maggiore del valore del parametro Differenziale temperatura modulazione Circolatore Solare – Minimo (Parametro
installatore, di default pari a 10°C), il Circolatore Solare lavora a velocità 2 (55%). Per segnalare questa modalità,
verrà acceso il simbolo B
3. Se la differenza tra la temperatura del Sensore Collettore Solare S3 ed il Sensore Ritorno Collettore Solare S4 è
maggiore del valore del parametro Differenziale temperatura modulazione Circolatore Solare – Minimo (Parametro
installatore, di default pari a 10°C) più il valore del parametro Differenziale temperatura modulazione Circolatore Solare (Parametro installatore, di default pari a 5°C), il Circolatore Solare lavora a velocità 3 (70%). Per segnalare questa modalità, verrà acceso il simbolo C.
4. Se la differenza tra la temperatura del Sensore Collettore Solare S3 ed il Sensore Ritorno Collettore Solare S4 è
maggiore del valore del parametro Differenziale temperatura modulazione Circolatore Solare – Minimo (Parametro
installatore, di default pari a 10°C) più il doppio del valore del parametro Differenziale temperatura modulazione Circolatore Solare (Parametro installatore, di default pari a 5°C), il Circolatore Solare lavora a velocità 4 (85%). Per
segnalare questa modalità, verrà acceso il simbolo D.
5. Se la differenza tra la temperatura del Sensore Collettore Solare S3 ed il Sensore Ritorno Collettore Solare S4 è
maggiore del valore del parametro Differenziale temperatura modulazione Circolatore Solare – Minimo (Parametro
installatore, di default pari a 10°C) più il triplo del valore del parametro Differenziale temperatura modulazione Circolatore Solare (Parametro installatore, di default pari a 5°C), il Circolatore Solare lavora a velocità 5 (Massima potenza, 100%). Per segnalare questa modalità, verrà acceso il simbolo E.
N.B.:
Se al momento dell’attivazione del Circolatore Solare, il regolatore ECOTRONIC tech non deve impostare la
velocità 5 (Massima potenza, 100%), nel primo secondo di funzionamento comunque il Circolatore Solare lavorerà alla velocità 5 (Massima potenza, 100%).
Se il parametro Funzionamento Circolatore Solare (Parametro installatore, di default pari a 1=Modulante) viene
impostato a 0 non ci sarà modulazione: il Circolatore Solare lavorerà in on/off secondo i normali algoritmi di attivazione/disattivazione Circolatore Solare. Per segnalare questa modalità, verrà acceso sempre il simbolo E.
50
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
Disattivazione Circolatore Solare
Se la temperatura del Sensore Bollitore è minore del valore del parametro Temperatura massima serbatoio (Parametro
installatore, di default pari a 60°C) e se la differenza (in positivo) tra la temperatura del Sensore Collettore Solare S3 e
la temperatura del Sensore Ritorno Collettore Solare S4 è minore o uguale al valore del parametro Differenziale di temperatura disinserimento (Parametro installatore, di default pari a 4°C) allora il regolatore ECOTRONIC tech disattiva il
Circolatore Solare.
Se la temperatura del Sensore Bollitore è maggiore o uguale al valore del parametro Temperatura massima serbatoio
(Parametro installatore, di default pari a 60°C) allora il regolatore ECOTRONIC tech disattiva il Circolatore Solare.
Per segnalare questa modalità, il simbolo Circolatore Solare verrà spento.
Modalità off
In assenza di anomalie o meno, premendo per 3 secondi il tasto ON/OFF é sempre possibile portare il regolatore nella
modalità OFF. Tutte le richieste vengono terminate, la tapparella verrà chiusa ed il display visualizza la scritta OFF.
Resteranno attive solo la protezione Antigelo e l’antibloccaggio Circolatore. Per riportare il sistema ad una modalità operativa bisognerà premere nuovamente per 3 secondi il tasto ON/OFF.
Modalità FH
In assenza di anomalie, premendo per 10 secondi il tasto
é sempre possibile portare il regolatore nella modalità FH.
La modalità FH dura 10 minuti: durante questo tempo, il circolatore solare verrà attivato a velocità 5 (Massima potenza,
100%) e disattivato ogni 10 secondi, per segnalare questa modalità il display indicherà FH ed il simbolo Circolatore Solare ed il simbolo E verranno accesi e spenti ogni 10 secondi. La modalità FH può essere terminata portando il regolatore nella modalità OFF e successivamente nella modalità ON.
Modalità regolazione del limitatore di portata
In assenza di anomalie, premendo per 10 secondi il tasto
Regolazione del Limitatore di Portata.
é sempre possibile portare il regolatore nella modalità
Per segnalare la modalità Regolazione del Limitatore di Portata, i simboli Radiatore e Rubinetto inizieranno a lampeggiare insieme. Immediatamente il Circolatore Solare viene attivatato in maniera continua ed a velocità 5 (Massima potenza, 100%).
La modalità Regolazione del Limitatore di Portata termina automaticamente dopo 2 minuti oppure premendo per 10 secondi il tasto
.
Funzione Raffreddamento Sistema (Collettore e Bollitore)
Questa funzione è subordinata al valore del Parametro raffreddamento sistema (Parametro installatore, di default pari a 1=On).
Durante il normale funzionamento, se la temperatura del Sensore Bollitore è maggiore del valore del parametro Temperatura massima serbatoio (Parametro installatore, di default pari a 60°C) e minore del valore del parametro Temperatura limite bollitore (Parametro installatore, di default pari a 80°C) e se la temperatura del Sensore Collettore Solare
S3 è maggiore del valore del parametro Temperatura collettore inserimento funzione raffreddamento sistema (Parametro installatore, di default pari a 120°C) allora il regolatore ECOTRONIC tech attiva il Circolatore Solare per raffreddare
il collettore.
Per segnalare questa modalità, il simbolo Pannello Solare inizierà a lampeggiare.
La funzione termina quando la temperatura del Sensore Collettore Solare S3 diviene minore del valore del parametro Temperatura collettore inserimento funzione raffreddamento sistema (Parametro installatore, di default pari a 120°C) - 2°C.
Durante il normale funzionamento, se la temperatura del Sensore Bollitore è maggiore del valore del parametro Temperatura massima serbatoio (Parametro installatore, di default pari a 60°C) e minore del valore del parametro Temperatura limite bollitore (Parametro installatore, di default pari a 80°C) e se la temperatura del Sensore Collettore Solare
S3 è minore del valore del parametro Temperatura massima serbatoio (Parametro installatore, di default pari a 60°C)
- 5°C allora il regolatore ECOTRONIC tech attiva il Circolatore Solare per raffreddare il bollitore.
Per segnalare questa modalità, il simbolo Bollitore inizierà a lampeggiare.
La funzione termina quando la temperatura del Sensore Collettore Solare S3 diviene maggiore del valore del parametro
Temperatura massima serbatoio (Parametro installatore, di default pari a 60°C) - 2°C.
IT
cod. 3540V653 - 05/2012 (Rev. 00)
51
ECONCEPT KOMBI 35 ST
Funzione Raffreddamento Bollitore (con prevenzione surriscaldamenti del collettore solare)
Questa funzione è subordinata al valore del Parametro raffreddamento serbatoio (Parametro installatore, di default pari
a 0=Off); inoltre, se è attiva la Funzione Raffreddamento Sistema (Collettore e Bollitore), quest’ultima ha priorità sulla
Funzione Raffreddamento Bollitore.
Durante il normale funzionamento, se la temperatura del Sensore Bollitore è maggiore del valore del parametro Temperatura massima serbatoio (Parametro installatore, di default pari a 60°C) e minore del valore del parametro Temperatura limite bollitore (Parametro installatore, di default pari a 80°C) allora il regolatore ECOTRONIC tech lascia attiva
il Circolatore Solare per prevenire surriscaldamenti del collettore solare.
Se la temperatura del Sensore Bollitore diverrà maggiore o uguale del valore del parametro Temperatura limite bollitore
(Parametro installatore, di default pari a 80°C) e se la temperatura del Sensore Collettore Solare S3 è minore del valore
del parametro Temperatura limite bollitore (Parametro installatore, di default pari a 80°C) – 5°C allora il regolatore ECOTRONIC tech attiva il Circolatore Solare per raffreddare il bollitore.
Per segnalare questa modalità, il simbolo Bollitore inizierà a lampeggiare.
Funzione Temperatura Limite Bollitore
Il Circolatore Solare verrà disattivato se la temperatura del Sensore Bollitore diverrà maggiore o uguale del valore del
parametro Temperatura limite bollitore (Parametro installatore, di default pari a 80°C); in questo caso oltre allo spegnimento del Circolatore Solare, il regolatore ECOTRONIC tech dovrà anche chiudere la tapparella.
Per segnalare questa modalità, il simbolo Circolatore Solare verrà spento, il simbolo Tapparella verrà acceso.
La funzione termina quando la temperatura del Sensore Bollitore diviene minore del valore del parametro Temperatura
limite bollitore (Parametro installatore, di default pari a 80°C) – 2°C.
Funzione Temperatura Limite Collettore Solare
Il Circolatore Solare verrà disattivato se la temperatura del Sensore Collettore Solare S3 diverrà maggiore o uguale del
valore del parametro Temperatura limite collettore (Parametro installatore, di default pari a 140°C); in questo caso oltre
allo spegnimento del Circolatore Solare, il regolatore ECOTRONIC tech dovrà anche chiudere la tapparella.
Per segnalare questa modalità, il simbolo Circolatore Solare verrà spento ed il simbolo Tapparella verrà acceso ed il
simbolo S3 sopra il collettore inizierà a lampeggiare.
La funzione termina quando la temperatura del Sensore Collettore Solare S3 diviene minore del valore del parametro
Temperatura limite collettore (Parametro installatore, di default pari a 140°C) - 2°C..
Funzione riconoscimento Collettore Solare Freddo
Questa funzione è subordinata al valore del Parametro limitazione minima collettore (Parametro installatore, di default
pari a 0=Off).
Durante il normale funzionamento, se la temperatura del Sensore Collettore Solare S3 risulta minore del valore del parametro Temperatura minima collettore (Parametro installatore, di default pari a 10°C) allora il regolatore ECOTRONIC
tech disattiverà il Circolatore Solare.
Per segnalare questa modalità, il simbolo Sole inizierà a lampeggiare.
La funzione termina quando la temperatura del Sensore Collettore Solare S3 diviene maggiore del valore del parametro
Temperatura minima collettore (Parametro installatore, di default pari a 10°C) + 2°C.
Funzione Antigelo Collettore Solare
Questa funzione è subordinata al valore del Parametro funzione protezione antigelo (Parametro installatore, di default
pari a 0=Off).
Durante il normale funzionamento, se la temperatura del Sensore Collettore Solare S3 risulta minore della Temperatura
antigelo (Parametro installatore, di default pari a 4°C), si avrà l’attivazione del Circolatore Solare fintantoché la temperatura del Sensore Collettore Solare S3 risulterà maggiore della Temperatura antigelo (Parametro installatore, di default
pari a 4°C) + 1°C.
Funzione Antiblocco Circolatore Solare
Dopo 24 ore di inattività, il Circolatore Solare viene attivato per 3 secondi.
52
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
ANOMALIE
Display LCD spento
Verificare che il Regolatore sia alimentato elettricamente: tramite un multimetro digitale, verificare la presenza della tensione di alimentazione ai morsetti 24 e 25.
Nel caso in cui, non sia presente, verificare il cablaggio.
Nel caso in cui vi sia una tensione sufficiente ( Range 195 – 253 Vac ), verificare lo stato del fusibile. Il fusibile si trova
all’interno del regolatore: per accedervi, seguire i punti 1 e 2 del paragrafo "Accesso alle morsettiere interne".
Display LCD acceso
Le possibili condizioni di errore di funzionamento, vengono visualizzate sul display LCD del regolatore.
Codice guastoScheda
DescrizioneAnomalia
F82
Anomalia configurazione regolatore
F83
Sensore PT1000 Collettore Solare S3
F84
Sensore NTC Ritorno Collettore Solare S4
F85
Anomalia comunicazione scheda caldaia
F87
Protezione per mancanza di circolazione
Anomalia 82 - Anomalia configurazione regolatore
Verificare che il parametro P26 sia impostato a “0”.
Anomalia 83 - Sensore PT1000 Collettore Solare S3 guasto
Il guasto, inteso come corto circuito o circuito aperto, del sensore causa la disattivazione della Circolatore Solare e la
chiusura della tapparella. Risolvendo il guasto, la protezione viene immediatamente disattivata.
Per segnalare questa anomalia, il simbolo S3 verrà disattivato mentre il simbolo Anomalia, il simbolo S3 e la backlight
inizieranno a lampeggiare.
Anomalia 84 - Sensore NTC Ritorno Collettore Solare S4 guasto
Il guasto, inteso come corto circuito o circuito aperto, del sensore non causa la disattivazione della Circolatore Solare.
Il sistema deve semplicemente lavorare come se fosse impostato il Sistema Base. Risolvendo il guasto, la protezione
viene immediatamente disattivata.
Per segnalare questa anomalia, il simbolo S4 verrà disattivato mentre il simbolo Anomalia, il simbolo S4 e la backlight
inizieranno a lampeggiare.
Anomalia 85 - Anomalia comunicazione scheda caldaia
Verificare che il parametro P26 sia impostato a “0”.
Anomalia 87 - Protezione per mancanza di circolazione
Solo con FLUSSOMETRO ABILITATO
Questa anomalia viene attivata quando, con Pompa Solare attivata, la scheda non rileva portata sul circuito solare per
10 minuti consecutivi. Il guasto causa la disattivazione della Pompa Solare. Una volta verificata e risolta l’anomalia, è
possibile rimuovere la protezione attivando e disattivando la modalità OFF.
Verificare che il parametro P25 sia impostato correttamente.
IT
cod. 3540V653 - 05/2012 (Rev. 00)
53
ECONCEPT KOMBI 35 ST
Caratteristica sensori
I sensori di temperatura possono essere controllati con un multimetro digitale: scollegare il sensore dal regolatore e
verificare la corrispondenza con le seguenti tabelle.
NTC
T(°C)
54
PT 1000
R(
)
T(°C)
R(
)
T(°C)
R(
)
-10
54932
-10
961.5
120
1462
-5
42080
-5
980.75
125
1481.25
0
32505
0
1000
130
1500.5
5
25308
5
1019.25
135
1519.75
10
19854
10
1038.5
140
1539
15
15689
15
1057.75
145
1558.25
20
12483
20
1077
150
1577.5
25
9999
25
1096.25
155
1596.75
30
8060
30
1115.5
160
1616
35
6537
35
1134.75
165
1635.25
40
5332
40
1154
170
1654.5
45
4374
45
1173.25
175
1673.75
50
3608
50
1192.5
180
1693
55
2991
55
1211.75
185
1712.25
60
2492
60
1231
190
1731.5
65
2086
65
1250.25
195
1750.75
70
1754
70
1269.5
200
1770
75
1481
75
1288.75
80
1257
80
1308
85
1070
85
1327.25
90
915
90
1346.5
95
785
95
1365.75
100
677
100
1385
105
585
105
1404.25
110
507
110
1423.5
115
442
115
1442.75
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
MENU’ SERVICE
L’acceso al Menù Service del regolatore avviene premendo il tasto Info per 10 secondi. Premendo i tasti Su/Giù sarà
possibile scegliere “tS”, “In”, “Hi” oppure “rE”. “tS” significa Menù Parametri Trasparenti, “In” significa Menù Informazioni, “Hi” significa Menù History, “rE” significa Reset del Menù History. Una volta selezionato il Menù, per accedervi, sarà
necessaria una pressione del tasto Info.
“tS” - Menù Parametri Trasparenti
Il regolatore é dotata di 26 parametri trasparenti modificabili:
Sch.
Descrizione Parametri Trasparenti
Range
Default
P01
Impostazione dello schema del sistema
(NON MODIFICARE)
0-3
1
P02
Differenziale di temperatura inserimento (°C)
1-20°C
6 °C
P03
Differenziale di temperatura disinserimento (°C)
1-20°C
4 °C
P04
Temperatura massima serbatoio (°C)
20-95°C
60 °C
P05
Temperatura limite collettore (°C)
110-160°C
140 °C
P06
Parametro raffreddamento sistema (0=Off, 1=On)
0-1
1=On
P07
Temperatura collettore inserimento funzione raffreddamento sistema (°C)
100-150°C
120 °C
P08
Parametro limitazione minima collettore (0=Off, 1=On)
0-1
0=Off
P09
Temperatura minima collettore (°C)
10-90°C
10 °C
P10
Parametro funzione protezione antigelo (0=Off, 1=On)
0-1
0=Off
P11
Temperatura antigelo (°C)
1-10°C
4 °C
P12
Parametro raffreddamento serbatoio (0=Off, 1=On)
0-1
0=Off
P13
Temperatura inserimento termostato (°C)
0-95°C
40 °C
P14
Temperatura disinserimento termostato (°C)
0-95°C
45 °C
P15
Parametro bilancio quantità termica (0=Off, 1=On)
0-1
0=Off
P16
Portata massima circuito solare (l/min)
0-20
6 l/min
P17
Non implementato
0
0
P18
Grado di protezione liquido antigelo (%)
0-50 %
25 %
P19
Modalità di funzionamento uscita Circolatore Solare (0=OFF continuo, 1=auto e 2=ON continuo)
0-2
1=Auto
P20
Modalità di funzionamento relè FREE CONTACT
(0=OFF continuo, 1=auto, 2=ON continuo,
3=Inserimento/disinserimento caldaia)
0-3
1=Auto
P21
Differenziale temperatura modulazione
Circolatore Solare – Minimo (°C)
5-20°C
10 °C
P22
Differenziale temperatura modulazione Circolatore Solare (°C)
2-20°C
5 °C
P23
Funzionamento Circolatore Solare (0=On/Off, 1=Modulante)
0-1
1
P24
Temperatura limite bollitore (°C)
70-95°C
80 °C
P25
Selezione tipo flussometro (0=Funzionamento senza flussometro, 1=DN8, 2=DN10, 3=DN15,
4=DN20, 5=DN25)
0-5
0
P26
Selezione tipo funzionamento (0=Comunicante, 1=Stand alone)
0-1
0
Premendo i tasti Su/Giù sarà possibile scorrere la lista dei parametri, rispettivamente in ordine crescente o decrescente.
Per modificare il valore di un parametro basterà premere il tasto Invio in corrispondenza del parametro stesso e successivamente modificarlo tramite i tasti Su/Giù: la modifica verrà salvata automaticamente.
Per tornare alla lista dei parametri è sufficiente una pressione del tasto Invio.
Per tornare al Menù Service è sufficiente una pressione del tasto Info. L’uscita dal Menù Service delil regolatore avviene
premendo il tasto Info per 10 secondi oppure automaticamente dopo 15 minuti.
IT
cod. 3540V653 - 05/2012 (Rev. 00)
55
ECONCEPT KOMBI 35 ST
“In” - Menù Informazioni
Il regolatore è in grado di visualizzare le seguenti informazioni:
t01
S1: Sensore PT1000 - Non utilizzato (°C)
--
t02
S2: Sensore NTC Bollitore (°C)
Solo con parametro P26=1, Stand alone
--
t03
S3: Sensore PT1000 Collettore Solare (°C)
tra 01 e 175 °C
t04
S4: Sensore NTC Collettore Ritorno Solare (°C)
tra 01 e 125 °C
F05
Portata circuito solare (Lt_min)Solo con Flussometro collegato ed attivato
00-99 Lt_min
P06
Velocità circolatore modulante attuale (40%=Vel.1 ¸ 100%=Vel.5)
0-100%
Premendo i tasti Su/Giù sarà possibile scorrere la lista delle informazioni. Per visualizzarne il valore basterà premere
tasto Invio in corrispondenza del parametro stesso. In caso di Sensore danneggiato, il regolatore visualizzerà i trattini.
Per tornare alla lista delle informazioni è sufficiente una pressione del tasto Invio.
Per tornare al Menù Service è sufficiente una pressione del tasto Info. L’uscita dal Menù Service delil regolatore avviene
premendo il tasto Info per 10 secondi oppure automaticamente dopo 15 minuti.
“Hi” - Menù History
Il microprocessore è in grado di memorizzare le ore totali con regolatore alimentato (Ht), le ultime 10 anomalie ed altre
informazioni; il dato Storico H1: rappresenta l’anomalia più recente che si è verificata; il dato Storico H10: rappresenta
l’anomalia meno recente che si è verificata.
Ht
N° ore funzionamento ECOTRONIC Tech (Alimentazione)
tra 0 e 9999 ore
H01
Codice anomalia
H02
Codice anomalia
H03
Codice anomalia
H04
Codice anomalia
H05
Codice anomalia
H06
Codice anomalia
H07
Codice anomalia
H08
Codice anomalia
H09
Codice anomalia
H10
Codice anomalia
H11
N° ore funzionamento Circolatore solare
tra 0 e 9999 ore
H12
N° ore funzionamento Relè d’uscita AUX1
tra 0 e 9999 ore
H13
N° ore funzionamento Relè d’uscita AUX2
tra 0 e 9999 ore
H14
N° ore funzionamento Relè d’uscita FREE CONTACT
tra 0 e 9999 ore
H15
Massima temp. S1: Sensore PT1000 Non utilizzato (°C)
--
H16
Massima temp. S2: Sensore NTC Bollitore (°C) Solo con parametro P26=1, Stand alone
--
H17
Massima temp. S3: Sensore PT1000 Collettore Solare (°C)
tra 01 e 175 °C
H18
Massima temp. S4: Sensore NTC Collettore Ritorno Solare (°C)
tra 01 e 125 °C
H19
N° litri circuito solare (litri)Solo con Flussometro collegato ed attivato
tra 0 e 9999 litri
H20
Velocità circolatore media (%)Calcolo cumulativo eseguito solo se il circolatore é in funzione
0-100%
BIL
Bilancio quantità termica (KWh)Calcolo cumulativo eseguito solo se il circolatore é in funzione
tra 0 e 9999 KWh
Premendo i tasti Su/Giù sarà possibile scorrere la lista delle anomalie. Per visualizzarne il valore basterà premere tasto
Invio in corrispondenza del parametro stesso.
Per tornare alla lista delle anomalie è sufficiente una pressione del tasto Invio.
Per tornare al Menù Service è sufficiente una pressione del tasto Info. L’uscita dal Menù Service della scheda avviene
premendo il tasto Info per 10 secondi oppure automaticamente dopo 15 minuti.
56
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
“rE” - Reset History
Premendo per 3 secondi il tasto ON/OFF sarà possibile cancellare tutte le informazioni memorizzate nel Menù History:
automaticamente la scheda uscirà dal Menù Service, in modo da confermare l’operazione.
L'uscita dal menù Service della scheda avviene premendo il tasto Info per 10 secondi oppure automaticamente dopo
15 minuti.
BILANCIO QUANTITA’ TERMICA (CONTABILIZZAZIONE)
Il Regolatore esegue il calcolo dell’energia accumulata solo nel caso in cui il Circolatore Solare sia in funzione: il valore
viene poi visualizzato attraverso il parametro BIL nel menù History, vedi paragrafo Menù Service.
B
Questa funzione è subordinata al valore del parametro P15 Bilancio Quantità Termica (Parametro installatore,
di default pari a 0=Off) il quale va impostato a 1.
CIRCOLATORE NON MODULANTE (SENZA FLUSSOMETRO)
E’ fondamentale impostare correttamente il valore dei parametri:
•
•
•
P16 Portata Massima circuito solare (l/min)
P18 Grado di protezione liquido antigelo (%)
P23 Funzionamento circolatore solare (0=On/Off)
Energia accumulata (kWh) =
Valore P16 * 60 x (deltaT: S3 – S4) x 1.163 x ((100-Valore P18)/100) / 1000
CIRCOLATORE MODULANTE (CON FLUSSOMETRO)
E’ fondamentale impostare correttamente il valore dei parametri:
•
•
•
P18 Grado di protezione liquido antigelo (%)
P23 Funzionamento circolatore solare (1=Modulante)
P25 Selezione tipo flussometro
Energia accumulata (kWh) =
Valore rilevato da flussometro *60 x (delta T:S3-S4) x 1.163 x ((100-valoreP18)/100)/1000
N.B.:
Il Regolatore esegue il calcolo istantaneo ogni secondo ed aggiorna il valore del parametro BIL ogni volta che
l’energia accumulata aumenta di 1kW.
In caso di interruzione della tensione di alimentazione, il Regolatore non perde il conteggio dell’energia accumulata: i dati vengono salvati una volta ogni 10 minuti quindi, nel momento in cui viene ripristinata la tensione
di alimentazione ed il circolatore solare riparte, il calcolo può ricominciare senza perdita di dati.
IT
cod. 3540V653 - 05/2012 (Rev. 00)
57
ECONCEPT KOMBI 35 ST
4.8 Scheda zone bassa temperatura FZ4B (Se installata)
Menù Service
L’acceso al Menù Service della centralina controllo zone avviene premendo il tasto Ok per 5 secondi.
Premendo i tasti
e
sarà possibile scegliere:
“tS” = Menù Parametri Trasparenti
“In” = Menù Informazioni
“Hi” = Menù History (della centralina controllo zone)
“rE” = Reset del Menù History (della centralina controllo zone).
Una volta selezionato il Menù, per accedervi, sarà necessaria una pressione del tasto Ok.
“tS” - Menù Parametri Trasparenti
La centralina controllo zone é dotata di 35 parametri trasparenti modificabili anche da Comando Remoto (Menù Service):
Comando
Remoto
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
Scheda Zone Scheda Caldaia
FZ4B
(se predisposta)
P01
P02
P03
P04
P05
P06
P07
P08
P09
P10
P11
P12
P13
P14
P15
P16
P17
P18
P19
P20
P21
P22
P23
P24
P25
P26
P27
P28
P29
P30
P31
P32
P33
P34
P35
o01
o02
o03
o04
o05
o06
Descrizione
parametri trasparenti
Temperatura Minima Zona1
Temperatura Massima Zona1
Offset setpoint calcolo Zona1
Non modificare
Curva Sonda Esterna Zona1
Offset Sonda Esterna Zona1
Temperatura Minima Zona2
Temperatura Massima Zona2
Offset setpoint calcolato Zona2
NON MODIFICARE
Curva Sonda Esterna Zona2
Offset Sonda Esterna Zona2
Temperatura Minima Zona3
Temperatura Massima Zona3
Offset setpoint calcolato Zona3
NON MODIFICARE
Curva Sonda Esterna Zona3
Offset Sonda Esterna Zona3
Tempo on+off valvola miscelatrice
Boost valvola miscelatrice
Tempo on valvola miscelatrice per °C
NON MODIFICARE
NON MODIFICARE
NON MODIFICARE
NON MODIFICARE
NON MODIFICARE
Tempo post-circolazione
NON MODIFICARE
Ritardo per Zona
NON MODIFICARE
NON MODIFICARE
NON MODIFICARE
NON MODIFICARE
NON MODIFICARE
NON MODIFICARE
Range
10-90°C
10-90°C
0-40°C
10-90°C
0-10
20-40°C
10-90°C
10-90°C
0-40°C
10-90°C
0-10
20-40°C
10-90°C
10-90°C
0-40°C
10-90°C
0-10
20-40°C
0-15sec
0-120sec
0-15sec/°C
0-20°C
70-85°C
0-60°C
0-1
10-65°
0-20 min
0-1
0-255 sec.
0-1
0-3 min
0-10°C
0-10 min
0-1
0-1
Default
Consigliati per
(per zona
Zona Diretta
miscelata)
10°C
10°C
40°C
70÷80°C
10°C
0°C
90°C
0
30°C
10°C
80°C
0°C
90°C
0
30°C
10°C
80°C
0°C
90°C
0
30°C
15sec
0sec
1sec/°C
4°C
80°C
0°C
0
55°C
10 min
0
30 sec.
0
3 min
5°C
2 min
0
0
Premendo i tasti “+” e “-“ sarà possibile scorrere la lista dei parametri, rispettivamente in ordine crescente o decrescente. Per modificare il valore di un parametro basterà premere il tasto Ok dopo averlo selezionato: premendo i tasti + e sarà possibile modificarlo, l’impostazione verrà salvata automaticamente. Per tornare alla lista dei parametri è sufficiente premere nuovamente il tasto Ok. Per tornare al Menù Service è sufficiente premere il tasto Ok per 3 secondi. L'uscita
dal Menù Service della scheda avviene premendo il tasto Ok per 5 secondi.
58
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
Descrizione parametri
I parametri "Temperatura Minima Zona" e "Temperatura Massima Zona" definiscono il range di regolazione della temperatura di mandata per ciascuna zona; in caso di Comando Remoto, la regolazione della temperatura di mandata utente sarà racchiusa all'interno di questo range e verrà poi modulata dal Comando Remoto stesso durante il
funzionamento; in caso di Cronotermostato: alla chiusura del contatto la regolazione della temperatura di mandata verrà
impostata al valore del parametro "Temperatura Massima Zona", all'apertura del contatto, verrà tolta la richiesta. Il parametro "Offset setpoint calcolato Zona" definisce un offset per il setpoint di temperatura di mandata richiesto. Esempio:
se il Comando Remoto richiede 52°C e questo parametro è impostato a 10°C, la centralina controllo zone richiederà
62°C alla caldaia; in caso di Cronotermostato, questo valore verrà sommato al parametro "Temperatura Massima Zona". I parametri "Curva Sonda Esterna Zona" e "Offset Sonda Esterna Zona" servono per la temperatura scorrevole in
caso di Cronotermostato.
90
85
80
10
9
8
7
6
5
4
70
3
60
2
50
1
40
30
20
20
10
0
-10
-20
fig. 52 - Curve di compensazione
OFFSET = 20
OFFSET = 40
90
85
80
10
9
8
6
5
70
4
60
3
50
2
40
1
30
20
7
20
10
0
-10
-20
90
85
80
10
9
8
7
6
5
4
3
70
2
60
1
50
40
30
20
20
10
0
-10
-20
fig. 53 - Esempio di spostamento parallelo delle curve di compensazione
I parametri “Tempo on+off valvola miscelatrice” e “Tempo on valvola miscelatrice per °C” servono per la regolazione
della valvola miscelatrice. Esempio: con i parametri settati al valore di default (quindi 15sec e 1sec/°C), se la temperatura di mandata richiesta per la zona miscelata è 32°C e l’attuale temperatura di mandata rilevata dal sensore zona
miscelata è 28°C, la valvola miscelatrice resterà in apertura 4sec (=(32°C-28°C)*1sec/°C) ogni 15sec. Per la chiusura
viene applicata la stessa regola (in valore assoluto).
Il parametro “Boost Valvola miscelatrice” definisce il tempo d’apertura forzata della valvola miscelatrice. Ad ogni nuova
richiesta, la valvola miscelatrice viene aperta per questo tempo, prima di iniziare a regolare.
Il parametro “Tempo post-circolazione “ definisce il tempo di post-circolazione e viene attivato sull’ultima zona che termina la richiesta di temperatura.
Il parametro “Ritardo per Valvole di Zona” definisce un tempo d’attesa tra la richiesta della centralina controllo zone e
l’attivazione del circolatore di caldaia.
IT
cod. 3540V653 - 05/2012 (Rev. 00)
59
ECONCEPT KOMBI 35 ST
“In” - Menù informazioni
La scheda è in grado di visualizzare le seguenti informazioni:
t01
Sensore NTC (T1)
tra 05 e 125°C
t02
Sensore NTC (T2)
tra 05 e 125°C
t03
Sensore NTC (T3)
tra 05 e 125°C
t04
Sensore NTC (T4)
tra -30 e 70°C (Valori negativi lampeggiano)
t05
Richiesta Termostato on/off o Comando Remoto (RT1)
On/Of
t06
Richiesta Termostato on/off o Comando Remoto (RT2)
On/Of
t07
Richiesta Termostato on/off o Comando Remoto (RT3)
On/Of
t08
Setpoint Riscaldamento Zona 1 (Calcolo)
tra 05 e 125°C
t09
Setpoint Riscaldamento Zona 2 (Calcolo)
tra 05 e 125°C
t10
Setpoint Riscaldamento Zona 3 (Calcolo)
tra 05 e 125°C
t11
Setpoint Riscaldamento Scheda zone (Calcolo)
tra 05 e 125°C
Premendo i tasti + e - sarà possibile scorrere la lista delle informazioni, rispettivamente in ordine crescente o decrescente. Per visualizzare il valore di un parametro basterà premere il tasto Ok dopo averlo selezionato: in caso di Sensore danneggiato, la scheda visualizzerà i trattini Per tornare alla lista dei parametri è sufficiente premere nuovamente
il tasto Ok. Per tornare al Menù Service è sufficiente premere il tasto Ok per 3 secondi. L’uscita dal Menù Service della
scheda avviene premendo il tasto Ok per 5 secondi.
“Hi” - Menù History
La scheda è in grado di memorizzare le ultime 10 anomalie: il dato Storico H1: rappresenta l’anomalia più recente che
si è verificata; il dato Storico H10: rappresenta l’anomalia meno recente che si è verificata.
I codici delle anomalie salvate vengono visualizzati anche sul relativo menù del Comando Remoto.
Premendo i tasti + e - sarà possibile scorrere la lista delle anomalie. Per visualizzare il valore di un parametro basterà
premere il tasto Ok dopo averlo selezionato.
Per tornare al Menù Service è sufficiente premere il tasto Ok per 3 secondi. L’uscita dal Menù Service della scheda
avviene premendo il tasto Ok per 5 secondi.
“rE” - Reset History
Premendo per 3 secondi il tasto Ok sarà possibile cancellare tutte le anomalie memorizzate nel Menù History: automaticamente la scheda uscirà dal Menù Service, in modo da confermare l’operazione.
Per tornare al Menù Service è sufficiente premere il tasto Ok per 3 secondi.
Indicazioni durante il funzionamento
La centralina indica il modo di funzionamento della caldaia e le proprie anomalie attraverso il display integrato: “St” significa Stand-by (nessuna richiesta in corso), “CH” significa che la centralina controllo zone richiede l’attivazione della
modalità riscaldamento alla caldaia, “DH” significa produzione Acqua Calda Sanitaria. Di seguito i codici della anomalie:
Codice
anomalia
Possibile causa
Soluzione
F70
Anomalia sensore NTC (T1)
Con circuito / contatto aperto
F71
Anomalia sensore NTC (T2)
Con circuito / contatto aperto
F72
Anomalia sensore NTC (T3)
Con circuito / contatto aperto
F73
Anomalia sensore NTC (T4)
Con circuito / contatto aperto
F74
Comunicazione con scheda caldaia non presente
F75
Comunicazione con Comando Remoto (RT1) non presente
(Solo con Comando Remoto collegato)
F76
Comunicazione con Comando Remoto (RT2) non presente
(Solo con Comando Remoto collegato)
F77
Comunicazione con Comando Remoto (RT3) non presente
(Solo con Comando Remoto collegato)
I codici delle anomalie vengono visualizzati anche sul relativo menù del Comando Remoto durante il normale funzionamento.
60
cod. 3540V653 - 05/2012 (Rev. 00)
IT
ECONCEPT KOMBI 35 ST
Impostazioni utente
Le impostazioni relative al Riscaldamento come temperatura di mandata massima, curva sonda esterna (con sonda
esterna opzionale connessa alla caldaia), programmazione oraria settimanale, ecc sono indipendenti per ciascuna zona; queste vengono modificate attraverso il Comando Remoto della relativa zona di temperatura. In caso di zone dirette,
si raccomanda tuttavia di impostare una temperatura di mandata massima simile per tutte le zone di temperatura. Con
Cronotermostati Ambiente invece, alla chiusura del contatto, la temperatura di mandata verrà regolata al valore massimo impostato dalla centralina controllo zone. Le impostazioni relative al Sanitario come temperatura dell’Acqua Calda
Sanitaria, programmazione oraria settimanale (con caldaia predisposta: vedi relativa documentazione), ecc sono gestite in parallelo; queste vengono modificate attraverso i Comandi Remoti delle zone di temperatura. In caso di programmazione oraria settimanale del Sanitario, la centralina controllo zone effettuerà una sovrapposizione dei programmi
provenienti dai singoli Comandi Remoti.
Trasformazione zona bassa temperatura in zona alta temperatura
La zona bassa temperatura può diventare zona alta temperatura. Seguire le istruzioni riportate di seguito (vedi anche
tabella parametri FZ4B):
1.
2.
3.
4.
IT
Parametro 2 scheda FZ4B 40°C a 70°C ÷ 80°C
Parametro 3 scheda FZ4B 10°C a 0°C
Scollegare il termostato di sicurezza (317A) dal tubo di mandata.
Non scollegare o by-passare la valvola miscelatrice (rif. 315a)
cod. 3540V653 - 05/2012 (Rev. 00)
61
Certificato di Garanzia
La presente garanzia convenzionale è valida per gli apparecchi destinati alla
commercializzazione, venduti ed installati sul solo territorio italiano
La Direttiva Europea 99/44/CE ha per oggetto taluni aspetti della vendita e delle garanzie dei beni di consumo e regolamenta
il rapporto tra venditore finale e consumatore. La direttiva in oggetto prevede che in caso di difetto di conformità del prodotto,
il consumatore ha diritto a rivalersi nei confronti del venditore finale per ottenerne il ripristino senza spese, per un periodo
di 24 mesi dalla data di acquisto.
Ferroli S.p.A., pur non essendo venditore finale nei confronti del consumatore, intende comunque supportare le responsabilità
del venditore finale con una propria Garanzia Convenzionale, fornita tramite la propria rete di assistenza tecnica autorizzata
alle condizioni riportate di seguito.
Oggetto della Garanzia e Durata
Con la presente garanzia convenzionale l'azienda produttrice garantisce da tutti i difetti di fabbricazione e di funzionamento
gli apparecchi venduti per 24 mesi dalla data di consegna, documentata attraverso regolare documento di acquisto, purché
avvenuta entro 3 anni dalla data di fabbricazione del prodotto. La messa in servizio del prodotto deve essere effettuata a
cura della società installatrice. Entro 30 giorni dalla messa in servizio il Cliente può richiedere ad un Centro di Assistenza
autorizzato il primo controllo gratuito. In questo caso i 2 anni di garanzia decorrono sempre dalla data di consegna ma sullo
scambiatore principale viene esteso un ulteriore anno di garanzia (quindi 3 anni).
Modalità per far valere la presente Garanzia
In caso di guasto, il cliente deve richiedere entro il termine di decadenza di 30 giorni l’intervento del Centro Assistenza di
zona, autorizzato Ferroli S.p.A.
I nominativi dei Centri Assistenza autorizzati sono reperibili:
• attraverso il sito internet dell’azienda costruttrice;
• attraverso il numero verde 800-59-60-40.
I costi di intervento sono a carico dell’azienda produttrice, fatte salve le esclusioni previste e riportate nella presente
Dichiarazione. Gli interventi in garanzia non modificano la data di decorrenza o la durata della stessa.
Esclusioni
Sono escluse dalla presente garanzia i guasti e gli eventuali danni causati da:
• trasporto non effettuato a cura dell’azienda;
• inosservanza delle istruzioni e delle avvertenze previste dall’azienda produttrice e riportate sui manuali di utilizzo a corredo
del prodotto;
• errata installazione o inosservanza delle prescrizioni di installazione, previste dall’azienda produttrice e riportate sui
manuali di installazione a corredo del prodotto;
• inosservanza di norme e/o disposizioni previste da leggi e/o regolamenti vigenti, in particolare per assenza o difetto di
manutenzione periodica;
• anormalità o anomalie di qualsiasi genere nell’alimentazione degli impianti idraulici, elettrici, di erogazione del combustibile,
di camini e/o scarichi;
• inadeguati trattamenti dell'acqua di alimentazione, trattamenti disincrostanti erroneamente effettuati;
• corrosioni causate da condensa o aggressività d'acqua;
• gelo, correnti vaganti e/o effetti dannosi di scariche atmosferiche;
• mancanza di dispositivi di protezione contro le scariche atmosferiche;
• trascuratezza, incapacità d'uso, manomissioni effettuate da personale non autorizzato o interventi tecnici errati effettuati
sul prodotto da soggetti estranei alla rete di assistenza autorizzata Ferroli;
• impiego di parti di ricambio non originali Ferroli;
• manutenzione inadeguata o mancante;
• parti soggette a normale usura di impiego (anodi, guarnizioni, manopole, lampade spia, ecc.);
• cause di forza maggiore indipendenti dalla volontà e dal controllo dell’azienda produttrice;
• non rientrano nella garanzia le operazioni di pulizia e manutenzione ordinaria, né eventuali attività o operazioni per
accedere al prodotto (smontaggio mobili o coperture, allestimento ponteggi, ecc.).
Responsabilità
Il personale autorizzato dalla azienda produttrice interviene a titolo di assistenza tecnica nei confronti del Cliente; l’installatore
resta comunque l’unico responsabile dell’installazione che deve rispettare le prescrizioni di legge e le prescrizioni tecniche
riportate sui manuali di installazione a corredo del prodotto.
Le condizioni di garanzia convenzionale qui elencate sono le uniche offerte da Ferroli Spa. Nessun terzo è autorizzato a
modificare i termini della presente garanzia né a rilasciarne altri verbali o scritti.
Diritti di legge
• La presente garanzia si aggiunge e non pregiudica i diritti dell’acquirente previsti dalla direttiva 99/44/CEE e relativo
decreto nazionale di attuazione.
FERROLI S.p.A. - Via Ritonda 78/a - 37047 San Bonifacio (Verona) Italy - tel. +39.045.6139411 - fax. +39.045.6100933 - www.ferroli.it
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
