Nice HSTX8

Nice HSTX8
ENGLISH
Original instructions
HSTX8, is a bidirectional radio transmitter with variable code (rolling-code); it
is equipped with 8 keys divided into two groups with different functions: 4
keys (X, Y, Z, W - fig. 1) are used for control of the “Nice Home Security”
alarm systems and 4 keys (1, 2, 3, 4 - fig. 1) use the “O-Code” transmission
technology for control of the “NiceOpera” and “FloR” systems (receivers and
automations for doors, gates and similar products). HSTX8 is designed for
indoor use. Any other use is to be considered improper and is strictly
prohibited! Nice declines all liability for damage resulting from improper
use of the product and other than as specified in this manual.
HSTX8 will also be memorised in “mode I” with the option of using any one of
the transmitter keys. However, if the first transmitter is memorised in “mode II”
the new HSTX8 will also be memorised in “mode II” but to memorise the
required command, the keys must be used as follows: on the first transmitter,
the key that activates the required command, and, on the second transmitter,
the key to be memorised for the associated command.
To facilitate reading, the transmitter with the code to be entered is called NEW
and the previously memorised transmitter is called OLD:
01. Move to a position, with the two transmitters, within the operating range
of the receivers (within the maximum range).
02. Press (for at least 5 seconds) the required key on the NEW HSTX8 transmitter and then release.
03. Slowly press the key on the OLD transmitter 3 times.
04. Slowly press (once) the required key on the NEW HSTX8 transmitter and
then release.
1 - OPERATION
• The coding system of the keys X, Y, Z, W (fig. 1) is compatible with the
“Nice Home Security” systems and each key is factory set with a precise
function, (see Table 1); some keys may be programmed differently as required
(see instruction manual of devices associated with HSTX8). The transmitter is
bidirectional; after sending the commands “ON”, “Off” and “Partial ON”
(orange led lit) it remains on standby for a response (orange led flashing) and
displays the result (green = OFF; red = ON or Partial ON). If the led turns off
after waiting for a response, this means that the response has not been
received.
Table 1 (fig. 1)
X = Key
: TOTAL DEACTIVATION
Y = Key
: TOTAL ACTIVATION
Z = Key
: PARTIAL ACTIVATION OF ZONES A + B
W = Key
: ALARM (panic, illness or burglary)
• The coding system used on the other keys 1, 2, 3, 4 (fig. 1) is “O-Code”,
compatible with the “NiceOpera” and “FloR” systems, for the control of
automations on doors, gates and similar products. For more information on all
functions of the NiceOpera system, refer to the general manual “NiceOpera
System Book”, also available on the web site www.niceforyou.com
Key 1 = function depends on memorisation in the receiver
Key 2 = function depends on memorisation in the receiver
Key 3 = function depends on memorisation in the receiver
Key 4 = function depends on memorisation in the receiver
2 - PROGRAMMING
• Programming HSTX8 on alarm control units (keys X, Y, Z, W - fig. 1)
Before memorising HSTX8 on the control unit, check correct operation by
pressing any one of the keys X, Y, Z, W (fig. 1) and ensure that led L1 illuminates (fig. 1); if this does not occur, see chapter 3 - Battery replacement.
– Activation - Deactivation - Partial activation of the control unit for
zones A + B: set the control unit to perform the procedure for learning HSTX8
(see control unit instruction manual) and press the keys OFF and ON (X e Y fig. 1) at the same time : 1 beep on the control unit confirms successful programming.
– Activation of alarm “panic/illness/theft” - Activation of receiver: set the
control unit/receiver to perform the procedure for learning HSTX8 (see relative
control unit instruction manual) and press the key “Partial ON” (Z - fig. 1) for
10 seconds: 1 beep on the control unit confirms successful programming.
• Using HSTX8 on the “NiceOpera” system (keys 1, 2, 3, 4 - fig. 1)
For keys 1, 2, 3, 4 (fig. 1) HSTX8 adopts a call transmission technology
named “O-Code”. The transmitter is equipped with a “Memory”, a “Proximity
Receiver” and an “Enable Code” which, together, enable operations and programming via radio of standard functions in the “NiceOpera” system.
Before memorising the transmitter on the automation receiver, check correct
operation by pressing any one of the keys 1, 2, 3, 4 (fig. 1) and ensure that led
L1 illuminates (fig. 1); if this does not occur, see chapter 3 - Battery replacement.
– Memorising the transmitter
To memorise the transmitter on a NiceOne receiver, select one of the following
procedures: Memorisation in “Mode I” - Memorisation in “Mode II” - Memorisation in “Extended Mode II ” - Memorisation via “Certificate Number” - Memorisation via “Enable Code ” received from a previously memorised transmitter
– Remote Memorisation .
The operating procedures for these memorisation modes are provided in the instruction manual of the Receiver or Control Unit used to operate the transmitter.
These manuals are also available on the web site: www.niceforyou.com
This manual only contains the memorisation procedures that can be performed without intervention on the Receiver.
– Memorisation via the “ENABLE code” [between two transmitters]
This procedure is specific only to devices belonging to the NiceOpera system,
with “O-Code” encoding. The HSTX8 transmitters have a secret code, named
“ENABLE CODE”. This “enable code”, duly transferred from an old (previously memorised) transmitter to a new HSTX8 transmitter, enables recognition of
the latter and thus automatic memorisation by a receiver. The procedure to
transfer the “enable code” from an OLD to a NEW transmitter can be performed from any location, normally and preferably far from the receiver:
01. Position two transmitters close together (i.e. in contact - fig. 2); one NEW
version (to be memorised) and an OLD version (already memorised).
02. On the NEW transmitter, press and hold any key (1, 2, 3, 4 - fig. 1) until
the Led on the OLD transmitter lights up. Then release the key (the Led of
the OLD transmitter starts flashing).
03. On the OLD transmitter, press and hold any key (1, 2, 3, 4) until the Led
on the NEW transmitter lights up. Then release the key (the Led turns off,
indicating completion of the procedure and confirmed transfer of the
“enable code” onto the NEW transmitter).
For the first 20 times that the NEW transmitter is used, it transmits the “enable
code” received from the operative transmitter to the Receiver. After recognising the “enable code”, the Receiver automatically memorises the identity code
of the transmitter that sent it.
Possible error signals via the led:
4 flashes = transfer of “Enable Code” disabled.
6 flashes = transfer of “Enable Code” disabled between different transmitters.
10 flashes = errors in communication between the two devices.
15 flashes = memorisation failed as timeout has elapsed.
– “Remote” memorisation [in proximity of receiver]
A new HSTX8 transmitter can be memorised in the receiver memory without
the need for direct intervention on the latter. A previously memorised and
operative transmitter is required, located in the vicinity of the receiver. The new
HSTX8 transmitter is memorised in the same way as the one previously memorised; therefore, if the first transmitter is memorised in “mode I” the new
ITALIANO
Istruzioni originali
HSTX8, è un trasmettitore radio bidirezionale con codice variabile (rollingcode); presenta 8 tasti suddivisi in due gruppi con funzioni diverse: 4 tasti (X,
Y, Z, W - fig. 1) destinati al comando di sistemi di allarme “Nice Home Security” e 4 tasti (1, 2, 3, 4 - fig. 1) con tecnologia di trasmissione chiamata “OCode”, sono destinati al comando di sistemi “NiceOpera” e “FloR” (ricevitori
ed automazioni per porte, cancelli e similari). HSTX8, è adatto per l’utilizzo
negli interni. Ogni altro uso è da considerarsi improprio e vietato! Nice
non risponde dei danni risultanti da un uso improprio del prodotto,
diverso da quanto previsto nel presente manuale.
1 - FUNZIONAMENTO
3 - BATTERY REPLACEMENT
When the battery charge is low, the transmitter range is reduced significantly.
When a key is pressed, if led L1 (fig. 1) illuminates and then immediately fades
and turns off, this means that the battery is completely discharged and must
be replaced immediately. Otherwise if led L1 (fig. 1) illuminates briefly, this
means that the battery charge is low; in this case press and hold the key for at
least half a second to enable the transmitter to attempt delivery of the command. In any event, if the battery charge is too low to complete a command
(and wait for a response) led L1 (fig. 1) fades and the transmitter turns off In
these cases, to restore normal operation of the transmitter, replace the old
battery with a new version of the same type, taking care to observe the specified polarity and proceeding as shown in fig. 3.
4 - TECHNICAL SPECIFICATIONS
WARNINGS: • All technical specifications stated in this section refer to an ambient
temperature of 20°C (± 5°C). • Nice S.p.a. reserves the right to apply modifications to
products at any time when deemed necessary, maintaining the same intended use
and functionality.
■ Type: 8-key radio transmitter; 4 for alarm systems and 4 for automations of
doors and gates ■ Technology adopted: encoded radio modulation AM
OOK (433MHz) with quartz control ■ Radio transmission: Digital bidirectional communication, devices pre-encoded in the factory and managed in selflearning mode ■ Encoding: HS on keys X, Y, Z, W (fig. 1), rolling-code at 64
Bit. O-Code (compatible with Flo-R) on keys 1, 2, 3, 4 (fig. 1) rolling-code at
72 Bit ■ Keys: 8 ■ Frequency: 433.92 MHz (± 100 kHz). ■ Radiated power: 1 dBm e.r.p. ■ Power supply: 3 V; +20% -40%; with 1 lithium battery
type CR2032 ■ Current absorption: 1 µA on stand by, approx. 25 mA in
transmission or reception ■ Autonomy: 2 years, estimated on the basis of 6
commands/day at 20°C (battery efficiency is reduced at low temperatures). ■
Radio range: 100 m in open field free of disturbance or approx. 20 m inside
buildings (*). ■ Housing protection rating: IP 40 (use in the home or protected environments) ■ Operating temperature: from -20°C to +55°C ■
Dimensions (mm): 88 x 36 x 10. ■ Weight: 25 g
(*) Note: All radio controls may be subject to interference which may alter performance. In the event of such interference, Nice cannot provide any guarantee as regards the effective capacity of its devices.
CE DECLARATION OF CONFORMITY
Note - The contents of this declaration correspond to declarations in the official document deposited at the registered offices of Nice S.p.a. and in particular to the last
revision available before printing this manual. The text herein has been re-edited for
editorial purposes.
Number: 331/HSTX8
Revision: 0
The undersigned, Luigi Paro, in the role of Managing Director, declares under
his sole responsibility, that the product:
Manufacturer’s Name: NICE s.p.a.
Address:
Via Pezza Alta 13, Z.I. Rustignè, 31046 Oderzo (TV)
Italy
Type:
8-channel transmitter for alarm systems
Models:
HSTX8
Accessories:
conforms to the essential requirements stated in article 3 of the following EC
directive, for the intended use of products:
• 1999/5/EC; DIRECTIVE 1999/5/EC OF THE EUROPEAN PARLIAMENT
AND COUNCIL of 9 March 1999 regarding radio equipment and telecommunications terminal equipment and the mutual recognition of their conformity
According to the following harmonised standards:
Health protection: EN 50371:2002; electrical safety: EN 60950-1:2006; electromagnetic compatibility: EN 301 489-1V1.8.1:2008; EN 301 489-3V1.4.1:
2002; radio spectrum: EN 300220-2V2.1.2:2007
In accordance with the directive 1999/5/EC (appendix V), the product is class
1 and marked:
0682
The product also conforms to the requirements of the following EC directives:
• 2004/108/EEC DIRECTIVE 2004/108/EEC OF THE EUROPEAN PARLIAMENT AND COUNCIL of 15 December 2004 regarding the approximation of
member state legislation related to electromagnetic compatibility, repealing
directive 89/336/EEC
According to the following harmonised standards:
EN 50130-4:1995+A1:1998+A2:2003
Oderzo, 20.11.09
Ing. Luigi Paro
(Managing director)
• La codifica usata nei tasti X, Y, Z, W (fig. 1) è compatibile con i sistemi “Nice
Home Security” e ogni tasto è programmato di fabbrica con una precisa funzione, vedere Tabella 1; alcuni tasti possono essere programmati diversamente (vedere manuale istruzioni dei dispositivi al quale HSTX8 è associato). Il
trasmettitore è bidirezionale, dopo aver inviato i comandi “ON”, “OFF” e “ON
Parziale” (led acceso arancio) rimane in attesa della risposta (led lampeggiante arancio) e ne visualizza il risultato (verde = OFF; rosso = ON o ON parziale).
Se dopo aver atteso la risposta, il led si spegne significa che la risposta non è
stata ricevuta.
Tabella 1 (fig. 1)
X = Tasto
: DISATTIVAZIONE TOTALE
Y = Tasto
: ATTIVAZIONE TOTALE
Z = Tasto
: ATTIVAZIONE PARZIALE DELLE ZONE A + B
W = Tasto
: ALLARME (panico o malore o rapina)
• La codifica usata negli altri tasti 1, 2, 3, 4 (fig. 1) è “O-Code”, compatibile
con i sistemi “NiceOpera” e “FloR”, per il comando di automazioni di porte,
cancelli e similari. Per approfondire tutte le funzionalità del sistema NiceOpera
consultare il manuale generale “NiceOpera System Book”, disponibile anche
nel sito internet www.niceforyou.com
Tasto 1 = la funzione dipende dalla memorizzazione nel ricevitore
Tasto 2 = la funzione dipende dalla memorizzazione nel ricevitore
Tasto 3 = la funzione dipende dalla memorizzazione nel ricevitore
Tasto 4 = la funzione dipende dalla memorizzazione nel ricevitore
2 - PROGRAMMAZIONE
• Programmazione di HSTX8 nelle centrali di allarme (tasti X, Y, Z, W - fig. 1)
Prima di memorizzare HSTX8 nella centrale, verificare il suo corretto funzionamento premendo uno qualsiasi dei tasti X, Y, Z, W (fig. 1) e contemporaneamente osservare se si accende il led L1 (fig. 1); se non si accende vedere
capitolo 3 - Sostituzione della pila.
– Attivazione - Disattivazione - Attivazione parziale della centrale per le
zone A + B: predisporre la centrale all’apprendimento di HSTX8 (vedere manuale istruzioni della centrale) e premere contemporaneamente i tasti OFF e ON (X e
Y - fig. 1) : 1 beep sulla centrale, conferma l’avvenuta programmazione.
– Attivazione allarme “panico/malore/rapina” - Attivazione ricevitore:
predisporre la centrale/ricevitore all’apprendimento di HSTX8 (vedere rispettivi manuali istruzioni) e premere il tasto “ON Parziale” (Z - fig. 1) per 10 secondi: 1 beep sulla centrale, conferma l’avvenuta programmazione.
• Uso di HSTX8 nel sistema “NiceOpera” (tasti 1, 2, 3, 4 - fig. 1)
Per i tasti 1, 2, 3, 4 (fig. 1) HSTX8 adotta una tecnologia di trasmissione chiamata “O-Code”. Il trasmettitore contiene al suo interno una “Memoria”, un
“Ricevitore di prossimità” e un “Codice di abilitazione” che, nel loro insieme,
permettono di effettuare via radio operazioni e programmazioni tipiche del
sistema “NiceOpera”.
Prima di memorizzare il trasmettitore nel Ricevitore dell’automazione, verificare il suo corretto funzionamento premendo uno qualsiasi dei tasti 1, 2, 3, 4
(fig. 1) e contemporaneamente osservare se si accende il led L1 (fig. 1); se
non si accende vedere capitolo 3 - Sostituzione della pila.
– Memorizzazione del trasmettitore
Per memorizzare il trasmettitore in un Ricevitore NiceOne, è possibile scegliere fra le seguenti procedure operative: Memorizzazione in “Modo I” - Memorizzazione in “Modo II” - Memorizzazione in “Modo II esteso” - Memorizzazione tramite il “Numero di Certificato” - Memorizzazione tramite il “Codice di
Abilitazione” ricevuta da un trasmettitore già memorizzato - Memorizzazione a
distanza.
Le procedure operative di queste modalità di memorizzazione sono riportate
nel manuale istruzioni del Ricevitore o della Centrale con il quale si desidera
far funzionare il trasmettitore. Questi manuali sono disponibili anche nel sito
internet: www.niceforyou.com
Nel presente manuale sono riportate solo le procedure di memorizzazione che
possono essere eseguite senza intervenire nel Ricevitore.
– Memorizzazione tramite il “Codice di ABILITAZIONE”
[tra due trasmettitori]
Questa procedura è specifica solo per i dispositivi che fanno parte del sistema
NiceOpera, con codifica “O-Code”. I trasmettitori HSTX8 possiedono un
codice segreto, chiamato “CODICE DI ABILITAZIONE”. Questa “abilitazione”,
opportunamente trasferita da un vecchio trasmettittore (già memorizzato) in
un nuovo trasmettitore HSTX8, permette a quest’ultimo di essere riconosciuto e quindi memorizzato automaticamente da un Ricevitore. La procedura per
trasferire il “codice di abiltazione” di un VECCHIO in un NUOVO trasmettitore
può essere eseguita ovunque, tipicamente e preferibilmente lontano dal ricevitore:
01. Tenere vicini fra loro (attaccati!! - fig. 2) due trasmettitori, uno “NUOVO”
(da memorizzare) e uno “VECCHIO” (già memorizzato).
02. Sul NUOVO trasmettitore, tenere premuto un tasto qualsiasi (1, 2, 3, 4 fig. 1) fino a quando si accende il Led del VECCHIO trasmettitore. Quindi,
rilasciare il tasto (il Led del VECCHIO trasmettitore inizia a lampeggiare).
03. Sul VECCHIO trasmettitore, tenere premuto un tasto qualsiasi (1, 2, 3, 4)
fino a quando si accende il Led del NUOVO trasmettitore. Quindi, rilasciare il tasto (il Led si spegne, segnalando il termine della procedura e l’avvenuto trasferimento del “codice di abilitazione” nel NUOVO trasmettitore).
Quando il NUOVO trasmettitore verrà usato le prime 20 volte, trasmetterà al
Ricevitore il “codice di abilitazione” appena ricevuto dal trasmettitore funzionante. Il Ricevitore, dopo aver riconosciuto “l’abilitazione”, memorizzerà automaticamente il codice di identità del trasmettitore che l’ha trasmessa.
Possibili segnalazione di errori attraverso il led:
4 lampeggi = trasferimento del “Codice di abilitazione” disabilitato.
6 lampeggi = trasferimento del “Codice di abilitazione” disabilitato fra trasmettitori diversi.
10 lampeggi = errori nella comunicazione fra i due dispositivi.
15 lampeggi = memorizzazione non avvenuta per superamento del tempo
limite.
– Memorizzazione “a distanza” [in prossimità del ricevitore]
È possibile memorizzare un nuovo trasmettitore HSTX8 nella memoria del
ricevitore senza agire direttamente su di esso. È necessario disporre di un trasmettitore funzionante già memorizzato ed essere fisicamente in prossimità
del ricevitore. Il nuovo trasmettitore HSTX8 verrà memorizzato con la stessa
modalità di quello già memorizzato; quindi, se il primo trasmettitore è memorizzato in “modo I” anche il nuovo HSTX8 verrà memorizzato in “modo I” con
la possibilità di utilizzare uno qualunque dei tasti dei trasmettitori. Invece, se il
primo trasmettitore è memorizzato in “modo II” anche il nuovo HSTX8 verrà
memorizzato in “modo II” ma per memorizzare il comando desiderato sarà
necessario utilizzare, nel primo trasmettitore, il tasto che attiva il comando
desiderato e, nel secondo trasmettitore, il tasto che si vuol memorizzare per
quel comando.
Per facilitare la lettura, è stato definito “NUOVO” il trasmettitore con il codice
da inserire e “VECCHIO” quello già memorizzato:
01. Posizionarsi, con i due trasmettitori, nel raggio di azione dei ricevitori
(entro la portata massima).
02. Premere, per almeno 5 secondi, il tasto desiderato sul NUOVO trasmettitore HSTX8, poi rilasciare.
03. Premere lentamente per 3 volte, il tasto sul VECCHIO trasmettitore.
04. Premere lentamente per 1 volta, il tasto sul NUOVO trasmettitore HSTX8,
poi rilasciare.
3 - SOSTITUZIONE DELLA PILA
Quando la pila si scarica, il trasmettitore riduce sensibilmente la portata. Se,
quando viene premuto un tasto, il led L1 (fig. 1) si accende e subito si spegne
affievolendosi, significa che la pila è completamente scarica e va subito sostituita. Invece, se il led L1 (fig. 1) si accende solo per un istante, significa che la
pila è parzialmente scarica e perché il trasmettitore possa tentare di inviare il
comando, occorre tener premuto il tasto per almeno mezzo secondo.
Comunque, se la pila è troppo scarica per portare a termine l’invio del comando (ed eventualmente attendere la risposta), il trasmettitore si spegnerà con il
led L1 (fig. 1) che si affievolisce. In questi casi, per ripristinare il regolare funzionamento del trasmettitore, occorre sostituire la pila scarica con una dello
stesso tipo, rispettando la polarità indicata, procedendo come mostrato in
fig. 3.
4 - CARATTERISTICHE TECNICHE
AVVERTENZE: • Tutte le caratteristiche tecniche riportate, sono riferite ad una temperatura ambientale di 20°C (± 5°C). • Nice S.p.a. si riserva il diritto di apportare
modifiche al prodotto in qualsiasi momento lo riterrà necessario, mantenendone
comunque la stessa funzionalità e destinazione d’uso.
■ Tipologia: Trasmettitore radio a 8 tasti; 4 per sistemi allarme 4 per ed automazioni per porte e cancelli ■ Tecnologia adottata: modulazione radio codificata AM OOK (433MHz) controllata al quarzo ■ Trasmissione radio: comunicazione digitale bi-direzionale; dispositivi pre-codificati in fabbrica e gestiti in
autoapprendimento ■ Codifica: HS sui tasti X, Y, Z, W (fig. 1), rolling-code a
64 Bit. O-Code (compatibile Flo-R) sui tasti 1, 2, 3, 4 (fig. 1) rolling-code a 72
Bit ■ Tasti: 8 ■ Frequenza: 433.92 MHz (± 100 kHz) ■ Potenza irradiata: 1
dBm e.r.p. ■ Alimentazione: 3 V +20% -40%; con 1 batteria al Litio tipo
CR2032 ■ Corrente assorbita: 1 µA in stand by, circa 25 mA in trasmissione o ricezione ■ Autonomia: 2 anni, stimata su una base di 6 comandi/giorno a 20°C (alle basse temperature l’efficienza delle batterie diminuisce) ■ Portata radio: 100 m in spazio libero ed in assenza di disturbi; circa 20 m all’interno di edifici (*) ■ Grado di protezione del contenitore: IP 40 (utilizzo in
casa o in ambienti protetti) ■ Temperatura di esercizio: da -20°C a +55°C ■
Dimensioni (mm): 88 x 36 x 10 ■ Peso: 25 g
(*) Nota: Tutti i radiocomandi possono essere soggetti ad interferenze che ne
possono alterare le prestazioni. Nei casi di queste interferenze, Nice non può
offrire nessuna garanzia circa la reale portata dei propri dispositivi.
DICHIARAZIONE CE DI CONFORMITÀ
Nota - Il contenuto di questa dichiarazione corrisponde a quanto dichiarato nell’ultima
revisione disponibile, prima della stampa di questo manuale, del documento ufficiale
depositato presso la sede di Nice Spa. Il presente testo è stato riadattato per motivi
editoriali.
Numero: 331/HSTX8
Revisione: 0
Il sottoscritto Luigi Paro in qualità di Amministratore Delegato, dichiara sotto la
propria responsabilità che il prodotto:
Nome produttore: NICE s.p.a.
Indirizzo:
Via Pezza Alta 13, Z.I. Rustignè, 31046 Oderzo (TV) Italia
Tipo:
Trasmettitore a 8 canali per sistemi d’allarme
Modelli:
HSTX8
Accessori:
Risulta conforme ai requisiti essenziali richiesti dall’articolo 3 dalla seguente
direttiva comunitaria, per l’uso al quale i prodotti sono destinati:
• 1999/5/CE DIRETTIVA 1999/5/CE DEL PARLAMENTO EUROPEO E DEL
CONSIGLIO del 9 marzo 1999 riguardante le apparecchiature radio e le apparecchiature terminali di telecomunicazione e il reciproco riconoscimento della
loro conformità
Secondo le seguenti norme armonizzate:
protezione della salute: EN 50371:2002; sicurezza elettrica: EN 609501:2006; compatibilità elettromagnetica: EN 301 489-1V1.8.1:2008; EN 301
489-3V1.4.1:2002; spettro radio: EN 300220-2V2.1.2:2007
In accordo alla direttiva 1999/5/CE (allegato V), il prodotto risulta di classe 1 e
marcato:
0682
Inoltre il prodotto risulta conforme a quanto previsto dalle seguenti direttive
comunitarie:
• 2004/108/CEE DIRETTIVA 2004/108/CE DEL PARLAMENTO EUROPEO E
DEL CONSIGLIO del 15 dicembre 2004 concernente il ravvicinamento delle
legislazioni degli Stati membri relative alla compatibilità elettromagnetica e che
abroga la direttiva 89/336/CEE
Secondo le seguenti norme armonizzate:
EN 50130-4:1995+A1:1998+A2:2003
Oderzo, 20 novembre 2009
Ing. Luigi Paro
(Amministratore Delegato)
FRANÇAIS
Instructions originales
HSTX8 est un émetteur radio bidirectionnel à code variable (rolling-code) ; il
présente 8 touches subdivisées en deux groupes avec des fonctions différentes : 4 touches (X, Y, Z, W - fig. 1) sont destinées à la commande de systèmes d’alarme « Nice Home Security » et 4 touches (1, 2, 3, 4 - fig. 1) avec
technologies de transmission appelée « O-Code », sont destinées à la commande de systèmes « NiceOpera » et « FloR » (récepteurs et automatismes
pour portes, portails et similaires). HSTX8 est indiqué pour une utilisation à
l’intérieur. Toute autre utilisation doit être considérée comme impropre et
interdite ! Nice ne répond pas des dommages résultant d’une utilisation
impropre des produits, différente de ce qui est prévu dans le présent
guide.
1 - FONCTIONNEMENT
• Le codage utilisé dans les touches X, Y, Z, W (fig. 1) est compatible avec
les systèmes « Nice Home Security » et chaque touche est programmée en
usine avec une fonction précise (Tableau 1) ; certaines d’entre elles peuvent
être programmées différemment (voir guide d’instructions des dispositifs
auquel HSTX8 est associé). L’émetteur est bidirectionnel, après avoir envoyé
les commandes « ON », « Off » et « On Partiel » (led allumée orange) il reste en
attente de la réponse (led clignotante orange) et en affiche le résultat (vert =
OFF ; rouge = ON ou ON partiel). Si après avoir attendu la réponse, la led
s’éteint, cela signifie que la réponse n’a pas été reçue.
Éventuelles signalisations d’erreurs à travers la led :
4 clignotements = transfert du « Code d’activation » désactivé.
6 clignotements = transfert du « Code d’activation » désactivé entre émetteurs différents.
10 clignotements = erreurs dans la communication entre les deux dispositifs.
15 clignotements = mémorisation non effectuée pour dépassement du temps
limite.
– Mémorisation « à distance » [à proximité du récepteur]
Il est possible de mémoriser un nouvel émetteur HSTX8 dans la mémoire du
récepteur sans agir directement sur celui-ci. Il faut disposer d’un émetteur
fonctionnant, déjà mémorisé et se trouver physiquement à proximité du
récepteur. Le nouvel émetteur HSTX8 sera mémorisé avec le même mode
que celui qui est déjà mémorisé ; cela signifie que si le premier émetteur est
mémorisé en « mode I », le nouveau HSTX8 sera mémorisé lui aussi en
« mode I » avec possibilité d’utiliser une touche quelconque des deux émetteurs. Si, par contre, le premier émetteur est mémorisé en « mode II », le nouveau HSTX8 sera mémorisé lui aussi en mode II mais pour mémoriser la commande désirée, il faudra utiliser, sur l’ancien émetteur, la touche qui active la
commande désirée, et sur le nouvel émetteur, la touche que l’on souhaite
mémoriser pour cette commande.
Tableau 1 (fig. 1)
Pour faciliter la lecture, on appelle « NOUVEAU » l’émetteur avec le code à
mémoriser et « ANCIEN » celui déjà mémorisé :
01. Se placer, avec les deux émetteurs, dans le rayon d’action des récepteurs (sans dépasser les limites de portée maximale).
02. Presser pendant au moins 5 secondes la touche désirée sur le NOUVEL
émetteur HSTX8, puis la relâcher.
03. Presser lentement 3 fois la touche sur l’ANCIEN émetteur.
04. Presser lentement 1 fois la touche sur le NOUVEL émetteur HSTX8, puis
la relâcher.
X = Touche
: DÉSACTIVATION TOTALE
3 - REMPLACEMENT DE LA PILE
Y = Touche
: ACTIVATION TOTALE
Z = Touche
: ACTIVATION PARTIELLE DES GROUPES A + B
W = Touche
: ALARME (panique ou malaise ou agression)
Quand la pile s’épuise, la portée de l’émetteur est sensiblement réduite. Si
quand on appuie sur une touche, la led L1 (fig. 1) s’allume et s’éteint immédiatement en s’affaiblissant, cela signifie que la pile est épuisée et doit être
remplacée. Si par contre la led L1 (fig. 1) ne s’allume qu’un instant, cela signifie que la pile est partiellement épuisée ; il faut presser la touche pendant au
moins une demi-seconde pour que l’émetteur puisse tenter d’envoyer la
commande. Dans tous les cas, si la charge de la pile ne suffit pas à porter la
commande à terme (et éventuellement attendre la réponse), l’émetteur
s’éteindra avec la led L1 (fig. 1) qui s’affaiblit. Dans ce cas, pour rétablir le
fonctionnement normal de l’émetteur, il faut changer la pile usagée en utilisant
une pile du même type, en respectant la polarité indiquée et en procédant
comme indiqué fig. 3.
• Le codage utilisé dans les autres touches 1, 2, 3, 4 (fig. 1) est « O-Code »,
compatible avec les systèmes « NiceOpera » et « FloR », pour la commande
d’automatismes de portes, portails et similaires. Pour approfondir toutes les
fonctions du système NiceOpera consulter le guide général « NiceOpera System Book », disponible également sur le site www.niceforyou.com
Touche 1 = la fonction dépend de la mémorisation dans le récepteur
Touche 2 = la fonction dépend de la mémorisation dans le récepteur
Touche 3 = la fonction dépend de la mémorisation dans le récepteur
Touche 4 = la fonction dépend de la mémorisation dans le récepteur
2 - PROGRAMMATION
• Programmation de HSTX8 dans les centrales d’alarme
(touches X, Y, Z, W - fig. 1)
Avant de mémoriser HSTX8 dans la centrale, vérifier son fonctionnement correct en pressant l’une quelconque des touches X, Y, Z, W (fig. 1) et simultanément, observer si la led L1 (fig. 1) s’allume ; si ce n’est pas le cas, voir le
chapitre 3 - Remplacement de la pile.
– Activation - Désactivation - Activation partielle de la centrale pour les
groupes A + B : préparer la centrale à la reconnaissance de HSTX8 (voir
guide d’instructions de la centrale) et presser simultanément les touches OFF
et ON (X et Y - fig. 1) : 1 bip dans la centrale confirme que la programmation
a eu lieu.
– Activation alarme « panique/malaise/agression » - Activation récepteur : préparer la centrale/récepteur à la reconnaissance de HSTX8 (voir
guides d’instructions respectifs) et presser la touche « ON partiel » (Z - fig. 1)
pendant 10 secondes : 1 bip dans la centrale confirme que la programmation
a eu lieu.
• Utilisation de HSTX8 dans le système « NiceOpera »
(touches 1, 2, 3, 4 - fig. 1)
Pour les touches 1, 2, 3, 4 (fig. 1) HSTX8 adopte une technologie de transmission appelée « O-Code ». L’émetteur contient à l’intérieur une « Mémoire »,
un « Récepteur de proximité » et un « Code d’activation » qui, dans leur
ensemble, permettent d’effectuer par radio des opérations et des programmations typiques du système « NiceOpera ».
Avant de mémoriser l’émetteur dans le récepteur de l’automatisme, vérifier
son fonctionnement correct en pressant l’une quelconque des touches 1, 2,
3, 4 (fig. 1) et simultanément, observer si la led L1 (fig. 1) s’allume ; si ce n’est
pas le cas, voir le chapitre 3 - Remplacement de la pile.
– Mémorisation de l’émetteur
Pour mémoriser l’émetteur dans un Récepteur NiceOne, on peut choisir l’une
des procédures suivantes : Mémorisation en « Mode I » - Mémorisation en
« Mode II » - Mémorisation en « Mode II étendu » - Mémorisation par « Numéro
de Certificat » - Mémorisation par « Code d’activation » reçu d’un émetteur
déjà mémorisé - Mémorisation à distance.
Les procédures correspondant à ces modes de mémorisation sont détaillées
dans le guide d’instruction du récepteur ou de la centrale avec laquelle on
veut faire fonctionner l’émetteur. Ces guides sont également disponibles sur
le site Internet : www.niceforyou.com.
Le présent guide ne contient que les procédures de mémorisation qui peuvent être effectuées sans intervenir dans le Récepteur.
– Mémorisation par « Code d’ACTIVATION » [entre deux émetteurs]
Cette procédure est réservée aux dispositifs qui font partie du système
NiceOpera à codage « O-Code ». Les émetteurs HSTX8 possèdent un code
secret, appelé « CODE D’ACTIVATION ». Cette « activation », une fois qu’elle
a été correctement transférée d’un ancien émetteur (déjà mémorisé) à un
nouvel émetteur HSTX8, permet à ce dernier d’être reconnu et donc automatiquement mémorisé par un récepteur. La procédure pour transférer le « code
d’activation » d’un ANCIEN à un NOUVEL émetteur peut être effectuée n’importe où, de préférence pas à proximité du récepteur :
01. Tenir à proximité l’un de l’autre (en les joignant – fig. 2) deux émetteurs,
un « NOUVEAU » (à mémoriser) et un « ANCIEN » (déjà mémorisé) ;
02. Sur le NOUVEL émetteur, presser maintenant l’une quelconque des
touches (1, 2, 3, 4 - fig. 1) jusqu’à ce que la led de l’ANCIEN émetteur
s’allume. Ensuite, relâcher la touche (la led de l’ANCIEN émetteur commence à clignoter).
03. Sur l’ANCIEN émetteur, presser maintenant l’une quelconque des
touches (1, 2, 3, 4) jusqu’à ce que la led du NOUVEL émetteur s’allume.
Ensuite, relâcher la touche (la led s’éteint, ce qui indique que la procédure
est terminée et que la « clé d’activation » a été transférée dans le NOUVEL émetteur).
Quand le NOUVEL émetteur sera utilisé les 20 premières fois, il transmettra au
récepteur le « code d’activation » récemment reçu de l’émetteur fonctionnant.
Le récepteur, après avoir reconnu l’« activation », mémorisera automatiquement le code d’identification de l’émetteur qui l’a transmise.

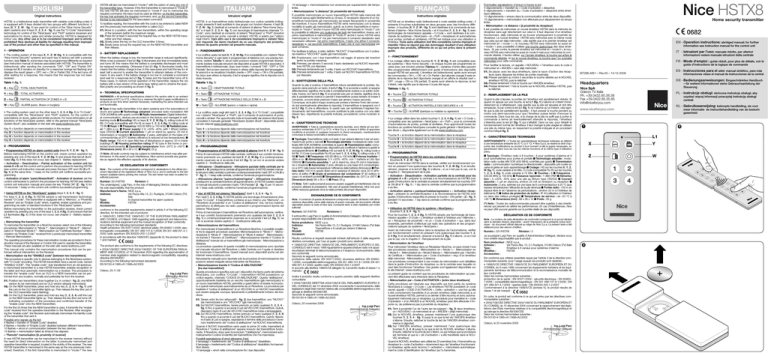

Nice HSTX8
Home security transmitter
0682
EN - Operation instructions: abridged manual; for further
information see instruction manual for the control unit
IT - Istruzioni per l’uso: manuale ridotto, per ulteriori
informazioni vedere manuale istruzioni della centrale
FR - Mode d’emploi : guide réduit, pour plus de détails, voir le
guide d’instructions de la logique de commande
IST296.4851 – Rev.00 – 14-12-2009
informaciones véase el manual de instrucciones de la central
DE - Bedienungsanweisungen: Eingeschränktes Handbuch
Headquarters
– für weitere Informationen siehe Gebrauchsanleitung der
Steuerung
Nice SpA
Oderzo TV Italia
Ph. +39.0422.85.38.38
Fax +39.0422.85.35.85
[email protected]
PL - instrukcje obsługi: skrócona instrukcja obsługi; aby
uzyskać więcej informacji przeczytaj instrukcję obsługi
centrali
NL - Gebruiksaanwijzing: beknopte handleiding, zie voor
www.niceforyou.com
meer informatie de instructiehandleiding van de besturin
gseenheid
1
2
L1
4 - CARACTÉRISTIQUES TECHNIQUES
AVERTISSEMENTS : • Toutes les caractéristiques techniques indiquées se réfèrent
à une température ambiante de 20 °C (± 5 °C). • Nice S.p.a. se réserve le droit d’apporter des modifications au produit à tout moment si elle le jugera nécessaire, en
garantissant dans tous les cas les mêmes fonctions et le même type d’utilisation
prévu.
■ Typologie : Émetteur radio à 8 touches ; 4 pour systèmes d’alarme et 4
pour automatismes pour portes et portails ■ Technologie adoptée : modulation radio codée AM OOK (433 MHz) contrôlée par quartz ■ Transmission
radio : communication numérique bi-directionnelle ; dispositifs pré-codés en
usine et gérés en auto-apprentissage ■ Codage : HS sur les touches X, Y, Z,
W (fig. 1), code variable à 64 Bits. O-Code (compatible Flo-R) sur les touches
1, 2, 3, 4 (fig. 1) code variable à 72 Bits. ■ Touches : 8 ■ Fréquence :
433.92 MHz (± 100 kHz) ■ Puissance rayonnée : 1 dBm PAR ■ Alimentation : 3 +20% -40% avec une pile au lithium type CR2032 ■ Courant
absorbé : 1 µA en stand-by, environ 25 mA en émission ou réception ■
Autonomie : 2 ans, estimée sur une base de 6 commandes/jour à 20 °C (aux
basses températures l’efficacité de la pile diminue) ■ Portée radio : 100 m en
espace libre et en l’absence de perturbations ; environ 20 m à l’intérieur de
bâtiments (*) ■ Indice de protection du boîtier : IP 40 (utilisation à l’intérieur
ou dans des milieux protégés) ■ Température de service : de -20 °C à
+55 °C ■ Dimensions (mm) : 88 x 36 x 10 ■ Poids : 25 g
(*) Note : Toutes les radiocommandes peuvent être sujettes à des interférences qui peuvent en altérer les performances. En cas d’interférences, Nice
ne peut offrir aucune garantie sur la portée réelle de ses dispositifs.
DÉCLARATION CE DE CONFORMITÉ
Note - Le contenu de cette déclaration de conformité correspond à ce qui est déclaré
dans la dernière révision disponible - avant l’impression de la présente notice technique - du document officiel déposé au siège de Nice S.p.a. Le présent texte a été
réélaboré pour des raisons d’édition.
Numéro : 331/HSTX8
ES - Instrucciones para el uso: manual sintético, para más
Révision : 0
Je soussigné Luigi Paro en qualité d’Administrateur Délégué, déclare sous
mon entière responsabilité que le produit :
Nom producteur : NICE s.p.a.
Adresse :
Via Pezza Alta, 13, Z.I. Rustignè, 31046 Oderzo (TV) Italie
Type :
Émetteur à 8 canaux pour systèmes d’alarme
Modèles :
HSTX8
Accessoires :
Est conforme aux critères essentiels requis par l’article 3 de la directive communautaire suivante, pour l’usage auquel ces produits sont destinés :
• 1999/5/CE DIRECTIVE 1999/5/CE DU PARLEMENT EUROPÉEN ET DU
CONSEIL du 9 mars 1999 concernant les équipements hertziens et les équipements terminaux de télécommunication et la reconnaissance mutuelle de
leur conformité
Selon les normes harmonisées suivantes :
protection de la santé : EN 50371:2002 ; sécurité électrique : EN 609501:2006 ; compatibilité électromagnétique : EN 301 489-1V1.8.1:2008 ; EN
301 489-3V1.4.1:2002 ; spectre radio : EN 300220-2V2.1.2:2007
Conformément à la directive 1999/5/CE (annexe V), le produit résulte de
classe 1 et est marqué :
0682
En outre, le produit est conforme à ce qui est prévu par les directives communautaires suivantes :
• 2004/108/CEE DIRECTIVE 2004/108/CE DU PARLEMENT EUROPÉEN ET
DU CONSEIL du 15 décembre 2004 concernant le rapprochement des législations des États membres relatives à la compatibilité électromagnétique et
qui abroge la directive 89/336/CEE
Selon les normes harmonisées suivantes :
EN 50130-4:1995+A1:1998+A2:2003
Oderzo, le 20 novembre 2009
Ing. Luigi Paro
(Administrateur Délégué)
3
X
Y
Z
W
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
