ES PT EN FR DE IT EL -
El fabricante se reserva los derechos de modificar los modelos descritos en este Manual de Instrucciones.
O fabricante, reserva-se os direitos de modificar os modelos descritos neste Manual de Instruções.
The manufacturer reserves the right to modify the models described in this User’s Manual.
Le fabricant se réserve le droit de modifier les modèles décrit dans le présente notice.
Der Hersteller behält sich das Recht vor, die in dieser Gebrauchsanweisung beschrieben Modelle zu verändern.
Il fabbricante si riserva il diritto a modificare i modelli descritti in questo Manuale d’Istruzioni.
O k·t·ÛkÂv·Ût‹ç ‰È·tËp› ·okÏÂÈÛtÈk¿ to ‰Èk·›ˆÌ· v· tpoooÈ‹Û› t· Ìovt¤Ï· ou ÂpÈyp¿ºovt·È Ûto ·pfiv Evtuo O‰ËyÈÒv.
A gyártó fenntartja magának a jogot a használati útmutatóban közölt műszaki adatok megváltoztatására.
Výrobce si vyhrazuje právo modifikovat modely popsané v tomto uživatelském návodu.
Výrobca si vyhradzuje právo modifikovať modely opísané v tomto užívateľskom návode.
Producent zastrzega sobie prawo do modyfikowania modeli opisanych w niniejszej instrukcji obsługi.
Производителя си запазва правото променя моделите описани в този наръчник.
Производитель оставляет за собой право замены модели, описанные в данном Руководстве пользователя.

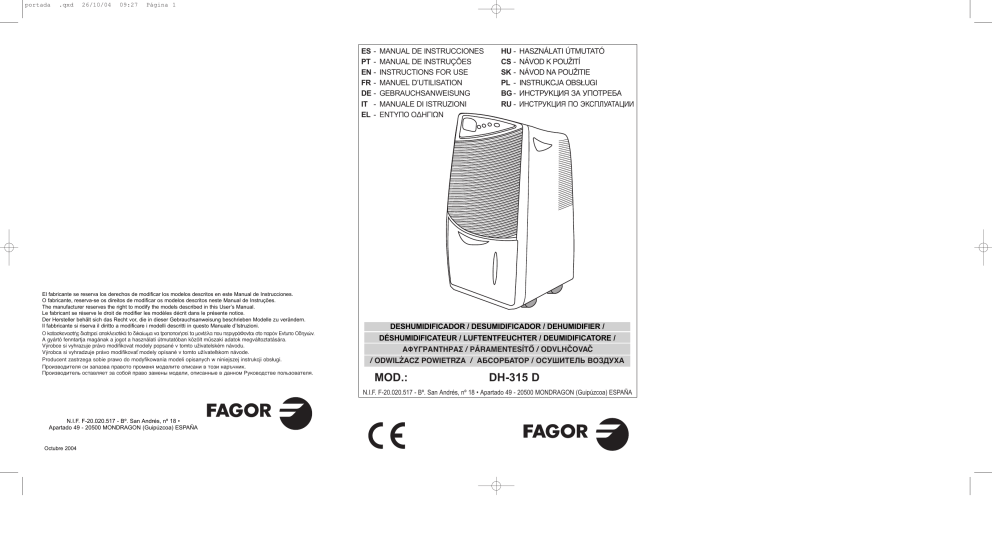

MANUAL DE INSTRUCCIONES
MANUAL DE INSTRUÇÕES
INSTRUCTIONS FOR USE
MANUEL D’UTILISATION
GEBRAUCHSANWEISUNG
MANUALE DI ISTRUZIONI
ENTY¶√ √¢∏°πøN
HU CS SK PL BG RU -
HASZNÁLATI ÚTMUTATÓ
NÁVOD K POUŽITÍ
NÁVOD NA POUŽITIE
INSTRUKCJA OBSŁUGI
ИНСТРУКЦИЯ ЗА УПОТРЕБА
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
DESHUMIDIFICADOR / DESUMIDIFICADOR / DEHUMIDIFIER /
DÉSHUMIDIFICATEUR / LUFTENTFEUCHTER / DEUMIDIFICATORE /
∞ºÀ°ƒ∞¡∆∏ƒ∞™ / PÁRAMENTESÍTŐ / ODVLHČOVAČ
/ ODWILŻACZ POWIETRZA / АБСОРБАТОР / ОСУШИТЕЛЬ ВОЗДУХА
MOD.:
DH-315 D
N.I.F. F-20.020.517 - Bº. San Andrés, nº 18 • Apartado 49 - 20500 MONDRAGON (Guipúzcoa) ESPAÑA
N.I.F. F-20.020.517 - Bº. San Andrés, nº 18 •
Apartado 49 - 20500 MONDRAGON (Guipúzcoa) ESPAÑA
Octubre 2004
portada
.qxd
26/10/04
09:27
Página 2
ES
2
3
• Los elementos del embalaje (Bolsas de
plástico, espuma de poliestireno, etc.) no
deben dejarse al alcance de los niños por
que son potenciales fuentes de peligro.
• Antes de utilizar el aparato verificar que la
tensión de la red doméstica corresponda
con la indicada en la placa situada en el
aparato.
• La seguridad eléctrica del aparato se
garantiza solamente en caso de que esté
conectado a una instalación de tierra
eficaz tal como prevén las vigentes
normas de seguridad eléctrica. El
fabricante no puede ser considerado
responsable de daños derivados de la
falta de toma de tierra de la instalación. En
caso de dudas diríjase a una persona
profesionalmente cualificada.
• En caso de incompatibilidad entre la toma
de corriente y el enchufe del aparato,
sustituir la toma por otra adecuada
sirviéndose de personal profesionalmente
cualificado. Si se efectúa una instalación
eléctrica fija, deberá realizarse por un
instalador autorizado y de acuerdo con las
reglas nacionales de instalación eléctrica.
• Desaconsejamos el uso de adaptadores,
clavijas y/o cables de extensión. Si dichos
elementos fueran indispensables, use sólo
adaptadores simples o múltiples y cables
de extensión que respeten las normas de
seguridad vigentes, cuidando en no
sobrepasar el límite de potencia indicado
en el adaptador y/o en el cable de
extensión.
• Este aparato debe utilizarse solo para uso
domestico. Cualquier otro uso se
considera inadecuado y peligroso.
• En caso de avería y/o mal funcionamiento
del aparato, apagarlo y no tratar de
arreglarlo. En caso de necesitar
reparación dirigirse únicamente a un
Servicio de Asistencia Técnico autorizado
por el fabricante y solicitar el uso de
recambios originales. De no respetar lo
anteriormente indicado se pondrá en
peligro la seguridad del aparato.
• El usuario no debe proceder a la
sustitución del cable. En caso de que esté
1. ESPECIFICACIONES TECNICAS
7
4
7
Tensión / Frecuencia
220V-240V~50Hz
Potencia
380W
Válido para estancias de hasta
110m2
Capacidad del depósito
Temperaturas de trabajo
5,6 L
5ºC ÷32ºC
2. IDENTIFICACIÓN DEL APARATO
8
10
5
1
6
9
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Carcasa posterior
Panel de control
Filtro de aire
Entrada de aire
Visor del nivel de agua
Depósito de agua
Salida de aire superior
Salida de aire posterior
Racord para desagüe
Ruedas
Supresión de interferencias: Este aparato
ha sido desparasitado conforme a las
directivas sobre supresión de interferencias.
Compatibilidad electromagnética: Este
aparato es conforme con las directivas CEM
(compatibilidad electromagnética).
%HR
3. ADVERTENCIAS DE SEGURIDAD
+
-
2
220 ~ 240V ~ 50Hz, 380W
• Antes de utilizar este aparato por primera
vez, lea detenidamente este manual de
instrucciones y guárdelo para posteriores
consultas. Solo así podrá obtener los
mejores resultados y la máxima seguridad
de uso.
• Después de quitar el embalaje, verificar
que el aparato esté en perfectas
condiciones, en caso de duda, dirigirse al
Servicio de Asistencia Técnico más
cercano.
1
interior
26/10/04
10:03
Página 1
estropeado o haya que sustituirlo, dirigirse
exclusivamente a un Servicio de
Asistencia Técnico autorizado por el
fabricante. No utilice el aparato con el
cable o la clavija dañados.
• El fabricante no será responsable de
daños que puedan derivar del uso
inapropiado equivocado o poco adecuado
o bien de reparaciones efectuadas por
personal no cualificado.
El uso de cualquier aparato eléctrico
requiere que se respeten algunas reglas
fundamentales.
4. ADVERTENCIAS PARA UN
CORRECTO FUNCIONAMIENTO
• Coloque el deshumidificador sobre una
superficie dura, plana y uniforme. Este
aparato requiere que la superficie de
apoyo tenga una inclinación menor a 5º,
en caso contrario el ruido y la vibración
aumentarán considerablemente y el
agua del depósito puede salpicar al
exterior.
• Siempre que vaya a poner el aparato en
funcionamiento, saque la rejilla de aire.
Cuando apague el aparato vuélvala a
meter para evitar que entren objetos a
través de ella.
• Para garantizar un correcto
funcionamiento, se ha de mantener un
espacio libre de al menos 50 cm
alrededor del aparato. No bloquee la
entrada de aire ni la salida.
• Cierre las puertas y ventanas de la
habitación donde va a trabajar el
aparato.
• Limpie el filtro una vez por semana. No
exponga el filtro directamente al sol
• Antes de desplazar el aparato de un
lugar a otro, vacíe el depósito de agua.
• No coloque ningún objeto en el depósito,
ni vierta en el ningún líquido.
• Este aparato ha de permanecer siempre
en posición vertical. No lo tumbe en
ningún caso, ni para almacenarlo ni para
transportarlo.
• Los limites de temperatura de la estancia
para el funcionamiento del aparato son
entre 5ºC y 32ºC. El aparato dejará de
deshumidificar si la temperatura está
fuera de estos límites.
• El aparato dispone de un sistema de
descongelación automática que se
pondrá en marcha a intervalos, cuando
la temperatura de la habitación está
entre 5ºC-12ºC. Cuando este sistema
actúa, el compresor deja de
deshumidificar. Durante esta operación
el ventilador sigue funcionando. El
compresor se pondrá nuevamente en
marcha una vez terminada la
descongelación.
EN ESPECIAL
• Atención: Este aparato, no se debe poner
en funcionamiento en las proximidades de
bañeras, duchas o fregaderos.
• No instale el aparato en las proximidades
de fuentes de calor, o en espacios en los
que el aire pueda contener gases, aceite o
azufre, ni en áreas expuestas a
radiaciones.
• No manipulen el aparato con las manos
mojadas.
• La alteración o la modificación de las
características funcionales del aparato,
pueden implicar un posible peligro.
• Desenchufe el aparato cuando no lo vaya
a utilizar y antes de cualquier operación
de mantenimiento o limpieza del mismo.
• Al desconectar la clavija nunca tire del
cable.
• No coloque sobre el aparato objetos
pesados o calientes.
• No introduzca objetos por la salida de aire
debido al peligro que puede suponer con
el ventilador funcionando a alta velocidad.
Se recomienda girar la salida de aire para
desviar el aire a la totalidad de la
habitación.
Atención: Este aparato se ha de mantener
siempre en posición vertical. A la hora de
transportar el aparato, póngalo siempre en
posición vertical. Antes del transporte vacíe el
depósito. Después del transporte, espere al
menos una hora para poner en marcha el
aparato.
2
interior
26/10/04
10:03
Página 2
púlselo para conectar o
desconectar el aparato.
5. INSTRUCCIONES DE LAS
FUNCIONES
Botón de "MODO", púlselo para
seleccionar el modo
"VENTILACION" o
"DESHUMIDIFICADOR".
1. Modos de funcionamiento
DESHUMIDIFICADOR O VENTILACION
2. Dispositivo de protección de tres
minutos
Si el aparato deja de funcionar por falta
de corriente, etc. el compresor volverá a
ponerse en marcha una vez
transcurridos tres minutos a modo de
protección. Espere tres minutos antes de
volverlo a poner en marcha.
3. Indicador de depósito de agua lleno
Si el depósito de agua está lleno, el
aparato dejará de funcionar, se
encenderá el indicador luminoso rojo y
sonará la alarma.
4. Filtro de aire
Para sacar el filtro de aire, tire del asa
hacia arriba.
5. Descongelación automática
Si la temperatura ambiente es inferior a
12ºC se puede generar hielo en el
evaporador. El aparato se descongelará
automáticamente después de un período
de funcionamiento.
6. Tubo flexible de evacuación al exterior
El agua de condensación puede ser
conducida a un desagüe, a través del
tubo flexible que se conecta en la parte
posterior del aparato.
7. VENTILADOR
El ventilador dispone de dos velocidades
Con la velocidad alta, el efecto
deshumidificador es mejor.
Con la velocidad baja, el efecto
deshumidificador es más bajo, pero más
silencioso.
8. Caudal de aire multidireccional
La salida del aire puede dirigirse hacia
arriba o hacia la parte posterior.
Botón del "VENTILADOR ", púlselo
para seleccionar "VELOCIDAD DE
VENTILACIÓN ALTA" o
"VELOCIDAD DE VENTILACIÓN
BAJA"
Botón de "VISUALIZACIÓN",
púlselo para visualizar la
"TEMPERATURA o HUMEDAD" en
el visualizador de cristal líquido.
Indicadores
Indicador verde de MARCHA
Al pulsar
para conectar el
aparato, se enciende el indicador
verde. Se apagará al desconectar
la unidad.
NOTA: El aparato no se pondrá en
marcha automáticamente incluso si
se restablece el suministro eléctrico
después de un fallo eléctrico.
Vuelva a pulsar el botón
para ponerlo en marcha.
Indicador ROJO de depósito de
agua lleno
Si el depósito de agua está lleno o
si no está bien colocado, el
indicador rojo parpadeará y sonará
la alarma, hasta que se haya
vaciado el depósito y se haya
vuelto a colocar debidamente en su
sitio.
Nota: En el modo de
VENTILACION, el indicador rojo
parpadeará, si el depósito de agua
está lleno o si éste no está bien
colocado. No obstante, esto no
afectará a las funciones de
VENTILACION.
6. INSTRUCCIONES DE
FUNCIONAMIENTO
PANEL DE FUNCIONAMIENTO (Fig. 2)
Botones
Botón de "MARCHA/PARADA",
3
interior
26/10/04
10:03
Página 3
Pantalla de visualización
Velocidad alta
Velocidad baja
RH%
Seleccionada
DESHUMIDIFICADOR VENTILACIÓN
RH% del ambiente/
ºC del ambiente
Instrucciones:
1. Al pulsar el botón
, aparecerán
los símbolos
y
alternativamente en la pantalla de cristal
líquido;
2. Al pulsar el botón de VENTILACIÓN,
aparecerán los símbolos
y
alternativamente en la pantalla de cristal
líquido;
3. Al pulsar el botón de visualización
, aparecerán la humedad y la
temperatura alternativamente en la
pantalla de cristal líquido.
que se pulsa el botón
, aumenta
el valor de la humedad en un 5% RH
hasta alcanzar 80%RH. Cada vez que
se pulsa el botón
, disminuye el
valor de la humedad en 5%RH, hasta
alcanzar 30%RH. Si vuelve a pulsar el
botón, aparecerá el símbolo
, que
indica el funcionamiento "continuo". En
este caso, el compresor seguirá
funcionando sin que le afecte el grado
de humedad, hasta que se llene el
depósito de agua.
NOTA: Si el grado de humedad
prefijado es superior al grado de
humedad del ambiente, el compresor se
parará mientras que el ventilador
seguirá funcionando.
Pulse el botón
, la unidad dejará
de funcionar. La próxima vez que ponga
en marcha el aparato, será con el grado
de humedad fijado anteriormente.
2. Funcionamiento de VENTILACION
Pulse el botón
para poner el
aparato en marcha, y el botón
para
seleccionar el modo de VENTILACION;
aparecerá el símbolo
en la
pantalla de cristal líquido. En este modo
se ventila y purifica el aire del interior
de la habitación sin cambiar la
humedad.
3. Ajuste del caudal de aire
Pulse el botón
para seleccionar la
velocidad del ventilador.
velocidad de ventilación alta, a la
cual la unidad deshumidifica
rápidamente;
velocidad de ventilación baja, a la
que la deshumidificación se realiza
lentamente pero de forma más
silenciosa.
4. Unidad de visualización
Esta unidad está equipada con una
función de visualización. Originalmente
aparece en la pantalla el dato de la
humedad relativa ambiental; si desea
conocer la temperatura de la estancia,
pulse el botón
y los ºC aparecerán
durante unos 5 segundos y tras los
cuales se vuelve a la visualización
original.
7. MODO DE EMPLEO
A. Requisitos básicos:
Rango de temperatura normal: el rango
de temperatura ambiente es 5ºC – 32ºC
Tensión de entrada: 220V~ - 240V~ 50 Hz
Posición: colóquelo sobre una superficie
horizontal (inclinación inferior a 5º)
B. Método de funcionamiento
1. Funcionamiento del
DESHUMIDIFICADOR
Pulse el botón
, la unidad
comenzará a funcionar en el modo
prefijado por el fabricante, y aparecerá
el símbolo "
" en la pantalla de
cristal líquido. En este caso, la
humedad se ha fijado en 60%RH. Si
desea cambiar esta configuración,
deberá seguir las instrucciones que se
indican a continuación:
Ajuste de la humedad
La humedad se puede ajustar en el
modo DESHUMIDIFICADOR. Cada vez
4
interior
26/10/04
10:03
Página 4
5. Ajuste de la salida del caudal de aire
el indicador acústico sonará
y el aparato se desconectará
automáticamente. Este depósito es
fácilmente extraíble para su vaciado.
Una vez vaciado, tenga cuidado de
colocarlo correctamente de forma que
el indicador luminoso se apague, en
caso contrario el aparato no comenzará
a trabajar.
Cuando el piloto luminoso se encienda
y el compresor se pare, espere unos
minutos antes de quitar el depósito de
su alojamiento, para evitar que el agua
de condensación residual gotee al
interior del aparato.
Una vez colocado el depósito
correctamente en su alojamiento el
aparato tardará unos 3 minutos en
ponerse en marcha.
B. Evacuación al exterior
El agua de condensación puede ser
conducida a un desagüe a través de un
tubo conectado en la parte posterior del
aparato:
1. Saque el depósito de agua
Esta unidad dispone de dos salida del
caudal de aire: hacia arriba, abriendo la
rejilla de la parte posterior, y hacia
atrás. El aparato se suministra con la
rejilla cerrada y hay que abrirla cada
vez que se ponga el aparato en
marcha.
NOTA: Cierre la rejilla de ventilación
después de la utilización para evitar
la entrada de cualquier objeto en la
unidad.
8. EVACUACION DEL AGUA DE
CONDENSACIÓN
La salida del agua de condensación puede
realizarse de dos formas:
A.- Depósito de agua extraíble
2. Desenrosque el racord situado en la
parte posterior del aparato; conecte en
su lugar el tubo flexible y condúzcalo a
un desagüe.
3. Coloque el racord en el tubo que se
encuentra en el interior del aparato,
justo encima del depósito.
El agua de condensación se recoge
directamente en el depósito. Cuando
está lleno, se enciende el indicador
luminoso del panel de mandos,
5
interior
26/10/04
10:03
Página 5
Antes de volver a colocarlo tiene que
dejarlo secar completamente.
Método de almacenamiento
Si el aparato no se va a utilizar durante un
período de tiempo prolongado, proceda
como sigue para alargar la vida útil:
1. Desenchufe el aparato.
2. Vacíe el depósito de agua de
condensación.
3. Limpie el filtro de aire y vuelva a
colocarlo en su alojamiento
4. Guarde el aparato en su posición de
trabajo, no lo tumbe, y protéjalo del
polvo con un plástico.
4. Vuelva a colocar el depósito de agua
en el aparato
5. Conecte un tubo flexible con
diámetro interior de 1 pulgada a la
puerta de vaciado trasera.
Nota: Asegúrese de volver a colocar el
depósito de agua en la posición
adecuada, de lo contrario, el aparato no
funcionará.
10. GUÍA PARA LA SOLUCIÓN DE
PROBLEMAS
9. MANTENIMIENTO Y LIMPIEZA
A continuación le sugerimos posibles
causas que deberá verificar antes del
llamar al Servicio de Asistencia Técnico. Si
después de comprobar las indicaciones que
le damos, no ha conseguido poner el
aparato en funcionamiento, le rogamos se
ponga en contacto con el servicio de
asistencia técnico.
No realice ningún otro tipo de manipulación
en el aparato, no trate de cambiar o
repararlos componentes eléctricos.
Si recurre al servicio de asistencia técnico
en los casos que le exponemos a
continuación, tendrá que hacerse cargo de
los gastos que se produzcan, incluso
durante el período de vigencia de la
garantía
Antes de realizar cualquier operación de
mantenimiento o limpieza, desenchufe el
aparato.
No limpie el aparato bajo el chorro directo
de agua.. Limpie el exterior del aparato con
un paño húmedo y séquelo con paño seco.
No utilice gasolina, alcohol ni disolventes
para su limpieza.
No rocíe insecticidas o similares sobre el
aparato.
Limpieza del filtro
El filtro se debe limpiar una vez por
semana. Par extraer el filtro, tire de él hacia
arriba. Utilice la aspiradora para quitar el
polvo depositado en él. Si la suciedad es
intensa, puede lavarlo en agua templada,
cuidando que la temperatura del agua no
sobrepase los 40ºC.
No funciona
• ¿Está flojo el enchufe?
• ¿Se ha fundido el fusible?
• ¿Está bien colocado el depósito de
agua o está lleno de agua?
La capacidad de deshumidificación es
baja
• ¿Está sucio el filtro de aire?
• ¿Es la temperatura de la habitación
demasiado baja?
• ¿Está bloqueada la entrada o salida de
aire?
• ¿Se ha fijado bien la temperatura?
No utilice alcohol, petróleo, bencina, etc.,
para la limpieza del filtro. No exponga el
filtro a las radiaciones solares para secarlo.
6
interior
26/10/04
10:03
Página 6
No alcanza el grado de humedad
prefijado después de un período largo
de funcionamiento
• ¿Se abre la puerta o la ventana con
demasiada frecuencia?
• ¿Hay algún aparato que genere
humedad?
• ¿Es la habitación demasiado grande?
Hace demasiado ruido durante el
funcionamiento
• ¿Es el suelo irregular o demasiado
blando?
• ¿No está el aparato debidamente
colocado?
El compresor deja de funcionar en el
modo de seco y centellea el indicador de
marcha
• ¿Está el motor del ventilador en
marcha? Si el motor sigue en marcha,
el aparato estará en el modo de
descongelación
No suena la alarma cuando el depósito
de agua está lleno o suena cuando
todavía no está lleno
• ¿Hay agua o algún otro objeto en la
placa flotante del depósito que le
impida girar?
• ¿Está el depósito de agua
debidamente colocado?
11. ELIMINACIÓN DE RESIDUOS
Los materiales utilizados en el
embalaje, en el producto y en
los accesorios pueden ser
reciclados. La correcta
separación clasificada de los
restos de materiales favorece la reutilización de materiales reciclables.
Cuando decida dejar el aparato fuera de uso,
es conveniente dejarlo inservible cortando el
cable por ejemplo, y para deshacerse de él,
es preciso seguir el procedimiento de
eliminación de residuos adecuado. Para más
información sobre este tema, póngase en
contacto con las autoridades locales.
7
interior
26/10/04
10:03
Página 14
EN
1. TECHNICAL SPECIFICATIONS
•
Voltage / Frequency
220V-240V~50Hz
Power
380W
Suitable for rooms up to
110m2
•
Tank capacity
Operating temperatures
5,6 L
5ºC ÷32ºC
2. DESCRIPTION OF THE APPLIANCE
•
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Rear casing
Control panel
Air filter
Air inlet
Water level indicator
Water tank
Top air outlet
Bottom air outlet
Drainage connector
Wheels
•
Interference suppression: this appliance
has been interference-suppressed in
accordance with the interferencesuppression directives.
•
Electromagnetic compatibility: this
appliance has been suppressed in
accordance with the EMC (electromagnetic
compatibility) directives.
•
3. SAFETY WARNINGS
• Before using this appliance for the first
time, carefully read this instruction
manual and keep it in a safe place for
future use. This will help you get the best
use out of the appliance and ensure
maximum safety.
• On removing packaging, check that the
appliance is in perfect condition. If in
doubt, contact your nearest Technical
Service Centre.
• Packaging items (plastic bags,
polystyrene foam, etc.) must be kept out
•
•
15
of the reach of children, as they could be
dangerous.
Before using the appliance check that the
mains voltage supply in your home is the
same as that indicated on the appliance’s
specifications plate.
The electrical safety of this appliance is
only guaranteed if it is connected to an
efficient earth installation in accordance
with the current electrical safety standards.
The manufacturer cannot accept any
liability for damage or injury caused by an
installation that is not properly earthed. If
in doubt, please contact a qualified
electrician.
If the mains socket is not compatible with
the appliance plug, call a qualified
electrician to replace the socket with a
suitable type. If you are going to make a
permanent connection, this must be done
by a qualified electrician in accordance
with the national standards for electrical
safety.
We do not recommend the use of
adapters, plugs and/or extension leads. If
it is absolutely necessary to use such
elements, only use single or multiple
adapters and extension leads complying
with current safety standards, taking care
not to exceed the power limit indicated on
the adapter and/or extension lead.
This appliance is only for domestic use.
Any other use is considered unsuitable
and therefore dangerous.
In the event of a breakdown, switch the
appliance off and do not try to fix it
yourself. If the appliance is in need of
repair, only contact an authorised
Technical Service Centre and insist on the
use of original spare parts. A failure to
respect this advice may jeopardise the
safety of the appliance.
The user should not try and replace the
power cord. If it should become damaged
and need to be replaced, only contact an
authorised Technical Service Centre. Do
not use the appliance with a damaged
power cord or plug.
The manufacturer is not liable for any
damage or injury arising from incorrect,
unsuitable or irresponsible use or from
repairs carried out by non-qualified people.
interior
26/10/04
10:03
Página 15
When using electrical appliances, a series
of basic rules of safety must be followed.
• Clean the filter once a week. Do not
expose the filter to direct sunlight.
• Before moving the appliance from one
place to another, empty the water tank.
• Do not place any objects in the tank, and
do not fill it with any liquid.
• This appliance must always remain in the
vertical position. Never lay it down, not
even for storage or transportation.
• The temperature limits in the room where
the appliance is to be used are between
5ºC and 32ºC. The appliance will stop
dehumidifying if the temperature is outside
these limits.
• The appliance has an automatic defrosting
system that will come into operation at
intervals, when the room temperature is
between 5ºC-12ºC. When this system is
operating, the compressor stops
dehumidifying. The fan continues to
operate during this operation. The
compressor will start operating again once
defrosting has been completed.
PARTICULARLY:
• Warning: This appliance must not be used
close to bathtubs, showers or sinks.
• Do not install the appliance close to heat
sources, or in places in which the air may
contain gases, oil or sulphur, or areas
exposed to sunlight.
• Do not handle the appliance with wet
hands.
• The alteration or modification of the
functional characteristics of the appliance
may lead to possible danger.
• Unplug the appliance when not in use and
before carrying out any maintenance or
cleaning work.
• When unplugging the appliance, never pull
on the power cord.
• Never poke objects through the air outlet,
as this could be dangerous with the fan
operating at high speed. It is best to turn
the air outlet so that air is directed to the
room as whole.
Warning: This appliance must always be
kept in the vertical position. When moving the
appliance, always keep it in the vertical
position. Before moving it, empty the tank.
After movng it, wait at least one hour before
switching it on.
5. FUNCTION INSTRUCTIONS
1. Operating modes
DEHUMIDIFIER OR VENTILATION
2. Three-minute protection device
If the appliance stops operating due to a
lack of current, etc. the compressor will
start up again after three minutes as a
protective measure. Wait three minutes
before switching it on again.
3. Water-tank-full indicator
If the water tank is full, the red light will
come on and the alarm will sound.
4. Air filter
To remove the air filter, pull up on the
handle.
5. Automatic defrosting
If room temperature is less than 12ºC ice
may build up in the evaporator. The
appliance will defrost automatically after a
certain period of time in operation.
6. Flexible drain hose
Condensation water can be drained out,
using the flexible hose that can be
connected to the rear of the appliance.
7. FAN
The fan has two speeds.
4. WARNINGS FOR CORRECT
OPERATION
• Place the dehumidifier on a flat, hard, even
surface. This appliance requires a support
surface with a slope of less than 5º;
otherwise noise and vibration may
increase considerably and the water tank
may cause splashes.
• Whenever you start up the appliance,
remove the air grille. When you switch off
the appliance, replace the grille to prevent
objects from getting inside.
• To guarantee correct operation, keep at
least 50 cm of free space around the
appliance. Do not obstruct the air inlet or
outlet.
• Close the doors and windows in the room
where you are going to use the appliance.
16
interior
26/10/04
10:03
Página 16
However, this will not affect the
VENTILATION functions.
At high speed, the dehumidifying effect is
better.
At low speed, the dehumidifying effect is
not as good, but it is quieter.
8. Multidirectional air flow
The air outlet can be directed upwards or
backwards.
Display screen
High speed
Low speed
6. OPERATING INSTRUCTIONS
OPERATING PANEL (Fig. 2)
Buttons
%RH Selected
DEHUMIDIFIER
Instructions:
"MODE" button. Press it to select
"VENTILATION" or
"DEHUMIDIFIER" mode.
1. When you press the
, button, the
symbols
and
will appear
alternately on the liquid crystal display;
2. When you press the VENTILATION
button, the symbols
and
will
appear alternately on the liquid crystal
display;
3. When you press the display button
the humidity and temperature will appear
alternately on the liquid crystal display.
"FAN" button. Press it to select
"HIGH VENTILATION SPEED" or
"LOW VENTILATION SPEED".
"DISPLAY" button. Press it to
display the "TEMPERATURE or
HUMIDITY" on the liquid crystal
display.
VENTILATION
%RH in room/
ºC in room
"STOP/START" button. Press it to
switch the appliance on or off.
7. HOW TO USE THE APPLIANCE
Indicators
A. Basic requirements:
Normal temperature range: the ambient
temperature range is: 5ºC – 32ºC
Input voltage: 220V~ - 240V~ 50 Hz
Position: place it on a horizontal surface
(slope of less than 5º)
B. How it operates
1. How the DEHUMIDIFIER operates
Press the
button. The unit will
start to operate in the mode preestablished by the manufacturer and the
symbol "
" will appear on the
liquid crystal display. In this case, the
humidity is 60%RH. If you want to
change this configuration, follow the
instructions given below:
Adjusting the humidity
The humidity can be adjusted in
DEHUMIDIFIER mode. Each time you
press the
, button you increase the
humidity value by 5% RH up to 80%RH.
Green ON light
When you press
to switch
the appliance on, the green light
comes on. It will go off when you
switch the appliance off.
NOTE: The appliance will not
automatically switch back on, even
when the power is restored, after a
power cut. Press the
button again to switch it back on.
RED water-tank-full light
If the water tank is full or not
properly in place, the red light will
flash and the alarm will sound, until
the tank has been emptied or has
been put properly back into place.
Note: In VENTILATION mode, the
red light will flash, if the water tank is
full or is not properly in place.
17
interior
26/10/04
10:03
Página 17
Each time you press the
button,
you decrease the humidity value by
5%RH, down to 30%RH. If you press
the button again, the
, symbol will
appear, which indicates "continuous"
operation. In this case, the compressor
will continue to operate, without
affecting the humidity level, until the
tank is filled.
NOTE: If the preset humidity level is
higher than the ambient humidity, the
compressor will stop and the fan will
continue to operate.
Press the
button, the unit will
stop working. Next time you switch the
appliance on, it will operate with the
level of humidity set the time before.
This unit has two air flow outlets:
upwards, adjusting the grille at the back,
and backwards. The appliance comes
with the grille closed and you have to
open it each time you switch on the
appliance.
NOTE: Close the ventilation grille
after use to prevent any objects from
getting inside the unit.
2. How VENTILATION operates
Press the
button to switch the
appliance on and the
button to
select VENTILATION mode; the
symbol will appear on the liquid crystal
display. In this mode, the air inside the
room is ventilated and purified without
changing the humidity.
3. Adjusting the air flow
Press the
button to select the fan
speed.
High fan speed, at which the unit
dehumidifies rapidly;
Low fan speed, at which
dehumidification is carried out slowly,
but more quietly.
4. Display unit
This unit is fitted with a display. At first
the ambient relative humidity appears
on the screen. If you want to find out
the temperature in the room, press the
button and the ºC will appear for 5
seconds. After which the original display
will return.
5. Adjusting the air flow outlet
8. DISPOSING OF CONDENSATION
WATER
Condensation water can be disposed of in
two ways:
A. Removable water tank
The condensation water is collected directly
in the tank. When it is full, an indicator light
will light up on the control panel,
the alarm will sound and the
appliance will automatically switch off.
This tank is easy to remove for
emptying. Once empty, make sure that
you put it properly back into place so
that the indicator light goes off,
otherwise the appliance will not work.
When the light comes on and the
compressor stops, wait a few minutes
before removing the tank from its
18
interior
26/10/04
10:03
Página 18
housing, to prevent any residual
condensation water from dripping inside
the appliance.
Once the tank has been properly
replaced in its housing, the appliance
will take about 3 minutes to start.
B. Removal outside
The condensation water can be drained
out through a hose connected to the
back of the appliance:
1. Remove the water tank.
9. MAINTENANCE AND CLEANING
Unplug the appliance before carrying out
any cleaning or maintenance work.
Do not clean the appliance under a tap or
with a hose. Clean the outside with a damp
cloth and then dry it with a dry one.
Do not use petrol, alcohol or solvents to
clean it.
Do not spray insecticides or similar on the
appliance.
Cleaning the filter
You should clean the filter once a week. To
remove the filter, pull up on it. Use a
vacuum cleaner to remove any dust that
has built up. If it is very dirty, you can wash
it in warm water, making sure that the water
temperature is not higher than 40ºC.
2. Unscrew the connector located on
the back of the appliance; connect the
hose in its place and run it to a drain.
Do not use alcohol, petrol, benzene, etc., to
clean the filter. Do not expose the filter to
sunlight to dry it.
Make sure that it is completely dry before
putting it back into place.
Storage method
If you are not going to use the appliance for
a long period of time, proceed as follows to
extend its useful life:
1. Unplug the appliance.
2. Empty the condensation water tank.
3. Clean the air filter and put it back into
its housing.
4. Keep the appliance in its operating
position, do not lay it down. Protect it
from dust with a sheet of plastic.
3. Fit the connector to the pipe located
inside the appliance, just above the tank.
4. Fit the water tank back into the
appliance.
5. Connect a flexible hose with an
interior diameter of 1 inch to the rear
drainage port.
Note: Make sure that you put the
water take properly back into place,
otherwise, the appliance will not
work.
10. TROUBLESHOOTING GUIDE
Below we suggest some possible causes of
problems that you should check before
calling for service. If after checking these
suggestions, the appliance still does not
work, please contact your nearest
19
interior
26/10/04
10:03
Página 19
authorised service centre.
Do not tamper with the appliance. Do not try
and change or repair any electrical
components.
If you call for service in any of the cases
detailed below, you will be charged for any
expenses incurred, even during the
warranty period.
11. WASTE ELIMINATION
The materials used in the
packaging, product and
accessories can be recycled.
Correct separation of waste
materials will allow recyclable
materials to be re-used.
When the appliance is no longer useful, you
should cut its cord to put it out of action and
dispose of it using a suitable waste
elimination procedure. For further
information on this matter, consult your local
authorities.
Does not work
• Is the plug loose?
• Has the fuse blown?
• Is the water tank properly in place or is
it full of water?
Low dehumidification capacity
• Is the air filter dirty?
• Is the room temperature too low?
• Is the air inlet or outlet blocked?
• Has the temperature been set
properly?
Does not reach the preset humidity level
after a long period of operation
• Has the door or window been opened
too much?
• Is there an appliance in operation that
generates humidity?
• Is the room too big?
Makes too much noise during operation
• Is the floor uneven or too soft?
• Has the appliance been put properly in
place?
The compressor stops working in dry
mode and the on light is flashing
• Is the fan motor working? If the motor
is still working, the appliance is in
defrost mode.
The alarm does not sound when the
water tank is full or sounds when it is
still not full.
• Is there any water or an object on the
tank’s floating plate stopping it from
rotating?
• Has the water tank been fitted
properly?
20
interior
26/10/04
10:03
Página 20
FR
1. SPÉCIFICATIONS TECHNIQUES
•
Tension / Fréquence
220V-240V~50Hz
Puissance
380W
Valable pour pièces de jusqu’à
110m2
•
Capacité du réservoir
Températures de travail
5,6 L
5ºC ÷32ºC
2. IDENTIFICATION DE L’APPAREIL
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
•
Carcasse postérieure
Bandeau de commandes
Filtre d’air
Entrée d’air
Visuel du niveau d’eau
Réservoir d’eau
Sortie d’air supérieure
Sortie d’air postérieure
Raccord pour évacuation
Roulettes
•
Suppression d’interférences: Cet appareil
a été déparasité, conformément aux
Directives de suppression des
interférences.
Compatibilité électromagnétique: Cet
appareil est conforme aux Directives CEM
(Compatibilité Électromagnétique).
•
3. CONSEILS DE SÉCURITÉ
•
• Avant d’utiliser cet appareil pour la
première fois, lisez attentivement ce
Manuel d’Instructions et gardez-le pour de
postérieures consultations, pour obtenir les
meilleurs résultats et assurer sa totale
sécurité d’utilisation,
• Après avoir retiré l’emballage, vérifiez que
l’appareil est bien en parfait état. En cas de
doute, adressez-vous au Service
d’Assistance Technique le plus proche.
• Veiller à ne pas laisser à la portée des
enfants les éléments d’emballage (sacs en
plastique, mousse de polystyrène, etc.) qui
•
21
accompagnent le produit, afin d’éviter tout
risque d’accident.
Avant la première utilisation, vérifier que la
tension du secteur correspond bien à celle
mentionnée sur la plaque signalétique de
l’appareil.
La sécurité électrique de l’appareil est
uniquement garantie si ce dernier est
raccordé à une installation de terre
efficace, conformément aux normes de
sécurité électrique en vigueur. Le fabricant
ne sera pas responsable en cas de
dommages causés par l’absence de prise
de terre de l’installation. En cas de doute,
adressez-vous à du personnel dûment
qualifié.
En cas d’incompatibilité entre la prise de
secteur et la fiche de l’appareil, s’adresser
à du personnel dûment qualifié pour
remplacer la fiche. Toute installation
électrique fixe doit être réalisée par un
installateur agréé et conformément aux
normatives nationales d’installation
électrique.
L’utilisation d’adaptateurs et/ou de
rallonges est vivement déconseillée. Si,
néanmoins, ces éléments s’avèrent
indispensables, veiller à utiliser uniquement
des adaptateurs simples ou multiples et
des rallonges conformes aux normes de
sécurité en vigueur, en veillant à ne jamais
dépasser la limite de puissance
mentionnée sur l’adaptateur et/ou la
rallonge.
Cet appareil est exclusivement destiné à
usage domestique. Tout autre usage sera,
par conséquent considéré inadéquat et
dangereux.
En cas de panne ou de mauvais
fonctionnement de l’appareil, l’éteindre, le
débrancher et ne pas essayer de
l’arranger. S’il s’avère nécessaire de le
réparer, s’adresser uniquement à un
Service d’Assistance Technique agréé par
le fabricant et réclamer des pièces de
rechange d’origine, afin d’assurer la
sécurité d’utilisation de l’appareil.
L’usager ne doit pas procéder au
remplacement du cordon. S’il s’avère
nécessaire de le remplacer, adressez-vous
exclusivement à un Service d’Assistance
Technique autorisé par le fabriquant.
interior
26/10/04
10:03
Página 21
N’utilisez pas l’appareil si le cordon ou la
fiche sont endommagés.
• Le fabricant décline toute responsabilité en
cas de dommages provoqués par un
usage inapproprié, un fonctionnement
erroné ou en cas de réparations réalisées
par du personnel non-qualifié.
•
L’utilisation d’un appareil électrique exige
de respecter certaines normes
fondamentales.
•
EN PARTICULIER:
• Attention: Ne pas utiliser cet appareil tout
près de baignoires, douches, lavabos ou
éviers.
• Ne pas utiliser cet appareil tout près de
sources de chaleur, ni dans des espaces
où l’air risque de contenir des gaz, de l’huile
ou du soufre, ni exposés aux radiations.
• Ne pas manipuler l’appareil avec les mains
mouillées.
• L’altération ou modification des
caractéristiques fonctionnelles de l’appareil
peut constituer un risque.
• Débranchez l’appareil après chaque
utilisation et avant de procéder à une
quelconque opération de nettoyage ou de
maintenance.
• Ne jamais tirer du cordon pour débrancher
l’appareil.
• Ne pas déposer sur l’appareil des objets
lourds ou chauds.
• Ne pas introduire d’objets dans la sortie
d’air, afin d’éviter que le ventilateur
fonctionne à grande vitesse, avec le risque
que cela entraîne. Il est recommandé
d’orienter la sortie d’air, pour faciliter la
circulation de l’air dans toute la pièce.
Attention: Veillez à maintenir en tout moment
cet appareil en position verticale. Déplacez-le
toujours en position verticale. Avant de le
déplacer, videz le réservoir. Après un
déplacement, attendre au moins une heure
pour faire fonctionner à nouveau l’appareil.
•
•
•
•
•
•
•
4. CONSEILS POUR UN
FONCTIONNEMENT CORRECT
• Déposer le déshumidificateur sur une
surface dure, plane et uniforme. Viellez à
22
ce que la surface d’appui de l’appareil
présente une inclinaison inférieure à 5º.
En cas d’inclinaison supérieure, le bruit
et la vibration augmenteront
considérablement et l’eau du réservoir
risque de gicler à l’extérieur.
Avant de faire fonctionner l’appareil,
extraire la grille d’air. L’appareil une fois
éteint, remettre en place la grille, afin
d’éviter l’introduction d’objets à l’intérieur
de l’appareil.
Afin de garantir le fonctionnement correct
de l’appareil, veillez à respecter un
espace libre d’au moins 50 cm tout
autour de l’appareil. Veillez également à
ne jamais obstruer ni l’entrée ni la sortie
d’air.
Fermez les portes et fenêtres de la pièce
pendant le fonctionnement de l’appareil.
Nettoyer le filtre une fois par semaine.
Ne pas exposer le filtre directement au
soleil.
Avant de déplacer l’appareil, vider le
réservoir d’eau.
Ne pas déposer d’objets sur le réservoir
et ne jamais y verser un liquide
quelconque.
Maintenir toujours cet appareil en
position verticale. Ne jamais le coucher,
ni pour le ranger, ni pour le déplacer.
Veillez à respecter les limites de
température de la pièce pendant le
fonctionnement de l’appareil : 5ºC et
32ºC. L’appareil s’arrêtera si la
température dépasse ces limites.
L’appareil est muni d’un système de
dégivrage automatique, qui entrera en
fonctionnement par intervalles, lorsque la
température de la pièce se situe entre
5ºC et 12ºC. Lorsque ce système entre
en fonctionnement, le compresseur
s’arrête et cesse de déshumidifier. Le
ventilateur continuera néanmoins à
fonctionner. Le compresseur entrera à
nouveau en fonctionnement une fois le
dégivrage achevé.
interior
26/10/04
10:03
Página 22
Touche "VENTILATEUR ".
L’enfoncer pour sélectionner
"GRANDE VITESSE DE
VENTILATION " ou "PETITE
VITESSE DE VENTILATION ".
5. FONCTIONS
1. Modes de fonctionnement
DÉSHUMIDIFICATEUR ou VENTILATION
2. Dispositif de protection trois minutes
Si l’appareil s’arrête, à la suite d’une pane de
courant, etc., le compresseur se mettra à
nouveau en marche après trois minutes,
comme mesure de protection. Attendre trois
minutes avant de remettre l’appareil en
marche.
3. Indicateur réservoir plein
Si le réservoir d’eau est plein, l’appareil
s’arrête. Le témoin lumineux rouge s’allume
et l’alarme retentit.
4. Filtre d’air
Pour extraire le filtre d’air, tirer de la poignée
vers le haut.
5. Dégivrage automatique
Si la température ambiante est inférieure à
12º C, l’évaporateur se couvrira de givre.
L’appareil se met automatiquement en mode
de dégivrage après une période de
fonctionnement.
6. Tube flexible d’évacuation
L’eau de condensation doit être évacuée, à
l’aide d’un tube flexible raccordé à l’arrière de
l’appareil.
7. VENTILATEUR
Le ventilateur dispose de deux vitesses.
À grande vitesse, l’effet déshumidificateur
est meilleur.
À petite vitesse, l’effet déshumidificateur est
plus faible, mais l’appareil est plus silencieux.
8. Débit d’air multidirectionnel
La sortie d’air peut être orientée soit vers le
haut, soit vers l’arrière de l’appareil.
Touche de "VISUALISATION ».
L’enfoncer pour visualiser la
"TEMPÉRATURE ou HUMIDITÉ" sur
le visuel en cristal liquide.
Témoins
Témoin vert de MARCHE
Appuyer sur
pour brancher
l’appareil. Le témoin vert s’allume. Il
s’éteindra lorsque l’appareil est
débranché.
REMARQUE: L’appareil ne se mettra
pas automatiquement en marche
après une panne de courant.
Il faudra appuyer à nouveau sur la
touche
pour le remettre en
marche.
Témoin ROUGE réservoir d’eau
plein
Si le réservoir d’eau est plein ou s’il
n’est pas bien positionné, le témoin
rouge commencera à clignoter et
l’alarme retentira, jusqu’à ce que le
réservoir ait été vidé et remis
correctement en place.
Remarque: En mode VENTILATION,
le témoin rouge se mettra à clignoter
si le réservoir d’eau est plein ou s’il
n’est pas bien positionné. Cela
n’affectera cependant pas les
fonctions de VENTILATION.
6. FONCTIONNEMENT
Écran de visualisation
Grande vitesse
BANDEAU DE COMMANDES (Fig. 2)
Touches
Petite vitesse
Touche "MARCHE/ARRÊT".
L’enfoncer pour brancher ou
débrancher l’appareil.
Touche "MODE". L’enfoncer pour
sélectionner le mode "VENTILATION"
ou "DÉSHUMIDIFICATEUR".
RH%
Sélectionnée
DÉSHUMIDIFICATEUR
23
VENTILATION
RH% ambiante/
ºC ambiants
interior
26/10/04
10:03
Página 23
Instructions:
REMARQUE: Si le taux d’humidité
préétabli est supérieur au taux
d’humidité ambiant, le compresseur
s’arrêtera, mais le ventilateur continuera
à fonctionner.
Appuyer sur la touche
,
L’appareil s’arrêtera. La prochaine fois
que vous mettrez en marche l’appareil,
le taux d’humidité sera celui fixé
antérieurement.
1. Appuyer sur la touche
. Les
symboles
et
seront affichés
alternativement sur l’écran en cristal
liquide.
2. Appuyer sur la touche VENTILATION. Les
symboles
et
seront affichés
alternativement sur l’écran en cristal
liquide.
3. Appuyer sur la touche de visualisation
. La température et l’humidité
seront affichées alternativement sur
l’écran en cristal liquide.
2. Fonctionnement de la VENTILATION
Appuyer sur la touche
pour
mettre en marche l’appareil et sur la
touche
pour sélectionner le mode
VENTILATION. L’écran en cristal liquide
affichera le symbole
Ce mode
permet à l’appareil de ventiler et de
purifier l’air dans la pièce sans modifier
l’humidité.
3. Réglage du débit d’air
Appuyer sur la touche
pour
sélectionner la vitesse du ventilateur.
Grande Vitesse de ventilation.
L’appareil procèdera à une
déshumidification rapide.
Petite Vitesse de ventilation.
L’appareil procèdera à une
déshumidification lente mais plus
silencieuse.
4. Visualisation
Cet appareil est muni d’une fonction de
visualisation. Au départ, l’écran affiche
le taux d’humidité relative ambiante.
Pour connaître la température de la
pièce, appuyer sur la touche
et
l’écran affichera les ºC pendant 5
secondes, avant de revenir à l’écran
initial.
5. Réglage de la sortie du débit d’air
7. MODE D’EMPLOI
A. Exigences requises:
Température normale: température
ambiante de 5º C à 32º C.
Tension d’entrée: 220V~ - 240V~ 50 Hz.
Emplacement: déposer toujours
l’appareil sur une surface horizontale
(inclinaison inférieure à 5º).
B. Méthode de fonctionnement
1. Fonctionnement du
DÉSHUMIDIFICATEUR
Appuyer sur la touche
.
L’appareil commencera à fonctionner
dans le mode préétabli par le fabricant
et l’écran en cristal liquide affichera le
symbole
. L’humidité a été ici
fixée à 60%RH. Pour modifier cette
configuration, suivre les instructions cidessous:
Réglage de l’humidité
L’humidité peut être réglée en mode
DÉSHUMIDIFICATEUR. Chaque fois
que l’on appuie sur la touche
, le
taux d’humidité augmente de 5% RH
jusqu’à atteindre 80%RH. Chaque fois
que l’on appuie sur la touche
, le, le
taux d’humidité diminue de 5%RH,
jusqu’à atteindre 30%RH. Si on appuie
à nouveau sur la touche, l’écran
affichera le symbole
qui indique le
fonctionnement en « continu ». Dans ce
cas, le compresseur continuera à
fonctionner, sans que cela affecte
nullement le taux d’humidité, jusqu’à ce
que le réservoir d’eau soit plein.
24
interior
26/10/04
10:03
Página 24
Si le témoin ne s’éteint pas, l’appareil
ne commencera pas à travailler.
Lorsque le témoin lumineux s’allume et
le compresseur est arrêté, attendre
quelques minutes avant d’extraire le
réservoir, afin d’éviter que l’eau de
condensation résiduelle ne s’écoule à
l’intérieur de l’appareil.
Une fois le réservoir correctement mis
en place, l’appareil mettra 3 minutes à
se mettre en marche.
B. Évacuation
L’eau de condensation peut être
déversée dans un déversoir à l’aide
d’un tube raccordé à l’arrière de
l’appareil:
1. Extraire le réservoir d’eau.
Cet appareil est muni de deux sorties
de débit d’air : l’une orientée vers le
haut, en ouvrant la grille postérieure,
l’autre vers l’arrière. L’appareil est livré
avec la grille fermée et il faudra l’ouvrir
chaque fois que l’appareil est mis en
marche.
REMARQUE: Fermez la grille de
ventilation après chaque utilisation,
pour éviter l’entrée d’objets dans
l’appareil.
8. ÉVACUATION DE L’EAU DE
CONDENSATION
2. Dévisser le raccord situé à l’arrière
de l’appareil ; raccorder au même
endroit le tube flexible et diriger l’autre
extrémité vers le déversoir.
Deux sont les possibilités d’évacuation de
l’eau de condensation:
A.- Réservoir d’eau amovible
3. Installer le raccord dans le tube qui se
trouve à l’intérieur de l’appareil, juste audessus du réservoir.
L’eau de condensation est recueillie
directement dans le réservoir. Lorsque le
réservoir est plein, le témoin lumineux du
bandeau de commandes s’allume
, l’indicateur acoustique
retentit et l’appareil s’arrête
automatiquement. Ce réservoir est
amovible et facile à extraire pour le
vider. Après l’avoir vidé, veillez à le
remettre correctement en place, de telle
sorte que le témoin lumineux s’éteigne.
4. Remettre en place le réservoir d’eau.
25
interior
26/10/04
10:03
Página 25
5. Raccorder un tube flexible, au
diamètre intérieur d’1 pouce, à la porte
d’évacuation arrière.
Remarque: Veiller à bien remettre
correctement en place le réservoir,
pour que l’appareil puisse
fonctionner.
3. Nettoyez le filtre d’air et remettez-le
correctement en place.
4. Gardez l’appareil dans sa position de
travail, à la verticale. Ne le couchez pas
et protégez-le de la poussière en le
recouvrant d’une housse en plastique.
10. GUIDE POUR LA SOLUTION DE
PROBLÈMES
9. ENTRETIEN ET MAINTENANCE
Nous vous suggérons ci-après quelques
possibles causes, que nous vous prions de
vérifier avant de vous adresser au Service
d’Assistance Technique. Si, après avoir
suivi les indications fournies, vous n’arrivez
cependant pas à faire fonctionner l’appareil,
prière de contacter le Service d’Assistance
Technique.
Ne procédez à aucune manipulation de
l’appareil, n’essayez pas de remplacer ou
de réparer les composants électriques.
Si vous faites appel au Service d’Assistance
Technique, dans les cas mentionnés cidessous, les frais correspondants seront à
votre charge, y compris pendant la période
de validité de la garantie.
Avant de procéder à une quelconque
opération d’entretien ou de maintenance,
débrancher l’appareil.
Ne pas nettoyer l’appareil sous le robinet.
Nettoyer l’extérieur à l’aide d’un chiffon
humide et l’essuyer à l’aide d’un chiffon sec.
Ne pas utiliser d’essence, ni d’alcool, ni de
solvants.
Ne pas vaporiser d’insecticides ou produits
similaires sur l’appareil.
Nettoyage du filtre
Nettoyer le filtre une fois par semaine. Pour
extraire le filtre, tirer de ce dernier vers le
haut. Utiliser un aspirateur pour enlever la
poussière. S’il est très sale, vous pouvez le
laver à l’eau tiède, en veillant à ce que la
température de l’eau ne dépasse pas les
40º C.
L’appareil ne fonctionne pas
• La fiche est-elle bien branchée?
• Le fusible a-t-il sauté?
• Le réservoir d’eau n’est-il pas mal
positionné, ou plein?
La capacité de déshumidification est faible
• Le filtre d’air est-il sale?
• La température de la pièce n’est-elle
pas trop basse?
• L’entrée ou la sortie d’air n’est-elle pas
obstruée?
• Avez-vous bien fixé la température?
Ne pas utiliser d’alcool, ni de pétrole, ni de
gasoil, etc., pour nettoyer le filtre. Ne pas
exposer le filtre aux radiations solaires pour
le faire sécher.
Avant de remettre le filtre en place, le faire
sécher complètement.
Rangement
Si vous n’allez pas utiliser l’appareil
pendant une période de temps prolongée,
procédez comme suit, pour allonger sa vie
utile:
1. Débranchez l’appareil.
2. Videz le réservoir d’eau de
condensation.
L’appareil n’atteint pas le taux d’humidité
préétabli, après une longue période de
fonctionnement
• N’ouvrez-vous pas la porte ou la
fenêtre trop fréquemment?
• N’y a-t-il pas dans la pièce un appareil
qui génère de l’humidité?
• La pièce n’est-elle pas trop grande?
26
interior
26/10/04
10:03
Página 26
L’appareil fait trop de bruit
• Le sol n’est-il pas irrégulier ou trop
mou?
• L’appareil est-il correctement
positionné?
Le compresseur cesse de fonctionner en
mode sec et le témoin de marche
clignote
• Le moteur du ventilateur fonctionne-til? S’il fonctionne, l’appareil se trouve
en mode dégivrage.
L’alarme ne retentit pas lorsque le
réservoir d’eau est plein ou retentit
lorsque le réservoir n’est pas encore
plein
• Y a-t-il de l’eau ou un objet quelconque
sur la plaque flottante du réservoir, qui
l’empêche de tourner?
• Le réservoir d’eau est-il correctement
positionné?
11. ÉLIMINATION DES DÉCHETS
Les matériaux d’emballage du
produit, ainsi que les
accessoires, peuvent être
recyclés. La correcte
séparation classifiée des
restes de matériaux favorisera la
réutilisation des matériaux recyclables.
Si vous souhaitez vous débarrasser de
l’appareil, veillez à le rendre, au préalable,
inutilisable, en coupant le cordon, par
exemple. Remettez-le, ensuite, dans un
centre de valorisation des déchets
spécialement prévu à cet effet (déchetterie).
Renseignez-vous auprès des autorités
locales.
27
interior
26/10/04
10:03
Página 27
DE
• Achten sie darauf, dass die Teile der
Verpackung (Plastiktüten,
Styroporelemente, etc.) nicht von
Kindern zum Spielen verwendet werden.
Es besteht Unfallgefahr! .
• Überprüfen sie vor Inbetriebnahme des
Gerätes, dass der im Gebäude
vorhandene Stromanschluss den
Angaben auf der am Gerät angebrachten
Typenplakette entspricht.
• Die Sicherheit beim Stromanschluss des
Gerätes ist nur gewährleistet, wenn es
ausreichende geerdet ist, so wie es in
den gültigen gesetzlichen Verordnungen
vorgesehen ist. Für Schäden auf Grund
von unzureichender Erdung des Gerätes
kann der Hersteller auf keinen Fall
haftbar gemacht werden. Sind sie sich
über den fachgerechten Anschluss der
Erdung nicht sicher, wenden sie sich an
einen Fachmann.
• Sollte die Steckdose nicht dem am Gerät
befindlichem Stecker entsprechen,
lassen sie den Stecker von qualifiziertem
Fachpersonal austauschen. Wird das
Gerät mit einem festen elektrischen
Anschluss verbunden, muss diese
Installation durch einen qualifizierten
Fachbetrieb vorgenommen werden und
den in dem jeweiligen Land gültigen
Normen für elektrische Installationen
entsprechen.
• Vom Benutzen von Adaptern,
Mehrfachsteckern oder
Verlängerungskabeln wird abgeraten.
Sollte sich deren Benutzung nicht
vermeiden lassen, verwenden sie nur
Adapter, Mehrfachstecker oder
Verlängerungskabel die den gültigen
Sicherheitsvorschriften entsprechen.
Achten sie darauf, dass die auf diesen
Zusatzteilen angegebene
höchstzulässige Stromspannung nicht
überschritten wird.
• Dieses Gerät ist für den Gebrauch im
Haushalt bestimmt. Jegliche andere Art
der Nutzung ist nicht zulässig und
gefährlich.
• Ist das Gerät defekt oder funktioniert
nicht einwandfrei, schalten sie es ab und
versuchen sie nicht, es selbst zu
reparieren. Sollte eine Reparatur
1. TECHNISCHE DATEN
Spannung / Frequenz
220V-240V~50Hz
Leistung
380W
Geeignet für Grundflächen bis
110m2
Kapazität des Wasserbehälters
5,6 L
Betrieb bei Temperaturen von 5ºC ÷32ºC
2. BESCHREIBUNG DES GERÄTES
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Rückseite Gehäuse
Kontrolleinheit
Luftfilter
Luftzufuhr
Kontrollfenster Wasserstand
Wasserbehälter
Oberer Ausgang der Luft
Unterer Ausgang der Luft
Anschluss für den Wasserablauf
Rollen
Störungsunterdrückung: Dieses Gerät
wurde gem. der Richtlinien zur
Unterdrückung von Interferenzen entstört.
Elektromagnetische Vereinbarkeit: Dieses
Gerät entspricht den EMV-Vorschriften.
3. SICHERHEITSHINWEISE
• Lesen sie aufmerksam diese
Bedienungsanleitung vor der ersten
Inbetriebnahme des Gerätes durch und
bewahren sie sie für das spätere
Nachschlagen sorgfältig auf. Nur so
gewährleisten sie die beste Leistung und
die höchstmögliche Sicherheit bei der
Benutzung des Apparats.
• Entfernen sie die Verpackung und
überprüfen sie, ob das Gerät in
einwandfreiem Zustand ist. Falls sie
Zweifel über den einwandfreien Zustand
des Gerätes haben sollten, wenden sie
sich an einen technischen Kundendienst
in ihrer Nähe.
28
interior
26/10/04
10:03
Página 28
notwendig sein, darf diese nur von einem
vom Hersteller autorisierten Technischen
Kundendienst ausgeführt werden. Beim
Austausch von Ersatzteilen achten sie
darauf, dass nur originale Ersatzteile
verwendet werden. Nur beim Verfahren
nach diesen Regeln, ist die Sicherheit
beim Benutzen des Gerätes
gewährleistet.
• Das Stromkabel des Geräts darf nicht
vom Anwender ausgetauscht werden.
Sollte das Kabel beschädigt sein und
muss ausgetauscht werden, lassen sie
dies nur durch einen vom Hersteller
autorisierten Kundendienst vornehmen.
Benutzen sie das Gerät nicht mit einem
beschädigten Kabel oder einer
beschädigten Steckdose.
• Der Hersteller übernimmt keine Haftung
für unsachgemäße oder fehlerhafte
Nutzung des Gerätes, oder für
Reparaturen, die nicht von Fachleuten
durchgeführt wurden.
Luftausgang ein. Das kann vor allem
dann gefährlich sein, wenn sich der
Ventilator mit hoher Geschwindigkeit
dreht. Wir regen sie an den Luftausgang
zu drehen, damit die Luft den gesamten
Raum durchströmen kann.
Achtung: Dieser Apparat muss immer in
vertikaler Position stehen bleiben. Wenn sie
das Gerät transportieren, stellen sie ihn
stets aufrecht hin. Nach einem Transport
warten sie wenigstens eine Stunde, bevor
sie das Gerät wieder in Betrieb nehmen.
4. HINWEISE ZU EINER KORREKTEN
BENUTZUNG
• Stellen sie den Luftentfeuchter auf eine
ebene, feste und gleichmäßige
Oberfläche. Der Apparat benötigt eine
Oberfläche deren Gefälle kleiner als 5º ist.
Im anderen Fall nehmen die Vibrationen
und die Geräusche die von dem Gerät
ausgehen deutlich zu und das Wasser aus
dem Behälter kann nach außen treten.
• Immer wenn sie das Gerät benutzen,
nehmen die das Luftgitter heraus. Wenn
sie es ausschalten stecken sie es wieder
ein, damit keine Gegenstände in das
Gerät gelangen können.
• Um ein korrektes Funktionieren zu
gewährleisten, muss um das Gerät ein
Freiraum von 50 cm bleiben. Blockieren
sie weder die Zufuhr mit Luft noch den
Ausstoß der Luft.
• Schließen sie bitte Fenster und Türen des
Raums, in dem der Apparat betrieben
werden soll.
• Reinigen sie den Filter ein Mal pro Woche.
Setzen sie den Filter nicht dem direkten
Licht der Sonne aus.
• Bevor sie das Gerät an einen anderen Platz
stellen, leeren sie bitte den Wasserbehälter.
• Bringen sie kein Objekt in den Behälter
ein, noch schütten sie irgend eine geartete
Flüssigkeit in den Wasserbehälter.
• Der Apparat muss stets aufrecht stehen.
Kippen sie ihn in keinem Fall, auch nicht
für einen möglichen Transport des Geräts.
• Die Grenzen der Temperatur in denen das
Gerät arbeitet liegen zwischen 5ºC y 32ºC.
Der Apparat entfeuchtet die Luft nicht
Wie beim Benutzen von allen
elektrischen Geräten, müssen auch bei
diesem Gerät folgende Grundregeln
beachtet werden:
BITTE BEACHTEN SIE IM BESONDEREN
• Vorsicht: Das Gerät nicht in der Nähe
von Badewannen, Duschen oder
Waschbecken verwenden.
• Benutzen sie das Gerät weder in der
Nähe von Hitzequellen oder in
Umgebungen wo Gase, Öle oder
Schwefel auftauchen können, noch wo
es Strahlung ausgesetzt ist.
• Benutzen sie das Gerät nicht mit
feuchten Händen.
• Veränderungen oder Eingriffe in die
Funktionscharakteristiken des Geräts
können diverse Risiken in sich bergen.
• Ziehen sie den Netzstecker aus der
Steckdose, wenn sie den Apparat nicht
benutzen oder bei jeder Form der
Wartung oder Reinigung des Geräts.
• Ziehen sie nicht am Kabel um den
Stecker zu ziehen.
• Stellen sie keine heißen oder schweren
Objekte auf das Gerät.
• Führen sie keine Gegenstände in den
29
interior
26/10/04
10:03
Página 29
mehr, wenn sich die Temperatur außerhalb
dieser Grenzen befinden sollte.
• Der Apparat verfügt über einen
automatischen Auftaumechanismus, der
sich in Intervallen einschaltet, sollte sich die
–Temperatur im Zimmer zwischen 5ºC-12ºC
befindet. Wenn dieser Automatismus in
Betrieb ist, hört der Kompressor auf die Luft
zu entfeuchten. Während der Operation ist
der Ventilator aber in Betrieb. Der
Kompressor schaltet sich wieder ein, wenn
der Auftauvorgang beendet worden ist.
Mit der hohen Geschwindigkeit ist die
Luftentfeuchtung stärker.
Mit der geringeren Geschwindigkeit ist die
Luftentfeuchtung geringer, allerdings
arbeitet das Gerät dann auch leiser.
8. Luftstrom regelbar
Der Ausgang für die Luft kann nach oben
oder nach hinten gerichtet werden.
6. HINWEISE ZUR FUNKTION
KONTROLLFELD (siehe Abbildung 2)
Knöpfe
5. HINWEIES ZU DEN FUNKTIONEN
Knopf zum
EINSCHALTEN/AUSSCHALTEN",
drücken sie ihn, um den Apparat
ein oder auszuschalten
1. Funktionsweisen
LUFTENTFEUCHTUNG ODER
VENTILATION
2. Drei Minuten Schutzeinrichtung
Wenn der Apparat wegen Stromausfall
aufhört zu arbeiten, stellt sich der
Kompressor automatisch nach drei
Minuten wieder ein. Warten sie deshalb
drei Minuten ab, bevor sie das Gerät
wieder in Betrieb nehmen.
3. Anzeiger, wenn der Wasserbehälter
voll ist
Wenn der Wasserbehälter voll ist hört das
Gerät auf zu arbeiten. Die Anzeige
schaltet sich ein, ein rotes Licht blinkt und
ein Alarmton erklingt.
4. Luftfilter
Um den Luftfilter herauszunehmen ziehen
sie den Griff nach oben.
5. Automatischer Auftauvorgang
Wenn die Temperatur im Raum unter
12ºC fällt, kann sich im Verdunster Eis
bilden wenn das Gerät in Betrieb ist. Der
Apparat verfügt über einen
automatischen Auftauvorgang, der sich
dann periodisch in Gang setzt.
6. Flexibler Schlauch zum Ableiten nach
Außen
Das Kondenswasser kann auch über
einen Abfluss abgeleitet werden.
Benutzen sie dafür den flexiblen
Schlauch, der auf der Rückseite des
Geräts angeschlossen wird.
7. VENTILATOR
Der Ventilator arbeitet mit zwei
unterschiedlichen Geschwindigkeiten.
Knopf der "BETRIEBSARTEN",
drücken sie ihn, zum wechseln von
"VENTILATOR" zu
"ENTFEUCHTER".
Knopf des "VENTILATORS ",
drücken sie ihn um zwischen
"HOHER GESCHWINDIGKEIT
DES VENTILATORS" und
"NIEDRIGER GESCHWINDIGKEIT
DES VENTILATORS" zu wechseln.
Knopf zur "ANZEIGE", drücken sie
ihn, um sich die "TEMPERATUR
oder LUFTFEUCHTIGKEIT" auf der
LCD-Anzeige anzeigen zu lasen.
Leuchten
GRÜNE Leuchte für den Betrieb
Drücken sie
um den
Apparat in Betrieb zu nehmen. Die
grüne Leuchtanzeige beginnt zu
leuchten. Der Apparat wird
abgeschaltet, in dem sie ihn von
der Stromquelle trennen.
HINWEIS: Der Apparat springt
nach einem Stromausfall nicht
automatisch wieder an. Drücken sie
dann erneut den Knopf, um ihn
wieder in Gang zu setzen.
30
interior
26/10/04
10:03
Página 30
ROTE Leuchte Wasserbehälter
ist voll
Wenn der Wasserbehälter voll ist
oder nicht richtig platziert wurde,
blinkt die rote Leuchte und ein
Alarmton ertönt. Das geschieht so
lange, bis der Behälter entleert
worden ist oder er richtig an seinen
Platz angebracht worden ist.
Hinweis: Im Modus VENTILATION,
blinkt die rote Leuchte ebenfalls,
wenn der Behälter voll ist oder nicht
richtig angebracht wurde. Das wirkt
sich allerdings nicht auf die
Funktionen der VENTILATION aus.
B. Methoden zur Funktion
1. Funktion des Luftentfeuchters
Drücken sie den Knopf
und der
Apparat beginnt in der vom Fabrikanten
zuvor eingestellten Art und Weise zu
laufen. Es erscheint das Symbol
"
" auf dem LCD – Bildschirm,
die Luftfeuchtigkeit ist mit 60%
voreingestellt. Wenn sie die Einstellung
ändern wollen, sollten sie den nun
folgenden Hinweisen folgen.
Einstellung der Luftfeuchtigkeit
Die eingestellte Luftfeuchtigkeit lässt
sich im Modus ENTFEUCHTER
einstellen. Jedes Mal wenn sie den
Knopf
, drücken, steigt der Wert der
Bildschirm zur Anzeige
Luftfeuchtigkeit um 5 % bis 80% erreicht
worden sind. Jedes Mal wenn sie den
Hohe Geschwindigkeit
Niedrige Geschwindigkeit
Knopf
, drücken, wird der Wert für
die Luftfeuchtigkeit um 5 % gesenkt, bis
man bei 30 % angelangt ist. Wenn sie
den Knopf erneut drücken, erscheint
das Symbol
, und zeigt an, dass
einen kontinuierlichen Betrieb an. In
diesem Fall beachtet der Kompressor
RH%
die Luftfeuchtigkeit nicht und arbeitet so
RH%
der
Umgebung
Ausgewählt
lange, bis der Wasserbehälter voll ist.
ºC
der
Umgebung
LUFTENTFEUCHTER VENTILATION
HINWEIS: Wenn der voreingestellte
Hinweise:
Feuchtigkeitsgrad höher ist als die
1. Wenn sie den Knopf
, drücken,
Luftfeuchtigkeit im Raum, stoppt der
erscheinen die Symbole
und
Kompressor während der Ventilator in
alternativ auf dem LCD - Bildschirm
Betrieb ist.
2. Wenn sie auf VENTILATION drücken,
Drücken sie den Knopf
, und der
erscheinen die Symbole
und
Apparat stellt sich ab. Das nächste Mal
alternativ auf dem LCD - Bildschirm.
wenn sie ihn einschalten, funktioniert er
3. Wenn sie den Knopf Anzeige
mit den zuletzt eingestellten Werten für
betätigen zeigt er die Feuchtigkeit der Luft
die Luftfeuchtigkeit.
oder alternativ die Temperatur auf dem
LCD – Bildschirm an.
2. Funktion der VENTILATION
Drücken sie den Knopf
um das
Gerät einzuschalten. Drücken sie nun
7. HINWEISE ZUR BENUTZUNG
um den Modus der Ventilation
auszuwählen.
A. Nötige Vorrausetzungen:
VENTILATION: Es erscheint das Symbo
Normaler Temperaturverlauf: Die
auf dem LCD – Bildschirm. In
Temperatur der Umgebung schwankt
diesem Modus wird die Luft gereinigt
zwischen 5ºC – 32ºC
und umgewälzt, ohne dass die
Die Stromversorgung beträgt 220V~ Luftfeuchtigkeit gesenkt wird. .
240V~ 50 Hz
3. Einstellung des Luftstroms
Position: Stellen sie den Apparat auf
Drücken sie den Knopf
um die
eine ebene Oberfläche (die Neigung
Geschwindigkeit des Ventilators
muss kleiner als 5º sein)
auszuwählen. .
31
interior
26/10/04
10:03
Página 31
Geschwindigkeit des Ventilators
hoch, das bedeutet eine schnell und
hohe Entfeuchtung der Luft
Geschwindigkeit des Ventilators
niedrig, die Entfeuchtung der Luft geht
langsam von statten, allerdings mit
einem niedrigeren Geräuschpegel.
4. Anzeigeeinheit
Dieses Gerät ist mit einer
Anzeigeeinheit ausgestattet. Zunächst
erscheint auf dem Bildschirm der Wert
der augenblicklichen relativen
Luftfeuchtigkeit; wenn sie die
augenblickliche Temperatur wissen
wollen, drücken sie den Knopf
und die Temperatur in ºC erscheinen
während etwa 5 Sekunden und danach
springt die Anzeige wieder auf den
Ursprungszustand zurück.
5. Einstellung des Luftstroms
8. AUSLEITUNG DES
KONDENSWASSERS
Die Ableitung des Kondenswassers kann in
zwei Formen geschehen:
A.- Herausnehmbarer Wasserbehälter
Das Kondenswasser wird direkt im
Wasserbehälter gesammelt. Wenn der
voll ist, schaltet sich die Warnleuchte
auf der Kontrolleinheit ein
und ein akustisches
Signal ertönt. Das Gerät schaltet sich
dabei automatisch ab. Der
Wasserbehälter ist einfach zu
entnehmen, um ihn zu entleeren. Nach
seiner Entleerung, achten sie sorgfältig
darauf, dass er wieder richtig eingesetzt
wird. Das Warnlicht erlischt in diesem
Fall. Im gegenteiligen Fall wird das
Gerät seinen Dienst nicht wieder
aufnehmen. Wenn sich die Signallampe
einschaltet und der Kompressor zu
arbeiten aufhört, warten sie bitte einige
Minuten, bevor sie den Behälter aus
dem Gerät entnehmen. Damit
vermeiden sie, dass Wasser in das
Gerät tropft, das sich noch auf dem
Weg in den Behälter befand. Wenn der
Behälter richtig eingesetzt wurde, dauert
es drei Minuten, bis der Apparat wieder
zu laufen beginnt.
B.- Ableitung nach Außen
Das Kondenswasser kann auch nach
Außen in einen Abfluss abgeleitet
werden, wenn sie dafür einen Schlauch
am hinteren Teil anbringen:
1. Nehmen sie den Behälter aus dem
Gerät
Das Gerät verfügt über zwei Ausgänge
für den Luftstrom der aus dem Gerät
austritt: nach oben, wenn sie das Gitter
am hinteren Teil öffnen, und nach
hinten. Der Apparat wird mit
geschlossenem Gitter ausgeliefert. Man
muss es öffnen, wenn man das Gerät in
Betrieb nehmen will.
HINWEIS: Wenn sie das Gerät
ausschalten, schließen sie das Gitter
bitte wieder, damit keine
Gegenstände in das Gerät gelangen
können.
32
interior
26/10/04
10:03
Página 32
9. WARTUNG UND REINIGUNG
Vor jeder Operation zur Wartung oder
Reinigung des Geräts, ziehen sie bitte den
Netzstecker aus der Steckdose.
Reinigen sie das Gerät nicht mit einem
direkten Wasserstrahl. Reinigen sie das
Äußere des Geräts mit einem feuchten Tuch
und trocknen sie ihn mit einem trockenen
Tuch danach ab. Benutzen sie weder
Waschbenzin, Alkohol oder Verdünner zur
Reinigung. Besprühen sie das Gerät nicht mit
Insektiziden oder ähnlichem.
Reinigung des Filters
Den Filter sollten sie einmal die Woche
reinigen. Um ihn heraus zu nehmen, ziehen sie
ihn nach oben heraus. Mit dem Staubsauger
entfernen sie Staub und Fusseln aus dem
Inneren. Wenn er sehr schmutzig ist, können
sie ihn in lauwarmem Wasser auswaschen.
Achten sie darauf, dass die Temperatur des
Wassers 40ºC nicht übersteigt
Benutzen sie weder Waschbenzin, Alkohol,
Verdünner oder ähnliches zur Reinigung
des Filters
2. Schrauben sie den Stutzen am
hintern Teil des Apparates ab und
schließen sie hier einen flexiblen
Schlauch an, den sie mit dem Abfluss
verbinden.
3. Legen sie den Stutzen auf das Rohr
was sie im Inneren des Geräts finden,
genau über dem Wasserbehälter.
4. Stecken sie den Wasserbehälter
wieder in das Gerät.
5. Schließen sie einen Schlauch am
hinteren Ausgang an, der einen
Innendurchmesser von einem Zoll hat.
HINWEIS: Versichern sie sich, dass
der Wasserbehälter wieder richtig
eingebaut worden ist, im
gegenteiligen Fall funktioniert das
Gerät nicht.
Setzen sie den Filter zur Trocknung nicht
direktem Sonnenlicht aus.
Vor dem Einsetzen des Filters muss er
absolut trocken sein.
Methode zur Lagerung
Wenn sie das Gerät über längere Zeit nicht
benutzen, sollten sie in folgender Art und
Weise vorgehen, um seine Lebensdauer zu
erhöhen:
1. Ziehen sie den Netzstecker.
2. Entleeren sie den Wasserbehälter für
das Kondenswasser.
3. Reinigen sie den Luftfilter und setzen
sie ihn wieder an seinem Platz ein.
4. Heben sie den Apparat in seiner
normalen Arbeitsstellung auf. Legen sie
ihn nicht auf die Seite und schützen sie
ihn mit einer Plastikplane gegen Staub.
33
interior
26/10/04
10:03
Página 33
Der Kompressor hört in trockenem
Zustand zu arbeiten auf und die
Leuchtanzeige für den Betrieb blinkt auf.
• Ist der Motor des Ventilators in
Betrieb? Wenn der Motor weiter in
Betrieb ist, befindet sich der Apparat in
seinem automatischen Modus zum
Auftauen
10. FÜHRER ZUR LÖSUNG VON
PROBLEMEN
Im folgenden schlagen wir ihnen einige
Maßnahmen vor, die sie überprüfen sollten,
bevor sie sich mit dem technischen Service
in Verbindung setzen. Wenn sie nach
unseren Hinweisen den Apparat noch
immer nicht in Gang setzen können, dann
bitten wir sie sich mit unserm technischen
Dienst in Verbindung zu setzen.
Führen sie bitte keine anderen Arbeiten an
dem Gerät aus und versuchen sie nicht,
elektrische Komponenten zu reparieren
oder zu tauschen.
Wenn sie sich an den technischen Dienst
wenden, in den Fällen die wir in Folge
aufführen, fallen Kosten an, die wir ihnen
auch dann in Rechnung stellen, wenn noch
Garantie bestehen sollte.
Der Alarm ertönt nicht, wenn der
Wasserbehälter voll ist, aber er ertönt,
wenn er noch nicht voll ist
• Befindet sich Wasser oder ein
Hindernis auf dem Schwimmer des
Wasserbehälters, dass es ihm
verunmöglicht sich zu drehen?
• Ist der Wasserbehälter richtig
eingesetzt worden?
11. RECYCLING
Die Verpackungsmaterialien
von Gerät und Zubehör können
dem Müllrecycling zugeführt
werden. Nehmen Sie die
entsprechende Mülltrennung vor und geben
Sie die Materialien in den dafür
vorgesehenen Müllcontainer. Korrekte
Mülltrennung erleichtert die
Wiederverwertung des Materials.
Kann das Gerät nicht mehr weiterverwendet
werden, bringen Sie es zu einer Stelle für die
Entsorgung von Elektrogeräten. Schneiden
sie zur Vermeidung von Unfällen vorher das
Netzkabel ab. Für alle weiteren Informationen
wenden Sie sich an Ihre örtliche Verwaltung.
Das Gerät Funktioniert nicht
• Ist der Stecker nicht richtig eingesteckt?
• Ist die Sicherung durchgebrannt?
• Ist der Wasserbehälter richtig platziert
oder ist er voll?
Die Kapazität der Luftentfeuchtung ist
gering
• Ist der Luftfilter verschmutzt?
• Ist die Temperatur im Zimmer zu
niedrig?
• Ist der Eingang oder der Ausgang für
die Luft blockiert?
• Wurde die gewünschte Luftfeuchtigkeit
richtig eingestellt?
Das Gerät erreicht nicht die
voreingestellte Luftfeuchtigkeit, obwohl
er sehr lange in Betrieb ist
• Öffnen sie Fenster oder Türen zu
häufig?
• Ist ein Gerät im Raum, dass
Luftfeuchtigkeit erzeugt?
• Ist der Raum zu groß?
Das Gerät macht während seinem
Betrieb zu viel Lärm
• Ist der Untergrund unregelmäßig oder
zu weich?
• Ist der Apparat nicht richtig aufgestellt?
34
Was this manual useful for you? Yes No
Thank you for your participation!

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project

Download PDF

advertisement
