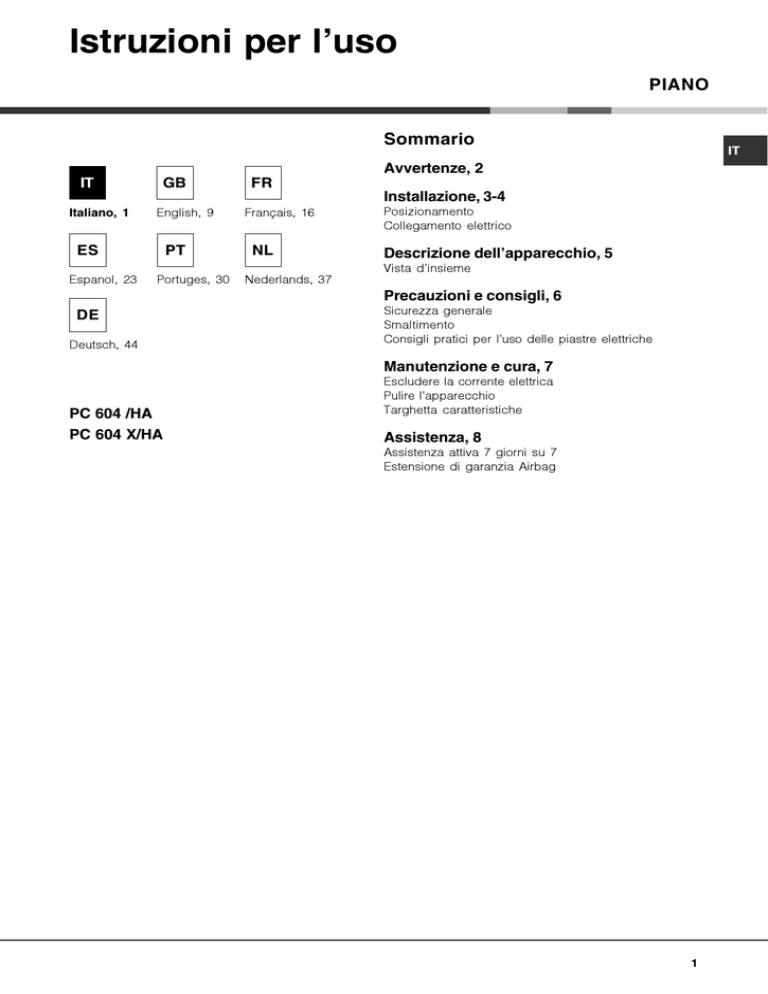

Istruzioni per l’uso
PIANO
Sommario
IT
Avvertenze, 2
IT
GB
FR
Installazione, 3-4
Italiano, 1
English, 9
ES
PT
Français, 16
NL
Posizionamento
Collegamento elettrico
Descrizione dell’apparecchio, 5
Vista d’insieme
Espanol, 23
Portuges, 30
Nederlands, 37
Precauzioni e consigli, 6
DE
Deutsch, 44
Sicurezza generale
Smaltimento
Consigli pratici per l’uso delle piastre elettriche
Manutenzione e cura, 7
PC 604 /HA
PC 604 X/HA
Escludere la corrente elettrica
Pulire l’apparecchio
Targhetta caratteristiche
Assistenza, 8
Assistenza attiva 7 giorni su 7
Estensione di garanzia Airbag
1
Avvertenze
IT
ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto
caldi durante l’uso. Bisogna fare attenzione ed evitare di toccare gli elementi
riscaldanti. Tenere lontani i bambini inferiori agli 8 anni se non continuamente
sorvegliati. Il presente apparecchio può essere utilizzato dai bambini a
partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o
mentali oppure con mancanza di esperienza e di conoscenza se si trovano
sotto adeguata sorveglianza oppure se sono stati istruiti circa l’uso
dell’apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I
bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di
manutenzione non devono essere effettuate dai bambini senza sorveglianza.
ATTENZIONE: Lasciare un fornello incustodito con grassi e olii può essere
pericoloso e può provocare un incendio. Non bisogna MAI tentare di
spegnere una fiamma/incendio con acqua, bensì bisogna spegnere
l’apparecchio e coprire la fiamma per esempio con un coperchio o con una
coperta ignifuga.
ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di
cottura.
Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia
dell’apparecchio.
L'apparecchio non è destinato a essere messo in funzione per mezzo di un
temporizzatore esterno oppure di un sistema di comando a distanza
separato.
2
Installazione
555 mm
IT
m
m
mm
55
475
! È importante conservare questo libretto per poterlo
consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme
all’apparecchio per informare il nuovo proprietario sul
funzionamento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti
informazioni sull’installazione, sull’uso e sulla sicurezza.
Posizionamento
Incasso
Posizione gancio per
top H=20mm
Posizione gancio per
top H=30mm
Avanti
E’ possibile l’installazione a fianco di mobili la cui
altezza non superi quella del piano di lavoro. Per una
corretta installazione del piano di cottura vanno
osservate le seguenti precauzioni:
40
• I mobili situati a fianco, la cui altezza superi quella
del piano di lavoro, debbono essere situati ad
almeno 600 mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i
requisiti richiesti nei libretti istruzioni delle cappe
stesse, comunque ad una distanza minima di 650
mm.
30
! L’installazione va effettuata secondo queste
istruzioni e da personale professionalmente
qualificato. Una errata installazione può causare danni
a persone, animali o cose.
Schema di fissaggio dei ganci
20
! Gli imballaggi non sono giocattoli per bambini e
vanno eliminati secondo le norme per la raccolta
differenziata (vedi Precauzioni e consigli).
Posizione gancio per
top H=40mm
Dietro
! Usare i ganci contenuti nella "confezione accessori"
600mm min.
600mm min.
700mm min.
• Posizionare i pensili adiacenti alla cappa ad
un’altezza minima dal
top di 420 mm (vedi
figura).
• Allorchè il piano di
cottura venga installato
sotto un pensile,
quest’ultimo dovrà
mantenere una distanza
minima dal top pari a
700 mm (vedi figura).
• Il vano del mobile dovrà avere le dimensioni
indicate nella figura. Sono previsti dei ganci di
fissaggio che consentono di fissare il piano su top
da 20 a 40 mm. di spessore.
Per un buon fissaggio del piano è consigliabile
usare tutti i ganci a disposizione.
• Nel caso in cui il piano non sia installato su di un
forno incasso, è necessario inserire un pannello di
legno come isolamento. Esso dovrà essere
posizionato ad una distanza minima di 20 mm.
dalla parte inferiore del piano stesso.
Aerazione
Per garantire una buona aerazione è necessario
eliminare la parete posteriore del vano. È preferibile
installare il forno in modo che appoggi su due listelli in
legno oppure su un piano continuo che abbia
un’apertura di almeno 45 x 560 mm (vedi figure).
3
560
mm
.
45 m
2
380-400V 2N~
H05RR-F 4x1.5 CEI-UNEL 35363
1
2
220-230V 1N~
H05RR-F 3x2.5 CEI-UNEL 35363
1
2
m.
Nel caso di
installazione
sopra un forno da incasso senza ventilazione forzata
di raffreddamento, per consentire un’adeguata
areazione all’interno del mobile vanno garantite delle
prese d’aria di ingresso e di uscita (vedi figure).
Collegamento elettrico
I piani elettrici non sono dotati di cavo di
alimentazione in quanto il cavo va dimensionato in
base al tipo di collegamento elettrico utilizzato (vedi
schema di connessione seguente). Per allacciare il
cavo procedere come segue:
• Aprire la scatola morsettiera svitando la vite "V" ed
aprire il coperchio (vedi figura).
• Fissare il cavo nel fissacavo "F", richiudere e fissare
il coperchio con la vite "V" (vedi figura).
1
2
3
4
3
3
R
5
4
5
4
5
T
S
R
4
N
S N
3
R
N
Allacciamento del cavo di alimentazione alla rete
Montare sul cavo una spina normalizzata per il carico
indicato nella targhetta caratteristiche.
In caso di collegamento diretto alla rete è necessario
interporre tra l’apparecchio e la rete un interruttore
onnipolare con apertura minima fra i contatti di 3 mm
dimensionato al carico e rispondente alle norme in
vigore (il filo di terra non deve essere interrotto
dall’interruttore). Il cavo di alimentazione deve essere
posizionato in modo tale che in nessun punto superi
di 50°C la temperatura ambiente.
! L’installatore è responsabile del corretto
collegamento elettrico e dell’osservanza delle norme
di sicurezza.
Prima di effettuare l’allacciamento accertarsi che:
• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico
massimo di potenza della macchina, indicato nella
targhetta caratteristiche;
• la tensione di alimentazione sia compresa nei valori
nella targhetta caratteristiche;
• Allacciare i fili in accordo con il diagramma
riportato in figura.
V
1
380-400V 3N~
H05RR-F 5x1.5 CEI-UNEL 35363
IT
• la presa sia compatibile con la spina
dell’apparecchio. In caso contrario sostituire la
presa o la spina; non usare prolunghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la presa
della corrente devono essere facilmente raggiungibili.
5
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e
sostituito solo da tecnici autorizzati (vedi Assistenza).
F
! L’azienda declina ogni responsabilità qualora queste
norme non vengano rispettate.
! Nel caso di installazione sopra un forno da incasso
l’allaccio elettrico del piano e quello del forno deve
essere realizzato separatamente, sia per ragioni di
sicurezza elettrica che per facilitare l’eventuale
estraibilità del forno.
4
Descrizione
dell’apparecchio
Vista d’insieme
IT
PIASTRE ELETTRICHE
Manopole di comando delle
PIASTRE ELETTRICHE
• PIASTRE ELETTRICHE possono essere di vari
diametri e potenze diverse: "normali" o "rapide",
quest' ultime si riconoscono dalle altre per la
presenza di un bollo rosso al centro.
Spia di funzionamento
PIASTRA ELETTRICA
• Manopole di comando PIASTRE ELETTRICHE
per la regolazione della potenza.
La regolazione può essere effuata ruotando la
manopola in senso orario o anti-orario su sei
posizioni diverse:
! Su ciascuna manopola è indicata la posizione della
piastra elettrica corrispondente.
Pos. Piastra normale o rapida
• Spia FUNZIONAMENTO PIASTRA ELETTRICA si
accende per qualsiasi posizione della manopola
diversa da quella di spento
0
Spento
1
Potenza minima
2 - 5 Potenze intermedie
6
Potenza massima
! Nel paragrafo “Consigli pratici per l’uso” sono
riportate le corrispondenze fra le posizioni e l’uso per
il quale le piastre sono consigliate.
5
Precauzioni e consigli
IT
! L’apparecchio è stato progettato e costruito in
conformità alle norme internazionali di sicurezza.
Queste avvertenze sono fornite per ragioni di sicurezza
e devono essere lette attentamente.
Sicurezza generale
• Questo apparecchio riguarda un apparecchio da
incasso di classe 3.
• Le istruzioni sono valide solo per i paesi di
destinazione i cui simboli figurano sul libretto e
sulla targa matricola.
• L’apparecchio è stato concepito per un uso di tipo
non professionale all’interno dell’abitazione.
• L’apparecchio non va installato all’aperto, nemmeno
se lo spazio è riparato, perché è molto pericoloso
lasciarlo esposto a pioggia e temporali.
• Per movimentare l’apparecchio servirsi sempre delle
apposite maniglie poste sui fianchi del forno.
• Non toccare la macchina a piedi nudi o con le mani
o i piedi bagnati o umidi.
• L’apparecchio deve essere usato per cuocere
alimenti, solo da persone adulte e secondo le
istruzioni riportate in questo libretto. Ogni altro
uso (ad esempio: riscaldamento di ambienti) è da
considerarsi improprio e quindi pericoloso. Il
costruttore non può essere considerato
responsabile per eventuali danni derivanti da usi
impropri, erronei ed irragionevoli.
• Evitare che il cavo di alimentazione di altri
elettrodomestici entri in contatto con parti calde del
forno.
• Non ostruire le aperture di ventilazione e di
smaltimento di calore.
• Assicurarsi sempre che le manopole siano nella
posizione “”/“” quando l’apparecchio non è
utilizzato.
• Non staccare la spina dalla presa della corrente
tirando il cavo, bensì afferrando la spina.
• Non fare pulizia o manutenzione senza aver prima
staccato la spina dalla rete elettrica.
• In caso di guasto, in nessun caso accedere ai
meccanismi interni per tentare una riparazione.
Contattare l’Assistenza (vedi Assistenza).
• Assicurarsi che i manici delle pentole siano sempre
rivolti verso l’interno del piano cottura per evitare
che vengano urtati accidentalmente.
• Non lasciare accesa la piastra elettrica senza
pentole.
• Non utilizzare pentole instabili o deformate.
• Non è previsto che l'apparecchio venga utilizzato da
persone (bambini compresi) con ridotte capacità
fisiche, sensoriali o mentali, da persone inesperte o
che non abbiano familiarità con il prodotto, a meno
che non vengano sorvegliate da una persona
responsabile della loro sicurezza o non abbiano
6
ricevuto istruzioni preliminari sull'uso
dell'apparecchio.
• Evitare che i bambini giochino con l'apparecchio.
• L'apparecchio non è destinato a essere messo in
funzione per mezzo di un temporizzatore esterno
oppure di un sistema di comando a distanza
separato.
Smaltimento
• Smaltimento del materiale di imballaggio: attenersi
alle norme locali, così gli imballaggi potranno essere
riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE),
prevede che gli elettrodomestici non debbano
essere smaltiti nel normale flusso dei rifiuti solidi
urbani. Gli apparecchi dismessi devono essere
raccolti separatamente per ottimizzare il tasso di
recupero e riciclaggio dei materiali che li
compongono ed impedire potenziali danni per la
salute e l’ambiente. Il simbolo del cestino barrato è
riportato su tutti i prodotti per ricordare gli obblighi
di raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione
degli elettrodomestici, i detentori potranno rivolgersi
al servizio pubblico preposto o ai rivenditori.
Consigli pratici per l'uso delle piastre
elettriche
Per evitare dispersioni di calore e danni alla piastra è
bene usare recipienti con fondo piano e di diametro
non inferiore a quello della piastra.
Pos.
Piastra normale o rapida
0
Spento.
1
Cottura di verdure, pesci.
2
Cottura di patate (a vapore) minestre, ceci,
fagioli.
3
Proseguimento di cottura di grandi quantità
di cibi, minestroni.
4
Arrostire (medio).
5
Arrostire (forte).
--------Rosolare o raggiungere bollitura in poco
tempo.
6
! Prima di utilizzarle per la prima volta, è necessario
riscaldare le piastre di cottura alla massima
temperatura per circa 4 minuti, senza pentola. Durante
questa fase iniziale, il rivestimento protettivo si
indurisce e raggiunge la massima resistenza.
Manutenzione e cura
Escludere la corrente elettrica
Caratteristiche tecniche
Prima di ogni operazione isolare l’apparecchio dalla
rete di alimentazione elettrica.
TARGHETTA CARATTERISTICHE
Pulire l’apparecchio
Collegamenti
elettrici
! Evitare l’uso di detergenti abrasivi o corrosivi, quali
gli smacchiatori e prodotti antiruggine, i detersivi in
polvere e le spugne con superficie abrasiva: possono
graffiare irrimediabilmente la superficie.
! Non utilizzare mai pulitori a vapore o ad alta
pressione per la pulizia dell’apparecchio.
• Per una manutenzione ordinaria, è sufficiente lavare
il piano con una spugna umida, asciugando quindi
con una carta assorbente per cucina.
IT
tensione a 220-230V/380-400V
3N ~ 50/60Hz
potenza massima assorbita
5600W
Questa apparecchiatura è
conforme alle seguenti Direttive
Comunitarie: 2006/95/CEE del
12/12/06 (Bassa Tensione) e
successive modificazioni 2004/108/CEE del 15/12/04
(Compatibilità Elettromagnetica)
e successive modificazioni 93/68/CEE del 22/07/93 e
successive modificazioni.
2002/96/CE e successive
modificazioni.
• Le piastre elettriche si puliscono con uno
strofinaccio umido e si ungono con un pò d’olio
quando sono ancora tiepide.
• L’acciaio inox può rimanere macchiato se a
contatto per lungo tempo con acqua fortemente
calcarea o con detergenti aggressivi (contenenti
fosforo). Si consiglia di sciacquare
abbondantemente ed asciugare dopo la pulizia. E’
inoltre opportuno asciugare eventuali trabocchi
d’acqua.
7
Assistenza
IT
! Non ricorrere mai a tecnici non autorizzati.
Comunicare:
• Il tipo di anomalia;
• il modello della macchina (Mod.)
• il numero di serie (S/N)
Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio e/o sull’imballo.
Assistenza Attiva 7 giorni su 7
Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per
essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.
È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
Estensione di garanzia Airbag
Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia
standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l’assistenza e la
manutenzione dell’elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al
programma Airbag avrà diritto gratuitamente a:
• l’intervento entro 48 ore dalla chiamata;
• il contributo per spese di trasferta del Tecnico (diritto di chiamata);
• la manodopera;
• le parti di ricambio originali;
• il trasporto dell’elettrodomestico non riparabile in loco.
Inoltre, qualora l’elettrodomestico non sia riparabile la garanzia prevede la sostituzione a prezzo agevolato in
funzione dell’anzianità del prodotto.
* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle
13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle
08:00 e i giorni festivi, per chi chiama dal telefono fisso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato.
Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni
consultare il sito www.aristonchannel.com.
8
Operating Instructions
HOB
Contents
GB
Warnings, 10
IT
GB
FR
Installation, 11-12
Italiano, 1
English, 9
ES
PT
Français, 16
NL
Positioning
Electrical connections
Description of the appliance, 13
Overall view
Espanol, 23
Portuges, 30
Nederlands, 37
Precautions and tips, 14
DE
Deutsch, 44
General safety
Disposal
Practical Advice on Using the Electric Hot Plates
Maintenance and care, 15
PC 604 /HA
PC 604 X/HA
Switching the appliance off
Cleaning the appliance
Technical data
Assistance
9
Warnings
GB
WARNING: The appliance and its accessible parts become hot during use.
Care should be taken to avoid touching heating elements. Children less than
8 years of age shall be kept away unless continuously supervised. This
appliance can be used by children aged from 8 years and above and
persons with reduced physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given supervision or instruction
concerning use of the appliance in a safe way and understand the hazards
involved. Children shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without supervision.
WARNING: Unattended cooking on a hob with fat or oil can be dangerous
and may result in fire. NEVER try to extinguish a fire with water, but switch off
the appliance and then cover flame e.g. with a lid or a fire blanket.
WARNING: Danger of fire: do not store items on the cooking surfaces.
Never use steam cleaners or pressure cleaners on the appliance.
The appliance is not intended to be operated by means of an external timer
or separate remote control system.
10
Installation
GB
555 mm
m
55
m
mm
! Before operating your new appliance please read
this instruction booklet carefully. It contains important
information for safe use, installation and care of the
appliance.
475
! Please keep these operating instructions for future
reference. Pass them on to possible new owners of
the appliance.
Positioning
Hooking position
for top H=20 mm
30
! The appliance must be installed by a qualified
professional according to the instructions provided.
Incorrect installation may cause harm to people and
animals or may damage property.
Hook fastening diagram
20
! Keep packaging material out of the reach of
children. It can become a choking or suffocation
hazard (see Precautions and tips).
Hooking position
for top H=30 mm
Fitting the appliance
Front
It is possible to instal them next to furniture which is
higher than the working board. For a correct
installation of the cooking top the following
precautions must be followed:
600mm min.
600mm min.
700mm min.
• Hoods must be installed according to their relative
installation instruction manuals and at a minimum
distance of 650 mm from the hob.
• Place the wall cabinets
adjacent to the hood at a
minimum height of 420 mm
from the hob (see figure).
• If the hob is installed
beneath a wall cabinet, the
latter must be situated at a
minimum of 700 mm above the
hob (see figure).
• The installation cavity should have the dimensions
indicated in the figure.
Fastening hooks are provided, allowing you to
fasten the hob to tops that are between 20 and 40
mm thick. To ensure the hob is securely fastened to
the top, we recommend you use all the hooks
provided.
40
• Kitchen cabinets adjacent to the appliance and
taller than the top of the hob must be at least 600
mm from the edge of the hob.
Hooking position
for top H=40 mm
Back
! Use the hooks contained in the “accessory pack”
• Where the hob is not installed over a built-in oven, a
wooden panel must be installed as insulation. This
must be placed at a minimum distance of 20 mm
from the lower part of the hob.
Ventilation
To ensure adequate ventilation, the back panel of the
cabinet must be removed. It is advisable to install the
oven so that it rests on two strips of wood, or on a
completely flat surface with an opening of at least 45 x
560 mm (see diagrams).
11
560
mm
.
45 m
1
2
380-400V 2N~
H05RR-F 4x1.5 CEI-UNEL 35363
1
2
220-230V 1N~
H05RR-F 3x2.5 CEI-UNEL 35363
1
2
380-400V 3N~
H05RR-F 5x1.5 CEI-UNEL 35363
GB
m.
3
3
R
5
4
5
4
5
T
S
R
4
N
S N
3
R
N
Where a hob is installed above an oven without a
forced ventilation cooling system, adequate ventilation
must be provided inside the cabinet by means of air
holes through which air can pass (see figure).
Connecting the supply cable to the mains
Electrical connection
! The installer must ensure that the correct electrical
connection has been made and that it is compliant
with safety regulations.
Before connecting to the power supply, make sure
that:
The electric hobs are supplied without power supply
cable since the cable must be sized according to the
type of electrical connection used (see attached
connection diagram). Follow these steps to connect
the cable:
• Open the terminal box by removing the screws "V"
and opening the cover (see figure).
Install a standardised plug corresponding to the load
indicated on the data plate.
The appliance must be directly connected to the mains
using an omnipolar circuit-breaker with a minimum
contact opening of 3 mm installed between the
appliance and the mains. The circuit-breaker must be
suitable for the charge indicated and must comply with
current electrical regulations (the earthing wire must not
be interrupted by the circuit-breaker). The supply cable
must not come into contact with surfaces with
temperatures higher than 50°C.
• The appliance is earthed and the plug is compliant
with the law.
• The socket can withstand the maximum power of
the appliance, which is indicated on the data plate.
• Connect the wires as shown in the diagram.
• Fix the cable using the cable clamp "F", replace the
cover and fasten it using the screws "V" (see figure).
V
1
2
3
4
• The socket is compatible with the plug of the
appliance. If the socket is incompatible with the
plug, ask an authorised technician to replace it. Do
not use extension cords or multiple sockets.
5
F
12
• The voltage is in the range between the values
indicated on the data plate.
! Once the appliance has been installed, the power
supply cable and the electrical socket must be easily
accessible.
! The cable must not be bent or compressed.
! The cable must be checked regularly and replaced
by authorised technicians only (see Assistance).
! The manufacturer declines any liability should these
safety measures not be observed.
! If the appliance is to be installed above a built-in
electric oven, the electrical connection of the hob and
the oven must be carried out separately, both for
electrical safety purposes and to make extracting the
oven easier.
Description of the appliance
Overall view
GB
ELECTRIC PLATE
Control knobs for the cook-top
ELECTRIC PLATE
• The ELECTRIC PLATE vary in diameter and
power: "normal" and "fast". The latter can be
identified by a red boss in the center of the hot
plate itself.
! The position of the corresponding electric hot plate
is indicated on each control knob.
• The ELECTRIC PLATE ON indicator light switches
on whenever the knob is moved from the 'off'
Pilot lamp of the
ELECTRIC PLATE
position.
• The ELECTRIC PLATE control knob is a device
used to regulate power.
The knob may be turned clockwise or anticlockwise and set to six different positions:
Setting Normal or Fast Plate
0
Off
1
Low
2-5
6
Medium
High
! Please refer to the "Practical advice on using the
appliance" section for a list of the relative positions
and their recommended uses.
13
Precautions and tips
GB
! This appliance has been designed and
manufactured in compliance with international safety
standards. The following warnings are provided for
safety reasons and must be read carefully.
General safety
• This manual is for a class 3 built-in cooktop.
• These instructions are only valid for the
countries the symbols for which appear on the
manual and the serial plate.
• This appliance is designed for non-professional
use in the home.
• This appliance was designed for domestic use
inside the home and is not intended for
commercial or industrial use.
• Do not touch the appliance with bare feet or with
wet or damp hands and feet.
• The appliance must be used by adults only for
the preparation of food, in accordance with the
instructions outlined in this booklet. Any other
use of the appliance (e.g. for heating the room)
constitutes improper use and is dangerous.
The manufacturer may not be held liable for
any damage resulting from improper, incorrect
and unreasonable use of the appliance.
• Ensure that power supply cables of other
electrical appliances do not come into contact
with the hot parts of the hob.
• The openings and slots used for ventilation and
heat dispersion must never be covered.
• Make sure the knobs are in the “•”/”” position
when the appliance is not in use.
• When unplugging the appliance always pull the plug
from the mains socket, do not pull on the cable.
• Never carry out any cleaning or maintenance work
without having unplugged the plug from the mains.
• In the case of a malfunction, under no
circumstances should you attempt to repair the
appliance yourself. Repairs carried out by
inexperienced persons may cause injury or further
malfunctioning of the appliance. Contact a Service
Centre (see Assistance).
• Always make sure pan handles are turned
towards the centre of the hob in order to avoid
accidental burns.
• Do not leave the electric plate switched on without
a pan placed on it.
• Do not use cookware with uneven or deformed
bottoms.
• The appliance should not be operated by people
(including children) with reduced physical,
sensory or mental capacities, by inexperienced
individuals or by anyone who is not familiar with
the product. These individuals should, at the very
least, be supervised by someone who assumes
14
responsibility for their safety or receive
preliminary instructions relating to the operation of
the appliance.
• Do not let children play with the appliance.
• The appliance is not intended to be operated
by means of an external timer or separate
remote-control system.
Disposal
• When disposing of packaging material: observe
local legislation so that the packaging may be
reused.
• The European Directive 2002/96/EC on Waste
Electrical and Electronic Equipment (WEEE),
requires that old household electrical appliances
must not be disposed of in the normal unsorted
municipal waste stream. Old appliances must be
collected separately in order to optimise the
recovery and recycling of the materials they
contain and reduce the impact on human health
and the environment. The crossed out “wheeled
bin” symbol on the product reminds you of your
obligation, that when you dispose of the
appliance it must be separately collected.
Consumers should contact their local authority or
retailer for information concerning the correct
disposal of their old appliance.
Practical Advice on Using the Electric
Hot Plates
In order to avoid heat loss and damage to the hot
plate, use cookware with a flat bottom the diameter
of which is not less than that of the hot plate.
Setting
Setting
0
Off
1
Cooking vegetables, fish
2
Cooking patatoes (using steam) soups,
chickpeas, beans.
3
Continuing the cooking of large quantities of
food, minestrone.
4
For roasting (average)
5
For roasting (above average)
--------For browning and reaching a boil in a short
time
6
! Before using the hot plates for the first time, you
should heat them at maximum temperature for
approximately 4 minutes, without any pans. During
this initial stage, their protective coating hardens
and reaches its maximum resistance.
Maintenance and care
Switching the appliance off
Assistance
Disconnect your appliance from the electricity supply
before carrying out any work on it.
! Never use the services of an unauthorised
technician.
Cleaning the appliance
! Do not use abrasive or corrosive detergents, stain
removers, anti-rust products, powder detergents or
sponges with abrasive surfaces: these may scratch
the surface.
GB
Please have the following information to hand:
• The type of problem encountered.
• The appliance model (Mod.).
• The serial number (S/N).
This information can be found on the data plate
located on the appliance and/or on the packaging.
Technical characteristic
! Never use steam cleaners or pressure cleaners on
the appliance.
• It is usually enough to wash the hob with a damp
sponge and dry it with absorbent kitchen roll.
• The electric hobs should be cleaned using a damp
cloth and then rubbed with oil while still warm.
• Stainless steel may become marked if it comes into
contact with very hard water or harsh detergents
(containing phosphorous) for long periods of time.
After cleaning, it is advisable to rinse thoroughly
and dry. It is also recommended that drops of water
be dried.
DATA PLATE
Electrical section
voltage: 220-230V/380-400V 3N ~
50/60Hz
Max power 5600 W
This appliance conforms to the
following European Economic
Community directives:
- 2006/95/EEC of 12/12/06 (Low
Voltage) and subsequent
amendments;
- 2004/108/EEC of 15/12/04
(Electromagnetic Compatibility) and
subsequent amendments;
- 93/68/EEC of 22/07/93 and
subsequent amendments.
- 2002/96/EC and subsequent
amendments.
15
Mode d’emploi
TABLE DE CUISSON
Sommaire
FR
Avertissements, 17
IT
Italiano, 1
GB
English, 9
ES
PT
FR
Français, 16
NL
Installation, 18-19
Positionnement
Raccordement électrique
Description de l’appareil, 20
Vue d’ensemble
Español, 23
Português, 30 Nederlands, 37
Précautions et conseils, 21
DE
Deutsch, 44
Sécurité générale
Mise au rebut
Conseils pratiques pour l’utilisation des plaques électriques
Nettoyage et entretien, 22
PC 604 /HA
PC 604 X/HA
16
Mise hors tension
Nettoyage de l’appareil
Plaquette signalétique
Assistance
Avertissements
ATTENTION : Cet appareil ainsi que ses parties accessibles deviennent très
chauds pendant leur fonctionnement. Il faut faire attention à ne pas toucher
les éléments chauffants. Ne pas faire approcher les enfants de moins de 8
ans à moins qu'ils ne soient sous surveillance constante. Le présent appareil
peut être utilisé par des enfants de plus de 8 ans et par des personnes
présentant des capacités physiques, sensorielles ou mentales réduites ou
n'ayant pas l'expérience ou les connaissances indispensables, à condition
qu'ils soient sous bonne surveillance ou qu'ils aient reçu les instructions
nécessaires pour une utilisation de l'appareil en toute sécurité et à condition
qu'ils se rendent compte des dangers encourus. Les enfants ne doivent pas
jouer avec l'appareil. Les opérations de nettoyage et d'entretien ne doivent
pas être effectuées par des enfants non surveillés.
ATTENTION : Laisser un récipient de cuisson avec de l'huile ou de la graisse
sur un foyer est dangereux et risque d'entraîner un incendie. Il ne faut
JAMAIS essayer d'éteindre une flamme ou un incendie avec de l'eau ! Il faut
éteindre l'appareil et couvrir la flamme avec un couvercle, par exemple, ou
avec une couverture anti-feu.
ATTENTION : Risque d'incendie : ne pas laisser d'objets sur les surfaces de
cuisson.
Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.
Cet appareil ne peut pas être allumé au moyen d'un temporisateur extérieur
ou d'un système de commande à distance séparé.
17
FR
Installation
Pour bien fixer la table, utilisez tous les crochets fournis.
555 mm
m
m
mm
55
475
! Conservez ce mode d’emploi pour pouvoir le consulter
à tout moment. En cas de vente, de cession ou de
déménagement, veillez à ce qu’il suive l’appareil pour
informer le nouveau propriétaire sur son fonctionnement
et lui fournir les conseils correspondants.
! Lisez attentivement les instructions : elles contiennent
des conseils importants sur l’installation, l’utilisation et la
sécurité de votre appareil.
Positionnement
Schéma de fixation des crochets
20
! L’installation doit être effectuée par un professionnel du
secteur conformément aux instructions du fabricant. Une
mauvaise installation peut causer des dommages à des
personnes, des animaux ou des biens.
Position du crochet pour
plan H=20mm
Encastrement
Position du crochet pour
plan H=30mm
Devant
On peut par conséquent les installer à côté de meubles
dont la hauteur ne dépasse pas celle du plan de
cuisson. Pour une installation correcte de la table de
cuisson, il faut se conformer aux instructions suivantes :
600mm min.
600mm min.
• Les éléments hauts jouxtant la hotte doivent être
placés à au moins 420
mm de distance du plan
de travail (voir figure).
• En cas d’installation de
la table de cuisson sous
un élément haut, ce
dernier devra être monté
à au moins 700 mm de
distance du plan (voir
figure).
• La découpe du meuble doit avoir les dimensions
indiquées par la figure. Des crochets de fixation sont
prévus pour fixer la table sur des plans de 20 à 40
mm d’épaisseur.
18
40
• Les meubles jouxtant la table, dont la hauteur
dépasse celle du plan de cuisson, doivent être placés
à au moins 600 mm du bord du plan.
• Les hottes doivent être installées conformément aux
instructions reportées dans leur notice d’installation et
à au moins 650 mm de distance.
30
! Les emballages ne sont pas des jouets pour enfants, il
faut les mettre au rebut en respectant la réglementation
sur le tri sélectif des déchets (voir Précautions et
conseils).
700mm min.
FR
Position du crochet pour
plan H=40mm
Derrière
! Utilisez tous les crochets compris dans le “sachet
accessoires”
• Si la table n’est pas installée au-dessus d’un four à
encastrer, il faut monter un panneau d’isolation en
bois. Il faut le monter à au moins 20 mm de distance
du bord inférieur de la table.
Aération
Pour garantir une bonne aération, la cavité
d’encastrement doit être dépourvue de paroi arrière. Il
est conseillé d’installer le four de manière à ce qu’il
repose sur deux cales en bois ou bien sur un plan
d’appui continu qui ait une découpe d’au moins 45 x 560
mm (voir figures).
560
m
m.
380-400V 3N~
H05RR-F 5x1.5 CEI-UNEL 35363
45 m
m.
En cas d’installation au-dessus d’un four encastrable
dépourvu de ventilation de refroidissement forcée, il
faudra prévoir des prises d’air d’entrée et de sortie pour
permettre une bonne aération à l’intérieur du meuble
(voir figure).
Raccordement électrique
Les tables électriques ne sont pas équipées de câble
d’alimentation électrique car ce dernier doit être
dimensionné en fonction du type de raccordement
électrique utilisé (voir schéma de connexion sous
indiqué). Pour raccorder le câble, procédez comme suit
:
• Dévissez la vis “V” et soulevez le couvercle pour
ouvrir le bornier (voir figure).
2
380-400V 2N~
H05RR-F 4x1.5 CEI-UNEL 35363
1
220-230V 1N~
H05RR-F 3x2.5 CEI-UNEL 35363
1
2
3
R
2
5
T
S
R
4
3
FR
N
4
5
4
5
S N
3
R
N
Branchement du câble d’alimentation au réseau
électrique
Montez sur le câble une prise normalisée adaptée à la
charge indiquée sur l’étiquette des caractéristiques.
En cas de raccordement direct au réseau, il faut
intercaler entre l’appareil et le réseau un interrupteur à
coupure omnipolaire ayant au moins 3 mm d’écartement
entre les contacts, dimensionné à la charge et conforme
aux normes en vigueur (le fil de terre ne doit pas être
interrompu par l’interrupteur). Le câble d’alimentation ne
doit atteindre, en aucun point, des températures
dépassant de 50°C la température ambiante.
! L’installateur est responsable du bon raccordement
électrique de l’appareil et du respect des normes de
sécurité.
Avant de procéder au branchement, assurez-vous que :
• la prise est bien munie d’une terre conforme à la loi;
• la prise est bien apte à supporter la puissance
maximale de l’appareil, indiquée sur la plaquette
signalétique;
• la tension d’alimentation est bien comprise entre les
valeurs indiquées sur la plaquette signalétique;
• Raccordez les fils comme illustré.
• Fixez le câble dans le pince-câble “F”, refermez et
fixez le couvercle à l’aide de la vis “V” (voir figure).
V
1
1
2
3
4
• la prise est bien compatible avec la fiche de
l’appareil. Si ce n’est pas le cas, remplacez la prise
ou la fiche, n’utilisez ni rallonges ni prises multiples.
5
! Après installation de l’appareil, le câble électrique et la
prise de courant doivent être facilement accessibles
! Le câble ne doit être ni plié ni excessivement écrasé.
! Il doit être contrôlé périodiquement et ne peut être
remplacé que par un technicien agréé (voir Assistance).
F
! Nous déclinons toute responsabilité en cas de non
respect des normes énumérées ci-dessus.
! En cas d’installation au-dessus d’un four à encastrer, la
connexion électrique de la table et celle du four doivent
être effectuées séparément, pour des questions de
sécurité électrique mais aussi pour simplifier, au besoin,
l’extraction du four.
19
Description de l’appareil
FR
Vue d’ensemble
PLAQUES ÉLECTRIQUES
Manettes de commande des
PLAQUES ÉLECTRIQUES
• PLAQUES ÉLECTRIQUES disponibles dans plusieurs
diamètres et puissances : elles peuvent être
“normales” ou “rapides”, ces dernières sont
repérables à leur point rouge.
! La position de la plaque électrique correspondante est
indiquée sur chaque manette.
Voyant fonctionnement
PLAQUES ÉLECTRIQUES
• Manettes de commande PLAQUES ÉLECTRIQUES
pour réglage de la puissance.
Pour procéder au réglage, tournez la manette dans le
sens des aiguilles d’une montre ou dans le sens
inverse en choisissant une des six 6 positions
possibles :
Position Plaque normale ou rapide
• Voyant FONCTIONNEMENT PLAQUE ÉLECTRIQUE
il s’allume dès que la manette est dans une position
autre que la position éteint.
0
Eteint
1
Poissance minimum
2-5
6
Poissance intermédiaires
Poissance maximum
! Dans le paragraphe “Conseils d’utilisation” vous
trouverez les correspondances entre les positions
indiquées sur les manettes et l’utilisation pour laquelle
les plaques sont conseillées.
20
Précautions et conseils
! Cet appareil a été conçu et fabriqué conformément aux
normes internationales de sécurité. Ces conseils sont
fournis pour des raisons de sécurité et doivent être lus
attentivement.
Sécurité générale
• Ce mode d’emploi concerne un appareil à encastrer
classe 3.
• Les instructions fournies ne sont applicables
qu’aux pays dont les symboles sont reportés dans
la notice et sur la plaquette d’immatriculation....
• Cet appareil a été conçu pour un usage familial, de
type non professionnel.
• Cet appareil ne doit pas être installé en extérieur,
même dans un endroit abrité, il est en effet très
dangereux de le laisser exposé à la pluie et aux
orages.
• Pour déplacer l’appareil, servez-vous des poignées
prévues à cet effet sur les côtés du four.
• Ne touchez pas à l’appareil si vous êtes pieds nus ou
si vous avez les mains ou les pieds mouillés ou
humides.
• Cet appareil qui sert à cuire des aliments ne doit
être utilisé que par des adultes conformément aux
instructions du mode d’emploi. Toute autre
utilisation (comme par exemple le chauffage d’une
pièce) est impropre et donc dangereux. Le
fabricant décline toute responsabilité en cas de
dommages provoqués par un usage impropre ou
erroné.
• Evitez que le cordon d’alimentation d’autres petits
électroménagers touche à des parties chaudes du
four.
• Les orifices ou les fentes d’aération ou d’évacuation
de la chaleur ne doivent pas être bouchés
• Contrôlez toujours que les manettes sont bien dans la
position “”/“ ” quand l’appareil n’est pas utilisé.
• Ne tirez surtout pas sur le câble pour débrancher la
fiche de la prise de courant.
• N’effectuez aucune opération de nettoyage ou
d’entretien sans avoir auparavant débranché la fiche
de la prise de courant.
• En cas de panne, n’essayez en aucun cas d’accéder
aux mécanismes internes pour tenter de réparer
l’appareil. Contactez le service d’Assistance (voir
Assistance).
• Faites attention à ce que les manches des casseroles
soient toujours tournés vers l’intérieur de la table de
cuisson pour éviter tout risque d’accident.
• Ne laissez pas la plaque électrique allumée sans
casserole dessus.
• N’utilisez pas de casseroles instables ou déformées.
• Cet appareil n’est pas prévu pour être utilisé par des
personnes (y compris les enfants) dont les capacités
physiques, sensorielles ou mentales sont réduites, ou
des personnes dénuées d’expérience ou de
connaissance, sauf si elles ont pu bénéficier, par
l’intermédiaire d’une personne responsable de leur
sécurité, d’une surveillance ou d’instructions
préalables concernant d’utilisation de l’appareil.
• S'assurer que les enfants ne jouent pas avec
l'appareil.
• Le dispositif n'est pas destiné à être mis en œuvre
par une minuterie externe ou un système de
télécommande séparée.
Mise au rebut
• Mise au rebut du matériel d’emballage : conformezvous aux réglementations locales, les emballages
pourront ainsi être recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets
des Equipements Electriques et Electroniques (DEEE),
exige que les appareils ménagers usagés ne soient
pas jetés dans le flux normal des déchets
municipaux. Les appareils usagés doivent être
collectés séparément afin d’optimiser le taux de
récupération et le recyclage des matériaux qui les
composent et réduire l’impact sur la santé humaine et
l’environnement. Le symbole de la ‘‘poubelle barrée’’
est apposée sur tous les produits pour rappeler les
obligations de collecte séparée.
Les consommateurs devront contacter les autorités
locales ou leur revendeur concernant la démarche à
suivre pour l’enlèvement de leur vieil appareil.
Conseils pratiques pour l’utilisation des
plaques électriques
Pour éviter toute déperdition de chaleur et ne pas
endommager la plaque, il est conseillé d’utiliser des
casseroles à fond plat n’ayant pas un plus petit diamètre
que celui de la plaque.
Position
Plaque normale ou rapide
0
Eteint.
1
Cuisson de légumes verts, poissons.
2
Cuisson de pommes de terre (à la vapeur)
soupes, pois chiches, haricots.
3
Pour continuer la cuisson de grandes
quantités d'aliments, minestrone.
4
Rôtir (moyen).
5
Rôtir (fort).
6
Rissoler ou rejoindre l'ébullition en peu de
temps.
! Avant d’utiliser vos plaques de cuisson pour la
première fois, faites-les chauffer pendant 4 minutes à
leur température maximum sans casserole. Au cours de
cette phase initiale, le revêtement protecteur durcit et
atteint sa résistance maximum.
21
FR
Nettoyage et entretien
FR
Mise hors tension
Assistance
Avant toute opération de nettoyage ou d’entretien
coupez l’alimentation électrique de l’appareil.
! Ne jamais faire appel à des techniciens non agréés.
Indiquer :
Nettoyage de l’appareil
! N’utilisez pas de détergents abrasifs ou corrosifs, tels
que détacheurs et dérouilleurs, poudres à récurer et
éponges à surface abrasive : ils risquent de rayer
irrémédiablement la surface.
! Ne nettoyez jamais l’appareil avec des nettoyeurs
vapeur ou haute pression.
• Pour un entretien courant, passez une éponge humide
sur la surface de la table et séchez avec du papier
essuie-tout.
• Nettoyez les plaques électriques à l’aide d’un chiffon
humide et graissez-les avec un peu d’huile quand
elles sont encore tièdes.
• Des taches peuvent se former sur l’acier inox si ce
dernier reste trop longtemps au contact d’une eau très
calcaire ou de détergents agressifs (contenant du
phosphore). Il est conseillé de rincer abondamment et
d’essuyer après le nettoyage. Mieux vaut essuyer
aussitôt tout débordement d’eau.
22
• le type d’anomalie;
• le modèle de l’appareil (Mod.)
• son numéro de série (S/N)
Ces informations figurent sur la plaque signalétique
apposée sur l’appareil et/ou sur son emballage.
Caractéristiques Techniques
PLAQUETTE SIGNALETIQUE
tension 220-230V/380-400V
Raccordements 3N ~ 50/60Hz
électriques
puissance maximale absorbée
5600W
Cet appareil est conforme aux
Directives Communautaires
suivantes :
- 2006/95/CEE du 12/12/06
(Basse Tension) et modifications
successives
- 2004/108/CEE du 15/12/04
(Compatibilité
Electromagnétique) et
modifications successives
- 93/68/CEE du 22/07/93 et
modifications successives.
- 2002/96/EC et modifications
successives.
Manual de instrucciones
ENCIMERA
Sumario
ES
Advertencias, 24
IT
Italiano, 1
GB
English,9
ES
PT
FR
Français, 16
NL
Instalación, 25-26
Colocación
Conexión eléctrica
Descripción del aparato, 27
Vista de conjunto
Español,23
Português,30
Nederlands,37
Precauciones y consejos, 28
DE
Deutsch, 44
Seguridad general
Eliminación
Consejos prácticos para el uso de las placas eléctricas
Mantenimiento y cuidados, 29
PC 604 /HA
PC 604 X/HA
Cortar la corriente eléctrica
Limpiar el aparato
Placa de características
Asistencia
23
Advertencias
ES
ATENCIÓN: Este aparato y sus partes accesibles se vuelven muy calientes
durante el uso. Por lo tanto, es importante evitar tocar los elementos
calentadores. Mantenga alejados a los niños menores de 8 años si no son
continuamente vigilados. El presente aparato puede ser utilizado por niños
mayores de 8 años y por personas con capacidades físicas, sensoriales o
mentales disminuidas o sin experiencia ni conocimientos, si se encuentran
bajo una adecuada vigilancia o si han sido instruidos sobre el uso del
aparato de modo seguro y comprenden los peligros relacionados con el
mismo. Los niños no deben jugar con el aparato. Las operaciones de
limpieza y de mantenimiento no deben ser realizadas por niños sin
vigilancia.
ATENCIÓN: Dejar un quemador con grasas o aceites sin vigilancia puede
ser peligroso y provocar un incendio. NUNCA intente apagar una llama/
incendio con agua, se debe apagar el aparato y cubrir la llama, por ejemplo,
con una tapa o con una manta ignífuga.
ATENCIÓN: Riesgo de incendio: no deje objetos sobre las superficies de
cocción.
No utilice nunca limpiadores a vapor o de alta presión para la limpieza del
aparato.
El aparato no se debe poner en funcionamiento a través de un temporizador
externo o de un sistema de mando a distancia.
24
Instalación
Para un buena fijación de la encimera, es aconsejable
usar todos los ganchos que se suministran.
ES
555 mm
m
55
m
mm
! Es importante conservar este manual para poder
consultarlo en todo momento. En caso de venta, de
cesión o de mudanza, verifique que permanezca junto al
aparato para informar al nuevo propietario sobre su
funcionamiento y sobre las advertencias
correspondientes.
475
! Lea atentamente las instrucciones: contienen
importante información sobre la instalación, el uso y la
seguridad.
Colocación
Esquema de fijación de los ganchos
Empotramiento
Es posible su instalación al lado de muebles cuya altura
no supere la de la superficie de trabajo.Para una
correcta instalación de la encimera se deben observar
las siguientes precauciones:
20
! La instalación se debe realizar siguiendo estas
instrucciones y por personal profesionalmente
calificado. Una instalación incorrecta puede producir
daños a personas, animales o cosas.
Posición del gancho para
superficies H=20mm
30
! Los embalajes no son juguetes para niños y se deben
eliminar según las normas para la recolección de
residuos (ver Precauciones y consejos).
Posición del gancho para
superficies H=30mm
Adelante
40
• Los muebles situados a un costado, cuya altura
supere la de la superficie de trabajo, deben estar
situados a 600 mm., como mínimo, del borde de la
misma.
• Coloque los armarios de pared adyacentes a la
campana a una altura mínima desde la superficie de
trabajo, de 420 mm. (ver
la figura).
! Use los ganchos contenidos en el “paquete de
accesorios”
600mm min.
600mm min.
Posición del gancho para
superficies H=40mm
700mm min.
• Las campanas deben ser instaladas de acuerdo con
los requisitos establecidos en los manuales de
instrucción de las mismas, siempre manteniendo una
distancia mínima de 650 mm.
• Siempre que la
encimera se instale
debajo de un armario de
pared, éste último
deberá mantener una
distancia mínima de la
superficie de trabajo de
700 mm. (ver la figura).
• El espacio para el mueble deberá tener las
dimensiones indicadas en la figura. Se han previsto
ganchos de fijación que permiten fijar la encimera a
superficies de 20 a 40 mm. de espesor.
Atrás
• Cuando la encimera no se instale sobre un horno
empotrado, es necesario introducir un panel de
madera como aislamiento. El mismo deberá colocarse
a una distancia mínima de 20 mm. de la pared inferior
de la encimera.
Aireación
Para garantizar una buena aireación es necesario
eliminar la pared posterior del hueco para el horno. Es
preferible instalar el horno apoyado sobre dos listeles de
madera o sobre una superficie continua que tenga una
abertura de 45 x 560 mm. como mínimo (ver las figuras).
25
560
mm
.
45 m
2
380-400V 2N~
H05RR-F 4x1.5 CEI-UNEL 35363
1
2
220-230V 1N~
H05RR-F 3x2.5 CEI-UNEL 35363
1
m.
Cuando la instalación se realice sobre un horno
empotrado sin ventilación forzada de enfriamiento, se
debe garantizar la presencia de tomas para la entrada y
salida de aire que permitan una adecuada aireación en
el interior del mueble (ver las figuras).
3
3
R
2
5
4
5
4
5
T
S
R
4
N
S N
3
R
N
Conexión del cable de alimentación eléctrica a la red
Instale en el cable un enchufe normalizado para la carga
indicada en la placa de características.
En el caso de conexión directa a la red, es necesario
interponer entre el aparato y la red, un interruptor
omnipolar con una distancia mínima entre los contactos
de 3 mm., dimensionado para esa carga y que responda
a las normas vigentes (el conductor de tierra no debe
ser interrumpido por el interruptor). El cable de
alimentación eléctrica se debe colocar de modo tal que
no alcance en ningún punto una temperatura que
supere en 50°C la temperatura ambiente.
! El instalador es responsable de la correcta conexión
eléctrica y del cumplimiento de las normas de
seguridad.
Antes de efectuar la conexión verifique que:
Conexión eléctrica
Las encimeras eléctricas no poseen cable de
alimentación debido a que el cable se dimensiona de
acuerdo con el tipo de conexión eléctrica utilizada (ver
el siguiente esquema de conexión). Para conectar el
cable, proceda del siguiente modo:
• Abra la caja del tablero de bornes desenroscando el
tornillo “V” (ver la figura).
• Conecte los cables de acuerdo con el diagrama
mostrado en la figura.
• Fije el cable en el fijacables “F”, cierre la tapa y fíjela
con el tornillo “V” (ver la figura).
V
1
380-400V 3N~
H05RR-F 5x1.5 CEI-UNEL 35363
ES
1
2
3
4
• la toma tenga conexión a tierra y que sea conforme
con la ley;
• la toma sea capaz de soportar la carga máxima de
potencia de la máquina indicada en la placa de
características;
• la tensión de alimentación eléctrica esté comprendida
dentro de los valores indicados en la placa de
características;
• la toma sea compatible con el enchufe del aparato. Si
no es así, sustituya la toma o el enchufe; no utilice
prolongaciones ni conexiones múltiples.
! Una vez instalado el aparato, el cable eléctrico y la
toma de corriente deben ser fácilmente accesibles.
5
! El cable no debe sufrir pliegues ni compresiones.
! El cable debe ser revisado periódicamente y sustituido
sólo por técnicos autorizados (ver Asistencia).
! La empresa declina toda responsabilidad cuando
estas normas no sean respetadas.
F
26
! Cuando se realiza la instalación sobre un horno
empotrado, la conexión eléctrica de la encimera y la del
horno se deben realizar por separado, ya sea por
razones de seguridad eléctrica, como para facilitar la
eventual extracción del horno.
Descripción del aparato
Vista de conjunto
ES
Placas eléctricas
Mandos de
placas eléctricas
• PLACAS ELÉCTRICAS: pueden ser de distintos
diámetros y de distintas potencias como por ejemplo:
“normales” o “rápidas”, éstas últimas se distinguen de
las otras por la presencia de un sello rojo en el
centro.
! En cada mando está indicada la posición de la placa
eléctrica correspondiente.
• Piloto de FUNCIONAMIENTO DE LAS PLACAS
ELÉCTRICAS se enciende cuando el mando está en
cualquier posición diferente a la de apagado
Piloto de funcionamiento
de las placas eléctricas
• Manopole di comando PIASTRE ELETTRICHE per la
regolazione della potenza.
La regulación se puede realizar girando el mando en
sentido horario o antihorario hasta 6 posiciones
diferentes:
Posición Placa normal o rápida
0
Apagado
1
Potencia mínima
2-5
6
Potencia intermedias
Potencia máxima
! En el párrafo “Consejos prácticos para el uso” se
detallan las correspondencias entre las posiciones y el
uso para el cual se aconsejan las placas.
27
Precauciones y consejos
ES
! El aparato ha sido proyectado y fabricado en
conformidad con las normas internacionales de
seguridad. Estas advertencias se suministran por
razones de seguridad y deben ser leídas atentamente.
• Evitar que los niños jueguen con el aparato.
• El aparato no se debe poner en funcionamiento a
través de un temporizador externo o de un sistema
de mando a distancia.
Seguridad general
Eliminación
• Este aparato se refiere a un aparato empotrable de
clase 3.
• Las instrucciones son válidas sólo para los países
de destino, cuyos símbolos figuran en el manual y
en la placa de características.
• El aparato ha sido fabricado para un uso de tipo no
profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si
el espacio está protegido porque es muy peligroso
dejarlo expuesto a la lluvia y a las tormentas.
• Para mover el aparato utilice siempre las manijas
correspondientes ubicadas en los costados del horno.
• No toque la máquina descalzo o con las manos y
pies mojados o húmedos.
• El aparato debe ser utilizado para cocinar
alimentos, sólo por personas adultas y siguiendo
las instrucciones contenidas en este manual.
Cualquier otro uso (como por ejemplo: calefacción
de ambientes) se debe considerar impropio y, por
lo tanto, peligroso. El fabricante no puede ser
considerado responsable por los daños derivados
de usos impropios, erróneos e irracionales.
• Evite que el cable de alimentación eléctrica de otros
electrodomésticos entre en contacto con partes
calientes del horno.
• No obstruya las aberturas de ventilación y de
eliminación del calor.
• Controle siempre que los mandos estén en la
posición “”/“ ” cuando no se utiliza el aparato.
• No desconecte el aparato de la toma de corriente
tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber
desconectado primero el aparato de la red eléctrica.
• En caso de avería, no acceda nunca a los
mecanismos internos para intentar una reparación.
Llame al Servicio de Asistencia Técnica (ver
Asistencia).
• Verifique que los mangos de las ollas estén siempre
dirigidos hacia dentro de la encimera para evitar que
sean chocados accidentalmente.
• No deje encendida la placa eléctrica sin ollas.
• No utilice ollas inestables o deformadas.
• No está previsto que el aparato sea utilizado por
personas (niños incluidos) con reducidas
capacidades físicas, sensoriales o mentales, por
personas inexpertas o que no tengan familiaridad
con el producto, a menos que no sean vigiladas por
una persona responsable de su seguridad o que no
hayan recibido instrucciones preliminares sobre el
uso del aparato.
• Eliminación del material de embalaje: respete las
normas locales, de esta manera los embalajes
podrán ser reutilizados.
• En base a la Norma europea 2002/96/CE de Residuos
de aparatos Eléctricos y Electrónicos (RAEE), los
electrodomésticos viejos no pueden ser arrojados en
los contenedores municipales habituales; tienen que
ser recogidos selectivamente para optimizar la
recuperación y reciclado de los componentes y
materiales que los constituyen, y reducir el impacto
en la salud humana y el medioambiente. El símbolo
del cubo de basura tachado se marca sobre todos
los productos para recordar al consumidor la
obligación de separarlos para la recogida selectiva.
El consumidor debe contactar con la autoridad local
o con el vendedor para informarse en relación a la
correcta eleminación de su electrodoméstico viejo.
28
Consejos prácticos para el uso de las
placas eléctricas
Para evitar dispersiones de calor y provocar daños a la
placa, es importante utilizar recipientes con fondo plano
y de un diámetro igual o mayor que el de la placa.
Posición Placa normal o rápida
0
Apagado.
1
Cocción de verduras, pescados.
2
Cocción de papas (a vapor) sopas,
garbanzos, porotos.
3
Para continuar la cocción de grandes
cantidades de alimentos, minestrones.
4
Asar (mediano).
5
Asar (fuerte).
6
Dorar o alcanzar el hervor en poco tiempo.
! Antes de utilizarlas por primera vez, es necesario
calentar las placas de cocción a la máxima temperatura
durante 4 minutos, sin olla. Durante esta fase inicial, el
revestimiento protector se endurece y alcanza la
máxima resistencia.
Mantenimiento y cuidados
Cortar la corriente eléctrica
Asistencia
Antes de realizar cualquier operación, desconecte el
aparato de la red de alimentación eléctrica.
! No recurra nunca a técnicos no autorizados.
ES
Comunique:
Limpiar el aparato
! Evite el uso de detergentes abrasivos o corrosivos
como los quitamanchas y productos anticorrosivos,
jabones en polvo y esponjas con superficie abrasiva:
pueden rayar irremediablemente la superficie.
! No utilice nunca limpiadores a vapor o de alta presión
para la limpieza del aparato.
• Para un mantenimiento ordinario, es suficiente lavar la
encimera con una esponja húmeda, secándola luego
con un papel absorbente para cocina.
• Las placas eléctricas se limpian con un paño húmedo
y se untan con un poco de aceite cuando todavía
están tibias.
• El acero inoxidable puede quedar manchado si
permanece en contacto por largo tiempo con agua
fuertemente calcárea o con detergentes agresivos
(que contengan fósforo). Se aconseja enjuagar
abundantemente y secar después de la limpieza. Es
además importante secar los posibles derrames de
agua.
• El tipo de anomalía;
• el modelo de la máquina (Mod.)
• el número de serie (S/N)
Esta información se encuentra en la placa de
características ubicada en el aparato y/o en el
embalaje.
La siguiente información es válida solo para España
Para otros países de habla hispana consulte a su
vendedor
Ampliación de garantía
Llame al 902.363.539 y le informaremos sobre el
fantástico plan de ampliación de garantía hasta 5 años.
Consiga una cobertura total adicional de
·
Piezas y componentes
·
Mano de obra de los técnicos
·
Desplazamiento a su domicilio de los técnicos
Y NO PAGUE AVERIAS NUNCA MAS
Servicio de asistencia técnica (SAT)
Llame al 902.133.133 y nuestros técnicos intervendrán
con rapidez y eficacia, devolviendo el electrodoméstico
a sus condiciones óptimas de funcionamiento.
En el SAT encontrará recambios, accesorios y
productos específicos para la limpieza y mantenimiento
de su electrodoméstico a precios competitivos.
ESTAMOS A SU SERVICIO
Características técnicas
PLACA DE CARACTERÍSTICAS
tensión de 220-230V/380-400V
Conexiones
3N ~ 50/60Hz
eléctricas
potencia máxima absorbida
5600W
Este aparato es conforme con
las siguientes Normas
Comunitarias:
- 2006/95/CEE del 12/12/06
(Baja Tensión) y posteriores
modificaciones
- 2004/108/CEE del 15/12/04
(Compatibilidad
Electromagnética) y posteriores
modificaciones
- 93/68/CEE del 22/07/93 y
posteriores modificaciones.
- 2002/96/CE y posteriores
modificaciones.
29
Instruções para
utilização
PT
IT
GB
FR
PLANO
Índice
Advertências, 31
Italiano, 1
English, 9
Français, 16
Instalação, 32-33
ES
Español, 23
PT
NL
Português,30 Nederlands,37
Posicionamento
Ligação eléctrica
Descrição do aparelho, 34
Vista de conjunto
DE
Precauções e conselhos, 35
Deutsch, 44
Segurança geral
Eliminação
Conselhos práticos para a utilização das chapas
eléctricas
Manutenção e cuidados, 36
PC 604 /HA
PC 604 X/HA
30
Desligar a corrente eléctrica
Limpeza do aparelho
Placa de identificação
Assistência técnica
Advertências
ATENÇÃO: Este aparelho e as suas partes acessíveis aquecem muito
durante a utilização. É preciso ter atenção e evitar tocar os elementos que
aquecem. Manter afastadas as crianças com menos de 8 anos, caso não
estejam a ser vigiadas. O presente aparelho pode ser utilizado por crianças
com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou
mentais reduzidas ou com pouca experiência e conhecimentos, caso sejam
adequadamente vigiadas ou caso tenham recebido instruções em relação
ao uso do aparelho de forma segura e tenham conhecimento dos perigos
associados. As crianças não devem brincar com o aparelho. As operações
de limpeza e manutenção não devem ser efectuadas por crianças sem
vigilância.
ATENÇÃO: Deixar um fogão com gordura e óleo sem vigilância pode ser
perigoso e provocar um incêndio. NUNCA tente apagar as chamas com
água. É necessário desligar o aparelho e cobrir as chamas com uma tampa
ou com uma manta ignífuga.
ATENÇÃO: Risco de incêndio: não deixe objectos sobre as superfícies de
cozedura.
Nunca utilize equipamento de limpeza a vapor ou de alta pressão para
limpar o aparelho.
O aparelho não é destinado a ser colocado em funcionamento por meio de
um temporizador externo ou por um sistema de comando à distância
separado.
31
PT
Instalação
555 mm
m
55
m
mm
! Leia com atenção as instruções: há informações
importantes sobre a instalação, a utilização e a
segurança.
Esquema para prender os ganchos
475
! É importante guardar este folheto para poder consultálo a qualquer momento. No caso de venda, cessão ou
mudança, assegure-se que o mesmo permanece com o
aparelho para informar o novo proprietário sobre o
funcionamento e sobre as respectivas advertências.
Posicionamento
! Utilize os ganchos fornecidos dentro da “embalagem
dos acessórios”
Encaixe
20
! A instalação deve ser realizada segundo estas
instruções e por pessoal profissional qualificado. Uma
instalação errada pode causar danos a pessoas,
animais ou objectos.
Posição do gancho para
Alt. = 20 mm.
E’ possível instalá-los ao lado de móveis cuja altura não
ultrapasse a do plano de trabalho. Para instalar
correctamente o plano de cozedura é necessário
obedecer as seguintes regras:
30
! As embalagens não são brinquedos para as crianças e
devem ser eliminadas em conformidade com as regras
de colecta diferenciada (veja em Precauções e
Conselhos).
Posição do gancho para
Alt. = 30 mm.
Frente
• Os exaustores devem ser instalados segundo os
requisitos indicados nos livretes de instruções dos
próprios exaustores e, em todo o caso, a uma distância
mínima de 650 mm.
600mm min.
600mm min.
• Posicionar as partes suspensas adjacentes à capa
em uma altura mínima do
top de 420 mm (veja a
figura).
• Se o plano de
cozedura for instalado
embaixo de uma
prateleira, esta deverá
estar pelo menos a 700
mm do plano de trabalho
(veja a figura).
• O vão do móvel deverá ter as medidas indicadas na
figura. Há ganchos prendedores que possibilitam
prender o plano sobre um top desde 20 até 40 mm.
de espessura.
Para prender bem o plano é aconselhável utilizar
todos os ganchos que houver.
32
40
• Os móveis situados ao lado, com altura superior
aquela do plano de trabalho, devem ser situados ao
menos 600 mm do bordo do mesmo plano.
700mm min.
PT
Posição do gancho para
Alt. = 40 mm.
Atrás
• Se o plano de cozedura não for instalado sobre um
forno de encaixar, é necessário inserir um painel de
madeira como isolamento. O mesmo deverá ser
posicionado a uma distância mínima de 20 mm da
parte inferior do plano.
Ventilação
Para garantir uma boa ventilação é necessário eliminar a
parede traseira do vão. É preferível instalar o forno de
maneira que apoie-se sobre duas ripas de madeira, ou
sobre uma tábua com uma abertura de pelo menos 45 x
560 mm. (veja as figuras).
560
m
m.
380-400V 3N~
H05RR-F 5x1.5 CEI-UNEL 35363
45 m
m.
No caso de instalação sobre um forno de encaixar sem
ventilação forçada de arrefecimento, para consentir uma
adequada ventilação no interior do móvel devem ser
asseguradas tomadas de ar de entrada e saída (veja as
figuras).
1
2
380-400V 2N~
H05RR-F 4x1.5 CEI-UNEL 35363
1
220-230V 1N~
H05RR-F 3x2.5 CEI-UNEL 35363
1
2
3
R
2
5
PT
T
S
R
4
3
N
4
5
4
5
S N
3
R
N
Ligação do cabo de fornecimento à rede eléctrica
Monte no cabo uma ficha em conformidade com as
normas para a carga indicada na placa de identificação.
No caso de uma ligação directa à rede, será necessário
interpor, entre o aparelho e a rede, um interruptor
omnipolar com abertura mínima entre os contactos de 3
mm. na dimensão certa para a carga e em conformidade
com as normas em vigor (a ligação à terra não deve ser
interrompida pelo interruptor). O cabo de alimentação
deve ser colocado de maneira que em nenhum ponto
ultrapasse de 50°C a temperatura do ambiente.
! O técnico instalador é responsável pela realização
certa da ligação eléctrica e da obediência das regras de
segurança.
Antes de efectuar a ligação, certifique-se que:
Ligação eléctrica
Os planos eléctricos não estão providos de cabo de
alimentação dado que o cabo deve ser dimensionado
com base no tipo de conexão eléctrica utilizada (ver
tabela de conexão seguinte). Para conectar o cabo
proceder como a seguir:
• a tomada tenha uma ligação à terra e seja em
conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga
máxima de potência da máquina, indicada na placa
de identificação;
• Abrir a caixa de bornes desparafusando o parafuso
“V” e abrir a tampa (veja figura).
• a tensão de alimentação seja entre os valores da
placa de identificação;
• Ligar os fios de acordo com o diagrama indicado na
figura.
• a tomada seja compatível com a ficha do aparelho.
Em caso contrário, substitua a tomada ou a ficha; não
empregue extensões nem tomadas múltiplas.
• Fixar o cabo no prendedor de cabo “F”, fechar
novamente e fixar a tampa com o parafuso “V” (veja
figura).
V
1
2
3
4
! Depois de ter instalado o aparelho, o acesso ao cabo
eléctrico e à tomada da corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
5
! O cabo deve ser verificado periodicamente e
substituído somente por técnicos autorizados (veja a
Assistência Técnica).
! A empresa exime-se de qualquer responsabilidade se
estas regras não forem obedecidas.
F
! No caso de instalação acima de um forno de encaixar,
a ligação eléctrica do plano e a do forno precisam ser
realizadas separadamente, seja por razões de
segurança eléctrica, seja para facilitar uma eventual
remoção do forno.
33
Descrição
do aparelho
PT
Vista de conjunto
Chapas eléctricas
Botões de comando das
chapas eléctricas
• AS CHAPAS ELÉCTRICAS podem ser de vários
diâmetros e potências diferentes: “normais” ou
“rápidas”, estas últimas distinguem-se das demais
pela marca vermelha no centro.
! Su ciascuna manopola è indicata la posizione della
piastra elettrica corrispondente.
• Indicador luminoso DE FUNCIONAMENTO DA
CHAPA ELÉCTRICA acende-se se o selector
estiver em qualquer posição diferente daquela de
desligado
Indicador luminoso
das chapas eléctricas
• Selectores de comando CHAPAS ELÉCTRICAS
para a regulação da potência.
A regulação pode ser efectuada girando o selector
no sentido horário ou anti-horário em 6 diferentes
posições:
Posição
Placa normal ou rápida
0
Apagado
1
Potência mínima
2-5
6
Potências intermediárias
Potência máxima
! No parágrafo “Conselhos práticos para a
utilização” estão indicadas as correspondências
entre as posições e o uso para o qual as chapas
são aconselhadas.
34
Precauções e conselhos
! Este aparelho foi projectado e fabricado em conformidade
com as normas internacionais de segurança. Estas
advertências são fornecidas por razões de segurança e
devem ser lidas com atenção.
Segurança geral
• Este aparelho refere-se a um aparelho de encaixar
de classe 3.
• As instruções são válidas somente para os países
de destino para os quais os símbolos constam no
livrete e na placa de identificação do aparelho.
• Este aparelho foi concebido para utilização de tipo não
profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre,
mesmo num sítio protegido, porque é muito perigoso
deixá-lo exposto a chuva e temporais.
• Para deslocar o aparelho pegue-o sempre pelos
específicos manípulos, situados aos lados do forno.
• Não toque na máquina se estiver descalço, ou se as
suas mãos ou pés estiverem molhados ou húmidos.
• O aparelho deve ser utilizado para cozinhar
alimentos, somente por pessoas adultas e
conforme as instruções contidas neste livrete.
Qualquer outro uso (como por exemplo, aquecedor
de ambientes) deve ser considerado impróprio e
portanto perigoso. O fabricante não pode ser
considerado responsável por eventuais danos
derivados de usos impróprios, errados e
irrazoáveis.
• Evite que o cabo de alimentação de outros
electrodomésticos encoste-se em partes quentes do
forno.
• Não tape as aberturas de ventilação e de eliminação
de calor.
• Assegure-se sempre que os selectores estejam na
posição “”/”” quando não estiver a utilizar o
aparelho.
• Não puxe pelo cabo para desligar a ficha da tomada
eléctrica, pegue pela ficha.
• Não realize limpeza nem manutenção sem antes ter
desligado a ficha da rede eléctrica.
• Se houver avarias, em nenhum caso mexa nos
mecanismos internos para tentar repará-las. Contacte a
Assistência Técnica (veja a Assistência técnica).
• Certifique-se que as pegas das panelas fiquem
sempre viradas para o lado interno do plano de
cozedura para evitar batidas acidentais.
• Não deixe acesa a chapa eléctrica sem panelas.
• Não utilize panelas instáveis ou deformadas.
• Não é previsto que este aparelho seja utilizado por
pessoas (incluso crianças) com reduzidas
capacidades físicas, sensoriais ou mentais, por
pessoas inexperientes ou que não tenham
familiaridade com o produto, a não ser que seja
vigiadas por uma pessoa responsável pela sua
segurança ou que tenham recebido instruções
preliminares sobre o uso do aparelho.
• Não permita que as crianças brinquem com o aparelho.
• O aparelho não é destinado a ser colocado em
funcionamento por meio de um temporizador
externo ou por um sistema de comando à distância
separado.
Eliminação
• Eliminação do material de embalagem: obedeça as
regras locais, de maneira que as embalagens possam
ser reutilizadas.
• A directiva Europeia 2002/96/CE referente à gestão de
resíduos de aparelhos eléctricos e electrónicos (RAEE),
prevê que os electrodomésticos não devem ser
escoados no fluxo normal dos resíduos sólidos
urbanos. Os aparelhos desactualizados devem ser
recolhidos separadamente para optimizar a taxa de
recuperação e reciclagem dos materiais que os
compõem e impedir potenciais danos para a saúde
humana e para o ambiente. O símbolo constituído por
um contentor de lixo barrado com uma cruz deve ser
colocado em todos os produtos por forma a recordar a
obrigatoriedade de recolha separada.
Os consumidores devem contactar as autoridades
locais ou os pontos de venda para solicitar informação
referente ao local apropriado onde devem depositar os
electrodomésticos velhos.
Conselhos práticos para a utilização das
chapas eléctricas
Para evitar dispersão de calor e danos às chapas é bom
utilizar recipientes com fundo chato e de diâmetro não
inferior ao da chapa.
Posição
Placa normal ou rápida
0
Apagado.
1
Cozedura de legumes, verdes ou de peixe.
2
Cozedura de batatas (em vapor), sopas,
grão de bico, feijão.
3
Para continuar a cozedura de grandes
quantidad de alimentos , minestroni.
4
Estufar (médio).
5
Estufar (forte).
6
Tostar ou ferver em pouco tempo.
! Antes da primeira utilização, é necessário aquecer as
chapas de cosedura na temperatura máxima durante
aproximadamente 4 minutos, sem panela. Durante esta
fase inicial, o forro de protecção endurece-se e obtém a
máxima resistência.
35
PT
Manutenção e cuidados
PT
Desligar a corrente eléctrica
Assistência técnica
Antes de realizar qualquer operação, desligue o
aparelho da alimentação eléctrica.
! Nunca recorra a técnicos não autorizados.
Limpeza do aparelho
! Evite o emprego de detergentes abrasivos ou
corrosivos, tais como tira-manchas e produtos contra
ferrugem, detergentes em pó e esponjas com
superfície abrasiva. podem arranhar
irremediavelmente a superfície.
! Nunca utilize equipamento de limpeza a vapor ou de
alta pressão para limpar a aparelhagem.
• Para a manutenção ordinária, é suficiente lavar o
plano com uma esponja húmida e, em seguida,
enxugar com papel absorvente de cozinha.
• Limpe as chapas eléctricas com um trapo húmido e
unte-as com um pouco de óleo quando ainda
estiverem mornas;
• O aço inoxidável poderá manchar-se se ficar em
contacto durante muito tempo com água
fortemente calcária ou com detergentes agressivos
(contendo fósforo). É aconselhado enxaguar com
água abundante e enxugar depois da limpeza.
Para mais é bom enxugar eventuais vazamentos de
água.
36
Comunique:
• o tipo de avaria;
• o modelo da máquina (Mod.)
• o número de série (S/N)
Estas últimas informações encontram-se na placa
de identificação situada no aparelho e/ou na
embalagem.
Características técnicas
PLACA DAS CARACTERÍSTICAS
Tensão de 220-230V/380-400V
Ligações
3N ~ 50/60Hz
eléctricas
Potência máxima absorvida
5600W
Este aparelho é em
conformidade com as seguintes
Directivas da Comunidade
Europeia:
- 2006/95/CEE de 12/12/06
(Baixa Tensão) e posteriores
modificações
- 2004/108/CEE de 15/12/04
(Compatibilidade
Electromagnética) e posteriores
modificações
- 93/68/CEE de 22/07/93 e
posteriores modificações.
- 2002/96/CE e posteriores
modificações.
Gebruiksaanwijzing
KOOKPLAAT
Samenvatting
NL
Belangrijk, 38
IT
Italiano, 1
GB
English, 9
ES
PT
FR
Français, 16
NL
Het installeren, 39-40
Plaatsing
Elektrische aansluiting
Beschrijving van het apparaat, 41
Algemeen aanzicht
Español, 23
Português, 30 Nederlands,37
Voorzorgsmaatregelen en advies, 42
DE
Deutsch, 44
Algemene veiligheidsmaatregelen
Afvalverwijdering
Praktisch advies voor het gebruik van de
elektrische kookplaten
Onderhoud en verzorging, 43
PC 604 /HA
PC 604 X/HA
De elektrische stroom afsluiten
Schoonmaken van het apparaat
Typeplaatje
Service
37
Belangrijk
NL
PAS OP: Dit apparaat en zijn bereikbare onderdelen worden tijdens gebruik
zeer heet. Zorg ervoor de verwarmende elementen niet aan te raken. Zorg
ervoor dat kinderen die kleiner dan 8 jaar oud zijn niet dichtbij het apparaat
kunnen komen, tenzij onder constant toezicht. Het huidige apparaat mag
alleen door kinderen van 8 jaar en ouder en door personen met een beperkt
lichamelijk, sensorieel of geestelijk vermogen, of zonder ervaring en kennis
worden gebruikt, mits ze onder adequaat toezicht zijn, of mits ze zijn
onderricht m.b.t. het veilige gebruik van het apparaat en zich bewust zijn van
de betreffende gevaren. Voorkom dat kinderen met het apparaat spelen. De
reinigings- en onderhoudshandelingen mogen niet door kinderen worden
uitgevoerd, tenzij onder toezicht.
PAS OP: Het kan gevaarlijk zijn een fornuis met vet of olie onbewaakt te laten.
Er kan brand ontstaan. U moet NOOIT proberen een vlam/brand te blussen
met water. U dient daarentegen het apparaat uit te schakelen en de vlam te
bedekken met bijvoorbeeld een (blus)deken.
PAS OP: Brandgevaar: laat nooit voorwerpen op het kookoppervlak liggen.
Gebruik nooit huishoudapparaten met stoom of hoge druk voor het reinigen
van de kookplaat.
Het apparaat is niet geschikt om te worden ingeschakeld m.b.v. een externe
timer of door een gescheiden afstandsbedieningssysteem.
38
Het installeren
NL
555 mm
m
55
m
mm
! Lees de gebruiksaanwijzingen zorgvuldig door: er staat
belangrijke informatie in over installatie, gebruik en
veiligheid.
Schema voor bevestiging van de haken
475
! Bewaar dit boekje zorgvuldig voor eventuele verdere
raadpleging. Wanneer u het product weggeeft, verkoopt, of
wanneer u verhuist, dient u dit boekje bij het apparaat te
bewaren zodat alle nodige informatie voorhanden blijft.
Plaatsing
! Het verpakkingsmateriaal is niet bestemd voor kinderen en
dient daarom te worden weggegooid volgens de geldende
normen voor gescheiden afvalverzameling (zie
Voorzorgsmaatregelen en advies).
! Gebruik de haken die u vindt in de
“toebehorenverpakking”
Inbouw
Zodat ze geplaatst kunnen worden naast meubels die niet
hoger zijn dan de aanrecht. Voor een juiste installatie van de
kookplaat moeten de volgende voorzorgsmaatregelen in
acht worden genomen:
Stand haak voor
keukenblad H=20mm
30
20
! De installatie moet worden uitgevoerd door een bevoegde
installateur en volgens de instructies van de fabrikant. Een
verkeerde installatie kan schade berokkenen aan personen,
dieren of dingen.
Stand haak voor
keukenblad H=30mm
Voor
• De meubels die direct naast de kookplaat staan en
hierboven uitsteken, moeten op minstens 600 mm van de
rand van de plaat staan.
600mm min.
600mm min.
700mm min.
• Hang de keukenkastjes naast de kap op een minimum
hoogte van 420 mm van het keukenblad (zie afbeelding).
• Als de kookplaat onder
een keukenkastje wordt
geplaatst, moet deze zich
op een afstand van
minstens 700 mm van het
keukenblad bevinden (zie
afbeelding).
• De opening van het
meubel moet de
afmetingen hebben die in
de afbeelding zijn
aangegeven. De bevestigingsklemmen maken een
bevestiging mogelijk van de kookplaat aan een
keukenblad van tussen de 20 en 40 mm dik.
Voor een goede bevestiging raden wij u aan alle
bijgeleverde haken te gebruiken.
40
• Een afzuigkap moet worden geïnstalleerd volgens de
voorschriften die u kunt vinden in het instructieboekje van
de afzuigkap zelf en in ieder geval op een afstand van
minstens 650 mm.
Stand haak voor
keukenblad H=40mm
Achter
• Als de kookplaat niet boven een inbouwoven wordt
geïnstalleerd, moet u een houten isolatieplank
aanbrengen. Deze moet op een minimum afstand van 20
mm van de onderkant van de kookplaat worden
geplaatst.
Ventilatie
Om een goede ventilatie te bereiken moet u de achterkant
van het meubel verwijderen. Het verdient de voorkeur de
oven op twee houten balken te plaatsen, of eventueel op
een enkele plank die een opening heeft van tenminste 45 x
560 mm (zie afbeeldingen).
39
560
mm
.
1
2
380-400V 2N~
H05RR-F 4x1.5 CEI-UNEL 35363
1
2
220-230V 1N~
H05RR-F 3x2.5 CEI-UNEL 35363
1
380-400V 3N~
H05RR-F 5x1.5 CEI-UNEL 35363
NL
45 m
m.
3
3
R
2
5
4
5
4
5
T
S
R
4
N
S N
3
R
N
Het aansluiten van de voedingskabel aan het elektrische net
Als de kookplaat wordt geïnstalleerd boven een inbouwoven
die niet beschikt over een afkoelmechanisme met ventilator,
moet de nodige ventilatie binnen het meubel worden bereikt
door het creëren van openingen voor de toe- en afvoer van
de lucht. (zie afbeeldingen).
Gebruik voor de voedingskabel een stekker die
genormaliseerd is voor de lading aangegeven op het
typeplaatje.
Wanneer het apparaat rechtstreeks op het net wordt
aangesloten moet u tussen het apparaat en het net een
meerpolige schakelaar aanbrengen met een afstand tussen
de contacten van minstens 3mm, aangepast aan het
elektrische vermogen en voldoend aan de geldende normen
(de aarding mag niet worden onderbroken door de
schakelaar). De voedingskabel moet zodanig worden
geplaatst dat hij nergens een temperatuur bereikt van 50°C
hoger dan de kamertemperatuur.
! De installateur is verantwoordelijk voor een correcte
elektrische aansluiting en het in acht nemen van de
veiligheidsnormen.
Voor het aansluiten moet u controleren dat:
Elektrische aansluiting
De elektrische kookplaten zijn niet voorzien van een
voedingskabel aangezien deze moet worden aangepast aan
het soort elektrische aansluiting dat wordt gebruikt (zie het
volgende schema voor de aansluitingen). Voor het
aanbrengen van de voedingskabel moet u als volgt te werk
gaan:
• het stopcontact geaard is en voldoet aan de geldende
normen;
• het stopcontact in staat is het maximale vermogen van
het apparaat te dragen, zoals aangegeven op het
typeplaatje;
• Open de aansluitdoos door de schroef “V” los te
schroeven en open de deksel (zie afbeelding).
• de spanning zich bevindt tussen de waarden die staan
aangegeven op het typeplaatje;
• Sluit de draden aan volgens het diagram in de
afbeelding.
• het stopcontact en de stekker overeenkomen. Als dat niet
zo is, dient u ofwel de stekker ofwel het stopcontact te
vervangen; gebruik geen verlengsnoeren of
dubbelstekkers.
• Bevestig de voedingskabel in de kabelklem “F”, sluit de
deksel en bevestig hem met de schroef “V” (zie
afbeelding).
V
1
2
3
4
5
! Wanneer het apparaat geïnstalleerd is moeten het snoer en
het stopcontact gemakkelijk te bereiken zijn.
! De kabel mag niet worden gebogen of samengedrukt.
! De kabel moet van tijd tot tijd worden gecontroleerd en
mag alleen door erkende monteurs worden vervangen ( zie
Service).
! De fabrikant kan nergens aansprakelijk voor worden
gesteld als deze normen niet worden nageleefd.
F
40
! Als het fornuis wordt geïnstalleerd boven een inbouwoven
moeten de elektrische aansluitingen van fornuis en oven
apart worden uitgevoerd, zowel voor veiligheidsredenen als
voor het eventueel makkelijker verwijderen van de oven.
Beschrijving
van het apparaat
Algemeen aanzicht
NL
Elektrische kookplaten
Bedieningsknoppen
elektrische kookplaten
• ELEKTRISCHE KOOKPLATEN kunnen
verschillende diameters en vermogen hebben:
“normaal” of “snel”, dit laatste type platen herkent u
door de aanwezigheid van een rode stip in het
midden.
! Op iedere knop is de positie van de betreffende
kookplaat aangegeven.
• Controlelampje WERKING ELEKTRISCHE
KOOKPLAAT gaat aan als de knop niet op de
stand ‘uit’ staat.
Controlelampje werking
elektrische kookplaat
• Bedieningsknoppen ELEKTRISCHE
KOOKPLATEN voor het regelen van de
stroomsterkte.
U kunt de kookplaten regelen door de betreffende
knop met de klok mee of tegen de klok in te
draaien, op 6 verschillende standen:
Positie
Normale of snelle plaat
0
Uit
1
Minimum sterkte
2-5
6
Middelsterkten
Maximum sterkte
! In de paragraaf “Praktische aanwijzingen voor het
gebruik” vindt u de verhoudingen tussen de posities
en het gebruik waarvoor de kookplaten worden
aangeraden.
41
Voorzorgsmaatregelen en advies
NL
! Dit apparaat is ontworpen en vervaardigd volgens de
geldende internationale veiligheidsvoorschriften. Deze
aanwijzingen zijn geschreven voor uw veiligheid en u
dient ze derhalve goed door te nemen.
Algemene veiligheidsmaatregelen
• Dit is een inbouwapparaat van klasse 3.
• Deze instructies gelden alleen voor de landen
wiens symbolen in de gebruiksaanwijzing en op
het typeplaatje staan.
• Dit apparaat is vervaardigd voor niet-professioneel
gebruik binnenshuis.
• Het apparaat dient niet buitenshuis te worden
geplaatst, ook niet in overdekte toestand. Het is erg
gevaarlijk als het in aanraking komt met regen of
onweer.
• Maak gebruik van de handgrepen aan de zijkant
van de oven om het apparaat te verplaatsen.
• Raak het apparaat niet blootsvoets aan of met natte
handen of voeten.
• Het apparaat dient gebruikt te worden om voedsel
te bereiden. Het mag uitsluitend door
volwassenen worden gebruikt en alleen volgens
de instructies die in deze handleiding
beschreven staan. Elk ander gebruik (bv.:
verwarming van ruimten) is als oneigenlijk te
beschouwen en dus gevaarlijk. De fabrikant kan
niet aansprakelijk worden gesteld voor eventuele
schade die te wijten is aan onjuist, verkeerd of
onredelijk gebruik.
• Voorkom dat elektrische snoeren van andere kleine
keukenapparaten op warme delen van de oven
terechtkomen.
• Laat de ventilatieopeningen en warmteafvoer vrij.
• Controleer altijd dat de knoppen in de stand “”/””
staan als de oven niet wordt gebruikt.
• Haal de stekker nooit uit het stopcontact door aan
het snoer te trekken maar door de stekker zelf beet
te pakken.
• Maak de oven niet schoon of voer geen onderhoud
uit als de stekker nog in het stopcontact zit.
• Als de oven defect is, mag u nooit aan het interne
systeem sleutelen om een reparatie proberen uit te
voeren. Neem contact op met de Technische Dienst
(zie Service).
• Richt de handvaten van de pannen altijd naar de
binnenzijde van de kookplaat zodat u er niet per
ongeluk tegenaan stoot.
• Laat de elektrische plaat niet werken als er geen
pannen op staan.
• Gebruik geen instabiele of vervormde pannen.
• Dit apparaat mag niet worden gebruikt door
personen (kinderen inbegrepen) met een beperkt
lichamelijk, sensorieel of geestelijk vermogen of
personen die niet de nodige ervaring of kennis
42
hebben met het apparaat, tenzij onder toezicht van
een persoon die verantwoordelijk is voor hun
veiligheid of nadat hun is uitgelegd hoe het
apparaat werkt.
• Voorkom dat kinderen met het apparaat spelen.
• Het apparaat is niet geschikt om te worden
ingeschakeld m.b.v. een externe timer ofwel door
een gescheiden afstandsbedieningssysteem.
Afvalverwijdering
• Verwijdering van het verpakkingsmateriaal: houd u
aan de plaatselijke normen, zodat het
verpakkingsmateriaal hergebruikt kan worden.
• De Europese Richtlijn 2002/96/EC over Vernietiging
van Electrische en Electronische Apparatuur
(WEEE), vereist dat oude huishoudelijke electrische
apparaten niet mogen vernietigd via de normale
ongesorteerde afvalstroom. Oude apparaten moeten
apart worden ingezameld om zo het hergebruik van
de gebruikte materialen te optimaliseren en de
negatieve invloed op de gezondheid en het milieu te
reduceren. Het symbool op het product van de
“afvalcontainer met een kruis erdoor” herinnert u aan
uw verplichting, dat wanneer u het apparaat
vernietigt, het apparaat apart moet worden
ingezameld.
Consumenten moeten contact opnemen met de
locale autoriteiten voor informatie over de juiste wijze
van vernietiging van hun oude apparaat.
Praktisch advies voor het gebruik van de
elektrische kookplaten
Om warmteverlies en schade aan de kookplaten te
vermijden kunt u het beste pannen gebruiken met een
platte bodem en met een diameter die niet
kleiner is dan die van de kookplaat.
Positie
Normale of snelle plaat
0
Uit.
1
Groenten en vis.
2
Aardappelen (gestoomd), soep, capucijners,
bonen.
3
Doorkoken van grote hoevelheeden,
minestroni enz.
4
Braden (medium).
5
Braden (hard).
6
Bruin bakken of snel aan de kook brengen.
! Vóór het eerste gebruik moeten de kookplaten
ongeveer 4 minuten lang op de maximale stand
worden gezet, zonder pannen erop te plaatsen.
Gedurende deze beginfase wordt de beschermlaag
hard en bereikt hij zijn maximale weerstand.
Onderhoud en verzorging
De elektrische stroom afsluiten
Service
Sluit altijd eerst de stroom af voordat u tot enige
handeling overgaat.
! Wendt u nooit tot niet erkende monteurs.
Schoonmaken van het apparaat
! Vermijd het gebruik van schuurmiddelen of bijtende
middelen, zoals vlekkenmiddelen en
roestverwijderende producten, schoonmaakmiddelen
in poedervorm of schuursponzen: deze kunnen het
oppervlak onherstelbaar krassen.
! Gebruik nooit stoom- of hogedrukreinigers voor het
reinigen van het apparaat.
• Voor normaal onderhoud moet u de kookplaat met
een vochtige spons reinigen en afdrogen met
keukenpapier.
• De elektrische kookplaten moeten worden
schoongemaakt met een vochtige doek en met een
beetje olie worden ingesmeerd als ze nog lauw zijn.
• Roestvrij staal kan vlekken gaan vertonen als er
voor langere tijd kalkhoudend water of agressieve
schoonmaakmiddelen (fosforhoudend) op hebben
gelegen. Spoel en droog het dus na het
schoonmaken goed af. Droog watervlekken altijd
gelijk af.
NL
Dit dient u door te geven:
• Het soort storing;
• het model van het apparaat (Mod.)
• het serienummer (S/N)
Deze informatie bevindt zich op het typeplaatje op
het apparaat en/of op de verpakking.
Technische gegevens
TYPEPLAATJE
Elektrische
aansluitingen
spanning 220-230V/380-400V
3N ~ 50/60Hz
maximum vermogen 5600W
Dit apparaat voldoet aan de
volgende EU Richtlijnen:
- 2006/95/EEG van 12/12/06
(Laagspanning) en
daaropvolgende wijzigingen
- 2004/108/EEG van 15/12/04
(Elektromagnetische
Compatibiliteit) en
daaropvolgende wijzigingen
- 93/68/EEG van 22/07/93 en
daaropvolgende wijzigingen.
- 2002/96/EC en
daaropvolgende wijzigingen.
43
Bedienungsanleitung
KOCHMULDE
Inhaltsverzeichnis
DE
Hinweise, 45
IT
Italiano, 1
GB
English, 9
ES
PT
FR
Français, 16
NL
Installation, 46-47
Aufstellung
Elektroanschluss
Beschreibung des Gerätes, 48
Geräteansicht
Español, 23
Português, 30 Nederlands, 37
Vorsichtsmaßregeln und Hinweise, 49
DE
Allgemeine Sicherheit
Entsorgung
Praktische Ratschläge für den Gebrauch der Elektroplatten
Deutsch, 44
Reinigung und Pflege, 50
PC 604 /HA
PC 604 X/HA
44
Abschalten Ihres Gerätes vom Stromnetz
Reinigung Ihres Gerätes
Typenschild
Kundendienst
Hinweise
ZUR BEACHTUNG: Bei Gebrauch wird dieses Gerät und alle zugänglichen
Teile sehr heiß. Es ist darauf zu achten, dass die Heizelemente nicht berührt
werden. Kinder unter 8 Jahren, die nicht ständig beaufsichtigt sind, von dem
Gerät fernhalten. Das Gerät darf von Kindern ab 8 Jahren und Personen mit
eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten
oder aber ohne ausreichende Erfahrung und Kenntnis verwendet werden,
vorausgesetzt sie werden ausreichend überwacht oder sie wurden in den
sicheren Gebrauch des Geräts eingewiesen und haben eine ausreichende
Wahrnehmung der mit dem Gebrauch des Geräts verbundenen Gefahren.
Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Reinigungs- und
Wartungsarbeiten dürfen nicht von unbewachten Kindern ausgeführt werden.
ZUR BEACHTUNG: Lassen Sie keine Fette oder Öle unbewacht auf dem
Herd stehen. Das ist gefährlich und kann einen Brand verursachen.
NIEMALS eine Flamme/Brandherd mit Wasser löschen. Schalten Sie das
Gerät aus und ersticken Sie die Flamme mit einem Deckel oder einer
feuerfesten Decke.
ZUR BEACHTUNG: Brandgefahr: Keine Gegenstände auf den Kochstellen
liegen lassen.
Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder
Hochdruckreinigungsgeräte.
Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten
Fernsteuerungssystem betrieben werden.
45
DE
Installation
Schema zur Befestigung der Haken
555 mm
m
55
m
mm
! Bewahren Sie diese Bedienungsanleitung bitte sorgfältig
auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen
Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs
oder einer Übergabe an einen anderen Benutzer das Gerät
stets begleitet, damit auch der Nachbesitzer die Möglichkeit
hat, darin nachschlagen zu können.
475
! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie
liefern wichtige Informationen hinsichtlich der Installation,
dem Gebrauch und der Sicherheit.
Aufstellung
! Verwenden Sie die im Beipack “Zubehör” befindlichen
20
! Die Installation ist gemäß den vorliegenden Anweisungen
und von Fachpersonal durchzuführen. Jede unsachgemäße
Installation kann Menschen und Tiere gefährden oder
Sachschaden verursachen.
30
! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist
entsprechend den Vorschriften zur getrennten
Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und
Hinweise).
Einbau
Überhitzen ausgelegt und können somit neben Schränke
installiert werden, deren Höhe die der Arbeitsplatte nicht
überschreiten. Um eine korrekte Installation der Kochmulde
zu gewährleisten, sind folgende Vorsichtsmaßregeln zu
beachten:
Position der Haken für
Arbeitsplatten H=20mm
Position der Haken für
Arbeitsplatten H=30mm
Vorne
• Dunstabzugshauben sind gemäß den in den
Gebrauchsanleitungen der Dunstabzugshaube
aufgeführten Anweisungen zu installieren und zwar in
einem Abstand von mindestens 650 mm.
600mm min.
600mm min.
• Die an die Dunstabzugshaube angrenzenden
Hängeschränke sind in einem Abstand von mindestens
420 mm von der
Arbeitsplatte aufzuhängen
(siehe Abbildung).
• Sollte die Kochmulde
unter einem Hängeschrank
installiert werden, muss
zwischen Hängeschrank
und Arbeitsplatte ein
Abstand von mindestens
700 mm bestehen (siehe
Abbildung).
• Der Schrankausschnitt muss die auf der Abbildung
angegebenen Abmessungen aufweisen. Die Kochmulde
wird mit Hilfe von Haken auf der zwischen 20 und 40 mm
starken Arbeitsplatte befestigt.
Um eine optimale Befestigung der Kochmulde zu
gewährleisten, sollten sämtliche zur Verfügung stehenden
Haken verwendet werden.
46
40
• Angrenzende Schränke, deren Höhe die der Arbeitsplatte
überschreiten, müssen einen Abstand vom Rand der
Kochmulde von mindestens 600 mm aufweisen.
700mm min.
DE
Position der Haken für
Arbeitsplatten H=40mm
Haken.
Hinten
• Wird die Kochmulde nicht über einem Einbaubackofen
installiert, ist unter der Kochmulde eine Holzplatte zur
Isolierung anzubringen. Dabei muss ein Mindestabstand
von 20 mm von der Kochmuldenunterseite eingehalten
werden.
Belüftung
Um eine einwandfreie Belüftung zu gewährleisten, muss die
Rückwand des Schrankumbaus abgenommen werden. Der
Backofen sollte möglichst so installiert werden, dass er auf
zwei Holzleisten oder aber auf einer durchgehenden Fläche
aufliegt, die über einen Ausschnitt von mindestens 45 x 560
mm verfügt (siehe Abbildungen).
560
m
m.
380-400V 3N~
H05RR-F 5x1.5 CEI-UNEL 35363
45 m
m.
1
2
380-400V 2N~
H05RR-F 4x1.5 CEI-UNEL 35363
1
220-230V 1N~
H05RR-F 3x2.5 CEI-UNEL 35363
1
2
3
R
2
5
DE
T
S
R
4
3
N
4
5
4
5
S N
3
R
N
Anschluss des Versorgungskabels an das Stromnetz
Bei Installation über einem Einbaubackofen ohne
Kühlsystem-Zwangsbelüftung müssen Ab- und
Zuluftöffnungen vorgesehen werden, um eine geeignete
Belüftung im Innern des Umbauschrankes zu gewährleisten
(siehe Abbildungen).
! Der Installateur ist für den ordnungsgemäßen elektrischen
Anschluss sowie die Einhaltung der Sicherheitsvorschriften
verantwortlich.
Vor dem Anschluss stellen Sie bitte sicher, dass:
Elektroanschluss
Die Elektrokochmulden sind nicht mit einem
Versorgungskabel ausgestattet, da das Kabel je nach der
Art des Elektroanschlusses zu bemessen ist (siehe
nachfolgendes Anschlussschema). Für den Anschluss des
Kabels gehen Sie wie nachfolgend beschrieben vor:
• Schließen Sie die Drähte gemäß dem auf der Abbildung
veranschaulichten Diagramm an.
• Befestigen Sie das Netzkabel in der hierfür vorgesehenen
Kabelklemme “F”, schließen Sie den Deckel des
Klemmengehäuses und befestigen Sie ihn wieder mit der
Schraube “V” (siehe Abbildung).
1
2
3
4
• die Netzsteckdose geerdet ist und den gesetzlichen
Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild
angegebene maximale Leistungsaufnahme des Gerätes
ausgelegt ist;
• die Netzspannung im Bereich der auf dem Typenschild
angegebenen Werte liegt;
• Öffnen Sie das Klemmengehäuse, indem Sie die
Schraube “V” herausschrauben, und öffnen Sie den
Deckel (siehe Abbildung).
V
Versehen Sie das Netzkabel mit einem Normstecker für die
auf dem Typenschild angegebene Belastung (siehe
nebenstehende Tabelle).
Wird das Gerät direkt an das Stromnetz angeschlossen, ist
zwischen Stromnetz und Gerät ein allpoliger, der Last und
den einschlägigen Vorschriften entsprechender Schalter mit
einer Mindestöffnung der Kontakte von 3 mm
zwischenzuschalten. (Der Erdleiter darf vom Schalter nicht
unterbrochen werden.) Das Versorgungskabel muss so
verlegt werden, dass es an keiner Stelle einer Temperatur
ausgesetzt wird, die 50°C über der Raumtemperatur liegt.
5
• die Netzsteckdose mit dem Netzstecker kompatibel ist.
Sollte dies nicht der Fall sein, wechseln Sie bitte die
Netzsteckdose oder den Netzstecker aus; verwenden Sie
keine Verlängerungen und Mehrfachsteckdosen.
! Netzkabel und Steckdose müssen bei installiertem Gerät
leicht zugänglich sein.
! Das Netzkabel darf nicht gebogen oder eingeklemmt
werden.
! Das Kabel muss regelmäßig kontrolliert werden und darf
nur durch autorisiertes Fachpersonal ausgetauscht werden
(siehe Kundendienst).
! Der Hersteller lehnt jede Verantwortung ab, falls diese
Vorschriften nicht eingehalten werden sollten.
F
! Wird die Kochmulde über einem Einbaubackofen installiert,
muss der Elektroanschluss der Kochmulde sowie der des
Backofens getrennt voneinander vorgenommen werden.
Dadurch wird eine ausreichende elektrische Sicherheit
gewährleistet und das Herausziehen des Backofens
erleichtert.
47
Beschreibung des Gerätes
DE
Geräteansicht
Elektroplatten
ElektroplattenSchalter
• ELEKTROPLATTEN: Diese können von unterschiedlichem
Durchmesser und verschiedener Leistungen sein: Normaloder Schnellaufheiz-Elektroplatten. Die
Schnellaufheizplatten sind durch einen roten Punkt in
Plattenmitte gekennzeichnet.
! Auf jedem Schalter ist gekennzeichnet, welcher
Elektroplatte er entspricht.
• ELEKTROPLATTEN-FUNKTIONSANZEIGELEUCHTE:
Diese leuchtet, sobald der Schalter auf eine von der
Position AUS abweichende Stellung gebracht wird.
ElektroplattenFunktionsanzeigeleuchte
• ELEKTROPLATTEN-SCHALTER: zur Einstellung der
Leistung.
Die 6 verschiedenen Stufen können jeweils durch Drehen
des entsprechenden Schalters im Uhrzeigersinn oder
gegen den Uhrzeigersinn eingestellt werden.
Einstellung
Normal- oder Schnellkochplatte
0
Ausgeschaltet
1
Niedrigste Leistung (Minimum)
2-5
6
Mittlere Leistungen
Höchste Leistung (Maximum)
! Hinsichtlich der jeweilig empfohlenen Schalter-Einstellung
verweisen wir auf den Abschnitt “Praktische Ratschläge für
den Gebrauch der Elektroplatten“.
48
Vorsichtsmaßregeln und Hinweise
! Das Gerät wurde entsprechend den strengsten
internationalen Sicherheitsvorschriften entworfen und gebaut.
Nachstehende Hinweise werden aus Sicherheitsgründen
geliefert und sollten aufmerksam gelesen werden.
• Kinder dürfen nicht mit dem Gerät spielen.
• Dieses Gerät kann nicht mit einem externen Timer oder
einem getrennten Fernsteuerungssystem betrieben
werden.
Allgemeine Sicherheit
Entsorgung
• Dieses Gerät bezieht sich auf ein Einbaugerät der
Klasse 3.
• Die Anweisungen gelten nur für die
Bestimmungsländer, deren Symbole im Handbuch und
auf dem Typenschild angegeben sind.
• Dieses Gerät ist für den nicht professionellen Einsatz im
privaten Haushalt bestimmt.
• Das Gerät darf nicht im Freien aufgestellt werden, auch
nicht, wenn es sich um einen geschützten Platz handelt. Es
ist gefährlich, das Gerät Gewittern und Unwettern
auszusetzen.
• Benutzen Sie zum Handling des Gerätes stets die sich
seitlich am Backofen befindlichen Gerätegriffe.
• Berühren Sie das Gerät nicht mit nassen oder feuchten
Händen oder Füßen und auch nicht, wenn Sie barfuß sind.
• Das Gerät darf nur von Erwachsenen und gemäß den
Hinweisen der vorliegenden Bedienungsanleitung zur
Zubereitung von Lebensmitteln verwendet werden.
Jeder andere Einsatz (zum Beispiel: zum Beheizen von
Räumen) ist als unsachgemäß und gefährlich
anzusehen. Der Hersteller haftet nicht für eventuelle,
durch unsachgemäßen, falschen oder
unangemessenen Gebrauch verursachte Schäden.
• Vermeiden Sie, dass die Stromkabel anderer Elektrogeräte
in Kontakt mit heißen Backofenteilen gelangen.
• Die zur Belüftung und Wärmeableitung vorgesehenen
Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden.
• Vergewissern Sie sich stets, dass sich die Reglerknöpfe
auf der Position “”/“” befinden, wenn das Gerät nicht in
Betrieb ist.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der
Steckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor
Wartungsmaßnahmen stets den Netzstecker aus der
Steckdose.
• Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile
selbst zu reparieren. Kontaktieren Sie den Kundendienst
(siehe Kundendienst).
• Stellen Sie Stieltöpfe und Pfannen immer mit nach innen
gerichteten Griffen auf die Kochstelle, um jegliches Risiko
durch unbeabsichtigtes Anstoßen auszuschließen.
• Lassen Sie die Elektroplatte bitte nicht eingeschaltet, wenn
kein Kochgeschirr darauf steht.
• Gebrauchen Sie bitte kein unstabiles oder verformtes
Kochgeschirr.
• Das Gerät ist nicht zur Verwendung durch Personen
(einschließlich Kinder) mit eingeschränkten körperlichen,
geistigen oder Wahrnehmungsfähigkeiten oder aber ohne
ausreichende Erfahrung und Produktkenntnis geeignet,
sofern sie nicht durch eine für ihre Sicherheit
verantwortliche Person beaufsichtigt werden oder zuvor
Anleitungen zum Gerätegebrauch erhalten haben.
• Entsorgung des Verpackungsmaterials: Befolgen Sie die
lokalen Vorschriften; Verpackungsmaterial kann
wiederverwertet werden.
• Gemäß der Europäischen Richtlinie 2002/96/EC über
Elektro- und Elektronik-Altgeräte (WEEE) dürfen
Elektrohaushalts-Altgeräte nicht über den herkömmlichen
Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen
separat gesammelt werden, um die Wiederverwertung und
das Recycling der beinhalteten Materialien zu optimieren
und die Einflüsse auf die Umwelt und die Gesundheit zu
reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf
jedem Produkt erinnert Sie an Ihre Verpflichtung, dass
Elektrohaushaltsgeräte gesondert entsorgt werden
müssen.
Endverbraucher können sich an Abfallämter der
Gemeinden wenden, um mehr Informationen über die
korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu
erhalten.
Praktische Ratschläge für den Gebrauch
der Elektroplatten
Um zu große Wärmeverluste und Schäden an der
Elektroplatte zu vermeiden, sollten Sie Töpfe und Pfannen mit
glattem Boden verwenden, deren Durchmesser nicht kleiner
ist, als der der Elektroplatte.
Einstellung.
Normal- oder Schnellkochplatte
0
Ausgeschaltet.
1
Garen von Gemüse, Fisch.
2
Kartoffeln (dämpfen) Gemüsesuppen,
Kichererbsen, Bohnen.
3
Weitergaren von Eintopfgerichten und
Gemüsesuppen.
4
Braten (mäßige Hitze).
5
Braten (starke Hitze).
--------Anbraten von Fleisch und rasches
Aufkochen von Speisen.
6
! Vor erstmaligem Einsatz sollten die Elektroplatten (ohne
Kochgeschirr) für 4 Minuten auf Höchsttemperatur
eingeschaltet werden. Hierbei härtet sich die Schutzschicht
und erreicht so ihre maximale Festigkeit.
49
DE
Reinigung und Pflege
DE
Abschalten Ihres Gerätes vom Stromnetz
Kundendienst
Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz
zu trennen.
! Wenden Sie sich nur an autorisierte Techniker.
Geben Sie bitte Folgendes an:
Reinigung Ihres Gerätes
! Der Einsatz von Scheuermitteln oder scharfen oder
chemischen Reinigungsmitteln, wie Backofensprays,
Fleckenentferner, Rostentfernungsmittel, Reiniger in
Pulverform und Scheuerschwämme, die die Oberfläche der
Kochmulde hoffnungslos beschädigen würden, ist zu
vermeiden.
! Verwenden Sie zur Reinigung der Kochmulde keine
Dampf- oder Hochdruckreinigungsgeräte.
• Zur täglichen Pflege genügt es, die Kochmulde mit einem
feuchten Schwamm abzuwischen und mit Küchenpapier
abzutrocknen.
• Reinigen Sie die Elektroplatten mit einem feuchten Tuch
und reiben Sie sie mit etwas Öl ein, wenn sie noch
lauwarm sind.
• Auf den Edelstahlteilen können Flecken hinterbleiben,
wenn stark kalkhaltiges Wasser oder scharfe
(phosphorhaltige) Spülmittel für längere Zeit darauf
stehenbleiben. Es ist ratsam, diese Teile nach der
Reinigung gut nachzuspülen und trocken zu reiben.
Übergekochtes Wasser muss ebenfalls beseitigt werden;
50
• die genaue Beschreibung des Fehlers
• das Gerätemodell (Mod.)
• die Modellnummer (S/N).
Letztere Informationen finden Sie auf dem Typenschild, das
sich auf dem Gerät und/oder der Verpackung befindet.
Technische Eigenschaften
TYPENSCHILD
Elektrischer
Anschluss
Spannung 220-230V/380-400V
3N ~ 50/60Hz
maximale Leistungsaufnahme
5600W
Dieses Gerät entspricht den
folgenden EG-Richtlinien:
- 2006/95/EWG vom 12/12/06
(Niederspannung) und
nachfolgenden Änderungen
- 2004/108/EWG vom 15/12/04
(elektromagnetische
Verträglichkeit) und
nachfolgenden Änderungen
- 93/68/EWG vom 22.07.93 und
nachfolgenden Änderungen.
- 2002/96/EC und
nachfolgenden Änderungen.
DE
51
03/2012 - 195095223.01
XEROX FABRIANO
DE
52

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
