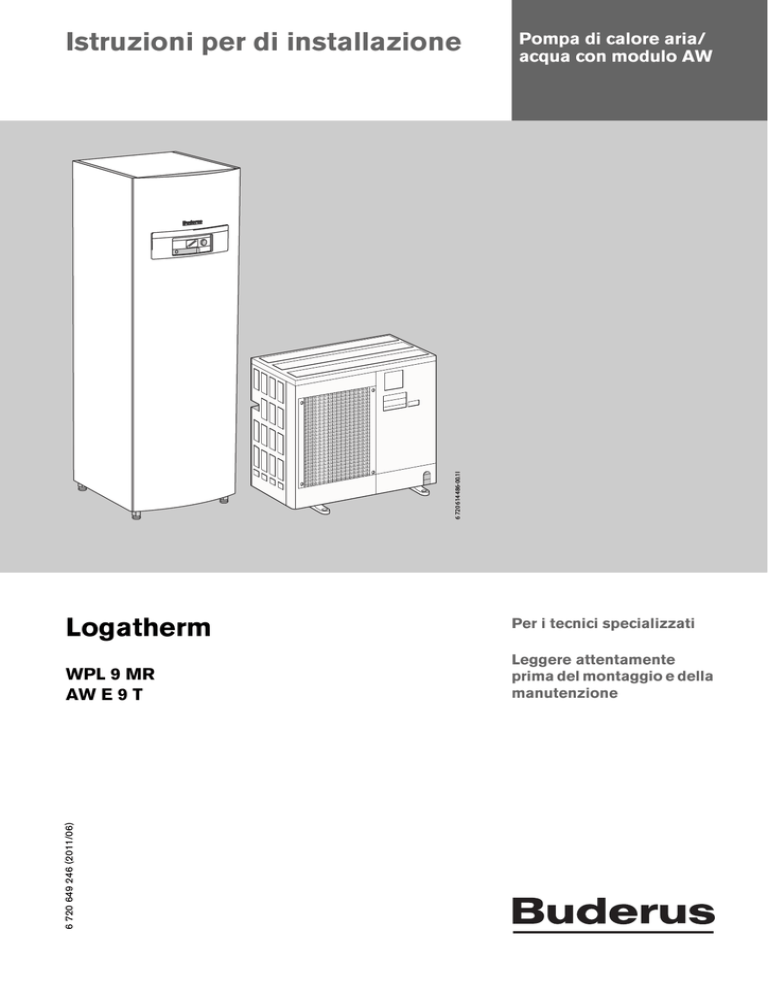

Istruzioni per di installazione

Pompa di calore aria/ acqua con modulo AW

Logatherm

WPL 9 MR

AW E 9 T

Per i tecnici specializzati

Leggere attentamente prima del montaggio e della manutenzione

2

Indice

Indice

1 Spiegazione dei simboli e avvertenze . . . . . . . . 4

1.1

Spiegazione dei simboli presenti nel libretto

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

1.2

Avvertenze . . . . . . . . . . . . . . . . . . . . . . . . . 4

2 Fornitura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3 Note generali . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

3.1

Dati sulla unità esterna pompa di calore WPL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

3.2

Uso conforme alle indicazioni . . . . . . . . . . 7

3.3

Targhetta identificativa . . . . . . . . . . . . . . . 7

3.4

Trasporto e immagazzinaggio . . . . . . . . . . 7

3.5

Luogo di installazione . . . . . . . . . . . . . . . . 7

3.6

Sbrinamento automatico . . . . . . . . . . . . . . 7

3.7

Da verificare prima dell'installazione . . . . 8

3.8

Lista di controllo . . . . . . . . . . . . . . . . . . . . 8

3.9

Cavo di segnale . . . . . . . . . . . . . . . . . . . . . 8

3.10 CAN-BUS . . . . . . . . . . . . . . . . . . . . . . . . . . 8

3.11 Manipolazione della scheda elettronica . 10

4 Dimensioni e distanze minime . . . . . . . . . . . . . 11

4.1

Unità esterna pompa di calore WPL e modulo idraulico interno AW . . . . . . . . . . . . . . . . . 11

4.2

Distanze minime modulo idraulico interno

AW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

4.3

Raccordi delle tubazioni . . . . . . . . . . . . . 14

5 Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

5.1

Accessori abbinabili . . . . . . . . . . . . . . . . 16

5.2

Principio di collegamento . . . . . . . . . . . . 16

5.3

Predisposizione tubazioni di collegamento . .

16

5.4

Messa in posa . . . . . . . . . . . . . . . . . . . . . 16

5.5

Lavaggio dell'impianto di riscaldamento . 17

5.6

Impianto di riscaldamento . . . . . . . . . . . 17

5.7

Collegamento della unità esterna pompa di calore WPL all‘impianto di riscaldamento 17

5.8

Riempimento dell'impianto di riscaldamento

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

5.9

Isolamento termico . . . . . . . . . . . . . . . . . 19

5.10 Montaggio della sonda di temperatura . . 19

5.11 Installazione degli indicatori del punto di rugiada . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

5.12 Montaggio del dispositivo di controllo della temperatura (termostato limite) . . . . . . . 20

5.13 Altri collegamenti . . . . . . . . . . . . . . . . . . 21

5.14 Rimozione degli accessori . . . . . . . . . . . . 21

6 Collegamento alla rete elettrica . . . . . . . . . . . . 22

6.1

Collegamento della unità esterna pompa di calore WPL . . . . . . . . . . . . . . . . . . . . . . . .22

6.2

Impostazioni sbrinamento . . . . . . . . . . . . 23

6.3

Collegamento del modulo idraulico interno

AW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

6.4

Collegamenti esterni . . . . . . . . . . . . . . . . 23

6.5

Funzionamento di emergenza . . . . . . . . . 24

6.6

Cablaggio elettrico dell'unità esterna . . . 25

6.7

Panoramica del scheda elettronica del modulo idraulico interno AW . . . . . . . . . .27

6.8

Schema elettrico del modulo idraulico interno

AW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

6.9

Schema di collegamento tra pompa di calore

WPL e modulo idraulico interno AW . . . . .30

6.10 Schema cablaggio CAN-BUS del modulo idraulico interno AW . . . . . . . . . . . . . . . . .32

7 Svuotamento del riscaldamento e dell'accumulatore-produttore d'acqua calda sanitaria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

8 Indicazioni tecniche . . . . . . . . . . . . . . . . . . . . . 34

8.1

Soluzioni impiantistiche . . . . . . . . . . . . . . 34

8.2

Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . 36

9 Riscaldamento, generalità . . . . . . . . . . . . . . . . . 40

9.1

Circuiti di riscaldamento . . . . . . . . . . . . . 40

9.2

Termoregolazione del riscaldamento . . . . 40

9.3

Controllo tempo del riscaldemento/ raffreddamento . . . . . . . . . . . . . . . . . . . . .40

9.4

Modi operativi . . . . . . . . . . . . . . . . . . . . . 40

10 Pannello di servizio . . . . . . . . . . . . . . . . . . . . . . 41

10.1 Panoramica del pannello di servizio . . . . 41

10.2 Funzione del pannello di servizio . . . . . . . 41

10.3 Livelli del menu . . . . . . . . . . . . . . . . . . . . 42

11 Menu di installazione e di servizio (I/S) . . . . . . 43

12 Panoramica dei menu . . . . . . . . . . . . . . . . . . . . 44

6 720 649 246 (2011/06)

13 Messa in esercizio . . . . . . . . . . . . . . . . . . . . . . 50

13.1 Accensione unità esterna pompa di calore

WPL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

13.2 Riavvio rapido della pompa di calore? . . 50

13.3 Avvio . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

13.4 Controllo del cavo di segnale . . . . . . . . . 52

13.5 Altre impostazioni . . . . . . . . . . . . . . . . . . 53

13.6 Esercizio di raffreddamento . . . . . . . . . . 55

13.7 Controllo dopo la messa in esercizio . . . 55

14 Timer (Contaore) . . . . . . . . . . . . . . . . . . . . . . . 57

15 Disfunzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

15.1 Cronologia allarmi . . . . . . . . . . . . . . . . . . 58

15.2 Registro avvertimenti e Registro allarmi . 58

15.3 Esempio di un allarme: . . . . . . . . . . . . . . 58

15.4 Nessuna indicazione del display . . . . . . . 58

15.5 Funzionamento di emergenza . . . . . . . . . 59

15.6 Protezione surriscaldamento . . . . . . . . . 59

15.7 Filtro . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

15.8 Tutti gli allarmi e gli avvertimenti . . . . . . 60

15.9 Display allarme . . . . . . . . . . . . . . . . . . . . 60

15.10 Avvertimento . . . . . . . . . . . . . . . . . . . . . . 62

15.11 Finestra informativa . . . . . . . . . . . . . . . . 63

15.12 Controllo della unità esterna pompa di calore

WPL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

15.13 Stato di controllo della frequenza del compressore . . . . . . . . . . . . . . . . . . . . . . 68

15.14 Codice di errore della unità esterna pompa di calore WPL . . . . . . . . . . . . . . . . . . . . . . . . 77

16 Impostazioni di fabbrica . . . . . . . . . . . . . . . . . . 84

16.1 Impostazioni di fabbrica . . . . . . . . . . . . . 84

17 Protocollo di messa in funzione . . . . . . . . . . . . 87

Indice

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

3

1

Spiegazione dei simboli e avvertenze

1 Spiegazione dei simboli e avvertenze

1.1

Spiegazione dei simboli presenti nel libretto

Avvertenze

Le avvertenze nel testo vengono contrassegnate da un triangolo di avvertimento su sfondo grigio e incorniciate.

In caso di pericoli a causa di corrente elettrica il punto esclamativo all’interno del triangolo viene sostituito dal simbolo di una saetta.

Le parole di segnalazione all’inizio di un’avvertenza indicano il tipo e la gravità delle conseguenze nel caso non fossero seguite le misure per allontanare il pericolo.

AVVISO significa che possono presentarsi danni a cose.

ATTENZIONE significa, che potrebbero verificarsi danni alle persone leggeri o di media entità.

AVVERTENZA significa che potrebbero verificarsi gravi danni alle persone.

PERICOLO significa che potrebbero verificarsi danni che metterebbero in pericolo la vita delle persone.

Informazioni importanti

Con il simbolo a lato vengono indicate informazioni importanti senza pericoli per persone o cose. Sono delimitate da linee sopra e sotto il testo.

Altri simboli

Simbolo Significato

B

Fase operativa

Riferimento incrociato ad altri punti del documento o ad altri documenti

Sovrapprezzo/registrazione in lista

Sovrapprezzo/registrazione in lista

(2° livello)

Tab. 1

1.2

Avvertenze

Note generali

B Leggere attentamente e conservare le seguenti istruzioni

Installazione e messa in esercizio

B L'installazione e la messa in esercizio del prodotto possono essere eseguite solo da un installatore qualificato.

Manutenzione e riparazione

B Le riparazioni devono essere eseguite soltanto da una ditta specializzata autorizzata. Le riparazioni eseguite scorrettamente possono determinare rischi per l'utente e un cattivo funzionamento con una riduzione dei risparmi.

B Utilizzare soltanto pezzi di ricambio originali.

B Far eseguire, da una ditta specializzata autorizzata, un'ispezione annuale e all'occorrenza una manutenzione della unità esterna pompa di calore WPL.

4 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

2 Fornitura

EWB

TM

Fig. 1

EWB Modulo idraulico interno AW

1

2

Istruzioni d'uso e per l'installazione

Valvola di intercettazione con filtro a rete

3

4

Pinze per smontare il filtro

Interruttore di sicurezza

T2

Sonda di temperatura esterna con cavo

TM

Sonda del punto di rugiada con cavo

T5

Sonda di temperatura ambiente con cavo

4

2

3

T2

T5

6 720 614 486-01.2I

Fornitura

2

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

5

2

Fornitura

EWP

Fig. 2

EWP Unità esterna unità esterna pompa di calore WPL

1

2

Istruzioni d'uso e per l'installazione

2 passa cavi

2

6 720 614 486-44.1I

6 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Note generali

3

3 Note generali

Solo una ditta specializzata autorizzata può eseguire l'installazione. L'installatore deve rispettare leggi, direttive, regolamenti e norme vigenti nel paese d'installazione e seguire le indicazioni del presente manuale di istruzioni.

3.1

Dati sulla unità esterna pompa di calore WPL

L'unità esterna della unità esterna pompa di calore WPL

Loghaterm WPL 9 MR deve essere posizionata all'esterno, e collegata con il modulo idraulico interno

Loghaterm AW 9T installato in casa.

3.2

Uso conforme alle indicazioni

La unità esterna pompa di calore WPL deve essere installata esclusivamente in sistemi chiusi per la produzione di acqua calda e per riscaldamento secondo EN 12828.

Un altro tipo di utilizzo non è conforme. Gli eventuali danni che ne derivassero sono esclusi dagli obblighi di responsabilità e garanzia.

Il volume dell'impianto di riscaldamento, a cui è collegata la unità esterna pompa di calore WPL, deve essere dimensionato in funzione della potenza della unità esterna pompa di calore WPL e del fabbisogno della potenza di picco della casa.

3.3

Targhetta identificativa

La targhetta si trova sulla copertura superiore della unità esterna pompa di calore WPL. Qui sono riportati i dati sulla potenza della unità esterna pompa di calore WPL, il codice del prodotto, il numero di serie e la data di produzione.

La targhetta del modulo idraulico interno AW si trova sul quadro elettrico all'interno della copertura frontale.

3.4

Trasporto e immagazzinaggio

La unità esterna pompa di calore WPL e il modulo idraulico interno AW devono sempre essere trasportati e posati in verticale. La unità esterna pompa di calore WPL può essere inclinata ma non stesa.

Il modulo idraulico interno AW non può essere trasportato o immagazzinato con temperature inferiori a – 10 °C. La unità esterna pompa di calore WPL non può essere immagazzinata con temperature inferiori a – 10 °C.

3.5

Luogo di installazione

• La unità esterna pompa di calore WPL deve essere installata all'esterno su una base di appoggio stabile e piana. Si consiglia un basamento di cemento.

• Al momento della installazione occorre tenere in considerazione la diffusione del rumore nell'ambiente circostante.

• La unità esterna pompa di calore WPL deve essere libera in modo che la portata d'aria possa defluire senza ostacoli attraverso la batteria alettata.

• Posare la unità esterna pompa di calore WPL in modo tale che non si formi una ricircolazione dell'aria nella batteria.

• Evitare di posizionare la unità esterna pompa di calore

WPL in modo tale che sia esposta direttamente al vento frontale.

• Evitare di posizionare la unità esterna pompa di calore

WPL dove vi è il rischio di caduta di neve e gocce di pioggia dalle grondaie. Se questo non è possibile, installare una copertura di protezione.

• Il modulo idraulico interno AW deve essere installato all'interno della casa. La tubazione tra unità esterna e modulo idraulico interno e impianto di riscaldamento presente deve essere più corta possibile e posata in modo tale che non si formino rumori/scricciolii a causa delle differenze di temperatura nell'impianto di riscaldamento. I tubi all'esterno devono essere isolati e protetti dagli agenti atmosferici.

• L'acqua di scarico della valvola di sicurezza ( [2],

fig. 18) deve essere condotta dal modulo idraulico

interno AW ad uno scarico protetto dal gelo.

3.6

Sbrinamento automatico

Lo sbrinamento della batteria alettata della unità esterna pompa di calore WPL avviene tramite iniezione di gas caldo e viene comandato attraverso una valvola a 4 vie. La valvola a 4 vie cambia la direzione di mandata nel circuito refrigerante.

Il gas caldo scioglie il ghiaccio alle lamelle dell'evaporatore. Durante questo processo, l'acqua dell'impianto di riscaldamento si raffredda leggermente. La durata dello sbrinamento dipende dallo spessore del ghiaccio e dalla temperatura esterna.

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

7

3

Note generali

3.7

Da verificare prima dell'installazione

B L'installazione della unità esterna pompa di calore WPL deve essere eseguita da un tecnico autorizzato.

B L'installazione della unità esterna pompa di calore WPL deve rispettare leggi, direttive, regolamenti e norme vigenti nel paese d'installazione.

B Controllare che tutti i collegamenti delle tubazioni siano intatti e che non si siano allentati durante il trasporto.

B Prima della messa in esercizio della unità esterna pompa di calore WPL: riempire e sfiatare l'impianto di riscaldamento e l'accumulatore-produttore d'acqua calda inclusa la unità esterna pompa di calore WPL.

B Il cablaggio elettrico deve essere il più corto possibile, per proteggere l'impianto da danni, ad esempio in caso di temporali.

3.8

Lista di controllo

Ogni installazione di una unità esterna pompa di calore WPL è individuale e si differenzia da un'altra. La lista di controllo in basso offre una descrizione generale della procedura di installazione.

1. Collegare l'unità esterna della unità esterna pompa di calore WPL su una base di appoggio stabile.

2. Montare le tubazioni di mandata e ritorno all'unità esterna della unità esterna pompa di calore WPL.

3. Installare il filtro antiparticolato all'interno dell'edificio sulla tubazione di ritorno alla unità esterna pompa di calore WPL.

4. Collegare le tubazioni di mandata e ritorno al modulo idraulico interno AW.

5. Collegare la unità esterna pompa di calore WPL al modulo idraulico interno AW.

6. Installare un tubo flessibile per lo scarico al modulo idraulico interno AW.

7. Collegare l'impianto di riscaldamento.

8. Installare e collegare la sonda di temperatura esterna e la sonda di temperatura ambiente.

9. Collegare il cavo di segnale tra la unità esterna pompa di calore WPL e il modulo idraulico interno AW.

10. Eventualmente installare un'interruttore differenziale e il controllo delle tariffe.

11. Collegare l'impianto al quadro elettrico generale della casa.

12. Riempire e sfiatare l'impianto di riscaldamento prima della messa in funzione.

13. Accendere l’impianto. Eseguire le impostazioni necessarie sul pannello di controllo.

14.Confermare la sonda di temperatura ambiente sul pannello di controllo.

15. Controllare l'impianto dopo la messa in esercizio.

Nella tubazione di mandata dell'unità esterna

AWR (

fig. 7, pag. 11) deve essere installa-

ta una valvola di sfiato il più vicino possibile alla unità esterna pompa di calore WPL.

ATTENZIONE: Prima del primo avvio, il compressore si deve riscaldare.

B Per questo , dare tensione alla la unità esterna pompa di calore WPL almeno 2 ore prima della messa in esercizio.

3.9

Cavo di segnale

Il modulo idraulico interno AW e la unità esterna pompa di calore WPL vengono collegati insieme tramite un cavo di segnale schermato con dimensioni minime di 8 x 0,5 mmq.

3.10

CAN-BUS

Tutte le schede elettroniche del modulo idraulico interno

AW, le schede accessorie aggiuntive e il modulo miscelatore sono collegati attraverso la linea di comunicazione

CAN-BUS. CAN (Controller Area Network) è un sistema per la comunicazione tra moduli/schede elettroniche regolata a mezzo di un microprocessore.

Anche iltermostato ambiente modulante TT (accessorio) può essere collegato attraverso il CAN-BUS.

ATTENZIONE: Disfunzione a causa di influssi induttivi.

B La linea CAN-BUS deve essere schermata e posata separatamente dalle linee principali 230 V o 400 V.

Un cavo adatto per il collegamento esterno è il cavo

LIYCY (TP) 2x2x0,6. Il cavo deve esser twistato e schermato. La schermatura deve essere collegata alla messa a terra solo ad un'estremità.

La massima lunghezza del cavo consentita è di 30 m.

La linea CAN-BUS non può essere posata con le linee principali 230 V o 400 V. Distanza minima 100 mm. È consentita la posa con i cavi della sonda.

ATTENZIONE: Non collegare il cavo 12 V ai morsetti CAN-BUS!

I processori vengono danneggiati, se la 12 V viene collegata al CAN-BUS.

B Fare attenzione : verificare che ognuno dei

4 cavi sia collegato al rispettivo morsetto come marcato sulle schede elettroniche.

8 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Note generali

3

Il collegamento tra i circuiti stampati avviene tramite quattro fili, usati anche per l'alimentazione elettrica a 12 V delle schede elettroniche. Sul scheda elettronica si trova una marcatura per il collegamento 12 V e per il collegamento

CAN-BUS.

1 2

6 720 614 486-28.1I

1

2

Fig. 3 Terminazione CAN-BUS

CAN-BUS con terminazione

CAN-BUS senza terminazione

L'interruttore S1 indica l'inizio e la fine del collegamento

CAN-BUS. per questo la scheda elettronica del display

(indicata con CPU nello schema elettrico) e la scheda

IOB devono essere con terminazione attraverso l'interruttore S1.

Con l'utilizzo della sonda ambiente (TT) con collegamento

CAN-BUS la sua terminazione viene effettuata in automatico. Posizionare l'interruttore S1 della scheda I/O-AX-09 del modulo idraulico interno AW su senza termina-

zione.

Se viene utilizzato il modulo miscelatore, occorre effettuare la terminazione della scheda OPB del modulo miscelatore al posto della scheda AHB del modulo idraulico interno AW.

Se viene collegata la scatola dei relè, occorre effettuare la terminazione della scheda OPB della scatola dei relè al posto della scheda AHB del modulo idraulico interno AW.

Verificare che solo le schede elettroniche poste all'inizio ed alla fine del collegamento CA-BUS abbiano l'interruttore S1 con terminazione, mentre tutte le altre intermedie siano senza terminazione.

6 720 0614 056-03.1D

Fig. 4 CAN-BUS

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

9

3

Note generali

3.11

Manipolazione della scheda elettronica

I circuiti stampati con l'elettronica di comando sono molto sensibili alle scariche elettrostatiche (ESD – ElectroStatic

Discharge). Per evitare danni ai componenti, è necessaria particolare attenzione.

ATTENZIONE: Danni dovuti a cariche elettrostatiche.

B Toccare il scheda elettronica solo se si indossa un bracciale collegato a terra.

6 720 614 366-24.1I

Fig. 5 Bracciale

I danni sono per lo più latenti. Alla messa in esercizio una scheda elettronica può funzionare senza problemi e i problemi presentarsi, spesso, solo in seguito. Gli oggetti carichi rappresentano un problema solo nelle vicinanze dell'elettronica. Prima di iniziare il lavoro, mantenere una distanza di sicurezza di almeno un metro da gommapiuma, pellicole di protezione e altro materiale di imballaggio, indumenti di fibra sintetica (ad es. pullover di pile) e simili.

Una buona protezione ESD per il lavoro con l'elettronica

è offerta da un bracciale collegato con una terra. Questo bracciale deve essere indossato prima che venga aperta/ o la busta metallica/imballaggio schermata/o, o prima che la scheda elettronica montata venga liberata. Il bracciale deve essere indossato finché la scheda elettronica non viene rimessa nel suo imballaggio schermato o non viene collegata in un quadro di comando chiuso. Anche i circuiti stampati sostituiti, che devono essere riconsegnati, devono essere manipolati in questo modo.

Fig. 6

6 720 614 366-25.1I

10 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Dimensioni e distanze minime

4

4 Dimensioni e distanze minime

4.1

Unità esterna pompa di calore WPL e modulo idraulico interno AW

Max. 500

1000

1

150

2

150

6 720 614 486-09.1I

Fig. 7 Collegamenti unità esterna pompa di calore

WPL

1

2

Uscita mandata al modulo idraulico interno AW R25

Ingresso ritorno dal modulo idraulico interno AW R25

Distanze minime necessarie per l'unità esterna

Tra la unità esterna pompa di calore WPL e la parete è necessaria una distanza minima di 300 mm.

Davanti alla unità esterna pompa di calore WPL la distanza minima deve essere di 500 mm, ai lati di 150 mm.

Se è stato montato un tetto di protezione, occorre mantenere sopra la unità esterna pompa di calore WPL una distanza di almeno 1 m in modo da evitare una circolazione di aria fredda..

Fig. 8 dimensioni in mm

330+30

950

175

600

300

6 720 614 486-33.1I

370

6 720 614 486-31.1I

Fig. 9 dimensioni in mm

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

11

4

Dimensioni e distanze minime

Unità esterna pompa di calore WPL su un basamento con portanza minima di 320 kg. Per compensare l'eventuale formazione di ghiaccio l'altezza di montaggio consigliata è di 300 mm da terra.

C

A

A

6 720 614 486-34.2I

A

B

C

D

Fig. 10 dimensioni in mm

Fissaggio: 4 bulloni M10 (3/8“) x 70 mm

300 mm

Basamento in cemento, minimo 770 x 120 mm

Apertura di aereazione. Non ostruire!

D

B

12 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

9

10

11

12

Dimensioni e distanze minime

4

1 2

3

4

5

8

7

Fig. 11

Unità esterna pompa di calore WPL

2

3

4

5

6

7

1

Scheda di controllo (controller, C.B.)

Scheda filtro antidisturbo (N.F.)

Morsetti di collegamento cavo di segnale (TB2, TB3)

Valvola di espansione

Condensatore

Separatore per liquidi

Compressore

8

9

Valvola a 4 vie

Motore del ventilatore

10

Evaporatore

11

Morsetti di collegamento tensione di alimentazione (TB1,

230 V)

12

Scheda elettrica (P.B)

6

6 720 614 486-02.1I

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

13

4

Dimensioni e distanze minime

4.2

Distanze minime modulo idraulico interno AW

600

250

Davanti al modulo idraulico interno AW è necessaria una distanza minima di 600 mm. Sul lato sinistro la distanza minima è di 500 mm, su quello destro di 250 mm.

Dietro il modulo idraulico interno AW occorre rispettare una distanza di 250 mm. Il luogo di posa migliore è lungo una parete esterna o lungo una parete interna isolata.

4.3

Raccordi delle tubazioni

Raccordi del modulo idraulico interno AW:

B Posare il tubo flessibile del drenaggio dalla valvola di sicurezza con pendenza verso uno scarico fognario protetto dal gelo.

Dimensioni dei raccordi

Mandata e ritorno del riscaldamento

Acqua sanitaria fredda e calda

Mandata e ritorno alla unità esterna pompa di calore WPL

Scarico/drenaggio

Tab. 2 Dimensioni dei tubi

mm

R25

R25

R25

Ø 32

1498

Fig. 12 Modulo idraulico interno AW (dimensioni in mm)

6

1

5

4

3

2

4

5

6

Fig. 13 Parte posteriore del modulo idraulico interno AW (dimensioni in mm)

1

2

3

Ingresso acqua fredda

Uscita acqua calda sanitaria

Ingresso, mandata dalla unità esterna pompa di calore

WPL

Mandata impianto di riscaldamento

Uscita, ritorno alla unità esterna pompa di calore WPL

Ritorno impianto di riscaldamento

106 106 87

6 720 614 486-15.1I

14 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Dimensioni e distanze minime

4

1

2

3

4

7

6 5

5

6

7

3

4

1

2

Fig. 14 Vista frontale senza mantello del modulo idraulico interno AW

Interruttore per funzionamento di emergenza

Reset protezione surriscaldamento

Valvola di miscelazione

Circolatore impianto di riscaldamento

Valvola a 3 vie

Circolatore anello primario verso unità esterna

Valvola a 3 vie

648 600

6 720 614 486-16.1I

Fig. 15 Modulo idraulico interno AW (dimensioni in mm)

1

6 720 614 486-29.1I

Fig. 16 Parte posteriore del modulo idraulico interno

AW

1

Sonda del punto di rugiada

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

15

5

Installazione

5 Installazione

Solo una ditta specializzata autorizzata può eseguire l'installazione. L'installatore deve rispettare leggi, direttive, regolamenti e norme vigenti nel paese d'installazione e seguire le indicazioni del presente manuale di istruzioni.

5.1

Accessori abbinabili

Vaschetta raccogli condensa per la raccolta e lo scarico dell'acqua di condensa della unità esterna pompa di calore WPL.

Vaschetta raccogli condensa per il modulo idraulico interno AW per la raccolta della condensa durante l'esercizio di raffreddamento con ventilconvettori.

Cavo scaldante come protezione antigelo per la tubazione di scarico dell'acqua di condensa.

Supporto per installazione a parete della unità esterna pompa di calore WPL.

Supporto per installazione a pavimento della unità esterna pompa di calore WPL.

Serbatoio inerziale di compensazione per impianti di riscaldamento con basso contenuto di acqua.

Dispositivo di controllo della temperatura (termostato di limite) prescritto in alcuni paesi per l'esercizio degli impianti di riscaldamento a pavimento.

Sonda del punto di rugiada per il monitoraggio della condensa nell'esercizio di raffreddamento. Oltre alla sonda del punto di rugiada, installata di fabbrica, possono essere installate 4 ulteriori sonde del punto di rugiada (in totale 5).

Un sonda del punto di rugiada aggiuntiva fa parte del volume di fornitura.

Modulo miscelatore per il comando di un circuito di riscaldamento miscelato aggiuntivo. Al modulo miscelatore può essere collegata un'ulteriore sonda del punto di rugiada.

Sonda di temperatura ambiente; in alternativa è possibile l'utilizzo di sonde di temperatura ambiente con collegamento CAN-BUS al posto delle sonde contenute nel volume di fornitura. Se viene utilizzato un modulo miscelatore, può essere collegata un'ulteriore termostato ambiente modulante.

Scatola dei relè per la commutazione di apparecchiature esterne (ad es. commutazione automatica delle valvole del riscaldamento a pavimento tra stagione di raffreddamento e riscaldamento).

5.2

Principio di collegamento

La logica di regolazione gestisce il ciclo frigorifero dell'unità esterna WPL ed il riscaldatore elettrico supplementare del modulo idraulico interno AW. La regolazione elettronica gestisce la pompa di calore in base alla curva di riscaldamento impostata, in funzione dei valori rilevati dalla sonda di temperatura esterna T2 e dalla sonda di temperatura del ritorno T1.

Quando la unità esterna pompa di calore WPL da sola non è più in grado di coprire il fabbisogno di riscaldamento, si avvia automaticamente il riscaldatore elettrico supplementare del modulo idraulico interno AW integrando per raggiungere la temperatura di mandata richiesta.

Il riscaldamento dell'acqua calda sanitaria ha precedenza.

L'acqua calda sanitaria viene controllata dal sensore di temperatura dell'accumulatore T3. Durante la preparazione di acqua calda sanitaria, il riscaldamento viene disattivato temporaneamente attraverso due valvole a 3 vie. Quando l'accumulatore-produttore d'acqua calda ha raggiunto la sua temperatura nominale, il riscaldamento viene riattivato.

Esercizio di riscaldamento e produzione acqua calda sanitaria con unità esterna pompa di calore

WPL spenta:

quando la temperatura esterna scende al di sotto dei

-20 °C, l'unità esterna si arresta automaticamente. Il riscaldamento e la produzione di acqua calda sanitaria vengono garantiti dall'attivazione automatica del riscaldatore elettrico supplementare.

5.3

Predisposizione tubazioni di collegamento

B Sono a cura del committente l'installazione e la predisposizione delle tubazioni di collegamento all'impianto di riscaldamento e per l'acqua fredda/calda sanitaria fino al luogo di posa del modulo idraulico interno AW.

5.4

Messa in posa

B Rimuovere e smaltire l'imballaggio in conformità alle disposizioni su di esso riportate.

B Rimuove l'accessorio fornito.

16 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Installazione

5

5.5

Lavaggio dell'impianto di riscaldamento

ATTENZIONE: In caso di residui nella rete di distribuzione, la unità esterna pompa di calore WPL potrebbe danneggiarsi.

B Effettuare il lavaggio dell’impianto di riscaldamento per eliminare eventuali residui di lavorazione.

La unità esterna pompa di calore WPL è un elemento essenziale dell'impianto di riscaldamento. Anomalie nella unità esterna pompa di calore WPL possono derivare da una cattiva qualità dell'acqua nell'impianto di riscaldamento o da un continuo apporto di ossigeno.

Tramite l'ossigeno si creano prodotti corrosivi sotto forma di magnetite e depositi.

La magnetite ha un effetto abrasivo efficace specialmente in pompe, valvole e componenti con flusso turbolente, ad es. nel condensatore.

In impianti di riscaldamento che devono essere riempiti regolarmente, o la cui acqua di riscaldamento non è pulita, devono essere adottate, prima dell'installazione della unità esterna pompa di calore WPL, misure conformi ad es. l'installazione di un filtro e di un disaeratore.

Non utilizzare additivi per il trattamento dell'acqua. Sono consentiti additivi per l'innalzamento del valore del pH. Il valore del pH consigliato è di 7,5 – 9.

L'impianto di riscaldamento non può contenere più di 200 ppm di cloro.

Nel caso non sia garantita la qualità dell'acqua del impianto di riscaldamento è necessario installare uno scambiatore di calore a protezione della unità esterna pompa di calore WPL.

5.6

Impianto di riscaldamento

Valvola con filtro

B Montare il filtro antiparticolato in casa nella tubazione di ritorno alla unità esterna pompa di calore WPL.

Accumulatore inerziale

AVVISO: Se è previsto il funzionamento in raffreddamento, occorre isolare l'accumulatore inerziale dalla condensa.

Per un esercizio ottimale l'impianto di riscaldamento deve contenere almeno 150 litri di liquido. Se l'impianto esistente ha un contenuto inferiore, deve essere installato l'accumulatore inerziale. Ciò è particolarmente importante se l'impianto è costituito esclusivamente da ventilconvettori, in quanto loro hanno un contenuto di acqua molto limitato.

Per un impianto di riscaldamento a radiatori, in cui sono contenuti 100 litri, è necessario un accumulatore da 40 a

50 litri. Un impianto con ventilconvettori con circa 40 litri necessita di un accumulatore da 100 – a 150 litri.

L'accumulatore inerziale deve essere dotato di una valvola di sfiato.

B Collegare l'accumulatore inerziale secondo la soluzione impiantistica (

capitolo 8.1) nella mandata del

modulo idraulico interno AW in serie all'impianto di riscaldamento.

Glicole etilenico

AVVERTENZA:

B Nel sistema di riscaldamento non possono essere utilizzate sostanze altre sostanza antigelo.

Di solito nel sistema di riscaldamento non si utilizza il glicole etilenico. In un caso particolare il glicole etilenico può essere aggiunto, con una in casi particolari, dove è richiesta una protezione aggiuntiva, è possibile aggiungere gli-

cole etilenico fino ad una concentrazione massima del

15%. In questo caso, la potenza della unità esterna pompa di calore WPL viene, ridotta.

5.7

Collegamento della unità esterna pompa di calore WPL all‘impianto di riscaldamento

AVVISO: Il dislivello e la distanza tra unità esterna pompa di calore WPL e modulo idraulico interno AW dipendono dalle curve caratteristiche del circolatore di riscaldamento primaria (G2). Capitolo 8.2.1

B Collegare la unità esterna pompa di calore WPL all'impianto di distribuzione del riscaldamento.

B Posare le tubazione dell'impianto di riscaldamento in modo tale che non si formino rumori/scricchiolii nel sistema di riscaldamento a causa delle differenze di temperatura dell'acqua di riscaldamento.

B Installare tubi flessibili alle connessioni della unità esterna pompa di calore WPL.

B Per lunghezza dei tubi fino a 25 m tra unità esterna pompa di calore WPL e modulo idraulico interno AW, posare tubi di rame con diametro da 22 mm.

B Per lunghezza dei tubi da 25 fino a 30 m tra unità esterna pompa di calore WPL e modulo idraulico interno AW, posare tubi di rame con diametro da 28 mm.

B Isolare le tubazioni esterne all'edificio con materiali resistenti alla condensa dell'umidità, come Armaflex.

B Se è previsto il funzionamento in raffreddamento, isolare i collegamenti e tutte le tubazioni con materiali resistenti alla condensa dell'umidità.

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

17

5

Installazione

Sulle tubazioni devono essere installati punti di sfiato accessibili. Tubazioni corte all'aperto riducono le dispersioni termiche.

5.8

Riempimento dell'impianto di riscaldamento

Dopo aver risciacquato i tubi di riscaldamento riempire prima l'accumulatore-produttore d'acqua calda sanitaria con acqua potabile. Successivamente riempire l'impianto di riscaldamento.

AVVERTENZA: L'accumulatore-produttore d'acqua calda potrebbe rompersi se l'impianto viene riempito in sequenza errata.

B Riempire l'accumulatore-produttore d'acqua calda e metterlo in pressione prima che l'impianto di riscaldamento venga riempito.

8. Sfiatare l'accumulatore inerziale eventualmente presente.

9. Rabboccare fino alla pressione corretta. Normalmente la pressione è da 1 a 2,5 bar, ma dipende anche dalla pressione di precarica del vaso di espansione e dall'altezza dell'edificio.

10.Non appena viene raggiunta la pressione corretta, chiudere la valvola di riempimento dell'acqua di riscaldamento.

3 4

2

1

AVVERTENZA:

B non chiudere in nessun caso la valvola di sicurezza.

Nella tubazione di mandata dell'unità esterna

AWR (

fig. 7, pag. 11) deve essere installa-

ta una valvola di sfiato il più vicino possibile alla unità esterna pompa di calore WPL.

Riempimento dell'accumulatore-produttore d'acqua calda sanitaria:

1. Per riempire l'accumulatore-produttore d'acqua calda, aprire la valvola di intercettazione per l'adduzione

d'acqua fredda ([3], fig. 17).

2. Aprire un rubinetto dell'acqua calda fino a che non esce dell'acqua.

3. Chiudere il rubinetto dell'acqua.

Riempimento dell'impianto di riscaldamento:

1. Regolare la pressione di precarica del vaso di espansione montato dal committente in funzione dell'altezza statica dell'impianto di riscaldamento.

2. Aprire tutte le valvole dei radiatori presenti nell'impianto di riscaldamento.

3. Per riempire l'impianto di riscaldamento, aprire il valvola di riempimento dell'acqua di riscaldamento ([2],

fig. 17).

4. Riempire l'impianto di riscaldamento fino alla pressione compresa tra 1 e 2 bar.

5. Sfiatare l'impianto di riscaldamento. Aprendo la valvola di sfiato in alto sull'accumulatore-produttore d'acqua

calda ([1], fig. 18).

6. Sfiatare l'impianto di riscaldamento anche dalle altre valvole di sfiato (ad es. ai radiatori).

7. Sfiatare la pompa di calore tramite la valvola di sfiato installata presso la unità esterna pompa di calore WPL.

1

2

3

4

6 720 614 486-07.1I

Fig. 17 Vista frontale senza mantello del modulo idraulico interno AW

Manometro

Valvola di riempimento dell'acqua di riscaldamento

Valvola di intercettazione per l'adduzione dell'acqua fredda

Valvola di sicurezza circuito sanitario (7 bar)

2

1

1

2

Fig. 18 Modulo idraulico interno AW

Valvola di sfiato

Valvola di sicurezza circuito di riscaldamento (3 bar)

18 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Installazione

5

5.9

Isolamento termico

Tutte le tubazioni conducenti calore devono essere dotate di un isolamento termico adatto secondo le norme vigenti.

Con esercizio di raffreddamento previsto, tutti i collegamenti e le tubazioni devo essere isolate con materiali resistenti alla condensa dell'umidità secondo le norme vigenti.

5.10

Montaggio della sonda di temperatura

5.10.1 Sonda di temperatura di mandata T1

La sonda è premontata nel modulo idraulico interno AW.

5.10.2 Sonda di temperatura esterna T2

B Montare la sonda sul lato più freddo della casa (di solito sul lato nord). Proteggere la sonda dall'irraggiamento solare diretto, dalle correnti d'aria ecc. Non montare la sonda subito sotto il tetto.

5.10.3 Sonda di temperatura acqua calda sanitaria

T3

La sonda è premontata nel modulo idraulico interno AW.

5.10.4 Sonda temperatura ambiente TT, T5

Solo il locale con la sonda di temperatura ambiente può influenzare la regolazione della temperatura di mandata del rispettivo circuito di riscaldamento.

Requisiti del luogo di installazione:

• possibilmente parete interna senza correnti d'aria o irraggiamento termico.

• Mantenere libera l'area sottostante la sonda di temperatura della parete tratteggiata in figura per permettere la libera circolazione dell'aria ambiente(

fig. 19).

T5

0,3 m

5.11 Installazione degli indicatori del punto di rugiada

AVVISO: Durante il funzionamento in raffreddamento devono essere installati indicatori del punto di rugiada.

AVVISO: Se sono presenti solo cirucuiti di riscaldamento /raffrescamento a pavimento, il sensore del punto di rugiada e il tubo in cui si trova non devono essere isolati.

AVVISO: Le sonde del punto di rugiada sono molto sensibili.

B Procedere con cautela durante il montaggio e l'isolamento della sonda del punto di rugiada.

B Dopo aver rimosso l'adesivo protettivo, non toccare più la sonda del punto di rugiada.

Se viene utilizzato un modulo miscelatore opzionale, può essere collegata un'ulteriore sonda del punto di rugiada.

Se si forma condensa sui tubi dell'impianto di riscaldamento/raffrescamento, l'indicatore del punto di rugiada spegne la unità esterna pompa di calore WPL. La condensa si forma durante l'esercizio di raffreddamento se la temperatura dell'impianto di riscaldamento/raffrescamento si trova al di sotto del punto di rugiada.

Il punto di rugiada varia a seconda della temperatura e dell'umidità dell'aria. Più alta è l'umidità dell'aria, tanto più alta deve essere la temperatura per superare il punto di rugiada e evitare la formazione di condensa.

Le sonde del punto di rugiada inviano segnali all'indicatore del punto di rugiada, non appena riconoscono la formazione di condensa.

L'indicatore del punto di rugiada è installato di fabbrica nel quadro comandi del modulo idraulico interno AW

(

[6], fig. 26). Una sonda del punto di rugiada è prein-

stallata sul tubo di mandata del modulo idraulico interno

AW (

[1], fig. 16).

0,3 m

6 720 614 366-34.1I

Fig. 19 Luogo di installazione consigliato per la sonda di temperatura ambiente T5

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

19

5

Installazione

6 720 614 486-41.1I

Fig. 20 Sonda del punto di rugiada

B Solo dopo avere posizionato e fissato la sonda del punto di rugiada sulla tubazione, rimuovere l'adesivo

protettivo (vedere fig. 20), senza toccare la sonda!

B Installare un sensore del punto di rugiada sulla tubazione in una posizione in cui l'umidità è simile a quella degli ambienti raffrescati.

B Eventualmente installare altre sonde del punto di rugiada in altri punti del sistema di raffreddamento a rischio di condensa. All'indicatore del punto di rugiada possono essere collegate al massimo 5 sonde del punto di rugiada.

B Collegare le sonde del punto di rugiada all'indicatore del punto di rugiada, secondo lo schema elettrico (

fig. 30).

B Per i controlli di funzionamento dell'indicatore del punto di rugiada cortocircuitare i morsetti 6 e 7.

Il corretto funzionamento viene indicato dalla regolazione elettronica visualizzando sul display il messaggio

Blocco esterno.

5.11.1 Indicatore del punto di rugiada con solo ventilconvettori

AVVERTENZA: In impianti di raffrescamento con ventilconvettori tutti i tubi e collegamenti fino al ventilconvettore devono essere isolati con materiali resistenti alla formazione di condensa.

B Installare solo isolamenti resistenti alla formazione della condensa.

AVVERTENZA: l'impianto di riscaldamento/ raffrescamento a pavimento non può funzionare con temperatura di mandata al di sotto del punto di rugiada.

B Impostare correttamente la temperatura di

mandata in base al capitolo 13.6.

Se vengono utilizzati esclusivamente ventilconvettori con bacinelle raccogli condensa e tubi isolati, la temperatura di mandata può essere impostata a 7 °C.

B Se l'impianto di riscaldamento/raffreddamento è costituito esclusivamente da ventilconvettori, isolare il sensore del punto di rugiada e le tubazioni con materiale resistente alla formazione della condensa.

B Se nell'impianto di riscaldamento/raffreddamento sono presenti solo i ventilconvettori, scollegare sonda del punto di rugiada preinstallata all'interno del modulo idraulico interno AW.

B Installare la vaschetta raccogli condensa nel modulo idraulico interno AW.

5.12

Montaggio del dispositivo di controllo della temperatura (termostato limite)

In alcuni paesi nei circuiti del riscaldamento a pavimento e prescritto un dispositivo di controllo della temperatura

(termostato limite).

Il dispositivo di controllo della temperatura interrompe l'esercizio della unità esterna pompa di calore WPL, del riscaldatore elettrico supplementare (solo riscaldamento) e dela circolatore dell'impianto di riscaldamento, se la temperatura di mandata diventa troppo alta.

Il relè del dispositivo di controllo della temperatura è premontato di fabbrica nel quadro comandi del modulo idraulico interno AW (

[5], fig. 26).

B Installare il termostato limite sul tubo di mandata del riscaldamento a pavimento.

B Collegare il termostato limite secondo lo schema elettrico (

fig. 28) al relè nel modulo idraulico interno

AW.

B Impostare il termostato limite alla massima temperatura ammessa dall'impianto di riscaldamento.

B Per i controlli di funzionamento del dispositivo di controllo della temperatura cortocircuitare i morsetti 1 e 2.

Il corretto funzionamento viene indicato dalla regolazione elettronica visualizzando sul display il messaggio:

Blocco esterno. Inoltre si deve spegnere la pompa dell'impianto di riscaldamento (G1).

20 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

5.13

Altri collegamenti

5.13.1 Ingresso esterno

L'ingresso esterno H1 (

fig. 28) può essere utilizzato

per il controllo remoto di determinate funzioni della regolazione elettronica.

Le funzioni, che vengono attivate tramite l'ingresso

esterno, sono descritte nel capitolo 13.3.15.

L'ingresso esterno può essere collegato ad un interruttore comandabile manualmente o ad un'unità di comando remota, ad esempio un combinatore telefonico.

5.14

Rimozione degli accessori

Se la scatola dei relè o il modulo miscelatore sono stati installati come accessori e successivamente devono essere rimossi dall'impianto, in quanto non vengono più utilizzati, occorre ripristinare il menu di servizio sulle impostazioni di fabbrica. Ciò non vale se un accessorio difettoso viene sostituito.

B Aprire il menu di installazione e di servizio

(

capitolo 11).

B Selezionare Menu avanzato.

B Selezionare Torna a impostazioni di

fabbrica.

B Selezionare e poi Salva.

Installazione

5

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

21

6

Collegamento alla rete elettrica

6 Collegamento alla rete elettrica

PERICOLO: rischio di folgorazione!

B Prima dei lavori su componenti elettrici staccare sempre la corrente.

PERICOLO: rischio di folgorazione! Dopo l'interruzione dell'apporto di corrente si deve scaricare il condensatore nella unità esterna pompa di calore WPL.

B Per questo attendere almeno 5 minuti.

B Assicurarsi che il diodo luminoso verde

(LED 1) sia spento (vedere schema elettrico nella unità esterna pompa di calore

WPL).

B Installare un interruttore differenziale (interruttore FI) secondo le indicazioni del progettista elettrico e il relativo schema elettrico. Collegare solo componenti consentiti conformi alle normative e disposizioni locali.

B Incaricare un progettista abilitato di redarre il progetto dell'impianto elettrico secondo quanto prescritto da leggi, direttive, regolamenti e norme vigenti nel paese d'installazione.

B Nel sostituire il scheda elettronica fare attenzione al codice colori.

6.1

Collegamento della unità esterna pompa di calore WPL

ATTENZIONE: Toccare il scheda elettronica solo se si indossa un bracciale collegato a terra (

capitolo 3.11).

AVVERTENZA: Danni all'impianto. Non accendere la pompa di calore senza acqua nel circuito idraulico.

B Riempire e mettere sotto pressione l'accumulatore-produttore d'acqua calda sanitaria e riempire l'impianto di riscaldamento.

Solo dopo inserire l'alimentazione elettrica.

B Rimuovere lo sportellino di servizio ( [3], fig. 21).

B Far passare i cavi di connessione attraverso il passaggio per cavi sul lato della unità esterna pompa di calore

WPL (

[2], fig. 21).

B Collegare in morsettiera i cavi secondo la fig. 22.

B Montare nuovamente lo sportellino di servizio.

ATTENZIONE: Prima del primo avvio, il compressore si deve riscaldare.

B Per questo , dare tensione alla la unità esterna pompa di calore WPL almeno 2 ore prima della messa in esercizio.

1

Il collegamento elettrico della unità esterna pompa di calore WPL deve poter essere staccato in maniera sicura.

B Installare un interruttore di sicurezza sulla linea elettrica a protezione della unità esterna pompa di calore WPL. Se le unità hanno alimentazioni elettriche diverse, installare l'interruttore di sicurezza per ogni linea elettrica.

B Secondo le norme vigenti utilizzare per l'allacciamento elettrico 230 V/50 Hz, cavi elettrici a 3 fili del tipo

H05VV-F, o di qualità superiore. Scegliere la sezione del cavo e tipo di cavo in funzione dei dispositivi di sicurezza collegati (

capitolo 8.2) e selezionare la moda-

lità di posa.

B Secondo le normative vigenti, collegare l'apparecchio al quadro elettrico principale secondo EN 60335 parte 1 , installare un interruttore avente la distanza tra i contatti di almeno 3 mm (ad es. fusibili, interruttore

LS). Non collegare altre utenze e carichi elettrici.

2

3

6 720 614 486-23.1I

2

3

Fig. 21 Collegamento della unità esterna pompa di calore WPL

1

Fermacavo, fissare il cavo in modo tale che non venga in contatto con lo sportellino di servizio.

Passaggi cavi.

Sportellino di servizio.

22 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Collegamento alla rete elettrica

6

L

L N

N

A1

A2

A3

A4

A5

A1 A2 A3 A4 A5 B1 B2 B3

B3

B1 B2

1 2

6 720 614 486-22.1I

1

2

Fig. 22 Definizione dei collegamenti della unità esterna pompa di calore WPL

Cavo alimentazione elettrica

Cavo di segnale

6.2

Impostazioni sbrinamento

Per evitare che il l'evaporatore ghiacci, lo sbrinamento deve essere impostato su clima umido.

B Assicurarsi che l'interruttore 2 di SW6 sia impostato su ON ( schema elettrico

fig. 25)

6.4

Collegamenti esterni

B Per evitare disturbi elettromagnetici, posare tutte le linee a bassa tensione (cavi dei sensori di temperatura) separatamente dalle linee principali da 230 V o 400 V

(distanza minima 100 mm).

B In caso di prolunga dei cavi utilizzare le sezioni del cavo per sonda di temperatura indicate di seguito:

– fino a 20 m di lunghezza cavo: da 0,75 fino a

1,50 mm

2

– fino a 30 m di lunghezza cavo: da 1,0 fino a

1,50 mm

2

SW6

6 720 614 486-36.1I

Fig. 23 SW6

6.3

Collegamento del modulo idraulico interno AW

ATTENZIONE: Toccare il scheda elettronica solo se si indossa un bracciale collegato a terra (

capitolo 3.11).

B Rimuovere il rivestimento anteriore.

B Rimuovere la chiusura del quadro comandi.

B Far passare i cavi di connessione attraverso il passaggio al di sotto del quadro comandi.

B Collegare i cavi in base allo schema elettrico. Il cavo di segnale viene collegato alla scheda IO nel modulo

idraulico interno AW ([2], fig. 26).

B Riposizionare la chiusura del quadro comandi e il rivestimento anteriore del modulo idraulico interno AW.

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

23

6

Collegamento alla rete elettrica

6.5

Funzionamento di emergenza

L'impianto dispone di un funzionamento di emergenza: in caso di malfunzionamento della regolazione elettronica, la produzione di calore viene garantita dal riscaldatore elettrico supplementare (

capitolo 15.5).

Sulla scheda AHB si trova il termostato per la regolazione della temperatura di mandata in funzionamento di emergenza. Il termostato è impostato di fabbrica su 35 °C, che

è la normale impostazione per impianti con riscaldamento a pavimento. Se la casa viene riscaldata esclusivamente con radiatori, l'impostazione può essere aumentata a

55 °C.

Fig. 24 Scheda AHB

24 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

6.6

Cablaggio elettrico dell'unità esterna

Collegamento alla rete elettrica

6

6 720 614 486-06.1I

Fig. 25 Cablaggio elettrico dell'unità esterna

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

25

6

Collegamento alla rete elettrica

Simbolo Spiegazione

MC

MF1

21S4

SV

63H

63HS

TH3

TH4

TH6

TH7

TH8

TB1

TB2

TB3

TH32

Morsetto di collegamento, alimentazione elettrica

Morsetto di collegamento, cavo di segnale

Morsetto di collegamento, cavo di segnale

Motore del compressore

Motore del ventilatore

Valvola a 4 vie

Solenoide valvola bypass

Pressostato ad alta pressione

Sonda alta pressione

Sonda di temperatura, evaporatore

Sonda di temperatura, gas caldo

Sonda di temperatura, condensatore

Sonda di temperatura, ambiente

Sonda di temperatura, alette di raffreddamento

Sonda di temperatura, ritorno acqua di riscaldamento/raffreddamento

LEV-A, LEV-B Valvola di espansione

DCL Bobina d'arresto

ACTM

P.B.

-----TABU/V/

W

-----TABS/T

-----TABP1/P2

Modulo filtrante attivo

Scheda elettrica

Morsetto di collegamento, fasi U/V/

W

Morsetto di collegamento, fase L/N

-----TABN1/

N2

Morsetto di collegamento, tensione continua (CC)

Morsetto di collegamento, tensione continua (CC)

-----DS2, DS3

-----IPM

Ponte diodi

Modulo di potenza

N.F.

Scheda filtro antidisturbo

Tab. 3 Denominazioni, schema elettrico della unità esterna pompa di calore WPL

Simbolo Spiegazione

-----LI, LO

-----NI, NO

-----E1, E2

-----52C

C.B.

-----SW1

-----SW2

-----SW6

Morsetto di collegamento, fase L

Morsetto di collegamento, fase N

Morsetto di collegamento, terra

Cablaggio elettrico relè

Scheda di controllo (controller)

Commutatore funzionamento

Commutatore funzionamento

Scelta del modello

-----SW8

-----LED3

-----F3, F4

-----X52,X55

Commutatore funzionamento

Diodo luminoso, funzione/ispezione

Fusibile (6,3 A, 250 V)

Cablaggio elettrico relè

I.F.

Scheda interfacce (I/O)

Tab. 3 Denominazioni, schema elettrico della unità esterna pompa di calore WPL

26 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Collegamento alla rete elettrica

6

6.7

Panoramica del scheda elettronica del modulo idraulico interno AW

1

2

3

4

5

5a

8

6

6a

7

6 720 614 486-24.1I

Fig. 26 Quadro elettrico modulo idraulico interno AW

1

Scheda trasformatore (PSU)

2

Collegamenti per la unità esterna pompa di calore WPL (I/O

AX-09)

3

Collegamenti per il modulo idraulico interno AW (IOB)

4

Scheda riscaldamento elettrico supplementare (AHB)

5

Relè, dispositivo di controllo della temperatura riscaldamento a pavimento (R1)

5a Diodo luminoso (visualizza se è scattato il termostato limite)

6

Indicatore del punto di rugiada (E31.RM1)

6a Diodo luminoso (visualizza se è scattato l'indicatore di rugiada)

7

Morsetto di collegamento alimentazione di corrente (PE, N,

L)

8

Morsetto di collegamento termostato limite

F2 Interruttore differenziale

F31Scheda anodo protettivo (accululatore-produttore d'acqua calda in acciaio inox)

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

27

6

Collegamento alla rete elettrica

6.8

Schema elettrico del modulo idraulico interno AW

6 720 614 486-13.1I

Fig. 27 Collegamenti esterni del modulo idraulico interno AW

Linea continua = collegato di fabbrica

Linea tratteggiata = viene collegato durante l'installazione:

E41.E1Riscaldatore elettrico supplementare 2 x 4,5 kW

F2

Interruttore differenziale

F21

Protezione surriscaldamento

F31

Scheda anodo protettivo (accululatore-produttore d'acqua calda in acciaio inox)

S1

Interruttore per la terminazione CAN-BUS

AHB Scheda riscaldamento elettrico supplementare

EMB Scheda funzionamento di emergenza

28 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Collegamento alla rete elettrica

6

1

2

6 720 614 486-12.1I

Fig. 28 Schema elettrico del modulo idraulico interno AW

Linea continua = collegato di fabbrica

Linea tratteggiata = viene collegato durante l'installazione:

F1

Fusibile

E11.G1 Pompa impianto di riscaldamento

E21.G2 Circolatore alimentazione unità esterna

E21.Q21 Valvola a 3 vie

E21.Q22 Valvola a 3 vie

E11.Q11 Valvola di miscelazione impianto di riscaldamento

E11.T1

Sonda di temperatura mandata riscaldamento

E10.T2

Sonda di temperatura esterna

E41.T3

Sonda di temperatura dell'acqua calda sanitaria

E11.T5

Sonda di temperatura ambiente.

E31.RM1Indicatore del punto di rugiada

H1

Ingresso esterno

1

2

R1

Relè quadripolare

E11.B21 Termostato limite(accessorio, contatto chiuso mette fuori esercizio la unità esterna pompa di calore WPL e

E11.G1)

TM1-5

Sonda del punto di rugiada (accessorio, max. 5 pezzi)

R

Resistenza, 470 Ohm

S1

S2

T99

Interruttore per la terminazione CAN-BUS

Interruttore per funzionamento di emergenza

Sonda di temperatura per funzionamento di emergenza

X3

Interruttore a ponte (jumper)

CAN-BUS al I/O AX-09

Connettore a 18 poli

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

29

6

Collegamento alla rete elettrica

6.9

Schema di collegamento tra pompa di calore WPL e modulo idraulico interno AW

3

1

4

2

A

P

6 720 614 486-14.1I

Fig. 29 Collegamenti cavo di segnale tra modulo idraulico interno AW e unità esterna pompa di calore WPL

Linea continua = collegato di fabbrica

Linea tratteggiata = viene collegato durante l'installazione:

F1

Fusibile

E21.T8Sonda di temperatura, uscita fluido di scambio termico

E21.T9Sonda di temperatura, ingresso fluido di scambio termico

E11.TTTermostato ambiente modulante, CAN-BUS (accessorio)

1

CAN-BUS della scheda IOB

2

3

4

Scheda I/O AX-09 nel modulo idraulico interno AW

Collegamento trasformatore della scheda PSU

Unità esterna pompa di calore WPL, scheda interfacce

(I.F.)

X2

Morsetti collegamento cavo di segnale

X5

Connettore a 8 poli

A

Selezione indirizzi (deve essere in posione 0)

P

Selezione del programma (deve essere in posizione 0)

30 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Collegamento alla rete elettrica

6

EWB

6

GY

WH

RD

YE

BU

UG

GN

BN

EWP

1

4

3

5

6

2

6 720 614 486-11.2I

Fig. 30 Collegamenti esterni al modulo idraulico interno AW e alla unità esterna pompa di calore WPL (sono raffigurati solo i cablaggi da eseguire dall'installatore).

Linea continua = collegato di fabbrica

Linea tratteggiata = viene collegato durante l'installazione:

E11.T1

Sonda di temperatura mandata riscaldamento

E10.T2

Sonda di temperatura esterna

E11.T5

Sonda di temperatura ambiente.

E11.TT

Termostato ambiente modulante, CAN-BUS (accessorio)

E31.RM1Indicatore del punto di rugiada

H1

Ingresso esterno

E11.B21 Termostato limite(accessorio, contatto chiuso mette fuori esercizio la unità esterna pompa di calore WPL e

E11.G1)

5

6

2

3

TM1-5 Sonda del punto di rugiada (accessorio, max. 5 pezzi)

1

Modulo idraulico interno AW (EWB)

4

Unità esterna pompa di calore WPL (EWP)

Alimentazione Elettrica unità esterna pompa di calore

WPL, fusibile 25 A

Alimentazione elettrica modulo idraulico interno AW, fusibile 40 A (9 kW)

Interruttore di sicurezza

Cavo di segnale EWB – EWP

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

31

6

Collegamento alla rete elettrica

6.10

Schema cablaggio CAN-BUS del modulo idraulico interno AW

5

1

2

3

4

6 720 614 486-25.1I

Fig. 31 Schema cablaggio CAN-BUS

1

2

3

4

5

Linea continua = collegato di fabbrica

Linea tratteggiata = viene collegato durante l'installazione:

modulo idraulico interno AW (EWB)

Termostato ambiente modulante , CAN-BUS (accessorio)

Interruttore a ponte (jumper)

Scheda elettrica di un accessorio (accessorio)

Interruttore a ponte (jumper)

32 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Svuotamento del riscaldamento e dell'accumulatore-produttore d'acqua calda sanitaria

7

7 Svuotamento del riscaldamento e dell'accumulatore-produttore d'acqua calda sanitaria

Svuotamento del sistema di riscaldamento:

1. spegnere la unità esterna pompa di calore WPL dall'interruttore principale (ON/OFF).

2. Staccare l'alimentazione elettrica.

3. Collegare il tubo flessibile allo scarico.

4. Aprire la valvola di sicurezza del riscaldamento ([2],

fig. 33) e scaricare la pressione finché il manometro

non indica una pressione di 0 bar.

5. Aprire le valvole di sfiato nel modulo idraulico interno

AW e nella unità esterna pompa di calore WPL.

Svuotamento dell'accumulatore-produttore d'acqua calda:

1. spegnere la unità esterna pompa di calore WPL dall'interruttore principale (ON/OFF).

2. Staccare l'alimentazione elettrica.

3. Diminuire la pressione del circuito di riscaldamento aprendo la valvola di sicurezza del riscaldamento ([2],

fig. 33) e scaricare la pressione finché il manometro

indica una pressione inferiore ad 1 bar.

4. Chiudere l'adduzione dell'acqua fredda ([1], fig. 32).

5. Collegare un tubo flessibile al collegamento dell'acqua calda in alto sul modulo idraulico interno AW.

6. Aprire il rubinetto dell'acqua calda più vicino all'installazione.

7. Pompare l'acqua dal serbatoio con l'ausilio di un una ventosa.

2

1

1

2

Fig. 33 Modulo idraulico interno AW

Valvola di sfiato

Valvola di sicurezza del riscaldamento

Per lo scarico dell'acqua calda non è presente nessun rubinetto di scarico.

1

2

6 720 614 486-18.1I

Fig. 32 Collegamento in spazi liberi del modulo idraulico interno AW

1

2

Valvola di intercettazione per l'adduzione dell'acqua fredda

Scarico

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

33

8

Indicazioni tecniche

8 Indicazioni tecniche

8.1

Soluzioni impiantistiche

Le soluzioni impiantistiche dettagliate sono presenti nella documentazione di progettazione del prodotto.

8.1.1

Spiegazioni delle soluzioni impiantistiche

E10

E10.T2

Tab. 4 E10

Sonda di temperatura esterna

E11

Circuito di riscaldamento non miscelato

E11.B21

Termostato limite (accessorio)

E11.C101

Vaso di espansione

E11.C111

Accumulatore inerziale (accessorio)

E11.F101

Valvola di sicurezza circuito di riscaldamento

E11.G1

E11.G2

Circolatore impianto di riscaldamento

Ventilconvettore (accessorio)

E11.Q11

Valvola di miscelazione

E11.P101

Manometro

E11. T1

E11. T5

E11.TT

Sonda della temperatura di mandata

Sonda di temperatura ambiente, analogica

Sonda di temperatura ambiente, CAN-

BUS

Tab. 5 E11

E12

E12.B21

E12.G1

E12.G2

E12.Q11

E12.T1

E12.T5

Tab. 6 E12

Circuito di riscaldamento miscelato

(accessorio)

Termostato limite (accessorio)

Circolatore impianto di riscaldamento

Ventilconvettore (accessorio)

Valvola di miscelazione

Sonda della temperatura di mandata

Sonda di temperatura ambiente, analogica

E21 unità esterna pompa di calore WPL

E21.G2

E21.Q21

E21.Q22

E21.T8

Circolatore alimentazione unità esterna

Valvola a 3 vie

Valvola a 3 vie

Sonda di temperatura, mandata unità esterna

E21.T9

Sonda di temperatura, ritorno unità esterna

E21.V101

Valvola con filtro

Tab. 7 E21

E31 Indicatore del punto di rugiada

E31.RM1.TM1

Indicatore del punto di rugiada 1, sonde del punto di rugiada 1-5

E31.RM2.TM1

Indicatore del punto di rugiada 2, sonde del punto di rugiada 1-5

Tab. 8 E31

E41

Accumulatore di acqua calda sanitaria

E41

E41.E1

Accumulatore di acqua calda sanitaria

Riscaldatore elettrico supplementare

E41.F101

Valvola di sicurezza circuito sanitario

E41.T3

Sonda di temperatura acqua calda sanitaria

E41.Q101

Valvola di riempimento circuito di riscaldamento

E41.R101

Valvola di non ritorno

E41.V41

Acqua calda sanitaria

E41.W41

Acqua fredda

Tab. 9 E41

34 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

8.1.2

Soluzioni impiantistiche con modulo idraulico interno AW

1

Indicazioni tecniche

8

2

6 720 614 486-20.2I

Fig. 34 Unità esterna pompa di calore WPL con modulo idraulico interno AW

1

2

Modulo idraulico interno AW

Modulo miscelatore (accessorio)

E11 Circuito di riscaldamento non miscelato con ventilconvettori, radiatori o riscaldamento a pavimento

E12 Circuito di riscaldamento miscelato (accessorio) con ventilconvettori, radiatori o riscaldamento a pavimento

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

35

8

Indicazioni tecniche

8.2

Dati tecnici

Unità esterna pompa di calore WPL

Esercizio aria/acqua

Potenza di riscaldamento/alimentazione con A7/W35°

1)

COP riscaldamento A7/W35°

1)

Potenza di riscaldamento/alimentazione A-7/W35°

1)

COP riscaldamento A-7/W35°

1)

Potenza di uscita/ingresso con raffreddamento A35/W18°

1)

EER raffreddamento A35/W18°

1)

Potenza di raffreddamento/alimentazione A35/W7°

1)

EER raffreddamento +A35/W7°

1)

Fluido termovettore

Diametro connessioni idrauliche

Portata nominale

Perdita di carico

Compressore

Compressore

Quantità fluido termovettore R-410A

2)

Sistema di sbrinamento

Specifiche elettriche

Assorbimento elettrico motore del ventilatore

Alimentazione elettrica

Dimensione del fusibile

Corrente di avvio

Note generali

Portata d'aria

Pressione sonora, ad 1 m di distanza

Temperatura massima dell'acqua di riscaldamento in uscita

Campo di esercizio, temperature ambiente

Dimensioni (LxPxH)

Peso

Mantello

Tab. 10 Dati tecnici

1) Dati di potenza secondo EN14511.

2) Global Warming Potential GWP-Wert 100 = 1726.

kW

AT

A m

3

/h dBA

°C

°C mm kg

Unità di misura

kW kW kW kW mm l/s kPa kg

WPL 9 MR

9,2 / 2,3

4,1

7,5/2,9

2,6

7,5/1,9

4,0

7,5/3,1

2,4

R25

0,43

9,8

Ermetico con birotore

2,4

Gas caldo con valvola a 4 vie

0,060

230V, 1N CA 50Hz

25

<3

3300

49

60

-20 – +45

950 x 360 x 943

79

Lamiera galvanizzata e verniciata

36 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Indicazioni tecniche

8

Modulo combi (Loghaterm)

Potenza unità interna

Assorbimento circolatore di riscaldamento

Alimentazione elettrica

Assorbimento di potenza elettrica max.

Dimensione del fusibile

Max. pressione di esercizio dell'impianto di riscaldamento

Max. pressione di esercizio circuito sanitario

Volume netto acqua sanitaria/mantello esterno

Volume vaso di espansione circuito

Pressione di precarica vaso di espansione

Protezione surriscaldamento

Portata min. impianto di riscaldamento

Circolatore impianto di riscaldamento G1

Circolatore alimentazione unità esterna G2

Dimensioni (LxPxH)

Peso senza acqua

Peso con acqua

Materiale dell'accumulatore-produttore d'acqua calda sanitaria

Materiale del mantello

Tab. 11 Dati tecnici del modulo combi

8.2.1

Curve caratteristiche circolatore

[kPA]

50

40

30

20

10

0

0

1

2

3

500 1000 1500 2000 [l/h]

6 720 614 056-11.1D

Fig. 35 Circolatore circuito riscaldamento e Circolatore alimentazione unità esterna

1

2

3

Le curve indicano la prevalenza residua:

Curva caratteristica del circolatore a velocità 1

Curva caratteristica del circolatore a velocità 2

Curva caratteristica del circolatore a velocità 3

Unità di misura

kW kW kW

AT bar/MPa bar/MPa l l bar/MPa

°C l/s mm kg kg

AW E 9T

9

0,2

230V, 1N CA 50Hz

9,2

40

3,0/0,30

7/0,7

145/45

12

1,0/0,10

90

0,19

Wilo Star RS 25/6-3

Wilo Star RS 25/6-3

600 x 648 x 1870

146

356 acciaio inossidabile

Lamiera galvanizzata e verniciata

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

37

8

Indicazioni tecniche

8.2.2

Valori di misura della sonda di temperatura

Modulo idraulico interno AW

Per le sonde di temperature presenti nel modulo idraulico interno AW o ad esso collegate (T1, T2, T3, T5, T8, T9)

valgono i valori di misura della tab. 12.

°C

–40

Ω

T...

154300

°C

5

–35 111700 10

–30

–25

–20

–15

–10

–5

81700

60400

45100

33950

25800

19770

15

20

25

30

35

40

0 15280

Tab. 12 Valori sonde

45

Ω

T...

11900

9330

7370

5870

4700

3790

3070

2510

2055

°C

50

55

60

65

70

75

80

85

90

Ω

T...

1696

1405

1170

980

824

696

590

503

430

Unità esterna pompa di calore WPL

Per le sonde di temperatura della unità esterna pompa di calore WPL valgono i valori di misura e i campi di esercizio

della tab. 13.

TH4

normale

160 k

Ω

410 k

Ω

anormale

TH3

TH6 4,3 k

Ω

9,6 k

Ω

Interrotto o cortocircuitato

TH7

TH32

TH8 39 k

Ω

105 k

Ω

Tab. 13 Valori sonda unità esterna pompa di calore WPL

Sonde di bassa temperatura della unità esterna pompa di calore WPL

Per la sonde di bassa temperatura TH3 (evaporatore),

TH6 (condensatore), TH7 (ambiente) e TH32 (ingresso fluido di scambio termico) valgono i valori di misura della

tab. 14 e la linea caratteristica della fig. 36.

°C

0

10

k

Ω

T...

15

9,6

°C

25

30

k

Ω

T...

5,2

4,3

20 6,3 40 3,0

Tab. 14 Valore di resistenza, sonda della temperatura bassa

R(kΩ)

50

40

30

20

10

0

-20 -10 0 10 20 30 40 50

T(˚C)

6 720 614 486-19.1I

Fig. 36 Sonda di bassa temperatura della unità esterna pompa di calore WPL

38 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Indicazioni tecniche

8

Sonda di media temperatura della unità esterna pompa di calore WPL

Per la sonda di temperatura TH8 (alette di raffredda-

mento) valgono i valori di misura della tab. 15 e la linea caratteristica della fig. 37.

°C

0

25

k

Ω

T...

180

50

°C

70

90

k

Ω

T...

8

4

50 17

Tab. 15 Valore di resistenza, sonda della media temperatura

R(kΩ)

200

Sonda di alta temperatura della unità esterna pompa di calore WPL

Per la sonda di temperatura TH4 (gas caldo) valgono i

valori di misura della tab. 16 e la linea caratteristica della fig. 38.

°C

20

30

40

50

k

Ω

T...

250

160

104

70

°C

70

80

90

100

k

Ω

T...

34

24

17,5

13,0

60 48 110 9,8

Tab. 16 Valore di resistenza, sonda di alta temperatura

R(kΩ)

500

150

400

100

300

50

0

25 50 75 100 125

T(˚C)

6 720 614 486-26.1I

Fig. 37 Sonda della media temperatura della unità esterna pompa di calore WPL

200

100

0

25 50 75 100 120

T(˚C)

6 720 614 486-27.1I

Fig. 38 Sonda di alta temperatura della unità esterna pompa di calore WPL

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

39

9

Riscaldamento, generalità

9 Riscaldamento, generalità

Il sistema di riscaldamento è costituito da uno o due circuiti. Il sistema di riscaldamento deve essere installato secondo le modalità di funzionamento, la presenza e il tipo di riscaldatore supplementare.

9.1

Circuiti di riscaldamento

Con l'esercizio di riscaldamento il circuito 2 non può avere una temperatura maggiore rispetto al circuito 1. Per questo in combinazioni tra radiatori e riscaldamento a pavimento, il riscaldamento a pavimento deve sempre essere collegato al circuito 2. Una diminuzione della temperatura ambiente per il circuito 1 influenza, con determinate impostazioni, anche il circuito 2.

Con esercizio di raffreddamento il circuito 2 non può avere una temperatura di mandata superiore al circuito 1. Ciò significa che non

è possibile combinare un riscaldamento a pavimento nel circuito 1 con ventilconvettori nel circuito 2.

Circuito1: il circuito 1 di riscaldamento (non miscelato) è gestito dalla regolazione elettronica in fornitura e viene controllato a mezzo di una sonda di mandata preinstallata in combinazione con la sonda di temperatura esterna e la sonda temperatura ambiente installate.

Circuito 2 (miscelato): anche la regolazione del circuito 2 avviene attraverso la regolazione elettronica se

è installato il modulo miscelatore (accessorio). In questo caso può essere installata una ulteriore sonda di temperatura ambiente.

9.2

Termoregolazione del riscaldamento

Solo l'ambiente in cui è montata la sonda di temperatura ambiente influenza la regolazione della temperatura.

Sonda di temperatura esterna e sonda di tempe-

ratura ambiente ( è possibile una sonda di temperatura ambiente per ogni circuito di riscaldamento): per tale regolazione è necessario installare una sonda esterna sulla parete esterna dell'edificio e una (o più) sonda posizionata centralmente in casa. La sonda temperatua ambiente viene collegata alla unità esterna pompa di calore WPL e segnala al regolatore la temperatura ambiente attuale. I segnali di queste sonde influenzano la temperatura di mandata. La temperatura di mandata viene ad esempio abbassata se la sonda di temperatura ambiente misura una temperatura maggiore rispetto alla temperatura impostata.

9.3

Controllo tempo del riscaldemento/ raffreddamento

• Con il Controllo tempo riscaldamento è possibile impostare la variazione (positiva o negativa) della temperatura di mandata rispetto la curva climatica, nei giorni della settimana e ad orari a scelta.

• Con il Controllo tempo raffreddamento è possibile bloccare l'esercizio di raffreddamento nei giorni della settimana e ad orari a scelta.

Programma ferie: il regolatore dispone di un programma di esercizio, in cui è possibile impostare la variazione (positiva o negativa) della temperatura di mandata rispetto la curva climatica durante il periodo impostato.

Controllo remoto: il regolatore può essere regolato da un contatto esterno, ciò significa che una funzione preselezionata viene eseguita non appena il regolatore riceve il segnale di ingresso.

9.4

Modi operativi

Con circa – 20 °C la unità esterna pompa di calore WPL si spegne. Così il riscaldatore elettrico supplementare nel modulo idraulico interno AW esegue l'esercizio di riscaldamento e il riscaldamento dell'acqua calda.

Con riscaldatore elettrico supplementare: la unità esterna pompa di calore WPL è dimensionata in modo tale che la sua potenza sia leggermente al di sotto del fabbisogno della casa e un riscaldatore elettrico supplementare copra, insieme alla unità esterna pompa di calore WPL, il fabbisogno della casa, non appena la unità esterna pompa di calore WPL non è più sufficiente da sola.Inoltre il riscaldatore elettrico supplementare viene attivato con modalità allarme, funzionamento di emergenza, acqua calda supplementare, disinfezione termica e disattivazione della unità esterna pompa di calore WPL con temperature esterne basse.

Inoltre è possibile impostare la produzione di acqua calda con riscaldatore elettrico supplementare durante il funzionamento in raffreddamento.

40 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Pannello di servizio

10

10 Pannello di servizio

Tramite il pannello di servizio vengono eseguite tutte le impostazioni ed eventualmente visualizzati gli allarmi. Con il pannello di servizio viene comandato il regolatore in base alle esigenze dell'utente.

Il pannello di servizio e il regolatore si trovano nel modulo idraulico interno AW.

10.1

Panoramica del pannello di servizio

Display grafico

6 720 643 810-01.1I

Fig. 40

10.2

Funzione del pannello di servizio

Con la manopola si naviga tra i menu.

B Ruotare la manopola in senso antiorario, per passare al menu inferiore.

B Ruotare la manopola in senso orario, per passare al menu superiore.

B Premere la manopola per confermare la selezione evidenziata.

In ogni sottomenu sono presenti in alto e in basso delle frecce, con cui è possibile tornare al menu precedente.

B Premere la manopola quando la freccia è evidenziata.

10.2.1 Panoramica simboli

Nella parte inferiore del display vengono visualizzati dei simboli indicanti le funzioni e i componenti in esercizio.

1

2

3

4

Fig. 39 Panoramica del pannello di servizio

Spia luminosa di funzionamento e di guasto

Interruttore principale

Display digitale multifunzione

Manopola girevole

Spia luminosa di funzionamento e di guasto

La spia luminosa è illuminata in verde: l'interruttore principale è acceso (ON).

La spia luminosa lampeggia in verde: l'interruttore principale è spento (OFF).

La spia luminosa è spenta: non è presente tensione di alimentazione al regolatore.

La spia luminosa lampeggia in rosso: è scattato un allarme e non è stato ancora azzerato (

capitolo 15).

La spia luminosa è illuminata in rosso: un allarme

è stato azzerato, ma non eliminato ( capitolo).

Manopola di selezione

La manopola di selezione serve per la navigazione tra i menu e per modificare i valori. Premendo la manopola viene confermata la selezione.

Interruttore principale

Con l'interruttore principale viene accesa e spenta la unità esterna pompa di calore WPL.

1

5

2

6

3

7

4

8

9 10 11

12

6 720 614 543-05.3I

Fig. 41 Panoramica simboli

2

3

4

5

6

7

1

Compressore

Esercizio di raffreddamento

Riscaldatore elettrico supplementare

Ingresso esterno

Esercizio acqua calda

Disinfezione termica

Acqua calda supplementare

8

9

Controllo a tempo

Esercizio di riscaldamento

10

Disfunzioni

11

Esercizio programma ferie

12

La unità esterna pompa di calore WPL non raggiunge la corretta frequenza

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

41

10

Pannello di servizio

La pompa di calore non raggiunge la frequenza corretta

Il compressore nella unità esterna pompa di calore WPL non raggiunge la frequenza desiderata (numero di giri).

Questo caso può presentarsi con temperature esterne basse, la maggior parte delle volte in relazione alla produzione di acqua calda sanitaria. Non si tratta quindi di un guasto della unità esterna pompa di calore WPL.

B Controllare il codice di errore sul display della unità esterna pompa di calore WPL(

capitolo 15.13).

10.3

Livelli del menu

I menu sono suddivisi in diversi livelli in base ad esigenze diverse.

Menu

Livello utente (K) – le voci del menu più comuni

Menu avanzato

Livello utente (K) – ulteriori voci del menu

Installazione/assistenza

Impostazioni di base per l'installatore/il servizio di assistenza clienti (I/S)

L'utente dell'impianto può vedere solo le voci del menu visualizzate in entrambi i livelli utente (K).

42 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Menu di installazione e di servizio (I/S)

11

11 Menu di installazione e di servizio (I/S)

ATTENZIONE: Le modifiche apportate nel menu di installazione e di servizio (I/S) possono avere effetti rilevanti sull'impianto.

B Le impostazione nel menu di installazione e di servizio (I/S) possono essere effettuate solo da personale tecnico specializzato!

Per poter accedere al menu di installazione e di servizio, occorre impostare correttamente data e ora (

capitolo 13.1 o capitolo 13.3.1).

6 720 643 810-02.1I

Fig. 42

Per aprire il menu di installazione e di servizio (I/S) è necessario un codice di accesso a 4 cifre:

B premere la manopola e tenerla premuta per 5 secondi, per aprire il Menu avanzato.

B Selezionare Livello di accesso.

B Inserire con la manopola il codice di accesso a 4 cifre

(2 cifre ogni volta per mese e giorno. ad es. 0920 per il 20 settembre). Confermare con la manopola. Sul display compare accesso = servizio.

B Premere la manopola, per aprire il Menu.

Le voci del menu in uso dall'utente e le voci del menu del menu di installazione e servizio (I/S) sono accessibili in Menu.

B Tenere premuta la manopola per circa 5 secondi, per aprire il Menu avanzato.

B Per tornare al livello utente, in Livello di accessoselezionare la voce del menu Menu avanzato e inserire

0000 come codice d'accesso.

Il regolatore torna automaticamente al livello utente 120 minuti dopo l'ultimo inserimento.

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

43

12

Panoramica dei menu

12 Panoramica dei menu

Le tab. Menu e Menu avanzato visualizzano la struttura del menu . I valori preimpostati sono elencati nella tab.

Impostazioni di fabbrica (

capitolo 16.1).

Menu

Riavvio rapido della pompa di calore?

Avvio Impostazione orologio

Funzione scheda accessorio

Sensori suppl. collegati

Capacità collegamento

Funzionamento manuale?

Opzioni risc. suppl.

Lingua

Correggere sensore

Anodo protettivo installato?

Tempo modalità anti-bloccaggio

Durata segnale cicalino allarme

T1 Valore di setpoint massimo

E12.T1 Valore setpoint massimo

(visas endast om shuntmodul är installerad)

Controllo esterno

Imposta data

Imposta ora

Selezionare sì/no

T5 acquisito

E12.T5 acquisito

Indicare la potenza totale:

Modalità compressore, limitazione erogazione

Solo riscaldamento supplementare, limitazione erogazione

Esercizio manuale di tutte le uscite del modulo idraulico interno AW solo riscaldamento supplementare?

Bloccare riscaldamento supplementare?

Selezione lingua

Correzione di tutte le sonde collegate al modulo idraulico interno AW

Selezionare sì/no

Selezionare l'ora

Indicare il tempo

Indicare la temperatura

Indicare la temperatura

Attivo se

Variazione temperatura

Arrestare carico acqua calda

Solo riscaldamento supplementare

Limitare capacità elettrica a

Blocco raffreddamento

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

Aumento/riduzione temperatura

Viene visualizzato solo se non è installata una sonda di temperatura ambiente.

Tab. 17 Menu

K

44 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Panoramica dei menu

12

Menu

Aumento/diminuzione temperatura, impianto di riscaldamento 2

Impostazioni aumento/riduz. temp.

Viene visualizzato se è presente un modulo miscelatore.

Impostazione temperatura ambiente

Acqua calda supplementare

Blocco raffreddamento

Blocco raffreddamento, impianto di riscaldamento 2

Temperature

Tab. 17 Menu

Viene visualizzato solo se non è installata una sonda di temperatura ambiente.

Valore limite per V o H

Molto più freddo/più caldo, cambiare

Più freddo/più caldo, cambiare

Valore limite per V o H, impianto di riscaldamento 2

Molto più freddo/più caldo, cambiare, impianto di riscaldamento 2

Più freddo/più caldo, cambiare, impianto di riscaldamento 2

Indicare la temperatura Viene visualizzato solo se è installata una sonda di temperatura ambiente (T5, TT).

Viene visualizzato solo se è installata una sonda di temperatura acqua calda (T3).

Indica quanto a lungo la funzione deve rimanere in esercizio.

Viene visualizzato se è presente un modulo miscelatore.

Selezionare sì/no

Selezionare sì/no

Indicazione delle temperature attuali

K

I/S

K

K

K

K

K

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

45

12

Panoramica dei menu

Menu avanzato

Risc./Raffreddamento

Temperatura impianto risc

Impostazioni sonda ambiente

Impostazioni temporanee

Stagione riscaldamento

Curva di riscaldamento

Isteresi

--Accelerazione/frenata rapida

--Arresto rapido

--Tempo di integrazione

Impostazione temperatura ambiente

Intervallo sonda ambiente

Influenza sonda ambiente

--Fattore di correzione

--Tempo di blocco

Controllo tempo risc.

--giorno e ora

--Variazione temperatura

Controllo tempo raffred. giorno/ora

Festività

--Data

--Variazione temperatura

Controllo esterno

--Attivo se

--Variazione temperatura

--Blocco raffreddamento

Limite stagione riscaldamento

Ritardo

Limite avvio diretto

Riscaldamento, tempo operativo massimo con richiesta di acqua calda

Protezione di spegnimento, passaggio da acqua calda a riscaldamento

Impostazioni raffreddamento

K

I/S

Isteresi

--Temperatura incremento/riduzione rapida

--Arresto rapido

--Temperatura mandata troppo bassa

--Tempo di integrazione

Temperatura flusso

Cambio temperatura stanza

Isteresi stanza

Modalità compressore acqua calda durante stagione raffreddamento

Impostazioni stagione raffreddamento

--Limite temperatura esterna

--Ritardo prima

-- Ritardo dopo

--Limite avvio diretto

Controllo tempo raffred. giorno/ora

K

I/S

K

I/S

I/S

K

I/S

K

I/S

I/S

K

I/S

I/S

I/S

I/S

I/S

Tab. 18 Menu avanzato

K

I/S

I/S

I/S

I/S

K

K

K

K

K

K

K

K

K

I/S

K

K

K

46 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Panoramica dei menu

12

Menu avanzato

Acqua calda

Velocità massima compressore

Tempo incremento/riduzione rapida

Temperatura circuito di riscaldamento 2

(solo se installato)

Acqua calda supplementare

Picco acqua calda

Temperatura acqua calda

Temperature

Controllo tempo acqua calda

Velocità minima alla produzione di acqua calda sanitaria

Indicazione della temperatura

Correggere sensore

Ingressi

Uscite

Tab. 18 Menu avanzato

Curva di riscaldamento

Impostazioni sonda ambiente

--Impostazione temperatura ambiente

--Influenza sonda ambiente

Impostazioni temporanee

--Controllo tempo risc.

--Controllo tempo raffred. giorno/ora

--Festività

--Controllo esterno

Impostazioni raffreddamento

--Temperatura mandata troppo bassa

--Temperatura flusso

--Cambio temperatura stanza

--Isteresi stanza

--Controllo tempo raffred. giorno/ora

Impostazioni valvola mix

--Lettura unità di controllo

--Costante P

--Tempo I

--Tempo D

--Tempo funzionamento valvola di miscelazione

--Modalità sbrinamento limitazione valvola di miscelazione

Numero di ore

Temperatura di arresto

Intervallo

Ora di avvio

T3 Temperatura avvio

T9 Temperatura arresto

Acqua calda, tempo operativo max. alla richiesta di riscaldamento

I/S

I/S

K

I/S

K

I/S

K

K

I/S

I/S

K

K

K

K

K

K

K

K

I/S

I/S

I/S

I/S

I/S

I/S

K

K

I/S

I/S

K

K

I/S

Valori rilevati da tutte le sonde collegate al modulo idraulico interno AW

Correzione di tutte le sonde collegate al modulo idraulico interno AW

Valori rilevati di tutti i segnali in ingresso

Valori rilevati di tutti i segnali in uscita

I/S

I/S

I/S

I/S

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

47

12

Panoramica dei menu

Menu avanzato

Timer (programmi orari)

Impostazioni risc.suppl.

Indicazione del timer

Ritardo avvio

Controllo tempo riscaldamento supplementare

Opzioni risc. suppl.

Impostazioni riscaldamento elettrico supplementare

Impostazioni valvola mix solo riscaldamento supplementare?

Bloccare riscaldamento supplementare?

Capacità collegamento

--Indicare la potenza totale:

--Modalità compressore, limitazione erogazione

--Solo riscaldamento supplementare, limitazione erogazione

T3 Temperatura arresto

Aumento tempo di rampa

Riduzione tempo di rampa

Ritardo valvola di miscelazione

Zona neutra

Estensione tempo funz.

--Estensione segnale aumento

--Estensione segnale riduzione

Temperatura max risc.suppl.

--Temperatura avvio limitazione valvola di miscelazione

--Forza chiusura valvola di miscelazione

Limitazione su aumento temperatura

Tempo limitazione

Funzioni di sicurezza

Impostazione orologio

Capacità elettrica collegata (mostra il valore attuale)

Blocca pompa di calore per bassa temperatura esterna

Imposta data

Imposta ora

K, I/

S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

K

K

Allarme Registro allarmi

Cronologia allarmi

Registro avvertimenti

Tab. 18 Menu avanzato

Registro allarmi

Eliminare registro allarmi?

Cronologia allarmi

Registro avvertimenti

Eliminare reg. avvertimenti?

K

K

I/S

I/S

I/S

48 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Menu avanzato

Livello di accesso

Torna a impostazioni di fabbrica

Disattivazione cicalino allarme

Versione programma

Mostra la versione programma del regolatore installata

Schede di I/O collegate

Mostra quale scheda I/O è collegata al regolatore e il numero della versione.

Tab. 18 Menu avanzato

Panoramica dei menu

12

K

K

I/S

K

K

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

49

13

Messa in esercizio

13 Messa in esercizio

ATTENZIONE: Prima del primo avvio, il compressore si deve riscaldare.

B Per questo , dare tensione alla la unità esterna pompa di calore WPL almeno 2 ore prima della messa in esercizio.

Prima della messa in esercizio:

B aprire tutte le valvole dei radiatori e i circuiti dell'impianto di riscaldamento a pavimento.

B Riempire l'impianto di riscaldamento.

B Disaerare l’impianto di riscaldamento.

B Controllare la tenuta ermetica dell'impianto di riscaldamento.

Quando la unità esterna pompa di calore WPL è collegata ad un impianto di riscaldamento con unità ventilanti (fancoils), accendere i ventilatori ed aprire le valvole di intercettazione eventualmente presenti.

13.1

Accensione unità esterna pompa di calore WPL

Alimentare elettricamente la unità esterna pompa di calore WPL. Accendere la unità esterna pompa di calore WPL premendo brevemente l'interruttore principale (ON/OFF) sul pannello di servizio. Sul display vengono visualizzate le lingue disponibili.

Selezionare Imposta data e impostare la data attuale

(AA-MM-GG), se l'indicazione non coincide.

6 720 643 810-05.1I

Fig. 45

Selezionare Imposta ora e impostare correttamente se l'indicazione non coincide.

Attivare il menu di installazione e di servizio (

capitolo 11).

13.2

Riavvio rapido della pompa di calore?

Questa impostazione permette l'avvio della pompa di calore indipendentemente dalla programmazione oraria.

B selezionare Riavvio rapido della pompa di calore?.

B Selezionare e poi Salva.

La unità esterna pompa di calore WPL parte dopo 20 s con presenza di richiesta di riscaldamento/raffreddamento o di acqua calda.

13.3

Avvio

Nel menu Avvio sono contenute tutte le voci del menu per la configurazione dell'impianto. Impostare le voci del menu secondo le condizioni locali.

6 720 643 810-03.1I

Fig. 43

Selezionare la lingua del display. La lingua selezionata viene assunta automaticamente come impostazione di base e non viene modificata con Torna a imposta-

zioni di fabbrica. Per modificare successivamente la lingua in Avvio selezionare l'opzione del menu Lingua.

Lingue disponibili: inglese, francese, svedese.

Aprire il menu avanzato (tenere premuta la manopola per

5 s).

Selezionare Impostazione orologio.

6 720 643 810-04.1I

6 720 643 810-06.1I

Fig. 46

B Selezionare la funzione Avvio.

13.3.1 Impostazione orologio

In caso di necessità impostare data e ora.

13.3.2 Funzione scheda accessorio

Se per il circuito di riscaldamento 2 è installato un modulo miscelatore, deve essere confermato nel menu. Per fare ciò selezionare Funzione scheda accessorio.

B Per confermare la scheda accessorio selezionare e poi Salva.

Fig. 44

50 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Messa in esercizio

13

13.3.3 Sensori suppl. collegati

Se sono installate le sonde di temperatura ambiente T5 o il termostato ambiente modulante TT, devono essere confermate nel menu. Se è installato il circuito di riscaldamento 2 e ed è installata la sonda di temperatura ambiente , anche E12.T5 deve essere confermata.

B Per confermare la sonda di temperatura ambiente selezionare e poi Salva.

13.3.4 Capacità collegamento

Successivamente le funzioni devono essere disattivate nella voce del menu No con Fun-

zionamento manuale?.

13.3.6 Opzioni risc. suppl.

6 720 643 810-07.1I

Fig. 47

Indicare la potenza totale: qui si imposta la potenza totale collegata del riscaldatore elettrico supplementare.

Per un modulo idraulico interno AW con 9 kW indicare 9 kW.

Modalità compressore, limitazione erogazione qui viene impostata la limitazione di potenza del riscaldatore elettrico supplemtentare durante l'esercizio del compressore. Nell'impostazione di base questo valore corrisponde a 50% del valore impostato in Indicare la potenza

totale:.

Solo riscaldamento supplementare, limitazione

erogazione qui viene impostata la limitazione di potenza del riscaldatore elettrico supplementare con compressore spento. L'impostazione di base corrisponde al valore in Indicare la potenza totale:.

13.3.5 Funzionamento manuale?

Prima della messa in esercizio del riscaldamento è possibile eseguire un controllo di funzionamento di tutti i componenti collegati. Ad es. è possibile accendere e spegnere manualmente le pompe e le valvole.

6 720 643 810-08.1I

Fig. 48

B Per l'attivazione dell'esercizio manuale selezionare e poi Salva.

Ora è possibile comandare manualmente le valvole a 3 vie, le pompe di ricircolo, il compressore, il riscaldatore elettrico supplementare e la valvola di miscelazione. Per ogni funzione selezionare On e poi Salva.

6 720 643 810-09.1I

Fig. 49

Se il riscaldamento e l'acqua calda devono essere effettuati esclusivamente dal riscaldatore elettrico supplementare, ovvero il compressore ed il ventilatore non devono essere messi in funzione:

B selezionare solo riscaldamento supplementare?

B Selezionare e poi Salva.

La voce del menu Bloccare riscaldamento supple-

mentare? impedisce il riscaldamento per mezzo del riscaldatore elettrico supplementare. Ciò non vale durante la modalità allarme del picco acqua calda, acqua calda supplementare e l'esercizio con solo riscaldatore elettrico supplementare.

Bloccare riscaldamento supplementa-

re? normalmente, l'attivazione di questa funzione è sconsigliata

13.3.7 Lingua

Al primo avvio della unità esterna pompa di calore WPL modificare la lingua impostata:

B selezionare Lingua.

La lingua selezionata viene assunta come impostazione di base e non viene modificata con la funzione Ripristino

delle impostazioni di fabbrica.

13.3.8 Correggere sensore

Con questa voce del menu è possibile correggere tutti i valori visualizzati delle sonde di temperatura tra +5°C e -

5°C. Il valore viene indicato direttamente in °C. Modificare il valore indicato da una sonda di temperatura solo se assolutamente necessario.

13.3.9 Anodo protettivo installato?

Selezionare se l'accumulatore-produttore d'acqua calda dispone di un anodo protettivo.

13.3.10 Tempo modalità anti-bloccaggio

I circolatori G1 e G2 e le valvole a 3 vie interne al modulo idraulico interno AW vengono messe in funzione per un minuto all'orario impostato, se non si sono attivate nelle

24 ore precedenti. Impostazione di fabbrica = 2, corrisponde a ore 02:00. Minimo = 0, massimo = 23

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

51

13

Messa in esercizio

13.3.11 Durata segnale cicalino allarme

Se il segnale d'allarme non è disattivato, il segnale d'allarme suona per il tempo impostato. Impostazione di fabbrica = 1 minuto. Massimo = 10 minuti.

13.3.12 Temperatura esterna minima

In questa voce del menu viene impostata la temperatura esterna minima della zona di installazione. La temperatura qui impostata influenza il valore H (punto terminale a destra) della curva di riscaldamento impostata. Eventualmente occorre adattare la curva di riscaldamento con una modifica in Temperatura esterna minima(

capitolo 13.5.2).

13.3.13 T1 Valore di setpoint massimo

6 720 643 810-10.1I

Fig. 50

Questo valore è impostato di fabbrica su 45 °C. Porre tale valore pari alla temperatura massima di progetto, in funzione del tipo di impianto di riscaldamento installato.

13.3.14 E12.T1 Valore setpoint massimo

Se è installato il circuito miscelato di riscaldamento 2, impostare la sua massima temperatura di mandata.

Questo valore è impostato di fabbrica su 45 °C. Porre tale valore pari alla temperatura massima di progetto, in funzione del tipo di impianto di riscaldamento installato.

13.3.15 Controllo esterno

Dopo l'attivazione di Controllo esterno La regolazione elettronica attiva le funzioni selezionate. Se l'ingresso esterno non è più attivo, il regolatore torna all'esercizio normale.

Selezionare la funzione (una o più), che deve essere eseguita, se quando Controllo esterno è attiva:

B Attivo se: selezionare se la funzione si attiva con l'ingresso esterno a contatto Chiusa o Aperta.

B Variazione temperatura, impostare la variazione, in

°C, della temperatura di mandata.

B Arrestare carico acqua calda: selezionare , se la produzione di acqua calda sanitaria deve essere bloccata con l'ausilio della unità esterna pompa di calore

WPL.

B Bloccare riscaldamento supplementare?: selezionare , se l'esercizio unità esterna pompa di calore

WPL deve essere bloccato, il riscaldamento e la produzione di a.c.s. avvengono solo con il riscaldatore elettrico supplementare.

B Limitare capacità elettrica a: selezionere la potenza massima che può assorbire il riscaldatore elettrico supplementare. Questa opzione viene usata durante il controllo delle tariffe (attualmente in Italia tale controllo non viene eseguito dai gestori delle reti elettriche).

B Blocco raffreddamento: selezionare , se l'esercizio di raffreddamento deve essere bloccato.

13.4 Controllo del cavo di segnale

Dopo l'esecuzione della pre-configurazione controllare il collegamento del cavo di segnale.

1. Aprire il menu Funzionamento manuale? e attivare il collegamento (

capitolo 13.3.5).

2. Selezionare Compressore.

3. Selezionare stadio 1 e Salva.

4. Recarsi presso la unità esterna pompa di calore WPL aprire lo sportellino di servizio (

[3], Fig. 21).

5. Su SW2 impostare il valore 100110 (1 = on/0 = off)

(

capitolo 15.12)

6. Leggere lo stadio impostato nel regolatore elettronico sul display LED3 (

fig. 25). Deve corrispondere con

quello impostato al punto 3.

7. Ripetere i punti 3 – 6 per gli stadi del compressore 2 –

7.

Se lo stadio impostato al punto 3 non corrisponde allo stadio letto al punto 6, allora il cavo di segnale è collegato in modo errato. Verificare la marcatura sul cavo ed il relativo collegamento (

fig. 22).

Per controllare se il cavo di segnale è collegato correttamente durante l'esercizio di raffreddamento:

1. nel menu Esercizio manuale selezionare Raffredda-

mento.

2. Selezionare On e poi Salva.

3. Misurare la tensione tra A4 e A5 (

fig. 22). Deve

essere

15 V CC.

Se la tensione è più bassa di 15 V CC, il cavo di segnale

è collegato in modo errato. Verificare la marcatura sul cavo ed il relativo collegamento (

fig. 22).

52 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Messa in esercizio

13

13.5 Altre impostazioni

Scorrere i parametri del riscaldamento e dell'a.c.s., effettuando le modifiche necessarie(ad es, impostazione della curva di riscaldamento) delle voci presenti in Menu e

Menu avanzato.

La tab. Impostazioni di fabbrica (

capitolo 16) contiene

tutte le voci del menu che possono essere modificate dall'utente o dall'installatore. Controllare con l'aiuto della suddetta tabella quali altri valori devono essere modificati.

13.5.1 Temperatura esterna minima

In questa voce del menu viene impostata la temperatura esterna minima della zona di installazione. La temperatura qui impostata influenza il valore H (punto terminale a destra) della curva di riscaldamento impostata. Eventualmente occorre adattare la curva di riscaldamento con una modifica in Temperatura esterna minima(

capitolo 13.5.2).

B Selezionare Menu avanzato.

B Selezionare Risc./Raffreddamento.

B Selezionare Temperatura esterna minima.

B Impostare il valore desiderato.

13.5.2 Curva di riscaldamento

La curva di riscaldamento è attiva solo con esercizio di riscaldamento. Durante l'esercizio di raffreddamento la regolazione avviene in base ai valori impostati della temperatura di mandata (

capitolo 13.6) e dell'isteresi (

capitolo 13.5.4).

La curva di riscaldamento regola la temperatura di mandata per i circuiti di riscaldamento. La curva di riscaldamento indica la temperatura di mandata in rapporto alla temperatura esterna. Il regolatore aumenta la temperatura di mandata, non appena la temperatura esterna diminuisce. La temperatura di mandata viene misurata dalla sonda T1 per il circuito 1 (nome completo E11.T1) e dalla sonda T1 per il circuito 2 (nome completo E12.T1).

Impostare i valori H e V (H=punto finale curva, a destra;

V=piede curva, a sinistra) adatti della curva di riscaldamento.

B Selezionare Menu avanzato.

B Selezionare Risc./Raffreddamento.

B Selezionare Temperatura impianto risc.

B Selezionare Curva di riscaldamento.

B Impostare il valore desiderato.

50

40

30

T1(˚C)

80

70

60

20

10

20 15 10 5 0 -5 -10 -15 -20 -25 -30 -35

T2(˚C)

6 720 614 789-16.3I

Fig. 51 Esempio di curva di riscaldamento

T1

Temperatura di mandata

T2

Temperatura esterna

Il valore H con riscaldamenti a pavimento deve essere impostato inferiore al valore massimo ammissibile di progetto, per esempio 35 °C.

La curva di riscaldamento viene impostata per ogni circuito. Se la temperatura dei locali del circuito di riscaldamento viene ritenuta troppo alta o troppo bassa, la curva di riscaldamento può essere adattata.

La curva può essere modificata in diversi modi. L'inclinazione della curva viene modificata attraverso lo spostamento in alto o in basso della temperatura di mandata al punto sinistro o destro. Oppure la curva può essere modificata puntualmente ogni 5°C di temperatura esterna.

Il valore a 0 °C viene visualizzato in alto a sinistra sopra la curva. Impostazione di fabbrica: 30,0 °C.

Se la temperatura esterna scende al di sotto di -20 °C, la unità esterna pompa di calore WPL viene arrestata. In questo caso la completa produzione di calore viene eseguita dal riscaldatore elettrico supplementare.

13.5.3 Isteresi riscaldamento

Isteresi determina, quando il compressore della unità esterna pompa di calore WPL deve aumentare o diminuire la potenza di riscaldamento in relazione al valore della curva di riscaldamento. Per evitare continui avvii ed arresti del compressore, questo valore viene compensato in relazione alla curva di riscaldamento.

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

53

13

Messa in esercizio

In situazione normale l'impostazione di fabbrica non deve essere modificata. Le modifiche sono necessarie se nell'impianto di riscaldamento si presentano frequenti oscllazioni di temperatura o se la velocità del compressore passa continuamente tra i valori estremi (stadio 0 fino a 7).

Tempo di integrazione

Il valore Tempo di integrazione sta per la regolazione normale dell'isteresi. Il tempo di integrazione indica quanto velocemente deve essere modificata la velocità del compressore se la temperatura di mandata (T1) discosta rispetto alla curva di riscaldamento entro il valore limite indicato alla voce del menu Accelerazione/frenata

rapida.

L'impostazione di fabbrica è 60 gradi per minuto (°min) significa che con una divergenza di 1 °C devono trascorrere 60 minuti prima che la velocità del compressore aumenti o diminuisca di uno stadio. Con divergenza di

2 °C devono trascorrere 30 minuti prima della variazione della velocità del compressore.

Impostazione del tempo di integrazione:

B Selezionare Menu avanzato.

B Selezionare Risc./Raffreddamento.

B Selezionare Temperatura impianto risc.

B Selezionare Isteresi.

B Selezionare Tempo di integrazione.

B Impostare il valore desiderato.

Accelerazione/frenata rapida

Il valore Accelerazione/frenata rapida indica di quanti gradi la temperatura di mandata (T1) può divergere dalla curva di riscaldamento prima che non viene effettuata una variazione rapida dello stadio di funzionamento del compressore (potenza riscaldamento).

L'impostazione di fabbrica è 3 °C, significa che la velocità diminuisce di 1 stadio (decremento) se la temperatura di mandata T1 supera il valore nominale dalla curva di riscaldamento di 3°C. La riduzione avviene gradualmente durante il tempo impostabile in Tempo incremento/

riduzione rapida finché la differenza è di 3°C o più.

Viceversa, se T1 scende al di sotto della curva termica di

3°C, la velocità aumenta (accelera).

Impostazione della divergenza di temperatura consentita:

B Selezionare Menu avanzato.

B Selezionare Risc./Raffreddamento.

B Selezionare Temperatura impianto risc.

B Selezionare Isteresi.

B Selezionare Accelerazione/frenata rapida.

B Impostare il valore desiderato.

Impostazione di quanto deve durare la divergenza prima che non viene accettata la variazione dello stadio di funzionamento del compressore:

B Selezionare Menu avanzato.

B Selezionare Risc./Raffreddamento.

B Selezionare Tempo incremento/riduzione rapida.

B Impostare il valore desiderato. Impostazione di fabbrica: 3 min.

Arresto rapido

Il valore Arresto rapido indica di quanti gradi la temperatura di mandata (T1) può superare la curva di riscaldamento prima che il compressore non viene completamente spento.

Impostazione della divergenza di temperatura consentita:

B Selezionare Menu avanzato.

B Selezionare Risc./Raffreddamento.

B Selezionare Temperatura impianto risc.

B Selezionare Isteresi.

B Selezionare Arresto rapido.

B Impostare il valore desiderato. Impostazione di fabbrica: 5 °C.

13.5.4 Isteresi Raffreddamento

Le impostazioni descritte al capitolo 13.5.3 per l'esercizio

di riscaldamento sono disponibili anche per l'esercizio di raffreddamento.

Impostazione dell'isteresi nell'esercizio di raffreddamento:

B Selezionare Menu avanzato.

B Selezionare Risc./Raffreddamento.

B Selezionare Impostazioni raffreddamento.

B Selezionare Isteresi.

B Selezionare il parametro, che deve essere modificato.

B Impostare il valore desiderato.

13.5.5 Massima temperatura di mandata, solo riscaldatore elettrico supplementare

Se l'impianto di riscaldamento viene scaldato solo attraverso il riscaldatore elettrico supplementare, la limitazione della temperatura di mandata avviene per mezzo della sonda T3. Questo valore deve essere controllato e modificato solo se il valore H della curva di riscaldamento è impostato maggiore di 60 °C.

6 720 643 810-11.1I

Fig. 52

Per consentire una temperatura di mandata maggiore:

54 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Messa in esercizio

13

B nel menu di installazione e di servizio selezionare

Menu avanzato.

B Selezionare Impostazioni risc.suppl..

B Selezionare Impostazioni riscaldamento elettrico

supplementare.

B Selezionare T3 Temperatura arresto.

B Impostare il valore desiderato. Impostazione di fabbrica

= 60 °C e massimo = 70 °C.

Con un valore di impostazione superiore a

65 °C occorre installare una valvola di miscelazione d'acqua calda sanitaria.

13.6

Esercizio di raffreddamento

Se la temperatura esterna rimane sopra il Limite tempe-

ratura esterna impostato, per un periodo maggiore rispetto al valore impostato in Ritardo prima, il regolatore commuta alla stagione di raffreddamento. Limite

avvio diretto attiva la stagione di raffreddamento senza ritardo.

Per poter passare alla stagione di raffreddamento, il regolatore deve aver prima lasciato la stagione di riscaldamento. Il tempo di ritardo totale è pari alla somma del dal ritardo dopo la stagione di riscaldamento e dal ritardo prima della stagione di raffreddamento. Nell'impostazione di fabbrica la durata totale è di 10 ore.

Adattamento delle impostazioni per la stagione di raffreddamento:

B Selezionare Menu avanzato.

B Selezionare Risc./Raffreddamento.

B Selezionare Impostazioni raffreddamento.

B Selezionare Impostazioni stagione raffredda-

mento.

B Selezionare Limite temperatura esterna.

B Impostare il valore desiderato. Impostazione di fabbrica

= 19 °C.

B Se necessario selezionare ed impostare anche gli altri valori.

I circuiti del riscaldamento a pavimento in ambienti umidi (ad es. bagno e cucina) devono essere spenti durante l'esercizio di raffreddamento.

Per evitare la formazione di condensa impostare la temperatura di mandata più bassa possibile.

Se vengono utilizzati esclusivamente ventilconvettori con bacinelle raccogli condensa e tubi isolati, la temperatura di mandata può essere impostata a 7 °C.

L'esercizio di raffreddamento viene attivato durante la stagione di raffreddamento, se la temperatura di mandata si trova al di sopra del valore impostato e se la temperatura ambiente rilevata è > {temperatura ambiente + Cambio

temperatura stanza+ metà Isteresi stanza}.

B Selezionare Menu avanzato.

B Selezionare Risc./Raffreddamento.

B Selezionare Impostazioni raffreddamento.

B Selezionare Temperatura flusso.

B Impostare il valore desiderato. Impostazione di fabbrica

= 22 °C.

B Selezionare Cambio temperatura stanza.

B Impostare il valore desiderato. Impostazione di fabbrica

= 1 °C.

B Selezionare Isteresi stanza.

B Impostare il valore desiderato. Impostazione di fabbrica

= 1 °C.

13.6.1 Modalità compressore acqua calda durante stagione raffreddamento

L'impostazione di fabbrica è No, ovvero la produzione di acqua calda sanitaria avviene per mezzo del riscaldatore elettrico supplementare, durante l'esercizio di raffreddamento della unità esterna pompa di calore WPL.

Questa impostazione di fabbrica è pensata per il miglior comfort possibile, quando il raffreddamento avviene per mezzo di ventilconvettori. Se l'impostazione viene modificata in , dopo ogni carico di acqua calda sanitaria viene immessa una piccola quantità di calore nell'impianto, attraverso la commutazione della valvola a 3 vie all'impianto di riscaldamento/raffreddamento. In questo modo il ventilconvettore emetterà calore per breve tempo.

Se il raffreddamento avviene esclusivamente tramite la portata dell'impianto a pavimento, questa piccola emissione di calore è irrilevante rispetto all'inerzia termica dell'impianto a pavimento. In questo caso, l'impostazione può essere modificata su .

13.7

Controllo dopo la messa in esercizio

Per far sì che l'impianto funzioni in modo ottimale, deve essere controllata la portata attraverso la unità esterna pompa di calore WPL e l'impianto di riscaldamento. Questo controllo deve essere eseguito dopo 10 minuti di esercizio con massima velocità del compressore (= stadio

7).

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

55

13

Messa in esercizio

13.7.1 Portata attraverso la unità esterna pompa di calore WPL

La portata viene regolata con il circolatore alimentazione unità esterna G2, in modo che la differenza di temperatura alla unità esterna pompa di calore WPL sia tra 5 e 10 °C.

Controllo della differenza di temperatura:

B leggere la sonda T8 (Uscita fluido di scambio termico ) e T9 (Sonda di temperatura, mandata unità esterna) in esercizio di riscaldamento. La temperatura di T8 deve essere superiore a quella di T9.

B Calcolare la differenza (T8 – T9).

Se la messa in esercizio avviene con temperature esterne basse (sotto 0 °C), la differenza di temperatura deve essere tra 5 e 7 °C.

Se la messa in esercizio avviene con temperature esterne sopra 15 °C, la differenza di temperatura deve essere tra

8 e 10 °C.

Con differenza di temperatura troppo piccola:

B impostare la relativa pompa (G2) sulla portata più bassa.

Se la differenza di temperatura è troppo grande:

B Impostare la portata del circolatore (G2) alla velocità più alta.

13.7.2 Portata attraverso l'impianto di riscaldamento

La portata viene regolata attrverso il circolatore impianto di riscaldamento G1.

La portata nell'impianto di riscaldamento deve essere tale da scaldare completamente tutti i radiatori. In questo modo si massimizza l'utilizzo dei corpi scaldanti permettendo, a pari temperatura media, di limitare la temperatura di mandata.

La portata nell'impianto di riscaldamento G1 deve essere maggiore di quella di alimentazione dell'unità esterna G2.

B Dopo l'esercizio di prova sfiatare il circuito di riscaldamento e se necessario rabboccare acqua (

capitolo

5.8).

56 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Timer (Contaore)

14

14 Timer (Contaore)

6 720 643 810-12.1I

Fig. 53

Il regolatore dispone di alcuni contatori orari. Ogni suo stato viene visualizzato nel menu Timer.

Acqua calda supplementare

Mostra il tempo rimanente, in cui è disponibile l'acqua calda supplementare.

Avvio riscaldamento supplementare

Indica il tempo rimasto del ritardo di avvio del riscaldatore elettrico supplementare.

Ritardo controllo valvola di miscelazione

Visualizza il tempo di ritardo del controllo della valvola di miscelazione, dopo che è scaduto il ritardo di avvio del riscaldatore elettrico.

Ritardo modalità allarme

Visualizza il tempo rimasto all'attivazione del riscaldatore elettrico dopo che è scattato un allarme.

Avvio compressore

Visualizza il tempo rimanente all'avvio del compressore.

Riscaldamento, tempo operativo con richiesta di acqua calda sanitaria

Visualizza il tempo rimanente fino al raggiungimento del tempo massimo per l'esercizio di riscaldamento, se contemporaneamente vi è una richiesta d'acqua calda sanitaria.

Acqua calda, tempo operativo con richiesta dell'impianto di riscaldamento

Visualizza il tempo rimanente fino al raggiungimento del tempo massimo per il riscaldamento dell'acqua calda sanitaria, se contemporanemente vi è rischiesta di riscaldamento.

Ritardo cambio stagione riscaldamento

Visualizza il rimanente fino all'attivazione o disattivazione della stagione di riscaldamento della unità esterna pompa di calore WPL.

Ritardo prima di stagione raffreddamento

Visualizza il tempo rimanente fino all'attivazione della stagione di raffreddamento della unità esterna pompa di calore WPL.

Ritardo dopo stagione raffreddamento

Visualizza il tempo rimanente fino alla disattivazione della stagione di raffreddamento della unità esterna pompa di calore WPL.

Blocco influenza sonda ambiente

Visualizza il tempo rimanente fino al blocco dell'influenza della sonda ambiente.

Intervallo picco acqua calda

Visualizza il tempo rimanente fino al prossimo picco acqua calda.

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

57

15

Disfunzioni

15 Disfunzioni

Gli allarmi visualizzati nella finestra del display valgono principalmente per il modulo idraulico interno AW. Gli allarmi che si presentano sulla unità esterna pompa di calore WPL devono essere controllati nel display (LED3 fig.25) posto all'interno dello sportello di servizio dell'unità esterna pompa di calore WPL.

Il menu Allarme contiene:

Registro allarmi

Cronologia allarmi

Registro avvertimenti

15.2

Registro avvertimenti e Registro allarmi

Nel registro avvertimenti vengono memorizzati tutti gli avvertimenti in ordine cronologico.

B Cancellare Registro avvertimenti e Registro

allarmi al termine della messa in esercizio.

15.3

Esempio di un allarme:

quando scatta un allarme, viene visualizzato un messaggio sul display e viene emesso un segnale acustico di avvertimento. Il display visualizza la causa, l'ora e la data dell'allarme.

6 720 643 810-13.1I

Fig. 54

Nel livello utente è possibile l'accesso alle informazioni allarmi nel registro allarmi.

Nel menu di installazione e di servizio (I/S) è inoltre possibile l'accesso alle seguenti voci del menu:

Eliminare registro allarmi?

• Informazioni su Cronologia allarmi

• Informazioni su Registro avvertimenti

Eliminare reg. avvertimenti?

15.1

Cronologia allarmi

Informazione allarme

Gli allarmi che si presentano vengono memorizzati in ordine cronologico. Ruotare la manopola, per visualizzare le informazioni dell'ultimo allarme. Se si continua a ruotare la manopola, vengono visualizzati gli allarmi precedenti.

6 720 643 810-14.1I

Fig. 55

L'informazione sotto cronologia allarmi è costituita da un titolo con informazioni dettagliate sul momento, sulla temperatura di tutte le sonde e sullo stato di tutte le uscite al momento dell'allarme.

6 720 643 810-15.1I

Fig. 56

Se si preme la manopola, viene evidenziato Acquisire. Il simbolo dell'allarme scompare e il segnale acustico termina. Se vi è rischiesta di riscaldamento, la unità esterna pompa di calore WPL riparte nuovamente dopo 15 minuti.

Se la disfunzione non viene eliminata, il simbolo dell'allarme (

10, fig. 41) rimane visualizzato e la spia

luminosa di esercizio e guasto passa da luce lampeggiante rossa a luce costante rossa. Ogni allarme nella unità esterna pompa di calore WPL viene salvato nel registro allarmi. Con allarmi attivi viene visualizzato il simbolo allarme.

Il simbolo allarme viene visualizzato con allarmi della unità esterna pompa di calore WPL e del modulo idraulico interno AW. Se in entrambe le unità è presente un allarme, compaio due simboli allarme.

15.4

Nessuna indicazione del display

Possibile causa 1: guasto al fusibile nel quadro elettrico generale dell'abitazione.

B Verificare se tutti i fusibili della casa sono intatti.

B In caso di necessità sostituire o ripristinare il fusibile.

Quando la disfunzione è stata eliminata, la unità esterna pompa di calore WPL torna automaticamente in esercizio dopo 15 minuti.

15.4.1 Possibile causa 2: il fusibile nel modulo idraulico interno AW è fulminato

B Sostituire il fusibile della scheda IOB ( [3], fig. 26).

58 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Disfunzioni

15

15.5 Funzionamento di emergenza

Il funzionamento di emergenza non deve essere confuso con la modalità allarme. Con la modalità allarme la unità esterna pompa di calore WPL viene arrestata. La produzione di calore continua ad essere comandata dal regolatore.

Nel quadro comandi del modulo idraulico interno AW

(

[1], fig. 14) si trova un commutatore che in esercizio

normale si trova in posizione 1. In caso di guasto al regolatore o un arresto della produzione di calore attivare manualmente l'interruttore per il funzionamento d'emergenza, commutando sulla posizione 2.

Funzionamento di emergenza significa che il calore viene prodotto dal riscaldatore elettrico supplementare e che la pompa circuito riscaldamento e la pompa del circolatore alimentazione unità esterna (E11.G1 e E21.G2) rimangono in funzione.

Durante il funzionamento d'emergenza la valvola di miscelazione (E11.Q11) non viene comandata e deve essere regolata manualmente. Per questo estrarre la manopola del motore e ruotarla nella posizione desiderata. La posizione intermedia è la più adatta nella maggior parte dei casi.

15.6

Protezione surriscaldamento

Nel quadro di regolazione del modulo idraulico interno

AW si trova un tasto per il reset della protezione surriscaldamento per il riscaldatore elettrico supplementare

(

fig. 14). Questa protezione surriscaldamento solita-

mente non scatta.

B Premere il tasto protezione surriscaldamento per resettare la protezione surriscaldamento.

15.7 Filtro

Il filtro evita che impurità e sporco penetrino all'interno della unità esterna pompa di calore WPL. Con il tempo il filtro può ostruirsi e quindi deve essere pulito.

Il filtro viene installato nel ritorno alla unità esterna pompa di calore WPL.

1 2 3

6 720 614 050-34.1D

1

2

3

Fig. 57

Filtro metallico

Anello di sicurezza

Tappo di chiusura

Pulizia del filtro:

B spegnere la pompa di calore con il tasto ON/OFF.

B Chiudere la valvola e rimuovere il tappo di chiusura.

B Rimuovere l'anello di sicurezza, che mentiene il filtro nella valvola. Utilizzare le pinze fornite in dotazione.

B Rimuovere il filtro dalla valvola e lavare il filtro con acqua.

B Rimontare il filtro, l'anello di sicurezza e il tappo di chiusura.

B Aprire la valvola e avviare la unità esterna pompa di calore WPL con il tasto ON/OFF.

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

59

15

Disfunzioni

15.8 Tutti gli allarmi e gli avvertimenti

Alcuni allarmi possono presentarsi temporaneamente.

Non sussiste alcun rischio nel resettare un allarme. In questo capitolo vengono descritti tutti gli allarmi visualizzati sul display. Qui vengono descritti il significato dell'allarme e le misure necessarie per l'eliminazione della disfunzione.

Tutti gli allarmi e gli avvertimenti che si sono presentati vengono visualizzati nel Registro allarmi.

15.8.1 Lista di tutti gli allarmi:

Guasto/cortocircuito sonda

Guasto su elemento elettrico

T8 temperatura flusso elevata

Errore nella scheda relè impianto di riscalda-

mento

Errore nella scheda relè pompa di calore

Errore in scheda accessorio

Errore in scheda sonda ambiente

Allarme pompa di calore

Anodo protettivo difettoso

Errore in scheda riscaldamento supplementare

Top

15.8.2 Lista di tutti gli avvertimenti:

La pompa di calore è provvista di fusibile per

questa potenza?

Questa impostazione significa che entra in fun-

zione il riscaldamento supplementare

Differenza di temp. troppo alta fluido termovet-

tore

Il riscaldam. supplementare ora sta lavorando

alla max. temperatura consentita

La pompa di calore ora sta lavorando alla max.

temperatura consentita

Tempo di transizione troppo breve per riscalda-

mento a pavimento

Tenere conto del rischio di condensazione

Troppo freddo per funzionamento pompa di

calore

Temperatura mandata troppo bassa

Temperatura ritorno troppo elevata raffredda-

mento

15.8.3 Lista di tutte le finestre informative:

Blocco esterno

Blocco esterno impianto di riscaldamento 2

15.9 Display allarme

15.9.1 Guasto/cortocircuito sonda

6 720 643 810-15.1I

Fig. 58

Tutte le sonde di temperatura collegate all'impianto possono, in caso di disfunzione, far scattare un allarme.

Nell'esempio è scattato l'allarme della sonda di temperatura T3, acqua calda. Tutte le sonde di temperatura fanno scattare uno stesso tipo di allarme.

Possibile causa 1: disfunzione occasionale.

B Attendere.

Possibile causa 2: disfunzione della sonda di temperatura o collegamento errato.

B Controllare la connessione della sonda di temperatura.

B Eseguire una misurazione di controllo alla sonda di temperatura (

capitolo 8.2.2).

15.9.2 Guasto su elemento elettrico

6 720 643 810-17.1I

Fig. 59

Possibile causa 1: è scattata la protezione surriscaldamento del riscaldatore elettrico supplementare.

B Resettare la protezione surriscaldamento del riscaldatore elettrico supplementare (

[2], fig. 14).

B Selezionare Acquisire.

15.9.3 T8 temperatura flusso elevata

6 720 643 810-18.1I

Fig. 60

Nel modulo idraulico interno AW si trova la sonda di temperatura T8, che per motivi di sicurezza arresta la unità esterna pompa di calore WPL, non appena la temperatura di mandata supera il valore impostato.

Possibile causa 1: portata insufficiente attraverso la unità esterna pompa di calore WPL.

60 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Disfunzioni

15

B Controllare se si è spenta la pompa circolatore alimentazione unità esterna (

[6], fig. 14).

B Verificare se tutte le valvole sono aperte. In un impianto di riscaldamento con valvole termostatiche le valvole devono essere completamente aperte, e in riscaldamento a pavimento deve essere aperto almeno metà dell'impianto di riscaldamento.

B Impostare una velocità maggiore per il circolatore alimentazione unità esterna. Dato che la velocità del circolatore impianto di riscaldamento deve essere superiore alla velocità della pompa fluido termovettore, impostare anche per il circolatore impianto di riscaldamento una velocità maggiore.

B Selezionare Acquisire.

Possibile causa 2: filtro ostruito.

B Controllare il filtro.

B Se necessario pulire il filtro ( capitolo 15.7).

B Selezionare Acquisire.

15.9.4 Errore nella scheda relè impianto di riscaldamento

Errore alla scheda IOB nel modulo idraulico interno AW

(

[3], fig. 26) o durante la comunicazione con essa.

B Controllare il LED sul scheda elettronica. Deve lampeggiare in verde.

B Verificare l'alimentazione elettrica della scheda del trasformatore (

[1], fig. 26). La tensione deve essere al

CAN-BUS di almeno 9 V CC.

B Controllare i collegamenti CAN-BUS alla scheda IOB.

B Controllare l'interruttore di terminazione S1 ( fig. 28).

Deve essere impostato su No terminazione.

B Controllare il ponte sulla scheda IOB in base allo schema elettrico (

fig. 28).

B Sostituire la scheda IOB difettosa.

15.9.5 Errore nella scheda relè pompa di calore

Errore alla scheda I/O-AX-09 nel modulo idraulico interno

AW (

[2], fig. 26) o durante la comunicazione con essa.

B Controllare il LED sul scheda elettronica. Deve lampeggiare in verde.

B Verificare l'alimentazione elettrica della scheda del trasformatore (

[1], fig. 26). La tensione deve essere al

CAN-BUS di almeno 9 V CC.

B Controllare i collegamenti CAN-BUS alla scheda I/O.

B Controllare l'interruttore di terminazione S1 ( fig. 29).

Deve essere impostato su No terminazione, se la termostato ambiente modulante TT è collegata alla scheda.

B Controllare l'indirizzamento (A e P) della scheda I/O in base allo schema elettrico (

fig. 29).

B Sostituire la scheda I/O difettosa.

15.9.6 Errore in scheda accessorio

Errore alla scheda IOB nel modulo miscelatore o durante la comunicazione con essa. Per lo schema elettrico vedere il manuale del modulo miscelatore.

B Controllare il LED sul scheda elettronica. Deve lampeggiare in verde.

B Verificare l'alimentazione elettrica della scheda del trasformatore (

[1], fig. 26). La tensione deve essere al

CAN-BUS di almeno 9 V CC.

B Controllare i collegamenti CAN-BUS alla scheda IOB.

B Controllare il ponte sulla scheda ( [1], fig. 31).

B Controllare l'interruttore di terminazione S1. Deve essere impostato su Terminazione.

B Sostituire la scheda IOB difettosa.

15.9.7 Errore in scheda sonda ambiente

Errore alla sonda di temperatura collegata al CAN-BUS o durante la comunicazione con essa.

B Controllare il LED sul scheda elettronica. Deve lampeggiare in verde.

B Verificare l'alimentazione elettrica della scheda del trasformatore (

[1], fig. 26). La tensione deve essere al

CAN-BUS di almeno 9 V CC.

B Controllare i collegamenti CAN-BUS sulla termostato ambiente modulante.

B Verificare i ponti di terminazione S1, devono essere impostati su Terminazione.

B Sostituire la termostato ambiente modulante difettosa.

15.9.8 Allarme pompa di calore

Sulla unità esterna pompa di calore WPL si è presentata una disfunzione.

B Verificare il collegamento cavo di segnale alla unità esterna pompa di calore WPL e alla scheda I/O AX-09 nel modulo idraulico interno AW.

B Controllare il codice di errore sul display della unità esterna pompa di calore WPL(

capitolo 15.14).

15.9.9 Anodo protettivo difettoso

B Controllare la scheda anodo protettivo.

B Staccare il collegamento dall'anodo protettivo.

B Misurare la resistenza dell'anodo protettivo contro la terra. Deve essere isolato.

B Sostituire l'anodo protettivo difettoso.

15.9.10 Errore in scheda riscaldamento supplementare Top

Errore alla scheda AHB nel modulo idraulico interno AW.

B Sostituire la scheda AHB.

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

61

15

Disfunzioni

15.10 Avvertimento

15.10.1 La pompa di calore è provvista di fusibile per questa potenza?

Il registro avvertimenti contiene il messaggio Controllo

di sicurezza.

B Verificare se la unità esterna pompa di calore WPL e il modulo idraulico interno AW sono collegati con fusibili della giusta dimensione.

15.10.2 Questa impostazione significa che entra in funzione il riscaldamento supplementare

Il registro avvertimenti contiene il messaggio Controllo

temperatura max. selezionata riscaldamento suppl.

L'avviso viene visualizzato se sotto Forza chiusura val-

vola di miscelazione è impostato più di 53 °C, che può portare al superamento della temperatura massima di ritorno alla unità esterna pompa di calore WPL.

15.10.3 Differenza di temp. troppo alta fluido termovettore

6 720 643 810-19.1I

Fig. 61

Questo avvertimento viene visualizzato se la differenza di temperatura tra le sonde di temperatura T8 e T9 diventa troppo alta.

Possibile causa 1: portata insufficiente attraverso la unità esterna pompa di calore WPL.

B Controllare se si è spenta circolatore alimentazione unità esterna (

[6], fig. 14).

B Verificare se tutte le valvole sono aperte. In un impianto di riscaldamento con valvole termostatiche le valvole devono essere completamente aperte, e in riscaldamento a pavimento deve essere aperto almeno metà dell'impianto di riscaldamento.

B Impostare una velocità maggiore per il circolatore alimentazione unità esterna. Dato che la velocità del circolatore impianto di riscaldamento deve essere superiore alla velocità della pompa fluido termovettore, impostare anche per il circolatore impianto di riscaldamento una velocità maggiore.

B Selezionare Acquisire.

Possibile causa 2: filtro ostruito.

B Controllare il filtro.

B Se necessario pulire il filtro ( capitolo 15.7).

B Selezionare Acquisire.

15.10.4 La pompa di calore ora sta lavorando alla max. temperatura consentita

Il registro avvertimenti contiene il messaggio Tempera-

tura di esercizio massima pompa di calore.

6 720 643 810-20.1I

Fig. 62

Nel modulo idraulico interno AW si trova la sonda di temperatura T9, che per motivi di sicurezza arresta la pompa di calore, non appena la temperatura dell'acqua di ritorno dall'impianto di riscaldamento diventa troppo alta. Il valore limite si trova a circa 54°C.

Possibile causa 1: l'impostazione di riscaldamento

è impostata così in alto che la temperatura di ritorno del sistema di riscaldamento diventa troppo alta.

B Ridurre l'impostazione.

Possibile causa 2: temperatura dell'acqua calda impostata troppo in alto.

B Impostare una temperatura più bassa per l'acqua calda.

Possibile causa 3: le valvole al riscaldamento a pavimento o i radiatori sono chiusi.

B Aprire le valvola.

Possibile causa 4: la portata attraverso la pompa di calore è più grande rispetto alla portata nel sistema di riscaldamento.

B Controllare la velocità del circolatore circuito riscaldamento e del circolatore alimentazione unità esterna e

impostare la portata in base al capitolo 13.7.

15.10.5 Tempo di transizione troppo breve per riscaldamento a pavimento

Il registro avvertimenti contiene il messaggio Ritardo

stagione di raffreddamento troppo breve.

Questo avviso viene visualizzato, se per il valore Ritardo

prima o il valore Ritardo dopo viene indicato meno di 7 secondi, cosa che non è consigliata per il riscaldamento a pavimento.

15.10.6 Tenere conto del rischio di condensazione

Il registro avvertimenti contiene il messaggio Pericolo

per la formazione di condensa.

Questo avviso compare se come temperatura di mandata in esercizio di raffreddamento viene impostato meno di

20 °C.

62 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Disfunzioni

15

15.10.7 Troppo freddo per funzionamento pompa di calore

Se la temperatura esterna scende al di sotto del valore impostato in Blocca pompa di calore per bassa tem-

peratura esterna , (impostazione di fabbrica = –

20 °C), la pompa di calore viene arrestata. L'avvertimento viene attivato e l'impianto di riscaldamento è in esercizio solo con il riscaldatore elettrico supplementare.

15.10.8 Temperatura mandata troppo bassa

Se la temperatura mandata scende al di sotto del valore di mandata nominale impostato in Temperatura flusso

troppo bassa (impostazione di fabbrica = 3 °C) per più di 15 minuti, la unità esterna pompa di calore WPL viene spenta e l'avvertimento attivato.

15.10.9 Temperatura ritorno troppo elevata raffreddamento

Questo avvertimento viene visualizzato se il ritorno della unità esterna pompa di calore WPL (T9) diventa troppo caldo. L'avvertimento viene attivato con una temperatura di ritorno di 30°C e dispone di un ritardo di 30 minuti.

B Con avvertimenti ripetuti controllare la valvola a 4 vie.

15.11 Finestra informativa

15.11.1 Blocco esterno

Durante la stagione di riscaldamento la finestra viene attivata dal dispositivo di controllo della temperatura per il riscaldamento a pavimento, durante la stagione di raffreddamento dall'indicatore del punto di rugiada o dal termostato di raffreddamento. In situazione normale l'ingresso è aperto. La finestra informativa compare quando viene attivato il blocco e scompare appena la finestra viene confermata o l'ingresso viene di nuovo aperto.

Attraverso un blocco esterno viene spenta anche il circolatore impianto di riscaldamento G1.

Quando viene attivato il dispositivo per il controllo della temperatura, si accende il LED sul Relè (

[5a], fig. 26).

Quando viene attivato l'indicatore del punto di rugiada, si accende il LED su di esso presente (

[6a], fig. 26).

B Con l'allarme del dispositivo di controllo della temperatura: controllare la limitazione massima di T1 per il circuito e se necessario ridurla (

capitolo 13.3.13).

B Con l'allarme dell'indicatore del punto di rugiada: controllare se sul tubo si è depositata l'umidità.

B Controllare le impostazioni per l'esercizio di raffreddamento, aumentare la più bassa temperatura di mandata possibile (

capitolo 13.6).

15.11.2 Blocco esterno impianto di riscaldamento 2

Vedere capitolo 15.11.1 precedente.

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

63

15

Disfunzioni

15.12 Controllo della unità esterna pompa di calore WPL

La modalità di funzionamento della unità esterna pompa di calore WPL può essere controllata attraverso l'impostazione di SW2 e la lettura del display a 2 – cifre (LED3) nella unità esterna pompa di calore WPL (

fig. 25).

SW2

6 720 614 486-35.1I

1

0

Fig. 63 SW2

ON

OFF

Impostazione di

SW2

000000

100000

010000

110000

001000

101000

011000

111000

000100

100100

010100

110100

001100

Significato

Temperatura evaporatore (TH3)

Temperatura gas caldo (TH4)

Stadio ventilatore

Numero avvii/arresti del compressore

Tempo operativo totale del compressore

Corrente d'esercizio del compressore

Frequenza compressore

LEV-A (valvola di espansione A)

Storico errori rimandati (1)

Con inizio errore esercizio attuale

Temperatura del tubo fluidi (TH3) con inizio errore

Temperatura gas caldo (TH4) con inzio errore

Unità di misura

°C

°C

Stadio

X 100

X 10 ore

A

Hz

Impulso codice d’errore

Codice di esercizio

°C

°C

Commento

Impostazione normale per la diagnostica degli errori

Se la temperatura corrisponde a -10 °C o meno, vengono visualizzati alternativamente – e 10.

Se la temperatura corrisponde a 110 °C o più, vengono visualizzati alternativamente 1 e 10.

0 fino a 10

0 fino a 9999

0 fino a 9999

0 fino a 50

0 fino a 255

Impulsi di apertura 0-500

Lampeggia con errore rimandato

Illuminato con errore non rimandato

Indicazione dello stesso errore come per SW2 = 000000

(

tab. 27)

Se la temperatura corrisponde a -10 °C o meno, vengono visualizzati alternativamente – e 10.

Se la temperatura corrisponde a 110 °C o più, vengono visualizzati alternativamente 1 e 10.

Tab. 19 Controllo della pompa di calore

64 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Disfunzioni

15

Impostazione di

SW2

101100

011100

Significato

Corrente d'esercizio del compressore con inizio errore

Storico codice errori 1, ultimo errore

111100

000010

100010

010010

001010

101010

111010

000110

100110

101110

011110

111110

000001

Storico codice errori 2

Tempo operativo compressore

Apertura di LEV-B (valvola di espansione

B) con inizio errore

Impostazione delle prestazioni

Temperatura condensatore (TH6)

Temperatura di condensazione

(TH63HS)

Frequenza compressore massima calcolata

Temperatura Ingresso fluido di scambio termico (TH32)

Stadio di potenza desiderato (QSTEP)

Temperatura ambiente (TH7)

Temperatura alette di raffreddamento

(TH8)

Surriscaldamento (SHd)

Surraffreddamento (SC)

100001

010001

110001

Alimentazione elettrica

LEV-B (valvola di espansione B)

U9 Storico codice errori (

tab. 27)

001001 Tensione alimentazione corrente continua

Tab. 19 Controllo della pompa di calore

°C

°C

Hz

°C

Stadio

°C

°C

°C

°C

Unità di misura

A minuti

Impulso

Commento

0 fino a 50

Unità difettosa e codice errore visualizzati alternativamente

Unità difettosa e codice errore visualizzati alternativamente

0 fino a 999

Impulsi di apertura 0-500

WPL = 14

0 fino a 150

0 fino a 7

TH4 – T63HS

Esercizio di raffreddamento:

T63HS – TH3

Esercizio di riscaldamento:

T63HS – TH6

0,1 A

Impulso

V

Impulsi di apertura 0-500

00 = nessun errore

01 = tensione troppo alta

02 = tensione troppo bassa

04 = errore dell'alimentazione ellettrica

20 = errore ACTM

150 – 400

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

65

15

Disfunzioni

Impostazione di

SW2

011001

111001

000101

100101

Significato

Storico errori rimandati (2)

Errori rimandati (3)

Storico codice errori (3), errore più vecchio

Errore sonda di temperatura

010101

110101

001101

101101

Frequenza compressore con inizio errore

Stadio ventilatore con inizio errore

Impulso di apertura LEV-A con inizio errore

Temperatura Ingresso fluido di scambio termico (TH32) con inizio errore

011101 Temperatura condensatore (TH6) con inizio errore

Tab. 19 Controllo della pompa di calore

Unità di misura

codice d’errore codice d’errore

Hz

Stadio

Impulso

Commento

Lampeggia con errore rimandato

Illuminato con errore non rimandato

Lampeggia con errore rimandato

Illuminato con errore non rimandato

Unità difettosa e codice errore visualizzati alternativamente

Se su nessuna sonda di temperatura è presente un errore, viene visualizzato – .

0 – 255

0 – 10

0 – 500

°C

°C

66 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Disfunzioni

15

Impostazione di

SW2

111101

100011

010011

110011

001011

Significato

Temperatura di condensazione (T63HS) con inizio errore

Temperatura ambiente (TH7) con inizio errore

Temperatura alette di raffreddamento

(TH8) con inizio errore

Surriscaldamento (SHd) con inizio errore

Surraffreddamento (SC) con inizio errore

101011

011011

111011

100111

111111

Unità di misura

°C

°C

°C

Commento

°C

°C

TH4 – T63HS

Esercizio di raffreddamento:

T63HS – TH3

Esercizio di riscaldamento:

T63HS – TH6

0 fino a 999 Tempo operativo compressore prima dell'inizio errore

Frequenza compressore massima con inizio errore

Stadio di potenza desiderato (QSTEP) con inizio errore

Stato di controllo della frequenza del compressore

U9 codice errore minuti

Hz

Stadio

0 fino a 150

0 fino a 7

Indicazione esadecimale --> se sono attive contemporaneamente più limitazioni, vengono addizionate le unità, ad es. 8 + 2= A

(hex)

Cifra sinistra (decina):

1 = limitazione dell'alimentazione elettrica in arrivo

2 = limitazione dell'alimentazione elettrica del compressore

------------------------------------------

Cifra di destra (unità):

1 = limitazione temperatura gas caldo

2 = limitazione temperatura di condensazione

4 = limitazione protezione antigelo

8 = limitazione temperatura alette di raffreddamento

00 = nessun errore

01 = tensione troppo alta

02 = tensione troppo bassa

04 = errore dell'alimentazione ellettrica

20 = errore ACTM

Tab. 19 Controllo della pompa di calore

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

67

15

Disfunzioni

15.13 Stato di controllo della frequenza del compressore

Se viene visualizzata la finestra informativa nell'indicatore del modulo idraulico interno AW La pompa di calore

non raggiunge la frequenza corretta, la causa può essere controllata sul display della unità esterna pompa di calore WPL (

LED3, fig. 25) in base alla tab. 20 ed eli-

minata in base alle seguenti tabelle da 21 a 26 del pre-

sente capitolo.

Impostazione su SW2

100111

Significato

Stato di controllo della frequenza del compressore

Unità di misura

Indicazione esadecimale --> se sono attive contemporaneamente più limitazioni, vengono addizionate le unità,ad es. 8 + 2= A (hex)

Commento

Cifra sinistra (decina):

1 = limitazione dell'alimentazione elettrica in arrivo (

tab. 21)

2 = limitazione dell'alimentazione elettrica del compressore (

tab. 22)

------------------------------------------

Cifra di destra (unità):

1 = limitazione temperatura gas caldo (

tab. 23)

2 = limitazione temperatura di condensazione (

tab. 24)

4 = limitazione protezione antigelo(

tab. 25)

8 = limitazione temperatura alette di raffreddamento (

tab. 26)

Tab. 20 Controllo frequenza sul compressore

68 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Disfunzioni

15

Limitazione dell'alimentazione elettrica in arrivo

1 Limitazione dell'ingresso di corrente come protezione da sovraccarico di componenti elettrici.

– Principalmente in esercizio di raffreddamento e con temperature esterne alte.

2 Alimentazione elettrica calante.

– Se la tensione in ingresso della unità esterna pompa di calore WPL diminuisce, la corrente elettrica aumenta.

3 Errore al misuratore di corrente del compressore.

Provvedimenti

Questa non è una disfunzione.

La limitazione viene eliminata quando non sussiste più rischio di sovraccarico.

Controllare la tensione alla centrale di commutazione.

Non collegare nessun'altra utenza alla stessa fase come la unità esterna pompa di calore

WPL.

Misurare l'alimentazione elettrica in arrivo e compararla con il valore indicato.

SW2 = 100001.

In caso di divergenza sostituire il scheda elettronica (PCB).

Tab. 21 Limitazione dell'alimentazione elettrica in arrivo

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

69

15

Disfunzioni

7

8

9

1

0

Limitazione dell'alimentazione elettrica in arrivo

4 Portata o volume del liquido nel circuito dell'acqua di riscaldamento/circuito di riscaldamento (in esercizio di riscaldamento) troppo bassa.

– Aumento di pressione nel circuito refrigerante, con aumento del consumo elettrico.

5 Scambiatore di calore (condensatore) ostruito.

6 Disfunzione del ventilconvettore (in esercizio di raffreddamento).

– Aumento di pressione nel circuito refrigerante, con aumento del consumo elettrico.

Evaporatore ostruito.

Ricircolo dell'aria.

Disfunzione della valvola di espansione (LEV).

Ostruzione nel circuito refrigerante.

– Causa un'alta temperatura di condensazione e un forte aumento del consumo elettrico.

1

1

Troppo refrigerante nel circuito.

– Aumento di pressione nel circuito refrigerante, con aumento del consumo elettrico.

– Il refrigerante non evaporato aumenta il carico del compressore.

Disfunzione del compressore.

1

2

1

3

Disfunzione alla scheda di controllo (C.B).

Tab. 21 Limitazione dell'alimentazione elettrica in arrivo

Provvedimenti

Verificare la tenuta ermetica dei circuiti dell'acqua di riscaldamento/circuiti di riscaldamento.

Controllare la pompa circuito riscaldamento e la pompa fluido termovettore.

Rabboccare i circuiti fino alla pressione consigliata.

Pulire lo scambiatore di calore.

Controllare la velocità del ventilatore.

– Con temperature esterne alte la velocità del ventilatore può essere limitata come protezione per il motore del ventilatore.

Sostituire il motore del ventilatore.

Pulire il evaporatore.

Rimuovere gli ostacoli del mandata d'aria.

Spostare la unità esterna pompa di calore WPL in un luogo con miglior mandata d'aria.

Eseguire un controllo di funzionamento su LEV e su:

– bobina

– collegamento alla scheda di controllo (C.B)

– cavi

Controllare le tubazioni:

– curve (gomiti)

– deformazioni

Misurare la temperatura sul tubo.

– Nel punto di ostruzione la temperatura si discosta rispetto alla zona restante.

Aspirare il refrigerante in eccesso e riempire con la corretta quantità.

Sostituire il compressore.

Sostituire la scheda di controllo.

70 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Disfunzioni

15

Limitazione dell'alimentazione elettrica del compressore

1 Limitazione dell'ingresso di corrente come protezione da sovraccarico di componenti elettrici.

– Principalmente in esercizio di raffreddamento e con temperature esterne alte.

2 Errore al contatore elettrico del compressore.

Provvedimenti

Questa non è una disfunzione.

La limitazione viene eliminata quando non sussiste più rischio di sovraccarico.

Misurare l'alimentazione elettrica del compressore e compararla con il valore della sonda.

SW2 = 011000.

In caso di divergenza sostituire la scheda elettronica.

Tab. 22 Limitazione dell'alimentazione elettrica del compressore

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

71

15

Disfunzioni

Limitazione dell'alimentazione elettrica del compressore

3 Portata o volume del liquido nel circuito dell'acqua di riscaldamento/circuito di riscaldamento (in esercizio di riscaldamento) troppo bassa.

– Aumento di pressione nel circuito refrigerante, con aumento del consumo elettrico.

4

6

7

8

9

Scambiatore di calore (condensatore) ostruito.

5 Disfunzione del ventilconvettore (in esercizio di raffreddamento).

– Aumento di pressione nel circuito refrigerante, con aumento del consumo elettrico.

evaporatore ostruito (in esercizio di raffreddamento).

Ricircolo dell'aria (in esercizio di raffreddamento).

Disfunzione della valvola di espansione (LEV).

Ostruzione nel circuito refrigerante.

– Causa un'alta temperatura di condensazione e un forte aumento del consumo elettrico.

Provvedimenti

Verificare la tenuta ermetica dei circuiti dell'acqua di riscaldamento/circuiti di riscaldamento.

Controllare la pompa circuito riscaldamento e la pompa fluido termovettore.

Rabboccare i circuiti fino alla pressione consigliata.

Pulire lo scambiatore di calore.

Controllare la velocità del ventilatore.

– Con temperature esterne alte la velocità del ventilatore può essere limitata come protezione per il motore del ventilatore.

Sostituire il motore del ventilatore.

Pulire il evaporatore.

Rimuovere gli ostacoli del mandata d'aria.

Spostare la unità esterna pompa di calore WPL in un luogo con miglior mandata d'aria.

Eseguire un controllo di funzionamento su LEV e su:

– bobina

– collegamento alla scheda di controllo (C.B)

– cavi

Controllare le tubazioni:

– curve (gomiti)

– deformazioni

Misurare la temperatura sul tubo.

– Nel punto di ostruzione la temperatura si discosta rispetto alla zona restante.

Aspirare il refrigerante in eccesso e riempire con la corretta quantità.

1

0

Quantità troppo alta di refrigerante nel circuito.

– Aumento di pressione nel circuito refrigerante, con aumento del consumo elettrico.

– Il refrigerante non evaporato aumenta il carico del compressore.

Disfunzione del compressore.

1

1

1

2

Disfunzione alla scheda di controllo (C.B).

Tab. 22 Limitazione dell'alimentazione elettrica del compressore

Sostituire il compressore.

Sostituire la scheda di controllo.

72 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Disfunzioni

15

Limitazione dovuta a temperatura troppo alta del gas caldo Provvedimenti

1

2

3

4

5

Disfunzione alla sonda di temperatura del gas caldo (TH4).

Poco refrigerante nel circuito.

– Causa il surriscaldamento del compressore.

Disfunzione della valvola di espansione (LEV).

Ostruzione nel circuito refrigerante.

– Causa il surriscaldamento del compressore.

Portata o volume del liquido nel circuito dell'acqua di riscaldamento/circuito di riscaldamento (in esercizio di riscaldamento) troppo bassa.

– Aumento di pressione nel circuito refrigerante, con aumento della temperatura del gas caldo.

Misurare la temperatura al tubo del gas caldo e compararla al valore della sonda.

SW2 = 010000.

In caso di divergenze sostituire la sonda di temperatura TH4.

Controllare la tenuta ermetica del circuito refrigerante.

Aspirare il refrigerante in eccesso e riempire con la corretta quantità.

Eseguire un controllo di funzionamento su LEV e su:

– bobina

– collegamento alla scheda di controllo (C.B)

– cavi

Controllare le tubazioni:

– curve (gomiti)

– deformazioni

Misurare la temperatura sul tubo.

– Nel punto di ostruzione la temperatura si discosta rispetto alla zona restante.

Verificare la tenuta ermetica dei circuiti dell'acqua di riscaldamento/circuiti di riscaldamento.

Controllare la pompa circuito riscaldamento e la pompa fluido termovettore.

Rabboccare i circuiti fino alla pressione consigliata.

6 Scambiatore di calore (condensatore) ostruito.

7 Disfunzione del ventilconvettore (in esercizio di raffreddamento).

– Aumento di pressione nel circuito refrigerante, con aumento della temperatura del gas caldo.

Pulire lo scambiatore di calore.

Controllare la velocità del ventilatore.

– Con temperature esterne alte la velocità del ventilatore può essere limitata come protezione per il motore del ventilatore.

Sostituire il motore del ventilatore.

Pulire il evaporatore.

8 Evaporatore ostruito (in esercizio di raffreddamento).

9 Ricircolo dell'aria (in esercizio di raffreddamento).

Rimuovere gli ostacoli del mandata d'aria.

Spostare la unità esterna pompa di calore WPL in un luogo con miglior mandata d'aria.

1

0

Disfunzione alla scheda di controllo (C.B).

Tab. 23 Limitazione dovuta a temperatura troppo alta del gas caldo

Sostituire la scheda di controllo.

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

73

15

Disfunzioni

Limitazione dovuta a temperatura di condensazione troppo alta Provvedimenti

1

2

Disfunzione alla sonda di alta pressione (63HS).

Portata o volume del liquido nel circuito dell'acqua di riscaldamento/circuito di riscaldamento (in esercizio di riscaldamento) troppo bassa.

– Aumento di pressione nel circuito refrigerante, con aumento della temperatura di condensazione.

Misurare la temperatura di condensazione al tubo di alta pressione e compararla al valore della sonda.

SW2 = 101010.

Controllare i collegamenti.

In caso di divergenze sostituire la sonda 63HS.

Verificare la tenuta ermetica dei circuiti dell'acqua di riscaldamento/circuiti di riscaldamento.

Controllare la pompa circuito riscaldamento e la pompa fluido termovettore.

Rabboccare i circuiti fino alla pressione consigliata.

Pulire lo scambiatore di calore.

3 Scambiatore di calore (condensatore) ostruito (in esercizio di riscaldamento).

4 Evaporatore ostruito (in esercizio di raffreddamento).

5

6

7

Disfunzione del ventilconvettore (in esercizio di raffreddamento).

– Aumento di pressione nel circuito refrigerante, con aumento della temperatura di condensazione.

Ricircolo dell'aria (in esercizio di raffreddamento).

Disfunzione della valvola di espansione (LEV).

Pulire il evaporatore.

Controllare la velocità del ventilatore.

– Con temperature esterne alte la velocità del ventilatore può essere limitata come protezione per il motore del ventilatore.

Sostituire il motore del ventilatore.

Rimuovere gli ostacoli del mandata d'aria.

Spostare la unità esterna pompa di calore WPL in un luogo con miglior mandata d'aria.

Eseguire un controllo di funzionamento su LEV e su:

– bobina

– collegamento alla scheda di controllo (C.B)

– cavi

8 Ostruzione nel circuito refrigerante.

– Causa un'alta temperatura di condensazione.

Controllare le tubazioni:

– curve (gomiti)

– deformazioni

Misurare la temperatura sul tubo.

– Nel punto di ostruzione la temperatura si discosta rispetto alla zona restante.

Aspirare il refrigerante in eccesso e riempire con la corretta quantità.

9 Troppo refrigerante nel circuito.

– Aumento della pressione e della temperatura di condensazione nel circuito refrigerante.

1

0

Disfunzione alla scheda di controllo (C.B).

Sostituire la scheda di controllo.

Tab. 24 Limitazione dovuta a temperatura di condensazione troppo alta

74 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Disfunzioni

15

1

Limitazione attraverso la funzione antigelo (solo in

Disfunzione alla sonda di temperatura del condensatore

(TH6).

esercizio di raffreddamento)

2 Poco refrigerante nel circuito.

– Diminuire la pressione di evaporazione e la temperatura nel condensatore (= evaporatore in esercizio di raffreddamento).

3 Disfunzione della valvola di espansione secondaria (LEV).

4 Portata o volume del liquido nel circuito dell'acqua di riscaldamento/circuito di riscaldamento troppo bassa.

Temperatura nel circuito dell'acqua di riscaldamento/circuito di riscaldamento troppo bassa.

– Diminuzione di pressione e temperatura nel condensatore

(= evaporatore in esercizio di raffreddamento).

5

7

Scambiatore di calore (condensatore) ostruito.

6 Ostruzione nel circuito refrigerante.

– Diminuzione di pressione e temperatura nel condensatore

(= evaporatore in esercizio di raffreddamento).

Disfunzione del scheda elettronica.

Tab. 25 Limitazione funzione antigelo

Provvedimenti

Misurare la temperatura al condensatore e compararla al valore della sonda.

SW2 = 001010.

Controllare i collegamenti.

In caso di divergenze sostituire la sonda di temperatura TH6.

Controllare la tenuta ermetica del circuito refrigerante.

Aspirare il refrigerante in eccesso e riempire con la corretta quantità.

Eseguire un controllo di funzionamento su LEV e su:

– bobina

– collegamento alla scheda di controllo (C.B)

– cavi

Verificare la tenuta ermetica dei circuiti dell'acqua di riscaldamento/circuiti di riscaldamento.

Controllare la pompa circuito riscaldamento e la pompa fluido termovettore.

Rabboccare i circuiti fino alla pressione consigliata.

Pulire lo scambiatore di calore.

Controllare le tubazioni:

– curve (gomiti)

– deformazioni

Misurare la temperatura sul tubo.

– Nel punto di ostruzione la temperatura si discosta rispetto alla zona restante.

Sostituire la scheda elettronica.

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

75

15

Disfunzioni

Limitazione dovuta a temperatura troppo alta delle alette di raffreddamento Provvedimenti

1 Limitazione con temperature esterne alte.

– I componenti elettrici vengono raffreddati attraverso la mandata d'aria del ventilatore, con temperature esterne alte il raffreddamento non è sufficiente.

2 Sovraccarico dell'elettronica.

– La limitazione viene attivata per proteggere l'elettronica.

Questa non è una disfunzione.

La limitazione viene eliminata quando non sussiste più rischio di surriscaldamento.

3 Disfunzione della sonda di temperatura delle alette di raffreddamento (TH8).

Questa non è una disfunzione.

La limitazione viene eliminata quando non sussiste più rischio di sovraccarico.

Misurare la temperatura delle alette di raffreddamento e compararla al valore della sonda.

SW2 = 011110.

Controllare i collegamenti.

In caso di divergenze sostituire la sonda di temperatura TH8.

Rimuovere gli ostacoli della mandata d'aria.

Spostare la unità esterna pompa di calore WPL in un luogo con miglior mandata d'aria.

4 Ricircolo dell'aria (in esercizio di raffreddamento).

Impedimento dell'apporto d'aria al evaporatore.

– Raffreddamento insufficiente dei componenti elettrici.

Apertura di ventilazione bloccata (

[D], fig. 10).

5 Disfunzione ventilatore.

– Raffreddamento insufficiente dei componenti elettrici.

Controllare la velocità del ventilatore.

– Con temperature esterne alte la velocità del ventilatore può essere limitata come protezione per il motore del ventilatore.

Sostituire il motore del ventilatore.

Tab. 26 Limitazione dovuta a temperatura troppo alta delle alette di raffreddamento

76 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Disfunzioni

15

15.14 Codice di errore della unità esterna pompa di calore WPL

Se viene visualizzato l'allarme Allarme pompa di calore nell'indicazione del modulo idraulico interno AW, la causa può essere controllata sul display della unità esterna pompa di calore WPL (

LED3, fig. 25) ed eliminata in

base alla tab. 27.

codice d’errore Significato

U1

U2

U3

Pressostato ad alta pressione scattato.

Temperatura gas caldo elevata.

Cortocircuito o guasto alla sonda di temperatura gas caldo.

Cause

• mandata dell'acqua di riscaldamento troppo bassa

• Filtro ostruito

• Disfunzione del ventilatore

• Pressostato ad alta pressione difettoso (63H)

• Scheda di controllo difettosa

• Disfunzione della valvola di espansione

• Refrigerante insufficiente

• Sonda di temperatura del gas caldo (TH4) difettosa.

• Scheda di controllo difettosa

• Disfunzione della valvola di espansione

• Disfunzione di contatto al collegamento della scheda elettronica

• Sonda di temperatura (TH4) difettosa

• Scheda di controllo difettosa

Provvedimenti

B Aumentare la portata della pompa del circolatore alimentazione unità esterna G2.

B Pulire il filtro.

B Controllare il ventilatore.

B Controllare il pressostato ad alta pressione.

B Sostituire la scheda di controllo (C.B).

B Controllare la valvola di espansione.

B Controllare il surriscaldamento.

B Verificare la tenuta ermetica del circuito refrigerante.

B Interrompere l'alimentazione elettrica e riaccendere. Sul display viene visualizzato U3, vedere U3.

B Sostituire la scheda di controllo (C.B).

B Controllare la valvola di espansione.

B Controllare il collegamento e il cavo della sonda di temperatura gas caldo.

B Controllare la resistenza della sonda di temperatura gas caldo.

B Sostituire la scheda di controllo (C.B).

Tab. 27 Codice di errore della unità esterna pompa di calore WPL

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

77

15

Disfunzioni codice d’errore Significato

U4

U5

U6

U7

Cortocircuito o guasto alle sonde di temperatura (TH3, TH32, TH6,

TH7, TH8).

Temperatura elevata alla sonda di temperatura delle alette di raffreddamento (TH8).

Disfunzione del motore del compressore.

Surriscaldamento anormale a causa della temperatura troppo bassa del gas caldo.

Cause

• Disfunzione di contatto al collegamento della scheda elettronica

• Sensore temperatura difettoso

• Scheda di controllo difettosa

• Disfunzione del ventilatore

• Impedimento della mandata d'aria

• Temperatura ambiente alevata

• Sensore temperatura difettoso

• Scheda di controllo difettosa

• Disfunzione della scheda elettrica

• Tensione troppo bassa al motore del compressore

• Alimentazione elettrica al compressore staccata o spenta

• Compressore difettoso

• Disfunzione al collegamento della sonda di temperatura gas caldo (TH4)

• Disfunzione al collegamento della bobina della valvola di espansione

• Disfunzione al collegamento della valvola di espansione

• Valvola di espansione difettosa

Provvedimenti

B Controllare il collegamento e il cavo della sonda di temperatura.

B Controllare il collegamento al contatto CN3.

B Controllare la resistenza della sonda di temperatura.

B Sostituire la scheda di controllo (C.B).

B Controllare il ventilatore.

B Controllare l'impedimento del mandata d'aria.

B Interrompere l'alimentazione elettrica e riaccendere. Sul display viene poi visualizzato

U4, vedere U4.

B Controllare la resistenza della sonda di temperatura.

B Sostituire la scheda di controllo (C.B).

B Sostituire la scheda elettrica

(P.B).

B Controllare la tensione al compressore.

B Correggere l'alimentazione elettrica del compressore (U-

V-W).

B Controllare il compressore.

B Controllare il collegamento e la sede della sonda di temperatura gas caldo.

B Controllare la bobina alle valvole di espansione.

B Controllare il collegamento della valvola di espansione al scheda elettronica.

B Controllare le valvole di espansione.

Tab. 27 Codice di errore della unità esterna pompa di calore WPL

78 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Disfunzioni

15 codice d’errore Significato

U8

U9

Ud

Funzionamento anormale del motore del ventilatore, la frequenza di rotazione del motore del ventilatore diverge dal valore nominale.

Tensione di alimentazione anormale al compressore, controllo del particolare d'errore su U9, se

SW2 è posizionato completamente su ON.

La protezione surriscaldamento scatta se la temperatura di evaporazione supera >70 °C (TH3,

63HS).

Cause

• Disfunzione del motore del ventilatore.

• Disfunzione alla scheda di controllo

• Tensione di alimentazione ridotta

• Connessione del cavo staccata al compressore

• Connessione staccata al contatto CN52C

• Disfunzione nel modulo ACT

• Alimentazione errata del modulo ACT attraverso la scheda elettrica

• Disfunzione del circuito 52C sulla scheda elettrica

• Connessione staccata al contatto CN5 sulla scheda elettrica

• Alimentazione errata della scheda elettrica o della scheda filtro antidisturbo

• Disfunzione del motore del ventilatore.

• Disfunzione alla sonda di temperatura (TH3)

• Disfunzione alla scheda di controllo

• Disfunzione alla sonda di alta pressione (63HS).

Provvedimenti

B Controllare il motore del ventilatore e sostituirlo se difettoso.

B Controllare la tensione di alimentazione dalla scheda elettronica al motore del ventilatore.

B Sostituire la scheda di controllo (C.B).

B Controllare la tensione di alimentazione.

B Controllare la sequenza dei cavi sul compressore (U-V-W).

B Controllare il percorso dei cavi verso CN52C.

B Sostituire il modulo ACT.

B Sostituire la scheda elettrica

(P.B).

B Controllare il percorso dei cavi verso CNAF.

B Sostituire la scheda di controllo (C.B).

B Controllare il percorso dei cavi verso CN5 sulla scheda elettrica.

B Sostituire la scheda elettrica o la scheda filtro antidisturbo

(N.F.).

B Rimuovere gli impedimenti della mandata d'aria eventualmente presenti.

B Controllare il motore del ventilatore e sostituirlo se difettoso.

B Interrompere l'alimentazione elettrica e riaccendere. Sul display viene poi visualizzato il codice errore U4, vedere U4.

B Controllare la pressione alla sonda 63HS.

Tab. 27 Codice di errore della unità esterna pompa di calore WPL

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

79

15

Disfunzioni codice d’errore Significato

UF Protezione da sovraccorrente compressore (compressore bloccato).

UH

UP

Ed

Disfunzione alla sonda di corrente.

Protezione da sovraccorrente compressore.

Errore di comunicazione tra scheda elettronica e sceda elettrica.

Cause

• Tensione di alimentazione ridotta

• Percoso cavi fino al compressore staccato o difettoso

• Compressore difettoso

• Disfunzione alla scheda di alimentazione elettrica

• Piccola portata del fluido di scambio termico

• Percoso cavi fino al compressore staccato o difettoso

• Disfunzione nel circuito sonda di corrente sulla scheda elettrica

• Tensione di alimentazione troppo bassa

• Tensione di alimentazione bassa

• Percoso cavi fino al compressore staccato o difettoso

• Disfunzione del ventilatore

• Compressore difettoso

• Disfunzione al scheda elettronica.

• Piccola portata del fluido di scambio termico

• Cavo staccato o errore di contatto su CN2.

• Cavo staccato o errore di contatto su CN4.

• Errore interno scheda di controllo

• Errore interno scheda elettrica

Provvedimenti

B Controllare la tensione di alimentazione del compressore.

B Controllare la sequenza dei cavi sul compressore (U-V-W).

B Controllare il compressore.

B Controllare la pompa del circolatore alimentazione unità esterna G2 e il filtro.

B Pulire il condensatore.

B Controllare la sequenza dei cavi sul compressore (U-V-W).

B Sostituire la scheda elettrica

(P.B).

B Controllare l'alimentazione di tensione.

B Controllare la tensione di alimentazione del compressore.

B Controllare la sequenza dei cavi sul compressore (U-V-W).

B Controllare il ventilatore.

B Sostituire la scheda di controllo (C.B). Prima di effettuare la sostituzione controllare l'alimentazione elettrica dalla scheda elettrica al compressore. La scheda non è difettosa, se la tensione è uguale alla fase (U-V, V-W e W-U).

Controllare la tensione con frequenza uguale.

B Controllare il compressore.

B Controllare la pompa fluido termovettore G2 e il filtro.

B Pulire il condensatore.

B Controllare il collegamento di

CN2 e CN4 tra scheda di controllo (C.B) e scheda elettrica

(P.B).

B Sostituire la scheda di controllo (C.B).

B Sostituire la scheda elettrica

(P.B).

Tab. 27 Codice di errore della unità esterna pompa di calore WPL

80 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Disfunzioni

15 codice d’errore

P6

P8

Significato

Funzione antigelo/funzione di protezione surriscaldamento.

Temperatura del circuito refrigerante anormale.

Cause

Esercizio di raffreddamento:

• Piccola portata del fluido di scambio termico

• Temperatura di ritorno del termovettore troppo fredda

• Disfunzione del ventilatore

• Troppo refrigerante

• Circuito refrigerante sporco/ ostruito

• Disfunzione della valvola di espansione

Esercizio di riscaldamento:

• Piccola portata del fluido di scambio termico

• Temperatura di ritorno del termovettore troppo calda

• Troppo refrigerante

• Circuito refrigerante sporco/ ostruito

• Disfunzione della valvola di espansione

• Collegamento sonda di temperatura difettoso

• Refrigerante insufficiente

• Disfunzione della valvola di espansione

• Circuito refrigerante sporco/ ostruito

Provvedimenti

Controllare il circuito dell'acqua di riscaldamento e la pompa fluido termovettore (G2).

Controllare il motore del ventilatore.

Controllare il circuito refrigerante.

– Funzione della valvola di espansione

– Quantità di riempimento

– Impurità

Controllare il collegamento e la temperatura alle sonde di temperatura TH3, TH32, TH6,

TH7, T63HS

.

Controllare il circuito refrigerante.

– Funzione della valvola di espansione

– Quantità di riempimento

– Impurità

Tab. 27 Codice di errore della unità esterna pompa di calore WPL

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

81

15

Disfunzioni codice d’errore

UE

PE

Significato

Pressione anormale alla sonda

63HS.

Temperatura di ingresso fluido scambio termico anormale alla unità esterna pompa di calore

WPL (TH32).

Cause

• Collegamento sonda di temperatura difettoso

• Sonda difettosa

• Disfunzione alla scheda di controllo

• Piccola portata del fluido di scambio termico

• Temperatura fluido termovettore bassa

• Refrigerante insufficiente

Provvedimenti

B Controllare il collegamento della sonda 63HS alla scheda di controllo (C.B).

B Controllare la pressione alla sonda 63HS.

B Sostituire la sonda.

B Sostituire la scheda di controllo (C.B).

B Controllare il circuito dell'acqua di riscaldamento, la pompa fluido termovettore G2 e il filtro.

B Verificare il surriscaldamento e il surraffreddamento.

B Effettuare la prova di tenuta del circuito refrigerante.

Tab. 27 Codice di errore della unità esterna pompa di calore WPL

82 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Disfunzioni

15

12 13

10

11

9

TH32

7

8

TH6

6 5

Fig. 64 Circuito refrigernate

1

2

3

4

Sensore alta pressione 63HS

Connessione di servizio

Pressostato ad alta pressione 63H

Compressore

5

6

Valvola di espansione A (LEV-A)

Valvola di espansione B (LEV-B)

7

Separatore per liquidi

8

Ingresso fluido di scambio termico

9

Condensatore (scambiatore di calore)

10

Uscita fluido di scambio termico

11

Connessione di servizio

12

Valvola a 4 vie

13

Valvola magnetica, bypass

TH32Sonda di temperatura, ingresso fluido di scambio termico

TH3 Sonda di temperatura evaporatore (esercizio di riscaldamento = evaporatore; esercizio di raffreddamento = surraffreddamento)

TH4 Sonda di temperatura, gas caldo

TH6 Sonda di temperatura condensatore (esercizio di riscaldamento = surraffreddamento; esercizio di raffreddamento = evaporatore)

TH7 Sonda di temperatura, ambiente

TH8 Sonda di temperatura, alette di raffreddamento; collegata alla scheda elettrica (P.B)

1

2

TH7

3

TH4

TH8 P/B

TH3

4

6 720 614 486-10.1I

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

83

16

Impostazioni di fabbrica

16 Impostazioni di fabbrica

16.1

Impostazioni di fabbrica

La tabella mostra i valori preimpostati di fabbrica (valori F).

Questi possono essere modificati dall'utente (K) tramite i livelli utente Menu e Menu avanzato.

Le voci del menu di installazione e di servizio (I/S) elencate nelle seguenti tabelle sono accessibili dopo la modifica del livello d'accesso.

Menu

Riavvio rapido della pompa di calore?

Avvio

_”_\Impostazione orologio

_”_\_”_\Imposta data

_”_\_”_\Imposta ora

_”_\Funzione scheda accessorio

_”_\Sensori suppl. collegati

_”_\_”_\T5 acquisito (T5)

_”_\Capacità collegamento

_”_\_”_\Indicare la potenza totale:

_”_\_”_\Modalità compressore, limitazione erogazione

_”_\_”_\Solo riscaldamento supplementare, limitazione erogazione

_”_\Funzionamento manuale?

_”_\Opzioni risc. suppl.

_”_\_”_\solo riscaldamento supplementare?

_”_\_”_\Bloccare riscaldamento supplementare?

_”_\Lingua

_”_\Correggere sensore

_”_\Anodo protettivo installato?

_”_\Tempo modalità anti-bloccaggio

_”_\Durata segnale cicalino allarme

_”_\T1 Valore di setpoint massimo

_”_\E12.T1 Valore setpoint massimo

_”_\Controllo esterno

_”_\_”_\Attivo se

_”_\_”_\Variazione temperatura

Tab. 28 Menu

Livello

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

Valore F

No

AA-MM-GG hh:mm:ss

No

No

9,0 kW

4,5 kW

9,0 kW

No

No

No

Selezionata

0

02:00

1 min.

45 °C

45 °C

Chiuso

0 °C

Menu

_”_\_”_\Arrestare carico acqua calda

_”_\_”_\Solo riscaldamento supplementare

_”_\_”_\Limitare capacità elettrica a

_”_\_”_\Blocco raffreddamento

Impostazione temperatura ambiente (T5)

Impostazione temperatura ambiente, impianto di riscaldamento 2

Acqua calda supplementare

Blocco raffreddamento

Blocco raffreddamento, impianto di riscaldamento 2

Temperature

Tab. 28 Menu

Livello

I/S

I/S

K

K

I/S

I/S

K

K

K

K

Valore F

No

No

9,00

No

20°C

20°C

0 h

Menu avanzato

Risc./Raffreddamento

_”_\Temperatura esterna minima

_”_Temperatura impianto risc

_”_\_”_\Curva di riscaldamento

Livello Valore F

I/S

K

-10 °C

V =

20,0 °C

H = 35,0

°C

_”_\_”_\Isteresi

_”_\_”_\_”_\Accelerazione/frenata rapida

_”_\_”_\_”_\Arresto rapido

_”_\_”_\_”_\Tempo di integrazione

_”_\Impostazioni sonda ambiente

_”_\_”_\Impostazione temperatura ambiente

_”_\_”_\Intervallo sonda ambiente

_”_\_”_\Influenza sonda ambiente

_”_\_”_\_”_\Fattore di correzione

_”_\_”_\_”_\Tempo di blocco

_”_\Impostazioni temporanee

_”_\_”_\Controllo tempo risc.

_”_\_”_\_”_\giorno e ora

_”_\_”_\_”_\Variazione temperatura

_”_\_”_\Controllo tempo raffred. giorno/ora

Tab. 29 Menu avanzato

K

K

K

K

K

I/S

I/S

I/S

K

K

3,0 °C

5,0 °C

60°min

20 °C

3 °C

5,0

4h

Spento

-10 °C

Spento

84 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Impostazioni di fabbrica

16

Menu avanzato

_”_\_”_\Festività

_”_\_”_\_”_\Data

_”_\_”_\_”_\Variazione temperatura

_”_\_”_\Controllo esterno

_”_\_”_\_”_\Attivo se

_”_\_”_\_”_\Variazione temperatura

_”_\_”_\_”_\Blocco raffreddamento

_”_\Stagione riscaldamento

_”_\_”_\Limite stagione riscaldamento

_”_\_”_\Ritardo

_”_\_”_\Limite avvio diretto

_”_\Riscaldamento, tempo operativo massimo con richiesta di acqua calda

_”_\Protezione di spegnimento, passaggio da acqua calda a riscaldamento

_”_\Impostazioni raffreddamento

_”_\_”_\Isteresi

_”_\_”_\_”_\Temperatura incremento/riduzione rapida

_”_\_”_\_”_\Arresto rapido

_”_\_”_\_”_\Temperatura mandata troppo bassa

_”_\_”_\_”_\Tempo di integrazione

_”_\_”_\Temperatura flusso

_”_\_”_\Cambio temperatura stanza

_”_\_”_\Isteresi stanza

_”_\_”_\Modalità compressore acqua calda durante stagione raffreddamento

_”_\_”_\Impostazioni stagione raffreddamento

_”_\_”_\_”_\Limite temperatura esterna

_”_\_”_\_”_\Ritardo prima

_”_\_”_\_”_\Ritardo dopo

_”_\_”_\_”_\Limite avvio diretto

_”_\_”_\Controllo tempo raffred. giorno/ora

_”_\Velocità massima compressore

_”_\Tempo incremento/riduzione rapida

Tab. 29 Menu avanzato

Livello Valore F

K

K

I/S

I/S

I/S

I/S

K

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

K

K

K

K

I/S

K

K

Off

-10 °C

Chiuso

0 °C

No

18 °C

4h

10 °C

20 min.

300 s

2,0 °C

3,0 °C

3,0 °C

45°min

18 °C

1,0 °C

1,0 °C

Si

19 °C

6h

12h

23 °C

Spento

7

3 min.

Menu avanzato

_”_\Temperatura circuito di riscaldamento

2

_”_\_”_\Curva di riscaldamento

Livello Valore F

K V=20,0 °C

H=35,0 °C

_”_\_”_\Impostazioni sonda ambiente

_”_\_”_\_”_\Impostazione temperatura ambiente

_”_\_”_\_”_\Influenza sonda ambiente

_”_\_”_\_”_\_”_\Fattore di correzione

_”_\_”_\_”_\_”_\Tempo di blocco

_”_\_”_\Impostazioni temporanee

_”_\_”_\_”_\Controllo tempo risc.

_”_\_”_\_”_\_”_\giorno e ora

_”_\_”_\_”_\_”_\Variazione temperatura

_”_\_”_\_“_\Controllo tempo raffred. giorno/ora

_”_\_”_\_”_\Festività

_”_\_”_\_”_\_”_\Data

_”_\_”_\_”_\_”_\Variazione temperatura

_”_\_”_\_“_\Controllo esterno

_”_\_”_\_”_\Attivo se

_”_\_”_\_”_\Variazione temperatura

_”_\_”_\_”_\Blocco raffreddamento

_”_\_”_\Impostazioni raffreddamento

_”_\_”_\_”_\Temperatura mandata troppo bassa

_”_\_”_\_”_\Temperatura flusso

_”_\_”_\_”_\Cambio temperatura stanza

_”_\_”_\_”_\Isteresi stanza

_”_\_”_\_”_\Controllo tempo raffred. giorno/ora

_”_\_”_\Impostazioni valvola mix

_”_\_”_\_”_\Lettura unità di controllo

_”_\_”_\_”_\Costante P

_”_\_”_\_”_\Tempo I

_”_\_”_\_”_\Tempo D

_”_\_”_\_”_\Tempo funzionamento valvola di miscelazione

_”_\_”_\_”_\Modalità sbrinamento limitazione valvola di miscelazione

Tab. 30 Menu avanzato

K

I/S

K

K

K

K

K

K

K

K

K

I/S

I/S

I/S

I/S

I/S

I/S

I/S

K

I/S

K

I/S

20 °C

5,0

4h

Spento

-10 °C

Spento

Spento

-10 °C

Chiuso

0 °C

No

3,0 °C

22 °C

1,0 °C

1,0 °C

Spento

4

300 s

0 s

240 s

5 min

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

85

16

Impostazioni di fabbrica

Menu avanzato

Acqua calda (T3)

_”_\Acqua calda supplementare

_”_\_”_\Numero di ore

_”_\_”_\Temperatura di arresto

_”_\Picco acqua calda

_”_\_”_\Intervallo

_”_\_”_\Ora di avvio

_”_\Temperatura acqua calda

_”_\_”_\T3 Temperatura avvio

_”_\_”_\T9 Temperatura arresto

_”_\_”_\Acqua calda, tempo operativo max. alla richiesta di riscaldamento

_”_\Controllo tempo acqua calda

_”_\Velocità minima alla produzione di acqua calda sanitaria

Tab. 31 Menu avanzato

Livello Valore F

K

K

K

K

I/S

I/S

K

K

I/S

0

65 °C

0 giorni

03:00

52 °C

53 °C

30 min.

Spento

3

Menu avanzato

Temperature

_”_\Correggere sensore

_”_\Ingressi

_”_\Uscite

Timer(programmi orari)

Tab. 32 Menu avanzato

Livello Valore F

I/S

I/S

I/S

0 °C

Menu avanzato

Impostazioni risc.suppl.

_”_\Ritardo avvio

_”_\Controllo tempo riscaldamento supplementare

_”_\Opzioni risc. suppl.

_”_\_”_\solo riscaldamento supplementare?

_”_\_”_\Bloccare riscaldamento supplementare?

_”_\Impostazioni riscaldamento elettrico supplementare

_”_\_”_\Capacità collegamento

_”_\_”_\_”_\Indicare la potenza totale:

_”_\_”_\_”_\Modalità compressore, limitazione erogazione

Tab. 33 Menu avanzato

Livello Valore F

I/S

I/S

I/S

I/S

I/S

I/S

60 min.

Spento

No

No

9,0 kW

4,5 kW

Menu avanzato

_”_\_”_\_”_\Solo riscaldamento supplementare, limitazione erogazione

_”_\_”_\T3 Temperatura arresto

_”_\_”_\Aumento tempo di rampa

_”_\_”_\Riduzione tempo di rampa

_”_\Impostazioni valvola mix

_”_\_”_\Ritardo valvola di miscelazione

_”_\_”_\Estensione tempo funz.

_”_\_”_\_”_\Estensione segnale aumento

_”_\_”_\_”_\Estensione segnale riduzione

_”_\_”_\Temperatura max risc.suppl.

_”_\_”_\_”_\Temperatura avvio limitazione valvola di miscelazione

_”_\_”_\_”_\Forza chiusura valvola di miscelazione

_”_\_”_\Limitazione su aumento temperatura

_”_\_”_\Tempo limitazione

Tab. 33 Menu avanzato

Livello Valore F

I/S 9,0 kW

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

I/S

60 °C

20 min.

10 min.

0 min

1 ggr

1 ggr

52 °C

53 °C

20 s

Menu avanzato

Funzioni di sicurezza

_”_\Blocca pompa di calore per bassa temperatura esterna

Impostazione orologio

Imposta data

Imposta ora

Allarme

_”_\Registro allarmi

_”_\_”_\Eliminare registro allarmi?

_”_\Cronologia allarmi

_”_\Registro avvertimenti

_”_\_”_\Eliminare reg. avvertimenti?

Livello di accesso

Torna a impostazioni di fabbrica

Disattivazione cicalino allarme

Tab. 34 Menu avanzato

Livello Valore F

I/S

K

K

I/S

I/S

K, I/S

K, I/S

K

– 20 °C

AA-MM-GG hh:mm:ss

No

No

K(0)

B

No

86 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Protocollo di messa in funzione

17

17 Protocollo di messa in funzione

Cliente/Gestore impianto:

Installatore dell’impianto:

Tipo unità esterna pompa di calore WPL:

Data della messa in esercizio:

Numero di serie:

Data di produzione:

Altri componenti d'impianto:

Sonda di temperatura ambiente T5 Sonda di temperatura ambiente TT CAN-BUS TT

Indicatore del punto di rugiada E31.RM1

Sonda mandata circuito di riscaldamento 2 E12.T1

Termostato limite E11.B21

Modulo miscelatore (circuito di riscaldamento 2)

Sonda temperatura ambiente circuito di riscaldamento 2

E12.T5

Ventilconvettore Numero________pz.

Altro:

Sono stati eseguiti i seguenti lavori:

Collegamento elettrico: eseguito riscaldatore elettrico supplementare impostato su ________kw

Fusibile unità esterna pompa di calore WPL ________A fusibile riscaldatore elettrico suppl. _________A

Temperatura di esercizio dopo 10 minuti di funzionamento per riscaldamento/acqua calda sanitaria:

Sonda di temperatura, mandata unità esterna

(T8):_______ °C

Sonda di temperatura, ritorno unità esterna(T9):_______ °C

Differenza di temperatura tra Sonda di temperatura, mandata unità esterna (T8) e Sonda di temperatura, ritorno unità esterna (T9) circa 6 ... 10 K, T8 deve essere più caldo di T9.

Impostazione circolatore alimentazione unità esterna

(G2):

Riempimento e sfiato fluido termovettore: controllare la pressione di riempimento impianto di riscaldamento

Sistema di riscaldamento riempito verificata la tenuta ermetica Accumulatore-produttore d'acqua calda sfiatato

Impianto di riscaldamento riempito fino a _____bar Verificata la tenuta ermetica Sfiatato Filtro pulito Portata minima impostata

Curva di riscaldamento impostata

Controllare che tutte le sonde visualizzino un valore consentito:

T1( °C)________T3( °C)________T5( °C)________TT( °C)________E12.T5( °C)________

Tab. 35 Protocollo di messa in funzione

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

87

17

Protocollo di messa in funzione

T2 Sonda di temperatura esterna: controllare che la sonda sia installata alla parete nord e che non si trovi sopra finestre o aperture di ventilazione. La sonda non può essere montata troppo vicino al tetto _______ °C

Sonda temperatura di mandata E12.T1: controllare che la sonda sia posizionata correttamente è che abbia un buon contatto _______ °C

Altro:

Controllare che le valvole a 3 vie E21. Q21 e E21.Q22 commutino all'esercio di riscaldamento quando la temperatura (E21.T9) ha raggiunto la temperatura d'arresto (53 °C)

Verifica funzionale dell'indicatore del punto di rugiada eseguita

Verifica funzionale del dispositivo di controllo della temperatura eseguita

Circuiti di raffreddamento previsti di isolamento contro la condensa

Temperatura di mandata esercizio di raffreddamento impostata su_______ °C

Controllo di tenuta del circuito di riscaldamento eseguito Verifica funzionale dell'impianto eseguita

Cliente/gestore dell'impianto informato sull'utilizzo della unità esterna pompa di calore WPL

Documenti consegnati

Data e firma dell'installatore dell’impianto:

Tab. 35 Protocollo di messa in funzione

88 Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

Note

17

Logatherm WPL 9MR / AW E9T - Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici.

89

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
