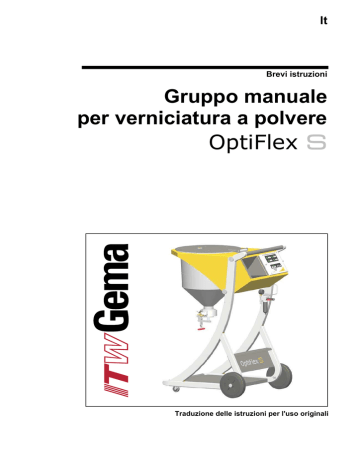

It
Brevi istruzioni
Gruppo manuale
per verniciatura a polvere
OptiFlex S
Traduzione delle istruzioni per l'uso originali
Brevi istruzioni per Gruppo manuale per verniciatura a polvere OptiFlex S
© Copyright 2006 ITW Gema GmbH (ITW Gema Srl)
Tutti i diritti sono riservati.
Questa pubblicazione è protetta da copyright. La copia non autorizzata è
proibita per legge. La presente documentazione non può essere riprodotta fotostaticamente, tradotta, trasmessa in qualsiasi forma e per qualunque motivo nemmeno solo in parte, senza l'autorizzazione scritta della
ITW Gema GmbH.
OptiTronic, OptiGun, EasyTronic, EasySelect, OptiFlow e SuperCorona
sono marchi registrati della ITW Gema GmbH.
OptiMatic, OptiMove, OptiMaster, OptiPlus, MultiTronic e Gematic sono
marchi della ITW Gema GmbH.
Tutti gli altri nomi citati sono marchi o marchi registrati dei rispettivi possessori.
In questa pubblicazione si fa riferimento a marchi e a marchi registrati
posseduti da altre società. Questi riferimenti non significano che le società in questione approvino espressamente quanto scritto o siano vincolati
in qualsiasi forma dalla presente pubblicazione. Nella pubblicazione abbiamo sempre cercato di riportare i marchi con la ortografia preferita dal
possessore.
Le informazioni contenute in questa pubblicazione sono corrette ed aggiornate alla data di pubblicazione, al meglio delle nostre conoscenze. La
ITW Gema GmbH non si assume alcuna responsabilità circa i contenuti o
l'uso di questa pubblicazione, e si riserva il diritto di rivederla e modificarla senza alcun preavviso.
Stampato in Svizzera
ITW Gema GmbH
Mövenstrasse 17
9015 San Gallo
Svizzera
Tel.: +41-71-313 83 00
Fax.: +41-71-313 83 83
E-Mail: [email protected]
Homepage: www.itwgema.ch
ITW Gema Srl
Via Goldoni 29
20090 Trezzano s/N (MI)
Italia
Tel: +39-02-48 400 486
Fax: +39-02-48 400 874
E-Mail: mailto:[email protected]
V 05/10
Indice
Avvertenze generali di sicurezza
3
OptiFlex S
9
Dati tecnici.............................................................................................................10
Messa in funzione .................................................................................................11
Manutenzione e pulizia .........................................................................................13
Elenco delle parti di ricambio ................................................................................14
OptiStar CG07
23
Dati tecnici.............................................................................................................24
Messa in funzione e funzionamento .....................................................................25
Elenco delle parti di ricambio OptiStar CG07 .......................................................36
Pistola manuale OptiSelect
45
Dati tecnici.............................................................................................................46
Messa in funzione e funzionamento .....................................................................47
Manutenzione e pulizia .........................................................................................50
Ricerca guasti .......................................................................................................52
Elenco delle parti di ricambio ................................................................................54
OptiFlow (tipo IG02)
65
Pulizia e manutenzione.........................................................................................68
Ricerca guasti .......................................................................................................70
Elenco delle parti di ricambio ................................................................................71
Gruppo manuale per verniciatura a polvere OptiFlex S
Indice • 1
V 05/10
Avvertenze generali di sicurezza
Simboli di sicurezza (pittogrammi)
A seguire sono riportate le segnalazioni di pericolo impiegate nei manuali
d'uso della ditta ITW Gema con il relativo significato. Oltre alle indicazioni
riportate nei rispettivi manuali d'uso devono essere rispettate anche le vigenti norme di sicurezza e prevenzione degli incidenti.
PERICOLO!
indica pericolo dovuto alla corrente elettrica o a componenti in movimento. Possibili conseguenze: Morte o lesioni molto gravi
ATTENZIONE!
indica che un comando errato può causare danni o un malfunzionamento
dell'apparecchio. Possibili conseguenze: Ferite leggere o danni alle cose
NOTA!
indica suggerimenti per l'uso e altre informazioni utili
Gruppo manuale per verniciatura a polvere OptiFlex S
Avvertenze generali di sicurezza • 3
V 05/10
Il gruppo manuale OptiFlex è costruito e definito, secondo lo stato attuale
della tecnica e secondo le norme di sicurezza riconosciute, esclusivamente per l'uso previsto, vale a dire la verniciatura a polvere.
Informazione
generale
Qualsiasi altro impiego non è conforme alle norme. Il costruttore non risponde di eventuali danni conseguenti - il rischio è ad esclusivo carico
dell'utilizzatore! Se il gruppo manuale OptiFlex deve essere impiegato, in
deroga a quanto da noi prescritto, per altri scopi e/o con altri materiali,
occorre il preventivo consenso della ditta ITW Gema GmbH.
Un utilizzo conforme comprende anche il rispetto delle istruzioni d'uso,
manutenzione e riparazione prescritte dal costruttore.
E importante osservare le norme vigenti per la prevenzione degli incidenti
come pure le norme riconosciute della sicurezza, della medicina del lavoro e della tecnica costruttiva.
Sono inoltre da considerare le norme di sicurezza specifiche del paese in
cui è installato l'impianto.
Ulteriori indicazioni operative e di sicurezza sono disponibili sul CD incluso o sulla homepage www.itwgema.ch.
La messa in funzione è vietata fintanto che non viene determinato che il
gruppo manuale OptiFlex è stato installato e cablato secondo la direttiva
macchine CE.
Modifiche arbitrarie al gruppo manuale OptiFlex escludono una qualsiasi
responsabilità del costruttore per gli eventuali danni che ne conseguono.
Pericoli
generali
La ditta utilizzatrice deve assicurarsi che l'operatore disponga delle necessarie conoscenze specifiche sull'uso dell'impianto di verniciatura a
polvere e sulle relative fonti di pericolo.
Evitare qualsiasi modalità di funzionamento che possa pregiudicare la sicurezza tecnica dell'impianto di verniciatura a polvere.
Per la propria sicurezza personale, usare solo accessori e apparecchi
complementari indicati nelle istruzioni d'uso. L'impiego di altri componenti
può comportare un pericolo di lesioni. Usare solo parti di ricambio originali ITW Gema!
Le riparazioni devono essere effettuate esclusivamente da personale
qualificato o dai centri di riparazione autorizzati ITW Gema GmbH. Interventi arbitrari, non autorizzati, possono provocare lesioni e danni alle cose e la garanzia da parte della ditta ITW Gema GmbH decade.
Queste avvertenze generali di sicurezza devono essere lette e comprese
prima della messa in funzione!
4 • Avvertenze generali di sicurezza
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
I cavi di collegamento tra l'unità di controllo e la pistola devono essere
posati in modo da non venire danneggiati durante il funzionamento. Attenersi alle locali norme di sicurezza!
Rimuovere i collegamenti tra l'impianto di verniciatura a polvere e la rete
solo a tensione disinserita.
Tutti gli interventi di manutenzione devono essere svolti ad impianto di
verniciatura disinserito.
Pericoli
elettrici
La apparecchiatura di rivestimento in polvere può essere avviato soltanto
se la cabina è in funzione. Se la cabina si spegne, devono spegnersi anche le apparecchiature di rivestimento in polvere.
I sistemi di comando delle pistole a spruzzo devono essere installati ed
usati solo al nella zona 22. La pistola a spruzzo può essere usata solo
nella zona 21.
Esclusivamente le parti di ricambio originali ITW Gema assicurano la protezione contro le esplosioni. L'uso di componenti non originali fa decadere la garanzia o il risarcimento dei danni!
Sono da evitarsi le condizioni che possono provocare pericolose concentrazioni di polvere nelle cabine di verniciatura oppure sui supporti di verniciatura. Deve esistere una ventilazione tecnica sufficiente, in modo che
non venga superata mediamente una concentrazione di polvere del 50%
del valore limite inferiore di esplosione (UEG = concentrazione max.
ammessa di polvere/aria). Se tale limite non è noto, non superare una
concentrazione media di 10 g/m³ (vedi EN 50177).
Pericolo di
esplosione
Per ragioni di sicurezza sono vietate le modifiche e le variazioni arbitrarie
all'impianto di verniciatura a polvere.
Non smontare o mettere fuori uso i dispositivi di sicurezza.
Le istruzioni operative e di lavoro devono essere scritte in una forma
comprensibile e nella lingua del personale impiegato, e devono essere
attaccate in un posto adatto nella zona di lavoro.
La polvere può rendere scivoloso il pavimento dell'impianto di verniciatura, con conseguenti rischi di caduta per gli operatori. Entrare nelle cabine
solo nei posti adatti per questo.
Pericolo di
slittamento
Gruppo manuale per verniciatura a polvere OptiFlex S
Avvertenze generali di sicurezza • 5
V 05/10
Carica statica
La carica elettrostatica può avere diverse conseguenze: Carica di persone, scossa elettrica, formazione di scintille. Occorre impedire la carica di
oggetti con una buona messa a terra.
Messa a terra
Tutti i componenti a conducibilità elettrica che si trovano ad una distanza
di 5 m nell'area di lavoro intorno a le aperture di cabina, e soprattutto i
pezzi da verniciare devono avere adeguata messa a terra. La resistenza
di dispersione a terra di ogni particolare deve essere al massimo 1
MOhm. Questa resistenza deve essere verificata regolarmente.
Rispettare le norme
della messa a terra
Le caratteristiche dei supporti dei particolari come pure delle bilancelle
devono assicurare che i particolari mantengano la messa a terra. Per la
verifica della messa a terra devono predisporsi ed usarsi adeguati strumenti di misura sul posto di lavoro.
Il pavimento dell'area di verniciatura deve essere a conducibilità elettrica
(il normale calcestruzzo ha conducibilità elettrica).
Collegare il cavo per la messa a terra in dotazione (verde/giallo) alla vite
di terra dell'apparecchio di verniciatura a polvere elettrostatico. Il cavo
per la messa a terra deve avere un buon collegamento metallico con la
cabina di verniciatura, l'impianto di ricupero e il trasportatore a catena o
le bilancelle dei particolari da verniciarsi.
Fumare ed accendere fuoco è vietato in tutta la zona dell'impianto! Tutti
lavori che possono generare scintille sono proibiti!
Vietato accendere
fuoco e fumare
Proibito sostare per
persone portatrici di
stimolatori cardiaci
In linea generale vale per tutti gli impianti di verniciatura a polvere, che le
persone portatrici di stimolatori cardiaci non devono sostare in alcun caso
dove insorgono forti campi elettromagnetici e di alta tensione. Le persone
portatrici di stimolatori cardiaci non devono sostare nelle vicinanze di impianti verniciatura a polvere in funzione!
6 • Avvertenze generali di sicurezza
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
Fotografare con blitz può condurre a inutili attivazioni e/o arresti di dispositivi di sicurezza.
Proibito fotografare
con blitz
Togliere tensione agli apparecchi prima di procedere alla relativa apertura per eventuali interventi di riparazione o di manutenzione!
Togliere dalla rete
prima di eseguire
lavori di riparazione
o di manutenzione
Rimuovere i collegamenti tra l'impianto di verniciatura a polvere e la rete
solo a tensione disinserita.
Se necessario, la ditta utilizzatrice deve obbligare il personale operatore
ad indossare abbigliamento da lavoro protettivo (ad esempio la mascherina per le vie respiratorie).
Il personale operatore deve indossare scarpe a conducibilità elettrica (ad
esempio con suole in cuoio).
Il personale operatore deve tenere a mano nudo la pistola polvere. Se
indossa dei guanti, questi devono avere conducibilità elettrica.
Queste avvertenze generali di sicurezza devono essere lette e comprese
prima della messa in funzione!
Gruppo manuale per verniciatura a polvere OptiFlex S
Avvertenze generali di sicurezza • 7
V 05/10
OptiFlex S
Descrizione della fornitura
2
5
1
3
4
Gruppo manuale per verniciatura a polvere OptiFlex S - struttura
-
Una unità di controllo OptiStar (1) in un involucro metallico con un cavo di alimentazione
-
Un carrello mobile con supporto per pistola e tubo (4)
-
Un contenitore polvere con agitatore e coperchio, incluso
adattatore rete per l'agitatore (5)
-
Un iniettore ad innesto rapido OptiFlow (3)
-
Una pistola manuale OptiSelect (2) con cavo elettrico,
tubo polvere, tubo per l'aria di lavaggio e kit di ugelli
standard (vedi anche il manuale d'uso della pistola manuale OptiSelect)
-
Tubetti pneumatici per l'aria di trasporto (rosso) e l'aria di
dosaggio (nero)
Gruppo manuale per verniciatura a polvere OptiFlex S
OptiFlex S • 9
V 05/10
Dati tecnici
Gruppo manuale per verniciatura a polvere OptiFlex S
Dati elettrici
Gruppo manuale OptiFlex S
Tensione d'ingresso nominale
Frequenza
230-240 VAC
(110-120 VAC)
50/60 Hz
Potenza
150 VA
Dati pneumatici
Gruppo manuale OptiFlex S
Mass. consumo aria compressa
7 m³/h
Dimensioni
Gruppo manuale OptiFlex S
Larghezza
Profondità
764 mm
Altezza
1135 mm
Peso
10 • Dati tecnici
691 mm
58 kg
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
Messa in funzione
Istruzioni di collegamento
1. Controllare il collegamento dell'aria compressa dall'unità di
filtraggio all'unità di controllo. Collegare il tubo di alimentazione dell'aria compressa dal circuito dell'aria direttamente al
collegamento principale dell'unità di filtraggio all'apparecchiatura (filetto G 1/4")
Nota:
L'aria compressa deve essere priva di olio e acqua!
2. Collegare il cavo per la messa a terra con la vite di terra all'unità di controllo, e collegare il cavo per la messa a terra
lungo 5 m con il clip di fissaggio alla cabina o al dispositivo di
sospensione
3. Collegare il cavo pistola con la presa all'attacco 2.3 sul retro
dell'unità di controllo
4. Collegare il tubo per l'aria di lavaggio all'attacco dell'aria di
lavaggio dell'elettrodo 1.4 e alla pistola
5. Fissare l'iniettore, collegare il tubo polvere all'iniettore e alla
pistola
6. Collegare il tubo rosso per l'aria di trasporto al corrispondente attacco 1.2 sul retro dell'unità di controllo e all'iniettore
7. Collegare il tubo nero per l'aria supplementare al corrispondente attacco 1.3 sul retro dell'unità di controllo ed all'iniettore (questo tubo è elettricamente conduttivo)
8. Collegare li cavo d'alimentazione alla presa 2.1 Power IN e
fissarlo con la vite
Gruppo manuale per verniciatura a polvere OptiFlex S
Messa in funzione • 11
V 05/10
Pistola
Air supply IN
Unità di filtraggio
Power IN
Aux
Gun
2.1
2.2
2.3
6 - 10 bar
87 - 145 PSI
1.5
1.4
1.3
1.2
Aria di fluidificazione
Iniettore
Istruzioni di collegamento - descrizione
Nota:
L'ulteriore procedura per l'avviamento del Gruppo manuale per verniciatura a polvere OptiFlex S è descritta esplicitamente nel manuale d'uso dell'unità di controllo OptiStar CG07 (capitolo "Messa in
funzione" e "Messa in funzione quotidiana")!
12 • Messa in funzione
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
Manutenzione e pulizia
Nota:
Una manutenzione regolare e accurata aumenta la durata utile del
gruppo manuale per verniciatura a polvere e assicura migliori risultati operativi!
Manutenzione quotidiana
1. Pulire l'iniettore (vedi il manuale d'uso OptiFlow)
2. Pulire la pistola (vedi il manuale d'uso OptiSelect)
3. Pulire il tubo polvere
Manutenzione settimanale
1. Pulire il serbatoio agitatore, l'iniettore e la pistola
2. Controllare i collegamenti di messa a terra dell'unità di controllo
con la cabina, dei dispositivi di sospensione e della catena di trasporto
Se non si usa il gruppo per parecchi giorni
1. Staccare la presa dell'alimentazione elettrica
2. Pulire il gruppo manuale per verniciatura a polvere
3. Interrompere l'alimentazione di aria compressa
Lavaggio del tubo polvere
Dopo lunghe soste è opportuno pulire il tubo polvere dai depositi interni.
Procedura:
1. Staccare il tubo polvere dal suo attacco sull'iniettore
2. Indirizzare la pistola verso l'interno della cabina
3. Soffiare attraverso il tubo con una pistola ad aria compressa
4. Rimettere il tubo polvere nel suo attacco sull'iniettore
Gruppo manuale per verniciatura a polvere OptiFlex S
Manutenzione e pulizia • 13
V 05/10
Elenco delle parti di ricambio
Come ordinare le parti di ricambio
Quando ordinate le parti di ricambio per la vostra apparecchiatura, siete
pregati di fornirci le informazioni seguenti:
-
Tipo e numero di matricola della vostra apparecchiatura
-
Numero di codice, quantitativo e descrizione di ogni parte di ricambio
-
Tipo Gruppo manuale per verniciatura a polvere
OptiFlex S
No. di fabbricazione 1234 5678
-
No. di codice 203 386, 1 pezzo, Morsetto - Ø 18/15 mm
Esempio:
Quando si ordinano tubi e cavi è necessario indicare la lunghezza desiderata. Gli articoli che si vendono a metri sono generalmente contrassegnati con il simbolo *.
Tutte le parti di usura sono contrassegnate con il simbolo #.
Le dimensioni dei tubi di plastica sono indicate con diametro esterno e
diametro interno:
Esempio:
Ø 8/6 mm, 8 mm diametro esterno (de) / 6 mm diametro interno (di)
ATTENZIONE!
Usare esclusivamente pezzi di ricambio originali ITW Gema, così la
protezione contro le esplosioni sarà conservata. L'uso di pezzi di ricambio di altri fornitori invaliderà gli stati di garanzia ITW Gema!
14 • Elenco delle parti di ricambio
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
Gruppo manuale OptiFlex S - lista parti di ricambio
1
Asse della ruota
1000 453
2
Dado esagonale antisvitamento - M6
3
Vite a testa conica esagonale - M6x30 mm
1002 952
4
Maniglia
1002 623
5
Rondella
1000 944
6
Ruota di gomma - Ø 200 mm
260 592
7
Rotella orientabile - Ø 50 mm
260 606
8
Cavo per la messa a terra - completo
301 140
9
Vite a testa conica esagonale - M6x20 mm
1002 992
10
Pezzo di fissaggio
1003 077
11
Vite a testa conica esagonale - M6x40 mm
1002 953
12
Gancio per pistola
1003 076
13
Unità di controllo CG07 - completa (non illustrata, vedi manuale d'uso corrispondente)
14
Tubo flessibile di plastica - Ø 8/6, nero
103 756*
15
Sostegno tubo
1000 699
16
Unità di filtraggio - completa (vedi lista parti di ricambio corrispondente)
17
Serbatoio agitatore (vedi lista parti di ricambio corrispondente)
18
Vite Allen a testa cilindrica - M10x20 mm
260 584
19
Anello - A-25
237 094
20
Vite Allen a testa cilindrica - M8x16 mm
261 793
21
Iniettore OptiFlow IG02-V - completo (vedi manuale d'uso corrispondente)
22
Set di parti di ricambio - MS03, dispone di:
244 430
1002 016
Cannotto PTFE
377 724
Calibro
393 380
O-ring - Ø 16x2 mm
231 517
Fusibile - 4 AT
262 897
Fusibile - 2 AT
221 872
Fusibile - 0,1 AT
229 520
Serracavo - L=100x2,5 mm
200 719
23
Istruzioni abbreviate OptiStar CG07
1002 060
24
Tabella programmi OptiStar CG07
1002 063
* Indicare la lunghezza
Gruppo manuale per verniciatura a polvere OptiFlex S
Elenco delle parti di ricambio • 15
V 05/10
Gruppo manuale OptiFlex S - parti di ricambio
4
23
22
9
12
10
24
17
11
15
8
16
3
14
21
1
5
20
6
19
7
18
Gruppo manuale OptiFlex S - parti di ricambio
16 • Elenco delle parti di ricambio
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
OptiFlex S - serbatoio agitatore
1
Braccio dell'agitatore
366 862
2
Coperchio di carico
1001 730
3
Apertura di carico
1001 731
4
Cerniera
305 472
5
Contenitore polvere
366 854
6
Guarnizione per contenitore polvere
7
Snodo cardanico - Ø 12 mm, H7
206 369
8
Calotta di protezione per snodo cardanico
206 350
9
Distributore
379 395
10
O-ring - Ø 67,2 mm
236 403
11
Guarnizione per apertura di scarico
303 240
12
Apertura di scarico con chiusura a tensione, incl. pos. 11
303 194
13
Tappo - completo, incl. pos. 14
380 296
14
O-ring per tappo
15
Sostegno iniettore
380 288
16
Chiavetta - 4x4x12 mm, rotonda
269 263
17
Chiavetta per snodo cardanico - 4x4x16 mm, rotonda
206 075
18
Perno filettato per snodo cardanico - esagonale, appuntito, M4x5 mm
214 728
19
Vite Allen a testa cilindrica - M3x10 mm
248 444
20
Vite Allen a testa cilindrica - M6x16 mm
261 823
21
Vite Allen a testa cilindrica - M5x12 mm
257 052
22
Iniettore OptiFlow IG02-V - completo (vedi manuale d'uso corrispondente)
101 630*
231 517#
* Indicare la lunghezza
# Parte di usura
Gruppo manuale per verniciatura a polvere OptiFlex S
Elenco delle parti di ricambio • 17
V 05/10
OptiFlex S - serbatoio agitatore
2
4
3
6
5
16
1
8
7
21
18
10
17
9
13
22
14
19
20
11
12
OptiFlex S - serbatoio agitatore
18 • Elenco delle parti di ricambio
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
OptiFlex S - motore del serbatoio agitatore
Motore del serbatoio agitatore - completo (pos. 1-13)
393 940
1
Motore del agitatore (con ingranaggio ed involucro)
393 932
2
Motore del agitatore (con pignone)
268 950
Motore del agitatore
269 255
Cinghia dentata
268 941
3
Scheda elettronica per controllo agitatore - completa, incl. pos. 5
388 173
4
Scheda elettronica per unità di alimentazione (Stirrer Control Power Supply)
389 277
5
Interruttore - completo, con cavo
390 542
Set di cavi, dispone di:
6
Cavo di collegamento gruppo di alimentazione
390 550
7
Cavo di collegamento 24 VDC
390 569
8
Cavo di messa a terra
391 867
9
Kit di fissaggio per scheda elettronica, dispone di due pezzi ciascuno:
Distanziale - M3, SW5,5x12 mm
267 775
Distanziale - M3, SW5,5x10 mm
267 007
Vite cilindrica
245 321
Rondella dentata
205 885
10
Fusibile - 2 AT
221 872
11
Cavo adattatore per collegamento agitatore
391 905
12
Passacavo
265 780
13
Guarnizione per motore agitatore
393 924
Gruppo manuale per verniciatura a polvere OptiFlex S
Elenco delle parti di ricambio • 19
V 05/10
OptiFlex S - motore del serbatoio agitatore
11
13
12
2
1
4
3
10
9
4
5
7
3
10
6
8
OptiFlex S - motore del serbatoio agitatore
20 • Elenco delle parti di ricambio
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
OptiFlex S - unità di filtraggio
Unità di filtraggio - completa, senza pos. 14
1001 147
1
Corpo filtro - MAF200L-8A
1007 321
2
Raccordo a T - 1/4"i-1/4"a-1/4"i
3
Raccordo a gomito - 1/4", Ø 3x8-8 mm
1007 327
7
Cartuccia filtrante - 20 µm
1007 325
9
Manometro - 1/4"a, 0-10 bar
1007 328
262 064
10
Raccordo Rectus - NW 7,4-1/4"a
256 730
11
Cappellotto - Ø 8 mm
238 023
12
Raccordo a gomito - 1/4"i-1/4"a
222 674
14
Raccordo rapido Rectus (per pos. 10) - NW 7,8-Ø 10 mm
239 267
9
1
2
12
3
10
11
14
11
7
OptiFlex S - unità di filtraggio
Gruppo manuale per verniciatura a polvere OptiFlex S
Elenco delle parti di ricambio • 21
V 05/10
OptiStar CG07
Modi operativi
L'unità di controllo della pistola manuale OptiStar CG07 può essere usata
con due modi operativi. Secondo il modo di applicazione scelto, la tensione
e la corrente sono regolate e limitate automaticamente.
Modo operativo predefinito (Preset Mode)
L'unità di controllo della pistola manuale OptiStar CG07 prevede tre modi di
applicazione predefiniti (per pezzi piatti, per pezzi complicati e per il rivestimento di pezzi già verniciati).
In questi modi di applicazione, la corrente (µA) e l'alta tensione (kV) sono
fissi, i volumi di polvere e di aria possono essere regolati. I valori dell'aria
sono memorizzati per ogni modo di applicazione.
Modo operativo regolabile (Program Mode)
Questo modo operativo dispone di 20 programmi da definire individualmente (P01-P20). Questi programmi sono memorizzati automaticamente e
possono essere richiesti.
Le regolazioni per corrente, alta tensione, portata polvere, aria totale, aria
di lavaggio elettrodo e aria di fluidificazione (se disponibile) possono essere determinate individualmente.
Nota:
Le regolazioni determinate nei 20 programmi e nei 3 modi di applicazione sono memorizzati automaticamente, senza conferma!
Gruppo manuale per verniciatura a polvere OptiFlex S
OptiStar CG07 • 23
V 05/10
Dati tecnici
Unità di controllo della pistola manuale OptiStar CG07
Pistole collegabili
OptiStar CG07
collegabile
OptiSelect GM02
si
OptiGun GA02
solo con adattatore grilletto
PG1
si
PG2-A / PG2-AX
solo con adattatore grilletto
PG3-E**
si
TriboJet*
si, con adattatore
* Il tipo di pistola deve essere definito (vedi capitolo "Funzioni supplementari")! La pistola Tribo non è omologata (ATEX).
** Solo per polvere di smalto, la pistola non è omologata (ATEX).
Attenzione:
L'unità di controllo della pistola manuale OptiStar CG07 può essere
usata soltanto con i tipi di pistola specificati!
Dati elettrici
OptiStar CG07
Tensione d'ingresso nominale
Frequenza
50-60 Hz
Potenza (senza vibratore)
40 VA
Tensione d'uscita nominale (alla pistola)
mass. 12 V
Corrente d'uscita nominale (alla pistola)
mass. 1 A
Collegamento e potenza vibratore (uscita Aux)
Tipologia protezione
0°C - +40°C
(+32°F - +104°F)
Mass. temperatura di funzionamento
Omologazioni
110/220 VAC
mass. 100 W
IP54
Temperatura operativa
24 • Dati tecnici
100-240 VAC
85°C (+185°F)
II (2) 3 D
PTB05 ATEX 5009
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
Messa in funzione e funzionamento
Collegamenti
Unità di controllo della pistola manuale OptiStar CG07 - collegamenti sulla parete
posteriore
Collegamento
Descrizione
1.1 Air supply IN
Collegamento aria compressa (6-10 bar / 87-145 PSI)
2.1 Power IN
Collegamento cavo d'alimentazione (100-240 VAC)
2.2 Aux
Collegamento motore di vibrazione per OptiFlex B
2.3 Gun
Collegamento cavo pistola
1.5
Collegamento aria di fluidificazione
1.4
Collegamento aria di lavaggio elettrodo
1.3
Collegamento aria di dosaggio
1.2
Collegamento aria di trasporto
Collegamento a terra
Gruppo manuale per verniciatura a polvere OptiFlex S
Messa in funzione e funzionamento • 25
V 05/10
Istruzioni di collegamento
1. Controllare il collegamento dell'aria compressa dall'unità di filtraggio all'unità di controllo. Collegare il tubo di alimentazione
dell'aria compressa dal circuito dell'aria direttamente al collegamento principale dell'unità di filtraggio all'apparecchiatura (filetto G1/4")
Nota:
L'aria compressa deve essere priva di olio e acqua!
2. Collegare il tubo nero per l'aria di fluidificazione (elettricamente
conduttivo) all'attacco 1.5 sul retro dell'unità di controllo
3. Collegare il cavo per la messa a terra con la vite di terra all'unità di controllo, e collegare il cavo per la messa a terra lungo 5
m con il clip di fissaggio alla cabina o al dispositivo di sospensione. Controllare la messa a terra misurando il valore ohmico
(al massimo 1 MOhm)
4. Collegare il cavo pistola con la presa all'attacco 2.3 sul retro
dell'unità di controllo
5. Collegare il tubo per l'aria di lavaggio all'attacco dell'aria di lavaggio dell'elettrodo 1.4 e alla pistola
6. Fissare l'iniettore, collegare il tubo polvere all'iniettore e alla pistola
7. Collegare il tubo rosso per l'aria di trasporto al corrispondente
attacco 1.2 sul retro dell'unità di controllo e all'iniettore
8. Collegare il tubo nero per l'aria di dosaggio al corrispondente
attacco 1.3 sul retro dell'unità di controllo ed all'iniettore (questo tubo è elettricamente conduttivo)
9. Collegare li cavo d'alimentazione alla presa 2.1 Power IN e
fissarlo con la vite
Nota:
Se nessun motore di vibrazione (OptiFlex B) è collegato, l'attacco 2.2
Aux deve essere chiuso con la copertura di protezione fornita!
26 • Messa in funzione e funzionamento
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
Pistola
Air supply IN
Unità di filtraggio
Power IN
Aux
Gun
2.1
2.2
2.3
6 - 10 bar
87 - 145 PSI
1.5
1.4
1.3
1.2
Aria di fluidificazione
Iniettore
Istruzioni di collegamento - descrizione
Assegnazione dei collegamenti
Collegamento Power IN
2
3
PE
1
1
Conduttore neutro (alimentazione)
2
Conduttore (alimentazione)
3
PE
Attacco per vibratore o agitatore
Terra PE
Collegamento Aux
2
1
1
Attacco per vibratore, conduttore
2
Conduttore neutro
3
3
PE
PE
Non usato
Terra PE
Collegamento pistola
44
33
22
PE 11
55 PE
66
1
Terra
2
Controllo remoto 1 (GM02)
3
Terra
4
Grilletto di comando
5
Controllo remoto 2 (GM02)
6
PE
Oscillatore
Terra PE
Gruppo manuale per verniciatura a polvere OptiFlex S
Messa in funzione e funzionamento • 27
V 05/10
Prima messa in funzione
Regolazione del tipo del dispositivo
Regolare il corrispondente tipo del dispositivo (dispositivo fluidificante, con
contenitore o agitatore) con il parametro di sistema P0 (vedi nel capitolo
"Parametro di sistema P0").
Nota:
Se l'unità di controllo è fornita come componente di un gruppo OptiFlex, il parametro di sistema corrispondente è regolato correttamente
nella fabbrica!
I gruppi manuali si suddividono in dispositivi fluidificanti, con contenitore o
agitatore. Questi sottotipi differiscono nel controllo dell'attacco vibratore e
nel comportamento dell'aria di fluidificazione.
Tipo del dispositivo
Funzione attacco AUX
Funzione aria di fluidificazione
Dispositivo fluidificante (tipo F)
Sempre Off (nessuna vibrazione)
L'aria di fluidificazione è
controllata in due modi:
L'avvio della fluidificazione con il pulsante T16
conduce aria di fluidificazione nel contenitore polvere, finché il pulsante
viene premuto di nuovo
La fluidificazione è avviata
anche premendo il grilletto
e può essere spenta con il
pulsante T16
Vibrazione On premendo
il grilletto, tempo prosecuzione di 1 minuto
Aria di fluidificazione
commuta in parallelo con
l'elettrovalvola principale
(grilletto), ha tuttavia una
prosecuzione di 1 minuto
Vibrazione On e Off premendo il pulsante T16
(dopo 1 min. la vibrazione
si spegne automaticamente)
Il pulsante T16 commuta
la fluidificazione On e Off
in parallelo con la vibrazione
Dispositivo con
agitatore (tipo S)
Agitatore On premendo il
grilletto
Nessuna fluidificazione,
nessuna funzione del pulsante T16
Dispositivo manuale con fluidificazione
(OptiFlex S Fd)
Agitatore On premendo il
grilletto
Fluidificazione commuta
On e Off con il grilletto
Dispositivo con
contenitore
(tipo B)
Il pulsante T16 spegne la
fluidificazione, essa può
essere avviata soltanto
premendo di nuovo il pulsante
Nota:
Il parametro di sistema P0 del dispositivo manuale non deve essere
impostato a 3 (dispositivo automatico)!
Un parametraggio errato conduce a vari malfunzionamenti!
28 • Messa in funzione e funzionamento
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
Preparazione del contenitore polvere
Preparare il contenitore o la scatola della polvere secondo il tipo del gruppo
manuale (F, B, S, L etc.), vedi le istruzioni nel corrispondente manuale d'uso.
Avviare la cabina
Avviare la cabina di rivestimento seguendo le istruzioni nel suo manuale
d'uso.
Messa in funzione quotidiana
La messa in funzione quotidiana dell'unità di controllo della pistola manuale
OptiStar CG07 avviene secondo i seguenti punti:
Scegliere il modo operativo
Qui si sceglie il modo operativo predefinito (Preset Mode) con tre modi di
applicazione fissi, o il modo operativo regolabile (Program Mode) con 20
programmi da definire individualmente.
1. Avviare l'unità di controllo con il pulsante ON
2. Scegliere il corrispondente modo operativo con il pulsante di
programma T12 (per Program Mode) o con i pulsanti di applicazione T13/T14/T15 (per Preset Mode)
I modi di applicazione predefiniti dispongono di valori prestabiliti per alta
tensione e corrente:
Valore corrente (µA)
Valore alta tensione
(kV)
Pezzi piatti
100
100
Pezzi complicati
22
100
Rivestimento pezzi già
verniciati
10
100
Regolazione
Attivazione del modo operativo predefinito (Preset Mode)
Scegliere il Preset Mode con i pulsanti di applicazione T13/T14/T15. Il LED
del corrispondente pulsante di applicazione si illumina. Nessun numero di
programma è indicato sul display A5.
I valori dell'aria possono essere specificati individualmente, saranno memorizzati nei programmi.
Modo di applicazione per pezzi piatti
Questo modo di applicazione è adatto per il rivestimento di pezzi semplici,
piani senza grandi cavità.
Modo di applicazione per pezzi complicati
Questo modo di applicazione è adatto per il rivestimento di pezzi tridimensionali con forma complicata (per esempio profili).
Gruppo manuale per verniciatura a polvere OptiFlex S
Messa in funzione e funzionamento • 29
V 05/10
Modo di applicazione per il rivestimento di pezzi già verniciati
Questo modo di applicazione è adatto per il rivestimento di pezzi che sono
già rivestiti.
Uscire dal Preset Mode
Premendo i pulsanti T10, T11 o T12 si esce dal Preset Mode. Quindi i valori desiderati del programma usato prima del Preset Mode vengono letti dalla memoria del dispositivo e regolati.
Attivazione del modo operativo regolabile (Program Mode)
Questo modo operativo è attivato con il pulsante di programma T12. Qui si
può definire e memorizzare 20 programmi regolabili individualmente. I programmi 1-20 contengono preregolazioni di fabbrica (aria totale 4,0 Nm³/h,
portata polvere 60%, alta tensione 80 kV, corrente 80 µA, aria di lavaggio elettrodo 0,2 Nm³/h e aria di fluidificazione 1,0 Nm³/h.
Regolare la portata polvere e la nuvola polvere
La portata polvere dipende dalla quantità di polvere (in %) e dalla impostazione del volume totale di aria.
Regolare il volume totale di aria
1. Regolare il volume totale di aria con i pulsanti T3/T4 (vedere il
manuale d'uso dell'iniettore)
-
Regolare il volume di aria totale secondo le corrispondenti
richieste di rivestimento
Regolare la portata polvere
1. Regolare la portata polvere (per esempio in base allo spessore
di rivestimento desiderato)
-
La regolazione avviene con i pulsanti T1/T2 sull'unità di
controllo o con i pulsanti +/- sul retro della pistola (tipo pistola OptiSelect). Suggeriamo di partire da una regolazione standard di 60%. Il volume dell'aria totale viene mantenuto costante automaticamente
2. Controllare la fluidificazione della polvere
3. Indirizzare la pistola verso l'interno della cabina, premere il grilletto e controllare la portata polvere
Nota:
Come valore base, suggeriamo un tasso polvere di 60% e un volume
di aria totale di 4 Nm³/h.
Inserendo valori che l'apparecchiatura non può convertire, l'operatore
è reso attento tramite un display corrispondente lampeggiante e un
messaggio di errore provvisorio!
30 • Messa in funzione e funzionamento
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
Regolare l'aria di lavaggio elettrodo
1. Regolare l'aria di lavaggio elettrodo corretta secondo gli ugelli
usati (deflettore, ugello a getto piatto)
-
Premere il pulsante T9 (SELECT)
Il secondo livello di indicazione compare
-
Premere i pulsanti T7/T8:
Qui, il corrispondente valore del volume di aria è inserito
-
Se su questo livello di indicazione nessun funzionamento
avviene durante 3 secondi, il display cambia indipendentemente al primo livello di indicazione
Nota:
Usando ugelli a getto piatto, il valore ammonta a ca. 0,2 Nm³/h, usando ugelli a getto circolare con deflettori aerati, il valore ammonta a ca.
0,5 Nm³/h!
Regolare la fluidificazione
La fluidificazione può essere regolata sui gruppi manuali OptiFlex B, OptiFlex S e OptiFlex F.
La fluidificazione della polvere dipende dal tipo polvere, dall'umidità dell'aria e dalla temperatura ambientale. La fluidificazione funziona con l'avvio
dell'unità di controllo.
Procedura:
1. Regolare l'Airmover con la valvola dell'aria (solo OptiFlex F)
2. Aprire il coperchio di carico del contenitore polvere
3. Premere il pulsante T9 (SELECT)
Il secondo livello di indicazione compare
4. Regolare l'aria di fluidificazione con i pulsanti T5/T6
-
Se su questo livello di indicazione nessun funzionamento
avviene durante 3 secondi, il display cambia al livello di indicazione µA
-
La polvere deve "bollire" leggermente e regolarmente e se
necessario, mescolare la polvere con un asta
5. Chiudere il coperchio di carico
Rivestimento in polvere
Attenzione:
Assicurarsi che tutti i componenti a conducibilità elettrica, che si trovano ad una distanza di 5 m dal punto di verniciatura, devono avere
una adeguata messa a terra!
1. Prendere la pistola in mano e indirizzarla verso l'interno della
cabina, ma non puntarla verso l'oggetto da rivestire
2. Scegliere il modo operativo:
Scegliere il modo operativo con il pulsante di programma T12
o con i pulsanti di applicazione T13/T14/T15. Il LED del corrispondente pulsante di applicazione si illumina
Gruppo manuale per verniciatura a polvere OptiFlex S
Messa in funzione e funzionamento • 31
V 05/10
3. Premere il grilletto della pistola
4. Verniciare gli oggetti
Controllo remoto tramite pistola
Diverse funzioni possono essere telecomandate con i pulsanti + e - posti
sul retro della pistola (tipo OptiSelect).
-
Regolare la portata polvere (premere il pulsante + o - della pistola). La portata polvere sarà rispettivamente aumentata o ridotta
-
Cambio dei modi di applicazione e modo di programmazione
(premere contemporaneamente i pulsanti + e - della pistola). Il
cambio avviene in senso antiorario. Controllare osservando i
LEDs dei pulsanti sull'unità di controllo
Nota:
Premendo uno dei pulsanti, l'indicazione dei valori desiderati comparirà!
Messa fuori servizio
La messa fuori servizio dell'unità di controllo della pistola manuale OptiStar
CG07 avviene secondo i seguenti punti:
1. Disattivare il grilletto della pistola
2. Spegnere l'unità di controllo
3. Spegnere l'Airmover (OptiFlex F)
Nota:
Le impostazioni per alta tensione, portata polvere, aria di lavaggio elettrodo e fluidificazione rimangono memorizzate!
Se non si usa il gruppo per parecchi giorni
1. Staccare la presa dell'alimentazione elettrica
2. Pulire il gruppo manuale per verniciatura a polvere (vedere il
corrispondente manuale d'uso)
3. Interrompere l'alimentazione di aria compressa
Memorizzazione dei programmi
Nota:
Le registrazioni specificate nei programmi 1-20 e nei 3 modi operativi
predefiniti sono memorizzate automaticamente, senza conferma!
32 • Messa in funzione e funzionamento
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
Diagnosi di errori del software
Aspetti generali
Il funzionamento corretto dell'unità di controllo della pistola manuale OptiStar CG07 è controllato costantemente. Se il software del dispositivo determina un difetto, un messaggio di errore è indicato con un codice di errore. Seguenti componenti sono controllati:
-
Sistema di alta tensione
-
Sistema pneumatico
-
Alimentazione elettrica
Messaggi d'errore
I codici della diagnosi di errori (codici di errore) sono indicati sul display A5.
I codici di errore sono indicati in una lista nell'ordine della loro apparenza.
Ogni errore nella lista deve essere tacitato individualmente con i pulsanti
T10 o T11.
I codici di errore sono indicati con il formato Hnn, per cui nn è il codice
numerico, se necessario con un zero.
Gli errori sono indicati nell'ordine della loro apparenza. T10 e T11 non possono essere usati per altre funzioni finché un codice di errore è indicato su
A5.
In seguito, un elenco dei codici di errore di tutti possibili funzionamenti incorretti dell'unità di controllo della pistola manuale OptiStar CG07:
Codice
Descrizione
Criterio
Rimedio
Corrente bobina più bassa del
valore limite
Errore dell'elettrovalvola principale, cavo di collegamento dell'elettrovalvola all'elettronica di
base manca, controllare l'elettrovalvola principale
Pneumatica:
H06
H07
H08
H09
Valvola grilletto
Trabocco aria di dosaggio
Trabocco aria di trasporto
Portata polvere supera il
100%
Difetto alla valvola, modulo di
alimentazione o cavo
Il valore regolato dell'aria di dosaggio è troppo alto in confronto
alla regolazione dell'aria di trasporto
Limitare l'aria di dosaggio o aumentare l'aria di trasporto per
equilibrare il volume di aria all'iniettore, cancellare il messaggio
d'errore
Il valore regolato dell'aria di trasporto è troppo alto in confronto
alla regolazione dell'aria di dosaggio
Limitare l'aria di trasporto o aumentare l'aria di dosaggio per
equilibrare il volume di aria all'iniettore, cancellare il messaggio
d'errore
La portata polvere moltiplicata
con il fattore di lunghezza del
tubo polvere ed il valore di correzione quotidiano supera il
100%
Ridurre la portata polvere, ridurre il valore di correzione quotidiano
Valore di correzione quotidiano
troppo alto
Gruppo manuale per verniciatura a polvere OptiFlex S
Messa in funzione e funzionamento • 33
V 05/10
Codice
H10
Descrizione
Valore aria di trasporto troppo basso
Criterio
Rimedio
Il valore teorico dell'aria di trasporto è più basso del valore
minimo
Limitare l'aria di trasporto al valore minimo
Aria totale è più bassa del valore
minimo
Alta tensione:
H11
Errore nella pistola
Nessun'oscillazione, cavo difettoso, difetto dell'oscillatore o della pistola
Sostituire il cavo pistola, la cascata etc.
Alimentazione elettrica:
H20
Sovratensione +15V alimentazione
Unità di alimentazione difettosa
o sovraccaricata
Sostituire l'unità di alimentazione, se l'errore è permanente
H21
Sottotensione +15V alimentazione
Unità di alimentazione difettosa
o sovraccaricata
Sostituire l'unità di alimentazione, se l'errore è permanente
H22
Sottotensione -15V alimentazione
Unità di alimentazione difettosa
o sovraccaricata
Sostituire l'unità di alimentazione, se l'errore è permanente
H23
Sottotensione +5V alimentazione
Unità di alimentazione difettosa
o sovraccaricata
Sostituire l'unità di alimentazione, se l'errore è permanente
Errore EEPROM
Caricare le regolazioni di fabbrica, inizializzare l'EEPROM (vedi
nel capitolo "Reset del RAM")
EEPROM (memoria del dispositivo):
H24
EEPROM contenuto non valido
H25
Timeout scrivendo EEPROM
Errore EEPROM
Errore EEPROM
H26
Valori non memorizzati correttamente nel EEPROM durante il spegnimento
Parzializzatori dell'aria:
Strozza bloccata, finecorsa difettoso, errore del parzializzatore
dell'aria
Calibrare di nuovo (avviare e
spegnere), sostituire il parzializzatore dell'aria, sostituire il finecorsa
H60
Posizione di riferimento dell'aria di trasporto non trovata
Posizione di riferimento dell'aria di dosaggio non trovata
Strozza bloccata, finecorsa difettoso, errore del parzializzatore
dell'aria
(vedi sopra)
H61
Posizione di riferimento dell'aria di lavaggio elettrodo
non trovata
Strozza bloccata, finecorsa difettoso, errore del parzializzatore
dell'aria
(vedi sopra)
H62
Posizione di riferimento dell'aria di forma / aria di fluidificazione non trovata
Strozza bloccata, finecorsa difettoso, errore del parzializzatore
dell'aria
(vedi sopra)
H63
H64
Strozza dell'aria di trasporto
non si muove
Corto circuito al finecorsa, parzializzatore dell'aria difettoso
(vedi sopra)
H65
Strozza dell'aria di dosaggio
non si muove
Corto circuito al finecorsa, parzializzatore dell'aria difettoso
(vedi sopra)
H66
Strozza dell'aria di lavaggio
elettrodo non si muove
Corto circuito al finecorsa, parzializzatore dell'aria difettoso
(vedi sopra)
Strozza dell'aria di forma /
aria di fluidificazione non si
muove
Corto circuito al finecorsa, parzializzatore dell'aria difettoso
(vedi sopra)
H67
Posizione dell'aria di trasporto persa
Punti persi, finecorsa difettoso,
errore del parzializzatore dell'aria
(vedi sopra)
H68
34 • Messa in funzione e funzionamento
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
Codice
Descrizione
Criterio
Rimedio
Posizione dell'aria di dosaggio persa
Punti persi, finecorsa difettoso,
errore del parzializzatore dell'aria
(vedi sopra)
H69
Posizione dell'aria di lavaggio elettrodo persa
Punti persi, finecorsa difettoso,
errore del parzializzatore dell'aria
(vedi sopra)
H70
Posizione dell'aria di forma /
aria di fluidificazione persa
Punti persi, finecorsa difettoso,
errore del parzializzatore dell'aria
(vedi sopra)
H71
Elenco degli errori
Il software memorizza i ultimi quattro errori comparsi in una lista. Se un errore compare, che è già presente nella lista, non sarà elencato di nuovo.
Se la lista è piena, non vengono più aggiunti nuovi inserimenti.
Comparsa degli errori
Può succedere che compaiano degli errori in certi momenti, dopo l'annullamento tutto torna normale. In questo caso, si consiglia di spegnere e rimettere in funzione l'unità di controllo OptiStar (Reset).
Gruppo manuale per verniciatura a polvere OptiFlex S
Messa in funzione e funzionamento • 35
V 05/10
Elenco delle parti di ricambio OptiStar
CG07
Come ordinare le parti di ricambio
Quando ordinate le parti di ricambio per la vostra apparecchiatura, siete
pregati di fornirci le informazioni seguenti:
-
Tipo e numero di matricola della vostra apparecchiatura
-
Numero di codice, quantitativo e descrizione di ogni parte
di ricambio
-
Tipo Unità di controllo della pistola manuale OptiStar
CG07
No. di fabbricazione 1234 5678
-
No. di codice 203 386, 1 pezzo, Morsetto - Ø 18/15 mm
Esempio:
Quando si ordinano tubi e cavi è necessario indicare la lunghezza desiderata. Gli articoli che si vendono a metri sono generalmente contrassegnati
con il simbolo *.
Tutte le parti di usura sono contrassegnate con il simbolo #.
Le dimensioni dei tubi di plastica sono indicate con diametro esterno e
diametro interno:
Esempio:
Ø 8/6 mm, 8 mm diametro esterno (de) / 6 mm diametro interno (di)
ATTENZIONE!
Usare esclusivamente pezzi di ricambio originali ITW Gema, così la
protezione contro le esplosioni sarà conservata. L'uso di pezzi di ricambio di altri fornitori invaliderà gli stati di garanzia ITW Gema!
36 • Elenco delle parti di ricambio OptiStar CG07
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
Unità di controllo della pistola manuale OptiStar CG07
Unità di controllo della pistola manuale OptiStar CG07 - completa
1
Parte anteriore (vedi lista parti di ricambio corrispondente)
2
Involucro e unità di alimentazione (vedi lista parti di ricambio corrispondente)
3
Parte posteriore (vedi lista parti di ricambio corrispondente)
4
Copertura di protezione
1001 060
1004 426
3
2
1
Unità di controllo della pistola manuale OptiStar CG07
4
Gruppo manuale per verniciatura a polvere OptiFlex S
Elenco delle parti di ricambio OptiStar CG07 • 37
V 05/10
Unità di controllo della pistola manuale OptiStar CG07 parte posteriore
1
Gruppo pneumatico - completo
1001 029
2
Parzializzatore dell'aria - completo
1000 064
3
Cavo elettrovalvola - CG07
1001 410
4
Rondella - M3 R
201 880
5
Dado esagonale - M3
202 142
6
Vite cilindrica - M3x16 mm
221 074
7
Raccordo a vite - 1/8", Ø 6 mm, OR
262 315
8
Fluidificatore - 1/8"a
237 264
9
Guarnizione (solo versione in acciaio)
1003 528
10
Vite K-SL - M4x16 mm (solo versione in acciaio)
216 801
11
O-ring - Ø 8,73x1,78 mm (solo versione in acciaio)
248 428
4
5
6
1
Versione in alluminio
3
2
8
7
11
9
Versione in acciaio
10
38 • Elenco delle parti di ricambio OptiStar CG07
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
Unità di controllo della pistola manuale OptiStar CG07 parte post. esterna
Parte posteriore OptiStar CG07 - completa (versione in alluminio)
1000 063
Parte posteriore OptiStar CG07 - completa (versione in acciaio)
1004 500
Parte posteriore (versione in alluminio)
1000 067
Parte posteriore (versione in alluminio)
1004 175
2
Collegamento per vibratore OptiStar CG07 - completo
1001 177
3
Dado zigrinato - M6
4
Connettore tubo - completo, Ø 6/4 mm (versione in alluminio)
1001 520
Connettore tubo - completo, Ø 6/4 mm (versione in acciaio)
1004 184
Connettore tubo - completo, Ø 8/6 mm (versione in alluminio)
1001 519
Connettore tubo - completo, Ø 8/6 mm (versione in acciaio)
1004 183
Raccordo rapido Rectus - completo (versione in alluminio)
1001 517
Raccordo rapido Rectus - completo (versione in acciaio)
1004 181
7
Collegamento pistola CG07, completo
1001 179
8
Collegamento alimentazione CG07
1001 176
9
Vite - M3x8 mm
202 363
Vite - M3x12 mm (non illustrata)
216 747
1
5
6
10
200 433
Protezione (fissata sulla parte posteriore, non illustrata)
11
Viti di fissaggio per protezione (2 pezzi) - M5x12 mm
216 348
1001 869
Adattatore Corona/Tribo (non illustrato)
Copertura di protezione per presa 2.2 Aux (non illustrata)
Cavo di collegamento (alimentazione) per il funzionamento di 2 unità di controllo (non
illustrato)
Gruppo manuale per verniciatura a polvere OptiFlex S
1001 058
206 474
1001 867
Elenco delle parti di ricambio OptiStar CG07 • 39
V 05/10
Unità di controllo della pistola manuale OptiStar CG07 parte post. esterna
11
10
8
2
Versione in alluminio
7
9
1
3
4
6
5
Versione in acciaio
1
4
6
5
Unità di controllo della pistola manuale OptiStar CG07 - parte post. esterna
40 • Elenco delle parti di ricambio OptiStar CG07
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
Unità di controllo della pistola manuale OptiStar CG07 unità di alimentazione ed involucro
1
Involucro - unità di controllo CG07 (versione in alluminio)
1001 435
Involucro - unità di controllo CG07 (versione in acciaio, non illustrato)
1004 200
2
Unità di alimentazione - 15 VDC
374 059
3
Cavo di collegamento per unità di alimentazione, completo
1000 388
4
Cavo di collegamento, completo
1001 178
5
Distanziale - Ø 4/4,8/4,8 mm, PA
263 508
1
5
4
2
3
Unità di controllo della pistola manuale OptiStar CG07 - unità di alimentazione ed involucro
Gruppo manuale per verniciatura a polvere OptiFlex S
Elenco delle parti di ricambio OptiStar CG07 • 41
V 05/10
Unità di controllo della pistola manuale OptiStar CG07 parte anteriore
Parte anteriore - completa
1000 395
1
Parte anteriore con tastiera
1000 394
3
Unità di alimentazione OptiStar V1.0 - completa, con display
1000 875
4
Dado antisvitamento - M3
262 498
5
Rondella - Ø 3,2/7x0,5 mm
201 944
6
Manicotto di distanza - 6x3,4x6,5 mm
1001 925
7
Manicotto di distanza - 6x3,4x15,5 mm
1001 926
8
Molla a pressione - 0,5x6,3x13,5 mm
9
Vite speciale
230 251
1000 400
3
1
4
5
6
7
8
Unità di controllo della pistola manuale OptiStar CG07 - parte anteriore
42 • Elenco delle parti di ricambio OptiStar CG07
9
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
Pistola manuale OptiSelect
Descrizione della fornitura
-
Una pistola manuale OptiSelect con cavo pistola, 6 m
-
Tubo polvere, 6 m
-
Tubo aria di lavaggio, 6 m
-
Ugello a getto piatto, completo
-
Ugello a getto circolare con kit di deflettori (Ø 16, 24 e 32
mm)
-
Fissaggi per cavi in Velcro
-
Spazzola per la pulizia della pistola
-
Kit di parti di ricambio
Gruppo manuale per verniciatura a polvere OptiFlex S
Pistola manuale OptiSelect • 43
V 05/10
Dati tecnici
Pistola manuale OptiSelect
Dati elettrici
Pistola manuale OptiSelect
Protezione contro accensione
0°C - +40°C
(+32°F - +104°F)
Temperatura operativa
Mass. temperatura di funzionamento
Omologazioni
Ex 2 mJ T6
85°C (+185°F)
II 2 D
PTB05 ATEX 5007
Attenzione:
La pistola manuale OptiSelect può essere collegata alle unità di
controllo OptiStar e OptiTronic (senza controllo remoto)!
44 • Dati tecnici
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
Messa in funzione e funzionamento
Istruzioni di collegamento
1. Collegare il tubo di alimentazione dell'aria compressa dal circuito dell'aria direttamente al collegamento principale dell'unità di filtraggio all'apparecchiatura (filetto G 1/4"). Il collegamento dell'aria compressa dall'unità di filtraggio all'unità di
controllo deve essere costituito correttamente
Nota:
L'aria compressa deve essere priva di olio e acqua!
2. Collegare il tubo nero per l'aria di fluidificazione all'attacco
1.5 sul retro dell'unità di controllo
3. Collegare il cavo per la messa a terra con la vite di terra a
l'unità di controllo, e collegare il cavo per la messa a terra
lungo 5 m con il clip di fissaggio alla cabina o al dispositivo di
sospensione
4. Collegare il cavo pistola con la presa all'attacco 2.3 sul retro
dell'unità di controllo
5. Collegare il tubo per l'aria di lavaggio all'attacco dell'aria di
lavaggio dell'elettrodo 1.4 e alla pistola
6. Fissare l'iniettore, collegare il tubo polvere all'iniettore e alla
pistola
7. Collegare il tubo rosso per l'aria di trasporto al corrispondente attacco 1.2 sul retro dell'unità di controllo e all'iniettore
8. Collegare il tubo nero per l'aria supplementare al corrispondente attacco 1.3 sul retro dell'unità di controllo ed all'iniettore (questo tubo è elettricamente conduttivo)
9. Collegare li cavo d'alimentazione alla presa 2.1 Power IN e
fissarlo con la vite
Gruppo manuale per verniciatura a polvere OptiFlex S
Messa in funzione e funzionamento • 45
V 05/10
Pistola
Air supply IN
Unità di
filtraggio
Power IN
Aux
Gun
2.1
2.2
2.3
6 - 10 bar
87 - 145 PSI
1.5
1.4
1.3
1.2
Aria di fluidificazione
Iniettore
Istruzioni di collegamento - descrizione
Controllo funzionale
1. Avviare l'unità di controllo della pistola
2. Premere il pulsante di programma o pulsante Preset desiderato (tasto di applicazione) sull'unità di controllo (vedi il manuale d'uso dell'unità di controllo della pistola)
3. Prendere la pistola in mano e puntarla a un oggetto collegato
a terra, distanza ca. 20 cm
4. Premere il grilletto
-
Il display per corrente ed alta tensione sull'unità di controllo mostra il valore reale. L'alta tensione nella pistola
manuale OptiSelect è presente ed il LED si illumina
-
L'alta tensione può essere regolata con i pulsanti corrispondenti (vedi anche il manuale d'uso dell'unità di controllo della pistola)
5. Scegliere la portata polvere e l'aria totale
-
Il display indica la portata polvere in % e l'aria totale
6. Premere il pulsante dell'aria di lavaggio (sulla base del tipo di
ugello usato) sull'unità di controllo
7. Controllare il controllo remoto premendo i pulsanti + o - sul
retro della pistola, quindi il valore modificato della portata
polvere è visualizzato sull'unità di controllo. Premendo simultaneamente i pulsanti + e - i modi operativi sull'unità di controllo possono essere cambiati
Se tutti i test sono positivi, la pistola è pronta per il funzionamento.
46 • Messa in funzione e funzionamento
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
Nota:
In caso di eventuali guasti, vedere le istruzioni della ricerca guasti,
inoltre osservare il manuale d'uso dell'unità di controllo della pistola!
Messa in funzione
Avviare l'unità di controllo
1. Premere l'interruttore ON sull'unità di controllo.
I display si illuminano e l'apparecchiatura è pronta per il funzionamento
Nota:
L'ulteriore procedura per l'avviamento della pistola manuale OptiSelect è descritta esplicitamente nel manuale d'uso dell'unità di controllo OptiStar CG07 (capitolo "Messa in funzione" e "Messa in funzione quotidiana")!
Gruppo manuale per verniciatura a polvere OptiFlex S
Messa in funzione e funzionamento • 47
V 05/10
Manutenzione e pulizia
Nota:
Una manutenzione regolare e accurata aumenta la durata utile dell'unità e assicura migliori risultati operativi!
Manutenzione quotidiana
1. Pulire la pistola, vedi capitolo "Pulizia"
Manutenzione settimanale
1. Pulire la pistola, vedi capitolo "Pulizia"
2. Controllare i collegamenti di messa a terra della cabina, dei dispositivi di sospensione e della catena di trasporto
Pulizia
Pulizia della pistola manuale OptiSelect
Una frequente pulizia della pistola garantisce la buona qualità di rivestimento!
Nota:
Prima di pulire la pistola, spegnere l'unità di controllo. L'aria compressa usata per la pulizia deve essere priva di olio e acqua!
Giornalmente:
1. Soffiare la parte esterna della pistola e pulirla ecc.
Settimanalmente:
2. Staccare il tubo polvere dall'attacco
3. Smontare la testa atomizzante dalla pistola e pulirla con aria
compressa
4. Soffiare la pistola con aria compressa, cominciare dal collegamento in direzione del flusso
5. Se necessario, pulire il tubo intergrato della pistola con la spazzola rotonda fornita
48 • Manutenzione e pulizia
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
6. Soffiare ancora la pistola con aria compressa
7. Pulire il tubo polvere
8. Rimontare e ricollegare la pistola
Attenzione:
Pulire la pistola manuale OptiSelect con i seguenti solventi non è
permesso:
Cloruro di etilene, acetone, acetato etilico, chetone etilico metilico,
cloruro di metilene, benzina premium, trementina, tetraclorometano,
toluene, tricloruro di etilene, xilene!
Nota:
Soltanto detergenti con un punto di infiammabilità di almeno 5 Kelvin superiore alla temperatura ambientale o posti di pulizia con ventilazione tecnica sono permessi!
Pulizia delle teste atomizzanti
Giornalmente o dopo ogni turno:
-
Pulire la parte interna e esterna delle teste atomizzanti
con aria compressa.
Non immergere mai le parti in solvente!
-
Controllare la sede delle teste atomizzanti.
Assicurarsi che la ghiera di fissaggio sia sempre ben
stretta. Se la testa atomizzante è allentata, esiste il pericolo di dispersioni di tensione dalla pistola, che può condurre a un danneggiamento della pistola!
Settimanalmente:
-
Smontare le teste atomizzanti e pulire la parte interna
con aria compressa. Se si sono formate incrostazioni di
polvere, allora queste devono essere eliminate!
Mensilmente:
-
Controllare le teste atomizzanti per vedere se c'è usura
L'ugello a getto piatto deve essere sostituito, se
-
la nube di polvere non ha più una forma regolare
-
ci sono delle fessure profonde nella scanalatura dell'ugello, o lo spessore delle sue pareti è diminuito
-
il cuneo del supporto dell'elettrodo è consumato
Ugelli con deflettore:
-
se il cuneo del supporto dell'elettrodo è consumato, sostituire il supporto dell'elettrodo
Gruppo manuale per verniciatura a polvere OptiFlex S
Manutenzione e pulizia • 49
V 05/10
Ricerca guasti
Aspetti generali
Guasto
Causa
Rimedio
H11 (Messaggio di allarme sull'unità di controllo)
Pistola non collegata
Collegare la pistola
Difetto alla presa o al
cavo della pistola
Sostituire o fare riparare
il pezzo guasto
Difetto al controllo remoto della pistola
Sostituire il controllo
remoto (coperchio della
pistola)
Alta tensione troppo
bassa
Aumentare l'alta tensione
Difetto alla presa o al
cavo della pistola
Sostituire o fare riparare
il pezzo corrispondente
Difetto al LED della pistola
Sostituire il coperchio
della pistola
Alta tensione e corrente
sono disattivate
Controllare l'impostazione dell'alta tensione
e della corrente
Difetto alla cascata ad
alta tensione
Inviare la pistola a la
riparazione
I pezzi non sono messi
bene a terra
Controllare la messa a
terra
Il LED della pistola rimane spento, anche
quando si preme il grilletto
La polvere non si aderisce all'oggetto, anche
se si preme il grilletto
della pistola e la pistola spruzza polvere
50 • Ricerca guasti
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
Guasto
Causa
Rimedio
La pistola non spruzza
polvere, anche se l'unità di controllo è avviata
e si preme il grilletto
della pistola
Mancanza aria compressa
Collegare l'equipaggio
all'aria compressa
Depressione nell'iniettore troppo bassa
Aumentare la portata
polvere e/o il volume
dell'aria totale sull'unità
di controllo
Intasamento dell'iniettore o del suo ugello, del
tubo polvere o della pistola
Pulire il pezzo corrispondente
Cannotto dell'iniettore
consumato o non inserito
Sostituire o inserire
Intasamento del cannotto dell'iniettore
Sostituire
La fluidificazione non
funziona
(vedi sopra)
Nessuna aria di trasporto:
Gruppo manuale per verniciatura a polvere OptiFlex S
Difetto al parzializzatore
dell'aria
Sostituire il parzializzatore dell'aria
Difetto alla elettrovalvola
Sostituire la elettrovalvola
Difetto alla scheda elettronica
Inviare a la riparazione
Ricerca guasti • 51
V 05/10
Elenco delle parti di ricambio
Come ordinare le parti di ricambio
Quando ordinate le parti di ricambio per la vostra apparecchiatura, siete
pregati di fornirci le informazioni seguenti:
-
Tipo e numero di matricola della vostra apparecchiatura
-
Numero di codice, quantitativo e descrizione di ogni parte di ricambio
-
Tipo Pistola manuale OptiSelect
No. di fabbricazione 1234 5678
-
No. di codice 203 386, 1 pezzo, Morsetto - Ø 18/15 mm
Esempio:
Quando si ordinano tubi e cavi è necessario indicare la lunghezza desiderata. Gli articoli che si vendono a metri sono generalmente contrassegnati con il simbolo *.
Tutte le parti di usura sono contrassegnate con il simbolo #.
Le dimensioni dei tubi di plastica sono indicate con diametro esterno e
diametro interno:
Esempio:
Ø 8/6 mm, 8 mm diametro esterno (de) / 6 mm diametro interno (di)
ATTENZIONE!
Usare esclusivamente pezzi di ricambio originali ITW Gema, così la
protezione contro le esplosioni sarà conservata. L'uso di pezzi di ricambio di altri fornitori invaliderà gli stati di garanzia ITW Gema!
52 • Elenco delle parti di ricambio
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
Pistola manuale OptiSelect - lista delle parti di ricambio
Note
1. Se il corpo pistola dovesse essere difettoso o la cascata dell'alta
tensione nel corpo è difettosa, occorre spedire l'intero corpo pistola alla riparazione!
2. Se il cavo della pistola è difettoso, occorre spedirlo completamente a la riparazione!
A
B
Pistola manuale OptiSelect - completa
polarità negativa, incl. cavo pistola - 6 m, tubo di aria di lavaggio - 6 m, ugello a getto piatto, spazzola e kit di parti, senza tubo polvere
1002 100
Pistola manuale OptiSelect - completa
polarità positiva, incl. cavo pistola - 6 m, tubo di aria di lavaggio - 6 m, ugello a getto piatto, spazzola e kit di parti, senza tubo polvere
1002 101
Corpo pistola manuale OptiSelect (incl. cascata)
Polarità negativa (-)
1001 891
Polarità positiva (+)
1001 892
Cascata (polarità negativa) - completa
1000 809
Cascata (polarità positiva) - completa
1002 031
Corpo pistola
1001 155
Manico - kit completo (pos. 5, 6, 7 e 8)
1000 807
2
Grilletto di comando - completo (incl. pos. 3)
1001 341
3
Molla di pressione - 0,36x4,2x49,4 mm
1001 487
4
Copertura del grilletto
1000 801
5
Manico
1000 806
6
Guarnizione radiale
1000 803
7
Cavo pistola - L=6 m, completo
1001 528
Cavo d'allungamento per cavo pistola - L=6 m, incl. morsetto
1002 161
Cavo d'allungamento per cavo pistola - L=14 m, incl. morsetto
1002 162
Morsetto per cavo d'allungamento
1002 064
Perno filettato - M3x8 mm
1000 844
Tubo polvere - completo
1001 339
O-ring - Ø 12x1,5 mm
1000 822
11
Attacco aria di lavaggio
1000 804
12
Anello clip
1000 898
13
Molla di pressione
1001 488
C
1
8
10
10.2
Gruppo manuale per verniciatura a polvere OptiFlex S
Elenco delle parti di ricambio • 53
V 05/10
Pistola manuale OptiSelect - parti di ricambio
14
18 14.3
14.1
16
14.2
1
20
20.1
20.2
19
6
3
17
5
8
4
2
10.2
10
11
13
7
12
15.2
15
Pistola manuale OptiSelect - parti di ricambio
54 • Elenco delle parti di ricambio
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
Pistola manuale OptiSelect - lista delle parti di ricambio (cont.)
14
Coperchio - completo
1000 617
14.1
Sostegno scheda elettronica - completo (incl. pos. 14.2)
1002 029
14.2
Guarnizione radiale
1000 795
14.3
Schermo - completo
1002 028
14.4
Vite - M3x8 mm (non illustrata)
15
202 363
Connettore tubo - completo, per Ø interno del tubo 11-12 mm
1001 340
Connettore tubo - completo, per Ø interno del tubo 9-10 mm
1002 030
O-ring - Ø 12x1,5 mm
1000 822
16
Gancio (cambiabile)
1000 877
17
Vite - M4x8 mm, plastica
18
Vite PT
1000 843
19
Ghiera di fissaggio - completa
1000 948
20
Ugello a getto piatto - completo
1000 047
20.1
Supporto dell'elettrodo - completo
1000 055
20.2
Ugello a getto piatto
1000 049
Adattatore OptiSelect per unità di controllo PGC (non illustrato)
1001 952
15.2
Spazzola - Ø 12 mm
263 516
389 765
Kit di parti (non illustrato), dispone di:
1002 359
Ugello a getto circolare - NS02, completo
382 922
Morsetto per cavo
303 070
Deflettore - Ø 16 mm
331 341
Deflettore - Ø 24 mm
331 333
Deflettore - Ø 32 mm
331 325
Connettore tubo - completo, per Ø interno del tubo 11-12 mm
1001 340
O-ring - Ø 12x1,5 mm
1000 822
Vite - M4x8 mm, plastica
263 516
Tubo polvere - Ø 10 mm (non illustrato)
1001 673
Tubo polvere - Ø 11 mm (non illustrato)
105 139
Gruppo manuale per verniciatura a polvere OptiFlex S
Elenco delle parti di ricambio • 55
A
1003 182
NF16-M*
1000 120
NF10
1000 124
NF12
1000 122
NF11
1000 118
NF09*
1000 049
NF08
* non omologato (ATEX)
56 • Elenco delle parti di ricambio
Ugello a getto piatto
per polveri metalliche
Getto piatto largo
per grandi superfici
Getto piatto angolato (nitruro di boro)
Profili complicati ed
incavi
Secondo le specifiche del cliente
Profili
(ugello standard)
Applicazione
1000 055
B
NF10
NF12
NF11
NF09
NF08
1000 121
1000 125
1000 123
1000 119
1000 047
A+B
Ugelli a getto piatto OptiSelect - descrizione
Pistola manuale OptiSelect - accessori
V 05/10
1003 897*
1003 634*
Adattatore
Multispray
Gruppo manuale per verniciatura a polvere OptiFlex S
383 074
1000 948
Ghiere di fissaggio
V 05/10
Ugelli a getto circolare OptiSelect - descrizione
Deflettore
Adatto per grandi
superfici
NS02
378 518
Gruppo manuale per verniciatura a polvere OptiFlex S
382 914
NS02
382 922
1000 948
Ø 16 mm
331 341
Ø 24 mm
331 333
Ø 32 mm
331 325
Ø 50 mm
345 822
Elenco delle parti di ricambio • 57
396 940
396 923
378 852
58 • Elenco delle parti di ricambio
Ø 25 mm
Deflettore
Ø 25 mm
Getto
piatto
Ø 40 mm
L = 150 mm
396 958
396 931
378 860
L = 300 mm
Estensioni per pistola
1003 142
1003 519
394 173
1002 067
L = 150 mm
Estensioni per pistola OptiSelect e SuperCorona
V 05/10
1001 466
Gruppo manuale per verniciatura a polvere OptiFlex S
1003 143
1003 520
394 203
1002 068
L = 300 mm
SuperCorona
V 05/10
Tubi polvere - descrizione
Tubo polvere
Applicazione
Diametro
No. di codice
Materiale
Tipo
Notazioni
Cambiamento rapido
di colore (standard)
Ø 11/16 mm
105 139
POE
66
antistatico
Cambiamento rapido
di colore - flusso
polvere basso
Ø 10/15 mm
1001 673
POE
74
antistatico
Cambiamento rapido
di colore - flusso
polvere alto
Ø 12/18 mm
1001 674
POE
75
antistatico
Polvere di nitruro di
boro - flusso polvere
basso
Ø 9,5/12,5 mm
103 705
PUR
1008
Applicazioni
speciali
Utilizzato in impianti
precedenti
Ø 11/16 mm
103 012
PUR
1001
Applicazioni
speciali
Polvere di smalto
Ø 11/16 mm
103 128
PVC
1004
Tubo polvere
morbido
Utilizzato in impianti
precedenti
Ø 12/20 mm
100 080
PVC
1005
Tubo polvere
morbido
Gruppo manuale per verniciatura a polvere OptiFlex S
Elenco delle parti di ricambio • 59
60 • Elenco delle parti di ricambio
Collegamento per
tubo polvere
No. di codice
1002 030
1001 340
Applicazione
Collegamento tubo per
tubi di 9-10 mm
Collegamento tubo per
tubi di 11-12 mm
Collegamenti per tubo polvere - descrizione
V 05/10
Gruppo manuale per verniciatura a polvere OptiFlex S
O-ring incluso
O-ring incluso
Notazioni
V 05/10
Accessori addizionali
150 ml
500 ml
Adattatore per
pistola
EasySelect
1004 552
1002 069
1004 564
Tazza fluidificata
Unità di controllo PGC
Pistola OptiSelect
Adattatore PGC
1001 952
Adattatore TriboCorona
1001 869
Adattatore grilletto
per pistola automatica
OptiStar
1002 772
Cavo d'allungamento per pistola
L=6 m
L=14 m
1002 161
1002 162
Guanti, antistatici
(1 paio)
800 254
Gruppo manuale per verniciatura a polvere OptiFlex S
Elenco delle parti di ricambio • 61
V 05/10
OptiFlow (tipo IG02)
Principio dell'iniettore e funzione dell'aria di dosaggio
L'aria di trasporto, che defluisce dall'ugello verso il cannotto di fronte,
produce una depressione (vedere la figura sottostante). Questo effetto
viene sfruttato per aspirare la polvere attraverso il pescante e creare così
una miscela di polvere e aria. La miscela di polvere e aria passa attraverso il tubo della polvere e arriva alla pistola.
Aria di trasporto
Aria supplementare
Cannotto
alla pistola
Ugello
Miscela di polvere/aria
Sottopressione
Contenitore polvere
Tubo
d'aspirazione
Polvere fluidificata
La concentrazione e la portata totale della polvere dipendono dal volume
dell'aria di trasporto e di dosaggio, dalle caratteristiche della polvere, dalla lunghezza e dal diametro del tubo della polvere e dalle sue curve, dalla
differenza di altezza fra la pistola e l'iniettore e dal tipo di ugello. Anche le
condizioni del cannotto dell'iniettore sono di grande importanza. Si è constatato, che quando il cannotto è consumato, la portata di polvere diminuisce notevolmente.
Gruppo manuale per verniciatura a polvere OptiFlex S
OptiFlow (tipo IG02) • 63
V 05/10
Le nostre esperienze con la tecnologia del trasporto pneumatico indicano
che, per trasportare in modo regolare attraverso un tubo materiali solidi
fini, come la polvere per verniciatura, é necessario usare un volume di aria ben definito. Utilizzando un tubo del diametro interno di 11 mm il valore ideale della portata d'aria é di circa 4 m³/h.
Per ridurre la portata di polvere occorre ridurre la depressione nella cavità dell'iniettore, riducendo la pressione dell'aria di trasporto. Con la riduzione della pressione dell'aria di trasporto si riduce anche la quantità di
aria totale nel tubo della polvere al disotto del valore ottimale (4 m³/ h), il
trasporto di polvere diventa irregolare e compare il fenomeno delle
"sbruffature". Per evitarlo si aggiunge dell'aria, detta di dosaggio, affinché
il volume di aria nel tubo polvere sia di nuovo 4-5 m³/h. Questo processo
di regolazione avviene completamente in automatico all'interno della unità di controllo.
Tabella per la regolazione dell'iniettore OptiFlow
OptiStar
OptiTronic
Per regolare in modo ideale l'erogazione della polvere mediante l'unità di
controllo OptiTronic/EasyTronic, si raccomanda di scegliere prima di tutto
la morbidezza della nuvola di polvere regolando il volume totale di aria.
Usare i seguenti valori di riferimento per diversi diametri dei tubi polvere:
-
Tubo polvere 1004, Ø interno 11 mm, 4-5 Nm³/h
-
Tubo polvere 1005, Ø interno 12 mm, 5-6 Nm³/h
Quando si intende lavorare con un volume totale di aria il più basso possibile, impiegare il tubo polvere Ø 11 mm.
Se si vuole spruzzare un grosso quantitativo di polvere, si raccomanda di
usare il tubo polvere con diametro interno più grande (Ø 12 mm).
Nota:
Se il trasporto della polvere è irregolare e si verificano delle "sbruffature", aumentare la regolazione dell'aria totale!
Condizioni tipiche di utilizzo dell'iniettore OptiFlow
Tipo polvere
64 • OptiFlow (tipo IG02)
Epossi/poliestere
Lunghezza tubo polvere (m)
10
Diametro tubo polvere (mm)
11
Pressione di ingresso (bar)
5,0
Ugello aria di trasporto (mm)
1,6
Ugello aria di dosaggio (mm)
1,4
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
Valori indicativi per l'unità di controllo OptiTronic/EasyTronic con l'iniettore OptiFlow
La tabella sottostante riporta dei valori indicativi di riferimento. I valori
reali possono variare da quelli riportati in base alle condizioni ambientali,
al livello di usura del canotto, al tipo di polvere etc.
OptiStar
4 Nm³/h
Aria totale
5 Nm³/h
6 Nm³/h
Portata polvere (g/min)
Portata polvere
OptiTronic
Gruppo manuale per verniciatura a polvere OptiFlex S
(%)
10
20
30
40
50
60
70
80
90
100
30
60
85
110
130
150
175
200
215
235
35
75
100
130
160
180
200
240
260
290
45
90
120
150
175
210
235
270
OptiFlow (tipo IG02) • 65
V 05/10
Pulizia e manutenzione
Pulizia dell'iniettore
All'inizio di ogni turno e ad ogni cambio colore:
1. Staccare l'iniettore dal serbatoio
2. Staccare il tubo polvere dal portagomma (4)
3. Pulire il portagomma (4) con aria compressa priva di acqua e
olio e controllare il livello di usura
4. Pulire il corpo dell'iniettore (1) con aria compressa priva di
acqua e olio. Controllare che sia pulito attraverso l'apertura
inferiore (2)
5. Rimontare e rimettere in posizione l'iniettore
ATTENZIONE!
Smontare l'iniettore nel caso in cui sia estremamente sporco. Svitare la ghiera di fissaggio e smontare il portagomma e il cannotto. Svitare le valvole di ritegno (6 e 7) con le chiavi opportune. Pulire le diverse parti con aria compressa. Se necessario eliminare le incrostazioni con diluente Nitro. Non usare Acetone, non raschiare!
7
6
1
4
2
1
66 • Pulizia e manutenzione
Corpo iniettore
6
Valvola di ritegno (trasporto)
2
Attacco contenitore polvere
7
Valvola di ritegno (dosaggio)
4
Portagomma
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
Pulizia delle valvole di ritegno
Nota:
Fare attenzione di non perdere la sfera/la molla nel smontare le valvole di ritegno!
2
1
3
1
Valvola di ritegno
2
Sfera
3
Molla
Nota:
Non immergere la sfera in solvente!
L'iniettore OptiFlow deve essere pulito almeno una volta a giorno! Normalmente è sufficiente pulire l'iniettore come indicato nella pagina precedente.
L'iniettore dovrebbe essere smontato del tutto una volta alla settimana o
quando è molto sporco (vedi anche la figura nell'elenco delle parti di ricambio).
Gruppo manuale per verniciatura a polvere OptiFlex S
Pulizia e manutenzione • 67
V 05/10
Ricerca guasti
Risoluzione dei problemi
Se la pistola non spruzza polvere, nonostante l'unità di controllo sia in
funzione, è possibile che l'iniettore sia sporco e intasato.
68 • Ricerca guasti
Difetto/causa
Rimedio
L'ugello, la valvola di ritegno, il tubo
polvere o la pistola sono otturati
Pulire la parte otturata, se necessario sostituirla
La depressione creata dall'aria di
trasporto è troppo debole
Aumentare la regolazione della
polvere e/o quella dell'aria totale
nell'unità di controllo
Cannotto mancante o consumato
Inserire o sostituire il cannotto
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
Elenco delle parti di ricambio
Come ordinare le parti di ricambio
Quando ordinate le parti di ricambio per la vostra apparecchiatura, siete
pregati di fornirci le informazioni seguenti:
-
Tipo e numero di serie della vostra apparecchiatura
-
Numero di codice, quantitativo e descrizione di ogni parte di ricambio
-
Tipo Iniettore per polvere OptiFlow (tipo IG02)
No. di fabbricazione 1234 5678
-
No. di codice 203 386, 1 pezzo, Morsetto - Ø 18/15 mm
Esempio:
Quando si ordinano tubi e cavi è necessario indicare la lunghezza desiderata. Gli articoli che si vendono a metri sono generalmente contrassegnati con il simbolo *.
Tutte le parti di usura sono contrassegnate con il simbolo #.
Le dimensioni dei tubi di plastica sono indicate con diametro esterno e
diametro interno:
Esempio:
Ø 8/6 mm, 8 mm diametro esterno (de) / 6 mm diametro interno (di)
ATTENZIONE!
Usare esclusivamente pezzi di ricambio originali ITW Gema, così la
protezione contro le esplosioni sarà conservata. L'uso di pezzi di ricambio di altri fornitori invaliderà gli stati di garanzia ITW Gema!
Gruppo manuale per verniciatura a polvere OptiFlex S
Elenco delle parti di ricambio • 69
V 05/10
Iniettore per polvere OptiFlow (tipo IG02)
Iniettore per polvere OptiFlow (completo, pos. 1-9)
391 530
1
Corpo iniettore OptiFlow (senza pos. 2)
1000 132
2
O-ring - Ø 16x2 mm
231 517#
3
Cannotto in PTFE
4
Portagomma (incl. pos. 4.1)
4.1
377 724#
387 827
O-ring - Ø 15x1 mm
266 930#
5
Ghiera di fissaggio
387 819
6
Valvola di ritegno aria di trasporto (rosso) - completo (incl. pos. 8 e 9)
261 211
7
Valvola di ritegno aria di dosaggio (nero) - completo (incl. pos. 8 e 9)
261 203
8
Sfera
240 168
9
Molla
240 176
14
Attacco rapido rosso per tubo dell'aria di trasporto - Ø 8/6 mm
261 645
15
Attacco rapido rosso per tubo dell'aria di dosaggio - Ø 8/6 mm
261 637
16
Tubo aria di trasporto - Ø 8/6 mm (rosso)
103 500*
17
Tubo aria di dosaggio - Ø 8/6 mm (nero)
103 756*
18
Attacco rapido per tubo - Ø 8/6 mm
203 181
Tubo polvere - tipo 1001, PUR, Ø 16/11 mm (standard)
103 012*#
Tubo polvere - tipo 1004, PVC, Ø 16/11 mm
103 128*#
Tubo polvere - tipo 1005, PVC, Ø 20/12 mm
100 080*#
Tubo polvere - tipo 66, POE, Ø 16/11 mm, con linea conduttore
105 139*#
Tubo polvere - tipo 74, POE, Ø 15/10 mm, con linea conduttore
1001 673*#
Tubo polvere - tipo 75, POE, Ø 18/12 mm, con linea conduttore
1001 674*#
# Parte di usura
* Indicare la lunghezza
70 • Elenco delle parti di ricambio
Gruppo manuale per verniciatura a polvere OptiFlex S
V 05/10
Iniettore per polvere OptiFlow (tipo IG02)
Gruppi automatici
Gruppi manuali
16
17
16
17
18
18
14
15
8
6
7
9
4.1
1
Gruppo manuale per verniciatura a polvere OptiFlex S
2
3
4
5
Elenco delle parti di ricambio • 71
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
