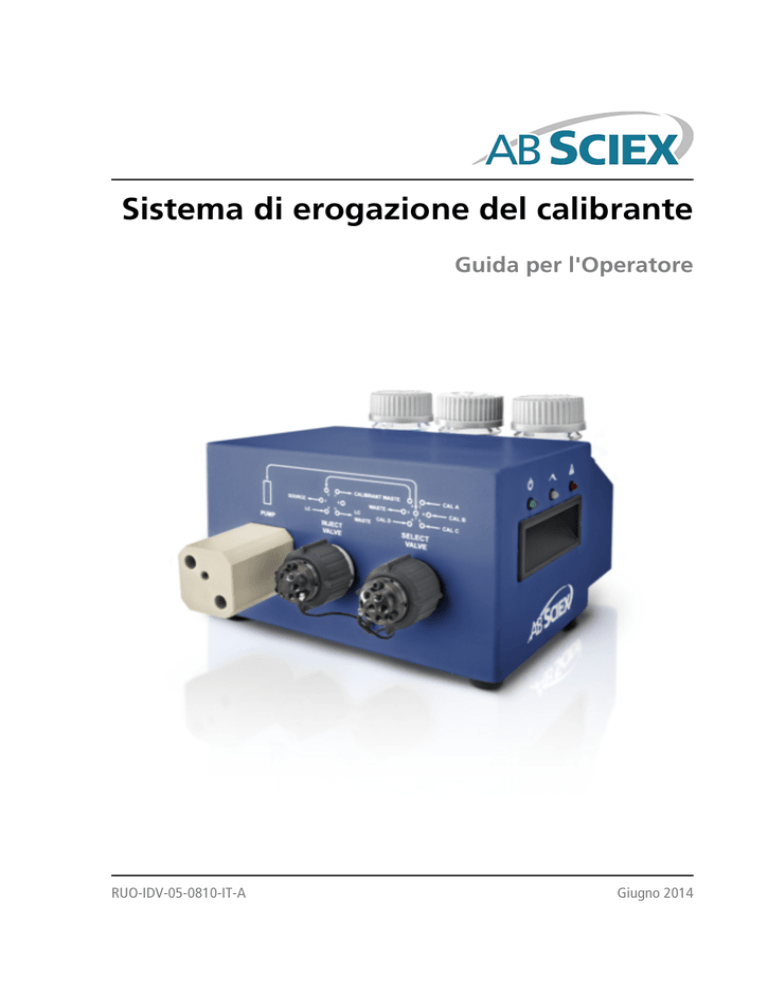

Sistema di erogazione del calibrante

Guida per l'Operatore

RUO-IDV-05-0810-IT-A Giugno 2014

Il presente documento è fornito ai clienti che hanno acquistato le apparecchiature AB Sciex come guida per l’uso e il funzionamento di queste ultime. Il presente documento è protetto da copyright e la sua riproduzione, parziale o integrale,

è severamente vietata, salvo autorizzazione scritta da parte di AB Sciex.

Il software menzionato nel presente documento viene fornito con un contratto di licenza. La copia, le modifiche e la distribuzione del software attraverso qualsiasi mezzo sono vietate dalla legge, salvo diversa indicazione presente nel contratto di licenza. Inoltre il contratto di licenza può vietare che il software venga disassemblato, sottoposto a reverse engineering o decompilato per qualsiasi fine. Le garanzie sono indicate nel presente documento.

Alcune parti di questo documento possono far riferimento a produttori terzi e/o ai loro prodotti, che possono contenere parti i cui nomi siano registrati e/o siano usati come marchi registrati dai rispettivi proprietari. Tali riferimenti mirano unicamente a designare i prodotti di terzi forniti da AB Sciex e incorporati nelle sue apparecchiature e non implicano alcun diritto e/o licenza circa l'utilizzo o il permesso concesso a terzi di utilizzare i nomi di tali produttori e/o dei loro prodotti come marchi registrati.

Le garanzie di AB Sciex sono limitate alle garanzie espresse fornite al momento della vendita o della licenza dei propri prodotti e costituiscono le uniche ed esclusive dichiarazioni, garanzie e obblighi di AB Sciex. AB Sciex non concede altre garanzie di nessun tipo, né espresse né implicite, comprese, a titolo esemplificativo, garanzie di commerciabilità o di idoneità per uno scopo particolare, derivanti da leggi o altri atti normativi o dovute a pratiche ed usi commerciali, tutte espressamente escluse, né si assume alcuna responsabilità o passività potenziale, compresi danni indiretti o conseguenti, per qualsiasi utilizzo da parte dell’acquirente o per eventuali circostanze avverse conseguenti.

Solo per scopi di ricerca. Non usare nelle procedure diagnostiche.

I marchi registrati menzionati nel presente documento sono di proprietà di AB Sciex Pte. Ltd. o dei rispettivi proprietari.

AB SCIEX ™ è utilizzato su licenza.

© 2014 AB Sciex Pte. Ltd.

AB Sciex Pte. Ltd.

Blk 33, #04-06

Marsiling Ind Estate Road 3

Woodlands Central Indus. Estate.

SINGAPORE 739256

Sistema di erogazione del calibrante

2 di 45

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Contenuto

Capitolo 1 Panoramica..........................................................................................................................4

Modalità operative......................................................................................................................................................4

Connessioni fluidiche..................................................................................................................................................5

Schemi dei tubi CDS....................................................................................................................................................6

LED..............................................................................................................................................................................9

Configurazioni CDS.....................................................................................................................................................9

Uso del CDS con la tecnologia SelexION ..................................................................................................................10

Capitolo 2 Installazione del CDS........................................................................................................11

Collegare le linee CDS...............................................................................................................................................12

Installare il CDS.........................................................................................................................................................15

Collegare la sorgente di ionizzazione........................................................................................................................17

Configurazione predefinita..................................................................................................................................17

Configurazione alternativa..................................................................................................................................18

Configurare il profilo hardware.................................................................................................................................19

Testare l’installazione del CDS..................................................................................................................................20

Adescamento del CDS...............................................................................................................................................44

Capitolo 3 Ottimizzazione CDS..........................................................................................................22

Ottimizzare la configurazione CDS predefinita..........................................................................................................22

Ottimizzare il flusso del campione......................................................................................................................22

Ottimizzazione del flusso di calibrante................................................................................................................25

Ottimizzazione della configurazione alternativa del CDS..........................................................................................27

Ottimizzare il flusso del campione......................................................................................................................27

Ottimizzazione del flusso di calibrante................................................................................................................30

Capitolo 4 Calibrazione in modalità Manual Tune (Sintonizzazione manuale)..............................34

Calibrare lo spettrometro di massa...........................................................................................................................34

Capitolo 5 Risoluzione dei problemi..................................................................................................38

Appendice A Materiali di consumo....................................................................................................41

Soluzioni di calibrazione...........................................................................................................................................41

Appendice B Configurazione a singola sonda..................................................................................43

Collegare le linee CDS...............................................................................................................................................43

Installazione del CDS................................................................................................................................................43

Collegare la sorgente di ionizzazione........................................................................................................................43

Configurazione del CDS nell’Hardware Profile (Profilo hardware).............................................................................44

Verifica dell’installazione del CDS.............................................................................................................................44

Adescamento del CDS...............................................................................................................................................44

Cronologia delle revisioni...................................................................................................................45

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Sistema di erogazione del calibrante

3 di 45

Panoramica

1

Il sistema di erogazione del calibrante CDS introduce la soluzione di calibrazione per la calibrazione automatica della massa dello spettrometro di massa per assicurare il mantenimento della precisione della massa del sistema durante tutta l’acquisizione dei batch.

Dato che la calibrazione necessita solo di pochi minuti, si consiglia di calibrare spesso. Calibrare almeno ogni ora per le scansioni MS/MS, e almeno ogni due o tre ore per le scansioni TOF MS.

Figura 1-1 Sistema di erogazione del calibrante

Il CDS è un componente separato installato sopra lo spettrometro di massa. Si collega alle teste del gas e del vuoto sul lato sinistro dello spettrometro di massa con un cavo di controllo.

Un rack contiene un flacone dei rifiuti e fino a due flaconi di calibrante. Il sistema supporta fino a quattro soluzioni diverse di calibrante.

Nota: Per informazioni su normative e sicurezza relative allo spettrometro di massa, fare riferimento alla

Guida per l’utente.

Modalità operative

La durata di ciascuna modalità operativa CDS dipende dalle portate e capacità della pompa e dei flaconi dei campioni.

Sistema di erogazione del calibrante

4 di 45

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Panoramica

Tabella 1-1 Modalità operative CDS

Modalità Descrizione

Riempimento Aspira il calibratore nella pompa. Durante il riempimento, la scheda Detailed Status (Stato dettagliato) del CDS contiene queste informazioni:

• Stato dei comandi = Pronto

• Stato della pompa = BWD in esecuzione

• Posizione della valvola di selezione = Calibrante x

• Posizione della valvola di iniezione = LC dove x è la porta calibrante in uso

Inject

(Inietta)

Espelle il calibrante dalla pompa e lo invia alla sorgente di ionizzazione. Durante l’iniezione, la scheda Detailed Status (Stato dettagliato) del CDS contiene queste informazioni:

• Stato dei comandi = Pronto

• Stato della pompa = FWD in esecuzione

• Posizione della valvola di selezione = Iniezione

• Posizione della valvola di iniezione = Calibrante

Spurgo Pulisce la linea (tipicamente dopo un cambio di soluzione calibrante) ed elimina le bolle d’aria dal sistema. Il calibrante viene aspirato nella pompa di dispensazione quindi pompato verso una porta di scarico. Il ciclo di spurgo consiste di due cicli di iniezione e riempimento. La quantità di tempo per ciascun ciclo di iniezione e riempimento è calcolata come:

volume della pompa / portata di spurgo * 1,1

Ad esempio, il volume della pompa è di 1000 µl; se la portata di spurgo è impostata a 1000

µl/min, il CDS inietterà per 1,1 minuto e riempirà per 1,1 minuto. Questo ciclo verrà ripetuto due volte, per cui il tempo di spurgo totale sarà di circa 4,4 minuti.

Connessioni fluidiche

Valve (Valvola)

Inject (Inietta)

Selezionare

6

7

4

5

Porta

1

3

1

Etichetta

RIFIUTI DI CALIBRANTE

SORGENTE

CAL A

CAL D

CAL C

CAL B

Comune: selezionare per pompare

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Sistema di erogazione del calibrante

5 di 45

Panoramica

Schemi dei tubi CDS

Elemento

5

6

7

8

9

1

2

3

4

Descrizione

Calibrante in

Verso e dalla pompa

Ai rifiuti

Da valvola di iniezione a valvola di selezione

Alla sorgente di ionizzazione

Pompa

Valvola di iniezione

Valvola di selezione

Alla sorgente di ionizzazione

Ai rifiuti

Calibrante D

Calibrante C

Calibrante B

Calibrante A

Sistema di erogazione del calibrante

6 di 45

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Figura 1-2 Modalità riempimento, Calibrante A

Panoramica

Figura 1-3 Modalità iniezione

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Sistema di erogazione del calibrante

7 di 45

Panoramica

Figura 1-4 Modalità spurgo, ciclo riempimento

Figura 1-5 Modalità spurgo, ciclo di iniezione

Sistema di erogazione del calibrante

8 di 45

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Panoramica

LED

I LED del CDS si trovano sul lato destro del sistema.

Figura 1-6 LED del CDS

Elemento

1

LED

Guasto (rosso)

Simbolo Descrizione

Indica un errore della pompa.

2

3

Stato della pompa (blu)

Accensione

(verde)

• Acceso: la pompa è stazionaria nella posizione iniziale.

• Spento: la pompa non è nella posizione iniziale.

• Lampeggiante: la pompa si sta muovendo all’indietro o in avanti.

Indica che il sistema CDS è acceso.

Configurazioni CDS

Quando il CDS viene usato con la sorgente di ionizzazione DuoSpray ™ , sono disponibili due configurazioni:

• Configurazione predefinita: la sonda TurboIonSpray

®

viene usata per l’analisi di campioni e la sonda per la ionizzazione chimica a pressione atmosferica (APCI) per la calibrazione.

• Configurazione alternativa: la sonda APCI viene usata per l’analisi dei campioni e la sonda TurboIonSpray per la calibrazione.

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Sistema di erogazione del calibrante

9 di 45

Panoramica

Uso del CDS con la tecnologia SelexION

TM

È possibile usare il CDS con la tecnologia SelexION. Per usare la tecnologia SelexION con il CDS:

• Accertarsi che il CDS sia installato sopra il vassoio del modificatore SelexION.

Collegare la sorgente di ionizzazione e il CDS come descritto in

Configurazione a singola sonda a pagina 43

.

Usare i kit di soluzione della calibrazione ESI. Fare riferimento a

Materiali di consumo a pagina 41

.

Sistema di erogazione del calibrante

10 di 45

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Installazione del CDS

2

AVVERTENZA! Pericolo di Esposizione ad Agenti Chimici Tossici: Seguire tutte le linee guida sulla sicurezza mentre si maneggiano, conservano e smaltiscono prodotti chimici.

AVVERTENZA! Pericolo di contaminazione da radiazioni, rischio biologico o di esposizione ad agenti chimici tossici: non usare il sistema se il tubo non è collegato correttamente o se in esso vi sono perdite.

Questa sezione fornisce istruzioni per installare il CDS al fine di utilizzarlo con la sorgente di ionizzazione

DuoSpray

TM

. Per usare il CDS con la sorgente di ionizzazione Turbo V

TM

o IonDrive

TM

Turbo V, fare riferimento

a

Configurazione a singola sonda a pagina 43

.

Il CDS viene fornito con i seguenti kit:

• kit di installazione (PN 5008847) - contiene i cavi di alimentazione e controllo per il CDS;

• kit di attacchi e tubi (PN 5011979) - contiene i tubi, gli attacchi e i flaconi;

• kit della soluzione di calibrazione positiva (PN 4460131);

• kit della soluzione di calibrazione negativa (PN 4460134).

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Sistema di erogazione del calibrante

11 di 45

Installazione del CDS

Figura 2-1 Tubi del CDS

Elemento

1

2

3

4

5

Descrizione

Linea di trasferimento: tubo verde in PEEK, diametro esterno 1/16 di pollice, diametro interno

0,03 pollici, 16 cm (PM1820G)

Linea della pompa: tubo trasparente in FEP, diametro esterno 1/16 di pollice, diametro interno 0,03 pollici, 17 cm (PM1000)

Linea della sorgente di ionizzazione: tubo rosso in PEEK, diametro esterno 1/16 di pollice, diametro interno 0,005 pollici (125 µm), 40 cm (PM-1945R)

Linea dei rifiuti: tubo verde in FEP, diametro esterno 1/16 di pollice, diametro interno 0,03 pollici, 60 cm (PM 1000G)

Linee dei calibranti: tubo trasparente in FEP, diametro esterno 1/16 di pollice, diametro interno 0,03 pollici, 60 cm (PM1000)

Collegare le linee CDS

1. Assemblare il dado corto e la ghiera sul tubo trasparente in FEP da 17 cm.

Sistema di erogazione del calibrante

12 di 45

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Installazione del CDS

Figura 2-2 Tubo, ghiera e dado

2. Inserire per quanto possibile il tubo nella pompa, in modo da evitare che nel tubo trasparente in FEP appaiano volumi morti, quindi serrare il dado.

Figura 2-3 Tubo trasparente dalla pompa alla valvola di selezione

Elemento

1

2

3

Descrizione

Valvola di iniezione

Pompa

Valvola di selezione

3. Assemblare la ghiera e l’attacco Rheodyne sull’altra estremità del tubo trasparente in FEP, inserire per quanto possibile il tubo nella porta 7 della valvola di selezione, quindi serrare l’attacco.

4. Assemblare la ghiera e l’attacco Rheodyne sul tubo verde da 17 cm in PEEK, inserire il tubo nella porta 2 della valvola di iniezione, quindi serrare l’attacco.

5. Assemblare la ghiera e l’attacco Rheodyne sull’altra estremità del tubo verde in PEEK, inserire il tubo nella porta 2 della valvola di selezione, quindi serrare l’attacco.

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Sistema di erogazione del calibrante

13 di 45

Installazione del CDS

Figura 2-4 Tubo verde in PEEK

6. Per la linea del calibrante, assemblare la ghiera e l’attacco Rheodyne sul tubo trasparente da 60 cm in

FEP, inserire per quanto possibile il tubo nella porta CAL A della valvola di selezione, quindi serrare l’attacco.

7.

AVVERTENZA! Pericolo di esposizione ad agenti chimici tossici: installare i flaconi del calibratore all’interno del vassoio, per godere di un contenimento secondario in caso di perdite

Inserire l’altra estremità del tubo trasparente in FEP nel flacone del calibrante, attraverso il coperchio del flacone stesso.

Nota: Se si utilizza più di un calibrante, inserire i tubi provenienti dai flaconi di calibranti aggiuntivi nelle porte 4 (CAL D), 5 (CAL C) o 6 (CAL B) della valvola di selezione.

8. Per la linea dei rifiuti, assemblare la ghiera e l’attacco Rheodyne sul tubo verde da 60 cm in FEP, inserire per quanto possibile il tubo nella porta 1 CALIBRANT WASTE (RIFIUTI DI CALIBRANTE) della valvola di iniezione, quindi serrare l’attacco.

9. Inserire l’altra estremità del tubo verde in FEP nella bottiglia dei rifiuti del rack.

10. Installare un tappo sulla porta 6 della valvola di iniezione per evitare perdite.

Attenzione: Rischio di Danni al Sistema: verificare che il CDS sia posizionato abbastanza lontano dalla parte anteriore dello spettrometro di massa in modo che il tubo FEP dalla valvola Select alla pompa non si trovi sopra la sorgente di ionizzazione. Se il tubo si trova sopra la sorgente di ionizzazione, può surriscaldarsi e bruciarsi.

11. Tagliare un pezzo di tubo rosso in PEEK sufficientemente lungo da collegare il CDS alla sonda della sorgente di ionizzazione (da 15 a 20 cm).

12. Assemblare la ghiera e l’attacco Rheodyne sul tubo rosso in PEEK, inserire per quanto possibile il tubo nella porta 3 della valvola di iniezione, quindi serrare l’attacco.

Sistema di erogazione del calibrante

14 di 45

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Figura 2-5 Tubi del CDS installati

Installazione del CDS

Installare il CDS

1. Porre il CDS sopra lo spettrometro di massa.

2. Accertarsi che l’alimentazione sia spenta.

Figura 2-6 Collegamenti CDS

Elemento

1

2

Descrizione

Collegamento del cavo di alimentazione

Indicatore del collegamento di messa a terra

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Sistema di erogazione del calibrante

15 di 45

Installazione del CDS

Elemento

3

4

Descrizione

Collegamento del cavo di controllo

Interruttore di alimentazione

3. Collegare i cavi ai collegamenti sul CDS.

a. Collegare il cavo grigio con connettore rosso alla connessione del cavo di alimentazione.

b. Collegare il cavo a strisce verdi e gialle alla connessione di messa a terra.

c. Collegare il cavo seriale grigio alla connessione del cavo di controllo.

4. Collegare il cavo di controllo al divisorio del gas e del vuoto dello spettrometro di massa.

)

Figura 2-7 Connessione CDS sul divisorio del gas e del vuoto (sistema 6600 TripleTOF

5. Accendere il CDS e verificare che il LED di alimentazione sia acceso. Fare riferimento a

LED a pagina

9

.

Sistema di erogazione del calibrante

16 di 45

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Installazione del CDS

Collegare la sorgente di ionizzazione

Configurazione predefinita

In questa configurazione, la sonda APCI viene usata per la calibrazione.

1. Inserire l’altra estremità del tubo in PEEK rosso dalla porta 3 della valvola di iniezione (fare riferimento alla fase

12

in

Collegare le linee CDS a pagina 12

) nel dado del tubo del campione, inserire il

dado del tubo del campione nell'attacco in cima alla sonda APCI e infine serrare il dado senza forzare eccessivamente.

2. Collegare il tubo in PEEK rosso dal dispositivo di erogazione del campione fino alla giunzione di messa a terra posta sulla sorgente di ionizzazione.

Figura 2-8 Giunzione di messa a terra

3. Collegare un pezzo di 30 cm di tubo in PEEK rosso alla giunzione di messa a terra.

4. Inserire l’altra estremità dei 30 cm di tubo in PEEK rosso nel dado del tubo del campione, inserire il dado del tubo del campione nell'attacco in cima alla sonda TurboIonSpray

®

e infine serrare il dado senza forzare eccessivamente.

AVVERTENZA! Pericolo di contaminazione da radiazioni o esposizione ad agenti tossici chimici e biologici: assicurarsi che il dado del tubo di campionamento sia stretto correttamente prima di usare questa apparecchiatura, per evitare perdite.

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Sistema di erogazione del calibrante

17 di 45

Installazione del CDS

Figura 2-9 Configurazione predefinita

Elemento Descrizione

1

2

3

4

TurboIonSpray sonda sonda APCI

Getto calibrante dal CDS

Getto campione dal sistema LC

Configurazione alternativa

In questa configurazione, la sonda TurboIonSpray

®

viene usata per la calibrazione.

1. Inserire l’altra estremità del tubo in PEEK rosso dalla porta 3 della valvola di iniezione (fare riferimento alla fase

12

in

Collegare le linee CDS a pagina 12

) nel dado del tubo del campione, inserire il

dado del tubo del campione nell'attacco in cima alla sonda TurboIonSpray e infine serrare il dado senza forzare eccessivamente.

2. Collegare il tubo in PEEK rosso dal dispositivo di erogazione del campione fino alla giunzione di messa a terra posta sulla sorgente di ionizzazione.

3. Collegare un pezzo di 30 cm di tubo in PEEK rosso alla giunzione di messa a terra.

4. Inserire l’altra estremità dei 30 cm di tubo in PEEK rosso nel dado del tubo del campione, inserire il dado del tubo del campione nell'attacco in cima alla sonda APCI e infine serrare il dado senza forzare eccessivamente.

AVVERTENZA! Pericolo di contaminazione da radiazioni o esposizione ad agenti tossici chimici e biologici: assicurarsi che il dado del tubo di campionamento sia stretto correttamente prima di usare questa apparecchiatura, per evitare perdite.

Sistema di erogazione del calibrante

18 di 45

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Figura 2-10 Configurazione alternativa

Installazione del CDS

Elemento Descrizione

1 TurboIonSpray sonda

2

3

4 sonda APCI

Getto campione dal sistema LC

Getto calibrante dal CDS

Configurare il profilo hardware

1. Nel software Analyst

®

TF, sulla barra di navigazione, fare doppio clic su Hardware Configuration

(Configurazione hardware).

2. Creare un profilo hardware contenente lo spettrometro di massa oppure modificare il profilo hardware per lo spettrometro di massa.

3. Sotto Devices (Dispositivi) nell’elenco attuale dei profili, selezionare lo spettrometro di massa e fare clic su Setup Device (Imposta dispositivo).

4. Sulla scheda Configuration (Configurazione), selezionare Use calibrant delivery system (CDS)

(Usa sistema di erogazione del calibrante).

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Sistema di erogazione del calibrante

19 di 45

Installazione del CDS

Figura 2-11 Finestra di dialogo Mass Spectrometer (Spettrometro di massa)

5. Fare clic su OK due volte, per ritornare alla finestra di dialogo Hardware Configuration Editor

(Editor della configurazione hardware).

6. Attivare il profilo hardware.

Testare l’installazione del CDS

1. Accendere il CDS.

2. Rimuovere il tubo dalla sonda APCI e inserirlo in un contenitore come una bottiglia dei rifiuti.

3. Nel software Analyst

®

TF, nella barra di navigazione, fare doppio clic su Manual Tuning (Sintonizzazione manuale).

4. Fare clic su CDS Inject (Iniezione CDS). Attendere un clic che indica che la valvola di iniezione si è mossa, quindi guardare la formazione di goccioline all’estremità del tubo.

5. Collegare il tubo alla sonda APCI.

6. Per testare il calibrante collegato alla valvola di selezione A, fare clic su CDS Refill (Riempimento CDS).

Attendere un clic indicante che la valvola di selezione si è mossa.

Suggerimento! Dal momento che la soluzione del calibrante è trasparente, non è visibile mentre su muove lungo il tubo. Per vedere se la soluzione si muove, sollevare il tubo dalla soluzione calibrante nella bottiglia per alcuni secondi per introdurre una bolla d’aria. Fare clic su Refill (Riempimento). La bolla d’aria dovrebbe muoversi lungo il tubo.

Sistema di erogazione del calibrante

20 di 45

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Installazione del CDS

7. Dopo che la pompa si è riempita, accertarsi che sia ritornata in posizione iniziale facendo doppio clic sull’icona dello spettrometro di massa nella barra di stato e facendo clic sulla scheda Calibrant Delivery

System (CDS) Status (Stato sistema di erogazione del calibrante).

Il campo Home (Posizione iniziale) contiene “Yes”.

8. Per testare altre valvole, modificare la scheda Reference (Riferimento) per selezionare la valvola. Fare riferimento alla guida del software Analyst TF. Ripetere il passo

6

e il passo

7

.

Adescamento del CDS

Le linee vengono adescate con la soluzione collegata alla porta della valvola di calibrazione specificata nelle

Tuning Options (Opzioni di sintonizzazione) del software Analyst

®

TF. Fare riferimento alla guida del software Analyst TF.

Nota: Se il sistema viene utilizzato per la prima volta, se il sistema non è stato utilizzato per un lungo periodo di tempo o se le posizioni della valvola di calibrazione sono cambiate, potrebbe essere necessario spurgare le linee varie volte.

1. Nel software Analyst TF, nella barra di navigazione, fare doppio clic su Manual Tuning (Sintonizzazione manuale).

2. Nell’elenco dei tipi di metodo, selezionare Calibrate (Calibra).

3. Nel campo elenco Calibrant Reference Table (Tabella di riferimento dei calibranti), selezionare la tabella di riferimento per la soluzione calibrante.

4. Fare clic su CDS Purge (Spurgo CDS), verificando l’assenza di bolle d’aria nelle linee che vanno dal flacone della soluzione di calibrazione alla valvola e dalla pompa alla valvola.

5. Continuare a fare clic su CDS Purge (Spurgo CDS) finché non vi sarà alcuna bolla d’aria visibile.

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Sistema di erogazione del calibrante

21 di 45

Ottimizzazione CDS

3

Ottimizzare la configurazione CDS predefinita

Nella configurazione CDS predefinita, la sonda TurboIonSpray

® sonda APCI per la calibrazione.

viene usata per l’analisi dei campioni e la

Nota: L’IonSpray Voltage Floating (ISVF) viene sempre applicato sia alla TurboIonSpray

®

sonda che alla sonda APCI contemporaneamente e la Temperatura (TEM) viene sempre applicata sia al riscaldatore turbo che al riscaldatore APCI contemporaneamente.

Ottimizzare il flusso del campione

A portate basse, è possibile regolare la sonda alla sua posizione più bassa. Per portate più elevate, posizionare la sonda più in alto del separatore di vuoto. Il separatore di vuoto dovrebbe restare sempre privo di solventi e gocce di solventi.

Per proteine multicaricate e peptidi introdotti ad alcuni microlitri al minuto, posizionare l’ugello del nebulizzatore più in alto del separatore di vuoto.

Suggerimento! È più facile ottimizzare il segnale e il rapporto segnale-rumore con iniezioni FIA o iniezioni in testa alla colonna.

Eseguire il Metodo

1. Accendere il CDS.

2. Avviare il software Analyst

®

TF.

3. Attivare un profilo hardware contenente il CDS.

4. Nella barra di navigazione, in modalità Tune and Calibrate (Sintonizza e calibra), fare doppio clic su

Manual Tuning (Sintonizzazione manuale).

5. Se la sorgente di ionizzazione ha avuto il tempo necessario per raffreddarsi, procedere come segue.

a. Impostare il parametro Temperature (TEM) su 450.

b. Lasciar riscaldare la sorgente di ionizzazione per almeno 30 minuti.

La fase di riscaldamento, della durata di 30 minuti, impedisce ai vapori di solvente di condensarsi nella sonda ancora fredda.

6. Avvio acquisizione.

7. Eseguire il metodo da utilizzare per ottimizzare il flusso dei campioni.

Sistema di erogazione del calibrante

22 di 45

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Ottimizzazione CDS

Impostare le Condizioni Iniziali

1. Sulla scheda Source/Gas nel Tune Method Editor, digitare un valore iniziale per Ion Source Gas

1 (GS1).

Per le pompe LC, immettere un valore compreso tra 40 e 60 per GS1.

2. Immettere un valore iniziale per Ion Source Gas 2 (GS2).

Per le pompe LC, immettere un valore compreso tra 30 e 50 per GS2.

Nota: Il Gas 2 è usato a velocità di flusso più elevate, comuni quando si usa un sistema LC, e a temperature più alte.

3. Digitare 25 nel campo Curtain Gas (CUR).

4. Digitare 5500 nel campo IonSpray Voltage Floating (ISVF) (Tensione IonSpray oscillante).

Ottimizzazione della posizione della sonda TurboIonSpray

®

1. Guardare attraverso la finestrella nel corpo della sorgente di ionizzazione per controllare la posizione della sonda.

2. Usare le impostazioni precedenti dei micrometri orizzontali e verticali o impostarli con 5 come posizione iniziale di partenza.

3. Usare la FIA o un’infusione tramite raccordo a T per iniettare il campione ad una velocità di flusso elevata.

4. Monitorare il segnale all'interno del software.

5. Utilizzare il micrometro orizzontale per regolare la posizione della sonda in piccoli incrementi, per ottenere il segnale o il rapporto segnale-rumore migliore.

La sonda può essere leggermente ottimizzata su ambo i lati della fenditura.

Suggerimento! È più facile ottimizzare il segnale e il rapporto segnale-rumore con analisi mediante iniezioni in flusso o iniezioni in testa alla colonna.

6. Utilizzare il micrometro verticale per regolare la posizione della sonda in piccoli incrementi, per ottenere il segnale o il rapporto segnale-rumore migliore.

Nota: La posizione verticale della sonda dipende dalla velocità di flusso. A velocità di flusso più basse, la sonda dovrebbe essere posta più vicina alla fenditura. A velocità di flusso più elevate, la sonda dovrebbe esserne allontanata.

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Sistema di erogazione del calibrante

23 di 45

Ottimizzazione CDS

AVVERTENZA! Pericolo di contaminazione da radiazioni, rischio biologico o di esposizione ad agenti chimici tossici: assicurarsi che l'elettrodo protenda oltre l'estremità della sonda, in modo da evitare che i vapori pericolosi fuoriescano dalla sorgente. L'elettrodo non deve essere incassato all'interno della sonda.

7. Regolare il dado di regolazione dell'elettrodo (di colore nero) in cima alla sonda per estendere la punta dell'elettrodo. Solitamente, l'estensione ottimale dell'elettrodo è compresa tra 0,5 mm e 1,0 mm oltre l’estremità della sonda.

Una volta che la sonda è stata ottimizzata, richiederà solo alcune piccole regolazioni. Se si rimuove la sonda, o se cambiano l'analita, la velocità di flusso o la composizione del solvente, ripetere la procedura di ottimizzazione dopo l'installazione.

Suggerimento! Dirigere la nebulizzazione dei liquidi dalla sonda TurboIonSpray lontano dalla fenditura, in modo da impedire la contaminazione della fenditura, la penetrazione del flusso del Curtain Gas

TM

, che può generare instabilità nel segnale e il cortocircuito elettrico dovuto alla presenza di liquido.

Ottimizzare la sorgente, i parametri del gas e il voltaggio

Ottimizzare i valori di gas di nebulizzazione (Gas 1) per una miglior stabilità e sensibilità del segnale. Il gas ausiliario (Gas 2) favorisce l'evaporazione del solvente, aumentando così la ionizzazione del campione.

Una temperatura troppo alta può causare una vaporizzazione prematura del solvente alla punta della sonda

TurboIonSpray

®

, specialmente se la sonda è troppo bassa, producendo instabilità del segnale e un elevato rumore chimico di fondo. Allo stesso modo un flusso elevato di gas ausiliario può generare rumore o instabilità del segnale.

Usare la tensione IonSpray

TM

minore possibile senza che il segnale ne risenta. Concentrarsi sul rapporto segnale-rumore e non solo sul segnale. Se la tensione di IonSpray è troppo elevata, può verificarsi un effetto di scarica a corona. Ciò si manifesta come un bagliore blu all'estremità della sonda TurboIonSpray. Il risultato sarà una perdita di sensibilità e di stabilità del segnale ionico.

1. Regolare i valori del GS1 e GS2 con incrementi di 5 , fino a ottenere il segnale o il rapporto segnale-rumore migliore.

Nota: Usare il valore maggiore possibile per il CUR in modo da impedire la contaminazione senza compromettere la sensibilità. Non impostare il CUR su valori minori di 20. Ciò contribuisce a evitare la penetrazione del flusso del Curtain Gas, che può generare rumore, a evitare la contaminazione della fenditura e ad aumentare il rapporto segnale-rumore complessivo.

2. Aumentare il valore nel campo CUR, fino a quando il segnale inizierà a diminuire.

3. Regolare ISVF con incrementi di 500 V, per massimizzare il rapporto segnale-rumore.

Sistema di erogazione del calibrante

24 di 45

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Ottimizzazione CDS

Nota: Se la IonSpray Voltage Floating (ISVF) è troppo alta, può verificarsi un effetto di scarica a corona. Ciò si manifesta come un bagliore blu all'estremità della sonda . TurboIonSpray

®

Una scarica a corona avrà come conseguenza una perdita di sensibilità e di stabilità del segnale ionico.

Ottimizzazione della Temperatura del Riscaldatore Turbo

La temperatura ottimale del riscaldatore deve essere regolata in funzione del composto, della velocità di flusso e della composizione della fase mobile. Maggiori saranno la velocità di flusso e la composizione acquosa, maggiore sarà la temperatura ottimale.

Quando si ottimizza la temperatura della sorgente, assicurarsi che la sorgente di ionizzazione sia assestata sulla nuova temperatura prima di procedere.

• Regolare il parametro TEM in incrementi da 50 °C a 100 °C fino a ottenere il miglior rapporto segnale-rumore.

Ottimizzare la Posizione della Sonda APCI

La posizione della sonda APCI influenza la sensibilità del segnale campione.

1. Impostare la manopola di regolazione dell’asse Y sulla sua posizione massima.

2. Monitorare il segnale campione.

3. Utilizzare la manopola di regolazione dell’asse Y per ritrarre la sonda in piccoli incrementi, per ottenere il segnale o il rapporto segnale-rumore migliore.

4. Salvare il metodo ottimizzato come nuovo metodo.

Ottimizzazione del flusso di calibrante

Quando si ottimizza il flusso di calibrante, usare i valori dei parametri GS1 e GS2 ottimizzati per la sonda

TurboIonSpray

®

in

Ottimizzare il flusso del campione a pagina 22

.

Eseguire il Metodo

1. Accendere il CDS.

2. Avviare il software Analyst

®

TF.

3. Attivare un profilo hardware contenente il CDS.

4. Nella barra di navigazione, in modalità Tune and Calibrate (Sintonizza e calibra), fare doppio clic su

Manual Tuning (Sintonizzazione manuale).

5. Se la sorgente di ionizzazione ha avuto il tempo necessario per raffreddarsi, procedere come segue.

a. Impostare il parametro Temperature (TEM) su 450.

b. Lasciar riscaldare la sorgente di ionizzazione per almeno 30 minuti.

La fase di riscaldamento, della durata di 30 minuti, impedisce ai vapori di solvente di condensarsi nella sonda ancora fredda.

6. Avvio acquisizione.

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Sistema di erogazione del calibrante

25 di 45

Ottimizzazione CDS

7. Eseguire il metodo utilizzato per ottimizzare il flusso dei campioni in

Ottimizzare il flusso del campione a pagina 22

.

(Optional) Selezionare la valvola del calibrante

Per impostazione predefinita, tutte le tabelle di riferimento sono configurate per usare Cal A (valvola 1). Per usare una valvola diversa, procedere come segue:

1. Fare clic su Tools > Settings > Tuning Options (Strumenti, Impostazioni, Opzioni di sintonizzazione).

2. Nella finestra di dialogo Tuning Options (Opzioni di sintonizzazione), fare clic su Reference

(Riferimento).

3. Nel campo Nome, selezionare la tabella di riferimento.

Figura 3-1 Campo Calibrant Valve Position (Posizione della valvola del calibrante) nell’editor della tabella dei riferimenti

4. Nel campo Calibrant Valve Position (Posizione della valvola del calibrante), selezionare la valvola del calibrante: Cal B (valvola 6), Cal C (valvola 5) o Cal D (valvola 4).

5. Fare clic su OK per chiudere il Reference Table Editor (Editor della tabella dei riferimenti).

6. Fare clic su OK per chiudere la finestra di dialogo Tuning Options (Opzioni di sintonizzazione).

Sistema di erogazione del calibrante

26 di 45

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Ottimizzazione CDS

Impostare le Condizioni Iniziali

• Digitare 5500 nel campo IonSpray Voltage Floating (ISVF) (Tensione IonSpray oscillante).

Regolare la Posizione dell'Ago di Scarica Corona

Quando si usa la sonda APCI , assicurarsi che l'ago di scarica corona punti verso la fenditura.

Materiali richiesti

• Cacciavite a taglio isolato

1. Utilizzare un cacciavite a lama piatta isolato per ruotare la vite di regolazione dell’ago di scarica a corona in cima all'ago.

2. Guardare attraverso la finestrella per assicurarsi che la punta dell'ago sia allineata in direzione della fenditura.

3. Salvare il metodo ottimizzato come nuovo metodo.

Ottimizzazione della portata del getto di calibrante

• Aumentare la velocità di flusso in passi da 50 µl/min a un massimo di 1000 µL/min, per ottenere in segnale stabile del calibrante.

Ottimizzazione della configurazione alternativa del CDS

Nella configurazione CDS alternativa, la sonda APCI viene usata per l’analisi dei campioni e la sonda

TurboIonSpray

®

viene usata per la calibrazione.

Nota: L’IonSpray Voltage Floating (ISVF) viene sempre applicato sia alla TurboIonSpray

®

sonda che alla sonda APCI contemporaneamente e la Temperatura (TEM) viene sempre applicata sia al riscaldatore turbo che al riscaldatore APCI contemporaneamente.

Ottimizzare il flusso del campione.

Eseguire il Metodo

1. Accendere il CDS.

2. Avviare il software Analyst

®

TF.

3. Attivare un profilo hardware contenente il CDS.

4. Nella barra di navigazione, in modalità Tune and Calibrate (Sintonizza e calibra), fare doppio clic su

Manual Tuning (Sintonizzazione manuale).

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Sistema di erogazione del calibrante

27 di 45

Ottimizzazione CDS

5. Se la sorgente di ionizzazione ha avuto il tempo necessario per raffreddarsi, procedere come segue.

a. Impostare il parametro Temperature (TEM) su 450.

b. Lasciar riscaldare la sorgente di ionizzazione per almeno 30 minuti.

La fase di riscaldamento, della durata di 30 minuti, impedisce ai vapori di solvente di condensarsi nella sonda ancora fredda.

6. Avvio acquisizione.

7. Eseguire il metodo da utilizzare per ottimizzare il flusso dei campioni.

Impostare le Condizioni Iniziali

1. Digitare 20 nel campo Ion Source Gas 2 (GS2).

2. Digitare 25 nel campo Curtain Gas (CUR).

3. Digitare 5500 nel campo IonSpray Voltage Floating (ISVF) (Tensione IonSpray oscillante).

Ottimizzazione di Gas 2 e del flusso di Curtain Gas

TM

1. Regolare i valori del GS2 in incrementi da cinque fino a ottenere il segnale o il rapporto segnale-rumore migliore.

Nota: Usare il valore maggiore possibile per il CUR in modo da impedire la contaminazione senza compromettere la sensibilità. Non impostare il CUR su valori minori di 20. Ciò contribuisce a evitare la penetrazione del flusso del Curtain Gas, che può generare rumore, a evitare la contaminazione della fenditura e ad aumentare il rapporto segnale-rumore complessivo.

2. Aumentare il CUR fino a quando il segnale inizia a diminuire.

Ottimizzare l’oscillazione di tensione di IonSpray ™

Nota: Se la IonSpray Voltage Floating (ISVF) è troppo alta, può verificarsi un effetto di scarica a corona. Ciò si manifesta come un bagliore blu all'estremità della sonda . TurboIonSpray

®

Una scarica a corona avrà come conseguenza una perdita di sensibilità e di stabilità del segnale ionico.

• In modalità positiva, iniziare su un valore pari a 5500, quindi diminuire con incrementi da 100 V a 500 V in modalità negativa, iniziare su un valore pari a -4500, quindi aumentare con incrementi da 100 V a 500

V, continuare con la regolazione per ottenere il miglior segnale o rapporto segnale/rumore.

Solitamente questo parametro ottimizza attorno a 5500 V in modalità positiva. Se non si osservano cambiamenti nel segnale quando si aumenta ISVF, quindi lasciare l’ ISVF al valore più basso che fornisce il segnale o il rapporto segnale-rumore migliore.

Ottimizzare la Posizione della Sonda APCI

Assicurarsi che la fenditura della piastra Curtain sia sempre libera da solventi o goccioline di solvente.

Sistema di erogazione del calibrante

28 di 45

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Ottimizzazione CDS

La posizione dell'ugello nebulizzatore influenza la sensibilità e la stabilità del segnale. Regolare la sensibilità della sonda esclusivamente con piccoli incrementi. Alle basse velocità di flusso, posizionare la sonda più vicino alla fenditura. Alle velocità di flusso elevate posizionare la sonda lontano della fenditura.

Figura 3-2 Posizione dell'ugello nebulizzatore

Elemento

1

2

3

Descrizione

Ago di scarica a corona

Piastra Curtain sonda APCI

1. Usare le impostazioni precedenti dei micrometri come posizione iniziale di partenza.

Nota: Per evitare la riduzione delle prestazioni dello spettrometro di massa, non nebulizzare direttamente nella fenditura.

2. Usare la FIA o un’infusione tramite raccordo a T per iniettare il campione ad una velocità di flusso elevata.

3. Monitorare il segnale all'interno del software.

4. Utilizzare il micrometro verticale per regolare la sonda in piccoli incrementi, per ottenere il segnale o il rapporto segnale-rumore migliore.

Una volta che la sonda è stata ottimizzata, richiederà solo alcune piccole regolazioni. Se si rimuove la sonda, o se cambiano l'analita, la velocità di flusso o la composizione del solvente, ripetere la procedura di ottimizzazione dopo l'installazione.

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Sistema di erogazione del calibrante

29 di 45

Ottimizzazione CDS

Ottimizzare l’oscillazione di tensione di IonSpray

Nota: Se la IonSpray Voltage Floating (ISVF) è troppo alta, può verificarsi un effetto di scarica a corona. Ciò si manifesta come un bagliore blu all'estremità della sonda . TurboIonSpray

®

Una scarica a corona avrà come conseguenza una perdita di sensibilità e di stabilità del segnale ionico.

• In modalità positiva, iniziare su un valore pari a 5500, quindi diminuire con incrementi da 100 V a 500 V in modalità negativa, iniziare su un valore pari a -4500, quindi aumentare con incrementi da 100 V a 500

V, continuare con la regolazione per ottenere il miglior segnale o rapporto segnale/rumore.

Solitamente questo parametro ottimizza attorno a 5500 V in modalità positiva. Se non si osservano cambiamenti nel segnale quando si aumenta ISVF, quindi lasciare l’ ISVF al valore più basso che fornisce il segnale o il rapporto segnale-rumore migliore.

Ottimizzare la Temperatura della Sonda APCI

AVVERTENZA! Pericolo di contaminazione da radiazioni, rischio biologico o di esposizione ad agenti chimici tossici: assicurarsi che lo spettrometro di massa sia adeguatamente ventilato e che sia fornita una buona ventilazione generale da laboratorio. Un'adeguata ventilazione del laboratorio è necessaria per controllare le emissioni di solventi e campioni e per un funzionamento sicuro dello spettrometro di massa.

La quantità e il tipo di solvente influenzano la temperatura ottimale della sonda APCI. La temperatura ottimale aumenta alle velocità di flusso più elevate.

• Regolare il parametro del valore TEM in incrementi da 50 °C a 100 °C fino a ottenere il segnale o rapporto segnale-rumore migliore.

Regolare la Posizione dell'Ago di Scarica Corona

Quando si usa la sonda APCI , assicurarsi che l'ago di scarica corona punti verso la fenditura.

Materiali richiesti

• Cacciavite a taglio isolato

1. Utilizzare un cacciavite a lama piatta isolato per ruotare la vite di regolazione dell’ago di scarica a corona in cima all'ago.

2. Guardare attraverso la finestrella per assicurarsi che la punta dell'ago sia allineata in direzione della fenditura.

3. Salvare il metodo ottimizzato come nuovo metodo.

Ottimizzazione del flusso di calibrante

Quando si ottimizza il flusso di calibrante, usare i valori dei parametri GS1 e GS2 ottimizzati per la sonda APCI

in

Ottimizzare il flusso del campione. a pagina 27

.

Sistema di erogazione del calibrante

30 di 45

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Ottimizzazione CDS

La posizione della sonda TurboIonSpray

®

può avere effetti sulle prestazioni del getto analitico. Verificare le prestazioni del getto analitico dopo aver ottimizzato il getto del calibrante.

Eseguire il Metodo

1. Accendere il CDS.

2. Avviare il software Analyst

®

TF.

3. Attivare un profilo hardware contenente il CDS.

4. Nella barra di navigazione, in modalità Tune and Calibrate (Sintonizza e calibra), fare doppio clic su

Manual Tuning (Sintonizzazione manuale).

5. Se la sorgente di ionizzazione ha avuto il tempo necessario per raffreddarsi, procedere come segue.

a. Impostare il parametro Temperature (TEM) su 450.

b. Lasciar riscaldare la sorgente di ionizzazione per almeno 30 minuti.

La fase di riscaldamento, della durata di 30 minuti, impedisce ai vapori di solvente di condensarsi nella sonda ancora fredda.

6. Avvio acquisizione.

7. Eseguire il metodo utilizzato per ottimizzare il flusso dei campioni in

Ottimizzare il flusso del campione. a pagina 27

.

(Optional) Selezionare la valvola del calibrante

Per impostazione predefinita, tutte le tabelle di riferimento sono configurate per usare Cal A (valvola 1). Per usare una valvola diversa, procedere come segue:

1. Fare clic su Tools > Settings > Tuning Options (Strumenti, Impostazioni, Opzioni di sintonizzazione).

2. Nella finestra di dialogo Tuning Options (Opzioni di sintonizzazione), fare clic su Reference

(Riferimento).

3. Nel campo Nome, selezionare la tabella di riferimento.

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Sistema di erogazione del calibrante

31 di 45

Ottimizzazione CDS

Figura 3-3 Campo Calibrant Valve Position (Posizione della valvola del calibrante) nell’editor della tabella dei riferimenti

4. Nel campo Calibrant Valve Position (Posizione della valvola del calibrante), selezionare la valvola del calibrante: Cal B (valvola 6), Cal C (valvola 5) o Cal D (valvola 4).

5. Fare clic su OK per chiudere il Reference Table Editor (Editor della tabella dei riferimenti).

6. Fare clic su OK per chiudere la finestra di dialogo Tuning Options (Opzioni di sintonizzazione).

Ottimizzazione della portata del getto di calibrante

• Aumentare la velocità di flusso in passi da 50 µl/min a un massimo di 1000 µL/min, per ottenere in segnale stabile del calibrante.

Ottimizzare la TurboIonSpray

®

1. Impostare IonSpray Voltage (ISVF) (Tensione IonSpray) a 5500.

2. Guardare attraverso la finestrella nel corpo della sorgente di ionizzazione per controllare la posizione della sonda.

3. Impostare il micrometro a 5 e il micrometro verticale a 0.

4. Fare clic su CDS Inject (Iniezione CDS).

5. Monitorare il segnale all'interno del software.

6. Utilizzare il micrometro orizzontale per regolare la posizione della sonda in piccoli incrementi, per ottenere il segnale o il rapporto segnale-rumore migliore.

La sonda può essere leggermente ottimizzata su ambo i lati della fenditura.

Sistema di erogazione del calibrante

32 di 45

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Ottimizzazione CDS

Suggerimento! È più facile ottimizzare il segnale e il rapporto segnale-rumore con analisi mediante iniezioni in flusso o iniezioni in testa alla colonna.

7. Utilizzare il micrometro verticale per regolare la posizione della sonda in piccoli incrementi, per ottenere il segnale o il rapporto segnale-rumore migliore.

Nota: La posizione verticale della sonda dipende dalla velocità di flusso. A velocità di flusso più basse, la sonda dovrebbe essere posta più vicina alla fenditura. A velocità di flusso più elevate, la sonda dovrebbe esserne allontanata.

AVVERTENZA! Pericolo di contaminazione da radiazioni, rischio biologico o di esposizione ad agenti chimici tossici: assicurarsi che l'elettrodo protenda oltre l'estremità della sonda, in modo da evitare che i vapori pericolosi fuoriescano dalla sorgente. L'elettrodo non deve essere incassato all'interno della sonda.

8. Regolare il dado di regolazione dell'elettrodo (di colore nero) in cima alla sonda per estendere la punta dell'elettrodo. Solitamente, l'estensione ottimale dell'elettrodo è compresa tra 0,5 mm e 1,0 mm oltre l’estremità della sonda.

Una volta che la sonda è stata ottimizzata, richiederà solo alcune piccole regolazioni. Se si rimuove la sonda, o se cambiano l'analita, la velocità di flusso o la composizione del solvente, ripetere la procedura di ottimizzazione dopo l'installazione.

Suggerimento! Dirigere la nebulizzazione dei liquidi dalla sonda TurboIonSpray lontano dalla fenditura, in modo da impedire la contaminazione della fenditura, la penetrazione del flusso del Curtain Gas

TM

, che può generare instabilità nel segnale e il cortocircuito elettrico dovuto alla presenza di liquido.

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Sistema di erogazione del calibrante

33 di 45

Calibrazione in modalità Manual

Tune (Sintonizzazione manuale)

4

Calibrare lo spettrometro di massa

1. Avviare il software Analyst

®

TF.

2. Assicurarsi che il CDS sia collegato allo spettrometro di massa e che sia acceso.

3. Attivare un profilo hardware contenente il CDS.

4. Nella Barra di Navigazione, alla voce Tune and Calibrate (Sintonizzazione e calibrazione), fare doppio clic su Manual Tuning (Sintonizzazione manuale).

5. Nella finestre Tune Method Editor (Editor metodo sintonizzazione), selezionare Calibrate (Calibra) dall'elenco.

Figura 4-1 Finestra Tune Method Editor (Editor metodo sintonizzazione)

6. Nel campo Calibrant Reference Table (Tabella di riferimento dei calibranti), selezionare la tabella di riferimento dei calibranti desiderata.

Nota: La posizione della valvola del calibrante è configurata nella tabella di riferimento dei calibranti.

Per impostazione predefinita, il sistema usa il Cal A (valvola 1). Per usare una valvola diversa, seguire le istruzioni in

(Optional) Selezionare la valvola del calibrante(Optional) Selezionare la valvola del calibrante a pagina 31

.

7. Fare clic su View (Mostra) per mostrare gli ioni di calibrazione e la posizione della valvola del calibrante.

Verificare che siano selezionati gli ioni corretti per l’intervallo di massa sperimentale e la posizione corretta della valvola. Per informazioni sulla modifica delle tabelle di riferimento, consultare la Guida del software

Analyst TF.

8. Fare clic su CDS Purge (Spurga CDS) per adescare il CDS con la soluzione di calibrazione.

Sistema di erogazione del calibrante

34 di 45

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Calibrazione in modalità Manual Tune (Sintonizzazione manuale)

Quando il CDS sta riempiendo o iniettando, il LED azzurro lampeggia. Quando lo spurgo del sistema è completo, il CDS si trova in posizione Home, riempito di soluzione di calibrazione.

Figura 4-2 Pulsante di spurgo CDS

9. Nel campo CDS Inject Flow Rate (Portata di iniezione CDS), digitare 200.

10. Nell’elenco dei metodi, selezionare MS .

11. Creare un metodo MS.

12. Impostare le condizioni della sorgente di ionizzazione e dello spettrometro di massa a valori che siano tipici per l’applicazione. Ad esempio, per un metodo TOF MS, e una portata LC di 200 µL/min, le condizioni

iniziali possono essere mostrate in

Tabella 4-1

.

Tabella 4-1 Metodo TOF MS

Parametro

MS

Tipo Scansione

Massa TOF (Da)

Tempo di accumulo (secondi)

Sorgente/Gas

Gas 1 sorgente di ionizzazione (GS1)

Gas 2 sorgente di ionizzazione (GS2)

Curtain Gas (CUR)

Temperature (TEM) (Temperatura (TEM))

IonSpray Voltage Floating (ISVF)

Compound (Composto)

Valore

TOF MS

Min= 100, Max=2000

0,250

40

50

25

550

5500

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Sistema di erogazione del calibrante

35 di 45

Calibrazione in modalità Manual Tune (Sintonizzazione manuale)

Tabella 4-1 Metodo TOF MS (continua)

Parametro

Declustering Potential (DP) (Potenziale di declustering)

Collision Energy (CE) (Energia di Collisione (CE))

Valore

80

10

Suggerimento! Se Auto Calibration è selezionato nella scheda Calibrate (Calibra) i campi

Product of (Da) (Prodotto di (Da)), Declustering Potential (DP) (Potenziale di declustering (DP)) e Collision Energy (CE) (Energia di collisione (CE)) sono popolati automaticamente con i valori specificati nella tabella di riferimento dei calibranti quando Product Ion (Ione prodotto) è selezionato come tipo di scansione.

13. Introdurre il flusso LC nella TurboIonSpray

®

sonda della sorgente di ionizzazione alle condizioni iniziali di avvio del tipico metodo LC. Ad esempio, in modalità positiva, le condizioni LC potrebbero essere 95:5 acqua:acetonitrile + 0,1% di acido formico a 200 µL/min.

14. Dopo che il CDS è stato adescato, fare clic su CDS Inject (Iniezione CDS) per iniziare l’infusione della soluzione di calibrazione nella sonda APCI.

15. Fare clic su Start per iniziare ad acquisire i dati.

Gli ioni di calibrazione dovrebbero apparire nello spettro di massa. Fare riferimento agli spettri del campione

in

Figura 4-3

.

Nota: Se il CDS non è stato usato recentemente, o se è stata usata in precedenza un’altra soluzione di calibrazione, potranno essere necessari alcuni minuti affinché gli ioni di calibrazione desiderati appaiano.

Per diminuire tale tempo, aumentare temporaneamente la portata CDS.

16. Dopo che la soluzione è stata adescata, usare il CDS per calibrare automaticamente lo spettrometro di massa in modalità sintonizzazione e calibrazione o in modalità acquisizione.

Sistema di erogazione del calibrante

36 di 45

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Calibrazione in modalità Manual Tune (Sintonizzazione manuale)

Figura 4-3 Spettri del campione: TOF MS, soluzione di calibrazione positiva APCI

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Sistema di erogazione del calibrante

37 di 45

Risoluzione dei problemi

5

Tabella 5-1 Suggerimenti per la risoluzione dei problemi CDS

Problema Probabile causa Soluzione

Il CDS non comunica con il software

Analyst ® TF. (Gli stati CDS nella finestra di dialogo

Detailed Status (Stato dettagliato) sono

N/A, e lo spettrometro di massa visualizza una condizione di errore).

Il CDS non è configurato nel profilo hardware. Lo stato CDS nella finestra di dialogo Detailed Status (Stato dettagliato) èNot Used (Non usato).

Il CDS è configurato ma non comunica con il software Analyst TF. Lo stato CDS sulla finestra di dialogo Detailed

Status (Stato dettagliato) è

Disconnected (Scollegato).

La PCB di comunicazione (CCOMM) è difettosa.

Configurare il profilo hardware. Fare riferimento a

Configurare il profilo hardware a pagina 19

.

Ispezionare i connettori dei cavi di comunicazione.

Potrà essere necessario sostituire la PCB di comunicazione. Contattare un Responsabile dell'Assistenza Tecnica (FSE) di AB SCIEX.

Perdite negli attacchi.

Un attacco oppure il tubo è lento o installato in modo non corretto

• Serrare gli attacchi con uno strumento alla coppia specificata. Spurgare la testata della pompa nei rifiuti e riempire.

• Se il problema persiste, rimuovere il tubo e verificare la presenza di piegature o detriti. Sostituire i tubi se necessario.

Assenza di flusso.

Un attacco oppure il tubo è lento o installato in modo non corretto

• Verificare eventuali perdite o tubi danneggiati.

• Serrare gli attacchi con uno strumento alla coppia specificata. Spurgare la testata della pompa nei rifiuti e riempire.

• Se il problema persiste, rimuovere il tubo e verificare la presenza di piegature o detriti. Sostituire i tubi se necessario.

Sistema di erogazione del calibrante

38 di 45

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Risoluzione dei problemi

Tabella 5-1 Suggerimenti per la risoluzione dei problemi CDS (continua)

Problema Probabile causa

Un blocco nella linea di calibrazione causa l’uscita dell’aria attraverso la guarnizione.

Soluzione

Accertarsi che i flaconi di calibrante siano adeguatamente ventilati, e ispezionare la linea del calibrante per verificare la presenza di blocchi.

Il tubo del calibrante non è immerso nella soluzione calibrante.

Accertarsi che il tubo sia nella soluzione.

Il pompaggio è incompleto.

La linea della pompa è bloccata.

Riempire e spurgare il CDS

Ispezionare la pompa per verificare la presenza di blocchi.

La linea della sorgente di ionizzazione è bloccata.

Ispezionare la linea della sorgente di ionizzazione per verificare la presenza di blocchi.

La pompa è difettosa.

Potrà essere necessario sostituire la pompa.

Contattare un Responsabile dell'Assistenza

Tecnica (FSE).

Vi è rumore elettronico nella linea di controllo della valvola.

• Verificare che siano installati i cavi corretti.

• Verificare che il cavo di messa a terra del CDS è installato correttamente.

• Verificare che le sedi della valvola siano messe a terra

La PCB di comunicazione (CCOMM) è difettosa.

Si è verificato un errore di timeout durante il riempimento, ritorno alla posizione originale o spurgo della pompa.

La portata di riempimento/spurgo è troppo elevata.

Potrà essere necessario sostituire la PCB di comunicazione. Contattare un Responsabile dell'Assistenza Tecnica (FSE).

Accertarsi che la portata sia impostata a

1200 µL/min o meno.

L’intensità degli ioni del calibrante è bassa.

Una guarnizione principale della pompa perde.

Potrà essere necessario sostituire la pompa.

Contattare un Responsabile dell'Assistenza

Tecnica (FSE).

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Sistema di erogazione del calibrante

39 di 45

Risoluzione dei problemi

Tabella 5-2 Suggerimenti per la risoluzione dei problemi della soluzione di calibrazione

APCI

Problema Probabile causa

Gli ioni di calibrazione non sono osservati nello spettro.

La pompa non è stata correttamente adescata.

Il tubo di calibrazione contiene bolle d’aria dopo lo spurgo o il riempimento della soluzione.

Soluzione

Accertarsi che il tubo del calibrante dalla valvola di selezione CDS sia nella soluzione di calibrazione. Spurgare la soluzione CDS.

• Accertarsi che il tubo del calibrante dalla valvola di selezione CDS sia nella soluzione di calibrazione. Spurgare la soluzione CDS.

• Diminuire la portata di riempimento/spurgo del CDS.

L’intensità degli ioni di calibrazione è bassa.

Gli ioni di calibrazione C o F non sono osservati.

Per la soluzione di calibrazione è selezionata una posizione non corretta di selezione della valvola.

La velocità di flusso dell’iniezione CDS è troppo bassa.

La calibrazione a lotti non è riuscita.

È stata selezionata una tabella di riferimento del calibrante non corretta.

L’intensità degli ioni di calibrazione è troppo bassa.

La calibrazione a lotti non è riuscita in modalità MS/MS.

Uno o più ioni di frammenti non sono presenti o sono deboli di intensità.

Nell’editor della tabella dei riferimenti, modificare la posizione della valvola alla posizione corretta.

Aumentare la velocità di flusso dell’iniezione

CDS.

Gli ioni di calibrazione C o F dipendono dalla temperatura.

A temperature elevate, non includere lo ione di calibrazione F. A temperature basse, non includere lo ione di calibrazione C.

Scegliere la tabella di riferimento appropriata per la soluzione di calibrazione.

Aumentare la velocità di flusso dell’iniezione

CDS.

• Aumentare la velocità di flusso dell’iniezione CDS.

• Nella tabella di riferimento, eliminare gli ioni di calibrazione che hanno bassa intensità (tre o più ioni di calibrazione sono consigliati per ottenere una buona calibrazione).

Il lotto non invia. Un messaggio di errore indica che uno o più ioni di riferimento di calibrazione sono fuori dall’intervallo di massa.

Uno o più ioni di riferimento di calibrazione sono fuori dall’intervallo di massa nel metodo di acquisizione selezionato per il batch.

Modificare la tabella di riferimento per comprendere solo gli ioni che che si trovano all’interno dell’intervallo di massa del metodo di acquisizione.

Sistema di erogazione del calibrante

40 di 45

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Materiali di consumo

Codice

5008141

5008152

5008157

5008232

5008296

5002985

5008298

5008302

5008303

Descrizione

DADO, PEEK, CORTO, 1/4-28

GHIERA, PEEK, SUPER SENZA FLANGIA

ATTACCO, PEEK, NAT, LUNGO,

PRESA, ACETAL, NERA

TUBO, PEEK, BLU, 1/16x0,010x40CM

TUBO, PEEK, ROSSO, 1/16x0,125x40CM

TUBO, PEEK, VERDE, 1/16x0,030x16CM

TUBO, FEP, NAT, 1/16x0,030x60CM

TUBO, FEP, NAT, 1/16x0,030x17CM

TUBO, FEP, VERDE, 1/16x0,030x60CM

GRUPPO FILTRO, PEEK, BOB, 1/16,10um,GL-38

GRUPPO TAPPO, FLACONE, 1/16,GL-38

ATTACCHI, POMELLO, NERO

GHIERA, PEEK

DADO, RHEFLEX

Soluzioni di calibrazione

Codice

4460131

4460134

4460136

4460138

Descrizione

Soluzione di calibrazione positiva APCI per il sistema AB SCIEX

TripleTOF

®

5600

Soluzione di calibrazione negativa APCI per il sistema AB SCIEX

TripleTOF

®

5600

Soluzione di calibrazione positiva APCI per il sistema AB SCIEX

TripleTOF

®

5600 (confezione da 5)

Soluzione di calibrazione negativa APCI per il sistema AB SCIEX

TripleTOF

®

5600 (confezione da 5)

2

2

5

1

1

1

1

Quantità

1

2

1

1

5

11

11

11

Codice Upchurch

LT-115

P-260

F130

U-467BLK

PM-1960B

PM-1945R

PM1820G

PM1000

PM1000

PM1000G

A-453

Quantità

100 mL

100 mL

5 × 100 mL

5 × 100 mL

A

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Sistema di erogazione del calibrante

41 di 45

Materiali di consumo

Codice

4463272

4463274

4463276

4463277

Descrizione

Soluzione di calibrazione positiva ESI per il sistema AB SCIEX

TripleTOF

®

5600

Soluzione di calibrazione positiva ESI per il sistema AB SCIEX

TripleTOF

®

5600 (confezione da 5)

Soluzione di calibrazione negativa ESI per il sistema AB SCIEX

TripleTOF

®

5600 (confezione da 5)

Soluzione di calibrazione negativa ESI per il sistema AB SCIEX

TripleTOF

®

5600

Quantità

100 mL

5 × 100 mL

5 × 100 mL

100 mL

Sistema di erogazione del calibrante

42 di 45

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Configurazione a singola sonda

B

Usare questa configurazione con la sorgente di ionizzazione Turbo V

TM

SelexION

TM

o IonDrive

TM

Turbo V e la tecnologia

. In questa configurazione, il flusso LC collegato alla valvola di iniezione. Il flusso viene deviato verso i rifiuti durante la calibrazione e, al termine di essa, viene diretto alla sorgente di ionizzazione.

Nota: Si consiglia l’uso del kit della soluzione di calibrazione ESI con la sorgente di ionizzazione Turbo V o

IonDrive Turbo V e la tecnologia SelexION. Per i codici, consultare

Materiali di consumo a pagina 41

.

Collegare le linee CDS

1. Seguire le istruzioni fornite in

Collegare le linee CDS a pagina 12

.

2. Per la connessione ai rifiuti LC, assemblare la ghiera e l’attacco Rheodyne sul tubo verde da 60 cm in FEP, inserire il tubo nella porta 5 RIFIUTI della valvola LC di iniezione per quanto possibile, quindi serrare il fissaggio.

3. Inserire l’altra estremità del tubo verde in FEP nella bottiglia dei rifiuti del rack.

Installazione del CDS

Seguire le istruzioni fornite in

Installare il CDS a pagina 15

.

Collegare la sorgente di ionizzazione

AVVERTENZA! Pericolo di contaminazione da radiazioni o esposizione ad agenti tossici chimici e biologici: assicurarsi che il dado del tubo di campionamento sia stretto correttamente prima di usare questa apparecchiatura, per evitare perdite.

1. Collegare l'altro capo del tubo rosso in PEEK dalla porta 3 della valvola di iniezione alla sonda sulla sorgente di ionizzazione.

2. Inserire il tubo di campionamento nel dado, inserire il dado nell'attacco posto in cima alla sonda, e infine serrare il dado senza forzare eccessivamente.

3. Collegare il tubo dal dispositivo di erogazione del campione fino alla porta 4 della valvola di iniezione.

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Sistema di erogazione del calibrante

43 di 45

Configurazione a singola sonda

Configurazione del CDS nell’Hardware Profile

(Profilo hardware)

Seguire le istruzioni fornite in

Configurare il profilo hardware a pagina 19

.

Verifica dell’installazione del CDS

Seguire le istruzioni fornite in

Verifica dell’installazione del CDS a pagina 44

.

Adescamento del CDS

Le linee vengono adescate con la soluzione collegata alla porta della valvola di calibrazione specificata nelle

Tuning Options (Opzioni di sintonizzazione) del software Analyst

®

TF. Fare riferimento alla guida del software Analyst TF.

Nota: Se il sistema viene utilizzato per la prima volta, se il sistema non è stato utilizzato per un lungo periodo di tempo o se le posizioni della valvola di calibrazione sono cambiate, potrebbe essere necessario spurgare le linee varie volte.

1. Nel software Analyst TF, nella barra di navigazione, fare doppio clic su Manual Tuning (Sintonizzazione manuale).

2. Nell’elenco dei tipi di metodo, selezionare Calibrate (Calibra).

3. Nel campo elenco Calibrant Reference Table (Tabella di riferimento dei calibranti), selezionare la tabella di riferimento per la soluzione calibrante.

4. Fare clic su CDS Purge (Spurgo CDS), verificando l’assenza di bolle d’aria nelle linee che vanno dal flacone della soluzione di calibrazione alla valvola e dalla pompa alla valvola.

5. Continuare a fare clic su CDS Purge (Spurgo CDS) finché non vi sarà alcuna bolla d’aria visibile.

Sistema di erogazione del calibrante

44 di 45

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Cronologia delle revisioni

Revisione

A

Descrizione della modifica

Prima versione del documento.

Data

Giugno 2014

Guida per l'Operatore

RUO-IDV-05-0810-IT-A

Sistema di erogazione del calibrante

45 di 45

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
