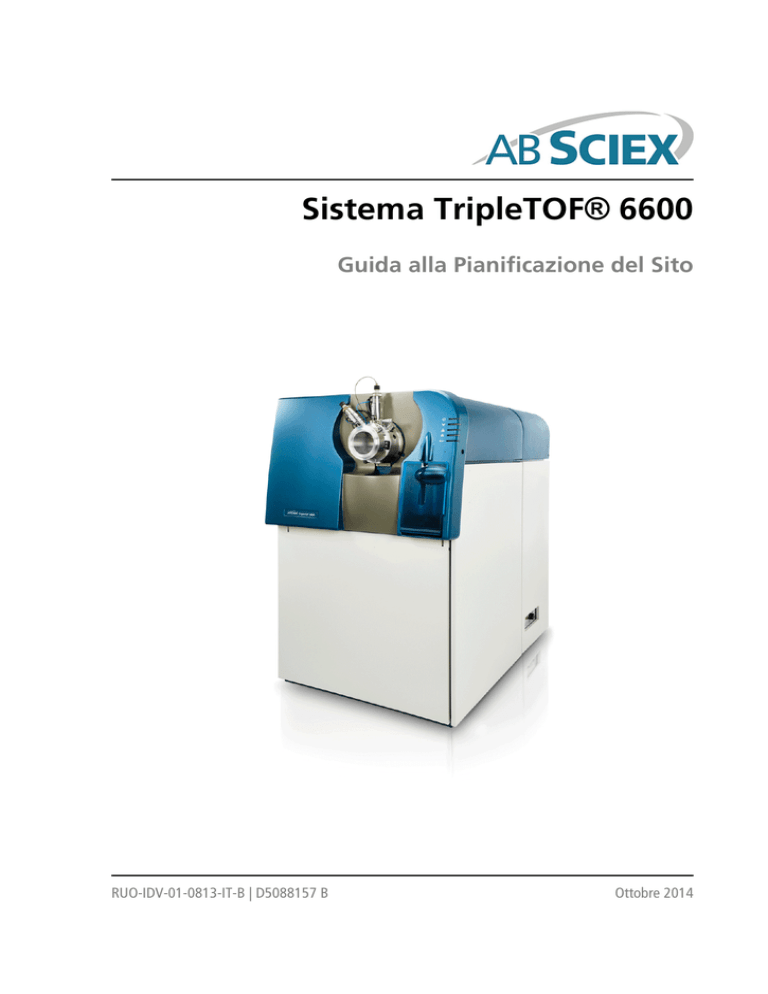

Sistema TripleTOF® 6600 Guida alla Pianificazione del Sito

Sistema TripleTOF® 6600 Guida alla Pianificazione del Sito

Sistema TripleTOF

®

6600

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B Ottobre 2014

Il presente documento è fornito ai clienti che hanno acquistato le apparecchiature AB Sciex come guida per l’uso e il funzionamento di queste ultime. Il presente documento è protetto da copyright e la sua riproduzione, parziale o integrale,

è severamente vietata, salvo autorizzazione scritta da parte di AB Sciex.

Il software menzionato nel presente documento viene fornito con un contratto di licenza. La copia, le modifiche e la distribuzione del software attraverso qualsiasi mezzo sono vietate dalla legge, salvo diversa indicazione presente nel contratto di licenza. Inoltre il contratto di licenza può vietare che il software venga disassemblato, sottoposto a reverse engineering o decompilato per qualsiasi fine. Le garanzie sono indicate nel presente documento.

Alcune parti di questo documento possono far riferimento a produttori terzi e/o ai loro prodotti, che possono contenere parti i cui nomi siano registrati e/o siano usati come marchi registrati dai rispettivi proprietari. Tali riferimenti mirano unicamente a designare i prodotti di terzi forniti da AB Sciex e incorporati nelle sue apparecchiature e non implicano alcun diritto e/o licenza circa l'utilizzo o il permesso concesso a terzi di utilizzare i nomi di tali produttori e/o dei loro prodotti come marchi registrati.

Le garanzie di AB Sciex sono limitate alle garanzie espresse fornite al momento della vendita o della licenza dei propri prodotti e costituiscono le uniche ed esclusive dichiarazioni, garanzie e obblighi di AB Sciex. AB Sciex non concede altre garanzie di nessun tipo, né espresse né implicite, comprese, a titolo esemplificativo, garanzie di commerciabilità o di idoneità per uno scopo particolare, derivanti da leggi o altri atti normativi o dovute a pratiche ed usi commerciali, tutte espressamente escluse, né si assume alcuna responsabilità o passività potenziale, compresi danni indiretti o conseguenti, per qualsiasi utilizzo da parte dell’acquirente o per eventuali circostanze avverse conseguenti.

Solo per scopi di ricerca. Non usare nelle procedure diagnostiche.

I marchi registrati menzionati nel presente documento sono di proprietà di AB Sciex Pte. Ltd. o dei rispettivi proprietari.

AB SCIEX ™ è utilizzato su licenza.

© 2014 AB Sciex Pte. Ltd.

AB Sciex Pte. Ltd.

Blk 33, #04-06

Marsiling Ind Estate Road 3

Woodlands Central Indus. Estate.

SINGAPORE 739256

Sistema TripleTOF

®

6600

2 di 35

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Contenuto

Capitolo 1 Responsabilità del Cliente e del Responsabile dell'Assistenza Tecnica

(FSE)........................................................................................................................................................5

Responsabilità del Referente per la Pianificazione del Sito del Cliente.......................................................................5

Responsabilità del Responsabile dell'Assistenza Tecnica (FSE)...................................................................................6

Durante l'Installazione..........................................................................................................................................6

Breve Formazione dell'operatore..........................................................................................................................7

Assistenza Tecnica......................................................................................................................................................7

Capitolo 2 Lista di Controllo per la Pianificazione del Sito................................................................8

Informazioni Cliente....................................................................................................................................................8

Requisiti......................................................................................................................................................................8

Requisiti della Pianta del Sito................................................................................................................................8

Requisiti Elettrici...................................................................................................................................................9

Requisiti di Erogazione del Gas...........................................................................................................................11

Requisiti di Ventilazione e Raccolta dei Residuo.................................................................................................12

Requisiti del computer e di rete..........................................................................................................................12

Requisiti Ambientali............................................................................................................................................13

Apparecchiature e Soluzioni Fornite dal Cliente..................................................................................................13

Pianificazione Supplementare del Sito................................................................................................................14

Per conoscere il prodotto....................................................................................................................................14

Commenti.................................................................................................................................................................15

Eccezioni...................................................................................................................................................................15

Conclusione..............................................................................................................................................................15

Appendice A Requisiti del Sito...........................................................................................................16

Requisiti della Pianta del Sito....................................................................................................................................16

Disposizioni laboratorio e spazi liberi del sito.....................................................................................................16

Pesi e Dimensioni................................................................................................................................................17

Requisiti Elettrici.......................................................................................................................................................19

Connessione rete elettrica...................................................................................................................................19

Messa a Terra.....................................................................................................................................................21

Gruppo di continuità o Stabilizzatore di corrente................................................................................................21

Specifiche Elettriche del Sistema.........................................................................................................................22

Requisiti di Erogazione del Gas.................................................................................................................................25

Generatori di gas opzionali.................................................................................................................................27

Requisiti di Ventilazione e Raccolta Residuo.............................................................................................................27

Requisiti del computer e di rete................................................................................................................................29

Computer per l'acquisizione................................................................................................................................29

Computer per l’Elaborazione...............................................................................................................................29

Requisiti della stampante....................................................................................................................................30

Connessione LAN (Opzionale).............................................................................................................................30

Requisiti Ambientali..................................................................................................................................................31

Requisiti di Biosicurezza......................................................................................................................................31

Livello di pressione sonora..................................................................................................................................32

Uscita di calore...................................................................................................................................................32

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Sistema TripleTOF

®

6600

3 di 35

Contenuto

Vibrazioni............................................................................................................................................................32

Apparecchiature e Soluzioni Fornite dal Cliente........................................................................................................33

Appendice B Categorie di Sicurezza delle Apparecchiature............................................................34

Cronologia delle revisioni...................................................................................................................35

Sistema TripleTOF

®

6600

4 di 35

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Responsabilità del Cliente e del

Responsabile dell'Assistenza

Tecnica (FSE)

1

Questa guida è per il referente per la pianificazione del sito, ossia il responsabile della preparazione della struttura per l'installazione AB SCIEX TripleTOF

® del sistema 6600 .

Per informazioni su normative e sicurezza, fare riferimento alla AB SCIEX TripleTOF

®

del Sistema 6600 disponibile su www.absciex.com

.

Guida per l’Utente

Nota: se le attività di preparazione del sito non sono state completate quando il Responsabile dell'Assistenza

Tecnica (o FSE, Field Service Employee) di AB SCIEX si reca sul posto, l'installazione in programma sarà rinviata.

Responsabilità del Referente per la Pianificazione del Sito del Cliente

Completare la

Lista di Controllo per la Pianificazione del Sito a pagina 8

, in consultazione con il personale di assistenza utenze (gas, elettrico, ventilazione e IT) e restituirla al Responsabile dell'Assistenza

Tecnica (FSE) prima della data di completamento. Fare riferimento a

Conclusione a pagina 15

.

Nota: Il Responsabile dell'Assistenza Tecnica (FSE) prenderà i provvedimenti del caso se la lista di controllo non sarà stata ricevuta prima della data dell'installazione in programma.

• Verificare che vi siano gli spazi richiesti e sistemi di ricezione delle merci adeguati. Fare riferimento a

Requisiti della Pianta del Sito a pagina 16

.

• Fornire tutte le prese elettriche necessarie. Fare riferimento a

Requisiti Elettrici a pagina 19

.

• Fornire tutti i regolatori, le valvole di chiusura e i gas necessari. Fare riferimento a

Requisiti di

Erogazione del Gas a pagina 25

.

• Fornire e installare tutti i dispositivi di ventilazione e le bocchette necessarie. Fare riferimento a

Requisiti di Ventilazione e Raccolta Residuo a pagina 27

.

• Fornire una stampante e (opzionale) una connessione LAN attiva e funzionante. Fare riferimento a

Requisiti del computer e di rete a pagina 29

.

• Se è necessario installare il software di elaborazione dati, procurarsi un computer che soddisfi i requisiti di sistema, nonché un collegamento LAN testato attivo. Fare riferimento a

Requisiti del computer e di rete a pagina 29

.

• Verificare che tutti i requisiti sull'ambiente di lavoro siano soddisfatti. Fare riferimento a

Requisiti

Ambientali a pagina 31

.

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Sistema TripleTOF

®

6600

5 di 35

Responsabilità del Cliente e del Responsabile dell'Assistenza Tecnica (FSE)

• Fornire tutte le soluzioni e le attrezzature di laboratorio necessarie, compresi tutti i raccordi e i tubi di campionamento per le apparecchiature di cromatografia liquida (LC), a meno che non siano stati acquistati

presso AB SCIEX. Fare riferimento a

Apparecchiature e Soluzioni Fornite dal Cliente a pagina

33

.

Attenzione: Rischio di danni al sistema: Non aprire gli imballaggi della cassa dello spettrometro di massa o le scatole dei computer. Il Responsabile dell'Assistenza

Tecnica (FSE) aprirà gli imballaggi e trasporterà lo spettrometro di massa durante l'installazione.

• Quando il prodotto viene consegnato, ispezionare la confezione e contattare il Servizio Assistenza clienti

AB SCIEX o il Responsabile dell'Assistenza Tecnica (FSE) locale per programmare l’installazione.

• Se disponibile (o applicabile) un operaio addetto alla manutenzione qualificato (QMP), che è adeguatamente consapevole dei rischi elettrici e chimici associati alle attrezzature di laboratorio di assistenza. L'FSE esaminerà la guida per l'addetto alla manutenzione qualificato con questa persona durante l'installazione.

Responsabilità del Responsabile dell'Assistenza

Tecnica (FSE)

• Rivedere l'elenco di controllo e discutere le questioni in sospeso con il pianificatore del sito.

• Fornire tutti gli attacchi, le spine e i cavi necessari per collegare lo spettrometro di massa alle prese elettriche e ai regolatori. Le prese elettriche devono essere entro le distanze massime descritte nel presente documento.

• Disimballare e configurare lo spettrometro di massa e il computer.

• Disimballare e configurare le apparecchiature LC opzionali vendute da AB SCIEX e coperte dal servizio assistenza della società. Integrare le altre apparecchiature LC coperte dal servizio assistenza.

• Disimballare e configurare i generatori di gas opzionali acquistati presso AB SCIEX.

• Testare e qualificare il sistema secondo le specifiche contenute nella Lista di Controllo e nel Registro

Dati dell'Installazione.

Durante l'Installazione

Il Responsabile dell'Assistenza Tecnica (FSE) si occupa di disimballare il sistema (con l’aiuto del personale del sito), lo configura, quindi conferma il funzionamento. Quando il sistema raggiungerà il giusto livello di vuoto, il Responsabile dell'Assistenza Tecnica (FSE) effettua le prove di prestazione del sistema.

Nota: il Responsabile dell'Assistenza Tecnica (FSE) impiegherà diversi giorni per configurare il sistema e confermare il funzionamento.

Sistema TripleTOF

®

6600

6 di 35

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Responsabilità del Cliente e del Responsabile dell'Assistenza Tecnica (FSE)

Breve Formazione dell'operatore

Durante l'installazione il Responsabile dell'Assistenza Tecnica (FSE) effettuerà una presentazione del sistema e del software, analizzerà i dati e offrirà una breve formazione di base agli operatori. La formazione sui dispositivi ausiliari forniti da altri costruttori non è offerta dal Responsabile dell'Assistenza Tecnica (FSE).

Nota: la formazione online è disponibile all'indirizzo www.absciex.com/training .

Assistenza Tecnica

AB SCIEX e i suoi rappresentanti si affidano a uno staff di tecnici di manutenzione e assistenza formati e qualificati, presenti in tutto il mondo. Saranno felici di rispondere a domande sul sistema o su eventuali problemi tecnici che potrebbero sorgere. Per ulteriori informazioni visitare il sito Web all'indirizzo www.absciex.com

.

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Sistema TripleTOF

®

6600

7 di 35

Lista di Controllo per la

Pianificazione del Sito

Informazioni Cliente

Organizzazione

Indirizzo

Telefono

Nome del referente per la pianificazione del sito

Indirizzo email

CAP/Codice di avviamento postale

Fax

Requisiti

Requisiti della Pianta del Sito

Fare riferimento a

Requisiti della Pianta del Sito a pagina 16

.

Requisito

Gli spazi liberi misurati negli edifici permettono il trasporto delle apparecchiature e degli imballaggi (casse).

Se i requisiti non possono essere soddisfatti, contattare il Responsabile dell'Assistenza

Tecnica (FSE).



Completato

2

Sistema TripleTOF

®

6600

8 di 35

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Lista di Controllo per la Pianificazione del Sito

Requisiti Elettrici

Fare riferimento a

Requisiti Elettrici a pagina 19

.

Requisito

Installazione di forniture elettriche ed elementi dell'impianto in conformità ai regolamenti locali e alle norme di sicurezza.

Un circuito derivato viene fornito per lo spettrometro di massa. La presa di alimentazione principale è posta a meno di 1.6 m (63") dallo spettrometro di massa. È necessaria una presa. La presa è accessibile in modo che lo spettrometro di massa possa essere scollegato in caso di emergenza.

Un circuito derivato viene fornito per la pompa per vuoto. La presa di alimentazione principale per la pompa per vuoto primaria è posta a meno di

1.6m (63") dalla pompa stessa. È necessaria una presa.



(Opzionale) Se necessario, per il generatore di gas viene fornito un circuito derivato con una o più prese. Per ulteriori informazioni, contattare il produttore del generatore di gas.



Un circuito derivato viene fornito per il computer per l’acquisizione, il monitor e gli elementi opzionali. Per il computer e il monitor sono necessarie almeno due prese.



Per l’apparecchiatura LC e altri elementi opzionali, contattare il produttore per maggiori informazioni.

La sorgente di tensione di rete principale CA non fluttua per più del ±10% dalla tensione nominale.







Completato

Nota: i dispositivi periferici potrebbero avere limiti di fluttuazione dell'alimentazione di rete differenti. Confermare i limiti di fluttuazione dell'alimentazione di rete con il fornitore di ogni dispositivo periferico che sarà usato con lo spettrometro di massa.

La rete elettrica include un messa a terra correttamente installato.

(Opzionale) Per il sistema è previsto un gruppo di continuità o uno stabilizzatore di corrente fornito dal cliente. Il gruppo di continuità o lo stabilizzatore di corrente deve erogare da 200 V CA a 240 V CA, 50 Hz o 60

Hz, e deve fornire potenza sufficiente ad alimentare lo spettrometro di massa

e tutti i dispositivi collegati. Fare riferimento a

Gruppo di continuità o

Stabilizzatore di corrente a pagina 21

.





Un elettricista qualificato ha determinato la configurazione corretta della rete elettrica CA in base alle specifiche elettriche del sistema che si trovano in

Specifiche Elettriche del Sistema a pagina 22

.







N/A

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Sistema TripleTOF

®

6600

9 di 35

Lista di Controllo per la Pianificazione del Sito

Requisiti elettrici (internazionali)

Fare riferimento a

Requisiti Elettrici a pagina 19

.

Requisito

Le installazioni elettriche usano collegamenti e cavi approvati in conformità con gli standard locali.



Completato

Requisiti Elettrici (America del Nord)

Fare riferimento a

Requisiti Elettrici a pagina 19

.

Requisito

I circuiti derivati per lo spettrometro di massa e la pompa per vuoto sono di

15 A, da 200 V CA a 240 V CA (di solito 208 V CA), 50 Hz o 60 Hz. Le prese per questi circuiti derivati sono dotate di fori per prese a lamelle dritte

CSA/NEMA 6-15R.



Completato

I circuiti derivati per il computer, il monitor e le apparecchiature opzionali vanno da 100 V CA a 240 V CA (di solito 120 V CA), 50 Hz o 60 Hz.

Per i requisiti per l’apparecchiatura LC, contattare il produttore.





N/A



N/A

Sistema TripleTOF

®

6600

10 di 35

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Lista di Controllo per la Pianificazione del Sito

Requisiti di Erogazione del Gas

Fare riferimento a

Requisiti di Erogazione del Gas a pagina 25

.

Requisito

Installazione dei tubi e delle connessioni per l'erogazione del gas in conformità ai regolamenti locali e alle norme di sicurezza.



Completato

Gas 1/Gas 2 è disponibile:

• Aria zero grade o un generatore di gas consigliato da AB SCIEX

• Pressione di mandata massima di 105 psi (7,25 bar) con flussi fino a 26

L/min.



Curtain Gas

TM

supply (Erogazione Curtain Gas ™ ) sono disponibili:

• Azoto ultra puro UHP (99,999%) o generatore di gas raccomandato da

AB SCIEX

• Pressione di mandata da 55 psi (3,79 bar) a 60 psi (4,14 bar) con flussi pari a 18 L/min.



È disponibile il gas di scarico della sorgente:

• Aria secca, pulita e priva di olio o azoto ultra puro UHP (99,999%) o un generatore di gas raccomandato da AB SCIEX

• Pressione di mandata di 55 psi (3,79 bar) con flussi fino a 25 L/min.



È disponibile il gas CAD:

• Aria asciutta, priva di umidità, pulita e priva di olio o azoto ultra puro

UHP (99,999%) o un generatore di gas raccomandato da AB SCIEX

• Pressione di mandata massima di 60 psi (4,14 bar) con flussi fino a 1

L/min.

(Opzionale) Se si usa un generatore di gas raccomandato da AB SCIEX o un banco per spettrometro di massa, è fornita l'erogazione di aria compressa priva di olio a una pressione di mandata di 120 psi (8,3 bar).



(Opzionale) Se si usa un generatore di gas senza compressore, è fornita l'erogazione di aria compressa priva di olio. Contattare il produttore per maggiori informazioni.









N/A

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Sistema TripleTOF

®

6600

11 di 35

Lista di Controllo per la Pianificazione del Sito

Requisiti di Ventilazione e Raccolta dei Residuo

Fare riferimento a

Requisiti di Ventilazione e Raccolta Residuo a pagina 27

.

Requisito

L'installazione di impianti idraulici e di ventilazione deve essere conforme alle normative locali in tema di rischio biologico e agli standard di sicurezza.



Completato

La ventilazione dell'ambiente di laboratorio in cui verrà utilizzato lo spettrometro di massa deve essere conforme alle normative locali, e il tasso di ricambio dell'aria deve essere appropriato per il lavoro svolto.



Viene fornita un’aerazione con flusso d'aria negativo con una portata totale di 283

L/min (10 cfm), come misurato all’ingresso nel sistema di ventilazione del laboratorio.



Un raccordo liscio è fornito per la pompa per vuoto, con un OD (diametro esterno) di

3,2 cm (1,25 pollici). La bocca di aspirazione si trova a 1,5 m (60 pollici) dall’attacco di scarico della pompa per vuoto, e ad almeno 1 m (40 pollici) in altezza rispetto al pavimento.



È fornito un raccordo per il contenitore di raccolta della sorgente con un OD di 2,5 cm

(1,0 pollici). La bocca di aspirazione si trova a una distanza di 1,5 m (60 pollici) dal contenitore di scarico della sorgente.



Requisiti del computer e di rete

Fare riferimento a

Requisiti del computer e di rete a pagina 29

.

Requisito

É fornito un tavolo per la postazione di acquisizione dati, da collocare entro

2 m (80 pollici) dallo spettrometro di massa.



Completato

Sono disponibili un nome per il computer e una password.

(Opzionale) Uno specialista IT o di rete è a disposizione per installare il software in presenza del Responsabile dell'Assistenza Tecnica (FSE) di

É disponibile una stampante di rete o una stampante dedicata, completa dei driver necessari.







(Opzionale) É disponibile una connessione LAN attiva e testata.

(Opzionale) Il nome per il computer e la password forniti sono un nome per il computer di rete e una password di dominio.





(Opzionale) Uno specialista IT o di rete è a disposizione per collegare il computer alla rete LAN aziendale in presenza del Responsabile dell'Assistenza

Tecnica (FSE) di











N/A

Sistema TripleTOF

®

6600

12 di 35

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Lista di Controllo per la Pianificazione del Sito

Requisiti Ambientali

Fare riferimento a

Requisiti Ambientali a pagina 31

.

Requisito

Viene mantenuta una temperatura ambiente da 18 °C a 25 °C (da 64 °F a 77

°F).

Col tempo la temperatura rimane entro una gamma di 2 °C (3,6 °F) dalla temperatura al momento dell’ultima calibratura, con un cambio di temperatura non superiore a 2 °C (3,6 °F) all’ora. Le fluttuazioni di temperatura ambiente che superano i limiti potrebbero causare cambiamenti di massa nello spettro.



Completato

Nota: i dispositivi periferici potrebbero avere requisiti d'esercizio ambientali differenti. Confermare i requisiti di esercizio ambientali con il fornitore di ogni dispositivo periferico che sarà usato con il sistema.

N/A

L’umidità relativa va dal 20% al 80%, non condensante.

L'aria condizionata fornisce un minimo di 16.000 Btu/h (solo spettrometro di massa e pompa per vuoto primaria).





Requisiti di Biosicurezza

Fare riferimento a

Requisiti di Biosicurezza a pagina 31

.

Requisito

Il sito non è designato come Livello di Biosicurezza 3 (BSL-3) o Livello di Biosicurezza

4 (BSL-4).



Completato

Apparecchiature e Soluzioni Fornite dal Cliente

Fare riferimento a

Apparecchiature e Soluzioni Fornite dal Cliente a pagina 33

.

Requisito

Tutte le soluzioni e le bottiglie necessarie sono disponibili.

Tutte le apparecchiature e i materiali necessari per la LC sono disponibili.





Completato

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Sistema TripleTOF

®

6600

13 di 35

Lista di Controllo per la Pianificazione del Sito

Pianificazione Supplementare del Sito

Requisito

La pianificazione del sito per unità periferiche opzionali e software è completa, come opportuno.



Completato

Per conoscere il prodotto

Requisito

Andare al portale di AB SCIEX www.training.absciex.com

e fare clic sul collegamento per richiedere un account. Una volta ricevute le informazioni relative al proprio account, completare i moduli di istruzione online.

Ottenere e consultare la documentazione di sistema. Andare a www.absciex.com/userguides .

(Opzionale) Un operaio addetto alla manutenzione qualificato (QMP), che è adeguatamente consapevole dei rischi elettrici e chimici associati alle attrezzature di laboratorio di assistenza è disponibile per la revisione delle procedure di servizio con il il Responsabile dell'Assistenza Tecnica (FSE)







Completato





N/A

N/A

Sistema TripleTOF

®

6600

14 di 35

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Lista di Controllo per la Pianificazione del Sito

Commenti

Eccezioni

Conclusione

Nome del referente per la pianificazione del sito

Data di completamento

(aaaa-mm-gg)

Io sottoscritto prendo atto che tutti i requisiti di installazione, come specificati nel presente documento, sono stati soddisfatti.



Data di invio

(aaaa-mm-gg)

Nome del Responsabile dell'Assistenza Tecnica

(FSE)

Indirizzo email del

Responsabile dell'Assistenza Tecnica

(FSE)

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Sistema TripleTOF

®

6600

15 di 35

Requisiti del Sito

A

Requisiti della Pianta del Sito

Ritorna all'elenco

.

Disposizioni laboratorio e spazi liberi del sito.

Assicurarsi che il sito soddisfi le distanze di costruzione necessarie per l'accesso per l'installazione e l'assistenza.

Fare riferimento a

Figura A-1

.

Figura A-1 Disposizione del laboratorio

Elemento

1

4

5

2

3

Descrizione

Distanza dalla parete, minima 1 m (40 pollici)

Distanza dalla pompa per vuoto, massima 2 m (80 pollici)

Pompa per vuoto, 66 cm × 35 cm (26 pollici × 14 pollici)

(Opzionale) Generatore di gas

Distanza dalla parete, minima 0,7 m (28 pollici)

Sistema TripleTOF

®

6600

16 di 35

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Requisiti del Sito

Elemento

6

7

8

9

Descrizione

Computer per l'acquisizione

Distanza dal computer, massima 2 m (80 pollici), consentire un margine di flessibilità

Spettrometro di massa, 141 cm × 83 cm (56 pollici × 32 pollici)

Sistema LC

Nota: iasciare 1 m (40 pollici) sopra il coperchio superiore dello spettrometro di massa per poter effettuare la manutenzione.

Pesi e Dimensioni

Ritorna all'elenco

.

Controllare quanto indicato da

Tabella A-1

a

Tabella A-6

per i pesi e le dimensioni e assicurarsi che sia

possibile trasportare il sistema nel sito di installazione. Assicurarsi che il sito di installazione possa accogliere le apparecchiature in termini di dimensioni, peso, e spazi liberi richiesti.

Nota: per spostare la cassa dello spettrometro di massa, utilizzare il transpallet o il carrello elevatore sollevandola dall’estremità larga.

Tabella A-1 Spettrometro di Massa

Apparecchiature

Spettrometro di massa

Cassa di spedizione

(spettrometro di massa incluso)

Scatola accessori

Altezza

135,9 cm

(53,57 pollici)

150 cm (59 pollici)

99 cm (39 pollici)

Larghezza

99 cm (39 pollici)

Lunghezza

82,5 cm (32,5 pollici) 140,8 cm

(56,5 pollici)

167 cm (66 pollici)

Peso

458 kg (1010 libbre)

653 kg (1440 libbre)

109 cm (43 pollici) 126 cm (50 pollici) 97 kg (214 libbre)

Tabella A-2 Pompa per vuoto primaria

Apparecchiature

Pompa per vuoto

Cassa di spedizione

(pompa inclusa)

Altezza

26,4 cm

(10,5 pollici)

62 cm (24,5 pollici)

Larghezza

34,9 cm

(13,75 pollici)

61 cm (24 pollici)

Lunghezza

66,2 cm (26 pollici)

Peso

65 kg (143 libbre)

96 cm (37,75 pollici) 135 kg (297 libbre)

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Sistema TripleTOF

®

6600

17 di 35

Requisiti del Sito

Tabella A-3 Computer per l'acquisizione

Apparecchiature

Dell Precision T3600

Monitor

Peso alla spedizione

Altezza

41,4 cm

(16,3 pollici)

Larghezza

17,3 cm (6,8 pollici)

Lunghezza Peso

47,1 cm (18,5 pollici) 16,2 kg (35,7 libbre)

46,36 cm

(18,5 pollici)

37,2 cm (15 pollici) 18,2 cm (7,25 pollici) 5,1 kg (11,25 libbre)

Il computer per l’acquisizione e il monitor sono inclusi nella scatola degli accessori.

Tabella A-4 Computer per l’elaborazione (opzionale)

Apparecchiature

Dell Precision T3600

Dell Precision T5600

Monitor

Altezza

41,4 cm

(16,3 pollici)

41,4 cm

(16,3 pollici)

46,36 cm

(18,5 pollici)

Larghezza

17,3 cm (6,8 pollici)

Lunghezza Peso

47,1 cm (18,5 pollici) 16,2 kg (35,7 libbre)

17,3 cm (6,8 pollici)

37,2 cm (15 pollici)

47,1 cm (18,5 pollici)

18,2 cm (7,25 pollici)

16,5 kg (36,4 libbre)

5,1 kg (11,25 libbre)

Tabella A-5 Confezione della pompa per vuoto (opzionale)

Apparecchiature

Confezione della pompa per vuoto

Contenitore di spedizione (confezione compresa)

Altezza

64 cm (25,25 pollici)

76,1 cm

(30,0 pollici)

Larghezza

52,5 cm

(20,75 pollici)

61 cm (24 pollici)

Lunghezza

92 cm (36 pollici)

101,6 cm (40 pollici)

Peso

13 kg (28,7 libbre)

46 kg (101 libbre)

Tabella A-6 Altro

Apparecchiature

Generatore di gas

(opzionale)

Altezza Larghezza Lunghezza Peso

Fare riferimento alla documentazione del sistema del generatore di gas.

Sistema TripleTOF

®

6600

18 di 35

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Requisiti del Sito

Requisiti Elettrici

Ritorna all'elenco

.

AVVERTENZA! Pericolo di Scosse Elettriche: rivolgersi solo a personale qualificato per l'installazione di tutte le apparecchiature elettriche e gli elementi dell'impianto, e assicurarsi che tutte le installazioni siano in conformità con le normative in vigore in loco.

Il consumo dello spettrometro di massa è 2400 VA (50 Hz o 60 Hz) a 240 V CA. Il consumo della pompa per vuoto è 3360 VA a 240 V CA.

Connessione rete elettrica

Ritorna all'elenco

.

AVVERTENZA! Pericolo di Scosse Elettriche: assicurarsi che lo spettrometro di massa possa essere scollegato dalla presa della rete CA in caso di emergenza.

Non bloccare la presa della rete CA.

Fornire un minimo di tre circuiti derivati. Fare riferimento a

Figura A-2

.

• Un circuito derivato per lo spettrometro di massa.

• Un circuito derivato per la pompa per vuoto.

• Un circuito derivato per il computer per l’acquisizione, il monitor, la stampante, il computer per l’elaborazione opzionale e il monitor, la sorgente di ionizzazione opzionale NanoSpray ®

® e la confezione della pompa per vuoto opzionale.

Per i requisiti elettrici per i componenti forniti da AB SCIEX, fare riferimento a

Specifiche Elettriche del

Sistema a pagina 22

. Per altri componenti, contattare il produttore.

Nota: utilizzare prese conformi alle norme locali. Le prese sono illustrate in

Figura A-2

sono solo

rappresentazioni.

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Sistema TripleTOF

®

6600

19 di 35

Requisiti del Sito

Figura A-2 Configurazione circuito di diramazione

Elemento

1

2

3

4

Descrizione

Circuito derivato per lo spettrometro di massa. È necessaria una presa. Deve essere a una distanza di 1,6 m (63 pollici) dallo spettrometro di massa.

Circuito derivato per la pompa per vuoto primaria. È necessaria una presa. Deve essere a una distanza di 1,6 m (63 pollici) dalla pompa per vuoto.

(Opzionale) Un circuito derivato con una o due uscite per il generatore di gas opzionale. Per ulteriori informazioni, contattare il produttore del generatore di gas.

Circuito derivato aggiuntivo per il computer per l’acquisizione, il monitor e gli elementi opzionali, come il computer per l’elaborazione, la sorgente di ionizzazione NanoSpray ® e la confezione della pompa per vuoto opzionale.

Requisiti Internazionali

Ritorna all'elenco

.

• Per le installazioni al di fuori del Nord America, usare collegamenti e cavi approvati in conformità con gli standard locali.

Sistema TripleTOF

®

6600

20 di 35

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Requisiti del Sito

Requisiti America del Nord

Ritorna all'elenco

.

• I circuiti derivati per lo spettrometro di massa e la pompa per vuoto (circuiti derivati 1 e 2 in

Figura A-2 a pagina 20

) devono essere di 15 A, da 200 V CA a 240 V CA (di solito 208 V CA), 50 Hz o 60 Hz. Le

prese sono dotate di fori per prese a lamelle dritte CSA/NEMA 6-15R. Fare riferimento a

Figura A-3 a pagina 21

.

• Per i circuiti derivati e le prese necessari qualora si utilizzi il generatore di gas, fare riferimento alla documentazione del produttore.

• Il circuito derivato per il computer e il monitor di acquisizione (circuito derivato 4 in

Figura A-2 a pagina

20

) può essere di 120 V CA.

Figura A-3 Presa duplex e spina

Messa a Terra

Ritorna all'elenco

.

AVVERTENZA! Pericolo di Scosse Elettriche: non interrompere intenzionalmente il messa a terra. Ogni interruzione del messa a terra può rendere l'installazione pericolosa.

La rete elettrica deve includere un messa a terra installato correttamente, che deve essere installato o controllato da un elettricista qualificato prima di essere connesso allo spettrometro di massa.

Gruppo di continuità o Stabilizzatore di corrente

Ritorna all'elenco

.

Usare un gruppo di continuità (UPS) a onda sinusoidale pura o uno stabilizzatore di corrente per assicurare la continuità dell'alimentazione del sistema (spettrometro di massa, computer, monitor e pompa per vuoto) durante le interruzioni di corrente.

Se il sistema è alimentato da un UPS o da uno stabilizzatore di corrente, deve soddisfare le specifiche indicate

in

Tabella A-8

.

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Sistema TripleTOF

®

6600

21 di 35

Requisiti del Sito

Tabella A-7 Requisiti UPS e Stabilizzatore di Corrente

Specifica

Tensione in uscita

Frequenza da 200 V CA a 240 V CA True On line a doppia conversione

50 Hz o 60 Hz

Forma d'onda Onda sinusoidale pura

Corrente di picco minima 3 × corrente nominale

Distorsione tensione di uscita

Protezione in uscita

Requisito

< 3%

Interruttore

Specifiche Elettriche del Sistema

Ritorna all'elenco

.

In

Tabella A-8

-

Tabella A-11

sono indicate le specifiche per l'elettricità per lo spettrometro di massa, la

pompa per vuoto, il computer e il monitor.

Nota: le specifiche sono soggette a cambiamenti senza preavviso.

Tabella A-8 Specifiche Elettriche Spettrometro di Massa

Specifica

Tensione di ingresso nominale

Frequenza

Corrente in ingresso massima

Potenza in ingresso massima

Valore

da 200 V CA a 240 V CA

50 Hz o 60 Hz

10 A

2400 VA

Tabella A-9 Specifiche Elettriche Pompa per Vuoto

Specifica

Tensione di ingresso nominale

Frequenza

Valore

da 200 V CA a 240 V CA

50 Hz o 60 Hz

Sistema TripleTOF

®

6600

22 di 35

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Tabella A-9 Specifiche Elettriche Pompa per Vuoto (continua)

Specifica

Corrente in ingresso massima

Potenza in ingresso massima

Valore

14 A

3360 VA

Nota: si consiglia di utilizzare un interruttore esterno da 15 A per la pompa per vuoto.

Tabella A-10 Specifiche elettriche del computer per l’acquisizione

Specifica Valore

Computer (Dell Precision T3600)

Tensione di ingresso nominale da 100 V CA a 240 V CA

Frequenza

Corrente in ingresso massima

Potenza in ingresso massima

50 Hz o 60 Hz

9,0 A / 4,5 A

635 W

Monitor (Dell UltraSharp P2314H 23" a schermo piatto)

Tensione di ingresso nominale da 100 V CA a 240 V CA

Frequenza 50 Hz o 60 Hz

Potenza in ingresso massima 635 W

Tabella A-11 Specifiche elettriche del computer per l’elaborazione

Specifica Valore

Computer (Dell Precision T3600)

da 100 V CA a 240 V CA Tensione di ingresso nominale

Frequenza 50 Hz o 60 Hz

9,0 A / 4,5 A Corrente in ingresso massima

Potenza in ingresso massima

635 W

Requisiti del Sito

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Sistema TripleTOF

®

6600

23 di 35

Requisiti del Sito

Tabella A-11 Specifiche elettriche del computer per l’elaborazione (continua)

Specifica Valore

Computer (Dell Precision T5610) per Windows 7

Tensione di ingresso nominale da 100 V CA a 240 V CA

Frequenza

Corrente in ingresso massima

Potenza in ingresso massima

50 Hz o 60 Hz

12,0 A / 6,0 A

825 W

Nota: il computer Dell Precision T3600 è dedicato al software aggiuntivo di elaborazione dati. Il computer

Dell Precision T5610 è dedicato al software ProteinPilot o a MS/MSALL con software SWATH ™ Acquisition

MicroApp.

Sistema TripleTOF

®

6600

24 di 35

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Requisiti del Sito

Requisiti di Erogazione del Gas

Ritorna all'elenco

.

AVVERTENZA! Pericolo di contaminazione da radiazioni, rischio biologico o di esposizione ad agenti chimici tossici: rivolgersi solo a personale qualificato per l'installazione di tutte le apparecchiature e collegamenti per il gas e assicurarsi che tutte le installazioni siano in conformità ai regolamenti locali e alle norme di sicurezza.

Attenzione: Rischio di danni al sistema: ogni erogazione deve essere regolata separatamente nello spettrometro di massa, altrimenti la pressione eccessiva può danneggiare lo spettrometro di massa.

Attenzione: Rischio di contaminazione del sistema: usare raccordi a compressione per i collegamenti della linea del gas. Non usare sigillante liquido per tubi. Se devono essere utilizzati raccordi filettati, può essere utilizzato un nastro in Teflon per sigillare le filettature. Non utilizzare raccordi saldati a meno che il tubo non venga pulito a fondo in seguito.

Figura A-4 Collegamenti del gas consigliati

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Sistema TripleTOF

®

6600

25 di 35

Requisiti del Sito

Elemento

1

2

3

4

Gas

Gas 1/Gas 2

Descrizione

Aria di zero

Scarico della sorgente

Aria ambiente, aria di zero o N

2

Curtain Gas

TM supply

(Erogazione

Curtain Gas

)

N

2

Gas CAD N

2

Pressione

Massimo 105 psi

(7,25 bar)

Da 55 psi (3,79 bar)

Velocità di

Flusso (max)

26 L/min

25 L/min

Da 55 psi (3,79 bar) a 60 psi (4,14 bar)

18 L/min

Da 55 psi (3,79 bar) a 60 psi (4,14 bar)

1 mL/min

Tubo

1/4 pollici (0,64 cm)

1/4 pollici (0,64 cm)

1/4 pollici (0,64 cm)

1/4 pollici (0,64 cm)

Nota: utilizzare azoto ultra puro UHP (99,999%) o generatore di gas raccomandato da AB SCIEX.

Nota: se si utilizza la sorgente di ionizzazione IonDrive utilizzare UHP N

2

per Gas 1. Non utilizzare UHP N

2

TM

Turbo V , DuoSpray

TM

o Turbo V aumenta il rischio di scarica a corona, che può danneggiare la punta di emissione.

TM

con la sorgente di ionizzazione NanoSpray

®

, si potrebbe

, poiché

Nota: per l’erogazione di gas CAD e di Curtain Gas

, il raccordo di ingresso sul divisorio del gas e del vuoto è Swagelok da 1/4 pollici, indicato in

Figura A-6

. Per il Gas 1/Gas 2 e il gas di scarico sorgente, il

raccordo di ingresso è a connessione rapida, indicato in

Figura A-5

.

Figura A-5 Raccordo a connessione rapida sul divisorio del gas e del vuoto

Sistema TripleTOF

®

6600

26 di 35

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Requisiti del Sito

Figura A-6 Collegamenti e tubi Swagelok

Generatori di gas opzionali

Ritorna all'elenco

.

I generatori di gas sono disponibili presso AB SCIEX. Fare riferimento alla documentazione del costruttore consegnata insieme al generatore per le specifiche del sistema. Per informazioni sul numero e sul tipo di prese necessarie, fare riferimento alla documentazione del produttore.

Requisiti di Ventilazione e Raccolta Residuo

Ritorna all'elenco

.

AVVERTENZA! Pericolo di Contaminazione da Radiazioni o Esposizione ad

Agenti Tossici Chimici e Biologici: assicurarsi che il laboratorio sia dotato di un sistema di ventilazione adeguato. Un'adeguata ventilazione del laboratorio è necessaria per controllare le emissioni di solventi e campioni e per un funzionamento sicuro dello spettrometro di massa.

AVVERTENZA! Pericolo di Contaminazione da Radiazioni o Esposizione ad

Agenti Tossici Chimici e Biologici: rivolgersi solo a personale qualificato per l'installazione di tutte le apparecchiature idrauliche e di ventilazione, e assicurarsi che tutte le installazioni siano in conformità con le leggi in vigore in loco e con le normative in tema di rischio biologico.

Attenzione: Rischio di danni al sistema: non collegare il tubo di scarico della sorgente alla bocca di aspirazione. Far fare la connessione a un tecnico FSE qualificato.

• Fornire un impianto di aerazione a flusso d'aria negativo con una portata totale di 283 L/min (10 cfm) all'elemento 1 in

Figura A-7

.

• Fornire un raccordo liscio per la pompa per vuoto, con diametro esterno (OD) di 3,2 cm (1,25 pollici). La bocca di aspirazione deve essere a una distanza di 1,5 m (60 pollici) dall’attacco di scarico della pompa per vuoto, e ad almeno 1 m (40 pollici) in altezza rispetto al pavimento. Fare riferimento a

Figura A-7

.

• Fornire un raccordo per il contenitore di scarico della sorgente, con diametro OD di 2,5 cm (1.0"). La bocca di aspirazione deve essere a una distanza di 1,5 m (60 pollici) dal contenitore di scarico della sorgente.

Fare riferimento a

Figura A-7

.

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Sistema TripleTOF

®

6600

27 di 35

Requisiti del Sito

Figura A-7 Collegamenti all'impianto di ventilazione

Elemento

3

4

1

2

5

6

Descrizione

Bocca di aspirazione

Tubo di scarico della sorgente: 2,5 cm (1 pollice) diametro interno (ID)

Tubo di scarico della pompa per vuoto: 3,2 cm (1,25") ID.

Contenitore di raccolta scarichi della sorgente

Tubo di scarico della sorgente: 1,6 cm (0,625") ID (diametro interno)

Tubo di ingresso vuoto pompa per vuoto

Nota: i collegamenti dei tubi di scarico dalla sorgente al contenitore di raccolta, allo spettrometro di massa e all'impianto di ventilazione del laboratorio sono fissati con fascette.

Sistema TripleTOF

®

6600

28 di 35

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Requisiti del Sito

Requisiti del computer e di rete

Ritorna all'elenco.

Computer per l'acquisizione

Il computer per l’acquisizione e il monitor sono forniti con lo spettrometro di massa. Serve per controllare lo spettrometro di massa. Questo computer deve essere usato esclusivamente per l’acquisizione dei dati.

• Fornire un tavolo per il computer per l’acquisizione e il monitor, da collocare entro 2 m (80 pollici) dallo spettrometro di massa.

• Fornire un nome del computer e una password che siano conformi a queste linee guida:

• Il nome del computer non deve avere spazi.

• La password per il computer non può essere vuota.

Nota: se il computer per l’acquisizione verrà collegato alla LAN, questo deve essere un nome per il

computer di rete e una password. Fare riferimento a

Connessione LAN (Opzionale) a pagina 30

.

Attenzione: Rischio di danni al sistema: nel computer per l’acquisizione non installare altro software eccetto che il software di sicurezza. Le modifiche al software configurato possono invalidare la garanzia del sistema e causarne l'arresto del funzionamento.

• Se è richiesto un software di sicurezza, assicurarsi che uno specialista IT sia presente per installare il software di sicurezza (anti-virus, anti-malware o software di backup), in presenza del Responsabile dell'Assistenza

Tecnica (FSE).

Computer per l’Elaborazione

Ritorna all'elenco.

Si consiglia vivamente di utilizzare un computer per l’elaborazione dedicato qualora si utilizzi il software di elaborazione dati opzionale. Per un’assistenza ottimale, utilizzare un computer per l’elaborazione fornito da

AB SCIEX. Per i computer non forniti da AB SCIEX viene fornita un’assistenza limitata.

Il sistema ProteinPilot

TM

e MS/MSALL con SWATH

Acquisition MicroApp funzionano entrambi con il sistema operativo Windows 7 a 64 bit. Si consiglia di installare queste applicazioni su un computer Dell Precision T5600 fornito da AB SCIEX. Entrambe le applicazioni richiedono un computer dedicato.

Tutte le altre applicazioni di elaborazione dati funzionano con il sistema operativo Windows a 32 bit. Si consiglia di installare queste applicazioni sul computer Dell Precision T3600 fornito da AB SCIEX.

0

Nota: potrebbero essere disponibili computer più recenti. Consultare il rappresentante di vendita locale per ricevere le ultime informazioni.

0 L’Assistenza tecnica e i Centri di assistenza tecnica AB SCIEX si adoperano al meglio per risolvere telefonicamente i problemi di software.

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Sistema TripleTOF

®

6600

29 di 35

Requisiti del Sito

Tabella A-12 Requisiti Minimi per il Computer per l’Elaborazione

Requisito

Processore

Memoria

Spazio su disco

Risoluzione schermo

Sistema operativo

Software di Elaborazione

Dati

Pentium Core 2 Duo, 3,0 GHz

RAM da 4 GB

250 GB

1280 × 1024

Windows 7 (32 bit)

Software ProteinPilot

TM

e

MS/MSALL con SWATH

Acquisition MicroApp

Multi-core, 2 GHz o più

RAM da 2 GM per core

1 TB

1280 × 1024

Windows 7 (64 bit) Professional

Requisiti della stampante

Ritorna all'elenco.

Il sistema può essere connesso a una stampante di rete o dedicata.

Nota: per utilizzare una stampante di rete collegare il computer alla rete aziendale.

• Prima dell'installazione in programma assicurarsi che siano disponibili una stampante e i driver associati.

Connessione LAN (Opzionale)

Ritorna all'elenco.

Se si desidera collegare il computer per l’acquisizione alla rete, procedere come segue.

• Assicurarsi che una connessione LAN attiva e testata sia in funzione prima della data dell'installazione in programma.

• Fornire credenziali di rete per il computer per l’acquisizione che siano conformi alle indicazioni fornite per il nome e la password del computer, come sopra specificato.

Nota: non modificare il nome del computer di rete dopo che il software è stato installato.

• Assicurarsi che uno specialista IT sia presente per collegare i computer alla LAN in presenza del Responsabile dell'Assistenza Tecnica (FSE).

Sistema TripleTOF

®

6600

30 di 35

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Requisiti del Sito

Requisiti Ambientali

Ritorna all'elenco.

PERICOLO! Pericolo di Esplosione: non usare il sistema in un ambiente che contiene gas esplosivi. Il sistema non è progettato per essere usato in ambienti contenenti gas esplosivi.

• Temperatura ambiente compresa tra 18 °C e 25 °C (64 °F e 77 °F)

Col tempo la temperatura deve rimanere entro una gamma di 2 °C (3,6 °F) dalla temperatura al momento dell’ultima calibratura, con un cambio di temperatura non superiore a 2 °C (3,6 °F) all’ora. Le fluttuazioni di temperatura ambiente che superano i limiti potrebbero causare cambiamenti di massa nello spettro.

• Umidità relativa dal 20% al 80%, non condensante

• Impianto di condizionamento per lo spettrometro di massa e la pompa per vuoto: 16.000 Btu/h

Attenzione: Rischio di danni al sistema: non posizionare la pompa per vuoto in un'area chiusa e non ventilata. In caso contrario la pompa per vuoto si romperà prematuramente o si fermerà a causa del surriscaldamento e potrà causare gravi danni allo spettrometro di massa.

Nota: il funzionamento dello spettrometro di massa ad altitudini superiori a 2000 m (6400 piedi) sopra il livello del mare potrebbe incidere sul funzionamento stesso.

Nota: i dispositivi periferici potrebbero avere requisiti d'esercizio ambientali differenti. Verificare i requisiti ambientali di esercizio con il costruttore di ogni dispositivo periferico che sarà usato con lo spettrometro di massa.

Requisiti di Biosicurezza

Ritorna all'elenco.

Il sito non deve essere designato come Livello di Biosicurezza 3 (BSL-3) o Livello di Biosicurezza 4 (BSL-4).

AB SCIEX non installa, ripara o effettua alcuna manutenzione sugli spettrometri di massa AB SCIEX in aree designate BSL-3 o BSL-4.

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Sistema TripleTOF

®

6600

31 di 35

Requisiti del Sito

Livello di pressione sonora

Ritorna all'elenco.

Pressione Sonora

Livello di rumore medio per lo spettrometro di massa con la pompa per vuoto in funzione

Livello di rumore medio per lo spettrometro di massa con la pompa per vuoto in funzione, all’interno della confezione opzionale

Valore

67 dBA

60 dBA

Un livello di pressione sonora di 85 dBA al di sopra di una pressione sonora di riferimento di 20 μPa è attualmente considerato da molte autorità come la soglia alla quale può presentarsi un pericolo. Mezzi speciali, come l'uso di cuffie di protezione, possono rendere un livello di pressione sonora più alto non pericoloso per l'operatore.

AB SCIEX consiglia all'utente di misurare o di calcolare il livello di pressione sonora sia nella postazione dell'operatore durante il normale utilizzo sia in qualsiasi punto a 1 m dalla zona dell'apparecchiatura che abbia

il livello di pressione sonora più alto. Fare riferimento a

Disposizioni laboratorio e spazi liberi del sito. a pagina 16

per minimizzare i livelli di pressione sonora per l'operatore. Per minimizzare i livelli di pressione sonora possono essere utilizzati altri metodi, come l'introduzione di barriere acustiche o l'installazione di diaframmi o cappe per la riduzione del rumore.

Uscita di calore

Ritorna all'elenco.

Uscita di calore

Calore generato dallo spettrometro di massa

Calore generato dallo spettrometro di massa e dalla pompa per vuoto

Valore

11.500 Btu/h

16.000 Btu/h

Vibrazioni

Ritorna all'elenco

• Lo spettrometro di massa imballato è stato testato per verificare che gli effetti del trasporto non abbiano influito sulla prestazioni dello spettrometro di massa al momento dell'arrivo a destinazione dal cliente.

• Lo spettrometro di massa è progettato per funzionare in un qualsiasi ambiente di laboratorio con strumentazione analitica di precisione.

Sistema TripleTOF

®

6600

32 di 35

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Requisiti del Sito

Apparecchiature e Soluzioni Fornite dal Cliente

Ritorna all'elenco.

AVVERTENZA! Pericolo di Esposizione ad Agenti Chimici Tossici: seguire tutte le linee guida sulla sicurezza mentre si maneggiano, conservano e smaltiscono prodotti chimici.

Nota: non utilizzare vials o bottiglie in polietilene.

• Guanti senza polvere (consigliati in neoprene)

• Acetato d’ammonio per HPLC (100 mg)

• Acetonitrile per MS (2 L)

• Metanolo per MS (2 L)

• Acqua deionizzata per HPLC (2 L)

• Acido formico, 99% o maggiore (50 mL)

• Sistema LC, inclusi i contenitori di raccolta residuo e tubi necessari e la taglierina, a meno che non siano stati ordinati presso AB SCIEX.

Per i requisiti e le specifiche del sistema LC, contattare il produttore.

• Refrigerazione per il kit di prodotti chimici MS PPG fornito da AB SCIEX.

• Pipettatori (20 µL, 100 o 200 µL, 1 mL) e punte

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Sistema TripleTOF

®

6600

33 di 35

Categorie di Sicurezza delle

Apparecchiature

Descrizione

Grado di inquinamento delle apparecchiature

Sovratensioni transitorie alimentazione di rete

Categoria

Grado di Inquinamento 2

Categoria di Sovratensione II

Per ulteriori informazioni, fare riferimento agli standard IEC 61010-1 e IEC 60364 della Commissione

Elettrotecnica Internazionale.

B

Sistema TripleTOF

®

6600

34 di 35

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Cronologia delle revisioni

Revisione Motivazione della modifica

A Prima versione del documento.

B Corretto l'intervallo dell'umidità relativa.

Data

Aprile 2014

Ottobre 2014

Guida alla Pianificazione del Sito

RUO-IDV-01-0813-IT-B | D5088157 B

Sistema TripleTOF

®

6600

35 di 35

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
