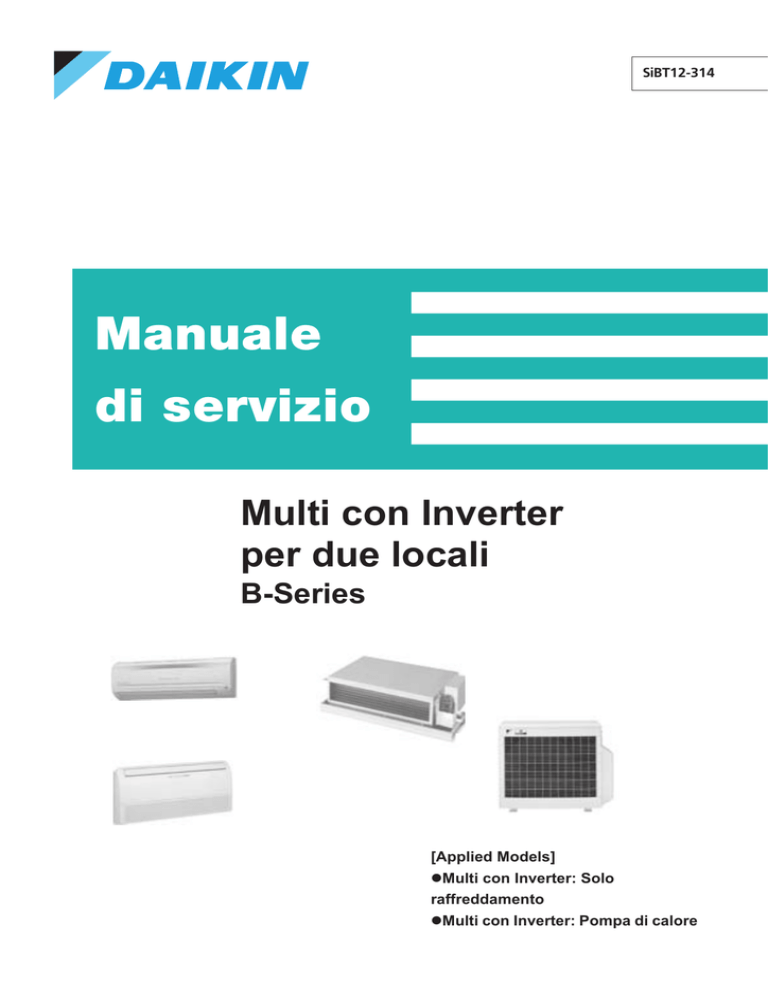

SiBT12-314
Manuale
di servizio
Multi con Inverter
per due locali
B-Series
[Applied Models]
Multi con Inverter: Solo
raffreddamento
Multi con Inverter: Pompa di calore
SiBT12-314
Multi con Inverter
per due locali
Serie B
Solo raffreddamento
Unità esterne
Unità interne
2MKS40BVMB
FTKS25BVMB
FLKS25BVMB
CDKS25BVMB
FTKS35BVMB
FLKS35BVMB
CDKS35BVMB
2AMKS40BVMB
ATKS25BVMB
ATKS35BVMB
Pompa di calore
Unità esterne
Unità interne
2MXS40BVMB
FTXS25BVMB
FLXS25BVMB
CDXS25BVMB
FTXS35BVMB
FLXS35BVMB
CDXS35BVMB
2AMXS40BVMB
ATXS25BVMB
ATXS35BVMB
Indice
i
SiBT12-314
1. Introduzione ............................................................................................v
1.1 Precauzioni di sicurezza...........................................................................v
Parte 1
Elenco delle funzioni ....................................................... 1
1. Solo raffreddamento................................................................................2
2. Pompa di calore ......................................................................................5
Parte 2
Specifiche........................................................................ 9
1. Solo raffreddamento..............................................................................10
1.1 Unità interne ...........................................................................................10
1.2 Unità esterne ..........................................................................................12
2. Pompa di calore ....................................................................................13
2.1 Unità interne ...........................................................................................13
2.2 Unità esterne ..........................................................................................15
Parte 3
Scheda elettronica
Schema elettrico connessioni ...................................... 17
1. Schema elettrico dei connettori della scheda elettronica ......................18
1.1
1.2
1.3
1.4
Parte 4
Unità a parete.........................................................................................18
Unità canalizzabile .................................................................................20
Unità doppia a pavimento /pensile a soffitto...........................................21
Unità esterna ..........................................................................................23
Funzioni e controllo....................................................... 25
1. Funzioni principali .................................................................................26
1.1 Controllo in frequenza ............................................................................26
1.2 Doppio deflettore ad alte prestazioni, alette verticali con ampio
angolo di orientamento e oscillazione automatica..................................28
1.3 Controllo velocità ventilatore per unità interne .......................................29
1.4 Funzione deumidificazione.....................................................................30
1.5 Funzionamento automatico ....................................................................31
1.6 Modalità notturna....................................................................................32
1.7 Sensore di movimento Intelligent Eye ....................................................33
1.8 Modalità Home Leave ............................................................................35
1.9 Modalità Powerful con Inverter...............................................................36
1.10 Altre funzioni...........................................................................................37
2. Funzione delle parti strutturali principali................................................38
2.1 Parti strutturali principali .........................................................................38
2.2 Funzioni dei termistori ............................................................................39
3. Specifiche del sistema di controllo ........................................................42
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
ii
Gerarchia modalità .................................................................................42
Controllo in frequenza ............................................................................43
Controlli al cambio della modalità di funzionamento / avviamento.........45
Controllo della temperatura della linea di mandata ................................46
Controllo della corrente in ingresso........................................................46
Controllo protezione antigelo..................................................................47
Controllo protezione surriscaldamento...................................................47
Controllo del ventilatore..........................................................................48
Indice
SiBT12-314
3.9
3.10
3.11
3.12
3.13
3.14
3.15
Parte 5
Funzione 2 di protezione dall’umidità .....................................................48
Controllo sbrinamento ............................................................................49
Controllo valvola d'espansione elettronica .............................................50
Malfunzionamenti ...................................................................................54
Prevenzione del congelamento interno ..................................................55
Funzionamento forzato...........................................................................55
Funzioni supplementari ..........................................................................55
Configurazione del sistema .......................................... 57
1. Configurazione del sistema...................................................................58
2. Istruzioni (per FTK(X)S 25/35 BVMB) ...................................................59
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
2.10
2.11
2.12
2.13
Parte 6
Diagnostica ................................................................... 87
1.
2.
3.
4.
Segnalazioni di diagnostica...................................................................88
Problemi e misure correttive .................................................................90
Controlli di manutenzione......................................................................91
Diagnosi delle anomalie ........................................................................92
4.1
4.2
4.3
4.4
4.5
4.6
4.7
4.8
4.9
4.10
4.11
4.12
4.13
4.14
4.15
4.16
4.17
4.18
4.19
Indice
Misure di sicurezza.................................................................................59
Nomi dei componenti..............................................................................61
Preparazione prima della messa in funzione .........................................64
Funzionamento AUTO · DEUMIDIFICAZIONE ·
RAFFREDDAMENTO · RISCALDAMENTO · VENTILAZIONE ............67
Regolazione della direzione del flusso d'aria .........................................69
Modalità POWERFUL ............................................................................71
Funzione SILENT UNITÀ ESTERNA .....................................................72
Modalità HOME LEAVE .........................................................................73
Funzione INTELLIGENT EYE ................................................................75
Funzione TIMER ....................................................................................77
Nota per sistemi Multi.............................................................................79
Manutenzione e pulizia...........................................................................81
Diagnosi delle anomalie .........................................................................84
Codici di errore e descrizione.................................................................92
Guasto scheda elettronica unità interna.................................................93
Controllo protezione antigelo o controllo alta pressione.........................94
Guasto motore ventilatore (motore CA), o simile ...................................96
Guasto termistore (unità interna), o simile .............................................97
Funzione antigelo ...................................................................................98
Intervento protezione da sovraccarico (sovraccarico compressore) ....100
Blocco compressore.............................................................................101
Blocco ventilatore motore CC...............................................................102
Rilevamento sovracorrente in ingresso ................................................103
Guasto valvola a quattro vie.................................................................105
Controllo temperatura linea di mandata ...............................................107
Controllo alta pressione in raffreddamento ..........................................108
Guasto sensore stato operativo ...........................................................110
Guasto trasformatore di corrente o simile ............................................111
Guasto termistore (unità esterna), o simile ..........................................113
Aumento di temperatura nel quadro elettrico .......................................115
Aumento di temperatura aletta radiante ...............................................117
Rilevamento sovracorrente in uscita ....................................................119
iii
SiBT12-314
4.20 Gas insufficiente...................................................................................121
4.21 Rilevamento sovratensione ..................................................................123
4.22 Funzione antigelo in altri locali / tensione non compatibile (tra
unità interne ed esterne) ......................................................................124
4.23 Anomalia nella scheda elettronica dell'unità esterna o nel circuito di
trasmissione dei segnali .......................................................................125
5. Controllo..............................................................................................126
5.1 Come Eseguire il Controllo...................................................................126
Parte 7
Procedure di smontaggio ............................................ 135
1. Unità esterna.......................................................................................136
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
Parte 8
Smontaggio deiPannelli / Motore ventilatore........................................136
Smontaggio della scheda elettronica ...................................................141
Smontaggio del quadro elettrico...........................................................146
Smontaggio della copertura fonoassorbente........................................149
Smontaggio del termistore ...................................................................152
Smontaggio della valvola a quattro vie.................................................153
Smontaggio della valvola di espansione elettronica.............................155
Smontaggio del compressore...............................................................156
Altro ............................................................................. 159
1. Altro.....................................................................................................160
1.1 Spiegazione..........................................................................................160
1.2 Configurazione ponticelli ......................................................................161
Parte 9
Appendice.................................................................... 163
1. Schemi delle tubazioni ........................................................................164
1.1 Unità interne .........................................................................................164
1.2 Unità esterne ........................................................................................166
2. Schemi Elettrici ...................................................................................167
2.1 Unità interne .........................................................................................167
2.2 Unità esterne ........................................................................................169
Indice
.......................................................................................... i
Disegni e diagrammi di flusso........................................................ v
iv
Indice
SiBT12-314
Introduzione
1. Introduzione
1.1
Precauzioni di sicurezza
Precauzioni ed
avvertimenti
Leggere con attenzione le seguenti misure di sicurezza prima di effettuare lavori di
riparazione
Avvertenza” e “
Attenzione” Voci
Gli avvisi di sicurezza sono classificati come “
Avvertenza”: sono particolarmente importanti in quanto il mancato rispetto delle
“
Attenzione”: il
disposizioni in esse riportate può comportare morte o lesioni gravi. Voci “
mancato rispetto di queste disposizioni può provocare, in certe condizioni, gravi incidenti. È
quindi opportuno osservare scrupolosamente tutti gli avvisi "Avvertenza" e "Attenzione"
descritti di seguito.
Informazioni sui pittogrammi
Questo simbolo segnala una condizione per la quale occorre prestare la massima
attenzione.
Il pittogramma indica qual è la condizione specifica alla quale si deve prestare attenzione.
Questo simbolo indica un’azione proibita.
L’elemento o l’azione proibita sono mostrati all’interno del simbolo o accanto ad esso.
Questo simbolo mostra un’azione o un'istruzione da eseguire.
L’istruzione è mostrata all’interno del simbolo o accanto ad esso.
Al termine dei lavori di riparazione, occorre verificare il corretto funzionamento, per
assicurarsi che il sistema funzioni normalmente, e illustrare al cliente le cautele da adottare
per l'uso del prodotto.
1.1.1 Precauzioni durante la riparazione
Pericolo
Scollegare il connettore del cavo di alimentazione dalla relativa presa prima di
smontare il dispositivo per una riparazione.
Lavorando su di un dispositivo collegato all’alimentazione, si è esposti al
rischio di scariche elettriche.
Se è necessario fornire corrente al dispositivo per effettuare la riparazione o
per ispezionare il circuito, non toccare nessuna parte sotto tensione.
Se durante la riparazione viene scaricato il gas refrigerante, evitare il contatto
con il gas stesso.
Il gas refrigerante può causare ustioni da congelamento
Prima di scollegare il tubo di aspirazione o di mandata del compressore dalla
sezione saldata, scaricare completamente il gas in luogo ben ventilato.
Se è presente gas residuo dentro il compressore, il gas refrigerante o l’olio
lubrificante fuoriusciranno quando si scollega il tubo, con rischio di lesioni.
Se si verificano perdite di gas refrigerante durante la riparazione, ventilare
l’area. Il gas refrigerante può produrre gas tossici se entra in contatto con
fiamme.
Il condensatore elevatore fornisce elettricità ad alta tensione ai componenti
elettrici della sezione esterna.
Scaricare completamente il condensatore prima di effettuare i lavori di
riparazione.
Se il condensatore è carico si possono verificare scariche elettriche.
Non avviare od arrestare l'unità collegando e scollegando il cavo di
alimentazione.
Tale pratica può provocare scariche elettriche od incendi.
v
Introduzione
SiBT12-314
Attenzione
Non toccare i componenti elettrici con le mani bagnate.
Se si lavora al dispositivo con le mani bagnate, si possono verificare scariche
elettriche.
Non pulire l'unità con getti d’acqua.
Lavare l’unità con acqua può causare scariche elettriche.
Mettere a terra il dispositivo quando si effettuano riparazioni in luogo umido o
bagnato, per evitare scariche elettriche.
Portare l’interruttore generale in posizione off e scollegare il connettore del
cavo d’alimentazione quando si pulisce l'unità.
Il ventilatore interno gira ad alta velocità e può provocare lesioni.
Non inclinare l’unità durante la movimentazione.
L’acqua all’interno potrebbe fuoriuscire e bagnare l’arredamento ed il
pavimento.
Prima di effettuare interventi di manutenzione, assicurarsi che la sezione del
ciclo frigorifero si sia raffreddata a sufficienza.
Se si lavorare sull’unità quando la sezione del ciclo frigorifero è ancora calda,
si è esposti al rischio di ustioni.
Usare la saldatrice in luogo ben ventilato.
L'uso della saldatrice in un luogo chiuso può causare mancanza di ossigeno.
1.1.2 Precauzioni riguardanti i prodotti dopo la riparazione
Pericolo
Per effettuare gli interventi di riparazione, utilizzare unicamente i componenti
indicati nell'elenco dei componenti di ricambio del modello che si sta riparando,
oltre all'attrezzatura appropriata per effettuare tali lavori. Non tentare di
apportare modifiche al dispositivo.
L’uso di componenti o attrezzatura di lavoro inadatti può provocare scariche
elettriche, calore eccessivo ed incendi.
Nell'eventualità in cui l'unità venga spostata in un altro luogo, assicurarsi che
la nuova posizione sia in grado di sorreggere il peso dell'unità.
Se il punto d’installazione non è sufficientemente resistente, l'installazione non
avviene in condizioni di sicurezza e l'unità può cadere e provocare lesioni
personali.
Installare l'unità correttamente, usando il supporto d’installazione incluso nella
fornitura.
L'uso di un supporto d’installazione inadeguato ed una installazione non
corretta possono causare la caduta dell'unità, con conseguenti lesioni
personali.
Fissare il prodotto saldamente al supporto d’installazione, montato su di un
infisso di finestra.
Se l’unità non è fissata saldamente, può cadere e causare lesioni personali.
vi
Solo per unità
complete
Solo per unità
complete
SiBT12-314
Introduzione
Pericolo
Usare un circuito di potenza separato per l'unità, e durante l’esecuzione
dell'impianto elettrico rispettare le normative elettriche e di cablaggio previste
per l'unità, nonché il manuale d’istruzioni.
Un circuito elettrico che non fornisca una potenza sufficiente, o non eseguito
correttamente può provocare scariche elettriche ed incendi.
Usare il cavo specificato per connettere la sezione interna a quella esterna.
Assicurarsi che i collegamenti elettrici siano ben serrati. Far passare i cavi in
modo da evitare sollecitazioni sui punti di collegamento ai morsetti.
I collegamenti non corretti possono causare calore eccessivo o incendi.
Quando si collegano i cavi tra la sezione interna e quella esterna, verificare che
il coperchio della morsettiera non si stacchi a causa del cavo.
Se il coperchio della morsettiera non è montato correttamente, in
corrispondenza del collegamento col morsetto si possono verificare scariche
elettriche, calore eccessivo od incendi.
Non danneggiare o modificare il cavo d’alimentazione.
Un cavo d’alimentazione danneggiato o modificato può causare scariche
elettriche od incendi.
Lo schiacciamento con oggetti pesanti, la vicinanza a fonti di calore o la
trazione possono danneggiare il cavo di alimentazione.
Non miscelare aria o gas diverso dal refrigerante specificato (R410A) nel
sistema frigorifero.
Se l’aria penetra nel circuito frigorifero la pressione potrebbe risultare
eccessiva, causando danni all'unità e lesioni alle persone.
Se si verificano perdite di gas refrigerante, individuare la perdita e ripararla
prima di caricare il refrigerante. Dopo aver caricato il refrigerante, assicurarsi
che non vi siano perdite.
Se non è possibile individuare la perdita ed è necessario sospendere i lavori di
riparazione, eseguire lo svuotamento del refrigerante e chiudere la valvola di
intercettazione, per prevenire fuoriuscite di gas nel locale. Il gas refrigerante è
di per se stesso innocuo, ma può produrre gas tossici a contatto con fiamme,
come nel caso di ventilatori ed altri riscaldatori, stufe e cucine.
Quando si sostituiscono le pile a bottone del telecomando, smaltire le pile
vecchie per evitarne l’ingestione da parte dei bambini.
Se un bambino ingerisce una pila a bottone, consultare immediatamente un dottore.
Attenzione
In alcuni tipi di installazione può essere necessario installare un interruttore
differenziale, onde prevenire scariche elettriche.
Non installare l'unità in un luogo ove vi siano possibilità di perdite di gas
combustibili.
Eventuali perdite di gas combustibili stagnanti nelle vicinanze dell’unità
possono provocare incendi.
Installare correttamente le guarnizioni e le tenute sul supporto d’installazione. Solo per unità
Se la guarnizione e la tenuta non sono installate correttamente, possono
complete
verificarsi fuoriuscite di acqua nel locale, con conseguente bagnamento
dell’arredamento e del pavimento.
1.1.3 Ispezioni dopo le riparazioni
Pericolo
Controllare che la spina del cavo di alimentazione non sia sporca o allentata,
quindi inserire la spina nella presa.
La presenza di polvere sul connettore, oppure un collegamento allentato
possono essere causa di scariche elettriche od incendi.
Se il cavo d’alimentazione ed i conduttori sono scalfiti o rovinati, sostituirli.
I cavi o conduttori danneggiati possono causare scariche elettriche, calore
eccessivo o incendi.
vii
Introduzione
SiBT12-314
Pericolo
Non usare un cavo d’alimentazione od una prolunga giuntati, né utilizzare una
presa in comune con altri dispositivi elettrici, poiché ciò può causare scariche
elettriche, calore eccessivo o incendi.
Attenzione
Assicurarsi che gli elementi ed i cavi siano montati e collegati correttamente e
che i collegamenti dei morsetti tramite saldatura o crimpatura siano stati
correttamente eseguiti.
Installazioni e collegamenti non corretti possono causare scariche elettriche,
calore eccessivo o incendi.
Se la piattaforma od il supporto d’installazione sono corrosi, sostituirli.
Una piattaforma o un supporto d’installazione corrosi possono determinare la
caduta dell’unità, con conseguenti lesioni personali.
Controllare la messa a terra, ed effettuare i collegamenti necessari, se quelli
esistenti non sono adeguati.
Una messa a terra inadeguata può causare scariche elettriche.
Misurare la resistenza d’isolamento dopo le riparazioni, e verificare che la
resistenza sia maggiore o uguale a 1 MOhm.
Un isolamento guasto può causare scariche elettriche.
Assicurarsi che dopo le riparazioni il drenaggio dell’unità interna avvenga
correttamente.
Un drenaggio non corretto può causare la fuoriuscita dell’acqua nel locale,
bagnando l’arredamento ed il pavimento.
1.1.4 Uso delle icone
Le icone vengono usate per attirare l’attenzione del lettore su informazioni specifiche. Il
significato di ogni icona è descritto nella seguente tabella:
1.1.5 Uso dell’elenco icone
Icona
Tipo
d’informazioni
Nota
Descrizione
Attenzione
L’icona “attenzione” viene usata quando il lettore è esposto
a pericoli causati da un uso non corretto, che possono
provocare danni all'unità, perdita di dati, risultati non
prevedibili o la ripetizione di una (parte della) procedura.
L’icona “Avvertenza” viene usata quando si è esposti al
rischio di lesioni personali.
Nota:
Attenzione
Avvertenza
Una “nota” fornisce informazioni che non sono indispensabili
per il lettore, ma che risultano comunque preziose, come ad
esempio suggerimenti e accorgimenti.
Avvertenza
Riferimento
viii
Un “riferimento” indica al lettore altre posizioni del
raccoglitore o del presente manuale che contengono ulteriori
informazioni su un argomento specifico.
SiBT12-314
Parte 1
Elenco delle funzioni
1. Modelli solo raffreddamento....................................................................2
2. Pompa di calore ......................................................................................5
Elenco delle funzioni
1
Solo raffreddamento
SiBT12-314
Limite di funzionamento in raffreddamento (˚C)
Compressore
Distribuzione
dell'aria
ottimale
CDKS25·35BVMB
Funzione base Inverter
(controllo alimentazione con Inverter)
FTKS25·35BVMB
Funzioni
CDKS25·35BVMB
Categoria
FTKS25·35BVMB
1. Solo raffreddamento
Filtro purificatore dell'aria con funzioni
antibatteriche e antivirali
—
—
—
Filtro fotocatalitico deodorizzante
—
—
—
Categoria
Salute e
pulizia
Funzioni
Limite di funzionamento in riscaldamento (˚C)
—
—
Filtro purificatore con funzione
fotocatalitica deodorizzante
Controllo PAM (Pulse Amplitude Modulation)
Compressore Scroll ovale
Compressore Swing
Compressore rotativo
Motore CC a riluttanza
Deflettore ad alte prestazioni
Doppio deflettore ad alte prestazioni
Diffusore ad alte prestazioni
Deflettore con alette ad ampio angolo di
oscillazione
Oscillazione verticale automatica (alto/
basso)
Oscillazione orizzontale automatica
(Destra/sinistra)
Flusso aria a distribuzione tridimensionale
Flusso dell'aria a 3 velocità (solo modelli
a pompa di calore)
Regolazione automatica velocità
ventilatore
—
—
Filtro a lunga durata
—
—
—
—
—
—
—
—
Filtro a lunghissima durata (opzionale)
Filtro antimuffa
Pannello piatto facile da pulire
—
—
—
—
—
—
—
Griglia lavabile
Indicatore pulizia filtri
—
—
—
—
Modalità raffreddamento Good Sleep
Timer ON/OFF con programmazione di 24 ore
—
—
Modalità notturna
Riavvio automatico (dopo
un'interruzione di corrente)
—
—
—
—
—
—
—
—
—
—
—
Controllo errori di cablaggio
—
—
—
—
Funzione Silent Unità Interna
—
Modalità notturna (automatica)
Funzionamento silenzioso dell'unità
esterna (manuale)
Sensore di movimento Intelligent Eye
Funzione riscaldamento rapido
—
—
Trattamento anticorrosione dello
scambiatore di calore esterno
Sezione interna compatibile con tipo
Multi-Split/Split
Ampio campo di tensione di funzionamento
—
—
Applicazione in locali con soffitti alti
—
—
—
—
—
—
—
—
Avviamento ad aria calda
—
—
Sbrinamento automatico
—
—
Funzionamento Funzionamento automatico
—
—
Funzione deumidificazione
Solo ventilazione
Nuova funzione Powerful (Senza Inverter)
Modalità Powerful con Inverter
Funzione Priority Room
Blocco modalità raffreddamento/
riscaldamento
Modalità Home Leave
Interruttore ON/OFF sull’unità interna
Indicatore ricezione segnale
Indicazione della temperatura
Funzione Another Room
—
—
—
—
—
—
—
—
—
—
—
—
Modalità
comfort
Praticità di
utilizzo
Note: : Funzioni disponibili
Timer
Garanzia di
affidabilità e
durata
Display digitale (LED) di diagnostica
Flessibilità
Non richiede carica
Potenza regolabile
Controllo
Telecomando centralizzato per 5 locali
remoto
(opzionale)
Adattatore telecomando (Contatto
normalmente aperto - a impulsi) (opzionale)
Adattatore telecomando (Contatto
normalmente aperto) (opzionale)
Compatibile con Dlll-NET (tramite
adattatore) (opzionale)
Telecomando Ad infrarossi
Con filo
★ ★
—
★ : Solo modelli digitali
— : Funzioni non disponibili
2
Elenco delle funzioni
Solo raffreddamento
Limite di funzionamento in
raffreddamento (˚C)
—
Limite di funzionamento in
riscaldamento (˚C)
—
Funzioni
Funzione base Inverter
(controllo alimentazione con Inverter)
2MKS40BVMB
2MKS40BVMB
Categoria
FLKS25·35BVMB
FLKS25·35BVMB
SiBT12-314
Filtro purificatore dell'aria con funzioni
antibatteriche e antivirali
—
10
~
46
Filtro fotocatalitico deodorizzante
—
—
Filtro purificatore con funzione
fotocatalitica deodorizzante
—
—
Categoria
Salute e
pulizia
Funzioni
Controllo PAM (Pulse Amplitude Modulation)
—
Filtro a lunga durata
—
—
Compressore Scroll ovale
Compressore Swing
—
—
—
Filtro a lunghissima durata (opzionale)
—
—
Filtro antimuffa
—
Compressore rotativo
Motore CC a riluttanza
Deflettore ad alte prestazioni
Doppio deflettore ad alte prestazioni
—
—
—
—
—
Pannello piatto facile da pulire
Griglia lavabile
—
—
—
—
—
—
Indicatore pulizia filtri
Modalità raffreddamento Good Sleep
—
—
—
—
Diffusore ad alte prestazioni
—
—
Timer ON/OFF con programmazione di 24 ore
—
Deflettore con alette ad ampio angolo di
oscillazione
—
Modalità notturna
—
Oscillazione verticale automatica (alto/
basso)
—
Riavvio automatico (dopo
un'interruzione di corrente)
—
Oscillazione orizzontale automatica
(Destra/sinistra)
Flusso aria a distribuzione tridimensionale
Flusso dell'aria a 3 velocità (solo modelli
a pompa di calore)
Regolazione automatica velocità
ventilatore
—
—
★
—
—
—
—
Controllo errori di cablaggio
—
—
—
Trattamento anticorrosione dello
scambiatore di calore esterno
—
Funzione Silent Unità Interna
—
Sezione interna compatibile con tipo
Multi-Split/Split
—
Modalità notturna (automatica)
Funzionamento silenzioso dell'unità
esterna (manuale)
Sensore di movimento Intelligent Eye
Funzione riscaldamento rapido
—
—
Ampio campo di tensione di funzionamento
—
Applicazione in locali con soffitti alti
—
—
—
—
—
—
Avviamento ad aria calda
—
—
Sbrinamento automatico
—
—
Funzionamento Funzionamento automatico
—
—
Funzione deumidificazione
—
Solo ventilazione
Nuova funzione Powerful (Senza Inverter)
Modalità Powerful con Inverter
Funzione Priority Room
Blocco modalità raffreddamento/
riscaldamento
Modalità Home Leave
Interruttore ON/OFF sull’unità interna
Indicatore ricezione segnale
Indicazione della temperatura
Funzione Another Room
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
Compressore
Distribuzione
dell'aria
ottimale
Modalità
comfort
Praticità di
utilizzo
Note: : Funzioni disponibili
Timer
Garanzia di
affidabilità e
durata
Display digitale (LED) di diagnostica
Flessibilità
Non richiede carica
Potenza regolabile
Controllo
Telecomando centralizzato per 5 locali
remoto
(opzionale)
Adattatore telecomando (Contatto
normalmente aperto - a impulsi) (opzionale)
Adattatore telecomando (Contatto
normalmente aperto) (opzionale)
Compatibile con Dlll-NET (tramite
adattatore) (opzionale)
Telecomando Ad infrarossi
Con filo
—
20m
—
—
—
—
—
—
—
—
★ : Solo modelli digitali
— : Funzioni non disponibili
Elenco delle funzioni
3
Solo raffreddamento
Limite di funzionamento in
raffreddamento (˚C)
—
10
~
46
Limite di funzionamento in
riscaldamento (˚C)
Controllo PAM (Pulse Amplitude Modulation)
—
—
—
Compressore Scroll ovale
Compressore Swing
—
—
Filtro antimuffa
—
Compressore rotativo
Motore CC a riluttanza
—
—
—
Pannello piatto facile da pulire
Griglia lavabile
—
—
—
Deflettore ad alte prestazioni
Doppio deflettore ad alte prestazioni
Diffusore ad alte prestazioni
—
—
—
—
—
Indicatore pulizia filtri
Modalità raffreddamento Good Sleep
—
—
—
—
Timer ON/OFF con programmazione di 24 ore
—
Deflettore con alette ad ampio angolo di
oscillazione
Oscillazione verticale automatica (alto/
basso)
—
Modalità notturna
—
—
Riavvio automatico (dopo
un'interruzione di corrente)
—
Oscillazione orizzontale automatica
(Destra/sinistra)
—
—
★
Flusso aria a distribuzione tridimensionale
Flusso dell'aria a 3 velocità (solo modelli
a pompa di calore)
Regolazione automatica velocità
ventilatore
—
—
—
—
Controllo errori di cablaggio
—
—
—
Trattamento anticorrosione dello
scambiatore di calore esterno
—
Funzione Silent Unità Interna
—
Sezione interna compatibile con tipo
Multi-Split/Split
—
Modalità notturna (automatica)
Funzionamento silenzioso dell'unità
esterna (manuale)
Sensore di movimento Intelligent Eye
Funzione riscaldamento rapido
—
—
Ampio campo di tensione di funzionamento
—
Applicazione in locali con soffitti alti
—
—
—
—
—
—
—
20m
Avviamento ad aria calda
—
—
—
Sbrinamento automatico
—
—
—
Funzionamento automatico
—
—
—
Funzione deumidificazione
—
—
Solo ventilazione
Nuova funzione Powerful (Senza Inverter)
Modalità Powerful con Inverter
Funzione Priority Room
Blocco modalità raffreddamento/
riscaldamento
Modalità Home Leave
Interruttore ON/OFF sull’unità interna
Indicatore ricezione segnale
Indicazione della temperatura
Funzione Another Room
: Funzioni disponibili
— : Funzioni non disponibili
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
Funzione base Inverter
(controllo alimentazione con Inverter)
Compressore
Distribuzione
dell'aria
ottimale
Modalità
comfort
Funzionamento
Praticità di
utilizzo
Note:
4
2AMKS40BVMB
2AMKS40BVMB
Funzioni
ATKS25·35BVMB
ATKS25·35BVMB
Categoria
SiBT12-314
Filtro purificatore dell'aria con funzioni
antibatteriche e antivirali
—
Filtro fotocatalitico deodorizzante
—
—
—
Filtro purificatore con funzione
fotocatalitica deodorizzante
Filtro a lunga durata
—
—
—
Filtro a lunghissima durata (opzionale)
—
—
Categoria
Salute e
pulizia
Timer
Garanzia di
affidabilità e
durata
Funzioni
Display digitale (LED) di diagnostica
Flessibilità
Non richiede carica
Potenza regolabile
Controllo
Telecomando centralizzato per 5 locali
remoto
(opzionale)
Adattatore telecomando (Contatto
normalmente aperto - a impulsi) (opzionale)
Adattatore telecomando (Contatto
normalmente aperto) (opzionale)
Compatibile con Dlll-NET (tramite
adattatore) (opzionale)
Telecomando Ad infrarossi
Con filo
★ : Solo modelli digitali
Elenco delle funzioni
Pompa di calore
SiBT12-314
Limite di funzionamento in raffreddamento (˚C)
Compressore
Distribuzione
dell'aria
ottimale
CDXS25·35BVMB
Funzione base Inverter
(controllo alimentazione con Inverter)
FTXS25·35BVMB
Funzioni
CDXS25·35BVMB
Categoria
FTXS25·35BVMB
2. Pompa di calore
Filtro purificatore dell'aria con funzioni
antibatteriche e antivirali
—
—
—
Filtro fotocatalitico deodorizzante
—
—
—
Categoria
Salute e
pulizia
Funzioni
Limite di funzionamento in riscaldamento (˚C)
—
—
Filtro purificatore con funzione
fotocatalitica deodorizzante
Controllo PAM (Pulse Amplitude Modulation)
Compressore Scroll ovale
Compressore Swing
Compressore rotativo
Motore CC a riluttanza
Deflettore ad alte prestazioni
Doppio deflettore ad alte prestazioni
Diffusore ad alte prestazioni
Deflettore con alette ad ampio angolo di
oscillazione
Oscillazione verticale automatica (alto/
basso)
Oscillazione orizzontale automatica
(Destra/sinistra)
Flusso aria a distribuzione tridimensionale
Flusso dell'aria a 3 velocità (solo modelli
a pompa di calore)
Regolazione automatica velocità
ventilatore
—
—
Filtro a lunga durata
—
—
—
—
—
—
—
—
Filtro a lunghissima durata (opzionale)
Filtro antimuffa
Pannello piatto facile da pulire
—
—
—
—
—
—
—
Griglia lavabile
Indicatore pulizia filtri
—
—
—
—
Modalità raffreddamento Good Sleep
Timer ON/OFF con programmazione di 24 ore
—
—
Modalità notturna
Riavvio automatico (dopo
un'interruzione di corrente)
—
—
—
—
—
—
—
—
—
—
—
Controllo errori di cablaggio
—
—
—
—
Funzione Silent Unità Interna
—
Modalità notturna (automatica)
Funzionamento silenzioso dell'unità
esterna (manuale)
Sensore di movimento Intelligent Eye
Funzione riscaldamento rapido
—
—
Trattamento anticorrosione dello
scambiatore di calore esterno
Sezione interna compatibile con tipo
Multi-Split/Split
Ampio campo di tensione di funzionamento
—
—
Applicazione in locali con soffitti alti
—
—
—
—
—
—
—
—
Avviamento ad aria calda
Sbrinamento automatico
—
—
Funzionamento Funzionamento automatico
Funzione deumidificazione
Solo ventilazione
Nuova funzione Powerful (Senza Inverter)
Modalità Powerful con Inverter
Funzione Priority Room
Blocco modalità raffreddamento/
riscaldamento
Modalità Home Leave
Interruttore ON/OFF sull’unità interna
Indicatore ricezione segnale
Indicazione della temperatura
Funzione Another Room
—
—
—
—
—
—
—
—
—
—
—
—
Modalità
comfort
Praticità di
utilizzo
Note: : Funzioni disponibili
Timer
Garanzia di
affidabilità e
durata
Display digitale (LED) di diagnostica
Flessibilità
Non richiede carica
Potenza regolabile
Controllo
Telecomando centralizzato per 5 locali
remoto
(opzionale)
Adattatore telecomando (Contatto
normalmente aperto - a impulsi) (opzionale)
Adattatore telecomando (Contatto
normalmente aperto) (opzionale)
Compatibile con Dlll-NET (tramite
adattatore) (opzionale)
Telecomando Ad infrarossi
Con filo
★ ★
—
★ : Solo modelli digitali
— : Funzioni non disponibili
Elenco delle funzioni
5
Pompa di calore
Limite di funzionamento in
raffreddamento (˚C)
—
10
~
46
Limite di funzionamento in
riscaldamento (˚C)
—
–10
~
15,5
Funzione base Inverter
(controllo alimentazione con Inverter)
Compressore
Distribuzione
dell'aria
ottimale
Modalità
comfort
Funzionamento
Praticità di
utilizzo
Categoria
Salute e
pulizia
2MXS40BVMB
2MXS40BVMB
Funzioni
FLXS25·35BVMB
FLXS25·35BVMB
Categoria
SiBT12-314
Filtro purificatore dell'aria con funzioni
antibatteriche e antivirali
—
Filtro fotocatalitico deodorizzante
—
Filtro purificatore con funzione
fotocatalitica deodorizzante
—
—
Funzioni
Controllo PAM (Pulse Amplitude Modulation)
—
Filtro a lunga durata
—
—
Compressore Scroll ovale
Compressore Swing
—
—
—
Filtro a lunghissima durata (opzionale)
Filtro antimuffa
—
—
—
Compressore rotativo
Motore CC a riluttanza
—
—
—
Pannello piatto facile da pulire
Griglia lavabile
—
—
—
—
Deflettore ad alte prestazioni
Doppio deflettore ad alte prestazioni
—
—
—
—
Indicatore pulizia filtri
Modalità raffreddamento Good Sleep
—
—
—
—
Diffusore ad alte prestazioni
—
—
Timer ON/OFF con programmazione di 24 ore
—
Deflettore con alette ad ampio angolo di
oscillazione
—
Modalità notturna
—
Oscillazione verticale automatica (alto/
basso)
Oscillazione orizzontale automatica
(Destra/sinistra)
—
Riavvio automatico (dopo
un'interruzione di corrente)
—
—
—
★
Flusso aria a distribuzione tridimensionale
Flusso dell'aria a 3 velocità (solo modelli
a pompa di calore)
Regolazione automatica velocità
ventilatore
—
—
—
—
Controllo errori di cablaggio
—
—
—
Trattamento anticorrosione dello
scambiatore di calore esterno
—
Funzione Silent Unità Interna
—
—
Modalità notturna (automatica)
Funzionamento silenzioso dell'unità
esterna (manuale)
—
—
Sezione interna compatibile con tipo
Multi-Split/Split
Ampio campo di tensione di funzionamento
—
Applicazione in locali con soffitti alti
—
—
Sensore di movimento Intelligent Eye
Funzione riscaldamento rapido
—
—
—
—
—
20m
Avviamento ad aria calda
—
—
Sbrinamento automatico
—
—
Funzionamento automatico
—
—
Funzione deumidificazione
—
—
Solo ventilazione
Nuova funzione Powerful (Senza Inverter)
Modalità Powerful con Inverter
Funzione Priority Room
Blocco modalità raffreddamento/
riscaldamento
Modalità Home Leave
Interruttore ON/OFF sull’unità interna
Indicatore ricezione segnale
Indicazione della temperatura
Funzione Another Room
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
Note: : Funzioni disponibili
Timer
Garanzia di
affidabilità e
durata
Display digitale (LED) di diagnostica
Flessibilità
Non richiede carica
Potenza regolabile
Controllo
Telecomando centralizzato per 5 locali
remoto
(opzionale)
Adattatore telecomando (Contatto
normalmente aperto - a impulsi) (opzionale)
Adattatore telecomando (Contatto
normalmente aperto) (opzionale)
Compatibile con Dlll-NET (tramite
adattatore) (opzionale)
Telecomando Ad infrarossi
Con filo
—
★ : Solo modelli digitali
— : Funzioni non disponibili
6
Elenco delle funzioni
Pompa di calore
Limite di funzionamento in
raffreddamento (˚C)
—
10
~
46
Limite di funzionamento in
riscaldamento (˚C)
—
–10
~
15,5
Funzioni
Funzione base Inverter
(controllo alimentazione con Inverter)
2AMXS40BVMB
2AMXS40BVMB
Categoria
ATXS25·35BVMB
ATXS25·35BVMB
SiBT12-314
Filtro purificatore dell'aria con funzioni
antibatteriche e antivirali
—
Filtro fotocatalitico deodorizzante
—
Filtro purificatore con funzione
fotocatalitica deodorizzante
—
—
Categoria
Salute e
pulizia
Funzioni
Controllo PAM (Pulse Amplitude Modulation)
—
Filtro a lunga durata
—
—
Compressore Scroll ovale
Compressore Swing
Compressore rotativo
Motore CC a riluttanza
—
—
—
—
—
Filtro a lunghissima durata (opzionale)
Filtro antimuffa
—
—
—
—
Pannello piatto facile da pulire
—
—
Griglia lavabile
—
Deflettore ad alte prestazioni
Doppio deflettore ad alte prestazioni
Diffusore ad alte prestazioni
—
—
—
—
—
Indicatore pulizia filtri
Modalità raffreddamento Good Sleep
—
—
—
—
Timer ON/OFF con programmazione di 24 ore
—
Deflettore con alette ad ampio angolo di
oscillazione
—
Modalità notturna
—
Oscillazione verticale automatica (alto/
basso)
Oscillazione orizzontale automatica
(Destra/sinistra)
—
Riavvio automatico (dopo
un'interruzione di corrente)
—
—
—
★
Flusso aria a distribuzione tridimensionale
Flusso dell'aria a 3 velocità (solo modelli
a pompa di calore)
—
—
—
—
Controllo errori di cablaggio
—
—
Regolazione automatica velocità ventilatore
—
Trattamento anticorrosione dello
scambiatore di calore esterno
—
Funzione Silent Unità Interna
—
—
Modalità notturna (automatica)
Funzionamento silenzioso dell'unità
esterna (manuale)
Sensore di movimento Intelligent Eye
Funzione riscaldamento rapido
—
—
Sezione interna compatibile con tipo
Multi-Split/Split
Ampio campo di tensione di funzionamento
—
Applicazione in locali con soffitti alti
—
—
—
—
—
—
20m
Avviamento ad aria calda
—
—
Sbrinamento automatico
—
—
Funzionamento Funzionamento automatico
—
—
Funzione deumidificazione
—
—
Solo ventilazione
Nuova funzione Powerful (Senza Inverter)
Modalità Powerful con Inverter
Funzione Priority Room
Blocco modalità raffreddamento/riscaldamento
Modalità Home Leave
Interruttore ON/OFF sull’unità interna
Indicatore ricezione segnale
Indicazione della temperatura
Funzione Another Room
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
Compressore
Distribuzione
dell'aria
ottimale
Modalità
comfort
Praticità di
utilizzo
Note: : Funzioni disponibili
Timer
Garanzia di
affidabilità e
durata
Display digitale (LED) di diagnostica
Flessibilità
Non richiede carica
Potenza regolabile
Controllo
Telecomando centralizzato per 5 locali
remoto
(opzionale)
Adattatore telecomando (Contatto
normalmente aperto - a impulsi) (opzionale)
Adattatore telecomando (Contatto
normalmente aperto) (opzionale)
Compatibile con Dlll-NET (tramite
adattatore) (opzionale)
Telecomando Ad infrarossi
Con filo
—
★ : Solo modelli digitali
— : Funzioni non disponibili
Elenco delle funzioni
7
Pompa di calore
8
SiBT12-314
Elenco delle funzioni
SiBT12-314
Parte 2
Specifiche
1. Modelli solo raffreddamento..................................................................10
1.1 Unità interne ..........................................................................................10
1.2 Unità esterne ..........................................................................................12
2. Pompa di calore ....................................................................................13
2.1 Unità interne ..........................................................................................13
2.2 Unità esterne ..........................................................................................15
Specifiche
9
Solo raffreddamento
SiBT12-314
1. Solo raffreddamento
1.1
Unità interne
Unità a parete
230V, 50Hz
Modello
Potenza nominale
Colore pannello frontale
Portata aria
m³/min
(cfm)
Tipo
Potenza motore
Velocità
Controllo direzione aria
Filtro dell'aria
Corrente di funzionamento (nominale)
Potenza assorbita nominale
Fattore di potenza
Controllo temperatura
Dimensioni (A×L×P)
Dimensioni imballo
Peso
Peso lordo
Livello sonoro A/M/B/SB
Isolamento termico
Liquido
Gas
Attacchi delle tubazioni
Drenaggio
Disegno nr.
Ventilatore
A
M
B
SB
W
Gradini
A
W
%
mm
mm
kg
kg
dBA
mm
mm
mm
Modello
Potenza nominale
Colore pannello frontale
Portata aria
m³/min
(cfm)
Tipo
Potenza motore
Velocità
Controllo direzione aria
Filtro dell'aria
Corrente di funzionamento (nominale)
Potenza assorbita nominale
Fattore di potenza
Controllo temperatura
Dimensioni (A×L×P)
Dimensioni imballo
Peso
Peso lordo
Livello sonoro A/M/B/SB
Isolamento termico
Liquido
Gas
Attacchi delle tubazioni
Drenaggio
Disegno nr.
Ventilatore
A
M
B
SB
W
Gradini
A
W
%
mm
mm
kg
kg
dBA
mm
mm
mm
FTKS25BVMB
Classe 2,5kW
Bianco
7,4 (261)
5,8 (205)
4,1 (145)
3,6 (127)
Ventilatore tangenziale
18
5 gradini, Silent e Auto
Destra, sinistra, orizzontale e verso il basso
Estraibile, lavabile, anti-muffa
0,18
40
96,6
Controllo a microprocessore
273×784×195
834×325×258
8
11
38/32/25/22
Linea del liquido e del gas
φ 6,4
φ 9,5
φ 18,0
3D040162A
FTKS35BVMB
Classe 3,5kW
Bianco
7,4 (261)
5,9 (208)
4,4 (155)
3,8 (134)
Ventilatore tangenziale
18
5 gradini, Silent e Auto
Destra, sinistra, orizzontale e verso il basso
Estraibile, lavabile, anti-muffa
0,18
40
96,6
Controllo a microprocessore
273×784×195
834×325×258
8
11
39/33/26/23
Linea del liquido e del gas
φ 6,4
φ 9,5
φ 18,0
3D040163A
ATKS25BVMB
Classe 2,5kW
Bianco
7,8 (275)
6,0 (212)
4,2 (148)
3,5 (124)
Ventilatore tangenziale
18
5 gradini, Silent e Auto
Destra, sinistra, orizzontale e verso il basso
Estraibile, lavabile, anti-muffa
0,18
40
96,6
Controllo a microprocessore
273×784×185
834×325×258
8
11
38/32/25/22
Linea del liquido e del gas
φ 6,4
φ 9,5
φ 18,0
3D040160A
ATKS35BVMB
Classe 3,5kW
Bianco
8,0 (282)
6,2 (219)
4,5 (159)
3,8 (134)
Ventilatore tangenziale
18
5 gradini, Silent e Auto
Destra, sinistra, orizzontale e verso il basso
Estraibile, lavabile, anti-muffa
0,18
40
96,6
Controllo a microprocessore
273×784×185
834×325×258
8
11
39/33/26/23
Linea del liquido e del gas
φ 6,4
φ 9,5
φ 18,0
3D040161A
Formule di conversione
kcal/h=kW×860
Btu/h=kW×3414
cfm=m³/min×35,3
10
Specifiche
Solo raffreddamento
SiBT12-314
Unità canalizzabile
230V, 50Hz
Modello
Potenza nominale
Colore pannello frontale
m³/min
(cfm)
Portata aria
Ventilatore
CDKS25BVMB
Classe 2,5kW
Tipo
Potenza motore
Velocità
Filtro dell'aria
Corrente di funzionamento (nominale)
Potenza assorbita nominale
Fattore di potenza
Controllo temperatura
Dimensioni (A×L×P)
Dimensioni imballo
Peso
Peso lordo
Livello sonoro A/M/B/SB
Isolamento termico
Liquido
Gas
Attacchi delle tubazioni
Drenaggio
Disegno nr.
A
M
B
SB
W
Gradini
A
W
%
mm
mm
kg
kg
dBA
mm
mm
mm
CDKS35BVMB
Classe 3,5kW
—
—
12,7 (448)
11,7 (413)
10,7 (378)
9,0 (318)
Ventilatore Sirocco
47
5 gradini, Silent e Auto
Estraibile, lavabile, anti-muffa
0,40
85
92,4
Controllo a microprocessore
260×900×580
1.070×719×354
23
32
39/37/36/33
Linea del liquido e del gas
φ 6,4
φ 9,5
φ 27,2
3D038028
13,0 (459)
12,0 (424)
11,0 (388)
9,3 (328)
Ventilatore Sirocco
47
5 gradini, Silent e Auto
Estraibile, lavabile, anti-muffa
0,40
85
92,4
Controllo a microprocessore
260×900×580
1.070×719×354
23
32
39/37/36/33
Linea del liquido e del gas
φ 6,4
φ 9,5
φ 27,2
3D038029
Unità doppia a pavimento /pensile a soffitto
230V, 50Hz
Modello
Potenza nominale
Colore pannello frontale
Portata aria
m³/min
(cfm)
Tipo
Potenza motore
Velocità
Controllo direzione aria
Filtro dell'aria
Corrente di funzionamento (nominale)
Potenza assorbita nominale
Fattore di potenza
Controllo temperatura
Dimensioni (A×L×P)
Dimensioni imballo
Peso
Peso lordo
Livello sonoro A/M/B/SB
Isolamento termico
Liquido
Gas
Attacchi delle tubazioni
Drenaggio
Disegno nr.
Ventilatore
A
M
B
SB
W
Gradini
A
W
%
mm
mm
kg
kg
dBA
mm
mm
mm
FLKS25BVMB
Classe 2,5kW
Bianco mandorla
7,6 (268)
6,8 (240)
6,0 (212)
5,2 (184)
Ventilatore Sirocco
34
5 gradini, Silent e Auto
Destra, sinistra, orizzontale e verso il basso
Estraibile, lavabile, anti-muffa
0,34
74
94,6
Controllo a microprocessore
490×1.050×200
1.100×566×280
16
22
37/34/31/28
Linea del liquido e del gas
φ 6,4
φ 9,5
φ 18,0
3D040166A
FLKS35BVMB
Classe 3,5kW
Bianco mandorla
8,6 (304)
7,6 (268)
6,6 (233)
5,6 (198)
Ventilatore Sirocco
34
5 gradini, Silent e Auto
Destra, sinistra, orizzontale e verso il basso
Estraibile, lavabile, anti-muffa
0,36
78
94,2
Controllo a microprocessore
490×1.050×200
1.100×566×280
16
22
38/35/32/29
Linea del liquido e del gas
φ 6,4
φ 9,5
φ 18,0
3D040167A
Formule di conversione
kcal/h=kW×860
Btu/h=kW×3414
cfm=m³/min×35,3
Specifiche
11
Solo raffreddamento
1.2
SiBT12-314
Unità esterne
230V, 50Hz
Modello
Capacità di raffreddamento ★
Potenza assorbita ★
Corrente di funzionamento ★
Colore della pannellatura
Tipo
Compressore Modello
Potenza motore
Modello
Olio
lubrificante
Carica
Tipo
Refrigerante
Carica
2MKS40BVMB
kW
W
A
—
—
—
Bianco avorio
Tipo Swing ermeticamente sigillato
1YC23GXD
600
FVC50K
0,40
R410A
0,98
39
35
30
1126
1010
866
Elicoidale
50
5,6
640×685×285
800×366×676
39
42
47
43
62
φ 6,4×2
φ 9,5×2
φ 18
Linea del liquido e del gas
3 per l'alimentazione, 4 per la comunicazione tra unità
30 (totale per ogni locale)
20 (per un locale)
1,5 (per un locale)
20 (20m o più)
15 (tra unità interna ed unità esterna)
7,5 (tra unità interne)
3D040484
3D040485
W
L
m³/min
Portata aria
cfm
Tipo
Potenza motore
Corrente di spunto
Dimensioni (A×L×P)
Dimensioni imballo (L×P×A)
Peso
Peso lordo
Pressione sonora
Livello
sonoro
Modalità Silent
Potenza sonora
Liquido
Attacchi delle Gas
tubazioni
Drenaggio
Isolamento termico
Nr. di collegamenti cavi
Ventilatore
kg
AA
A
B
AA
A
B
W
A
mm
mm
kg
kg
dBA
dBA
dBA
mm
mm
mm
Massima lunghezza delle tubazioni
Min. lunghezza delle tubazioni
Quantità di carica addizionale
m
m
g/m
Dislivello massimo
m
Disegno nr.
Note:
2AMKS40BVMB
1. ★Vedi “Combinazione/Capacità”.
2. I dati si riferiscono alle condizioni riportate nella seguente tabella.
Raffreddamento
Lunghezza delle tubazioni
Temperatura interna 27˚CBS/19˚CBU
7,5m
Temperatura esterna 35˚CBS
Formule di conversione
kcal/h=kW×860
Btu/h=kW×3414
cfm=m³/min×35,3
Combinazione/Capacità
Raffreddamento [230V]
50Hz
Combinazioni di
unità interne
2,5
3,5
2,5+2,5
2,5+3,5
Capacità singola (kW)
Locale Locale
A
B
2,50
—
3,15
—
1,95
1,95
1,75
2,15
Nota:
Capacità totale (kW)
—
—
—
—
—
—
—
—
—
—
Valore
nom.
2,50
3,15
3,90
3,90
(min~max)
1,20~3,00
1,20~3,60
1,50~4,20
1,50~4,20
Assorbimento totale
(W)
Valore (min~max)
nom.
755
340~1020
1120
340~1440
1215
400~1490
1215
400~1490
Corrente totale (A)
Valore
nom.
3,5
5,1
5,6
5,6
Fattore di
potenza (%)
(min~max)
Valore nom.
1,9~4,7
1,9~6,5
2,2~6,8
2,2~6,8
94
95
94
94
La capacità di raffreddamento è riferita ad una temperatura pari a 27˚CBU/19˚CBS (temperatura interna), 35˚CBS (temperatura esterna).
3D040485#1
12
Specifiche
Pompa di calore
SiBT12-314
2. Pompa di calore
2.1
Unità interne
Unità a parete
230V, 50Hz
Modello
Potenza nominale
Colore pannello frontale
Portata aria
m³/min
(cfm)
Tipo
Potenza motore
Velocità
Controllo direzione aria
Filtro dell'aria
Corrente di funzionamento (nominale)
Potenza assorbita nominale
Fattore di potenza
Controllo temperatura
Dimensioni (A×L×P)
Dimensioni imballo
Peso
Peso lordo
Livello sonoro A/M/B/SB
Isolamento termico
Liquido
Gas
Attacchi delle tubazioni
Drenaggio
Disegno nr.
Ventilatore
A
M
B
SB
W
Gradini
A
W
%
mm
mm
kg
kg
dBA
mm
mm
mm
Modello
Potenza nominale
Colore pannello frontale
Portata aria
m³/min
(cfm)
Tipo
Potenza motore
Velocità
Controllo direzione aria
Filtro dell'aria
Corrente di funzionamento (nominale)
Potenza assorbita nominale
Fattore di potenza
Controllo temperatura
Dimensioni (A×L×P)
Dimensioni imballo
Peso
Peso lordo
Livello sonoro A/M/B/SB
Isolamento termico
Liquido
Gas
Attacchi delle tubazioni
Drenaggio
Disegno nr.
Ventilatore
A
M
B
SB
W
Gradini
A
W
%
mm
mm
kg
kg
dBA
mm
mm
mm
FTXS25BVMB
Raffreddamento
Riscaldamento
Classe 2,5kW
Bianco
7,4 (261)
7,5 (265)
5,8 (205)
6,3 (222)
4,1 (145)
5,0 (177)
3,6 (127)
4,5 (159)
Ventilatore tangenziale
18
5 gradini, Silent e Auto
Destra, sinistra, orizzontale e verso il basso
Estraibile, lavabile, anti-muffa
0,18
0,18
40
40
96,6
96,6
Controllo a microprocessore
273×784×195
834×325×258
8
11
38/32/25/22
38/33/28/25
Linea del liquido e del gas
φ 6,4
φ 9,5
φ 18,0
3D040170A
FTXS35BVMB
Raffreddamento
Riscaldamento
Classe 3,5kW
Bianco
7,4 (261)
7,5 (265)
5,9 (208)
6,3 (222)
4,4 (155)
5,2 (184)
3,8 (134)
4,6 (162)
Ventilatore tangenziale
18
5 gradini, Silent e Auto
Destra, sinistra, orizzontale e verso il basso
Estraibile, lavabile, anti-muffa
0,18
0,18
40
40
96,6
96,6
Controllo a microprocessore
273×784×195
834×325×258
8
11
39/33/26/23
39/34/29/26
Linea del liquido e del gas
φ 6,4
φ 9,5
φ 18,0
3D040171A
ATXS25BVMB
Raffreddamento
Riscaldamento
Classe 2,5kW
Bianco
7,8 (275)
7,8 (275)
6,0 (212)
6,5 (229)
4,2 (148)
5,3 (187)
3,5 (124)
4,6 (162)
Ventilatore tangenziale
18
5 gradini, Silent e Auto
Destra, sinistra, orizzontale e verso il basso
Estraibile, lavabile, anti-muffa
0,18
0,18
40
40
96,6
96,6
Controllo a microprocessore
273×784×185
834×325×258
8
11
38/32/25/22
38/33/28/25
Linea del liquido e del gas
φ 6,4
φ 9,5
φ 18,0
3D040168A
ATXS35BVMB
Raffreddamento
Riscaldamento
Classe 3,5kW
Bianco
8,0 (282)
7,8 (275)
6,2 (219)
6,6 (233)
4,5 (159)
5,4 (191)
3,8 (134)
4,7 (166)
Ventilatore tangenziale
18
5 gradini, Silent e Auto
Destra, sinistra, orizzontale e verso il basso
Estraibile, lavabile, anti-muffa
0,18
0,18
40
40
96,6
96,6
Controllo a microprocessore
273×784×185
834×325×258
8
11
39/33/26/23
39/34/29/26
Linea del liquido e del gas
φ 6,4
φ 9,5
φ 18,0
3D040169A
Formule di conversione
kcal/h=kW×860
Btu/h=kW×3414
cfm=m³/min×35,3
Specifiche
13
Pompa di calore
SiBT12-314
Unità canalizzabile
230V, 50Hz
CDXS25BVMB
Raffreddamento
Riscaldamento
Classe 2,5kW
Modello
Potenza nominale
Colore pannello frontale
Ventilatore
—
m³/min
(cfm)
Portata aria
CDXS35BVMB
Raffreddamento
Riscaldamento
Classe 3,5kW
Tipo
Potenza motore
Velocità
Filtro dell'aria
Corrente di funzionamento (nominale)
Potenza assorbita nominale
Fattore di potenza
Controllo temperatura
Dimensioni (A×L×P)
Dimensioni imballo
Peso
Peso lordo
Livello sonoro A/M/B/SB
Isolamento termico
Liquido
Gas
Attacchi delle tubazioni
Drenaggio
Disegno nr.
A
M
B
SB
W
Gradini
A
W
%
mm
mm
kg
kg
dBA
mm
mm
mm
12,7 (448)
11,7 (413)
10,7 (378)
9,0 (318)
—
12,7 (448)
11,7 (413)
10,7 (378)
9,0 (318)
Ventilatore Sirocco
47
5 gradini, Silent e Auto
Estraibile, lavabile, anti-muffa
0,40
0,40
85
85
92,4
92,4
Controllo a microprocessore
260×900×580
1.070×719×354
23
32
39/37/36/33
40/38/36/33
Linea del liquido e del gas
φ 6,4
φ 9,5
φ 27,2
3D038024
13,0 (459)
12,0 (424)
11,0 (388)
9,3 (328)
13,0 (459)
12,0 (424)
11,0 (388)
9,3 (328)
Ventilatore Sirocco
47
5 gradini, Silent e Auto
Estraibile, lavabile, anti-muffa
0,40
0,40
85
85
92,4
92,4
Controllo a microprocessore
260×900×580
1.070×719×354
23
32
39/37/36/33
40/38/36/33
Linea del liquido e del gas
φ 6,4
φ 9,5
φ 27,2
3D038024
Unità doppia a pavimento /pensile a soffitto
230V, 50Hz
Modello
Potenza nominale
Colore pannello frontale
Portata aria
m³/min
(cfm)
Tipo
Potenza motore
Velocità
Controllo direzione aria
Filtro dell'aria
Corrente di funzionamento (nominale)
Potenza assorbita nominale
Fattore di potenza
Controllo temperatura
Dimensioni (A×L×P)
Dimensioni imballo
Peso
Peso lordo
Livello sonoro A/M/B/SB
Isolamento termico
Liquido
Gas
Attacchi delle tubazioni
Drenaggio
Disegno nr.
Ventilatore
A
M
B
SB
W
Gradini
A
W
%
mm
mm
kg
kg
dBA
mm
mm
mm
FLXS25BVMB
Raffreddamento
Riscaldamento
Classe 2,5kW
Bianco mandorla
7,6 (268)
9,2 (325)
6,8 (240)
8,3 (293)
6,0 (212)
7,4 (261)
5,2 (184)
6,6 (233)
Ventilatore Sirocco
34
5 gradini, Silent e Auto
Destra, sinistra, orizzontale e verso il basso
Estraibile, lavabile, anti-muffa
0,32
0,34
70
74
95,1
94,6
Controllo a microprocessore
490×1.050×200
1.100×566×280
16
22
37/34/31/28
37/34/31/29
Linea del liquido e del gas
φ 6,4
φ 9,5
φ 18,0
3D040174A
FLXS35BVMB
Raffreddamento
Riscaldamento
Classe 3,5kW
Bianco mandorla
8,6 (304)
9,8 (346)
7,6 (268)
8,9 (314)
6,6 (233)
8,0 (282)
5,6 (198)
7,2 (254)
Ventilatore Sirocco
34
5 gradini, Silent e Auto
Destra, sinistra, orizzontale e verso il basso
Estraibile, lavabile, anti-muffa
0,36
0,36
78
78
94,2
94,2
Controllo a microprocessore
490×1.050×200
1.100×566×280
16
22
38/35/32/29
39/36/33/30
Linea del liquido e del gas
φ 6,4
φ 9,5
φ 18,0
3D040175A
Formule di conversione
kcal/h=kW×860
Btu/h=kW×3414
cfm=m³/min×35,3
14
Specifiche
Pompa di calore
SiBT12-314
2.2
Unità esterne
230V, 50Hz
Modello
Capacità di raffreddamento ★
Potenza assorbita ★
Corrente di funzionamento ★
Colore della pannellatura
Tipo
Compressore Modello
Potenza motore
Modello
Olio
lubrificante
Carica
Tipo
Refrigerante
Carica
kW
W
A
W
L
kg
AA
A
B
AA
A
B
m³/min
Portata aria
cfm
Tipo
Potenza motore
Corrente di spunto
Dimensioni (A×L×P)
Dimensioni imballo (L×P×A)
Peso
Peso lordo
Pressione sonora
Livello
sonoro
Modalità Silent
Potenza sonora
Liquido
Attacchi delle Gas
tubazioni
Drenaggio
Isolamento termico
Nr. di collegamenti cavi
Ventilatore
W
A
mm
mm
kg
kg
dBA
dBA
dBA
mm
mm
mm
Massima lunghezza delle tubazioni
m
Min. lunghezza delle tubazioni
Quantità di carica addizionale
m
g/m
Dislivello massimo
m
Disegno nr.
Note:
2MXS40BVMB
Raffreddamento
Riscaldamento
—
—
—
Bianco avorio
Tipo Swing ermeticamente sigillato
1YC23GXD
600
FVC50K
0,40
R410A
1,20
39
35
35
32
30
27
1126
1010
1010
924
866
779
Elicoidale
50
6,2
640×685×285
800×366×676
39
42
47
48
43
44
62
—
φ 6,4×2
φ 9,5×2
φ 18
Linea del liquido e del gas
3 per l'alimentazione, 4 per la comunicazione tra unità
30 (totale per ogni locale)
20 (per un locale)
1,5 (per un locale)
20 (20m o più)
15 (tra unità interna ed unità esterna)
7,5 (tra unità interne)
3D040482
1. ★Vedi “Combinazione/Capacità”.
2. I dati si riferiscono alle condizioni riportate nella seguente tabella.
Raffreddamento
Riscaldamento
Temperatura interna 27˚CBS/19˚CBU
Temperatura esterna 35˚CBS
2AMXS40BVMB
Raffreddamento
Riscaldamento
—
—
—
Bianco avorio
Tipo Swing ermeticamente sigillato
1YC23GXD
600
FVC50K
0,40
R410A
1,20
39
35
35
32
30
27
1126
1010
1010
924
866
779
Elicoidale
50
6,2
640×685×285
800×366×676
39
42
47
48
43
44
62
—
φ 6,4×2
φ 9,5×2
φ 18
Linea del liquido e del gas
3 per l'alimentazione, 4 per la comunicazione tra unità
30 (totale per ogni locale)
20 (per un locale)
1,5 (per un locale)
20 (20m o più)
15 (tra unità interna ed unità esterna)
7,5 (tra unità interne)
3D040483
Formule di conversione
Lunghezza
delle tubazioni
Temperatura interna ; 20˚CBS
Temperatura esterna; 7˚CBS/6˚CBU
kcal/h=kW×860
Btu/h=kW×3414
cfm=m³/min×35,3
7,5m
Combinazione/Capacità
Raffreddamento [230V]
50Hz
Combinazioni di
unità interne
2,5
3,5
2,5+2,5
2,5+3,5
Specifiche
Capacità singola (kW)
Locale Locale
A
B
2,50
—
3,15
—
1,95
1,95
1,75
2,15
Capacità totale (kW)
—
—
—
—
—
—
—
—
—
—
Valore
nom.
2,50
3,15
3,90
3,90
(min ~ max)
1,20~3,00
1,20~3,60
1,50~4,20
1,50~4,20
Assorbimento totale
(W)
Valore
(min ~ max)
nom.
755
340~1020
1120
340~1440
1215
400~1490
1215
400~1490
Corrente totale (A)
Valore
nom.
3,5
5,1
5,6
5,6
Fattore di
potenza (%)
(min ~ max)
Valore nom.
1,9~4,7
1,9~6,5
2,2~6,8
2,2~6,8
94
95
94
94
15
Pompa di calore
SiBT12-314
Riscaldamento [230V]
50Hz
Combinazioni di
unità interne
2,5
3,5
2,5+2,5
2,5+3,5
Capacità singola (kW)
Locale Locale
A
B
3,40
—
3,80
—
2,20
2,20
2,05
2,35
Note:
Capacità totale (kW)
—
—
—
—
—
—
—
—
—
—
Valore
nom.
3,40
3,80
4,40
4,40
(min ~ max)
1,20~4,10
1,20~4,40
1,50~4,70
1,50~4,70
Assorbimento totale
(W)
Valore
(min ~ max)
nom.
1135
380~1600
1350
380~1850
1190
340~1420
1190
340~1420
Corrente totale (A)
Valore
nom.
5,2
6,2
5,4
5,4
Fattore di
potenza (%)
(min ~ max)
Valore nom.
2,1~7,5
2,1~8,6
1,8~6,6
1,8~6,6
95
95
96
96
1. La capacità di raffreddamento è riferita ad una temperatura pari a 27˚CBU/19˚CBS (temperatura interna),
35˚CBS (temperatura esterna).
La capacità di riscaldamento è riferita ad una temperatura pari a 20˚CBS (temperatura interna), 7˚CBS/
6˚CBU (temperatura esterna).
2. È impossibile collegare l'unità interna per un solo locale.
3D040483#1
16
Specifiche
SiBT12-314
Parte 3
Scheda elettronica
Schema elettrico
connessioni
1. Schema elettrico dei connettori della scheda elettronica ......................18
1.1
1.2
1.3
1.4
Unità a parete.........................................................................................18
Unità canalizzabile .................................................................................20
Unità doppia a pavimento /pensile a soffitto...........................................21
Unità esterne ..........................................................................................23
Schema elettrico dei connettori della scheda elettronica
17
Schema elettrico dei connettori della scheda elettronica
SiBT12-314
1. Schema elettrico dei connettori della scheda elettronica
1.1
Unità a parete
Nome del connettore
1)
2)
3)
4)
5)
6)
7)
8)
Nota:
S1
S6
S7
S21
S26
S27
S32
S35
Connettore per il motore del ventilatore
Connettore per il motore del deflettore (oscillazione orizzontale)
Connettore per il motore del ventilatore
Connettore per controllo centralizzato
Connettore per scheda display
Connettore per scheda di controllo
Connettore per termistore di temperatura ambiente/scambiatore di calore
Connettore per scheda sensore di movimento "Intelligent Eye"
Altri componenti
1) V1
2) JA
JB
JC
3)
4)
5)
6)
SW7
LED1
LED2
LED3
Varistore
PONTICELLO IMPOSTAZIONE INDIRIZZO
Impostazione velocità ventilatore quando il compressore è OFF da termostato.
Ripristino dopo interruzione alimentazione
∗ Per maggiori informazioni, vedere pagina 161.
INTERRUTTORE FUNZIONAMENTO
LED indicatore di funzionam. (verde)
LED timer (giallo)
LED per funzionam. Home Leave (rosso)
Scheda di controllo (PCB1)
Scheda elettronica display (PCB2)
Sensore di movimento Intelligent Eye
Scheda elettronica sensore (PCB3)
Scheda di controllo (1)
S1
Scheda display (2)
VERDE GIALLO ROSSO
S27
LED1 LED2 LED3
SW7
Scheda
elettronica
Sensore
Intelligent eye (3)
Ponticello controllo 12V
(JP12)
Terra (JP11)
Ponticello controllo 5V
(JP21)
S7
S6
JA JB
JC
S26
S36
S32
S35
18
S21
(R3057)
Schema elettrico dei connettori della scheda elettronica
SiBT12-314
Schema elettrico dei connettori della scheda elettronica
Dettagli della scheda
S1
PCB(1)
SW7
PCB(2)
S27
S21
PCB(3)
S7
S6
S26
S36
S35
JA
JB
JC
S32
2P084366H
Schema elettrico dei connettori della scheda elettronica
19
Schema elettrico dei connettori della scheda elettronica
1.2
SiBT12-314
Unità canalizzabile
Nome del connettore
1)
2)
3)
4)
5)
6)
Nota:
S1 (su PCB 1)
S1 (su PCB 2)
S7
S21
S26
S32
Connettore per il motore del ventilatore
Connettore per scheda di controllo
Connettore per il motore del ventilatore
Connettore per controllo centralizzato
Connettore per scheda display
Connettore per termistore di temperatura ambiente/scambiatore di calore
Altri componenti
1) V1
2) JA
JB
JC
3)
4)
5)
6)
Varistore
PONTICELLO IMPOSTAZIONE INDIRIZZO
Impostazione velocità ventilatore quando il compressore è OFF da termostato.
Ripristino dopo interruzione alimentazione
∗ Per maggiori informazioni, vedere pagina 161.
INTERRUTTORE FUNZIONAMENTO
LED indicatore di funzionam. (verde)
LED timer (giallo)
LED per funzionam. Home Leave (rosso)
SW1
LED1
LED2
LED3
Scheda di controllo (PCB 1) Dettaglio
S1
V1
S7
S21
S26
JA
JB JC
S32
2P084366-2H
Scheda elettronica display (PCB 2) Dettaglio
Senza piombo
20
Schema elettrico dei connettori della scheda elettronica
SiBT12-314
1.3
Schema elettrico dei connettori della scheda elettronica
Unità doppia a pavimento /pensile a soffitto
Nome del connettore
1) S6
2) S7
3) S8
4) S21
5) S24
6) S25, S27, S36
7) S26
8) S31
9) S32
10) S37
Nota:
Connettore per il motore del deflettore (oscillazione orizzontale)
Connettore per il motore del ventilatore
Connettore per il motore del deflettore (oscillazione verticale)
Connettore per controllo centralizzato
Connettore per scheda display
Connettore per scheda di controllo
Connettore per scheda ricezione segnali
Connettore per termistore temp. locale
Connettore per termistore sullo scambiatore di calore
Connettore per la scheda di alimentazione
Altri componenti
1) V1
2) JA
JB
JC
3) SW1
4) SW2
5) LED1
6) LED2
7) LED3
Varistore
PONTICELLO IMPOSTAZIONE INDIRIZZO
Impostazione velocità ventilatore quando il compressore è OFF da termostato.
Ripristino dopo interruzione alimentazione
Interruttore funzionamento
Selettore soffitto o pavimento
LED indicatore di funzionam. (verde)
LED timer (giallo)
LED per funzionam. Home Leave (rosso)
Scheda di controllo (PCB1) Dettaglio
CODICE DI CONTROLLO ASSEGNATO DAL COSTRUTTORE
Senza piombo
NOTA 1)
Controllo
Controllo
Schema elettrico dei connettori della scheda elettronica
NOTA 13) Pezzo 21
Schema elettrico dei connettori della scheda elettronica
SiBT12-314
Scheda elettronica alimentazione (PCB 2) Dettaglio
CODICE DI CONTROLLO ASSEGNATO
DAL COSTRUTTORE
NOTA 1)
CODICE DI CONTROLLO
ASSEGNATO DAL COSTRUTTORE
Scheda elettronica display (PCB 3) Dettaglio
Pezzo Senza piombo
CODICE DI CONTROLLO
ASSEGNATO DAL COSTRUTTORE
Scheda elettronica ricevitore segnali (PCB 4) Dettaglio
Senza piombo
CODICE DI CONTROLLO
ASSEGNATO DAL COSTRUTTORE
NOTA 10)
22
Pezzo Schema elettrico dei connettori della scheda elettronica
SiBT12-314
1.4
Schema elettrico dei connettori della scheda elettronica
Unità esterna
Nome del connettore
1) S10, S45, AC1, AC2
2) S11, HL1, HN1
3) S12, HL2, HN2
4) S20
5) S21
6) S30
7) S70
8) S80
9) S90
10)S91
11)S93
12)HC3, HC4
13)HR3, HR4
Nota:
Connettore per morsettiera
Connettore per scheda di controllo
Connettore per scheda filtro
Connettore per banco morsetti A - bobina valvola di espansione elettronica
Connettore per banco morsetti B - bobina valvola di espansione elettronica
Connettore per compressore
Connettore per il motore del ventilatore
Connettore per bobina valvola a 4 vie
Connettore per termistore
(aria esterna, scambiatore di calore e tubazione di mandata)
Connettore per termistore (tubazione gas e liquido)
Connettore per termistore alette
Connettore per condensatore
Connettore per reattore
Altri componenti
1) LED A
2) FU2
3) FU3
4) DB1
5) J9
LED manutenzione (verde)
Fusibile (3,15A/250V)
Fusibile (20A/250V)
Ponte di diodi
Ponticello per limitazione massima potenza
(Fare riferimento al manuale d'installazione)
Scheda elettronica filtro (PCB 1) Dettaglio
Schema elettrico dei connettori della scheda elettronica
23
Schema elettrico dei connettori della scheda elettronica
SiBT12-314
Scheda di controllo (PCB 2) Dettaglio
24
Schema elettrico dei connettori della scheda elettronica
SiBT12-314
Parte 4
Funzioni e controllo
1. Funzioni principali .................................................................................26
1.1 Controllo in frequenza ............................................................................26
1.2 Doppio deflettore ad alte prestazioni, alette verticali con ampio
angolo di orientamento e oscillazione automatica..................................28
1.3 Controllo velocità ventilatore per unità interne .......................................29
1.4 Funzione deumidificazione.....................................................................30
1.5 Funzionamento automatico ....................................................................31
1.6 Modalità notturna....................................................................................32
1.7 Sensore di movimento Intelligent Eye ....................................................33
1.8 Modalità Home Leave ............................................................................35
1.9 Modalità Powerful con Inverter...............................................................36
1.10 Altre funzioni...........................................................................................37
2. Funzione delle parti strutturali principali................................................38
2.1 Parti strutturali principali .........................................................................38
2.2 Funzioni dei termistori ............................................................................39
3. Specifiche del sistema di controllo ........................................................42
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
3.10
3.11
3.12
3.13
3.14
3.15
Funzioni e controllo
Gerarchia modalità .................................................................................42
Controllo in frequenza ............................................................................43
Controlli al cambio della modalità di funzionamento / avviamento.........45
Controllo della temperatura della linea di mandata ................................46
Controllo della corrente in ingresso........................................................46
Controllo protezione antigelo..................................................................47
Controllo protezione surriscaldamento...................................................47
Controllo del ventilatore..........................................................................48
Funzione 2 di protezione dall’umidità .....................................................48
Controllo sbrinamento ............................................................................49
Controllo valvola d'espansione elettronica .............................................50
Malfunzionamenti ...................................................................................54
Prevenzione del congelamento interno ..................................................55
Funzionamento forzato...........................................................................55
Funzioni supplementari ..........................................................................55
25
Funzioni principali
SiBT12-314
1. Funzioni principali
Nota:
1.1
Per le funzioni disponibili nei vari modelli, vedere l'elenco delle funzioni.
Controllo in frequenza
Principali
parametri di
controllo
Durante il funzionamento normale, il compressore è controllato in frequenza. La frequenza
viene impostata in base ai 2 parametri seguenti, che dipendono dalle unità interne in funzione:
Carico dell'unità interna in funzione
Differenza tra la temperatura ambiente e la temperatura impostata
Parametri di
controllo
aggiuntivi
Nei seguenti casi la frequenza viene adattata sulla base di parametri aggiuntivi:
Limitazioni di frequenza
Impostazioni iniziali
Raffreddamento forzato
Controllo a
Inverter
Il controllo in frequenza viene utilizzato per regolare la potenza. L'Inverter permette di variare la
velocità di rotazione del compressore. La seguente tabella illustra come avviene la conversione:
Fasi
1
2
Disegno
dell'Inverter
Descrizione
L'alimentazione CA viene convertita in CC.
L'alimentazione in CC viene riconvertita in alimentazione a tre fasi in CA, a frequenza
variabile.
All'aumentare della frequenza, aumenta anche la velocità di rotazione del compressore,
con conseguente maggiore circolazione del refrigerante. Questo genera un maggiore
scambio termico per unità.
Al diminuire della frequenza, diminuisce anche la velocità di rotazione del compressore,
con conseguente riduzione della circolazione del refrigerante. Ciò determina un minore
scambio termico per unità.
Il seguente disegno riporta uno schema del principio di funzionamento dell'Inverter:
Velocità di circolazione del refrigerante (alta)
velocità alta
Quantità di aria
trattata (elevata)
Quantità di aria
trattata (ridotta)
alta f
bassa f
Alimentazione Alimentazione
in CA
in CC
50 Hz
freq=
costante 60 Hz
freq=variabile
Quantità di aria
trattata (ridotta)
velocità bassa
capacità=
variabile
Velocità di circolazione del refrigerante (bassa)
26
Quantità di aria
trattata (elevata)
(R2812)
Funzioni e controllo
SiBT12-314
Caratteristiche
dell'Inverter
Funzioni principali
L'Inverter presenta le seguenti caratteristiche:
È possibile regolare la potenza in base alle variazioni della temperatura aria esterna e del
carico di raffreddamento/riscaldamento.
Riscaldamento e raffreddamento rapido
La velocità di rotazione del compressore aumenta quando viene avviato il riscaldamento (o il
raffreddamento). Ciò permette di raggiungere velocemente la temperatura impostata.
Temperatura
mandata aria
45°C
inverter
pompa di calore normale
Avvio
60
120
300
secondi
(R1187)
Anche con condizioni atmosferiche estremamente rigide è possibile ottenere elevate
prestazioni. Il set impostato può essere mantenuto anche quando la temperatura esterna è
2˚C.
Climatizzazione studiata per il massimo comfort
Grazie alle possibilità di regolazione è possibile garantire una temperatura interna costante.
Permette di climatizzare un locale con piccolissime variazioni della temperatura ambiente.
Raffreddamento e riscaldamento con risparmio energetico
Una volta raggiunta la temperatura impostata, il funzionamento in modalità risparmio
energetico permette di mantenere costante la temperatura ambiente con consumi ridotti.
Limitazioni di
frequenza
Raffreddamento
forzato
Funzioni e controllo
La seguente tabella mostra le funzioni che definiscono la frequenza minima e massima:
Limitazioni di
frequenza
Basso
Alto
Limitata durante l’attivazione delle seguenti funzioni
Compensazione di funzionamento della valvola a 4 vie. Vedere pagina 45.
Controllo della corrente in ingresso. Vedere pagina 46.
Funzione di protezione del compressore. Vedere pagina 45.
Controllo protezione surriscaldamento. Vedere pagina 47.
Controllo protezione antigelo. Vedere pagina 47.
Controllo sbrinamento. Vedere pagina 49.
Per ulteriori informazioni, si veda "Modalità funzionamento forzato" a pagina 55.
27
Funzioni principali
1.2
SiBT12-314
Doppio deflettore ad alte prestazioni, alette verticali con
ampio angolo di orientamento e oscillazione automatica
Doppio deflettore
ad alte
prestazioni
Le alette di grandi dimensioni convogliano un grande volume d'aria verso il pavimento. Le alette
permettono una distribuzione ottimale della temperatura in tutto l'ambiente, sia in modalità
raffreddamento, che riscaldamento e deumidificazione.
Modalità riscaldamento
In modalità riscaldamento, le alette permettono di dirigere l'aria calda verso il basso. Il deflettore
sospinge l'aria calda verso il pavimento per diffonderla in tutta la stanza.
Modalità Raffreddamento
In modalità raffreddamento, il deflettore si ritira all'interno dell'unità interna. In tal modo, è
possibile soffiare l'aria fredda a grandi distanze per distribuirla in tutta la stanza.
Deflettore con
alette ad ampio
angolo di
oscillazione
Il deflettore ad alette verticali, in resina sintetica elastica, permette di orientare il flusso dell'aria
in varie direzioni, garantendo una distribuzione dell'aria ottimale.
Oscillazione
automatica
La seguente tabella mostra il funzionamento dell'oscillazione automatica in modalità
riscaldamento, raffreddamento, deumidificazione e ventilazione:
Unità a parete
Oscillazione orizzontale
(destra/sinistra: manuale)
Oscillazione verticale (alto/basso)
Raffreddamento /
Deumidificazione / Ventilazione
Riscaldamento
Riscaldamento, raffreddamento
0°
25°
20°
0°
50°
45° 20°
25°
45°
(R2946)
28
(R2947)
50°
(R2817)
Funzioni e controllo
SiBT12-314
1.3
Funzioni principali
Controllo velocità ventilatore per unità interne
Modalità di
controllo
La portata d'aria può essere controllata automaticamente in base alla differenza tra la
temperatura impostata e quella ambiente. Ciò è possibile grazie al controllo di fase e con
circuito integrato ad effetto di Hall.
Per ulteriori informazioni sul circuito integrato ad effetto di Hall, si veda la sezione relativa
all'individuazione e all'eliminazione dei guasti motore ventilatore, a pagina 96.
Gradini di
controllo
Il controllo di fase e di velocità del ventilatore comprendono 9 gradini: Velocità BBB, BB, SB, B,
MB, M, MA, A, e AA.
Fase
Raffreddamento Riscaldamento
Modalità
deumidificazione
BBB (Termostato riscaldamento OFF)
BB (Termostato raffreddamento OFF)
SL (Silent)
B
MB
Classe 25·35 kW:
500 ~ 860 rpm
(Funzionamento in
modalità Powerful:
850 ~ 910 rpm)
M
MA
A
(R2818)
(R2818)
AA (Powerful)
= Entro questo intervallo il flusso dell'aria viene controllato in maniera automatica
quando il pulsante REGOLAZIONE FLUSSO D'ARIA è impostato su AUTOMATICO
Nota:
Controllo
automatico del
flusso dell'aria in
riscaldamento
1. In modalità Powerful, la velocità del ventilatore corrisponde al gradino A + 50 -90 rpm.
2. Il ventilatore si arresta quando la funzione sbrinamento è attiva.
La seguente figura illustra il principio di funzionamento su cui si basa il controllo della velocità
del ventilatore in modalità riscaldamento:
Impostazione
della temperatura
con termostato
Controllo di fase
-0,5°C
-0,5
L
-1
-1°C
-1,5°C
-1,5
ML
-2°C
-2
Differenza tra temperatura
ambiente e temperatura impostata
M
velocità del ventilatore
Controllo
automatico del
flusso dell'aria in
raffreddamento
(R2819)
La seguente figura illustra il principio di funzionamento su cui si basa il controllo della velocità
del ventilatore in modalità raffreddamento:
velocità del ventilatore
M
+2
+2°C
ML
+1,5°C
+1,5
L
Differenza tra temperatura
ambiente e temperatura impostata
+1°C
+1
+0,5
+0,5°C
Impostazione
della temperatura
con termostato
Funzioni e controllo
Controllo di fase
(R2820)
29
Funzioni principali
1.4
SiBT12-314
Funzione deumidificazione
La funzione deumidificazione elimina l’umidità, impedendo allo stesso tempo la diminuzione
della temperatura ambiente.
Poiché il microprocessore controlla sia la temperatura che la portata d'aria, i pulsanti di
regolazione della temperatura e del ventilatore non sono abilitati in questa modalità.
In caso di unità
con Inverter
Il microprocessore seleziona automaticamente le impostazioni della temperatura e del
ventilatore. L'intervallo tra la temperatura all'avvio e quella impostata dal microprocessore viene
diviso in due sezioni. L'unità funziona in modalità deumidificazione con una potenza adeguata
per ogni settore, in modo da mantenere livelli di temperatura e umidità ottimali.
(punto
Temperatura ambiente Temperatura
ON) a cui inizia il
all’avvio.
funzionamento.
Soglia di
commutazione della
frequenza
ambiente
24˚C Temperatura
all’avvio
18˚C
Differenza di
temperatura per
l’arresto del
funzionamento
1,5˚C
0,5˚C
18˚C
1,0˚C
17˚C
—
Punto ON
Soglia di
commutazione della
frequenza
0,5°C
Punto OFF
Controllo
compressore
5 min
Stop
LHz
LHz
Stop
Flusso d’aria
bassissima velocità
*55Hz
Ventilatore
unità interna
5 min
Flusso d’aria
bassissima velocità
Stop
LHz
Stop
*55Hz
Stop
Stop
Flusso d'aria bassa velocità
LHz indica la bassa frequenza. I valori contrassegnati con variano secondo i modelli.
(R1359)
30
Funzioni e controllo
SiBT12-314
1.5
Funzioni principali
Funzionamento automatico
Raffreddamento / riscaldamento automatico (solo modelli a pompa di calore)
Quando si seleziona la modalità AUTO con il telecomando, il microprocessore determina
automaticamente la modalità di funzionamento in riscaldamento o raffreddamento, in base alla
temperatura della stanza e la temperatura impostata all’avvio, quindi il sistema si porta in tale
modalità.
L'unità seleziona automaticamente la modalità operativa (riscaldamento o raffreddamento) per
mantenere la temperatura ambiente sulla temperatura impostata nell'unità principale.
Descrizione
dettagliata del
funzionamento
1. Sul telecomando si imposta la temperatura come temperatura di raffreddamento/
riscaldamento automatico (da 18 a 30˚C).
2. La temperatura impostata nell'unità principale corrisponde alla temperatura impostata sul
telecomando più un coefficiente di correzione (coefficiente di correzione / raffreddamento: 0
gradi, riscaldamento: 2 gradi).
3. Il punto ON/OFF del funzionamento e la soglia di commutazione della modalità sono i
seguenti:
Riscaldamento→ Soglia di commutazione raffreddamento:
Temperatura ambiente ≥ Temperatura impostata unità principale +2,5 gradi.
Raffreddamento → Soglia di commutazione riscaldamento:
Temperatura ambiente < Temperatura impostata unità principale -2,5 gradi.
Il punto ON / OFF termostato è uguale al punto ON / OFF del funzionamento in
raffreddamento o riscaldamento.
4. Durante il funzionamento iniziale
Temperatura ambiente≥ Temperatura impostata sul telecomando: Raffreddamento
Temperatura ambiente< Temperatura impostata sul telecomando: Riscaldamento
Soglia di commutazione
riscaldamento/
raffreddamento
2,5 gradi o
superiore
(Punto OFF del termostato,
in riscaldamento)
Temperatura impostata
dell'unità principale
(Punto OFF del termostato,
in raffreddamento)
Soglia di commutazione
raffreddamento/
riscaldamento
(1,5 gradi)
o superiore
Meno di
(1,5 gradi)
Raffreddamento
Riscaldamento
Raffreddamento
2,5 gradi o
superiore
Con la potenza del compressore
Senza la potenza del compressore
(R1360)
Funzioni e controllo
31
Funzioni principali
1.6
SiBT12-314
Modalità notturna
Se la funzione Timer OFF è attiva, viene attivata automaticamente la Modalità Notturna.
La modalità notturna mantiene costante la portata d'aria impostata dagli utenti.
La Modalità
Notturna
La modalità notturna continua a riscaldare o raffreddare la stanza alla temperatura impostata
per la prima ora, dopodiché provvede automaticamente ad abbassare leggermente
l’impostazione di temperatura nel caso del raffreddamento, oppure ad elevarla leggermente nel
caso del riscaldamento, per un funzionamento più economico. Ciò evita un eccessivo
riscaldamento in inverno ed un eccessivo raffreddamento in estate, garantendo così un sonno
confortevole, e risparmiando al contempo sui consumi energetici.
Modalità raffreddamento
0,5°C
0,5°C
Temperatura
impostata +1°C
Temperatura
impostata +0,5°C
Impostazione temperatura
1 ora
Funzionamento con timer
Attivazione modalità
notturna
30 minuti
+0,5°C (variazione di
temperatura)
Il funzionamento si
arresta all'ora
impostata.
+0,5°C (variazione di temperatura)
La temperatura impostata rimane invariata
Quando la temperatura esterna è normale e la
temperatura ambiente è quella impostata.
Quando la temperatura esterna è elevata (27°C o
superiore).
Modalità riscaldamento
2°C
Impostazione
termostato
Funzionamento con timer
Attivazione modalità notturna
32
1 ora dopo
Funzioni e controllo
SiBT12-314
1.7
Funzioni principali
Sensore di movimento Intelligent Eye
Questa funzione permette di rilevare la presenza di persone all'interno di un ambiente e riduce
la potenza dell'unità se l'ambiente non è occupato, permettendo così di abbassare i consumi.
Funzionamento
1. Metodo di rilevamento utilizzato dal sensore Intelligent Eye
campionamento (20msec)
Uscita sensore
1sec
Accerta la presenza di persone nel locale se
rileva l'uscita per 10 volte/sec. o più.
Alto
Basso
(Movimento persone)
Segnale di
rilevamento
presenza
ON
OFF
(R2821)
Il sensore rileva il movimento delle persone sulla base della radiazione all'infrarosso ricevuta
e riporta questa informazione in uscita tramite un segnale periodico impulsivo.
Il microprocessore dell'unità interna effettua un campionamento ogni 20 msec e se rileva 10
periodi d'onda in un secondo in totale (corrispondenti a 20msec.° 10 = 100msec), stabilisce
che il locale è occupato. L'indicatore del movimento si porterà su ON.
2. I movimenti (ad esempio: in raffreddamento)
entro 20 minuti.
20 minuti.
20 minuti.
40 minuti.
Segnale di
rilevamento
presenza
ON
OFF
RIPRISTINO.
Temp. imp.
(solo raffr.) + 2°C
Temp. imp.
(pompa di calore) - 2°C
Temp. impostata
Frequenza alla temp. impostata + 2°C
Max Hz
Velocità
compressore
Min Hz
0Hz
Pulsante
telecomando
Intelligent Eye
Funzionamento
Limite inferiore per il rilevam.
presenza.
(Inibizione termostato OFF)
in caso di termostato OFF
ON
OFF
ON
OFF
Velocità
ventilatore (1)
Imposta velocità
Velocità imposta
Imposta velocità - 50 rpm
OFF
(R2822)
Se il sensore non invia nessun segnale al microprocessore per 20 minuti, il sistema
determina che il locale non è occupato. Di conseguenza, la temperatura impostata verrà
modificata di 2˚C. (raffreddamento: 2˚C più elevata, deumidificazione: 1˚C più elevata e
Auto: in base alla modalità operativa attiva).
★1 In modalità ventilazione, la velocità del ventilatore verrà ridotta a 50 rpm.
Funzioni e controllo
33
Funzioni principali
SiBT12-314
Aumentando la temperatura impostata di due 2 gradi rispetto al set precedente per 40
minuti, la velocità del compressore si abbassa, consentendo di ridurre i consumi energetici.
Dato che la temperatura è stata aumentata, il termostato avrebbe la tendenza a disattivarsi.
Per evitare ciò, il sistema inibisce per 40 minuti l'inattività del termostato.
Dopo 40 minuti, la forzatura del termostato cessa e il sistema permette l'attivazione o
spegnimento del termostato in base alla temperatura del locale. Se, durante o dopo questi
quaranta minuti, il sensore rileva movimento nel locale, invia un segnale al sistema, che
quindi ripristinerà i setpoint originali di temperatura e velocità del ventilatore, ritornando al
funzionamento normale.
Altri
34
In modalità deumidificazione non è possibile modificare la temperatura impostata tramite
telecomando; tale temperatura verrà modificata di 1˚C dal sistema.
Funzioni e controllo
SiBT12-314
1.8
Funzioni principali
Modalità Home Leave
Descrizione
Per raffrescare o riscaldare velocemente l'ambiente secondo le esigenze dell'utente, come ad
esempio, dopo il rientro a casa o dopo le pulizie, tale funzione permette di passare dalle
impostazioni di temperatura e portata d'aria del funzionamento normale ad altri valori adatti al
periodo di assenza da casa, semplicemente premendo un pulsante. Consente quindi di
eliminare i problemi connessi all'esigenza di mantenere livelli di raffreddamento o riscaldamento
bassi.
Per assicurare la massima semplicità d'uso, è previsto un pulsante dedicato, che permette di
impostare la temperatura e la portata d'aria ottimali per i periodi di assenza.
Come funziona
1. Attivare la funzione
La funzione si attiva premendo il pulsante [HOME LEAVE] mentre l'unità è in modalità
raffreddamento o riscaldamento (anche se al momento non è in funzione, o si trova in modalità
Powerful). Se si preme il pulsante Home Leave mentre l'unità non è in funzione, la modalità si
attiverà all'avvio dell'unità. Se è stata attivata la modalità Powerful , premendo questo pulsante
tale funzione viene disabilitata e sostituita dalla modalità Home Leave.
La funzione [HOME LEAVE] non è disponibile in modalità deumidificazione e ventilazione.
2. Come funziona
Il simbolo indicante [HOME LEAVE] compare sul display a cristalli liquidi del telecomando.
L'unità interna funziona in base alla temperatura e alla portata impostate per la modalità HOME
LEAVE, preimpostate nel telecomando.
Il LED (rosso) dell'unità interna che indica l'attivazione della modalità [HOME LEAVE] si
accende. (Il LED si spegne quando tale modalità viene disattivata).
3. Come disattivare la modalità
La modalità viene disattivata premendo nuovamente il pulsante [HOME LEAVE] mentre la
modalità stessa è attiva e il pulsante Powerful è stato premuto.
Scena <raffreddamento>
Imp. temp. Modalità
"Home
Leave"
Temp.
impostata
Modalità "Home Leave"
Funz. normale
Funz. normale
Avvio modalità "Home Leave"
Tempo
Arresto modalità “Home Leave”
Scena <riscaldamento>
Imp. temp. Modalità
"Home
Leave"
Temp.
impostata
Modalità "Home Leave"
Funz. normale
Funz. normale
Tempo
Avvio modalità "Home Leave"
Altri
Funzioni e controllo
Arresto modalità “Home Leave”
La temperatura e la portata d'aria sono preimpostate nel telecomando. Quando la memoria del
telecomando viene azzerata per cambiare le pile, è necessario programmare nuovamente la
temperatura e la portata d'aria per la modalità [HOME LEAVE].
35
Funzioni principali
1.9
SiBT12-314
Modalità Powerful con Inverter
Descrizione
Per sfruttare al massimo le potenzialità di riscaldamento e raffreddamento, utilizzare l'unità al
massimo di giri del ventilatore e alla massima frequenza del compressore.
Come funziona
Premendo il pulsante Powerful (in qualsiasi modalità di funzionamento), la velocità del
ventilatore e la temperatura verranno convertiti ai seguenti stati per un periodo di venti minuti.
Modalità di
funzionamento
Velocità ventilatore
Target di temperatura
Raffreddamento
Velocità A più +80 rpm
18˚C
Deumidificazione
Velocità ventilatore in
deumidificazione +
50 rpm
Normalmente il target di temperatura
in modalità deumidificazione è di circa
- 2˚C
Riscaldamento
Velocità A più +80 rpm
30˚C
Velocità A più +80 rpm
Come raffreddamento/riscaldamento
con mod. "Powerful" attiva
—
Il target rimane invariato
Ventilatore
Automatico
Es.) : Funzione Powerful in modalità raffreddamento.
Temperatura target
Temp. impostata
Deve essere il limite inferiore della temperatura di raffreddamento.
18°C
Mod. Powerful ON
Conteggio di 20 min. anche sul telecomando.
Mod. Powerful OFF
Ventilatore
80rpm
Velocità A
TPF = (20 minuti).
Condizione finale: "or" in 1-3
1. TPF termina.
2. Arresto
3. Modalità Powerful OFF.
Imposta velocità
(R2823)
36
Funzioni e controllo
SiBT12-314
Funzioni principali
1.10 Altre funzioni
1.10.1 Avviamento ad aria calda
Solo pompa di calore
Per evitare l'immissione di aria fredda nel locale, che solitamente avviene al momento dell'avvio
della modalità riscaldamento, il sistema rileva la temperatura dello scambiatore di calore della
sezione interna e riduce, o arresta, il flusso dell'aria finché la temperatura raggiunta non
consente un riscaldamento ottimale del locale.
* In modo simile, l'immissione di aria fredda nel locale viene bloccata quando si avvia la
funzione sbrinamento o il controllo mediante termostato.
1.10.2 Conferma ricezione segnale
Quando l'unità interna riceve un segnale dal telecomando, l'unità emette un segnale acustico di
conferma della ricezione del segnale.
1.10.3 Interruttore ON/OFF sull'unità interna
Sul pannello frontale dell'unità è disponibile un interruttore ON/OFF. L'interruttore può essere
utilizzato se il telecomando non è presente o se ha le pile scariche.
Ad ogni pressione del pulsante, l'unità passa dallo stato di funzionamento a quello di arresto e viceversa
Interruttore
ON/OFF
Premere questo pulsante per far funzionare l'unità. Premendolo nuovamente, l'unità si arresta.
Questo pulsante è utile quando manca il telecomando.
La modalità di funzionamento fa riferimento alla seguente tabella.
Modalità
Impostazione temperatura
Portata d'aria
Solo raffreddamento
RAFFREDDAMENTO
22°C
AUTO
Pompa di calore
AUTO
25°C
AUTO
In alcune configurazioni di sistemi multi, può verificarsi che l'unità non possa essere attivata
premendo questo interruttore.
1.10.4 Filtro fotocatalitico deodorizzante
Il filtro fotocatalitico deodorizzante libera il suo elevato potere ossidante quando viene colpito da
raggi ultravioletti non dannosi. Il potere del filtro fotocatalitico deodorizzante viene rigenerato
semplicemente esponendo il filtro alla luce solare per 6 ore ogni 6 mesi.
1.10.5 Filtro purificatore dell'aria
Una doppia struttura costituita da filtro batteriostatico più filtro purificatore dell'aria è in grado di
intrappolare polveri, muffe, acari, fumo di sigaretta e pollini allergizzanti. Sostituire il filtro
purificatore dell'aria ogni 3 mesi.
1.10.6 Filtro antimuffa
La rete del filtro è trattata con l’agente anti-muffa TBZ (innocuo, incolore e inodore). Grazie a
questo trattamento, lo sviluppo di muffa risulta molto inferiore rispetto ai filtri normali.
1.10.7 Display digitale di diagnostica
Il microprocessore controlla continuamente le condizioni principali di funzionamento della
sezione interna, di quella esterna e dell’intero sistema. Se si verifica una condizione anomala, il
display LCD del sistema di comando remoto visualizzerà il relativo codice di errore. Tali
indicazioni permettono di predisporre tempestivamente gli interventi di manutenzione.
1.10.8 Riavvio automatico
In caso di interruzioni di corrente (anche momentanee), tale funzione provvederà a riavviare
automaticamente l'unità al ritorno della corrente, ripristinando le condizioni precedenti
l'interruzione stessa.
(Nota) È previsto un stand-by di 3 minuti prima del riavvio dell'unità.
Funzioni e controllo
37
Funzione delle parti strutturali principali
SiBT12-314
2. Funzione delle parti strutturali principali
2.1
Parti strutturali principali
Modelli a pompa
di calore
Ricevitore
Valvola di espansione
EVA
EVB
Valvola a
quattro vie
(R2970)
Compressore
Modelli solo
raffreddamento
Valvola di espansione
EVA
EVB
Compressore
38
(R2971)
Funzioni e controllo
SiBT12-314
2.2
Funzione delle parti strutturali principali
Funzioni dei termistori
2.2.1 Modelli a pompa di calore
Valvola di espansione
E
EVA
EVB
A
Ricevitore
Valvola a
quattro vie
D
B
C
Compressore
(R2972)
A Termistore
scambiatore di
calore unità
esterna (DCB)
1. Per controllare la temperatura di mandata desiderata viene utilizzato il termistore posto sullo
scambiatore di calore esterno.
Impostare la temperatura di mandata desiderata sulla base della temperatura dello
scambiatore di calore interno ed esterno.
Variare l’apertura della valvola di espansione elettronica in modo da ottenere la temperatura
di mandata desiderata.
2. Durante il raffreddamento, per monitorare il corretto funzionamento del termistore sulla linea
di mandata si utilizza un termistore posto sullo scambiatore di calore dell'unità esterna.
Se la temperatura della linea di mandata è inferiore a quella dello scambiatore di calore
esterno, il sistema conclude che il termistore sulla mandata non funziona correttamente.
3. Il termistore sullo scambiatore di calore esterno viene utilizzato per la protezione da
pressioni elevate durante il raffreddamento.
B Termistore
linea di mandata
(DOT)
1. Il termistore sulla linea di mandata viene utilizzato per controllare la temperatura della linea
stessa.
Se la temperatura della linea di mandata (valore utilizzato al posto della temperatura interna
del compressore) aumenta in modo anomalo, la frequenza di funzionamento viene ridotta,
oppure viene arrestato il funzionamento del l'unità.
2. Per controllare il corretto funzionamento del termistore sulla mandata viene utilizzato un
secondo termistore.
C Termistore
linea del gas
(DGN)
In raffreddamento: il controllo isotermico della linea del gas viene effettuato tramite un
termistore.
Regolare l’apertura della valvola di espansione elettronica in modo che la temperatura nella
linea del gas sia la stessa in ogni ambiente.
Funzioni e controllo
39
Funzione delle parti strutturali principali
SiBT12-314
D Termistore
scambiatore di
calore unità
interna (DCN)
1. Il termistore, posto sullo scambiatore di calore interno, viene utilizzato per controllare la
temperatura di mandata desiderata (target).
Impostare la temperatura della linea di mandata in base della temperatura dello scambiatore
di calore interno ed esterno.
Variare l’apertura della valvola di espansione elettronica in modo da ottenere il target di
temperatura nella linea di mandata.
2. Per evitare il congelamento, viene utilizzato il termistore sullo scambiatore di calore interno.
Se, durante il raffreddamento, la temperatura diminuisce in modo anomalo, la frequenza di
funzionamento si abbassa, quindi occorre arrestare il funzionamento.
3. Come protezione dal congelamento, viene utilizzato il termistore sullo scambiatore di calore
interno.
Il sistema determina la presenza di congelamento se, durante il raffreddamento, la
temperatura dello scambiatore nel locale dove l'unità si è arrestata scende al di sotto di
–1˚C, oppure se la temperatura ambiente - temperatura scambiatore di calore nel locale
dove l'unità si è arrestata è pari a ≥10˚C.
4. Durante il riscaldamento: per rilevare il corretto funzionamento del termistore sulla linea di
mandata viene utilizzato un secondo termistore sullo scambiatore di calore interno.
Quando la temperatura della linea di mandata risulta inferiore alla temperatura dello
scambiatore di calore interno, il sistema stabilisce che il termistore sulla linea di mandata
non funziona correttamente.
5. Se è in funzione solo un'unità, il termistore sullo scambiatore di calore interno viene
utilizzato per il controllo del sottoraffreddamento.
Per calcolare il sottoraffreddamento effettivo occorre monitorare la temperatura della linea
del liquido e dello scambiatore di calore della sezione interna. Il termistore dello scambiatore
di calore interno controlla l’apertura della valvola di espansione elettronica per ottenere il
sottoraffredamento ottimale desiderato.
E Termistore
linea del liquido
della sezione
interna (DLN)
1. Se solo un'unità è attiva in modalità riscaldamento, il termistore sulla linea del liquido viene
utilizzato per il controllo del sottoraffreddamento.
Il sistema calcola il sottoraffreddamento effettivo in base alla temperatura delle tubazioni del
liquido della sezione interna ed alla temperatura dello scambiatore, quindi controlla la
valvola di espansione per ottenere il sottoraffreddamento desiderato.
2. Se tutte le unità sono attive in modalità riscaldamento, il termistore sulla linea del liquido
della sezione interna viene utilizzato per il controllo isotermico delle linee del liquido.
Il sistema controlla la valvola di espansione elettronica in modo da ottenere all'interno delle
tubazioni del liquido una temperatura media rispetto alla temperatura corrente di ciascun
locale.
40
Funzioni e controllo
SiBT12-314
Funzione delle parti strutturali principali
2.2.2 Modelli solo raffreddamento
Valvola di espansione
EVA
EVB
A
D
B
Compressore
C
(R2973)
A Termistore
scambiatore di
calore unità
esterna (DCB)
1. Per controllare la temperatura di mandata desiderata viene utilizzato il termistore posto sullo
scambiatore di calore esterno.
Impostare la temperatura di mandata desiderata sulla base della temperatura dello
scambiatore di calore interno ed esterno.
Variare l’apertura della valvola di espansione elettronica in modo da ottenere la temperatura
di mandata desiderata.
2. In raffreddamento: per rilevare il corretto funzionamento del termistore di mandata viene
utilizzato il termistore sullo scambiatore di calore esterno.
Se la temperatura della linea di mandata è inferiore a quella dello scambiatore di calore
esterno, il sistema stabilisce che il termistore sulla mandata non funziona correttamente.
3. Il termistore sullo scambiatore di calore esterno viene utilizzato per la protezione da
pressioni elevate durante il raffreddamento.
B Termistore
linea di mandata
(DOT)
1. Il termistore sulla linea di mandata viene utilizzato per controllare la temperatura della linea stessa.
Se la temperatura della linea di mandata (valore utilizzato al posto della temperatura interna del
compressore) aumenta in modo anomalo, la frequenza di funzionamento viene ridotta, oppure viene
arrestato il funzionamento dell'unità.
2. Per controllare il corretto funzionamento del termistore sulla mandata viene utilizzato un
secondo termistore.
C Termistore
linea del gas
(DGN)
In raffreddamento: il controllo isotermico della linea del gas viene effettuato tramite un termistore.
Regolare l’apertura della valvola di espansione elettronica in modo che la temperatura nella linea del gas
sia la stessa in ogni ambiente.
D Termistore
scambiatore di
calore unità
interna (DCN)
1. Il termistore, posto sullo scambiatore di calore interno, viene utilizzato per controllare la
temperatura di mandata desiderata (target).
Impostare la temperatura della linea di mandata in base della temperatura dello scambiatore
di calore interno ed esterno.
Variare l’apertura della valvola di espansione elettronica in modo da ottenere il target di
temperatura nella linea di mandata.
2. Per evitare il congelamento, viene utilizzato il termistore sullo scambiatore di calore interno.
Se, durante il raffreddamento, la temperatura diminuisce in modo anomalo, la frequenza di
funzionamento si abbassa, quindi occorre arrestare il funzionamento.
3. Come protezione dal congelamento, viene utilizzato il termistore sullo scambiatore di calore interno.
Il sistema determina la presenza di congelamento se, durante il raffreddamento, la temperatura dello
scambiatore nel locale dove l'unità si è arrestata scende al di sotto di –1˚C, oppure se la temperatura
dello stesso locale scende a ≥10˚C.
Funzioni e controllo
41
Specifiche del sistema di controllo
SiBT12-314
3. Specifiche del sistema di controllo
3.1
Gerarchia modalità
Descrizione
Due sono le modalità disponibili: la modalità di selezione in locale da parte dell'utente (modalità
di condizionamento normale) e la modalità di funzionamento forzato, per l’installazione e la
manutenzione.
Dettagli
1. Per modelli a pompa di calore
Le modalità di funzionamento sono le seguenti: arresto, raffreddamento (incluso
deumidificazione), riscaldamento (incluso sbrinamento)
Modalità di controllo dell'unità
Funzionamento forzato
Raffreddamento forzato (per svuotamento)
Funzionamento normale
Raffreddamento
Riscaldamento
Sbrinamento
Modalità arresto (eccetto per modalità riscaldamento/raffreddamento tramite comando interno)
Funzione preriscaldamento
Mentre C (condensatore) in scarica
Stop
(R2829)
2. Per modelli solo raffreddamento
Sono disponibili le seguenti modalità: arresto e raffreddamento (inclusa deumidificazione).
Modalità di controllo dell'unità
Funzionamento forzato
Raffreddamento forzato (per svuotamento)
Funzionamento normale
Raffreddamento
Modalità arresto (eccetto per modalità riscaldamento/raffreddamento tramite comando interno)
Funzione preriscaldamento
Mentre C (condensatore) in scarica
Stop
(R2830)
Nota:
42
Se non diversamente specificato, un comando relativo alla deumidificazione dell'unità interna
deve essere considerato parte del funzionamento in raffreddamento.
Scegliere la modalità di funzionamento
Selezionare il tipo di controllo della modalità di funzionamento di ogni locale in base alla
procedura, quindi scegliere la modalità di funzionamento del sistema.
Seguire la procedura riportata di seguito se insorgono conflitti tra le varie modalità.
Il sistema funzionerà nella modalità selezionata per prima. (secondo il principio "First-push, first-set")
Le unità nei locali impostati su modalità differenti entreranno in stand-by. (la spia di funzionamento
lampeggia).
Comando del locale
impostato per primo
Comando del locale
impostato per secondo
Funzionamento del locale
impostato per primo
Funzionamento del locale
impostato per secondo
Raffreddamento
Riscaldamento
Raffreddamento
Stand-by
Raffreddamento
Ventilatore
Raffreddamento
Ventilatore
Riscaldamento
Raffreddamento
Raffreddamento
Stand-by
Riscaldamento
Ventilatore
Ventilatore
Stand-by
Ventilatore
Raffreddamento
Raffreddamento
Raffreddamento
Ventilatore
Riscaldamento
Stand-by
Riscaldamento
Funzioni e controllo
SiBT12-314
3.2
Specifiche del sistema di controllo
Controllo in frequenza
Descrizione
I valori di frequenza corrispondenti alla potenza erogata in ciascun ambiente saranno stabiliti in
base alla differenza tra la temperatura di ogni locale e la temperatura impostata tramite
telecomando.
Il funzionamento può essere schematizzato come segue.
1. Come determinare la frequenza.
2. Segnale in frequenza da una sezione interna. (Differenza tra la temperatura di un locale e la
temperatura impostata tramite telecomando).
3. Segnale in frequenza da una sezione interna. (La potenza erogata in ciascun ambiente in
cui l'unità è in funzione, ordinata in base alla potenza nominale).
4. Impostazione iniziale della frequenza.
5. Controllo PI.
Cambiamenti di frequenza tramite controllo PI < ripetizioni quando la frequenza diminuisce
Frequenza di comando X ripetizioni quando la frequenza diminuisce
Ogni funzione di caduta (droop)
Controllo della corrente in ingresso, ecc.
Limite superiore di frequenza
FMAX
Frequenza di comando
Frequenza limite
Frequenza iniziale
Controllo PI
Controllo di sbrinamento (*)
Limite inferiore di
frequenza FMIN
Ogni funzione del limite superiore
Funzione di protezione del compressore
Ignora il controllo
Frequenza desiderata
Ogni funzione del limite inferiore
Compensazione di funzionamento della valvola a 4 vie, ecc. (*)
* solo per modelli a pompa di calore
(R1375)
Dettagli
Come determinare la frequenza
La frequenza del compressore verrà determinata nel modo riportato di seguito.
Per modelli a pompa di calore
1. Determinare la frequenza di comando
La frequenza di comando verrà determinata in base al seguente ordine di priorità.
1.1 Limitazione di frequenza tramite funzione di caduta (droop)
Corrente in ingresso, linea di mandata, limitazione alta pressione a bassa frequenza, protezione da
surriscaldamento, prevenzione congelamento, prevenzione condensa, temperatura termistore sulle alette.
1.2 Limitazione tempo sbrinamento
1.3 Raffreddamento forzato
1.4 Segnale in frequenza unità interna
2. Determinare il limite superiore di frequenza
Impostare come limite superiore di frequenza il valore minimo tra i limiti superiori di frequenza delle
seguenti funzioni:
Protezione compressore, corrente in ingresso, linea di mandata, alta pressione a bassa frequenza,
protezione da surriscaldamento, prevenzione congelamento, sbrinamento.
3. Determinare il limite inferiore di frequenza
Impostare come limite inferiore di frequenza il valore massimo tra i limiti inferiori di frequenza delle
seguenti funzioni:
Compensazione funzionamento valvola a 4 vie, prevenzione correnti, mantenimento della differenza di
pressione.
4. Determinare le frequenze da evitare
Alcuni valori di frequenza sono da evitare, come ad esempio la frequenza di alimentazione.
Per modelli solo raffreddamento
1. Determinare la frequenza di comando
La frequenza di comando verrà determinata in base al seguente ordine di priorità.
1.1 Limitazione di frequenza tramite funzione di caduta (droop)
Corrente in ingresso, linea di mandata, protezione antigelo, prevenzione condensa, temperatura
termistore sulle alette.
1.2 Segnale in frequenza unità interna
Funzioni e controllo
43
Specifiche del sistema di controllo
SiBT12-314
2. Determinare il limite superiore di frequenza
Impostare come limite superiore di frequenza il valore minimo tra i limiti superiori di
frequenza delle seguenti funzioni:
Protezione del compressore, corrente in ingresso, linea di mandata, protezione antigelo,
prevenzione condensa, temperatura termistore sulle alette.
3. Determinare il limite inferiore di frequenza
Impostare come limite inferiore di frequenza il valore massimo tra i limiti inferiori di frequenza
delle seguenti funzioni:
Mantenimento della differenza di pressione.
4. Determinare le frequenze da evitare
Alcuni valori di frequenza sono da evitare, come ad esempio la frequenza di alimentazione.
Segnale in frequenza unità interna (segnale ∆D)
La differenza tra la temperatura di un locale e la temperatura impostata dal telecomando verrà
considerata come “∆" e utilizzata per il controllo in frequenza.
Differenza di
temperatura
Segnale
∆D
Differenza di
temperatura
Segnale
∆D
Differenza di
temperatura
Segnale
∆D
Differenza di
temperatura
Segnale
∆D
0
∗Th OFF
2,0
4
4,0
8
6,0
C
0,5
1
2,5
5
4,5
9
6,5
D
1,0
2
3,0
6
5,0
A
7,0
E
1,5
3
3,5
7
5,5
B
7,5
F
∗Th OFF = termostato OFF
Potenza sezione interna (valore S)
La potenza dell'unità interna è un valore “S” usato per il controllo in frequenza.
Capacità
Valore S
2,5 kW
25
3,5 kW
35
Impostazione iniziale della frequenza.
Descrizione
In seguito ad un avviamento del compressore, o al cambio del locale con l'unità è in funzione, la frequenza
deve essere inizializzata utilizzando il totale del valore massimo ∆D di ogni stanza ed il totale del valore di
Q (ΣQ) del locale con l'unità in funzione (ossia, con il termostato impostato su ON).
Valore Q: Rendimento dell'unità interna calcolato in base al volume, alla portata d'aria e altri parametri.
Controllo PI (determinazione delle variazioni di frequenza in base al segnale ∆D)
1. Controllo P
Calcolare il totale del valore ∆D per ogni tempo di campionamento (20 sec), e regolare la
frequenza aumentandola o riducendola in base alla differenza rispetto alla frequenza
precedentemente calcolata.
2. Controllo I
Se la frequenza di esercizio non è cambiata entro un dato intervallo di tempo, aumentare e
diminuire la frequenza in funzione del valore Σ∆D, fino ad ottenere il valore Σ∆D stabilito.
Se il valore Σ∆D è basso...ridurre la frequenza.
Se il valore Σ∆D è elevato...aumentare la frequenza.
3. Limitazione della banda di variazione della frequenza
Quando la differenza tra la corrente in ingresso ed il valore di caduta (droop) della stessa è
inferiore a 1,5 A, la banda dell’aumento di frequenza deve essere limitata.
4. Gestione delle frequenze quando sono attivati altri tipi di controllo
Se ogni frequenza subisce un decadimento (droop),
La gestione delle frequenze viene effettuata solamente quando si riscontrano decadimenti
(droop) di frequenza.
Per determinare il limite inferiore
La gestione della frequenza viene effettuata solamente quando la frequenza aumenta.
5. I limiti superiore e inferiore sono impostati tramite controllo PI
I limiti superiore e inferiore sono impostati in base al totale dei valori S del locale con l'unità
in funzione. Quando più di un'unità interna, oppure l'unità esterna invia richieste di
funzionamento a basso livello sonoro, la frequenza del limite superiore deve essere
abbassata rispetto all’impostazione abituale.
44
Funzioni e controllo
SiBT12-314
3.3
Specifiche del sistema di controllo
Controlli al cambio della modalità di funzionamento /
avviamento
3.3.1 Funzione preriscaldamento
Descrizione
Utilizzare l’Inverter con fase in modalità aperta, con le impostazioni comprendenti il comando di
preriscaldamento dall’interno, la temperatura dell'aria esterna e la temperatura della linea di
mandata.
Dettagli
Attivazione preriscaldamento
Quando la temperatura esterna è inferiore a 10,5˚C e la temperatura della linea di mandata
è inferiore a 10,5˚C, l'Inverter inizia a funzionare con fase in modalità aperta.
Disattivazione
Quando la temperatura esterna è superiore a 12˚C e la temperatura della linea di mandata è
superiore a 12˚C, l'Inverter arresta il funzionamento con fase in modalità aperta.
3.3.2 Commutazione valvola a quattro vie
Descrizione del
funzionamento in
riscaldamento
Solo pompa di calore
Durante il riscaldamento la valvola deve essere alimentata, mentre durante il raffreddamento e lo sbrinamento
non deve essere alimentata. Per eliminare il suono emesso al momento dell'inversione (al passaggio della
bobina della valvola a 4 vie dallo stato di attivazione e quello di disattivazione) quando si arresta il
riscaldamento, occorre ritardare la disattivazione della valvola fino a quando il funzionamento non è arrestato.
Dettagli
Ritardo alla disattivazione della valvola a 4 vie
Alimenta la bobina per 150 secondi dopo l'arresto dell'unità.
3.3.3 Compensazione di funzionamento della valvola a 4 vie
Descrizione
Solo pompa di calore
All'avvio del funzionamento, viene rilevata la pressione differenziale necessaria a comandare a
valvola a 4 vie. Tale pressione verrà raggiunta dopo aver fatto funzionare l'unità alla frequenza
di esercizio (superiore ad una frequenza prestabilita) per un determinato intervallo di tempo.
Dettagli
Condizioni iniziali
1. Quando si avvia il compressore per il riscaldamento.
2. Quando la modalità operativa cambia.
3. Quando si avvia il compressore per lo sbrinamento o il ripristino.
4. Quando si avvia il compressore per la prima volta dopo aver effettuato il ripristino, con il dispositivo alimentato.
5. Quando si avvia il compressore dopo l'arresto a causa di un malfunzionamento della commutazione
raffreddamento / riscaldamento.
Impostare il limite inferiore di frequenza a 68 Hz (secondo il modello) per 70 secondi, con le
sopraindicate condizioni OR, da 1 a 5.
3.3.4 Stand-by di 3 minuti
Inibisce l'avviamento del compressore per 3 minuti dall'ultimo arresto.
(ad eccezione dello sbrinamento. (Solo per modelli a pompa di calore).
3.3.5 Funzione di protezione del compressore
All'avviamento del compressore, il limite superiore di frequenza deve essere impostato come segue
(questa funzione non deve essere usata per lo sbrinamento - solo modelli a pompa di calore):
Funzioni e controllo
FCG 3
90
FCG 2
72
FCG 1
62
TCG 1
110
TCG 2
660
TCG 3
90
Frequenza
TCG1sec
TCG2sec
TCG3sec
Tempo
45
Specifiche del sistema di controllo
3.4
SiBT12-314
Controllo della temperatura della linea di mandata
Descrizione
La temperatura della linea di mandata viene utilizzata come temperatura interna del
compressore. Se la temperatura della linea di mandata aumenta oltre un certo limite, viene
modificato il limite superiore della frequenza di esercizio per prevenire l'ulteriore aumento della
temperatura.
Dettagli
Suddivisione in zone
Zona di arresto
A
Zona di caduta
(droop)
B
A
B
C
D
C
Zona di
reset
Zona non
modificata
D
Zona di ritorno
110
103
102
101
(R2836)
Gestione in base alle zone di temperatura
a zona
Comandi
Zona di arresto
Zona di caduta (droop)
Zona non modificata
Zona di ritorno / reset
3.5
Quando la temperatura raggiunge la zona d’arresto, arresta il
compressore ed elimina l’anomalia.
Avvia il timer e la frequenza si abbasserà (droop).
Il limite superiore di frequenza rimane invariato.
Elimina il limite superiore di frequenza.
Controllo della corrente in ingresso
Descrizione
Rileva la corrente in ingresso tramite il trasformatore di corrente mentre il compressore è in
funzione ed imposta il limite superiore di frequenza in base a tale corrente in ingresso.
Nel caso di modelli a pompa di calore, questa funzione controlla il limite superiore della
frequenza ed ha priorità sul limite inferiore della valvola a 4 vie che attiva la compensazione.
Dettagli
Il controllo in frequenza verrà effettuato entro le seguenti zone.
Dopo 2,5 secondi
Riduzione di 2 Hz per
1,0 secondo dopo
l'ingresso nella zona di
caduta (droop)
Il compressore si arresta
Zona di arresto
Decadimento corrente
in ingresso (droop)
Zona di caduta (droop)
Zona non
modificata
Zona di reset
Quando la “corrente di arresto” continua per 2,5 secondi dopo aver raggiunto la zona di arresto,
il compressore si arresta.
Se una "corrente di droop" continua per 1,0 secondi dopo aver raggiunto la zona di caduta, la
frequenza verrà abbassata di 2 Hz.
Tale flessione sarà ripetuta fino a quando la corrente arriverà alla della zona di caduta senza
cambiamenti.
Nella zona non modificata, il limite della frequenza non verrà modificato.
Nella zona di ritorno / reset, il limite della frequenza verrà azzerato.
Limitazione dei valori di caduta (droop) e di arresto in base alla temperatura esterna
1. Se l'unità funziona in raffreddamento
La corrente decade (droop) quando la temperatura esterna supera una certa soglia
(variabile a seconda dei modelli).
2. Se l'unità funziona in riscaldamento (solo per modelli a pompa di calore)
La corrente decade (droop) quando la temperatura esterna supera una certa soglia
(variabile a seconda dei modelli).
46
Funzioni e controllo
SiBT12-314
3.6
Specifiche del sistema di controllo
Controllo protezione antigelo
Descrizione
Durante il raffreddamento, i segnali inviati dalla sezione interna permettono la limitazione della
frequenza di esercizio e prevengono il congelamento dello scambiatore di calore interno. Il
segnale dalla sezione interna deve essere suddiviso nelle varie zone come illustrato di seguito.
Dettagli
Condizioni per l'avvio del controllo
Determina l'avvio del controllo in base alla temperatura dello scambiatore di calore interno dopo
2 secondi dall’avvio del funzionamento e 30 secondi dal cambio del numero del locale con
l'unità in funzione.
Controllo per ciascuna zona
Temperatura del termistore
dello scambiatore di calore
Zona di ritorno / reset
Zona di aumento
Zona non modificata
Zona di caduta (droop)
Zona di arresto
3.7
Controllo protezione surriscaldamento
Descrizione
Solo pompa di calore
Durante il riscaldamento, i segnali inviati dalla sezione interna permettono la limitazione della
frequenza di esercizio e prevengono il raggiungimento di una pressione eccessiva. (il segnale
dalla sezione interna deve essere suddiviso come segue).
Dettagli
Condizioni per l'avvio del controllo
Determina l’avvio del controllo in base alla temperatura dello scambiatore di calore interno dopo
2 minuti dall'avvio e secondi dal cambio di numero del locale con l'unità in funzione.
Controllo per ciascuna zona
Il valore massimo della temperatura intermedia dello scambiatore di calore per ogni unità
interna controlla quanto segue (esclusi i locali dove l'unità non è in funzione).
In aumento
In diminuzione
Zona di arresto
30
2
Zona di caduta (droop)
Zona non modificata
Zona di aumento
Temperatura del
termistore dello
scambiatore di calore
Funzioni e controllo
Zona di reset
47
Specifiche del sistema di controllo
3.8
SiBT12-314
Controllo del ventilatore
Descrizione
Il controllo del ventilatore viene effettuato secondo il seguente ordine di priorità.
1. Controllo ventilatore ON per il ventilatore di raffreddamento quadro elettrico
2. Controllo ventilatore durante lo sbrinamento
3. Ritardo alla disattivazione ventilatore dopo l'arresto del funzionamento
4. Controllo ON/OFF durante il raffreddamento
5. Controllo ventilatore quando il numero di locali da riscaldare diminuisce
6. Controllo ventilatore durante il funzionamento forzato
7. Controllo ventilatore durante il funzionamento Silent unità interna/esterna
8. Controllo ventilatore durante il riscaldamento
9. Controllo ventilatore in modalità Powerful
10. Controllo ventilatore per il mantenimento della differenza di pressione
Dettagli
Ritardo disattivazione ventilatore all’arresto del funzionamento
Impostare un ritardo di 60 secondi alla disattivazione del ventilatore quando si arresta il
compressore.
Controllo velocità durante il funzionamento Silent unità interna/esterna
1. Durante il raffreddamento
Quando la temperatura esterna è compresa tra 18 e 37˚C, la velocità del ventilatore deve
essere impostata su M.
Quando la temperatura esterna è inferiore a 18˚C, la velocità del ventilatore deve essere
impostata su B.
2. Durante il riscaldamento
Quando la temperatura esterna è superiore a 4˚C, la velocità del ventilatore deve essere
impostata su B (solo per modelli a pompa di calore).
3.9
Funzione 2 di protezione dall’umidità
Descrizione
Per garantire il funzionamento affidabile del compressore, lo stesso deve essere arrestato in
base alle condizioni di temperatura dell'aria esterna e dello scambiatore di calore esterno.
Dettagli
Modelli a pompa di calore
Il funzionamento si interrompe secondo la temperatura esterna
Il compressore si arresta se il sistema è in modalità raffreddamento e la temperatura esterna è
inferiore a -10˚C.
Modelli solo raffreddamento
Il funzionamento si interrompe secondo la temperatura esterna.
Il compressore si arresta se la temperatura esterna scende al di sotto di -10°C.
48
Funzioni e controllo
SiBT12-314
Specifiche del sistema di controllo
3.10 Controllo sbrinamento
Descrizione
Solo pompa di calore
Lo sbrinamento viene effettuato dal ciclo di raffreddamento (ciclo inverso). Al termine del ciclo, il
tempo di sbrinamento o la temperatura dello scambiatore devono essere superiori ad un dato
valore.
Dettagli
Condizioni per l'avvio dello sbrinamento
Le condizioni iniziali dipendono dalla temperatura dell'aria esterna e dello scambiatore di calore.
Il sistema deve essere in modalità riscaldamento, 6 minuti dopo l'avviamento del compressore e
più di 30 minuti di funzionamento regolare a partire dall'avvio del funzionamento o dalla fine
dello sbrinamento.
Condizioni per non effettuare lo sbrinamento
Tale evento è condizionato dalla temperatura dello scambiatore di calore. (4°C~12°C)
Frequenza
Controllo PI
0Hz
120sec.
60sec.
Compressore
530 sec.
30sec.
ON
OFF
Valvola a ON
quattro vie OFF
5sec.
5sec.
Ventilatore
ON
OFF
Apertura valvola di
espansione elettronica
nel locale con unità
in funzione
450pps
350pps
Apertura valvola di
espansione elettronica
nel locale con unità
arrestata
140pps
160pps
450pps
0pps
Apertura iniziale
Apertura iniziale
(R2962)
Funzioni e controllo
49
Specifiche del sistema di controllo
SiBT12-314
3.11 Controllo valvola d'espansione elettronica
Descrizione
50
Il controllo della valvola di espansione elettronica viene realizzato utilizzando i seguenti
parametri.
Valvola di espansione elettronica completamente chiusa
1. La valvola di espansione elettronica è completamente chiusa quando si dà corrente.
2. Controllo di equalizzazione della pressione
Controllo distribuzione locali
1. Controllo isotermico linea gas
2. Controllo SC (solo per modelli a pompa di calore).
Controllo aperto
1. Controllo valvola di espansione elettronica all'avviamento
2. Controllo al cambio della frequenza
3. Controllo per sbrinamento (solo per modelli a pompa di calore)
4. Controllo recupero olio
5. Controllo in caso di temperatura eccessiva della linea di mandata
6. Controllo in caso di scollegamento del termistore sulla linea di mandata
7. Controllo protezione antigelo dell’unità interna
Controllo a retroazione
1. Controllo temperatura linea di mandata
Controllo distribuzione per ogni locale
1. Controllo temperatura linea del liquido (con tutti gli attacchi collegati e tutti gli ambienti con
unità in funzione)
2. Funzione prevenzione condensa per rotore interno
Funzioni e controllo
SiBT12-314
Specifiche del sistema di controllo
Dettagli
Controllo isotermico linea gas
Controllo SC
(solo per modelli a pompa di calore)
Controllo al cambio della frequenza
Controllo per temperatura eccessiva
della linea di mandata
Controllo recupero olio
Controllo prevenzione congelamento unità interna
Controllo temperatura linea del liquido
Controllo prevenzione accumulo di
condensa per rotore interno
Di seguito si riportano gli esempi di controllo della valvola di espansione elettronica applicabile
ad ogni modalità.
Completamente chiuso quando si dà corrente
×
×
×
×
×
×
×
×
Controllo aperto all’avvio
×
×
×
×
×
(Controllo temperatura target della linea di mandata)
×
×
×
Controllo in caso di cambio del locale con unità in funzione
×
×
×
×
(Controllo temperatura target della linea di mandata)
×
×
Controllo di equalizzazione della pressione
×
×
×
×
×
×
×
×
Controllo aperto all’avvio
×
×
×
×
×
×
×
(Controllo temperatura target della linea di mandata)
×
×
×
×
×
Controllo in caso di cambio del locale con unità in funzione
×
×
×
×
×
×
×
(Controllo temperatura target della linea di mandata)
×
×
×
×
×
(Controllo sbrinamento FD=1)
×
×
×
×
×
×
×
×
Controllo di equalizzazione della pressione
×
×
×
×
×
×
×
×
Controllo aperto all’avvio
×
×
×
×
×
×
×
Continua
×
×
×
×
×
×
×
Controllo di equalizzazione della pressione
×
×
×
×
×
×
×
×
Tipologia di funzionamento
: disponibile
× : non disponibile
Quando si dà corrente
Raffreddamento, funzionamento in 1 locale
Raffreddamento, funzionamento in 2 locali
Stop
Riscaldamento, funzionamento in 1 locale
(solo per modelli
a pompa di calore)
Riscaldamento, funzionamento in 2 locali
(solo per modelli
a pompa di calore)
(solo per modelli a pompa di calore)
Stop
Riscaldamento, funzionamento in 1 locale
(solo per modelli
a pompa di calore)
Controllo collegamento termistore
sulla linea di mandata
Stop
(R3036)
Funzioni e controllo
51
Specifiche del sistema di controllo
SiBT12-314
3.11.1 Completamente chiusa con alimentazione inserita
Inizializza la valvola di espansione elettronica quando si dà corrente, imposta la posizione di
apertura ed equilibra la pressione.
3.11.2 Controllo equalizzazione pressione
A compressore fermo, apre e chiude la valvola di espansione elettronica ed equalizza la pressione.
3.11.3 Limiti di apertura
Descrizione
Limita l'apertura massima e minima della valvola elettronica d’espansione nel locale con l'unità in funzione.
Dettagli
Apertura massima della valvola d’espansione elettronica nel locale con l'unità in funzione: 450 impulsi
Apertura minima della valvola d’espansione elettronica nel locale con l'unità in funzione: 60 impulsi
La valvola d’espansione elettronica è completamente chiusa nel locale dove il raffreddamento è
stato arrestato, mentre rimane aperta per un valore prefissato durante lo sbrinamento.
3.11.4 Controllo all’avviamento/al cambio del locale con l'unità in funzione
Controlla l’apertura della valvola d’espansione elettronica all’avviamento del sistema o quando
viene cambiato il locale con l'unità in funzione e previene temperature e tassi di umidità
eccessivi nel sistema.
3.11.5 Alta temperatura della linea di mandata
Quando il compressore è in funzione, se la temperatura della linea di mandata supera un certo
valore, la funzione apre la valvola d’espansione elettronica e porta il refrigerante verso il lato
bassa pressione, riducendo la temperatura di mandata.
3.11.6 Recupero olio
Descrizione
La valvola d’espansione elettronica nel locale nel quale il raffreddamento è stato arrestato deve
essere impostata per aprirsi in un dato momento e per un intervallo preimpostato per evitare
l'accumulo di olio in quel locale.
Dettagli
Durante il raffreddamento, per 1 ora di funzionamento continuo, le valvole d’espansione
elettroniche nel locale nel quale il raffreddamento è stato arrestato devono essere parzialmente
aperte per un'ampiezza corrispondente a 80 impulsi, per un intervallo di tempo preimpostato.
3.11.7 Controllo isotermico della linea del gas durante il raffreddamento
Quando le unità sono in funzione in più locali, rileva la temperatura della linea del gas e
corregge l’apertura della valvola d’espansione elettronica in modo che la temperatura della
linea del gas risulti la stessa in ogni locale.
Se, in un locale, la temperatura della linea del gas > alla temperatura media delle linee del
gas, → apre la valvola d’espansione elettronica di quel locale
Se, in un locale, la temperatura della linea del gas < alla temperatura media delle linee del
gas, → chiude la valvola d’espansione elettronica di quel locale
3.11.8 Controllo collegamento termistore sulla linea di mandata
Descrizione
52
Rileva lo scollegamento di un termistore sulla linea di mandata confrontando la temperatura della linea di
mandata con quella di condensazione. Se il termistore risulta scollegato, apre la valvola d’espansione
elettronica in base alla temperatura esterna e alla frequenza di esercizio, attiva il condizionamento per un
intervallo di tempo predeterminato.
Dopo 3 minuti di attesa, riavviare l’unità e controllare che non vi siano termistori scollegati. Se si rilevano
termistori scollegati, arrestare il sistema dopo averlo lasciato in funzione per un certo tempo. Se il sistema
accerta per 4 volte consecutive che il termistore è scollegato, l'unità andrà in blocco.
Funzioni e controllo
SiBT12-314
Dettagli
Specifiche del sistema di controllo
Rilevamento dispositivi scollegati
Se il timer esaurisce il conteggio di 780 secondi per il controllo apertura, è necessario effettuare
le seguenti regolazioni.
1. Funzionamento in raffreddamento
Se la temperatura della linea di mandata è inferiore alla temperatura dello scambiatore di
calore esterno, occorre verificare il corretto collegamento del termistore sulla linea di
mandata.
2. Funzionamento in riscaldamento (solo per modelli a pompa di calore)
Se la temperatura della linea di mandata è inferiore rispetto alla temperatura massima dello
scambiatore nel locale col l'unità in funzione, è necessario verificare il collegamento del
termistore sulla linea di mandata.
Se il sistema determina l'esistenza della condizione 1 o 2, si arresterà dopo aver funzionato
continuamente per 9 minuti.
Regolazione quando il termistore è scollegato
Quando il compressore si arresta per un numero di volte preimpostato, il sistema deve essere bloccato.
3.11.9 Controllo in caso di cambio della frequenza
Se la frequenza target viene modificata di un valore prefissato in un dato arco di tempo quando
il controllo della temperatura target della linea di mandata è attivo, annullare il controllo della
temperatura target della linea di mandata e variare l’apertura della valvola d’espansione
elettronica in funzione della modifica.
3.11.10Controllo della temperatura target della linea di mandata
Regola la temperatura degli scambiatori di calore interno ed esterno e varia l’apertura della
valvola d’espansione elettronica, per portare la temperatura effettiva della linea di mandata al
livello di quella impostata. (Controllo surriscaldamento indiretto tramite la temperatura della
linea di mandata)
Imposta la temperatura desiderata
della linea di mandata in modo da
portarla a valori prossimi al grado di
surriscaldamento target.
Assicura che la curva non si modifichi
a causa delle condizioni di
funzionamento.
Determina un coefficiente di compensazione della valvola d’espansione elettronica e la
comanda in base allo scostamento tra la temperatura di mandata target e reale, nonché in base
alla variazione della temperatura di mandata misurata nell'arco di 20 sec.
3.11.11Controllo SC
Descrizione
Solo pompa di calore
Rileva la temperatura della linea del liquido e dello scambiatore di calore dei locali e compensa
l’apertura della valvola d’espansione elettronica in modo che il grado di sottoraffreddamento di
ogni locale si avvicini al valore target.
Quando il grado di sottoraffreddamento effettivo coincide con >il sottoraffreddamento target,
apre la valvola d’espansione elettronica del locale.
Quando il sottoraffreddamento (SC) effettivo è <pari a quello target, chiude la valvola
d’espansione elettronica del locale.
Dettagli
Condizioni di avvio
Una volta terminati i controlli di apertura (810 secondi dopo l’inizio del funzionamento), controlla
tutte le valvole d’espansione elettroniche nei locali con l'unità in funzione.
Determinare l’apertura della valvola d’espansione elettronica
Regola la valvola di espansione elettronica in modo da mantenere costanti la differenza di
temperatura tra la temperatura massima dello scambiatore di calore del locale collegato e la
temperatura del termistore sulla linea del liquido.
Funzioni e controllo
53
Specifiche del sistema di controllo
SiBT12-314
3.12 Malfunzionamenti
3.12.1 Rilev. malfunzionamento sensore
Il guasto del sensore può verificarsi nel termistore o nel sistema trasformatore di corrente (CT).
Se il guasto è nel termistore
1. Termistore scambiatore di calore esterno
2. Termistore linea di mandata
3. Termistore alette
4. Termistore linea del gas
5. Termistore temperatura esterna
6. Termistore linea del liquido
Se il guasto è nel trasformatore di corrente
Quando la frequenza in uscita è superiore a 68 Hz e la corrente in ingresso è inferiore a 1,25A, occorre
correggere l'anomalia.
3.12.2 Rilevamentosovraccarico e sovracorrente
Descrizione
Per proteggere l’Inverter occorre rilevare eventuali correnti eccessive in uscita; per la protezione del
compressore è necessario rilevare eventuali sovraccarichi.
Dettagli
Se la temperatura rilevata nel punto OL (sovraccarico), ossia la testa del compressore, supera
i 120~130˚C (a seconda del modello), il compressore si arresta.
Se la corrente dell'inverter supera i 22 A, il compressore interromperà il funzionamento.
3.12.3 Controllo mancanza di gas
Descrizione
Se l'assorbimento di corrente è inferiore ad un valore prefissato per il quale la frequenza è superiore a
quella prevista, tale condizione dovrà essere considerata come mancanza di gas.
Oltre a tale funzione convenzionale, se la temperatura di mandata è superiore alla temperatura di mandata
target, e se la valvola d’espansione elettronica è completamente aperta (450 impulsi) per un tempo
superiore a quello previsto, tale condizione dovrà essere considerata come mancanza di gas.
Potenza assorbita
Zona gas insufficiente
61 Hz
Frequenza
(R3037)
Con la funzione convenzionale, in presenza di una mancanza di gas, si riscontra un assorbimento di
corrente debole se paragonato a quello del funzionamento normale. Di conseguenza, per rilevare la
mancanza di gas viene misurato l'assorbimento di corrente.
Zona gas
insufficiente
(R1391)
Se l'unità funziona con una quantità insufficiente di gas, la condizione che permette al sistema di accertare
tale mancanza è unicamente il rilevamento di una temperatura effettiva della linea di mandata superiore
alla temperatura target della linea di mandata (indipendentemente dalla presenza di altri segnali, come un
forte aumento della temperatura della linea di mandata o della valvola di espansione elettronica aperta).
Dettagli
54
Valutazione in base alla corrente in ingresso
Quando una frequenza in uscita supera i 61 Hz e la corrente in ingresso è inferiore al valore prefissato,
viene effettuata la regolazione prevista per la condizione di mancanza di gas.
Valutazione in base alla temperatura della linea di mandata
Quando la temperatura della linea di mandata è superiore di 20˚C rispetto al valore target e l’apertura della
valvola d’espansione elettronica è superiore a 450 impulsi (max.), viene effettuata la regolazione prevista
per la condizione di mancanza di gas.
Funzioni e controllo
SiBT12-314
Specifiche del sistema di controllo
3.13 Prevenzione del congelamento interno
Durante il raffreddamento, se la temperatura dello scambiatore di calore nel locale con il
condizionamento arrestato scende al di sotto della temperatura prefissata per un dato periodo
di tempo, tale funzione apre la valvola d’espansione elettronica in quel locale, quindi attiva il
condizionamento in modalità completamente chiusa. Se, dopo questo evento, viene riscontrato
un congelamento anomalo per un numero di volte superiore a quello previsto, il sistema
determinerà la presenza di un'anomalia e andrà in blocco.
3.14 Funzionamento forzato
Descrizione
La modalità funzionamento forzato comprende unicamente il raffreddamento forzato.
Dettagli
Raffreddamento forzato
Pos.
Condizioni che permettono il
funzionamento forzato
Avvio/regolazione
1) Determinare il locale con
l'unità in funzione
2) Frequenza di comando
3) Apertura valvola
d'espansione elettronica
4) Regolazione unità esterna
5) Regolazione unità interna
Fine
Altri
Raffreddamento forzato
1) L'unità interna non presenta anomalie, ma in più di 1 locale è presente
un'unità interna che non si trova nella zona di prevenzione del congelamento.
2) L'unità interna non presenta anomalie e non è in stand-by da 3 minuti.
Il funzionamento forzato è permesso quando le condizioni AND soprariportate
sono soddisfatte.
Quando il pulsante ON/OFF dell'unità interna viene mantenuto premuto per 5
secondi e le condizioni descritte vengono soddisfatte.
L'unità deve essere attiva in tutti i locali.
70Hz
Secondo la potenzialità dell'unità interna in funzione.
Compressore in funzione
Trasmettere a tutte le unità interne il comando di raffreddamento forzato.
1) Quando viene premuto nuovamente il pulsante ON/OFF delle unità interne
(dell'unità che ha inviato il comando).
2) L’operazione termina automaticamente dopo 15 minuti.
Le funzioni di protezioni hanno priorità su tutte le altre nel funzionamento
forzato.
3.15 Funzioni supplementari
3.15.1 Modalità Powerful
La frequenza di esercizio del compressore e la portata dell'unità esterna vengono aumentate.
3.15.2 Funzione di rilevamento tensione
La tensione di alimentazione viene rilevata ogni volta che si avvia il funzionamento dell'unità.
Funzioni e controllo
55
Specifiche del sistema di controllo
56
SiBT12-314
Funzioni e controllo
SiBT12-314
Parte 5
Configurazione del sistema
1. Configurazione del sistema...................................................................58
2. Istruzioni (per FTK(X)S 25/35 BVMB) ...................................................59
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
2.10
2.11
2.12
2.13
Configurazione del sistema
Misure di sicurezza.................................................................................59
Nomi dei componenti..............................................................................61
Preparazione prima della messa in funzione .........................................64
Funzionamento AUTO, DEUMIDIFICAZIONE, RAFFREDDAMENTO,
RISCALDAMENTO, VENTILAZIONE ....................................................67
Regolazione della direzione del flusso d'aria .........................................69
Modalità POWERFUL ............................................................................71
Funzione SILENT UNITÀ ESTERNA .....................................................72
Modalità HOME LEAVE .........................................................................73
Funzione INTELLIGENT EYE ................................................................75
Funzione TIMER ....................................................................................77
Nota per sistemi Multi.............................................................................79
Manutenzione e pulizia...........................................................................81
Diagnosi delle anomalie .........................................................................84
57
Configurazione del sistema
SiBT12-314
1. Configurazione del sistema
Dopo aver completato l'installazione e la prova di funzionamento dell'unità, attenersi alle
istruzioni riportate di seguito per l'uso e la movimentazione. Le domande più frequenti che si
pongono gli utenti sono sapere come funziona il condizionatore d'ambiente, come si usa,
nonché verificare se è in grado di raffreddare (o riscaldare) a sufficienza.
Per rispondere alle richieste degli utenti è importare fornire ampie spiegazioni. Il tempo
impiegato per fornire tali informazioni permette di ridurre di circa l'80% le richieste di assistenza.
Infatti, anche se l'installazione è effettuata correttamente e l'unità funziona in modo adeguato, il
cliente può ritenere l'unità o il tipo di installazione responsabili di problemi che sono in realtà
dovuti ad un uso scorretto della stessa. Il lavoro di installazione e la consegna dell'unità
possono ritenersi completati unicamente dopo aver illustrato all'utente il funzionamento
dell'unità, senza l'uso di termini tecnici difficilmente comprensibili.
58
Configurazione del sistema
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
2. Istruzioni (per FTK(X)S 25/35 BVMB)
2.1
Misure di sicurezza
•
•
•
•
Tenere il presente manuale in un luogo facilmente accessibile all'operatore.
Leggere questo manuale con attenzione prima di avviare l'unità.
Per ragioni di sicurezza, l'operatore è tenuto a leggere con attenzione i seguenti avvisi.
Il presente manuale classifica le note di sicurezza in avvisi di AVVERTENZA e di
ATTENZIONE. Attenersi alle istruzioni riportate di seguito: sono essenziali per garantire la
sicurezza dell'impianto.
AVVERTENZA
ATTENZIONE
Se non si seguono correttamente queste istruzioni,
l'unità può provocare danni materiali, personali o
morte.
Se non si seguono correttamente queste istruzioni,
l'unità può provocare danni minori o moderati alle
proprietà o alle persone.
Non fare mai.
Attenersi alle istruzioni indicate.
Collegare l'unità alla terra.
Non bagnare mai l'unità (compreso il
telecomando).
Non toccare mai l'unità (compreso il
telecomando) con le mani bagnate.
AVVERTENZA
•
•
•
•
•
•
•
•
•
•
per evitare pericoli di incendio, esplosione o lesioni fisiche, non attivare mail l'unità in
presenza di gas dannosi, infiammabili o corrosivi.
Non è salutare restare esposti direttamente al flusso d'aria per lungo tempo.
Non inserire dita, aste o altri oggetti nei punti di aspirazione e di uscita dell'aria. Il ventilatore
interno gira ad alta velocità e può provocare lesioni.
Non tentare di riparare, spostare, modificare o reinstallare da soli l'unità. Se tali operazioni non
vengono effettuate correttamente potranno verificarsi scariche elettriche, incendio, ecc.
Consultare il vostro rivenditore Daikin per consigli e informazioni sulle riparazioni e la
reinstallazione.
Il refrigerante utilizzato nel condizionatore è sicuro. Sebbene non dovrebbero verificarsi
perdite, se per qualche ragione si rileva una perdita in un locale, assicurarsi che non
entri in contatto con fiamme, come ad esempio quelle prodotte da bruciatori a gas,
kerosene o altri gas.
Se il condizionatore non raffresca (riscalda) correttamente, può essere dovuto a perdite di
refrigerante. Contattare il vostro rivenditore.
Se si effettuano riparazioni con aggiunte di refrigerante, verificare i lavori di riparazione con il
nostro staff tecnico.
Non tentare di installare da soli l'unità. Se le operazioni non sono effettuate correttamente,
possono verificarsi scariche elettriche o incendi. Per l'installazione, consultare il vostro
rivenditore o un tecnico qualificato.
Per evitare scariche elettriche, incendi o lesioni, nel caso si rilevino anomalie come odore di
bruciato, arrestare il funzionamento dell'unità e aprire l'interruttore. Contattare il vostro
rivenditore per istruzioni.
ATTENZIONE
•
•
•
•
•
Configurazione del sistema
Il condizionatore deve essere collegato alla messa a terra. Una messa a terra non
adeguata può provocare scariche elettriche. Non collegare il cavo di terra a un tubo del
gas o dell'acqua, oppure ad un parafulmine o al cavo di terra telefonico.
Per evitare un degrado della qualità, non usare l'unità per raffreddare strumenti di
precisione, cibo, piante, animali od opere d'arte.
Non esporre bambini, piante o animali direttamente al flusso d'aria.
Non collocare dispositivi che producono fiamme libere in punti esposti al flusso d'aria dell'unità,
oppure sotto l'unità interna. Ciò potrebbe provocare una combustione incompleta o la
deformazione dell'unità a causa del calore.
Non ostruire i punti di entrata e di uscita dell'aria. Se il flusso dell'aria è ostruito, le prestazioni
dell'unità risulteranno inferiori o potranno verificarsi guasti.
59
Istruzioni (per FTK(X)S 25/35 BVMB)
•
•
•
•
•
•
SiBT12-314
Non sedere o salire sull'unità esterna. Non collocare alcun oggetto sull'unità per evitare lesioni;
non rimuovere la protezione del ventilatore.
Non collocare oggetti sensibili all'umidità al di sotto dell'unità interna o esterna. In certe
condizioni, l'umidità nell'aria potrebbe condensare e gocciolare.
Dopo un lungo periodo di utilizzo, controllare il supporto dell'unità e i raccordi per verificare
l'eventuale presenza di danni.
Non toccare l'apertura di aspirazione dell'aria e le alette in alluminio dell'unità esterna. Ciò
potrebbe provocare lesioni fisiche.
L'unità non deve essere utilizzata da bambini o persone inferme senza supervisione.
È opportuno assicurarsi che i bambini non giochino con l'unità.
•
Per evitare carenze di ossigeno, ventilare l'ambiente a sufficienza se nello stesso locale
si trovano sia un bruciatore unitamente che un condizionatore.
•
Prima di effettuare la pulizia, arrestare l'unità e portare l'interruttore automatico in posizione
OFF, oppure scollegare il cavo di alimentazione.
Non collegare il condizionatore ad un alimentatore diverso da quello indicato. In caso contrario,
potrebbero verificarsi guasti o incendio.
In base all'ambiente nel quale si trova il condizionatore, può essere necessario installare un
differenziale. In mancanza di un interruttore differenziale potranno verificarsi scariche elettriche.
Disporre il tubo di drenaggio in modo da assicurare un drenaggio corretto. Se il drenaggio non
avviene correttamente, potranno verificarsi fuoriuscite di acqua nell'edificio, con conseguenti
danni ai mobili, ecc.
•
•
•
•
Non azionare i componenti elettrici con le mani bagnate.
•
Non lavare l'unità interna con una quantità eccessiva di acqua, utilizzare unicamente un
panno leggermente umido.
Non collocare oggetti come contenitori di acqua o simili sull'unità. L'acqua potrebbe
penetrare all'interno dell'unità deteriorando l'isolamento elettrico, con rischio di scariche
elettriche.
•
Luogo d'installazione
Per installare il condizionatore nei seguenti tipi di ambienti, consultare il vostro rivenditore.
• Ambienti con presenza di unto, sporco o vapori.
• Ambienti salmastri, come zone costiere.
• Ambienti con presenza di gas solfuro, come sorgenti termali.
• Ambienti nei quali la neve potrebbe bloccare l'unità esterna.
La condensa dell'unità esterna deve essere scaricata in un luogo con un buon sistema di
drenaggio.
Considerare i disturbi arrecati ai vicini a causa del rumore
Per l'installazione, scegliere un luogo con le caratteristiche riportate di seguito.
• Un posto sufficientemente resistente da sorreggere il peso dell'unità, senza amplificare il
rumore prodotto dal funzionamento o le vibrazioni.
• Un punto nel quale l'aria emessa dall'unità esterna o il rumore prodotto dal funzionamento
non disturbino i vicini.
Collegamenti elettrici
L'alimentazione deve provenire da un circuito separato, dedicato al condizionatore.
Spostamento dell'unità
Per spostare il condizionatore è necessario un tecnico con le conoscenze e l'esperienza adatte.
Consultare il vostro rivenditore nel caso si debba spostare l'unità in seguito a traslochi o
ristrutturazioni
60
Configurazione del sistema
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
2.2
Nomi dei componenti
Unità interna
1
2
3
4
5
6
11
10
9
7
8
12
13
14
15
16
ON
OFF
Configurazione del sistema
61
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
Unità esterna
17
22
19
20
21
18
Unità interna
1. Filtro aria
2. Filtro deodorizzante fotocatalitico o
Filtro purificatore d'aria:
• Questi filtri sono applicati all’interno dei
filtri dell’aria.
3. Ingresso dell'aria
4. Griglia frontale
5. Linguetta della griglia
6. Sensore di movimento INTELLIGENT
EYE:
• Rileva il movimento degli occupanti e
commuta automaticamente dal
funzionamento normale alla modalità
risparmio energetico. (pagina 75).
7. Display
8. Uscita dell'aria
9. Deflettore (con alette orizzontali):
(pagina 69).
10. Deflettore (con alette verticali):
• Il deflettore è posto a monte della mandata
dell'aria. (pagina 69).
11. Spia di funzionamento (verde)
12. Spia del TIMER (gialla): (pagina 77).
13. Spia (rossa) modalità HOME LEAVE:
• Si illumina quando viene attivata la
modalità HOME LEAVE. (pagina 73).
14. Interruttore ON/OFF dell'unità interna:
• Premere questo interruttore una volta per
avviare l'unità.
Premendolo nuovamente, l'unità si arresta.
• La modalità di funzionamento fa
riferimento alla seguente tabella.
Modalità
Temperatura
impostazioni
Flusso aria
velocità
FTKD
RAFFREDDAMENTO
22°C
AUTO
FTXD
AUTO
25°C
AUTO
•
Questo interruttore è utile quando manca il
telecomando.
15. Sensore temperatura ambiente:
• Rileva la temperatura dell'aria vicino
all'unità.
16. Ricevitore di segnali:
• Riceve i segnali dal telecomando.
• Quando l'unità riceve un segnale, emetterà
un breve bip.
• Avvio dell'unità .......................bip bip
• Impostazioni modificate..........bip
• Arresto dell'unità ....................bip lungo
Unità esterna
17. Presa d'aria: (sul retro e di lato)
20. Tubo di drenaggio
18. Uscita dell'aria
21. Morsetto di terra:
19. Linee frigorifere e cavo di collegamento • Accessibile rimuovendo questo coperchio.
tra le unità
L’aspetto dell'unità esterna può variare secondo il modello.
62
Configurazione del sistema
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
Telecomando
1
ON
2
C
5
HOME LEAVE
ON/OFF
3
POWERFUL
TEMP
6
4
7
MODE
SILENT
FAN
SENSOR SWING
8
13
ON
9
11
10
12
CANCEL
16
OFF
TIMER
17
15
14
< ARC433A21, A22 >
1.
•
2.
•
3.
4.
5.
•
6.
•
7.
•
Configurazione del sistema
Trasmettitore di segnali:
Invia segnali all'unità interna.
Display :
Visualizza le impostazioni attuali.
(La figura mostra il display con tutte le
segnalazioni attive, unicamente a scopo
esplicativo).
Pulsante HOME LEAVE:
per il funzionamento in modalità HOME
LEAVE (pag. 73).
Pulsante POWERFUL:
per il funzionamento in modalità
POWERFUL (pag. 71).
Pulsanti di regolazione della
TEMPERATURA:
Per modificare la temperatura impostata
per un dato orario.
Interruttore ON/OFF:
Premere questo pulsante per far
funzionare l'unità.
Premendolo nuovamente, l'unità si arresta.
Pulsante MODE:
Seleziona la modalità di funzionamento.
(AUTO/DEUMIDIFICAZIONE/
RAFFREDDAMENTO/RISCALDAMENTO/
VENTILAZIONE)
(pagina 67).
8. Pulsante SILENT: per UNITÀ ESTERNA
per il funzionamento in modalità SILENT
(pag. 72).
9. Pulsante regolazione ventilazione
(FAN):
• Consente di selezionare la velocità del
flusso d'aria.
10. Pulsante SENSOR: per attivare il
funzionamento del
sensore INTELLIGENT EYE (pagina 75).
11. Pulsante SWING (oscillazione
deflettore): (pagina 69).
• Deflettore (con alette orizzontali)
12. Pulsante SWING (oscillazione
deflettore): (pagina 69).
• Deflettore (con alette verticali)
13. Pulsante TIMER ON: (pagina 78).
14. Pulsante TIMER OFF: (pagina 77).
15. Pulsante impostazione TIMER:
• Permette di impostare l'orario di
funzionamento.
16. Pulsante annulla timer (CANCEL):
• Annulla le impostazioni del timer.
17. Pulsante OROLOGIO: (pagina 66).
63
Istruzioni (per FTK(X)S 25/35 BVMB)
2.3
SiBT12-314
Preparazione prima della messa in funzione
Per l'inserimento delle pile
1. Premere
con un dito per fare
scorrere il coperchio lungo le guide,
quindi toglierlo.
2. Inserire due pile a secco formato
ministilo (AAA).
3. Rimontare il coperchio frontale.
Posizionare
correttamente i
segni + e – !
2
–
+
+
–
3
1
ATTENZIONE
Informazioni sull'utilizzo delle pile
• Quando si sostituiscono le pile, sostituire entrambe le pile esauste con pile dello stesso
tipo.
• Se si prevede di non utilizzare il sistema per lungo tempo, togliere le pile.
• Si consiglia la sostituzione delle pile una volta all'anno. Occorrerà tuttavia inserire
nuove pile alcaline quando il display appare meno luminoso o se la ricezione del
segnale non è più ottimale. L'utilizzo di pile al manganese riduce la durata di
funzionamento.
• Con l'unità sono fornite le pile necessarie per l'uso iniziale del sistema.
Il periodo di utilizzo di tali pile può essere breve, a seconda della data di produzione del
condizionatore.
64
Configurazione del sistema
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
Utilizzo del telecomando
•
•
•
Per usare il telecomando, puntare il
trasmettitore verso l'unità interna. Se un
oggetto, ad esempio una tenda, ostacola
la trasmissione del segnale tra l'unità e il
telecomando, l'unità non funziona.
Non far cadere il telecomando. Non
bagnarlo.
La distanza massima per le comunicazioni
è di 7 metri.
Ricevitore
Per fissare il supporto del telecomando a parete:
1. Scegliere un posto dal quale i segnali
possano raggiungere l’unità.
2. Fissare il supporto al muro, ad un
pilastro, ecc., con le viti fornite
unitamente al supporto.
3. Inserire il telecomando nell'apposito
supporto.
Supporto del telecomando
Inserimento
• Per estrarlo, tirare verso l’alto.
ATTENZIONE
Note sul telecomando
• Non esporre mai il telecomando direttamente alla luce del sole.
• La polvere eventualmente accumulata sul trasmettitore o ricevitore riduce la sensibilità.
Spolverare con un panno morbido.
• La trasmissione del segnale può risultare impossibile se nel locale è presente una
lampada fluorescente con avviatore di tipo elettronico (es. lampada del tipo ad inverter).
In tal caso rivolgersi al rivenditore.
• Se il segnale del telecomando attiva un altro dispositivo, spostare il dispositivo, oppure
consultare il rivenditore.
Configurazione del sistema
65
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
Impostazione dell'orologio
1. Premere il pulsante OROLOGIO.
viene visualizzato.
lampeggia.
2. Premere il pulsante impostazione
TIMER per impostare l’orologio all’ora
attuale.
Tenere premuto il pulsante “
”o“
”
rapidamente
aumenta o diminuisce l'ora visualizzata.
3. Premere il pulsante OROLOGIO.
lampeggia.
Chiudere l’interruttore
•
Quando l'interruttore automatico è in
posizione ON, il deflettore si aprirà e si
richiuderà. (tale evento è normale).
C
HOME LEAVE
POWERFUL
MODE
SILENT
ON/OFF
TEMP
FAN
SENSOR SWING
ON
2
CANCEL
1.3
OFF
TIMER
NOTA
Consigli per ridurre il consumo energetico
• Fare attenzione a non raffrescare (riscaldare)
Impostazioni di temperatura
consigliate
eccessivamente il locale.
Per il raffreddamento: 26°C – 28°C
L'impostazione di valori di temperatura moderati permette di Per il riscaldamento: 20°C – 24°C
ridurre i consumi.
• Chiudere le finestre con persiane o tende.
Bloccare la luce del sole e l’aria proveniente dall’esterno
aumenta l’effetto di raffrescamento (riscaldamento).
• I filtri dell’aria otturati riducono l'efficienza dell'unità e
sprecano energia. Si consiglia di pulirli una volta ogni due
settimane.
Note:
• Il condizionatore consuma sempre 15-35 watt d’elettricità anche quando non è in
funzione.
• Se si prevede di non usare il condizionatore per lungo tempo, per esempio in primavera
o in autunno, portare l’interruttore automatico in posizione OFF.
• Usare il condizionatore nelle seguenti condizioni:
•
66
Modalità
Condizioni di funzionamento
Se l'unità viene utilizzata con continuità a temperature
e tassi di umidità non compresi nei seguenti intervalli
RAFFREDDAMENTO
Temperatura esterna: 3/4MK 10-46 °C
3/4MX –10-46 °C
RK –5-46 °C
RX –5-46 °C
Temperatura interna: da 18 a 32°C
Umidità interna: max. 80%
• Interverrà un dispositivo di sicurezza che ne
arresterà il funzionamento.
• (Nei sistemi multiunità, la protezione potrebbe
arrestare solo
• l’unità esterna).
• Si verificheranno fenomeni di condensa e
gocciolamento nell'unità interna.
RISCALDAMENTO
Temperatura esterna: 3/4MX –15-21 °C
RX –15-24 °C
Temperatura interna: da 10 a 30°C
• Interverrà un dispositivo di sicurezza che ne
arresterà il funzionamento.
DEUMIDIFICAZIONE
Temperatura esterna: 3/4MK 10-46 °C
3/4MX –10-46 °C
RK –5-46 °C
RX –5-46 °C
Temperatura interna: da 18 a 32°C
Umidità interna: max. 80%
• Interverrà un dispositivo di sicurezza che ne
arresterà il funzionamento.
• Si verificheranno fenomeni di condensa e
gocciolamento nell'unità interna.
Se l'unità viene utilizzata a condizioni ambientali diverse da quelle indicate, interverrà un
dispositivo di protezione per spegnere il sistema.
Configurazione del sistema
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
2.4
Funzionamento AUTO · DEUMIDIFICAZIONE ·
RAFFREDDAMENTO · RISCALDAMENTO ·
VENTILAZIONE
Il condizionatore funziona nella modalità da
voi scelta.
Alla successiva accensione, il condizionatore
riprenderà a funzionare mantenendo le
impostazioni precedenti.
Per avviare l'unità
C
1. Premere il selettore "MODE" per
selezionare la modalità desiderata.
• Ad ogni pressione del pulsante sarà
possibile selezionare una modalità
diversa. Le varie opzioni verranno
presentate in sequenza.
4
HOME LEAVE
POWERFUL
: AUTO
MODE
SILENT
: DEUMIDIFICAZIONE
ON/OFF
TEMP
2, 3
1
FAN
SENSOR SWING
5
: RAFFREDDAMENTO
: RISCALDAMENTO
ON
: VENTILATORE
OFF
CANCEL
TIMER
<FTKD>
<FTXD>
2. Premere l'interruttore ON/OFF .
• Si accenderà la spia di
FUNZIONAMENTO.
ON
OFF
Per arrestare l'unità
3. Premere nuovamente l'interruttore ON/OFF.
• La spia di FUNZIONAMENTO si spegnerà.
Per modificare l'impostazione della temperatura
4. Premere il pulsante di regolazione della TEMPERATURA
Modalità DEUMIDIFICAZIONE o
VENTILAZIONE
Non è possibile impostare la temperatura.
Modalità RISCALDAMENTO,
RAFFREDDAMENTO o VENTILAZIONE
Premere “
” per aumentare la temperatura e
premere “ "per ridurre la temperatura.
Impostare alla temperatura desiderata.
C
Configurazione del sistema
67
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
Modificare la portata d'aria
5. Premere il pulsante regolazione ventilazione (FAN).
Modalità DEUMIDIFICAZIONE
Non è possibile impostare la temperatura.
•
Modalità AUTO, RAFFREDDAMENTO,
RISCALDAMENTO o VENTILAZIONE
Sono disponibili cinque livelli di portata d'aria da
”a
” più“
”“
”.
“
“
Funzionamento silenzioso dell' unità interna
Quando la portata è impostata su " ", il rumore dell'unità interna risulterà attenuato.
Utilizzare questo tasto per ridurre il livello sonoro.
L'unità potrà perdere in potenza se la portata del ventilatore è impostata su livelli bassi.
Modificare la direzione del flusso d’aria:
(pagina 69).
NOTA
Nota sul funzionamento in RISCALDAMENTO
• Poiché il condizionatore riscalda il locale trasportando il calore dall'esterno all'interno, la
capacità di riscaldamento diminuisce se si abbassa la temperatura esterna. Se l’effetto
riscaldante è insufficiente, si consiglia l'utilizzo contemporaneo di un altro sistema di
riscaldamento.
• Il sistema a pompa di calore riscalda il locale facendo circolare aria calda in ogni angolo
dello stesso. Dopo l’avvio della funzione riscaldamento, occorre attendere un certo
tempo prima che il locale si riscaldi.
• In modalità riscaldamento, si può verificare la formazione di ghiaccio sulla sezione
esterna, con conseguente diminuzione della capacità di riscaldamento. In tal caso il
sistema passerà automaticamente alla modalità sbrinamento per eliminare il ghiaccio.
• Quando la funzione sbrinamento è attiva, la sezione interna non eroga aria calda.
Nota sulla modalità DEUMIDIFICAZIONE
• Oltre a mantenere per quanto possibile la temperatura impostata, il microprocessore
tiene sotto controllo il tasso di umidità del locale. Per fare questo, regola
automaticamente la temperatura e la portata del ventilatore, pertanto non è possibile
impostare manualmente questi due parametri.
Nota sulla modalità AUTO
• In modalità AUTO, il sistema imposta la temperatura e la modalità di funzionamento
(RISCALDAMENTO o RAFFREDDAMENTO) più adeguate, in base della temperatura
del locale riscontrata all'avvio del l'unità.
• Il sistema modificherà automaticamente le impostazioni selezionate ad intervalli
regolari, per portare la temperatura del locale ai livelli richiesti dall’utente.
• Se non si desidera che l'unità selezioni automaticamente il tipo di funzionamento, è
possibile selezionare manualmente la modalità e le impostazioni desiderate.
Nota sulla regolazione della portata d'aria
• A portate d’aria inferiori, anche l’effetto di riscaldamento o raffrescamento risulterà
minore.
68
Configurazione del sistema
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
2.5
Regolazione della direzione del flusso d'aria
È possibile regolare la direzione del flusso
d’aria per un maggior comfort ambientale.
Regolazione del flusso d'aria orizzontale
1. Premere il pulsante "SWING".
La relativa indicazione sul display si
illuminerà e il deflettore inizierà ad
oscillare.
2. Quando il deflettore ha raggiunto la
posizione richiesta, premere
nuovamente il pulsante “SWING”.
L'indicazione a display si spegnerà.
Il deflettore arresterà il movimento.
ON
C
HOME LEAVE
POWERFUL
MODE
SILENT
ON/OFF
TEMP
FAN
SENSOR SWING
1, 2
3, 4
ON
CANCEL
OFF
TIMER
Configurazione del sistema
69
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
Regolazione delle alette verticali (deflettore)
3. Premere il pulsante "SWING".
Si illuminerà la relativa indicazione a display e il deflettore inizierà ad oscillare.
4. Quando il deflettore ha raggiunto la posizione richiesta, premere nuovamente il
pulsante “SWING”.
L'indicazione a display si spegnerà.
Il deflettore arresterà il movimento.
Note sull'orientamento del deflettore ad alette verticali
ATTENZIONE
• Usare sempre il telecomando per regolare l'inclinazione del deflettore ad alette verticali.
A monte dell'uscita dell’aria si trova un ventilatore che ruota a velocità elevata.
Note sull'orientamento del deflettore con alette orizzontali
•
Quando si preme il pulsante "SWING", l’ampiezza
dell’oscillazione del deflettore dipenderà dalla modalità
di funzionamento. (vedere la figura).
Flusso aria a distribuzione tridimensionale (3D)
• Il flusso d'aria a distribuzione tridimensionale consente
la circolazione dell'aria fredda (che tenderebbe a
raccogliersi negli strati inferiori del locale, vicino al
pavimento) e dell'aria calda (che tenderebbe a
raccogliersi verso il soffitto). Favorendo la circolazione
dell'aria, si evita la formazione di zone più calde o più
fredde.
ATTENZIONE
• Usare sempre il telecomando per regolare
l’angolazione del deflettore.
Se si tenta di spostarlo manualmente durante
l’oscillazione, il meccanismo potrebbe rompersi.
70
In modalità RAFFREDDAMENTO
o DEUMIDIFICAZIONE
ARRESTO
RAFFR. circa
10°~40°
DEUMID. circa
5°~35°
In modalità RISCALDAMENTO o
VENTILAZIONE
ARRESTO
HEAT
VENTIL. circa
5°~35°
Configurazione del sistema
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
2.6
Modalità POWERFUL
La modalità POWERFUL massimizza
rapidamente l’effetto raffrescante (riscaldante)
in qualsiasi modalità di funzionamento.
Permette di ottenere il massimo rendimento.
Avviare la modalità POWERFUL
1. Premere il pulsante POWERFUL
• La modalità POWERFUL si arresta dopo
20 minuti.
Il sistema ritorna automaticamente alle
impostazioni precedenti la selezione della
modalità POWERFUL.
• In modalità POWERFUL, alcune funzioni
non sono disponibili.
Uscire dalla modalità POWERFUL
2. Premere il pulsante POWERFUL
ON
HOME LEAVE
POWERFUL
ON/OFF
TEMP
1, 2
MODE
SILENT
FAN
SENSOR SWING
ON
CANCEL
OFF
TIMER
NOTA
Note sul funzionamento POWERFUL
• In modalità RAFFREDDAMENTO e RISCALDAMENTO
Per massimizzare l’effetto raffrescante o riscaldante, è necessario aumentare la
capacità della sezione esterna e impostare la portata d'aria sui valori massimi.
Le impostazioni di temperatura e portata non saranno quindi modificabili manualmente.
• In modalità DEUMIDIFICAZIONE
La temperatura impostata viene diminuita di 2,3°C e la portata d'aria viene leggermente
aumentata.
• In modalità VENTILAZIONE
La portata d'aria è fissa sui valori massimi. Il sistema modificherà automaticamente le
impostazioni selezionate ad intervalli regolari, per portare la temperatura del locale ai
livelli richiesti dall’utente.
• Se non si desidera che l'unità selezioni automaticamente il tipo di funzionamento, è
possibile selezionare manualmente la modalità e le impostazioni desiderate.
Nota sulla regolazione della portata d'aria
• A portate d’aria inferiori, anche l’effetto di riscaldamento o raffrescamento risulterà
minore.
Configurazione del sistema
71
Istruzioni (per FTK(X)S 25/35 BVMB)
2.7
SiBT12-314
Funzione SILENT UNITÀ ESTERNA
La funzione SILENT UNITÀ ESTERNA riduce
il livello di rumore dell'unità esterna variando
la frequenza e la velocità del ventilatore della
stessa. Questa funzione è molto utile nelle ore
notturne.
Avviare la funzione
SILENT UNITÀ ESTERNA
C
1. Premere il pulsante "SILENT".
Arrestare la funzione SILENT
UNITÀ ESTERNA
2. Premere nuovamente il pulsante
"SILENT".
HOME LEAVE
POWERFUL
MODE
SILENT
ON/OFF
TEMP
FAN
SENSOR SWING
1, 2
ON
CANCEL
OFF
TIMER
NOTA
Nota sulla funzione SILENT UNITÀ ESTERNA
• Questa funzione è disponibile solo in modalità RAFFREDDAMENTO, RISCALDAMENTO
e AUTO
(non è disponibile se l'unità è in modalità VENTILAZIONE e DEUMIDIFICAZIONE).
• Non è possibile selezionare contemporaneamente le funzioni POWERFUL e SILENT
• UNITÀ ESTERNA.
Verrà data priorità alla modalità POWERFUL.
• Se si arresta l'unità utilizzando il telecomando o l'interruttore ON/OFF principale dell'unità
mentre la funzione SILENT UNITÀ ESTERNA è attiva, “ ” rimarrà visualizzato sul display
del telecomando.
72
Configurazione del sistema
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
2.8
Modalità HOME LEAVE
La modalità HOME LEAVE permette di
memorizzare la temperatura e la portata
dell'aria desiderate.
Attivare la modalità HOME LEAVE
1. Premere il pulsante HOME LEAVE.
C
ON
OFF
Disattivare la modalità HOME LEAVE
2. Premere nuovamente il pulsante HOME
LEAVE.
• La spia HOME LEAVE si spegne.
1, 2
HOME LEAVE
POWERFUL
MODE
SILENT
ON/OFF
TEMP
FAN
SENSOR SWING
ON
CANCEL
OFF
TIMER
Prima di attivare la modalità HOME LEAVE:
Impostare la temperatura e la portata d'aria per la modalità HOME LEAVE
• Quando si seleziona la modalità HOME LEAVE per la prima volta, è necessario
impostare la temperatura e la portata d'aria per il funzionamento in tale modalità.
Memorizzare la temperatura e la portata d'aria desiderate.
Impostazione iniziale
temperatura
Portata d'aria
Intervallo selezionabile
temperatura
Portata d'aria
Raffreddamento
25°C
AUTO
18-32°C
5 velocità, AUTO e SILENT
Riscaldamento
25°C
AUTO
10-30°C
5 velocità, AUTO e SILENT
1. Premere il pulsante HOME LEAVE. Assicurarsi che " " sia visualizzato sul display del
telecomando.
2. Impostare la temperatura desiderata con i tasti " " o " ".
3. Regolare la portata d'aria utilizzando il pulsante "VENTILATORE".
La modalità Home Leave utilizzerà tali impostazioni al successivo utilizzo di questa
funzione. Per modificare i valori memorizzati, ripetere i punti 1 – 3.
Configurazione del sistema
73
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
Che cos'è la modalità HOME LEAVE
Avete una temperatura e una portata d'aria che considerate ottimale o che impostate con
maggiore frequenza? La modalità HOME LEAVE permette di memorizzare i valori di la
temperatura e portata dell'aria desiderati. Potrete in seguito richiamare la modalità di
funzionamento preferita semplicemente premendo il pulsante HOME LEAVE del telecomando.
Questa funzione risulta particolarmente utile nei seguenti casi:
Utile in questi casi:
1. Ridurre il consumo energetico
Impostare la temperatura 2-3°C più alta (raffreddamento) o bassa (riscaldamento) del normale.
Se si imposta la portata del ventilatore sui valori più bassi è possibile utilizzare l'unità in
modalità risparmio energetico. Tale funzione è particolarmente utile quando si è fuori casa o
mentre si sta dormendo.
• Tutti i giorni, prima di uscire di casa...
Al momento di uscire, premere il
pulsante HOME LEAVE e l'unità regolerà
i parametri di funzionamento per ottenere
la temperatura memorizzata per la
modalità HOME LEAVE.
•
Al ritorno, sarete accolti da un ambiente
confortevole e climatizzato.
Premendo nuovamente il pulsante
HOME LEAVE, il condizionatore tornerà
alle impostazioni di temperatura normali.
L'unità manterrà la temperatura della
stanza ad un livello confortevole mentre
dormite.
Quando tornerete in salotto la mattina, la
temperatura sarà quella ideale.
Disattivando la modalità HOME LEAVE,
l'unità funzionerà in base alla
temperatura impostata per il
funzionamento normale. Anche gli
inverni più rigidi non rappresentano più
un problema!
Prima di dormire...
Impostare l'unità su HOME LEAVE prima
di lasciare il salotto per andare a
coricarsi.
2. Utilizzare la modalità di funzionamento che preferite
Dopo aver memorizzato la temperatura e la portata dell'aria che usate più frequentemente, è
possibile richiamare tali valori premendo il pulsante HOME LEAVE Non è necessario effettuare
complicate programmazioni del telecomando.
NOTA
•
•
•
•
•
•
74
Una volta impostate la temperatura e la portata d'aria per la modalità HOME LEAVE, le
impostazioni potranno essere richiamate ogni volta che si attiverà la modalità HOME
LEAVE. Per modificare le impostazioni, fare riferimento al paragrafo soprariportato “Prima
di attivare la modalità HOME LEAVE”.
La modalità HOME LEAVE può essere impostata unicamente dalla modalità
RAFFREDDAMENTO e RISCALDAMENTO. Non può essere usata se sono selezionate le
modalità AUTO, DEUMIDIFICAZIONE e VENTILAZIONE.
La modalità HOME LEAVE funziona conformemente alle modalità operative
(RAFFREDDAMENTO o RISCALDAMENTO) precedenti la selezione di tale funzione.
Non è possibile selezionare contemporaneamente le funzioni HOME LEAVE e
POWERFUL.
L'ultimo pulsante premuto avrà la priorità.
Non è possibile cambiare la modalità operativa mentre la funzione HOME LEAVE è attiva.
Se si arresta l'unità utilizzando il telecomando o l'interruttore ON/OFF dell'unità interna
mentre la funzione HOME LEAVE è attiva, " " rimarrà visualizzato sul display del
telecomando.
Configurazione del sistema
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
2.9
Funzione INTELLIGENT EYE
“INTELLIGENT EYE” è il sensore a infrarossi
che rileva il movimento degli occupanti di un
locale.
Attivare il funzionamento del sensore di
movimento "INTELLIGENT EYE"
C
1. Premere il pulsante SENSOR.
ON
OFF
Disattivare il funzionamento del sensore
di movimento "INTELLIGENT EYE"
2. Premere nuovamente il pulsante
SENSOR.
[Es.]
HOME LEAVE
POWERFUL
MODE
SILENT
ON/OFF
TEMP
FAN
SENSOR SWING
1, 2
Se la stanza è occupata
• Funz. normale
ON
CANCEL
OFF
TIMER
Se la stanza non è occupata
• 20 min. dopo, avvia la funzione
risparmio energetico.
Se la stanza torna ad essere
• Ripristina il funzionamento normale.
Configurazione del sistema
75
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
“INTELLIGENT EYE” è utile per la modalità Risparmio
Energetico
Modalità risparmio energetico
• Modifica la temperatura –2°C in riscaldamento / +2°C in raffreddamento / +1°C in modalità
deumidificazione rispetto alla temperatura impostata.
• Riduce leggermente la portata d'aria in modalità ventilazione. (In modalità
VENTILAZIONE)
Note sul sensore “INTELLIGENT EYE”
•
Il campo di applicazione è il seguente:
Inclinazione verticale 90°
(Vista laterale)
Inclinazione orizzontale 100°
(Vista lato superiore)
•
•
•
•
•
•
90˚
7m
55˚ 55˚
7m
Il sensore non è in grado di rilevare oggetti in movimento ad una distanza superiore ai 7
metri. (Verificare il campo di funzionamento)
La sensibilità di rilevamento del sensore varia in base alla posizione dell'unità interna, alla
velocità di spostamento delle persone, al campo di temperatura, ecc.
Il sensore può rilevare per errore animali domestici, luce solare, tende in movimento e luce
riflessa dagli specchi.
Il sensore INTELLIGENT EYE non funzionerà mentre la funzione POWERFUL è attiva.
La modalità notturna (pag. 77.) non si attiverà se il sensore INTELLIGENT EYE è in
funzione.
ATTENZIONE
•
•
76
Non collocare oggetti di grandi dimensioni vicino al sensore.
Tenere le unità di riscaldamento o gli umidificatori al di fuori dell'area di rilevamento del
sensore. È possibile che il sensore rilevi oggetti non pertinenti, oppure che non rilevi le
persone presenti in una stanza.
Non colpire o urtare violentemente il sensore di movimento INTELLIGENT EYE. Potrebbe
danneggiarsi e non funzionare correttamente.
Configurazione del sistema
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
2.10 Funzione TIMER
Le funzioni del timer sono utili per accendere
e spegnere automaticamente il condizionatore
al mattino ed alla sera. È possibile usare il
pulsante di spegnimento (OFF) e di
accensione (ON) del timer in combinazione.
Usare la funzione TIMER OFF
Verificare che l’orologio sia impostato
correttamente. In caso contrario,
impostare l’orologio sull'ora attuale.
(pagina 66).
1. Premere il pulsante TIMER OFF.
viene visualizzato.
lampeggia.
2. Premere il pulsante impostazione
TIMER fino a quando non viene
selezionato l'orario desiderato.
• Ad ogni pressione del pulsante, il
valore aumenta o diminuisce di 10
minuti. Tenendo premuto entrambi i
pulsanti il valore visualizzato cambia
velocemente.
3. Premere nuovamente il pulsante TIMER
OFF
• Si accenderà la spia TIMER.
C
•
HOME LEAVE
POWERFUL
MODE
SILENT
ON/OFF
TEMP
FAN
SENSOR SWING
ON
CANCEL
OFF
TIMER
4
2
1.3
ON
OFF
Disattivare la funzione TIMER OFF
4. Premere il pulsante CANCEL.
• La spia TIMER si spegnerà.
NOTA
•
•
•
Quando si imposta il timer, non viene visualizzata l’ora attuale.
Dopo aver impostato i valori TIMER ON e OFF, le impostazioni orarie vengono salvate
nella memoria. La memoria viene azzerata quando si sostituiscono le pile del
telecomando.
Se si utilizza l'unità con la funzione TIMER ON/OFF attiva, la durata del funzionamento
varierà in base all'orario impostato dall'utente. (massimo circa 10 minuti)
MODALITÀ DI FUNZIONAMENTO NOTTURNO
• Se la funzione TIMER OFF è attiva, il condizionatore regolerà automaticamente
l’impostazione di temperatura (0,5°C in più in RAFFREDDAMENTO, 2,0 °C in meno in
RISCALDAMENTO) per prevenire un eccessivo raffrescamento (riscaldamento) e
garantire un sonno piacevole.
Configurazione del sistema
77
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
Usare la funzione TIMER ON
•
Verificare che l’orologio sia impostato
correttamente. In caso contrario,
impostare l’orologio sull'ora attuale (pagina
9).
1. Premere il pulsante TIMER ON.
viene visualizzato.
lampeggia.
2. Premere il pulsante impostazione
TIMER fino a quando non viene
selezionato l'orario desiderato.
• Ad ogni pressione del pulsante, il
valore aumenta o diminuisce di 10
minuti. Tenendo premuto entrambi i
pulsanti il valore visualizzato cambia
velocemente.
3. Premere nuovamente il pulsante TIMER
ON.
Si accenderà la spia TIMER.
ON
OFF
C
HOME LEAVE
POWERFUL
MODE
SILENT
ON/OFF
TEMP
FAN
SENSOR SWING
ON
CANCEL
OFF
TIMER
1.3
4
2
Disattivare la funzione TIMER ON
4. Premere il pulsante CANCEL.
La spia TIMER si spegnerà.
Uso combinato delle funzioni TIMER ON e TIMER OFF.
Di seguito è riportata un'impostazione di esempio per mostrare come è possibile combinare
l'uso delle due funzioni timer.
(Esempio)
Ora attuale: 23:00:00
(Unità in funzione)
TIMER OFF alle 00:00:00
TIMER ON alle 07:00:00.
Combinato
Display
•
ATTENZIONE
•
•
•
78
Occorrerà impostare nuovamente il timer nei seguenti casi:
Dopo l'apertura di un interruttore automatico.
Dopo un'interruzione dell'alimentazione.
Dopo aver sostituito le pile del telecomando.
Configurazione del sistema
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
2.11 Nota per sistemi Multi
Cos'è un sistema “Multi”?
Un sistema Multi è composto da un'unità
esterna collegata a più unità interne.
Le funzioni disponibili dipendono dai modelli. La
pagina seguente riporta un elenco delle funzioni
e dei modelli
(*2) compatibili.
Locale
A
Unità
esterna
Locale
B
Salotto
Selezionare la modalità di funzionamento
1. Se la funzione Priority Room non è disponibile,
oppure se è disponibile ma non è stata attivata
Se più unità interne sono contemporaneamente in funzione, verrà data
priorità all'unità che è stata attivata per prima. In questo caso occorre
impostare le unità che sono state attivate successivamente sulla stessa
modalità operativa (*1) della prima unità. In caso contrario le altre unità
entreranno in modalità stand-by e la spia funzionamento lampeggerà.
Questa condizione non indica un guasto all'unità.
Locale
C
(*1)
•
•
È possibile utilizzare contemporaneamente le modalità RAFFREDDAMENTO, DEUMIDIFICAZIONE E
VENTILAZIONE.
La modalità AUTO selezionerà automaticamente il funzionamento in RAFFREDDAMENTO o
RISCALDAMENTO, in base alla temperatura ambiente.
Pertanto, quando si imposta la stessa modalità di funzionamento della stanza con l'unità che è stata
attivata per prima, la modalità AUTO è disponibile.
ATTENZIONE
Normalmente, viene data priorità alla modalità di funzionamento della stanza con l'unità attivata per prima, ad
eccezione delle seguenti situazioni: Se la modalità di funzionamento della prima stanza è Ventilazione, verrà
data priorità alla stanza che attiva la modalità Riscaldamento subito dopo la prima unità. In tale situazione, il
condizionatore funzionante in modalità VENTILAZIONE entrerà in stand-by e la spia funzionamento
lampeggerà.
2. Se la funzione Priority Room è attiva
Vedere il paragrafo “Impostare la funzione Priority Room” alla pagina seguente.
Modalità Notturna (disponibile unicamente nei modelli solo
raffreddamento)
La MODALITÀ NOTTURNA deve essere programmata durante l'installazione. Per maggiori informazioni,
consultare il rivenditore o distributore locale. La MODALITÀ NOTTURNA riduce il rumore emesso dall'unità
esterna durante la notte per evitare di disturbare i vicini.
• La MODALITÀ NOTTURNA si attiva quando la temperatura scende di 5°C o più al di sotto della
temperatura più alta registrata durante il giorno. Pertanto, se la differenza di temperatura è inferiore ai
5°C, la funzione non si attiverà.
• La MODALITÀ NOTTURNA riduce leggermente il rendimento in raffreddamento (riscaldamento)
dell'unità.
Funzione SILENT UNITÀ ESTERNA (pag. 72)
1. Se la funzione Priority Room non è disponibile, oppure se è disponibile ma non è stata attivata
Se si utilizza la funzione SILENT UNITÀ ESTERNA in un sistema Multi, impostare tutte le unità interne sullo
stesso programma SILENT utilizzando i rispettivi telecomandi.
Per disattivare la funzione SILENT UNITÀ ESTERNA, occorre disattivare la funzione da una delle unità interne
utilizzando il relativo telecomando.
L'indicazione SILENT rimarrà comunque attiva sul display del telecomando delle restanti unità.
Si consiglia di disattivare la funzione dai telecomandi di tutte le unità.
2. Se la funzione Priority Room è attiva
Vedere il paragrafo “Impostare la funzione Priority Room” alla pagina seguente.
Blocco raffreddamento / riscaldamento (disponibile solo per modelli a
pompa di calore)
Il blocco modalità raffreddamento/riscaldamento deve essere programmato durante l'installazione. In caso di
difficoltà, consultare il rivenditore. Il blocco raffreddamento/riscaldamento forza l'unità a funzionare in modalità
raffreddamento o riscaldamento. La funzione è utile se si desidera impostare tutte le unità collegate ad un
sistema Multi sulla stessa modalità.
Configurazione del sistema
79
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
Impostazione della funzione Priority Room
La funzione Priority Room deve essere impostata durante l'installazione. Per maggiori
informazioni, consultare il rivenditore o distributore locale.
La stanza impostata come Priority Room (prioritaria) avrà priorità nelle seguenti situazioni:
1. Funzione Priority
Siccome viene data la precedenza alla modalità di funzionamento del locale impostato come
Priority Room, l'utente può selezionare una diversa modalità di funzionamento dalle altre
stanze.
•Esempio•
* In questo esempio, il locale A è impostato come "Priority Room".
Quando nel locale A viene selezionata la modalità RAFFREDDAMENTO mentre nelle stanze B, C e D sono
selezionate le seguenti modalità:
2. Funzione "Priority Room" quando la modalità POWERFUL è attiva
•Esempio•
* In questo esempio, il locale A è impostato come "Priority Room".
Le unità interne nei locali A, B, C e D stanno funzionando tutte contemporaneamente. Se
nell'unità del locale A viene attivata la modalità POWERFUL, la capacità di funzionamento sarà
concentrata in tale locale. Pertanto è possibile che l'efficienza di raffreddamento
(riscaldamento) nei locali B,C e D possa risultare leggermente inferiore.
3. Funzione "Priority Room" quando la modalità SILENT UNITÀ ESTERNA è attiva
•Esempio•
* In questo esempio, il locale A è impostato come "Priority Room".
Impostando l'unità nel locale A per il funzionamento SILENT, il condizionatore avvierà la
modalità SILENT UNITÀ ESTERNA.
Non è necessario impostare tutte le unità interne sul funzionamento SILENT.
Limitazione della massima potenza assorbita
•
La limitazione della potenza massima assorbita deve essere impostata al momento dell'installazione
dell'unità.
Contattare il rivenditore DAIKIN.
Tale funzione limita l'assorbimento di corrente dell'unità a 1700W.
Consigliato per unità con interruttori di protezione a basso differenziale.
•
(*2)
Elenco delle funzioni e dei modelli compatibili
2MKS / 2AMKS
2MXS / 2AMXS
3MKS
4MKS
3MXS
4MXS
Impostazione della funzione
Priority Room
—
—
8
8
8
8
Modalità notturna
—
—
8
8
8
8
Blocco modalità raffreddamento/
riscaldamento
—
—
—
8
—
8
Limitazione della massima
potenza assorbita
8
—
8
—
—
—
8Funzione disponibile
— Funzione non disponibile
NOTA
•
80
La potenzialità di raffreddamento verrà ridotta se si utilizza la funzione Limitazione
massima potenza assorbita.
Configurazione del sistema
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
2.12 Manutenzione e pulizia
ATTENZIONE
•
Prima di effettuare la pulizia, arrestare l'unità e portare l'interruttore automatico in
posizione OFF.
UNITÀ
Unità interna, esterna e telecomando
1. Pulire con un panno morbido ed asciutto.
Griglia frontale
1. Aprire la griglia frontale.
• Tenere la griglia dalle linguette poste sui
due lati
e sollevarla fino a quando non si blocca in
posizione (se sentirà un "clic").
2. Togliere la griglia frontale.
• Aprire ulteriormente il pannello
frontale facendolo scorrere verso
sinistra o destra e tirandolo verso di
voi. In questo modo verrà scollegato
il perno di rotazione su di un lato.
Quindi scollegare il perno di
rotazione sull'altro lato nello stesso
modo.
3.
•
•
•
Pulizia della griglia frontale
Pulire con un panno morbido inumidito.
Utilizzare solo detergenti neutri.
Se si lava la griglia con acqua, asciugarla con un panno. Dopo il lavaggio, lasciarla ad
asciugare completamente in un luogo ombreggiato.
4. Rimettere in posizione la griglia frontale
• Allineare i perni di rotazione sulla sinistra e destra del
pannello frontale con le fessure, quindi premere per
inserirli completamente nelle fessure.
• Chiudere lentamente il pannello frontale. (Premere il
pannello su entrambi i lati e al centro).
ATTENZIONE
•
•
•
•
•
Configurazione del sistema
Non toccare le parti metalliche dell'unità interna. Il contatto con tali componenti può
provocare lesioni fisiche.
Quando si toglie o si applica la griglia frontale, utilizzare uno sgabello solido e stabile e fare
attenzione ai gradini.
Quando si toglie o si applica la griglia frontale, reggerla saldamente con le mani per evitare
che cada.
Per la pulizia, non usare acqua con una temperatura superiore a 40 °C, benzina, gasolio,
diluenti né altri oli volatili, lucidanti, spazzole dure o altro materiale abrasivo.
Dopo la pulizia, assicurarsi che la griglia frontale sia fissata saldamente.
81
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
FILTRI
1. Aprire la griglia frontale.
2. Estrarre i filtri dell’aria.
• Spingere la linguetta al centro di ogni filtro
leggermente verso l’alto, quindi tirarla
verso il basso.
3. Rimuovere il filtro purificatore dell’aria.
con funzione fotocatalitica e deodorizzante.
• Premere la parte superiore del filtro di pulizia
dell'aria verso le linguette (3 linguette sul lato
superiore). Quindi premere la parte inferiore del
filtro spingendola verso l'alto leggermente, infine
premerlo contro le linguette (3 sul lato inferiore).
linguette (3 linguette sul lato superiore)
4. Pulire o sostituire i filtri.
linguette (3 linguette sul lato inferiore)
Vedere i paragrafi seguenti.
5. Rimettere il filtro dell'aria e il filtro purificatore con
funzione fotocatalitica deodorizzante in
posizione e chiudere la griglia frontale.
• Premere il pannello su entrambi i lati e al centro.
Filtro dell'aria
1. Lavare i filtri dell'aria con acqua o pulirli con un aspiratore.
• Se ciò non fosse sufficiente ad eliminare la polvere, lavarlo con un detergente neutro
diluito in acqua tiepida, quindi lasciarlo ad asciugare in un luogo ombreggiato.
• Si consiglia di pulire i filtri dell'aria una volta ogni due settimane.
Filtro purificatore con azione fotocatalitica deodorizzante. (grigio)
Per ripristinare l'efficienza originale di purificazione dell'aria del filtro fotocatalitico, lavarlo con
acqua ogni 6 mesi. Si consiglia di sostituirlo ogni 3 anni.
[ Manutenzione ]
1. Asportare la polvere con un aspirapolvere e lavarlo delicatamente con acqua.
2. Se è molto sporco, immergerlo per 10-15 minuti in una soluzione di acqua e
detergente neutro.
3. Dopo la pulizia, scuoterlo per eliminare quanto più acqua possibile, quindi lasciarlo
ad asciugare in un luogo ombreggiato.
4. Essendo il filtro realizzato in carta, non strizzare il filtro per eliminare l'acqua.
[ Sostituzione]
1. Togliere le linguette nel supporto del filtro e sostituire con un filtro nuovo.
• Eliminare il filtro usato come rifiuto infiammabile.
82
Configurazione del sistema
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
Controllo
Verificare che la base, il supporto e gli altri elementi dell'unità esterna non siano rovinati o
corrosi.
Verificare che le bocchette di mandata e aspirazione dell’aria delle sezioni interne ed esterne
non siano otturate.
Verificare che il cavo di terra non sia scollegato o interrotto.
Verificare che la condensa fuoriesca regolarmente dal tubo di scarico durante il
funzionamento in RAFFREDDAMENTO o la DEUMIDIFICAZIONE.
• Se non esce l'acqua di condensa, è possibile che vi sia una perdita sul lato dell’unità
interna. In tal caso, arrestare l’unità e consultare il vostro rivenditore locale.
Prima di un lungo periodo di inattività:
1. Quando le condizioni atmosferiche sono buone, attivare la funzione "solo
ventilazione" per varie ore, per asciugare l’interno dell'unità.
• Premere il pulsante "MODE" fino a selezionare l'opzione "ventilazione".
• Premere l'interruttore "ON/OFF" per avviare l'unità.
2. Pulire i filtri dell’aria e rimontarli.
3. Estrarre le pile dal telecomando.
4. Aprire l'interruttore automatico del condizionatore d'ambiente.
NOTA
•
Funzionamento con filtri dell’aria sporchi:
(1) l’aria non viene deodorizzata
(2) l'aria non può essere pulita.
(3) il rendimento in riscaldamento
(4) può emettere cattivi odori.
e raffreddamento risulta inferiore
Per ordinare il filtro purificatore d’aria o il filtro fotocatalitico deodorizzante, contattare il
rivenditore presso il quale si è acquistato il condizionatore.
Smaltire i filtri dell'aria usati come rifiuto non infiammabile e il filtro fotocatalitico
deodorizzante come rifiuto infiammabile.
•
Pos.
Filtro purificatore con azione fotocatalitica
deodorizzante. (senza supporto) 1 set
Configurazione del sistema
Codice componente
KAF952A42
83
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
2.13 Diagnosi delle anomalie
Condizioni che non indicano guasti del sistema
Le condizioni presentate di seguito non si riferiscono a problemi del condizionatore d'aria. In
questo paragrafo verrà fornita una spiegazione delle segnalazioni riscontrate. È possibile
continuare ad usare il condizionatore.
Condizione
Il funzionamento non riprende
immediatamente.
• Quando è stato premuto
l'interruttore ON/OFF
immediatamente dopo l'arresto
dell'unità.
• Quando viene selezionata
nuovamente la stessa modalità.
Dopo aver avviato la modalità
riscaldamento non esce
immediatamente aria calda.
Il riscaldamento si interrompe e si
avverte un rumore tipico del flusso
d'acqua.
L'unità esterna espellerà acqua o
vapore.
•
•
•
Dall'unità interna esce vapore.
L'unità interna emette odori.
Il ventilatore esterno funziona anche quando l'unità non è in funzione.
Il funzionamento si arresta
improvvisamente.
(La spia FUNZIONAMENTO è
accesa)
84
Spiegazione
Ciò serve a proteggere il condizionatore.
È necessario attendere circa 3 minuti.
Il condizionatore è in fase di riscaldamento. È
necessario attendere da 1 a 4 minuti.
(Il sistema è progettato per iniziare ad immettere
aria nell'ambiente solo dopo aver raggiunto una
certa temperatura).
Il sistema sta effettuando lo sbrinamento
dell'unità esterna.
È necessario attendere da 4 a 12 minuti.
In modalità RISCALDAMENTO
• Il ghiaccio sull’unità esterna si scioglie
trasformandosi in acqua o vapore quando il
condizionatore è in modalità sbrinamento.
In modalità RAFFREDDAMENTO o
DEUMIDIFICAZIONE
• L’umidità nell’aria si condensa in acqua sulla
superficie fredda delle tubazioni della sezione
esterna, e gocciola.
In modalità raffreddamento, questo succede
quando l’aria nel locale viene raffreddata dal
flusso d’aria fredda, con formazione di vapore.
Ciò si verifica quando gli odori del locale,
provenienti dai dei mobili o delle sigarette
vengono assorbiti nell'unità ed in seguito rilasciati
nel flusso d'aria.
(In questo caso, si consiglia di far pulire la
sezione interna da un tecnico. Consultare il
distributore locale presso il quale si è acquistato il
condizionatore).
Dopo aver arrestato l'unità:
• Il ventilatore esterno continua a funzionare
per altri 60 secondi per proteggere il sistema.
Quando l'unità non è in funzione:
• Quando la temperatura esterna è molto
elevata, viene avviato il ventilatore esterno,
per la protezione del sistema.
L'unità può smettere di funzionare per proteggere
il sistema da sbalzi di tensione forti e improvvisi.
Riprenderà a funzionare automaticamente dopo
circa 3 minuti.
Configurazione del sistema
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
Condizioni da verificare con attenzione
Si prega di effettuare i seguenti controlli prima di rivolgersi al servizio riparazioni:
Condizione
Il condizionatore non funziona.
(La spia di FUNZIONAMENTO è
spenta)
Spiegazione
•
•
•
•
L’effetto raffrescante o riscaldante è •
scarso.
•
•
•
•
•
L'unità smette di funzionare
improvvisamente.
(la spia FUNZIONAMENTO
lampeggia).
•
•
Durante il funzionamento si
verificano anomalie.
•
Configurazione del sistema
•
Si è aperto un interruttore oppure si è bruciato un
fusibile?
Si è verificato un'interruzione di corrente?
Nel telecomando sono presenti le pile?
L'impostazione del timer è corretta?
I filtri dell'aria sono puliti?
Vi sono ostacoli al flusso dell'aria in entrata e in
uscita dall'unità interna o esterna?
La temperatura impostata è corretta?
Le finestre e le porte sono chiuse?
La portata d'aria e la direzione del flusso sono
state impostate correttamente?
La funzione INTELLIGENT EYE è attiva? (pagina
75).
I filtri dell'aria sono puliti?
Vi sono ostacoli al flusso dell'aria in entrata e in
uscita dall'unità interna o esterna?
Pulire i filtri d'aria o rimuovere tutti gli ostacoli ed
aprire l'interruttore. Chiudere nuovamente
l'interruttore, e provare a riavviare l'unità con il
telecomando. Se la spia continua a lampeggiare,
rivolgersi al rivenditore presso il quale si è
acquistato il prodotto.
Il cattivo funzionamento dell'unità può dipendere
da interferenze elettriche o onde radio. Portare
l’interruttore su OFF, quindi nuovamente su ON e
provare a riavviare l'unità con il telecomando.
85
Istruzioni (per FTK(X)S 25/35 BVMB)
SiBT12-314
Chiamare immediatamente l’assistenza tecnica.
AVVERTENZA
Quando si verifica un'anomalia (come ad esempio odore di bruciato), arrestare
immediatamente l'unità ed aprire l'interruttore automatico.
Se il condizionatore continua a funzionare in condizioni anomale possono verificarsi
guasti, scariche elettriche o incendi.
Consultare il rivenditore presso il quale avete acquistato l'unità.
Non tentare di riparare o modificare da soli l'unità.
Una manutenzione non adeguata può provocare scariche elettriche o incendi.
Consultare il rivenditore presso il quale avete acquistato l'unità.
Nel caso in cui si verifichi una delle seguenti situazioni è necessario consultare
immediatamente il servizio di assistenza locale.
Il cavo dell'alimentazione è molto caldo o
danneggiato.
Durante il funzionamento l'unità emette un
rumore anomalo.
L'interruttore di sicurezza, un fusibile o il
differenziale
intervengono frequentemente arrestando il
funzionamento.
Accade spesso che un interruttore o un
pulsante non funzionino correttamente.
Si sente odore di bruciato.
Dall'unità interna fuoriesce dell'acqua.
Aprire l'interruttore
automatico e
contattare il servizio
di assistenza.
Dopo un'interruzione dell'alimentazione Fulmini
L'unità riprende automaticamente a
Se vi è il rischio di caduta di fulmini
funzionare dopo circa 3 minuti. Occorre
sulla zona circostante, arrestare
semplicemente attendere per qualche
immediatamente il sistema e portare
attimo.
l'interruttore generale in posizione OFF
per proteggere il sistema.
Si consiglia una manutenzione periodica
In certe condizioni operative, l’interno del condizionatore può sporcarsi dopo diverse stagioni di
funzionamento, con conseguente riduzione delle prestazioni. Oltre alla normale pulizia da
effettuare a cura dell’utente, si consiglia di fare controllare periodicamente l'unità da un tecnico
specializzato. Contattare a tale scopo il rivenditore presso il quale si è acquistato il sistema.
Il costo della manutenzione è a carico dell'utente.
86
Configurazione del sistema
SiBT12-314
Parte 6
Diagnostica
1.
2.
3.
4.
Segnalazioni di diagnostica...................................................................88
Problemi e misure correttive .................................................................90
Controlli di manutenzione......................................................................91
Diagnosi delle anomalie ........................................................................92
4.1
4.2
4.3
4.4
4.5
4.6
4.7
4.8
4.9
4.10
4.11
4.12
4.13
4.14
4.15
4.16
4.17
4.18
4.19
4.20
4.21
4.22
Codici di errore e descrizione.................................................................92
Guasto scheda elettronica unità interna.................................................93
Controllo protezione antigelo o controllo alta pressione.........................94
Guasto motore ventilatore (motore CA), o simile ...................................96
Guasto termistore (unità interna), o simile .............................................97
Funzione antigelo ...................................................................................98
Intervento protezione da sovraccarico (sovraccarico compressore) ....100
Blocco compressore.............................................................................101
Blocco ventilatore motore CC...............................................................102
Rilevamento sovracorrente in ingresso ................................................103
Guasto valvola a quattro vie.................................................................105
Controllo temperatura linea di mandata ...............................................107
Controllo alta pressione in raffreddamento ..........................................108
Guasto sensore stato operativo ...........................................................110
Guasto trasformatore di corrente o simile ............................................111
Guasto termistore (unità interna), o simile ...........................................113
Aumento di temperatura nel quadro elettrico .......................................115
Aumento di temperatura aletta radiante ...............................................117
Rilevamento sovracorrente in uscita ....................................................119
Gas insufficiente...................................................................................121
Rilevamento sovratensione ..................................................................123
Funzione antigelo attivata in altri locali / Tensione non compatibile
(tra unità interne ed esterne) ................................................................124
4.23 Anomalia nella scheda elettronica dell'unità esterna o nel circuito di
trasmissione dei segnali
Anomalia nel circuito ............................................................................125
5. Controllo..............................................................................................126
5.1 Come Eseguire il Controllo...................................................................126
Diagnostica
87
Segnalazioni di diagnostica
SiBT12-314
1. Segnalazioni di diagnostica
La spia di funzionamento lampeggia quando viene rilevata una delle seguenti anomalie.
1. Quando un dispositivo di protezione della sezione interna od esterna si attiva, oppure
quando il termistore non funziona correttamente, disabilitando il funzionamento dell'unità.
2. Quando si verifica un errore di comunicazione tra le sezioni interne ed esterne.
In ambo i casi, utilizzare la procedura di diagnostica descritta nelle pagine seguenti.
Posizione della
spia di
funzionamento
Per
Serie FTK(X)S 25/35 B
Serie ATK(X)S 25/35 B
Uscita dell'aria
Spie
Spia del TIMER (arancio)
Interruttore ON/OFF
ON
OFF
Spia di funzionamento (verde)
Spia (rossa) modalità HOME LEAVE
(R1734)
Per
Serie FLK(X)S 25/35 B
Per
Serie CDK(X)S 25/35 B
Spia di FUNZIONAMENTO
(verde)
Spia di FUNZIONAMENTO (verde)
(Q0341)
(Q0340)
88
Diagnostica
SiBT12-314
Attenzione:
Segnalazioni di diagnostica
L'unità smette di funzionare improvvisamente. (La spia di funzionamento lampeggia).
La causa delle anomalie potrebbe essere un "conflitto tra modalità operative".
Effettuare i seguenti controlli:
Le modalità operative sono sempre le stesse per tutte le unità interne collegate a quella esterna
del sistema Multi?
In caso contrario, impostare tutte le unità interne sulla stessa modalità operativa e accertarsi
che la spia di funzionamento non lampeggi.
Inoltre, con il funzionamento in "AUTO", impostare tutte le unità interne sulla modalità
raffreddamento "COOL" o riscaldamento "HEAT" e verificare nuovamente se le spie indicano un
funzionamento normale.
Se le spie smettono di lampeggiare dopo aver eseguito le operazioni sopraindicate, significa
che non vi sono anomalie.
★L'unità smette di funzionare e la spia di funzionamento lampeggia solo in quelle unità
impostate su modalità diverse e nelle quali la modalità operativa non è stata impostata per
prima (la prima unità ad impostare la modalità di funzionamento ha la priorità).
Individuazione ed
eliminazione
guasti con gli
indicatori LED
Unità esterna
Fessura per
controllo
LED A
(verde)
(R2944)
Sulla scheda è presente un LED verde. Se il LED verde lampeggia,.il funzionamento dell'unità è
normale. (Individuazione ed eliminazione guasti con il LED verde)
Il LED A dell'unità esterna indica lo stato operativo del microprocessore.
Anche dopo aver eliminato l’errore e ripristinato il funzionamento normale dell'unità, l'indicatore
LED rimane acceso.
Diagnostica
89
Problemi e misure correttive
SiBT12-314
2. Problemi e misure correttive
Indizio
Controlli da effettuare
Misura correttiva
Nessuna delle unità
funziona.
Controllare la tensione
d’alimentazione.
Verificare che la tensione d’alimentazione sia
quella nominale.
—
Controllare il tipo di unità interne.
Verificare che il tipo di unità interna sia compatibile
con quella esterna.
—
Controllare la temperatura dell’aria
esterna.
Non è possibile usare la modalità riscaldamento
se la temperatura esterna è pari o superiore a
21˚C (solo per modelli a pompa di calore); allo
stesso modo, la modalità raffreddamento non può
essere usata se la temperatura esterna è inferiore
a 10˚C.
—
—
92
Ricerca guasti utilizzando le
indicazioni del telecomando
A volte il funzionamento si
interrompe
Controllare gli indirizzi dei
telecomandi.
Verificare che gli indirizzi impostati per il
telecomando e l'unità interna siano corretti.
—
Controllare la tensione
d’alimentazione.
Un'anomalia dell'alimentazione da 2 a 10 Hz può
arrestare il funzionamento dell'unità. (Spia di
funzionamento spenta)
—
Controllare la temperatura dell’aria
esterna.
Non è possibile usare la modalità riscaldamento
se la temperatura esterna è pari o superiore a
21˚C (solo per modelli a pompa di calore); allo
stesso modo, la modalità raffreddamento non può
essere usata se la temperatura esterna è inferiore
a 10˚C.
—
—
92
Ricerca guasti utilizzando le
indicazioni del telecomando
L'unità è in funzione ma non
raffredda, o non riscalda
(solo per modelli a pompa di
calore).
Forte rumore di
funzionamento e vibrazioni
Verificare l'eventuale presenza di
Effettuare il controllo degli errori di cablaggio/
errori di cablaggio o di collegamento collegamento tubazioni indicato sulla targhetta di
delle tubazioni delle sezioni interne
diagnostica del prodotto.
ed esterne.
—
Assicurarsi che non vi siano errori di Verificare che il termistore dell’unità principale non
rilevamento del termistore.
si sia smontato dal supporto del tubo.
—
Controllare la valvola di espansione Impostare le unità in modalità raffreddamento e
elettronica per verificare la presenza confrontare le temperature dei raccordi lato liquido
di eventuali guasti.
della sezione di collegamento tra i locali, per
verificare l'effettiva apertura e chiusura delle
valvole di espansione elettroniche delle singole
unità.
—
Ricerca guasti utilizzando le
indicazioni del telecomando
92
—
Controllo basato sulla pressione e la Verificare che la quantità di gas sia sufficiente.
corrente di esercizio dell’attacco di
servizio
121
Misurare la tensione in uscita del
transistor di potenza.
—
132
—
—
Assicurarsi che siano stati rispettati gli spazi
richiesti per l’installazione (specificati sulla guida
tecnica, ecc.).
—
Controllare il transistor di potenza.
Controllare le condizioni
d’installazione.
90
Pagina di
riferimento
Diagnostica
SiBT12-314
Controlli di manutenzione
3. Controlli di manutenzione
Nella serie ARC433A, il display della temperatura sulla sezione principale indica i codici
corrispondenti.
1. Premendo il pulsante annulla timer (Cancel) per 5 secondi, l’indicazione “00” lampeggia
nell’area di visualizzazione della temperatura.
Pulsante annulla timer (CANCEL)
Annulla le impostazioni del timer.
< ARC433A1, A2 >
(R3038)
2. Premere ripetutamente il pulsante annulla timer fino a quando non viene emesso un segnale
acustico continuo.
Il codice visualizzato cambia secondo l'ordine seguente fino a quando un segnale acustico
prolungato indica il codice attivo.
N.
1
2
3
4
5
6
7
8
9
10
Nota:
Diagnostica
Codice
00
U4
F3
E6
L5
A6
E5
LC
C9
U0
N.
11
12
13
14
15
16
17
18
19
20
Codice
E7
C7
H8
J3
A3
A1
C4
C5
H9
J6
N.
21
22
23
24
25
26
27
28
29
30
Codice
UA
A5
J9
E8
P4
L3
L4
H6
H7
U2
1. L'emissione di un segnale acustico breve e di altri due consecutivi indica che i codici non
corrispondono.
2. Per cancellare il codice visualizzato, tenere premuto il pulsante annulla timer per 5 secondi.
Il codice visualizzato scompare anche quando non viene premuto alcun pulsante per 1
minuto.
91
Diagnosi delle anomalie
SiBT12-314
4. Diagnosi delle anomalie
4.1
Codici di errore e descrizione
Codice
Sistema 00
Unità
interna
Unità
esterna
Riferimento
Pagina
Descrizione
Normale
—
U0★
Gas insufficiente
121
U2
Rilevamento sovratensione
123
U4
Anomalia nella scheda elettronica dell'unità esterna o nel circuito di
trasmissione dei segnali
125
UA
Tensione non compresa nell'intervallo previsto (tra unità interne ed
esterne)
124
124
UH
Protezione antigelo attivata negli altri locali.
A1
Guasto scheda elettronica unità interna
93
A5
Controllo protezione antigelo o controllo alta pressione
94
A6
Guasto motore ventilatore o simile
96
C4
Guasto termistore di temperatura sullo scambiatore di calore
97
C9
Guasto termistore di temperatura ambiente
97
A5
Funzione antigelo
98
E5★
Intervento protezione sovraccarico (sovraccarico compressore)
100
E6★
Blocco compressore
101
E7
Blocco ventilatore motore CC
102
E8
Rilevamento sovracorrente in ingresso
103
EA
Guasto valvola a quattro vie
105
F3
Controllo temperatura linea di mandata
107
F6
Controllo alta pressione in raffreddamento
108
H6
Guasto sensore stato operativo
110
H8
Guasto trasformatore di corrente o simile
111
H9
Guasto termistore aria esterna o simile
113
J3
Guasto termistore di temperatura linea di mandata, o simile
113
J6
Gusto termistore temper. dello scambiatore di calore, o simile
113
J8
Guasto termistore di temperatura linea liquido, o simile
113
J9
Guasto termistore di temperatura linea gas, o simile
113
L3
Aumento di temperatura nel quadro elettrico
115
L4
Aumento di temperatura aletta radiante
117
L5
Rilevamento sovracorrente in uscita
119
P4
Guasto termistore aletta radiante, o simile.
113
★: Visualizzato solamente quando si verifica un blocco di sistema.
92
Diagnostica
SiBT12-314
4.2
Diagnosi delle anomalie
Guasto scheda elettronica unità interna
Display del
telecomando
A1
Metodo di
individuazione
guasti
Analisi del rilevamento del passaggio per lo zero dell'alimentazione da unità interna.
Presenza guasto
se...
Non viene rilevato il passaggio per lo zero entro circa 10 secondi consecutivi.
Possibili cause
Guasto scheda elettronica unità interna
Collegamento del connettore difettoso
Diagnosi delle
anomalie
Prima di collegare o scollegare il connettore, aprire l'interruttore di
Attenzione alimentazione per evitare danni ai componenti.
Verificare se il connettore è
correttamente inserito (nota).
È normale?
NO
Correggere i collegamenti.
SÌ
Sostituire le schede.
(R1400)
Nota:
I numeri di connettore variano secondo i modelli.
Modello
Diagnostica
Unità a parete
Unità canalizzabile
N. connettore
Morsettiera ~scheda di controllo
Morsettiera ~scheda di controllo
Unità doppia a pavimento /pensile a soffitto
S37
93
Diagnosi delle anomalie
4.3
SiBT12-314
Controllo protezione antigelo o controllo alta pressione
Display del
telecomando
A5
Metodo di
individuazione
guasti
Controllo alta pressione (solo modelli a pompa di calore)
In modalità riscaldamento, viene prelevato il valore della temperatura rilevata dal termistore
dello scambiatore di calore interno per il controllo alta pressione (blocco, arresto del
ventilatore esterno, ecc.)
La protezione antigelo (arresto funzionamento) interviene durante il funzionamento in
raffreddamento, in base alla temperatura rilevata dal termistore dello scambiatore di calore
dell’unità interna.
Presenza guasto
se...
Controllo alta pressione
In modalità riscaldamento, la temperatura rilevata dal termistore dello scambiatore di calore
interno è superiore a 65˚C.
Protezione antigelo
Quando la temperatura dello scambiatore di calore dell’unità interna è inferiore a 0˚C durante il
funzionamento in raffreddamento.
Possibili cause
94
Arresto per otturazione filtri dell’aria sull’unità interna.
Arresto per accumulo di polvere sullo scambiatore di calore della sezione interna.
Arresto a causa di un corto circuito.
Errore di rilevamento dovuto ad un guasto sul termistore dello scambiatore di calore della
sezione interna.
Errore di rilevamento dovuto a guasto sulla scheda elettronica della sezione interna.
Diagnostica
SiBT12-314
Diagnosi delle anomalie
Diagnosi delle
anomalie
Controllo N. 6
Fare riferimento a
P.128
Prima di collegare o scollegare il connettore, aprire l'interruttore di
Attenzione alimentazione per evitare danni ai componenti.
Controllare il passaggio dell’aria.
Si riscontrano
cortocircuiti?
SÌ
Assicurare un passaggio
d’aria adeguato.
NO
Controllare il filtro dell’aria in
aspirazione.
È molto sporco?
SÌ
Pulire il filtro aria.
NO
Controllare l’accumulo di polvere sullo
scambiatore di calore dell’unità interna.
È molto sporco?
SÌ
Pulire lo scambiatore di
calore.
NO
Controllo Nr. 6
Controllo del termistore sullo
scambiatore di calore dell’unità interna
È conforme alle
caratteristiche della scheda
termistore?
NO
Nota:
Diagnostica
SÌ
Sostituire la scheda dell'unità
interna.
Sostituire il termistore
(sostituire la scheda dell’unità
(R1401)
interna).
Se la temperatura esterna è inferiore a –10˚C in modalità raffreddamento, il sistema può bloccarsi
visualizzando il codice di errore A5. Il sistema si ripristinerà automaticamente, ma l'arresto verrà
registrato nello storico.
95
Diagnosi delle anomalie
4.4
SiBT12-314
Guasto motore ventilatore (motore CA), o simile
Display del
telecomando
A6
Metodo di
individuazione
guasti
La velocità di rotazione rilevata dal circuito integrato ad effetto Hall, durante il funzionamento
del motore del ventilatore, viene utilizzata per determinare l'esistenza di eventuali anomalie
dello stesso.
Presenza guasto
se...
Se la velocità di rotazione rilevata è inferiore al 50% della velocità corrispondente al gradino AA,
quando si richiede al motore del ventilatore la massima velocità di rotazione.
Possibili cause
Arresto dovuto ad un cortocircuito nell’avvolgimento del motore del ventilatore.
Arresto dovuto all'interruzione di un filo nell’avvolgimento del motore del ventilatore.
Arresto dovuto all'interruzione dei cavi di alimentazione del motore del ventilatore.
Arresto per guasto condensatore nel motore del ventilatore.
Errore di rilevamento dovuto a guasto sulla scheda elettronica della sezione interna.
Diagnosi delle
anomalie
Prima di collegare o scollegare il connettore, aprire l'interruttore di
Attenzione alimentazione per evitare danni ai componenti.
Controllo N. 16
Fare riferimento a
P.133
Attivare il ventilatore.
Il ventilatore gira?
SÌ
Controllo Nr. 16
Controllare il circuito integrato
Hall
NO
Ruotare manualmente il
ventilatore.
Gira regolarmente?
Si rileva un
segnale in uscita?
NO
SÌ
Controllare la tensione del
motore del ventilatore.
SÌ
Controllare la tensione del
motore del ventilatore.
Corrisponde alla tensione
nominale?
SÌ
Corrisponde alla tensione
nominale?
NO
NO
NO
Sostituire il motore del
ventilatore o la scheda dell'unità
interna.
Sostituire il motore del
ventilatore
∗2 Misurare la tensione tra i fili
roso e nero del motore del
ventilatore e verificare se la
tensione massima è pari alla
tensione nominale.
Sostituire la scheda dell'unità
interna (1).
Sostituire il motore del
ventilatore.
Sostituire la scheda dell'unità
interna (1).
SÌ
Verificare la conduttività del
condensatore.
Si rileva una
buona conduttività?
NO
96
SÌ
Sostituire il condensatore.
Sostituire la scheda (1).)
Sostituire il motore del
ventilatore.
(R1946)
Diagnostica
SiBT12-314
4.5
Diagnosi delle anomalie
Guasto termistore (unità interna), o simile
Display del
telecomando
C4, C9
Metodo di
individuazione
guasti
Le temperature rilevate dai termistori vengono utilizzate per determinare gli errori dei termistori.
Presenza guasto
se...
Quando il segnale in ingresso del termistore è superiore a 4,96 V o inferiore a 0,04 V mentre il
compressore è in funzione∗.
∗ (riferimento)
Quando la temperatura è superiore a circa 212˚C (meno di 120 ohm), o inferiore a circa -50˚C
(più di 1.860 Kohm).
Nota:
Possibili cause
Diagnosi delle
anomalie
Controllo N. 6
Fare riferimento a
P.128
In alcuni modelli, tali valori variano leggermente.
Collegamento del connettore difettoso
Termistore guasto
Scheda elettronica guasta
Prima di collegare o scollegare il connettore, aprire l'interruttore di
alimentazione per evitare danni ai componenti.
Attenzione
Verificare se il connettore è
correttamente inserito.
È normale?
NO
Correggere la connessione.
SÌ
Controllo Nr. 6
Controllo resistenza termistore
È normale?
NO
SÌ
Sostituire il termistore.
(Sostituire la scheda dell'unità
interna).
Sostituire la scheda dell'unità
interna.
(R1403)
C4 : Termistore temperatura scambiatore di calore
C9 : Termistore temperatura ambiente
Diagnostica
97
Diagnosi delle anomalie
4.6
SiBT12-314
Funzione antigelo
Display del
telecomando
A5
Metodo di
individuazione
guasti
Formazione di ghiaccio sull'unità interna (durante il funzionamento in raffreddamento) rilevata
prelevando il valore delle temperature misurate dal termistore sullo scambiatore di calore
dell'unità interna e dal termistore temperatura ambiente, posti nel locale in cui è avvenuto il
blocco dell'unità.
In un'altro locale (l'unità interna funziona normalmente), viene visualizzato “UH” sul display del
telecomando.
Presenza guasto
se...
In modalità raffreddamento, le seguenti condizioni (A) e (B) si verificano simultaneamente e
permangono per 5 minuti.
(A) Temperatura dello scambiatore di calore dell’unità interna ≤ –1˚C
(B) Temperatura dello scambiatore di calore dell’unità interna ≤ temperatura ambiente -10˚C
Se la funzione antigelo dell'unità interna si avvia per 4 volte consecutive, il sistema andrà in
blocco.
Il relativo contatore degli errori si riazzererà se nessuno dei seguenti eventi si verifica
mentre il compressore è in funzione (tempo totale): sovraccarico, aumento temperatura
aletta radiante, mancanza di gas e avviamento compressore).
<Totale 60 minuti>
Possibili cause
98
Cablaggio o collegamento tubazioni errati
Anomalia valvola di espansione in ciascun locale
Corto circuito
Guasto termistore temperatura scambiatore di calore dell'unità interna
Guasto termistore di temperatura ambiente
Diagnostica
SiBT12-314
Diagnosi delle
anomalie
Controllo N. 4
Fare riferimento a
P.126
Diagnosi delle anomalie
Prima di collegare o scollegare il connettore, aprire l'interruttore di
Attenzione alimentazione per evitare danni ai componenti.
Controllare i collegamenti elettrici
e delle tubazioni.
Cablaggio o
collegamenti delle tubazioni
non corretti?
Controllo N. 6
Fare riferimento a
P.128
SÌ
Eliminare gli errori di
collegamento dei cavi
elettrici e delle tubazioni.
NO
Controllo Nr. 4
Controllare la valvola di espansione
elettronica.
Normale?
NO
Sostituire la valvola di
espansione o la bobina
difettose.
SÌ
Controllo Nr. 6
Controllare il termistore sullo
scambiatore di calore dell’unità esterna.
Il termistore
corrisponde alle specifiche
riportate nella relativa
tabella?
NO
Sostituire il termistore sullo
scambiatore di calore.
SÌ
Controllo Nr. 6
Controllare il termistore della
temperatura ambiente.
Il termistore
corrisponde alle specifiche
riportate nella relativa
tabella?
NO
Controllare il termistore della
temperatura ambiente.
SÌ
Cambiare il gas per fare uscire
l'umidità dell'unità (dopo aver
creato il vuoto).
L'anomalia è
ancora presente?
NO
SÌ
Sostituire il termistore della
temperatura ambiente o quello
sullo scambiatore di calore
dell’unità interna. Effettuare
l'asciugatura con vuoto.
Sostituire la scheda dell'unità
interna.
(R3039)
Diagnostica
99
Diagnosi delle anomalie
4.7
SiBT12-314
Intervento protezione da sovraccarico (sovraccarico
compressore)
Display del
telecomando
E5
Metodo di
individuazione
guasti
Il sovraccarico del compressore è rilevato tramite la relativa protezione (OL).
Presenza guasto
se...
Se la protezione sovraccarico compressore interviene due volte, il sistema si arresterà.
Il contatore degli errori si riazzererà se questo o altri errori non si verificheranno entro 60
minuti dall'attivazione del compressore (tempo totale).
∗ La temperatura operativa non rientra nell'intervallo consentito.
Possibili cause
Mancanza di refrigerante
Anomalia nella valvola a quattro vie
Guasto scheda elettronica dell'unità esterna
Presenza di acqua nelle tubazioni locali
Guasto valvola d'espansione elettronica
Valvola d'intercettazione difettosa
Diagnosi delle
anomalie
Attenzione
Controllo N. 4
Fare riferimento a
P.126
Prima di collegare o scollegare il connettore, aprire l'interruttore di
alimentazione per evitare danni ai componenti.
Termistore della linea di
mandata scollegato?
SÌ
Collegare il termistore.
NO
Controllo N. 5
Fare riferimento a
P.127
Controllo N. 6
Fare riferimento a
P.128
Controllo Nr. 6
Controllare i termistori
Controllo Nr. 4
Controllare la valvola
motorizzata.
Sostituire il termistore della
linea di mandata.
Anomalia
Sostituire la valvola o la
bobina.
Funzione
Anomalia
Funzione
Controllo Nr. 11
Controllare il circuito
frigorifero.
Funzione
100
∗ Termistore linea di mandata
Funzione
Controllo Nr. 5
Controllare la valvola
a quattro vie.
Controllo N. 11
Fare riferimento a
P.131
Anomalia
Anomalia
∗ Mancanza di refrigerante
∗ Contaminazione con acqua
∗ Valvola d'intercettazione difettosa
Sostituire la bobina della
valvola a quattro vie, o la
valvola stessa. Sostituire la
scheda dell'unità esterna.
Fare riferimento alla
procedura di controllo del
circuito frigorifero.
Sostituire la scheda
dell'unità esterna. (R2841)
Diagnostica
SiBT12-314
4.8
Diagnosi delle anomalie
Blocco compressore
Display del
telecomando
E6
Metodo di
individuazione
guasti
Il blocco del compressore viene rilevato esaminando il suo stato mediante il circuito di
rilevamento stato operativo.
Presenza guasto
se...
Il circuito di rilevamento dello stato operativo riscontra una frequenza del compressore
inferiore a 5 Hz per diverse decine di secondi.
Il sistema si arresterà se l'errore viene rilevato per 16 volte.
Condizioni di azzeramento: Funzionamento continuo per 5 minuti (normale)
Possibili cause
Blocco compressore
Diagnosi delle
anomalie
Attenzione
Prima di collegare o scollegare il connettore, aprire l'interruttore di
alimentazione per evitare danni ai componenti.
Togliere corrente. Scollegare i cavi
U, V e W.
∗ Dispositivo di controllo
per Inverter
Codice: 1225477
Utilizzare il dispositivo di controllo
apposito per Inverter (∗).
Normale?
NO
SÌ
Disinserire l'alimentazione e
ricollegare i cavi. Ridare corrente e
riavviare il sistema.
Arresto di
emergenza senza il
compressore in
funzione?
SÌ
Correggere l'alimentazione
o sostituire la scheda SPM.
(Sostituire la scheda
dell'unità esterna).
Sostituire il compressore.
NO
Blocco di sistema
dopo la ripetizione continua
di errori?
SÌ
NO
Controllare la valvola di
espansione elettronica.
Sostituire se necessario.
Sostituire il compressore.
(R2842)
Nota:
Diagnostica
Se il modello non dispone di una scheda SPM, sostituire la scheda elettronica dell'unità esterna.
101
Diagnosi delle anomalie
4.9
SiBT12-314
Blocco ventilatore motore CC
Display del
telecomando
E7
Metodo di
individuazione
guasti
Un guasto al motore del ventilatore o simile è riscontrabile misurando la velocità di rotazione ad
alta tensione del motore tramite il circuito integrato ad effetto di Hall.
Presenza guasto
se...
Il ventilatore non si avvia entro 30 secondi anche quando il motore del ventilatore è in
funzione.
Il sistema si arresterà se l'errore viene rilevato per 16 volte.
Condizioni di azzeramento: Funzionamento continuo per 5 minuti (normale)
Possibili cause
Guasto motore del ventilatore
Cavo o connettore scollegato (o collegamento non correttamente serrato) tra il motore del
ventilatore e la scheda elettronica
Presenza di corpi estranei nel ventilatore
Diagnosi delle
anomalie
Attenzione
Controllo N. 15
Fare riferimento a
P.133
Prima di collegare o scollegare il connettore, aprire l'interruttore di
alimentazione per evitare danni ai componenti.
Il connettore del
motore del ventilatore
è scollegato?
SÌ
Togliere corrente e
ricollegare il connettore.
NO
Presenza di corpi estranei
nel ventilatore?
SÌ
Rimuoverli.
NO
Avviare.
Controllo Nr. 15
Verificare l'ingresso impulsivo della velocità
sulla scheda elettronica dell'unità esterna.
È presente il segnale
a impulsi?
SÌ
NO
Sostituire il motore del
ventilatore dell'unità
esterna.
Sostituire la scheda
dell'unità esterna.
(R2843)
102
Diagnostica
SiBT12-314
Diagnosi delle anomalie
4.10 Rilevamento sovracorrente in ingresso
Display del
telecomando
E8
Metodo di
individuazione
guasti
La sovracorrente in ingresso viene rilevata prelevando il valore della corrente in ingresso dal
trasformatore di corrente, mentre il compressore è in funzione.
Presenza guasto
se...
Il seguente segnale in ingresso del trasformatore di corrente permane per 2,5 secondi
mentre il compressore è in funzione.
Potenza assorbita dal trasformatore: Oltre 11 A
Il sistema si arresterà se l'errore viene rilevato per 16 volte.
Condizioni di azzeramento: Funzionamento continuo per 5 minuti (normale)
Possibili cause
Sovracorrente dovuta a guasto compressore
Sovracorrente dovuta a guasto del transistor di potenza
Sovracorrente dovuta a guasto del condensatore elettrolitico sul circuito principale
dell'Inverter.
Sovracorrente dovuta a guasto della scheda elettronica dell'unità esterna
Errore di rilevamento dovuto a guasto della scheda dell'unità esterna
Sovracorrente dovuta a corto circuito
Diagnostica
103
Diagnosi delle anomalie
SiBT12-314
Diagnosi delle
anomalie
Prima di collegare o scollegare il connettore, aprire l'interruttore di
alimentazione per evitare danni ai componenti.
Attenzione
Controllo N. 7
Fare riferimento a
P.129
Controllo N. 8
Fare riferimento a
P.130
∗ Può verificarsi una sovracorrente in ingresso a causa di un errore di cablaggio interno. Se i fili sono stati
scollegati e ricollegati per la sostituzione di componenti e il sistema è interrotto da una sovracorrente in
ingresso, utilizzare la seguente procedura.
Avviare e misurare la corrente in
ingresso.
La corrente
in ingresso è superiore alla
soglia massima
prevista?
NO
Sostituire la scheda
dell'unità esterna.
SÌ
Controllo N. 14
Fare riferimento a
P.132
Controllo Nr. 14
Controllo del condensatore
elettrolitico del circuito principale.
Normale?
NO
Sostituire il condensatore
elettrolitico.
SÌ
Togliere corrente e scollegare i
cavi U, V e W.
∗ Dispositivo di controllo
per Inverter
Codice: 1225477
Utilizzare il dispositivo di controllo
apposito per Inverter (∗).
Alcuni LED sono spenti?
NO
Disinserire l'alimentazione e
ricollegare i cavi. Ridare corrente e
riavviare il sistema.
SÌ
Correggere l'alimentazione
o sostituire la scheda SPM.
(Sostituire la scheda
dell'unità esterna).
Controllo Nr. 8
Controllare la pressione di
mandata.
Controllo Nr. 7
Controllare le condizioni
d’installazione.
Nota:
104
(R2844)
Se il modello non dispone di una scheda SPM, sostituire la scheda elettronica dell'unità esterna.
Diagnostica
SiBT12-314
Diagnosi delle anomalie
4.11 Guasto valvola a quattro vie
Display del
telecomando
EA
Metodo di
individuazione
guasti
Il termistore sulla linea del liquido, il termistore della temperatura esterna e il termistore sullo
scambiatore di calore dell'unità esterna vengono controllati per verificare che la misurazione
avvenga entro i limiti previsti per la modalità operativa selezionata.
Presenza guasto
se...
Una delle seguenti condizioni si verifica entro 3 minuti dall'avviamento del compressore.
Raffreddamento / deumidificazione
(temp. scambiatore unità esterna - temp. linea liquido) < –5˚C
Riscaldamento
(temp. linea liquido - temp. scambiatore unità esterna) < 0˚C
Possibili cause
Diagnostica
Connettore non serrato correttamente
Guasto termistore
Guasto scheda elettronica dell'unità esterna
Bobina o cavo della valvola a quattro vie difettosi
Valvola a quattro vie difettosa
Presenza di corpi estranei nel refrigerante
Gas insufficiente
105
Diagnosi delle anomalie
SiBT12-314
Diagnosi delle
anomalie
Attenzione
Controllo N. 5
Fare riferimento a
P.127
Controllo N. 6
Fare riferimento a
P.128
Prima di collegare o scollegare il connettore, aprire l'interruttore di
alimentazione per evitare danni ai componenti.
Bobina della valvola
a quattro vie scollegata
(allentata)?
SÌ
Correggere il problema.
NO
Cavo non inserito
nel connettore?
SÌ
Ricollegare.
NO
Verificare la continuità elettrica della
bobina della valvola a 4 vie e del cavo.
Controllo N. 11
Fare riferimento a
P.131
Rimuovere il cavo
dal connettore.
La resistenza tra i cavi è
di circa 3kW±0,5kW?
NO
Sostituire la bobina della
valvola a 4 vie.
SÌ
Controllo Nr. 5
Controllare l'uscita di commutazione
della valvola a
quattro vie.
Anomalia
Sostituire la scheda
dell'unità esterna.
Funzione
Ci sono termistori scollegati?
SÌ
Ricollegare.
NO
Controllo Nr. 6
Controllare i termistori.
Anomalia
Sostituire il termistore
guasto.
Funzione
Controllo Nr. 11
Controllare il circuito
frigorifero.
Funzione
106
Anomalia
• Gas insufficiente
• Contaminazione con acqua
• Valvola d'intercettazione difettosa
Fare riferimento alla
procedura di controllo del
circuito frigorifero.
Sostituire la valvola a 4 vie
(se guasta o intasata dalla
polvere).
(R3040)
Diagnostica
SiBT12-314
Diagnosi delle anomalie
4.12 Controllo temperatura linea di mandata
Display del
telecomando
F3
Metodo di
individuazione
guasti
Il controllo della temperatura della linea di mandata (arresto, droop della frequenza, ecc.) viene
effettuato rilevando la temperatura tramite il termistore sulla linea di mandata.
Presenza guasto
se...
Se si verificano 6 arresti consecutivi a causa di una temperatura anomala della linea di
mandata, il sistema andrà in blocco.
Se la temperatura rilevata dal termistore sulla linea di mandata aumenta oltre i 110˚C, il
compressore si arresterà. (L'errore viene azzerato quando la temperatura scende al di sotto
dei 97˚C).
Temperature che determinano l'arresto del sistema
(1) 110˚C : oltre 45Hz (in aumento), oltre 40Hz (in diminuzione)
(2) 102˚C : 30~45Hz (in aumento), 25~40Hz (in diminuzione)
(3) 98˚C : inferiore a 30Hz (in aumento), inferiore a 25Hz (in diminuzione)
Il contatore degli errori si riazzererà se questo o altri errori non si verificheranno entro 60
minuti dall'attivazione del compressore (tempo totale).
Possibili cause
Mancanza di refrigerante
Anomalia nella valvola a quattro vie
Guasto termistore della linea di mandata
(guasto termistore temperatura esterna o sullo scambiatore)
Guasto scheda elettronica dell'unità esterna
Presenza di acqua nelle tubazioni locali
Guasto valvola d'espansione elettronica
Valvola d'intercettazione difettosa
Diagnosi delle
anomalie
Attenzione
Controllo N. 4
Fare riferimento a
P.126
Prima di collegare o scollegare il connettore, aprire l'interruttore di
alimentazione per evitare danni ai componenti.
Controllo Nr. 6
Controllare i termistori.
Funzione
Controllo N. 6
Fare riferimento a
P.128
Controllo N. 11
Fare riferimento a
P.131
Controllo Nr. 4
Controllare la valvola di espansione
elettronica.
Anomalia
• Termistore linea di mandata
• Termistore sullo scambiatore di
calore dell'unità esterna
• Termistore temperatura esterna
Anomalia
Sostituire il termistore
guasto.
Sostituire la valvola o la
bobina.
Funzione
Controllo Nr. 11
Controllare il circuito
frigorifero.
Funzione
Anomalia
• Mancanza di refrigerante
• Anomalia nella valvola a quattro vie
• Contaminazione con acqua
• Valvola d'intercettazione difettosa
Fare riferimento alla
procedura di controllo del
circuito frigorifero.
Sostituire la scheda
dell'unità esterna.
(R2846)
Diagnostica
107
Diagnosi delle anomalie
SiBT12-314
4.13 Controllo alta pressione in raffreddamento
Display del
telecomando
F6
Metodo di
individuazione
guasti
Il controllo alta pressione (arresto, diminuzione frequenza, ecc.) si attiva se, in modalità
raffreddamento, la temperatura rilevata dal termistore sullo scambiatore supera i limiti previsti.
Presenza guasto
se...
Attivato quando la temperatura rilevata dal termistore sullo scambiatore supera i 54˚C
(disattivato quando tale temperatura scende al di sotto dei 52˚C).
Possibili cause
108
Spazio di installazione non sufficiente.
Guasto al ventilatore unità esterna
Valvola di espansione elettronica difettosa
Guasto al termistore sullo scambiatore di calore dell'unità esterna
Guasto scheda elettronica unità esterna
Guasto valvola d'intercettazione
Scambiatore di calore sporco
Diagnostica
SiBT12-314
Diagnosi delle anomalie
Diagnosi delle
anomalie
Prima di collegare o scollegare il connettore, aprire l'interruttore di
alimentazione per evitare danni ai componenti.
Attenzione
Controllo N. 4
Fare riferimento a
P.126
Controllare lo spazio
d’installazione.
Controllo Nr. 7
Condizioni d’installazione
Controllo N. 6
Fare riferimento a
P.128
Controllo N. 7
Fare riferimento a
P.129
Controllo N. 9
Fare riferimento a
P.130
Anormale
Normale
Controllo Nr. 9
Controllo ventilatore
esterno
Anormale
Normale
Controllo Nr. 4
Controllo valvola di espansione
elettronica
Valutazione
Anormale
Normale
Cambiare la posizione della
griglia di mandata dell'aria.
Installare l'unità in un'altro
punto.
Pulire lo scambiatore di
calore.
Sostituire il motore del
ventilatore.
Riparare il connettore o
correggere il collegamento
dei cavi del motore del
ventilatore.
Sostituire la valvola di
espansione elettronica o la
bobina.
Sostituire la scheda.
Controllo Nr. 6
Controllo termistore dello
scambiatore di calore
Valutazione
Anormale
Sostituire il termistore sullo
scambiatore di calore.
Normale
Sostituire la scheda.
(R2855)
Diagnostica
109
Diagnosi delle anomalie
SiBT12-314
4.14 Guasto sensore stato operativo
Display del
telecomando
H6
Metodo di
individuazione
guasti
Per rilevare un'anomalia di avviamento del compressore, vengono monitorate le condizioni di
funzionamento del compressore tramite il circuito di rilevamento dello stato operativo.
Presenza guasto
se...
Il compressore non si avvia entro circa 15 secondi dall'invio del relativo segnale di comando.
Condizioni di azzeramento: Funzionamento continuo per 5 minuti (normale)
Il sistema si arresterà se l'errore viene rilevato per 8 volte.
Cause possibili
Cavo relè compressore scollegato
Guasto compressore
Guasto scheda elettronica dell'unità esterna
Valvola d'intercettazione chiusa
Tensione di alimentazione non compatibile
Diagnosi delle
anomalie
Attenzione
Controllo N. 13
Fare riferimento a
P.132
Prima di collegare o scollegare il connettore, aprire l'interruttore di
alimentazione per evitare danni ai componenti.
Controllo Nr. 13
Verificare la presenza di eventuali
cortocircuiti.
Normale
NO
Sostituire la scheda
dell'unità esterna.
SÌ
Verificare la tensione del
condensatore elettrolitico.
NO
DC290~380V?
Sostituire la scheda
dell'unità esterna.
SÌ
Collegamenti
elettrici o cavo del compressore
collegati come indicato?
NO
Ricollegare come indicato.
SÌ
Togliere corrente. Scollegare i cavi
U, V e W.
∗ Dispositivo di controllo
per Inverter
Codice: 1225477
Utilizzare il dispositivo di controllo
apposito per Inverter (∗).
Alcuni LED
sono spenti?
NO
SÌ
Correggere l'alimentazione
o sostituire la scheda
elettronica dell'unità
esterna.
Sostituire il compressore.
(R3041)
110
Diagnostica
SiBT12-314
Diagnosi delle anomalie
4.15 Guasto trasformatore di corrente o simile
Display del
telecomando
H8
Metodo di
individuazione
guasti
I guasti relativi al trasformatore di corrente vengono individuati monitorando la frequenza di
esercizio del compressore e la corrente in ingresso rilevata dal trasformatore di corrente.
Presenza guasto
se...
La frequenza di esercizio del compressore è superiore a 68 Hz e la tensione in ingresso del
trasformatore di corrente è inferiore a 0,1 V.
(La corrente in ingresso è inferiore a 1,25 A).
Se questo errore si ripete 4 volte, il sistema si arresterà.
Il contatore degli errori si riazzererà se questo o altri errori non si verificheranno entro 60
minuti dall'attivazione del compressore (tempo totale).
Possibili cause
Diagnostica
Guasto transistor di potenza
Collegamenti elettrici interni interrotti o non correttamente serrati
Reattore difettoso
Guasto scheda elettronica dell'unità esterna
111
Diagnosi delle anomalie
SiBT12-314
Diagnosi delle
anomalie
Attenzione
Controllo N. 12
Fare riferimento a
P.131
Prima di collegare o scollegare il connettore, aprire l'interruttore di
alimentazione per evitare danni ai componenti.
Disinserire e reinserire
l’alimentazione.
Avviare.
∗ Corrente assorbita
come mostrato sulla destra con
cavo del relè 1 o 2?
SÌ
Sostituire la scheda
Corrente
(riferimento)
NO
Controllo Nr. 12
Verificare la tensione del
condensatore.
In aumento quando
la frequenza si alza
2 sec
DC290~380V?
Condensatore caricato quando dell'unità esterna.
il relè principale dell'unità
interna o esterna si eccita
SÌ
NO
Tempo
Togliere corrente. Scollegare i cavi
U, V e W.
Utilizzare il dispositivo di controllo
apposito per Inverter (∗).
Misurare la tensione di ingresso
del raddrizzatore.
* Dispositivo di controllo
per Inverter
Codice: 1225477
SÌ
Alcuni LED sono spenti?
Correggere l'alimentazione
o sostituire la scheda SPM.
(Sostituire la scheda
dell'unità esterna).
NO
Togliere corrente e ricollegare i
cavi sopraindicati. Ridare corrente
e riavviare il sistema.
Il compressore è
in funzione?
NO
La tensione
è all'interno dell'intervallo
permesso (tensione di
alimentazione
±15%)?
NO
Nota:
112
SÌ
SÌ
Sostituire la scheda
dell'unità esterna.
Sostituire il compressore.
Sostituire la scheda
dell'unità esterna.
Controllare la tensione
d’alimentazione. (R3042)
Se il modello non dispone di una scheda SPM, sostituire la scheda elettronica dell'unità esterna.
Diagnostica
SiBT12-314
Diagnosi delle anomalie
4.16 Guasto termistore (unità esterna), o simile
Display del
telecomando
P4,J3,J6,J8,J9,H9
Metodo di
individuazione
guasti
Questo tipo di errore è rilevato verificando l'informazione relativa alla tensione in ingresso al
termistore inviata al microprocessore.
[L'errore termistore è rilevato monitorando la temperatura].
Presenza guasto
se...
La tensione in ingresso nel termistore è superiore a 4,96 V o inferiore a 0,04 V quando l'unità è
alimentata.
Errore J3 se la temperatura del termistore della linea di mandata è inferiore alla temperatura del
termistore sul condensatore.
Se compaiono le indicazioni J8 o J9, il sistema verrà arrestato se l'errore viene rilevato da tutte
le unità in funzione.
Possibili cause
Diagnostica
Connettore non serrato correttamente
Guasto termistore
Guasto scheda elettronica dell'unità esterna
Guasto scheda elettronica unità interna
Guasto termistore condensatore nel caso dell'errore J3 (termistore scambiatore unità
esterna in modalità raffreddamento, oppure termistore scambiatore unità interna in modalità
riscaldamento)
113
Diagnosi delle anomalie
Diagnosi delle
anomalie
Controllo N. 6
Fare riferimento a
P.128
SiBT12-314
Attenzione
Prima di collegare o scollegare il connettore, aprire l'interruttore di
alimentazione per evitare danni ai componenti.
Ridare corrente.
L'errore viene
nuovamente visualizzato sul
telecomando?
NO
Ricollegare.
SÌ
Ci sono termistori o
connettori scollegati?
SÌ
Ricollegare.
NO
Controllo Nr. 6
Verificare il valore della resistenza
del termistore.
NO
Normale?
SÌ
Controllo Nr. 6
In modalità riscaldamento,
controllare il valore della
resistenza del termistore sullo
scambiatore di calore dell’unità
interna.
Termistore sullo
scambiatore di calore dell'unità
interna funzionante?
SÌ
NO
Sostituire i termistori
difettosi tra i seguenti.
• Termistore aletta radiante
• Termistore della
temperatura della linea di
mandata
• Termistore temperatura
dello scambiatore di
calore dell'unità esterna
• Termistore temperatura
linea del liquido
• Termistore temperatura
linea del gas
• Termistore temperatura
aria esterna
Sostituire il seguente
termistore.
• Termistore sullo scambiatore
di calore dell'unità interna
Sostituire la scheda dell'unità
esterna. (Sostituire la scheda
dell'unità interna).
(R3043)
P4 : Termistore aletta radiante
J3 : Termistore temperatura linea di mandata
J6 : Termistore temperatura dello scambiatore di calore dell'unità esterna
J8 : Termistore temperatura linea del liquido
J9 : Termistore temperatura linea del gas
H9 : Termistore temperatura aria esterna
114
Diagnostica
SiBT12-314
Diagnosi delle anomalie
4.17 Aumento di temperatura nel quadro elettrico
Display del
telecomando
L3
Metodo di
individuazione
guasti
Per rilevare l'aumento di temperatura nel quadro elettrico, viene prelevata la temperatura
misurata dal termistore sull'aletta radiante, mentre il compressore non è in funzione.
Presenza guasto
se...
Quando il compressore non è in funzione, la temperatura dell'aletta radiante è superiore a 80˚C
(quando la temperatura scende al di sotto dei 70˚C il controllo viene azzerato).
Possibili cause
Diagnostica
Aumento di temperatura dell’aletta dovuto a guasto del ventilatore dell'unità esterna.
Aumento di temperatura dell’aletta a causa di un corto circuito
Guasto termistore aletta
Connettore non serrato correttamente
Guasto scheda elettronica dell'unità esterna
115
Diagnosi delle anomalie
SiBT12-314
Diagnosi delle
anomalie
Attenzione
Controllo N. 6
Fare riferimento a
P.128
Controllo N. 7
Fare riferimento a
P.129
Prima di collegare o scollegare il connettore, aprire l'interruttore di
alimentazione per evitare danni ai componenti.
ATTENZIONE
Disinserire e reinserire
l’alimentazione.
L'errore si verifica
nuovamente o il ventilatore
dell'unità esterna
si attiva?
Per raffreddare le parti elettriche, il
ventilatore dell'unità esterna si avvia
quando la temperatura sulle alette del
radiatore sale oltre i 75°C e si arresta
quando la stessa scende al di sotto dei
70°C.
SÌ
NO
Controllo Nr. 6
Verificare il valore della resistenza
del termistore.
Controllo N. 9
Fare riferimento a
P.130
• Termistore alette
Verificare la temperatura delle
alette del radiatore.
Il termistore
corrisponde alle specifiche
riportate nella relativa
tabella?
NO
Sostituire il termistore sulle
alette.
SÌ
Oltre gli 80°C?
NO
Sostituire la scheda
dell'unità esterna.
SÌ
Controllo Nr. 9
Controllare il ventilatore dell'unità
esterna o gli elementi
correlati.
Anomalia
Funzione
Aletta del radiatore sporca?
Troppo sporca
Sostituire il motore del
ventilatore.
Correggere il collegamento
dei connettori e dei cavi del
motore del ventilatore.
Pulire l'aletta del radiatore.
Leggermente sporca
Controllo Nr. 7
Controllare le condizioni
d’installazione.
116
(R3044)
Diagnostica
SiBT12-314
Diagnosi delle anomalie
4.18 Aumento di temperatura aletta radiante
Display del
telecomando
L4
Metodo di
individuazione
guasti
Per rilevare l'aumento di temperatura sull'aletta radiante, viene prelevata la temperatura
misurata dal termistore sull'aletta radiante, mentre il compressore è in funzione.
Presenza guasto
se...
Se la temperatura dell'aletta radiante con il compressore in funzione è superiore a 90˚C,
Se si verificano 4 aumenti consecutivi della temperatura dell'aletta, il sistema andrà in
blocco.
Il contatore degli errori si riazzererà se questo o altri errori non si verificheranno entro 60
minuti dall'attivazione del compressore (tempo totale).
Possibili cause
Diagnostica
Aumento di temperatura dell’aletta dovuto a guasto del ventilatore dell'unità esterna.
Aumento di temperatura dell’aletta a causa di un corto circuito
Guasto termistore aletta
Connettore non serrato correttamente
Guasto scheda elettronica dell'unità esterna
117
Diagnosi delle anomalie
SiBT12-314
Diagnosi delle
anomalie
Attenzione
Controllo N. 6
Fare riferimento a
P.128
Controllo N. 7
Fare riferimento a
P.129
Prima di collegare o scollegare il connettore, aprire l'interruttore di
alimentazione per evitare danni ai componenti.
Disinserire e reinserire
l’alimentazione per avviare il
sistema.
L'errore
viene nuovamente
visualizzato?
SÌ
NO
Controllo Nr. 6
Verificare il valore della resistenza
del termistore.
Controllo N. 9
Fare riferimento a
P.130
• Termistore alette
Verificare la temperatura delle
alette del radiatore.
Il termistore
corrisponde alle specifiche
riportate nella relativa
tabella?
NO
Sostituire il termistore sulle
alette.
SÌ
Oltre i 90°C?
SÌ
Controllo Nr. 9
Controllare il ventilatore dell'unità
esterna o gli elementi
correlati.
Anomalia
Funzione
Aletta del radiatore sporca?
Troppo sporca
NO
Assicurarsi che il transistor
di potenza e le alette siano
montati correttamente. Se
sono montati
correttamente, sostituire la
scheda elettronica o il
transistor di potenza.
Sostituire il motore del
ventilatore.
Correggere il collegamento
dei connettori e dei cavi del
motore del ventilatore.
Sostituire la scheda
dell'unità esterna.
Pulire l'aletta del radiatore.
Leggermente sporca
Controllo Nr. 7
Controllare le condizioni
d’installazione.
118
(R2851)
Diagnostica
SiBT12-314
Diagnosi delle anomalie
4.19 Rilevamento sovracorrente in uscita
Display del
telecomando
L5
Metodo di
individuazione
guasti
Per rilevare una sovracorrente in uscita, viene monitorata la corrente della sezione CC
dell'Inverter.
Presenza guasto
se...
Si verifica un errore nel segnale dello stato operativo mentre il compressore è in funzione.
Si verifica un errore di velocità mentre il compressore è in funzione.
Il segnale di sovracorrente in uscita viene inviato dal relativo circuito di rilevamento al
microprocessore.
Il sistema si arresterà se l'errore viene rilevato per 16 volte.
Condizioni di azzeramento: Funzionamento continuo per 5 minuti (normale)
Possibili cause
Diagnostica
Sovracorrente dovuta a guasto del transistor di potenza
Sovracorrente dovuta ad un cablaggio interno errato
Sovracorrente dovuta ad una tensione d’alimentazione errata
Sovracorrente dovuta a guasto scheda elettronica
Errore di rilevamento dovuto a guasto scheda elettronica
Sovracorrente dovuta a chiusura della valvola d'intercettazione
Sovracorrente dovuta a guasto compressore
Sovracorrente dovuta a condizioni d’installazione non corrette
119
Diagnosi delle anomalie
Diagnosi delle
anomalie
Controllo N. 7
Fare riferimento a
P.129
SiBT12-314
Attenzione
Prima di collegare o scollegare il connettore, aprire l'interruttore di
alimentazione per evitare danni ai componenti.
∗ Può verificarsi una sovracorrente in uscita a causa di un cablaggio interno scorretto. Se i fili sono stati
scollegati e ricollegati per la sostituzione di componenti, e il sistema è interrotto da una sovracorrente in
uscita, utilizzare la seguente procedura.
Valvola
di intercettazione
completamente
aperta?
NO
Aprire completamente la
valvola d'intercettazione.
SÌ
Controllo N. 8
Fare riferimento a
P.130
Controllo N. 13
Fare riferimento a
P.132
Disinserire e reinserire l’alimentazione
per avviare il sistema. Verificare se
l'errore si ripresenta.
L'anomalia è
ancora presente?
Controllare la tensione di
NO alimentazione, le pressioni di
mandata e di aspirazione e altri
fattori per il lungo termine.
Possibili cause
• Caduta momentanea della
tensione d’alimentazione.
• Sovraccarico del compressore o
del motore
• Cortocircuito prodotto da un
contatto
SÌ
Togliere corrente e scollegare i
cavi U, V e W.
Continuare ad usare l'unità
(tenere la condizione sotto
controllo).
Verificare i connettori e gli
altri dispositivi elettrici.
∗ Dispositivo di controllo
per Inverter
Codice: 1225477
Utilizzare il dispositivo di controllo
apposito per Inverter (∗).
SÌ
Alcuni LED sono spenti?
NO
Correggere l'alimentazione
o sostituire la scheda SPM.
(Sostituire la scheda
dell'unità esterna).
Controllo Nr. 13
Controllare il transistor di potenza.
NO
Normale?
Sostituire la scheda SPM.
(Sostituire la scheda
dell'unità esterna).
SÌ
Disinserire l'alimentazione e
ricollegare i cavi. Ridare corrente e
riavviare il sistema.
Controllare la tensione
d’alimentazione.
La tensione
è compatibile con quella
nominale?
NO
Correggere l’alimentazione.
SÌ
Cortocircuito
o interruzione tra le
fasi della bobina del
compressore?
SÌ
Sostituire il compressore.
NO
Controllo Nr. 8
Controllare la pressione di
mandata.
Controllo Nr. 7
Controllare le condizioni
d’installazione.
(R2852)
Nota:
120
Se il modello non dispone di una scheda SPM, sostituire la scheda elettronica dell'unità esterna.
Diagnostica
SiBT12-314
Diagnosi delle anomalie
4.20 Gas insufficiente
Display del
telecomando
U0
Metodo di
individuazione
guasti
Rilevamento mancanza gas I : Per rilevare la mancanza di gas viene monitorato il valore
dell'assorbimento e la frequenza di esercizio del compressore.
Rilevamento mancanza gas II: Per rilevare la mancanza di gas viene monitorata la differenza
tra la temperatura dello scambiatore dell'unità interna e la temperatura ambiente, nonché la
differenza tra lo scambiatore dell'unità esterna e la temperatura ambiente.
Presenza guasto
se...
Rilevamento mancanza gas I :
Assorbimento di potenza< 1862 / 256 (A/Hz) ξ Frequenza d'esercizio del compressore +(-18)
Tuttavia, quando lo stato della frequenza di esercizio > 61 (Hz) è mantenuto ON per un certo
tempo.
Nota: I valori variano secondo i modelli.
Rilevamento mancanza gas II:
Se le condizioni seguenti 1-3 continuano a presentarsi per un certo periodo di tempo.
1. Durante il controllo temperatura linea di mandata
2. Temp. linea di mandata > (255 / 256) ° temp. linea di mandata target +20
3. Apertura valvola di espansione elettronica (il valore maggiore tra le unità in funzione) ≥ 450
Se si verificano 4 mancanze di gas consecutive, il sistema andrà in blocco. Il contatore degli
errori si riazzererà se questo o altri errori non si verificheranno entro 60 minuti dall'attivazione
del compressore (tempo totale).
Possibili cause
Diagnostica
Quantità di refrigerante insufficiente (perdita di refrigerante)
Compressione insufficiente del compressore
Termistore sulla linea di mandata e sullo scambiatore unità interna/esterna scollegato,
oppure termistore temperatura aria ambiente/esterna scollegato
Valvola d'intercettazione chiusa
Guasto valvola d'espansione elettronica
121
Diagnosi delle anomalie
Diagnosi delle
anomalie
Controllo N. 4
Fare riferimento a
P.126
SiBT12-314
Attenzione
Prima di collegare o scollegare il connettore, aprire l'interruttore di
alimentazione per evitare danni ai componenti.
Ci sono termistori
scollegati?
NO
Controllo N. 6
Fare riferimento a
P.128
Valvola d'intercettazione
chiusa?
SÌ
Ricollegare.
* Termistore linea di mandata
* Termistore sullo scambiatore di calore dell'unità interna/esterna
* Termistore temperatura ambiente
* Termistore temperatura esterna
SÌ
Aprire la valvola
d'intercettazione.
NO
Controllare eventuali perdite di
gas.
L'olio
fuoriesce dai collegamenti
delle tubazioni?
SÌ
Correggere la svasatura del
tubo, o sostituire il
raccordo.
NO
L'olio
fuoriesce dalle tubazioni
interne?
SÌ
NO
Controllo Nr. 4
Valvola d'espansione elettronica
NO
funzionante?
SÌ
Il compressore
vibra troppo?
Verificare che il
collegamento tra i tubi sia
corretto. Fare le opportune
modifiche, ove necessario.
Sostituire eventuali tubi
danneggiati.
NO
SÌ
Verificare il trasformatore di
corrente.
Assicurarsi che il cavo del
transistor di potenza sia
collegato correttamente.
Ripristinare il collegamento,
se necessario. Sostituire
eventuali tubi danneggiati.
Sostituire la valvola di
espansione elettronica.
Anomalia
Guasto trasformatore di
corrente (fare riferimento
ad H8).
Funzione
Caricare con una quantità
specifica di refrigerante nuovo.
L'errore
mancanza di gas
si verifica nuovamente?
NO
SÌ
Anomalia
Controllo Nr. 6
Controllare i termistori.
Funzione
Sostituire il termistore aria
ambiente/esterna, oppure il
termistore sullo
scambiatore dell'unità
interna/esterna.
(1) Sostituire la scheda.
(2) Sostituire il
compressore.
Procedura completata
(R2853)
122
Diagnostica
SiBT12-314
Diagnosi delle anomalie
4.21 Rilevamento sovratensione
Display del
telecomando
U2
Metodo di
individuazione
guasti
Per rilevare un aumento anomalo della tensione viene utilizzato il circuito di rilevamento o il
circuito di rilevamento della tensione CC.
Presenza guasto
se...
Un segnale di sovratensione viene inviato dal circuito di rilevamento sovratensioni al
microprocessore, oppure la tensione misurata dal circuito di rilevamento della tensione CC
risulta superiore a 430V.
Il sistema si arresterà se l'errore viene rilevato per 4 volte.
Condizioni di azzeramento: Funzionamento continuo per 60 minuti (normale)
Possibili cause
Tensione di alimentazione non compatibile
Guasto rilevatore sovratensioni o guasto circuito di rilevamento tensione CC
Guasto dispositivi utilizzati per il controllo PAM
Diagnosi delle
anomalie
Attenzione
Prima di collegare o scollegare il connettore, aprire l'interruttore di
alimentazione per evitare danni ai componenti.
Controllare la tensione
d’alimentazione.
Tensione di alimentazione
compatibile?
NO
Correggere l’alimentazione.
SÌ
(Precauzione prima di applicare nuovamente
la tensione) Attendere almeno 30 secondi da
quando si è tolto la corrente.
Ridare corrente.
Il sistema si riavvia?
SÌ
Fattori di disturbo
∗ Rumore
∗ Distorsioni alimentazione
Verificare tali fattori sul
lungo termine.
∗ Cercare di riavviare per
alcune volte.
NO
Ripetere
alcune volte.
Sostituire la scheda SPM.
(Sostituire la scheda
dell'unità esterna).
(R2854)
Nota:
Diagnostica
Se il modello non dispone di una scheda SPM, sostituire la scheda elettronica dell'unità esterna.
123
Diagnosi delle anomalie
SiBT12-314
4.22 Funzione antigelo in altri locali / tensione non
compatibile (tra unità interne ed esterne)
Display del
telecomando
UA,UH
Metodo di
individuazione
guasti
Per rilevare collegamenti non corretti viene monitorata la combinazione di unità interne ed
esterne tramite il microprocessore.
Presenza guasto
se...
Arresto dovuto all'intervento della funzione antigelo in altri locali
Arresto a causa di una tensione non compatibile tra le unità interne ed esterne
Possibili cause
Arresto dovuto all'intervento della funzione antigelo in altri locali
Collegamenti errati sull'unità interna
Scheda elettronica non collegata correttamente
Diagnosi delle
anomalie
Prima di collegare o scollegare il connettore, aprire l'interruttore di
Attenzione alimentazione per evitare danni ai componenti.
Le indicazioni
a display segnalano
che l'unità è in
funzione?
NO
La protezione antigelo è
attivata negli altri locali.
Vedere A5.
SÌ
Tensione di
alimentazione non
compatibile?
NO
Correggere il problema.
SÌ
Controllare il modello.
Normale?
NO
Ricollegare.
SÌ
Controllare la combinazione di
tutte le unità connesse.
124
(R3045)
Diagnostica
SiBT12-314
Diagnosi delle anomalie
4.23 Anomalia nella scheda elettronica dell'unità esterna o
nel circuito di trasmissione dei segnali
Display del
telecomando
U4
Metodo di
individuazione
guasti
Durante una sessione di comunicazione unità interna-esterna, vengono controllati i dati ricevuti
dall'unità esterna, per verificarne la regolarità.
Presenza guasto
se...
Quando la normale ricezione dei dati inviati dall’unità esterna non è possibile, o quando il
contenuto dei dati è anomalo.
Se l'unità interna non riesce a comunicare con l'unità esterna per più di 15 secondi, il sistema
verrà arrestato.
Possibili cause
Guasto scheda elettronica unità esterna.
Guasto scheda elettronica unità interna.
Errore di trasmissione del segnale dall’unità interna a quella esterna, a causa di errori di cablaggio.
Errore di comunicazione tra unità interna ed esterna, a causa dell'interruzione dei cavi di connessione
tra unità interna ed esterna (cavo di trasmissione).
Diagnosi delle
anomalie
Attenzione
Prima di collegare o scollegare il connettore, aprire l'interruttore di
alimentazione per evitare danni ai componenti.
Controllare i cavi di collegamento
tra l’unità interna e quella esterna.
Ci sono errori
di collegamento?
SÌ
Correggere il cablaggio tra
l’unità interna e quella esterna.
NO
Completamente isolato?
es. tra collegamenti,
terra.
Fine
La lunghezza
del collegamento è superiore
a 30m?
Insufficiente
SÌ
NO
Sostituire i collegamenti.
Effettuare i collegamenti
secondo le istruzioni.
(lunghezza inferiore a 30 m)
Controllare il LED A dell'unità
esterna.
Il LED A lampeggia?
NO
Sostituire la scheda dell'unità
esterna.
SÌ
Scollegare il morsetto nr. 3.
Verificare la tensione dei
collegamenti unità interna/esterna
tra i morsetti nr. 2 e nr. 3. (puntale
con tensione CC (-) al morsetto
nr. 2)
La tensione è pari a 30~50V?
SÌ
Sostituire la scheda dell'unità
interna.
NO
Sostituire la scheda dell'unità
esterna.
(R3046)
Diagnostica
125
Controllo
SiBT12-314
5. Controllo
5.1
Come Eseguire il Controllo
5.1.1 Controllo valvola d'espansione elettronica
Controllo N. 4
Nota:
Per controllare la valvola d'espansione elettronica (EV), procedere come segue:
1. Verificare che il connettore della valvola di espansione sia inserito correttamente nella
scheda elettronica. Confrontare la valvola d'espansione e il numero del connettore.
2. Disinserire e reinserire l’alimentazione e controllare se tutte le valvole di espansione
emettono un suono secco.
3. Se una delle valvole di espansione non emette un suono secco nella fase 2, scollegare quel
connettore e verificare il passaggio di corrente tramite un tester.
Controllare il passaggio di corrente tra i pin 1, 3 e 6, e tra i pin 2, 4 e 5. Se non c’è passaggio
di corrente tra i pin, la bobina della valvola d'espansione è guasta.
4. Se nessuna valvola d'espansione genera un rumore secco durante la fase 2, la scheda
dell’unità esterna è guasta.
5. Se si riscontra passaggio di corrente durante la fase 3 sopraindicata, installare una bobina di
buona qualità (che genera il suono secco) sulla valvola d'espansione che non ha emesso lo
stesso suono, e assicurarsi che la valvola emetta tale suono.
∗Se viene emesso il suono secco, la scheda dell’unità esterna è guasta.
∗Se non viene generato alcun suono secco, la valvola d'espansione è guasta.
Il tipo di suono varia a seconda del tipo di valvola.
Problema nel corpo della valvola
Metodo di controllo/misura
(1) Il corpo della valvola si blocca ad apertura completa Ripristinare l’alimentazione ed avviare il
o a metà apertura
raffreddamento unità per unità.
(Indizio)
Raffreddamento:
Controllare la temperatura della
linea del liquido nell’unità non in
Perdite d’acqua nell’unità non in funzione
funzione.
Flusso del refrigerante udibile in un'unità non in
funzione
Arresto dovuto all'intervento della funzione antigelo
Riscaldamento:
Il sistema non riscalda
La portata di refrigerante varia secondo l’unità
(Le temperature di mandata dell'aria sono diverse nei
vari locali)
Arresto dovuto a surriscaldamento
(2) Il corpo valvola si blocca in posizione di chiusura
completa
(Indizio)
Raffreddamento:
Solo l'unità che presenta problemi non raffredda il
locale.
Quando l'unità malfunzionante entra in funzione,
effettua il pump-down.
(La bassa pressione crea il vuoto all'interno dell'unità)
Si attiva IT.
Temperatura anomala sulla linea di mandata
Riscaldamento:
Gas insufficiente a causa del ristagno del refrigerante
nella
sezione interna difettosa
È quasi
uguale alla temperatura
dell’aria esterna?
NO
SÌ
Sostituire la valvola di espansione
EVn in quel locale.
(R1431)
Ripristinare l’alimentazione ed avviare il
raffreddamento unità per unità.
Controllare la bassa pressione.
La pressione
crea il vuoto
nella zona?
NO
SÌ
Sostituire la valvola di espansione
EVn in quel locale
(R1432)
(solo per modelli a pompa di calore)
L’unità non riscalda il locale.
Si attiva la protezione da sovraccarico (OL).
Temperatura anomala sulla linea di mandata
(3) La valvola non si apre completamente.
(Indizio)
L'unità non raffredda e non riscalda (solo per modelli
a pompa di calore).
Si attiva la protezione da sovraccarico (OL).
Temperatura anomala sulla linea di mandata
126
Verificare il numero di giri dell’albero; se è 5 e si trova a
metà strada tra la posizione di apertura completa e
quella di chiusura completa, aprire utilizzando
manualmente la bobina della valvola d'espansione
elettronica. Se il numero di giri è inferiore al valore
indicato, la valvola può rimanere bloccata in qualsiasi
posizione.
Diagnostica
SiBT12-314
Controllo
5.1.2 Controllo efficienza valvola a quattro vie
Controllo N. 5
Disinserire e reinserire
l’alimentazione.
Avviare in modalità riscaldamento.
Tensione S80
a 180-220 Vcc con
compressore ON?
(Fig. 1)
∗ Bobina della valvola a quattro vie
Raffreddamento / Deumidificazione: Non c’è continuità
Riscaldamento: Continuità
NO
Sostituire la scheda
dell'unità esterna.
SÌ
Scollegare la bobina della valvola
a 4 vie dal connettore e verificare
la continuità elettrica.
La resistenza
della bobina della valvola
a quattro vie è
3kW±0,5kW?
NO
SÌ
Sostituire la bobina della
valvola a 4 vie.
Sostituire la valvola a
quattro vie.
(Fig. 1)
Tensione di S80
180-220Vcc
Compressore
Tempo
ON
Diagnostica
(R3047)
127
Controllo
SiBT12-314
5.1.3 Controllo resistenza termistore
Controllo N. 6
Scollegare i connettori dei termistori sulla dalla scheda elettronica e misurare la resistenza di
ogni termistore con un tester.
La relazione tra un valore di temperatura e di resistenza normale è illustrata nel grafico e nella
tabella sottostante.
Termistore R25˚C=20kΩ B=3950
Temperatura (˚C)
-20
211,0 (kΩ)
-15
-10
150
116,5
-5
88
0
5
67,2
51,9
10
15
40
31,8
20
25
25
30
20
16
35
40
45
13
10,6
8,7
50
7,2
Tester
Intervallo di
resistenza
128
Diagnostica
SiBT12-314
Controllo
5.1.4 Controllo delle condizioni d’installazione
Controllo N. 7
Controllo delle condizioni
d’installazione
Controllare
le dimensioni consentite
dell'area di aspirazione
e mandata.
Anormale
Modificare la posizione della
griglia di mandata dell'aria o il
punto di installazione.
Normale
L'aria
di mandata di
altre unità esterne
provoca un aumento della
temperatura di
aspirazione?
SÌ
Modificare la posizione della
griglia di mandata dell'aria o il
punto di installazione.
NO
Lo scambiatore è
molto sporco?
SÌ
Pulire lo scambiatore di
calore.
NO
Il flusso
dell'aria è bloccato
da ostacoli o disturbato
da correnti in direzione
opposta?
NO
Diagnostica
SÌ
Spostare l'unità o cambiare
l'orientamento.
Verificare la temperatura
dell'aria esterna (temperatura
dell'aria in entrata nell'unità
esterna). (La temperatura
dell'aria esterna deve essere
46°C o inferiore.)
(R3048)
129
Controllo
SiBT12-314
5.1.5 Controllo della pressione di mandata
Controllo N. 8
Controllo della pressione di
mandata
Alto
NO
Sostituire il compressore.
SÌ
La valvola
d'intercettazione
è aperta?
NO
Aprire la valvola
d'intercettazione.
SÌ
Il tubo
di raccordo è deformato?
NO
Sostituire il tubo di raccordo
installato in loco.
SÌ
Lo scambiatore
di calore ed il filtro dell’aria
sono sporchi?
Non sporco
Sporco
Pulire.
Sostituire il compressore.
(R3049)
5.1.6 Controllo del sistema di ventilazione dell'unità esterna (con motore
CC)
Controllo N. 9
Controllare l'impianto del
ventilatore dell'unità esterna.
Il ventilatore
dell'unità esterna è
in funzione?
SÌ
Impianto ventilatore dell’unità
esterna funzionante.
130
NO
Il connettore
del motore del ventilatore
è scollegato?
SÌ
Ricollegare.
NO
Procedere con il controllo nr. 15.
(R2857)
Diagnostica
SiBT12-314
Controllo
5.1.7 Controllare l'impianto frigorifero delle unità con Inverter
Controllo N. 11
Controllo sistema frigorifero
Il termistore
sulla mandata è scollegato
dalla staffa di
supporto?
SÌ
Eliminare il problema.
NO
La temperatura della
linea di aspirazione della valvola
a quattro vie è eccessivamente
elevata?
SÌ
Valvola a quattro vie difettosa.
Sostituire la valvola a quattro
vie.
NO
SÌ
C’è umidità
sull'indicatore visivo?
Effettuare il controllo dopo aver fatto
funzionare l'unità per un tempo
sufficiente.
NO
Effettuare l'asciugatura con
vuoto.
Controllare eventuali fughe di gas.
Vedere la sezione riguardante il
rilevamento di una quantità
Sostituire il refrigerante.
(R3050)
5.1.8 Controllo tensione condensatore
Controllo N. 12
Prima di questo controllo, verificare l'eventuale presenza di cortocircuito sul circuito principale.
Verificare la tensione del condensatore
Con l'interruttore automatico in posizione ON, misurare la tensione facendo riferimento al
disegno. Fare attenzione a non toccare le parti sotto tensione.
Ponte di diodi (DB1)
(lato posteriore della scheda)
Mantenere il tester
nell'intervallo di misura CC.
LED A
(lato posteriore della
fessura)
(R3051)
Diagnostica
131
Controllo
SiBT12-314
5.1.9 Controllo transistor di potenza
Controllo N. 13
Controllare il transistor di potenza
Non toccare le parti sotto tensione per almeno 10 minuti dall'apertura dell'interruttore
automatico.
Se fosse necessario toccare parti sotto tensione, utilizzare un tester per assicurarsi che la
tensione di alimentazione del transistor di potenza sia inferiore a 50 V.
Per l'alimentazione trifase (UVW), effettuare le misurazioni al terminale Faston sulla scheda
o sul connettore del relè.
Puntale negativo (-) del
tester
Transistor di
potenza (+)
Alim. trifase
(UVW)
Transistor di
potenza (–)
Alim. trifase
(UVW)
Puntale positivo del tester
Alim. trifase
(UVW)
Transistor di
potenza (+)
Alim. trifase
(UVW)
Transistor di
potenza (–)
Resistenza normale
Da diversi KOhm a diversi MOhm
Resistenza anormale
0o∞
5.1.10 Controllo condensatore elettrolitico del circuito principale
Controllo N. 14
Controllo del condensatore elettrolitico del circuito principale
Non toccare le parti sotto tensione per almeno 10 minuti dall'apertura dell'interruttore
automatico.
Se fosse necessario toccare parti sotto tensione, utilizzare un tester per assicurarsi che non
sia presente tensione CC.
Verificare la continuità elettrica con un tester. Invertire i pin e assicurarsi che vi sia continuità
elettrica.
Mantenere il tester
nell'intervallo di misura della
resistenza.
Se il puntale del tester
oscilla, significa che il
condensatore funziona.
132
Se il puntatore non oscilla, o se si
sposta per tutta la corsa ma non
ritorna in posizione, significa che il
condensatore è guasto.
Diagnostica
SiBT12-314
Controllo
5.1.11 Controllo dell'impulso della velocità di rotazione sulla scheda
elettronica dell'unità esterna
Controllo N. 15
<Motore del ventilatore elicoidale>
Assicurarsi che la tensione utilizzata sia 290~380V.
(1) Spegnere il sistema, quindi disinserire l'alimentazione e scollegare il connettore S70.
(2) Assicurarsi che vi siano circa 280Vcc tra i pin 4 e 7.
(3) Con il sistema spento e l'alimentazione disinserita, ricollegare il connettore S70.
(4) Fare ruotare il motore del ventilatore manualmente per un giro e verificare il passaggio di
due impulsi (0-15 V) sui pin 1 e 4.
Se il fusibile è bruciato, l'unità esterna può funzionare in modo anomalo. Controllare anche il
ventilatore.
Se non viene applicata la tensione indicata al punto (2), significa che la scheda elettronica è
difettosa. Sostituire la scheda.
Se non viene trasmesso l'impulso indicato al punto (4), significa che il circuito integrato ad
effetto di Hall è difettoso. Sostituire il motore CC del ventilatore.
Se si riscontrano sia la tensione indicata al punto (2) che l'impulso (4), sostituire la scheda
elettronica.
Scheda elettronica
S70
7
6
5
4
3
2
1
Tensione di alimentazione motore
ventilatore (310~340V)
P.0V (potenziale elettrico di riferimento)
Tensione di controllo motore ventilatore (15Vcc)
Tensione di controllo velocità rotazione (CC~6,5V)
Ingresso impulsivo velocità di rotazione
(R3052)
∗ Motore del ventilatore elicoidale: S70
5.1.12 Circuito integrato ad effetto Hall
Controllo N. 16
1. Verificare se il connettore è correttamente inserito.
2. Con l'unità sotto tensione, ma non in funzione e il connettore collegato, effettuare i seguenti
controlli.
∗Tensione in uscita di circa 5 V tra i pin 1 e 3.
∗Invio di 3 impulsi tra i pin 2 e 3 quando il motore del ventilatore gira.
Guasto di (1) scheda elettronica difettosa Sostituire la scheda.
Guasto di (2) circuito integrato ad effetto Hall Sostituire il motore del ventilatore.
Sia (1) che (2) Sostituire la scheda.
Grigio (alimentazione)
Viola (segnali)
Blu (terra)
Diagnostica
133
Controllo
SiBT12-314
134
Diagnostica
SiBT12-314
Parte 7
Procedure di smontaggio
1. Unità esterna.......................................................................................136
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
Procedure di smontaggio
Smontaggio dei Pannelli / Motore ventilatore.......................................136
Smontaggio della scheda elettronica ...................................................141
Smontaggio del quadro elettrico...........................................................146
Smontaggio della copertura fonoassorbente........................................149
Smontaggio del termistore ...................................................................152
Smontaggio della valvola a quattro vie.................................................153
Smontaggio della valvola di espansione elettronica.............................155
Smontaggio del compressore...............................................................156
135
Unità esterna
SiBT12-314
1. Unità esterna
1.1
Smontaggio deiPannelli / Motore ventilatore
Procedura
Avvertenza
Prima di procedere allo smontaggio, attendere 10 minuti o più dopo
aver disinserito l'alimentazione di tutti i componenti.
Procedura
Fase
Posizioni
1. Caratteristiche
Maniglia
Fare attenzione a non ferirsi
toccando le alette dello
scambiatore di calore.
Termistore
temperatura
esterna
1
Allentare le due viti.
Tirareverso il basso il
coperchio della valvola
di intercettazione e
toglierlo.
Coperchio valvola di
intercettazione
136
Procedure di smontaggio
SiBT12-314
Unità esterna
Procedura
Fase
Posizioni
Morsettiera per collegamenti
Morsettiera per alimentazione
Assicurarsi che i sette ganci
siano fissati correttamente
quando si montano
nuovamente i componenti.
Terra
Morsetto per
collegamenti
Attacco
tubazione
liquido (cartella
ø 6,4)
Attacco
tubazione gas
(cartella ø 9,5)
2. Smontare il pannello
superiore.
1 Allentare le quattro viti
e sollevare il pannello
superiore.
2
Allentare le sette viti del
pannello frontale.
Procedure di smontaggio
137
Unità esterna
Procedura
Fase
3
SiBT12-314
Posizioni
Il pannello frontale è
bloccato con quattro ganci.
È possibile rimuovere il
raccordo di entrata svasato.
Sganciare i ganci e
tirare il pannello frontale
verso di sé.
Ganci
Ganci
3. Smontaggio del
ventilatore elicoidale.
1 Togliere il cavo di
alimentazione del
motore del ventilatore
dalla sua traccia
all'interno del quadro
elettrico.
2
138
Cavo del motore
del ventilatore
Scollegare il connettore
del motore ventilatore
(S70).
Procedure di smontaggio
SiBT12-314
Unità esterna
Procedura
Fase
3
Scollegare il cavo del
motore ventilatore.
4
Sganciare i quattro
ganci e togliere il
coperchio del quadro
elettrico.
5
Svitare i dadi (M10)
provvisti di rondelle del
ventilatore elicoidale
utilizzando una chiave.
Procedure di smontaggio
Posizioni
139
Unità esterna
Procedura
Fase
6
SiBT12-314
Posizioni
Smontaggio del
ventilatore elicoidale.
Allineare il segno sul ventilatore
elicoidale con la sezione a D
dell'albero motore quando si
rimontano i componenti.
Sezione a D
Dado con
rondella (M8)
(R2885)
7
Togliere le due viti dal
motore del ventilatore.
8
Sganciare i ganci di
fissaggio e scollegare il
cavo di alimentazione.
Inserire il cavo di
alimentazione dalla parte
posteriore del motore
quando si rimontano i
componenti. (per evitare
confusione con i cavi del
ventilatore elicoidale)
Cavo
Ventilatore elicoidale
(R2888)
140
Procedure di smontaggio
SiBT12-314
1.2
Unità esterna
Smontaggio della scheda elettronica
Procedura
Avvertenza
Prima di procedere allo smontaggio, attendere 10 minuti o più dopo
aver disinserito l'alimentazione di tutti i componenti.
Procedura
Fase
Posizioni
Scollegare il cavo del
motore ventilatore.
1. Togliere la scheda.
1 La figura mostra
l'aspetto della scheda.
2
La figura mostra la
disposizione dei
connettori dei relè.
3
Scollegare i connettori.
S20:valvola di
espansione
elettronica (EVA)
S21:valvola di
espansione
elettronica (EVB)
S70:motore ventilatore
S80:valvola a quattro
vie
S90:termistore (linea di
mandata, aria
esterna,
scambiatore)
S91:termistore (linea
liquido, linea gas)
Procedure di smontaggio
La scheda è installata in
posizione rovesciata per una
maggiore qualità.
Saldatura senza piombo
PbF.
(successivo a S21)
(successivo a S80)
141
Unità esterna
Procedura
Fase
4
5
SiBT12-314
Scollegare il connettore
del compressore.
Posizioni
Connettore per
compressore
Scollegare i due
connettori del reattore.
Reattore
6
7
Scollegare il morsetto di
terra.
Scollegare i cavi di
collegamento e di
alimentazione.
Morsetto di
terra
142
Procedure di smontaggio
SiBT12-314
Procedura
Fase
8
Unità esterna
Posizioni
Scollegare i connettori.
giallo
rosso
nero
bianco
9
Allentare la vite della
morsettiera.
Un fusibile termico è inserito
nella scheda della
morsettiera.
10
Allentare le quattro viti
della scheda.
La scheda è installata in
posizione rovesciata per una
maggiore qualità.
LED manutenzione (LED A)
per il transistor di potenza
per il ponte di diodi
Fessura
per
controllo
visivo
(verde)
LED A
È possibile vedere i LED
tramite questa fessura.
Procedure di smontaggio
143
Unità esterna
Procedura
Fase
11
SiBT12-314
Posizioni
Fare attenzione a non
rompere la scheda a causa
di sollecitazioni eccessive, in
quanto aderisce alle alette
del radiatore.
Sollevare la scheda dal
lato scambiatore e
sganciare i due ganci.
Utilizzare silicone per il
rimontare i componenti.
Silicone: codice 1172698
Ganci
12
Scollegare il connettore
del termistore alletta
(S93).
13
Scollegare i due cavi di
alimentazione del
condensatore
surriscaldamento (SH).
Cavo di alimentazione condensatore SH (grigio)
144
Procedure di smontaggio
SiBT12-314
Procedura
Fase
14
Unità esterna
La figura mostra il
layout della scheda
(lato componenti).
Posizioni
Fusibile in vetro (FU1)
Fusibile in vetro (FU2)
15
Allentare le due viti
dell'aletta radiante.
16
Scollegare i cavi di
alimentazione del
reattore e togliere il
condensatore SH.
Condensatore SH
17
Rimuovere la vite del
quadro elettrico.
Procedure di smontaggio
145
Unità esterna
1.3
SiBT12-314
Smontaggio del quadro elettrico
Procedura
Avvertenza
Prima di procedere allo smontaggio, attendere 10 minuti o più dopo
aver disinserito l'alimentazione di tutti i componenti.
Procedura
Fase
Posizioni
Rimuovere il pannello
superiore e il pannello
frontale.
1. Rimuovere il quadro
elettrico.
1 Scollegare il fili di
collegamento per
ciascun locale.
2
Togliere il termistore
temperatura aria
esterna dal suo
supporto.
Termistore
temperatura
esterna
3
146
Allentare le quattro viti
e togliere il coperchio
del quadro elettrico.
Per il cavo di alimentazione
del motore del ventilatore,
fare riferimento alla
procedura di rimozione della
scheda.
Procedure di smontaggio
SiBT12-314
Unità esterna
Procedura
Fase
Posizioni
4
Scollegare tutti i
connettori.
Per i connettori, fare
riferimento alla procedura di
rimozione della scheda.
5
Togliere il termistore
della linea di mandata.
Centrare la punta del
termistore nella fascetta di
fissaggio.
Fare attenzione a non
perdere la fascetta di
fissaggio del termistore della
linea di mandata.
Termistore
Fascetta
Tubo
6
Allentare la vite del
quadro elettrico.
Procedure di smontaggio
147
Unità esterna
Procedura
Fase
7
SiBT12-314
Posizioni
Sollevare il quadro
elettrico.
Fascetta cavi
8
Sganciare la fascetta
cavi dal retro del
quadro elettrico.
Termistore
temperatura
esterna
Termistore
scambiatore di
calore
Termistore linea
di mandata
9
148
Rimuovere il quadro
elettrico.
Procedure di smontaggio
SiBT12-314
1.4
Unità esterna
Smontaggio della copertura fonoassorbente
Procedura
Avvertenza
Prima di procedere allo smontaggio, attendere 10 minuti o più dopo
aver disinserito l'alimentazione di tutti i componenti.
Procedura
Fase
1
Allentare le cinque viti
dal pannello di destra.
2
Sganciare il morsetto
del cavo del
compressore dal
pannello di
separazione.
Posizioni
Morsetto
Morsetto
Procedure di smontaggio
149
Unità esterna
SiBT12-314
Procedura
Fase
Posizioni
3
Il pannello di
separazione è fissato
alla base con un
gancio.
Sollevare e tirare verso
di sé.
4
Allentare le due viti del
pannello di
separazione.
5
Slegare la cordicella di
fissaggio e togliere la
copertura
fonoassorbente (lato
est.).
Allentare la vite e togliere il
reattore dal pannello di
separazione.
6
Togliere la copertura
fonoassorbente (lato
sup.).
Gli attacchi delle tubazioni
ricavati nella copertura sono
particolarmente delicati, fare
attenzione a non romperli
mentre si estrae la
copertura.
150
Inserire il gancio del pannello di
separazione nella base quando si
rimontano i componenti.
Procedure di smontaggio
SiBT12-314
Unità esterna
Procedura
Fase
7
Togliere la copertura
fonoassorbente (lato
int. A).
8
Togliere la copertura
fonoassorbente (lato
int. B).
9
Togliere la copertura
fonoassorbente (lato
inf.).
Procedure di smontaggio
Posizioni
151
Unità esterna
1.5
SiBT12-314
Smontaggio del termistore
Procedura
Avvertenza
Prima di procedere allo smontaggio, attendere 10 minuti o più dopo
aver disinserito l'alimentazione di tutti i componenti.
Procedura
Fase
1
Togliere il termistore
della linea di mandata.
2
Togliere il termistore
della linea gas e liquido.
Posizioni
Fare attenzione a non perdere la
fascetta di fissaggio dei termistori.
Fascetta
3
152
Scollegare il termistore
sullo scambiatore di
calore.
Procedure di smontaggio
SiBT12-314
1.6
Unità esterna
Smontaggio della valvola a quattro vie
Procedura
Avvertenza
Prima di procedere allo smontaggio, attendere 10 minuti o più dopo
aver disinserito l'alimentazione di tutti i componenti.
Procedura
Fase
Posizioni
1. Togliere i componenti
periferici.
Togliere i seguenti
componenti per evitare
che vengano
danneggiati dalla
saldobrasatrice
autogena.
Bobina della valvola
a quattro vie
Bobine valvola
d'espansione
elettronica
Mastice
1 Allentare le viti e
togliere la bobina della
valvola a quattro vie.
2
3
4
Togliere lo strato di
mastice.
Prima di procedere,
assicurarsi che non
sia presente
refrigerante nel
circuito.
Riscaldare le quattro
parti brasate della
valvola a quattro vie e
scollegarle nell'ordine
(a)(b)(c)(d). (Vedere
anche la pagina
successiva)
Sollevare il lato
tubazioni utilizzando
delle pinze.
Procedure di smontaggio
Utilizzare un foglio protettivo
o una lamiera d'acciaio per
proteggere i componenti
periferici dalla fiamma
utilizzata per la brasatura.
Durante questa operazione,
fare attenzione a non
rompere il tubo premendo
eccessivamente con le
pinze.
153
Unità esterna
Fase
SiBT12-314
Procedura
Posizioni
Avvertenza
Ventilare il locale se si
verificano perdite di refrigerante
durante l'operazione.
(Il contatto del refrigerante con
la fiamma viva può produrre gas
tossici).
Attenzione
Fare attenzione a non toccare la
valvola a quattro vie, i tubi e gli
altri componenti riscaldati
tramite brasatura, per evitare
scottature.
Precauzioni per il ripristino
1. Ripristinare i collegamenti
delle tubazioni tramite
brasatura con disossidante.
Brasare velocemente se non
è possibile utilizzare azoto.
2. È necessario per evitare la
carbonizzazione dell'olio
all'interno della valvola a
quattro vie e il
deterioramento delle tenute
dovuto alle alte temperature.
Per ridurre la temperatura,
avvolgere la valvola a
quattro vie in un panno
bagnato e continuare a
bagnare il panno per evitare
che si asciughi. (Mantenere
una temperatura inferiore a
120˚C)
Se si riscontrano difficoltà con la
saldobrasatrice autogena
1. Scollegare le parti brasate
dove ciò è possibile e
ripristinarle.
2. Tagliare i tubi sull'unità
principale con un piccolo
tagliatubi apposito per tubi in
rame, in modo da scollegare
facilmente la valvola.
Nota:
Non utilizzare una sega per
metalli per tagliare i tubi in
quanto i residui prodotti
dall'operazione di taglio
penetrerebbero all'interno del
circuito.
154
Procedure di smontaggio
SiBT12-314
1.7
Smontaggio della valvola di espansione elettronica
Procedura
Avvertenza
Prima di procedere allo smontaggio, attendere 10 minuti o più dopo
aver disinserito l'alimentazione di tutti i componenti.
Procedura
Fase
1
Unità esterna
Togliere la bobina della
valvola d'espansione
elettronica.
Posizioni
Quando si rimontano i
componenti, inserire il
gancio della bobina della
valvola di espansione
elettronica nella sua
posizione originale.
Avvertenza
Ventilare il locale se si
verificano perdite di refrigerante
durante l'operazione.
(Il contatto del refrigerante con
la fiamma viva può produrre gas
tossici).
2
3
Togliere lo strato di
mastice.
Riscaldare le quattro
parti brasate e
scollegarle nell'ordine
(a)(b)(c)(d).
Procedure di smontaggio
Attenzione
Fare attenzione a non toccare i
tubi riscaldati tramite brasatura,
per evitare scottature.
Fare attenzione a non
bruciare l'aletta dello
scambiatore di calore.
Togliere il mastice se è stato
bruciato con la brasatura.
Precauzioni per il ripristino
Avvolgere la valvola
d'espansione in un panno
bagnato e continuare a
bagnare il panno per evitare
che si asciughi ed evitare
temperature eccessive.
155
Unità esterna
1.8
SiBT12-314
Smontaggio del compressore
Procedura
Avvertenza
Procedura
Fase
1
Prima di procedere allo smontaggio, attendere 10 minuti o più dopo
aver disinserito l'alimentazione di tutti i componenti.
Posizioni
Rimuovere il coperchio
della morsettiera.
Coperchio
della
morsettiera
marrone
rosso
blu (W)
Fare attenzione a non
bruciare i morsetti del
compressore o la relativa
targhetta.
giallo (V)
Fermo
Annotare le operazioni
effettuate.
Dispositivo di protezione da
sovraccarico
2
156
Svitare il dado del
compressore.
Procedure di smontaggio
SiBT12-314
Procedura
Fase
3
Unità esterna
Prima di procedere,
assicurarsi che non
sia presente
refrigerante nel
circuito.
Utilizzare una carica
di azoto quando si
riscaldano le parti
brasate.
Scaldare le parti
brasate sul lato
mandata e scollegarle.
Posizioni
Avvertenza
Durante questa operazione,
l'olio lubrificante nel
compressore può incendiarsi.
Pertanto predisporre un panno
bagnato per poter estinguere
immediatamente le fiamme.
Avvertenza
Ventilare il locale se si
verificano perdite di refrigerante
durante l'operazione.
(Il contatto del refrigerante con
la fiamma viva può produrre gas
tossici).
Attenzione
4
Scaldare le parti
brasate sul lato
aspirazione e
scollegarle.
5
Sollevare il
compressore e
rimuoverlo.
Procedure di smontaggio
Fare attenzione a non toccare i
tubi riscaldati tramite brasatura,
per evitare scottature.
157
Unità esterna
158
SiBT12-314
Procedure di smontaggio
SiBT12-314
Parte 8
Altro
1. Altro.....................................................................................................160
1.1 Spiegazione..........................................................................................160
1.2 Configurazione ponticelli ......................................................................161
Altro
159
Altro
SiBT12-314
1. Altro
1.1
Spiegazione
1.1.1 Verifiche utilizzando il telecomando
Prove da eseguire
1. Misurare la tensione di alimentazione e assicurarsi che rientri nei valori specificati.
2. La prova di funzionamento deve essere eseguita in modalità raffreddamento o riscaldamento.
Per le unità a
pompa di calore
In modalità raffreddamento, selezionare la più bassa temperatura impostabile ed in modalità
riscaldamento selezionare la più alta temperatura impostabile.
La prova di funzionamento può essere disabilitata in entrambe le modalità a seconda della
temperatura ambiente.
Al termine della prova, riportare la temperatura impostata ad un livello normale.
(da 26˚C a 28˚C in raffreddamento, da 20˚C a 24˚C in riscaldamento).
Per motivi di protezione dell'unità, l'avviamento ravvicinato è inibito per i 3 minuti che seguono
ogni arresto.
Funzionamento in
raffreddamento in
caso di bassa
temperatura
esterna
Selezionare la più bassa temperatura impostabile.
La prova di funzionamento in modalità di raffreddamento può essere disabilitata in funzione
temperatura ambiente.
Per le prove di funzionamento utilizzare il telecomando come riportato di seguito.
Prova di funzionamento tramite telecomando
(1) Premere l'interruttore ON/OFF per avviare il sistema.
(2) Premere contemporaneamente il centro del pulsante TEMP ed il pulsante MODE.
(3) Premere il pulsante MODE due volte.
(“(Sul display appare l'indicazione T” per segnalare che è stata selezionata la modalità Prova di
funzionamento).
(4) La modalità Prova di funzionamento termina entro circa 15 minuti, dopodiché l'unità passa
automaticamente al funzionamento normale. Per interrompere lo svolgimento della prova di
funzionamento, premere l'interruttore ON/OFF.
Una volta completata la prova di funzionamento, impostare la temperatura ad un livello normale
(da 26˚C a 28˚C).
Per motivi protezione, l'unità disabilita l’operazione di riavvio per 3 minuti dopo lo spegnimento.
3. Eseguire la prova in conformità con il manuale operativo per assicurarsi che tutte le funzioni
siano testate e che tutte le funzioni, come ad esempio il movimento del deflettore, siano
operative.
In modalità di stand-by l'unità assorbe solo una modesta quantità di energia elettrica. Se non si
prevede di utilizzare l'unità per qualche tempo dopo l'installazione, aprire l'interruttore per
impedire inutili consumi di energia.
Se l'interruttore automatico interviene togliendo corrente all'unità, il sistema riprenderà a
funzionare alla modalità impostata prima dell'intervento dell'interruttore automatico, non appena
quest'ultimo verrà ripristinato.
(3)
(2)
(2)
ON/OFF
POWERFULL
MODE
(1) (4)
TEMP
FAN
SWING
(R2586)
160
Altro
SiBT12-314
1.2
Altro
Configurazione ponticelli
1.2.1 Se in un locale sono installate due unità
Come impostare indirizzi diversi.
Nel caso in cui due unità interne siano installate nello stesso locale, è possibile impostare i
due telecomandi a infrarossi su indirizzi diversi.
Scheda elettronica dell'unità interna
Smontare il pannello frontale.
Togliere il coperchio del sensore (2 viti), quindi togliere il quadro elettrico (1 vite).
Spingere il coperchio verso il basso per smontarlo. (4 ganci sul quadro elettrico).
Togliere il jumper JA sulla scheda elettronica.
Telecomando (per unità a parete)
Togliere il jumper J4.
Ganci (4 punti)
Coperchio metallico
J4
Scatola di
giunzione
Telecomando
ad infrarossi
J4
Indirizzo
1
PRESENTE
RIMOSSO
2
JA
INDIRIZZO
JB
JC
INDIRIZZO: JA
PRESENTE 1
RIMOSSO 2
Scheda elettronica
Scatola
componenti
sensore
(R2587)
1.2.2 Configurazione ponticelli
Ponticello
(sulla scheda
elettronica dell'unità
interna)
Altro
Funzione
Se in posizione
(impostazioni di
fabbrica)
Se tolto
JC
Funzione di ripristino
dopo un'interruzione
di corrente
Avvio automatico
L’unità non riprende a funzionare dopo
un'interruzione di corrente. Le
impostazioni ON e OFF del timer
vengono cancellate.
JB
Impostazione velocità
ventilatore quando il
compressore è OFF
da termostato.
Impostazione velocità
ventilatore;
impostazione
telecomando
La velocità del ventilatore viene
impostata su “0”
<Arresto ventilatore>
161
Altro
SiBT12-314
1.2.3 Orientamento del sensore di movimento Intelligent Eye
Una volta completata l'installazione dell'unità interna, regolare l'orientamento del sensore
Intelligent Eye per assicurare il corretto rilevamento delle persone presenti nel locale.
(Inclinazione regolabile: 15˚ a destra e sinistra rispetto all'asse centrale)
Sensore Intelligent Eye
Spingere delicatamente e fare scorrere il sensore in modo da regolare l'inclinazione
desiderata. Orientare il sensore verso il centro del locale o verso la parte della stanza usata
più frequentemente.
Spostamento del sensore
verso sinistra
Spostamento del sensore
verso destra
Dopo aver regolato l'orientamento, strofinare delicatamente il sensore con un panno pulito,
facendo attenzione a non graffiarlo.
Attenzione
162
Non colpire o urtare violentemente il sensore di movimento Intelligent Eye. Potrebbe
danneggiarsi e non funzionare correttamente.
Non collocare oggetti di grandi dimensioni vicino al sensore. Tenere le unità di
riscaldamento o gli umidificatori al di fuori dell'area di rilevamento del sensore.
Altro
SiBT12-314
Parte 9
Appendice
1. Schemi delle tubazioni ........................................................................164
1.1 Unità interne ........................................................................................164
1.2 Unità esterne ........................................................................................166
2. Schemi elettrici....................................................................................167
2.1 Unità interne ........................................................................................167
2.2 Unità esterne ........................................................................................169
Appendice
163
Schemi delle tubazioni
SiBT12-314
1. Schemi delle tubazioni
1.1
Unità interne
1.1.1 Unità a parete
FTKS25 / 35BVMB, ATKS25 / 35BVMB, FTXS25 / 35BVMB, ATXS25 / 35BVMB
UNITÀ INTERNA
SCAMBIATORE DI CALORE
7,0CuT
7,9CuT
6,4CuT
TERMISTORE
SU SCAMBIATORE
6,4CuT
6,4CuT
VENTILATORE TANGENZIALE
TUBAZ. LOCALE
(6,4CuT)
M
MOTORE VENTILATORE
9,5CuT
TUBAZ. LOCALE
(9,5CuT)
FLUSSO DEL REFRIGERANTE
RAFFREDDAMENTO
RISCALDAMENTO
4D033698A
1.1.2 Unità canalizzabile
CDKS25 / 35BVMB, CDXS25 / 35BVMB
UNITÀ INTERNA
(6,4CuT)
SCAMBIATORE
DI CALORE
TERMISTORE
SU SCAMBIATORE
TUBAZ. LOCALE
(6,4CuT)
CDXS25BVMB
VENTOLA TIPO
SIROCCO
CDKS25BVMB
CDXS35BVMB
M
9,5
9,5
CDKS35BVMB
MOTORE VENTILATORE
TUBAZ. LOCALE
(
CuT)
(
CuT)
FLUSSO DEL REFRIGERANTE
RAFFREDDAMENTO
RISCALDAMENTO
C : 4D033699A
164
Appendice
SiBT12-314
Schemi delle tubazioni
1.1.3 Unità doppia a pavimento /pensile a soffitto
FLKS25 / 35BVMB, FLXS25 / 35BVMB
UNITÀ INTERNA
(
CuT)
SCAMBIATORE DI CALORE
TERMISTORE
SU SCAMBIATORE
TUBAZ. LOCALE
(6,4 CuT)
VENTOLA TIPO
SIROCCO
M
MOTORE VENTILATORE
TUBAZ. LOCALE
(
CuT)
(
FLXS25,35FLKS25,35-
9,5
9,5
6,4
CuT)
FLUSSO DEL REFRIGERANTE
RAFFREDDAMENTO
RISCALDAMENTO
C : 4D034012B
Appendice
165
Schemi delle tubazioni
1.2
SiBT12-314
Unità esterne
2MKS40BVMB, 2AMKS40BVMB
UNITÀ ESTERNA
DIRAMAZIONE
7,9CuT
VALVOLA MOTORIZZATA
EVA FILTRO FILTRO FILTRO
6,4CuT
TERMISTORE TEMPERATURA
ESTERNA (DOA)
SCAMBIATORE DI CALORE
6,4CuT
7,9CuT
DIRAMAZIONE
7,9CuT
VALVOLA MOTORIZZATA
EVB FILTRO FILTRO FILTRO
6,4CuT
7,9CuT
VALVOLA
INTERCETTAZ.
LINEA LIQUIDO
6,4CuT
6,4CuT
6,4CuT
6,4CuT
DISTRIBUTORE
TERMISTORE
SCAMBIATORE
DI CALORE (DE)
LOCALE A
(6,4 CuT)
TUBAZIONI
LOCALI LIQUIDO
VALVOLA
INTERCETTAZ.
LINEA LIQUIDO
LOCALE B
(6,4 CuT)
4,0CuT
4,0CuT
MOTORE VENTILATORE
7,9CuT
M
VENTILATORE ELICOIDALE
VALVOLA INTERCETTAZ.
LINEA GAS
TERMISTORE
9,5CuT
DIRAMAZIONE
9,5CuT
9,5CuT
7,9CuT
SILENZIATORE LINEA GAS (DGA)
TERMISTORE
9,5CuT
SILENZIATORE
TERMISTORE LINEA
DI MANDATA (DO)
SILENZIATORE LINEA GAS (DGB)
9,5CuT
VALVOLA INTERCETTAZ.
LINEA GAS
9,5CuT
LOCALE A
(9,5 CuT)
LOCALE B
(9,5 CuT)
TUBAZIONI
LOCALI LIQUIDO
SILENZIATORE
9,5CuT
7,9CuT
FLUSSO DEL
REFRIGERANTE
RAFFREDDAMENTO
ACCUMULATORE
COMPRESSORE
3D039394
2MXS40BVMB, 2AMXS40BVMB
UNITÀ ESTERNA
6,4CuT
7,9CuT SCAMBIATORE DI CALORE
RICEVITORE
LIQUIDO
RICEVITORE
LIQUIDO
7,9CuT
7,9CuT
7,9CuT
EVA
TERMISTORE LINEA
INTERCETTAZ.
LINEA LIQUIDO
FILTRO FILTRO LIQUIDO (DLA) FILTRO
6,4CuT
6,4CuT
6,4CuT
EVB
TERMISTORE LINEA
FILTRO LIQUIDO (DLB) FILTRO FILTRO
6,4CuT
6,4CuT
DISTRIBUTORE
TERMISTORE
SCAMBIATORE
DI CALORE (DE)
LOCALE A
(6,4 CuT)
TUBAZIONI
LOCALI LIQUIDO
VALVOLA
INTERCETTAZ.
LINEA LIQUIDO
VALVOLA MOTORIZZATA
6,4CuT 6,4CuT
7,9CuT
VALVOLA
VALVOLA MOTORIZZATA
TERMISTORE TEMPERATURA
ESTERNA (DOA)
DIRAMAZIONE
LOCALE B
(6,4 CuT)
4,0CuT
4,0CuT
M
7,9CuT
MOTORE
VENTILATORE
9,5CuT
VENTILATORE ELICOIDALE
9,5CuT
TERMISTORE
SILENZIATORE LINEA GAS (DGA)
VALVOLA INTERCETTAZ.
LINEA GAS
9,5CuT
DIRAMAZIONE
9,5CuT
9,5CuT
9,5CuT
9,5CuT
ELETTROVALVOLA
DI INVERSIONE
SILENZIATORE
TERMISTORE
LINEA GAS (DGA)
VALVOLA INTERCETTAZ.
LINEA GAS
9,5CuT
LOCALE A
(9,5 CuT)
TUBAZIONI
LOCALI LIQUIDO
LOCALE B
(9,5 CuT)
7,9CuT
SILENZIATORE
FLUSSO DEL
REFRIGERANTE
TERMISTORE
LINEA DI
MANDATA (DO)
7,9CuT
RAFFREDDAMENTO
RISCALDAMENTO
SILENZIATORE
9,5CuT
ACCUMULATORE
COMPRESSORE
3D039392
166
Appendice
SiBT12-314
Schemi Elettrici
2. Schemi Elettrici
2.1
Unità interne
2.1.1 Unità a parete
FTKS25 / 35BVMB, ATKS25 / 35BVMB, FTXS25 / 35BVMB, ATXS25 / 35BVMB
Scheda
elettronica 3
S36
S35
Scheda elettronica 1
H1
Fu
3,15A
SENSORE
INTELLIGENT EYE
BLK
WHT
RED
GRN/
YLW
H2
Scheda
S27
elettronica 2
LED1 LED2 LED3
(
S26
MORSETTO PER
CONTROLLO CENTRALIZZATO
)
C70
S21
H1P H2P H3P
M
1~
t°
S6
R1T
t°
R2T
M
DOPO UN'INTERRUZIONE DI
CORRENTE, IL FUNZIONAMENTO
RIPRENDE AUTOMATICAMENTE
QUANDO L'ALIMENTAZIONE VIENE
RIPRISTINATA.
140°C
M1F
H1P~H3P
: SPIA
M1F
: MOTORE VENTILATORE
M1S
: MOTORE DEL DEFLETTORE
PCB1~PCB3 : SCHEDA ELETTRONICA
R1T~R2T
: TERMISTORE
interno
M1S
TELECOMANDO
A INFRAROSSI
COLLEGAMENTI
ELETTRICI IN LOCO.
ATTENZIONE
t°
S32
→
esterno
S1
S7
S1W
RICEVITORE
SEGNALI
H3
CIRCUITO DI
TRASMISSIONE
1
2
3
X1M
1
2
3
: TERRA DI PROTEZIONE
C70 : CONDENSATORE DI MARCIA
FU : FUSIBILE
S1~S36
: CONNETTORE
S1W
: INTERRUTTORE FUNZIONAMENTO
X1M
: MORSETTIERA
3D033599A
2.1.2 Unità canalizzabile
CDKS25 / 35BVMB, CDXS25 / 35BVMB
H1
PCB1
PCB2
LED LED LED S1
Fu
3,15A
S26
H2
H1P H2P H3P
PER
( MORSETTO
CONTROLLO CENTRALIZZATO )
C70
CIRCUITO DI
TRASMISSIONE
S21
S1W
H3
BLK
WHT
RED
GRN / YLW
RTH1
S32
t°
t°
R1T
R2T
TELECOMANDO
A INFRAROSSI
M
1~
: TERRA DI PROTEZIONE
C70 : CONDENSATORE DI MARCIA
FU : FUSIBILE
esterno
COLLEGAMENTI
ELETTRICI IN LOCO.
DOPO UN'INTERRUZIONE DI
CORRENTE, IL FUNZIONAMENTO
RIPRENDE AUTOMATICAMENTE
QUANDO L'ALIMENTAZIONE VIENE
RIPRISTINATA.
X11A
interno
→
ATTENZIONE
S1
S7
RICEVITORE
SEGNALI
1
2
3
X1M
1
2
3
M1F
130°C
H1P~H2P
M1F
PCB1~PCB2
R1T~R2T
S1~S32,RTH1,X11A
S1W
X1M
:
:
:
:
:
:
:
SPIA
MOTORE VENTILATORE
SCHEDA ELETTRONICA
TERMISTORE
CONNETTORE
INTERRUTTORE FUNZIONAMENTO
MORSETTIERA
3D033598A
Appendice
167
Schemi Elettrici
SiBT12-314
2.1.3 Unità doppia a pavimento /pensile a soffitto
FLKS25 / 35BVMB, FLXS25 / 35BVMB
PCB1
PCB3
S25
S37
S24
PCB2
S36
H1
LED LED LED
Fu
3,15A
H1P H2P H3P
H2
PCB4
C70
S1W
RICEVITORE
SEGNALI
CIRCUITO DI
TRASMISSIONE
HA
S27
S31
S26
S7
S21
S32
t°
t°
R1T
R2T
H5
X1M
1
2
3
1
2
3
→
esterno
COLLEGAMENTI
ELETTRICI IN LOCO.
ATTENZIONE
H6
interno
S6
DOPO UN'INTERRUZIONE DI
CORRENTE, IL FUNZIONAMENTO
RIPRENDE AUTOMATICAMENTE
QUANDO L'ALIMENTAZIONE VIENE
RIPRISTINATA.
X11A
X21A
M
M
TELECOMANDO
A INFRAROSSI
H4
H3
BLK
WHT
RED
GRN/
YLW
M1S
1~
t°
100°C
M1F
: TERRA DI PROTEZIONE
C70
: CONDENSATORE DI MARCIA
FU
: FUSIBILE
H1P~H3P : SPIA
M1F
: MOTORE VENTILATORE
M1S
: SWING MOTOR
PCB1~PCB4
R1T~R2T
S6~S37, X11A, X21A
S1W
X1M
: SCHEDA ELETTRONICA
: TERMISTORE
: CONNETTORE
: INTERRUTTORE
FUNZIONAMENTO (SW7)
: MORSETTIERA
3D033909
168
Appendice
SiBT12-314
2.2
Schemi Elettrici
Unità esterne
2MKS40BVMB, 2AMKS40BVMB
interno
DB3
~ +
~ -
C7 C8
+ +
- U VW
~ -
1
S12
5
S45
1
3 1
S80
OIS3
FU2
3,15A
8
BLK
BLK
GRY
GRY
MRCW
S91
3 1
1
S90
t° t°
S20
1
6
6
1
S21
7
1
S70
t° t° t°
M
6
X30A
M
M
1~
Y2E
M1F
(LOCALE-A) (ESTERNO) (MANDATA) Y1E
(
)
(
)
LOCALE-A
LOCALE-B
(LOCALE-B) (CONDENSATORE)
R1T R2T R3T
C5~C8,SHC1 : CONDENSATORE
(LINEA GAS)
CT1
: TRASFORMATORE DI CORRENTE
DB1, DB3 : PONTE DI DIODI
FU1~FU3 : FUSIBILE
L
: FASE
OIS3
: TRIAC
L1
: BOBINA
X1M, X2M : MORSETTIERA
PCB1, PCB2 : SCHEDA ELETTRONICA
Q1L
: PROTEZIONE DA SOVRACCARICO Y1E, Y2E : BOBINA VALVOLA DI ESPANSIONE ELETTRONICA
L1R
: REATTORE
Z1C
: NUCLEO DI FERRITE
M1C
: MOTORE DEL COMPRESSORE R1T~R8T : TERMISTORE
: TERRA DI PROTEZIONE
: SCARICATORE DI SOVRATENSIONI
M1F
: MOTORE VENTILATORESA1
,
S10~S12 S20, S21, S30,
TFU
: TERMICO
MRCW, MRM10,
S40, S45, S70, S80, S90~S92,
: MODULO TRANSISTOR
MRM20
: RELÈ MAGNETICO TRM1
HL1, HL2, HN1, HN2, HR3, HR4,
N
: NEUTRO
V1, V2, V3 : VARISTORE
AC1, AC2, HC3, HC4, E, X30A : CONNETTORE
1
BLK
BLK
BRN
BLU
YLW
RED
R7T R8T
esterno
S40 N
1 2 7 5 3 1
S30
7
BLK
BLK
BRN
BLU
YLW
RED
WHT
WHT
WHT
WHT
WHT
BLK
BLK
GRY
GRY
CT1
HC4 1 2 S92 TRM1
+
C5 C6
+ +
- -
HC3
DB1
~ +
RED
1
S11
5
YLW
YLW
COLLEGAMENTI
ELETTRICI IN LOCO
HR4
MRM10
GRN/YLW
GRN/YLW
ALIMENTAZIONE
~ 50Hz 220-240V TFU
~ 60Hz 220-230V 102°C
HR3
V1
L
N
L
N
FU1
HN2 3,15A
ORG
ORG
V3
E
BLK
WHT
SA1
MRM20
HL2
HN1
V2
AC2
PCB2
HL1
WHT
ORG
BRN
BLU
1
2
3
L1
WHT
YLW
ORG
BLU
BRU
RED
X2M
PCB1
WHT
YLW
ORG
BLU
BRU
RED
LOCALE B
1
2
3
S10
1
3 FU3
AC120A
GRN/YLW
WHT
BLK
LOCALE A
RED
t°
R4T
(FIN)
SHC1
L1R
BLU
BLU
GRY
GRY
BLK
BLK
X1M
1
2
3
YLW
BLK
WHT
1
2
3
Z1C
W
V
N U
Q1L
M1C
BLK : NERO
BLU : BLU
BRN : MARRONE
GRY : GRIGIO
ORG : ARANCIO
RED : ROSSO
WHT : BIANCO
YLW : GIALLO
3D039654
2MXS40BVMB, 2AMXS40BVMB
interno
DB3
~ +
WHT
WHT
WHT
WHT
WHT
OIS3
MRCW
S91
3 1
Y1R
esterno
8
1
S90
6
t° t° t° t°
t° t° t°
R5T R6T R7T R8T
R1T R2T R3T
1
S20
6 1
S21
7
1
S70
FU2
3,15A
S40 N
1 2 7
7
M
(LOCALE-A) (LOCALE-A)
(ESTERNO) (MANDATA)
(LOCALE-B) (LOCALE-B) (CONDENSATORE)
BLK
BLK
C7 C8
+ +
- U VW
~ -
1
S12
5
S45
1
3 1
S80
5 3 1
S30
RED
1
S11
5
M
M
1~
Y1E
Y2E
M1F
(LOCALE-A) (LOCALE-B)
BLK
BLK
BRN
BLU
YLW
RED
~ -
C5~C8,SHC1 : CONDENSATORE
CT1
: TRASFORMATORE DI CORRENTE
(LINEA LIQUIDO) (LINEA GAS)
DB1,DB3
: PONTE DI DIODI
OIS3
: TRIAC
FU1~FU3
: FUSIBILE
L
: FASE
Y1E,Y2E : BOBINA VALVOLA DI ESPANSIONE ELETTRONICA
PCB1,PCB2 : SCHEDA ELETTRONICA
: BOBINA ELETTROVALVOLA DI INVERSIONE
Q1L
: PROTEZIONE DA SOVRACCARICO Y1R
L1
: BOBINA
R1T~R8T : TERMISTORE
Z1C
: NUCLEO DI FERRITE
L1R
: REATTORE
: SCARICATORE DI SOVRATENSIONI
: TERRA DI PROTEZIONE
M1C
: MOTORE DEL COMPRESSORE SA1
: TERMICO
M1F
: MOTORE VENTILATORE TFU
S10~S12,S20,S21,S30,
TRM1
: MODULO TRANSISTOR S40,S45,S70,S80,S90~S92,
MRCW, MRM10,
,
,
MRM20
: RELÈ MAGNETICO V1 V2 V3 : VARISTORE
HL1,HL2,HN1,HN2,HR3,HR4,
AC1,AC2,HC3,HC4,E,X30A : CONNETTORE
X1M,X2M : MORSETTIERA
N
: NEUTRO
Appendice
GRY
GRY
ORG
CT1
V1
WHT
ORG
BRN
BLU
YLW
YLW
MRM10
HC4 1 2 S92 TRM1
+
C5 C6
+ +
- -
HC3
DB1
~ +
WHT
YLW
ORG
BLU
BRU
RED
TFU
102°C
V3
FU1
HN2 3,15A
HR4
HR3
WHT
YLW
ORG
BLU
BRU
RED
L
N
WHT
SA1
MRM20
BLU
BLU
GRY
GRY
BLK
BLK
YLW
BLK
WHT
E
BLK
HN1
V2
AC2
PCB2
HL2
HL1
BLK
BLK
GRY
GRY
BLK
BLK
GRY
GRY
AC1 20A
GRN/YLW
WHT
BLK
1
2
3
L1
t°
R4T
(FIN)
6
X30A
1
BLK
BLK
BRN
BLU
YLW
RED
COLLEGAMENTI
ELETTRICI IN LOCO.
X2M
PCB1
BLK
BLK
ALIMENTAZIONE
~ 50Hz 220-240V
~ 60Hz 220-230V
S10
GRN/YLW
GRN/YLW
L
N
RED
1
3 FU3
LOCALE A
LOCALE B
1
2
3
ORG
1
2
3
SHC1
L1R
X1M
1
2
3
Z1C
BLK : NERO
BLU : BLU
BRN : MARRONE
GRY : GRIGIO
ORG : ARANCIO
RED : ROSSO
WHT : BIANCO
YLW : GIALLO
W
Q1L
V
N U
M1C
3D039565
169
Schemi Elettrici
170
SiBT12-314
Appendice
SiBT12-314
Indice
A
A1 ...........................................................................93
A5 .....................................................................94, 98
A6 ...........................................................................96
AC1 ........................................................................23
AC2 ........................................................................23
Aumento di temperatura aletta radiante ...............117
Aumento di temperatura nel quadro elettrico .......115
Avviamento ad aria calda .......................................37
B
Blocco compressore .............................................101
Blocco ventilatore motore CC ..............................102
C
C4 ...........................................................................97
C9 ...........................................................................97
Circuito integrato ad effetto Hall .............96, 102, 133
Codici di errore e descrizione .................................92
Commutazione valvola a quattro vie ......................45
Compensazione di funzionamento della valvola
a 4 vie .............................................................45
Compressore ........................................................156
Condensatore SH .................................................145
Conferma ricezione segnale ..................................37
Configurazione ponticelli ......................................161
Controllare l'impianto frigorifero delle unità con
Inverter ..........................................................131
Controlli di manutenzione .......................................91
Controllo alta pressione in raffreddamento ..........108
Controllo condensatore elettrolitico del circuito
principale .......................................................132
Controllo del sistema di ventilazione dell'unità
esterna (con motore CC) ..............................130
Controllo del ventilatore .........................................48
Controllo dell'impulso della velocità di rotazione
sulla scheda elettronica dell'unità esterna ....133
Controllo della corrente in ingresso ........................46
Controllo della pressione di mandata ...................130
Controllo della temperatura della linea di
mandata ..........................................................46
Controllo delle condizioni d’installazione ..............129
Controllo efficienza valvola a quattro vie ..............127
Controllo in frequenza ......................................26, 43
Controllo isotermico della linea del gas durante
il raffreddamento .............................................52
Controllo mancanza di gas .....................................54
Controllo PI ............................................................44
Controllo protezione antigelo .................................47
Controllo protezione antigelo o controllo alta
pressione ........................................................94
Controllo protezione surriscaldamento ...................47
Controllo resistenza termistore ............................128
Controllo sbrinamento ............................................49
Controllo SC ...........................................................53
Indice
Controllo temperatura linea di mandata .............. 107
Controllo tensione condensatore ........................ 131
Controllo transistor di potenza ............................ 132
Controllo valvola d'espansione elettronica .... 50, 126
Controllo velocità ventilatore per unità interne ...... 29
coperchio valvola di intercettazione .................... 136
Copertura fonoassorbente .................................. 149
D
DB1 ....................................................................... 23
Deflettore con alette ad ampio angolo di
oscillazione ..................................................... 28
Direzione flusso d’aria ........................................... 69
Display digitale di diagnostica ............................... 37
Doppio deflettore ad alte prestazioni ..................... 28
E
E5 ........................................................................ 100
E6 ........................................................................ 101
E7 ........................................................................ 102
E8 ........................................................................ 103
EA ....................................................................... 105
F
F3 ........................................................................ 107
F6 ........................................................................ 108
Filtro antimuffa ...................................................... 37
Filtro fotocatalitico deodorizzante .......................... 37
Filtro purificatore dell'aria ...................................... 37
FU2 ....................................................................... 23
FU3 ....................................................................... 23
Funzionamento AUTO · DEUMIDIFICAZIONE ·
RAFFREDDAMENTO · RISCALDAMENTO ·
VENTILAZIONE ............................................. 67
Funzionamento automatico ................................... 31
Funzionamento forzato ......................................... 55
Funzione 2 di protezione dall’umidità .................... 48
Funzione antigelo .................................................. 98
Funzione antigelo attivata in altri locali ............... 124
Funzione deumidificazione .................................... 30
Funzione di protezione del compressore .............. 45
Funzione di rilevamento tensione ......................... 55
Funzione INTELLIGENT EYE ............................... 75
Funzione preriscaldamento ................................... 45
Funzione SILENT UNITÀ ESTERNA .................... 72
Funzione TIMER ................................................... 77
G
Gas insufficiente .................................................. 121
Gerarchia modalità ................................................ 42
Guasto circuito di trasmissione dei segnali ......... 125
Guasto motore ventilatore (motore CA), o simile .. 96
Guasto scheda elettronica unità esterna ............. 125
Guasto scheda elettronica unità interna ................ 93
Guasto sensore stato operativo .......................... 110
i
SiBT12-314
Guasto termistore (unità esterna), o simile ..........113
Guasto termistore (unità interna), o simile .............97
Guasto trasformatore di corrente o simile ............111
Guasto valvola a quattro vie .................................105
H
H6 .........................................................................110
H8 .........................................................................111
H9 .........................................................................113
HC3 ........................................................................23
HC4 ........................................................................23
HL1 .........................................................................23
HL2 .........................................................................23
HN1 ........................................................................23
HN2 ........................................................................23
HR3 ........................................................................23
HR4 ........................................................................23
I
Individuazione ed eliminazione guasti con gli
indicatori LED ..................................................89
Interruttore ON/OFF sull'unità interna ....................37
Intervento protezione sovraccarico ......................100
J
J3
J4
J6
J8
J9
JA
JB
JC
.........................................................................113
.........................................................................161
.........................................................................113
.........................................................................113
...................................................................23, 113
.......................................................18, 20, 21, 161
.......................................................18, 20, 21, 161
.......................................................18, 20, 21, 161
L
L3 .........................................................................115
L4 .........................................................................117
L5 .........................................................................119
LED A .....................................................................23
LED1 ..........................................................18, 20, 21
LED2 ..........................................................18, 20, 21
LED3 ..........................................................18, 20, 21
Linea di mandata ....................................................52
M
Manutenzione e pulizia ..........................................81
Modalità HOME LEAVE .........................................73
Modalità Home Leave ............................................35
Modalità notturna ...................................................32
Modalità POWERFUL ............................................71
Modalità Powerful ...................................................55
Modalità Powerful con Inverter ...............................36
Motore del ventilatore ...........................................136
N
Nomi dei componenti .............................................61
Nota per sistemi Multi .............................................79
O
Oscillazione automatica .........................................28
ii
P
P4 ........................................................................ 113
Pannelli ............................................................... 136
pannello frontale .................................................. 137
pannello superiore ............................................... 137
Parti strutturali principali ........................................ 38
Preparazione prima della messa in funzione ........ 64
Prevenzione del congelamento interno ................. 55
Problemi e misure correttive ................................. 90
Q
Quadro elettrico ................................................... 146
R
Riavvio automatico ................................................ 37
Rilev. malfunzionamento sensore ......................... 54
Rilevamento sovracorrente in ingresso ............... 103
Rilevamento sovracorrente in uscita ................... 119
Rilevamento sovratensione ................................. 123
S
S1 .................................................................... 18, 20
S10 ........................................................................ 23
S11 ........................................................................ 23
S12 ........................................................................ 23
S20 ................................................................ 23, 141
S21 .............................................. 18, 20, 21, 23, 141
S24 ........................................................................ 21
S25 ........................................................................ 21
S26 ............................................................ 18, 20, 21
S27 .................................................................. 18, 21
S30 ........................................................................ 23
S31 ........................................................................ 21
S32 ............................................................ 18, 20, 21
S35 ........................................................................ 18
S36 ........................................................................ 21
S37 ........................................................................ 21
S45 ........................................................................ 23
S6 .................................................................... 18, 21
S7 .............................................................. 18, 20, 21
S70 ........................................................ 23, 138, 141
S8 .......................................................................... 21
S80 ................................................................ 23, 141
S90 ................................................................ 23, 141
S91 ................................................................ 23, 141
S93 ................................................................ 23, 144
Scheda di alimentazione ....................................... 22
Scheda di controllo .............................. 18, 20, 21, 24
Scheda display .......................................... 18, 20, 22
Scheda elettronica .............................................. 141
Scheda filtro .......................................................... 23
Scheda ricevitore segnali ...................................... 22
Scheda sensore Intelligent Eye ............................. 18
Schema elettrico dei connettori della scheda
elettronica ....................................................... 18
Schemi delle tubazioni ........................................ 164
Schemi Elettrici ................................................... 167
Sensore di movimento Intelligent Eye ................... 33
Sensore Intelligent Eye ....................................... 162
Serie ARC433A ..................................................... 91
Sovraccarico ......................................................... 54
Indice
SiBT12-314
Sovraccarico compressore ...................................100
Sovracorrente .........................................................54
Spia di funzionamento ............................................88
Stand-by di 3 minuti ...............................................45
SW1 .................................................................20, 21
SW2 .......................................................................21
SW7 .......................................................................18
T
Temperatura linea di mandata ...............................53
Tensione non compresa nell'intervallo
previsto (tra unità interne ed esterne) ...........124
Termistore ......................................................39, 152
Termistore aletta radiante ....................................114
Termistore linea del gas ...................................39, 41
termistore linea del gas ........................................152
termistore linea del liquido ...................................152
Termistore linea del liquido della sezione
interna .............................................................40
Termistore linea di mandata .......................39, 41, 52
termistore linea di mandata ..........................147, 152
termistore scambiatore di calore ..........................152
Termistore scambiatore di calore unità
esterna ......................................................39, 41
Termistore scambiatore di calore unità
interna .......................................................40, 41
Termistore temperatura ambiente ..........................97
Termistore temperatura aria esterna ....................114
termistore temperatura aria esterna .....................146
Termistore temperatura dello scambiatore di
calore dell'unità esterna ................................114
Termistore temperatura linea del gas ..................114
Termistore temperatura linea del liquido ..............114
Termistore temperatura linea di mandata ............114
Termistore temperatura scambiatore di calore ......97
U
U0 .........................................................................121
U2 .........................................................................123
U4 .........................................................................125
UA ........................................................................124
UH ..................................................................98, 124
V
V1 ...............................................................18, 20, 21
Valvola a quattro vie .............................................153
Valvola di espansione elettronica .........................155
ventilatore elicoidale .............................................138
Verifiche utilizzando il telecomando .....................160
Indice
iii
SiBT12-314
iv
Indice
SiBT12-314
Disegni e diagrammi
di flusso
A
Anomalia nella scheda elettronica dell'unità
esterna o nel circuito di trasmissione dei
segnali ...........................................................125
Aumento di temperatura aletta radiante ...............117
Aumento di temperatura nel quadro elettrico .......115
B
Blocco compressore ............................................101
Blocco ventilatore motore CC ..............................102
C
Caratteristiche dell'Inverter ....................................27
Circuito integrato ad effetto Hall ...........................133
Controllare l'impianto frigorifero delle unità con
Inverter ..........................................................131
Controllo alta pressione in raffreddamento ..........108
Controllo automatico del flusso dell'aria in
raffreddamento ................................................29
Controllo automatico del flusso dell'aria in
riscaldamento ..................................................29
Controllo condensatore elettrolitico del circuito
principale .......................................................132
Controllo del sistema di ventilazione dell'unità
esterna (con motore CC) ..............................130
Controllo dell'impulso della velocità di rotazione
sulla scheda elettronica dell'unità esterna ....133
Controllo della corrente in ingresso .......................46
Controllo della pressione di mandata ...................130
Controllo della temperatura della linea di mandata 46
Controllo della temperatura target della linea di
mandata ..........................................................53
Controllo delle condizioni d’installazione .............129
Controllo efficienza valvola a quattro vie .............127
Controllo in frequenza ..................................... 26, 43
Controllo mancanza di gas ....................................54
Controllo protezione antigelo .................................47
Controllo protezione antigelo o controllo alta
pressione ........................................................94
Controllo protezione surriscaldamento ..................47
Controllo resistenza termistore ............................128
Controllo sbrinamento ............................................49
Controllo temperatura linea di mandata ...............107
Controllo tensione condensatore .........................131
Controllo transistor di potenza .............................132
Controllo valvola d'espansione elettronica .... 50, 126
F
Funzionamento automatico ....................................31
Funzione antigelo ...................................................98
Funzione antigelo in altri locali / tensione non
compatibile (tra unità interne ed esterne) .....124
Disegni e diagrammi di flusso
Funzione deumidificazione .................................... 30
Funzione di protezione del compressore .............. 45
Funzioni dei termistori
modelli a pompa di calore ............................... 39
modelli solo raffreddamento ........................... 41
G
Gas insufficiente .................................................. 121
Gerarchia modalità ................................................ 42
Guasto motore ventilatore (motore CA), o simile .. 96
Guasto scheda elettronica unità interna ................ 93
Guasto sensore stato operativo .......................... 110
Guasto termistore (unità esterna), o simile ......... 113
Guasto termistore (unità interna), o simile ............ 97
Guasto trasformatore di corrente o simile ........... 111
Guasto valvola a quattro vie ................................ 105
I
Individuazione ed eliminazione guasti con gli
indicatori LED ................................................. 89
Interruttore ON/OFF sull'unità interna ................... 37
Intervento protezione da sovraccarico
(sovraccarico compressore) ......................... 100
M
Modalità Home Leave ........................................... 35
Modalità notturna .................................................. 32
Modalità Powerful con Inverter .............................. 36
O
Oscillazione automatica ........................................ 28
P
Parti strutturali principali
modelli a pompa di calore ............................... 38
modelli solo raffreddamento ........................... 38
Posizione della spia di funzionamento .................. 88
R
Rilevamento sovracorrente in ingresso ............... 103
Rilevamento sovracorrente in uscita ................... 119
Rilevamento sovratensione ................................. 123
S
Scheda di alimentazione ....................................... 22
Scheda di controllo .............................. 18, 20, 21, 24
Scheda display .......................................... 18, 20, 22
Scheda filtro .......................................................... 23
Scheda ricevitore segnali ...................................... 22
Scheda sensore Intelligent Eye ............................. 18
Schemi delle tubazioni ........................................ 164
unità esterne ................................................. 166
unità interne .................................................. 164
v
SiBT12-314
Schemi Elettrici ....................................................167
Schemi elettrici
unità esterne ..................................................169
unità interne ...................................................167
Sensore di movimento Intelligent Eye ....................33
vi
Disegni e diagrammi di flusso
BACK_SIBT12-314.fm Page 1 Friday, July 2, 2004 10:55 AM
Daikin Europe N.V. è stata omologata da LRQA per il suo Sistema
Gestione Qualità, conformemente agli standard ISO9001.
ISO9001 fa riferimento all’assicurazione di qualità relativa alla
concezione, allo sviluppo e alla fabbricazione , nonché ai servizi
collegati al prodotto.
Le unità Daikin sono conformi alle norme
Europee che garantiscono la sicurezza del
prodotto.
La certificazione ISO14001 assicura che il sistema possiede tutte
le caratteristiche di gestione ambientale tali da proteggere la
salute umana e l’ambiente dall’impatto potenziale delle nostre
attività, nonché dei nostri prodotti e servizi, allo scopo di fornire
un’assistenza diretta a mantenere e migliorare la qualità
dell’ambiente stesso.
I prodotti VRV non rientrano nel programma di
certificazione Eurovent.
Zandvoordestraat 300
B-8400 Ostenda - Belgio
Internet: http://www.daikineurope.com
SiBT12-314 • 07/2004
Preparato in Belgio da Vanmelle
Le caratteristiche tecniche sono suscettibile di cambiamento senza preavviso.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
