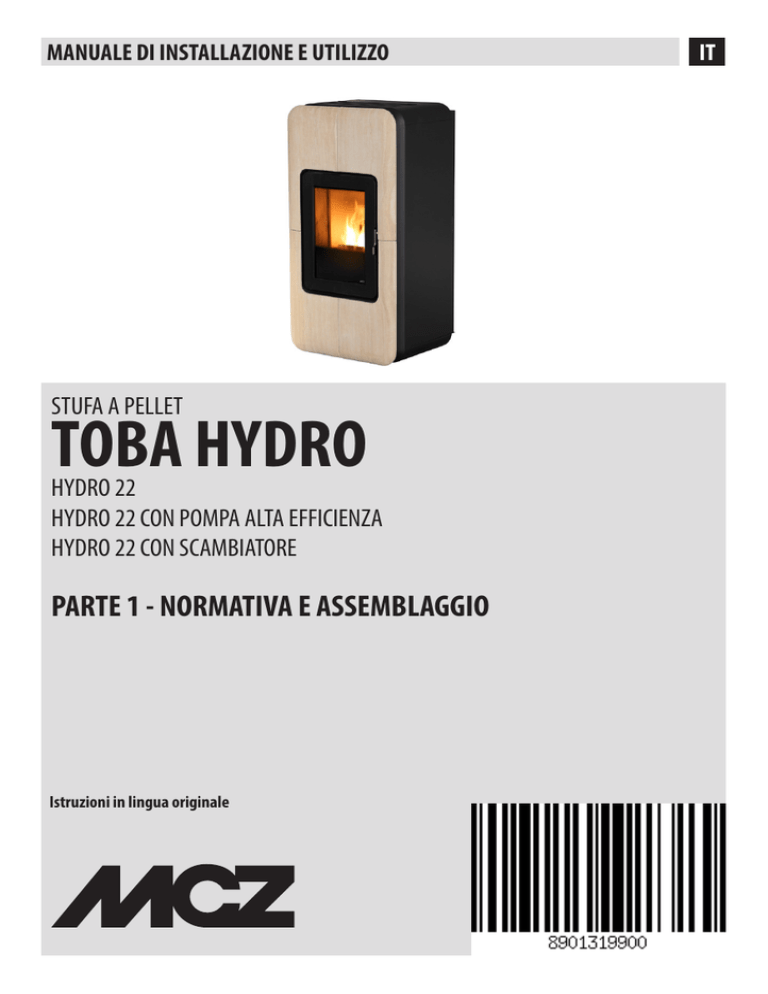

MANUALE DI INSTALLAZIONE E UTILIZZO IT

STUFA A PELLET

TOBA HYDRO

HYDRO 22

HYDRO 22 CON POMPA ALTA EFFICIENZA

HYDRO 22 CON SCAMBIATORE

PARTE 1 - NORMATIVA E ASSEMBLAGGIO

Istruzioni in lingua originale

II

INDICE

INDICE ......................................................................................................... II

INTRODUZIONE ............................................................................................. 1

1 - AVVERTENZE E CONDIZIONI DI GARANZIA .................................................... 2

2 - INSTALLAZIONE ........................................................................................ 9

3 - DISEGNI E CARATTERISTICHE TECNICHE ......................................................18

4 - DISIMBALLO ...........................................................................................20

5 - POSIZIONAMENTO ...................................................................................21

6 - MONTAGGIO PANNELLI .............................................................................22

7 - COLLEGAMENTO IDRAULICO ......................................................................34

8 - COLLEGAMENTO ELETTRICO .......................................................................39

INTRODUZIONE

Gentile Cliente, i nostri prodotti sono progettati e costruiti in conformità alle normative europee di riferimento per i prodotti da costruzione (EN13240 stufe a legna, EN14785 apparecchi a pellets, EN13229 caminetti/inserti a legna, EN 12815 cucine a legna), con materiali di elevata qualità e una profonda esperienza nei processi di trasformazione. I prodotti rispettano inoltre i requisiti essenziali della direttiva 2006/95/CE

(Bassa Tensione) e della Direttiva 2004/108/CE (Compatibilità Elettromagnetica).

Perché lei possa ottenere le migliori prestazioni, le suggeriamo di leggere con attenzione le istruzioni contenute nel presente manuale.

Il presente manuale di installazione ed uso costituisce parte integrante del prodotto: assicurarsi che sia sempre a corredo dell’apparecchio, anche in caso di cessione ad un altro proprietario. In caso di smarrimento richiedere una copia al servizio tecnico di zona o scaricandolo direttamente dal sito web aziendale.

Tutti i regolamenti locali, inclusi quelli che fanno riferimento alle norme nazionali ed europee, devono essere rispettati al momento dell’installazione dell’apparecchio.

In Italia, sulle installazioni degli impianti a biomassa inferiori a 35KW, si fa riferimento al D.M. 37/08 ed ogni installatore qualificato che ne abbia i requisiti deve rilasciare il certificato di conformità dell’impianto installato. (Per impianto si intende Stufa+Camino+Presa d’aria).

REVISIONI DELLA PUBBLICAZIONE

Il contenuto del presente manuale è di natura strettamente tecnica e di proprietà della MCZ Group Spa.

Nessuna parte di questo manuale può essere tradotta in altra lingua e/o adattata e/o riprodotta anche parzialmente in altra forma e/o mezzo meccanico, elettronico, per fotocopie, registrazioni o altro, senza una precedente autorizzazione scritta da parte di MCZ Group Spa.

L’azienda si riserva il diritto di effettuare eventuali modifiche al prodotto in qualsiasi momento senza darne preavviso. La società proprietaria tutela i propri diritti a rigore di legge.

CURA DEL MANUALE E COME CONSULTARLO

• Abbiate cura di questo manuale e conservatelo in un luogo di facile e rapido accesso.

• Nel caso in cui questo manuale venisse smarrito o distrutto richiedetene una copia al vostro rivenditore oppure direttamente al

Servizio di assistenza tecnica autorizzato. E’ possibile anche scaricarlo dal sito web aziendale.

• Il “testo in grassetto” richiede al lettore un’attenzione accurata.

• “Il testo in corsivo” si utilizza per richiamare la Vostra attenzione su altri paragrafi del presente manuale o per eventuali chiarimenti supplementari.

• La “Nota” fornisce al lettore informazioni aggiuntive sull’argomento.

SIMBOLOGIA PRESENTE SUL MANUALE

ATTENZIONE:

leggere attentamente e comprendere il messaggio a cui è riferito poiché la non osservanza di quanto scritto,

può provocare seri danni al prodotto e mettere a rischio l’incolumità di chi lo utilizza.

INFORMAZIONI:

una mancata osservanza di quanto prescritto comprometterà l’utilizzo del prodotto.

SEQUENZE OPERATIVE:

sequenza di pulsanti da premere per accedere a menu o eseguire delle regolazioni.

MANUALE

consultare con attenzione il presente manuale o le istruzioni relative.

Servizio Tecnico - Diritti riservati - Riproduzione vietata 1

1 - AVVERTENZE E CONDIZIONI DI GARANZIA

2

AVVERTENZE PER LA SICUREZZA

L’installazione, il collegamento elettrico, la verifica del funzionamento

e la manutenzione vanno eseguite esclusivamente da personale autorizzato e qualificato.

Installare il prodotto secondo tutte le leggi locali, nazionali e le norme

vigenti nel luogo, regione o stato.

Un uso errato del prodotto o un intervento di manutenzione scorretto

possono comportare un serio rischio di esplosione nella camera di combustione.

• Utilizzare esclusivamente il combustibile raccomandato dal produttore. Il prodotto non deve essere utilizzato come inceneritore. Tassativamente vietato l’utilizzo di combustibili liquidi.

• Non mettere nel serbatoio combustibili diversi da pellet di legno.

• Per il corretto uso del prodotto e delle apparecchiature elettroniche ad essa collegate e per prevenire incidenti si devono sempre osservare le indicazioni riportate nel presente manuale.

• L’apparecchio può essere utilizzato da bambini di età non inferiore a

8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l’apparecchio.

La pulizia e la manutenzione destinata ad essere effettuata dall’utilizzatore non deve essere effettuata da bambini senza sorveglianza.

• Prima di iniziare qualsiasi operazione, l’utente o chiunque si appresti ad operare sul prodotto dovrà aver letto e compreso l’intero contenuto del presente manuale di installazione e utilizzo. Errori o cattive impostazioni possono provocare condizioni di pericolo e/o funzionamento irregolare.

• Non utilizzare il prodotto come scala o struttura di appoggio.

• Non mettere ad asciugare biancheria sul prodotto. Eventuali stendibiancheria

1 - AVVERTENZE E CONDIZIONI DI GARANZIA

o simili devono essere tenuti ad apposita distanza dal prodotto. Pericolo di

incendio.

• Ogni responsabilità per un uso improprio del prodotto è totalmente a carico dell’utente e solleva il produttore da ogni responsabilità civile e penale.

• Qualsiasi tipo di manomissione o di sostituzione non autorizzata di particolari non originali del prodotto può essere pericoloso per l’incolumità dell’operatore e sollevano la ditta da ogni responsabilità civile e penale.

• Gran parte delle superfici del prodotto sono molto calde (porta, maniglia, vetro, tubi uscita fumi, ecc.). Occorre quindi evitare di entrare in contatto con

queste parti senza adeguati indumenti di protezione o appositi mezzi,

come ad esempio guanti a protezione termica o sistemi di azionamento tipo “manofredda”.

E’ vietato far funzionare il prodotto con la porta aperta o con il vetro

rotto.

• Il prodotto deve essere connesso elettricamente ad un impianto munito di un efficace sistema di messa a terra.

• Spegnere il prodotto in caso di guasto o cattivo funzionamento.

• L’accumulo di pellet incombusto nel bruciatore dopo ogni “mancata accensione” deve essere rimosso prima di procedere con una nuova accensione. Controllare che il bruciatore sia pulito e ben posizionato prima di riaccendere.

• In caso di guasto o malfunzionamento, spegnere la stufa e contattare immediatamente il tecnico specializzato.

• Non caricare manualmente i pellet nel bruciatore, poiché tale comportamento scorretto potrebbe generare una quantità anomala di gas incombusti, con il conseguente rischio di esplosione all’interno della camera.

• L’accumulo di pellet incombusto nel bruciatore dopo ogni mancata accensione deve essere rimosso prima di procedere con un nuovo tentativo di accensione.

• Se il braciere non viene pulito e sottoposto a interventi di manutenzione si possono verificare malfunzionamenti ed esplosioni all’interno della stufa.

Assicurarsi di rimuovere ogni traccia di materiale o incrostazione dai fori del braciere e di pulirli, ogni volta che si svuotano le ceneri dalla stufa oppure in caso

Servizio Tecnico - Diritti riservati - Riproduzione vietata 3

4

1 - AVVERTENZE E CONDIZIONI DI GARANZIA

di mancata accensione. Assicurarsi che la dimensione dei fori del braciere non si riduca, poiché ciò avrebbe un effetto negativo sulla prestazione in sicurezza della stufa.

• Non lavare il prodotto con acqua. L’acqua potrebbe penetrare all’interno dell’unità e guastare gli isolamenti elettrici, provocando scosse elettriche.

• In caso di incendio nella canna fumaria, spegnere la stufa, scollegarla dall’alimentazione e non aprire lo sportello. Quindi chiamare le autorità competenti.

• In caso di guasto al sistema di accensione, non accendere la stufa con materiali infiammabili.

• Non sostare per un lungo periodo davanti al prodotto in funzione. Non riscaldare troppo il locale dove soggiornate e dove è installato il prodotto. Questo può danneggiare le condizioni fisiche e causare problemi di salute.

• Installare il prodotto in locali che non siano a pericolo incendio e predisposti di tutti i servizi quali alimentazioni (aria ed elettriche) e scarichi per i fumi.

• In caso di incendio del camino, spegnere l’apparecchio, sconnetterlo dalla rete e non aprire mai lo sportello. Quindi chiamare le autorità competenti.

• L’immagazzinamento del prodotto e del rivestimento deve essere effettuato in locali privi di umidità e gli stessi non devono essere esposti alle intemperie.

• Si raccomanda di non rimuovere i piedini previsti per l’appoggio del corpo del prodotto al pavimento per garantire un adeguato isolamento, soprattutto nel caso di pavimenti in materiali infiammabili.

• In caso di guasto al sistema di accensione, non forzare l’accensione stessa utilizzando materiali infiammabili.

• Le operazioni di manutenzione straordinaria devono essere eseguite solo da personale autorizzato e qualificato.

• Valutare le condizioni statiche del piano su cui graviterà il peso del prodotto e provvedere ad un adeguato isolamento nel caso sia costruito in materiale infiammabile (es. legno, moquette, plastica).

• IN CASO DI FUORIUSCITA DI FUMO NELLA STANZA O DI ESPLOSIONE

AI DANNI DEL DISPOSITIVO, SPEGNERLO, AREARE IL LOCALE E

CONTATTARE IMMEDIATAMENTE L’INSTALLATORE/IL TECNICO ADDETTO

ALL’ASSISTENZA.

1 - AVVERTENZE E CONDIZIONI DI GARANZIA

INFORMAZIONI

• In caso di problemi, contattare il rivenditore o un tecnico qualificato autorizzato da MCZ; in caso di riparazione, richiedere l’uso di ricambi originali.

• Utilizzare esclusivamente il tipo di combustibile consigliato da MCZ (per l’Italia, pellet con un diametro di 6 mm e per gli altri paesi europei pellet con un diametro di 6-8 mm), che deve essere caricato solo per mezzo di un sistema di alimentazione automatico.

• Controllare e pulire periodicamente il condotto di uscita fumi (collegamento alla canna fumaria).

• L’accumulo di pellet incombusto nel bruciatore dopo una serie di mancate accensioni deve essere rimosso prima di procedere con un nuovo tentativo di accensione.

• La stufa a pellet non è un apparecchio di cottura.

• Tenere sempre chiuso il coperchio del serbatoio combustibile.

• Conservare il presente manuale di istruzioni, che sarà parte integrante della stufa per tutta la sua vita utile. In caso di vendita o cessione della stufa a un altro utente, assicurarsi sempre che il libretto accompagni il prodotto.

• In caso di smarrimento, contattare MCZ o il rivenditore autorizzato per una copia.

DESTINAZIONE D’USO

Il prodotto funziona esclusivamente a pellet di legno e deve essere installato all’interno dei locali.

CONDIZIONI DI GARANZIA

La ditta garantisce il prodotto, ad esclusione degli elementi soggetti a normale usura sotto riportati, per la durata di 2 (due) anni dalla data di acquisto che viene comprovata da:

• un documento probante (fattura e/o scontrino fiscale) che riporti il nominativo del venditore e la data in cui è stata effettuata la vendita;

• l’inoltro del certificato di garanzia compilato entro 8 gg. dall’acquisto.

Inoltre per rendere valida ed operante la garanzia, l’installazione a regola d’arte e la messa in funzione dell’apparecchio devono essere effettuate esclusivamente da personale qualificato che nei casi previsti dovrà rilasciare all’utente una dichiarazione di conformità dell’impianto e di buon funzionamento del prodotto.

Si suggerisce di eseguire il collaudo funzionale del prodotto prima di effettuare il completamento con relative le finiture (rivestimenti, tinteggiature alle pareti, ecc..).

Le installazioni non rispondenti alle norme vigenti fanno decadere la garanzia del prodotto, così come l’uso improprio e la mancata manutenzione come prevista dal costruttore.

La garanzia è operante alla condizione che siano osservate le indicazioni e le avvertenze contenute nel manuale d’uso e manutenzione che accompagna l’apparecchio, in modo da consentirne l’utilizzo più corretto.

La sostituzione dell’intero apparecchio o la riparazione di una sua parte componente, non estendono la durata della garanzia che resta invariata.

Per garanzia si intende la sostituzione o riparazione gratuita delle parti riconosciute difettose all’origine per vizi di fabbricazione.

Per usufruire della garanzia, in caso di manifestazione di difetto, l’acquirente dovrà conservare il certificato di garanzia ed esibirlo unitamente al documento rilasciato al momento dell’acquisto, al Centro di Assistenza Tecnica.

Servizio Tecnico - Diritti riservati - Riproduzione vietata 5

6

1 - AVVERTENZE E CONDIZIONI DI GARANZIA

ESCLUSIONI

Sono esclusi dalla presente garanzia tutti i malfunzionamenti e/o danni all’apparecchio che risultino dovuti alle seguenti cause:

• I danni causati da trasporto e/o movimentazione

• tutte le parti che dovessero risultare difettose a causa di negligenza o trascuratezza nell’uso, di errata manutenzione, di installazione non conforme con quanto specificato dal produttore (far sempre riferimento al manuale di installazione e uso in dotazione all’apparecchio)

• errato dimensionamento rispetto all’uso o difetti nell’installazione ovvero mancata adozione di accorgimenti necessari per garantire l’esecuzione a regola d’arte

• surriscaldamento improprio dell’apparecchio, ossia utilizzo combustibili non conformi ai tipi e alle quantità indicate sulle istruzioni in dotazione

• ulteriori danni causati da erronei interventi dell’utente stesso nel tentativo di porre rimedio al guasto iniziale

• aggravio dei danni causato dall’ulteriore utilizzo dell’apparecchio da parte dell’utente una volta che si è manifestato il difetto

• in presenza di caldaia eventuali corrosioni, incrostazioni o rotture provocate da correnti vaganti, condense, aggressività o acidità dell’acqua, trattamenti disincrostanti effettuati impropriamente, mancanza d’acqua, depositi di fanghi o calcare

• inefficienza di camini, canne fumarie, o parti dell’impianto da cui dipende l’apparecchio

• danni recati per manomissioni all’apparecchio, agenti atmosferici, calamità naturali, atti vandalici, scariche elettriche, incendi, difettosità dell’impianto elettrico e/o idraulico.

• La mancata esecuzione della manutenzione annuale della stufa, da parte di un tecnico autorizzato o da personale qualificato, comporta la perdita della garanzia.

Sono inoltre esclusi dalla presente garanzia:

• le parti soggette a normale usura quali guarnizioni, vetri, rivestimenti e griglie in ghisa, particolari verniciati, cromati o dorati, le maniglie e i cavi elettrici, lampade, spie luminose, manopole, tutte le parti asportabili dal focolare.

• Le variazioni cromatiche delle parti verniciate e in ceramica/serpentino, nonché i cavilli della ceramica in quanto sono caratteristiche naturali del materiale e dell’uso del prodotto.

• opere murarie

• particolari di impianto (se presenti) non forniti dal produttore

Eventuali interventi tecnici sul prodotto per l’eliminazione dei suddetti difetti e danni conseguenti, dovranno pertanto essere concordati con il Centro di Assistenza Tecnica, il quale si riserva di accettare o meno il relativo incarico e in ogni caso non saranno effettuati a titolo di garanzia, bensì di assistenza tecnica da prestare alle condizioni eventualmente e specificamente concordate e secondo le tariffe in vigore per i lavori da effettuare.

Saranno poste inoltre a carico dell’utente le spese che si dovessero rendere necessarie per rimediare a suoi errati interventi tecnici, a manomissioni o, comunque, fattori dannosi per l’apparecchio non riconducibili a difetti originari.

Fatti salvi i limiti imposti da leggi o regolamenti, rimane inoltre esclusa ogni garanzia di contenimento dell’inquinamento atmosferico e acustico.

La ditta declina ogni responsabilità per eventuali danni che possono, direttamente o indirettamente, derivare a persone, animali o cose in conseguenza della mancata osservanza di tutte le prescrizioni indicate nel manuale e concernenti, specialmente le avvertenze in tema d’installazione, uso e manutenzione dell’ apparecchio.

1 - AVVERTENZE E CONDIZIONI DI GARANZIA

PARTI DI RICAMBIO

In caso di malfunzionamento del prodotto rivolgersi al rivenditore il quale provvederà ad inoltrare la chiamata al servizio assistenza tecnica.

Impiegare esclusivamente parti di ricambio originali. Il rivenditore o il centro di assistenza vi può fornire tutte le indicazioni utili per le parti di ricambio.

Si consiglia di non attendere che i componenti siano logorati dall’uso prima di procedere alla loro sostituzione; è utile eseguire i controlli periodici di manutenzione.

La ditta declina ogni responsabilità nel caso il prodotto e ogni altro accessorio vengano utilizzati impropriamente o modificati senza autorizzazione.

Per ogni sostituzione si devono usare solo parti di ricambio originali.

AVVERTENZE PER IL CORRETTO SMALTIMENTO DEL PRODOTTO.

La demolizione e lo smaltimento del prodotto è ad esclusivo carico e responsabilità del proprietario che dovrà agire in osservanza delle leggi vigenti nel proprio Paese in materia di sicurezza, rispetto e tutela dell’ambiente.

Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani.

Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio.

Smaltire in modo differenziato il prodotto consente di evitare possibili conseguenze negative per l’ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse.

Servizio Tecnico - Diritti riservati - Riproduzione vietata 7

8

1 - AVVERTENZE E CONDIZIONI DI GARANZIA

NORME PER L’INSTALLAZIONE

Il prodotto in questione è una stufa prevista per il funzionamento a pellet di legno.

Di seguito alcune normative europee di riferimento per l’installazione del prodotto:

EN 12828 Progettazione impianti riscaldamento.

CEI 64-8 Impianti elettrici utilizzatori a tensione nominale non superiori a 1000 V in corrente alternata e a 1500 V in corrente continua.

EN 1443 Norma generale camini

EN 1856-1 condotti fumari metallici

EN 1856-2 canali da fumo metallici

EN 1457 camini - Condotti interni di terracotta/ ceramica

EN 13384-1 Camini - Metodi di calcolo termico e fluido dinamico - Parte 1: Camini asserviti a un solo apparecchio

Di seguito alcune norme di riferimento per l’Italia:

UNI 10683:2012 Generatori di calore alimentati a legna o altri biocombustibili solidi - Verifica, installazione, controllo e manutenzione

(per potenza termochimica al focolare inferiore a 35kW)

UNI/TS 11278 norma tecnica generale per la scelta di canale da fumo/canna fumaria

UNI 10847:2000 Impianti fumari singoli per generatori alimentati con combustibili liquidi e solidi - Manutenzione e controllo - Linee guida e procedure

UNI 8065 trattamento delle acque negli impianti civili.

UNI 9182 Impianti di alimentazione e distribuzione di acqua fredda e calda (sanitaria).

La procedura di installazione richiede lo schema per l’impianto di riscaldamento, preparato secondo le norme e le raccomandazioni locali in vigore.

In ogni caso rispettare:

Per l’impianto di riscaldamento -

Requisiti locali per il collegamento al camino.

Requisiti locali per le norme anti-incendio.

Per le parti elettriche - EN 60335 “Sicurezza degli apparecchi elettrici di uso domestico e similare”

Parte 1 – Requisiti generali

Parte 2 – Norme particolari per apparecchi aventi bruciatori a gas, gasolio e combustibile solido provvisti di connessioni elettriche .

2 - INSTALLAZIONE

Le indicazioni contenute in questo capitolo fanno esplicito riferimento alla norma italiana di installazione UNI

10683. In ogni caso rispettare sempre le normative vigenti nel paese di installazione.

IL PELLET

Il pellet è ricavato per trafilatura di segatura prodotta durante la lavorazione del legno naturale essiccato (senza vernici). La compattezza del materiale viene garantita dalla lignina che è contenuta nel legno stesso e permette la produzione del pellet senza l’ uso di colle o leganti.

Il mercato offre diverse tipologie di pellet con caratteristiche che variano in base alle miscele di legno usate. Il diametro varia tra i 6 e gli 8 mm, con una lunghezza standard compresa tra i 3 e i 40 mm. Il pellet di buona qualità ha una densità che varia da 600 a più di 750 kg/mc con un contenuto d’acqua che si mantiene fra il 5% e l’8% del suo peso.

Oltre ad essere un combustibile ecologico, in quanto si sfruttano al massimo i residui del legno ottenendo una combustione più pulita di quella prodotta con i combustibili fossili, il pellet presenta anche dei vantaggi tecnici.

Mentre una buona legna ha un potere calorifico di 4,4 kW/kg (15% di umidità, dopo circa 18 mesi di stagionatura), quello del pellet è attorno ai 4,9 kW/kg. Per garantire una buona combustione è necessario che il pellet sia conservato in un luogo non umido e protetto dallo sporco. Il pellet viene solitamente fornito in sacchi da 15 kg, perciò lo stoccaggio è molto pratico.

SACCO DI COMBUSTIBILE DA 15 Kg

Un pellet di buona qualità garantisce una corretta combustione abbassando le emissioni nocive in atmosfera.

Più il combustibile è scadente più spesso bisognerà intervenire per le pulizie interne al braciere e alla camera di combustione.

Le principali certificazioni di qualità per il pellet esistenti sul mercato europeo permettono di garantire che il combustibile rientri in classe

A1/A2 secondo ISO 17225-2 (ex EN 14961). Esempi di queste certificazioni sono per esempio ENPlus, DINplus, Ö-Norm M7135, e garantiscono che siano rispettate in particolare le seguenti caratteristiche:

• potere calorifico: 4,6 ÷ 5,3 kWh/kg.

• Contenuto acqua: ≤ 10% del peso.

• Percentuale di ceneri: max 1,2% del peso (A1 inferiore a 0,7%).

• Diametro: 6±1/8±1 mm.

• Lunghezza: 3÷40 mm.

• Contenuto: 100% legno non trattato e senza alcuna aggiunta di sostanze leganti (percentuale di corteccia max 5%).

• Imballo: in sacchi realizzati in materiale eco-compatibile o biologicamente decomponibile.

La ditta consiglia vivamente di impiegare per i suoi prodotti combustibile certificato (ENPlus, DINplus, Ö-Norm

M7135).

L’utilizzo di pellet scadente o non conforme a quanto indicato precedentemente compromette il funzionamento del vostro prodotto e può di conseguenza portare al decadimento della garanzia e della responsabilità sul prodotto.

Servizio Tecnico - Diritti riservati - Riproduzione vietata 9

2 - INSTALLAZIONE

PREMESSA

La posizione di montaggio deve essere scelta in funzione dell’ambiente, dello scarico, della canna fumaria. Verificate dalle autorità locali se vi sono delle prescrizioni più restrittive che riguardano la presa aria comburente, l’impianto di scarico fumi comprensivo di canna fumaria e comignolo. La ditta costruttrice declina ogni responsabilità in caso d’installazioni non conformi alle leggi in vigore, di un ricambio aria locali non corretto, di un allacciamento elettrico non conforme alle norme e di un uso non appropriato dell’apparecchio. L’installazione deve essere eseguita da un tecnico qualificato, il quale dovrà rilasciare all’acquirente una dichiarazione di conformità dell’impianto e si assumerà l’intera responsabilità dell’installazione definitiva e del conseguente buon funzionamento del prodotto.

In particolare si dovrà accertare che:

• ci sia un’adeguata presa d’aria comburente e uno scarico fumi conforme alla tipologia di prodotto installato

• altre stufe o dispositivi installati non mettano in depressione la stanza dove è installato il prodotto (per soli apparecchi stagni è permesso un massimo di 15 Pa di depressione in ambiente)

• a prodotto acceso non vi sia reflusso di fumi in ambiente

• l’evacuazione dei fumi sia realizzata in totale sicurezza (dimensionamento, tenuta fumi, distanze da materiali infiammabili..).

Si raccomanda in particolare di verificare nei dati targa della canna fumaria le distanze di sicurezza che devono essere rispettate in presenza di materiali combustibili e la tipologia di materiale isolante da utilizzare. Tali prescrizioni devono essere sempre rigorosamente rispettate per evitare gravi danni gravi alla salute delle persone e all’integrità

dell’abitazione. L’installazione dell’apparecchio deve garantire facile accesso alla pulizia dell’apparecchio stesso, dei tubi di scarico fumi e della canna fumaria. Si vieta l’installazione della stufa, nei locali con pericolo di incendio. L’installazione in monolocali,

camere da letto e bagni è permessa solo per apparecchi stagni o chiusi provvisti di adeguata canalizzazione dell’aria comburente direttamente all’esterno. Mantenere sempre una distanza e protezione adeguata al fine evitare che il prodotto entri in contatto con acqua.

Nel caso siano installate più apparecchiature si deve dimensionare adeguatamente la presa d’aria dall’esterno.

DISTANZE MINIME

Si consiglia di installare la stufa staccata da eventuali muri e/o mobili, con un giro d’aria minimo per consentire una efficace areazione dell’apparecchio e una buona distribuzione del calore nell’ambiente. Rispettare le distanze da oggetti in fiammabili o sensibili al calore

(divani, mobili, rivestimenti in legno ecc..) come specificato sotto. La distanza frontale da materiali infiammabili deve essere di almeno del valore riportato nella tabella dei dati tecnici del prodotto.

In caso di presenza di oggetti ritenuti particolarmente delicati quali mobili, tendaggi, divani aumentare adeguatamente la distanza della stufa.

In presenza di pavimento in legno si consiglia di montare il piano salva-pavimento, e comunque seguire le norme vigenti nel paese.

A

Pareti non infiammabili Pareti infiammabili

TOBA HYDRO

A = 5 cm

B = 5 cm

A = 10 cm

B = 10 cm

B

Se il pavimento è costituito da materiale combustibile, si suggerisce di utilizzare una protezione in materiale incombustibile (acciaio, vetro...) che protegga anche la parte frontale dall’eventuale caduta di combusti durante le operazioni di pulizia.

L’apparecchio deve essere installato su un pavimento con adeguata capacità di carico.

Se la costruzione esistente non soddisfa questo requisito, si dovranno prendere misure appropriate (per esempio una piastra di distribuzione di carico).

10

2 - INSTALLAZIONE

PREMESSA

Il presente capitolo Canna Fumaria è stato redatto in riferimento a quanto prescritto dalle normative Europee (EN13384 - EN1443 - EN1856

- EN1457).

Esso fornisce alcune indicazioni sulla buona e corretta realizzazione della canna fumaria ma in alcun modo è da ritenersi sostitutivo delle norme vigenti, delle quali il costruttore qualificato deve essere in possesso. Verificate dalle autorità locali se vi sono delle normative restrittive che riguardano la presa d’aria comburente, l’impianto di scarico fumi, la canna fumaria, il comignolo.

La Ditta declina ogni responsabilità riguardo al cattivo funzionamento della stufa se imputabile all’utilizzo di canna fumaria mal dimensionata che non soddisfi le norme vigenti.

CANNA FUMARIA

La canna fumaria o camino riveste una grande importanza per un regolare funzionamento di un apparecchio riscaldante a combustibili solidi a tiraggio forzato, dato che le apparecchiature riscaldanti moderne hanno un elevato rendimento con fumi più freddi e conseguente tiraggio minore, è essenziale quindi che la canna fumaria sia costruita a regola d’arte e mantenuta sempre in perfetta efficienza. Una canna fumaria che serve un apparecchio a pellet/legna deve essere almeno di categoria T400 (o superiore se l’apparecchio lo richiede) e resistente a fuoco di fuliggine. L’evacuazione fumi deve avvenire su canna fumaria singola con tubi in acciaio isolati (A) o su canna fumaria esistente e conforme all’utilizzo previsto (B).

Un semplice cavedio in cemento deve essere opportunamento intubato. In entrambe le soluzioni prevedere un tappo di ispezione (AT) e/o portina di ispezione (AP) - FIG.1.

È vietato allacciare più apparecchiature a legna/pellet o di qualsiasi altra tipologia (cappe di sfiato ... ) nella stessa canna fumaria.

(A)

AT

FIGURA 1 - CANNA FUMARIA

(B)

Servizio Tecnico - Diritti riservati - Riproduzione vietata

AP

11

2 - INSTALLAZIONE

CARATTERISTICHE TECNICHE

Far verificare l’efficienza della canna fumaria da un tecnico abilitato.

La canna fumaria deve essere a tenuta dei fumi, avere andamento verticale senza strozzature, essere realizzata con materiali impermeabili ai fumi, alla condensa, termicamente isolati e adatti a resistere nel tempo alle normali sollecitazioni meccaniche (si consigliano camini in A/316 o refrattario a doppia camera isolata di sezione tonda). Deve essere coibentata esternamente per evitare fenomeni di condensa e ridurre l’effetto del raffreddamento dei fumi. Deve essere distanziata da materiali combustibili o facilmente infiammabili con un’intercapedine d’aria o materiali isolanti: verificare la distanza indicata dal produttore del camino secondo la EN1443. L’imbocco del camino deve essere nello stesso locale in cui è installato l’apparecchio o, tutt’al più, nel locale attiguo e avere sotto all’imbocco una camera di raccolta di fuliggine e condense, accessibile tramite sportello metallico a tenuta stagna.

TETTO PIANO

A

B

E

C

D

A = 0,50 metri

B = DISTANZA > 2 metri

C = DISTANZA < 2 metri

D = O,50 metri

E = VOLUME TECNICO

FIGURA 2

TETTO A 15°

A

TETTO A 30°

B

C

15°

D

E

F

A = MIN. 1,00 metri

B = DISTANZA > 1,85 metri

C = DISTANZA < 1,85 metri

D = O,50 metri OLTRE IL

COLMO

E = O,50 metri

F = ZONA DI REFLUSSO

FIGURA 3

A

B

C

D

30°

E

F

A = MIN. 1,30 metri

B = DISTANZA > 1,50 metri

C = DISTANZA < 1,50 metri

D = O,50 metri OLTRE IL

COLMO

E = O,80 metri

F = ZONA DI REFLUSSO

FIGURA 4

12

2 - INSTALLAZIONE

TETTO A 60° TETTO A 45°

B

C

D

B

C

D

A

60°

E

F

A

45°

E

F

A = MIN. 2,60 metri

B = DISTANZA > 1,20 metri

C = DISTANZA < 1,20 metri

D = O,50 metri OLTRE IL COLMO

E = 2,10 metri

F = ZONA DI REFLUSSO

FIGURA 5

A = MIN. 2,00 metri

B = DISTANZA > 1,30 metri

C = DISTANZA < 1,30 metri

D = O,50 metri OLTRE IL COLMO

E = 1,50 metri

F = ZONA DI REFLUSSO

FIGURA 6

DIMENSIONAMENTO

La depressione (tiraggio) di una canna fumaria dipende anche dalla sua altezza. Verificare la depressione con i valori indicati nelle caratteristiche tecniche. La minima altezza del camino è di 3,5 metri.

La sezione interna della canna fumaria può essere tonda (è la migliore), quadra o rettangolare (il rapporto tra i lati interni deve essere

≤1,5) con i lati raccordati con raggio minimo 20 mm. La dimensione della sezione deve essere minimo Ø100mm.

Le sezioni/lunghezze dei camini devono essere comunque correttamente dimensionate secondo il metodo generale di calcolo della UNI

EN13384-1 o altri metodi di comprovata efficienza.

Di seguito alcuni esempi di canne fumarie presenti sul mercato:

Camino in acciaio AISI 316 con doppia camera isolata con fibra ceramica o equivalente resistente a 400°C.

Camino in refrattario con doppia camera isolata e camicia esterna in conglomerato cementizio alleggerito con materiale alveolare tipo argilla.

Camino tradizionale in argilla sezione quadrata con inserti vuoti isolanti.

Evitare camini con sezione rettangolare interna in cui il rapporto tra il lato maggiore ed il lato minore sia maggiore di

1,5 (tipo ad es. 20x40 o 15x30).

OTTIMA BUONA MEDIOCRE SCARSA

Servizio Tecnico - Diritti riservati - Riproduzione vietata 13

2 - INSTALLAZIONE

MANUTENZIONE

La canna fumaria deve essere sempre pulita, poiché i depositi di fuliggine o olii incombusti ne riducono la sezione bloccandone il tiraggio, compromettendo il buon funzionamento della stufa e, se in grandi quantità, possono incendiarsi. È obbligatorio far pulire e controllare la canna fumaria e il comignolo da uno spazzacamino qualificato almeno una volta all’anno, e al termine del controllo/manutenzione farsi rilasciare un rapporto sottoscritto che l’impianto è in sicurezza.

La mancata pulizia pregiudica la sicurezza dell’impianto.

COMIGNOLO

Il comignolo è un elemento determinante per il buon funzionamento dell’apparecchio riscaldante: si consiglia un comignolo di tipo antivento (A) vedi Figura 7.

L’area delle aperture per l’evacuazione fumi deve essere almeno il doppio della sezione della canna fumaria/ sistema intubato e conformata in modo che, anche in caso di vento, sia assicurato lo scarico dei fumi. Deve impedire l’entrata della pioggia, della neve ed eventuali animali. La quota di sbocco in atmosfera deve essere al di fuori della zona di reflusso provocata dalla conformazione del tetto o da eventuali ostacoli che si trovano in prossimità (vedi Figura 2-3-4-5-6).

FIGURA 7

COMPONENTI CAMINO

3

4

5

9

1

2

LEGENDA:

(1) COMIGNOLO

(2) VIA DI EFLUSSO

(3) CONDOTTO FUMARIO

(4) ISOLAMENTO TERMICO

(5) PARETE ESTERNA

(6) RACCORDO DEL CAMINO

(7) CANALE DA FUMO

(8) GENERATORE CALORE

(9) PORTINA ISPEZIONE

6

7

FIGURA 8

8

9

9

14

2 - INSTALLAZIONE

PRESA D’ARIA ESTERNA

È obbligatorio prevedere un’adeguata presa d’aria esterna che permetta l’apporto dell’aria comburente necessario al corretto funzionamento del prodotto. L’afflusso dell’aria tra l’esterno ed il locale di installazione può avvenire per via diretta, tramite apertura su una parete esterna del locale (soluzione preferibile vedi Figura 9 a); oppure per via indiretta, mediante prelievo dell’aria da locali attigui e comunicanti in modo permanente con quello di installazione (vedi Figura 9 b). Come locali attigui sono da escludere quelli adibiti a camere da letto, bagni, autorimesse, garage e in generale locali a pericolo di incendio. In fase di installazione è necessario verificare le distanze minime necessarie per riuscire a prelevare l’aria dall’esterno. Tenere in conto la presenza di porte e finestre che potrebbero interferire con il corretto afflusso dell’aria alla stufa (vedi schema sotto).

La presa d’aria deve avere una superficie netta totale minima di 80 cm2: la suddetta superficie va aumentata di conseguenza se all’interno del locale vi sono altri generatori attivi (per esempio: elettroventilatore per l’estrazione dell’aria viziata, cappa da cucina, altre stufe, ecc...), che possono mettere in depressione l’ambiente. È necessario far verificare che, con tutte le apparecchiature accese, la caduta di pressione tra la stanza e l’esterno non superi il valore di 4 Pa (anche per gli apparecchi Oyster se l’aria comburente non è stata opportunamente canalizzata all’esterno). Se necessario aumentare la sezione di ingresso della presa d’aria, che deve essere realizzata ad una quota prossima al pavimento e protetta sempre con una griglia di protezione esterna antivolatili e in modo tale che non possa essere ostruita da nessun oggetto.

B B

A

FIGURA 9 A - DIRETTAMENTE DALL’ESTERNO

MIN.1,5 m MIN.1,5 m

MIN.0,3 m

MIN.1,5 m

Servizio Tecnico - Diritti riservati - Riproduzione vietata

C

A

FIGURA 9 B - PER VIA INDIRETTA DAL LOCALE ADIACENTE

A=PRESA D’ARIA

B=LOCALE DA VENTILARE

C=MAGGIORAZIONE DELLA FESSURA SOTTO LA PORTA

E’ possibile collegare l’aria necessaria alla combustione direttamente alla presa d’aria esterna, con tubo di almeno Ø50mm, con massima lunghezza di 3 metri lineare; ogni curva del tubo va considerata equivalente ad un metro lineare. Per l’attacco del tubo vedere retro stufa.

Per le stufe installate in monolocali, camere da letto e bagni (ove ammesso) il collegamento dell’aria comburente all’esterno è obbligatorio.

In particolare per le stufe stagne è necessario che talke collegamento sia realizzato a tenuta per non compromettere la caratteristica di tenuta complessiva del sistema.

FIGURA 10

15

2 - INSTALLAZIONE

DISTANZA (metri)

1,5 m

1,5 m

0,3 m

1,5 m

La presa d’aria deve essere distante da:

SOTTO

ORIZZONTALMENTE

SOPRA

LONTANO

Porte, finestre, scarichi fumi, intercapedini, ....

Porte, finestre, scarichi fumi, intercapedini, ....

Porte, finestre, scarichi fumi, intercapedini, ....

da uscita fumi

COLLEGAMENTO ALLA CANNA FUMARIA

Il collegamento tra l’apparecchio e la canna fumaria deve essere realizzato con un canale da fumo conforme alla EN 1856-2. Il tratto di collegamento deve essere lungo massimo 4 m in proiezione orizzontale, con una pendenza minima del 3% e con un numero massimo di

3 curve a 90°C (ispezionabili - il raccordo a T di uscita apparecchio non deve essere conteggiato).

Il diametro del canale da fumo deve essere uguale o maggiore a quello dell’uscita dell’apparecchio (Ø 80 mm).

TIPO DI IMPIANTO

Lunghezza minima verticale

Lunghezza massima

(con 1 curva 90° ispezionabile)

Lunghezza massima

(con 3 curve 90° ispezionabili)

Numero massimo di curve 90° ispezionabili

Tratti orizzontali

(pendenza minima 3%)

CANALE DA FUMO

1,5 metri

6,5 metri

4,5 metri

3

4 metri

Adottare un canale da fumo che rispetti le normative vigenti nel paese di installazione e che sia compatibile alle caratteristiche del prodotto e della sua installazione. La classe di temperatura del canale da fumo deve essere superiore alle temperature di esercizio dell’apparecchio.

È vietato collegare nello stesso canale da fumo più apparecchi, oppure lo scarico proveniente da cappe sovrastanti. E’ vietato lo scarico diretto a parete dei prodotti della combustione sia verso spazi chiusi che a cielo aperto.

In presenza di elementi costruttivi infiammabili o sensibili al calore il canale da fumo deve rispettare le distanze di sicurezza specificate nella targa dati.

16

2 - INSTALLAZIONE

ESEMPI DI INSTALLAZIONE CORRETTA

2

I

U

S

C

A

B

P

1

E

D

V

U

I

I

4

T

F

3

1. Installazione canna fumaria Ø120mm con foratura per il passaggio del tubo maggiorata di: minimo 100mm attorno al tubo se comunicante con parti non infiammabili come cemento, mattoni, ecc.; oppure minimo 300mm attorno al tubo (o quanto prescritto nei dati targa) se comunicante con parti infiammabili come legno ecc.

In entrambi i casi, inserire fra la canna fumaria e il solaio un adeguato isolante.

Si raccomanda di verificare e rispettare i dati targa della canna fumaria, in particolare le distanze di sicurezza da materiali combustibili.

Le precedenti regole valgono anche per fori eseguiti su parete.

2. Canna fumaria vecchia, intubata minimo Ø100mm con la realizzazione di uno sportello esterno per permettere la pulizia del camino.

3. Canna fumaria esterna realizzata esclusivamente con tubi inox isolati cioè con doppia parete minimo Ø100mm: il tutto ben ancorato al muro. Con comignolo antivento.

Vedi fig.7 tipo A.

4. Sistema di canalizzazione tramite raccordi a T che permette una facile pulizia senza lo smontaggio dei tubi

FIGURA 11

I

U

I

U = ISOLANTE

V = EVENTUALE RIDUZIONE DA 100 A 80 MM

I = TAPPO DI ISPEZIONE

S = PORTINA DI ISPEZIONE

P = PRESA D’ARIA

T = RACCORDO A T CON TAPPO DI ISPEZIONE

A = MINIMO 40 MM

B = MASSIMO 4 M

C = MINIMO 3°

D = MINIMO 400 MM

E = DIAMETRO FORO

F = VEDI FIG.2-3-4-5-6

Servizio Tecnico - Diritti riservati - Riproduzione vietata 17

3 - DISEGNI E CARATTERISTICHE TECNICHE

DISEGNI E CARATTERISTICHE

DIMENSIONI TOBA HYDRO (dimensioni in mm)

Ø48

Ø80

186

261

523

18

3 - DISEGNI E CARATTERISTICHE TECNICHE

CARATTERISTICHE TECNICHE

Potenza utile nominale

Potenza utile nominale (H2O):

Potenza utile minima

Potenza utile minima (H2O):

Rendimento al Max

Rendimento al Min

Temperatura dei fumi in uscita al Max

Temperatura dei fumi in uscita al Min

Particolato/OGC/Nox (13%O

2

)

CO al 13% O

2

al Min e al Max

CO

2

al Min e al Max

Pressione idrica massima

Tiraggio consigliato alla potenza Max***

Tiraggio minimo consentito alla potenza minima

Massa fumi

Capacità serbatoio

Tipo di combustibile pellet

Consumo orario pellet

Autonomia

Volume riscaldabile m 3

Ingresso aria per la combustione

Uscita fumi

Presa d’aria

Potenza elettrica nominale (EN 60335-1)

Tensione e frequenza di alimentazione

Peso netto

Peso con imballo

Distanza da materiale combustibile (retro)

Distanza da materiale combustibile (lato)

* Dati che possono variare a seconda del tipo di pellet usato.

** Volume riscaldabile a seconda della potenza richiesta al m

3

(rispettivamente 40-35-30 Kcal/h per m

3

)

***Valore consigliato dal costruttore (non vincolante) per il funzionamento ottimale del prodotto

TOBA HYDRO

22,3 kW (19178 kcal/h)

18 kW (15480 kcal/h)

4,4 kW (3784 kcal/h)

3,0 kW (2580 kcal/h)

92,5%

95,0%

160°C

71°C

2 mg/Nm

3

- 0,2 mg/Nm

3 -

132 mg/Nm

3

0,040 - 0,012%

7,03 - 12,49%

2,5 bar - 250 kPa

0,10 mbar - 10 Pa***

0,02 mbar - 2 Pa

12,6 g/sec

38 litri

Pellet diametro 6-8 mm Con pezzatura 3-40 mm

Min ~ 0,9 kg/h* - Max ~ 4,9 kg/h*

Al min ~ 27 h* - Al max ~ 5 h*

481/40 - 550/35 - 642/30 **

0 50 mm

0 80 mm

80 cm

2

120 W (Max 420 W)

230 Volt / 50 Hz

165 kg

175 kg

100 mm

100 mm

Testata secondo EN 14785 in accordo con il regolamento europeo Prodotti da Costruzione (UE 305/2011)

Servizio Tecnico - Diritti riservati - Riproduzione vietata 19

4 - DISIMBALLO

PREPARAZIONE E DISIMBALLO

L’imballo è costituito da scatola in cartone riciclabile secondo norme RESY, inserti riciclabili in EPS espanso, pallet in legno. Tutti i materiali di imballo possono essere riutilizzati per uso similare o eventualmente smaltibili come rifiuti assimilabili ai solidi urbani, nel rispetto delle norme vigenti. Dopo aver tolto l’imballo assicurarsi dell’integrità del prodotto.

Si raccomanda di effetuare ogni movimentazione con mezzi idonei prestando attenzione alle norme vigenti in materia di sicurezza. Non rovesciare l’imballo e usare ogni cautela per i particolari in ceramica.

Figura 2 - Rimozioni viti staffa

Figura 1 - Imballo

Figura 3 - Rimozione staffa

La stufa TOBA viene consegnata completa di tutti i suoi componenti elettrici, meccanici e idraulici e collaudata in fabbrica:

Rimuovere le reggete, togliere il cartone e il polistirolo. Appoggiare in un posto sicuro la scatola con il frontale estetico della stufa e procedere con il disimballaggio. Rimuovere le due staffe (a destra e a sinistra) che fissano la stufa al bancale. Per far ciò è necessario togliere le due viti, alzare leggermente la stufa dal bancale ed estrarre la staffa dai piedini della stufa.

Posizionare la stufa nel luogo prescelto facendo attenzione che sia conforme con quanto previsto.

Il corpo stufa o monoblocco deve essere sempre movimentato in posizione verticale esclusivamente tramite carrelli. Si deve porre particolare attenzione affinché la porta e il suo vetro siano preservati da urti meccanici che ne compromettono l’integrità.

Comunque la movimentazione dei prodotti deve essere fatta con cautela. Se possibile disimballare la stufa nei pressi dell’area dove verrà installata. I materiali che compongo l’imballo non sono nè tossici nè nocivi, pertanto non richiedono particolari processi di smaltimento.

20

5 - POSIZIONAMENTO

Il prodotto, come indicato in figura 1 è composto da un unico imballo.

Dopo aver tolto l’imballo assicurarsi che la stufa sia completa e non danneggiata in caso di dubbio rivolgersi al rivenditore.

Quindi lo stoccaggio, lo smaltimento o eventualmente il riciclaggio è a cura dell’utilizzatore finale in conformità delle vigenti leggi in materia. Non immagazzinare il monoblocco/stufa e i rivestimenti senza i relativi imballi.

Posizionare la stufa e procedere con l’allacciamento alla canna fumaria. Trovare, mediante la regolazione dei 4 piedini (J), il giusto livello affinché scarico fumi (S) e tubo (H) siano coassiali.

Se si deve collegare la stufa ad un tubo di scarico che attraversa la parete posteriore (per immettersi in canna fumaria) prestare la massima cautela a non forzarne l’imbocco.

Se lo scarico fumi della stufa viene forzato o usato impropriamente per sollevarla o posizionarla si compromette irreparabilmente il funzionamento della stessa.

H

S

J

1. Ruotano i piedini in senso orario si abbassa la stufa

2. Ruotando i piedini in senso antiorario si alza la stufa

J

Servizio Tecnico - Diritti riservati - Riproduzione vietata 21

22

s

6 - MONTAGGIO PANNELLI

PANNELLO FRONTALE

Le parti imballate a parte e da assemblare alla struttura sono:

• il top “B” (pagina successiva)

• il pannello frontale “A”

Prendere il pannello “A” avvicinarlo alla struttura e bloccarlo con le due viti superiori “v” e le due viti laterali “s”.

v v

A s

6 - MONTAGGIO PANNELLI

TOP SUPERIORE

Prendere il top superiore “B” appoggiarlo sopra la struttura affinchè entra nella sede.

B

Servizio Tecnico - Diritti riservati - Riproduzione vietata 23

6 - MONTAGGIO PANNELLI

PANNELLI LATERALI

I pannelli laterali “R” sono fissati alla struttura tramite delle cerniere su un lato mentre sull’altro con un magnete. Quindi per aprire le porte laterali è sufficiente tirare verso se lo sportello.

R

24

6 - MONTAGGIO PANNELLI

PANNELLO INTERNO AL PANNELLO LATERALE

Per eventuali interventi all’interno della stufa è possibile togliere il fianco “T” all’interno del pannello laterale “R”. Per togliere il fianco “T

è necessario togliere le sette viti “s”.

R

T s s s

Servizio Tecnico - Diritti riservati - Riproduzione vietata 25

6 - MONTAGGIO PANNELLI

POSIZIONAMENTO CASSETTO CENERE “P”

Il cassetto cenere “P”, per la rimozione della cenere dello scambiatore superiore, è installato sul fianco destro della stufa. Se per esigenze di spazio la stufa viene collocata dove non è facilmente apribile il cassetto dal lato destro è possibile spostarlo nel lato sinistro (vedi istruzioni pagina successiva).

R

26

P

6 - MONTAGGIO PANNELLI

Nella stessa posizione sul lato sinistro si trova un tappo “K”. Togliere le due viti che lo fissano alla struttura e portare il cassetto cenere su questo lato. Montare lo stesso tappo dalla parte destra per chiudere il foro.

La funzione del cassetto cenere a destra o sinistra è la stessa.

B

K

Servizio Tecnico - Diritti riservati - Riproduzione vietata 27

6 - MONTAGGIO PANNELLI

ACCESSO ALLA SCHEDA ELETTRICA

Per avere l’accesso alla scheda elettrica è necessario togliere le due viti “p” ed estrarre lo sportello “H”.

28

p

H

6 - MONTAGGIO PANNELLI

ACCESSO ALLA POMPA DEL KIT IDRAULICO

Per eventuali regolazioni o manutenzioni alla pompa del kit idraulico è possibile accedere tramite lo sportello “Y”. Per togliere lo sportello

Y” togliere le due viti “g”.

Servizio Tecnico - Diritti riservati - Riproduzione vietata

Y g

29

6 - MONTAGGIO PANNELLI

CARICA DEL PELLET

La carica del combustibile viene fatta dalla parte superiore della stufa alzando lo sportello. Versare il pellet nel serbatoio.

Per agevolare la procedura compiere l’operazione in due fasi:

Versare metà del contenuto all’interno del serbatoio e attendere che il combustibile si depositi sul fondo.

Completare l’operazione versando la seconda metà.

Non togliere mai la griglia di protezione all’interno del serbatoio. Nel caricamento evitare che il sacco del pellet venga a contatto con superfici calde.

Non inserire nel serbatoio nessun altro tipo di combustibile che non sia pellet conforme alle specifiche in precedenza riportate.

Stoccare il combustibile di riserva ad una adeguata distanza di sicurezza.

Non versare il pellet direttamente sul braciere ma solo dentro il serbatoio.

Gran parte delle superfici della stufa sono molto calde (porta, maniglia, vetro, tubi uscita fumi, sportello del serbatoio ecc.), si consiglia quindi, di evitare di entrare in contatto con queste parti senza adeguati indumenti di protezione.

30

6 - MONTAGGIO PANNELLI

SICUREZZA

PROCEDURA DA SEGUIRE IN CASO DI FUORIUSCITA DI FUMO NELLA STANZA O DI ESPLOSIONE AI DANNI DEL DISPOSITIVO:

SPEGNERLO, AREARE IL LOCALE E CONTATTARE IMMEDIATAMENTE L’INSTALLATORE/IL TECNICO ADDETTO ALL’ASSISTENZA.

Formazione degli utenti

Il tecnico addetto all’installazione e alla messa in servizio DEVE SEMPRE ragguagliare in modo scrupoloso il proprietario/ utente finale relativamente al dispositivo. I seguenti argomenti devono essere trattati in modo esauriente, affinché l’utente finale sia soddisfatto. In caso contrario si rischia un utilizzo non sicuro del dispositivo:

• Spiegazione del dispositivo e del suo funzionamento

• Necessità di mantenere il dispositivo ventilato e problematiche che potrebbero derivarne in caso contrario

• Utilizzo e alimentazione del combustibile

• Come accendere il dispositivo in sicurezza

• Che cosa fare in caso di mancata accensione

• Che cosa fare in caso di allarmi (in particolare quelli generati dall’assenza di carburante nel dispositivo)

• Come effettuare la manutenzione del dispositivo in modo corretto e importanza di eseguire tali compiti con cadenza mensile

• È buona norma fissare una data per la prima assistenza annuale

• Discutere l’utilizzo di un eventuale impianto di riscaldamento secondario

• Spiegare il funzionamento del telecomando o del termostato e il loro posizionamento ottimale

Servizio Tecnico - Diritti riservati - Riproduzione vietata 31

6 - MONTAGGIO PANNELLI

APERTURA/CHIUSURA PORTA FOCOLARE

ATTENZIONE!

Per un corretto funzionamento della stufa la porta deve essere chiusa bene!

Per aprire la porta inserire la mano fredda nel foro praticato nella maniglia, sollevare e tirare verso sè.

32

6 - MONTAGGIO PANNELLI

CONDOTTO PER SERBATORIO SUPPLEMENTARE (opzionale)

E’ possibile acquistare un condotto da fissare, tramite quattro viti, alla schiena della stufa in corrispondenza del semitrancio prima quadrato e poi tondo da togliere.

Questo condotto permette di inserire il pellet nel serbatorio attraverso un serbatoio supplementare (non in dotazione).

1

2

Servizio Tecnico - Diritti riservati - Riproduzione vietata 33

7 - COLLEGAMENTO IDRAULICO

COLLEGAMENTO IDRAULICO

IMPORTANTE!

Il collegamento della stufa all’impianto idraulico deve essere realizzato ESCLUSIVAMENTE da personale specializzato e che possa eseguire l’installazione a perfetta regola d’arte e rispettando le disposizioni vigenti nel Paese di installazione.

Il produttore declina ogni responsabilità in caso di danni a cose o persone o in caso di mancato funzionamento, nel caso in cui non venga rispettata le sopraindicata avvertenza.

1

2

1

2

3

4

3

55

4

55

5

55

6

SCARICO DI SICUREZZA

REINTEGRO IMPIANTO

MANDATA IMPIANTO

USCITA ACQUA CALDA SANITARIA (dove previsto)

5

6

55 55 55 196

ENTRATA ACQUA FREDDA SANITARIA (dove previsto)

RITORNO IMPIANTO

IMPORTANTE!!!

LAVARE L’INTERO IMPIANTO PRIMA DI COLLEGARE LA STUFA AL FINE DI ELIMINARE RESIDUI E DEPOSITI.

Installare sempre a monte della stufa delle saracinesche di intercettazione al fine di isolare la stessa dell’impianto idrico, per eseguire la manutenzione ordinaria e/o straordinaria.

Collegare la stufa utilizzando delle tubazioni flessibili.

34

7 - COLLEGAMENTO IDRAULICO

STUFA TOBA HYDRO 22 - COD.7114001

3

4

6

5

5

6

3

4

7

POS.

1

2

DESCRIZIONE

TUBO MANDATA IMPIANTO

TUBO RITORNO IMPIANTO

TUBO RITORNO VASO ESPANSIONE

VASPO ESPANSIONE

POMPA

RUBINETTO SCARICO CALDAIA 1/2”

VALVOLA SICUREZZA 3 BAR

2

1

7

STUFA TOBA HYDRO 22 CON POMPA AD ALTA EFFICIENZA - COD.7114002

4

5

3

2

1

7

Servizio Tecnico - Diritti riservati - Riproduzione vietata

6

4

5

6

2

3

POS.

1

7

DESCRIZIONE

TUBO MANDATA IMPIANTO

TUBO RITORNO IMPIANTO

TUBO RITORNO VASO ESPANSIONE

VASPO ESPANSIONE

POMPA

RUBINETTO SCARICO CALDAIA 1/2”

VALVOLA SICUREZZA 3 BAR

35

7 - COLLEGAMENTO IDRAULICO

STUFA TOBA HYDRO 22 CON SCAMBIATORE - COD.7114003

3

1

8

11

12

13

2

5

4

10

6

5

6

3

4

7

8

POS.

1

2

15

14

7

DESCRIZIONE

TUBO MANDATA VALVOLA

TUBO RITORNO IMPIANTO/SCAMBIATORE

TUBO RITORNO VASO ESPANSIONE

VASPO ESPANSIONE

POMPA

RUBINETTO SCARICO CALDAIA 1/2”

VALVOLA SICUREZZA 3 BAR

VALVOLA A TRE VIE

13

14

11

12

15

POS.

9

10

DESCRIZIONE

TUBO FLUSSOSTATO - SANITARIO

FLUSSOSTATO

TUBO SCAMBIATORE - FLUSSOSTATO

TUBO MANDATA ACQUA SANITARIA

TUBO VALVOLA - SCAMBIATORE

SCAMBIATORE A PIASTRE

TUBO VALVOLA - MANDATA

36

7 - COLLEGAMENTO IDRAULICO

ALLACCIAMENTI DELL’IMPIANTO

Eseguire gli allacciamenti ai corrispondenti attacchi illustrati nello schema di pagina precedente badando di evitare tensioni nelle tubazioni e sottodimensionamenti.

SI CONSIGLIA VIVAMENTE DI LAVARE L’INTERO IMPIANTO PRIMA DI COLLEGARE LA STUFA, AL FINE DI ELIMINARE

RESIDUI E DEPOSITI.

Installare sempre a monte della stufa delle saracinesche di intercettazione al fine di isolare la stessa dell’impianto idrico qualora fosse necessario muoverla o spostarla, per eseguire la manutenzione ordinaria e/o straordinaria.

Collegare la stufa utilizzando delle tubazioni flessibili per non vincolare eccessivamente la stufa all’impianto e per permettere dei leggeri spostamenti.

La valvola di scarico pressione (C) va sempre collegata ad un tubo di scarico dell’acqua. Il tubo deve essere idoneo a sopportare l’elevata temperatura e pressione dell’acqua.

LAVAGGIO DELL’IMPIANTO

E’ obbligatorio che i collegamenti siano facilmente disconnettibili a mezzo bocchettoni con raccordi girevoli.

Montare delle idonee saracinesche di intercettazione sulle tubazioni impianto di riscaldamento. È obbligatorio il montaggio della valvola di sicurezza sull’impianto.

Per preservare l’impianto termico da dannose corrosioni, incrostazioni o depositi, è della massima importanza, prima dell’installazione dell’apparecchio, procedere al lavaggio dell’impianto in conformità alla norma UNI 8065 (trattamento delle acque degli impianti termici ad uso civile) , utilizzando prodotti appropriati.

E’ consigliato l’utilizzo del prodotto FERNOX PROTECTOR F1 (disponibile presso i nostri centri autorizzati) che dà protezione a lungo termine per gli impianti di riscaldamento contro la corrosione e la formazione di calcare. Previene la corrosione di tutti i metalli presenti in questi impianti, ossia, metalli ferrosi, rame e leghe di rame ed alluminio. Previene, inoltre, la rumorosità della caldaia. Per l’utilizzo si rimanda all’istruzione sul prodotto stesso e alla competenza del tecnico qualificato.

Consigliamo anche l’uso del FERNOX CLEANER F3 e SIGILLA PERDITE F4 sempre disponibile presso i nostri centri autorizzati.

Il FERNOX F3 è un prodotto neutro per la pulizia rapida ed efficace degli impianti di riscaldamento. E’ stato progettato per eliminare tutti i detriti, morchia ed incrostazione da impianti esistenti di tutte le età. In questo modo, ripristina l’efficienza del calore ed elimina o riduce la rumorosità della caldaia.

IL FERNOX F4 è indicato per l’uso in tutti gli impianti di riscaldamento per sigillare le microfessure responsabili di perdite piccole e inaccessibili.

RIEMPIMENTO DELL’IMPIANTO

Per eseguire il riempimento dell’impianto, la stufa può essere dotata di un terminale (optional) con valvola di non ritorno, per il caricamento manuale dell’impianto di riscaldamento(se sprovvisti dell’optional si utilizzerà il rubinetto di caricamento predisposto nella caldaia principale). Durante tale operazione lo sfogo di eventuale aria presente nell’impianto è garantito dallo sfiato automatico presente sotto il top.

VALVOLA DI SFIATO CON TAPPO

Servizio Tecnico - Diritti riservati - Riproduzione vietata 37

7 - COLLEGAMENTO IDRAULICO

Per consentire che la valvola sfiati si consiglia di allentare il tappo grigio di un giro e lasciare bloccato il tappo rosso (vedi figura). La pressione di caricamento dell’impianto A FREDDO deve essere di 1 bar. Qualora durante il funzionamento la pressione dell’impianto scendesse (a causa dell’evaporazione dei gas disciolti nell’acqua) a valori inferiori al minimo sopra indicato, l’Utente dovrà, agendo sul rubinetto di caricamento riportarla al valore iniziale.

Per un corretto funzionamento della stufa A CALDO, la pressione in caldaia deve essere di 1.5 bar.

Per monitorare la pressione dell’impianto, il terminale (optional), è dotato di un manometro.

A fine dell’operazione di riempimento richiudere sempre il rubinetto.

M

D

TERMINALE CON RUBINETTO DI CARICAMENTO (D) E

MANOMENTRO (M) (ACCESSORIO)

CARATTERISTICHE DELL’ACQUA

Le caratteristiche dell’acqua di riempimento dell’impianto, sono molto importanti per evitare il depositarsi di sali minerali e la creazione di incrostazioni lungo le tubazioni, all’interno della caldaia e negli scambiatori.

Pertanto invitiamo di CONSIGLIARSI CON IL PROPRIO IDRAULICO DI FIDUCIA IN MERITO A:

• Durezza dell’acqua in circolo nell’impianto per ovviare ad eventuali problemi di incrostazioni e calcare soprattutto nello scambiatore dell’acqua sanitaria. (> 25° Francesi).

• Installazione di un addolcitore di acque (se la durezza dell’acqua è > di 25° Francesi).

• Riempire l’impianto con acqua trattata (demineralizzata).

• Eventuale corredo di un circuito anticondensa.

• Montaggio di ammortizzatori idraulici per evitare il fenomeno dei “colpi di ariete” lungo i raccordi e le tubazioni.

Per chi possiede impianti molto estesi (con grossi contenuti d’acqua) o che abbisognano di frequenti reintegri nell’impianto di installare degli impianti addolcitori.

È opportuno ricordare che le incrostazioni abbassano drasticamente le prestazioni a causa della loro bassissima conduttività termica.

38

8 - COLLEGAMENTO ELETTRICO

COLLEGAMENTO ELETTRICO

Collegare il cavo di alimentazione proveniente dalla scheda elettronica ad una presa elettrica a parete.

L’interruttore generale va azionato solo per accendere la stufa; in caso contrario è consigliabile tenerlo spento.

Nel periodo di inutilizzo della stufa è consigliabile togliere il cavo di alimentazione della stufa.

ALIMENTAZIONE DELLA STUFA

Una volta collegato il cavo di alimentazione, portare l’interruttore, situato sul lato sinistro nello sportello della scheda elettronica, nella posizione “I” (ON).

L’interruttore posto sulla stufa serve per dare tensione al sistema.

ALIMENTAZIONE STUFA

SCOMPARTO PORTA

FUSIBILI

INTERRUTTORE STUFA

Servizio Tecnico - Diritti riservati - Riproduzione vietata 39

8901319900 REV. 2

Via La Croce n°8

33074 Vigonovo di Fontanafredda (PN) – ITALY

Telefono: 0434/599599 r.a.

Fax: 0434/599598

Internet: www.mcz.it

e-mail: [email protected]

12/01/02015

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
