M

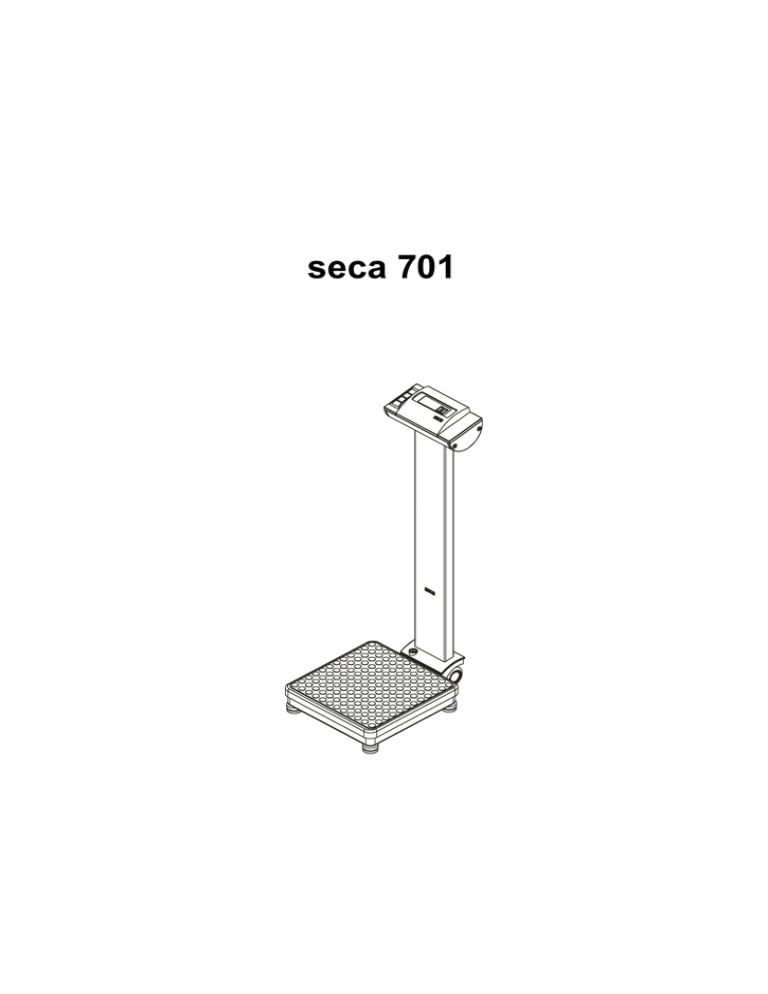

seca 701
D
Bedienungsanleitung und Garantieerklärung
GB Instruction manual and guarantee
F Mode d’emploi et garantie
3
17
31
I
Manuale di istruzioni e garanzia
45
E
Manual de instrucciones y garantia
59
DK Betjeningsvejledning og garantibevis
S
Bruksanvisning och garanti
N
Bruksanvisning og garantierklæring
73
87
101
FIN Käyttöohje ja takuu
115
NL Bedieningshandleiding en garantieverklaring
129
P
GR
Instruções de utilização e declaração de garantia
143
Οδηγίες χειρισµού και εγγύηση
157
Druckerschnittstelle / printer interface
174/175
Deutsch
Mit Brief und Siegel
Mit seca Produkten kaufen Sie nicht nur über ein Jahrhundert ausgereifte Technik, sondern auch eine behördlich und gesetzlich und durch Institute bestätigte Qualität.
seca-Produkte entsprechen schon heute den gesetzlichen Bestimmungen von morgen.
Mit seca kaufen Sie Zukunft.
Die Produkte in dieser Bedienungsanleitung entsprechen dem Medizinproduktegesetz, d.h. der
Richtlinie 93/42/EWG des Rates der Europäischen Gemeinschaft, die in ganz Europa in nationale Gesetze verankert ist.
Waagen, die dieses Zeichen tragen, sind in der
Europäischen Gemeinschaft in der Heilkunde zugelassen. seca-Waagen mit diesem Zeichen erfüllen die hohen qualitativen und technischen
Anforderungen, die an eichfähige Waagen gestellt
werden.
M
Waagen, die dieses Zeichen tragen, sind nach der
Genauigkeitsklasse III der EG-Richtlinie 90/384
EWG geeicht.
05
0108
ISO
9001
ISO
13485
Produkte, die dieses Zeichen tragen, erfüllen folgende Richtlinien und Normen
1. Richtlinie 90/384/EWG über nichtselbsttätige Waagen
2. Richtlinie 93/42/EWG über Medizinprodukte
3. DIN EN 45501 über Metrologische Aspekte
nichtselbsttätiger Waagen
Auch von offizieller Seite wird die Professionalität
von seca anerkannt. Der TÜV Product Service, die
zuständige Stelle, für Medizinprodukte, bestätigt
mit dem Zertifikat, dass seca die strengen gesetzlichen Anforderungen als Medizinprodukthersteller konsequent einhält. secas Qualitätssicherungssystem umfasst die Bereiche Entwicklung,
Produktion, Vertrieb und Service von medizinischen Waagen und Messsystemen sowie die
Ergometrie.
seca hilft der Umwelt.
Die Einsparung natürlicher Ressourcen liegt uns
am Herzen. Deshalb bemühen wir uns, Verpakkungsmaterial dort einzusparen, wo es sinnvoll ist.
Und das, was übrigbleibt, kann über das Duale
System bequem vor Ort entsorgt werden.
Modell 701
D
3
1. Herzlichen Glückwunsch!
Mit der elektronischen Personenwaage
seca 701 haben Sie ein hochpräzises und
gleichzeitig robustes Gerät erworben.
Seit über 150 Jahren stellt seca seine Erfahrung in den Dienst der Gesundheit und
setzt als Marktführer in vielen Ländern der
Welt mit innovativen Entwicklungen für
das Wiegen und Messen immer neue
Maßstäbe.
Die
elektronische
Personenwaage
seca 701 kommt entsprechend den nationalen Vorschriften hauptsächlich in
Krankenhäusern, Arztpraxen und stationären Pflegeeinrichtungen zum Einsatz.
Die Waage ist ein Medizinprodukt der
Klasse I und entsprechend der Genauigkeitsklasse III geeicht.
Neben der konventionellen Bestimmung
des Gewichtes bietet die seca 701 eine
Funktion zur Ermittlung des Body-MassIndexes. Hierzu wird mittels der Bedientastatur die Körpergröße eingegeben und
automatisch der zum Gewichtswert gehörende Body-Mass-Index errechnet.
Eine besondere Eigenschaft dieser Waage
ist die „Mutter-Kind-Funktion“. Somit kann
das Gewicht von Säuglingen und Kleinkindern ganz einfach ermittelt werden – und
zwar auf dem Arm der Mutter.
Durch die hohe Genauigkeit und die
Mutter-Kind-Funktion ist die seca 701
auch sehr gut für den Einsatz in der
Pädiatrie geeignet.
Die Waage ist sehr stabil gebaut und wird
Ihnen lange treue Dienste leisten. Sie ist
einfach zu bedienen und die große Anzeige ist leicht lesbar.
2. Sicherheit
Bevor Sie die neue Waage benutzen, nehmen Sie sich bitte ein wenig Zeit, um die folgenden Sicherheitshinweise zu lesen.
• Lassen Sie Reparaturen ausschließlich
• Beachten Sie die Hinweise in der Bevon autorisierten Personen durchführen.
dienungsanleitung.
• Verwenden Sie ausschließlich den an• Bewahren Sie die Bedienungsanleitung
gegebenen Batterietyp (siehe „Batterieund die darin enthaltene Konformitätswechsel“ auf Seite 13).
erklärung sorgfältig auf.
• Achten Sie bei der Verwendung der
• Sie dürfen die Waage nicht fallen lassen
Waage mit einem Netzteil darauf, dass
oder heftigen Stößen aussetzen.
die Verlegung des Zuleitungskabels
• Lassen Sie Wartung und Nacheichuneine Stolpergefahr oder ein Hinterhagen regelmäßig durchführen (siehe
ken ausschließt.
„Wartung“ auf Seite 13).
4
3. Bevor es richtig losgeht…
Auspacken
Im Lieferumfang sind enthalten:
• Wägeplattform
• Säule mit Anzeigekopf
• 2 Schrauben M6 x 45
• 1 Innensechskantschlüssel SW 5
• 1 Bedienungsanleitung
seca 701:
• Batteriehalter mit 6 Batterien Typ
Mignon AA 1,5 V
seca 7017021904 / -994:
• 1 seca Netzgerät
Montage der Säule
Die Säule mit dem Anzeigekopf wird an der Wägeplattform montiert.
– Führen Sie das Anschlusskabel durch
die Öffnung.
– Setzen Sie die Säule in die Aussparung.
Die Anzeige soll für Personen lesbar
sein, die auf der Waage stehen.
– Verschrauben Sie die Säule von unten
mit der Wägeplattform.
Legen Sie eventuell die Waage vorsichtig auf die Seite, um die Schrauben festzuziehen.
– Schließen Sie den Stecker des Anschlusskabels an der Rückseite der
Waage an.
– Stellen Sie anschließend die Waage
wieder aufrecht hin.
Stromversorgung
seca 701: Die Stromversorgung der Waage erfolgt ausschließlich über Batterien.
seca 7017021904 / -994: Die Stromversorgung der Waage erfolgt über ein Netzgerät
oder Batterien.
Die LC-Anzeige hat einen geringen Stromverbrauch – mit einem Satz Batterien sind
16.000 Wägungen möglich.
Modell 701
D
5
– Drehen Sie die Waage vorsichtig um, so
dass der Boden der Waage zugänglich
ist.
– Drücken Sie den Verschluss des Batteriefachs in Richtung des Aufdrucks
„Battery“ und klappen Sie den Deckel
auf.
– Schließen Sie das Kabel an die Halterung mit Batterien an.
– Legen Sie die Halterung in das Batteriefach.
– Verschließen Sie den Deckel und drehen Sie anschließend die Waage wieder
um.
Hinweis: Die Waage ist für den Einsatz mit einem seca Netzgerät vorbereitet, das
als Zubehör erhältlich ist.
Anschluss des Netzgerätes
Die Anschlussbuchse für das Netzgerät befindet sich im Waagenboden.
Bitte prüfen Sie unbedingt vor dem Anschluss des Gerätes, ob die auf dem Netzgerät angegebene Wechselspannung mit der auf dem Stromzähler angegebenen
Ortsnetzspannung übereinstimmt.
– Kippen Sie die Waage vorsichtig auf die
Seite, so dass der Boden der Waage
zugänglich ist.
– Stecken Sie den Klinkenstecker des
Netzteils in die Anschlussbuchse im
Waagenboden.
– Stellen Sie die Waage wieder aufrecht
hin.
Waage von unten Stecker-Netzteil
– Schließen Sie das Netzgerät an eine
Steckdose an.
Hinweis: Das Netzteil kann ohne Beschädigung der Waage oder Batterien auch
bei eingelegten Batterien verwendet werden.
4. Waage aufstellen und ausrichten
– Stellen Sie die Waage auf einen festen
Untergrund.
– Lösen Sie die Kontermuttern über den
vier Fußschrauben (1)
– Richten Sie die Waage durch Drehen
der Fußschrauben aus. Die Luftblase
der Libelle muss sich genau in der Mitte
des Kreises befinden (2).
6
1.
3.
2.
– Schrauben Sie anschließend die Kontermuttern wieder fest (3).
– Achten Sie darauf, dass die Waage nur
mit den Füßen Bodenkontakt hat. Die
Waage darf nirgends aufliegen.
Wichtig!
Die Ausrichtung des Waagenbodens
muss bei jedem Standortwechsel
überprüft und eventuell korrigiert
werden.
Libelle
5. Bedienung
Bedienelemente und Anzeigen
Die Bedienelemente und das Display befinden sich in dem Anzeigenteil.
Ein- und Ausschalten der Waage
im Normalbetrieb
im Funktionsmenü
s keine Funktion
s Wert erhöhen
kurzer Tastendruck
langer Tastendruck
im Funktionsmenü
s Hold-Funktion aktivieren/deaktivieren
s 2 in 1-Funktion aktivieren/deaktivieren
s Wert verringern
BMI-Funktion aktivieren, Bestätigung
Modell 701
D
7
Prüfung auf korrekten Eichzählerinhalt
Diese seca-Waage ist geeicht. Eichungen dürfen nur durch autorisierte Stellen erfolgen.
Um dies sicherzustellen, ist die Waage mit einem Eichzähler ausgestattet, der jede Veränderung der eichtechnisch relevanten Daten festhält. Wenn Sie prüfen möchten, ob die
Waage ordnungsgemäß geeicht ist, gehen Sie folgendermaßen vor:
– Schalten Sie gegebenenfalls die Waage
aus.
– Halten Sie eine beliebige Taste gedrückt und starten Sie die Waage.
Auf dem Display blinkt für wenige Sekunden der aktuelle Eichzählerinhalt.
– Vergleichen Sie den ausgegebenen
Eichzählerinhalt mit der auf der Eichzählermarke angegebenen Zahl.
Für eine gültige Eichung müssen beide
Zahlen übereinstimmen. Wenn Marke
und Eichzähler nicht übereinstimmen,
muss eine Nacheichung erfolgen. WenBeide Zahlen müssen übereinstimmen.
den Sie sich an Ihren Servicepartner
oder den seca-Kundendienst.
Sollte eine Nacheichung erforderlich werden, so wird statt der oben abgebildeten
seca Eichzählermarke die nebenstehende
Nacheichungsmarke zur Kennzeichnung
des Eichzählerstandes verwendet. Diese
Marke wird durch die zur Nacheichung autorisierten Person mit einem Zusatzsiegel
gesichert. Die Nacheichungsmarke kann
unter der Nummer 14-05-01-886 vom
seca Kundendienst bezogen werden.
Richtiges Wiegen
– Drücken Sie die Starttaste.
In der Anzeige erscheinen nacheinander se(a, 8.8.8.8.8. und 0.00. Danach
ist die Waage automatisch auf Null gesetzt und betriebsbereit.
– Betreten Sie die Waage und bleiben Sie
ruhig stehen.
– Lesen Sie das Wiegeergebnis an der digitalen Anzeige ab.
– Bei Belastung der Waage über 200 kg
erscheint in der Anzeige ST0P.
– Um die Waage auszuschalten, drücken
Sie erneut die Starttaste.
8
Automatische Abschaltung/Stromsparmodus
Die Waage erkennt automatisch, ob ein reiner Akku-/Batteriebetrieb vorliegt oder ob sie
ans Netz angeschlossen ist.
– Bei Akku-/Batteriebetrieb: automatische Abschaltung 30 Sekunden nach der letzten
Benutzung.
– Bei Netzbetrieb: Abschaltung nur über die Tastatur.
Mutter-Kind-Funktion
Mit Hilfe der Mutter-Kind-Funktion kann das Körpergewicht von Säuglingen und Kleinkindern ermittelt werden. Das Kind wird dabei von einer erwachsenen Person auf dem Arm
gehalten. Gehen Sie folgendermaßen vor:
– Drücken Sie die grüne Starttaste.
– Warten Sie, bis die Anzeige 0.00 erscheint.
– Stellen Sie sich ohne Kind auf die Waage. Sie können das Wiegeergebnis an
der digitalen Anzeige ablesen.
– Aktivieren Sie durch einen langen Tastendruck auf HOLD/2 in 1 die MutterKind-Funktion.
Die Waage speichert das Gewicht der
erwachsenen Person und die Anzeige
wird wieder auf Null gesetzt. Im Display
erscheint 0.00, die Lampe NET leuchtet.
– Nehmen Sie nun das Kind mit auf die
Waage. Sie können dafür auch die
Waage verlassen, in diesem Fall erscheint ----.
Die Waage ermittelt das Gewicht des
Kindes. Wenn der Wert für etwa 3 Sekunden stabil ist, wird die Anzeige festgehalten. Dadurch wird vermieden, dass
die Anzeige durch Bewegungen des Kindes immer wieder umspringt.
In der Anzeige erscheint der Indikator,
der auf das Mutter-Kind-Symbol weist
und der Schriftzug „HOLD“. Das Dreieck
mit dem Ausrufezeichen weist darauf
hin, dass es sich bei dieser eingefrorenen Anzeige um eine nicht eichpflichtige
Zusatzeinrichtung handelt.
Sie können nun beliebig viele Wiegungen
mit verschiedenen Kindern vornehmen.
Wichtig ist, dass immer derselbe Erwachsene die Messung durchführt und sich
dessen Gewicht nicht ändert (z.B. durch Ablegen eines Kleidungsstückes).
Die Mutter-Kind-Funktion bleibt so lange eingeschaltet, bis
– Sie die Taste HOLD/2 in 1 drücken (es wird das Gesamtgewicht angezeigt),
– Sie die Starttaste drücken oder
– sich die Waage automatisch abschaltet.
Modell 701
D
9
Speichern des Gewichtswertes (HOLD)
Der ermittelte Gewichtswert kann auch nach Entlastung weiterhin angezeigt werden. Damit ist es möglich, den Patienten zuerst wieder zu versorgen, bevor man den Gewichtswert notiert:
– Drücken Sie kurz die Taste HOLD/2 in
1, während die Waage belastet ist.
In der digitalen Anzeige erscheint „HOLD“.
Die Anzeige beginnt zu blinken und zeigt
damit, dass die Waage auf Stabilität der
Gewichtswerte prüft. Erst wenn dieses
eingetreten ist, wird der Anzeigewert gespeichert. Der Wert bleibt bis zur automatischen Abschaltung in der Anzeige
gespeichert.
Das Dreieck mit dem Ausrufezeichen weist
darauf hin, dass es sich bei dieser eingefrorenen Anzeige um eine nicht eichpflichtige Zusatzeinrichtung handelt.
– Die HOLD-Funktion kann durch erneutes Drücken der Taste HOLD/2 in 1
ausgeschaltet werden.
Im Display erscheint 0.00 bei unbelasteter
Waage bzw. der aktuelle Gewichtswert.
Die Anzeige „HOLD“ verschwindet.
Body-Mass-Index (BMI)
Der Body-Mass-Index setzt Körpergröße und Körpergewicht zueinander in Beziehung
und ermöglicht dadurch genauere Angaben als z.B. das Idealgewicht nach Broca. Es wird
ein Toleranzbereich angegeben, der als gesundheitlich optimal gilt. Der Body-Mass-Index
gilt nur für Erwachsene; für Kinder und Jugendliche sind diese Werte nicht maßgebend.
– Drücken Sie die Starttaste.
In der Anzeige erscheinen nacheinander se(a, 8.8.8.8.8. und 0.00. Danach
ist die Waage automatisch auf Null gesetzt und betriebsbereit.
– Drücken Sie die Taste BMI.
Auf dem Display sehen Sie die zuletzt
eingegebene Körpergröße.
– Sie können den Wert mit den Pfeiltasten
in Schritten gemäß der Anzeigenteilung
verändern.
10
– Wenn der richtige Wert eingestellt ist,
drücken Sie noch einmal die Taste BMI.
Die BMI-Funktion ist nun aktiviert.
– Betreten Sie die Waage und bleiben Sie
ruhig stehen.
– Lesen Sie den BMI an der digitalen Anzeige ab und vergleichen ihn mit den
Kategorien auf Seite 11.
– Drücken Sie eine Pfeiltaste, wenn Sie
kurzzeitig den Gewichtswert sehen
möchten.
– Um wieder in den normalen Wägebetrieb zu gelangen, drücken Sie die
Taste BMI.
– Um die Waage auszuschalten, drücken
Sie erneut die Starttaste.
Auswertung des Body-Mass-Index:
Vergleichen Sie den ermittelten Wert mit den unten angegebenen Kategorien, die den von
der WHO, 2000 verwendeten entsprechen.
• BMI unter 18,5:
Achtung, der Patient wiegt zu wenig. Es könnte eine Tendenz zur Magersucht vorliegen. Eine Gewichtszunahme ist empfehlenswert, um Wohlbefinden und Leistungsfähigkeit zu verbessern. Im Zweifelsfalle sollte ein Facharzt konsultiert werden.
• BMI zwischen 18,5 und 24,9:
Der Patient ist normalgewichtig. Er darf bleiben, wie er ist.
• BMI zwischen 25 und 30 (Präadipositas):
Der Patient hat leichtes bis mittleres Übergewicht. Er sollte sein Gewicht reduzieren,
wenn bereits eine Krankheit vorliegt (z.B. Diabetes, Bluthochdruck, Gicht, Fettstoffwechselstörungen).
• BMI über 30:
Eine Gewichtsabnahme ist dringend erforderlich. Stoffwechsel, Kreislauf und Knochen
werden belastet. Empfohlen ist eine konsequente Diät, viel Bewegung und Verhaltenstraining. Im Zweifelsfalle sollte ein Facharzt konsultiert werden.
6. Reinigung
Reinigen Sie den Belag und das Gehäuse nach Bedarf mit einem Haushaltsreiniger oder
einem handelsüblichen Desinfektionsmittel. Beachten Sie die Hinweise des Herstellers.
Verwenden Sie auf keinen Fall scheuernde oder scharfe Reiniger, Spiritus, Benzin oder Ähnliches für die Reinigung. Solche Mittel können die hochwertigen Oberflächen beschädigen.
Modell 701
D 11
7. Was tun, wenn...
… keine Gewichtsanzeige erscheint?
– Ist die Waage eingeschaltet?
– Überprüfen Sie die Batterien.
– Ist der Steckkontakt zur Verbindung der Anzeige an der Waage richtig angeschlossen?
… vor dem Wiegen nicht 0.00 erscheint?
– Schalten Sie die Waage aus und wieder ein, dabei darf die Waage nicht belastet sein
und nur mit den Füßen den Boden berühren.
… ein Segment ständig oder gar nicht leuchtet?
– Die entsprechende Stelle weist einen Fehler auf. Benachrichtigen Sie den Wartungsdienst.
… die Anzeige
erscheint?
– Die Batteriespannung lässt nach. Sie sollten die Batterien in den nächsten Tagen auswechseln.
… die Anzeige batt erscheint?
– Die Batterien sind leer. Legen Sie neue Batterien ein.
… die Anzeige St0p erscheint?
– Die Höchstlast wurde überschritten.
… die Anzeige blinkt?
– Haben Sie gerade die Hold- / oder Mutter-Kind-Funktion aktiviert, warten Sie bitte, bis
die Waage einen gleichbleibenden Gewichtswert erkannt hat. Die Anzeige hört dann
auf zu blinken.
– Ist keine Aktivierung einer Funktion vorangegangen, so entlasten Sie die Waage und
warten Sie, bis 0.00 angezeigt wird und wiegen Sie dann nochmals.
… die Anzeige
erscheint?
– Die Umgebungstemperatur der Waage ist zu hoch oder zu niedrig. Stellen Sie die
Waage in einer Umgebungstemperatur zwischen +10 °C und +40 °C auf. Warten Sie
etwa 15 Minuten, bis sich die Waage an die Umgebungstemperatur angepasst hat und
wiegen Sie dann erneut.
… die Anzeige E und eine Zahl erscheinen?
– Schalten Sie die Waage über die Starttaste ab und starten Sie erneut. Danach arbeitet
die Waage wieder normal.
Sollte das nicht der Fall sein, unterbrechen Sie die Spannungsversorgung, indem Sie
kurzzeitig die Batterien entfernen. Ist auch diese Maßnahme ohne Ergebnis, benachrichtigen Sie den Wartungsdienst.
12
8. Wartung
Lassen Sie den nationalen gesetzlichen Bestimmungen entsprechend eine Nacheichung
durch autorisierte Personen durchführen. Das Jahr der Ersteichung befindet sich hinter
dem CE-Zeichen auf dem Typenschild über der Nummer der benannten Stelle 0108
(Eichamt Hamburg). Eine Nacheichung ist in jedem Falle erforderlich, wenn eine oder
mehrere Sicherungsmarken verletzt sind oder der Eichzählerinhalt nicht mit der Zahl auf
der gültigen Eichzählermarke übereinstimmt (vergleiche Seite 8).
Wir empfehlen, vor der Nacheichung eine Wartung durch Ihren Servicepartner in Ihrer
Nähe durchführen zu lassen. Hierbei hilft Ihnen der seca Kundendienst gerne weiter.
Batteriewechsel
Wenn die Anzeige
oder batt im Display erscheint, sollten Sie die Batterien wechseln. Sie benötigen 6 Mignon-Batterien, Typ AA, 1,5 Volt.
– Drehen Sie die Waage vorsichtig um, so
dass der Boden der Waage zugänglich
ist.
– Drücken Sie den Verschluss des Batteriefachs in Richtung des Aufdrucks
„Battery“ und klappen Sie den Deckel
auf.
– Nehmen Sie die Halterung mit den Batterien heraus.
– Entfernen Sie die verbrauchten Batterien und legen Sie die neuen Batterien in
die Halterung.
Achten Sie auf die richtige Polung.
– Legen Sie die Halterung mit Batterien in
das Batteriefach.
– Verschließen Sie den Deckel.
– Drehen Sie anschließend die Waage
wieder um.
Modell 701
D 13
9. Technische Daten
Höchstlast
Abmessungen Waage
Breite:
Höhe:
Tiefe:
Abmessungen Wiegeplattform
Breite:
Höhe:
Tiefe:
Zifferngröße
Eigengewicht
Temperaturbereich
Batterien
Eichung
Medizinprodukt nach Richtlinie
93/42/EWG
EN 60 601-1:
schutzisoliertes Gerät, Schutzklasse II:
elektromedizinisches Gerät, Typ B:
Funktionen
200 kg
292 mm / 11.5 ins
848+10 mm / 33.4+0.4 ins
409 mm / 16.1 ins
292 mm / 11.5 ins
75+10 mm / 2.8+0.4 ins
300 mm / 11.8 ins
20 mm
ca. 8,8 kg
+10 °C bis +40 °C
6 Batterien Typ AA, 1,5 V
medizinisch geeicht, Klasse III
Klasse I
Mutter-Kind-Funktion, Hold,
Body-Mass-Index
Feineinteilung
0 bis 150 kg:
150 bis 200 kg:
Genauigkeit bei Ersteichung
bis 25 kg:
25 kg bis 100 kg:
100 kg bis 150 kg:
150 kg bis 200 kg:
Mindestlast
± 25 g
± 50 g
± 75 g
± 100 g
1 kg
seca 701
Stromversorgung
Batterie / Netzgerät (optional)
seca 7017021904 / -994
Stromversorgung
Netzgerät / Batterie (optional)
14
0,05 kg
0,1 kg
10. Ersatzteile und Zubehör
Messstäbe
Material: Alu hart eloxiert, Schieber mit rastbarer Messzunge
Teleskop-Messstab seca 220
seca Modell 220-17-14-004:
seca Modell 220-18-14-004
(Doppelteilung):
Messbereich: 820 - 2000 mm,
Teilung: 1 mm
Messbereich: 820 - 2000 mm und
32 1/4 " - 78 3/4 ",
Teilung: 1 mm und 1/8 "
Stromversorgung
Modellabhängiges Netzteil
Steckernetzgerät, Euro: 230V~ / 50Hz / 12V= / 130mA
Best.Nr. 68-32-10-252
Tischnetzgerät, umschaltbar, Euro: 115V~ / 230V~ / 50-60Hz / 9V= / 350mA
Best.Nr. 68-32-10-243
Steckernetzgerät, USA: 120V~ / 60Hz / 12V= / 150mA
Best.Nr. 68-32-10-259
Steckernetzgerät
Verwenden Sie ausschließlich original seca Steckernetzgeräte mit 9V oder geregelter
12 Volt Ausgangsspannung. Handelsübliche Netzgeräte können eine höhere Spannung
liefern, als auf ihnen angegeben ist und dadurch zu einer Beschädigung der Waage führen.
Nacheichung
Nacheichungsmarke
Best.Nr. 14-05-01-886
11. Entsorgung
Batterien
Entsorgung der Waage
Werfen Sie verbrauchte Batterien nicht in
den Hausmüll. Entsorgen Sie die Batterien
über Sammelstellen in Ihrer Nähe. Wählen
Sie beim Neukauf schadstoffarme Batterien ohne Quecksilber (Hg), Cadmium (Cd)
und ohne Blei (Pb).
Sollte die Waage nicht mehr benutzt werden können, gibt Ihnen der zuständige
Müllbeseitigungsverband gern Auskunft
über notwendige Maßnahmen zur fachgerechten Entsorgung.
Modell 701
D 15
12. Gewährleistung
Für Mängel, die auf Material- oder Fabrikationsfehler zurückzuführen sind, gilt eine
zweijährige Gewährleistungsfrist ab Lieferung. Alle beweglichen Teile, wie z.B. Batterien, Kabel, Netzgeräte, Akkus etc., sind
hiervon ausgenommen. Mängel, die unter
die Gewährleistung fallen, werden für den
Kunden gegen Vorlage der Kaufquittung
kostenlos behoben. Weitere Ansprüche
können nicht berücksichtigt werden. Kosten für Hin- und Rücktransporte gehen zu
Lasten des Kunden, wenn sich das Gerät
an einem anderen Ort als dem Sitz des
Kunden befindet. Bei Transportschäden
können Gewährleistungsansprüche nur
16
geltend gemacht werden, wenn für Transporte die komplette Originalverpackung
verwendet und die Ware darin gemäß dem
originalverpackten Zustand gesichert und
befestigt wurde. Bewahren Sie daher alle
Verpackungsteile auf.
Es besteht keine Gewährleistung, wenn
das Gerät durch Personen geöffnet wird,
die hierzu nicht ausdrücklich von seca autorisiert worden sind.
Kunden im Ausland bitten wir, sich im Gewährleistungsfall direkt an den Verkäufer
des jeweiligen Landes zu wenden.
English
Full certification
In seca products you are purchasing not only technology matured over a century, but also
quality confirmed by authorities, the legal system and by institutes.
seca products already comply with future statutory provisions. With seca, you are buying
the future.
The products in these operating instructions comply with German legislation governing medical
products and therefore with Directive 93/42/EEC
of the Council of the European Community which
is embodied in national laws throughout Europe.
Scales carrying this symbol are approved for medical purposes in the European Community. seca
scales with this symbol meet the stringent quality
and technical requirements placed on scales
which can be calibrated.
M
Scales carrying this symbol are calibrated in accordance with Precision Class III of EC Directive
90/384/EEC.
05
0108
ISO
9001
ISO
13485
Products carrying this symbol comply with the following directives and standards:
1. Directive 90/384/EEC governing non-automatic weighing instruments
2. Directive 93/42/EEC governing medical
devices
3. DIN EN 45501 governing metrological
aspects of non-automatic scales
seca’s professionalism has also been officially recognized. The certificate from TÜV Product Service, the body responsible for medical devices,
confirms that as a manufacturer of medical devices, seca rigorously complies with stringent legal requirements. seca’s quality assurance
system covers the development, production, sales and service of medical scales and measuring
systems and ergometry.
seca helps the environment.
We are concerned to save natural resources. We
therefore strive to save pakkaging material where
meaningful. What is left over can conveniently be
disposed of locally via the German Dual System
(recycling programme).
Model 701
GB 17
1. Congratulations!
By purchasing the seca 701 electronic
personal scale, you have acquired a highly-accurate and sturdy piece of equipment.
seca has been putting its experience at
the service of health for over 150 years
now, and as market leader in many countries of the world, is always setting new
standards with its innovative developments for weighing and measuring.
In accordance with national regulations, the
seca 701 electronic personal scale is used
primarily in hospitals, doctors’ surgeries
and in-patient nursing facilities. The scales
are a Class I medical product, and have
been calibrated in accordance with the
precision class III.
In addition to the conventional determination of weight, the seca 701 also has a
function for determining body mass index.
For this purpose, height is entered on the
keypad and the body mass index associated with the weight value is output.
A special property of this scale is the
“mother-and-baby“ function. This enables
the weight of a baby or small child to be
determined quite easily in its mother’s
arms.
Its high degree of accuracy and its mother-and-baby function make the seca 701
very good for use in paediatrics.
The scale is of a very sturdy construction
and will give you long and loyal service. It
is easy to operate and the large display is
easy to read.
2. Safety
Before using the new scale, please take a little time to read the following safety instructions.
• Have repairs carried out exclusively by
• Follow the safety instructions in the inauthorised persons.
struction manual.
• Use only the type of battery stated (see
• Keep the operating manual and the
“Changing the batteries” on page 27).
declaration of conformity contained
therein in a safe place.
• When using the scale with a mains unit,
ensure that the supply cable is routed in
• Do not drop the scale or subject it to visuch a way as to exclude any type of
olent shocks.
tripping hazard.
• Have scale serviced and re-calibrated
on a regular basis (see “Servicing” on
page 27).
18
3. Before you start…
Unpacking
The scope of supply includes:
• Weighing platform
• Column with display head
• 2 M6 x 45 screws
• 1 WAF 5 Allen key
• 1 set of operating instructions
seca 701:
• Battery holder containing 6 mignontype AA 1.5 V batteries
seca 7017021904 / -994:
• 1 seca mains unit
Fitting the column
The column and display head are fitted to the weighing platform.
– Guide the connecting cable through the
opening.
– Place the column in the recess. The display should be legible for people standing on the scale.
– Screw the column to the weighing platform from underneath.
If necessary, lay the scale carefully on
its side to tighten up the screws.
– Connect the plug of the connecting
cable to the rear of the scale.
– Then place the scale upright again.
Power supply
seca 701: The scale is powered exclusively by batteries.
seca 7017021904 / -994: The scale is powered by a mains unit or by batteries.
The LC display has a low power consumption – 16.000 weighing operations can be performed with one set of batteries.
– Carefully turn over the scale so that the
base of the scale is accessible.
– Push the battery compartment closure
towards “Battery” and open the cover.
– Connect the cable to the holder and
batteries.
– Place the holder in the battery compartment.
– Close the cover and then turn the scale
back up the right way.
Note: the scale is prepared for use with a seca mains unit which is available as
an accessory.
Model 701
GB 19
Connecting the mains unit
The connection socket for the mains unit is in the base of the scale.
You must check before connecting the equipment whether the AC voltage given
on the mains unit matches the local mains voltage given on your electricity meter.
– Carefully tilt the scale to one side so that
the base of the scale is accessible.
– Plug the latching plug of the mains unit
into the connection socket in the base
of the scale.
– Stand the scale back up again.
– Connect the mains unit to a power
plug-in
scale from
socket.
mains unit
underneath
Note: the mains unit can also be used with the batteries in place without the scale
or batteries being damaged.
4. Setting up and aligning the scale
– Place the scale on a level surface.
– Undo the locknuts using the four foot
screws (1).
– Align the scale by undoing the foot
screws. The air bubble in the spirit level
must be right in the centre of the
circle (2).
– Then re-tighten the locknuts (3).
– Ensure that only the feet of the scale are
in contact with the floor. The scale may
not be in contact at any other point.
1.
3.
2.
Important!
The alignment of the base of the scale
must be checked and corrected if necessary every time the location of the
scale is changed.
spirit level
20
5. Operation
Controls and displays
The controls and display are in the display part.
Switch scale on and off
in normal operation
in function menu
s no function
s increase value
press briefly
hold down
in function menu
s activate/deactivate hold function
s activate/deactivate 2 in 1 function
s decrease value
Activating the BMI function, Confirmation
Model 701
GB 21
Checking that the contents of the calibration counter are
correct
This seca scale is calibrated. Calibration may be performed only by authorised centres.
To ensure this, the scale is fitted with a calibration counter which records any change to
data relevant to calibration. If you want to check whether the scale is properly calibrated,
proceed as follows:
– If necessary, switch off the scale.
– Keep any key depressed and start the
scale.
The current contents of the calibration
counter are shown on the display for a
few seconds.
– Compare the output contents of the calibration counter with the number shown
on the calibration counter sticker.
For valid calibration, both numbers must
match. If sticker and calibration counter
do not match, then re-calibration is reBoth numbers must match.
quired. Contact your service agent or
seca Customer Service.
If a supplementary calibration is necessary,
then the supplementary calibration mark illustrated opposite is used to record the calibration counter position instead of the seca
calibration mark shown above. This mark is
secured with an additional seal by the person authorised to perform the supplementary calibration. The supplementary calibration
mark is available from seca Customer Service under the number 14-05-01-886.
Correct weighing
– Press the Start key.
se(a, 8.8.8.8.8. and 0.00 appear consecutively in the display. The scale is
then automatically set to zero and ready
to use.
– Stand on the scale and keep still.
– Read the weighing result off the digital
display.
– If a load greater than 200 kg is placed
on the scale, St0P appears in the display.
– To switch off the scale, press the Start
key again.
22
Automatic switch-off/economy mode
The scale automatically detects whether it is being operated on rechargeable batteries
alone or whether it is connected to the mains.
– With rechargeable battery operation: automatic shut-down after 30 seconds.
– With mains operation: shut-down only via keypad.
Mother-and-baby function
The body weight of babies and small children can be determined with the aid of the mother-and-baby function. The child is held in the arms of an adult to do so. Proceed as follows:
– Press the green Start key.
– Wait until 0.00 appears in the display.
– Stand on the scale without the child.
You can read the weight off the digital
display.
– Activate the mother-and-baby function
by depressing and holding the HOLD/
2 in 1 key.
The scale stores the weight of the adult
and the display returns to zero. 0.00 appears in the display and the NET light
comes on.
– Now take the child onto the scale. You
can get off the scale to do so, in which
case ---- appears.
The scale determines the weight of the
child. Once the value is stable for about
3 seconds, the display is held. This prevents the display from continually jumping about as the child moves. “HOLD”
and an arrow pointing to the motherand-baby symbol also appear in the display. The triangle with the exclamation
mark indicates that this frozen display is
an additional facility which is not subject
to calibration.
You can now perform as many weighing operations with different children as
you want to.
It is important that it is always the same adult who carries out the measurement
and that this person’s weight does not alter (e.g. as a result of removing an item
of clothing).
The mother-and-baby function stays on until
– you press the HOLD/2 in 1 key (total weight is displayed),
– you press the Start key or
– the scale switches off automatically.
Model 701
GB 23
Store weight value (HOLD)
You can also continue displaying the weight determined once the load has been removed.
This makes it possible to look after a patient first, before having to note the weight:
– Press the HOLD/2 in 1 key whilst the
load is on the scale.
“HOLD” appears in the digital display. The
display starts to flash, showing that the
scale is checking the stability of the weight
values. Only once stability prevails is the
displayed value stored. The value is stored
until the scale switches off automatically.
The triangle with the exclamation mark indicates that this frozen display is an additional facility which is not subject to
calibration.
– The HOLD function can be switched off
by pressing the HOLD/2 in 1 key again.
0.00 appears in the display if the scale has
no load on it, otherwise the current weight.
The “HOLD” display vanishes.
Body Mass Index (BMI)
Body Mass Index puts height and weight in relationship to one another, providing more
accurate information than ideal Broca weight, for example. A tolerance range is given
which is considered ideal for health. The Body Mass Index applies only to adults: these
values are not relevant to children and young people.
– Press the Start key.
se(a, 8.8.8.8.8. and 0.00 appear consecutively in the display. The scale is
then automatically set to zero and ready
for operation.
– Press the BMI key.
On the display, you will see the last
height entered.
– You can use the arrow keys to adjust
the value in increments according to the
graduations displayed.
– Once the correct value is set, press the
BMI key again. The BMI function is now
activated.
– Step on the scale and keep still.
– Read off the BMI on the digital display
and compare it with the categories on
page 25.
– Press an arrow key if you would like to
see the weight briefly.
24
– To return to normal weighing mode,
press the BMI key.
– To switch off the scale, press the Start
key again.
Evaluating Body Mass Index:
Compare the value determined with the categories quoted below which correspond to
those used by WHO, 2000.
• BMI below 18.5:
Warning, this patient weighs too little. There could be a tendency to anorexia. An increase in weight is recommended to improve well-being and performance. If in doubt,
consult a specialist.
• BMI between 18.5 and 24.9:
The patient is of a normal weight. He can stay as he his.
• BMI between 25 and 30 (pre-obese):
The patient is slightly to moderately overweight. He should cut his weight if he is already ill (e.g. diabetes, hypertension, gout, fat metabolism disorders).
• BMI over 30:
Weight reduction is essential. Metabolism, cardiovascular system and bones are all under strain. A consistent diet, plenty of movement and behavioural training are all recommended. If in doubt, consult a specialist.
6. Cleaning
Clean the rubber surface and the housing as required using a domestic cleaning agent or
commercially-available disinfectant. Follow the manufacturer’s instructions.
Under no circumstances use abrasive or acid cleaners, white spirit, benzene or the like for
cleaning. Such substances can damage the high-quality surfaces.
Model 701
GB 25
7. What do I do if…
… no weight display comes on?
– Is the scale switched on?
– Check the batteries.
– Is the plug contact for connecting the display to the scale correctly connected?
… 0.00 does not appear before weighing?
– Press the Start key again – there must not be any load on the scale – and only its feet
should be in contact with the floor.
… one segment is illuminated constantly or not at all?
– The relevant segment has a fault. Inform Servicing.
… the display shows
?
– Battery voltage is running low. Change the batteries in the next few days.
… batt appears in the display?
– Batteries are empty. Put in new batteries.
… St0p appears in the display?
– Maximum load has been exceeded.
… the display flashes?
– If you have just activated the Hold or mother-and-baby function, please wait until the
scale has detected a steady weight value. The display will then stop flashing.
– If there has been no activation of a function beforehand, remove the load from the scale
and wait until 0.00 is displayed, then weigh again.
… the display
appears?
– The ambient temperature of the scale is too high or too low. Place the scale in an
ambient temperature between +10 °C and +40 °C. Wait about 15 minutes for the
scale to adapt to the ambient temperature and then weigh again.
… the display E and a number appear?
– Switch off the scale with the Start key and start the scale again. The scale will then
work normally again.
If this is not the case, disconnect the power supply by briefly removing the batteries. If
this measure is equally unsuccessful, inform the Service department.
26
8. Servicing
Have the scale recalibrated by authorised persons in accordance with national legal requirements. The year of initial calibration can be found behind the CE symbol on the rating
plate above the number of the appointed office, 0108 (Hamburg Calibration Office). Recalibration is essential if one or more security marks are damaged or the calibration counter
does not match the number on the applicable calibration counter mark (cf. page 22).
We recommend having your scale serviced by your local service agent before having it
recalibrated. seca Customer Service will be pleased to give you further assistance.
Changing the batteries
When
or bAtt appear in the display, you should change the batteries. You need
6 type AA 1.5 V batteries.
– Carefully turn over the scale so that the
base of the scale is accessible.
– Push the battery compartment closure
towards “Battery” and open the cover.
– Take out the holder and batteries.
– Remove the used batteries and insert
new batteries in the holder.
Check that the polarity is correct.
– Place the holder and batteries in the
battery compartment.
– Close the cover.
– Then turn the scale back up the right
way.
Model 701
GB 27
9. Technical data
Maximum load
Dimensions scale
width:
height:
depth:
Dimensions weighing platform
width:
height:
depth:
Height of figures
Weight
Temperature range
Batteries
Calibration
Medical product as per Directive
93/42/EEC
EN 60 601-1:
Insulated equipment, Protection Class II:
medical electrical equipment type B:
Functions
200 kg
292 mm / 11.5 ins
848+10 mm / 33.4+0.4 ins
409 mm / 16.1 ins
292 mm / 11.5 ins
75+10 mm / 2.8+0.4 ins
300 mm / 11.8 ins
20 mm
approx. 8,8 kg
+10 °C to +40 °C
6 type AA 1.5 V batteries
approved for medical use, Class III
Class I
mother-and-baby function, Hold,
Body Mass Index
Graduations
0 up to 150 kg:
150 up to 200 kg:
Accuracy at first calibration
to 25 kg:
25 kg to 100 kg:
100 kg to 150 kg:
150 kg to 200 kg:
Minimum load
± 25 g
± 50 g
± 75 g
± 100 g
1 kg
seca 701
Power supply
battery / mains unit (option)
seca 7017021904 / -994
Power supply
mains unit / battery (option)
28
0,05 kg
0,1 kg
10. Spare parts and accessories
Measuring rods
Material: hard-anodised aluminium, slide with lockable measuring tab
seca 220 telescopic measuring rod
seca model 220-17-14-004:
seca model 220-18-14-004
(double graduations):
Measuring range: 820 - 2000 mm,
Graduations: 1 mm
Measuring range: 820 - 2000 mm and
32 1/4 " - 78 3/4 ",
Graduations: 1 mm and 1/8 "
Power supply
Model dependent mains unit
Plug-in mains unit, Euro: 230V~ / 50Hz / 12V= / 130mA
seca spare part no.: 68-32-10-252
Desk-top mains unit, switchable, Euro: 115V~ / 230V~ / 50-60Hz / 9V= / 350mA
seca spare part no.: 68-32-10-243
Plug-in mains unit, USA: 120V~ / 60Hz / 12V= / 150mA
seca spare part no.: 68-32-10-259
Plug-in mains unit
Use only seca original plug-in mains units with 9 V or controlled 12 V output voltage. Commercially-available mains units may supply a higher voltage than stated and thus lead to
damage to the scale.
Recalibration
Supplementary calibration mark
seca spare part no.: 14-05-01-886
11. Disposal
Batteries
Disposing of the scale
Do not throw used batteries away in domestic waste. Dispose of batteries at collection points in the vicinity. When buying
new batteries, select those low in harmful
substances and containing no mercury
(Hg), cadmium (Cd) or lead (Pb).
If the scale can no longer be used, the responsible waste disposal association will
be glad to advise you on the measures
necessary to dispose of it properly.
Model 701
GB 29
12. Warranty
A two-year warranty from date of delivery
applies to defects attributable to poor materials or workmanship. All moveable parts
- batteries, cables, mains units, rechargeable batteries etc. - are excluded. Defects
which come under warranty will be made
good for the customer at no charge on
production of the receipt. No further
claims can be entertained. The costs of
transport in both directions will be borne
by the customer should the equipment be
located anywhere other than the customer’s premises. In the event of transport
damage, claims under warranty can be
30
honoured only if the complete original
packaging was used for any transport and
the merchandise secured and attached in
that packaging just as it was when originally packed. All the packaging should
therefore be retained.
A claim under warranty will not be honoured if the equipment is opened by persons not expressly authorised by seca to
do so.
We would ask our customers abroad to
contact their local sales agent in the event
of a warranty matter.
Français
Toutes les garanties de qualité
Les produits seca vous apportent non seulement les performances d’une technique mise
au point depuis plus d’un siècle, mais vous assurent également une qualité certifiée conforme aux normes et aux lois, ainsi que par les instituts.
Les produits seca satisfont dès à présent aux dispositions légales de demain. En achetant
les produits seca, vous achetez des produits d’avenir.
Les produits repris dans le présent mode d’emploi
satisfont à la loi sur les dispositifs médicaux, c.-à-d.
à la directive 93/42/CEE du Conseil de la Communauté européenne, qui est transposée dans la législation nationale de tous les pays européens.
Les balances munies de ce symbole peuvent être
utilisées dans le domaine médical de la l’Union
européenne. Les balances et pèse-personnes
seca dotés de ce signe satisfont aux normes de
qualité et techniques les plus élevées imposées
aux appareils de pesage étalonnables.
Les balances munies de ce symbole sont étalonnées selon la classe de précision III de la directive
90/384/CEE.
M
05
0108
ISO
9001
ISO
13485
Les produits qui portent ce symbole satisfont aux
exigences des directives et normes suivantes
1. directive 90/384/CEE concernant les instruments de pesage à fonctionnement non
automatique
2. directive 93/42/CEEsur les dispositifs médicaux
3. loi DIN EN 45501 portant sur les aspects
métrologiques des instruments de pesage à
fonctionnement non automatique
Le professionnalisme de seca a été reconnu officiellement. Le TÜV Product Service, l’autorité compétente en matière de dispositifs médicaux,
atteste au moyen du certificat que seca respecte
minutieusement les réglementations légales sévères en tant que fabricant de dispositifs médicaux. Le système de garantie de la qualité de
seca inclue les secteurs de la recherche, de la
production, de la commercialisation et du service
après-vente des balances et systèmes de mesure
médicaux ainsi que le secteur de l’ergométrie.
seca aide l’environnement
La préservation de ressources naturelles nous tient
à cour. C’est pourquoi, nous nous efforçons d’économiser du matériel d’emballage là où c’est utile. Et
l’emballage qui reste peut être éliminé sur place et
de façon adéquate grâce au système Dual.
Modèle 701
F 31
1. Félicitations !
En achetant le pèse-personne électronique
seca 701, vous êtes devenu le propriétaire
d’un appareil de haute précision, mais également robuste.
Depuis plus de 150 ans, seca met son expérience au service de la santé et, en tant que
leader du marché dans de nombreux pays
du monde, définit sans cesse de nouvelles
normes grâce à ses innovations dans les domaines du pesage et de la mesure.
Le pèse-personne électronique seca 701
est conçue principalement pour une utilisation dans les hôpitaux, les cabinets médicaux et les centres de soins conformément
aux prescriptions nationales. Le pèse-bébé
est un dispositif médical de classe I et est
étalonné conformément à la classe de
précision III.
Outre la fonction de pesage conventionnelle, le seca 701 offre également une
fonction permettant de déterminer l’indice
de masse corporelle. Pour ce faire, il suffit
d’entrer la taille à l’aide du clavier de commande et l’indice de masse corporelle
correspondant au poids sera calculé.
Une caractéristique spéciale de ce pèsepersonne est la "fonction mère-enfant".
Elle permet de déterminer très aisément le
poids de nourrissons et de petits enfants,
dans les bras de leur mère.
Grâce à sa précision élevée et à sa fonction mère-enfant, la balance seca 701
convient idéalement en pédiatrie.
De conception très stable, le pèse-personne
sera votre fidèle partenaire pendant de longues années. Il s’utilise aisément et son
grand affichage est très lisible.
2. Sécurité
Avant d'utiliser pour la première fois le nouveau pèse-personne, prendre le temps de lire
attentivement les conseils de sécurité ci-après.
• Les réparations peuvent être effec• Suivre les prescriptions du mode d'emtuées exclusivement par des techniploi.
ciens agréés.
• Conservez soigneusement le présent
• Utilisez uniquement le modèle de pile
mode d’emploi, ainsi que la déclaration
indiqué (voir “Remplacement des piles”
de conformité jointe.
à la page 41).
• Ne pas laisser tomber le pèse-person• Lors de l’utilisation du pèse-bébé avec
ne, et ne pas le soumettre à des chocs
une alimentation électrique, prenez
violents.
garde à ce que l’installation du câble
• Veillez à effectuer régulièrement l’entreexclue tout risque de chute ou d’accrotien et les vérifications d’étalonnage
chage.
(voir “Entretien” à la page 41).
32
3. Avant d’utiliser le pèse-personne…
Déballage
Sont compris dans la fourniture :
• plate-forme de pesage
• colonne avec boîtier d’affichage
• 2 vis M6 x 45
• 1 clé pour vis à six pans creux
ouverture 5
• 1 manuel d’utilisation
seca 701
• 1 support de piles avec 6 piles type AA
1,5 V
seca 7017021904 / -994
• 1 poste secteur seca
Montage de la colonne
La colonne avec le boîtier d’affichage est fixée à la plate-forme de pesage.
– Faites passer le câble de connexion à
travers l’orifice.
– Insérez la colonne dans l’évidement.
L’affichage doit être lisible pour la personne se tenant sur le pèse-personne.
– Vissez la colonne par dessous avec la
plate-forme de pesage.
Incliner prudemment le pèse-personne
sur le côté, si nécessaire, afin de serrer
les vis à fond.
– Raccordez la fiche du câble de raccordement au dos du pèse-personne.
– Redresser le pèse-personne.
Alimentation électrique
seca 701 : Le pèse-personne est uniquement alimenté par piles.
seca 7017021904 / -994 : L’alimentation en courant de la balance se fait par le biais
d’un poste secteur ou de piles.
L’affichage LC consomme peu d’électricité – un jeu de piles permet d’effectuer jusqu’à
16.000 pesages.
Modèle 701
F 33
– Inclinez prudemment le pèse-personne
sur le côté, de sorte que le dessous de
l’appareil soit accessible.
– Appuyez sur la fermeture du compartiment de piles dans la direction de l'indication «Battery» et relevez le couvercle.
– Connectez le câble à la fixation avec
piles.
– Placez le logement dans le compartiment batteries.
– Verrouillez le couvercle et retournez le
pèse-personne.
Remarque : La balance est conçue pour être utilisée également avec un adaptateur secteur, disponible comme accessoire.
Raccordement secteur
La douille de raccordement au secteur se trouve dans le socle.
Avant de brancher l'appareil, il faut impérativement vérifier si la tension alternative figurant sur l'adaptateur secteur correspond bien à la tension indiquée sur
le compteur électrique.
– Incliner prudemment le pèse-personne
sur le côté, de sorte que le dessous de
l'appareil soit accessible.
– Enficher la fiche à jack de l'adaptateur
réseau dans la douille de connexion
dans le dessous de l'appareil.
– Redresser le pèse-personne.
Pèse-personne
Adaptateur
– Raccorder l’appareil à la prise secteur.
vu de dessous
réseau
Indication : Le bloc d’alimentation électrique peut également être utilisé lorsque
des batteries sont placées à l’intérieur de l’appareil sans risque d’endommager
la balance ou les batteries.
4. Installation et mise à niveau
– Poser le pèse-personne sur un sol
stable.
– Dévisser les quatre contre-écrous audessus des quatre vis des pieds (1).
– Mettre le pèse-personne à niveau en
vissant les pieds. La bulle d'air du niveau à bulle doit se trouver exactement
au centre de la croix (2).
34
1.
3.
2.
– Resserrer ensuite les contre-ecrous (3).
– Veillez à ce que la balance ne soit en
contact avec le sol que par l’intermédiaire de ses pieds. La balance ne peut
reposer sur rien d’autre.
Remarque importante !
A chaque changement d'emplacement
du pèse-personne, il faut vérifier et si
nécessaire corriger sa mise à niveau
niveau à bulle
5. Utilisation
Eléments de commande et affichages
Les éléments de commande et le visuel se trouvent sur le boîtier d’affichage.
Marche/Arrêt du pèse-personne
Dans le mode normal
dans le menu de fonctions
s pas de fonction
s Augmentation de la valeur
brève pression de la touche s Activation / Deactivation de la fonction Hold
longue pression de la touche s Activation / Deactivation de la fonction 2 in 1
dans le menu de fonctions
s Diminution de la valeur
Activer la fonction BMI, validation
Modèle 701
F 35
Contrôle du contenu du compteur d’étalonnage
Ce pèse-personne seca est étalonné. Les étalonnages ne peuvent être effectués que par des
organismes autorisés. Pour s’en assurer, le pèse-personne est équipé d’un compteur d’étalonnage qui constate toute modification des données relatives à l’étalonnage. Si vous désirez
vérifier si le pèse-personne a été étalonné correctement, effectuez les étapes suivantes :
– Déconnectez le cas échéant le pèsepersonne.
– Maintenez n’importe quelle touche enfoncée et démarrez le pèse-personne.
Le contenu actuel du compteur d’étalonnage clignote pendant quelques secondes sur le visuel.
– Comparez le contenu du compteur d’étalonnage fourni avec le nombre noté sur le
cachet du compteur d’étalonnage.
Pour que l’étalonnage soit valable, les
deux nombres doivent correspondre. Si
ce n’est pas le cas, un réétalonnage doit
Les deux nombres doivent correspondre.
être effectué. Pour ce faire, adressezvous à votre partenaire S.A.V. ou au service après-vente de seca.
Si un réétalonnage s’avère nécessaire, la
marque de réétalonnage ci-contre est utilisée pour caractériser l’état du compteur
d’étalonnage au lieu de la marque du
compteur d’étalonnage de seca figurant
ci-dessus. Cette marque est garantie par
un sceau supplémentaire apposé par la
personne compétente pour le réétalonnage. La marque de réétalonnage peut être
obtenue au numéro 14-05-01-886 du service après-vente de seca.
Pesage correct
– Enfoncez la touche de démarrage
(START).
L'affichage indique successivement
Se(A, 8.8.8.8.8. et 0.00. Ensuite, le pèsepersonne est automatiquement remis à
zéro et est prêt à l'emploi.
– Montez sur le pèse-personne et restez
immobile.
– Vous pouvez à présent lire le poids obtenu sur l’affichage numérique.
– Si la charge du pèse-personne est supérieure à 200 kg, le message St0P apparaît dans l’affichage.
36
– Pour déconnecter la balance, appuyez
à nouveau sur la touche de démarrage.
Déconnexion automatique/Mode économie d'énergie
La balance détecte automatiquement si elle fonctionne sur piles ou sur secteur.
– Fonctionnement sur piles: arrêt automatique après 30 secondes.
– Fonctionnement secteur: arrêt uniquement par l’intermédiaire du clavier.
Fonction mère-enfant
La fonction "mère-enfant" permet de peser des nourrissons et des petits enfants. L'enfant
est porté sur le bras par un adulte. Procéder comme suit :
– Appuyer sur la touche START verte.
– Attendre que 0.00 s'affiche.
– Se placer sur le pèse-personne sans
enfant et ne pas bouger. Lire le résultat
du pesage sur l'affichage électronique.
– Activez la fonction «mère-enfant» en appuyant longtemps sur la touche HOLD/
2 in 1.
Le pèse-personne mémorise le poids
de l'adulte et l'affichage est remis à zéro. 0.00 s'affiche, et le témoin lumineux
NET s'allume.
– Prendre l'enfant à peser sur le bras. On
peut descendre du pèse-personne
pour le prendre; l'affichage indique alors
----.
Le pèse-personne détermine le poids
de l'enfant. Lorsque la valeur est stable
pendant environ 3 secondes, le poids
est mémorisé. Cela évite que l'affichage
ne varie à chaque mouvement que fait
l'enfant.
L’affichage indique en outre la mention
«HOLD» ainsi qu’une flèche qui pointe
vers le symbole mère-enfant. Le triangle
avec le point d’exclamation indique que
dans le cas de cet affichage figé, il ne
s’agit pas d’un dispositif complémentaire nécessitant un étalonnage.
On peut maintenant peser autant d'enfants qu'on veut.
Il convient cependant de veiller à ce que ce soit toujours la même personne qui
porte les enfants, et que le poids de cette personne ne se modifie pendant la procédure (p. ex. en enlevant un vêtement).
La fonction mère-enfant reste active jusqu'à ce que :
– on appuie à nouveau sur la touche HOLD/2 in 1 (le poids total est affiché) ;
– on appuie sur la touche START ;
Modèle 701
F 37
– le pèse-personne s'éteint automatiquement.
Mise en mémoire du poids mesuré (HOLD)
Le poids mesuré peut rester affiché après le déchargement du pèse-personne. Il est ainsi
possible de d’abord faire asseoir ou de coucher le patient avant de noter le poids
mesuré :
– Appuyez sur la touche HOLD/2 in 1 tandis que le pèse-personne est chargé.
L’affichage numérique indique «HOLD».
L’affichage commence à clignoter et indique ainsi que le pèse-personne contrôle la
stabilité des valeurs de pesage. Ce n’est
que lorsque cette stabilité est obtenue que
la valeur affichée est mémorisée. Elle reste
mémorisée dans l’affichage jusqu’à la déconnexion automatique.
Le triangle avec le point d’exclamation indique que dans le cas de cet affichage figé, il
ne s’agit pas d’un dispositif complémentaire nécessitant un étalonnage.
– La fonction HOLD peut être désactivée
en appuyant à nouveau sur la touche
HOLD/2 in 1.
L'écran affiche le message 0.00 si le pèsepersonne est déchargé ou le poids mesuré à
ce moment. Le message «HOLD» disparaît.
Indice de masse corporelle (Body-Mass-Index ; BMI)
L’indice de masse corporelle établit la relation entre la taille et le poids, mais peut toutefois
fournir des données plus précises telles que le poids idéal selon Broca. Le système fournit
une plage de tolérance, qui est considérée comme optimale du point de vue de la santé.
L’indice de masse corporelle s’applique uniquement aux adultes ; ces données ne sont
pas pertinentes pour les enfants et les adolescents.
– Appuyez sur la touche Start.
L’affichage indique successivement
se(a, 8.8.8.8.8. et 0.00. Le pèsepersonne revient ensuite automatiquement à zéro et est prêt à fonctionner.
– Appuyez sur la touche BMI.
Le visuel affiche la dernière taille entrée.
– Vous pouvez modifier la valeur par palier correspondant aux graduations de
l’affichage à l’aide des touches
fléchées.
38
– Lorsque la valeur correcte est réglée,
appuyez à nouveau sur la touche BMI.
La fonction BMI est à présent activée.
– Montez sur le pèse-personne et restez
immobile.
– Lisez le BMI sur l’affichage numérique
et comparez-le aux catégories indiquées en page 39.
– Appuyez sur une touche fléchée, si
vous désirez voir brièvement votre
poids.
– Pour revenir à la fonction de pesage
normale, appuyez sur la touche BMI.
– Pour déconnecter le pèse-personne,
appuyez à nouveau sur la touche Start.
Interprétation de l’indice de masse corporelle:
Comparez la valeur indiquée avec les catégories mentionnées ci-dessous qui correspondent à celles utilisées par le WHO 2000.
• BMI inférieur à 18,5 :
Attention, le poids du patient est insuffisant. Il peut présenter une tendance à la maigreur. Une prise de poids est conseillée pour améliorer son bien-être et ses performances. En cas de doute, faites-lui consulter un spécialiste.
• BMI compris entre 18,5 et 24,9 :
Son poids est normal. Il peut rester tel qu’il est.
• BMI compris entre 25 et 30 (Prédisposition) :
Le patient présente un excès pondéral léger à moyen. Il devrait perdre du poids, s’il
souffre déjà d’une affection (par ex. diabète, hypertension, goutte, troubles du métabolisme).
• BMI supérieur à 30 :
Une perte de poids est urgente. Il surcharge son métabolisme, sa circulation sanguine
et ses articulations. Un régime adapté, beaucoup d’exercice et un changement de
mode de vie sont conseillés. En cas de doute, faites-lui consulter un spécialiste.
6. Nettoyage
Nettoyez le recouvrement en caoutchouc du pèse-personne et le boîtier si nécessaire à
l’aide d’un nettoyant ménager ou d’un désinfectant courant. Veuillez respecter les consignes du fabricant.
N’utilisez en aucun cas un nettoyant abrasif ou mordant, de l’alcool, du benzène ou tout
autre produit similaire. De tels produits peuvent endommager les surfaces de haute qualité.
Modèle 701
F 39
7. Que faire si…
… aucun poids n’est affiché ?
– Le pèse-personne est-il sous tension ?
– Vérifiez l'état des piles.
– La fiche mâle de raccord du cadran à la balance est-elle correctement branchée ?
… 0.00 n’apparaît pas à l’affichage avant le pesage ?
– Appuyez à nouveau sur la touche START – la balance ne peut être chargée pendant
cette opération – et seuls ses pieds peuvent toucher le sol.
… un segment s'allume continuellement ou pas du tout ?
– L'emplacement correspondant indique une erreur. Consultez le service d'entretien.
… le symbole
apparaît à l'affichage ?
– La tension des piles diminue. Vous devriez remplacer les piles dans les prochains jours.
… le message bAtt apparaît à l'affichage ?
– Les piles sont usées. Utilisez de nouvelles piles.
… le message St0P apparaît à l'affichage ?
– La charge maximale est dépassée.
… l’affichage clignote ?
– Si vous avez déjà activé la fonction Hold ou fonction «mère-enfant», attendez que le
pèse-personne ait pu reconnaître un poids constant. L’affichage arrête alors de clignoter.
– Si aucune fonction n’a été activée, déchargez le pèse-personne, attendez que le visuel
affiche 0.00 et recommencez l’opération de pesage.
… le message
apparaît à l'affichage ?
– La température ambiante du pèse-personne est trop élevée ou trop basse. Placez le
pèse-personne dans une température ambiante comprise entre +10 et +40 °C. Attendez environ 15 minutes, le temps que le pèse-personne s'adapte à la température
ambiante et recommencez le pesage.
… le message E suivi d'un chiffre apparaît à l'affichage ?
– Après que le pèse-personne se soit coupé automatiquement, allumez-le à nouveau.
Mettre le pese-personne hors tension, puis le remettre sous tension. Le pèse-personne fonctionnera à nouveau normalement.
Si ce n’est pas le cas, interrompez l’alimentation électrique en enlevant brièvement les
piles. Si cette mesure ne présente aucun résultat, adressez-vous au service d’entretien.
40
8. Entretien
Faites effectuer par des personnes autorisées un réétalonnage conformément aux dispositions légales nationales. L’année du premier étalonnage est indiquée derrière le sigle CE
sur la plaque du fabricant au-dessus du numéro de l'organisme désigné 0108 (Bureau de
vérification des poids et mesures Hambourg). Un réétalonnage est en tous les cas nécessaire lorsqu'une ou plusieurs marques de sécurité sont endommagées ou que le contenu
du compteur d’étalonnage ne correspond pas avec la marque de garantie valable (voir
page 36).
Nous vous recommandons de faire effectuer un entretien par votre partenaire du service aprèsvente avant le réétalonnage. Le service après-vente pourra vous aider dans ce domaine.
Remplacement des piles
Lorsque le symbole
ou le message bAtt apparaît à l’affichage, il faut remplacer
les piles. Vous avez besoin de 6 piles, type AA, 1,5 Volt.
– Faites basculer doucement le pèsepersonne sur le côté de sorte que le
fond du pèse-personne soit accessible.
– Appuyez sur la fermeture du compartiment de piles dans la direction de l'indication «Battery» et relevez le couvercle.
– Enlevez la fixation avec les piles.
– Enlevez les piles usagées et placez des
nouvelles piles dans la fixation.
Veillez à respecter les polarités.
– Replacez la fixation avec les piles dans
le compartiment des piles.
– Refermez le couvercle.
– Remettez ensuite le pèse-personne
dans la bonne position.
Modèle 701
F 41
9. Fiche technique
Charge maxi
200 kg
Dimensions pèse-personne
Largeur:
292 mm / 11.5 ins
Hauteur:
848+10 mm / 33.4+0.4 ins
Profondeur:
409 mm / 16.1 ins
Dimensions plate-forme de pesage
Largeur:
292 mm / 11.5 ins
Hauteur:
75+10 mm / 2.8+0.4 ins
Profondeur:
300 mm / 11.8 ins
Dimensions des chiffres
20 mm
Poids
env. 8,8 kg
Plage de température
+10 °C jusqu’à +40 °C
Piles
6 piles type AA, 1,5 V
Etalonnage
étalonnage médical, classe III
Produit médical en vertu de la
directive 93/42/CEE
classe I
EN 60 601-1:
Appareil isolé, classe de protection II:
appareil électronique à usage médical,
type B:
Fonctions
fonction "mère-enfant", Hold,
Indice de masse corporelle
Réglage fin
0 jusqu’à 150 kg:
0,05 kg
150 jusqu’à 200 kg:
0,1 kg
Echelle de précision
jusqu’à 25 kg:
± 25 g
25 kg jusqu’à 100 kg:
± 50 g
100 kg jusqu’à 150 kg:
± 75 g
150 kg jusqu’à 200 kg:
± 100 g
Charge mini
1 kg
seca 701
Alimentation
piles / poste secteur (option)
seca 7017021904 / -994
Alimentation
poste secteur / piles (option)
42
10. Pièces de rechange et accessoires
Règles graduées
Matériau: aluminium éloxé dur, coulisse avec languette de mesure encliquetable
Règle graduée télescopique seca 220
Modèle seca 220-17-14-004:
Modèle seca 220-18-14-004
(échelle double):
Plage de mesure: 820 - 2000 mm,
Echelle: 1 mm
Plage de mesure : 820 - 2000 mm et
32 1/4 " - 78 3/4 ",
Echelle: 1 mm et 1/8 "
Alimentation électrique
Adaptateur réseau suivant le modèle
Adaptateur réseau à fiche, Euro : 230V~ / 50Hz / 12V= / 130mA
Pièce de rechange seca N° : 68-32-10-252
Unité d’alimentation de table commutable, Euro : 115V~ / 230V~ / 50-60Hz / 9V= / 350mA
Pièce de rechange seca N° : 68-32-10-243
Adaptateur réseau à fiche, USA : 120V~ / 60Hz / 12V= / 150mA
Pièce de rechange seca N° : 68-32-10-259
Adaptateur secteur
Utilisez uniquement des adaptateurs secteur seca ayant une tension de sortie de 9 Volts
ou de 12 Volts réglée. Les adaptateurs secteur courants peuvent produire une tension
plus élevée que celle indiquée et pourraient ainsi endommager la balance.
Réétalonnage
Marque de réétalonnage
Pièce de rechange seca N° : 14-05-01-886
11. Elimination
Piles
Elimination du pèse-personne
Ne jetez pas les piles usagées dans les déchets ménagers. Eliminez les piles dans un
centre de collecte de vos environs. A l'achat
de nouvelles piles, préférez des piles non
polluantes sans mercure (Hg), cadmium
(Cd) et sans plomb (Pb).
Si le pèse-personne ne peut plus être utilisé,
l'organisme d'enlèvement des déchets
pourra vous renseigner sur les mesures nécessaires à prendre pour une élimination
appropriée.
Modèle 701
F 43
12. Garantie
Une garantie de deux ans à compter de la
date de livraison est accordée pour les défauts de matière et de fabrication. Cette
garantie ne s’applique pas aux pièces
amovibles, telles que les batteries, les câbles, les adaptateurs secteur, les accumulateurs etc. Les défauts couverts par la
garantie sont réparés gratuitement sur
présentation de la quittance d’achat par le
client. Aucune autre demande de réparation ne peut être prise en compte. Les frais
de transport sont à la charge du client si
l’appareil n’est pas installé à la même
adresse que celle du client. En cas d'endommagements dus au transport, le cas
de garantie peut être invoqué uniquement
44
si l'emballage d'origine complet a été utilisé pour les transports et si la marchandise
a été immobilisée et fixée conformément à
l'emballage initial. Tous les éléments de
l’emballage doivent par conséquent être
conservés.
Aucun cas de garantie ne peut être invoqué si l’appareil est ouvert par des personnes qui ne sont pas explicitement
autorisées par seca.
Nous prions nos clients à l’étranger de
bien vouloir contacter directement le revendeur de leur pays respectif pour les
cas de garantie.
Italiano
Con lettera e sigillo
Con i prodotti seca acquistate non solo una tecnica maturata in oltre un secolo, ma anche
una qualità confermata dalle autorità, dalla legge e da parte di istituti. I prodotti seca sono
già oggi conformi alle disposizioni di legge di domani. Con seca acquistate il futuro.
I prodotti descritti in questo manuale di istruzione
sono conformi alla legge sui prodotti medicali,
cioè alla direttiva 93/42/CEE del Consiglio della
Comunità Europea, che è stata accolta in tutta
Europa nella legislazione nazionale.
Bilance che portano questo contrassegno sono
omologate nella Comunità Europea nel settore
sanitario. Le bilance seca recanti questo marchio
sono conformi agli elevati standard qualitativi e
tecnici che devono essere soddisfatti dalle bilance
non soggette all’obbligo della taratura.
M
Bilance che portano questo contrassegno sono
tarate in conformità alla classe di precisione III della direttiva 90/384 della CE.
0108
Prodotti che portano questo contrassegno soddisfano le esigenze poste dalle seguenti direttive e
norme
1. direttiva N. 90/384/CEE in materia di bilance
a funzionamento non automatico
2. direttiva N. 93/42/CEE in materia di prodotti
medicali
3. DIN EN 45501 sugli aspetti metrologici delle
bilance a funzionamento non automatico
ISO
13485
La professionalità della seca è riconosciuta anche
a livello ufficiale. Il TÜV Product Service, l’istituto di
certificazione competente per i prodotti medicali,
ha certificato che la seca, in quanto produttore di
dispositivi medicali, soddisfa i più rigorosi requisiti
di legge in materia. Il sistema di assicurazione della qualità seca comprende i settori sviluppo, produzione, vendita e servizio tecnico di bilance e
sistemi di misurazione per uso medico nonché il
settore dell’ergometria.
05
ISO
9001
La seca aiuta l’ambiente
Il risparmio di risorse naturali ci sta a cuore. Per
questo ci sforziamo di risparmiare del materiale di
imballaggio, dove ciò risulta ragionevole. Ed è possibile eseguire comodamente lo smaltimento di ciò
che rimane sul luogo, mediante il Sistema Duale.
Modello 701
I 45
1. Sentiti complimenti!
Scegliendo
la
bilancia
elettronica
seca 701, avete acquistato un apparecchio di alta precisione e contemporaneamente robusto.
Da oltre 150 anni la seca stabilisce la sua
esperienza al servizio della salute e, nella
sua qualità di azienda leader sul mercato
in numerosi paesi del mondo, stabilisce
sempre dei nuovi standard con i suoi sviluppi innovativi per la pesatura e la misurazione.
La bilancia elettronica pesapersone
seca 701 si impiega in conformità alle norme nazionali soprattutto in ospedali, ambulatori medici e istituzioni di cura con
ricovero.
La bilancia è un prodotto medicale della
classe I ed è stata tarata in conformità alla
classe di precisione III.
Oltre alla convenzionale determinazione
del peso, la seca 701 offre una funzione
per determinare il body mass index. A tale
scopo si immette l'altezza per mezzo della
tastiera di comando ed il body mass index
corrispondente al valore del peso viene
emesso.
Una proprietà particolare di questa bilancia è la funzione "Madre-Bambino". Con
questa si può determinare con estrema facilità, cioè in braccio alla madre, il peso di
lattanti e bambini piccoli.
Grazie all'elevata precisione e della funzione madre-bambino la seca 701 è anche
molto adatta all'impiego in pediatria.
La bilancia ha una struttura molto stabile e
vi servirà fedelmente per lungo tempo.
Essa è facile da usare ed il grande display
è facilmente leggibile.
2. Sicurezza
Prima di utilizzare la nuova bilancia, prendetevi per favore un po' di tempo per leggere le
seguenti avvertenze per la sicurezza.
• Fate eseguire le riparazioni esclusiva• Osservate le avvertenze del manuale di
mente da persone autorizzate.
istruzione.
• Utilizzate esclusivamente l’alimentatore
• Conservate con cura le istruzioni per
fornito assieme alla bilancia (vedere
l'uso e la dichiarazione di conformità
“Sostituzione della batteria” a
che ne fa parte esse.
pagina 55).
• Non dovete lasciare cadere la bilancia
• Quando usate la bilancia con un aliné esporla ad urti violenti.
mentatore, fate attenzione ad esclude• Fate eseguire regolarmente la manure che il modo in cui il cavo è posato
tenzione e le verifiche metriche succescrei un pericolo di inciampare o di resive (a tale proposito vedere il capitolo
stare impigliati.
vedere “Manutenzione” a pagina 55).
46
3. Prima di cominciare veramente…
Sistemazione della bilancia
Fanno parte della fornitura:
• Piattaforma di pesata
• Colonna con testa di visualizzazione
• 2 viti M6 x 45
• 1 chiave ad esagono incassato SW 5
• 1 istruzioni per l'uso
seca 701
• Porta batterie con 6 batterie tipo
mignon AA 1,5 V
seca 7017021904 / -994
• 1 alimentatore rete seca
Montaggio della colonna
La colonna con la testa di visualizzazione si monta sulla piattaforma di pesata.
– Fate passare il cavo di collegamento attraverso l'apertura.
– Inserite la colonna nella cavità. Il display
dovrebbe essere leggibile per persone
che stanno in piedi sulla bilancia.
– Avvitate dal basso la colonna alla piattaforma di pesata.
Appoggiate eventualmente la bilancia
su un lato, facendo attenzione, per serrare le viti.
– Collegate la spina del cavo di collegamento alla parte posteriore della bilancia.
– Rimettete quindi in posizione verticale.
Alimentazione elettrica
seca 701: L’alimentazione elettrica della bilancia ha luogo esclusivamente mediante
batteria.
seca 7017021904 / -994: L'alimentazione della bilancia si effettua con un alimentatore
rete oppure con delle batterie.
Il display a LCD ha un consumo di corrente molto ridotto: con un set di batterie sono possibili 16.000 pesature.
Modello 701
I 47
– Rovesciate la bilancia, facendo attenzione, in modo da rendere accessibile il
fondo della bilancia.
– Premete la chiusura del vano batterie
nella direzione indicata dalla scritta in rilievo “Battery” ed aprite il coperchio ribaltandolo.
– Collegate il cavo al portapile con batterie.
– Inserite il portapile nel vano batterie.
– Chiudete il coperchio e quindi rovesciate di nuovo la bilancia.
Avvertenza: la bilancia è predisposta
all'uso con un alimentatore seca, che si può avere come accessorio.
Collegamento dell'alimentatore
La presa di collegamento per l’alimentatore si trova nel fondo della bilancia.
Per favore, prima di collegare l'apparecchio, è assolutamente necessario che
controlliate, se la tensione alternata indicata sull'alimentatore coincide con la
tensione rete locale indicata sul contatore elettrico.
– Ribaltate la bilancia su un lato, facendo
attenzione, in modo che il fondo della
bilancia sia accessibile.
– Collegate la spina jack dell'alimentatore
alla presa di collegamento nel fondo
della bilancia.
– Rimettete di nuovo la bilancia in posizioBilancia
Alimentatore
ne verticale.
parte inferiore
a spina
– Collegate l’alimentatore ad una presa di
corrente.
Avvertenza: l'alimentatore rete si può utilizzare anche quando le batterie sono inserite, senza che la bilancia o le batterie rimangano danneggiate.
4. Sistemazione ed allineamento della bilancia
– Collocate la bilancia su un fondo solido.
– Allentate i controdadi sulle quattro viti
dei piedi (1).
– Allineate la bilancia, girando le viti dei
piedi. La bolla d'aria della livella deve
trovarsi esattamente al centro del cerchio (2).
48
1.
3.
2.
– Riavvitate quindi saldamente i controdadi (3).
– Fate attenzione che la bilancia abbia
contatto con il pavimento solo con i piedi. La bilancia non deve essere appoggiata da nessuna parte.
Importante!
L'allineamento del fondo della bilancia
deve essere controllato ogni volta che
la si cambia di posto ed eventualmente corretto.
Livella
5. Uso
Comandi ed indicatori
I comandi ed il display si trovano nella sezione display.
Accendere e spegnere la bilancia
nel funzionamento normale
nel menu funzioni
s nessuna funzione
s incrementare il valore
breve pressione sul tasto
s attivare/disattivare la funzione Hold
pressione prolungata sul tasto s attivare/disattivare la funzione 2 in 1
nel menu funzioni
s ridurre il valore
Attivare la funzione BMI (Body Mass Index), conferma
Modello 701
I 49
Controllo della correttezza del contatore di taratura
Questa bilancia seca è tarata. Le operazioni di taratura possono essere eseguite solo da enti
autorizzati. Per garantirlo la bilancia è dotata di un contatore di taratura, che registra ogni variazione dei dati rilevanti dal punto di vista tecnico per la verifica metrologica. Quando volete
controllare, se la bilancia è tarata in modo conforme ai regolamenti, procedete come segue:
– Spegnete eventualmente la bilancia.
– Tenete premuto un tasto qualsiasi ed
avviate la bilancia.
Sul display lampeggerà per pochi secondi il contenuto del contatore di taratura.
– Confrontate il contenuto emesso dal
contatore di taratura con il numero specificato sul bollo metrico del contatore
di taratura.
Per una taratura valida è necessario che
i due numeri coincidano tra loro. Se il
Entrambi i numeri devono
bollo ed il contatore di taratura non coincoincidere fra loro
cidono occorre eseguire una nuova taratura. Rivolgetevi al vostro partner per il
servizio tecnico oppure al servizio tecnico assistenza clienti della seca.
Se dovesse essere necessaria una ritaratura, invece del marchio del contatore di taratura illustrato sopra, per contrassegnare lo
stato del contatore di taratura, si utilizza il
marchio della ritaratura rappresentato a
fianco. Questo marchio viene protetto con
un sigillo supplementare dalla persona autorizzata ad eseguire la ritaratura. Il marchio
della ritaratura si può ottenere dal servizio
tecnico assistenza clienti della seca con il
numero di codice 14-05-01-886.
Pesare in modo corretto
– Premete il tasto Start.
Nel display appariranno nell’ordine,
l’uno dopo l’altro se(a, 8.8.8.8.8. e 0.00.
La bilancia è quindi azzerata automaticamente e pronta al funzionamento.
– Salite sulla bilancia e rimanete in piedi
senza muovervi.
– Leggete il risultato della pesatura dal display digitale.
– Se il carico della bilancia è superiore a
200 kg nel display appare ST0P.
– Per spegnere la bilancia, premete di
nuovo il tasto start.
50
Spegnimento automatico / modo risparmio corrente
La bilancia rileva automaticamente se il funzionamento è puramente ad accumulatore oppure se è collegata alla rete.
– Nel funzionamento ad accumulatori: spegnimento automatico dopo 30 secondi.
– Nel funzionamento a rete: spegnimento solo da tastiera.
Funzione Madre-Bambino
Mediante la funzione madre-bambino si può determinare il peso corporeo di lattanti e
bambini piccoli. In questo caso il bambino viene tenuto in braccio da un adulto. Procedete
come segue:
– Premete il tasto verde di avvio.
– Attendete fino a quando appare l'indicazione 0.00.
– Mettetevi senza il bambino sulla bilancia. Potete leggere il risultato della pesatura sul display digitale.
– Premendo a lungo il tasto HOLD/2 in 1,
attivate la funzione madre-bambino.
La bilancia memorizza ora il peso della
persona adulta ed il display viene azzerato di nuovo. Sul display appare 0.00,
la luce NET si illumina.
– Prendete ora il bambino insieme a voi
sulla bilancia. Per farlo potete anche lasciare la bilancia, in questo caso appare
----.
La bilancia determina il peso del bambino. Se il valore è stabile per circa 3 secondi, la visualizzazione verrà mantenuta
fissa. Con ciò si evita, che la visualizzazione presenti continuamente delle fluttuazioni, per via dei movimenti del bambino.
Sul display appariranno inoltre la segnalazione “HOLD” ed una freccia puntata
sul simbolo madre - bambino. Il triangolo
con il punto esclamativo segnala, che,
nel caso di quest’indicazione “congelata”
si tratta di una prestazione supplementare non soggetta all’obbligo della taratura.
A questo punto potete eseguire tante
pesature quante volete con diversi
bambini.
E' importante che sia sempre la stessa persona adulta ad eseguire la misurazione e che il suo peso non vari (per esempio depositando un capo di vestiario).
La funzione madre-bambino rimane attivata fino a quando
– voi premete il tasto HOLD/2 in 1 (verrà visualizzato il peso complessivo),
– voi premete il tasto di avvio, oppure
– la bilancia si spegne automaticamente.
Modello 701
I 51
Memorizzazione del valore del peso (HOLD)
Il valore determinato per il peso si può anche continuare a visualizzare dopo che la bilancia
è stata scaricata. Con ciò risulta possibile prima di tutto accudire di nuovo il paziente, prima di annotare il valore del peso.
– Premete il tasto HOLD/2 in 1 mentre la
bilancia è caricata.
Nel display digitale appare “HOLD”. Il display comincia a lampeggiare e con ciò indica che la bilancia sta controllando la stabilità
dei valori pesati. Solo dopo che questa è stata raggiunta il valore visualizzato verrà memorizzato. Esso rimane memorizzato nel
display fino allo spegnimento automatico.
Il triangolo con il punto esclamativo segnala,
che, nel caso di quest’indicazione “congelata” si tratta di una prestazione supplementare non soggetta all’obbligo della taratura.
– La funzione HOLD si può disattivare,
premendo ancora una volta il tasto
HOLD/2 in 1.
Nel display apparirà 0.00, se la bilancia non
è caricata o, rispettivamente, il valore attuale del peso. La segnalazione “HOLD”
scompare.
Body-Mass-Index (BMI)
Il body mass index mette in relazione tra loro la statura ed il peso del corpo e rende quindi
possibili dati più precisi del peso ideale secondo Broca. Si specifica un campo di tolleranza, che si considera come ottimale dal punto di vista della salute. Il Body Mass Index vale
solo per adulti; per bambini e giovani questi valori non sono determinanti.
– Premete il tasto start di avvio.
Nel display appariranno l’uno dopo l’altro se(a, 8.8.8.8.8. e 0.00. La bilancia è
quindi azzerata automaticamente e
pronta a funzionare.
– Premete il tasto BMI.
Sul display vedrete prima di tutto l’ultima statura immessa.
– Servendovi dei tasti freccia, potete variare il valore a scatti corrispondenti alla
divisione del display.
– Quando il valore corretto è stato impostato, premete ancora una volta il tasto
BMI. La funzione BMI è ora attivata.
– Salite ora sulla bilancia e rimanete fermi
in piedi.
52
– Leggete il BMI sul display digitale e confrontatelo con le categorie a pagina 53.
– Premete un tasto freccia, se volete
vedere per breve tempo il valore del
pes.
– Per ritornare al normale funzionamento
in pesatura, premete il tasto BMI.
– Per spegnere la bilancia, premete di
nuovo il tasto di avvio START.
Analisi del Body Mass Index:
Confrontate il valore determinato con le categorie specificate di seguito, le quali corrispondono alle categorie utilizzate dall’OMS, 2000.
• BMI inferiore 18,5:
Attenzione, il paziente pesa troppo poco, potrebbe esservi una tendenza alla magrezza patologica. Un aumento del peso risulta consigliabile, per migliorare il benessere e
l’efficienza. In caso di dubbi si dovrebbe consultare un medico specialista.
• BMI tra 18,5 e 24,9:
Il paziente ha un peso normale.
• BMI tra 25 e 30 (Sovrappeso):
Il paziente presenta un’eccedenza di peso da leggera a media. Egli dovrebbe ridurre il
proprio peso, se vi è già una malattia (per esempio diabete, ipertensione, gotta, disturbi
del metabolismo dei grassi).
• BMI superiore 30:
Una riduzione del peso è urgentemente necessaria. Il metabolismo, la circolazione e le
ossa vengono sollecitati. Si raccomanda una dieta coerente, molto modo e training del
comportamento. In caso di dubbi si dovrebbe consultare uno specialista.
6. Pulizia
Pulite il rivestimento in gomma e la carrozzeria, quando se ne presenta la necessità, con un
detersivo per usi domestici oppure con un disinfettante normalmente in commercio. Attenetevi alle indicazioni del fabbricante.
Per la pulizia non usate in nessun caso detersivi abrasivi oppure forti, spirito, benzina o simili.
Tali mezzi potrebbero danneggiare le superfici pregiate.
Modello 701
I 53
7. Cosa fare se…
… non appare nessun’indicazione del peso?
– La bilancia è accesa?
– Controllate le batterie.
– Il contatto a spina per il collegamento del display alla bilancia è collegato correttamente?
… prima della pesatura non appare 0.00?
– Premete di nuovo il pulsante Start – quando lo fate, la bilancia deve essere non caricata –
e toccare il pavimento solo con i piedi.
… un segmento non sempre si illumina oppure non si illumina affatto?
– Il punto corrispondente presenta un errore. Mettetevi in contatto con il servizio manutenzione.
… la segnalazione
appare?
– La tensione della batteria comincia a calare. Dovreste sostituire le batterie nei prossimi giorni.
… la segnalazione bAtt appare?
– Le batterie sono scariche. Inserite delle batterie nuove.
… la segnalazione St0P appare?
– Il carico massimo è stato superato.
… Il display lampeggia?
– Se avete appena attivato la funzione Hold oppure funzione madre-bambino, per favore
attendete fino a quando la bilancia ha rilevato un peso che rimane costante. Il display
cesserà quindi di lampeggiare.
– Se non ha avuto luogo in precedenza nessun’attivazione di una funzione, scaricate la
bilancia ed attendete fino a quando viene visualizzato 0.00 e pesate quindi ancora una
volta.
… appare la segnalazione
?
– La temperatura ambiente della bilancia è troppo alta oppure troppo bassa. Collocate
la bilancia in un ambiente a temperatura tra +10°C e +40°C. Attendete circa 15 minuti,
fino a quando la bilancia si è adattata alla temperatura ambiente e pesate di nuovo.
… appare la segnalazione E seguita da un numero?
– Premete il tasto Start. La bilancia funziona quindi normalmente. Se ciò non dovesse
accadere, mettetevi in contatto con il Servizio Manutenzione.
Se ciò non dovesse verificarsi, interrompete l’alimentazione elettrica, rimovendo per
breve tempo le batterie. Se anche questo provvedimento rimane senza risultato, mettetevi in contatto con il servizio manutenzione.
54
8. Manutenzione
Fate eseguire da personale autorizzato una verifica metrologica della taratura successiva
in conformità alle disposizioni di legge nazionali . L'anno della prima taratura si trova dietro
il marchio CE sulla targhetta del modello sopra il numero dell'ente indicato 0108 (Ufficio
verifiche metrologiche di Amburgo). Una taratura successiva è sempre necessaria, se uno
o più bolli di sicurezza sono danneggiati oppure il contenuto del contatore di taratura non
coincide con il numero sul bollo del contatore di taratura valido (cfr. pagina 50).
Raccomandiamo di far eseguire una manutenzione da parte del vostro partner per il servizio assistenza tecnica prima di una taratura successiva. In questo caso il servizio tecnico
assistenza clienti della seca vi aiuterà volentieri.
Sostituzione della batteria
Quando nel display appare la segnalazione
oppure batt, dovreste sostituire le
batterie. Vi occorrono 6 batterie mignon, tipo AA, 1,5 Volt.
– Rovesciate la bilancia, facendo attenzione, in modo da rendere accessibile il
fondo della bilancia.
– Premete la chiusura del vano batterie
nella direzione indicata dalla scritta in rilievo “Battery” ed aprite il coperchio ribaltandolo.
– Estraete il portapile con la batteria.
– Rimuovete le batterie usate e sistemate
le nuove batterie nel portapile.
Fate attenzione che la polarità sia
giusta.
– Mettete il portapile con le batterie nel
vano batterie
– Chiudete il coperchio
– Rovesciate quindi di nuovo la bilancia.
Modello 701
I 55
9. Specifiche tecniche
Portata massima
Dimensioni bilancia
Altezza:
Larghezza:
Profondità:
Dimensioni piattaforma di pesata
Altezza:
Larghezza:
Profondità:
Dimensioni delle cifre
Peso proprio
Campo di temperatura
Batterie
Verifica metrologica
Prodotto medicale in conformità
alla direttiva 93/42/CEE
EN 60 601-1:
apparecchio con isolamento di
protezione, classe di protezione II:
apparecchio elettromedicale, tipo B:
Funzioni
200 kg
292 mm / 11.5 ins
848+10 mm / 33.4+0.4 ins
409 mm / 16.1 ins
292 mm / 11.5 ins
75+10 mm / 2.8+0.4 ins
300 mm / 11.8 ins
20 mm
ca. 8,8 kg
+10 °C fino a +40 °C
6 batterie tipo AA, 1,5 V
Verifica metrologica medicale, classe III
classe I
funzione madre-bambino, Hold,
Body-Mass-Index
Divisione fine
0 fino a 150 kg:
0,05 kg
150 fino a 200 kg:
0,1 kg
Precisione nella prima verifica metrologica
fino a 25 kg:
± 25 g
25 kg fino a 100 kg:
± 50 g
100 kg fino a 150 kg:
± 75 g
150 kg fino a 200 kg:
± 100 g
Carico minimo
1 kg
seca 701
Alimentazione
batteria / alimentatore (opzione)
seca 7017021904 / -994
Alimentazione
alimentatore / batteria (opzione)
56
10. Parti di ricambio ed accessori
Aste di misura
Materiale: alluminio duro anodizzato, scorrevole con squadretta di misura bloccabile
Asta di misurazione telescopica seca 220
Modello seca 220-17-14-004:
Modello seca220-18-14-004
(divisione doppia):
Campo di misura: 820 - 2000 mm,
divisione: 1 mm
Campo di misura: 820 - 2000 mm e
32 1/4 " - 78 3/4 ",
divisione: 1 mm e 1/8 "
Alimentazione elettrica
Alimentatore dipendente dal modello
Alimentatore a spina, Euro: 230V~ / 50Hz / 12V= / 130mA
Parte di ricambio seca, N° 68-32-10-252
Alimentatore da tavolo commutabile, Euro: 115V~ / 230V~ / 50-60Hz / 9V= / 350mA
Parte di ricambio seca, N° 68-32-10-243
Alimentatore a spina, USA: 120V~ / 60Hz / 12V= / 150mA
Parte di ricambio seca, N° 68-32-10-259
Alimentatore rete a spina
Utilizzate esclusivamente gli alimentatori rete a spina con tensione d'uscita da 9V oppure
a 12 Volt stabilizzati. Alimentatori rete normalmente in commercio possono fornire una
tensione più elevata di quando vi venga dichiarato e quindi possono dare luogo a danni
alla bilancia.
Ripetizione della verifica metrologica
Marchio della ritaratura
Parte di ricambio seca, N° 14-05-01-886
11. Smaltimento
Batterie
Smaltimento della bilancia
Non gettate le batterie usate nei rifiuti domestici. Smaltitele tramite centri di raccolta nelle vostre vicinanze. Nell’acquisto
scegliete delle batterie poco inquinanti
senza mercurio (Hg), cadmio (Cd) e senza
piombo (Pb).
Se non si dovesse più utilizzare la bilancia,
l’ente competente per la rimozione dei rifiuti vi darà volentieri delle informazioni sui
provvedimenti necessari per lo smaltimento conforme alle regole della tecnica.
Modello 701
I 57
12. Garanzia
Per difetti che si possono ricondurre ad errori di materiale o di fabbricazione vale un
termine di garanzia di due anni a partire
dalla consegna. Tutte le parti mobili come,
ad esempio, batterie, cavi, alimentatori,
accumulatori, ecc, ne sono escluse. Difetti
che sono coperti dalla garanzia, verranno
eliminati gratuitamente per il cliente contro
presentazione della ricevuta d'acquisto.
Non è possibile prendere in considerazione altre pretese. I costi del trasporto di andata e di ritorno sono a carico del cliente,
se l'apparecchio si trova in un luogo diverso dal domicilio del cliente. Nel caso di
danni dovuti al trasporto i diritti di garanzia
58
si possono far valere solo se per il trasporto si è utilizzato l'imballaggio originale
completo e la merce vi è stata fissata in
modo conforme allo stato dell'imballaggio
originale. Conservate quindi le parti
dell'imballaggio.
Non vi è nessuna garanzia, se l'apparecchio è stato aperto da persone, che non
sono state esplicitamente autorizzate a ciò
dalla seca.
Preghiamo i clienti all'estero di rivolgersi
nei casi previsti dalla garanzia direttamente al venditore del rispettivo Paese.
Español
Firmado y sellado
Con los productos seca no sólo adquiere una técnica experimentada durante siglos sino
también una calidad asegurada legalmente y por Institutos autorizados.
Los productos seca ya cumplen hoy día las normas legales del mañana. Con seca se
compra futuro.
Los productos incluidos en estas instrucciones de
manejo satisfacen los requisitos de la legislación
sobre productos para uso médico, es decir de la
directiva 93/42/CEE del Consejo de la Comunidad Europea, implantada en toda Europa en las
respectivas legislaciones nacionales.
La Comunidad Europea admite las básculas que
llevan este símbolo para las actividades de la
Ciencia médica. Básculas seca, con este distintivo se cumplen los elevados requisitos técnicos y
de calidad, que se exigen a las básculas de calibración.
M
Las básculas que van dotadas con este símbolo
están calibradas según la clase de precisión III de
la directriz 90/384/CEE.
05
0108
ISO
9001
ISO
13485
Los productos que llevan este símbolo cumplen
las siguientes directrivas y normas:
1. Directriva 90/384/CEE sobre básculas no
automáticas
2. Directriva 93/42/CEE sobre productos
médicos
3. DIN EN 45501 sobre aspectos metrológicos
de básculas no automáticas
La profesionalidad de seca también es reconocida oficialmente. TÜV Product Service, el centro
responsable para productos médicos, confirma
con el certificado, que seca, en su función de fabricante de productos médicos, cumple consecuentemente los estrictos requisitos legales. El
sistema de control de calidad incluye los sectores
de desarrollo, producción, ventas y el servicio técnico de básculas médicas y sistemas de medición, así como la ergometría.
seca protege la naturaleza.
Es de gran preocupación para nosotros la economía de los recursos naturales. Por ello, nos esforzamos en reducir embalajes allí donde es
necesario. Y lo que queda, puede eliminarse cómoda y directamente a través del Sistema Dual
Alemán.
Modelo 701
E 59
1. ¡Le felicitamos!
Con la compra de la báscula electrónica
paras personas seca 701 ha adquirido
Ud. un aparato robusto y de alta precisión.
Hace más de 150 años que la empresa
seca pone sus experiencias en favor de la
salud y, como líder en el mercado, fija
siempre nuevas pautas con desarrollos innovadores para pesar y medir en muchos
países del mundo.
La báscula electrónica para personas
seca 701 está concebida, de acuerdo con
las normas nacionales, principalmente para
un uso en hospitales, consultorios médicos
e Instituciones de asistencia médica
estacionaria. La báscula es un producto
médico de la clase I y calibrado correspondientemente según la clase de precisión III.
Además de la determinación convencional
del peso, la báscula seca 701 ofrece una
función para calcular el índice de estatura.
Para ello, se teclea la altura con el teclado
de mando y se emite el índice de estatura
correspondiente al peso.
Una característica especial de esta báscula es la "función activa madre-bebé". Con
ella, es muy fácil saber el peso de bebés y
de niños pequeños en los brazos de la
madre.
Gracias a la gran precisión y a la función
activa madre-bebé, la báscula seca 701
es ideal para la Pediatría.
La báscula está construida de manera estable y le prestará buenos servicios. Es fácil de manejar y la indicación es de fácil
lectura.
2. Seguridad
Antes de utilizar la nueva báscula, tómese algo de tiempo para leer los siguientes avisos
de seguridad.
• Mandar hacer las reparaciones sola• Seguir los avisos en el manual de insmente a personal autorizado.
trucciones.
• Usar únicamente el tipo indicado pilas
• Guardar bien el manual de instruccio(véase “Cambio de pilas” en la
nes y la declaración de conformidad allí
pagina 69).
incluida.
• Si va a utilizar la báscula con un cable
• No dejarse caer la báscula ni someterla
de conexión, al tenderlo tenga cuidado
a fuertes golpes.
de que no exista peligro de topezar ni
• Realice el mantenimiento y el calibrado
de quedarse enganchado en él.
a intervalos regulares (véase “Mantenimiento” en la pagina 69).
60
3. Preparativos…
Desempaquetar
El volumen de suministro contiene:
• Plataforma de pesada
• Columna con cabezal indicador
• 2 tornillos M6 x 45
• 1 llave de macho hexagonal, tamaño 5
• 1 instrucciones de uso
seca 701
• compartimiento para pilas con 6 pilas
tipo Mignon, AA 1,5 V
seca 7017021904 / -994
• 1 equipo de alimentación seca
Montaje de la columna
La columna con el cabezal indicador se monta en la plataforma de pesada.
– Pasar el cable por el agujero.
– Poner la columna en la entalladura. La
indicación debe ser legible para personas que se encuentren sobre la báscula.
– Atornillar la columna por abajo con la
plataforma de pesada.
Inclinar con cuidado a un lado la báscula para apretar los tornillos.
– Conectar el enchufe del cable de conexión en la parte trasera de la báscula.
– A continuación, colocar la báscula derecha de nuevo.
Abastecimiento de corriente
seca 701: El abastecimiento de corriente de la báscula es exclusivamente por pilas.
seca 7017021904 / -994: La báscula se alimenta de corriente a través de un equipo de
alimentación para pilas.
El display LC consume muy poca energía – con un juego de pilas son posibles 16.000
pesadas.
– Ladear la báscula con cuidado a un
lado siendo accesible el fondo de la
báscula.
– Apretar el cierre del compartimento de
pilas en dirección de la impresión “Battery” y levantar la tapa.
– Conectar el cable al soporte con las
pilas.
Modelo 701
E 61
– Poner el soporte en el compartimento
de pilas.
– Cerrar la tapa y girar de nuevo la báscula.
Nota: la balanza está preparada para utilizarla con un bloque de alimentación seca, que puede suministrarse como accesorio.
Conexión del aparato de alimentación
El conector para el equipo de alimentación se encuentra en la parte inferior de la báscula.
Antes de conectar el aparato, sírvanse comprobar, si la tensión alterna indicada
en el aparato de red coincide con la tensión de red local indicada en el contador
de la luz.
– Ladear con cuidado la báscula para poder acceder al fondo de ésta.
– Insertar el conector de trinquete del
aparato de conexión a la red en el
conector de la báscula.
– Poner la báscula recta de nuevo.
– Insertar el equipo de alimentación a una
Fondo de
Aparato de
caja de enchufe.
la báscula
conexión a la red
Advertencia: la pieza de alimentación puede ser empleada asimismo con las pilas puestas sin dañar por ello ni la báscula ni las pilas
4. Colocación y nivelación de la báscula
– Colocar la báscula sobre una base
segura.
– Aflojar las contratuercas en los cuatro
tornillos-pata (1).
– Girando los tornillos-pata, nivelar la
báscula. La burbuja del nivel tiene que
encontrarse exactamente en el centro
del círculo (2).
– A continuación, apretar de nuevo las
contratuercas (3).
– Cuidar de que la báscula sólo tenga
contacto con el suelo con las patas. La
báscula no debe apoyarse en ningún
otro sitio.
¡Importante!
Con cada cambio de lugar, tiene que
nivelarse y corregirse eventualmente
el suelo de la báscula.
62
3.
1.
2.
burbuja
5. Manejo
Mandos e indicaciones
Los elementos de mando y el visualizador se encuentran en la pieza de visualización.
Conexión/desconexión de la báscula
en funcionamiento normal s ninguna función
en el menú de funciones s Aumentar el valor
Pulsación breve de tecla
Pulsación larga de tecla
en el menú de funciones
s Activar/desactivar la función HOLD
s Activar/desactivar la función 2 in 1
s Reducir el valor
Activar la función BMI (índice de altura del cuerpo), confirmación
Modelo 701
E 63
Control del contador calibrador
Esta báscula seca está calibrada. Los trabajos de contraste sólo deben realizarlos personas autorizadas. Para garantizarlo, la báscula va dotada de un contador calibrador, que
registra cada cambio de los datos técnicos relevantes de calibración. Si desea comprobar si la báscula está correctamente calibrada, proceda de la manera siguiente:
– Desconectar la báscula, si fuera necesario.
– Mantener pulsada una tecla cualquiera
y conectar la báscula.
En el visualizador, centellea durante
unos segundos la cifra del contador calibrador actual.
– Comparar el contenido del contador
calibrador con la cifra indicada en la
marca de contraste.
Ambos contadores tienen que coincidir
para indicar un contraste válido. Si no
coinciden, tiene que realizarse una caliTienen que coincidir ambas cifras.
bración. Diríjase a su distribuidor o servicio posventa seca.
Si fuera necesario realizar un recalibrado,
entonces se usa en lugar de la marca de
contraste seca arriba ilustrada la marca de
recalibrado al lado para caracterizar el estado de contraste. Esta marca será asegurada por la persona autorizada para el
recalibrado con un sello adicional. La marca de recalibrado puede solicitarse al Servicio técnico de seca especificando el
número de pedido 14-05-01-886.
Para pesar correctamente
– Pulsar la tecla de arranque.
En el visualizador aparecen sucesivamente SE(A, 8.8.8.8.8. y 0.00. Después
la báscula se repone automáticamente
a cero, quedando lista para el servicio.
– Cargar la báscula y permanecer tranquilo.
– Lea el peso en la indicación digital.
– Cuando se sobrecargue la báscula más
de 200 kg. en el visualizador aparece
St0P.
– Para desconectar la báscula, apretar de
nuevo la tela de arranque.
64
Desconexión automática /ahorro de energía
La báscula reconoce automáticamente si hay un servicio puro de pilas o si está conectada la red.
– En servicio de pilas: desconexión automática tras 30 segundos.
– En servicio de red: desconexión posible sólo con el teclado.
Función Madre-bebé
Con ayuda de la función Madre-bebé, se puede pesar a bebés y niños pequeños que se
encuentren en brazos de una persona mayor. Proceder de la manera siguiente:
– Apretar la tecla verde de arranque.
– Esperar a que aparezca 0.00 en el visualizador.
– Subir a la báscula sin bebé y quedarse
quieto. Puede leerse el resultado de la
pesada en el visualizador.
– Activarla la función madre-bebé para
pulsando largo la tecla HOLD/2 in 1.
La báscula memoriza el peso de la persona adulta y el indicador se repone a
cero. En el visualizador aparece 0.00, la
lámpara NET se enciende.
– Coger al bebé en brazos para pesar.
También puede bajarse de la báscula
para cogerlo; en ese caso aparece ----.
La báscula calcula el peso del niño. Si el
peso permanece estable durante unos
3 segundos, se registra la visualización.
Con ello se impide que salte constantemente la indicación debido a movimientos del niño. En el visualizador aparecen
adicionalmente la indicación “HOLD” y
una flecha, que muestra hacia el símbolo
de madre-bebé.
El triángulo con la admiración indica
que esta indicación congelada se trata
de un dispositivo adicional no calibrable.
Este proceso puede repetirse con diferentes niños tantas veces como se quiera.
Importante: tener siempre en cuenta que sea el mismo adulto quien tenga el
bebé sobre la báscula y que su peso no cambie (p. ej. al quitarse una prenda).
La función madre-bebé permanece activada tanto tiempo hasta que
– se apriete de nuevo la tecla HOLD/2 in 1 (se muestra el peso total),
– se apriete la tecla de arranque o
– la báscula se desconecte automáticamente.
Modelo 701
E 65
Memorización del valor de peso (HOLD)
El valor de peso calculado puede seguir apareciendo también después de la descarga.
Con ello también es posible asistir primero al paciente antes de anotar su peso:
– Pulsar la tecla HOLD/2 in 1, mientras
está cargada la báscula.
En el visualizador digital aparece “HOLD”.
La indicación comienza a destellar, indicando así que la balanza examina la estabilidad de los valores de peso. Sólo
después de logrado el proceso se almacenará el valor existente en la indicación. El
valor permanece memorizado en el visualizador hasta la desconexión automática.
El triángulo con la admiración indica que
esta indicación congelada se trata de un
dispositivo adicional no calibrable.
– La función HOLD puede desactivarse
pulsando de nuevo la tecla HOLD/2 in
1.
En el visualizador aparece 0.00 con báscula descargada o el peso actual. La indicación “HOLD” desaparece.
Índice de altura de cuerpo (BMI)
El índice de estatura compara el peso del cuerpo y la estatura, permitiendo así dar datos
más exactos que p. Ej. el peso ideal según Broca. Se indica una gama de tolerancia, que
es considerada sanitariamente como óptima. El índice de la altura del cuerpo sólo vale
para adultos; para niños y jóvenes estos valores no tienen relevancia.
– Pulsar la tecla Start.
En la indicación aparecen consecutivamente se(a, 8.8.8.8.8. y 0.00. Después
la báscula se repone automáticamente
a cero y está lista para el servicio.
– Pulsar la tecla BMI.
En el visualizador se ve primero la estatura indicada por última vez.
– Podrá modificar el valor con las teclas
de flecha en los pasos correspondientes a la división del visualizador.
– Cuando esté ajustado el valor correcto,
apretar de nuevo la tecla BMI. La función BMI está ahora activada.
– Subirse a la báscula y permanecer
quieto.
– Leer la altura en la indicación digital y
compararla con las categorías indicadas en la pagina 67.
66
– Apretar una tecla de flecha, si desea ver
el peso un momento.
– Para volver de nuevo al servicio normal,
apretar la tecla BMI.
– Para desconectar la báscula, apretar de
nuevo la tecla Start.
Valoración del índice de altura del cuerpo:
Comprobar el valor calculado con las categorías indicadas a continuación, que corresponden a las utilizadas por la OMS 2000.
• BMI menos de 18,5:
Atención, el paciente pesa muy poco. Podría darse una tendencia a la desnutrición.
Se recomienda aumentar de peso para mejorar el estado de salud y el rendimiento.
En caso de duda consulte a un especialista.
• BMI entre 18,5 y 24,9:
El peso del paciente es normal. Puede seguir con este peso.
• BMI entre 25 y 30 (Preadipositas):
El paciente tiene un ligero a medio exceso de peso. Debería reducir el peso, si estuviera enfermo (p. ej. diabetes, tensión alta, gota, hiperlipidemias).
• BMI mayor de 30:
Se recomienda urgentemente adelgazar. Se cargan el metabolismo, la circulación
sanguínea y los huesos. Se recomienda una dieta consecuente, mucho movimiento y
entrenamiento. En caso de duda consulte a un especialista.
6. Limpieza
Limpiar el recubrimiento de motas y la carcasa, según fuera preciso, con un detergente
doméstico corriente o con un desinfectante. Respetar las instrucciones del fabricante.
No usar en ningún caso detergentes agresivos, alcohol, bencina o similares para limpiar.
Tales agentes pueden deteriorar las superficies.
Modelo 701
E 67
7. ¿Qué hacer cuando…
… no aparece ninguna indicación de peso?
– ¿Está conectada la báscula?
– Controlar las pilas.
– ¿Está conectado correctamente el contacto enchufable para la unión de la indicación
a la báscula?
… antes de pesar no aparece 0.00?
– apretar de nuevo la tecla Start – la báscula no debe estar cargada – y ahora tocar el
suelo con los pies.
… un segmento luce permanentemente o está apagado?
– El punto correspondiente tiene un fallo. Llamar al servicio técnico.
… en el visualizador aparece
?
– Se acaba la tensión de pilas. Debe cambiarlas en los próximos días.
… el visualizador muestra bAtt?
– Las pilas están vacías. Colocar nuevas pilas.
… el visualizador muestra St0P?
– La báscula está sobrecargada.
… centellea la indicación?
– Acaba de activar la función Hold/Madre-bebé, espere a que la báscula reconozca un
peso uniforme. La indicación deja de centellear.
– Si no se ha activado antes ninguna función, descargar la báscula y esperar hasta que
aparezca 0.00 y realizar el peso nuevamente.
… aparece
en el visualizador?
– La temperatura ambiente de la báscula es muy alta o muy baja. Colocar la báscula a
una temperatura ambiente entre +10°C y +40°C. Esperar unos 15 minutos hasta que
la báscula se haya adaptado a la temperatura ambiente y pesar de nuevo.
… aparecen E y una cifra en el visualizador?
– Desconectar la báscula con la tecla de arranque y encenderla de nuevo. Después la
báscula trabaja normal.
Si no fuera así, interrumpir el abastecimiento de corriente, sacando un momento las
pilas. Si esto tampoco ayuda, notificar al servicio de mantenimiento.
68
8. Mantenimiento
Conforme a las disposiciones legales nacionales, la recalibración debe ser efectuada por
personas autorizadas. El año en que se efectuó la primera calibración se encuentra detrás
del símbolo EC, en la placa de características, encima del número de la oficina 0108 designada (oficina de verificación de pesos y medidas de Hamburgo). En todo caso es necesario efectuar una recalibración cuando se han dañado una o varias marcas de
seguridad o si el contenido del contador calibrador no coincide con la cifra de la marca
válida del contador calibrador (véase la pagina 64).
Antes de efectuar una recalibración, recomendamos encargar al distribuidor más cercano
a su domicilio que efectúe una recalibración. Diríjanse ustedes al servicio posventa seca,
que les atenderá gustosamente.
Cambio de pilas
Si aparece en el display la indicación
cesitan 6 pilas mignon tipo AA, 1,5V.
– Ladear la báscula con cuidado a un
lado siendo accesible el fondo de la
báscula.
– Apretar el cierre del compartimento de
pilas en dirección de la impresión
“Battery” y levantar la tapa.
– Sacar el soporte con las pilas.
– Quitar las pilas gastadas y poner otras
nuevas en el soporte.
o bAtt, deben cambiarse las pilas. Se ne-
Observar la polarización correcta.
– Colocar el soporte con las pilas en el
compartimento de pilas.
– Cerrar la tapa.
– Girar de nuevo la báscula.
Modelo 701
E 69
9. Datos técnicos
Carga máxima
Medidas báscula:
Fondo:
Anchura:
Altura:
Medidas plataforma de pesada:
Fondo:
Anchura:
Altura:
Tamaño de cifras
Tara
Gama de temperatura
Batteries
Contraste
Producto médico según directriz
93/42/CEE
EN 60 601-1:
Aparato aislado, Clase de protección II:
aparato electrómédico, tipo B:
Funciones
200 kg
292 mm / 11.5 ins
848+10 mm / 33.4+0.4 ins
409 mm / 16.1 ins
292 mm / 11.5 ins
75+10 mm / 2.8+0.4 ins
300 mm / 11.8 ins
20 mm
aprox. 8,8 kg
+10 °C hasta +40 °C
6 type AA 1.5 V batteries
contrastada médicamente, clase III
Clase I
función Madre-bebé, Hold,
Body-Mass-Index
División de precisión
0 hasta 150 kg:
150 hasta 200 kg:
Precisión en el primer calibrado
hasta 25 kg:
25 kg hasta 100 kg:
100 kg hasta 150 kg:
150 kg hasta 200 kg:
Carga mínima
± 25 g
± 50 g
± 75 g
± 100 g
1 kg
seca 701
Abastecimiento de corriente
pila / Equipo de alimentación (opcional)
seca 7017021904 / -994
Abastecimiento de corriente
Equipo de alimentación / pila (opcional)
70
0,05 kg
0,1 kg
10. Piezas de repuesto y accesorios
Varillas de medición
Material: Aluminio duro anodizado, corredera con lengüeta de medición bloqueable
Varilla de medición telescópica seca 220
Modelo seca 220-17-14-004:
Modelo seca 220-18-14-004
(división doble):
Gama de medición: 820 - 2000 mm,
División: 1 mm
Gama de medición: 820 - 2000 mm y
32 1/4 " - 78 3/4 ",
División: 1 mm y 1/8 "
Abastecimiento de corriente
Equipo de alimentación según modelo
Equipo de alimentación, Euro: 230V~ / 50Hz / 12V= / 130mA
seca pieza de repuesto n°: 68-32-10-252
Equipo de alimentación de mesa, conmutable, Euro: 115V~ / 230V~ / 50-60Hz / 9V= / 350mA
seca pieza de repuesto n°: 68-32-10-243
Equipo de alimentación, USA: 120V~ / 60Hz / 12V= / 150mA
seca pieza de repuesto n°: 68-32-10-259
Equipo de alimentación enchufable
Utilizar exclusivamente equipos de alimentación enchufables originales seca con 9V o
tensión de salida regulada de 12 V. Los equipos de alimentación usuales pueden suministrar una tensión más alta de la que está indicada en ellos y deteriorar así la báscula.
Calibración
Marca de recalibrado
seca pieza de repuesto n°: 14-05-01-886
11. Eliminación
Pilas
Eliminación de la báscula
No tire las pilas al cubo de la basura. Elimine las pilas en los puntos de recogida más
cerca de su casa. Compre pilas sin mercurio (Hg), cadmio (Cd) y sin plomo (Pb).
Si no se pudiera utilizar más la báscula, la
Asociación gestora de residuos pertinente
le informará con gusto sobre las medidas
necesarias a llevar a cabo para una eliminación adecuada.
Modelo 701
E 71
12. Garantía
Garantizamos 2 años de garantía a partir
de la fecha de entrega por los fallos debidos a fallos de material o de fabricación.
Se excluyen todas las piezas móviles
como p. ej. pilas, cables, equipos de alimentación, acumuladores, etc. Los fallos
que recaigan durante el periodo de garantía se subsanarán gratis presentando el recibo de compra. Otros derechos no
pueden tenerse en consideración. El
transporte de ida y vuelta corre a cargo del
cliente, si el aparato se encuentra en otro
lugar de la sede del cliente.
72
Sólo se concederán derechos de garantía
en casos de daños de transporte, si en el
transporte se usó el embalaje original y la
mercancía se aseguró y sujetó tal como
en su estado original.
La garantía caduca si el aparato es abierto
por personas que no han sido autorizadas
expresamente para ello por seca.
Rogamos a los clientes extranjeros que se
dirijan ante un caso de garantía al vendedor del país respectivo.
Dansk
Med godkendelse
Med seca produkter køber De ikke kun en teknik, som er modnet over hundrede år, men
også en kvalitet, som er attesterer af myndigheder og love og af institutioner.
seca-produkter opfylder allerede i dag bestemmelserne fra loven af i morgen. Med seca køber De fremtid.
Produkterne i denne betjeningsvejledning opfylder
loven om medicinprodukter, dvs. direktivet 93/42/
EØF fra det Europæiske Fællesskabs råd, som er
forankret i nationale love i hele Europa.
Vægte, som bærer dette tegn, er godkendt inden
for det Europæiske Fællesskab inden for lægevidenskaben. seca-vægte med dette tegn opfylder
de høje kvalitative og tekniske krav, som stilles til
justérbare vægte.
M
Vægte, som bærer dette tegn, er justerert efter
nøjagtighedsklasse III fra EF-direktivet 90/384/
EØF.
0108
Produkter, som bærer dette tegn, opfylder følgende direktiver og standarder:
1. Direktiv 90/384/EØF om ikke-automatiske
vægte
2. Direktiv 93/42/EWG om medicinprodukter
3. DIN EN 45501 om metrologiske aspekter
ved ikke-automatiske vægte.
ISO
13485
Også fra officiel side bliver secas professionalitet
anerkendt. TÜV Product Service, det ansvarlige
institut for medicinprodukter, bekræfter med certifikatet, at seca som producent af medicinske
produkter konsekvent overholder de strenge lovkrav. secas kvalitetsmanagementsystem omfatter
områderne udvikling, produktion, salg og service
af medicinske vægte og målesystemer samt
ergometri.
05
ISO
9001
seca hjælper miljøet.
Besparelsen af naturlige resourcer har stor betydning for os. Derfor bestræber vi os på at spare
emballagemateriale, hvor det giver mening. Og
det, som bliver tilovers, kan let bortskaffes over
det duale system på stedet.
model 701
DK 73
1. Hjertelig tillykke!
Med den elektroniske personvægt
seca 701 har De købt et præcist og samtidig holdbart apparat.
I mere end 150 år har seca brugt sin erfaring for at tjene sundheden og er som markedsfører i mange af verdens lande igen
og igen foregangsmand med nye udviklinger til vejning og måling.
Den elektroniske personvægt seca 701
finder overvejende anvendelse på sygehuse, i lægepraksisser og stationære plejeinstitutioner i overensstemmelse med de
nationale forskrifter. Vægten er et medicinprodukt af klasse I og justeret i overensstemmelse med præcisionsklasse III.
Udover den almindelige fastslåelse af
vægten tilbyder seca 701 en funktion til
beregning af body-mass-indexet. Hertil
indlæses legemsstørrelsen ved hjælp af
betjeningstastaturet, hvorefter det bodymass-index, som svarer til vægtværdien,
automatisk udregnes.
En særlig egenskab for denne vægt er
„mor-barn-funktionen“. På den måde kan
man let finde frem til spædbørns og småbørns vægt - nemlig på moderens arm.
På grund af den høje nøjagtighed og morbarn-funktionen er seca 701 også særdeles velegnet indenfor pædiatrien.
Vægten er bygget særdeles stabilt og vil
tjene Dem trofast i lang tid. Den er let at
betjene, og det store display er let læseligt.
2. Sikkerhed
Inden De tager den nye vægt i brug, bedes De bruge lidt tid på at læse de nedenstående
sikkerhedshenvisninger igennem.
• Lad altid kun reparationer udføre af
• Overhold henvisningerne i brugsanvisautoriserede personer.
ningen.
• Benyt altid kun den angivne batteritype
• Opbevar betjeningsvejledningen og
(se „Udskiftning af batterierne“ på
den deri indeholdte overensstemmelside 83).
sesattest godt.
• Sørg ved brugen af vægten sammen
• De må ikke lade vægten falde, og den
med en netdel for, at tilledningskablet
må ikke udsættes for kraftige stød.
er lagt sådan, at faren for at snuble eller
• Lad vedligeholdelse og justering genat blive hængende er udelukket.
nemføre regelmæssigt (se „Vedligeholdelse“ på side 83).
74
3. Inden De går i gang…
Udpakning
Leveringen omfatter:
• Vejeplatform
• Søjle med displayhoved
• 2 skruer M6 x 45
• 1 unbrakonøgle str. 5
• 1 brugsanvisning
seca 701
• Batteriholder med 6 batterier af typen
mignon AA 1,5 V
seca 7017021904 / -994
• 1 seca netenhed
Montering af søjlen
Søjlen med displayhovedet monteres på vægtens platform.
– Før tilslutningskablet ind gennem åbningen.
– Indsæt søjlen i udskæringen. Displayet
skal kunne læses af de personer, som
står på vægten.
– Skru søjlen nedefra fast på vejeplatformen.
Læg eventuelt forsigtigt vægten om på
siden for at stramme skruerne.
– Tilslut stikket fra tilslutningskablet på
bagsiden af vægten.
– Stil derefter vægten op igen.
Strømforsyning
seca 701: Vægtens strømforsyning foregår udelukkende over batterier.
seca 7017021904 / -994: Vægtens strømforsyning foregår over en netenhed eller batterier.
LC-displayet har et lavt strømforbrug – med et sæt batterier kan man foretage 16.000
vejninger.
– Drej forsigtigt vægten om, så vægtens
bund er tilgængelig.
– Tryk lukningen til batterirummet i retning
af markeringen „Battery“ og klap dækslet op.
– Tilslut kablet til holderen med batterierne.
– Læg holderen ind i batterirummet.
– Luk dækslet og vend derefter vægten
om igen.
Henvisning: Vægten er forberedt til brugen med en seca-netenhed, der kan leveres som tilbehør.
model 701
DK 75
Tilslutning af netenheden
Tilslutningsbøsningen til netenheden befinder sig i bunden af vægten.
Kontroller ubetinget, inden De tilslutter apparatet, om den vekselspænding, som
er angivet på netdelen, stemmer overens med den netspænding på stedet, som
er angivet på strømtælleren.
– Vip forsigtigt vægten om på siden, så
vægtens bund er tilgængelig.
– Tilslut jackstikket fra netdelen i tilslutningsbøsningen i vægtens bund.
– Stil vægten op igen.
– Tilslut netenheden til en stikkontakt.
Vægten set nedefra
Stik-netdel
Henvisning: Netdelen kan også benyttes med indsatte batterier uden at beskadige vægten eller batterierne.
4. Opstilling og tilretning af vægten
– Stil vægten på en solid undergrund.
– Kontramøtrikkerne over de fire fodskruer løsnes (1).
– Ret vægten til ved at dreje fodskruen
ud. Luftboblen i libellen skal stå præcis
i midten af cirklen (2).
3.
1.
2.
– Skru derefter kontramøtrikkerne fast
igen (3).
– Sørg for, at vægten kun har gulvkontakt
med fødderne. Vægten må ikke ligge
mod nogen steder.
Vigtigt!
Tilretningen af vægtens bund skal kontrolleres og eventuelt korrigeres, hver
gang vægten er blevet flyttet.
Libellen
76
5. Betjening
Betjeningselementer og visninger
Betjeningselementerne og displayet befinder sig i displaydelen.
Vægten tændes og slukkes
i normaldrift
I funktionsmenu
s ingen funktion
s værdien forøges
Kort tryk på tasten
Langt tryk på tasten
I funktionsmenu
s HOLD-funktionen aktiveres/deaktiveres
s 2 in 1-funktionen aktiveres/deaktiveres
s værdien reduceres
Aktivering af BMI-funktionen, bekræftelse
model 701
DK 77
Kontrol af det korrekte justeringstællerindhold
Denne seca-vægt er justeret. Justeringer må kun foretages af autoriserede steder. For at
sikre dette er vægten udstyret med en justeringstæller, som fastholder enhver ændring af
de justeringsteknisk relevante data. Hvis De ønsker at kontrollere, om vægten er justeret
korrekt, skal De gøre på følgende måde:
– Sluk i givet fald for vægten.
– Hold en vilkårlig tast trykket nede og
start vægten.
På displayet blinker i få sekunder det
aktuelle justeringstællerindhold.
– Sammenlign det udlæste justeringstællerindhold med det tal, som er angivet på
justeringstællermærket.
For at justeringen skal være gyldig, skal
de to tal stemme overens. Hvis mærket
og justeringstælleren ikke stemmer
overens, skal der foretages en efterjustering. Henvend Dem i så fald til Deres
servicepartner eller seca-kundeservicen.
Hvis det skulle være nødvendigt med en
efterjustering, benyttes i stedet for det
ovenfor afbildede seca justeringstællermærke det efterjusteringsmærke, som vises ved siden af, for at angive
justeringstællerstanden. Dette mærke sikres med et ekstrasegl af den person, som
er autoriseret til efterjusteringen. Efterjusteringsmærket kan købes af seca kundetjenesten under nummer 14-05-01-886.
Rigtig vejning
– Tryk på starttasten.
På displayet vises efter hinanden se(a,
8.8.8.8.8. og 0.00. Derefter står vægten
automatisk på nul og er parat til brug.
– Gå op på vægten og bliv stående roligt.
– Aflæs vægtresultatet på det digitale display.
– Hvis vægten belastes med mere end
200 kg, viser displayet ST0P.
– For at slukke for vægten skal De igen
trykke på starttasten.
78
De to tal skal stemme overens.
Automatisk slukning/strømsparemodus
Vægten fastslår automatisk, om der vejes med ren batteridrift, eller om den er tilsluttet til
lysnettet.
– Ved batteridrift: automatisk frakobling efter 30 sekunder.
– Ved netdrift: frakobling kun over tastaturet.
Mor-barn-funktion
Ved hjælp af mor-barn-funktionen kan man finide frem til spædbørns og småbørns legemsvægt. Derved holdes barnet på armen af en voksen person. Gå frem på følgende
måde:
– Tryk på den grønne starttast.
– Vent, til visningen 0.00 vises.
– Stil Dem op på vægten uden barnet. De
kan aflæse vægtresultatet på det digitale display.
– Aktiver mor-barn-funktionen ved at
trykke en gang længe på tasten HOLD/
2 in 1.
Vægten lagrer den voksne persons
vægt, og visningen stilles igen på nul. På
displayet står 0.00, lampen NET lyser.
– Tag nu barnet med op på vægten. De
kan dertil også forlade vægten, i så fald
vises ----.
Vægten fastslår barnets vægt. Når værdien er stabil i ca. 3 sekunder, fastholdes visningen. Derved undgår De, at
visningen hele tiden ændrer sig, fordi
barnet bevæger sig. Trekanten med udråbstegnet viser, at det ved denne fastholdte visning drejer sig om en ikkejusterpligtig ekstraanordning.
Nu kan De foretage vilkårligt mange vejninger med forskellige børn.
Men det er vigtigt, at det altid er den samme voksne person, som gennemfører
målingen, og at denne persons vægt ikke ændrer sig (f.eks. ved at tage et klædningsstykke af).
Mor-barn-funktionen forbliver indkoblet, indtil
– De trykker på tasten HOLD/2 in 1 (så vises den samlede vægt),
– De trykker på starttasten, eller
– vægten slukker af sig selv.
model 701
DK 79
Lagring af vægtværdien (HOLD)
Den fastslåede vægt kan man også få vist efter aflastning af vægten. På den måde er det
muligt at forsørge patienten, inden man noterer vægtværdien:
– Tryk kort på tasten HOLD/2 in 1, mens
vægten er belastet.
På det digitale display vises „HOLD“. Displayet begynder at blinke og viser dermed,
at vægten kontrollerer vægtværdierne med
hensyn til, om de er stabile. Først når det er
tilfældet, gemmes den viste værdi i hukommelsen. Værdien forbliver lagret på
displayet indtil den automatiske frakobling.
Trekanten med udråbstegnet viser, at det
ved denne fastholdte visning drejer sig om
en ikke-justerpligtig ekstraanordning.
– HOLD-funktionen kan slås fra igen ved
at trykke på tasten HOLD/2 in 1.
På displayet vises 0.00, når vægten ikke
belastes, eller den aktuelle vægtværdi. Visningen „HOLD“ forsvinder.
Body-Mass-Index (BMI)
Body-mass-index sætter legemsstørrelsen og legemsvægten i forhold til hinanden og giver derved mulighed for nøjagtigere angivelser end f.eks. idealvægten iht. Broca. Der angives et toleranceområde, som sundhedsmæssigt set regnes for at være optimalt. Bodymass-index gælder kun for voksne; disse værdier gælder ikke for børn.
– Tryk på starttasten.
På displayet vises efter hinanden se(a,
8.8.8.8.8. og 0.00. Derefter står vægten
automatisk på nul og er parat til brug.
– Tryk på tasten BMI.
På displayet ser De den sidst indlæste
legemsstørrelse.
– De kan ændre værdien med piletasterne i skridt, som svarer til visningens inddeling.
– Når den rigtige værdi er indstillet, trykker De igen på BMI. Nu er BMI-funktionen aktiveret.
– Stå op på vægten og bliv stående roligt.
– Aflæs BMI på det digitale display og
sammenlign den med kategorierne på
side 81.
– Tryk på en piletast, hvis De kort vil se
vægtværdien.
80
– For at komme tilbage til den normale vejedrift skal De trykke på tasten BMI.
– For at slukke for vægten trykker De igen
på starttasten.
Udnyttelsen af body-mass-index:
Sammenlign den beregnede vægt med de kategorier, som er angivet nedenfor, som svarer til dem, der benyttes af WHO, 2000.
• BMI under 18,5:
Pas på, patienten vejer for lidt. Der kan foreligge en tendens til anoreksi. En vægtstigning kan anbefales for at forbedre patientens velbefindende og ydedygtighed. I tvivlstilfælde bør man konsultere en speciallæge.
• BMI mellem 18,5 og 24,9:
Patienten har normal vægt. Han må blive, som han er.
• BMI mellem 25 og 30 (Præadipositas):
Patienten har let til middel overvægt. Han bør reducere sin vægt, hvis der allerede foreligger en sygdom (f.eks. diabetes, for højt blodtryk, gigt, fedtstofskiftesygdomme.
• BMI over 30:
En vægtreduktion er meget nødvendig. Stofskifte, kredsløb og knogler bliver belastet.
Der anbefales en konsekvent diæt, meget motion og adfærdstræning. I tvivlstilfælde
bør man konsultere en speciallæge.
6. Rengøring
Rens efter behov belægningen og huset med et husholdningsrengøringsmiddel eller et almindeligt desinfektionsmiddel. Overhold producentens henvisninger.
Undlad at benytte skurende eller stærke rensemidler, alkohol, benzin eller lignende til rengøringen. Sådanne midler kunne beskadige overfladerne.
model 701
DK 81
7. Hvad skal man gøre, hvis…
… der ikke vises nogen vægtværdi ved belastning?
– Er der tændt for vægten?
– Kontroller batterierne.
– Er stikkontakten til at forbinde displayet med vægten tilsluttet korrekt?
… der inden vejningen ikke vises 0.00?
– Tryk på starttasten igen – og denmå kun berøre gulvet med fødderne.
… et segment hele tiden eller slet ikke lyser?
– Det pågældende sted markerer en fejl. Underret servicetjenesten.
… visningen
vises?
– Batterispændingen er ved at være for lav. De bør udskifte batterierne i løbet af de næste dage.
… visningen batt vises?
– Batterierne er brugt op. Indsæt nye batterier.
… visningen St0p vises?
– Den tilladte max. vægt er overskredet.
… visningen blinker?
– Har De netop aktiveret HOLD-/eller mor-barn-funktionen, så vent, til vægten har fastslået en vedvarende vægtværdi. Så holder visningen op med at blinke.
– Hvis der ikke er foretaget en aktivering af en funktion, skal De aflaste vægten og vente,
til der vises 0.00, og så veje igen.
… visningen
vises?
– Vægtens omgivelsestemperatur er for høj eller for lav. Opstil vægten i en omgivelsestemperatur mellem +10° C og +40° C. Vent ca. 15 minutter, til vægten har tilpasset sig
til omgivelsestemperaturen, og vej så igen.
… visningen E og et tal vises?
– Sluk for vægten med starttasten og tænd igen. Derefter arbejder vægten normalt igen.
Hvis det ikke er tilfældet, skal De afbryde spændingsforsyningen ved kort at fjerne batterierne. Hvis det heller ikke hjælper, skal De underrette servicetjenesten.
82
8. Vedligeholdelse
Lad en efterjustering gennemføre af autoriserede personer i overensstemmelse med de
nationale lovbestemmelser. Året for den første justering befinder sig bagved CE-tegnet på
typeskiltet over nummeret på den angivne myndighed 0108 (justervæsnet i Hamborg). En
efterjustering er under alle omstændigheder nødvendig, hvis et eller flere sikringsmærker
er beskadiget, eller justeringstællerindholdet ikke stemmer overens med tallet på det gyldige justertællermærke (sml. side 78).
Vi anbefaler at lade et serviceeftersyn gennemføre af servicepartneren i Deres omegn inden efterjusteringen. seca-kundetjenesten hjælper Dem gerne videre.
Udskiftning af batterierne
Hvis visningen
eller batt vises på displayet, skal De udskifte batterierne. Dertil
skal De bruge 6 mignon-batterier, type AA, 1,5 volt.
– Drej forsigtigt vægten om, så vægtens
bund er tilgængelig.
– Tryk lukningen til batterirummet i retning
af markeringen „Battery“ og klap dækslet op.
– Tag holderen med batterierne ud.
– Fjern de brugte batterier og indsæt de
nye i holderen.
Sørg for den rigtige polaritet.
– Læg holderen ind i batterirummet.
– Luk dækslet.
– Vend derefter vægten om igen.
model 701
DK 83
9. Tekniske data
Max. last
Mål vægten
Bredde:
Højde:
Dybde:
Mål vejeplatform
Bredde:
Højde:
Dybde:
Cifferstørrelse
Egenvægt
Temperaturområde
Batterier
Justering
Medicinprodukt iht. direktiv
93/42/EØF
EN 60 601-1:
beskyttelsesisoleret apparat,
beskyttelsesklasse II:
elektromedicinteknisk apparat, type B:
Funktionen
200 kg
292 mm / 11.5 ins
848+10 mm / 33.4+0.4 ins
409 mm / 16.1 ins
292 mm / 11.5 ins
75+10 mm / 2.8+0.4 ins
300 mm / 11.8 ins
20 mm
ca. 8,8 kg
+10 °C til +40 °C
6 Batterier, type AA, 1,5 V
medicinsk justeret, klasse III
Klasse I
mor-barn-funktionen, Hold,
body-mass-indeks
Finindstilling
0 indtil 150 kg:
150 indtil 200 kg:
Nøjagtighed ved første justering
op til 25 kg:
25 kg op til 100 kg:
100 kg op til 150 kg:
150 kg op til 200 kg:
Min. last
± 25 g
± 50 g
± 75 g
± 100 g
1 kg
seca 701
Strømforsyning
batteri / netenhed (som option)
seca 7017021904 / -994
Strømforsyning
netenhed / batteri (som option)
84
0,05 kg
0,1 kg
10. Reservedele og tilbehør
Målepinde
Materiale: aluminium, hårdt eloxeret, glider med måletunge med stop
Teleskop-målestok seca 220
seca-model 220-17-14-004:
seca-model 220-18-14-004
Måleområde: 820-2000 mm,
(dobbeltinddeling):
inddeling: 1 mm
Måleområde: 820-2000 mm og
32 1/4“-78 3/4“
Inddeling: 1 mm og 1/8"
Strømforsyning
Modelafhængig netdel
Betegnelse: stiknetdel, Euro: 230V~ / 50Hz / 12V= / 130mA
seca-reservedels-nr.: 68-32-10-252
Betegnelse: bordnetenhed, omkoblelig, Euro: 115V~ / 230V~ / 50-60Hz / 9V= / 350mA
seca-reservedels-nr.: 68-32-10-243
Betegnelse: stiknetdel, USA: 120V~ / 60Hz / 12V= / 150mA
seca-reservedels-nr.: 68-32-10-259
Stiknetdel
Benyt altid kun originale seca stiknetenheder med 9 V eller styret 12 V udgangsspænding.
Almindelige netenheder kan levere en højere spænding, end der er angivet på dem, og
det kan føre til en beskadigelse af vægten.
Justering
Efterjusteringsmærket
seca-reservedels-nr.: 14-05-01-886
11. Bortskaffelse
Batterier
Bortskaffelse af vægten
Kast ikke brugte batterier i husholdningsaffaldet. Bortskaf batterierne over indsamlingsstederne i nærheden. Vælg ved købet
af nye batterier skadestoffrie batterier
uden kviksølv (Hg), cadmium (Cd) og uden
bly (Pb).
Når De ikke længere kan bruge vægten, kan
De af det ansvarlige affaldsselskab få oplysning om de nødvendige forholdsregler.
model 701
DK 85
12. Garanti
For mangler, som skyldes materiale- eller
fabrikationsfejl, gælder en to års garantifrist fra dagen for leveringen. Alle bevægelige dele, f.eks. batterier, kabler,
netenheder, akkuer osv., er udelukket herfra. Mangler, som dækkes af garantien,
udbedres gratis for kunden mod fremlæggelse af salgskvitteringen. Der kan ikke tages hensyn til andre krav. Udgifter for
transporten frem og tilbage debiteres kunden, hvis apparatet befinder sig på et andet sted end kundens adresse. Ved
transportskader kan garantikrav kun gøres
86
gældende, hvis hele den originale emballage er blevet benyttet til transporter, og
varen har været sikret og befæstet deri på
tilsvarende måde som den originale emballagetilstand. Opbevar derfor alle emballagedele.
Garantien bortfalder, hvis apparatet åbnes
af personer, som ikke udtrykkeligt er autoriseret hertil af seca.
I garantitilfælde beder vi kunder i udlandet
om at henvende sig direkte til sælgeren i
det pågældende land.
Svenska
Vår garanti
Med en produkt från seca köper man inte bara en över mer än hundra år kontinuerlig vidareutveckling utan även en under årens lopp, av styrelser och institut, bekräftad kvalitet.
seca-produkter motsvarar redan idag morgondagens lagar och förordningar. Med seca
köper man en aning framtid.
Produkterna i denna bruksanvisning uppfyller medicinproduktlagen dvs. direktiv 93/42/EWG från
europeiska rådet vilken är förankrad i nationelle lagar över hela Europa.
Vågar vilka bär detta tecken är tillåtna för hälsovård inom EG. seca-vågar med denna symbol
uppfyller de höga kvalitetsmässiga och tekniska
krav som gäller för justeringsbara vågar.
M
Vågar med denna märkning är kalibrerade med
klass III noggrannhet enligt EG-direktiv 90/384
EWG.
0108
Produkter med denna märkning uppfyller följande
direktiv och normer:
1. Direktiv 90/384/EWG för icke automatiska
vågar
2. Direktiv 93/42/EWG för medicinska produkter
3. DIN EN 45501 för metrologiska aspekter på
icke automatiska vågar
ISO
13485
secas professionalitet godkännes även från offisiell sida. TÜV Product Service, som är det ansvariga stället för medicinska produkter, intygar med
detta certifikat, att seca konsekvent uppfyller de
stränga, lagliga föreskrifterna som gäller för tillverkare av medicinska produkter. secas kvalitetssäkringssystem omfattar utveckling, produktion,
distribution och service av medicinska vågar och
mätsystem samt ergometri.
05
ISO
9001
seca hjälper miljön.
Att spara på de naturliga resurserna är för oss
mycket viktigt. Av denna anledning anstränger vi
oss att spara på och att använda återanvändbara
material där dett är meningsfyllt.
modell 701
S 87
1. Hjärtliga gratulationer!
Med den elektroniska personvågen
seca 701 har du fått ett exakt och robust
instrument.
Sedan över 150 år bidrar seca med sina
erfarenheter inom hälsovård och är i
många länder normgivande för innovativ
utveckling inom vägning och mätning.
Den elektroniska personvågen seca 701
används huvudsakligen på sjukhus, läkarmottagningar och stationära vårdinstutitioner. Vågen är en medicinsk produkt klass I
och är kalibrerad för precisionsklass III.
Vid sidan av konventionell bestämning av
vikt kan seca 701 även bestämma Body-
Mass-Index. För detta matar man in
kroppsstorleken och den till vikten hörande BMI visas.
En speciell egenskap hos denna våg är den
sk. “mammabarn“ funktionen. Med denna
våg kan spädbarnsvikten mätas mycket
enkelt medan modern håller barnet.
Genom den höga noggrannheten och
“mammabarn“ funktionen är seca 701
även väl användbar inom barnavård.
Vågen är mycket stabilt konstruerad och
kommer att bli en trogen tjänare under
många år. Den är enkel att använda och
den stora displayen är lätt att avläsa.
2. Säkerhet
Innan den nya vågen används skall man ta sig tid till att läsa igenom följande säkerhetsanvisningar.
• Reparation får endast utföras av aukto• Beakta anvisningarna i bruksanvisningriserad fackpersonal.
en.
• Använd endast angiven batterityp (se
• Förvara denna bruksanvisning och
„Byte av batterier“ på sidan 97).
konformitetsdeklaration på säker plats.
• Om du använder ett nätaggregat till vå• Vågen får inte utsättas för kraftiga stögen, se då noga till att nätsladden inte
tar eller tappas.
läggs så att den medför snubblings• Service och kalibrering skall utföras reeller fasthakningsrisk.
gelbundet (se „Sophantering“ på
sidan 99).
88
3. Det första du gör…
Packa upp
I leveransen ingår:
• Plattform
• Pelare med display
• 2 skruvar M6 x 45
• 1 insexkantnyckel nyckelvidd 5
• 1 bruksanvisning
seca 701
• Batterifack med 6 batterier typ Mignon
seca 7017021904 / -994
• 1 seca nätdel
Montering av pelaren
Pelaren med display monteras på vågens plattform.
– För igenom anslutningskabeln genom
öppningen.
– Sätt in pelaren i uttaget.
Displayen skall vara tydligt läsbar för
personer som står på vågen.
– Skruva ihop pelaren underifrån med vågens plattform.
Lägg eventuellt vågen försiktigt på sidan för att kunna dra åt skruvarna.
– Anslut anslutningskabelns kontakt på
vågens baksida.
– Ställ tillbaka vågen i upprätt läge.
Strömförsörjning
seca 701: Vågen drivs uteslutande med batteri.
seca 7017021904 / -994: Vågens strömförsörjning sker via nätdel eller batterier.
Displayens strömförbrukning är mycket låg. Med en batterisats kan man utföra 16.000
vägningar.
– Luta vågen försiktigt på sidan så att undersidan blir tillgänglig.
– Tryck på batterifackets lock i riktning
mot texten „Battery“ och öppna locket.
– Anslut kabeln till batterihållaren.
– Lägg hållaren i batterifacket.
– Stäng locket och vänd åter tillbaka vågen i rätt läge.
Anvisning: Vågen kan användas med ett seca nätaggregat vilket kan erhållas
som tilbehör.
modell 701
S 89
Anslutning av nätaggregatet
Anslutningen för detta aggregat befinner sig i vågens botten.
Kontrollera ovillkorligen före anslutningen av apparaten att spänningen som anges på typskylten stämmer överens med vägguttagets spänning.
– Luta vågen försiktigt på sidan så att undersidan blir tillgänglig.
– Anslut transformatorn till anslutningsdosan på vågens undersida.
– Ställ åter vågen i upprätt läge.
– Anslut nätaggregatet till ett vägguttag.
KontaktVågen underifrån
transformator
Observera: Nätdelen kan användas utan att skada vågen eller batterierna även
med ilagda batterier.
4. Upp- och inställning av vågen
– Ställ vågen på ett fast underlag.
– Lossa låsmuttrarna över de fyra fotskruvarna (1).
– Rikta upp vågen genom att vrida på fotskruvarna. Luftbubblan i vattenpassen
måste befinna sig exakt i cirkelns
mitt (2).
– Skruva fast låsmuttern igen (3).
– Kontrollera att vågens fötter endast har
golvkontakt. Vågen får inte ligga på något ställe.
1.
3.
2.
Viktigt!
Vågens nivellering måste kontrolleras
och eventuellt korrigeras efter varje
förflyttning.
Vattenpass
90
5. Användning
Knappar och indikeringar
Knappar och display befinner sig i displayhuset.
Till och frånkoppling av vågen
vid normal drift
i funktionsmeny
s ingen funktion
s öka värde
kort tryckning
lång tryckning
i funktionsmeny
s aktivera/deaktivera hold
s aktivera/deaktivera 2 in 1
s minska värde
Aktivera BMI-funktionen, kvittering
modell 701
S 91
Kontroll av kalibreringsvärdet
Denna seca-våg är kalibrerad. Kalibreringen får endast utföras av auktoriserad instans.
För att säkerställa detta är vågen utrustad med ett kalibreringsminne vilket registrerar alla
kalibreringstekniska förändringar. När man vill kontrollera att vågen är korrekt kalibrerad
gör man på följande sätt:
– Koppla från vågen.
– Tryck på valfri knapp och starta vågen.
På displayen blinkar under några sekunder den aktuella kalibreringen.
– Jämför det givna kalibreringsvärdet
med det som anges på kalibreringsmärkningen.
För en giltig kalibrering måste båda talen överensstämma. När detta inte är
fallet måste man utföra en efterkalibrering. Vänd dig till seca kundtjänst.
Om en efterkalibrering skulle bli nödvändig, så används i stället för det ovan avbildade
seca
kalibreringsmärket
det
vidstående efterkalibreringsmärket för
identifiering av vågens kalibreringstillstånd.
Detta märke säkras med en extra dekal utställd av den för efterkalibringen auktoriserade personen. Efterkalibreringsmärket
kan beställas från seca kundtjänst under
numret 14-05-01-886.
Riktig vägning
– Tryck på startknappen.
På displayen visas efter vartannat
SE(A, 8.8.8.8.8 och 0.00. Därefter är vågen automatiskt nollställd och klar att
använda.
– Stig upp på vågen och stå stilla.
– Läs av vikten på digitala displayen.
– Vid belastning över 200 kg visas St0P
på displayen.
– För att stänga av vågen trycker man
ännu en gång på startknappen.
92
Båda talen måste överensstämma.
Automatisk avstängning/energisparläge
Vågen känner automatiskt av om den är ansluten till batteri eller till fasta nätet.
– Batteridrift: Avstängning automatiskt av efter 30 sekunder.
– Fasta nätet: Avstängning endast via manöverpanel.
Mammabarn funktionen
Med denna funktion kan man väga ett barn som hålls av sin mamma eller annan person.
Såhär gör man:
– Tryck på den gröna startknappen.
– Invänta 0.00 indikeringen.
– Ställ Dig stilla på vågen utan barn. Vikten kan avläsas.
– Aktivera mammabarn-funktionen genom att trycka länge på HOLD/2 in 1
knappen.
Vikten lagras samtidigt som vågen tareras. Indikatorn NET tänds och 0.00 visas
på displayen.
– Man kan nu lämna vågen för hämta barnet, ---- visas på displayen, och/eller
lyfta upp barnet direkt.
Vågen bestämmer nu barnets vikt och
när värdet är stabilt ca 3 sekunder hålls
den kvar på displayen. På så sätt förhindras att vikten varierar när barnet är extra
livligt. Triangeln med utropstecken indikerar att det rör sig om en „HOLD” viktangivelse från en icke kalibrerad
extrafunktion.
Nu kan man väga ett barn efter det andra.
Det är naturligtvis viktigt att det samma person som håller barnen och att dennes
vikt förblir konstant (t.ex. får man inte lägga från sig kläder, nycklar eller liknande).
Mammabarn funktionen förblir så länge inkopplat tills
– man trycker på knappen HOLD/2 in 1 (totalvikten visas),
– man trycker på startknappen eller
– vågen stänger av sig själv.
modell 701
S 93
Lagring av viktangivelse (HOLD)
Invägda vikter kan lagras och visas på displayen även efter vägningen avslutats. Det är
alltså möjligt att först hjälpa en patient innan vikten noteras.
– Tryck kort på HOLD/2 in 1-knappen
medan vågen är belastad.
Den digitala displayen visar „HOLD“. Displayen börjar blinka och visar på så sätt att
vågen kontrollerar viktvärdenas stabilitet.
Först när denna har inträt sparas det visade värdet. Värdet sparas fram till nästa automatiska avstängning.
Triangeln med utropstecken indikerar att
det rör sig om en „frusen“ viktangivelse från
en icke kalibrerad extrafunktion.
– Genom att trycka på HOLD/2 in 1knappen stängs HOLD-funktionen av
igen.
På displayen visas 0.00 vid obelastad våg
resp. den aktuella vikten. HOLD-indikatorn
släcks.
Body-Mass-Index (BMI)
Body-Mass-Index sätter kroppens vikt i relation till dess storlek och möjliggör ett mer exakt värde än t.ex. idealvikt enligt Broca. Här anges ett toleransområde vilket gäller som
optimalt för hälsasn. BMI gäller för vuxna; för barn och ungdomar är dessa värden inte
måttgivande.
– Tryck på startknappen.
På displayen visas efter vartannat
SE(A, 8.8.8.8.8 och 0.00. Därefter är vågen automatiskt nollställd och klar att
använda.
– Tryck på knappen BMI.
På displayen visas senast inställda
kroppslängd.
– Värdet kan ändras stegvis med pilknapparna enligt displayindelningen.
– När det rätta värdet är inställt trycker
man ännu en gång på knappen BMI.
BMI funktionen är nu aktiverad.
– Stig upp på vågen och stå stilla.
– Avläs BMI på displayen och jämför med
kategorierna på sidan 95.
– Tryck på en av pilknapparna för kort betrakta vikten.
94
– För återvända till normal vägning skall
man trycka på knappen BMI.
– För att stänga av vågen trycker man på
startknappen igen.
Utvärdering av Body-Mass-Index:
Jämför det fastställda värdet med kategorierna som anges nedan. Dessa motsvarar kategorierna som används av WHO, 2000.
• BMI under 18,5:
Varning, patienten väger för lite. En tendens till anorexi kan föreligga. Viktökning rekomenderas. I tveksamma fall bör man kontakta en läkare.
• BMI mellan 18,5 och 24,9:
Patienten har normal vikt.
• BMI mellan 25 och 30 (präadipositas):
Patienten är något överviktig. Vikten bör reduceras om sjukdom består (t.ex. diabetes,
högt blodtryck, gikt, ämnesomsättningsproblem).
• BMI över 30:
Viktminskning är tvingande nödvändig. Ämnesomsättning, blodomlopp och benstomme belastas. En konsekvent diet rekommenderas tillsammans med rörelse-och beteendeterapi.
6. Rengöring
Rengör vågen och kåpan efter behov med ett vanligt hushållsrengöringsmedel eller desinfektionsmedel. Beakta tillverkarens anvisningar.
Använd under inga omständigheter skurpulver eller skarpa rengöringsmedel, sprit, bensin
och liknade. Dessa medel kan förstöra instrumentets högvärdiga ytor.
modell 701
S 95
7. Vad gör jag när…
… ingen vikt visas vid vägning?
– Kontrollera att vågen är påslagen.
– Kontrollera batterierna.
– Är kontakten till vågens display riktigt ansluten?
… 0.00 inte visas före vägningen?
– Tryck en gång till på startknappen – vågen får inte vara belastad – och bara röra golvet
med fötterna.
… ett segment ständigt eller inte alls lyser?
– Segmentet är skadat. Kontakta kundtjänst.
… indikeringen
visas?
– Batterispänningen minskar. Byta batterier de kommande dagarna.
… indikeringen batt visas?
– Batterierna är tomma. Byta batterier.
… indikeringen St0p visas?
– Maximal belastning har överskridits.
… displayen blinker?
– Om du aktiverat HOLD/mammabarn-funktionen skall du vänta tills vågen ställt in sig på
ett konstant värde. Displayen upphör då att blinka.
– Om ingen funktion aktiverats skall man avlasta vågen och vänta tills 0.00 indikeras och
först därefter upprepa vägningen.
… indikeringen
visas?
– Omgivningstemperaturen är för hög eller för låg. Se till att temperaturen ligger mellan
+10° och 40°C. Vänta i 15 minuter tills vågen anpassat sig till omgivande temperatur.
… E och ett tal visas på displayen?
– Stäng av vågen med startknappen och starta på nytt. Därefter fungerar vågen normalt.
Om detta inte är fallet skall strömförsörjningen avbrytas genom att batteriet tas bort
och åter sätts in. Om även denna åtgärd är utan resultat skall man kontakta seca kundtjänst.
96
8. Underhåll
Låt en auktoriserad person utföra en kalibrering enligt lagbestämmelsen. Året för första
kalibreringen befinner sig bakom CE-plaketten på typskylten över numret på nämnda instans 0108 (Eichamt Hamburg). En efterkalibrering är i vart fall nödvändig när en eller flera
kvalitetskriterier inte längre hålls eller kalibreringsräknarens innehåll inte längre överensstämmer med med talet på det giltiga kalibreringsmärket (jämför sidan 92).
Vi rekommenderar att er servicepartner utför en service före efterkalibreringen. seca kundtjänst hjälper dig gärna vidare.
Byte av batterier
När indikatorn
eller batt bAtt visas på displayen skall batterierna bytas ut. Man
behöver 6 Mignon batterier, typ AA, 1,5 volt.
– Luta vågen försiktigt på sidan så att undersidan blir tillgänglig.
– Tryck på batterifackets lock i riktning
mot texten „Battery“ och öppna locket.
– Tag ut hållaren med batterierna.
– Byta ut de förbrukade batterierna mot
de nya.
Ge akt på batteriernas poler.
– Lägg tillbaka hållaren med batterierna i
batterifacket.
– Stäng locket.
– Vänd åter tillbaka vågen i rätt läge.
modell 701
S 97
9. Tekniska data
Max. belastning
Mått vågen
Bredd:
Höjd:
Djup:
Mått plattform
Bredd:
Höjd:
Djup:
Sifferstorlek
Egenvikt
Temperaturområde
Batterier
Kalibrering
Medicinsk produktenligt direktiv
93/42/EWG
EN 60 601-1:
skyddsisolerat, skyddsklass II:
elektromedicinsk utrustning, typ B:
Funktionerna
200 kg
292 mm / 11.5 ins
848+10 mm / 33.4+0.4 ins
409 mm / 16.1 ins
292 mm / 11.5 ins
75+10 mm / 2.8+0.4 ins
300 mm / 11.8 ins
20 mm
ca. 8,8 kg
+10°C till +40°C
6 batterier typ AA, 1,5 V
medicinsk, klass III
klass I
Mammabarn funktionen, Hold,
Body-Mass-Index
Indelning
0 till 150 kg:
150 till 200 kg:
Noggrannhet vid första kalibrering
till 25 kg:
25 kg till 100 kg:
100 kg till 150 kg:
150 kg till 200 kg:
Min. belastning
± 25 g
± 50 g
± 75 g
± 100 g
1 kg
seca 701
Strömförsörjning
Batteri / nätaggregat (extra tillbehör)
seca 7017021904 / -994
Strömförsörjning
nätaggregat / Batteri (extra tillbehör)
98
0,05 kg
0,1 kg
10. Reservdelar och tillbehör
Mätstavar
Material: hårdeloxerad aluminium, löpare med hakande mättunga
Teleskop-mätstav seca 220
seca modell 220-18-14-004
seca modell 220-17-14-004:
(dubbelindelning):
Mätområde: 820-2000 mm
Mätområde: 820-2000 mm och
Indelning: 1 mm.
32 1/4"-78 3/4"
Indelning: 1 mm och 1/8"
Strömförsörjning
Modellberœnde Strömförsörjningsenhet
Nätaggregat, Euro: 230V~ / 50Hz / 12V= / 130mA
seca tillbehör nr. 68-32-10-252
Bordsnätdel, omkopplingsbar, Euro: 115V~ / 230V~ / 50-60Hz / 9V= / 350mA
seca tillbehör nr. 68-32-10-243
Nätaggregat, USA: 120V~ / 60Hz / 12V= / 150mA
seca tillbehör nr. 68-32-10-259
Nätaggregat
Använd enbart original Seca-nätaggregat med 9 V eller reglerad 12 V utspänning. De nätaggregat som finns i handeln ger ofta en högre spänning än den som de är märkta med,
vilket kan orsaka skador på vågen.
Efterkalibrering
Efterkalibreringsmärket
seca tillbehör nr. 14-05-01-886
11. Sophantering
Batterierna
Vågen
Förbrukade batterier måste lämnas till föreskriven sophantering. Vid köp av nya
batterier skall man välja miljövänliga batterier utan kvicksilver (Hg), kadmium (Cd)
och bly (Pb).
När vågen inte länge kan användas skall
den lämnas till föreskriven sophantering.
modell 701
S 99
12. Garanti
För brister vilka kan hänföras till materialeller fabrikationsfel lämnas en garantifrist
på två år från leveransdatum. Undantagna
från detta är alla rörliga delar, som t.ex.
batterier, kablar, nätaggregat, laddningsbara batterier osv.. Brister vilka faller under
garantin åtgärdas utan kostnad för kunden mot förevisande av köpkvittot. Övriga
anspråk kan inte lämnas. Kunden står för
transportkostnaderna när apparaten befinner sig på annan ort än kundens huvudadress.
Vid
transportskador
kan
garantianspråk endast göras gällande när
100
för transporten den kompletta originalförpackningen använts och varan säkrats
och fixerats i originalförpackat tillstånd. Ta
därför vara på alla förpackningsdelar.
Garantin upphör att gälla när apparaten
öppnats av person som inte uttryckligen
auktoriserats av seca.
Kunder i utlandet ber vi att i garantifall ta
kontakt med representanten i respektive
land.
Norsk
Med garanti og sertifikat
Med seca produktene kjøper De ikke bare over ett århundre med velutprøvet teknikk, men
også en offisiell, lovfestet og institutt-godkjent kvalitet.
seca-produktene oppfyller allerede i dag kravene i morgendagens lovbestemmelser. Med
seca kjøper man fremtid.
Produktene i denne bruksanvisningen tilfredsstiller kravene i loven om medisinske produkter, dvs.
i direktivet 93/42/EEC fra det Europeiske Felleskaps råd, som er forankret i nasjonale lover over
hele Europa.
Vekter som er ustyrt med dette merket er godkjent for medisinsk bruk innen EF. seca-vekter med
dette merket oppfyller de høye kvalitative og tekniske kravene som stilles til kalibrerbare vekter.
M
Vekter som er utstyrt med dette merket er kalibrert i henhold til nøyaktighetsklasse III i EF-direktiv 90/384/EEC.
0108
Produkter som er utstyrt med dette merket oppfyller kravene i følgende direktiver og standarder:
1. Direktiv 90/384/EEC for ikke-automatiske
vekter
2. Direktiv 93/42/EEC om medisinske produkter
3. DIN EN 45501 om meteorologiske aspekter
ved ikke-automatiske vekter
ISO
13485
secas profesjonalitet anerkjennes også fra offisielt
hold. TÜV Product Service, ansvarlig institusjon
for medisinske produkter, bekrefter med sitt sertifikat at seca konsekvent overholder de strenge
lovfestede krav til produsenter av medisinske produkter. secas kvalitetssikringssystem inkluderer
sektorene for utvikling, produksjon, markedsføring og service for medisinske vekter og målesystemer, samt for ergometrien.
05
ISO
9001
Seca hjelper miljøet.
Vi synes det er viktig å spare på naturens ressurser. Derfor gjør vi vårt beste for å spare emballasjemateriale der dette er mulig. Emballasjen
produktet leveres med skal leveres til den lokale
gjenvinningsprosessen.
modell 701
N 101
1. Gratulerer!
Med den elektroniske personvekten
seca 701 har du kjøpt et svært nøyaktig
og samtidig robust apparat.
I over 150 år har seca stilt sine erfaringer til
disposisjon innen helsesektoren og setter
som markedets største i mange land stadig nye standarder med innovative utviklinger for veiing og måling.
Den elektroniske personvekten seca 701
brukes hovedsakelig på sykehus, legekontorer og stasjonære pleieinstitusjoner i
samsvar med de nasjonale forskrifter.
Vekten er et medisinsk produkt av klasse I
og kalibrert i samsvar med nøyaktighetsklasse III.
Ved siden av vanlig vektbestemmelse har
seca 701 også en funksjon for bestemmelse av kroppsmål-indeksen. For å
bestemme denne må først høyden legges
inn via betjeningstastaturet. Etter dette
regnes det tilsvarende kroppsmål-indeksen ut.
En av denne vektens spesielle egenskaper
er „mor-og-barn-funksjonen“. Ved hjelp av
denne kan vekten til sped- og småbarn
bestemmes på enkel måte - på morens
arm.
På grunn av dens høye nøyaktighet og
mor-og-barn-funksjonen er seca 701
også svært godt egnet for bruk innen pediatri.
Vekten er svært stabil og vil stå til tjeneste
i lang tid. Den er enkel å betjene og det
store displayet er lett å lese.
2. Sikkerhet
Før den nye vekten tas i bruk skal sikkerhetsinformasjonene nedenfor leses.
• Reparasjoner må kun utføres av autori• Følg informasjonene i bruksanvisninserte personer.
gen.
• Bruk kun batteritypen som er oppgitt (se
• Ta godt vare på bruksanvisningen og
„Utskiftning av batteriene“ på side 111).
konformitetserklæringen som er en del
av denne.
• Ved bruk av vekten med et nettapparat
skal det kontrolleres at kabelen ikke lig• Ikke utsett vekten for fall eller sterke
ger slik at den kan snubles over eller
støt.
henge seg fast.
• Vedlikehold og etterjustering må utføres med regelmessige mellomrom (se
„Vedlikehold“ på side 111).
102
3. Før bruk…
Utpakking
Im leveransen omfatter:
• Veieplattform
• Søyle med indikeringshode
• 2 skruer M6 x 45
• 1 unbrakonøkkel NV 5
• 1 bruksanvisning
seca 701
• Batteriholder med 6 batterier av typen
mignon AA 1,5 V
seca 7017021904 / -994
• 1 seca nettapparat
Montasje av søylen
Søylen med indikeringshodet skal monteres til veieplattformen.
– Før tilkoplingskabelen gjennom åpningen.
– Sett søylen inn i utsparingen. Displayet
skal kunne leses av personer som står
på vekten.
– Skru søylen sammen med veieplattformen nedenfra.
Legg eventuelt vekten forsiktig på siden
for å trekke til skruene.
– Kople tilkoplingskabelens støpsel til
baksiden av vekten.
– Sett deretter vekten riktig vei igjen.
Strømforsyning
seca 701: Strømforsyningen av vekten skjer utelukkende via batteriene.
seca 7017021904 / -994: Strømforsyningen av vekten skjer via et nettapparat eller batterier.
LC-displayet har et lavt strømforbruk - med et sett batterier kan det veies 16.000 ganger.
– Snu vekten forsiktig opp-ned, slik at
vektens bunn er fritt tilgjengelig.
– Trykk låsen på batterirommet i retning
av påskriften „Battery“ og lukk opp dekselet.
– Kople kabelen til holderen med batterier.
– Legg holderen inn i batterirommet.
– Lukk dekselet og snu deretter vekten
igjen.
Merknad: Vekten er forberedt for bruk med et seca nettapparat, som fåes som
modell 701
N 103
tilbehør.
Tilkopling av nettapparatet
Koplingshylsen for nettilkoplingsapparatet er på vektens bunn.
Før tilkopling av apparatet skal det kontrolleres om vekselspenningen som er
oppgitt på nettapparatet stemmer overens med den lokale nettspenningen som
er oppgitt på strømmåleren.
– Tipp vekten forsiktig over på siden, slik
at vektens bunn er tilgjengelig.
– Kople nett-tilkoplingsdelens plugg til tilkoplingskontakten i vektens bunn.
– Sett vekten bort igjen i loddrett posisjon.
– Tilslutt nettilkoplingsapparatet stikkonPluggVektens underside
takten.
nettilkoplingsdel
Merknad: Nettdelen kan også brukes med monterte batterier uten at vekten eller
batteriene skades.
4. Oppstilling og posisjonering av
vekten
– Sett vekten på et fast underlag.
– Løsne kontramutrene over de fire fotskruene (1).
– Posisjoner vekten ved å dreie fotskruene. Libellens luftboble må befinne seg
nøyaktig i midten av kretsen (2).
3.
1.
2.
– Skru deretter fast kontramutrene
igjen (3).
– Kontroller at det kun er vektens føtter
som er i kontakt med gulvet. Andre deler av vekten må ikke støttes mot noe.
Viktig!
Posisjoneringen av vektens bunn må
kontrolleres og eventuelt korrigeres
ved hvert skifte av oppstillingssted.
Libellen
104
5. Betjening
Betjeningselementer og indikeringer
Betjeningselementene og displayet befinner seg i indikeringsdelen.
Inn- og utkopling av vekten
Ved normal drift
I funksjonsmenyen
s ingen funksjon
s Forhøye verdi
Kort tastetrykk
s Aktivere/deaktivere hold-funksjon
Langt tastetrykk
s Aktivere/deaktivere 2 in 1-funksjon
I funksjonsmenyen
s Redusere verdi
Aktivering av BMI-funksjonen, bekreftelse
modell 701
N 105
Kontroll av riktig kalibreringstellerinnhold
Denne seca-vekten er kalibrert. Kalibrering må kun utføres av autoriserte personer. For å
kunne kontrollere dette er vekten utstyrt med en kalibreringsteller som lagrer enhver endring av de kalibreringsteknisk relevante data. Hvis De ønsker å kontrollere om vekten er
kalibrert på forskriftsmessig måte, må følgende gjøres:
– Slå av vekten hvis den er slått på.
– Hold en eller annen tast inntrykket og
start vekten.
På displayet blinker det aktuelle kalibreringstellerinnholdet i noen få sekunder.
– Sammenlign det viste kalibreringstellerinnholdet med tallet som er oppgitt på
kalibreringstellermerket.
For at en kalibrering skal være gyldig, må
disse to tallene stemme overens. Hvis
merket ikke stemmer overens med kalibreringstelleren må det utføres en etterDe to tallene må stemme overens.
kalibrering. Ta i dette tilfellet kontakt med
en servicepartner eller med secas kundeservice.
Hvis det skulle være nødvendig med en etterkalibrering, skal etterkalibreringsmerket
ved siden av brukes til å kjennetegne kalibreringstellerstanden i stedet for seca kalibreringstellermerket som er vist ovenfor.
Dette merket skal sikres med et ekstra segl
av den personen som er autorisert til å utføre etterkalibreringen. Etterkalibreringsmerket kan bestilles hos seca kundeservice
under nummeret 14-05-01-886.
Riktig veiing
– Trykk starttasten.
På displayet vises se(a, 8.8.8.8.8. og
0.00 etter hverandre. Deretter settes
vekten automatisk på null og den er
driftsklar.
– Gå opp på vekten og stå rolig på den.
– Avles veieresultatet på det digitale displayet.
– Ved belastning av vekten over 200 kg
vises ST0P på displayet.
– For å slå av vekten skal starttasten trykkes igjen.
106
Automatisk utkopling/strømsparemodus
Vekten gjenkjenner automatisk om det dreier seg om ren batteridrift eller om den er koplet
til strømnettet.
– Ved batteridrift: Automatisk utkopling etter 30 sekunder.
– Ved nettdrift: Utkopling kun via tastaturet.
Mor-og-barn-funksjon
Ved hjelp av mor-og-barn-funksjonen kan kroppsvekten til sped- og småbarn bestemmes. Barnet sitter på armen til en voksen person. Følg denne fremgangsmåten:
– Trykk den grønne starttasten.
– Vent til indikeringen 0.00 vises.
– Gå opp på vekten uten barnet. Veieresultatet kan avleses på den digitale indikeringen.
– Aktiver mor-og-barn-funksjonen ved å
trykke lenge på tasten HOLD/2 in 1.
Vekten lagrer vekten til den voksne personen og indikeringen settes på null
igjen. På displayet vises 0.00, lampen
NET lyser.
– Ta nå med barnet opp på vekten. For å
gjøre dette kan vekten også forlates, i
dette tilfellet vises ----.
Vekten bestemmer barnets vekt. Når
verdien har vært stabil i ca. 3 sekunder,
holdes indikeringen fast. På denne måten unngås det at indikeringen stadig
forandres fordi barnet beveger seg. Trekanten med utropstegnet gjør oppmerksom på at denne fryste indikeringen er
en ikke kalibreringspliktig tilleggsinnretning.
Det kan nå foretas så mange veiinger
man ønsker med forskjellige barn.
Det er viktig at det alltid er den samme voksne personen som utfører målingen
og at dennes vekt ikke forandrer seg (f.eks. ved at den voksne tar av seg et klesplagg).
Mor-og-barn-funksjonen er slått på helt til
– tasten HOLD/2 in 1 trykkes (den totale vekten indikeres),
– starttasten trykkes eller
– vekten kopler ut automatisk.
modell 701
N 107
Lagring av vektverdien (HOLD)
Vektverdien som er bestemt kan bli stående på displayet etter at personen som ble veid
har gått ned fra vekten. På denne måten er det mulig å først ta seg av pasienten igjen før
man noterer vektverdien:
– Trykk tasten HOLD/2 in 1 raskt mens
pasienten ennå står på vekten.
På det digitale displayet vises det „HOLD“.
Displayet begynner å blinke og viser på
denne måten at vekten kontrollerer vektverdienes stabilitet. Først når dette er gjort,
lagres verdien som vises. Verdien blir stående på displayet helt til vekten slås automatisk av.
Trekanten med utropstegnet gjør oppmerksom på at denne fryste indikeringen er en
ikke kalibreringspliktig tilleggsinnretning.
– HOLD-funksjonen kan slås av igjen ved
å trykke tasten HOLD/2 in 1 på nytt
På displayet vises det 0.00 når vekten ikke
er belastet hhv. den aktuelle vektverdien vises. Indikeringen „HOLD“ forsvinner.
Kroppsmål-indeks (BMI)
Kroppsmål-indeksen setter høyde og vekt i relasjon til hverandre og gir dermed en mer
nøyaktig opplysning enn f.eks. idealvekten etter Broca. Det oppgis et toleranseområde
som er å anse som helsemessig optimalt. Kroppsmål-indeksen gjelder kun for voksne;
disse verdiene har ingen gyldighet for barn og ungdom.
– Trykk starttasten.
På displayet vises SE[A, 8.8.8.8.8. og
0.00 etter hverandre. Deretter settes
vekten automatisk på null og den er
driftsklart.
– Trykk tasten BMI.
På displayet vises nå den sist innlagte
kroppshøydene.
– Verdien kan endres med piltastene i
skritt tilsvarende displaydelingen.
– Når den riktige verdien er innstilt, skal
tasten BMI trykkes på nytt. BMI-funksjonen er nå aktivert.
– Gå opp på vekten og stå rolig på den.
– Avles kroppsmål-indeksen på det digitale displayet og sammenlign den med
kategoriene på side 109.
108
– Trykk en piltast hvis De ønsker å se
vektverdien i kort tid.
– For å gå tilbake til vanlig veiemodus,
skal tasten BMI trykkes.
– For å slå av vekten skal starttasten trykkes igjen.
Analysering av kroppsmål-indeksen:
Sammenlign den målte verdien med de kategoriene som er angitt nedenunder; disse svarer til de verdier som ble anvendt av WHO, 2000.
• BMI under 18,5:
OBS, pasienten veier for lite. Dette kan være en indikasjon på anoreksi. Pasienten bør
gå opp i vekt, slik at hans/hennes velbefinnende og prestasjonsevne bedres. I tvilstilfeller skal en spesialist konsulteres.
• BMI mellom 18,5 og 24,9:
Pasienten har vanlig vekt. Pasientens vekt kan være som den er.
• BMI mellom 25 og 30 (Präadipositas):
Pasienten er litt til middels overvektig. Pasienten bør gå ned i vekt hvis han/hun allerede
har en sykdom (f.eks. diabetes, høyt blodtrykk, gikt, forstyrrelser i stoffskiftet).
• BMI over 30:
Pasienten må absolutt gå ned i vekt. Stoffskifte, blodomløp og skjelett belastes. En
konsekvent diett, mye bevegelse og adferdstrening er å anbefale. I tvilstilfeller skal en
spesialist konsulteres.
6. Rengjøring
Belegget og huset skal rengjøres etter behov ved hjelp av et vanlig husholdnings-rengjøringsmiddel eller et desinfeksjonsmiddel. Følg produsentens instrukser.
Bruk ikke under noen omstendigheter skurende eller aggressive rengjøringsmidler, sprit,
bensin eller lignende ved rengjøring. Slike midler kan skade de ømfintlige overflatene.
modell 701
N 109
7. Hva må gjøres hvis…
… det ikke indikeres en vekt?
– Er vekten slått på?
– Kontroller batteriene.
– Er pluggkontakten for tilkopling av vektens display koplet til på riktig måte?
… ikke vises 0.00 før veiing?
– Trykk starttasten på nytt – vekten må da ikke være belastet – og den må kun berøre
gulvet med føttene.
… et segment lyser konstant eller ikke i det hele tatt?
– Det foreligger en feil på det aktuelle stedet. Ta kontakt med vedlikeholdsservice.
… indikeringen
vises?
– Batterispenningen blir dårligere. Batteriene bør skiftes ut i løpet av de neste dagene.
… indikeringen batt vises?
– Batteriene er utbrukte. Sett i nye batterier.
… indikeringen St0p vises?
– Maksimum belastning har blitt overskredet.
… indikeringen blinker?
– Hvis hold- eller mor-og-barn-funksjonen akkurat har blitt aktivert, så vent til vekten har
fastslått en konstant vektverdi. Indikeringen vil da slutte å blinke.
– Hvis ingen funksjon har blitt aktivert, så avlast vekten og vent til det vises 0.00. Vei deretter på nytt igjen.
… indikeringen
vises?
– Vektens omgivelsestemperatur er for høy eller for lav. Plasser vekten i et rom med en
omgivelsestemperatur på mellom +10°C og +40°C. Vent i ca. 15 minutter til vekten har
tilpasset seg til omgivelsestemperaturen og vei deretter på nytt.
… indikeringen E og et tall vises?
– Slå av vekten ved hjelp av starttasten og start den igjen. Deretter vil vekten arbeide som
den skal igjen.
Hvis dette ikke skulle være tilfellet, skal spenningsforsyningen brytes ved å ta ut batteriene i kort tid. Hvis dette ikke hjelper, så ta kontakt med kundeservice.
110
8. Vedlikehold
En etterkalibrering skal utføres av autoriserte personer i samsvar med de nasjonalt gjeldende lovbestemmelser. Året for første kalibrering er oppført bak CE-merket på typeskiltet over nummeret for den oppgitte myndigheten 0108 (kalibreringsmyndighet Hamburg).
En etterkalibrering må i alle tilfeller utføres hvis ett eller flere sikringsmerker er skadet eller
hvis kalibreringstellerens innhold ikke stemmer overens med tallet på det gyldige kalibreringstellermerket (se side 106).
Vi anbefaler å la nærmeste servicepartner utføre service før etterkalibreringen. Seca kundeservice hjelper deg gjerne med dette.
Utskiftning av batteriene
Hvis indikeringen
eller batt vises på displayet, skal batteriene skiftes ut. Det skal
brukes 6 mignon-batterier av typen AA, 1,5 volt
– Snu vekten forsiktig opp-ned, slik at
vektens bunn er fritt tilgjengelig.
– Trykk låsen på batterirommet i retning
av påskriften „Battery“ og lukk opp dekselet.
– Ta ut holderen med batteriene.
– Ta ut de brukte batteriene og sett de
nye batteriene i holderen.
Pass på at polene ligger riktig vei.
– Legg holderen med batteriene inn i batterirommet.
– Lukk dekselet.
– Snu deretter vekten igjen.
modell 701
N 111
9. Tekniske data
Maksimum belastning
Dimensjoner vekten
Bredde:
Høyde :
Dybde:
Dimensjoner veieplattform
Bredde:
Høyde :
Dybde:
Sifferhøyde
Egenvekt
Temperaturområde
Batterier
Kalibrering
Medisinsk produkt jf. direktivet
93/42/EEC
EN 60 601-1:
beskyttelsesisolert apparat,
beskyttelsesklasse II:
elektromedisinsk apparat, type B:
Funksjoner
200 kg
292 mm / 11.5 ins
848+10 mm / 33.4+0.4 ins
409 mm / 16.1 ins
292 mm / 11.5 ins
75+10 mm / 2.8+0.4 ins
300 mm / 11.8 ins
20 mm
ca. 8,8 kg
+10 °C til +40 °C
6 batterier type AA, 1,5 V
Medisinsk kalibrering, klasse III
klasse I
mor-og-barn-funksjonen, Hold,
kroppsmasse-indeks
Fininndeling
0 inntil 150 kg:
150 inntil 200 kg:
Nøyaktighet ved første kalibrering
Opp til 25 kg:
25 kg til 100 kg:
100 kg til 150 kg:
150 kg til 200 kg:
Minimum belastning
± 25 g
± 50 g
± 75 g
± 100 g
1 kg
seca 701
Strømforsyning
Batteri / nettapparat (valgfritt)
seca 7017021904 / -994
Strømforsyning
nettapparat / Batteri (valgfritt)
112
0,05 kg
0,1 kg
10. Reservedeler og tilbehør
Målestaver
Materiale: Aluminium hard-eloksert, skyver med måletunge som kan forrigles
Teleskop-målestav seca 220
Seca modell 220-17-14-004:
Seca modell 220-18-14-004
(dobbeltdeling):
Måleområde: 820 - 2000 mm,
Deling: 1 mm
Måleområde: 820 - 2000 mm og
32 1/4 " - 78 3/4 ",
Deling: 1 mm og 1/8 "
Strømforsyning
Modellavhengig nettdel
Pluggnetapparat, Euro: 230V~ / 50Hz / 12V= / 130mA
Seca-reservedels-nr. 68-32-10-252
Bordnettapparat, kan koples om, Euro: 115V~ / 230V~ / 50-60Hz / 9V= / 350mA
Seca-reservedels-nr. 68-32-10-243
Pluggnetapparat, USA: 120V~ / 60Hz / 12V= / 150mA
Seca-reservedels-nr. 68-32-10-259
Etterkalibrering
Etterkalibreringsmerket
Seca-reservedels-nr. 14-05-01-886
11. Avfallsbehandling
Batterier
Avfallsbehandling av vekten
Ikke kast brukte batterier som husholdningsavfall. Batteriene skal leveres til innsamling. Ved kjøp av nye batterier skal det
velges uskadelige batterier uten kvikksølv
(Hg), kadmium (Cd) og uten bly (Pb).
Hvis vekten ikke lenger kan brukes informerer kommunen gjerne om nødvendige
tiltak for riktig avfallsbehandling.
modell 701
N 113
12. Garanti
For mangler som er å tilbakeføre til material- eller produksjonsfeil gjelder en garantifrist på to år fra levering. Alle bevegelige
deler, som f.eks. batterier, kabler, netttapparater, oppladbare batterier etc. er
unntatt fra garantien. Mangler som faller
inn under garantien, utbedres gratis for
kunden mot fremleggelse av kjøpskvitteringen. Andre krav kan ikke imøtekommes. Utgifter til transport frem og tilbake
belastes kunden hvis apparatet befinner
seg på et annet sted enn kundens adresse. Ved transportskader kan garantikrav
114
kun gjøres gjeldende hvis hele originalemballasjen brukes under transporten og varen sikres og festes i emballasjen på
samme måte som i originalpakket tilstand.
Ta derfor vare på alle emballasjedeler.
Garantien ugyldiggjøres hvis apparatet åpnes av personer som ikke er uttrykkelig
autorisert av seca.
Kunder i utlandet bes i garantitilfeller ta direkte kontakt med forhandleren i vedkommende land.
Suomi
Todistetusti sinetillä vahvistettuna
Kun ostat seca-tuotteen, et osta vain yhden vuosisadan ajan kypsynyttä tekniikkaa, vaan
myös viranomaisten, lakimääräysten ja tarkastuslaitosten hyväksymää laatua.
seca-tuotteet ovat jo tänään huomisten lakien asettamien määräysten mukaisia. Kun ostat seca-tuotteen, ostat tulevaisuutta.
Tämän käyttöohjeen tuotteet ovat lääketieteellisistä tuotteista annetun lain, t.s. Euroopan Yhteisön
neuvoston direktiivin 93/42/ETY, mukaisia, jota
sovelletaan koko Euroopassa kansallisten lakien
puitteissa.
Vaa’at, joissa on tämä merkki, on hyväksytty lääketieteelliseen käyttöön Euroopan Yhteisön maissa. seca-vaa’at, joissa on tämä merkki, täyttävät
korkeat laadulliset ja tekniset vaatimukset, jotka
asetetaan kalibroitaville vaaoille.
M
Vaa’at, joissa on tämä merkki, on kalibroitu EY-direktiivin 90/384/ETY tarkkuusluokan III mukaan.
0108
Tuotteet, joissa on tämä merkki, täyttävät seuraavien direktiivien ja standardien vaatimukset:
1. Direktiivi 90/384/ETY, ei-itsetoimivat vaa'at
2. Direktiivi 93/42/ETY, lääkinnälliset laitteet
3. DIN EN 45501, manuaalisia vaakoja koskevat mittaus- ja toimintavaatimukset.
ISO
13485
seca-yhtiön ammattitaito on tunnustettu myös viralliselta taholta. Lääkinnällisiä laitteita tarkastava
TÜV Product Service -tarkastuslaitos on vahvistanut sertifikaatillaan, että seca täyttää lääkinnällisten laitteiden valmistajille asetettavat tiukat
lakisääteiset vaatimukset. secan laadunvarmistusjärjestelmään kuuluvat lääkinnällisten vaakojen ja mittausjärjestelmien sekä ergometrien
kehitys, tuotanto, myynti ja huolto.
05
ISO
9001
seca auttaa ympäristöä.
Luonnonvoimavarojen säästäminen on lähellä sydäntämme. Tästä syystä yritämme säästää pakkausmateriaalia kaikkialla siellä, missä se on
mielekästä. Ja mikä jää jäljelle, voidaan toimittaa
helposti asianomaisen paikallisen jätehuollon
hävitettäväksi.
Malli 701
FIN 115
1. Sydämelliset onnittelut!
Ostamalla seca 701 elektronisen henkilövaa’an olet hankkinut erittäin tarkan ja samalla kestävän laitteen.
seca on asettanut jo yli 150 vuoden ajan kokemuksensa terveyden palvelukseen asettaen samalla useissa maailman maissa
markkinajohtajana aina uudet mittapuut innovatiivisilla uudistuksillaan punnituksen ja mittauksen alalla.
Elektroninen henkilövaaka seca 701 on tarkoitettu käytettäväksi kansallisten määräysten mukaisesti lähinnä sairaaloissa,
lääkäreiden vastaanotoilla ja laitoshoitokodeissa. Vaaka on luokan I lääketieteellinen
tuote ja kalibroitu vastaavasti tarkkuusluokan III mukaan.
Konventionaalisen painonmäärityksen lisäksi seca 701-vaa’assa on toiminto
Body-Mass-indeksin laskemiseen. Tätä
varten käyttönäppäimistöllä syötetään
henkilön pituus ja näyttöön tulee painoa
vastaava Body-Mass-indeksi.
Tämän vaa’an erikoisominaisuutena on
„äiti-lapsi -toiminto“, jolla vauvojen ja pikkulasten paino voidaan mitata hyvin helposti - nimittäin äidin käsivarrella.
Suuren tarkkuutensa ja äiti-lapsi -toiminnon ansiosta seca 701 soveltuu hyvin
myös lastenlääkärien käyttöön.
Vaaka on rakennettu erittäin kestäväksi ja
se palvelee sinua pitkään uskollisesti. Se
on helppokäyttöinen ja suuri näyttö on
helppolukuinen.
2. Turvallisuus
Ennen kuin otat uuden vaa’an käyttöön, varaa hieman aikaa seuraavien turvallisuusohjeiden lukemiseen.
• Anna korjaustyöt vain valtuutettujen
• Noudata käyttöohjeessa annettuja ohhenkilöiden tehtäväksi.
jeita.
• Käytä yksinomaan ilmoitettua paristo• Säilytä tämä käyttöohje ja sen sisältämä
tyyppiä (ks. luku „Paristojen vaihto“,
yhdenmukaisuusvakuutus huolellisesti.
sivu 125).
• Vaakaa ei saa pudottaa eikä siihen saa
• Käyttäessäsi vaakaa verkkoliittimen
kohdistaa voimakkaita iskuja.
kanssa, katso että tulojohto on asen• Toimita vaaka säännöllisesti huoltoon ja
nettu niin että kompastumis- tai kiinnijälkikalibrointiin (ks. luku „Hävitys“,
takertumisvaaraa ei ole.
sivu 127).
116
3. Ennen kuin käytät vaakaa…
Purkaminen pakkauksesta
Toimitusmäärään kuuluu:
• punnitustaso
• pylväs, jossa näyttöpää
• 2 ruuvia M6 x 45
• 1 kuusiokoloavain, avainväli 5
• 1 käyttöohje
seca 701
• paristonpidike ja 6 paristoa, tyyppi Mignon AA 1,5 V
seca 7017021904 / -994
• 1 seca-verkkolaite
Pylvään asennus
Näyttöpäällä varustettu pylväs asennetaan kiinni punnitustasoon.
– Pujota liitäntäkaapeli aukon läpi.
– Aseta pylväs koloon.
Näytön tulee olla vaa’alla seisovien henkilöiden nähtävissä.
– Ruuvaa pylväs kiinni alapuolelta punnitustasoon.
Laita vaaka tarvittaessa varovasti sivulle, jotta voit tiukata ruuvit.
– Liitä liitäntäkaapelin pistoke vaa’an takaosaan.
– Aseta sitten vaaka jälleen pystyyn.
Käyttövirta
seca 701: Vaaka saa virtansa yksinomaan paristoista.
seca 7017021904 / -994: Vaaka saa virtansa verkkolaitteelta tai paristoista.
LC-näyttö kuluttaa vähän virtaa - yhdellä paristosarjalla on mahdollista suorittaa 16.000
punnitusta.
– Käännä vaaka varovasti kumoon, niin
että pääset käsiksi vaa’an pohjaan.
– Paina paristolokeron suljin „Battery“tekstin suuntaan ja käännä kansi auki.
– Liitä kaapeli pariston pidikkeeseen.
– Laita pidike paristolokeroon.
– Sulje kansi ja käännä vaaka taas
pystyyn.
Huom.: Vaaka on varustettu käytettäväksi seca verkkolaitteella, jota on saatavissa lisävarusteena.
Malli 701
FIN 117
Verkkolaitteen liitäntä
Verkkolaitteen liitäntärasia sijaitsee vaa’an pohjassa.
Tarkasta ehdottomasti ennen vaa’an liittämistä, vastaako verkkolaitteen päällä ilmoitettu vaihtojännite virtamittarissa ilmoitettua paikallista verkkojännitettä.
– Kallista vaakaa varovasti sivulle, niin että
pääset käsiksi vaa’an pohjaan.
– Liitä verkkolaitteen jakkipistoke vaa’an
pohjassa olevaan liitäntärasiaan.
– Aseta vaaka jälleen pystyyn.
– Liitä verkkolaite pistorasiaan.
Vaaka alhaalta
Pistokeverkkolaite
Huom.: Verkkolaitetta voidaan käyttää vaakaa tai paristoja vaurioittamatta, vaikka paristot olisivatkin vaa’an sisällä.
4. Vaa’an pystyttäminen ja suuntaaminen
– Aseta vaaka tukevalle alustalle.
– Avaa neljän jalkaruuvin yläpuolella olevat vastamutterit (1).
– Suuntaa vaaka jalkaruuveja kiertämällä.
Rasiatasaimessa olevan ilmakuplan täytyy olla tarkasti ympyrän keskellä (2).
1.
3.
2.
– Ruuvaa vastamutterit lopuksi jälleen lujasti kiinni (3).
– Varmista, että vain vaa’an jalat koskettavat lattiaa. Vaaka ei saa tukea mihinkään.
Tärkeää!
Vaa’anpohjan suuntaus täytyy tarkistaa aina paikkaa muutettaessa ja sitä
on korjattava tarvittaessa.
Rasiatasain
118
5. Käyttö
Käyttöelementit ja näytöt
Käyttöelementit ja näyttö sijaitsevat näyttöosassa.
vaa’an kytkeminen päälle ja pois
Normaalikäytössä
toimintovalikossa
s ei toimintoa
s arvon suurentaminen
lyhyt näppäimen painallus
pitkä näppäimen painallus
toimintovalikossa
s Hold-toiminnon aktivointi/deaktivointi
s 2 in 1-toiminnon aktivointi/deaktivointi
s arvon pienentäminen
BMI-toiminnon aktivointi, vahvistus
Malli 701
FIN 119
Kalibrointilaskimen sisällön oikeellisuuden tarkastus
Tämä seca-vaaka on kalibroitu. Kalibroinnin saa suorittaa aina vain valtuutetut tahot. Tämän varmistamiseksi vaaka on varustettu kalibrointilaskimella, joka rekisteröi kaikki kalibrointiteknisesti merkitsevien tietojen muutokset. Jos haluat tarkistaa, onko vaaka kalibroitu
asianmukaisesti, menettele seuraavasti:
– Kytke vaaka pois päältä, jos se on
päällä.
– Pidä jotain näppäintä painettuna ja
käynnistä vaaka.
Näytössä vilkkuu muutaman sekunnin
ajan kalibrointilaskimen ajankohtainen
sisältö.
– Vertaa kalibrointilaskimen näyttöön tullutta sisältöä kalibrointilaskimen merkissä ilmoitettuun lukuun.
Jos kalibrointi on pätevä, molempien
numeroiden täytyy olla samat. Jos merkissä ja kalibrointilaskimessa olevat nuOikea punnitseminen
merot eivät ole samoja, vaaka on
kalibroitava uudelleen. Ota yhteys huoltoliikkeeseen tai seca-edustajaan.
Jos jälkikalibrointi osoittautuu tarpeelliseksi, niin yllä olevassa kuvassa olevan seca
kalibrointimerkin sijasta käytetään viereistä
jälkikalibrointimerkkiä. Tämän merkin varmistaa jälkikalibrointiin valtuutettu henkilö
lisäsinetillä. Jälkikalibrointimerkkejä voidaan tilata seca asiakaspalvelusta numerolla 14-05-01-886.
Molempien numeroiden täytyy olla samoja
– Paina käynnistyspainiketta (START).
Näyttöön ilmestyy peräkkäin se(a,
8.8.8.8.8. ja 0.00, minkä jälkeen vaaka on
nollautunut automaattisesti ja valmis
käyttöön.
– Astu vaa’alle ja seiso liikkumatta.
– Katso punnitustulos digitaalinäytöstä.
– Jos vaa’an kuormitus on yli 200 kg,
näyttöön ilmestyy ST0P.
– Vaaka kytketään pois päältä painamalla
uudelleen käynnistysnäppäintä.
120
Automaattinen katkaisu/Virransäästömodus
Vaaka tunnistaa automaattisesti, tapahtuuko käyttö akulla vai onko se liitetty sähköverkkoon.
– Akkukäytössä: vaaka kytkeytyy automaattisesti pois päältä 30 sekunnin kuluttua.
– Verkkokäytössä: vaaka kytkeytyy pois päältä vain näppäimistöllä.
Äiti-lapsi-toiminto
Äiti-lapsi-toiminnon avulla voidaan mitata vauvojen ja pikkulasten paino siten, että aikuinen henkilö pitää lasta käsivarrellaan. Menettele seuraavalla tavalla:
– Paina vihreää käynnistyspainiketta.
– Odota, kunnes näyttöön ilmestyy 0.00.
– Nouse vaa’alle ilman lasta. Voit katsoa
punnitustuloksen digitaalinäytöstä.
– Aktivoi äiti-lapsi -toiminto painamalla pitkään näppäintä HOLD/2 in 1.
Vaaka tallentaa aikuisen painon muistiin
ja näyttö nollautuu jälleen. Näyttöön ilmestyy 0.00 ja lamppu NET palaa.
– Ota sitten lapsi mukaan vaa’alle. Voit
myös sen sijaan poistua vaa’alta, jolloin
näyttöön ilmestyy ----.
Vaaka laskee lapsen painon. Kun arvo
pysyy noin 3 sekunnin ajan stabiilina,
näyttö pysähtyy. Näin estetään, että
näyttö hypähtelee aina edestakaisin lapsen liikkeistä. Kolmio, jonka sisässä on
huutomerkki, ilmoittaa, että tässä jäädytetyssä näytössä on kysymys lisälaitteesta, joka ei ole kalibroinnin alainen.
Voit sitten punnita kuinka monta lasta tahansa.
Tärkeää on, että aina sama henkilö suorittaa mittauksen ja että hänen painonsa
ei muutu (esim. riisumalla vaatteita).
Äiti-lapsi -toiminto jää niin kauaksi aikaa päälle kytketyksi, kunnes
– painat painiketta HOLD/2 in 1 (näytössä näkyy kokonaispaino),
– painat käynnistyspainiketta tai
– vaaka kytkeytyy automaattisesti pois päältä.
Malli 701
FIN 121
Painon tallentaminen muistiin (HOLD)
Mitattu paino voidaan saada näyttöön, vaikka vaakaa ei kuormitetakaan. Näin on mahdollista huolehtia ensiksi jälleen potilaasta, ennen kuin paino kirjoitetaan muistiin:
– Paina HOLD/2 in 1-näppäintä vaa’an
ollessa kuormitettuna.
Digitaalinäyttöön ilmestyy „HOLD“. Näyttö
alkaa vilkkua merkiksi siitä, että vaaka tarkistaa painoarvojen stabiiliuden. Näytössä
oleva paino tallentuu muistiin vasta tämän
jälkeen. Painoarvo pysyy näytössä, kunnes
vaaka kytkeytyy automaattisesti pois päältä.
Kolmio, jonka sisässä on huutomerkki, ilmoittaa, että tässä jäädytetyssä näytössä
on kysymys lisälaitteesta, joka ei ole kalibroinnin alainen.
– HOLD-toiminto voidaan kytkeä jälleen
pois päältä painamalla uudelleen
HOLD/2 in 1-näppäintä.
Kun vaaka on kuormittamattomana, näyttöön ilmestyy 0.00 tai ajankohtainen paino.
„HOLD“-näyttö häviää.
Body-Mass-indeksi (BMI)
Body-Mass-indeksi suhteuttaa pituuden ja painon toisiinsa ja toimittaa näin tarkempia tietoja kuin esim. ihannepaino Brocan mukaan. Näyttö ilmoittaa toleranssialueen, joka on
terveyden kannalta optimaalinen. Body-Mass-indeksi pätee vain aikuisille; lapsille ja nuorille nämä arvot eivät päteviä.
– Paina käynnistysnäppäintä.
Näyttöön ilmestyy peräkkäin se(a,
8.8.8.8.8. ja 0.00. Vaaka on tämän jälkeen automaattisesti nollautunut ja valmis käyttöön.
– Paina BMI-näppäintä.
Näytössä näkyy viimeksi syötetty pituus.
– Voit muuttaa arvoa nuolinäppäimillä askeleittain näytön jakoasteikon mukaan.
– Kun oikea arvo on asetettu, paina vielä
kerran BMI-näppäintä. BMI-toiminto on
tällöin aktivoitu.
– Astu vaa’alle ja seiso liikkumatta.
– Katso BMI-arvo digitaalinäytöstä ja vertaa sitä sivulla 123 oleviin kategorioihin.
122
– Paina nuolinäppäintä, jos haluat nähdä
välillä painon.
– Paina BMI-näppäintä päästäksesi takaisin normaaliin punnituskäyttöön.
– Vaaka kytketään pois päältä painamalla
uudelleen käynnistysnäppäintä.
Body-Mass-indeksin tulkitseminen:
Vertaa saatua arvoa seuraavassa oleviin painoindeksiluokkiin, jotka vastaavat WHO:n
käyttämää luokitusta (2000).
• BMI alle 18,5:
Huomio, potilas painaa liian vähän. Anoreksiataipumus on mahdollista. Painon lisääminen on suositeltavaa hyvinvoinnin ja suorituskyvyn lisäämiseksi. Alan lääkärin konsultointi mahdollisesti tarpeen.
• BMI välillä 18,5 - 24,9:
Potilas on normaalipainoinen. Hän voi jäädä sellaiseksi.
• BMI välillä 25 - 30 (lievä lihavuus):
Potilas on hieman tai keskimääräistä enemmän ylipainoinen. Potilaan tulisi laskea painoaan, jos hänellä on jo jokin sairaus (esim. diabetes, korkea verenpaine, kihti, rasvan
aineenvaihduntahäiriöitä).
• BMI yli 30:
Painon laskeminen on ehdottomasti tarpeen. Aineenvaihdunta, verenkierto ja luut rasittuvat vähemmän. Suositeltavaa on johdonmukainen dieetti ja toimintaterapia. Alan
lääkärin konsultointi mahdollisesti tarpeen.
6. Puhdistus
Puhdista päällys ja kotelo tarvittaessa talouspesuaineella tai tavanomaisella desinfiointiaineella. Noudata valmistajan antamia ohjeita.
Älä käytä puhdistukseen missään tapauksessa hankaavia tai voimakkaita pesuaineita, spriitä, bensiiniä tms. Tällaiset aineet voivat vahingoittaa korkealaatuista pintaa.
Malli 701
FIN 123
7. Mitä tehdä, jos…
… paino ei tule näyttöön?
– Onko vaaka kytketty päälle?
– Tarkista paristot.
– Onko vaa’an näytön liitoskosketin liitetty oikein?
… ennen punnitusta näyttöön ei ilmesty 0.00?
– Paina uudelleen käynnistyspainiketta – ja vain sen jalat saavat koskettaa lattiaa.
… jokin segmentti palaa jatkuvasti tai ei ollenkaan?
– Kyseisessä kohdassa on vika. Ota yhteys huoltoliikkeeseen.
… näyttöön tulee
?
– Pariston jännite on heikkenemässä. Paristot tulee vaihtaa lähipäivinä.
… näyttöön tulee batt?
– Paristot ovat tyhjiä. Laita sisään uudet paristot.
… näyttöön tulee St0p?
– Maksimikuorma on ylitetty.
… näyttö vilkkuu?
– Jos olet juuri aktivoinut Hold- tai äiti-lapsi-toiminnon, odota, kunnes vaaka on tunnistanut stabiilina pysyvän painon. Näyttö lakkaa sitten vilkkumasta.
– Jos tätä ennen ei ole aktivoitu mitään toimintoa, poistu vaa’alta ja odota, kunnes näytössä näkyy 0.00, ja suorita punnitus uudelleen.
… näyttöön tulee
?
– Vaa’an ympäristön lämpötila on liian korkea tai liian alhainen. Pystytä vaaka +10°C +40°C lämpöiseen ympäristöön. Odota noin 15 minuuttia, kunnes vaaka on sopeutunut ympäristönlämpötilaan ja suorita punnitus uudelleen.
… näyttöön tulee E ja jokin numero?
– Kytke vaaka pois päältä käynnistysnäppäimestä ja käynnistä uudelleen. Tämän jälkeen
vaaka toimii normaalisti.
Mikäli vaaka ei toimi normaalisti, keskeytä virransyöttö poistamalla paristot vähäksi aikaa. Jos tämäkään toimenpide ei tuota tulosta, ota yhteys huoltoliikkeeseen.
124
8. Huolto
Anna vaaka valtuutetun henkilön kalibroitavaksi kansallisten lakimääräysten mukaan. Ensi
kalibroinnin vuosiluku on merkitty CE-merkin taakse tyyppikilpeen valtuutetun laitoksen
(Eichamt Hamburg) numeron 0108 yläpuolelle. Uudelleenkalibrointi on joka tapauksessa
välttämätöntä, jos yksi tai useampi varmistusmerkeistä on rikkoutunut tai kalibrointilaskimen luku ei ole sama kuin pätevässä kalibrointilaskinmerkissä oleva luku (vrt. sivu 120).
Suosittelemme, että vaaka annetaan ennen uudelleenkalibrointia lähimmän huoltoliikkeen
huollettavaksi. seca asiakaspalvelu auttaa mielellään tässä asiassa.
Paristojen vaihto
Jos näyttöön ilmestyy
tai batt paristot on vaihdettava. Paristoina 6 Mignon-paristoja, tyyppi AA, 1,5 V.
– Käännä vaaka varovasti kumoon, niin
että pääset käsiksi vaa’an pohjaan.
– Paina paristolokeron suljinta „Battery“tekstin suuntaan ja käännä kansi auki.
– Ota pidike paristoineen ulos.
– Poista käytetyt paristot ja laita uudet paristot pidikkeeseen.
Kiinnitä huomiota napojen oikeaan järjestykseen.
– Laita paristonpidike paristolokeroon.
– Sulje kansi.
– Käännä vaaka tämän jälkeen taas
pystyyn.
Malli 701
FIN 125
9. Tekniset tiedot
Maksimikuorma
Mitat vaaka
Leveys:
Korkeus:
Syvyys:
Mitat punnitustaso
Leveys:
Korkeus:
Syvyys:
Numeroiden koko
Omapaino
Lämpötila-alue
Paristot
Kalibrointi
Lääketieteellinen tuote direklinie
93/42/ETY mukaan
EN 60 601-1:
suojaeristetty laite, suojausluokka II:
sähkölääketieteellinen laite tyyppi B:
Toiminnot
200 kg
292 mm / 11.5 ins
848+10 mm / 33.4+0.4 ins
409 mm / 16.1 ins
292 mm / 11.5 ins
75+10 mm / 2.8+0.4 ins
300 mm / 11.8 ins
20 mm
n. 8,8 kg
+10 °C – +40 °C
6 paristoa, tyyppi AA, 1,5 V
lääketieteellinen kalibrointi, luokka III
luokka I
äiti-lapsi-toiminnon, Hold,
Body-Mass-indeksi
Hienojako
0 – 150 kg:
150 – 200 kg:
Tarkkuus ensi kalibroinnissa
– 25 kg:
25 kg – 100 kg:
100 kg – 150 kg:
150 kg – 200 kg:
Minimikuorma
± 25 g
± 50 g
± 75 g
± 100 g
1 kg
seca 701
Virtalähde
paristo / verkkokäyttöinen (optionaalisesti)
seca 7017021904 / -994
Virtalähde
verkkokäyttöinen / paristo (optionaalisesti)
126
0,05 kg
0,1 kg
10.Varaosat ja lisävarusteet
Mittasauvat
Materiaali: alumiini, kovaeloksoitu, luistissa lukittuva mittauskieleke
Teleskooppimittasauva seca 220
seca malli 220-17-14-004:
seca malli 220-18-14-004
(kaksoisjako):
mittausalue: 820 - 2000 mm,
jako: 1 mm
mittausalue: 820 - 2000 mm ja
32 1/4 " - 78 3/4 ",
jako: 1 mm ja 1/8 "
Käyttövirta
Mallista riippuva verkkolaite
pistokeverkkolaite, Euro: 230V~ / 50Hz / 12V= / 130mA
seca varaosa-nro.: 68-32-10-252
Pöytäverkkolaite, vaihtokytkentä, Euro: 115V~ / 230V~ / 50-60Hz / 9V= / 350mA
seca varaosa-nro.: 68-32-10-243
pistokeverkkolaite, USA: 120V~ / 60Hz / 12V= / 150mA
seca varaosa-nro.: 68-32-10-259
Verkkopistokelaite
Käytä ainoastaan alkuperäisiä seca-verkkopistokelaitteita 9V tai säädetyllä 12 Voltin lähtöjännitteellä. Kaupasta saatavilla olevat verkkolaitteet voivat luovuttaa niille ilmoitettua
korkeamman jännitteen ja johtaa siten vaa’an vaurioitumiseen.
Kalibrointi
Jälkikalibrointimerkkejä
seca varaosa-nro.: 14-05-01-886
11.Hävitys
Paristot
Vaa’an hävitys
Älä heitä käytettyjä paristoja talousjätteisiin. Vie paristot lähimpään keräyspisteeseen. Valitse uusia paristoja ostaessasi
ympäristöystävälliset paristot, jotka eivät
sisällä elohopaa (Hg), kadmiumia (Cd) eikä
lyijyä (Pb).
Jos vaakaa ei voida enää käyttää, paikallinen jätehuolto antaa tietoja, kuinka vaaka
hävitetään asianmukaisesti.
Malli 701
FIN 127
12. Takuu
Myönnämme puutteista, jotka johtuvat
materiaali- tai valmistusvirheistä, kahden
vuoden takuun toimitusajankohdasta alkaen. Kaikki liikkuvat osat, kuten esim. paristot, sähköjohdot, verkkolaitteet, akut
jne., eivät kuulu takuun piiriin. Takuun piiriin kuuluvat puutteet poistetaan asiakkaalle
maksutta esitettäessä ostokuitti. Muita
vaatimuksia ei ole mahdollista ottaa huomioon. Edestakaisesta kuljetuksesta syntyvät kulut menevät asiakkaan laskuun, jos
laite on muulla kuin asiakkaan paikkakunnalla. Kuljetusvahingoista voidaan esittää
128
korvausvaatimuksia vain, kun kuljetukseen
on käytetty kokonaista alkuperäispakkausta ja tavara on varmistettu ja kiinnitetty
pakkaukseen samalla tavalla kuin alkuperäisessä toimituksessa. Kaikki pakkausosat tulee säilyttää tallella tästä syystä.
Takuu ei ole voimassa, jos laitteen avaa
henkilö, jota seca ei ole nimenomaisesti
valtuuttanut tähän.
Ulkomailla olevia asiakkaita pyydämme
kääntymään takuutapauksessa suoraan
kyseisen maan myyntiliikkeen puoleen.
Met certificaat
Met seca producten koopt u alleen sinds eeuwen geperfectioneerde techniek maar ook
een door overheidsinstanties en de wet beproefde kwaliteit.
seca producten voldoen vandaag al aan de wettelijke voorschriften van morgen. Met seca
koopt u toekomst.
De producten in deze gebruiksaanwijzing voldoen
aan de eisen van de wet op medische producten,
d.w.z. de richtlijn 93/42/EEG van de Raad van de
Europese Gemeenschap, die in heel Europa in
nationale wetten verankerd is.
Weegschalen die dit symbool dragen zijn in de
Europese Gemeenschap in de geneeskunde toegelaten. seca-weegschalen met dit symbool
voldoen aan de hoge kwalitatieve en technische
eisen die aan ijkbare weegschalen worden
gesteld.
M
Weegschalen die dit symbool dragen zijn volgens
de precisieklasse III van de EG-richtlijn 90/384/
EEG geijkt.
05
0108
ISO
9001
ISO
13485
Producten die dit symbool dragen voldoen aan de
volgende richtlijnen en normen:
1. Richtlijn 90/384/EEG voor niet-automatische
weegschalen
2. Richtlijn 93/42/EEG voor medische producten
3. DIN EN 45501 voor metrologische aspecten
van niet-automatische weegschalen.
Ook van officiële zijde wordt de professionaliteit
van seca erkend. De TÜV Product Service, de
verantwoordelijke instelling voor medische producten verklaart met het certificaat dat seca consequent de strenge wettelijke eisen als fabrikant
van medische producten aanhoudt. seca’s kwaliteitsbeschermingssysteem omvat de bereiken research, productie, verkoop en service van
medische weegschalen en meetsystemen alsmede ergometrie.
Seca helpt het milieu.
Het sparen van natuurlijke ressources ligt ons aan
het hart. Daarom proberen wij, overal waar het
zinvol is, verpakkingsmateriaal te sparen. En dat
wat overblijft, kan via het duale systeem comfortabel ter plaatse worden verwijderd.
model 701
NL 129
1. Hartelijke gefeliciteerd!
Met de elektronische personenweegschaal seca 701 heeft u een zeer nauwkeurig en tegelijkertijd robuust apparaat
gekocht.
Sinds meer dan 150 jaar stelt seca haar
ervaring ten dienste van de gezondheid en
zet als marktaanvoerder in vele landen ter
wereld met innovatieve ontwikkelingen
voor het wegen en meten telkens nieuwe
maatstaven.
De elektronische personenweegschaal
seca 701 wordt volgens de nationale
voorschriften hoofdzakelijk in ziekenhuizen, artspraktijken en stationaire verplegingsinrichtingen
toegepast.
De
weegschaal is een medisch product van
de klasse I en werd geijkt overeenkomstig
precisieklasse III.
Naast de conventionele bepaling van het
gewicht biedt de seca 701 een verdere
functie voor het bepalen van de BMI (body-maat-index). Hiervoor wordt via de bedieningstoetsen de grootte ingevoerd,
waarna de bij de gewichtswaarde behorende BMI-waarde wordt weergegeven.
Een bijzondere eigenschap van deze
weegschaal is de “moeder-kind-functie“.
Hiermee kan het gewicht van zuigelingen
en kleine kinderen heel eenvoudig worden
bepaald - en wel op de arm van de moeder.
Door de hoge precisie en de moeder-kindfunctie is de seca 701 ook heel geschikt
voor de toepassing in de pediatrie.
De weegschaal is zeer stabiel gebouwd en
heeft een lange levensduur, zij is eenvoudig te bedienen en het grote display is
gemakkelijk leesbaar.
2. Veiligheid
Voor u de nieuwe weegschaal gebruikt, dient u een weinig tijd te nemen om de volgende
veiligheidsinstructies te lezen.
• Laat reparaties alleen door geautori• Neem de aanwijzingen in de gebruiksseerde personen uitvoeren.
aanwijzing in acht.
• Gebruik uitsluitend het aangegeven type
• Bewaar de gebruiksaanwijzing en de
batterijen (zie „Vervangen van de battehierin aanwezige verklaring van overrijen“ op bladzijde 139).
eenkomst op een veilige plaats.
• Let er bij het gebruik van de weeg• U mag de weegschaal niet laten vallen
schaal met een adapter op dat de toeof aan heftige schokken blootstellen.
voerkabel zo ligt dat men er niet over
• Laat het onderhoud en naijken regelkan struikelen of achter kan blijven
matig uitvoeren (zie „Onderhoud“ op
haken.
bladzijde 139).
130
3. Voor u kunt beginnen…
Uitpakken
Bij de omvang van de levering is het volgende inbegrepen:
• weegplatform
• zuil met displaykop
• 2 schroeven M6 x 45
• 1 inbussleutel SW 5
• 1 gebruiksaanwijzing
seca 701
• Batterijhouder met 6 batterijen type
Mignon AA 1,5 V
seca 7017021904 / -994
• 1 seca netadapter
Montage van de zuil
De zuil met de displaykop wordt aan het weegplatform gemonteerd.
– Steek de aansluitkabel door de opening.
– Plaats de zuil in de uitsparing.
Het display moet leesbaar zijn voor personen die op de weegschaal staan.
– Schroef de zuil aan de onderkant van
het weegplatform vast.
Plaats de weegschaal eventueel voorzichtig op de zijkant om de schroeven
aan te trekken.
– Sluit de stekker van het aansluitkabel
op de achterkant van de weegschaal aan.
– Zet de weegschaal vervolgens weer
rechtop neer.
Stroomtoevoer
seca 701: De stroomtoevoer van de weegschaal vindt uitsluitend via batterijen plaats.
seca 7017021904 / -994: De stroomvoeding van de weegschaal vindt plaats via een
netadapter of batterijen.
Het LCD-display heeft een gering stroomverbruik. U kunt met één set batterijen 16.000 x
wegen.
model 701
NL 131
– Draai de weegschaal voorzichtig om
zodat de bodem van de weegschaal
toegankelijk wordt.
– Druk de sluiting van het batterijvak in de
richting van het opschrift „Battery“ en
klap het deksel open.
– Sluit de kabel aan de houder met batterijen aan.
– Plaats de houder in het batterijvak.
– Sluit het deksel en draai de weegschaal
vervolgens weer om.
Opmerking: De weegschaal is voorbereid voor de toepassing met een seca voedingseenheid, die als accessoire verkrijgbaar is.
Aansluiting van de voedingseenheid
De aansluitbus voor de voedingseenheid bevindt zich in de bodem van de weegschaal.
Controleer a.u.b. in elk geval voor de aansluiting van het apparaat of de aangegeven wisselspanning op het apparaat overeenstemt met de aangegeven plaatselijke spanning op de stroomteller.
– Kiep de weegschaal voorzichtig op de
zijkant, zodat de bodem van de weegschaal toegankelijk is.
– Sluit de klinkstekker van de voedingseenheid aan op de aansluitbus in de bodem van de weegschaal.
– Zet de weegschaal weer rechtop neer.
weegschaal voedingseenheid
van onderen
– Sluit de voedingseenheid op een stopcontact aan.
Aanwijzing: de voedingseenheid kan zonder beschadiging van de weegschaal of
batterijen ook bij geplaatste batterijen worden gebruikt.
4. Weegschaal opstellen en richten
– Plaats de weegschaal op een stevige
ondergrond.
– Maak de contramoeren boven de vier
voetschroeven los (1).
– Richt de weegschaal door de voetschroeven te draaien. De luchtbel van
de libel moet zich precies in het midden
van de cirkel bevinden (2).
132
1.
3.
2.
– Schroef vervolgens de contramoeren
weer vast (3).
– Let erop dat de weegschaal alleen met
de voeten vloercontact heeft. De weegschaal mag op geen enkele plaats op
de vloer liggen.
Belangrijk!
Het richten van de bodem van de
weegschaal moet bij elke wissel van
standplaats gecontroleerd en eventueel gecorrigeerd worden.
Libel
5. Bediening
Bedieningselementen en weergave
De bedieningselementen en het display bevinden zich in het displaygedeelte.
Aan- en uitschakelen van de weegschaal
Bij normaal gebruik
in het functiemenu
s geen functie
s waarde verhogen
Korte toetsdruk
lange toetsdruk
in het functiemenu
s hold-functie activeren/deactiveren
s 2 in 1-functie activeren/deactiveren
s waarde reduceren
BMI-functie activeren, bevestiging
model 701
NL 133
Controle van de correcte inhoud van de ijkteller
Deze seca-weegschaal is geijkt. IJkingen mogen alleen door geautoriseerde instanties
plaatsvinden. Om dit te garanderen is de weegschaal met een ijkteller uitgerust, die elke
verandering van de ijktechnisch relevante data vasthoudt. Wanneer u wilt controleren of
de weegschaal volgens de voorschriften geijkt is, gaat u als volgt te werk:
– Schakel de weegschaal eventueel uit.
– Houd een willekeurige toets ingedrukt
en start de weegschaal.
Op het display knippert enkele seconden
lang de actuele inhoud van de ijkteller.
– Vergelijk de waarde op het display met
het getal dat op het merkteken staat
vermeld.
Voor een geldige ijking moeten beide
getallen overeenstemmen. Wanneer de
waarde op het merkteken en de ijkteller
niet overeenstemmen moet een naijking
Beide gecallen moeten overeenstemmen.
worden uitgevoerd. Neem hiervoor
contact op met uw serviceparner of de
seca-klantendienst.
Wanneer er nogmaals moet worden geijkt,
wordt in plaats van de hierboven afgebeelde ijkmarkering de hiernaast staande markering voor het herijken gebruikt voor het
kentekenen van de stand van de ijkteller.
Deze markering wordt door de verantwoordelijke persoon voor het herijken met
een extra zegel beveiligd. Deze markering
kan onder nummer 14-05-01-886 bij de
seca klantendienst worden verkregen.
Correct wegen
– Druk op de starttoets.
Op het display verschijnen achtereenvolgens SE[A, 88888 en 000. Daarna
is de weegschaal automatisch op nul
gezet en bedrijfsklaar.
– Stap op de weegschaal en blijf rustig
staan.
– Lees het weegresultaat af op het digitale display.
– Wanneer de weegschaal met meer dan
200 kg wordt belast verschijnt St0P op
het display.
– Om de weegschaal uit te schakelen,
drukt u opnieuw op de starttoets.
134
Automatische uitschakeling / stroomspaarfunctie
De weegschaal herkent automatisch of een zuivere accuwerking plaatsvindt of dat deze
aan het net is aangesloten.
– Bij accuwerking: automatische uitschakeling na 30 secondes.
– Bij netwerking: uitschakeling alleen via het toetsenbord.
Moeder-kind-functie
Met behulp van de moeder-kind-functie kan het lichaamsgewicht van zuigelingen en kleine kinderen worden bepaald. Het kind wordt hierbij door een volwassen persoon op de
arm gehouden. Ga als volgt te werk:
– Druk op de groene starttoets..
– Wacht tot 0.00 op het display verschijnt.
– Ga zonder kind op de weegschaal
staan. U kunt het weegresultaat op de
digitale weergave aflezen.
– Activeer de moeder-kind-functie door
lang op de HOLD/2 in 1 toets te drukken.
De weegschaal slaat het gewicht van de
volwassene op en het display wordt
weer op nul gezet. In het display verschijnt 0.00, de lamp NET brandt.
– Neem het kind nu mee op de weegschaal. U kunt daarvoor ook de weegschaal verlaten, in dit geval verschijnt
----.
De weegschaal bepaalt het gewicht van
het kind. Wanneer de waarde ongeveer
3 seconden lang stabiel is, wordt de
weergave vastgehouden. Daardoor
wordt vermeden dat het display door bewegingen van het kind telkens omspringt.
Het driehoek met het uitroepteken wijst
erop dat er bij deze “bevroren” weergave
sprake is van een niet ijkplichtige extra inrichting.
U kunt nu willekeurig vele wegingen met
verschillende kinderen uitvoeren.
Het is belangrijk dat steeds dezelfde volwassene de meting uitvoert en dat het
gewicht van deze persoon niet verandert (bijv. door het uittrekken van een kledingstuk).
De moeder-kind-functie blijft zolang ingeschakeld tot
– u de toets HOLD/2 in 1 indrukt (het totale gewicht wordt weergegeven),
– u op de starttoets drukt of
– de weegschaal automatisch uitschakelt.
model 701
NL 135
Opslaan van de gewichtswaarde (HOLD)
De bepaalde gewichtswaarde kan ook na het ontlasten van de weegschaal worden weergegeven. Zodoende is het mogelijk de patiënt eerst verder te verzorgen voor u de gewichtswaarde noteert:
– Druk op de toets HOLD/2 in 1, terwijl
de weegschaal belast ist.
In de digitale weergave verschijnt „HOLD“.
Het display begint te knipperen en geeft
daarmee aan, dat de weegschaal de stabiliteit van de gewichtswaarden controleert.
Pas wanneer dit gebeurd is, wordt de displaywaarde opgeslagen. De waarde blijft in
het display opgeslagen tot de automatische
uitschakeling.
Het driehoek met het uitroepteken wijst erop
dat er bij deze „bevroren” weergave sprake
is van een niet ijkplichtige extra inrichting.
– De HOLD functie kan ook uitgeschakeld
worden door opnieuw op de toets
HOLD/2 in 1 te drukken.
In het display verschijnt 0.00 bij onbelaste
weegschaal, c.q. de actuele gewichtswaarde. De weergave „HOLD“ verdwijnt.
Body-Maat-Index (BMI)
De BMI zet de lichaamsgrootte en het lichaamsgewicht in verhouding tot elkaar en maakt
zodoende preciezere vermeldingen dan bijv. het ideaalgewicht volgens Broca. Er wordt
een tolerantiebereik aangegeven, dat als optimaal voor de gezondheid geldt. De BMI
geldt alleen voor volwassenen, voor kinderen en jongeren zijn deze waarden niet doorslaggevend.
– Druk op de starttoets.
Op het display verschijnen achtereenvolgens SE(A, 88888 en 0.00. Daarna
is de weegschaal automatisch op nul
gezet en bedrijfsklaar.
– Druk op de toets BMI.
Op het display verschijnt de laatste ingevoerde lichaamsgrootte.
– U kunt de waarde met de pijltoetsen
volgens de displayindeling veranderen.
– Wanneer de juiste waarde is ingesteld,
drukt u nogmaals op de toets BMI. De
BMI-functie is nu geactiveerd.
– Stap op de weegschaal en blijf rustig
staan.
136
– Lees de BMI op het digitale display af en
vergelijk deze met de categorieën op
bladzijde 137.
– Druk op een pijltoets wanneer u de gewichtswaarde kort wilt bekijken.
– Om weer naar het normale weegproces
terug te keren, drukt u op de toets BMI.
– Om de weegschaal uit te schakelen,
drukt u opnieuw op de starttoets.
Evaluatie van de Body-Maat-Index:
Vergelijk de vastgestelde waarde met de onderstaande categorieën, die overeenkomen
met de door de WHO, 2000 gebruikte categorieën.
• BMI onder 18,5:
Attentie, de patiënt weegt te weinig. Er kan een tendens tot magerzucht bestaan. Een
toename van het gewicht wordt aanbevolen om het welbevinden en prestatievermogen te verbeteren. In geval van twijfel dient een specialist te worden geconsulteerd.
• BMI tussen 18,5 en 24,9:
De patiënt heeft normaal gewicht en kan zo blijven als hij is.
• BMI tussen 25 en 30 (Präadipositas):
De patiënt heeft licht tot matig overgewicht. Hij moet zijn gewicht reduceren, indien er
al klachten zijn opgetreden. (bijv. diabetes, hoge bloeddruk, jicht, aandoening van de
vetstofwisseling).
• BMI boven 30:
Afvallen is dringend noodzakelijk. Stofwisseling, bloedsomloop en botten worden belast. Een consequent dieet wordt aanbevolen evenals veel beweging en een gedragstherapie. In geval van twijfel dient een specialist te worden geconsulteerd.
6. Reiniging
Reinig de bekleding en de behuizing desgewenst met een in de handel gebruikelijke huishoudreiniger of desinfecteermiddel. Let op de aanwijzingen van de fabrikant.
Gebruik in geen geval schurende of scherpe reinigingsmiddelen, spiritus, benzine en dergelijke voor de reiniging. Dergelijke middelen kunnen de hoogwaardige oppervlakken beschadigen.
model 701
NL 137
7. Wat te doen, wanneer…
… bij belasting geen gewichtsweergave verschijnt?
– Is de weegschaal ingeschakeld?
– Controleer de batterijen.
– Is het steekcontact voor de verbinding van het display op de weegschaal correct aangesloten?
… voor het wegen niet 0.00 verschijnt?
– Druk opnieuw op de starttoets – de weegschaal mag daarbij niet belast zijn – en alleen
met de voeten de vloer aanraken.
… een segment permanent of helemaal niet brandt?
– De betreffende plaats heeft een defect. Informeer de onderhoudsdienst.
… de weergave
verschijnt?
– De batterijspanning wordt minder. U moet de batterijen in de komende dagen vervangen.
… de weergave batt verschijnt?
– De batterijen zijn leeg. Vervang de batterijen door nieuwe.
… de weergave St0p verschijnt?
– De hoogste belasting werd overschreden.
… de weergave blinkt?
– Indien u zojuist de Hold/of moeder-kind-functie geactiveerd heeft, dient u te wachten
tot de weegschaal een gelijkblijvende gewichtswaarde herkent. De weergave houdt
dan op met knipperen.
– Wanneer er geen activering van een functie voorafgegaan is, dient u de weegschaal te
ontlasten, te wachten tot 000 wordt weergegeven en vervolgens pas opnieuw te
wegen.
… de weergave
verschijnt?
– De omgevingstemperatuur van de weegschaal is te hoog of te laag. Plaats de weegschaal in een omgeving met een temperatuur tussen +10°C en +40°C. Wacht ongeveer 15 minuten tot de weegschaal zich aan de nieuwe temperatuur heeft aangepast
en weeg dan opnieuw.
… de weergave E een getal verschijnen?
– Schakel de weegschaal via de starttoets uit en start opnieuw. Daarna werkt de weegschaal weer normaal. Indien dit niet het geval is, onderbreekt u de spanningstoevoer
door de batterijen kort te verwijderen. Wanneer deze maatregelen ook geen succes
heeft, neem dan contact op met de onderhoudsdienst.
138
8. Onderhoud
Laat volgens de nationale voorschriften een herijking door een geautoriseerde persoon
uitvoeren. Het jaar van de eerste ijking bevindt zich achter het CE-kenmerk op het typeplaatje boven het nummer van de benoemde instantie 0108 (Eichamt Hamburg). Het herijken is in elk geval noodzakelijk wanneer een of meerdere veiligheidsmerken beschadigd
zijn of wanneer de inhoud van de ijkteller niet overeenstemt met het getal op de geldige
markering voor de ijkteller (vergelijk op bladzijde 134).
Wij adviseren u voor het herijken een onderhoudsbeurt door uw servicepartner in uw nabijheid te laten uitvoeren. Hierbij is de seca klantendienst u graag behulpzaam.
Vervangen van de batterijen
Wanneer de weergave
of bAtt op het display verschijnt, moet u de batterijen vervangen. U heeft 6 mignon-batterijen, type AA, 1,5 V nodigt.
– Draai de weegschaal voorzichtig om
zodat de bodem van de weegschaal
toegankelijk wordt.
– Druk de sluiting van het batterijvak in de
richting van het opschrift „Battery“ en
klap het deksel open.
– Neem de houder met de batterijen eruit.
– Verwijder de lege batterijen en plaats de
nieuwe batterijen in de houder.
Let op de juiste poling.
– Plaats de houder met de batterijen in
het batterijvak.
– Sluit het deksel
– Draai de weegschaal vervolgens weer
om.
model 701
NL 139
9. Technische gegevens
Hoogste belasting
Afmetingen weegschaal
breedte:
hoogte:
diepte:
Afmetingen weegplatform
breedte:
hoogte:
diepte:
Grootte van de cijfers
Eigen gewicht
Temperatuurbereik
Batterijen
IJking
Medisch product overeenkomstig
Richtlijn 93/42/EEG:
EN 60 601-1:
Geïsoleerd apparaat, beschermklasse II:
elektronisch medisch apparaat type B:
Functies
200 kg
292 mm / 11.5 ins
848+10 mm / 33.4+0.4 ins
409 mm / 16.1 ins
292 mm / 11.5 ins
75+10 mm / 2.8+0.4 ins
300 mm / 11.8 ins
20 mm
ca. 8,8 kg
+ 10°C tot + 40°C
6 batterijen, type AA, 1,5 V
medisch geijkt, klasse III
klasse I
moeder-kind-functie, hold,
body-maat-index
Fijne indeling
0 tot 150 kg:
150 tot 200 kg:
Precisie bij eerste ijking
tot 25 kg:
25 kg tot 100 kg:
100 kg tot 150 kg:
150 kg tot 200 kg:
Minimum belasting
± 25 g
± 50 g
± 75 g
± 100 g
1 kg
seca 701
Stroom
batterij / netadapter (optioneel)
seca 7017021904 / -994
Stroom
netadapter / batterij (optioneel)
140
0,05 kg
0,1 kg
10. Reserveonderdelen en accessoires
Meetstaven
Materiaal: Aluminium hard geëloxeerd, schuif met vergrendelbare meettong
Telescoop-meetstaaf seca 220
seca model 220-17-14-004:
seca model 220-18-14-004
(dubbele indeling):
meetbereik: 820 – 2000 mm
meetbereik: 820 - 2000 mm en
indeling 1 mm
32 1/4 " - 78 3/4 ",
indeling : 1 mm en 1/8 "
Stroomtoevoer
Modelafhankelijke voedingseenheid
stekker voedingseenheid, Euro: 230V~ / 50Hz / 12V= / 130mA
seca reserveonderdeel nr. 68-32-10-252
tafeladapter, omschakelbaar, Euro: 115V~ / 230V~ / 50-60Hz / 9V= / 350mA
seca reserveonderdeel nr. 68-32-10-243
stekker voedingseenheid, USA: 120V~ / 60Hz / 12V= / 150mA
seca reserveonderdeel nr. 68-32-10-259
Stekker voedingseenheid
Gebruik uitsluitend originele seca stekkeradapters met 9 V of gemoduleerde 12 Volt uitgangsspanning. Normale adapters kunnen een hogere spanning leveren dan ze aangeven en daardoor de weegschaal beschadigen.
Herijking
Ijkmarkering
seca reserveonderdeel nr. 14-05-01-886
11. Verwijderen van afval
Batterijen
Werp de lege batterijen niet bij het huisvuil
weg. Breng de batterijen naar een overeenkomstige verzamelplaats. Wanneer u
nieuwe batterijen koopt, kies dan batterijen die weinig schadelijke stoffen bevatten,
en zonder kwikzilver (Hg), cadmium (Cd)
en lood (Pb).
model 701
Verwijderen van de
weegschaal
Wanneer de weegschaal niet meer gebruikt kan worden, verstrekt het verantwoordelijke afvalbedrijf inlichtingen over de
noodzakelijke maatregelen voor de reglementaire verwijdering.
NL 141
12. Garantie
Voor gebreken, die voortvloeien uit materiaal- of fabricagefouten, geldt een garantieperiode van 2 jaar vanaf de levering. Alle
beweeglijke delen zoals bijv. batterijen, kabels, voedingseenheden, accu’s enz. zijn
hiervan uitgesloten. Gebreken die onder
de garantie vallen, worden tegen overdracht van de koopkwitantie kosteloos
voor de klant verholpen. Met verdere aanspraken kan geen rekening worden gehouden. Transportkosten voor het zenden
en terugsturen gaan ten laste van de klant,
wanneer het apparaat zich op een andere
plaats bevindt, dan de woonplaats van de
klant. Bij transportschade kunnen er alleen
garantieaanspraken geldend gemaakt
142
worden, wanneer voor de transporten de
originele verpakking wordt gebruikt en
wanneer het artikel hierin volgens de origineel verpakte toestand beveiligd en bevestigd werd. Bewaar daarom alle
verpakkingsdelen.
Er bestaat geen aanspraak op garantie
wanneer het apparaat door personen
wordt geopend die hiervoor niet uitdrukkelijk door seca werden geautoriseerd.
Klanten in het buitenland adviseren wij zich
in geval van garantieaanspraken direct tot
de verkoper van het desbetreffende land
te richten.
Português
Qualidade garantida
Ao comprar produtos da seca não só adquire a tecnologia constantemente aperfeiçoada
desde há mais de cem anos, como também uma qualidade comprovada e aprovada por
entidades oficiais, legais e institucionais. Os produtos seca correspondem já hoje aos regulamentos normativos de amanhã. Comprando seca, você adquire o futuro.
Os produtos destas instruções de utilização estão
em conformidade com a lei sobre dispositivos
médicos, ou seja, com a directiva 93/42/CEE do
Conselho da União Europeia, que está vigente em
todas as legislações nacionais da Europa.
As balanças com este símbolo foram homologadas pela União Europeia para o âmbito da medicina. As balanças seca com este sinal preenchem
os requisitos da mais elevada qualidade e tecnologia, exigidas às balanças calibráveis.
M
As balanças com este símbolo foram calibradas
segundo a classe de precisão III da directiva 90/
384/CEE do Conselho.
05
0108
ISO
9001
ISO
13485
Os produtos, que tenham aposta esta marcação,
cumprem as seguintes directivas e normas:
1. Directiva 90/384/CEE sobre instrumentos
de pesagem de funcionamento não
automático
2. Directiva 93/42/CEE sobre dispositivos
médicos
3. EN 45501 sobre "Aspectos metrológicos de
instrumentos de pesagem de funcionamento não automático
A entidade responsável pelos dispositivos médicos, o TÜV Product Service, atesta com o presente certificado, o cumprimento integral dos mais
rigorosos requisitos legais por parte da seca enquanto fabricante de dispositivos médicos. O sistema de garantia da qualidade da seca abrange as
áreas do desenvolvimento, da produção, da venda e da manutenção de balanças médicas e de
sistemas de medição, bem como a ergometria.
A seca ajuda a preservar o meio ambiente.
Preocupamo-nos com os recursos naturais. Por
isso, tentamos poupar material de embalagem
sempre que seja possível e realizável. E o que é
inevitável pode ser eliminado de forma cómoda
por via do circuito de reciclagem existente no país
de utilização.
Modelo 701
P 143
1. Parabéns!
Ao adquirir a balança electrónica
seca 701 você passa a dispor de um aparelho que se distingue pela sua alta precisão e robustez.
Desde há mais de 150 anos que a seca
coloca toda a sua experiência ao serviço
da saúde, afirmando-se como líder incontestado em vários países pelas inovações
que apresenta no domínio da pesagem e
da antropometria.
Balança balança eletrônica para adultos
seca 701 foi concebida especialmente a
pensar numa utilização, de acordo com as
respectivas normas nacionais, em hospitais, consultórios médicos e centros de
saúde. A balança é um dispositivo médico
da classe I, estando calibrada de acordo
com a classe de precisão III.
Para além da pesagem convencional, a
seca 701 dispõe igualmente de uma
função que permite determinar o índice de
massa corporal, bastando, para isso, introduzir a altura por meio dos botões de
comando. O índice de massa corporal
correspondente ao peso é exibido.
Uma característica especial desta balança
é a função de “pesagem mãe e filho“. Esta
função permite determinar de forma simples o peso de lactentes e bebés - estando ao colo da mãe.
A sua elevada precisão e a função de pesagem de mãe e filho predestina a
seca 701 também para a utilização na pediatria.
A balança foi fabricada com uma estrutura
muito estável e prestar-lhe-á um serviço
confiável por longos anos. É fácil de utilizar
e o mostrador grande permite uma leitura
fácil.
2. Segurança
Antes de utilizar a sua nova balança de cama e de diálise, dedique um pouco do seu tempo à leitura das seguintes indicações de segurança.
• Encarregue dos trabalhos de repara• Respeite as indicações dadas no mação unicamente pessoas autorizadas.
nual de instruções.
• Use exclusivamente o tipo de pilhas
• Guarde cuidadosamente estas instruindicado (consulte “Mudar as pilhas” na
ções de uso e a respectiva declaração
pág. 153).
de conformidade.
• Sempre que utilizar a balança com um
• Nunca deixe cair a balança, nem sujeite
alimentador, assegure-se de que nina embates violentos.
guém corre o risco de tropeçar no
• Mande realizar periodicamente trabacabo de alimentação estendido ou de
lhos de manutenção e recalibragens
ficar preso nele.
(consulte “Manutenção” na pág. 153).
144
3. Antes de começar…
Desembalar
O volume de entrega é composto de:
• Plataforma de pesagem
• Coluna com cabeçote de indicação
• 2 parafusos M6 x 45
• 1 chave Allen tam. 5
• 1 manual de instruções de utilização
seca 701
• Suporte para pilhas com 6 pilhas
Mignon do tipo AA 1,5 V
seca 7017021904 / -994
• 1 alimentador seca
Montagem da coluna
A coluna e o cabeçote de indicação montam-se na plataforma de pesagem.
– Passe o cabo de conexão pela abertura.
– Coloque a coluna na abertura. A indicação do peso deverá poder se ler pela
pessoa que estiver em cima da balança.
– Aparafuse a coluna à plataforma de pesagem pela parte de baixo.
Se necessário, coloque, cuidadosamente, a balança de lado para que seja
mais fácil apertar os parafusos.
– Conecte a ficha do cabo de conexão à
parte de trás da balança.
– Volte a pôr a balança de pé.
Alimentação de corrente
seca 701: A alimentação de corrente da balança faz-se, exclusivamente, por meio de
pilhas.
seca 7017021904 / -994: A alimentação de corrente à balança é efectuada através do
alimentador ou de pilhas.
O mostrador de cristais líquidos consome muito pouco - com um único conjunto de pilhas
podem efetuar–se 16.000 pesagens.
Modelo 701
P 145
– Vire cuidadosamente a balança de forma a ficar com a base para cima.
– Carregue na tampa do compartimento
das pilhas no sentido da inscrição “Battery” (pilha) e abra-a.
– Conecte o cabo ao suporte com as pilhas.
– Coloque o suporte dentro do compartimento das pilhas.
– Feche a tampa e ponha a balança na
sua posição normal.
Nota: A balança está preparada para a utilização com um alimentador seca, que
pode ser adquirido como acessório.
Ligação do alimentador
O conector fêmea para ligar o alimentador encontra-se na parte inferior da balança.
Antes de ligar o aparelho à corrente verifique imperativamente se a tensão alterna especificada no alimentador coincide com a tensão local especificada no contador de corrente.
– Incline a balança com cuidado para um
lado de modo que tenha acesso ao fundo da balança.
– Ligue o conector fêmea do alimentador
de rede ao conector no piso da balança.
– Ligue a ficha do alimentador a uma toBalança vista
Alimentador
mada de corrente.
de baixo
de ficha
– Coloque novamente a balança na sua
posição normal.
Nota: o alimentador de rede pode ser usado sem danificar a balança ou as baterias mesmo se o aparelho tiver baterias.
4. Instalar e nivelar a balança
– Coloque a balança sobre uma superfície firme.
– Afrouxe as contraporcas nos quatro
pés roscados (1).
– Nivele a balança rodando os pés roscados. A bolha de ar tem de estar precisamente no meio do círculo no nível (2).
146
1.
3.
2.
– Volte a apertar a contraporca (3).
– Assegure-se de que apenas os pés da
balança ficam em contacto com o
chão. A balança não pode ficar apoiada
em mais nenhum ponto.
Importante!
De cada vez que se muda a balança de
lugar, tem de se verificar se esta fica
bem nivelada. Corrigir, se necessário.
Nível de bolha de ar
5. Operação
Elementos de comando e mostrador
Os elementos de comando e o mostrador encontram-se junto do visor de indicação.
Ligar e desligar a balança
No modo normal
No menu de funções
s sem função
s aumentar valor
Breve pressionar de tecla
Pressionar de tecla prolongado
No menu de funções
s ativar/desativar a função Hold
s ativar/desativar a função 2 in 1
s diminuir valor
Ativar a função BMI, confirmação
Modelo 701
P 147
Verificar se o conteúdo do contador de calibrações está
correto
Esta balança seca está calibrada. As calibrações só podem ser realizadas por organismos
devidamente autorizados. Para o garantir, a balança vem equipada com um contador de
calibrações que guarda todas as alterações de dados pertinentes em termos de calibração.
Se quiser verificar se a balança está bem calibrada, proceda da seguinte forma:
– Desligue, eventualmente, a balança.
– Mantenha qualquer tecla premida e ligue a balança.
No mostrador, pisca, por alguns segundos, o conteúdo atual do contador
de calibrações.
– Compare-o com o número indicado na
marca do contador de calibrações.
Se o número não coincidir, é preciso
proceder a uma recalibração. Informese junto do seu agente ou do serviço de
Os dois números têm de coincidir.
assistência técnica seca.
Se for necessário proceder a uma recalibração, em vez da marca do contador de calibrações seca, ilustrada acima, é utilizada a
marca de recalibração ilustrada ao lado
para identificar a contagem das calibrações. Esta marca será depois protegida por
um selo adicional aplicado pela pessoa responsável pelas calibrações. A marca de recalibração pode ser requisitada ao serviço
de assistência pós-venda seca mencionando o número 14-05-01-886.
Pesar corretamente
– Carregue na tecla de partida (“Start”).
No mostrador aparece, por esta seqüência, SE[A, 88888 e 0.00. A balança
fica assim zerada e operacional.
– Suba para a balança e permaneça imóvel.
– Leia o resultado da pesagem no mostrador digital.
– Se o peso sobre a balança for superior
a 200 kg, aparece no mostrador St0P.
– Para desligar a balança, volte a carregar
na tecla de partida (“Start”).
148
Desligamento automático/modo econômico
A balança detecta automaticamente se se encontra ligada à rede eléctrica ou se está
apenas conectada ao acumulador.
– Modo de funcionamento com pilha: desliga automaticamente passados 30 segundos.
– Alimentação a partir da rede: só é possível desligar através do teclado.
Função Mãe e Filho
A função de pesagem Mãe e Filho permite determinar o peso corporal de lactentes e bebés. Durante a pesagem, a criança fica ao colo de um adulto. Proceda da seguinte forma:
– Carregue na tecla verde START.
– Espere até aparecer 0.00.
– Ponha-se na balança sem ter a criança
ao colo. O mostrador digital indica o
seu peso.
– Ative a função Mãe e Filho, carregando
por algum tempo a tecla HOLD/2 in 1.
A balança memoriza o peso do adulto e
o mostrador volta a zero. No mostrador
aparece 0.00 e a lâmpada NET acendese.
– Agora, pegue na criança ao colo. Se for
preciso, também pode sair da balança
para o fazer. Nesse caso, aparece ---no mostrador.
A balança determina o peso da criança.
Assim que o valor estiver inalterado durante cerca de 3 segundos, o valor é fixado. Deste modo evita-se que o valor
mude constantemente devido à movimentação da criança.
O triângulo com o ponto de exclamação
chama a atenção para o fato de o indicador parado (“HOLD”) não ser um dispositivo complementar sujeito a
verificação.
Se quiser, poderá agora pesar diversas
crianças umas a seguir às outras.
É importante que seja sempre o mesmo adulto a pegar numa criança e que o seu
peso não se altere (por exemplo, porque despe uma peça de vestuário).
A função Mãe e Filho continua activa até que
– alguém carregue na tecla HOLD/2 in 1 (é visualizado o peso total),
– alguém carregue na tecla Start ou
– a balança se desligue automaticamente.
Modelo 701
P 149
Memorizar o peso (HOLD)
O peso apurado pode continuar sendo exibido mesmo depois de abandonar a balança.
Dessa forma, é possível voltar acomodar primeiro o doente e só depois anotar o peso:
– Carregue por instantes na tecla HOLD/
2 in 1, enquanto a balança está com
carga.
No mostrador digital aparece “HOLD”. O
mostrador começa a piscar, indicando
que a balança está a determinar o peso.
Só depois de determinado o peso exacto,
é que o valor indicado é memorizado. O
valor permanece memorizado no mostrador até a balança ser desligada automaticamente.
O triângulo com o ponto de exclamação
chama a atenção para o fato de o indicador
parado (“HOLD”) não ser um dispositivo
complementar sujeito a verificação.
– A função HOLD pode ser desligada carregando novamente na tecla HOLD/2
in 1.
Se a balança não estiver carregada, aparece no mostrador 0.00 ou o peso atual. A
indicação “HOLD” desaparece.
Índice de massa corporal (BMI)
O índice de massa corporal relaciona a altura com o peso, permitindo, assim, a obtenção
de dados precisos, como seja, o peso ideal segundo Broca. É dada uma faixa de tolerância aceita como ótima para a saúde. O índice de massa corporal só se aplica a adultos; este índice não pode funcionar como norma para crianças e jovens.
– Carregue na tecla de partida (“Start”).
No mostrador aparece, por esta seqüência, SE[A, 88888 e 0.00. De seguida, a balança volta a zero e fica
operacional.
– Carregue na tecla BMI.
No mostrador pode ver a última altura
introduzidae.
– Com as teclas de seta pode alterar o
valor em etapas de acordo com a divisão do mostrador.
– Quando estiver ajustado o valor correto, volte a pressionar a tecla BMI. A função BMI fica então ativada.
– Suba para a balança e permaneça imóvel.
150
– Leia o BMI no mostrador digital e compare-o com as categorias mencionadas
a pág. 151.
– Pressione as teclas de seta se desejar
dar uma olhada no peso.
– Para voltar ao modo de pesagem normal, carregue na tecla BMI.
– Para desligar a balança, volte a carregar
na tecla de partida (“Start”).
Avaliação do índice de massa corporal:
Compare o valor apurado com as categorias indicadas em baixo, que correspondem às
utilizadas pela OMS em 2000.
• BMI inferior a 18,5:
Atenção! O paciente pesa muito pouco. Podemos estar perante um caso de anorexia
nervosa. É aconselhável um aumento de peso para melhorar o bem-estar e a capacidade física. Em caso de dúvida, é aconselhável consultar um médico da especialidade.
• BMI entre 18,5 e 24,9:
O paciente tem o peso normal. Deve manter-se assim.
• BMI entre 25 e 30 (Pré-obesidade):
O paciente tem um ligeiro/médio excesso de peso. Deve perder peso se padecer já
de alguma doença (por ex.: diabetes, tensão alta, gota, perturbações do metabolismo
lipídico).
• BMI acima de 30:
É urgente perder peso! O metabolismo, a circulação e os ossos estão em sobreesforço. Aconselha-se uma dieta rigorosa, muito exercício físico e autocontrole. Em caso
de dúvida, é aconselhável consultar um médico da especialidade.
6. Limpeza
Limpe o revestimento e a caixa sempre que for preciso, usando um detergente doméstico
ou um desinfetante normal. Observe as instruções do fabricante.
Nunca limpe com produtos abrasivos ou cáusticos, álcool, benzina ou semelhantes. Tais
produtos podem danificar a superfície.
Modelo 701
P 151
7. O que fazer quando…
… não aparece a indicação do peso?
– A balança está ligada?
– Verifique as pilhas.
– O contacto de encaixe para ligar o mostrador está correctamente conectado à balança?
… não aparece 0.00 antes da pesagem?
– Prima novamente o botão de arranque – a balança não pode ter, nessa altura, nenhum
peso em cima – e só pode tocar no chão com os pés.
… um segmento não se mantém aceso ou não acende?
– Existe provavelmente uma anomalia no ponto correspondente do sistema. Informe o
serviço de assistência técnica.
… aparece a indicação
?
– A tensão fornecida pelas pilhas está a diminuir. Substitua-as nos próximos dias.
… aparece a indicação batt?
– As pilhas estão descarregadas. Substitua-as por pilhas novas.
… aparece a indicação St0p?
– A carga máxima foi ultrapassada.
… o indicador pisca?
– Se já ativou a função Hold ou função de pesagem Mãe e Filho, por favor aguarde um
pouco, até a balança reconhecer um peso estável. O indicador deixa então de piscar.
– Se não tiver ativado previamente qualquer função, retire a carga da balança e espere
até aparecer 0.00 e repita depois a pesagem.
… aparece a indicação
?
– A temperatura ambiente é demasiado alta ou demasiado baixa. Coloque a balança
num ambiente entre os 10ºC e 40ºC. Deixe passar 15 minutos para a balança se adaptar à nova temperatura e volte a pesar.
… aparece a indicação E e um número?
– Desligue a balança pela tecla de partida (“Start”) e volte a ligá-la. A balança volta a trabalhar normalmente.
Se isso não acontecer, interrompa a alimentação de tensão, retirando as pilhas por
instantes. Se, mesmo assim, não resultar, informe o serviço de assistência técnica.
152
8. Manutenção
Mande efectuar uma recalibração, conforme as disposições nacionais em vigor, por pessoal autorizado. O ano da primeira calibração encontra-se a seguir à marcação CE na
placa de características por cima do número 0108 (Eichamt Hamburg – entidade calibradora em Hamburgo). Uma recalibração é sempre necessária quando uma ou mais marcas de segurança estão danificadas ou o índice do contador de calibrações não
corresponde ao número da marca do contador de calibrações válida (comparar a
pág. 148).
Aconselhamos que, antes da recalibração, mande efectuar uma manutenção pelo seu
serviço de pós-venda mais próximo. Neste caso, o serviço de assistência pós-venda da
seca tem todo o prazer em ajudá-lo.
Mudar as pilhas
Quando aparece a indicação
ou bAtt no mostrador, está na hora de mudar as
pilhas. Precisa de 6 pilhas pequenas, do tipo AA, 1,5 Volt.
– Vire cuidadosamente a balança de forma a ficar com a base para cima.
– Carregue na tampa do compartimento
das pilhas no sentido da inscrição “Battery” (pilha) e abra-a.
– Retire o suporte junto com as pilhas.
– Tire as pilhas gastas e coloque as novas no suporte.
Não troque os pólos das pilhas.
– Coloque o suporte e as pilhas dentro
do compartimento das pilhas.
– Feche a tampa.
– Volte a pôr a balança de pé.
Modelo 701
P 153
9. Dados técnicos
Carga máxima
Dimensões balança
Largura:
Altura:
Profundidade:
Dimensões plataforma de pesagem
Largura:
Altura:
Profundidade:
Tamanho dos dígitos:
Peso próprio
Faixa de temperatura
Pilhas
Calibração
Dispositivo médico, segundo a
diretiva européia 93/42/CEE
EN 60 601-1:
aparelho com isolamento de protecção,
classe de protecção II:
aparelho electromédico, tipo B:
Funções
200 kg
292 mm / 11.5 ins
848+10 mm / 33.4+0.4 ins
409 mm / 16.1 ins
292 mm / 11.5 ins
75+10 mm / 2.8+0.4 ins
300 mm / 11.8 ins
20 mm
aprox. 8,8 kg
+10ºC a +40ºC
6 pilhas, do tipo AA, 1,5 Volt
calibrado para fins médicos, classe III
Classe I
função de pesagem Mãe e Filho, hold,
índice da massa corporal
Divisão mínima
0 até 150 kg:
150 até 200 kg:
Exatidão aquando da primeira calibração
Até 25 kg:
25 kg a 100 kg:
100 kg a 150 kg:
150 kg a 200 kg:
Carga mínima
± 25 g
± 50 g
± 75 g
± 100 g
1 kg
seca 701
Alimentação de corrente
pilhas / alimentador (opcional)
seca 7017021904 / -994
Alimentação de corrente
alimentador / pilhas(opcional)
154
0,05 kg
0,1 kg
10. Peças sobressalentes e acessórios
Réguas
Material: alumínio com anodização dura, cursor com regüeta entalhada
Régua telescópica de medição seca 220
Modelo seca 220-17-14-004:
Modelo seca 220-18-14-004
Faixa de medição: 820-2000 mm,
(duas divisões):
Divisão: 1 mm
Faixa de medição: 820-2000 mm e
32 1/4" – 78 3/4"
Divisão: 1 mm e 1/8"
Alimentação de correnter
Alimentador de rede dependente do modelo
alimentador de ficha de rede, Euro: 230V~ / 50Hz / 12V= / 130mA
Nº de peça sobressalente da seca: 68-32-10-252
Alimentador de mesa, comutável, Euro: 115V~ / 230V~ / 50-60Hz / 9V= / 350mA
Nº de peça sobressalente da seca: 68-32-10-243
alimentador de ficha de rede, USA: 120V~ / 60Hz / 12V= / 150mA
Nº de peça sobressalente da seca: 68-32-10-259
Alimentador
Utilize apenas alimentadores originais da marca seca com 9 V ou 12 V de tensão de saída
regulada. Os alimentadores de outras marcas, que se encontram à venda, podem fornecer valores de tensão superiores ao que está estipulado e provocar, assim, danos na balança.
Recalibragem
Marca de recalibração
Nº de peça sobressalente da seca: 14-05-01-886
11. Eliminação
Pilhas
Não deite fora as pilhas usadas junto com
o lixo doméstico. Use os pontos de recolha colocados à disposição para esse fim.
Da próxima vez que comprar pilhas, prefira as mais ecológicas sem mercúrio (Hg),
cádmio (Cd) ou chumbo (Pb).
Modelo 701
Eliminação e abate da
balança
Se a balança não puder continuar a ser
usada, a entidade responsável pela recolha do lixo na sua localidade fornecer-lheá as informações necessárias sobre como
eliminar a balança.
P 155
12. Garantia
A garantia para falhas decorrentes de defeito do material ou de fabrico é de dois
anos, a partir da data do fornecimento.
Excluem-se todas as partes móveis,
como sejam pilhas, cabos, alimentadores,
acumuladores, etc.. As falhas abrangidas
pela garantia serão corrigidas gratuitamente mediante a apresentação do talão
de compra. Não serão tidas em conta
outras reclamações. Os custos de transporte de e para as instalações do cliente,
caso se aplique, ficará a cargo do cliente.
No caso de danos de transporte, a garantia só se aplica se tiver sido utilizada a
156
embalagem original completa para acondicionar a mercadoria, de forma bem imobilizada e fixa, tal como se encontrava
originalmente. Por este motivo, guarde
todos os componentes da embalagem.
A garantia cessa se o aparelho tiver sido
aberto por pessoas não expressamente
autorizadas, pela seca, para o efeito.
Solicitamos aos nossos clientes de fora da
Alemanha que, caso tenham direito à garantia, se dirijam directamente ao revendedor do país onde se encontram.
Με όλες τις εγγυήσεις
Οταν αγοράζετε προϊόντα της εταιρείας seca, δεν αγοράζετε µόνο τεχνολογία, η οποία είναι
δοκιµασµένη πάνω από έναν αιώνα, αλλά και εγγυηµένη ποιότητα, την οποία πιστοποιούν
κρατικές υπηρεσίες και ινστιτούτα.
Τα προϊόντα της seca ανταποκρίνονται ήδη σήµερα στους νοµικούς κανονισµούς του αύριο.
Οταν αγοράζετε προϊόντα seca, αγοράζετε το µέλλον.
Τα προϊόνα που αναφέρονται στις παρούσες οδηγίες
χειρισµού ανταποκρίνονται στο νόµο περί ιατρικών
προϊόντων, δηλ. στην Οδηγία 93/42/ΕΟΚ του
Συµβουλίου της Ευρωπαϊκής Κοινότητας, η οποία
είναι προσκολληµένη σε ολόκληρη την Ευρώπη σε
εθνικούς νόµους.
Ζυγαριές, οι οποίες φέρουν αυτό το σήµα, έχουν
εγκριθεί εντός της Ευρωπαϊκής Κοινότητας ως
ζυγαριές στον ιατρικό τοµέα. Οι ζυγαριές seca που
φέρουν το σήµα αυτό, εκπληρώνουν τις υψηλές
ποιοτικές και τεχνικές απαιτήσεις, στις οποίες πρέπει
να ανταποκρίνονται οι ζυγαριές µε δυνατότητα
βαθµονόµησης.
M
Ζυγαριές, οι οποίες φέρουν αυτό το σήµα, έχουν
βαθµονοµηθεί σύµφωνα µε την κατηγορία ακριβείας
ΙΙΙ της Οδηγία της ΕΟΚ 90/384 ΕΟΚ.
05
0108
ISO
9001
ISO
13485
Προϊόντα που φέρουν αυτό το σήµα, εκπληρώνουν
τις ακόλουθες οδηγίες και προδιαγραφές:
1. Οδηγία 90/384/EΟΚ περί µη αυτόµατων
ζυγαριών
2. Οδηγία 93/42/EΟΚ περί ιατρικών προϊόντων
3. DIN EN 45501 περί µετρολογικών απόψεων µη
αυτόµατων ζυγαριών
Η επαγγελµατική ευσυνειδησία της εταιρείας seca
αναγνωρίζεται και από επίσηµη υπηρεσία. Η Αρµόδια
Υπηρεσία Τεχνικού Ελέγχου ιατρικών προϊόντων
επιβεβαιώνει µε το Πιστοποιητικό ότι η εταιρεία seca
τηρεί µε συνέπεια τις αυστηρότερες νοµικές
απαιτήσεις ως κατασκευαστής ιατρικών προϊόντων.
Το Σύστηµα ∆ιασφάλισης Ποιότητας της εταιρείας
seca περιλαµβάνει τους τοµείς Εξέλιξη, Παραγωγή,
∆ιάθεση και Σέρβις ιατρικών ζυγαριών και
συστηµάτων µέτρησης και Εργοµετρική.
Η seca βοηθάει το περιβάλλον.
Η οικονοµία φυσικών αποθεµάτων, αποτελεί
πρώτιστο σκοπό µας. Για το λόγο αυτό προσπαθούµε
να κάνουµε οικονοµία υλικού συσκευασίας εκεί όπου
επιβάλλεται για περιβαλλοντολογικούς λόγους. Και
ό,τι παραµένει υπόλοιπο, µπορεί να αποσυρθεί
επιτόπου στο Σύστηµα Ανακύκλωσης.
Μoντέλο 701
GR 157
1. Τα θερµά µας συγχαρητήρια!
Με την ηλεκτρονική ζυγαριά seca 701
αποκτήσατε µία συσκευή που είναι
ταυτόχρονα ανθεκτική και προσφέρει
ζυγίσµατα υψηλής ακριβείας.
Εδώ και 150 χρόνια η εταιρεία seca προσφέρει
την πείρα της στις υπηρεσίες της υγείας και
θέτει πάντα ως πρωτοπόρος εταιρεία στις
αγορές πολλών χωρών του κόσµου νέα µέτρα
σύγκρισης µε τις νεωτεριστικές τις και
πρωτότυπες εξελίξεις στον τοµέα ζυγαριών και
οργάνων µέτρησης.
Η ηλεκτρονική ζυγαριά seca 701 έχει
σχεδιαστεί
σύµφωνα
µε
τις
εθνικές
προδιαγραφές ειδικά για τη χρήση σε
νοσοκοµεία, ιατρεία και ιδρύµατα περίθαλψης.
Η ζυγαριά είναι ένα ιατρικό προϊόν της
κατηγορίας Ι και έχει βαθµονοµηθεί
σύµφωνα µε την κατηγορία ακριβείας III.
Παράλληλα µε το συνηθισµένο προσδιορισµό
βάρους η ηλεκρονική ζυγαριά seca 701
διαθέτει µία επιπλέον λειτουργία για την
εξακρίβωση του ∆είκτη Βάρους και Υψους. Με
τη βοήθεια του πληκτρολογίου πληκτρολογείτε
το ύψος και η ζυγαριά εξακριβώνει τον ∆είκτη
Βάρους και Υψους.
Μία ιδιαίτερη ιδιότητα αυτής της ζυγαριάς
είναι η "λειτουργία Μητέρα-Παιδί". Με τη
λειτουργία αυτή µπορεί να εξακριβωθεί
εύκολα και µε ακρίβεια το βάρος βρεφών ή
και µικρών παιδιών, και µάλιστα στην
αγκαλιά της µητέρας.
Με την υψηλή ακρίβεια και τη λειτουργία
seca 701
Μητέρα-Παιδί,
η
ζυγαριά
προσφέρεται πολύ καλά για εφαρµογές στην
παιδιατρική.
Η ζυγαριά έχει σταθερή κατασκευή και θα σας
προσφέρει για πολύ καιρό τις υπηρεσίες της.
Είναι απλή στο χειρισµό της και διαθέτει
µεγάλη και ευδιάκριτη ένδειξη.
2. Ασφάλεια
Πριν χρησιµοποιήσετε τη ζυγαριά, σας παρακαλούµε να αφιερώσετε λίγο χρόνο, για να
διαβάσετε τις ακόλουθες οδηγίες ασφάλειας.
• Εχετε υπόψη σας τις υποδείξεις στο
• Να αναθέτετε κάθε επισκευή της
έντυπο οδηγιών χειρισµού.
ζυγαριάς µόνο σε εξουσιοδοτηµένους
τεχνικούς.
• ∆ιαφυλάξτε τις οδηγίες χειρισµού µαζί µε
τη ∆ήλωση Συµβατότητας σε ασφαλές
• Χρησιµοποιείτε αποκλειστικά τον
µέρος.
αναφερόµενο τύπο µπαταριών (βλέπε
“Αντικατάσταση µπαταρίας” στη
• ∆εν επιτρέπεται να αφήσετε να πέσει
σελίδα 167).
κάτω η ζυγαριά, όπως επίσης δεν
• Σε περίπτωση χρήσης της ζυγαριάς µε
επιτρέπεται να την εκθέτετε σε
τροφοδοτικό, πρέπει να προσέχετε ώστε
χτυπήµατα.
το καλώδιο του τροφοδοτικού να µην
• Κάνετε τακτικά συντήρηση και
αποτελεί κίνδυνο σκοντάµµατος.
επαναβαθµονόµηση της ζυγαριάς (βλέπε
“Απόσυρση” στη σελίδα 169)
158
3. Πριν από τη θέση λειτουργίας…
Εξαγωγή από τη συσκευασία
Στο πακέτο παράδοσης περιέχονται:
• Πλατφόρµα ζυγίσµατος
• Κολόνα µε κεφαλή ενδείξεων
• 2 βίδες M6 x 45
• 1 εξαγωνικό κλειδί SW 5
• 1 Οδηγίες χειρισµού
seca 701
• Θήκη µπαταριών µε 6 µπαταρίες τύπου
Mignon AA 1,5 V
seca 7017021904 / -994
• 1 τροφοδοτικό seca
Συναρµολόγηση της κολόνας
Η κολόνα µε την κεφαλή ενδείξεων συναρµολογείται στην πλατφόρµα ζυγίσµατος.
– Οδηγήστε το καλώδιο σύνδεσης µέσα από
το άνοιγµα.
– Τοποθετήστε την κολόνα µέσα στην
υποδοχή. Η ένδειξη πρέπει να µπορεί να
διαβάζεται από άτοµα, τα οποία
στέκονται επάνω στη ζυγαριά.
– Βιδώστε την κολόνα από κάτω µε την
πλατφόρµα ζυγίσµατος.
Για καλύτερο σφίξιµο των βιδών γυρίστε
τη ζυγαριά λίγο προς τα πλάγια.
– Συνδέστε το βύσµα του καλωδίου
σύνδεσης στην πίσω πλευρά της ζυγαριάς.
– Τοποθετήστε πάλι τη ζυγαριά σε όρθια θέση.
Τροφοδοσία ρεύµατος
seca 701: Η τροφοδοσία ρεύµατος γίνεται αποκλειστικά µε µπαταρίες.
seca 7017021904 / -994: Η τροφοδοσία ρεύµατος της ζυγαριάς γίνεται µέσω τροφοδοτικού
ή µπαταρίες.
Η ένδειξη υγρού κρυστάλλου καταναλώνει ελάχιστο ρεύµα - µε ένα σετ µπαταριών µπορούν να
πραγµατοποιηθούν 16.000 ζυγίσµατα.
– Αναποδογυρίστε προσεκτικά τη ζυγαριά,
ώστε να µπορείτε να έχετε πρόσβαση στο
κάτω µέρος της ζυγαριάς.
– Πιέστε το κλείστρο της θήκης µπαταριών
προς την κατεύθυνση της επιγραφής "Battery" και ανοίξτε το καπάκι.
– Συνδέστε το καλώδιο στη θήκη µε τις
µπαταρίες.
– Τοποθετήστε τη θήκη στην υποδοχή
µπαταριών.
Μoντέλο 701
GR 159
– Κλείστε το καπάκι και επαναφέρετε τη
ζυγαριά στην κανονική της θέση.
Υπόδειξη: Η ζυγαριά έχει προετοιµαστεί για να λειτουργεί µε τροφοδοτικό της seca, το
οποίο µπορείτε να προµηθευτείτε ως αξεσουάρ.
Σύνδση τροφοδοτικού
Η υποδοχή σύνδεσης για τη συσκευή δικτύου βρίσκεται στον πάτο της ζυγαριάς.
Πριν από τη σύνδεση της συσκευής, σας παρακαλούµε να ελέγξετε οπωσδήποτε αν η
εναλλασσόµενη τάση που αναφέρεται στην πινακίδα µοντέλου της συσκευής,
ανταποκρίνεται στην τάση του τοπικού δικτύου που αναφέρεται στο µετρητή ρεύµατος.
– Ανατρέψτε τη ζυγαριά έτσι, ώστε η πλάκα
βάσης να βρίσκεται προς τα επάνω.
– Συνδέστε το βύσµα του µετασχηµατιστή
ρεύµατος µε την υποδοχή στη βάση της
ζυγαριάς.
– Τοποθετήστε τη ζυγαριά πάλι στην όρθια
θέση.
– Συνδέστε τη συσκευή δικτύου µε έναν
Ζυγαριά από κάτω Μετασχηµατιστής
ρευµατοδότη.
Υπόδιξη: Το τροφοδοτικό µπορί να χρησιµοποιηθί χωρίς βλάβη της ζυγαριάς ή των
µπαταριών πίσης και µ τοποθτηµένς τις µπαταρίς.
4. Τοποθέτηση και ρύθµιση της
ζυγαριάς
– Τοποθετήστε τη ζυγαριά σε σταθερή
επιφάνεια.
– Λύστε τα κόντρα παξιµάδια πάνω από τις
τέσσερις βίδες των ποδιών (1).
– Ευθυγραµµίστε τη ζυγαριά στρέφοντας
ανάλογα τις βίδες των ποδιών. Η
φυσαλλίδα της αεροστάθµης πρέπει να
βρίσκεται ακριβώς στο κέντρο του
κύκλου (2).
– Κατόπιν βιδώστε σταθερά τα κόντρα
παξιµάδια (3).
– Προσέχετε ώστε η ζυγαριά να έρχεται σε
επαφή µε το δάπεδο µόνο µε τα πόδια της.
Η ζυγαριά δεν επιτρέπεται να στηρίζεται
πουθενά.
Προσοχή!
Η ευθυγράµµιση της πλαφόρµας ζυγίσµατος
πρέπει να ελέγχεται µετά από κάθε αλλαγή
της θέσης τοποθέτησης και ενδεχοµένως να
διορθώνεται.
160
1.
3.
2.
Αεροστάθµη
5. Χειρισµός
Στοιχεία χειρισµού και ενδείξεις
Τα στοιχεία χειρισµού και η οθόνη βρίσκονται στο πλαίσιο ενδείξεων.
Ενεργοποίηση και απενεργοποίηση της ζυγαριάς
σε κανονική λειτουργία
στο µενού λειτουργίας
s καµία λειτουργία
s αύξηση τιµής
βραχύ πάτηµα πλήκτρου
s ενεργοποίηση/απενεργοποίηση λειτουργίας
µακρύ πάτηµα πλήκτρου
s ενεργοποίηση/απενεργοποίηση
στο µενού λειτουργίας
s µείωση τιµής
µνήµης (Hold)
Λειτουργία Μητέρας - Παιδιού (2 in 1)
Ενργοποίηση λιτουργίας ∆ΒΥ, πιββαίωση
Μoντέλο 701
GR 161
Ελεγχος σωστού περιεχοµένου του µετρητή
βαθµονόµησης
Αυτή η ζυγαριά seca είναι βαθµονοµηµένη: Οι βαθµονοµήσεις επιτρέπται να εκτελούνται µόνο
από εξουσιοδοτηµένο προσωπικό. Προς διασφάλιση αυτού, η ζυγαριά διαθέτει µετρητή
βαθµονόµησης, ο οποίος καταγράφει κάθε αλλαγή των σηµαντικών βαθµονοµοτεχνικών
δεδοµένων. Εάν επιθυµείτε να ελέγξετε αν έγινε σωστή βαθµονόµηση της ζυγαριάς,
ακολουθήστε την εξής διαδικασία:
– Απενεργοποιήστε εν ανάγκη τη ζυγαριά.
– Κρατήστε πατηµένο ένα οποιοδήποτε
πλήκτρο και κάνετε εκκίνηση της ζυγαριάς.
Στην οθόνη αναβοσβήνει για λίγα
δευτερόλεπτα το επίκαιρο περιεχόµενο
του µετρητή βαθµονόµησης.
– Συγκρίνετε το δεδοµένο περιεχόµενο του
µετρητή βαθµονόµησης µε το δεδοµένο
αριθµό
στο
δείκτη
του
µετρητή
βαθµονόµησης.
Για µία έγκυρη βαθµονόµηση πρέπει να
υπάρχει συµφωνία µεταξύ των δύο τιµών.
Εάν δεν υπάρχει συµφωνία µεταξύ δείκτη
και µετρητή βαθµονόµησης, πρέπει να γίνει
επαναβαθµονόµηση. Απευθυνθείτε στον
αντιπρόσωπο σέρβις ή στην υπηρεσία
εξυπηρέτησης πελατών της seca.
Σε περίπτωση που είναι απαραίτητο να γίνει
νέα βαθµονόµηση, τότε αντί για την ανωτέρω
εικονιζόµενη ετικέτα βαθµονόµησης seca
χρησιµοποιείται η παραπλεύρως ετικέτα
επαναβαθµονόµησης προς χαρακτηρισµό
της κατάστασης του µετρητή βαθµονόµησης.
Η ετικέτα αυτή ασφαλίζεται από το άτοµο
που είναι αρµόδιο για τη βαθµονόµηση µε
επιπλέον
σφραγίδα.
Την
ετικέτα
επαναβαθµονόµησης µπορείτε να την
προµηθευτείτε
από
την
υπηρεσία
εξυπηρέτησης πελατών της seca µε αριθµό
παραγγελίας 14-05-01-886.
Σωστό ζύγισµα
– Πιέστε το πλήκτρο εκκίνησης.
Στην ένδειξη εµφανίζονται αλλεπάλληλα
se(a, 8.8.8.8.8. και 0.00. Αµέσως µετά η
ζυγαριά ρυθµίζεται στο µηδέν και είναι
έτοιµη για λειτουργία.
– ∆ιαβάστε το αποτέλεσµα ζυγίσµατος από
την ψηφιακή ένδειξη.
– Ανεβείτε στη ζυγαριά και παραµείνετε σε
ήρεµη στάση.
162
Και οι δύο αριθµοί πρέπει να συµφωνούν µεταξύ τους
.
– Σε περίπτωση επιβάρυνσης της ζυγαριάς
πάνω από 200 kg εµφανίζεται στην οθόνη
ST0P.
– Για να απενεργοποιήσετε τη ζυγαριά
πιέστε πάλι το πλήκτρο εκκίνησης.
Aυτόµατη απενεργοποίηση/οικονοµική λειτουργία
Η ζυγαριά αναγνωρίζει αυτόµατα αν πρόκειται για λειτουργία µόνο µε συσσωρευτές/µπαταρίες
ή αν είναι συνδεδεµένη στο ηλεκτρικό δίκτυο.
– Σε λειτουργία συσσωρευτών: αυτόµατη απενεργοποίηση 30 δευτερόλεπτα µετά από την
τελευταία χρήση.
– Σε λειτουργία δικτύου: απενεργοποίηση µόνο µέσω πληκτρολογίου.
Λειτουργία Μητέρας - Παιδιού
Με τη βοήθεια της λειτουργίας Μητέρας-Παιδιού µπορεί να εξακριβωθεί το βάρος βρεφών ή
µικρών παιδιών. Το παιδί κρατιέται στην αγκαλιά ενός ενήλικου. Ακολουθήστε τα κατωτέρω
βήµατα:
– Πατήστε το πράσινο πλήκτρο εκκίνησης.
– Περιµένετε µέχρι να εµφανιστεί η ένδειξη
0.00.
– Ανεβείτε στη ζυγαριά χωρίς το παιδί.
Τώρα µπορείτε να διαβάσετε το
αποτέλεσµα ζυγίσµατος στην ψηφιακή
ένδειξη.
– Ενεργοποιήστε τη λειτουργία ΜητέραςΠαιδιού πιέζοντας για αρκετό χρόνο το
πλήκτρο HOLD/2 in 1.
Η ζυγαριά αποµνηµονεύει το βάρος του
ενήλικου ατόµου και η ένδειξη επανέρχεται
στο µηδέν. Στην οθόνη εµφανίζεται 0.00
και ανάβει το λαµπάκι ΝΕΤ.
– Πάρτε τώρα το παιδί πάνω στη ζυγαριά.
Μπορείτε επίσης να εγκαταλείψετε τη
ζυγαριά για να πάρετε το παιδί. Στην
περίπτωση αυτή εµφανίζεται ----.
Η ζυγαριά εξακριβώνει το βάρος του
παιδιού. Εάν η τιµή είναι σταθερή για 3
περίπου
δευτερόλεπτα,
η
ένδειξη
συγκρατείται. Με τον τρόπο αυτό
αποφεύγεται η συνεχής µεταβολή της
ένδειξης λόγω κινήσεων του παιδιού.
Το τρίγωνο µε το θαυµαστικό δηλώνει ότι
αυτή η αποθηκευµένη ένδειξη είναι ένας
επιπλέον εξοπλισµός, για τον οποίο δεν
υφίσταται υποχρεωτική βαθµονόµηση.
Μπορείτε να επαναλάβετε όσες φορές
θέλετε πολλά ζυγίσµατα µε διαφορετικά
παιδιά.
Σηµαντικό είναι ότι τα ζυγίσµατα γίνονται πάντα µόνο µε το ίδιο ενήλικο άτοµο, το
βάρος του οποίου δεν αλλάζει (π.χ. µε την αφαίρεση ενός ενδύµατος).
Η λειτουργία Μητέρας-Παιδιού παραµένει σε ενέργεια, µέχρι
Μoντέλο 701
GR 163
– Να πατήσετε το πλήκτρο HOLD/2 in 1 (εµφανίζεται το συνολικό βάρος),
– Να πατήσετε το πλήκτρο εκκίνησης ή
– να τεθεί αυτόµατα εκτός λειτουργίας η ζυγαριά.
Αποθήκευση τις τιµής βάρους (HOLD)
Η εξακριβωθείσα τιµή βάρους µπορεί να παραµείνει στην ένδειξη ακόµα και µετά την
εκφόρτωση της ζυγαριάς. Με τον τρόπο αυτό παρέχεται η δυνατότητα περίθαλψης του
ασθενή, προτού σηµειωθεί η τιµή βάρους:
– Πιέστε για λίγο το πλήκτρο HOLD/2 in 1, ενώ
είναι φορτωµένη η ζυγαριά.
Στην ψηφιακή ένδειξη εµφανίζεται "HOLD". Η
ένδειξη αρχίζει να αναβοσβήνει και δείχνει
έτσι ότι η ζυγαριά ελέγχει τη σταθερότητα
των τιµών βάρους. Μόλις διαπιστωθεί η
σταθερότητα, τότε η τιµή της ένδειξης
αποθηκεύεται στη µνήµη. Η τιµή παραµένει
στη µνήµη της ένδειξης µέχρι την αυτόµατη
απενεργοποίηση.
Το τρίγωνο µε το θαυµαστικό δηλώνει ότι αυτή
η αποθηκευµένη ένδειξη είναι ένας επιπλέον
εξοπλισµός, για τον οποίο δεν υφίσταται
υποχρεωτική βαθµονόµηση.
– Η
λειτουργία
HOLD
µπορεί
να
απενεργοποιηθεί πιέζοντας πάλι το
πλήκτρο HOLD/2 in 1.
Στην οθόνη εµφανίζεται 0.00 εάν δεν είναι
φορτωµένη η ζυγαριά ή η επίκαιρη τιµή βάρους.
Η ένδειξη "HOLD" εξαφανίζεται.
∆είκτης-Βάρους-Υψους (∆ΒΥ)
Ο ∆είκτης-Βάρους-Υψους φέρει σε σχέση το ύψος ενός ατόµου µε το βάρος του και παρέχει
έτσι τη δυνατότητα ακριβέστερων στοιχείων π.χ. του ιδανικού βάρους κατά Broca. Εµφανίζεται
ένα όριο ανοχής, το οποίο ισχύει ως ιδανικό για την υγεία.
Ο ∆είκτης-Βάρους-Υψους ισχύει µόνο για ενήλικους. Οι τιµές αυτές δεν είναι καθοριστικές για
παιδιά και νεαρά άτοµα.
– Πιέστε το πλήκτρο εκκίνησης.
Στην ένδειξη εµφανίζονται αλλεπάλληλα
se(a, 8.8.8.8.8. και 0.00. Μετά η ζυγαριά
ρυθµίζεται στο µηδέν και είναι έτοιµη για
λειτουργία.
– Πιέστε το πλήκτρο BMI.
Στην οθόνη βλέπετε το ύψος που είχε
πληκτρολογηθεί την τελευταία φορά.
– Με τα πλήκτρα βελών µπορείτε να
τροποποιήσετε
σταδιακά
την
τιµή
ανάλογα µε την υποδιαίρεση της ένδειξης.
164
– Εάν ρυθµιστεί η σωστή τιµή, πιέστε ακόµα
µία φορά το πλήκτρο BMI. Η λειτουργία
∆ΒΥ έχει πλέον ενεργοποιηθεί.
– Ανεβείτε στη ζυγαριά και µείνετε σε ήρεµη
στάση.
– ∆ιαβάστε τον ∆ΒΥ στην ψηφιακή ένδειξη
και κάνετε σύγκρισή του µε τις κατηγορίες
στη σελίδα 165.
– Πιέστε ένα πλήκτρο βέλους εάν θέλετε να
δείτε για λίγο την τιµή βάρους.
– Για να επανέλθετε πάλι στην κανονική
λειτουργία ζυγίσµατος, πιέστε το πλήκτρο
BMI.
– Για να απενεργοποιήσετε τη ζυγαριά,
πιέστε πάλι το πλήκτρο εκκίνησης.
Αξιολόγηση του ∆είκτη-Βάρους-Υψους:
Κάνετε σύγκριση της εξακριβωθείσας τιµής µε τις κατωτέρω αναφερόµενες κατηγορίες, οι
οποίες ανταποκρίνονται στις κατηγορίες που χρησιµοποίησε το 2000 η Παγκόσµια Οργάνωση
Υγείας (WHO).
• ∆ΒΥ κάτω από 18,5:
Προσοχή, ο ασθενής ζυγίζει πολύ λίγο. Ενδεχοµένως να υφίσταται τάση για απίσχνανση.
Συνίσταται αύξηση του βάρους προς βελτίωση της ευεξίας και των επιδόσεων. Σε περίπτωση
αµφιβολιών θα πρέπει να γίνει παραποµπή σε ειδικό ιατρό.
• ∆ΒΥ µεταξύ 18,5 και 24,9:
Ο ασθενής έχει κανονικό βάρος. Επιτρέπεται να παραµείνει όπως είναι.
• ∆ΒΥ µεταξύ 25 και 30 (Προπαχυσαρκία):
Ο ασθενής είναι ελαφρώς έως µετρίως υπέρβαρος. Θα πρέπει να µειώσει το βάρος του, εάν
υφίσταται ήδη µία ασθένεια (π.χ. διαβήτης, υπέρταση, ουρική αρθρίτιδα, διαταραχές
µεταβολισµού λιπών).
• ∆ΒΥ πάνω από 30:
Πρέπει να γίνει επειγόντως µείωση του βάρους. Επιβαρύνονται µεταβολισµός, κυκλοφορικό
και κόκκαλα. Συνίσταται συνεπής δίαιτα, πολύ κίνηση και προπόνηση συµπεριφοράς. Σε
περίπτωση αµφιβολιών θα πρέπει να γίνει παραποµπή σε ειδικό ιατρό.
6. Καθάρισµα
Ανάλογα µε τις ανάγκες, καθαρίζετε το πλαίσιο και την πλατφόρµα µε απορρυπαντικό οικιακής
χρήσης ή µε ένα συνηθισµένο απολυµαντικό µέσο. Τηρείτε τις οδηγίες του κατασκευαστή.
Μην χρησιµοποιείτε ποτέ ισχυρά µέσα καθαρισµού που προκαλούν αµυχές, οινόπνευµα, βενζίνη
ή παρόµοια µέσα, διότι µπορεί να καταστρέψουν τις επιφάνειες υψηλής ποιότητας.
Μoντέλο 701
GR 165
7. Τι κάνετε εάν…
… δεν εµφανίζεται ένδειξη βάρους;
– Εχει ενεργοποιηθεί η ζυγαριά;
– Ελέγξτε τις µπαταρίες.
– Εχει γίνει σωστή σύνδεση της επαφής προς την ένδειξη της ζυγαριάς;
… πριν από το ζύγισµα δεν εµφανίζεται 0.00;
– Πιέστε εκ νέου το πλήκτρο εκκίνησης – κατά την ενέργεια αυτή δεν επιτρέπεται να είναι
επιβαρυµένη η ζυγαριά και έρχεται σε επαφή µε το δάπεδο µόνο µε τα πόδια της .
… παραµένει συνέχεια αναµµένο ένα στοιχείο ή δεν ανάβει καθόλου;
– Η ανάλογη θέση παρουσιάζει κάποιο σφάλµα. Ειδοποιήστε την υπηρεσία εξυπηρέτησης
πελατών.
… εµφανίζεται η ένδειξη
;
– Μειώνεται η τάση µπαταριών. Τις επόµενες ηµέρες πρέπει να γίνει αντικατάσταση των
µπαταριών.
… εµφανίζεται η ένδειξη batt;
– Η µπαταρίες είναι άδειες. Τοποθετήστε νέες µπαταρίες.
… εµφανίζεται η ένδειξη St0p;
– Εγινε υπέρβαση του µέγιστου φορτίου.
… αναβοσβήνει η ένδειξη;
– Εάν ενεργοποιήσατε µόλις τώρα τη λειτουργία Hold ή λειτουργία Μητέρας - Παιδιού,
περιµένετε έως ότου η ζυγαριά αναγνωρίσει µία σταθερή τιµή βάρους. Κατόπιν σταµατάει
να αναβοσβήνει η ένδειξη.
– Εάν δεν προηγήθηκε καµία ενεργοποίηση λειτουργίας, τότε εκφορτώνετε τη ζυγαριά και
περιµένετε έως ότου εµφανιστεί 0.00 µετά κάνετε νέο ζύγισµα.
… εµφανίζεται η ένδειξη
;
– Η θερµοκρασία περιβάλλοντος της ζυγαριάς είναι πολύ υψηλή ή πολύ χαµηλή. Τοποθετήστε
τη ζυγαριά σε θερµοκρασία περιβάλλοντος µεταξύ +10 °C και +40 °C. Περιµένετε 15 λεπτά
περίπου, έως ότου προσαρµοστεί η ζυγαριά στη θερµοκρασία περιβάλλοντος και κατόπιν
κάνετε νέο ζύγισµα.
… εµφανίζονται η ένδειξη E και ένας αριθµός;
– Απενεργοποιήστε τη ζυγαριά µε το πλήκτρο εκκίνησης και κάνετε εκ νέου ενεργοποίηση.
Μετά από την ενέργεια αυτή η ζυγαριά λειτουργεί κανονικά.
Σε περίπτωση που δεν συµβεί κάτι τέτοιο, διακόψτε την τροφοδοσία τάσης,
αποµακρύνοντας για µικρό χρονικό διάστηµα τις µπαταρίες. Εάν δεν φέρει αποτελέσµατα
και αυτό το µέτρο, ειδοποιήστε την υπηρεσία εξυπηρέτησης πελατών.
166
8. Συντήρηση
Αναθέστε την επαναβαθµονόµηση σύµφωνα µε τις εθνικές νοµικές διατάξεις σε
εξουσιοδοτηµένο προσωπικό. Το έτος της ρύθµισης βρίσκεται πίσω από τη σήµανση CE στην
πινακίδα τύπου πάνω από τον αριθµό της αναφερθείσας θέσης 0108 (Υπηρεσία βαθµονόµησης
Αµβούργου). Η επαναβαθµονόµηση είναι υποχρεωτικά απαραίτητη σε περίπτωση που
παραβιάστηκε µία ή περισσότερες ετικέτες ασφάλειας ή το περιεχόµενο του µετρητή
βαθµονόµησης δεν ανταποκρίνεται στον αριθµό της έγκυρης ετικέτας µετρητή βαθµονόµησης
(παράβαλεσελίδα 162).
Συνιστούµε, πριν από την επαναβαθµονόµηση να αναθέσετε τη συντήρηση της ζυγαριάς στον
πλησιέστερο αντιπρόσωπο. Στην περίπτωση αυτή θα σας βοηθήσει η υπηρεσία εξυπηρέτησης
πελατών της seca.
Αντικατάσταση µπαταρίας
Εάν εµφανιστεί στην οθόνη η ένδειξη
ή batt θα πρέπει να αντικαταστήσετε τις
µπαταρίες. Χρειάζεστε 6 µπαταρίες Mignon τύπου ΑΑ, 1,5 Volt.
– Αναποδογυρίστε προσεκτικά τη ζυγαριά,
ώστε να µπορείτε να έχετε πρόσβαση στο
κάτω µέρος της ζυγαριάς.
– Πιέστε το κλείστρο της θήκης µπαταριών
προς την κατεύθυνση της επιγραφής "Battery" και ανοίξτε το καπάκι.
– Αφαιρέστε τη θήκη µπαταριών από την
υποδοχή.
– Αποµακρύνετε τις άδειες µπαταρίες και
τοποθετήστε νέες µπαταρίες µέσα στη θήκη.
Προσέχετε τη σωστή πολικότητα.
– Τοποθετήστε τη θήκη µε τις µπαταρίες
στην υποδοχή µπαταριών.
– Κλείστε το καπάκι.
– Eπαναφέρετε τη ζυγαριά στην κανονική
της θέση.
Μoντέλο 701
GR 167
9. Τεχνικά στοιχεία
Μέγιστο βάρος
∆ιαστάσεις ζυγαριάς
Πλάτος:
Υψος:
Βάθος:
∆ιαστάσεις πλατφόρµας ζυγίσµατος
Πλάτος:
Υψος:
Βάθος:
Μέγεθος ψηφίων
Bάρος
Ορια θερµοκρασίας
Μπαταρίες
Βαθµονόµηση
Iατρικό προϊόν σύµφ
µε την Οδηγία 93/42/EOK
200 kg
292 mm / 11.5 ins
848+10 mm / 33.4+0.4 ins
409 mm / 16.1 ins
292 mm / 11.5 ins
75+10 mm / 2.8+0.4 ins
300 mm / 11.8 ins
20 mm
περ. 8,8 kg
+10 °C έως +40 °C
6 µπαταρίες τύπου AA, 1,5 V
ιατρική βαθµονόµηση, κατηγορία III
Κατηγορία I
EN 60 601-1:
συσκευή µε προστατευτική µόνωση,
κατηγορία προστασίας II:
ηλεκτρο-ιατρική συσκευή, τύπου B:
Λιτουργίς
Ελάχιστη διαβάθµιση
0 µέχρι 150 kg
150 kg µέχρι 200 kg
Ακρίβεια 1ης βαθµονόµησης
έως 25 kg:
25 kg έως 100 kg:
100 kg έως 150 kg:
150 kg έως 200 kg:
Ελάχιστο βάρος
Λειτουργία Μητέρας - Παιδιού, Hold,
∆είκτη-Βάρους-Υψους
0,05 kg
0,1 kg
± 25 g
± 50 g
± 75 g
± 100 g
1 kg
seca 701
Τροφοδοσία ρεύµατος
µπαταρία / τροφοδοτικό (προαιρετικά)
seca 7017021904 / -994
Τροφοδοσία ρεύµατος
168
τροφοδοτικό / µπαταρία (προαιρετικά)
10. Ανταλλακτικά και Εξαρτήµατα
Ράβδοι µέτρησης
Υλικό: Αλουµίνιο σκληρό ανοδιωµένο, σύρτης µε ασφαλίζουσα γλωσσίδα µέτρησης
Τηλεσκοπική ράβδος µέτρησης seca 220
Μοντέλο seca 220-17-14-004:
Μοντέλο seca 220-18-14-004
διπλή διαίρεση):
Ορια µέτρησης: 820 - 2000 mm,
Υποδιαίρεση: 1 mm
Ορια µέτρησης: 820-2000 mm και
32 1/4 " - 78 3/4 ",
Υποδιαίρεση: 1 mm και 1/8 "
Τροφοδοσία ρεύµατος
Τροφοδοτικό ισχύος ανάλογα µε το µοντέλο
Μετασχηµατιστής ρεύµατος, Euro: 230V~ / 50Hz / 12V= / 130mA
seca Αρ. παραγγελίας: 68-32-10-252
Επιτραπέζιο τροφοδοτικό, µεταγόµενο, Euro: 115V~ / 230V~ / 50-60Hz / 9V= / 350mA
seca Αρ. παραγγελίας: 68-32-10-243
Μετασχηµατιστής ρεύµατος, USA: 120V~ / 60Hz / 12V= / 150mA
seca Αρ. παραγγελίας: 68-32-10-259
Τροφοδοτικό
Χρησιµοποιείτε αποκλειστικά γνήσια τροφοδοτικά της seca µε τάση εξόδου 9V ή ελεγχόµενη
τάση 12Volt. Τα συνηθισµένα τροφοδοτικά του εµπορίου µπορεί να τροφοδοτούν µε
µεγαλύτερη τάση από αυτή που αναφέρουν, και να προκαλέσουν έτσι βλάβη στη ζυγαριά.
Eπαναβαθµονόµηση
Ετικέτα παναβαθµονόµησης
seca Αρ. παραγγελίας: 14-05-01-886
11. Απόσυρση
Μπαταρίες
Απόσυρση της ζυγαριάς
Μεταχειρισµένες µπαταρίες δεν επιτρέπεται
να καταλήγουν στα οικιακά απορρίµµατα.
Παραδώστε τις µεταχειρισµένες µπαταρίες
στο
πλησιέστερο
κέντρο
συλλογής
µεταχειρισµένων µπαταριών. Κατά την
αγορά νέων µπαταριών επιλέγετε µπαταρίες
που δεν περιέχουν υδράργυρο (Hg), κάδµιο
(Cd) και µόλυβδο (Pb).
Σε περίπτωση που είναι αδύνατη πλέον η
χρήση
της
ζυγαριάς,
µπορείτε
να
πληροφορηθείτε από την τοπική υπηρεσία
διάθεσης απορριµµάτων τα αναγκαία µέτρα
για την κατάλληλη απόσυρσή της.
Μoντέλο 701
GR 169
12. Εγγύηση
Για ελαττώµατα, τα οποία οφείλονται σε
σφάλµατα υλικού ή κατασκευής, ισχύει
διετής προθεσµία εγγύησης από την
ηµεροµηνία παράδοσης. Όλα τα κινούµενα
εξαρτήµατα, όπως π.χ. µπαταρίες, καλώδια,
τροφοδοτικά,
συσσωρευτές
κ.λπ.,
αποκλείονται από την εγγύηση αυτή.
Ελαττώµατα, το οποία καλύπτονται από την
εγγύηση, επιδιορθώνονται δωρεάν για τον
πελάτη µε προσκόµιση της απόδειξης
αγοράς. Περαιτέρω αξιώσεις δεν µπορούν να
ληφθούν υπόψη. Τα έξοδα µεταφοράς από
και προς τον πελάτη επιβαρύνουν τον
πελάτη, αν η συσκευή βρίσκεται σε άλλο
µέρος από την έδρα του πελάτη.
Σε περίπτωση ζηµιών που οφείλονται στη
µεταφορά, µπορεί να εγερθεί εγγυητική
170
αξίωση µόνο εφόσον χρησιµοποιήθηκαν για
τις µεταφορές η πλήρης γνήσια συσκευασία
και το προϊόν ασφαλίσθηκε και στρώθηκε στη
συσκευασία
όπως
κατά
τη
γνήσια
συσκευασία του.
Για το λόγο αυτό διαφυλάξτε σε ασφαλές
µέρος όλα τα µέρη της συσκευασίας.
∆εν υφίσταται εγγυητική αξίωση, αν η
συσκευή ανοιχτεί από άτοµα, τα οποία δεν
έχουν τη ρητή εξουσιοδότηση για το σκοπό
αυτό από την εταιρία seca.
Παρακαλούµε τους πελάτες µας στο
εξωτερικό,
σε
περίπτωση
εγγυητικής
αξίωσης, να απευθυνθούν άµεσα στην
αντιπροσωπεία αγοράς της εκάστοτε χώρας.
Μoντέλο 701
GR 171
Konformitätserklärung
declaration of conformity
Certificat de conformité
Declaratión de conformidad
Dichiarazione di conformità
Overensstemmelsesattest
Försäkran om överensstämmelse
Konformitetserklæring
vaatimuksenmukaisuusvakuutus
Verklaring van overeenkomst
Declaração de conformidade
∆ήλωση Συµβατότητας
Die nichtselbsttätige Personenwaage
The non-automatic personal scales
Le pèse-personnes non automatique
La bilancia pesapersone non automatica
La báscula no automática pesapersona
Den ikke-automatiske personvægt
Den icke automatisk personvåg
Den ikke-automatiske personvekten
Ei-automaattinen henkilövaaka
De niet-automatische personenweegschaal
A balança não automática para pessoas
Η µη αυτόµατη ζυγαριά ατόµων
17-10-07-382f/05 G
701
1
EG-Bauartzulassung D01-09-020
EC type approval D01-09-020
Homologation CE D01-09-020
Omologazione del tipo costruttivo CEE D01-09-020
Homologación CE D01-09-020
EF-typegodkendelse D01-09-020
EG-kontroll D01-09-020
EF-konstruksjonstype-godkjennelse D01-09-020
EY-tyyppihyväksyntä D01-09-020
EG-modelkeuring D01-09-020
Homologação CE de tipo de construção D01-09-020
Αδεια κατασκευαστικού τρόπου Ε.Κ. D01-09-020
D
GB
F
I
E
DK
… entspricht dem in der Bescheinigung über die Bauartzulassung beschriebenen Baumuster.
Die Waage erfüllt die geltenden Anforderungen folgender Richtlinien:
90/384/EWG über nichtselbsttätige Waagen,
93/42/EWG über Medizinprodukte und
die Europäische Norm DIN EN 45501.
N
…corresponds to the type described in the certificate
in respect of type approval permit.
The scales conform to the applicable requirements of
the following directives:
90/384/EEC on non-automatic scales
93/42/EEC on medical products and
European standard DIN EN 45501
FIN
…conforme au modèle type décrit dans le certificat
d’homologation.
Cette balance est conforme aux directives et normes
suivantes:
directive 90/384/CEE concernant l'harmonisation des
Etats membres relative aux instruments de pesage à
fonctionnement non automatique;
directive 93/42/CEE sur les produits et appareils médicaux;
norme européenne DIN EN 45501
…è conforme al campione descritto nel certificato di
omologazione costruttiva.
La bilancia risponde alle vigenti esigenze poste dalle
seguenti direttive:
90/384/CEE sulle bilanci non automatiche,
93/42/CEE sui prodotti medicali e
la norma europea DIN EN 45501
…corresponde a la muestra descrita en el certificado
sobre el permiso de construcción.
La báscula cumple las exigencias de las siguientes
directrices:
90/384/CEE sobre básculas no automáticas
93/42/CEE sobre productos médicos y
la norma europea DIN EN 45501
S
NL
P
GR
...motsvarar beskrivningen enligt mönstertillståndet.
Vågen uppfyller gällande krav i direktiven angående
icke automatiska vågar (90/384/EWG),
93/42/EWG över medicinska produkter samt
den europeiska normen DIN EN 45501
... er i samsvar med mønsteret som er beskrevet i
sertifikatet over konstruksjonstype-godkjennelsen.
Vekten oppfyller de gjeldende kravene i følgende direktiver:
90/384/EEC om ikke-automatiske vekter,
93/42/EEC om medisinske produkter og
den europeiske standarden DIN EN 45501.
... on tyyppihyväksyntätodistuksessa kuvatun rakennemallin mukainen.
Vaaka täyttää seuraavien direktiivien voimassa olevat vaatimukset:
90/384/ETY ei-automaattisista vaaoista,
93/42/ETY lääketieteellisistä tuotteista ja
Euro-normi DIN EN 45501.
...komt overeen met de in de verklaring van over de
modelkeuring beschreven constructie.
De weegschaal voldoet aan de geldende eisen van
de volgende richtlijnen
90/364/EEG inzake niet-automatische weegschalen
93/42/EEG inzake medische hulpmiddelen en de
Europese norm DIN EN 45501.
... corresponde ao padrão de construção descrito no
certificado de homologação de tipo de construção.
A balança satisfaz os requisitos aplicáveis da directiva sobre balanças não automáticas 90/384/CEE e
93/42/CEE sobre artigos médicos do Conselho, bem
como da norma Europeia DIN EN 45501.
... ανταποκρίνεται στο κατασκευαστικό πρότυπο
που περιγράφεται στην εγκριτική βεβαίωση του
κατασκευαστικού τρόπου.
Η ζυγαριά εκπληρώνει τις προϋποθέσεις των
ακόλουθων Οδηγιών:
90/384/ EOK περί µη αυτόµατων ζυγαριών,
93/42/EOK περί ιατρικών προϊόντων, και
την Ευρωπαϊκή Προδιαγραφή DIN EN 45501.
... svarer til det typemønster, som er beskrevet i attesten over typegodkendelsen.
Vægten opfylder de gældende krav fra følgende direktiver:
90/384/EØF om ikke-automatiske vægte,
93/42/EØF om medicinprodukter og
den europæiske standard DIN EN 45501
Hamburg: Februar 2005
Sönke Vogel
Geschäftsführer
seca gmbh & co. kg.
Hammer Steindamm 9-25
22089 Hamburg
Telefon: +49 40.200 000-0
Telefax: +49 40.200 000-50
2
Ergänzende Hinweise zur Waage mit Druckerschnittstelle
Sie haben eine elektronische Personenwaage mit serieller Druckerschnittstelle erworben.
Im Waagenkopf befindet sich auf der Unterseite (siehe Abbildung) ein 9-poliger D-SUB
Stecker, der den Anschluss eines „EPSON“-kompatiblen Druckers ermöglicht. Nähere Informationen erfragen Sie bitte beim seca-Kundendienst.
Schraubbolzen zur Arretierung
des Druckerkabels
9-pol. D-SUB
Einbaustecker
Hinweise zum Aufstellen und zur Inbetriebnahme eines konkreten Druckers entnehmen
Sie bitte der zugehörigen Bedienungsanleitung.
Funktionsweise und Betriebsbedingungen
Die Waage mit Druckerschnittstelle besitzt eine automatische Druckfunktion zur Dokumentation der Wägeergebnisse. Die Bedienung der Waage und die Waagenfunktionen
werden dadurch nicht beeinflusst.
Der Druckbetrieb wird aufgenommen, sobald der Drucker über das Druckerkabel ordnungsgemäß mit der Waage verbunden ist (Arretierung über die Schraubbolzen) und folgende Bedingungen erfüllt sind:
– Waage und Drucker sind eingeschaltet
– Drucker ist im Online-Modus
– Drucker ist auf folgende Parameter eingestellt:
– Baudrate:
9600 bps
– Databit:
8 bits
– Parity check:
enabled / yes
– Parity:
even
– Handshaking:
XON / XOFF
– Receive error:
prints ‘?’
– Buffer Capacity:
maximum
– Handshaking Operation:
receive buffer full
Der Abdruck eines Wägeergebnisses erfolgt automatisch nach Betreten der Waage und
Erreichen einer stabilen, ruhigen Anzeige. Mit Beginn einer hörbaren Druckeraktivität kann
die Waage bereits wieder verlassen werden. Jeder Abdruck ist mit dem seca-Logo versehen.
Bitte beachten Sie, dass bei aufeinanderfolgenden Abdrucken im Display kurzzeitig 0.00
(Entlastung der Waage) angezeigt wird. Ein weiterer Abdruck ist sonst nicht möglich.
Modell 7017021904 / -994
D
174
Additional notes on scales with printer interface
You have purchased an electronic personal scale with a serial printer interface. At the bottom of the scale head (see illustration), a 9-pole sub-D plug is provided via which an
“EPSON” compatible printer can be connected. For further details please consult the seca
customer service.
Screwbold for locking the
printer cable
key: flush type
9-pole sub-D plug
For details on how to install and set a printer into operation, please refer to the relevant
operating instructions.
Functional description and operating conditions
The scale with printer interface is provided with an automatic print function to document
the weighing results. This does not affect the operation and function of the scale.
Printing is possible as soon as the printer has been correctly connected to the scale via
the printer cable (and locked using the screw bolts) and the following conditions are
satisfied:
– Scale and printer are on
– Printer is in online mode
– The following printer parameters habe been set:
– Baud rate:
9600 bps
– Data bit:
8 bits
– Parity check:
enabled / yes
– Parity:
even
– Handshaking:
XON / XOFF
– Receive error:
prints ‘?’
– Buffer capacity:
maximum
– Handshaking operation:
receive buffer full
A weighing result is automatically printed once you have stepped onto the scale and the
display has stabilized. When you hear that the printer is activated, you can step off the
scale. Each printout bears the seca logo.
Please note that when several prints are made in succession, 0.00 (no load) is briefly displayed. Otherwise, another output cannot be printed.
Model 7017021904 / -994
GB 175

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
