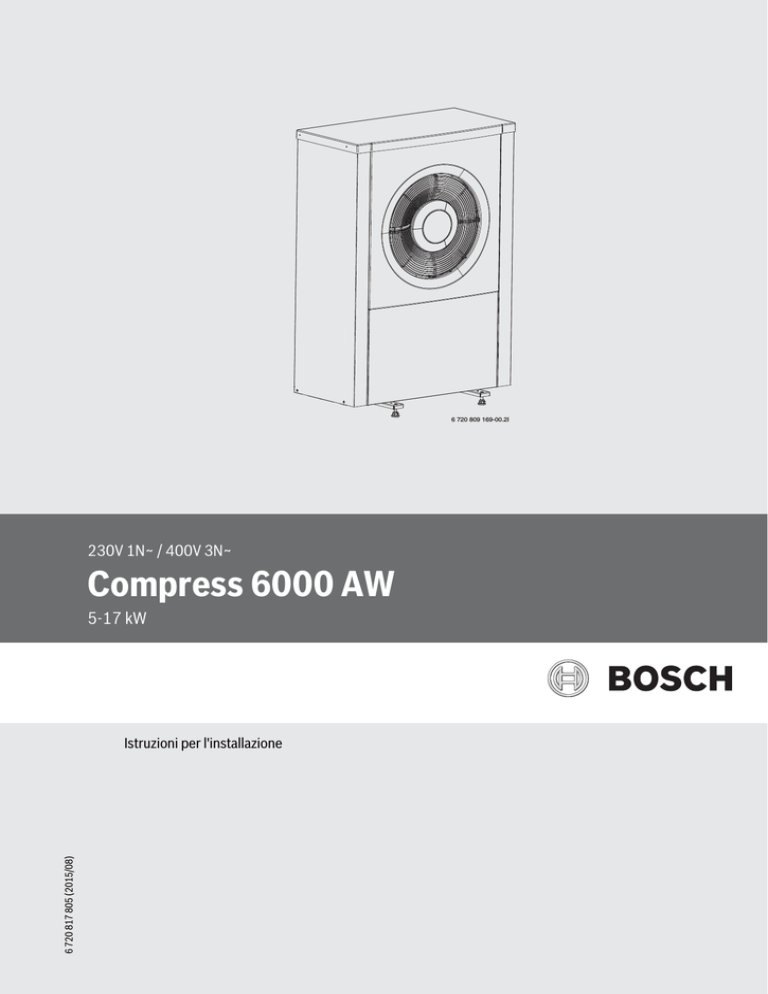

Compress 6000 AW

Compress 6000 AW

230V 1N~ / 400V 3N~

Compress 6000 AW

5-17 kW

Istruzioni per l'installazione

6 720 809 169-00.2I

2 | Indice

Indice

1 Significato dei simboli e avvertenze di sicurezza . . . . . . . . . . . 3

1.1

Spiegazione dei simboli presenti nel libretto . . . . . . . . . . 3

1.2

Avvertenze di sicurezza generali . . . . . . . . . . . . . . . . . . . 3

9 Montare i pannelli laterali e il coperchio sulla pompa di calore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

2 Volume di fornitura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3 Informazioni generali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3.1

Informazioni sulla pompa di calore . . . . . . . . . . . . . . . . . . 4

3.2

3.3

Uso conforme alle indicazioni . . . . . . . . . . . . . . . . . . . . . . 4

Volume minimo dell'impianto e versione

3.4

3.5

3.6

3.7

dell'impianto di riscaldamento . . . . . . . . . . . . . . . . . . . . 4

Targhetta identificativa . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Trasporto e stoccaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Principio di funzionamento . . . . . . . . . . . . . . . . . . . . . . . . 5

Sbrinamento automatico . . . . . . . . . . . . . . . . . . . . . . . . . 5

4 Indicazioni tecniche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4.1

Pompa di calore monofase . . . . . . . . . . . . . . . . . . . . . . . . 6

4.2

4.3

4.4

Pompa di calore trifase . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Circuito di raffreddamento . . . . . . . . . . . . . . . . . . . . . . . . 8

Componenti della pompa di calore . . . . . . . . . . . . . . . . . 9

10 Protezione ambientale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

11 Ispezione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

11.1

Evaporatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

12 Montare il cavo del riscaldamento (accessorio) . . . . . . . . . 26

5 Dimensioni, distanze minime e attacchi tubazioni . . . . . . . . 10

5.1

Dimensioni del modello di pompa

5.2

di calore AW 5-9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Dimensioni del modello di pompa

5.3

5.4

di calore AW 13-17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Requisiti per il luogo di installazione . . . . . . . . . . . . . . 13

Attacchi delle tubazioni . . . . . . . . . . . . . . . . . . . . . . . . . 15

6 Leggi e normative . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

7 Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

7.1

Imballo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

7.2

7.3

Lista di controllo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Qualità dell’acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

7.4

7.5

7.6

Pulitura dell’impianto di riscaldamento . . . . . . . . . . . . 18

Collegamento della pompa di calore . . . . . . . . . . . . . . 18

Riempire l’impianto di riscaldamento . . . . . . . . . . . . . 18

8 Collegamento elettrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

8.1

CAN BUS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

8.2

8.3

Utilizzo di schede elettroniche . . . . . . . . . . . . . . . . . . . 19

Collegamento della pompa di calore . . . . . . . . . . . . . . 20

8.4

8.5

Schema elettrico per inverter, mono/trifase . . . . . . . . 21

Schema elettrico per scheda modulo I/O . . . . . . . . . . 22

6 720 817 805 (2015/08) Compress 6000 AW

Significato dei simboli e avvertenze di sicurezza | 3

1 Significato dei simboli e avvertenze di sicurezza

1.1

Spiegazione dei simboli presenti nel libretto

Avvertenze

Nel testo, le avvertenze di sicurezza vengono contrassegnate con un triangolo di avvertimento.

Inoltre le parole di segnalazione indicano il tipo e la gravità delle conseguenze che possono derivare dalla non osservanza delle misure di sicurezza.

Sono definite le seguenti parole di segnalazione e possono essere utilizzate nel presente documento:

AVVISO significa che possono verificarsi danni alle cose.

ATTENZIONE significa che possono verificarsi danni alle persone, leggeri o di media entità.

AVVERTENZA significa che possono verificarsi danni gravi alle persone o danni che potrebbero mettere in pericolo la vita delle persone.

PERICOLO significa che si verificano danni gravi alle persone o danni che metterebbero in pericolo la vita delle persone.

Informazioni importanti

Informazioni importanti che non comportano pericoli per persone o cose vengono contrassegnate dal simbolo posto a lato.

Altri simboli

Simbolo Significato

Fase operativa

Riferimento incrociato ad un'altra posizione nel documento

Enumerazione/inserimento lista

Enumerazione/inserimento lista (secondo livello)

Tab. 1

1.2

Avvertenze di sicurezza generali

Le presenti istruzioni di installazione sono rivolte a tecnici specializzati per le installazioni idrauliche, della tecnica di riscaldamento ed elettrica.

▶ Leggere le istruzioni per l'installazione (pompa di calore, termoregolazione, ecc.) prima dell'installazione.

▶ Rispettare le avvertenze e gli avvisi di sicurezza.

▶ Attenersi alle disposizioni nazionali e locali, ai regolamenti tecnici e alle direttive in vigore.

▶ Documentare i lavori eseguiti.

Utilizzo conforme alle indicazioni

La pompa di calore può essere utilizzata esclusivamente in sistemi di tipo chiuso per la realizzazione di impianti di riscaldamento e per la produzione di acqua calda sanitaria ad uso privato.

L'apparecchio non è progettato per altri usi. Gli eventuali danni che ne derivassero sono esclusi dalla garanzia.

Installazione, messa in funzione e manutenzione

L'installazione, la messa in funzione e la manutenzione possono essere eseguite solo da una ditta specializzata.

▶ Installare solo pezzi di ricambio originali.

Lavori elettrici

I lavori elettrici possono essere eseguiti solo da tecnici specializzati nel settore delle installazioni elettriche.

▶ Prima dei lavori elettrici:

– staccare la tensione di rete (su tutte le polarità) e mettere in atto misure contro la riaccensione accidentale.

– Accertarsi che non vi sia tensione.

▶ Osservare anche gli schemi di collegamento di altre parti dell'impianto.

Consegna al gestore

Alla consegna istruire il gestore per ciò che riguarda l'uso e il funzionamento dell'impianto di riscaldamento.

▶ Spiegare il funzionamento – prestare particolare attenzione su tutte le azioni rilevanti per la sicurezza.

▶ Avvertire che la conversione o le riparazioni possono essere eseguite solamente da una ditta specializzata ed autorizzata.

▶ Informare sulla necessità dell'ispezione e della manutenzione per un funzionamento sicuro e eco-compatibile.

▶ Consegnare all'utente le istruzioni di installazione e d'uso, da conservare.

Compress 6000 AW 6 720 817 805 (2015/08)

4 | Volume di fornitura

2 Volume di fornitura

1 2 3

6 720 807 773-02.2I

Fig. 1 Volume di fornitura

[1] Pompa di calore

[2] Piedini di regolazione

[3] Coperchio e pannelli laterali

3 Informazioni generali

Le presenti istruzioni sono state redatte in svedese, le istruzioni in tutte le altre lingue sono traduzioni delle istruzioni originali.

L'installazione può essere eseguita solo da operatori specializzati. L'installatore deve rispettare le regole e direttive locali e le indicazioni delle istruzioni per l'installazione e per l'uso.

3.1

Informazioni sulla pompa di calore

La pompa di calore Compress 6000 è ideata per l'installazione all'esterno e per il collegamento alle unità compatte di pompe di calore installate all'interno dell'abitazione di tipo AWM/AWMS o AWB/AWE.

Combinazioni possibili:

AWM/S o AWB/AWE 5-9

AWM/S o AWB/AWE 5-9

AWM/S o AWB/AWE 5-9

AWM/S o AWB/AWE 13-17

AWM/S o AWB/AWE 13-17

Compress 6000

5

7

9

13

17

Tab. 2 Tabella di selezione unità compatte AWM/AWMS/AWB/AWE e pompa di calore aria/acqua Compress 6000

AWM 5-17 dispongono di una resistenza elettrica integrata.

6 720 817 805 (2015/08)

AWMS 5-17 dispongono di una resistenza elettrica integrata.

AWE 5-17 dispongono di una resistenza elettrica integrata.

AWB 5-17 è ideato per il collegamento, a mezzo di una valvola miscelatrice, ad un dispositivo esterno di riscaldamento ausiliario di tipo elettrico o a gasolio o a gas.

3.2

Uso conforme alle indicazioni

La pompa di calore WPLS deve essere installata esclusivamente in sistemi chiusi per la produzione di acqua calda e per riscaldamento secondo UNI EN 12828.

Un altro tipo di utilizzo non è conforme. Gli eventuali danni che ne derivassero sono esclusi dagli obblighi di responsabilità e garanzia.

3.3

Volume minimo dell'impianto e versione dell'impianto di riscaldamento

Per evitare troppi cicli avvio/arresto, uno sbrinamento incompleto e segnalazioni di disfunzioni non necessari, nell'impianto deve essere accumulata una quantità sufficiente di energia. L'energia viene immagazzinata da un lato nella quantità d'acqua dell'impianto di riscaldamento, dall'altro lato nei componenti dell'impianto (radiatori) e nel pavimento in calcestruzzo (impianto di riscaldamento a pannelli radianti).

Poiché i requisiti per diverse installazioni di pompe di calore e impianti di riscaldamento variano fortemente, in generale non viene indicato alcun volume minimo dell'impianto. Invece, per tutte le dimensioni di pompe di calore, valgono i seguenti presupposti:

Compress 6000 AW

Solo circuito del riscaldamento a pavimento senza bollitore inerziale, senza valvola miscelatrice:

Per assicurare il funzionamento delle pompe di calore e dello sbrinamento devono essere disponibili almeno 22 m

2

di superficie del pavimento riscaldabile. Inoltre nel locale più grande (locale di riferimento) deve essere installato un regolatore ambiente. Tale dispositivo sarà indicato nel proseguo del presente libretto anche con il termine di termoregolatore ambiente o telecomando ambiente. La temperatura aria ambiente misurata dal regolatore ambiente viene tenuta in considerazione per calcolare la temperatura di mandata (principio: regolazione in funzione della temperatura esterna con compensazione della temperatura ambiente). Tutte le valvole di zona del locale di riferimento devono essere completamente aperte. In certe condizioni si può avere un'attivazione del riscaldatore elettrico per garantire il funzionamento completo dello sbrinamento. Ciò dipende dalla superficie del pavimento disponibile.

Solo circuito dei radiatori senza accumulatore inerziale, senza valvola miscelatrice

Per assicurare il funzionamento delle pompe di calore e dello sbrinamento devono essere presenti almeno 4 radiatori con una potenza di almeno 500 W ciascuno. Fare attenzione che le valvole termostatiche di questi radiatori siano completamente aperte. Se si può soddisfare questa condizione all'interno di un'abitazione, si consiglia un regolatore ambiente per questo locale di riferimento affinché si possa tenere conto della temperatura ambiente misurata per il calcolo della temperatura di mandata. In certe condizioni si può avere un'attivazione del riscaldatore elettrico per garantire il funzionamento completo dello sbrinamento. Ciò dipende dalla superficie del radiatore disponibile.

Impianto di riscaldamento con 1 circuito di riscaldamento diretto e

1 circuito di riscaldamento miscelato senza accumulatore inerziale

Per assicurare il funzionamento delle pompe di calore e dello sbrinamento, il circuito di riscaldamento diretto deve contenere almeno 4 radiatori con una potenza di almeno 500 W ciascuno. Fare attenzione che le valvole termostatiche di questi radiatori siano completamente aperte. In certe condizioni si può avere un'attivazione del riscaldatore elettrico per garantire il funzionamento completo dello sbrinamento. Ciò dipende dalla superficie del radiatore disponibile.

Particolarità

Se i due circuiti di riscaldamento hanno tempi di funzionamento diversi, ogni circuito di riscaldamento deve poter assicurare il funzionamento della pompa di calore da solo. Fare quindi attenzione che almeno 4 valvole per radiatore del circuito di riscaldamento diretto siano completamente aperte e che per il circuito di riscaldamento miscelato

(pavimento) sia disponibile una superficie del pavimento di almeno 22 m

2

. In questo caso nei locali di riferimento di entrambi i circuiti di riscaldamento si consigliano i regolatori ambiente, affinché si possa tenere conto della temperatura ambiente misurata per il calcolo della temperatura di mandata. In certe condizioni si può avere un'attivazione del riscaldatore elettrico per garantire il funzionamento completo dello sbrinamento. Se i due circuiti di riscaldamento hanno tempi di funzionamento identici, il circuito di riscaldamento miscelato non necessita di una superficie minima, perché con i 4 radiatori percorsi costantemente dal fluido termovettore viene assicurato il funzionamento della pompa di calore. Il cronotermostato ambiente si consiglia di posizionarlo in vicinanza dei radiatori aperti, in modo che la pompa di calore adatti automaticamente la temperatura di mandata.

Soltanto circuiti di riscaldamento con valvola miscelatirce (vale anche per circuito di riscaldamento con ventilconvettori)

Per assicurare che sia disponibile energia sufficiente per lo sbrinamento, è necessario un accumulatore inerziale da almeno 50 litri.

Informazioni generali | 5

3.4

Targhetta identificativa

La targhetta identificativa del prodotto si trova sul retro della pompa di calore. Contiene i dati relativi alla potenza, al codice prodotto e al numero di serie nonché la data di produzione della pompa di calore.

3.5

Trasporto e stoccaggio

La pompa di calore deve sempre essere trasportata ed immagazzinata in posizione verticale. Si può inclinare temporaneamente ma non deve essere appoggiata in posizione orizzontale.

La pompa di calore non può essere immagazzinata con temperature inferiori ai – 20 °C.

La pompa di calore può essere trasportata per le maniglie.

3.6

Principio di funzionamento

Il funzionamento si basa su una regolazione su richiesta della potenza del compressore con l'accensione del dispositivo ausiliario di riscaldamento integrato/esterno mediante l'unità compatta-pompa di calore. Il termoregolatore controlla la pompa di calore secondo la curva termica impostata.

Se la pompa di calore non riesce a coprire da sola il fabbisogno termico della casa, l'unità compatta-pompa di calore avvia automaticamente il dispositivo ausiliario di riscaldamento che, insieme con la pompa di calore, consente di raggiungere la temperatura ambiente desiderata ed eventualmente quella necessaria per l'accumulatore/bollitore d'acqua calda sanitaria.

Funzionamento di riscaldamento e di produzione dell'acqua calda con la pompa di calore disattivata

A temperature esterne inferiori a –20 °C, la pompa di calore viene disattivata automaticamente e non può più alimentare l'impianto di riscaldamento con acqua tecnica. In questo caso il dispositivo ausiliario di riscaldamento dell'unità compatta-pompa di calore rileva il funzionamento di produzione di acqua calda sanitaria e riscaldamento.

3.7

Sbrinamento automatico

Lo sbrinamento avviene in modi diversi a seconda delle condizioni ambientali.

Con temperature esterne superiori a +5 °C il ventilatore della pompa di calore gira alla massima velocità, mentre la velocità del compressore è limitata fino alla fine del processo di sbrinamento. In questo moto la funzione riscaldamento può continuare durante lo sbrinamento (sbrinamento in condizioni di funzionamento).

Con temperature esterne inferiori a +5 °C la modalità di sbrinamento cambia nella pompa di calore e avviene mediante iniezione di gas caldo.

Durante questo processo la valvola motorizzata a 4 vie cambia la direzione di mandata nel circuito refrigerante.

Durante lo sbrinamento con gas caldo, il gas compresso proveniente dal compressore viene convogliato nell'evaporatore dove scioglierà il ghiaccio. Durante questo processo l'acqua dell'impianto di riscaldamento si raffredda leggermente. La durata dello sbrinamento dipende dallo spessore del ghiaccio e dalla temperatura esterna.

Compress 6000 AW 6 720 817 805 (2015/08)

6 | Indicazioni tecniche

4 Indicazioni tecniche

Campo di lavoro della pompa di calore aria/acqua senza riscaldatore supplementare

4.1

Pompa di calore monofase

Monofase

Funzionamento aria/acqua

Potenza termica con A +2/W35

1)

Potenza termica con A +7/W35

1)

Campo di modulazione con A +2/W35

1)

Potenza termica con A +7/W35

2)

40% potenza inverter

COP con A +7/W35

2)

Potenza termica con A-7W35

2)

100% potenza inverter

COP con A -7/W35

2)

Potenza termica con A +2/W35

2)

60% potenza inverter

COP con A +2/W35

2)

Potenza refrigerante con A35/W7

1)

EER con A35/W7

1)

Potenza refrigerante con A35/W18

1)

EER con A35/W18

1)

Dati elettrici

Tensione di alimentazione elettrica

Grado di protezione

Dimensioni del fusibile in caso di alimentazione della pompa di calore direttamente mediante l'allacciamento domestico

3)

Massima potenza elettrica assorbita

Sistema di riscaldamento

Portata nominale

Perdita pressione interna

Portata aria e rumorosità

Massima potenza del motore del ventilatore (convertitore DC)

Portata massima d'aria

Livello di pressione sonora a 1 m di distanza

4)

Livello di potenza acustica

4)

Livello di potenza acustica “Silent mode”

4)

Massimo livello di pressione sonora a 1 m di distanza

Livello max. di potenza acustica

Tab. 3 Pompa di calore

Unità di misura

kW kW kW kW kW kW kW kW

A kW l/s kPa

W m

3

/h dB(A) dB dB dB(A) dB

IP X4

10

2,3

1,15

9,7

180

4500

40

53

50

52

65

AW-5

4

5

2-4

2,03

4,57

4,61

2,89

2,79

3,89

4,12

3,09

5,86

4,23

T1 / °C

60

35

30

25

20

55

50

45

15

10

-30 -20

6 720 809 169-07.3O

-10 0 10 20 30

Fig. 2 Pompa di calore senza riscaldatore supplementare

[T1] Temperatura massima di mandata

[T2] Temperatura esterna

40

T2 / °C

230 V 1N AC, 50 Hz

IP X4

16

3,2

0,33

7,8

180

4500

40

53

50

52

65

AW-7

6

7

2-6

2,96

4,84

6,18

2,82

3,90

4,13

4,83

3,12

6,71

3,65

IP X4

16

3,6

0,43

10,5

180

4500

40

53

50

52

65

AW-9

8

9

3-8

3,32

4,93

8,43

2,96

5,04

4,23

6,32

2,9

9,25

3,64

400 V 3N AC, 50 Hz

IP X4

25

7,2

0,62

15,8

280

7300

40

53

50

53

67

AW-13s

11

13

5,5-11

5,11

4,90

10,99

2,85

7,11

4,05

8,86

2,72

11,12

3,23

6 720 817 805 (2015/08) Compress 6000 AW

Monofase

Dati generali

Refrigerante

5)

Quantità refrigerante

Temperatura massima di mandata, solo pompa di calore

Dimensioni (L x H x P)

Peso

Tab. 3 Pompa di calore

1) Dati di potenza secondo EN 14511

2) Dati di potenza secondo EN 14825

3) Classe di sicurezza gL o C

4) Livello di potenza acustica secondo EN 12102 (40% A7/W35)

5) GWP

100

= 1980

4.2

Pompa di calore trifase

Trifase

Funzionamento aria/acqua

Potenza termica con A +2/W35

1)

Potenza termica con A +7/W35

1)

Campo di modulazione con A +2/W35

1)

Potenza termica con A +7/W35

2)

40% potenza inverter

COP con A +7/W35

2)

Potenza termica con A-7W35

2)

100% potenza inverter

COP con A -7/W35

2)

Potenza termica con A +2/W35

2)

60% potenza inverter

COP con A +2/W35

2)

Potenza refrigerante con A35/W7

1)

EER con A35/W7

1)

Potenza refrigerante con A35/W18

1)

EER con A35/W18

1)

Dati elettrici

Tensione di alimentazione elettrica

Grado di protezione

Dimensione del fusibile

3)

Massima potenza elettrica assorbita

Sistema di riscaldamento

Portata nominale

Perdita pressione interna

Portata aria e rumorosità

Massima potenza del motore del ventilatore (convertitore DC)

Portata massima d'aria

Livello di pressione sonora a 1 m di distanza

4)

Livello di potenza acustica

4)

Livello di potenza acustica “Silent mode”

4)

Massimo livello di pressione sonora a 1 m di distanza

Livello max. di potenza acustica

Dati generali

Refrigerante

5)

Quantità refrigerante

Temperatura massima di mandata, solo pompa di calore

Dimensioni (L x H x P)

Peso

Tab. 4 Pompa di calore

1) Dati di potenza secondo EN 14511

2) Dati di potenza secondo EN 14825

3) Classe di sicurezza gL o C

4) Livello di potenza acustica secondo EN 12102 (40% A7/W35)

5) GWP

100

= 1980

Compress 6000 AW

Indicazioni tecniche | 7

Unità di misura

kg

°C mm kg

AW-5

R410A

1,70

62

67

AW-7

R410A

1,75

62

930x1370x440

71

AW-9

R410A

2,35

62

75

AW-13s

R410A

3,3

62

1200x1680x580

130

A kW l/s kPa

W m

3

/h dB(A) dB dB dB(A) dB kg

°C mm kg kW kW kW kW

Unità di misura

kW kW kW kW

AW-13

11

13

5,5-11

5,11

4,90

10,99

2,85

7,11

4,05

8,86

2,72

11,12

3,23

13

7,2

400 V 3N AC, 50 Hz

IP X4

13

7,2

0,62

15,8

0,81

22,9

AW-17

14

17

5,5-14

4,80

4,82

12,45

2,55

7,42

4,03

10,17

2,91

11,92

3,28

280

7300

40

53

50

53

67

R410A

3,3

130

62

1200x1680x580

4,0

132

40

53

50

54

68

6 720 817 805 (2015/08)

8 | Indicazioni tecniche

4.3

Circuito di raffreddamento

EL1

PL3

TL2

TT

TR4

TT

VR1

M

TT

TR1

TR6

TT

MR1

PS

JR1

PT

ER1

TR5

TT

JR0

PT

M VR4

VR0

M

TA4

TT

TR3

TT

EC1

TC3

TT

6 720 807 773-14.2I

Fig. 3 Circuito di raffreddamento

[EC1] Scambiatore di calore (condensatore)

[EL1] Evaporatore

[ER1] Compressore

[JR0] Sonda bassa pressione

[JR1] Sonda alta pressione

[MR1]Pressostato di alta pressione

[PL3] Ventilatore

[TA4] Sonda di temperatura vaschetta di raccolta

[TC3] Sonda di temperatura uscita circuito primario

[TL2] Sonda di temperatura ingresso aria

[TR1] Sonda temperatura compressore

[TR3] Sonda di temperatura ritorno condensatore (fluido), funzione riscaldamento

[TR4] Sonda di temperatura ritorno evaporatore (fluido), funzione raffreddamento

[TR5] Sonda di temperatura gas aspirato

[TR6] Sonda temperatura gas caldo

[VR0] Valvola di espansione elettronica 1 (condensatore)

[VR1] Valvola di espansione elettronica 2 (evaporatore)

[VR4] Valvola a 4 vie

6 720 817 805 (2015/08) Compress 6000 AW

4.4

Componenti della pompa di calore

Indicazioni tecniche | 9

1

2

3

Fig. 4 Componenti della pompa di calore

[1] Valvola di espansione elettronica VR0

[2] Valvola di espansione elettronica VR1

[3] Valvola a 4 vie

[4] Pressostato/Sensore di pressione

[5] Compressore

[6] Convertitore/Inverter

Descrizione valida per tutte le dimensioni.

6 5 4

6 720 809 169-013.1I

Compress 6000 AW 6 720 817 805 (2015/08)

10 | Dimensioni, distanze minime e attacchi tubazioni

5 Dimensioni, distanze minime e attacchi tubazioni

5.1

Dimensioni del modello di pompa di calore AW 5-9

Fig. 5 Dimensioni e attacchi del modello di pompa di calore AW 5-9, lato posteriore

6 720 809 169-12.3I

6 720 817 805 (2015/08) Compress 6000 AW

930

Dimensioni, distanze minime e attacchi tubazioni | 11

10,5

510

Fig. 6 Dimensioni del modello di pompa di calore AW 5-9, vista dall'alto

6 720 809 169-23.1I

Compress 6000 AW 6 720 817 805 (2015/08)

12 | Dimensioni, distanze minime e attacchi tubazioni

5.2

Dimensioni del modello di pompa di calore AW 13-17

Fig. 7 Dimensioni e attacchi del modello di pompa di calore AW 13-17, lato posteriore

6 720 809 169-18.2I

6 720 817 805 (2015/08) Compress 6000 AW

1122

Dimensioni, distanze minime e attacchi tubazioni | 13

10,5

680

Fig. 8 Dimensioni del modello di pompa di calore AW 13-17, vista dall'alto

5.3

Requisiti per il luogo di installazione

• La pompa di calore deve essere installata all'esterno su una base di appoggio stabile e piana. Prima di montare i pannelli laterali, la pompa di calore deve essere messa a livello.

• Ancorare la pompa di calore in modo tale che non possa ribaltarsi (

fig. 9).

• Al momento della installazione occorre tenere in considerazione la diffusione del rumore della pompa di calore nell'ambiente circostante.

• Se possibile non installare la pompa di calore in prossimità di ambienti sensibili al rumore.

• Evitare di installare la pompa di calore in angoli dove è circondata da

parete su 3 lati ( fig. 10).

• La pompa di calore deve essere libera in modo che l'aria possa scor-

rere senza ostacoli attraverso l'evaporatore ( fig. 11).

• Posare Il modulo esterno della pompa di calore in modo tale che non si formi una ricircolazione dell'aria nella batteria.

• Evitare di posizionare la pompa di calore in modo tale che sia esposta frontalmente alla direzione principale del vento. Questo per evitare che il numero di giri del ventilatore possa essere influenzato dal vento.

• Far defluire la condensa dalla pompa di calore attraverso uno scarico dotato di sistema antigelo, eventualmente con cavo di riscaldamento. Lo scarico deve avere un'inclinazione sufficiente ad evitare la raccolta di acqua stagnante nel tubo.

• Evitare di posizionare la pompa di calore dove vi è il rischio di caduta di neve e gocce di pioggia dalle grondaie. Se questo non è possibile, installare una copertura di protezione.

Compress 6000 AW

AVVISO: in caso di installazione su superficie inclinata si possono verificare difetti di funzionamento!

Una pompa non perfettamente livellata può pregiudicare lo scarico della condensa e il corretto funzionamento.

▶ Assicurarsi che l'inclinazione della pompa di calore in direzione trasversale e longitudinale non sia superiore all'1%.

ATTENZIONE: pericolo da oggetti precipitanti e di lesioni!

La pompa di calore può ribaltarsi se non è correttamente ancorata.

▶ Fissare i piedini della pompa di calore alla superficie di appoggio con viti adeguate.

Se sopra la pompa di calore viene installata una copertura di protezione, assicurarsi che il materiale isolante della pompa di calore possa essere sollevato verso l'alto.

▶ Per i modelli 5-9 montare la copertura ad una distanza minima di 500 mm sopra la pompa di calore.

▶ Per i modelli 13–17 montare la copertura ad una distanza minima di 600 mm sopra la pompa di calore.

▶ Con copertura rimovibili, l'altezza minima per tutti i modelli deve essere di 400 mm sopra la pompa di calore.

L'installazione in angoli o circondata da pareti può portare ad un livello di rumorosità eccessivo e ad una notevole

contaminazione dell'evaporatore ( fig. 10).

6 720 817 805 (2015/08)

14 | Dimensioni, distanze minime e attacchi tubazioni

In caso di pompa di calore strutturalmente indipendente

(non in prossimità di edifici):

▶ Installare la pompa di calore in modo tale che il lato ventilatore sia rivolto direttamente a sud.

A

B

A

B

B

6 720 810 160-11.1I

Fig. 9 Misure in mm

[A] 4 elementi di fissaggio M10 X 120 mm (non compresi nel volume di fornitura)

[B] Base di appoggio stabile e piana, ad es. basamento di cemento

H

≥ 1200

Fig. 10 Evitare l'installazione circondata da pareti

6 720 810 160-10.1I

≥ 6000

≥ 2000 ≥ 2000

≥ 400

6 720 807 773-12.2I

Fig. 11 Distanza minima pompa di calore – ambiente (mm)

6 720 817 805 (2015/08) Compress 6000 AW

Dimensioni, distanze minime e attacchi tubazioni | 15

1

2

3

4

1

6 720 810 161-10.2O

Fig. 12 Scarico condensa nel letto di drenaggio di ghiaia

[1] Basamento di cemento

[2] Ghiaia 300 mm

[3] Tubo per la condensa 40 mm

[4] Letto di ghiaia

La condensa può essere convogliata in un letto di ghiaia o in una cassetta

di pietrisco ( fig. 12) oppure in uno scarico per l'acqua piovana (

capitolo 12).

AVVISO: danni dovuti al pericolo di gelo!

Se la condensa gela e non può essere rimossa dalla pompa di calore, si possono verificare danni all'evaporatore.

In ogni caso è consigliata l'installazione di un cavo di riscaldamento.

▶ In caso di possibile formazione di ghiaccio nel tubo flessibile per scarico condensa installare un cavo di riscaldamento.

▶ Se lo scarico viene convogliato in un letto di ghiaia o in una cassetta di pietrisco, installare sempre un cavo di riscaldamento nel tubo flessibile per scarico condensa.

5.4

Attacchi delle tubazioni

AVVISO: pericolo di malfunzionamento dovuto a impurità nelle tubazioni!

La presenza di eventuali impurità nelle tubazioni può ostruire lo scambiatore di calore (condensatore) nella pompa di calore.

▶ Per ridurre al minimo le perdite di carico, evitare punti di giunzioni nella tubazione del liquido termovettore.

▶ Per tutte le tubazioni tra la pompa di calore e l'unità compatta-pompa di calore, utilizzare tubi PEX.

AVVISO: pericolo di malfunzionamento dovuto a impurità nelle tubazioni!

Per utilizzare materiali diversi dal PEX è necessario soddisfare le seguenti condizioni:

▶ Installare un filtro antiparticolato idoneo all'installazione esterna sulla tubazione di ritorno alla pompa di calore direttamente sullo scambiatore di calore

([2], fig. 13).

▶ Isolare il filtro antiparticolato allo stesso modo degli altri attacchi.

▶ Eseguire il collegamento alla pompa di calore con un tubo flessibile ammortizzante le vibrazioni e idoneo all'installazione all'esterno, anch'esso deve essere isolato.

AVVISO: danni materiali dovuti al gelo e ai raggi UV!

In caso di interruzione di corrente prolungata l'acqua contenuta nelle tubazioni può gelare. I raggi UV possono rendere fragile l'isolamento che dopo un certo periodo di tempo può rompersi.

▶ Utilizzare un isolamento resistente ai raggi UV e all'umidità.

▶ Per tubazioni, attacchi e collegamenti all'aperto, utilizzare un isolamento con spessore minimo di

19 mm.

▶ Per tubazioni, attacchi e collegamenti in casa, utilizzare un isolamento con spessore minimo di 12 mm.

▶ Montare i rubinetti di scarico in modo tale che l'acqua che fuoriesce dalla pompa di calore e dalle tubazioni possa essere scaricata in caso di un lungo periodo di inattività e di pericolo di gelo.

Per evitare perdite, utilizzare esclusivamente materiale

(tubi e collegamenti) dello stesso fornitore PEX.

Compress 6000 AW 6 720 817 805 (2015/08)

16 | Dimensioni, distanze minime e attacchi tubazioni

Per facilitare l'installazione e per evitare interruzioni dell'isolamento, è consigliato l'uso di tubi AluPEX isolati.

I tubi PEX e AluPEX servono sia per ammortizzare le vibrazioni sia per attenuare la trasmissione del rumore all'impianto di riscaldamento.

Per informazioni sulle tubazioni per il fluido termovettore tra la pompa di calore e l'unità compatta-pompa di calore consultare le istruzioni per l'installazione dell'unità compatta- pompa di calore.

Si consiglia di collegare, a mezzo di un raccordo, l'attacco del ritorno dell'unità interna all'impianto di riscaldamento. In questo modo in caso di guasoto la sostituzione del circolatore del circuito di riscaldamento è più semplice.

Consigli per la posa delle tubazioni del fluido termovettore:

▶ Per il dimensionamento delle tubazioni ( Istruzioni per l'installazione dell'unità compatta-pompa di calore AWM/AWMS o AWE/

AWB).

▶ Posare un tubo AluPEX di tipo comune dalla pompa di calore all'unità compatta-pompa di calore.

▶ Dotare il tubo installato in casa di un isolamento di spessore 12 mm.

▶ Dotare il tubo installato all'aperto e nei passaparete di un isolamento di spessore 19 mm.

▶ Sigillare il passaggio attraverso il muro.

Tutte le tubazioni conducenti calore devono essere dotate di un isolamento termico appropriato nel pieno rispetto delle norme vigenti.

Con l'impiego in modalità di raffreddamento, isolare i collegamenti e i tubi contro la formazione di condensa.

Potenza di uscita della pompa di calore (kW)

5

7

9

13

17

Delta fluido termovettore (K)

5

5

5

5

5

Portata nominale (L/s)

0,32

0,33

0,43

0,62

0,81

Perdita di pressione massima (kPa)

68

55

40

56

18

1)

AX20

Ø interno 15

(mm)

Massima lunghezza del tubo PEX (m)

28 60

14 33

8

AX25

Ø interno 18

(mm)

21

14

AX32

Ø interno 26

(mm)

60

60

60

15

Tab. 5 Dimensioni e lunghezze massime dei tubi in caso di collegamento della pompa di calore all'unità interna AWM/AWMS

1) per tubi e componenti tra interno (unità interna) e unità esterna (pompa di calore).

AX40

Ø interno 33

(mm)

60

60

Potenza di uscita della pompa di calore (kW)

5

7

9

13

17

Delta fluido termovettore (K)

7

7

7

7

7

Portata nominale (L/s)

0,32

0,32

0,32

0,56

0,58

Perdita di pressione massima (kPa)

50

52

54

40

40

1)

AX20 AX25

Ø interno 15

(mm)

Ø interno 18

(mm)

Massima lunghezza del tubo PEX (m)

2)

AX32

Ø interno 26

(mm)

17

17

42

44

60

60

45 60

60

60

AX40

Ø interno 33

(mm)

Tab. 6 Dimensioni e lunghezze massime dei tubi in caso di collegamento della pompa di calore all'unità interna per esercizio bivalente AWB

60

60

1) per tubi e componenti tra interno (unità interna) e unità esterna (pompa di calore).

2) Nel calcolo delle lunghezze dei tubi è stata considerata l'installazione di una valvola di commutazione a 3 vie nell'impianto.

Delta fluido termovettore (K)

5

5

5

5

5

Portata nominale (L/s)

0,32

0,34

0,43

0,63

0,82

Perdita di pressione massima (kPa)

1)

55

57

44

34

10

1) per tubi e componenti tra interno (unità interna) e unità esterna (pompa di calore).

2) Nel calcolo delle lunghezze dei tubi è stata considerata, in generale, l'installazione di una valvola di commutazione a 3 vie nell'impianto.

3) Questa lunghezza del tubo è valida se nell'impianto non è installata alcune valvola di commutazione a 3 vie.

6 720 817 805 (2015/08) Compress 6000 AW

Leggi e normative | 17

6 Leggi e normative

L'installazione della pompa di calore deve rispettare leggi, direttive, regolamenti e norme vigenti del settore, sia comunitarie (UE) sia nel

Paese d'installazione.

A titolo non esaustivo vengono elencate di seguito alcune delle norme specifiche più importanti.

Rispettare le seguenti direttive e disposizioni:

• Disposizioni locali e norme della società di approvvigionamento elettrico competente (EVU) con relative disposizioni particolari

BImSchG, 2° paragrafo: impianto non soggetto ad autorizzazione

TA Lärm Disposizioni tecniche per la protezione da inquinamento acustico – (Regolamento amministrativo generale per la legge federale tedesca di tutela contro le emissioni)

• Regolamentazione edilizia nazionale

EnEG (Normativa sul risparmio energetico)

EnEV (Ordinanza sul risparmio energetico e sulla tecnologia impiantistica a risparmio energetico negli edifici)

• EEWärmeG (Legge sul calore da fonti rinnovabili)

EN 60335 (Sicurezza degli apparecchi elettrici per l'uso domestico e scopi analoghi)

parte 1 (requisiti generali)

parte 2–40 (Norme particolari per le pompe di calore elettriche, per i condizionatori d’aria e per i deumidificatori)

UNI EN 12828 ((Sistemi di riscaldamento in edifici - Progettazione di impianti di riscaldamento ad acqua calda))

DVGW, Wirtschafts- e Verlagsgesellschaft, Gas- e Wasser GmbH -

Josef-Wirmer-Str. 1–3 – 53123 Bonn

– Foglio operativo W 101

Direttive nazionali di tutela dell'acqua potabile. Parte I: zone di tutela dell'acqua freatica

Norme DIN, Beuth-Verlag GmbH - Burggrafenstraße 6 - 10787 Berlino

DIN 1988, TRWI (Regole tecniche per gli impianti dell'acqua potabile)

DIN 4108 (Isolamento termico e risparmio energetico negli edifici)

DIN 4109 (Isolamento acustico nell’edilizia)

DIN 4708 (Impianti centralizzati per la produzione di acqua calda sanitaria)

DIN 4807 o EN 13831 (Vasi di espansione)

DIN 8960 (Refrigerante - Requisiti e sigle)

DIN 8975-1 (Impianti frigoriferi – principi fondamentali di sicurezza per la strutturazione, l'equipaggiamento, la costruzione – esposizione)

DIN VDE 0100, (Montaggio di impianti ad alta tensione con tensioni nominali fino a 1000 V)

DIN VDE 0105 (Esercizio di impianti elettrici)

DIN VDE 0730 (Apparecchi con motore elettrico per uso domestico e scopi simili)

Direttive VDI, Verein Deutscher Ingenieure e.V. – Postfach 10 11

39 – 40002 Düsseldorf

VDI 2035 Foglio 1: evitare danni in impianti di riscaldamento e di produzione d'acqua calda – formazione di calcare in impianti di riscaldamento, di produzione e di riscaldamento dell'acqua sanitaria e potabile

VDI 2081 Produzione e riduzione del rumore in impianti di ventilazione e condizionamento

VDI 2715 Riduzione dei rumori di impianti di riscaldamento ad acqua calda e surriscaldata

Austria:

– Disposizioni locali e norme edili regionali

– Prescrizioni del gestore della rete elettrica (VNB)

Compress 6000 AW

– Prescrizioni del gestore delle rete di alimentazione idrica

– Diritto delle acque dal 1959 nelle versioni valide

– ÖNORM H 5195-1 prevenzione dei danni da corrosione e da formazione di depositi calcarei negli impianti di riscaldamento dell’acqua calda chiusi fino a 100 °C

– ÖNORM H 5195-2 prevenzione di danni dovuti al gelo in impianti di riscaldamento chiusi

Svizzera: disposizioni cantonali e locali

7 Installazione

Solo una ditta specializzata autorizzata può eseguire l'installazione. L'installatore deve rispettare leggi, direttive, regolamenti e norme vigenti nel paese d'installazione e seguire le indicazioni del presente manuale di istruzioni.

7.1

Imballo

▶ Rimuovere e smaltire l'imballaggio in conformità alle disposizioni su di esso riportate.

▶ Estrarre l'accessorio fornito.

7.2

Lista di controllo

Ogni installazione è diversa dalle altre. La seguente check-list contiene una descrizione generale delle fasi di installazione consigliate.

1. Installare la pompa di calore su una superficie stabile

(capitolo 5.3) e ancorarla.

2. Montare le tubazioni in ingresso e uscita della pompa di calore

(capitolo 7.5).

3. Montare la tubazione di evacuazione della condensa della pompa di

calore ed eventualmente il cavo di riscaldamento (capitolo 12).

4. Realizzare il collegamento tra pompa di calore e unità compattapompa di calore (Guida all'installazione dell'unità compattapompa di calore).

5. Collegare il cavo CAN-BUS tra la pompa di calore e l'unità compatta-

pompa di calore (capitolo 8.1).

6. Collegare la tensione di alimentazione elettrica della pompa di calore

(capitolo 8).

7. Montare i pannelli laterali e il coperchio della pompa di calore

(capitolo 9).

7.3

Qualità dell’acqua

Le pompe di calore lavorano a temperature più basse degli altri impianti di riscaldamento, quindi la degassificazione termica è meno efficace e il tenore di ossigeno rimanente è sempre più alto che nei riscaldamenti elettrici/a gasolio/a gas. Quindi l'impianto di riscaldamento è maggiormente soggetto a corrosione in presenza di acqua aggressiva.

Utilizzare esclusivamente prodotti additivi per aumentare il valore di pH e mantenere l'acqua pulita.

Il valore del pH consigliato è di 7,5 – 9.

6 720 817 805 (2015/08)

18 | Installazione

7.4

Pulitura dell’impianto di riscaldamento

AVVISO: danni all'impianto dovuti a residui nelle tubazioni!

Residui e particelle nell'impianto di riscaldamento compromettono la portata e comportano anomalie di funzionamento.

▶ Effettuare il lavaggio dell’impianto di riscaldamento per eliminare eventuali residui di lavorazione.

La pompa di calore è un elemento essenziale dell'impianto di riscaldamento. Anomalie nella pompa di calore possono derivare da una cattiva qualità dell'acqua nell'impianto di riscaldamento o da un continuo apporto di ossigeno.

Tramite l'ossigeno si creano prodotti corrosivi sotto forma di magnetite e depositi.

La magnetite ha un effetto abrasivo efficace specialmente nei circolatori e pompe, valvole e componenti con condizioni fluidodinamiche turbolente, ad es. nel condensatore.

In impianti di riscaldamento che devono essere rabboccati periodicamente, o la cui acqua di riscaldamento non è pulita, devono essere adottate, prima dell'installazione della pompa di calore, misure corrispondenti ed adeguate, ad es. l'installazione di un filtro e di un disaeratore.

7.5

Collegamento della pompa di calore

AVVISO: danni materiali dovuti ad una coppia di serraggio eccessiva!

In caso di eccessivo serraggio dei collegamenti si possono verificare danni nello scambiatore di calore.

▶ Per l'esecuzione dei collegamenti utilizzare una coppia di serraggio massima di 150 Nm.

L'utilizzo di tubazioni corte all'aperto riduce le perdite di carico. È consigliato l'uso di tubi preisolati.

Eseguire i seguenti collegamenti sulla pompa di calore:

▶ Utilizzare tubi secondo quanto indicato nel capitolo 5.4.

▶ Posare un tubo in plastica da 32 mm dal collegamento condensa a

uno scarico. Al cavo di riscaldamento  capitolo 12.

▶ Collegare il tubo per l'ingresso circuito primario dall'unità compatta-

pompa di calore ( [2], fig. 13).

▶ Collegare il tubo per l'uscita circuito primario all'unità compatta-

pompa di calore ( [3], fig. 13).

▶ Stringere gli attacchi delle tubazioni del fluido termovettore con una coppia di serraggio di 120 Nm. Esercitare la forza verso il basso

(vedere fig. 14) per evitare un carico meccanico laterale del conden-

satore.

<50V 230V

400V

6 720 809 169-19.2I

Fig. 14 Serraggio attacchi pompa di calore. Serrare.

Se l'attacco non è ermetico, stringere il raccordo con una coppia di serraggio di max. 150 Nm. Se l'attacco continua a non essere ermetico, è probabile che si sia verificato un danno alla guarnizione o al tubo da collegare.

7.6

Riempire l’impianto di riscaldamento

Iniziare lavando l'impianto di riscaldamento. Riempire di acqua prima l'accumulatore/bollitore di acqua calda sanitaria, se è presente.

Riempire quindi l'impianto di riscaldamento.

Le istruzioni complete per il riempimento sono riportate nelle istruzioni per l'installazione dell'unità compattapompa di calore.

1

3

<50V 230V

400V

2

6 720 809 169-10.4I

Fig. 13 Serraggio attacchi pompa di calore. Validi per tutte le dimensioni.

[1] Attacco tubo per la condensa

[2] Ingresso circuito primario (ritorno dall'unità compatta-pompa di calore) DN25

[3] Uscita circuito primario (mandata all'unità compatta- pompa di calore) DN25

6 720 817 805 (2015/08) Compress 6000 AW

8 Collegamento elettrico

PERICOLO: pericolo di folgorazione!

La pompa di calore contiene componenti conduttori di corrente e i condensatori dell'elettronica devono essere scaricati dopo l'interruzione della tensione di alimentazione elettrica.

▶ Staccare l’impianto dalla rete.

▶ Prima di eseguire interventi sul sistema elettrico attendere almeno cinque minuti.

AVVISO: danni all'impianto se si accende l'impianto senza acqua.

Se si accende l'impianto prima di averlo riempito con l'acqua, i componenti dell'impianto di riscaldamento possono surriscaldarsi.

▶ Riempire l'accumulatore/bollitore d'acqua calda sanitaria e l'impianto di riscaldamento prima di accendere l'impianto di riscaldamento e creare la pressione corretta nel sistema di riscaldamento.

Il collegamento elettrico della pompa di calore deve potere essere interrotto in modo sicuro.

▶ Se la tensione di alimentazione elettrica della pompa di calore non avviene mediante l'unità compattapompa di calore, installare un interruttore di sicurezza separato che la scollega completamente dalla rete elettrica. Se l'alimentazione di corrente è staccata è necessario un interruttore di sicurezza separato per ogni cavo di alimentazione.

▶ Selezionare le sezioni dei cavi e i tipi di cavi a seconda della rispettiva sicurezza e del tipo di posa.

▶ Collegare la pompa di calore in base allo schema elettrico. Non devono essere collegate altre utenze.

▶ Nel sostituire la scheda elettronica fare attenzione alla relativa codifica a colori.

8.1

CAN BUS

AVVISO: funzionamento errato a causa di disturbi!

I cavi ad alta tensione (230/400 V) in prossimità di un cavo di comunicazione possono causare il malfunzionamento dell'unità compatta-pompa di calore.

▶ Posare il cavo CAN-BUS schermato separato dai cavi di rete. Distanza minima: 100 mm. È consentita la posa comune con i cavi della sonda.

AVVISO: disfunzione dell'impianto se si scambiano i collegamenti 12 V e CAN-BUS!

I circuiti di comunicazione (CAN H/CAN L) non sono strutturati per una tensione continua di 12 V.

▶ Assicurarsi che i quattro cavi siano collegati ai relativi collegamenti contrassegnati sulla scheda elettronica.

La pompa di calore e l'unità compatta-pompa di calore vengono collegate tra loro mediante un cavo di comunicazione, il CAN-BUS.

Come cavo di prolunga fuori dall'unità è adatto un cavo LIYCY (TP)

2 x 2 x 0,75 (o equivalenti). In alternativa si possono utilizzare cavi Twisted-Pair ammessi per l'uso all'aperto con una sezione minima di

Compress 6000 AW

Collegamento elettrico | 19

0,75 mm

2

. Mettere a terra lo schermo solo su un lato e contro l'involucro.

La lunghezza massima del cavo è di 30 m.

Il collegamento tra i circuiti stampati avviene per mezzo di quattro conduttori, che collegano anche la tensione a 12 V tra i circuiti stampati. Sui circuiti stampati è presente una marcatura sia per i collegamenti 12 V, sia per i collegamenti CAN-BUS.

L'interruttore Term serve ad identificare l'inizio e la fine (terminazione) del circuito CAN-BUS. La scheda del modulo I/O nella pompa di calore deve essere provvista di terminazione.

6 720 809 169-22.1I

Fig. 15 Terminazione CAN-BUS

8.2

Utilizzo di schede elettroniche

I circuiti stampati con l'elettronica di comando sono molto sensibili alle scariche elettrostatiche (ESD – ElectroStatic Discharge). Per evitare danni ai componenti, è necessaria particolare attenzione.

ATTENZIONE: danni dovuti a carica elettrostatica!

▶ Per manipolare schede elettroniche non incapsulate utilizzare un braccialetto antistatico di dispersione a massa.

6 720 614 366-24.1I

Fig. 16 Bracciale antistatico

I danni sono per lo più latenti. Alla messa in funzione, una scheda elettronica può funzionare senza problemi e i problemi presentarsi, spesso, solo in seguito. Gli oggetti carichi rappresentano un problema solo nelle vicinanze dell'elettronica. Prima di iniziare il lavoro, mantenere una distanza di sicurezza di almeno un metro da gommapiuma, pellicole di protezione e altro materiale di imballaggio, indumenti di fibra sintetica

(ad es. pullover di pile) e simili.

Una buona protezione ESD per il lavoro con l'elettronica è offerta da un bracciale antistatico di dispersione a massa. Questo bracciale deve essere indossato prima che venga aperta/o la busta metallica/imballaggio schermata/o, o prima di procedere alla rimozione di una scheda elettronica installata in precedenza. Il bracciale deve essere indossato finché la scheda elettronica non sia al riparo nel suo imballaggio schermato o non venga installata in un quadro di comando chiuso. Anche i circuiti stampati sostituiti, che devono essere riconsegnati, devono essere manipolati in questo modo.

6 720 817 805 (2015/08)

20 | Collegamento elettrico

8.3

Collegamento della pompa di calore

Tra l'unità compatta-pompa di calore e la pompa di calore viene posato un cavo di segnale CAN-BUS con almeno

4 x 0,75 mm

2

e una lunghezza massima di 30 m.

▶ Staccare la cinghia (fascetta in velcro).

▶ Togliere il coperchio dalla morsettiera.

▶ Inserire il cavo di collegamento nel canale passacavi ( [1] e [2], fig.

17 e 18). All'occorrenza usare molle di trazione.

▶ Collegare il cavo in base allo schema elettrico.

▶ All'occorrenza stringere i fissaggi dei cavi.

▶ Riposizionare il coperchio sulla morsettiera.

▶ Riapplicare la cinghia.

Collegamento già realizzato in fabbrica

Collegamento da fare in sede di installazione

2 1

6 720 809 169-17.3I

Fig. 17 Canale passacavi sul lato posteriore della pompa di calore

[1] Canale passacavi per tensione di rete

[2] Canale passacavi per CAN-BUS

A

1

2

B

6 720 809 169-11.3I

Fig. 18 Canale passacavi sulla morsettiera della pompa di calore

[1] Canale passacavi per CAN-BUS

[2] Canale passacavi per tensione di rete

[A] Pompa di calore trifase

[B] Pompa di calore monofase

6 720 817 805 (2015/08) Compress 6000 AW

8.4

Schema elettrico per inverter, mono/trifase

1

3

4

2

5

Collegamento elettrico | 21

3

4

Fig. 19 Tensione di alimentazione elettrica per convertitore

[1] Tensione di rete 230 V ~1N (5–13 kW)

[2] Inverter

[3]

MOD-BUS alla scheda del modulo I/O ([2] fig. 20)

[4] Tensione di alimentazione elettrica della scheda del modulo I/O

([1] fig. 20)

[5] Tensione di rete 400 V ~3N (13–17 kW)

[ER1] Compressore

[MR1]Pressostato di alta pressione

2

6 720 809 169-20.2I

Compress 6000 AW 6 720 817 805 (2015/08)

22 | Collegamento elettrico

8.5

Schema elettrico per scheda modulo I/O

2

3

1

6 720 809 169-21.2I

Fig. 20 Schema elettrico per scheda modulo I/O

[JR0] Sensore di bassa pressione

[JR1] Sensore di alta pressione

[PL3] Ventilatore, segnale PWM

[TA4] Sonda di temperatura vaschetta di raccolta

[TC3] Sonda di temperatura uscita circuito primario

[TL2] Sonda di temperatura lato aspirazione aria

[TR1] Sonda temperatura compressore

[TR3] Sonda di temperatura ritorno condensatore

[TR4] Sonda di temperatura ritorno evaporatore (funzione raffreddamento)

[TR5] Sonda di temperatura gas aspirato

[TR6] Sonda temperatura gas caldo

[VR0] Valvola di espansione elettronica 1

[VR1] Valvola di espansione elettronica 2

[EA0] Riscaldatore per vaschetta di raccolta

[EA1] Cavo del riscaldamento (accessorio)

6 720 817 805 (2015/08)

[F50] Fusibile, 6,3 A

[PL3] Ventilatore

[SSM]Protezione motore nel ventilatore

[VR4] Valvola a 4 vie

[1]

Tensione di esercizio, 230 V~ ([4] fig. 19)

[2]

MOD-BUS da inverter ([3] fig. 19)

[3] CAN-BUS da scheda del modulo di installazione nell'unità compatta-pompa di calore

[P=1] ODU AW-5 1 N~

[P=2] ODU AW-7 1 N~

[P=3] ODU AW-9 1 N~

[P=4] ODU AW-13 3 N~

[P=5] ODU AW-17 3 N~

[P=6] ODU AW-13s 1 N~

[A=0] è standard

Compress 6000 AW

Montare i pannelli laterali e il coperchio sulla pompa di calore | 23

9 Montare i pannelli laterali e il coperchio sulla pompa di calore

Avvitare i pannelli laterali e il coperchio a mano.

▶ Non utilizzare il cacciavite!

1 2

4

3A

3B

5

6

Fig. 21 Montaggio dei pannelli laterali e coperchio

Compress 6000 AW

7

6 720 809 169-09.4I

6 720 817 805 (2015/08)

24 | Protezione ambientale

10 Protezione ambientale

La protezione dell'ambiente è un principio aziendale del gruppo Bosch.

La qualità dei prodotti, la redditività e la protezione dell'ambiente sono per noi obiettivi di pari importanza. Ci atteniamo scrupolosamente alle leggi e alle norme per la protezione dell'ambiente.

Per proteggere l'ambiente impieghiamo la tecnologia e i materiali migliori tenendo conto degli aspetti economici.

Imballo

Per quanto riguarda l’imballo ci atteniamo ai sistemi di riciclaggio specifici dei rispettivi paesi, che garantiscono un ottimale riutilizzo.

Tutti i materiali utilizzati per gli imballi rispettano l’ambiente e sono riutilizzabili.

Apparecchi dismessi elettrici ed elettronici

Gli apparecchi elettrici ed elettronici non più utilizzabili devono essere raccolti separatamente e riciclati in modo compatibile con l'ambiente

(direttiva europea relativa agli apparecchi dismessi elettrici ed elettronici).

Per lo smaltimento degli apparecchi dismessi elettrici ed elettronici utilizzare i sistemi di restituzione e di raccolta del rispettivo Paese.

11 Ispezione

PERICOLO: pericolo di folgorazione!

La pompa di calore contiene componenti conduttori di corrente e il condensatore della pompa di calore deve essere scaricato dopo l'interruzione della tensione di alimentazione elettrica.

▶ Staccare l’impianto dalla rete.

▶ Prima di eseguire interventi sul sistema elettrico attendere almeno cinque minuti.

PERICOLO: pericolo di fuoriuscita di gas tossici!

Il circuito del refrigerante contiene sostanze che al contatto con l'aria o fiamme libere possono trasformarsi in gas tossici. Questi gas possono condurre, anche a basse concentrazioni, all'arresto respiratorio.

▶ Lasciare o areare immediatamente il locale del circuito del refrigerante in caso di perdite.

▶ In caso di perdite nel circuito del refrigerante contattare personale specializzato ed autorizzato per l'adozione immediata di contromisure appropriate ed adeguate.

AVVISO: malfunzionamento dovuto a danneggiamento!

Le valvole di espansione elettroniche sono estremamente sensibili agli urti.

▶ In questo caso proteggere la valvola di espansione da colpi e urti.

AVVISO: deformazioni dovute al calore!

A temperature troppo elevate il materiale isolante (EPP) nella pompa di calore si deforma.

▶ Prima di eseguire lavori di saldatura, rimuovere la maggior quantità possibile di isolamento (polipropilene espanso).

▶ Durante i lavori di saldatura nell'unità compattapompa di calore proteggere il materiale isolante con panni antifiamma o panni umidi.

Gli interventi sul circuito del refrigerante devono essere eseguiti esclusivamente da personale specializzato ed autorizzato.

▶ Utilizzare solo parti di ricambio originali!

▶ Richiedere i pezzi di ricambio in base alla relativa lista.

▶ Tutte le guarnizioni o O-Ring che vengono rimosse vanno sostituite con delle nuove.

Durante un'ispezione devono essere eseguiti i compiti descritti di seguito.

Visualizzare disfunzioni attivate

▶ Controllare il protocollo delle disfunzioni.

Verifica funzionale

▶ Eseguire la prova di funzionamento ( Istruzioni per l'installazione dell'unità compatta-pompa di calore).

Posare il cavo elettrico

▶ Controllare che il cavo elettrico non presenti danni meccanici. Sostituzione dei cavi danneggiati.

Valori di misura delle sonde di temperatura

Per le sonde di temperatura collegate alla pompa di calore e le sonde di temperatura nella pompa di calore (TA4, TC3, TL2, TR1, TR3, TR4, TR5,

TR6) si applicano i valori di misura riportati nella tabella 8 – 10.

–25

–20

–15

–10

°C

–40

–35

–30

–5

0



T...

154300

111700

81700

60400

45100

33950

25800

19770

15280

Tab. 8 Sonda TA4, TL2, TR4, TR5

20

25

30

35

°C

5

10

15

40

45



T...

11900

9330

7370

5870

4700

3790

3070

2510

2055

65

70

75

80

°C

50

55

60

85

90



T...

1696

1405

1170

980

824

696

590

503

430

°C



– 20

96358

– 15

72510

– 10

55054

– 5

0

42162

32556

5

10

25339

19872

30

35

40

45

°C

15

20

25

Tab. 9 Sonda TC3, TR3

°C



°C

– 20

198500

15

– 15

148600

20

– 10

112400

25

– 5

0

85790

66050

30

35

5

10

51220

40040

40

45

Tab. 10 Sonda TR1, TR6



31540

25030

20000

16090

13030

10610

8697



15699

12488

10001

8060

6536

5331

4372

65

70

75

80

°C

50

55

60

65

70

75

80

°C

50

55

60



6899

5937

4943

4137

3478

2938

2492



3605

2989

2490

2084

1753

1480

1256

100

105

110

115

°C

85

90

95

°C

85

90



1070

915



2123

1816

1559

1344

1162

1009

879

6 720 817 805 (2015/08) Compress 6000 AW

11.1

Evaporatore

La polvere e la sporcizia presenti sull'evaporatore o sulle lamelle di alluminio devono essere rimosse.

AVVERTENZA: le sottili lamelle in alluminio sono sensibili e quindi possono essere leggermente danneggiate a causa di disattenzione. Non asciugare mai le lamelle con un panno.

▶ Non utilizzare alcun oggetto duro.

▶ Per la pulizia usare guanti protettivi, per proteggere le mani da ferite da taglio.

▶ Non utilizzare una pressione dell'acqua troppo elevata.

Danni all'impianto dovuti ad utilizzo di detergente non adatto!

▶ Non utilizzare detergenti contenenti acidi o cloro e detergenti abrasivi.

▶ Non utilizzare detergenti molto basici, ad es. soda caustica.

Pulizia dell'evaporatore:

▶ Spegnere la pompa di calore sull'interruttore principale (On/Off).

▶ Spruzzare la soluzione detergente sulle lamelle dell'evaporatore.

▶ Lavare via il detergente con acqua.

In alcune regioni il detergente non può essere scaricato nel letto di ghiaia. Se il tubo per la condensa sfocia in un letto di ghiaia:

▶ Staccare il tubo flessibile per la condensa dal tubo di scarico prima di eseguire la pulizia.

▶ Raccogliere il detergente in un recipiente idoneo.

▶ Ricollegare il tubo per la condensa dopo aver effettuato la pulizia.

11.1.1 Neve e ghiaccio

In determinate zone geografiche o con caduta di neve elevata, la neve potrebbe solidificarsi sul retro o sulla parte superiore della pompa di calore. Per evitare che si formi il ghiaccio, rimuovere la neve.

▶ Togliere la neve dalle lamelle con cura.

▶ Liberare la parte superiore dalla neve.

▶ Il ghiaccio può essere rimosso con acqua calda.

Ispezione | 25

Compress 6000 AW 6 720 817 805 (2015/08)

26 | Montare il cavo del riscaldamento (accessorio)

12 Montare il cavo del riscaldamento (accessorio)

C

6 720 817 805 (2015/08)

B

A

6720 809 864-01.1I

Compress 6000 AW

Montare il cavo del riscaldamento (accessorio) | 27

1

2

Compress 6000 AW

6720 809 864-02.1I

6 720 817 805 (2015/08)

28 | Montare il cavo del riscaldamento (accessorio)

3

4

6 720 817 805 (2015/08)

A

A

6720 809 864-03.1I

Compress 6000 AW

Montare il cavo del riscaldamento (accessorio) | 29

5

C

A

6

Compress 6000 AW

A

6720 809 864-04.1I

6 720 817 805 (2015/08)

30 | Montare il cavo del riscaldamento (accessorio)

7

C

A

A

8

6 720 817 805 (2015/08)

A

6720 809 864-05.1I

Compress 6000 AW

9

C

B

Montare il cavo del riscaldamento (accessorio) | 31

B

C

10

Compress 6000 AW

6720 809 864-06.1I

6 720 817 805 (2015/08)

32 | Montare il cavo del riscaldamento (accessorio)

11

12

6 720 817 805 (2015/08)

C

6720 809 864-07.1I

Compress 6000 AW

Note

| 33

Compress 6000 AW 6 720 817 805 (2015/08)

34 |

Note

6 720 817 805 (2015/08) Compress 6000 AW

Note

| 35

Compress 6000 AW 6 720 817 805 (2015/08)

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
