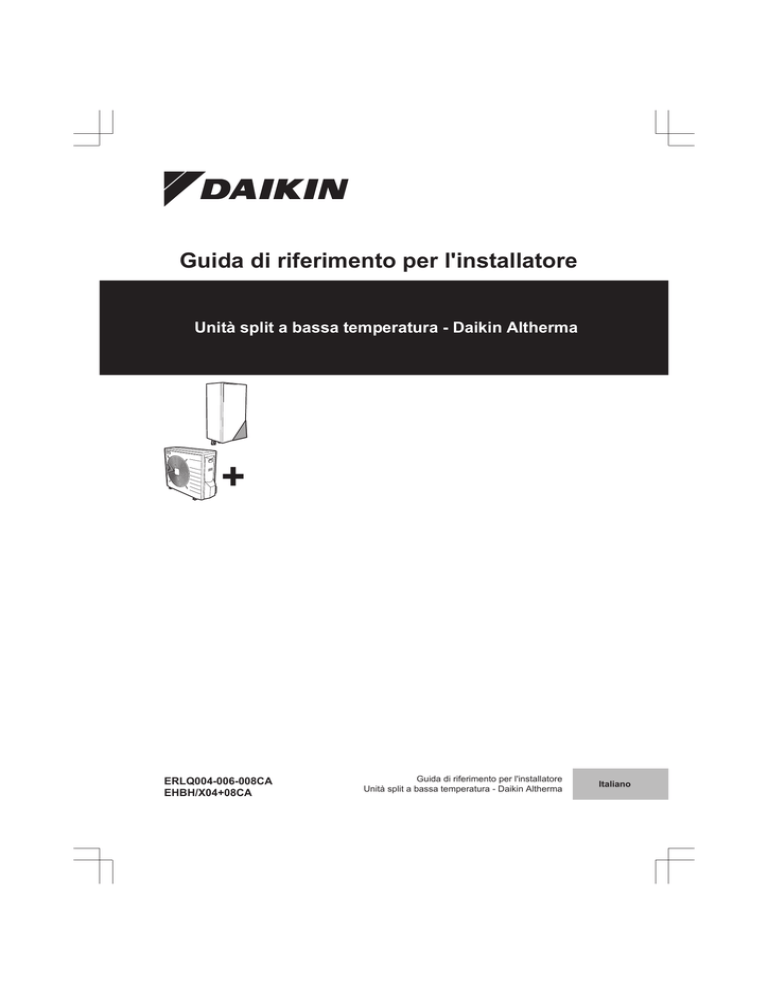

Guida di riferimento per l'installatore

Unità split a bassa temperatura - Daikin Altherma

+

ERLQ004-006-008CA

EHBH/X04+08CA

Guida di riferimento per l'installatore

Unità split a bassa temperatura - Daikin Altherma

Italiano

Table of contents

Table of contents

1 Note relative alla documentazione .................. 3

1.1

Informazioni su questo documento ...........................................

3

2 Precauzioni generali di sicurezza .................... 4

2.1

Note relative alla documentazione ............................................

4

2.2

2.1.1

Significato delle avvertenze e dei simboli ..................

4

Per l'installatore ........................................................................

4

2.2.1

2.2.2

Generale ....................................................................

Luogo d'installazione .................................................

4

5

2.2.3

2.2.4

2.2.5

Refrigerante ...............................................................

Acqua .........................................................................

5

5

Circuiti elettrici ...........................................................

5

3 Informazioni relative all'involucro ................... 6

3.1

Unità esterna ............................................................................

6

3.1.1

Per disimballare l'unità esterna ..................................

6

3.2

3.1.2

Rimozione degli accessori dall'unità esterna .............

6

Unità interna .............................................................................

6

3.2.1

3.2.2

Per disimballare l'unità interna ...................................

6

Rimozione degli accessori dall'unità interna ..............

7

4 Note sulle unità ed opzioni .............................. 7

4.1

Identificazione ...........................................................................

7

4.2

4.1.1

4.1.2

Etichetta d'identificazione: Unità esterna ...................

7

Etichetta d'identificazione: Unità interna ....................

8

Combinazioni possibili di unità ed opzioni ................................

8

4.2.1

4.2.2

Elenco di opzioni per l'unità esterna ..........................

Elenco di opzioni per l'unità interna ...........................

8

8

4.2.3

4.2.4

Possibili combinazioni dell'unità interna e dell'unità esterna .......................................................................

9

Possibili combinazioni dell'unità interna e del serbatoio dell'acqua calda sanitaria ...........................

9

5 Linee guida relative all'applicazione ............... 10

5.1

Panoramica: Linee guida relative all'applicazione .................... 10

5.2

Impostazione del sistema di riscaldamento/raffreddamento ambiente ................................................................................... 10

5.3

5.4

5.5

5.6

5.7

5.2.1

5.2.2

Ambiente singolo ....................................................... 10

Ambienti multipli – Una zona Tman ........................... 12

5.2.3

Ambienti multipli – Due zone Tman ........................... 14

Impostazione di una fonte di calore ausiliaria per il riscaldamento ambiente ............................................................ 15

Impostare il serbatoio dell'acqua calda sanitaria ...................... 17

5.4.1

5.4.2

5.4.3

Layout sistema – Serbatoio ACS integrato ................ 17

Layout sistema – Serbatoio ACS autonomo .............. 17

Selezione del volume e della temperatura desiderata per il serbatoio ACS ................................................... 17

5.4.4

5.4.5

5.4.6

Impostazione e configurazione – Serbatoio ACS ...... 18

Combinazione: Serbatoio ACS autonomo+ Pannelli solari .......................................................................... 18

Pompa ACS per l'acqua calda istantanea ................. 19

5.4.7

Pompa ACS per la disinfezione ................................. 19

Impostare la misurazione energia ............................................. 19

5.5.1

5.5.2

5.5.3

5.5.4

Calore prodotto .......................................................... 19

Energia consumata .................................................... 19

Alimentazione a tariffa kWh normale ......................... 20

Alimentazione a tariffa kWh preferenziale ................. 20

Impostazione del controllo consumo elettrico ........................... 21

5.6.1

Limitazione permanente della potenza ...................... 21

5.6.2

Limitazione della potenza attivata mediante input digitali ......................................................................... 21

5.6.3

Processo di limitazione della potenza ........................ 22

Impostazione di un sensore della temperatura esterna ............ 22

6 Preparazione ..................................................... 23

6.1

Preparazione del luogo d'installazione ..................................... 23

6.1.1

6.1.2

Requisiti del luogo d'installazione per l'unità esterna

23

Requisiti aggiuntivi per la sede d'installazione dell'unità esterna nei climi freddi ................................ 24

6.2

6.3

6.1.3

Requisiti del luogo d'installazione per l'unità interna . 24

Preparazione delle tubazioni del refrigerante ........................... 24

6.2.1

6.2.2

Isolante per le tubazioni del refrigerante .................... 24

Requisiti per le tubazioni del refrigerante .................. 25

Preparazione delle tubazioni idrauliche .................................... 25

6.3.1

Requisiti per il circuito idraulico ................................. 25

Guida di riferimento per l'installatore

2

6.4

6.3.2

6.3.3

6.3.4

Formula per calcolare la pre-pressione del serbatoio d'espansione .............................................................. 26

Controllo del volume d'acqua .................................... 26

Modifica della pre-pressione del serbatoio di espansione ................................................................ 27

6.3.5

Controllo del volume d'acqua: Esempi ...................... 27

Preparazione del cablaggio elettrico ......................................... 27

6.4.1

Note relative alla preparazione del cablaggio elettrico ...................................................................... 27

6.4.2

6.4.3

Note relative all'alimentazione a tariffa kWh preferenziale .............................................................. 27

Panoramica dei collegamenti elettrici ad eccezione degli attuatori esterni ................................................. 28

6.4.4

Panoramica dei collegamenti elettrici per gli attuatori esterni ed interni ........................................................ 28

7 Installazione ...................................................... 29

7.1

Apertura delle unità ................................................................... 29

7.1.1

Per aprire l'unità esterna ............................................ 29

7.2

7.3

7.4

7.5

7.6

7.7

7.1.2

7.1.3

Apertura dell'unità interna .......................................... 29

Apertura del coperchio del quadro elettrico dell'unità interna ........................................................................ 30

Montaggio dell'unità esterna ..................................................... 30

7.2.1

7.2.2

7.2.3

7.2.4

Preparazione della struttura d'installazione ............... 30

Apertura dell'unità esterna ......................................... 31

Preparazione della struttura di scarico ...................... 31

Prevenzione della caduta dell'unità esterna .............. 32

Montaggio dell'unità interna ...................................................... 32

7.3.1

Installazione dell'unità interna .................................... 32

7.3.2

Installazione del kit della bacinella di drenaggio ........ 33

Collegamento delle tubazioni del refrigerante .......................... 33

7.4.1

7.4.2

7.4.3

7.4.4

Linee guida per curvare i tubi .................................... 34

Per svasare l'estremità dei tubi .................................. 34

Per brasare l'estremità dei tubi .................................. 34

Manipolazione della valvola di arresto ....................... 34

7.4.5

7.4.6

7.4.7

7.4.8

Apertura/chiusura della valvola di arresto .................. 35

Manipolazione del tappo dello stelo ........................... 35

Manipolazione del tappo di servizio ........................... 35

Collegamento delle tubazioni del refrigerante all'unità

7.4.9

esterna ....................................................................... 35

Collegamento delle tubazioni del refrigerante all'unità interna ........................................................................ 35

7.4.10

Controllo delle tubazioni del refrigerante ................... 35

7.4.11

Verifica della presenza di perdite ............................... 36

7.4.12

Esecuzione dell'essiccazione sotto vuoto .................. 36

7.4.13

Determinazione della quantità di refrigerante aggiuntiva .................................................................. 36

7.4.14

Calcolo della quantità per la ricarica completa .......... 36

7.4.15

Carica del refrigerante ............................................... 36

7.4.16

Applicazione dell'etichetta relativa ai gas fluorurati ad effetto serra ................................................................ 37

Collegamento della tubazione dell'acqua ................................. 37

7.5.1

Per collegare la tubazione dell'acqua ........................ 37

7.5.2

7.5.3

Riempimento del circuito idraulico ............................. 37

Riempimento del serbatoio dell'acqua calda sanitaria

7.5.4

.................................................................................... 38

Isolamento della tubazione dell'acqua ....................... 38

Collegamento del cablaggio elettrico ........................................ 38

7.6.1

Note sulla conformità con le norme elettriche ............ 38

7.6.2

Collegamento del cablaggio elettrico all'unità esterna

.................................................................................... 38

7.6.3

7.6.4

7.6.5

7.6.6

7.6.7

7.6.8

7.6.9

Collegamento del cablaggio elettrico all'unità interna 39

Collegamento dell'alimentazione principale ............... 40

Collegamento dell'alimentazione del riscaldatore di riserva ........................................................................ 40

Collegamento dell'interfaccia utente .......................... 41

Collegamento della valvola di intercettazione ............ 43

Collegamento dei contatori dell'energia elettrica ....... 43

Collegamento della pompa dell'acqua calda sanitaria

.................................................................................... 43

7.6.10

Collegamento dell'uscita allarme ............................... 43

7.6.11

Collegamento dell'uscita ATTIVATO/DISATTIVATO del raffreddamento/riscaldamento ambiente ............. 43

7.6.12

Collegamento della commutazione alla fonte di calore esterna ............................................................ 44

7.6.13

Collegamento degli input digitali per il consumo di corrente ...................................................................... 44

Completamento dell'installazione dell'unità esterna ................. 44

7.7.1

Completamento dell'installazione dell'unità esterna .. 44

7.7.2

Per chiudere l'unità esterna ....................................... 44

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

7.8

Finitura dell'installazione dell'unità interna ................................ 44

7.8.1

Fissaggio del coperchio dell'interfaccia utente all'unità interna ........................................................... 44

7.8.2

Chiusura dell'unità interna ......................................... 44

8 Configurazione .................................................. 45

8.1

Panoramica: Configurazione .................................................... 45

8.2

8.3

8.4

8.5

8.1.1

8.1.2

8.1.3

8.1.4

8.1.5

Collegamento del cavo del PC al quadro elettrico ..... 45

Accesso ai comandi più utilizzati ............................... 45

Copia delle impostazioni del sistema dalla prima alla seconda interfaccia utente ......................................... 45

Copia della lingua impostata dalla prima alla seconda interfaccia utente ......................................... 46

Procedura guidata rapida: Impostazione del layout sistema dopo la prima ATTIVAZIONE ....................... 46

Configurazione base ................................................................. 47

8.2.1

Procedura guidata rapida: Lingua/ora e data ............ 47

8.2.2

8.2.3

8.2.4

Procedura guidata rapida: Standard .......................... 47

Procedura guidata rapida: Opzioni ............................ 49

Procedura guidata rapida: Capacità (misurazione energia) ...................................................................... 51

8.2.5

8.2.6

8.2.7

Controllo del riscaldamento/raffreddamento ambiente .................................................................... 51

Controllo dell'acqua calda sanitaria ........................... 55

Numero contatto/assistenza clienti ............................ 56

Configurazione avanzata/ottimizzazione .................................. 56

8.3.1

Funzionamento di riscaldamento/raffreddamento

8.3.2

8.3.3

8.3.4

ambiente: avanzato ................................................... 56

Controllo dell'acqua calda sanitaria: avanzato .......... 60

Impostazioni delle fonti di calore ................................ 65

Impostazioni del sistema ........................................... 66

Struttura dei menu: Panoramica ............................................... 71

Struttura del menu: Panoramica delle impostazioni installatore

................................................................................................... 72

9 Messa in funzione ............................................. 73

9.1

Panoramica: Messa in funzione ................................................ 73

9.2

9.3

Lista di controllo prima della prova di funzionamento ............... 73

Funzione spurgo aria ................................................................ 73

9.3.1

Per eseguire uno spurgo aria manuale ...................... 73

9.4

9.5

9.6

9.3.2

9.3.3

Per eseguire uno spurgo aria automatico .................. 74

Per interrompere lo spurgo aria ................................. 74

Per eseguire una prova di funzionamento ................................ 74

Per effettuare una prova di funzionamento attuatore ............... 74

9.5.1

Possibili prove funzionamento attuatori ..................... 74

Asciugatura del massetto di riscaldamento a pavimento .......... 75

9.6.1

Per programmare un programma di asciugatura del massetto del riscaldamento a pavimento .................. 75

9.6.2

9.6.3

Per avviare un'asciugatura del massetto del riscaldamento a pavimento ........................................ 75

Per leggere lo stato di un'asciugatura del massetto del riscaldamento a pavimento .................................. 75

9.6.4

Per interrompere un'asciugatura del massetto del riscaldamento a pavimento ........................................ 75

10 Consegna all'utente .......................................... 76

11 Manutenzione e assistenza .............................. 76

11.1

Panoramica: Manutenzione ...................................................... 76

11.2

Precauzioni generali di sicurezza ............................................. 76

11.2.1

Apertura dell'unità interna .......................................... 76

11.3

Lista di controllo per la manutenzione annuale dell'unità interna ....................................................................................... 76

12 Individuazione e risoluzione dei problemi ...... 77

12.1

Panoramica: Individuazione e risoluzione dei problemi ............ 77

12.2

Linee guida generali ................................................................. 77

12.3

Risoluzione dei problemi in base ai sintomi .............................. 77

12.3.1

Sintomo: L'unità NON riscalda né raffredda come previsto ...................................................................... 77

12.3.2

Sintomo: Il compressore NON si avvia

(riscaldamento ambiente o riscaldamento acqua sanitaria) .................................................................... 78

12.3.3

Sintomo: La pompa è rumorosa (cavitazione) ........... 78

12.3.4

Sintomo: La valvola di sicurezza si apre .................... 78

12.3.5

Sintomo: La valvola di sicurezza dell'acqua perde .... 78

12.3.6

Sintomo: Lo spazio NON viene riscaldato a sufficienza in caso di basse temperature esterne ...... 79

12.3.7

Sintomo: La pressione al punto di prelievo è insolitamente alta per un periodo temporaneo .......... 79

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

12.3.8

Sintomo: I pannelli decorativi si staccano a causa del rigonfiamento del serbatoio ....................................... 79

12.3.9

Sintomo: La funzione di disinfezione del serbatoio

NON viene completata correttamente (errore AH) .... 79

12.4

Risoluzione dei problemi in base ai codici errore ..................... 79

12.4.1

Codici di errore: Panoramica ..................................... 80

13 Smaltimento ...................................................... 81

13.1

Evacuazione del refrigerante con la pompa ............................. 81

13.2

Avvio e arresto del raffreddamento forzato ............................... 81

14 Glossario ........................................................... 81

15 Dati tecnici ......................................................... 82

15.1

Dimensioni e spazio per l'assistenza ........................................ 82

15.1.1

Dimensioni e spazio per l'assistenza: Unità esterna . 82

15.1.2

Dimensioni e spazio per l'assistenza: Unità interna .. 83

15.2

Baricentro ................................................................................. 84

15.2.1

Baricentro: Unità esterna ........................................... 84

15.3

Componenti .............................................................................. 85

15.3.1

Componenti: Unità esterna ........................................ 85

15.3.2

Componenti: Quadro elettrico (unità esterna) ............ 85

15.3.3

Componenti: Unità interna ......................................... 85

15.3.4

Componenti: Quadro elettrico (unità interna) ............. 86

15.4

Schemi funzionali ...................................................................... 87

15.4.1

Schema funzionale: Unità esterna ............................. 87

15.4.2

Schema funzionale: Unità interna .............................. 87

15.5

Schema delle tubazioni ............................................................. 88

15.5.1

Schema delle tubazioni: Unità esterna ...................... 88

15.5.2

Schema delle tubazioni: Unità interna ....................... 89

15.6

Schema elettrico ....................................................................... 90

15.6.1

Schema elettrico – componenti: Unità esterna .......... 90

15.6.2

Schema elettrico – componenti: Unità interna ........... 93

15.7

Specifiche tecniche ................................................................... 99

15.7.1

Specifiche tecniche: Unità esterna ............................ 99

15.7.2

Specifiche tecniche: Unità interna ............................. 102

15.8

Range di funzionamento ........................................................... 104

15.8.1

Range di funzionamento: Riscaldamento e raffreddamento .......................................................... 104

15.8.2

Range di funzionamento: Acqua calda sanitaria ....... 105

15.8.3

Necessità di una bacinella di drenaggio .................... 106

15.9

Tabella delle capacità ............................................................... 107

15.10 Spettro del suono ...................................................................... 108

15.10.1 Spettro del suono: Unità esterna ............................... 108

15.11 Curva ESP ................................................................................ 110

15.11.1 Curva ESP: Unità interna ........................................... 110

15.12 Prestazioni ................................................................................ 111

15.13 Programmi di certificazione ...................................................... 114

15.14 Tabella delle combinazioni ....................................................... 115

1

1 Note relative alla documentazione

Note relative alla documentazione

1.1

Informazioni su questo documento

Pubblico di destinazione

Installatori autorizzati

Serie di documentazioni

Questo documento fa parte di una serie di documentazioni. La serie completa è composta da:

Documento

Precauzioni generali di sicurezza

Manuale d'installazion e dell'unità interna

Contenente...

Istruzioni di sicurezza che devono essere lette prima dell'installazione

Istruzioni d'installazione

Formato

Cartaceo (nella scatola dell'unità interna)

Guida di riferimento per l'installatore

3

2 Precauzioni generali di sicurezza

Documento

Manuale d'installazion e dell'unità esterna

Guida di riferimento per l'installatore

Contenente...

Formato

Istruzioni d'installazione Cartaceo (nella scatola dell'unità esterna)

Preparazione dell'installazione, specifiche tecniche, buone pratiche, dati di riferimento,…

CD/DVD (nella scatola dell'unità interna)

Cartaceo (nella scatola dell'unità interna)

Supplement o al manuale per le apparecchia ture opzionali

Informazioni supplementari su come installare le apparecchiature opzionali

CD/DVD (nella scatola dell'unità interna)

Potrebbe essere disponibile una revisione più recente della documentazione fornita andando sul sito web regionale Daikin oppure chiedendo al proprio rivenditore.

2 Precauzioni generali di sicurezza

2.1

Note relative alla documentazione

▪ La documentazione originale è scritta in inglese. La documentazione in tutte le altre lingue è stata tradotta.

▪ Le precauzioni descritte nel presente documento trattano argomenti molto importanti, si raccomanda di attenervisi scrupolosamente.

▪ Tutte le attività descritte sul manuale d'installazione devono essere eseguite da un installatore autorizzato.

2.1.1

Significato delle avvertenze e dei simboli

PERICOLO

Indica una situazione che provoca lesioni gravi o letali.

PERICOLO: RISCHIO DI SCOSSA ELETTRICA

Indica una situaizone che potrebbe provocare la scossa elettrica.

PERICOLO: RISCHIO DI USTIONI

Indica una situaizone che potrebbe provocare ustioni a causa delle temperature estremamente alte o basse.

AVVERTENZA

Indica una situazione che potrebbe provocare lesioni gravi o letali.

ATTENZIONE

Indica una situazione che potrebbe provocare lesioni secondarie o moderate.

NOTA

Indica una situazione che potrebbe provocare danni alle apparecchiature o alla proprietà.

INFORMAZIONI

Indica suggerimenti utili o informazioni aggiuntive.

Guida di riferimento per l'installatore

4

2.2

Per l'installatore

2.2.1

Generale

In caso di dubbi su come installare o usare l'unità, contattare il proprio rivenditore.

NOTA

L'installazione o il montaggio impropri dell'apparecchiatura o di un suo accessorio potrebbero dar luogo a scossa elettrica, cortocircuito, perdite, incendio oppure altri danni dell'apparecchiatura. Utilizzare esclusivamente accessori, apparecchiature opzionali e ricambi approvati da Daikin.

AVVERTENZA

Assicurarsi che l'installazione, il collaudo e i materiali applicati siano conformi alla legislazione applicabile (oltre alle istruzioni descritte nella documentazione Daikin).

ATTENZIONE

Indossare un equipaggiamento personale di protezione adeguato (guanti di protezione, occhiali di sicurezza, ...) durante i lavori di installazione, manutenzione o riparazione del sistema.

AVVERTENZA

Lacerare e gettare via i sacchetti degli imballaggi di plastica, in modo che nessuno, in particolare i bambini, li possa utilizzare per giocare. Rischio possibile: soffocamento.

PERICOLO: RISCHIO DI USTIONI

▪ NON toccare le tubazioni del refrigerante, le tubazioni idrauliche o i componenti interni durante e immediatamente dopo il funzionamento. Questi potrebbero essere troppo caldi o troppo freddi. Lasciare loro il tempo di tornare alla normale temperatura. Non toccare questi componenti, indossare i guanti di protezione.

▪ NON toccare direttamente il refrigerante fuoriuscito accidentalmente.

NOTA

Prevedere misure adeguate per impedire che l'unità possa essere usata come riparo da piccoli animali. I piccoli animali che dovessero entrare in contatto con le parti elettriche possono causare malfunzionamenti, fumo o incendi.

ATTENZIONE

NON toccare l'entrata dell'aria o le alette di alluminio dell'unità.

NOTA

▪ NON posizionare oggetti o apparecchiature sulla parte superiore dell'unità.

▪ NON sedersi, non arrampicarsi né sostare in piedi sopra l'unità.

Secondo la legislazione applicabile, potrebbe essere necessario fornire un registro insieme al prodotto, contenente almeno: le informazioni sulla manutenzione, sui lavori di riparazione, i risultati delle prove, i periodi di stand-by, ...

Inoltre, dovranno essere tenute a disposizione le seguenti informazioni, in un luogo accessibile presso il prodotto:

▪ Istruzioni per l'arresto del sistema in caso di emergenza

▪ Nome e indirizzo della stazione dei Vigili del Fuoco, della Polizia e dell'ospedale

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

▪ Nome, indirizzo e numeri telefonici sia diurni che notturni per chiamare l'assistenza

In Europa, la norma EN378 offre le necessarie istruzioni per redigere questo registro.

2.2.2

Luogo d'installazione

▪ Prevedere uno spazio intorno all'unità sufficiente per gli interventi di riparazione e la circolazione dell'aria.

▪ Assicurarsi che il luogo d'installazione possa sopportare il peso e la vibrazione dell'unità.

▪ Assicurarsi che l'area sia ben ventilata.

▪ Assicurarsi che l'unità sia in piano.

NON installare l'unità in luoghi in cui siano presenti le condizioni seguenti:

▪ In atmosfere potenzialmente esplosive.

▪ In presenza di macchine che emettono onde elettromagnetiche.

Le onde elettromagnetiche potrebbero disturbare il sistema di controllo e causare un difetto dell'apparecchiatura.

▪ In luoghi in cui esiste il rischio d'incendio dovuto alla perdita di gas infiammabili (esempio: diluenti o benzina), fibre di carbonio, polvere incendiabile.

▪ In luoghi in cui si producono gas corrosivi (esempio: gas di acido solforico). La corrosione delle tubazioni di rame o delle parti saldate può causare perdite di refrigerante.

2.2.3

Refrigerante

NOTA

Assicurarsi che l'installazione delle tubazioni di refrigerante sia conforme alla legislazione applicabile.In Europa, la normativa applicabile è la EN378.

NOTA

Assicurarsi che le tubazioni e i collegamenti in loco non siano soggetti a sollecitazioni.

AVVERTENZA

Durante le prove, NON portare MAI il prodotto ad una pressione più alta della pressione massima ammessa

(come indicato sulla piastra informativa dell'unità).

AVVERTENZA

Prendere sufficienti precauzioni in caso di perdita di refrigerante. In presenza di perdite di gas refrigerante, ventilare immediatamente l'area. Rischi possibili:

▪ Concentrazioni eccessive di refrigerante in un ambiente chiuso possono causare la riduzione dell'ossigeno nell'ambiente.

▪ Se il gas refrigerante entra in contatto con una fiamma può generare gas tossico.

AVVERTENZA

Recuperare sempre il refrigerante. NON disperderlo direttamente nell'ambiente. Usare una pompa del vuoto per evacuare l'impianto.

2.2.4

Acqua

NOTA

Assicurarsi che la qualità dell'acqua sia conforme alla direttiva UE 98/83 EC.

2 Precauzioni generali di sicurezza

2.2.5

Circuiti elettrici

PERICOLO: RISCHIO DI SCOSSA ELETTRICA

▪ Disattivare tutte le sorgenti di alimentazione prima di rimuovere il coperchio del quadro elettrico, prima di collegare cavi elettrici o di toccare parti elettriche.

▪ Scollegare la sorgente di alimentazione per più di

1 minuto e misurare la tensione ai terminali dei condensatori del circuito principale o dei componenti elettrici prima di intervenire. La tensione deve essere minore di 50 V CC prima che sia possibile toccare i componenti elettrici. Per quanto riguarda l'ubicazione dei terminali, vedere lo schema elettrico.

▪ NON toccare i componenti elettrici con le mani bagnate.

▪ NON lasciare l'unità incustodita se è stato rimosso il coperchio di servizio.

AVVERTENZA

A meno che non sia già stato installato allo stabilimento, sarà necessario installare nel cablaggio fisso un interruttore generale o altri mezzi per la sconnessione, aventi una separazione dei contatti per tutti i poli, che provveda alla completa sconnessione nella condizione di sovratensione categoria III.

AVVERTENZA

▪ Utilizzare solo fili di rame.

▪ I collegamenti elettrici in loco devono essere eseguiti conformemente allo schema elettrico fornito insieme al prodotto.

▪ NON stringere MAI assieme i fasci di cavi ed assicurarsi che questi non entrino in contatto con tubazioni e bordi taglienti. Assicurarsi che sui collegamenti dei terminali non gravi alcuna pressione esterna.

▪ Non dimenticare di installare il cablaggio di terra. NON effettuare la messa a terra dell'unità tramite tubi accessori, assorbitori di sovratensione o la messa a terra del telefono. Una messa a terra incompleta può provocare scosse elettriche.

▪ Accertarsi che venga usata un circuito d'alimentazione dedicato. NON alimentare MAI l'apparecchio attraverso una sorgente di alimentazione alla quale sono collegate anche altre utenze.

▪ Accertarsi di installare i fusibili o gli interruttori magnetotermici richiesti.

▪ Non dimenticare di installare un interruttore di dispersione a terra. Il mancato rispetto di questa precauzione può causare scosse elettriche o incendi.

▪ Durante l'installazione dell'interruttore di dispersione a terra, accertarsi della sua compatibilità con l'inverter

(resistente ai disturbi elettrici ad alta frequenza), per evitare inutili aperture dell'interruttore di dispersione a terra.

Installare i cavi di alimentazione ad una distanza di almeno 1 metro da televisori o radio, per prevenire le interferenze. A seconda del tipo di onde radio, la distanza di 1 metro potrebbe non essere sufficiente.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

5

3 Informazioni relative all'involucro

AVVERTENZA

▪ Dopo aver completato i collegamenti elettrici, accertarsi che ogni componente elettrico e terminale all'interno del quadro elettrico siano saldamente connessi.

▪ Assicurarsi che tutti i coperchi siano stati chiusi prima di avviare l'unità.

3 Informazioni relative all'involucro

▪ Alla consegna, l'unità deve essere controllata per verificare l'eventuale presenza di danni. Eventuali danni debbono essere segnalati immediatamente all'agente addetto ai reclami del trasportatore.

▪ Per evitare danni durante il trasporto, portare l'unità ancora imballata il più vicino possibile al luogo d'installazione definitivo.

3.1

Unità esterna

3.1.1

Per disimballare l'unità esterna

3.1.2

Rimozione degli accessori dall'unità esterna

1 Sollevare l'unità esterna.

ATTENZIONE

Per maneggiare l'unità esterna, procedere solo nel modo seguente:

57kg

2 Rimuovere gli accessori al fondo del gruppo.

a

1x b

1x c

1x d

2x

1

a Manuale d'installazione dell'unità esterna

b Etichetta relativa ai gas fluorurati ad effetto serra

c Etichetta multilingue relativa ai gas fluorurati ad effetto serra

d Piastra di montaggio dell'unità

3.2

Unità interna

3.2.1

Per disimballare l'unità interna

2

Guida di riferimento per l'installatore

6

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

h

4 Note sulle unità ed opzioni a a i j a

1x b

1x f g c

1x d

1x e

1x f

1x g

2x h

1x i

1x j

2x

a Manuale d'installazione, manuale d'uso, CD/DVD

INFORMAZIONI

NON gettare via il coperchio di cartone superiore. Sulla parte interna del coperchio di cartone è stampato lo schema d'installazione.

3.2.2

Rimozione degli accessori dall'unità interna

Il manuale d'installazione dell'unità interna, il manuale d'uso e il

CD/DVD si trovano nella parte superiore della scatola. Seguire la procedura sotto per rimuovere gli altri accessori.

1 Rimuovere il nastro.

a Precauzioni generali di sicurezza

b Supplemento al manuale per le apparecchiature opzionali

c Manuale d'installazione dell'unità interna

d Manuale d'uso

e CD/DVD

f Kit dell'interfaccia utente: interfaccia utente, 4 viti di fissaggio, 2 tappi

g Valvola di intercettazione

h Coperchio dell'interfaccia utente

i Pannello superiore dell'unità interna

j Viti

Note sulle unità ed opzioni 4

2 Inclinare il lato inferiore del pannello anteriore verso l'alto, e rimuoverlo.

4.1

Identificazione

NOTA

Se si devono installare o riparare varie unità contemporaneamente, assicurarsi di NON scambiare i coperchi di servizio tra un modello e l'altro.

4.1.1

Etichetta d'identificazione: Unità esterna

Ubicazione

3 Rimuovere gli accessori.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

7

4 Note sulle unità ed opzioni

Identificazione del modello

Esempio: ER L Q 006 CA V3

ER

L

Q

006

CA

V3

Codice Spiegazione

Doppia pompa di calore per unità split esterna per l'Europa

Bassa temperatura dell'acqua – zona ambiente:

L=−10~−20°C

Refrigerante R410A

Classe di capacità:

▪ 004=4,5 kW

▪ 006=6 kW

▪ 008=7,5 kW

Serie

V3=1~, 230 V, 50 Hz

4.1.2

Etichetta d'identificazione: Unità interna

Ubicazione

Identificazione del modello

Esempio: E HB H 04 CA 3V

E

HB

H

04

CA

3V

Codice Descrizione

Modello europeo

HB=Unità interna montata a parete

▪ H=Solo riscaldamento

▪ X=Riscaldamento/raffreddamento

Classe di capacità:

▪ 04=4 kW

▪ 08=8 kW

▪ 16=16 kW

Serie

Modello del riscaldatore di riserva

▪ 3V

▪ 9W

4.2

Combinazioni possibili di unità ed opzioni

4.2.1

Elenco di opzioni per l'unità esterna

Bacinella di drenaggio (EKDP008CA)

La bacinella di drenaggio serve a raccogliere lo scarico dall'unità esterna. Il kit con bacinella di drenaggio è composto da:

▪ Bacinella di drenaggio

▪ Staffe d'installazione

Per le istruzioni d'installazione, vedere il manuale d'installazione della bacinella di drenaggio.

Riscaldatore della bacinella di drenaggio (EKDPH008CA)

Il riscaldatore della bacinella di drenaggio serve ad evitare che la bacinella di drenaggio possa gelare.

Guida di riferimento per l'installatore

8

Si raccomanda di installare questa opzione nelle regioni più fredde, dove l'ambiente è soggetto a temperature rigide o ad abbondanti nevicate.

Per le istruzioni d'installazione, vedere il manuale d'installazione del riscaldatore della bacinella di drenaggio.

INFORMAZIONI

Nel caso di utilizzo del riscaldatore con bacinella di drenaggio, il collegamento volante JP_DP sulla scheda di servizio dell'unità esterna DEVE essere tagliato.

Dopo aver tagliato il collegamento volante, si DEVE resettare l'unità esterna per attivare questa funzione.

Traverse ad U (EKFT008CA)

Le traverse ad U sono staffe d'installazione su cui si può installare l'unità esterna.

Si raccomanda di installare questa opzione nelle regioni più fredde, dove l'ambiente è soggetto a temperature rigide o ad abbondanti nevicate.

Per le istruzioni d'installazione, vedere il manuale d'installazione dell'unità esterna.

4.2.2

Elenco di opzioni per l'unità interna

Interfaccia utente (EKRUCAL1, EKRUCAL2)

L'interfaccia utente viene fornita come accessorio insieme all'unità.

Come optional, è disponibile un'interfaccia utente aggiuntiva.

L'interfaccia utente aggiuntiva può essere collegata:

▪ Per avere entrambe:

▪ controllo vicino all'unità interna

▪ funzione termostato ambiente nell'ambiente principale da riscaldare

▪ Per avere un'interfaccia contenente altre lingue

L'interfaccia utente aggiuntiva EKRUCAL1 contiene le 6 lingue europee più comuni: inglese, tedesco, francese, olandese, italiano, spagnolo.

L'interfaccia utente aggiuntiva EKRUCAL2 contiene altre lingue: inglese, svedese, norvegese, ceco, turco, portoghese.

È possibile caricare le lingue sull'interfaccia utente tramite il software del PC oppure queste possono essere copiate da un'interfaccia utente all'altra.

Per le istruzioni d'installazione, vedere "7.6.6 Collegamento dell'interfaccia utente" a pagina 41.

Termostato ambiente (EKRTWA, EKRTR1)

Si può collegare un termostato ambiente opzionale all'unità interna.

Questo termostato può essere cablato (EKRTWA) oppure wireless

(EKRTR1).

Per le istruzioni d'installazione, vedere il manuale d'installazione del termostato ambiente e il supplemento al manuale per le apparecchiature opzionali.

Sensore remoto per termostato wireless (EKRTETS)

Si può utilizzare un sensore della temperatura interna wireless

(EKRTETS) solo in combinazione con il termostato wireless

(EKRTR1).

Per le istruzioni d'installazione, vedere il manuale d'installazione del termostato ambiente e il supplemento al manuale per le apparecchiature opzionali.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

4 Note sulle unità ed opzioni

Scheda con I/O digitale (EKRP1HB)

La scheda con I/O digitale è necessaria per fornire i segnali seguenti:

▪ Uscita allarme

▪ Uscita riscaldamento/raffreddamento ambiente Attivato/

DISATTIVATO

▪ Passaggio a fonte di calore esterna

▪ Solo per i modelli EHVH/X16: Segnale di controllo per il kit riscaldatore piastra fondo EKBPHTH16A.

Per le istruzioni d'installazione, vedere il manuale d'installazione della scheda con I/O digitale e il supplemento al manuale per le apparecchiature opzionali.

INFORMAZIONI

Si può solo collegare o il sensore interno remoto oppure il sensore esterno remoto.

Configuratore del PC (EKPCCAB*)

Il cavo per PC esegue la connessione tra il quadro elettrico dell'unità interna e un PC. Esso dà la possibilità di caricare file con lingue differenti sull'interfaccia utente e dei parametri interni sull'unità interna. Per i file delle lingue disponibili, contattare il proprio rivenditore locale.

Il software e le istruzioni operative corrispondenti sono disponibili su

Extranet Daikin.

Per le istruzioni d'installazione, vedere il manuale d'installazione del cavo per PC.

Scheda a richiesta (EKRP1AHTA)

Per abilitare il controllo consumo elettrico per il risparmio energetico mediante gli input digitali, è necessario installare la scheda a richiesta.

Per le istruzioni d'installazione, vedere il manuale d'installazione della scheda a richiesta e il supplemento al manuale per le apparecchiature opzionali.

Kit della bacinella di drenaggio (EKHBDPCA2)

La bacinella di drenaggio serve a raccogliere la condensa accumulata dall'unità interna. Essa è necessaria durante il funzionamento del raffreddamento a bassa temperatura dell'unità interna e quando la temperatura manuale è <18°C.

Per l'installazione di questa opzione nell'unità interna, consultare il manuale d'installazione fornito con questo kit opzionale.

Sensore interno remoto (KRCS01-1)

Per impostazione predefinita, il sensore dell'interfaccia utente interno verrà usato come sensore della temperatura ambiente.

Come opzione, è possibile installare il sensore interno remoto per misurare la temperatura ambiente di un'altra posizione.

Per le istruzioni d'installazione, vedere il manuale d'installazione del sensore interno remoto e il supplemento al manuale per le apparecchiature opzionali.

Kit solare (EKSOLHW)

Il kit solare serve a collegare l'applicazione solare al serbatoio dell'acqua calda sanitaria.

Per l'installazione, vedere il manuale d'installazione del kit solare e il supplemento al manuale per le apparecchiature opzionali.

INFORMAZIONI

▪ Il sensore interno remoto può essere utilizzato soltanto nel caso in cui l'interfaccia utente sia configurata con la funzione termostato ambiente.

▪ Si può solo collegare o il sensore interno remoto oppure il sensore esterno remoto.

Sensore esterno remoto (EKRSCA1)

Per impostazione predefinita, il sensore interno all'unità esterna verrà utilizzato per misurare la temperatura esterna.

Come opzione, si può installare il sensore esterno remoto per misurare la temperatura esterna in un'altra posizione (per esempio, per evitare la luce diretta del sole) ed avere così un comportamento migliorato del sistema.

Serbatoio dell'acqua calda sanitaria

Il serbatoio dell'acqua calda sanitaria può essere collegato all'unità interna per fornire acqua calda sanitaria.

Sono disponibili 2 tipi di serbatoio dell'acqua calda sanitaria:

▪ Serbatoio in acciaio inossidabile (EKHWS e EKHWSU (solo per il

Regno Unito))

Vi sono 3 tipi disponibili: da 150, 200 e 300 litri.

▪ Serbatoio smaltato (EKHWE e EKHWET (versione montata a parete))

Vi sono 3 tipi di EKHWE: da 150, 200 e 300 litri.

Esiste un 1 tipo di EKHWET: da 150 litri.

Per le istruzioni d'installazione, vedere il manuale d'installazione del serbatoio dell'acqua calda sanitaria e il supplemento al manuale per le apparecchiature opzionali.

Per le istruzioni d'installazione, vedere il manuale d'installazione del sensore esterno remoto.

4.2.3

Possibili combinazioni dell'unità interna e dell'unità esterna

Unità interna

EHBH04CA3V

EHBX04CA3V

EHBH08CA3V

EHBX08CA3V

EHBH08CA9W

EHBX08CA9W

ERLQ004CAV3

O

O

Unità esterna

ERLQ006CAV3

O

O

O

O

ERLQ008CAV3

O

O

O

O

4.2.4

Possibili combinazioni dell'unità interna e del serbatoio dell'acqua calda sanitaria

Unità interna

EHBH04CA3V

EKHWS

O

Serbatoio dell'acqua calda sanitaria

EKHWSU EKHWE

O O

EKHWET

O

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

9

5 Linee guida relative all'applicazione

Unità interna

EHBX04CA3V

EHBH08CA3V

EHBX08CA3V

EHBH08CA9W

EHBX08CA9W

5

EKHWS

O

O

O

O

O

Linee guida relative all'applicazione

5.1

Panoramica: Linee guida relative all'applicazione

Le linee guida relative all'applicazione hanno lo scopo di offrire una panoramica delle possibilità del sistema a pompa di calore Daikin.

NOTA

▪ Le figure presenti nelle linee guida relative all'applicazione servono solo come riferimento e NON devono essere utilizzate come schemi idraulici dettagliati. Il dimensionamento e bilanciamento idraulico dettagliati NON figurano, e sono responsabilità dell'installatore.

▪ Per maggiori informazioni sulle impostazioni di configurazione per ottimizzare il funzionamento della

pompa di calore, vedere "8 Configurazione" a pagina 45.

Questo capitolo contiene le linee guida relative all'applicazione per:

▪ Impostazione del sistema di riscaldamento/raffreddamento ambiente

▪ Impostazione di una fonte di calore ausiliaria per il riscaldamento ambiente

▪ Impostare il serbatoio dell'acqua calda sanitaria

▪ Impostare la misurazione energia

▪ Impostare il consumo di potenza

▪ Impostazione di un sensore della temperatura esterna

5.2

Impostazione del sistema di riscaldamento/raffreddamento ambiente

Il sistema a pompa di calore Daikin fornisce acqua in uscita ai trasmettitori di calore in uno o più ambienti.

Dato che il sistema offre un'ampia flessibilità per controllare la temperatura in ciascun ambiente, è necessario innanzitutto dare una risposta alle domande seguenti:

▪ Quanti ambienti vengono riscaldati (o raffreddati) dal sistema a pompa di calore Daikin?

▪ Che tipi di trasmettitori di calore sono utilizzati in ciascun ambiente e qual è la loro temperatura manuale di progetto?

Una volta chiariti i requisiti di riscaldamento/raffreddamento ambiente, Daikin raccomanda di seguire le linee guida d'impostazione riportate sotto.

Serbatoio dell'acqua calda sanitaria

EKHWSU EKHWE

O

O

O

O

O

O

O

O

O

O

5.2.1

Ambiente singolo

Riscaldamento a pavimento o radiatori –

Termostato ambiente cablato

EKHWET

O

O

O

O

O

Impostazione

A

B a

A Zona temperatura manuale principale

B Un ambiente singolo

a Interfaccia utente usata come termostato ambiente

▪ Il riscaldamento a pavimento o i radiatori sono collegati direttamente all'unità interna.

▪ La temperatura ambiente è controllata dall'interfaccia utente, che viene usata come termostato ambiente. Installazioni possibili:

▪ Interfaccia utente (apparecchiatura standard) installata nell'ambiente e utilizzata come termostato ambiente

▪ Interfaccia utente (apparecchiatura standard) installata in corrispondenza dell'unità interna e usata per il controllo in prossimità dell'unità interna + interfaccia utente

(apparecchiatura opzionale EKRUCAL) installata nell'ambiente e utilizzata come termostato ambiente

Configurazione

Impostazione

Controllo temperatura dell'unità:

▪ #: [A.2.1.7]

▪ Codice: [C-07]

Numero di zone di temperatura dell'acqua:

▪ #: [A.2.1.8]

▪ Codice: [7-02]

Valore

2 (Contr. TA): Il funzionamento dell'unità viene deciso in base alla temperatura ambiente dell'interfaccia utente.

0 (1 zona Tman): Principale

Benefici

Efficace nella riduzione dei costi. NON è necessario un termostato ambiente esterno aggiuntivo.

Massimo comfort ed efficienza. La funzionalità del termostato ambiente intelligente può diminuire o aumentare la temperatura manuale richiesta in base alla temperatura ambiente effettiva

(modulazione). Questo porta ad ottenere:

▪ Una temperatura ambiente stabile corrispondente alla temperatura desiderata (comfort più elevato)

▪ Meno cicli ATTIVATO/DISATTIVATO (minore rumorosità, maggiore comfort e maggiore efficienza)

▪ Temperatura manuale più bassa possibile (maggiore efficienza)

Guida di riferimento per l'installatore

10

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Facilità di utilizzo. Si può impostare facilmente la temperatura ambiente desiderata attraverso l'interfaccia utente:

▪ Per le proprie esigenze quotidiane, si possono utilizzare i valori e programmi preimpostati.

▪ Per passare a un utilizzo al di fuori delle esigenze quotidiane, è possibile bypassare temporaneamente i valori e i programmi preimpostati, e usare il modo vacanza…

Riscaldamento a pavimento o radiatori –

Termostato ambiente wireless

Impostazione

5 Linee guida relative all'applicazione

Efficienza. Benché il termostato ambiente esterno invii solo segnali ATTIVATO/DISATTIVATO, esso è specificatamente progettato per il sistema della pompa di calore.

Comfort . In caso di riscaldamento a pavimento, il termostato ambiente esterno wireless previene la formazione di condensa sul pavimento durante il funzionamento del raffreddamento misurando l'umidità dell'ambiente.

Convettori con pompa di calore

Impostazione

A

B

A

B a a b

A Zona temperatura manuale principale

B Un ambiente singolo

a Ricevitore per termostato ambiente esterno wireless

b Termostato ambiente esterno wireless

▪ Il riscaldamento a pavimento o i radiatori sono collegati direttamente all'unità interna.

▪ La temperatura ambiente è controllata dal termostato ambiente esterno wireless (apparecchiatura opzionale EKRTR1).

Configurazione

Impostazione

Controllo temperatura dell'unità:

▪ #: [A.2.1.7]

Valore

1 (Contr. TA est.): Il funzionamento dell'unità viene deciso dal termostato esterno.

▪ Codice: [C-07]

Numero di zone di temperatura dell'acqua:

▪ #: [A.2.1.8]

0 (1 zona Tman): Principale

▪ Codice: [7-02]

Termostato ambiente esterno per la zona principale:

Configurare in base all'impostazione:

▪ #: [A.2.2.4]

▪ Codice: [C-05]

▪ 1 (F. term. ON/OFF): Quando il termostato ambiente esterno o il convettore della pompa di calore utilizzati possono solo inviare una condizione

ATTIVATO/DISATTIVATO del termostato. Nessuna separazione tra la richiesta di riscaldamento raffreddamento.

o di

▪ 2 (Rich. raff/risc): Quando il termostato ambiente esterno utilizzato può inviare una condizione ATTIVATO/

DISATTIVATO del termostato del riscaldamento/ raffreddamento separata.

Benefici

Wireless. Il termostato ambiente esterno Daikin è disponibile in una versione wireless.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

A Zona temperatura manuale principale

B Un ambiente singolo

a Comando a distanza dei convettori con pompa di calore

▪ I convettori con pompa di calore sono collegati direttamente all'unità interna.

▪ La temperatura ambiente desiderata viene impostata tramite il comando a distanza dei convettori con pompa di calore.

▪ Il segnale di richiesta di riscaldamento/raffreddamento ambiente viene inviato ad un input digitale sull'unità interna (X2M/1 e

X2M/4).

▪ Il modo funzionamento ambiente viene inviato ai convettori con pompa di calore mediante un'uscita digitale sull'unità interna

(X2M/33 e X2M/34).

INFORMAZIONI

Se si utilizzano più convettori con pompa di calore, assicurarsi che ciascuno riceva il segnale agli infrarossi dal comando a distanza dei convettori con pompa di calore.

Configurazione

Impostazione

Controllo temperatura dell'unità:

▪ #: [A.2.1.7]

▪ Codice: [C-07]

Numero di zone di temperatura dell'acqua:

▪ #: [A.2.1.8]

Valore

1 (Contr. TA est.): Il funzionamento dell'unità viene deciso dal termostato esterno.

0 (1 zona Tman): Principale

▪ Codice: [7-02]

Termostato ambiente esterno per la zona principale:

▪ #: [A.2.2.4]

▪ Codice: [C-05]

1 (F. term. ON/OFF): Quando il termostato ambiente esterno o il convettore della pompa di calore utilizzati possono solo inviare una condizione ATTIVATO/

DISATTIVATO del termostato.

Nessuna separazione tra la richiesta di riscaldamento o di raffreddamento.

Benefici

Raffreddamento. Il convettore con pompa di calore offre, oltre alla capacità di riscaldamento, anche un'eccellente capacità di raffreddamento.

Guida di riferimento per l'installatore

11

5 Linee guida relative all'applicazione

Efficienza. Efficienza energetica ottimale grazie alla funzione di intercollegamento.

Elegante.

Combinazione: Riscaldamento a pavimento +

Convettori con pompa di calore

▪ Il riscaldamento ambiente è fornito da:

▪ Il riscaldamento a pavimento

▪ I convettori con pompa di calore

▪ Il raffreddamento ambiente è fornito solo dai convettori con pompa di calore. Il riscaldamento a pavimento viene spento dalla valvola di intercettazione.

Impostazione

A

B

M1

a

A Zona temperatura manuale principale

B Un ambiente singolo

a Comando a distanza dei convettori con pompa di calore

▪ I convettori con pompa di calore sono collegati direttamente all'unità interna.

▪ Una valvola di intercettazione (da reperire in loco) è installata prima del riscaldamento a pavimento, per prevenire la formazione di condensa sul pavimento durante il funzionamento del raffreddamento.

▪ La temperatura ambiente desiderata viene impostata tramite il comando a distanza dei convettori con pompa di calore.

▪ Il segnale di richiesta di riscaldamento/raffreddamento ambiente viene inviato ad un input digitale sull'unità interna (X2M/1 e

X2M/4)

▪ Il modo funzionamento ambiente viene inviato mediante un'uscita digitale (X2M/33 e X2M/34) sull'unità interna a:

▪ I convettori con pompa di calore

▪ La valvola di intercettazione

Configurazione

Impostazione

Controllo temperatura dell'unità:

▪ #: [A.2.1.7]

▪ Codice: [C-07]

Numero di zone di temperatura dell'acqua:

▪ #: [A.2.1.8]

Valore

1 (Contr. TA est.): Il funzionamento dell'unità viene deciso dal termostato esterno.

0 (1 zona Tman): Principale

▪ Codice: [7-02]

Termostato ambiente esterno per la zona principale:

▪ #: [A.2.2.4]

▪ Codice: [C-05]

1 (F. term. ON/OFF): Quando il termostato ambiente esterno o il convettore della pompa di calore utilizzati possono solo inviare una condizione ATTIVATO/

DISATTIVATO del termostato.

Nessuna separazione tra la richiesta di riscaldamento o di raffreddamento.

Guida di riferimento per l'installatore

12

Benefici

Raffreddamento. Il convettore con pompa di calore offre, oltre alla capacità di riscaldamento, anche un'eccellente capacità di raffreddamento.

Efficienza. Il riscaldamento a pavimento offre le migliori prestazioni con Altherma LT.

Comfort. La combinazione dei due tipi di trasmettitori di calore offre:

▪ Un comfort eccellente del riscaldamento a pavimento

▪ Un comfort eccellente di raffreddamento dei convettori con pompa di calore

5.2.2

Ambienti multipli – Una zona Tman

Se è necessaria una sola zona di temperatura manuale poiché la temperatura manuale di progetto di tutti i trasmettitori di calore è la stessa, NON è richiesta una stazione con valvola di miscelazione

(riduzione dei costi).

Esempio: Se il sistema a pompa di calore viene usato per riscaldare un piano dove tutti gli ambienti hanno gli stessi trasmettitori di calore.

Riscaldamento a pavimento o radiatori – Valvole termostatiche

Se si riscaldano degli ambienti tramite riscaldamento a pavimento o radiatori, un modo molto comune di agire consiste nel controllare la temperatura dell'ambiente principale utilizzando un termostato

(questo può essere o l'interfaccia utente oppure un termostato ambiente esterno), mentre gli altri ambienti sono controllati dalle cosiddette valvole termostatiche, che si aprono e si chiudono in base alla temperatura ambiente.

Impostazione

A

B C

T

a

A Zona temperatura manuale principale

B Ambiente 1

C Ambiente 2

a Interfaccia utente

▪ Il riscaldamento a pavimento dell'ambiente principale è collegato direttamente all'unità interna.

▪ La temperatura ambiente dell'ambiente principale è controllata dall'interfaccia utente usata come termostato.

▪ Una valvola termostatica è installata prima del riscaldamento a pavimento in ciascuno degli altri ambienti.

INFORMAZIONI

Fare attenzione alle situazioni in cui l'ambiente principale potrebbe riscaldato da un'altra sorgente di riscaldamento.

Esempio: Caminetti.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Configurazione

Impostazione

Controllo temperatura dell'unità:

▪ #: [A.2.1.7]

▪ Codice: [C-07]

Numero di zone di temperatura dell'acqua:

▪ #: [A.2.1.8]

▪ Codice: [7-02]

Valore

2 (Contr. TA): Il funzionamento dell'unità viene deciso in base alla temperatura ambiente dell'interfaccia utente.

0 (1 zona Tman): Principale

Benefici

Efficace nella riduzione dei costi.

Facilità di utilizzo. Stesso impianto di quello usato per un solo ambiente, ma con valvole termostatiche.

Riscaldamento a pavimento o radiatori –

Termostati ambiente esterni multipli

Impostazione

5 Linee guida relative all'applicazione

Benefici

Confronto con il riscaldamento a pavimento o i radiatori per un ambiente:

Comfort. Si può impostare la temperatura ambiente desiderata, inclusi i programmi, per ciascun ambiente attraverso i termostati ambiente.

Convettori con pompa di calore

Impostazione

A

B a

C a

A

B

M1

C

M2

b a a

A Zona temperatura manuale principale

B Ambiente 1

C Ambiente 2

a Termostato ambiente esterno

b Valvola di bypass

▪ Per ciascun ambiente, viene installata una valvola di intercettazione (reperita in loco) per evitare l'alimentazione di acqua in uscita quando non vi è richiesta di riscaldamento o raffreddamento.

▪ Si deve installare una valvola di bypass per rendere possibile il ricircolo dell'acqua quando tutte le valvole di intercettazione sono chiuse.

▪ L'interfaccia utente collegata all'unità interna decide il modo funzionamento ambiente. Ricordare che il modo funzionamento di ciascun termostato ambiente deve essere impostato per corrispondere all'unità interna.

▪ I termostati ambiente vengono collegati alle valvole di intercettazione, ma NON devono essere collegati all'unità interna.

L'unità interna fornirà costantemente acqua in uscita, con la possibilità di programmare un programma corrispondente.

Configurazione

Impostazione

Controllo temperatura dell'unità:

▪ #: [A.2.1.7]

▪ Codice: [C-07]

Numero di zone di temperatura dell'acqua:

▪ #: [A.2.1.8]

▪ Codice: [7-02]

Valore

0 (Contr. Tman): Il funzionamento dell'unità viene deciso in base alla temperatura manuale.

0 (1 zona Tman): Principale

A Zona temperatura manuale principale

B Ambiente 1

C Ambiente 2

a Comando a distanza dei convettori con pompa di calore

▪ La temperatura ambiente desiderata viene impostata tramite il comando a distanza dei convettori con pompa di calore.

▪ L'interfaccia utente collegata all'unità interna decide il modo funzionamento ambiente.

▪ I segnali di richiesta di riscaldamento o raffreddamento di ciascun convettore con pompa di calore sono collegati in parallelo all'input digitale sull'unità interna (X2M/1 e X2M/4). L'unità interna fornirà la temperatura manuale solo in presenza di una richiesta effettiva.

INFORMAZIONI

Per aumentare il comfort e le prestazioni, Daikin consiglia di installare l'opzione del kit valvole EKVKHPC su ciascun convettore con pompa di calore.

Configurazione

Impostazione

Controllo temperatura dell'unità:

▪ #: [A.2.1.7]

▪ Codice: [C-07]

Numero di zone di temperatura dell'acqua:

▪ #: [A.2.1.8]

▪ Codice: [7-02]

Valore

1 (Contr. TA est.): Il funzionamento dell'unità viene deciso dal termostato esterno.

0 (1 zona Tman): Principale

Benefici

Confronto con i convettori con pompa di calore per un ambiente:

Comfort. Si può impostare la temperatura ambiente desiderata, inclusi i programmi, per ciascun ambiente attraverso il comando a distanza dei convettori con pompa di calore.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

13

5 Linee guida relative all'applicazione

Combinazione: Riscaldamento a pavimento +

Convettori con pompa di calore

Impostazione

A

B C

M1

M1

b a

A Zona temperatura manuale principale

B Ambiente 1

C Ambiente 2

a Termostato ambiente esterno

b Comando a distanza dei convettori con pompa di calore

▪ Per ogni ambiente con convettori con pompa di calore: i convettori con pompa di calore sono collegati direttamente all'unità interna.

▪ Per ciascun ambiente con riscaldamento a pavimento: Sono installate due valvole di intercettazione (da reperire in loco) prima del riscaldamento a pavimento:

▪ Una valvola di intercettazione per impedire l'alimentazione di acqua calda quando non vi è richiesta di riscaldamento per l'ambiente

▪ Una valvola di intercettazione per prevenire la formazione di condensa sul pavimento durante il funzionamento del raffreddamento degli ambienti con convettori con pompa di calore

▪ Per ogni ambiente con convettori con pompa di calore: La temperatura ambiente desiderata viene impostata attraverso il comando a distanza dei convettori con pompa di calore.

▪ Per ciascun ambiente con riscaldamento a pavimento: La temperatura ambiente desiderata viene impostata attraverso il termostato ambiente esterno (cablato o wireless).

▪ L'interfaccia utente collegata all'unità interna decide il modo funzionamento ambiente. Tenere presente che il modo funzionamento su ciascun termostato ambiente esterno e sul comando a distanza dei convettori con pompa di calore deve essere impostato in modo da corrispondere a quello dell'unità interna.

INFORMAZIONI

Per aumentare il comfort e le prestazioni, Daikin consiglia di installare l'opzione del kit valvole EKVKHPC su ciascun convettore con pompa di calore.

Configurazione

Impostazione

Controllo temperatura dell'unità:

▪ #: [A.2.1.7]

▪ Codice: [C-07]

Numero di zone di temperatura dell'acqua:

▪ #: [A.2.1.8]

▪ Codice: [7-02]

Valore

0 (Contr. Tman): Il funzionamento dell'unità viene deciso in base alla temperatura manuale.

0 (1 zona Tman): Principale

5.2.3

Ambienti multipli – Due zone Tman

Se i trasmettitori di calore selezionati per ciascun ambiente sono progettati per temperature manuali differenti, si possono utilizzare zone di temperatura manuale differenti (massimo 2).

In questo documento:

▪ Zona principale = Zona con la più bassa temperatura di progetto per il riscaldamento, e la più alta temperatura di progetto per il raffreddamento

▪ Zona aggiuntiva = L'altra zona

ATTENZIONE

Quando vi è più di una zona dell'acqua in uscita, si deve sempre installare una stazione con valvola di miscelazione nella zona principale per diminuire (per il riscaldamento)/ aumentare (per il raffreddamento) la temperatura manuale quando è presente una richiesta riguardante la zona aggiuntiva.

Esempio tipico:

Ambiente (zona)

Salotto (zona principale)

Camere da letto (zona aggiuntiva)

Trasmettitorei di calore:

Temperatura di progetto

Riscaldamento a pavimento:

▪ Per il riscaldamento: 35°C

▪ Per il raffreddamento: 20°C

(solo aria fresca, non è consentito un vero e proprio raffreddamento)

Convettori con pompa di calore:

▪ Per il riscaldamento: 45°C

▪ Per il raffreddamento: 12°C

Impostazione

A

B

C d c

D

E a a b

A Zona temperatura manuale aggiuntiva

B Ambiente 1

C Ambiente 2

D Zona temperatura manuale principale

E Ambiente 3

a Comando a distanza dei convettori con pompa di calore

b Interfaccia utente

c Stazione con valvola di miscelazione

d Valvola di regolazione della pressione

Guida di riferimento per l'installatore

14

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

INFORMAZIONI

Prima della stazione della valvola di miscelazione, si deve installare una valvola di regolazione della pressione.

Questo serve a garantire il corretto equilibrio della portata acqua tra la zona della temperatura manuale principale e la zona della temperatura manuale aggiuntiva in relazione con la capacità richiesta di entrambe le zone di temperatura dell'acqua.

▪ Per la zona principale:

▪ Prima del riscaldamento a pavimento è installata una stazione con valvola di miscelazione.

▪ La pompa della stazione con valvola di miscelazione è controllata dal segnale Attivata/DISATTIVATA sull'unità interna

(X2M/5 e X2M/7; uscita valvola di intercettazione normalmente chiusa).

▪ La temperatura ambiente è controllata dall'interfaccia utente, che viene usata come termostato ambiente.

▪ Per la zona aggiuntiva:

▪ I convettori con pompa di calore sono collegati direttamente all'unità interna.

▪ La temperatura ambiente desiderata viene impostata tramite il comando a distanza dei convettori con pompa di calore per ciascun ambiente.

▪ I segnali di richiesta di riscaldamento o raffreddamento di ciascun convettore con pompa di calore sono collegati in parallelo all'input digitale sull'unità interna (X2M/1 e X2M/4).

L'unità interna fornirà la temperatura manuale aggiuntiva richiesta solo in presenza di una richiesta effettiva.

▪ L'interfaccia utente collegata all'unità interna decide il modo funzionamento ambiente. Tenere presente che il modo funzionamento su ciascun comando a distanza dei convettori con pompa di calore deve essere impostato in modo da corrispondere a quello dell'unità interna.

Configurazione

Impostazione

Controllo temperatura dell'unità:

▪ #: [A.2.1.7]

▪ Codice: [C-07]

Valore

2 (Contr. TA): Il funzionamento dell'unità viene deciso in base alla temperatura ambiente dell'interfaccia utente.

Nota:

▪ Ambiente principale = interfaccia utente utilizzato come funzione termostato ambiente

Numero di zone di temperatura dell'acqua:

▪ Altri ambienti = funzione termostato ambiente esterno

1 (2 zone Tman): Principale + aggiuntiva

▪ #: [A.2.1.8]

▪ Codice: [7-02]

Nel caso dei convettori con pompa di calore:

Termostato ambiente esterno per la zona aggiuntiva:

▪ #: [A.2.2.5]

▪ Codice: [C-06]

1 (F. term. ON/OFF): Quando il termostato ambiente esterno o il convettore della pompa di calore utilizzati possono solo inviare una condizione ATTIVATO/

DISATTIVATO del termostato.

Nessuna separazione tra la richiesta di riscaldamento o di raffreddamento.

Uscita valvola di intercettazione Impostare per seguire la richiesta termostato della zona principale.

5 Linee guida relative all'applicazione

Impostazione

Valvola di intercettazione

Alla stazione con valvola di miscelazione

Valore

Se si deve intercettare la zona principale durante il modo raffreddamento per prevenire la formazione di condensa sul pavimento, impostarla di conseguenza.

Impostare la temperatura manuale richiesta principale per il riscaldamento e/o il raffreddamento.

Benefici

Comfort.

▪ La funzionalità del termostato ambiente intelligente può diminuire o aumentare la temperatura manuale richiesta in base alla temperatura ambiente effettiva (modulazione).

▪ La combinazione dei due sistemi di trasmettitori di calore offre l'eccellente comfort del riscaldamento a pavimento e l'eccellente comfort del raffreddamento dei convettori con pompa di calore.

Efficienza.

▪ In base alla richiesta, l'unità interna alimenta una temperatura manuale differente corrispondente alla temperatura di progetto dei vari trasmettitori di calore.

▪ Il riscaldamento a pavimento offre le migliori prestazioni con

Altherma LT.

5.3

Impostazione di una fonte di calore ausiliaria per il riscaldamento ambiente

▪ Il riscaldamento ambiente può essere eseguito con i seguenti mezzi:

▪ L'unità interna

▪ Una caldaia ausiliaria (da reperire in loco) collegata al sistema

▪ Quando il termostato ambiente richiede il riscaldamento, l'unità interna o la caldaia ausiliaria iniziano a funzionare in base alla temperatura esterna (stato di commutazione alla fonte di calore esterna). Se viene data l'autorizzazione alla caldaia ausiliaria, il riscaldamento ambiente da parte dell'unità interna viene

DISATTIVATO.

▪ Il funzionamento bivalente è possibile soltanto per il riscaldamento ambiente, NON per la produzione di acqua calda sanitaria.

L'acqua calda sanitaria viene sempre prodotta dal serbatoio ACS collegato all'unità interna.

INFORMAZIONI

▪ Durante il funzionamento di riscaldamento della pompa di calore, la pompa di calore funziona per raggiungere la temperatura desiderata tramite l'interfaccia utente. Quando il funzionamento dipendente da condizioni meteorologiche è attivo, la temperatura dell'acqua viene determinata automaticamente in base alla temperatura esterna.

▪ Durante il funzionamento di riscaldamento della caldaia ausiliaria, la caldaia ausiliaria funziona per raggiungere la temperatura dell'acqua richiesta impostata attraverso il comando della caldaia ausiliaria.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

15

5 Linee guida relative all'applicazione

Impostazione

▪ Integrare la caldaia ausiliaria come segue:

Solo per EHBH/X

a b c d e f g h

M

f k h i l i n

Solo per EHVH/X

a b c d e g

M

f h f k h i l i n m m

FHL1

FHL2

FHL3

j j

FHL1

FHL2

FHL3

a Unità esterna

b Unità interna

c Scambiatore di calore

d Riscaldatore di riserva

e Pompa

f Valvola di intercettazione

g Valvola a 3 vie motorizzata (in dotazione con il serbatoio ACS)

h Valvola di ritegno (da reperire in loco)

i Valvola di intercettazione (da reperire in loco)

j Collettore (da reperire in loco)

k Caldaia ausiliaria (da reperire in loco)

l Valvola di regolazione dell'acqua (da reperire in loco)

m Serbatoio ACS (EHBH/X: opzione)

n Serpentina dello scambiatore di calore

FHL1...3 Riscaldamento a pavimento

NOTA

▪ Assicurarsi che la caldaia ausiliaria e la sua integrazione nel sistema siano conformi con le leggi applicabili.

▪ Daikin NON è responsabile di situazioni errate o non sicure che dovessero insorgere nel sistema della caldaia ausiliaria.

▪ Assicurarsi che l'acqua di ritorno alla pompa di calore NON superi i 55°C. Per fare ciò:

▪ Impostare la temperatura dell'acqua richiesta tramite il comando della caldaia ausiliaria su 55°C massimo.

▪ Installare una valvola di regolazione dell'acqua nella portata acqua di ritorno della pompa di calore.

▪ Impostare la valvola di regolazione dell'acqua in modo che si chiuda al di sopra di 55°C e si apra al di sotto di 55°C.

▪ Installare delle valvole di ritegno.

▪ Accertarsi di avere solo un serbatoio di espansione nel circuito idraulico. Un serbatoio di espansione è già premontato nell'unità interna.

▪ Installare la scheda con I/O digitale (opzione EKRP1HB).

▪ Collegare X1 e X2 (commutazione alla fonte di calore esterna) sulla scheda al termostato della caldaia ausiliaria.

▪ Per impostare i trasmettitori di calore, vedere "5.2 Impostazione del sistema di riscaldamento/raffreddamento ambiente" a pagina 10.

Configurazione

Tramite l'interfaccia utente (procedura guidata rapida):

▪ Impostare l'uso di un sistema bivalente come fonte di calore esterna.

▪ Impostare la temperatura e l'isteresi bivalenti.

NOTA

▪ Assicurarsi che l'isteresi bivalente abbia un differenziale sufficiente a prevenire la commutazione frequente tra l'unità interna e la caldaia ausiliaria.

▪ Dato che la temperatura esterna viene misurata dal termistore aria dell'unità esterna, installare l'unità esterna all'ombra, in modo che NON venga influenzato o ATTIVATO/DISATTIVATO dalla luce diretta del sole.

▪ La commutazione frequente può causare la corrosione della caldaia ausiliaria. Contattare il produttore della caldaia ausiliaria per maggiori informazioni.

Commutazione alla fonte di calore esterna decisa da un contatto ausiliario

▪ Possibile soltanto nel controllo termostato ambiente esterno E con

una zona temperatura manuale (vedere "5.2 Impostazione del sistema di riscaldamento/raffreddamento ambiente" a pagina 10).

▪ Il contatto ausiliario può essere:

▪ Un termostato temperatura esterna

▪ Un contatto per il risparmio energetico

▪ Un contatto azionato manualmente

▪ …

Guida di riferimento per l'installatore

16

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

▪ Impostazione: Effettuare i seguenti collegamenti elettrici in loco:

L

H

Com

Indoor/Auto/Boiler

Indoor

X2M

1 2 3 4

BTI

X Y

A

K1A K2A

K1A K2A

N

B

TI

Ingresso termostato della caldaia

A Contatto ausiliario (normale chiuso)

H Termostato ambiente per il riscaldamento su richiesta (opzionale)

K1A Relè ausiliario di attivazione dell'unità interna (da reperire in loco)

K2A Relè ausiliario di attivazione della caldaia (non di fornitura)

Indoor Unità interna

Auto Automatico

Boiler Caldaia

NOTA

▪ Assicurarsi che il contatto ausiliario abbia un differenziale o un ritardo temporale sufficiente a prevenire la commutazione frequente tra l'unità interna e la caldaia ausiliaria.

▪ Se il contatto ausiliario è un termostato temperatura esterna, installare il termostato all'ombra, in modo che questo NON sia influenzato o ATTIVATO/

DISATTIVATO dalla luce diretta del sole.

▪ La commutazione frequente può causare la corrosione della caldaia ausiliaria. Contattare il produttore della caldaia ausiliaria per maggiori informazioni.

5.4

Impostare il serbatoio dell'acqua calda sanitaria

Il serbatoio ACS può essere:

▪ Integrato nell'unità interna

▪ Installato come opzione autonoma

5.4.1

Layout sistema – Serbatoio ACS integrato

Solo per EHVH/X.

a b c d f

UI

h h

M

e g i

FHL1

FHL2

FHL3

a Unità esterna

b Unità interna

c Scambiatore di calore

d Riscaldatore di riserva

e Pompa

f Valvola a 3 vie motorizzata

g Serbatoio ACS

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

5 Linee guida relative all'applicazione

h Valvola di intercettazione

i Collettore (da reperire in loco)

FHL1...3 Riscaldamento a pavimento

UI Interfaccia utente

5.4.2

Layout sistema – Serbatoio ACS autonomo

Solo per EHBH/X.

a b c d e f g

M

f h

FHL1

i j

FHL2

FHL3

a Unità esterna

b Unità interna

c Scambiatore di calore

d Riscaldatore di riserva

e Pompa

f Valvola di intercettazione

g Valvola a 3 vie motorizzata

h Collettore (da reperire in loco)

i Serbatoio ACS

j Serpentina dello scambiatore di calore

FHL1...3 Riscaldamento a pavimento

5.4.3

Selezione del volume e della temperatura desiderata per il serbatoio ACS

Per la gente, l'acqua può dirsi calda quando ha una temperatura di

40°C. Pertanto, il consumo di ACS viene sempre espresso come volume di acqua calda a 40°C. Tuttavia, si può impostare la temperatura serbatoio ACS ad una temperatura più elevata

(esempio: 53°C), per poi miscelarla con acqua fredda (esempio:

15°C).

La selezione del volume e della temperatura desiderata per il serbatoio ACS consiste nelle seguenti operazioni:

1 Determinare il consumo di ACS (equivalente al volume di acqua calda a 40°C).

2 Determinare il volume e la temperatura desiderata per il serbatoio ACS.

Volumi possibili del serbatoio ACS

Tipo

Serbatoio ACS integrato

Serbatoio ACS autonomo

▪ 180 l

▪ 260 l

▪ 150 l

▪ 200 l

▪ 300 l

Volumi possibili

Guida di riferimento per l'installatore

17

5 Linee guida relative all'applicazione

Suggerimenti per il risparmio energetico

▪ Se il consumo di ACS varia da un giorno all'altro, si può programmare un programma settimanale con differenti temperature del serbatoio ACS desiderate per ciascun giorno.

▪ Minore la temperatura serbatoio ACS desiderata, maggiore sarà la riduzione dei costi. Selezionando un serbatoio ACS più grande, si può diminuire la temperatura serbatoio ACS desiderata.

▪ La pompa di calore stessa può produrre acqua calda sanitaria con una temperatura massima di 55°C (50°C se la temperatura esterna è bassa). La resistenza elettrica integrata nella pompa di calore può essere più alta di questa temperatura.

Tuttavia, questa consuma più energia. Daikin raccomanda di impostare la temperatura serbatoio ACS desiderata al di sotto di

55°C per evitare di usare la resistenza elettrica.

▪ Più alta la temperatura esterna, migliori saranno le prestazioni della pompa di calore.

▪ Se i prezzi dell'energia rimangono identici sia durante il giorno che durante la notte, Daikin raccomanda di riscaldare il serbatoio ACS durante il giorno.

▪ Se i prezzi dell'energia sono più bassi nelle ore notturne, Daikin raccomanda di riscaldare il serbatoio ACS durante la notte.

▪ Quando la pompa di calore produce acqua calda sanitaria, non può riscaldare un ambiente. Se si dovesse aver bisogno di acqua calda sanitaria e riscaldamento ambiente contemporaneamente,

Daikin raccomanda di produrre acqua calda sanitaria durante la notte quando la richiesta di riscaldamento ambiente è minore.

Determinazione del consumo di ACS

Rispondere alle domande seguenti e calcolare il consumo di ACS

(volume di acqua calda equivalente a 40°C) usando i volumi d'acqua tipici:

Domanda

Quante docce sono richieste al giorno?

Quanti bagni docce sono richiesti al giorno?

Quanta acqua è necessaria al lavello della cucina al giorno?

Vi sono altre esigenze in termini di acqua calda sanitaria?

Volume d'acqua tipico

1 doccia = 10 min x 10 l/min =

100 l

1 bagno = 150 l

1 lavello = 2 min x 5 l/min = 10 l

Esempio: Se il consumo giornaliero di ACS di una famiglia (4 persone) è come segue:

▪ 3 docce

▪ 1 bagno

▪ 3 volumi di lavello

Allora il consumo di ACS = (3x100 l) + (1x150 l) + (3x10 l) = 480 l

Determinazione del volume e della temperatura desiderata per il serbatoio ACS

Formula

V

1

= V

2

+ V

2

x (T

2

- 40) / (40 - T

1

)

Esempio

Se:

▪ V

2

= 180 l

▪ T

2

= 54°C

▪ T

1

= 15°C

Quindi V

1

= 280 l

Guida di riferimento per l'installatore

18

Formula

V

2

= V

1

x (40 - T

1

) / (T

2

- T

1

)

Esempio

Se:

▪ V

1

= 480 l

▪ T

2

= 54°C

▪ T

1

= 15°C

Allora V

2

= 307 l

V

1

V

2

T

2

T

1

: Consumo di ACS (equivalente al volume di acqua calda a 40°C)

: Volume richiesto del serbatoio ACS se riscaldato una volta sola

: Temperatura serbatoio ACS

: Temperatura acqua fredda

5.4.4

Impostazione e configurazione –

Serbatoio ACS

▪ Per i consumi di ACS elevati, si può riscaldare il serbatoio ACS diverse volte durante la giornata.

▪ Per riscaldare il serbatoio ACS alla temperatura serbatoio ACS desiderata, si possono utilizzare le seguenti fonti di energia:

▪ Ciclo termodinamico della pompa di calore

▪ Riscaldatore di riserva elettrico (per il serbatoio ACS integrato)

▪ Surriscaldatore elettrico (per il serbatoio ACS autonomo)

▪ Pannelli solari

▪ Per maggiori informazioni su:

▪ Ottimizzazione del consumo energetico per la produzione di

acqua calda sanitaria, vedere "8 Configurazione" a pagina 45.

▪ Collegamento del cablaggio elettrico del serbatoio ACS autonomo all'unità interna, vedere il manuale d'installazione del serbatoio ACS.

▪ Collegamento delle tubazioni idrauliche del serbatoio ACS autonomo all'unità interna, vedere il manuale d'installazione del serbatoio ACS.

5.4.5

Combinazione: Serbatoio ACS autonomo

+ Pannelli solari

Collegando il serbatoio ACS ai pannelli solari, il serbatoio ACS può essere riscaldato dall'energia solare.

Per le istruzioni d'installazione, vedere il manuale d'installazione del kit solare e il supplemento al manuale per le apparecchiature opzionali.

a

M

c.4

c c.3

c.2

f e c.1

b d

a Pannelli solari

b Stazione della pompa solare

c Comando della stazione della pompa solare con sensori di temperatura

c1 Sensore temperatura serbatoio

c2 Sensore temperatura di ritorno ai pannelli solari

c3 Sensore della temperatura di erogazione con misuratore di portata dai pannelli solari

c4 Sensore temperatura pannelli solari

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

d Kit solare

e Sensore temperatura ACS dell'unità

f Elettrovalvola a 2 vie (solo per il Regno Unito).

Obbligatoria per essere in regola con la normativa

G3 relativa agli edifici nel Regno Unito.

Impianto di riscaldamento

Esempio di unità

5.4.6

Pompa ACS per l'acqua calda istantanea

Impostazione h a b i f c g

a Unità interna

b Serbatoio ACS

c Pompa ACS

f Doccia

g Acqua fredda

h Acqua calda sanitaria in USCITA

i Collegamento di ricircolo

▪ Collegando una pompa ACS, si può avere a disposizione al rubinetto acqua calda istantanea.

▪ La pompa ACS e l'impianto sono da reperire in loco e sono responsabilità dell'installatore.

▪ Per maggiori informazioni sul collegamento della connessione di ricircolo:

▪ per il serbatoio ACS integrato, vedere "7 Installazione" a pagina 29,

▪ per il serbatoio ACS separato, vedere il manuale d'installazione per il serbatoio ACS.

Configurazione

▪ Per maggiori informazioni, vedere "8 Configurazione" a pagina 45.

▪ Si può programmare un programma per controllare la pompa ACS attraverso l'interfaccia utente. Per maggiori informazioni, vedere la guida di consultazione per l'utente.

5.4.7

Pompa ACS per la disinfezione

Impostazione h a b i c d f e g

a Unità interna

b Serbatoio ACS

c Pompa ACS

d Elemento riscaldatore

e Valvola di ritegno

f Doccia

g Acqua fredda

h Acqua calda sanitaria in USCITA

i Collegamento di ricircolo

▪ La pompa ACS e l'impianto sono da reperire in loco e sono responsabilità dell'installatore.

▪ Per il serbatoio ACS integrato, la temperatura del serbatoio ACS può essere impostata ad un massimo di 60°C. Se le leggi applicabili richiedono una temperatura più alta per la disinfezione.

si possono collegare una pompa ACS e un elemento riscaldatore, come illustrato sopra.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

5 Linee guida relative all'applicazione

▪ Se le leggi applicabile prevedono la disinfezione delle tubazioni idrauliche fino al punto di prelievo al rubinetto, si possono collegare una pompa ACS e un elemento riscaldatore (se necessario) come mostrato sopra.

Configurazione

L'unità interna può controllare il funzionamento della pompa ACS.

Per maggiori informazioni, vedere "8 Configurazione" a pagina 45.

5.5

Impostare la misurazione energia

▪ Attraverso l'interfaccia utente, si possono leggere i seguenti dati energetici:

▪ Calore prodotto

▪ Energia consumata

▪ Si possono leggere i dati energetici:

▪ Per il riscaldamento ambiente

▪ Per il raffreddamento ambiente

▪ Per la produzione di acqua calda sanitaria

▪ Si possono leggere i dati energetici:

▪ Mensili

▪ Annuali

INFORMAZIONI

Il calcolo del calore prodotto e dell'energia consumata costituisce solo una stima, pertanto non è possibile garantire una precisione assoluta.

5.5.1

Calore prodotto

▪ Applicabile per tutti i modelli.

▪ Il calore prodotto viene calcolato internamente, in base a:

▪ La temperatura acqua in uscita e acqua in entrata

▪ La portata

▪ Il consumo di potenza del surriscaldatore (se applicabile) nel serbatoio dell'acqua calda sanitaria

▪ Impostazione e configurazione:

▪ Non sono necessarie apparecchiature aggiuntive.

▪ Solo nel caso in cui nel sistema sia presente un surriscaldatore, misurarne la capacità (misura della resistenza) e impostare la capacità attraverso l'interfaccia utente. Esempio: Se la misura della resistenza di un surriscaldatore è di 17,1 Ω, la capacità del surriscaldatore a 230 V sarà di 3100 W.

5.5.2

Energia consumata

Per determinare l'energia consumata, si possono usare i metodi seguenti:

▪ Calcolo

▪ Misurazione

INFORMAZIONI

Non si possono combinare il calcolo dell'energia consumata (esempio: per il riscaldatore di riserva) e la misurazione dell'energia consumata (esempio: per l'unità esterna). In tal caso, i dati energetici non saranno validi.

Calcolo dell'energia consumata

▪ Applicabile soltanto per EHBH/X04+08 e EHVH/X04+08.

Guida di riferimento per l'installatore

19

5 Linee guida relative all'applicazione

▪ L'energia consumata viene calcolata internamente, in base a:

▪ Il consumo di potenza effettivo dell'unità esterna

▪ La capacità impostata del riscaldatore di riserva e del surriscaldatore

▪ La tensione

▪ Impostazione e configurazione: Per ottenere dati energetici accurati, misurare la capacità (misurazione della resistenza) e impostare la capacità attraverso l'interfaccia utente per:

▪ Il riscaldatore di riserva (gradino 1 e gradino 2)

▪ Il surriscaldatore

Misura dell'energia consumata

▪ Applicabile per tutti i modelli.

▪ Metodo preferito per via dell'accuratezza più elevata.

▪ Richiede contatori dell'energia elettrica esterni.

▪ Impostazione e configurazione:

▪ Per le specifiche di ciascun tipo di contatore, vedere "15 Dati tecnici" a pagina 82.

▪ Se si usano dei contatori dell'energia elettrica, impostare il numero di impulsi/kWh per ciascun contatore attraverso l'interfaccia utente. I dati dell'energia consumata per i modelli

EHVH/X16 e EHBH/X16 saranno disponibili soltanto se è configurata questa impostazione.

INFORMAZIONI

Nel misurare il consumo di energia elettrica, assicurarsi che TUTTI i punti di consumo di energia del sistema siano coperti dai contatori dell'energia elettrica.

5.5.3

Alimentazione a tariffa kWh normale

Regola generale

È sufficiente un contatore dell'energia elettrica che copra l'intero sistema.

Impostazione

Collegare il contatore dell'energia elettrica a X5M/7 e X5M/8.

Tipo di contatore dell'energia elettrica

In caso di…

▪ Unità esterna monofase

Usare un contatore dell'energia elettrica…

Monofase

▪ Riscaldatore di riserva alimentato da una griglia monofase (cioè il modello di riscaldatore di riserva è *3V o

*9W collegato ad una griglia monofase)

In altri casi (cioè un'unità esterna trifase e/o un modello di riscaldatore di riserva *9W collegato ad una griglia trifase)

Trifase

Esempio

Contatore dell'energia elettrica monofase

Contatore dell'energia elettrica trifase c

0

0

a b c c

0

0

580

1 50

a b c d

A d e

B f

C g

A Unità esterna

B Unità interna

C Serbatoio ACS

a Armadio elettrico (L

1

/N)

b Armadio elettrico (L

1

/N)

c Fusibile (L

1

/N)

d Unità esterna (L

1

/N)

e Unità interna (L

1

/N)

f Riscaldatore di riserva (L

1

/N)

g Surriscaldatore (L

1

/N)

A e f g

B C h

A Unità esterna

B Unità interna

C Serbatoio ACS

a Armadio elettrico (L

1

/L

2

/L

3

/N)

b Contatore dell'energia elettrica

(L

1

/L

2

/L

3

/N)

c Fusibile (L

1

/L

2

/L

3

/N)

d Fusibile (L

1

/N)

e Unità esterna (L

1

/L

2

/L

3

/N)

f Unità interna (L

1

/L

2

/L

3

/N)

g Riscaldatore di riserva

(L

1

/L

2

/L

3

/N)

h Surriscaldatore (L

1

/N)

Eccezione

▪ Si può utilizzare un secondo contatore dell'energia elettrica se:

▪ Il campo di potenza di un contatore è insufficiente.

▪ Il contatore elettrico non può essere installato facilmente nell'armadio elettrico.

▪ Le griglie trifase da 230 V e 400 V sono combinate (cosa molto insolita), a causa di limitazioni tecniche dei contatori dell'energia elettrica.

▪ Collegamento e impostazione:

▪ Collegare il secondo contatore dell'energia elettrica a X5M/9 e

X5M/10.

▪ Nel software vengono aggiunti i dati sui consumi di energia elettrica di entrambi i contatori, cosicché NON è necessario impostare quale contatore copre quale consumo di corrente. Si deve soltanto impostare il numero di impulsi di ciascun contatore dell'energia elettrica.

▪ Vedere "5.5.4 Alimentazione a tariffa kWh preferenziale" a pagina 20 per un esempio con due contatori dell'energia

elettrica.

5.5.4

Alimentazione a tariffa kWh preferenziale

Regola generale

▪ Contatore dell'energia elettrica 1: Misura l'unità esterna.

▪ Contatore dell'energia 2: Misura il resto (cioè l'unità interna, il riscaldatore di riserva e il surriscaldatore opzionale).

Impostazione

▪ Collegare il contatore dell'energia elettrica 1 a X5M/7 e X5M/8.

▪ Collegare il contatore dell'energia elettrica 2 a X5M/9 e X5M/10.

Guida di riferimento per l'installatore

20

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Tipi di contatore dell'energia elettrica

▪ Contatore dell'energia elettrica 1: Contatore dell'energia elettrica monofase o trifase in base all'alimentazione dell'unità esterna.

▪ Contatore dell'energia elettrica 2:

▪ In caso di una configurazione con riscaldatore di riserva monofase, usare un contatore dell'energia elettrica monofase.

▪ Negli altri casi, utilizzare un contatore dell'energia elettrica trifase.

Esempio

Unità esterna monofase con un riscaldatore di riserva trifase:

e

0 0

580

1 50

a

0 0

b c f e d

5 Linee guida relative all'applicazione

5.6.1

Limitazione permanente della potenza

La limitazione permanente della potenza è utile per assicurare un consumo massimo di potenza o di corrente del sistema. In certi paesi, la legislazione limita il consumo di potenza massimo per il riscaldamento ambiente e la produzione di ACS. Esempio: Il consumo di potenza massimo dipende dall'area dell'abitazione e deve essere pagata una tariffa annuale all'azienda elettrica in base alla capacità del fusibile installato in loco. Limitando in modo permanente la potenza o la corrente massima del sistema, si possono installare dei fusibili in loco più piccoli.

NOTA

Quando il controllo della corrente è destinato a ridurre la capacità dei fusibili installati in loco, il fusibile in loco scatta per proteggere i collegamenti in loco in caso di sovracorrenti causate dall'unità. Assicurarsi che la selezione del fusibile in loco sia conforme con le leggi applicabili.

DI

P i a b

A g h i j

B C

A Unità esterna

B Unità interna

C Serbatoio ACS

a Armadio elettrico (L

1 preferenziale

/N): Alimentazione a tariffa kWh

b Armadio elettrico (L

1 kWh normale

/L

2

/L

3

/N): Alimentazione a tariffa

c Contatore dell'energia elettrica (L

1

/N)

d Contatore dell'energia elettrica (L

1

e Fusibile (L

f Fusibile (L

1

1

/N)

/L

2

/L

3

/N)

/L

2

/L

3

/N)

g Unità esterna (L

1

/N)

h Unità interna (L

1

/L

2

/L

3

/N)

i Riscaldatore di riserva (L

1

j Surriscaldatore (L

1

/N)

/L

2

/L

3

/N)

5.6

Impostazione del controllo consumo elettrico

▪ Il controllo consumo elettrico:

▪ È applicabile soltanto per EHBH/X04+08 e EHVH/X04+08.

▪ Consente di limitare il consumo elettrico dell'intero sistema

(somma di unità esterna, unità interna, riscaldatore di riserva e surriscaldatore opzionale).

▪ Configurazione: Impostare il livello di limitazione della potenza e il modo in cui deve essere raggiunto attraverso l'interfaccia utente.

▪ Il livello di limitazione della potenza può essere espresso nel modo seguente:

▪ Corrente massima di funzionamento (in A)

▪ Consumo di potenza massimo (in kW)

▪ Il livello di limitazione della potenza può essere attivato:

▪ In modo permanente

▪ Per mezzo di input digitali

INFORMAZIONI

Nelle applicazioni con surriscaldatore NON SI PUÒ utilizzare il controllo consumo elettrico.

t

P i

Consumo di potenza

t Tempo

DI Input digitale (livello di limitazione della potenza)

a Limitazione della potenza attiva

b Consumo di potenza effettivo

Impostazione e configurazione

▪ Non sono necessarie apparecchiature aggiuntive.

▪ Vedere le impostazioni del controllo consumo elettrico in [A.6.3.1] attraverso l'interfaccia utente (per la descrizione di tutte le

impostazioni, vedere "8 Configurazione" a pagina 45):

▪ Selezionare il modo di limitazione a tempo pieno

▪ Selezionare il tipo di limitazione (potenza in kW o corrente in A)

▪ Impostare il livello di limitazione della potenza desiderato

NOTA

Prestare attenzione alle seguenti linee guida quando si seleziona il livello di limitazione della potenza desiderato:

▪ Impostare un consumo di potenza minimo di ±3,6 kW per garantire il funzionamento dello sbrinamento.

Altrimenti, se lo sbrinamento dovesse essere interrotto parecchie volte, lo scambiatore di calore si congelerebbe.

▪ Impostare un consumo di potenza minimo di ±3 kW per garantire il riscaldamento ambiente e la produzione di

ACS consentendo il funzionamento di almeno un riscaldatore elettrico (gradino 1 del riscaldatore di riserva o surriscaldatore).

5.6.2

Limitazione della potenza attivata mediante input digitali

La limitazione della potenza è utile anche in combinazione con un sistema di gestione dell'energia.

La potenza o corrente dell'intero sistema Daikin è limitato dinamicamente mediante input digitali (massimo quattro gradini).

Ogni livello di limitazione della potenza viene impostato attraverso l'interfaccia utente limitando una delle seguenti voci:

▪ Corrente (in A)

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

21

5 Linee guida relative all'applicazione

▪ Consumo di potenza (in kW)

Il sistema di gestione dell'energia (da reperire in loco) decide l'attivazione di un certo livello di limitazione della potenza. Esempio:

Per limitare la potenza massima dell'intera abitazione (illuminazione, elettrodomestici, riscaldamento ambiente…).

D a

A8P

5

4

3

2

1

A b c

B C

A Unità esterna

B Unità interna

C Serbatoio ACS

D Sistema di gestione dell'energia

a Attivazione della limitazione della potenza (4 input digitali)

b Riscaldatore di riserva

c Surriscaldatore

DI4

DI3

P i a b

DI1

t

P i

Consumo di potenza

t Tempo

DI Input digitali (livelli di limitazione della potenza)

a Limitazione della potenza attiva

b Consumo di potenza effettivo

Impostazione

▪ Scheda a richiesta (opzione EKRP1AHTA) necessaria.

▪ Vengono utilizzati quattro input digitali massimo per attivare il livello di limitazione della potenza corrispondente:

▪ DI1 = limitazione minima (il consumo di energia più alto)

▪ DI4 = limitazione massima (il consumo di energia più basso)

▪ Per la specifica e il collegamento degli input digitali, vedere

"15.6 Schema elettrico – componenti: Unità interna" a pagina 90.

Configurazione

Vedere le impostazioni del controllo consumo elettrico in [A.6.3.1] attraverso l'interfaccia utente (per la descrizione di tutte le

impostazioni, vedere "8 Configurazione" a pagina 45):

▪ Selezionare l'attivazione mediante gli input digitali.

▪ Selezionare il tipo di limitazione (potenza in kW o corrente in A).

▪ Impostare il livello di limitazione della potenza desiderato corrispondente a ciascun input digitale.

INFORMAZIONI

Nel caso vi fosse più di 1 ingresso digitale chiuso

(contemporaneamente), la priorità degli ingressi digitali è fissa: DI4 priorità>…>DI1.

5.6.3

Processo di limitazione della potenza

L'unità esterna ha un'efficienza migliore dei riscaldatori elettrici.

Pertanto, i riscaldatori elettrici sono limitati e innanzitutto

DISATTIVATI. Il sistema limita il consumo di potenza nell'ordine seguente:

1 Limita certi riscaldatori elettrici.

Se… ha la priorità

Produzione di acqua calda sanitaria

Riscaldamento ambiente

Quindi impostare la priorità dei riscaldatori attraverso l'interfaccia utente su…

Surriscaldatore.

Risultato: Il riscaldatore di riserva verrà DISATTIVATO per primo.

Riscaldatore di riserva.

Risultato: Il surriscaldatore verrà DISATTIVATO per primo.

2 DISATTIVA tutti i riscaldatori elettrici.

3 Limita l'unità esterna.

4 DISATTIVA l'unità esterna.

Esempio

Se la configurazione è la seguente:

▪ Il livello di limitazione della potenza NON consente il funzionamento sia del surriscaldatore che del riscaldatore di riserva (gradino 1 e gradino 2).

▪ Priorità dei riscaldatori= Surriscaldatore.

Quindi il consumo di potenza è limitato come segue:

P h e d c b a

A

C e

B C

P h

C e

Calore prodotto

Energia consumata

A Unità esterna

B Surriscaldatore

C Riscaldatore di riserva

a Funzionamento dell'unità esterna limitato

b Funzionamento dell'unità esterna completo

c Surriscaldatore ATTIVATO

d Gradino 1 riscaldatore di riserva ATTIVATO

e Gradino 2 riscaldatore di riserva ATTIVATO

5.7

Impostazione di un sensore della temperatura esterna

È possibile collegare un sensore temperatura esterno. Esso può misurare la temperatura ambiente interna o esterna. Daikin raccomanda di utilizzare un sensore temperatura esterna nei casi seguenti:

Guida di riferimento per l'installatore

22

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Temperatura ambiente interna

▪ Nel controllo del termostato ambiente, l'interfaccia utente viene usata come termostato ambiente ed essa misura la temperatura ambiente interna. Pertanto, l'interfaccia utente deve essere installata in un luogo:

▪ Dove è possibile rilevare la temperatura media nell'ambiente

▪ Che NON è esposto alla luce diretta del sole

▪ Che NON si trovi vicino a fonti di calore

▪ Che NON sia influenzato dall'aria esterna né da correnti d'aria a causa, per esempio, dell'apertura/chiusura della porta

▪ Se questo NON fosse possibile, Daikin raccomanda di collegare un sensore interno remoto (opzione KRCS01-1).

▪ Configurazione: Per le istruzioni d'installazione, vedere il manuale d'installazione del sensore interno remoto.

▪ Configurazione: Selezionare un sensore ambiente [A.2.2.B].

Temperatura ambiente esterna

▪ Nell'unità esterna, viene misurata la temperatura ambiente esterna. Pertanto, l'unità esterna deve essere installata in un luogo:

▪ Sul lato nord della casa oppure sul lato della casa dove si trova la maggior parte dei trasmettitori di calore

▪ Che NON è esposto alla luce diretta del sole

▪ Se questo NON fosse possibile, Daikin raccomanda di collegare un sensore esterno remoto (opzione EKRSCA1).

▪ Configurazione: Per le istruzioni d'installazione, vedere il manuale d'installazione del sensore interno remoto.

▪ Configurazione: Selezionare un sensore esterno [A.2.2.B].

▪ Durante la sospensione (vedere "8 Configurazione" a pagina 45), l'unità esterna viene spenta per ridurre le perdite di

energia in standby. Di conseguenza, la temperatura ambiente esterna NON viene letta.

▪ Se la temperatura manuale richiesta dipende da condizioni meteorologiche, la misurazione della temperatura esterna a tempo pieno è importante. Questo è un altro motivo per installare il sensore temperatura ambiente esterno opzionale.

INFORMAZIONI

I dati del sensore esterno dell'ambiente esterno (o la media dei dati, o i dati istantanei) vengono utilizzati nelle curve climatiche di controllo e nella logica di commutazione del riscaldamento/raffreddamento automatica. Per proteggere l'unità esterna, viene sempre utilizzato il sensore interno dell'unità esterna.

6 Preparazione

>250 >350

b

>250

b a a

>250

(mm) (mm)

a Uscita dell'aria

b Entrata dell'aria

Vedere "15.1 Dimensioni e spazio per l'assistenza" a pagina 82

per avere informazioni più dettagliate sulle linee guida relative allo spazio.

NOTA

▪ NON impilare le unità una sull'altra.

▪ NON appendere l'unità al soffitto.

Se l'unità esterna è esposta a vento e/o basse temperature ambiente, tenere a mente le linee guida seguenti:

Un vento forte (≥18 km/h) che soffi contro l'uscita dell'aria dell'unità esterna provoca un cortocircuito (aspirazione dell'aria di scarico).

Questo potrebbe portare a:

▪ deterioramento della capacità operativa;

▪ accelerazioni frequenti del congelamento durante il funzionamento del riscaldamento;

▪ interruzione del funzionamento dovuta alla riduzione della bassa pressione;

▪ rottura della ventola (se la ventola dovesse essere esposta ad un forte vento costante, potrebbe iniziare a girare molto velocemente, fino a rompersi).

Si raccomanda di installare un pannello deflettore nei casi in cui l'uscita dell'aria sia esposta al vento.

Si raccomanda di installare l'unità esterna con l'entrata dell'aria rivolta verso il muro e NON esposta direttamente al vento.

b a c

6 Preparazione

b

6.1

Preparazione del luogo d'installazione

NON installare l'unità in luoghi che vengono utilizzati spesso come sede di attività lavorative. In caso di lavori di costruzione (ad es.

molatura) in cui si genera una grande quantità di polvere, l'unità deve essere coperta.

Scegliere un luogo d'installazione con spazio a sufficienza per trasportare l'unità dentro e fuori da questo.

6.1.1

Requisiti del luogo d'installazione per l'unità esterna

Tenere a mente le seguenti linee guida relative allo spazio:

a Pannello deflettore

b Direzione prevalente del vento

c Uscita dell'aria

▪ Scegliere un luogo in cui l'aria calda/fredda scaricata dall'unità o il rumore dovuto al funzionamento NON possa arrecare disagio a nessuno.

▪ Le alette dello scambiatore di calore sono affilate ed è possibile ferirsi. Scegliere un luogo d'installazione in cui non vi sia il rischio di farsi male (particolarmente nelle aree in cui giocano i bambini).

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

23

6 Preparazione

▪ NON installare l'unità in aree che richiedono silenzio (per esempio nelle vicinanze di una camera da letto e simili), onde evitare che il rumore del funzionamento possa causare disagio alle persone.

Nota: Se il livello del suono viene misurato nelle condizioni d'installazione effettive, il valore misurato sarà superiore al livello

di pressione del suono riportato nella sezione "15.10 Spettro del suono" a pagina 108 a causa del rumore ambientale e delle

riflessioni acustiche.

Si SCONSIGLIA di installare l'unità nei luoghi sotto riportati, poiché la durata di vita dell'unità ne potrebbe risentire:

▪ nelle zone costiere o in altri luoghi con un elevato contenuto salino nell'aria. Si potrebbe verificare la corrosione,

▪ in luoghi soggetti a forti oscillazioni della tensione,

▪ su veicoli o navi,

▪ dove sono presenti vapori acidi o alcalini.

6.1.2

Requisiti aggiuntivi per la sede d'installazione dell'unità esterna nei climi freddi

Proteggere l'unità esterna dalla caduta diretta della neve e prestare attenzione a che l'unità esterna NON venga MAI sepolta sotto la neve.

Differenza di altezza massima tra unità interna ed unità esterna

Distanza massima tra la valvola a 3 vie e l'unità interna (solo per le installazioni con serbatoio dell'acqua calda sanitaria)

Distanza massima tra il serbatoio dell'acqua calda sanitaria e l'unità interna (solo per le installazioni con serbatoio dell'acqua calda sanitaria)

20 m

3 m

10 m

(a) Controllare il manuale d'installazione dell'unità esterna.

▪ Tenere conto delle seguenti linee guida relative allo spazio per l'installazione:

10 10 500

c d c a b

a Copertura o riparo contro la neve

b Piedistallo

c Direzione prevalente del vento

d Uscita dell'aria

▪ L'unità deve essere installata in modo tale che sia garantito uno spazio libero di 15 cm sotto la piastra di fondo dell'unità in qualsiasi condizione meteorologica (per esempio in caso di abbondante nevicata). Si consiglia di installare l'unità ad

un'altezza minima di 30 cm. Vedere "7.2 Montaggio dell'unità esterna" a pagina 30 per ulteriori dettagli.

▪ Nelle aree interessate da forti nevicate, è molto importante scegliere un luogo d'installazione in cui la neve NON può raggiungere l'unità. Qualora esistesse la possibilità di nevicate laterali, assicurarsi che la serpentina dello scambiatore di calore

NON possa essere coperta dalla neve. Se necessario, installare una copertura o un riparo contro la neve e un piedistallo.

6.1.3

Requisiti del luogo d'installazione per l'unità interna

▪ Tenere a mente le linee guida per le misure:

Lunghezza massima delle tubazioni del refrigerante tra unità interna ed unità esterna

Lunghezza minima delle tubazioni del refrigerante tra unità interna ed unità esterna

30 m (a)

3 m

Guida di riferimento per l'installatore

24

(mm)

NON installare l'unità in luoghi in cui siano presenti le condizioni seguenti:

▪ In presenza di oli minerali, nebbia d'olio o altri vapori.

Le parti in plastica possono deteriorarsi e, di conseguenza, cadere o provocare perdite d'acqua.

▪ NON installare l'unità in aree che richiedono silenzio (per esempio nelle vicinanze di una camera da letto e simili), onde evitare che il rumore del funzionamento possa causare disagio alle persone.

Nota: Se il livello del suono viene misurato nelle condizioni d'installazione effettive, il valore misurato sarà superiore al livello

di pressione del suono riportato nella sezione "15.10 Spettro del suono" a pagina 108 a causa del rumore ambientale e delle

riflessioni acustiche.

▪ La fondazione deve essere abbastanza resistente da sostenere il peso dell'unità. Considerare il peso dell'unità con un serbatoio per l'acqua calda sanitaria pieno d'acqua.

In caso di perdite d'acqua, è bene assicurarsi che l'acqua non possa causare danni allo spazio d'installazione e all'area circostante.

▪ Nei luoghi con un'umidità elevata (max. UR=85%), per esempio, in un bagno.

▪ Nei luoghi in cui è possibile la formazione di ghiaccio. La temperatura ambiente attorno all'unità interna deve essere >5°C.

▪ L'unità interna è progettata solo per l'installazione in interni e per temperature ambiente comprese nel range 5~35°C nel modo raffreddamento e 5~30°C nel modo riscaldamento.

6.2

Preparazione delle tubazioni del refrigerante

6.2.1

Isolante per le tubazioni del refrigerante

▪ Come materiale isolante, utilizzare schiuma di polietilene:

▪ con un tasso di trasmissione del calore compreso tra

0,041 e 0,052 W/mK (0,035 e 0,045 kcal/mh°C)

▪ con una resistenza al calore di almeno 110°C

▪ Spessore dell'isolante

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Diametro esterno del tubo (Ø p

)

6,4 mm (1/4")

15,9 mm (5/8")

Ø i

Ø p t

Diametro interno dell'isolante (Ø i

)

8~10 mm

16~20 mm

Spessore dell'isolante (t)

10 mm

13 mm

6.2.2

Requisiti per le tubazioni del refrigerante

▪ Usare tubazioni con qualità della tempra ricotta, in funzione del diametro del tubo.

▪ Lo spessore minimo del tubo deve essere conforme con le leggi applicabili. Lo spessore minimo delle tubazioni per l'R410A deve essere conforme a quanto riportato nella tabella sotto.

Tubo per...

Liquido

Gas

Diametro esterno (Ø)

6,4 mm (1/4")

Spessore tubo

(t)

≥0,8 mm

15,9 mm (5/8") ≥1,0 mm

Ø t

6.3

Preparazione delle tubazioni idrauliche

6.3.1

Requisiti per il circuito idraulico

▪ Usare l'unità interna solo in un sistema idraulico chiuso.

L'uso del sistema in un sistema idraulico aperto comporterà una corrosione eccessiva.

▪ La pressione acqua massima è 4 bar.

Prevedere delle protezioni di sicurezza adeguate nel circuito idraulico per assicurare che NON venga superata la pressione massima.

▪ Tutte le tubazioni e i relativi accessori installati (valvola, collegamenti,…) devono sopportare le seguenti temperature:

INFORMAZIONI

La figura che segue è un esempio e potrebbe NON corrispondere al layout sistema in questione.

65°C i i a

T

b c d e f g

M

h

M

HPC1

i

HPC2

HPC3

i f l k

FHL1

FHL2

FHL3

89°C j

6 Preparazione

d Riscaldatore di riserva

e Pompa

f Valvola di intercettazione

g Valvola a 3 vie motorizzata (fornita con il serbatoio dell'acqua calda sanitaria)

h Valvola a 2 vie motorizzata (da reperire in loco)

i Collettore

j Serbatoio dell'acqua calda sanitaria

k Serpentina dello scambiatore di calore

l Surriscaldatore

HPC1...3 Convettore con pompa di calore (opzionale)

FHL1...3 Anello di riscaldamento a pavimento

T Termostato ambiente (opzionale)

▪ I collegamenti di tutte le tubazioni idrauliche devono essere eseguiti in conformità con le leggi applicabili e con lo schema d'assieme fornito con l'unità, rispettando le indicazioni di entrata e di uscita acqua.

▪ NON esercitare una forza eccessiva per collegare la tubazione. La deformazione della tubazione può provocare difetti all'unità.

▪ Prevedere dei rubinetti di scarico in tutti i punti bassi del sistema, per consentire il drenaggio completo del circuito idraulico.

▪ Prevedere uno scarico adeguato per la valvola di sicurezza, per evitare che l'acqua possa entrare in contatto con le parti elettriche.

▪ Prevedere degli sfiati per l'aria in tutti i punti alti del sistema, i quali dovranno anche essere facilmente accessibili per la manutenzione. È previsto uno spurgo aria automatico nell'unità interna. Verificare che la valvola di spurgo aria NON sia troppo serrata, in modo da garantire l'evacuazione automatica dell'aria nel circuito idraulico.

▪ Utilizzare solo materiali compatibili con l'acqua utilizzata nel sistema e con i materiali utilizzati nell'unità interna.

▪ Accertarsi che tutti i componenti nelle tubazioni in loco siano in grado di resistere alla pressione acqua e alla temperatura dell'acqua.

▪ Se si impiegano tubazioni metalliche non di ottone, isolare adeguatamente quelle di ottone e quelle non di ottone, in modo che NON possano venire a contatto le une con le altre. Questo serve a prevenire la corrosione galvanica.

▪ Non utilizzare mai componenti rivestiti in zinco nel circuito idraulico. Dato che il circuito idraulico interno dell'unità utilizza tubazioni di rame, si potrebbe verificare una corrosione eccessiva.

▪ Usare solo attrezzi appropriati per manipolare l'ottone, che è un materiale tenero. In caso contrario, si danneggeranno i tubi.

▪ Selezionare il diametro della tubazione idraulica in relazione alla portata acqua richiesta e alla pressione statica esterna disponibile

della pompa. Vedere "15 Dati tecnici" a pagina 82 per le curve

della pressione statica esterna dell'unità interna.

▪ I dati relativi alla portata acqua minima richiesta per il funzionamento dell'unità interna si trovano nella tabella seguente.

Se la portata acqua fosse inferiore, sarà visualizzato l'errore di flusso 7H e l'unità interna si arresterà.

Modello

04

08+16

Minima portata acqua (l/min)

5

11

▪ Se si usa una valvola a 3 vie nel circuito idraulico, assicurarsi che il circuito dell'acqua calda sanitaria e il circuito di riscaldamento a pavimento siano completamente separati.

▪ Se si utilizza una valvola a 2 vie o una valvola a 3 vie nel circuito idraulico, il tempo di commutazione massimo della valvola dovrà essere di 60 secondi.

▪ Si consiglia vivamente di installare un filtro supplementare sul circuito idraulico di riscaldamento. In particolare, per rimuovere le particelle metalliche dalla tubazione di riscaldamento installata, si consiglia di utilizzare un filtro magnetico o a ciclone in grado di rimuovere le particelle di piccole dimensioni. Le particelle di piccole dimensioni possono danneggiare l'unità e NON vengono rimosse dal filtro standard del sistema della pompa di calore.

a Unità esterna

b Unità interna

c Scambiatore di calore

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

25

6 Preparazione

▪ Possono insorgere dei problemi in caso di entrata di aria, umidità o polvere nel circuito idraulico. Per evitare questo problema:

▪ Usare solo tubi puliti

▪ Tenere l'estremità del tubo rivolta verso il basso quando si rimuove la bava.

▪ Coprire l'estremità del tubo prima di inserirlo attraverso una parete, in modo da evitare l'entrata nel tubo di polvere e/o particelle.

▪ Usare un sigillante per filettature adatto per sigillare i collegamenti.

▪ Per ragioni di sicurezza, è VIETATA l'aggiunta di qualsiasi genere di glicole nel circuito idraulico.

▪ Per evitare la stagnazione dell'acqua, è importante che la capacità di accumulo del serbatoio dell'acqua calda sanitaria corrisponda al consumo giornaliero di acqua calda sanitaria.

Nei casi in cui l'acqua calda dovesse restare inutilizzata per periodi di tempo più lunghi, si dovrà lavare l'apparecchiatura con acqua dolce prima dell'uso.

La funzione di disinfezione prevista per l'apparecchiatura è specificata nel manuale d'uso dell'unità interna.

▪ Si consiglia di evitare i tratti di tubazione troppo lunghi tra il serbatoio dell'acqua calda sanitaria e il punto finale di uscita dell'acqua calda (doccia, vasca da bagno,…) e di evitare i tratti senza sbocco.

▪ L'impianto deve essere conforme alle leggi applicabili e potrebbe richiedere delle misure igieniche aggiuntive per l'installazione.

▪ Secondo le leggi applicabili, potrebbe essere necessario installare delle valvole di miscelazione termostatiche.

▪ Subito dopo l'installazione, è necessario lavare con getti abbondanti di acqua dolce il serbatoio dell'acqua calda sanitaria.

Questa procedura deve essere ripetuta almeno una volta al giorno per i primi 5 giorni consecutivi dopo l'installazione.

▪ Secondo le leggi applicabili, potrebbe essere necessario collegare una pompa di ricircolo tra il punto finale di uscita dell'acqua calda e il collegamento di ricircolo del serbatoio dell'acqua calda sanitaria.

a b c d

a Collegamento di ricircolo

b Collegamento per l'acqua calda

c Doccia

d Pompa di ricircolo

6.3.2

Formula per calcolare la pre-pressione del serbatoio d'espansione

La pre-pressione (Pg) del serbatoio dipende dalla differenza d'altezza dell'impianto (H):

Pg=0,3+(H/10) (bar)

6.3.3

Controllo del volume d'acqua

L'unità interna ha un serbatoio d'espansione di 10 litri con una prepressione impostata alla fabbrica di 1 bar.

Per assicurarsi che l'unità funzioni correttamente:

▪ Si deve controllare il volume d'acqua minimo e massimo.

▪ Potrebbe essere necessario regolare la pre-pressione del serbatoio d'espansione.

Volume d'acqua minimo

Controllare che il volume totale di acqua nell'installazione,

ESCLUSO il volume d'acqua interno dell'unità interna, sia di 10 litri minimo.

Guida di riferimento per l'installatore

26

INFORMAZIONI

In caso di processi difficili o negli ambienti particolarmente caldi, potrebbe essere necessario un volume di acqua aggiuntivo.

NOTA

Quando la circolazione in ciascun anello di riscaldamento ambiente è controllata da valvole ad azionamento remoto,

è importante che sia garantito il volume d'acqua minimo, anche se tutte le valvole sono chiuse.

a b c d f

T1 T2

g

T3

M1 M2 M3

h

2

1.5

1

e f

FHL1

FHL2

FHL3

a Unità esterna

b Unità interna

c Scambiatore di calore

d Riscaldatore di riserva

e Pompa

f Valvola di intercettazione

g Collettore (da reperire in loco)

h Valvola by-pass (da reperire in loco)

FHL1...3 Anello di riscaldamento a pavimento (da reperire in loco)

T1...3 Termostato ambiente singolo (opzionale)

M1...3 Valvola motorizzata individuale per il controllo dell'anello FHL1...3 (da reperire in loco)

Massimo volume d'acqua

Usare il grafico qui di seguito per stabilire il massimo volume d'acqua per la pre-pressione calcolata.

a

2.5

0.5

0.3

0 10 50 100 150 200 250 300 350 400 450

a Pre-pressione (bar)

b Massimo volume d'acqua (l)

b

Esempio: Massimo volume d'acqua e pre-pressione del serbatoio d'espansione

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Differenza di altezza dell'impianto ( a)

≤7 m

>7 m

≤280 l

Volume d'acqua

>280 l

Non è richiesta la regolazione della prepressione.

Procedere come segue:

▪ Diminuire la prepressione.

▪ Controllare se il volume d'acqua NON supera il massimo volume d'acqua ammesso.

Procedere come segue:

▪ Aumentare la prepressione.

Il serbatoio di espansione dell'unità interna è troppo piccolo per l'impianto.

▪ Controllare se il volume d'acqua NON supera il massimo volume d'acqua ammesso.

(a) Questa è la differenza di altezza (m) tra il punto più alto del circuito idraulico e l'unità interna. Se l'unità interna si trova nel punto più alto dell'impianto, l'altezza di installazione è considerata 0 m.

6.3.4

Modifica della pre-pressione del serbatoio di espansione

NOTA

La pre-pressione del serbatoio di espansione può essere regolata solo da un installatore autorizzato.

Quando è necessario modificare la pre-pressione preimpostata del serbatoio di espansione (1 bar), tenere conto delle linee guida sotto riportate:

▪ Utilizzare solo azoto secco per impostare la pre-pressione del serbatoio di espansione.

▪ Un'impostazione inadeguata della pre-pressione del serbatoio di espansione può provocare un difetto del sistema.

La modifica della pre-pressione del serbatoio di espansione deve essere eseguita scaricando o aumentando la pressione dell'azoto attraverso la valvola Schräder del serbatoio di espansione.

a

a Valvola Schräder

6.3.5

Controllo del volume d'acqua: Esempi

Esempio 1

L'unità interna è installata 5 m al di sotto del punto più alto nel circuito idraulico. Il volume di acqua totale nel circuito idraulico è

100 l.

Non sono necessari interventi o regolazioni.

Esempio 2

6 Preparazione

L'unità interna è installata nel punto più alto del circuito idraulico. Il volume di acqua totale nel circuito idraulico è 350 l.

Interventi:

▪ Dato che il volume di acqua totale (350 l) è maggiore del volume di acqua predefinito (280 l), si deve ridurre la pre-pressione.

▪ La pre-pressione richiesta è:

Pg=(0,3+(H/10)) bar=(0,3+(0/10)) bar=0,3 bar.

▪ Il massimo volume di acqua corrispondente a 0,3 bar è 410 l.

(Vedere il grafico nel capitolo sopra).

▪ Dal momento che 350 l è minore di 410 l, il serbatoio di espansione è adatto per l'impianto.

6.4

Preparazione del cablaggio elettrico

6.4.1

Note relative alla preparazione del cablaggio elettrico

AVVERTENZA

▪ La fase N dell'alimentazione manca o non è corretta, l'apparecchiatura si guasterà.

▪ Determinazione della messa a terra adeguata. NON effettuare la messa a terra dell'unità tramite tubi accessori, assorbitori di sovratensione o la messa a terra del telefono. Una messa a terra incompleta può provocare scosse elettriche.

▪ Installare i fusibili o gli interruttori di dispersione a terra necessari.

▪ Assicurare il cablaggio elettrico con delle fascette in modo tale che i cavi NON entrino in contatto con le tubazioni o con spigoli vivi, in particolare dal lato alta pressione

▪ NON usare fili nastrati, fili con conduttori a trefolo, cavi di prolunga o connessioni da un sistema a stella. Essi possono provocare surriscaldamento, scosse elettriche o incendi.

▪ NON installare un condensatore per l'anticipo di fase, poiché questa unità è dotata di un inverter. Un condensatore per l'anticipo di fase ridurrà le prestazioni e potrebbe provocare incidenti.

AVVERTENZA

▪ Tutti i cablaggi devono essere eseguiti da un elettricista autorizzato e devono essere conformi con le leggi applicabili.

▪ Eseguire i collegamenti elettrici con il cablaggio fisso.

▪ Tutti i componenti reperiti in loco e tutti i collegamenti elettrici effettuati devono essere conformi alle leggi applicabili.

AVVERTENZA

Il riscaldatore di riserva deve avere un'alimentazione dedicata.

AVVERTENZA

Per i cavi di alimentazione utilizzare sempre cavi del tipo a più trefoli.

6.4.2

Note relative all'alimentazione a tariffa kWh preferenziale

L'obiettivo delle aziende fornitrici di energia elettrica di tutto il mondo

è quello di fornire servizi elettrici a prezzi competitivi, con la possibilità, in molti casi, di applicare ai clienti tariffe ridotte, ad

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

27

6 Preparazione

esempio, tariffe basate sulla fascia oraria, tariffe stagionali o la

“Wärmepumpentarif” (tariffa per riscaldamento con pompe di calore) in Germania e in Austria, ...

▪ interrompere l'alimentazione dell'apparecchiatura per determinati periodi di tempo;

Questa apparecchiatura consente un collegamento a sistemi di erogazione dell'alimentazione a tariffa kWh preferenziale.

Per valutare l'opportunità di collegare l'apparecchiatura a uno dei sistemi di fornitura dell'alimentazione a tariffa kWh preferenziale eventualmente disponibili, consultare l'azienda fornitrice di energia elettrica nell'area in cui l'apparecchiatura deve essere installata.

▪ richiedere che in determinati periodi di tempo il consumo di elettricità dell'apparecchiatura sia sottoposto a limitazioni.

L'unità interna è progettata per ricevere un segnale in ingresso tramite il quale l'unità passa al modo disattivato forzato. In tal caso, il compressore dell'unità esterna smette di funzionare.

A seconda che l'alimentazione venga interrotta oppure no, il cablaggio di collegamento con l'unità sarà differente.

Se l'apparecchiatura è collegata a un'alimentazione a tariffa kWh preferenziale, l'azienda fornitrice di energia elettrica è autorizzata a:

6.4.3

Panoramica dei collegamenti elettrici ad eccezione degli attuatori esterni

Alimentazione normale a

Alimentazione a tariffa kWh preferenziale

L'alimentazione NON viene interrotta L'alimentazione viene interrotta b a b

0

0

0

0

580

1 50

0

0

580

1 50

0

0

580

1 50

3 1 3

4

1

5 3 4 1

2 2 2

Durante l'attivazione dell'alimentazione a tariffa kWh preferenziale, l'alimentazione NON viene interrotta. L'unità esterna viene disattivata dal controllo.

Nota: La società elettrica deve sempre consentire il consumo di corrente dell'unità interna.

Durante l'attivazione dell'alimentazione a tariffa kWh preferenziale, l'alimentazione viene interrotta dalla società elettrica immediatamente oppure dopo poco tempo. In questo caso, l'unità interna deve essere alimentata da una normale alimentazione separata.

a Alimentazione normale

b Alimentazione a tariffa kWh preferenziale

1 Alimentazione per l'unità esterna

2 Cavo di alimentazione ed interconnessione con l'unità interna

3 Alimentazione del riscaldatore di riserva

4 Alimentazione a tariffa kWh preferenziale (contatto pulito)

5 L'alimentazione a tariffa kWh normale (per alimentare la scheda dell'unità interna in caso di interruzione dell'alimentazione a tariffa kWh preferenziale)

18

15 b

13

14

17

20

9 c

12

19

6

8 10

7

21

16

14

M

M

d e

6.4.4

Panoramica dei collegamenti elettrici per gli attuatori esterni ed interni

La figura seguente mostra i collegamenti in loco necessari.

INFORMAZIONI

La figura che segue è un esempio e potrebbe NON corrispondere al layout sistema in questione.

a

a Singola alimentazione dell'unità esterna, del riscaldatore di riserva e del surriscaldatore

b Riscaldatore di riserva

c Unità interna

d Serbatoio dell'acqua calda sanitaria

e Surriscaldatore

Voce Descrizione Fili

Alimentazione dell'unità esterna e dell'unità interna

Corrente di funzioname nto massima

1 2+GND o 3+GND (a)

2

Alimentazione per l'unità esterna

Cavo di alimentazione ed interconnessione con l'unità interna

3 (c)

Guida di riferimento per l'installatore

28

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Voce Descrizione Fili

3

4

5

Alimentazione del riscaldatore di riserva

Alimentazione a tariffa kWh preferenziale

(contatto pulito)

Alimentazione a tariffa kWh normale

Interfaccia utente

6 Interfaccia utente

Vedere la tabella sotto.

2

2

2

Apparecchiature opzionali

7 Valvola a 3 vie

8

9

Alimentazione per il surriscaldatore e protezione termica

(dall'unità interna)

Alimentazione per il surriscaldatore (all'unità interna)

10

11

12

13

3

4+GND

2+GND

Termistore del serbatoio dell'acqua calda sanitaria

Alimentazione per riscaldatore piastra fondo

2

2

Termostato ambiente 3 o 4

Sensore temperatura ambiente esterna

2

14 2

15

Sensore temperatura ambiente interna

Convettore con pompa di calore

4

Componenti forniti in loco

16 Valvola di intercettazione

17 Contatore elettrico

18

19

20

21

Pompa dell'acqua calda sanitaria

2

Uscita allarme

Passaggio al controllo della fonte di calore esterna

Controllo del funzionamento di raffreddamento/ riscaldamento ambiente

2

2 (per contatore)

2

2

2

22 Input digitali del consumo di potenza

2 (per segnale in ingresso)

Corrente di funzioname nto massima

(e)

6,3 A

(f)

100 mA (b)

(c)

13 A

(d)

(b)

100 mA (b)

(b)

(b)

100 mA (b)

100 mA (b)

(b)

(b)

(b)

(b)

(b)

(b)

(a) Vedere la targhetta informativa sull'unità esterna.

(b) Sezione minima del cavo 0,75 mm².

(c) Sezione del cavo 2,5 mm².

(d) I cavi del termistore e di collegamento (12 m) sono forniti con il serbatoio dell'acqua calda sanitaria.

(e) Sezione del cavo da 0,75 mm² a 1,25 mm²; lunghezza massima:

50 m. Il contatto pulito dovrà assicurare il carico minimo applicabile di

15 V CC, 10 mA.

(f) Sezione del cavo da 0,75 mm² a 1,25 mm²; lunghezza massima:

500 m. Applicabile per la connessione sia dell'interfaccia utente singola che dell'interfaccia utente doppia.

NOTA

Per trovare altre specifiche tecniche relative ai vari collegamenti, vedere:

▪ Schema elettrico nel quadro elettrico dell'unità

▪ "15.6 Schema elettrico" a pagina 90

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Tipo di riscaldatore di riserva

*3V

*9W

Alimentazione

1x 230 V

1x 230 V

3x 230 V

3x 400 V

Numero richiesto di conduttori

2+GND

2+GND + 2 ponti

3+GND + 1 ponte

4+GND

7 Installazione

7.1

Apertura delle unità

7.1.1

Per aprire l'unità esterna

1 Rimuovere 1 vite dal coperchio di servizio.

2

2

1x

1

2 Rimuovere il coperchio di servizio.

7.1.2

Apertura dell'unità interna

1 Allentare e togliere le 2 viti che fissano il pannello superiore.

2x

7 Installazione

2 Inclinare il pannello anteriore verso di sé e rimuoverlo.

Guida di riferimento per l'installatore

29

7 Installazione

7.1.3

Apertura del coperchio del quadro elettrico dell'unità interna

4x

7.2

Montaggio dell'unità esterna

7.2.1

Preparazione della struttura d'installazione

Controllare che il terreno su cui si deve installare l'unità sia solido e piano, in modo tale che l'unità non generi vibrazioni o rumore durante il funzionamento.

Fissare saldamente l'unità per mezzo dei bulloni di fondazione in base al disegno della fondazione stessa.

Se l'unità viene installata direttamente sul pavimento, preparare 4 serie di bulloni di ancoraggio M8 o M10, dadi e rondelle (da reperire in loco), come segue:

INFORMAZIONI

L'altezza massima della parte sporgente superiore dei bulloni è di 15 mm.

b

<1

50

58

0

283

<1

50

(mm)

a Altezza massima raggiunta dalla neve caduta

b Kit opzionale EKFT008CA

Se l'unità viene installata a parete per mezzo delle staffe, si consiglia di utilizzare il kit opzionale EKFT008CA e di installare l'unità nel seguente modo:

>2

50

b

<1

00

58

0

283

<1

00

(mm)

Per garantire il buon funzionamento dell'unità in aree soggette al rischio di nevicate, prevedere un minimo di 10 cm sotto alla piastra inferiore dell'unità. Si consiglia di costruire un piedistallo avente la stessa altezza dell'altezza massima raggiunta dalla neve caduta. Su questo piedistallo, poi, si consiglia di installare il kit opzionale

EKFT008CA per garantire lo spazio minimo di 10 cm sotto alla piastra inferiore dell'unità.

(mm)

a Altezza massima raggiunta dalla neve caduta

b Kit opzionale EKFT008CA

Guida di riferimento per l'installatore

30

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

7 Installazione b

7.2.2

Apertura dell'unità esterna

ATTENZIONE

NON rimuovere il cartone di protezione finché l'unità non sarà stata installata correttamente.

1 Sollevare l'unità esterna come descritto in "3.1.2 Rimozione degli accessori dall'unità esterna" a pagina 6.

2 Installare l'unità esterna nel modo seguente:

a

a Cartone di protezione

b Foglio di istruzioni

7.2.3

Preparazione della struttura di scarico

▪ Evitare i luoghi d'installazione in cui una perdita d'acqua dall'unità causata da una bacinella di drenaggio ostruita potrebbe arrecare danni.

▪ Assicurarsi che l'acqua della condensa possa essere evacuata adeguatamente.

▪ Installare l'unità su una base che possa assicurare uno scarico adeguato al fine di evitare gli accumuli di ghiaccio.

▪ Tutt'attorno alla fondazione occorre predisporre una canalina per lo scarico dell'acqua, per scaricare le acque reflue che potrebbero accumularsi attorno all'unità.

▪ Evitare che l'acqua dello scarico fuoriesca e inondi il percorso pedonale, per cui in caso di temperature sotto allo zero questo potrebbe diventare scivoloso.

▪ Se si installa l'unità su un telaio, installare una piastra impermeabile entro 150 mm dal lato inferiore dell'unità, per impedire che l'acqua inondi l'unità e per evitare il gocciolamento dell'acqua di scarico (vedere l'illustrazione seguente).

1 a a

2

2x

a Uscita dell'aria

NOTA

Il piedistallo DEVE essere allineato con il retro della traversa ad U.

3 Rimuovere il cartone di protezione e il foglio di istruzioni.

NOTA

Se i fori di scarico dell'unità esterna sono otturati, prevedere uno spazio di almeno 300 mm sotto all'unità esterna.

Per raccogliere l'acqua di scarico è possibile utilizzare un kit con bacinella di drenaggio aggiuntivo (EKDP008CA). Il kit con bacinella di drenaggio è composto da:

a

a Bacinella di drenaggio

b Traverse ad U

b

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

31

7 Installazione

1

60kg

283

mm

58

0 mm

7.2.4

Prevenzione della caduta dell'unità esterna

Nel caso si dovesse installare l'unità in luoghi in cui un forte vento potrebbe inclinare l'unità, prendere le seguenti misure:

1 Preparare 2 cavi come indicato nell'illustrazione che segue (da reperire in loco).

2 Disporre i 2 cavi sopra all'unità esterna.

3 Inserire un foglio di gomma tra i cavi e l'unità esterna per evitare che il cavo possa grafficare la vernice (da reperire in loco).

4 Attaccare le estremità del cavo. Serrare tali estremità.

2 Togliere le 4 viti dal fondo dell'unità. Sganciare e rimuovere i pannelli laterali.

2

3

3

1

4x

3 Affiggere il disegno dell'installazione (vedere imballaggio) sul muro e seguire i passi come illustrato sotto.

2x

3 4 1

4 Sollevare l'unità.

2

1

2

7.3

Montaggio dell'unità interna

7.3.1

Installazione dell'unità interna

ATTENZIONE

NON fare presa sulla tubazione per sollevare l'unità interna.

1 Estrarre l'unità dall'imballaggio, sollevandola.

5 Inclinare la parte superiore dell'unità contro la parete, nella posizione delle 2 viti inserite.

6 Agganciare l'unità contro la parete.

Guida di riferimento per l'installatore

32

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

1

7 Assemblare l'unità.

2

2x

3

1

2

1

2

2

2x

7 Installazione

ATTENZIONE

▪ NON usare olio minerale sulle parti svasate.

▪ NON riutilizzare tubazioni prese da impianti precedenti.

▪ NON installare MAI un essiccatore su questa unità a

R410A, per tutelarne la durata di esercizio. Il materiale essiccante potrebbe sciogliersi e danneggiare il sistema.

NOTA

Tenere in considerazione le precauzioni seguenti per quanto riguarda le tubazioni del refrigerante:

▪ Evitare che nel ciclo del refrigerante si possa mescolare qualsiasi altra sostanza (per esempio aria), a parte il refrigerante designato.

▪ Per aggiungere refrigerante, usare solo il tipo R410A.

▪ Utilizzare esclusivamente gli attrezzi per l'installazione

(set di manometri con collettore, ecc.) usati esclusivamente per gli impianti con R410A e quindi atti a sopportare la pressione presente e a prevenire che materiali estranei (per es. olio minerale e umidità) si mescolino nel sistema.

▪ Montare le tubazioni in modo tale che il dado svasato

NON sia sottoposto a sollecitazioni meccaniche

▪ Osservare la massima attenzione nel far passare i tubi di rame attraverso le pareti.

2

4x

3

7.3.2

Installazione del kit della bacinella di drenaggio

Se è necessario un kit della bacinella di drenaggio (EKHBDPCA2), installarlo prima di collegare i tubi del refrigerante e dell'acqua e il cablaggio elettrico.

Per l'installazione, vedere il manuale d'installazione del kit della bacinella di drenaggio.

7.4

Collegamento delle tubazioni del refrigerante

PERICOLO: RISCHIO DI USTIONI

▪ Proteggere le tubazioni come descritto nella tabella che segue, per evitare che nelle tubazioni possano penetrare sporcizia, liquidi o polvere.

Unità

Unità esterna

Unità interna

Periodo d'installazione

>1 mese

<1 mese

Indipendentemente dal periodo

Metodo di protezione

Pizzicare il tubo

Pizzicare o nastrare il tubo

INFORMAZIONI

NON aprire la valvola di arresto del refrigerante prima di aver controllato la tubazione del refrigerante. In caso di necessità di caricare del refrigerante aggiuntivo, si consiglia di aprire la valvola di arresto del refrigerante dopo la carica.

Per collegare i tubi, tenere conto delle linee-guida seguenti:

▪ Spalmare la superficie interna della svasatura con olio di etere oppure olio di estere se si deve collegare un dado svasato.

Serrare manualmente per 3 o 4 giri, quindi serrare a fondo.

▪ Utilizzare sempre due chiavi contemporaneamente per allentare un dado svasato.

▪ Usare sempre una chiave fissa e una chiave dinamometrica insieme per serrare il dado svasato per collegare la tubazione.

Questo serve ad evitare che il dado si crepi e si formino delle perdite.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

33

7 Installazione a b c d

a Chiave dinamometrica

b Chiave fissa

c Raccordo delle tubazioni

d Dado svasato

Dimensioni delle tubazioni

(mm)

Ø6,4

Ø15,9

Coppia di serraggio

(N•m)

15~17

63~75

Dimensioni della svasatura

(mm)

8,7~9,1

19,3~19,7

Sagoma della svasatura

(mm)

90°±2

45

° ±2

A

R=0.4~0.8

a La superficie interna della svasatura deve essere priva di difetti.

b L'estremità del tubo deve essere svasata in modo uniforme in un cerchio perfetto.

c Assicurarsi che il dado svasato sia installato.

7.4.3

Per brasare l'estremità dei tubi

L'unità interna e l'unità esterna hanno connessioni svasate.

Collegare entrambe le estremità senza brasatura. Qualora fosse necessaria la brasatura, tenere in considerazione quanto segue:

▪ Durante la brasatura, eseguire la soffiatura con azoto per impedire la formazione di una pellicola ossidata spessa sulla parte interna della tubazione. Questa pellicola ha un effetto negativo sulle valvole e sui compressori nel sistema di refrigerazione e ne impedisce il corretto funzionamento.

▪ Impostare la pressione dell'azoto a 20 kPa (quanto basta da sentirlo sulla pelle) con una valvola di riduzione della pressione.

a b c d e

7.4.1

Linee guida per curvare i tubi

Per la curvatura, usare una curvatrice per tubi. Tutte le curve dei tubi devono avere un raggio il meno accentuato possibile (il raggio di curvatura deve essere di 30~40 mm o maggiore).

7.4.2

Per svasare l'estremità dei tubi

ATTENZIONE

▪ Una svasatura incompleta può causare perdite di gas refrigerante.

▪ NON riutilizzare i tubi con vecchie svasature. Usare delle nuove svasature per prevenire le perdite di gas refrigerante.

▪ Usare i dadi svasati che sono inclusi nell'unità. L'uso di dadi svasati diversi può causare la perdita di gas refrigerante.

1 Tagliare l'estremità del tubo con un tagliatubi.

2 Rimuovere la bava con la superficie tagliata rivolta verso il basso, in modo che i trucioli non possano entrare nel tubo.

a b

a Tagliare esattamente ad angolo retto.

b Rimuovere la bava.

3 Rimuovere il dado svasato dalla valvola di arresto e mettere il dado svasato sul tubo.

4 Svasare il tubo. Posizionarlo esattamente nel punto illustrato nella figura che segue.

A

Attrezzo di svasatura per

R410A (tipo con frizione)

0~0,5 mm

Attrezzo di svasatura convenzionale

Tipo con frizione

(Tipo rigido)

1,0~1,5 mm

Tipo con dado con alette

(Tipo per sistema imperiale)

1,5~2,0 mm A

a

5 Controllare che la svasatura sia stata eseguita correttamente.

b c f f

a Tubazione del refrigerante

b Parte da brasare

c Nastratura

d Valvola manuale

e Valvola per la riduzione della pressione

f Azoto

▪ NON usare anti-ossidanti durante la brasatura dei giunti dei tubi.

▪ NON utilizzare fondente per saldare durante la brasatura delle tubazioni del refrigerante rame-rame. Utilizzare una lega di riempimento rame-fosforo per brasatura (BCuP) che non richiede fondente per saldare.

7.4.4

Manipolazione della valvola di arresto

Prendere in considerazione le seguenti linee-guida:

▪ Le valvole di arresto sono chiuse alla fabbrica.

▪ La figura che segue mostra ciascuna parte richiesta nella manipolazione della valvola.

a b c d

a Apertura di servizio e tappo dell'apertura di servizio

b Stelo della valvola

c Collegamento della tubazione in loco

d Tappo dello stelo

▪ Mantenere aperte entrambe le valvole di arresto durante il funzionamento.

▪ NON applicare una forza eccessiva allo stelo della valvola. Così facendo si potrebbe rompere il corpo della valvola.

▪ Non dimenticare mai di assicurare la valvola di arresto con una chiave fissa, quindi allentare o serrare il dado svasato con una chiave dinamometrica. NON posizionare la chiave fissa sul tappo dello stelo, dato che si potrebbe provocare una perdita di refrigerante.

Guida di riferimento per l'installatore

34

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

a b

a Chiave fissa

b Chiave dinamometrica

▪ Se si prevede che la pressione di funzionamento sarà bassa (per esempio, azionando il raffreddamento in presenza di una bassa temperatura aria esterna), sigillare a sufficienza il dado svasato nella valvola di arresto sulla linea del gas con sigillante a base di silicone, per evitare il congelamento.

7 Installazione

▪ Dopo aver manipolato l'apertura di servizio, serrarne a fondo il tappo. Per la coppia di serraggio, consultare la tabella al capitolo

"7.4.6 Manipolazione del tappo dello stelo" a pagina 35.

▪ Dopo il serraggio del tappo dell'apertura di servizio, controllare che non siano presenti perdite di refrigerante.

7.4.8

Collegamento delle tubazioni del refrigerante all'unità esterna

1 Collegare il collegamento del refrigerante liquido proveniente dall'unità interna alla valvola di arresto del liquido dell'unità esterna.

Sigillante a base di silicone, assicurarsi che non ci sia gioco.

7.4.5

Apertura/chiusura della valvola di arresto

1 Rimuovere il coperchio della valvola

2 Inserire una chiave esagonale (lato liquido: 4 mm, lato gas:

6 mm) nello stelo della valvola e girare lo stelo della valvola:

c a b

In senso antiorario per aprire.

In senso orario per chiudere.

3 Quando non si riesce più a girare lo stelo della valvola, arrestare l'operazione. Ora la valvola è aperta/chiusa.

7.4.6

Manipolazione del tappo dello stelo

Prendere in considerazione le seguenti linee-guida:

▪ Il tappo dello stelo è sigillato nel punto indicato dalla freccia. NON danneggiarlo.

a Valvola di arresto del liquido

b Valvola di arresto del gas

c Apertura di servizio

2 Collegare il collegamento del refrigerante gassoso proveniente dall'unità interna alla valvola di arresto del refrigerante dell'unità esterna.

7.4.9

Collegamento delle tubazioni del refrigerante all'unità interna

1 Collegare la valvola di arresto del liquido tra l'unità esterna e il collegamento del liquido refrigerante dell'unità interna.

▪ Dopo aver manipolato la valvola di arresto, ricordare di serrare a fondo il tappo dello stelo.

▪ Per la coppia di serraggio, consultare la tabella sotto.

▪ Dopo avere serrato il tappo dello stelo, verificare che non ci siano fughe di refrigerante.

Componente

Tappo dello stelo, lato liquido

Tappo dello stelo, lato gas

Tappo dell'apertura di servizio

Coppia di serraggio (N•m)

13,5~16,5

22,5~27,5

11,5~13,9

7.4.7

Manipolazione del tappo di servizio

Prendere in considerazione le seguenti linee-guida:

▪ Utilizzare sempre un tubo flessibile di carica dotato di perno otturatore della valvola, dato che l'apertura di servizio è costituita da una valvola di tipo Schrader.

a b

a Collegamento del liquido refrigerante

b Collegamento del gas refrigerante

2 Collegare la valvola di arresto del gas tra l'unità esterna e il collegamento del gas refrigerante dell'unità interna.

NOTA

Si raccomanda che le tubazioni del refrigerante tra l'unità interna e l'unità esterna vengano installate in un condotto o vengano avvolte con nastro protettivo.

7.4.10

Controllo delle tubazioni del refrigerante

Il controllo delle tubazioni del refrigerante consiste tipicamente nelle operazioni seguenti:

1 Controllo dell'eventuale presenza di perdite.

2 Esecuzione dell'essiccazione sotto vuoto.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

35

f b c e

7 Installazione

NOTA

Utilizzare una pompa del vuoto a 2 stadi con una valvola di ritegno che possa evacuare fino ad una pressione nominale di −100,7 kPa (5 Torr assoluti).

NOTA

Usare questa pompa del vuoto esclusivamente per l'R410A. L'uso della stessa pompa per altri refrigeranti potrebbe danneggiare sia la pompa che l'unità.

NOTA

▪ Collegare la pompa del vuoto all'apertura di servizio della valvola di arresto del gas.

▪ Assicurarsi che la valvola di arresto del gas e la valvola di arresto del liquido siano saldamente chiuse prima di eseguire una prova di tenuta o l'essiccazione sotto vuoto.

Tenere presente le seguenti linee guida:

▪ Su tutte le tubazioni all'interno dell'unità è stata effettuata alla fabbrica la prova di tenuta.

▪ Se si usa del refrigerante aggiuntivo, eseguire uno spurgo aria dai tubi del refrigerante e dall'unità interna con una pompa del vuoto.

Quindi caricare il refrigerante aggiuntivo.

7.4.11

Verifica della presenza di perdite

NOTA

▪ NON superare la pressione di funzionamento massima di 4000 kPa (40 bar).

▪ Usare esclusivamente la soluzione per prove di gorgogliamento raccomandata.

1 Caricare il sistema con azoto fino alla pressione nominale di almeno 200 kPa (2 bar).

2 Verificare che non ci siano perdite applicando la soluzione per prove di gorgogliamento a tutti i collegamenti delle tubazioni.

3 Scaricare tutto l'azoto.

INFORMAZIONI

Dopo aver aperto la valvola di arresto, è possibile che la pressione nelle tubazioni del refrigerante NON salga.

Questo potrebbe essere causato per esempio dallo stato chiuso della valvola d'espansione nel circuito dell'unità esterna, ma NON costituisce alcun problema per il funzionamento corretto dell'unità.

7.4.12

Esecuzione dell'essiccazione sotto vuoto

Collegare la pompa del vuoto e il collettore come segue:

a d h j g h i

a Manometro

b Collettore del manometro

c Valvola di bassa pressione (Lo)

d Valvola di alta pressione (Hi)

e Tubi flessibili di carico

f Pompa del vuoto

Guida di riferimento per l'installatore

36

g Apertura di servizio

h Coperchi delle valvole

i Valvola di arresto del gas

j Valvola di arresto del liquido

1 Mettere sotto vuoto il sistema finché il manometro sul collettore non indica una depressione di −0,1 MPa (−1 bar).

2 Lasciare il tutto in questa condizione per 4-5 minuti e controllare la pressione:

Se la pressione...

Non cambia

Aumenta

Allora...

Non c'è umidità nel sistema.

Questa procedura è terminata.

È presente umidità nel sistema. Andare al passo successivo.

3 Evacuare il sistema per almeno 2 ore ad una pressione indicata sul collettore di −0,1 MPa (−1 bar).

4 Dopo avere disattivato la pompa, controllare la pressione per almeno 1 ora.

5 Qualora NON si riuscisse a raggiungere la depressione desiderata o non fosse possibile mantenere la depressione per

1 ora, procedere come segue:

▪ Controllare nuovamente che non ci siano perdite.

▪ Eseguire nuovamente l'essiccazione sotto vuoto.

NOTA

Assicurarsi di aprire la valvola di arresto del gas dopo l'installazione e la messa sotto vuoto delle tubazioni.

Facendo funzionare il sistema con la valvola chiusa si potrebbe rompere il compressore.

7.4.13

Determinazione della quantità di refrigerante aggiuntiva

Allora...

Se la lunghezza totale della tubazione del liquido è...

≤10 m

>10 m

NON aggiungere altro refrigerante.

Aggiungere 20 g di refrigerante per ogni metro in più (oltre i

10 m).

7.4.14

Calcolo della quantità per la ricarica completa

INFORMAZIONI

Se è necessaria una ricarica completa, la carica totale di refrigerante sarà: la carica di refrigerante effettuata alla fabbrica (vedere la targhetta informativa dell'unità)+la quantità aggiuntiva determinata.

7.4.15

Carica del refrigerante

AVVERTENZA

▪ Usare esclusivamente refrigerante tipo R410A. Altre sostanze possono causare esplosioni e incidenti.

▪ Il refrigerante R410A contiene gas fluorurati ad effetto serra inclusi nel protocollo di Kyoto. Il valore del suo potenziale di riscaldamento globale è 1975. NON liberare questi gas nell'atmosfera.

▪ Per caricare il refrigerante, usare sempre guanti protettivi e occhiali di sicurezza.

ATTENZIONE

NON caricare il refrigerante oltre la quantità specificata, per evitare la rottura del compressore.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Altre istruzioni:

▪ Utilizzare esclusivamente attrezzi adatti per il refrigerante R410A, per assicurare la necessaria resistenza alla pressione e per impedire che si mescolino nel sistema dei corpi estranei.

▪ Controllare che la bombola del refrigerante sia dotata di un tubo a sifone (deve essere contrassegnata dalla scritta “sifone di riempimento del liquido attaccato”).

Caricare il refrigerante liquido con la bombola in posizione eretta.

Caricare il refrigerante liquido con la bombola in posizione capovolta.

7 Installazione

Per facilitare l'assistenza e la manutenzione, sono previste 2 valvole di intercettazione. Montare le valvole sull'entrata dell'acqua e sull'uscita dell'acqua. Fare attenzione alla loro posizione.

L'orientamento delle valvole di drenaggio integrate è importante per l'assistenza.

1 Installare le valvole di intercettazione sui tubi dell'acqua.

▪ Aprire le bombole del refrigerante lentamente.

▪ Caricare il refrigerante nello stato liquido. L'aggiunta di refrigerante in forma gassosa può prevenire il normale funzionamento.

1 Collegare la bombola del refrigerante all'apertura di servizio.

2 Caricare la quantità di refrigerante aggiuntiva.

3 Aprire la valvola di arresto del gas.

Qualora fosse necessario evacuare con la pompa in caso di

smontaggio o spostamento dell'impianto, vedere "13.1 Evacuazione del refrigerante con la pompa" a pagina 81 per informazioni più

dettagliate.

7.4.16

Applicazione dell'etichetta relativa ai gas fluorurati ad effetto serra

NOTA

L'implementazione nazionale della normativa UE su determinati gas fluorurati ad effetto serra potrebbe richiedere la presenza della lingua nazionale appropriata sull'unità. A tale scopo, insieme all'unità viene fornita un'etichetta multilingue aggiuntiva relativa ai gas fluorurati ad effetto serra.

1 Compilare l'etichetta come segue:

a b c d

a Dall'etichetta multilingue relativa ai gas fluorurati ad effetto serra staccare la sezione con la lingua applicabile ed applicarla sulla parte superiore di a.

b Carica di refrigerante effettuata allo stabilimento: vedere la targa dati dell'unità

c Quantità di refrigerante aggiuntiva caricata

d Carica di refrigerante totale

2 Attaccare l'etichetta sul lato interno dell'unità esterna, vicino alle valvole di arresto del gas e del liquido.

7.5

Collegamento della tubazione dell'acqua

7.5.1

Per collegare la tubazione dell'acqua

NOTA

NON esercitare una forza eccessiva per collegare la tubazione. La deformazione della tubazione può provocare difetti all'unità.

b a

a Entrata acqua

b Uscita acqua

NOTA

Per evitare danni alle aree circostanti in caso di perdita d'acqua, si raccomanda di chiudere le valvole di arresto dell'entrata dell'acqua fredda durante i periodi di assenza.

2 Avvitare i dadi dell'unità interna sulle valvole di intercettazione.

3 Collegare le tubazioni in loco sulle valvole di intercettazione

4 In caso di collegamento con il serbatoio opzionale dell'acqua calda sanitaria, vedere il relativo manuale d'installazione.

NOTA

▪ Installare un dispositivo di drenaggio e un dispositivo di scarico della pressione sul collegamento dell'entrata dell'acqua fredda della bombola dell'acqua calda sanitaria.

▪ Per evitare l'effetto sifone a ritroso, si consiglia di installare una valvola di non ritorno sull'entrata dell'acqua del serbatoio dell'acqua calda sanitaria, nel rispetto delle leggi applicabili.

▪ Si consiglia di installare una valvola di riduzione della pressione sull'entrata dell'acqua fredda nel rispetto delle leggi applicabili.

▪ Installare un serbatoio ad espansione sull'entrata dell'acqua fredda secondo le leggi applicabili.

▪ Si raccomanda di installare la valvola di scarico della pressione in una posizione più alta, per esempio la sommità del serbatoio dell'acqua calda sanitaria.

Il riscaldamento del serbatoio dell'acqua calda sanitaria fa sì che l'acqua si dilati e senza la valvola di scarico della pressione è possibile che la pressione acqua all'interno del serbatoio salga al di sopra della pressione di progetto del serbatoio. Inoltre, l'impianto in loco (tubazioni, punti di prelievo, ecc.) collegato al serbatoio è soggetto a quest'alta pressione. Per evitare quanto sopra, si deve installare una valvola di scarico della pressione.

La prevenzione della sovrapressione dipende dal corretto funzionamento della valvola di scarico della pressione installata in loco. Se questa NON dovesse funzionare correttamente, la sovrapressione deformerà il serbatoio e si potrà verificare una perdita d'acqua.

Per assicurare un corretto funzionamento, è necessario eseguire una manutenzione regolare.

7.5.2

Riempimento del circuito idraulico

1 Collegare il tubo flessibile di alimentazione dell'acqua alla valvola di scarico e di riempimento.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

37

7 Installazione

2 Aprire la valvola di scarico e di riempimento.

3 Assicurarsi che la valvola automatica di spurgo aria sia aperta

(almeno 2 giri).

INFORMAZIONI

Per l'ubicazione della valvola di spurgo aria, vedere

"15.3.3 Componenti: Unità interna" a pagina 85.

4 Riempire il circuito con acqua fino a quando il manometro non indicherà una pressione di circa ±2,0 bar.

5 Spurgare quanto più possibile l'aria dal circuito idraulico.

NOTA

▪ L'aria presente nel circuito idraulico può causare difetti al riscaldatore di riserva. Durante il riempimento, potrebbe non essere possibile rimuovere tutta l'aria dal circuito. L'aria rimanente fuoriuscirà dalle valvole di spurgo aria automatiche durante le prime ore di funzionamento del sistema. In seguito potrebbe essere necessario rabboccare l'acqua.

▪ Per spurgare il sistema, usare la funzione speciale

descritta al capitolo "9 Messa in funzione" a pagina 73. Questa funzione deve essere utilizzata

per spurgare la serpentina dello scambiatore di calore del serbatoio dell'acqua calda sanitaria.

6 Chiudere la valvola di scarico e di riempimento.

7 Scollegare il tubo flessibile di alimentazione dell'acqua dalla valvola di scarico e di riempimento.

NOTA

La pressione acqua indicata sul manometro varierà in base alla temperatura dell'acqua (la pressione aumenta con l'aumentare della temperatura dell'acqua).

Tuttavia, la pressione acqua deve essere sempre rimanere al di sopra di 1 bar per evitare l'ingresso di aria nel circuito.

7.5.3

Riempimento del serbatoio dell'acqua calda sanitaria

Per le istruzioni d'installazione, vedere il manuale d'installazione del serbatoio dell'acqua calda sanitaria.

7.5.4

Isolamento della tubazione dell'acqua

Tutte le tubazioni dell'intero circuito idraulico devono essere isolate in modo da prevenire la formazione di condensa durante l'operazione di raffreddamento e la riduzione della capacità sia di riscaldamento che di raffreddamento.

Se la temperatura è più alta di 30°C e l'umidità relativa è maggiore dell'80%, allora lo spessore dei materiali sigillanti dovrà essere almeno di 20 mm per evitare la formazione di condensa sulla superficie della sigillatura.

7.6

Collegamento del cablaggio elettrico

PERICOLO: RISCHIO DI SCOSSA ELETTRICA

INFORMAZIONI

Per avere maggiori informazioni sulla legenda e sull'ubicazione dello schema elettrico dell'unità, andare

su"15.6 Schema elettrico" a pagina 90.

AVVERTENZA

Per i cavi di alimentazione utilizzare sempre cavi del tipo a più trefoli.

7.6.1

Note sulla conformità con le norme elettriche

Solo per ERLQ006CAV3+ERLQ008CAV3

Apparecchiatura conforme alla norma EN/IEC 61000

‑3‑12 (Standard tecnico europeo/internazionale che definisce i limiti di corrente armonica prodotta da apparecchiature collegate a sistemi pubblici a bassa tensione con corrente di entrata >16 A e ≤75 A per fase).

Solo per unità interne

Vedere "7.6.5 Collegamento dell'alimentazione del riscaldatore di riserva" a pagina 40.

7.6.2

Collegamento del cablaggio elettrico all'unità esterna

1 Rimuovere le 2 viti del coperchio del quadro elettrico.

2 Rimuovere il coperchio del quadro elettrico.

2

2x

1

1

3 Spellare l'isolante (20 mm) dai fili.

a b

a Spellare l'estremità del filo fino a questo punto

Una lunghezza eccessiva della parte spellata può causare scossa elettrica o dispersione.

4 Aprire il morsetto del filo.

Guida di riferimento per l'installatore

38

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

5 Collegare il cavo di interconnessione e l'alimentazione come segue:

Tipo di filo

Filo con conduttori a trefolo con terminale del tipo a crimpaggio rotondo

7 Installazione c b

Metodo d'installazione a b c

B

B a

a Terminale

b Vite

c Rondella piana

7.6.3

Collegamento del cablaggio elettrico all'unità interna

1 Per aprire l'unità interna, vedere "7.1.2 Apertura dell'unità interna" a pagina 29.

2 Il cablaggio deve entrare nell'unità dal fondo.

3 L'instradamento del cablaggio all'interno dell'unità deve essere eseguito nel seguente modo:

3x

1 2 3

6 Installare il coperchio del quadro elettrico.

▪ Se si utilizzando fili con conduttori a trefolo, installare sulla punta un terminale del tipo a crimpaggio rotondo. Disporre il terminale del tipo a crimpaggio rotondo sul filo, fino alla parte coperta, e fissarlo con l'attrezzo appropriato.

b a

a Filo con conduttori a trefolo

b Terminale del tipo a crimpaggio rotondo

▪ Per installare i fili, utilizzare i metodi seguenti:

Tipo di filo

Filo ad anima singola

Metodo d'installazione c b

AA´

A A´ c

INFORMAZIONI

Per l'installazione di cavi da reperire in loco o per le opzioni, prevedere una lunghezza sufficiente degli stessi.

In questo modo sarà possibile rimuovere/riposizionare il quadro elettrico e accedere ad altri componenti durante la manutenzione.

a a

Instradamento

a

Bassa tensione

a Filo ad anima singola a spira

b Vite

c Rondella piana

Cavi possibili (a seconda del tipo di unità e delle opzioni installate)

▪ Interfaccia utente

▪ Termistore del serbatoio dell'acqua calda sanitaria (opzione)

▪ Input digitali del consumo di corrente (da reperire in loco)

▪ Sensore temperatura ambiente esterna (opzione)

▪ Sensore temperatura ambiente interna (opzione)

▪ Contatori dell'energia elettrica (da reperire in loco)

▪ Cavo di interconnessione b

Alimentazione ad alta tensione

▪ Alimentazione a tariffa kWh normale

▪ Alimentazione a tariffa kWh preferenziale

▪ Alimentazione del riscaldatore di riserva

▪ Alimentazione per il riscaldatore piastra fondo (opzione)

▪ Alimentazione per il surriscaldatore (all'unità interna)

▪ Alimentazione per il surriscaldatore e protezione termica (dall'unità interna)

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

39

7 Installazione

Instradamento

c

Cavi possibili (a seconda del tipo di unità e delle opzioni installate)

▪ Contatto dell'alimentazione preferenziale

Segnale di controllo alta tensione

▪ Convettore con pompa di calore (opzione)

▪ Termostato ambiente (opzione)

▪ Valvola a 3 vie

▪ Valvola di intercettazione (da reperire in loco)

▪ Pompa dell'acqua calda sanitaria (da reperire in loco)

▪ Uscita allarme

▪ Passaggio al controllo della fonte di calore esterna

▪ Controllo del funzionamento di riscaldamento/raffreddamento ambiente

4 Fissare il cavo agli appositi supporti utilizzando le fascette per garantire la resistenza alle sollecitazioni e per evitare che NON entri in contatto con le tubazioni e gli spigoli vivi.

7.6.4

ATTENZIONE

NON spingere né posizionare cavi di lunghezza eccessiva nell'unità.

Collegamento dell'alimentazione principale

1 Collegare l'alimentazione principale.

In caso di alimentazione a tariffa kWh normale

X1A X19A

INFORMAZIONI

In caso di alimentazione con tariffa kWh preferenziale, la necessità di separare l'alimentazione con tariffa kWh normale per l'unità interna (b) X2M30/31 dipende dal tipo di alimentazione con tariffa kWh preferenziale.

Il collegamento separato con l'unità interna è richiesto nei seguenti casi:

▪ se l'alimentazione con tariffa kWh preferenziale viene interrotta quando attiva, OPPURE

▪ se non è ammesso alcun consumo elettrico dell'unità interna alla tariffa kWh preferenziale quando è attiva l'alimentazione.

X5M

X2M

X6YB

7.6.5

Collegamento dell'alimentazione del riscaldatore di riserva

30 31

X1M

X6Y

X6YA

1 2 3 a

1 2 3

Legenda: vedere la figura sotto.

ATTENZIONE

Se l'unità interna presenta un serbatoio con un surriscaldatore elettrico incorporato (EKHW*), usare un circuito di alimentazione dedicato per il riscaldatore di riserva e per il surriscaldatore. NON alimentare MAI l'apparecchio attraverso un circuito di alimentazione a cui sono collegate anche altre utenze. Il circuito di alimentazione deve essere protetto mediante i dispositivi di sicurezza richiesti ai sensi della legislazione applicabile.

La capacità del riscaldatore di riserva può variare, in base al modello dell'unità interna. Assicurarsi che l'alimentazione sia conforme alla capacità del riscaldatore di riserva, come elencato nella tabella sotto.

In caso di alimentazione a tariffa kWh preferenziale

X1A X19A

X5M

3 4

X6Y

X6YB

X2M

30 31 c

X1M

b

X6YA

a

L N 1 2 3

S1S

L N 1 2 3

a Cavo di interconnessione (= alimentazione principale)

b Alimentazione a tariffa kWh normale

c Contatto dell'alimentazione preferenziale

2 Fissare il cavo agli appositi supporti utilizzando le fascette.

Tipo di riscaldatore di riserva

*3V

*9W

Capacità del riscaldator e di riserva

3 kW

3 kW

6 kW

6 kW

6 kW

9 kW

Alimentazio ne

Corrente di funzionamen to massima

1~ 230 V

1~ 230 V

1~ 230 V

3~ 230 V

3N~ 400 V

3N~ 400 V

13 A

13 A

26 A (a)(b)

15 A (b)

8,6 A

13 A

Z max

(Ω)

0,29

(a) Apparecchiatura conforme alla norma EN/IEC 61000

‑3‑12 (Standard tecnico europeo/internazionale che definisce i limiti di corrente armonica prodotta da apparecchiature collegate a sistemi pubblici a bassa tensione con corrente di entrata >16 A e ≤75 A per fase).

(b) Questa apparecchiatura è conforme alla norma EN/IEC 61000

‑3‑11

(Standard tecnico europeo/internazionale che definisce i limiti per le variazioni, le fluttuazioni di tensione e lo sfarfallio nelle reti di alimentazione pubblica a bassa tensione per apparecchiature con corrente nominale di ≤75 A) purché l'impedenza del sistema Z sys minore di o uguale a Z max

sia

al punto d'interfaccia tra l'alimentazione dell'utente e il sistema pubblico. È responsabilità dell'installatore o dell'utente dell'apparecchiatura di verificare, consultandosi con l'operatore della rete di distribuzione se necessario, che l'apparecchiatura sia collegata esclusivamente ad un'alimentazione con un impedenza del sistema Z sys

minore o uguale a Z max

.

Guida di riferimento per l'installatore

40

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

1 Collegare l'alimentazione del riscaldatore di riserva.

Per i modelli *3V, usare un fusibile a polo singolo per F1B. Per i modelli *9W, usare un fusibile a polo doppio per F1B.

Tipo di riscaldatore di riserva

(a)

3 kW 1~ 230 V

(*3V)

Collegamenti con l'alimentazione del riscaldatore di riserva

F1B

Collegamenti con i terminali

7 Installazione

Come indicato nella tabella sopra, per configurare un riscaldatore di riserva i collegamenti ai terminali X6M e X7M devono essere modificati. Vedere la figura sotto che segnala l'attenzione da prestare nel maneggiare i terminali.

3 kW 1~ 230 V

(*9W)

F1B

X6M

1 2 3 4 5

X7M

6 7 8

6 kW 1~ 230 V

(*9W)

6 kW 3~ 230 V

(*9W)

6 kW 3N~ 400 V

(*9W)

9 kW 3N~ 400 V

(*9W)

F1B

F1B

X6M

1 2 3 4 5

X7M

6 7 8

X6M

1 2 3 4 5

X7M

6 7 8

X6M

1 2 3 4 5

X7M

6 7 8

(a) Per la configurazione del riscaldatore di riserva, vedere

"8.2.2 Procedura guidata rapida: Standard" a pagina 47.

Osservazione speciale per i fusibili:

2 Fissare il cavo agli appositi supporti utilizzando le fascette.

3 Configurare l'interfaccia utente per la rispettiva alimentazione.

Vedere "8.2.2 Procedura guidata rapida: Standard" a pagina 47.

Durante il collegamento del riscaldatore di riserva, è possibile commettere errori nei collegamenti elettrici. Per rilevare un possibile errore di collegamento elettrico, si consiglia vivamente di misurare il valore della resistenza degli elementi del riscaldatore. A seconda dei vari tipi di riscaldatori di riserva, si dovranno misurare i seguenti valori della resistenza (vedere la tabella sotto). Misurare SEMPRE la resistenza sui morsetti del contattore K1M, K2M e K5M.

3 kW

1~ 230

V

6 kW

1~ 230

V

6 kW

3~ 230

V

6 kW

3N~ 400

V

9 kW

3N~ 400

V

K1M/1 K5M/13 52,9 Ω 52,9 Ω 52,9 Ω ∞

K1M/3 ∞ ∞ ∞

105,8 Ω 105,8 Ω

K1M/5 ∞ ∞ ∞ 105,8 Ω 105,8 Ω

K1M/3 K1M/5 26,5 Ω 26,5 Ω 26,5 Ω 105,8 Ω 105,8 Ω

K2M/1 K5M/13 ∞ 26,5 Ω 26,5 Ω ∞ ∞

K2M/3 ∞ ∞ ∞ 52,9 Ω 52,9 Ω

K2M/5 ∞ ∞ ∞ 52,9 Ω 52,9 Ω

K2M/3 K2M/5 52,9 Ω 52,9 Ω 52,9 Ω 52,9 Ω 52,9 Ω

K1M/5 K2M/1 ∞ ∞ ∞ ∞ ∞

Esempio di misurazione della resistenza tra K1M/1 e K5M/13:

K1M

1 3 5 13 1 3 5 13

2 4 6 14 2 4 6 14

Ω

Ω

K5M

1 3 5 13

2 4 6 14

Osservazione speciale per i terminali:

7.6.6

Collegamento dell'interfaccia utente

1 Collegare il cavo dell'interfaccia utente all'unità interna.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

41

7 Installazione

1 2

A2P

X2M

X5M

A2P

a Aprire questo foro di passaggio per il cablaggio tramite un tronchesino o un attrezzo analogo.

b Fissare il cablaggio alla parte anteriore dell'involucro usando il ritegno per cablaggio e il morsetto.

5 Rimontare la piastra frontale sulla piastra per il fissaggio a parete.

NOTA

Prestare attenzione a NON pizzicare il cablaggio quando si fissa la piastra frontale all'unità.

Per fissare l'interfaccia utente alla parete in caso di installazione come termostato ambiente

1 Inserire un cacciavite nelle fessure sotto all'interfaccia utente e separare con cautela la piastra frontale dalla piastra per il fissaggio a parete.

a b

a Interfaccia utente fornita insieme all'unità

b Interfaccia utente opzionale

2 Fissare il cavo agli appositi supporti utilizzando le fascette.

Per fissare l'interfaccia utente sull'unità

1 Inserire un cacciavite nelle fessure sotto all'interfaccia utente e separare con cautela la piastra frontale dalla piastra per il fissaggio a parete.

NOTA

La scheda è montata nella piastra frontale dell'interfaccia utente. Prestare attenzione a NON danneggiarla.

2 Fissare la piastra per il fissaggio a parete dell'interfaccia utente alla piastra frontale dell'unità.

NOTA

La scheda è montata nella piastra frontale dell'interfaccia utente. Prestare attenzione a NON danneggiarla.

2 Fissare la piastra per il fissaggio a parete dell'interfaccia utente alla parete.

3 Collegare i fili all'interfaccia utente come illustrato sotto

Dalla parte posteriore

PCB b

1x

Da sinistra a

PCB

NOTA

Prestare attenzione a NON deformare la sagoma del retro dell'interfaccia utente serrando eccessivamente le viti di montaggio.

3 Tagliare via un conduttore a 2 fili.

4 Collegare i fili all'interfaccia utente come illustrato sotto.

Dalla parte posteriore b

1x

Dalla parte superiore a a b

PCB

PCB b

1x b

1x

Guida di riferimento per l'installatore

42

a

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Dalla parte centrale superiore a b

7 8 910

X5M

X2M

7 Installazione

PCB b

1x

a Aprire questo foro di passaggio per il cablaggio tramite un tronchesino o un attrezzo analogo.

b Fissare il cablaggio alla parte anteriore dell'involucro usando il ritegno per cablaggio e il morsetto.

4 Rimontare la piastra frontale sulla piastra per il fissaggio a parete.

NOTA

Prestare attenzione a NON pizzicare il cablaggio quando si fissa la piastra frontale all'unità.

7.6.7

Collegamento della valvola di intercettazione

1 Collegare il cavo di controllo della valvola ai terminali appropriati come illustrato nella figura sotto.

NOTA

Il collegamento elettrico è diverso per una valvola NC

(normalmente chiusa) e una valvola NO (normalmente aperta).

5

6 7

NO

5

6

7

NC

X2M X2M

S2S S3S

2 Fissare il cavo agli appositi supporti utilizzando le fascette.

7.6.9

Collegamento della pompa dell'acqua calda sanitaria

1 Collegare il cavo della pompa dell'acqua calda sanitaria ai terminali appropriati come illustrato nella figura sotto.

34 35

X2M

M2P

M

1~

2 Fissare il cavo agli appositi supporti utilizzando le fascette.

7.6.10

Collegamento dell'uscita allarme

1 Collegare il cavo dell'uscita allarme ai terminali appropriati come illustrato nella figura sotto.

a

29

X2M

X1M X1M

X1M

X2M

A4P

M2S M2S

2 Fissare il cavo agli appositi supporti utilizzando le fascette.

7.6.8

Collegamento dei contatori dell'energia elettrica

INFORMAZIONI

In caso di un contatore elettrico con uscita attraverso transistor, controllare la polarità. La polarità positiva DEVE essere collegata a X5M/7 e X5M/9; la polarità negativa a

X5M/8 e X5M/10.

1 Collegare il cavo dei contatori dell'energia elettrica ai terminali appropriati come illustrato nella figura sotto.

a È necessaria l'installazione della scheda EKRP1HB.

2 Fissare il cavo agli appositi supporti utilizzando le fascette.

7.6.11

Collegamento dell'uscita ATTIVATO/

DISATTIVATO del raffreddamento/ riscaldamento ambiente

1 Collegare il cavo di uscita ATTIVATO/DISATTIVATO del raffreddamento/riscaldamento ambiente ai terminali appropriati come illustrato nella figura sotto.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

43

7 Installazione a

X2M

A4P

X2M

X1M

29

a È necessaria l'installazione della scheda EKRP1HB.

2 Fissare il cavo agli appositi supporti utilizzando le fascette.

7.6.12

Collegamento della commutazione alla fonte di calore esterna

1 Collegare la commutazione al cavo della fonte di calore esterna ai terminali appropriati, come illustrato nella figura sotto.

a

X1M

A4P

X2M

X1 X2 X3 X4

L N

a È necessaria l'installazione della scheda EKRP1HB.

2 Fissare il cavo agli appositi supporti utilizzando le fascette.

7.6.13

Collegamento degli input digitali per il consumo di corrente

1 Collegare il cavo degli input digitali del consumo di corrente ai terminali appropriati come illustrato nella figura sotto.

a

X2M

A8P

X1M

7.7

Completamento dell'installazione dell'unità esterna

7.7.1

Completamento dell'installazione dell'unità esterna

1 Isolare e fissare la tubazione del refrigerante e il cavo di interconnessione nel modo seguente:

c a b f d e

a Tubo del gas

b Isolamento del tubo del gas

c Cavo di interconnessione

d Tubo del liquido

e Isolamento del tubo del liquido

f Nastro di finitura

2 Installare il coperchio di servizio.

7.7.2

Per chiudere l'unità esterna

1 Chiudere il coperchio del quadro elettrico.

2 Chiudere il coperchio di servizio.

NOTA

Nel chiudere il coperchio dell'unità esterna, assicurarsi che la coppia di serraggio NON superi il valore di 4,1 N•m.

7.8

Finitura dell'installazione dell'unità interna

7.8.1

Fissaggio del coperchio dell'interfaccia utente all'unità interna

1 Assicurarsi che il pannello anteriore sia rimosso dall'unità

interna. Vedere "7.1.2 Apertura dell'unità interna" a pagina 29.

2 Inserire il coperchio dell'interfaccia utente nelle cerniere.

a È necessaria l'installazione della scheda

EKRP1AHTA.

2 Fissare il cavo agli appositi supporti utilizzando le fascette.

3 Montare il pannello frontale sull'unità interna.

7.8.2

Chiusura dell'unità interna

1 Chiudere il coperchio del quadro elettrico.

2 Rimontare il pannello anteriore.

NOTA

Nel chiudere il coperchio dell'unità interna, assicurarsi che la coppia di serraggio NON superi il valore di 4,1 N•m.

Guida di riferimento per l'installatore

44

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

8 Configurazione

8 Configurazione

8.1

Panoramica: Configurazione

Se il sistema NON viene configurato correttamente, potrebbe NON funzionare come previsto. È possibile configurare il sistema attraverso l'interfaccia utente.

Quando si attiva l'interfaccia utente per la prima volta (attraverso l'unità interna), parte una procedura guidata rapida che aiuta a configurare il sistema. Se necessario, è possibile apportare delle modifiche alla configurazione anche in seguito.

L'installatore può preparare la configurazione su PC prima di recarsi sul luogo d'installazione e successivamente caricare la configurazione nel sistema tramite il configuratore del PC. Vedere

"8.1.1 Collegamento del cavo del PC al quadro elettrico" a pagina 45 per avere maggiori informazioni sul collegamento.

La configurazione influisce su quanto segue:

▪ I calcoli del software

▪ Ciò che si può vedere su, e fare con l'interfaccia utente

Legenda per le tabelle delle impostazioni:

#: Breadcrumb nella struttura del menu

Codice: Codice nella panoramica impostazioni

Se vengono modificate le impostazioni installatore, il sistema chiederà una conferma. Completata la conferma, lo schermo si spegnerà per un breve istante e apparirà per alcuni secondi la scritta

"busy" ("occupato").

Dalla struttura del menu è possibile accedere alle impostazioni d'installazione utilizzate più comunemente. La loro ubicazione è menzionata dall'indicazione breadcrumb (#). Inoltre, tutte le

impostazioni installatore sono reperibili anche in "8.5 Struttura dei menu: Panoramica delle impostazioni installatore" a pagina 72.

Per accedere ai codici impostazione, vedere "Accesso alle impostazioni installatore" a pagina 45.

Attraverso la struttura del menu, non tutte le impostazioni sono accessibili. Alcune sono accessibili solo attraverso il loro codice.

Quindi, nella tabella illustrata sotto, la breadcrumb è impostata come

N/A (non applicabile).

8.1.1

Collegamento del cavo del PC al quadro elettrico

1 Collegare il cavo tramite la connessione USB al proprio PC.

2 Collegare la spina del cavo a X10A su A1P del quadro elettrico dell'unità interna.

A1P

X10A

3 Prestare particolare attenzione alla posizione della spina!

2

3

4

5

8.1.2

Accesso ai comandi più utilizzati

Accesso alle impostazioni installatore

1 Impostare il livello autorizzazione utente su Installatore.

2 Andare a [A]: > Impostazioni installatore.

Accesso alla panoramica impostazioni

1 Impostare il livello autorizzazione utente su Installatore.

2 Andare a [A.8]: impostazioni.

> Impostazioni installatore > Panoramica

Impostazione del livello autorizzazione utente su

Installatore

1 Andare a [6.4]: utente.

> Informazioni > Livello autorizzazione

2 Premere per più di 4 secondi.

Risultato: Apparirà sulle pagine iniziali.

3 Se NON si preme alcun pulsante per più di 1 ora o se si preme di nuovo per più di 4 secondi, il livello autorizzazione installatore torna a Utente finale.

Per passare da un livello autorizzazione utente all'altro (utente finale e utente finale avanzato)

1 Andare a [6] o su uno dei suoi sottomenu: > Informazioni.

2 Premere per più di 4 secondi.

Risultato: Il livello autorizzazione utente passa a Uten. fin. av..

Sono visualizzate delle informazioni aggiuntive e il segno “+” viene aggiunto al titolo del menu.

3 Se NON si preme alcun pulsante per più di 1 ora o se si preme di nuovo per più di 4 secondi, il livello autorizzazione utente torna a Utente finale.

8.1.3

Copia delle impostazioni del sistema dalla prima alla seconda interfaccia utente

Se è collegata un'interfaccia utente opzionale, l'installatore deve attenersi innanzitutto alle istruzioni sotto per una corretta configurazione delle due interfacce utente.

Questa procedura offre anche la possibilità di copiare la lingua impostata da un'interfaccia utente all'altra: per esempio, da

EKRUCAL2 a EKRUCAL1.

1 Quando si accende l'apparecchiatura per la prima volta, su entrambe le interfacce utente appare:

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

45

8 Configurazione

U5: indir. auto

Mar 15:10

Premi 4 sec per cont.

2 Premere per 4 sec. sull'interfaccia utente per la quale si desidera avviare la procedura guidata rapida.

INFORMAZIONI

Durante la procedura guidata rapida, sulla seconda interfaccia utente appare Occupato e non sarà possibile effettuare alcun intervento.

3 La procedura guidata rapida offrirà le istruzioni passo-passo.

4 Per il corretto funzionamento del sistema, i dati locali delle due interfacce utente devono essere identici. In caso contrario, su entrambe le interfacce utente apparirà:

Sincronizzazione

Rilevata differenza dati.

Seleziona azione:

Invia dati

Conferma Regolazione

5 Selezionare l'azione richiesta:

▪ Invia dati: l'interfaccia utente che si sta utilizzando contiene i dati corretti e i dati dell'altra interfaccia utente verranno sovrascritti.

▪ Ricevi dati: l'interfaccia utente che si sta utilizzando non contiene i dati corretti e i dati dell'altra interfaccia utente verranno utilizzati per sovrascrivere i primi.

6 L'interfaccia utente chiede conferma se si è sicuri di voler procedere.

Avvia copia

Si desidera veramente avviare operazione di copia?

OK

Conferma

Annulla

Regolazione

7 Confermare la selezione sullo schermo premendo e tutti i dati (lingue, programmi, ecc.) saranno sincronizzati dall'interfaccia utente sorgente selezionata all'altra.

INFORMAZIONI

▪ Durante la copia, entrambi i sistemi di comando visualizzeranno Occupato e non sarà possibile eseguire alcun intervento. Non spegnere né scollegare l'interfaccia utente.

▪ L'operazione di copia potrebbe richiedere fino a 90 minuti.

8 Il sistema ora è impostato per essere utilizzato tramite le due interfacce utente.

8.1.4

Copia della lingua impostata dalla prima alla seconda interfaccia utente

Vedere "8.1.3 Copia delle impostazioni del sistema dalla prima alla seconda interfaccia utente" a pagina 45.

8.1.5

Procedura guidata rapida: Impostazione del layout sistema dopo la prima

ATTIVAZIONE

Dopo la prima ATTIVAZIONE del sistema, la procedura guidata mostra all'utente come eseguire le impostazioni iniziali tramite l'interfaccia utente:

▪ lingua,

▪ data,

▪ ora,

▪ layout sistema.

Confermando il layout sistema, si può procedere con l'installazione e la messa in funzione del sistema.

1 All'ATTIVAZIONE, la procedura guidata rapida si avvia purché il layout sistema NON sia ancora stato confermato, impostando la lingua.

Lingua

Seleziona lingua desiderata

Conferma Regolazione

2 Impostare la data e l'ora correnti.

Data

Qual è la data di oggi?

Dom 1 Gen 2012

Conferma Regolazione Scorrimento

Ora

Che ora è adesso?

00 : 00

Regolazione Scorrimento Conferma

3 Definire le impostazioni del layout sistema: Standard, Opzioni,

Capacità. Per maggiori dettagli, vedere "8.2 Configurazione base" a pagina 47.

1 A

Layout sistema

Standard

Capacità

Conferma layout

Selezione Scorrimento

4 Confermare premendo .

Conferma layout

Confermare layout sistema.

Il sistema ripartirà e sarà pronto per il primo avvio.

OK Annulla

Conferma Regolazione

5 L'interfaccia utente si ri-inizializza e si può procedere con l'installazione impostando le altre impostazioni applicabili e procedendo con la messa in funzione del sistema.

Guida di riferimento per l'installatore

46

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Se vengono modificate le impostazioni installatore, il sistema chiederà una conferma. Completata la conferma, lo schermo si spegnerà per un breve istante e apparirà per alcuni secondi la scritta

"busy" ("occupato").

8.2

Configurazione base

8.2.1

Procedura guidata rapida: Lingua/ora e data

Descrizione

[A.1]

[1]

# Codice

N/A

N/A

Lingua

Ora e data

8.2.2

Procedura guidata rapida: Standard

Configurazione del riscaldatore di riserva (solo per modello

*9W)

Il riscaldatore di riserva di un modello *9W è adatto ad essere collegato alle più comuni reti elettriche europee. Oltre alla configurazione hardware, sull'interfaccia utente bisogna impostare il tipo di riscaldatore di riserva.

#

[A.2.1.5]

Codice

[5-0D] Tipo Risc Ris:

Descrizione

▪ 1 (1P,(1/1+2)): 6 kW 1~ 230 V (*9W)

▪ 3 (3P,(1/1+2)): 6 kW 3~ 230 V (*9W)

▪ 4 (3PN,(1/2)): 6 kW 3N~ 400 V (*9W)

▪ 5 (3PN,(1/1+2)): 9 kW 3N~ 400 V

(*9W)

Impostazioni del riscaldamento/raffreddamento ambiente

Il sistema può riscaldare o raffreddare un ambiente. A seconda del tipo di applicazione, le impostazioni di riscaldamento/raffreddamento ambiente debbono essere fatte di conseguenza.

#

[A.2.1.7]

Codice

[C-07] Met.Controllo:

Descrizione

▪ 0 (Contr. Tman): Il funzionamento dell'unità è deciso in base alla temperatura manuale indipendentemente dalla temperatura ambiente effettiva e/o dalla richiesta di riscaldamento o raffreddamento dell'ambiente.

▪ 1 (Contr. TA est.): Il funzionamento dell'unità è deciso dal termostato esterno o equivalente (per esempio il convettore della pompa di calore).

▪ 2 (Contr. TA): Il funzionamento dell'unità viene deciso in base alla temperatura ambiente dell'interfaccia utente.

#

[A.2.1.B]

8 Configurazione

Codice

N/A

Descrizione

Solo se vi sono 2 interfacce utente (1 installata nell'ambiente, 1 installata sull'unità interna):

a b

▪ a: Sull'unità

▪ b: Nell'ambiente come termostato ambiente

Ubic. interf. utente:

▪ Presso unità: l'altra interfaccia utente viene automaticamente impostata su

Nell'ambiente e se è selezionato il controllo TA, funziona come termostato ambiente.

▪ Nell'ambiente(impostazione predefinita): l'altra interfaccia utente viene automaticamente impostata su

Presso unità e se è selezionato il controllo TA, funziona come termostato ambiente.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

47

8 Configurazione

#

[A.2.1.8]

Codice

[7-02]

Descrizione

Il sistema può erogare acqua in uscita ad un massimo di 2 zone di temperatura acqua. Durante la configurazione, si deve configurare il numero di zone d'acqua.

Numero di zone Tman:

▪ 0 (1 zona Tman)(impostazione predefinita): Solo 1 zona temperatura acqua in uscita. Questa zona è detta zona di temperatura acqua in uscita principale.

Guida di riferimento per l'installatore

48

a

▪ a: Zona Tman principale

▪ 1 (2 zone Tman): 2 zone di temperatura acqua in uscita. La zona con la temperatura acqua in uscita più bassa (nel riscaldamento) è chiamata zona di temperatura acqua in uscita principale. La zona con la temperatura acqua in uscita più alta (nel riscaldamento) è chiamata zona di temperatura acqua in uscita aggiuntiva. In pratica, la zona di temperatura acqua in uscita principale

è composta dai trasmettitori di calore con il carico più alto e una stazione di miscelazione è installata per raggiungere la temperatura manuale richiesta.

a

▪ a: Zona Tman aggiuntiva

▪ b: Zona Tman principale

b

#

[A.2.1.9]

Codice

[F-0D]

Descrizione

Quando il controllo del riscaldamento/ raffreddamento ambiente viene

DISATTIVATO dall'interfaccia utente, la pompa è sempre DISATTIVATA.

Quando il controllo del riscaldamento/ raffreddamento ambiente è Attivato, è possibile selezionare il modo di funzionamento pompa desiderato

(applicabile soltanto durante il riscaldamento/raffreddamento)

Modo di funz. pompa:

▪ 0 (Continuo): Funzionamento pompa continuo, indipendentemente dalla condizione ATTIVATO

DISATTIVATO del o termostato.

Osservazione: per il funzionamento pompa continuo è necessaria più energia del funzionamento pompa campione o su richiesta.

a b c b c d

▪ a: Controllo del riscaldamento/ raffreddamento ambiente

(interfaccia utente)

▪ b: DISATTIVATO

▪ c: ATTIVATO

▪ d: Funzionamento pompa

▪ 1 (Campione)(impostazione predefinita): La pompa è ATTIVATA.

In caso di richiesta di riscaldamento o raffreddamento perché la temperatura manuale non ha raggiunto ancora la temperatura desiderata. Quando si verifica la condizione di termostato

DISATTIVATO, la pompa funziona ogni 5 minuti per controllare la temperatura dell'acqua e richiedere il riscaldamento o il raffreddamento se necessario. Osservazione: Il campione

NON è disponibile con il controllo termostato ambiente esteso o con il controllo termostato ambiente.

a b c d e f g b c

▪ a: Controllo del riscaldamento/ raffreddamento ambiente

(interfaccia utente)

▪ b: DISATTIVATO

▪ c: ATTIVATO

▪ d: Temperatura Tman

▪ e: Effettiva

▪ f: Desiderata

▪ g: Funzionamento pompa

▪ 2 (Richiesta): Funzionamento della pompa in base alla richiesta. Esempio:

L'uso di un termostato ambiente crea una condizione ATTIVATO/

DISATTIVATO del termostato. Se non

è presente tale richiesta, la pompa è

DISATTIVATA. Osservazione: La

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

# Codice Descrizione

richiesta NON è disponibile nel controllo temperatura manuale.

a b c d c b e b c

▪ a: Controllo del riscaldamento/ raffreddamento ambiente

(interfaccia utente)

▪ b: DISATTIVATO

▪ c: ATTIVATO

▪ d: Richiesta riscaldamento

(mediante termostato remoto esterno o termostato ambiente)

▪ e: Funzionamento pompa

8.2.3

Procedura guidata rapida: Opzioni

Impostazioni dell'acqua calda sanitaria

Questo capitolo si applica solo ai sistemi con un serbatoio dell'acqua calda sanitaria installato:

▪ EHBH/X: è disponibile un serbatoio dell'acqua calda sanitaria opzionale,

▪ EHVH/X: un serbatoio dell'acqua calda sanitaria è installato di serie nell'unità interna.

Si dovranno effettuare di conseguenza le impostazioni seguenti.

#

[A.2.2.1]

[A.2.2.3]

Codice

[E-05]

[E-07]

Descrizione

Funzionam. ACS:

▪ 0 (No): NON installato. Condizione predefinita per EHBH/X.

▪ 1 (Sì): Installato. Condizione predefinita per EHVH/X.

Osservazione: Per EHVH/X, il serbatoio dell'acqua calda sanitaria è installato come condizione predefinita.

NON modificare questa impostazione.

Durante la preparazione dell'acqua calda sanitaria, la pompa di calore può essere assistita da un riscaldatore elettrico per assicurare la preparazione dell'acqua calda sanitaria anche in caso di alte temperature desiderate del serbatoio.

Risc. serb. ACS:

▪ 0 (Surrisc. orizz.): Installato sul fianco del serbatoio. Condizione predefinita per EHBH/X.

▪ 1 (Risc. riserva): Condizione predefinita per EHVH/X. Il riscaldatore di riserva verrà anche utilizzato nel riscaldamento dell'acqua calda sanitaria.

8 Configurazione

#

[A.2.2.A]

Codice

[D-02]

Descrizione

L'unità interna offre la possibilità di collegarsi ad una pompa dell'acqua calda sanitaria fornita in loco (tipo

Attivata/DISATTIVATA). A seconda dell'installazione e configurazione sull'interfaccia utente, facciamo delle distinzioni tra le sue funzionalità.

Pompa ACS:

▪ 0 (No)(impostazione predefinita): NON installato.

▪ 1 (Ritorno sec.): Installato per acqua calda istantanea quando si apre il rubinetto. L'utente finale imposta la tempistica di funzionamento (tempo del programma settimanale) della pompa dell'acqua calda sanitaria quando dovrebbe funzionare. Il controllo di questa pompa può essere fatto attraverso l'unità interna.

▪ 2 (Shunt disinfez.): Installata per la disinfezione. Essa funziona quando è attiva la funzione di disinfezione del serbatoio dell'acqua calda sanitaria.

Non sono richieste ulteriori impostazioni.

Vedere anche le figure sotto.

Pompa dell'acqua calda sanitaria installata per...

Acqua calda istantanea Disinfezione a b c f g a b c d f e g

a Unità interna

b Serbatoio

c Pompa dell'acqua calda sanitaria

d Elemento riscaldatore

e Valvola di ritegno

f Doccia

g Acqua fredda

Termostati e sensori esterni

Vedere "5 Linee guida relative all'applicazione" a pagina 10.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

49

8 Configurazione

#

[A.2.2.4]

[A.2.2.5]

[A.2.2.B]

Codice

[C-05]

[C-06]

[C-08]

Tipo cont. prin.

Descrizione

Nel controllo del termostato ambiente esterno, si deve impostare il tipo di contatto del termostato ambiente opzionale o del convettore della pompa di calore per la zona di temperatura acqua in uscita principale. Vedere

"5 Linee guida relative all'applicazione" a pagina 10.

▪ 1 (F. term. ON/OFF): Il termostato ambiente esterno collegato o il convettore della pompa di calore invia la richiesta di riscaldamento o raffreddamento per mezzo dello stesso segnale dato che è collegato a soltanto 1 ingresso digitale (riservato per la zona di temperatura acqua in uscita principale) sull'unità interna

(X2M/1). Selezionare questo valore in caso di un collegamento con il convettore della pompa di calore

(FWXV).

▪ 2 (Rich. raff/risc)(impostazione predefinita): Il termostato ambiente esterno collegato invia una richiesta separata di riscaldamento e raffreddamento e pertanto è collegato ai 2 ingressi digitali (riservati per la zona di temperatura acqua in uscita principale) sull'unità interna (X2M/1 e

2). Selezionare questo valore in caso di collegamento con il termostato ambiente (EKRTWA) cablato oppure con il termostato ambiente (EKRTR1) wireless.

Tipo cont. agg.

Nel controllo del termostato ambiente esterno con 2 zone di temperatura acqua in uscita, si deve impostare il tipo di termostato ambiente opzionale per la zona di temperatura acqua in uscita

aggiuntiva. Vedere "5 Linee guida relative all'applicazione" a pagina 10.

▪ 1 (F. term. ON/OFF): Vedere Tipo cont. prin.. Collegato all'unità interna

(X2M/1a).

▪ 2 (Rich. raff/risc)(impostazione predefinita): Vedere Tipo cont. prin..

Collegato all'unità interna (X2M/1a e

2a).

Sensore esterno

Se viene collegato un sensore ambiente esterno opzionale, si deve impostare il

tipo di sensore. Vedere "5 Linee guida relative all'applicazione" a pagina 10.

▪ 0 (No)(impostazione predefinita): NON installato. Il termistore nell'interfaccia utente e nell'unità esterna vengono utilizzati per la misurazione.

▪ 1 (Sensore est.): Installato. Il sensore esterno verrà usato per misurare la temperatura ambiente esterna.

Osservazione: Per alcune funzionalità, il sensore temperatura nell'unità esterna viene ancora utilizzato.

▪ 2 (Sens. ambiente): Installato. Il sensore temperatura nell'interfaccia utente NON viene più utilizzato.

Osservazione: Questo valore ha un significato solo nel controllo del termostato ambiente.

Guida di riferimento per l'installatore

50

Scheda con I/O digitale

La modifica di queste impostazioni è necessaria solamente se è installata una scheda con I/O digitale opzionale. La scheda con I/O digitale ha varie funzionalità che devono essere configurate. Vedere

"5 Linee guida relative all'applicazione" a pagina 10.

# Codice

[A.2.2.6.1] [C-02]

[A.2.2.6.2]

[A.2.2.6.3]

[A.2.2.6.4]

[D-07]

[C-09]

[F-04]

Descrizione

Src risc. ris. est.

Indica se il riscaldamento ambiente viene effettuato anche per mezzo di un'altra fonte di calore diversa dal sistema.

▪ 0 (No)(impostazione predefinita): NON installato.

▪ 1 (Bivalente): Installato. La caldaia ausiliaria (caldaia a gas, bruciatore a olio) entra in funzione quanto la temperatura ambiente esterna è bassa. Durante il funzionamento bivalente, la pompa di calore è

DISATTIVATA. Impostare questo valore nel caso venga utilizzata una

caldaia ausiliaria. Vedere "5 Linee guida relative all'applicazione" a pagina 10.

Kit solare

Applicabile soltanto per EHBH/X. Indica se il serbatoio dell'acqua calda sanitaria viene anche riscaldato dai pannelli solari termici.

▪ 0 (No)(impostazione predefinita): NON installato.

▪ 1 (Sì): Installato. Il serbatoio dell'acqua calda sanitaria può anche essere riscaldato –oltre che dalla pompa di calore- anche dai pannelli solari termici. Impostare questo valore se sono installati dei pannelli solari

termici. Vedere "5 Linee guida relative all'applicazione" a pagina 10.

Uscita allarme

Indica la logica dell'uscita allarme sulla scheda con I/O digitale durante un difetto.

▪ 0 (Norm. Aperto)(impostazione predefinita): Se si verifica un allarme, l'uscita allarme verrà alimentata.

Impostando questo valore, viene fatta una distinzione tra difetto e rilevamento di un ammanco di corrente dell'unità.

▪ 1 (Norm. Chiuso): Se si verifica un allarme, l'uscita allarme NON verrà alimentata.

Risc. piastra inf.

Applicabile soltanto per EHBH/X16 e

EHVH/X16. Indica se è installato un riscaldatore piastra fondo opzionale sull'unità esterna. In questo caso, la corrente del riscaldatore piastra fondo è alimentata dall'unità interna.

▪ 0 (No)(impostazione predefinita): NON installato.

▪ 1 (Sì): Installato. Osservazione: Se è impostato questo valore, non è possibile utilizzare l'uscita sulla scheda con I/O digitale per l'uscita del riscaldamento/raffreddamento

ambiente. Vedere "5 Linee guida relative all'applicazione" a pagina 10.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Scheda a richiesta

La scheda a richiesta viene usata per abilitare il controllo consumo

elettrico attraverso degli input digitali. Vedere "5 Linee guida relative all'applicazione" a pagina 10.

#

[A.2.2.7]

Codice

[D-04]

Descrizione

Scheda a richiesta

Applicabile soltanto per EHBH/X04+08 e

EHVH/X04+08. Indica se è installata la scheda a richiesta opzionale.

▪ 0 (No)(impostazione predefinita): NON installato.

▪ 1 (Sì): Installato. Il controllo consumo elettrico mediante input digitali può essere selezionato in [A.6.2.1].

Misurazione energia

Quando si effettua la misurazione energia tramite l'uso di contatori dell'energia elettrica esterni, configurare le impostazioni come descritto sotto. Selezionare l'uscita della frequenza d'impulso di ciascun contatore dell'energia elettrica secondo le specifiche del contatore dell'energia elettrica. Si possono collegare dei contattori dell'energia elettrica (fino ad un massimo di 2) con frequenze d'impulso differenti. Se viene utilizzato 1 contatore dell'energia elettrica soltanto, o nessun contatore, selezionare No per indicare che l'input dell'impulso corrispondente NON è utilizzato.

#

[A.2.2.8]

Codice

[D-08]

[A.2.2.9] [D-09]

Descrizione

Contatore kWh esterno 1 opzionale:

▪ 0 (No): NON installato

▪ 1: Installato (0,1 imp./kWh)

▪ 2: Installato (1 imp./kWh)

▪ 3: Installato (10 imp./kWh)

▪ 4: Installato (100 imp./kWh)

▪ 5: Installato (1000 imp./kWh)

Contatore kWh esterno 2 opzionale:

▪ 0 (No): NON installato

▪ 1: Installato (0,1 imp./kWh)

▪ 2: Installato (1 imp./kWh)

▪ 3: Installato (10 imp./kWh)

▪ 4: Installato (100 imp./kWh)

▪ 5: Installato (1000 imp./kWh)

8.2.4

Procedura guidata rapida: Capacità

(misurazione energia)

Le capacità di tutti i riscaldatori elettrici devono essere impostate affinché la misurazione energia e/o la funzione di controllo consumo elettrico funzionino correttamente. Per misurare il valore della resistenza di ciascun riscaldatore, si può impostare l'esatta capacità del riscaldatore e questo permetterà di ottenere dati sull'energia più accurati.

#

[A.2.3.1]

[A.2.3.2]

Codice

[6-02]

[6-03]

Descrizione

Surriscaldatore: Si applica soltanto ai serbatoi dell'acqua calda sanitaria con surriscaldatore interno (EKHW*). La capacità del surriscaldatore alla tensione nominale. Il valore nominale è di 3 kW.

Valore predefinito: 0.

0~10 kW (in gradini di 0,2 kW)

Ris R:st1: La capacità del primo gradino del riscaldatore di riserva alla tensione nominale. Valore nominale 3 kW. Valore predefinito: 3 kW.

0~10 kW (in gradini di 0,2 kW)

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

8 Configurazione

#

[A.2.3.3]

[A.2.3.6]

Codice

[6-04]

[6-07]

Descrizione

Ris R:st2: Si applica solo ad un riscaldatore di riserva a due gradini

(*9W). La differenza di capacità tra il secondo e il primo gradino del riscaldatore di riserva alla tensione nominale. Il valore nominale dipende dalla configurazione del riscaldatore di riserva:

▪ 3 kW, 1N~ 230 V: 0 kW

▪ 6 kW, 1N~ 230 V: 3 kW (6 kW-3 kW)

▪ 6 kW, 3~ 230 V: 3 kW (6 kW-3 kW)

▪ 6 kW, 3N~ 400 V: 3 kW (6 kW-3 kW)

▪ 9 kW, 3N~ 400 V: 6 kW (9 kW-3 kW)

0~10 kW (in gradini di 0,2 kW):

▪ *3V: valore predefinito 0 kW

▪ *9W: valore predefinito 6 kW

Risc. piastra inf.: Si applica solo ad un riscaldatore piastra fondo opzionale

(EKBPHTH16A). La capacità del riscaldatore piastra fondo opzionale alla tensione nominale. Valore predefinito:

0 W.

0~200 W (in gradini di 10 W)

8.2.5

Controllo del riscaldamento/ raffreddamento ambiente

In questo capitolo sono descritte le impostazioni richieste di base per configurare il riscaldamento/raffreddamento ambiente del proprio sistema. Le impostazioni installatore dipendenti da condizioni meteorologiche definiscono i parametri per il funzionamento dell'unità dipendente da condizioni meteorologiche. Quando il funzionamento dipendente da condizioni meteorologiche è attivo, la temperatura dell'acqua viene determinata automaticamente in base alla temperatura esterna. Basse temperature esterne daranno luogo a una temperatura più elevata dell'acqua, e viceversa. Durante il funzionamento dipendente da condizioni meteorologiche, l'utente può aumentare o diminuire la temperatura target dell'acqua di un massimo di 5°C.

Vedere la guida di riferimento per l'utente e/o il manuale d'uso per avere maggiori informazioni su questa funzione.

Guida di riferimento per l'installatore

51

8 Configurazione

Temperatura manuale: Zona principale

#

[A.3.1.1.1]

Codice

N/A

Descrizione

Tman set mod:

▪ Assoluto(impostazione predefinita)

La temperatura manuale richiesta è:

▪ NON dipendente da condizioni meteorologiche (cioè non dipende dalla temperatura ambiente esterna)

▪ fissa nel tempo (cioè non è programmata)

▪ Dip. da meteo: La temperatura manuale richiesta è:

▪ dipendente da condizioni meteorologiche (cioè dipende dalla temperatura ambiente esterna)

▪ fissa nel tempo (cioè non è programmata)

▪ Abs + programm.: La temperatura manuale richiesta è:

▪ NON dipendente da condizioni meteorologiche (cioè NON dipende dalla ambiente esterna) temperatura

▪ in base a un programma. Le azioni programmate consistono in temperature manuali richieste preimpostate oppure personalizzate

Osservazione: Questo valore può essere impostato soltanto nel controllo temperatura manuale.

▪ Climatica+prog.: La temperatura manuale richiesta è:

▪ dipendente da condizioni meteorologiche (cioè dipende dalla temperatura ambiente esterna)

▪ in base a un programma. Le azioni programmate consistono in temperature manuali richieste preimpostate personalizzate oppure

Osservazione: Questo valore può essere impostato soltanto nel controllo temperatura manuale.

#

[A.3.1.1.3]

Codice

[1-00]

[1-01]

[1-02]

[1-03]

Descrizione

Imposta climatica riscald.:

Tt

[1-02]

[1-03]

[1-00] [1-01]

Ta

▪ T t

: Temperatura manuale (originale) desiderata

▪ T a

: Temperatura esterna

▪ [1-00]: Temperatura ambiente esterna bassa. –20°C~5°C (valore predefinito: −10°C)

▪ [1-01]: Temperatura ambiente esterna alta. 10°C~20°C (valore predefinito: 15°C)

▪ [1-02]: La temperatura manuale richiesta quando la temperatura esterna è uguale alla, o scende al di sotto della temperatura ambiente bassa.

Tra temperatura manuale minima e massima (valore predefinito: 35°C).

Nota: Questo valore deve essere più alto di [1-03] dato che per temperature esterne basse è richiesta acqua più calda.

▪ [1-03]: La temperatura manuale richiesta quando la temperatura esterna è uguale alla, o sale al di sopra della temperatura ambiente alta.

Tra temperatura manuale minima e massima (valore predefinito: 25°C).

Nota: Questo valore deve essere più basso di [1-02] dato che per temperature esterne alte è richiesta acqua meno calda.

Guida di riferimento per l'installatore

52

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

#

[A.3.1.1.4]

Codice

[1-06]

[1-07]

[1

‑08]

[1-09]

Descrizione

Imposta climatica raffr.:

Tt

[1-08]

[1-09]

[1-06] [1-07]

Ta

▪ T t

: Temperatura manuale (originale) desiderata

▪ T a

: Temperatura esterna

▪ [1-06]: Temperatura ambiente esterna bassa. 10°C~25°C (valore predefinito: 20°C)

▪ [1-07]: Temperatura ambiente esterna alta. 25°C~43°C (valore predefinito: 35°C)

▪ [1-08]: La temperatura manuale richiesta quando la temperatura esterna è uguale alla, o scende al di sotto della temperatura ambiente bassa.

Tra temperatura manuale minima e massima di 5°C~22°C (valore predefinito: 22°C).

Nota: Questo valore deve essere più alto di [1-09] dato che per temperature esterne basse è sufficiente acqua meno fredda.

▪ [1-09]: La temperatura manuale richiesta quando la temperatura esterna è uguale alla, o sale al di sopra della temperatura ambiente alta.

Tra temperatura manuale minima e massima di 5°C~22°C (valore predefinito: 18°C).

Nota: Questo valore deve essere più basso di [1-08] dato che per temperature esterne alte è richiesta acqua più fredda.

8 Configurazione

Temperatura manuale: Zona aggiuntiva

Applicabile soltanto se sono presenti 2 zone di temperatura acqua in uscita.

#

[A.3.1.2.1]

Codice

N/A

Descrizione

Tman set mod:

▪ Assoluto(impostazione predefinita)

La temperatura manuale richiesta è:

▪ NON dipendente da condizioni meteorologiche (cioè non dipende dalla temperatura ambiente esterna)

▪ fissa nel tempo (cioè non è programmata)

▪ Dip. da meteo: La temperatura manuale richiesta è:

▪ dipendente da condizioni meteorologiche (cioè dipende dalla temperatura ambiente esterna)

▪ fissa nel tempo (cioè non è programmata)

▪ Abs + programm.: La temperatura manuale richiesta è:

▪ NON dipendente da condizioni meteorologiche (cioè NON dipende dalla ambiente esterna) temperatura

▪ in base a un programma. Le azioni programmate sono Attivata o

DISATTIVATA.

Osservazione: Questo valore può essere impostato soltanto nel controllo temperatura manuale.

▪ Climatica+prog.: La temperatura manuale richiesta è:

▪ dipendente da condizioni meteorologiche (cioè dipende dalla temperatura ambiente esterna)

▪ in base a un programma. Le azioni programmate sono Attivata o

DISATTIVATA

Osservazione: Questo valore può essere impostato soltanto nel controllo temperatura manuale.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

53

8 Configurazione

#

[A.3.1.2.3]

Codice

[0-00]

[0-01]

[0-02]

[0-03]

Descrizione

Imposta climatica riscald.:

Tt

[0-01]

[0-00]

#

[A.3.1.2.4]

Codice

[0-04]

[0-05]

[0-06]

[0-07]

Descrizione

Imposta climatica raffr.:

Tt

[0-05]

[0-04]

[0-03] [0-02]

Ta

▪ T t

: Temperatura manuale (originale) desiderata

▪ T a

: Temperatura esterna

▪ [0-03]: Temperatura ambiente esterna bassa. –20°C~5°C (valore predefinito: −10°C)

▪ [0-02]: Temperatura ambiente esterna alta. 10°C~20°C (valore predefinito: 15°C)

▪ [0-01]: La temperatura manuale richiesta quando la temperatura esterna è uguale alla, o scende al di sotto della temperatura ambiente bassa.

Tra temperatura manuale minima e massima di 25°C~a seconda dell'unità esterna (impostazione predefinita: 45°C).

Nota: Questo valore deve essere più alto di [0-00] dato che per temperature esterne basse è richiesta acqua più calda.

▪ [0-00]: La temperatura manuale richiesta quando la temperatura esterna è uguale alla, o sale al di sopra della temperatura ambiente alta.

Tra temperatura manuale minima e massima di 25°C~a seconda dell'unità esterna (impostazione predefinita: 35°C).

Nota: Questo valore deve essere più basso di [0-01] dato che per temperature esterne alte è richiesta acqua meno calda.

[0-07] [0-06]

Ta

▪ T t

: Temperatura manuale (originale) desiderata

▪ T a

: Temperatura esterna

▪ [0-07]: Temperatura ambiente esterna bassa. 10°C~25°C (valore predefinito: 20°C)

▪ [0-06]: Temperatura ambiente esterna alta. 25°C~43°C (valore predefinito: 35°C)

▪ [0-05]: La temperatura manuale richiesta quando la temperatura esterna è uguale alla, o scende al di sotto della temperatura ambiente bassa.

Tra temperatura manuale minima e massima di 5°C~22°C (valore predefinito: 12°C).

Nota: Questo valore deve essere più alto di [1-09] dato che per temperature esterne basse è sufficiente acqua meno fredda.

▪ [0-04]: La temperatura manuale richiesta quando la temperatura esterna è uguale alla, o sale al di sopra della temperatura ambiente alta.

Tra temperatura manuale minima e massima di 5°C~22°C (valore predefinito: 8°C).

Nota: Questo valore deve essere più basso di [1-08] dato che per temperature esterne alte è richiesta acqua più fredda.

Temperatura manuale: Trasmettitore Delta T

Differenza di temperatura per l'acqua in entrata e l'acqua in uscita.

L'unità è progettata per supportare il funzionamento degli anelli a pavimento. La temperatura manuale consigliata (impostata tramite l'interfaccia utente) per gli anelli a pavimento è di 35°C. In questo caso, l'unità sarà controllata per realizzare una differenza di temperatura di 5°C, il che significa che l'acqua in entrata nell'unità è attorno a 30°C. A seconda dell'applicazione installata (radiatori, convettore con pompa di calore, anelli a pavimento) o della situazione, può essere possibile modificare la differenza tra la temperatura dell'acqua in entrata e la temperatura dell'acqua in uscita. Notare che la pompa regolerà il proprio flusso per mantenere il Δt.

#

[A.3.1.3.1]

Codice

[9-09]

Descrizione

Riscaldamento: differenza di temperatura richiesta tra acqua in entrata e acqua in uscita. Range:

3~10°C (in gradini di 1°C; valore predefinito: 5°C).

Guida di riferimento per l'installatore

54

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

#

[A.3.1.3.2]

Codice

[9-0A]

Descrizione

Raffreddamento: differenza di temperatura richiesta tra acqua in entrata e acqua in uscita. Range:

3~10°C (in gradini di 1°C; valore predefinito: 5°C).

Temperatura manuale: Modulazione

Applicabile soltanto in caso di controllo del termostato ambiente. Se si usa la funzionalità del termostato ambiente, il cliente deve impostare la temperatura ambiente desiderata. L'unità fornirà acqua calda ai trasmettitori di calore e l'ambiente verrà riscaldato. Inoltre, si deve configurare anche la temperatura manuale richiesta: quando si attiva la modulazione, la temperatura manuale richiesta verrà calcolata automaticamente dall'unità (sulla base delle temperature preimpostate, se è selezionato il modo dipendente da condizioni meteorologiche, la modulazione verrà effettuata in base alle temperature dipendenti da condizioni meteorologiche richieste); quando si disattiva la modulazione, si può impostare la temperatura manuale richiesta sull'interfaccia utente. Inoltre, con la modulazione attivata, la temperatura manuale richiesta viene abbassata o alzata in funzione della temperatura ambiente desiderata e della differenza tra la temperatura ambiente effettiva e la temperatura ambiente richiesta. Questo porta ad ottenere:

▪ temperature ambiente stabili, che rispecchiano esattamente la temperatura desiderata (maggiore livello di comfort)

▪ meno cicli Attivato/DISATTIVATO (minore rumorosità, maggiore comfort e maggiore efficienza)

▪ temperature dell'acqua più basse possibili per rispecchiare la temperatura desiderata (maggiore efficienza)

#

[A.3.1.1.5]

Codice

[8-05]

Descrizione

Tman modulante:

▪ No (impostazione predefinita): disabilitata.

Nota: Si deve impostare la temperatura manuale richiesta sull'interfaccia utente.

▪ Sì: abilitata

Nota: La temperatura manuale richiesta può essere letta soltanto sull'interfaccia utente

Temperatura manuale: Tipo di trasmettitore

Applicabile soltanto in caso di controllo del termostato ambiente. A seconda del volume d'acqua del sistema e del tipo di trasmettitori del calore, riscaldare o raffreddare un ambiente può richiedere un tempo più lungo. Questa impostazione può compensare la lentezza o la rapidità del sistema di riscaldamento/raffreddamento durante il ciclo di riscaldamento/raffreddamento.

Nota: L'impostazione del tipo di trasmettitori influenzerà la modulazione massima della temperatura manuale richiesta e la possibilità di utilizzo della commutazione automatica raffreddamento/ riscaldamento in base alla temperatura ambiente interna.

È quindi importante impostare questo valore correttamente.

#

[A.3.1.1.7]

Codice

[9-0B]

Descrizione

Tipo di trasmettitore:

Tempo di reazione del sistema:

▪ Rapido Esempio: Piccolo volume d'acqua e ventilconvettori.

▪ Lento Esempio: Grande volume d'acqua, anelli di riscaldamento a pavimento.

8 Configurazione

8.2.6

Controllo dell'acqua calda sanitaria

Applicabile soltanto nel caso sia installato un serbatoio dell'acqua calda sanitaria opzionale.

Configurazione della temperatura serbatoio richiesta

L'acqua calda sanitaria può essere preparata in 3 modi diversi. Essi differiscono l'uno dall'altro per il modo in cui viene impostata la temperatura serbatoio richiesta e il modo in cui l'unità agisce su questa.

[A.4.1]

# Codice

[6-0D]

Descrizione

Acqua calda sanitaria Modo setp.:

▪ 0 (Solo r. pr/mant): È ammesso solo il funzionamento del riscaldamento preventivo e mantenimento.

▪ 1 (R. pr/mant+pr.): Il serbatoio dell'acqua calda sanitaria viene riscaldato in base ad un programma e tra un ciclo e l'altro del riscaldamento programmato è ammesso il funzionamento del riscaldamento preventivo e mantenimento.

▪ 2 (Solo programm.) Il serbatoio dell'acqua calda sanitaria può essere riscaldato SOLO in base ad un programma.

Vedere "8.3.2 Controllo dell'acqua calda sanitaria: avanzato" a pagina 60 per ulteriori dettagli.

INFORMAZIONI

Si raccomanda di NON utilizzare la selezione di ([6

‑0D]=0,

[A.4.1] Acqua calda sanitaria Modo setp.=Solo r. pr/mant) in caso di serbatoio per l'acqua calda sanitaria senza surriscaldatore interno.

Il rischio di problemi di limitazione della capacità/comfort del riscaldamento ambiente (raffreddamento) è notevole

(in caso di funzionamento frequente dell'acqua calda sanitaria, si verificheranno delle interruzioni frequenti e lunghe del raffreddamento/riscaldamento ambiente).

Lettura della temperatura serbatoio richiesta

La temperatura serbatoio richiesta è visualizzata sull'interfaccia utente. Con le impostazioni seguenti, si può configurare il modo in cui viene visualizzata la temperatura serbatoio:

▪ con il suo valore numerico

▪ con un valore equivalente.

Utilizzare il valore numerico nel caso in cui il cliente comprenda chiaramente la temperatura serbatoio. Sull'interfaccia utente il cliente può impostare la temperatura serbatoio richiesta di 1°C. Per i clienti che hanno meno famigliarità con le temperature del serbatoio, scegliere la visualizzazione con il numero equivalente di persone. In questo modo, la temperatura serbatoio richiesta potrà essere impostata indicando il proprio consumo di acqua calda sanitaria in termini di un numero di persone.

Come installatore, dovete configurare la conversione tra il consumo equivalente di acqua calda sanitaria per persona ad 1 ciclo di riscaldamento e la temperatura serbatoio effettiva richiesta. Si prega di tenere contro delle dimensioni del serbatoio installato. Inoltre, usando il display grafico, il cliente è reso consapevole circa la quantità di acqua calda sanitaria consumata.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

55

8 Configurazione

#

[A.4.3.1]

Codice

N/A

Descrizione

In che modo la temperatura serbatoio deve essere visualizzata sull'interfaccia utente?

▪ Come temperatura.

▪ Come grafico: La temperatura deve essere visualizzata come acqua calda disponibile per x persone. Facendo questa scelta, si deve anche configurare quale numero corrisponde a quale temperatura in [A.4.3.2.1]~[A.

4.3.2.6]:

[A.4.3.2.1]

[A.4.3.2.2]

[A.4.3.2.3]

[A.4.3.2.4]

[A.4.3.2.5]

[A.4.3.2.6]

N/A

N/A

N/A

N/A

N/A

N/A

1 persona

La temperatura serbatoio richiesta assoluta per 1 persona. 30~80°C (valore predefinito: 42°C)

2 persone

Incremento della temperatura del serbatoio richiesta per 2 persone rispetto ad 1 persona. 0~20°C (valore predefinito:

6°C)

3 persone

Incremento della temperatura serbatoio richiesta per 3 persone rispetto a 2 persone. 0~20°C (valore predefinito:

15°C)

4 persone

Incremento della temperatura serbatoio richiesta per 4 persone rispetto a 3 persone. 0~20°C (valore predefinito:

17°C)

5 persone

Incremento della temperatura serbatoio richiesta per 5 persone rispetto a 4 persone. 0~20°C (valore predefinito:

1°C)

6 persone

Incremento della temperatura serbatoio richiesta per 6 persone rispetto a 5 persone. 0~20°C (valore predefinito:

1°C)

INFORMAZIONI

La temperatura serbatoio richiesta effettiva è definita dalla temperatura serbatoio richiesta assoluta selezionata e dal numero di persone + i valori di incremento selezionati.

Esempio: 3 persone (impostazioni predefinite)

Temperatura serbatoio richiesta effettiva=[A.4.3.2.1]+[A.

4.3.2.2]+[A.4.3.2.3]

Temperatura serbatoio richiesta effettiva=42+6+15=63°C.

Temperatura serbatoio massima

La temperatura massima che gli utenti possono selezionare per l'acqua calda sanitaria. Si può usare questa impostazione per limitare le temperature ai rubinetti dell'acqua calda.

INFORMAZIONI

Durante la disinfezione del serbatoio dell'acqua calda sanitaria, la temperatura serbatoio può superare questa temperatura massima.

[A.4.5]

#

INFORMAZIONI

Limitare la temperatura dell'acqua calda massima in base alla legislazione applicabile.

Codice

[6-0E]

Descrizione

Setpoint max.

La temperatura massima che gli utenti possono selezionare per l'acqua calda sanitaria. Si può usare questa impostazione per limitare la temperatura ai rubinetti dell'acqua calda.

Se

▪ [E-07]=0: 40~80°C (valore predefinito:

60°C) (per EHBH/X in combinazione con EKHW*)

▪ [E-07]=1: 40~60°C (valore predefinito:

60°C) (solo per EHVH/X)

La temperatura massima NON è applicabile durante la funzione di disinfezione. Vedere la funzione di disinfezione.

8.2.7

Numero contatto/assistenza clienti

[6.3.2]

# Codice

N/A

Descrizione

Il numero a cui possono telefonare gli utenti in caso di problemi.

8.3

Configurazione avanzata/ottimizzazione

8.3.1

Funzionamento di riscaldamento/ raffreddamento ambiente: avanzato

Temperatura manuale preimpostata

Si possono definire le temperature manuali preimpostate:

▪ economia (denota la temperatura manuale richiesta che dà il più basso consumo energetico)

▪ comfort (denota la temperatura manuale richiesta che dà il più alto consumo energetico).

I valori preimpostati facilitano l'uso dello stesso valore nel programma o la regolazione della temperatura manuale richiesta in base alla temperatura ambiente (vedere la modulazione). Se si desidera cambiare il valore, è necessario farlo solo in un punto. A seconda che la temperatura manuale richiesta sia dipendente da condizioni meteorologiche o no, si deve specificare la temperatura manuale richiesta assoluta oppure i valori di scostamento desiderati.

NOTA

Le temperature manuali preimpostate sono applicabili solamente per la zona principale, dato che il programma per la zona aggiuntiva consiste in azioni Attivato/

DISATTIVATO.

NOTA

Selezionare le temperature manuali preimpostate in base al progetto e ai trasmettitori di calore selezionati, per assicurare l'equilibrio tra la temperatura ambiente e la temperatura manuale richieste.

# Codice Descrizione

Preimpostare la temperatura manuale per la zona di temperatura manuale originale nel caso NON sia dipendente da condizioni meteorologiche

[7.4.2.1] [8-09] Comfort (riscaldam.)

[9-01]~[9-00] (valore predefinito: 35°C)

Guida di riferimento per l'installatore

56

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

#

[7.4.2.2]

[7.4.2.3]

Codice

[8-0A]

[8-07]

Descrizione

Eco (riscaldamento)

[9-01]~[9-00] (valore predefinito: 33°C)

Comfort (raffreddam.)

[9-03]~[9-02] (valore predefinito: 18°C)

Eco (raffreddamento) [7.4.2.4] [8-08]

[9-03]~[9-02] (valore predefinito: 20°C)

Preimpostare la temperatura manuale (valore di scostamento) per la zona di temperatura manuale originale nel caso sia dipendente da condizioni meteorologiche

[7.4.2.5] N/A Comfort (riscaldam.)

[7.4.2.6] N/A

−10~+10°C (valore predefinito: 0°C)

Eco (riscaldamento)

[7.4.2.7]

[7.4.2.8]

N/A

N/A

−10~+10°C (valore predefinito: −3°C)

Comfort (raffreddam.)

−10~+10°C (valore predefinito: 0°C)

Eco (raffreddamento)

−10~+10°C (valore predefinito:+3°C)

Range temperature (temperature manuali)

Lo scopo di questa impostazione è quello di prevenire la selezione di una temperatura manuale errata (cioè troppo calda o troppo fredda).

Qui si possono configurare il range temperature di riscaldamento richieste e il range temperature di raffreddamento richieste disponibili.

NOTA

Nel caso di un'applicazione con riscaldamento a pavimento, è importante limitare:

▪ la temperatura manuale massima durante il funzionamento del riscaldamento in base alle specifiche dell'installazione del riscaldamento a pavimento.

▪ la temperatura manuale minima durante il funzionamento del raffreddamento a 18~20°C per prevenire la formazione di condensa sul pavimento.

NOTA

▪ Quando si regolano i range delle temperature manuali, vengono regolate anche tutte le temperature manuali richieste per garantire che rientrino nei limiti.

▪ Creare sempre un equilibrio tra temperatura manuale richiesta con la temperatura ambiente richiesta e/o la capacità (in base al progetto e alla selezione dei trasmettitori di calore). La temperatura manuale richiesta è il risultato di numerose impostazioni (valori preimpostati, valori di scostamento, curve climatiche, modulazione). Di conseguenza, si potrebbero verificare temperature manuali troppo alte o troppo basse, che potrebbero condurre a sovratemperature o a un'insufficienza della capacità. Limitando il range temperature manuali a valori adeguati (in base al trasmettitore di calore), si possono evitare tali situazioni.

Esempio: Impostare la temperatura manuale minima su 28°C per evitare di NON riuscire a riscaldare l'ambiente: le temperature manuali devono essere sufficientemente più alte delle temperature ambiente (nel riscaldamento).

8 Configurazione

# Codice Descrizione

Il range temperature manuali per la zona di temperatura manuale originale (= la zona di temperatura manuale con la più bassa temperatura manuale durante il funzionamento del riscaldamento e la più alta temperatura manuale durante il funzionamento del raffreddamento)

[A.3.1.1.2.2] [9-00] Temp. max. (risc.)

[A.3.1.1.2.1] [9-01]

37~a seconda dell'unità esterna (valore predefinito: 55°C)

Temp. min. (risc.)

[A.3.1.1.2.4] [9-02]

[A.3.1.1.2.3] [9-03]

15~37°C (valore predefinito: 25°C)

Temp. max. (raffr.)

18~22°C (valore predefinito: 22°C)

Temp. min. (raffr.)

5~18°C (valore predefinito: 5°C)

Il range temperature manuali per la zona di temperatura manuale aggiuntiva (= la zona di temperatura manuale con la più bassa temperatura manuale durante il funzionamento del riscaldamento e la più alta temperatura manuale durante il funzionamento del raffreddamento)

[A.3.1.2.2.2] [9-06] Temp. max. (risc.)

[A.3.1.2.2.1] [9-05]

[A.3.1.2.2.4] [9-08]

[A.3.1.2.2.3] [9-07]

37~a seconda dell'unità esterna (valore predefinito: 55°C)

Temp. min. (risc.)

15~37°C (valore predefinito: 25°C)

Temp. max. (raffr.)

18~22°C (valore predefinito: 22°C)

Temp. min. (raffr.)

5~18°C (valore predefinito: 5°C)

Temperatura superamento temporaneo della temperatura manuale

Questa funzione definisce di quanto la temperatura dell'acqua possa salire al di sopra della temperatura manuale richiesta prima che si arresti il compressore. Il compressore si rimetterà in funzione una volta che la temperatura manuale sarà scesa al di sotto della temperatura manuale richiesta. Tale funzione è applicabile solamente nella modalità di riscaldamento.

N/A

# Codice

[9-04]

Descrizione

1~4°C (valore predefinito: 1°C)

Compensazione attorno a 0°C della temperatura manuale

Durante il funzionamento del riscaldamento, la temperatura manuale richiesta viene aumentata localmente attorno ad una temperatura esterna di 0°C. Questa compensazione può essere selezionata utilizzando una temperatura desiderata assoluta o dipendente da condizioni meteorologiche (vedere la figura sotto). Utilizzare questa impostazione per compensare possibili perdite di calore dell'edificio quando la temperatura esterna è attorno a 0°C (per esempio nei paesi con clima freddo).

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

57

8 Configurazione

T t

N/A

R

0°C a

L

#

T t

L

R

T

A

T

A

0°C b

a Temperatura manuale richiesta assoluta

b Temperatura manuale richiesta dipendente da condizioni meteorologiche

Codice

[D-03]

Descrizione

0 (disabilitato) (valore predefinito)

1 (abilitato) L=2°C,

R=4°C (−2°C<T

A

<2°C)

2 (abilitato) L=4°C,

R=4°C (−2°C<T

A

<2°C)

3 (abilitato) L=2°C,

R=8°C (−4°C<T

A

<4°C)

4 (abilitato) L=4°C,

R=8°C (−4°C<T

A

<4°C)

Modulazione massima della temperatura manuale

Applicabile soltanto nel controllo del termostato ambiente e quando

è abilitata la modulazione. La modulazione massima (=varianza) della temperatura manuale richiesta decisa in base alla differenza tra la temperatura ambiente effettiva e la temperatura ambiente richiesta, per esempio una modulazione di 3°C, significa che la temperatura manuale richiesta può essere aumentata o diminuita di

3°C. L'aumento della modulazione permette di ottenere migliori prestazioni (meno eventi Attivato/DISATTIVATO, riscaldamento più rapido), ma bisogna notare che a seconda del trasmettitore di calore, vi deve sempre essere un equilibrio (vedere il progetto e la selezione dei trasmettitori di calore) tra la temperatura manuale richiesta e la temperatura ambiente richiesta.

N/A

# Codice

[8-06]

Descrizione

1~5°C (valore predefinito: 3°C)

Valore di recupero del raffreddamento dipendente da condizioni meteorologiche

Applicabile soltanto per EHBX e EHVX. Il raffreddamento dipendente da condizioni meteorologiche può essere disabilitato, il che significa che la temperatura manuale richiesta nel funzionamento di raffreddamento non dipende dalla temperatura ambiente esterna e questo indipendentemente dal fatto che la funzione dipendente da condizioni meteorologiche sia selezionata oppure NO. Sia per la zona di temperatura manuale originale che per la zona di temperatura manuale aggiuntiva, questo può essere impostato separatamente.

N/A

# Codice

[1-04]

Descrizione

Il raffreddamento dipendente da condizioni meteorologiche della zona di temperatura manuale originale è…

0 (disabilitato) (valore predefinito)

1 (abilitato)

Guida di riferimento per l'installatore

58

N/A

# Codice

[1-05]

Descrizione

Il raffreddamento dipendente da condizioni meteorologiche della zona di temperatura manuale aggiuntiva è…

0 (disabilitato) (valore predefinito)

1 (abilitato)

Range temperature (temperatura ambiente)

Applicabile soltanto nel controllo del termostato ambiente. Per risparmiare energia impedendo il surriscaldamento o il raffreddamento insufficiente dell'ambiente, è possibile limitare il range temperature ambiente, per il riscaldamento e/o il raffreddamento.

NOTA

Quando si regolano i range delle temperature ambiente, vengono regolate anche tutte le temperature ambiente richieste per garantire che rientrino nei limiti.

# Codice

Range temp. ambiente

[A.3.2.1.2] [3-06]

Descrizione

[A.3.2.1.1]

[A.3.2.1.4]

[A.3.2.1.3]

[3-07]

[3-08]

[3-09]

Temp. max. (risc.)

18~30°C (valore predefinito: 30°C)

Temp. min. (risc.)

12~18°C (valore predefinito: 12°C)

Temp. max. (raffr.)

25~35°C (valore predefinito: 35°C)

Temp. min. (raffr.)

15~25°C (valore predefinito: 15°C)

Gradino della temperatura ambiente

Applicabile solo nel controllo del termostato ambiente e quando la temperatura è visualizzata in °C.

#

[A.3.2.4]

Codice

N/A

Descrizione

Gradino temp. ambiente

▪ 1°C (valore predefinito). La temperatura ambiente richiesta sull'interfaccia utente è impostabile in gradini di 1°C.

▪ 0,5°C La temperatura ambiente richiesta sull'interfaccia utente è impostabile in gradini di 0,5°C. La temperatura ambiente effettiva viene visualizzata con una precisione di

0,1°C.

Isteresi della temperatura ambiente

Applicabile soltanto in caso di controllo del termostato ambiente. La fascia d'isteresi attorno alla temperatura ambiente richiesta può essere impostata. Daikin segnala di NON modificare l'isteresi della temperatura ambiente dato che è impostata per un uso ottimale del sistema.

a

[9-0C]

N/A

# b c d

a Temperatura interna

b Temperatura ambiente effettiva

c Temperatura ambiente desiderata

d Tempo

Codice

[9-0C]

Descrizione

1~6°C (valore predefinito: 1°C)

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Sfalsamento temperatura ambiente

Applicabile soltanto in caso di controllo del termostato ambiente. Il sensore della temperatura ambiente (esterna) può essere tarato. È possibile assegnare uno sfalsamento al valore del termistore ambiente misurato tramite interfaccia utente o sensore ambiente esterno. Le impostazioni possono essere utilizzate per compensare le situazioni in cui non è possibile installare l'interfaccia utente o il sensore ambiente esterno nella posizione d'installazione ideale

(vedere il manuale d'installazione e/o la guida di riferimento dell'installatore).

#

[A.3.2.2]

Codice

[2-0A]

Descrizione

Sfals. temp. amb.: Sfalsamento della temperatura ambiente effettiva misurata sul sensore dell'interfaccia utente.

−5~5°C, gradino di 0,5°C (valore predefinito: 0°C)

Sfals. sens. amb. est.: Applicabile solo se è installata e configurata l'opzione del sensore ambiente esterno (vedere [C-08])

[A.3.2.3] [2-09] −5~5°C, gradino di 0,5°C (valore predefinito: 0°C)

Protezione antigelo ambiente

Applicabile soltanto in caso di controllo del termostato ambiente. Se la temperatura ambiente effettiva scende al di sotto della temperatura di gelo ambiente, l'unità fornirà acqua in uscita (nel modo funzionamento riscaldamento) ai trasmettitori di calore per riscaldare nuovamente l'ambiente.

NOTA

Anche se il controllo termostato ambiente è DISATTIVATO sull'interfaccia utente, la protezione antigelo ambiente rimane attiva.

N/A

N/A

# Codice

[2-06]

[2-05]

Descrizione

Prot. antigelo amb.

0: disabilitato

1: abilitata (impostazione predefinita)

Temperatura antigelo ambiente

4~16°C (valore predefinito: 12°C)

Valvola di intercettazione

Applicabile solo in caso di 2 zone di temperatura manuale.

L'uscita della valvola di intercettazione, che è la zona di temperatura manuale originale, è configurabile.

INFORMAZIONI

Durante l'operazione di sbrinamento, la valvola di intercettazione è sempre aperta.

Funz. termica Att./Dis.: la valvola si chiude, in base a [F-0B] quando non vi è alcun riscaldamento e/o richiesta dell'ambiente nella zona principale. Abilitare questa impostazione su:

▪ evitare la fornitura di acqua in uscita ai trasmettitori di calore nella zona Tman originale (attraverso la stazione della valvola di miscelazione) quando è presente una richiesta proveniente dalla zona Tman aggiuntiva.

▪ attivare la pompa di Attivazione/DISATTIVAZIONE della stazione della valvola di miscelazione solo se c'è una richiesta. Vedere

"5 Linee guida relative all'applicazione" a pagina 10.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

8 Configurazione

# Codice

[A.3.1.1.6.1] [F-0B]

Descrizione

La valvola di intercettazione:

0 (No)(impostazione predefinita): NON è influenzata dalla richiesta di riscaldamento o raffreddamento.

1 (Sì): si chiude se non vi è NESSUNA richiesta di riscaldamento o raffreddamento.

INFORMAZIONI

L'impostazione [F-0B] è valida solo se vi è un termostato o un'impostazione di richiesta di un termostato ambiente esterno (NON nel caso di impostazione della temperatura manuale).

Raffreddamento: Applicabile soltanto per EHBX e EHVX. La valvola di intercettazione si chiude, in base a [F-0C] quando l'unità funziona nel modo funzionamento di raffreddamento. Abilitare quest'impostazione per evitare la presenza di acqua in uscita fredda attraverso il trasmettitore di calore e la formazione di condensa (per esempio attraverso gli anelli di riscaldamento a pavimento o i radiatori).

# Codice

[A.3.1.1.6.2] [F-0C]

Descrizione

La valvola di intercettazione:

0 (No): NON è influenzata dal cambiamento del modo funzionamento ambiente in raffreddamento.

1 (Sì)(impostazione predefinita): si chiude quando il modo funzionamento ambiente è il raffreddamento.

Range di funzionamento

In base alla temperatura esterna media, il funzionamento dell'unità del riscaldamento ambiente o nel raffreddamento ambiente è proibito.

Temp. dis. risc. amb.: Se la temperatura esterna media sale al di sopra di questo valore, il riscaldamento ambiente viene

DISATTIVATO per evitare il surriscaldamento.

#

[A.3.3.1]

Codice

[4-02]

Descrizione

▪ EHBH/X04+08 e EHVH/X04+08:

14~25°C (valore predefinito: 25°C)

▪ EHBH/X16 e EHVH/X16: 14~35°C

(valore predefinito: 35°C)

La stessa impostazione viene usata anche nella commutazione automatica riscaldamento/raffreddamento.

Temp. att. raffr. amb.: Applicabile soltanto per EHBX e EHVX. Se la temperatura esterna media scende al di sotto di questo valore, il raffreddamento ambiente viene DISATTIVATO.

#

[A.3.3.2]

Codice

[F-01]

Descrizione

10~35°C (valore predefinito: 20°C)

La stessa impostazione viene usata anche nella commutazione automatica riscaldamento/raffreddamento.

Commutazione automatica riscaldamento/raffreddamento

Applicabile soltanto per EHBX e EHVX. L'utente finale imposta il modo funzionamento desiderato sull'interfaccia utente:

Riscaldamento, Raffreddamento o Automatico (vedere anche il manuale d'uso/la guida di riferimento per l'utente). Se si seleziona

Automatico, il cambiamento del modo funzionamento si basa su:

▪ Valore di recupero mensile per il riscaldamento e/o raffreddamento: l'utente finale indica su base mensile quale operazione è ammessa (# [7:5]): entrambi riscaldamento/ raffreddamento, o solo riscaldamento, oppure solo

Guida di riferimento per l'installatore

59

8 Configurazione

raffreddamento. Se il modo funzionamento ammesso cambia solo in raffreddamento, il modo funzionamento cambia in raffreddamento. Se il modo funzionamento ammesso cambia solo in riscaldamento, il modo funzionamento cambia in riscaldamento.

▪ Temperatura esterna media: il modo funzionamento verrà cambiato per rientrare sempre nel range determinato dalla temperatura del riscaldamento ambiente DISATTIVATO per il riscaldamento e dalla temperatura del raffreddamento ambiente

Attivato per il raffreddamento. Se la temperatura esterna scende, il modo funzionamento passa a riscaldamento e viceversa. Notare che la media della temperatura esterna verrà fatta in base al

tempo (vedere "8 Configurazione" a pagina 45).

Se la temperatura esterna è compresa tra la temperatura di raffreddamento ambiente Attivato e la temperatura di riscaldamento ambiente DISATTIVATO, il modo funzionamento rimane invariato a meno che il sistema non sia configurato nel controllo termostato ambiente con una zona di temperatura manuale e dei trasmettitori di riscaldamento rapido. In tal caso, il modo funzionamento cambierà in base a:

▪ Temperatura interna misurata: oltre alla temperatura ambiente richiesta per il riscaldamento e il raffreddamento, l'installatore imposta un valore d'isteresi (per esempio durante il riscaldamento, questo valore è collegato alla temperatura di raffreddamento richiesta) e un valore di sfalsamento (per esempio durante il riscaldamento, questo valore è collegato alla temperatura di riscaldamento richiesta). Esempio: la temperatura ambiente richiesta per il riscaldamento è di 22°C e per il raffreddamento è di

24°C, con un valore d'isteresi di 1°C ed uno sfalsamento di 4°C.

La commutazione dal riscaldamento al raffreddamento si verificherà quando la temperatura ambiente salirà al di sopra della temperatura massima di raffreddamento richiesta addizionata del valore d'isteresi (quindi 25°C) e al di sopra della temperatura di riscaldamento richiesta addizionata del valore di sfalsamento

(quindi 26°C). Al contrario, la commutazione dal raffreddamento al riscaldamento si verificherà se la temperatura ambiente scenderà al di sotto del minimo della temperatura di riscaldamento richiesta diminuita del valore d'isteresi (quindi 21°C) e al di sotto della temperatura di raffreddamento richiesta diminuita del valore di sfalsamento (quindi 20°C).

▪ Timer di protezione per evitare cambiamenti troppo frequenti dal riscaldamento al raffreddamento e viceversa.

Impostazioni di commutazione collegate alla temperatura esterna

(solo se è selezionato Automatico):

#

[A.3.3.1]

Codice

[4-02]

Descrizione

Temp. dis. risc. amb.. Se la temperatura esterna sale al di sopra di questo valore, il modo funzionamento cambierà in raffreddamento:

▪ EHBH/X04+08 e EHVH/X04+08:

14~25°C (valore predefinito: 25°C)

[A.3.3.2] [F-01]

▪ EHBH/X16 e EHVH/X16: 14~35°C

(valore predefinito: 35°C)

Temp. att. raffr. amb.. Se la temperatura esterna scende al di sotto di questo valore, il modo funzionamento cambierà in riscaldamento:

10~35°C (valore predefinito: 20°C)

Impostazioni di commutazione collegate alla temperatura interna.

Applicabile soltanto se è selezionato Automatico e il sistema è configurato nel controllo termostato ambiente con 1 zona di temperatura manuale e dei trasmettitori di riscaldamento rapido.

Guida di riferimento per l'installatore

60

N/A

#

N/A

Codice

[4-0B]

[4-0D]

Descrizione

Isteresi: Assicura che la commutazione avvenga solo quando necessario.

Esempio: il modo funzionamento ambiente cambia da raffreddamento a riscaldamento solo se la temperatura ambiente scende al di sotto della temperatura di riscaldamento richiesta diminuita dell'isteresi.

1~10°C, gradini di 0,5°C (valore predefinito: 1°C)

Sfalsamento: Assicura che possa essere raggiunta la temperatura ambiente richiesta attiva. Esempio: se la commutazione da riscaldamento a raffreddamento si potrebbe verificare al di sotto della temperatura ambiente richiesta durante il riscaldamento, questa temperatura ambiente richiesta non potrebbe mai essere raggiunta.

1~10°C, gradini di 0,5°C (valore predefinito: 1°C)

8.3.2

Controllo dell'acqua calda sanitaria: avanzato

Temperature serbatoio preimpostate

Applicabile solo se la preparazione dell'acqua calda sanitaria è programmata oppure programmata+ soggetta a riscaldamento preventivo e mantenimento.

Si possono definire delle temperature serbatoio preimpostate:

▪ economia conservazione

▪ comfort conservazione

▪ riscaldamento preventivo e mantenimento

I valori preimpostati facilitano l'utilizzo dello stesso valore nel programma. Se più avanti si volesse cambiare il valore, sarebbe allora necessario farlo soltanto in 1 posto (vedere anche il manuale d'uso e/o la guida di riferimento per l'utente).

Comfort conservaz.: Applicabile soltanto se la temperatura serbatoio richiesta NON è dipendente da condizioni meteorologiche. La temperatura di comfort conservazione denota la temperatura serbatoio richiesta più alta, dove il ciclo di riscaldamento serbatoio riceve la priorità fino al set point del riscaldamento preventivo e mantenimento. Essa è la temperatura desiderata quando è programmata un'azione di comfort conservazione (preferibilmente durante la notte).

#

[7.4.3.1]

Codice

[6-0A]

Descrizione

30~80°C (valore predefinito: 60°C)

Modo econ. conserv.: La temperatura dell'economia di conservazione denota la temperatura serbatoio richiesta più bassa.

Essa è la temperatura desiderata quando è programmata un'azione di economia di conservazione (preferibilmente durante il giorno).

#

[7.4.3.2]

Codice

[6-0B]

Descrizione

30~50°C (valore predefinito: 45°C)

Risc. prev. e manten.: Viene usata la temperatura serbatoio di riscaldamento preventivo e mantenimento richiesta:

▪ nel modo programmato+ modo riscaldamento preventivo e mantenimento, come temperatura serbatoio minima garantita: se la temperatura serbatoio scende al di sotto di questo valore, il serbatoio viene riscaldato.

▪ durante il comfort conservazione, per dare la priorità alla preparazione dell'acqua calda sanitaria. Quando la temperatura serbatoio sale al di sopra di questo valore, vengono eseguiti in sequenza la preparazione dell'acqua calda sanitaria e il riscaldamento/raffreddamento ambiente.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

#

[7.4.3.3]

Codice

[6-0C]

Descrizione

30~50°C (valore predefinito: 45°C)

Dipendente da condizioni meteorologiche

Le impostazioni installatore dipendenti da condizioni meteorologiche definiscono i parametri per il funzionamento dell'unità dipendente da condizioni meteorologiche. Quando è attivo il funzionamento dipendente da condizioni meteorologiche, la temperatura serbatoio richiesta viene determinata automaticamente in base alla temperatura esterna media: basse temperature esterne porteranno a temperature serbatoio richieste più alte, dato che dal rubinetto dell'acqua fredda uscirà acqua più fredda, e viceversa. In caso di preparazione di acqua calda sanitaria programmata oppure programmata+soggetta a riscaldamento preventivo e mantenimento, la temperatura di comfort conservazione è dipendente da condizioni meteorologiche (in base alla curva climatica), la temperatura di economia di conservazione e la temperatura di riscaldamento preventivo e mantenimento NON sono dipendenti da condizioni meteorologiche. In caso di preparazione di acqua calda sanitaria con il solo riscaldamento preventivo e mantenimento, la temperatura serbatoio richiesta è dipendente da condizioni meteorologiche (in base alla curva climatica). Durante il funzionamento dipendente da condizioni meteorologiche, l'utente finale non può regolare la temperatura serbatoio richiesta sull'interfaccia utente.

#

[A.4.2.2]

Codice

N/A

Descrizione

La temperatura serbatoio richiesta dipendente da condizioni climatiche è:

▪ Assoluto (impostazione predefinita): disabilitata. Tutte le temperature serbatoio richieste NON sono dipendenti da condizioni climatiche.

▪ Dip. da meteo: abilitata. Nel modo programmato oppure programmato

+riscaldamento preventivo e mantenimento, la temperatura di comfort conservazione è dipendente da condizioni meteorologiche. Le temperature di economia di conservazione e di riscaldamento preventivo e mantenimento NON sono dipendenti da condizioni meteorologiche. Nel modo di riscaldamento preventivo e mantenimento, la temperatura serbatoio richiesta è dipendente da condizioni meteorologiche.

Nota: Se la temperatura serbatoio visualizzata è dipendente da condizioni meteorologiche, non può essere regolata sull'interfaccia utente.

#

[A.4.2.3]

[A.4.2.1]

8 Configurazione

Codice

[0-0E]

[0-0D]

[0-0C]

[0-0B]

Descrizione

Curva climatica

[0-0C]

T

DHW

N/A

[0-0B]

T a

[0-0E] [0-0D]

▪ T

DHW

: La temperatura serbatoio richiesta.

▪ T a

: La temperatura ambiente esterna

(media)

▪ [0-0E]: temperatura ambiente esterna bassa. −20~5°C (valore predefinito:

−10°C)

▪ [0-0D]: temperatura ambiente esterna alta: 10~20°C (valore predefinito:

15°C)

▪ [0-0C]: temperatura serbatoio richiesta quando la temperatura esterna è uguale alla, o scende al di sotto della temperatura ambiente bassa:

55~70°C (valore predefinito: 70°C)

▪ [0-0B]: temperatura serbatoio richiesta quando la temperatura esterna è uguale alla, o sale al di sopra della temperatura ambiente alta: 35~55°C

(valore predefinito: 55°C)

Temper. programma

Le azioni possibili della temperatura serbatoio sono:

▪ Funz. preimp. (impostazione predefinita): le temperature predefinite comfort conservazione, economia conservazione e arresto conservazione. Le temperature predefinite vengono impostate nella struttura del menu.

▪ Personalizz.: le temperature personalizzate entro il range ammesso e l'arresto conservazione.

Nota: Quando si seleziona questo valore, NON è possibile selezionare le temperature serbatoio dipendenti da condizioni meteorologiche.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

61

8 Configurazione

Funzionamento del surriscaldatore e della pompa di calore

Per i sistemi con serbatoio dell'acqua calda sanitaria separato

(solo per EHBH/X)

N/A

# Codice

[4-03]

Descrizione

Definisce il permesso di funzionamento del surriscaldatore a seconda della temperatura ambiente, della temperatura dell'acqua calda sanitaria o del modo funzionamento della pompa di calore.

Questa impostazione è applicabile soltanto nel modo riscaldamento preventivo e mantenimento per applicazioni con serbatoio dell'acqua calda sanitaria separato.

▪ 0: Il funzionamento del surriscaldatore

NON è ammesso, eccetto che per la

"Funzione disinfezione" e il

"Riscaldamento Powerful dell'acqua sanitaria".

Utilizzare questa funzione solo nel caso in cui la capacità della pompa di calore possa coprire le esigenze di riscaldamento dell'abitazione e di acqua calda sanitaria per l'intera stagione di riscaldamento.

Se la temperatura esterna è inferiore all'impostazione [5-03] e [5-02]=1, l'acqua calda sanitaria non verrà riscaldata. La temperatura dell'acqua calda sanitaria può essere al massimo la temperatura con la pompa di calore

DISATTIVATA.

▪ 1: Il funzionamento del surriscaldatore

è ammesso quando richiesto.

▪ 2: Il surriscaldatore è ammesso al di fuori del range di funzionamento della pompa di calore per il funzionamento dell'acqua calda sanitaria.

Il funzionamento del surriscaldatore è ammesso soltanto se:

▪ La temperatura ambiente è al di fuori del range di funzionamento:

T a

<[5-03] o T a

>35°C

▪ La temperatura dell'acqua calda sanitaria è di 2°C inferiore alla temperatura con la pompa di calore

DISATTIVATA.

Il surriscaldatore potrà funzionare se

T a

<[5-03] dipenderà dallo stato di [5-02].

Se è abilitato il funzionamento bivalente e il segnale di autorizzazione per la caldaia ausiliaria è ATTIVATO, il surriscaldatore sarà limitato anche quando T a

<[5-03]. Vedere [C-02].

▪ 3 (impostazione predefinita): Il surriscaldatore è ammesso quando la pompa di calore NON è attiva nel funzionamento dell'acqua calda sanitaria.

Identico all'impostazione 1, però il funzionamento simultaneo della pompa di calore, dell'acqua calda sanitaria e il funzionamento del surriscaldatore non è ammesso.

Quando si imposta [4-03]=1/2/3, il funzionamento del surriscaldatore può ancora essere limitato dal programma di recupero del surriscaldatore.

N/A

N/A

N/A

N/A

# Codice

[7-00]

[7-01]

[6-00]

[6-01]

Descrizione

Temperatura superamento temporaneo.

Differenza di temperatura al di sopra della temperatura del set point dell'acqua calda sanitaria prima che il surriscaldatore venga DISATTIVATO. La temperatura serbatoio dell'acqua calda sanitaria aumenterà con [7-00] al di sopra del set point della temperatura selezionato.

Intervallo: predefinita: 0)

0~4°C (impostazione

Isteresi. Differenza di temperatura tra la temperatura con surriscaldatore

ATTIVATO e la temperatura con surriscaldatore DISATTIVATO. La temperatura dell'isteresi minima è 2°C.

Intervallo: predefinita: 2)

2~40°C (impostazione

Differenza di temperatura che determina la temperatura di ATTIVAZIONE della pompa di calore.

Intervallo: predefinita: 2)

2~20°C (impostazione

Differenza di temperatura che determina la temperatura di DISATTIVAZIONE della pompa di calore.

Intervallo: predefinita: 2)

0~10°C (impostazione

T

DHW

T

BH OFF

T

BH ON

T

U

73

71

70

T

T

HP MAX

HP OFF

60

50

48

T

HP ON

41

40

[7-00]

[6-01]

[6-00]

[7-01]

30

20

10

HP BH

T

U

= 70°C

[7-00] = 3°C

[6-01] = 2°C

[6-00] = 7°C

HP

5 t

T

BH Surriscaldatore

HP Pompa di calore. Se il tempo di riscaldamento da parte della pompa di calore è eccessivo, è possibile ricorrere al riscaldamento ausiliario da parte del

BH OFF

surriscaldatore

Temperatura di spegnimento del surriscaldatore (T

U

+[7-00])

T

T

BH ON

HP MAX

Temperatura di accensione del surriscaldatore (T

BH

OFF

−[7-01])

Temperatura massima della pompa di calore in corrispondenza del sensore nel serbatoio dell'acqua calda per usi domestici

T

HP OFF

T

HP ON

T

DHW

T

U

Temperatura di spegnimento della pompa di calore

(T

HP MAX

−[6-01])

Temperatura di accensione della pompa di calore

(T

HP OFF

−[6-00])

Temperatura dell'acqua calda sanitaria

Temperatura del setpoint dell'utente (come impostata nell'interfaccia dell'utente)

t Tempo

Guida di riferimento per l'installatore

62

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Timer

#

N/A

N/A

N/A

Codice

[8-00]

[8-01]

[8-02]

Descrizione

Tempo di funzionamento minimo per il funzionamento dell'acqua calda sanitaria.

Durante questo tempo, il riscaldamento/ raffreddamento ambiente NON sono ammessi, neanche se viene raggiunta la temperatura dell'acqua calda sanitaria target.

Intervallo: 0~20 minuti (impostazione predefinita: 5)

Tempo di funzionamento massimo per il funzionamento dell'acqua calda sanitaria.

Il riscaldamento dell'acqua calda sanitaria si arresta anche se NON viene raggiunta la temperatura dell'acqua calda sanitaria target. Il tempo di funzionamento effettivo massimo dipende anche dall'impostazione [8-04].

▪ Quando il layout sistema= Controllo termostato ambiente: Questo valore preimpostato viene preso in considerazione solo se vi è una richiesta di riscaldamento o di raffreddamento ambiente. Se non c'è

NESSUNA richiesta di riscaldamento/ raffreddamento ambiente, il serbatoio viene riscaldato fino alla temperatura di DISATTIVAZIONE della pompa di calore.

▪ Se il layout sistema ≠ Controllo termostato ambiente: Questo valore preimpostato viene sempre preso in considerazione.

Intervallo: 5~95 minuti (impostazione predefinita: 30)

Tempo anti-riciclaggio.

Tempo minimo tra due cicli per l'acqua calda sanitaria. Il tempo anti-riciclaggio effettivo dipende anche dall'impostazione

[8-04].

Intervallo: 0~10 ore (impostazione predefinita: 3) (incremento: 1/2 ora) (solo per EHBH/X).

Intervallo: 0~10 ore (impostazione predefinita: 0,5) (incremento: 1/2 ora)

(solo per EHVH/X).

8 Configurazione

N/A

N/A

# Codice

[8-03]

[8-04]

Descrizione

Timer di ritardo del surriscaldatore.

Solo per EKHW*

Tempo di ritardo nell'avvio per il surriscaldatore quando è attivo il modo acqua calda sanitaria.

▪ Quando il modo acqua calda sanitaria

NON è attivo, il tempo di ritardo è di

20 minuti.

▪ Il timer di ritardo parte dalla temperatura di ATTIVAZIONE del surriscaldatore.

▪ Adattando il tempo di ritardo del surriscaldatore rispetto al tempo di funzionamento massimo, è possibile trovare un equilibrio ottimale tra l'efficienza energetica e il tempo di riscaldamento.

▪ Se il tempo di ritardo del surriscaldatore è impostato su un valore troppo elevato, potrebbe essere necessario molto tempo prima che l'acqua calda sanitaria raggiunga la sua temperatura impostata.

▪ L'impostazione [8-03] ha significato soltanto se l'impostazione [4-03]=1.

L'impostazione [4-03]=0/2/3 limita automaticamente il surriscaldatore in relazione al tempo di funzionamento della pompa di calore nel modo riscaldamento acqua sanitaria.

▪ Assicurarsi che [8-03] sia sempre in relazione con il tempo di funzionamento massimo [8-01].

Intervallo: 20~95 minuti (impostazione predefinita: 50).

Tempo di funzionamento aggiuntivo per il tempo di funzionamento massimo dipendente dalla temperatura esterna

[4-02] o [F-01].

Intervallo: 0~95 minuti (impostazione predefinita: 95).

[8-02]: Tempo anti riciclo

1

0

1

0

[8-00] t

[8-01] [8-02]

1 Modalità di riscaldamento dell'acqua per usi domestici con la pompa di calore (1=attiva, 0=non attiva)

2 Richiesta di acqua calda per la pompa di calore

(1=richiesta, 0=nessuna richiesta)

t Tempo

[8-03]: Ritardo del surriscaldatore

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

63

8 Configurazione

1

4

0

3

1

0

1

0

1

0 t

[8-03]

1 Funzionamento del surriscaldatore (1=attivo, 0=non attivo)

2 Modalità di riscaldamento dell'acqua per usi domestici con la pompa di calore (1=attiva, 0=non attiva)

3 Richiesta di acqua calda per il surriscaldatore

(1=richiesta, 0=nessuna richiesta)

4 Richiesta di acqua calda per la pompa di calore

(1=richiesta, 0=nessuna richiesta)

t Tempo

[8-04]: Tempo di esecuzione aggiuntivo a [4-02]/[F-01] t t

[8-01]+

[8-04]

[8-02]

[8-01]+

[8-04]

[8-02]

[8-01] [8-01]

0

[5-03] [4-02]

T

A

0

[F-01]

T

A

Temperatura ambiente (esterna)

t Tempo

Tempo anti-riciclo

Corrente di funzionamento massima

35C

T

A

Disinfezione

Applicabile solo alle installazioni dotate di serbatoio dell'acqua calda sanitaria.

La funzione di disinfezione disinfetta il serbatoio dell'acqua calda sanitaria mediante il riscaldamento periodico dell'acqua calda sanitaria ad una temperatura specifica.

ATTENZIONE

Le impostazioni della funzione di disinfezione devono essere configurate dall'installatore conformemente alla legislazione applicabile.

#

[A.4.4.2]

[A.4.4.2]

[A.4.4.3]

[A.4.4.4]

[A.4.4.5]

Codice

[2-00]

[2-01]

[2-02]

[2-03]

[2-04]

Funz. Giorno:

Descrizione

▪ Ogni giorno

▪ Lunedì

▪ Martedì

▪ Mercoledì

▪ Giovedì

▪ Venerdì

▪ Sabato

▪ Domenica

Disinfezione

▪ No

▪ Sì

Ora inizio: 00~23:00, gradino: 1:00.

Target temp.:

▪ Con surriscaldatore: 55~80°C, valore predefinito: 70°C.

▪ Senza surriscaldatore: 60°C (fisso).

Durata:

▪ Con surriscaldatore: 5~60 minuti, valore predefinito: 10 minuti.

▪ Senza surriscaldatore: 40~60 minuti, valore predefinito: 60 minuti.

T

DHW

[2-03]

[2-04]

T

H

T

U

00.00

01.00

22.00

23.00

24.00

t

[2-02]

T

DHW

T

U

Temperatura dell'acqua calda sanitaria

Temperatura del set point utente

T

H

Temperatura elevata del set point [2-03]

t Tempo

AVVERTENZA

Dopo un'operazione di disinfezione, la temperatura dell'acqua calda sanitaria che esce dal rubinetto dell'acqua calda corrisponde al valore selezionato nell'impostazione in loco [2-03].

Se l'elevata temperatura dell'acqua calda sanitaria può costituire un rischio per la sicurezza personale, va installata una valvola miscelatrice (da reperire in loco) sul collegamento in uscita del serbatoio dell'acqua calda sanitaria. Questa valvola miscelatrice garantisce che la temperatura dell'acqua calda che esce dal rubinetto non superi mai il valore massimo stabilito. La temperatura massima consentita dell'acqua calda va impostata in conformità con la legislazione applicabile.

ATTENZIONE

Assicurarsi che l'ora di avvio [A.4.4.3] della funzione di disinfezione con durata definita [A.4.4.5] NON venga interrotta da possibili richieste di acqua calda sanitaria.

Guida di riferimento per l'installatore

64

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

ATTENZIONE

Il programma di autorizzazione del surriscaldatore viene usato per vietare o consentire il funzionamento del surriscaldatore in base ad un programma settimanale.

Consiglio: Per evitare che la funzione disinfezione non riesca, consentire il funzionamento del surriscaldatore (in base al programma settimanale) per un minimo di 4 ore a partire dall'avvio programmato della disinfezione. Se durante la disinfezione la funzione del surriscaldatore dovesse essere limitata, essa NON andrà a buon fine e verrà generato il relativo AH di avvertenza applicabile.

INFORMAZIONI

Se è stato generato il codice errore AH e non si è verificata alcuna interruzione della funzione di disinfezione per via della domanda di acqua calda sanitaria, si consiglia di procedere come segue:

▪ Quando è stato selezionato Acqua calda sanitaria >

Modo setp. > Risc. prev. e manten. o R. pr/mant+pr., si consiglia di programmare l'avvio della funzione di disinfezione almeno 4 ore dopo l'ultimo prelievo consistente di acqua calda previsto. Questo avvio può essere impostato tramite le impostazioni installatore

(funzione disinfezione).

▪ Quando è stato selezionato Acqua calda sanitaria >

Modo setp. > Solo programm., si consiglia di programmare un Modo econ. conserv. 3 ore prima dell'inizio programmato della funzione disinfezione, per pre-riscaldare il serbatoio.

INFORMAZIONI

La funzione di disinfezione verrà riavviata nel caso in cui la temperatura dell'acqua calda sanitaria dovesse scendere di 5°C al di sotto della temperatura target di disinfezione entro il tempo di durata.

8.3.3

Impostazioni delle fonti di calore

Riscaldatore di riserva

Per sistemi senza serbatoio dell'acqua calda sanitaria o con

serbatoio dell'acqua calda sanitaria separato (solo per EHBH/X)

Modo funzionamento del riscaldatore di riserva: definisce quando è abilitato o disabilitato il funzionamento del riscaldatore di riserva.

Questa impostazione viene bypassata solo quando è richiesto il riscaldamento di riserva durante l'operazione di sbrinamento o un guasto all'unità esterna (quando [A.5.1.2] [4-06] è abilitato)

Per i sistemi con serbatoio dell'acqua calda sanitaria integrato

(solo per EHVH/X)

Modo funzionamento del riscaldatore di riserva: definisce quando il funzionamento del riscaldatore di riserva è disabilitato o ammesso soltanto durante il funzionamento dell'acqua calda sanitaria. Questa impostazione viene bypassata solo quando è richiesto il riscaldamento di riserva durante l'operazione di sbrinamento o un guasto all'unità esterna (quando [A.5.1.2] [4-06] è abilitato)

#

[A.5.1.1]

Codice

[4-00]

Descrizione

Funzionamento del riscaldatore di riserva:

▪ 0: Disabilitato

▪ 1: Abilitata

▪ 2: Limitato, abilitato solamente durante il funzionamento dell'acqua calda sanitaria per il sistema con serbatoio dell'acqua calda sanitaria integrato.

8 Configurazione

N/A

#

[A.5.1.2]

[A.5.1.3]

[A.5.1.4]

Codice

[4-06]

[4-07]

[5-00]

[5-01]

Descrizione

Definisce se durante il funzionamento d'emergenza il riscaldatore di riserva è:

▪ 1: Ammesso

▪ 0: NON ammesso

Se si verificano determinati malfunzionamenti dell'unità esterna, il funzionamento di emergenza avvierà il riscaldatore di riserva.

Definisce se la seconda fase del riscaldatore di riserva è:

▪ 1: Ammesso

▪ 0: NON ammesso

In questo modo, è possibile limitare la capacità del riscaldatore di riserva.

Il funzionamento del riscaldatore di riserva è ammesso al di sopra della temperatura di equilibrio durante il funzionamento del riscaldamento ambiente?

▪ 1: NON ammesso

▪ 0: Ammesso

Temperatura di equilibrio.

Temperatura esterna al di sotto della quale è ammesso il funzionamento del riscaldatore di riserva.

INFORMAZIONI

Solo per sistemi con serbatoio dell'acqua calda sanitaria integrato: Se il set point della temperatura di conservazione è superiore a 50°C, Daikin consiglia di NON disabilitare la seconda fase del riscaldatore di riserva, poiché ciò inciderebbe significativamente sul tempo necessario all'unità per riscaldare il serbatoio dell'acqua calda sanitaria.

Bivalente

Si applica solo alle installazioni con caldaia ausiliaria (funzionamento alternato, collegamento in parallelo). Lo scopo di questa funzione è determinare — in base alla temperatura esterna — quale sorgente di riscaldamento fornirà il riscaldamento ambiente, vale a dire l'unità interna Daikin o una caldaia ausiliaria.

L'impostazione in loco "funzionamento bivalente" si applica solo al funzionamento del riscaldamento ambiente con unità interna e al segnale di autorizzazione per la caldaia ausiliaria.

Quando la funzione "funzionamento bivalente" è attivata, l'unità interna interrompe automaticamente l'operazione di riscaldamento dell'ambiente se la temperatura esterna scende al di sotto della

"temperatura di accensione bivalente" e se il segnale di autorizzazione della caldaia ausiliaria viene attivato.

Se la funzione bivalente è disattivata, il riscaldamento dell'ambiente mediante unità interna è possibile a tutte le temperature esterne

(vedere gli intervalli di funzionamento) e il segnale di autorizzazione per la caldaia ausiliaria è sempre disattivato.

▪ [C-03] Temperatura di ATTIVAZIONE bivalente: definisce la temperatura esterna al di sotto della quale viene attivato il segnale di autorizzazione per la caldaia ausiliaria (chiuso, KCR su

EKRP1HB) e il riscaldamento ambiente mediante unità interna viene interrotto.

▪ [C-04] Isteresi bivalente: definisce la differenza di temperatura tra temperatura di ATTIVAZIONE bivalente e temperatura di

DISATTIVAZIONE bivalente.

Segnale di autorizzazione X1–X2 (EKRP1HB)

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

65

8 Configurazione a

[C-04]

b

[C-03]

T

A

T

A

Temperatura esterna

a chiuso

b aperto

ATTENZIONE

Assicurarsi di rispettare tutte le regole indicate nella direttiva 5 dell'applicazione, quando è abilitata la funzione di funzionamento bivalente.

Daikin declina ogni responsabilità per eventuali danni dovuti alla mancata osservanza di questa regola.

INFORMAZIONI

▪ La combinazione dell'impostazione [4-03]=0/2 con funzionamento bivalente ad una bassa temperatura esterna può portare ad un'insufficienza di acqua calda sanitaria.

▪ Il funzionamento bivalente non influisce sulla modalità di riscaldamento dell'acqua calda sanitaria. L'acqua calda sanitaria viene riscaldata esclusivamente dall'unità interna.

▪ Il segnale di autorizzazione per la caldaia ausiliaria si trova su EKRP1HB (scheda con I/O digitale).

All'attivazione, il contatto X1, X2 viene chiuso, e viene riaperto alla disattivazione. Vedere la figura sotto per conoscere la posizione schematica di questo contatto.

X2M

OFF ON

SS1

▪ [F-03] Isteresi del riscaldatore piastra fondo: definisce la differenza di temperatura tra la temperatura di ATTIVAZIONE e la temperatura di DISATTIVAZIONE del riscaldatore piastra fondo.

Riscaldatore piastra fondo

a

[F-03]

b

[F-02]

T

A

T

A

Temperatura esterna

a Attivato

b DISATTIVATA

ATTENZIONE

Il riscaldatore piastra fondo è controllato tramite

EKRP1HB.

N/A

N/A

# Codice

[F-02]

[F-03]

Descrizione

Temperatura di ATTIVAZIONE del riscaldatore piastra fondo: 3~10°C

Valore predefinito: 3°C

Isteresi: 2~5°C

Valore predefinito: 5°C

INFORMAZIONI

A seconda dell'impostazione [F-04], il contatto Y2 ubicato sulla scheda con I/O digitale (EKRP1HB) controlla il riscaldatore piastra fondo opzionale. Vedere la figura sotto per conoscere la posizione schematica di questo contatto.

Per conoscere il cablaggio di arrivo completo, vedere

"15.6 Schema elettrico" a pagina 90.

X2M

OFF ON

SS1

X1M

X1M

N/A

N/A

#

YC Y1 Y2 Y3 Y4

Codice

[C-03]

[C-04]

Descrizione

Temperatura di ATTIVAZIONE.

Se la temperatura esterna scende al di sotto di questa temperatura, sarà attivo il segnale di autorizzazione della fonte di calore bivalente.

Isteresi.

Differenza di temperatura tra la fonte di calore bivalente ATTIVATA e quella

DISATTIVATA per un'eccessiva commutazione.

prevenire

Riscaldatore piastra fondo

Si applica solo alle installazioni con un'unità esterna ERHQ e se è installato il kit riscaldatore piastra fondo opzionale.

▪ [F-02] Temperatura di ATTIVAZIONE del riscaldatore piastra fondo: definisce la temperatura esterna al di sotto della quale il riscaldatore piastra fondo verrà attivato dall'unità interna per evitare l'accumulo di ghiaccio nella piastra fondo dell'unità esterna alle temperature esterne più basse.

YC Y1 Y2 Y3 Y4

8.3.4

Impostazioni del sistema

Priorità

Per i sistemi con serbatoio dell'acqua calda sanitaria separato

(solo per EHBH/X )

Guida di riferimento per l'installatore

66

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

N/A

#

N/A

[A.6.1.2]

[A.6.1.1]

Codice

[5-02]

[5-03]

[5-04]

[C-00]

[C-01]

Descrizione

Priorità del riscaldamento ambiente.

Definisce se l'acqua calda sanitaria è prodotta dal surriscaldatore solo quando la temperatura esterna è inferiore alla temperatura di priorità del riscaldamento ambiente. Si raccomanda di abilitare questa funzione per abbreviare il tempo di funzionamento del riscaldamento serbatoio e ottenere il comfort garantito dell'acqua calda sanitaria.

▪ 0: disabilitato

▪ 1: abilitato

[5-01] Temperatura di equilibrio e [5-03]

Temperatura di priorità del riscaldamento ambiente sono collegate al riscaldatore di riserva. Pertanto, si deve impostare [5-03] uguale a, o di alcuni gradi più alto di [5-01].

Temperatura di priorità riscaldamento ambiente.

Definisce la temperatura esterna al di sotto della quale l'acqua calda sanitaria verrà riscaldata soltanto dal surriscaldatore.

Intervallo: 15~35°C (impostazione predefinita: 0).

Correzione del set point per la temperatura dell'acqua calda sanitaria: correzione del set point per la temperatura dell'acqua calda sanitaria richiesta, da applicarsi ad una bassa temperatura esterna quando è abilitata la priorità del riscaldamento ambiente.

Il set point corretto (più alto) assicura che l'intera capacità di riscaldamento dell'acqua nel serbatoio resti all'incirca invariata, compensando lo strato inferiore di acqua più fredda del serbatoio (perché la serpentina dello scambiatore di calore non è in funzione) con uno strato superiore più caldo.

Intervallo: 0~20°C (impostazione predefinita: 10).

Se è installato un kit solare, quale elemento avrà la priorità per il riscaldamento del serbatoio?

▪ 0: Kit solare

▪ 1: Pompa di calore

Se è presente una richiesta simultanea di riscaldamento/raffreddamento ambiente e riscaldamento di acqua calda sanitaria (mediante pompa di calore), quale modo funzionamento ha la priorità?

▪ 0: Ha la priorità il modo funzionamento con la richiesta più alta.

▪ 1: Ha sempre la priorità il riscaldamento/raffreddamento ambiente.

Per i sistemi con serbatoio dell'acqua calda sanitaria integrato

(solo per EHVH/X )

N/A

#

N/A

[A.6.1.2]

[A.6.1.1.1]

8 Configurazione

Codice

[5-02]

[5-03]

[C-00]

[C-01]

Descrizione

Priorità del riscaldamento ambiente.

Definisce se il riscaldatore di riserva offrirà assistenza alla pompa di calore durante il funzionamento dell'acqua calda sanitaria.

Conseguenza: Minor tempo di funzionamento del riscaldamento del serbatoio e interruzione più breve del ciclo di riscaldamento ambiente.

Questa impostazione DEVE essere sempre 1.

[5-01] Temperatura di equilibrio e [5-03]

Temperatura di priorità del riscaldamento ambiente sono collegate al riscaldatore di riserva. Pertanto, si deve impostare [5-03] uguale a, o di alcuni gradi più alto di [5-01].

Se il funzionamento del riscaldatore di riserva è limitato ([4-00]=0) e la temperatura esterna è minore dell'impostazione [5-03], l'acqua calda sanitaria non verrà riscaldata con il riscaldatore di riserva.

Temperatura di priorità riscaldamento ambiente.

Definisce la temperatura esterna al di sotto della quale il riscaldatore di riserva offrirà assistenza durante il riscaldamento sanitaria.

dell'acqua calda

Se è installato un kit solare, quale elemento avrà la priorità per il riscaldamento del serbatoio?

▪ 0: Kit solare

▪ 1: Pompa di calore

Se è presente una richiesta simultanea di riscaldamento/raffreddamento ambiente e riscaldamento di acqua calda sanitaria (mediante pompa di calore), quale modo funzionamento ha la priorità?

▪ 0: Ha la priorità il modo funzionamento con la richiesta più alta.

▪ 1: Ha sempre la priorità il riscaldamento/raffreddamento ambiente.

Riavvio automatico

Quando l'alimentazione elettrica viene riattivata dopo un'interruzione, la funzione di riavvio automatico applica di nuovo le impostazioni del comando a distanza in uso quando si è verificata l'interruzione dell'energia elettrica. Pertanto, Daikin raccomanda di abilitare sempre la funzione.

Se l'alimentazione a tariffa kWh preferenziale è del tipo che prevede un'interruzione dell'alimentazione, lasciare sempre abilitata la funzione di riavvio automatico. Il controllo costante dell'unità interna può essere garantito indipendentemente dallo stato dell'alimentazione a tariffa kWh preferenziale, collegando l'unità interna ad un'alimentazione a tariffa kWh normale.

[A.6.1]

# Codice

[3-00]

Descrizione

Funzione di riavvio automatico:

▪ 0: Abilitato

▪ 1: Disabilitato

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

67

8 Configurazione

Alimentazione a tariffa kWh preferenziale

#

A.2.6.1

[A.6.2.1]

Codice

[d

‑01]

[d-00]

Descrizione

Collegamento ad un'alimentazione con tariffa kWh preferenziale:

▪ 0 (impostazione predefinita): L'unità esterna è collegata ad un'alimentazione normale.

▪ 1: L'unità esterna è collegata ad un'alimentazione con tariffa kWh preferenziale. Quando l'azienda elettrica invia il segnale della tariffa kWh preferenziale, si apre il contatto e l'unità entra in modo di spegnimento forzato. Quando il segnale viene nuovamente rilasciato, il contatto pulito si chiude e l'unità riprende il funzionamento. Pertanto, abilitare sempre la funzione di riavvio automatico.

▪ 2: L'unità esterna è collegata ad un'alimentazione con tariffa kWh preferenziale. Quando l'azienda elettrica invia il segnale della tariffa kWh preferenziale, si chiude il contatto e l'unità entra in modo di spegnimento forzato. Quando il segnale viene nuovamente rilasciato, il contatto pulito si chiude e l'unità riprende il funzionamento. Pertanto, abilitare sempre la funzione di riavvio automatico.

Di quali riscaldatori è ammesso il funzionamento durante l'alimentazione con tariffa kWh preferenziale?

▪ 0 (predefinito): Nessuno

▪ 1: Solo il surriscaldatore

▪ 2: Solo il riscaldatore di riserva

▪ 3: Tutti i riscaldatori

Solo per EHBH/X + EKHW*: Vedere la tabella sotto.

Solo per EHVH/X: Vedere la tabella sotto.

Le impostazioni 1, 2 e 3 hanno un valore soltanto se l'alimentazione a tariffa kWh preferenziale è del tipo 1 oppure se l'unità interna è collegata ad un'alimentazione a tariffa kWh normale

(tramite 30-31 X2M) e il riscaldatore di riserva e il surriscaldatore NON sono collegati all'alimentazione a tariffa kWh preferenziale.

Solo per EHBH/X+EKHW*:

3

[d-00]

0

(predefinito)

1

2

Surriscaldatore Riscaldatore di riserva

DISATTIVAZION

E forzata

Permesso

DISATTIVAZION

E forzata

Permesso DISATTIVAZION

E forzata

Permesso

Compressore

DISATTIVAZIO

NE forzata

Solo per EHVH/X: NON usare 1 o 3.

[d-00]

0 (predefinito)

Riscaldatore di riserva

DISATTIVAZIONE forzata

Compressore

DISATTIVAZIONE forzata

Guida di riferimento per l'installatore

68

2

[d-00] Riscaldatore di riserva

Ammesso

Compressore

Funzione risparmio energetico

INFORMAZIONI

Applicabile soltanto per ERLQ004~008CAV3.

Definisce se l'alimentazione dell'unità esterna può essere interrotta

(internamente dal controllo dell'unità interna) in condizioni di assenza di richieste (nessuna richiesta di riscaldamento/ raffreddamento ambiente né di acqua calda sanitaria). La decisione finale per consentire l'interruzione dell'alimentazione dell'unità esterna in condizioni di assenza di richieste dipende dalla temperatura ambiente, dalle condizioni del compressore e dai timer interni minimi.

Per abilitare l'impostazione della funzione risparmio energetico, si deve abilitare [E-08] in corrispondenza dell'interfaccia utente in combinazione con la rimozione del connettore di risparmio energetico sull'unità esterna.

NOTA

Il connettore di risparmio energetico sull'unità esterna dovrà essere rimosso soltanto quando l'alimentazione principale dell'applicazione è DISATTIVATA.

In caso di ERLQ004~008CAV3

3x

1 2 3

N/A

# Codice

[E-08]

Descrizione

Funzione risparmio energetico per l'unità esterna:

▪ 0: Disabilitato

▪ 1 (impostazione predefinita): Abilitata

In caso di ERHQ011~016BAV3 , ERHQ011~016BAW1 ,

ERLQ011~016CAV3 e ERLQ011~016CAW1

NON modificare l'impostazione predefinita.

N/A

# Codice

[E-08]

▪ 0 (predefinito): Disabilitata

▪ 1: Abilitata

Descrizione

Funzione risparmio energetico per l'unità esterna:

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Controllo consumo elettrico

Applicabile soltanto per EHBH/X04+08 + EHVH/X04+08. Vedere

"5 Linee guida relative all'applicazione" a pagina 10 per avere

informazioni dettagliate su questa funzionalità.

Controllo consumo elettrico

#

[A.6.3.1]

[A.6.3.2]

[A.6.3.3]

Codice

[4-08]

[4-09]

[5-05]

Descrizione

Modo:

▪ 0 (Nessuna limit.)(impostazione predefinita): Disabilitata.

▪ 1 (Continuo): Abilitata: È possibile impostare un valore di limitazione della potenza (in A o kW) a cui sarà sempre limitato il consumo elettrico del sistema.

▪ 2 (Input digitali): Abilitata: È possibile impostare fino a quattro diversi valori di limitazione della potenza (in A o kW) a cui sarà limitato il consumo elettrico del sistema quando richiesto dall'input digitale corrispondente.

Tipo:

▪ 0 (Corrente): I valori di limitazione sono impostati in A.

▪ 1 (Potenza)(predefinito): I valori di limitazione sono impostati in kW.

Valore: Applicabile solo in caso di modo di limitazione della potenza a tempo pieno.

[A.6.3.4] [5-09]

0~50 A, gradino 1 A (valore predefinito:

50 A)

Valore: Applicabile solo in caso di modo di limitazione della potenza a tempo pieno.

0~20 kW, gradino 0,5 kW (valore predefinito: 20 kW)

Limiti A per ID: Applicabile solo in caso di modo di limitazione della potenza basato sugli input digitali e sui valori della corrente.

[A.6.3.5.1] [5-05] Limite ID1

[A.6.3.5.2]

[A.6.3.5.3]

[5-06]

[5-07]

0~50 A, gradino 1 A (valore predefinito:

50 A)

Limite ID2

0~50 A, gradino 1 A (valore predefinito:

50 A)

Limite ID3

0~50 A, gradino 1 A (valore predefinito:

50 A)

Limite ID4 [A.6.3.5.4] [5-08]

0~50 A, gradino 1 A (valore predefinito:

50 A)

Limiti kW per ID: Applicabile solo in caso di modo di limitazione della potenza basato sugli input digitali e sui valori della potenza.

[A.6.3.6.1] [5-09] Limite ID1

[A.6.3.6.2] [5-0A]

0~20 kW, gradino 0,5 kW (valore predefinito: 20 kW)

Limite ID2

0~20 kW, gradino 0,5 kW (valore predefinito: 20 kW)

Limite ID3 [A.6.3.6.3] [5-0B]

[A.6.3.6.4] [5-0C]

0~20 kW, gradino 0,5 kW (valore predefinito: 20 kW)

Limite ID4

0~20 kW, gradino 0,5 kW (valore predefinito: 20 kW)

Priorità: Applicabile solo in caso di EKHW* opzionale.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

8 Configurazione

#

[A.6.3.7]

Codice

[4-01]

Descrizione

Controllo consumo elettrico

DISABILITATO [4

08]=0

▪ 0 (Nessuno)(impostazione predefinita): Il riscaldatore di riserva e il surriscaldatore possono funzionare simultaneamente.

▪ 1 (Surriscald.): Il surriscaldatore ha la priorità.

▪ 2 (Risc. ris.): Il riscaldatore di riserva ha la priorità.

Controllo consumo

ABILITATO [4

08]=1 o 2

elettrico

▪ 0 (Nessuno)(impostazione predefinita): In base al livello di limitazione della potenza, verrà limitato per primo il surriscaldatore, prima che venga limitato il riscaldatore di riserva.

▪ 1 (Surriscald.): In base al livello di limitazione della potenza, verrà limitato per primo il riscaldatore di riserva, prima che venga limitato il surriscaldatore.

▪ 2 (Risc. ris.): In base al livello di limitazione della potenza, verrà limitato per primo il surriscaldatore, prima che venga limitato il riscaldatore di riserva.

Nota: Nel caso sia DISABILITATO il controllo consumo elettrico (per tutti i modelli), l'impostazione [4-01] definisce se il riscaldatore di riserva e il surriscaldatore possono funzionare simultaneamente, oppure se il surriscaldatore/riscaldatore di riserva ha la priorità sul riscaldatore di riserva/surriscaldatore.

Nel caso sia ABILITATO il controllo consumo elettrico (solo per

EHBH/X04+08 e EHVH/X04+08), l'impostazione [4

‑01] definisce la priorità dei riscaldatori elettrici in base alla limitazione applicabile.

#

[A.6.3.7]

Codice

[4-01]

Descrizione

▪ 0 (Nessuno)(predefinito): Nessun riscaldatore ha la priorità. Se è abilitato il controllo consumo elettrico, sarà limitato per primo il surriscaldatore.

▪ 1 (Surriscald.): Il surriscaldatore ha la priorità. Se è abilitato il controllo consumo elettrico, verrà limitato per primo il riscaldatore di riserva (fase 1 e/o fase 2), prima che venga limitato il surriscaldatore.

▪ 2 (Risc. ris.): Il riscaldatore di riserva ha la priorità. Se è abilitato il controllo consumo elettrico, sarà limitato per primo il surriscaldatore, prima che venga limitato il riscaldatore di riserva.

Timer con valore medio

Il timer con valore medio corregge l'influenza delle variazioni della temperatura ambiente. Il calcolo del set point dipendente da condizioni meteorologiche viene effettuato sulla base della temperatura esterna media.

La media della temperatura esterna viene fatta sul periodo di tempo selezionato.

Guida di riferimento per l'installatore

69

8 Configurazione

[A.6.4]

# Codice

[1-0A]

Descrizione

Timer con valore medio della temperatura esterna:

▪ Nessuna predefinita) media (impostazione

▪ 12 ore

▪ 24 ore

▪ 48 ore

▪ 72 ore

INFORMAZIONI

Se è attivata la funzione risparmio energetico (vedere

[E-08]), il calcolo della temperatura esterna media è possibile soltanto nel caso venga utilizzato il sensore temperatura ambiente esterna installato esternamente.

Vedere "5.7 Impostazione di un sensore della temperatura esterna" a pagina 22.

Sfalsamento temperatura del sensore ambiente esterno installato esternamente

Applicabile solo nel caso in cui sia installato e configurato un sensore ambiente esterno installato esternamente.

Il sensore della temperatura ambiente esterna installato esternamente può essere tarato. È possibile assegnare uno sfalsamento al valore del termistore. L'impostazione può essere utilizzata per compensare situazioni in cui non è possibile installare il sensore ambiente esterno installato esternamente nella posizione d'installazione ideale (vedere installazione).

[A.6.5]

# Codice

[2-0B]

Descrizione

−5~5°C, gradino di 0,5°C (valore predefinito: 0°C)

Sbrinamento forzato

È possibile avviare manualmente un'operazione di sbrinamento.

La decisione di effettuare l'operazione di sbrinamento manuale viene presa dall'unità esterna e dipende dalle condizioni dell'ambiente e dello scambiatore di calore. Quando l'unità esterna ha accettato l'operazione di sbrinamento forzato, sull'interfaccia utente sarà visualizzato . Se NON viene visualizzato entro 6 minuti dopo che

è stata abilitata l'operazione di sbrinamento forzato, l'unità esterna ignora la richiesta di sbrinamento forzato.

[A.6.6]

# Codice

N/A

Descrizione

Si desidera avviare un'operazione di sbrinamento?

▪ OK

▪ Annulla

Funzionamento della pompa

L'impostazione in loco del funzionamento della pompa si applica alla logica di funzionamento pompa solo se [F-0D]=1.

Quando il funzionamento della pompa è disattivato, la pompa si arresta se la temperatura esterna è superiore al valore impostato da

[4-02] o se la temperatura esterna scende al di sotto del valore impostato da [F-01]. Quando il funzionamento della pompa è attivato, il funzionamento della pompa è possibile a tutte le temperature esterne.

N/A

# Codice

[F-00]

Descrizione

Funzionamento della pompa:

▪ 0: Disabilitato se la temperatura esterna è più alta di [4-02] o più bassa di [F-01] a seconda del modo di funzionamento del riscaldamento/ raffreddamento.

▪ 1: Possibile a tutte le temperature esterne.

Il funzionamento della pompa durante l'anomalia del flusso [F-09] definisce se la pompa si arresta in occasione dell'anomalia del flusso oppure consente di continuare il funzionamento quando si verifica l'anomalia del flusso. Questa funzionalità è valida solo in condizioni specifiche in cui è preferibile mantenere la pompa attiva quando T a

<4°C (la pompa verrà attivata per 10 minuti e disattivata dopo 10 minuti). Daikin DECLINA ogni responsabilità per eventuali danni risultanti da questa funzionalità.

N/A

# Codice

[F-09]

Descrizione

La pompa continua il funzionamento in caso di anomalia del flusso:

▪ 0: La pompa verrà disattivata.

▪ 1: La pompa verrà attivata se T a

<4°C

(10 minuti ATTIVATA – 10 minuti

DISATTIVATA)

Guida di riferimento per l'installatore

70

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

8.4

Struttura dei menu: Panoramica

[1] Imposta ora/data

Data

Ora

Ora legale

Formato ora

[2] Vacanza

Vacanza

Modo vacanza

Da

Finché

Usare programma giorno

[3] Modalità silenziosa

[4] Modo funz.

[5] Seleziona programmi

Temperatura ambiente

Valore principale Tman

Valore aggiuntivo Tman

Temperatura serbatoio

[6] Informazioni

Informazioni sensore

Misurazione energia

Gestione errore

Livello autorizzazione utente

Attuatori

Modi operativi

Ore di funzionamento

Versione

A casa

< >

[2] Vacanza

Vacanza

Modo vacanza

Da

Finché

Modo funz.

Riscaldamento

Raffreddamento

[6.2] Misurazione energia

Elettric. cons.

Energia prodotta

[6.3] Informazioni errore

Storico errori

N. contatto/assist. clienti

[7]

Impostazioni utente

Display

Blocco temperatura

Programmi impostati

Valori preimpostati

Modo funz. amm.

Unità di misura

[6.8] Versione

Interfaccia utente

Unità interna

Unità esterna

[7.1] Display

Contrasto

Tempo retroill. LCD

Profilo utente

Pagine iniziali disponibili

[7.3] Programmi impostati

Temp. ambiente

Valore principale Tman

Valore aggiuntivo Tman

Temp. serbatoio

Autorizzazione surriscaldatore

Modalità silenziosa

Pompa ACS

[7.4] Valori preimpostati

Temperatura ambiente

Valore principale Tman

Temperatura serbatoio

Livello silenzioso

Fuori casa

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

8 Configurazione

Guida di riferimento per l'installatore

71

8 Configurazione

8.5

Struttura del menu: Panoramica delle impostazioni installatore

[A] Impostazioni installatore

Lingua

Layout sistema

Funzionamento ambiente

Acqua calda sanitaria (ACS)

Fonti di calore

Funzionamento sistema

Messa in funzione

Panoramica impostazioni

[A.2] Layout sistema

Standard

Opzioni

Capacità

Conferma layout

[A.3]

Funzionamento ambiente

Impostazioni Tman

Termostato ambiente

Range di funzionamento

[A.4] Acqua calda sanitaria (ACS)

Modo setp.

ACS programmata

Lettura setpoint

Disinfezione

Setpoint max.

[A.5] Fonti di calore

Riscaldatore di riserva

[A.6] Funzionamento sistema

Riavvio automatico

Tariffa kWh pref

Controllo consumo elettrico

Tempo elaboraz. media

Sfals. sens. amb. est.

Sbrinamento forzato

[A.7] Messa in funzione

Prova di funzionamento

Asc. massetto risc. a pavimento

Spurgo aria

Prova funzionamento attuatore

[A.2.1] Standard

Tipo unità

Tipo di compressore

Tipo software per int.

Gradini riscald. di riserva

Tipo Risc Ris

Tariffa kWh pref

Met.Controllo

Numero di zone Tman

Modo di funz. pompa

Risparmio energ. possibile

Ubic. interf. utente

[A.2.2] Opzioni

Funzionam. ACS

Risc. serb. ACS

Tipo cont. prin.

Tipo cont. agg.

Scheda con I/O digitale

Scheda a richiesta

Cont. kWh esterno 1

Cont. kWh esterno 2

Pompa ACS

Sensore esterno

[A.3.1] Impostazioni Tman

Principale

Aggiuntivo

Trasmett. Delta T

[A.3.2] Termostato ambiente

Range temp. ambiente

Sfals. temp. amb.

Gradino temp. ambiente

[A.3.3] Range di funzionamento

Temp. dis. risc. amb.

Temp. att. raffr. amb.

[A.4.2] ACS programmata

Temper. programma

Mod. SP accumulo

Curva climatica

[A.4.3] Lettura setpoint

Tipo lettura setpoint

Persone per convers.

[A.4.4] Disinfezione

Disinfezione

Funz. Giorno

Ora inizio

Target temp.

Durata

[A.5.1] Riscaldatore di riserva

Modo funz.

Funz. emerg. autom.

Abil. gradino 2 Risc. Ris.

Temp. di equil.

[A.6.2] Tariffa kWh pref

Risc. ammesso

Pompa forz. spenta

[A.6.3] Controllo consumo elettrico

Modo

Tipo

Valore A

Valore kW

Limiti A per ID

Limiti kW per ID

Priorità

[A.2.2.6] Scheda con I/O digitale

Src risc. ris. est.

Kit solare

Uscita allarme

Risc. piastra inf.

[A.3.1.1] Principale

Tman set mod

Range temperature

Imposta climatica riscald.

Imposta climatica raffr.

Tman modulante

Valvola di intercettazione

Tipo di trasmettitore

[A.3.1.2] Aggiuntivo

Tman set mod

Range temperature

Imposta climatica riscald.

Imposta climatica raffr.

Guida di riferimento per l'installatore

72

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

9 Messa in funzione

INFORMAZIONI

▪ Durante il primo periodo di funzionamento dell'unità, la quantità di energia richiesta potrebbe risultare più elevata di quella indicata sulla targhetta informativa dell'unità. Questo fenomeno è dovuto al fatto che il compressore necessita di un rodaggio di 50 ore per raggiungere un funzionamento scorrevole e un consumo di energia stabile.

▪ Prima dell'avvio, è necessario tenere acceso l'impianto per almeno 2 ore per consentire il funzionamento dell'elettroriscaldatore dell'olio.

9.1

Panoramica: Messa in funzione

La messa in funzione, tipicamente, si compone delle fasi seguenti:

1 Controllo della “Lista di controllo prima della prova di funzionamento”.

2 Esecuzione di uno spurgo aria.

3 Esecuzione di una prova di funzionamento per il sistema.

4 Se necessario, esecuzione di una prova di funzionamento per uno o più attuatori.

5 Se necessario, eseguire un'asciugatura del massetto del riscaldamento a pavimento.

9.2

Lista di controllo prima della prova di funzionamento

NON mettere in funzione il sistema prima che i seguenti controlli abbiano dato esito positivo:

L'unità interna è correttamente montata.

L'unità esterna è correttamente montata.

I seguenti collegamenti elettrici in loco sono stati eseguiti in base al presente documento e alle leggi applicabili:

▪ Tra il pannello di alimentazione locale e l'unità interna

▪ Tra l'unità interna e le valvole (se applicabile)

▪ Tra l'unità interna e il termostato ambiente (se applicabile)

▪ Tra l'unità interna e il serbatoio dell'acqua calda sanitaria (se applicabile)

Il sistema è correttamente messo a terra e i terminali di terra sono serrati.

I fusibili o i dispositivi di protezione installati localmente sono conformi al presente documento e non sono stati bypassati.

La tensione di alimentazione del pannello di alimentazione locale è conforme alla tensione riportata sulla targhetta di identificazione dell'unità.

Non è presente NESSUN collegamento allentato o componente elettrico danneggiato nel quadro elettrico.

Non c'è NESSUN componente danneggiato o tubo

schiacciato all'interno delle unità interne ed esterne.

A seconda del tipo di riscaldatore di riserva, l'interruttore

di dispersione a terra del riscaldatore di riserva F1B o

F3B sul quadro elettrico è ATTIVATO.

Solo per i serbatoi con surriscaldatore incorporato:

L'interruttore di dispersione a terra del surriscaldatore

F2B sul quadro elettrico è ATTIVATO.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

9 Messa in funzione

NON vi sono perdite di refrigerante.

I tubi del refrigerante (gassoso e liquido) sono isolati termicamente.

È installata la dimensione dei tubi corretta e i tubi sono correttamente isolati.

NON vi sono perdite d'acqua nell'unità interna.

Le valvole di intercettazione sono correttamente installate e completamente aperte.

Le valvole di arresto (per il gas e il liquido) sull'unità esterna sono completamente aperte.

Assicurarsi che la valvola dello spurgo aria sia aperta

(almeno 2 giri).

La valvola di sicurezza deve spurgare acqua quando è aperta.

NOTA

Prima di avviare il sistema, si deve accendere l'unità per almeno 2 ore. L'elettroriscaldatore dell'olio deve riscaldare l'olio del compressore per evitare ammanchi di olio e guasti al compressore durante l'avvio.

NOTA

NON azionare MAI l'unità senza i termistori: si potrebbe infatti bruciare il compressore.

NOTA

NON azionare l'unità finché le tubazioni del refrigerante non saranno state completate (se azionato prima, il compressore si guasterà).

9.3

Funzione spurgo aria

In sede di messa in funzione e installazione dell'unità, è molto importante far uscire tutta l'aria dal circuito idraulico. Quando è attiva la funzione spurgo aria, la pompa funziona senza l'effettivo funzionamento dell'unità e ha inizio l'espulsione dell'aria presente nel circuito idraulico.

Esistono 2 modi per spurgare l'aria:

▪ Manualmente: l'unità funziona con la pompa ad una velocità fissa e in una posizione fissa o personalizzata della valvola a 3 vie. La posizione personalizzata della valvola a 3 vie è una funzione utile che serve a rimuovere tutta l'aria dal circuito idraulico nel modo riscaldamento ambiente o riscaldamento acqua calda sanitaria. Si può anche impostare la velocità di funzionamento della pompa

(lenta o rapida).

▪ Automatico: l'unità cambia automaticamente la velocità della pompa e la posizione della valvola a 3 vie tra il modo riscaldamento ambiente o il modo riscaldamento acqua calda sanitaria.

La funzione di spurgo aria si arresta automaticamente dopo

30 minuti.

INFORMAZIONI

Si raccomanda di avviare la funzione spurgo aria nel modo manuale. Una volta rimossa quasi tutta l'aria, si raccomanda di avviare il modo automatico. Se necessario, ripetere il modo automatico finché non si avrà la certezza che dal sistema è stata rimossa tutta l'aria.

9.3.1

Per eseguire uno spurgo aria manuale

1 Impostare il livello autorizzazione utente su Installatore. Vedere

"Impostazione del livello autorizzazione utente su Installatore" a pagina 45.

Guida di riferimento per l'installatore

73

9 Messa in funzione

2 Impostare il modo spurgo aria: andare a [A.7.3.1] >

Impostazioni installatore > Messa in funzione > Spurgo aria >

Tipo.

3 Selezionare Manuale e premere .

4 Impostare la velocità pompa desiderata: andare a [A.7.3.2]

> Impostazioni installatore > Messa in funzione > Velocità.

5 Selezionare la velocità pompa desiderata e premere .

Risultato: Basso

Risultato: Alto

6 Se applicabile, selezionare la posizione desiderata della valvola a 3 vie. Se non applicabile, andare a [A.7.3.4].

7 Impostare la posizione desiderata della valvola a 3 vie> andare a [A.7.3.3] > Impostazioni installatore > Messa in funzione >

Spurgo aria > Circ..

8 Selezionare il circuito desiderato e premere .

Risultato: Risc./raffr. ambiente

Risultato: Serbatoio

9 Andare a [A.7.3.4] > Impostazioni installatore > Messa in funzione > Spurgo aria > Avvio spurgo aria e premere avviare la funzione spurgo aria.

per

Risultato: Ha inizio lo spurgo aria e appare la seguente schermata.

Mar 15:10

Spurgo aria

Arresto

9.3.2

Per eseguire uno spurgo aria automatico

1 Impostare il livello autorizzazione utente su Installatore. Vedere

"Impostazione del livello autorizzazione utente su Installatore" a pagina 45.

2 Impostare il modo spurgo aria: andare a [A.7.3.1] >

Impostazioni installatore > Messa in funzione > Spurgo aria >

Tipo.

3 Selezionare Automatico e premere .

4 Andare a [A.7.3.4] > Impostazioni installatore > Messa in funzione > Spurgo aria > Avvio spurgo aria e premere avviare la funzione spurgo aria.

per

Risultato: Avrà inizio lo spurgo aria e apparirà la schermata seguente.

Mar 15:10

Spurgo aria

Arresto

9.3.3

Per interrompere lo spurgo aria

1 Andare a [A.7.3].

2 Premere e premere per confermare la funzione spurgo aria.

9.4

Per eseguire una prova di funzionamento

1 Andare a [A.7.1]: > Impostazioni installatore > Messa in funzione > Prova di funzionamento.

2 Selezionare una prova e premere .

Esempio: Riscaldamento.

Guida di riferimento per l'installatore

74

3 Selezionare OK e premere .

Risultato: La prova di funzionamento ha inizio. Una volta effettuata, essa si arresta automaticamente (±30 min). Per arrestarla manualmente, premere , selezionare OK e premere .

INFORMAZIONI

Se sono presenti due interfacce utente, si può avviare una prova di funzionamento da entrambe.

▪ L'interfaccia utente che è stata usata per avviare la prova di funzionamento visualizza una schermata di stato.

▪ L'altra interfaccia utente visualizza una schermata occupata. Mentre la schermata è occupata, non è possibile arrestare la prova di funzionamento.

Se l'installazione dell'unità è stata effettuata correttamente, l'unità si avvierà durante il funzionamento di prova nel modo funzionamento selezionato. Durante il modo di prova, è possibile controllare il corretto funzionamento dell'unità monitorando la temperatura dell'acqua in uscita (modo riscaldamento/raffreddamento) e la temperatura serbatoio (modo acqua calda sanitaria).

Per monitorare la temperatura, andare a [A.6] e selezionare le informazioni che si desidera controllare.

9.5

Per effettuare una prova di funzionamento attuatore

La prova di funzionamento attuatore ha lo scopo di confermare il funzionamento dei vari attuatori (per esempio, quando si seleziona il funzionamento pompa, avrà inizio una prova di funzionamento della pompa).

1 Assicurarsi che il controllo della temperatura ambiente, il controllo della temperatura dell'acqua in uscita e il controllo dell'acqua calda sanitaria siano DISATTIVATI attraverso l'interfaccia utente.

2 Andare a [A.7.4]: > Impostazioni installatore > Messa in funzione > Prova funzionamento attuatore.

3 Selezionare un attuatore e premere .

Esempio: Pompa.

4 Selezionare OK e premere .

Risultato: La prova di funzionamento attuatore ha inizio. Una volta effettuata, essa si arresta automaticamente. Per arrestarla manualmente, premere , selezionare OK e premere .

9.5.1

Possibili prove funzionamento attuatori

▪ Prova surriscaldatore

▪ Prova riscaldatore riserva (step 1)

▪ Prova riscaldatore riserva (step 2)

▪ Prova pompa

▪ Prova pompa solare

▪ Prova valvola a 2 vie

▪ Prova valvola a 3 vie

▪ Prova riscaldatore piastra fondo

▪ Prova segnale bivalente

▪ Prova uscita allarme

▪ Prova segnale raffreddamento/riscaldamento

▪ Prova riscaldamento rapido

▪ Prova pompa di circolazione

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

9.6

Asciugatura del massetto di riscaldamento a pavimento

Questa funzione viene utilizzata per asciugare il massetto di un sistema di riscaldamento a pavimento molto lentamente, durante la costruzione di un'abitazione. Esso consente all'installatore di programmare ed eseguire questo programma.

Questa funzione può essere eseguita senza che sia terminata l'installazione esterna. In questo caso, il riscaldatore di riserva eseguirà l'asciugatura del massetto e fornirà l'acqua in uscita senza il funzionamento pompa di calore.

NOTA

L'installatore ha la responsabilità di:

▪ contattare il produttore del massetto per le istruzioni di riscaldamento iniziale, onde evitare che il massetto si crepi,

▪ programmare il programma di asciugatura del massetto del riscaldamento a pavimento in base alle suddette istruzioni del produttore del massetto,

▪ controllare a intervalli regolari il corretto funzionamento della configurazione,

▪ selezionare il programma corretto che sia conforme al tipo di massetto utilizzato per il pavimento.

L'installatore può programmare fino a 20 fasi in cui, per ogni fase, deve inserire:

1 la durata di un numero di ore fino ad un massimo di 72 ore,

2 la temperatura manuale richiesta.

Esempio:

T

24h (1) 36h (2)

25°C (1)

A1

35°C (2)

t

T La temperatura manuale richiesta (15~55°C)

t La durata (1~72 ore)

(1) Fase 1 d'intervento

(2) Fase 2 d'intervento

9.6.1

Per programmare un programma di asciugatura del massetto del riscaldamento a pavimento

1 Andare a [A.7.2]: > Impostazioni installatore > Messa in funzione > Asc. massetto risc. a pavimento > Imposta programma asciugatura.

2 Usare i tasti , , , e per programmare il programma.

▪ Usare i tasti programma.

e per lo scorrimento attraverso il

▪ Usare i tasti e per la regolazione della selezione.

Risultato: Se si seleziona un lasso di tempo, è possibile impostare la durata tra 1 e 72 ore.

Risultato: Se si seleziona una temperatura, si può impostare la temperatura manuale richiesta tra 15°C e 55°C.

3 Per aggiungere una nuova fase, selezionare “–h” o “–” in una riga vuota e premere .

4 Per eliminare una fase, impostare la durata su “–” premendo

.

5 Per salvare il programma, premere .

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

9 Messa in funzione

INFORMAZIONI

È importante che non vi sia nessuna fase vuota nel programma. Il programma verrà eseguito finché non troverà una fase vuota programmata OPPURE dopo 20 fasi consecutive.

9.6.2

Per avviare un'asciugatura del massetto del riscaldamento a pavimento

INFORMAZIONI

L'alimentazione a tariffa kWh preferenziale non può essere utilizzata in combinazione con l'asciugatura del massetto del riscaldamento a pavimento.

1 Andare a [A.7.2]: > Impostazioni installatore > Messa in funzione > Asc. massetto risc. a pavimento.

2 Impostare un programma di asciugatura.

3 Selezionare Avvia asciugatura e premere .

4 Selezionare OK e premere .

Risultato: Si avvia l'asciugatura del massetto del riscaldamento a pavimento e appare la seguente schermata. Una volta effettuata, essa si arresta automaticamente. Per arrestarla manualmente, premere , selezionare OK e premere .

Asciug. mass.

Fase corrente

Restante

Tman richiesta

1

14d 12h

25°C

Mar 15:10

Arresto

9.6.3

Per leggere lo stato di un'asciugatura del massetto del riscaldamento a pavimento

1 Premere .

2 Saranno visualizzati la fase corrente del programma, il tempo totale restante e temperatura manuale richiesta corrente.

INFORMAZIONI

La struttura del menu ha un accesso limitato. È possibile accedere solo al menu seguente:

▪ Informazioni.

▪ Impostazioni installatore > Messa in funzione > Asc.

massetto risc. a pavimento

9.6.4

Per interrompere un'asciugatura del massetto del riscaldamento a pavimento

Se il programma si arresta in seguito a un errore, ad uno spegnimento del funzionamento o a un'interruzione dell'alimentazione, verrà visualizzato l'errore U3 sull'interfaccia

utente. Per risolvere l'errore, vedere "12.4 Risoluzione dei problemi in base ai codici errore" a pagina 79. Per resettare l'errore U3, il

proprio Livello autorizzazione utente deve essere Installatore.

1 Andare sulla schermata di asciugatura del massetto del riscaldamento a pavimento.

2 Premere .

3 Per interrompere il programma, premere .

4 Selezionare OK e premere .

Risultato: Il programma di asciugatura del massetto del riscaldamento a pavimento viene arrestato.

Guida di riferimento per l'installatore

75

10 Consegna all'utente

Se il programma si arresta in seguito a un errore, a uno spegnimento del funzionamento, o a un'interruzione dell'alimentazione, è possibile leggere lo stato dell'asciugatura del massetto del riscaldamento a pavimento.

5 Andare a [A.7.2]: > Impostazioni installatore > Messa in funzione > Asc. massetto risc. a pavimento > Stato asciug. >

Arrestato a seguito dall'ultima fase eseguita.

6 Modificare e riavviare l'esecuzione del programma.

10 Consegna all'utente

Una volta terminata la prova di funzionamento e appurato che l'unità funziona correttamente, assicurarsi che per l'utente siano ben chiari i punti seguenti:

▪ Compilare la tabella con le impostazioni dell'installatore (sul manuale d'uso) con le impostazioni effettive.

▪ Assicurarsi che l'utente sia in possesso del CD/DVD e della documentazione stampata e chiedergli/le di conservarli per consultazioni future.

▪ Spiegare all'utente come far funzionare correttamente il sistema e che cosa fare in caso di problemi.

▪ Mostrare all'utente quali interventi deve fare per la manutenzione dell'unità.

▪ Spiegare all'utente i suggerimenti per il risparmio energetico descritti sul manuale d'uso.

▪ Valvola di sicurezza del serbatoio dell'acqua calda sanitaria

▪ Quadro elettrico

▪ Surriscaldatore del serbatoio dell'acqua calda sanitaria

Pressione acqua

Accertarsi che la pressione acqua sia superiore a 1 bar. Se inferiore, aggiungere acqua.

Filtro dell'acqua

Pulire il filtro dell'acqua.

NOTA

Maneggiare il filtro dell'acqua con cautela. NON applicare una forza eccessiva al momento di reinserire il filtro dell'acqua, in modo da NON danneggiare la retina del filtro dell'acqua.

2

1

4

5

3

11 Manutenzione e assistenza

NOTA

La manutenzione deve essere eseguita preferibilmente una volta all'anno da un installatore o addetto al servizio di assistenza.

11.1

Panoramica: Manutenzione

11.2

Precauzioni generali di sicurezza

PERICOLO: RISCHIO DI SCOSSA ELETTRICA

PERICOLO: RISCHIO DI USTIONI

NOTA: Rischio di scariche elettrostatiche

Prima di eseguire qualsiasi intervento di manutenzione o assistenza, toccare una parte metallica dell'unità per eliminare l'elettricità statica e proteggere la scheda.

11.2.1

Apertura dell'unità interna

Vedere "7.1.3 Apertura del coperchio del quadro elettrico dell'unità interna" a pagina 30.

11.3

Lista di controllo per la manutenzione annuale dell'unità interna

Controllare quanto segue almeno una volta all'anno:

▪ Pressione acqua

▪ Filtro dell'acqua

▪ Valvola di sicurezza dell'acqua

Guida di riferimento per l'installatore

76

Valvola di sicurezza dell'acqua

Aprire la valvola e controllarne il corretto funzionamento. L'acqua

potrebbe essere molto calda!

Ecco i punti di controllo:

▪ La portata acqua proveniente dalla valvola di sicurezza dev'essere sufficientemente elevata, non vi devono essere ostruzioni sospette della valvola o tra le tubazioni.

▪ Dalla valvola di sicurezza fuoriesce dell'acqua contenente detriti o sporcizia:

▪ aprire la valvola finché l'acqua scaricata non conterrà più sporcizia

▪ lavare con getti abbondanti l'impianto e installare un filtro dell'acqua aggiuntivo (preferibilmente un filtro a ciclone magnetico).

Per essere sicuri che quest'acqua provenga effettivamente dal serbatoio, eseguire il controllo dopo un ciclo di riscaldamento del serbatoio.

Si consiglia di eseguire questa manutenzione più frequentemente.

Valvola di sicurezza del serbatoio dell'acqua calda sanitaria (da reperire in loco)

Aprire la valvola e controllarne il corretto funzionamento. L'acqua

potrebbe essere molto calda!

Ecco i punti di controllo:

▪ La portata acqua proveniente dalla valvola di sicurezza dev'essere sufficientemente elevata, non vi devono essere ostruzioni sospette della valvola o tra le tubazioni.

▪ Dalla valvola di sicurezza fuoriesce dell'acqua contenente detriti o sporcizia:

▪ aprire la valvola finché l'acqua scaricata non conterrà più sporcizia

▪ lavare con getti abbondanti e pulire l'intero serbatoio incluse le tubazioni tra la valvola di sicurezza e l'entrata dell'acqua fredda.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Per essere sicuri che quest'acqua provenga effettivamente dal serbatoio, eseguire il controllo dopo un ciclo di riscaldamento del serbatoio.

Si consiglia di eseguire questa manutenzione più frequentemente.

Quadro elettrico

▪ Eseguire un'approfondita ispezione visiva del quadro elettrico per controllare che non esistano difetti evidenti, ad esempio allentamenti dei collegamenti o difetti dei collegamenti elettrici.

▪ Servendosi di un ohmmetro, controllare il corretto funzionamento dei contattori K1M, K2M, K3M e K5M (a seconda del proprio impianto). Tutti i contatti di questi contattori devono essere in posizione aperta quando l'alimentazione è DISATTIVATA.

AVVERTENZA

Se il cablaggio interno è danneggiato, deve essere sostituito dal produttore, dall'addetto al servizio di assistenza o da personale in possesso dello stesso tipo di qualifica.

Surriscaldatore del serbatoio dell'acqua calda sanitaria

INFORMAZIONI

Solo per le unità montate a parete dotate di un serbatoio dell'acqua calda sanitaria con surriscaldatore elettrico incorporato (EKHW*).

Si consiglia di rimuovere l'accumulo di calcare sul surriscaldatore per prolungarne la durata utile, in particolare nelle regioni con acqua dura. Per eseguire questa operazione, drenare il serbatoio dell'acqua calda sanitaria, rimuovere il surriscaldatore dal serbatoio dell'acqua calda sanitaria e immergerlo in un recipiente (o simile) con un prodotto anticalcare per 24 ore.

12 Individuazione e risoluzione dei problemi

12.1

Panoramica: Individuazione e risoluzione dei problemi

12.2

Linee guida generali

Prima di avviare la procedura di individuazione e risoluzione dei problemi, eseguire un'approfondita ispezione visiva dell'unità per controllare che non esistano difetti evidenti, ad esempio allentamenti dei collegamenti o difetti dei collegamenti elettrici.

AVVERTENZA

▪ Prima di eseguire un'ispezione del quadro elettrico dell'unità, accertarsi sempre che l'unità sia scollegata dalla rete di alimentazione. Spegnere il rispettivo interruttore di protezione.

▪ In caso d'intervento di un dispositivo di sicurezza, arrestare l'unità ed individuare il motivo dell'attivazione di tale dispositivo prima di resettarlo. NON collegare

MAI i dispositivi di sicurezza con un ponte né modificarne i valori impostandoli su un valore diverso dall'impostazione predefinita dalla fabbrica. Qualora non si riuscisse a individuare la causa del problema, rivolgersi al rivenditore.

PERICOLO: RISCHIO DI SCOSSA ELETTRICA

12 Individuazione e risoluzione dei problemi

AVVERTENZA

Prevenire i rischi dovuti all'involontario resettaggio del disgiuntore termico: questo apparecchio NON deve essere alimentato attraverso un dispositivo di commutazione esterno, ad esempio un timer, né collegato a un circuito regolarmente attivato e disattivato dall'impianto.

PERICOLO: RISCHIO DI USTIONI

12.3

Risoluzione dei problemi in base ai sintomi

12.3.1

Sintomo: L'unità NON riscalda né raffredda come previsto

Cause probabili Azione correttiva

L'impostazione della temperatura

NON è corretta

Controllare l'impostazione della temperatura sul comando a distanza. Consultare il manuale d'uso.

La portata acqua è troppo bassa Controllare ed assicurarsi che:

▪ Tutte le valvole di intercettazione del circuito idraulico siano completamente aperte.

▪ Il filtro dell'acqua sia pulito.

Pulire se necessario.

▪ Non vi sia aria nel sistema.

Spurgare l'aria se necessario.

È possibile spurgare l'aria manualmente (vedere

"9.3.1 Per eseguire uno spurgo aria manuale" a pagina 73) oppure utilizzare la

funzione di spurgo aria

automatica (vedere "9.3.2 Per eseguire uno spurgo aria automatico" a pagina 74).

Il volume dell'acqua nell'impianto

è troppo modesto

▪ La pressione acqua sia >1 bar.

▪ Il serbatoio di espansione

NON sia rotto.

▪ La resistenza nel circuito idraulico NON sia troppo elevata per la pompa (vedere

"15.11 Curva ESP" a pagina 110).

Se il problema persiste dopo aver effettuato tutti i controlli suddetti, contattare il proprio rivenditore. In certi casi, è normale che l'unità decida di utilizzare una portata acqua modesta.

Accertarsi che il volume dell'acqua nell'impianto sia superiore al valore minimo

richiesto (vedere "6.3.3 Controllo del volume d'acqua" a pagina 26).

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

77

12 Individuazione e risoluzione dei problemi

12.3.2

Sintomo: Il compressore NON si avvia

(riscaldamento ambiente o riscaldamento acqua sanitaria)

Cause probabili

L'unità deve avviarsi al di fuori del suo range di funzionamento

(la temperatura dell'acqua è troppo bassa)

Le impostazioni dell'alimentazione a tariffa kWh preferenziale e i collegamenti elettrici NON corrispondono

L'azienda elettrica ha inviato il segnale di tariffa kWh preferenziale

Azione correttiva

Se la temperatura dell'acqua è troppo bassa, l'unità usa il riscaldatore di riserva per raggiungere innanzitutto la temperatura acqua minima

(15°C).

Controllare ed assicurarsi che:

▪ L'alimentazione al riscaldatore di riserva sia cablata correttamente.

▪ La protezione termica del riscaldatore di riserva NON sia attivata.

▪ I contattori del riscaldatore di riserva NON siano rotti.

Se il problema persiste dopo aver effettuato tutti i controlli suddetti, contattare il proprio rivenditore.

Vi deve essere la corrispondenza con i collegamenti come spiegato

in "6.4.1 Note relative alla preparazione del cablaggio elettrico" a pagina 27 e

"7.6.4 Collegamento dell'alimentazione principale" a pagina 40.

Attendere il ripristino dell'alimentazione (2 ore max.).

12.3.3

Sintomo: La pompa è rumorosa

(cavitazione)

Cause probabili

È presente aria nel sistema

La pressione acqua all'ingresso nella pompa è troppo bassa

Azione correttiva

Spurgare l'aria manualmente

(vedere"9.3.1 Per eseguire uno spurgo aria manuale" a pagina 73) oppure utilizzare la

funzione di spurgo aria

automatica (vedere "9.3.2 Per eseguire uno spurgo aria automatico" a pagina 74).

Controllare ed assicurarsi che:

▪ La pressione acqua sia >1 bar.

▪ Il manometro non sia rotto.

▪ Il serbatoio di espansione non sia rotto.

▪ L'impostazione della prepressione del serbatoio di espansione sia corretta

(vedere "6.3.4 Modifica della pre-pressione del serbatoio di espansione" a pagina 27).

12.3.4

Sintomo: La valvola di sicurezza si apre

Cause probabili Azione correttiva

Il serbatoio di espansione è rotto Sostituire il serbatoio di espansione.

Cause probabili

Il volume dell'acqua nell'impianto

è eccessivo

Il carico piezometrico del circuito idraulico è troppo elevato

Azione correttiva

Accertarsi che il volume dell'acqua nell'impianto sia inferiore al valore minimo ammesso (vedere

"6.3.3 Controllo del volume d'acqua" a pagina 26 e

"6.3.4 Modifica della prepressione del serbatoio di espansione" a pagina 27).

Il carico piezometrico del circuito idraulico è la differenza tra l'altezza dell'unità interna e l'altezza del punto più alto del circuito idraulico. Se l'unità interna si trova nel punto più alto dell'impianto, l'altezza dell'impianto è considerata 0 m. Il carico piezometrico massimo del circuito idraulico è 10 m.

Controllare d'installazione.

i requisiti

12.3.5

Sintomo: La valvola di sicurezza dell'acqua perde

Probabile causa

La sporcizia blocca l'uscita della valvola di sicurezza dell'acqua

Azione correttiva

Controllare se la valvola di sicurezza funziona correttamente ruotando la manopola rossa sulla valvola in senso antiorario:

▪ Se NON si sente un rumore secco, rivolgersi al proprio rivenditore.

▪ Nel caso l'acqua continui a fuoriuscire dall'unità, chiudere le valvole di intercettazione sia dell'entrata che dell'uscita dell'acqua, quindi rivolgersi al proprio rivenditore.

Guida di riferimento per l'installatore

78

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

12.3.6

Sintomo: Lo spazio NON viene riscaldato a sufficienza in caso di basse temperature esterne

Probabile causa

Il funzionamento del riscaldatore di riserva non è attivato

Azione correttiva

Controllare ed assicurarsi che:

▪ Il modo funzionamento del riscaldatore di riserva sia abilitato. Andare a:

▪ [A.5.1.1] > Impostazioni installatore > Fonti di calore

> Riscaldatore di riserva >

Modo funz. O

▪ [A.8] > Impostazioni installatore > Panoramica impostazioni [5-01]

▪ La protezione termica del riscaldatore di riserva non sia stata attivata. Se si è attivata, controllare:

▪ La pressione acqua

▪ Se è presente aria nel sistema

▪ Il funzionamento dello spurgo aria

Premere il pulsante di resettaggio sul quadro elettrico.

Vedere "15.3 Componenti" a pagina 85 per l'ubicazione del

pulsante di resettaggio.

La temperatura di equilibrio del riscaldatore di riserva non è stata configurata correttamente

Aumentare la “temperatura di equilibrio” per attivare il funzionamento del riscaldatore di riserva ad una temperatura esterna più alta. Andare a:

Una parte eccessiva della capacità della pompa di calore viene utilizzata per riscaldare l'acqua calda sanitaria

(applicabile solo agli impianti con un serbatoio dell'acqua calda sanitaria)

▪ [A.5.1.4] > Impostazioni installatore > Fonti di calore >

Riscaldatore di riserva >

Temp. di equil. O

▪ [A.8] > Impostazioni installatore > Panoramica impostazioni [4-00]

Controllare ed assicurarsi che le impostazioni della “priorità di riscaldamento ambiente” siano state configurate correttamente:

▪ Verificare che sia stato abilitato lo “stato di priorità del riscaldamento ambiente”.

Andare a [A.8] > Impostazioni installatore > Panoramica impostazioni [5-02]

▪ Aumentare la “temperatura di priorità del riscaldamento ambiente” per attivare il funzionamento del riscaldatore di riserva ad una temperatura esterna più alta. Andare a [A.8]

> Impostazioni installatore >

Panoramica

[5-03] impostazioni

12 Individuazione e risoluzione dei problemi

12.3.7

Sintomo: La pressione al punto di prelievo è insolitamente alta per un periodo temporaneo

Probabile causa

Valvola di sicurezza guasta od ostruita.

Azione correttiva

▪ Lavare con getti abbondanti e pulire l'intero serbatoio incluse le tubazioni tra la valvola di sicurezza e l'entrata dell'acqua fredda.

▪ Sostituire la valvola di sicurezza.

12.3.8

Sintomo: I pannelli decorativi si staccano a causa del rigonfiamento del serbatoio

Probabile causa

Valvola di sicurezza guasta od ostruita.

Azione correttiva

Contattare il rivenditore di zona.

12.3.9

Sintomo: La funzione di disinfezione del serbatoio NON viene completata correttamente (errore AH)

Cause probabili

La funzione di disinfezione è stata interrotta da un prelievo di acqua calda sanitaria

Si è verificato recentemente un ingente prelievo di acqua calda sanitaria prima dell'avvio programmato della funzione di disinfezione

Azione correttiva

Programmare l'avvio della funzione di disinfezione se si prevede che per le prossime

4 ore non vi sarà NESSUN prelievo di acqua calda sanitaria.

Quando è stato selezionato

Acqua calda sanitaria > Modo setp. > Risc. prev. e manten. o

R. pr/mant+pr., si consiglia di programmare l'avvio della funzione di disinfezione almeno

4 ore dopo l'ultimo prelievo consistente di acqua calda previsto. Questo avvio può essere impostato tramite le impostazioni installatore

(funzione disinfezione).

Quando è stato selezionato

Acqua calda sanitaria > Modo setp. > Solo programm., si consiglia di programmare un

Modo econ. conserv. 3 ore prima dell'inizio programmato della funzione disinfezione, per preriscaldare il serbatoio.

12.4

Risoluzione dei problemi in base ai codici errore

Quando si verifica un problema, sull'interfaccia utente appare un codice errore. Al fine di prendere le debite contromisure prima di resettare il codice errore, è importante capire qual è il problema.

Questo deve essere fatto da un installatore qualificato o dal proprio rivenditore di zona.

Questo capitolo fornisce una panoramica di tutti i codici errore e del contenuto di ciascun codice errore così come appare sull'interfaccia utente.

Per avere istruzioni più dettagliate per l'individuazione e la risoluzione dei problemi relativi a ciascun errore, vedere il manuale di riparazione.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

79

12 Individuazione e risoluzione dei problemi

12.4.1

Codici di errore: Panoramica

Codici di errore dell'unità interna

Codice errore

A1

di Codice errore dettagliato

00

di Descrizione

AA

UA

7H

89

8H

8F

C0

U3

81

C4

80

U5

U4

AC

EC

01

00

01

01

00

00

00

00

00

00

00

00

00

00

00

Probl. rilev. incrociato zero.

Richiesto resett. potenza.

Contattare il rivenditore.

Risc. di riserva surriscaldato.

Richiesto resett. potenza.

Contattare il rivenditore.

Problema abbinamento unità interna, unità esterna.

Contattare il rivenditore.

Problema portata acqua.

Congelamento scambiat. calore.

Aumento anorm. temp. acqua usc.

riscaldatore di riserva.

Aumento anorm. temp. acqua usc.

riscaldatore di riserva (ACD).

Sensore flusso difettoso.

Contattare il rivenditore.

Funz. asciugat. massetto risc.

a pavimento non completata correttamente.

Problema a sensore temper.

acqua in uscita.

Contattare il rivenditore.

Problema a sensore temp.

scambiatore di calore.

Contattare il rivenditore.

Problema temperatura acqua di ritorno.

Contattare il rivenditore.

Problema di comunicaz.

interfaccia utente

Problema di comunicaz.

unità interna/esterna.

Surriscaldatore surriscaldato.

Contattare il rivenditore.

Aumento anormalo temper.

serbatoio.

Codice errore

HC

CJ

H1

AA

HJ

HJ

HJ

89

A1

AH

89

di Codice errore dettagliato

00

di Descrizione

02

00

02

08

09

10

02

00

00

03

Problema a sensore temper.

serbatoio.

Contattare il rivenditore.

Problema a sensore temp.

ambiente.

Contattare il rivenditore.

Problema a sensore temp.

esterna.

Contattare il rivenditore.

Riscaldatore di riserva esterno surriscaldato.

Contattare il rivenditore.

Pressione circuito idraulico troppo alta.

Pressione circuito idraulico troppo bassa.

Problema sens. press. acqua

Contattare il rivenditore.

Congelamento scambiat. calore.

Errore di lettura EEPROM.

Funzione disinfez. serbatoio completata non correttamente.

Congelamento scambiat. calore.

INFORMAZIONI

Se è stato generato il codice errore AH e non si è verificata alcuna interruzione della funzione di disinfezione per via della domanda di acqua calda sanitaria, si consiglia di procedere come segue:

▪ Quando è stato selezionato Acqua calda sanitaria >

Modo setp. > Risc. prev. e manten. o R. pr/mant+pr., si consiglia di programmare l'avvio della funzione di disinfezione almeno 4 ore dopo l'ultimo prelievo consistente di acqua calda previsto. Questo avvio può essere impostato tramite le impostazioni installatore

(funzione disinfezione).

▪ Quando è stato selezionato Acqua calda sanitaria >

Modo setp. > Solo programm., si consiglia di programmare un Modo econ. conserv. 3 ore prima dell'inizio programmato della funzione disinfezione, per pre-riscaldare il serbatoio.

Guida di riferimento per l'installatore

80

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

13 Smaltimento

13 Smaltimento

13.1

Evacuazione del refrigerante con la pompa

Per proteggere l'ambiente, assicurarsi di evacuare il refrigerante con la pompa nei casi seguenti:

▪ se si deve spostare o smaltire l'unità,

▪ dopo la manutenzione o l'assistenza eseguite sul lato refrigerante del sistema.

NOTA

Durante l'operazione di evacuazione del refrigerante con la pompa, arrestare il compressore prima di rimuovere la tubazione del refrigerante. Se il compressore è ancora in funzione e la valvola di arresto è aperta durante l'evacuazione del refrigerante con la pompa, verrà aspirata aria nel sistema. Di conseguenza, a causa della pressione anomala nel ciclo del refrigerante, si verificherà la rottura del compressore e altri tipi di danni.

L'operazione di evacuazione del refrigerante con la pompa estrae tutto il refrigerante dal sistema e lo invia nell'unità esterna.

1 Rimuovere il coperchio dalla valvola di arresto del liquido e dalla valvola di arresto del gas.

2 Eseguire l'operazione di raffreddamento forzato.

3 Trascorsi da 5 a 10 minuti (bastano 1 o 2 minuti se sono presenti temperature ambiente molto rigide (<−10°C)), chiudere la valvola di arresto del liquido con una chiave esagonale.

4 Controllare con il manometro se è stato raggiunto il vuoto.

5 Dopo 2-3 minuti, chiudere la valvola di arresto del gas e interrompere l'operazione di raffreddamento forzato.

b c a d e d

a Valvola di arresto del gas

b Direzione di chiusura

c Chiave esagonale

d Coperchio delle valvole

e Valvola di arresto del liquido

13.2

Avvio e arresto del raffreddamento forzato

Assicurarsi che il microinterruttore SW2 sia in modo

RAFFREDDAMENTO.

1 Premere l'interruttore SW1 di funzionamento forzato del raffreddamento per iniziare il raffreddamento forzato.

2 Premere l'interruttore SW1 di funzionamento forzato del raffreddamento per arrestare il raffreddamento forzato.

14

H

E

A

T

C

O

O

L

SW1

SW2

NOTA

Prestare attenzione a che, durante l'esecuzione dell'operazione di raffreddamento forzato, la temperatura dell'acqua rimanga più alta di 5°C (vedere la lettura della temperatura data dall'unità interna). Per ottenere questa condizione, si possono attivare per esempio tutti i ventilatori dei ventilconvettori.

Glossario

Rivenditore

Distributore addetto alla vendita del prodotto.

Installatore autorizzato

Tecnico addestrato in possesso delle dovute qualifiche per l'installazione del prodotto.

Utente

Persona che possiede il prodotto e/o lo fa funzionare.

Legislazione applicabile

Tutte le direttive, leggi, normative e/o prescrizioni locali, nazionali, europee e internazionali attinenti e applicabili a un determinato prodotto o ambito d'installazione.

Società di assistenza

Società qualificata che può eseguire o coordinare l'intervento di assistenza richiesto sul prodotto.

Manuale d'installazione

Manuale di istruzioni specifico per un determinato prodotto o applicazione che illustra le modalità d'installazione, configurazione e manutenzione.

Manuale d'uso

Manuale di istruzioni specifico per un determinato prodotto o applicazione che illustra le modalità di funzionamento.

Accessori

Etichette, manuali, schede informative ed apparecchiature che sono forniti insieme al prodotto e devono essere installati secondo le istruzioni riportate sulla documentazione di accompagnamento.

Apparecchiature opzionali

Apparecchiature fabbricate o approvate da Daikin che possono essere combinate con il prodotto in base alle istruzioni della documentazione di accompagnamento.

Da reperire in loco

Apparecchiature non fabbricate da Daikin che possono essere combinate con il prodotto in base alle istruzioni della documentazione di accompagnamento.

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

81

15 Dati tecnici

15 Dati tecnici

15.1

Dimensioni e spazio per l'assistenza

15.1.1

Dimensioni e spazio per l'assistenza: Unità esterna

250

SPAZIO MINIMO PER PASSAGGIO ARIA

ALTEZZA PARETE SUL LATO DI

USCITA ARIA= MINORE DI 1200

250

250

832

580

USCITA DI SCARICO

121

78

4 FORI PER BULLONI DI ANCORAGGIO

(M8 O M10)

ETICHETTA CON

NOME MARCA

TARGHETTA

INFORMATIVA

ENTRATA CABLAGGIO

IN CASO DI RIMOZIONE

DEL COPERCHIO DELLA

VALVOLA DI ARRESTO

MORSETTIERA A STRISCIA

CON TERMINALE DI TERRA

TERMISTORE TEMPERATURA ARIA

ESTERNA

VALVOLA DI ARRESTO LIQUIDO

(Ø6,4 CuT)

APERTURA DI

SERVIZIO

155

160

18

23

VALVOLA DI ARRESTO DEL GAS

(Ø15,9 CuT)

3TW60814-1B

Guida di riferimento per l'installatore

82

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

15.1.2

Dimensioni e spazio per l'assistenza: Unità interna

SPAZIO RICHIESTO PER L'ASSISTENZA E LA VENTILAZIONE

15 Dati tecnici

FORI (Ø12) PER IL FISSAGGIO A PARETE

COLLEGAMENTO USCITA ACQUA (1-1/4" F BSP)

COLLEGAMENTO ENTRATA ACQUA (1-1/4" F BSP)

COLLEGAMENTO PER LIQUIDO REFRIGERANTE Ø6,35 (SVASATO)

COLLEGAMENTO PER ASPIRAZIONE REFRIGERANTE Ø15,9 (SVASATO)

POMPA

INTERFACCIA UTENTE

VALVOLA DI SICUREZZA (PRESSIONE)

SPURGO ARIA

SERBATOIO DI ESPANSIONE

MANOMETRO

SCAMBIATORE DI CALORE (REFRIGERANTE/ACQUA)

VALVOLA DI INTERCETTAZIONE CON VALVOLA DI SCARICO/RIEMPIMENTO (1-1/4" F BSP) (ACCESSORIO INCLUSO)

FILTRO DELL'ACQUA

ENTRATA FILO DI ALIMENTAZIONE/COMUNICAZIONE

SPORTELLO DI ASSISTENZA

TERMINALI QUADRO ELETTRICO

TERMINALI QUADRO ELETTRICO PER SERBATOIO DELL'ACQUA CALDA SANITARIA (OPZIONE) 3D078463

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

83

15 Dati tecnici

15.2

Baricentro

15.2.1

Baricentro: Unità esterna

UNITÀ

4TW60819-1

Guida di riferimento per l'installatore

84

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

15.3

Componenti

15.3.1

Componenti: Unità esterna

k l a g h i j f e

a Scheda principale del quadro elettrico (scheda dell'inverter e di controllo)

b Comunicazione con il terminale e alimentazione

c Scheda di servizio

d Valvola a 4 vie

e Valvola d'espansione elettronica (principale)

f Accumulatore

g Compressore

h Valvola di arresto del liquido

i Valvola di arresto del gas

j Apertura di servizio

k Motore ventola

l Scambiatore di calore

15.3.2

Componenti: Quadro elettrico (unità esterna)

a b c

a Scheda di servizio

b Cavo di comunicazione del terminale

c Cavo di alimentazione del terminale

d Collegamento a terra

e Morsetto per cablaggio

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

b c d d e

15 Dati tecnici

15.3.3

Componenti: Unità interna

b c a t s d q r e f u g q q q p i j h l k m n o n o

a Quadro elettrico

Contiene le parti elettriche ed elettroniche principali dell'unità interna.

b Interfaccia utente (accessoria)

c Manometro

Consente la lettura della pressione dell'acqua nel circuito idraulico.

d Valvola di spurgo aria

L'aria restante nel circuito idraulico viene automaticamente eliminata attraverso la valvola di spurgo dell'aria.

e Serbatoio di espansione (10 l)

f Sensore flusso

Fornisce un feedback all'interfaccia circa il flusso effettivo. Sulla base di questa (e altre) informazioni, l'interfaccia regola la velocità della pompa.

g Scambiatore di calore

h Pompa acqua

Fa circolare l'acqua nel circuito idraulico.

i Filtro dell'acqua

Elimina la sporcizia dall'acqua per evitare l'eventuale danneggiamento della pompa stessa o il blocco dello scambiatore di calore.

j Valvola di sicurezza

Previene una pressione dell'acqua eccessiva nel circuito idraulico aprendosi a 3 bar.

k Collegamento del gas refrigerante R410A

l Collegamento del liquido refrigerante R410A

m Collegamento dell'ingresso acqua

n Valvole di drenaggio e di riempimento

o Valvole di intercettazione (accessorio)

Consentono l'isolamento del lato circuito idraulico dell'unità interna dal lato circuito idraulico residenziale.

p Collegamento dell'uscita acqua

q Termistori

Determinano la temperatura acqua e refrigerante in punti diversi del circuito.

r Fusibile termico del riscaldatore di riserva

Il fusibile si brucia quando la temperatura diventa superiore alla temperatura della protezione termica del riscaldatore di riserva.

s Protezione termica del riscaldatore di riserva

La protezione si attiva quando la temperatura del riscaldatore di riserva diventa troppo alta.

Guida di riferimento per l'installatore

85

15 Dati tecnici

t Riscaldatore di riserva

Fornisce un riscaldamento aggiuntivo in caso di basse temperature esterne. Funge inoltre da riserva in caso di difetto dell'unità esterna.

u Valvola dell'aria

15.3.4

Componenti: Quadro elettrico (unità interna)

b c d d a

A7P

Q1L

TR1

X6M

K1M

s t

X9A

FU1

e f e e q r p

A1P

X13A

X6Y

X6YA

X6YB

K5M K3M

F1B F2B

i g h

X5M

j

X2M

o n l k

X1M

X4M

m

a Scheda A7P della pompa (scheda inverter)

b Protezione termica Q1L del riscaldatore di riserva

c Trasformatore TR1

d Terminali per il riscaldatore di riserva X6M/X7M (solo modelli

*9W)

e Contattori K1M, K2M e K5M del riscaldatore di riserva

f Contattore del surriscaldatore K3M

g Connettori X6YA/X6YB/X6Y

h Interruttore di protezione F1B del riscaldatore di riserva

i Interruttore di protezione F2B del surriscaldatore. (Solo per installazioni con serbatoio dell'acqua calda sanitaria)

j Morsettiera X2M (alta tensione)

k Morsettiera X3M. (Solo per installazioni con serbatoio dell'acqua calda sanitaria)

l Morsettiera X1M (all'unità esterna)

m Supporti a fascetta per cavi

n Scheda con I/O digitale A4P (solo per gli impianti con kit solare o kit scheda con I/O digitale)

o Scheda a richiesta per limitazione della potenza

p Morsettiera X5M (bassa tensione)

q Presa X13A, riceve il connettore K3M. (Solo per installazioni con serbatoio dell'acqua calda sanitaria)

r Scheda principale A1P

s Presa X9A, riceve il connettore del termistore. (Solo per installazioni con serbatoio dell'acqua calda sanitaria)

t Fusibile FU1 della scheda

Guida di riferimento per l'installatore

86

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

15.4

Schemi funzionali

15.4.1

Schema funzionale: Unità esterna

a c b d e f e g

M

15 Dati tecnici

R3T Termistore lato liquido refrigerante

R4T Termistore acqua in entrata

Riscaldamento

Raffreddamento

n m l k j i h

a Termistore dello scambiatore di calore

b Motore ventola

c Scambiatore di calore

d Termistore aria

e Filtro

f Valvola d'espansione elettronica

g Valvola di arresto del liquido

h Valvola di arresto del gas con apertura di servizio

i Accumulatore

j Sensore di pressione

k Compressore

l Termistore di scarico

m Pressostato alta pressione

n Valvola a 4 vie (ATTIVATA=riscaldamento)

Riscaldamento

Raffreddamento

15.4.2

Schema funzionale: Unità interna

a b i e g j

R1T R2T

R3T R4T

m h f c d l k

a Unità esterna

b Unità interna

c Serbatoio di espansione

d Manometro

e Valvola di spurgo aria

f Valvola di sicurezza

g Riscaldatore di riserva

h Pompa

i Sensore flusso

j Valvola di intercettazione uscita acqua con valvola di scarico e riempimento (installazione in loco)

k Valvola di intercettazione entrata acqua con valvola di scarico (installazione in loco)

l Filtro

m Scambiatore di calore

R1T Termistore dello scambiatore di calore uscita acqua

R2T Termistore del riscaldatore di riserva uscita acqua

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

87

15 Dati tecnici

15.5

Schema delle tubazioni

15.5.1

Schema delle tubazioni: Unità esterna

UNITÀ ESTERNA

SCAMBIATORE DI CALORE

12,7CuT

7,9CuT

7,9CuT

7,9CuT

7,9CuT

7,9CuT

7,9CuT

7,9CuT

7,9CuT

TERMISTORE

DELLO

SCAMBIATORE

DI CALORE

VENTOLA AD ELICA

M

TERMISTORE TEMPERATURA

ARIA ESTERNA

TUBO CAPILLARE 1

7,9CuT 4,0CuT

7,9CuT 4,0CuT

TUBO CAPILLARE 2

TUBO CAPILLARE 3

4,0CuT

4,0CuT

TUBO CAPILLARE 4

6,4CuT

SILENZIATORE

CON

FILTRO

12,7CuT

FILTRO

VALVOLA

MOTORIZZATA

FILTRO

SENSORE

PRESSIONE

12,7CuT

12,7CuT

P >

PRESSOSTATO

ALTA

PRESSIONE

SILENZIATORE

SILENZIATORE

7,9CuT

TERMISTORE TUBO

DI SCARICO

COMPRESSORE

12,7CuT

ACCUMULATORE

PORTATA REFRIGERANTE

RAFFREDDA-

MENTO

RISCALDA-

MENTO

6,4CuT

VALVOLA DI

ARRESTO

LIQUIDO

TUBAZIONE IN LOCO

(6,4 CuT)

12,7CuT

VALVOLA DI

ARRESTO GAS CON

APERTURA DI

SERVIZIO

TUBAZIONE IN LOCO

(15,9 CuT)

3TW60815-1

Guida di riferimento per l'installatore

88

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

15.5.2

Schema delle tubazioni: Unità interna

LATO ACQUA

INSTALLATA IN LOCO

R2T

Spurgo aria

Riscaldatore di riserva

R1T

Sensore flusso uscita acqua

15 Dati tecnici

LATO REFRIGERANTE

USCITAREFR.

ENTRATAREFR.

valvola di intercettazione con valvola di scarico/riempimento

Scambiatore di calore a piastre

EVAPORATORE

CONDENSATORE entrata acqua

INSTALLATA IN LOCO

Filtro

Valvola di sicurezza

Manometro pompa

R4T R3T

ENTRATAREFR.

USCITAREFR.

valvola di intercettazione con valvola di scarico/riempimento

Serbatoio di espansione

LEGENDA:

VALVOLA DI NON

RITORNO

COLL. SVASATO

TUBO CON INNESTO

A ROTAZIONE

TUBO PIZZICATO

COLL. A VITE

CONNETTORE

A SGANCIAMENTO

RAPIDO

COLL. A FLANGIA

COLL. BRASATO

R4T

R3T

R2T

R1T

TERMISTORE

Termistore acqua in entrata

Termistore lato liquido refrigerante

Termistore del riscaldatore di riserva uscita acqua

Termistore dello scambiatore di calore uscita acqua

DESCRIZIONE

3D078212

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

89

15 Dati tecnici

15.6

Schema elettrico

15.6.1

Schema elettrico – componenti: Unità esterna

Vedere lo schema elettrico interno fornito con l'unità (all'interno del coperchio del quadro elettrico dell'unità interna). Di seguito è riportata la legenda delle abbreviazioni usate.

Solo per ERLQ004CAV3

SCHEMA ELETTRICO

ALIMENTAZIONE

ALL'UNITÀ INTERNA interno

COLLEGAMENTO IN LOCO esterno

NUCLEO DI FERRITE

MORSETTIERA A STRISCIA

SERPENTINA VALVOLA DI ESPANSIONE ELETTRONICA

VARISTORE

ASSORBITORE DI SOVRATENSIONE

FUSIBILE

CONNETTORE

RISCALDATORE CON BACINELLA DI DRENAGGIO

SENSORE PRESSIONE

PRESSOSTATO (ALTA PRESSIONE)

NOTE:

SENSORE

PRESSIONE

BACINELLA DI DRENAGGIO OPZIONALE

KIT RISCALDATORE

RELÈ MAGNETICO

TERMISTORE (SCARICO)

TERMISTORE (SCAMBIATORE DI CALORE)

TERMISTORE (ARIA)

CONNETTORE

SPIA PILOTA

MODULO POTENZA INTELLIGENTE

(ARIA)

DI CALORE)

FASE

NEUTRO

PULSANTI

MICROINTERRUTTORI

CONDENSATORE

SCHEDA A CIRCUITI STAMPATI (PRINCIPALE)

SCHEDA A CIRCUITI STAMPATI (INVERTER)

SCHEDA A CIRCUITI STAMPATI (ASSISTENZA)

CONSULTARE LE SPECIFICHE DI ACQUISTO AS303002, SALVO DIVERSAMENTE SPECIFICATO

QUESTO DISEGNO È STATO REALIZZATO CON SISTEMA CAD

DIMENSIONI: LUNGHEZZA 140 x LARGHEZZA 230.

MOTORE DEL COMPRESSORE

MOTORE DELLA VENTOLA

SPIE

PROTEZIONE DAI SOVRACCARICHI

INTERRUTTORE DI DISPERSIONE A TERRA

PONTE RADDRIZZATORE

SERPENTINA ELETTROVALVOLA DI INVERSIONE

PIASTRA FISSA PER MORSETTIERA A STRISCIA

3TW60816-1A

Guida di riferimento per l'installatore

90

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Solo per ERLQ006CAV3+ERLQ008CAV3

ALIMENTAZIONE

ALL'UNITÀ INTERNA interno

COLLEGAMENTO IN LOCO

SCHEMA ELETTRICO

15 Dati tecnici

esterno

NUCLEO DI FERRITE

MORSETTIERA A STRISCIA

SERPENTINA VALVOLA DI ESPANSIONE

ELETTRONICA

VARISTORE

ASSORBITORE DI SOVRATENSIONE

FUSIBILE

CONNETTORE

RISCALDATORE CON BACINELLA DI

DRENAGGIO

SENSORE PRESSIONE

PRESSOSTATO (ALTA PRESSIONE)

SENSORE

PRESSIONE

BACINELLA DI DRENAGGIO OPZIONALE

KIT RISCALDATORE

RELÈ MAGNETICO

TERMISTORE (SCARICO)

TERMISTORE (SCAMBIATORE DI CALORE)

TERMISTORE (ARIA)

CONNETTORE

SPIA PILOTA

MODULO POTENZA INTELLIGENTE

(ARIA) (SCARICO)

(SCAMBIATORE

DI CALORE)

FASE

NEUTRO

PULSANTI

MICROINTERRUTTORI

CONDENSATORE

SCHEDA A CIRCUITI STAMPATI (PRINCIPALE)

SCHEDA A CIRCUITI STAMPATI (INVERTER)

SCHEDA A CIRCUITI STAMPATI (ASSISTENZA)

MOTORE DEL COMPRESSORE

MOTORE DELLA VENTOLA

SPIE

PROTEZIONE DAI SOVRACCARICHI

INTERRUTTORE DI DISPERSIONE A TERRA

PONTE RADDRIZZATORE

SERPENTINA ELETTROVALVOLA DI INVERSIONE

PIASTRA FISSA PER MORSETTIERA A STRISCIA

C110~C112

DB1, DB2, DB401

DC_N1, DC_N2

DC_P1, DC_P2

DC_P1, DC_P2

DP1, DP2

E1, E2

E1H

FU1~FU5

HL1, HL2, HL402

HN1, HN2, HN402

IPM1

L

LED 1~LED 4

LED A, LED B

M1C

M1F

MR30, MRM306,

MRM307, MR4

MRM10, MRM20

MR30_A~MR30_B

N

PCB1

PCB2

PCB3

Q1DI

Q1L

R1T

R2T

Condensatore

Ponte raddrizzatore

Connettore

Connettore

Connettore

Connettore

Connettore

NOTE: CONSULTARE LE SPECIFICHE DI ACQUISTO AS303002, SALVO DIVERSAMENTE SPECIFICATO

QUESTO DISEGNO È STATO REALIZZATO CON SISTEMA CAD

DIMENSIONI: LUNGHEZZA 140 x LARGHEZZA 230.

Riscaldatore della bacinella di drenaggio

Fusibile

Connettore

Connettore

Modulo di potenza intelligente

Fase

Spie

Spia pilota

Motore del compressore

Ventola del compressore

Relè magnetico

Relè magnetico

Connettore

Neutro

Scheda a circuiti stampati (principale)

Scheda a circuiti stampati (inverter)

Scheda a circuiti stampati (assistenza)

Interruttore di dispersione a terra

Protezione da sovraccarichi

Termistore (scarico)

Termistore (scambiatore di calore)

R3T

S1NPH

S1PH

S2~S503

SA1

U

V

SHEET METAL

SW1, SW3

SW2, SW5

V2, V3, V401

W

X11A, X12A

X1M, X2M

Y1E

Y1R

Z1C~Z4C

BLK

BLU

BRN

GRN

ORG

PPL

RED

3TW60816-2

Termistore (aria)

Sensore di pressione

Pressostato (alta pressione)

Connettore

Assorbitore di sovratensione

Lamiera

Pulsanti

Microinterruttore

Connettore

Connettore

Varistore

Connettore

Connettore

Morsettiera a striscia

Valvola d'espansione elettronica

Bobina dell'elettrovalvola di inversione

Nucleo di ferrite

Collegamenti in loco

Morsettiera a striscia

Connettore

Terminale

Messa a terra di protezione

Nero

Blu

Marrone

Verde

Arancione

Porpora

Rosso

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

91

15 Dati tecnici

WHT

YLW

Bianco

Giallo

Guida di riferimento per l'installatore

92

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

15.6.2

Schema elettrico – componenti: Unità interna

15 Dati tecnici

Vedere lo schema elettrico interno fornito con l'unità (all'interno del coperchio del quadro elettrico dell'unità interna). Di seguito è riportata la legenda delle abbreviazioni usate.

LEGENDA

X1M

X2M

X5M

15

1

**/12,2

NOTE da leggere prima di avviare l'unità

: Terminale principale

: Terminale del collegamento elettrico in loco per la CA

: Terminale del collegamento elettrico in loco per la CC

: Collegamento a terra

: Filo numero 15

X6M, X7M

X4M

: Da reperire in loco

: Il collegamento ** continua a pagina 12 colonna 2

: Numerose possibilità di collegamenti elettrici

: Opzione

: terminale del riscaldatore di riserva

: terminale del surriscaldatore

: Non montato nel quadro elettrico

: Collegamento elettrico in base al modello

: Scheda

Per la traduzione, consultare il manuale di installazione.

Configurazione del riscaldatore di riserva (solo per *9W)

3V3 (1N~, 230 V, 3 kW)

6V3 (1N~, 230 V, 6 kW)

6WN (3N~, 400 V, 6 kW)

9WN (3N~, 400 V, 9 kW)

6T1 (3~, 230 V, 6 kW)

Opzioni installate dall'utente:

Riscaldatore piastra fondo

Serbatoio dell'acqua calda sanitaria

Serbatoio dell'acqua calda sanitaria con collegamento solare

Interfaccia utente remota

Termistore esterno per unità interna

Termistore esterno per unità esterna

Scheda con I/O digitale

Scheda a richiesta

Pompa solare e stazione di controllo

Tman originale:

Termostato Attivato/DISATTIVATO

(cablato)

Termostato Attivato/DISATTIVATO

(wireless)

Termistore esterno

Convettore con pompa di calore

Tman aggiuntiva:

Termostato Attivato/DISATTIVATO

(cablato)

Termostato Attivato/DISATTIVATO

(wireless)

Termistore esterno

Convettore con pompa di calore

POSIZIONE NEL QUADRO

ELETTRICO

A8P

A7P

X5M

A4P

Q1L

TR1

A1P

X6Y

X2M

X1M

X6M X7M

K1M K2M

K5M K3M

F1B F2B

X4M

N. parte

A1P

A2P

A3P

A3P

A3P

A4P

A4P

A7P

A8P

*

B1L

BSK

*

DS1 (A8P)

*

E1H

E2H

E3H

E4H

*

F1B

F2B

F1T

*

F1U, F2U

FU1

PHC1

K1M, K2M

K3M

K5M

K*R

M1P

*

*

*

*

*

*

*

*

Descrizione scheda principale scheda interfaccia utente scheda stazione pompa solare

Termostato Attivato/DISATTIVATO

(PC=circuito di alimentazione) convettore con pompa di calore scheda con I/O digitale scheda ricevitore (termostato

Attivato/DISATTIVATO wireless) scheda di comando pompa (solo per *16*) scheda a richiesta sensore flusso relè stazione pompa solare microinterruttore elemento del riscaldatore di riserva (1 kW) elemento del riscaldatore di riserva (2 kW) elemento del riscaldatore di riserva (3 kW) surriscaldatore (3 kW) riscaldatore di riserva a fusibile per sovracorrente surriscaldatore a fusibile per sovracorrente riscaldatore di riserva a fusibile termico fusibile 5 A 250 V per scheda con I/O digitale fusibile T 6,3 A 250 V per scheda circuito di ingresso dell'accoppiatore ottico riscaldatore di riserva a contattore surriscaldatore a contattore contattore di sicurezza per Risc Ris (solo *9W) relè sulla scheda pompa di alimentazione principale

M2P

M2S

M3S

R2T

R2T

R3T

R4T

R5T

R6T

Q1DI, Q2DI

Q1L

Q2L

R1T

R1T (A2P)

R1T (A3P)

R1H (A3P)

S1S

S2S

S3S

S6S-S9S

SS1 (A4P)

T1R (A7P)

TR1

X*M

X*Y

#

#

(*) pompa dell'acqua calda sanitaria

Valvola a 2 vie per il modo raffreddamento

Valvola a 3 vie per riscaldamento a pavimento/acqua calda sanitaria

*

#

#

#

#

# interruttore di dispersione a terra riscaldatore di riserva con protezione termica surriscaldatore con protezione termica

*

* termistore dello scambiatore di calore uscita acqua interfaccia utente del sensore ambiente termostato Attivato/DISATTIVATO del sensore ambiente termistore del riscaldatore di riserva di uscita sensore esterno (pavimento o ambiente)

*

(*) termistore lato liquido refrigerante termistore ingresso acqua termistore acqua calda sanitaria

*

* termistore esterno per ambiente interno o esterno sensore di umidità

Contatto alimentazione per tariffa kWh preferenziale input 1 impulso contatore dell'energia elettrica input 2 impulso contatore dell'energia elettrica input digitali di limitazione della corrente interruttore selettore ponte raddrizzatore (solo per *16*) trasformatore dell'alimentazione morsettiera a striscia connettore

*: opzionale

(*): standard per *HV*, opzionale per *HB*

#: da reperire in loco

4D077028 pagina 1

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

93

15 Dati tecnici

F1T F1T

K1M

E1H E1H E1H E2H E2H E2H

1

2

F1T F1T F1T F1T

3

4

5

6

1

2

3

4

5

6

K2M

E1H E1H E1H E2H E2H E2H

F1T F1T

K1M

1

2

3

4

5

6 solo per *KHWE*Z2

7 serbatoio dell'acqua calda sanitaria

F1T F1T F1T F1T

1

2

3

4

E4H

Q2L

5

6

K2M

2 3

1 4

X9M

1 2

K1M solo per *KHWS*Z2

7 serbatoio dell'acqua calda sanitaria

2

NERO

X6M

1 2 3

GRIGIO ROSSO

4

MARRONE

5 6 7 8

2

NERO GRIGIO ROSSO MARRONE

X7M X6M

1 2 3 4 5 6 7 8

2

NERO

X7M X6M

1 2 3 4

E4H

Q2L

2 3

1 4

X6M

1 2

GRIGIO

ROSSO

5 6

E1H E1H E1H E2H E2H E2H

F1T F1T

1

2

3

4

5

6

1

2

2 solo per *KHWE*V3

7 serbatoio dell'acqua calda sanitaria

E4H solo per *KHWS*V3

7 serbatoio dell'acqua calda sanitaria

E4H

NERO

E1H E1H E1H E2H E2H E2H

F1T F1T

Q2L

2

1

X9M

1 2

GRIGIO ROSSO MARRONE

7 8

X7M X6M

1 2 3 4

F1T F1T F1T F1T

MARRONE

3

4

5

6

K2M K1M

1

2

3

4

5

6

5 6

F1T F1T F1T F1T

1

2

3

4

7 8

X7M

5

6

K2M

Q2L

2

1

X6M

1 2

X4M 1

2

K3M

1

2

1

3

4

3

F2B

I

2

I

4

Q1DI

11

1N~, 50 Hz

230 V CA

L solo per *KHW*V3

N

11

2~, 50 Hz

400 V CA

L1 solo per *KHW*Z2

L2

K5M

1

2

1

3

4

5

6

13

14

3 5 7

I

2

I

4

I

6

I

8

F1B

Q1DI

K5M

1

2

3

4

1 3

5

6

13

14

5 7

I

2

I

4

I

6

I

8

F1B

Q1DI

K5M

1

2

1

3

4

3

5

6

13

14

5 7

I

2

I

4

I

6

I

8

F1B

Q1DI

K5M

1

2

3

4

1 3

5

6

13

14

5 7

I

2

I

4

I

6

I

8

F1B

Q1DI

F2B

F1T

1

K1M

2

12

Q1L

11

1

E3H

3

4

22

21

3

I

2

I

4

Q1DI

1N~, 50 Hz L

230 V CA

N per 3V3 (1N~, 230 V, 3 kW) solo per *9W

1N~, 50 Hz

L

230 V CA

N per 6V3 (1N~, 230 V, 6 kW)

3N~, 50 Hz

400 V CA

L1 L2 L3 N per 6WN (3N~, 400 V, 6 kW) e 9WN (3N~, 400 V, 9 kW)

3~, 50 Hz

230 V CA

L1 L2 L3 per 6T1 (3~, 230 V, 6 kW)

1N~, 50 Hz

230 V CA

L solo per *3V

N

4D077028 pagina 2

Scheda con I/O digitale

X2M.13

X2M

13a

X2M.14

X2M.9

21

28

29

L N

Fonte di calore est.

Carico massimo 0,3 A - 250 V CA

Carico min. 20 mA - 5 V CC

Collegamento pompa solare

Per *KSOLHWAV1, vedere il manuale d'uso

Uscita allarme

Carico max.

0,3 A - 250 V CA

Carico min.

20 mA - 5 V CC

1 2

A3P solo per stazione pompa solare

Opzioni: uscita caldaia, collegamento pompa solare, uscita allarme

Quadro elettrico

3 4 7 8 9 10 X5M

Contatto dell'alimentazione a tariffa kWh preferenziale:

Rilevamento a 16 V CC

(tensione alimentata mediante scheda)

Input contatore a impulsi energia elettrica: rilevamento impulsi da

5 V CC (tensione fornita mediante scheda)

X18A:1 2

X2M.14

X2M.9

ATTIVATA

SS1

DISATTIVATA

KCR

X1 X2

X2M

21

28

29

CN1:1

F2U

3

KFR

X3 X4

KHR

YC Y1

KHUR

Y2

PHC1

Y3 Y4

4

F1U

CN2:1

2

3

4

5

6

A4P

4

1 2 al riscaldatore piastra fondo

X1Y

UNITÀ

ESTERNA

Risc/raff amb.

Uscita Attivato/DISATTIVATO

Carico massimo 0,3 A - 250 V CA

Carico min. 20 mA - 5 V CC solo per EKBPHT* solo se non è EKBPHT*

Opzioni: riscaldatore piastra fondo O uscita Attivato/DISATTIVATO

Solo per opzione scheda con I/O digitale

X33A:1

2

3

4

5

6

X40A:1

5

6

7

8

2

3

4

X85A:1 2 3 4 5 6

A2P

P1 P2

Quadro elettrico

1 2 X5M

P1 P2

A2P

R1T

-t°

Interfaccia utente remota

R1T

-t°

Interfaccia utente

A8P

X80A:1 2

3 4 5 6 7 8 9

ATTIVATA

DISATTIVATA

DS1

1 2 3 4

1 2

10 11 12

3 4 5 X801M

Scheda a richiesta

Input digitali per limitazione potenza: rilevamento a 12 V CC /

12 mA

(tensione alimentata mediante scheda)

Solo per opzione scheda a richiesta

X22A:1 2

5 6

1

2

X5A:1

2

X6A:1

2

A1P

R1T

-t°

R2T

-t°

X7A:1

2

X8A:1

2

R3T

-t°

R4T

-t°

X9A:1

2

X4A:1

2

3

4

X5M

Quadro elettrico

R6T

-t°

R5T

-t°

10 solo per opzione acqua calda sanitaria

10

R5T

-t° solo per modello con montaggio a pavimento opzione sensore ambiente est.

(unità interna o esterna)

4D077028 pagina 3

Guida di riferimento per l'installatore

94

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

15 Dati tecnici

Scheda principale

Scheda interfaccia utente

* Scheda stazione pompa solare

* Termostato Attivato/DISATTIVATO

(PC=circuito di alimentazione)

* Convettore con pompa di calore

* Scheda con I/O digitale

* Scheda ricevitore (termostato ATTIVATO/

DISATTIVATO wireless)

Scheda di comando pompa (solo per EHBH/

X04+08 e EHVH/X04+08)

* Scheda a richiesta

Sensore flusso

* Relè stazione pompa solare

* Microinterruttore

Elemento del riscaldatore di riserva (1 kW)

Elemento del riscaldatore di riserva (2 kW)

Elemento del riscaldatore di riserva (3 kW)

* Surriscaldatore (3 kW)

Riscaldatore di riserva a fusibile per sovracorrente

* Surriscaldatore a fusibile per sovracorrente

Riscaldatore di riserva a fusibile termico

* Fusibile 5 A 250 V per scheda con I/O digitale

Fusibile T 6,3 A 250 V per scheda

* Circuito di ingresso dell'accoppiatore ottico

Riscaldatore di riserva a contattore

* Surriscaldatore a contattore

Riscaldatore di riserva a contattore di sicurezza (solo per *9W)

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

95

15 Dati tecnici

T1R (A7P)

TR1

X*M

X*Y

BLK

BRN

GRY

RED

Ponte raddrizzatore (solo per EHBH/X04+08 e EHVH/X04+08)

Trasformatore dell'alimentazione

Morsettiera a striscia

Connettore

* = Opzionale

(*) = Standard per EHVH/X, opzionale per

EHBH/X

# = Da reperire in loco

Nero

Marrone

Grigio

Rosso

Note da leggere prima di avviare l'unità

X1M

X2M

X5M

X6M, X7M

X4M

1

15

**

/12.2

Inglese Traduzione

Terminale principale

Terminale del collegamento elettrico in loco per la CA

Terminale del collegamento elettrico in loco per la CC

Terminale del riscaldatore di riserva

Terminale del surriscaldatore

Collegamento a terra

Filo numero 15

Da reperire in loco

Il collegamento ** continua a pagina 12 colonna 2

Numerose possibilità di collegamenti elettrici

Opzione

Non montato nel quadro elettrico

Collegamento elettrico in base al modello

Scheda

Backup heater configuration

(only for *9W)

User installed options

Bottom plate heater

Domestic hot water tank

Domestic hot water tank with solar connection

Remote user interface

Ext. indoor thermistor

Ext outdoor thermistor

Main LWT

On/OFF thermostat (wired)

On/OFF thermostat (wireless)

Ext. thermistor

Heat pump convector

Add LWT

Configurazione del riscaldatore di riserva (solo per *9W)

Opzioni installate dall'utente

Riscaldatore piastra fondo

Serbatoio dell'acqua calda sanitaria

Serbatoio dell'acqua calda sanitaria con collegamento solare

Interfaccia utente remota

Termistore interno con prolunga

Termistore esterno con prolunga

Digital I/O PCB

Demand PCB

Scheda con I/O digitale

Scheda a richiesta

Solar pump and control station Pompa solare e stazione di controllo

Temperatura manuale originale

Termostato Attivato/

DISATTIVATO (cablato)

Termostato Attivato/

DISATTIVATO (wireless)

Termistore con prolunga

Convettore con pompa di calore

Temperatura manuale aggiuntiva

Guida di riferimento per l'installatore

96

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

15 Dati tecnici

Schema dei collegamenti elettrici Daikin Altherma

Per maggiori dettagli, controllare il cablaggio dell'unità

Alimentazione

1 Solo per installazione con alimentazione normale alimentazione dell'unità: 400 V o 230 V + messa a terra

5 o 3 nuclei

1

Solo per installazione con alimentazione a tariffa kWh preferenziale alimentazione a tariffa kWh preferenziale dell'unità:

400 V o 230 V + messa a terra

5 o 3 nuclei alimentazione a tariffa kWh normale per l'unità interna: 230 V

3 nuclei

2 nuclei

2x0,75

Contatto dell'alimentazione a tariffa kWh preferenziale alimentazione del riscaldatore di riserva (3/6/9 kW): 400 V o 230 V + messa a terra

Parti standard

UNITÀ ESTERNA

X1M: L1-L2-L3-N-messa a terra o L-N-messa a terra

X1M: 1-2-3

Riscaldatore piastra fondo

X1Y: 1-2

Solo per *KBPHT* e in base al modello

Parti opzionali (*KHW*)

2 alimentazione del surriscaldatore (3 kW): 230 V + messa a terra

SERBATOIO

DELL'ACQUA

CALDA

SANITARIA

Q*L clixon

X5M

Surriscaldatore

Q2L - clixon surriscaldatore

R5T - termistore temperatura dell'acqua

X6M

Q*L clixon

X8M pompa solare

VALVOLA A 3 VIE

M3S (quando è installato *KHW) selezione riscaldamento a pavimento-acqua calda sanitaria valvola a 2 vie

DA REPERIRE IN LOCO

Limitazione della potenza ingresso richiesta 1

Limitazione della potenza ingresso richiesta 2

Limitazione della potenza ingresso richiesta 3

Limitazione della potenza ingresso richiesta 4

4 o 3 nuclei

3 nuclei

2 nuclei

230 V

5 nuclei

5Gx2,5

230 V segnale

2 nuclei

230 V

230 V

2 nuclei

230 V

2 nuclei

230 V

2 nuclei

230 V

2 nuclei

230 V

Note:

- In caso di cavo del segnale: mantenere una distanza minima dai cavi della potenza >5 cm

- Riscaldatori disponibili in base al modello: vedere tabella delle combinazioni

3 nuclei 2 nuclei

2x0,75

UNITÀ INTERNA

X1M: 1-2-3

X2M: 30-31

X5M: 3-4

F1B: L1-L2-L3 o L-N + messa a terra

F2B: L-N + messa a terra

A4P: Y2

X2M: 29

A4P: Y1

X2M: 28

Uscita allarme

A4P: Y3

X2M: 29

Segnale in entrata energia solare

A4P: X1-X2

Commutazione sull'uscita fonte di calore est.

A4P: Y2

X2M: 29

Raffreddamento/riscaldamento

Uscita Attivato/DISATTIVATO

X7M F2B

X2M: 34-35

Solo per *KHWSU*V3

X4M: 1-2-messa a terra

X2M: 13-14

Valvola NA: X2M: 6-7

Valvola NC: X2M: 5-7

X5M: 7-8

X9A (scheda A1P)

X5M: 9-10

A4P: X4

X2M: 28

Solo per *KSOLHWAV1

SPST:

X2M: 8-9-10

Solo per *KRP1AHTA

A8P: X801M: 1-5

A8P: X801M: 2-5

A8P: X801M: 3-5

X5M: 5-6

2 principale: X2M: 1-2-4 aggiuntivo: X2M: 1a-2a-4

2 principale: X2M: 1-2-3-4 aggiuntivo: X2M: 1a-2a-3-4

2 principale: X2M: 1-4 aggiuntivo: X2M: 1a-4

X2M: 32-33

2 nuclei

230 V

2 nuclei

230 V

2 nuclei segnale

2 nuclei

230 V

DA REPERIRE IN LOCO

Solo per *KRP1HB* e *KSOLHWAV1 indicazione allarme

Solo per l'opzione *KSR3PA

BSK: interblocco energia solare 1-2

Fonte di calore est. (per es. caldaia)

Raffreddamento/riscaldamento

Uscita Attivato/DISATTIVATO

2 nuclei

230 V

2 nuclei

230 V

2 nuclei segnale

2 nuclei segnale

Pompa di circolazione per ACS

VALVOLA A 2 VIE

M2S (unità *KHBX) per modo raffreddamento

Contatore elettrico ingresso impulso 1

Contatore elettrico ingresso impulso 2

2 nuclei

Solo per KRCS01-1 o EKRSCA1

230 V termistore esterno

(unità interna o esterna)

TERMOSTATO AMBIENTE ESTERNO / CONVETTORE CON POMPA DI CALORE

(zona principale e/o aggiuntiva)

PARTE OPZIONALE

3 nuclei per funzionamento raff/risc

2 nuclei per funzionamento solo del risc

230 V

Solo per *KRTW

(termostato ambiente cablato)

A3P: X1M: C-com-H

5 nuclei per funzionamento raff/risc

4 nuclei per funzionamento solo del risc

230 V

Solo per *KRTR

(termostato ambiente wireless)

A4P: X1M: H-C-com

X2M: L-N

A3P: X1M: 1-3

2 nuclei

(3m incluso) segnale

Solo per *KRTETS

R2T

Sensore esterno

(pavimento o ambiente)

4 nuclei

230 V

Solo per FWXV*

(convettore con pompa di calore)

X11M: 3-4-5-6

A8P: X801M: 4-5

X5M: 1-2

2 nuclei

2x0,75 comunicazione

2 nuclei

2x0,75 comunicazione

In caso di spostamento dell'interfaccia utente

A2P: interfaccia utente P1-P2

Solo per *KRCAL*

PARTE OPZIONALE

A2P: interfaccia utente P1-P2

4D078494

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

97

15 Dati tecnici

* specifica del contatore elettrico

- tipo di contatore a impulsi/contatto pulito per rilevamento di 5 V CC tramite scheda

- numero possibile di impulsi:

0,1 impulsi/kWh

1 impulso/kWh

10 impulsi/kWh

100 impulsi/kWh

1000 impulsi/kWh

- durata impulso: tempo minimo Attivato 40 ms tempo minimo DISATTIVATO 100 ms

- tipo di misurazione (in base all'installazione): contatore CA fase monofase contatore CA trifase (carichi bilanciati) contatore CA trifase (carichi sbilanciati)

* linee guida per l'installazione del contatore elettrico

- Generale: spetta all'installatore il compito di coprire l'intero consumo di potenza con contatori elettrici (non è ammessa la combinazione di una stima e della misurazione)

- Numero richiesto di contatori elettrici:

Tipo di unità esterna

Tipo di unità interna

Tipo di contatore elettrico

Tipo di contatore elettrico

Tipo di riscaldatore di riserva (#)

Alimentazione del riscaldatore di riserva

Configurazione del riscaldatore di riserva

230 V

3 / 6 kW

1~ 1

3~ bilanciato

3~ sbilanciato

3~ bilanciato

3~ sbilanciato

3V /

9W

1~

-

-

1~ 2

-

-

*RLQ(04/06/08)*

*HB(H/X)(04/08)CA#

1

1

-

9W

3~

400 V

6 / 9 kW

1

-

1

-

-

1

9W

3~

230 V

6 kW

-

-

1

1

-

1

*R*Q(011/014/016)*V3

3V /

9W

1~

230 V

*HB(H/X)16CA#

9W

3~

400 V

9W

3~

230 V

*R*Q(011/014/016)*W1

3V / 9W

1~

230 V

*HB(H/X)16CA#

3 / 6 kW

6 / 9 kW

6 kW

3 / 6 kW

Alimentazione a tariffa kWh normale

1

-

1 1

1 1

-

1 1 -

Alimentazione a tariffa kWh ridotta

-

-

1

2

-

-

1

-

1

1

-

1

1

1

-

1

1

-

9W

3~

400 V

6 / 9 kW

-

1

1

-

-

1

9W

3~

230 V

6 kW

-

-

1

-

1

1

4D078288

Guida di riferimento per l'installatore

98

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

15.7

Specifiche tecniche

15.7.1

Specifiche tecniche: Unità esterna

CAPACITÀ NOMINALE E INGRESSO NOMINALE

Per unità interne + unità esterne combinate

Unità esterne

Unità interne

Condizione 1

Condizione 2

Note

Tipo montato a parete

Tipo con montaggio a pavimento

Capacità di riscaldamento

Minimo

Nominale kW kW

Capacità di raffreddamento

COP

EER

Massimo

Minimo

Nominale

Massimo kW kW kW kW

PI riscaldamento Nominale

PI raffreddamento Nominale kW kW

Nominale

Nominale

Capacità di riscaldamento

Minimo

Nominale

-

kW kW

Capacità di raffreddamento

Massimo

Minimo

Nominale

Massimo kW kW kW kW

PI riscaldamento Nominale

PI raffreddamento Nominale

COP

EER

Nominale

Nominale

-

kW kW

SOLO TIPO PER RISCALDAMENTO

ERLQ004*

EHBH04*

ERLQ006*

EHBH08*

ERLQ008*

EHBH08*

EHVH04*

1,80

4,40

5,12

---

EHVH08*

1,80

6,00

8,35

---

EHVH08*

1,80

7,40

10,02

---

---

---

0,87

---

5,04

---

1,80

4,03

4,90

---

---

---

1,13

---

3,58

---

---

---

1,27

---

4,74

---

1,80

5,67

7,95

---

---

---

1,59

---

3,56

---

---

---

1,66

---

4,45

---

1,80

6,89

9,53

---

---

---

2,01

---

3,42

---

5,04

3,37

1,80

4,03

4,90

2,00

4,17

---

1,13

1,80

3,58

2,32

ERLQ004*

EHBX04*

TIPO REVERSIBILE

ERLQ006*

EHBX08*

ERLQ008*

EHBX08*

EHVX04*

1,80

4,40

5,12

2,00

5,00

---

0,87

1,48

EHVX08*

1,80

6,00

8,35

2,50

6,76

---

1,27

1,96

EHVX08*

1,80

7,40

10,02

2,50

6,86

---

1,66

2,01

4,74

3,45

1,80

5,67

7,95

2,50

4,84

---

1,59

2,07

3,56

2,34

4,45

3,42

1,80

6,89

9,53

2,50

5,36

---

2,01

2,34

3,42

2,29

* Condizione 1

- raffreddamento Ta 35°C - LWE 18°C (DT=5°C)

- riscaldamento Ta DB/WB 7°C/6°C - LWC 35°C ( DT= 5°C )

* Condizione 2

- raffreddamento Ta 35°C - LWE 7°C (DT= 5°C)

- riscaldamento Ta DB/WB 7°C/6°C - LWC 45°C ( DT= 5°C )

15 Dati tecnici

3TW60811-1 B pagina 1

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

99

15 Dati tecnici

SPECIFICHE TECNICHE

Involucro

Dimensioni

Peso

Imballaggio

Scambiatore di calore

Ventola

Compressore

Colore

Materiale

Imballaggio Altezza

Larghezza

Profondità

Unità Altezza

Larghezza

Profondità

Peso della macchina: ERLQ004* / ERLQ006* e ERLQ008*

Peso lordo: ERLQ004* / ERLQ006* e ERLQ008*

Materiale

Peso

Specifiche Lunghezza

N. di file

Passo delle alette

N. di passaggi

Superficie frontale

N. di stadi

Tipo di tubo

Aletta Tipo

Trattamento

Tipo

Quantità

Portata aria (nominale a 230 V) Riscaldamento

Raffreddamento alta bassa alta bassa

Direzione di scarico

Motore Quantità

Uscita

Quantità

Motore Modello

Tipo

Uscita motore

Categoria dell'unità mm mm mm mm mm mm kg kg kg mm mm m² m³/min m³/min m³/min m³/min

W

W

PED parte più critica=

Ps*V

Ps*DN

/

/ bar*l bar

Range di funzionamento (1)

Livello sonoro

(nominale)

(*) escluso dalla portata applicativa del PED per via dell'articolo 1, voce 3.6 della norma 97/23/EC

Riscaldamento Min °CDB

(unità esterna)*

Raffreddamento

Domestic Hot Water

Max

Min

Max

Min

°CDB

°CWB

°CWB

°CDB

(unità esterna)**

Riscaldamento

Raffreddamento

Max

Pressione sonora (4/6/8)

°CDB dBA

Pressione sonora (4/6/8) (2) dBA

Potenza sonora

Pressione sonora dBA

Pressione sonora (4/6/8) (2) dBA dBA Livello sonoro (silenziosità nelle ore notturne)

Refrigerante Tipo

Carico ERLQ004* / ERLQ006* e ERLQ008*

Controllo

Olio refrigerante

Collegamenti delle tubazioni

N. di circuiti

Tipo

Volume caricato

Liquido Tipo l kg mm

Gas

Scarico

Lunghezza tubazioni

Carica di refrigerante aggiuntiva

Differenza di altezza tra unità esterna e unità interna

Diametro (DE)

Tipo

Diametro (DE)

Quantità

Tipo

Diametro (DE)

Minimo

Massimo

Equivalente

Senza carico

Massimo mm mm m m m m kg/m m

Bianco avorio

<acciaio zincato verniciato in poliestere>

797

990

390

735

832

307

54 / 56

57 / 59

EPS, CARTONE

3

845

2

1,8

-

-

32

<Hi-Xa(8)>

<aletta WF>

<Trattamento anti-corrosione (PE)>

<Elica>

1

-

-

-

-

<Orizzontale>

1

53

1

2YC36BXD#C (ERLQ004*) / 2YC45DXD#C (ERLQ006*+ERLQ008*)

<Compressore con oscillazione sigillato ermeticamente>

-

I (*)

-

-

-

-25

25

10

43

-25

35

61 / 61 / 62

48 / 48 / 49

63 / 63 / 63

48 / 49 / 50

-

<R-410A>

1,45 / 1,60

<Valvola di espansione (tipo elettronico)>

1

<FVC50K>

0,75

<Collegamento svasato>

<6,35>

<Collegamento svasato>

<15,9>

2 foro

1xØ15+ 1xØ20

3

30

-

-

0,02 IF > 10 m

20

Metodo di sbrinamento

Controllo sbrinamento

Metodo di controllo della capacità

Accessori standard Voce

Quantità

Note

<Ciclo inverso>

<Sensore temperatura dello scambiatore di calore esterno>

<Controllato dall'inverter>

<Manuale di installazione>

1

(1) Vedere disegno con il range di funzionamento. (*) aumento del range per via del supporto del riscaldatore di riserva. (**) aumento del range per via del supporto del surriscaldatore o del riscaldatore di riserva.

(2) Il livello di pressione sonora viene misurato attraverso un microfono ad una certa distanza dall'unità.Si tratta di un valore relativo che dipende dalla distanza e dall'ambiente acustico.

Per ulteriori informazioni, consultare il disegno dello spettro del suono.

3TW60811-1 B pagina 2

Guida di riferimento per l'installatore

100

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

SPECIFICHE ELETTRICHE

Alimentazione

Corrente

Collegamenti elettrici

Note

Nome

Fase

Frequenza

Tensione

Gamma di tensioni

Corrente di funzionamento nominale

Corrente di avvio

Corrente di funzionamento massima

Zmax

Minimo

Massimo

Raffreddamento

Riscaldamento

Raffreddamento

Riscaldamento

Raffreddamento

Riscaldamento

V

A

A

A

A

A

A

Hz

V

V

<V3>

1

50

<230>

<-10%>

<+10%>

-

-

18 (vedere nota (2))

18 (vedere nota (2))

18

18

-

Valore Ssc minimo kVA

Apparecchiatura conforme a EN/IEC 61000-3-12 (1)

Fusibili raccomandati

Per l'alimentazione

Per il collegamento con unità interna

Quantità

Osservazione

Quantità

Osservazione

A 20

3

-

4

Incluso cablaggio di messa a terra

(1): Standard tecnico europeo/internazionale che definisce i limiti di correnti armoniche prodotte da apparecchiature collegate a sistemi pubblici a bassa tensione con corrente di entrata >16A e ≤ 75A per fase.

(2): Vedere la figura A

15 Dati tecnici

figura A – Corrente di avvio

Corrente di funzionamento

(A)

Max.

Esempio 1 Esempio 2

Corrente di avvio del compressore controllato da inverter Daikin Altherma sempre ≤ corrente di funzionamento max.

Corrente di funzionamento

(A)

Max.

Tempo

Esempio 1 Esempio 2

Corrente di avvio standard compressore attivato/disattivato >> corrente di funzionamento massima

Tempo

3TW60811-1 B pagina 3

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

101

15 Dati tecnici

15.7.2

Specifiche tecniche: Unità interna

SPECIFICHE TECNICHE

SOLO TIPO PER RISCALDAMENTO TIPO REVERSIBILE

*HBH04CA* *HBX04CA*

SOLO TIPO PER RISCALDAMENTO

*HBH08CA*

TIPO REVERSIBILE

*HBX08CA*

SOLO TIPO PER RISCALDAMENTO

*HBH16CA*

TIPO REVERSIBILE

*HBX16CA*

Unità esterne

Consumo nominale (solo unità interna senza riscaldatore elettrico)

Involucro

Colore

Materiale

Dimensioni Imballaggio

Altezza

Larghezza

Peso dell'unità

Peso dell'unità

Materiali da imballaggio

PED

W

Unità

Peso netto della macchina

Peso macchina imballata

Profondità

Altezza (1)

Larghezza

Profondità

3V

9W

3V

9W mm mm mm mm mm mm kg kg kg kg

Materiale

Peso kg categoria dell'unità parte più critica=

Ps*V bar*l

Ps*DN bar

* escluso dalla portata applicativa del PED per via dell'articolo 1, voce 3.6 della norma 97/23/EC

Componenti principali

Circuito idraulico

Circuito refrigerante

Livello sonoro

Range di funzionamento (9)

Note:

44

47

Art3§3*

/

/

/

-

-

75

/

46

48

49

51 cat.I

Scambiatore di calore a piastre

51,0

Bianco

Lamiera pre-rivestita

415

650

1016

890

480

344 cartone / EPS / PP (reggette)

2,8

Pompa

Scambiatore di calore lato acqua

Tipo n. di velocità unità ESP nominale

(*RH/LQ*B*) unità ESP nominale

(*RLQ*C*)

Riscaldamento (13)

Riscaldamento (13)

Consumo di potenza

Tipo q.tà

Volume d'acqua

Portata acqua min. (11)

Portata acqua

Nom.

(*RH/LQ*B*)

Raffreddamento (2)

Raffreddamento (8)

Riscaldamento (3)

Riscaldamento (13)

Portata acqua

Nom.

(*RLQ*C*)

Raffreddamento (2)

Raffreddamento (8)

Portata acqua max.

Riscaldamento (3)

Riscaldamento (13)

Raffreddamento

Riscaldamento

Materiale isolante

Volume

Pressione acqua massima

Pre-pressione

Diametro perforazioni

Materiale l kPa kPa kPa kPa kPa kPa kPa

W l bar bar mm

-

-

55

59

45

-

-

12,6

11,6

-

Piastra brasata

1

0,9

5,0

57

47

55

59

45

Motore CC

Controllato dall'inverter

12,0

14,3

12,6

11,6

25

25 schiuma elastomerica

-

-

-

48

51

45

-

-

37

41

45

58

42

48

51

45

Piastra brasata

1

1,3

11,0

54

41

37

41

45

-

-

86

94

150

-

-

86

88

-

-

84

88

150

-

-

54

65

150

-

-

47

59

-

-

47

59

150

Serbatoio di espansione

Filtro dell'acqua l/min l/min l/min l/min l/min l/min l/min l/min l/min feltro verde

-

-

-

-

-

13,9

19,4

15,4

19,7

17,2

16,3

21,2

19,8

17,2

16,3

21,2

19,8

feltro verde feltro verde

34

34 schiuma elastomerica schiuma elastomerica

-

-

32,1

29,5

-

-

32,1

31,5

-

-

32,5

31,5

-

-

40,1

37,6

-

-

41,6

39

-

-

-

41,6

38,9

10

3

1

1 corpo: rame+ ottone / elemento filtro: acciaio inossidabile

Collegamenti tubazioni ø (7)

Valvola di sicurezza

Manometro

Valvola di scarico / valvola di riempimento

Valvole di intercettazione

Valvola di spurgo aria pollici bar

G 1-1/4 (FEMMINA)

3

G 1-1/4 (FEMMINA)

3

Volume acqua totale (6)

ø lato gas

ø lato liquido

Potenza sonora (3)

Pressione sonora (4)

Temperatura esterna

Temperatura dell'acqua

3V

9W riscaldamento riscaldamento

Raffreddamento ambiente

Riscaldamento ambiente

ACS

Raffreddamento ambiente

Riscaldamento ambiente (5)

ACS(10)

(1) Con il kit opzionale *KHBDP installato: Altezza= XXX mm

(2) Tamb 35°C - LWE 7°C ( DT=5°C )

(3) DB/WB 7°C/6°C - LWC 35°C ( DT=5°C) l l mm mm dBA dBA

°C

°C

°C

°C

°C

°C

-

-

3

-

15,9

6,35

40

26

-25 ~ 25

-25 ~ 35

15 ~ 55

25 ~ 80

10 ~ 43

5 ~ 22

-

-

-25 ~ 25

-25 ~ 35

15 ~ 55

25 ~ 80

(4) Il livello di pressione sonora viene misurato attraverso un microfono a 1 m dall'unità.Si tratta di un valore relativo, a seconda della distanza e dell'ambiente acustico.

Il livello di pressione sonora menzionato è il valore massimo possibile all'interno del range di funzionamento dell'unità

(5) 15°C ~ 25°C: solo Risc Ris, senza funzionamento della pompa di calore = durante la messa in funzione

4

5

15,9

6,35

4

0

26

10 ~ 43

5 ~ 22

-

-

(6) Incluse tubazioni + scambiatore di calore a piastre + riscaldatore di riserva / escluso serbatoio di espansione

(7) Il valore menzionato si riferisce al collegamento dopo le valvole a sfera.Il collegamento con l'unità è G1-1/4 FEMMINA.

(8) Tamb 35°C - LWE 18°C ( DT=5°C)

(9) per i dettagli, vedere il disegno con il range di funzionamento

(10) solo surriscaldamento > 50°C, senza funzionamento della pompa di calore

(11) i modelli 3V/9W con risc. ris. possono funzionare solo ad una portata > 12/15 l/min

(12) Vedere il range di funzionamento per le differenze tra le unità RHQ* e RLQ*

(13) DB/WB 7°C/6°C - LWC 45°C ( DT=5°C)

150

-

-

26

38

-

-

26

38

-

-

26

39

180

47

48

50

52

Art3§3*

/

/

/

Motore CC

Controllato dall'inverter

-

-

45,9

43,6

-

-

45,9

43,6

-

-

46,0

43,3

1

1,0

11,0 schiuma elastomerica

G 1-1/4 (FEMMINA)

3

4

5

15,9

9,52

47

33

97

55

86

94

80

40

86

88

150 150

Piastra brasata

28,7

39,8

32,1

29,5

-25 ~ 25 (12)

-20 ~ 35

15 ~ 55

25 ~ 80

33,6

43,1

32,1

31,5

80

40

84

88

150

33,6

43,1

32,5

31,5

72

7

54

65

150

71

26

47

59

150

71

26

47

59

35,8

49,6

40,1

37,6

36,0

46,0

41,6

39,0

51

36,0

46,0

41,6

38,9

10 ~ 46

5 ~ 22

65

0

26

38

150

65

16

26

38

150

65

16

26

39

37,6

51,0

45,9

43,6

37,6

48,0

45,9

43,6

37,6

48,0

46,0

43,3

3D078754_D pagina 1

Guida di riferimento per l'installatore

102

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

SPECIFICHE ELETTRICHE

Riscaldatore elettrico

(opzionale)

Tipo

Impostazione capacità

Stadi di capacità

Capacità stadio 1

Capacità stadio 2

Tempo di ritardo minimo tra uno stadio e l'altro

Alimentazione (1)

Fase

Frequenza

Corrente

Tensione

Corrente di funzionamento (riscaldatore di riserva)

Zmax (riscaldatore di riserva) Nota (8) kW kW kW

Hz

V

A

Ω complesso kVA

Valore Ssc minimo

Surriscaldatore

(opzionale)

(modelli *KHW*)

Gamma di tensioni

Impostazione capacità

Stadi di capacità

Minimo

Massimo

Collegamenti elettrici per l'alimentazione del riscaldatore di riserva

Cavo di comunicazione

Zmax (riscaldatore di riserva+ surriscaldatore (modelli *KHW*)) Nota (8) quantità di fili tipo di fili quantità di fili kW

Tempo di ritardo minimo tra uno stadio e l'altro

Corrente Corrente di funzionamento

(riscaldatore di riserva+ surriscaldatore (modelli

*KHW*))

Valore Ssc minimo (8)

+ EK*V3 A

+ EK*Z2 A - - - -

+ EK*V3 kVA

+ EK*Z2 kVA

Ω complesso

V

V

Interfaccia utente tipo di fili quantità di fili tipo di fili

Alimentazione a tariffa kWh preferenziale quantità di fili tipo di fili quantità di fili

Contatore elettrico pompa dell'acqua calda sanitaria

Alimentazione per modello

*KHW* opzionale per il collegamento al modello

*KHW* opzionale + Q2L per il collegamento con R5T tipo di fili quantità di fili tipo di fili quantità di fili tipo di fili quantità di fili tipo di fili quantità di fili tipo di fili per il collegamento con R6T per il collegamento con A3P per il collegamento con M2S quantità di fili tipo di fili quantità di fili tipo di fili quantità di fili tipo di fili quantità di fili per il collegamento con M3S per il collegamento con l'FWXV* opzionale

(segnale di entrata e uscita su richiesta) per il collegamento con riscaldatore piastra fondo tipo di fili quantità di fili tipo di fili quantità di fili tipo di fili

Note

3V

Nota (10)

230

13

-

-

-

3

1

3

-

1~

3

1

26 (13+13)

(9)

-

0,29

0,25+ j0,15

207

253

3G

Nota (3)

50

230

15,1

-

-

-

-

-

6

2

3

6

3~

3

1

28,1 (15,1+13)

(9)

-

207

253

4G

Nota (3)

3

1

3

6

1~

-

-

230

13

-

3

1

Nota (12)

9W

6

Nota (11)

1~

50

6

2

3

230

26

0,29

0,25+ j0,15

(9)

26 (13+13) 39 (26+13)21,7 (8,7+13) 26 (13+13)

(9)

-

-

-

207

253

3G

2

Minimo 0,75 mm² (rilevamento impulso 5 V CC)

2

3G

13A, nota (3)

5G

Nota (3) e (4)

Nota (7)

Nota (7)

2

Minimo 0,75 mm²

Nota (6)

Nota (3) e (5)

2

Nota (3) e (5)

3

Nota (3) e (5)

4

100 mA, minimo 0,75 mm²

2

Nota (3)

3

1

(9)

-

0,17

0,25+ j0,15

207

253

3G

Nota (3)

400

8,7

-

-

-

6

2

3

6

3~

3

1

-

-

360

440

4G

Nota (3) Nota (3)

3

2,5 mm²

2

0,75 mm² fino a 1,25 mm² (lunghezza max. 500 m) potenza: 2 potenza: 6,3 A nota (3)

16,2 (8,7+7,5)

(9)

(9)

Minimo 0,75 mm² (2A prelievo breve e abbondante, 1A continuo)

-

-

-

9

2

3

9

3~

400

13

3

1

20,5 (13+7,5)

-

-

360

440

4G

Nota (3)

(1) L'alimentazione menzionata sopra dell'hydro box serve solo per il riscaldatore di riserva.Il quadro elettrico e la pompa dell'hydrobox sono forniti con l'unità esterna.Il serbatoio dell'acqua calda sanitaria opzionale ha un'alimentazione separata.

(3) Selezionare diametro e tipo in base alle norme nazionali e locali

(4) Per ulteriori dettagli sul range di tensioni e sulla corrente, vedere il manuale di installazione

(5) Tensione: 230 V / Corrente massima: 100 mA / Minimo 0,75 mm²

(6) Dipende dal tipo di termostato, vedere il manuale di installazione

(7) Filo incluso nell'opzione *KHW*

(8) Secondo la norma EN/IEC 61000-3-11 (*), potrebbe essere necessario consultare l'operatore della rete di distribuzione per assicurare che l'apparecchiatura venga collegata solo ad una linea di alimentazione con Zsys(***) ≤ Zmax

(9) Apparecchiatura conforme a EN/IEC 61000-3-12 (**)

(9)

(9)

(*): Standard tecnico europeo/internazionale che definisce i limiti per le variazioni, gli sbalzi e lo sfarfallio della tensione nei sistemi di alimentazione pubblica a bassa tensione per apparecchiature con corrente nominale ≤75 A.

(**): Standard tecnico europeo/internazionale che definisce i limiti di correnti armoniche prodotte da apparecchiature collegate a sistemi pubblici a bassa tensione con corrente di entrata >16A e ≤ 75A per fase.

(***): Impedenza del sistema

15 Dati tecnici

Nota 10 - Riscaldatore di riserva (3V) - tempo di ritardo min. tra uno stadio e l'altro

Capacità

(kW)

1 min.

10 min.

Stadio 1

Tempo

Nota 11 - Riscaldatore di riserva (9W) - tempo di ritardo min. tra uno stadio e l'altro

Capacità

(kW)

10 s 1 min.

6 min. (*) 1 min.

0 s 10 min.

Stadio 2

Stadio 1

(*): 3 min. in caso di funzionamento dell'acqua calda sanitaria Tempo

Nota 12 - Surriscaldatore (modelli *KHW*) - tempo di ritardo min. tra uno stadio e l'altro

Capacità

(kW)

1 min.

50 min. (*)

Stadio 1

(*): a meno che non sia attivata manualmente

Tempo

3D078754_D pagina 2

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

103

15 Dati tecnici

15.8

Range di funzionamento

15.8.1

Range di funzionamento: Riscaldamento e raffreddamento

46 temp. esterna (°CDB)

INTERNA:

SERIE AA

SERIE AB

SERIE BA

SERIE BB

SERIE CA

INTERNA:

SERIE CA

46 temp. esterna (°CDB)

10 temperatura dell'acqua in uscita dal condensatore (°C)

5 22

35 temp. esterna (°CDB)

0

–20

–25

15 18 25

35 temp. esterna (°CDB)

0

–20

(

*

)

55 temperatura dell'acqua in uscita dal condensatore (°C)

15 18 25 40 55

(

*

) temperatura dell'acqua in uscita dal condensatore (°C)

18

10

50 temperatura dell'acqua in uscita dal condensatore (°C)

10

0

–15

–20

–25

25

5 13 temp. esterna (°CDB)

22

15 18 25 30 45 50 55 temperatura dell'acqua in uscita dal condensatore (°C)

LEGENDA:

:

SOLO FUNZIONAMENTO DEL RISCALDATORE DI RISERVA

(SENZA FUNZIONAMENTO DELL'UNITÀ ESTERNA)

: FUNZIONAMENTO DELL'UNITÀ ESTERNA SE SETPOINT ≥25°C

:

FUNZIONAMENTO DELL'UNITÀ ESTERNA POSSIBILE, MA NESSUNA

GARANZIA DELLA CAPACITÀ.

(SE LA TEMPERATURA ESTERNA < –20° C o < –25° C L'UNITÀ ESTERNA SI ARRESTERÀ)

(IL FUNZIONAMENTO DELL'UNITÀ INTERNA E DEL RISCALDATORE DI RISERVA

CONTINUERÀ)

: AREA DI ABBASSAMENTO

OSSERVAZIONE: PER L'UNITÀ ESTERNA NEL MODO DI CONDIZIONE DI ALIMENTAZIONE

LIMITATA, IL SURRISCALDATORE E IL RISCALDATORE DI RISERVA

POSSONO FUNZIONARE SOLO SEPARATAMENTE.

(

*

)

*Le unità RLQ includono delle apparecchiature speciali (isolante, foglio riscaldante,...) per assicurare il corretto funzionamento nelle aree in cui la temperatura ambiente potrebbe essere rigida in concomitanza con condizioni di umidità elevata.In tali condizioni, i modelli *RHQ potrebbero sperimentare problemi con ingente accumulo di ghiaccio sulla serpentina raffreddata ad aria.

Se si prevedono tali condizioni, è necessario installare al suo posto il modello

*RLQ.Questi modelli contengono delle contromisure (isolamento, foglio riscaldante,...) atte a prevenire il congelamento.

3TW60813-1A

Guida di riferimento per l'installatore

104

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

15.8.2

Range di funzionamento: Acqua calda sanitaria

temp. esterna (°CDB)

35

25

35

25 temp. esterna (°CDB)

–20

25 temp. esterna (°CDB)

35

25

48 50 60 80 temperatura serbatoio dell'acqua calda sanitaria (°C)

0

–20

35

25

25 temp. esterna (°CDB)

35 48 50 60 80 temperatura serbatoio dell'acqua calda sanitaria (°C)

–15

–20

–25

25 40 45 50 55 60 80 temperatura serbatoio dell'acqua calda sanitaria (°C)

15 Dati tecnici

UNITÀ INTERNE:

SERIE BB

SERIE CA

–10

–20

35

25

25 temp. esterna (°CDB)

5

–15

–20

–25

–20

35

25

25 temp. esterna (°CDB)

25 40 45

48

50 55 60

50 53 55 60 temperatura serbatoio dell'acqua calda sanitaria (°C)

LEGENDA:

:

SOLO FUNZIONAMENTO DEL SURRISCALDATORE (SOLO EKHW*)

:

SOLO FUNZIONAMENTO DEL RISCALDATORE DI RISERVA

(SOLO EKHV*BB + EKHTS*, EHV*CA*)

:

SOLO FUNZIONAMENTO DEL SURRISCALDATORE (SOLO EKHW*)

:

SOLO FUNZIONAMENTO DEL RISCALDATORE DI RISERVA

(SOLO EKHV*BB + EKHTS*, EHV*CA*)

FUNZIONAMENTO DELL'UNITÀ ESTERNA POSSIBILE, MA NESSUNA

GARANZIA DELLA CAPACITÀ.

(SE LA TEMPERATURA ESTERNA < –25°C L'UNITÀ ESTERNA SI ARRESTERÀ)

(IL FUNZIONAMENTO DELL'UNITÀ INTERNA E DEL

SURRISCALDATORE/RISCALDATORE DI RISERVA CONTINUERÀ)

OSSERVAZIONE: PER L'UNITÀ ESTERNA NEL MODO DI CONDIZIONE

DI ALIMENTAZIONE LIMITATA (SOLO EKHW*), IL

SURRISCALDATORE E IL RISCALDATORE DI RISERVA

POSSONO FUNZIONARE SOLO SEPARATAMENTE.

48 50 80 temperatura serbatoio dell'acqua calda sanitaria (°C)

80 temperatura serbatoio dell'acqua calda sanitaria (°C)

UNITÀ INTERNE:

SERIE CA

3TW60813-2B

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

105

15 Dati tecnici

15.8.3

Necessità di una bacinella di drenaggio

Limite temperatura acqua in entrata per prevenire la condensa

Umidità relativa 40%

Umidità relativa 60%

Umidità relativa 80%

Esempio:

Con una temperatura ambiente di 25°C e un'umidità relativa del 40%.

Se la temperatura dell'acqua in entrata

è inferiore a 12°C, si verificherà la formazione di condensa sulle tubazioni dell'acqua.

Temperatura a bulbo secco [°C]

1. Per ulteriori informazioni, vedere la tabella psicometrica.

2. Se si prevede la formazione di condensa, prendere in considerazione l'installazione del kit

bacinella di drenaggio EKHBDPCA2.

4D078990

Guida di riferimento per l'installatore

106

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

15.9

Tabella delle capacità

CAPACITÀ DI RAFFREDDAMENTO MASSIMA

18

22

7

10

7

10

13

15

13

15

18

22

7

10

13

15

18

22

Tamb [°C] 20 25 30 35 40 43

LWE [°C] CC [kW] PI [kW] CC [kW] PI [kW] CC [kW] PI [kW] CC [kW] PI [kW] CC [kW] PI [kW] CC [kW] PI [kW]

6,07

6,45

6,79

7,01

7,36

7,98

1,54

1,50

1,46

1,44

1,40

1,34

5,56

5,94

6,29

6,52

6,87

7,52

1,70

1,66

1,62

1,59

1,55

1,49

5,04

5,42

5,78

6,01

6,37

6,99

1,87

1,83

1,78

1,75

1,70

1,64

4,53

4,91

5,27

5,50

5,87

6,49

2,04

2,00

1,95

1,91

1,86

1,78

3,50

3,83

4,15

4,36

4,69

5,23

1,84

1,80

1,75

1,72

1,67

1,60

2,89

3,19

3,48

3,67

3,98

4,47

1,71

1,68

1,63

1,60

1,56

1,49

2,05

2,04

2,02

2,00

1,98

1,95

2,05

2,04

2,02

2,00

1,98

1,95

2,75

3,24

3,79

4,18

4,83

5,83

2,75

3,24

3,79

4,18

4,83

5,83

2,23

2,19

2,16

2,13

2,09

2,03

2,48

2,44

2,40

2,37

2,32

2,26

3,77

4,25

4,77

5,14

5,74

6,65

4,10

4,61

5,16

5,55

6,18

7,14

2,51

2,45

2,38

2,34

2,27

2,17

3,20

3,12

3,04

2,98

2,89

2,77

5,46

5,93

6,41

6,74

7,26

8,02

6,35

6,89

7,44

7,83

8,43

9,32

2,44

2,38

2,32

2,27

2,21

2,12

3,11

3,03

2,95

2,90

2,81

2,70

6,19

6,71

7,24

7,61

8,20

9,06

7,19

7,79

8,41

8,84

9,52

10,52

2,38

2,32

2,26

2,22

2,16

2,08

3,03

2,96

2,88

2,83

2,76

2,65

10,13

8,01

8,68

9,38

6,90

7,48

8,07

8,49

9,11

9,86

10,59

11,77

2,34

2,29

2,23

2,20

2,14

2,07

2,98

2,91

2,85

2,80

2,73

2,64

7,56

8,18

8,82

9,27

9,98

11,02

8,79

9,50

10,24

10,76

11,59

12,80

CAPACITÀ DI RISCALDAMENTO MASSIMA – VALORI DI PICCO

7

12

-2

2

15

20

-20

-15

-7

7

12

-2

2

15

20

-20

-15

-7

LWC [°C] 30 35 40 45 50 55

Tamb [°C] HC [kW] PI [kW] HC [kW] PI [kW] HC [kW] PI [kW] HC [kW] PI [kW] HC [kW] PI [kW] HC [kW] PI [kW]

-20 2,42 1,58 2,40 1,79 2,35 1,97 2,30 2,19 2,21 2,41

-15

-7

-2

2

7

12

15

3,53 1,57

5,02 1,57

5,16 1,39

5,20 1,22

5,25 0,99

5,29 0,77

5,47 0,76

3,32 1,79 3,38 1,96 3,13

4,91

5,07

5,10

5,12

5,20

5,29

1,75

1,56

1,37

1,12

0,86

0,81

4,81

4,92

4,98

5,00

5,05

5,16

1,93

1,75

1,58

1,31

1,01

0,98

4,64

4,82

4,88

4,90

4,91

5,06

2,21 3,04

2,13

1,93

1,74

1,44

1,21

1,20

4,34

4,55

4,69

4,70

4,73

4,76

2,41

2,36

2,17

1,98

1,66

1,47

1,37

2,80

4,04

4,34

4,54

4,54

4,57

4,63

2,52

2,49

2,29

2,08

1,76

1,52

1,48

4,89 1,45

20

6,02 0,74

3,26 2,10

4,21 2,05

6,22 1,99

6,99 1,94

7,48 1,90

8,48 1,84

9,20 1,82

5,85 0,81 5,73 0,96 5,51

3,19 2,27 3,16 2,44 3,02

4,13 2,22 4,06 2,38 3,93

6,01 2,16 5,80 2,33 5,69

6,81 2,10 6,52 2,26 6,33

7,26 2,04 6,96 2,20 6,76

8,35 1,99 8,17 2,15 7,95

8,97 1,95 8,73 2,11 8,37

10,03 1,79 9,77 1,91 9,46 2,08 9,10

11,51 1,76 11,21 1,87 10,85 2,05 10,44

3,91 2,68 3,83 2,90 3,79 3,11 3,62

5,06 2,61

7,47 2,54

4,95 2,83 4,87 3,04 4,72

7,21 2,76 6,96 2,97 6,82

8,38 2,48

8,97 2,42

8,17

8,71

2,68

2,61

7,82

8,35

2,89

2,81

7,60

8,12

10,17 2,35 10,02 2,54 9,81 2,74 9,53

11,04 2,32 10,76 2,49 10,48 2,70 10,05

12,04 2,28 11,72 2,44 11,35 2,66 10,92

13,81 2,25 13,46 2,38 13,01 2,62 12,52

1,13 5,18

2,55 2,84

2,50 3,71

2,44 5,40

2,39 5,99

2,33 6,57

2,32 7,53

2,29 8,01

2,26 8,65

2,24 9,89

3,25 3,40

3,18 4,45

3,11 6,48

3,04 7,19

2,97 7,89

2,96 9,04

2,92 9,61

2,89 10,38

1,32

2,63

2,57

2,51

2,46

2,41

2,40

2,39

3,42

4,97

5,48

5,96

7,08

7,52

2,37 8,14

2,36 9,31

3,35

3,28

3,21

4,10

5,97

3,14

3,08

6,57

7,16

3,07 8,50

3,05 9,03

3,03 9,76

2,61

2,58

2,54

2,50

2,48

2,47

2,47

2,47

3,15

2,85 11,87 3,01 11,17 3,15

3,33

3,29

3,24

3,20

3,16

3,15

Simboli:

CC

HC

PI

LWE

LWC

Tamb

Capacità di raffreddamento alla frequenza di funzionamento massima, misurata sec. la norma EN 14511

Capacità di riscaldamento alla frequenza di funzionamento massima, misurata sec. la norma EN 14511

Consumo di potenza, misurato sec. EN 14511

Temperatura acqua in uscita evaporatore

Temperatura acqua in uscita condensatore

Temperatura ambiente; UR (riscaldamento)= 85%

Condizioni:

1. Capacità di raffreddamento

La capacità è indicata in base alla norma EN 14511 ed è valida per il range acqua refrigerata ΔT = 3~8° C

I valori della capacità non possono essere estrapolati al di sotto di una temperatura manuale di 7°C

2. Capacità di riscaldamento

La capacità è indicata in base alla norma EN 14511 ed è valida per il range acqua riscaldata ΔT = 3~8° C

3. Consumo di potenza

Il consumo di potenza è l'ingresso totale delle unità interna ed esterna, inclusa la pompa di ricircolo; secondo la norma EN

14511

Note:

- La capacità e il consumo di potenza sono validi per i modelli V3 a 230 V.

- La capacità e il consumo di potenza si riferiscono al funzionamento massimo

15 Dati tecnici

CAPACITÀ DI RISCALDAMENTO MASSIMA – VALORE INTEGRATO

LWC [°C] 30 35 40 45 50 55

Tamb [°C] HC [kW] PI [kW] HC [kW] PI [kW] HC [kW] PI [kW] HC [kW] PI [kW] HC [kW] PI [kW] HC [kW] PI [kW]

-20

-15

2,26

3,30

1,53

1,53

2,24

3,11

1,74

1,73

2,20

3,17

1,91

1,90

2,16

2,93

2,13

2,15

2,08

2,86

2,34

2,34 2,64 2,44

-7

-2

2

7

12

15

20

-20

-15

-7

-2

2

7

12

15

20

-20

-15

-7

4,70

4,84

4,90

5,25

5,29

5,47

6,15

6,58

8,48

9,20

6,02

3,16

4,13

5,48

1,53

1,36

1,19

0,99

0,77

0,76

1,79

1,76

1,84

1,82

0,74

1,89

1,86

1,81

4,60 1,70

4,76 1,52

4,81

5,12

5,20

5,29

1,34

1,12

0,86

0,81

5,85 0,81

3,11 2,12

4,01 2,07

5,34 2,02

6,08 1,96

6,40 1,90

8,35 1,99

8,97 1,95

4,51

4,63

4,69

5,00

5,05

5,16

6,04

6,19

8,17

8,73

5,73

2,93

3,77

5,29

1,88 4,34 2,07

1,71 4,53 1,88

1,54

1,31

1,01

0,98

4,60

4,90

4,91

5,06

1,70

1,44

1,21

1,20

0,96 5,51 1,13

2,37 2,75 2,50

2,30 3,60 2,45

2,22 5,21 2,38

2,14 5,69 2,28

2,06 6,07 2,19

2,15 7,95 2,32

2,11 8,37 2,29

10,03 1,79 9,77 1,91 9,46 2,08 9,10 2,26

11,51 1,76 11,21 1,87 10,85 2,05 10,44 2,24

3,79 2,41 3,73 2,71 3,51 3,03 3,29 3,19

4,96

6,57

2,38

2,31

4,81 2,64

6,41 2,58

4,52

6,35

2,93 4,33 3,12

2,83 6,25 3,03

4,08

4,28

4,42

4,70

4,73

4,76

8,65

9,89

3,25

4,24

5,99

5,58

5,97

7,53

8,01

5,18

2,71

3,54

4,99

2,29 3,81

2,11 4,10

1,93

1,66

1,47

1,37

4,27

4,54

4,57

4,63

1,32 4,89

2,59

2,52 3,26

2,45 4,58

2,37 5,14

2,29 5,49

2,40 7,08

2,39 7,52

2,37 8,14

2,36 9,31

3,30

3,21 3,92

3,13 5,50

2,41

2,22

2,02

1,76

1,52

1,48

1,45

2,55

2,52

2,46

2,40

2,48

2,47

2,47

2,47

3,26

3,21

-2

2

7

12

15

20

7,38

7,90

2,28

2,25

7,29

7,68

2,50

2,42

7,25

7,43

2,73

2,63

6,82

7,28

2,91

2,79

10,17 2,35 10,02 2,54 9,81 2,74 9,53 2,96

11,04 2,32 10,76 2,49 10,48 2,70 10,05 2,92

12,04 2,28 11,72 2,44 11,35 2,66 10,92 2,89

6,70

7,16

9,04

9,61

10,38

3,02 6,16

2,92 6,59

3,07 8,50

3,05 9,03

3,03 9,76

3,14

3,06

3,16

3,15

3,15

13,81 2,25 13,46 2,38 13,01 2,62 12,52 2,85 11,87 3,01 11,17 3,15

3TW60812-1A

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

107

15 Dati tecnici

15.10

Spettro del suono

15.10.1 Spettro del suono: Unità esterna

60

55

70

65

50

ERLQ004CA*

NR75

70

NR55

NR70

NR65

60

NR60

50

45

40

NR50

40

NR45

35

30

NR35

NR40

30

20

15

25

10

NR30

NR25

20

NR0 NR5 NR10 NR15

NR20

63 125 250 500 1000 2000 4000 8000 dBA

FREQUENZA CENTRALE BANDA D'OTTAVA (Hz)

10

FREQUENZA CENTRALE BANDA D'OTTAVA [dB]

RAFFREDDAMENTO

ERLQ006CA*

65

60

70

NR75

70

NR70

NR65

60

55

50

45

NR60

NR55

50

40

35

NR50

NR45

40

30

25

NR35

NR40

NR30

30

20

NR25

20

15

10

NR0 NR5 NR10

NR15

NR20

63 125 250 500 1000 2000 4000 8000 dBA

FREQUENZA CENTRALE BANDA D'OTTAVA (Hz)

10

65

60

70

ERLQ008CA*

NR75

70

NR70

NR65

60

55

50

45

NR60

NR55

50

40

NR50

NR45

40

35

30

NR35

NR40

NR30

30

25

20

15

10

NR25

20

NR0 NR5 NR10 NR15

NR20

63 125 250 500 1000 2000 4000 8000 dBA

FREQUENZA CENTRALE BANDA D'OTTAVA (Hz)

10

NOTE:

- I DATI SONO VALIDI IN CONDIZIONI DI CAMPO LIBERO

- I DATI SONO VALIDI IN CONDIZIONI DI FUNZIONAMENTO NOMINALE

- dBA = LIVELLO DI PRESSIONE SONORA PONDERATA A.(SCALA A SECONDO NORMATIVA IEC)

- PRESSIONI ACUSTICHE DI RIFERIMENTO 0dB = 20µPa

POSIZIONE DI MISURAZIONE

(LATO SCARICO)

3TW60817-1

Guida di riferimento per l'installatore

108

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

15 Dati tecnici

70

65

60

ERLQ004CA*

NR75

70

NR70

NR65

60

55

50

45

NR60

NR55

NR50

NR45

50

40 40

35

30 NR35

NR40

30

25

20

15

10

NR30

NR25

20

NR0 NR5 NR10 NR15

NR20

63 125 250 500 1000 2000 4000 8000 dBA

FREQUENZA CENTRALE BANDA D'OTTAVA (Hz)

10

RISCALDAMENTO

ERLQ006CA*

50

45

70

65

60

55

NR75

NR70

NR65

70

60

NR60

NR55

NR50

50

40

35

NR45

40

30

25

NR35

NR30

NR40

30

20

NR25

20

15

10

NR0 NR5 NR10 NR15

NR20

63 125 250 500 1000 2000 4000 8000 dBA

FREQUENZA CENTRALE BANDA D'OTTAVA (Hz)

10

FREQUENZA CENTRALE BANDA D'OTTAVA [dB]

70

65

ERLQ008CA*

NR75

70

NR70

NR65

60 60

55

50

NR60

NR55

NR50

50

45

40

35

30

NR45

40

NR35

NR40

30

25

20

15

10

NR30

NR25

20

NR0 NR5 NR10 NR15

NR20

63 125 250 500 1000 2000 4000 8000 dBA

FREQUENZA CENTRALE BANDA D'OTTAVA (Hz)

10

NOTE:

- I DATI SONO VALIDI IN CONDIZIONI DI CAMPO LIBERO

- I DATI SONO VALIDI IN CONDIZIONI DI FUNZIONAMENTO NOMINALE

- dBA = LIVELLO DI PRESSIONE SONORA PONDERATA A.(SCALA A SECONDO NORMATIVA IEC)

- PRESSIONI ACUSTICHE DI RIFERIMENTO 0dB = 20µPa

POSIZIONE DI MISURAZIONE

(LATO SCARICO)

3TW60817-2

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

109

15 Dati tecnici

15.11

Curva ESP

15.11.1 Curva ESP: Unità interna

EHB(H/X)04CA3V

75

70

65

60

55

50

45

40

35

30

25

20

15 portata min. per risc. ris. 3V

10

5

0

0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34

Portata acqua (l/min)

EHB(H/X)08CA3V

EHB(H/X)08CA9W

40

35

30

25

20

15

10

5

0

75

70

65

60

55

50

45 portata min. per risc. ris. 3V portata min. per risc. ris. 9W

0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34

Portata acqua (l/min)

ESP : Pressione statica esterna

Portata : Portata d'acqua attraverso l'unità

Note:

1) La selezione di una portata al di fuori dell'area di funzionamento può causare danni o difetti all'unità.

Vedere anche il range di portate ammesse minime e massime nelle specifiche tecniche.

2) La qualità dell'acqua deve essere conforme alla direttiva EN EC 98/83 EC.

4D078649_A

Guida di riferimento per l'installatore

110

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

15.12

Prestazioni

15 Dati tecnici

) in to (m en am ld ca is i r o d mp Te

) in to (m en am ld ca is i r o d mp Te

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

) in to (m en am ld ca is i r o d mp Te

Guida di riferimento per l'installatore

111

15 Dati tecnici

) in to (m en am ld ca is i r o d mp Te ) in to (m en am ld ca is i r o d mp Te

) in to (m en am ld ca is i r o d mp Te

Guida di riferimento per l'installatore

112

) in to (m en am ld ca is i r o d mp Te

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

15 Dati tecnici

] [l 0°C q 4 Ve

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

113

15 Dati tecnici

15.13

Programmi di certificazione

DATI NOMINALI PER PROGRAMMI DI CERTIFICAZIONE – MODO RISCALDAMENTO

*RLQ004*

Pavimento

EHPA

Credito d'imposta, NF PAC,

Microgenerazione

EHPA, SEI, Ecolabel

NF PAC

Bobina della ventola

NF PAC

Ecolabel

NF PAC

*RLQ006* Pavimento EHPA

Credito d'imposta, NF PAC,

Microgenerazione

EHPA, SEI, Ecolabel

NF PAC

Bobina della ventola

NF PAC

Ecolabel

NF PAC

*RLQ008* Pavimento EHPA

Credito d'imposta, NF PAC,

Microgenerazione

EHPA, SEI, Ecolabel

NF PAC

Bobina della ventola

NF PAC

Ecolabel

NF PAC

Programma di certificazione Ta [°C] EWC [°C] LWC [°C] HC [kW] COP

10/8

7/6

2/1

-7/-8

7/6

30

30

40

-7/-8

10/8

7/6

30

30

45

35

35

35 4,47 5,12 4,00 - - - - -

35 4,40 5,04 4,00

3,40 - - - 3,20

35

35

45

3,27 4,02 - -

3,10 3,10 3,00 -

4,37 2,81 2,00 2,10 - - - -

4,03 3,58 2,50 2,70 - -

4,20 2,27 1,50 1,60 -

2,60

-

- -

- -

- -

6,25 5,07 4,00 - - - - -

6,00 4,74 4,00 3,40 - - - 3,20

2/1

-7/-8

7/6

2/1

-7/-8

40

35

35

45

45

45

4,58 3,66 - - 3,10 3,10 3,00 -

5,31 2,84 2,00 2,10 - - - -

5,67 3,56 2,50 2,70 - - - -

5,69 2,81 1,50 -

5,12 2,22 1,50 1,60 -

2,60

- - -

10/8

7/6

2/1

-7/-8

7/6

2/1

-7/-8

30

30

40

35

35

7,39 4,75 4,00 - - -

7,40 4,45 4,00 3,40 - -

- -

- 3,20

35

35

45

45

45

5,80 3,53 - - 3,10 3,10 3,00 -

5,46 2,71 2,00 2,10 - - - -

6,89 3,42 2,50 2,70 - - - -

6,08 - - 2,60 - -

6,13 2,12 1,50 1,60 - - - -

3TW60819-3C pagina 1

Guida di riferimento per l'installatore

114

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

15.14

Tabella delle combinazioni

15 Dati tecnici

ERLQ004~008CAV3 + EHBH/X04+08CA

Unità split a bassa temperatura - Daikin Altherma

4P313774-1C – 2012.11

Guida di riferimento per l'installatore

115

4P313774-1C

2012.11
