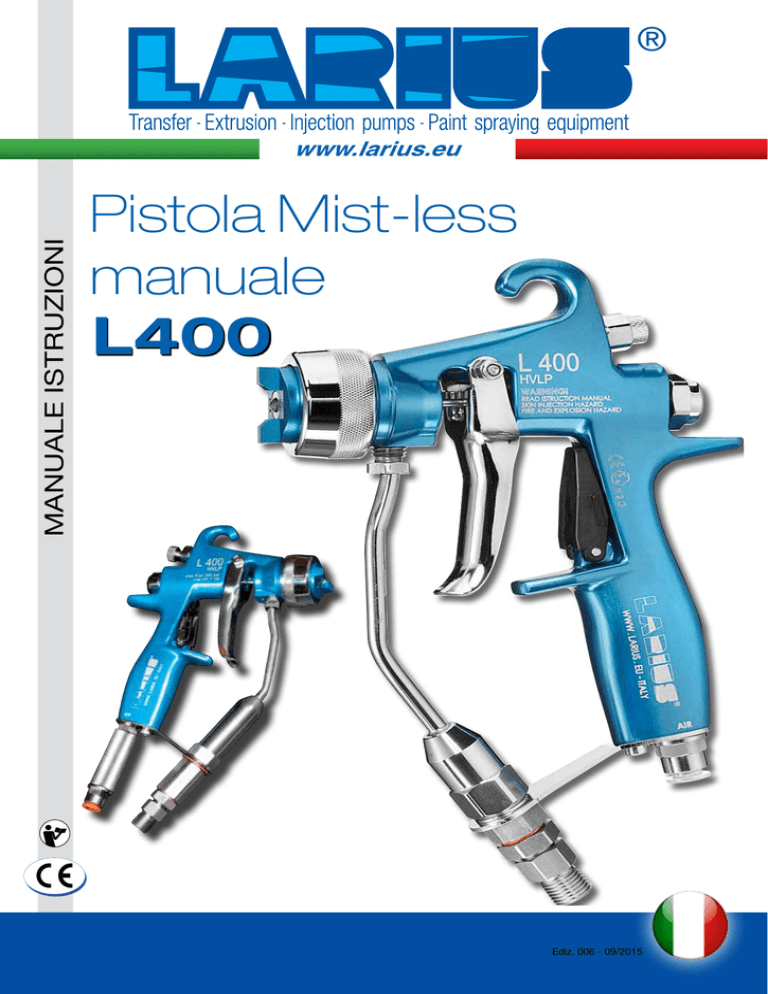

Pistola Mist-less manuale L400

Pistola Mist-less manuale L400

www.larius.eu

Pistola Mist-less manuale

L400

ITALIANO

Ediz. 006 - 09/2015

Larius S.r.l, fondata nel 1969, progetta e costruisce apparecchiature di verniciatura, pompe di travaso ed estrusione.

Larius S.r.l è un’ azienda con una grande tradizione industriale e una innovativa cultura tecnologica.

La produzione interna, basata sulla innovazione e la ricerca, è flessibile ai cambiamenti di settore al fine di raggiungere l’obbiettivo primario della creazione di valore.

Larius S.r.l è l’unica azienda italiana leader nel mercato internazionale. Il marchio, distribuito a livello mondiale, attraverso una capillare rete di distributori e rivenditori, è garanzia di Qualità Totale del prodotto nel settore dell’industria, della plastica, dell’edilizia , del legno, e della tracciatura stradale orizzontale.

Ancora una volta un passo avanti...

Ogni giorno arriviamo più lontano per essere più vicino al tuo lavoro

INVESTI IN LARIUS

INVESTI IN

PRODUTTIVITÀ

www.larius.eu

PISTOLE MIST-LESS

MANUALI - AUTOMATICHE

VANTAGGI DI UTILIZZO

La pistola manuale Mist-less L400 consente un facile controllo e regolazione del ventaglio di spruzzatura. Per passare da una base Mist-less a una base

Mist-Clean 2 basta cambiare il manicotto di spruzzatura. Le pistole, leggere ed ergonomiche, garantiscono un’estrema facilità di pulizia e manutenzione. Tutte le parti a contatto con il prodotto sono in accio inox.

La pistola automatica Mist-less L200 ottimizza al meglio le prestazioni nella verniciatura di metalli e legno, tutte le parti a contatto con il prodotto sono in acciaio inox per garantire maggiore durata e resistenza delle stesse nel tempo.

Caratterizzate dalla facilità di montare e smontare i componenti per l’operazione di manutenzione.

Le pistole offrono la possibilità di:

• aprire o tappare il ricircolo del prodotto;

• scegliere fra due basi di ingresso dei prodotti (Mist-less / Mist-clean). Le due basi sono completamente intercambiabili fra loro senza dover effettuare delle modifiche al corpo della pistola;

• attacchi rapidi per velocizzare le operazioni di connessione della pistola alla linea dell’aria:

• in dotazione il tappo ad alta precisione per regolare l’apertura del passaggio del prodotto.

www.larius.eu

www.larius.eu

Pistola manuale Mist-less L400

per ugello Mist-less

Codice 21800

GAMMA

Pistola manuale mist-less L400

completa di base Mist-Clean 2 per ugello super Fast Clean o Top spraying Clean

Codice 21801

Pistola automatica Mist-less L200

con ingressi laterali per ugello Mist-less

Codice 21340

Pistola automatica Mist-less L200

con ingressi laterali completa di base Mist-clean 2 per ugelli Super Fast Clean o Top Spraying Clean

Codice 21342

Pistola automatica Mist-less L201

con ingressi posteriori per ugello Mist-less

Codice 21341

Pistola automatica Mist-less L201

con ingressi posteriori completa di base Mist-clean 2 per ugelli Super Fast Clean o Top Spraying Clean

Codice 21343

www.larius.eu

PISTOLE

Pistola MA98L Automatica

bassa pressione

Codice 11300

Pistola airless AT250

comprensiva di base Super fast Clean

Codice 11200

Pistola airless AT300

comprensiva di base Super fast Clean

Codice 11000

Pistola airless L91X

comprensiva di base Super fast Clean

Codice 11130

Pistola airless LA95

Automatica alta pressione

Codice 11700

Pistola RAC2

Automatica bassa pressione

Codice 14100

Pistola airless PLA cm 130 completa di Base

Super Fast Clean

Codice K11421

www.larius.eu

PISTOLA L400

A

B

C

D

E

F

G

H

I

L

M

N

O

INTRODUZIONE ................................................... p.1

AVVERTENZE ....................................................... p.8

PRINCIPIO DI FUNZIONAMENTO........................ p.9

DATI TECNICI ....................................................... p.9

DESCRIZIONE DELL’APPARECCHIATURA.......... p.10

TRASPORTO E DISIMBALLAGGIO ...................... p.10

NORME DI SICUREZZA ....................................... p.11

Norme di sicurezza .......................................... p.12

PERICOLI DI INIZIONE FLUIDO ........................... p.13

PROCEDURA DI RILASCIO PRESSIONE ............ p.13

PERICOLI DA ERRATO UTILIZZO

DELL’APPARATO .................................................. p.14

SICUREZZA DEL TUBO FLESSIBILE ................... p.14

PERICOLI DI INCENDIO O ESPLOSIONE ............ p.14

PERICOLI DA PARTI MOBILI ................................ p.15

MESSA A PUNTO ................................................. p.15

FUNZIONAMENTO ............................................... p.16

P

MANUTENZIONE ORDINARIA ............................. p.18

Sostituzione filtro prodotto............................... p.18

Sostituzione guarnizione prodotto................... p.19

Sostituzione manicotto.................................... p.21

Sostituzione guarnizione otturatore aria.......... p.22

Sostituzione guarnizione boccola per astina

regolazione aria................................................ p.24

Sostituzione guarnizione tubetto prodotto...... p.25

Q

R

S

ESPLOSO PISTOLA MANUALE L400 ..................... p.27

UGELLI SUPER FAST-CLEAN .............................. p.29

UGELLI MIST-LESS .............................................. p.30

T

U

V

W

X y

UGELLI TOP SPRAyING CLEAN.......................... p.30

BASE MIST-CLEAN 2............................................ p.30

KIT E RICAMBI ..................................................... p.30

KIT COMPLETO TUBETTO FILTRO LUNGO ........ p.31

INCONVENIENTI E RIMEDI .................................... p.32

VERSIONI ............................................................. p.33

QUESTA APPARECCHIATURA É AD USO ESCLUSIVAMENTE PROFESSIONALE.

NON É PREVISTA PER UN UTILIZZO DIVERSO DA QUELLO DESCRITTO IN QUESTO MANUALE.

Grazie per aver scelto un prodotto LARIUS s.r.l.

Unitamente all'articolo acquistato riceverete una gamma di servizi di assistenza per consentirVi di raggiungere i risultati desiderati, velocemente ed in modo professionale.

La casa produttrice si riserva la possibilità di variare caratteristiche e dati del presente manuale in qualunque momento e senza preavviso.

Ediz. 006 - 09/2015

www.larius.eu

7

PISTOLA L400

AVVERTENZE

Nella tabella rappresentata di seguito viene descritto il significato dei simboli che sono presenti in questo manuale, che riguardano l’utilizzo, la messa a terra, le operazioni di utilizzo, manutenzione e riparazione di quest’apparecchiatura.

Leggere attentamente questo manuale prima di usare l'apparecchiatura.

Un uso improprio può causare danni a cose e persone.

Non utilizzare la pistola se si è sotto l’influenza di droghe o alcol.

Non modificare per nessun motivo la pistola.

Utilizzare prodotti e solventi compatibili con le varie parti della pistola, leggendo attentamente le avvertenze del produttore.

Fare riferimento ai Dati Tecnici della pistola presenti nel Manuale.

Controllare la pistola giornalmente, se vi sono parti usurate provvedere alla sostituzione utilizzando ESCLUSIVAMENTE ricambi originali.

Tenere bambini ed animali lontano dall’area di lavoro.

Seguire tutte le norme di sicurezza.

Segnala il rischio di un infortunio o danno grave all'apparecchiatura se non viene seguito l'avvertimento.

Segnalano il rischio di reazioni chimiche e rischio di esplosione se non viene eseguito l’avvertimento.

Esiste il pericolo di ferite o gravi lesioni causate dal contatto con il getto della pistola, in tal caso ricorrere IMMEDIATA-

MENTE alle cure mediche specificando il tipo di prodotto iniettato.

Non spruzzare senza aver installato la protezione all’ugello e al grilletto della pistola.

Non mettere le dita sull’ugello della pistola.

Al termine del ciclo di lavoro e prima di eseguire qualsiasi intervento di manutenzione, seguire la procedura di decompressione contenuta in questo manuale.

Segnala importanti indicazioni e consigli per lo smaltimento o il riciclaggio di un prodotto nel rispetto dell'ambiente.

Segnala il pericolo di scossa elettrica se non viene seguito l’avvertimento e la presenza di tensione elettrica.

Conservare in un luogo privo di umidità e non esporre alla pioggia.

Controllare che i cavi siano integri.

Disattivare l’apparecchiatura e scaricare eventuali residui di tensione elettrica prima di effettuare operazioni di pulizia e manutenzione sull’apparecchiatura.

Segnala la presenza di un morsetto con cavo per la messa a terra.

Utlizzare SOLAMENTE cavi di prolunga a tre fili ed uscite elettriche con messa a terra.

Prima di iniziare a lavorare, assicurarsi che l’impianto elettrico sia provvisto di messa a terra e conforme alle norme di sicurezza.

FUOCO E PERICOLO DI ESPLOSIONI

Fumi infiammabili, come fumi di solvente e di vernice possono incendiarsi o possono esplodere.

Per prevenire pericoli di incendio o di esplosione:

- Usare l'apparecchiatura SOLAMENTE in area ben ventilata.

- Eliminare tutte le fonti di innesco; come fiamme pilota, sigarette, torce elettriche portatili, vestiti sintetici (potenziale arco statico), ecc.

- Collegare a terra l'apparecchiature ed tutti gli oggetti conduttivi nell'area di lavoro.

- Usare solo tubi airless conduttivi e collegati a terra.

- Non usare tricloroetano, cloruro di metilene, altri solventi di idrocarburo di alogenato o fluidi contenenti tali solventi in apparecchiature di alluminio sotto pressione. Tale uso può causare una reazione chimica pericolosa con possibilità di esplosione.

Se vengono rilevate scosse o scariche elettriche è necessario interrompere immediatamente l’operazione che si sta effettuando con l’apparecchiatura.

Tenere un estintore nelle immediate vicinanze dell’area di lavoro.

Ediz. 006 - 09/2015

8 www.larius.eu

PISTOLA L400

0 BAR 0 PSI

0

PERICOLO DI INIEZIONE DI FLUIDO AD ALTA PRESSIONE

Il fluido ad alta pressione che esce dalla pistola o da possibili perdite può causare iniezioni nel corpo.

Per prevenire pericoli di incendio o di iniezione:

- Usare il blocco di sicurezza del grilletto della pistola quando non si spruzza.

- Non mettere le mani o le dita sull'ugello della pistola. Non tentare di arrestare perdite con le mani, il corpo o altro.

- Non puntare la pistola verso se stessi o verso chiunque altro.

- Non spruzzare senza l'apposita protezione dell'ugello.

- Eseguire lo scarico della pressione del sitema alla fine della spruzzatura e prima di qualsiasi operazione di manutenzione.

- Non usare componenti la cui pressione di utilizzo è inferiore alla pressione massima del sistema.

- Non lasciare che i bambini utilizzino l'apparecchiatura.

- Porre molta attenzione al possibile contraccolpo quando azionate il grilletto della pistola.

Se il fluido ad alta pressione penetra nella pelle, apparentemente la ferita può assomigliare ad un "semplice

taglio", ma in realtà può essere un danno molto serio. Dare subito un trattamento medico adeguato alla parte

ferita.

Segnalano l'obbligo di indossare guanti, occhiali e maschere di protezione.

Indossare indumenti conformi alle norme di sicurezza vigenti nel paese dell’utilizzatore.

Non indossare bracciali, orecchini, anelli, catenine o altri oggetti che possono intralciare il lavoro dell’operatore.

Non indossare indumenti con maniche larghe, sciarpe, cravatte o qualsiasi capo che possa impigliarsi nelle parti in movimento dell’apparecchiatura durante il ciclo di lavoro e operazioni di controllo e manutenzione.

A

PRINCIPIO DI FUNZIONAMENTO

La verniciatura

MIST-LESS accomuna i pregi della tecnologia

Airless a quelli della bassa pressione, permettendo una verniciatura di qualità superiore con minor spreco di materiale.

Le pistole

MIST-LESS garantiscono:

- un risparmio dal 15% al 35% di prodotto

- over spray ridotto al minimo

- esecuzione di finiture di eccezionale qualità

Le pistole

MIST-LESS possono essere dotate di ugello autopulente, che presenta i seguenti vantaggi:

- riduzione della manutenzione

- durata nel tempo

- per la pulizia non occorre smontare ma ruotare l'ugello di 180°, con lo stesso principio di funzionamento del Fast-Clean.

B

DATI TECNICI

PISTOLA MIST-LESS VERSIONE MANUALE

PRESSIONE MAX DI UTILIZZO

INGRESSO ARIA

250 bar (3625 psi)

ø=8mm

STANDARD Gj 1/4" (M)

INGRESSO MATERIALE

PESO

1/4" NPS (M)*

590g

*Disponibile a richiesta

PARTI DELLA PISTOLA A CONTATTO DEL MATERIALE Acciaio inox AISI 420B, PTFE, Alluminio, Inox AISI 303, Carburo di tungsteno

Ediz. 006 - 09/2015

147

www.larius.eu

9

PISTOLA L400

C

TRASPORTO E

DISIMBALLAGGIO

• TENERE IN ORDINE L'AREA DI LAVORO. DISORDINE SUL

POSTO DI LAVORO COMPORTA PERICOLO DI INCIDENTI.

• Il costruttore declina ogni responsabilità relativa allo scarico ed al trasporto dell'apparecchiatura sul luogo di lavoro.

• Verificare l'integrità dell'imballo all'atto del ricevimento.

Togliere l'apparecchiatura dall'imballo e controllare che non abbia subito danni durante il trasporto.

Qualora si riscontrassero componenti danneggiati, contattare tempestivamente la

LARIUS e l'Agente di trasporto. Il termine massimo per le comunicazioni di danneggiamento è di 8 giorni dalla data di ricevimento dell'apparecchiatura.

La comunicazione dovrà avvenire tramite raccomandata con ricevuta di ritorno indirizzata alla

LARIUS ed al trasportatore.

• MANTENERE SEMPRE UN BUON EQUILIBRIO EVITANDO

POSIZIONI MALSICURE.

• PRIMA DELL'UTILIZZO CONTROLLARE SCRUPOLOSA-

MENTE CHE NON VI SIANO PARTI DANNEGGIATE E CHE

L'APPARECCHIATURA SIA IN GRADO DI EFFETTUARE IL

SUO LAVORO IN MODO CORRETTO.

• OSSERVARE SEMPRE LE ISTRUZIONI PER LA SICUREZZA

E LE NORMATIVE VIGENTI.

• NON PERMETTERE CHE PERSONE ESTRANEE POSSANO

ACCEDERE ALL’AREA DI LAVORO.

• NON SUPERARE

MAI LE PRESSIONI MASSIME DI ESER-

CIZIO INDICATE.

Lo smaltimento dei materiali di imballaggio, a carico dell'utilizzatore, dovrà essere eseguito in conformità alle normative vigenti nel paese di utilizzo dell'apparecchiatura.

É comunque buon comportamento riciclare il più possibile in modo ecologico i materiali dell'imballaggio.

• NON DIRIGERE

MAI LA PISTOLA VERSO SE STESSI O

ALTRE PERSONE. IL CONTATTO CON IL GETTO PUÒ

CAUSARE SERIE FERITE.

• IN CASO DI FERITE PROCURATE DAL GETTO DELLA PI-

STOLA RICORRERE SUBITO ALLE CURE DI UN MEDICO

SPECIFICANDO IL TIPO DI PRODOTTO INIETTATO. NON

SOTTOVALUTARE

MAI UNA LESIONE PROCURATA DALL’I-

NIEZIONE DI UN FLUIDO.

D

NORME DI SICUREZZA

• IL DATORE DI LAVORO DOVRÁ PROVVEDERE AD ISTRUIRE

IL PERSONALE SUI RISCHI DI INFORTUNI, SUI DISPOSI-

TIVI DI SICUREZZA DELL'OPERATORE E SULLE REGOLE

ANTINFORTUNISTICHE GENERALI PREVISTE DALLE

DIRETTIVE INTERNAZIONALI E DELLA LEGISLAZIONE

DEL PAESE IN CUI É INSTALLATA L'APPARECCHIATURA

OLTRE CHE LE NORME IN MATERIA DI INQUINAMENTO

AMBIENTALE.

• IL COMPORTAMENTO DEL PERSONALE DOVRÁ RI-

SPETTARE SCRUPOLOSAMENTE LE NORME ANTIN-

FORTUNISTICHE DEL PAESE IN CUI É INSTALLATA L'AP-

PARECCHIATURA OLTRE CHE LE NORME IN MATERIA DI

INQUINAMENTO AMBIENTALE.

Leggere attentamente ed integralmente le seguenti istruzioni prima di utilizzare l’apparecchiatura.

Custodire con cura le istruzioni.

La manomissione o la sostituzione non autorizzata di una o piú parti che compongono l'apparecchiatura, l'uso di accessori, di utensili, di materiali di consumo diversi da quelli raccomandati dal costruttore, possono rappresentare pericolo di infortunio e sollevano il costruttore da responsabilitá civili e penali.

• TOGLIERE SEMPRE L’ALIMENTAZIONE ELETTRICA E

SCARICARE LA PRESSIONE NEL CIRCUITO PRIMA DI

EFFETTUARE QUALSIASI TIPO DI CONTROLLO O DI

SOSTITUZIONE DEI PARTICOLARI DELL’APPARECCHIA-

TURA.

• NON MODIFICARE MAI NESSUN PARTICOLARE DELL’AP-

PARECCHIATURA. VERIFICA REGOLARMENTE I COM-

PONENTI DEL SISTEMA. SOSTITUIRE I PARTICOLARI

DANNEGGIATI O USURATI.

• STRINGERE E CONTROLLARE TUTTI I RACCORDI DI

COLLEGAMENTO TRA LA POMPA, IL TUBO FLESSIBILE E

LA PISTOLA PRIMA DI UTILIZZARE L’APPARECCHIATURA.

• UTILIZZARE SEMPRE IL TUBO FLESSIBILE PREVISTO

NEL CORREDO STANDARD DI LAVORO. L'IMPIEGO DI

ACCESSORI O ATTREZZATURA DIVERSI DA QUELLI

RACCOMANDATI NEL PRESENTE MANUALE PUÓ ESSERE

CAUSA DI INFORTUNI.

• IL FLUIDO CONTENUTO NEL TUBO FLESSIBILE PUÒ ES-

SERE MOLTO PERICOLOSO. MANEGGIARE CON CURA

IL TUBO FLESSIBILE. NON TIRARE IL TUBO FLESSIBILE

PER SPOSTARE L’APPARECCHIATURA. NON UTILIZZARE

MAI UN TUBO FLESSIBILE DANNEGGIATO O RIPARATO.

Ediz. 006 - 09/2015

10 www.larius.eu

E

DESCRIZIONE DELL'APPARECCHIATURA

1

2

PISTOLA L400

5

7

4

3

6

8

POS.

1

2

3

4

Descrizione

Testina

Ghiera di chiusura

Leva blocco grilletto

Corpo pistola

Ediz. 006 - 09/2015

POS.

7

8

5

6

Descrizione

Vite regolazione aria pistola

Raccordo ingresso aria pistola

Grilletto

Raccordo ingresso materiale

www.larius.eu

11

PISTOLA L400

L’elevata velocità di scorrimento del prodotto nel tubo flessibile può creare elettricità statica che si manifesta con piccole scariche e scintille. Si raccomanda di collegare a terra l’apparecchiatura. La pompa è collegata a terra dal filo di massa del cavo dell’alimentazione elettrica. La pistola è collegata a terra mediante il tubo alta pressione flessibile. Tutti gli oggetti conduttori che si trovano in prossimità della zona di lavoro devono essere collegati a terra.

• EVITARE ASSOLUTAMENTE DI SPRUZZARE PRODOTTI

INFIAMMABILI O SOLVENTI IN AMBIENTI CHIUSI.

• EVITARE ASSOLUTAMENTE DI UTILIZZARE L’APPAREC-

CHIATURA IN AMBIENTI SATURI DI GAS POTENZIALMENTE

ESPLOSIVI.

Verificare sempre la compatibilità del prodotto con i materiali che compongono l’apparecchiatura

(pompa, pistola, tubo flessibile e accessori) con i quali può venire a contatto. Non utilizzare vernici o solventi che contengono idrocarburi alogenati

(come il cloruro di metilene). Questi prodotti a contatto con parti in alluminio dell’apparecchiatura possono causare pericolose reazioni chimiche con rischio di esplosione.

• NON STROFINARE LA PISTOLA CON STRACCI IMBEVUTI

DI SOLVENTE.

• NON IMMERGERE LA PISTOLA NEL SOLVENTE.

SE IL PRODOTTO DA UTILIZZARE E’ TOSSICO EVI-

TARE L’INALAZIONE E IL CONTATTO UTILIZZANDO

GUANTI PROTETTIVI, OCCHIALI DI PROTEZIONE E

APPROPRIATE MASCHERE.

PRENDERE APPROPRIATE MISURE DI PROTEZIO-

NE DELL’UDITO SE SI LAVORA NELLE IMMEDIATE

VICINANZE DELL’APPARECCHIATURA.

• BLOCCARE SEMPRE IL GRILLETTO DELLA PISTOLA OGNI

QUALVOLTA SI INTERROMPE L’EROGAZIONE, ANCHE SE

SOLO PER POCHI ISTANTI. RILASCIARE COMPLETAMENTE

IL GRILLETTO E RUOTARE IL BLOCCO IN AVANTI (vedi pag.

12).

• DURANTE LA PULIZIA O LA SOSTITUZIONE DELL’UGELLO,

OCCORRE FARE MOLTA ATTENZIONE. SE L’UGELLO SI

INTASA DURANTE L’EROGAZIONE, RILASCIARE COMPLE-

TAMENTE ED IMMEDIATAMENTE IL GRILLETTO. SEGUIRE

SEMPRE LA PROCEDURA DI RILASCIO PRESSIONE

DESCRITTA PIÙ AVANTI, PRIMA DI PULIRE EVENTUALI

RESIDUI FORMATISI ATTORNO ALL’UGELLO, E PRIMA DI

RIMUOVERE LO STESSO.

• NON PUNTARE LA PISTOLA VERSO L'ALTO DURANTE LA

PULIZIA.

• NON USARE ATTREZZI METALLICI PER LA PULIZIA DEGLI

UGELLI, IN QUANTO POSSONO PROVOCARE GRAFFI E

LO SPRUZZO NON RISULTA OMOGENEO.

12 www.larius.eu

Ediz. 006 - 09/2015

PISTOLA L400

F

PERICOLI DA INIEZIONE

FLUIDO

Questa pistola eroga fluido ad alta pressione. Il fluido erogato ad alta pressione potrebbe essere iniettato nella pelle e nel corpo, causando gravi danni, tra cui anche la necessità di amputazione. Inoltre, il fluido iniettato o spruzzato sugli occhi o sulla pelle può causare gravi ferite.

• Spegnere la pompa di erogazione.

• Mantenere una parte metallica della pistola fermamente a contatto di un contenitore in metallo messo a terra.

Non mettere mani o dita sull’ugello.

Non ripulire i residui formatisi attorno all’ugello fino alla completa perdita di carico della pressione, e prima di aver bloccato il grilletto della pistola.

Non tentare di arrestare perdite con le mani o il corpo.

Seguire sempre la Procedura di Rilascio Pressione riportata di seguito, prima di pulire o rimuovere l’ugello del fluido o di riparare qualsivoglia parte del sistema.

AVVERTENZE MEDICHE-FERITE DA INIEZIONE FLUIDO

Qualora il fluido penetrasse sotto pelle, RICORRERE IMMEDIA-

TAMENTE AD UN MEDICO. NON TRATTARE LA FERITA COME

UN SEMPLICE TAGLIO. Specificare al medico il tipo esatto di fluido iniettato.

• Sbloccare il blocco ( G1) del grilletto ruotandolo all’indietro.

Premere il grilletto della pistola per rilasciare la pressione del fluido.

L’iniezione nella pelle è traumatica. Occorre trattare chirurgicamente la ferita quanto prima. Non rinviare l’intervento per approfondire la tossicità del fluido, in quanto la tossicità riguarda materiali esotici iniettati direttamente nel flusso sanguigno.

È consigliabile affidarsi inoltre al parere di un chirurgo plastico.

Fermo bloccato

Fermo sbloccato

G1

G

PROCEDURA DI RILASCIO

PRESSIONE

Per ridurre il rischio di danni gravi, inclusa l’iniezione accidentale di fluido, spruzzi negli occhi o sulla pelle, seguire sempre questa procedura ogni qualvolta il componente di erogazione è spento, durante il controllo o la manutenzione di parti del sistema, durante l’installazione, la pulizia o la sostituzione degli ugelli, ed al termine di ogni erogazione.

• Rilasciare completamente il grilletto della pistola ed impostare il blocco dello stesso, ruotando il blocco del grilletto in avanti.

• Rilasciare completamente il grilletto della pistola ed impostare il blocco ( G1) dello stesso, portando il blocco del grilletto in avanti.

• Aprire la valvola di drenaggio pompa per permettere il rilascio della pressione del fluido nella pompa stessa, nel tubo e nella pistola. Premere il grilletto per rilasciare la pressione e tenere un contenitore pronto per versarvi il materiale drenato.

• Lasciare la valvola di drenaggio aperta fino alla successiva erogazione.

Ediz. 006 - 09/2015

www.larius.eu

13

PISTOLA L400

Se si sospetta che l’ugello o il tubo siano ostruiti, o che la pressione non sia stata del tutto rilasciata, dopo aver eseguito le operazioni qui sopra elencate, allentare il tubo ed il dispositivo di accoppiamento molto lentamente e rilasciare gradualmente la pressione; quindi, allentare completamente il tubo ed il dispositivo di accoppiamento. Procedere quindi alla rimozione dell’ostruzione nell’ugello o nel tubo.

• Serrare bene tutte le connessioni prima di ogni nuovo utilizzo. Il fluido ad alta pressione potrebbe far uscire di sede un accoppiamento allentato, o permettere che il fluido stesso fuoriesca dall’accoppiamento.

• Non utilizzare mai tubi danneggiati. Nel caso esista una di queste condizioni, sostituire immediatamente il tubo.

Prima di ogni nuovo utilizzo, verificare che sul tubo non vi siano tagli, perdite, abrasioni, parti incurvate, o danni o movimento degli accoppiamenti del tubo.

H

PERICOLI DA ERRATO

UTILIZZO DELL'APPARATO

Un errato utilizzo degli accessori o dell’apparato di erogazione, quali eccessiva pressurizzazione, modifiche di parti, utilizzo di prodotti chimici e fluidi non compatibili, o di parti usurate o danneggiate, può causarne la rottura e gravi conseguenze per la sicurezza, inclusa l’iniezione accidentale di fluido o spruzzo del fluido stesso negli occhi o sulla pelle, o provocare incendi, esplosioni o danni alle cose.

La pressione operativa massima della Pistola è di 110 bar. Non superare la pressione operativa massima.

Accertarsi che l’apparato di erogazione e tutti gli accessori siano regolati in modo appropriato per sopportare le pressioni sviluppate dal sistema. Non superare mai la pressione operativa massima dei componenti o accessori utilizzati sul sistema.

Accertarsi che tutti i fluidi e composti chimici utilizzati siano compatibili con le “PARTI BAGNATE” illustrate nei DATI TECNICI. Leggere sempre le indicazioni del produttore del fluido e del solvente prima di utilizzare fluidi e composti chimici nel sistema.

• Non tentare di riconnettere tubi per alta pressione, né di ripararli con nastro o altro metodo. Un tubo riparato non è in grado di contenere fluido ad alta pressione.

• Maneggiare i tubi con attenzione.

Non utilizzare i tubi per spostare il sistema.

Non utilizzare fluidi o prodotti chimici non compatibili con il tubo interno e con il rivestimento del tubo stesso.

Non esporre il tubo a temperature estreme; verificare le tolleranze di temperatura del tubo presso il rivenditore.

Un’appropriata continuità della messa a terra del tubo è essenziale per la messa a terra di tutto il sistema. Verificare la resistenza elettrica dei tubi per fluido almeno una volta la settimana. Se il tubo non presenta un’etichetta che ne specifica la massima resistenza elettrica, contattare il rivenditore o fabbricante per conoscere i limiti di resistenza. Utilizzare un misuratore di resistenza adeguato al tubo. Se la resistenza è superiore ai limiti consigliati, sostituire il tubo immediatamente. Un tubo per fluidi non messo a terra può rendere il sistema estremamente pericoloso.

L

PERICOLI DI INCENDIO O DI

ESPLOSIONE

I

SICUREZZA DEL TUBO

FLESSIBILE

Il fluido ad alta pressione nei tubi può essere estremamente pericoloso. Se si verifica una perdita dal tubo, o un taglio o rottura a causa di usura, o danneggiamento o errato utilizzo, il fluido ad alta pressione emesso da esso può causare un danno da iniezione di fluido, o danneggiare seriamente le cose.

L’elettricità statica è creata dal flusso di fluido attraverso la pompa ed il tubo. Se tutte le parti del sistema non sono messe a terra in modo appropriato, potrebbero verificarsi delle scintille ed il sistema diventerebbe pertanto pericoloso. Potrebbero verificarsi scintille anche all’atto dell’inserimento o dell’estrazione di cavi di alimentazione. Le scintille possono incendiare i fumi dei solventi, il fluido erogato, particelle di polvere o altre sostanze infiammabili, sia che si pompi in ambiente chiuso o all’aperto, causando incendi, esplosioni, ferite gravi e danni alle cose.

Ediz. 006 - 09/2015

14 www.larius.eu

PISTOLA L400

Non connettere o disconnettere cavi di alimentazione nell’area di erogazione quando esiste la possibilità di incendiare fumi ancora presenti nell’aria.

Se si nota una scintilla, o si avverte anche una minima scossa, TERMINARE IMMEDIATAMENTE

L’EROGAZIONE. Controllare che l’intero sistema sia messo a terra in modo appropriato.

Non utilizzare nuovamente il sistema senza aver prima verificato e corretto la causa del problema.

M

PERICOLI DA PARTI MOBILI

Le parti mobili possono pungere e amputare le dita o altre parti del corpo. Stare lontani dalle parti mobili quando si avvia il sistema, o durante l’uso.

Prima di controllare o eseguire la manutenzione della pistola, pompa o altro componente del sistema, seguire la

PROCEDURA DI RI-

LASCIO PRESSIONE per evitare l’avvio accidentale della pompa.

MESSA A TERRA

Per ridurre i rischi di scintille statiche, mettere a terra la pompa e tutte le altre attrezzature utilizzate nell’area di erogazione. Controllare il codice elettrico locale per istruzioni dettagliate di messa a terra per l’area, il tipo di attrezzature, ed accertarsi di mettere a terra tutti i componenti.

• Pompa: mettere la pompa a terra connettendo un cavo di messa a terra dal capocorda della messa a terra della pompa ad una messa a terra effettiva.

• Alimentazione compressore aria o idraulico: messa a terra secondo il codice locale istruzioni del produttore.

• Tubi per fluido: utilizzare solo tubi messi a terra con una lunghezza massima combinata di 150 mt. per garantire la continuità della messa a terra.

• Pistola: messa a terra tramite connessione a tubi e pompa messi a terra.

• Contenitore di fluido: secondo il codice locale.

• Tutti i secchi per solventi utilizzati per smaltimento: secondo il codice locale. Utilizzare solo secchi in metallo. Non mettere i secchi su superfici non conduttrici quali carta o cartone, che interrompono la continuità della messa a terra.

• Per mantenere la continuità della messa a terra durante lo smaltimento o il rilascio pressione, mantenere sempre fermamente una parte in metallo della pistola al lato di un secchio in metallo messo a terra; quindi, premere il grilletto della pistola.

N

MESSA A PUNTO

COLLEGAMENTO TUBAZIONE ARIA

• Collegare il tubo flessibile (

N1) al raccordo del manometro aria pistola (

N2) della pompa.

N2

N1

• Collegare il tubo flessibile (

N1) al raccordo (N3) della pistola.

N3

Prima di smaltire, accertarsi che l’intero sistema ed i secchi siano messi a terra correttamente. Fare riferimento al precedente MESSA A TERRA.

Utilizzare sempre la pressione minima di fluido, e mantenere un fermo contatto metallo-metallo tra la pistola ed il secchio messo a terra per ridurre il rischio di iniezione di fluido, scintille statiche e spruzzi.

N1

Ediz. 006 - 09/2015

www.larius.eu

15

PISTOLA L400

COLLEGAMENTO TUBAZIONE MANDATA PRODOTTO

• Collegare il tubo flessibile di mandata prodotto (

N4) al raccordo di mandata (

N5) della pompa.

Bloccare il dado (

N6) con l'apposita chiave (N7).

N5 N6 N4

NON usare sigillanti per filettature sui raccordi.

Si raccomanda di utilizzare il tubo previsto nel

corredo standard di lavoro. NON usare MAI un

tubo flessibile danneggiato o riparato.

Tubazione mandata prodotto

Tubazione aria

N7

O

FUNZIONAMENTO

• Collegare il tubo flessibile di mandata prodotto (

N4) alla pistola

(

N8).

Bloccare il dado (

N9) con l'apposita chiave (N7).

N8

La portata del flusso del fluido è controllata tramite la pompa.

Regolare la pressione della pompa per ottenere la portata desiderata; utilizzare la minima pressione necessaria. La regolazione della pressione dipende dalla lunghezza del tubo, dalla viscosità del fluido e dalle dimensioni dell’ugello. Per erogare fluido con la pistola, avviare la pompa di erogazione, sbloccare il grilletto, e premere il grilletto completamente. Il flusso inizia con la pressione minima, e termina al rilascio del grilletto.

Per ridurre i rischi di danni gravi, inclusa l’iniezione di fluido o spruzzi negli occhi o sulla pelle, seguire sempre la PROCEDURA DI RILASCIO PRESSIONE ogni qualvolta il sistema di erogazione è spento, durante il controllo o la manutenzione di parti del sistema, durante l’installazione o la sostituzione degli ugelli ed ogni volta che si interrompe l’erogazione. Impostare sempre il blocco del grilletto quando la pistola non è in uso, per evitare l’azionamento accidentale del grilletto.

N7

16 www.larius.eu

N9

N4

AVVIO DELLE OPERAZIONI DI SPRUZZATURA

• Utilizzare l'apparecchiatura solo dopo aver completato tutte le operazioni di MESSA A PUNTO descritte nelle pagine precedenti.

Prima di avviare la pompa è importante che venga mandata una piccola quantità di aria di polverizzazione alla pistola.

• A questo punto il prodotto affluirà sino a raggiungere la pistola ed è possibile iniziare a lavorare.

Ediz. 006 - 09/2015

PISTOLA L400

REGOLAZIONE DEL GETTO DI SPRUZZATURA

• È possibile regolare il getto di appliacazione prodotto in funzione delle proprie necessità variando la pressione di funzionamento pompa e la pressione di polverizzazione fino a raggiungere le condizioni necessarie di lavoro.

• Per una corretta applicazione del prodotto, occorre che l'aria e la vernice che escono dalla pistola lascino una traccia di spruzzatura senza sbavature.

• In caso di spruzzatura non corretta, regolare la quantità di aria.

Non dirigere MAI la pistola verso se stessi o altre persone. Il contatto con il getto può causare serie ferite. In caso di ferite procurate dal getto della pistola, ricorrere subito alle cure mediche specificando il prodotto iniettato.

Traccia della spruzzatura di un fluido a bassa pressione senza l'ausilio di aria

A

B

Traccia simmetrica di spruzzatura

Airless con l'assistenza dell'aria.

Non vi è nessun tipo di coda.

BLOCCO DEL GRILLETTO

Per impostare il blocco del grilletto della pistola, ruotare il blocco (

O1) in avanti.

SBLOCCO DEL GRILLETTO

Per rilasciare il blocco del grilletto, ruotare il blocco (

O2) verso l’indietro.

O1

Ediz. 006 - 09/2015

Bloccato in sicurezza

O2

Sbloccato senza sicurezza

www.larius.eu

17

PISTOLA L400

P

MANUTENZIONE ORDINARIA

Per ridurre i rischi di gravi danni, inclusa l’iniezione di fluido o spruzzi negli occhi o sulla pelle:

• Seguire sempre la PROCEDURA DI RILASCIO PRESSIONE (vedi pagina 12) prima di controllare, regolare, pulire o riparare la pistola o parti del sistema.

• Dopo aver regolato o eseguito lavori di manutenzione sulla pistola, se vi sono perdite di fluido, la pistola non è stata assemblata correttamente, o il blocco del grilletto è rotto, smontare la pistola, o riportarla al distributore più vicino. Non utilizzare la pistola finché il problema non sia stato risolto.

• Quando si rimuove la pistola dal tubo, accertarsi di mantenere fermamente il nipplo per evitare che si allenti dal corpo della pistola.

SOSTITUZIONE FILTRO PRODOTTO

ATTENZIONE: per i particolari fare riferimento al disegno esploso a pag 22

Per la sostituzione del filtro prodotto è necessario procedere nel seguente modo:

• Inserire il filtro nuovo ( P3) come indicato nella figura.

• Richiudere nuovamente in modo accurato il raccordo ( P2).

• Utilizzare l’apposito utensile ( P1) fornito in dotazione.

Filtro prodotto

P3

P1

• Allentare e rimuovere il raccordo ( P2)

P2

• Estrarre il filtro prodotto ( P3) e sostituirlo con uno nuovo.

NOTA: nel caso il filtro fosse bloccato utilizzare una pinza per facilitare l’estrazione.

18 www.larius.eu

Controllare al primo utilizzo della pistola eventuali

perdite di prodotto dal raccordo (P2).

Ediz. 006 - 09/2015

PISTOLA L400

SOSTITUZIONE GUARNIZIONE PRODOTTO

ATTENZIONE: per i particolari fare riferimento al disegno esploso a pag.16

Per la sostituzione della guarnizione prodotto è necessario procedere nel seguente modo:

• Svitare la testina ( P4) .

• Tenere fermo il dado ( P12) con la pinza a punta (P13). Svitare l’astina ( P14) e sfilare la boccola (P15).

• Durante questa operazione, ispezionare l’astina ( P14) e la sfera dell’astina ( P16) la cui superficie non deve risultare danneggiata o usurata. Nel caso lo fosse, provvedere alla sostituzione della stessa.

P12

P13

P14

P4

• Tenendo premuto il grilletto ( P5) con la mano, svitare il manicotto ( P6) con la chiave (P7) in dotazione.

P6

P7

P5

P14

P15

P12

• Smontare il grilletto ( P8) svitando il dado (P9) e il perno (P10) con la chiave ( P11) in dotazione.

P8

P11

P10

P9

P8

P16

Prestare attenzione all’orientamento della boccola

(P15) per rimontarla allo stesso modo.

Ediz. 006 - 09/2015

www.larius.eu

19

PISTOLA L400

• Svitare il portaguarnizioni ( P17) con la chiave in dotazione

( P18) e provvedere alla sostituzione della guarnizione OR

( P19).

• Rimuovere l’anello O-ring ( P20) e la guarnizione (P21) contenuta all’interno del portaguarnizioni.

• Rimontare il gruppo guarnizioni prodotto ( P22) all’interno della pistola, avendo cura di lubrificare la filettatura con del grasso.

P19

P17

P22

P20

P21

• Rimontare l’astina ( P23) all’interno della pistola, avendo cura di lubrificare la superficie con del grasso.

P18

Durante il montaggio prestare attenzione all’orientamento della guarnizione (P21) che deve essere montata con il labbro di tenuta rivolto verso l’interno

(vedere illustrazione seguente).

P20

P21

P23

20 www.larius.eu

Ediz. 006 - 09/2015

PISTOLA L400

• Riavvitare l’astina ( P25) con l’aiuto di una pinza a punta (P26).

P25

P34

P26

A questo punto le operazioni di sostituzione della guarnizione prodotto sono terminate.

• Rimontare il grilletto ( P27) avvitando il dado (P28) e il perno

( P29) con la chiave (P30) in dotazione.

SOSTITUZIONE MANICOTTO

P29

P27

ATTENZIONE: per i particolari fare riferimento al disegno esploso a pag.22

Per la sostituzione del manicotto è necessario procedere nel seguente modo:

• Rimuovere la ghiera (

P35) .

P28

P30

P27

P35

• Tenendo premuto il grilletto ( P31) con la mano, svitare il manicotto ( P32) con la chiave (P33) in dotazione.

P32

P33

P31

• Tenendo premuto il grilletto (

P36) con la mano, svitare il manicotto (

P37) con la chiave (P38) in dotazione e sostituirlo con uno nuovo di ricambio (

P39).

P39

P36

P37

P38

• Rimontare la testina ( P34) e la ghiera con l’ugello.

Ediz. 006 - 09/2015

www.larius.eu

21

PISTOLA L400

Durante questa operazione controllare l’usura della sfera (P40). Nel caso fosse necessario, procedere alla sostituzione dell’astina come descritto nel paragrafo precedente “Sostituzione guarnizione prodotto”.

• Smontare il grilletto ( P45) svitando il dado (P46) e il perno

( P47) con la chiave (P48) in dotazione.

P45

P48

P47

P46

P45

P40

P39

• Sfilare l’otturatore aria ( P49) utilizzando una pinza a punta

( P50) .

A questo punto le operazioni di sostituzione del manicotto sono terminate. Rimontare la pistola seguendo la procedura di montaggio in senso inverso.

SOSTITUZIONE GUARNIZIONE OTTURATORE ARIA

P49

ATTENZIONE: per i particolari fare riferimento al disegno esploso a pag.22

Per la sostituzione della guarnizione otturatore aria è necessario procedere nel seguente modo:

• Con la chiave in dotazione ( P41) rimuovere il tappo posteriore

( P42) e la molla (P43) e (P44) .

P43

P44

P42

• Rimuovere la ghiera ( P51) e il manicotto (P52).

P50

P51

P52

P41

P42

22 www.larius.eu

Ediz. 006 - 09/2015

PISTOLA L400

• Estrarre la guarnizione ( P53) dal corpo pistola (P54) utilizzando un cacciavite a punta ( P55). Sostituire la guarnizione usurata con una nuova di ricambio.

• Inserire il bloccaguarnizioni ( P61) all’interno dell’otturatore aria ( P62).

P55

2

P62

P54

P61

P53

• Procedere al montaggio delle guarnizioni sull’otturatore aria

( P56). Inserire la guarnizione (P57) nella posizione (P58). come indicato.

• Inserire l’astina comando aria ( P63) all’interno dell’otturatore

( P64) e rimontare il tutto all’interno del corpo pistola (P65).

P56

P58

Prima di inserire l’otturatore, lubrificare con grasso la superficie dell’otturatore (P64) come illustrato

nella figura precedente.

P65

P64

P57

Durante il montaggio prestare attenzione all’orientamento della guarnizione (P57) che deve essere

montata come illustrato nella figura precedente.

• Inserire la guarnizione ( P59) all’interno dell’otturatore aria

( P60) rispettando l’orientamento della guarnizione come indicato nella figura.

P60

P59

P63

Ediz. 006 - 09/2015

www.larius.eu

23

PISTOLA L400

• Spingere l’otturatore aria ( P66) facendolo fuoriscire dalla parte frontale dal corpo pistola utilizzando l’apposita chiave in dotazione ( P67).

• Tenendo premuto il grilletto, rimontare il manicotto ( P78) e la ghiera ( P77).

7

P77

P67

P78

P66

• Rimontare le molle ( P68) e (P69) e il tappo (P70).

P68

P69

P70

A questo punto le operazioni di sostituzione della guarnizione otturatore aria sono terminate.

SOSTITUZIONE GUARNIZIONE BOCCOLA PER ASTINA

REGOLAZIONE ARIA

ATTENZIONE: per i particolari fare riferimento al disegno esploso a pag.22

• Rimontare il tappo ( P71) con l’apposita chiave in dotazione

( P72).

Per la sostituzione della guarnizione boccola per astina regolazione aria è necessario procedere nel seguente modo:

• Svitare il dado esagonale del regolatore d’aria (

P79) con l’apposita chiave in dotazione.

P72

P79

P71

• Rimontare il grilletto ( P73) avvitando il dado (P74) e il perno

( P75) con la chiave (P76) in dotazione.

• Estrarre completamente dal corpo pistola il regolatore d’aria

( P80).

P73

P80

P76

P75

P74

P73

24 www.larius.eu

Ediz. 006 - 09/2015

PISTOLA L400

• Con una pinza a punta ( P81), rimuovere l’anello elastico

( P82) e svitare completamente la vite (P83) separandola dalla bussola ( P84).

P83

P81

P84

P82

P83

P88

P89

• All’interno della bussola ( P85), é collocata la guarnizione

( P86). Con l’aiuto di un utensile, rimuovere la guarnizione usurata e sostituirla con una nuova ( P87).

• Rimuovere il raccordo girevole (

P90)

P86

P85

P87

P90

A questo punto le operazioni di sostituzione della guarnizione boccola astina di regolazione aria sono terminate. Rimontare la pistola seguendo la procedura di montaggio in senso inverso.

SOSTITUZIONE GUARNIZIONE TUBETTO PRODOTTO

ATTENZIONE: per i particolari fare riferimento al disegno esploso a pag.22 .

Per la sostituzione della guarnizione tubetto prodotto è necessario procedere nel seguente modo:

• Rimuovere la vite ( P88) della staffa porta tubetto utilizzando l’apposita chiave esagonale ( P89).

• Rimuovere il tubetto prodotto (

P91) allentando il dado esagonale (

P92) utilizzando la chiave esagonale (P93).

P92

P91

P93

Ediz. 006 - 09/2015

www.larius.eu

25

PISTOLA L400

• Con l’aiuto di un cacciavite ( P94) rimuovere la guarnizione usurata ( P95) e sostituirla con una nuova (P96).

• Bloccare saldamente con la chiave esagonale in dotazione

( P101).

P96

P95

P94

P101

• Rim ontare il tubetto prodotto ( P97) avvitando il dado esagonale ( P98) con le mani senza stringere eccessivamente.

• Bloccare saldamente la vite ( P102) e il raccordo girevole

( P103).

P102

P97

P103

• Riavvitare manualmente senza stringere eccessivamente la vite ( P99) e il raccordo girevole (P100).

A questo punto le operazioni di sostituzione della guarnizione tubetto prodotto sono terminate.

P100

P99

P98

P98

P100

P99

26 www.larius.eu

Ediz. 006 - 09/2015

Q

ESPLOSO PISTOLA MANUALE MIST-LESS L-400

ATTENZIONE: per ogni particolare richiesto indicare sempre il codice e la quantità.

PISTOLA L400

Ediz. 006 - 09/2015

www.larius.eu

27

PISTOLA L400

Pos.

Codice Descrizione

5a

28

5e

5d

5b

5c

POS. 5 - COD. 21895 - GRUPPO GUARNIZIONI PRODOTTO

5a

5b 5c

8a 8b

5d

5a

5b

5c

5d

POS.

POS.

8a

RIF. N°

21862

DESCRIZIONE

21895 - GRUPPO GUARNIZIONI PRODOTTO

11955

POS.

4077

RIF. N°

GUARNIZIONE

ANELLO OR

5a

5b

5c

21874

21862

11955

POS. 8 - COD. 21897 - ASTINA PRODOTTO

5e

RIF. N°

21827

21840

DESCRIZIONE

ASTINA CON SFERA

DESCRIZIONE

GRANO PORTA

GUARNIZIONE

ANELLO OR

GUARNIZIONE

ANELLO OR

GUIDA ASTINA

www.larius.eu

8b 21857 DADO

Pos.

Codice

DISEGNO

PM 104 sw

COMM.

COMM.

COMM.

PM 109 sw

Descrizione

12

13

14

15

16

10

11

8

9

6

7

4

5

1

2

3

17

18

19

21811

21892

*

21920

21895

21896

21828

21897

21898

21831

11049

**

21835

12103

21899

21826

21806

21849

21848

21871

Ghiera

Testina

Ugello

Manicotto

Manicotto di tenuta completo

Corpo pistola

Boccola astina prodotto

Astina prodotto

Canotto otturatore aria

Astina comando aria

Molla apertura aria

Molla apertura prodotto

Tappo posteriore

Anello UNI 7434-4

Boccola regolatore aria

Regolatore aria

Regolatore aria mod. mistclean

Perno grilletto

Grilletto

Dado grilletto

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

21845

21846

21836/1

21837

270

21870

7021

11155

4006

12572

21863

21877

2b 2c

Vite

Attacco rapido

POS. 2 - COD. 21892 - TESTINA + SPINE DI POSIZIONAMENTO

Anello OR

Anello OR

POS.

2a

2b

2c

RIF.N°

21873

25174

21866

DESCRIZIONE

TESTINA

SPINA PER UGELLO

SPINA PER TESTINA

Raccordo con ogiva

21865

Anello OR

4a

21823

21812

21860

21858

4c

Boccola guida astina

Guarnizione ghiera

Anello OR

POS. 4 - COD. 21920 - GHIERA + GUARNIZIONI

POS.

4a

4b

4c

Chiave esagonale

RIF. N°

21864

21922

21818

DESCRIZIONE

ANELLO OR

MANICOTTO

GUARNIZIONE

21890

* per ordinare solamente la guarnizione relativa all’ugello mist-less utilizzare il riferimento 21854.

I codici relativi all’ugello mist-less sono riportati al capitolo S

5d

** cod. 21832: molla da 0 a 100 bar

cod. 21833: molla da 0 a 250 bar

cod. 21834: molla da 0 a 150 bar

Spina fermo grilletto

Fermo grilletto

Guarnizione prodotto

Tubetto prodotto

Filtro prodotto 100 mesh

Raccordo portafiltro

Guarnizione 1/4

Raccordo girevole

Chiave esag. a tubo Ch-6-Ch. 7

POS. 5 - COD. 21895 - GRUPPO GUARNIZIONI PRODOTTO

POS.

5a

5b

5c

5d

RIF. N°

21874

21862

11955

4077

DESCRIZIONE

GRANO PORTA GUARNIZIONE

ANELLO OR

GUARNIZIONE

ANELLO OR

2a 2b 2c

8a 8b

POS. 2 - COD. 21892 - TESTINA + SPINE DI POSIZIONAMENTO

POS.

2a

2b

2c

RIF.N°

21873

25174

21866

DESCRIZIONE

TESTINA

SPINA PER UGELLO

SPINA PER TESTINA

POS.

8a

8b

POS. 8 - COD. 21897 - ASTINA PRODOTTO

RIF. N°

21827

21857

DESCRIZIONE

ASTINA CON SFERA

DADO

4a 4b 4c

POS. 4 - COD. 21920 - GHIERA + GUARNIZIONI

POS.

4a

4b

4c

RIF. N°

21864

21922

21818

DESCRIZIONE

ANELLO OR

MANICOTTO

GUARNIZIONE

9a 9b 9c 9d

POS.

9a

9b

9c

9d

POS. 9 - COD. 21898 - OTTURATORE ARIA

RIF. N°

21829

21830

21885

21830/1

DESCRIZIONE

GUARNIZIONE

OTTURATORE

GUARNIZIONE

BLOCCA GUARNIZIONE

15a

15b

POS. 15 - COD. 21899 - BOCCOLA PER ASTINA REGOLAZIONE ARIA

POS.

15a

15b

RIF. N°

301013

21824

DESCRIZIONE

ANELLO OR

BOCCOLA PER REGOLAZIONE ARIA

Ediz. 006 - 09/2015

9a 9b 9c 9d

POS.

9a

9b

9c

9d

POS. 9 - COD. 21898 - OTTURATORE ARIA

RIF. N°

21829

21830

21885

21830/1

DESCRIZIONE

GUARNIZIONE

OTTURATORE

GUARNIZIONE

BLOCCA GUARNIZIONE

15a

15b

POS. 15 - COD. 21899 - BOCCOLA PER ASTINA REGOLAZIONE ARIA

POS.

15a

15b

RIF. N°

301013

21824

DESCRIZIONE

ANELLO OR

BOCCOLA PER REGOLAZIONE ARIA

R

UGELLI SUPER FAST-CLEAN

(MIST-LESS)

2

PISTOLA L400

Pos.

Cod.

1

2

3 b+c

21900

SFC

21910

18280

Descrizione

Base per ugello Fast-Clean a + b + c

Manicotto per SFC

Guarnizioni

3

1

2 a + b + c

Misura Portata l/m 200 bar.

Misura Portata l/m 200 bar.

SFC 07-20

SFC 07-40

SFC 09-20

SFC 09-40

SFC 11-20

SFC 11-40

SFC 13-20

SFC 13-40

SFC 13-60

SFC 15-20

SFC 15-40

SFC 15-60

SFC 17-20

SFC 17-40

SFC 17-60

SFC 19-20

SFC 19-40

SFC 19-60

SFC 21-20

SFC 21-40

SFC 21-60

* 0,26

* 0,26

* 0,35

* 0,35

* 0,55

* 0,55

* 0,80

* 0,80

* 0,80

* 1,10

* 1,10

* 1,10

* 1,41

* 1,41

* 1,41

* 1,77

* 1,77

* 1,77

* 2,15

* 2,15

* 2,15

SFC 23-20

SFC 23-40

SFC 23-60

SFC 25-20

SFC 25-40

SFC 25-60

SFC 27-20

SFC 27-40

SFC 27-60

SFC 27-80

SFC 29-20

SFC 29-40

SFC 29-60

SFC 29-80

SFC 31-40

SFC 31-60

SFC 31-80

SFC 33-40

SFC 33-60

SFC 33-80

SFC 35-40

* 2,57

* 2,57

* 2,57

* 2,90

* 2,90

* 2,90

* 3,50

* 3,50

* 3,50

* 3,50

* 4,30

* 4,30

* 4,30

* 4,30

* 4,83

* 4,83

* 4,83

* 5,50

* 5,50

* 5,50

* 6,00

Ediz. 006 - 09/2015

www.larius.eu

29

2

a b c

PISTOLA L400

S

UGELLI MIST-LESS

Cod. ugello Misura

21951

21952

21953

21954

21955

21956

21957

21958

21959

21960

7-20

7-40

7-65

9-20

9-40

9-65

9-80

11-25

11-40

11-60

Cod. ugello Misura

21961

21962

21963

21964

21965

21966

21967

21968

21969

21970

13-20

13-40

13-60

13-80

15-25

15-40

15-60

15-80

17-25

17-40

T

UGELLI TOP SPRAYING CLEAN

Misura

TSC 7-20

TSC 7-40

TSC 9-20

TSC 9-40

TSC 11-20

TSC 11-40

TSC 13-20

TSC 13-40

TSC 13-60

TSC 15-20

2 a + b + c

Misura Misura

TSC 15-40

TSC 15-60

TSC 17-20

TSC 17-40

TSC 17-60

TSC 19-20

TSC 19-40

TSC 19-60

TSC 21-20

TSC 21-40

TSC 21-60

TSC 23-20

TSC 23-40

TSC 23-60

TSC 27-20

TSC 27-40

TSC 27-60

TSC 31-40

U

BASE MIST-CLEAN 2

CODICE

21900

DESCRIZIONE

Base Mist-clean

V

KIT E RICAMBI

Cod.

21910

21915

21920

21930

21935

21940

Descrizione

Manicotto montaggio ugello SFC completo

Manicotto montaggio ugello SFC completo+ base Mist-Clean 2

Manicotto montaggio ugello Mist-less completo

Manicotto montaggio ugello SFC completo + astina

Manicotto montaggio ugello Mist-less completo

+ astina

Kit guarnizioni pistola manuale Mist-less L400

30 www.larius.eu

Cod. ugello Misura

21971

21972

21973

21974

21975

21976

21977

21978

21979

17-65

21-25

21-40

21-60

25-25

25-40

25-65

31-40

31-65

b a c

2

La pistola Mist-less ha una molla di chiusura che le consente di operare con una pressione max di utilizzo di 110 bar. Per operare con la presione max di 280 bar occorre montare la molla “rinforzata” in dotazione nella valigetta.

Ediz. 006 - 09/2015

PISTOLA L400

W

KIT COMPLETO TUBETTO MATERIALE FILTRO LUNGO RIF. 21980

ATTENZIONE: per ogni particolare richiesto indicare sempre il codice e la quantità.

1

2

8

9

10

11

3

4

5

6

7

8

Pos.

Codice

4

5

6

1

2

3

21836/1

21867

33010

11017

21868

7021

Descrizione

Guarnizione

Tubetto materiale filtro lungo

Guarnizione in rame

Molla

Raccordo

Guarnizione in rame

Ediz. 006 - 09/2015

Pos.

Codice

7

8

9

10

11

11155

21911

21912

21913

21914

Descrizione

Raccordo girevole

Filtro lungo 30 mesh - colore verde

Filtro lungo 60 mesh - colore bianco

Filtro lungo 100 mesh - colore giallo

Filtro lungo 200 mesh - colore rosso

www.larius.eu

31

PISTOLA L400

X

INCONVENIENTI E RIMEDI

Inconveniente Causa

Nel premere il grilletto la pressione si abbassa notevolmente

• L’ugello è troppo grande o usurato;

• Il prodotto è troppo denso;

• Il filtro del calcio pistola è troppo fine;

Soluzione

• Sostituirlo con uno più piccolo;

• Se possibile diluire il prodotto;

• Sostituirlo con un filtro a maglia più grossa;

Uscita di materiale dal cappuccio

• Perdita di materiale dall’OR di tenuta;

• Sostituire OR;

Perdita di fluido dalla pistola

• Guarnizioni usurate;

• Viscosità del prodotto troppo bassa;

• Astina fluido danneggiata od usurata;

• Sostituire le guarnizioni;

• Sostituire il prodotto con altro idoneo;

• Verificare ed eventualmente sostituirla;

Presenza di fluido nei passaggi dell'aria

• Perdite dalle guarnizioni;

Arresto o fuoriuscita lenta del fluido

• Ugello sporco o intasato;

Fuoriuscita di materiale dalla vite premiguarnizione

• Guarnizione allentata od usurata;

La polverizzazione non è perfetta

• L’ugello è usurato;

• Sostituire le guarnizioni;

• Pulirlo o sostituirlo;

• Stringere la vite premiguarnizione o cambiare la guarnizione;

• Sostituirlo;

Il getto di spruzzatura è irregolare

• Alimentazione del fluido insufficiente;

• Presenza di aria nella linea di alimentazione vernice;

• L'ugello è usurato;

• Regolare la fuoriuscita del fluido o riempire il fusto di alimentazione fluido;

• Controllare e spurgare l'aria dalla linea di verniciatura;

• Sostituirlo;

Il getto di spruzzatura è a striscie

• L’ugello è parzialmente otturato;

• Pulirlo o sostituirlo;

Stesura della vernice irregolare

• L’ugello è usurato o parzialmente otturato;

• Pulirlo o sostituirlo;

Nel premere il grilletto il fluido non esce

• L’ugello è otturato;

• Il filtro è otturato o usurato.

• Pulirlo o sostituirlo;

• Pulirlo o sostituirlo.

La stesura errata del prodotto è causata da una regolazione errata tra aria e fluido.

32 www.larius.eu

Ediz. 006 - 09/2015

Y

VERSIONI

Codice 21800

PISTOLA L400

Codice 21807

Pistola manuale mist-less L400 per ugello Mist-less

Codice 21802

Pistola manuale mist-less L400 completa per ugello super Fast Clean o

Top Spraying Clean

Codice 21803

Pistola manuale mist-less L400 per ugello Mist-less con filtro lungo

Ediz. 006 - 09/2015

Pistola manuale mist-less L400 completa per ugello super Fast Clean o

Top Spraying Clean con filtro lungo

www.larius.eu

33

www.larius.eu

LINEA DIRETTA

SERVIZIO TECNICO CLIENTI

Tel. (39) 0341.621256 - Fax (39) 0341.621234

COSTRUTTORE:

Paint spraying equipment

23801 CALOLZIOCORTE - LECCO - ITALY - Via Antonio Stoppani, 21

TEL. (+39) 0341/62.11.52 - Fax (+39) 0341/62.12.43

E-mail: [email protected] - Internet http://www.larius.eu

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
