P A I N T S P R A Y I N G E Q U I P M E N T

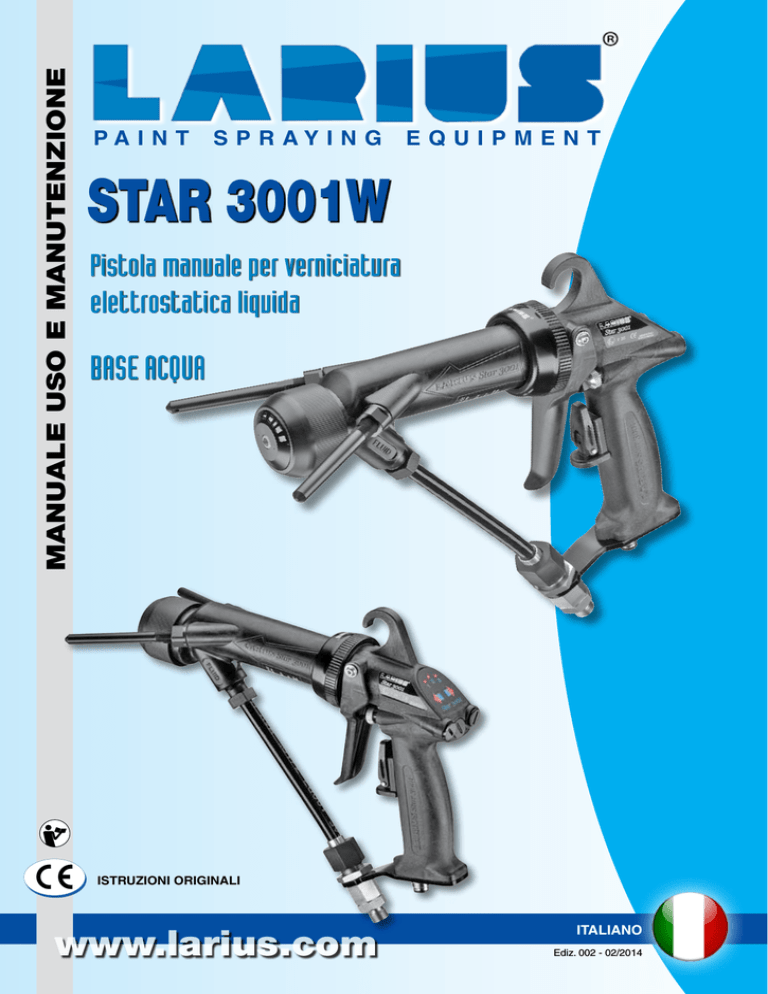

STAR 3001W

Pistola manuale per verniciatura elettrostatica liquida

BASE ACQUA

ISTRUZIONI ORIGINALI

www.larius.com

ITALIANO

Ediz. 002 - 02/2014

P A I N T S P R A Y I N G E Q U I P M E N T

Larius S.r.l, fondata nel 1969, progetta e costruisce apparecchiature di verniciatura, pompe di travaso ed estrusione.

Larius S.r.l è un’ azienda con una grande tradizione industriale e una innovativa cultura tecnologica.

La produzione interna, basata sulla innovazione e la ricerca,

è flessibile ai cambiamenti di settore al fine di raggiungere l’obbiettivo primario della creazione di valore.

Larius S.r.l è l’unica azienda italiana leader nel mercato internazionale. Il marchio, distribuito a livello mondiale, attraverso una capillare rete di distributori e rivenditori, è garanzia di Qualità Totale del prodotto nel settore dell’industria, della plastica, dell’edilizia , del legno, e della tracciatura stradale orizzontale.

Ancora una volta un passo avanti...

Ogni giorno arriviamo più lontano per essere più vicino al tuo lavoro

INVESTI IN LARIUS

INVESTI IN PRODUTTIVITÀ

www.larius.com

PISTOLE ELETTROSTATICHE

MANUALI - AUTOMATICHE

VANTAGGI DI UTILIZZO

Le apparecchiature

STAR 3001 sono pistole per verniciatura elettrostatica liquida in bassa pressione, mistless oppure airless in grado di verniciare in modo uniforme su tutto il pezzo, eliminando colature e eccessivi spessori di prodotto depositato.

I vantaggi sono evidenti:

• Ridotto spreco di materiale;

• Drastica riduzione dei tempi e dei costi di lavoro;

• Migliore qualità del prodotto verniciato.

Le pistole

STAR 3001 manuali o automatiche sono alimentate da un generatore con un cavo a bassa tensione e gestite da un’unità di controllo pneumatico.

Il moltiplicatore di tensione si attiva con l’azionamento del grilletto ed è collocato all’interno della pistola con possibilità di sostituzione in caso di guasto.

Per verniciare parti soggette all’effetto “ gabbia di Faraday ” si interviene sulla carica elettrostatica agendo sulla regolazione posta nell’impugnatura senza agire sul generatore.

Per ogni tipo di pistola è disponibile anche il modello per le vernici all’acqua altamente conducibili, e per le versioni in

bassa pressione e

mistless sono previste tre regolazioni indipendenti:

• regolazione atomizzazione dell’aria;

• regolazione dell’aria del ventaglio;

• regolazione flusso di prodotto.

VERNICIATURA

STAR 3001W

PISTOLA BASE ACQUA MANUALE

Per verniciatura elettrostatica liquida.

Codice 25001 -

bassa pressione ugello ventaglio o cono

Codice 24004 -

airless ugello ventaglio o cono

Codice 25006 -

mist-less ugello ventaglio o cono

KIT UGELLO VENTAGLIO O CONO NON COMPRESO

STAR 3001S

PISTOLA BASE SOLVENTE MANUALE

Per verniciatura elettrostatica liquida.

Codice 25000 -

bassa pressione ugello ventaglio

Codice 25002 -

bassa pressione ugello cono

Codice 25003 -

airless ugello ventaglio o cono

Codice 25005 -

mist-less ugello ventaglio o cono

KIT UGELLO VENTAGLIO O CONO NON COMPRESO

GENERATORE ELETTRICO

Codice 25801

Come ordinare:

• Scegliere la tipologia di pistola (Es. Codice 25001)

• Scegliere il kit ugello (Es. Codice 25182)

• Scegliere il generatore:

Codice 25800 per la pistola manuale

Codice 25800 + 25900 per la pistola automatica

• Scegliere il tubo (Es. Codice 25011)

www.larius.com

ELETTROSTATICA

STAR 3001W

PISTOLA BASE ACQUA AUTOMATICA

Per verniciatura elettrostatica liquida.

Codice 25008 -

bassa pressione ugello ventaglio o cono

Codice 25040 -

airless ugello ventaglio o cono

Codice 25042 -

mist-less ugello ventaglio o cono

KIT UGELLO VENTAGLIO O CONO NON COMPRESO

STAR 3001S

PISTOLA BASE SOLVENTE AUTOMATICA

Per verniciatura elettrostatica liquida.

Codice 25007 -

bassa pressione ugello ventaglio

Codice 25010 -

bassa pressione ugello cono

Codice 25009 -

airless ugello ventaglio o cono

Codice 25041 -

mist-less ugello ventaglio o cono

KIT UGELLO VENTAGLIO O CONO NON COMPRESO

STAR 3001

UNITA’ DI CONTROLLO per pistole automatiche

Codice 25800 - Generatore elettrico con sonda

Codice 25900 - Box pneumatico

www.larius.com

PISTOLA STAR 3001W

A

B

C

D

E

F

G

H

I

J

K

L

INTRODUZIONE .................................................. p.6

AVVERTENZE ...................................................... p.7

TRASPORTO E DISIMBALLAGGIO ..................... p.8

NORME DI SICUREZZA ...................................... p.8

CONDIZIONI DI GARANZIA ................................ p.10

DOTAZIONE DI SERIE. ........................................ p.10

DESCRIZIONE GENERALE ................................ p.11

Principio di funzionamento

....................................... p.11

Caratteristiche e vantaggi

......................................... p.11

DATI TECNICI ....................................................... p.12

DESCRIZIONE DELLA PISTOLA MANUALE ...... p.13

DESCRIZIONE DEL GENERATORE ELETTRICO ..... p.14

COLLEGAMENTI ................................................. p.15

Norme per un ottimo effetto elettrostatico

.................. p.15

Schema collegamento apparecchiatura

..................... p.16

MESSA A TERRA ................................................. p.17

Messa a terra generatore

......................................... p.17

Messa a terra del fluido

............................................ p.17

Messa a terra del guanto operatore

........................... p.17

Messa a terra dell’oggetto da verniciare

.................... p.17

MESSA A PUNTO ................................................ p.18

Regolazione del grilletto

........................................... p.18

Regolazione impugnatura

........................................ p.18

Regolazione del blocco di sicurezza

.......................... p.18

Scelta metodo di verniciatura

................................... p.19

Scelta orientamento ventaglio

................................... p.19

Regolazione atomizzazione

...................................... p.19

Regolazione ampiezza ventaglio

............................... p.19

Memorizzazione parametri di lavoro

.......................... p.20

Memorizzazione programma

................................ p.20

Richiamo dei programmi memorizzati

................... p.20

SMONTAGGIO E MANUTENZIONE .................... p.21

Smontaggio del musetto

.......................................... p.21

Smontaggio tubo di alimentazione

............................ p.21

Rimozione della ghiera

............................................ p.22

Rimozione dell’astina

............................................... p.22

Rimozione del porta astina

....................................... p.23

Rimozione dell’anello di bloccaggio

........................... p.24

Smontaggio della ghiera di serraggio

........................ p.24

M

R

S

T

U

N

O

P

Q

Smontaggio della ghiera regolabile

........................... p.25

Smontaggio del diffusore conico

............................... p.25

Rimozione dell’ugello cono bassa pressione

.............. p.26

Rimozione dell’ugello cono mistless-airless

............... p.26

Rimozione della testina

............................................ p.27

Rimozione dell’ugello ventaglio bassa pressione

........ p.27

Rimozione dell’ugello ventaglio mistless

.................... p.28

Rimozione dell’ugello ventaglio airless

...................... p.28

Verificare il contatto a molla e la guarnizione

.............. p.29

RIMONTAGGIO DOPO LA PULIZIA E

MANUTENZIONE ................................................. p.30

Inserire il porta astina

.............................................. p.30

Inserire l’astina

........................................................ p.31

Inserire l’ugello

........................................................ p.31

Inserire la guarnizione

............................................. p.32

Inserire la ghiera e l’anello di fissaggio

...................... p.32

Inserire la molla

...................................................... p.33

Inserire il musetto frontale

........................................ p.33

Inserire la ghiera esterna

......................................... p.33

Inserire il tubo alimentazione prodotto

....................... p.34

Orientamento del porta molla

................................... p.34

Inserire il grilletto

..................................................... p.35

Inserire le viti

.......................................................... p.35

Serrare l’ugello

........................................................ p.36

Inserire il diffusore conico

........................................ p.36

Montaggio delle ghiere

............................................. p.36

ESPLOSO MUSETTO PISTOLA STAR 3001W .. p.40

ESPLOSO IMPUGNATURA PISTOLA STAR 3001W ... p.42

FAMIGLIA UGELLI CONO PISTOLA STAR 3001W .... p.44

FAMIGLIA UGELLI VENTAGLIO PISTOLA STAR 3001W p.46

INCONVENIENTI E RIMEDI ............................... p.48

UGELLI PER PISTOLA STAR 3001W ................. p.50

KIT UGELLI PER PISTOLA STAR 3001W ......... p.51

TUBI PER PISTOLA STAR 3001W MANUALE .... p.51

6 www.larius.com

Ediz. 001 - 06/2013

PISTOLA STAR 3001W

AVVERTENZE

Nella tabella rappresentata di seguito viene descritto il significato dei simboli che sono presenti in questo manuale, che riguardano l’utilizzo, la messa a terra, le operazioni di utilizzo, manutenzione e riparazione di quest’apparecchiatura.

Leggere attentamente questo manuale prima di usare l'apparecchiatura.

Un uso improprio può causare danni a cose e persone.

Non eccedere la massima pressione d’esercizio del componente con la specifica minima.

Non utilizzare la pistola se si è sotto l’influenza di droghe o alcol.

Non modificare per nessun motivo la pistola.

Utilizzare prodotti e solventi compatibili con le varie parti della pistola, leggendo attentamente le avvertenze del produttore.

Fare riferimento ai Dati Tecnici della pistola presenti nel Manuale.

Controllare la pistola giornalmente, se vi sono parti usurate provvedere alla sostituzione utilizzando ESCLUSIVAMENTE ricambi originali.

Tenere bambini ed animali lontano dall’area di lavoro.

Seguire tutte le norme di sicurezza.

Segnala il rischio di un infortunio o danno grave all'apparecchiatura se non viene seguito l'avvertimento.

Ventilare con aria fresca per prevenire l’accumulo di vapori infiammabili o tossici durante la spruzzatura, il lavaggio o la pulizia della pistola. Interbloccare la fornitura di aria alla pistola per impedire il funzionamento se l’impianto di ventilazione non é in funzione.

Segnalano il rischio di reazioni chimiche e rischio di esplosione se non viene eseguito l’avvertimento.

Esiste il pericolo di ferite o gravi lesioni causate dal contatto con il getto della pistola, in tal caso ricorrere IMMEDIATA-

MENTE alle cure mediche specificando il tipo di prodotto iniettato.

Non spruzzare senza aver installato la protezione all’ugello e al grilletto della pistola.

Non mettere le dita sull’ugello della pistola.

Al termine del ciclo di lavoro e prima di eseguire qualsiasi intervento di manutenzione, seguire la procedura di decompressione contenuta in questo manuale.

Segnala importanti indicazioni e consigli per lo smaltimento o il riciclaggio di un prodotto nel rispetto dell'ambiente.

Ediz. 001 - 06/2013

Segnala il pericolo di scossa elettrica se non viene seguito l’avvertimento e la presenza di tensione elettrica.

Conservare in un luogo privo di umidità e non esporre alla pioggia.

Controllare che i cavi siano integri.

Disattivare l’apparecchiatura e scaricare eventuali residui di tensione elettrica prima di effettuare operazioni di pulizia e manutenzione sull’apparecchiatura.

Segnala la presenza di un morsetto con cavo per la messa a terra.

Utlizzare SOLAMENTE cavi di prolunga a tre fili ed uscite elettriche con messa a terra.

Prima di iniziare a lavorare, assicurarsi che l’impianto elettrico sia provvisto di messa a terra e conforme alle norme di sicurezza.

Collegare a terra tutte le apparecchiature, il personale e gli oggetti conduttivi nell’area di lavoro.

FUOCO E PERICOLO DI ESPLOSIONI

Fumi infiammabili, come fumi di solvente e di vernice possono incendiarsi o possono esplodere.

Per prevenire pericoli di incendio o di esplosione:

- Usare l'apparecchiatura SOLAMENTE in area ben ventilata.

- Eliminare tutte le fonti di innesco; come fiamme pilota, sigarette, torce elettriche portatili, vestiti sintetici (potenziale arco

statico), ecc.

- Collegare a terra l'apparecchiature ed tutti gli oggetti conduttivi nell'area di lavoro.

- Usare solo tubi airless conduttivi e collegati a terra.

- Non usare tricloroetano, cloruro di metilene, altri solventi di idrocarburo di alogenato o fluidi contenenti tali solventi in apparecchiature di alluminio sotto pressione. Tale uso può causare una reazione chimica pericolosa con possibilità di esplosione.

- Non eseguire lavaggi con le parti elettrostatiche della pistola accese. Non accendere la parti elettrostatiche della pistola fin quando tutti i solventi non siano stati rimossi dal sistema.

- Utilizzare solventi di pulizia con il punto di infiammabilità più alto possibile, preferibilmente superiore alla temperatura ambiente

Se vengono rilevate scosse o scariche elettriche è necessario interrompere immediatamente l’operazione che si sta effettuando con l’apparecchiatura.

Tenere un estintore nelle immediate vicinanze dell’area di lavoro.

www.larius.com

7

PISTOLA STAR 3001W

0 BAR 0 PSI

0

PERICOLO DI INIEZIONE DI FLUIDO AD ALTA PRESSIONE

Il fluido ad alta pressione che esce dalla pistola o da possibili perdite può causare iniezioni nel corpo.

Per prevenire pericoli di incendio o di iniezione:

- Usare il blocco di sicurezza del grilletto della pistola quando non si spruzza.

- Non mettere le mani o le dita sull'ugello della pistola. Non tentare di arrestare perdite con le mani, il corpo o altro.

- Non puntare la pistola verso se stessi o verso chiunque altro.

- Non spruzzare senza l'apposita protezione dell'ugello.

- Bloccare la sicura del grilletto al termine della spruzzatura.

- Eseguire lo scarico della pressione del sistema alla fine della spruzzatura e prima di qualsiasi operazione di manutenzione.

- Non usare componenti la cui pressione di utilizzo è inferiore alla pressione massima del sistema.

- Non lasciare che i bambini utilizzino l'apparecchiatura.

- Porre molta attenzione al possibile contraccolpo quando azionate il grilletto della pistola.

- Fluidi pericolosi o fumi tossici possono causare lesioni gravi o mortali se spruzzati negli occhi o sulla pelle, inalati o ingeriti.

- Documentarsi sui pericoli specifici dei fluidi utilizzati. Leggere le avvertenze del produttore del fluido.

Se il fluido ad alta pressione penetra nella pelle, apparentemente la ferita può assomigliare ad un "semplice

taglio", ma in realtà può essere un danno molto serio. Dare subito un trattamento medico adeguato alla parte

ferita.

Segnalano l'obbligo di indossare guanti, occhiali e maschere di protezione.

Indossare indumenti conformi alle norme di sicurezza vigenti nel paese dell’utilizzatore.

Non indossare bracciali, orecchini, anelli, catenine o altri oggetti che possono intralciare il lavoro dell’operatore.

Non indossare indumenti con maniche larghe, sciarpe, cravatte o qualsiasi capo che possa impigliarsi nelle parti in movimento dell’apparecchiatura durante il ciclo di lavoro e operazioni di controllo e manutenzione.

A

TRASPORTO E

DISIMBALLAGGIO

B

NORME DI SICUREZZA

• Il costruttore declina ogni responsabilità relativa allo scarico ed al trasporto dell'apparecchiatura sul luogo di lavoro.

• Verificare l'integrità dell'imballo all'atto del ricevimento.

Togliere l'apparecchiatura dall'imballo e controllare che non abbia subito danni durante il trasporto.

Qualora si riscontrassero componenti danneggiati, contattare tempestivamente la LARIUS e l'Agente di trasporto. Il termine massimo per le comunicazioni di danneggiamento

è di 8 giorni dalla data di ricevimento dell'apparecchiatura.

La comunicazione dovrà avvenire tramite raccomandata con ricevuta di ritorno indirizzata alla LARIUS ed al trasportatore.

• IL DATORE DI LAVORO DOVRÁ PROVVEDERE AD

ISTRUIRE IL PERSONALE SUI RISCHI DI INFORTUNI,

SUI DISPOSITIVI DI SICUREZZA DELL'OPERATORE E

SULLE REGOLE ANTINFORTUNISTICHE GENERALI

PREVISTE DALLE DIRETTIVE INTERNAZIONALI E DELLA

LEGISLAZIONE DEL PAESE IN CUI É INSTALLATA L'AP-

PARECCHIATURA OLTRE CHE LE NORME IN MATERIA

DI INQUINAMENTO AMBIENTALE.

• IL COMPORTAMENTO DEL PERSONALE DOVRÁ RI-

SPETTARE SCRUPOLOSAMENTE LE NORME ANTIN-

FORTUNISTICHE DEL PAESE IN CUI É INSTALLATA

L'APPARECCHIATURA OLTRE CHE LE NORME IN MATERIA

DI INQUINAMENTO AMBIENTALE.

Lo smaltimento dei materiali di imballaggio, a carico dell'utilizzatore, dovrà essere eseguito in conformità alle normative vigenti nel paese di utilizzo dell'apparecchiatura.

É comunque buon comportamento riciclare il più possibile in modo ecologico i materiali dell'imballaggio.

Leggere attentamente ed integralmente le seguenti istruzioni prima di utilizzare l’apparecchiatura.

Custodire con cura le istruzioni.

La manomissione o la sostituzione non autorizzata di una o piú parti che compongono l'apparecchiatura, l'uso di accessori, di utensili, di materiali di consumo diversi da quelli raccomandati dal costruttore, possono rappresentare pericolo di infortunio e sollevano il costruttore da responsabilitá civili e penali.

Ediz. 001 - 06/2013

8 www.larius.com

PISTOLA STAR 3001W

TENERE IN ORDINE L'AREA DI LAVORO. DISORDINE SUL

POSTO DI LAVORO COMPORTA PERICOLO DI INCIDENTI.

MANTENERE SEMPRE UN BUON EQUILIBRIO EVITANDO

POSIZIONI MALSICURE.

• PRIMA DELL'UTILIZZO CONTROLLARE SCRUPOLOSA-

MENTE CHE NON VI SIANO PARTI DANNEGGIATE E CHE

L'APPARECCHIATURA SIA IN GRADO DI EFFETTUARE IL

SUO LAVORO IN MODO CORRETTO.

L’elevata velocità di scorrimento del prodotto nel tubo flessibile può creare elettricità statica che si manifesta con piccole scariche e scintille. Si raccomanda di collegare a terra l’apparecchiatura. La pompa è collegata a terra dal filo di massa del cavo dell’alimentazione elettrica. La pistola è collegata a terra mediante il tubo alta pressione flessibile. Tutti gli oggetti conduttori che si trovano in prossimità della zona di lavoro devono essere collegati a terra.

• OSSERVARE SEMPRE LE ISTRUZIONI PER LA SICUREZ-

• NON PERMETTERE CHE PERSONE ESTRANEE POSSA-

NO ACCEDERE ALL’AREA DI LAVORO.

• NON SUPERARE

MAI LE PRESSIONI MASSIME DI ESER-

CIZIO INDICATE.

• NON DIRIGERE

MAI LA PISTOLA VERSO SE STESSI O

ALTRE PERSONE. IL CONTATTO CON IL GETTO PUÒ

CAUSARE SERIE FERITE.

ZA E LE NORMATIVE VIGENTI.

IN CASO DI FERITE PROCURATE DAL GETTO DELLA

PISTOLA RICORRERE SUBITO ALLE CURE DI UN ME-

DICO SPECIFICANDO IL TIPO DI PRODOTTO INIETTATO.

NON SOTTOVALUTARE

MAI UNA LESIONE PROCURATA

DALL’INIEZIONE DI UN FLUIDO.

• EVITARE ASSOLUTAMENTE DI SPRUZZARE PRODOTTI

INFIAMMABILI O SOLVENTI IN AMBIENTI CHIUSI.

• EVITARE ASSOLUTAMENTE DI UTILIZZARE L’APPAREC-

CHIATURA IN AMBIENTI SATURI DI GAS POTENZIALMEN-

TE ESPLOSIVI.

Verificare sempre la compatibilità del prodotto con i materiali che compongono l’apparecchiatura

(pompa, pistola, tubo flessibile e accessori) con i quali può venire a contatto. Non utilizzare vernici o solventi che contengono idrocarburi alogenati

(come il cloruro di metilene). Questi prodotti a contatto con parti in alluminio dell’apparecchiatura possono causare pericolose reazioni chimiche con rischio di esplosione.

• TOGLIERE SEMPRE L’ALIMENTAZIONE ELETTRICA E

SCARICARE LA PRESSIONE NEL CIRCUITO PRIMA DI

EFFETTUARE QUALSIASI TIPO DI CONTROLLO O DI

SOSTITUZIONE DEI PARTICOLARI DELL’APPARECCHIA-

TURA.

SE IL PRODOTTO DA UTILIZZARE E’ TOSSICO EVI-

TARE L’INALAZIONE E IL CONTATTO UTILIZZANDO

GUANTI PROTETTIVI, OCCHIALI DI PROTEZIONE

E APPROPRIATE MASCHERE.

• NON MODIFICARE MAI NESSUN PARTICOLARE DELL’AP-

PARECCHIATURA. VERIFICA REGOLARMENTE I COM-

PONENTI DEL SISTEMA. SOSTITUIRE I PARTICOLARI

DANNEGGIATI O USURATI.

PRENDERE APPROPRIATE MISURE DI PROTEZIO-

NE DELL’UDITO SE SI LAVORA NELLE IMMEDIATE

VICINANZE DELL’APPARECCHIATURA.

• STRINGERE E CONTROLLARE TUTTI I RACCORDI DI

COLLEGAMENTO TRA LA POMPA, IL TUBO FLESSIBILE E

LA PISTOLA PRIMA DI UTILIZZARE L’APPARECCHIATURA.

• UTILIZZARE SEMPRE IL TUBO FLESSIBILE PREVISTO

NEL CORREDO STANDARD DI LAVORO. L'IMPIEGO DI

ACCESSORI O ATTREZZATURA DIVERSI DA QUELLI

RACCOMANDATI NEL PRESENTE MANUALE PUÓ ES-

SERE CAUSA DI INFORTUNI.

• IL FLUIDO CONTENUTO NEL TUBO FLESSIBILE PUÒ

ESSERE MOLTO PERICOLOSO. MANEGGIARE CON CURA

IL TUBO FLESSIBILE. NON TIRARE IL TUBO FLESSIBILE

PER SPOSTARE L’APPARECCHIATURA. NON UTILIZZARE

MAI UN TUBO FLESSIBILE DANNEGGIATO O RIPARATO.

• BLOCCARE SEMPRE IL GRILLETTO DELLA PISTOLA OGNI

QUALVOLTA SI INTERROMPE L’EROGAZIONE, ANCHE

SE SOLO PER POCHI ISTANTI. RILASCIARE COMPLETA-

MENTE IL GRILLETTO E RUOTARE IL BLOCCO IN AVANTI

(vedi descrizione dell’apparecchiatura).

• DURANTE LA PULIZIA O LA SOSTITUZIONE DELL’UGEL-

LO, OCCORRE FARE MOLTA ATTENZIONE. SE L’UGELLO

SI INTASA DURANTE L’EROGAZIONE, RILASCIARE

COMPLETAMENTE ED IMMEDIATAMENTE IL GRILLET-

TO. SEGUIRE SEMPRE LA PROCEDURA DI RILASCIO

PRESSIONE DESCRITTA PIÙ AVANTI, PRIMA DI PULIRE

EVENTUALI RESIDUI FORMATISI ATTORNO ALL’UGELLO,

E PRIMA DI RIMUOVERE LO STESSO.

Ediz. 001 - 06/2013

www.larius.com

9

PISTOLA STAR 3001W

Le condizioni in garanzia non vengono applicate in caso di:

- procedure di lavaggio e pulizia dei componenti non eseguite correttamente e che causano malfunzionamento, usura o danneggiamento dell’apparecchiatura o parti di essa;

- uso improprio dell’apparecchiatura;

- uso contrario alla normativa nazionale prevista;

- installazione non corretta o difettosa;

- modifiche, interventi e manutenzioni non autorizzate dal costruttore;

- utilizzo di ricambi non originali e non relativi al modello specifico;

- inosservanza totale o parziale delle istruzioni.

D

DOTAZIONE DI SERIE

PISTOLA MANUALE STAR 3001

GENERATORE ELETTROSTATICO

CAVO ALIMENTAZIONE ELETTRICA

CAVO ELETTROSTATICO

CAVO MESSA A TERRA

(solo per versioni a solvente)

SONDA RESISTIVITA’

10 www.larius.com

a richiesta

(vedi tabella ugelli)

UGELLI

VISCOSIMETRO

Ediz. 001 - 06/2013

PISTOLA STAR 3001W

E

DESCRIZIONE GENERALE

E.a - PRINCIPIO DI FUNZIONAMENTO

Le pistole manuali e automatiche

LARIUS STAR 3001W sono utilizzate per la verniciatura elettrostatica liquida con acqua. Questo tipo di applicazione consiste nel caricare elettricamente le particelle di vernice che vengono polverizzate verso l’oggetto in lavorazione in modo che, sotto l’effetto elettrostatico, la verniciatura risulta eseguita in modo uniforme ed omogeneo su tutta la superficie.

E.b - CARATTERISTICHE E VANTAGGI

• Massima tensione erogata 90 Kv

• Massima pressione erogata 200 bar (modelli airless)

• Peso massimo delle pistole manuali 750 g

• IP 56 grado di protezione del sistema pistola - box di controllo

• Sistema di gestione della tensione direttamente dalla pistola attraverso i valori preimpostati dall’utente

• Nuovi box di controllo elettronico - pneumatico grazie ad una nuova componentistica

• Interfaccia touch screen nel box elettronico di facile utilizzo

• Nuova serie di ugelli e testine più performanti ed efficaci di facile manutenzione e montaggio

• La pistola è corredata di sonda per verificare la resistività della vernice, al fine di garantire un avvolgimento elettrostatico ottimale.

• Estrema manegevolezza dovuta sia al peso ridotto sia all’ergonomicità dell’impugnatura che è regolabile ed adattabile alla conformazione della mano dell’operatore

• La pistola è costruita con uno speciale materiale tecnico frutto di una grande ricerca per offrire il meglio che esiste sul mercato

• Le guarnizioni interne sono interamente composte da materiali di ultima generazione chimicamente resistenti a solventi, oli e vernici. Ciò assicura la migliore resistenza offerta sino ad ora da un produttore per garantire la massima affidabilità efficienza e durata del ciclo di vita della pistola.

• La pistola ha un display regolabile direttamente a bordo pistola per scegliere i parametri della tensione di lavoro, in precedenza impostati dall’operatore sul generatore elettrico. E’ possibile memorizzare fino a tre diversi livelli di condizioni di lavoro per la stessa tipologia di vernice.

• Nella verniciatura a Bassa Pressione, dove si richiede la regolazione della corsa del grilletto, la funzione viene eseguita direttamente sulla pistola, semplicemente agendo con l’altra mano sul dispositivo di regolazione della corsa stessa.

• La manutenzione, il montaggio e lo smontaggio della pistola sono veramente semplici grazie al corpo pistola composto da due sole unità e dal musetto maneggevole e rimovibile. Il tutto senza la necessità di utilizzare attrezzi perchè ogni componente è istantaneamente visibile e verificabile.

• La pistola consente di verniciare sia all’acqua sia al solvente smontando e sostituendo solo il musetto frontale. Niente box isolanti per cambiare verniciatura dal solvente all’acqua. La nostra pistola è dotata di due uscite laterali, in materiale altamente resistente, che apportano esternamente la carica elettrostatica alla vernice all’acqua, impedendo l’effetto “Rimbalzo” di questa vernice altamente conduttiva. Ciò significa abbattere i costi elevati legati all’allestimento di un box isolante, ridurre l’ingombro dell’area di lavoro e aumentare la sicurezza dell’operatore.

Ediz. 001 - 06/2013

www.larius.com

11

PISTOLA STAR 3001W

F

DATI TECNICI

PISTOLA MANUALE STAR 3001W

TENSIONE D’INGRESSO

12 V ca

FREQUENZA D’ENTRATA

CORRENTE D’ENTRATA

TENSIONE NOMINALE D’USCITA

POLARITA’

CORRENTE NOMINALE

CORRENTE CORTOCIRCUITO

33 Khz

1,5 A max

0 ÷ 90 KV negativa

150 µA

200 µA

7,5 m

LUNG. CAVO GENERATORE/PISTOLA

PESO PISTOLA

LUNGHEZZA PISTOLA

750 gr

250 mm

3 ÷ 7 bar

PRESSIONE ALIMENTAZIONE ARIA

PRESSIONE PRODOTTO BASSA PRESSIONE

PRESSIONE PRODOTTO MISTLESS

PRESSIONE PRODOTTO AIRLESS

7 bar max

120 bar max

200 bar max

PISTOLA AUTOMATICA STAR 3001W

TENSIONE D’INGRESSO

FREQUENZA D’ENTRATA

CORRENTE D’ENTRATA

TENSIONE NOMINALE D’USCITA

12 V ca

33 Khz

1,5 A max

0 ÷ 90 KV negativa

POLARITA’

CORRENTE NOMINALE

CORRENTE CORTOCIRCUITO

150 µA

200 µA

10 m

LUNG. CAVO GENERATORE/PISTOLA

PESO PISTOLA

LUNGHEZZA PISTOLA

PRESSIONE ALIMENTAZIONE ARIA

PRESSIONE PRODOTTO BASSA PRESSIONE

PRESSIONE PRODOTTO MISTLESS

PRESSIONE PRODOTTO AIRLESS

800 gr

300 mm

3 ÷ 7 bar

7 bar max

120 bar max

200 bar max

GENERATORE LARIUS STAR 3001

TENSIONE ALIMENTAZIONE

85÷265Vca

50-60 Hz

CORRENTE NOMINALE

LUNGHEZZA CAVO ALIMENTAZIONE

GRADO DI PROTEZIONE

TENSIONE EROGATA

1,50 A max

2 mt

IP 64

12 V c.a.

12 www.larius.com

BOX PNEUMATICO CONTROLLO ARIA

REGOLAZIONE PNEUMATICA

0÷10 bar

Ø 6 x 4

ATTACCO RAPIDO COMANDO PISTOLA

USCITA ATOMIZZAZIONE PISTOLA

INGRESSO ARIA

Att.rap. Ø 6 x 4

Att.rap. Ø 10 x 8

Ediz. 001 - 06/2013

G

DESCRIZIONE DELLA PISTOLA MANUALE

16

PISTOLA STAR 3001W

12

Solo per versione mistless e bassa pressione

11

15

11

13

14

17

1

2

3

11

17

4 5

18

9

6

BLOCCO DI SICUREZZA

13

14

15

16

17

18

8

9

10

11

12

6

7

4

5

POS.

1

2

3

DESCRIZIONE

Assieme musetto solvente

Ghiera di fissaggio

Gancio

Grilletto

Blocco di sicurezza

Impugnatura

Attacco per cavo generatore elettrico

Raccordo per ingresso prodotto

Tubo passaggio materiale

Attacco rapido per aria

Ghiera di serraggio

Richiamo da remoto valori di settaggio tensione prememorizzati su base di controllo (vedi S1-S2-S3)

Regolatore ventaglio

Regolatore atomizzazione

Ugello a cono

Ugello a ventaglio

Elettrodo esterno

Tappo di chiusura per versione airless

Ediz. 001 - 06/2013

8

7 10

www.larius.com

13

PISTOLA STAR 3001W

H

DESCRIZIONE DEL GENERATORE ELETTRICO

3

2

4

1

8

5

7

12

13

14

15

9

10

11

7

8

POS.

1

2

3

4

5

6

DESCRIZIONE

Interuttore generale

Valore ottimale (solo per versioni a solvente)

Scala resistività (solo per versioni a solvente)

Scala corrente

Indicatore voltaggio impostato

Set touch per impostazione voltaggio 0-90 kV

Settaggio dei 3 valori di voltaggio di lavoro memorizzabili

Pulsante per impiego sonda da utilizzare solo con vernici e pistola al solvente

Fusibile di sicurezza

Sonda controllo resistività vernice (solo versioni a solvente)

Cavo di alimentazione elettrica

Attacco cavo di messa a terra

Attacco pistola

Attacco pistola automatica

Dati tecnici

14 www.larius.com

6

15 14

13

12

Ediz. 001 - 06/2013

9

10

11

I

COLLEGAMENTI

5

PISTOLA STAR 3001W

1

2

3

4

POS.

1

2

3

4

5

I.a - NORME PER UN OTTIMO EFFETTO ELETTROSTATICO

DESCRIZIONE

Generatore elettrico

Cavo di alimentazione elettrica

Cavo di messa a terra

Cavo di collegamento alla pistola

Pistola Star 3001

• Usare vernici elettrostatiche specificatamente studiate.

• Controllare la viscosità della vernice.

• Controllare che le parti che devono essere messe a terra lo siano effettivamente.

• Proteggere la pistola Star 3001 con l’apposita copertura

• Tenere puliti il cavo elettrico e il tubo vernice.

Eventuali accumuli di vernice depositata su di essi riduce notevolmente l’effetto elettrostatico.

Ediz. 001 - 06/2013

www.larius.com

15

PISTOLA STAR 3001W

I.b - SCHEMA COLLEGAMENTO APPARECCHIATURA

ALIMENTAZIONE

PRODOTTO

CAVO ELETTROSTATICO

ALIMENTAZIONE

ARIA

CAVO MESSA A TERRA

16 www.larius.com

ALIMENTAZIONE ELETTRICA

SONDA TEST RESISTIVITA’

(solo per versioni a solvente)

Ediz. 001 - 06/2013

PISTOLA STAR 3001W

Il presupposto ottimale per ottenere una perfetta verniciatura e garantire la totale sicurezza del personale é l’adeguata messa a terra di tutti i componenti dell’impianto. In particolare, occorre assicurarsi che:

• tutti i componenti dell’impianto devono prevedere una corretta messa a terra

• il dispositivo che tiene sospeso il pezzo da verniciare deve essere pulito

• la resistenza di terra dell’oggetto da verniciare deve essere inferiore a 1 MegaOhm

• le tubazioni e i cavi di messa a terra non devono essere danneggiati. Nel caso di usura, sostituire.

J.b - MESSA A TERRA DEL FLUIDO

• Collegare con un’adeguata messa a terra (

J1) la pompa (L2) e il contenitore del fluido (

J3).

J3

J1

J2

J1

Product

Product

Nel caso di messa a terra inadeguata si potrebbe verificare la formazione di intense nebbie di vernice che potrebbero causare un rischio di intossicazione per il personale e una verniciatura non ottimale (vernice non avvolgente, spruzzatura

non uniforme, ritorno di vernice, ecc.).

Per evitare questi inconvenienti occorre assicurarsi che tutti i componenti dell’impianto siano adeguatamenti messi a terra.

J.c - MESSA A TERRA DEL GUANTO OPERATORE

• Il personale che utilizza la pistola non deve indossare scarpe con suole in gomma o in plastica. Se si utilizzano guanti di protezione, provvedere ad un’adeguata messa a terra (

J4) dei guanti indossati (

J5).

Non utilizzare attrezzature di corredo al lavoro e/o contenitori non conduttivi realizzati in plastica o in legno.

J.a - MESSA A TERRA GENERATORE

J5

J4

J.d - MESSA A TERRA DELL’OGGETTO DA VERNICIARE

• Prevedere un’adeguata messa a terra (

J6) del dispositivo che tiene sospeso il pezzo da verniciare (

J7).

J7

J6

Ediz. 001 - 06/2013

www.larius.com

17

PISTOLA STAR 3001W

K

MESSA A PUNTO

K.a - REGOLAZIONE DEL GRILLETTO

K.b - REGOLAZIONE IMPUGNATURA

• Per regolare la corsa del grilletto ( K1) é necessario avvitare o svitare la vite ( K2).

• Per ottimizzare l’impugnatura della pistola in base alle esigenze dell’operatore, è possibile regolare la posizione verticale (

K3) del blocco di sicurezza (

K4) del grilletto.

La regolazione è possibile allentando la vite (

K5).

K2

K5

K4

K1

K3

K.c - REGOLAZIONE DEL BLOCCO DI SICUREZZA

• Inserendo il blocco di sicurezza ( K6) si impedisce alla pistola di spruzzare.

+

-

Solo sulle versioni in bassa pressione, questa regolazione permette di aumentare o diminuire la quantità di prodotto in uscita dalla pistola.

18 www.larius.com

K6

BLOCCATO

SBLOCCATO

Ediz. 001 - 06/2013

K.d - SCELTA METODO DI VERNICIATURA

VERNICIATURA CON UGELLO A

CONO

PISTOLA STAR 3001W

K.f - REGOLAZIONE ATOMIZZAZIONE

-

+

VERNICIATURA CON UGELLO A

VENTAGLIO

-

K.e - SCELTA ORIENTAMENTO VENTAGLIO

• Per ottenere un orientamento “verticale” od “orizzontale” del ventaglio, montare la testina (

K3) come indicato in figura

A

oppure in figura

B

.

K3

+

K.g - REGOLAZIONE AMPIEZZA VENTAGLIO

-

+

A

+

ORIZZONTALE

B

Ediz. 001 - 06/2013

VERTICALE

www.larius.com

19

PISTOLA STAR 3001W

K.h - MEMORIZZAZIONE PARAMETRI DI LAVORO

La pistola prevede l’utilizzo di tre livelli di tensione, memorizzabili:

K4

S1 S2 S3

La memorizzazione deve essere eseguita dal pannello di comando del generatore eletrostatico ( K4).

S1

morizzare il livello impostato.

S2 S3

NOTA

Si consiglia di impostare i 3 livelli in funzione delle proprie esigenze di lavoro o comunque nel seguente modo:

S1

VOLTAGGIO MINIMO

S2

VOLTAGGIO MEDIO

S3

VOLTAGGIO ALTO

Una volta memorizzati i tre livelli é possibile richiamarli direttamente dal retro della pistola STAR 3001W.

K.i.1 - Memorizzazione programma

• Premere l’interuttore ( K5) su ON per accendere l’apparecchiatura.

K.i.2 - Richiamo dei programmi memorizzati

E’ possibile richiamare i programmi memorizzati in precedenza agendo come segue:

richiamo diretto dal pannello operatore del generatore elettrostatico premendo i tasti tattili dedicati.

S1 S2 S3

K5

POWER

ON

OFF

• Selezionare, tramite il set-touch ( K6), il livello desiderato di voltaggio espresso in kV, visualizzabile direttamente sul display

( K7).

K6

richiamo da remoto eseguito direttamente dalla pistola premendo i tasti tattili dedicati.

Il programma impostato viene indicato tramite l’accensione di uno di 3 led luminosi (

K7) presente sul retro della pistola corrispondente al valore scelto.

K7

SET

TOUCH

1

2

3

_

_

+

K7

KV

Ediz. 001 - 06/2013

20 www.larius.com

PISTOLA STAR 3001W

L

SMONTAGGIO E MANUTENZIONE

L.a - SMONTAGGIO DEL MUSETTO

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

CONO

MISTLESS

CONO

AIRLESS

VENTAGLIO

BASSA PRESSIONE

• Utilizzare l’apposita chiave ( L1), per allentare le due viti laterali

( L2) e rimuovere il grilletto (L3).

VENTAGLIO

MISTLESS

VENTAGLIO

AIRLESS

L2

L2

L3

L1

L3

L1

L.b - SMONTAGGIO TUBO DI ALIMENTAZIONE

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

CONO

MISTLESS

CONO

AIRLESS

• Rimuovere il tubo di alimentazione prodotto ( L1) utilizzando l’apposita chiave ( L2).

VENTAGLIO

BASSA PRESSIONE

VENTAGLIO

MISTLESS

VENTAGLIO

AIRLESS

L2

L1

Ediz. 001 - 06/2013

www.larius.com

21

PISTOLA STAR 3001W

L.c - RIMOZIONE DELLA GHIERA

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

CONO

MISTLESS

CONO

AIRLESS

• Svitare la ghiera (

L1) e separare il musetto frontale (L2).

L1

L2

VENTAGLIO

BASSA PRESSIONE

VENTAGLIO

MISTLESS

VENTAGLIO

AIRLESS

L2

L.d - RIMOZIONE DELL’ASTINA

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

CONO

MISTLESS

CONO

AIRLESS

• Estrarre l’astina ( L1).

L’astina é composta dal corpo principale in materiale speciale non conduttivo sulla cui parte frontale é avvitato il puntale ( L2) in metallo.

• Verificare l’usura del puntale ( L2) e, se necessario, provvedere alla sostituzione con uno di ricambio.

• Controllare inoltre che il corpo dell’astina non sia danneggiato o usurato anch’esso. Se necessario, provvedere alla sostituzione.

• Eseguire un’accurata pulizia del componente.

VENTAGLIO

MISTLESS

L1

L2

L1

VENTAGLIO

AIRLESS

VENTAGLIO

BASSA PRESSIONE

22 www.larius.com

CLEANER

Liquid Cleaner Clean

Ediz. 001 - 06/2013

PISTOLA STAR 3001W

L.e - RIMOZIONE DEL PORTA ASTINA

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

CONO

MISTLESS

CONO

AIRLESS

• Avvitare una vite M5 ( L1) nel porta astina (L2) da utilizzare per l’estrazione del porta astina ( L2) stessa.

• Controllare lo stato di usura delle due guarnizioni ( L3) e (L4) del porta astina. Se necessario, provvedere alla sostituzione.

L’usura di queste guarnizioni provoca la fuoriuscita di prodotto dalla finestrella di ispezione ( L5) presente sul musetto della pistola.

• Controllare lo stato di usura delle guarnizioni presenti all’interno del porta astina ( L6) e, in particolare, la guarnizioni a labbro

( L7).

• Verificare che la guarnizione ( L8) sia integra. Se necessario, provvedere alla sostituzione.

• Verificare visivamente che i contatti posteriori ( L9) siano puliti.

L11

VENTAGLIO

BASSA PRESSIONE

L1

VENTAGLIO

MISTLESS

L2

L6

VENTAGLIO

AIRLESS

L3

L4

L8

L3

L4

CLEANER

Liquid Cleaner

Ediz. 001 - 06/2013

Clean

L7

L6

L9

L5

www.larius.com

23

PISTOLA STAR 3001W

L.f - RIMOZIONE DELL’ANELLO DI BLOCCAGGIO

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

CONO

MISTLESS

CONO

AIRLESS

• Rimuovere l’anello di bloccaggio ( L1) e la ghiera di fissaggio

( L2).

VENTAGLIO

BASSA PRESSIONE

VENTAGLIO

MISTLESS

VENTAGLIO

AIRLESS

L2

L1

L1

CLEANER

Liquid Cleaner Clean

L.g - SMONTAGGIO DELLA GHIERA DI SERRAGGIO

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

CONO

MISTLESS

CONO

AIRLESS

• Smontare la testina frontale ( L1) svitando la ghiera (L2).

• Verificare l’integrità della guarnizione OR all’interno della ghiera.

Se necessario, provvedere alla sostituzione.

VENTAGLIO

BASSA PRESSIONE

L2

VENTAGLIO

MISTLESS

L2

L1

VENTAGLIO

AIRLESS

24 www.larius.com

CLEANER

Liquid Cleaner Clean

Ediz. 001 - 06/2013

PISTOLA STAR 3001W

L.h - SMONTAGGIO DELLA GHIERA REGOLABILE

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

• Svitare e smontare la ghiera regolabile ( L1).

CLEANER

Liquid Cleaner Clean

L.i - SMONTAGGIO DEL DIFFUSORE CONICO

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

• Rimuovere il diffusore conico ( L1).

• Controllare la pulizia e l’integrità del componente.

• Pulire e controllare i fori di uscita aria ( L2) e la guarnizione OR

( L3) presente all’interno.

L1

L1

L2

Ediz. 001 - 06/2013

CLEANER

Liquid Cleaner Clean

www.larius.com

25

PISTOLA STAR 3001W

L.j - RIMOZIONE DELL’UGELLO CONO BASSA PRESSIONE

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

• Smontare l’ugello ( L1) utilizzando l’apposita chiave (L2).

• Controllare e provvedere alla pulizia dell’ugello ( L1) e verificare il calibro dei fori di uscita prodotto dall’ugello. Nel caso di usura,

é necessario provvedere alla sostituzione dell’ugello.

L1

L1

L2

CLEANER

Liquid Cleaner

Clean

L2

L.k - RIMOZIONE DELL’UGELLO CONO MISTLESS - AIRLESS

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

MISTLESS

CONO

AIRLESS

• Rimuovere la tenuta ( L1), la guarnizione (L2), il supporto piastrina

( L3), la bussola (L4), l’assieme piastrina (L5), e le guarnizioni

OR ( L6). Pulire i componenti.

• Smontare l’ugello ( L7) utilizzando l’apposita chiave (L8).

• Controllare e provvedere alla pulizia dell’ugello ( L7) e verificare il calibro dei fori di uscita prodotto dall’ugello. Nel caso di usura,

é necessario provvedere alla sostituzione dell’ugello.

L6

L5

L8

L7

L4

L3

L2

L7 L1

26 www.larius.com

CLEANER

Liquid Cleaner Clean

Ediz. 001 - 06/2013

L.l - RIMOZIONE DELLA TESTINA

Questa procedura va eseguita per le pistole dotate di ugello:

VENTAGLIO

BASSA PRESSIONE

• Smontare la testina frontale (

L1).

• Verificare l’integrità e la pulizia della testina. Se necessario, provvedere alla sostituzione.

L1

PISTOLA STAR 3001W

CLEANER

Liquid Cleaner Clean

L.m - RIMOZIONE DELL’UGELLO VENTAGLIO BASSA PRESSIONE

Questa procedura va eseguita per le pistole dotate di ugello:

VENTAGLIO

BASSA PRESSIONE

• Smontare l’ugello ( L1) utilizzando l’apposita chiave (L2).

• Controllare e provvedere alla pulizia dell’ugello ( L1) e verificare il calibro dei fori di uscita prodotto dall’ugello. Nel caso di usura,

é necessario provvedere alla sostituzione dell’ugello.

L1

L2

L1

CLEANER

Liquid Cleaner

Clean

Ediz. 001 - 06/2013

www.larius.com

27

PISTOLA STAR 3001W

L.n - RIMOZIONE DELL’UGELLO VENTAGLIO MISTLESS

Questa procedura va eseguita per le pistole dotate di ugello:

VENTAGLIO

MISTLESS

• Rimuovere la testina ( L1), l’assieme ugello (L2), la tenuta (L3) e la guarnizione ( L4).

• Smontare l’ugello ( L5) utilizzando l’apposita chiave (L6).

• Controllare e provvedere alla pulizia dell’ugello ( L7) e verificare il calibro dei fori di uscita prodotto dall’ugello. Nel caso di usura,

é necessario provvedere alla sostituzione dell’ugello.

L7

L1

L2

L3

L4

L5

CLEANER

Liquid Cleaner Clean

L.o - RIMOZIONE DELL’UGELLO VENTAGLIO AIRLESS

Questa procedura va eseguita per le pistole dotate di ugello:

VENTAGLIO

AIRLESS

• Rimuovere la testina ( L1), l’assieme ugello (L2) e la tenuta (L3).

Pulire i componenti.

• Smontare l’ugello ( L4) utilizzando l’apposita chiave (L5).

• Controllare e provvedere alla pulizia dell’ugello ( L4) e verificare il calibro dei fori di uscita prodotto dall’ugello. Nel caso di usura,

é necessario provvedere alla sostituzione dell’ugello.

L1

L2

L4

L8

L6

L3

L4

28 www.larius.com

CLEANER

Liquid Cleaner Clean

Ediz. 001 - 06/2013

PISTOLA STAR 3001W

L.p - VERIFICARE LA PULIZIA DEI REOFORI

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

VENTAGLIO

AIRLESS

VENTAGLIO

MISTLESS

• A questo punto, il musetto é completamente smontato. Verificare che il contatto a molla ( L1) all’interno del musetto sia pulito e integro.

• Verificare che la guarnizione ( L2) all’interno del musetto sia pulita e integra. Se necessario, provvedere alla sostituzione.

CONO

MISTLESS

VENTAGLIO

BASSA PRESSIONE

L1

L1

L2

CLEANER

Liquid Cleaner Clean Grease

• Provvedere ad un’accurata pulizia dei due reofori ( L3).

L3

NOTA

Durante l’eventuale pulizia di tutti i componenti finora smontati ed, in modo particolare, il musetto, si consiglia di NON immergerli completamente nel solvente ma di utilizzare un pennello inumidito con liquido di pulizia. Al termine della pulizia asciugare con un panno morbido. Non utilizzare MAI utensili abrasivi.

L3

Ediz. 001 - 06/2013

www.larius.com

29

PISTOLA STAR 3001W

M

RIMONTAGGIO DOPO LA PULIZIA E MANUTENZIONE

M.a - INSERIRE IL PORTA ASTINA

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

CONO

MISTLESS

CONO

AIRLESS

VENTAGLIO

BASSA PRESSIONE

VENTAGLIO

MISTLESS

• Rimontare il porta astina ( M1), avendo cura di lubrificarlo con apposito grasso di vaselina prima di introdurlo all’interno del musetto ( M2).

VENTAGLIO

AIRLESS

M1

M1

M2

• Il porta astina ( M1) deve essere inserito avendo cura di far coincidere il foro ( M3) con la finestrella di ispezione (M4).

Grease

M4

M3

Ediz. 001 - 06/2013

30 www.larius.com

PISTOLA STAR 3001W

M.b - INSERIRE L’ASTINA

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

CONO

MISTLESS

CONO

AIRLESS

• Lubrificare l’astina ( M1) con grasso di vaselina e introdurla nel porta astina ( M2).

M2

M1

VENTAGLIO

MISTLESS

M1

VENTAGLIO

AIRLESS

VENTAGLIO

BASSA PRESSIONE

M1

Grease

M.c - INSERIRE L’UGELLO

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

CONO

MISTLESS

CONO

AIRLESS

• Avvitare l’ugello ( M1) senza bloccarlo in modo eccessivo.

M1 M1

M1

VENTAGLIO

BASSA PRESSIONE

M1

VENTAGLIO

MISTLESS

VENTAGLIO

AIRLESS

Ediz. 001 - 06/2013

www.larius.com

31

PISTOLA STAR 3001W

M.d - INSERIRE LA GUARNIZIONE

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

CONO

MISTLESS

CONO

AIRLESS

• Collocare la guarnizione ( M1) nella propria sede sull’impugnatura della pistola.

VENTAGLIO

BASSA PRESSIONE

VENTAGLIO

MISTLESS

VENTAGLIO

AIRLESS

M1

Grease

M.e - INSERIRE LA GHIERA E L’ANELLO DI FISSAGGIO

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

CONO

MISTLESS

CONO

AIRLESS

• Rimontare la ghiera ( M1) e l’anello di fissaggio (M2) nella parte posteriore del musetto.

VENTAGLIO

BASSA PRESSIONE

VENTAGLIO

MISTLESS

M1

VENTAGLIO

AIRLESS

M2

32 www.larius.com

Ediz. 001 - 06/2013

PISTOLA STAR 3001W

M.f - INSERIRE LA MOLLA

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

CONO

MISTLESS

CONO

AIRLESS

• Posizionare la molla ( M1) nell’alloggiamento (M2) del porta molla.

VENTAGLIO

BASSA PRESSIONE

M1

VENTAGLIO

MISTLESS

VENTAGLIO

AIRLESS

M1

M2

M.g - INSERIRE IL MUSETTO FRONTALE

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

CONO

MISTLESS

CONO

AIRLESS

• Inserire il musetto ( M1) nell’alloggiamento avendo cura di introdurre la molla ( M2) nell’apposito foro presente sull’impugnatura della pistola.

VENTAGLIO

BASSA PRESSIONE

M1

VENTAGLIO

MISTLESS

VENTAGLIO

AIRLESS

M2

M.h - INSERIRE LA GHIERA ESTERNA

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

CONO

MISTLESS

CONO

AIRLESS

• Serrare la ghiera esterna ( M1).

• Controllare che il corpo del musetto sia correttamente alloggiato nella propria sede, effettuando manualmente un movimento di rotazione a destra e a sinistra.

• Completare il bloccaggio della ghiera.

VENTAGLIO

BASSA PRESSIONE

VENTAGLIO

MISTLESS

VENTAGLIO

AIRLESS

Ediz. 001 - 06/2013

M1

www.larius.com

33

PISTOLA STAR 3001W

M.i - INSERIRE IL TUBO DI ALIMENTAZIONE PRODOTTO

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

CONO

MISTLESS

CONO

AIRLESS

• Rimontare il tubo di alimentazione prodotto ( M1) e serrare con l’apposita chiave ( M2).

VENTAGLIO

BASSA PRESSIONE

VENTAGLIO

MISTLESS

VENTAGLIO

AIRLESS

M2

M1

M.k - ORIENTAMENTO DEL PORTA MOLLA

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

CONO

MISTLESS

CONO

AIRLESS

• Orientare il porta molla ( M1) in modo da facilitare l’innesto con la scanalatura ( M2) della maniglia del grilletto.

VENTAGLIO

BASSA PRESSIONE

VENTAGLIO

MISTLESS

VENTAGLIO

AIRLESS

M2

M1

34 www.larius.com

Ediz. 001 - 06/2013

PISTOLA STAR 3001W

M.l - INSERIRE IL GRILLETTO

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

CONO

MISTLESS

CONO

AIRLESS

• Rimontare il grilletto ( M1) facendo coincidere la scanalatura precedentemente orientata.

VENTAGLIO

BASSA PRESSIONE

VENTAGLIO

MISTLESS

VENTAGLIO

AIRLESS

M1

M.m - INSERIRE LE VITI

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

CONO

MISTLESS

CONO

AIRLESS

• Rimontare le due viti laterali ( M1) e (M2) del grilletto utilizzando l’apposita chiave ( M3).

VENTAGLIO

BASSA PRESSIONE

DX

VENTAGLIO

MISTLESS

M1

VENTAGLIO

AIRLESS

SX

M2

Ediz. 001 - 06/2013

M3

www.larius.com

35

PISTOLA STAR 3001W

M.n - SERRARE L’UGELLO

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

CONO

MISTLESS

CONO

AIRLESS

• Premere a fondo il grilletto (

M1) e completare il serraggio dell’ugello (

M2) precedentemente avvitato a mano con l’apposita chiave (

M3).

M2

VENTAGLIO

BASSA PRESSIONE

M1

VENTAGLIO

MISTLESS

VENTAGLIO

AIRLESS

M3

M3

M.o - INSERIRE IL DIFFUSORE CONICO

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

• Rimontare il diffusore conico ( M1) facendo coincidere le due scanalature piatte laterali.

M1

M.p - MONTAGGIO DELLE GHIERE

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

BASSA PRESSIONE

• Montare la ghiera di regolazione (

M1), la ghiera di serraggio

(

M2) e le guarnizioni OR (M3) e (M4).

M4

M2

M3

M1

36 www.larius.com

Ediz. 001 - 06/2013

M.q - MONTAGGIO DELLA GHIERA

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

MISTLESS

• Montare la ghiera di regolazione ( M1) e le guarnizioni OR (M2) e ( M3).

PISTOLA STAR 3001W

M1

M2

M3

M.r - MONTAGGIO DELLA GHIERA

Questa procedura va eseguita per le pistole dotate di ugello:

CONO

AIRLESS

• Montare la ghiera di regolazione ( M1).

M1

M.s - MONTAGGIO DELLA GHIERA

Questa procedura va eseguita per le pistole dotate di ugello:

VENTAGLIO

BASSA PRESSIONE

• Montare la ghiera di serraggio ( M1) e le guarnizioni OR (M2) e

( M3).

M3

M1

M2

Ediz. 001 - 06/2013

www.larius.com

37

PISTOLA STAR 3001W

M.t - MONTAGGIO DELLA GHIERA

Questa procedura va eseguita per le pistole dotate di ugello:

VENTAGLIO

AIRLESS

• Montare la ghiera di serraggio (

M1)

M1

M.u - MONTAGGIO DELLA GHIERA

Questa procedura va eseguita per le pistole dotate di ugello:

VENTAGLIO

MISTLESS

• Montare la ghiera di serraggio ( M1) e le guarnizioni OR (M2) e ( M3).

M2

M1

M3

• A questo punto, la procedura di montaggio della pistola ( M1)

é completata.

M1

38 www.larius.com

Ediz. 001 - 06/2013

PAINT SPRAYING EQUIPMENT

L’innovazione.

Quella vera.

PISTOLA STAR 3001W

N

ESPLOSO MUSETTO PISTOLA STAR 3001w

ATTENZIONE: per ogni particolare richiesto indicare sempre il codice e la quantità.

25140

25139

25138

CODICI KIT MUSETTO

PISTOLA AD ACQUA

AIRLESS

MISTLESS

BASSA PRESSIONE

40 www.larius.com

Ediz. 001 - 06/2013

POS.

4

5

6

1

2

3

7

8

9

CODICE

25839

25147

25148

25151

25250

25335

25152

25153

25154

DESCRIZIONE

Assieme musetto acqua

Puntale bassa pressione

Reoforo completo

Controdado di serraggio

Tubo materiale unificato

Guarnizione in polietilene

Anello OR 2025

Anello PTFE

Porta astina

PISTOLA STAR 3001W

POS.

10

CODICE

*

11

25104

12

25156

13

25157

14

25159

15

25160

16

25103

17

25352

18

25074

-

25323

DESCRIZIONE

Molla astina

Ghiera di fissaggio

Anello di bloccaggio

Puntale a sfera completo

Astina

Boccola grilletto

Guarnizione in gomma

Anello OR 2015

Rondella (solo per modello airless)

Kit imballo Star 2001 manuale

(escluso pos. 5)

* codici di ordinazione per pos. 10 Molla astina in acciaio

- cod. 25261 molla astina airless (gialla)

- cod. 25264 molla astina mistless (blu)

- cod. 25263 molla astina bassa pressione (zincata)

- cod. 25262 molla astina (rossa) per incremento pressione mistless

Ediz. 001 - 06/2013

POSIZIONAMENTO ETICHETTA

MADE IN ITALY

Code

Year

Serial

Number

250 _ _

20 _ _

XXXXX

Star 3001

WWW.LARIUS.EU

Codice

Anno

Numero di Serie

www.larius.com

41

PISTOLA STAR 3001W

O

ESPLOSO IMPUGNATURA PISTOLA STAR 3001w

ATTENZIONE: per ogni particolare richiesto indicare sempre il codice e la quantità.

RAPIDO (POS. 23) E DELL'OR (POS.25) SU PIST

42 www.larius.com

TUBO NON COMPRESO NEI KIT IMPUGN

Ediz. 001 - 06/2013

POS.

4

5

6

1

2

3

CODICE

25301

25102

25133

25106

25107

7

8

9

25108

25109

25110

25117

10

25119

11

25120

12

9288

13

25121

14

25122

15

25124

16

25250

17

9047

18

25343

DESCRIZIONE

Impugnatura con inserti montati

Lamina impugnatura in alluminio

Grilletto

Becco di sicurezza

Appoggia dito

Vite di regolazione in alluminio

Boccola grilletto in alluminio

Assieme vite di regolazione aria

Assieme astina com. aria

Guarnizione

Astina aria in acciaio inox

Molla astina aria

Orm 0105-15

Tappo astina aria in alluminio

Ghiera di chiusura aria

Tubo materiale unificato

Ghiera di serraggio in acciaio inox

Porta filtro

PISTOLA STAR 3001W

POS.

19

CODICE

270

20

23

25341

25342

21

25227

22

25128

4006

24

25129

25

4033

26

25131

27

25132

28

53006/1

29

25336

30

25537

31

6127

32

25126

33

25224

DESCRIZIONE

Filtro 100 mesh in acciaio inox

Raccordo AT 1/4” (ST)

Raccordo AT M16x1,5

Cavo elettrico 5 poli 10 mt

Connettore elettrico

Attacco rapido

Vite

Or

Spina

Vite

Molla

Guarnizione Astina Ar.

Tappo vite reg. aria in alluminio

Grano

Assieme appoggia dito

Disco blocca g.

Ediz. 001 - 06/2013

Star 3001

MADE IN ITALY

WWW.LARIUS.EU

POSIZIONAMENTO ETICHETTATURA

Star 3001

Max-AIR 7bar(100PSI)

Vmax -90KV

Star 3001

Max-AIR 7bar(100PSI)

Vmax -90KV

Star 3001

Max-FLUID 200bar

2900PSI

Vmax -90KV

www.larius.com

43

PISTOLA STAR 3001W

P

FAMIGLIA UGELLI CONO PER PISTOLA STAR 3001w

ATTENZIONE: per ogni particolare richiesto indicare sempre il codice e la quantità.

25194

25172

CODICI KIT UGELLO

PER PISTOLA STAR 3001w

(piastrina a scelta - vedi tab. 1)

AIRLESS

MISTLESS

7

6

5

4

3

2

9

8

10

18

17

NEL MONTAGGIO DEL MODELLO AIRLESS

NON SONO PREVISTI GLI OR

1A

TAB. 1 - PIASTRINA

(assieme pos. 6 + 7)

1543

1553

1563

1573

1583

Piastrina E43 a tre intagli

Piastrina E53 a tre intagli

Piastrina E63 a tre intagli

Piastrina E73 a tre intagli

Piastrina E83 a tre intagli

1593

Piastrina E93 a cinque intagli

1545

Piastrina E45 a cinque intagli

1555

Piastrina E55 a cinque intagli

1565

Piastrina E65 a cinque intagli

1575

Piastrina E75 a cinque intagli

1585

Piastrina E85 a cinque intagli

1595

Piastrina E95 a cinque intagli

1B

11

17

16

15

8

14

13

12

25189

25391

25190

CODICI KIT UGELLO COMPLETO

BASSA PRESSIONE

PER PISTOLA STAR 3001w

PASSAGGIO 1.6

PASSAGGIO 1.3

PASSAGGIO 0.8

Ediz. 001 - 06/2013

44 www.larius.com

POS.

CODICE

1A

25271

3

4

1B

25272

2

25225

25170

25045

8

9

5

25044

6

vedi tab.1

7

1540

25164

9546

DESCRIZIONE

Astina completa AP-MS

Astina completa BP

Testina completa AP-MS

Guarnizione

Supporto piastrina completo

Bussola Inox AISI 303

Piastrina 3-5 intagli

Bussola Inox AISI 303

OR

OR

POS.

CODICE

10

25186

11

12

**

9528

13

25184

14

25191

15

25163

16

9520

17

25173

18

25460

PISTOLA STAR 3001W

DESCRIZIONE

Ghiera di serraggio

Corpo ugello

OR

Diffusore conico BP

Ghiera regolabile

Ghiera

OR

Tenuta

Chiave di manutenzione

** codici di ordinazione per pos. 11 Corpo ugello

- cod. 25188 corpo ugello BP 1.6

- cod. 25176 corpo ugello BP 1.3

- cod. 25187 corpo ugello BP 0.8

Ediz. 001 - 06/2013

www.larius.com

45

PISTOLA STAR 3001W

Q

FAMIGLIA UGELLI VENTAGLIO PER PISTOLA STAR 3001w

ATTENZIONE: per ogni particolare richiesto indicare sempre il codice e la quantità.

6A

KIT UGELLO AIRLESS

25192

AIRLESS

Ugello a scelta vedi tab. 1

TAB. 1

4A

8

9

10

11

2

14

7

KIT UGELLO BASSA PRESSIONE

25181 BASSA PRESSIONE - foro 1.1

25182 BASSA PRESSIONE - foro 1.3

25183 BASSA PRESSIONE - foro 1.5

4C

3

2

1

5

13 7

6B

TAB. 1

UGELLI A VENTAGLIO

MISTLESS - AIRLESS

(assieme posizioni 8-9-10)

25750

25751

25752

25753

25754

25755

25756

UGELLO 9-25

UGELLO 9-40

UGELLO 9-50

UGELLO 11-25

UGELLO 11-40

UGELLO 11-50

UGELLO 13-25

25757

25758

25759

25760

25761

25762

25763

25764

25765

25766

25767

UGELLO 13-40

UGELLO 13-50

UGELLO 15-25

UGELLO 15-40

UGELLO 15-50

UGELLO 18-25

UGELLO 18-40

UGELLO 18-50

UGELLO 21-25

UGELLO 21-40

UGELLO 21-50

6A

KIT UGELLO MISTLESS

25193

MISTLESS

Ugello a scelta vedi tab. 1

2

3

4B

1

8

TAB. 1

9

10

11

12

15

13

7

Ediz. 001 - 06/2013

46 www.larius.com

POS.

1

2

3

CODICE

9520

25163

25164

4A

25165

4B

25166

4C

25167

25178

5

25179

25180

6A

25271

6B

25272

DESCRIZIONE

OR

Ghiera di serraggio

OR

Testina alta pressione acqua

Testina mistless acqua

Testina bassa pressione

Manicotto bassa pressione Ø 1.1

Manicotto bassa pressione Ø 1.3

Manicotto bassa pressione Ø 1.5

Astina completa AP-MS

Astina completa BP

POS.

7

8

9

CODICE

25173

25174

25175

10

-

11

25170

12

25276

13

25177

14

25206

15

25205

PISTOLA STAR 3001W

DESCRIZIONE

Tenuta manicotto

Spina

Porta ugello

Ugello Mistless

Tenuta ugello

Or

Or

Manicotto airless completo

Manicotto Mistless completo

Ediz. 001 - 06/2013

www.larius.com

47

PISTOLA STAR 3001W

R

INCONVENIENTI E RIMEDI

INCONVENIENTE CAUSA SOLUZIONE

L’apparecchiatura non si accende dopo aver premuto l’interruttore

ON-OFF

La verniciatura non ha effetto

• Mancanza di tensione elettrica in rete;

• Il fusibile da 1A è guasto;

La verniciatura ha effetto solo lateralmente

La verniciatura risulta estremamente carica o deformata

(effetto wrap-back)

Flusso di aria insufficiente

Flusso di fluido insufficiente

La vernice viene respinta

Mancanza di tensione o tensione insufficiente

• La valvola dell’aria é ostruita o danneggiata;

• I passaggi dell’aria nella pistola o nelle linee sono ostruiti;

• Il diffusore é danneggiato, usurato o ostruito;

• Il gruppo pneumatico di controllo non funziona.

• Il diffusore é intesato o danneggiato;

• L’ugello é intasato o danneggiato.

• Errato montaggio del diffusore e dell’ugello;

• Il diffusore é danneggiato.

• I passaggi dell’aria nella pistola o nelle linee sono ostruiti;

• La pressione é insufficiente;

• Presenza di vernice nei passaggi dell’aria.

• L’ugello del fluido é intasato o danneggiato;

• I passaggi del fluido nella pistola o nella linea sono ostruiti;

• Scarsa pressione di mandata del fluido;

• Il filtro del fluido é intasato;

• La valvola o il regolatore di flusso sono intasati o ostruiti.

• Errata messa a terra dell’oggetto da verniciare;

• Eccessiva atomizzazione dell’aria;

• Eccessiva distanza dell’oggetto da verniciare.

• Errato collegamento del cavo di bassa tensione;

• Errata messa a terra dell’unità di controllo;

• Errata sequenza di montaggio del corpo pistola (musetto);

• Il cavo di bassa tensione é danneggiato;

• L’unità di controllo elettrostatica é danneggiata;

• Il diffusore e/o l’ugello del fluido é sporco;

• Il fusibile é guasto;

• La pistola o l’unità di controllo non sono accese;

• La vernice é troppo conduttiva.

• Verificare la linea di fornitura elettrica;

• Sostituire il fusibile da 1A;

• Pulire, riparare o sostituire se necessario;

• Soffiare, pulire o sostituire se necessario;

• Pulire o sostituire se necessario;

• Controllare, regolare e riparare se necessario.

• Pulire o sostituire se necessario;

• Pulire o sostituire se necessario;

• Controllare il montaggio del diffusore e dell’ugello ;

• Sostituire.

• Soffiare e pulire;

• Aumentare la pressione e la portata del flusso;

• Soffiare e pulire.

• Pulire o sostituire se necessario;

• Pulire;

• Regolare la pressione;

• Pulire o sostituire se necessario;

• Pulire o sostituire se necessario.

• Verificare la corretta messa a terra;

• Ridurre la pressione;

• Avvicinare l’oggetto alla pistola.

• Controllare il collegamento della pistola e dell’unità di controllo;

• Verificare la corretta messa a terra;

• Controllare;

• Sostituire;

• Sostituire;

• Pulire;

• Sostituire il fusibile;

• Controllare l’accensione della pistola e dell’unità di controllo;

• Controllare.

Ediz. 001 - 06/2013

48 www.larius.com

PAINT SPRAYING EQUIPMENT

L’innovazione.

Quella vera.

PISTOLA STAR 3001W

S

UGELLI PER PISTOLA STAR 3001 w

25750

25751

25752

25753

25754

25755

25756

25757

25758

UGELLO A VENTAGLIO STAR 3001 MISTLESS - AIRLESS

UGELLI A VENTAGLIO MISTLESS - AIRLESS

UGELLO 9-25

25759

UGELLO 15-25

UGELLO 9-40

UGELLO 9-50

25760

25761

UGELLO 15-40

UGELLO 15-50

UGELLO 11-25

UGELLO 11-40

UGELLO 11-50

UGELLO 13-25

25762

25763

25764

UGELLO 18-25

UGELLO 18-40

UGELLO 18-50

UGELLO 21-25

UGELLO 13-40

UGELLO 13-50

25765

25766

25767

UGELLO 21-40

UGELLO 21-50

UGELLO A VENTAGLIO STAR 3001 BASSA PRESSIONE

UGELLO VENTAGLIO BASSA PRESSIONE

25178

25179

Ø 1,1 mm misto aria

Ø 1,3 mm misto aria

25180

Ø 1,5 mm misto aria

UGELLO A CONO STAR 3001 BASSA PRESSIONE

25187

UGELLO CONO BASSA PRESSIONE

Ø 0,8 mm

25176

25188

Ø 1,3 mm

Ø 1,6 mm prodotti densi

50 www.larius.com

UGELLO A CONO STAR 3001 AIRLESS E MIST-LESS

1543

1553

1563

1573

1583

PIASTRINA (UGELLO CONO) MISTLESS - AIRLESS

Piastrina E43 a tre intagli

Piastrina E53 a tre intagli

1545

Piastrina E45 a cinque intagli

1555

Piastrina E55 a cinque intagli

Piastrina E63 a tre intagli

Piastrina E73 a tre intagli

Piastrina E83 a tre intagli

1593

Piastrina E93 a cinque intagli

1565

Piastrina E65 a cinque intagli

1575

Piastrina E75 a cinque intagli

1585

Piastrina E85 a cinque intagli

1595

Piastrina E95 a cinque intagli

Ediz. 001 - 06/2013

PISTOLA STAR 3001W

T

KIT UGELLI PER PISTOLA STAR 3001 w MANUALE

KIT UGELLO VENTAGLIO - BASSA PRESSIONE

25181

25182

Kit ugello ventaglio 1,1 mm

Kit ugello ventaglio 1,3 mm

25183

Kit ugello ventaglio 1,5 mm

KIT UGELLO CONO - BASSA PRESSIONE

25190

25391

Kit ugello cono 0,8 mm

Kit ugello cono 1,3 mm

25189

Kit ugello cono 1,5 mm

KIT MONTAGGIO UGELLO VENTAGLIO O CONO

MISTLESS

25193

Kit montaggio per ugello ventaglio.

Ugello non compreso

25172

Kit montaggio per ugello cono.

Piastrina non compresa

KIT MONTAGGIO UGELLO VENTAGLIO O CONO

AIRLESS

25192

Kit montaggio per ugello ventaglio.

Ugello non compreso

25194

Kit montaggio per ugello cono.

Piastrina non compresa

U

TUBI PER PISTOLA STAR 3001 w MANUALE

TUBI PER PISTOLA MANUALE

25011

Tubo binato bassa pressione 1/4”x1/4” - 7,5 mt

14061

18022

35014

Tubo binato mist-less 3/16” Ø 8 - 7,5 mt

Tubo airless 1/4” racc. 1/4” - 7,5 mt

Tubo airless 1/4” racc. M16x1,5 - 7,5 mt

3276

Adattatore maschio M16x1,5 - femm. gir. 1/4”

Come ordinare:

• Scegliere la tipologia di pistola (Es. Codice 25001)

• Scegliere il kit ugello (Es. Codice 25182)

• Scegliere il generatore:

Codice 25800 per la pistola manuale

Codice 25800 + 25900 per la pistola automatica

• Scegliere il tubo (Es. Codice 25011)

Ediz. 001 - 06/2013

www.larius.com

51

PAINT SPRAYING EQUIPMENT

L’innovazione.

Quella vera.

PAINT SPRAYING EQUIPMENT

L’innovazione.

Quella vera.

PAINT SPRAYING EQUIPMENT

L’innovazione.

Quella vera.

QUESTA APPARECCHIATURA É AD USO ESCLUSIVAMENTE PROFESSIONALE.

NON É PREVISTA PER UN UTILIZZO DIVERSO DA QUELLO DESCRITTO IN QUESTO MANUALE.

Grazie per aver scelto un prodotto

LARIUS s.r.l.

Unitamente all'articolo acquistato riceverete una gamma di servizi di assistenza per consentirVi di raggiungere i risultati desiderati, velocemente ed in modo professionale.

La casa produttrice si riserva la possibilità di variare caratteristiche e dati del presente manuale in qualunque momento e senza preavviso.

LINEA DIRETTA

SERVIZIO TECNICO CLIENTI

Tel. (39) 0341.621256 - Fax (39) 0341.621234

COSTRUTTORE:

P A I N T S P R A Y I N G E Q U I P M E N T

23801

CALOLZIOCORTE - LECCO - ITALY - Via Antonio Stoppani, 21

Tel. (39) 0341/62.11.52 - Fax (39) 0341/62.12.43

E-mail: [email protected] - Internet http://www.larius.com

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
