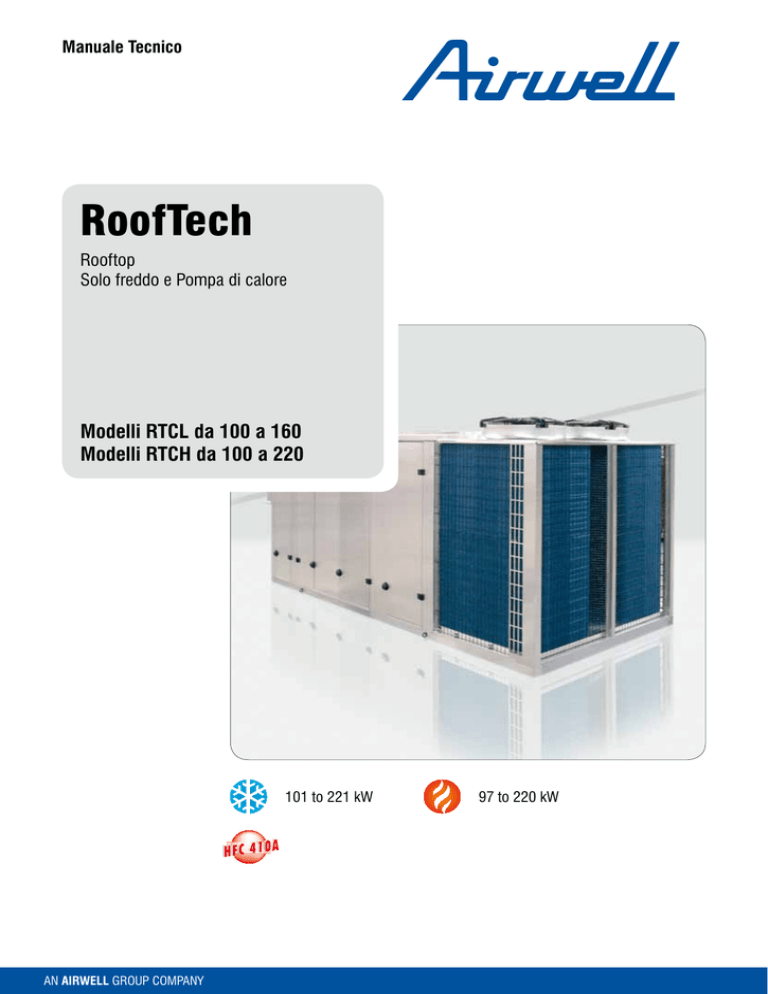

Manuale Tecnico

RoofTech

Rooftop

Solo freddo e Pompa di calore

Modelli RTCL da 100 a 160

Modelli RTCH da 100 a 220

AN AIRWELL GROUP COMPANY

101 to 221 kW 97 to 220 kW

Descrizione dell’unità

Valvole d’inversione ciclo a 4 vie (solo pompa di calore)

Tubazione refrigerante separata da flusso aria

Comparto tecnico interno, separato dal flusso dell’aria e con sportello di accesso ai collettori delle batterie interne, vetro spia e valvola di espansione

Compressori scroll (1 tandem per circuito) con riscaldatore del carter su ciascun compressore

Mandata aria S2R con ventilatore centrifugo a doppia spirazione a cinghia e puleggia del tipo a pale avanti e struttura di supporto rinforzata

Dispositivi di fissaggio in poliammide a serraggio progressivo attivato da una chiavetta triangolare

Batteria interna montata su bacinella raccolta condensa rimovibile

Armadio costituito da pannelli di alluminio doppia parete spessore 50 mm

Tetto inclinato

Cerniera in poliammide

Attacco di scarico della condensa

Sportello di accesso al filtro

Foro di sollevamento

Tetto aria di rinnovo a scomparsa (optional)

Ventilatori assiali a prestazioni elevate con flusso d’aria diviso

(uno per circuito frigorifero)

Sportello di accesso al ventilatore con protezione del motore a cerniera ubicata sul retro

Sportelli di accesso al comparto tecnico principale

(uno per lato), per raggiungere i compressori, i dispositivi elettrici e di comando

Batterie esterne con alette pre-rivestite (blu) in materiale idrofilo (solo pompa di calore) e griglie di protezione (optional)

Sezione tecnica compressori e quadro elettrico

Setto di separazione che assicura flussi aria indipendensati

Mandata R1

(verso il basso)

Vaschetta di raccolta condensa amovibile con pendenza positiva

Quadro elettrico e di comando ubicato nel vano tecnico principale

Recuperatore di calore con batterie a circuito chiuso (opzionale) (solo con economizzatore a 3 serrande)

2

Ventilatore di ripresa (solo per economizzatore a tre serrande)

Ventilatore di mandata

Optional 3-damper economizer : outdoor air, recycled air and exhaust air dampers

Specifiche

Informazioni generali

Monoblocco preassemblato impermeabile, progettato per garantire il risparmio energetico.

Refrigerante R410a per migliorare l’EER e per il rispetto dell’ambiente.

Costruito in alluminio,

RoofTech

è progettato per durare nel tempo.

L’isolamento spesso 50 mm. garantisce una protezione termoacustica ottimale.

Costruzione a doppia parete per il tetto, la base, gli sportelli e i pannelli laterali, che impedisce le infiltrazioni d’aria dall’esterno nell’edificio e lo sviluppo di batteri e sostanze contaminanti pericolosi.

Versione solo freddo o pompa di calore, possibilità di avere il riscaldamento a gas, con batteria ad acqua calda o batteria elettrica.

Free cooling con 2 o 3 serrande in configurazione con doppio ventilatore

(mandata e ripresa).

Filtrazione ad efficienza elevata (filtri a tasche) e portata d’aria variabile

(invertitori di frequenza).

Una prova funzionale completa viene eseguita presso lo stabilimento prima della spedizione, per risparmiare tempo e facilitare il commissioning a destinazione.

Cabinet

Carrozzeria in alluminio.

Pannellatura a doppia parete.

Isolamento in lana di vetro da 50 mm.

Tetto inclinato.

Sportello di servizio incernierato.

Comparto tecnico per le riparazioni.

Carrozzeria impermeabile idonea ad applicazioni con montaggio esterno e a tetto.

Costruzione monoblocco compatto e leggero.

Modulare in lunghezza per le applicazioni previste.

Sezione interna progettata per una pulizia più semplice (angoli smussati).

Doppia parete per evitare danni all’isolamento.

Sezione trattamento aria isolato (50 mm.) per ridurre le perdite energetiche (0,035 W/m.K), i ponti termici e i disturbi sonori.

Isolamento in lana di vetro MO da 32 Kg./m3 - certificazione CE.

Gli interni e gli esterni di tutti i pennelli, la base e la sommità esposti agli agenti atmosferici sono di alluminio per evitare la corrosione.

Inserimento "Lego" di pannelli laterali per eliminare viti e bulloni.

Le viti e i bulloni non sono visibili sul telaio per migliorare l’estetica e per eliminare il rischio di corrosione puntiforme.

Tutte le superfici metalliche esposte agli agenti atmosferici sono sigillate con guarnizioni di neoprene a celle chiuse.

Bordi a squadra a 45° su tutti gli sportelli per migliorare la tenuta all’aria e all’acqua delle guarnizioni e per facilitarne l’apertura.

Sommità inclinata per facilitare lo scarico dell’acqua piovana.

Sportelli di servizio incernierati per accedere all’unità.

Dispositivi di fissaggio a quarto di giro con stop progressivi per una perfetta tenuta all’aria e all’acqua.

Serratura triangolare per aprire i dispositivi di fissaggio.

Base costituita da un singolo elemento di acciaio zincato di forte spessore a elevata rigidità strutturale.

4 punti di sollevamento sulla base per evitare che si fletta durante la movimentazione.

Due comparti tecnici

Comparto tecnico principale

Comparto tecnico resistente agli agenti atmosferici separatodal flusso dell'aria.

Accesso indipendente ai compressori e ai dispositivi elettrici e dicomando, senza interferire con il funzionamento dell’unità

(1)

.

Accesso dx. e sx. al comparto tecnico con sportelli di servizioa cerniera

(standard).

Quadro elettrico e di comando dotato di sportello scorrevole di protezione contro il vento e la pioggia.

Base doppia con isolamento da 50 mm. per ridurre i disturbi sonori nell’edificio.

Ventilazione naturale del quadro elettrico per evitare fenomeni di surriscaldamento nella stagione estiva.

Cavi e fili protetti da canaline metalliche per facilitarne il passaggio.

Protezione IP55 contro la pioggia del quadro elettrico e di comando.

Luce (optional).

Presa a spina (optional).

Comparto tecnico interno

Comparto

(2)

diviso dal flusso dell’aria con sportello di accesso.

Accesso ai collettori dell’evaporatore, vetro spia e dispositivi di espansione senza interferire con il funzionamento dell’unità.

Comparto tecnico principale 1 (TC1).

Sportello di servizio su ciascun lato.

Comparto tecnico principale 2 (TC2) con accesso al vetro spia ed alle valvole di espansione.

3

Specifiche

Ciclo frigorifero

Vantaggi dell’R410A

Migliore efficienza.

Refrigerante ecologico con ODP (Potenziale di Decadimento dell’Ozono) uguale a zero.

Composizione stabile rispetto all’R407C (miscela di 2 componenti anziché 3 come l’R407C).

Glide durante la fase di evaporazione è <0,2 K.

Carica di refrigerante inferiore.

Circuito frigorifero

Ogni circuito è dotato di compressori scroll tandem per migliorare l’efficienza stagionale in caso di funzionamento in parzializzazione.

Compressori scroll per una migliore efficienza e maggiore resistenza al ritorno del liquido.

Il compressore tandem evita l’arresto totale del raffreddamento anche quando il condensatore è sovraccaricato nelle giornate estive più calde.

Il funzionamento in parzializzazione con una batteria esterna sovradimensionata e con un compressore riduce i consumi di energia e aumenta l’EER.

Riscaldatore del carter su ciascun compressore per eliminare la fuga di refrigerante e per un avviamento sicuro in inverno.

Dispositivi biflusso (dispositivo di espansione, filtro disidratatore, vetro spia) sono presenti in ogni circuito per ridurre la presenza di saldature e i rischi di perdite.

Batterie esterne con alette blu pre-rivestite, per eliminare più facilmente le gocce d’acqua durante il ciclo di sbrinamento (solo pompa di calore).

One high performance axial fan per refrigerant circuit with divided air flow to eliminate short-circuit and improve EER.

Un ventilatore assiale a prestazioni elevate per circuito frigorifero, con flusso d’aria diviso per eliminare i corto circuiti e migliorare l’EER.

Basamento forato sotto la batteria esterna per permettere l’evacuazione dell’acqua di sbrinamento o piovana. I fori si trovano oltre il roof curb in modo che l’acqua scarichi direttamente sul tetto.

La batteria interna è adatta ad applicazioni commerciali o industriali con un tasso di deumidificazione elevato.

Vasca raccolta condensa sotto la batteria interna e il separatore di gocce.

Vascetta di raccolta amovibile sotto la batteria interna con inclinazione positiva, per una pulizia più approfondita.

I dispositivi, gli attacchi e le brasature per il refrigerante e i collettori delle batterie esterne sono montati in un comparto tecnico per facilitare le operazioni, senza interferire con il funzionamento dell’unità.

Valvola di espansione elettronica (EEV) sul modello a pompa di calore

Monitoraggio di pressione e temperatura sull’aspirazione dei compressori per la modulazione elettronica della valvola.

La EEV funziona con un’ampia gamma di pressioni di condensazione e di evaporazione ed è più sicura con impostazioni di surriscaldamento inferiori.

IATC controlla la EEV anticipando le modalità di funzionamento e carico dell’unità.

Risparmio energetico riducendo i salti di temperatura in inverno.

Risparmio energetico migliorando l’EER.

Elimina i problemi di pendolazione delle normali termostatiche.

Riduce i problemi di lubrificazione.

EEV - Vetro spia su TC2.

2 circuiti - 1 scroll tandem per circuito.

Filtro disidratatore biflusso.

Opzioni

Griglie di protezione batterie installate in fabbrica sulle superfici d’ingresso dell’aria delle alette delle batterie esterne.

Controllo di condenzazione (installato in fabbrica) per garantire il raffreddamento fino a una temperatura esterna di -10 °C (solo RTCL).

4

Specifiche

Ventilatori e trasmissione

Ventilatore centrifugo (standard) a doppia aspirazione e pale avanti e telaio rinforzato con trasmissione cinghia.

Ventilatore centrifugo (optional) a pale rovesce per applicazioni industriali e prevalenza utile elevata.

Motori a velocità singola dotati di pulegge regolabili con un’ampia gamma di funzionamento.

Motori con cuscinetti a bronzine continuamente lubrificati, per un funzionamento duraturo.

Motore montato su una slitta indipendente con vite di regolazione per un perfetto allineamento e per il tensionamento delle cinghie.

Ventilatore con giunto antivibrante per eliminare la trasmissione di vibrazioni alla carcassa.

Trasmissioni a cinghia a due stadi per migliorare la trasmissione e ridurre l’usura.

Motore sovradimensionato per risolvere problemi inattesi, con una pressione esterna superiore.

Rilevatore flusso aria installato in fabbrica, ubicato fra l’ingresso e l’uscita del ventilatore per un controllo più corretto, cablato all’IATC (optional).

Trasmissione a frequenza variabile (inverter) installata in fabbrica per portata di aria variabile (optional).

Inverter con cavi schermati per eliminare le interferenze induttive.

Protezione trasmissione motore a cerniera dietro lo sportello di servizio secondo EN 292.2, per evitare infortuni.

Scelta di configurazioni per la mandata dell’aria previste in fabbrica:

Basso (S1), Laterale Sx. (S2L), Laterale DX. (S2R), Alto (S3).

Scelta di configurazioni per la ripresa dell’aria previste in fabbrica: Basso

(R1), Orizzontale (R2), Laterale Sx. (R3L), Laterale DX. (R3R), Alto (R4).

 Gruppo ventilatore-motore

Opzioni

Filtri dell'aria

Montati su guide della batteria interna.

Sportello di servizio incernierato con dispositivi di fissaggio a 1/4 di giro.

Filtri aria (optional) conformi a EN 779.

Dimensioni celle universali 610 x 610.

Filtro piatto G4 50 mm. adatto come filtro principale o prefiltro.

Gruppo filtrante ad alta efficienza G4+ filtri a tasche F7 (optional).

Telaio per filtri a tasche con basso fattore di bypass, completo di tensionatori in accordo con classe di filtrazione F9.

Pressostato filtri sporchi installato in fabbrica e cablato all’IATC (optional).

Sensore fumo a valle dei filtri (optional).

 Filtro piano

Filtro a tasche ad alta efficienza

Slitta motore con vite di regolazione

Collegamento flessibile fra il quadro sul telaio e l’uscita del ventilatore

Protezione trasmissione motore a cerniera

 Telaio portante filtro a tasche

Pressostato filtri sporchi

5

Specifiche

Opzioni

Economizzatore: Sistema a 2 serrande con 1 ventilatore

Economizzatore installato in fabbrica con 2 serrande* e un ventilatore di alimentazione (optional).

L’economizzatore aumenta i periodi di parzializzazione del compressore e migliora l’EER.

Serrande a ingranaggi collegate per rimodulare l’aria di ricircolo e l’aria esterna.

Attuatore proporzionale cablato al regolatore.

Posizione regolabile del minimo della serranda aria esterna, per garantiri i ricambi minimi richiesti dalla normativa.

Alette delle serrande in acciaio zincato, collegate assieme per migliorare la trasmissione.

Schema di regolazione dell’economizzatore programmato per usare la quantità massima possibile di aria esterna per risparmiare energia del compressore.

Regolazione sensibile per raffrontare la temperatura esterna a bulbo secco al valore di riferimento impostato.

Sensori aria esterna, aria di ricircolo e aria di espulsione, cablatial regolatore.

Regolazione dell’entalpia tenendo conto dell’umidità dell’aria esterna rispetto all’entalpia impostata.

Controllo della qualità dell’aria (VOC : Volatile Organic Compound=

Composto Organico Volatile) per evidenziare la densità della popolazione nell’edificio e per fornire una ventilazione sufficiente.

Serranda dell’aria esterna chiusa nei periodi di disattivazione dell’apparecchio.

Serranda dell’aria esterna chiusa all’avvio, durante il riscaldamento mattutino e quando si spegne l’apparecchio di sera, per risparmiare energia.

ARIA DI

RETURN AIR

ROOM

D2

IC

ARIA DI

FRESH AIR

ARIA DI

SUPPLY AIR

D1

1

C

2

OC1 OC2

3 4

C

Legend :

D1

D2

IC

OC

Serranda aria di rinnovo

Serranda aria di ricircolo

Batteria interna

Batteria esterna

C1-4

Compressore

VENTILATORE

Ventilatore di mandata

CALORE

FILTRO

Gas, Acqua calda, Elettricità

G4, F7

*

La configurazione a 2 serrande è adeguata a una presa dell’aria di ricircolo posizionata sulla base o posteriormente (solo R1 e R2).

Ventilatore aria di estrazione per impianto a 2 serrande

Kit ventilatore aria di estrazione (optional) da usare insieme all’economizzatore a 2 serrande.

Estrazione meccanica dell’aria dall’edificio quando l’aria di ricircolo canalizzata è prevista con una perdita di carico superiore al tasso di smaltimento naturale dell’edificio.

Il ventilatore estrae fino al 25% del volume nominale dell’aria sulla serranda chiusa dell’aria di ricircolo (in modalità free cooling: 100% aria di rinnovo).

Lo scarico dell’aria espulsa è posizionato a 90° dalla presa d’aria esterna per evitare un possibile ricircolo.

6

Specifiche

Opzioni

Presa d’aria esterna manuale

Presa aria esterna manuale installata in fabbrica per ventilare l’edificio con aria esterna fino al 25% del volume nominale dell’aria.

Tetto antipioggia a scomparsa per un trasporto più semplice.

Griglia antivolatili.

h Serranda barometrica chiusa nei periodi di inattività (OFF) per eliminare le infiltrazioni di aria esterna indesiderate.

Separatore di gocce (optional, installato in fabbrica o sul campo).

Economizzatore: Sistema a 3 serrande con 2 ventilatori

Economizzatore installato in fabbrica con 3 serrande e 2 ventilatori

(mandata e ripresa).

L’economizzatore aumenta i periodi di parzializzazione del compressore e migliora il valore di ESEER con un regolatore proporzionale.

Combinazione di 3 serrande collegate insieme.

Modulazione proporzionale aria esterna-di ricircolo-di espulsione.

Ventilatore di ripresa in grado di espellere fino al 100% della portata quando il free cooling è totale, evitando la sovrapressione del locale e vincendo le perdite di carico del canale di ripresa.

Garantisce un risparmio energetico regolando il numero di ricambi d’aria per ora.

Elimina ogni fastidiosa sovrapressurizzazione dell'edificio.

Garantisce la depressione nell’edificio, se necessario (optional).

Uscita dell’aria di estrazione opposta all’ingresso dell’aria esterna per eliminare il pericolo di ricircolo.

Serrande aria esterna e aria di espulsione chiuse nei periodi di inattività

(OFF) per eliminare le infiltrazioni di aria esterna indesiderate.

Serranda dell’aria esterna chiusa all’avvio, durante il riscaldamento mattutino e quando si spegne l’apparecchio di sera, per risparmiare energia.

Controllo qualità dell'aria (VOC : particelle organiche volatili) (optional) per le applicazioni ad alta densità di affollamento; garantisce una sufficiente ventilazione.

ARIA DI

EXHAUST AIR

D3

+

RFAN

ARIA DI

RETURN AIR

ROOM

D2

IC

ARIA

FRESH AIR

ARIA DI

SUPPLY AIR

D1

1

C1

2

OC1 OC2

3 4

C2

Legend :

D1

D2

D3

IC

Serranda aria di rinnovo

Serranda aria di ricircolo

Serranda di scarico aria di estrazione

Batteria interna

OC

C1-4

Batteria esterna

Compressore

VENTILATORE

Ventilatore interno, soffiante principale

RFAN

CALORE

FILTRO

Ventilatore di ritorno

Gas, Acqua calda, Elettricità

G4, F7

7

Specifiche

Opzioni

Recupero di calore con batterie ad acqua e glicole

Questa opzione è disponibile solo sulle unità dotate dell'economizzatore a tre serrande senza aumento della lunghezza dell'unità.

I vantaggi di questa tipologia di recupero sono:

Possibilità di free-cooling con il 100% della portata

Basse perdite di carico sull'aria.

Efficacia fino al 50%

Questa tipologia di recuperatore è completamente montata e provata in fabbrica, pre-caricata con miscela anticongelante al 30% di glicole (punto di congelamento: -15°C). Il sistema è composto da :

Doppia batteria a pacoc alettato : una posizionata sull' espulsione dell'aria, l'altra sull'immisisone dell'aria esterna: non c'è comunicazione tra i due flussi dell'aria (uno all'opposto dell'altro) che garantisce la non comtaminazione dei flussi stessi.

Vaschetta estraibile di raccolta condensa posizionata sotto la batteria posizionata sull'aria esterna in ingresso (in caso di formazione di condensa durante la fermata del sistema in estate, la batteria funzionerà come separatore di gocce).

Tubazioni dell'anello idraulico

Pompa

Valvola di sicurezza,

Vaso di espansione

Valvole di spurgo e drenaggio..

Unità con economizzatore a tre serrande (opzionale) e recupero di calore con batterie ad acqua (opzionale)

Serranda aria di ricircolo

Serranda aria esternar

Batteria di recupero sull'aria esterna

P

P

P

P

Ventilatore di mandata

P

Portello di accesso incernierato

Espulsione

Serranda espulsione

Batteria di recupero del calore sull'espulsione aria

P

ARIA ESTERNA

Vaso di espansione

Tubazioni anello acqua per recuperatore con batterie a circuito chiuso

Ventilatore di ripresa

RIPRESA

(posteriore, inferiore, laterale)

8

Specifiche

Opzioni

Riscaldamento ad acqua calda

Riscaldamento ad acqua calda disponibile in tutte le configurazioni.

Batteria a 1 rango montata su guide scorrevoli, a coprire l’intera area della batteria interna DX (2 ranghi su richiesta).

Bassa velocità dell’aria per ridurre i consumi energetici del ventilatoree il livello di rumore.

Porta di accesso a cerniera con dispositivi di fissaggio per una manutenzione più semplice.

Valvola a 3 vie con tubazioni in rame e freeze-stat installati in fabbrica

(optional).

Riscaldamento elettrico

Riscaldamento elettrico disponibile in configurazione mandata aria verso l’alto e verso il basso.

Elettroriscaldatori costituiti da tubi d’acciaio lisci.

Due capacità disponibili per modello.

Ciascuna batteria ha la capacità suddivisa in 2 stadi.

Elettroriscaldatori dotati di un interruttore per stadio.

Interruttore limitatore della temperatura (83 °C) a reset manuale posizionato in prossimità delle resistenze.

Interruttore flusso aria.

Riscaldamento a gas

Modulo di riscaldamento certificato CE.

Impostazione del bruciatore per differenti tipi di gas (G20, G30…).

Maggiore efficienza bruciatore a gas a condensazione fino al 105% (carico parziale), risparmiando fino al 16% di energia da combustibili fossili.

Combustione a condensazione, permette di recuperare il calore latente dei fumi in calore sensibile.

Combustione pulita a 0 ppm CO (monossido di carbonio).

Inquinamento da NOx inferiore a 35 ppm con il 30% d'aria in eccesso.

Bruciatore a gas premiscelato per mantenere il corretto rapporto di combustione (13/1) per tutto il campo di modulazione della potenza.

Ventilatore aria di combustione a velocità variabile (da 600 a 1500 rpm), che garantisce una modulazione fra il 30 e il 100% della potenza termica max.

Design curvo per lo scambiatore di calore, per aumentare l’esposizione della superficie e la cessione di calore.

Dispositivo di controllo della fiamma in acciaio inox per controllare la fiamma all’interno della camera di combustione e aumentare l’efficienza.

Bruciatore a gas insensibile ai venti contrari o alle condizioni atmosferiche avverse.

Accensione a scintilla diretta, sensore fiamma per garantire un funzionamento più sicuro.

Bruciatore a gas regolato in fabbrica, eliminando possibili correzioni sul campo.

Acciaio inox per una maggiore resistenza alla corrosione.

Applicazione con un’elevata quantità di aria esterna (fino al 100%) e a bassa temperatura (fino a -20 °C)

La bassa temperatura del gas di combustione (da 130 a 40 °C) riduce la dispersione di calore nell’ambiente.

Gamma molto ampia per l’incremento di temperatura, da 1 a 50 K.

Raccolta della condensa dallo scambiatore di calore in un puntoe scarico all’esterno dell’unità.

Neutralizzazione (CaCo3) per eliminare l’acidità prima di scaricare la condensa dall’unità (optional).

controllo (0-10 Volts)

105

102

99

96

93

90

87

105%

1

Camera di combustione in acciaio inox (AISI 430) per durare nel tempo

2

Tubi secondari in acciaio inox (AISI 304L) per una migliore resistenza alla condensazione

3

Collettore gas di combustione in acciaio inox per migliorare la resistenza alla corrosione

4

Tubi secondari conformati per incanalare il flusso del gas di combustione e incrementare la trasmissione del calore

5

Bruciatore pre-mix burner, premiscelato ad aria soffiato per una combustione ottimale

6

Scarico in acciaio inox

Roof curb

Realizzato in acciaio galvanizzato solo per cofigurazione S1/R1

Fornitura della guarnizione di collegamento tra il roof curb e l'unità per eliminare le vibrazioni ed i ponti termici.

Isolamento e collegamento del roof curb al tetto sono a carico dell'installatore

Diponibili due tipi di Roof curb :

- Standard roofcurb

- ERP roofcurb

Supporti antivibranti

Supporti antivibranti (optional) in acciaio-gomma per applicazioni senza roof curb.

89%

9

Automazione e comandi

Gli RTCL/RTCH sono equipaggiati di tutti i controlli necessari per essere totalmente testati e provati in fabbrica e forniti PRONTI ALL'INSTALLAZIONE.

Il controllo è posizionato in un comparto a tenuta isolato dal flusso aria. I cavi ed i cablaggi interni sono numerati per facilitare la risoluzione dei problemi.

Il quadro elettrico è conforme agli standard CE ed EN 60204-1.

Un sezionatore generale bloccabile, accessibile dall'esterno dell'unità senza aprire le porte di accesso. Il sezionatore generale è dimensionato in fabbrica per tutte le opzioni fornite.

Come standard è fornito un singolo punto di alimentazione sul lato unità. Il punto di alimentazione elettrica dal basso o optional.

Il microprocessore a bordo unità, programmato in fabbrica

(Tecnologia del controllo intelligente dell'aria, IATC)

gestisce ed ottimizza il funzionamento annuale con particolare attenzione al comfort ed al risparmi energetico.

Il controllo IATC gestisce il riscaldamento ed il raffrescamento in funzione del carico ambiente, monitorizza il funzionamento e la rotazione dei compressori così come gli sbrinamenti, gestisce la protezione dalle sovratemperature, gestice l'alta e la bassa pressione, verifica il funzionamento dei ventilatori, continuo od intermittente.

sono standard le sonde di compensazione temperatura estiva / invernale così come la sonda di temperatura ambiente massima e minima.

Sono disponibili anche i parametri di manutenzione e le ore di funzionamento unità/compressori.

Il Controllo IATC può essere fornito (optional) di un orologio programmatore giornaliero/settimanale. La programmazione deve essere fatta sul campo in

Pannello interfaccia utente

funzione del modo occupato-non occupato e del set temperatura ambiente.

Sono sempre memorizzati gli ultimi 150 allarmi. La scheda opzionale permette di salvare la data, l'ora di ciascun allarme intervenuto.

Il pannello interfaccia utente ha i menu per parametri generali (set point...) e manutenzione protetti da password. e' da installarsisul campo a parete od in quadro elettrico.

Il pannello interfaccia utente è dotato di 6 tasti per la programmazione in campo dei set point, della banda proporzionale ed allarmi. E' dotato di un display LCD retroilluminato a 4 righe e 20 colonne su cui si può visualizzare valori di funzionamento, set point, ore di funzionamento ed allarmi.

Il pannello interfaccia utente deve essere posizionato al massimo a 200 metri di distanza dall'RTCL/RTCH. Secondo il tipo di allarme, ciascuno di questi può essere resettato dal pannello interfaccia utente (alta pressione, blocchi...) o direttamente sull'unità (allarmi compressori...). In opzione è possibile fornire una scheda

modem GSM

per ricevere segnalazioni di allarme via SMS.

Sono disponibili contatti puliti per on/off remoto, inversione estate inverno ed allarme generale.

Il controllo IATC può essere dotato, in opzione, di una scheda di comunicazione seriale

RS485

che permette l'interfacciamento con protocollo ModBus a sistemi BMS.

I parametri di fuzionamento sono quindi trasmissibili e modificabili da stazione remota di supervisione.

Alarmi

Programmazione

Uscita

Su

Conferma

Giù

10

Automazione e comandi

Connessioni Interfaccia Utente

Il terminale grafico è collegato alla scheda, con il cavetto telefonico da 80 cm in dotazione, tra il connettore della scheda ed il plug J10 del terminale.

Per altre applicazioni è possibile estendere la distanza tra la scheda ed il terminale :

Fino a 50 metri usando un cavetto telefonico schermato a 6 fili con connettorre telefonico a 6 pin e due ferriti posizionate sul cavetto telefonico, uno vicino alla scheda ed uno vicino al terminale. La schermatore deve essere collegata al pin di terra J11

Max. 50 m

Programming Key

Fino a 200 metri con lo stesso tipo di calo, devono essere inserite due schede di comunicazione (opzionali) sul lato scheda e sul lato terminlae per rilanciare il segnale.

A

6

SC

B

C

0

J14

1 2

J15

3 1 2 3

J14 & J15 set tra 1 - 2

T T

Terminal local

INDIRIZZO 31

Remote terminal

INDIRIZZO 32

2 J14 2 J14

Max. 200 m

Shielding cable

AWG24

Cavo schermato

T

AWG24 :

cavetto twistato e schermato a tre coppie

T :

Cavetto telefonico

11

Automazione e comandi

Installazione multi Rooftop

Per installazioni multiple (differenti zone/gruppi o singole) è possibile visualizzare i parametri di ciascuna unità usando un solo terminale. Il principio è collegare tutte le unità in parallelo via bus pLAN (protocollo interno), il display è connesso ad una scheda master usando il plug J10. Questo controllo IATC centralizzerà alcuni modi operativi come "occupato/non occupato".

In pLAN è possibile collegare fino a 31 rooftop, identificati con il proprio indirizzo individuale, l'indirizzo 32 è dedicato al terminale di controllo.

Esempio di connessione

Indirizzo 32

Programming Key Programming Key Programming Key

Fuse

Indirizzo 01 .......

Fuse

Indirizzo 02 .......

Fuse

Indirizzo 25 .......

La connessione in pLAN tra le schede è relazittata a mezzi di un cavetto (AWG20/22) twistato schermato ad una coppia + terra diametro da 0.33 a 0.5 mm

2

.

Schema Frigorifero

EEV1

S

EEV2

S

CD1

VP

DF1

FC1

MI1 MI2 DF2

VP

FC2

CD2

FS

EV1

EV2

V1

VP

HP1

V2

VP

HP2

VP

P

T

IATC

P

VP

T

C1

C1

Compressore 1

C2

Compressore 2

CD1

Condensatore 1

CD2

Condensatore 2

EV1

Evaporatore 1

EV2

Evaporatore 2

FC1

Ventilatore elicoidale 1

FC2

Ventilatore elicoidale 2

FS

Ventilatore centrifugo

HP1

Presa di alta pressione circuito 1

HP2

Presa di alta pressione circuito 2

12

DF1

Filtro disidratatore circuito 1

DF2

Filtro disidratatore circuito 2

MI1

Spia passaggio liquido circuito 1

MI2

Spia passaggio liquido circuito 2

EEV1

Valvola espansione elettronica circuito 1

EEV2

Valvola espansione elettronica circuito 2

V1

valvola a 4 vie circuito 1 (solo pompa calore)

V2

valvola 4 vie circuito 2 (solo pompa calore)

VP

Presa per Pump Down

C2

Dati Tecnici - RTCL - Solo Freddo

MODELLI

Potenza frigorifera

(1)

Potenza assorbita

EER

(2)

REFRIGERANTE

Tipo

Numero circuiti

COMPRESSORE

Numero compressori

Tipo di configurazione

Tipo di compressore

Parzializzazione

BATTERIA INTERNA

Tipo di tubi

Numero di ranghi

Area flusso d’aria

VENTILATORE MANDATA

Tipo

Quantità

Portata nominale

Ventilatore standard

Pressione statica nominale

Potenza motore

High pressure fan (optional)

Pressione statica alta (HPF)

Potenza motore

VENTILATORE DI RITORNO (3-DAMPER SySTEM ONLy)

Tipo

Quantità

Portata nominale

Ventilatore standard

Pressione statica nominale

Potenza motore

BATTERIA ESTERNA

Tipo di batteria

Numero di ranghi

Area flusso d’aria

VENTILATORE CONDENSATORE

Tipo

Diametro

Quantità

Giri/min. del ventilatore

Portata nominale aria esterna

Potenza motore (totale)

FILTRI SINTETICI PIANI (OPTIONAL)

Numero di filtri

Efficienza / Classe filtro

FILTRI A TASCHE (OPTIONAL)

Numero di filtri

Efficienza / Classe filtro

DIMENSIONI (3)

Lunghezza

Larghezza (senza cappa aria rinnovo)

Altezza

Ingombro in pianta

Peso

LIMITI DI FUNzIONAMENTO IN RAFFREDDAMENTO

Temperatura massima dell'aria esterna

Temperatura minima dell’aria esterna

(4)

m m m kW kW

3

3

3

Nb

Nb m²

/h

Pa kW

Pa kW

/h

Pa kW

Nb m² mm

Nb rpm

/h kW

Nb

Nb mm mm mm m² kg

°C

°C

100

101

34.9

2.89

R410A

2

4

Tandem

Scroll

% 100-75-50-25-0

3

3.24

1

20000

ADH 500

250

7.5

RDH 500

500

7.5

1

20000

ADH 500

100

7.5

2

3.78

800

2

820

19000

2 x 1.85

9

9

4743

2209

2229

10.46

1720

46

20

120

115.2

40.9

2.82

R410A

2

4

Tandem

Scroll

100-75-50-25-0 rame 3/8" e alette in alluminio

3

3.24

1

22500

ADH 560

350

7.5

RDH 560

550

7.5

1

22500

ADH 560

100

7.5

Centrifugo

Centrifugo

3

3.24

1

27500

ADH 560

350

11.0

RDH 560

550

11.0

1

27500

ADH 560

100

11.0

rame 3/8” e alette in alluminio trattato

2

3.78

800

2

820

19000

2 x 1.85

9

9

4743

2209

2229

10.46

1740

46

20

100-75-50-25-0

Elicoidale

> 90% / G4

< 90% / F7

140

135.4

46.8

2.89

R410A

2

4

Tandem

Scroll

2

4.14

800

2

895

20500

2 x 1.85

9

9

4743

2209

2229

10.46

1760

46

20

(1)

Potenza frigorifera in condizioni Eurovent : 35 °C bulbo asciutto (esterna), 27 °C bulbo asciutto / 19 °C bulbo umido (interno).

(2)

EER = Potenza frigorifera / Potenza assorbita dall’unità.

(3)

Unità base senza economizzatore a 2 serrande

(4)

Per temperature di aria esterna inferiori a +10°C, in raffreddamento, usare il controllo condensazione (optional).

160

158.1

54.2

2.92

R410A

2

4

Tandem

Scroll

100-75-50-25-0

3

3.24

1

30000

ADH 560

350

11.0

RDH 560

550

11.0

1

30000

ADH 560

100

11.0

2

4.14

800

2

895

20500

2 x 1.85

9

9

4743

2209

2229

10.46

1780

46

20

13

Dati Tecnici - RTCH - Pompa di calore

MODELLI

Potenza frigorifera

(1)

Potenza assorbita

EER

(2)

Potenza termica

(3)

Potenza assorbita

COP

(4)

REFRIGERANTE

Tipo

Numero di circuiti

COMPRESSORE

Numero di compressori

Tipo di configurazione

Tipo di compressore

Parzializzazione

BATTERIA INTERNA

Tipo di tubi

Numero di ranghi

Area flusso d’aria

VENTILATORE MANDATA

Tipo

Quantità

Portata nominale

Standard fan

Pressione statica nominale

Potenza motore

High pressure fan (optional)

Pressione statica alta (HPF)

Potenza motore

VENTILATORE DI RITORNO

Tipo

Quantità

Portata nominale

Standard fan

Pressione statica nominale

Potenza motore

BATTERIA ESTERNA

Tipo di batteria

Numero di ranghi

Area flusso d’aria

VENTILATORE CONDENSATORE

Tipo

Diametro

Quantità

Giri/min. del ventilatore

Portata nominale aria esterna

Potenza motore (totale) kW kW kW kW

% m²

1 m

3

/h 20000

Pa kW

Pa kW

100

98.5

34.9

2.83

97.4

31.9

3.06

ADH 500

250

7.5

RDH 500

500

7.5

1 m

3

/h 20000

ADH 500

Pa kW

100

7.5

R410A

2

4

Tandem

Scroll

3

3.24

2

3.78

FILTRI SINTETICI PIANI (OPTIONAL)

Numero di filtri

Efficienza / Classe filtro

FILTRI A TASCHE (OPTIONAL)

Numero di filtri

Efficienza / Classe filtro

DIMENSIONI E PESO (5)

Larghezza (senza cappa aria rinnovo)

Lunghezza

Altezza

Ingombro in pianta

Peso

LIMITI DI FUNzIONAMENTO IN RAFFREDDAMENTO

Temperatura massima dell'aria esterna

Temperatura minima dell’aria esterna

(6)

LIMITI DI FUNzIONAMENTO IN RISCALDAMENTO

Temperatura massima dell'aria esterna

Temperatura minima dell’aria esterna mm 800

2 tr/mn 820 m

3

/h 19000 kW 2 x 1.85

mm mm mm m² kg

°C

°C

°C

°C

9

9

4743

2209

2229

10.46

1720

46

20

21

-7

120

112.4

40.9

2.75

114.6

37.2

3.08

R410A

2

4

Tandem

Scroll

3

3.24

1

22500

ADH 560

350

7.5

RDH 560

550

7.5

1

22500

ADH 560

100

7.5

2

3.78

800

2

820

19000

2 x 1.85

9

9

4743

2209

2229

10.46

1740

46

20

140

132.1

46.8

2.82

134.7

44.4

3.03

R410A

2

4

Tandem

Scroll

3

3.24

1

27500

ADH 560

350

11.0

RDH 560

550

11.0

1

27500

ADH 560

100

11.0

160

154.2

54.2

2.84

155.3

51.5

3.01

R410A

2

4

Tandem

Scroll

100-75-50-25-0

3

3.24

Centrifugo

1

30000

ADH 560

350

11.0

RDH 560

550

11.0

Centrifugo

1

30000

ADH 560

100

11.0

2

4

4

3.24

1

34000

ADH710

350

11.0

RDH710

550

11.0

1

34000

ADH710

300

11.0

rame 3/8” e alette in alluminio trattato

2

2 rame 3/8" e alette in alluminio

4.14

800

895

20500

2 x 1.85

9

9

4743

2209

2229

10.46

1760

46

20

2

4.14

Elicoidale

800

2

895

20500

2 x 1.85

9

> 90% / G4

9

< 90% / F7

4743

2209

2229

10.46

1780

46

20

180

176.4

61.9

2.85

175.2

59.3

2.95

R410A

Tandem

Scroll

3

4.14

910

2

850

28000

2 x 3.5

9

9

5444

2209

2229

12.03

2080

46

20

21

-7

21

-7

21

-7

21

-7

(1)

Potenza frigorifera in condizioni Eurovent : 35 °C bulbo asciutto (esterna), 27 °C bulbo asciutto / 19 °C bulbo umido (interno).

(2)

EER = Potenza frigorifera / Potenza assorbita dall’unità.

(3)

Potenza termica in condizioni Eurovent : 7 °C bulbo asciutto / 6 °C bulbo umido (esterno) / 20 °C (interno).

(4)

COP = Potenza termica / Potenza assorbita dall’unità.

(5)

Unità base senza economizzatore a 2 serrande.

(6)

Per temperature di aria esterna inferiori a +10°C, in raffreddamento, usare il controllo condensazione (optional).

200

198.8

68.4

2.91

197.5

66.2

2.98

R410A

2

4

Tandem

Scroll

4

3.24

1

37000

ADH710

300

11.0

1

40000

ADH710

300

11.0

3

4.14

910

2

850

28000

2 x 3.5

9

9

5444

2209

2229

12.03

2190

46

20

21

-7

4

3.24

3

4.14

910

2

850

28000

2 x 3.5

9

9

46

20

21

-7

5444

2209

2229

12.03

2270

220

221.1

74.8

2.96

220.0

73.1

3.01

R410A

2

4

Tandem

Scroll

1

37000

ADH710

350

11.0

RDH710

600

15.0

1

40000

ADH710

350

11.0

RDH710

600

15.0

14

Dati Elettrici

Unità senza riscaldamento elettrico

Modelli RoofTech

Tensione di alimentazione

Corrente totale

Corrente di spunto max.

Fusibili aM

PE

Ventilazione standard

GE

Ventilazione alta prevalenza.

PE

100

GE PE

120

GE PE

140 160 180

GE PE GE PE

400 V / 3 Ph / 50 Hz + Neutro

GE PE

200

GE PE

220

GE

A

124 124 128 128 152 152 153 153 178 178 198 205 218 225

A

214 214 236 236 245 245 286 286 345 345 383 390 393 400

A

160 160 160 160 160 160 160 160 200 200 250 250 250 250

Unità con riscaldamento elettrico CH1

Modelli RoofTech

Tensione di alimentazione

Corrente totale

Corrente di spunto max.

Fusibili aM

PE

Ventilazione standard

GE

Ventilazione alta prevalenza.

PE

100

GE PE

120

GE PE

140 160

GE PE GE

400 V / 3 Ph / 50 Hz

PE

180

GE PE

200

GE PE

220

GE

A

186 186 238 238 262 262 263 263 288 288 308 315 328 335

A

276 276 346 346 355 355 396 396 455 455 493 500 503 583

A

200 200 250 250 315 315 315 315 315 315 315 400 400 400

Unità con riscaldamento elettrico CH2

Modelli RoofTech

Tensione di alimentazione

Corrente totale

Corrente di spunto max.

Fusibili aM

PE

Ventilazione standard

GE

Ventilazione alta prevalenza.

PE

100

GE PE

120

GE PE

140 160

GE PE GE

400 V / 3 Ph / 50 Hz

PE

180

GE PE

200

GE PE

220

GE

A

202 202 311 311 335 335 337 337 361 361 381 388 401 408

A

292 292 419 419 428 428 469 469 528 528 566 573 576 583

A

250 250 315 315 400 400 400 400 400 400 400 400 500 500

Dati - Resistenza elettrica (optional)

CH2 (Potenza elevata)

27

18

45

CH2 (Potenza elevata)

52.5

52.5

105

Modelli RoofTech

RTC 100

Modelli RoofTech

RTC 120-220

Tipo di riscaldatore

Gradino 1

Gradino 2

Potenza totale

Tipo di riscaldatore

Gradino 1

Gradino 2

Potenza totale

Dati - Riscaldamento a Gas

kW kW kW kW kW kW

Modelli RoofTech

Portata aria nominale

Tipo Bruciatore

Gas

Pressione di alimentazione

Capacità minima

Consumo Gas

Efficienza massima

Capacità massima

Consumo Gas

Efficienza masisma

Condensa

Ø connessioni gas

Ø connessioni scarico condensa approvazione CE

*

G25 & G30 su richiesta m

3

/h

100

20 000 mbar kW m

3

/h

% kW m

3

/h

% l/h

Inch mm

CH1 (Potenza limitata)

18

18

36

CH1 (Potenza limitata)

31.5

31.5

63

120

22 500

42.4

4.66

103.5

156.3

16.4

93

3.87

140

27 500

160

30 000

Bruciatore modulante a condensazione

G20

*

Min : 17 - Max : 25

180

34 000

UNI ISO 7/1 - 1"M

20

0694 BM 3433

200

37 000

55.7

5.61

105.1

197

22.75

91.6

4.9

220

40 000

15

Prestazioni Frigorifere - RTCL 100 - Portata nominale 20000 m

3

/h

TEMPERATURA ARIA INTERNA (°C)

Temperatura bulbo umido = 15°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 17°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 19°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 21°C

Temperatura bulbo secco

23 °C

25 °C

27 °C

29 °C

31 °C

33 °C

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Temperatura bulbo umido = 23°C

Temperatura bulbo secco

25 °C

27 °C

29 °C

31 °C

33 °C

Potenza frigorifera sensibile (kW)

110.0

119.9

30.9

44.7

54.8

64.8

74.9

85.0

95.0

106.9

113.2

29.6

49.3

58.8

68.3

77.8

87.3

100.6

106.9

29.2

62.1

71.1

80.0

88.9

105.8

20

100.6

29.0

65.0

73.3

81.7

100.6

100.6

126.7

32.4

39.3

49.9

60.5

71.2

81.8

109.0

115.6

32.7

45.7

55.9

66.2

76.5

86.8

97.1

102.9

109.1

31.4

50.4

60.1

69.8

79.4

89.1

96.8

102.9

30.9

63.4

72.6

81.7

100.6

102.9

25

96.8

30.6

66.3

74.9

83.5

96.8

96.8

122.2

34.3

40.1

51.0

61.8

72.7

83.6

TEMPERATURA ARIA ESTERNA (°C)

30

93.0

32.3

67.7

76.5

83.4

99.0

99.0

99.0

105.1

33.1

51.4

61.3

93.0

93.0

93.0

93.0

99.0

32.6

64.8

74.1

35

89.2

34.0

69.1

78.0

89.2

89.2

89.2

89.2

95.1

71.2

81.1

91.0

105.1

111.4

34.5

46.6

57.1

67.6

78.1

88.6

99.1

34.9

52.5

62.6

72.7

82.8

92.9

101.0

107.1

34.3

66.1

75.6

85.1

95.1

95.1

95.1

101.0

36.3

47.6

58.3

69.0

79.7

90.4

101.1

117.7

36.1

40.9

52.0

63.1

74.2

85.3

113.2

38.0

41.8

53.1

64.4

75.7

87.0

96.9

102.8

38.1

48.5

59.4

70.4

81.3

92.2

106.6

91.1

96.9

36.6

53.5

63.8

74.1

84.4

94.7

85.4

91.1

36.0

67.4

77.1

86.8

91.1

91.1

40

85.4

35.6

70.5

79.6

85.4

85.4

85.4

108.7

39.8

42.6

54.1

65.7

77.2

88.8

92.8

98.5

39.9

49.5

60.6

71.7

82.9

94.0

103.1

87.2

92.8

38.3

54.6

65.1

75.6

86.1

92.8

81.7

87.2

37.7

68.7

78.6

87.2

87.2

87.2

45

81.7

37.3

71.9

81.2

81.7

81.7

81.7

104.2

41.7

43.4

55.2

67.0

78.8

90.5

16

Prestazioni Frigorifere - RTCH 100 - Portata nominale 20000 m

3

/h

TEMPERATURA ARIA INTERNA (°C)

Temperatura bulbo umido = 15°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 17°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 19°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 21°C

Temperatura bulbo secco

23 °C

25 °C

27 °C

29 °C

31 °C

33 °C

Temperatura bulbo umido = 23°C

Temperatura bulbo secco

25 °C

27 °C

29 °C

31 °C

33 °C

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

106.4

112.8

32.7

44.5

54.6

64.6

74.6

84.7

94.7

100.4

106.5

31.4

49.1

58.6

68.1

77.5

87.0

94.4

100.4

30.9

61.9

70.8

79.7

98.1

100.4

25

94.4

30.6

64.7

73.1

81.4

94.4

94.4

119.2

34.3

39.1

49.7

60.3

70.9

81.5

107.3

117.0

30.9

43.6

53.4

63.3

73.1

82.9

92.7

104.3

110.5

29.6

48.1

57.4

66.6

75.9

85.2

98.1

104.3

29.2

60.6

69.3

78.0

86.8

103.2

20

98.1

29.0

63.4

71.6

79.7

98.1

98.1

123.6

32.4

38.3

48.7

59.1

69.4

79.8

TEMPERATURA ARIA ESTERNA (°C)

30

90.7

32.3

66.1

74.6

81.4

96.5

96.6

96.6

102.5

33.1

50.2

59.8

90.7

90.7

90.7

90.7

96.6

32.6

63.2

72.3

35

87.1

34.0

67.4

76.1

87.1

87.1

87.1

87.1

92.8

69.5

79.1

88.8

102.5

108.6

34.5

45.5

55.7

65.9

76.2

86.4

96.7

34.9

51.2

61.0

70.9

80.7

90.6

98.5

104.5

34.3

64.5

73.7

83.0

92.8

92.8

92.8

98.5

36.3

46.4

56.8

67.3

77.7

88.2

98.6

114.8

36.1

39.9

50.8

61.6

72.4

83.2

110.5

38.0

40.7

51.8

62.8

73.9

84.9

94.5

100.3

38.1

47.3

58.0

68.6

79.3

89.9

104.0

88.9

94.5

36.6

52.2

62.3

72.3

82.4

92.4

83.4

88.9

36.0

65.8

75.2

84.7

88.9

88.9

40

83.4

35.6

68.8

77.6

83.4

83.4

83.4

106.1

39.8

41.6

52.8

64.1

75.4

86.6

Prestazioni Termiche - RTCH 100 - Portata nominale 20000 m

3

/h

TEMPERATURA ARIA INTERNA (°C)

Temperatura bulbo secco

13

14

15

16

9

10

11

12

17

18

19

20

7

8

5

6

3

4

1

2

-3

-2

-1

0

-7

-6

-5

-4

Temperatura bulbo umido

12

13

14

15

8

9

10

11

16

17

18

19

6

7

4

5

2

3

0

1

-4

-3

-2

-1

-8

-7

-6

-5

18

Potenza termica totale (kW)

Potenza assorb. totale (kW)

Potenza termica totale (kW)

Potenza assorb. totale (kW)

105.3

108.7

112.3

115.9

119.7

123.7

127.7

131.9

136.2

140.6

145.1

149.8

82.2

84.6

87.2

89.9

92.8

95.7

98.8

102.0

66.9

68.4

70.0

71.7

73.6

75.5

77.6

79.8

32.1

32.8

33.4

34.0

34.7

35.3

36.0

36.7

37.4

38.1

38.8

39.5

27.6

28.2

28.7

29.2

29.8

30.4

31.0

31.5

23.9

24.3

24.7

25.2

25.7

26.1

26.6

27.1

103.2

106.6

110.0

113.7

117.4

121.2

125.2

129.3

133.5

137.8

142.2

146.8

80.6

83.0

85.5

88.2

90.9

93.8

97.4

100.0

65.6

67.0

68.6

70.3

72.1

74.1

76.1

78.3

32.9

33.6

34.3

35.0

35.7

36.4

37.1

37.9

38.7

39.5

40.3

41.1

28.2

28.7

29.3

29.8

30.4

31.0

31.9

32.3

24.4

24.8

25.3

25.7

26.2

26.7

27.1

27.7

TEMPERATURA ARIA INTERNA (°C)

20 22

Potenza termica totale (kW)

Potenza assorb. totale (kW)

100.4

103.7

107.1

110.6

114.2

117.9

121.7

125.7

129.7

133.9

138.2

142.6

78.4

80.8

83.2

85.8

88.5

91.3

94.2

97.3

63.8

65.2

66.8

68.4

70.2

72.1

74.1

76.2

33.5

34.2

34.9

35.6

36.4

37.1

37.9

38.7

39.5

40.3

41.1

42.0

28.7

29.2

29.8

30.4

31.0

31.6

32.2

32.9

24.9

25.3

25.7

26.2

26.6

27.1

27.6

28.1

24

Potenza termica totale (kW)

Potenza assorb. totale (kW)

96.9

100.1

103.3

106.7

110.1

113.7

117.3

121.1

125.0

129.0

133.1

137.3

75.8

78.0

80.4

82.9

85.5

88.2

91.0

93.9

61.5

62.9

64.4

66.0

67.8

69.6

71.5

73.6

33.9

34.6

35.3

36.0

36.7

37.5

38.2

39.0

39.7

40.5

41.3

42.2

29.1

29.7

30.2

30.8

31.4

32.0

32.6

33.3

25.3

25.7

26.1

26.6

27.1

27.6

28.1

28.6

17

90.5

96.1

39.9

48.3

59.1

70.0

80.9

91.7

100.6

85.1

90.5

38.3

53.2

63.5

73.7

84.0

90.5

79.7

85.1

37.7

67.1

76.7

85.1

85.1

85.1

45

79.7

37.3

70.1

79.2

79.7

79.7

79.7

101.7

41.7

42.4

53.9

65.3

76.8

88.3

Prestazioni Frigorifere - RTCL 120 - Portata nominale 22500 m

3

/h

TEMPERATURA ARIA INTERNA (°C)

Temperatura bulbo umido = 15°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Temperatura bulbo umido = 17°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Temperatura bulbo umido = 19°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Temperatura bulbo umido = 21°C

Temperatura bulbo secco

23 °C

25 °C

27 °C

29 °C

31 °C

33 °C

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Temperatura bulbo umido = 23°C

Temperatura bulbo secco

25 °C

27 °C

29 °C

31 °C

33 °C

Potenza frigorifera sensibile (kW)

144.6

38.0

44.8

56.9

69.1

81.2

93.4

136.9

36.3

51.0

62.5

74.0

85.5

97.0

108.4

129.2

34.7

56.3

67.1

77.9

88.8

99.6

125.6

122.0

34.3

70.9

81.1

91.3

101.5

120.7

122.0

20

114.8

34.0

74.1

83.7

93.3

114.8

114.8

114.8

139.5

40.2

45.7

58.1

70.6

83.0

95.4

132.0

38.4

52.1

63.8

75.6

87.3

99.0

110.7

124.5

36.8

57.5

68.5

79.6

90.7

101.7

124.4

117.5

36.3

72.4

82.8

93.2

114.8

117.5

117.5

25

110.5

35.9

75.7

85.5

95.3

110.5

110.5

110.5

TEMPERATURA ARIA ESTERNA (°C)

30

106.1

37.9

77.3

87.3

106.1

106.1

106.1

106.1

35

101.8

39.8

78.9

89.0

101.8

101.8

101.8

101.8

119.9

38.8

58.7

70.0

81.3

92.5

103.8

119.9

113.0

38.2

73.9

84.5

95.2

112.9

113.0

113.0

134.3

42.4

46.7

59.4

72.0

84.7

97.3

127.1

40.5

53.2

65.2

77.1

89.1

101.1

113.1

122.2

42.6

54.3

66.5

78.7

90.9

103.1

115.4

129.2

44.5

47.7

60.6

73.5

86.4

99.3

115.2

40.9

59.9

71.4

82.9

94.4

106.0

115.2

108.5

40.2

75.4

86.3

97.1

108.5

108.5

108.5

124.1

46.7

48.6

61.8

75.0

88.1

101.3

117.3

44.7

55.4

67.8

80.3

92.7

105.2

121.6

110.5

42.9

61.1

72.8

84.6

96.3

108.1

110.5

104.0

42.2

76.9

88.0

99.0

104.0

104.0

104.0

40

97.5

41.8

80.4

90.8

97.5

97.5

97.5

97.5

118.9

48.9

49.6

63.0

76.4

89.9

103.3

112.4

46.8

56.4

69.2

81.9

94.6

107.3

117.7

105.9

45.0

62.3

74.2

86.2

98.2

105.9

105.9

99.5

44.2

78.4

89.7

99.5

99.5

99.5

99.5

45

93.2

43.7

82.0

92.6

93.2

93.2

93.2

93.2

18

Prestazioni Frigorifere - RTCH 120 – Portata nominale 22500 m

3

/h

TEMPERATURA ARIA INTERNA (°C)

Temperatura bulbo umido = 15°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 17°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 19°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 21°C

Temperatura bulbo secco

23 °C

25 °C

27 °C

29 °C

31 °C

33 °C

Temperatura bulbo umido = 23°C

Temperatura bulbo secco

25 °C

27 °C

29 °C

31 °C

33 °C

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

20

133.5

36.3

49.8

61.0

72.2

83.4

94.6

105.8

126.1

34.7

54.9

65.5

76.0

86.6

97.2

122.5

141.1

38.0

43.7

55.5

67.4

79.2

91.1

119.0

34.3

69.2

79.1

89.1

99.0

117.8

119.0

112.0

34.0

72.3

81.7

91.0

112.0

112.0

112.0

25

128.8

38.4

50.8

62.3

73.7

85.2

96.6

108.0

121.5

36.8

56.1

66.9

77.7

88.4

99.2

121.4

136.1

40.2

44.6

56.7

68.8

80.9

93.0

114.6

36.3

70.6

80.8

90.9

112.0

114.6

114.6

107.8

35.9

73.9

83.4

92.9

107.8

107.8

107.8

TEMPERATURA ARIA ESTERNA (°C)

30 35

124.0

40.5

51.9

63.6

75.3

86.9

98.6

110.3

117.0

38.8

57.2

68.3

79.3

90.3

101.3

117.0

131.1

42.4

45.6

57.9

70.3

82.6

95.0

110.2

38.2

72.1

82.5

92.8

110.2

110.2

110.2

103.6

37.9

75.4

85.1

103.6

103.6

103.6

103.6

119.2

42.6

53.0

64.9

76.8

88.7

100.6

112.6

112.4

40.9

58.4

69.7

80.9

92.1

103.4

112.4

126.1

44.5

46.5

59.1

71.7

84.3

96.9

105.8

40.2

73.6

84.2

94.7

105.8

105.8

105.8

99.3

39.8

76.9

86.9

99.3

99.3

99.3

99.3

40

114.4

44.7

54.0

66.2

78.3

90.5

102.6

118.6

107.8

42.9

59.6

71.0

82.5

94.0

105.4

107.8

121.1

46.7

47.4

60.3

73.1

86.0

98.8

101.5

42.2

75.0

85.8

96.6

101.5

101.5

101.5

95.1

41.8

78.5

88.6

95.1

95.1

95.1

95.1

Prestazioni Termiche - RTCH 120 - Portata nominale 22500 m

3

/h

TEMPERATURA ARIA INTERNA (°C)

Temperatura bulbo secco

13

14

15

16

9

10

11

12

17

18

19

20

7

8

5

6

3

4

1

2

-3

-2

-1

0

-7

-6

-5

-4

Temperatura bulbo umido

12

13

14

15

8

9

10

11

16

17

18

19

6

7

4

5

2

3

0

1

-4

-3

-2

-1

-8

-7

-6

-5

18

Potenza termica totale (kW)

Potenza assorb. totale (kW)

Potenza termica totale (kW)

Potenza assorb. totale (kW)

123.9

127.9

132.1

136.4

140.9

145.5

150.3

155.2

160.2

165.4

170.7

176.2

96.7

99.6

102.6

105.8

109.1

112.6

116.2

120.0

78.7

80.5

82.3

84.4

86.6

88.9

91.3

93.9

37.6

38.3

39.0

39.7

40.5

41.3

42.1

42.9

43.7

44.5

45.3

46.2

32.3

32.9

33.5

34.2

34.8

35.5

36.2

36.9

27.9

28.4

28.9

29.4

30.0

30.5

31.1

31.7

121.4

125.4

129.5

133.7

138.1

142.6

147.3

152.1

157.0

162.1

167.3

172.7

94.8

97.6

100.6

103.7

107.0

110.4

114.6

117.6

77.2

78.9

80.7

82.7

84.9

87.1

89.6

92.1

38.5

39.2

40.0

40.8

41.7

42.5

43.4

44.3

45.2

46.1

47.0

48.0

32.9

33.5

34.2

34.9

35.5

36.2

37.2

37.7

28.5

29.0

29.5

30.0

30.6

31.1

31.7

32.3

TEMPERATURA ARIA INTERNA (°C)

20 22

Potenza termica totale (kW)

Potenza assorb. totale (kW)

118.2

122.0

126.0

130.1

134.3

138.7

143.2

147.9

152.6

157.6

162.6

167.8

92.3

95.1

97.9

101.0

104.1

107.4

110.9

114.5

75.0

76.7

78.5

80.5

82.6

84.8

87.2

89.7

39.2

40.0

40.8

41.6

42.5

43.4

44.3

45.2

46.1

47.1

48.0

49.0

33.5

34.1

34.8

35.5

36.2

36.9

37.6

38.4

29.1

29.6

30.1

30.6

31.1

31.7

32.3

32.9

24

Potenza termica totale (kW)

Potenza assorb. totale (kW)

114.1

117.7

121.6

125.5

129.6

133.7

138.1

142.5

147.1

151.8

156.6

161.6

89.1

91.8

94.6

97.5

100.6

103.8

107.1

110.5

72.3

74.0

75.8

77.7

79.7

81.9

84.2

86.6

39.7

40.4

41.2

42.1

42.9

43.8

44.6

45.5

46.4

47.4

48.3

49.3

34.0

34.7

35.3

36.0

36.7

37.4

38.1

38.9

29.5

30.0

30.5

31.1

31.6

32.2

32.8

33.4

19

45

109.6

46.8

55.1

67.5

79.9

92.3

104.7

114.8

103.3

45.0

60.7

72.4

84.1

95.8

103.3

103.3

116.0

48.9

48.3

61.5

74.6

87.7

100.8

97.1

44.2

76.5

87.5

97.1

97.1

97.1

97.1

90.9

43.7

80.0

90.3

90.9

90.9

90.9

90.9

Prestazioni Frigorifere - RTCL 140 – Portata nominale 27500 m

3

/h

TEMPERATURA ARIA INTERNA (°C)

Temperatura bulbo umido = 15°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 17°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 19°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 21°C

Temperatura bulbo secco

23 °C

25 °C

27 °C

29 °C

31 °C

33 °C

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Temperatura bulbo umido = 23°C

Temperatura bulbo secco

25 °C

27 °C

29 °C

31 °C

33 °C

Potenza frigorifera sensibile (kW)

147.6

160.9

41.6

60.0

73.5

87.0

100.5

114.0

127.4

143.3

151.9

39.8

66.1

78.9

91.6

104.3

117.1

134.9

143.3

39.3

83.3

95.3

107.3

119.3

141.9

20

134.9

39.0

87.1

98.4

109.6

134.9

134.9

169.9

43.6

52.6

66.9

81.2

95.5

109.7

146.2

155.1

44.0

61.2

75.0

88.8

102.6

116.4

130.2

138.1

146.4

42.2

67.6

80.5

93.5

106.5

119.5

129.8

138.1

41.5

85.1

97.3

109.6

134.9

138.1

25

129.8

41.2

89.0

100.5

111.9

129.8

129.8

163.9

46.1

53.8

68.3

82.9

97.5

112.1

TEMPERATURA ARIA ESTERNA (°C)

30

124.7

43.4

90.8

102.6

111.8

132.7

132.8

132.8

140.9

44.5

69.0

82.2

124.7

124.7

124.7

124.7

132.8

43.8

86.9

99.3

35

119.7

45.6

92.7

104.6

119.7

119.7

119.7

119.7

127.5

95.5

108.8

122.0

140.9

149.3

46.4

62.5

76.6

90.7

104.7

118.8

132.9

46.8

70.4

83.9

97.4

111.0

124.5

135.4

143.6

46.1

88.6

101.4

114.1

127.5

127.5

127.5

135.4

48.8

63.8

78.1

92.5

106.9

121.2

135.6

157.9

48.6

54.9

69.8

84.6

99.5

114.4

151.8

51.0

56.0

71.2

86.4

101.6

116.7

129.9

137.8

51.2

65.1

79.7

94.4

109.0

123.6

142.9

122.2

129.9

49.2

71.8

85.6

99.4

113.2

127.0

114.6

122.2

48.4

90.4

103.4

116.4

122.2

122.2

40

114.6

47.9

94.5

106.7

114.6

114.6

114.6

145.8

53.5

57.1

72.6

88.1

103.6

119.1

124.4

132.1

53.6

66.3

81.3

96.2

111.1

126.1

138.3

116.9

124.4

51.5

73.2

87.3

101.3

115.4

124.4

109.5

116.9

50.6

92.2

105.4

116.9

116.9

116.9

45

109.5

50.1

96.4

108.8

109.5

109.5

109.5

139.8

56.0

58.2

74.0

89.8

105.6

121.4

20

Prestazioni Frigorifere - RTCH 140 – Portata nominale 27500 m

3

/h

TEMPERATURA ARIA INTERNA (°C)

Temperatura bulbo umido = 15°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 17°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 19°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 21°C

Temperatura bulbo secco

23 °C

25 °C

27 °C

29 °C

31 °C

33 °C

Temperatura bulbo umido = 23°C

Temperatura bulbo secco

25 °C

27 °C

29 °C

31 °C

33 °C

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

142.6

151.3

44.0

59.7

73.2

86.6

100.1

113.5

127.0

134.7

142.8

42.2

65.9

78.6

91.3

103.9

116.6

126.7

134.7

41.5

83.0

94.9

106.9

131.6

134.7

25

126.7

41.2

86.8

98.0

109.2

126.7

126.7

159.9

46.1

52.5

66.7

80.9

95.1

109.3

144.0

156.9

41.6

58.5

71.7

84.8

98.0

111.2

124.3

139.8

148.2

39.8

64.5

76.9

89.4

101.8

114.2

131.6

139.8

39.3

81.3

93.0

104.7

116.4

138.4

20

131.6

39.0

85.0

96.0

106.9

131.6

131.6

165.8

43.6

51.4

65.3

79.2

93.1

107.1

TEMPERATURA ARIA ESTERNA (°C)

30

121.7

43.4

88.6

100.1

109.1

129.5

129.5

129.5

137.5

44.5

67.3

80.2

121.7

121.7

121.7

121.7

129.5

43.8

84.7

96.9

35

116.8

45.6

90.4

102.1

116.8

116.8

116.8

116.8

124.4

93.2

106.1

119.1

137.5

145.7

46.4

61.0

74.7

88.4

102.2

115.9

129.6

46.8

68.6

81.9

95.1

108.3

121.5

132.1

140.1

46.1

86.5

98.9

111.3

124.4

124.4

124.4

132.1

48.8

62.2

76.2

90.3

104.3

118.3

132.3

154.0

48.6

53.5

68.1

82.6

97.1

111.6

148.1

51.0

54.6

69.5

84.3

99.1

113.9

126.7

134.5

51.2

63.5

77.8

92.1

106.3

120.6

139.4

119.2

126.7

49.2

70.0

83.5

97.0

110.4

123.9

111.8

119.2

48.4

88.2

100.9

113.6

119.2

119.2

40

111.8

47.9

92.2

104.1

111.8

111.8

111.8

142.3

53.5

55.7

70.8

86.0

101.1

116.2

Prestazioni Termiche - RTCH 140 - Portata nominale 27500 m

3

/h

TEMPERATURA ARIA INTERNA (°C)

Temperatura bulbo secco

13

14

15

16

9

10

11

12

17

18

19

20

7

8

5

6

3

4

1

2

-3

-2

-1

0

-7

-6

-5

-4

Temperatura bulbo umido

12

13

14

15

8

9

10

11

16

17

18

19

6

7

4

5

2

3

0

1

-4

-3

-2

-1

-8

-7

-6

-5

18

Potenza termica totale (kW)

Potenza assorb. totale (kW)

Potenza termica totale (kW)

Potenza assorb. totale (kW)

145.6

150.3

155.3

160.3

165.6

171.0

176.6

182.4

188.3

194.4

200.7

207.1

113.7

117.1

120.6

124.4

128.3

132.3

136.6

141.0

92.5

94.6

96.8

99.2

101.7

104.5

107.4

110.4

44.8

45.7

46.6

47.5

48.4

49.3

50.2

51.2

52.1

53.1

54.1

55.1

38.6

39.3

40.0

40.8

41.6

42.4

43.2

44.0

33.3

33.9

34.5

35.1

35.8

36.5

37.1

37.8

142.7

147.4

152.2

157.2

162.3

167.6

173.1

178.8

184.6

190.5

196.7

203.0

111.4

114.8

118.3

121.9

125.8

129.8

134.7

138.2

90.7

92.7

94.9

97.2

99.7

102.4

105.3

108.3

45.9

46.9

47.8

48.8

49.8

50.8

51.8

52.9

53.9

55.0

56.2

57.3

39.3

40.1

40.8

41.6

42.4

43.3

44.4

45.0

34.1

34.6

35.2

35.9

36.5

37.2

37.9

38.6

TEMPERATURA ARIA INTERNA (°C)

20 22

Potenza termica totale (kW)

Potenza assorb. totale (kW)

138.9

143.4

148.1

152.9

157.9

163.0

168.3

173.8

179.4

185.2

191.1

197.2

108.5

111.7

115.1

118.7

122.4

126.3

130.3

134.5

88.2

90.2

92.3

94.6

97.1

99.7

102.5

105.4

46.8

47.7

48.7

49.7

50.7

51.8

52.8

53.9

55.0

56.2

57.4

58.5

40.0

40.7

41.5

42.3

43.2

44.0

44.9

45.8

34.7

35.3

35.9

36.5

37.2

37.8

38.5

39.2

24

Potenza termica totale (kW)

Potenza assorb. totale (kW)

134.1

138.4

142.9

147.5

152.3

157.2

162.3

167.5

172.9

178.4

184.1

189.9

104.8

107.9

111.2

114.6

118.2

122.0

125.9

129.9

85.0

87.0

89.1

91.3

93.7

96.3

98.9

101.8

47.3

48.3

49.2

50.2

51.2

52.2

53.3

54.4

55.4

56.5

57.7

58.8

40.6

41.4

42.2

43.0

43.8

44.7

45.5

46.4

35.2

35.8

36.5

37.1

37.8

38.4

39.1

39.9

21

121.4

128.9

53.6

64.7

79.3

93.9

108.4

123.0

135.0

114.1

121.4

51.5

71.4

85.1

98.9

112.6

121.4

106.8

114.1

50.6

89.9

102.9

114.1

114.1

114.1

45

106.8

50.1

94.0

106.2

106.8

106.8

106.8

136.4

56.0

56.8

72.2

87.6

103.0

118.5

Prestazioni Frigorifere - RTCL 160 - Portata nominale 30000 m

3

/h

TEMPERATURA ARIA INTERNA (°C)

Temperatura bulbo umido = 15°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 17°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 19°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 21°C

Temperatura bulbo secco

23 °C

25 °C

27 °C

29 °C

31 °C

33 °C

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Temperatura bulbo umido = 23°C

Temperatura bulbo secco

25 °C

27 °C

29 °C

31 °C

33 °C

Potenza frigorifera sensibile (kW)

172.2

187.8

48.1

70.0

85.7

101.5

117.3

133.0

148.8

167.3

177.3

46.1

77.2

92.1

106.9

121.8

136.6

157.5

167.3

45.5

97.2

111.2

125.2

139.2

165.6

20

157.5

45.1

101.7

114.8

128.0

157.5

157.5

198.4

50.5

61.5

78.1

94.8

111.4

128.1

170.7

181.0

50.9

71.5

87.6

103.7

119.8

135.8

151.9

161.2

170.9

48.8

78.9

94.0

109.2

124.4

139.5

151.5

161.2

48.1

99.3

113.6

127.9

157.5

161.2

25

151.5

47.7

103.9

117.3

130.7

151.5

151.5

191.3

53.3

62.8

79.8

96.8

113.8

130.8

TEMPERATURA ARIA ESTERNA (°C)

30

145.6

50.3

106.0

119.7

130.6

154.9

155.0

155.0

164.5

51.5

80.5

96.0

145.6

145.6

145.6

145.6

155.0

50.7

101.4

116.0

35

139.7

52.8

108.2

122.2

139.7

139.7

139.7

139.7

148.8

111.5

127.0

142.5

164.5

174.3

53.7

73.0

89.4

105.8

122.2

138.7

155.1

54.2

82.1

97.9

113.7

129.6

145.4

158.1

167.6

53.4

103.5

118.3

133.2

148.8

148.8

148.8

158.1

56.5

74.5

91.2

108.0

124.7

141.5

158.3

184.3

56.2

64.1

81.4

98.8

116.2

133.5

177.3

59.1

65.4

83.1

100.8

118.5

136.3

151.7

160.9

59.3

75.9

93.0

110.1

127.2

144.3

166.8

142.7

151.7

56.9

83.8

99.9

116.0

132.1

148.3

133.8

142.7

56.0

105.5

120.7

135.9

142.7

142.7

40

133.8

55.4

110.3

124.6

133.8

133.8

133.8

170.2

62.0

66.7

84.8

102.8

120.9

139.0

145.3

154.2

62.1

77.4

94.9

112.3

129.7

147.2

161.5

136.5

145.3

59.7

85.4

101.9

118.3

134.7

145.3

127.8

136.5

58.6

107.6

123.1

136.5

136.5

136.5

45

127.8

58.0

112.5

127.0

127.8

127.8

127.8

163.2

64.8

68.0

86.4

104.9

123.3

141.7

22

Prestazioni Frigorifere - RTCH 160 - Portata nominale 30000 m

3

/h

TEMPERATURA ARIA INTERNA (°C)

Temperatura bulbo umido = 15°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 17°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 19°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 21°C

Temperatura bulbo secco

23 °C

25 °C

27 °C

29 °C

31 °C

33 °C

Temperatura bulbo umido = 23°C

Temperatura bulbo secco

25 °C

27 °C

29 °C

31 °C

33 °C

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

166.5

176.6

50.9

69.7

85.4

101.1

116.8

132.5

148.2

157.2

166.7

48.8

76.9

91.7

106.5

121.3

136.1

147.8

157.2

48.1

96.9

110.8

124.8

153.6

157.2

25

147.8

47.7

101.3

114.4

127.5

147.8

147.8

186.7

53.3

61.2

77.8

94.4

111.0

127.6

168.0

183.2

48.1

68.3

83.7

99.0

114.4

129.8

145.1

163.2

172.9

46.1

75.3

89.8

104.3

118.8

133.3

153.6

163.2

45.5

94.9

108.5

122.2

135.8

161.6

20

153.6

45.1

99.2

112.0

124.8

153.6

153.6

193.5

50.5

60.0

76.2

92.5

108.7

125.0

TEMPERATURA ARIA ESTERNA (°C)

30

142.1

50.3

103.4

116.8

127.4

151.1

151.2

151.2

160.4

51.5

78.5

93.6

142.1

142.1

142.1

142.1

151.2

50.7

98.9

113.1

35

136.3

52.8

105.5

119.2

136.3

136.3

136.3

136.3

145.2

108.8

123.9

139.0

160.4

170.1

53.7

71.2

87.2

103.2

119.3

135.3

151.3

54.2

80.1

95.6

111.0

126.4

141.8

154.2

163.5

53.4

100.9

115.4

130.0

145.2

145.2

145.2

154.2

56.5

72.6

89.0

105.3

121.7

138.1

154.4

179.8

56.2

62.5

79.4

96.4

113.3

130.3

172.9

59.1

63.8

81.1

98.4

115.7

132.9

148.0

157.0

59.3

74.1

90.8

107.5

124.1

140.8

162.8

139.2

148.0

56.9

81.7

97.5

113.2

128.9

144.6

130.5

139.2

56.0

102.9

117.8

132.6

139.2

139.2

40

130.5

55.4

107.7

121.6

130.5

130.5

130.5

166.1

62.0

65.1

82.7

100.3

118.0

135.6

Prestazioni Termiche - RTCH 160 – Portata nominale 30000 m

3

/h

TEMPERATURA ARIA INTERNA (°C)

Temperatura bulbo secco

13

14

15

16

9

10

11

12

17

18

19

20

7

8

5

6

3

4

1

2

-3

-2

-1

0

-7

-6

-5

-4

Temperatura bulbo umido

12

13

14

15

8

9

10

11

16

17

18

19

6

7

4

5

2

3

0

1

-4

-3

-2

-1

-8

-7

-6

-5

18

Potenza termica totale (kW)

Potenza assorb. totale (kW)

Potenza termica totale (kW)

Potenza assorb. totale (kW)

167.9

173.3

179.0

184.9

190.9

197.2

203.6

210.3

217.1

224.2

231.4

238.8

131.0

135.0

139.1

143.4

147.9

152.6

157.5

162.6

106.7

109.0

111.6

114.3

117.3

120.4

123.8

127.3

52.0

53.0

54.0

55.0

56.1

57.2

58.2

59.3

60.5

61.6

62.8

63.9

44.7

45.6

46.4

47.3

48.2

49.1

50.1

51.0

38.6

39.3

40.0

40.8

41.5

42.3

43.1

43.9

164.6

169.9

175.5

181.2

187.1

193.3

199.6

206.1

212.8

219.7

226.7

234.0

128.5

132.3

136.4

140.6

145.0

149.6

155.3

159.4

104.6

106.9

109.4

112.1

115.0

118.1

121.4

124.8

53.3

54.3

55.4

56.6

57.7

58.9

60.1

61.3

62.6

63.8

65.1

66.5

45.6

46.5

47.3

48.3

49.2

50.2

51.5

52.2

39.5

40.2

40.9

41.6

42.3

43.1

43.9

44.7

TEMPERATURA ARIA INTERNA (°C)

20 22

Potenza termica totale (kW)

Potenza assorb. totale (kW)

160.1

165.3

170.7

176.3

182.0

188.0

194.1

200.4

206.8

213.5

220.4

227.4

125.1

128.8

132.7

136.8

141.1

145.6

150.3

155.1

101.7

104.0

106.4

109.1

111.9

114.9

118.1

121.5

54.2

55.3

56.5

57.6

58.8

60.0

61.3

62.5

63.8

65.2

66.5

67.9

46.4

47.3

48.2

49.1

50.1

51.1

52.1

53.2

40.3

40.9

41.6

42.3

43.1

43.9

44.7

45.5

24

Potenza termica totale (kW)

Potenza assorb. totale (kW)

154.6

159.6

164.7

170.1

175.6

181.2

187.1

193.1

199.3

205.7

212.2

218.9

120.8

124.4

128.2

132.2

136.3

140.6

145.1

149.7

98.0

100.3

102.7

105.3

108.0

111.0

114.1

117.4

54.9

56.0

57.1

58.2

59.4

60.6

61.8

63.0

64.3

65.6

66.9

68.2

47.1

48.0

48.9

49.8

50.8

51.8

52.8

53.8

40.9

41.6

42.3

43.0

43.8

44.6

45.4

46.2

23

141.7

150.4

62.1

75.6

92.6

109.6

126.6

143.6

157.5

133.2

141.7

59.7

83.3

99.4

115.4

131.4

141.7

124.7

133.2

58.6

105.0

120.1

133.2

133.2

133.2

45

124.7

58.0

109.8

123.9

124.7

124.7

124.7

159.2

64.8

66.3

84.3

102.3

120.3

138.3

Prestazioni Frigorifere - RTCH 180 - Portata nominale 34000 m

3

/h

TEMPERATURA ARIA INTERNA (°C)

Temperatura bulbo umido = 15°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 17°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 19°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 21°C

Temperatura bulbo secco

23 °C

25 °C

27 °C

29 °C

31 °C

33 °C

Temperatura bulbo umido = 23°C

Temperatura bulbo secco

25 °C

27 °C

29 °C

31 °C

33 °C

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

192.2

209.6

54.9

78.1

95.7

113.3

130.9

148.5

186.7

197.8

52.6

86.2

102.8

119.3

135.9

152.5

166.0

221.4

57.6

68.6

87.2

105.8

124.4

143.0

175.7

186.7

51.9

108.5

124.1

139.8

155.4

184.9

20

175.7

51.5

113.5

128.2

142.8

175.7

175.7

190.5

202.1

58.1

79.8

97.7

115.7

133.7

151.6

179.9

190.7

55.7

88.0

104.9

121.9

138.8

155.7

169.6

213.5

60.9

70.0

89.0

108.0

127.0

146.0

169.1

179.9

54.9

110.8

126.8

142.7

175.7

179.9

25

169.1

54.4

115.9

130.9

145.8

169.1

169.1

118.1

136.4

154.8

173.1

205.7

64.2

71.5

90.9

124.4

141.7

159.0

183.5

194.6

61.3

81.4

99.8

110.3

129.7

149.0

TEMPERATURA ARIA ESTERNA (°C)

30

162.5

57.4

118.3

133.6

145.7

172.9

173.0

173.0

183.5

58.8

89.8

107.1

162.5

162.5

162.5

162.5

173.0

57.9

113.2

129.4

35

155.9

60.3

120.7

136.3

155.9

155.9

155.9

155.9

166.1

64.5

83.1

101.8

120.5

139.2

157.9

176.6

197.8

67.4

73.0

92.7

112.5

132.3

152.1

61.9

91.7

109.3

127.0

144.6

162.2

176.4

187.1

60.9

115.5

132.1

148.7

166.1

166.1

166.1

176.4

169.3

179.6

67.7

84.8

103.8

122.9

142.0

161.1

159.2

169.3

65.0

93.5

111.5

129.5

147.5

165.5

186.2

190.0

70.7

74.4

94.6

114.8

135.0

155.1

149.3

159.2

63.9

117.8

134.7

151.7

159.2

159.2

40

149.3

63.2

123.2

139.1

149.3

149.3

149.3

Prestazioni Termiche - RTCH 180 – Portata nominale 34000 m

3

/h

TEMPERATURA ARIA INTERNA (°C)

Temperatura bulbo secco

18

19

20

14

15

16

17

10

11

12

13

8

9

6

7

4

5

2

3

0

1

-2

-1

-6

-5

-4

-3

-10

-9

-8

-7

Temperatura bulbo umido

17

18

19

13

14

15

16

9

10

11

12

7

8

5

6

3

4

1

2

-3

-2

-1

0

-7

-6

-5

-4

-11

-10

-9

-8

Potenza termica totale (kW)

Potenza assorb. totale (kW)

Potenza termica totale (kW)

Potenza assorb. totale (kW)

222.5

229.7

237.2

244.9

252.9

261.0

269.4

172.1

177.7

183.4

189.4

195.5

201.9

208.6

215.4

135.9

139.6

143.6

147.8

152.3

156.9

161.8

166.8

113.6

115.6

117.9

120.3

123.0

125.9

129.0

132.3

18

65.8

67.0

68.3

69.6

70.9

72.2

73.6

56.5

57.6

58.7

59.8

61.0

62.1

63.3

64.5

48.7

49.6

50.5

51.5

52.4

53.4

54.4

55.5

42.1

42.9

43.6

44.4

45.2

46.0

46.9

47.8

111.4

113.4

115.5

118.0

120.6

123.4

126.5

129.7

133.2

136.9

140.8

144.9

149.3

153.8

158.6

163.6

168.8

175.2

179.8

185.6

191.7

198.0

204.4

211.1

218.0

225.2

232.5

240.0

247.8

255.8

264.0

67.8

69.1

70.5

72.0

73.5

74.9

76.5

57.8

59.3

60.1

61.3

62.5

63.8

65.1

66.4

49.6

50.5

51.5

52.4

53.4

54.5

55.5

56.6

43.3

44.0

44.7

45.5

46.2

47.0

47.9

48.7

TEMPERATURA ARIA INTERNA (°C)

20 22

Potenza termica totale (kW)

Potenza assorb. totale (kW)

212.0

218.9

226.0

233.4

240.9

248.6

256.5

164.3

169.5

175.0

180.6

186.5

192.6

198.9

205.4

129.7

133.3

137.1

141.1

145.3

149.7

154.4

159.2

108.2

110.2

112.3

114.7

117.3

120.1

123.1

126.3

69.1

70.5

72.0

73.5

75.0

76.5

78.1

58.8

59.9

61.2

62.4

63.7

65.0

66.3

67.7

50.5

51.4

52.4

53.4

54.4

55.4

56.5

57.6

44.2

44.9

45.6

46.3

47.1

47.9

48.7

49.6

24

Potenza termica totale (kW)

Potenza assorb. totale (kW)

204.5

211.1

217.9

224.9

232.0

239.4

247.0

158.6

163.7

168.9

174.4

180.0

185.8

191.9

198.1

125.2

128.7

132.4

136.3

140.4

144.6

149.1

153.8

104.1

106.1

108.2

110.6

113.1

115.8

118.8

121.9

69.7

71.1

72.5

74.0

75.5

77.0

78.5

59.6

60.8

62.0

63.2

64.4

65.7

67.0

68.3

51.3

52.2

53.2

54.2

55.2

56.3

57.3

58.5

44.8

45.5

46.3

47.0

47.8

48.7

49.5

50.4

24

162.1

172.1

70.9

86.4

105.9

125.3

144.8

164.2

152.3

162.1

68.1

95.3

113.7

132.0

150.4

162.1

180.2

182.1

74.0

75.9

96.5

117.0

137.6

158.2

142.7

152.3

66.9

120.1

137.4

152.3

152.3

152.3

45

142.7

66.2

125.6

141.8

142.7

142.7

142.7

Prestazioni Frigorifere - RTCH 200 - Portata nominale 37000 m

3

/h

TEMPERATURA ARIA INTERNA (°C)

Temperatura bulbo umido = 15°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 17°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 19°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 21°C

Temperatura bulbo secco

23 °C

25 °C

27 °C

29 °C

31 °C

33 °C

Temperatura bulbo umido = 23°C

Temperatura bulbo secco

25 °C

27 °C

29 °C

31 °C

33 °C

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

216.7

236.2

60.6

88.0

107.9

127.7

147.5

167.3

210.5

223.0

58.1

97.1

115.8

134.5

153.2

171.9

187.1

249.5

63.6

77.3

98.2

119.2

140.2

161.1

198.1

210.5

57.3

122.3

139.9

157.5

175.1

208.3

20

198.1

56.8

127.9

144.4

160.9

198.1

198.1

214.7

227.7

64.2

89.9

110.1

130.4

150.6

170.9

202.7

214.9

61.5

99.2

118.3

137.3

156.4

175.5

191.1

240.6

67.2

78.9

100.3

121.7

143.1

164.5

190.6

202.7

60.6

124.9

142.9

160.9

198.0

202.7

25

190.6

60.1

130.6

147.5

164.4

190.6

190.6

133.1

153.8

174.4

195.1

231.8

70.9

80.6

102.4

140.2

159.7

179.2

206.9

219.3

67.7

91.8

112.4

124.3

146.1

168.0

TEMPERATURA ARIA ESTERNA (°C)

30

183.2

63.3

133.4

150.6

164.2

194.9

195.0

195.0

206.9

64.9

101.2

120.7

183.2

183.2

183.2

183.2

195.0

63.9

127.5

145.9

35

175.7

66.6

136.1

153.6

175.7

175.7

175.7

175.7

187.2

71.2

93.7

114.7

135.8

156.9

178.0

199.1

222.9

74.5

82.2

104.5

126.8

149.1

171.4

68.4

103.3

123.2

143.1

163.0

182.8

198.8

210.8

67.2

130.1

148.8

167.6

187.2

187.2

187.2

198.8

190.7

202.4

74.7

95.5

117.0

138.5

160.0

181.5

179.4

190.7

71.8

105.4

125.7

145.9

166.2

186.5

209.9

214.1

78.1

83.9

106.6

129.4

152.1

174.8

168.2

179.4

70.6

132.7

151.8

170.9

179.4

179.4

40

168.2

69.8

138.8

156.7

168.2

168.2

168.2

Prestazioni Termiche - RTCH 200 – Portata nominale 37000 m

3

/h

182.7

193.9

78.2

97.4

119.3

141.3

163.2

185.1

171.7

182.7

75.2

107.4

128.1

148.8

169.5

182.7

203.1

205.3

81.7

85.5

108.7

131.9

155.1

178.3

160.8

171.7

73.9

135.3

154.8

171.7

171.7

171.7

45

160.8

73.1

141.5

159.8

160.8

160.8

160.8

TEMPERATURA ARIA INTERNA (°C)

Temperatura bulbo secco

18

19

20

14

15

16

17

10

11

12

13

8

9

6

7

4

5

2

3

0

1

-2

-1

-6

-5

-4

-3

-10

-9

-8

-7

Temperatura bulbo umido

17

18

19

13

14

15

16

9

10

11

12

7

8

5

6

3

4

1

2

-3

-2

-1

0

-7

-6

-5

-4

-11

-10

-9

-8

Potenza termica totale (kW)

Potenza assorb. totale (kW)

Potenza termica totale (kW)

Potenza assorb. totale (kW)

250.8

259.0

267.4

276.1

285.1

294.3

303.7

194.1

200.3

206.7

213.5

220.4

227.6

235.1

242.8

153.2

157.4

161.9

166.6

171.6

176.9

182.3

188.1

128.1

130.4

132.9

135.6

138.7

141.9

145.4

149.2

18

73.4

74.8

76.2

77.7

79.1

80.6

82.1

63.1

64.3

65.5

66.8

68.1

69.4

70.7

72.0

54.3

55.3

56.4

57.4

58.5

59.6

60.8

61.9

47.0

47.9

48.7

49.6

50.5

51.4

52.4

53.3

125.6

127.8

130.3

133.0

135.9

139.1

142.6

146.2

150.2

154.3

158.7

163.4

168.3

173.4

178.8

184.4

190.2

197.5

202.7

209.3

216.1

223.1

230.5

238.0

245.8

253.8

262.1

270.6

279.4

288.4

297.6

75.6

77.2

78.8

80.4

82.0

83.7

85.4

64.5

66.2

67.1

68.4

69.8

71.2

72.7

74.1

55.4

56.4

57.5

58.5

59.7

60.8

62.0

63.2

48.3

49.1

49.9

50.7

51.6

52.5

53.4

54.4

TEMPERATURA ARIA INTERNA (°C)

20 22

Potenza termica totale (kW)

Potenza assorb. totale (kW)

239.0

246.8

254.8

263.1

271.5

280.2

289.2

185.2

191.1

197.2

203.6

210.2

217.1

224.2

231.5

146.2

150.2

154.5

159.0

163.8

168.8

174.0

179.5

122.0

124.2

126.6

129.3

132.2

135.4

138.7

142.3

77.1

78.7

80.3

82.0

83.7

85.4

87.2

65.6

66.9

68.3

69.7

71.1

72.5

74.0

75.5

56.4

57.4

58.5

59.6

60.7

61.9

63.1

64.3

49.3

50.1

50.9

51.7

52.6

53.5

54.4

55.4

24

Potenza termica totale (kW)

Potenza assorb. totale (kW)

230.5

237.9

245.6

253.5

261.6

269.9

278.4

178.8

184.5

190.4

196.6

202.9

209.5

216.3

223.3

141.1

145.1

149.2

153.6

158.2

163.1

168.1

173.4

117.4

119.6

122.0

124.7

127.5

130.6

133.9

137.4

77.8

79.4

81.0

82.6

84.2

85.9

87.6

66.5

67.8

69.2

70.5

71.9

73.4

74.8

76.3

57.3

58.3

59.4

60.5

61.6

62.8

64.0

65.3

50.0

50.8

51.6

52.5

53.4

54.3

55.3

56.2

25

Prestazioni Frigorifere - RTCH 220 - Portata nominale 40000 m

3

/h

TEMPERATURA ARIA INTERNA (°C)

Temperatura bulbo umido = 15°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 17°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 19°C

Temperatura bulbo secco

21 °C

23 °C

25 °C

27 °C

29 °C

31 °C

Temperatura bulbo umido = 21°C

Temperatura bulbo secco

23 °C

25 °C

27 °C

29 °C

31 °C

33 °C

Temperatura bulbo umido = 23°C

Temperatura bulbo secco

25 °C

27 °C

29 °C

31 °C

33 °C

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

Potenza frigorifera totale (kW)

Potenza assorbita totale (kW)

Potenza frigorifera sensibile (kW)

241.0

262.7

66.4

97.9

120.0

142.0

164.0

186.1

234.1

248.0

63.6

108.0

128.8

149.6

170.4

191.1

208.1

277.5

69.6

86.0

109.3

132.6

155.9

179.2

220.3

234.1

62.7

136.0

155.6

175.2

194.7

231.7

20

220.3

62.2

142.3

160.6

179.0

220.3

220.3

238.7

253.3

70.2

100.0

122.5

145.0

167.5

190.0

225.4

239.0

67.3

110.3

131.5

152.8

174.0

195.2

212.5

267.6

73.6

87.8

111.6

135.4

159.2

183.0

212.0

225.4

66.3

138.9

158.9

178.9

220.3

225.4

25

212.0

65.8

145.3

164.0

182.8

212.0

212.0

148.0

171.0

194.0

217.0

257.8

77.5

89.6

113.9

155.9

177.6

199.3

230.1

243.9

74.1

102.1

125.1

138.2

162.5

186.8

TEMPERATURA ARIA ESTERNA (°C)

30

203.7

69.3

148.3

167.5

182.6

216.7

216.8

216.8

230.1

71.1

112.6

134.3

203.7

203.7

203.7

203.7

216.8

70.0

141.8

162.2

35

195.4

72.9

151.3

170.9

195.4

195.4

195.4

195.4

208.2

77.9

104.2

127.6

151.1

174.5

197.9

221.4

248.0

81.5

91.4

116.2

141.0

165.8

190.6

74.8

114.9

137.0

159.1

181.2

203.3

221.1

234.5

73.6

144.7

165.5

186.4

208.2

208.2

208.2

221.1

212.1

225.1

81.8

106.2

130.2

154.1

178.0

201.9

199.6

212.1

78.5

117.2

139.7

162.3

184.9

207.4

233.4

238.1

85.5

93.3

118.6

143.9

169.2

194.4

187.1

199.6

77.2

147.6

168.8

190.1

199.6

199.6

40

187.1

76.4

154.4

174.3

187.1

187.1

187.1

Prestazioni Termiche - RTCH 220 – Portata nominale 40000 m

3

/h

TEMPERATURA ARIA INTERNA (°C)

Temperatura bulbo secco

18

19

20

14

15

16

17

10

11

12

13

8

9

6

7

4

5

2

3

0

1

-2

-1

-6

-5

-4

-3

-10

-9

-8

-7

Temperatura bulbo umido

17

18

19

13

14

15

16

9

10

11

12

7

8

5

6

3

4

1

2

-3

-2

-1

0

-7

-6

-5

-4

-11

-10

-9

-8

Potenza termica totale (kW)

Potenza assorb. totale (kW)

Potenza termica totale (kW)

Potenza assorb. totale (kW)

279.3

288.5

297.9

307.6

317.5

327.8

338.3

216.2

223.1

230.3

237.8

245.5

253.6

261.9

270.5

170.6

175.3

180.3

185.6

191.2

197.0

203.1

209.5

142.7

145.2

148.0

151.1

154.5

158.1

162.0

166.2

18

81.1

82.6

84.2

85.8

87.4

89.0

90.7

69.7

71.0

72.4

73.8

75.2

76.6

78.1

79.6

60.0

61.1

62.3

63.4

64.6

65.9

67.1

68.4

51.9

52.8

53.8

54.8

55.7

56.8

57.8

58.9

139.9

142.3

145.1

148.1

151.4

155.0

158.8

162.9

167.3

171.9

176.8

182.0

187.4

193.2

199.1

205.4

211.9

220.0

225.8

233.1

240.7

248.6

256.7

265.1

273.8

282.7

291.9

301.4

311.2

321.2

331.5

83.5

85.2

87.0

88.7

90.5

92.4

94.3

71.2

73.1

74.1

75.5

77.1

78.6

80.2

81.9

61.1

62.3

63.4

64.6

65.9

67.2

68.5

69.8

53.4

54.2

55.1

56.0

57.0

58.0

59.0

60.1

TEMPERATURA ARIA INTERNA (°C)

20 22

Potenza termica totale (kW)

Potenza assorb. totale (kW)

266.3

274.9

283.8

293.0

302.5

312.2

322.1

206.3

212.9

219.7

226.8

234.2

241.8

249.7

257.9

162.8

167.3

172.1

177.2

182.5

188.0

193.9

199.9

135.9

138.3

141.1

144.0

147.3

150.8

154.5

158.5

85.1

86.9

88.7

90.5

92.4

94.3

96.3

72.4

73.9

75.4

76.9

78.5

80.1

81.7

83.4

62.2

63.4

64.6

65.8

67.0

68.3

69.7

71.0

54.5

55.3

56.2

57.1

58.1

59.0

60.1

61.1

24

Potenza termica totale (kW)

Potenza assorb. totale (kW)

256.8

265.0

273.6

282.4

291.4

300.6

310.1

199.2

205.5

212.1

219.0

226.0

233.4

240.9

248.7

157.2

161.6

166.2

171.1

176.3

181.6

187.2

193.1

130.8

133.2

135.9

138.9

142.0

145.5

149.1

153.0

85.9

87.7

89.4

91.2

93.0

94.9

96.8

73.5

74.9

76.4

77.9

79.4

81.0

82.6

84.3

63.2

64.4

65.6

66.8

68.1

69.4

70.7

72.1

55.2

56.1

57.0

58.0

59.0

60.0

61.0

62.1

26

203.2

215.7

85.6

108.3

132.7

157.1

181.5

205.9

191.0

203.2

82.3

119.5

142.5

165.5

188.5

203.2

225.9

228.3

89.4

95.1

120.9

146.7

172.5

198.3

178.8

191.0

80.9

150.5

172.2

191.0

191.0

191.0

45

178.8

80.0

157.4

177.7

178.8

178.8

178.8

Dati Tecnici – Batteria ad acqua calda a 1 rango (optional)

Aria di ripresa a 20°C

Portata d'aria

(m

3

/h)

RTC 100

20000

RTC 120

22500

RTC 140

27500

RTC 160

30000

RTC 180

34000

RTC 200

37000

RTC 220

40000

Potenza termica

(kW)

91.1

96.9

107.4

112.1

119.4

124.3

129.0

Acqua 70 - 50 °C

Flusso acqua

(l/s)

ΔP Acqua

(kPa)

1.077

1.145

1.271

1.325

1.413

1.470

1.526

2

3

3

2

2

1

2

ΔP Aria

(Pa)

23

26

30

5

12

17

19

Potenza termica

(kW)

119.3

127.1

141.0

147.3

156.8

163.6

169.7

Acqua 80 - 60 °C

Flusso acqua

(l/s)

ΔP Acqua

(kPa)

1.409

1.503

1.664

1.737

1.853

1.934

2.005

4

4

4

3

3

2

3

ΔP Aria

(Pa)

23

27

30

10

12

17

19

Potenza termica

(kW)

147.6

157.2

174.6

182.4

194.3

202.6

210.3

Acqua 90 - 70 °C

Flusso acqua

(l/s)

ΔP Acqua

(kPa)

1.738

1.853

2.059

2.147

2.293

2.387

2.483

5

6

6

4

5

3

4

ΔP Aria

(Pa)

23

27

30

10

12

17

19

Aria di ripresa a 10°C

Portata d'aria

(m 3 /h)

RTC 100

20000

RTC 120

22500

RTC 140

27500

RTC 160

30000

RTC 180

34000

RTC 200

37000

RTC 220

40000

Potenza termica

(kW)

119.9

127.6

141.5

147.8

157.2

163.9

170.0

Acqua 70 - 50 °C

Flusso acqua

(l/s)

1.419

ΔP Acqua

(kPa)

2

1.510

1.675

1.749

1.860

1.940

2.012

3

4

3

3

4

4

ΔP Aria

(Pa)

10

12

17

19

24

27

30

Potenza termica

(kW)

148.6

158.3

175.6

183.5

195.3

203.6

211.2

Acqua 80 - 60 °C

Flusso acqua

(l/s)

1.754

ΔP Acqua

(kPa)

3

1.871

2.073

2.168

2.307

2.404

2.495

5

5

4

4

6

6

ΔP Aria

(Pa)

10

12

17

19

24

27

31

Potenza termica

(kW)

177.5

189.0

209.7

219.2

233.4

243.3

252.4

Acqua 90 - 70 °C

Flusso acqua

(l/s)

2.091

ΔP Acqua

(kPa)

4

2.231

2.474

2.586

2.753

2.868

2.978

6

7

5

6

8

8

ΔP Aria

(Pa)

10

13

17

20

24

27

31

Aria di ripresa a 0°C

Portata d'aria

(m

3

/h)

RTC 100

20000

RTC 120

22500

RTC 140

27500

RTC 160

30000

RTC 180

34000

RTC 200

37000

RTC 220

40000

Potenza termica

(kW)

149.5

159.0

176.2

184.1

195.8

204.1

211.6

Acqua 70 - 50 °C

Flusso acqua

(l/s)

ΔP Acqua

(kPa)

1.768

1.881

2.086

3

4

5

2.179

2.317

2.414

2.503

6

6

5

6

ΔP Aria

(Pa)

20

24

27

31

10

13

17

Potenza termica

(kW)

178.7

190.2

210.9

220.3

234.4

244.5

253.4

Acqua 80 - 60 °C

Flusso acqua

(l/s)

ΔP Acqua

(kPa)

2.107

2.246

2.491

5

5

6

2.602

2.766

2.891

2.990

8

8

7

7

ΔP Aria

(Pa)

20

24

28

31

11

13

17

Potenza termica

(kW)

208.1

221.5

245.6

256.5

273.1

284.7

295.3

Acqua 90 - 70 °C

Flusso acqua

(l/s)

ΔP Acqua

(kPa)

2.454

2.613

2.898

6

7

8

3.023

3.223

3.358

3.478

10

11

8

9

ΔP Aria

(Pa)

20

24

28

31

11

13

17

27

Dati Tecnici – Batteria ad acqua calda a 2 ranghi (optional)

Aria di ripresa a 20°C

Portata d'aria

(m

3

/h)

RTC 100

20000

RTC 120

22500

RTC 140

27500

RTC 160

30000

RTC 180

34000

RTC 200

37000

RTC 220

40000

Potenza termica

(kW)

146.6

157.7

178.3

187.6

201.9

212.2

221.6

Acqua 70 - 50 °C

Flusso acqua

(l/s)

ΔP Acqua

(kPa)

1.734

1.866

2.110

2.219

2.387

2.509

2.624

2

2

2

1

2

1

1

ΔP Aria

(Pa)

47

54

60

20

25

34

39

Potenza termica

(kW)

190.1

204.8

231.9

244.4

263.3

276.7

289.1

Acqua 80 - 60 °C

Flusso acqua

(l/s)

ΔP Acqua

(kPa)

2.248

2.420

2.743

2.886

3.112

3.265

3.412

3

3

3

2

2

2

2

ΔP Aria

(Pa)

47

54

61

21

25

34

39

Potenza termica

(kW)

233.4

251.7

285.4

300.9

324.4

341.1

356.6

Acqua 90 - 70 °C

Flusso acqua

(l/s)

ΔP Acqua

(kPa)

2.753

2.967

3.370

3.553

3.827

4.018

4.202

4

4

4

3

3

2

2

ΔP Aria

(Pa)

48

55

62

21

25

34

39

Aria di ripresa a 10°C

Portata d'aria

(m 3 /h)

RTC 100

20000

RTC 120

22500

RTC 140

27500

RTC 160

30000

RTC 180

34000

RTC 200

37000

RTC 220

40000

Potenza termica

(kW)

191.9

206.6

233.6

246.1

265.1

278.5

290.8

Acqua 70 - 50 °C

Flusso acqua

(l/s)

2.270

ΔP Acqua

(kPa)

2

2.445

2.765

2.909

3.139

3.293

3.438

2

3

2

2

3

3

ΔP Aria

(Pa)

21

25

34

39

48

55

62

Potenza termica

(kW)

236.2

254.5

288.3

303.9

327.4

344.2

359.7

Acqua 80 - 60 °C

Flusso acqua

(l/s)

2.789

ΔP Acqua

(kPa)

2

3.003

3.406

3.592

3.863

4.063

4.249

3

4

3

3

4

5

ΔP Aria

(Pa)

21

26

35

40

49

56

63

Potenza termica

(kW)

280.5

302.4

342.8

361.4

389.7

410.0

428.5

Acqua 90 - 70 °C

Flusso acqua

(l/s)

3.310

ΔP Acqua

(kPa)

3

3.567

4.048

4.260

4.597

4.840

5.058

5

5

3

4

6

6

ΔP Aria

(Pa)

22

26

36

40

49

56

63

Aria di ripresa a 0°C

Portata d'aria

(m

3

/h)

RTC 100

20000

RTC 120

22500

RTC 140

27500

RTC 160

30000

RTC 180

34000

RTC 200

37000

RTC 220

40000

Potenza termica

(kW)

238.7

257.1

290.9

306.4

330.1

347.0

362.3

Acqua 70 - 50 °C

Flusso acqua

(l/s)

ΔP Acqua

(kPa)

2.823

3.043

3.444

2

3

3

3.624

3.905

4.107

4.287

4

5

4

4

ΔP Aria

(Pa)

40

49

56

63

22

26

35

Potenza termica

(kW)

284.0

306.2

346.5

365.4

393.6

413.9

432.5

Acqua 80 - 60 °C

Flusso acqua

(l/s)

ΔP Acqua

(kPa)

3.353

3.620

4.087

3

4

4

4.317

4.646

4.890

5.110

6

6

5

5

ΔP Aria

(Pa)

41

50

57

64

22

26

36

Potenza termica

(kW)

329.3

355.0

402.3

424.1

457.1

480.8

502.5

Acqua 90 - 70 °C

Flusso acqua

(l/s)

ΔP Acqua

(kPa)

3.885

4.191

4.752

4

4

5

5.003

5.386

5.671

5.927

7

8

6

7

ΔP Aria

(Pa)

41

50

57

65

22

27

36

28

Curva Ventilatori Standard

RoofTech taglia 100 - Ventilatori di mandata e ripresa - Tipo pale avanti

ADH 500

500 mm

K2

K1

K

L-R

2600

2400

2200

2000

1800

1600

1400

1200

500

1.

3

2.

2

KW

5.

5

7.

5

11

ρ =1.2 Kg / m

3

41 51

22

60

30

65

37 4

5

61 50

36

15

1500

1400

1300

1200

1100

4

1000

3

100

900

800

95

700

400

350

300

1000

900

800

700

600

0.

75

600

90

250

L -R

W

25

24

22

20

K

W

32

29

27

25

K1

W

120

112

K2

W

188

175

104 163

96 150

19 23 88 138

17 21 80 125

15 19 72 113

14 17 64 100

12 15 56 88

10 13 48 75

200

180

160

140

120

100

90

0.

25

0.7

0.

45

1 1.4

2

65

70

75

3

80

85

LW(A) in dB(A)

4 5 6 7 8 9 10 14

500

400

8

7

20

350 m

3

/s

6

11 40 63

8

7

32 50

28 44

X 1000

3 4 5 6 7 8 9 10 14 20 30 40 50 60 70 m

3

/h

2 3

Vitesse d’air en sortie

4 5 6 7 8 9 10 14 20

Air outlet velocity

30 40 m/s

2 3 4 5 7 10

Pression dynamique

20 30 50 70 100 200 300 500 700 1000

Velocity Pressure

P a

N/m

2

La tabella si riferisce ad una installazione tipo B, presa aria a bocca libera e mandata canalizzata e non include gli effetti di eventuali accessori presenti nel flusso aria.

La potenza in kW non considera le perdite dovute alla trasmissione. Il marchio di certificazione AMCA si applica solamente alle prestazioni aerauliche.

Nota :

Le perdite di carico dovute a componenti e/o accessori non sono incluse nelle curve sopra esposte.

29

Curva Ventilatori Standard

RoofTech taglia 102, 140 e 160- Ventilatori di mandata e ripresa - Tipo pale avanti

ADH 560

560 mm

K2

K1

K

L-R

3000

2500

400

350

300

250

1000

900

800

700

600

2000

1800

1600

1400

1200

500

1.

5

2.

2

3

KW

7.

5

11

15

18

.5

ρ =1.2 Kg / m

3

41 51 62

37

45

67

55

63 52 39

30

1400

1300

1200

1100

1000

5.

5

900

4

800

100

700

95

600

90

500

L -R

W

29

27

25

23

K

W

70

65

60

55

21

19

17

15

13

11

50

45

40

35

30

25

0.

75

450

9 23

200

180

160

140

120

100

90

80

0.

37

1 1.4

2

65

70

75

3

80

85

4 5 6 7 8 9 10

LW(A) in dB(A)

14 20

400

350

300

30 m 3 /s

8

7

6

20

18

15

X 1000

K1

W

175

163

K2

W

178

165

150 152

138 140

125 127

113 114

100 102

88

75

63

56

50

44

38

89

76

64

57

51

44

38

4 5 6 7 8 9 10 14 20

30 50 70 100 m

3

/h

2 3

Vitesse d’air en sortie

4

2 3 4 5 7 10

Pression dynamique

5 6 7 8 9 10

20 30

14

50 70 100

20 30

Air outlet velocity

40

200 300 500 700 1000

Velocity pressure

50

2000 m/s

Pa

N/m

2

La tabella si riferisce ad una installazione tipo B, presa aria a bocca libera e mandata canalizzata e non include gli effetti di eventuali accessori presenti nel flusso aria.

La potenza in kW non considera le perdite dovute alla trasmissione. Il marchio di certificazione AMCA si applica solamente alle prestazioni aerauliche.

Nota :

Le perdite di carico dovute a componenti e/o accessori non sono incluse nelle curve sopra esposte.

30

Curva Ventilatori Standard

RoofTech taglia 180, 200 e 220 - Ventilatori di mandata e ripresa - Tipo pale avanti

ADH 710

710 mm

1000

900

800

700

600

2400

2200

2000

1800

1600

1400

1200

K2

K1

K

L-R

KW

5.

5

7.

5

11

15

18

.5

22 r =1.2 Kg / m

3

44 54 62

30

37

55

75

63 52

39

Tours/mn RPM

950

900

850

800

750

700

600

L -R

W

48

45

43

40

38

35

30

K

W

48

45

43

40

38

35

30

100

4

500

500

25 25

3

400

350

300

95

450

400

23

20

23

20

1.

5

2.

2

250

90

350

18 18

200

180

160

140

120

100

0.

75

2 3 4

70

75

80

5 6 7 8 9 10

85

14

LW(A) in dB(A)

20

300

250

30 38 m

3

/s

15

13

15

13

K2

W

56

53

50

47

44

41

K1

W

161

152

144

135

127

118

101 35

84

76

68

59

51

42

29

26

23

20

18

15

X 1000

6 7 8 9 10 14 20 30 40 50 70 100 m

3

/h

2 3

Vitesse d’air en sortie

4

3 4 5

Pressione dinamica

7 10

Pression dynamique

5 6

20

7 8 9 10

30

14

50 70 100

20 30

Air outlet velocity

200 300

Velocity Pressure

40

500 700 1000 m/s

P a

N/m

2

La tabella si riferisce ad una installazione tipo B, presa aria a bocca libera e mandata canalizzata e non include gli effetti di eventuali accessori presenti nel flusso aria.

La potenza in kW non considera le perdite dovute alla trasmissione. Il marchio di certificazione AMCA si applica solamente alle prestazioni aerauliche.

Nota :

Le perdite di carico dovute a componenti e/o accessori non sono incluse nelle curve sopra esposte.

31

Curva Ventilatori Alta Prevalenza

RoofTech taglia 100 - Ventilatore di mandata - Tipo a pale rovesce

RDH 500

500 mm

Pa N/m

4500

4000

3500

3000

2500

K2

K1

K

L-R

KW

8

11

1

5

51

ρ

= 1. 2 K g / m 3

69

2

2

80 75

62

45

1000

900

800

700

600

500

2000

1800

1600

1400

1200

.0

6

.0

8

1

1.5

2

3

4

6

105

29

Tours/mn RPM

3000

2800

2650

2350

400

350

300

250

100

2100

1800

1600

95

100

90

80

70

60

200

180

160

140

120

0.6

0.8

1

1.4

2

90

1400

1200

40

36

31

27

24

20

3

80

4

85

LW (A) in dB (A)

5 6 7 8 9 1012 14

1000

900 m

3

/s

17

15

L-R

W

51

48

45

X 1000

3 4 5 6 7 8 9 10 14 20 30 40 50 m 3 /h

K

W

63

59

56

49

44

38

34

29

25

21

19

K1

W

240

224

212

K2

W

439

410

388

188 344

168 307

144 263

128 234

112 205

96 176

80

72

146

132

2 3 4 5 6 7 8 9 10 14

Air outlet velocity

20 30 m/s

2 3 4 5

Pression dynamique

7 10 20 50 70 100 200

Velocity Pressure

500 700

Pa

N/m

2

La tabella si riferisce ad una installazione tipo B, presa aria a bocca libera e mandata canalizzata e non include gli effetti di eventuali accessori presenti nel flusso aria.

La potenza in kW non considera le perdite dovute alla trasmissione. Il marchio di certificazione AMCA si applica solamente alle prestazioni aerauliche.

Nota :

Le perdite di carico dovute a componenti e/o accessori non sono incluse nelle curve sopra esposte.

32

Curva Ventilatori Alta Prevalenza

RoofTech taglia 120, 140 e 160 - Ventilatore di mandata - Tipo a pale rovesce

RDH 560

560 mm

K2

K1

K

L-R

2000

1800

1600

1400

1200

1000

900

800

700

600

500

4800

4000

3500

3000

2500

400

350

300

250

0.

6

0.

8

1

1

5.

2

3

4

6

KW

1

5

1

.8

5

50

2

5

ρ = 1.2 Kg / m

3

70

3

0

37

8

10

200

180

160

140

120

100

90

80

70

60

0.8

1 1.4

2 3

80

4 5

85

6

90

7

95

81

100

110

LW (A) in dB(A)

8 9 10

76

105

14

63

46

30

Tours/mn RPM

20

2800

2600

2400

2100

1950

1800

1600

1400

1200

1000

800 m

3

/s

44

41

38

L-R

W

59

55

50

34

29

25

21

17

X 1000

3 4 5 6 7 8 9 10 14 20 30 40 50 60 70 m

3

/h

K

W

140

130

120

K1

W

350

325

300

K2

W

355

330

305

105

98

90

263

244

225

267

247

228

80

70

60

50

40

200 203

175 178

150 152

125 127

100 102

2

Velocità dell'aria in uscita

3

Vitesse d’air en sortie

2

4

3 4 5 7 10

5

20

6 7 8 9 10 14 20 30 35

Air outlet velocity

50 70 100 200 500

Velocity pressure

900 m/s

Pa

N/m

2

La tabella si riferisce ad una installazione tipo B, presa aria a bocca libera e mandata canalizzata e non include gli effetti di eventuali accessori presenti nel flusso aria.

La potenza in kW non considera le perdite dovute alla trasmissione. Il marchio di certificazione AMCA si applica solamente alle prestazioni aerauliche.

Nota :

Le perdite di carico dovute a componenti e/o accessori non sono incluse nelle curve sopra esposte.

33

Curva Ventilatori Alta Prevalenza

RoofTech taglia 180, 200 e 220 - Ventilatore di mandata - Tipo a pale rovesce

RDH 710

710 mm

200

180

160

140

120

100

90

80

K

R

K2

K1

4500

4000

3500

3000

2500

400

350

300

250

1000

900

800

700

600

2000

1800

1600

1400

1200

500

1.

5

2

3

4

6

8

10

15

KW

22

25

37

50

45

= 1.2 Kg / m 3

71

55

80

90

2 3 4 5

85

6 7 8 9 10

95

14

83

100

20

78

105

LW(A) in dB(A)

64

46

30

Tours/mn RPM

2200

2000

1700

1500

1300

1200

1100

1000

900

800

30

700 m

3

/s

35

65

60

55

50

R-K

W

110

K1

W

372

K2

W

129

100 338 117

85

75

45

40

287 100

254 88

220

203

186

76

70

64

169 59

152 53

135 47

118 41

X 1000

6 7 8 9 10 14 20 30 40 50 70 100 m

3

/h

2 3

Vitesse d’air en sortie

4 5 6 7 8 9 10 14 20 30 35

Air outlet velocity m/s

2 3 4 5 7 10 20 50 70 100 200

Velocity pressure

500 900

Pa

N/m

2

La tabella si riferisce ad una installazione tipo B, presa aria a bocca libera e mandata canalizzata e non include gli effetti di eventuali accessori presenti nel flusso aria.

La potenza in kW non considera le perdite dovute alla trasmissione. Il marchio di certificazione AMCA si applica solamente alle prestazioni aerauliche.

Nota :

Le perdite di carico dovute a componenti e/o accessori non sono incluse nelle curve sopra esposte.

34

Perdita di carico accessori

10

9

8

7

6

5

10

Economizzatore a 2 serrande (100% aperte)

50

40

30

RTC 220

RTC 200

RTC 180

RTC 160

RTC 140

20

RTC 120

RTC 100

Economizzatore a 3 serrande (100% aperte)

100

90

80

70

60

50

40

30

RTC 220

RTC 200

RTC 180

RTC 160

RTC 140

20

RTC 120

RTC 100

20 30

Portata aria (x1000 m

3

/h)

40 50

10

10 20 30

Portata aria (x1000 m

3

/h)

40 50

Filtri G4 Filtri a tasche F7

200 200

100

90

80

70

60

50

40

30

RTC 140

RTC 220

RTC 200

RTC 180

RTC 160

RTC 120

RTC 100

100

90

80

70

60

50

40

30

RTC 140

RTC 220

RTC 200

RTC 180

RTC 160

RTC 120

RTC 100

20

10 20 30

Portata aria (x1000 m 3 /h)

40 50

20

10 20 30

Portata aria (x1000 m 3 /h)

40 50

35

Perdita di carico accessori (segue)

Resistenza elettrica

50

40

30

20

RTC 140

RTC 180

RTC 160

RTC 120

RTC 100

10

9

8

7

6

5

10

200

100

90

80

70

60

50

40

30

Riscaldamento a Gas

RTC 120

RTC 100

RTC 220

RTC 200

RTC 180

RTC 160

RTC 140

20 30

Portata aria (x1000 m

3

/h)

40 50

50

40

30

20

10 20 30

Portata aria (x1000 m

3

/h)

40 50

Roof curb S1/R1

RTC 160

RTC 200

RTC 180

RTC 140

RTC 120

RTC 100

20

10

10 20 30

Portata aria (x1000 m

3

/h)

40 50

36

Dimensioni (mm) - Modulo 1

Modulo 1 : Modulo base con o senza economizzatore a 2 serrande

703

218

1082

1286

C

Ø23

A

100-120-140-160

180-200-220

A B C

2141 5431 4743

2837 6128 5444

B

C

263

2106

1284

Solo R4 & S4

Ventilatore di estrazione

771

2190

2209

2319

2229

37

Dimensioni (mm) - Modulo 2

Modulo 2 : Modulo base con o senza economizzatore a 2 serrande e flitri a tasche F7

703

Ventilatore di estrazione

1483

1284

A

100-120-140-160

180-200-220

A B C D

2544 5834 5142 1284

3039 6531 5843 1487

B

C

D

771

38

2209

2317

Dimensioni (mm) - Modulo 3

Modulo 3 : Modulo base con o senza economizzatore a 2 serrande e bruciatore a gas

703

1081

1284

B

C

A D

100-120-140-160

180-200-220

A B C D

4116 6982 6293 859

4186 7682 6993 1487

Ventilatore di estrazione

771

2209

2317

39

Dimensioni (mm) - Modulo 4

Modulo 4 : Modulo base con o senza economizzatore a 2 serrande, bruciatore a gas e filtri a tasche F7

703

1286

1487

B

C

A D

100-120-140-160

180-200-220

A B C D

4520 7386 6692 861

4590 8081 7394 1487

Ventilatore di estrazione

771

40

2209

2317

Dimensioni (mm) - Modulo 5

Modulo 5 : Modulo base con o senza filtri a tasche F7 ed economizzatore a 3 serrande

100-120-140-160

180-200-220

C

7057

-

C

2209

2317

3001

41

Dimensioni (mm) - Modulo 6

Modulo 6 : Modulo base con o senza filtri atasche F7, bruciatore a gas ed economizzatore a 3 serrande

1286

3426

100-120-140-160

180-200-220

C

8620

-

3210

C

3250 861

194 1917

42

2209

2317

Mandata aria - Posizioni

S1

H

A

82

R1

S1

S2

E C

F

Modelli RoofTech

100

120-140-160

180-200-220

100

120

140

160

180

200

220

A

638

726

898

B

638

726

898

Modulo base

Modulo base + Filtri a tasche

Modulo base + Bruciatore a gas

Modulo Base + Bruciatore a gas + Filtri a tasche

C D E F H

2711 1104.5

1595 406.5

4712

2711 1104.5

2000 403.5

5115

2711 1104.5

3145 406.5

6292

Modulo base economizzatore a 3 serrande con o senza filtri a tasche

2711 1104.5

3552 403.5

6666

2711 1104.5

3777 568.5

7057

Modulo base economizzatore a 3 serrande con o senza filtri a tasche + bruciatore a gas

2711 1104.5

5327 568.5

8606

Modulo base

Modulo base + Filtri a tasche

Modulo base + Bruciatore a gas

Modulo base + Bruciatore a gas + Filtri a tasche

2949 1326.5

2054 406.5

5409

2949 1326.5

2457 406.5

5811

2949 1326.5

3604 406.5

6920

2949 1326.5

4010 406.5

7362

B

A

C

D

Modelli RoofTech

100

120-140-160

180-200-220

A

548

289

383.5

B

643

717

901

C

643

717

901

D

2467

2427

2457

S2L

S2R

43

Mandata aria - Posizioni (segue)

S4

C

D

27

C D

27

B

A

Modelli RoofTech

100

120-140-160

180-200-220

A

2590

B

760

2533 765,5

2532 463

C

700

766

946

D

646

712

892

44

Ripresa aria - Posizioni

R1

G

A

R1

S1

H

E

F

C

82

100

120

140

160

180

200

220

Modulo base

Modulo base + Filtri a tasche

Modulo base + Bruciatore a gas

Modulo base + Bruciatore a gas + Filtri a tasche

Modulo base economizzatore a 3 serrande con o senza filtri a tasche

A B C D E F G H

501 1917 2711 1104.5 1595 406.5 156 4712

501 1917 2711 1104.5 2000 403.5 153 5115

501 1917 2711 1104.5 3145 406.5 156 6292

501 1917 2711 1104.5 3552 403.5 153 6666

808 1318 2711 1104.5 3777 568.5 164.5 7057

Modulo base economizzatore a 3 serrande con o senza filtri a tasche + Bruciatore a gas

808 1318 2711 1104.5 5327 568.5 166.5 8606

Modulo base

Modulo base + Filtri a tasche

501 1917 2949 1104.5 2054 406.5 156 5409

501 1917 2949 1104.5 2457 406.5 156 5811

Modulo base + Bruciatore a gas

Modulo base + Bruciatore a gas + Filtri a tasche

501 1917 2949 1104.5 3604 406.5 156 6960

501 1917 2949 1104.5 4010 406.5 156 7362

45

Ripresa aria - Posizioni (segue)

R2

R2L

105

181

554

605

R3

46

202 1809

790

205

R2R

Ripresa aria - Posizioni (segue)

R4

27

E

C

D

D

C

E

27

F

Modulo base

Modulo base con economizzatore a 3 serrande

A B C

1807 1753 554

1554 1500 670

D

608

724

E

142

165

F

249

147

47

Dimensioni (mm) - Roof Curb standard

Modulo 1 - RTC 100 to 160

50

48

51

2028±5

1926

50

49

48

515.6

1447.5

3276±5

1017

E

98

1000

E

sezione E-E

822

50.5

603 sezione A-A

BASE

Isolamento Roof Curb

(CLIENTE)

32.5

1866

Dimensioni bocca ripresa aria

= 1866 x 434 mm

Guarnizione (spessore : 5mm)

H

A

49

A

566.5

52

722

Dimensioni bocca mandata aria

= 722 x 816 mm

32.5

sezione H-H

434

Ripresa aria

1863

1447.5

1499.5

603

822

603

50.5

52

918

1017

816

Connessioni elettriche

Mandata aria

48

401 499

48

H

Nero = guarnizioni di tenuta (installatore)

Saldatura

Nota :

Contattare la fabbrica per il roof curb degli altri modelli

Saldatura su ciascun angolo ( x 4)

Saldatura su struttura centrale (11)

Dimensioni (mm) - Roof Curb ERP

Modulo 1 - RTC 100 to 160

151.50

669.5

812

779

3181

3378

2124

50

151.50

779

50

50

812

50

Nota :

Contattare la fabbrica per il roof curb degli altri modelli

49

Pesi Accessori (kg)

Peso

Modulo 1 (modulo base) senza accessori

Peso

RoofTech

Filtri G4

Filtri F7

Gas

Economizzatore a 2 serrande

(1)

Economizzatore a 3 serrande

(1)

Batteria elettrica CH1

Batteria elettrica CH2

Recuperatore di calore con batterie a circuito chiuso

Presa Manuale aria esterna 0-25%

(1)

Separatore di gocce per presa aria esterna

Separatore di gocce per economizzatore a 2 serrande

Griglie di protezione batterie condensanti

Roof Curb standard

Roof curb ERP

(1)

Tettuccio parapioggio integrato nell'accessorio.

RTC100

1720

RTC120

1740

RTC140

1760

RTC160

1780

RTC180

2080

RTC200

2190

RTC220

2270

Modulo base

Base

+

filtri F7

Base

+ gas

Base +gas

+ filtri F7

Modulo 1 Modulo 2 Modulo 3 Modulo 4

45

-

170

-

-

550

170

550

120

-

75

85

-

120

-

75

85

-

120

-

-

-

-

120

-

-

-

-

200

370

210

390

260

470

275

520

10

5

5

25

Base +

Economizzatore

3 serrnade (+F7)

Modulo 5

170

-

770

75

85

230

285

540

Base +

Economizzatore 3 serrnade + gas (+F7)

Modulo 6

170

550

770

-

-

230

370

620

Spazi di rispetto (mm)

Il disegno mostrato sotto illustra i minimi spazi di rispetto da mantenere intorno all'unità per permettere l'accesso e le operazioni di manutenzione.

Prestare attenzione a non ostruire le batterie condensanti esterne per permettere una corretta circolazione dell'aria.

Oltre agli spazi di rispetto obbligatori è necessario assicurare un sicuro ed appropriato accesso all'unità per permettere di effettuare le operazioni di manutenzione in sicurezza.

C

A

A

B

A

50

Modelli RoofTech 100 120 140 160 180 200 220

A

1500 1500 1500 1500 1500 1500 1500

B*

C

1800 1800 1800 1800 1800 1800 1800

3000 3000 3000 3000 3000 3000 3000

*

Obbligatorio per la rimozione della vaschetta raccogli condensa.

Specifica Roof Top

INFORMAzIONI GENERALI

Il ROOFTOP è un’unità monoblocco stagna e assemblata in fabbrica completa di comandi elettrici e di regolazione, con impianto di refrigerazione a espansione diretta, sezione di trattamento dell’aria e di riscaldamento.

Il ROOFTOP è fabbricato da una società che rispetti gli standardqualitativi dell’ISO 9001:2000.

La struttura dell’apparecchiatura è dotata di doppia parete da 50 mm.

Tutti i pannelli esposti agli agenti atmosferici sono costruiti in alluminio.

Il costruttore deve testare tutte le caratteristiche ed eseguire una verifica di qualità prima della spedizione.

Il regolatore elettrico è configurato in fabbrica dal costruttore.

L’unità è costruita su una base rigida in elementi di acciaio zincatospesso

3 mm., dotata di 4 punti di sollevamento visibili.

STRUTTURA PORTANTE

Il telaio esposto agli agenti atmosferici è completamente di alluminio.

Il tetto, i pannelli laterali, gli sportelli e la base sono a pareti doppie, con interno ed esterno in alluminio e rivestimento di lana di vetro da 50 mm.

MO dotata di certificazione CE, da 32 Kg/m

3

.

La trasmittenza media dei pannelli non deve superare 0,64 W/m

2

.K.

L’attenuazione minima del rumore attraverso il pannello è pari a 36 dBA.

Il condotto dell’aria deve essere ripulibile dalle sostanze contaminanti.

Il tetto è inclinato da un lato del 5% per lo scarico dell'acqua.

Il tetto è provvisto di gocciolatoio lungo il bordo, a una distanza minima di 20 mm. dal muro esterno dell’unità.

Tutti gli sportelli di accesso e di servizio sono apribili e dotati di 2 cerniere, con dispositivi di serraggio progressivo di 1/4 di giro.

Le cerniere e i dispositivi di fissaggio sono costruiti in poliammide non corrosiva.

Tutti i fissaggi delle cerniere e dei dispositivi di fissaggio non devono penetrare nel telaio fino al condotto dell’aria, per evitare ponti termici.

COMPARTO TECNICO

L’unità è dotata di un ampio comparto tecnico stagno separato dalla zona di trattamento dell’aria.

I compressori, le valvole d’inversione, le valvole d’espansione, il quadro elettrico con i dispositivi di comando e regolazione sono montati in fabbrica all’interno del comparto tecnico.

Il comparto tecnico è accessibile da ambo i lati dell’unità mediante sportelli incernierati con dispositivo di blocco progressivo a 1/4 di giro e fissati in posizione aperta mediante un morsetto di protezione contro il vento.

h Il quadro elettrico è ubicato all’interno del comparto tecnico, schermato e protetto dalla pioggia e dal vento.

Il quadro elettrico è accessibile attraverso uno sportello scorrevole.

Il quadro elettrico è ventilato attraverso la griglia della presa d’aria esterna. Il flusso d’aria è garantito collegando il quadro elettrico al lato aspirazione del ventilatore principale.

I cavi ed i fili sono protetti da guaine metalliche per evitare danni da inserimento.

Il comparto tecnico può essere illuminato (optional).

Le valvole di espansione, i vetri spia e i collettori delle batterie interne sono montati in un comparto di servizio separato dalla zona di trattamento dell’aria da una parete divisoria.

CIRCUITO FRIGORIFERO

Il circuito frigorifero è ad espansione diretta raffreddato ad aria, viene testato contro le perdite e caricato con refrigerante R410a.

Il rischio di perdite è ridotto grazie a una tubazione in rame a gomito e a una valvola di espansione a 2 vie bi-flusso, vetro spia e filtro disidratatore.

The risk of leak shall be reduced with machine bended cupper piping.

La batteria esterna è rivestita con materiale idrofilo (solo pompa di calore).

Sotto la batteria esterna sono previsti degli sfiatatoi con scarico diretto dell’acqua dal tetto.

Ciascun circuito frigorifero è dotato di 2 compressori in tandem.

I compressori sono di tipo scroll ermetico con riscaldatore del carter.

PUNTI DI FORzA:

Le batterie esterne sono protette da griglie metalliche sui tre lati esposti.

Le batterie esterne consentono il funzionamento in modalità raffreddamento fino a -10 °C con pressione di condensazione controllata regolando la velocità del ventilatore.

La valvola di espansione è di tipo elettronico, comandata dal regolatore elettronico dell’unità, con programmazione a cura del costruttore (solo pompa di calore).

La batteria interna è dotata di non meno di 3 ranghi per garantirela deumidificazione.

La batteria interna è provvista di dispositivo di separazione delle gocce in alluminio.

La batteria interna e il dispositivo di separazione delle gocce sono montati su un raccogli-gocce.

51

Specifica – Rooftop applicato

SEzIONE VENTILATORI E TRASMISSIONE

Il o i ventilatori, con trasmissione a cinghia, sono di tipo centrifugo a doppia aspirazione, isolamento dalle vibrazioni, montati su telaio rinforzato e collegati al telaio mediante un giunto flessibile.

Il motore è montato su una piattaforma indipendente con vite di regolazione per un perfetto allineamento e per il tensionamento delle cinghie.

La trasmissione del ventilatore e del motore è accessibile tramite uno sportello di servizio incernierato.

OPzIONI:

Le unità possono essere fornite con due ventilatori in serie, uno per l'aria di ripresa/espulsione e uno per l'aria esterna/di mandata (solo se è stata scelta l'opzione economizzatore a 3 serrande).

La trasmissione sarà del tipo a singola velocità con motore regolabile e doppia cinghia.

I ventilatori standard sono del tipo a pale avanti.

I ventilatori ad alta prevalenza sono del tipo a pale rovesce

La mandata dell'aria può essere: dal basso, superiore od orizzontale.

La ripresa dell'aria può essere: dal basso, superiore od orizzontale

Un flussostato d’aria viene montato in fabbrica per rilevare la differenza di pressione fra l’aria in ingresso e in uscita dal ventilatore.

SEzIONE FILTRI DELL’ARIA

I filtri dell’aria sono montati su guide scorrevoli a monte della batteria interna, accessibili tramite uno sportello di servizio a cerniera chiuso con struttura ad 1/4 di giro.

I filtri possono essere del tipo piano G4 o a tasche F7

OPzIONI :

Il filtro è di tipo F5 (F7) a tasche.

Il filtro a tasche è provvisto di pre-filtro G4.

Il gruppo filtri a tasche è adeguato a perdite di carico contenute, con morsetti di tensionamento.

Il pressostato filtri sporchi viene montato in fabbrica e collegato al regolatore.

SEzIONE SERRANDE

PRESA MANUALE ARIA ESTERNA 0-25%

Il Roof Top può essere equipaggiato con una presa manuale di aria esterna montata in fabbrica fino ad un massimo del 25% di aria esterna del volume nominale aria.

Il tetto della presa di aria esterna è del tipo retrattile e dotata di rete anti volatile.

Una serranda di non ritorno chiude l'ingresso aria nei periodi di fermo.

52

ECONOMIzzATORE A 2 SERRANDE

Il Roof Top può essere fornito con un economizzatore a 2 serrande, per minima ventilazione free cooling, disponibile per la configurazione a singolo ventilatore.

L'econimozzatore aumenta l'efficienza annuale dell'unità.

L'economizzatore è realizzato con 2 serrande interconnesse, ognuna dimensionata per la portata totale nominale. Una serranda è posizionata sull'aria di ritorno ed una sull'aria esterna.

Le serrande sono del tipo proporzionale comandate da un motore modulante controllato dal microprocessore.

La minima quantità di aria esterna necessaria alla ventilazione può essere impostata tramite microprocessore.

Lealette della serranda sono del tipo in acciaio galvanizzato comandate da ruote dentate.

La serranda di aria esterna sarà chiusa nei periodi di fermo macchina.

Il controllo dell'economizzatore può essere programmato per utilizzare la maggior quantità possibile di aria esterna.

Il controllo dell'economizzatore compara la temperatura sensibile esterna con i parametri di riferimento impostati per l'aria ambiente e quella di espulsione.

Il controllo dell'economizzatore compara l'entalpia totale esterna con i parametri di riferimento impostati per verificare la presenza di non desiderate miscele d'aria siano immesse in ambiente.

L'econimizzatore sarà spento nei periodi di fermo macchina

L'economizzatore sarà fornito con una presa d'aria esterna con tettuccio parapioggio e rete anti volatile.

Una bacinella raccolta condensa sarà fornita per evitare infiltrazioni d'acqua.

OPzIONI :

L'economizzatore può essere fornito con un ventilatore di estrazione in grado di de-pressurizzare l'ambiente interno eli.

Il ventilatore deve essere centrifugo a doppia aspirazione con trasmissione a cinghia. Il volume di aria espulsa non deve essere al 25% del volume d'aria nominale.

L'espulsione dell'aria può essere direzionata a 90° rispetto la presa di aria esterna.

ECONOMIzzATORE A 3 SERRANDE

Il Rooftop è fornito di un economizzatore a 3 serrande per free-cooling attivo con la maggiore quantità possibile di aria esterna e di un tasso minimo di ventilazione regolabile..

L'economizzatore a 3 serrande deve essere dotato di ventilatori per la mandata/ripresa dell'aria, ognuno in grado di far circolare la portata nominale della macchina.

Le 3 serrande interconnesse devono essere in grado di modulare proporzionalmente l'aria esterna, l'aria di espulsione e l'aria di ripresa da

0 al 100%.

Specifica Roof Top

Una quantità di aria viziata pari a quella di aria esterna introdotta nell'ambiente, deve essere espulsa dall'ambiente stesso.

Le serrande di aria esterna e di espulsione sono chiuse alla partenza mattutina e durante il funzionamento in modo "non occupato", per risparmiare energia, nonché nei periodi di fermo macchina.

La miscela dell'economizzatore a 3 serrande deve essere controllata attraverso il monitoraggio delle condizioni dell'aria di ritorno, di scarico ed aria esterna per mezzo di 3 sensori. I sensori dell'aria espulsa e dell'aria esterna sono montati e cablati in fabbrica.

Un interblocco esterno impedisce il raffreddamento meccanico.

La ventilazione minima deve rimanere attiva durante la modalità

"occupato".

Una bacinella raccolta condensa deve essere installata all'ingresso dell'aria esterna

OPzIONI :

L'economizzatore è provvisto, come optional, di un recuperatore di calore a batterie in circuito chiuso con glicole al 30%, completamente montato in fabbrica. Il sistema deve avere,Inoltre, una vaschetta raccolta condensa estraibile sotto alla batteria di aria esterna (in caso di formazione di condensa durante l'arresto del sistema in estate, la batteria agirà come separatore di gocce).

Il sistema deve garantire un free-cooling con il 100% del volume totale di aria e deve assicurare una bassa perdita di carico dell'aria.

Il controllo dell'economizzatore verifica la temperatura sensile esterna e la temperatura ambiente reale e regola le 3 serrande secondo i parametri di riferimento, mantenendo la ventilazione minima richiesta.

Il controllo dell'economizzatore verifica l'entalpia totale dell'aria esterna e l'entalpia reale ambiente e regola le 3 serrande secondo i parametri di riferimento, mantenendo la ventilazione minima richiesta. Il sensore sull'aria di scarico deve proteggere da una temperatura disagevole dell'aria di mandata.

L'economizzatore sarà corredato di un controllore della qualità dell'aria ambiente(VOC) per controllare le installazione ad alto affollamento e fornire una ventilazione sufficiente a diluire i contaminanti. Una quantità di aria viziata pari a quella di aria esterna introdotta nell'ambiente, deve essere espulsa dall'ambiente stesso.

L'economizzatore può essere fornito di un sensore fumi posizionato a valle del filtro.

SEzIONE RISCALDAMENTO

BRUCIATORE A GAS

La sezione di riscaldamento a gas è dotata di un bruciatore pre-miscelato a condensazione, che utilizza il calore latente dei gas per risparmiare energia, e di uno scambiatore di calore.

Il bruciatore a gas deve essere pre-impostato in fabbrica per 0 ppm di CO e meno di 35 ppm di NOx. Non è necessaria alcuna regolazione durante l'avviamento del bruciatore.

L'efficienza dello scambiatore di calore è circa dal 105% al 30% della potenza termica massima.

Lo scambiatore di calore e del tipo in acciaio inossidabile.

Il ventilatore sull'aria di combustione deve essere a velocità variabile, azionato proporzionalmente al fabbisogno di calore.

Lo scambiatore di calore e la canna fumaria devono essere dotati di uno vaschetta di raccolta condensa comune, che scarichi all'esterno.

La combinazione bruciatore a gas / scambiatore di calore rispondono alle normative CE.

Il bruciatore a gas sarà del tipo modulante dal 30 al 100%

SEzIONE DI RISCALDAMENTO AD ACQUA CALDA

La batteria di riscaldamento ad acqua calda è montata in fabbrica a valle della batteria di scambio termico ad espansione diretta.

La batteria di riscaldamento ad acqua calda è progettata per coprire l'intera superficie della batteria ad espansione diretta per permettere una bassa velocità dell'aria ed una bassa perdita di carico.

La batteria ad acqua calda è accessibile attraverso una parete doppia parete con porta a battente con 50 mm di isolamento.

OPzIONI :

Valvola modulante a 3 vie, ontata e cablata in fabbrica.

Un dispostivo oantigelo può essere montato e cablato in fabbrica ed installato a monte della batteria ad acqua calda.

SEzIONE DI RISCALDAMENTO ELETTRICO

La batteria di riscaldamento ad acqua calda è montata a valle della batteria di scambio termico ad espansione diretta.

La batteria di riscaldamento elettrico è realizzata con candele in acciaio liscio cablate per il funzionamento a due stadi.

L'interruttore generale della batteria di riscaldamento elettrico ed i magnetotermici devono essere dimensionati singolarmente e cablati per ogni singolo ingresso.

La batteria di riscaldamento elettrico deve essere protetta dal surriscaldamento con magnetotermici montai e cablati in fabbrica.

Pressostati flusso aria, possono essere inclusi in questa opzione.

ROOF CURB

Il roof curb può essere del tipo standard od ERP.

Il roof curb è realizzato in acciaio galvanizzato.

Una guarnizione in neoprene è fornita dal costruttore per creare un collegamento impermeabile tra il roof curb e l'unità per evitare ponti termici.

Il roof curb è totalmente assemblato in fabbrica

53

Specifica Roof Top

REGOLAzIONE E CONTROLLI

Il Rooftop è cablato in fabbrica al microprocessore.

Il cablaggio è realizzato in conformità agli standard CE e EN 60204-1.

Tutti i cablaggi e connessioni sono singolarmente individuabili.

L'unità è munito di singola connessione di alimentazione elettrica, dimensionata per la corrente totale del gruppo.

L'unità è fornita con in sezionatore generale raggiungibile dall'esterno della struttura

Il micoprocessore , fornito di serie, è completamente configurato in fabbrica.

Il software fornito dal costruttore garantisce algoritmi per le funzioni di riscaldamento, raffrescamento adattabili dall'utente, dedicati alla ottimizzazione dei consumi energetici per soddisfare le condizioni ambiente.

Il monitoraggio del carico ambiente, del surriscaldamento, della rotazione dei compresosri, del funzionamento delle serrande, delle presisoni sono tutti controllati dal microprocessore per assicurare un corretto funzionamento annuale dell'unità

E' disponibile un contatto pulito per il riporto a distanza dell'allarme generale.

Il software deve consentire l'adeguamento dei minimi requisiti di ventilazione in % del volume d'aria nominale del roof top.

OPzIONI :

Il monitoraggio del carico ambiente deve essere gestito da un termostato elettromeccanico (a carico dell'installatore) installato in ambiente, con opzioni caldo/freddo, impostazioni di temperatura, funzionamento ventilatore, interruttore on/off e visualizzaizone della temperatura ambiente.

Il controllo (IATC), può essere fornito di una scheda RS 485 per consentire all'utente di connettere il Roof Top ad una rete BMS con protocollo ModBus.

Il controllo (IATC) può essere fornito di una scheda per per il controllo della modalità occupato/non occupato, programmazione settimanale/ giornaliera, manutenzione, ore di funzionamento, storico degli ultimi 150 allarmi/malfunzionamenti con indicazione del giorno e dell'ora.

Il monitoraggio del carico ambiente deve essere realizzato con un sensore di tempertaura installato in ambiente

Il minotoraggio del carico ambiente deve essere realizzato con un sensore montato sul canale ri ripresa.

Il controllo IATC è dotato di interfaccia utente. L'interfaccia utente è dotata di 6 tasti per la programmazione in locale delle temperature, della banda proporzionale ed allarmi. L'interfaccia utente è dotata di un display retro illuminato semi grafico a 4 linee e 20 colonne. Può essere posizionato al massimo a 200 metri di distanza dal roof top.

Il software è adatto per l'impistazione in loco di una temperatura estiva/ invernale scorrevole con impostazione di un limite minimo/massimo.

54

Specifica Roof Top

Dati tecnici

Potenza frigorifera nominale

Temperatura esterna in estate kW

°C

Temp. estiva bulbo secco in ingresso all’evapor. °C

Temp. estiva bulbo umido in ingresso all’evapor. °C

EER minimo

Portata aria di mandata

Pressione statica aria di immissione

Potenza assorb. ventil. aria di immissione

Velocità ventil. aria di immissione (giri/min.)

Livello sonoro ventil. aria di immissione

Portata aria di ricircolo

Pressione statica aria di ricircolo

Potenza assorbita ventil. aria di ricircolo

Velocità ventil. aria di ricircolo (giri/min.)

Livello sonoro ventilatore aria di ricircolo

Volume minimo dell’aria esterna m

3

/h

Pa kW rpm m

3

/h

Pa kW rpm dBA dBA m

3

/h

Potenza termica nominale

Pompa di calore (inverno)/temp. esterna

Temp. ingresso bulbo secco (inverno)

Qualità del gas

Capacità termica kW

°C

°C

Pressione gas in ingresso

Pressione bruciatore

Efficienza minima

Riscaldamento ad acqua calda

Capacità termica

Acqua calda in ingresso

Acqua calda in uscita

Pressione in ingresso impianto kW mbar mbar

%

Portata acqua

Perdita di carico acqua

Perdita di carico aria

Riscaldamento elettrico

Capacità

Numero stadi

Corrente totale kW

°C

°C bar m

3

/h bar

Pa kW

A

Refrigerazione

Numero di compressori

Numero di circuiti

Refrigerante

Numero di ventilatori esterni

Diametro del ventilatore e numero di pale

Potenza motore per ciascun ventilatore

Velocità del motore

Portata aria per ventilatore

Area superficie batteria esterna

Numero ranghi della batteria esterna

Area superficie batteria interna

Numero ranghi della batteria interna

Filtri aria

Classificazione filtri

Superficie filtri

Dimensione filtri

Quantità

Dimensioni e peso

Lunghezza

Larghezza

Altezza

Peso

Caratteristiche elettriche

Tensione / F / Hz

Potenza assorbita totale

Corrente a pieno carico

Corrente rotore bloccato

Costruttore

Modello

Unit reference

Quantità

m

2

EU m

2 mm x mm mm kW rpm m

3

/h m

2 mm mm mm kg kW

A

A

55

www.airwell.it

AIRWELL ITALIA srl

Via XXV Aprile, 29

20825 BARLASSINA (MB)

Italia

Tel. +39 0362 525.51

Fax +39 0362 525.693

AN AIRWELL GROUP COMPANY

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
