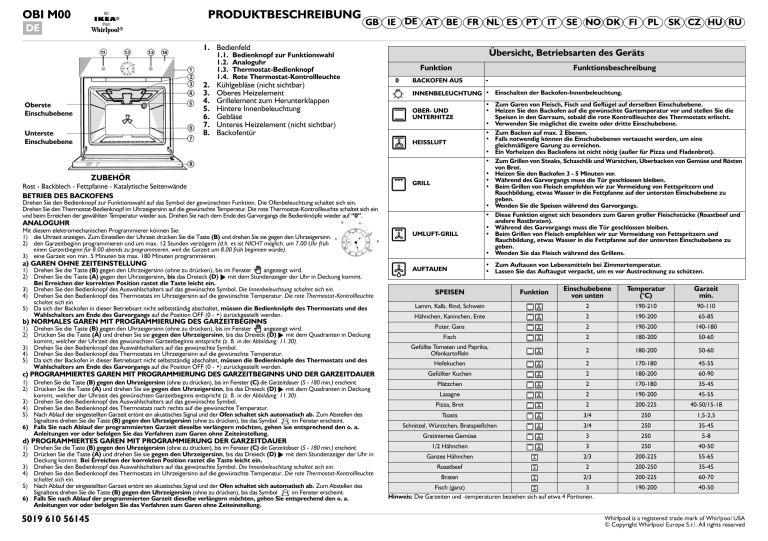

OBI M00
PRODUKTBESCHREIBUNG
DE
GB IE DE AT BE FR NL ES PT IT
1. Bedienfeld
2.
3.
4.
5.
6.
7.
8.
Oberste
Einschubebene
Unterste
Einschubebene
1.1.
1.2.
1.3.
1.4.
Bedienknopf zur Funktionswahl
Analoguhr
Thermostat-Bedienknopf
Rote Thermostat-Kontrollleuchte
Kühlgebläse (nicht sichtbar)
Oberes Heizelement
Grillelement zum Herunterklappen
Hintere Innenbeleuchtung
Gebläse
Unteres Heizelement (nicht sichtbar)
Backofentür
ZUBEHÖR
Funktion
0
BACKOFEN AUS
OBER- UND
UNTERHITZE
GRILL
ANALOGUHR
a) GAREN OHNE ZEITEINSTELLUNG
1) Drehen Sie die Taste (B) gegen den Uhrzeigersinn (ohne zu drücken), bis im Fenster
angezeigt wird.
2) Drehen Sie die Taste (A) gegen den Uhrzeigersinn, bis das Dreieck (D) mit dem Stundenzeiger der Uhr in Deckung kommt.
Bei Erreichen der korrekten Position rastet die Taste leicht ein.
3) Drehen Sie den Bedienknopf des Auswahlschalters auf das gewünschte Symbol. Die Innenbeleuchtung schaltet sich ein.
4) Drehen Sie den Bedienknopf des Thermostats im Uhrzeigersinn auf die gewünschte Temperatur. Die rote Thermostat-Kontrollleuchte
schaltet sich ein.
5) Da sich der Backofen in dieser Betriebsart nicht selbstständig abschaltet, müssen die Bedienknöpfe des Thermostats und des
Wahlschalters am Ende des Garvorgangs auf die Position OFF (0 - •) zurückgestellt werden.
b) NORMALES GAREN MIT PROGRAMMIERUNG DES GARZEITBEGINNS
1) Drehen Sie die Taste (B) gegen den Uhrzeigersinn (ohne zu drücken), bis im Fenster
angezeigt wird.
2) Drücken Sie die Taste (A) und drehen Sie sie gegen den Uhrzeigersinn, bis das Dreieck (D) mit dem Quadranten in Deckung
kommt, welcher der Uhrzeit des gewünschten Garzeitbeginns entspricht (z. B. in der Abbildung: 11.30).
3) Drehen Sie den Bedienknopf des Auswahlschalters auf das gewünschte Symbol.
4) Drehen Sie den Bedienknopf des Thermostats im Uhrzeigersinn auf die gewünschte Temperatur.
5) Da sich der Backofen in dieser Betriebsart nicht selbstständig abschaltet, müssen die Bedienknöpfe des Thermostats und des
Wahlschalters am Ende des Garvorgangs auf die Position OFF (0 - •) zurückgestellt werden.
c) PROGRAMMIERTES GAREN MIT PROGRAMMIERUNG DES GARZEITBEGINNS UND DER GARZEITDAUER
1) Drehen Sie die Taste (B) gegen den Uhrzeigersinn (ohne zu drücken), bis im Fenster (C) die Garzeitdauer (5 - 180 min.) erscheint.
2) Drücken Sie die Taste (A) und drehen Sie sie gegen den Uhrzeigersinn, bis das Dreieck (D) mit dem Quadranten in Deckung
kommt, welcher der Uhrzeit des gewünschten Garzeitbeginns entspricht (z. B. in der Abbildung: 11.30).
3) Drehen Sie den Bedienknopf des Auswahlschalters auf das gewünschte Symbol.
4) Drehen Sie den Bedienknopf des Thermostats nach rechts auf die gewünschte Temperatur.
5) Nach Ablauf der eingestellten Garzeit ertönt ein akustisches Signal und der Ofen schaltet sich automatisch ab. Zum Abstellen des
Signaltons drehen Sie die Taste (B) gegen den Uhrzeigersinn (ohne zu drücken), bis das Symbol
im Fenster erscheint.
6) Falls Sie nach Ablauf der programmierten Garzeit dieselbe verlängern möchten, gehen Sie entsprechend den o. a.
Anleitungen vor oder befolgen Sie das Verfahren zum Garen ohne Zeiteinstellung.
d) PROGRAMMIERTES GAREN MIT PROGRAMMIERUNG DER GARZEITDAUER
1) Drehen Sie die Taste (B) gegen den Uhrzeigersinn (ohne zu drücken), bis im Fenster (C) die Garzeitdauer (5 - 180 min.) erscheint.
2) Drücken Sie die Taste (A) und drehen Sie sie gegen den Uhrzeigersinn, bis das Dreieck (D) mit dem Stundenzeiger der Uhr in
Deckung kommt. Bei Erreichen der korrekten Position rastet die Taste leicht ein.
3) Drehen Sie den Bedienknopf des Auswahlschalters auf das gewünschte Symbol. Die Innenbeleuchtung schaltet sich ein.
4) Drehen Sie den Bedienknopf des Thermostats im Uhrzeigersinn auf die gewünschte Temperatur. Die rote Thermostat-Kontrollleuchte
schaltet sich ein.
5) Nach Ablauf der eingestellten Garzeit ertönt ein akustisches Signal und der Ofen schaltet sich automatisch ab. Zum Abstellen des
Signaltons drehen Sie die Taste (B) gegen den Uhrzeigersinn (ohne zu drücken), bis das Symbol
im Fenster erscheint.
6) Falls Sie nach Ablauf der programmierten Garzeit dieselbe verlängern möchten, gehen Sie entsprechend den o. a.
Anleitungen vor oder befolgen Sie das Verfahren zum Garen ohne Zeiteinstellung.
5019 610 56145
SK CZ HU RU
Funktionsbeschreibung
-
INNENBELEUCHTUNG • Einschalten der Backofen-Innenbeleuchtung.
Drehen Sie den Bedienknopf zur Funktionswahl auf das Symbol der gewünschten Funktion. Die Ofenbeleuchtung schaltet sich ein.
Drehen Sie den Thermostat-Bedienknopf im Uhrzeigersinn auf die gewünschte Temperatur. Die rote Thermostat-Kontrollleuchte schaltet sich ein
und beim Erreichen der gewählten Temperatur wieder aus. Drehen Sie nach dem Ende des Garvorgangs die Bedienknöpfe wieder auf “0”.
Mit diesem elektromechanischen Programmierer können Sie:
1) die Uhrzeit anzeigen. Zum Einstellen der Uhrzeit drücken Sie die Taste (B) und drehen Sie sie gegen den Uhrzeigersinn.
2) den Garzeitbeginn programmieren und um max. 12 Stunden verzögern (d.h. es ist NICHT möglich, um 7.00 Uhr früh
einen Garzeitbeginn für 8.00 abends zu programmieren, weil die Garzeit um 8.00 früh beginnen würde).
3) eine Garzeit von min. 5 Minuten bis max. 180 Minuten programmieren.
PL
Übersicht, Betriebsarten des Geräts
HEISSLUFT
Rost - Backblech - Fettpfanne - Katalytische Seitenwände
BETRIEB DES BACKOFENS
SE NO DK FI
UMLUFT-GRILL
AUFTAUEN
• Zum Garen von Fleisch, Fisch und Geflügel auf derselben Einschubebene.
• Heizen Sie den Backofen auf die gewünschte Gartemperatur vor und stellen Sie die
Speisen in den Garraum, sobald die rote Kontrollleuchte des Thermostats erlischt.
• Verwenden Sie möglichst die zweite oder dritte Einschubebene.
• Zum Backen auf max. 2 Ebenen.
• Falls notwendig können die Einschubebenen vertauscht werden, um eine
gleichmäßigere Garung zu erreichen.
• Ein Vorheizen des Backofens ist nicht nötig (außer für Pizza und Fladenbrot).
• Zum Grillen von Steaks, Schaschlik und Würstchen, Überbacken von Gemüse und Rösten
von Brot.
• Heizen Sie den Backofen 3 - 5 Minuten vor.
• Während des Garvorgangs muss die Tür geschlossen bleiben.
• Beim Grillen von Fleisch empfehlen wir zur Vermeidung von Fettspritzern und
Rauchbildung, etwas Wasser in die Fettpfanne auf der untersten Einschubebene zu
geben.
• Wenden Sie die Speisen während des Garvorgangs.
• Diese Funktion eignet sich besonders zum Garen großer Fleischstücke (Roastbeef und
andere Rostbraten).
• Während des Garvorgangs muss die Tür geschlossen bleiben.
• Beim Grillen von Fleisch empfehlen wir zur Vermeidung von Fettspritzern und
Rauchbildung, etwas Wasser in die Fettpfanne auf der untersten Einschubebene zu
geben.
• Wenden Sie das Fleisch während des Grillens.
• Zum Auftauen von Lebensmitteln bei Zimmertemperatur.
• Lassen Sie das Auftaugut verpackt, um es vor Austrocknung zu schützen.
Einschubebene
von unten
Temperatur
(°C)
Garzeit
min.
Lamm, Kalb, Rind, Schwein
2
190-210
90-110
Hähnchen, Kaninchen, Ente
2
190-200
65-85
Puter, Gans
2
190-200
140-180
SPEISEN
Funktion
Fisch
2
180-200
50-60
Gefüllte Tomaten und Paprika,
Ofenkartoffeln
2
180-200
50-60
Hefekuchen
2
170-180
45-55
Gefüllter Kuchen
2
180-200
60-90
Plätzchen
2
170-180
35-45
Lasagne
2
190-200
45-55
Pizza, Brot
2
200-225
40-50/15-18
Toasts
3/4
250
1,5-2,5
Schnitzel, Würstchen, Bratspießchen
3/4
250
35-45
Gratiniertes Gemüse
3
250
5-8
1/2 Hähnchen
3
250
40-50
Ganzes Hähnchen
2/3
200-225
55-65
Roastbeef
2
200-250
35-45
Braten
2/3
200-225
60-70
190-200
40-50
Fisch (ganz)
3
Hinweis: Die Garzeiten und -temperaturen beziehen sich auf etwa 4 Portionen.
