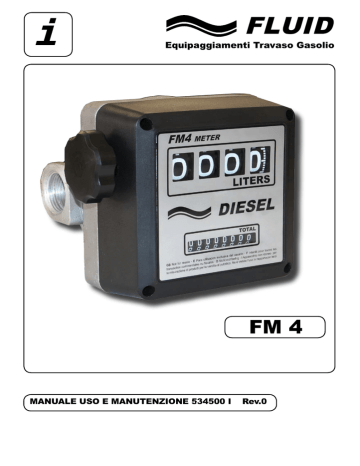

i
FLUID
Equipaggiamenti Travaso Gasolio
FM 4
MANUALE USO E MANUTENZIONE 534500 I
Rev.0
1
ATTENZIONE!
Per installare ed utilizzare in modo corretto e sicuro il contalitri è necessario leggere e seguire le indicazioni e le raccomandazioni contenute in questo manuale. Un’installazione o
un utilizzo improprio del contalitri potrebbe causare danni a cose e/o a persone. Custodire
il presente manuale in un luogo sicuro. Questo contalitri è stato progettato per operare solamente con gasolio, non utilizzarlo per altre sostanze chimiche/infiammabili o per alimenti.
Questo contalitri non è adatto per un utilizzo in rapporto con altri.
INFORMAZIONI GENERALI
FM4 è un contalitri meccanico a disco oscillante, progettato per ottenere una precisa misurazione del gasolio. Il disco oscillante, posto in movimento dal fluido, muove, attraverso una
serie di ingranaggi, il numeratore a 4 cifre. Il numeratore presenta un totalizzatore non azzerabile ed un contatore parziale, azzerabile tramite la manopola a lato, con cui è possibile
misurare fino al decimo di litro.
Dati Tecnici
Portata (range)
20 - 120 l/min.
Meccanismo di misura
Disco oscillante
Sistema di lettura: parziale - totale
4 cifre (9999) - 8 cifre (99999999)
Pressione di lavoro
max. 3.5 bar
Accuratezza dopo calibrazione - Ripetitibilità
+/- 1% - +/- 0.2%
Connessioni filettate
1” BSP/NPT
Materiale
Alluminio
Dimensioni (bxhxp) - Peso
240x165x170 mm - 1.8 Kg
INSTALLAZIONE
Il contalitri FM4 può essere installato in qualunque posizione,
su tubazioni rigide o flessibili, direttamente su pompe o serbatoi. Il senso del passaggio del gasolio è indicato dalle freccie.
Il contalitri è fornito nella configurazione (A), tuttavia esso può
essere configurato, come ilustrato a lato, smontando e ruotando in modo opportuno il numeratore e il coperchio rispetto al
corpo del contalitri. Il contalitri può essere fissato utilizzando i
4 fori presenti sul lato posteriore, su cui si possono avvitare
viti M5 autofilettanti.
ATTENZIONE! L’ingresso nel contalitri di piccole parti solide
(come sabbia, etc.) può causare malfunzionamenti: si raccomanda sempre di far operare il contalitri con gasolio pulito,
installando un filtro adeguato all’inizio del condotto.
(A)
CALIBRAZIONE
Il contalitri FM4 è precalibrato in fabbrica per l’utilizzo di gasolio. Qualora una particolare
condizione operativa e/o di installazione ne modifichi la precisione, è necessario effettuare
una nuova calibrazione dell’apparecchio. Una calibrazione è inoltre necessaria dopo lo
smontaggio e il rimontaggio del contalitri.
2
Procedura per la calibrazione del contalitri (fig. 1, pag. 4)
1) Svitare il tappo (P) e spurgare il circuito dall’aria, chiudendo la pistola e lasciando funzionare la pompa;
2) Azzerare il contalitri parziale, utilizzando la manopola a lato del contalitri;
3) Erogare il gasolio alla portata a cui si richiede la massima precisione, utilizzando un contenitore graduato con una capacità non inferiore a 20 litri.
4) Confrontare il volume erogato nel contenitore graduato (valore reale) con il valore indicato
dal contalitri (valore indicato):
a) se il valore indicato è maggiore del valore reale, svitare la vite (H), utilizzando un cacciavite (S);
b) se il valore indicato è minore del valore reale, avvitare la vite (H), utilizzando un cacciavite
(S);
5) Ripetere le operazioni 3 e 4 fino a quando la precisione non è soddisfacente;
6) Al termine delle operazioni riavvitare il tappo (P).
US0
Dopo l’installazione e l’eventuale calibrazione il contalitri FM4 è pronto per funzionare.
Ruotare il pomello dell’azzeramento in senso orario fino a quando il contatore parziale non
mostra 4 zeri (0000). Il contatore totale non può essere azzerato in nessun modo. Assicurarsi che durante l’utilizzo la pressione e la portata del gasolio non superino i valori indicati
alla sezioni “Dati Tecnici”.
Utilizzo a gravità
Il contalitri FM4 può essere utilizzato anche con serbatoi in cui non è presente una pompa,
dove il flusso di gasolio si genera grazie alla differenza di altezza tra il serbatoio e il bocchettone di uscita. A titolo indicativo, un sistema composto da: un serbatoio fuori terra, un
contalitri installato sul fondo del serbatoio e 3 metri di tubo flessibile da 1”, garantisce, se
la differenza di altezza tra il serbatoio e il bocchettone di uscita è almeno di 1,5 m, una
portata di circa 30 litri/min. Tubi di lunghezza maggiore e/o la presenza di pistole generano
maggiori perdite di carico che riducono la portata. L’utilizzo a gravità non è raccomandato
con differenze di altezza inferiori a 1,5 m, perchè la bassa portata non assicura la adeguata
precisione. Per l’utilizzo a gravità del contalitri si consigliata di effettuare la calibrazione.
MANUTENZIONE - RICAMBI
Quando il contalitri è installato e utilizzato correttamente, in genere non è necessaria alcuna
manutenzione. Tuttavia, un non adeguato filtraggio del gasolio potrebbe bloccare o usurare
la camera di misura, inficiando così la precisione del contalitri. Qualora si dovesse presentare questo inconveniente, smontare il contalitri e intervenire come sotto riportato.
ATTENZIONE! Prima di smontare il contalitri, accertarsi che il contalitri e le tubazioni
siano state svuotate dal gasolio.
Il contalitri FM4 può essere parzialmente smontato senza la necessità di doverlo staccare
completamente dall’impianto.
Per smontare il contalitri FM4, seguire le seguenti indicazioni:
1) Estrarre il pomello per l’azzeramento tirandolo assialmente verso l’esterno (pos.4, pag. 4);
2) Svitare le 4 viti che fermano il coperchio in plastica, quindi rimuoverlo (pos. 3, pag. 4);
3) Svitare le 4 viti che fermano il contatore, quindi rimuoverlo (pos. 2, pag. 4);
4) Se è necessario sostituire la camera di misura e/o la scatola ingranaggi, scollegare il
contalitri dalle tubazioni e rimuovere l’intero gruppo idraulico (pos. 1, pag. 4).
Per rimontare il contalitri seguire, al contrario, la procedura sopraindicata.
Nella pagina seguente si riporta la vista esplosa e la lista ricambi.
3
Vista esplosa
3
4
1
2
Ricambi Contalitri FM4
Figura 1
DescrizionePOS.
Q.TY
1
1
2
1
idraulico
1
3
4
1
FM4 Spare Parts
DESCRIPTION
Codice
Hydraulic group
Counter group
695008
Cover (black)
Knob (black)
Pos.
Q.tà
1
1
2
1
FM4 Contatore
3
1
FM4 Coperchio (nero)
695010
4
1
FM4 Pomello (nero)
695011
FM4 Gruppo
FM4
FM4
FM4
FM4
695009
P/N
695008
695009
695010
695011
P
S
Timbro Rivenditore
H
FLUID
s.r.l.
via G. Fucà, 119 ZI Torrazzi Sud
41100 Modena (MO) Italy
Tel. +39 059 250307
Fax +39 059 250307
e-mail: [email protected]fluiditalia.it
www.fluiditalia.it
Immagini e descrizioni sono di proprietà di FLUID srl. I dati tecnici e le caratteristiche contenuti si intendono non impegnativi e FLUID srl si riserva il diritto di variarli senza obbligo di preavviso.
4
02/09 Printed in Italy
