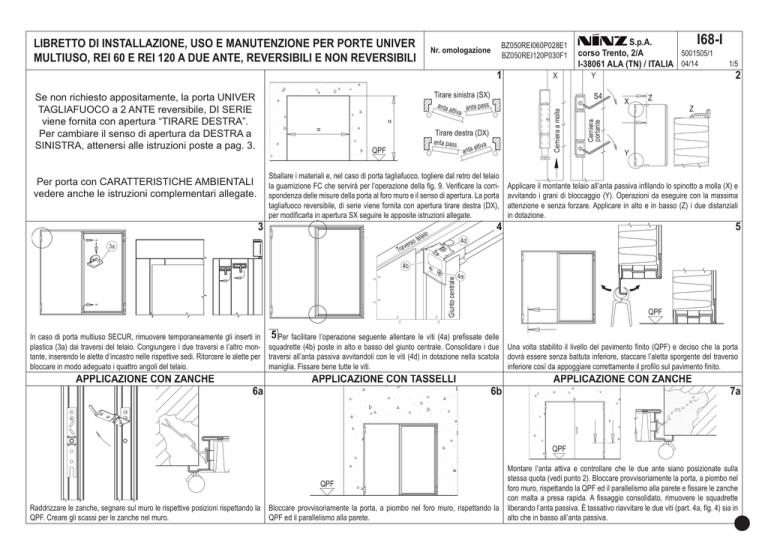

libretto di installazione, uso e manutenzione per porte

libretto di installazione, uso e manutenzione per porte
BZ050REI060P028E1
BZ050REI120P030F1
Nr. omologazione
1
X
Tirare sinistra (SX)
=
Tirare destra (DX)
anta pass.
QPF
Per porta con CARATTERISTICHE AMBIENTALI
vedere anche le istruzioni complementari allegate.
3
anta
attiva
Sballare i materiali e, nel caso di porta tagliafuoco, togliere dal retro del telaio
la guarnizione FC che servirà per l’operazione della fig. 9. Verificare la corrispondenza delle misure della porta al foro muro e il senso di apertura. La porta
tagliafuoco reversibile, di serie viene fornita con apertura tirare destra (DX),
per modificarla in apertura SX seguire le apposite istruzioni allegate.
e
In caso di porta multiuso SECUR, rimuovere temporaneamente gli inserti in
plastica (3a) dai traversi del telaio. Congiungere i due traversi e l’altro montante, inserendo le alette d’incastro nelle rispettive sedi. Ritorcere le alette per
bloccare in modo adeguato i quattro angoli del telaio.
APPLICAZIONE CON ZANCHE
6a
Z
2
Z
Y
5
QPF
5 Per facilitare l’operazione seguente allentare le viti (4a) prefissate delle
squadrette (4b) poste in alto e basso del giunto centrale. Consolidare i due
traversi all’anta passiva avvitandoli con le viti (4d) in dotazione nella scatola
maniglia. Fissare bene tutte le viti.
APPLICAZIONE CON TASSELLI
X
1/5
Applicare il montante telaio all’anta passiva infilando lo spinotto a molla (X) e
avvitando i grani di bloccaggio (Y). Operazioni da eseguire con la massima
attenzione e senza forzare. Applicare in alto e in basso (Z) i due distanziali
in dotazione.
Giunto centrale
v
Tra
4
laio
te
rso
Y
S4
ss.
attiva anta pa
=
anta
Cerniera a molla
Se non richiesto appositamente, la porta UNIVER
TAGLIAFUOCO a 2 ANTE reversibile, DI SERIE
viene fornita con apertura “TIRARE DESTRA”.
Per cambiare il senso di apertura da DESTRA a
SINISTRA, attenersi alle istruzioni poste a pag. 3.
I68-I
S.p.A.
corso Trento, 2/A
5001505/1
I-38061 ALA (TN) / ITALIA 04/14
Cerniera
portante
LIBRETTO DI INSTALLAZIONE, USO E MANUTENZIONE PER PORTE UNIVER
MULTIUSO, REI 60 E REI 120 A DUE ANTE, REVERSIBILI E NON REVERSIBILI
6b
Una volta stabilito il livello del pavimento finito (QPF) e deciso che la porta
dovrà essere senza battuta inferiore, staccare l’aletta sporgente del traverso
inferiore così da appoggiare correttamente il profilo sul pavimento finito.
APPLICAZIONE CON ZANCHE
7a
QPF
QPF
Raddrizzare le zanche, segnare sul muro le rispettive posizioni rispettando la
QPF. Creare gli scassi per le zanche nel muro.
Bloccare provvisoriamente la porta, a piombo nel foro muro, rispettando la
QPF ed il parallelismo alla parete.
Montare l’anta attiva e controllare che le due ante siano posizionate sulla
stessa quota (vedi punto 2). Bloccare provvisoriamente la porta, a piombo nel
foro muro, rispettando la QPF ed il parallelismo alla parete e fissare le zanche
con malta a presa rapida. A fissaggio consolidato, rimuovere le squadrette
liberando l’anta passiva. È tassativo riavvitare le due viti (part. 4a, fig. 4) sia in
alto che in basso all’anta passiva.
LIBRETTO DI INSTALLAZIONE, USO E MANUTENZIONE PER PORTE UNIVER
MULTIUSO, REI 60 E REI 120 A DUE ANTE, REVERSIBILI E NON REVERSIBILI
APPLICAZIONE CON TASSELLI
8
A
S.p.A.
corso Trento, 2/A
I-38061 ALA (TN) / ITALIA
I68-I
2/5
9
Ø10
112
7b
BZ050REI060P028E1
BZ050REI120P030F1
Nr. omologazione
QPF
QPF
Tassellare il telaio lato anta attiva in corrispondenza dei fori predisposti. Nel caso di porta tagliafuoco utilizzando tasselli Würth art. 0910436112
(non in dotazione). Rimuovere le squadrette liberando l’anta passiva. È tassativo riavvitare le due viti (part. 4a, fig. 4) sia in alto che in basso all’anta passiva.
Fissare la restante parte del telaio operando come descritto in precedenza.
Montare l’anta attiva regolando le cerniere come indicato al punto 2.
S6
10
Nel caso di porta tagliafuoco riempire il vuoto tra telaio e parete con malta cementizia (dettaglio “A”) evitando qualsiasi deformazione ed occultare il telaio
con l’intonaco.
11
Nel caso di porta tagliafuoco applicare la guarnizione termoespandente sul
traverso superiore, tagliandola prima in due spezzoni nella misura che va
dall’inserto-rullo agli angoli opposti del telaio. Montare la maniglia sull’anta
attiva.
12
S4
Con battuta inferiore
In assenza della battuta inferiore, posizionare la boccola a pavimento sotto
all’anta passiva, chiudendola e facendo inserire l’asta inferiore nella boccola.
Aprire l’anta senza muovere la boccola e tassellare quest’ultima al pavimento.
14
ANTA PASSIVA
Nel caso di applicazione del
maniglione antipanico sull’anta
passiva non predisposta, togliere
la serratura a catenacci e forare
la lamiera sul lato a spingere,
dopodiché montare una
serratura antipanico AP 020P
per porta tagliafuoco o AP 020U
per porta multiuso. Procedere
poi a montare il maniglione
wantipanico seguendo le
istruzioni specifiche.
110
Nel caso di porta tagliafuoco applicare il regolatore di chiusura con la relativa
staffa di fissaggio seguendo le istruzioni contenute nel KIT RC/STD fornito a
corredo della porta.
15
x-5
13
Attenzione: per porta con caratteristiche ambientali, il traverso di
battuta inferiore non va tolto!
Per togliere la battuta inferiore tranciare il traverso inferiore. Per porta multiuso
SECUR: reinserire gli inserti in plastica (vedi fig. 3, part. 3a) nei traversi del telaio;
se esecuzione senza battuta inferiore: tassellare la boccola SECUR a pavimento.
x
Togliere tutti i distanziali in plastica tra anta e telaio. Regolare l’altezza delle
ante con i grani delle cerniere. Caricare le molle nel senso di apertura dell’anta
e infilare i nottolini d’arresto. Anche in assenza di autochiusura dell’anta e/o in
combinazione con chiudiporta bloccare comunque il nottolino.
Senza battuta inferiore
Ø20
125
100
75
Accessori: guarnizione di battuta - chiudiporta (la cerniera a molla deve essere comunque leggermente caricata) - maniglione antipanico EXUS, TWIST o
SLASH.
ISTRUZIONE PER LA TRASFORMAZIONE DELLA MANO DI APERTURA DI PORTA UNIVER TAGLIAFUOCO
A DUE ANTE DA DESTRA (DX) A SINISTRA (SX)
Alto
S.p.A.
corso Trento, 2/A
I-38061 ALA (TN) / ITALIA
I68-I
3/5
Tirare destra (DX)
anta pass.
anta
attiva
Tirare sinistra (SX)
anta
attiva
anta pass.
1
La porta tagliafuoco di serie viene fornita con apertura
tirare a destra (DX). Per modificare il senso di apertura
da destra (DX) a sinistra (SX) modificare l’anta passiva
come descritto nelle seguenti istruzioni.
2
Staccare parte della guarnizione termoespandente
FC, svitare le due viti e togliere la serratura centrale.
3
5
Togliere l’asta ed il dispositivo superiore con il relativo
angolare di supporto.
6
Girare il dispositivo sul proprio supporto ed infilare l’asta
sul lato opposto dell’anta rispetto alla posizione iniziale.
7
Togliere la squadretta esterna superiore ed inferiore.
Avvitare il dispositivo superiore con il relativo angolare
con la vite M5.
4
8
Togliere l’asta inferiore ed il relativo angolare interno.
Avvitare l’angolare interno di guida inferiore mediante
vite autofilettante ed infilare l’asta inferiore.
Istruzione
posa porta
9
Inserire la serratura con il gancio di comando rivolto verso il
basso, facendo attenzione che le aste vengano agganciate.
Avvitare la serratura (viti M6) e riattaccare la guarnizio-
Riavvitare la squadretta esterna superiore ed inferiore
10 ne FC, aggiungendo se necessario 2 gocce di silicone. 11 (vite M5 sul lato dispositivo).
Procedere con l’istruzione di posa della porta dalla
12 prima pagina.
LIBRETTO DI INSTALLAZIONE, USO E MANUTENZIONE PER PORTE UNIVER
MULTIUSO, REI 60 E REI 120 A DUE ANTE, REVERSIBILI E NON REVERSIBILI
NOTE GENERALI
NORMA: le istruzioni dovranno essere seguite in ogni dettaglio nel rispetto delle condizioni di prova sia per garantire
il perfetto funzionamento della porta, che l’autochiusura di porte tagliafuoco. Inoltre è obbligatoria una regolare manutenzione secondo D.M. del 10 marzo 1998. Le porte multiuso non sono dotate di guarnizioni termoespandenti e di
regolatore di chiusura.
S.p.A.
corso Trento, 2/A
I-38061 ALA (TN) / ITALIA
I68-I
4/5
MANUALE DI USO E MANUTENZIONE PER PORTE UNIVER
Tutte le porte resistenti al fuoco o posizionate in vie di esodo devono essere regolarmente controllate per assicurarsi che
non sussistano danneggiamenti e che chiudano regolarmente. Il controllo deve assicurare che la porta ruoti liberamente
e che il dispositivo di autochiusura operi effettivamente. I controlli devono avvenire periodicamente per assicurare che
i dispositivi di chiusura automatica siano efficienti e che le porte si chiudano perfettamente. Le porte devono essere
tenute libere da ostruzioni (D.L. 09 aprile 2008 n° 81 - D.M. 10.03.1998).
RESPONSABILITÀ: è obbligo dal posatore eseguire le istruzioni di posa in ogni dettaglio ed in particolare le voci 2, 7a,
Ogni 5.000 aperture al massimo ogni 6 mesi devono essere effettuate le seguenti operazioni:
7b e 10, riportate alle pagg. 1 e 2, nel rispetto della sicurezza degli utenti.
- lubrificare le cerniere portanti;
OPERE MURARIE: è cura del cliente di eseguire le opere murarie in conformità alla norma UNI 9723:1990/A1, di riem- - lubrificare le cerniere a molla, soprattutto le molle stesse sfilando gli spinotti;
pire i telai con malta cementizia come previsto nel riquadro 8 di pag. 2 (dettaglio A) delle presenti istruzioni e di mante- - ricaricare le molle ed inserire i nottolini d’arresto. Verificare che la forza di chiusura delle molle sia sufficiente per
chiudere le ante con una apertura di 30±2°;
nere integra la parete in particolare nei punti di ancoraggio della porta. Tutto ciò in particolare per le porte tagliafuoco.
- lubrificare la serratura e soprattutto il vano corsa dello scrocco dell’anta attiva;
VERNICIATURE: la porta di serie è finita con vernici epossipoliestere applicate in polvere e termoindurite a circa 180 - verificare il regolare funzionamento delle aste di chiusura dell’anta passiva e lubrificare le guide di scorrimento delle
°C. La superficie è goffrata e particolarmente resistente. In caso di riverniciatura si consiglia di seguire la seguente stesse;
procedura: carteggiare e spolverare accuratamente le superfici; applicare una mano di fondo epossidico opaco a 2 - liberare da ogni residuo il foro nella boccola a pavimento;
- lubrificare la serratura centrale e lo scrocco in alto dell’anta passiva;
componenti tipo ALCEA EPOX 5203/0059 (beige); verniciare le superfici con smalto o altra vernice a propria scelta.
- controllare il funzionamento del regolatore di chiusura, verificare la posizione in apertura (ca. 90° contro l’anta attiva);
PULIZIE: la porta esce dalla fabbrica già imballata e pulita. Si consiglia di usare solo uno straccio e acqua saponata e lubrificare l’incernieramento del braccio.
di non grattare le superfici.
Deve essere verificato anche il regolare funzionamento di tutti gli accessori delle porte, quali maniglie, eventuali
GARANZIE: il produttore risponde per la qualità dei materiali secondo quanto previsto dalla legge (C.C. 1495). Even- maniglioni antipanico, chiudiporta ecc. Anche di essi devono essere lubrificate le parti mobili o incernierate, seguendo
tuali reclami per materiali mancanti oppure difettosi devono essere segnati per mezzo di nota sulle bolle di consegna e le apposite istruzioni.
comunque comunicati entro otto giorni dal ricevimento dei materiali.
Nel caso di funzionamento irregolare della porta o di accessori difettosi, consigliamo di consultare il ns. ufficio vendite e
di richiedere l’intervento di un posatore autorizzato oppure la fornitura dei materiali di ricambio.
ACCESSORI DI SERIE PER PORTE TAGLIAFUOCO MARCHIATI :
Serratura Std015:
0497/CPD/4265/11 - EN 12209:2003/AC - 3 M 3 1 0 C 2 H A 2 0
N.B.: per la lubrificazione utilizzare lubrificante a bassa fluidità.
Cerniere:
0789-CPD-2005 - EN 1935:2004
- 4 7 7 1 1 4 0 14
Regolatore di chiusura RC/STD:
CPD-0425-1153 - EN 1158:2003
- 3 5 5/3 1 1 4
La marcatura
sulla controserratura Std019 delle porte a due ante è valida esclusivamente se sull’anta attiva è
montato un maniglione antipanico o una maniglia d’emergenza.
MOVIMENTAZIONE E STOCCAGGIO - EVENTUALI RECLAMI
MOVIMENTAZIONE: in caso di movimentazione mediante fasce/funi di sollevamento, posizionarle esclusivamente sotto gli zoccoli del pallet, evitando di collocarle sotto le tavole; evitare che le fasce/funi in tiro esercitino troppa pressione sulle
porte, interponendo dei distanziali nella parte superiore. Non movimentare le ante mediante ventose. STOCCAGGIO: è cura del destinatario di immagazzinare il materiale scaricato in luogo idoneo affinché la merce sia protetta dagli agenti
atmosferici e dall’azione dei raggi solari. Qualora durante il trasporto o nelle operazioni di scarico, la merce venga a contatto con pioggia o neve, è indispensabile intervenire tempestivamente rimuovendo l’eventuale nylon protettivo di ogni
singola porta e collocando le stesse in posizione verticale per una opportuna asciugatura. RECLAMI: eventuali difetti estrinseci delle porte vanno annotati sulla copia della bolla da restituire al trasportatore e denunciati al produttore entro 48
ore mediante invio di raccomandata r.r.. Ricordiamo che difetti intrinseci come dalle condizioni generali vanno denunciati al produttore entro otto giorni dalla consegna mediante invio di raccomandata r.r.. In ogni caso non potranno essere
utilizzati e di conseguenza montati prodotti che presentano difettosità, gli stessi dovranno rimanere a disposizione per eventuali controlli che il produttore o chi per esso intenderà effettuare.
Movimentare il materiale
con attrezzatura adeguata.
Depositare e maneggiare
il materiale con cura.
Montaggio da effettuarsi a cura
di personale qualificato.
Non esporre il materiale
agli agenti atmosferici.
A
ISTRUZIONI COMPLEMENTARI D’INSTALLAZIONE PER PORTE
UNIVER TAGLIAFUOCO CON CARATTERISTICHE AMBIENTALI
E DOTATE DEGLI OPTIONAL APPOSITI
ATTENZIONE
- Se la porta UNIVER deve fornire anche caratteristiche ambientali, è necessario
rispettare rigorosamente quanto indicato nelle presenti istruzioni complementari,
quindi senza togliere il traverso di battuta inferiore.
- Se la porta è installata con il lato a spingere rivolto all’esterno, non è idonea per vie di esodo e decade anche la prestazione di tenuta all’acqua.
LATO ESTERNO
B
ISTRUZIONI COMPLEMENTARI DI INSTALLAZIONE
- Proteggere la porta dall’azione diretta degli agenti atmosferici. Se necessario
installare una pensilina immediatamente sopra alla porta, che impedisca
l’infiltrazione di acqua nella parte superiore di essa.
- Se la porta non è stata commissionata con verniciatura idonea per esterno, è
responsabilità del cliente di applicare una finitura adatta, seguendo le indicazioni
menzionate nell’apposita istruzione per la riverniciatura delle superfici.
Figura A
- È necessario sigillare con silicone neutro (98 - non fornito) il bordo perimetrale
del telaio, in corrispondenza dell’angolo formato con la parete rivolta all’esterno.
QPF
Figura B
- Ai fini del conseguimento delle previste prestazioni ambientali è
obbligatorio installare la porta con il traverso di battuta inferiore.
Se la porta è installata in via di fuga è necessario realizzare, a carico del cliente,
un rialzo (40) del pavimento (QPF), che occulti il traverso di battuta inferiore (1b).
C
ATTENZIONE
Il regolatore di chiusura RC è obbligatorio solo per porte tagliafuoco a due ante.
Figura C
Serie KIT AMB U, con prestazioni di: trasmittanza termica, permeabilità all’aria,
tenuta all’acqua e resistenza al carico del vento, qualora la porta venga installata
con il lato a spingere rivolto all’interno.
- Tagliare le guarnizioni di battuta FF a misura, inserendo quella di tipo (35) negli
appositi canali (indicati nel disegno dalle frecce) presenti sul telaio (1) e, nel
caso di porta a due ante, applicando quella autoadesiva (43) sul giunto centrale
dell’anta passiva (5), con i profili rivolti come mostrato dai particolari in sezione.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
