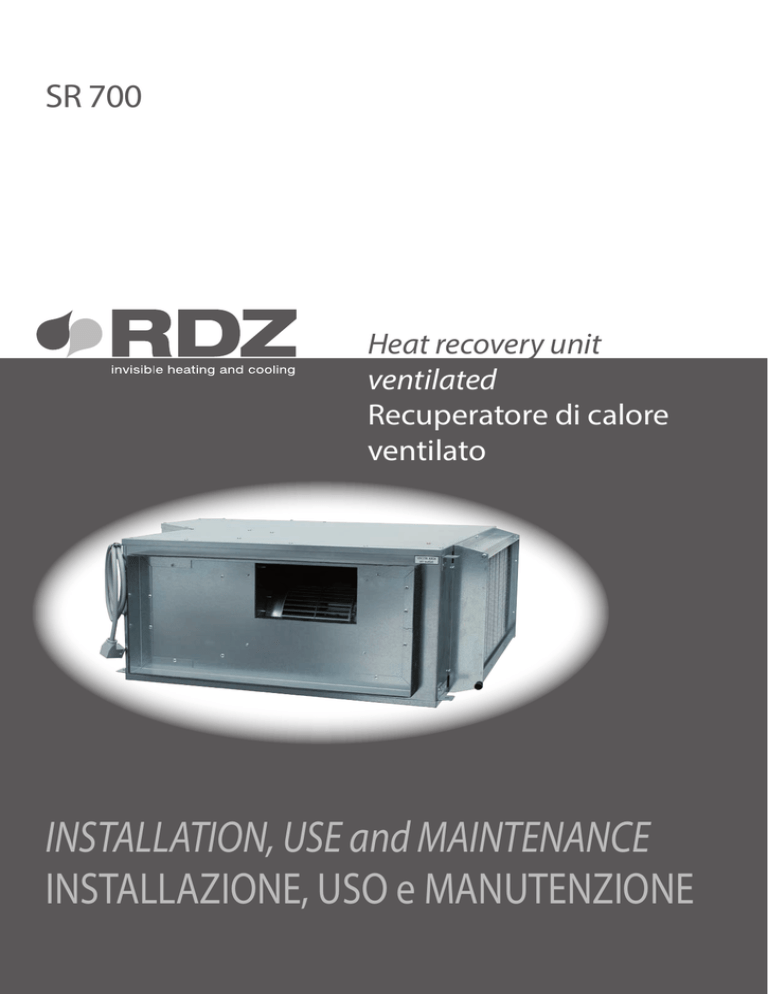

SR 700

Heat recovery unit ventilated

Recuperatore di calore ventilato

INSTALLATION, USE and MAINTENANCE

INSTALLAZIONE, USO e MANUTENZIONE

SAFETY WARNINGS

Avvertenze per lA sicurezzA

Read this manual carefully before installing and/or using the equipment and keep it in an accessible place.

This equipment constitutes a component which is part of complex installations: it is the responsibility of the electrical installer to draw up the general diagram of the system and the electrical connections outside the equipment.

The manufacturer’s technical office can be contacted on the numbers shown on the back of this manual for queries or special technical requests.

leggere con attenzione questo libretto prima dell’installazione e/o dell’uso dell’apparecchiatura e conservarlo in un luogo accessibile.

la presente apparecchiatura costituisce un componente che fa parte di installazioni complesse: è compito dell’impiantista elettrico redigere lo schema generale dell’impianto e dei collegamenti elettrici esterni all’apparecchiatura.

l’ufficio tecnico del costruttore si rende disponibile ai numeri indicati sul retro del presente libretto per consulenze o richieste tecniche particolari.

CAUTION

Installation and maintenance must only be carried out by qualified personnel.

The hydraulic and electrical systems and the places where the equipment is to be installed must comply with the safety, accident prevention and fire prevention standards in force in the country of use.

• AttenziOne l’installazione e la manutenzione vanno eseguiti solo da personale qualificato.

Gli impianti idraulici, elettrici ed i locali di installazione delle apparecchiature devono rispondere alle norme di sicurezza, antinfortunistiche e antincendio in vigore nel paese di utilizzo.

• It is essential to connect the equipment to an effective earthing system and include it in an equipotential system whose effectiveness.

• Before making the electrical connection, ensure that the voltage and frequency shown on the data plate correspond to those of the power supply system.

• Before performing any intervention on the unit, ensure that the electrical power supply has been disconnected.

• Do not alter or tamper with the safety devices.

• Do not direct jets of water onto the electrical parts or onto the equipment packaging.

• This appliance is not suitable for use in explosive or potentially explosive atmospheres.

• During installation or when it is necessary to intervene on the equipment, it is necessary to follow the rules shown in this manual very carefully, respect the information on board the unit and alwayss take all the appropriate precautions.

• The pressure of the refrigerating circuit and the electrical components may create dangerous situations during installation and maintenance interventions.

• E’ indispensabile collegare l’apparecchiatura ad un efficace impianto di terra e includerla in un sistema equipotenziale la cui efficacia deve ottemperare alle norme in vigore.

• Prima di eseguire il collegamento elettrico, accertarsi che la tensione e la frequenza riportate sulla targhetta caratteristiche corrispondano a quelle dell’impianto d’alimentazione.

• Prima di effettuare qualsiasi intervento sull’unità, assicurarsi di aver tolto l’alimentazione elettrica.

• Non alterare o manomettere i dispositivi di sicurezza.

• Non dirigere spruzzi d’acqua sulle parti elettriche o sull’involucro dell’apparecchio.

• Questo apparecchio è inadatto all’utilizzo in atmosfere esplosive o potenzialmente esplosive.

• All’atto dell’installazione o quando si debba intervenire sull’apparecchiatura, è necessario attenersi scrupolosamente alle norme riportate su questo manuale, osservare le indicazioni a bordo unità e comunque applicare tutte le precauzioni del caso.

• Le pressioni presenti nel circuito frigorifero ed i componenti elettrici presenti possono creare situazioni rischiose durante gli interventi di installazione e manutenzione.

GENERAL WARNINGS

Avvertenze GenerAli

• This unit is used to control room humidity in summer in combination with radiant cooling systems. Use is recommended within the operation limits in residential applications and/or commercial ones (e.g. offices). Any other different use MUST be agreed in advance with RDZ technical department.

• Questa macchina è prevista per il controllo estivo dell’umidità ambiente in abbinamento con impianti di raffrescamento radiante. il suo utilizzo è raccomandato, entro i limiti di funzionamento, in ambienti civili e/o del settore terziario (uffici, ...), per climatizzazione finalizzata al comfort ambientale. Ogni altra applicazione diversa

Deve essere preventivamente concordata con l’ufficio tecnico rDz.

• If, after having unpacked the equipment, any anomaly is noted, do not use the equipment and contact an Assistance Centre authorised by the manufacturer.

• After installation, dispose of the packaging in accordance with the provisions of the regulations in force in the country of use.

• Use original spare parts only: disregarding this rule invalidates the warranty.

• Se dopo aver disimballato l’apparecchiatura si nota una qualsiasi anomalia non utilizzare l’apparecchiatura e rivolgersi ad un Centro di Assistenza autorizzato dal Costruttore.

• Alla fine dell’installazione smaltire gli imballi secondo quanto previsto dalle normative in vigore nel Paese di utilizzo.

• Esigere solo ricambi originali: la mancata osservazione di questa norma fa decadere la garanzia.

3

• The manufacturer declines all responsibility and considers the warranty invalid in the following cases:

- The aforementioned warnings and safety regulations, including those in force in the country of installation, are not respected.

- The information given in this manual is disregarded.

- There is damage or injury to people, animals or objects, resulting from incorrect installation and/or improper use of the products and equipment..

- Inaccuracies or printing and transcription errors are contained in this manual.

• Il Costruttore declina ogni responsabilità e non ritiene valida la garanzia nei casi seguenti:

- Non vengano rispettate le avvertenze e le norme di sicurezza sopra indicate, comprese quelle vigenti nei paesi di installazione.

- Mancata osservanza delle indicazioni segnalate nel presente manuale.

- Danni a persone, animali o cose, derivanti da una errata installazione e/o uso improprio di prodotti e attrezzature.

- Inesattezze o errori di stampa e trascrizione contenuti nel presente manuale.

• The manufacturer also reserves the right to cease production at any time and to make all the modifications which it considers useful or necessary without any obligation to give notice.

• Il Costruttore, inoltre, si riserva il diritto di cessare la produzione in qualsiasi momento e di apportare tutte le modifiche che riterrà utili o necessarie senza obbligo di preavviso.

DISPOSAL

sMAltiMentO

In accordance with the provisions of the following European directives, 2002/95/EC,

2002/96/EC 2003/108/EC, regarding reducing the use of hazardous substances in electrical and electronic equipment, in addition to waste disposal.

in base a quanto previsto dalle seguenti direttive europee 2002/95/ce, 2002/96/ce e

2003/108/ce, relative alla riduzione dell’uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti.

The crossed-out rubbish bin symbol shown on the equipment indicates that, at the end of its useful life, the product must be collected separately from other waste.

At the end of the life cycle of the unit, before its removal, the following precautions must be taken:

The refrigerating gas contained within it must be recovered separately by specialised personnel and sent to collection centres;

The lubrication oil for the compressors must also be recovered and sent to collection centres;

The structure and the various components, if they can no longer be used, must be demolished and divided up according to the type of product: this is particularly important for the copper and aluminium components, which are included in the machine in moderate quantities.

Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

Al termine del ciclo di vita dell’unità, in previsione di una sua rimozione, andranno seguiti una serie di accorgimenti:

Il gas refrigerante in essa contenuto va recuperato da parte di personale specializzato ed inviato ai centri di raccolta;

L’olio di lubrificazione dei compressori va anch’esso recuperato ed inviato ai centri di raccolta;

La struttura ed i vari componenti, se inutilizzabili, vanno demoliti e suddivisi a seconda del loro genere merceologico: ciò vale in particolare per il rame e l’alluminio presenti in discreta quantità nella macchina.

All this helps collection, disposal and recycling centres reduce the environmental impact this operation requires.

Appropriate separate waste collection for subsequent sending of the disused equipment for recycling, treatment and compatible environmental disposal contributes to preventing possible negative effects on the environment and favours recycling of the materials of which the equipment is composed.

The abusive disposal of the product by the user leads to the application of the penalties envisaged by current regulations regarding the matter.

Tutto ciò per agevolare i centri di raccolta, smaltimento e riciclaggio e per ridurre al minimo l’impatto ambientale che tale operazione richiede.

L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura.

Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni previste dalla vigente normativa in materia.

4

INDEX

Description

SAFETY WARNINGS

GENERAL WARNINGS

DISPOSAL

PRELIMINARY OPERATIONS

DESCRIPTION OF THE EQUIPMENT

INSTALLATION

1 - Positioning and fixing to the ceiling

2 - Hydraulic connections

3 - Electrical connections

Connection with DA700

Renewal consent

Changing fan speeds

USE

Functioning

MAINTENANCE

Regular maintenance - cleaning the filter

Extraordinary maintenance - removing the fan

TECHNICAL DATA AND PERFORMANCE

Components

Acoustical characteristics

Functional limits

UC 700-C performance

Recovery performance

Operation in ventilation mode only

Avaiable pressure to the intake outlet

- Recirculation mode

- Renewal mode

Avaiable pressure to the outtake outlet

WIRING DIAGRAMS

inDeX

Descrizione

AVVERTENZE PER LA SICUREZZA

AVVERTENZE GENERALI

SMALTIMENTO

OperAziOni preliMinAri

DescriziOne AppAreccHiAturA instAllAziOne

1 - Posizionamento e fissaggio a soffitto

2 - Collegamenti idraulici

3 - Collegamenti elettrici

Collegamento al DA700

Consenso rinnovo

Modifica velocità ventilatori

usO

Funzionamento

MAnutenziOne

Manutenzione ordinaria - pulizia filtro

Manutenzione straordinaria - rimozione ventilatore

DAti tecnici e prestAziOni

Componenti

Caratteristiche acustiche

Limiti di funzionamento

Prestazioni UC 700-C

Prestazioni recuperatore

Funzionamento in sola ventilazione

Prevalenze utili alla bocchetta di immissione

- Funzionamento in ricircolo

- Funzionamento in rinnovo

Prevalenze utili alla bocchetta di espulsione

scHeMi elettrici

Page

pag.

3

19

20

21

22

13

13

14

15

15

19

22

23

24

24

25

8

12

7

8

13

3

4

6

26

26

27

28

5

PRELIMINARY OPERATIONS

OperAziOni preliMinAri

TESTING, TRANSPORT AND UNPACAkGING

Upon receipt, check immediately that the packaging is intact: the machine has left the factory in perfect working order and any damage must be notified to the carrier immediately and noted on the Delivery Sheet before it is countersigned.

Within 8 days, the customer must notify the manufacturer of the extent and type of the damage noted, making a written report: always take note of the serial number which can be found on the plate affixed to the machine.

ispeziOne, trAspOrtO e DisiMbAllO

All’atto del ricevimento verificare immediatamente l’integrità dell’imballo: la macchina ha lasciato la fabbrica in perfetto stato, eventuali danni dovranno essere immediatamente contestati al trasportatore ed annotati sul Foglio di Consegna prima di controfirmarlo.

Il Cliente, entro 8 giorni, deve avvisare il Costruttore sull’entità e la tipologia dei danni rilevati compilando un rapporto scritto: riportare sempre anche il numero di matricola rilevabile dalla targhetta posta a bordo macchina.

2a 2b

1

OK!

3a

3b

RDZ

6

4

5

The unit packaging must be removed with care, ensuring that the machine is not damaged.

The materials which make up the packaging are different: wood, cardboard, nylon etc.

Store them separately and deliver them for disposal or, where appropriate, recycling, to the relevant companies, thus reducing the environmental impact.

OK!

6

L’imballo dell’unità deve essere rimosso con cura evitando di arrecare possibili danni alla macchina.

I materiali che costituiscono l’imballo sono di natura diversa: legno, cartone, nylon, ecc.

Conser varli separatamente e consegnarli per lo smaltimento o l’eventuale riciclaggio, alle aziende preposte allo scopo e ridurne così l’impatto ambientale.

DESCRIPTION OF THE EQUIPMENT

DescriziOne AppAreccHiAturA

The heat recovery unit SR 700 shall be combined with DA 700, and it is equipped with two fans, one in the inflow side and one in the outlet side.

Il recuperatore di calore ventilato modello SR 700 è stato progettato per essere accoppiato con il DA 700 ed è dotato di due ventilatori, uno sulla mandata e uno sul lato di espulsione.

Table A - Machine Components

tabella A - componenti apparecchiatura

rif. Descriptions

A

Output fan

Descrizione

Ventilatore immissione

B

Room intake double damper ripresa recirculation/renewal

Serranda doppia ripresa ambiente ricircolo/rinnovo

C

Room air intake filter

D

Heat recovery

E

Ouside air intake filter

F

Outside air intake

G

Output fan

H

Condensation drain (with upside-down installation)

I

Condensation drain

L

Switchboard

Filtro ripresa aria ambienti

Recuperatore di calore

Filtro ripresa aria esterna

Serranda ripresa aria esterna

Ventilatore espulsione

Scarico condensa (se montato capovolto)

Scarico condensa

Quadro elettrico

F

E

D

C

B

G

H

I

L

A

7

INSTALLATION

instAllAziOne

CAUTION

Installation and maintenance must be carried out by qualified personnel only. Throughout installation, make sure that the equipment is not connected to the electrical mains.

It shall be installed only inside the building.

AttenziOne l’installazione e la manutenzione vanno eseguiti solo da personale qualificato. Durante tutte le procedure di installazione, assicurarsi che l’apparecchiatura non sia collegata alla rete elettrica.

l’installazione deve essere effettuata solo all’interno degli edifici

1 - POSITIONING AND FIXING TO THE CEILING / pOsiziOnAMentO e FissAGGiO A sOFFittO

OK!

MAX 95%

MAX 30°C

Positioning indications

Indicazioni di posizionamento

Minimum space allowanceses

Distanze minime di rispetto min. 60 cm min.

min. 60 cm

8

[mm]

1

2

ø8mm

XXX

XXX

XXX

A

Possible installation with DA 700

Installazioni possibili al DA700

B

3

3

4

3

5

9

Remove the filter from DA 700

Estrarre filtro da DA700

11

Rubber mounts

Gommino antivibrante

10

Fixing to ceiling

Fissaggio a soffitto

Trap door

Botola d’ispezione

min.

40 cm

SR

11 min. 60 cm

DA

min.

20 cm min. 60 cm

Fixing to ceiling

Fissaggio a soffitto

2 - HYDRAULIC CONNECTIONS / cOlleGAMenti iDrAulici

It is necessary to create a drain-trap on the drain line, considering a flowa rate of 15 l/h and minimum inclination of 3%, to avoid air suck in the drain pipe.

È necessario realizzare un sifone sulla linea di scarico, dimensionato per una portata di 15 l/h e avente una pendeza minima del 3%, per evitare il risucchio di aria dal tubo di scarico.

Condensation drain of SR can be carried out independently from DA drain

lo scarico condensa del sr dovrà essere realizzato totalmente indipendente dallo scarico del DA

The condensation drain must comply with the standards and laws in force in the country of use.

lo scarico condensa deve rispondere alle norme e leggi vigenti nel paese di utilizzo.

Discharge NOT in ascent!

Scarico NON in salita!

Table B - Hydraulic connections to effect tabella b - collegamenti idraulici da effettuare

rif. Description

A ø20 mm condensation rubber drain

Descrizione

Scarico in gomma ø20 mm per condensa

Use piping whose sizes are appropriate for the flow rate required.

Utilizzare tubazioni di misura adeguata in funzione delle portate desiderate.

12

3 - electricAl cOnnectiOns / cOlleGAMenti elettrici

CONNECTION WITH DA 700

Connect the cable with DA by introducing the plug into the relevant socket on the back side of the DA unit as shown in the pciture below.

Wiring connection for supply and consent shall be carried out on

DA 2000, which will manage SR operations automatically (control on dampers, activation and deactivation of the fans).

cOlleGAMentO Al DA 700

Collegare il cavo di collegamento con il DA, inserendo lo spinotto nella relativa presa, presente nel lato posteriore dell’unità DA come da figura sottostante.

I collegamenti elettrici dell’alimentazione e dei consensi dovranno essere effettuati al DA 700, il quale poi gestirà automaticamente tutte le funzionalità (gestione serrande, accensione e spegnimento dei ventilatori) del SR.

2

1

3

RENEWAL CONSENT

The connection for the renewal consent shall be carried out on DA

700 unit in terminals 0-5 as shown in the picture below.

cOnsensO rinnOvO

Il collegamento del consenso rinnovo, dovrà essere effetuato nel unità DA 700 ai morsetti 0-5, come da figura sottostante.

0 1

2 3

4 5

6

0 1 2 3 4 5 6 6 7 7

Renewal consent

Consenso rinnovo

13

1 =

2 =

3 =

MODIFICA vELOCITà vENTILATORI

Change fans speed

Cambiare la velocità dei ventilatori

MODiFicA velOcità ventilAtOri

slow / lento middle / medio fast / veloce

VENTILATORE

IMMISSIONE

VENTILATORE

IMMISSIONE

0 1 2 3 0 1 2 3

VENTILATORE

ESTRAZIONE

VENTILATORE

ESTRAZIONE

K1 K2 K3

14

The unit is usually supplied with the connection on the “MAX” - maximum speed (terminals “0”-”3”) to ensure available pressure of

149 Pa on input side and 48 Pa on output side of SR unit combined with DA 700 considering a flowrate of 700 m³/h.

Other speeds can be set shifting the wires from terminal “3” to terminal “2” or “1”.

L’unità viene normalmente fornita con il collegamento sulla velocità “MAX” - massima (morsetti “0”-”3”), per garantire alla portata di 700 mc/h una prevalenza di 149 Pa lato immissione e 48 Pa lato espulsione dell’unità SR abbinata al DA 700.

Le altre velocità si ottengono spostando i fili dal morsetto “3” ai morsetti “2” o “1”.

Table C1 - 50 Hz Fan speed change

Terminals

“3” + “0”

“2” + “0”

“1” + “0”

Air Flow

Rate [m³/h]

700

600

560

Performance [Pa]

Renewal Reciculation

149

145

139

242

219

191

tabella c1 - Modifica velocità ventilatore 50 Hz

Morsetti

“3” + “0”

“2” + “0”

“1” + “0”

portata aria

[m³/h]

700

600

560

prevalenze utili [pa] rinnovo ricircolo

149

145

139

242

219

191

USE

usO

SR 700 fuctions only if it is combined with DA 700 unit, which manages its functioning. This unit activates by default in recirculation mode; air renewal operation is activated through remote input in the dehumdifier.

SR 700 funziona solamente abbinata all’ unità DA 700, che ne gestisce il funzionamento. L’unità si avvia di default in ricircolo, la funzionalità rinnovo viene attivata tramite ingresso remoto presente nel deumidificatore.

FUNCTIONING

If SR unit is combined with DA unit, 4 main operations are possible:

FunziOnAMentO

Con l’unità SR abbinata al DA, sono previsti 4 tipi di funzionamento principali:

- Dehumidification

- Integration

- Recirculation

- Air renewal

Dehumidification starts when dehumidification contact is closed.

The unit starts to dehumidify by keeping the same output air temperature as the input one. Temperature is set at 26 °C and it can be changed.

- Deumidificazione

- Integrazione

- Ricircolo

- Rinnovo

La Deumidificazione entra in funzione quando viene chiuso il contatto di deumidificazione. L’unità inizierà a deumidificare, mantenendo una temperatura di uscita neutra rispetto a quella in ingresso. La temperatura è impostata a 26 °C ed è comunque modificabile da parametro.

Integration starts when integration contact is closed. LThe unit starts to dehumidify by introducing sensible energy into the room.

Input room temperature can be changed.

L’Integrazione entra in funzione quando viene chiuso il contatto di integrazione. L’unità inizierà a deumidificare, inserendo in ambiente una certa quantità di energia sensibile.

La temperatura di immissione in ambiente è comunque impostabile da parametro.

Recirculation is a default operation of the two combined units

(DA and SR) and it ensures dehumidification and integration by recirculating the air in the rooms.

Il Ricircolo è il funzionamento di default delle due unità (DA e

SR) abbinate e garantisce la deumidificazione e l’integrazione ricircolando l’aria all’interno dei locali.

Air renewal starts when renewal contact is closed (see chapter

3 - Wiring connection”). This unit starts to move the dampers

to change the air flow and after a while the output fan will be activated. Afterward the unit will start to dehumidify or to produce sensible energy, thus renewing the room air totally with the outside air.

15

Il Rinnovo entra in funzione quando viene chiuso il contatto di rinnovo (vedere cap. “3 - collegamenti elettrici”). L’unità, inizierà a muovere le serrande per la modifica dei flussi dell’aria e dopo un certo ritardo, avvierà il ventilatore di espulsione. Dopo di che l’unità inizierà a deumidificare o ad integrare, rinnovando totalmente l’aria ambiente con quella esterna.

16

Renewal + Dehumidification

Rinnovo + Deumidificazione

Air from outside

Aria dall’esterno

Open

Aperte

Close

Chiuse

Air from inside

Aria dall’interno

Aria viziata verso l’esterno

Air output toward

Uscita aria

Renewal + Dehumidification with integration

Rinnovo + Deumidificazione con integrazione

Air from outside

Aria dall’esterno

Open

Aperte

Stale air

Aria viziata

Air from inside

Aria dall’interno

+

Air output toward the inside

Uscita aria verso l’interno

17

Recirculation + Dehumidification

Ricircolo + Deumidificazione

Open / Aperte

Air from inside

Aria dall’interno

Ricirculation + Dehumidification with integration

Ricircolo + Deumidificazione con integrazione

Air output toward the inside

Uscita aria verso l’interno

Open / Aperte

Close

Chiuse

Air from inside

Aria dall’interno

+

Air output toward

Uscita aria

18

MAINTENANCE

MAnutenziOne

All the extraordinary maintenance operations described in this chapter MUST ALWAYS BE CARRIED OUT BY

QUALIFIED PERSONNEL.

tutte le operazioni di manutenzione straordinaria descritte in questo capitolo DevOnO essere seMpre eseGuite DA persOnAle QuAliFicAtO.

• Before performing any intervention on the unit or before accessing internal parts, ensure that the electrical power supply has been disconnected.

• There are moving components inside the unit. Take particular care when operating in their vicinity, even when the electrical power supply is disconnected.

• One part of the compressor casing and the delivery piping are at a high temperature. Take particular care when operating in their vicinity.

• Take particular care when operating in proximity to the finned coils as the aluminium fins are particularly sharp.

• After maintenance operations, always close the unit using the special panelling, securing it using fixing screws.

ORDINARY MAINTENANCE - CLEANING THE FILTER

• prima di effettuare qualsiasi intervento sull’unità o prima di accedere a parti interne, assicurarsi di aver tolto l’alimentazione elettrica.

• All’interno dell’unità sono presenti degli organi in movimento. prestare particolare attenzione quando si operi nelle loro vicinanze anche ad alimentazione elettrica disconnessa.

• una parte dell’involucro del compressore e la tubazione di mandata si trovano a temperatura elevata. prestare particolare attenzione quando si operi nelle loro vicinanze.

• prestare particolare attenzione quando si operi in prossimità delle batterie alettate in quanto le alette di alluminio risultano particolarmente taglienti.

• Dopo le operazioni di manutenzione richiudere sempre l’unità tramite le apposite pannellature, fissandole con le viti di serraggio.

MAnutenziOne OrDinAriA - puliziA FiltrO

OFF!

Spento!

30

29

28

every 30 days

ogni 30 giorni

19

1

1

1

Caution! The filter may be removed from any of the four sides by removing the corresponding guide.

Attenzione! il filtro può essere rimosso da qualunque dei quattro lati rimuovendo la guida corrispondente.

4

3

2

EXTRAORDINARY MAINTENANCE - REMOvING THE FAN

Caution! To replace the fan you must remove the lower dehumidifier panel.

MAnutenziOne strAOrDinAriA - riMOziOne ventilAtOre

Atttenzione! La sostituzione del ventilatore avviene rimuovendo il pannello inferiore del deumifìdificatore.

OFF!

Spento!

In order to replace the electric fan condenser (at the side of the motor), it is not necessary to remove the fan.

Per la sostituzione del condensatore elettrico del ventilatore (si trova a fianco del motore) non è necessario rimuovere il ventilatore.

3

Remove the fan power cable.

Rimuovere il cavo di alimentazione del ventilatore.

If operating from the bottom, it will not be possible to access the whole path of the electrical cable, when it is removed, use a probe to reposition the electrical cable of the new fan.

Se si opera dal basso verrà a mancare l’accesso all’intero percorso del cavo elettrico, quindi quando viene sfilato prevedere una sonda per riposizionare il cavo elettrico del ventilatore nuovo.

1

4

4

2

Finally remove the four screws (4), two on each side, which block the sides of the fan case, lift it up slightly and slide it out of the opening on the side of the machine.

Rimuovere infine le quattro viti (4), due per parte, che bloccano lateralmente la cassa del ventilatore, sollevarlo leggermente e sfilarlo dall’apertura presente sul fianco della macchina.

20

TECHNICAL DATA AND PERFORMANCE

DAti tecnici e prestAziOni

1585

926

398 305,5

180

607,5

354

[mm]

Table D– technical characteristics

tabella D - caratteristiche tecniche

Technical specifications

Air flow rate

Available pressure for the fans

- Recirculation

- Renewal

specifiche tecniche

Portata aria

Prevalenza disponibile ventilatori

- Ricircolo

- Rinnovo

Standard voltage

Corrente elettrica nominale

Minimum performance for heat recovery unit (dry)

Rendimento minimo recuperatore (secco)

Overall machine dimensions

ingombri della macchina

Height

Width

Depth

Altezza

Larghezza

Profondità

Weight

Machine packaging

Height

Width

Depth

Peso

imballi macchina

Altezza

Larghezza

Profondità mm mm mm kg mm mm mm

Pa

Pa

A

%

m3/h

700

50 Hz 242

60 Hz /

50 Hz 149

60 Hz /

50 Hz 3,6

60 Hz /

59

342

926

966

52

400

990

1030

21

COMPONENTS

Tabella E - Components

Component

Heat recovery unit

Description

Cross-flow heat recovery uniy.

Fans

Filter

Dampers

Centrifugal version with double suction and combined direct motor

Filter made of synthetic fibre, class G3 (EN

779:2002)

ON-OFF motorized dampers to control air flows (renewal/recirculation)

cOMpOnenti

tabella e - componenti

componente Descrizione

Recuperatore di calore

Recuperatore di calore a flussi incrociati.

Ventilatori

Filtro

Serrande

Di tipo centrifugo a doppia aspirazione con motore direttamente accoppiato

Filtro con materiale filtrante in fibra sintetica, classe G3 (EN 779:2002)

Serrande motorizzate ON-OFF per la regolazione dei flussi dell’aria (rinnovo/ ricircolo)

ACOUSTIC CHARACTERISTICS

The presence of canalisation and/or plenums further reduces the sound pressure level measured. The sound pressure levels of the equipment were measured in a reverberation chamber with the dehumidifier fully open without plenum.

cArAtteristicHe AcusticHe

La presenza della canalizzazione e/o plenum riduce ulteriormente il valore del livello di pressione sonora rilevato. I rilievi dei livelli potenza sonora dell’apparecchiatura sono stati effettuati in camera riverberante con il deumidificatore a bocca libera senza plenum.

22

OPERATING LIMITS

liMiti Di FunziOnAMentO

It is important to ensure that the units operate within the limits shown. Beyond these limits, normal operation is not guaranteed, nor is the reliability and integrity of the units (for special applications, contact the manufacturerís technical office).

è importante fare in modo che le unità operino nei limiti riportati. Al di fuori di tali limiti non sono garantiti né il normale funzionamento né tantomeno l’affidabilità e l’integrità delle unità (per applicazioni particolari contattare l’ufficio tecnico del costruttore).

100

95

90

80

70

60

50

40

30

20

10

15 20 25

Air intake temperature [°C ]

Temperatura ingresso aria [°C ]

30 35

23

UC 700-C PERFORMANCE

prestAziOni uc 700-c

Table F- Performance in dehumidification mode

tabella F- resa in deumidificazione

° C

Inlet air

Aria in ingresso

% UR

Outlet air

Aria in uscita

° C % UR

Latent cooling

pot. frig. latente

W

power

l/g

Min. inflow air temp

Minima

temp. aria di mandata

°C

Sens. cooling power

pot. frig. sensibile

Max

Cooling power to be supplied to the unit

potenza frigorifera da fornire all’unità set 17 °c Dehumidific.

Integration

integrazione

W

RECIRCULATION / ricircOlO

W W W

26,0 55 26 43,5 1387 47,9 13,9 2955 2205 2407 4612

26,0

33

35

65

50

50

26

26

26

45,8

49,2

51,8

2340 80,8 14,8

RENEWAL / rinnOvO

2756

3298 113,9

4133 142,7

15,8

16,6

2497

2301

2205

2205

2205

3360

5333

6448

5565

7538

8652

RECOvERY PERFORMANCE

prestAziOni recuperAtOre

The following diagram refers to the heating perfomance of the heat recovery unit with standard flow rate of 700 m3/h and room temperature of 20 °C.

The summer performance of heat recovery unit is 59%.

76

74

72

70

68

66

64

62

60

58

-20

88

86

84

82

80

78

-15 -10 -5 0 5

Outside Temperature [°C]

Temperatura esterna [°C]

Il grafico sottoriportato si riferisce al rendimento invernale del recuperatore, con la portata nominale di 700 m3/h e una temperatura ambiente di 20 °C.

Il rendimento del recuperatore nella stagione estiva è del 59%.

10 15 20

Room R.H. 20%

U.R. ambiente 20%

Room R.H. 40%

U.R. ambiente 40%

Room R.H. 80%

U.R. ambiente 80%

Room R.H. 95%

U.R. ambiente 95%

24

OPERATION IN vENTILATION MODE ONLY

If the ventilation option is activated, keeping the circulation of the chilled water used in dehumidification, the dehumidifier can emit a considerable amount of heat into the room.

The same happens by feeding the machine with hot water in the winter period. In this situation, the dehumidification function is automatically excluded.

FunziOnAMentO in sOlA ventilAziOne

Se viene attivata l’opzione di ventilazione mantenendo la circolazione di acqua refrigerata utilizzata nel funzionamento in deumidificazione, il deumidificatore può introdurre in ambiente una quota di calore sensibile.

Lo stesso accade alimentando la macchina con acqua calda nel periodo invernale, in tale situazione la funzionalità di deumidificazione viene automaticamente esclusa.

The following diagram refers to the heating perfomance, on renewal mode, of the UC 700 unit with standard flow rate of 700 m3/h and room temperature of 20 °C.

Il grafico sottoriportato si riferisce al rendimento invernale, in rinnovo, dell’unità UC 700, con la portata nominale di 700 m3/h e una temperatura ambiente di 20 °C.

15

13

11

9

7

5

2

25

23

21

19

17

Twater

Tacqua

3

30 °C 35 °C

4 5 6 7

Heating Output [kW]

Potenza Resa [kW]

8

40 °C 45 °C 50 °C 55 °C 60 °C

9 10 0 1 2 3 4 5 6 7 8 9 10 11 12 13

Heating power to be supply to the UC unit [kW]

Potenza da fornire all’unità UC [kW]

25

AvAILABLE PRESSURES TO THE INTAkE OUTLET

RECIRCULATION MODE

400

300

prevAlenze utili AllA bOccHettA Di iMMissiOne

FunziOnAMentO in ricircOlO

MAX speed

Velocità MAX

MED speed

Velocità MED

MIN speed

Velocità MIN

200

100

0

400 600 800

Air flow rate [m

3

/h]

Portata aria [m

3

/h]

1000

FunziOnAMentO in rinnOvO

250

200

150

350

300

100

50

0

400

RENEWAL MODE

500 600 700

Air flow rate [m

3

/h]

Portata aria [m

3

/h]

26

800

MAX speed

Velocità MAX

MED speed

Velocità MED

MIN speed

Velocità MIN

900

1200

1000

AvAILABLE PRESSURES TO THE AIR DISCHARGE OUTLET

150

prevAlenze utili AllA bOccHettA Di espulsiOne

MAX speed

Velocità MAX

MED speed

Velocità MED

MIN speed

Velocità MIN

100

50

0

400 500 600 700

Air flow rate [m

3

/h]

Portata aria [m

3

/h]

800 900

27

WIRING DIAGRAM

SR 700 - Rev 01

VENTILATORE

IMMISSIONE

VENTILATORE

ESTRAZIONE

scHeMi elettrici

0 1 2 3 0 1 2 3 N L R

SERVOMOTORE

SERRANDA

L

11 12

K1

14

11 12

K2

14

11 12

KT

14

11 12

K3

14

A1 A2 A1 A2 A1

T

A2 A1 A2

N

L

V R

K1 : relè ventilatore di immissione

K2 : relè attuatore saracinesca

KT : relè temporizzatore per ritardo partenza ventilatore estrazione

K3 : relè ventilatore di estrazione

2 1 3 5

2 1

5

CONNETTORE

VISTA FRONTALE

3

ALIMENTAZIONE 230V 50Hz

1. FASE ALIMENTAZIONE

2. NEUTRO ALIMENTAZIONE

3. FASE COMANDO VENTILAZIONE MANDATA

5. FASE COMANDO RINNOVO

28

ANNOTAZIONI - AnnOtAziOni

ANNOTAZIONI - AnnOtAziOni

SR 700

Heat recovery unit ventilated

Recuperatore di calore ventilato

INSTALLATION, USE and MAINTENANCE

INSTALLAZIONE, USO e MANUTENZIONE

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
