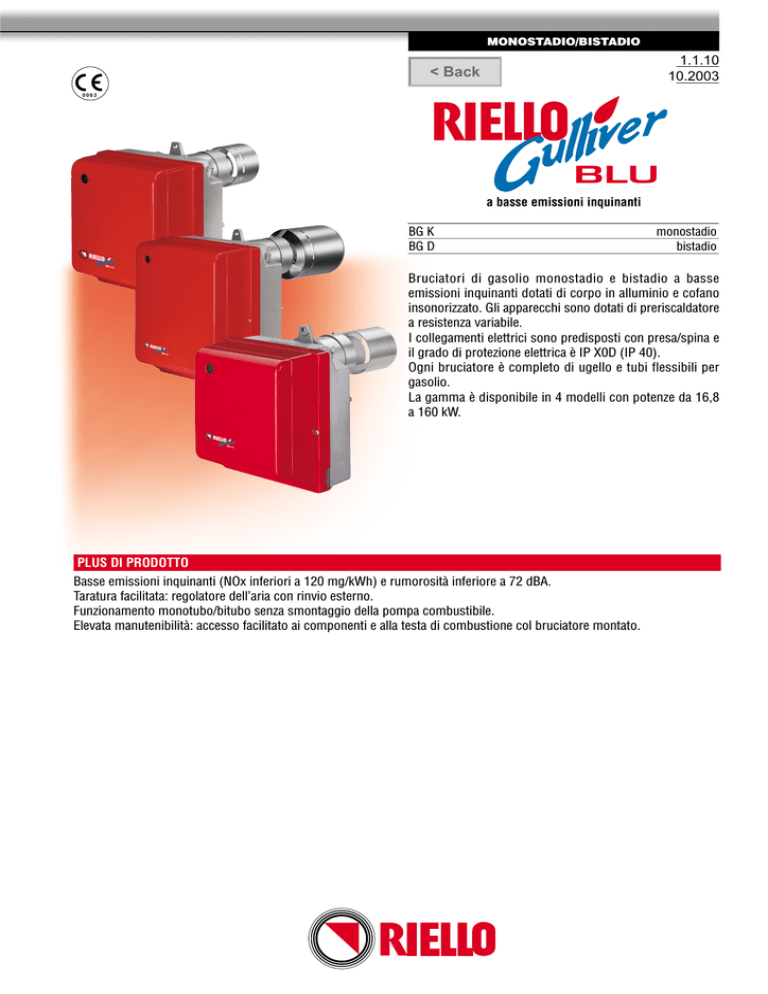

MONOSTADIO/BISTADIO
1.1.10
10.2003
< Back
0063
BLU
a basse emissioni inquinanti
BG K
BG D
monostadio
bistadio
Bruciatori di gasolio monostadio e bistadio a basse
emissioni inquinanti dotati di corpo in alluminio e cofano
insonorizzato. Gli apparecchi sono dotati di preriscaldatore
a resistenza variabile.
I collegamenti elettrici sono predisposti con presa/spina e
il grado di protezione elettrica è IP X0D (IP 40).
Ogni bruciatore è completo di ugello e tubi flessibili per
gasolio.
La gamma è disponibile in 4 modelli con potenze da 16,8
a 160 kW.
PLUS DI PRODOTTO
Basse emissioni inquinanti (NOx inferiori a 120 mg/kWh) e rumorosità inferiore a 72 dBA.
Taratura facilitata: regolatore dell’aria con rinvio esterno.
Funzionamento monotubo/bitubo senza smontaggio della pompa combustibile.
Elevata manutenibilità: accesso facilitato ai componenti e alla testa di combustione col bruciatore montato.
DENOMINAZIONE
BG K0.1
BG K1
BG K2
BG 6D
BG 7D
CODICE
3737500
3737000
3737400
3739211
3739111
357T1
370T1
374T1
392T1
391T1
Tipo
Potenza termica 2° stadio min - max *
Potenza termica 1° stadio min - max *
kW
-
-
-
65-106
91-160
Mcal/h
-
-
-
55,9-91,2
78,3-137,6
kW
16,8-35,3
17,8-35,6
32-59,3
57-65
78-91
Mcal/h
14,4-30,4
15,3-30,6
27,5-60
49-55,9
67-78,3
Portata 2° stadio min - max *
kg/h
-
-
-
5,5-9
7,7-13,5
Portata 1° stadio min - max *
kg/h
1,45-2,95
1,5-3
2,7-5
4,8-5,5
6,6-7,7
2
gasolio (viscosità max a 20°C : 6 mm /s)
Combustibile
potere calorifico inferiore
densità
viscosità a 20°C
Mcal/kg
10,2
kg/dm3
0,82-0,85
6 (1,5 °E - 6 cSt)
mm2/s max
mg/kWh
CO
11,8
kWh/kg
<60
<60
<60
<60
<60
Indice di fumosità
N° Bach
<1
<1
<1
<1
<1
NOx
mg/kWh
<120
<120
<120
<120
<120
caldaie ad acqua, a vapore, a olio diatermico
Impiego standard
230 ~ ± 10% /~50 monofase
Alimentazione elettrica
V/Hz
Motore elettrico
rpm
2750
2750
2750
2730
2730
A
0,8
0,85
0,85
2
2
Trasformatore d’accensione (secondario)
Pompa
campo di pressione
Potenza elettrica assorbita max
Grado di protezione elettrica
Rumorosità **
Peso
kV
8
8
8
8
8
mA
16
16
16
16
16
bar
8÷15
8÷15
8÷15
8÷15
8÷15
W max
220
300
300
390
470
IP
40
40
40
40
40
dB(A)
61
62
64
64
71
kg
13
13
13
19
19
* Temperatura ambiente 20°C.
** Pressione sonora misurata nel laboratorio combustione del costruttore, con bruciatore funzionante su caldaia di prova, alla potenza massima.
CAMPI DI LAVORO
2,6
2,4
2,2
2,0
1,8
BG 7D
BG K 0.1
11
120
2
130
12
140
13
150
14
160
DIMENSIONI D’INGOMBRO
BG K0.1
C
FLANGIA BG K0.1
E
180
A
91
45°
72
G
F
72
B
45°
D
H
130
150
11
I
BG K1 - BG K2
C
FLANGIA BG K1, BG K2, BG 6D
E
189
A
106
45°
83
G
F
83
B
D
45°
H
140
168*/170**
I
11
* per BG K
**per BG 6D
BG 6D - BG 7D
C
FLANGIA BG 7D
E
213
A
127
45°
99
G
F
B
99
D
45°
H
160
DENOMINAZIONE
A
11
190
I
BG K0.1
BG K1
BG K2
BG 6D
BG 7D
mm
234
255
255
300
300
B
mm
254
280
280
345
345
C
mm
196
202
202
228
247
D
mm
210
230
230
285
285
E
mm
191
207
229
284
394
øF
mm
87
104
105
131
165
øG
mm
84
89
89
97
116
H
mm
4
10
10
12
12
I
mm
-
28
28
36
36
3
STRUTTURA
BG K0.1
Legenda
1
2
3
4
5
6
7
Pompa olio
Apparecchiatura di comando e controllo
Pulsante di sblocco con segnalazione di blocco
Flangia con schermo isolante
Gruppo regolazione serranda aria
Gruppo portaugello
Fotoresistenza
BG K1 - BG K2
Legenda
1
2
3
4
5
6
7
Pompa olio
Gruppo regolazione serranda aria
Gruppo portaugello
Flangia con schermo isolante
Apparecchiatura di comando e controllo
Pulsante di sblocco con segnalazione di blocco
Rivelatore fiamma
BG 6D - BG 7D
Legenda
1
2
3
4
5
6
7
8
9
10
11
12
4
Pompa con variatore di pressione
Ritardatore elettronico
Apparecchiatura di comando e controllo
Pulsante di sblocco con segnalazione di blocco
Flangia con schermo isolante
Gruppo regolazione serranda aria 2° stadio
Gruppo portaugello
Rivelatore fiamma
Martinetto
Presa a 4 poli
Valvola 2° stadio
Valvola 1° stadio
LINEA ALIMENTAZIONE DEL COMBUSTIBILE
Non si deve superare la depressione in pompa di 0,4 bar (40 kPa). Con una depressione maggiore si ha liberazione di gas dal
combustibile; la pompa diventa rumorosa e la sua durata diminuisce.
Si consiglia di far arrivare la tubazione di ritorno alla stessa altezza della tubazione di aspirazione; è più difficile il disinnesco della
tubazione aspirante. In questo caso non è necessaria la valvola di fondo. Se invece la tubazione di ritorno arriva sopra il livello
del combustibile la valvola di fondo è indispensabile. Questa soluzione è meno sicura della precedente per la possibile mancanza
di tenuta della valvola.
Nota: è necessario installare un filtro sulla linea di alimentazione del combustibile.
L (m)
øi (mm)
H
(m)
0
0,5
1
1,5
2
3
3,5
8
10
35
30
25
20
15
8
6
100
100
100
90
70
30
20
Legenda
H
L
øi
Dislivello
max lunghezza del tubo di aspirazione
diametro interno del tubo
* Solo per l'Italia: dispositivo automatico di intercettazione secondo circolare Ministero dell'Interno n. 73 del 29/7/71.
COLLEGAMENTI ELETTRICI (a cura dell’installatore)
BG K0.1 - BG K1 - BG K2
Nota:
Sezione dei conduttori min 1 mm 2 .
(salvo diverse indicazioni di norme e
leggi locali).
Collegare il dispositivo automatico di
intercettazione (230V - 0,5A max.) ai
morsetti N-B4 della spina 7 poli.
5
BG 6D - BG 7D
Nota:
Non invertire il neutro con la fase nella linea di alimentazione elettrica.
Sezione dei conduttori 1,5 mm2.
RIELLO BG K0.1 - BG K1 - BG K2
DESCRIZIONE COSTRUTTIVA PER CAPITOLATO SINTETICO
Bruciatore ad aria soffiata di tipo monostadio, atto al funzionamento a due regimi di fiamma, completamente automatico, completo
di preriscaldatore.
Idoneo per la combustione di gasolio e caratterizzato da fiamma blu e quindi con basse emissioni inquinanti (Ossidi di Azoto NOx,
Ossidi di Carbonio CO e Idrocarburi incombusti).
DESCRIZIONE COSTRUTTIVA PER CAPITOLATO
Bruciatore di gasolio del tipo aria soffiata, monostadio, completamente automatico, a basse emissioni inquinanti, composto da:
- cofano silenziatore in materiale plastico coibentato che racchiude tutti i componenti dell’apparecchio
- testa di combustione completa di disco di turbolenza in acciaio inossidabile e di bloccaggio in acciaio refrattario caratterizzato
da una corona di asole perpendicolari all'asse che permettono il ricircolo dei fumi al suo interno
- pompa ad ingranaggi con: regolatore di pressione incorporato, attacchi frontali per il manometro e il vacuometro, prese di
aspirazione e ritorno combustibile
- elettrovalvola di apertura del circuito by-pass
- motore monofase per l'azionamento della pompa e del ventilatore centrifugo e previsto con uscita a bassa tensione per
alimentazione dell'apparecchiatura elettronica
- scudo anteriore di protezione in alluminio pressofuso con aperture di presa aria e predisposizioni per il passaggio ambidestro
dei tubi flessibili per l'alimentazione del combustibile
- apparecchiatura di tipo elettronico comprendente la parte di comando e controllo per la gestione delle seguenti funzioni:
prelavaggio della camera di combustione, accensione a mezzo arco-voltaico, controllo fiamma a mezzo rilevatore e sistema di
blocco di sicurezza: il trasformatore d'accensione; un fusibile; la presa a 7 poli; la serie di connettori per i collegamenti elettrici
con innesto a chiave; il test point per la diagnosi guasti
- gruppo portaugello con sfilamento frontale e fissaggio autocentrante
- rilevatore di fiamma previsto per il controllo sia della presenza di fiamma che della qualità
- indicatore della qualità della fiamma con rilievo visivo sul cofano a mezzo di led
- resistenza variabile con dispositivo automatico di regolazione per il raggiungimento della temperatura ottimale del gasolio nella
fase di polverizzazione
- polverizzazione di tipo meccanico del gasolio che permette, tramite la scelta del tipo di ugello e la regolazione dell'aria,
l'ottimizzazione della combustione
- regolazione dell'aria a mezzo rinvio meccanico esterno
- caratterizzato da fiamma blu e quindi con basse emissioni inquinanti (Ossidi di Azoto NOx, Ossidi di Carbonio CO e Idrocarburi
incombusti)
- conforme al marchio BLAUER ENGEL - RAL-UZ9 (ed. 3/97)
- conforme alle norme EN 267
- conforme alle norme CEI
- grado di protezione elettrica IP40 secondo EN 60529
- conforme alla direttiva 89/336/CEE (compatibilità elettromagnetica)
- conforme alla direttiva 72/23/CEE (bassa tensione)
- conforme alla direttiva 98/392/CEE (macchine)
- conforme alla direttiva 92/42/CEE (rendimenti)
6
MATERIALE A CORREDO
- tubazioni flessibili di collegamento al circuito gasolio con nipples
- flangia con schermo isolante
- viti e dadi per flangia di fissaggio alla caldaia
- targhetta di identificazione prodotto
- certificato di garanzia dell'apparecchio
- monografia tecnica con disposizioni di installazione, uso e manutenzione
ACCESSORI
- Kit contaore
- Filtro di linea
NORME DI INSTALLAZIONE
L’olio combustibile deve rispettare le caratteristiche richieste dal DPCM 8/3/2002.
Devono essere effettuate verifiche ed interventi periodici e il controllo della combustione secondo DPR 412/93 e DPR 551/99.
Il bruciatore Riello Gulliver Blu deve essere installato in locale idoneo all’uso secondo quanto prescritto dalla Circolare 73/71.
RIELLO BG 6D - BG 7D
DESCRIZIONE COSTRUTTIVA PER CAPITOLATO SINTETICO
Bruciatore ad aria soffiata di tipo bistadio, atto al funzionamento a due regimi di fiamma, completamente automatico.
Idoneo per la combustione di gasolio e caratterizzato da fiamma blu e quindi con basse emissioni inquinanti (Ossidi di Azoto NOx,
Ossidi di Carbonio CO e Idrocarburi incombusti).
DESCRIZIONE COSTRUTTIVA PER CAPITOLATO
Bruciatore di gasolio del tipo aria soffiata, bistadio, completamente automatico, a basse emissioni inquinanti, composto da:
- cofano silenziatore in materiale plastico coibentato che racchiude tutti i componenti dell’apparecchio
- testa di combustione completa di disco di turbolenza in acciaio inossidabile e di bloccaggio in acciaio refrattario caratterizzato
da una corona di asole perpendicolari all'asse che permettono il ricircolo dei fumi al suo interno
- pompa ad ingranaggi con: regolatore di pressione incorporato, attacchi frontali per il manometro e il vacuometro, prese di
aspirazione e ritorno combustibile
- elettrovalvola di apertura del circuito by-pass
- motore monofase per l'azionamento della pompa e del ventilatore centrifugo e previsto con uscita a bassa tensione per
alimentazione dell'apparecchiatura elettronica
- scudo anteriore di protezione in alluminio pressofuso con aperture di presa aria e predisposizioni per il passaggio ambidestro
dei tubi flessibili per l'alimentazione del combustibile
- apparecchiatura di tipo elettronico comprendente la parte di comando e controllo per la gestione delle seguenti funzioni:
prelavaggio della camera di combustione, accensione a mezzo arco-voltaico, controllo fiamma a mezzo rilevatore e sistema di
blocco di sicurezza: il trasformatore d'accensione; un fusibile; la presa a 7 poli; la serie di connettori per i collegamenti elettrici
con innesto a chiave; il test point per la diagnosi guasti
- gruppo portaugello con sfilamento frontale e fissaggio autocentrante
- rilevatore di fiamma previsto per il controllo sia della presenza di fiamma che della qualità
- polverizzazione di tipo meccanico del gasolio che permette, tramite la scelta del tipo di ugello e la regolazione dell'aria,
l'ottimizzazione della combustione
- regolazione dell'aria a mezzo del rinvio meccanico esterno, con regolazione a martinetto per funzionamento 1° e 2° fiamma
- caratterizzato da fiamma blu e quindi con basse emissioni inquinanti (Ossidi di Azoto NOx, Ossidi di Carbonio CO e Idrocarburi
incombusti)
- conforme al marchio BUWAL n° 197012
- approvazione DIN n° 5G766/96 secondo le norme EN 267
- conforme alle norme CEI
- grado di protezione elettrica IP40 secondo EN 60529
- conforme alla direttiva 89/336/CEE (compatibilità elettromagnetica)
- conforme alla direttiva 72/23/CEE (bassa tensione)
- conforme alla direttiva 98/392/CEE (macchine)
- conforme alla direttiva 92/42/CEE (rendimenti)
7
ACCESSORI
- Kit contaore
- Filtro di linea
NORME DI INSTALLAZIONE
Cod. 9373541
rev. 3
10.2003
Lineagrafica
L’olio combustibile deve rispettare le caratteristiche richieste dal DPCM 8/3/2002.
Devono essere effettuate verifiche ed interventi periodici e il controllo della combustione secondo DPR 412/93 e DPR 551/99.
Il bruciatore Riello Gulliver Blu deve essere installato in locale idoneo all’uso secondo quanto prescritto dalla Circolare 73/71.
Stampata su carta ecologica riciclata al 100%
MATERIALE A CORREDO
- tubazioni flessibili di collegamento al circuito gasolio con nipples
- flangia con schermo isolante
- viti e dadi per flangia di fissaggio alla caldaia
- spina a 4 poli
- targhetta di identificazione prodotto
- certificato di garanzia dell'apparecchio
- monografia tecnica con disposizioni di installazione, uso e manutenzione
RIELLO S.p.A. - 37045 Legnago (VR)
Tel 0442630111 - Fax 044222378 - www.riello.it
Poiché l’Azienda è costantemente impegnata nel continuo perfezionamento di tutta la sua produzione, le caratteristiche estetiche
e dimensionali, i dati tecnici, gli equipaggiamenti e gli accessori, possono essere soggetti a variazione.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
