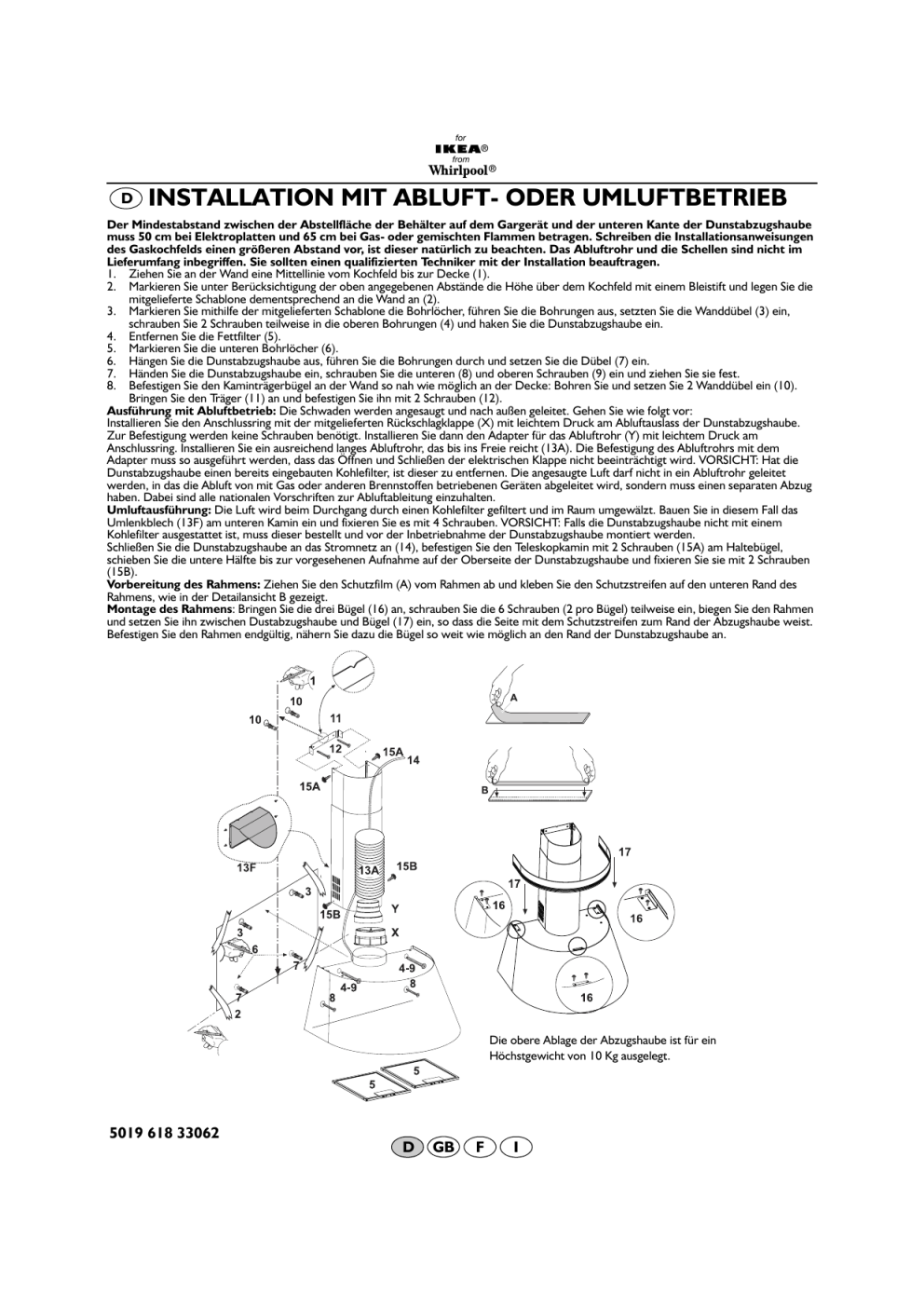

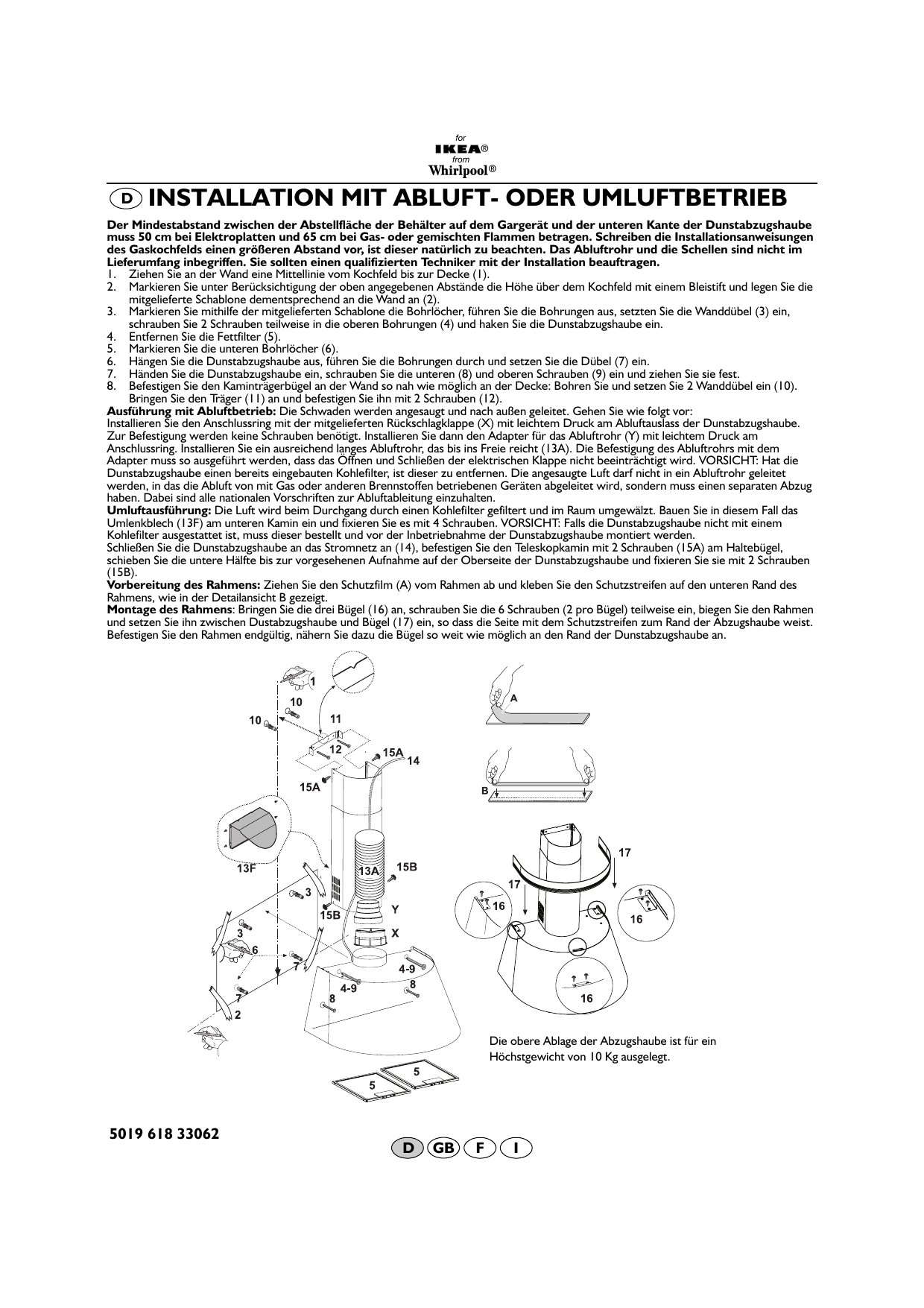

INSTALLATION MIT ABLUFT- ODER UMLUFTBETRIEB
Der Mindestabstand zwischen der Abstellfläche der Behälter auf dem Gargerät und der unteren Kante der Dunstabzugshaube
muss 50 cm bei Elektroplatten und 65 cm bei Gas- oder gemischten Flammen betragen. Schreiben die Installationsanweisungen
des Gaskochfelds einen größeren Abstand vor, ist dieser natürlich zu beachten. Das Abluftrohr und die Schellen sind nicht im
Lieferumfang inbegriffen. Sie sollten einen qualifizierten Techniker mit der Installation beauftragen.
1. Ziehen Sie an der Wand eine Mittellinie vom Kochfeld bis zur Decke (1).
2. Markieren Sie unter Berücksichtigung der oben angegebenen Abstände die Höhe über dem Kochfeld mit einem Bleistift und legen Sie die
mitgelieferte Schablone dementsprechend an die Wand an (2).
3. Markieren Sie mithilfe der mitgelieferten Schablone die Bohrlöcher, führen Sie die Bohrungen aus, setzten Sie die Wanddübel (3) ein,
schrauben Sie 2 Schrauben teilweise in die oberen Bohrungen (4) und haken Sie die Dunstabzugshaube ein.
4. Entfernen Sie die Fettfilter (5).
5. Markieren Sie die unteren Bohrlöcher (6).
6. Hängen Sie die Dunstabzugshaube aus, führen Sie die Bohrungen durch und setzen Sie die Dübel (7) ein.
7. Händen Sie die Dunstabzugshaube ein, schrauben Sie die unteren (8) und oberen Schrauben (9) ein und ziehen Sie sie fest.
8. Befestigen Sie den Kaminträgerbügel an der Wand so nah wie möglich an der Decke: Bohren Sie und setzen Sie 2 Wanddübel ein (10).
Bringen Sie den Träger (11) an und befestigen Sie ihn mit 2 Schrauben (12).
Ausführung mit Abluftbetrieb: Die Schwaden werden angesaugt und nach außen geleitet. Gehen Sie wie folgt vor:
Installieren Sie den Anschlussring mit der mitgelieferten Rückschlagklappe (X) mit leichtem Druck am Abluftauslass der Dunstabzugshaube.
Zur Befestigung werden keine Schrauben benötigt. Installieren Sie dann den Adapter für das Abluftrohr (Y) mit leichtem Druck am
Anschlussring. Installieren Sie ein ausreichend langes Abluftrohr, das bis ins Freie reicht (13A). Die Befestigung des Abluftrohrs mit dem
Adapter muss so ausgeführt werden, dass das Öffnen und Schließen der elektrischen Klappe nicht beeinträchtigt wird. VORSICHT: Hat die
Dunstabzugshaube einen bereits eingebauten Kohlefilter, ist dieser zu entfernen. Die angesaugte Luft darf nicht in ein Abluftrohr geleitet
werden, in das die Abluft von mit Gas oder anderen Brennstoffen betriebenen Geräten abgeleitet wird, sondern muss einen separaten Abzug
haben. Dabei sind alle nationalen Vorschriften zur Abluftableitung einzuhalten.
Umluftausführung: Die Luft wird beim Durchgang durch einen Kohlefilter gefiltert und im Raum umgewälzt. Bauen Sie in diesem Fall das
Umlenkblech (13F) am unteren Kamin ein und fixieren Sie es mit 4 Schrauben. VORSICHT: Falls die Dunstabzugshaube nicht mit einem
Kohlefilter ausgestattet ist, muss dieser bestellt und vor der Inbetriebnahme der Dunstabzugshaube montiert werden.
Schließen Sie die Dunstabzugshaube an das Stromnetz an (14), befestigen Sie den Teleskopkamin mit 2 Schrauben (15A) am Haltebügel,
schieben Sie die untere Hälfte bis zur vorgesehenen Aufnahme auf der Oberseite der Dunstabzugshaube und fixieren Sie sie mit 2 Schrauben
(15B).
Vorbereitung des Rahmens: Ziehen Sie den Schutzfilm (A) vom Rahmen ab und kleben Sie den Schutzstreifen auf den unteren Rand des
Rahmens, wie in der Detailansicht B gezeigt.
Montage des Rahmens: Bringen Sie die drei Bügel (16) an, schrauben Sie die 6 Schrauben (2 pro Bügel) teilweise ein, biegen Sie den Rahmen
und setzen Sie ihn zwischen Dustabzugshaube und Bügel (17) ein, so dass die Seite mit dem Schutzstreifen zum Rand der Abzugshaube weist.
Befestigen Sie den Rahmen endgültig, nähern Sie dazu die Bügel so weit wie möglich an den Rand der Dunstabzugshaube an.
Die obere Ablage der Abzugshaube ist für ein
Höchstgewicht von 10 Kg ausgelegt.
5019 618 33062
D
GB
F
I
1.
2.
3.
4.
5.
BEDIENFELD
Bedienfeld
Fettfilter
Griffe der Fettfilter
Arbeitsplatzbeleuchtung (je nach Modell)
Teleskopkamin
EIN/AUS - Taste Beleuchtung.
Der Lichtschalter hat zwei Stellungen
(Ein - Aus).
Anschalten der Lampen: Schieben Sie den Schalter nach
rechts.
Wahlschalter für die Ansaugleistung.
Dieser Wahlschalter verfügt über mehrere Stellungen zur
Wahl der Abluftleistung in Abhängigkeit der von der
Dunstabzugshaube zu bewältigenden Dampfentwicklung.
Erhöhung der Abluftleistung: Schieben Sie den Schalter
nach rechts.
Abb. 1
Reinigung des Fettfilters
Sie sollten den Fettfilter einmal pro Monat reinigen.
1. Trennen Sie die Abzugshaube vom Stromnetz.
2. Entnehmen Sie die Fettfilter - Abb. 1:
a - Ziehen Sie die Griffe des Fettfilters nach hinten
b - und anschließend nach unten.
3. Führen Sie nach der Reinigung des Fettfilters zur Montage alle
Schritte in umgekehrter Reihenfolge aus und stellen Sie sicher,
dass der Filter die gesamte Absaugfläche abdeckt.
Einbau und Auswechseln des Aktivkohlefilters:
Der Kohlefilter ist alle 6 Monate zu ersetzen.
1. Trennen Sie die Abzugshaube vom Stromnetz.
2. Entnehmen Sie die Fettfilter (Abb. 1 - a, b).
3. Bauen Sie die den Motor abdeckenden Filter ein: Achten
Sie beim Einsetzen des Filters darauf, dass die Zungen R
auf dem Luftkanal in die Schlitze S greifen. Drehen Sie den
Filter im Uhrzeigersinn, bis er einrastet.
4. Gehen Sie zum Herausnehmen des Fettfilters in
umgekehrter Reihenfolge vor.
5. Setzen Sie die Fettfilter wieder ein.
Achtung! Bei auf der Dunstabzugshaube abgesetztem Öl
oder Fett besteht Brandgefahr.
Reinigen Sie die Dunstabzugshaube deshalb mindestens 1
Mal im Monat.
Verwenden Sie dazu ein weiches Tuch und Neutralreiniger.
Vermeiden Sie unbedingt Scheuermittel oder Alkohol.
Vor Inbetriebnahme der Dunstabzugshaube
Auswechseln der Lampen
1. Trennen Sie die Abzugshaube vom Stromnetz.
2. Entnehmen Sie die Fettfilter (Abb. 1 - a, b).
3. Entfernen Sie die durchgebrannte Lampe.
Verwenden Sie ausschließlich Lampen mit max. 40 W (E14).
4. Setzen Sie die Fettfilter wieder ein.
Halogenlampen:
Setzen Sie einen kleinen
Schlitzschraubenzieher oder ein
anderes geeignetes Werkzeug als
Hebel an. Lassen Sie die
Lampenabdeckung wieder einrasten.
5. Verwenden Sie ausschließlich
E14-Lampen mit max. 40 W oder Halogenlampen (je nach
Modell) mit max. 20 W, ohne
diese mit den Händen anzufassen.
5019 618 33062
Abb. 2
Reinigung der Dunstabzugshaube
D
GB
Damit Sie Ihre Dunstabzugshaube optimal nutzen können,
sollten Sie die Gebrauchsanleitungen sorgfältig lesen und für
den Bedarfsfall aufbewahren.
Bewahren Sie das Verpackungsmaterial (Plastikbeutel,
Styroporteile usw.) außerhalb der Reichweite von Kindern
auf, da es eine mögliche Gefahrenquelle darstellt.
Stellen Sie sicher, dass die Dunstabzugshaube keine
Transportschäden erlitten hat. Die Installation und die
elektrischen Anschlüsse sind durch einen qualifizierten
Techniker entsprechend der örtlichen Bestimmungen
vornehmen zu lassen.
F
I
Informationen zum Umweltschutz
1. Verpackung
Das Verpackungsmaterial ist zu 100% wieder verwertbar und durch
ein Recyclingsymbol gekennzeichnet
. Beachten Sie für die
Entsorgung die örtlichen Vorschriften. Bewahren Sie das
Verpackungsmaterial (Plastikbeutel, Styroporteile usw.) außerhalb
der Reichweite von Kindern auf, da es eine mögliche Gefahrenquelle
darstellt.
2. Gerät
Dieses Gerät ist in Übereinstimmung mit der Europäischen Richtlinie
2002/96/EC "Waste Electrical and Electronic Equipment" (WEEE)
gekennzeichnet.
Durch vorschriftsmäßige Entsorgung trägt der Benutzer dazu bei,
schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden.
Das Symbol
auf dem Produkt oder den Begleitpapieren weist
darauf hin, dass das Gerät nicht als Hausmüll behandelt werden darf,
sondern bei den zuständigen Sammelstellen für Elektro- und
Elektronikaltgeräte abzugeben ist.
Beachten Sie daher bei der Entsorgung die örtlichen Verordnungen
zur Abfallbeseitigung.
Wenden Sie sich für weitere Informationen zur Behandlung,
Wiederverwertung und zum Recycling des Produktes an die
zuständige lokale Behörde, an die städtische Müllabfuhr oder an
Ihren Fachhändler, bei dem Sie das Gerät erworben haben.
ALLGEMEINE HINWEISE UND
RATSCHLÄGE
ACHTUNG!
• Das Gerät sollte von Kindern oder Behinderten nur unter
Aufsicht benutzt werden.
• Achten Sie darauf, dass Kinder das Gerät nicht als
Spielzeug benutzen.
1. Schließen Sie das Gerät erst nach seiner kompletten Installation
an das Stromnetz an und schalten Sie es vor jedem Wartungsoder Reinigungseingriff vom Stromnetz ab.
2. Bereiten Sie keine flambierten Gerichte unter der
Dunstabzugshaube zu. Bei offenen Flammen besteht
Brandgefahr.
3. Lassen Sie beim Frittieren keine Pfannen unbeaufsichtigt, da das
erhitzte Fett Feuer fangen könnte.
4. Konstante Pflege und Reinigung gewährleisten den
einwandfreien Betrieb und die Leistungstüchtigkeit Ihrer
Dunstabzugshaube. Säubern Sie regelmäßig alle verschmutzten
Flächen Ihrer Dunstabzugshaube. Sie sollten den Filter des
Öfteren entfernen und reinigen oder ersetzen. Die Verwendung
von entflammbaren Materialien zur Ableitung der angesaugten
Luft ist untersagt.
5. Wird die Dunstabzugshaube zusammen mit anderen nicht mit
Strom betriebenen Geräten benutzt, darf der Unterdruck im
Raum 4Pa (4 x 10 -5 bar) nicht überschreiten. Sorgen Sie für eine
ausreichende Belüftung des Raums.
5019 618 33062
D
GB
Elektrischer Anschluss
Stellen Sie vor dem Anschluss der Dunstabzugshaube an das
Stromnetz sicher, dass die auf dem Typenschild angegebene
Spannung mit der Ihrer Wohnung übereinstimmt. Das Typenschild ist
im Innenteil der Dunstabzugshaube hinter dem Fettfilter angebracht.
Der eventuell vorhandene Stecker der Dunstabzugshaube muss an
eine gut zugängliche Steckdose angeschlossen werden.
Sollte die Dunstabzugshaube nicht mit Stecker versehen sein, können
Sie einen normgerechten Stecker verwenden oder einen
normgerechten zweipoligen Schalter mit einer
Mindestkontaktöffnung von 3 mm.
Der Ersatz des Netzkabels mit Stecker oder biegsamem Kabel ist
dem “Kundendienst“ oder qualifizierten Technikern vorbehalten.
Konformitätserklärung
Dieses Gerät wurde gemäß folgender Richtlinien entworfen,
hergestellt und auf dem Markt eingeführt:
- Sicherheitsanforderungen der “Niederspannungsrichtlinie”
73/23/EWG
- Schutzvorschriften laut "EMV" Richtlinie" 89/336/EWG mit
nachfolgender Änderung durch 93/68/EWG.
Störung - was tun?
Die Dunstabzugshaube funktioniert nicht:
• Sitzt der Stecker korrekt in der Steckdose?
• Liegt ein Stromausfall vor?
• Ist die Sicherung durchgebrannt?
Die Ansaugleistung der Dunstabzugshaube ist ungenügend:
• Haben Sie die korrekte Drehzahlstufe eingestellt?
• Sind die Filter zu reinigen oder zu ersetzen?
• Sind die Abluftöffnungen verstopft?
Die Lampe funktioniert nicht:
• Ist die Lampe zu ersetzen?
• Wurde die Lampe sachgerecht montiert?
• Ist die Sicherung durchgebrannt?
Kundendienst
Bevor Sie den Kundendienst rufen
1. Prüfen Sie zunächst, ob Sie die Störung selbst beheben können
(siehe “Störung - was tun?”).
2. Schalten Sie das Gerät ab und wieder ein, um sicherzustellen,
dass der Fehler behoben wurde.
3. Haben Sie keinen Erfolg, müssen Sie den Kundendienst
benachrichtigen.
Machen Sie bitte folgende Angaben:
• Art der Störung,
• das Gerätemodell, das Sie dem Typenschild im Inneren der
Abzugshaube nach Entfernen der Fettfilter entnehmen können,
• Ihre vollständige Adresse,
• Ihre Telefonnummer mit Vorwahl,
• Die Servicenummer (Ziffer unter dem Wort SERVICE auf dem
Typenschild im Inneren der Abzugshaube hinter dem Fettfilter).
Wenden Sie sich im Falle eines Reparaturbedarfs an eine autorisierte
Kundendienststelle (zur Garantie von Originalersatzteilen und einer
fachmännischen Reparatur).
Die Nichtbeachtung dieser Anweisungen kann die Sicherheit und die
Qualitätseigenschaften des Geräts gefährden.
