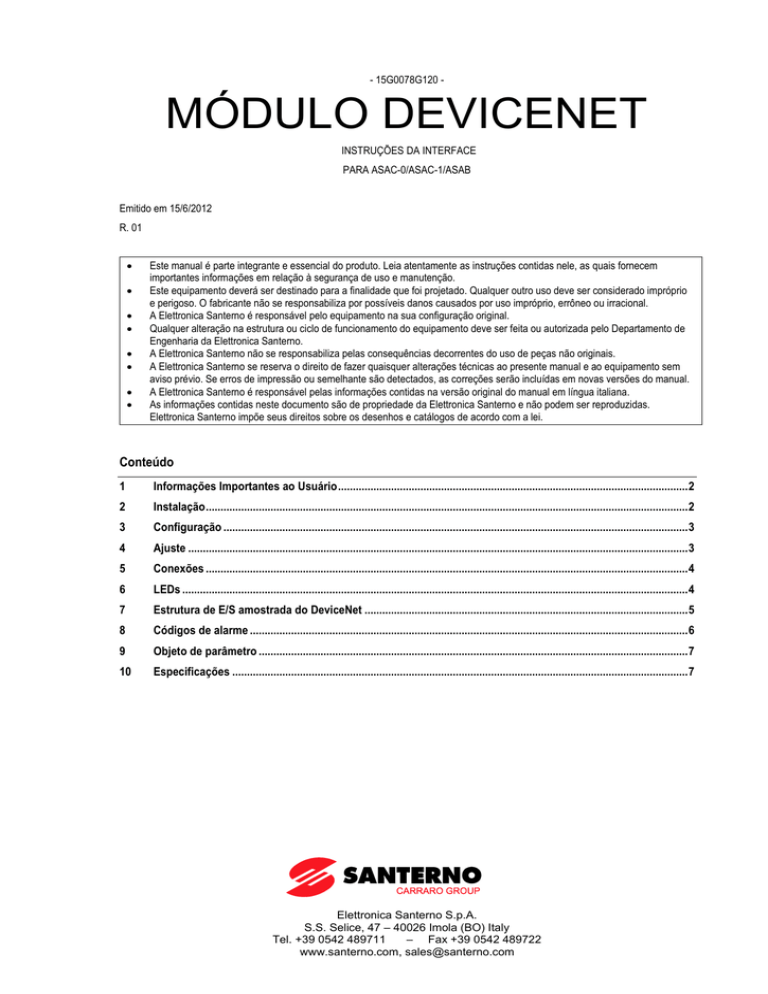

MÓDULO DEVICENET

MÓDULO DEVICENET
- 15G0078G120 -
MÓDULO DEVICENET
INSTRUÇÕES DA INTERFACE
PARA ASAC-0/ASAC-1/ASAB
Emitido em 15/6/2012
R. 01








Este manual é parte integrante e essencial do produto. Leia atentamente as instruções contidas nele, as quais fornecem
importantes informações em relação à segurança de uso e manutenção.
Este equipamento deverá ser destinado para a finalidade que foi projetado. Qualquer outro uso deve ser considerado impróprio
e perigoso. O fabricante não se responsabiliza por possíveis danos causados por uso impróprio, errôneo ou irracional.
A Elettronica Santerno é responsável pelo equipamento na sua configuração original.
Qualquer alteração na estrutura ou ciclo de funcionamento do equipamento deve ser feita ou autorizada pelo Departamento de
Engenharia da Elettronica Santerno.
A Elettronica Santerno não se responsabiliza pelas consequências decorrentes do uso de peças não originais.
A Elettronica Santerno se reserva o direito de fazer quaisquer alterações técnicas ao presente manual e ao equipamento sem
aviso prévio. Se erros de impressão ou semelhante são detectados, as correções serão incluídas em novas versões do manual.
A Elettronica Santerno é responsável pelas informações contidas na versão original do manual em língua italiana.
As informações contidas neste documento são de propriedade da Elettronica Santerno e não podem ser reproduzidas.
Elettronica Santerno impõe seus direitos sobre os desenhos e catálogos de acordo com a lei.
Conteúdo
1
Informações Importantes ao Usuário ....................................................................................................................... 2
2
Instalação .................................................................................................................................................................... 2
3
Configuração .............................................................................................................................................................. 3
4
Ajuste .......................................................................................................................................................................... 3
5
Conexões .................................................................................................................................................................... 4
6
LEDs ............................................................................................................................................................................ 4
7
Estrutura de E/S amostrada do DeviceNet .............................................................................................................. 5
8
Códigos de alarme ..................................................................................................................................................... 6
9
Objeto de parâmetro .................................................................................................................................................. 7
10
Especificações ........................................................................................................................................................... 7
Elettronica Santerno S.p.A.
S.S. Selice, 47 – 40026 Imola (BO) Italy
Tel. +39 0542 489711
– Fax +39 0542 489722
www.santerno.com, [email protected]
1
Informações Importantes ao Usuário
Observe todas as precauções de segurança necessárias ao controlar o soft starter remotamente. Alerte a equipe de que o maquinário
pode iniciar sem qualquer aviso.
É responsabilidade do instalador seguir todas as instruções neste manual e seguir as práticas elétricas corretas.
2
Instalação
ATENÇÃO
Remova os cabos elétricos e a tensão de controle do soft starter antes de prender ou remover acessórios. Se isso não for
feito, o equipamento poderá ser danificado.
2.1
Procedimento de instalação
Instale o Módulo DeviceNet usando o seguinte procedimento:
1. Remova a tensão de controle e a alimentação do soft starter.
2. Prenda o módulo ao soft starter como ilustrado.
3. Defina o Endereço do nó do Módulo DeviceNet (ID MAC) a Taxa de Dados.
4. Aplicar tensão de controle ao soft starter.
5. Insira o conector de rede no módulo e ligue a rede DeviceNet.
2.2
Instalação Física
1.
2.
3.
Puxe totalmente para fora os clipes de retenção superior e inferior do módulo.
Alinhe o módulo com o slot da porta de comunicação.
Pressione para dentro os clipes de retenção superior e inferior para prender o módulo ao soft starter.
2
3
1 0 1 7 8 .B
1
CUIDADO
Projetos de rede devem reduzir o comprimento cumulativo máximo permitido de dropline em 400 mm para cada módulo
instalado na rede. Falha em fazer isso pode resultar em erros de comunicação de rede e confiabilidade reduzida.
Exemplo: ODVA especifica um comprimento máximo cumulativo de dropline de 156 m em uma rede que opera a 125 kb/s.
Se seis módulos fossem instalados nesta rede, o comprimento total cumulativo de dropline precisaria diminuir para 153,6 m.
2/8
Módulo DeviceNet
0 3 5 5 0 .B
Remova o módulo usando o seguinte procedimento:
1. Coloque o módulo em off-line.
2. Remova o conector DeviceNet.
3. Remova a tensão de controle e a alimentação do soft starter.
4. Puxe totalmente para fora os clipes de retenção superior e inferior do módulo.
5. Retire o módulo do soft starter.
3
Configuração
O Módulo DeviceNet é um dispositivo escravo de Grupo 2, usando um conjunto de conexão mestre/escravo predefinido. Dados de E/S
são produzidos e consumidos usando mensagens de E/S amostradas.
O soft starter deve ser adicionado ao gerenciador de projeto DeviceNet usando o arquivo EDS e a ferramenta de software de
configuração/gerenciamento. Esse arquivo está disponível no santerno.com. Para operar com sucesso, o arquivo EDS correto deve ser
usado. Um arquivo bitmap gráfico na tela (device.bmp) também está disponível.
4
Ajuste
Alterações às configurações do comutador rotativo entram em vigor na próxima vez em que a rede
DeviceNet é ligada.
As configurações padrão de fábrica para os comutadores de ajuste rotativo são:
D ATA R AT E
500 kB
PGM
250 kB
125 kB
NODE ADDRESS
( 00 - 63, PG M )
2
4
0
6
PGM
M SD
2
4
0
6
8
LSD
NOTA
A Taxa de Dados e o Endereço do Nó (ID MAC) devem ser definidos localmente no módulo. Eles não podem ser definidos
usando o software de gerenciamento DeviceNet.
Quando os comutadores rotativos da Taxa de Dados e do Endereço do Nó MSD (ID MAC) são definidos na posição PGM,
o módulo usa a Taxa de Dados e o Endereço do Nó (ID MAC) válidos usados anteriormente.
Módulo DeviceNet
3/8
Conexões
ASAB
1
2
2
Bk
V
V+
3
Bu
V -
S hield
C A N _L
V +
C A N _H
3
Wh
C AN_H
Rd
S h ie l d
0 32 02 . B
1
11 6 0 4 .B
ASAC
CAN_L
5
3
ASAC
ASAB (remoto/automático ligado)
A1, 02: Parada
Módulo DeviceNet
56, 57: Parada
58, 57: Reset
Módulo DeviceNet
Conexão padrão na rede do DeviceNet
Conexão padrão na rede do DeviceNet
ASAC: Para o Módulo DeviceNet aceitar os comandos seriais, um link deve ser ajustado através dos terminais A1-02 no soft starter.
ASAB: Os links de entrada serão necessários nas entradas de redefinição e parada se o soft starter for operado no modo Remoto. No
modo Local, os links não são necessários.
NOTA
ASAB: Parâmetro Comando Remoto seleciona se o soft starter aceitará os comandos Iniciar e Parar do Mestre de
Rede Serial durante o Modo Remoto. Consulte o manual do usuário do soft starter para obter detalhes de parâmetros.
6
LEDs
O LED do Módulo indica a condição do suprimento de energia e a operação do módulo.
O LED de Rede indica o status do link de comunicação entre o Módulo DeviceNet e o Mestre de rede.
LED
1
(Módulo)
2
(Rede)
Estado
Desligado
Verde
Vermelho
Intermitente em
vermelho/verde
Desligado
Intermitente em verde
Verde
Intermitente em vermelho
Vermelho
Intermitente em
vermelho/verde
Descrição
Potência da rede desligada
Operação normal
Falha irrecuperável
Modo de autoteste
O teste de ID MAC duplicado não foi concluído
On-line, mas sem conexão com o Mestre
On-line e alocado a um Mestre
Uma ou mais conexões de E/S atingiram o tempo limite
Falha na comunicação entre o módulo e o Mestre
A comunicação falhou e recebeu uma solicitação de
comunicação falha de Identidade.
NOTA
Quando ocorre uma falha de comunicação, o soft starter pode desarmar, caso o parâmetro Timeout de Comunicação
para a rede seja maior que zero. Quando a comunicação for restaurada, o soft starter deverá ser redefinido.
4/8
Módulo DeviceNet
7
Estrutura de E/S amostrada do DeviceNet
Quando o arquivo EDS tiver sido carregado, o Módulo DeviceNet deverá ser adicionado à lista do scanner com os parâmetros
mostrados na tabela a seguir:
Parâmetro
Valor
Tipo de conexão E/S
Amostrada
Tamanho de recebimento da amostra
14 bytes
Tamanho de transmissão da amostra
2 bytes
Quando o soft starter, o módulo e o Mestre tiverem sido definidos, configurados e ligados, o Mestre irá transmitir 2 bytes de dados ao
módulo e receber 14 bytes de dados do módulo.
Os dados de saída E/S amostrados de Mestre > Escravo são como segue:
Byte
Bit
Função
0
0
0 = Comando de Parada
1 = Comando de Partida
1
0 = Habilitar comandos de Partida ou Parada
1 = Parada rápida (isto é, parada por inércia) e desabilitar o comando de Partida
2
0 = Habilitar comandos de Partida e Parada
1 = Comando de Reset e desabilitar o comando de Partida
3a7
Reservado
1
0 a 11
0 = Use a entrada remota do soft starter para selecionar a configuração do motor
1 = Use a definição do motor primário quando partindo2
2 = Use a definição do motor secundário quando partindo2
3 = Reservado
2a7
Reservado
1
2
Disponível apenas em soft starters ASAB.
Certifique-se de que a entrada programável não esteja definida para Seleção de Programação do Motor antes de usar esta função.
Os dados de entrada E/S amostrados Escravo > Mestre são como segue:
NOTA
Alguns soft starters não têm suporte para algumas funções.
Byte
0
1
2
3
41
51
6
7
8
Bit
0
1
2
Função
Alarme
Advertência
Em Funcionamento
Valor
1 = Em alarme
1 = Aviso
0 = Desconhecido, não está pronto, pronto para partir ou em alarme
1 = Partindo, operando, parando ou durante o jog.
3
4
Reservado
Pronto
5
6
Controle da rede
Local/Remoto
7
0a7
Na referência
Status
0a7
0
1
2a7
0a7
0a7
0a7
0a7
0a7
Código de advertência/alarme
Inicializado
Sequência da fase
Reservado
Corrente do motor (byte baixo)
Corrente do motor (byte alto)
Corrente %FLC (byte baixo)
Corrente como %FLC (byte alto)
% de temperatura do motor 1
0 = Comando de partida ou Comando de parada não é aceitável
1 = Comando de partida ou Comando de parada aceitável
1 = Sempre, exceto no modo de Programação
0 = Controle local
1 = Controle remoto
1 = Operando (tensão total no motor)
0 = Desconhecido (menu aberto)
2 = O soft starter não está pronto (atraso de reinício ou atraso térmico)
3 = Pronto para partir (incluindo estado de advertência)
4 = Partindo ou operando
5 = Parada suave
7 = Alarme
8 = Jog para frente
9 = Jog reverso
Consulte Códigos de alarme na página 6
1 = Bit de sequência de fase é válido (bit 1) após a primeira partida
1 = Sequência de fase positiva detectada
Corrente (A)
Corrente como uma percentagem da configuração de FLC do soft starter (%)
Modelo térmico do motor 1
Módulo DeviceNet
5/8
9
10
11
12
13
1
8
% de temperatura do motor 2
% do fator de potência
Potência (byte baixo)
Potência (nibble alto)
Escala de potência
6a7
0a3
Reservado
Estado de entrada digital
4a7
Reservado
Modelo térmico do motor 2
Fator de potência percentual (100 = fator de potência de 1)
Byte baixo de potência, em escala de potência
Nibble alto de potência, em escala de potência
0 = Multiplicar potência por 10 para obter W
1 = Multiplicar potência por 100 para obter W
2 = Potência (kW)
3 = Multiplicar a potência por 10 para obter kW
Para todas as entradas, 0 = aberto, 1 = fechado (em curto)
0 =Partir
1 = Parar
2 = Reset
3 = Entrada A
Para modelos ASAB-0053B e menores, esse valor será 10 vezes maior que o valor exibido no teclado.
Códigos de alarme
Código
0
11
20
21
23
24
25
26
28
29
50
54
55
60
61
62
70
75
101
102
104
113
114
115
116
117
118
1191
121
122
132
1
6/8
0a7
0a7
0a7
0a3
4a5
Tipo de alarme
Sem alarme
Alarme da entrada A/Alarme auxiliar A
Sobrecarga do motor (modelo térmico)
Superaquecimento do Dissipador de Calor
Perda da fase L1
Perda da fase L2
Perda da fase L3
Desequilíbrio de corrente
Sobrecorrente instantânea
Subcorrente
Perda de potência/Circuito de potência
Sequência da fase
Frequência
Opção Não Suportada (a função não está disponível no delta interno)
FLC Muito Alto/FLC fora de alcance
Parâmetro XX fora de faixa
Diversos
Termistor do motor
Tempo de partida excedido
Conexão do motor
Falha Interna X (em que x é o código de falha detalhado na tabela abaixo)
Starter Comunicação (entre o módulo e o soft starter)
Comunicação da Rede (entre o módulo e a rede)
L1-T1 em curto
L2-T2 em curto
L3-T3 em curto
Sobrecarga do Motor 2 (modelo térmico)
Tempo-sobrecorrente (Sobrecarga de bypass)
Bateria/Relógio
Circuito do termistor
Desarme da entrada analógica
ASAC-0
ASAC-1
Para ASAB, a proteção de sobrecorrente-tempo está disponível apenas em modelos desviados internamente.
Módulo DeviceNet
ASAB
8.1.1
Falha interna x
A tabela abaixo detalha o código de falha interna associado ao código de alarme 104.
Falha interna
Mensagem exibida no teclado
70 ~ 72
Erro Leitura Corr LX
73
Falha interna X
Entre em contato com o seu fornecedor local e indique o código de falha (X).
74 ~ 76
Conexão Motor TX
77 ~ 79
Falha de Disparo PX
80 ~ 82
Falha de VZC PX
83
Tensões de Controle Baixas
84 ~ 98
Falha interna X
Entre em contato com o seu fornecedor local e indique o código de falha (X).
9
Objeto de parâmetro
O Módulo DeviceNet suporta objetos de parâmetro através de mensagem explícita. Os parâmetros do soft starter podem ser
transferidos por upload (gravados) e por download (lidos) usando o software de gerenciamento DeviceNet. Quando o Módulo
DeviceNet é ligado, ele obtém informações de parâmetro do soft starter automaticamente.
Detalhe
Valor (Hex)
Comentário
Classe
0F
Endereço do objeto de parâmetro
Instância
1 ~ xxx
xxx = número de parâmetro máximo do soft starter
ID do atributo
01
Sempre 0x01
Obter serviço
0E
Ler valor de parâmetro único do soft starter
Definir serviço
10
Gravar valor de parâmetro único do soft starter
NOTA
Disponível apenas em soft starters ASAB. Para detalhes de parâmetro, consulte o Manual do Usuário do soft starter.
10
Especificações
Invólucro
Dimensões ........................................................................................................................................ 40 mm (L) x 166 mm (A) x 90 mm (P)
Peso ..................................................................................................................................................................................................... 250 g
Proteção ................................................................................................................................................................................................ IP20
Montagem
Clipes de montagem de plástico com ação de mola (x 2)
Conexões
Soft starter ........................................................................................................................................................ Unidade com pino de 6 vias
Rede ....................................................................................................... Conector fêmea não conectável e macho de 5 vias (fornecidos)
Tamanho máximo do cabo ............................................................................................................................................................... 2,5 mm2
Contatos ............................................................................................................................................................................. com o Gold flash
Configurações
Endereço do nó (ID MAC)
Ajuste ................................................................................................................................................................ Comutadores rotativos
Intervalo ........................................................................................................................................... de 0 a 63 (63, padrão de fábrica)
Taxa de dados
Ajuste ..................................................................................................................................................................... Comutador rotativo
Opções .............................................................................................................. 125 kB, 250 kB, 500 kB (125 kB, padrão de fábrica)
Potência
Consumo
estado contínuo ......................................................................................................................................................... 19 mA a 25 VDC
.................................................................................................................................................................................. 31 mA a 11 VDC
em movimento (a 24 VDC) ............................................................................................................................ 1,8 A máximo para 2 ms
Isolado galvanicamente
Certificação
CE ..................................................................................................................................................................................... IEC 60947-4-2
C ......................................................................................................................................................................................... IEC 60947-4-2
ODVA ....................................................................................................................................................... DeviceNet Conformance Tested®
Módulo DeviceNet
7/8
8/8
Módulo DeviceNet
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
