English
U6385

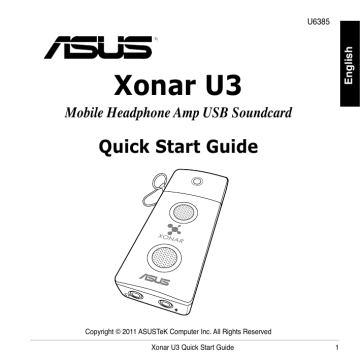

Xonar U3
Mobile Headphone Amp USB Soundcard
Quick Start Guide
Copyright © 2011 ASUSTeK Computer Inc. All Rights Reserved
Xonar U3 Quick Start Guide
1.
Package contents
English
Check your ASUS Xonar U3 external USB audio card package for the following items:
• ASUS Xonar U3 external USB audio card
• S/PDIF TOSLINK optical adapter x 1
• Driver / User Manual CD x 1
• Quick Start Guide x 1
2.
System requirements
To ensure a successful installation of the Xonar U3 external USB audio card, your computer must
meet the following requirements:
• IBM compatible PC with one USB1.1 (or higher) compatible port for the USB audio device
• Microsoft® Windows® 7 / Vista / XP(32/64bit) / MCE2005
• Intel® Pentium® 4 1.4GHz or AMD Athlon 1400 CPU or faster CPU
• 256 MB DRAM system memory
• 60 MB available HDD space for driver installation package
• CD-ROM drive (or DVD-ROM drive) for software installation
• High-quality headphones or powered analog speakers to enjoy the ultra-high fidelity sound of
the card
3.
Card Installation
Connect the USB connector to any USB 2.0 port on your notebook or PC as the following drawing
shows.
Xonar U3 Quick Start Guide
4.
Driver installation
English
After installing the Xonar U3 external USB audio card on your computer, you need to install the device
driver that enables the Xonar U3 audio card to work with Windows operating system.
The version and content of the support CD are subject to change without notice.
To install the device driver:
1.
Insert the ASUS Xonar U3 support CD into your optical drive. If Autorun is enabled, the ASUS
Xonar Card Driver screen appears automatically. Go to step 4. If Autorun is not enabled in
your computer, perform step 2.
2.
Click My Computer on your desktop and double-click the optical drive icon.
3.
Double-click the setup.exe icon located on the optical drive.
4.
Follow the on-screen instructions to complete the installation. Read the END USER LICENSE
AGREEMENT in the process and make sure that you understand and accept it before
continuing the installation.
5.
When the installation finishes, you may be prompted to restart your computer. You can choose
to restart the computer later if desired.
Xonar U3 Quick Start Guide
5.
Hardware introduction
English
5.1 Xonar U3 external USB audio card layout
1
2
3
1.
Light indicator
Status
Description
Play music (not Mute) LED on
Play music (Mute)
Idle (not Mute)
Idle (Mute)
LED off
LED on
LED off
2.
Headphone & S/PDIF-Out port
3.
Mic & Line-in port
Xonar U3 Quick Start Guide
6.
Connecting speakers
English
For Analog Spakers
2 Speakers
2.1 Speakers
Xonar U3 Quick Start Guide
For Digital Speakers
SPDIF Out
English
Plug the optical TOSLINK adapter into the S/PDIF-Out port. Then, connect your
decoder’s S/PDIF In port to the optical adapter with a TOSLINK optical cable.
The TOSLINK optical cable is purchased separately.
Connecting headphone / microphone
Xonar U3 Quick Start Guide
English
Connecting Line-In audio sources
Xonar U3 Quick Start Guide
English
Xonar U3 Quick Start Guide
Xonar U3
Français
Carte son USB portable
Guide de démarage rapide
Copyright © 2011 ASUSTeK Computer Inc. Tous droits réservés.
Xonar U3 - Guide de démarrage rapide
1.
Contenu de la boîte
Vérifiez que la boîte de votre carte son USB ASUS Xonar U3 contient les éléments suivants :
• Carte son USB ASUS Xonar U3
• Adaptateur S/PDIF optique TOSLINK x 1
• CD de support (incluant le guide d’utilisation et le pilote) x 1
• Guide de démarrage rapide x 1
2.
Pré-requis système
Français
Avant d’installer la carte son USB Xonar U3, assurez-vous que votre ordinateur puisse satisfaire aux
critères suivants :
• Ordinateur intégrant un port USB 2.0/1.1 (ou supérieur) disponible pour la carte son USB
• Microsoft® Windows® 7 / Vista / XP(32/64bit) / MCE2005
• Un processeur Intel® Pentium® 4 1.4GHz ou AMD Athlon 1400 ou supérieur
• Mémoire DRAM supérieure ou égale à 256 Mo
• 60 Mo d’espace disque disponible pour l’installation du pilote audio
• Lecteur de CD-ROM (ou DVD-ROM) pour l’installation des logiciels
• Des écouteurs de haute qualité ou un système d’enceintes analogiques alimentées pour profiter
pleinement de la qualité audio offerte par la carte son
3.
Installation de la carte son
Connectez la carte son à l’un des ports USB 2.0/1.1 de votre ordinateur comme illustré ci-dessous.
10
Xonar U3 - Guide de démarrage rapide
4.
Installation du pilote audio
Une fois la carte son USB Xonar U3 installée sur votre ordinateur, vous devrez installer le pilote
permettant à la carte son de fonctionner sous un système d’exploitation Windows.
La version et le contenu du CD de support peuvent changer sans avertissement préalable.
1.
Insérez le CD de support de la carte son ASUS Xonar U3 dans votre lecteur optique. Si
l’Exécution automatique est activée, l’écran d’installation du pilote de la carte son ASUS
apparaît automatiquement. Passez à l’étape 4. Si l’Exécution automatique n’est pas activée
sur votre ordinateur, passez à l’étape 2.
2.
Cliquez sur l’icône Ordinateur du Bureau de Windows® puis double-cliquez sur l’icône
représentant votre lecteur optique.
3.
Double-cliquez sur le fichier setup.exe contenu dans le CD de support.
4.
Suivez les instructions à l’écran pour terminer l’installation. Lisez attentivement le contrat de
licence “END USER LICENSE AGREEMENT” et acceptez-le pour continuer.
5.
Une fois l’installation terminée, il peut vous être demandé de redémarrer votre ordinateur.
Vous pouvez toutefois choisir de redémarrer ultérieurement.
Xonar U3 - Guide de démarrage rapide
Français
Pour installer le pilote audio de la carte son :
11
5.
Présentation de la carte son
5.1 Diagramme de la carte son USB Xonar U3
Français
1
2
3
12
1.
Voyant lumineux
État
Description
Lecture audio (sourdine désactivée)
Voyant allumé
Lecture audio (sourdine activée)
Carte son inactive (sourdine désactivée)
Carte son inactive (sourdine activée)
Voyant éteint
Voyant allumé
Voyant éteint
2.
Prise casque et sortie S/PDIF
3.
Prise micro et entrée audio
Xonar U3 - Guide de démarrage rapide
6.
Connexion de haut-parleurs
Haut-parleurs analogiques
Français
Configuration 2.0
Configuration 2.1
Xonar U3 - Guide de démarrage rapide
13
Haut-parleurs numériques
Sortie SPDIF
Français
Connectez l’adaptateur TOSLINK optique sur la prise S/PDIF. Puis, raccordez le port
d’entrée S/PDIF de votre source audio avec l’autre extrémité de l’adaptateur optique
du câble TOSLINK..
Le câble optique TOSLINK est vendu séparément.
Connexion d’un casque / microphone
14
Xonar U3 - Guide de démarrage rapide
Connexion d’autres sources audio
Français
Lecteur CD
Lecteur MP3
Xonar U3 - Guide de démarrage rapide
15
Français
16
Xonar U3 - Guide de démarrage rapide
Deutsch
Xonar U3
Mobiler USB-Kopfhärerverstärker
Schnellstartanleitung
Copyright © 2011 ASUSTeK Computer Inc. Alle Rechte vorbehalten
Xonar U3 Schnellstartanleitung
17
1.
Verpackungsinhalt
Deutsch
Vor der Installation überprüfen Sie die Verpackung Ihres ASUS Xonar U3 auf folgenden Inhalt:
• ASUS Xonar U3 external USB audio card
• S/PDIF TOSLINK optical adapter x 1
• Driver / User Manual CD x 1
• Quick Start Guide x 1
2.
Systemanforderungen
Um eine erfolgreiche Installation des Xonar U3 sicherzustellen, muss Ihr Computer die folgenden
Vorraussetzungen erfüllen:
• IBM kompatibler PC mit einem USB1.1 (oder höher) -kompatiblen Anschluß für das USBAudiogerät
• Microsoft® Windows® 7/Vista/XP(32/64Bit)/MCE2005
• Intel® Pentium®4 1,4GHz oder AMD Athlon 1400 CPU oder höher
• 256 MB DRAM-Systemspeicher
• 60 MB freier Festplattenspeicherplatz für die Treiberinstallationspack
• CD/DVD-ROM-Laufwerk für Software-Installation
• Hochwertige Kopfhörer, aktive Analoglautsprecher, um den Ultra-HiFi-Sound des USBAudiogerätes zu genießen.
3.
Geräteinstallation
Verbinden Sie den USB-Anschluß mit einem USB 2.0-Port an Ihrem Computer, so wie in der
Abbilldung gezeigt.
18
Xonar U3 Schnellstartanleitung
4.
Treiberinstallation
Deutsch
Nach dem Anschluß des externen Xonar U3 USB-Adapters an Ihren Computer müssen Sie die
Gerätetreiber installieren, damit der Xonar U3 USB-Adapter unter Windows arbeiten kann.
Die Version und der Inhalt der Treiber-CD können ohne vorherige Ankündigung geändert
werden.
So installieren Sie die Gerätetreiber:
1.
Legen Sie die ASUS Xonar U3-Hilfs-CD in das optische Laufwerk ein.
Wenn Autorun aktiviert ist, erscheint das Fenster für die ASUS Xonar-Treiber automatisch und
Sie können mit Schritt 4 fortfahren.
Wenn Autorun nicht aktiviert ist fahren Sie mit Schritt 2 fort.
2.
Klicken Sie auf Ihrem Bildschirm auf Computer und doppelklicken Sie auf das Symbol Ihres
optischen Laufwerks.
3.
Doppelklicken Sie auf die Datei setup.exe.
4.
Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen. Lesen Sie die
LIZENZVEREINBARUNG und vergewissern Sie sich, dass Sie den Inhalt verstanden und
akzeptiert haben, bevor Sie mit der Installation fortfahren.
5.
Wenn die Installation beendet ist, müssen Sie möglicherweise Ihren Computer neu starten.
Falls gewünscht können Sie auswählen, den Computer später neu zu starten.
Xonar U3 Schnellstartanleitung
19
5.
Hardware-Beschreibung
Deutsch
5.1 Xonar U3 externer USB-Audioadapter
1
2
3
20
1.
Anzeige-LED
Status
Beschreibung
Musikwiedergabe (Ton ein)
LED ein
Musikwiedergabe (Ton aus)
Leerlauf (Ton ein)
Leerlauf (Ton aus)
LED aus
LED ein
LED aus
2.
Kopfhörer- & S/PDIF-Ausgang
3.
Mikrofon & Line-In-Anschluss
Xonar U3 Schnellstartanleitung
6.
Anschluß der Lautsprecher
Deutsch
Für Analoglautsprecher
2 Lautsprecher
2.1 Lautsprecher
Xonar U3 Schnellstartanleitung
21
Für Digitallautsprecher
Deutsch
SPDIF-Ausgang
Stecken Sie den optischen TOSLINK-Adapter in den S/PDIF-Combo-Ausgang. Verbinden Sie dann
den S/PDIF-Eingang Ihres Decoders mit dem TOSLINK-Kabel mit dem optischen Adapter.
Das optische TOSLINK-Kabel muss separat erworben werden.
Anschluß von Kopfhörern/Mikrofon
22
Xonar U3 Schnellstartanleitung
Deutsch
Anschluß einer Line-In-Audioquelle
Xonar U3 Schnellstartanleitung
23
Deutsch
24
Xonar U3 Schnellstartanleitung
Italiano
Xonar U3
Scheda Audio USB Mobile con Amplificatore
Guida Rapida
Copyright © 2011 ASUSTeK Computer Inc. Tutti i diritti riservati
Guida Rapida - Xonar U3
25
1.
Contenuto della confezione
Italiano
Controllare che nella confezione della scheda audio esterna USB ASUS Xonar U3 siano presenti i
seguenti articoli:
• Scheda audio esterna USB ASUS Xonar U3
• Adattatore ottico S/PDIF TOSLINK x 1
• CD con Driver / Manuale Utente x 1
• Guida Rapida x 1
2.
Requisiti del sistema
Per una corretta installazione della scheda audio esterna USB ASUS Xonar U3, il computer deve
soddisfare i seguenti requisiti:
• PC compatibile IBM con una porta compatibile USB1.1 (o superiore) per la periferica audio USB
• Microsoft® Windows® 7 / Vista / XP(32/64bit) / MCE2005
• CPU Intel® Pentium® 4 1.4GHz oppure AMD Athlon 1400 o più potente
• 256 MB di memoria di sistema DRAM
• 60 MB di spazio disponibile su disco rigido per l’installazione del pacchetto driver
• Unità CD-ROM (o DVD-ROM) per l’installazione del software
• Cuffie d’alta qualità o casse analogiche alimentate, per il piacere di ascoltare un audio ad
altissima fedeltà
3. Installazione della scheda
Collegare il connettore USB ad una porta USB 2.0 del computer come mostrato dalla figura
sottostante.
26
Guida Rapida - Xonar U3
4.
Installazione driver
Italiano
Dopo aver installato la scheda audio esterna USB ASUS Xonar U3 nel computer, è necessario
installare il driver del dispositivo che abilita la scheda a funzionare con il sistema operativo Windows.
La versione e il contenuto del CD di supporto sono soggetti a modifiche senza preavviso.
Per installare il driver del dispositivo:
1.
Inserire il CD di supporto di ASUS Xonar U3 nell’unità ottica. Se la funzione d’esecuzione
automatica è abilitata, appare automaticamente la schermata ASUS Xonar Card Driver. In questo
caso, passare al punto 4, altrimenti, seguire le istruzioni indicate al punto 2.
2.
Cliccare su Risorse del Computer del desktop e fare doppio clic sull’icona dell’unità ottica.
3.
Fare doppio clic sull’icona setup.exe dell’unità ottica.
4.
Seguire le istruzioni su schermo per completare l’installazione. Leggere il contenuto del
“Contratto di licenza ALL’UTENTE FINALE” ed assicurarsi di averlo capito, prima di
accettarlo e continuare con l’installazione.
5.
Al termine dell’installazione, potrebbe essere richiesto di riavviare il computer. E’ possibile
scegliere di riavviare in un secondo tempo.
Guida Rapida - Xonar U3
27
5.
Descrizione hardware
Italiano
5.1 Scheda audio esterna USB ASUS Xonar U3
1
2
3
1.
Indicatore Luminoso
Stato
Descrizione
Ripr. music. (audio on) LED acceso
Ripr. music. (audio off) LED spento
Inattivo (audio on)
LED acceso
Inattivo (audio off)
LED spento
28
2.
Porta cuffie e S/PDIF-Out
3.
Porta Mic & Line-in
Guida Rapida - Xonar U3
6.
Connessione altoparlanti
Italiano
Per altoparlanti analogici
2 altoparlanti
2.1 altoparlanti
Guida Rapida - Xonar U3
29
Per altoparlanti digitali
Uscita SPDIF
Italiano
Inserire l’adattatore ottico TOSLINK nella porta S/PDIF-Out. Quindi, collegare la porta S/PDIF In del
decodificatore all’adattatore ottico mediante un cavo ottico TOSLINK.
Il cavo ottico TOSLINK deve essere acquistato a parte.
Connessione cuffie / microfono
30
Guida Rapida - Xonar U3
Italiano
Connessione delle sorgenti audio Line-In
Guida Rapida - Xonar U3
31
Italiano
32
Guida Rapida - Xonar U3
Xonar U3
Tarjeta de sonido móvil USB amplificadora
para auriculares
Español
Guía de instalación rápida
Copyright © 2011 ASUSTeK Computer Inc. Reservados todos los derechos.
Xonar U3 - Guía de instalación rápida
33
1.
Contenido del paquete
2.
Requisitos del sistema
3.
Instalación de la tarjeta
Revise el paquete de la tarjeta de audio USB externa ASUS Xonar U3 para comprobar que contiene
los siguientes artículos:
• Tarjeta de audio USB externa ASUS Xonar U3
• Adaptador óptico TOSLINK S/PDIF x 1
• CD con los controladores y el manual del usuario x 1
• Guía de inicio rápido x 1
Español
Para garantizar la instalación correcta de la tarjeta de audio USB externa Xonar U3, su PC debe
cumplir los siguientes requisitos:
• PC compatible con IBM con un puerto compatible con USB1.1 (o superior) para el dispositivo de
audio USB
• Microsoft® Windows® 7 / Vista / XP (32 y 64 bits) / MCE2005
• Procesador Intel® Pentium® 4 a 1,4 GHz o AMD Athlon 1400, o un procesador más rápido
• Un mínimo de 256MB de memoria de sistema DRAM instalada.
• > 60 MB de espacio disponible en disco duro para el paquete de instalación del controlador
• Unidad de CD-ROM (o DVD-ROM) para instalar el software
• Auriculares de alta calidad o altavoces analógicos alimentados para disfrutar de sonido de
ultraalta fidelidad de la tarjeta
Enchufe el conector USB a cualquier puerto USB 2.0 del equipo portátil o de sobremesa tal y como
se muestra en las imágenes siguientes.
34
Xonar U3 - Guía de instalación rápida
4.
Instalación del controlador
Después de instalar la tarjeta de audio USB externa Xonar U3 en el equipo, es necesario instalar
el controlador del dispositivo que habilita a dicha tarjeta para trabajar con el sistema operativo
Windows.
La versión y contenido del CD del controlador pueden verse sujetos a cambios sin previo
aviso.
Para instalar el controlador del dispositivo:
2.
3.
4.
5.
Inserte el CD de soporte ASUS Xonar U3 en la unidad óptica.
Si la función de ejecución automática está habilitada, aparecerá automáticamente la pantalla
del controlador de la tarjeta ASUS Xonar. Siga con el paso 4. Si la función de ejecución
automática no está habilitada en el equipo, continúe con el paso 2.
Haga clic en Mi PC en el escritorio y, a continuación, doble clic en el icono de la unidad óptica.
Haga doble clic en el icono setup.exe ubicado en la unidad óptica.
Siga las instrucciones que aparezcan en la pantalla para completar la instalación. Lea el
“CONTRATO DE LICENCIA PARA EL USUARIO FINAL” que aparecerá durante el proceso
de instalación, asegúrese de que lo comprende y acéptelo antes de continuar.
Cuando la instalación finalice, es posible que necesite reiniciar el sistema. Si lo desea,
también puede reiniciar el sistema en otro momento.
Xonar U3 - Guía de instalación rápida
Español
1.
35
5.
Presentación del hardware
5.1 Diseño de la tarjeta de audio USB externa Xonar U3
Español
1
2
3
1.
2.
3.
36
Indicador luminoso
Estado
Descripción
Reproducir música (no silencio)
Reproducir música (silencio)
Inactividad (no silencio)
Inactividad (silencio)
LED encendido
LED apagado
LED encendido
LED apagado
Auriculares / puerto SPDIF
Entrada de micrófono / Puerto de entrada de línea
Xonar U3 - Guía de instalación rápida
6.
Conexión de los altavoces
Para altavoces analógicos
Español
2 altavoces
2.1 altavoces
Xonar U3 - Guía de instalación rápida
37
Para altavoces digitales
Salida S/PDIF
Español
Conecte el adaptador TOSLINK óptico en la salida combinada S/PDIF. A continuación, conecte el
puerto de entrada S/PDIF del descodificador al adaptador óptico con el cable TOSLINK.
El cable óptico TOSLINK debe adquirirse por separado.
Conexión de los auriculares y el micrófono
38
Xonar U3 - Guía de instalación rápida
Español
Conexión de las fuentes de audio a la Entrada de línea
Xonar U3 - Guía de instalación rápida
39
Español
40
Xonar U3 - Guía de instalación rápida
Xonar U3
Placa de Som USB Amplificadora Portátil
para Auscultadores
Português
Guia de instalação Rápida
Copyright © 2011 ASUSTeK Computer Inc. Todos os direitos reservados
Guia de instalação rápida da Xonar U3
41
1.
Conteúdo da embalagem
2.
Requisitos do sistema
3.
Instalação da placa
Verifique se a embalagem da sua placa de áudio externa USB ASUS Xonar U3 contém os seguintes
itens:
• Placa de áudio externa USB ASUS Xonar U3
•1 x Adaptador óptico S/PDIF TOSLINK
•1 x CD de controladores / manual do utilizador
•1 x Guia de consulta rápida
Português
Para garantir uma correcta instalação da placa de áudio externa USB Xonar U3, o seu computador
deve satisfazer os seguintes requisitos:
• PC compatível com IBM com uma porta compatível com USB 1.1 (ou superior) para o
dispositivo de áudio USB
• Microsoft® Windows® 7 / Vista / XP(32/64bit) / MCE2005
• CPU Intel® Pentium®4 1.4GHz, AMD Athlon 1400 ou superior
• Mais de 256 MB de Memória de Sistema DRAM
• Mais de 60 MB de espaço disponível no disco rígido, para instalação dos controladores
• Unidade de CD-ROM (ou DVD-ROM) para a instalação do software
• Auscultadores de alta qualidade ou altifalantes analógicos amplificados para desfrutar do som
de ultra alta-fidelidade da placa
Ligue o conector USB a qualquer porta USB 2.0 do seu computador portátil ou PC, como
apresentado na figura.
42
Guia de instalação rápida da Xonar U3
4.
Instalação dos Controladores
Depois de instalar a estação de áudio USB externa Xonar U1 no seu computador, deverá instalar
os controladores que permitem que a estação de áudio Xonar U1 funcione com o sistema operativo
Windows.
A versão e o conteúdo do CD da unidade estão sujeitas a alterações sem aviso prévio.
Para instalar os controladores do dispositivo:
2.
3.
4.
5.
Introduza o CD de suporte da ASUS Xonar U3 na unidade óptica. Se a execução automática
estiver activa, o ecrã dos controladores da ASUS Xonar aparece automaticamente. Siga para
o passo 4. Se a execução automática não estiver activa no seu computador execute o passo
2.
Clique em Meu computador na sua área de trabalho e clique duas vezes no ícone da
unidade óptica.
Clique duas vezes no ícone setup.exe localizado na unidade óptica.
Siga as instruções no ecrã para concluir a instalação. Leia o “ACORDO DE LICENÇA DE
UTILIZADOR” no processo e certifique-se que o entende e aceita antes de continuar a
instalação.
Ao concluir a instalação talvez , poder-lhe-á ser pedido que reinicie o seu computador. Se
desejar, poderá reinicar o computador mais tarde.
Guia de instalação rápida da Xonar U3
Português
1.
43
5.
Introdução ao Hardware
5.1 Esquema da placa de áudio externa USB Xonar U3
1
2
Português
3
1.
2.
3.
44
Luz indicadora
Estado
Descrição
Reproduzir música (com som)
Reproduzir música (sem som)
Suspensão (com som)
Suspensão (sem som)
LED ligado
LED desligado
LED ligado
LED desligado
Auscultadores & Porta de saída S/PDIF
Entrada de microfone & Porta de entrada de linha (Line-in)
Guia de instalação rápida da Xonar U3
6.
Ligar os altifalantes
Para altifalantes analógicos
2 altifalantes
Português
2.1 altifalantes
Guia de instalação rápida da Xonar U3
45
Para altifalantes digitais
Saída SPDIF
Ligue o adaptador óptico TOSLINK na porta de saída S/PDIF. De seguida, ligue a porta de entrada
S/PDIF do seu descodificador ao adaptador óptico com um cabo óptico TOSLINK.
O cabo óptico TOSLINK é comprado separadamente.
Ligação de auscultadores/microfone
Português
46
Guia de instalação rápida da Xonar U3
Português
Ligação a fontes de entrada de linha (Line-in)
Guia de instalação rápida da Xonar U3
47
Português
48
Guia de instalação rápida da Xonar U3
Русский
Xonar U3
Мобильная звуковая карта USB с
усилителем для наушников
Краткое руководство
Copyright © 2011 ASUSTeK Computer Inc. Все права защищены
Краткое руководство для ASUS Xonar U3
49
1.
Комплект поставки
Русский
В комплект поставкиASUS Xonar U3 входит следующее:
• Внешняя USB аудиокарта ASUS Xonar U3
• Оптический адаптер S/PDIF TOSLINK x 1
• Компакт-диск с драйверами и руководством пользователя х 1
• Краткое руководство х 1
2.
Системные требования
Для успешной установки Xonar U3, Ваш компьютер должен соответствовать следующим требованиям:
• IBM-совместимый компьютер с портом USB 1.1 (или выше) для USB аудиокарты
• Microsoft Windows 7 / Vista / XP(32/64бит) / MCE2005
• Intel Pentium® 4 1.4ГГц или AMD Athlon 1400 или более быстрый процессор
• 256 MБ системной памяти
• 60 МБ свободного пространства на жестком диске для установки драйверов
• CD-ROM (DVD-ROM) привод для установки программного обеспечения
• Высококачественные наушники или активные аналоговые колонки
3.
Подключение устройства
Подключите устройство к любому USB 2.0 порту Вашего компьютера или ПК, как показано на следующем
рисунке.
50
Краткое руководство для ASUS Xonar U3
4.
Установка драйверов
Русский
После подключения Xonar U3 к компьютеру, необходимо установить драйвер устройства, необходимый
для операционной системой Windows.
Версия и содержимое ПО на компакт-диске может изменяться без уведомления.
Для установки драйвера устройства:
1.
Вставьте компакт-диск Xonar U3 в оптический привод. Если автозапуск включен, появится меню
установки. Перейдите к пункту 4. Если автозапуск не включен, перейдите к пункту 2.
2.
На рабочем столе нажмите Мой компьютер и дважды щелкните на иконке оптического привода.
3.
Дважды щелкните по файлу setup.exe на компакт-диске.
4.
Следуйте инструкциям на экране для завершения установки. В процессе установки прочитайте
ЛИЦЕНЗИОННОЕ СОГЛАШЕНИЕ, убедитесь, что Вы его понимаете и принимаете его перед
продолжением установки.
5.
По окончании установки, Вам предложат перезагрузить компьютер. Если желаете, можете
перезагрузить компьютер позже.
Краткое руководство для ASUS Xonar U3
51
5.
Знакомство с оборудованием
Русский
5.1 Элементы Xonar U3
1
2
3
1.
Индикатор
Состояние
Описание
Воспроизведение звука (звук включен)
Индикатор включен
Воспроизведение звука (звук отключен) Индикатор выключен
Ожидание (звук включен)
Индикатор включен
Ожидание (звук отключен)
Индикатор выключен
52
2.
Выход на наушники и S/PDIF-Out
3.
Микрофон и линейный вход
Краткое руководство для ASUS Xonar U3
6.
Подключение колонок
Русский
Для аналоговых колонок
2 Колонки
2.1 Колонки
Краткое руководство для ASUS Xonar U3
53
Для цифровых колонок
SPDIF Out
Русский
Подключите оптический TOSLINK адаптер к S/PDIF-выходу. Затем, с помощью оптического
кабеля TOSLINK подключите Ваш S/PDIF декодер к оптическому адаптеру.
Оптический кабельTOSLINK приобретается отдельно.
Подключение наушников / микрофона
54
Краткое руководство для ASUS Xonar U3
Русский
Подключение источников звука
Краткое руководство для ASUS Xonar U3
55
Русский
56
Краткое руководство для ASUS Xonar U3
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
