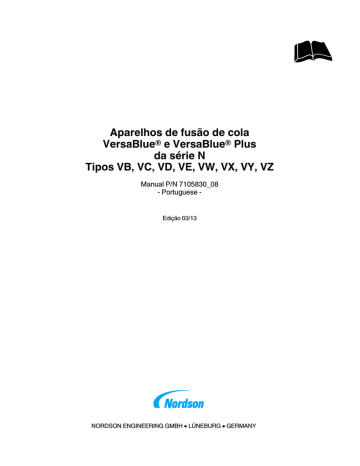

Aparelhos de fusão de cola
VersaBlue® e VersaBlue® Plus
da série N
Tipos VB, VC, VD, VE, VW, VX, VY, VZ
Manual P/N 7105830_08
- Portuguese -
Edição 03/13
NORDSON ENGINEERING GMBH LÜNEBURG GERMANY
Observación
Este manual es aplicable a toda la serie.
Número de encomenda
P/N = Número de encomenda para artigos Nordson
Indicação
Este manual é uma publicação da Nordson Corporation protegida por copyright. Copyright 2004.
É proibida a publicação, reprodução ou tradução deste documento sem o consentimento prévio da Nordson
Corporation. A informação contida nesta publicação está sujeita a alterações sem aviso prévio.
2013 Todos os direitos reservados
- Tradução do original Marcas comerciais
AccuJet, AeroCharge, Apogee, AquaGuard, Asymtek, Automove, Autotech, Baitgun, Blue Box, Bowtie, Build‐A‐Part, CanWorks, Century, CF,
CleanSleeve, CleanSpray, Color‐on‐Demand, ColorMax, Control Coat, Coolwave, Cross‐Cut, cScan+, Dage, Dispensejet, DispenseMate, DuraBlue,
DuraDrum, Durafiber, DuraPail, Dura‐Screen, Durasystem, Easy Coat, Easymove Plus, Ecodry, Econo‐Coat, e.DOT, EFD, Emerald, Encore, ESP, e
stylized, ETI‐stylized, Excel 2000, Fibrijet, Fillmaster, FlexiCoat, Flexi‐Spray, Flex‐O‐Coat, Flow Sentry, Fluidmove, FoamMelt, FoamMix, Fulfill,
GreenUV, HDLV, Heli‐flow, Helix, Horizon, Hot Shot, iControl, iDry, iFlow, Isocoil, Isocore, Iso‐Flo, iTRAX, JR, KB30, Kinetix, Lean Cell, Little Squirt,
LogiComm, Magnastatic, March, Maverick, MEG, Meltex, Microcoat, Micromark, Micromedics, MicroSet, Millenium, Mini Blue, Mini Squirt, Moist‐Cure,
Mountaingate, MultiScan, NexJet, Nordson, Optimum, Package of Values, Paragon, PatternView, PermaFlo, PICO, PicoDot, PluraFoam, Porous Coat,
PowderGrid, Powderware, Precisecoat, PRIMARC, Printplus, Prism, ProBlue, Prodigy, Pro‐Flo, ProLink, Pro‐Meter, Pro‐Stream, RBX, Rhino, Saturn,
Saturn with rings, Scoreguard, SC5, S. design stylized, Seal Sentry, Select Charge, Select Coat, Select Cure, Signature, Slautterback, Smart‐Coat, Solder
Plus, Spectrum, Speed‐Coat, Spraymelt, Spray Squirt, Super Squirt, SureBead, Sure Clean, Sure Coat, Sure‐Max, Sure Wrap, Tela‐Therm, Tracking Plus,
TRAK, Trends, Tribomatic, TrueBlue, TrueCoat, Tubesetter, Ultra, UniScan, UpTime, u‐TAH, Value Plastics, Vantage, Veritec, VersaBlue, Versa‐Coat,
VersaDrum, VersaPail, Versa‐Screen, Versa‐Spray, VP Quick Fit, Walcom, Watermark, When you expect more., X‐Plane são marcas comerciais
registadas - ® - da Nordson Corporation.
Accubar, Active Nozzle, Advanced Plasma Systems, AeroDeck, AeroWash, Allegro, AltaBlue, AltaSlot, Alta Spray, AquaCure, Artiste, ATS, Auto‐Flo,
AutoScan, Axiom, Best Choice, BetterBook, Blue Series, Bravura, CanNeck, CanPro, Celero, Chameleon, Champion, Check Mate, ClassicBlue, Classic
IX, Clean Coat, Cobalt, ContourCoat, Controlled Fiberization, Control Weave, CPX, cSelect, Cyclo‐Kinetic, DispensLink, DropCure, Dry Cure, DuraBraid,
DuraCoat, e.dot+, E‐Nordson, Easy Clean, EasyOn, EasyPW, Eclipse, Equalizer, Equi=Bead, Exchange Plus, FillEasy, Fill Sentry, Flow Coat, Fluxplus,
Freedom, G‐Net, G‐Site, Genius, Get Green With Blue, Gluie, Ink‐Dot, IntelliJet, iON, Iso‐Flex, iTrend, KVLP, Lacquer Cure, Maxima, Mesa, MicroFin,
MicroMax, Mikros, MiniEdge, Minimeter, MonoCure, Multifil, MultiScan, Myritex, Nano, OmniScan, OptiMix, OptiStroke, Origin, Partnership+Plus,
PatternJet, PatternPro, PCI, PharmaLok, Pinnacle, Plasmod, PluraMix, Powder Pilot, Powder Port, Powercure, Process Sentry, Pulse Spray, PURBlue,
PURJet, PurTech, Quad Cure, Quantum, Ready Coat, RediCoat, RollVIA, Royal Blue, Select Series, Sensomatic, Shaftshield, SheetAire, Smart, Smartfil,
SolidBlue, Spectral, Spectronic, SpeedKing, Spray Works, StediFlo, StediTherm, Summit, Sure Brand, SureFoam, SureMix, SureSeal, Swirl Coat, TAH,
Tempus, ThruWave, TinyCure, Trade Plus, Trilogy, Ultra FoamMix, UltraMax, Ultrasaver, Ultrasmart, Universal, ValueMate, Versa, Viper, Vista,
WebCure, YESTECH, 2 Rings (Design) são marcas comerciais - - da Nordson Corporation.
A utilização por terceiros das marcas e designações comerciais, mencionadas neste documento, para os fins a que se
destinam, pode resultar em violação de propriedade.
P/N 7105830_08
VersaBlue_VersaBlue Plus_NW
2013 Nordson Corporation
Índice
I
Índice
2013 Nordson Corporation
Nordson International . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Europe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Distributors in Eastern & Southern Europe . . . . . . . . . . . . . . . . .
Outside Europe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Africa / Middle East . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Asia / Australia / Latin America . . . . . . . . . . . . . . . . . . . . . . . . . .
China . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Japan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
North America . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
O‐1
O‐1
O‐1
O‐2
O‐2
O‐2
O‐2
O‐2
O‐2
Indicações de segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Símbolos de alarme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Responsabilidade do proprietário do equipamento . . . . . . . . . . . .
Informações de segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Instruções, requisitos e normas . . . . . . . . . . . . . . . . . . . . . . . . . .
Qualificações do utilizador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Práticas de segurança industrial aplicáveis . . . . . . . . . . . . . . . . . .
Utilização a que o equipamento se destina . . . . . . . . . . . . . . . .
Instruções e mensagens de segurança . . . . . . . . . . . . . . . . . . .
Práticas de instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Práticas de operação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Práticas de manutenção e reparação . . . . . . . . . . . . . . . . . . . . .
Informações de segurança do equipamento . . . . . . . . . . . . . . . . .
Paragem do equipamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Descarregar a pressão hidráulica do sistema . . . . . . . . . . . .
Desligar a alimentação de energia ao sistema . . . . . . . . . . .
Desactivação dos aplicadores . . . . . . . . . . . . . . . . . . . . . . . .
Advertências (ATENÇÃO) e avisos (CUIDADO) gerais de
segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Outras precauções de segurança . . . . . . . . . . . . . . . . . . . . . . . .
Primeiros socorros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Letreiros de segurança e autocolantes . . . . . . . . . . . . . . . . . . . . . .
Descarga electrostática . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Danos em componentes electrónicos . . . . . . . . . . . . . . . . . . . . .
Ferimentos e perigo de incêndio . . . . . . . . . . . . . . . . . . . . . . . . .
1‐1
1‐1
1‐2
1‐2
1‐2
1‐3
1‐3
1‐3
1‐4
1‐4
1‐4
1‐5
1‐5
1‐6
1‐6
1‐6
1‐6
VersaBlue_VersaBlue_Plus_NW
1‐7
1‐10
1‐10
1‐11
1‐13
1‐13
1‐13
P/N 7105830_08
II
Índice
P/N 7105830_08
Introdução . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Utilização correcta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Área de trabalho (EMVG) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Restrição de serviço . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Utilização incorrecta - Exemplos - . . . . . . . . . . . . . . . . . . . . . . . .
Perigos remanescentes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Resumo da série . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Com respeito às instruções de operação . . . . . . . . . . . . . . . . . . . .
Fontes de informação diversas . . . . . . . . . . . . . . . . . . . . . . . . . .
Guia do operador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Disco de recursos do produto . . . . . . . . . . . . . . . . . . . . . . . . .
Símbolos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Definições de termos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interface I/O standard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interface Operação comandada por sinais externos . . . . . .
Cabeça de aplicação = Aplicador . . . . . . . . . . . . . . . . . . . . . .
Descrição do aparelho de fusão . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Figura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tanque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Placa da válvula de segurança . . . . . . . . . . . . . . . . . . . . . . . . . .
Válvula de isolamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Válvula de segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Válvula mecânica de regulação de pressão . . . . . . . . . . . . . . .
Válvula pneumática de regulação de pressão . . . . . . . . . . . . . .
Válvula de purga de ar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Fluxo do material . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Identificação das conexões de mangueiras . . . . . . . . . . . . . . . .
Quadro eléctrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Opções . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Indicação/comando de nível / protecção contra
enchimento excessivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruptor do circuito do motor . . . . . . . . . . . . . . . . . . . . . . . . . .
Indicação da pressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Indicador de pressão, Box 15, código A . . . . . . . . . . . . . . . .
Indicador de pressão e regulação de pressão, Box 14,
código C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Função de aumento de pressão, Box 14, código N . . . . . . .
Funcionalidade TruFlow . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Atribuição modificada das conexões na fusão principal . . .
Placa de características . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2‐1
2‐1
2‐1
2‐1
2‐2
2‐2
2‐3
2‐4
2‐4
2‐4
2‐4
2‐4
2‐5
2‐5
2‐5
2‐5
2‐6
2‐6
2‐7
2‐7
2‐7
2‐7
2‐7
2‐8
2‐8
2‐8
2‐9
2‐10
2‐11
Instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Transporte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Armazenagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Desembalar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Levantar (aparelho de fusão desembalado) . . . . . . . . . . . . . . .
Requisitos para a instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Aparelhos de fusão com transformador . . . . . . . . . . . . . . . . . . .
Aspiração dos vapores libertados pelo material . . . . . . . . . . . .
Necessidade de espaço . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Experiência do pessoal de instalação . . . . . . . . . . . . . . . . . . . . . . .
Aparafusamento do conjunto de luzes avisadoras (opção) . . . . .
Ligações eléctricas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Indicação importante para a utilização de
interruptores diferenciais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Disposição de cabos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tensão de serviço . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Circuitos externos de comando e de sinais . . . . . . . . . . . . . . . .
Alimentação eléctrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3‐1
3‐1
3‐1
3‐1
3‐2
3‐2
3‐2
3‐2
3‐3
3‐5
3‐5
3‐6
VersaBlue_VersaBlue_Plus_NW
2‐11
2‐11
2‐12
2‐12
2‐12
2‐12
2‐13
2‐13
2‐14
3‐6
3‐6
3‐6
3‐6
3‐7
2013 Nordson Corporation
Índice
2013 Nordson Corporation
III
Filtro de rede . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Instalação do kit (acessório) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Conexão da mangueira aquecida . . . . . . . . . . . . . . . . . . . . . . . . . .
Parte eléctrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Enroscar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Utilização de uma segunda chave de porcas . . . . . . . . . . . .
Desenroscar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Descarga de pressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Instalar o aplicador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Válvula de enchimento (opção) . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Preparação do ar comprimido . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ligação da válvula de enchimento . . . . . . . . . . . . . . . . . . . . . . .
Operação comandada por sinais externos: Selecção da
tensão, ou da corrente, de comando externa nos módulos I/O . .
Ocupação das interfaces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interface I/O standard - atribuição standard - . . . . . . . . . . . . . .
Indicações gerais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interface I/O standard - atribuição com a opção comando por
válvula solenóide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interface do comando da válvula de solenóide do aplicador . .
Interface Operação comandada por sinais externos . . . . . . . .
Uma entrada de sinal externo de comando para todos os
motores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Entradas separadas de sinais externos de comando . . . . .
Interface Comando de nível . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ligações pneumáticas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulação pneumática de pressão / regulação de derivação
Qualidade de ar necessária . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ajuste de pressões . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ocupação da interface Regulação pneumática de pressão
Ocupação da interface Regulação de derivação . . . . . . . . .
Gás inerte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Eliminação de condensado, quando se utiliza ar seco como
gás inerte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Conjunto de luzes avisadoras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Instalação do kit (acessório) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rodas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Instalação do kit (acessório) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Readaptação de um módulo de regulação de temperatura . . . . .
Actualização do equipamento com sensores de pressão . . . . . .
Informação sobre cabos T‐Tap e CAN‐Bus com sextavado . .
Servidor de rede IPC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Desmontagem do aparelho de fusão . . . . . . . . . . . . . . . . . . . . . . . .
Eliminação do aparelho de fusão . . . . . . . . . . . . . . . . . . . . . . . . . . .
3‐22
3‐23
3‐23
3‐24
3‐24
3‐25
3‐25
3‐25
3‐26
3‐26
3‐26
Operação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Informação geral . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Números dos canais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
No painel de comando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
No bus de campo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Teclas transparentes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Teclas com e sem luz de controlo . . . . . . . . . . . . . . . . . . . . . . . .
Significado das cores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Significado dos símbolos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Símbolos standard dos canais de temperatura . . . . . . . . . .
Janela de introdução . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Página Substituição do conversor de frequência . . . . . . . . . . .
Indicação de estado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4‐1
4‐1
4‐1
4‐1
4‐2
4‐2
4‐2
4‐2
4‐3
4‐3
4‐4
4‐4
4‐5
VersaBlue_VersaBlue_Plus_NW
3‐7
3‐7
3‐8
3‐8
3‐8
3‐8
3‐9
3‐9
3‐10
3‐10
3‐10
3‐10
3‐11
3‐12
3‐12
3‐12
3‐14
3‐16
3‐16
3‐16
3‐17
3‐18
3‐19
3‐19
3‐19
3‐19
3‐20
3‐21
3‐22
P/N 7105830_08
IV
Índice
Arranque inicial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Limpeza do aparelho de fusão . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ajustar no painel de comando . . . . . . . . . . . . . . . . . . . . . . . . . . .
Painel de comando - Resumo - . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Encher o tanque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Manualmente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Indicação e comando de nível (opções) . . . . . . . . . . . . . . . . . . .
Enchimento automático do tanque . . . . . . . . . . . . . . . . . . . . .
Nível máximo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Valores nominais de temperatura recomendados . . . . . . . . . . . . .
Operação de aquecimento controlada . . . . . . . . . . . . . . . . . . . . . .
Bloqueio devido a subtemperatura . . . . . . . . . . . . . . . . . . . . . . . . .
Protecção de arranque do motor . . . . . . . . . . . . . . . . . . . . . . . . . . .
Confirmar a protecção de arranque . . . . . . . . . . . . . . . . . . . . . .
Ligar diário . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Desligar diário . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Desligar em caso de emergência . . . . . . . . . . . . . . . . . . . . . . . . . . .
O painel de comando do PC industrial (IPC) . . . . . . . . . . . . . . . . .
Relação entre a geração de IPC e a versão de software . . . . .
Modos de operação do aparelho de fusão - Resumo . . . . . . . .
Economizador de ecrã . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Página inicial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Parâmetros de temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Modificar a temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Página 1: Valores de alarme . . . . . . . . . . . . . . . . . . . . . . . . . .
Representação gráfica dos parâmetros de temperatura . . .
Vigilância do aquecimento e do arrefecimento . . . . . . . . . . .
Página 2: activar canal, modo de operação, tipo do
sistema controlado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Página 3: parâmetros de regulação PID . . . . . . . . . . . . . . . .
Aparelho de fusão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ligar/desligar a redução de temperatura . . . . . . . . . . . . . . .
Ligar/desligar todos os motores (autorização conjunta) . . .
Ligar/desligar aquecimentos . . . . . . . . . . . . . . . . . . . . . . . . . .
Ligar/desligar interruptor horário semanal . . . . . . . . . . . . . .
Activar protecção por chave de identificação . . . . . . . . . . .
Relatório de alarmes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Informação (aparelho de fusão e sistema de controlo) . . . .
Trabalhar com grupos de aplicações . . . . . . . . . . . . . . . . . . .
Configuração do aparelho de fusão . . . . . . . . . . . . . . . . . . . .
Página 1: interruptor horário semanal, redução de
temperatura, gás inerte, mudança de idioma, receitas,
nível . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Página 2: unidades, atraso da operacionalidade, chave de
identificação, intervalo de manutenção, bus de campo . . .
Página 3: Ajuste de origem, endereço IP,
sensor de pressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
4‐6
4‐6
4‐7
4‐11
4‐20
4‐20
4‐21
4‐21
4‐21
4‐22
4‐23
4‐24
4‐24
4‐24
4‐25
4‐26
4‐26
4‐26
4‐26
4‐27
4‐28
4‐28
4‐29
4‐30
4‐31
4‐33
4‐34
4‐36
4‐37
4‐38
4‐38
4‐38
4‐39
4‐39
4‐39
4‐40
4‐41
4‐42
4‐47
4‐47
4‐53
4‐58
2013 Nordson Corporation
Índice
Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ligar/desligar motor (autorização individual) . . . . . . . . . . . .
Seleccionar Comandada por sinais externos ou
Operação manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Parâmetros dos motores . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Página 1: tipo da autorização, adaptação à
máquina principal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Página 2: Operação comandada por sinais externos . . . . .
Página 3: Atraso em desligar o motor, interruptor de valor de
limiar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Página 4: Alarmes de pressão, regulação de
velocidade de rotação/pressão . . . . . . . . . . . . . . . . . . . . . . . .
Página 5: Função de aumento de pressão, regulação de
caudal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruptor do circuito do motor (Interruptor de
manutenção do motor) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Relatório de ajustes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Operação através do servidor de rede IPC . . . . . . . . . . . . . . . . . . .
Login no servidor de rede a partir de um
sistema operativo Windows®7 do lado do cliente . . . . . . . . . .
Estabelecer a ligação entre o servidor e o cliente . . . . . . . . . . .
Ligar o cabo de Ethernet . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Chamar o aparelho de fusão (VersaWeb) . . . . . . . . . . . . . . .
Download . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Upload . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PlusController - funcionalidade TruFlow (opção) . . . . . . . . . . . . . .
Router . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Configuração do endereço IP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Modificação do endereço IP do Router . . . . . . . . . . . . . . . . . . .
Resumo do painel de comando da funcionalidade TruFlow . . . . .
Configuração da funcionalidade TruFlow . . . . . . . . . . . . . . . . . . . .
Introdução do código configuração . . . . . . . . . . . . . . . . . . . . . . .
Selecção do relatório de dados do bus de campo . . . . . . . . . .
Fazer corresponder os canais TruFlow às bombas . . . . . . . . .
Tipo de encoder e caudal TruFlow . . . . . . . . . . . . . . . . . . . . . . .
Placa de características como fonte de informação . . . . . .
Confirmação dos ajustes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ajustes de aplicação de uma regulação de quantidade . . . . . . . .
Activar a função TruFlow para cada motor . . . . . . . . . . . . . . . .
Definição da gama de peso da regulação de quantidade . . . .
Exemplos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ajuste básico e ajustes alargados . . . . . . . . . . . . . . . . . . . . .
Particularidades da operação de regulação de quantidade . .
Ajustes do regulador TruFlow . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Análise da regulação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Correcção da aplicação de material . . . . . . . . . . . . . . . . . . . . . .
Alarmes em diversas fases da máquina principal . . . . . . . . . . .
Manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Perigo de queimaduras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Descarga de pressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Quando utilizar produtos de limpeza tenha em consideração . . .
Meios auxiliares . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Manutenção preventiva . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Limpeza exterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Painel de comando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Controlo visual de danos externos . . . . . . . . . . . . . . . . . . . . . . . . . .
Ensaios de segurança e de funcionamento . . . . . . . . . . . . . . . . . .
Retirar os compartimentos de protecção . . . . . . . . . . . . . . . . . . . .
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
V
4‐65
4‐65
4‐65
4‐67
4‐67
4‐68
4‐69
4‐70
4‐77
4‐81
4‐82
4‐83
4‐83
4‐83
4‐84
4‐85
4‐85
4‐86
4‐87
4‐87
4‐88
4‐88
4‐89
4‐92
4‐92
4‐92
4‐92
4‐93
4‐93
4‐93
4‐94
4‐94
4‐94
4‐94
4‐95
4‐95
4‐96
4‐97
4‐97
4‐98
5‐1
5‐1
5‐1
5‐1
5‐2
5‐2
5‐4
5‐4
5‐5
5‐5
5‐5
P/N 7105830_08
VI
Índice
P/N 7105830_08
Retirar o isolamento térmico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mudar o tipo de material . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lavar com produto de limpeza . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Válvula de segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tanque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Escoamento do material . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Limpeza manual do tanque . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Reaperto dos parafusos de fixação . . . . . . . . . . . . . . . . . . . . . .
Ventiladores e filtros de ar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Permutador de calor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Limpeza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ensaio de funcionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Substituir o ventilador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bomba de engrenagens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Controlo da estanquidade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Reaperto da caixa do bucim . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Substituir o retentor do veio da bomba . . . . . . . . . . . . . . . . . . . .
Reaperto dos parafusos de fixação . . . . . . . . . . . . . . . . . . . . . .
Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Redutor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Seleccionar o lubrificante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lubrificantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Intervalo de substituição de lubrificante . . . . . . . . . . . . . . . . .
Capacidade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Substituição do lubrificante . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Válvula de regulação de pressão . . . . . . . . . . . . . . . . . . . . . . . . . . .
Para válvula mecânica de regulação de pressão, tomar em
consideração . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Instalação do kit de manutenção . . . . . . . . . . . . . . . . . . . . . . . . .
Cartucho filtrante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Substituição do cartucho filtrante . . . . . . . . . . . . . . . . . . . . . . . .
Desmontagem do cartucho filtrante . . . . . . . . . . . . . . . . . . . .
Limpar o cartucho filtrante . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montar o cartucho filtrante . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montagem do cartucho filtrante . . . . . . . . . . . . . . . . . . . . . . .
Instalação do kit de manutenção . . . . . . . . . . . . . . . . . . . . . . . . .
Placa da válvula de segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Instalação do kit de manutenção . . . . . . . . . . . . . . . . . . . . . . . . .
Válvula de isolamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Instalação do kit de manutenção . . . . . . . . . . . . . . . . . . . . . . . . .
Válvula pneumática de segurança . . . . . . . . . . . . . . . . . . . . . . . . . .
Ensaio de funcionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Limpeza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sensor de pressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Limpeza da membrana separadora . . . . . . . . . . . . . . . . . . . . . .
Enroscar o sensor de pressão . . . . . . . . . . . . . . . . . . . . . . . . . . .
Enroscar e desenroscar com anilha de latão . . . . . . . . . . . .
Válvula de enchimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Substituição da peça de comando . . . . . . . . . . . . . . . . . . . . . . .
Relatório de manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5‐5
5‐6
5‐6
5‐6
5‐7
5‐7
5‐7
5‐7
5‐8
5‐9
5‐9
5‐9
5‐9
5‐10
5‐10
5‐10
5‐10
5‐10
5‐11
5‐11
5‐11
5‐11
5‐11
5‐11
5‐12
5‐13
Localização de avarias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alguns conselhos prévios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Indicações sobre os canais de temperatura . . . . . . . . . . . . . . .
Números de alarme, texto de alarme e luz avisadora de opção .
6‐1
6‐1
6‐1
6‐2
VersaBlue_VersaBlue_Plus_NW
5‐13
5‐14
5‐15
5‐15
5‐15
5‐16
5‐16
5‐17
5‐17
5‐18
5‐18
5‐19
5‐19
5‐20
5‐20
5‐20
5‐21
5‐21
5‐21
5‐22
5‐23
5‐23
5‐24
2013 Nordson Corporation
Índice
Activação e reposição de alarmes . . . . . . . . . . . . . . . . . . . . . . . . . .
Representação gráfica dos parâmetros de temperatura . . . . .
Decréscimo de subtemperatura de aviso e acréscimo de
sobretemperatura de aviso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Activação de um aviso devido a subtemperatura . . . . . . . . .
Activação de um aviso devido a sobretemperatura . . . . . . .
Decréscimo de subtemperatura de avaria e
acréscimo de sobretemperatura de avaria . . . . . . . . . . . . . . . .
Activação de uma avaria devido a subtemperatura . . . . . . .
Activação de uma avaria devido a sobretemperatura . . . . .
Sobretemperatura de - desconexão - . . . . . . . . . . . . . . . . . . . . .
Activação mediante software . . . . . . . . . . . . . . . . . . . . . . . . .
Desconexão mediante termóstatos . . . . . . . . . . . . . . . . . . . . . . .
Termóstato do tanque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Termóstato do transformador . . . . . . . . . . . . . . . . . . . . . . . . .
Aviso de pressão baixa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Activação de um aviso de pressão baixa . . . . . . . . . . . . . . . .
Sobrepressão de - aviso - / Sobrepressão de - avaria - . . . . . .
Activação de um aviso devido a sobrepressão . . . . . . . . . . .
Activação de uma avaria devido a sobrepressão . . . . . . . . .
- Avaria - de um sensor de temperatura . . . . . . . . . . . . . . . . . . .
Activação mediante curto-circuito . . . . . . . . . . . . . . . . . . . . .
Activação mediante fractura de sensor ou entrada de
sensor aberta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Nível (pontos de medição variáveis) . . . . . . . . . . . . . . . . . . . . . .
Aviso Tanque excessivamente cheio . . . . . . . . . . . . . . . . . . .
Aviso nível do tanque está baixo . . . . . . . . . . . . . . . . . . . . . . .
Avaria Tanque está vazio . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Nível (pontos de medição fixos - sensor de 5 pontos) . . . . . . .
Aviso Tanque excessivamente cheio . . . . . . . . . . . . . . . . . . .
Aviso nível do tanque está baixo . . . . . . . . . . . . . . . . . . . . . . .
Avaria Tanque está vazio . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Avaria Sensor de nível avariado . . . . . . . . . . . . . . . . . . . . . . .
Avaria Falha do sensor de nível . . . . . . . . . . . . . . . . . . . . . . .
Tabelas de localização de avarias . . . . . . . . . . . . . . . . . . . . . . . . . .
O aparelho de fusão não funciona . . . . . . . . . . . . . . . . . . . . . . . .
Um canal não aquece . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
O painel de comando não funciona . . . . . . . . . . . . . . . . . . . . . . .
Não há material (motor não roda) . . . . . . . . . . . . . . . . . . . . . . . .
Não há sinal externo de comando
(tensão / corrente / frequência) . . . . . . . . . . . . . . . . . . . . . . . . . .
Não há material (motor roda) . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Quantidade de material demasiado reduzida ou
transporte irregular . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pressão do material demasiado elevada . . . . . . . . . . . . . . . . . .
Pressão do material demasiado baixa . . . . . . . . . . . . . . . . . . . .
Comportamento de rotação errado do motor em
operação comandada por sinais externos . . . . . . . . . . . . . . . . .
Depósitos de material no tanque . . . . . . . . . . . . . . . . . . . . . . . . .
O material solidifica dentro do tanque . . . . . . . . . . . . . . . . . . . .
Válvula de enchimento (opção) . . . . . . . . . . . . . . . . . . . . . . . . . .
Diversos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
VII
6‐6
6‐6
6‐7
6‐7
6‐7
6‐8
6‐8
6‐8
6‐9
6‐9
6‐9
6‐9
6‐9
6‐10
6‐10
6‐11
6‐11
6‐11
6‐12
6‐12
6‐12
6‐12
6‐12
6‐12
6‐12
6‐13
6‐13
6‐13
6‐13
6‐13
6‐13
6‐14
6‐14
6‐14
6‐15
6‐16
6‐17
6‐18
6‐18
6‐19
6‐19
6‐19
6‐20
6‐20
6‐21
6‐21
P/N 7105830_08
VIII
Índice
P/N 7105830_08
Módulo I/O . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Entrada de frequência . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Entradas analógicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Entradas e saídas digitais (LEDs) . . . . . . . . . . . . . . . . . . . . . .
Módulo I/O #1: Entradas digitais (24 VCC) . . . . . . . . . . . . . .
Módulo I/O #1: Saídas digitais (30 V, 2 A) . . . . . . . . . . . . . . .
Módulo I/O #2: Entradas digitais (24 VCC) . . . . . . . . . . . . . .
Módulo I/O #2: Saídas digitais (30 V, 2 A) . . . . . . . . . . . . . . .
LEDs do módulo de regulação de temperatura . . . . . . . . . . . . .
LEDs do conversor de frequência . . . . . . . . . . . . . . . . . . . . . . . .
LED da unidade de avaliação da protecção contra
enchimento excessivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
LED da válvula proporcional . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
LEDs da unidade de avaliação do sensor de 5 pontos . . . . . . .
LEDs do IPC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Verificação de dados enviados pelo bus de campo . . . . . . . . . . .
6‐23
6‐23
6‐23
6‐23
6‐24
6‐24
6‐25
6‐25
6‐26
6‐27
Reparação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Perigo de queimaduras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ter em consideração, antes de trabalhos de reparação . . . . . . .
Descarga de pressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Painel de comando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Retirar o painel de comando . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Substituição da placa de memória . . . . . . . . . . . . . . . . . . . . . . .
Encaixe / substitua o módulo de comunicação . . . . . . . . . . . . .
Tome em consideração! . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Substituição do conversor de frequência . . . . . . . . . . . . . . . . . . . .
Substituição do módulo CAN do conversor de frequência . . .
Resistência de terminação do CAN‐Bus . . . . . . . . . . . . . . . .
No painel de comando: Fazer corresponder o
conversor de frequência (CF) substituído os seus motores . .
Montagem da chapa de blindagem (CEM) . . . . . . . . . . . . . . . .
Substituição do sensor de pressão . . . . . . . . . . . . . . . . . . . . . . . . .
Resistência de terminação do Can‐Bus . . . . . . . . . . . . . . . . . . .
Procedimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Substituição da bomba de engrenagens . . . . . . . . . . . . . . . . . . . . .
Válvula de isolamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Desaparafusar a bomba de engrenagens . . . . . . . . . . . . . . . . .
Aparafusar a bomba de engrenagens . . . . . . . . . . . . . . . . . . . .
Tomar em consideração, no caso do acoplamento . . . . . . .
Substituição da vedação Variseal . . . . . . . . . . . . . . . . . . . . . . . . . .
Utilização de ferramentas de montagem . . . . . . . . . . . . . . . . . .
Substituição do motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alinhamento do motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Substituir o acoplamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Substituição da fita de aquecimento do tanque quente . . . . . . . .
Desmonte a fita de aquecimento existente . . . . . . . . . . . . . . . .
Montagem da nova fita de aquecimento . . . . . . . . . . . . . . . . . .
Substituição da válvula de segurança . . . . . . . . . . . . . . . . . . . . . . .
Válvula de segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Válvula de segurança com interruptor Reed . . . . . . . . . . . . . . .
Instalação do kit de manutenção . . . . . . . . . . . . . . . . . . . . . . . . .
Substituição do cartucho filtrante . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tomar em consideração em caso de trabalhos atrás da
cobertura da parte eléctrica do tanque . . . . . . . . . . . . . . . . . . . . . .
Substituição do termóstato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Substituição do isolamento das ligações do aquecimento . . . . . .
Substituição do sensor de temperatura . . . . . . . . . . . . . . . . . . . . . .
Instalação do kit de manutenção . . . . . . . . . . . . . . . . . . . . . . . . .
7‐1
7‐1
7‐1
7‐1
7‐2
7‐2
7‐3
7‐4
7‐4
7‐5
7‐5
7‐6
VersaBlue_VersaBlue_Plus_NW
6‐27
6‐27
6‐28
6‐29
6‐30
7‐6
7‐8
7‐10
7‐10
7‐10
7‐11
7‐11
7‐11
7‐12
7‐13
7‐14
7‐14
7‐15
7‐16
7‐17
7‐18
7‐18
7‐19
7‐20
7‐20
7‐20
7‐21
7‐22
7‐22
7‐22
7‐23
7‐24
7‐24
2013 Nordson Corporation
Índice
Substituição do módulo I/O e do módulo de regulação de
temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Módulo I/O . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ajuste do endereço de CAN . . . . . . . . . . . . . . . . . . . . . . . . . .
Módulo de regulação de temperatura . . . . . . . . . . . . . . . . . . . . .
Ajuste do endereço de CAN . . . . . . . . . . . . . . . . . . . . . . . . . .
Ajustar Ni 120 ou Pt 100 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ligar ou desligar resistência de terminação de Bus . . . . . . .
Ajuste do interruptor DIP S3 . . . . . . . . . . . . . . . . . . . . . . . . . .
Substituição da unidade de avaliação de nível com
sensor analógico (opção) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Indicações importantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Calibragem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Condições . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Substituição da unidade de avaliação de nível com sensor de
5 pontos (opção) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Indicações importantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Calibragem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Condições . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Substituição da unidade de avaliação da protecção contra
enchimento excessivo (opção) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Indicações importantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Calibragem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Condições . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Fractura do sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pontos de comutação do valor limite . . . . . . . . . . . . . . . . . . .
Substituição do módulo de acoplamento
(opção: entradas separadas de sinais externos de comando) . .
2013 Nordson Corporation
IX
7‐25
7‐25
7‐25
7‐25
7‐25
7‐26
7‐26
7‐26
7‐27
7‐27
7‐28
7‐28
7‐29
7‐29
7‐30
7‐30
7‐31
7‐31
7‐32
7‐32
7‐32
7‐32
7‐33
Peças sobresselentes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Utilização da lista ilustrada de peças sobresselentes . . . . . . . . . .
Elementos de fixação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Identificação de componentes . . . . . . . . . . . . . . . . . . . . . . . . . . .
8‐1
8‐1
8‐1
8‐1
Dados técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dados gerais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Temperaturas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dados eléctricos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Potência máxima de ligação do aparelho de fusão
(sem acessórios) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Potência máxima de ligação (acessórios) . . . . . . . . . . . . . . . . .
Tipos de aparelhos VB, VC, VW e VX . . . . . . . . . . . . . . . . . .
Tipos de aparelhos VD, VE, VY e VZ . . . . . . . . . . . . . . . . . . .
Fusíveis do aparelho de fusão . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tipos de aparelhos VB, VC, VW e VX . . . . . . . . . . . . . . . . . .
Tipos de aparelhos VD, VE, VY e VZ . . . . . . . . . . . . . . . . . . .
Dados mecânicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dimensões . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9‐1
9‐1
9‐2
9‐3
Opções . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Acessórios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10‐1
10‐8
VersaBlue_VersaBlue_Plus_NW
9‐4
9‐4
9‐4
9‐4
9‐5
9‐5
9‐5
9‐6
9‐7
P/N 7105830_08
X
Índice
P/N 7105830_08
Chave de identificação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
A‐1
Painel de comando P/N 207023 e P/N 207850 (1a geração)
Aplicação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Características ópticas de diferenciação . . . . . . . . . . . . . . . . . .
Gravar receita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Localização de avarias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Extracto da lista de dados de comunicação . . . . . . . . . . . . . . .
O painel de comando não funciona . . . . . . . . . . . . . . . . . . . . . . .
Reparação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Painel de comando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Retirar o painel de comando . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Substituição da bateria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Substituição da placa de memória . . . . . . . . . . . . . . . . . . . . . . .
Peças sobresselentes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Peças sobresselentes para os aparelhos dos tipos
VB, VC, VD, VE, VW, VX, VY, VZ . . . . . . . . . . . . . . . . . . . . . . . .
Reparação (aparelhos dos tipos
VB, VC, VD, VE, VW, VX, VY, VZ) . . . . . . . . . . . . . . . . . . . . . . . . . .
Substituição da bateria do coprocessador . . . . . . . . . . . . . . . . .
Tempo de reserva da bateria . . . . . . . . . . . . . . . . . . . . . . . . . .
B‐1
B‐1
B‐1
B‐1
B‐2
B‐2
B‐3
B‐4
B‐4
B‐4
B‐5
B‐5
B‐6
Instruções gerais para o processamento de materiais . . . .
Definição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Informação do fabricante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Responsabilidade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Risco de queimaduras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vapores e gases . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Substrato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Temperatura de processamento . . . . . . . . . . . . . . . . . . . . . . . . . . .
C‐1
C‐1
C‐1
C‐1
C‐2
C‐2
C‐2
C‐2
Glossário . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
D‐1
VersaBlue_VersaBlue_Plus_NW
B‐7
B‐8
B‐8
B‐8
2013 Nordson Corporation
Introduction
O‐1
Nordson International
http://www.nordson.com/Directory
Country
Phone
Fax
Austria
43‐1‐707 5521
43‐1‐707 5517
Belgium
31‐13‐511 8700
31‐13‐511 3995
Czech Republic
4205‐4159 2411
4205‐4124 4971
Denmark
Hot Melt
45‐43‐66 0123
45‐43‐64 1101
Finishing
45‐43‐200 300
45‐43‐430 359
Finland
358‐9‐530 8080
358‐9‐530 80850
France
33‐1‐6412 1400
33‐1‐6412 1401
Erkrath
49‐211‐92050
49‐211‐254 658
Lüneburg
49‐4131‐8940
49‐4131‐894 149
Nordson UV
49‐211‐9205528
49‐211‐9252148
EFD
49‐6238 920972
49‐6238 920973
Italy
39‐02‐216684‐400
39‐02‐26926699
Netherlands
31‐13‐511 8700
31‐13‐511 3995
47‐23 03 6160
47‐23 68 3636
Poland
48‐22‐836 4495
48‐22‐836 7042
Portugal
351‐22‐961 9400
351‐22‐961 9409
Russia
7‐812‐718 62 63
7‐812‐718 62 63
Slovak Republic
4205‐4159 2411
4205‐4124 4971
Spain
34‐96‐313 2090
34‐96‐313 2244
Sweden
46‐40-680 1700
46‐40‐932 882
Switzerland
41‐61‐411 3838
41‐61‐411 3818
Hot Melt
44‐1844‐26 4500
44‐1844‐21 5358
Industrial
Coating
Systems
44‐161‐498 1500
44‐161‐498 1501
49‐211‐92050
49‐211‐254 658
Europe
Germany
Norway
United
Kingdom
Hot Melt
Distributors in Eastern & Southern Europe
DED, Germany
2012 Nordson Corporation
All rights reserved
NI_Q-1112-MX
O‐2
Introduction
Outside Europe
For your nearest Nordson office outside Europe, contact the Nordson
offices below for detailed information.
Contact Nordson
Phone
Fax
DED, Germany
49‐211‐92050
49‐211‐254 658
Pacific South Division,
USA
1‐440‐685‐4797
-
China
86-21-3866 9166
86-21-3866 9199
Japan
81‐3‐5762 2700
81‐3‐5762 2701
Canada
1‐905‐475 6730
1‐905‐475 8821
Hot Melt
1‐770‐497 3400
1‐770‐497 3500
Finishing
1‐880‐433 9319
1‐888‐229 4580
Nordson UV
1‐440‐985 4592
1‐440‐985 4593
Africa / Middle East
Asia / Australia / Latin America
China
Japan
North America
USA
NI_Q-1112-MX
2012Nordson Corporation
All rights reserved
Indicações de segurança
1‐1
Secção 1
Indicações de segurança
Leia esta secção antes de utilizar o equipamento. Esta secção contém
recomendações e práticas aplicáveis à segura instalação, operação e
manutenção (de aqui em diante designado por “utilização”) do produto
descrito neste documento (de aqui em diante designado por “equipamento”).
Sempre que seja apropriado, e em todo este documento, aparecem
informações adicionais sobre segurança, sob a forma de mensagens de
alarme específicas.
ATENÇÃO! O desrespeito das mensagens de segurança, recomendações
e dos procedimentos para evitar riscos estipulados neste documento pode
provocar lesões pessoais, incluindo a morte, ou a danificação do
equipamento ou da propriedade.
Símbolos de alarme
O seguinte símbolo de alarme e palavras de sinalização são utilizados em
todo este documento para alertar o leitor para os riscos de segurança
pessoal ou para identificar condições que possam provocar danos ao
equipamento ou à propriedade. Cumpra todas as informações de segurança
que se seguem à palavra de sinalização.
ATENÇÃO! Indica uma situação potencialmente perigosa que, se não for
evitada, pode provocar lesões pessoais graves, incluindo a morte.
CUIDADO! Indica uma situação potencialmente perigosa que, se não for
evitada, pode provocar lesões pessoais menores ou médias.
CUIDADO! (Usada sem sinal de alarme) Indica uma situação
potencialmente perigosa que, se não for evitada, pode provocar danos ao
equipamento ou à propriedade.
2011 Nordson Corporation
Safe_PPA1011LUE_PO
1‐2
Indicações de segurança
Responsabilidade do proprietário do equipamento
Os proprietários do equipamento são responsáveis pela gestão das
informações de segurança, assegurando que se cumpram todas as
instruções e requerimentos legais para a utilização do equipamento e pela
qualificação de utilizadores potenciais.
Informações de segurança
Pesquisar e avaliar as informações de segurança provenientes de todas
as fontes aplicáveis, incluindo a política de segurança específica do
proprietário, melhores práticas industriais, regulamentações
governamentais, informação sobre o material fornecidas pelo fabricante
do produto e este documento.
Pôr as informações de segurança à disposição dos utilizadores do
equipamento de acordo com os regulamentos vigentes. Contactar a
autoridade que tenha jurisdição sobre a informação.
Manter as informações de segurança, incluindo os letreiros de
segurança afixados no equipamento, em condição legível.
Instruções, requisitos e normas
Assegurar que o equipamento seja utilizado de acordo com a informação
fornecida neste documento, com os códigos e regulamentações
governamentais e com as melhores práticas industriais.
Se for aplicável, receber a aprovação da engenharia ou do departamento
de segurança da sua instalação, ou de outra função semelhante dentro
da sua organização, antes de instalar ou por em funcionamento o
equipamento pela primeira vez.
Pôr à disposição equipamento apropriado de emergência e primeiros
socorros.
Efectuar inspecções de segurança para assegurar que as práticas
requeridas estão a ser seguidas.
Reavaliar práticas e procedimentos de segurança sempre que se
efectuarem modificações do processo ou do equipamento.
Safe_PPA1011LUE_PO
2011 Nordson Corporation
Indicações de segurança
1‐3
Qualificações do utilizador
Os proprietários do equipamento são responsáveis por assegurar que os
utilizadores:
recebam formação de segurança apropriada à função do seu
trabalho de acordo com o requerido pelos regulamentos vigentes e
pelas melhores práticas industriais
estejam ao corrente da política e dos procedimentos de segurança e
prevenção de acidentes do proprietário
recebam formação específica relativa ao equipamento e à tarefa, da
parte de outro indivíduo qualificado
NOTA: A Nordson pode proporcionar formação específica relativa ao
equipamento e com respeito à sua instalação, operação e
manutenção. Contacte o seu representante Nordson para obter
informação
possuam competência industrial e profissional e um nível de
experiência apropriada ao desempenho da função do seu trabalho
sejam fisicamente capazes de desempenhar a função do seu
trabalho e não estejam sob a influência de qualquer substância que
degrade as suas faculdades mentais nem a sua aptidão física.
Práticas de segurança industrial aplicáveis
As seguintes práticas de segurança aplicam‐se à utilização do equipamento
de acordo com o descrito neste documento. A informação aqui
proporcionada não se destina a incluir todas as práticas de segurança
possíveis, mas representa as melhores práticas de segurança para o
equipamento com potencial de risco análogo utilizado em indústrias
semelhantes.
Utilização a que o equipamento se destina
Utilize o equipamento unicamente para os fins descritos e dentro dos
limites especificados neste documento.
Não modifique o equipamento.
Não utilize materiais incompatíveis nem dispositivos auxiliares não
aprovados. Contacte o representante da Nordson se tiver quaisquer
questões respeitantes à compatibilidade de materiais ou ao uso de
dispositivos auxiliares fora do normal.
2011 Nordson Corporation
Safe_PPA1011LUE_PO
1‐4
Indicações de segurança
Instruções e mensagens de segurança
Leia e respeite as instruções contidas neste documento e em outros
documentos a que se faça referência.
Familiarize‐se com a localização e o significado dos letreiros e das
etiquetas de advertência de segurança afixadas ao equipamento.
Consulte Letreiros de segurança e etiquetas no fim desta secção.
Se não estiver seguro quanto à maneira de utilizar o equipamento,
contacte o seu representante Nordson e peça‐lhe ajuda.
Práticas de instalação
Instale o equipamento de acordo com as instruções fornecidas neste
documento e na documentação que acompanha os dispositivos
auxiliares.
Assegure que o equipamento está projectado para o meio ambiente no
qual ele vai ser utilizado. Este equipamento não foi certificado para
cumprir a directiva ATEX nem como não inflamável e não deve ser
instalado em meios ambiente explosivos.
Assegure que as características de processamento do material não
criam um meio ambiente perigoso. Consulte a Folha de dados de
segurança do material (MSDS) para o material em questão.
Se a configuração de instalação requerida não corresponder às
instruções de instalação, peça ajuda ao seu representante da Nordson.
Posicionar o equipamento para operação segura. Respeite as distâncias
especificadas entre o equipamento e outros objectos.
Instale desconexões de potência bloqueáveis para isolar o equipamento,
e todos os dispositivos auxiliares alimentados independentemente, das
suas fontes de alimentação.
Ligue o equipamento à terra correctamente. Contacte as autoridades
locais responsáveis pela construção civil para se informar acerca de
requisitos específicos.
Certifique‐se de que os fusíveis instalados no equipamento protegido por
fusíveis têm o tipo e a capacidade nominal correctos.
Contacte a autoridade que tenha jurisdição para determinar os requisitos
para as autorizações ou inspecções de instalações.
Práticas de operação
Familiarize‐se com a localização e a operação de todos os dispositivos e
indicadores de segurança.
Confirme que o equipamento, incluindo todos os dispositivos de
segurança (protecções, dispositivos de encravamento, etc.), se
encontram em boas condições de trabalho e que as condições
ambientais requeridas existem.
Utilize o equipamento de protecção pessoal (PPE) especificado para
cada tarefa. Consulte as Informações de segurança do equipamento ou
as instruções e MSDS do fabricante do material para requisitos do PPE.
Não utilize equipamento que funcione mal ou que mostre sinais de mau
funcionamento potencial.
Safe_PPA1011LUE_PO
2011 Nordson Corporation
Indicações de segurança
1‐5
Práticas de manutenção e reparação
Confiar a operação ou a manutenção do equipamento apenas a pessoal
com formação e experiência adequadas.
Execute as actividades de manutenção planeadas e de acordo com os
intervalos descritos neste documento.
Descarregue a pressão hidráulica e pneumática do sistema antes de
efectuar a manutenção do equipamento.
Desligue a alimentação de energia ao equipamento e a todos os
dispositivos auxiliares antes de efectuar a manutenção do equipamento.
Utilize apenas peças sobresselentes novas ou peças reacondicionadas
e autorizadas pela Nordson.
Leia e cumpra as instruções do fabricante e as MSDS fornecidas com os
detergentes para limpeza do equipamento.
NOTA: As MSDS dos detergentes que são vendidos pela Nordson
podem ser consultadas em www.nordson.com ou telefonando ao seu
representante da Nordson.
Confirme a operação correcta de todos os dispositivos de segurança
antes de voltar a pôr o equipamento de novo em funcionamento.
Elimine os desperdícios dos detergentes e os resíduos dos materiais de
processo de acordo com os regulamentos vigentes. Consulte as MSDS
aplicáveis ou contacte a autoridade que tenha jurisdição sobre a
informação.
Mantenha limpos os letreiros de advertência de segurança do
equipamento. Substitua os letreiros gastos ou danificados.
Informações de segurança do equipamento
Estas informações de segurança do equipamento aplicam‐se aos seguintes
tipos de equipamento Nordson:
equipamento de aplicação de hot‐melt e cola fria e todos os
acessórios relacionados
controladores de padrão, temporizadores, sistemas de detecção e
verificação, e todos os outros dispositivos opcionais de controlo de
processo
2011 Nordson Corporation
Safe_PPA1011LUE_PO
1‐6
Indicações de segurança
Paragem do equipamento
Para completar com segurança muitos dos procedimentos descritos neste
documento, é necessário, em primeiro lugar, parar o equipamento. O nível
de paragem necessário é função do tipo do equipamento utilizado e do
procedimento a ser completado.
Se for necessário, as instruções de paragem serão especificadas no início
do procedimento. Os níveis de paragem são os seguintes:
Descarregar a pressão hidráulica do sistema
Descarregue completamente a pressão hidráulica do sistema antes de
desligar qualquer ligação hidráulica ou junta de vedação. Consulte as
instruções referentes à descarga da pressão hidráulica do sistema no
manual do produto específico do aparelho de fusão.
Desligar a alimentação de energia ao sistema
Antes de ter acesso a qualquer fio, ou ponto de ligação, de alta tensão
desprotegido, isole o sistema (aparelho de fusão, mangueiras, aplicadores,
e dispositivos opcionais) de todas as fontes de alimentação.
1. Desligue o equipamento e todos os dispositivos auxiliares ligados ao
equipamento (sistema).
2. Para evitar que o equipamento se ligue acidentalmente à alimentação de
energia, bloqueie e rotule o(s) interruptor(es) de desconexão ou
disjuntor(es) que alimentam a energia eléctrica ao equipamento e aos
dispositivos opcionais.
NOTA: Os regulamentos oficiais e as normas industriais prescrevem os
requisitos específicos para o isolamento de fontes de energia perigosas.
Consulte os regulamentos ou normas apropriados.
Desactivação dos aplicadores
NOTA: Os aplicadores que distribuem cola, foram designados por “pistolas”
em algumas publicações anteriores.
Antes que se possa executar qualquer trabalho num aplicador, que esteja
ligado ao sistema pressurizado, ou na sua proximidade, é necessário
desligar todos os dispositivos eléctricos ou mecânicos, que fornecem um
sinal de activação aos aplicadores, válvula(s) de solenóide dos aplicadores,
ou à bomba do aparelho de fusão.
1. Desligue electricamente ou desconecte o dispositivo de controlo de
disparo do aplicador (controlador de padrão, temporizador, CLP, etc.).
2. Desligue os fios do sinal de entrada para a(s) válvula(s) de solenóide do
aplicador.
3. Reduza a zero a pressão de ar da(s) válvula(s) de solenóide do
aplicador; em seguida descarregue a pressão residual do ar entre o
regulador e o aplicador.
Safe_PPA1011LUE_PO
2011 Nordson Corporation
Indicações de segurança
1‐7
Advertências (ATENÇÃO) e avisos (CUIDADO) gerais de segurança
A tabela 1‐1 contém as advertências (ATENÇÃO) e os avisos (CUIDADO)
gerais de segurança que se aplicam ao equipamento de hot‐melt e de cola
fria da Nordson. Estude a tabela e leia atentivamente todas as advertências
(ATENÇÃO) e avisos (CUIDADO) que apliquem ao tipo de equipamento
descrito neste manual.
Os tipos de equipamento estão indicados como se segue na tabela 1‐1:
HM = Hot‐melt (aparelhos de fusão, mangueiras, aplicadores, etc.)
PC = Process control = Controlo do processo
CA = Cold adhesive = Cola fria (bombas de distribuição, reservatório
pressurizado, e aplicadores)
Tabela 1‐1 Advertências (ATENÇÃO) e avisos (CUIDADO) gerais de segurança
Tipo de
equipamento
HM
HM
HM, CA
ATENÇÃO ou CUIDADO
ATENÇÃO! Vapores perigosos! Leia e cumpra as MSDS do material,
antes de processar qualquer hot‐melt de poliuretano reactivo (PUR) ou
material à base de solventes através de um aparelho de fusão
Nordson compatível. Certifique‐se de que não se excedam a
temperatura de processamento nem os pontos de inflamação do
material e que se cumpram todos os requisitos para manuseamento
seguro, ventilação, primeiros socorros e equipamento de protecção
pessoal. O não cumprimento dos requisitos das MSDS pode causar
lesões pessoais, incluindo a morte.
ATENÇÃO! Material reactivo! Nunca limpe nenhum componente de
alumínio nem limpe equipamento Nordson com fluidos à base de
hidrocarbonetos hidrogenados. Os aparelhos de fusão e os
aplicadores da Nordson contém componentes de alumínio que podem
reagir violentamente com hidrocarbonetos hidrogenados. A utilização
de compostos de hidrocarbonetos hidrogenados no equipamento
Nordson pode causar lesões pessoais, incluindo a morte.
ATENÇÃO! Sistema pressurizado! Descarregue a pressão hidráulica
do sistema antes de desligar qualquer ligação hidráulica ou junta de
vedação. Se não descarregar a pressão hidráulica do sistema, pode
provocar uma libertação descontrolada de hot‐melt ou de cola fria, e
causar lesões pessoais.
Continuação...
2011 Nordson Corporation
Safe_PPA1011LUE_PO
1‐8
Indicações de segurança
Advertências (ATENÇÃO) e avisos (CUIDADO) gerais de segurança
(cont.)
Tabela 1‐1 Advertências (ATENÇÃO) e avisos (CUIDADO) gerais de segurança(cont.)
Tipo de
equipamento
HM
HM, PC
HM, CA, PC
HM, CA, PC
ATENÇÃO ou CUIDADO
ATENÇÃO! Material fundido! Quando efectuar a manutenção de
equipamento que contenha hot‐melt fundido, use protecções para os
olhos ou para a face, roupa protectora para a pele exposta, e luvas de
isolamento térmico. Mesmo quando estiver solidificado, o hot‐melt
pode causar queimaduras. Se não usar equipamento de protecção
pessoal apropriado, pode causar lesões pessoais.
ATENÇÃO! O equipamento arranca automaticamente! Para controlar
aplicadores automáticos de hot‐melt utilizam‐se dispositivos de
comando remoto do disparo. Antes de trabalhar num aplicador em
funcionamento, ou na sua proximidade, desligue o dispositivo de
comando do disparo do aplicador e desmonte o abastecimento de ar
à(s) válvula(s) de solenóide do aplicador. Se não desligar o dispositivo
de comando do disparo do aplicador nem desmontar o abastecimento
de ar à(s) válvula(s) de solenóide do aplicador, pode causar
ferimentos.
ATENÇÃO! Risco de electrocussão! Mesmo quando desligado e
isolado electricamente no interruptor de desacoplamento ou no
disjuntor, o equipamento pode ainda estar ligado a dispositivos
auxiliares sob tensão. Desligue a alimentação de energia e isole
electricamente todos os dispositivos auxiliares antes de efectuar a
manutenção do equipamento. Se o equipamento auxiliar não estiver
correctamente isolado da alimentação de energia eléctrica, antes de
efectuar a manutenção do equipamento, pode causar lesões pessoais,
incluindo a morte.
ATENÇÃO! Risco de incêndio ou de explosão! O equipamento de
cola da Nordson não está projectado para ser utilizado em ambientes
explosivos e não foi certificado para a directiva ATEX nem como não
inflamável. Adicionalmente, este equipamento não deve ser utilizado
com colas à base de solvente que possam criar uma atmosfera
explosiva quando processadas. Para determinar as suas
características de processamento e limitações, consulte as MSDS da
cola. A utilização de colas à base de solventes incompatíveis, ou o
processamento impróprio de colas à base de solventes, pode causar
lesões pessoais, incluindo a morte.
Continuação...
Safe_PPA1011LUE_PO
2011 Nordson Corporation
Indicações de segurança
1‐9
Tabela 1‐1 Advertências (ATENÇÃO) e avisos (CUIDADO) gerais de segurança(cont.)
Tipo de
equipamento
HM, CA, PC
HM
ATENÇÃO ou CUIDADO
ATENÇÃO! Confiar a operação ou a manutenção do equipamento
apenas a pessoal com formação e experiência adequadas. O
emprego de pessoal sem formação nem experiência para a operação
ou manutenção do equipamento pode provocar lesões, incluindo a
morte, a si próprios e a outros, e pode danificar o equipamento.
CUIDADO! Superfícies quentes! Evite o contacto com superfícies
metálicas quentes de aplicadores, mangueiras e certos componentes
do aparelho de fusão. Se não for possível evitar o contacto, use luvas
e roupas de isolamento térmico quando trabalhar perto de
equipamento aquecido. Se o contacto com superfícies metálicas
quentes não for evitado, pode causar lesões pessoais.
HM
CUIDADO! Alguns aparelhos de fusão da Nordson estão projectados
especificamente para processar hot‐melt de poliuretano reactivo
(PUR). Se tentar processar o PUR em equipamento que não tenha
sido projectado especificamente para este propósito, pode danificar o
equipamento e causar a reacção prematura do hot‐melt. Se não tiver a
certeza da capacidade do equipamento para processar PUR, peça
ajuda ao seu representante da Nordson.
HM, CA
CUIDADO! Antes de utilizar qualquer detergente ou produto de
lavagem no exterior ou no interior do equipamento, leia e cumpra as
instruções do fabricante e as MSDS fornecidas com o produto. Alguns
detergentes pode reagir de maneira imprevisível com o hot‐melt ou
com a cola fria, causando danificação ao equipamento.
HM
CUIDADO! O equipamento de hot‐melt da Nordson é testado na
origem com fluido Nordson tipo R, que contém plastificante de adipado
de poliéster. Certos materiais de hot‐melt podem reagir com o fluido
tipo R e formar uma goma sólida que pode entupir o equipamento.
Antes de utilizar o equipamento, confirme que o hot‐melt é compatível
com o fluido tipo R.
2011 Nordson Corporation
Safe_PPA1011LUE_PO
1‐10 Indicações de segurança
Outras precauções de segurança
Não utilize uma chama nua para aquecer os componentes do sistema de
hot‐melt.
Verifique diariamente se as mangueiras de alta pressão apresentam
sinais de desgaste, danos ou fugas excessivas.
Nunca aponte uma pistola manual em funcionamento a si próprio ou a
outros.
Suspenda as pistolas manuais pelo seu próprio ponto de suspensão.
Primeiros socorros
Se o hot‐melt fundido entrar em contacto com a sua pele:
1. NÃO tente remover o hot‐melt derretido da sua pele.
2. Mergulhe imediatamente a área afectada em água limpa e fria até que o
hot‐melt tenha arrefecido.
3. NÃO tente remover o hot‐melt solidificado da sua pele.
4. Em caso de queimadura severas, aplique tratamento de choque.
5. Recorra imediatamente a cuidados médicos especializados. Entregue a
MSDS para hot‐melt ao pessoal médico encarregado do tratamento.
Safe_PPA1011LUE_PO
2011 Nordson Corporation
Indicações de segurança
1‐11
Letreiros de segurança e autocolantes
A figura 1‐1 mostra os pontos do aparelho onde estão colocados letreiros de
segurança e/ou autocolantes. A tabela 1‐2 contém o texto de todas as
indicações de segurança dos letreiros respectivos e/ou o significado dos
símbolos sem texto.
O kit instalação fornecido com o aparelho de fusão contém autocolantes
impressos para uma série de idiomas. Se os regulamentos de segurança
vigentes o exigirem, colar os autocolantes correspondentes sobre a parte de
texto respectiva dos letreiros representados na figura 1‐1.
2
2
3
1
4
2
5, 6a, 6b, 6c
3
Fig. 1‐1
Colocação de letreiros de segurança e autocolantes
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
1‐12 Indicações de segurança
Tabela 1‐2 Letreiros de segurança e autocolantes
Item
P/N
Descrição
1
1025795
ATENÇÃO: Tensão eléctrica perigosa. O desrespeito pode levar
a ferimentos, morte e/ou a danos do aparelho e de acessórios.
-
290083
ATENÇÃO: Tensão eléctrica perigosa. O desrespeito pode levar
a ferimentos, morte e/ou a danos do aparelho e de acessórios.
2
1024720
ATENÇÃO: Cola quente. Descarregue a pressão.
Sistema e material sob pressão. Descarregar a pressão do
sistema. O desrespeito desta recomendação pode levar a graves
queimaduras.
3
1025326
CUIDADO: Superfície quente. O desrespeito pode levar a
queimaduras.
4
7104911
WARNING - Only class II circuit.
Circuito eléctrico da classe 2 segundo NEC (National Electrical
Code) - Normas norte-americanas
5
729077
Letreiro Máx. 6 bar
6a
729077
Letreiro Máx. 2 bar
6b
729077
Letreiro, símbolo Gás inerte, autocolante
6c
729077
Letreiro, símbolo Gás inerte, 24 x 9
-
1059866
P/N 7105830_08
1 conjunto de autocolantes, em vários idiomas
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Indicações de segurança
1‐13
Descarga electrostática
Descarga electrostática (inglês: electrostatic discharge = ESD)
Símbolo de perigo para componentes com risco de ESD
Danos em componentes electrónicos
CUIDADO: Para protecção dos componentes electrónicos contra
descargas electrostáticas, é necessário usar uma fita de ligação à terra, ao
montar e desmontar.
Descarga electrostática (inglês: electrostatic discharge = ESD) é uma faísca
gerada por uma grande diferença de potencial num material isolador de
electricidade e que é provocada um impulso de corrente eléctrica muito curto
e forte. Punhos em plástico de ferramentas podem causar diferenças de
potencial electrostático, que podem danificar componentes sensíveis.
Normalmente a diferença de potencial é causada por uma carga devida a
electricidade produzida por fricção. A electricidade produzida por fricção
ocorre, por ex, quando se anda sobre uma alcatifa, podendo uma pessoa
ficar carregada com aprox. 30.000 V.
Fig. 1‐2
Módulo CAN
Ferimentos e perigo de incêndio
Enquanto que as descargas electrostáticas através de partes do corpo
geralmente apenas causam perigos devido a reacções provocadas por
sustos, em zonas com risco de incêndio elas podem originar um incêndio.
Isto pode acontecer ao manusear líquidos e gases inflamáveis, mas também
poeiras podem inflamar-se (palavra-chave: explosão de poeira).
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
1‐14 Indicações de segurança
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Introdução
2‐1
Secção 2
Introdução
Utilização correcta
Os aparelhos de fusão da série VersaBlue só podem ser utilizados para
fundir e transportar materiais apropriados, tais como, p. ex. colas Hot-melt
termoplásticas.
Qualquer outra utilização é considerada como incorrecta e a Nordson não se
responsabiliza por ferimentos nem danos materiais resultantes desta.
A utilização correcta inclui também o respeito das indicações de segurança
da Nordson. A Nordson recomenda que se informe exactamente sobre os
materiais a utilizar.
Área de trabalho (EMVG)
No que respeita à sua compatibilidade electromagnética, o aparelho de
fusão destina-se a ser utilizado na área industrial.
Restrição de serviço
Em caso de utilização em áreas residenciais, comerciais e industriais assim
como em pequenas empresas, é necessário ter cuidado, pois o aparelho de
fusão pode causar interferências em outros aparelhos (por exemplo, rádios).
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
2‐2
Introdução
Utilização incorrecta - Exemplos O aparelho de fusão não pode ser utilizado nas seguintes condições:
Se não estiver em bom estado
Sem isolamento térmico nem revestimentos de protecção
Com a porta do quadro eléctrico aberta
Com a tampa do tanque aberta
Em ambientes explosivos
Se não forem respeitados os valores indicados nos Dados técnicos.
O aparelho de fusão não pode processar os seguintes materiais:
Cola Hot-melt de poliuretano (PUR)
Materiais explosivos e inflamáveis
Materiais erosivos e corrosivos
Géneros alimentícios.
Perigos remanescentes
Sob o ponto de vista do projecto, tudo foi feito para proteger amplamente o
operador contra possíveis perigos. No entanto, não é possível evitar alguns
perigos remanescentes:
Perigo de queimaduras causadas por material quente.
Perigo de queimaduras ao encher o tanque, na tampa do tanque e nos
imobilizadores da tampa do tanque.
Perigo de queimaduras em caso de trabalhos de manutenção e
reparação, para os quais o aparelho de fusão tem que ser aquecido.
Perigo de queimaduras ao aparafusar e desaparafusar mangueiras
aquecidas.
Os vapores libertados pelo material podem ser prejudiciais à saúde.
Evite respirá-los.
Danificação de cabos/tubos conectados do lado do cliente, se estes
tiverem sido dispostos de modo que entrem em contacto com peças
quentes ou rotativas.
A válvula de segurança pode ficar fora de serviço, devido à presença de
material endurecido ou incrustado.
Se os aparelhos de fusão estiverem equipados com uma determinada
vigilância da fractura do acoplamento, é necessário ter em conta que os
ímanes aí utilizados
P/N 7105830_08
põem em perigo pessoas com estimuladores cardíacos,
apagam memórias magnéticas de dados,
perturbam aparelhos eléctricos e electrónicos sensíveis,
ferem pessoas, devido à sua grande força de atracção,
podem partir-se em caso de manuseamento incorrecto.
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Introdução
2‐3
Resumo da série
As instruções de operação descrevem os seguintes aparelhos de fusão:
Tipo
Tamanho do
tanque
(litros)
Sensor de
temperatura
Número
máximo de
bombas de
escoamento
único
Número
máximo de
bombas de
escoamento
duplo
Conexões de
mangueiras/de
cabeças
VB012
12
Ni 120
2
0
6
VB025
25
4
VB050
50
4
VC012
12
VC025
25
VC050
50
VD025
25
VD050
50
VD100
100
VE025
25
VE050
Ni 120
2
2
6
Ni 120
4
0
8
Ni 120
3
3
8
50
3
3
VE100
100
4
4
VW012
12
2
0
6
VW025
25
4
VW050
50
4
VX012
12
VX025
25
VX050
50
VY025
25
VY050
50
VY100
100
VZ025
25
VZ050
VZ100
Pt 100
Pt 100
2
2
6
Pt 100
4
0
8
Pt 100
3
3
8
50
3
3
100
4
4
NOTA: Aparelhos com um prolongamento do tanque, são identificados com
um H (Hopper, em inglês significa prolongamento do tanque) no código de
configuração.
Exemplos:
VB25H... é um VB025 com prolongamento do tanque, volume aprox. 39
litros
VB50H... é um VB050 com prolongamento do tanque, volume aprox. 75
litros
VB10H... é um VB100 com prolongamento do tanque, volume aprox. 148
litros
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
2‐4
Introdução
Com respeito às instruções de operação
O IPC da 1a geração foi substituído por um modelo de IPC seguinte
(geração 2). Todos os textos das instruções de operação referem-se ao
modelo seguinte com excepção do Anexo B. Para determinar o P/N a fim
de encomendar peças sobresselentes, consulte a placa de
características do painel de comando.
Na secção Operação também se descrevem as funções, que, conforme
a configuração do aparelho de fusão, não se encontram à disposição do
cliente. Neste caso, estas não serão visíveis no painel de comando.
Fontes de informação diversas
Guia do operador
O guia do operador, fornecido com o aparelho de fusão, é uma referência
rápida ilustrada sobre as tarefas gerais normais ao nível do operador.
Disco de recursos do produto
O CD contém uma versão electrónica das instruções de operação, o
catálogo de peças sobresselentes e outras informações sobre a utilização e
a manutenção do aparelho de fusão.
Símbolos
Estado de entrega
Ajuste de origem Nordson
Parâmetros com possibilidade de serem repostos no estado de
entrega e que se podem repor no ajuste de origem mediante a
tecla
.
Reset (reposição, repor)
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Introdução
2‐5
Definições de termos
Interface I/O standard
Identificação do componente: XS 2
Transmite os sinais digitais de entrada e de saída entre a máquina principal
e o aparelho de fusão Nordson.
Interface Operação comandada por sinais externos
Identificação do componente: XS 5 (uma entrada de sinal externo de
comando para todos os motores) ou XS 5.1, XS 5.2, XS 5.3 e XS 5.4 (opção:
entradas separadas de sinal externo de comando).
NOTA: A Operação comandada por sinais externos também é designada
na literatura da Nordson como Operação automática ou Key-to-line.
Em operação comandada por sinais externos, a velocidade do motor/bomba
é regulada em sincronismo com a velocidade da máquina principal.
Encoder (sensor de impulsos de rotação)
O encoder regista a velocidade de produção da máquina principal. Ele
fornece um determinado número de impulsos eléctricos por cada rotação. A
frequência é uma medida para a velocidade de produção.
CUIDADO: O tamanho dos cabos não pode ser modificado, porque senão,
a velocidade de produção deixa de poder ser avaliada correctamente e,
deste modo, podem originar-se aplicações de material imperfeitas.
Cabeça de aplicação = Aplicador
Na nova literatura da Nordson, uma cabeça de aplicação é designada por
aplicador.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
2‐6
Introdução
Descrição do aparelho de fusão
Figura
6
11
19
5
7
4
3
8
9
18
10
17
2
16
11
15
12
1
Ni120
13
Pt 100
14
Fig. 2‐1
1 Pé da máquina, (opção: rodas)
2 Quadro eléctrico
3 Interruptor do circuito do motor
(opção)
4 Interruptor principal
5 Painel de comando
6 Placa de características
7 Tomadas de ligação (XS2, XS3,
XS5, XSD, XSP, ...)
P/N 7105830_08
8 Tampa do tanque
9 Compartimento de protecção
10 Tomadas de ligação para
aplicadores, mangueiras e
comando das válvulas
11 Tanque
12 Válvula de regulação de pressão
VersaBlue_VersaBlue_Plus_NW
13
14
15
16
17
18
19
Cartucho filtrante
Conexão da mangueira
Motor
Acoplamento
Bomba de engrenagens
Placa da válvula de segurança
Isolamento térmico
2013 Nordson Corporation
Introdução
2‐7
Tanque
O tanque está dividido em pré-fusão e fusão principal. Um isolamento (2)
providencia a separação de temperaturas entre as duas zonas. A separação
das temperaturas permite que o material se funda previamente com cuidado,
na zona de pré-fusão (1), a uma temperatura mais baixa. Apenas na fusão
principal (3) é que o material se aquece até atingir a temperatura de
processamento.
1
2
3
Fig. 2‐2
Placa da válvula de segurança
1
2
Válvula de isolamento
A válvula de isolamento (1) permite a substituição da bomba de
engrenagens sem esvaziar o tanque previamente.
Válvula de segurança
A válvula de segurança standard (2) está ajustada fixamente para
8500 kPa
85 bar
1235 psi
Fig. 2‐3
Se a pressão for excedida, a válvula de segurança abre-se e o material
circula dentro da placa da válvula de segurança.
Válvula mecânica de regulação de pressão
1
As válvulas mecânicas de regulação de pressão (1) estão montadas por
cima do cartucho filtrante na placa de conexão de mangueiras. Podem
ajustar-se manualmente entre
500 a 9000 kPa
5 a 90 bar
72,5 a 1305 psi
Normalmente, monta-se uma válvula de regulação de pressão para cada
bomba, após o cartucho filtrante.
Fig. 2‐4
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
2‐8
Introdução
Descrição do aparelho de fusão
(cont.)
Válvula pneumática de regulação de pressão
As válvulas pneumáticas de regulação (1) podem substituir as válvulas
mecânicas de regulação. Encontram-se igualmente na placa de conexão de
mangueiras.
1
Cada uma delas se encontra ligada ao comando pneumático do aparelho de
fusão, através de uma mangueira pneumática.
2
Fig. 2‐5
1 Válvula de regulação de
pressão
2 Cartucho filtrante
Válvula de purga de ar
Na placa de conexão de mangueiras encontram-se válvulas de purga (1).
Servem para deixar sair o ar que entrou na placa de conexão de mangueiras
depois de uma substituição do cartucho filtrante.
1
Fig. 2‐6
Fluxo do material
Fig. 2‐7
Secção através da fusão principal (representação esquemática)
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Introdução
2‐9
Identificação das conexões de mangueiras
O aparelho de fusão fornece diferentes escoamentos de cola (escoamentos
de bomba) que são encaminhadas para as várias unidades de bombas de
dosagem ou aplicadores, através de mangueiras aquecidas. Para que a
correspondência do escoamento de bomba à mangueira seja correcta, as
conexões de mangueira são identificadas com números de identificação.
A conexão de mangueira que encaminha para baixo está identificada com o
número 1; a conexão que se encontra acima desta, tem o número 2. A
numeração das conexões de mangueira começa da direita para a esquerda,
a partir do número 1.
2
NOTA: Cada bomba de escoamento único pode ter 2 conexões de
mangueira. Cada bomba de escoamento duplo pode ter 4 conexões de
mangueira.
1
Fig. 2‐8
Exemplo 1: Numeração das conexões de mangueira para bombas de escoamento único
Número das bombas
4
3
2
1
Números de identificação
superior: 2
superior: 2
superior: 2
superior: 2
inferior: 1
inferior: 1
inferior: 1
inferior: 1
4.1
3.1
2.1
1.1
4.2
3.2
2.2
1.2
Conexões de mangueiras
possíveis
Exemplo 2: Numeração das conexões de mangueira para bombas de escoamento duplo
Número das bombas
4
3
2
1
Escoamento de bomba
(cartucho filtrante)
direita: 4.1
direita: 3.1
direita: 2.1
direita: 1.1
esquerda: 4.2
esquerda: 3.2
esquerda: 2.2
esquerda: 1.2
Números de identificação
superior: 2
superior: 2
superior: 2
superior: 2
inferior: 1
inferior: 1
inferior: 1
inferior: 1
4.1.1
3.1.1
2.1.1
1.1.1
4.1.2
3.1.2
2.1.2
1.1.2
4.2.1
3.2.1
2.2.1
1.2.1
4.2.2
3.2.2
2.2.2
1.2.2
Conexões de mangueiras
possíveis
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
2‐10 Introdução
Quadro eléctrico
Disposição das interfaces
1
12
2
11
13
14
10
15
9
8
7
16
3
4
5
6
17
31
18
30
29
28
27
26
19
25
22
23
20
21
24
Fig. 2‐9
1 Interface Comando de nível
(opção), XS 3
2 Penetração de cabos PROFIBUS
(opção), XS D
3 Ligação roscada do cabo de
Alimentação eléctrica
4 Interface Operação comandada
por sinais externos, XS 5
5 Interface I/O standard, XS 2
6 Filtro de rede (acessório)
7 Interfaces Entradas de sinal
externo de comando (XS 5.1 a
XS 5.4)
8 Interface Regulação pneumática
de pressão / Regulação de
derivação (opção), XS 4
9 Permutador de calor (opção)
P/N 7105830_08
10 Indicadores de pressão
Derivação pneumática (opção)
11 Indicador de pressão Gás inerte
(opção)
12 Luz avisadora
(acessórios/opção)
13 Fusíveis automáticos (para
3 x 200 VCC e 3 x 230 VCC)
14 Fusíveis automáticos (para
3 x 400 VCC, 3 x 400 VCC + N e 3
x 480 VCC)
15 Relé de estado sólido
16 Unidade de avaliação Comando
de nível (opção)
17 Unidade de avaliação Protecção
independente contra enchimento
excessivo (opção)
18 Ventilador (em caso de utilização
de um permutador de calor, não
existe)
VersaBlue_VersaBlue_Plus_NW
19 Conversor de frequência
20 Fonte de alimentação 24 VCC
21 Fusível automático Fusível
principal
22 Contactor principal
23 Terminais de ligação à rede
24 Módulo I/O 1
25 Módulo I/O 2
26 Gateway (opção)
27 ControlNet‐Tap (opção)
28 Co-processador (opção)
29 Ethernet‐Switch (opção)
30 Módulo do conversor
31 Módulo de regulação de
temperatura
2013 Nordson Corporation
Introdução
2‐11
Opções
Indicação/comando de nível / protecção contra enchimento excessivo
3
2
1
Na opção Indicação de nível (ponto de medição variável) está montado um
sensor de nível analógico. Um contacto Encher o tanque é posto à
disposição na interface I/O standard (XS2).
Nas opções Comando de nível, o sensor de nível analógico (1) envia os
sinais de enchimento a uma válvula de enchimento.
Na opção Comando de nível (pontos de medição fixos) está montado um
sensor de 5 pontos. Um contacto Encher o tanque é posto à disposição na
interface I/O standard (XS2).
1
2
O sensor curto de nível (2) serve como protecção independente contra
enchimento excessivo. O sinal é posto à disposição do cliente, para
avaliação posterior, na interface comando de nível. Ele não será avaliado
pelo PC industrial.
A válvula de enchimento (3), para enchimento automático do tanque,
encontra-se sobre o tanque.
A peça de comando da válvula de enchimento abre-se, quando a válvula de
solenóide se activa. O material, p. ex., é transportado para o tanque do
aparelho de fusão, mediante uma instalação de fusão para bidões.
Fig. 2‐10
Interruptor do circuito do motor
Com o interruptor do circuito do motor (interruptor de manutenção ou
reparação do motor), todos os conversores de frequência e motores são
desligados.
Posição 0/OFF = motor(es) desligados.
Posição 1/ON = motor(es) ligados.
Esta questão é importante quando, em caso de manutenção ou reparação, o
aparelho e os aquecimentos têm de se manter ligados, mas os motores não
podem trabalhar de maneira nenhuma.
O interruptor de circuito do motor pode ser protegido com cadeados para
evitar a ligação por pessoas não autorizadas.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
2‐12 Introdução
Opções (cont.)
Indicação da pressão
Os sensores de pressão (fig. 2‐11 e 1, fig. 2‐12), para a pressão da saída do
material, encontram-se nas conexões das mangueiras. Os transdutores de
medição correspondentes (2) encontram-se por baixo da placa de conexões
de mangueiras. O último sensor de pressão ligado ao Bus tem que estar
equipado com uma resistência de terminação (3).
Fig. 2‐11
1
Fig. 2‐12
1
3
2
Sensores de pressão nas conexões de mangueira (lado direito do aparelho, consulte secção 2‐1)
Indicador de pressão, Box 15, código A
Em sistemas apenas com bombas de escoamento duplo ou em sistemas
mistos com bombas de escoamento único e de escoamento duplo, cada
escoamento de bomba se encontra equipada com um sensor de pressão
para indicação de pressão.
Indicador de pressão e regulação de pressão, Box 14,
código C
Função de aumento de pressão, Box 14, código N
Nos sistemas mistos com bombas de escoamento único e bombas de
escoamento duplo, a bomba de escoamento único está equipada com um
sensor de pressão para a indicação e comando de pressão. Na bomba de
escoamento duplo, cada escoamento de bomba está equipada com um
sensor de pressão para indicação de pressão. Mas apenas um por cada é
utilizado para regulação de pressão.
Nos sistemas apenas com bombas de escoamento duplo, cada bomba está
equipada com dois sensores de pressão para indicação de pressão. Mas
apenas um por cada é utilizado para regulação de pressão.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Introdução
2‐13
Funcionalidade TruFlow
O aparelho de fusão pode estar equipado com um PlusController, o qual
possibilita uma aplicação optimizada das quantidades reais de Hot-melt
(funcionalidade TruFlow). A regulação da aplicação das quantidades reais
tem um circuito de feedback (circuito fechado) e optimiza-se a si própria.
No painel de comando do aparelho VersaBlue podem introduzir-se ajustes
de base para operação fácil.
Para uma operação alargada e uma optimização da regulação é necessário
ligar um PC com software TruFlow (Remote‐Desktop).
Atribuição modificada das conexões na fusão principal
Em aparelhos com funcionalidade TruFlow, foi modificada a atribuição das
diferentes conexões do lado das conexões de mangueiras.
Para comparar, consulte a figura 2‐7: Secção através da fusão principal.
1
2
3
4
Fig. 2‐13
Secção através da fusão principal - esquema de princípio
1 Conexão da mangueira
2 Válvula de purga de ar
2013 Nordson Corporation
3 Cartucho filtrante
VersaBlue_VersaBlue_Plus_NW
4 Placa adaptadora com bujão
P/N 7105830_08
2‐14 Introdução
Placa de características
Existem duas placas de características. Uma encontra-se no exterior do
aparelho de fusão (consulte fig. 2‐1), a outra no quadro eléctrico.
VersaBlue 1
2
ADHESIVE MELTER
3
UL
C
US
LISTED
4
5
Serial No:
Year
6
Nordson Engineering GmbH
Lilienthalstr. 6
D 21337 Lüneburg - Germany
www.nordson.com
Fig. 2‐14
1
Designação do aparelho de fusão
2
Número de encomenda
3
Código de configuração
4
Ligação eléctrica, tensão de serviço, frequência da tensão da rede, fusíveis do aparelho de
fusão
5
Número de série
Ano
Mês
...
B Fevereiro
C Março
D Abril
E Maio
...
LU13C01234
NOTA: o ano e o mês de fabrico têm de ser indicados dentro do número de série.
6
Ano de fabrico
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Instalação
3‐1
Secção 3
Instalação
ATENÇÃO: Confiar todas as seguintes tarefas unicamente a pessoal
qualificado. Respeitar as indicações de segurança contidas aqui e em toda a
documentação.
Transporte
Consulte o peso na secção Dados técnicos. Utilize apenas meios de
1
2
transporte adequados.
Se possível, utilizar a palete (3), com a qual o aparelho de fusão foi
fornecido, e fixar o aparelho de fusão com a cantoneira de fixação (2).
Proteger contra danos com um caixote de cartão forte (1) ou com uma
3
caixa dobrável (4).
Proteger da humidade e do pó.
Evite choques e movimentos bruscos.
Fig. 3‐1
Armazenagem
CUIDADO: Não armazene o aparelho de fusão no exterior! Proteja-a da
humidade, do pó e de grandes oscilações de temperatura (formação de
condensação).
Desembalar
4
Desembale cuidadosamente e verifique se ocorreram danos de transporte.
Guarde a palete, a cantoneira de fixação e o caixote de cartão, ou a caixa
dobrável, para outros possíveis transportes, ou elimine-os correctamente de
acordo com as normas vigentes locais.
Fig. 3‐2
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
3‐2
Instalação
Levantar (aparelho de fusão desembalado)
Consulte o peso na secção Dados técnicos. Levantar apenas pelo chassis e
com aparelhagem de elevação apropriada ou empilhador apropriado.
Requisitos para a instalação
Montar unicamente numa atmosfera em conformidade com o grau de
protecção indicado (consulte a secção Dados técnicos). Não efectue a
montagem em atmosferas explosivas! Proteja contra vibrações.
CUIDADO: Evite a incidência directa da radiação solar sobre o painel de
comando. A radiação UV reduz a vida útil dos cristais líquidos.
Aparelhos de fusão com transformador
O transformador encontra-se sob o aparelho de fusão.
Manter o lugar debaixo do aparelho de fusão livre de cabos e de
mangueiras aquecidas.
Montar o aparelho num lugar em que o ar possa circular suficientemente
debaixo do aparelho de fusão.
Aspiração dos vapores libertados pelo material
Certifique-se de que os vapores libertados pelo material não excedem os
limites prescritos. Respeite sempre a folha de dados de segurança do
material a ser processado. Se for necessário, aspire os vapores libertados
pelo material e providencie uma ventilação suficiente da área de montagem.
Fig. 3‐3
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Instalação
3‐3
270
Necessidade de espaço
1760
241
600
514
945
1661
1381
1585
Tipos VB, VC, VW, VX
270
Fig. 3‐4
1760
1884
1585
600
241
945
1381
514
Fig. 3‐5
Tipos VB, VC, VW, VX com prolongamento do tanque (Hopper)
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
3‐4
Instalação
Requisitos para a instalação (cont.)
Necessidade de espaço (cont.)
270
2110
764
850
764
850
241
1195
1381
1565
1935
Fig. 3‐6
Tipos VD, VE, VY, VZ
270
2110
241
1195
1381
1788
1935
Fig. 3‐7
Tipos VD, VE, VY, VZ com prolongamento do tanque (Hopper)
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Instalação
3‐5
Experiência do pessoal de instalação
As instruções contidas nesta secção destinam-se a pessoal, que tenha
experiência/autorização nas seguintes áreas:
Procedimentos de aplicação com Hot-melt ou materiais idênticos
Ligações eléctricas industriais de cabos de corrente e de comando
Instalações mecânicas industriais
Fundamentos de comando de processo.
CUIDADO: No sistema de aplicação não se podem montar juntas
luminosas.
Aparafusamento do conjunto de luzes avisadoras
(opção)
O aparelho de fusão é fornecido com o conjunto de luzes avisadoras
desaparafusado. Fixe o conjunto de luzes avisadoras à coluna, com os dois
parafusos M5.
Fig. 3‐8
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
3‐6
Instalação
Ligações eléctricas
ATENÇÃO: Tensão eléctrica perigosa. O desrespeito pode levar a
ferimentos, morte e/ou a danos do aparelho e de acessórios.
Indicação importante para a utilização de interruptores diferenciais
Em algumas regiões, ou em determinados ramos, a legislação requer um
interruptor diferencial.
Então, tome em consideração o seguinte:
O interruptor diferencial só pode ser instalado entre a rede de
alimentação e o aparelho de fusão.
Utilize apenas interruptores diferenciais (> 30 mA) sensíveis a correntes
de impulso ou sensíveis a correntes universais.
Disposição de cabos
ATENÇÃO: Utilize apenas cabos resistentes a temperaturas elevadas na
zona de aquecimento dos aparelhos. Assegure que os cabos não tocam em
componentes rotativos nem em componentes muito quentes dos aparelhos.
Não entale os cabos, e verifique regularmente se estes apresentam danos.
Substitua imediatamente os cabos danificados!
CUIDADO: Dispor um cabo de CAN‐Bus com um raio de curvatura > 60 mm
(2,4 in).
Tensão de serviço
ATENÇÃO: Trabalhe unicamente com a tensão de serviço indicada na
placa de características.
NOTA: O desvio admissível da tensão relativamente aos valores nominais é
de 10%.
NOTA: A secção do cabo de alimentação deve corresponder ao consumo
máximo de potência (consulte a secção Dados técnicos).
Circuitos externos de comando e de sinais
ATENÇÃO: Ligar os circuitos externos de comando e de sinais com cabos
apropriados de acordo com NEC, Classe I. Para evitar curtos-circuitos,
dispor os cabos de modo que não toquem nos circuitos impressos das
placas de circuitos impressos.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Instalação
3‐7
Alimentação eléctrica
NOTA: O aparelho de fusão tem que ser instalado de maneira fixa (ligação
fixa da tensão da rede).
NOTA: No caso de aparelhos de fusão equipados com filtro de rede, os
terminais de ligação à rede, para a ligação do lado do cliente, encontram-se
na caixa do filtro de rede.
Ligações
Tensão de serviço
L1
L2
L3
N
200 VCA 3 fases sem condutor neu­
tro (ligação em triângulo - Delta)
230 VCA 3 fases sem condutor neu­
tro (ligação em triângulo - Delta)
400 VCA 3 fases com condutor neu­
tro (ligação em estrela - WYE)
400 VCA 3 fases sem condutor neu­
tro (ligação em triângulo - Delta)
480 VCA 3 fases sem condutor neu­
tro (ligação em triângulo - Delta)
PE
Terminais de ligação à
rede dentro do quadro
eléctrico
Consulte a ocupação da ligação também no esquema eléctrico
Filtro de rede
Instalação do kit (acessório)
ATENÇÃO: Desligue o aparelho da tensão da rede.
1. Solte a ligação, do lado do cliente, de terminais de ligação à rede
situados dentro do quadro eléctrico. Puxe para fora o cabo de ligação.
2. Substitua a ligação roscada do cabo, situada no quadro eléctrico, pela
ligação roscada do cabo CEM, que se encontra no cabo blindado (1).
3. Aparafuse o filtro de rede ao quadro eléctrico.
4. Ligue o cabo blindado (1) aos terminais de ligação à rede, situados no
quadro eléctrico.
1
2
5. Ligue o cabo de ligação (2), do lado do cliente, aos terminais situados na
caixa do filtro de rede.
6. Volte a fixar a tampa da caixa.
Fig. 3‐9
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
3‐8
Instalação
Conexão da mangueira aquecida
Consulte também as instruções de operação da mangueira.
Parte eléctrica
1 2
3
1. Primeiramente ligue a mangueira (3) apenas electricamente.
Utilize as tomadas de ligação das mangueiras XS10 a XS17 (fila inferior da
fig. 3‐11), para fichas das mangueiras aquecidas.
NOTA: No caso de várias mangueiras tenha em conta que: Cada conexão
da mangueira tem uma tomada de ligação própria. Não as troque!
Consulte a ocupação da ligação no esquema eléctrico.
Fig. 3‐10
Ni120
‐XS10
‐XS17
‐XS17
‐XS10
Pt 100
Fig. 3‐11
Tomadas de ligação da mangueira
Enroscar
Utilização de uma segunda chave de porcas
Quando enroscar ou desenroscar a mangueira aquecida, utilize uma
segunda chave de porcas. Assim se impede que a conexão da mangueira,
do lado do aparelho, rode ao apertar.
MXHH002S033A0295
Fig. 3‐12
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Instalação
3‐9
NOTA: Para o modelo com mangueiras de retorno, estas não podem ser
trocadas pelas mangueiras de abastecimento.
1 2
3
Se se encontrar material frio na conexão da mangueira, as peças (1,2) têm
que ser aquecidas até que o material amoleça (aprox. 70 ° C/158 ° F, em
função do material).
ATENÇÃO: Quente! Perigo de queimaduras. Utilize luvas de isolamento
térmico.
2. Aqueça o aparelho e a mangueira até aprox. 70 ° C (158 ° F).
CUIDADO: Feche as conexões das mangueiras não utilizadas com os
bujões Nordson apropriados.
Fig. 3‐13
Desenroscar
ATENÇÃO: Sistema e material sob pressão. Antes de desenroscar
mangueiras aquecidas, reduza a pressão do sistema. O desrespeito desta
recomendação pode levar a graves queimaduras.
Descarga de pressão
1
1. Regule a velocidade do motor para 0 min-1. Desligue o(s) motor(es)
(consulte a secção Operação).
2. Coloque um recipiente sob as válvulas de purga (1, fig. 3‐14), que se
devam abrir.
3. Rodar os parafusos das válvulas de purga, no sentido contrário ao dos
ponteiros do relógio, com uma chave de parafusos, para abrir as válvulas
de purga.
4. O material sai pelos orifícios de purga, a pressão do aparelho de fusão
reduz‐se.
Fig. 3‐14
5. Rodar o parafuso das válvulas de purga, no sentido dos ponteiros do
relógio, com uma chave de parafusos, para fechar as válvulas de purga.
6. Coloque um recipiente sob o(s) bico(s) do aplicador/pistola de
montagem.
7. Actue a(s) válvula(s) de solenóide eléctrica ou manualmente; no caso da
pistola de montagem, actue o gatilho. Execute este procedimento até
que o material deixe de sair.
8. Elimine o material correctamente e de acordo com as normas vigentes.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
3‐10 Instalação
Instalar o aplicador
Consulte as instruções de operação do aplicador.
CUIDADO: Ter em conta a temperatura de serviço máxima do aplicador
instalado, e de outros componentes aquecidos do sistema, em caso de
ajustes de temperatura efectuados no painel de comando do aparelho de
fusão.
Válvula de enchimento (opção)
Preparação do ar comprimido
A qualidade do ar comprimido deve ser pelo menos classe 2 segundo ISO
8573-1. Isto significa:
tamanho máx. de partículas 30 mm
densidade máx. de partículas 1 mg/m3
ponto de orvalho à pressão máx. - 40 ° C
concentração máx. de óleo 0,1 mg/m3.
Ligação da válvula de enchimento
1
2
1. Conecte o abastecimento de ar comprimido, do lado do cliente, à
conexão de ar de comando (2).
4 a 6 bar
400 a 600 kPa
58 a 87 psi
2. Conecte a mangueira aquecida, eléctrica e mecanicamente, ao aparelho
de enchimento.
3. Enrosque a mangueira aquecida à conexão (1) da válvula de enchimento
(consulte também a fig. 3‐15).
A válvula de enchimento é aquecida através do aparelho de fusão
VersaBlue, ou através do aparelho de enchimento (p. ex. instalação de fusão
para bidões).
Fig. 3‐15
4. Se o aquecimento não for efectuado através do aparelho de fusão
VersaBlue, introduza a ficha (Cordset) na tomada da mangueira
aquecida.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Instalação
3‐11
Operação comandada por sinais externos: Selecção da
tensão, ou da corrente, de comando externa nos
módulos I/O
ATENÇÃO: O aparelho de fusão tem que estar desligado.
CUIDADO: Descargas electrostáticas podem destruir componentes
electrónicos. Utilize fita de ligação à terra!
É possível seleccionar entre duas gamas de corrente (0 a 20 mA e 4 a 20
mA) com os interruptores DIP SW3 dos dois módulos I/O.
SW3
NOTA: Se o sinal externo de comando for uma frequência, estas posições
dos interruptores DIP não têm significado.
SW4
Nas tabelas seguintes está listado o estado de entrega Nordson (* =
O registo ”-” nas tabelas significa que este ajuste não é admissível.
Módulos I/O 1 e 2
SW3
1
2‐4
Fig. 3‐16
).
Gama de corrente
ON
4 - 20 mA (*)
OFF
0 - 20 mA
ON
4 - 20 mA (*)
OFF
-
Interruptores DIP
Os interruptores DIP SW4 dos dois módulos I/O servem para comutar entre
tensão e corrente.
Módulo I/O nº 1
SW4
1
2a4
1a4
Entradas independentes de
sinais externos de comando
(opção)
ON
Corrente
-
OFF
Tensão (0-10 V) (*)
Tensão (0-10 V) (*)
ON
-
-
OFF
Tensão (0-10 V) (*)
Tensão (0-10 V) (*)
Módulo I/O nº 2
SW4
Uma entrada de sinal externo de
comando para todos os motores
Uma entrada de sinal externo de
comando para todos os motores
Entradas independentes de
sinais externos de comando
(opção)
ON
-
-
OFF
Tensão (0-10 V) (*)
Tensão (0-10 V) (*)
NOTA: Adicionalmente é necessário ajustar a tensão ou a corrente no
painel de comando do aparelho de fusão.
Consulte também Operação, passo de operação M2.1: Autorização de
motores, sinal de velocidade da máquina principal.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
3‐12 Instalação
Ocupação das interfaces
Interface I/O standard - atribuição standard Indicações gerais
Por razões de compatibilidade electromagnética (CEM), só se podem
Saídas
Entradas
ligar cabos blindados. A blindagem tem de ser ligada à terra em
conformidade com a compatibilidade electromagnética.
As cargas indutivas (p. ex. válvulas de solenóide), a serem ligadas ao
aparelho de fusão, devem estar equipadas com um dispositivo de
protecção (por ex., díodos de recuperação), que desactive a tensão
induzida gerada ao desligar uma carga indutiva.
O desvio admissível de tensão é de 10%.
No modo de operação Comando por bus de campo (opção
Comunicação por bus de campo) não é possível o comando através da
interface.
Entradas digitais
Pino
Entrada
Função
1*
24 VC.C.
interna (aparelho de fusão)
2*
0 VC.C.
externa (do lado do cliente)
NOTA: O cliente liga aqui o seu potencial de referência, se o cliente colocar à
disposição 24 VCC.
24 V
3
Flanco ascendente: LIGAR aquecimentos (contactor principal activado)
0V
24 V
Flanco descendente: DESLIGAR aquecimentos (contactor principal desactivado)
0V
4
24 V: LIGAR todos os motores (autorização conjunta)
0 V: DESLIGAR todos os motores
5
24 V: Autorização para o motor 1
0 V: Não há autorização para o motor 1
6
24 V: Autorização para o motor 2
0 V: Não há autorização para o motor 2
7
24 V: Autorização para o motor 3
0 V: Não há autorização para o motor 3
8
24 V: Autorização para o motor 4
0 V: Não há autorização para o motor 4
24 V
9
Flanco ascendente: Ligar a redução de temperatura
0V
24 V
Flanco descendente: Desligar a redução de temperatura
0V
24 V
10
Flanco ascendente: Operação comandada por sinais externos (para todos os motores)
0V
24 V
Flanco descendente: Operação manual (para todos os motores)
0V
* Opcionalmente
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Instalação
3‐13
Entradas digitais
Pino
Entrada
24 V
11
Função
Flanco ascendente: Ligar o grupo de aplicação em operação de regulação (entrada 1)
0V
24 V
0V
Flanco descendente: Comutar o grupo de aplicação para redução de temperatura ou
Flanco descendente: Desactivar o grupo de aplicação
(a redução de temperatura, ou a desactivação, depende da função seleccionada no
painel de comando, consulte a secção Operação, trabalhar com grupos de aplicações,
configuração, seleccionar função)
12
Correspondente pino 11 (entrada 2)
13
Correspondente pino 11 (entrada 3)
14
Correspondente pino 11 (entrada 4)
15
máquina principal arrancada / parada
Pino 16 não ocupado
NOTA: Sobrecarga máx. dos contactos 24 VCC/2 A
Saídas digitais
Pino
17
Contacto
Função
Contacto
de fecho
Contacto fechado: Motor 1 em funcionamento
Contacto aberto: Motor 1 parado
Contacto
de fecho
Contacto fechado: Motor 2 em funcionamento
Contacto aberto: Motor 2 parado
Contacto
de fecho
Contacto fechado: Motor 3 em funcionamento
Contacto aberto: Motor 3 parado
Contacto
de fecho
Contacto fechado: Motor 4 em funcionamento
Contacto aberto: Motor 4 parado
25
24 VC.C.
externa (do lado do cliente, a ser ligada pelo cliente)
26
Contacto
de fecho
24 V: Sistema operacional
0 V: Sistema não operacional
27
Contacto
24 V: Não há avaria colectiva -Avisonormalmente
0 V: Avaria colectiva -Avisofechado
28
Contacto
24 V: Não há avaria colectiva -Avarianormalmente
0 V: Avaria colectiva -Avariafechado
18
19
20
21
22
23
24
Pino 29 não ocupado
30
Contacto
de fecho
Contacto fechado: Aumento de pressão terminado
Contacto aberto: Aumento de pressão não terminado
31
Contacto
de fecho
Para a opção indicação de nível
Contacto fechado: Encher o tanque
Contacto aberto: Não encher o tanque
32
2013 Nordson Corporation
NOTA: Para as opções Comando de nível e Comando de nível com protecção contra
enchimento excessivo, os pinos 31 e 32 não estão ocupados. Em vez disso existe a
interface Comando de nível para comandar a válvula de enchimento.
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
3‐14 Instalação
Interface I/O standard - atribuição com a opção comando por válvula
solenóide
Entradas digitais
Pino
Entrada
Função
1*
24 VC.C.
interna (aparelho de fusão)
2*
0 VC.C.
externa (do lado do cliente)
NOTA: O cliente liga aqui o seu potencial de referência, se o cliente colocar à
disposição 24 VCC.
24 V
3
Flanco ascendente: LIGAR aquecimentos (contactor principal activado)
0V
24 V
Flanco descendente: DESLIGAR aquecimentos (contactor principal desactivado)
0V
4
24 V: LIGAR todos os motores (autorização conjunta)
0 V: DESLIGAR todos os motores
5
24 V: Autorização para o motor 1
0 V: Não há autorização para o motor 1
6
24 V: Autorização para o motor 2
0 V: Não há autorização para o motor 2
7
24 V: Autorização para o motor 3
0 V: Não há autorização para o motor 3
8
24 V: Autorização para o motor 4
0 V: Não há autorização para o motor 4
24 V
9
Flanco ascendente: Ligar a redução de temperatura
0V
24 V
Flanco descendente: Desligar a redução de temperatura
0V
24 V
10
Flanco ascendente: Operação comandada por sinais externos (para todos os motores)
0V
24 V
Flanco descendente: Operação manual (para todos os motores)
0V
24 V
11
Flanco ascendente: Ligar o grupo de aplicação em operação de regulação (entrada 1)
0V
24 V
0V
Flanco descendente: Comutar o grupo de aplicação para redução de temperatura ou
Flanco descendente: Desactivar o grupo de aplicação
(a redução de temperatura, ou a desactivação, depende da função seleccionada no
painel de comando, consulte a secção Operação, trabalhar com grupos de aplicações,
configuração, seleccionar função)
12
Correspondente pino 11 (entrada 2)
13
Correspondente pino 11 (entrada 3)
14
Correspondente pino 11 (entrada 4)
15
máquina principal arrancada / parada
Pino 16 não ocupado
* Opcionalmente
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Instalação
3‐15
NOTA: Sobrecarga máx. dos contactos 24 VCC/2 A
Saídas digitais
Pino
17
Contacto
Função
Contacto
de fecho
24 V: A válvula solenóide externa 1 é activada
0 V: A válvula solenóide externa 1 não é activada
Contacto
de fecho
24 V: A válvula solenóide externa 2 é activada
0 V: A válvula solenóide externa 2 não é activada
Contacto
de fecho
24 V: A válvula solenóide externa 3 é activada
0 V: A válvula solenóide externa 3 não é activada
Contacto
de fecho
24 V: A válvula solenóide externa 4 é activada
0 V: A válvula solenóide externa 4 não é activada
25
24 VC.C.
externa (do lado do cliente, a ser ligada pelo cliente)
26
Contacto
de fecho
24 V: Sistema operacional
0 V: Sistema não operacional
27
Contacto
24 V: Não há avaria colectiva -Avisonormalmente
0 V: Avaria colectiva -Avisofechado
28
Contacto
24 V: Não há avaria colectiva -Avarianormalmente
0 V: Avaria colectiva -Avariafechado
18
19
20
21
22
23
24
Pino 29 não ocupado
30
Contacto
de fecho
Contacto fechado: Aumento de pressão terminado
Contacto aberto: Aumento de pressão não terminado
31
Contacto
de fecho
Para a opção indicação de nível
Contacto fechado: Encher o tanque
Contacto aberto: Não encher o tanque
32
2013 Nordson Corporation
NOTA: Para as opções Comando de nível e Comando de nível com protecção contra
enchimento excessivo, os pinos 31 e 32 não estão ocupados. Em vez disso existe a
interface Comando de nível para comandar a válvula de enchimento.
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
3‐16 Instalação
Interface do comando da válvula de solenóide do aplicador
XS1.1 a XS8.1 (com 3 pólos)
Pino
Saída
1
- (massa)
2
24 VC.C.
Função
Saída digital
Pino 3 não ocupado
Fig. 3‐17
XS1.2 a XS8.2 (com 3 pólos)
Pino
Saída
1
- (massa)
2
24 VC.C.
Função
Saída digital através de XS 2
Pino 3 não ocupado
Interface Operação comandada por sinais externos
No modo de operação Comando por bus de campo (opção Comunicação
por bus de campo) os sinais externos de comando estão desactivados.
-XS5
Uma entrada de sinal externo de comando para todos
os motores
P/N
Descrição
772050
Encoder 500 impulsos/rotação, ∅ 10 mm
772051
Encoder 500 impulsos/rotação, ∅ 3/8 inch (9.525 mm)
772052
Cabo, 9 m (30 ft)
772054
Cabo, 18 m (60 ft)
Fig. 3‐18
XS5
Exemplo de ligação
Cabo
P/N 772052
Pino
Entrada
1
- (massa)
2
0 a 10 V, ou
4 a 20 mA
3
+ 24 VCC
4
- (massa)
5
0 a 100 kHz
Função
Pino
Encoder
P/N 772050
P/N 772051
Pino
Função
Entrada analógica
Entrada de
frequência
POWER+V
D
POWER+V
COM, SHIELD
F, G
COM, CASE
SINAL A
A
SIN. A
Pino 6 não ocupado
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Instalação
3‐17
Entradas separadas de sinais externos de comando
Fig. 3‐19
XS5.1 (com 3 pólos)
Pino
Entrada
1
- (massa)
2
0 a 10 VCC
Função
Entrada analógica
Pino 3 não ocupado
XS5.2 (com 3 pólos)
Pino
Entrada
1
- (massa)
2
0 a 10 VCC
Função
Entrada analógica
Pino 3 não ocupado
XS5.3 (com 3 pólos)
Pino
Entrada
1
- (massa)
2
0 a 10 VCC
Função
Entrada analógica
Pino 3 não ocupado
XS5.4 (com 3 pólos)
Pino
Entrada
1
- (massa)
2
0 a 10 VCC
Função
Entrada analógica
Pino 3 não ocupado
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
3‐18 Instalação
Interface Comando de nível
NOTA: Existente apenas em opções com válvula de enchimento.
13
11
12
Identificação do componente: XS3
10
9
8
7
6
5
4
3
*)
0
2
1
VC.C.
+24
VC.C.
interno
Fig. 3‐20
externo
Pontes de origem
Entradas/saídas digitais
Pino
Entrada
Saída
Função
1
-
24 VC.C.
2
-
0 VC.C.
Alimentação de tensão interna da protecção independente contra
enchimento excessivo
3
-
24 VCC/2 A
Sinal Encher o tanque para a válvula de enchimento
- Adicionalmente em caso de comando de nível com protecção
contra enchimento excessivo *) Tanque excessivamente cheio (contacto aberto quando se excede o
nível)
4
-
5
-
-
6
-
-
7
+ 24 VCC
-
8
0 VC.C.
-
9
-
24 VCC/2 A
Encher o tanque
10
-
11
-
24 VCC/2 A
12
-
13
-
- Unicamente em caso de comando de nível com protecção contra
enchimento excessivo Tanque excessivamente cheio
NOTA: Contacto bidireccional sem potencial, para avaliação pelo cliente
- Unicamente em caso de comando de nível com protecção contra
enchimento excessivo Reset (repor o sinal Tanque excessivamente cheio)
Alimentação de tensão da válvula de enchimento
Pinos 14‐16 não atribuídos
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Instalação
3‐19
Ligações pneumáticas
Regulação pneumática de pressão / regulação de derivação
Qualidade de ar necessária
O ar comprimido deve estar seco e isento de óleo. As partículas de sujidade
do ar não devem ultrapassar um tamanho de 30 mm.
Ajuste de pressões
A válvula pneumática de segurança limita a pressão de entrada do gás inerte
a 600 kPa (6 bar/ 87 psi).
A válvula pneumática de regulação de pressão tem uma relação de
transformação Pressão de ar de serviço/Pressão do material de 1:15.
1: Indicador da pressão Derivação pneumática da bomba 1 *)
2: Indicador da pressão Derivação pneumática da bomba 2 *)
3: Indicador da pressão Derivação pneumática da bomba 3 *)
4: Indicador da pressão Derivação pneumática da bomba 4 *)
5: Válvula pneumática de segurança
6: Interface Regulação pneumática de pressão / Regulação de derivação
(XS4)
7: Conexão Ar comprimido
1
2
*) nas opções Regulação pneumática manual de pressão e Regulação de
derivação
3
4
As setas apontam para os volantes dos reguladores de pressão individuais.
Só existem nas opções Regulação manual pneumática de pressão e
Regulação de derivação.
5
6
1
1
2
7
Fig. 3‐21
Coluna e rotulagem no caso de uma bomba e no caso de duas bombas
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
3‐20 Instalação
Ligações pneumáticas
(cont.)
Regulação pneumática de pressão / regulação de derivação
(cont.)
Ocupação da interface Regulação pneumática de
pressão
ON
OFF
OFF
ON
OFF
ON
ON
OFF
ON
OFF
OFF
ON
ON
OFF
OFF
ON
4 - 20 mA
Fig. 3‐22
Entrada
1-
4 - 20 mA
2+
0 - 10 V
3-
4 - 20 mA
4+
0 - 10 V
5-
4 - 20 mA
6+
0 - 10 V
7-
4 - 20 mA
8+
0 - 10 V
Função
Válvula proporcional da bomba 1
Válvula proporcional da bomba 2
Válvula proporcional da bomba 3
Válvula proporcional da bomba 4
As válvulas proporcionais para a regulação pneumática de pressão
encontram-se na coluna. Na parte traseira da placa de circuitos impressos
encontra‐se o interruptor DIP SW 1.
Interruptor DIP SW1 para comutar entre - 10 V e 4 - 20 mA.
0 - 10 V
1
ON
2 3 4 5 6 7 8
PINO
ON
0 - 10 V
SW1
Válvula proporcional
Tanque
0-10V ou
4-20mA
Ar comprimido
Bomba
Motor
M
Filtro
Válvula pneumática de
regulação de pressão
Aplicador
Bico
Mangueira
Fig. 3‐23
Opção Regulação pneumática de pressão (1 bomba)
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Instalação
3‐21
Ocupação da interface Regulação de derivação
PINO
1
2
3
4
5
6
7
8
Entrada
Função
24 VCC/
4W
Válvula pneumática de regulação de pressão 1
24 VCC/
4W
Válvula pneumática de regulação de pressão 2
24 VCC/
4W
Válvula pneumática de regulação de pressão 3
24 VCC/
4W
Válvula pneumática de regulação de pressão 4
Entrada de sinal eléctrico
Indicação da pressão
Tanque
Válvula de solenóide
Regulador de pressão
Aplicador fechado
Bomba Motor
Ar comprimido
M
Aplicador aberto
Válvula pneumática de
regulação de pressão
Aplicador
Filtro
Bico
Mangueira
Fig. 3‐24
Opção Regulação de derivação (1 bomba)
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
3‐22 Instalação
Gás inerte
ATENÇÃO: Respeite os regulamentos de segurança sobre o
manuseamento de gases técnicos contidos em garrafas. A pressão de
entrada de gás inerte não pode exceder 5,5 bar (550 MPa / 79,75 psi).
CUIDADO: Utilize apenas gás inerte apropriado. Encontra informação sobre
isso na folha de dados de segurança ou junto ao fabricante do material que
se encontra dentro do tanque.
1
A seta aponta para o volante do regulador de pressão.
Ajuste aconselhado: 0,3 bar / 30 kPa / 4,35 psi
1: Indicador de pressão Gás inerte
2: Válvula pneumática de segurança
3: Conexão Gás inerte
A válvula pneumática de segurança limita a pressão de entrada do gás inerte
a 2 bar (200 kPa / 29 psi).
2
1
3
Fig. 3‐25
Coluna e sinalização do gás inerte
Eliminação de condensado, quando se utiliza ar seco como gás inerte
Em primeiro lugar o condensado é constituído por água, que se forma ao
comprimir. Porém, ele também está muito poluído e é prejudicial ao meio
ambiente e, portanto, tem de ser eliminado correctamente. Entre outras, as
substâncias poluentes podem ser as seguintes:
Aerossóis de óleo mineral provenientes do ar aspirado pelo compressor
Poeira e partículas de sujidade provenientes do ar aspirado pelo
compressor
Óleo de refrigeração e de lubrificação provenientes do compressor
Ferrugem e substâncias resultante de erosão, provenientes da rede de
tubagens.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Instalação
3‐23
Conjunto de luzes avisadoras
Instalação do kit (acessório)
ATENÇÃO: Desligar o aparelho da tensão da rede.
3
4
5
1
2
Fig. 3‐26
1. Quebre e retire a chapa pré-recortada situada na parte superior da
coluna (1).
2. Abrir a coluna.
3. Introduza o cabo através do orifício resultante.
4. Aparafuse o conjunto de luzes avisadoras com os dois parafusos M5.
5. Introduza o cabo através do recorte superior da coluna, até à parede
interior do quadro eléctrico (do lado do tanque).
6. Desaperte as porcas recartilhadas (4) da cantoneira de suporte
passagem de cabos (3). Desloque a cantoneira de suporte para cima,
dentro do orifício oblongo.
7. Introduza o cabo através da abertura resultante e, em seguida, através
dos canais de cabos, até ao módulo I/O (2) situado na porta do quadro
eléctrico.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
3‐24 Instalação
Conjunto de luzes avisadoras (cont.)
Instalação do kit (acessório)
(cont.)
8. Ligue a ficha do conjunto de luzes avisadoras em X3 do módulo I/O #1
(consulte a fig. 3‐27).
9. Fixe o cabo com braçadeira para cabos a um dos dentes de chapa (5)
situados sob a cantoneira de suporte passagem de cabos.
10. Desloque a cantoneira de suporte para baixo e aperte as porcas
recartilhadas.
11. Para activar o conjunto de luzes avisadoras, é necessário introduzir o
novo código de configuração de software. Caixa 17, código: W.
X3
Consulte a secção Operação, tecla Configuração do aparelho de fusão
(V26 no resumo do painel de comando).
Fig. 3‐27
Rodas
Instalação do kit (acessório)
O kit é constituído por um par de rodas com travões de imobilização e um
par sem travões de imobilização.
NOTA: Monte as rodas com travões de imobilização (fig. 3‐23, lado direito)
do lado do quadro eléctrico.
1. Levante o aparelho de fusão com carro de movimentação apropriado
(carro de plataforma ou empilhador).
2. Desmonte os pés da máquina.
NOTA: Para conseguir desmontar o pé traseiro esquerdo da máquina, é
necessário retirar primeiro a placa da ficha traseira.
Fig. 3‐28
3. Monte as rodas. Para isso utilize os orifícios de fixação dos pés da
máquina para a montagem das rodas.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Instalação
3‐25
Readaptação de um módulo de regulação de
temperatura
Para obter informações sobre as posições do interruptor do módulo de
regulação da temperatura, consulte a secção Reparação, substituição de
módulos.
Actualização do equipamento com sensores de
pressão
Informação sobre cabos T‐Tap e CAN‐Bus com sextavado
Apertar o sextavado, se existir, com um binário de 0,6 Nm. A Nordson
recomenda a utilização da chave dinamométrica da empresa Murr Elektronik
com o número de artigo Murr 7000-99102-0000000.
Conversor de frequência
0.6 Nm
(5,3 lbin)
T‐Tap
0.6 Nm
(5,3 lbin)
Sensor de
pressão
(CAN)
Sensores de pressão
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
3‐26 Instalação
Servidor de rede IPC
Para obter informações sobre o cabo de ligação a utilizar, consulte a secção
Operação, Operação através do servidor de rede IPC .
Desmontagem do aparelho de fusão
Esvazie o aparelho de fusão, desligue todas as conexões deste e deixe‐o
arrefecer.
Eliminação do aparelho de fusão
Quando o seu produto Nordson tiver terminado a sua vida útil, deverá
eliminá‐lo conforme a regulamentação em vigor.
CUIDADO: As lâmpadas fluorescentes da iluminação de fundo do painel de
comando contêm mercúrio.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐1
Secção 4
Operação
ATENÇÃO: Confiar todas as seguintes tarefas unicamente a pessoal
qualificado. Respeitar as indicações de segurança contidas aqui e em toda a
documentação.
Informação geral
O painel de comando é um ecrã sensível ao toque (unidade de visualização
sensível ao toque).
O aparelho de fusão também pode ser operado através do servidor de rede.
A superfície de comando é igual à do painel de comando. Sobre este
assunto consulte Operação através do servidor de rede IPC no fim desta
secção.
Números dos canais
No painel de comando
NOTA: A pré-fusão e a fusão principal não têm número de canal.
Os números dos canais de temperatura, que são indicados no painel de
comando (em relação a listas de alarmes e a valores nominais), são função
dos ajustes do operador.
C5: sensor em curto-circuito
Historia
l de
alarme
Fig. 4‐1
C5 (Canal 5): Se pelo menos um canal pertencer a um grupo, o número de
canal refere-se ao número debaixo do símbolo do canal (seta). Para
determinar os números de canais actuais, consultar a página Definir grupos
no painel de comando do aparelho de fusão afectado.
Relatório de
alarmes
Canal agrupado C5
Canal não agrupado C5, se pelo
menos um outro canal pertencer
a um grupo
3
3
B5
2013 Nordson Corporation
Canal não agrupado C5, se
nenhum outro canal pertencer a
um grupo
5
5
VersaBlue_VersaBlue_Plus_NW
5
P/N 7105830_08
4‐2
Operação
Números de canais (cont.)
No bus de campo
Ao transmitir o Channel number através do bus de campo, os canais internos
de fusão prévia e de fusão principal do aparelho de fusão ocupam os
números 1 e 2. Daqui se conclui, que os canais externos (cabeças,
mangueiras ...) começam com o número 3. A sequência corresponde às
ligações eléctricas de acordo com o esquema eléctrico e, ao contrário do
painel de comando, não pode ser modificada.
Teclas transparentes
Porém, se uma função, p. ex. regulação de pressão, disponível de acordo
com a configuração do aparelho de fusão, estiver em contradição com a
função seleccionada actualmente no painel de comando (p. ex. regulação de
velocidade), todas as teclas, que sejam relevantes para a regulação de
pressão, serão representadas como transparentes.
Teclas com e sem luz de controlo
A luz de controlo mostra o estado (acesa = ligado). Aqui: Os aquecimentos
estão ligados.
Operação de
regulação
A inscrição indica o estado. Aqui: O canal de temperatura encontra-se em
operação de regulação.
Significado das cores
P/N 7105830_08
Vermelho:
Avaria
Amarelo:
Indicação de, p. ex., estado, valores reais. Numa linha de
estado também significa aviso
Verde:
Valores modificáveis: Introdução de, p. ex., valores nominais /
texto ou ligada
Cinzento:
É possível uma selecção (mediante teclas)
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐3
Significado dos símbolos
Estes símbolos surgem em várias páginas e significam
Chamar um texto de ajuda
Informações gerais
Informações detalhadas
Voltar para o nível anterior. Interrupção e fecho no caso de janelas de
introdução
Para a página seguinte/anterior
Confirmar, aceitar um valor
Retroceder, apagar
Folhear para baixo/cima
Aumentar/reduzir o valor
Configuração
Símbolos standard dos canais de temperatura
Pré-fusão
Fusão principal
Mangueira
Aplicador
Aquecedor de ar
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐4
Operação
Janela de introdução
Mín.:
1.0
Máx.:
100.0
7
8
9
4
5
6
1
2
3
.
0
Em caso de campos, nos quais se introduz um valor numérico, após premir o
campo, aparece esta janela de introdução com os valores limites Mín. e
Máx.
Fig. 4‐2
No caso de campos, nos quais se introduz um nome, após premir o campo,
aparece esta janela de introdução.
NOME
1
2
3
4
5
6
7
8
9
0
Q
W
E
R
T
Y
U
I
O
P
A
Z
S
X
D
C
F
V
G
B
H
N
J
M
K
L
_
Fig. 4‐3
Página Substituição do conversor de frequência
Substituição do
conversor de frequência
Novo CF
1. Desligar contactor principal
e aguardar 3 minutos!
Esta página surge automaticamente, se se substituiu mais do que um
conversor de frequência. Ela não está protegida por chave identificação.
Para o procedimento que se segue, consulte a secção Reparação, no painel
de comando: Fazer corresponder o conversor de frequência (CF) substituído
os seus motores.
Contactor
principal
Fig. 4‐4
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐5
Indicação de estado
Tocando na linha Indicação de estado, chamar-se-á outra página. O
conteúdo da página é função do estado indicado:
Indicação de estado
Operação de aquecimento
Sistema operacional
Protecção de arranque
Redução de temperatura
Aquecimentos desligados, motor funciona ou aumento de pressão
terminado.
Operação de aquecimento
Tempo de atraso até que o
sistema fique operacional
3
0
min
20 min
Horas de serviço do aquecimento
até à próxima manutenção
500 h
0
500 h
No estado
Aviso
Avaria
Desconexão
Sistema operacional
Tempo até à activação automática da redução
13
temperatura após parag. motor
0
Horas de serviço do aquecimento
até à próxima manutenção
min
chega-se directamente à página Relatório de alarmes (consulte a fig. 4‐33).
15 min
500 h
0
NOTA: Isto não funciona enquanto o economizador de ecrã estiver activado
(consulte a fig. 4‐19).
500 h
Protecção de arranque
Tempo até à activação automática da redução
13
temperatura após parag. motor
0
Horas de serviço do aquecimento
até à próxima manutenção
min
15 min
500 h
0
500 h
Redução de temperatura
Tempo até terminar a duração da redução
manual de temperatura
0
Horas de serviço do aquecimento
até à próxima manutenção
0
9
min
10 min
500 h
500 h
Aquecimentos desligados
Horas de serviço do aquecimento
até à próxima manutenção
0
2013 Nordson Corporation
500 h
500 h
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐6
Operação
Arranque inicial
Após o aparelho de fusão ter sido instalado correctamente, pode efectuar-se
o arranque inicial.
Limpeza do aparelho de fusão
O aparelho de fusão foi ensaiado antes da entrega. Para isso, o tanque foi
enchido com um material especial para teste. Ainda se podem encontrar
restos deste material no aparelho de fusão. A fim de retirar os restos, antes
do início da produção devem fundir-se e transporta-se alguns quilos de
material.
CUIDADO: As bombas de engrenagens Nordson não devem funcionar sem
material. Antes de ligar o motor, certifique-se de que o tanque está cheio.
1. Encha o tanque (consulte Enchimento do tanque).
2. Comute o interruptor principal para a posição I/ON. O aparelho de fusão
inicia o aquecimento.
A partir da versão de software 6.00.000, existe a possibilidade, mediante
uma nova tecla na página temperatura nominal máxima, de impedir o
aquecimento automático ao ligar diariamente.
Posição I/ON
= O aparelho de fusão está ligado.
Posição 0/OFF
= O aparelho de fusão está desligado.
O interruptor principal pode ser protegido com cadeados para evitar a
ligação por pessoas não autorizadas.
Durante o arranque, o IPC executa um ensaio de funcionamento, para
verificar se todas as zonas sensíveis ao toque estão em ordem.
NOTA: Também a incidência directa da radiação solar sobre o painel de
comando pode provocar o aviso de avaria Teste de funcionamento do ecrã
sensível ao toque falhado. Limpar a superfície de comando.
Fig. 4‐5
IPC arranca
3. Aguarde até que a página inicial apareça no painel de comando.
NOTA: Durante o primeiro de todos os arranques, a protecção por chave de
identificação não se encontra activa (ajuste de origem).
Fig. 4‐6
Página inicial
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐7
Ajustar no painel de comando
Ajustes básicos
Se for necessário, modificar o idioma (Inglês está preajustado)
prima várias vezes, até que a página inicial apareça novamente.
1
2
3
4
Barras de deslocamento
Fig. 4‐7
Seleccione o idioma
Valores nominais de temperatura (= temperaturas de processamento)
Consulte Painel de comando - Resumo - / T1
Subtemperaturas e sobretemperaturas
Consulte Painel de comando - Resumo - / T2
Activar/desactivar canais
Se for necessário, mude a designação dos canais de temperatura.
Consulte Painel de comando - Resumo - / T3
NOTA: Os textos, que o cliente pode modificar, não serão traduzidos no
idioma nacional seleccionado.
Velocidade(s) da(s) bomba(s) em operação manual
NOTA: Para evitar um desgaste excessivo, a velocidade do motor/da
bomba não deve ser constantemente inferior a 5 min-1 nem superior a
80 min-1.
Consulte Painel de comando - Resumo - / M1
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐8
Operação
Arranque inicial (cont.)
Painel de comando E I/O
standard
Se desejar operar o aparelho de fusão mediante a interface I/O
Standard, comute a autorização do motor mediante o Painel de comando
para Painel de comando E I/O Standard.
Consulte Painel de comando - Resumo - / M2.1
I/O Standard: A tomar em conta para sinais comandados por flancos
(exemplo)
Se, através da interface, se ligar a redução de temperatura (flanco
ascendente), esta pode ser desligada mediante o interruptor horário
semanal ou pelo operador mediante o painel de comando
(Who‐touched‐me‐last ).
Se, depois disso, se quiser ligar novamente a redução de temperatura
através da interface, em primeiro lugar é necessário desligar aí a redução de
temperatura (flanco descendente) e depois ligar novamente.
Operação comandada por sinais externos - Ajustes
Consulte Painel de comando - Resumo / M1 a M3.
Seleccione a unidade de temperatura ° C (preajustada) ou ° F.
Seleccione a unidade de pressão bar (preajustada), psi ou kPa
Consulte Painel de comando - Resumo - / V15
Ajuste o intervalo de manutenção.
É necessário definir, a actividade de manutenção que tem que ser
comunicada e com que intervalo de tempo. Consulte os intervalos
recomendados na secção Manutenção. Se for necessário, estes devem
adaptar-se às condições de operação.
Consulte Painel de comando - Resumo - / V16
Outros parâmetros, conforme o modelo de aparelho de fusão.
Por exemplo: Optimizar a avaliação do nível (consulte Enchimento do
tanque / Nível)
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐9
4. Ajuste o interruptor horário semanal.
Consulte Painel de comando - Resumo - / V8
5. Se desejar, atribua chaves de identificação e seleccione o nível de
segurança
Consulte o anexo A Chave de identificação e Painel de comando –
Resumo - / V18, V19.
6. Aguarde até que o sistema fique operacional (fig. 4‐6).
7. Reaperto da caixa do bucim da(s) bomba(s) (consulte a secção
Manutenção)
Fig. 4‐8
8. Autorizar o(s) motor(es) (fig. 4-7).
9. Ligar o(s) motor(es) (fig. 4‐7).
Painel de comando E I/O
standard
Painel de comando
I/O standard (XS 2)
LIGAR/DESLIGAR todos os
motores (autorização conjunta)
I/O standard (XS 2)
Autorização do motor 1
I/O standard (XS 2)
Autorização do motor 2
M1
Fig. 4‐9
M2
M1
M2
Condições para Motor funciona com e sem interface I/O standard
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐10 Operação
Arranque inicial (cont.)
CUIDADO: Devido ao aquecimento e arrefecimento no âmbito da operação
diária, as peças roscadas podem se desapertar, o que pode originar fugas.
10. Após o primeiro dia, e com o material ainda mole (aprox. 70 ° C/158 ° F,
em função do material), apertar as seguintes peças:
Válvula de segurança
Sensores de pressão (se existirem)
Bujões
Conexões de mangueira.
Depois disso, verificar em intervalos regulares e, se necessário, repetir.
Consulte também a secção Manutenção.
Receitas
RECEITA 1 05.09.05 TEXTO 1
RECEITA 2 2005-09-07 TEXTO 2
Os parâmetros de processo podem ser gravados como ficheiro (receita) na
placa de memória do aparelho de fusão e, a partir de aí gravados num PC
externo.
Consulte outras informações em Operação através do servidor de rede IPC
Ficheiro:
Descrição:
RECEITA 3
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐11
Painel de comando - Resumo Indicação de estado
Indicação de estado
Página inicial
12:19:59
1
HOSE1
47 ° C
T1
°C °C
Temperaturas nominais
TODOS
PRÉ-FUSÃO
FUSÃO PRINCIPAL
50
220
51
230
Hose 1
50
230
Gun 1
Hose 2
Gun 2
50
230
48
230
47
230
Hose 1
T2
Hose 1
Acr. sobretemp. desconex.
20
°C
Acr. sobretemperatur. avaria 10 ° C
5
°C
50
°C
Decrésc. subtemperatur. aviso
5
Decrésc. subtemperatur. avaria
10
°C
°C
Acr. sobretemperatur. aviso
Valor redução temperat.
T4
T3
Hose 1
Hose 1
Parâmetros de regulação PID
Canal de temperatura:
não activado
Modo de operação:
Tipo do sistema
controlado:
2013 Nordson Corporation
Ocupar com parâmetros PID
de origem
Xp
(amplificação)
específico
do cliente
Ti (tempo
integral)
VersaBlue_VersaBlue_Plus_NW
Td (tempo
derivado)
Gama de
regulação
P/N 7105830_08
4‐12 Operação
Página inicial
V7
Trabalhar com grupos de aplicações
V1
V27
V5
Aparelho de fusão
Horas serviço aquecimento: 0
V2
TruFlow Settings:
basic / advanced
C1: sensor em curto-circuito
Avaria de fases do motor 2
Pré-fusão: aviso subtemperatura
V5.1
Historia
l de
alarme
Código de configuração:
ACM 1:
V3
Detalhes do alarme
ACM 2:
Relat. dados bus campo: Standard
K1: sensor em curto-circuito
Alarme no.: 26
Comport.:
avaria
Chegada:
2005-06-21 12:22:46
Partida:
2005-06-21 12:24:19
V6
Sistema de controlo
Historial
de
alarme
V4
Pré-fusão: aviso subtemperatura
Fusão principal: aviso subtemperatura
C1: sensor em curto-circuito
Avaria de fases do motor 2
Pré-fusão: aviso subtemperatura
Ordenar
alarmes
Vers. software:
Vers. receita:
Vers. Soft. RIO:
Módulo I/O
No.1:
No.2:
Regulador temperatura
No.1:
No.2:
No.3:
Placa de Profibus:
V6.2
Alarmes
activos
Sistema de controlo
Sensor de pressão
A1:
A2:
A3:
B1:
C1:
C2:
C3:
C4:
B3:
B4:
V6.1
Sistema de controlo
Módulo I/O
ACM 1:
ACM 2:
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
Regulador temperatura
N°.4:
N°.5:
N°.6:
N°.7:
N°.8:
N°.9:
2013 Nordson Corporation
Operação
4‐13
Configuração do aparelho de fusão - Página 1
V1
V7
V14
V11
Configuração do
cliente
V8
2ª.
3ª.
Apagar
1
2
3
4
4ª.
5ª.
Modificar
programa
Aquecime
ntos
ligados
02:00
6ª.
Sá
b.
Copiar
programas
Redução
ligada
Redução
desligada
06:00
12:00
15:00
19:00
06:30
13:00
15:30
19:30
Configuração do
cliente
Do
m.
Resumo
V12
Aquecime
ntos
desligados
Texto do cliente
22:00
Segunda-feira, 2008-02-18 10:31:06
Receitas
RECEITA 1 2005-09-05 TEXTO 1
RECEITA 2 2005-09-07 TEXTO 2
Ficheiro:
V9
Activação automática da
redução de temperatura
após paragem do motor
60
min
duração da redução
manual de temperatura
60
min autorizado
não
autorizada
V13
Parar
para
V10
Duração do
abastecimento
de gás
5
s
Descrição:
RECEITA 3
Interrupção do
30
abastecimento
de gás
min
80
Enchime
nto
%
Arranc
10 %
ar
para
Aviso de nível
baixo
Nível
55
5
%
%
V13
Enchimento
Tanque excessivamente cheio
Terminar o enchimento
Iniciar o enchimento
Nível do tanque está baixo
Tanque está vazio
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐14 Operação
Configuração do aparelho de fusão - Página 2
V7
V14
V21
Unidades
Configuração sistema
operacional
Limpar o ecrã
Configuração da
chave
identificação
Configuração do
Profibus
100 %
V14a
50 %
Configuração da
chave
identificação
Valor nominal de temperatura
máximo
V18
Aquecimento automático com o
arranque do aparelho
Nível 1 (operação normal para todos os
utilizadores)
Nível 2 (parâmetros, ajustes para
pessoas com formação)
Nível 3 (ajustes de base)
Unidades
V15
Unidade de temperatura:
°C
Unidade de pressão:
bar
V19
Seleccionar
nível
segurança
Elevado
Médio
Baixo
Sem protecção
por chave
identific.
V16
Reposição
Intervalo
manutenção
Limpar o
ecrã
500
Agora pode limpar o
ecrã
h
V20
Configuração sistema
operacional
Tempo restante: 59 s
V17
Atraso da operacionalidade do
sistema
0 min
Exemplo: Opção Profibus
Configuração do
Profibus
Endereço do
Profibus
Painel de
comando
10
I/O Standard
Sem
Profibus
Verificar os dados do bus de
campo (consulte Localização de
avarias)
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐15
Configuração do aparelho de fusão - Página 3
V14
V21
Configuração
aparelho de fusão
Configuração
aparelho de fusão
Configuração
NORDSON
Configuração
sensores de
pressão
Configuração
sensores de
pressão
V26
Configuração aparelho de
fusão
Aparelho de
fusão
LIGA
R
VBCM-I2RllLLXXXXNO6
Configuração
IP de IPC
V22
DES
LIG.
Não existe
ACM
Configuração IP
de IPC
V21a
Endereço IP de IPC
192.168.0.99
Subnet mask
255.255.255.0
Configuração aparelho de
fusão
Standard
Relat. dados bus campo:
V27
Endereço do Gateway
Modificações nesta página fazem com que o IPC
arranque autonomamente.
V28
Configuração aparelho de
fusão
V21b
PUMP 1
auto‐
Receber o endereço IP através de não
rizada
DHCP
Função
de
aumento
de
pressão
PUMP 2
Função
de
aumento
de
pressão
PUMP 3
PUMP 4
Função
de
aumento
de
pressão
Função
de
aumento
de
pressão
V28 *
Configuração aparelho de
fusão
Pump 1
Pump 2
TruFlow
Ch 1
Pump 5
Pressure
buildup
Pressure
buildup
Pump 6
Pressure
buildup
Pump 3
Pressure
buildup
Pump 7
Pressure
buildup
Pump 8
Pressure
buildup
Pump 9
Pressure
buildup
Pump 10
Pressure
buildup
Pump 11
Pressure
buildup
Pump 12
Pressure
buildup
Pump 4
Pressure
buildup
* V28, Opção TruFlow: descrição no fim desta secção
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐16 Operação
Configuração do aparelho de fusão - Página 3
V14
Configuração
aparelho de fusão
Configuração
NORDSON
Configuração
sensores de
pressão
Configuração dos
ajustes IP de IPC
Configuração
sensores de
pressão
Sensores de pressão
Novo sensor
Configuração
sensor analógico de
pressão
V22
Configuração sensor
analógico de pressão
Sensores de
pressão
V24
Seleccionar o sensor analógico, que
deve ser associado
Sensores de pressão
VBCM 1/2
V23
Novo sensor
Sensores de
pressão
V24a
Sensores de
pressão
P Sensor A 1
V25
Gama de medição dos sensores
analógicos [bar]
LIGAR
Real
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
Calibrar
0
bar
2013 Nordson Corporation
Operação
4‐17
Trabalhar com grupos de aplicações
Página inicial
V1
V29
A
B
C
D
E
F
G
H
: Activado
V32
: Desactivada
Entradas de grupos
de I/O standard
V30
A
Entrada 1
B Entrada 3
D
Entrada 2
E
G
Nenhuma
entrada
H Entrada 4
Nenhuma
entrada
Definir grupos
C Nenhuma
entrada
F
Nenhuma
entrada
V33
Entradas de grupos
de I/O standard
Seleccionar função
Seleccionar função
Seleccionar função
Activado / redução de
temperatura
Definir grupos
V31
Nenhum
grupo
V31a
Nenhum
grupo
com ACM
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐18 Operação
Página inicial
M1
Pump #
Pump1
80.0
rpm
M9, Opção TruFlow *
Comanda
da por
sinais
externos
1
Pump2
rpm
Comanda
da por
sinais
externos
2
M2.1
M2
Parâmetros para TODOS os motores
Parâmetros para TODOS os motores
Painel de comando E I/O
standard
Sinal de
Analógico
Tensão
velocidade da
0‐20 mA
máquina
principal
Máx. em operação
9.8
V
comandada por sinais
ext.
9.8
Re
V
al
Avaria
Alarme: Válvula de segurança
aberta
g/Produto
Peso de material aplicado
Pump1
Uma entrada de
sinal externo de
comando para
todos os
motores
M3
Velocidade máquina principal para
a velocidade máx. da bomba
100.0
100
Real
80
0 rpm
Velocida 60
de mín.
40
da
bomba
20
0.0 rpm
0
0.0
80.0
rpm
velocidad
e máx. da
bomba
20 40 60 80 100 [%]
M2.2
máquina principal
% Velocidade
para a velocidade mín. da bomba
Pump1
Vigilância de
fractura do
acoplamento
M4
Atraso em desligar o motor
0
s
Máx. em operação
comandada por sinais
ext.
Re
al
LIGAR
10.0
V
0.0
V
Pump1
Interruptor de valor de
limiar
não
autorizada
Arrancar
para
10.0
Parar para
5.0
%
Se existirem sensores de pressão:
%
Em caso de
entradas
independentes
de sinais
externos de
comando
(apenas tensão)
M5
* M9, Opção TruFlow: descrição no fim desta secção
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐19
M4
M6
Pump1
P Sensor 1A
M5
Vigilância de alarme de
pressão (global)
Sensor de
pressão A
Sensor de
pressão A
Sobrepressão de avaria
bar
Sobrepressão de aviso
bar
Pressão baixa de aviso
bar
DES
LIG.
Sensor de
pressão C
Sensor de
pressão A
Operação de regulação
M7
Parâmetros
regulação
pressão PID
Parâmetros
regulação
pressão PID
Parâmetros de regulação de
pressão PID
Kd (parte
Kp
diferencial)
(amplificação)
Ti (tempo de
reajuste)
ms
Real
Influência do
regulador PID
%
bar
Com regulação de caudal
M8.1
M2.2
Pump 1
Modo de operação
Regulação de
caudal (para todas
as bombas)
Velocidade da
bomba
Pump1
autorizada
Vigilância de
fractura do
acoplamento
5.0 rpm
Máx. em operação
comandada por sinais
ext.
Real
Em caso de função de aumento de pressão
LIGAR
10.0
V
0.0
V
Em caso de
entradas
independentes
de sinais
externos de
comando
(apenas tensão)
M8.2
Função de aumento de
pressão
não auto‐
rizada
Valor nominal
para aumento de
Real
pressão
Velocidade da máquina principal para
activação do aumento de pressão
Parâmetros para TODAS as bombas
Condição para
activação do aumento
de pressão
2013 Nordson Corporation
Velocidade das
máquinas principais
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐20 Operação
Encher o tanque
CUIDADO: Não esvazie o tanque completamente. Se, dentro do tanque, se
encontrar muito pouco material, isso pode causar um sobreaquecimento do
material. O material sobreaquecido pode incrustar-se, depositar-se e causar
perturbações de operação.
NOTA: No caso de aparelhos de fusão com equipamento de gás inerte
(opção), certifique-se de que o orifício de entrada de gás inerte não está
obstruído por material, antes de cada enchimento do tanque.
Manualmente
ATENÇÃO: Quente! Perigo de queimaduras. Utilize equipamento de
protecção adequado. O tanque e a tampa do tanque estão quentes. Quando
se encher pode salpicar material quente para fora do tanque. Portanto, volte
a encher com material, cuidadosamente.
CUIDADO: Não utilize o aparelho de fusão com o tanque aberto. Com o
tanque aberto podem libertar-se vapores de material quentes, os quais
podem conter substâncias poluentes.
CUIDADO: Antes de encher o tanque, certifique-se de que o tanque e o
material estão limpos e livres de corpos estranhos. Os corpos estranhos
podem prejudicar o funcionamento, ou mesmo danificar o aparelho de fusão
e acessórios.
Fig. 4‐10
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐21
Indicação e comando de nível (opções)
Indicação de nível
Executar a calibragem (consulte Substituir a unidade de avaliação na secção
Reparação).
Fig. 4‐11
Efectuar a calibração. Consulte a secção Reparação / Substituição da
unidade de avaliação de nível (opção) / Calibração.
Enchimento
Parar
para
80
Arranc
10 %
ar
para
Aviso de nível
baixo
Nível
Fig. 4‐12
55
Assim que o material for substituído, é necessário adaptar os parâmetros de
nível ao novo material no painel de comando.
%
5
%
%
V 13
Enchimento automático do tanque
O enchimento automático do tanque efectua‐se, p. ex., mediante uma
instalação de fusão para bidões, a qual se conecta com a válvula de
enchimento de opção através de uma mangueira aquecida. Os sensores de
nível, que se encontram no tanque, iniciam e interrompem o processo de
enchimento.
Fig. 4‐13
Válvula de
enchimento
Nível máximo
max1
25 mm
25 mm
max2
O nível não deve exceder 25 mm (1 in) por baixo da borda do
tanque (max1). No caso de aparelhos de fusão com equipamento de gás
inerte não deve exceder 25 mm (1 in) por baixo do orifício de entrada de gás
inerte (max2).
Adapte o nível máximo à velocidade de consumo de cola. Transportar
rapidamente as colas sensíveis à temperatura, para evitar perda de
qualidade.
Fig. 4‐14
Tanque em corte
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐22 Operação
Valores nominais de temperatura recomendados
O ajuste da temperatura é determinado, entre outros factores, pela
temperatura de processamento especificada pelo fabricante do material.
CUIDADO: A Nordson não garante nem se responsabiliza pelos danos
causados por ajuste erróneo de temperatura.
Pré‐fusão
Até um máximo de 20 ° C (36 ° F) abaixo da temperatura de
processamento especificada
Fusão principal
Temperatura de processamento especificada
(em caso de consumo de material < 50 g/min: 0 a 10 ° C (18 ° F) abaixo da
temperatura de processamento especificada)
Valor de subtemperatura
(aviso)
10 ° C (18 ° F) abaixo da temperatura de processamento ajustada
Aquecedor de ar: aprox. 10 ° C (18 ° F) abaixo da temperatura de
processamento ajustada
Valor de subtemperatura
(avaria)
15 ° C (27 ° F) abaixo da temperatura de processamento ajustada
Aquecedor de ar: aprox. 20 ° C (36 ° F) abaixo da temperatura de
processamento ajustada
Valor de sobretemperatura
(aviso)
10 ° C (18 ° F) acima da temperatura de processamento ajustada
Aquecedor de ar: aprox. 10 ° C (18 ° F) acima da temperatura de
processamento ajustada
Valor de sobretemperatura
(avaria)
15 ° C (27 ° F) acima da temperatura de processamento ajustada
Aquecedor de ar: aprox. 20 ° C (36 ° F) acima da temperatura de
processamento ajustada
Válvula de enchimento
(opção)
Temperatura de processamento especificada*
Aplicador (acessórios)
Temperatura(s) de processamento especificada(s)*
Mangueira aquecida
(acessório)
Temperatura de processamento especificada*
* CUIDADO: Ter em conta a temperatura de serviço máxima do aplicador instalado, e de outros
componentes aquecidos do sistema, em caso de ajustes de temperatura efectuados no painel de comando
do aparelho de fusão.
Consulte a introdução de dados em Painel de comando – Resumo - / T1.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐23
Operação de aquecimento controlada
NOTA: Na operação de aquecimento controlada participam todos os canais
activados, que se encontram em operação de regulação, mesmo aqueles
que estão atribuídos a um grupo de aplicação activado.
Sempre que se liga o aparelho de fusão, assim como após terminar a
redução de temperatura, este passa à operação de aquecimento (indicação
de estado).
Temperatura
Valor nominal Canal controlado
Valor nominal Canal principal
10 ° C
Tempo
Na operação de aquecimento controlada evita-se que canais de temperatura
individuais alcancem a sua temperatura nominal muito antes do canal de
temperatura mais lento (fusão principal = canal principal). Isto impede que,
durante o aquecimento, ocorram queimas de material em mangueiras e
aplicadores e o desenvolvimento de pressão de expansão do material.
Adicionalmente poupa-se energia.
A temperatura real da fusão principal será prescrita aos outros canais
controlados como valor nominal de temperatura, até que a fusão principal
tenha alcançado uma temperatura de 10 ° C (18 ° F) abaixo da sua
temperatura nominal. A operação de aquecimento controlada termina,
então, automaticamente. Deste modo, todos os canais alcançam as suas
temperaturas nominais quase simultaneamente.
Fig. 4‐15
Temperatura
Valor nominal Canal principal
Se o valor nominal de temperatura de um canal controlado (= valor real da
fusão principal) alcançar a sua temperatura nominal menos 2 ° C (3,6 ° F),
este canal separa-se do aquecimento controlado e aquece, então,
independentemente até alcançar o seu valor nominal ajustado (consulte a
fig. 4‐16).
Valor nominal Canal controlado
2 °C
Tempo
Fig. 4‐16
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐24 Operação
Bloqueio devido a subtemperatura
O bloqueio de subtemperatura impede que os motores do aparelho de fusão
se possam ligar, enquanto o material estiver demasiado frio e, portanto,
demasiado viscoso. Em caso contrário, as bombas danificar-se-iam.
O bloqueio de subtemperatura actua para cada operação de aquecimento
(indicação de estado) e após cada redução de temperatura. Consulte
também a secção Localização de avarias, activação de uma avaria de
subtemperatura. Se o atraso da operacionalidade do sistema estiver
activado, é necessário que, adicionalmente, este tempo tenha decorrido,
antes que o bloqueio se possa cancelar.
Protecção de arranque do motor
A protecção de arranque do motor evita que o motor arranque
autonomamente após o aquecimento ou depois de uma avaria. O aparelho
de fusão só passa para a protecção de arranque se se cumprir a condição
para Motor em funcionamento: Todos os motores LIGAR E Autorização do
motor.
Após o sistema se encontrar novamente operacional (indicação de estado),
é possível voltar a ligar os motores mediante o painel de comando ou
mediante a interface I/O standard.
Confirmar a protecção de arranque
No painel de comando
Prima a tecla Ligar/desligar todos os motores (autorização conjunta); a
protecção de arranque fica confirmada, todos os motores autorizados voltam
a funcionar.
Mediante I/O standard
Comutar LIGAR/DESLIGAR todos os motores de DESLIGAR para LIGAR;
todos os motores autorizados voltam a funcionar.
Através de bus de campo
Ajustar LIGAR/DESLIGAR todos os motores (autorização conjunta).
(Consulte flanco ascendente em Melter control: Se Bit 1 = 0, então ajuste
para 1. Se Bit 1 = 1, então ajuste para 0 e em seguida voltar a ajustar para 1)
Todos os motores autorizados voltam a funcionar.
Ou:
No painel de comando, desligar todos os motores mediante as teclas
Ligar/desligar o motor (autorização individual); a protecção de arranque fica
confirmada. Premir novamente a(s) tecla(s): O motor respectivo funciona
novamente.
O mesmo se aplica para confirmar através da I/O standard ou do bus de
campo com o sinal Autorização para o motor individualmente para cada
motor.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐25
Ligar diário
NOTA: Os seguintes passos de trabalho só podem ser executados
completamente com uma chave de identificação do nível 1, e/ou do nível 3
para os ajustes de base.
Introdução da chave de identificação
A tecla, que activou a solicitação de introdução da chave de identificação,
tem que ser premida outra vez, após a introdução da chave de identificação
correcta. O nível, que corresponde à chave de identificação introduzida, está
desbloqueado durante 10 minutos.
1. Comute o interruptor principal para a posição I/ON. O aparelho de fusão
inicia o aquecimento.
EXCEPÇÃO: Se o interruptor horário semanal estiver activado e o
aparelho de fusão se ligar, o aquecimento não se inicia
automaticamente.
A partir da versão de software 6.00.000
Valor nominal de temperatura
máximo
Aquecimento automático com o
arranque do aparelho
Com a nova tecla existe a possibilidade de ligar o aparelho de fusão sem
que os aquecimentos se liguem automaticamente (chave de identificação do
nível 3).
Prima a tecla. Aquecimento automático com arranque do aparelho
bloqueado é eficaz ao ligar novamente:
1. Comute o interruptor principal para a posição I/ON. O aparelho de fusão
só inicia o aquecimento, se for dada a ordem para isso.
Aquecimento automático com
arranque do aparelho - ajuste de
origem -
+
(Interruptor horário semanal
DESLIGADO)
Aparelho aquece
+
(Interruptor horário semanal
LIGADO)
Aparelho não aquece
Aquecimento automático com
arranque do aparelho bloqueado
+
(Interruptor horário semanal
DESLIGADO)
Aparelho não aquece
+
(Interruptor horário semanal
LIGADO)
Aparelho não aquece
CUIDADO: As bombas de engrenagens Nordson não devem funcionar sem
material. Antes de ligar o motor, certifique-se de que o tanque está cheio.
2. Se for necessário, volte a encher com material.
3. Aguarde, até que o sistema se encontre operacional (indicação de
estado verde Sistema operacional).
4. Autorize o(s) motor(es) (chave de identificação do nível 1). Consulte a
figura 4‐32.
5. Se desejar, comute imediatamente para a operação protegida por chave
Activar a protecção por
de identificação. Para isso prima a tecla
chave de identificação (consulte Painel de comando - Resumo / V1).
NOTA: Para evitar um desgaste excessivo, a velocidade do motor/da
bomba não deve ser constantemente inferior a 5 min-1 nem superior a
80 min-1.
6. Ligue o(s) motor(es). Consulte a figura 4‐32.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐26 Operação
Desligar diário
1. Desligue o(s) motor(es).
2. Comute o interruptor principal para a posição 0/OFF.
3. Proteja o interruptor principal, se for necessário mediante cadeados,
contra a ligação não autorizada.
Desligar em caso de emergência
ATENÇÃO: Em caso de situações de emergência de qualquer tipo desligue
o aparelho de fusão imediatamente.
1. Comute o interruptor principal para a posição 0/OFF.
2. Depois de uma paragem e antes de voltar a ligar o aparelho de fusão,
mande eliminar a situação de emergência por pessoal qualificado.
O painel de comando do PC industrial (IPC)
Operação de aquecimento
12:19:59
B4
HOSE1
70 ° C
Fig. 4‐17
Relação entre a geração de IPC e a versão de software
IPC
Versão de software correspondente
Geração 2
y 4.00.000 E t 6.00.000
Geração 3
y 6.00.000
NOTA: A tentativa de operar um IPC da geração 2 com a versão de
software 6.00.000 ou mais alta, causa o aviso de avaria Versão de software
de IPC / Memory Board incompatíveis (alarme n°. 50 do relatório de alarmes)
e uma desconexão (Schutdow na linha de estado).
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐27
Modos de operação do aparelho de fusão - Resumo
⇒
Modo de operação de comando Standard ou Bus de campo / bus de campo (alargado) ou
combinado / combinado (alargado)
⇒
Regulação de velocidade
⇒
Operação manual
Operação comandada por sinais externos
Regulação de pressão
⇒
Operação manual
Operação comandada por sinais externos
Regulação das quantidades de material
Operação comandada por sinais externos
Opção Comunicação por bus de campo: A partir da versão de software
V5.02.004 são possíveis mais dois modos de operação de comando bus de
campo (alargado) e combinado (alargado). A página correspondente no
painel de comando foi modificada (fig. 4‐18).
>= V5.02.004
< V5.02.004
Endereço do Profibus
Modo operação de comando
Standard
10
Endereço do
Profibus
Painel de
comando
10
I/O Standard
Sem
Profibus
Bus de campo
Combinado
Fig. 4‐18
Exemplo de opção Profibus, modo de operação de comando Standard seleccionado
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐28 Operação
Economizador de ecrã
Indicação de estado
O economizador de ecrã será activado, se o ecrã não tiver sido tocado
durante 10 minutos. A iluminação de fundo reduz-se.
Para desactivar o economizador de ecrã, toque no ecrã e abandone a
página mediante o símbolo da porta.
Fig. 4‐19
Página inicial
Indicação de estado
Place for customer text
Place for customer text: Texto livre, p. ex. indicação do tipo de cola
utilizado na linha de produção. Consulte a introdução do texto em Painel de
comando – Resumo - / V12.
12:19:59
Símbolo de manutenção: Acende-se uma chave de porcas. Consulte
Painel de comando - Resumo - / V16.
1
HOSE1
47 ° C
Fig. 4‐20
Na linha de rastreio indicam-se opcionalmente:
os valores reais dos canais de temperatura activados
Canais 1 a 16:
mangueira 1/ aplicador 1 até mangueira 8 / aplicador 8
A pré-fusão e a fusão principal não têm número de canal.
as velocidades dos motores e as pressões dos sensores, que
estão atribuídos a um motor
as pressões dos sensores C
Premindo estes símbolos chamam-se outras páginas:
ÂÂ
ÂÂ
Para a página de parâmetros de temperatura, onde se podem
introduzir os valores nominais de todos os canais de
temperatura.
Indicam-se mangueiras, o grupo TODAS AS MANGUEIRAS e o
grupo TODOS, nos quais estão incluídas as mangueiras.
Indicam-se cabeças, o grupo TODAS AS CABEÇAS e o grupo
TODOS, em que estão incluídas as cabeças.
Para as páginas dos aparelhos de fusão
Para as páginas dos motores
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐29
Parâmetros de temperatura
CUIDADO: Para os ajustes de temperatura efectuados, ter em conta a
temperatura de serviço máxima do aplicador instalado e de outros
componentes aquecidos do sistema.
Temperaturas nominais
°C °C
TODAS AS MANGUEIRAS
TODAS AS CABEÇAS
TODOS
PRÉ-FUSÃO
50
220
FUSÃO PRINCIPAL
Hose 1
Gun 1
51
230
48
220
47
230
Fig. 4‐21
Coluna esquerda de temperatura (amarela): Valores reais
Coluna direita de temperatura (verde): Valores nominais
Indicação
Significado
Apenas valores
nominais
Canal está desactivado
Apenas valores reais
Canal está activado e em operação de
indicação
Valores nominais e
reais
Canal está activado e em operação de
regulação
T1
TODOS: Todos os canais de temperatura recebem o mesmo valor nominal.
TODAS AS MANGUEIRAS/ TODAS AS CABEÇAS: Todos os canais de
temperatura, do grupo respectivo, recebem o mesmo valor nominal.
NOTA: Se todos os canais de temperatura e/ou todos os canais de
temperatura de um grupo, não tiverem o mesmo valor nominal, em vez de
um valor nominal, ver-se-á o símbolo do teclado. Prima o símbolo e ajuste a
temperatura mediante a janela de introdução.
Fig. 4‐22
Símbolo de teclado
Temperaturas nominais
°C °C
Ir para o grupo de aplicação
TODAS AS MANGUEIRAS
TODAS AS CABEÇAS
TODOS
PRÉ-FUSÃO
50
220
FUSÃO PRINCIPAL
Hose 1
Gun 1
51
230
48
220
47
230
Prima a tecla Símbolo / número do canal. Abre-se uma janela, a partir da
qual se pode saltar para o primeiro canal de temperatura do grupo de
aplicação seleccionado.
Fig. 4‐23
Pré-fusão e fusão principal: 175 ° C (347 ° F)
Hose1 / Gun1: desactivada
ou 175 ° C (347 ° F) se estiver activada
Todos os outros canais: desactivada
ou 40 ° C (104 ° F) se estiver activada
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐30 Operação
Parâmetros de temperatura
(cont.)
Modificar a temperatura
Exemplo: aumentar a temperatura de uma mangueira aquecida de 220 ° C
para 230 ° C.
°C °C
Temperaturas nominais
1. Prima
, a fim de seleccionar Hose 1.
2. Prima 10x /mantenha premida
Hose 1
220
OU
Mín.:
230
Máx.:
7
8
9
4
5
6
1
2
3
.
0
3. Prima o campo verde 220 ° C na coluna direita de temperatura (valores
nominais).
4. Introduza 230 na janela de introdução e confirme com
.
Fig. 4‐24
Hose 1
Para ajustar o parâmetro, seleccione o canal de temperatura (aqui: Hose 1)
e prima o campo verde Hose 1. Consulte também Painel de comando Resumo - / T2.
Para modificar o nome Hose 1 para, p. ex., MANGUEIRA 1, consulte Painel
de comando - Resumo - / T3.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐31
Página 1: Valores de alarme
NOTA: As temperaturas desta página de ecrã são valores diferenciais.
Pré‐fusão
°C
°C
5 °C
Acr. sobretemp. desconex.
20
Acr. sobretem. avaria
Acr. sobretemp. aviso
10
Valor redução temperat.
50
°C
Decrésc. subtemp. aviso
5 °C
Decrésc. subtempr. avaria 10 ° C
Fig. 4‐25
Temperatura
reduzida =
Temperatura nominal - Valor redução
temperat.
NOTA: A temperatura reduzida mínima é 40 ° C (100 ° F), mesmo que,
devido aos ajustes seleccionados, a temperatura reduzida (calculada)
pudesse ser inferior a esta.
T2
Valor redução temperat.: 50 ° C (90 ° F)
NOTA: Durante a fase de aquecimento e de arrefecimento, os valores* não
se referem ao valor nominal (consulte Vigilância do aquecimento e do
arrefecimento).
Quando se utilizam os grupos TODOS, TODAS AS MANGUEIRAS e
TODAS AS CABEÇAS, os valores para aviso e avaria serão aceites
conjuntamente, mesmo que apenas um valor de ambos tenha sido
modificado. Com isso fica assegurado, que o valor de avaria seja sempre
superior, ou igual, ao valor do aviso respectivo.
Sobretemperatura
de aviso=
Temperatura nominal + acréscimo de
sobretemperatura de aviso*
Subtemperatura
de aviso=
Temperatura nominal - decréscimo de
subtemperatura de aviso*
NOTA: O valor de aviso está limitado pelo tamanho do valor de avaria, visto
que os valores para o aviso não podem ser superiores aos valores
correspondentes para a avaria. Se for necessário, aumente o valor de avaria
em primeiro lugar.
Acréscimo de sobretemperatura/decréscimo de subtemperatura de
aviso: 5 ° C (10 ° F)
NOTA: Os valores para Acréscimo de sobretemperatura de
aviso/decréscimo de subtemperatura de aviso são valores diferenciais.
Não se trata de temperaturas absolutas.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐32 Operação
Parâmetros de temperatura
(cont.)
Sobretemperatura
de avaria=
Temperatura nominal + acréscimo de
sobretemperatura de avaria*
Subtemperaturade
avaria=
Temperatura nominal - decréscimo de
subtemperatura de avaria*
Acréscimo de sobretemperatura/decréscimo de subtemperatura de
avaria: 10 ° C (18 ° F)
NOTA: Os valores para Acréscimo de sobretemperatura de
avaria/decréscimo de subtemperatura de avaria são valores
diferenciais. Não se trata de temperaturas absolutas.
Sobretemperatura de
desconexão =
Temperatura nominal + (acréscimo de sobretemperatura
de avaria + 10 °C)*
Temperatura nominal + (acréscimo de sobretemperatura
de avaria + 20 °F)*
NOTA: A sobretemperatura de desconexão é calculada e, portanto, não
pode ser modificada.
Exemplo
Valor nominal da temperatura = 170 ° C (338 ° F),
Acréscimo de sobretemperatura de avaria = 60 ° C (108 ° F)
Daqui resulta
Sobretemperatura de avaria igual a 230 ° C (446 ° F)
Sobretemperatura de desconexão igual a 240 ° C (466 ° F).
Durante a operação, o operador eleva então o valor nominal para 190 ° C
(374 ° F), deixando fixo o valor do acréscimo de sobretemperatura de avaria.
Por cálculo, um aviso de avaria devida a sobretemperatura seria então
activada para 250 ° C (482 ° F). A desconexão ocorre já para o valor fixo de
245 ° C (475 ° F).
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐33
Representação gráfica dos parâmetros de temperatura
*Consulte Vigilância do aquecimento e do arrefecimento.
260 ° C
500 ° F
245 ° C
475 ° F
235 ° C
455 ° F
230 ° C
450 ° F
Desconexão devida a sobretemperatura mediante os termóstatos do tanque
Valor de temperatura máx. fixo
para desconexão devida a
sobretemperatura e valor de
temperatura máx. fixo para
avaria devida a
sobretemperatura
Valor de temperatura máx.
fixo para aviso devido a
sobretemperatura
Temperatura máx. para o valor
nominal
Desconexão devida a
sobretemperatura mediante
software*
10 ° C
valor fixo
20 ° F
}
Sobretemperatura de avaria
Sobretemperatura de
aviso
Acréscimo de
sobretemperatura
de aviso*
Valor nominal
Valor redução
temperat.
Temperatura reduzida
Decréscimo de
subtemperatura de
aviso*
Subtemperatura
de aviso
Acréscimo de
sobretemperatura de
avaria*
Decréscimo de
subtemperatura de avaria*
Subtemperatura de avaria
40 ° C
100 ° F
35 ° C
90 ° F
Temperatura mín. para o valor nominal
Temperatura mín. para
avaria devido a
subtemperatura
Fig. 4‐26
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐34 Operação
Parâmetros de temperatura
(cont.)
Vigilância do aquecimento e do arrefecimento
Durante as fases de aquecimento e de arrefecimento dos canais de
temperatura individuais, os valores de alarme de temperatura não se
referem ao valor nominal. Eles referem-se a um valor real teórico.
Temperatura
Fase de aquecimento
Fase de
arrefecimento
5
4
3
5
Valor
nominal 2
4
2
3
1
Valor
nominal 3
5
2
4
1
2
3
1
Valor nominal
1 = valor real
2
1
Tem
po
Aumento do valor
nominal
Redução do valor nominal
5
4
3
Desconexão devida a sobretemperatura
Acr. sobretemperatur. avaria
Acr. sobretemperatur. aviso
Valor real
2
1
Decrésc. subtemperatur. aviso
Decrésc. subtemperatur. avaria
Valor real teórico
Fig. 4‐27
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐35
Fig. 4‐28 Caso de alarme: Existe um aviso devido a subtemperatura, se o
valor real verdadeiro de um canal for inferior, de uma quantidade igual ao
valor de subtemperatura de aviso , ao valor teórico o qual ele, após um
tempo X, pelo menos deveria ter alcançado.
Existe uma avaria devida a subtemperatura, se o valor real verdadeiro de um
canal for inferior, de uma quantidade igual ao valor de subtemperatura de
avaria , ao valor teórico o qual ele, após um tempo Y, pelo menos deveria
ter alcançado.
Isto é válido, de uma maneira análoga, para a fase de arrefecimento.
Isto tem a vantagem de permitir realizar as seguintes actividades durante o
funcionamento:
Modificação do valor nominal
Ligação de grupos de aplicações frios
Ligação de canais de temperatura, frios ou aquecidos, às tomadas de
ligação das mangueiras
sem que sucedam interrupções da produção devidas a avarias/paragens por
subtemperatura ou por sobretemperatura.
NOTA: Para esta função é necessário o regulador de temperatura P/N
729450, o qual está normalmente montado a partir da versão >1.00.000 de
software do IPC.
Temperatura
Valor nominal
X
Y
Tempo
Falha do aquecimento
Valor real
Fig. 4‐28
2013 Nordson Corporation
Exemplo de caso de alarme durante a fase de aquecimento
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐36 Operação
Parâmetros de temperatura
(cont.)
Página 2: activar canal, modo de operação, tipo do
sistema controlado
Canal de temperatura: seleccionar desactivado / activado
Pré‐fusão
Canal de temperatura:
Desactivada
activado
Modo de operação:
normal
Tipo do sistema
controlado:
Fig. 4‐29
Um canal desactivado não é aquecido. Não é efectuada nenhuma regulação
de temperatura nem nenhum controlo de avarias. Excepção: Desconexão
devida a sobretemperatura para o valor de temperatura fixo de 245 ° C
(475 ° F).
T3
Activado
Estado normal de um canal durante a operação. Os canais de temperatura
activados podem ligar-se em operação de indicação ou de regulação.
NOTA: Os canais de temperatura para fusão principal e para pré-fusão não
se podem desactivar.
Desactivado
Modo de operação: Seleccionar operação de indicação ou de
regulação
Operação de indicação
Em operação de indicação, apenas se indica a temperatura medida. Não é
efectuada nenhuma regulação de temperatura nem nenhum controlo de
avarias. Excepção: Desconexão devida a sobretemperatura para o valor de
temperatura fixo de 245 ° C (475 ° F).
NOTA: Os canais de temperatura para fusão principal e pré-fusão, assim
como canais agrupados, não se podem ligar para a operação de indicação.
Operação de regulação
Em operação de regulação, o algoritmo de regulação PID é utilizado para o
tipo do sistema controlado seleccionado, p. ex. Normal.
Operação de regulação
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐37
Tipo do sistema controlado
NOTA: De um modo geral, o ajuste Normal não necessita de ser
modificado. Para pré-fusão e fusão principal, o ajuste não se pode modificar.
Para os primeiros quatro tipos existem registos de parâmetros fixos.
Tipo
Apropriado para
Lento*
Canais de temperatura lentos
Normal
Pré-fusão, fusão principal, mangueira, cabeça
Rápido**
Canais de temperatura rápidos
Muito rápido
Aquecedor de ar
Específico
do cliente
Consulte a página 3; parâmetros de regulação PID.
* Ajustar, no caso em que o aquecimento dos últimos 5 ° C antes do valor
nominal dure demasiado tempo (possível em caso de um valor nominal de
temperatura muito elevado)
** Ajustar, no caso em que, ao aquecer a temperatura oscile acima do valor
nominal (possível em caso de um valor nominal de temperatura muito baixo)
Normal
Página 3: parâmetros de regulação PID
Condição: tipo do sistema controlado específico do cliente
Parâmetros de regulação PID
Ocupar com parâmetros PID
de origem
Xp
(amplificação)
Ti (tempo
integral)
Fig. 4‐30
Os parâmetros de regulação PID podem ser seleccionados livremente nesta
página.
Td (tempo
derivado)
NOTA: Deixar ajustar apenas por pessoal, que possua experiência em
técnica de medição e de regulação.
Gama de
regulação
NOTA: A parte integral pode ser desactivada mediante o valor 0.
T4
A gama de regulação é a zona +/- em redor do valor nominal de temperatura.
Acima da gama o aquecimento está sempre desligado. Abaixo da gama
sempre ligado.
Gama de regulação recomendada: 5 ° C (9 ° F)
Tipo do sistema
controlado
lento
Ocupar com parâmetros PID
de origem
Para orientação, pode carregar-se o registo de
parâmetros de um dos quatro tipos de sistema controlado. Depois disso
ainda é possível adaptar valores individuais.
normal
rápido
muito rápido
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐38 Operação
Aparelho de fusão
Ligar/desligar a redução de temperatura
Consulte a configuração da redução em Painel de comando – Resumo - / V9.
Ligar/desligar todos os motores (autorização
conjunta)
Fig. 4‐31
V1
Consulte também Arranque inicial e Protecção de arranque do motor.
Apenas os motores autorizados podem ser ligados. Condição: O sistema
está operacional.
Autorização
Se não existir nenhuma autorização individual, os motores serão autorizados
mediante a tecla Ligar/desligar todos os motores (autorização conjunta) E na
interface I/O standard, mediante o sinal LIGAR todos os motores
(autorização conjunta).
Ligar
Se existirem autorizações individuais, os motores serão ligados mediante a
tecla Ligar/desligar todos os motores (autorização conjunta) E na interface
I/O standard, mediante o sinal LIGAR todos os motores (autorização
conjunta).
A luz de controlo da tecla pode assumir diferentes cores:
Cinzento
(desligado):
Não existe autorização conjunta no painel de comando
Amarelo:
Autorização conjunta no painel de comando, mas nenhum
motor roda
Verde:
Motor roda.
Pump1
1
Pump2
2
Fig. 4‐32
Motor(es): Autorizar na página do motor – Ligar na página do aparelho de fusão
NOTA: Os sinais Ligar/desligar todos os motores (autorização conjunta) e
Autorização do motor da interface I/O standard podem ser desactivados
mediante uma tecla. Então, autorizar e ligar motores será apenas possível
por meio do painel de comando (consulte fig. 4‐87 Autorização de motores).
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐39
Ligar/desligar aquecimentos
Os aquecimentos podem ligar-se através do painel de comando, da
interface I/O standard, do interruptor horário semanal ou através do bus de
campo. Para isso, o interruptor principal tem que estar na posição I/ON
(ligado).
O contactor principal activa-se. Liga-se a alimentação de corrente do
aquecimento e dos motores. Inicia-se a operação de aquecimento.
NOTA: Após desligar os aquecimentos, o comando continua a ser
alimentado com tensão, de modo que os aquecimentos possam sempre ser
ligados através do interruptor horário semanal.
Ligar/desligar interruptor horário semanal
Consulte Painel de comando - Resumo - / V8
Activar protecção por chave de identificação
A protecção por chave de identificação (nível de segurança seleccionado)
fica imediatamente activa; após 10 minutos, se esta tecla não tiver sido
actuada.
Consulte também Painel de comando – Resumo - / V19.
NOTA: Esta tecla só fica visível, se anteriormente tiver sido introduzida uma
chave de identificação.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐40 Operação
Aparelho de fusão
(cont.)
Relatório de alarmes
C1: sensor em curto-circuito
Avaria de fases do motor 2
Pré-fusão: aviso subtemperatura
Se se marcar um alarme mediante as barras de deslocamento, ou tocando
na linha com um dedo, é possível consultar os detalhes deste alarme
(símbolo da lupa).
Historia
l de
alarme
Fig. 4‐33
V2
Detalhes do alarme
Detalhes do alarme
K1: sensor em curto-circuito
Alarme no.: 26
Chegada e partida: Data e hora do alarme.
Comport.:
avaria
Chegada:
30.08.05 11:00:12
Partida:
30.08.05 11:00:16
Fig. 4‐34
A data é representada no formato AAAA-MM-DD.
(A: Ano; M: Mês; D: Dia)
V3
Historial
de
alarme
Pré-fusão: aviso subtemperatura
Fusão principal: aviso subtemperatura
C1: sensor em curto-circuito
Avaria de fases do motor 2
Pré-fusão: aviso subtemperatura
Ordenar
alarmes
Fig. 4‐35
Historial do alarme
Podem indicar-se até 512 alarmes.
Alarmes activos: Voltar para o relatório de alarmes.
Alarmes
activos
V4
Ordenar
alarmes
segundo FIFO
(first in first out)
segundo LIFO
(last in first out)
Ordenar
alarmes
Ordenar alarmes
Os alarmes podem ordenar-se por ordem ascendente no tempo (FIFO) ou
por ordem descendente (LIFO).
A data é representada no formato AAAA-MM-DD.
(A: Ano; M: Mês; D: Dia)
Fig. 4‐36
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐41
Informação (aparelho de fusão e sistema de
controlo)
Horas de serviço do aquecimento: número de horas, durante as quais os
aquecimentos estiveram ligados.
Aparelho de fusão
Horas serviço aquecimento: 14
Fig. 4‐37
V5
Nas páginas seguintes mostram-se o código de configuração do software, o
tipo do relatório de dados de bus de campo, as versões de firmware e de
software utilizada assim como os sensores de pressão utilizados.
Código de configuração:
ACM 1:
ACM 2:
Relat. dados bus campo: Standard
Fig. 4‐38
NOTA: O código de configuração indicado deve coincidir com o das placas
de características. Se o código de configuração se modificar, p. ex. devido a
actualização do equipamento, as duas placas de características antigas têm
de ser substituídas, para mais tarde evitar equívocos.
V5.1
Vers. software:
Versão do software do painel de comando
X.YY.ZZZ (Exemplo: 1.00.000)
Sistema de
controlo
Vers. software:
Vers. receita:
Regulador temperatura
No.1:
No.2:
No.
3:
Módulo I/O
No.1:
No.2:
Placa de Profibus:
Fig. 4‐39
V6
Sensores de pressão utilizados
Sistema de
controlo
Sensor
de pressão
A1:
A2:
A3:
B1:
C1:
C2:
C3:
C4:
B3:
B4:
Fig. 4‐40
V6.2
Informações sobre ACM
Sistema de
controlo
Módulo I/O
ACM 1:
ACM 2:
Fig. 4‐41
Regulador temperatura
N°.4:
N°.5:
N°.6
:N°.7:
N°.8:
N°.9
:
V6.1
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐42 Operação
Aparelho de fusão
(cont.)
Trabalhar com grupos de aplicações
Se ainda não existe(m) nenhum(ns) grupo(s) de aplicação(ções), deve
proceder-se de acordo com esta sequência:
1. Definir grupos
2. Seleccione Entradas de grupos de I/O standard, se os grupos deverem
ser ligados através da interface
3. Seleccione função (Desactivada ou Redução de temperatura)
4. Ligue grupo(s) de aplicação.
Fig. 4‐42
V1
Ligação de grupo(s) de aplicação
Os canais de temperatura (com excepção de pré-fusão e fusão principal)
podem ser agrupados em grupos de aplicações de A a H (consulte
Estabelecer grupos).
A
B
C
D
E
F
G
H
: Activado
Fig. 4‐43
: Desactivada
A luz de controlo indica, se o grupo de aplicação está activado (verde), ou se
o grupo de aplicação está desactivado e/ou se encontra em redução de
temperatura (cinzento). Prima a tecla a fim de comutar entre activada e
desactivada (ou redução de temperatura).
V29
A função Desactivado ou Redução de temperatura pode ser seleccionada
na página de configuração. A selecção é válida para todos os grupos de
aplicações.
Configuração dos grupos de aplicações
Definir grupos
Entradas de grupos
de I/O standard
Seleccionar função
Fig. 4‐44
V30
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐43
Definir grupos (com ACM)
Na primeira página mostram-se sempre todos os canais de temperatura
associados ao aparelho de fusão. Existe um número máximo de 16 canais
(números de mangueira/cabeça 1 a 8). Se for necessário deslocar. A
pré-fusão e a fusão principal não têm número de canal.
Nenhum
grupo
1
2
3
4
5
6
7
8
Fig. 4‐45
V31
Existem no máx. 36 canais, começando com a mangueira/cabeça número 9
a 26.
Nenhum
grupo
Fig. 4‐46
Se existir pelo menos um dos dois ACMs possíveis, surge a tecla Para a
página seguinte. Premindo a tecla chega-se à segunda página. Aí
mostram-se todos os canais de temperatura existentes nos ACMs.
NOTA: Através das diversas possibilidades de configuração de um ACM,
não existe nenhuma correspondência fixa entre canal e ACM. Esta
informação encontra-se no esquema eléctrico, que foi fornecido em conjunto
com o ACM correspondente. Se necessário, compare o P/N da placa de
características do ACM com o número do esquema eléctrico.
V31a
Todos os canais de temperatura (com excepção de pré-fusão e fusão
principal) podem ser agrupados em grupos de aplicações Grupo A a Grupo
H. Canais, que não estejam atribuídos a nenhum grupo, pertencem a
Nenhum grupo.
Na linha de rastreio da página inicial, indicam-se sequencialmente os canais
do Grupo A, a seguir do Grupo B, etc., até aos canais não agrupados
(Nenhum grupo).
Quatro dos oito grupos de aplicações possíveis tanto podem ser ligados
através do painel de comando como da interface I/O standard; os restantes
apenas através do painel de comando.
Consulte Entradas de grupos de I/O standard.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐44 Operação
Aparelho de fusão
(cont.)
Trabalhar com grupos de aplicações (cont.)
Indicar o número de canal no painel de comando
Os números dos canais de temperatura, que são indicados no painel de
comando (em relação a listas de alarmes e a valores nominais), são função
dos ajustes do operador.
C5: sensor em curto-circuito
Historia
l de
alarme
Fig. 4‐47
C5 (Canal 5): Se pelo menos um canal pertencer a um grupo, o número de
canal refere-se ao número debaixo do símbolo do canal (seta). Para
determinar os números de canais actuais, consultar a página Definir grupos
no painel de comando do aparelho de fusão afectado.
Relatório de
alarmes
Canal agrupado C5
Canal não agrupado C5, se pelo
menos um outro canal pertencer
a um grupo
3
3
B5
Canal não agrupado C5, se
nenhum outro canal pertencer a
um grupo
5
5
5
Transmitir os grupos de canais através do bus de campo
Ao transmitir o Channel number através do bus de campo, os canais internos
de fusão prévia e de fusão principal do aparelho de fusão ocupam os
números 1 e 2. Daqui se conclui, que os canais externos (cabeças,
mangueiras ...) começam com o número 3. A sequência corresponde às
ligações eléctricas de acordo com o esquema eléctrico e, ao contrário do
painel de comando, não pode ser modificada.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐45
Exemplo
1. Seleccionar letras dos grupos, p. ex. Grupo A.
Premindo várias vezes a tecla de grupos é possível seleccionar outra
letra de grupo.
Grupo
A
A1
A2
B5
B6
C7
C8
A3
A4
Fig. 4‐48
2. Marque os canais, que devam pertencer ao grupo, premindo as teclas
dos canais desejados. Na fig. 4‐48 : Canal 1, 2, 7 e 8. O contorno da
tecla é mostrado na cor da tecla de grupo. Os canais são contados
dentro do grupo e este número de contagem (aqui A1 a A4) surge sob o
símbolo do canal.
V31
Premindo várias vezes o símbolo do canal é possível, se for necessário,
modificar o símbolo do canal (mangueira, aplicador, aquecedor de ar).
3. Para cada outro grupo, repita os passos 1 e 2.
NOTA: Cada canal apenas pode ser atribuído uma vez. Para todos os
outros grupos ele será mostrado transparente e só pode ser atribuído a
outro grupo, após ter sido retirado do grupo antigo.
Retirar um canal de um grupo
1. Seleccione o grupo, do qual deva ser retirado o canal, premindo várias
vezes a tecla do grupo.
11
Fig. 4‐49
2. Prima a tecla do canal as vezes necessárias para que o contorno
colorido da tecla, e da letra do grupo sob o símbolo do canal,
desapareça. Consulte fig. 4‐49.
Nenhum grupo
Agora é possível atribuir o canal a outro grupo. Consulte Definir grupos,
exemplo.
Eliminar grupos com a tecla Reset
Premindo esta tecla, desfazem-se todos os grupos e repõem-se os símbolos
dos canais. Porém, os parâmetros PID não se modificam.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐46 Operação
Aparelho de fusão
(cont.)
Trabalhar com grupos de aplicações (cont.)
Entradas de grupos de I/O standard
A
Entrada 1
B Entrada 3
D
Entrada 2
E
G
Nenhuma
entrada
Fig. 4‐50
Nenhuma
entrada
H Entrada 4
C Nenhuma
entrada
F
Nenhuma
entrada
Entrada: No máximo, só se podem atribuir quatro dos oito grupos de
aplicações possíveis A a H, às quatro entradas, previstas para isso, da
interface I/O Standard (consulte também a secção Instalação).
Premindo várias vezes a tecla é possível seleccionar a entrada desejada
para o grupo de aplicação. As entradas 1 a 4 estão atribuídas de maneira
fixa aos pinos 11 a 14 da interface.
V32
Nenhuma entrada: Estes grupos de aplicações não se podem ligar através
da interface I/O Standard. Estes grupos têm que ser ligados pelo operador
através do painel de comando ou do bus de campo.
Seleccionar função
Seleccionar função
Desactivado: Os canais de temperatura, que estejam atribuídos a um grupo
de aplicação desactivado, não serão aquecidos.
Activado / redução de
temperatura
Não é efectuada nenhuma regulação de temperatura nem nenhum controlo
de avarias. Excepção: Desconexão devida a sobretemperatura para o valor
de temperatura fixo de 245 ° C (475 ° F).
Fig. 4‐51
V33
Redução de temperatura: Os canais de temperatura deste grupo de
aplicação serão arrefecidos de um valor de redução de temperatura, o qual
foi definido para os canais na página dos parâmetros de temperatura
(consulte a fig. 4‐25).
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐47
Configuração do aparelho de fusão
Após premir a tecla
é possível configurar as funções do interruptor horário semanal, a redução
de temperatura, o comando do gás inerte, a mudança de idioma, as receitas
e a vigilância do nível.
Configuração do
cliente
Fig. 4‐52
chega-se à primeira página de configuração. Aqui
V7
Página 1: interruptor horário semanal, redução de
temperatura, gás inerte, mudança de idioma, receitas,
nível
Interruptor horário semanal
2ª.
3ª.
Apagar
1
2
3
4
4ª.
5ª.
Modificar
programa
Aquecime
ntos
ligados
02:00
6ª.
Copiar
programas
Redução
ligada
Redução
desligada
06:00
12:00
15:00
19:00
06:30
13:00
15:30
19:30
Fig. 4‐53
Sá
b.
Do
m.
Resumo
Aquecime
ntos
desligados
22:00
Apagar: Apagam-se todos os programas, para o dia marcado
(aqui: 2ª.-feira)
V8: Página
principal
Modificar programa
Segunda-feira
Aquecime
ntos
ligados
Os aquecimentos e a redução de temperatura podem ser comandados
através do interruptor horário semanal. Para isso e para cada dia da semana
podem gravar-se quatro programas no máximo, que decorrem
simultaneamente.
02:00
Redução
ligada
06:00
Redução
desligada
06:30
Os tempos serão registados por linha. Para poder introduzir um tempo, é
necessário activar a tecla respectiva.
Programa
1
NOTA: 00:00 é uma hora válida e não significa que ele esteja desligado.
Apagar
Apagar (programas individuais): Apaga-se o programa indicado.
Aquecime
ntos
desligados
2ª.
3ª.
4ª.
5ª.
6ª.
Sá
b.
Do
m.
Copiar programas (Exemplo: copiar os programas de segunda-feira para
terça-feira e sexta-feira)
1. 2ª. seleccionar na página principal.
2.
Programa
copiar
: Abre-se uma janela, na qual se marcam os dias terça-feira e
sexta-feira.
3. Confirme a selecção com
.
Os programas foram copiados.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐48 Operação
Aparelho de fusão
(cont.)
Página 1: interruptor horário semanal, redução de
temperatura, gás inerte, mudança de idioma, receitas,
nível (cont.)
Resumo
00:00
06:00
12:00
18:00 23:00
Cinzento: Aquecimentos desligados / redução desligada
2ª.
3ª.
Amarelo: Redução ligada
4ª.
Verde: Aquecimentos ligados
5ª.
6ª.
NOTA: Indicam-se os tempos programados e não o estado de operação do
aparelho de fusão.
Sáb.
Dom.
Ajustar a data e a hora
A data actual e a hora do dia actual ajustam-se com as teclas +/-.
Segunda-feira, 2008-02-18 10:31:06
A data é representada no formato AAAA-MM-DD.
(A: Ano; M: Mês; D: Dia)
NOTA: Não existe nenhuma comutação automática para a hora de Inverno
e de Verão.
Considerar quando se utilizar o interruptor horário semanal (Exemplo
de programa)
Aquecimento ligado
08:00
Redução ligada
12:00:00
Redução desligada
13:00:00
Aquecimento desligado
17:00:00
Se o interruptor horário semanal só se ligar depois das 08:00 horas
(tecla
), então o ponto de ligação 08:00 já passou e o aquecimento não
é ligado pelo interruptor horário semanal. O programa não tem efeito.
O operador deve agora ligar manualmente o aquecimento ou voltar a
programar a hora para a função Aquecimento ligado.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐49
Redução de temperatura
A redução de temperatura serve para proteger o material e para poupar
energia durante as pausas de trabalho.
Para ajustar o valor de redução de temperatura (valor, do qual a valor
nominal da temperatura será reduzido), consulte Painel de comando –
Resumo - / T2.
Ligação automática
A redução de temperatura liga-se, assim que todos os motores tenham
parado durante um tempo determinado. Para isso é necessário autorizar a
activação automática.
Activação automática da
redução de temperatura
após paragem do motor
duração da redução
manual de temperatura
não
autorizada
60
min
60
min autorizado
Desligar manualmente
A redução automática de temperatura é desligada pelo operador no painel
de comando
. Neste caso, a duração da redução manual de
temperatura não tem efeito.
Fig. 4‐54
V9
activação automática da redução de temperatura após paragem do
motor: não autorizada
(ou 60 minutos, se estiver autorizada)
Ligar/desligar manualmente (painel de comando)
Ligar/desligar a partir do exterior (interface)
A redução de temperatura pode ser ligada e desligada pelo operador no
painel de comando
ou através da interface I/O standard.
Desligar automático
O desligar pode ser executado automaticamente. Para isso é necessário
autorizar a duração da redução manual de temperatura. Após o tempo
ajustado ter decorrido, o aparelho de fusão passa para uma operação de
aquecimento controlada.
duração da redução manual de temperatura: não autorizado
(ou 60 minutos, se estiver autorizada)
Ligar e desligar através do interruptor horário semanal
Consulte Painel de comando – Resumo - / V7 e V8.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐50 Operação
Aparelho de fusão
(cont.)
Página 1: interruptor horário semanal, redução de
temperatura, gás inerte, mudança de idioma, receitas,
nível (cont.)
Gás inerte (opção)
O comando do gás inerte serve para ligar e desligar a válvula de solenóide
do equipamento de gás inerte.
Duração do
Interrupção do
30
abastecimento 5 s abastecimento
de gás
de gás
min
Duração abastecimento gás: 5 s
Interrup. abastecimento gás: 30 min
Fig. 4‐55
V10
Mudança de idioma
Fig. 4‐56
V11
Configuração do cliente
Existe a possibilidade de introduzir um texto, que aparece na página inicial,
p. ex. indicação do tipo de cola utilizado na linha de produção.
Texto do cliente
Place for customer text
Para as receitas
Fig. 4‐57
V12
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐51
Receitas
Receitas
RECEITA 1 2003-11-24 TEXTO 1
Uma receita é um ficheiro, no qual o cliente grava os seus parâmetros de
produção específicos.
RECEITA 2 2003-12-06 TEXTO 2
Gravar receita
Ficheiro:
Descrição:
RECEITA 3
Para isso o operador tem que introduzir um nome (com um máximo de 8
caracteres) em Ficheiro e, para melhor identificação das receitas individuais
registar em Descrição, p. ex. o nome da aplicação. Salvo as excepções,
todos os parâmetros ajustáveis actuais serão gravados.
Fig. 4‐58
Excepções:
Luminosidade e contraste
Data / hora
Idioma nacional
Endereço IP de IPC e Subnet mask (máscara da rede)
Endereço do PROFIBUS
Chaves de identificação
O sinal externo de comando seleccionado e todos os valores
relacionados com o sinal.
NOTA: É possível gravar 500 receitas.
Carregar receita
Os parâmetros actuais serão substituídos pelos valores provenientes da
receita seleccionada.
NOTA: Se durante o tempo de carga da receita (aprox. 4 s) o aparelho de
fusão se desligar (p. ex. devido a uma falha de corrente), o comando deixa
de funcionar correctamente. Então, a receita desejada tem que ser
novamente carregada.
A receita será definitivamente apagada.
Ordenar receitas de acordo com nome, descrição ou, data.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐52 Operação
Aparelho de fusão
(cont.)
Página 1: interruptor horário semanal, redução de
temperatura, gás inerte, mudança de idioma, receitas,
nível (cont.)
Nível (opção)
Na opção Indicação de nível é posto à disposição um contacto Encher o
tanque na interface I/O standard. Nas opções Comando de nível, o contacto
é substituído pela interface Comando de nível para comando da válvula de
enchimento.
Indicação e comando de nível (pontos de medição variáveis)
Parar
para
80
Enchime
nto
%
Arranc
10 %
ar
para
Aviso de nível
baixo
Nível
Fig. 4‐59
55
%
5
%
Se o aparelho de fusão estiver aquecido e não estão presentes avarias de
subtemperatura nem alarmes de sensores (curto-circuito/fractura do sensor),
terá lugar a ordem para encher, assim que o nível tiver alcançado o valor
Arrancar para, ou tiver passado abaixo deste.
O enchimento prosseguirá até o nível alcançar o valor Parar para, ou o
exceder. Todos os valores serão indicados em % do volume do tanque.
Durante o enchimento, acende-se o díodo de estado Enchimento.
V13
O enchimento, o aviso Nível do tanque está baixo e a avaria Tanque está
vazio só podem ser activados se os aquecimentos estiverem ligados. O
enchimento interrompe-se, se ocorrerem alarmes de sensores ou se o
contactor principal, ou o comando de nível, se desligar.
O comando de nível está activado
O comando de nível está desactivado.
Deixa de se realizar a indicação e a vigilância de nível. O enchimento, o
aviso Nível do tanque está baixo e a avaria Tanque está vazio deixam de se
activar.
Agora existe a possibilidade, de esvaziar o tanque para trabalhos de
manutenção e de reparação, sem que se gere a avaria de Tanque está
vazio.
Arrancar para: 10 %
Parar para: 80 %
Aviso de nível baixo: 10 %
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐53
Comando de nível (pontos de medição fixos)
O sensor de nível mede se existe material em 5 pontos diferentes.
Enchimento
Tanque excessivamente cheio
Terminar o enchimento
Iniciar o enchimento
Nível do tanque está baixo
Tanque está vazio
Fig. 4‐60
Se o aparelho de fusão estiver aquecido e não estiverem presentes avarias
de subtemperatura nem alarmes de sensores (curto-circuito/fractura do
sensor), será dada a ordem para encher, assim que o nível tiver descido
abaixo do ponto de medição Iniciar o enchimento.
Encher-se-á até se alcançar o ponto de medição Terminar o enchimento.
Durante o enchimento, acende-se o díodo de estado Enchimento.
V13
O enchimento, o aviso Nível do tanque está baixo e a avaria Tanque está
vazio só podem ser activados se os aquecimentos estiverem ligados.
Interrompe-se o enchimento, se ocorrerem alarmes de sensores ou se o
contactor principal, ou o comando de nível, se desligar.
O comando de nível está activado
O comando de nível está desactivado.
Deixa de se realizar a indicação e a vigilância de nível. O enchimento, o
aviso Nível do tanque está baixo e a avaria Tanque está vazio deixam de se
activar.
Agora existe a possibilidade, de esvaziar o tanque para trabalhos de
manutenção e de reparação, sem que se gere a avaria de Tanque está
vazio.
Página 2: unidades, atraso da operacionalidade, chave
de identificação, intervalo de manutenção, bus de
campo
Seleccionar unidades
temperat. e pressão
Configuração sistema
operacional
Limpar o ecrã
Configuração da
chave
identificação
Configuração do
Profibus
Após premir a tecla
acede-se à segunda página de configuração. Aqui
é possível modificar as unidades, introduzir o valor nominal máximo de
temperatura, o atraso da operacionalidade, a chave de identificação e o
intervalo de manutenção e seleccionar o tipo de bus de campo.
Outras funções: Modificar o contraste do ecrã e limpar o ecrã.
Fig. 4‐61
V14
Seleccionar unidades de temperatura e pressão
Como unidade de temperatura pode seleccionar-se ° C ou ° F.
Unidade de temperatura:
°C
Unidade de pressão:
bar
°C
Como unidade de pressão pode seleccionar-se bar, psi ou kPa.
bar
Fig. 4‐62
V15
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐54 Operação
Aparelho de fusão
(cont.)
Página 2: Unidades, atraso da operacionalidade, chave
de identificação, intervalo de manutenção, bus de
campo cont.)
Particularidade ao comutar
Mín.:
40
Máx.:
230
7
8
4
5
6
1
2
3
.
0
Fig. 4‐63
Os valores limite Mín e Máx não estão convertidos com exactidão mas
arredondados para um valor exacto.
Mín.:
100
Máx.:
450
7
8
9
4
5
6
1
2
3
No caso de um valor nominal próximo do valor limite, depois de comutar
várias vezes entre as unidades, podem ocorrer ligeiros desvios em relação à
introdução original.
Exemplo ° C e ° F
Valor nominal de temperatura máximo
Valor nominal de temperatura
máximo
230 ° C
Com este parâmetro, o aparelho de fusão pode ser adaptado à respectiva
temperatura máxima admissível de processamento do material.
Gama de ajuste
Aparelho standard
Fig. 4‐64
40 a 230 ° C
100 a 450 ° F
V14a
Configuração Sistema operacional
Atraso da operacionalidade do
sistema
Fig. 4‐65
0 min
O atraso da operacionalidade do sistema é o tempo que decorre, após todos
os componentes terem alcançado a sua temperatura nominal (A), antes de o
sistema ser declarado operacional (B). Este tempo adicional, permite que o
material alcance um estado térmico homogéneo.
V17
Temperatura
Atraso da
operacionalidade
do sistema
Tempo
(A)
(B)
Se o atraso da operacionalidade do sistema estiver activado, este decorre
sempre que se efectua uma operação de aquecimento (indicação de
estado).
0 min
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐55
Configuração da chave de identificação (consulte também o anexo A)
Atribuição de nova chave de identificação, p. ex. para o nível 1
Nível 1 (operação normal para todos os
utilizadores)
Nível 2 (parâmetros, ajustes para pessoas com
formação)
Nível 3 (ajustes de base)
Nível 1 (operação normal para todos os
utilizadores)
Prima a tecla. Surge uma janela de introdução, na
qual é necessário introduzir e confirmar (repetir) a nova chave de
identificação.
Após as chaves de identificação terem sido atribuídas, é necessário
seleccionar o nível de segurança. Consulte Seleccionar nível segurança.
Fig. 4‐66
V18
NOTA: As chaves de identificação têm de ser diferentes e conter pelo
menos um carácter (no máximo 16 caracteres).
NOTA: Cada nível de chave de identificação engloba simultaneamente os
inferiores. Exemplo: Com a chave de identificação do nível 2 também se
obtém acesso às funções do nível 1.
Seleccionar nível segurança
Seleccionar
nível
segurança
Elevado
Médio
Baixo
Sem protecção
por chave
identific.
Fig. 4‐67
Elevado: A protecção por chave de identificação está activada para todos
os três níveis.
Médio: A protecção por chave de identificação está activada para os níveis
2 e 3.
Baixo: A protecção por chave de identificação só está activada para o nível
3.
Sem protecção por chave de identificação: A protecção por chave de
identificação está desactivada para todos os três níveis.
V19
Sem protecção por chave identific.
NOTA: Se, durante 10 minutos, não se tocar em nenhuma tecla, a
protecção por chave de identificação seleccionada fica novamente activa.
Depois disso, e no caso de funções protegidas por chave de identificação,
surge novamente a solicitação da chave de identificação.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐56 Operação
Aparelho de fusão
(cont.)
Página 2: Unidades, atraso da operacionalidade, chave
de identificação, intervalo de manutenção, bus de
campo cont.)
Iluminação de fundo / contraste
Iluminação de fundo: possível seleccionar 50 % ou 100 %
Contraste: ajustável em incrementos de 2 %
100 %
50 %
Fig. 4‐68
Configuração do intervalo de manutenção
Após o tempo de Intervalo de manutenção, definido pelo cliente, ter
decorrido, ilumina-se o símbolo de manutenção (chave de porcas) na página
inicial. O símbolo pode ser utilizado para, p. ex., assinalar a necessidade de
substituir um filtro.
Reposição
Intervalo
manutenção
500
h
Reposição
O tempo para o intervalo de manutenção repõe-se e o símbolo
de manutenção desliga-se.
Fig. 4‐69
V16
500 h (horas de serviço do aquecimento)
Limpar o ecrã
Agora pode limpar o
ecrã
É possível limpar o ecrã, até que o tempo indicado tenha decorrido, sem que
se activem funções involuntariamente. Surge uma indicação, se o tempo
tiver decorrido e após mais 10 s se mostrar novamente a página anterior.
Tempo restante: 59 s
Fig. 4‐70
V20
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
Endereço do
Profibus
Modo operação de
comando
10
4‐57
Configuração do Profibus (ou de outro dos outros bus de campo)
Cada aparelho de fusão, que esteja ligado ao bus de campo, necessita de
um endereço para comunicação, o qual só pode ser atribuído uma só vez no
bus de campo.
Profibus: O endereço é ajustado no IPC (fig. 4‐67).
Standard
Bus de
campo
10
Combinado
Fig. 4‐71
Profibus
ControlNet: O endereço é ajustado com dois comutadores rotativos
decimais no Gateway, que se encontra no quadro eléctrico.
EtherNet/IP: O endereço IP pode ser ajustado através de um PC ou através
do interruptor DIP do Gateway, que se encontra no quadro eléctrico.
Consulte o documento separado Bus de campo em aparelhos de fusão
Nordson com IPC.
Premir
, para receber informações para o relatório de dados do bus de
campo. Consulte a secção Localização de avarias, Verificação de dados
enviados pelo bus de campo
Seleccionar o modo de operação de comando
Standard: o aparelho de fusão é comandado através do painel de comando.
Modo operação de
comando
Standard
Bus de
campo
Combinado
Bus de campo: continua a ser possível consultar todas as páginas, porém o
aparelho de fusão deixou de poder ser comandado através do painel de
comando. Em caso de se tentar, aparece a mensagem Aparelho fusão em
modo de operação de comando por bus campo.
Combinado: o aparelho de fusão tanto pode ser comandado através do
painel de comando como através do aparelho de comando principal
(Master).
Fig. 4‐72
Standard
Bus de campo: Melter
Control
LIGAR/DESLIGAR todos
os motores (autorização
conjunta)
Bus de campo: Melter
ControlAutorização para
o motor 1
Bus de campo: Melter
Control Autorização para
o motor 2
M1
Fig. 4‐73
2013 Nordson Corporation
M2
Encadeamento lógico E no modo de operação de comando
Combinado
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐58 Operação
Aparelho de fusão
(cont.)
Página 3: Ajuste de origem, endereço IP, sensor de
pressão
Após premir a tecla
Configuração
aparelho de fusão
Configuração
NORDSON
Configuração
sensores de
pressão
Configuração dos
ajustes IP de IPC
Fig. 4‐74
acede-se à terceira página de configuração.
Repõem-se todos os parâmetros no ajuste de origem Nordson.
Com excepção de:
Luminosidade e contraste
Data e hora
V21
Idioma nacional
Endereço IP de IPC e Subnet mask (máscara da rede)
Endereço do PROFIBUS
Chaves de identificação
O sinal externo de comando seleccionado e todos os valores
relacionados com o sinal
Texto do cliente e outros textos livres, tais como os nomes dos canais de
temperatura etc.
Historial do alarme
Contador de horas de serviço
Grupos de aplicações
Ordenar as entradas de grupos de I/O standard
Função para ligar grupos de aplicações
Gama de medição dos sensores de pressão analógicos (VBCM)
Ajustes na página Configuração do aparelho de fusão.
Configuração NORDSON
Unicamente para colaboradores da Nordson, que possuam a chave de
identificação da Nordson.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐59
Configuração do endereço IP
Endereço IP de IPC
192.168.0.99
Subnet mask
255.255.255.0
Estes ajustes são necessários para a comunicação com o IPC utilizando o
servidor de rede. Numa rede de Ethernet eles têm de estar claramente
definidos.
Endereço IP de IPC: 192.168.0.99
Endereço do Gateway
Modificações nesta página fazem com que o IPC
arranque autonomamente.
Subnet mask (máscara de rede): 255.255.255.0
A partir da versão de software 6.00.000
Endereço do Gateway: vazio
(não é campo obrigatório)
A partir da versão de software 6.00.000
Receber o endereço IP de IPC através de DHCP
auto‐
Receber o endereço IP através de não
rizada
DHCP
DHCP: O Dynamic Host Configuration Protocol é um método para atribuir
automaticamente endereços IP.
Se esta função for autorizada, o IPC solicita um endereço IP ao servidor. O
endereço IP de IPC recebido, a Subnet mask e o endereço de Gateway da
rede da empresa são mostrados, porém, não podem ser modificados.
Fig. 4‐75
V24.1
Receber o endereço IP através de DHCP: não autorizado
Apagar endereço de Gateway
Uma vez estabelecida a correspondência (à mão ou através de DHCP), é
necessário introduzir 0.0.0.0, para apagar novamente o endereço de
Gateway. Se Receber o endereço IP através de DHCP estiver autorizado,
primeiramente coloque esta função em não autorizado. Depois de arrancar o
campo está novamente vazio.
Exemplo: Ajustar endereços IP numa rede
Todos os aparelhos de fusão Nordson são fornecidos com o mesmo
endereço IP de IPC. Para que eles possam trabalhar em conjunto numa
rede, cada aparelho, mesmo que se trate de um PC, tem de receber um
endereço IP (Fig. 4‐72).
A máscara da rede anteriormente mencionada permite modificações da
última parte (Host ou componente) do endereço IP.
NOTA: São possíveis todos os endereços IP com as terminações 1 a 254.
Estão excluídos os endereços IP com as terminações 0 e 255.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐60 Operação
Endereço IP de
PC: 192.168.0.98
Endereço IP de
IPC:
192.168.0.99
Endereço IP de
IPC:
192.168.0.99
Modificar para
endereço IP de IPC:
192.168.0.100
Fig. 4‐76
Endereço IP de
IPC:
192.168.0.99
Modificar para
endereço IP de IPC:
192.168.0.101
Endereços IP na rede -Exemplo-
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
Aparelho de fusão
4‐61
(cont.)
Página 3: Ajuste de origem, endereço IP, sensor de
pressão (cont.)
Configuração aparelho de fusão
Se a placa de memória for substituída, ou se forem montadas peças
relevantes para a configuração, o código de configuração do aparelho de
fusão tem de ser introduzido duas vezes.
Configuração aparelho de
fusão
Aparelho de
fusão
VBCM-I2RllLLXXXXNO6
Não existe
ACM
Fig. 4‐77
LIGA
R
Para isso premir
DES
LIG.
NOTA: No código de configuração, as opções começam a partir do ”/”. Se
não se introduzir nenhuma, ou nenhuma outra, opção, o software completa
automaticamente as restantes posições com um X.
ao lado do código de configuração.
V26
Se as duas introduções coincidirem, a tecla de confirmação fica
desbloqueada. Após a confirmação regressa-se à página de resumo.
NOTA: Apenas na página de resumo se gravam todas as configurações na
placa de memória, após premir a tecla Confirmar.
Apenas em conjunto com o ACM
A tecla de configuração
encontra-se atrás de cada ACM ligado. É
necessário introduzir duas vezes o código de configuração na página de
configuração.
NOTA: Se se desligar um ACM, Não existe ACM substitui o código de
configuração anteriormente mostrado, mesmo que fisicamente o ACM ainda
esteja ligado ao aparelho de fusão.
Seleccionar o tipo do relatório de dados de bus do campo
Configuração aparelho de
fusão
Para cada bomba, seleccionar entre
função de aumento de pressão e
regulação de pressão
Relat. dados bus campo:
Fig. 4‐78
Standard
Consulte Relatório de índices standard e/ou Relatório de índices alargado
em documento separado Bus de campo em aparelhos de fusão Nordson
com IPC.
CUIDADO: O tipo de relatório seleccionado no painel de comando tem de
estar de acordo com o relatório programado no aparelho de comando
principal (Master) e não pode ser modificado durante a operação do bus de
campo.
V27
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐62 Operação
Seleccionar a função aumento de pressão ou a regulação de
pressão
Aqui é possível seleccionar previamente o modo de operação em que cada
bomba deve funcionar. Os parâmetros são ajustados nas páginas do motor.
Configuração aparelho de
fusão
PUMP 1
PUMP 2
Função
de
aumento
de
pressão
Função
de
aumento
de
pressão
Fig. 4‐79
PUMP 3
PUMP 4
Função
de
aumento
de
pressão
Função
de
aumento
de
pressão
Conforme a selecção nesta página, é possível seleccionar na página M5 do
motor entre regulação de velocidade de rotação / pressão e regulação de
velocidade de rotação / função de aumento de pressão.
V28
Configuração sensores de pressão
Sensores de pressão
Configuração
sensor analógico de
pressão
Novo sensor
Um sensor da CAN‐Bus é encontrado automaticamente e indicado através
da luz de controlo. Continuar com
, para atribuir o sensor de pressão
a uma bomba (exemplo).
NOTA: Nunca se pode atribuir mais do que um sensor de pressão novo.
Fig. 4‐80
V22
Sensores de
pressão
Novo sensor
PUMP 1:
A
P Sensor 1A
B
P Sensor 1B
PUMP 2:
A
P Sensor 2A
B
As duas primeiras linhas são para dois sensores de pressão da bomba 1, as
linhas 3 e 4 para dois sensores de pressão da bomba 2.
A luz de controlo está acesa: O sensor de pressão está atribuído.
NOTA: O sensor de pressão A encontra-se geralmente à saída do aparelho
de fusão, atrás do cartucho filtrante (ajuste de origem). No caso da opção
Indicação da pressão e regulação de pressão ele fornece os valores ao
conversor de frequência.
P Sensor 2B
Fig. 4‐81
V23
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
Aparelho de fusão
4‐63
(cont.)
Página 3: Ajuste de origem, endereço IP, sensor de
pressão (cont.)
Atribuir um novo sensor de pressão de CAN‐Bus
1. Introduza o cabo do CAN‐Bus no sensor de pressão novo.
2. Após algum tempo acende‐se a luz de controlo Sensor novo. O sensor
de pressão novo, ainda não atribuído, foi detectado.
Sensores de pressão
P Sensor 1
Calibrar
LIGAR
Real
Fig. 4‐82
0
3.
Seleccione a linha desejada e ligue o sensor de pressão
LIGAR
.
O sensor de pressão pode ser ligado e desligado. Se se desligar um sensor
de pressão, ele será retirado do lugar atribuído e, depois de algum tempo,
estará novamente disponível como Sensor novo.
bar
V25
CUIDADO: Não desligue o aparelho de fusão, enquanto a tecla LIGAR/
DESLIGAR, ainda estiver transparente.
4. Aguarde, até que as teclas deixem de ser transparentes.
PUMP 1:
A
P Sensor 1A
5. Verifique a cor da luz de controlo:
Significado
Cor da luz de controlo
Verde
Sensor de pressão está atribuído
Vermelho
Sensor de pressão avariado
CAN‐Bus para o sensor, interrompido
CAN‐Bus perturbado
6. Repetir dos passos de trabalho para cada outro novo sensor de pressão,
até que todos estejam atribuídos.
Calibrar o sensor de pressão
NOTA: Para calibrar o sensor, o aparelho de fusão tem que estar à
temperatura de processamento e sem pressão (se for necessário
descarregue a pressão, consulte a secção Instalação).
Efectuar a calibração a zero. A calibragem a zero também deve ser
efectuada, se para Real (valor) já se indicar 0 bar, visto que se calibrará
internamente com mais exactidão.
Calibrar
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐64 Operação
Configuração do sensor de pressão (apenas em conjunto com o ACM)
Sensores de pressão
Configuração
sensor analógico de
pressão
Novo sensor
NOTA: Em conjunto com o ACM, chega-se em primeiro lugar a uma página
de resumo
Um sensor da CAN‐Bus é encontrado automaticamente e indicado através
da luz de controlo. Continuar com
(Exemplo).
Um sensor de pressão analógico tem que ser dado a conhecer
manualmente ao comando como Novo sensor. Continuar com
Configuração sensor
analógico de pressão
Fig. 4‐83
.
V22
Sensores de pressão
Novo sensor
Efectue a atribuição, configuração, calibragem, ligar e desligar como se
descreve na secção Operação do aparelho de fusão.
NOTA: Se se desligar um sensor de pressão analógico e se ele não for
novamente atribuído, é necessário premir a sua tecla (fig.4‐85). A tecla será
então mostrada em posição de não premida.
Fig. 4‐84
V23
Sensores de pressão
Configuração sensor
analógico de pressão
Seleccionar o sensor analógico, que
deve ser associado
Para a página dos sensores de pressão AIN 1 a AIN 16 para ACM 2.
NOTA: As teclas dos sensores de pressão já atribuídos são mostradas em
posição premida.
1. Para atribuir, premir a tecla desejada. Todas as outras teclas devem ser
mostradas transparentes.
Fig. 4‐85
V24
A atribuição não é possível se o comando já tiver encontrado um sensor
de CAN‐Bus. Então, este terá que ser atribuído em primeiro lugar.
2. Premir o símbolo da porta, para abandonar a página.
3. Na página de resumo acende‐se a luz de controlo Sensor novo.
4. Continuar como para os sensores CAN‐Bus com a tecla
(exemplo).
Sensores de pressão
Gama de medição dos sensores analógicos
[bar]
Fig. 4‐86
Para a página das gamas de medição dos sensores de pressão. Aqui é
possível introduzir as gamas de medição para cada sensor de pressão
analógico.
V24a
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐65
Motor
Ligar/desligar motor (autorização individual)
Pump1
1
rpm
Comanda
da por
sinais
externos
2
Fig. 4‐87
rpm: significa em inglês rotações por minuto
bar
Pump2
Apenas os motores autorizados podem ser ligados. Condição: O sistema
está operacional (o indicador verde de estado Sistema operacional e o aviso
luminoso verde da luz avisadora opcional acendem‐se)
rpm
Comanda
da por
sinais
externos
bar
M1: Modo de
operação Regulação
de velocidade com
indicação da pressão
Seleccionar Comandada por sinais externos ou
Operação manual
Comanda
da por
sinais
Pump1
1
bar
Comanda
da por
sinais
externos
Pump2
2
Fig. 4‐88
Em operação manual, o motor roda com a velocidade ajustada. Em
operação comandada por sinais externos o motor roda com a velocidade
determinada pelo valor do sinal externo de comando.
Operação comandada por sinais externos: A luz de controlo está acesa.
bar
Comanda
da por
sinais
externos
Operação manual: A luz de controlo não se acende.
M1: Modo de
operação Regulação
de pressão
Se existirem mais de 3 motores, pode utilizar‐se a função Ir para a bomba.
Para isso, premir a tecla que se encontra ao lado de um campo da bomba.
Abre-se uma janela, onde se enumeram todas as bombas existentes.
Fig. 4‐89
Para um grande número de bombas, é possível evitar deste modo o folhear
complicado para cima/para baixo com as teclas de setas.
Fig. 4‐90
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐66 Operação
Consulte também Arranque inicial (Fig. 4‐7) e Protecção de arranque do
motor.
Autorização
Se não existir nenhuma autorização conjunta, os motores individuais serão
autorizados mediante a tecla Ligar/desligar motor (autorização individual) E
na interface I/O standard, mediante o sinal Autorização do motor.
Ligar
Se autorização conjunta existir, os motores individuais serão ligados
mediante a tecla Ligar/desligar motor (autorização individual) E na interface
I/O standard, mediante o sinal Autorização do motor.
A luz de controlo da tecla pode assumir diferentes cores:
Cinzento
(desligado):
Não é possível autorizar o motor no painel de comando
Amarelo:
O motor está autorizado no painel de comando, mas pelo
menos uma das outras autorizações não está activada (o
motor não roda).
Verde:
Motor roda.
Pump1
1
Pump2
2
Fig. 4‐91
Motores: Autorizar na página do aparelho de fusão – Ligar na página do motor
NOTA: Os sinais Ligar/desligar todos os motores (autorização conjunta) e
Autorização do motor da interface I/O standard podem ser desactivados
mediante uma tecla. Então, autorizar e ligar motores será apenas possível
por meio do painel de comando (consulte fig. 4‐92 Autorização de motores).
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
Motor
4‐67
(cont.)
Parâmetros dos motores
Após premir a tecla
chega-se às páginas de configuração.
Página 1: tipo da autorização, adaptação à máquina
principal
:Autorizações de motores através do painel de comando / painel
de comando E I/O standard
Parâmetros para TODOS os motores
Painel de comando E I/O
standard
Avaria
Alarme: Válvula de segurança
aberta
Fig. 4‐92
Painel de comando: Os sinais Autorização do motor e Ligar / desligar todos
os motores (autorização conjunta) na interface I/O standard estão
desactivados. Então a autorização e a ligação dos motores realiza-se
exclusivamente através do painel de comando.
Neste caso, o aparelho de fusão também pode funcionar mesmo sem
ligação I/O standard à máquina principal, p. ex., se for necessário limpar por
razões de manutenção.
É possível seleccionar, se uma válvula de segurança aberta deve produzir
uma avaria (os motores param) ou um aviso.
M2
Autorização de motores através do Painel de comando
Sinal de velocidade da máquina principal
É possível seleccionar entre Analógico ou Frequência e Tensão ou Corrente.
Conforme a selecção, assim as teclas não necessárias ficaram
transparentes e as unidades modificar-se-ão. 0 - 20 mA ou 4 - 20 mA serão
lidos pelo módulo I/O.
Parâmetros para TODOS os motores
Sinal de
velocidade da
Analógico
máquina
principal
Máx. em operação
comandada por sinais
ext.
Real
Fig. 4‐93
Tensão
0‐20 mA
9.8
V
9.8
V
NOTA: É necessário que, mediante o interruptor DIP, no módulo I/O se
tenha ajustado tensão ou corrente e 0 - 20 mA ou 4 - 20 mA (consulte a
secção Instalação). Após cada arranque do aparelho de fusão, a posição do
interruptor é lida uma vez e indicada no painel de comando.
M2.1
Máx. em operação comandada por sinais ext.
Para a calibragem com o sinal que entra (tensão, corrente ou frequência),
proveniente da máquina principal.
Exemplo para a operação comandada por tensão de comando
externa: A máquina principal funciona com velocidade máxima. Indica-se
um sinal de entrada de 9,8 V (valor Real). Então, ajuste Máx. em operação
comandada por sinais ext. para 9,8.
Pump1
Vigilância de fractura
do acoplamento
Máx. em operação
comandada por sinais
ext.
Real
Fig. 4‐94
LIGAR
Esta página também se pode chamar mediante
dos Parâmetros
10.0
V
(página 2), se cada motor receber um sinal externo de comando próprio.
0.0
V
A vigilância da fractura do acoplamento pode ser ligada ou desligada. Ela
possibilita detectar avarias no sistema motor-acoplamento-bomba.
M2.2
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐68 Operação
Página 2: Operação comandada por sinais externos
Após premir a tecla
Velocidade máquina principal para
100.0
a velocidade máx. da bomba
100
Real
80
0 rpm
Velocida
60
de mín.
da
bomba
0,0
rpm
40
20
0
0.0
Fig. 4‐95
acede-se à segunda página de configuração.
NOTA: O gráfico não se adapta aos valores introduzidos.
80.0
rpm
velocidad
e máx. da
bomba
20 40 60 80 100 [%]
Velocidade máquina principal
% para a velocidade mín. da bomba
M3
Velocidade mín. da bomba: Velocidade nominal das bombas, se o sinal
externo de comando for inferior ao valor a introduzir da velocidade da
máquina principal para a velocidade mín. da bomba.
0,0 min‐1
Velocidade máx. da bomba: Velocidade nominal das bombas, se o sinal
externo de comando for superior ao valor a introduzir da velocidade da
máquina principal para a velocidade máx. da bomba.
80,0 min‐1
Velocidade da máquina principal para velocidade mín./máx da bomba:
Valor do sinal externo de comando em %, abaixo e/ou acima do qual as
bombas rodam à velocidade mín./máx. ajustada.
Máx: 100.0 %
Mín: 0.0 %
Ir para M2.2. A tecla só existe em caso de entradas independentes de
sinais externos de comando (opção).
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
Motor
4‐69
(cont.)
Página 3: Atraso em desligar o motor, interruptor de
valor de limiar
Após premir a tecla
Atraso em desligar o motor
0
s
Atraso em desligar o motor
Pump1
Interruptor de valor de
limiar
não
autorizada
Arrancar
para
10.0
Parar para
5.0
Fig. 4‐96
acede-se à terceira página de configuração.
%
O atraso em desligar o motor serve para o funcionamento por inércia no
caso de detecção de produto, se aí a distância do sensor ao aplicador tiver
que ser tomada em consideração.
%
M4
Fig. 4‐97
Detecção de produto
Se esta função não estiver activada (tempo de atraso = 0 s), o motor pára
imediatamente, depois de ter sido desligado.
Se esta função estiver activada, o motor continua a rodar durante o tempo
ajustado, após ter sido desligado através da interface I/O standard.
NOTA: Se o motor se ligar novamente, através da interface I/O standard,
ainda enquanto o atraso em desligar o motor decorre, a função Atraso em
desligar terminará imediatamente.
0s
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐70 Operação
Interruptor de valor de limiar
NOTA: O interruptor de valor de limiar é desactivado automaticamente até a
função de aumento de pressão ser autorizada.
Em operação de interruptor de valor de limiar, os motores arrancam e param
em função do sinal de comando externo.
Motor
Ligado
Desligado
0
Parar para:
(valor de limiar inferior)
Arrancar para:
100 %
(valor de limiar superior)
Valor do sinal externo
de comando
O motor arranca quando se excede o valor de limiar superior e pára quando
o valor é inferior ao valor de limiar inferior.
Arrancar para: 10.0 %
Parar para: 5.0 %
Se não existirem sensores de pressão, depois de premir a tecla
chega‐se a uma página na qual é possível ligar ou desligar a vigilância da
fractura do acoplamento.
Pump1
Vigilância de fractura
do acoplamento
Máx. em operação
comandada por sinais
ext.
Re
al
Fig. 4‐98
LIGAR
10.0
V
0.0
V
M2.2
Página 4: Alarmes de pressão, regulação de velocidade
de rotação/pressão
Se existirem sensores de pressão, depois de premir a tecla
Vigilância de alarme de
pressão (global)
Sensor de
pressão A
quarta página de configuração.
DES
LIG.
Sensor de
pressão A
Operação de regulação
chega‐se à
Sensor de
pressão C
Parâmetros
regulação
pressão PID
Vigilância de alarme de pressão (global)
Global = para todos os motores
A vigilância de alarme de pressão existe apenas para as opções Indicação
da pressão e Regulação de pressão.
Fig. 4‐99
M5
Se a vigilância de alarme de pressão estiver ligada, vigia-se a pressão baixa
e a sobrepressão. Os alarmes serão activados em função dos valores de
aviso e de avaria ajustados (consulte Sensor de pressão A).
NOTA: Durante o arranque da máquina principal, e em caso de regulação
de velocidade em operação comandada por sinais externos, pode ser
indicado um aviso de pressão baixa enquanto a velocidade nominal do
aparelho de fusão ainda não tiver sido alcançada.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
Motor
4‐71
(cont.)
Página 4: Alarmes de pressão, regulação de velocidade
de rotação/pressão (cont.)
Sensor de pressão A / sensor de pressão B
É possível atribuir dois sensores de pressão (A e B) por bomba (consulte
Configuração dos sensores de pressão Fig. 4‐81). As pressões medidas são
indicadas na linha de rastreio da página inicial e na página do motor (fig.M1).
P Sensor 1A
Sobrepressão de avaria
bar
Sobrepressão de aviso
bar
Pressão baixa de aviso
bar
Fig. 4‐100
NOTA: As pressões para avisos e avarias no modo de operação Regulação
de velocidade com a opção Indicação de pressão são valores absolutos (fig.
4‐96). Para a opção Regulação de pressão, as pressões são valores
diferenciais para os sensores A e B (fig. 4‐97), e valores absolutos para os
sensores C (fig. 4‐96).
M6
Gama de medição máx. do sensor (valor final da gama de medição)
Valor real
Sobrepressão de avaria
Sobrepressão de aviso
Pressão baixa de aviso
0 bar até ao valor final
da gama de medição
0 bar
Fig. 4‐101
Valores absolutos
100 %
80 %
Gama de medição máx. do sensor (valor final da gama de medição)
Valor nominal máx.
Avaria de sobrepressão
Aviso de sobrepressão
Sobrepressão de avaria
2 bar até 100 % (do valor final
da gama de medição)
Valor
nominal
Sobrepressão de aviso
2 bar até 100 % (do valor final da
gama de medição)
Pressão baixa de aviso
2 bar até 100 % (do valor final
da gama de medição)
Aviso de pressão baixa
2 bar
Pressão baixa de aviso mín.
1 bar
Valor nominal mín.
Fig. 4‐102
Valores da diferença
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐72 Operação
NOTA: O valor para o aviso devido a sobrepressão não pode ser superior
ao valor para a avaria devida a sobrepressão.
NOTA: Unicamente em caso de Regulação de velocidade (indicador de
pressão): O valor para o aviso devido a sobrepressão/a avaria devida a
sobrepressão não pode ser inferior ao valor para o aviso devido a pressão
baixa.
Sobrepressão de avaria: 15 bar (1500 kPa / 218 psi)
Sobrepressão de aviso: 10 bar (1000 kPa / 145 psi)
Pressão baixa de aviso: 0 bar (0 kPa / 0 psi)
Sensor de pressão C
bar
bar
P SENSOR C1
10
P SENSOR C5
0
P SENSOR C2
0
P SENSOR C6
0
P SENSOR C3
0
P SENSOR C7
0
P SENSOR C4
0
P SENSOR C8
0
Ao contrário dos sensores de pressão A e B, os sensores de pressão C não
estão atribuídos a nenhum motor. Portanto, em primeiro lugar obtém-se uma
página de resumo, na qual se mostram todos os sensores com os seus
valores reais de pressão.
Exemplo fig. 4‐103: Existe apenas o sensor de pressão C1.
Fig. 4‐103
Apenas em conjunto com o ACM
Se existir pelo menos um dos dois ACMs possíveis, surge a tecla Para a
página seguinte. Premindo a tecla chega-se a duas outras páginas. Aí serão
mostrados todos os outros dos 24 sensores possíveis.
NOTA: Os sensores CAN‐Bus podem ser atribuídos apenas até ao sensor
C8.
CUIDADO: Sensores de pressão analógicos e CAN‐Bus têm valores finais
de gama de medição de pressão diferentes. Em caso de dúvidas, consulte a
placa de características do respectivo sensor.
P SENSOR C1
P SENSOR C1
Sobrepressão de avaria
bar
Sobrepressão de aviso
bar
Pressão baixa de aviso
bar
Para os parâmetros de alarme de pressão
NOTA: As pressões para avisos e avarias no modo de operação Regulação
de velocidade com a opção Indicação de pressão são valores absolutos (fig.
4‐96). Para a opção Regulação de pressão, as pressões são valores
diferenciais para os sensores A e B (fig. 4‐97), e valores absolutos para os
sensores C (fig. 4‐96).
Fig. 4‐104
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
Motor
4‐73
(cont.)
Página 4: Alarmes de pressão, regulação de velocidade
de rotação/pressão (cont.)
Comutação da regulação de velocidade
- regulação de pressão
Só é possível comutar com os motores desligados.
Regulação de velocidade - Operação manual
Durante a operação manual, o operador tem o controlo sobre os motores. A
velocidade das bombas é igual ao valor nominal e não se modifica.
Valor nominal de velocidade: 5 min‐1
Exemplo: Aumento da velocidade da bomba
Bomba 1
50.0
rpm
Comand
ada por
sinais
externos
1
Condição: O modo de operação Regulação de velocidade está
seleccionado, e a luz de controlo junto da tecla Comandada por sinais
externo está apagada.
1. Prima
Bomba 2
rpm
, a fim de seleccionar a bomba desejada.
2. Prima o campo verde 50,0 min -1 (valor nominal).
Mín.:
60.0
Máx.:
7
8
9
4
5
6
1
2
3
.
0
3. Introduza 60,0 na janela de introdução e confirme com
.
4. Se for necessário autorize a bomba (a luz de controlo junto à tecla
está acesa)
Fig. 4‐105
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐74 Operação
Regulação de velocidade - Operação comandada por sinais externos
Comando pode realizar-se através de diferentes sinais:
a. Frequência: 0 a 100 kHz
NOTA: Não se aplica à opção Entradas independentes de sinais externos
de comando.
Ajustes no painel de comando:
Sinal de velocidade da máquina principal: Frequência
Máx. em operação comandada por sinais externos: a frequência para a
velocidade máxima da máquina principal corresponde então a 100 %.
b. Tensão de comando externa: 0 a 10 VCC
Ajuste no módulo I/O: Tensão
Ajustes no painel de comando:
Sinal de velocidade da máquina principal: analógico, tensão
Máx. em operação comandada por sinais externos: a tensão para a
velocidade máxima da máquina principal corresponde então a 100 %.
c. Corrente: 0 a 20 mA ou 4 a 20 mA
NOTA: Não se aplica à opção Entradas independentes de sinais externos
de comando.
Ajustes no módulo I/O: Corrente e 0 - 20 mA ou 4 - 20 mA.
Ajustes no painel de comando:
Sinal de velocidade da máquina principal: analógico, corrente
Máx. em operação comandada por sinais externos: a corrente para a
velocidade máxima da máquina principal corresponde então a 100 %.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
Motor
4‐75
(cont.)
Página 4: Alarmes de pressão, regulação de velocidade
de rotação/pressão (cont.)
Ajustes adicionais
Velocidade máquina principal para
a velocidade máx. da bomba 100.0
100
Real
80
0 rpm
Velocida 60
de mín.
40
da
bomba
20
0.0 rpm
Velocidades (consulte a figura)
%
80.0
rpm
velocidad
e máx. da
bomba
Prima a tecla Comandada por sinais externos, de modo que a luz de
controlo se acenda (consulte a fig. 4‐87)
20 40 60 80 100 [%]
0
máquina principal
% Velocidade
para a velocidade mín. da bomba
0.0
Fig. 4‐106
Regulação de pressão
Regulação de pressão - Operação manual
Durante a operação manual, o operador tem o controlo sobre os motores. A
pressão é igual ao valor nominal e não se modifica.
Apenas sensor de pressão A: 5 bar (500 kPa / 73 psi)
Regulação de pressão - Operação comandada por sinais externos
NOTA: O gráfico não se adapta ao valores introduzidos.
Velocidade máquina principal para
pressão máx. 100.0
80
60
pressão
mín.
0 bar
%
Real
0
bar
0.0
bar
pressão
máx.
40
20
0
80
Pressão mín.: pressão nominal, se o sinal externo de comando for inferior
ao valor a introduzir para Velocidade da máquina principal para a pressão
mín..
20 40 60 80 100 [%]
máquina principal
% Velocidade
para pressão mín.
0 bar (0 kPa / 0 psi)
Fig. 4‐107
Pressão máx.: pressão nominal, se o sinal externo de comando for superior
ao valor a introduzir para Velocidade da máquina principal para a pressão
máx..
80 bar (8000 kPa / 1160 psi)
Velocidade da máquina principal para pressão mín./máx: valor do sinal
externo de comando em %, abaixo e/ou acima do qual as bombas geram a
pressão mín./máx. ajustada.
Máx: 100 %
Mín: 0 %
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐76 Operação
Parâmetros
regulação
ã PID
NOTA: Deixar ajustar apenas por pessoal, que possua experiência em
técnica de medição e de regulação.
Parâmetros de regulação de
pressão PID
Kd (parte
Kp
diferencial)
(amplificação)
Ti (tempo de
reajuste)
ms
Real
Fig. 4‐108
Influência do
regulador PID
Parâmetros de regulação de pressão PID
%
A razão de regulação multiplica-se pela Influência.
bar
M7
Kp: 0.80
Ti: 600 ms
Kd: 0.0
Influência: 100.0 %
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
Motor
4‐77
(cont.)
Página 5: Função de aumento de pressão, regulação de
caudal
Após premir a tecla
acede-se à quinta página de configuração. Esta
tem um aspecto diferente conforme a configuração do aparelho. Consulte
Painel de comando - Resumo - M2.2, M8.1 e M8.2.
Função de aumento de pressão
Esta função permite regular a pressão do material para um valor ajustável,
assim que a máquina principal parar (condição para a variante 1) ou o sinal
externo de comando descer abaixo de um valor ajustável (condição para a
variante 2). Assim, o aparelho de fusão está em condições de manter uma
determinada pressão, mesmo quanto não se estiver a produzir.
O aspecto do LED do motor varia de uma cor para duas cores, enquanto a
condição para o aumento de pressão estiver presente (consulte figura).
1
Fig. 4‐109
Para a regulação de pressão durante a função de aumento de pressão, são
sempre responsáveis os sensores de pressão A.
LED do motor
NOTA: Para bombas, que se encontrem na função de aumento de pressão,
não se realiza a vigilância de alarme de pressão (sensores A e B).
Para os sensores de pressão C não se realiza a vigilância de alarme de
pressão, assim que pelo menos uma bomba se encontre na função de
aumento de pressão.
NOTA: A saída Motor funciona da interface Standard I/O desliga-se,
enquanto a bomba correspondente se encontrar na função de aumento de
pressão.
Se o aumento de pressão para todas as bombas que se encontrem na
função de aumento de pressão estiver concluído, ou seja, o valor nominal de
pressão tiver sido alcançado, isto será indicado na linha de estado do painel
de comando e será ligado um sinal mediante a interface Standard I/O ou
mediante o bus de campo.
NOTA: O interruptor de valor de limiar é desactivado automaticamente até a
função de aumento de pressão ser autorizada.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐78 Operação
Variante 1: sinal de paragem da máquina principal
Bomba 1
1
rpm
Comandada
por sinais
externos
bar
Bomba 2
2
rpm
Comanda
da por
sinais
externos
bar
Autorizar a função de aumento de pressão e seleccionar a condição, para a
qual se deve iniciar o aumento de pressão (aqui: sinal de paragem da
máquina principal).
Durante a produção, os motores são regulados pela velocidade. Se se ligar
o sinal Paragem da máquina principal, através da interface Standard I/O ou
do bus de campo, os motores passarão a ser regulados pela pressão, ou
seja, para o valor Valor nominal para aumento de pressão.
Assim que o sinal Máquina principal arrancada tiver sido activado, o
aparelho de fusão volta outra vez para a operação regulada pela velocidade.
Fig. 4‐110
Pump 1
Modo de operação
Regulação de
caudal (para todas
as bombas)
Velocidade da
bomba
autorizada
5.0 rpm
Fig. 4‐111
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
Motor
4‐79
(cont.)
Página 5: Função de aumento de pressão, regulação de
caudal (cont.)
Variante 2: velocidade da máquina principal
Bomba 1
1
rpm
Comandada
por sinais
externos
bar
Bomba 2
2
rpm
Comanda
da por
sinais
externos
bar
Autorizar a função de aumento de pressão e seleccionar a condição, para a
qual se deve iniciar o aumento de pressão (aqui: velocidade da máquina
principal).
Durante a produção, os motores são regulados pela velocidade. Se o sinal
externo de comando descer abaixo do valor Velocidade da máquina
principal para activação do aumento de pressão, os motores serão
regulados pela pressão, ou seja, para o valor Valor nominal para aumento de
pressão.
Assim que o sinal externo de comando exceder o valor mais 5% (no
exemplo: 15%), o aparelho de fusão volta novamente para a operação
regulada pela velocidade.
Fig. 4‐112
Função de aumento de
pressão
não auto‐
rizada
Valor nominal para
aumento de
Real
pressão
Velocidade da máquina principal para
activação do aumento de pressão
Parâmetros para TODAS as bombas
Condição para
activação do aumento
de pressão
Velocidade das
máquinas
principais
Fig. 4‐113
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐80 Operação
Regulação de caudal
Variante 1: Sinal de arranque/paragem da máquina principal
O aspecto do LED do motor varia de uma só cor para um símbolo, enquanto
o sinal de paragem da máquina principal estiver presente (ver figura).
1
Fig. 4‐114
Esta função permite regular a velocidade, para um valor ajustável, assim que
a máquina principal parar. É utilizado o sinal na interface Standard I/O ou o
sinal utilizado pelo bus de campo.
Vigilância de alarme de
pressão (global)
Sensor de
pressão A
DES
LIG.
Sensor de
pressão A
Pump 1
Modo de operação
Regulação de
caudal (para todas
as bombas)
Velocidade da
bomba
autorizada
Sensor de
pressão C
Linha de produção em funcionamento: A válvula de solenóide da válvula
pneumática de regulação de pressão está activada, a válvula de regulação
da pressão está fechada. A quantidade de material é determinada pela
velocidade ajustada para a operação comandada por sinais externos.
Linha de produção parada: A válvula solenóide da válvula pneumática de
regulação da pressão está desactivada. A pressão do ar reduz-se, a válvula
de regulação da pressão abre-se, em conformidade com a pressão de ar
reduzida. O material regressa ao tanque através da válvula de regulação de
pressão. Durante este processo, o motor roda com o valor pré-ajustado
Velocidade da bomba e mantém assim uma pressão do material mínima
porque o aplicador está fechado.
5.0 rpm
Fig. 4‐115
Variante 2: Sinal de motor não funciona
Esta função permite reduzir a pressão do material através da válvula
pneumática de regulação de pressão, quando o motor pára.
Pump 1
Modo de operação
Regulação de
caudal (para todas
as bombas)
autorizada
O motor funciona: A válvula de solenóide da válvula pneumática de
regulação de pressão está activada, a válvula de regulação da pressão está
fechada. A quantidade de material é determinada pela velocidade ajustada
para a operação comandada por sinais externos ou operação manual.
Fig. 4‐116
O motor não funciona: A válvula solenóide da válvula pneumática de
regulação da pressão está desactivada. A pressão do ar reduz-se, a válvula
de regulação da pressão abre-se, em conformidade com a pressão de ar
reduzida. O material regressa ao tanque através da válvula de regulação de
pressão. Uma vez que o motor não funciona, a pressão do material continua
a diminuir.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐81
Interruptor do circuito do motor (Interruptor de manutenção do motor)
Com o interruptor do circuito do motor, todos os conversores de frequência e
motores são desligados.
Esta questão é importante quando, em caso de manutenção ou reparação, o
aparelho e os aquecimentos têm de se manter ligados, mas os motores não
podem trabalhar de maneira nenhuma.
O interruptor de circuito do motor pode ser protegido com cadeados para
evitar a ligação por pessoas não autorizadas.
ATENÇÃO: Os conversores de frequência demoram cerca de 3 minutos até
estarem todos descarregados e efectivamente sem tensão. Os díodos
luminosos do conversor de frequência encontram-se então desligados.
Se o interruptor do circuito do motor tiver sido desligado, surge o seguinte
texto no painel de comando: interruptor do circuito do motor aberto.
NOTA: Depois de terminados os trabalhos de manutenção ou reparação, é
necessário voltar a ligar o interruptor do circuito do motor. Demora cerca de
10 segundos até que os conversores de frequência se reinicializem e
passem esta informação ao comando. A indicação na linha de estado só se
altera depois de decorrido este tempo.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐82 Operação
Relatório de ajustes
Informações sobre a produção:
Material:
Fabricante
Temperatura de processamento
Viscosidade
Produto de limpeza:
Fabricante
Ponto de inflamação
Temperaturas de processamento (valores nominais):
Pré‐fusão
Fusão principal
Válvula de enchi­
mento
(opção)
Mangueira aquecida
(acessórios)
1)
2)
3)
4)
Aplicador
(acessórios)
1)
2)
3)
4)
Aquecedor de ar
(acessórios)
1)
2)
3)
4)
Velocidades / pressões (valores nominais)
Bomba
[min‐1]
1)
2)
3)
4)
Sensor A
[bar]
1)
2)
3)
4)
Sensor B
[bar]
1)
2)
3)
4)
Sensor
[bar]
1)
2)
3)
4)
Sensor
[bar]
1)
2)
3)
4)
Ar de comando
1)
2)
3)
4)
Ar de aspersão
1)
2)
3)
4)
Pressões de ar no aplicador (acessório):
Notas:
Nome
P/N 7105830_08
Data
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐83
Operação através do servidor de rede IPC
Condições que o PC deve cumprir: Java Runtime Environment (Sun) a
partir da versão 1.1
A ligação entre o servidor (IPC) e o cliente (Browser HTML) é efectuada
por um cabo de Ethernet (Cat5).
NOTA: No caso de uma ligação directa entre o PC e o IPC, utilize um
cabo do tipo Cross‐Over.
Utilize a penetração de cabos (P/N 7104405).
Configurar o endereço IP. Consulte o Resumo do painel de comando V21a.
Consulte também: Exemplo: Ajustar endereços IP numa rede
Login no servidor de rede a partir de um sistema operativo Windows®7
do lado do cliente
Realizar o ajuste seguinte:
Local Computer Policy / Computer Configuration / Windows Settings /
Security Settings / Local Policies / Security Options / Network security:
LAN Manager authentication level de
Send NTLMv2 response only para
Send LM and NTLM - use NTLMv2 session security if negotiated.
Estabelecer a ligação entre o servidor e o cliente
ATENÇÃO: Desligue o aparelho de fusão no interruptor principal e
desligue-o da tensão da rede.
A fig. 4‐117 mostra a zona prevista para o cabo na parte posterior do
aparelho de fusão.
1. Quebre e retire a chapa pré-recortada.
2. Ligar o cabo de Ethernet.
NOTA: Este cabo de Ethernet não serve para transferência de dados para o
bus de campo, a qual é descrita num documento separado Bus de campo
em aparelhos de fusão Nordson com IPC.
Fig. 4‐117
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐84 Operação
Operação através do servidor de rede IPC
Estabelecer a ligação entre o servidor e o cliente
(cont.)
(cont.)
Ligar o cabo de Ethernet
1
2
3
4
5
7
6
4
Fig. 4‐118
1. Se for necessário, desprenda os grampos (4) e retire a tampa de
passagem (2) da caixa de ligação (5).
2. Aparafuse a caixa de ligação (5) à parede posterior do aparelho de
fusão.
3. Desenrosque os parafusos (3) e abra a tampa de passagem.
4. Enfie um dos retentores (1) no cabo de Ethernet (6).
5. Introduza o cabo através da tampa de passagem, encaixando
simultaneamente o retentor na tampa de passagem, e fixe com
braçadeira de cabos.
6. Enfie a extremidade livre do cabo de EtherNet (6) através da caixa de
ligação.
Ligue o cabo de Ethernet (6) ao painel de comando (7). Consulte também a
secção Reparação / Retirar o painel de comando.
7. Aparafuse novamente ambas as metades da tampa de passagem,
encaixe e fixe com os grampos.
8. Feche o quadro eléctrico.
9. Ligue a extremidade livre do cabo de Ethernet ao PC.
CUIDADO: Encaminhe o cabo no exterior do aparelho de fusão de modo
que não exista perigo de tropeçar.
10. Ligue novamente o aparelho de fusão.
11. Chamar o aparelho de fusão.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐85
Chamar o aparelho de fusão (VersaWeb)
1. Chame o aparelho de fusão no browser mediante o endereço
configurado, por exemplo http://192.168.0.99/.
Consulte Configuração do endereço IP nesta secção.
2. O servidor de rede está protegido. Consulte o nome do utilizador e a
palavra de passe para a entrada no anexo A destas instruções de
operação.
3. A introdução da chave de identificação da janela seguinte pode ser
omitida, premindo a tecla OK. Em seguida mostra-se a página actual do
painel de comando.
ATENÇÃO: A operação através do servidor de rede e a operação através
do painel de comando não estão bloqueadas uma contra a outra.
Download
Os parâmetros de processo podem ser gravados em receitas na placa de
memória (consulte a fig. 4‐54).
Se for necessário substituir a placa de memória, é possível gravar os
ficheiros das receitas na nova placa, se as versões das receitas do software
antigo e do novo forem compatíveis.
Para esclarecer a compatibilidade, contacte a Nordson Engineering GmbH
em Lüneburg.
NOTA: Se no sistema de comando estiverem gravadas receitas
incompatíveis (Upload customer recipe), estas não serão indicadas no
painel de comando e também não podem ser carregadas.
Carregar receitas do sistema de comando para o PC:
1. Carregue na tecla Up‐/Download do servidor de rede IPC.
2. Todas as receitas elaboradas estão enumeradas em Download customer
recipe. Clique no nome da receita desejada e carregue a receita
(fig. 4‐115).
3. Repetir os passos de trabalho para outras receitas.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐86 Operação
Operação através do servidor de rede IPC
Estabelecer a ligação entre o servidor e o cliente
(cont.)
(cont.)
Upload
Mediante Upload gravam-se os ficheiros das receitas do PC na nova placa
de memória.
Fig. 4‐119
Carregar receita do PC para o sistema de comando:
1. Carregue na tecla Up‐/Download do servidor de rede IPC.
2. Prima a tecla Pesquisar em Upload customer recipe e seleccione a
receita desejada (fig. 4‐115).
3. Registe um nome de ficheiro (8 caracteres no máx.) em Save as.
4. Para designar extensão do ficheiro, escreva .DAT.
5. Em seguida, prima a tecla submit.
6. Em caso de várias receitas, repita os passos de trabalho 2 a 5.
7. Carregue a receita desejada no painel de comando (consulte a secção
Operação, Configuração do cliente / receitas).
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐87
PlusController - funcionalidade TruFlow (opção)
Mediante a integração do PlusController no comando de aparelhos IPC
incorpora-se uma nova funcionalidade de TruFlow. Esta funcionalidade de
TruFlow permite um novo tipo de operação de regulação, na qual a
quantidade da aplicação de material é controlada automaticamente.
No painel de comando do aparelho de fusão modificar-se ou optimizar-se
ajustes básicos da funcionalidade de TruFlow da regulação da quantidade
de material (abreviadamente: regulação da quantidade).
Uma outra parametrização da funcionalidade de TruFlow pode ser efectuada
com uma ferramenta de software VersaBlue Remote Desktop. Com esta
ferramenta, o pessoal especializado com a formação adequada pode
parametrizar o PlusController ou analisar o comportamento de regulação.
Router
A comunicação entre IPC e PlusController é possível mediante a utilização
de um Router. O Router e o PlusController estão montados na porta do
quadro eléctrico.
1
para o IPC
para o
PlusController
4
2
3
3
Fig. 4‐120 Vista de detalhe do interior do quadro eléctrico
1 Router
2 PlusController
2013 Nordson Corporation
3 Placa I/O
VersaBlue_VersaBlue_Plus_NW
4 Regulador temperatura
P/N 7105830_08
4‐88 Operação
Configuração do endereço IP
A utilização de um Router faz com que o IPC receba automaticamente um
endereço IP fixo e não modificável. A interface do cliente para o servidor de
rede e para o software da Remote Desktop deixa de ser a interface de
Ethernet no IPC, mas sim s interface WAN no Router.
Ajuste básico: Endereço IP 192.168.0.99, máscara da rede 255.255.255.0.
O Router permite integrar o aparelho de fusão na rede. Mediante a chamada
de http://192.168.0.99/ pode aceder-se ao IPC através do servidor de rede.
Modificação do endereço IP do Router
A modificação do endereço IP da interface WAN efectua-se chamando uma
página de Web no Router, no endereço ajustado e no Port 81.
No fornecimento standard a introdução é: http://192.168.0.99:81/.
Fig. 4‐121
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐89
Resumo do painel de comando da funcionalidade
TruFlow
- Configuração da funcionalidade TruFlow Página inicial
V1
V21
Configuração
aparelho de fusão
Configuração
aparelho de fusão
Configuração
NORDSON
V26
Configuração aparelho de
fusão
Aparelho de
fusão
Não existe ACM
Configuração
sensores de
pressão
Configuração
IP de IPC
Não existe
ACM
DES
LIG.
DES
LIG.
V27
Configuração aparelho de
fusão
Configuração aparelho de
fusão
Seleccionar tipo de regulador da
circulação de material
Pump 1
Pump 2
Pump 3
TruFlow
C1
TruFlow
C2
Regulação
de pressão
Configuração aparelho de
fusão
Tipo de
encoder
2013 Nordson Corporation
V28
Relat. dados bus campo:
Alargado
Função de
aumento de
pressão
V29
Caudal TruFlow
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐90 Operação
Resumo do painel de comando da funcionalidade
TruFlow (cont.)
- Ajustes de aplicação de uma regulação de quantidade -
Página inicial
M1
g/m
% 80.0 in
Pump1
1
Comanda
da por
sinais
externos
Pump2
2
M3
Pump #
bar
Velocidade máquina principal
para a velocidade máx. da bomba 100.0
100
Real
80
0 rpm
60
Velocida
de mín.
40
da
bomba
20
0.0 rpm
rpm
0
Comanda
da por
sinais
externos
0.0
rpm
20 40 60 80 100 [%]
% Velocidade máquina principal
para a velocidade mín. da bomba
Sistema operacional
Outras páginas de motores
para ajustes do regulador
de quantidade
80.0
velocidad
e máx. da
bomba
M9
Ajuste básico
Função TruFlow
autorizad
a
Ajustes do peso de
material aplicado
M11
Correcção
M10
ou:
M12
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐91
- Páginas de motores para ajustes do regulador de quantidade, análises e
alarmes M9
M14
M13
M15
M16
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐92 Operação
Configuração da funcionalidade TruFlow
Introdução do código configuração
NOTA: O código de configuração do aparelho de fusão pode ser
encontrado na placa de características ou nos documentos que o
acompanham. Verifique se o código de configuração correcto foi introduzido
de origem e, se for necessário, introduza-o. Para a funcionalidade TruFlow,
principalmente os seguintes dados têm de ser correctos:
Na Box 34 o número dos canais TruFlow (1, 2 ou 4)
Na Box 14 da letra H, para a função de aumento de pressão com
Configuração aparelho de
fusão
Aparelho de
fusão
regulação de pressão
Não existe ACM
Não existe
ACM
Fig. 4‐122
DES
LIG.
Na Box 15 da letra A, para os indicadores internos da pressão.
DES
LIG.
Com as entradas no código de configuração (V 26) define-se a detecção do
PlusController e a desconexão da funcionalidade TruFlow.
V 26
Selecção do relatório de dados do bus de campo
No contexto da funcionalidade TruFlow, seleccionar o relatório de dados do
bus de campo Alargado.
Configuração aparelho de
fusão
Relat. dados bus campo:
Fig. 4‐123
Alargado
V 27
Fazer corresponder os canais TruFlow às bombas
Configuração aparelho de
fusão
Seleccionar tipo de regulador da
de2material
Pump circulação
1
Pump
Pump 3
TruFlow
C1
Fig. 4‐124
TruFlow
C2
Regulação
de pressão
Função de
aumento de
pressão
Na página de configuração V 28 faz-se corresponder os canais TruFlow às
bombas. Para isso, é necessário premir o botão sob a bomba respectiva as
vezes necessárias para que surja a função desejada: Pressure Build‐up,
FlowControl ou TruFlow (juntamente com o número de canal aplicável).
V 28
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐93
Tipo de encoder e caudal TruFlow
Para os canais TruFlow correspondentes, introduz-se o tipo de encoder e o
caudal TruFlow na página V 29.
Configuração aparelho de
fusão
Tipo de
encoder
Fig. 4‐125
Caudal TruFlow
V 29
Placa de características como fonte de informação
Ambas as indicações, tipo de encoder e caudal TruFlow, têm de ser
consultadas na placa de características do Flow‐Splitter.
TF 3x0186 Tipo: A
A capacidade de transporte da bomba do aparelho de fusão tem de ser
calculada:
P/N: ...
3 x 0,186 cm3/rotação = 0,558 cm3/rotação
Assim resulta o registo 0,558 em V 29.
S/N: ...
Fig. 4‐126
Placa de
características
NOTA: A bomba do aparelho de fusão tem de transportar 0,558
cm3/rotação, para que de cada uma das três saídas TruFlow possa sair
0,186 cm3/rotação.
Confirmação dos ajustes
NOTA: Os ajustes de V 28 e V 29 só são efectivos, quando forem
confirmados em V 26 (veja a seta da figura).
Configuração aparelho de
fusão
Aparelho de fusão
DES
LIG.
Não existe ACM
DES
LIG.
Não existe
ACM
Fig. 4‐127
V 26
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐94 Operação
Ajustes de aplicação de uma regulação de quantidade
Activar a função TruFlow para cada motor
Sistema operacional
Ajuste básico
Função TruFlow
autorizad
a
Após a configuração da funcionalidade TruFlow, esta tem de ser autorizada
consecutivamente para cada motor. Isto efectua-se na página do motor M 9.
Com o botão junto da inscrição Função TruFlow pode seleccionar-se entre
autorizada e não autorizada.
Ajustes do peso de
material aplicado
Correcção
Fig. 4‐128
M9
Definição da gama de peso da regulação de quantidade
Na página do motor (M 10) é necessário definir uma vez o ajuste para a
introdução do peso de material aplicado. Ela afecta todas as bombas.
A gama de peso também se define na mesma página do motor. Neste
exemplo: 0,01 - 600,0 g.
Com o botão junto da inscrição Introdução em:, pode seleccionar-se entre
g/min e g/produto.
Fig. 4‐129
M 10
NOTA: Os ajustes na página do motor M 10 influenciam as páginas de
operação M 1, M 11 e M 12. Aí surge então a unidade respectivamente
seleccionada g/min ou g/produto.
Exemplos
Introdução do peso de material aplicado relativo ao tempo (páginas M
1 a M 11)
Para a regulação de quantidade com peso de material aplicado relativo ao
tempo, na página M 11 especifica-se a velocidade máxima da folha contínua
em m/min.
Introdução do peso de material aplicado relativo ao produto (páginas
M 1 a M 12)
Para a regulação de quantidade com peso de material aplicado relativo ao
produto, na página M 12 especifica-se o número de produtos/min e os
comprimentos dos produtos em mm.
Então, o comando gera a velocidade máxima da folha contínua a partir
destes dois valores.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐95
Ajuste básico e ajustes alargados
Na página do motor M 9, além dos nomes das bombas, indicam-se qual é o
ajuste de parâmetros que é válido actualmente para a regulação de
quantidade: Ajuste básico ou Ajustes alargados.
Sistema operacional
Ajuste básico
autorizad
a
Função TruFlow
A informação Ajustes alargados significa que foi realizada uma
parametrização adicional através da VersaBlue Remote Desktop.
Ajustes do peso de
material aplicado
Mesmo se estes ajustes alargados se aplicarem à regulação de quantidade,
a parametrização da funcionalidade TruFlow pode continuar a ser realizada
no IPC.
Correcção
Fig. 4‐130
M9
Particularidades da operação de regulação de quantidade
g/m
% 80,0 in
Pump1
1
Comanda
da por
sinais
externos
Pump2
2
Fig. 4‐131
bar
rpm
Comanda
da por
sinais
externos
A regulação de quantidade apenas está activa em operação automática.
Conforme o ajuste prévio, o valor nominal tem a unidade g/produto ou g/min
(M 10).
O valor real da regulação de quantidade é indicado em % e refere-se
directamente à introdução do valor nominal.
Uma indicação actual de 100 % significa que a predefinição do valor nominal
neste momento é cumprida exactamente.
M1
Operação de regulação de quantidade e função de aumento de
pressão
Se uma bomba funciona em operação de regulação de quantidade e a
função de aumento de pressão para esta bomba está desligada, a pressão
do material aumenta constantemente na fase de paragem. Esta pressão
nominal do material está presente no momento do arranque da máquina e
possibilita um início imediato da produção. (consulte também Função de
aumento de pressão mais adiante nesta secção)
NOTA: Durante o aumento de pressão a indicação do valor real em %
desaparece.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐96 Operação
Ajustes do regulador TruFlow
A figura do exemplo seguinte mostra a diferença entre uma aplicação de
material não regulada (em cima) e uma regulada (em baixo).
Com a regulação TruFlow, as diferenças entre aplicação de material nominal
e real são inferiores.
Sem regulação TruFlow
Aplicação real
Aplicação nominal
Tempo / s
Com regulação TruFlow
Aplicação real
Aplicação nominal
Tempo / s
Fig. 4‐132
Exemplo
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Operação
4‐97
Análise da regulação
A página do motor M 14 serve para analisar a regulação de quantidade
actual do motor, ao qual foi atribuído um determinado canal de TruFlow ao
configurar o aparelho.
Na indicação gráfica representa-se o decorrer temporal da velocidade da
máquina principal e o peso de material aplicado relativo a este valor.
O valor actual em % respectivamente correspondente, é indicado uma vez
mais sob a indicação gráfica.
Fig. 4‐133
M 14
A fase actual da velocidade da máquina principal é representada por
símbolos directamente sob o nome da bomba. Distinguem-se quatro fases
diferentes:
Parada
Fig. 4‐134
Rampa ascendente
Velocidade
Rampa descenden
As quatro fases da velocidade da máquina principal
Correcção da aplicação de material
ATENÇÃO: Quente! Perigo de queimaduras. Utilize óculos de protecção e
luvas de isolamento térmico.
Um método simples para verificar os valores nominais ajustados é o da
medição do caudal. Para isso é necessário pesar a quantidade de material
que sai durante um minuto. Devem tomar-se pelo menos três amostras, a fim
de obter um bom valor médio.
Se for determinado um peso de material aplicado diferente do valor nominal,
a regulação tem de ser corrigida. As teclas de setas na página do motor M 9
servem para este fim.
Sistema operacional
Ajuste básico
Função TruFlow
autorizad
a
Ajustes do peso
de|material
aplicado
Correcção:
5,0 g/minuto x 100 %
4,5 g/minuto
5,0 g/minuto
= 111 %
4,5 g/minuto
Correcção
Fig. 4‐135
Exemplo de cálculo
Peso de material aplicado determinado:
Peso de material aplicado desejado:
M9
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
4‐98 Operação
Ajustes do regulador TruFlow
(cont.)
Alarmes em diversas fases da máquina principal
Os valores limite para a activação de alarmes durante as fases de rampas e
de velocidade da máquina principal podem definir-se nas páginas do motor
M 15 e M 16.
Mede-se a velocidade de rotação da bomba e depois a regulação distingue
entre a fase de rampas e de velocidade:
Se a velocidade de rotação diminui ou aumenta, a máquina principal
encontra-se na fase de rampa.
Se a velocidade de rotação é constante, a máquina principal encontra-se
na fase de velocidade.
Durante a fase de rampa
Sistema operacional
Vigilância
de alarmes
Atraso
do alarme
Durante a fase de velocidade
Velocidade mínima para a
avaliação do alarme
Atraso de activação
Sistema operacional
Vigilância
de alarmes
Atraso
do alarme
Valor superior de alarme
Valor inferior de alarme
Fig. 4‐136
O valor para a velocidade mínima define a velocidade da máquina principal,
a qual tem de ser excedida para que se active um alarme.
O valor para o atraso de activação é o tempo que tem de decorrer até o
alarme ser activado.
O valor superior de alarme define quão grande pode ser o desvio para cima
relativamente ao valor nominal (= 100 %), antes de um alarme ser activado.
Neste exemplo: 120 %.
O valor inferior de alarme define quão grande pode ser o desvio para baixo
relativamente ao valor nominal (= 100 %), antes de um alarme ser activado.
Neste exemplo: 80 %.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Manutenção
5‐1
Secção 5
Manutenção
ATENÇÃO: Confiar todas as seguintes tarefas unicamente a pessoal
qualificado. Respeitar as indicações de segurança contidas aqui e em toda a
documentação.
NOTA: A manutenção é uma medida preventiva de grande importância para
assegurar a segurança de operação e o prolongamento da vida útil. Não
deve ser negligenciada de modo algum.
Perigo de queimaduras
ATENÇÃO: Quente! Perigo de queimaduras. Utilize equipamento de
protecção adequado.
Alguns trabalhos de manutenção só podem ser realizados após ter aquecido
o aparelho de fusão.
Descarga de pressão
ATENÇÃO: Sistema e material sob pressão. Antes de desenroscar
mangueiras aquecidas, aplicadores ou pistolas de montagem, reduza a
pressão do sistema. O desrespeito desta recomendação pode levar a
graves queimaduras.
Para descarregar a pressão deve-se proceder como está indicado na
secção Instalação, conexão da mangueira aquecida, desenroscar a
mangueira.
Quando utilizar produtos de limpeza tenha em
consideração
Utilize apenas um produto de limpeza recomendado pelo fabricante do
material. Respeite a folha de dados de segurança do produto de limpeza.
Elimine correctamente o produto de limpeza, de acordo com as normas
vigentes.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
5‐2
Manutenção
Meios auxiliares
Designação
Número de encomenda
Finalidade
Massa lubrificante para
temperaturas elevadas
Lata
10 g
P/N 394769
Tubo
250 g
P/N 783959
Cartucho
400 g
P/N 402238
Para aplicar em juntas tóricas e
roscas
NOTA: A massa lubrificante não se
pode misturar com outros
lubrificantes. Antes da aplicação é
necessário limpar as peças que
estejam sujas de óleo ou de massa
lubrificante.
Cola resistente à temperatura
Loctite 640
50 ml
Fixação de ligações roscadas
P/N 290359
Massa condutora de calor
NTE303
1g
Para sensores de temperatura, a fim
de melhorar a transmissão de calor
P/N 1023441
Manutenção preventiva
Os intervalos são apenas valores empíricos gerais. Dependendo das
condições ambientais, das condições de produção e dos tempos de
funcionamento do aparelho de fusão, podem ser necessários outros
intervalos de manutenção.
NOTA: Acoplamento e conversor de frequência não necessitam de
manutenção.
Componente do
aparelho de fusão
Aparelho de fusão
completo
Actividade
Intervalo
Consulte
Limpeza exterior
Diariamente
5‐4
Controlo visual de danos
externos
Diariamente
5‐5
Lave o aparelho de fusão Quando mudar o tipo de material
com produto de limpeza.
5‐6
Indicadores e luzes
Ensaios de segurança e
de funcionamento
Diariamente
5‐5
Válvula de segurança
Fazer mover o êmbolo
Mensalmente
5‐6
Tanque
Limpeza manual do
tanque
Em caso de depósitos de
material no tanque
5‐7
Reaperto dos parafusos
de fixação
De 500 em 500 horas de serviço
5‐7
Controlar o filtro, se for
necessário, limpar ou
substituir
Limpeza da grelha do
ventilador
Conforme a acumulação de pó;
se for necessário, diariamente
5‐8
Ventilador e
Filtro de ar
Continuação…
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Manutenção
Componente do aparelho
de fusão
Permutador de calor
(opção)
Actividade
Limpar
Intervalo
Ensaio de funcionamento
Conforme a acumulação de pó; se
for necessário, diariamente
Substituir o ventilador
Diariamente
5‐3
Consulte
5‐9
após 40000 horas
Cabo de alimentação
Controlo visual de danos
Em cada manutenção do aparelho
de fusão
-
Tubos de ar
Controlo visual de danos
Em cada manutenção do aparelho
de fusão
-
Bomba de engrenagens
Reaperto da caixa do bucim Após a primeira colocação em
funcionamento
5‐10
Controlo da estanquidade;
se for necessário, reapertar
a caixa do bucim
5‐10
(a partir de 12/2008 modelo
com vedação Variseal)
Em função das horas de serviço, da
velocidade da bomba e da
temperatura da bomba.
Recomendação: mensalmente
Motor / redutor
Válvula de regulação de
pressão
Cartucho filtrante
Reaperto dos parafusos de
fixação
De 500 em 500 horas de serviço
5‐10
Substituição do lubrificante
De 15000 em 15000 horas de
serviço ou de 2 em 2 até de 3 em 3
anos
5‐11
Limpar a capa do ventilador
Conforme a acumulação de pó; se
for necessário, diariamente
-
Substituir as juntas tóricas
externas (kit de
manutenção)
O mais tardar, em caso de fuga
Desarmar e limpar
Semestralmente
Substituir cartucho filtrante
Em função do grau de sujidade do
material
Desarmar e limpar o
cartucho filtrante
5‐13
Parts List (lista de
peças) separada
5‐15
Recomendação: De 1000 em 500
horas de serviço
Placa da válvula de
segurança
Substituir as juntas tóricas
(kit de manutenção)
Quando se desenroscar a placa da
válvula de segurança, o mais tardar
em caso de fuga
5‐18
Válvula de isolamento
Substituir a junta tórica (kit
de manutenção)
Quando se desenroscar a válvula de
isolamento, o mais tardar em caso
de fuga
5‐19
Válvula pneumática de
segurança
Ensaio de funcionamento,
se for necessário, limpar ou
substituir
Semestralmente
5‐20
Sensor de pressão
Calibrar
Anualmente; em caso de condições
de utilização desfavoráveis, se for
necessário, mais frequentemente
Secção Operação
Verificar se a membrana
separadora apresenta
danos
Após cada desmontagem do sensor
de pressão; se for necessário, mais
frequentemente
-
Verificar se material
endurecido ou incrustado
está agarrado à membrana;
se for necessário, limpar a
membrana separadora
Após cada desmontagem do sensor
de pressão; se for necessário, mais
frequentemente
5‐21
Continuação…
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
5‐4
Manutenção
Manutenção preventiva
(cont.)
Actividade
Componente do
aparelho de fusão
Intervalo
Consulte
Válvula de enchimento
(opção)
Controlar o orifício de
inspecção da peça de
comando; se for
necessário substituir a
peça de comando
Assim que do orifício de
inspecção saia material
excessivo
(tapar as vedações no interior)
5‐23
Unidades de avaliação
de nível e de protecção
contra enchimento
excessivo
Calibragem
Apenas quando se tenha
substituído a unidade de
avaliação ou o sensor de nível
Secção
Reparação
Limpeza exterior
A limpeza exterior impede que surjam perturbações de operação do
aparelho de fusão, provocadas por sujidade devida à operação.
CUIDADO: Respeite o Grau de Protecção da instalação ao efectuar a
limpeza (consulte a secção Dados técnicos).
CUIDADO: Não danifique nem retire as chapas de aviso. As chapas de
aviso danificadas ou retiradas têm que ser substituídas por chapas novas.
Remova os resíduos de material apenas com um produto de limpeza
recomendado pelo fabricante do material. Se for necessário, aqueça
previamente com um ventilador de ar quente.
Aspire, ou limpe com um pano macio, o pó, flocos etc.
A Nordson recomenda, como produto de limpeza, o produto de limpeza à
base de casca de laranja P/N 771192 (12 frascos de aspersão de 0,5 l).
Painel de comando
CUIDADO: Ajustar a função Limpar o ecrãã (V20 na secção Painel de
comando). Deste modo fica assegurado, que não se activa
involuntariamente nenhuma função, quando se tocar no ecrã.
Limpe regularmente os lados interiores do quadro de plástico da parte da
frente do painel de comando, com um pano macio humedecido. Quando o
fizer, tenha cuidado para não riscar nem raspar a superfície, especialmente
se retirar depósitos duros e pó abrasivo. Não deixe a parte da frente do
painel entrar em contacto com diluentes, que ataquem o quadro de plástico.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Manutenção
5‐5
Controlo visual de danos externos
ATENÇÃO: Sempre que as peças danificadas ponham em perigo a
segurança de funcionamento e/ou a segurança do pessoal, deverá desligar
o aparelho de fusão e proceder à substituição das peças danificadas por
pessoal qualificado. Utilize apenas peças sobresselentes originais Nordson.
Ensaios de segurança e de funcionamento
Após o arranque, as lâmpadas da luz avisadora ligam-se durante pouco
tempo e simultaneamente. Isto dá ao operador a possibilidade de controlar
se todas as lâmpadas estão em ordem. Substitua as lâmpadas com defeito.
Retirar os compartimentos de protecção
Abra o compartimento de protecção com uma chave de parafusos
sextavados internos do tamanho 4.
Lado interior
Fig. 5‐1
Retirar o isolamento térmico
1. Desaperte os fechos velcro e as fivelas.
2. Retire o isolamento térmico dos ganchos.
NOTA: Em algumas configurações de aparelhos de fusão, um suporte
(seta, fig. 5‐2) impede que o isolamento térmico entre em contacto com o
acoplamento.
2
1
Fig. 5‐2
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
5‐6
Manutenção
Mudar o tipo de material
O material velho tem de ser retirado do tanque (consulte Tanque,
Escoamento do material).
NOTA: Antes de mudar o tipo de material, verifique se é possível misturar o
material novo com o antigo.
Se for possível misturar: Os resíduos do material antigo podem ser
retirados do aparelho de fusão utilizando o material novo.
Se não for possível misturar: Limpe profundamente o aparelho de fusão
com um produto de limpeza recomendado pelo fabricante do material.
NOTA: Elimine correctamente o material antigo, de acordo com as normas
vigentes.
Lavar com produto de limpeza
CUIDADO: Utilize apenas um produto de limpeza recomendado pelo
fabricante do material. Respeite a folha de dados de segurança do produto
de limpeza.
Antes de se iniciar a nova produção, retire os resíduos do produto de
limpeza com o novo material.
NOTA: Elimine correctamente o produto de limpeza, de acordo com as
normas vigentes.
Válvula de segurança
Faça mover o êmbolo da válvula de segurança uma vez por mês. Assim se
evita em grande parte a acumulação de material.
Procedimento
1. Descarregue a pressão do aparelho de fusão como se descreve na
secção Instalação.
2. Desenrosque todas as mangueiras.
3. Feche as conexões das mangueiras com os bujões Nordson
apropriados.
X
4. Válvula mecânica de regulação de pressão: Meça e anote a
profundidade de aparafusamento (fig. 5‐3: dimensão X) do parafuso de
ajuste. Deste modo é possível reproduzir a profundidade de
aparafusamento. Depois feche a válvula de regulação de pressão.
5. Válvula pneumática de regulação de pressão: Desligue o ar
comprimido. Opere o aparelho de fusão com conexões de mangueiras
fechadas e com a velocidade máxima do motor. Durante este processo
ligue e desligue o motor várias vezes.
Fig. 5‐3
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Manutenção
5‐7
Tanque
Escoamento do material
Deixe a(s) bomba(s) funcionar(em) o tempo suficiente para eliminar o
material do aparelho de fusão.
CUIDADO: Não transporte o material incrustado através do aplicador. As
partículas podem acumular-se aí. Em vez disso, desenrosque a mangueira e
retire o material através da conexão de mangueira (consulte a secção
Instalação).
Se o aparelho estiver equipado com uma válvula de descarga (opção)
1. Coloque o recipiente por baixo da válvula de descarga e abra a válvula
de esfera.
2. Retire e recolha o material da válvula de descarga.
3. Feche a válvula de esfera e elimine-o de acordo com as normas
vigentes.
Limpeza manual do tanque
Normalmente, é possível retirar o material arrefecido das paredes do tanque
(fig. 5-4). Se for necessário, aqueça anteriormente o tanque à temperatura
de amolecimento do material, aprox. 70 ° C / 158 ° F.
NOTA: O tanque dispõe interiormente de um revestimento anti-aderente.
Não limpe com ferramentas metálicas. Não utilize escovas metálicas! Isso
poderia danificar o revestimento anti-aderente.
Fig. 5‐4
Reaperto dos parafusos de fixação
Devido ao aquecimento e arrefecimento, no âmbito da operação diária, é
possível que os parafusos de fixação se desapertem. Reaperte os parafusos
de acordo com a tabela.
NOTA: Reaperte os parafusos de fixação apenas quando aparelho de fusão
estiver frio e apenas com uma chave dinamométrica.
Fig. 5‐5
Rosca
Binário de aperto
Tanque / chassis do aparelho de fusão
Fixação
M8
25 Nm / 220 lbin
Pré-fusão / fusão principal
M8
20 Nm / 177 lbin
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
5‐8
Manutenção
Ventiladores e filtros de ar
Os filtros de ar (1, 3) para a entrada e a saída de ar (4) têm que ser limpos
em função da acumulação de pó (por batimento) ou substituídos.
1
4
2
3
Fig. 5‐6
1 Filtro de ar da entrada de ar
superior
2 Ventilador
P/N 7105830_08
3 Filtro de ar da entrada de ar
inferior
VersaBlue_VersaBlue_Plus_NW
4 Filtro de ar da saída de ar
2013 Nordson Corporation
Manutenção
5‐9
Permutador de calor
O aparelho de fusão pode também estar equipado com um permutador de
calor. O intervalo de limpeza depende da situação local (acumulação de pó
e sujidade).
ATENÇÃO: Desligar o aparelho da tensão da rede.
Limpeza
1. Desaperte os parafusos da tampa.
2. Retire a tampa.
3. Limpe as lâminas do permutador de calor:
a. Limpar a poeira seca com ar comprimido, no sentido contrário ao da
circulação de ar em serviço.
b. Retire resíduos de gordura e óleo com água quente
(máx. 75 ° C / 167 ° F).
CUIDADO: A solução de lavagem tem de ser apropriada para limpar PVC,
PE e silicone. Não utilizar ácidos! A solução de lavagem não pode entrar em
contacto com as ligações eléctricas.
NOTA: Deixe secar tudo bem.
4. Coloque e aparafuse a tampa.
Fig. 5‐7
Ensaio de funcionamento
NOTA: O permutador de calor só arrefece adequadamente o quadro
eléctrico, quando os ventiladores trabalham. Duas formas simples de
verificar o funcionamento dos ventiladores são:
Ouvir, se os ventiladores estão a trabalhar
Sentir, se há passagem de ar no quadro eléctrico.
Os permutadores de calor avariados devem ser substituídos.
Substituir o ventilador
A Nordson aconselha a substituição dos ventiladores do permutador de
calor após uma vida útil de 40000 horas.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
5‐10 Manutenção
Bomba de engrenagens
A partir de Dezembro 2008, os aparelhos de fusão serão fornecidos
normalmente com bombas que têm uma vedação Variseal em vez de uma
caixa do bucim.
Fig. 5‐8
Controlo da estanquidade
A bomba de engrenagens está equipada com um retentor de veio. O
material pode sair junto ao veio em intervalos que não se podem determinar
exactamente.
Em bombas com Variseal: Substituir o retentor do veio da bomba
Em bombas com caixa do bucim: Reapertar a caixa do bucim.
Reaperto da caixa do bucim
NOTA: Reaperte apenas quando o aparelho de fusão estiver quente.
Reaperte a caixa do bucim com aprox. ¼¼ de volta no sentido de
funcionamento da bomba. Se já não for possível reapertar, a bomba de
engrenagens tem que ser substituída.
Fig. 5‐9
Substituir o retentor do veio da bomba
Se o retentor do veio da bomba tiver de ser substituído, a Nordson
recomenda que substitua a bomba e que a envie para reparação. Apenas
pessoal com formação e equipado com ferramentas especiais de montagem
pode substituir o retentor do veio da bomba. Consulte a secção Reparação e
a lista de peças sobresselentes separada.
Reaperto dos parafusos de fixação
Os parafusos de fixação podem ficar frouxos devido a tensões térmicas
(aquecer/arrefecer).
NOTA: Reaperte os parafusos de fixação apenas quando o aparelho de
fusão estiver frio e apenas com uma chave dinamométrica (25 Nm / 220
lbin).
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Manutenção
5‐11
Motor
ATENÇÃO: Antes de iniciar os trabalhos no motor, desligue o aparelho de
fusão ou o interruptor de circuito do motor (Interruptor de circuito do motor,
opção), se existente.
Para o motor, a actividade de manutenção limita-se à limpeza do registo do
ventilador.
Redutor
Seleccionar o lubrificante
NOTA: Utilize unicamente o lubrificante indicado, ou outro cuja equivalência
esteja comprovada (consulte Selecção de lubrificantes). A utilização de um
outro lubrificante pode provocar desgaste prematuro e/ou danos no redutor.
Lubrificantes
Fabricante de lubrificante
Lubrificante (óleo mineral CLP 220)
AGIP
Blasia 220
ARAL
Degol BMB 220 ou Degol BG 220
BP
Energol GR‐XP 220
DEA
Falcon CLP220
ESSO
Spartan EP220 ou GP 220
KLÜBER
Klüberoil GEM 1‐220
OPTIMOL
Optigear 220
SHELL
Omala Oil 220
TEXACO
Geartex EP‐A SAE 85 W‐90
Intervalo de substituição de lubrificante
Temperaturas do lubrificante inferiores a 100° C / 212° F:
após 15000 horas de serviço, mas pelo menos de 2 em 2 até de 3 em 3
anos.
Capacidade
O volume de lubrificante está indicado na placa de características. É
necessário assegurar que as rodas dentadas e rolamentos de rolos
superiores sejam lubrificados.
NOTA: Não se deve misturar lubrificantes uns com os outros.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
5‐12 Manutenção
Motor / redutor
(cont.)
Substituição do lubrificante
NOTA: Escoe o lubrificante apenas quando o aparelho de fusão estiver
quente e o lubrificante estiver líquido.
Para substituir o lubrificante, desenrosque o redutor do motor:
1. Coloque o motor na vertical, de modo que o redutor fique voltado para
baixo. Para estabilizar, o redutor deve ser apoiado pela flange.
2. Retire os parafusos de ligação do redutor ao motor.
3. Separe o motor do redutor com um escopro pontiagudo.
1.
ilustrado rodado de 90
Fig. 5‐10
Exemplo
4. Retire o motor do redutor.
5. Drene o lubrificante.
NOTA: Elimine correctamente o lubrificante antigo, de acordo com as
normas vigentes.
6. Lave a caixa com um produto de limpeza apropriado e retire os resíduos
de lubrificante.
7. Limpe as superfícies de montagem.
8. Meça a quantidade correcta do lubrificante apropriado e encha o redutor
com ela. O volume de lubrificante está indicado na placa de
características do motor. Não encher demasiado!
9. Aplicar um cordão vedante contínuo de Teroson MS939 (ou material
vedante semelhante) à superfície de vedação do redutor. Circundar com
ele também os furos para os parafusos de ligação e pinos de centragem.
10. Alinhe pinhões e furos de cavilhas de ajuste e deixe o motor deslizar
para cima do redutor. Coloque todos os parafusos de ligação e aperte-os
em cruz.
11. Remova o material vedante excessivo.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Manutenção
5‐13
Válvula de regulação de pressão
ATENÇÃO: Quente! Perigo de queimaduras. Utilize equipamento de
protecção adequado.
ATENÇÃO: Sistema e material sob pressão. Descarregar a pressão do
sistema. O desrespeito desta recomendação pode levar a graves
queimaduras. Consulte a secção Instalação, descarregar a pressão.
Para válvula mecânica de regulação de pressão, tomar em
consideração
NOTA: Desenrosque e enrosque apenas se a válvula estiver quente e o
material mole (aprox. 70 ° C / 158 ° F, em função do material).
X
Medição da profundidade de aparafusamento
Meça e anote a profundidade de aparafusamento (dimensão X) do parafuso
de ajuste. Deste modo pode reproduzir a profundidade de aparafusamento
após a nova montagem.
Fig. 5‐11
Ajustar o parafuso de ajuste
Ajuste o parafuso de ajuste para a dimensão X anotada.
-
+
Rodar no sentido dos ponteiros do relógio aumenta a pressão do
material
Rodar no sentido contrário ao dos ponteiros do relógio diminui a pressão
do material.
Fig. 5‐12
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
5‐14 Manutenção
Instalação do kit de manutenção
Cada kit contém duas juntas tóricas e massa lubrificante para temperaturas
elevadas.
A Nordson recomenda a armazenagem de válvulas de regulação de pressão
sobresselentes, para evitar interrupções de produção.
Fig. 5‐13
Válvula mecânica de regulação de pressão
Válvula pneumática de regulação de pressão
(opção)
Número de encomenda (P/N) do kit de manutenção:
394600
Número de encomenda (P/N) do kit de manutenção:
394600
Ferramentas necessárias:
Chave de porcas SW24
Alicate
Chave dinamométrica
Ferramentas necessárias:
Chave de porcas SW27
Alicate
Chave dinamométrica
1.
Aqueça o aparelho de fusão à temperatura de serviço.
ATENÇÃO: Quente! Perigo de queimaduras. Utilize equipamento de
protecção adequado.
2.
Descarregue a pressão do aparelho de fusão.
-
3.
Feche o abastecimento de ar
comprimido
4.
Consulte Medição da profundidade
de aparafusamento
4.
Desenrosque a mangueira de ar.
5.
Desenrosque a válvula de regulação de pressão com uma chave de porcas e
puxe para fora com o alicate.
Se o tanque não estiver vazio:
Recolher a cola derramada (recipiente).
Enrosque uma válvula de regulação de pressão sobresselente tão depressa quanto
possível, ou enrosque um bujão, e depois execute os trabalhos de manutenção.
6.
Retire as juntas tóricas velhas e desarme e limpe a válvula de regulação de
pressão. Consulte a representação explodida da válvula na Parts List separada.
NOTA: Desarme a válvula apenas em estado quente.
7.
Monte novas juntas tóricas. Aplique massa lubrificante em todas as roscas e
nas juntas tóricas.
8.
Com o aparelho de fusão quente, introduza a válvula de regulação de pressão
no orifício e aperte com a chave dinamométrica.
Binário: 15 Nm (133 lbin).
P/N 7105830_08
9.
Consulte Ajustar o parafuso de
ajuste
9.
-
10. Abra novamente o abastecimento
de ar comprimido.
Enrosque a mangueira de ar.
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Manutenção
5‐15
Cartucho filtrante
NOTA: Desde meados de Abril de 2012, nos aparelhos de fusão VersaBlue
utiliza-se um novo tipo de cartucho filtrante. Este é completamente
compatível com os cartuchos filtrantes antigos e pode ser substituído sem
dificuldade.
Substituição do cartucho filtrante
ATENÇÃO: Quente! Perigo de queimaduras. Utilize equipamento de
protecção adequado.
ATENÇÃO: Sistema e material sob pressão. Descarregar a pressão do
sistema. O desrespeito desta recomendação pode levar a graves
queimaduras.
Desmontagem do cartucho filtrante
A Nordson recomenda a armazenagem de cartuchos filtrantes
sobresselentes, para evitar interrupções de produção.
NOTA: Desmonte o cartucho filtrante com o aparelho de fusão quente e
sem pressão.
M10
SW 24
Fig. 5‐14
CUIDADO: Assim que a rosca estiver livre não continuar a desenroscar
pois, caso contrário, uma parte do cartucho filtrante pode ficar ao orifício.
Retirar o cartucho filtrante do aparelho, por exemplo, com um alicate.
Se o tanque não estiver vazio
ATENÇÃO: Quente! Perigo de queimaduras. Utilize luvas de isolamento
térmico.
1. Deixe o aparelho arrefecer até que a cola fique um pouco viscosa.
2. Retirar o cartucho filtrante do aparelho, por exemplo, com um alicate.
3. Recolher a cola derramada (recipiente).
4. Enrosque um cartucho filtrante sobresselente tão depressa quanto
possível, ou enrosque um bujão, e limpar o cartucho filtrante.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
5‐16 Manutenção
Limpar o cartucho filtrante
1. Desarme o cartucho filtrante.
2. Dissolva os resíduos de cola, que não se possam retirar mecanicamente,
com um produto de limpeza.
3. Quando utilizar produtos de limpeza, é imprescindível que respeite as
indicações do fabricante!
SW 22
6
1
4
2
7
5
8
3
3
9
SW 46
SW 24
Fig. 5‐15
1 Parafuso do filtro
2 Junta tórica 48 x 2
3 Junta tórica 28 x 2
4 Haste do filtro
5 Crivo do filtro
6 Tecido filtrante
7 Porca do filtro
8 Junta tórica 44 x 3
9 Contraporca (cartucho filtrante)
Montar o cartucho filtrante
1. Aperte o parafuso do filtro num torno de bancada e na vertical.
2. Verifique se as juntas tóricas se encontram em bom estado e, se for
necessário, substitua-as.
3. Arme as peças individuais (consulte a figura anterior).
4. Enrosque a porca do filtro (7, fig. 5‐15) à mão na rosca da haste do filtro
(4, fig. 5‐15). Durante este processo, o tecido filtrante (6, fig. 5‐15) não se
pode comprimir.
5. Apertar com uma chave dinamométrica (SW 46).
Binário 14 Nm / 124 lbin.
6. Enroscar a contraporca (9, fig. 5‐15) e apertá-la com uma chave
dinamométrica (SW 22).
Binário 24 Nm / 212 lbin.
NOTA: Para montar correctamente, a Nordson recomenda que se utilize
uma segunda chave de parafusos a fim de imobilizar a porca do filtro.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Manutenção
5‐17
Cartucho filtrante (cont.)
Substituição do cartucho filtrante
(cont.)
Montagem do cartucho filtrante
NOTA: Monte o cartucho filtrante apenas quando o aparelho de fusão
estiver quente.
1. Unte todas as roscas e juntas tóricas com massa lubrificante para
temperaturas elevadas (consulte Meios auxiliares nesta secção).
2. Enfiar o cartucho filtrante no orifício do filtro e apertar ligeiramente.
Binário 1 Nm / 8,85 lbin.
NOTA: Agora, o ar arrastado tem de ser retirado:
3. Colocar um recipiente sob a respectiva válvula de purga de ar (fig. 5‐16).
4. Rodar o parafuso da válvula de purga, no sentido contrário ao dos
ponteiros do relógio, com uma chave de parafusos, para abrir a válvula
de purga.
5. Deixar a bomba funcionar e transportar material, até este sair sem
bolhas.
Fig. 5‐16
6. Rodar o parafuso da válvula de purga, no sentido dos ponteiros do
relógio, com uma chave de parafusos, para fechar a válvula de purga.
7. Elimine o material correctamente e de acordo com as normas vigentes.
Instalação do kit de manutenção
Cada kit contém quatro juntas tóricas, crivo do filtro, tecido filtrante e massa
lubrificante para temperaturas elevadas.
Ferramentas necessárias:
Chave de bocas SW24 e chave dinamométrica SW13 e SW 16
Consulte Substituição do cartucho filtrante.
Fig. 5‐17
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
5‐18 Manutenção
Placa da válvula de segurança
Instalação do kit de manutenção
Cada kit contém duas juntas tóricas e massa lubrificante para temperaturas
elevadas.
1
Fig. 5‐18
Kit de manutenção, consulte o P/N na Parts List separada.
Ferramentas necessárias:
Chave para parafusos com sextavado interior do tamanho 6 (chave dinamométrica)
1.
Aqueça o aparelho de fusão à temperatura de serviço.
ATENÇÃO: Quente! Perigo de queimaduras. Utilize equipamento de
protecção adequado.
2.
Esvazie o tanque.
3.
Desenrosque a bomba (consulte a secção Reparação)
Desaperte os quatro parafusos de fixação M8 da placa da válvula de
segurança e retire a placa da válvula de segurança.
4.
Retire as juntas tóricas velhas e o crivo do filtro, se este existir, situado no
orifício de aspiração.
5.
Limpe as superfícies de vedação do tanque, da placa da válvula de
segurança e da bomba.
6.
Se este existir, limpe o crivo do filtro e volte a colocá-lo na ranhura ou
substitua-o por um novo (P/N 394072).
7.
Aplique massa lubrificante para temperaturas elevadas nas juntas tóricas e
nas superfícies de vedação. Monte as juntas tóricas.
8.
Enrosque a placa da válvula de segurança. Aperte os parafusos de fixação
em cruz com uma chave dinamométrica. Binário: 25 Nm / 220 lbin.
9.
P/N 7105830_08
10.
Enrosque a bomba (consulte a secção Reparação)
11.
Encha o tanque.
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Manutenção
5‐19
Válvula de isolamento
Instalação do kit de manutenção
Cada kit contém uma junta tórica e massa lubrificante para temperaturas
elevadas.
1
Fig. 5‐19
Kit de manutenção, consulte o P/N na Parts List separada
Ferramentas necessárias:
Chave para parafusos com sextavado interior do tamanho 4
Alicate
Chave de porcas SW13 para actuar a válvula de isolamento
1.
Aqueça o aparelho de fusão à temperatura de serviço.
ATENÇÃO: Quente! Perigo de queimaduras. Utilize equipamento de
protecção adequado.
2.
Esvazie o tanque.
Desaperte os parafusos sextavados interiores M5 e levante a placa. Retire
a válvula de isolamento, para fora da placa da válvula de segurança, com o
alicate.
3.
4.
Retire a junta tórica velha e limpe a válvula de isolamento.
Unte a junta tórica com massa lubrificante para temperaturas elevadas e
volte a montar em conjunto com a válvula de isolamento.
5.
Lado do
tanque
SW13
0: Fechada
1: Aberta
0
1
Lado da bomba
NOTA: Actue a válvula de isolamento apenas quando a temperatura de serviço
do aparelho de fusão tiver sido alcançada.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
5‐20 Manutenção
Válvula pneumática de segurança
As válvulas de segurança, ajustadas na origem e seladas, impedem uma
aplicação de pressão elevada inadmissível aos componentes pneumáticos
situados a jusante. Ao exceder os valores ajustados na origem, o ar
comprimido será descarregado de maneira audível.
NOTA: As válvulas de segurança para as opções pneumáticas
encontram-se na coluna do aparelho de fusão.
Ensaio de funcionamento
ÂÂ
ÂÂ
O funcionamento da válvula de segurança deve ser verificado
semestralmente. Para isso, rode o parafuso recartilhado até que o ar
comprimido seja descarregado de maneira audível. Se a válvula de
segurança não funcionar correctamente, será necessário limpá-la em
primeiro lugar. Se depois disto esta continuar a não funcionar, será
necessário substituí-la.
NOTA: Uma válvula de segurança que não funcione, só pode ser
substituída por uma peça sobresselente original. As válvulas de segurança
só podem ser reparadas pelo fabricante!
Fig. 5‐20
Limpeza
ÂÂ
ÂÂ
É possível limpar a sujidade, que possa ter penetrado nas superfícies de
encosto e nos cones de vedação, - sem modificar a pressão de solicitação desenroscando a totalidade da parte superior. Para desenroscar, utilize uma
chave para porcas entalhadas.
Fig. 5‐21
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Manutenção
5‐21
Sensor de pressão
Só está disponível para as opções Indicação de pressão e Regulação de
pressão.
ATENÇÃO: Sistema e material sob pressão. Descarregar a pressão do
sistema. O desrespeito desta recomendação pode levar a graves
queimaduras.
CUIDADO: Se for necessário limpar o orifício de material com um objecto
duro, é necessário retirar anteriormente o sensor de pressão, visto que, em
caso contrário, se danificaria a membrana separadora.
Fig. 5‐22
Representação
esquemática
Limpeza da membrana separadora
ATENÇÃO: Quente! Perigo de queimaduras. Utilize equipamento de
protecção adequado.
CUIDADO: Limpe a membrana separadora (fig. 5‐24) com um cuidado
muito especial. Nunca utilize ferramentas duras.
Se possível, remova os resíduos de material com um produto de limpeza
recomendado pelo fabricante do material. Se for necessário, aqueça
anteriormente os meios termoplásticos, como p. ex. Hot-melt, com um
ventilador de ar quente e, em seguida, limpe cuidadosamente com um pano
macio.
Fig. 5‐23
Enroscar o sensor de pressão
NOTA: Tanto quanto possível, e antes de se enroscar o sensor de pressão,
o sensor de pressão e o respectivo suporte devem ter aproximadamente a
mesma temperatura.
1. Unte a rosca com massa lubrificante para temperaturas elevadas
(consulte Meios auxiliares).
2. Enrosque o sensor de pressão apenas num orifício absolutamente limpo.
1
2
NOTA: Não deixe encravar quando enroscar.
Consulte a fig. 5‐25: em cima errado; em baixo certo, porque aí se utiliza o
bujão roscado (2) como guiamento da membrana separadora (1).
Binário de montagem recomendado: 13,6 Nm / 120 lbin
Binário de montagem máx. admissível: 56 Nm / 500 lbin
Fig. 5‐24
Em cima errado em baixo certo
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
5‐22 Manutenção
Sensor de pressão
(cont.)
Enroscar o sensor de pressão
(cont.)
Enroscar e desenroscar com anilha de latão
A anilha de latão é colocada aqui como retentor. Para encomendar
posteriormente uma anilha de latão, consulte a lista de peças
sobresselentes separada.
Adicionalmente às notas mencionadas em Enroscar, tenha em consideração
o seguinte:
A anilha de latão veda mediante a sua deformação. Ao desenroscar o
sensor de pressão, ter o cuidado de retirar a anilha de latão velha para
fora do furo.
Ao enroscar o sensor de pressão, utilizar uma anilha de latão nova.
Coloque a anilha de latão como ilustrado na figura
Fig. 5‐25
Enroscar com anilha de latão
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Manutenção
5‐23
Válvula de enchimento
Existente apenas no caso da opção Comando de nível com conexão de
enchimento (Box 16, códigos B e P).
Se o material sair pelo orifício de purga, é necessário substituir a peça de
comando.
Fig. 5‐26
Orifício de purga
Substituição da peça de comando
A Nordson recomenda, que se mantenha uma reserva de peças de
comando, para evitar interrupções de produção.
NOTA: Substitua apenas se a peça de comando estiver quente e o material
mole (aprox. 70 ° C/158 ° F, em função do material).
ATENÇÃO: Sistema e cola sob pressão. Descarregar a pressão do
sistema. O desrespeito desta recomendação pode levar a graves
queimaduras.
1. Desligue a conexão de ar e a ligação eléctrica.
2. Desaperte os parafusos M5 e retire a peça de comando para fora da
válvula de enchimento quente.
3. Coloque a peça de comando nova. Aperte os parafusos em cruz.
4. Restabeleça a conexão de ar e a ligação eléctrica.
NOTA: Respeite as indicações de tensão da placa de características da
válvula de solenóide.
Pressão do ar de comando:
4 a 6 bar
400 a 600 kPa
58 a 87 psi
A qualidade do ar comprimido deve ser pelo menos classe 2 segundo ISO
8573-1. Isto significa:
tamanho máx. de partículas 30 mm
densidade máx. de partículas 1 mg/m3
ponto de orvalho à pressão máx. - 40 ° C
concentração máx. de óleo 0,1 mg/m3.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
5‐24 Manutenção
Relatório de manutenção
Componente
Actividade
Data
Nome
Data
Nome
Controlo visual do
aparelho de fusão
Limpeza exterior do
aparelho de fusão
Tanque
Válvula de segurança
Ventiladores e filtros de
ar
Permutador de calor
Bomba de engrenagens
Motor / redutor
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Manutenção
Componente
Actividade
Data
Nome
Data
5‐25
Nome
Válvula de regulação de
pressão
Cartucho filtrante
Placa da válvula de
segurança
Válvula de isolamento
Válvula pneumática de
segurança
Sensor de pressão
Válvula de enchimento
(opção)
Unidades de avaliação
de nível e de protecção
contra enchimento
excessivo
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
5‐26 Manutenção
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Localização de avarias
6‐1
Secção 6
Localização de avarias
ATENÇÃO: Confiar todas as seguintes tarefas unicamente a pessoal
qualificado. Respeitar as indicações de segurança contidas aqui e em toda a
documentação.
Esta secção contém instruções para localização de avarias. Os
procedimentos aqui apresentados abrangem apenas os problemas mais
frequentes. Se não for possível solucionar o problema com as informações
oferecidas aqui, contacte o representante da Nordson.
ATENÇÃO: Possivelmente, a localização de avarias tem que ser executada
com o aparelho sob tensão. Respeitar todos os regulamentos de segurança
relativos a trabalhos em partes sob tensão (partes activas). Em caso de
desrespeito, existe risco de choque eléctrico.
Alguns conselhos prévios
Antes de poder iniciar a localização sistemática de avarias, deve verificar-se
o seguinte:
O interruptor horário semanal está ajustado correctamente?
As fichas de ligação fazem todas bom contacto?
Os parâmetros estão todos correctamente ajustados?
A interface está ligada correctamente?
Em caso de operação comandada por sinais externos: O sinal externo
de comando entra?
Os fusíveis dispararam?
Poderia a avaria ter sido causada por um CLP externo?
As cargas indutivas externas (por ex. válvulas de solenóide) estão
equipadas com díodos de recuperação?
Indicações sobre os canais de temperatura
A pré-fusão e a fusão principal não têm número de canal.
Os canais 1 a 16 podem ter atribuições diferentes:
Exemplo: mangueira 1/ aplicador 1 até mangueira 8 / aplicador 8.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
6‐2
Localização de avarias
Números de alarme, texto de alarme e luz avisadora de
opção
Indicação de estado
Na indicação de estado do painel de comando indica-se apenas Aviso,
Avaria ou Desconexão.
O texto especial de alarme encontra-se em
(V2, Relatório de
alarmes) e/ou será indicado directamente quando se toca na linha Indicação
de estado.
Status (estado)
Cores da luz avisadora
Verde
Amarelo Vermelho
Operação de aquecimento
Indicação
de estado
Protecção de arranque (Motor) activa
Sistema operacional
Redução de temperatura activa
Aquecimentos desligados
Motor em funcionamento
Aumento de pressão terminado
Alarme no.
Indicação
de estado
Status (estado)
Verde
Amarelo
Vermelho
Aviso
A apreciação, de que a situação já é crítica para a aplicação e de que já existe necessidade de
actuação, é do critério do operador.
O sistema permanece operacional.
4
Baixa tensão da bateria do IPC
Baixa tensão da bateria do coprocessador
Substituir a bateria
6
O intervalo de manutenção expirou
11
Nível do tanque está baixo
12
Tanque excessivamente cheio
14
Módulo I/O: conflito de versões
A versão de firmware do módulo I/O montado não é
compatível com a versão de programa de IPC
22
Canal: aviso sobretemperatura
Consulte o alarme no. 21 Canal: avaria
sobretemperatura
24
Canal: aviso subtemperatura
Consulte o alarme no. 23 Canal: avaria devido a
subtemperatura
41
Sobrepressão de aviso : Motor#, sensor#
Consulte as Tabelas de localização de avarias nesta
secção
42
Pressão baixa: Motor#, sensor#
Consulte as Tabelas de localização de avarias nesta
secção
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
6‐3
Localização de avarias
Cores da luz avisadora
Alarme
no.
Indicação
de estado
3
Status (estado)
Verde
Amarelo
Vermelho
Avaria
Uma avaria desliga os motores. Assim que a avaria deixar de existir, a protecção de arranque do
motor será activada automaticamente.
Falta ordem do Master do bus de campo no modo de
operação de comando Bus de campo ou Combinado
O bloco de dados enviados contém a ordem
inadmissível Command=0
Cabo do bus de campo partido, não ligado ou com
defeito
Interrupções na comunicação, p. ex., se o aparelho de
comando principal (Master) não estiver ligado
A resistência de terminação do bus falta ou tem defeito
A rede não foi configurada correctamente
Reposições repentinas ou paragens anormais
devidas, p. ex., a perturbações electromagnéticas.
NOTA: Dados do bus de campo, que são enviados pelo
aparelho principal de bus de campo ao aparelho de fusão,
podem ser verificados. Consulte Verificação de dados envi­
ados pelo bus de campo.
5
Curto-circuito saída regulador de temperatura
10
Tanque está vazio
16
Sensor de nível avariado
O sensor de 5 pontos envia um sinal errado
17
Falha do sensor de nível
Fractura do cabo do sensor de 5 pontos
21
Canal: avaria de sobretemperatura
Verificar as ligações eléctricas dos canais de
temperatura
Verificar as ligações eléctricas dos sensores de
temperatura
(Sensor ligado ao canal correcto?)
Utilizado o tipo correcto de sensor de temperatura?
(mesmo para os componentes externos?)
Sistema controlado por temperatura em ordem?
23
Canal: avaria de subtemperatura
O regulador de temperatura funciona e/ou regula?
Os relés de estado sólido foram excitados?
Os relés de estado sólido deixam passar a tensão da
rede?
A tensão da rede é demasiado baixa?
Aquecimento avariado?
Verificar as ligações eléctricas dos canais de
temperatura
Verificar as ligações eléctricas dos sensores de
temperatura
(Sensor ligado ao canal correcto?)
Utilizado o tipo correcto de sensor de temperatura?
(mesmo para os componentes externos?)
Sistema controlado por temperatura em ordem?
Continuação…
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
6‐4
Localização de avarias
Números de alarme, texto de alarme e luz avisadora de
opção (cont.)
Cores da luz avisadora
Alarme
no.
Status (estado)
Verde
Amarelo
Vermelho
25
Canal: entrada do sensor aberta ou sensor fracturado
(sensor = sensor de temperatura)
Mangueira/aplicador ligados?
26
Canal: sensor em curto-circuito
(sensor = sensor de temperatura)
31
Sobretemperatura do motor ou do conversor
Temperatura ambiente demasiado elevada
Capa do ventilador / dissipador de calor sujos
Bomba bloqueada por corpo estranho
Bomba move-se com dificuldade
Material demasiado frio
Verificar a ligação e a tensão de saída do conversor de
frequência
40
Sobrepressão de avaria: Motor#, sensor#
Consulte as Tabelas de localização de avarias nesta
secção
Cores da luz avisadora
Alarme
no.
Indicação
de estado
Status (estado)
Verde
Amarelo
Vermelho
Aviso ou avaria (o operador pode escolher)
Em caso de Aviso, a apreciação, de que a situação já é crítica para a aplicação e de que já existe
necessidade de actuação, é do critério do operador.
43
Válvula de segurança aberta: Motor#
Uma Avaria desliga os motores. Assim que a avaria deixar de existir, a protecção de arranque do
motor será activada automaticamente.
43
Válvula de segurança aberta: Motor#
Cores da luz avisadora
Alarme
no.
Indicação
de estado
1
Status (estado)
Verde
Amarelo
Vermelho
Desconexão
Uma desconexão desliga o aparelho de fusão (contactor principal disparado).
Avaria contactor principal/termóstato
Contactor principal avariado ou disparado
Verificar as ligações do contactor principal e do
contacto de aviso em sentido inverso
Temperatura do transformador excedida
Temperatura excedida
Continuação…
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
6‐5
Localização de avarias
Cores da luz avisadora
Alarme
no.
Indicação
de estado
Status (estado)
Verde
Amarelo
Vermelho
Desconexão
Uma desconexão desliga o aparelho de fusão (contactor principal disparado).
CAN Bus não arrancou
Verificar o cabo de CAN Bus
(especialmente para o conversor de frequência)
Verificar as fichas de CAN Bus para todos os
componentes
Verificar as resistências de terminação de CAN
Medição da resistência do bus em estado desligado
(CAN‐H, CAN‐L): 60 W
Avaria do módulo I/O
Avaria de contacto na alimentação de tensão
Fusível(fusíveis) do módulo disparou(dispararam)
Tensão de serviço errada ou oscilante
O endereço de CAN‐Bus do módulo foi modificado
(comutador rotativo), durante a operação do aparelho de
fusão.
Curtos‐circuitos ou avarias de potencial nas fichas X5,
X10, X14, X15 do módulo I/O.
Falha do regulador de temperatura
Consulte Falha do módulo I/O
Falha do sensor de pressão
Avaria do conversor:
Conversor, ou módulo CAN do conversor, avariado
O conversor não está ligado ao CAN‐Bus
Sobrecarga
Curto‐circuito do motor
Falha do Gateway
Avaria de contacto na alimentação de tensão ou o(s)
fusível(fusíveis) disparou(dispararam)
Gateway avariado ou não ligado à Subnet em série
Cabo IPC em série para Gateway Subnet avariada
Resistência de terminação de bus avariada ou falta
Regulador temperatura: conflito de versões
A versão de firmware do regulador montado não é
compatível com a versão de programa de IPC
20
Canal: desconexão sobretemperatura
30
Motor: Avaria de fases
32
Motor: Acoplamento bloqueado ou avaria de fases
(tensão do motor superior ao valor limite)
33
Conversor: defeito ficheiro parâmetros
34
Conversor: falta ficheiro parâmetros
35
Motor: fractura do acoplamento
36
Conversor: tipo errado
O hardware não corresponde à configuração do
software
50
Versão de software de IPC / placa de memória
incompatíveis
Tentou-se operar um IPC II com uma versão de
software 6.00.000 ou mais elevada.
2
13
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
6‐6
Localização de avarias
Activação e reposição de alarmes
As perturbações podem activar diversos alarmes, que têm consequências
diferentes. Se se gerarem vários alarmes simultaneamente, prevalecerá o
mais grave: Desconexão sobre avaria sobre aviso.
Representação gráfica dos parâmetros de temperatura
*Consulte Vigilância do aquecimento e do arrefecimento na secção
Operação.
260 °C
500 °F
Desconexão devida a sobretemperatura mediante os termóstatos do tanque
245 °C
475 °F
Valor de temperatura máx. fixo para desconexão
devida a sobretemperatura e valor de temperatura
máx. fixo para avaria devida a sobretemperatura
Desconexão devida a
sobretemperatura mediante
software*
10 °C
20 °F
235 °C
455 °F
Valor de temperatura máx. fixo para
aviso devido a sobretemperatura
230 °C
450 °F
Temperatura máx. para o
valor nominal
Sobretemperatura de aviso
Acréscimo de
} valor fixo
Sobretemperatura de avaria
Acréscimo de
sobretemperatura de avaria*
sobretemperatura de aviso*
Valor nominal
Valor redução temperat.
Temperatura reduzida
Decréscimo de
subtemperatura de aviso*
Subtemperatura de aviso
Decréscimo de
subtemperatura de avaria*
Subtemperatura de avaria
40 °C
100 °F
35 °C
90 °F
Temperatura mín. para o valor nominal
Temperatura mín. para avaria devido a subtemperatura
Fig. 6‐1
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Localização de avarias
6‐7
Decréscimo de subtemperatura de aviso e acréscimo de
sobretemperatura de aviso
Activação de um alarme
Reposição de um alarme
Activação de um aviso devido a subtemperatura
Valor
nominal
2 °C
D
Decr.subtemperatura
aviso
A temperatura desceu abaixo do valor nominal de um valor superior ao valor
da diferença (D) Decréscimo de subtemperatura de aviso, durante mais
de 5 segundos.
Reposição automática
A temperatura subiu a 2 °C (3,6 °F) abaixo do valor nominal.
Subtemperatura de aviso
Sobretemperatura de aviso
[1]
Activação de um aviso devido a sobretemperatura
D
[1] O valor nominal foi excedido de um valor superior ao valor da
diferença (D) Acréscimo de sobretemperatura de aviso, durante mais de
5 segundos
Acr.sobretemperatur.
aviso
ou
Valor
nominal
2 °C
[2] 235 °C (455 °F) foi excedida durante mais de 5 segundos.
Reposição automática
Sobretemperatura de aviso
[2]
A temperatura desceu a 2 °C (3.6 °F) acima do valor nominal.
235 °C
455 °F
Valor
nominal
2013 Nordson Corporation
2 °C
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
6‐8
Localização de avarias
Activação e reposição de alarmes
(cont.)
Decréscimo de subtemperatura de avaria e acréscimo de
sobretemperatura de avaria
Activação de um alarme
Reposição de um alarme
Valor
nominal
D
Decr.subtem‐
peratur.
avaria
2 °C
Subtemperatura de avaria
Sobretemperatura de avaria
[1]
2 °C
D
Acr.sobre‐
temperatur.
avaria
Valor
nominal
Sobretemperatura de avaria
[2]
245 °C
475 °F
2 °C
Activação de uma avaria devido a subtemperatura
A temperatura desceu abaixo do valor nominal de um valor superior ao valor
da diferença (D) Decréscimo de subtemperatura de avaria, durante mais
de 5 segundos.
Reposição automática
A temperatura excede em 2 °C (3,6 °F) o valor nominal menos o valor da
diferença (D) Decréscimo de subtemperatura de avaria.
Activação de uma avaria devido a sobretemperatura
[1] O valor nominal foi excedido de um valor superior ao valor da
diferença (D) Acréscimo de sobretemperatura de avaria, durante mais de
5 segundos
ou
[2] 245 °C (475 °F) foi excedida durante mais de 5 segundos.
Reposição automática
[1] A temperatura desce 2 °C (3,6 °F) abaixo do valor nominal mais o valor
da diferença (D) Acréscimo de sobretemperatura de avaria.
ou
[2] A temperatura desce abaixo de 243 °C (471 °F).
Valor
nominal
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Localização de avarias
6‐9
Sobretemperatura de - desconexão Activação de um alarme
Sobretemperatura
de desconexão [1]
Activação mediante software
10 °C
[1] O valor nominal, foi excedido de um valor superior ao valor da
diferença (D) Acréscimo de sobretemperatura de avaria mais 10 °C (20 °F),
durante mais de 5 segundos.
D
ou
Acr.sobre‐
tempr.avaria
Valor
nominal
[2] 245 °C (475 °F) foi excedida durante mais de 5 segundos.
NOTA: Os canais que se encontram em operação de indicação só activam
uma desconexão, se tiverem alcançado o máximo de 245 °C (475 °F).
Sobretemperatura
de desconexão [2]
245 °C
Valor
nominal
Reposição
Desligar e ligar o aparelho de fusão no interruptor principal.
Desconexão mediante termóstatos
Termóstato do tanque
Os termóstatos encontram-se atrás da cobertura da parte eléctrica do
tanque.
O valor de desconexão depende de termóstatos montados (consulte
também termóstatos possíveis do tanque em Dados técnicos).
Termóstato do transformador
Para todos os aparelhos de fusão com transformador, a temperatura de
desconexão é de 155"5 °C / 311"9 °F.
Reposição
Desligar e ligar o aparelho de fusão no interruptor principal.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
6‐10 Localização de avarias
Activação e reposição de alarmes
(cont.)
Aviso de pressão baixa
NOTA: As pressões para avisos e avarias no modo de operação Regulação
de velocidade com a opção Indicação de pressão são valores absolutos.
Para a opção Regulação de pressão, as pressões são valores diferenciais
para os sensores A e B, e valores absolutos para os sensores C.
Activação de um aviso de pressão baixa
Gama de medição máx. do
sensor
Valor
nominal
Pressão
baixa de aviso
Regulação de pressão: Sensores de pressão A e B
A pressão desceu abaixo do valor nominal de um valor superior ao valor da
diferença (D) Pressão baixa de aviso, durante mais de 20 segundos. O
motor pertencente ao sensor de pressão recebeu todas as autorizações
necessárias para funcionar. A condição essencial é que o sistema esteja
operacional.
Reposição automática
A pressão excede o valor nominal menos o valor da diferença (D) Pressão
baixa de aviso.
Gama de medição máx. do
sensor
Valor
real
Pressão baixa
de aviso
Regulação de pressão: Sensores de pressão C
Regulação de velocidade (indicação da pressão): Sensores de
pressão A, B e C
A pressão desceu abaixo do valor absoluto Aviso devido a pressão baixa,
durante mais de 20 segundos. O aviso também se activará se o sistema
ainda não estiver operacional.
Reposição automática
0 bar
P/N 7105830_08
A pressão excede o valor absoluto Aviso de pressão baixa.
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Localização de avarias
6‐11
Sobrepressão de - aviso - / Sobrepressão de - avaria NOTA: As pressões para avisos e avarias no modo de operação Regulação
de velocidade com a opção Indicação de pressão são valores absolutos.
Para a opção Regulação de pressão, as pressões são valores diferenciais
para os sensores A e B, e valores absolutos para os sensores C.
Activação de um aviso devido a sobrepressão
Gama de medição máx. do
sensor
Sobrepressão
de avaria
Acréscimo
Valor
nominal
de
sobrepressão
de aviso
Gama de medição máx. do
sensor
Sobrepressão
de avaria
Valor
real
Sobrepressão
de aviso
Regulação de pressão: Sensores de pressão A e B
O valor nominal foi excedido de um valor superior ao valor da diferença (D)
Acréscimo de sobrepressão de aviso, durante mais de 20 segundos. O aviso
também se activará se o sistema ainda não estiver operacional.
Reposição automática
A pressão desce abaixo do valor nominal mais o valor da diferença (D)
Sobrepressão de aviso.
Regulação de pressão: Sensores de pressão C
Regulação de velocidade (indicação da pressão): Sensores de
pressão A, B e C
A pressão excedeu o valor absoluto Sobrepressão de aviso, durante mais
de 20 segundos. O aviso também se activará se o sistema ainda não estiver
operacional.
Reposição automática
0 bar
A pressão desce abaixo do valor absoluto Aviso de sobrepressão.
Activação de uma avaria devido a sobrepressão
Regulação de pressão: Sensores de pressão A e B
O valor nominal foi excedido de um valor superior ao valor da diferença (D)
Acréscimo de sobrepressão de avaria, durante mais de 60 segundos. A
avaria também se activará se o sistema ainda não estiver operacional.
Reposição automática
A pressão desce abaixo do valor nominal mais o valor da diferença (D)
Sobrepressão de avaria.
Regulação de pressão: Sensores de pressão C
Regulação de velocidade (indicação da pressão): Sensores de
pressão A, B e C
A pressão excedeu o valor absoluto Sobrepressão de avaria, durante mais
de 60 segundos. A avaria também se activará se o sistema ainda não estiver
operacional.
Reposição automática
A pressão desce abaixo do valor absoluto Avaria de sobrepressão.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
6‐12 Localização de avarias
- Avaria - de um sensor de temperatura
Todos os sensores de temperatura são vigiados.
Activação mediante curto-circuito
A temperatura é inferior a - 10 °C (14 °F) durante mais de 5 segundos.
Activação mediante fractura de sensor ou entrada de
sensor aberta
A temperatura é superior a 305 °C (581 °F) durante mais de 5 segundos.
Reposição automática
Após a temperatura ser superior a - 10 °C (14 °F) ou inferior a 305 °C
(581 °F) durante mais de 5 segundos, e/ou após substituição do sensor
avariado.
Nível (pontos de medição variáveis)
Aviso Tanque excessivamente cheio
O aviso activa-se, assim que o nível alcance, ou exceda, 98 %, durante mais
de 5 segundos. Este valor interno é fixo.
Reposição automática
Quando se desce abaixo de 90 %.
Aviso nível do tanque está baixo
NOTA: Este aviso só pode ser activado, se o aquecimento do aparelho de
fusão estiver ligado.
O aviso activa-se, assim que o nível desce abaixo do valor ajustado, durante
mais de 5 segundos. O valor para este aviso ajusta-se na página Nível
(consulte a secção Operação / Painel de comando – Resumo - / V13).
Reposição automática
Ao exceder o valor ajustado.
Avaria Tanque está vazio
A avaria activa-se, assim que o nível alcance ou desça abaixo de 2 %,
durante mais de 5 segundos. Este valor interno é fixo.
Reposição automática
Quando o nível excede 5 %.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Localização de avarias
6‐13
Nível (pontos de medição fixos - sensor de 5 pontos)
Aviso Tanque excessivamente cheio
Se o ponto de medição Tanque excessivamente cheio for alcançado, ou
excedido, durante mais de 5 segundos, será activado um aviso.
Reposição automática
Ao descer abaixo do ponto de medição.
Aviso nível do tanque está baixo
Ao descer abaixo do ponto de medição Nível do tanque está baixo durante
mais de 5 segundos será activado um aviso.
Reposição automática
Se o ponto de medição tiver sido alcançado.
Avaria Tanque está vazio
Ao descer abaixo do ponto de medição Tanque está vazio durante mais de
5 segundos será activada uma avaria.
Reposição automática
Se o ponto de medição tiver sido alcançado.
Avaria Sensor de nível avariado
O sensor de nível emite durante mais de 5 segundos um sinal errado.
Avaria Falha do sensor de nível
É activada em caso de rotura do cabo.
Reposição automática
Após substituir o sensor avariado.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
6‐14 Localização de avarias
Tabelas de localização de avarias
O aparelho de fusão não funciona
Problema
Causa possível
Acção correctiva
Não existe tensão da rede
-
Estabelecer a alimentação da
tensão de rede
Interruptor principal não
ligado
-
Ligar o interruptor principal
Interruptor principal
avariado
-
Substituir o interruptor principal
Fusível principal disparou
-
Ligar o fusível principal
Fusível principal disparou
novamente
Verificar se existe um curto-circuito
no aparelho de fusão ou nos
acessórios
-
Fonte de alimentação de 24
VC.C. avariada
-
Substituir
O endereço IP foi atribuído
duas vezes na rede
Verifique os endereços IP e atribua
um endereço IP inequívoco a cada
componente
Um canal não aquece
Problema
Causa possível
Acção correctiva
Canal está desactivado
-
Activar o canal de temperatura no
painel de comando (ou mediante o
bus de campo de opção)
O canal está atribuído a um
grupo e este está
desactivado ou
encontra-se em redução de
temperatura
Verificar o estado do grupo na
página Ligar grupo(s) de
aplicação(ções)
Activar o grupo através do painel
de comando ou, se estiver
configurado, através da interface
I/O standard.
O canal encontra-se em
operação de indicação
-
P/N 7105830_08
(consulte a secção Operação)
Comute para operação de
regulação
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Localização de avarias
6‐15
O painel de comando não funciona
1
2
3
4
5
6
7
8
9
ACTIVE
ERROR
Ethernet
Profibus DP
Fig. 6‐2
1. CF ACT
2. CAN ACT
3. TOUCH ACT
Problema
4. TOUCH ERROR
5. SUPPLY OK
6. LINK (Ethernet)
Causa possível
7. ACT (Ethernet)
8. ERROR (Profibus DP)
9. ACTIVE (Profibus DP)
Acção correctiva
Não arranca. Painel de
comando escuro ou avisos
de avarias durante o
arranque
Sem tensão: LED SUPPLY OK (5,
fig. 6‐2) não se acende.
Verificar a alimentação de tensão
Placa de memória (CompactFlash)
não introduzida
Introduzir, como se descreve na
secção Reparação, Substituição da
placa de memória
Painel de comando escuro
ou claro
Iluminação de fundo/contraste
modificou-se
Ajustar mediante
O painel de comando não
funciona ou não reage
Hardware avariado
(consulte a secção Operação)
Substituição do painel de comando
Consulte o número de peça
sobresselente na Parts List
separada ou no Anexo B (conforme
o aparelho de fusão)
Painel de comando sujo
Limpar como se descreve na
secção Manutenção / Limpeza
exterior / Painel de comando
Falta a ligação de Ethernet
Endereço IP de IPC ajustado
errado / não válido
Corrigir o endereço IP no painel de
comando (consulte a secção
Operação / Painel de comando
- Resumo - / V21a)
Consulte também a secção
Operação / Operação através
do servidor de rede
Cabo de Ethernet errado ligado
Se a ligação for correcta, o
LED LINK (6, fig. 6‐2) acende‐se
Se a transferência de dados for
correcta, o LED ACT (7, fig. 6‐2)
pisca
Consulte também LEDs do IPC
nesta secção
Cabo ou componentes inexistentes
ou avariados
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
Verificar o cabo de ligação entre
IPC, Ethernet Switch e
coprocessador. Se for necessário,
ligar de acordo com o esquema do
sistema.
P/N 7105830_08
6‐16 Localização de avarias
Não há material (motor não roda)
Problema
Sistema ainda não
operacional
Causa possível
Subtemperatura durante a fase de
aquecimento
Acção correctiva
Aguardar que o aparelho de fusão
aqueça e, se for caso disso, que o
tempo de Atraso da
operacionalidade do sistema tenha
decorrido (Sistema operacional
será indicado na linha de estado).
Sistema actualmente não
operacional
Subtemperatura durante a
operação
Aguardar até que o aparelho de
fusão tenha aquecido
Reabasteceu-se com novo material
Motor não ligado
-
Ligar o motor
NOTA: Encadeamento lógico E.
Consultar Arranque inicial, figura
"Condições para Motor funciona
com e sem interface I/O standard".
A protecção de arranque
do motor foi activada
A redução de temperatura estava
ligada
Ligar o(s) motor(es) novamente
Subtemperatura durante a
operação
-
Em operação comandada por
sinais externos, o parâmetro
Velocidade máx. da bomba está
ajustado para 1 min‐1
Ajustar a velocidade de rotação
Comandada por sinais
externos seleccionada,
porém, o aparelho de fusão
devia funcionar em
operação manual
-
Comutar para operação manual
Não existe autorização
externa dos motores
através da interface I/O
standard
-
Ligar os respectivos contactos da
interface. Para isso, a tecla da
autorização do motor tem de estar
ajustada no painel de comando E
na I/O standard.
Comandada por sinais
externos seleccionada e
não existe nenhum sinal
externo de comando
-
Estabelecer a alimentação de
sinais externos de comando
Interruptor de valor de
limiar não está ajustado
correctamente
-
Verificar e ajustar os valores no
painel de comando
A redução de temperatura
está ligada
-
Desligar ou aguardar até que a
duração da redução tenha
terminado
Velocidade não ajustada
(consultar a secção Operação /
Painel de comando - Resumo - /
M3)
Verificar se o tipo de sinal de
entrada corresponde ao
seleccionado no painel de
comando (analógico/frequência)
Continuação…
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Localização de avarias
Problema
6‐17
Causa possível
Acção correctiva
Temperatura ambiente demasiado
elevada
Reduzir a temperatura ambiente
mediante ventilação ou refrigeração
Capa do ventilador suja
Limpar
Bomba bloqueada por corpo
estranho
Substituir a bomba
Bomba move-se com dificuldade
Substituir a bomba
Material demasiado frio
Ajustar a temperatura
correspondentemente
Motor avariado
-
Substituir
O motor não é alimentado
com tensão
-
Determinar a avaria através de
medições
Avaria no conversor de
frequência
⇒
Desligue e volte a ligar o aparelho
de fusão no interruptor principal
Motor sobreaquecido
Consulte Motor sobreaquecido
Conversor de frequência
sobreaquecido
Reduzir a temperatura ambiente
mediante ventilação ou refrigeração
Motor sobreaquecido
Limpar o dissipador de calor do
conversor de frequência
Conversor de frequência
avariado
Curto-circuito
Verificar o cabo do motor
Sobrecarga (bomba bloqueada por
corpo estranho, bomba move-se
com dificuldade, material
demasiado frio)
Consulte Motor sobreaquecido
-
Substituir
NOTA: Se se tiver sido substituído
mais do que um conversor de
frequência, no painel de comando
surge a página Substituição do
conversor de frequência. Consulte
a secção Reparação, substituir o
conversor de frequência.
Não há sinal externo de comando (tensão / corrente / frequência)
Problema
Causa possível
Acção correctiva
A máquina principal não
funciona
-
Colocar a máquina principal em
funcionamento
Tensão de comando
externa com os pólos
trocados
-
Trocar os pólos
Encoder (sensor de
impulsos de rotação)
avariado
-
Substituir
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
6‐18 Localização de avarias
Não há material (motor roda)
Problema
Causa possível
Acção correctiva
Válvula de isolamento
fechada
-
Abrir
Tanque vazio
-
Encher o tanque
Cartucho filtrante
colmatado
-
Limpar e/ou substituir o tecido
filtrante
Furo de abastecimento de
material à bomba, ou furo
de aspiração da bomba,
entupido
Obstrução devida a corpos
estranhos
Desaparafusar a bomba e limpar o
furo de abastecimento ou o furo de
aspiração
Obstrução devida a material não
fundido
Consulte Material insuficiente
Mangueira / cabeça não está
electricamente ligada
Ligar a ficha na tomada prevista
(consulte a correspondência no
esquema eléctrico)
Canal de temperatura da
mangueira / cabeça não activado
Activar no painel de comando
Aquecimento da mangueira /
cabeça avariado
Substituir a mangueira
A mangueira aquecida está
fria, ou o aplicador está frio
(tanque grande e consumo de
material elevado)
Substituir o(s) cartucho(s) de
aquecimento do aplicador
Quantidade de material demasiado reduzida ou transporte irregular
Problema
Causa possível
Acção correctiva
Furo de abastecimento de
material à bomba, ou furo
de aspiração da bomba,
parcialmente entupido
-
Desaparafusar a bomba e limpar o
furo de abastecimento ou o furo de
aspiração
Válvula de isolamento não
está completamente aberta
-
Abrir
Cartucho filtrante
parcialmente colmatado
-
Limpar e/ou substituir o tecido
filtrante
Válvula de regulação de
pressão avariada
-
Limpar ou substituir
Temperatura de
processamento ajustada
demasiado baixa
-
Corrigir o ajuste de temperatura
Bloco da bomba de
engrenagens apresenta
desgaste
-
Substituir a bomba
Tanque grande e consumo
de material elevado
O material ainda não está
completamente fundido
Ajustar ou aumentar o tempo
Atraso da operacionalidade do
sistema no painel de comando
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Localização de avarias
6‐19
Pressão do material demasiado elevada
Problema
Causa possível
Acção correctiva
Válvula de segurança, ou
válvula de regulação de
pressão, suja e bloqueada
devido a isso
-
Desarmar e limpar ou substituir
Válvula de segurança, ou
válvula de regulação de
pressão, avariada
-
Substituir
Válvula de regulação de
pressão desajustada
-
Ajustar com o ajuste de origem
Válvula de segurança
pneumática (opção)
submetida a pressão
demasiado elevada
-
Reduzir a pressão
Pressão do material demasiado baixa
Problema
Causa possível
Acção correctiva
A bomba de engrenagens
apresenta desgaste
-
Substituir a bomba
A válvula de segurança não
volta a fechar
-
Substituir
Válvula de regulação de
pressão suja e por esta
razão bloqueada
-
Desarmar e limpar ou substituir
Válvula de regulação de
pressão avariada
-
Substituir
Válvula de regulação de
pressão desajustada
-
Ajustar com o ajuste de origem
Válvula de segurança
pneumática (opção)
submetida a pressão
demasiado baixa
-
Aumentar a pressão
Comportamento de rotação errado do motor em operação comandada
por sinais externos
Problema
Sinal externo de comando
oscila apesar da
velocidade da máquina ser
constante
2013 Nordson Corporation
Causa possível
Acção correctiva
Encoder avariado ou contacto
frouxo
Substituir
O elemento de accionamento (p.
ex. correias trapezoidais) patina
Eliminar a patinagem
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
6‐20 Localização de avarias
Depósitos de material no tanque
Problema
Ajuste do valor nominal da
temperatura do tanque
demasiado elevado
Causa possível
Acção correctiva
-
Corrigir o ajuste de temperatura
Material de má qualidade, ou não
apropriado para a utilização (má
resistência à temperatura)
Aconselhar-se com o fabricante de
material
O material solidifica dentro do tanque
Problema
Causa possível
Acção correctiva
Ajuste do valor nominal da
temperatura do tanque
demasiado elevado
-
Corrigir o ajuste de temperatura
O tanque não recebeu gás
inerte
-
Determinar se o fabricante do
material especifica gás inerte
Para a opção Equipamento de
gás inerte
Garrafa de gás inerte vazia
Substituir
Comando do gás inerte não
activado
Verificar o código de configuração
do software: A caixa 22 tem de
conter um G em vez de um X
Verificar os tempos para Duração
do abastecimento de gás e
Interrupção do abastecimento de
gás
P/N 7105830_08
Válvula de solenóide do
equipamento de gás inerte
avariada
Substituir
Módulo I/O 1: fichas X7.1, X7.2
Verificar a ficha
Módulo I/O 1 avariado
Substituir
VersaBlue_VersaBlue_Plus_NW
(a válvula de solenóide encontra-se
na coluna do indicador da pressão)
2013 Nordson Corporation
Localização de avarias
6‐21
Válvula de enchimento (opção)
Problema
Não há material
A válvula de enchimento
não aquece
Causa possível
Acção correctiva
Falta ar comprimido para a peça de
comando ou a pressão deste está
ajustada para um valor demasiado
baixo
Conectar o ar comprimido e ajustar
para o valor correcto
A peça de comando está avariada
Substituição da peça de comando
Temperatura não ajustada
Ajustar no painel de comando do
aparelho de fusão VersaBlue ou no
aparelho de enchimento
A ficha não está ligada
Regulação através de VersaBlue
Ligar na tomada de ligação da
mangueira para isso prevista
Regulação através do aparelho
de enchimento
Ligar na tomada da mangueira
aquecida
Sensor(es) de temperatura
avariado(s)
Substituir
A válvula de enchimento
não alcança a temperatura
ajustada
Cartucho(s) de aquecimento
avariado(s)
Substituir
A válvula de solenóide não
se liga
A válvula de solenóide não se
activa ou está avariada
Activar através do CLP do cliente
e/ou substituir a válvula de
solenóide
Diversos
Problema
Fuga no retentor do veio da
bomba
Causa possível
Acção correctiva
O retentor do veio da bomba está
gasto
Reapertar o tampão roscado da
caixa do bucim
-
Substituir a bomba
Pressão do material
demasiado baixa, caudal
demasiado reduzido
A bomba de engrenagens
apresenta desgaste
Substituir a bomba
Bomba de engrenagens
bloqueada
Material processado demasiado frio
Corrigir o ajuste de temperatura
(respeitar a folha de dados do
fabricante do material)
Material estranho na bomba de
engrenagens
Substituir a bomba
A válvula de segurança não se abre
(pressão de expansão)
Substituir a válvula de segurança
Fuga no aplicador durante
a fase de aquecimento
Continuação…
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
6‐22 Localização de avarias
Diversos (cont.)
Problema
Causa possível
Acção correctiva
A protecção contra
enchimento excessivo
(opção) activa-se, apesar
de o nível ter descido
abaixo do sensor
Os restos de material, que estão
pegados ao sensor, activam o
alarme
Se a protecção contra enchimento
excessivo se activa, a perturbação
tem que ser confirmada. Assim que
o nível descer abaixo do sensor, é
necessário limpá-lo, para que os
restos de material não activem
imediatamente um alarme.
O sensor de nível de
5 pontos emite um sinal
errado, que provoca a
avaria Sensor de nível
avariado
O sensor não pode determinar um
nível completo nos pontos de
medição
No ponto de medição superior
estão colados resíduos de material.
Retire-os.
Encheu-se com material em blocos,
que tem uma distância excessiva
em relação ao sensor.
Se for necessário, aumentar a
sensibilidade (consulte
Substituição da unidade de
avaliação do sensor de 5 pontos
(opção) / calibragem na secção
Reparação)
Encheu-se com granulado, que não
se distribuiu uniformemente pelo
tanque
Distribuir de modo que o sensor
fique uniformemente rodeado de
granulado
Avaria Falha do sensor de
nível no caso do sensor de
nível de 5 pontos
Rotura de cabo ou cabo não
inserido
Consulte LEDs da unidade de
avaliação do sensor de 5 pontos
para determinar o cabo que está
afectado
Aparelho de fusão passa
sempre ao estado
Desconexão
Um ou mais componentes de
comando do CAN‐Bus falharam
Verifique, se necessário substitua
As resistências de terminação de
CAN-Bus não estão correctamente
ligadas
Ligar cada extremidade do
CAN‐Bus a uma resistência (entre
o módulo de regulação de
temperatura e o conversor de
frequência ou entre o módulo de
regulação de temperatura e o
sensor de pressão) de acordo com
o esquema eléctrico.
IPC não encontra o sensor
de pressão CAN-Bus
O sensor de pressão afectado já foi
utilizado noutro ponto e aí não foi
correctamente aceite pelo
CAN-Bus.
Desligar o sensor no painel de
comando como se descreve em
Atribuir um novo sensor de
CAN‐Bus / analógico (secção
Operação), para que o IPC possa
atribuir o novo e correcto endereço
de CAN.
O painel de comando
indica sempre 0 bar
(sensor de pressão
analógico)
Não está ligado sensor algum e
0 Volt são interpretados como “sem
pressão”.
Ligar o sensor e atribuí-lo ao painel
de comando (consulte a secção
Operação)
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Localização de avarias
6‐23
Módulo I/O
Entrada de frequência
+ 24 VCC
1 + 24 VCC
0 VCC
X14.3
2 0 VCC
100 kHz
Um sinal externo de comando para todos os motores (módulo
I/O #1)
3 fin
Entradas analógicas
+ 24 VCC
X4.2
Um sinal externo de comando para todos os motores (módulo
I/O #1)
X5.3
Sensor de nível (módulo I/O #1)
+ A3in
X10
Sinal externo de comando para o motor 1 (módulo I/O #1)
+ 24 VCC
X10
Sinal externo de comando para o motor 3 (módulo I/O #2)
X15
Sinal externo de comando para o motor 2 (módulo I/O #1)
X15
Sinal externo de comando para o motor 4 (módulo I/O #2)
Agnd
0 VCC
+ A1in
+ 24 VCC
+ 24 VCC
0 VCC
0 VCC
+ A2in
+ 24 VCC
0 VCC
0 VCC
+ A4in
Entradas e saídas digitais (LEDs)
5
4
3
6
E12
Saídas digitais LEDs (1)
Acesos em caso de saída activa
Entradas digitais LEDs (2)
Acesos em caso de entrada activa
FIN‐LED (3)
Acende-se, assim que na entrada
de frequência estejam presentes
impulsos > 1 Hz
RUN‐LED (4)
Acende-se em caso de Power ON
(aparelho de fusão ligado)
2
1
E1
A12
Pisca durante a operação
Comunicação de CAN (5)
Acende-se, assim que se efectue
comunicação no CAN-Bus
Erro de CAN (6)
Acende-se em caso de avaria de
comunicação
Fusível (7)
Acende-se, se a alimentação de 24
VCC das saídas internas estiver OK
A1
7
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
6‐24 Localização de avarias
Módulo I/O #1: Entradas digitais (24 VCC)
+24 VCC
+V
‐V
E1
E2
E3
E4
E5
E6
E7
E8
0 VCC
+V
E9
+V
E10
+V
E11
+V
E12
Ficha
LED
Significado
X9.3
E1
Aquecimentos ligados/desligados
X9.4
E2
Ligar/desligar todos os motores (autorização conjunta)
X9.5
E3
Autorização para Motor 1
X9.6
E4
Autorização para Motor 2
X9.7
E5
Ligar/desligar a Redução de temperatura
X9.8
E6
Comutação Operação manual / Operação comandada
por sinais externos
X9.9
E7
Grupo de aplicação 1
X9.10
E8
Grupo de aplicação 2
X13.2
E9
Grupo de aplicação 3
X13.4
E10
Grupo de aplicação 4
X13.6
E11
Interruptor principal (contactor principal)
X13.8
E12
Interruptor do circuito do motor
X13
Variante Ficha dividida
8
8
7
6
5
X9
X13
4
X7 X8
X12
3
2
X3
X11
X6
1
1
Módulo I/O #1: Saídas digitais (30 V, 2 A)
+24 VCC
0 VCC
Ficha
LED
+24 VCC
0 VCC
A1
A2
A3
X3.3
A1
Luz avisadora: lâmpada verde Sistema operacional
X3.4
A2
Luz avisadora: lâmpada amarela Aviso
X3.5
A3
Luz avisadora: lâmpada vermelha Avaria
A4
0 VCC
X6.1
A4
Contactor principal
A5
0 VCC
X7.1
A5
Regulação do gás inerte (válvula de solenóide)
X8.1
A6
Aumento de pressão terminado
X11.2
A7
Sistema operacional
X11.3
A8
Avaria colectiva -Aviso-
X11.4
A9
Avaria colectiva -Avaria-
A11
X11.5
A10
Reservado
A12
X12.1
A11
Encher o tanque
A6
0 VCC
24 VCC externa
A7
A8
A9
A10
X7.2
X12.2
X12.3
X12.4
P/N 7105830_08
Significado
(sinal presente na interface XS2)
A12
Encher o tanque
(sinal presente na interface XS3)
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Localização de avarias
6‐25
Módulo I/O #2: Entradas digitais (24 VCC)
+24 VCC
+V
‐V
E1
E2
E3
E4
E5
E6
E7
E8
0 VCC
+V
E9
+V
E10
+V
E11
+V
E12
Ficha
LED
Significado
X9.3
E1
Autorização para Motor 3
X9.4
E2
Autorização para Motor 4
X9.5
E3
máquina principal arrancada / parada
X9.6
E4
Reservado
X9.7
E5
Válvula de segurança 1
X9.8
E6
Válvula de segurança 2
X9.9
E7
Válvula de segurança 3
X9.10
E8
Válvula de segurança 4
X13.2
E9
Vigilância do acoplamento Motor 1
X13.4
E10
Vigilância do acoplamento Motor 2
X13.6
E11
Vigilância do acoplamento Motor 3
X13.8
E12
Vigilância do acoplamento Motor 4
Módulo I/O #2: Saídas digitais (30 V, 2 A)
+24 VCC
0 VCC
+24 VCC
0 VCC
A1
A2
A3
Ficha
LED
X3.3
A1
Reservado
X3.4
A2
Reservado
X3.5
A3
Válvula pneumática de regulação de pressão 1
A4
0 VCC
A5
0 VCC
A6
0 VCC
24 VCC externa
A7
A8
A9
A10
A11
A12
Significado
e/ou 1 e 2 em caso de bombas de escoamento duplo
X6.1
A4
X7.1
A5
Válvula pneumática de regulação de pressão 2
e/ou 3 e 4 em caso de bombas de escoamento duplo
Válvula pneumática de regulação de pressão 3
e/ou 5 e 6 em caso de bombas de escoamento duplo
X8.1
A6
Válvula pneumática de regulação de pressão 4
e/ou 7 e 8 em caso de bombas de escoamento duplo
X11.2
A7
Reservado
X11.3
A8
Reservado
X11.4
A9
Reservado
X11.5
A10
Reservado
X12.1
A11
Aumento de pressão terminado
A12
Reservado
X12.2
X12.3
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
6‐26 Localização de avarias
LEDs do módulo de regulação de temperatura
D13
D14
D8
D6
D5
D4
D3
D2
D1
D7
Fig. 6‐3
LED
Significado
D7
Tensão de serviço ligada
D8
Receber ou emitir dados de CAN
D14
Não há ligação ao comando (IPC)
D13
Acende: Reposição de software do regulador
Pisca: Transbordo do contador de avarias de CAN, avaria
de compilador, Power‐Down ainda não está completamente
concluído
P/N 7105830_08
D1
A saída de aquecimento do 1° canal está ligada
D2 (...D6)
A saída de aquecimento do 2° (...6°) canal está ligada.
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Localização de avarias
6‐27
LEDs do conversor de frequência
LED
Verde
Estado de operação
Vermelho
Ligado
Desligado
Conversor de frequência autorizado
Ligado
Ligado
Ligação da rede e arranque automático bloqueados
Intermitente
Desligado
Conversor de frequência bloqueado
Desligado
Intermitente
(cadência de 1 s)
Aviso de avaria
Desligado
Intermitente
(cadência de 0,4 s)
Desconexão por sobretensão ou por tensão mínima
Desligado
Desligado
Não existe tensão de alimentação
O conversor está a ser parametrizado
LED da unidade de avaliação da protecção contra enchimento
excessivo
LED
Vermelho (LED
cheio)
Avaria
Intermitente
Fractura do sensor
Ficha do sensor retirada
Ligação à terra de operação não ligada (consulte a
ligação correcta na secção Reparação)
Consulte outros LEDs e o LED da unidade de avaliação do nível para o sensor analógico na secção
Reparação.
LED da válvula proporcional
LED
Estado de operação
Vermelho
Tensão de serviço ligada
Verde
Pressão alcançada
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
6‐28 Localização de avarias
LEDs da unidade de avaliação do sensor de 5 pontos
16
1 2 3 4 5
6
8
7
Fig. 6‐4
LED
Avaria ou estado de operação
Cor do cabo do
sensor
1
Amarelo
Ligado
O material cobre o 1° ponto de medição Tanque
está vazio
branco (wh)
2
Amarelo
Ligado
O material cobre o 2° ponto de medição Nível do
tanque está baixo
vermelho (rd)
3
Amarelo
Ligado
O material cobre o 3° ponto de medição Iniciar o
enchimento
azul (bl)
4
Amarelo
Ligado
O material cobre o 4° ponto de medição Terminar
o enchimento
verde (gn)
5
Amarelo
Ligado
O material cobre o 5° ponto de medição Tanque
excessivamente cheio
preto (bk)
6
Verde
Power
Ligado
7
Vermelho
Fault LED 2
Corresponde ao aviso de avaria Sensor de nível
avariado
Ordem de ligação desordenada. Cabos dos
sensores trocados. Tomar atenção às cores!
-
Fault LED 1
Corresponde ao aviso de avaria Falha do sensor
de nível
-
Ligado
Rotura do cabo no ponto de medição superior ou
no inferior
-
Intermitente
Rotura do cabo no ponto de medição superior e
no inferior
Terra de serviço BE (16, fig. 6‐4) Ligação
interrompida
-
Ligado
8
Vermelho
P/N 7105830_08
Tensão de alimentação aplicada
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Localização de avarias
6‐29
LEDs do IPC
1
2
3
4
6
5
8
7
9
ACTIVE
ERROR
Profibus DP
Ethernet
Fig. 6‐5
1. CF ACT
2. CAN ACT
3. TOUCH ACT
Item
4. TOUCH ERROR
5. SUPPLY OK
6. LINK (Ethernet)
7. ACT (Ethernet)
8. ERROR (Profibus DP)
9. ACTIVE (Profibus DP)
LED
Significado
1
CF ACT (vermelho)
acende-se
brevemente
(interno) acesso à placa de memória
2
CAN ACT (verde)
acende-se
brevemente
CAN activo (transmissão de dados)
3
TOUCH ACT (verde)
aceso
Painel de comando (painel sensível ao toque)
operacional
pisca
ao tocar no painel de comando
desligado
durante o arranque
aceso
durante o arranque, caso contrário existe
avaria
pisca
Painel de comando sujo
desligado
Painel de comando (painel sensível ao toque)
operacional
4
TOUCH ERROR (vermelho)
5
SUPPLY OK (verde)
aceso
Existe tensão
6
LINK (verde)
aceso
Ethernet ligada e detectada
7
ACT (amarelo)
pisca
Ethernet activa (transmissão de dados)
8
ERROR
aceso
Falta ordem (Command) do aparelho principal
de bus de campo:
Cabo do bus de campo partido, não ligado
ou com defeito
Interrupções na comunicação, p. ex., se o
aparelho de comando principal não estiver
ligado
A resistência de terminação do bus falta ou
está avariada
A rede não foi configurada correctamente
Reposições repentinas ou paragens
anormais devidas, p. ex., a perturbações
electromagnéticas
9
ACTIVE
2013 Nordson Corporation
pisca
Profibus activo (transmissão de dados)
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
6‐30 Localização de avarias
Verificação de dados enviados pelo bus de campo
Página de entrada (exemplo) Configuração do Profibus
Endereço do Profibus
10
Modo operação de comando
Premir
, para aceder às informações para o relatório de dados do bus
de campo.
Standard
Bus de campo
Em função do relatório de dados do bus de campo utilizado, que foi
seleccionado em Configuração do aparelho de fusão, serão indicados
determinados dados do bus de campo:
Combinado
Se for utilizado Standard:
Relat. dados bus campo:
Standard
Melter Control em representação binária
Command em representação decimal
Data index em representação decimal
Elab. relatório
activado
Relatório
indicar
Channel number em representação decimal
Write data value em representação decimal
Se for utilizado Alargado:
Relat. dados bus campo:
Alargado
Melter Control 1 em representação binária
Melter Control 2 em representação binária
Command em representação decimal
Elab. relatório
activado
Relatório
indicar
Data index em representação decimal
Channel number em representação decimal
Write data value em representação decimal.
Destes dados resulta um registo de dados. Cada modificação no registo de
dados é registada no relatório, quando a elaboração do relatório está
activada (tecla Elab. relatório activada).
NOTA: Em alguns casos raros, a velocidade de elaboração do relatório
pode ser inferior à velocidade de modificação dos dados. A elaboração do
relatório termina automaticamente, assim que exista um lacuna no relatório.
As últimas modificações do registo de dados registadas podem ser
indicadas (tecla Visualizar relatório).
NOTA: Melter Control, aqui em representação hexadecimal.
No. = Contador de registos de dados em representação decimal de 1
a 99
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Reparação
7‐1
Secção 7
Reparação
ATENÇÃO: Confiar todas as seguintes tarefas unicamente a pessoal
qualificado. Respeitar as indicações de segurança contidas aqui e em toda a
documentação.
Perigo de queimaduras
ATENÇÃO: Quente! Perigo de queimaduras. Utilize equipamento de
protecção adequado.
Alguns componentes do aparelho de fusão só podem ser desmontados após
ter aquecido o aparelho de fusão.
Ter em consideração, antes de trabalhos de reparação
ATENÇÃO: Tensão eléctrica perigosa. O desrespeito pode levar a
ferimentos, morte e/ou a danos do aparelho e de acessórios.
ATENÇÃO: Antes de qualquer trabalho de reparação, desligue o aparelho
da tensão da rede.
Descarga de pressão
ATENÇÃO: Sistema e material sob pressão. Antes de desenroscar
mangueiras aquecidas, reduza a pressão do sistema. O desrespeito desta
recomendação pode levar a graves queimaduras.
Quando se descarregar a pressão, deve-se proceder como se descreve na
secção Instalação, Instalar e desligar uma mangueira aquecida.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
7‐2
Reparação
Painel de comando
CUIDADO: Apenas operar com tampa os aparelhos de fusão sem módulo
de comunicação, para proteger o encaixe.
4
1
5
2
6
3
Fig. 7‐1
1 Módulo de comunicação
PROFIBUS‐DP (opção)*
2 RJ45 Ethernet
3 Não utilizada
4 Ficha CAN de 9 pólos macho SubD
5 Ficha RS232 de 9 pólos
macho SubD System port
6 24 Alimentação de corrente
de VCC
Nota: *Se a opção PROFIBUS DP não estiver configurada, aí encontra-se uma tampa.
Retirar o painel de comando
1. Abra o quadro eléctrico.
2. O painel de comando é fixado à consola por dois parafusos de aperto. As
duas placas quinadas engatam nas fendas de refrigeração do IPC.
3. Solte a fixação e retire os parafusos de aperto e as chapas.
4. Se for necessário, desligue as ligações. Agora é possível retirar o painel
de comando.
CUIDADO: Após colocar o painel de comando, aperte os parafusos de
aperto apenas à mão.
Fig. 7‐2
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Reparação
7‐3
Substituição da placa de memória
ATENÇÃO: A placa de memória só pode ser substituída com o aparelho de
fusão desligado.
NOTA: Em caso de substituição da placa de memória perdem-se todos os
parâmetros ajustados. O aparelho de fusão encontra-se novamente no
estado de entrega. Os parâmetros ajustados podem ser gravados como
receita num PC/Laptop externo.
3
2
1
5
4
Fig. 7‐3
1 Placa de memória CompactFlash
2 Tecla de expulsão da placa de
memória
3 Luzes de controlo (LEDs)
4 Não utilizada
5 Não utilizada
1. Anotar o código de configuração do software.
2. Se existirem sensores de pressão, anotar a atribuição do sensor de
pressão.
3. Gravar e copiar receitas (Download).
Consulte a secção Operação, Upload e Download de receitas do cliente.
4. Desligue o aparelho de fusão no interruptor principal.
5. Consulte Retirar o painel de comando.
6. Prima a tecla de expulsão e retire a placa de memória antiga.
7. Introduza cuidadosamente a placa de memória nova, até a tecla de
expulsão ficar novamente saliente.
8. Volte a encaixar no painel de comando os cabos que estejam soltos.
9. Coloque o painel de comando.
10. Ligue novamente o aparelho de fusão.
11. Introduza o código configuração.
Consulte a secção Operação, Configuração do aparelho de fusão.
12. Controle individualmente a atribuição dos sensores de pressão no painel
de comando e, se for necessário, configure-os e calibre-os.
13. Copie a receita (Upload) para o painel de comando e grave-a sob um
nome próprio.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
7‐4
Reparação
Encaixe / substitua o módulo de comunicação
CUIDADO: Apenas operar com tampa os aparelhos de fusão sem módulo
de comunicação, para proteger o encaixe.
Tome em consideração!
Para protecção dos componentes electrónicos contra descargas
electrostáticas, é necessário usar uma fita de ligação à terra, ao montar e
desmontar o módulo de comunicação
Encaixar o módulo de comunicação apenas se o IPC estiver sem tensão.
1
Fig. 7‐4
1. Desaparafuse a tampa (1, fig. 7‐4) e guarde-a ou desaparafuse o módulo
de comunicação antigo e retire-o.
2. Introduza cuidadosamente o módulo de comunicação novo, até sentir
que ele encaixou.
PROFIBUS DP
XT‐PDP‐TP
ACTIVE
ERROR
Fig. 7‐5
Módulo de comunicação PROFIBUS DP
3. Fixe o módulo de comunicação com os dois parafusos recartilhados.
4. Encaixe o adaptador angular na ligação de PROFIBUS DP.
NOTA: A fotografia mostra um adaptador angular na ligação RS232 em
operação de ControlNet ou EtherNet/IP.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Reparação
7‐5
Substituição do conversor de frequência
CUIDADO: Ligar ou desligar as ligações apenas se o aparelho de fusão se
encontrar sem tensão. Após desligar, o conversor de frequência ainda fica
sob tensão. Antes de iniciar as actividades, aguarde 3 minutos!
NOTA: Se se tiver sido substituído mais do que um conversor de
frequência, no painel de comando surge a página Substituição do conversor
de frequência. Continuar com No painel de comando: Fazer corresponder o
conversor de frequência (CF) substituído os seus motores.
Substituição do módulo CAN do conversor de frequência
1. Desligue da rede o conversor de frequência e aguarde pelo menos 3
minutos.
2. Desligue as ligações do módulo de CAN.
3. Utilizando uma chave de parafusos, levante em primeiro lugar o friso de
pinos (1) e em seguida o módulo de CAN (2).
4. Retire a cobertura de protecção (3) do novo módulo de CAN.
5. Encaixe o módulo de CAN na interface do conversor de frequência.
6. Introduza o friso de pinos (1) até encaixar no friso de contactos do
módulo de CAN.
7. Ligações de acordo com a indicação de destino dos condutores.
3
1
1
2
Fig. 7‐6
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
7‐6
Reparação
Substituição do módulo CAN do conversor de frequência
(cont.)
Resistência de terminação do CAN‐Bus
O CAN‐Bus tem de estar equipado nas duas extremidades com uma
resistência de terminação. Uma das duas resistências de terminação
encontra-se no último módulo de regulação de temperatura e tem de estar
ligada.
LO HI
A segunda resistência de terminação (120 W) tem de estar montada
no módulo CAN do último conversor de frequência (fig. 7‐7)
120 W
ou
se um ou mais sensores de pressão estiverem montados no sistema, no
último sensor de pressão. Consulte a Fig. 7‐13.
Fig. 7‐7
Módulo CAN
ou
no quadro eléctrico separado VBCM (se existir).
NOTA: As duas resistências de terminação do CAN‐Bus estão ligadas em
paralelo através do Bus. Por isso, para uma medição de resistência em
estado montado resulta o valor 60 W.
No painel de comando: Fazer corresponder o conversor de frequência
(CF) substituído os seus motores
Exemplo: Num aparelho de fusão com quatro motores/bombas
configurados, os conversores de frequência dos motores 2 e 4 estavam
avariados e foram substituídos. Após voltar a ligar o aparelho de fusão,
aparece a fig. 7‐8.
NOTA: Se apenas um CF estava avariado e foi substituído, o IPC efectua
automaticamente a correspondência do CF ao motor correcto. Não é
necessário efectuar manualmente a correspondência através do operador.
Substituição do
conversor de frequência
Novo CF
1. Desligar contactor
principal e aguardar
3 minutos!
Contactor
principal
Através de luzes de controlo indica-se para que motores/bombas
configurados se encontrou conversores de frequência. Aqui: Bombas 1 e 3.
Só é possível efectuar a correspondência, se o sistema apenas tiver
encontrado um conversor de frequência (a luz de controlo Novo CF
acende-se). Por esta razão, é necessário que os conversores de frequência
substituídos sejam ligados individualmente ao CAN‐Bus.
Nesta página encontra-se um interruptor para o contactor principal, a fim de
poder executar as actividades no aparelho de fusão sem tensão.
Fig. 7‐8
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Reparação
7‐7
1. Desligar o contactor principal e aguardar 3 minutos.
NOTA: A imagem pode ser deslocada.
Substituição do
conversor de frequência
2. Deixar apenas UM conversor ligado.
Desligar da rede todos os outros!
2. Deixar apenas UM conversor ligado. Desligar da rede todos os outros.
Aqui: Desligar a tensão de serviço dos CF 1, 3 e 4.
3. Ligar o contactor principal!
3. Ligar o contactor principal!
4. Seleccionar
correspondência!
4. Seleccionar correspondência. Premir
, para ir para a fig. 7‐10.
5. Quando todos os conversores
atribuídos, ligar todos, ligar contactor
principal e abandonar a página
Fig. 7‐9
Substituição do
conversor de frequência
5. Aqui: Premir a tecla PUMP 2.
Voltar a abandonar a página premindo o símbolo da porta.
4. Seleccionar correspondência!
6. Desligar o contactor principal e aguardar 3 minutos.
7. Desligar a tensão de serviço dos CF 1, 2 e 3. Ligar o CF 4.
8. Ligar o contactor principal!
9. Seleccionar a correspondência: Premir a tecla PUMP 4.
Fig. 7‐10
10. Desligar o contactor principal e aguardar 3 minutos.
11. Ligar novamente as ligações de todos os conversores de frequência.
Aqui: CF 1, 2 e 3.
12. Ligar o contactor principal!
Agora, todos os conversores de frequência estão em correspondência.
Substituição do
conversor de frequência
13. Voltar a abandonar a página premindo o símbolo da porta.
NOTA: Só se pode abandonar a página, quando todos os conversores
de frequência se encontrarem em correspondência.
14. Desligue e volte a ligar o aparelho de fusão no interruptor principal.
Novo CF
1. Desligar contactor
principal e aguardar
3 minutos!
Contactor
principal
Fig. 7‐11
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
7‐8
Reparação
Montagem da chapa de blindagem (CEM)
2
3
1
-63N5
4
blue
white
bare
red
black
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Reparação
7‐9
Os aparelhos de fusão com sensores de pressão têm uma chapa de
blindagem para o CAN‐Bus no conversor de frequência. Se o equipamento
for actualizado com sensores de pressão, é necessário montar também a
chapa de blindagem.
1. Fixe a chapa de blindagem (3), com dois parafusos (1), ao último
conversor de frequência.
2. Retire cuidadosamente o isolamento do cabo do sensor de pressão
(CAN‐Bus). Disponha os cabos “red” e “black” de modo semelhante ao
da figura.
“red”, “black”, “bare”, “blue”, “white”: Designações de acordo com a
página SYS do esquema eléctrico.
3. Adicionalmente retire apenas o revestimento exterior do cabo do sensor
de pressão, de modo que a malha da blindagem fique a descoberto
(aprox. 20 mm / 0,8 inch).
4. Revire a malha da blindagem de modo que fique encostada ao
revestimento exterior. Isto tem a vantagem do diâmetro do cabo do
sensor de pressão aumentar um pouco, proporcionando assim uma
fixação melhor na braçadeira.
Fig. 7‐12
5. Fixe a braçadeira (4), com o parafuso (2), à chapa de blindagem. Para
isso, a malha da blindagem do cabo do sensor de pressão tem de ficar
sob a braçadeira.
6. Fixe o cabo do sensor de pressão, com uma braçadeira para cabos
(fig. 7‐12), à chapa de blindagem.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
7‐10 Reparação
Substituição do sensor de pressão
Resistência de terminação do Can‐Bus
O último componente do CAN‐Bus (p. ex. um sensor de pressão, ou um
quadro eléctrico VBCM) tem de estar equipado com uma resistência de
terminação (120 W).
1
120 W
5
0,6 Nm
(5,3 lbin)
2
T‐Tap
3
4
6
0.6 Nm
(5,3 lbin)
Sensor de
pressão
(CAN)
Fig. 7‐13
Exemplo com três sensores de pressão e informação sobre cabos T‐Tap e CAN‐Bus com sextavado
1 Conversor de frequência
2 Distribuidor
3 Primeiro sensor de pressão
4 Outros sensores de pressão
5 Resistência de terminação
6 Distribuidor T‐Tap (novo)
Procedimento
Sensores de pressão
P Sensor 1
Calibrar
Real
0
bar
1. Desligue o sensor de pressão a ser substituído (no exemplo P Sensor 1).
Consulte também a secção Operação.
2. Espere até que a tecla LIGAR/DESLIGAR deixe de estar transparente.
3. Retire o sensor de pressão do CAN‐Bus.
4. Introduza o cabo do CAN‐Bus no sensor de pressão novo.
5. Consulte também indicações sobre o binário para cabos T‐Tap e
CAN‐Bus com sextavado na fig. 7‐13.
Fig. 7‐14
Exemplo
6. Consultar passos seguintes em Configuração do sensor de pressão na
secção Operação.
NOTA: Se, durante os trabalhos no CAN‐Bus, acontecerem erros
inexplicáveis (luzes de controlo vermelhas) ou desconexão, desligue e ligue
novamente o aparelho de fusão no interruptor principal.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Reparação
7‐11
Substituição da bomba de engrenagens
A Nordson recomenda, que se substitua a bomba e que se a envie para
reparação.
ATENÇÃO: Quente! Perigo de queimaduras. Utilize equipamento de
protecção adequado.
Válvula de isolamento
Lado do tanque
NOTA: Actue a válvula de isolamento, apenas quando o aparelho de fusão
estiver à temperatura de serviço.
Pino na posição 0: Fechada
Pino na posição 1: Aberta
0
1
Lado da bomba
Fig. 7‐15
Desaparafusar a bomba de engrenagens
1. Feche a válvula de isolamento (1).
NOTA: Desaparafuse a bomba de engrenagens apenas se o material
estiver mole (70 °C/158 °F, em função do material).
1
Fig. 7‐16
CUIDADO: O motor está exactamente alinhado e não pode ser deslocado
para trás no orifício oblongo conjuntamente com a cantoneira. Se isto for
inevitável, consulte Substituição do motor / Alinhamento do motor.
2. Rode o acoplamento, até os parafusos dos meios casquilhos do
acoplamento ficarem mais acessíveis.
3. Desaperte os parafusos (2) dos meios casquilhos do acoplamento do
lado da bomba.
2
4. A metade do acoplamento pode desarmar. Retire cuidadosamente e fim
de evitar que se desarme. Guarde e proteja do pó porque vai voltar a ser
utilizada.
Fig. 7‐17
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
7‐12 Reparação
Substituição da bomba de engrenagens (cont.)
Desenroscar a bomba de engrenagens (cont.)
3
5. Coloque um recipiente por baixo da bomba (3), para recolher os restos
de material.
6. Desaparafuse a bomba.
7. Limpe a superfície de vedação da placa (4). Se for necessário, aqueça
os restos de material com um ventilador de ar quente e, em seguida,
retire-os.
8. Deixe o aparelho de fusão arrefecer até à temperatura ambiente.
4
Fig. 7‐18
Aparafusar a bomba de engrenagens
NOTA: A bomba de engrenagens só pode ser aparafusada quando o
aparelho de fusão estiver frio.
Lado da
bomba
NOTA: As superfícies de vedação da placa e da bomba têm que estar
limpas. Se existirem, substitua sempre a(s) junta(s) tórica(s).
Ferramentas necessárias: Chave dinamométrica
2
4
3
1. Aplique massa lubrificante para temperaturas elevadas (consulte a
secção Manutenção, meios auxiliares) à bomba nova e, se existir(em),
à(s) junta(s) tórica(s) nova(s).
CUIDADO: As bombas dos tipos SF e DF são vedadas por juntas metálicas.
Não utilize massa lubrificante para temperaturas elevadas.
2. Aplique massa lubrificante para temperaturas elevadas (consulte a
secção Manutenção, meios auxiliares) aos parafusos de fixação da
bomba. Aperte os parafusos em cruz com uma chave dinamométrica.
Binário: 25 Nm / 220 lbin.
3. Consulte Tomar em consideração, no caso do acoplamento.
A folga axial, quer dizer a soma das quatro folgas (4, Fig. 7‐19) tem de
ser de pelo menos 2 mm (0,08 in) de ar, para ter em conta a dilatação
térmica durante a operação.
Folga radial admissível: 1 mm (0,04 in)
Folga angular admissível: 1°
1
2
1
NOTA: Agora devem montar-se novos ímanes para a vigilância do
acoplamento, visto que o acoplamento ainda está livremente acessível.
Consulte Substituição dos ímanes do acoplamento.
Fig. 7‐19
4. Desloque a metade do acoplamento sobre o veio da nova bomba.
5. Alinhar os discos do acoplamento (1) centralmente um com o outro e
deixar os elementos do acoplamento (2) pendurados verticalmente
(consulte a fig. 7‐19). Rode com a mão a metade do acoplamento, que
se encontra montada no veio do motor, até à posição correcta.
6. Aperte os parafusos do acoplamento (3). Binário: 36 Nm / 320 lbin.
7. Aqueça o aparelho de fusão à temperatura de serviço e abra a válvula de
isolamento novamente.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Reparação
7‐13
Tomar em consideração, no caso do acoplamento
=
1
1
2
1
1
=
Fig. 7‐20
Rodar os meios casquilhos do acoplamento (1), de modo que as partes
inclinadas do veio da bomba (2) fiquem sobre as do meio casquilho do
acoplamento (consulte a fig. 7‐20).
Apertar os meios casquilhos do acoplamento, de modo que as folgas
sejam iguais (consulte a fig. 7‐20).
Extracto das instruções de montagem e de operação do fabricante:
O veio primário e o veio secundário devem ficar tão exactamente
paralelos* quanto seja possível. Inclinações dos eixos, um em relação ao
outro, provocam sobrecargas dos cantos dos rolamentos e, deste modo,
desgaste prematuro.
O acoplamento não deve ser apertado axialmente. O disco médio tem
que ter uma folga perceptível.
Não se deve desarmar o acoplamento, visto que deste modo se podem
trocar os elementos e os discos do acoplamento, danificar os retentores,
sujar os rolamentos e provocar a falha prematura.
Todos os três discos do acoplamento têm que estar alinhados até a
dimensão** da folga do eixo. Se o disco médio estiver extremamente
rodado, ou seja, se os elementos do acoplamento deixaram de estar
paralelos, o acoplamento pode danificar-se imediatamente depois de ser
posto em funcionamento.
* = alinhados axialmente
** = dentro da folga admissível do eixo
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
7‐14 Reparação
Substituição da vedação Variseal
NOTA: Se o retentor do veio da bomba tiver de ser substituído, a Nordson
recomenda que substitua a bomba e que a envie para reparação. Apenas
pessoal com formação e equipado com ferramentas especiais de montagem
pode substituir o retentor do veio da bomba.
NOTA: A Nordson não pode dar garantia para uma vedação Variseal
substituída pelo próprio.
1. Apenas retire a bomba de engrenagens do aparelho de fusão; não
desmonte a bomba de engrenagens!
Consulte Substituição da bomba de engrenagens nesta secção.
2. Disponha a nova vedação e as ferramentas de montagem apropriadas
de modo a que fiquem acessíveis.
Utilização de ferramentas de montagem
As ferramentas de montagem servem para enfiar as vedações novas, sem
as danificar, por cima dos apoios do veio e da porca da chaveta do veio da
bomba.
CUIDADO: Sem as ferramentas de montagem não é possível montar a
vedação sem a destruir!
1. Para os restantes trabalhos, respeitar as indicações do utilizador
Ferramentas de montagem para conjuntos de vedações com vedações
Variseal (P/N 7146229).
2. Monte a bomba de engrenagens novamente.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Reparação
7‐15
Substituição do motor
NOTA: Execute os trabalhos apenas se o material estiver mole
(aprox. 70 °C / 158 °F, em função do material), visto que, em caso contrário,
não é possível rodar o acoplamento.
1. Solte o cabo de ligação do motor no quadro eléctrico.
2. Retire o conector de ficha do conversor de frequência.
3. Rode o acoplamento, até os parafusos dos meios casquilhos do
acoplamento ficarem mais acessíveis.
4. Desaperte os parafusos dos meios casquilhos do acoplamento do lado
do motor.
5. A metade do acoplamento pode desarmar. Retire cuidadosamente e fim
de evitar que se desarme. Guarde e proteja do pó porque vai voltar a ser
utilizada.
CUIDADO: A cantoneira de suporte não deve ser deslocada para trás no
orifício oblongo nem deve ser desaparafusada. Se isto for inevitável,
consulte Alinhamento do motor.
6. Desaparafusar o motor para fora da cantoneira de suporte.
7. Se existir verniz de protecção sobre o veio do novo motor, retire-o se
necessário.
8. Coloque o acoplamento, sem esforço (sem empurrar nem bater), no
veio. Se for difícil ou impossível, deve lixar a chaveta e o veio com lixa de
tela fina. Se for necessário unte ligeiramente a chaveta e o veio com
massa lubrificante.
9. Monte o novo motor na cantoneira de suporte. Aperte os parafusos de
fixação em cruz com uma chave dinamométrica.
Binário: 20 Nm / 177 lbin.
1
Fig. 7‐21
10. Monte o acoplamento (consulte Tomar em consideração, no caso do
acoplamento). Binário (parafusos do acoplamento): 36 Nm / 320 lbin.
11. Volte a ligar o motor electricamente.
12. Fixe o cabo de ligação com alívio de tensão. Verifique, se a blindagem
do cabo faz contacto com a braçadeira do cabo.
13. Certifique-se de que o motor está bem ligado: A bomba deve agora rodar
no sentido dos ponteiros do relógio (veja a seta).
Fig. 7‐22
Direcção de rotação
da bomba
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
7‐16 Reparação
Alinhamento do motor
CUIDADO: A cantoneira de suporte do motor tem de ser alinhada
exactamente, para evitar, mais tarde, danos no acoplamento e na bomba.
Lado da
bomba
Por isso, após a montagem, em primeiro lugar verificar o alinhamento para
uma velocidade de rotação baixa (5 min‐1).
1. Coloque o veio do motor encostado ao veio da bomba e verifique se
ambos os veios estão alinhados vertical e horizontalmente. Se for
necessário, solte a bomba, alinhe e aperte novamente com 25 Nm (220
lbin) e em cruz.
Consulte informações sobre o acoplamento em Tomar em consideração,
no caso do acoplamento, nesta secção.
2. Monte o acoplamento, sem esforço (sem empurrar nem bater), no veio
da bomba. Binário de aperto: 36 Nm (320 lbin).
4
3
3. Enfie o veio do motor (1, fig. 7‐23) no acoplamento, de modo que ele
fique à face com o primeiro elemento do acoplamento, ou que, quanto
muito, fique saliente de 1 a 2 mm (0,04 - 0,08 in).
4. A folga axial, quer dizer a soma das quatro folgas (4, fig. 7‐23) tem de ser
de pelo menos 2 mm (0,08 in) de ar, para ter em conta a dilatação
térmica durante a operação.
Folga radial admissível: 1 mm (0,04 in)
Folga angular admissível: 1 °
1
5. Aperte os parafusos do acoplamento (3, fig. 7‐23). Binário de aperto:
36 Nm (320 lbin).
Fig. 7‐23
6. Alinhe a cantoneira de suporte do motor com o quadro do aparelho de
fusão, usando um esquadro de encosto.
Esquadro de encosto para alinhar a cantoneira de
suporte do motor
7. Aperte os parafusos da cantoneira de suporte do motor. Binário de
aperto: 20 Nm (177 lbin).
8. Montar o suporte para o sensor de vigilância da fractura do acoplamento
sobre o acoplamento (consulte a figura anterior).
9. Alinhar o sensor.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Reparação
7‐17
Substituir o acoplamento
NOTA: Uma geração de acoplamentos foi equipada com cavidades
quadráticas (bolsas) para os ímanes da vigilância do acoplamento. Estes
acoplamentos e ímanes deixaram de ser fornecidos. A Nordson fornece
apenas ainda os acoplamentos com o novo tipo de registo da velocidade de
rotação.
ATENÇÃO: Campo magnético forte. Perigo de ferimentos. Pessoas com
estimuladores cardíacos, memórias magnéticas de dados e aparelhos
eléctricos ou electrónicos sensíveis têm de respeitar uma distância mínima
de 0,3 m / 12 inch.
Existe perigo de ferimentos devido a força de atracção elevada.
Existe risco de fractura dos ímanes em caso de manuseamento incorrecto.
ATENÇÃO: Quente! Perigo de queimaduras. Utilize luvas de isolamento
térmico.
1. Desligue o aparelho de fusão da tensão da rede.
2. Retire os compartimentos de protecção e o isolamento térmico.
3. Rode o acoplamento até que seja possível executar os trabalhos de
montagem sem problemas.
4. Deixe arrefecer o acoplamento, pois os trabalhos seguintes são mais
fáceis de realizar sem luvas.
5. Solte o acoplamento do lado do motor.
6. Marque a posição do motor e depois deslocar para trás a cantoneira de
suporte do motor (com motor e sensor de fractura do acoplamento) no
orifício oblongo.
7. Solte o acoplamento do lado da bomba, desmonte-o e elimine-o
correctamente.
8. Desenrosque o sensor do suporte do sensor (o sensor é utilizado
novamente) e substitua o suporte antigo do sensor por um novo do kit de
peças sobresselentes Acoplamento.
Lado da
bomba
9. Desloque o motor no orifício oblongo, até o veio do motor encontrar o
veio da bomba. Os dois veios têm de ficar alinhados horizontal e
verticalmente. Depois, desloque o motor novamente para trás.
10. Monte o acoplamento novo, sem esforço (sem empurrar nem bater), no
veio da bomba.
11. Montar o suporte para o sensor de vigilância da fractura do acoplamento
sobre o acoplamento (consulte a figura anterior).
12. Alinhar o sensor.
Mais informações em Aparafusar a bomba de engrenagens e Alinhamento
do motor nesta secção.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
7‐18 Reparação
Substituição da fita de aquecimento do tanque quente
ATENÇÃO: Desligar o aparelho da tensão da rede.
CUIDADO: Superfície quente. Deixe o tanque arrefecer, antes de iniciar os
trabalhos de remodelação. O desrespeito pode levar a queimaduras.
Desmonte a fita de aquecimento existente
1. Retire os compartimentos de protecção e o isolamento térmico.
2. Abra o quadro eléctrico.
3. Desligue as ligações eléctricas da fita de aquecimento (consulte o
esquema eléctrico original).
4. Enfie o cabo eléctrico para o exterior através da parede do quadro
eléctrico.
5. Retire a fita de aquecimento do tanque quente.
6. Elimine a fita de aquecimento correctamente. Ela não volta a ser
necessária.
Fig. 7‐24
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Reparação
7‐19
Montagem da nova fita de aquecimento
NOTA: Durante os dois passos seguintes, dois mecânicos devem trabalhar
em conjunto.
1. Colocar as duas metades da fita de aquecimento centradas no tanque
quente e segurá-las.
2. Juntar as duas metades da fita de aquecimento com os parafusos,
anilhas e porcas (consulte a fig. 7‐25).
Fig. 7‐25
3. Enfiar os cabos eléctricos das duas metades da fita de aquecimento
através da parede do quadro eléctrico para o interior do quadro eléctrico.
4. Cortar os cabos eléctricos à medida, desligar os terminais de fios e
marcar os condutores.
5. Ligue electricamente as metades da fita de aquecimento.
Consulte o esquema eléctrico, que pertence ao conjunto de
remodelação.
6. Feche o quadro eléctrico.
7. Coloque novamente o isolamento térmico e os compartimentos de
protecção.
8. Ponha o aparelho novamente em operação.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
7‐20 Reparação
Substituição da válvula de segurança
ATENÇÃO: Por razões de segurança, a válvula de segurança não pode ser
desmontada. É necessário substituir sempre a válvula completa.
ATENÇÃO: Quente! Perigo de queimaduras. Utilize equipamento de
protecção adequado.
Válvula de segurança
Consulte as actividades em Instalação do kit de manutenção. Porém, os
pontos 3. e 4. não se aplicam.
Válvula de segurança com interruptor Reed
1. Antes de ser possível desmontar a válvula de segurança com interruptor
Reed (1), desenroscar o cabo de ligação (2).
2. Consulte outras actividades em Instalação do kit de manutenção. Porém,
os pontos 3. e 4. não se aplicam.
3. Enroscar o cabo de ligação à nova válvula de segurança com interruptor
Reed.
1
2
Fig. 7‐26
1 Válvula de segurança com interruptor
Reed
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2 Cabo de ligação
2013 Nordson Corporation
Reparação
7‐21
Instalação do kit de manutenção
1
Cada kit contém duas juntas tóricas e massa lubrificante para temperaturas
elevadas.
2
NOTA: Desenrosque e enrosque apenas se a válvula de segurança (2, fig.
7‐27) e a bomba estiverem quentes e o material estiver mole (aprox. 70 °C /
158 °F, em função do material).
Fig. 7‐27
Número de encomenda (P/N) do kit de manutenção: 394592 (para válvula de segurança e válvula de
segurança com interruptor Reed)
Ferramentas necessárias:
Chave de bocas: SW 19 para válvula de segurança standard; SW 24 para válvula de segurança com
interruptor Reed
Alicate
Chave dinamométrica
1.
Feche a válvula isolamento (1, fig. 7‐29).
2.
Se existir: Desenroscar o cabo de ligação do interruptor Reed.
3.
Desenrosque a válvula de segurança com uma chave de bocas e puxe-a
para fora com o alicate.
4.
Retire as juntas tóricas externas e limpe a válvula de segurança por fora.
5.
Monte novas juntas tóricas.
6.
Aplique massa lubrificante em todas as roscas e nas juntas tóricas.
7.
Com o aparelho de fusão quente, introduza cuidadosamente a válvula no
orifício, para evitar que as juntas tóricas se danifiquem.
8.
Aperte a válvula com a chave dinamométrica.
Binário: 15 Nm (133 lbin).
2013 Nordson Corporation
9.
Se existir: Enroscar novamente o cabo de ligação ao interruptor Reed.
10.
Abra a válvula de isolamento.
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
7‐22 Reparação
Substituição do cartucho filtrante
Para substituir o cartucho filtrante deve proceder-se como está descrito na
secção Manutenção.
Tomar em consideração em caso de trabalhos atrás da
cobertura da parte eléctrica do tanque
ATENÇÃO: A cobertura da parte eléctrica (1) está ligada ao condutor de
protecção. Após cada reparação, é necessário ligar novamente o condutor
de protecção (2).
2
1
Fig. 7‐28
Substituição do termóstato
1. Retire a cobertura da parte eléctrica.
2. Desaperte os parafusos de fixação e retire o termóstato avariado (1: em
fusão prévia ou 2: em fusão principal).
3. Se necessário, limpe os pontos de fixação com um pano sem pêlos.
4. Ligue os fios de ligação ao novo termóstato.
2
1
5. Unte o fundo do termóstato com massa condutora de calor (consulte a
secção Manutenção, Meios auxiliares) e volte a fixar o termóstato ao
tanque.
6. Monte novamente a cobertura da parte eléctrica.
Fig. 7‐29
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Reparação
7‐23
Substituição do isolamento das ligações do
aquecimento
ATENÇÃO: O aparelho não pode funcionar, sem que as ligações do
aquecimento estejam correctamente isoladas. Para o isolamento, utilize
unicamente peças sobresselentes Nordson.
No caso de trabalhos de manutenção e/ou reparação, os isolamentos das
ligações do aquecimento (setas, consulte a figura 7‐30) podem danificar-se.
1. Retire porcas (4), anilhas (3 e 5) e cilindro de isolamento (2).
2. Retire completamente o pó cerâmico para fora da ligação do
aquecimento.
3. Introduza novo cilindro de isolamento (1) na ligação do aquecimento.
4. Monte o novo cilindro de isolamento (2), anilha (3) e porca (4). Aperte a
porca cuidadosamente com 1 Nm (8,85 lbin).
Fig. 7‐30
5. Monte o cabo do aquecimento, a anilha de aperto dentada (5) e a porca
(4). Imobilize a primeira porca com uma segunda ferramenta para que o
cilindro de isolamento não se danifique e aperte a segunda porca com
3 Nm (27 lbin).
4
5
4
3
2
1
1 Nm
3 Nm
Fig. 7‐31
1 Cilindro de isolamento, pequeno
2 Cilindro de isolamento, grande
2013 Nordson Corporation
3 Anilha
4 Porca sextavada
VersaBlue_VersaBlue_Plus_NW
5 Anilha de aperto dentada
P/N 7105830_08
7‐24 Reparação
Substituição do sensor de temperatura
Instalação do kit de manutenção
Cada kit contém um sensor de temperatura e massa condutora de calor.
Kit de manutenção, consulte o P/N na Parts List separada.
Ferramentas necessárias:
Alicate
Corta fios
1.
1
Retire a cobertura da parte eléctrica.
2.
Solte os fios de ligação e puxe o sensor de temperatura avariado (1: em
fusão prévia ou 2: em fusão principal) para fora, pelos fios de ligação ou
utilizando um alicate.
2
P/N 7105830_08
3.
Unte o novo sensor com massa condutora de calor.
4.
Introduza o sensor e volte a ligá-lo electricamente.
5.
Monte novamente a cobertura da parte eléctrica.
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Reparação
7‐25
Substituição do módulo I/O e do módulo de regulação
de temperatura
NOTA: As posições do interruptor e as posições do interruptor DIP, as
resistências de terminação de Bus sim/não e as posições de ponte do
módulo substituído, devem ser aproveitadas para o novo.
3
2
1
I/O
Fig. 7‐32
É possível ajustar o endereço de CAN no comutador rotativo com uma chave
de parafusos.
Fig. 7‐33
Módulo I/O
Ajuste do endereço de CAN
Comutador rotativo (ajuste de origem)
Módulo nº.
SW1
SW2
0
5
1
0
6
2
NOTA: A posição do comutador SW1 não pode ser modificada.
Módulo de regulação de temperatura
Ajuste do endereço de CAN
Comutador rotativo (ajuste de origem)
Módulo nº.
Canal de temperatura
S1
S2
7
1
1
1a6
7
2
2
7 a 12
7
3
3
13 a 18
NOTA: A posição do comutador S1 não pode ser modificada.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
7‐26 Reparação
Ajustar Ni 120 ou Pt 100
O tipo de sensor de temperatura (Ni120 ou Pt100) ajusta-se através do
interruptor S4.
PT100
S4
NI120
Fig. 7‐34
Ligar ou desligar resistência de terminação de Bus
A resistência de terminação liga-se ou desliga-se através do interruptor S5.
A resistência de terminação do último módulo de regulação de temperatura
tem de estar sempre ligada, e, as dos outros têm de estar sempre
desligadas.
S5
P. ex. se se equipar com um terceiro módulo:
1. Regule a resistência do módulo 2 de ligada para desligada,
2. Regule a resistência do novo módulo 3 para ligada.
Ligada
Desligado
Fig. 7‐35
Ajuste do interruptor DIP S3
Coloque todos os interruptores em OFF.
ON
S3
Fig. 7‐36
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Reparação
7‐27
Substituição da unidade de avaliação de nível com
sensor analógico (opção)
Indicações importantes
A unidade de avaliação encontra-se na porta do quadro eléctrico. A zona de
medição activa está marcada com duas linhas no sensor de nível.
Não se deve modificar o comprimento do cabo do sensor.
O ajuste por pessoas carregadas electrostaticamente pode causar
funções erróneas no amplificador.
Todos os ajustes devem ser efectuados com terra de operação ligada
(sem função de condutor de protecção). A terra de operação tem que ser
ligada à caixa metálica do aparelho de fusão, pelo caminho mais curto
possível. Não ligue através do condutor de protecção!
Todos os potenciómetros têm 20 escalões sem batente mecânico, quer
dizer, sem posição terminal fixa. Eles não se podem rodar
excessivamente e, portanto, não se podem danificar.
Fig. 7‐37
1
1
3
2
14
13
12
2
3
4
5
11
10
9
8
7
6
Fig. 7‐38
1
2
3
4
5
LED Tensão de serviço (verde)
Potenciómetro 1
LED Calibragem
Fio de ponte Calibragem
Potenciómetro 2
2013 Nordson Corporation
6 LED Tanque excessivamente
cheio (vermelho)
7 LED Nível (verde)
8 LED Tanque está vazio (amarelo)
9 LED Zona de medição de
referência (verde)
VersaBlue_VersaBlue_Plus_NW
10
11
12
13
14
Ligação coaxial Sensor (preto)
Ligação coaxial Sensor (branco)
Conexão Terra de operação
Saída de sinal
Alimentação de tensão (24 V)
P/N 7105830_08
7‐28 Reparação
Calibragem
CUIDADO: Quando realizar a calibragem, não se aproxime das ligações
coaxiais (10, 11, fig. 7‐38) com as mãos ou com ferramentas condutoras, a
fim de não falsificar o sinal.
Condições
O sensor de nível está montado, mecanicamente fixo e electricamente
ligado (tome em consideração as cores do cabo do sensor)
Tanque está vazio
Sensor de nível limpo
Tensão de serviço ligada (LED Tensão de serviço (1, fig. 7‐38) está
aceso).
1. Introduza o fio de ponte calibragem (4) na posição 1.
1
2
3
4
2. Com o potenciómetro 1 (2), procure o ponto de comutação do LED
calibragem (3) (LED acaba de se acender).
Rode no sentido dos ponteiros do relógio: LED aceso
Rodar no sentido contrário ao dos ponteiros do relógio: LED apagado
3. Introduza o fio de ponte calibragem (4) na posição 2.
2
3
4
5
4. Com o potenciómetro 2 (5), procure o ponto de comutação do LED
calibragem (3) (LED acaba de se acender).
Rode no sentido dos ponteiros do relógio: LED aceso
Rodar no sentido contrário ao dos ponteiros do relógio: LED apagado
3
4
5. Introduza o fio de ponte calibragem (4) na posição 3 (central), para
desligar o LED calibragem.
Fig. 7‐39
Agora a unidade de avaliação está operacional.
NOTA: O LED Zona de medição de referência (9, fig. 7‐38) acende-se,
assim que a zona de medição de referência (zona entre a zona inferior
inactiva e a gama de medição do sensor) estiver coberta por material.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Reparação
7‐29
Substituição da unidade de avaliação de nível com
sensor de 5 pontos (opção)
Indicações importantes
A unidade de avaliação encontra-se na porta do quadro eléctrico.
Não se deve modificar o comprimento do cabo do sensor.
O ajuste por pessoas carregadas electrostaticamente pode causar
funções erróneas no amplificador.
Todos os ajustes devem ser efectuados com terra de operação ligada
(sem função de condutor de protecção). A terra de operação tem que ser
ligada à caixa metálica do aparelho de fusão, pelo caminho mais curto
possível. Não ligue através do condutor de protecção!
Todos os potenciómetros têm 20 escalões sem batente mecânico, quer
dizer, sem posição terminal fixa. Eles não se podem rodar
excessivamente e, portanto, não se podem danificar.
Fig. 7‐40
16 17
1 2 3 4 5
6
LED (1) 15
LED (2) 14
LED (3) 13
LED (4) 12
LED (5) 11
10
9
8
7
Fig. 7‐41
Cores dos cabos do sensor preto (bk) - verde (gn) - azul (bl) - vermelho (rd) - branco (wh)
1 LED Tanque está vazio (amarelo)
2 LED Nível do tanque está baixo
(amarelo)
3 LED Iniciar enchimento (amarelo)
4 LED Parar enchimento (amarelo)
5 LED Tanque excessivamente
cheio (amarelo)
2013 Nordson Corporation
6 LED Tensão de serviço (verde)
7 LED Avaria (vermelho)
8 LED Fractura do sensor
(vermelho)
9 Potenciómetro P4
10 Potenciómetro P3
11 Cabo de ligação (bk)
VersaBlue_VersaBlue_Plus_NW
12
13
14
15
16
17
Cabo de ligação (gn)
Cabo de ligação (bl)
Cabo de ligação (rd)
Cabo de ligação (wh)
Conexão Terra de operação
Alimentação de tensão (24V)
P/N 7105830_08
7‐30 Reparação
Calibragem
CUIDADO: Quando realizar a calibragem, não se aproxime das ligações
coaxiais (11 a 15) com as mãos ou com ferramentas condutoras, a fim de
não falsificar o sinal.
Condições
O sensor de nível está montado, fixado mecanicamente e ligado
electricamente.
Prestar atenção à cor do cabo do sensor. A gravação na platina é a
abreviatura inglesa da cor.
Tanque está vazio
Sensor de nível limpo
Tensão de serviço ligada (LED Tensão de serviço (6) está aceso).
1. Rode o potenciómetro P3 (10, fig. 7‐41), apenas até o LED Tanque está
vazio (1, fig. 7‐41) começar a acender-se.
2. Rode para trás apenas até ao ponto de comutação para apagar o LED
Tanque está vazio.
esquerda
3. A partir do ponto de comutação rode mais meia volta para a esquerda.
NOTA: Quanto mais próximo o ajuste estiver do ponto de comutação, maior
é a sensibilidade.
4. Rode o potenciómetro P4 (9, fig. 7‐41), apenas até todos os LEDs (2 a 5,
fig. 7‐41) começarem a acender-se. Devido a tolerâncias de fabrico,
pode acontecer que isto não suceda simultaneamente.
direita
Fig. 7‐42
5. Rode para trás apenas até ao ponto de comutação para apagar os LEDs
2 a 5.
Sentido de rotação
6. A partir do ponto de comutação rode mais meia volta para a esquerda.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Reparação
7‐31
Substituição da unidade de avaliação da protecção
contra enchimento excessivo (opção)
Indicações importantes
A unidade de avaliação encontra-se na porta do quadro eléctrico.
Não se deve modificar o comprimento do cabo do sensor.
O ajuste por pessoas carregadas electrostaticamente pode causar
funções erróneas no amplificador.
Todos os ajustes devem ser efectuados com terra de operação ligada
(sem função de condutor de protecção). A terra de operação tem que ser
ligada à caixa metálica do aparelho de fusão, pelo caminho mais curto
possível. Não ligue através do condutor de protecção!
Todos os potenciómetros têm 20 escalões sem batente mecânico, quer
dizer, sem posição terminal fixa. Eles não se podem rodar
excessivamente e, portanto, não se podem danificar.
Fig. 7‐43
1
6
5
2
4
3
Fig. 7‐44
1 LED Tensão de serviço (verde)
2 Potenciómetro 3
2013 Nordson Corporation
3 Potenciómetro A
4 Tomada Triax para cabo de
sensor
VersaBlue_VersaBlue_Plus_NW
5 LED vazio (verde)
6 LED cheio (vermelho)
P/N 7105830_08
7‐32 Reparação
Calibragem
Condições
O sensor de nível está montado, mecanicamente fixo e electricamente
ligado (tome em consideração as marcações a cores do cabo do sensor)
O tanque está vazio (calibragem em vazio: ajuste mais sensível,
independente do material)
Tensão de serviço ligada (LED Tensão de serviço (1) está aceso).
Fractura do sensor
1. Rode o potenciómetro A (3, fig. 44) 20 voltas no sentido contrário ao dos
ponteiros do relógio.
esquerda
2. Rode o potenciómetroP3 (2) no sentido dos ponteiros do relógio, até que
o LED verdevazio (5) se apague e o LED vermelhocheio (6) comece a
piscar.
NOTA: Se o LED de estado já existir, omita o passo 2.
3. Rode o potenciómetro P3 no sentido contrário ao dos ponteiros do
relógio até ao ponto de comutação (LED verde vazio aceso, LED
vermelho cheio apagado).
4. A partir do ponto de comutação, rode mais uma ou duas voltas no
sentido contrário ao dos ponteiros do relógio.
direita
Fig. 7‐45
NOTA: Quanto mais próximo do ponto de comutação ficar o ajuste, mais
exacta será a vigilância da medição. Se o potenciómetro P3 for rodado no
máximo no sentido contrário ao dos ponteiros do relógio, a vigilância de
fractura do sensor deixa de funcionar.
Sentido de rotação
5. Executar o controlo de funcionamento: Retire o cabo do sensor, a
vigilância de fractura do cabo activa-se (LED vermelho cheio pisca).
Pontos de comutação do valor limite
1. Rode o potenciómetro A no sentido dos ponteiros do relógio até ao ponto
de comutação (LED verde vazio desligado, LED vermelho cheio aceso.
2. A partir do ponto de comutação, rode para trás até o LED verde vazio
estar aceso.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Reparação
7‐33
Substituição do módulo de acoplamento (opção:
entradas separadas de sinais externos de comando)
Fig. 7‐46
Ajuste sempre os interruptores DIP dos módulos de acoplamento para
Input / Output: 0-10 VCC / 0-10 VCC (consulte a fig. 7‐47)
S1
ON
1 2
Fig. 7‐47
S2
ON
1 2 3 4 5 6
Módulo de
acoplamento
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
7‐34 Reparação
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Peças sobresselentes
8‐1
Secção 8
Peças sobresselentes
Utilização da lista ilustrada de peças sobresselentes
As listas de peças sobresselentes no documento separado Parts List estão
estruturadas nas seguintes colunas:
Item— Identifica as peças ilustradas, que podem ser obtidas através da
Nordson.
Part— Número da peça sobresselente Nordson que pode obter, para
cada peça sobresselente mostrada na figura. Uma série de traços na
coluna Part (‐ ‐ ‐ ‐ ‐) significa, que a peça não pode ser encomendada
separadamente.
Description— Esta coluna contém o nome da peça sobresselente e, se
for caso de isso, as suas dimensões e características diversas. Os
pontos da coluna Description mostram a relação entre módulos,
submódulos e peças isoladas.
Quantity— A quantidade necessária por aparelhos, módulo ou
submódulo. A abreviatura AR (conforme seja necessário) utiliza‐se,
quando, nos itens, se trata de embalagens ou do número por módulo que
são função da versão do produto ou do modelo.
INDICAÇÃO: Os textos apenas estão disponíveis em Inglês. Consulte o
documento separado Parts List com o P/N 7119994.
Elementos de fixação
Os elementos de fixação são indicados em cada figura de acordo com a
convenção Fx, em que “x” é o número do elemento de fixação da lista
Schedule of Fasteners, que se encontra no fim do documento separado
Parts List (Lista de peças).
Identificação de componentes
Os componentes eléctricos estão identificados de acordo com a norma
DIN 40719, Parte 2.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
8‐2
Peças sobresselentes
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Dados técnicos
9‐1
Secção 9
Dados técnicos
Dados gerais
-45 ° C a +75 ° C
- 49 ° F a + 167 ° F
Temperatura ambiente
mínima
- 5 °C
+ 23 ° F
Temperatura ambiente
máxima
+ 40 ° C
+104 ° F
Temperatura de
armazenamento
Humidade do ar
10 a 95 %, não condensável
Altitude máx. de serviço
3000 m
9840 ft
Tipo de aquecimento
Elementos de aquecimento encastrados com resistência eléctrica
Sensores de temperatura
possíveis
Ni 120 (aparelho standard)
Pt 100 (opcional)
- Precisão de medição
Pressão do material
(standard)
" 1 °C
" 1 °F
(1 dígito)
5 a 85 bar
500 a 8500 kPa
72,5 a 1233 psi
A válvula de regulação de pressão foi ajustada na origem.
Ajuste de origem:
35 bar
Grau de protecção
IP 54
Emissão de ruído
(a 1 m de distância)
1 motor:
2 motores:
3 motores:
4 motores:
Tipo de motor
Motor trifásico
Tipo de redutor
Redutor de rodas dentadas rectas
3500 kPa
508 psi
62 dB(A)
65 dB(A)
66 dB(A)
68 dB(A)
Gama de ajuste da
1,0 a 100 min‐1
velocidade do motor/bomba Para evitar um desgaste excessivo, a velocidade do motor/bomba não
deve ser constantemente inferior a 5 min‐1 nem superior a 80 min‐1.
Tempo de aquecimento
< 45 minutos
Capacidade de fusão
1 tanque cheio por hora
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
9‐2
Dados técnicos
Temperaturas
CUIDADO: Ter em conta a temperatura de serviço máxima da cabeça de
aplicação instalada, e de outros componentes aquecidos do sistema, em
caso de ajustes de temperatura efectuados no painel de comando do
aparelho de fusão.
Temperatura de serviço
mín.
+ 40 ° C
+100 ° F
Temperatura de serviço
máx.
+ 230 ° C
+450 ° F
Desconexão devida a
sobretemperatura mediante
termóstato
+ 260 ° C
+480 ° F
Desconexiõn mediante
termóstato do
transformador
+ 155 ° C
(" 5 ° C)
+311 ° F
(" 9° F)
Temperatura máx. de
serviço da válvula de
enchimento (opção)
+ 230 ° C
+450 ° F
Ni120
Fig. 9‐1
P/N 7105830_08
Pt100
Tomadas de ligação da mangueira
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Dados técnicos
9‐3
Dados eléctricos
ATENÇÃO: O aparelho está projectado apenas para uma tensão de
serviço. Trabalhe unicamente com a tensão de serviço indicada na placa de
características.
Tensões de serviço
possíveis
200 VCA 3 fases sem condutor neutro (ligação em triângulo - Delta)
230 VCA 3 fases sem condutor neutro (ligação em triângulo - Delta)
400 VCA 3 fases com condutor neutro (ligação em triângulo - WYE)
400 VCA 3 fases sem condutor neutro (ligação em triângulo - Delta)
480 VCA 3 fases sem condutor neutro (ligação em triângulo - Delta)
Desvios de tensão
admissíveis
Rede:
I/O:
Frequência da tensão de
serviço
50/60 Hz
Fusíveis do aparelho de
fusão
Consulte a placa de características
" 10%
" 10%
Potência máxima de ligação Consulte a placa de características
do aparelho de fusão
Operação comandada por
sinais externos
Entrada máx.
2013 Nordson Corporation
0 a 10 VCC
0 a 20 mA
4 a 20 mA
0 a 100 kHz
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
9‐4
Dados técnicos
Dados eléctricos
(cont.)
Potência máxima de ligação do aparelho de fusão (sem acessórios)
Todas as indicações para 230 VCA
Com 1 motor
Com 2 motores
Com 3 motores
Com 4 motores
V12
6850
7650
8450
9250
W
W
W
W
V25, V25H
7480
8280
9080
9880
W
W
W
W
V50, V50H
12805
13605
14405
15205
W
W
W
W
V100, V10H
21540
22340
23140
23940
W
W
W
W
Potência máxima de ligação (acessórios)
Tipos de aparelhos VB, VC, VW e VX
Todas as indicações para 230 VCA
V12
V25, V25H
V50, V50H
*máx. 6 pares
Total
Por par de mangueira/cabeça*
Por canal
10800 W
1800 W
1800 W
Tipos de aparelhos VD, VE, VY e VZ
Todas as indicações para 230 VCA
V25, V25H
V50, V50H
V100, V10H
*máx. 8 pares
Total
Por par de mangueira/cabeça*
Por canal
P/N 7105830_08
14400 W
4000 W
2000 W
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
9‐5
Dados técnicos
Fusíveis do aparelho de fusão
Tipos de aparelhos VB, VC, VW e VX
V12
V25, V25H
V50, V50H
Mangueira/cabeça
Mangueira/cabeça
Mangueira/cabeça
2
4
6
2
4
6
2
4
6
200 V
3 Ph D
46 A
62 A
62 A
57 A
72 A
72 A
61 A
76 A
78 A
230 V
3 Ph D
40 A
54 A
54 A
49 A
62 A
62 A
53 A
66 A
66 A
400 V
3 Ph Y
21 A
29 A
31 A
26 A
33 A
34 A
30 A
38 A
46 A
400 V
3 Ph D
21 A
29 A
31 A
26 A
33 A
34 A
30 A
38 A
46 A
480 V
3 Ph D
17 A
24 A
26 A
22 A
28 A
28 A
25 A
32 A
38 A
Tipos de aparelhos VD, VE, VY e VZ
V25, V25H
V50, V50H
V100, V10H
Mangueira/cabeça
Mangueira/cabeça
Mangueira/cabeça
2
4
6
8
2
4
6
8
2
4
6
8
200 V
3 Ph D
56 A
72 A
72 A
86 A
61 A
76 A
79 A
90 A
90 A
90 A
90 A
90 A
230 V
3 Ph D
49 A
62 A
62 A
75 A
53 A
66 A
68 A
83 A
78 A
90 A
90 A
90 A
400 V
3 Ph Y
27 A
35 A
35 A
43 A
32 A
34 A
41 A
49 A
43 A
49 A
51 A
64 A
400 V
3 Ph D
27 A
35 A
35 A
43 A
32 A
34 A
41 A
49 A
43 A
49 A
51 A
64 A
480 V
3 Ph D
23 A
29 A
29 A
36 A
26 A
28 A
34 A
41 A
36 A
41 A
43 A
53 A
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
9‐6
Dados técnicos
Dados mecânicos
Designação do tipo
V12
V25, V25H
V50, V50H
V100, V10H
Volume do tanque [litros]
15
29
50
97
Extensão do tanque [litros]
--
14
25
50
Abertura do tanque [mm]
Para a opção de válvula
de enchimento
165 x 191
165 x 62
160 x 359
160 x 205
230 x 460
230 x 308
306 x 685
306 x 419
Peso [kg]
Tipos de aparelhos VB, VC, VW, VX
Aparelho de fusão com duas
bombas, sem transformador e
sem embalagem
Aprox. 225
Aprox. 250
Aprox. 275
--
... mais prolongamento do
tanque
--
Aprox. 255
Aprox. 285
--
Peso [kg]
Tipos de aparelhos VD, VE, VY, VZ
Aparelho de fusão com duas
bombas, sem transformador e
sem embalagem
--
Aprox. 265
Aprox. 290
Aprox. 360
... mais prolongamento do
tanque
--
Aprox. 270
Aprox. 300
Aprox. 375
Consulte o peso exacto nos documentos do frete
Número máximo de bombas Dependente do modelo do aparelho de fusão.
de escoamento único
Consulte o resumo da série na secção Introdução.
Número máximo de bombas Dependente do modelo do aparelho de fusão.
de escoamento duplo
Consulte o resumo da série na secção Introdução.
Número de conexões de
mangueira
P/N 7105830_08
2 por escoamento de bomba
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Dados técnicos
9‐7
270
Dimensões
1760
241
600
514
945
1661
1381
1585
Tipos VB, VC, VW, VX
270
Fig. 9‐2
1760
1884
1585
600
241
945
1381
514
Fig. 9‐3
Tipos VB, VC, VW, VX com prolongamento do tanque (Hopper)
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
9‐8
Dados técnicos
Dados mecânicos
(cont.)
Dimensões (cont.)
270
2110
764
850
764
850
241
1195
1381
1565
1935
Fig. 9‐4
Tipos VD, VE, VY, VZ
270
2110
241
1195
1381
1788
1935
Fig. 9‐5
Tipos VD, VE, VY, VZ com prolongamento do tanque (Hopper)
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Opções
10‐1
Secção 10
Opções
Opção: Peças ou funções, que já têm de ser conhecidas antes do início da
montagem do aparelho de fusão.
Acessórios: Peças, que podem ser montadas em qualquer altura, sem
modificação do aparelho de fusão.
VersaBlue
VB025-4E
TER
14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
P A L W 1 D X C X X XX X D # E M GX A X X X
Nordson Engineering GmbH
Lilienthalstr. 6
D 21337 Lüneburg - Germany
Serial No:
www.nordson.com
Caixa do Código de config­
uração
14
15
16
17
18
19
20
21
Opções
P
M
F
C
T
B
N
H
O
A
L
B
P
C
D
F
W
1
2
3
D
N
E
K
C
Caixa do Código de config­
uração
22
23
Opções
G
C
D
G
24
25
26
Reservado
27
28
D
#
Caixa do Código de config­
uração
29
30
31
32
33
34
35
Opções
E
M
G
1
B
C
1
2
4
Reservado
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
36
P/N 7105830_08
10‐2 Opções
Opção no código de
configuração
Box
Também
se pode
adquirir
como
acessório
Descrição
Regulação pneumática de
pressão
14
-
A válvula pneumática de regulação de pressão
substitui a válvula mecânica de regulação de pressão
montada.
P: automática
Uma válvula proporcional abastece a válvula
pneumática de regulação de pressão com ar
comprimido regulado. Ela recebe, da máquina
principal, o sinal externo de comando necessário para
a regulação.
M: manual
O operador ajusta a pressão de ar necessária no
volante do regulador de pressão.
Regulação de derivação
14
-
F: A válvula pneumática de regulação de pressão
substitui a válvula mecânica de regulação de pressão
montada.
Em operação de produção normal, a válvula de
regulação de pressão é abastecida com a pressão de
ar máxima (aprox. 6 bar) e está fechada. O material é
transportado para a saída do aparelho de fusão.
Se o aplicador se fechar, a válvula de solenóide
recebe um sinal eléctrico. A válvula de regulação de
pressão é abastecida com ar comprimido regulado e
começa a abrir-se. O material é encaminhado de volta
(derivação) para o tanque.
Indicação de pressão e
regulação de pressão
14
-
C: Um sensor de pressão por escoamento de bomba.
As bombas de escoamento duplo estão equipadas
com dois sensores de pressão: um para indicação e
outro para regulação. Não existe válvula de regulação
de pressão.
A pressão desejada é introduzida no painel de
comando. Através do sensor de pressão, a pressão é
convertida num sinal eléctrico e utilizada para a
regulação através do CAN‐Bus.
Regulação de caudal
14
-
T: Esta função permite regular a velocidade, para um
valor ajustável, assim que a máquina principal parar.
B: Esta função permite reduzir a pressão do material
através da válvula pneumática de regulação de
pressão, quando o motor pára.
Função de aumento de
pressão
14
-
N: A válvula de segurança mecânica com interruptor
Reed substitui a válvula de segurança mecânica
instalada. Um sensor de pressão por escoamento de
bomba. As bombas de escoamento duplo estão
equipadas com dois sensores de pressão: um para
indicação e outro para regulação. Não existe válvula
de regulação de pressão.
Esta função permite a regulação da pressão do
material para um valor ajustável, assim que a máquina
principal parar ou o sinal externo de comando for
inferior a um valor ajustável.
Continuação …
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Opções
10‐3
Box
Também
se pode
adquirir
como
acessório
Descrição
Função de aumento de
pressão com regulação da
pressão de saída
14
-
H: Uma válvula pneumática de segurança com
interruptor Reed substitui a válvula de segurança
mecânica instalada. A atribuição dos Ports na conexão
de mangueira está modificada. Um sensor de pressão
por escoamento de bomba. As bombas de
escoamento duplo estão equipadas com dois
sensores de pressão: um para indicação e outro para
regulação. Não existe válvula de regulação de
pressão.
Esta função permite despressurizar o sistema. A
bombas podem rodar no sentido inverso. As válvulas
de segurança permanecem abertas até o aparelho de
fusão emitir um aviso de terminado.
Válvula de segurança com
indicação
14
-
O: A válvula de segurança mecânica com interruptor
Reed substitui a válvula de segurança mecânica
instalada. Não existe válvula de regulação de pressão.
Se os filtros ou os bicos de aplicação estiverem
obstruídos, aumenta a pressão do material. A válvula
de segurança abre-se a 85 bar e o material regressa
ao tanque.
O interruptor Reed da válvula de segurança gera um
sinal eléctrico, que pode ser visualizado como avaria
ou como aviso.
Indicação da pressão
15
-
A: Um sensor de pressão por escoamento de bomba
(as bombas de escoamento duplo estão equipadas
com dois sensores de pressão).
A pressão de saída do aparelho de fusão é indicada e
vigiada. Os alarmes para pressão baixa e
sobrepressão serão indicados.
Indicação de nível
16
-
L: Sensor de nível no tanque para a indicação
analógica do nível
Indicação de nível e válvula
de enchimento
16
-
B: Comando de nível (Ni 120)
C: Comando de nível (Pt 100)
Sensor de nível no tanque, para a indicação analógica
de nível, assim como os sinais de enchimento, para
uma válvula de enchimento.
O enchimento automático do tanque efectua-se, p. ex.,
mediante uma instalação de fusão para bidões, a qual
se conecta com a válvula de enchimento através de
uma mangueira aquecida.
Indicação de nível e válvula
de enchimento e protecção
contra enchimento excessivo
16
-
P: Comando de nível (Ni 120) com protecção contra
enchimento excessivo
D: Comando de nível (Pt 100) com protecção contra
enchimento excessivo
Sensor de nível no tanque, para a indicação analógica
de nível, assim como os sinais de enchimento, para
uma válvula de enchimento.
O enchimento automático do tanque efectua-se, p. ex.,
mediante uma instalação de fusão para bidões, a qual
se conecta com a válvula de enchimento através de
uma mangueira aquecida.
Sensor de nível adicional no tanque para protecção
independente contra enchimento excessivo.
Opção no código de
configuração
Continuação …
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
10‐4 Opções
Opção no código de
configuração
Box
Também
se pode
adquirir
como
acessório
Indicação de nível (pontos de
medição fixos)
16
-
F: O sensor de nível mede se existe material em 5
pontos de medição fixos diferentes.
Conjunto de luzes avisadoras
17
W: Com quatro cores. Comunica o estado de operação
do aparelho de fusão.
Interruptor principal
18
-
1: vermelho‐amarelo, com 4 pólos
2: preto, com 3 pólos
3: preto, com 4 pólos
Comunicação com host
19
-
D: PROFIBUS‐DP
N: ControlNet
E: EtherNet/IP
X: Standard IPC
Entradas separadas de sinais
externos de comando
20
-
K: Cada motor recebe um sinal externo de comando
próprio.
(Opção não seleccionável para a Box 32: ACM = 1)
Rodas
21
C: Para mover o aparelho de fusão. Duas delas podem
fixar-se.
Equipamento de gás inerte
22
-
G: Utiliza-se, para cobrir o conteúdo do tanque com
um gás inerte. Isto é necessário para o processamento
de determinados materiais.
Cartucho filtrante / válvula de
segurança
23
C: filtro de 0,8 mm com válvula de segurança para 85
bar
D: filtro de 0.2 mm com válvula de segurança para 100
bar
G: filtro de 0,8 mm com válvula de segurança para 100
bar
X: filtro de 0.2 mm com válvula de segurança para 85
bar
Reserva
24 26
-
-
Válvula de descarga
27
D: A válvula de descarga serve para retirar depressa o
material do tanque.
Entradas para indicação
externa de pressão
28
#: O aparelho pode receber e processar sinais
provenientes de sensores de pressão externos.
Permutador de calor
29
-
E: O permutador de calor serve para manter a
temperatura do quadro eléctrico constante.
Interruptor do circuito do
motor
(interruptor de manutenção
ou reparação)
30
-
M: Interruptor com fecho do circuito do motor. Os
motores podem ser desligados. Contacto adicional
para activação através do sistema de controlo.
Comando da válvula de
solenóide do aplicador
31
-
G: São atribuídos 24 VCC para as válvulas de
solenóide do aplicador. A tensão é controlada através
de I/O Standard.
Aptidão de ligação dos ACM
(ACM = Auxiliary Control
Module (módulo de comando
auxiliar) = quadro eléctrico
adicional)
32
-
1: É possível ligar e activar um ou dois quadros
eléctricos separado (com canais adicionais de motores
e de temperatura).
Descrição
Continuação …
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Opções
10‐5
Box
Também
se pode
adquirir
como
acessório
Controlador lógico
programável (CLP)
33
-
B: A‐B ControlLogix com ControlNet e PanelView
C: A‐B ControlLogix com EtherNet/IP e PanelView
TruFlow
34
-
1: 1 canal TruFlow
2: 2 canais TruFlow
4: 4 canais TruFlow
A opção TruFlow permite uma aplicação optimizada de
quantidades reais de Hot-melt. A regulação da
aplicação das quantidades reais tem um circuito de
feedback (circuito fechado) e optimiza-se a si própria.
Reserva
35 36
-
-
Opção no código de
configuração
2013 Nordson Corporation
Descrição
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
10‐6 Opções
Acessórios
Válvula de retenção
Para conexões de mangueira de 8 mm e de 16 mm
Cabo adaptador
Para a ligação à interface I/O standard
Filtro de rede
Filtra perturbações electromagnéticas
Válvula de segurança (100
bar)
Substitui a válvula de segurança standard (85 bar)
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Chave de identificação
A‐1
Anexo A
Chave de identificação
INDICAÇÃO: A chave de identificação principal do cliente é válida para os
níveis 1 a 3.
Nível
Funções autorizadas
Sem protecção por chave
de identificação
Ligar e desligar aquecimentos
Ligar e desligar a autorização conjunta de motores
Ligar e desligar o interruptor horário semanal
Ligar e desligar a redução de temperatura
Iluminação de fundo / contraste
Mudança de idioma
Modificação de data / hora
Nível 1
Valores nominais de temperatura
Ligar e desligar grupos de aplicações
Autorização individual de motores
Valor nominal de pressão
Valor nominal de velocidade
Velocidade da bomba/pressão máx. (em operação comandada por sinais
externos)
Operação
Operação normal para todos
os utilizadores
Nível 2
Parâmetros
Ajustes para pessoas com
formação
Nível 3
Ajustes de base
Aviso ou avaria de subtemperatura ou de sobretemperatura
Valores de redução de temperatura
Activação automática da redução de temperatura
Duração da redução manual de temperatura
Canal de temperatura activado/desactivado
Comutação de operação comandada por sinais externos / operação
manual
Nomes das aplicações (canais de temperatura, bombas, sensores de
pressão)
Tipo do sistema controlado para temperatura
Conversão ° C,° F
Canal de temperatura: Funcionamento de indicação, funcionamento de
regulação
Valor nominal máximo da temperatura
Definir grupos de aplicações
Selecção da função para ligar grupos de aplicações
Ocupação das entradas de I/O Standard para grupos de aplicações
Interruptor horário semanal: Apagar, modificar programa, copiar
programas
Continuação...
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
A‐2
Chave de identificação
Nível
Nível 3
(cont.)
Nível Nordson
Funções autorizadas
Conversão bar, psi, kPa
Ligar/desligar a vigilância de alarme de pressão
Alarmes de sobrepressão e de pressão baixa
Parâmetros PID de pressão
Autorizações de motores a partir do painel de comando / painel de
comando E I/O standard
Sinal de velocidade da máquina principal: Analógico/frequência,
tensão/corrente
Regulação de velocidade/regulação de pressão
Função de aumento de pressão
Regulação de caudal
Velocidade da máquina principal para velocidade da bomba/pressão
mín./máx.
Velocidade da bomba/pressão mín. (em operação comandada por sinais
externos)
Interruptor de valor de limiar
Repor no ajuste de origem
Configuração do aparelho de fusão
Modos de operação de comando (Standard, bus de campo, combinado)
Parâmetro de nível
Parâmetro de gás inerte
Configuração do cliente (receitas/nomes de aplicações)
Intervalo de manutenção
Configuração de Sistema operacional
Configuração da chave identificação
Receitas
Endereço IP de IPC e Subnet mask
Configuração do sensor de pressão
Configuração do Profibus
Configuração de ControlNet
Configuração de EtherlNet/IP
Vigilância da fractura do acoplamento
Configuração NORDSON
Unicamente para
colaboradores da Nordson
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Chave de identificação
A‐3
Se for necessário, retire esta página e guarde‐a num lugar seguro.
Chave de identificação principal do
cliente
para aparelhos de fusão de cola VersaBlue Nordson
X5SW3HH
Nome do utilizador e palavra de passe
para aparelhos de fusão de cola VersaBlue Nordson
para operação através do servidor de rede IPC
INDICAÇÃO: Prestar atenção às maiúsculas/minúsculas.
Nome do utilizador
VBweb
Palavra de passe
manager
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
A‐4
Chave de identificação
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Painel de comando P/N 207023 e P/N 207850 (1a geração)
B‐1
Anexo B
Painel de comando P/N 207023 e P/N 207850
(1a geração)
Aplicação
Este anexo aplica‐se a aparelho de fusão com os painéis de comando da
1a geração anteriormente mencionados. O P/N do painel de comando
encontra‐se na placa de características respectiva.
O anexo descreve os desvios relativamente ao modelo seguinte.
Características ópticas de diferenciação
A disposição das ligações é diferente.
5
1
3
2
4
1
3
4
2
5
Fig. B‐1
Painel de comando da 1a geração (esquerda) – Modelo seguinte (direita)
Gravar receita
No máximo, só se podem gravar 20 receitas.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
B‐2
Painel de comando P/N 207023 e P/N 207850 (1a geração)
Localização de avarias
Cores da luz avisadora
Alarme
no.
Indicação
de estado
Estado
Verde
Amarelo
Aviso
Vermelho
A apreciação, de que a situação já é crítica para a
aplicação e de que já existe necessidade de actuação,
é do critério do operador.
O sistema permanece operacional.
4
Baixa tensão da bateria do IPC
Baixa tensão da bateria do coprocessador
Substituir a bateria
Extracto da lista de dados de comunicação
Data
index
Designação dos dados
Channel
number
Gama de ajuste,
resolução
0
Campo de Bit
Aparelho de fusão
15
Estado e alarmes do aparelho de fusão
Bit 2
Valor: 1 Alarme: Baixa tensão da bateria do
IPC ou do coprocessador (aviso)
0 Não há alarme
[R]
-
Cores da luz avisadora
Alarme
no.
Indicação
de estado
3
P/N 7105830_08
Estado
Verde
Amarelo
Vermelho
Avaria
ANTIGO: Falha de comunicação do bus de campo
NOVO: Falta ordem (Command) do aparelho principal
de bus de campo
no modo de operação de comando bus de campo ou
combinado
Erro de programação. O aparelho de comando
principal foi mal programado com a ordem=0
Cabo do bus de campo partido, não ligado ou com
defeito
Interrupções na comunicação, p. ex., se o aparelho
de comando principal (Master) não estiver ligado
A resistência de terminação do bus falta ou tem
defeito
A rede não foi configurada correctamente
Reposições repentinas ou paragens anormais
devidas, p. ex., a perturbações electromagnéticas.
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Painel de comando P/N 207023 e P/N 207850 (1a geração)
B‐3
O painel de comando não funciona
LED de +5V1)
1
LINK LED2)
ACT LED3)
Problema
1.
Não arranca. Painel
de comando escuro
ou avisos de avarias
durante o arranque
Causa possível
Fusível (1) avariado (o LED
de +5V1) não está aceso)
Verificar a alimentação de tensão
Placa de memória (CompactFlash)
não introduzida
Encaixar como descrito em
Substituição a placa de memória
2.
Data/hora do dia não
estão correctas
3.
Painel de comando
escuro ou claro
A iluminação de fundo foi
modificada ou o contraste foi
modificado
4.
O painel de comando
não funciona
Hardware avariado
5.
Acção correctiva
Introduzir bateria e/ou substituir e
acertar a data e a hora do dia
Ajustar mediante
Painel de comando sujo *)
Limpar como se descreve na secção
Manutenção / Limpeza exterior /
Painel de comando
Falta a ligação de
Ethernet
Endereço IPC IP ajustado errado /
não válido
Corrigir o endereço IP no painel de
comando
Consulte também a
secção Operação /
Operação através do
servidor de rede IPC
Cabo de Ethernet errado ligado
Se a ligação for correcta o LINK
LED2) acende‐se
Se a transferência de dados for
correcta o ACT LED3) acende‐se
(pisca durante a transferência)
Cabo ou componentes inexistentes
ou avariados
Verificar o cabo de ligação entre IPC,
Ethernet Switch e coprocessador. Se
for necessário, ligar de acordo com o
esquema do sistema.
*) Durante o arranque, o software verifica se a superfície do painel de
comando está suja ou se apresenta pontos com defeitos e mostra‐os
mediante cruzes. Dedos ou papéis de apontamentos também podem ser
detectados como ”erros” e a inicialização será interrompida até os erros
tiverem sido eliminados.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
B‐4
Painel de comando P/N 207023 e P/N 207850 (1a geração)
Reparação
Painel de comando
3
4
5
9
6
7
8
2
1
Fig. B‐2
1 Bateria
2 Placa de memória
3 Fusível
4 Alimentação de corrente de
24 VCC
5 Não utilizada
6 Ficha CAN de 9 pólos macho
Sub‐D
7 RJ45 Ethernet
8 RS232 COM1 (para as opções
ControlNet e EtherNet/IP)
9 PROFIBUS‐DP (opção)
Retirar o painel de comando
1. Levante um pouco o painel de comando de um dos lados e introduzir um
clipe (veja as setas) do lado oposto. Depois disso, é possível retirar o
painel de comando para fora do recorte, de modo que as ligações fiquem
a descoberto.
2. Para colocar o painel de comando, empurre‐o ligeiramente para dentro
do recorte.
Fig. B‐3
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Painel de comando P/N 207023 e P/N 207850 (1a geração)
B‐5
Substituição da bateria
A bateria serve de reserva para o relógio de tempo real e para gravar os
dados em caso de falta de tensão. A bateria deve ser substituída de 3 em 3
anos, para evitar perdas de dados. O mais tardar quando for indicado o
alarme Baixa tensão da bateria do IPC.
INDICAÇÃO: Após uma substituição da bateria, o relógio de tempo real tem
que ser acertado novamente. Consulte a secção Operação, interruptor
horário semanal, ajustar data / hora.
Procedimento para substituir a bateria
1. Ligue o aparelho de fusão durante pelo menos 10 minutos.
2. Seguidamente, desligue o aparelho de fusão e substitua a bateria
rapidamente (os dados, que se encontram na memória de trabalho
apoiada por bateria, conservam‐se pelo menos durante 2 minutos).
3. Ligue o aparelho de fusão. O alarme Baixa tensão da bateria do IPC
continua presente após o arranque do painel de comando.
4. Desligue e volte a ligar o aparelho de fusão. O alarme Baixa tensão da
bateria do IPC deixa de estar presente.
Fig. B‐4
Substituição da placa de memória
ATENÇÃO: A placa de memória só pode ser substituída com o aparelho de
fusão desligado.
INDICAÇÃO: Em caso de substituição da placa de memória perdem‐se
todos os parâmetros ajustados. O aparelho de fusão encontra‐se novamente
no estado de entrega.
Porém, é possível gravar os ficheiros das receitas na nova placa, se as
versões das receitas do software antigo e do novo forem compatíveis.
Consulte a secção Operação, Download.
1. Desligue o aparelho de fusão no interruptor principal.
2. Consulte Retirar o painel de comando.
3. Desenrosque a tampa (fig. B‐5).
4. Prima o pino preto da fenda da placa, a fim de poder retirar a placa de
memória velha.
5. Introduza cuidadosamente a nova placa de memória.
6. Volte a enroscar a tampa.
B
7. Volte a encaixar os cabos que estejam soltos.
8. Coloque o painel de comando.
Fig. B‐5
9. Ligue o aparelho de fusão.
10. Introduza o código configuração.
Consulte a secção Operação, Configuração do aparelho de fusão.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
B‐6
Painel de comando P/N 207023 e P/N 207850 (1a geração)
Peças sobresselentes
‐95A2
17
Fig. B‐6
Item
17
‐95A2
Part
Description
207086
Console IPC
394829
Sealing cord D2,5
207023
207850
394201
-
Central unit, IPC
Central unit, IPC, w/ PROFIBUS‐DP‐Slave
Battery 3V / 950mAh Lithium, RENATA CR2477N
Memory Card (IPC Software Version 1.00.000)
729736
7116383
Quantity
Note
Box
Code
19
19
D
D
19
D
1
910 mm
Memory Card
(1.00.000< IPC Software Version <3.30.020)
1
1
1
1
A
A
B
1
1
Memory Card
(IPC Software Version 3.30.020)
-
207876
Plug, PROFIBUS, EasyConn, PB
1
NOTE A: The Central unit does not contain the Nordson software. Use either the existing memory card, or order
memory card P/N 729736 or P/N 7116383.
B: Contact Nordson Engineering. The melter serial number (ID plate) should always be stated when
ordering the memory card.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Painel de comando P/N 207023 e P/N 207850 (1a geração)
B‐7
Peças sobresselentes para os aparelhos dos tipos VB, VC, VD, VE, VW,
VX, VY, VZ
Item
‐96A1
‐95A2
Part
Quantity
Note
Ethernet Switch 8 ports
1
207023
207850
394201
Central unit, IPC
Central unit, IPC, w/ PROFIBUS‐DP‐Slave
1
1
1
A
A
Memory Card
(IPC‐Software Version 1.00.000)
1
B
729736
Memory Card
(1.00.000<IPC‐Software Version<3.30.020)
7116383
7116242
‐‐‐‐
‐96A5
Description
7109062
Box
Code
32
1
19
19
D
D
1
32
X
Memory Card
(IPC‐Software Version V3.30.020)
1
32
1
IPC coprocessor with software package and
ControlNet gateway
1
19
32
N
1
1
19
32
N
1
1
19
32
N
1
1
19
32
N
1
Battery 3 V / 950 mAh, Lithium, RENATA
CR2477N
1.00.000 < IPC‐Software Version < 3.30.020
7116385
IPC coprocessor with software package
1.00.000 < IPC‐Software Version < 3.30.020
7116385
IPC coprocessor with software package
IPC‐Software Version V3.30.020
7116385
IPC coprocessor with software package
IPC‐Software Version V3.30.020
‐96A5
-
7109494
Battery for IPC coprocessor (XT‐CPU‐BAT1)
Software package for VersaBlue w/ ACM
(IPC‐Software Version V3.30.020)
1
1
32
1
207876
Plug, PROFIBUS, EasyConn, PB
1
19
D
7104901
NOTE A: The memory card of the Central unit does not contain the Nordson software. Either
the existing memory card can be used, or memory card P/N 729736 can be ordered.
B: Contact Nordson Engineering. The melter serial number (ID plate) should always
be stated when ordering the memory card.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
B‐8
Painel de comando P/N 207023 e P/N 207850 (1a geração)
Reparação (aparelhos dos tipos VB, VC, VD, VE, VW,
VX, VY, VZ)
Substituição da bateria do coprocessador
A bateria do coprocessador permite que todos os dados gravados se
mantenham, mesmo se o aparelho de fusão estiver desligado.
Coprocessador
O estado de carga da bateria é vigiado. Se a tensão da bateria for
demasiado baixa, é activado um aviso de avaria (consulte também
Localização de avarias, Alarme Nº. 4: Baixa tensão da bateria do
coprocessador).
Tempo de reserva da bateria
Pelo menos 3 anos
Normalmente 5 anos.
ATENÇÃO: Para que os dados que se encontram no coprocessador se
mantenham, é necessário que o aparelho de fusão esteja ligado durante a
substituição da bateria LIGAR!
Só assim é possível evitar uma falha total do aparelho!
Os trabalhos descritos a seguir, são executados num quadro eléctrico que
se encontra sob tensão. Os trabalhos na proximidade de componentes
eléctricos sob tensão, têm de ser executados com um cuidado muito
especial!
Fig. B‐7
Local de montagem
1. Ter a bateria nova à disposição, para que a substituição da bateria possa
ser executada rapidamente.
Tipo: XT‐CPU‐BAT1, P/N 7104901.
2. Ligue o aparelho de fusão (interruptor principal na posição I/ON ).
O coprocessador encontra‐se no interior do quadro eléctrico do aparelho
VersaBlue, na porta esquerda do quadro eléctrico (Fig. B‐7).
O compartimento da bateria encontra‐se no lado esquerdo do
coprocessador (Fig. B‐8).
3. Abra o compartimento da bateria do coprocessador.
Fig. B‐8
Coprocessador
4. Retire a bateria antiga e coloque‐a para o lado.
CUIDADO: Tome os pólos em consideração. O pólo positivo da bateria
nova tem de ficar voltado no sentido da frente do coprocessador.
5. Monte a bateria nova no coprocessador.
6. Feche o compartimento da bateria.
7. Eliminar correctamente a bateria antiga.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Instruções gerais para o processamento de materiais
C‐1
Anexo C
Instruções gerais para o processamento
de materiais
Definição
Consideram‐se materiais todos os adesivos, incluindo adesivos
termoplásticos e líquidos, vedantes, e os adiante mencionados cuja
aplicação é similar.
INDICAÇÃO: Os materiais que podem ser processados nas máquinas
Nordson são descritos no manual, em Utilização recomendada e Uso inde­
vido. Em caso de dúvida, consulte o seu representante.
Informação do fabricante
Inicie o processamento dos materiais só depois de ler com atenção a
descrição do produto e as instruções de segurança fornecidas pelo
fabricante.
Estas instruções fornecem dados importantes sobre o processamento
correcto do produto, transporte, armazenagem e sobre a sua eliminação.
Além disso, fornecem informação sobre a reactividade e decomposição,
toxicidade, pontos de inflamação, etc..
Responsabilidade
A Nordson não se responsabiliza pelos danos causados por este tipo de
material.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
C‐2
Instruções gerais para o processamento de materiais
Risco de queimaduras
Existe um risco de queimaduras no manuseamento de material aquecido.
Trabalhe cuidadosamente e utilize equipamento de segurança adequado.
Vapores e gases
Assegure‐se de que os vapores e gases não ultrapassam os valores
permitidos por lei. Elimine‐os utilizando métodos adequados e/ou assegure
uma ventilação suficiente da área de trabalho.
Substrato
O substrato deve estar livre de pó, gordura e humidade. Procure escolher o
material adequado e determinar as melhores condições de trabalho, assim
como todo o tipo de tratamento prévio necessário ao substrato.
Temperatura de processamento
Ao processar materiais temperados, deve respeitar a temperatura de
processamento determinada por forma a assegurar uma aplicação de alta
qualidade. Nunca exceda os valores da temperatura! O sobreaquecimento
pode causar coqueificação ou termofraccionamento do adesivo, resultando
em interrupções de trabalho ou falhas no aparelho.
O adesivo deve ser fundido lentamente. Evite uma exposição prolongada ao
calor. Quando o trabalho é interrompido, deve reduzir a temperatura.
Coordene a temperatura do tanque com o consumo do adesivo: quanto
maior a quantidade de adesivo, mais a temperatura se deve aproximar do
valor de processamento permitido; um consumo menor sifgnifica
temperatura mais baixa.
Ao processar adesivo frio, tenha em atenção a influência do calor e da
temperatura ambiente. Se for necessário, arrefeça a temperatura ambiente.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Glossário
D‐1
Anexo D
Glossário
Aparelho de comando
Aparelho para comandar válvulas proporcionais (aparelho de comando de
pressão), ou válvulas de solenóide e/ou cabeças de aplicação (aparelho de
comando do sistema), em função da velocidade da máquina principal.
Aparelho de fusão
Serve para fundir e transportar Hot‐melts ou materiais semelhantes.
Aplicador
Componente do sistema, operado manualmente, para aplicar material como
cordão, ponto, superfície ou aspersão.
Atraso da activação
1. Intervalo de tempo entre o sinal para ligar uma cabeça de aplicação e o
início da aplicação do material.
2. Tempo entre a aplicação de tensão e activação real de um relé de
atraso.
Atraso do disparo
1. Intervalo de tempo entre o sinal para desligar uma cabeça de aplicação e
o fim da aplicação do material.
2. Tempo, após o desligar, durante o qual o relé de atraso se mantém a
activo.
Autorização através da máquina
Autorização de um aparelho de comando mediante um sinal proveniente de
uma máquina principal. Na literatura da Nordson, a autorização através da
máquina também é designada por Parent Machine Interlock ou Security.
bar
Unidade oficial para pressão. A unidade do sistema SI é Pascal (Pa). Nos
EUA a unidade corrente é psi. Consulte Conversões.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
D‐2
Glossário
Bd (baudio)
Unidade para a velocidade de transferência de dados: Bit/s.
Bico
É o componente através do qual o material dai da cabeça de aplicação. O
bico determina o volume, forma e direcção de saída do material.
Cabeça de aplicação, Hot‐melt‐
Consulte Aplicador.
Cabelo de anjo
Fios de cola finos, gerados por transferência incorrecta do bico para o
substrato. A causa disto pode ser, p. ex., um mau comportamento de rotura
do bico em caso de cola altamente viscosa.
CAN‐Bus
O Controlador Area Network é um sistema internacional normalizado de bus
em série. Nos aparelhos de fusão Nordson, os componentes de comando,
como p. ex. reguladores de temperatura, conversores de frequência e
sensores de pressão permutam dados com o PC industrial, através do CAN
Bus. O CAN Bus é utilizado como rede interna para os comandos de
aparelhos Nordson e não está previsto como interface para comandos do
lado do cliente.
Carbonização
Decomposição de um plástico, principalmente devido à influência de calor.
Possível consequência de temperatura de processamento demasiado alta.
Cartucho de aquecimento
Um elemento de aquecimento de resistência, substituível e cilíndrico. É
introduzido num orifício do componente a aquecer.
Caudal
Volume de material, que a bomba transporta. Indicação da quantidade, p.
ex., em cm3/min.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Glossário
D‐3
Caudal de ar nominal
Indicação do volume aspirado pelos exaustores. Adicionalmente, é
necessário considerar a perda de carga do exaustor para o ventilador do
cliente.
Classe de protecção
Para a segurança eléctrica de aparelhos são requeridas medidas de
protecção para impedir que peças metálicas expostas ao contacto possam
conduzir tensão em caso de avaria. A classificação em classes de protecção
informa sobre as medidas de protecção respectivas.
Classe de
protecção
Símbolo
Medidas de protecção
1
Todas a peças metálicas expostas ao contacto estão ligadas umas às
outras por condutores eléctricos e com o condutor de protecção da rede.
2
Mediante a utilização de isolamentos adequados, o aparelho não tem
peças metálicas expostas ao contacto, que possam conduzir tensão em
caso de avaria. Não existe condutor de protecção.
3
O aparelho funciona com baixa tensão até 42 V, alimentada por um
transformador de segurança ou por uma bateria.
CLP
Controlador Lógico Programável (em Inglês PLC)
Codificador
Também designado por Encoder. O codificador regista a velocidade de
produção da máquina principal. Ele fornece um determinado número de
impulsos eléctricos por cada rotação. A frequência é uma medida para a
velocidade de produção. Consulte também Sinal de comando.
Componente
1. Componente do sistema:
O termo designa um aparelho único (p. ex. aparelho de fusão), que faz
parte de um sistema de aplicação.
2. Componente de aparelho:
O termo designa um componente único (p. ex. acoplamento, botão
de PARAGEM DE EMERGÊNCIA) ou um grupo de componentes, que
constituem uma unidade funcional (p. ex. equipamento de gás inerte).
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
D‐4
Glossário
Consumo de potência P
A potência eléctrica (Watt), que o aparelho consome (motor, aquecimento e
os componentes eléctricos situados dentro do quadro eléctrico).
Consumo de potência Pmáx
A potência eléctrica máxima (Watt), que o aparelho e os acessórios a ele
ligados consomem. Ela calcula‐se efectuando o produto da tensão aplicada
pela corrente máxima protegida pelos fusíveis.
ControlNet
Bus de campo normalizado internacionalmente com componentes de
rastreio e de adaptação. Os aparelhos de fusão Nordson (adaptadores) com
interface ControlNet podem ser telecomandados por um comando do lado
do cliente (aparelho de rastreio).
Conversões
Indicação em malha
Indicação em mm
Indicação em malha
Indicação em mm
2,5
8,0
50
0,30
3
6,73
60
0,25
5
4,0
80
0,18
8
2,38
100
0,149
10
2,0
140
0,105
14
1,41
170
0,088
18
1,0
200
0,074
20
0,84
270
0,053
30
0,59
325
0,044
40
0,42
400
0,037
Tabela do U.S. Bureau of Standards (Gabinete de Normas dos EUA)
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
D‐5
Glossário
Conversões (cont.)
Unidade
multiplicada por
resulta
Unidade do sistema SI: [kg/m3]
Densidade
Quilogramas por metro cúbico
kg/m3 1,0 x 10-3
Quilogramas por litro
kg/l
Quilogramas por metro cúbico
kg/m3 8,35 x 10-3
Libras por galão (EUA)
lb/gal
Quilogramas por litro
kg/l
8,35
Libras por galão (EUA)
lb/gal
Libras por galão (EUA)
lb/gal
0,12
Quilogramas por litro
kg/l
Binário
Unidade do sistema SI: [Nm]
Metro newton
N.m
8,85
Libras x polegadas (EUA)
lb.in
Metro newton
N.m
0,74
Libras x pés (EUA)
lb.ft
Libras x polegadas (EUA)
lb.in
0,113
Metro newton
N.m
Libras x pés (EUA)
lb.ft
1,36
Metro newton
N.m
Unidade do sistema SI: Pascal [Pa = N/m2]
Pressão
Pascal
Pa
1,0 x 10-5
Bar
bar
Pascal
Pa
0,69 x 10-6
Libras por polegada quadrada
(EUA)
psi
Bar
bar
14,5
Libras por polegada quadrada
(EUA)
psi
Libras por polegada quadrada
(EUA)
psi
0,069
Bar
bar
Velocidade
Unidade do sistema SI: [m/s]
Metros por segundo
[m/s]
196,89
Pés por minuto
ft/min
Pés por minuto
ft/min
5,1 x 10-3
Metros por segundo
m/s
Comprimento
Unidade do sistema SI: Meter [m]
Metros
m
3,2808
Pés
ft
Pés
ft
0,3048
Metros
m
Centímetros
cm
0,3937
Polegadas
in
Polegadas
in
2,54
Centímetros
cm
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
D‐6
Glossário
Conversões (cont.)
Unidade
multiplicada por
Massa
resulta
Unidade do sistema SI: Quilograma [kg]
Quilogramas
kg
2,2046
Libras (EUA)
lb
Libras (EUA)
lb
0,4536
Quilogramas
kg
Gramas
g
0,0353
Onças
oz
Onças
oz
28,35
Gramas
g
Temperatura
Unidade do sistema SI: Kelvin [K]
Graus Celsius
°C
(° C x 1,8) + 32
Graus Fahrenheit
°F
Graus Fahrenheit
°F
(° F - 32) 1,8
Graus Celsius
°C
Viscosidade dinâmica
Unidade do sistema SI: Pascal x segundo [Pas]
Pascal x segundo
Pas
1,0 x 103
CentipoiseA:
cP
CentipoiseA:
cP
1,0 x 10-3
Pascal x segundo
Pas
Unidade do sistema SI: [m2/s]
Viscosidade cinemática
Metros quadrados por se­
gundo
m2/s
1,0 x 10-6
CentistokeA:
cSt
CentistokeA:
cSt
1,0 x 106
Metros quadrados por se­
gundo
m2/s
Unidade do sistema SI: [m3]
Volume
Metros cúbicos
m3
1, 0 x 103
Litros
l
Metros cúbicos
m3
264,2
Galões (EUA)
gal
Litros
l
0,2642
Galões (EUA)
gal
Galões (EUA)
gal
3,7853
Litros
l
INDICAÇÃO: A: Em 1986 deixou de ser unidade oficial.
Corrente nominal
O valor nominal da corrente, estabelecido pelas normas ou acordo entre
fabricante e cliente, para um aparelho.
dB (A)
Unidade para o nível de ruído, medida de acordo com a curva internacional
de avaliação normalizada A, a qual avalia o ruído de uma maneira
semelhante ao ouvido humano.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Glossário
D‐7
Diluentes
Diluentes são produtos orgânicos líquidos, e as misturas provenientes
destes, que se podem utilizar para limpar superfícies sujas de cola.
Diluentes evaporam‐se facilmente. Quando se utilizam diluentes, é
necessário respeitar especificações especiais.
De uma maneira geral, na literatura da Nordson, trata‐se do diluente
especificado pelo fabricante de Hot‐melt.
Díodo de recuperação
Componente electrónico, que protege módulos electrónicos contra picos de
tensão, que se geram quando se desligam relés ou válvulas de solenóide.
Elemento de aquecimento encastrado
É um elemento de aquecimento de resistência, que, p. ex., está encastrado
num tanque ou numa placa de fusão. Devido a esta ligação intrínseca, o
calor é transmitido de maneira óptima.
Eliminação correcta
Eliminação de desperdícios de todo o tipo, respeitando todos os
regulamentos.
Emissão de ruído
Nível de ruído, que um aparelho transmite directamente ao ar circundante. A
emissão de ruído é indicada em dB (A).
Espessura do cordão
A largura de um cordão de material, que se aplica a um substrato. A
indicação da dimensão refere‐se ao cordão antes da compressão através
das partes da junta.
Firmware
Software interno dos aparelhos, não acessível ao cliente e não modificável.
Gás inerte
Gás (p. ex. azoto), que se utiliza, p. ex. para proteger uma cola contra o
contacto com a humidade do ar e, deste modo, contra reacções não
desejadas.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
D‐8
Glossário
Gerador de taquímetro
Componente, que gera uma tensão eléctrica (tensão de comando externa).
Esta tensão é proporcional à velocidade, com a qual o gerador de taquímetro
é accionado.
Gramagem
Consulte Peso de material aplicado.
Grau de protecção
De acordo com IEC 529/DIN 40 050.
Os graus de protecção para a protecção de componentes eléctricos,
mediante blindagem adequada, são indicados mediante uma abreviatura, p.
ex. IP 54. O primeiro número indica a protecção contra contacto e corpos
estranhos e o segundo a protecção contra água. Normalmente, não se
indica a protecção contra choque como terceiro número.
1. 3o algarismo
2. 3o algarismo
3. 3o algarismo
Protecção contra
contacto e corpos
estranhos
Protecção contra água
Protecção contra choque
Protecção contra...
Protecção contra...
Protecção contra energia de
choque até...
0
-
-
1
Corpos estranhos
> 50 mm
pingos de água caindo
verticalmente
0,225 J = impacto de 150 g a partir
de uma altura de 15 cm
2
Corpos estranhos
> 12 mm
pingos de água caindo
obliquamente
0,375 J = impacto de 250 g a partir
de uma altura de 15 cm
3
Corpos estranhos
> 2,5 mm
Borrifos de água
0,5 J = impacto de 250 g a partir de
uma altura de 20 cm
4
Corpos estranhos
> 1 mm
Salpicos de água
-
5
Acumulação de pó
Jacto de água
6
Entrada de pó
em caso de inundação
7
-
em caso de imersão
8
-
em caso de submersão
9
-
-
IP
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
-
2,0 J = impacto de 500 g a partir de
uma altura de 40 cm
6,0 J = impacto de 1,5 kg a partir de
uma altura de 40 cm
20 J = impacto de 5 kg a partir de
uma altura de 40 cm
2013 Nordson Corporation
Glossário
D‐9
Hopper (tremonha)
Prolongamento do tanque, não aquecido, a fim de aumentar o volume do
tanque.
Host
Comando de ordem superior.
Hot‐melt
Hot‐melts são plásticos termoplásticos. Eles são processados em estado
fundido. A cimentação efectua‐se por endurecimento
Hot‐melt de poliuretano
Hot‐melt reticulador de humidade. Usualmente também se utilizam as
abreviaturas PU e PUR. No processamento da cola de poliuretano, devem
respeitar‐se indicações de segurança especiais.
Iniciador
Elemento, que gera um sinal, quando um objecto se encontra numa
determinada zona da sua proximidade. Possíveis tipos são, p. ex., iniciador
de aproximação e célula fotoeléctrica de uma barreira óptica.
LED
Light Emitting Diode; díodo luminescente.
Material
Designação geral da Nordson para materiais para aplicação, tais como, p.
ex., Hot‐melts termoplásticos, colas, produtos vedantes, cola fria e
semelhantes.
Máquina principal
A máquina do utilizador, que gera o sinal de comando para a operação
comandada por sinais. Consulte também Sinal de comando.
Menu
Estrutura de programa ramificada, na qual o operador selecciona as funções
desejadas.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
D‐10 Glossário
Mestre‐escravo
Configuração de dois ou mais aparelhos, na qual um assume o comando
como mestre de um ou mais escravos.
Exemplo: Os aparelhos de fusão Nordson ligados ao PROFIBUS são
escravos, que são comandados pelo mestre do lado do cliente.
min -1
min-1 = 1/min. rotações por minuto.
MSDS
Material Safety Data Sheet (designação em inglês para Folha de dados de
segurança).
Ni 120
Abreviatura para um sensor de temperatura de resistência à base de níquel
que, para uma temperatura de 0° C, tem uma resistência de 120 W.
N.m
Metro newton, unidade do sistema SI para energia e binário. Consulte
Conversões.
Operação de inversão
Operação do motor de uma bomba no sentido contrário ao do transporte.
Evita que o material pingue após terminar a aplicação.
Operação intermitente
Modo de operação das cabeças de aplicação Neste caso a aplicação do
material não se processa continuamente, mas sim com interrupções, que
conduzem ao padrão de aplicação desejado.
Pa
Pascal, unidade de pressão do sistema SI Consulte Conversões.
Parâmetro
Variável de tamanho ajustável, cujo valor tem que ser introduzido num
aparelho de comando, num comando CLP ou no sistema de controlo.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Glossário
D‐11
Pas
Pascal x segundo, unidade de viscosidade dinâmica do sistema SI.
Percurso prévio
Percurso entre o iniciador e a cabeça de aplicação.
Perigos remanescentes
Perigos que, apesar do respeito de todas os regulamentos de segurança,
durante o fabrico de um produto e também durante a utilização correcta,
ainda representam um perigo remanescente para o utilizador. Chama‐se à
atenção para perigos remanescentes, na medida em que estes sejam do
conhecimento do fabricante, nas instruções de operação e/ou mediante
indicações de aviso no aparelho.
Peso de material aplicado
O peso do material aplicado por unidade de superfície, que será aplicado ao
substrato.
Medição do peso de material aplicado: Com um corta‐círculos, recortam‐se
vários círculos de 100 mm2 da folha contínua não revestida. Os pontos de
recolha de amostras devem estar uniformemente distribuídos ao longo da
largura da folha contínua. O peso das amostras deve ser medido com uma
precisão de 0,01 g e, em seguida, calcula‐se o peso médio. Procede‐se do
mesmo modo com a folha contínua revestida. A quantidade das amostras a
recolher, é função do desvio de peso das amostras umas em relação às
outras. O peso de material aplicado é calculado como a diferença entre o
peso da folha contínua revestida e da não revestida. Geralmente, o peso de
material aplicado é indicado em g/m2.
Pistola de montagem
Consulte Aplicador.
Placa da válvula de segurança
Componente no qual o material circula, quando a válvula de segurança
montada estiver aberta.
Pressão de ar de serviço
Geralmente, a pressão do ar comprimido do lado do cliente é reduzida por
uma unidade de regulação de pressão integrada no aparelho. A pressão de
ar de serviço é a pressão reduzida, com a qual os componentes
pneumáticos trabalham.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
D‐12 Glossário
Poliamida
Designação comum da Nordson para Hot‐melts à base de poliamida. Outras
designações comuns são resina poliamida e Hot‐melt de poliamida.
PROFIBUS
Bus de campo normalizado internacionalmente com componentes mestre e
escravo. Os aparelhos de fusão Nordson (escravos) com interface
PROFIBUS DP podem ser telecomandados por um comando do lado do
cliente (mestre).
Pt 100
Abreviatura para um sensor de temperatura de resistência à base de platina
que, para uma temperatura de 0° C, tem uma resistência de 100 W.
PUR
Consulte Hot‐melt de poliuretano.
Relé de estado sólido
Módulo electrónico sem peças mecânicas, mas com a função de um relé
electromecânico.
Regulador PID
Tipo de regulador, que combina diferentes comportamentos de regulação,
com partes proporcionais, integrais e diferenciais,
O regulador deve ser calibrado de modo que, a variável de regulação
(variável de saída) e a variável de correcção (variável de entrada), oscilem o
menos possível e o tempo até alcançar a estabilidade da variável de
correcção seja tão curto quanto possível.
Revestimento antiaderente
Evita, em grande parte, a requeima de Hot‐melt e facilita a limpeza das
peças dos sistemas de aplicação de Hot‐melt que venham a estar em
contacto com a cola.
rpm
Significa min-1 = 1/min. = rotações por minuto.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Glossário
D‐13
Sensor de temperatura
A peça de um sistema de regulação de temperatura, que detecta a
temperatura e a comunica ao sistema de regulação. Nos aparelhos Nordson
utilizam‐se sensores de temperatura de resistência.
Sensor de temperatura de resistência
Componente com uma resistência eléctrica, cujo valor se modifica de uma
determinada maneira em função da temperatura. Nos aparelhos Nordson
utilizam‐se os modelos Pt 100 e Ni 120.
SI
Système International d' Unités (Sistema Internacional de Unidades).
Sinal de comando
Um sinal gerado pela máquina principal (tensão, corrente ou frequência),
que serve para comandar o aparelho de fusão.
Sistema de aplicação, Hot‐melt‐
Conjunto de aparelhos e componentes, que fundem, transportam, doseiam e
aplicam Hot‐melt, p. ex. instalação de fusão para tambores, aparelho de
fusão, unidade de bombas de dosagem, cabeça de aplicação, unidade de
revestimento e mangueiras aquecidas.
Substrato
O produto, p. ex. tecido, película, sobre o qual se aplica o material.
Temperatura de processamento
A temperatura de processamento é especificada e/ou recomendada pelo
fabricante do material. Ela pode ser consultada nas informações do produto
e/ou nas folhas de dados de segurança (MSDS).
Tempo aberto
O intervalo de tempo máximo, entre a aplicação da cola sobre o substrato e
a junção da segunda parte da junta, durante o qual se pode realizar uma
colagem. Factores como temperatura de aplicação, substrato,
características da cola assim como quantidade de cola, são significativos
para o tempo aberto.
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
D‐14 Glossário
Tempo de cimentação
O intervalo de tempo, que uma cola necessita desde a aplicação até ao
endurecimento completo.
Tensão da rede
Tensão da rede do cliente. Se for necessário, tem que ser transformada,
mediante um transformador, em tensão de serviço.
Tensão de serviço
É a tensão, com a qual o aparelho funciona. A tensão de serviço está
indicada na placa de características. Pode ser que seja necessário um
transformador, a fim de adaptar o aparelho de fusão à tensão da rede do
lado do cliente.
Tensão de comando
Tensão interna do quadro eléctrico para os componentes eléctricos, tais
como regulador de temperatura, CLP, etc.. Normalmente, a tensão de
comando nos quadros eléctrico da Nordson é de 230 VCA ou 24 VCC.
Termóstato
Componente para regulação de temperatura Normalmente concebido como
interruptor eléctrico, que se liga (ou desliga) quando se alcança uma
determinada temperatura (ou uma temperatura ajustável). A diferença entre
a temperatura de ligar e de desligar designa‐se por histerese.
Transformador
Transformador de tensão.
Utilizado nos aparelhos Nordson, a fim de transformar a tensão da rede do
cliente em tensão de serviço.
Válvula de retenção
Uma válvula, em que a circulação só se realiza num sentido. Em caso de
circulação no sentido inverso fecha automaticamente.
Válvula de segurança
Válvula, que impede, que a pressão do material exceda um valor
preajustado.
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
Glossário
D‐15
Válvula de solenóide
Em geral faz parte da cabeça de aplicação. Válvula de comando, que é
actuada por uma bobina electromagnética.
Válvula proporcional
Componente electropneumático, que permite o comando de uma pressão
pneumática através de uma variável eléctrica (geralmente tensão de
comando).
VCA
Abreviatura para Corrente Alterna. Corrente alterna.
VCC
Abreviatura para Corrente contínua. Corrente contínua.
Viscosidade
Tenacidade, é uma medida da força que é necessário exercer para mover
um líquido.
1. Viscosidade (também designada por viscosidade dinâmica). Unidade:
Pás (consulte Conversões).
2. Viscosidade cinemática (viscosidade dinâmica dividida pela densidade
do material). Unidade: m2/s (consulte Conversões).
2013 Nordson Corporation
VersaBlue_VersaBlue_Plus_NW
P/N 7105830_08
D‐16 Glossário
P/N 7105830_08
VersaBlue_VersaBlue_Plus_NW
2013 Nordson Corporation
