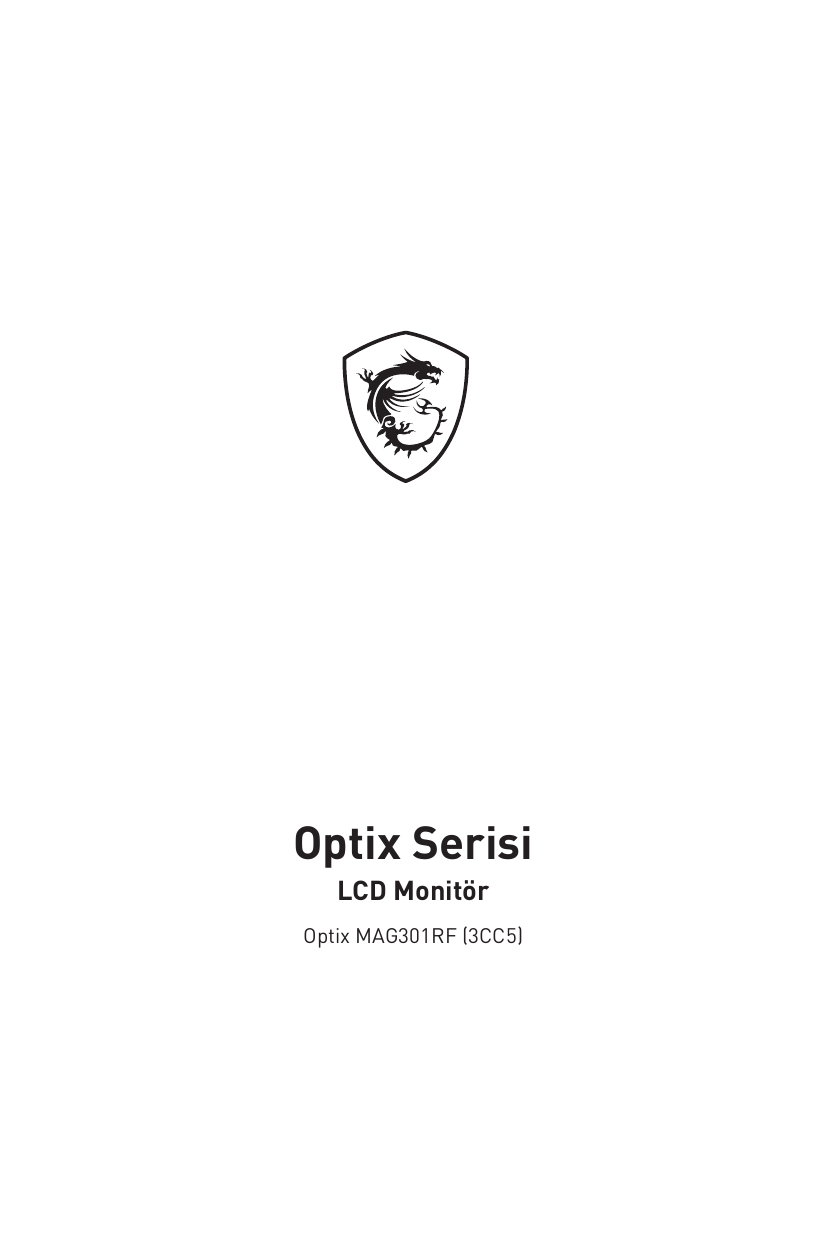

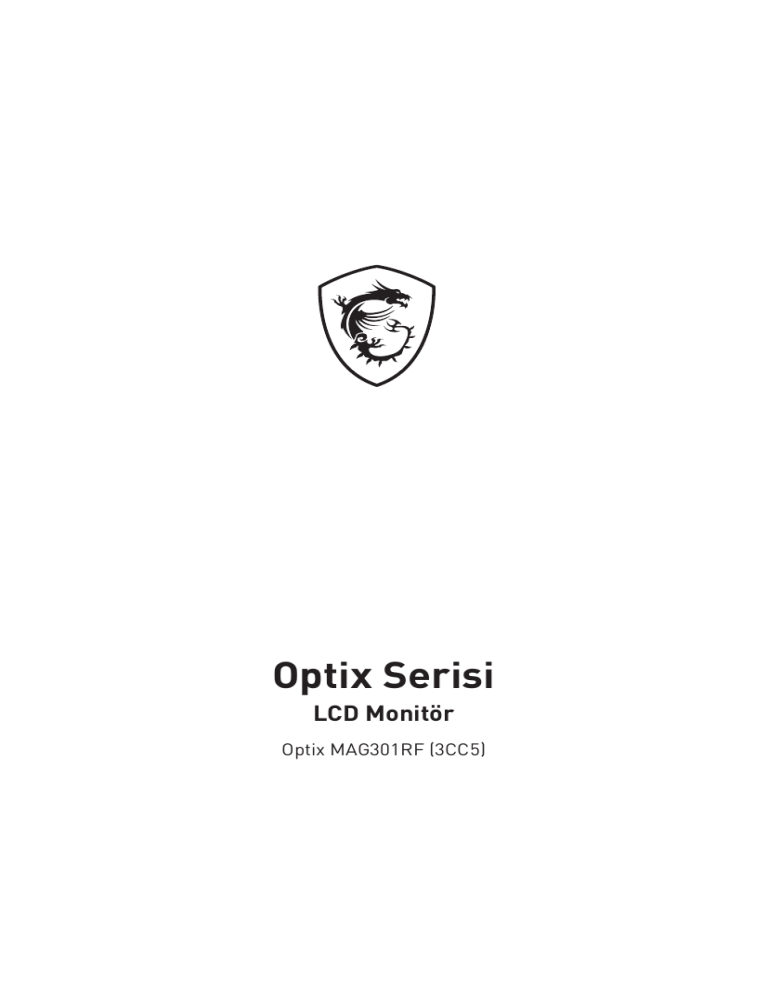

MSI Optix MAG301RF MONITOR El kitabı

Optix Serisi
LCD Monitör
Optix MAG301RF (3CC5)
İçindekiler
Başlarken....................................................................................................................... 3
Paket İçeriği............................................................................................................. 3
Monitör Ayağını Takma............................................................................................ 4
Monitörü Ayarlama.................................................................................................. 5
Monitöre Genel Bakış.............................................................................................. 6
Monitörü Bilgisayara Bağlama................................................................................ 8
OSD Ayarı....................................................................................................................... 9
Gezinme Tuşu.......................................................................................................... 9
Kısayol Tuşu............................................................................................................. 9
OSD Menüler................................................................................................................ 10
Oyun....................................................................................................................... 10
Profesyonel............................................................................................................ 12
Görüntü.................................................................................................................. 13
Giriş Kaynağı.......................................................................................................... 14
Gezinme Tuşu........................................................................................................ 14
Ayar........................................................................................................................ 15
Teknik Özellikler.......................................................................................................... 17
Önceden Ayarlanmış Görüntü Modları...................................................................... 19
Sorun Giderme............................................................................................................ 20
Güvenlik Talimatları.................................................................................................... 21
TÜV Rheinland Sertifikası........................................................................................... 23
Düzenleyici Bildiriler................................................................................................... 24
Gözden Geçirme
V1.0, 2021/02
2
İçindekiler
Başlarken
Bu bölüm donanım ayar işlemleri hakkında bilgi sağlamaktadır. Bağlarken aygıtları
dikkatli tutun ve statik elektriği önlemek için topraklanmış bir bileklik kullanın.
Paket İçeriği
Monitör
Dokümanlar
Optix MAG301RF
Hızlı Başlama Kılavuzu
Kayıt Kartı
Garanti Kartı
MSI Ödül Programı Kartı
Vidalı Ayak
Vidalı Ayak Tabanı
Aksesuarlar
Vidalı Ayak Kapağı
Duvar Montaj Bağlantı Parça(lar)ı için Vidalar kartının
Güç Kablosu
Güç Adaptörü
HDMI Kablosu (İsteğe Bağlı)
Kablolar
⚠⚠Önemli
DisplayPort Kablosu (İsteğe Bağlı)
USB Yukarı Yön Kablosu (USB Tip B Yukarı Yön Bağlantı
Noktası) (İsteğe Bağlı)
∙∙ Öğelerden herhangi biri hasarlıysa ya da eksikse satın aldığınız yerle veya yerel
dağıtıcıyla iletişime geçin.
∙∙ Paket içeriği ülkeye göre değişiklik gösterebilir.
∙∙ Birlikte verilen güç kablosu bu monitöre özeldir ve diğer ürünlerle birlikte
kullanılmamalıdır.
Başlarken
3
Monitör Ayağını Takma
1. Monitörü koruyucu köpüklü ambalajında bırakın. Ayak bağlantı parçasını monitör
bağlantı deliği ile hizalayın.
2. Ayak bağlantı parçasını vidalarla sıkıştırın.
3. Tabanı ayağa takın ve sabitlemek için taban vidasını sıkıştırın.
4. Monitörü dik şekilde monte etmeden önce ayak tertibatının doğru kurulduğundan
emin olun.
⚠⚠Önemli
∙∙ Ekran panelinin çizilmesini önlemek için monitörü yumuşak, korumalı bir yüzeye
yerleştirin.
∙∙ Panel üzerinde herhangi bir sivri nesne kullanmayın.
∙∙ Ayak bağlantı parçasını monte etmek için kullanılan delikler duvar montajında da
kullanılabilir. Uygun duvar montaj kiti için satıcınıza başvurun.
2
1
4
Başlarken
3
Monitörü Ayarlama
Bu monitör, ayarlama özellikleri sayesinde izleme rahatlığınızı en üst düzeye çıkarmak
üzere tasarlanmıştır.
⚠⚠Önemli
∙∙ Monitörü ayarlarken ekran paneline dokunmaktan kaçının.
∙∙ Lütfen döndürmeden önce monitörü hafifçe geriye doğru eğin.
O
O
-5 20
130mm
45
O
45
O
Başlarken
5
Monitöre Genel Bakış
1
2
3
6
6
Başlarken
5
4
7
7
8
9
10
10 11
1
Makro Tuşu
2
Güç Düğmesi
3
4
5
6
7
8
9
10
11
OSD Uygulamasını etkinleştirmek için.
Gezinme Tuşu
Kablo Deliği
Kensington Kilidi
DisplayPort 1.2
HDMI 2.0 Bağlantı Noktası
Kulaklık Girişi
USB 2.0 Tip - B Yukarı Yön Bağlantı Noktası
USB Yukarı Yön Kablosu içindir.
⚠⚠Önemli
Paketteki USB Yukarı Yön Kablosunu bulup
bilgisayara ve monitöre bağlayın. Bu kablo
bağlandığında monitördeki USB Tip A Aşağı
Yön Bağlantı Noktaları kullanıma hazır
olacaktır.
Monitöre
Bilgisayara
USB 2.0 Tip-A Bağlantı Noktası
Güç Girişi
Başlarken
7
Monitörü Bilgisayara Bağlama
1. Bilgisayarınızı kapatın.
2. Monitörden çıkan Görüntü kablosunu bilgisayarınıza bağlayın.
3. Monitör güç adaptörünü ve güç kablosunu birleştirin. (Şekil A)
4. Güç adaptörünü monitör güç girişine bağlayın. (Şekil B)
5. Güç kablosunu prize takın. (Şekil C)
6. Monitörü açın. (Şekil D)
7. Bilgisayarı açın, monitör sinyal kaynağını otomatik olarak algılayacaktır.
B
D
C
A
8
Başlarken
OSD Ayarı
Bu bölüm OSD Ayarı hakkında önemli bilgiler sağlamaktadır.
⚠⚠Önemli
Bütün bilgiler önceden haber verilmeksizin değişime konudur.
Gezinme Tuşu
Monitör, ekran menüsünde (OSD) gezinmeyi sağlayan çok yönlü bir denetim olan
Gezinme Tuşuna sahiptir.
Yukarı / Aşağı / Sol / Sağ:
∙∙ İşlev menülerini ve öğeleri seçme
∙∙ işlev değerlerini ayarlama
∙∙ İşlev menülerine giriş/çıkış
(OK) Tuşuna Basın:
∙∙ Ekran Menüsü (OSD) başlatılır
∙∙ Alt menülere girme
∙∙ Bir seçimi veya ayarı onaylama
Kısayol Tuşu
∙∙ Kullanıcılar, OSD menüsü etkin olmadığında Gezinme Tuşu yukarı, aşağı, sola
veya sağa doğru hareket ettirerek Oyun Modu, Ekran Yardımı, Alarm Saati ve Giriş
Kaynağına giriş yapabilir.
∙∙ Kullanıcılar farklı işlev menülerine girmek için kendi Kısayol Tuşlarını
kişiselleştirebilir.
OSD Ayarı
9
OSD Menüler
Oyun
1. Düzey Menü
Oyun Modu
2./3. Düzey Menü
Kullanıcı
FPS
Yarış
RTS
RPG
Gece Görüşü
KAPALI
Normal
Güçlü
Açıklama
∙∙ Tüm öğeler kullanıcılar tarafından
ayarlanabilir.
∙∙ Mod efektlerini seçmek ve önizleme
yapmak için Yukarı veya Aşağı
Düğmesini kullanın.
∙∙ Mod türünüzü onaylayıp uygulamak
için Tamam Düğmeye basın.
∙∙ Bu işlev arka plan parlaklığını
iyileştirir ve FPS oyunları için önerilir.
En Güçlü
Tepki Süresi
A.I.
Normal
Hızlı
En Hızlı
10
OSD Menüler
∙∙ Kullanıcılar herhangi bir Modda Tepki
Süresi işlevini ayarlayabilir.
∙∙ MPRT etkinleştirildiğinde Tepki Süresi
kullanılamaz olacaktır.
∙∙ MPRT devre dışı bırakıldıktan
sonra Tepki Süresi Hızlı olarak
ayarlanmalıdır.
1. Düzey Menü
MPRT
Yenileme Hızı
2./3. Düzey Menü
KAPALI
AÇIK
Konum
Sol Üst
Sağ Üst
Sağ Alt
Özelleştir
AÇIK
Alarm Saati
Konum
Sol Üst
Sağ Üst
Sol Alt
Sağ Alt
KAPALI
15:00
30:00
∙∙ MPRT etkinleştirildiğinde, HDCR ve
Parlaklık etkinleştirilemez.
∙∙ MPRT etkinleştirildiğinde Tepki Süresi
kullanılamaz olacaktır.
Sol Alt
KAPALI
Açıklama
Özelleştir
∙∙ Adaptive-Sync AÇIK olarak ayarlıyken,
MPRT devre dışı bırakılmalıdır.
∙∙ Kullanıcılar herhangi bir Modda
Yenileme Hızı işlevini ayarlayabilir.
∙∙ Varsayılan Yenileme Hızı Konum ayarı
Sol Üst şeklindedir. Konum işlevi,
ekran menüsünde ayarlanabilir.
Yenileme Hızı Konum ayarınızı
onaylayıp uygulamak için Tamam
Düğmeye basın.
∙∙ Bu monitör, işletim sisteminin
önceden ayarlanmış Ekran Yenileme
Hızı değerini izler ve o değerde çalışır.
∙∙ Kullanıcılar herhangi bir Modda Alarm
Saati işlevini ayarlayabilir.
∙∙ Saati ayarladıktan sonra zamanlayıcıyı
etkinleştirmek için Tamam Düğmeye
basın.
∙∙ Varsayılan Alarm Saati Konum ayarı
Sol Üst şeklindedir. Kullanıcılar kendi
konumlarını seçebilir.
00:01~99:59
45:00
Ekran Yardımı
60:00
Yok
Simge
Pozisyon
Sıfırla
∙∙ Kullanıcılar herhangi bir Modda Ekran
Yardımı işlevini ayarlayabilir.
∙∙ Ekran Yardımı varsayılan ayarı Yok
şeklindedir.
OSD Menüler
11
1. Düzey Menü
Adaptive-Sync
Profesyonel
1. Düzey Menü
Profesyonel
Mod
2./3. Düzey Menü
Açıklama
AÇIK
∙∙ DisplayPort veya HDMI varsayılan
ayarı AÇIK şeklindedir ve herhangi bir
modda, çözünürlükte, giriş kaynağında
ve ekran yenileme hızında AÇIK/
KAPALI olarak ayarlanabilir.
KAPALI
∙∙ Adaptive-Sync ekran yırtılmasını önler.
∙∙ Adaptive-Sync etkinleştirilirse, MPRT
devre dışı kalır.
2. Düzey Menü
Açıklama
Mavi Karşıtı
∙∙ Tüm öğeler kullanıcılar tarafından
ayarlanabilir.
Kullanıcı
Film
Ofis
sRGB
Düşük Mavi Işık KAPALI
AÇIK
∙∙ Varsayılan mod Kullanıcıdır.
∙∙ Mod efektlerini seçmek ve önizleme yapmak
için Yukarı veya Aşağı Düğmesini kullanın.
∙∙ Mod türünüzü onaylayıp uygulamak için
Tamam Düğmeye basın.
∙∙ Düşük Mavi Işık, gözlerinizi mavi ışığa karşı
korur. Düşük Mavi Işık etkinleştirildiğinde,
ekran renk sıcaklığını daha sarı bir ışığa
ayarlar.
∙∙ Kullanıcılar Düşük Mavi Işığı herhangi bir
modda ayarlayabilir.
HDCR
KAPALI
AÇIK
∙∙ Pro Modu, Okuyucu olarak ayarlandığında,
Düşük Mavi Işığı etkinleştirmek zorunludur.
∙∙ Kullanıcılar herhangi bir Modda HDCR
işlevini ayarlayabilir.
∙∙ HDCR, görüntülerin karşıtlığını artırarak
görüntü kalitesini iyileştirir.
∙∙ HDCR işlevi AÇIK olarak ayarlandığında
Parlaklık kullanılamaz olacaktır.
MPRT
KAPALI
AÇIK
∙∙ HDCR ve MPRT aynı anda etkinleştirilemez.
∙∙ MPRT etkinleştirildiğinde, HDCR ve Parlaklık
etkinleştirilemez.
∙∙ MPRT etkinleştirildiğinde Tepki Süresi
kullanılamaz olacaktır.
∙∙ Adaptive-Sync AÇIK olarak ayarlıyken, MPRT
devre dışı bırakılmalıdır.
12
OSD Menüler
1. Düzey Menü
Görüntü
İyileştirme
2. Düzey Menü
Açıklama
KAPALI
∙∙ Görüntü İyileştirme, keskinliklerini artırmak
için görüntü kenarlarını iyileştirir.
Zayıf
∙∙ Kullanıcılar herhangi bir Modda Görüntü
İyileştirme işlevini ayarlayabilir.
Orta
Güçlü
Görüntü
1. Düzey Menü
Parlaklık
Karşıtlık
Netlik
Renk Sıcaklığı
En Güçlü
2./3. Düzey Menü
0-100
∙∙ MPRT veya HDCR
etkinleştirildiğinde Parlaklık
kullanılamaz olacaktır.
0-100
∙∙ Kullanıcılar herhangi bir Modda
Karşıtlık işlevini ayarlayabilir.
0-5
∙∙ Kullanıcılar herhangi bir Modda
Netlik işlevini ayarlayabilir.
∙∙ Netlik, görüntülerin belirginliğini
ve ayrıntılarını iyileştirir.
Soğuk
∙∙ Renk Sıcaklığı varsayılan ayarı
Normal şeklindedir.
Normal
Sıcak
Özelleştirme
R (0-100)
G (0-100)
B (0-100)
Ekran Boyutu
Oto
4:3
16:9
21:9
Açıklama
∙∙ Kullanıcılar Parlaklığı Kullanıcı,
FPS, Yarış, RTS ve RPG modunda
ayarlayabilir.
∙∙ Mod efektlerini seçmek ve
önizleme yapmak için Yukarı veya
Aşağı Düğmesini kullanın.
∙∙ Mod türünüzü onaylayıp
uygulamak için Tamam Düğmeye
basın.
∙∙ Kullanıcılar Özelleştirme
modunda Renk Sıcaklığı işlevini
ayarlayabilir.
∙∙ Kullanıcılar herhangi bir modda,
çözünürlükte ve ekran yenileme
hızında Ekran Boyutu işlevini
ayarlayabilir.
∙∙ Varsayılan değer Oto.'dur.
OSD Menüler
13
Giriş Kaynağı
1. Düzey Menü
HDMI1
2. Düzey Menü
Açıklama
KAPALI
∙∙ Kullanıcılar, aşağıdaki durumdaki Giriş
Kaynağını seçmek için Gezinme Tuşunu
kullanabilirler.
HDMI2
DP
Otomatik Tara
AÇIK
Gezinme Tuşu
1. Düzey Menü
Yukarı/ Aşağı/
Sol/ Sağ
2. Düzey Menü
KAPALI
Parlaklık
Oyun Modu
Ekran Yardımı
Alarm Saati
Giriş Kaynağı
Yenileme Hızı
Ekrandaki Bilgi
Gece Görüşü
14
OSD Menüler
∙∙ Kullanıcılar herhangi bir Modda Giriş
Kaynağı işlevini ayarlayabilir.
• “Otomatik Tarama” “KAPALI” olarak
ayarlı ve monitör güç tasarrufu
modundayken:
• Monitörde “No Signal (Sinyal Yok)” mesaj
kutusu gösterilirken.
Açıklama
∙∙ Yukarı Düğmesi varsayılanı Oyun Modu
işlevidir.
∙∙ Aşağı Düğmesi varsayılanı Ekran Yardımı
işlevidir.
∙∙ Sol Düğme varsayılanı Alarm Saati
işlevidir.
∙∙ Sağ Düğme varsayılanı Giriş Kaynağı
işlevidir.
∙∙ Tüm Gezinme Tuşu öğeleri ekran Menüler
aracılığıyla ayarlanabilir.
Ayar
1. Düzey Menü
Dil
2. Düzey Menü
繁體中文
English
Français
Deutsch
Italiano
Español
한국어
Açıklama
∙∙ Dil fabrika varsayılan ayarı İngilizce
şeklindedir.
∙∙ Kullanıcıların, Dil ayarını onaylayıp
uygulamak için Tamam Düğmeye basması
gereklidir.
∙∙ Dil bağımsız bir ayardır. Kullanıcıların
kendi dil ayarı fabrika varsayılan ayarını
geçersiz kılacaktır. Kullanıcılar Sıfırla
işlevini Evet olarak ayarladığında Dil ayarı
değiştirilmeyecektir.
日本語
Русский
Português
简体中文
Bahasa Indonesia
Türkçe
Saydamlık
Ekran Menüsü
Zaman Aşımı
RGB LED
Güç Düğmesi
(Yakında daha
fazla dil olacaktır)
0~5
5~30s
KAPALI
AÇIK
KAPALI
Beklemede
Ekrandaki Bilgi
KAPALI
AÇIK
∙∙ Kullanıcılar herhangi bir Modda Saydamlık
işlevini ayarlayabilir.
∙∙ Kullanıcılar herhangi bir Modda Ekran
Menüsü Zaman Aşımı işlevini ayarlayabilir.
∙∙ Kullanıcılar RGB LED işlevini Açık veya
Kapalı olarak ayarlayabilir.
∙∙ Varsayılan değer Açık şeklindedir.
∙∙ KAPALI olarak ayarlandığında, kullanıcılar
monitörü kapatmak için güç düğmesine
basabilir.
∙∙ Beklemede moduna ayarlandığında,
kullanıcılar paneli ve arka ışığı kapatmak
için güç düğmesine basabilir.
∙∙ Monitörün durum bilgisi ekranın sağ
tarafında gösterilen.
∙∙ Kullanıcılar Ekrandaki Bilgi’yi
etkinleştirebilir veya devre dışı bırakabilir .
Varsayılan değer Kapalı şeklindedir.
OSD Menüler
15
1. Düzey Menü
HDMI CEC
2. Düzey Menü
Açıklama
AÇIK
∙∙ HDMI CEC (Tüketici Elektronik Kontrolü),
Sony PlayStation®, Nintendo® Switch™ ve
CEC-uygulayabilen çeşitli işitsel-görsel
cihazları destekler.
KAPALI
∙∙ Varsayılan değer Kapalı şeklindedir.
∙∙ HDMI CEC, AÇIK olarak ayarlıysa:
• CEC aygıtı açıldığında monitör otomatik
olarak açılır.
• Monitör kapandığında, CEC aygıtı güç
tasarrufu moduna geçecektir.
Eko Modu
Sıfırla
16
OSD Menüler
KAPALI
AÇIK
Evet
Hayır
• Sony PlayStation® veya Nintendo®
Switch™ bağlandığında, Oyun ve
Profesyonel Mod otomatik olarak
Kullanıcı moduna (Varsayılan) ayarlanır
ve ardından kullanıcının tercih ettiği
modlara ayarlanabilir.
∙∙ Varsayılan değer Açık şeklindedir.
∙∙ Eko Modu KAPALI olarak ayarlandığında
ekranda uyarı mesajı gösterilecektir.
∙∙ Eko Modu KAPALI olarak ayarlandığında
Daha Yüksek Parlaklık etkinleştirilecektir.
∙∙ Kullanıcılar herhangi bir Modda ayarları
sıfırlayıp Ekran Menüsü Varsayılan
ayarlarını geri yükleyebilir.
Teknik Özellikler
Model
Optix MAG301RF
Kavis
Düz
Boyut
Panel Tipi
Çözünürlük
En Boy Oranı
Parlaklık (nit)
Karşıtlık Oranı
Yenileme Hızı
Tepki Süresi
Giriş Arabirimi
G/Ç
İzleme Açıları
DCI-P3*/ sRGB
Yüzey İşleme
Görüntü Renkleri
Monitör Güç Seçenekleri
Güç Adaptörü Teknik
Özellikleri
29,5 İnç
Hızlı IPS
2560 x 1080 @200Hz
21:9
300 (Tip)
1000:1
200Hz
1ms
∙∙ 2 tane HDMI 2.0 Bağlantı Noktası
∙∙ 1 tane DisplayPort 1.2
∙∙ 2 tane USB 2.0 Tip-A Bağlantı Noktası
∙∙ 1 tane USB 2.0 Tip-B Yukarı Yön Bağlantı Noktası
∙∙ 2 tane USB 2.0 Tip-A Bağlantı Noktası
∙∙ 1 tane USB 2.0 Tip-B Yukarı Yön Bağlantı Noktası
∙∙ 1 tane Kulaklık Girişi
178° (Y) , 178° (D)
%85 / %105
Yansıma engelleyici
1.07B (8 bit +FRC)
19,0V
3,42A
Model: DA-65C19
Güç Girişi
100~240Vac, 50~60Hz, 1.6A Maks
Ayarlama (Eğme)
-5° ~ 20°
Güç Çıkışı
Ayarlama (Yükseklik)
Ayar (Dönüş)
19,0V
3,42A
0 ~ 130mm
-45° ~ 45°
Teknik Özellikler
17
Model
Kensington Kilidi
Evet
∙∙ Plaka Tipi: 100 x 100 mm
∙∙ Vida Tipi: M4 x 10 mm
• Diş Çapı: 4 mm
VESA Kurulumu
• Diş Adımı: 0,7 mm
Boyutlar (G x Y x D)
Ağırlık
Ortam
Optix MAG301RF
Çalışma
Depolama
• Diş Uzunluğu: 10 mm
709,4 x 399,2 x 234,0 mm
7.25 Kg (net)/ 10.12 Kg (brüt)
∙∙ Sıcaklık: 0℃ ila 40℃
∙∙ Nem: %20 ila %90, yoğuşmayan
∙∙ Rakım: 0 ~ 5000m
∙∙ Sıcaklık: -20℃ ila 60℃
∙∙ Nem: %10 ila %90, yoğuşmayan
* CIE1976 test standartlarına göre.
18
Teknik Özellikler
Önceden Ayarlanmış Görüntü Modları
Standart
VGA
Çözünürlük
640x480
Optix MAG301RF
@60Hz
@67Hz
@72Hz
Dos Modu
SVGA
720x480
720x576
800x600
@75Hz
@60Hz
@50Hz
@56Hz
@60Hz
@72Hz
XGA
1024x768
SXGA
1280x1024
WXGA+
1440x900
Tam HD
1920x1080
WSXGA+
WFHD
1680x1050
2560x1080
@75Hz
@60Hz
@70Hz
@75Hz
@60Hz
@75Hz
@60Hz
@60Hz
@60Hz
@60Hz
@100Hz
@144Hz
@165Hz
@180Hz
Video
480P
Zamanlaması
576P
Çözünürlük
720P
@200Hz
1080P @60Hz
1080P @120Hz
2560x1080P @60Hz
2560x1080P @120Hz
HDMI
DP
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
X
V
X
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
X
V
V
V
V
V
V
V
V
Önceden Ayarlanmış Görüntü Modları
19
Sorun Giderme
Güç LED’i sönük.
• Monitör güç düğmesine tekrar basın.
• Monitör güç kablosunun uygun biçimde bağlanıp bağlanmadığını kontrol edin.
Görüntü yok.
• Bilgisayar grafik kartının uygun biçimde takılıp takılmadığını kontrol edin.
• Bilgisayarın ve monitörün prizlere bağlandığını ve açıldığını kontrol edin.
• Monitör sinyal kablosunun uygun biçimde bağlanıp bağlanmadığını kontrol edin.
• Bilgisayar Bekleme modunda olabilir. Monitörü etkinleştirmek için herhangi bir
tuşa basın.
Ekran görüntüsü uygun biçimde boyutlandırılmamış veya
ortalanmamış.
• Bilgisayarda monitörün görüntülemesine uygun bir ayar yapmak için Önceden
Ayarlanmış Görüntü Modları kısmına başvurun.
Tak ve Çalıştır değil.
• Monitör güç kablosunun uygun biçimde bağlanıp bağlanmadığını kontrol edin.
• Monitör sinyal kablosunun uygun biçimde bağlanıp bağlanmadığını kontrol edin.
• Bilgisayarın ve grafik kartının Tak ve Çalıştır uyumlu olup olmadığını kontrol edin.
Simgeler, yazı tipi veya ekran belirsiz, bulanık ya da renk sorunları
var.
• Video uzatma kabloları kullanmaktan kaçının.
• Parlaklığı ve karşıtlığı ayarlayın.
• RGB rengini ayarlayın veya renk sıcaklığını değiştirin.
• Monitör sinyal kablosunun uygun biçimde bağlanıp bağlanmadığını kontrol edin.
• Sinyal kablosu bağlayıcısında bükülmüş pimler olup olmadığını kontrol edin.
Monitör kırpışmaya başlıyor veya dalgalanmalar gösteriyor.
• Yenileme hızını monitörünüzün özelliklerine uygun biçimde değiştirin.
• Grafik kartınızın sürücülerini güncelleyin.
• Monitörü, elektromanyetik parazite (EMI) neden olabilecek elektrikli aygıtlardan
uzaklaştırın.
20
Sorun Giderme
Güvenlik Talimatları
∙∙ Güvenlik uyarılarını tamamen ve dikkatlice okuyunuz.
∙∙ Aygıt üzerindeki veya Kullanım Kılavuzundaki tüm önlemlere ve uyarılara dikkat
edilmelidir.
∙∙ Servis işlemleri yalnızca yetkili personele yönlendirilmelidir.
Güç
∙∙ Aygıtı prize bağlamadan önce, güç geriliminin güvenli aralıkta olduğundan ve
100~240 V değerine doğru biçimde ayarlandığından emin olun.
∙∙ Güç kablosu 3 pimli bir fişle geliyorsa, koruyucu topraklama pimini fişten devre dışı
bırakmayın. Aygıt topraklanmış ana şebeke prizine bağlanmalıdır.
∙∙ Kurulum alanındaki güç dağıtım sisteminin 120/240V, 20A (maksimum)
sağladığından lütfen emin olun.
∙∙ Sıfır enerji tüketimi sağlamak için, aygıt belirli bir süre kullanılmayacağında güç
kablosunu çıkarın veya priz anahtarını kapatın.
∙∙ Güç kablosunu insanların üzerine basmayacakları bir yere yerleştirin. Elektrik
kablosunun üzerine hiçbir şey koymayın.
∙∙ Bu aygıt bir bağdaştırıcıyla birlikte gelirse, yalnızca bu aygıtla birlikte kullanımı
onaylanmış, MSI tarafından sağlanan AC adaptörünü kullanın.
Pil
Bu aygıt pil ile birlikte verilirse lütfen özel önlemler alın.
∙∙ Pil hatalı yerleştirildiğinde patlama tehlikesi vardır. Yalnızca aynı ya da üreticinin
önerdiği eşdeğer türde pillerle değiştirin.
∙∙ Pili ateşe veya sıcak fırına atmaktan veya patlamaya neden olabilecek şekilde
mekanik olarak ezilmesinden veya kesilmesinden kaçının.
∙∙ Pili, patlamaya veya yanıcı sıvı veya gaz sızıntısına neden olabilecek aşırı yüksek
sıcaklıkta veya aşırı düşük hava basıncı ortamında bırakmaktan kaçının.
∙∙ Pili yutmayın. Düğme pil yutulursa, ciddi iç yanıklara ve ölüme neden olabilir. Yeni ve
kullanılmış pilleri çocuklardan uzak tutun.
Avrupa Birliği:
Piller, pil paketleri ve bataryalar ayrılmamış evsel atık olarak
atılmamalıdır. Bu ürünleri yerel yönetmeliklere uygun şekilde iade etmek,
geri dönüşüme vermek veya işlenmesini sağlamak için lütfen kamusal
toplama sistemini kullanın.
Tayvan:
廢電池請回收
Çevrenin daha iyi korunması amacıyla, atık piller geri dönüştürme veya
özel imha için ayrı olarak toplanmalıdır.
Güvenlik Talimatları
21
Kaliforniya, ABD:
Ortam
Düğme piller perklorat maddesi içerebilir ve Kaliforniya’da geri dönüşüm
veya elden çıkarma sırasında özel işlem gerektirir.
Daha fazla bilgi için lütfen aşağıdaki bağlantıyı ziyaret edin:
https://dtsc.ca.gov/perchlorate/
∙∙ Isıyla ilgili yaralanma veya aygıtın aşırı ısınması olasılığını azaltmak için, aygıtı
yumuşak, dengesiz bir yüzeye yerleştirmeyin veya bilgisayarın hava fanlarını
engellemeyin.
∙∙ Bu aygıtı yalnızca sert, düz ve sabit bir yüzeyde kullanın.
∙∙ Aygıtın devrilmesini önlemek için, aygıtı bir masa, duvar veya sabit bir nesne
üzerinde, aygıtı düzgün bir şekilde destekleyen ve yerinde güvende tutan bir
devrilme önleyici bağlantı parçasıyla güvene alın.
∙∙ Yangın veya elektrik çarpması tehlikesini önlemek için bu aygıtı nemden ve yüksek
sıcaklıktan uzak tutun.
∙∙ Cihazı, depolama sıcaklığı 60℃’nin üzerinde veya -20℃’nin altında olan ve cihaza
zarar verebilecek havalandırılmamış bir ortamda bırakmayın.
∙∙ Maksimum çalışma sıcaklığı 40℃ civarıdır.
∙∙ Aygıtı temizlerken güç fişini çıkardığınızdan emin olun. Aygıtı temizlemek için
endüstriyel kimyasallar yerine bir parça yumuşak bez kullanın. Açıklığa asla
herhangi bir sıvı dökmeyin; aygıta hasar verebilir veya elektrik çarpmasına neden
olabilir.
∙∙ Güçlü manyetik veya elektrikli nesneleri aygıttan kesinlikle uzak tutun.
∙∙ Aşağıdaki durumlardan biri oluştuğunda, aygıtın servis personeli tarafından
incelenmesini sağlayın:
• Güç kablosu veya fiş hasar gördüğünde.
• Aygıtın içine sıvı sızdığında.
• Aygıt neme maruz kaldığında.
• Aygıt düzgün çalışmadığında veya Kullanım Kılavuzuna göre çalıştıramadığınızda.
• Aygıt düşürüldüğünde ve hasar gördüğünde.
• Aygıtta belirgin kırılma görüldüğünde.
22
Güvenlik Talimatları
TÜV Rheinland Sertifikası
TÜV Rheinland Low Blue Light (Düşük Mavi Işık)
Sertifikası
Mavi ışığın göz yorgunluğu ve rahatsızlığının nedeni
olduğu kabul edilmektedir. MSI kullanıcıların göz
rahatlığı ve sağlığını temin etmek için artık TÜV
Rheinland Düşük Mavi Işık sertifikasına sahip
monitörler sunmaktadır. Lütfen ekrana ve mavi
ışığa uzun süreli maruz kalmaktan kaynaklanan
semptomları azaltmak için aşağıdaki talimatlara
uyun.
∙∙ Ekranı gözlerinizden 20 – 28 inç (50 – 70 cm) uzakta ve göz seviyesiniz biraz altında
konumlandırın.
∙∙ Gözlerin arada sırada kırpılması uzun süreli ekran kullanım süresinden sonra göz
yorgunluğunun azaltılmasına yardımcı olacaktır.
∙∙ Her 2 saatte bir 20 dakikalık molalar verin.
∙∙ Molalarda ekrandan uzağa bakın ve en az 20 saniye boyunca uzaktaki bir nesneye
odaklanın.
∙∙ Molalarda vücut yorgunluğunu veya ağrıyı dindirmek için esneme hareketleri yapın.
∙∙ Okuyucu/Mavi Önleyici modu kullanın ya da isteğe bağlı Düşük Mavi Işık işlevini açın.
TÜV Rheinland Flicker Free (Titreşimsizliği) Sertifikası
∙∙ TÜV Rheinland bu ürünü ekranının insan gözüne
yönelik görülür ve görülmez titreşimler üretip
üretmediğini ve bu nedenle kullanıcılarda göz
yorgunluğuna neden olup olmadığını tespit etmek
için test etmiştir.
∙∙ TÜV Rheinland çeşitli frekans aralıklarında
minimum standartları ortaya koyan bir test
kataloğu belirlemiştir. Test kataloğu uluslararası geçerli standartlara veya
endüstri içerisindeki ortak standartlara göre ve bu gereklilikleri aşacak şekilde
düzenlenmiştir.
∙∙ Ürün bu ölçütlere göre laboratuvarda test edilmiştir.
∙∙ “Titreşimsiz” terimi cihazın çeşitli parlaklık ayarlarında 0 - 3000 Hz aralığı
içerisinde bu standartta tanımlanan görülür ve görülmez titreşime sahip olmadığını
onaylamaktadır.
∙∙ Ekran Hareket Bulanıklığı Önleme/MPRT etkinken Titreşimsizliği
desteklemeyecektir. (Ekran Hareket Bulanıklığı Önleme/MPRT mevcudiyeti üründen
ürüne değişiklik gösterir.)
TÜV Rheinland Sertifikası
23
Düzenleyici Bildiriler
CE Uygunluğu
Bu aygıt, Elektromanyetik Uyumluluk (2014/30/EU), Düşük Gerilim
Yönergesi (2014/35/EU), ErP Yönergesi (2009/125/EC) ve RoHS
Yönergesi (2011/65/EU) ile ilgili olarak Üye Ülkelerin Mevzuatının
Yakınlaştırılması konusunda Konsey Yönergesinde belirtilen
gereksinimlerle uyumludur. Bu ürün test edilmiş ve Avrupa Birliği Resmî Gazetesinin
Yönergeleri altında yayımlanan, Bilgi Teknolojisi Donanımına yönelik uyumu sağlanmış
standartlarla uyumlu olduğu görülmüştür.
FCC-B Radyo Frekansı Girişim Bildirgesi
Bu cihaz test edilmiş ve FCC Kurallarının 15. maddesine göre Sınıf B
dijital aygıta yönelik sınırlarla uyumlu olduğu görülmüştür. Bu sınırlar,
bir ev kurulumunda zararlı parazite karşı makul koruma sağlamak
için tasarlanmıştır. Bu cihaz radyo frekansı enerjisi üretir, kullanır ve
yayabilir; talimat kılavuzuna uygun biçimde kurulmaz ve kullanılmazsa
radyo iletişiminde zararlı parazite neden olabilir. Ancak belirli bir
kurulumda parazit oluşmayacağının garantisi yoktur. Bu cihaz radyo veya televizyon
alımında, cihazın kapatılıp açılmasıyla belirlenebilecek zararlı parazite neden olursa,
kullanıcının, aşağıdaki önlemlerden bir ya da daha fazlasını kullanarak paraziti
gidermeye çalışması desteklenir:
∙∙ Alıcı anteninin yönünü veya yerini değiştirin.
∙∙ Cihaz ile alıcı arasındaki mesafeyi arttırın.
∙∙ Cihazı, alıcının bağlı olduğundan farklı bir devredeki bir prize takın.
∙∙ Yardım için bayiye veya deneyimli bir radyo/televizyon teknisyenine danışın.
Bildirim 1
Uyumluluktan sorumlu tarafın açık biçimde onaylamadığı değişiklikler veya
düzenlemeler, kullanıcının cihazı çalıştırma yetkisini geçersiz kılabilir.
Bildirim 2
Emisyon sınırlarıyla uyum için, varsa, kılıflı arabirim kabloları ve AC güç kablosu
kullanılmalıdır.
Bu aygıt, FCC Kurallarının 15. Bölümüyle uyumludur. Çalıştırılması aşağıdaki iki
koşula bağlıdır:
1. Bu aygıt zararlı parazite neden olmayabilir ve
2. Bu aygıt, istenmeyen çalışmaya neden olabilecek parazit de dâhil olmak üzere
alınan her türlü paraziti kabul etmelidir.
24
Düzenleyici Bildiriler
WEEE Bildirimi
13 Ağustos 2005 tarihinde yürürlüğe giren Elektrikli ve Elektronik
Ekipman Atıkları ile ilgili Avrupa Birliği (“AB”) Direktifi (Direktif 2012/19/
EU) kapsamında, “elektrikli ve elektronik ekipman” ürünleri artık normal
çöplerle birlikte atılamamaktadır ve söz konusu elektronik ürünlerin
üreticileri kullanım ömrü dolan bu gibi ürünleri geri almakla yükümlüdür.
Kimyasal Madde Bilgileri
MSI, AB REACH Yönetmeliği (Avrupa Parlamentosu ve Konseyi Yönetmelik EC No.
1907/2006) gibi kimyasal madde yönetmeliklerine uygun olarak, ürünlerdeki kimyasal
maddelerin bilgilerini aşağıdaki adreste sağlar:
https://storage-asset.msi.com/html/popup/csr/evmtprtt_pcm.html
Türkiye EEE Yönetmeliği
Türkiye Cumhuriyeti EEE Yönetmeliği’ne uygundur.
Çevreci Ürün Özellikleri
∙∙ Kullanım ve bekleme sırasında daha az enerji tüketimi
∙∙ Çevre ve sağlığa zararlı maddelerin sınırlı kullanımı
∙∙ Kolay sökme ve geri dönüşüm
∙∙ Geri dönüşümü destekleyerek doğal kaynakların daha az kullanımı
∙∙ Kolay yükseltmeler sayesinde daha uzun ürün kullanım ömrü
∙∙ Geri alma politikası sayesinde daha az katı atık üretimi
Çevre Politikası
∙∙ Ürün, parçaların yeniden kullanılmasını ve geri dönüşümünü
sağlamak üzere tasarlanmıştır ve kullanım ömrü sonunda
atılmamalıdır.
∙∙ Kullanıcılar kullanım ömrü sona eren ürünlerinin geri dönüşümü
ve elden çıkarılması için yerel yetkili toplama noktasıyla iletişime
geçmelidir.
∙∙ Geri dönüşümle ilgili daha fazla bilgi için MSI web sitesini ziyaret edin ve
yakınınızdaki dağıtıcıyı bulun.
∙∙ Kullanıcılar, MSI ürünlerinin uygun biçimde elden çıkarılması, geri
alınması, geri dönüşümü ve parçalara ayrılmasıyla ilgili bilgiler için gpcontdev@msi.
com adresinden de bize ulaşabilir.
Düzenleyici Bildiriler
25
Uyarı!
Ekranların aşırı kullanımının görme duyusunu etkilemesi olasıdır.
Öneriler:
1. Ekranın her 30 dakika izlenmesinden sonra 10 dakikalık bir ara verin.
2. 2 yaşından küçük çocuklar ekranı izlememelidir. 2 yaşındaki ve daha büyük
çocukların ekranı izlemesi günde bir saatten daha kısa süreyle sınırlandırılmalıdır.
Telif Hakkı ve Ticari Markalar Bildirimi
Telif Hakkı © Micro-Star Int’l Co., Ltd. Her hakkı saklıdır. Kullanılan MSI logosu MicroStar Int’l Co., Ltd. şirketinin kayıtlı ticari markasıdır. Sözü edilen tüm diğer markalar
ve adlar ilgili sahiplerinin ticari markaları olabilir. Doğruluk veya tamlık konusunda
doğrudan ya da dolaylı hiçbir garanti verilmez. MSI, önceden bildirimde bulunmaksızın
bu belgede değişiklikler yapma hakkını saklı tutar.
Teknik Destek
Ürününüzde herhangi bir sorunla karşılaşır ve kullanım kılavuzu aracılığıyla hiçbir
çözüme ulaşamazsanız, lütfen ürünü satın aldığınız yere veya yerel bayinize başvurun.
Bunun yerine, daha fazla yardım için lütfen https://www.msi.com/support/ adresini
ziyaret edin.
26
Düzenleyici Bildiriler

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
