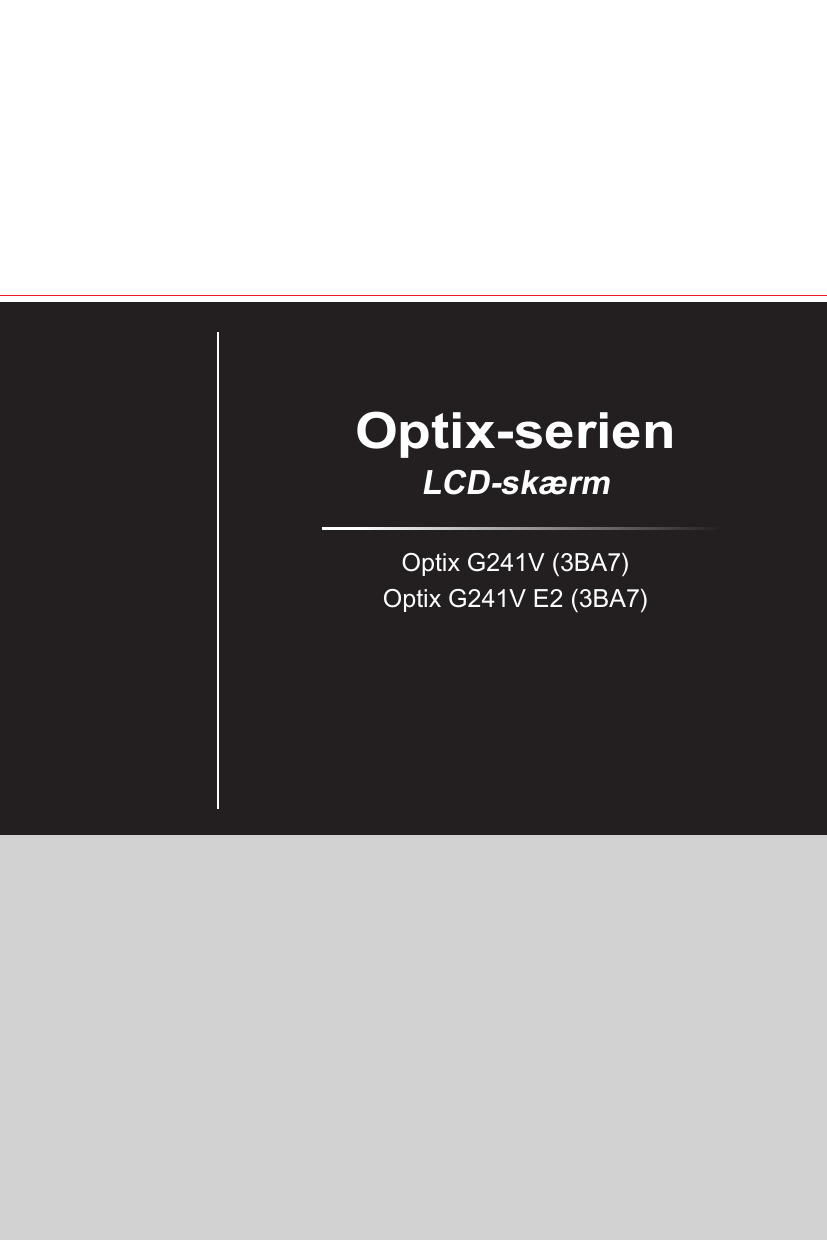

Optix-serien
LCD-skærm
Optix G241V (3BA7)
Optix G241V E2 (3BA7)
ii
Indhold
Ophavsret og varemærker ��������������������������������������������������������������������������������������iii
Revision ������������������������������������������������������������������������������������������������������������������iii
Teknisk support �������������������������������������������������������������������������������������������������������iii
Sikkerhedsvejledninger �������������������������������������������������������������������������������������������iv
CE overholdelse ������������������������������������������������������������������������������������������������������vi
Erklæring om FCC-B radiofrekvens-interferens ������������������������������������������������������vi
WEEE erklæring �����������������������������������������������������������������������������������������������������vii
Oplysninger om kemiske stoffer �����������������������������������������������������������������������������vii
Sådan kommer du i gang ��������������������������������������������������������������1-1
Pakkens indhold ��������������������������������������������������������������������������������������������������� 1-2
Opstilling af skærmen ������������������������������������������������������������������������������������������ 1-3
Justering af skærmen ������������������������������������������������������������������������������������������ 1-5
Overblik over skærmen ���������������������������������������������������������������������������������������� 1-6
Tilslutning af skærmen til en pc ���������������������������������������������������������������������������� 1-8
OSD opsætning �����������������������������������������������������������������������������2-1
Navi Key (Navigationstast) ����������������������������������������������������������������������������������� 2-2
Indstilling af skærmmenuen med navigationsknappen ���������������������������������������� 2-5
Tillæg ��������������������������������������������������������������������������������������������� A�1
Specifikationer ������������������������������������������������������������������������������������������������������A�2
Forudindstillede skærmfunktioner ������������������������������������������������������������������������A�3
Fejlfinding �������������������������������������������������������������������������������������������������������������A�4
Forord iii
ii
Forord
Ophavsret og varemærker
Copyright © Micro-Star Int'l Co�, Ltd� Alle rettigheder forbeholdes� Det anvendte MSIlogo er et registreret varemærke tilhørende Micro-Star Int'l Co�, Ltd� Alle andre nævnte mærker og navne kan være varemærker tilhørende deres respektive ejere� Der er ingen garanti med hensyn til nøjagtighed eller fuldstændighed, hvad enten udtrykt eller underforstået� MSI forbeholder sig ret til at foretage ændringer i dette dokument uden forudgående varsel�
Revision
Revisions
V1�1
Dato
2020/11
Teknisk support
Hvis der opstår et problem med systemet, og der ikke kan findes en løsning i brugervejledningen, skal du kontakte købsstedet eller forhandleren� Eller du kan gå på https://www�msi�com/support/ for yderligere vejledning� iii
iv
Sikkerhedsvejledninger
◙
Læs omhyggeligt sikkerhedsvejledningerne helt igennem�
◙
Alle forsigtighedsforanstaltninger og advarsler i enhedens brugervejledning skal overholdes�
◙
Al servicering må kun udføres af kvalificeret personale.
Behold den medfølgende brugermanual til senere reference�
For at undgå fare for brand eller stød, skal denne enhed holdes væk fra fugtighed og høj temperatur�
Læg denne enhed på en fast, flad overflade, inden den stilles op.
◙
Kontroller, at spændingen er inden for sikkerhedsmarginalen, og er indstillet korrekt til den stedlige spænding på 100-240 V, inden enheden sluttes til en stikkontakt� Deaktiver ikke stikkets beskyttende jordforbindelsesben�
Enheden skal forbindes til en stikkontakt med jordforbindelse�
◙
For at undgå yderligere energiforbrug, skal du altid trække stikket ud af stikkontakten eller sluk stikkontakten, hvis enheden ikke skal bruges i en given tid�
Ventilatoren i kabinettet bruges til luftkonvektion og til at forhindre, at enheden overophedes� Tildæk ikke ventilatoren�
Lad ikke enheden stå i omgivelser med en opbevaringstemperatur over 60 O under -20 O C, da dette kan beskadige enheden�
C eller
BEMÆRK: Den maksimale arbejdstemperatur er cirka 40 O C�
Sørg for, at trække stikket ud af stikkontakten, inden enheden rengøres� Rengør enheden med en blød klud, i stedet for industrielt kemikalier� Hæld aldrig nogen former for væske i åbningerne, da det kan beskadige enheden, eller give elektrisk stød�
Forord v
iv
Forord
Anbring el-ledningen således, at der ikke trædes på den� Anbring ikke andre genstande ovenpå ledningen�
Hold altid stærke magnetiske eller elektriske genstande væk fra enheden�
Skulle nogle af de følgende situationer opstå, skal enheden efterses af autoriserede servicefolk:
◙
El-ledningen eller -stikket er blevet beskadiget�
Der er trængt væske ind i enheden�
◙
Enheden har været udsat for fugt�
◙
Enheden virker ikke rigtigt, eller den virker ikke i overensstemmelse med anvisningerne i brugervejledningen�
◙
Enheden har været tabt og er beskadiget�
◙
Enheden har tydelige tegn på beskadigelser�
Grønt produkt egenskaber
◙
Nedsat strømforbrug under brug og standby
Begrænset brug af materialer, der skader miljøet og sundheden
◙
Nemt at skille ad og genbruges
◙
Nedsat brug af naturlige resurser ved tilskyndelse til genbrug
Forlænget produktlevetid via nemme opgraderinger
◙
Nedsat affaldsproduktion via returpolitik
Miljøpolitik
◙
Produktet er designet til genbrug af dele og må derfor ikke bortskaffes ved levetidens udløb�
◙
Ved produktlevetidens udløb skal brugere kontakte de lokale, autoriserede steder for indsamling og genbrug�
◙
Gå til MSI webstedet og find en distributør i nærheden med hensyn til yderligere oplysninger om genbrug�
◙
Brugere kan også kontakte os på gpcontdev@msi�com for oplysninger vedrørende korrekt bortskaffelse, returnering, genbrug og afmontering af
MSI-produkter� v
★ Advarsel! Overanvendelse af skærme påvirker sandsynligvis synet.
★ Anbefalinger:
1� Tag en 10 minutters pause fra skærmen hver halve time�
2� Børn under 2 år må ikke have nogen skærmtid� For børn i alderen 2 år og derover, skal skærmtiden begrænses til mindre end en time om dagen�
vi
CE overholdelse
Denne enhed opfylder kravene i Rådets direktiv om harmonisering af medlemsstaternes lovgivning om elektromagnetisk kompatibilitet (2014/30/
EU), lavspændingsdirektivet (2014/35/EU), ErP-direktivet (2009/125/EC) og RoHS-direktivet (2011/65/EU)� Dette produkt er blevet testet og fundet at overholde de harmoniserede standarder for IT-udstyr, der er offentliggjort i Den
Europæiske Unions Tidende�
Erklæring om FCC-B radiofrekvensinterferens
Dette udstyr er testet og fundet at opfylde grænserne for klasse B digitalt udstyr i henhold til FCC reglernes afsnit 15� Disse grænser har til formål at skabe rimelige beskyttelse mod skadelig interferens i private installationer� Dette udstyr skaber, bruger og kan udstråle radiofrekvensenergi, som, hvis det ikke installeres og bruges i overensstemmelse med instruktionerne, kan forårsage skadelig interferens med radiokommunikation� Der er imidlertid ingen garanti for, at der ikke vil opstå interferens i en given installation� Hvis dette udstyr forårsager skadelig interferens på radio- og fjernsynsmodtagelse, hvilket kan afgøres ved at slå udstyret til og fra, skal brugeren prøve at afhjælpe interferensen på en eller flere af følgende måder, angivet nedenfor:
￭ Drej eller flyt på modtagerantennen.
￭ Forøg afstanden mellem udstyret og modtageren�
￭ Forbind udstyret til en anden kontakt i et andet kredsløb end det, modtageren er forbundet til�
￭ Ret henvendelse til forhandleren eller en erfaren radio- og tv-tekniker for nærmere assistance�
Bemærkning 1
Ændringer eller modifikationer, som ikke er udtrykkeligt godkendt af parten ansvarlig for overholdelse, kan annullere brugerens ret til at bruge udstyret�
Bemærkning 2
Der skal bruges afskærmede kabler og ledning til vekselstrøm for at overholde emissionsbegrænsningerne�
Udstyret er i overensstemmelse med FCC reglerne, afsnit 15� Drift er underlagt følgende to betingelser:
1� dette udstyr må ikke forårsage skadelig interferens, og
2� dette udstyr skal acceptere enhver modtaget interferens, inklusive interferens, som forårsager en uønsket virkning�
Forord vii
vi
Forord
WEEE erklæring
Iht. Den Europæiske Unions ("EU") direktiv om affald af elektrisk og elektronisk udstyr, direktiv 2012/19/EU, som træder i kraft den 13� august
2005, kan produkter af "elektrisk og elektronisk udstyr" ikke kasseres som husholdningsaffald længere, og producenterne af det pågældende elektroniske udstyr vil være forpligtet til at modtage sådanne produkter retur ved slutningen af deres levetid�
Oplysninger om kemiske stoffer
I overensstemmelse med reglerne om kemiske stoffer, så som EU REACH forordningern
(Europa-paralamentets og Rådets forordning EC Nr� 1907/2006), MSI giver oplysninger om kemiske stoffer på følgende side: https://www�msi�com/html/popup/csr/evmtprtt_pcm�html vii
1
Sådan kommer du i gang
Dette kapitel indeholder yderligere oplysninger vedrørende installationsprocedurer for hardware� Når andre enheder forbindes, skal du holde enhederne forsigtigt og bruge en jordforbundet strop om håndleddet for at undgå statisk elektricitet�
VIGTIGT
•
Alle billederne i dette afsnit er kun til reference� Din skærm kan se anderledes ud�
•
Brug ikke skarpe genstande på skærmen�
1-2
Pakkens indhold
1� Skærm
2� Fod
3� Stativfod med skrue
4� Skruer til stativ x 4
5� VESA-beslag
6� Strømadapter og ledning
7� HDMI-kabel (valgfrit)
8� DisplayPort-kabel (valgfrit)
9� Startvejledning
10� Garantibevis
* Kontakt dit købssted eller din lokale distributør, hvis noget af varerne er beskadiget eller mangler�
* Pakkens indhold kan variere fra land til land�
Sådan kommer du i gang
1-3
1-2
Sådan kommer du i gang
Opstilling af skærmen
VIGTIGT
Stil skærmen på en blød, beskyttet overflade, så den ikke ridses.
1� Sæt låsene på stativet mod skærmen�
2� Stram stativet med skruerne�
3� Sæt foden på stativet, og stram fodskruen for at fastgøre foden�
1
1-3
2
3
4� Juster låsene for at sætte VESA-dækslet på�
5�
4
1-4
6�
7�
VIGTIGT
Hullerne til montering af stativet kan også bruges til et vægophæng� Kontakt venligst din forhandler vedrørende et vægophæng�
Sådan kommer du i gang
1-5
1-4
Sådan kommer du i gang
Justering af skærmen
Skærmen er designet til, at maksimere din komfort med dens justeringsegenskaber�
VIGTIGT
Undgå at, røre på selve skærmen, når du justerer skærmen�
-5
O
20
O
1-5
1-6
Overblik over skærmen
2 3
1
4 5
6 7
Sådan kommer du i gang
1-7
1-6
5
6
7
1
2
3
4
Strømknap
Strømstik
DisplayPort
HDMI Port
Hovedtelefonstik
Navigationstast
Kensingtonlås
Sådan kommer du i gang
1-7
1-8
Tilslutning af skærmen til en pc
1� Sluk for din computer�
2� Forbind HDMI/DisplayPort-kablet fra skærmen til din computer�
3� Saml skærmens strømadapter og ledningen (figur A)
4� Tilslut strømadapteren til skærmens strømstik (figur B)
5� Sæt ledningen i stikkontakten (figur C)
6� Tænd skærmen (figur D)
7� Tænd for computeren, og derefter for skærmen, hvorefter den automatisk regisrerer signalet�
B
A
C
D
Sådan kommer du i gang
PB
OSD opsætning
Dette kapitel giver dig vigtige oplysninger om skærmindstillingerne�
VIGTIGT
Samtlige oplysninger kan ændres uden varsel�
2
Navi Key (Navigationstast)
Skærmen er udstyret med en navigationstast, som er en flerretningstast, der bruges til at navigere i skærmmenuen�
Navigationstast
2-2
Navigationsknappens standardindstillinger er som følger�
Navi Key
(Navigationstast)
Hot Key (Genvejsknap)
(Når skærmmenuen er lukket)
Midterknappen Hovedmenu
Basal anvendelse
(Når skærmmenuen er
åben)
■ Åbning af undermenuer
■ Bekræft af et valg eller en indstilling
OSD opsætning
2-3
2-2
OSD opsætning
Navi Key
(Navigationstast)
Op
Ned
Venstre
Højre
Hot Key (Genvejsknap)
(Når skærmmenuen er lukket)
Game Mode
(Spilfunktion)
Screen Assistance
(Skærmhjælp)
Alarm Clock
(Alarmklok)
Input Source
(Indgangskilde)
■ Tryk på midterknappen for, at bekræfte valg og for at afslutte�
■ Tryk på op- og ned-knapperne for at justere�
■ Tryk på venstre knap for at annullere forhåndsvisningen og afslutte, uden at anvende
ændringerne�
■ Tryk på midterknappen for, at bekræfte valg og for at afslutte�
■ Tryk på op- og ned-knapperne for at justere�
■ Tryk på venstre knap for at annullere forhåndsvisningen og afslutte�
■ Tryk på midterknappen for, at bekræfte valg og for at afslutte�
■ Tryk på op- og ned-knapperne for at vælge�
■ Tryk på venstre knap for at annullere forhåndsvisningen og afslutte�
■ Tryk på midterknappen for, at bekræfte valg og for at afslutte�
■ Tryk på op- og ned-knapperne for at vælge�
■ Tryk på venstre knap for, at afslutte�
Basal anvendelse
(Når skærmmenuen er
åben)
■ Valg af funktionsmenuer og punkter
■ Forøger en funktionsværdi
■ Valg af funktionsmenuer og punkter
■ Reducerer en funktionsværdi
■ Valg af funktionsmenuer og punkter
■ Afslutter den aktuelle menu
■ Valg af funktionsmenuer og punkter
■ Åbning af undermenuer
2-3
2-4
Brugere kan åbne skærmmenuen for, at tilpasse deres egne genvejsknapper�
Der er flere genvejsindstillinger nedenfor.
Indstillinger for genvejsknapperne
Brightness
(Lysstyrke)
Handlinger
■ Tryk på midterknappen for, at gemme en værdi og derefter afslutte�
■ Tryk på op- og ned-knapperne for at justere�
■ Tryk på venstre knap for at annullere forhåndsvisningen og afslutte�
Refresh
Rate (Opdat� hastighed)
■ Tryk på midterknappen for, at bekræfte valg og for at afslutte�
■ Tryk på højre knap for at slå denne funktion til, og på venstre knap for at slå den fra�
Information on Screen
(Oplysninger på skærmen)
■ Tryk på midterknappen for, at bekræfte valg og for at afslutte�
■ Tryk på højre knap for at slå denne funktion til, og på venstre knap for at slå den fra�
OSD opsætning
2-5
2-4
OSD opsætning
Indstilling af skærmmenuen med navigationsknappen
Tryk på midterknappen på navigationsknappen for, at åbne hovedmenuen i skærmmenuen� Brug op, ned, venstre og højre knap til, at indstille funktionsmenuerne efter eget ønske� h GAMING (SPIL)
1� niveau i menuen
2� og 3� niveau i menuen
Game Mode
(Spilfunktion)
Night Vision
(Natsyn)
Response Time
(Responstid)
User (Bruger)
FPS
Beskrivelse
Alle punkterne kan justeres af brugerne�
Alle punkterne kan justeres af brugerne�
Racing (Racerspil)
RTS
Alle punkterne kan justeres af brugerne�
Alle punkterne kan justeres af brugerne�
RPG
OFF (FRA)
Normal
Alle punkterne kan justeres af brugerne�
■ Brug op eller ned-knappen til, at vælge og forhåndsvise funktionseffekterne.
■ Tryk på midterknappen for, at bekræfte og anvende din funktionstype�
■ Denne funktion optimerer baggrundslysstyrken og anbefales til FPS-spil�
Strong (Stærk)
Strongest (Stærkeste)
A�I� (Kunstig intelligens)
Normal
Fast (Hurtig)
■ Brugere kan justere responstiden på alle funktionerne�
■ Responstid bliver grå, når Antibevægelsessløring slås til�
Fastest (Hurtigst)
2-5
2-6
1� niveau i menuen
Refresh Rate
(Opdat�hastighed)
Alarm Clock
(Alarmklok)
Screen
Assistance
(Skærmhjælp)
2� og 3� niveau i menuen
Location
(Placering)
Icon (Ikon)
Venstre foroven
Højre foroven
Venstre forneden
Højre forneden
OFF (FRA)
ON (TIL)
Location
(Placering)
Venstre foroven
Højre foroven
Venstre forneden
Højre forneden
OFF (FRA)
15:00
30:00
45:00
60:00
None (Ingen)
00:01~99:59
Beskrivelse
■ Brugerne kan justere opdateringshastigheden på alle funktionerne�
■ Som standard er opdateringshastigheden placeret for oven til venstre� Denne placeringen kan justeres i skærmmenuen� Tryk på midterknappen for, at bekræfte og anvende placeringen af opdateringshastigheden�
■ Denne skærm følger og fungerer på operativsystemets forudindstillede skærmopdateringshastighed�
■ Brugerne kan justere alarmklokken på alle funktionerne�
■ Når du har indstillet tiden, skal du trykke på midterknappen for at aktivere timeren�
■ Som standard er alarmklokken placeret for oven til venstre� Brugerne kan selv vælge den
ønskede placering�
■ Brugerne kan justere skærmhjælpen på alle funktionerne�
■ Som standard er skærmhjælpen slået fra�
FreeSync
(OFF) (FRA)
(ON) (TIL)
■ FreeSync forhindrer forstyrrelser på skærmen
■ Som standard er DisplayPort eller HDMI slået fra, og den kan slås til/fra på alle funktioner, på alle opløsninger, på alle indgangskilder og på alle skærmopdateringshastigheder
■ Anti-bevægelsessløring slås fra, når FreeSync slås til� h Professional (Professionel)
1� niveau i menuen
2� niveau i menuen Beskrivelse
Pro Mode
(Pro-tilstand)
User (Bruger)
Reader (Læser)
Standardfunktion� Alle punkterne kan justeres af brugerne�
Alle punkterne kan justeres af brugerne�
Cinema (Biograf)
Designer
Alle punkterne kan justeres af brugerne�
Alle punkterne kan justeres af brugerne�
■ Brug op eller ned-knappen til, at vælge og forhåndsvise funktionseffekterne.
■ Tryk på midterknappen for, at bekræfte og anvende din funktionstype�
OSD opsætning
2-7
2-6
OSD opsætning
1� niveau i menuen
Eye Saver
(Øjenskåner)
HDCR
Enhancement
(Billedforbedring)
2� niveau i menuen Beskrivelse
(OFF) (FRA)
(ON) (TIL)
(OFF) (FRA)
(ON) (TIL)
OFF (FRA)
Weak (Svag)
Medium
Strong (Stærk)
Strongest (Stærkeste)
■ Øjenskåneren beskytter dine øjne mod blåt lys�
Når øjenskåneren slås til, justerer den skærmens farvetemperatur til en gulere tone�
■ Brugerne kan justere øjenskåneren på alle funktionerne�
■ Når Pro-tilstand indstilles til Læser, skal øjenskåneren slås til�
■ Brugerne kan justere HDCR på alle funktionerne�
■ HDCR forbedrer billedkvaliteten ved, at forøge billedkontrasten�
■ Når HDCR slå TIL, er det ikke muligt at justere lysstyrken�
■ HDCR og anti-bevægelsessløring kan ikke slås til på samme tid�
■ Billedforbedringen forstærker billedkanterne, så billedet bliver skarpere�
■ Brugerne kan justere billedforbedringen på alle funktionerne� h Image (Billede)
1� niveau i menuen
Brightness
(Lysstyrke)
2� og 3� niveau i menuen Beskrivelse
0-100 ■ Brugere kan justere lysstyrken på funktionerne
Bruger, RTS, RPG og Læser�
■ Lysstyrken kan ikke justeres, når antibevægelsessløring eller HDCR slås til�
Contrast (Kontrast) 0-100 ■ Brugerne kan justere kontrasten på alle funktionerne�
Sharpness
(Skarphed)
Color Temperature
(Farvetemperatur)
0-5
Cool (Kold)
Normal
Warm (Varm)
Customization
(Tilpasning)
R (0-100)
G (0-100)
B (0-100)
■ Brugerne kan justere skarpheden på alle funktionerne�
■ Skarpheden forbedrer billedets klarhed og detaljer�
■ Som standard står farvetemperaturen på normal�
■ Brug op eller ned-knappen til, at vælge og forhåndsvise funktionseffekterne.
■ Tryk på midterknappen for, at bekræfte og anvende din funktionstype�
■ Brugerne kan justere farvetemperaturen på tilpasningsfunktionen�
Screen Size
(Skærmstørrelse)
Auto
4:3
16:9
■ Brugerne kan justere skærmstørrelsen på alle funktionerne, alle opløsningerne og alle skærmopdateringshastighederne�
■ Standardindstillingen er Auto� h Input Source (Indgangskilde)
1� niveau i menuen
2� og 3� niveau i menuen
Beskrivelse
HDMI
DP
Brugerne kan justere indgangskilden på alle funktionerne�
2-7
2-8 h Navi Key (Navigationstast)
1� niveau i menuen
2� niveau i menuen Beskrivelse
Op/ Ned/ Venstre/
Højre
OFF (FRA)
Brightness (Lysstyrke)
Game Mode
(Spilfunktion)
Screen Assistance
(Skærmhjælp)
Alarm Clock
(Alarmklok)
■ Som standard er op-knappen indstillet til spilfunktionen�
■ Som standard er ned-knappen indstillet til skærmhjælp�
■ Som standard er venstre-knappen indstillet til alarmklok�
■ Som standard er højre-knappen indstillet til indgangskilde�
■ Alle navigationsknappens punkter kan indstilles i skærmmenuen�
Input Source
(Indgangskilde)
Refresh Rate
(Opdat�hastighed)
Information on Screen
(Oplysninger på skærmen) h Setting (Indstilling)
1� niveau i menuen 2� niveau i menuen Beskrivelse
Language (Sprog) 繁體中文
English
Français
■ Standardsproget er engelsk�
■ Brugerne skal trykke på midterknappen for, at bekræfte og anvende sprogindstillingen�
Deutsch
Italiano
■ Sproget kan indstilles af brugeren� Brugernes egen sprogindstilling overskrives af fabriksindstillingen� Når brugerne vælger ja til nulstilling, ændres sproget ikke�
Español
한국어
日本語
Русский
Português
简体中文
ไทย
Bahasa Indonesia
हिन्दी
Türkçe
(Der kommer snart flere sprog)
0~5 Transparency
(Gennemsigtighed)
OSD Time Out
(Menuens tidsudløb)
Power Button
(Strømknap)
5-30 sek�
OFF (FRA)
Standby
Brugerne kan justere gennemsigtigheden på alle funktionerne�
Brugere kan justere menuens tidsudløb på alle funktionerne�
■ Når denne slås fra, slukkes skærmen helt�
■ Når den sættes på standby, slukkes kun panelet og baggrundslyset, men skærmen kan stadig tændes med
OS-detektion, så skrivebordsikonerne og skærmen ikke vilkårligt opdateres�
Information on
Screen
(Oplysninger på skærmen)
Reset
(Tilbagestil)
(OFF) (FRA)
(ON) (TIL)
YES (JA)
NO (NEJ)
■ Oplysningerne om skærmstatus vises på højre side af skærmen�
■ Brugerne kan aktivere og deaktivere oplysningerne på skærmen, Er som standard slået fra�
Brugerne kan nulstille og gendanne indstillinger til standardindstillingerne på alle funktionerne�
OSD opsætning
PB
Tillæg
VIGTIGT
Samtlige oplysninger kan ændres uden varsel�
A
A�2
Specifikationer
Model
Størrelse
Krumning
Skærmtype
Opløsning
Billedforhold
Lysstyrke (nits)
Kontrastforhold
Refresh Rate
(Opdat�hastighed)
Response Time
(Responstid)
Indgangsgrænseflade
I/O
Optix G241V (3BA7)
Optix G241V E2 (3BA7)
24 inch
Ikke relevant
IPS
1920 x 1080 på 75Hz
16:9
250 (Typ�)
1000:1
75Hz
Synsvinkler
DCI-P3/ sRGB
Overfladebehandling
Skærmfarver
Strømtype
Adapter-spec�
Strømindgang
Strømudgang
Justering (tilt)
Kensingtonlås
VESA-ophæng
Mål (B x H x D)
Vægt
Omgivende Drift
Lager
4ms (GTG) (Optix G241V)
1ms (MPRT) (Optix G241V E2)
HDMI x1, DP x1
■ HDMI x1
■ DisplayPort x1
■ Hovedtelefonudgang x1
178° (H), 178° (V)
81,2%/ 102,4%
Anti-skær
16,7 M
Ekstern strøm
Model: ADPC2045
100~240 V AC, 50~60 Hz, 1,5 A
20V, 2,25A
-5° ~ 20°
Ja
■ Pladetype: 100 x 100 mm
■ Skruetype: M4 x 10 mm
▶ Gevinddiameter: 4 mm
▶ Gevindstigning: 0,7 mm
▶ Gevindlængde: 10 mm
540,3 x 422,6 x 219,6 mm
3,3 kg (net) / 5,0 kg (brutto)
Temperatur: 0°C til 40°C
Fugtighed: 20% til 90 %, ikke-kondenserende
Højde: 0 ~ 5000 m
Temperatur: -20°C til 60°C
Fugtighed: 10 % til 90 %, ikke-kondenserende
Tillæg
A�3
A�2
Tillæg
Forudindstillede skærmfunktioner
Standard Opløsning
VGA
DOS
SVGA
640 x 480 på 60Hz
640 x 480 på 67Hz
640 x 480 på 72Hz
640 x 480 på 75Hz
640 x 350 på 70Hz
720 x 400 på 70Hz
800 x 600 på 56Hz
800 x 600 på 60Hz
XGA
800 x 600 på 72Hz
800 x 600 på 75Hz
1024 x 768 på 60Hz
1024 x 768 på 70Hz
1024 x 768 på 75Hz
1152 x 864 på 75Hz SXGA
1280 x 720 på 60Hz
1280 x 960 på 60Hz
1280 x 1024 på 60Hz
1280 x 1024 på 75Hz
1440 x 900 på 60Hz WXGA+
WSXGA+
Fuld HD
1680 x 1050 på 60Hz
1920 x 1080 på 60Hz
1920 x 1080 på 75Hz
Videotimingopløsninger 480P på 60Hz
576P på 50Hz
720P på 50Hz
1080P på 50Hz
1080P på 60Hz
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
Optix G241V (3BA7)
Optix G241V E2 (3BA7)
HDMI DP
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
A�3
A�4
Fejlfinding
Strømindikatoren lyser ikke�
■ Tryk på tænd/sluk-knappen igen�
■ Sørg for, at skærme strømkabel er korrekt tilsluttet�
Intet billede�
■ Sørg for, at computerens grafikkort er sat korrekt i.
■ Sørg for, at computeren og skærmen er sluttet til stikkontakterne og er tændt�
■ Sørg for, at skærmens signalkabel er korrekt tilsluttet�
■ Computeren er muligvis på standby� Tryk på en vilkårlig tast for, at aktivere skærmen�
Skærmbilledet har ikke de rigtige mål, eller er ikke i midten�
Se afsnittet Forudindstillede skærmfunktioner for, at indstille computeren til en indstilling, der passer til skærmbilledet, der skal vises�
Ingen Plug & Play�
■ Sørg for, at skærme strømkabel er korrekt tilsluttet�
■ Sørg for, at skærmens signalkabel er korrekt tilsluttet�
■ Sørg for, at computeren og grafikkortet er kompatibel med Plug & Play.
Ikonerne, skrifttypen eller skærmen er utydelige, sløret eller har farveproblemer�
■ Undgå, at bruge videoforlængerkabler�
■ Juster lysstyrken og kontrasten�
■
■ Sørg for, at skærmens signalkabel er korrekt tilsluttet�
■
Juster RGB-farverne eller indstil farvetemperaturen�
Se, om stikbenene på signalkablet er bøjede�
Skærmen begynder at blinke eller viser bølger�
■ Skift opdateringshastigheden, så den passer til skærmens funktioner�
■ Opdater driverne til dit grafikkort.
■ Hold skærmen væk fra elektriske apparater, som kan forårsage elektromagnetisk interferens (EMI)�
Tillæg
PB
