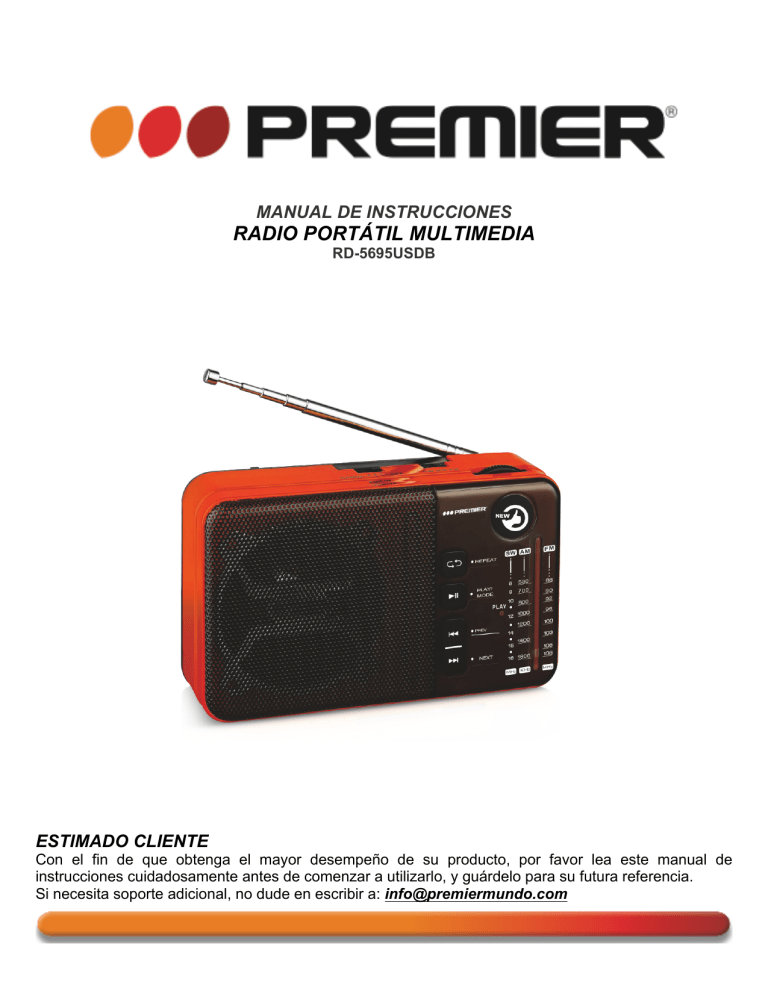

MANUAL DE INSTRUCCIONES
RADIO PORTÁTIL MULTIMEDIA
RD-5695USDB
ESTIMADO CLIENTE
Con el fin de que obtenga el mayor desempeño de su producto, por favor lea este manual de
instrucciones cuidadosamente antes de comenzar a utilizarlo, y guárdelo para su futura referencia.
Si necesita soporte adicional, no dude en escribir a: [email protected]
PRECAUCIÓN
RIESGO DE CHOQUE
ELÉCTRICO , NO ABRA
Precaución: Para reducir el riesgo de choque eléctrico, no retire
la cubierta, no hay partes manipulables por el usuario al interior
de la unidad. Refiera todo mantenimiento o intervención técnica
a personal técnico calificado.
Este símbolo indica la existencia de voltaje peligroso al
interior de esta unidad, que constituye un riesgo de choque
eléctrico.
Este símbolo indica que hay importantes instrucciones de
operación y mantenimiento en la literatura que acompaña a
esta unidad.
LÍNEAS DE SERVICIO AL CLIENTE PREMIER
Venezuela:
Panamá:
Sitio Web:
E-mail:
0800 – ELECTRIC (353-2874)
507 300-5185
www.premiermundo.com
[email protected]
NOTA
Nos reservemos el derecho de modificar las especificaciones, características y/u operación de esta
unidad sin previo aviso, con el fin de continuar las mejoras y desarrollo del mismo.
Page 1
INSTRUCCIONES DE SEGURIDAD
•
•
•
•
•
•
Si la unidad presenta fallas o problemas en su funcionamiento, diríjase a un centro de servicios
especializado con el fin de hacer revisar la unidad. Nunca intente reparar la unidad usted mismo.
Evite colocar la unidad en lugares donde quede expuesta a los rayos directos del sol.
No permita que la unidad sea sumergida en agua o en cualquier otro liquido. Así mismo, no
exponga la unidad a salpicaduras.
Si la unidad es cambiada de un lugar frio a un lugar mas cálido, será necesario que espere unos
minutos a que la unidad se aclimate antes de encenderla.
Evite que la unidad sufra fuertes golpes o caídas. Si esto llegara a suceder remítase a un centro de
servicio para su revisión.
No coloque objetos sobre la unidad, ya que esto podría ocasionar daños en la misma o accidentes.
Recomendaciones para un mejor uso de la unidad
• Apague la unidad siempre que esta no se encuentre en uso.
• Si el nivel de potencia de la unidad decrece, es necesario que reemplace las baterías o recargue la
batería.
• Evite interferencia externa, esto permitirá que la unidad tenga un mejor rendimiento.
• Retire la batería de la unidad si esta no va a ser usada por periodos de tiempo prolongados.
DESCRIPCIÓN DE LA UNIDAD
1. Siguiente.
2. Interruptor de función
3. Reproducir / Modo
4. Repetir.
5. Indicador de reproducción.
6. Control de volumen.
7. Ranura TF/Micro SD.
8. Puerto USB.
9. Entrada auxiliar.
10. Indicador de carga.
11. Conector DC.
12. Interruptor de función.
13. Interruptor de banda.
14. Interruptor de control de
sintonización.
15. Luces
indicadoras
de
reproducción.
Page 2
FUNCIONAMIENTO DE LA UNIDAD
Función USB/TF
• Cambie el interruptor de función a USB/TF.
• Inserte una tarjeta USB/TF para reproducir música directamente. Presione PLAY/MODE
(Reproducir/Modo) para detener la reproducción, presione el botón de nuevo para reanudar la
reproducción.
• Presione los botones PREV/NEXT (Anterior / Siguiente) para seleccionar la pista siguiente o
anterior. Presione y sostenga los botones para adelantar y retroceder rápidamente.
• Presione y sostenga el botón REPEAT (Repetir) para reproducir todo. Presione de nuevo el botón
para reproducir solo un ciclo.
• Cuando el dispositivo USB y la tarjeta TF se encuentran en la unidad al mismo tiempo, presione y
sostenga el botón PLAY/MODE (Reproducir/Modo) para elegir uno de los dos.
• Gire el interruptor de función a la posición OFF para detener la reproducción USB/TF y el radio.
Nota: no retire la tarjeta TF o el dispositivo USB mientras este reproduciendo, de lo contrario se pueden
presentar serios daños en los mismos.
La unidad soporta dispositivos USB/TF de máximo 32GB.
Radio
• Ajuste el nivel de volumen a un nivel moderado, luego cambie el interruptor de banda a la posición
FM. Use el sintonizador para ajustar la estación radial deseada entre 88-108MHz.
• Gire el interruptor de banda a la posición SW y gire el sintonizador para ajustar la estación radial
entre 8-16MHz.
• Se recomienda extender la antena para una mejor recepción de estaciones radiales en SW.
• Para escuchar estaciones radiales en AM, cambie el interruptor de banda a la posición AM y con el
sintonizador busque la estación radial deseada entre 530-1600MHz.
• Cuando la señal de las estaciones de radio no es buena, cambie la posición de la radio con el fin de
mejorar la recepción.
ENTRADA DE AUDIO EXTERNA
•
•
•
Cambie el interruptor de función a la posición AUX IN.
Inserte el cable de entrada de audio externo en el conector correspondiente.
Si el dispositivo USB/TF aun se encuentra insertado en la unidad, presione una vez “M” para
cambiar a modo de entrada auxiliar.
CARGAR LA UNIDAD
Batería: 3.7V 400mA
Por lo general el tiempo de carga es de 1 hora aproximadamente. El indicador de carga se iluminara
cuando la unidad este siendo cargada. Por favor tenga en cuenta que el indicador permanecerá
iluminado incluso cuando la unidad este completamente cargada.
Precaución:
• No escuche música en niveles de volumen demasiado altos, ya que esto puede afectar la audición.
• Evite colocar la unidad cerca de campos magnéticos e interferencia radial, debido a que esto puede
afectar el rendimiento de la unidad.
Page 3
! 0 0 2 0 7 4 0 .
ACCESORIOS
• Manual de instrucciones.
• Batería 3.7/400MA.
.1
•0 4 20USB.
<3+'19Cable
#.= <3+'19 , ,. " >[email protected]' , 0 ,.
• Adaptador AC (100V-240V/60Hz-50Hz).
.>
>A $ ' B C1 .
, 8A
&.;
0 <3+ 19 <3+ 19.
.1
0 4 20 4 7 ' D ,. ? 4 4 2 ' 4 2 .
> !1: 0 E .
0 0 >[email protected]'
0 ,
ESPECIFICACIONES
899: <3+'19 44 0 •
•
•
•
Voltaje de carga
Impedancia de salida
Salida
Rango de frecuencia
•
•
Modo de reproducción USB/TF
Bites de lectura soportados
DC 5V
4 Ohmn Parlante
1.8V
FM: 88 – 108MHz
AM: 530 – 1600KHz
SW: 8-16MHz
MP3
32kbps – 320kbps
DIAGRAMA DE CIRCUITOS
•
Las personas y/o Marcas registradas en este manual de instrucciones no están afiliadas a Premier Electric Japan Corp. y aparecen en
este
Manual
con
propósitos
ilustrativos
únicamente.
Page 4
MANUAL DE INSTRUÇÕES
RADIO PORTÁVEL MULTIMÍDIA
RD-5695USDB
ESTIMADO CLIENTE
Para obter um maior desempenho do seu produto, por favor, leia atentamente este manual de
instruções antes de começar seu uso e guarde-lo para uma futura referência.
Caso necessite ajuda adicional, não hesite em escrever para: [email protected]
CUIDADO
RISCO DE CHOQUE
ELÉTRICO, NÃO ABRA
Precaução: Para reduzir o risco de choque elétrico, não retire
a cobertura, não existem peças que devam ser manipuladas
pelo usuário no interior do aparelho. Toda manutenção ou
assistência técnica deve ser realizada por profissionais
qualificados.
Este símbolo indica a existência de alta voltagem no interior
da unidade. Risco de choque elétrico.
Este símbolo indica que existem instruções de operação e
manutenção importantes no manual que acompanha este
aparelho.
LÍNHAS DE ATENDIMENTO AO CLIENTE PREMIER
Venezuela:
Panamá:
Sitio Web:
E-mail:
0800 – ELECTRIC (353-2874)
507 300-5185
www.premiermundo.com
[email protected]
NOTA
Reservamo-nos o direito de modificar as especificações, características e/ou operação deste produto
sem aviso prévio, a fim de continuar com o desenvolvimento e melhorar.
Page 1
INSTRUÇÕES DE SEGURANÇA
•
•
•
•
•
•
Se a unidade tem falhas ou problemas na operação, entre em contato com um centro de serviço
especializado a fim de fazer verificar a unidade. Nunca tente reparar a unidade você mesmo.
Evite colocar a unidade onde será exposta à luz solar direta.
Não permita que a unidade seja submersa em água ou qualquer outro líquido. Além disso, não
exponha a unidade a respingos.
Se a unidade for mobilizada de um local frio para um lugar mais quente, será necessário aguardar
alguns minutos para que a unidade se aclimatar antes de ligá-la.
Não permita que a unidade sofra graves impactos ou quedas. Se isso acontecer, entre em contato
com um centro de assistência para examinar a unidade.
Não coloque objetos sobre a unidade, pois isso a pode danificar ou pode causar acidentes.
Recomendações para uma melhor utilização da unidade
• Desligue a unidade toda vez que essa não estiver em uso.
• Se o nível de potencia da unidade diminui, é necessário substituir as baterias ou recarregar a
bateria.
• Evite interferência externa, isso vai permitir que a unidade consiga ter melhor desempenho.
• Remova a bateria da unidade se ela não vai ser usada por períodos prolongados de tempo.
DESCRIÇÃO DA UNIDADE
1. Seguinte.
2. Interruptor de Função
3. Reproduzir / Modo
4. Repetir.
5. Indicador de reprodução.
6. Controle de volume.
7. Ranhura para TF / Micro SD.
8. Porta USB.
9. Entrada Auxiliar.
10. Indicador de carga.
11. Conector DC.
12. Interruptor de função.
13. Interruptor de banda.
14. Interruptor de controle de sintonia.
15. Luzes indicadoras de reprodução.
Page 2
FUNCIONAMENTO DA UNIDADE
Função USB/TF
• Mude o interruptor de funções para USB/TF.
• Insira um dispositivo USB/TF para tocar música diretamente. Pressione PLAY/MODE (Reproduzir /
Modo) para interromper a reprodução, pressione o botão novamente para retomar a reprodução.
• Pressione os botões PREV/NEXT (Anterior / Seguinte) para selecionar a faixa seguinte ou anterior.
Pressione e segure os botões avançar e recuar rapidamente.
• Pressione e segure o botão REPEAT (Repetição) para reproduzir todos. Pressione de novo botão
para reproduzir apenas um ciclo.
• Quando o dispositivo USB e cartão TF estão na unidade, ao mesmo tempo, pressione e segure o
botão PLAY / MODE (Play / Modo) para selecionar um dos dois.
• Gire o interruptor de função para a posição OFF para deter a reprodução USB/TF e o rádio.
Nota: Não remova o cartão de TF ou o dispositivo USB enquanto estiver em reprodução, caso
contrário, danos graves podem ocorrer neles.
A unidade suporta dispositivos USB / TF de máximo 32GB.
Rádio
• Ajuste o volume para um nível moderado, em seguida, mude o interruptor de banda para a posição
de FM. Use o sintonizador para definir a estação de rádio desejada entre 88-108MHz.
• Rode o interruptor de banda para a posição SW e gire o sintonizador para ajustar a estação de rádio
entre 8-16MHz.
• Recomenda-se estender a antena para uma melhor recepção de estações de rádio em SW.
• Para ouvir estações de rádio AM, mude a posição do interruptor de banda para a posição AM e com
o sintonizador procure a estação de rádio desejada entre 530-1600MHz.
• Quando o sinal das estações de rádio é pobre, reposicione a rádio a fim de melhorar a recepção.
ENTRADA DE ÁUDIO EXTERNA
•
•
•
Mude o interruptor de funções para a posição AUX IN.
Insira o cabo de entrada de áudio externo no conector correspondente
Se o dispositivo USB/TF ainda estiver inserido na unidade, pressione uma vez "M" para mudar ao
modo de entrada auxiliar.
CARREGAR A UNIDADE
Bateria: 3.7V 400mA
Normalmente o tempo de carga é de aproximadamente 1 hora. O indicador de carga irá acender
quando a unidade está a sendo carregada. Por favor, note que o indicador permanecerá aceso mesmo
quando a unidade esteja totalmente carregado.
Cuidado:
• Não ouça música em níveis do volume demasiado altos, pois isso pode afetar a audição.
• Evite colocar a unidade perto de campos magnéticos e interferência de rádio, pois isso pode afetar
o desempenho da unidade.
Page 3
+,-./$ &! , 0 # 0 .
10 0 2 0 20 0 0 .
! 0 0 2 0 7 4 0 .
ACESSÓRIOS
• Manual de instruções.
• Bateria 3.7/400MA.
.1
•0 4 20
<3+'19Cabo
USB.
#.= <3+'19 , ,. " >[email protected]' , 0 ,.
• Adaptador AC (100V-240V/60Hz-50Hz).
.>
>A $ ' B C1 .
, 8A
&.;
0 <3+ 19 <3+ 19.
.1
0 4 20 4 7 ' D ,. ? 4 4 2 ' 4 2 .
> !1: 0 E .
0 0 >[email protected]'
0 ,
ESPECIFICAÇÕES
899: <3+'19 44 0 •
•
•
•
Tensão de carga
Impedância de saída
Saída
Faixa de frequência
•
•
Modo de reprodução
Bytes de leitura suportados
DC 5V
4 Ohm Alto-Falante
1.8V
FM: 88 – 108MHz
AM: 530 – 1600KHz
SW: 8-16MHz
USB/TF
MP3
32kbps – 320kbps
DIAGRAMA DE CIRCUITOS
•
As pessoas e/ou Marcas registradas neste manual de instruções não estão afiliadas a Premier Electric Japan Corp. e aparecem
neste Manual unicamente com propósitos ilustrativos
Page 4
MULTIMEDIA PORTABLE RADIO
a.Turn the function switch to USB/TF:
1.)Insert USB/TF card to play music directly. Click PLAY/MODE to stop playing, click the second time to
start playing.
2.)Press PREV / NEXT button to select previous / next playing. Long press to fast forward / fast backward.
3.)During playing, press “REPEAT” button one time to choose single mode; press again to order mode.
4.)When USB and TF card on the radio in the same time, long press PLAY/MODE button to choose playing
USB or TF.
5.)Turn the function switch to “OFF” to stop USB/TF and turn off the radio
NOTE: Do not pull out USB/TF card, or the card damage and cannot read successfully.
This product unit support MAX 32GB of USB/TF card .
b.Switch the radio frequency position:
1.)Adjust volume to moderate first, then turn the band switch to “FM”, and use tuning switch to
choose among 88-108MHz.
2.)Turn the band switch to “SW”, and use tuning switch to choose radio programs among 8-16MHz.
3.)To stretch antenna to receive “SW” radio programs with better and stronger signal.
c.Switch the radio frequency position to receive “AM” radio programs:
1.)Turn band switch to “AM”, and use tuning switch to choose radio programs among 530-1600MHz.
2.)When the radio programs signal is not good, need to adjust the dio orientation to receive good
and strong signal.
1.)Turn function switch to” AUX IN “position.
2.)Insert the external audio input line into the correct audio input port,External audio amplifier.
3.)When USB/TF card is still on the radio, Long press “M” button convertible to AUX IN function
“AUX IN”.
Battery:3.7V 400mA, normally charging time is 1 hours.
The charging indicator will be lighting when the product is under charging status.
And the charging indicator will be in lighting status even product is full charged.
manufacturer
MODE
TF/MICRO SD
1.8
piece
AC Adapter:100V-240V/60Hz-50Hz
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
