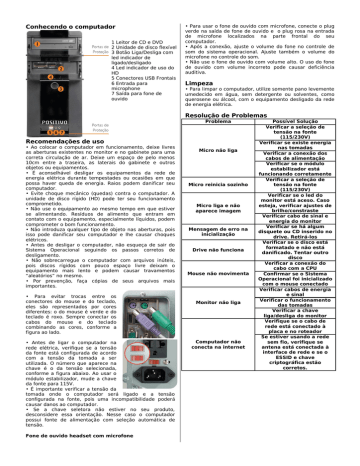

Conhecendo o computador
1 Leitor de CD e DVD
2 Unidade de disco flexível
3 Botão Liga/Desliga com
led indicador de
ligado/desligado
4 Led indicador de uso do
HD
5 Conectores USB Frontais
6 Entrada para
microphone
7 Saída para fone de
ouvido
• Para usar o fone de ouvido com microfone, conecte o plug
verde na saída de fone de ouvido e o plug rosa na entrada
de microfone localizados na parte frontal do seu
computador.
• Após a conexão, ajuste o volume do fone no controle de
som do sistema operacional. Ajuste também o volume do
microfone no controle do som.
• Não use o fone de ouvido com volume alto. O uso do fone
de ouvido com volume incorreto pode causar deficiência
auditiva.
Limpeza
• Para limpar o computador, utilize somente pano levemente
umedecido em água, sem detergente ou solventes, como
querosene ou álcool, com o equipamento desligado da rede
de energia elétrica.
Resolução de Problemas
Problema
Recomendações de uso
• Ao colocar o computador em funcionamento, deixe livres
as aberturas existentes no monitor e no gabinete para uma
correta circulação de ar. Deixe um espaço de pelo menos
10cm entre a traseira, as laterais do gabinete e outros
objetos ou equipamentos.
• É aconselhável desligar os equipamentos da rede de
energia elétrica durante tempestades ou ocasiões em que
possa haver queda de energia. Raios podem danificar seu
computador.
• Evite choque mecânico (quedas) contra o computador. A
unidade de disco rígido (HD) pode ter seu funcionamento
comprometido.
• Não use o equipamento ao mesmo tempo em que estiver
se alimentando. Resíduos de alimento que entram em
contato com o equipamento, especialmente líquidos, podem
comprometer o bom funcionamento.
• Não introduza qualquer tipo de objeto nas aberturas, pois
isso pode danificar seu computador e lhe causar choques
elétricos.
• Antes de desligar o computador, não esqueça de sair do
Sistema Operacional seguindo os passos corretos de
desligamento.
• Não sobrecarregue o computador com arquivos inúteis,
pois discos rígidos com pouco espaço livre deixam o
equipamento mais lento e podem causar travamentos
“aleatórios” no mesmo.
• Por prevenção, faça cópias de seus arquivos mais
importantes.
• Para evitar trocas entre os
conectores do mouse e do teclado,
eles são representados por cores
diferentes: o do mouse é verde e do
teclado é roxo. Sempre conectar os
cabos do mouse e do teclado
combinando as cores, conforme a
figura ao lado.
• Antes de ligar o computador na
rede elétrica, verifique se a tensão
da fonte está configurada de acordo
com a tensão da tomada a ser
utilizada. O número que aparece na
chave é o da tensão selecionada,
conforme a figura abaixo. Ao usar o
módulo estabilizador, mude a chave
da fonte para 115V.
• É importante verificar a tensão da
tomada onde o computador será ligado e a tensão
configurada na fonte, pois uma incompatibilidade poderá
causar danos ao computador.
• Se a chave seletora não estiver no seu produto,
desconsidere essa orientação. Nesse caso o computador
possui fonte de alimentação com seleção automática de
tensão.
Fone de ouvido headset com microfone
Micro não liga
Micro reinicia sozinho
Micro liga e não
aparece imagem
Mensagem de erro na
inicialização
Drive não funciona
Mouse não movimenta
Monitor não liga
Computador não
conecta na internet
Possível Solução
Verificar a seleção de
tensão na fonte
(115/230V)
Verificar se existe energia
nas tomadas
Verificar a conexão dos
cabos de alimentação
Verificar se o módulo
estabilizador está
funcionando corretamente
Verificar a seleção de
tensão na fonte
(115/230V)
Verificar se o led do
monitor está aceso. Caso
esteja, verificar ajustes de
brilho/constraste
Verificar cabo de sinal e
energia do monitor
Verificar se há algum
disquete ou CD inserido no
drive. Retirá-los
Verificar se o disco está
formatado e não está
danificado. Tentar outro
disco
Verificar a conexão do
cabo com a CPU
Confirmar se o Sistema
Operacional foi inicializado
com o mouse conectado
Verificar cabos de energia
e sinal
Verificar o funcionamento
das tomadas
Verificar a chave
liga/desliga do monitor
Verifique se o cabo de
rede está conectado à
placa e no roteador
Se estiver usando a rede
sem fio, verifique se
antena está conectada à
interface de rede e se o
ESSID e chave
criptográfica estão
corretos.
IMPRESSORA XEROX 3125N
Visão frontal
1 bandeja de saída
2 tampa superior
3 painel de controle
4 tampa frontal
5 extensão da bandeja
de saída
6 bandeja manual
7 bandeja padrão
8 guia de comprimento
de papel
9 guia de largura de
papel
Dicas para evitar obstruções de papel
A maioria das obstruções de papel pode ser evitada
seguindo as recomendações abaixo:
• Siga os procedimentos para colocação do papel na
impressora, conforme descritos anteriormente. Para obter
maiores detalhes, consulte a página 5.4 do Guia do Usuário.
• Certifique-se de que as guias ajustáveis estejam
posicionadas corretamente.
• Não sobrecarregue a bandeja.
• Não remova o papel da bandeja durante uma impressão.
• Flexione, areje e endireite as folhas papel antes de colocálas na bandeja.
• Não utilize papéis vincados, úmidos ou muito ondulados.
• Não misture tipos diferentes de papel na bandeja.
• Utilize somente os materiais de impressão recomendados,
conforme a página 5.1 do Guia do Usuário.
• Certifique-se de que o lado de impressão recomendado
dos materiais de impressão esteja virado para cima na
bandeja.
Colocando papel na impressora
Coloque o material de impressão a ser utilizado na maioria
das tarefas de impressão na bandeja. A bandeja é capaz de
acomodar até 250 folhas de papel comum de 75 g/m2.
Utilizando a bandeja padrão
• Para colocar papel, abra a
bandeja e coloque o papel
com o lado a ser impresso
voltado para baixo.
• Ao colocar papel timbrado,
mantenha a face desenhada
voltada para cima. A borda
superior da página com o
logotipo deverá entrar na
impressora primeiro.
Observações
Se houver problemas com a alimentação de papel, coloque
uma folha de cada vez na bandeja manual. Você pode
colocar papel previamente impresso. O lado impresso
deverá estar voltado para baixo e uma borda sem
ondulações deverá entrar na impressora primeiro.
Utilizando a bandeja manual
• A bandeja manual é capaz de acomodar materiais de
impressão de tamanhos e tipos especiais, como
transparências, cartões postais, cartões de anotações e
envelopes. Ela é muito útil na impressão de uma única
página em materiais especiais.
• Para obter detalhes sobre os tipos de papel suportados
pela impressora, consulte o capítulo 5 - Colocando materiais
de impressão do Guia do Usuário da impressora.
Para colocar papel na bandeja
manual:
• Coloque uma folha de papel
com o lado a ser impresso
voltado para cima.
• Ajuste as guias de largura
de papel da bandeja manual à
largura do papel. Não force
muito ou o papel poderá
dobrar e ocasionar obstruções
ou um desalinhamento.
• Ao imprimir um documento, configure a origem e o tipo de
papel nas propriedades do driver da impressora.
• Coloque apenas uma folha de material de impressão de
cada vez na bandeja manual.
• Para evitar obstruções, não acrescente papel enquanto
ainda houver folhas na bandeja manual. Isso também se
aplica à bandeja padrão.
• Os materiais devem ser colocados com a face voltada para
cima e com a borda superior entrando primeiro na bandeja
manual. Coloque os materiais no centro da bandeja.
• Para obter detalhes sobre os tipos de materiais suportados
e a utilização das bandejas da impressora, consulte o
capítulo 5 - Colocando materiais de impressão do Guia do
Usuário.
Imprimindo documentos
• Esta impressora permite imprimir documentos de vários
aplicativos do Sistema Operacional. A opção Imprimir
geralmente está disponível no menu principal do aplicativo
(exemplo: Arquivo -> Imprimir).
• As etapas específicas para imprimir um documento podem
variar de acordo com o aplicativo utilizado.
• Para obter detalhes sobre a impressão, consulte a seção
Ajuda do aplicativo utilizado.
Cancelando tarefas de impressão
• Para cancelar a tarefa atual, pressione o botão Cancelar no
painel de controle da impressora.
• Se a tarefa estiver em uma fila de impressão, exclua-a da
fila de impressão do Sistema Operacional.
Imprimindo uma página de demonstração
• Para imprimir uma página de demonstração da própria
impressora, pressione e mantenha o botão Cancelar
pressionado por cerca de 2 segundos. Uma página de
demonstração será impressa.
• Verifique se as imagens e os textos da página impressa
estão legíveis e sem manchas ou falhas.
• Para problemas de qualidade de impressão, consulte a
seção Solucionando problemas de qualidade de impressão
do capítulo 9 do Guia do Usuário.
Imprimindo uma página de configuração
• Você pode imprimir uma página de configuração para
consultar as configurações atuais da impressora ou para
obter ajuda para solucionar eventuais problemas.
• Pressione e mantenha o botão Cancelar pressionado por
cerca de 5 segundos. Uma página de configuração será
impressa.
Eliminando obstruções de papel
• Quando uma obstrução de papel ocorre, o led Erro acende
em vermelho.
• Abra e feche a tampa frontal. O papel obstruído deve sair
automaticamente da impressora.
• Se continuar a obstrução, remova o papel da impressora
conforme descrito na seção Eliminando obstruções de papel
do capítulo 9 do Guia do Usuário.
Painel de controle da impressora
1 Erro: indica o status da impressora.
2 Online: indica o status da impressora.
3 Cancelar: imprime uma página de demonstração ou
configuração.
Cancela a tarefa de impressão.
Faz com que a impressora puxe o material de impressão.
LED
Status
Aceso
Erro
Vermelh
o
Piscando
Aceso
Onlin
e
Verde
Piscando
Descrição
• Ocorreu uma obstrução de papel.
Elimine a obstrução de papel
• A tampa está aberta. Feche a
tampa.
• Não há papel na bandeja.
Coloque papel na bandeja.
• A impressora parou de imprimir
devido a um erro grave.
• O cartucho de toner não está
instalado. Solicite a instalação do
cartucho de toner.
• Problemas no sistema. Solicite o
reparo da impressora.
• Ocorreu um erro secundário. A
impressora está aguardando que
ele seja resolvido. Quando o
problema for resolvido, a
impressora continuará a imprimir.
• O cartucho de toner está vazio
ou a vida útil do cartucho de toner
terminou. Solicite a troca do toner.
• A impressora está no modo de
economia de energia.
• A impressora está on-line e pode
receber dados do computador.
• Devagar: indica que a impressora
está recebendo dados do
computador.
• Rápido: indica que a impressora
está imprimindo dados.
Resolução de Problemas Gerais
Condição
Possível causa
Cabo de alimentação
desligado ou com
defeito
Impressora desligada
Verificar a chave
liga/desliga
Autotrafo desligado
Verificar se o autotrafo está
funcionando corretamente
LED Online apagado
Tomada sem energia
Impressão ilegível, com
manchas ou falhas
Problemas de
qualidade de
impressão
A impressora não está
recebendo energia
A impressora não
imprime
A impressora não está
selecionada como a
impressora padrão.
A tampa da
impressora não está
fechada.
Ocorreu uma
obstrução de papel.
Não há papel
disponível.
A impressora pode
estar no modo de
alimentação manual e
sem papel
A impressora não está
funcionando
corretamente.
A impressora seleciona
os materiais de
impressão da origem de
papel incorreta.
Condição
Soluções sugeridas
Verificar a conexão do cabo
de alimentação
A seleção da origem
do papel nas
propriedades da
impressora pode
estar incorreta.
Possível causa
Verificar se existe energia
na tomada
Consulte a seção
Solucionando problemas de
qualidade de impressão do
capítulo 9 do Guia do
Usuário
Verifique as conexões do
cabo de alimentação.
Verifique a chave
liga/desliga e a fonte de
alimentação.
Selecione a impressora
3125N como sua
impressora padrão.
Feche a tampa da
impressora.
Elimine a obstrução de
papel.
Coloque papel na
impressora.
Coloque papel na bandeja
manual e pressione o botão
Cancelar no painel de
controle
Verifique os LEDs no painel
de controle para
determinar se a impressora
está indicando um erro de
sistema
Verifique nas propriedades
da impressora se a opção
origem de papel está
correta.
Soluções sugeridas
O papel não foi
colocado
corretamente.
O papel não é
alimentado na
impressora.
Metade da página está
em branco
As páginas são
impressas, mas estão
em branco.
Remova o papel da
bandeja e recoloque-o
corretamente.
Verifique se as guias
ajustáveis estão
posicionadas corretamente.
Há papel em excesso
na bandeja.
Remova o papel em
excesso da bandeja.
O papel é muito
grosso
Utilize somente papéis que
atendam às especificações
da impressora
Verifique nas propriedades
da impressora se a opção
orientação de papel está
correta.
A configuração de
orientação da página
pode estar incorreta
O cartucho de toner
está danificado ou
vazio.
O arquivo pode conter
páginas em branco
A impressora pode
estar com defeito
Solicite a substituição do
toner
Verifique o arquivo para
garantir que ele não
contenha páginas vazias
Solicite o reparo da
impressora
Para obter maiores detalhes sobre a resolução de problemas
gerais e problemas de qualidade de impressão, consulte o
capítulo 9 - Solução de problemas do Guia do Usuário da
impressora.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
